Электрическая схема котла

В последнее время стоимость централизованного отопления растет месяц от месяца, а качество предоставляемых услуг не всегда соответствует установленным нормам. В качестве выхода из положения многие жители сделали для себя выбор в пользу индивидуального отопления, в основе которого лежит котел и независимая разводка труб по жилищу. Хозяева ставят перед собой цель получить как можно более дешевое отопление с максимальной эффективностью и теплоотдачей. На данный момент в этой связи все большую популярность набирают одно- и двухконтурные газовые котлы отечественного и импортного производства. Отдельного внимания заслуживает схема электрического отопления, но целью этой статьи является объяснить, как работает электрическая схема котла, работающего на газу.

Современный газовый котел – это сложное электротехническое устройство, способное с помощью подводимого газа нагревать проходящую через него воду, которая, проходя через радиаторы, будет не только согревать комнаты, но и поступать к кранам горячего водоснабжения. Газовые котлы, как известно, могут быть настенными и напольными, атмосферными и турбированными. В независимости, имеет ли оборудование один контур или два, любой из современных экземпляров снабжен довольно сложной электрической схемой, отвечающей за многие его функции. В этой статье мы рассмотрим основные его узлы, принцип их работы, предназначение и управление функциональными модулями и блоками. В окончании статьи мы приведем пример схемы электрического котла, который используется в качестве замены газовому оборудованию в регионах, где цена газа довольно высока.

Основные функциональные блоки котла

Перед тем, как приступить к описанию электрической схемы котла нам необходимо описать его основные функциональные блоки, а так же объяснить их предназначение и принцип работы. В качестве примера будем использовать известный и популярный газовый настенный котел Ariston модели City (для Италии) / Uno (для других стран) модификации 24MFFI. В данном случае 24 – это максимальная мощность подогрева горячей воды в кВт, M – комбинированная система отопления и приготовления горячей воды, FF – определяет наличие в котле закрытой камеры сгорания и применение дополнительного вытяжного вентилятора (котел турбированный), I – электронный контроль пламени горелки. Открыв переднюю защитную крышку котла, мы увидим:

1. Реле с датчиком, определяющее давление воздуха, которое отслеживает состояние вытяжной системы и, в случае изменения давления за пределы допустимых границ, электроника отключает подачу пламени на газовую горелку, а индикатор внешней панели сигнализирует об ошибке. Это устройство называют релейным датчиком тяги.

2. Вентилятор – собственно, основной элемент «турбированности» котла, который осуществляет принудительную вытяжную вентиляцию продуктов горения газа, а так же дает возможность прикреплять к котлу довольно длинную вытяжную трубу. Причем прошивкой главного управляющего процессора предусмотрен неотключаемый режим предварительного управления вентиляцией, когда перед воспламенением горелки включается вентилятор. Если с ним возникнут проблемы, котел уйдет в ошибку.

3. Датчик температуры на выходе основного теплообменника (NTC) – очень важный элемент в электрической схеме любого котла, который контролирует температуру воды, передает данные в виде изменения напряжения на нем электронной плате управления. С помощью этого датчика котел может поддерживать постоянную заданную температуру на выходе, а так же сможет оперативно отключить горелку в случае неисправности отопительного водяного конура или отсутствия минимального давления воды в системе. Данный датчик имеет отрицательную температурную характеристику. При температуре в 0 С градусов его контакты имеют сопротивление 27кОм, а при температуре + 80 С, сопротивление датчика уменьшается до 1,5 кОм. Таким образом, при увеличении температуры воды на выходе теплообменника, на плату поступает большее напряжение управления, которое котел отрабатывает, уменьшая степень горения пламени. Датчик температуры организует обратную связь по температуре воды на выходе.

4. Электронная плата – основной контролирующий и регулирующий узел работы газового котла. На процессор платы приходят все напряжения с установленных датчиков, а так же подключены регуляторы температуры, индикатор давления/температуры и кнопки управления котлом. Электронная плата является «мозгом» котла. Ее описание и принцип работы мы рассмотрим ниже.

5. Расширительный бак – включен в контур отопительной системы как элемент регулировки избытка воды в случае ее неизбежного расширения при нагреве. За счет применения расширительного бака давление системы остается стабильным вне зависимости от температуры. Максимальная температура воды не должна превышать + 90 С градусов, а давление в системе не выше 3 bar.

6. Датчик температуры воды (NTC), приходящей по «обратке» в основной теплообменник (втекающей воды). Благодаря этому датчику процессор знает, насколько открыть газовую горелку и увеличить подачу газа, чтобы достичь подогрева воды в теплообменнике до заданного уровня.

7. Основной теплообменник – представляет собой змеевик с радиатором из цветных металлов (из меди или алюминия), в котором происходит подогрев воды с использованием специальной газовой горелки (8), расположенной непосредственно под ним. В теплообменнике предусмотрены отверстия для установки температурных датчиков 3 и 6.

8. Газовая горелка – управляется газовым клапаном, который представляет собой сложное устройство с управляемым процессором газовым портом. Газовый клапан состоит из: 1 основного газового порта, 2 управляющего порта, 3 модулятора давления газа (датчика, фиксирующего давления газа в системе). Газовый клапан — это очень сложное устройство, отъюстированное на заводе изготовителе. Его ремонт и настройка должны осуществляться только опытным и подготовленным специалистом.

9. Привод трехходового клапана – представляет собой 3-х выводное электромагнитное реле, которое переключает ход протекающей подогретой воды либо в отопительную систему, либо на кран горячей воды. Из-за ее плохого качества 3-х ходовой клапан часто ломается, в результате чего перестает работать отопление или из горячего крана течет холодная вода. Таким образом, происходит реализация и отопления, и подогрев горячей воды с помощью одного контура подогрева (котел одноконтурный).

10. Циркуляционный насос – производит прокачку воды по отопительной системе. Такие насосы так же устанавливают в газовые котлы Ferroli, Immergas, Hermann. Со временем, из-за старения и качества воды «мокрый» ротор насоса имеет свойство подклинивать, поэтому на его передней части предусмотрен винтовой болт, под которым присутствует сам ротор, который можно провернуть отверткой и осуществить принудительный пуск. Данная заглушка предназначена для спуска воздуха из жидкой роторной камеры. Подклинивание насоса с уходом котла в защиту из-за перегрева теплообменника – второй признак того, что котел и, собственно, сам насос нуждается в чистке и ревизии. Первым признаком является ухудшение обогрева помещения котлом, в результате чего владелец вынужден увеличивать температуру регулятором.

Кроме указанных элементов в процессе розжига особую роль играет генератор искры со специальным трансформатором зажигания. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Он состоит из: 1 – вывода, подсоединенного к электроду розжига, 2 – крепление к датчику протока с заземляющим контактом, 3 – защищенным гнездом для подключения переменного сетевого напряжения 220 В.

Датчик протока воды – крепится за генератором искры и трансформатором зажигания непосредственно в систему ГВС. С помощью этого датчика система определяет наличие движения воды, а так же осуществляется контроль работы циркуляционного насоса. Как правило такие датчики бывают двух типов. Дешевые датчики имеют магнитный поплавок с герконом. Более дорогие модели – вентилятор и датчик Холла. Дорогие датчики могут определять не только наличие потока воды, но и ее скорость.

Электронная плата управления и электрическая схема котла

Электронная плата управления

Как мы уже говорили, плата управления осуществляет полный контроль и управление всеми режимами и функциями нашего котла. В основе ее работы лежит фирменный микропроцессор, который управляет работой всей электронной части и память Atmel 93C56WP, в которую зашита прошивка котла. Блок питания аналоговый, со стабилизацией напряжения на «кренках». Он не имеет защит от перегрузки и превышения лимитов напряжения питания. Именно поэтому стоит заранее побеспокоиться о специализированных сетевых фильтрах и барьерах. Это же утверждение касается любого другого котла. Для управления прессостатом, трехходовым и газовым клапаном, используются электромагнитные реле на 33 вольта. Утеря контроля пламени – основная болезнь этой модели. В этом случае необходимо проверить радиоэлементы, которые относятся к этой функции, а особенно неполярный конденсатор C903 на 0.1 мкФ х 275В (на рисунке внизу синий). Так же необходимо проверить рядом стоящие транзисторы, оптрон cny17-3 и обрыв резисторов мощностью 1 Вт. Так же можно воспользоваться схемой ниже. В различного рода проблемах часто бывают виноваты сами управляющие реле (при включении/выключении режимов котла они должны тихо щелкать), а так же микросхема ULN2003N, в которой находятся 7 ключей Дарлингтона. Сигналы с микропроцессора приходят на микросхему, усиливаются ею и передаются на реле.

Электрическая схема котла

Электрическая схема котла состоит из обозначения основных блоков электронных плат и радиоэлементов на них, которые участвуют в работе, настройке и управлении газовым котлом. На рисунке ниже:

А – регулятор температуры котла (по паспорту переключатель зима — лето), а по сути, переменное сопротивление, варьирующее напряжением управления.

B – кнопка сброса ошибки и перезапуска котла (Reset).

С – включение/выключение котла (Power).

D – кнопка включения режима комфорта.

E – сопротивление, регулирующее температуру горячей воды в кране.

F, G, H, I – светодиоды — индикаторы контроля работы или неисправности оборудования.

J – гнездо для подключения внешнего таймера

K и L – реле подачи питания на насос и трехходовой клапан соответственно.

M и N – реле управления вентилятором и газовым клапаном.

O – разъем подключения пульта управления.

P, Q, R, S – перемычки, которые устанавливают мощность искрообразования, задержки воспламенения, выбор температурного режима и плавного воспламенения с максимальной мощностью.

T – специальный двухпроводный разъем, позволяющий подключить внешний термостат для поддержания заданной температуры в точке расположения термостата.

U – питающий трансформатор, являющийся составной частью бока питания электронной схемы управления котлом.

А11 – датчик наличия пламени

Разъем CN301 содержит контактную колодку A02 – A05, к которой подключаются газовый клапан, привод трехходового клапана, циркуляционный насос, трансформатор розжига.

К разъему CN201 (контакты А06 – А10) подключаются температурные датчики подачи и возврата воды, датчик дымохода (прессостат), датчик протока воды, модулятор.

Перемычка CN102 в положении А позволяет настроить регулятором температуры отопления мощность воспламенения горелки котла при использовании разного газа (сжиженного или газообразного) с различной калорийностью. Во время настройки красный индикатор будет мигать. Настройка подразумевает регулировку давления газа. Согласно заводским настройкам она соответствует 60% от общей мощности котла.

CN101 в положении А отключает задержку воспламенения, в положении B – задержка на 2 минуты.

CN104 – устанавливает пределы потенциометра температуры отопления. В положении А это 38 – 44 градуса, в положении В это 42 – 82 градуса.

CN100 производится настройка максимальной мощности отопления и воспламенения.

Конечно, приведенный котел Ariston UNO 24MFFI далек от эталонного примера, однако он в большей части раскрывает суть работы многих настенных газовых котлов. О принципе работы котла, его функциональности можно более подробно узнать из сервисной инструкции, которую можно скачать в интернете.

Принцип работы и электрическая схема котла, работающего на электричестве

Судя по названию, становится понятно, что основным источником энергии для такого котла является электричество. Основным нагревательным элементом электрического котла является нагревательный элемент или ТЭН. Визуально такой котел ничем не отличается от обыкновенного газового котла, однако, принцип его работы полностью другой. Использование электричества позволяет удешевить его внутренний конструктив, но отказаться от основных датчиков температуры невозможно, поскольку это в значительной степени увеличит его аварийность. Именно поэтому в электрическом котле присутствует не менее сложная система электронного управления и стабилизации мощности ТЭНа. Электрический котел состоит из:

1. Воздушного автоматического клапана, стравливающего воздух и защищающий от «завоздушивания» системы.

2. Ограничителя температуры, защищающего систему котла и внутренние радиаторы помещения от перегрева.

3. Электронного пульта управления – представляющего собой специальную схему гибрида ПИД регулятора, анализирующую данные от различных датчиков котла и поддерживающую постоянную установленную температуру, а так же регулятора мощности. В самом простом варианте это тиристорная схема. В нашем случае это отдельная плата.

4. Управляемый электронным пультом управления регулятор мощности.

5. Термобак, в который встраивается нагревательный элемент. Производится из малоокисляемых цветных металлов.

6. Циркуляционный насос с «мокрым ротором» — нагнетает давление горячей воды в системе.

7. Водный узел – используется в связке с платой управления для подачи сигнала о достаточном давлении в системе и наличию циркуляции воды для подачи напряжения на ТЭНы.

8. Манометр – отображает текущее значение давления в системе.

9. Сбросовый клапан безопасности – в случае превышения критического давления (обычно более 3 бар) открывается и сбрасывает излишки воды в системе.

Данные котлы имеют высокое энергопотребление до 15 кВт. Поэтому их применяют большей частью для больших помещений и подключают к трехфазной сети переменного тока. На рисунке ниже представлен пример подключения электрического трехфазного котла.

Схемы подключения котлов, радиаторов, обвязки в домашнем отоплении

Сделать систему отопления для дома можно самостоятельно в том случае, если имеются навыки ведения сантехнических и строительных работ. По другому сказать, — нужно уметь трубы паять, обрезать, соединять, а также закручивать гайки, знать назначение и технические характеристики применяемого оборудования, иметь представление о гидравлике и теплотехнике и еще много чего…

Тогда, воспользовавшись типовыми проверенными схемами и решениями, можно создать систему отопления для небольшого дома только лишь своими руками.

Но если навыков выполнения работ нет, то придется наблюдать за тем, как делают систему отопления специалисты. При этом крайне желательно также ознакомиться с основными правилами создания системы, схемами размещения оборудования и др., чтобы проконтролировать выполнение работ и вовремя устранить ошибки, если таковые будут допущены.

Ниже приведены отдельные нюансы создания системы отопления в частном доме, на которые стоит всегда обращать внимание в первую очередь. Начнем с подключения котла, так как в котельной зачастую допускается много ошибок.

Подключение настенного котла

Настенные котлы обычно автоматизированные, в них имеются два важных элемента системы отопления:

• группа безопасности, которая состоит обычно из воздушного клапана, манометра, аварийного клапана избыточного давления;
• циркуляционный насос, который обеспечивает движение жидкости в системе отопления;

Поэтому подключение настенного котла наиболее простое, оно должно выполняться по следующей схеме (рассматриваем направление «от котла»):

Подача:
– кран с американкой для подключения котла;
— переходной фитинг на трубы – американка.

Кран обязателен, ставится сразу перед котлом, чтобы можно было обслуживать котел без слива системы.

Обратка:
— кран с американкой для подключения котла;
— грязевой фильтр;
— кран;
— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
— переходной фитинг на трубы – американка.

Грязевой фильтр является обязательным элементов любой системы отопления. Он устанавливается отстойником вниз, или, в крайнем случае, горизонтально. Грязь из системы будет скапливаться в фильтре, периодически удаляется из отстойника. При установке нужно соблюдать направленность относительно струи.

Краны возле фильтра обязательны, только закрыв оба крана можно обслуживать, очищать фильтр.

Далее рассмотрим обвязку напольного котла. Она более сложная, так как в напольном котле отсутствуют группа безопасности и насос. Поэтому они устанавливаются самостоятельно, как элементы котельной.

Группа безопасности, циркуляционный насос, расширительный бак

Для группы безопасности лучше приобрести специальный тройник и смонтировать на нем приборы, указанные выше. Важно подобрать приборы в соответствии с параметрами системы отопления, обычно максимальное давление – 4 МПа, рабочее — 1,5 – 2,0 Атм.

Насос приобретается по характеристикам системы. Для обычного небольшого дома (до 150 м кв.) в отопительную систему всегда будет достаточным циркуляционный насос с напором до 4 м (0,4 атм) (нередко для радиаторов и до 250 м кв.)

Соответственно маркировка насоса 25 – 40, где первая цифра указывает диаметр резьбы патрубков подключения, в данном случае 25 мм – 1 дюйм, но может быть и 32 мм и больше. Вторая цифра 40 является обозначением создаваемого давления – до 0,4 атм, а значит косвенно и мощности насоса.

Каждый циркуляционный насос имеет регулировку скорости вращения, не менее чем в 3 положениях, которой будет определяться объем прокачиваемой жидкости и реальная потребляемая мощность.

В первом положении регулировки циркуляционный насос 25-40 будет потреблять не более 30 Вт электроэнергии. Чаще для правильно сделанной системы отопления в утепленном доме до 150 м кв. будет достаточно тепловой энергии, которая сможет подаваться этим насосом на первой скорости.

Часто повторяемой ошибкой при создании системы отопления является установка излишне мощных насосов, невзирая на то, что они стоят в разы дороже и больше потребляют электроэнергии. Там где оптимальным является насос 25 — 40м (в большинстве небольших домов), устанавливают насосы 25 — 60, и даже 25 – 80 и мощнее.

Объем расширительного бака можно подобрать по упрощенной формуле – 1/10 от объема теплоносителя в системе. Лучше чуть-чуть больше, но не меньше. Например, если в системе 200 литров, то лучше установить 35 литровый расширительный бак но не меньше чем 20 литров.

Подключение напольного неавтоматизированного котла

Рассмотрим схему, как должен подключаться напольный котел, не оборудованный автоматикой. (По направлению от котла.)

Подача:
— американка для подключения котла;
— группа безопасности или хотя бы аварийный клапан;
— кран;
— переходной фитинг на трубы – американка.

Обратка:
— кран с американкой для подключения котла;
— циркуляционный насос;
— грязевой фильтр;
— кран;
— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
— переходной фитинг на трубы – американка.

Между котлом и группой безопасности не должно быть никаких кранов. Если такой кран, установлен и закрыт, то может произойти авария.

С аварийного клапана должен быть отводной трубопровод, чтобы вода при сбросе не попала на котел и другое оборудование.

Вал ротора циркуляционного насоса должен располагаться только горизонтально Установка ротора вертикально – грубая ошибка инструкции по установке, тем не менее, допускается часто.

Насос устанавливается в трубопровод в соответствии с направлением движения жидкости.

Клемная коробка насоса должна быть сверху для удобства подключения и обслуживания. Если она оказывается снизу (при установке насоса в соответствии с направлением жидкости), то ее вместе со статором необходимо развернуть вверх, что позволяет сделать конструкция насоса, при ослаблении специальных болтов.

Расширительный бак ставится всегда со стороны всаса насоса, т.е. перед насосом по ходу движения жидкости. Это обязательное правило.

Выбор схемы отопления и подключение радиаторов

Многие специалисты считают однотрубную систему (ленинградка) неудовлетворительной по многим параметрам. В первую очередь в ней весьма сложно добиться нужного распределения тепловой мощности между радиаторами, но ей присущи и другие недостатки. Рекомендуется использовать двухтрубные системы, чаще – тупиковую или попутную. Подробней узнать о данных схемах подключения радиаторов можно и на данном ресурсе.

Радиаторы к трубам необходимо подключать по диагональной схеме:
– с одной стороны радиатора сверху подача, с другой стороны снизу обратка.

Возможно подключение коротких (менее 1 метра длиной) радиаторов по односторонней схеме:
— с одной стороны сверху подача, снизу обратка.

Все другие схемы включения радиаторов, в том числе и «низ-низ» не желательны к применению из-за большой потери полезной мощности радиаторов.

Краны и раздельная регулировка тепловой мощности радиаторов

У каждого радиатора на его подаче и обратке должны быть установлены краны. Они обеспечивают отключение радиатора без слива всей системы с сохранением ее работоспособности. С помощью отдельных кранов можно регулировать мощность радиатора.

Возможна установка следующих видов кранов в системе отопления:

• Шаровые. Не предназначены для регулировки потока, должны работать только в двух положениях – «Открыто» или «Закрыто». Устанавливаются на отводах каждого радиатора, для снятия или отключения его от системы.
• Вентильные. Плавная регулировка потока крайне затруднительна, и на практике редко выполняется. При изменении положения штока на 5 – 95%, объем проходящей жидкости меняется всего лишь на 10%, поэтому подобрать нужное гидравлическое сопротивления затруднительно, краны склонны к заиливанию, на практике, в 95% случаев не работоспособны. К установке не рекомендуются.
• Клапана нажимного действия. Предназначены для регулировки тепловой мощности радиаторов совместно с тепловыми регулятороами (тепловыми головками). Они могут устанавливаться и работать только в системах с автоматизированными котлами. С твердотопливными котлами автоматические регуляторы мощности на трубопроводах не допускаются, так как закрытие всех радиаторов или их части приводит к перегреву системы и возможной аварийной ситуации.

Выше были рассмотрены несколько значимых вопросов создания системы отопления.
Выполнение указанных рекомендаций по монтажу системы отопления, а также правильный выбор мощности оборудования и подбор диаметра труб, позволит создать принципиально правильную систему отопления для небольшого дома.

Схема обвязки и подключения чугунных котлов — газовых и твердотопливных

---

Приветствую Вас, друзья! В статье я расскажу Вам, как правильно обвязать и подключить к системе отопления чугунный котел так, чтобы он пережил первый пуск.

А также о том, почему текут секции нового чугунного котла хорошего производителя при первом же пуске, причины поломки газовых и твердотопливных чугунных котлов. Вы узнаете схему обвязки буферной емкости, теплоаккумулятора и бойлера косвенного нагрева.

Давайте разберемся с нюансами и посмотрим на схему правильной обвязки чугунного котла.

По всем спорным техническим моментам — смотрите примечания в конце статьи!

---

В стандартную обвязку любой котельной котлом входит:

• Насос
• расширительный бак с группой подпитки водой
• группа безопасности, которая может быть установлена на котле
• контрольно-измерительные приборы
• Распределительный коллектор

---

Установка смесительного клапана котлового контура для чугунных котлов

К сожалению, сталь и сплавы имеют свойство расширяться при нагревании, что может привести к поломке теплообменника. А чугун — один из самых хрупких сплавов.

При пуске котла сталь сильно расширяется при нагревании, и до момента полного прогрева системы отопления в котел идет холодная вода из обратки, и уходит горячая из подачи котла, создается огромное механическое напряжение на теплообменнике, ведущее к протечкам и трещинам секций котла.

В твердотопливных котлах усиленно откладывается и сажа, и деготь, и конденсат на холодном теплообменнике и в дымовой трубе, когда обратная вода в котел идет с температурой ниже 50 град С, а в газовых – конденсат из влаги от сгоревшего газа внутри котла. Также присутствует низкотемпературная коррозия стали.

Поэтому дополнительно устанавливается механический смесительный клапан, иначе эту тепломеханическую схему называют «узел защиты от низкотемпературной коррозии», так как рекомендовано её применять и для стальных котлов.

---

Схема установки смесительного клапана котлового контура и особенности циркуляции в нем теплоносителя, для защиты котла.

---

Пока обратная линия котла не нагреется выше 40-58 град С, циркуляционный насос «крутит» теплоноситель только через котел (котловой контур), а в систему отопления он идет после прогрева котла. Нормальный перепад температур в котлах — от 15 до 25 град С. Если он отличается от паспортных данных изделия, необходимо провести анализ котельного контура и устранить проблемы в обвязке котла.

Для газовых чугунных котлов это тоже актуально при большом объеме воды в системе отопления. Это обеспечит длительный срок службы котла, безаварийную работу и его простое обслуживание, и чистку!

---

Ниже представлена схема обвязки и подключения, актуальная для чугунных газовых и некоторых твердотопливных котлов. Пояснения к ней будут далее в статье.

---

Особенности обвязки чугунных твердотопливных котлов

Дополнительно поговорим о твердотопливных чугунных котлах, у них есть свои важные особенности!

Если горение в газовом котле регулируется мгновенно, с помощью изменения подачи газа на горелку, то в твердотопливном котле процесс горения более цикличен, дрова или уголь то затухают при недостатке топлива, то разгораются слишком сильно, когда увеличивается подача воздуха или топливо просыхает.

И ни в коем случае нельзя устанавливать твердотопливный котел с большим запасом тепловой мощности – 50-100%, даже из соображения увеличения потребностей в тепле в будущем.

Большая мощность и особенности процесса горения твердотопливных котлов приводят к тому, что температура воды в котле постоянно меняется, и легко может выйти за пределы 100 град С и вскипеть, при остановке насоса происходит то же самое.

---

Ниже представлены графики нормального процесса горения в твердотопливном котле, и неправильного (при неверной обвязке и завышенной мощности котла), ведущего к аварийной работе котла.

---

Поэтому с твердотопливными чугунными котлами устанавливают бак-аккумулятор, или другими словами – накопитель.

Бак принимает все избыточное тепло и позволяет котлу работать на максимальной производительности, с максимальным использованием тепла сжигаемого топлива, а также защищая систему от вскипания и высокого давления.

Помимо этого, накопитель несет в себе большой запас тепла, что позволит ему, после того как топливо в котле закончится и котел погаснет, долго поддерживать температуру в доме — иногда несколько суток!

При установке бака-аккумулятора исключены перетопы в помещениях дома, когда становится слишком жарко, поэтому его называют еще — буферная емкость.

---

Ниже представлена схема подключения твердотопливного чугунного котла с баком-аккумулятором — буферной емкостью.

---

Защита от перегрева и вскипания чугунного котла и системы отопления

Важно, что, при отключении циркуляционного насоса, произойдет вскипание воды в твердотопливном котле, поэтому на случай перебоев с электроснабжением необходимо продумать отвод тепла от котла – ведь полностью остановить горение в твердотопливном котле просто невозможно.

Существует два основных варианта решения этой проблемы.

Вариант №1.

Установить источник бесперебойного питания на насос котла, с длительностью работы большей, чем срок горения одной закладки топлива, или из соображений времени работы энергонезависимого газового котла при отсутствии людей в доме.

Вариант №2.

Установить на подающей линии котла специальный защитный теплообменник, через который холодная вода будет охлаждать котел. Охлаждение контролирует термозапорный клапан механического действия, который будет пускать воду на охлаждение при температуре воды на выходе котла более 95⁰С.

---

Ниже представлена схема правильной установки защитного теплообменника на чугунный котел (смотрите примечания в конце статьи).

---

Также существует множество других решений, такие как слив воды с работающего котла с одновременным заполнением через подпитку холодной водой, установка охлаждающих радиаторов, насосов подмеса, и другие решения. Но с ними необходимо быть осторожными, и всегда доверяться только специалистам.

---

Заключение

Вот ключевые моменты обвязки твердотопливных котлов, теперь вы не совершите ошибок при проектировании котельной для Вашего дома или производства!

Как подобрать бак-аккумулятор, механический смесительный клапан, расширительный бак, циркуляционный насос, и остальную обвязку для Вашего котла, Вы найдете в наших статьях.

Ниже я приведу примеры типовых обвязок для котельных на чугунных котлах различной мощности: 10, 20, 30, 50 кВт.

---

Примечания:

Подпитка котла и расширительный бак.

В учебниках по теплотехнике учат, что расширительный бак должен стоять на всасе насоса котельного контура.

Но ведущие немецкие производители предлагают именно такую схему для частных домов, в частности Meibes. Думаю, связано это с тем, что создаваемый перепад давления бытовыми циркуляционными насосами незначителен, поэтому расширительный бак можно установить после насоса.

В промышленной котельной и подпитку, и установку расширительного бака после насоса котлового контура устанавливать недопустимо, их подключают к гидравлическому разделителю или буферной емкости. Причина этого — давление в системе после насоса максимальное, и мембрана расширительного бака окажется изначально в растянутом состоянии, соответственно не сможет выполнить свою задачу уменьшения давления в системе.

Подпитка тоже не будет осуществляться, так как статическое давление в системе подпитки будет ниже, чем после насоса.

Недопустимо закрывать кран системы подпитки водой при эксплуатации котельной, ведь при утечке, когда откроют кран подпитки холодная вода пойдет на горячий теплообменник — что приведет к его разрыву. Необходимо всегда оставлять систему подпитки открытой, с установкой обратного клапана.

Защитный теплообменник.

Часто я получаю комментарии о том, что защитный теплообменник необходимо ставить на обратке в котел — это в корне неверно! Он призван так же защищать и систему отопления, которая может состоять из полипропиленовых или металлопластиковых труб, не предназначенных для работы при температуре выше 100 град С. Котел выдерживает большие температуры, и на нем стоит группа безопасности, которая снимет избыточное давление при вскипании.

Бак-аккумулятор.

Сегодня нет точной методики расчета бака-аккумулятора, его объем зависит от характеристик отапливаемого здания, котла, системы отопления. Но важно помнить, что систему отопления и котельную необходимо рассматривать всегда совместно!

Глупо ставить буферную емкость на одну тонну воды, когда отопление здания производится регистрами из гладких труб, с суммарным объемом воды в системе отопления больше трех тонн.

В последующей статье я расскажу Вам, как подобрать бак-аккумулятор.

---



Последовательная схема подключения котлов в современных котельных



Как нестандартное проектное решение может значительно повысить энергоэффективность котельной



В условиях постоянного роста тарифов на газ и другие виды топлива становятся востребованы энергоэффективные виды теплогенераторов, и в первую очередь – конденсационные котлы. Конденсационные технологии открывают широкие возможности для экономии ресурсов при отоплении объектов с любыми потребностями. Однако, чтобы использовать потенциал конденсационных котлов в полной мере, нужно выстраивать схему теплоснабжения с учётом их особенностей и в некоторых случаях отходить о тех принципов, к которым мы привыкли при использовании традиционного теплогенерирующего оборудования.

И вот здесь кроется проблема для проектировщика в стремлении использовать что-то новое и боязнью в темноте неизведанного наступить на грабли. В данной статье мы рассмотрим один из примеров, когда правильно подобранная тепломеханическая схема позволила реализовать эффективную схему систему отопления на базе каскада из конденсационного и традиционного котлов Viessmann и попробуем рассмотреть вопросы как подбора котлов по мощности, так и расчета циркуляционных насосов применяемых в необычной для России схеме.

При проектировании системы теплоснабжения многоуровневого паркинга с офисными помещениями  Заказчиком была поставлена задача максимально снизить издержки на отопление, причем как в долгосрочной перспективе, так и на стартовом этапе, поэтому в качестве теплогенераторов для котельной закладывался не каскад традиционных котлов — как недорогого решения, но относительно невысоким КПД в диапазоне 92-94% (H

_i), и не каскад конденсационных котлов — как высокоэффективное решение с КПД на уровне 106-109% (H_i), требующее значительных инвестиций, а компромиссное предложение из комбинации конденсационных котлов в качестве ведущих и традиционного в качестве пикового.

Теплообменник конденсационного котла, выполненных ин нержавеющей стали, устроен таким образом, чтобы протекающий через него теплоноситель обратной магистрали способствовал образованию конденсата водяных паров, содержащихся в продуктах сгорания. Как известно, в процессе конденсации пара происходит выделение тепловой энергии, и котёл получает возможность использовать её для нагрева теплоносителя системы теплоснабжения.  В результате, за счёт дополнительного источника тепла, КПД конденсационного котла значительно превышает КПД традиционных котлов, а это приводит к снижению расхода топлива при выработке такого же количества полезного тепла. Однако конденсационные котлы требуют и иного подхода к проектированию и эксплуатации систем отопления. Попытки использовать их в устаревших тепломеханических схемах, рассчитанных на применение традиционных котлов, приводят к тому, что потенциал конденсационных моделей не раскрывается полностью, а возможная выгода от экономии топлива будет упущена.

В частности, это относится к схемам с каскадами котлов.



Обычно котлы в каскаде подключают по параллельной схеме, которая для традиционных котлов, как правило, подразумевает использование подмешивающий насосов для каждого теплогенератора, а также сетевых насосов, обслуживающих как котловой контур, так и отопительный контур. При применении котлов с требованием к минимальному протоку приходится выполнять дорогую схему с гидравлическим разделителем, котловыми и сетевыми насосами и трехходовыми клапанами в котловом контуре. Такая схема при пиковой нагрузке диктует свои правила: оба котла должны нагревать котловую воду до максимальной температуры невзирая на то, что и у традиционных котлов происходит снижение КПД с увеличением температуры подачи, пусть и не очень значительное. А в остальное время отопительного сезона поддерживать температуру теплоносителя на относительно высоком уровне (60 – 75°С) чтобы защитить себя от образования конденсата в дымоходных каналах.

Всё это ведёт к усложнению обвязки как котлов, так и отопительных контуров, и увеличению затрат на топливо и электроэнергию при эксплуатации оборудования.

В свою очередь, конденсационные котлы не только не боятся конденсата – наоборот, они используют его для увеличения тепловой мощности, и чем холоднее обратка, тем больше эффективность таких котлов. Это позволяет отойти от параллельной тепломеханической схемы и обратиться к последовательной. Именно такую схему применили для теплоснабжения данного объекта. Также эта схема применяется в котельных, где стоит задача максимальной эффективности, и работа на резервном топливе. Если в качестве резервного применяется легкое или тяжелое жидкое топливо, то без традиционного котла не обойтись, потому что конденсационные котлы в большинстве своем работают только на природном или сжиженном газе. Рассмотрим, как работает эта схема, и какие преимущества она даёт.

Тепломеханическая схема котельной

Требуемая тепловая мощность котельной паркинга – 2000 кВт.

Для её обеспечения были предложены два котла – Viessmann Vitocrossal 200 CM2 мощностью 620 кВт в конденсационном режиме работы и 575 кВт в не конденсационном режиме, и Viessmann Vitoplex 100 PV1В мощностью 1700 кВт. Таким образом установленная суммарная мощность котельной составляет от 2320 кВт до 2275 кВт в зависимости от температуры подачи теплоносителя потребителю. Температурный график отпуска тепла 95/70°С.



В качестве основного (ведущего) котла в системе выступает Vitocrossal 200 CM2 – современный конденсационный котёл, нормативный КПД которого достигает 109% (H

_i).  Котёл оснащен инфракрасной цилиндрической горелкой Matrix из жаропрочной нержавеющей стали. Горелка поддерживает широкий диапазон модуляции пламени – от 20 до 100%, что позволяет котлу вместо частых включений и выключений работать в стабильном режиме на пониженной мощности, сберегая как топливо, так ресурс оборудования. А также обладает очень низкими показателями выбросов вредных веществ —  показатели выбросов NO_x менее 55 мг/кВтч. Из нержавеющей стали выполнен и теплообменник Inox-Crossal – этот материал устойчив к влиянию кислот, образующихся при конденсации дымовых газов. У теплообменника противоточная конструкция – продукты сгорания проходят через него сверху-вниз, в то время как обратный теплоноситель движется снизу-вверх. Такое строение обеспечивает более эффективный теплообмен. Кроме того, стекающая вниз конденсатная плёнка способствует самоочищению поверхностей теплообменника. Vitocrossal 200 CM2 не нуждается в контроле протока и разности температур теплоносителя на подаче и в обратном потоке, что в полной мере было использовано при реализации системы теплоснабжения объекта.

Ведомый котёл в каскаде – Vitoplex 100 PV1В. Это классическая модель двухходового традиционного типа, требующая определённых условий эксплуатации. В частности, защиты от попадания теплоносителя слишком низкой температуры во избежание образования конденсата. Vitoplex 100 PV1В будет выполнять роль пикового котла и подключается только тогда, когда мощности основного котла становится недостаточно для обеспечения потребностей здания в тепле.

Котловой контур Vitoplex 100 PV1B оснащён циркуляционным насосом. Он включается только тогда, когда автоматика, управляющая каскадом, принимает решение о включении пикового котла. А вот Vitocrossal 200 CM2, благодаря большому водонаполнению, в насосе котлового контура не нуждается – циркуляцию теплоносителя через него обеспечивают насосы отопительного контура.

До тех пор, пока производительности ведущего котла хватает для покрытия потребностей здания в тепле, нагретый им теплоноситель напрямую поступает в распределительный коллектор системы отопления, минуя второй котёл. Однако при пиковых нагрузках, когда мощности ведущего котла становится недостаточно, каскадный контроллер включает второй, ведомый котёл. Теплоноситель, уже частично нагретый в Vitocrossal 200 CM2, поступает во второй котёл. Vitoplex 100 PV1В догревает теплоноситель до необходимой температуры, после чего тот возвращается в подающую магистраль и далее – в систему отопления.

Для котла Vitoplex 100 PV1В также требовалось предусмотреть защиту от подачи прямого и обратного теплоносителя недостаточной температуры во избежание образования в нём конденсата.

В данном случае реализована двухступенчатая защита с постоянной стабилизацией температуры прямого и обратного потока. Первая ступень основана на использовании котлового насоса, который включается по команде контроллера котла на основе показаний датчика температуры обратного потока. Вторая ступень заключается в непрерывном регулировании температуры потока обратной магистрали в зависимости от показаний датчика температуры, установленного на входе в традиционный котел. Если температура оказывается ниже допустимого значения, то с помощью установленного трехходового клапана контур котла начинает «отсекаться» от остальной системы, стабилизируя таким образом температуру обратки. Когда температура потока уже не представляет опасности для котла, контроллер возвращает трёхходовой клапан в обычное рабочее положение, и поступление теплоносителя из котлового контура в систему возобновляется.

Для достижения максимальной эффективности работы котлов на объекте реализовали погодозависимое управление температурой подачи – эта функция уже предусмотрена в контроллере Vitotronic 300, которым оборудован котёл Vitocrossal 200 CM2.

Автоматика получает данные от датчика уличной температуры и в соответствии с заданной программой регулирует температуру подачи и управляет работой горелок – с тем, чтобы снизить мощность котлов в периоды потепления климата, когда высокая производительность, и соответственно, высокий расход топлива, не требуется.

Энергоэффективность котельной

Чтобы понять, насколько выгодно использование предложенной схемы, можно произвести расчёт её энергоэффективности. Тут важно учитывать, что КПД конденсационного котла напрямую зависит от температуры отопительной системы – его максимальных значений можно достичь при работе изделия в конденсационном режиме. КПД Vitocrossal 200 CM2 номинальной тепловой мощностью 620 кВт по низшей теплоте сгорания при температуре системы отопления 50/30°С составляет 109%, при температуре 75/60°С – 106%, при 95/70°С – 98%. КПД Vitoplex 100 PV1В, не использующего конденсационные процессы для получения тепла, составляет до 94%. Распределение мощности ведущего, конденсационного, и ведомого котла в общей необходимой мощности 2000 кВт, составляет как 28% и 72% соответственно.

  Данное распределение мощности не идеально, т.к. желательно чтобы доля конденсационного котла составляла около 50%. Для оценки эффективности также необходимо принять во внимание время, когда Vitocrossal 200 CM2 работает в одиночку или с поддержкой Vitoplex 100 PV1В. Температурный график показывает, что можно выделить по меньшей мере три периода функционирования оборудования в различных режимах. Так, от начала отопительного сезона и до достижения температуры уличного воздуха -6°С, когда температура в подаче превышает точку росы продуктов сгорания, Vitocrossal 200 CM2 работает один и в полностью конденсационном режиме с КПД 109%. В регионе строительства котельной длительность этой части отопительного периода составлять около 53% всего сезона. При температуре воздуха в пределах от -6°С до -19°С, когда температура подачи уже превысила точку росы, но температура обратки котельной все еще ниже и котел работает в режиме частичной конденсации Vitocrossal 200 CM2 продолжает работать один, но уже в режиме частичной конденсации с КПД около 106%. Положительность работы в этом режиме составляет около 42% отопительного сезона. И только при снижении температуры ниже -19°С отопительная нагрузка возрастает так, что становится необходимым запуск второго ведомого котла — Vitoplex 100 PV1В, который в текущих условиях работает с КПД 94% (75/60°С, в дальнейшем принимаем, что КПД традиционного котла очень слабо зависит от температуры подачи). Нетрудно подсчитать, что второй котёл с более низким КПД эксплуатируется совсем немного времени – 4,8% от всего отопительного сезона. А КПД ведущего Vitocrossal 200 снижается до 98%.

Таким образом, расчетное значение нормативного КПД котельной можно рассчитать по следующей формуле:



КПДмах=((109%х53%)+(106%х42,2%)+((0,5х98%+0,5х94%)х4,8%)/100%=107,11%



Но предыдущий вариант не учитывает не оптимальное распределение мощности устанавливаемых котлов. Если учесть этого фактор, то увидим, что мощности конденсационного котла достаточно для обеспечения нагрузок до достижения температуры уличного воздуха в -6°С.

Таким образом, ведущие котлы работают до температуры -6°С с максимальным КПД, а при температуре ниже этого значения в котельной работают все котлы. Тогда КПД котельной будет составлять:



КПД=((109%х53%)+((0,29х106%+0,71х94%)х42,2%+((0,29х98%+0,71х94%)х4,8%)/100%=103,46%



И в третьем случае три котла работают последовательно весь отопительный период (самый невероятный вариант, когда тепловые потери потребителя не зависят от уличной температуры):



КПДмin=0,28х106%+0,72х94%=97,36%



Таким образом, применив последовательную схему, мы можем значительно поднять КПД котельной и показатель может достигать значения от 103-105%, что значительно выше, чем при применении классических котлов с параллельным подключением.

Подбор котлового насоса традиционного котла в последовательной схеме

Очень важный момент при применении последовательной схемы подключения котлов — подбор циркуляционного насоса пикового котла. Рассмотрим этот в удобных относительных величинах без привязки к конкретной котельной.



Пусть требуемая мощность котельной составляет 1000 кВт.

Перепад температур подачи и обратки 25°С (95/70°С).

Имеется два котла по 500 кВт (без учета работы котла в конденсационном режиме или без него).

Котельная работает в погодозависимом режиме.

В технической документации Viessmann для подбора циркуляционных насосов существует рекомендация:

«При запросе теплогенерации поступающий из Vitocrossal предварительно нагретый теплоноситель перекачивается насосом котлового контура через 3-ходовой смесительный клапан в Vitoplex. Там он догревается и возвращается обратно в общую подающую магистраль. Насос котлового контура подает весь теплоноситель установки, соответствующий разности температур для расчетной точки. Напор насоса котлового контура соответствует сопротивлению водяного контура от подключения подающей магистрали, через Vitoplex и до повторного входа в подающую магистраль установки»

Поэтому, в нашем случае, формула для расчета производительности насоса будет выглядеть так:

V=W*860/∆T=(500+500)*860/25=34400 л/час=34,4 м

³/час

Гидравлическое сопротивление включает в себя сам котел, трехходовой и запорную арматуру и сопротивление трубопровода, показанного на рисунке.

А теперь рассмотрим варианты работы котельной в различные моменты отопительного сезона:

Вариант 1. Текущая мощность котельной 250 кВт. Заданная температура подачи 75°С. Ведущий конденсационный котел работает с указанной мощностью, традиционный пиковый котел выключен:

Вариант 2. Текущая мощность котельной 500 кВт. Заданная температура подачи 85°С. Ведущий конденсационный котел работает на максимальной мощности, традиционный пиковый котел выключен:

Вариант 3. Текущая мощность котельной 750 кВт. Заданная температура подачи 90°С. Ведущий конденсационный котел работает на максимальной мощности, традиционный пиковый котел работает с частичной мощностью:

Вариант 4. Текущая мощность котельной 1000 кВт. Заданная температура подачи 95°С. Ведущий конденсационный котел работает на максимальной мощности, традиционный пиковый котел работает на полной мощности:

Вариант 5. Котловый насос поставлен недостаточной производительностью.

Vкотл2=17,2м3/час (Vкотл2=W*860/∆T=(500)*860/25= =17200 л/час). Текущая мощность котельной 750 кВт. Заданная температура подачи 90°С. Ведущий конденсационный котел работает на максимальной мощности, традиционный пиковый котел работает с частичной мощностью:

Условие выдачи потребителю требуемой температуры выполняется, но в связи с недостаточным протоком теплоносителя через традиционный котел на нем образуется излишний перепад температур в 6,25°С приводящий к снижению КПД данного котла. В среднем, при повышении температуры подачи традиционного котла на 10°С, КПД данного котла падает на 0,8%.

Вариант 6. Котловый насос поставлен недостаточной производительностью. Vкотл=17,2м3/час. Текущая мощность котельной 1000 кВт. Заданная температура подачи 95°С:

Условие выдачи потребителю требуемой температуры выполняется условно, т.к. в связи с недостаточным протоком теплоносителя через традиционный котел на нем образуется излишний перепад температур в 12,5°С потенциально приводящий не только к снижению КПД данного котла, но к срабатыванию защитной автоматики по перегреву теплоносителя в нем.

Что в итоге Мы получили?

Несмотря на то, что уже не приходится доказывать эффективность применения конденсационных котлов и их сфера применения в России с каждым годом становится все шире, сдерживающим фактором пока является по стоимость оборудования. Но, как в данном случае,  на помощь может прийти автоматика и нестандартных подход к реализации проекта теплоснабжения объекта. Для достижения высокой энергоэффективности системы необязательно, чтобы все котлы в каскаде были конденсационными. Связка из одного конденсационного котла и одного традиционного уже даёт существенную экономию на топливе по сравнению с двумя параллельно подключёнными традиционными котлами, а стартовая стоимость такого комбинированного решения будет ниже, чем при реализации схемы с двумя конденсационными моделями. В данном случае мы рассмотрели объект, на котором последовательная схема из ведущего конденсационного и ведомого традиционного котлом была применена с самого момента постройки здания. Однако эта же схема может быть с успехом использована и при модернизации уже существующих систем отопления – для замены каскадов из традиционных котлов с параллельным подключением.

---

Коллектив Академии Виссманн

Схемы обвязок твердотопливного котла — Таймень

подключение твердотопливного котла

У домовладельцев после приобретения котла, возникают вопросы об обвязке и внедрении его в систему теплоснабжения дома.

Котел Таймень относится к котлам длительного горения, где объем загрузки топлива рассчитан на более длительную автономную работу, и безусловно есть ряд определенных условий, для надежной и безаварийной эксплуатации котла. Одно из главных условий — температура обратного теплоносителя (воды) из системы отопления ДОЛЖНА БЫТЬ НЕ МЕНЕЕ 60 С. Это связано с тем, что в дровах даже сухих, содержится очень много влаги и смол, которые при низких температурах (ниже 60) обильно выделяются в топливной шахте котла, что вызывает неприятные последствия при работе.. Итак, как же решить данное условие, рассмотрим варианты подключения котла:

Схема №1

Самая распространенная и простая схема, когда с помощью насоса вода последовательно проходит через котел, систему отопления, и так по кругу. .

(1) — котел

(2) — предохранительный клапан (в комплекте с котлом)

(4, 11, 12) — запорные краны

(5) — циркуляционный насос

(6) — сетчатый фильтр

(8) — закрытый расширительный бак (экспанзомат)

Основной недостаток данной схемы связан с тем, что для выдерживания главного условия (обратка не ниже 60С), Вы не можете подать воду в систему отопления ниже этой температуры… При старте на холодную систему отопления, Вам понадобится долго времени на прогрев теплоносителя в котле выше 60С весной и осенью, когда на улице не так холодно как зимой, в отопление нельзя подавать воду с температурой выше 60 С иначе Вам придется открыть все форточки, будет ОЧЕНЬ ЖАРКО..

Cхема №2

Часто практикуется среди монтажников систем отопления…

появляется дополнительное устройство, поз (7) — термостатический смесительный клапан 1″ ( ESBE VTC511,  t=60С), с помощью которого при понижении температуры обратной воды ниже 60, открывается перемычка и часть воды с подающего трубопровода подмешивается в обратный трубопровод, тем самым немного подняв температуру (в нашем примере с 55 до 60 градусов) Если сравнить схему №1 и Схему №2 то проблема перетопа помещения сохраняется, т. е. слишком горячая вода направляется в систему отопления, что по прежнему создает неудобство в осенне-весенний период (ОЧЕНЬ ЖАРКО).

Собранную готовую обвязку Вы можете приобрести в нашем магазине



Схема №3

Для возможности снижать температуру воды направляемой в систему отопления устанавливается дополнительный насос (14) и трехходовой клапан (13). Вода из обратного трубопровода при этой схеме может подмешиваться в подающий (за счет насоса). Данная схема целиком соответствует требованиям безотказной работы связки котел — система отопления.

(1) — котел Таймень

(2) — предохранительный клапан 1,5 бар

(5) — насос циркуляционный котлового контура (типа Wilo Star-RS 30/6)

(6) — фильтр (грязевик) сетчатый

( 7) — термостатический смесительный клапан 1″ ( ESBE VTC511,  t=60С)

(8) — мембранный расширительный бак (экспанзомат)

(13) — Клапан трехходовой смесительный 1″ (ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

Собранную готовую обвязку, которая состоит из двух частей (готовая обвязка 3. 1, 3.2), Вы можете приобрести в нашем магазине.

Схема №4

Многие домовладельцы, хотят использовать дополнительно возможности котла для нагрева горячей воды (ГВС), это также полезно для работы котла (своего рода теплоаккумулятор) в случае небольшой тепловой нагрузки на систему отопления. В схему №3 добавляется бойлер косвенного нагрева с необходимой обвязкой..

(G1,G2,G4,G5) — краны шаровые латунные

(G3) — Термостатический клапан прямой Heimeier Standart  Ду20 + Термостатический элемент K с погружным датчиком, Heimeier

(G6) — Бойлер косвенного нагрева горячей воды (Drazice OKC 160 NTR)

(G7) — предохранительный клапан бойлера Ду15, 6 бар





Схема №6

По желанию в схему №4 можно добавить резервный электрокотел или дополнительный контур с другим температурным графиком, например теплые полы. Для эксплуатации электрокотла с температурой уставки теплоносителя ниже 60С, требуется установка байпасного крана (15) в обход антиконденсационного клапана (7)

(1) — котел Таймень

(2) — предохранительный клапан 1,5 бар

(K1-K3, 11,12, 15, G1,G2,G4,G5) — краны шаровые латунные

(5) — насос циркуляционный котлового контура (типа Wilo Star-RS 30/6)

(К4) — резервный котел

(6) — фильтр (грязевик) сетчатый

(7) — термостатический смесительный клапан 1″ ( ESBE VTC511,  t=60С)

(8) — мембранный расширительный бак (экспанзомат, например Flexcon C 25)

(G3) — Термостатический клапан прямой (Heimeier Standart  Ду20) + Термостатический элемент K с погружным датчиком, Heimeier)

(G6) — Бойлер косвенного нагрева горячей воды

(G7) — предохранительный клапан бойлера Ду15, 6 бар

(13) — Клапан трехходовой смесительный Ду 25 (TOURDIVERT или ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

(15) — узел смешения теплого пола

Схема №7

Для домовладельцев желающих сэкономить на обвязке котла схожей со схемой №3, можно установить вместо дорогостоящего термостатического смесительного клапана  (поз. 7 в схеме №3) на перемычку котловой насос управляемый электронным термостатом (10), термостат настраивается таким образом, что насос (5) работает до тех пор пока температура обратки не достигнет 60С

(1) — котел Таймень

(2) — предохранительный клапан (в комплекте с котлом)

(3, 4, 9, 11, 12) — запорные краны

(5) — циркуляционный насос

(6) — сетчатый фильтр

(7, 8) — обратный клапан

(10) — накладной термостат





(13) — Клапан трехходовой смесительный Ду 25 (TOURDIVERT или ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

(15) — закрытый расширительный бак (экспанзомат)

Схема №8

Во многих городах России в магазинах торгующих сантехническим и отопительным оборудованием невозможно найти трехходовые вентили и клапана, а хочется реализовать полноценную схему обвязки схожей со схемой №3, так как же быть? Выход есть! Можно изменить схему №7 и вместо трехходового смесительного клапана (13) перед перемычкой смешения с обратным клапаном (8) установить балансировочный клапан или обычный ВЕНТИЛЬ тонкой регулировки (11). Схема работает следующим образом, при желании понизить температуру воды в системе отопления, Вы закрываете немного вентиль (балансировочный клапан) и циркуляционный насос подмешивает из обратного трубопровода в подающий воду по смесительной перемычке. Единственный недостаток схемы, нужно подобрать скорость циркуляционного насоса так, что бы при полностью открытом балансировочном клапане (вентиле) небыло подмеса воды из обратки.

(1) — котел Таймень

(2) — предохранительный клапан (в комплекте с котлом)

(3, 4, 9, 11, 12) — запорные краны

(5) — циркуляционный насос

(6) — сетчатый фильтр

(7, 8) — обратный клапан

(10) — накладной термостат

(11) — Клапан балансировочный (вентиль)

(13) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

(14) — закрытый расширительный бак (экспанзомат)

Схема №9

Каждый домовладелец в России задумывается, что будет с котлом и системой отопления при отключении электроэнергии ? Как продолжить отбор теплоты и не дать котлу закипеть?Есть два способа решения данной проблемы:

1)  купить источник бесперебойного электроснабжения с аккумулятором приличной емкости и преобразователем с чистым синусом

2) предусмотреть работу схемы обвязки котла и системы отопления на естественной циркуляции теплоносителя, но как быть со всевозможными клапанами? Ответ на этот вопрос учтен в схеме приведенной ниже. .

В схему №3 добавляется обводные трубопроводы с лепестковыми обратными клапанами, которые открываются под действием сил гравитации при отключении насоса и закрываются при его включении…

Готовая часть (9.1) узла присутствует в нашем магазине

(1) — котел Таймень

(4, 11, 12) — запорные краны

(5) — насос циркуляционный котлового контура (типа Wilo Star-RS 30/6)

(6) — фильтр (грязевик) сетчатый

( 7) — термостатический смесительный клапан 1″ ( ESBE VTC511,  t=60С)

(8) — открытый расширительный бак

(2, 10) — лепестковый обратный клапан

(13) — Клапан трехходовой смесительный 1″ (TOURDIVERT или ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

Схема №10

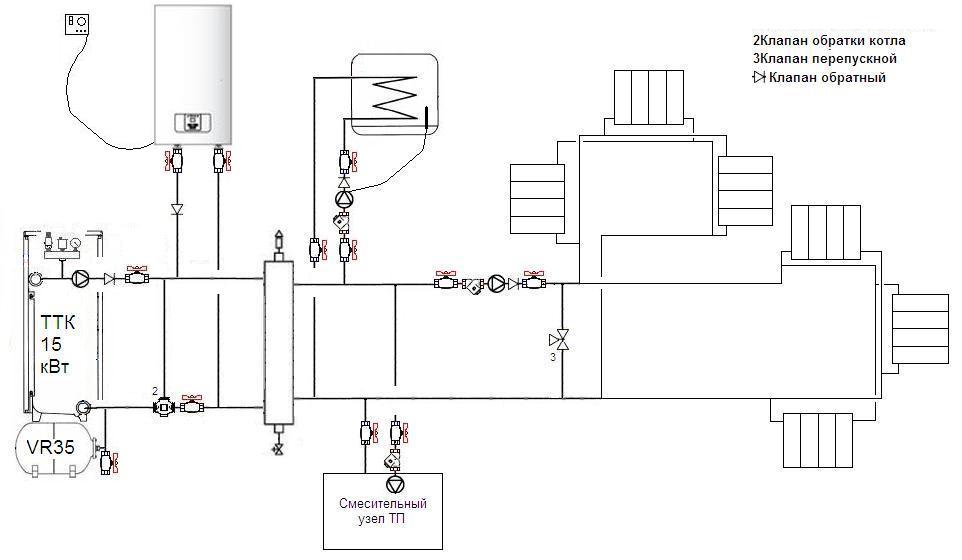

В схеме №6 мы рассмотрели как последовательно установить простейший электрокотел, но бывают в продаже или уже установлены в доме электрокотлы со своим насосом, автоматикой и пр. С таким оборудованием можно добиться автоматического перехода на электроотопление например при прогорании топлива в котле Таймень или по команде GSM модема.

Реализуется это установкой электрокотла параллельно твердотопливному с добавлением 2-х обратных клапанов ( 9,10) предотвращающих обратные течения при автоматическом запуске электрокотла, например по комнатному термостату…















Схема №11

Несмотря на то, что котлы Таймень, можно с комфортом использовать круглый год без теплоаккумулятора (ТА), есть потребители желающие добавить в схему обвязки котла теплоаккумулятор. Желательно использовать ТА высокий, на сколько позволяет помещение котельной, и предусмотреть естественную циркуляцию между котлом и ТА при отключении электроэнергии, это достигается установкой обратного лепескового клапана (поз.2) в обход антиконденсационного клапана (поз.7) . Для постепенной разрядки и сохранения стабильной температуры в системе отопления, рекомендуем устанавливать трехходовой термостатический смесительный клапан (поз.13)

Надеемся, что это статья внесла некоторое понимание в принципах обвязки твердотопливного котла, и Вы сделаете отличную индивидуальную котельную, а в доме будет всегда тепло !

Электрический Котел Принципиальная Схема — tokzamer.

ru

Как видите, подключение системы выполняется довольно просто. Наличие двухтарифной системы оплаты за электроэнергию позволяет экономить.

Преимущества отопления электрокотлом

Для чего нужна обвязка котла

В комплекте с агрегатом идут составы, их задача — повысить показатель электропроводимость жидкости.

При механическом нарушении их конструкции по любой причине создается разрыв цепи для протекания тока, который оставит опасный потенциал фазы на корпусе. Дорогие датчики могут определять не только наличие потока воды, но и ее скорость. Данные котлы имеют высокое энергопотребление до 15 кВт.

Таким образом, по условиям безопасного применения котлы прямого нагрева значительно проигрывают.

Выбор котла Рассчитайте площадь своего жилища. Экономичность Электрокотел — источник самого дорогого тепла среди всех современных котлов для автономного отопления.

Оптимальное распределение температур. Принципиальная схема обвязки электрокотла Согласно схеме монтажа электрического котла необходимо предусмотреть систему заземления отопления. Используются буферные емкости вместимостью от 1 тоны жидкости.

Лучший продукт

Как используется буферная емкость…. В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Регулируется мощность ступенчато, включением одного или сразу нескольких 1,5 кВт или 2 кВт нагревателей. Для этого используют трубу соответствующей длины и два фитинга. Современные электрокотлы работают в автоматическом режиме, поэтому хозяева не должны постоянно настраивать его.

Чтобы отопление дома было высокоэффективным, необходимо использовать мощное оборудование, которое потребляет значительное количество электроэнергии подробнее: » Электрический котел: расход электроэнергии — экономичные расчеты «. Подключение электрокотла — электрическая и гидравлическая схемы Подключение электрокотла — электрическая и гидравлическая схемы Электрокотлы устанавливаются сейчас довольно часто. Оборудование совершенствуется медленными темпами. Виды электрокотлов ТЭНовые котлы — в качестве нагревательного элемента используются ТЭНы, считаются самыми распространенными.

Нюансы работы

Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.

Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.

Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.

Еще по теме: Для подключения электричества на участок необходимо

Общие особенности электрических котлов

Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.

В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

Как выглядит обвязка электрокотла отопления?

Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.

Схема парового котла с деталями для манекена

Ниже приведена типичная схема парового котла для манекена с названием каждого компонента или части котла . В первую очередь следует понимать, что существует множество видов и номенклатуры котлов. Например, паровой котел, комбинированный котел, котел Vaillant, водогрейный котел, газовый котел, электрический котел, котел Weil mclain, конденсационный котел, масляный котел, котлы Burnham, центральный котел, лохинварный котел, водотрубный котел, системный котел, котлы центрального отопления.

, котел buderus, котлы bosch, котел biasi, котел ferroli, несравненные котлы, дровяной котел, паровой котел hartford, котлы utica, котел кроун и многие другие промышленные котлы.

Основная классификация котлов включает две категории: водотрубные котлы и жаротрубные котлы. Жаротрубные котлы полезны для небольших потребностей в паре, а водотрубные котлы полезны для использования на промышленном уровне.

Вкратце, основным назначением котла является кипячение жидкости, в основном воды, с целью получения пара для обогрева здания или работы оборудования с помощью пара под давлением или воды под давлением.

Чтобы сделать концепцию более чистой, пар производится в 9Котел 0011

может быть полезен для:

• Производящих механическую работу путем расширения ее в паровых двигателях или паровых турбинах и тепловых электростанциях.
• Отопление жилых и производственных зданий.
• Выполнение определенных процессов на сахарных заводах, в химической и текстильной промышленности.

Схема парового котла

На приведенной выше схеме показаны части котла, которые являются обязательными для конструкции и эксплуатации парового котла. Следовательно, каждая часть котла играет важную роль, и каждый, кто хочет узнать больше о котлах, может узнать больше на этой странице в последнем разделе.

Давайте сначала посмотрим основную информацию о котлах. Котел — это устройство, используемое для производства пара с заданным давлением и температурой путем передачи тепловой энергии, полученной при сжигании топлива, в воду для превращения ее в пар. Обычно котел представляет собой комбинацию устройств, используемых для производства, снабжения или рекуперации тепла, вместе с устройством для передачи тепла, доступного таким образом, нагреваемой и испаряемой жидкости.

Жидкость содержится в барабане котла, называемом кожухом, и тепловая энергия, выделяющаяся при сгорании топлива, передается воде, которая преобразует воду в пар при заданной температуре и давлении.

Обязательные крепления котла

1. Манометр
2. Плавкая вилка
3. Паровой запорный клапан
4. Обратный клапан подачи
5. Продувочный кран
6. Человек и грязевые (смотровые) отверстия: Используется для того, чтобы люди могли войти внутрь котла для осмотра и ремонта.
7. Два предохранительных клапана. Обычно используются следующие предохранительные клапаны: предохранительный клапан собственного веса, рычажный предохранительный клапан, подпружиненный предохранительный клапан и предохранительный клапан высокого пара и низкого уровня воды.
8. Два индикатора уровня воды

Аксессуары для котлов

1. Экономайзер
2. Подогреватель воздуха
3. Перегреватель
4. Питающий насос
5. Сепаратор пара
6. Конденсатоотводчик

Преимущества экономайзера

1. Уменьшен диапазон температур между различными частями котла , что приводит к уменьшению напряжений из-за неравномерного расширения.
2. Если котел питается холодной водой, это может привести к охлаждению металла котла. Горячая вода проверяет это.
3. Увеличена испарительная способность котла.
4. Увеличена общая эффективность установки.

Основные компоненты котлов

1. Корпус котла: Наружная цилиндрическая часть сосуда высокого давления.  ГОРЕЛКА – Устройство для подачи топлива и воздуха в топку с заданными скоростями. Горелка является основным устройством для сжигания нефти и/или газа.
2. Грязевое кольцо или грязевой барабан: Пространство типичной цилиндрической формы на дне водного пространства. Там собирается осадок, ил и другие примеси.
3. Печь: Закрытое помещение, предназначенное для сжигания топлива.
4. Предохранительный клапан: Подпружиненный клапан, который автоматически открывается, когда давление достигает настройки клапана. Используется для предотвращения образования избыточного давления в котле.
5. Сепаратор пара: Устройство для удаления захваченной воды из пара.
6. Фильтр: Устройство, такое как фильтр, для удержания твердых частиц, позволяющее проходить жидкости.
7. Смотровое стекло: Стеклянная трубка, используемая в паровых котлах для визуального контроля уровня воды в котле.
8. Слив: Соединение клапана в самой нижней точке для удаления всей воды из котла.
9. Питающий насос: Насос, подающий воду в бойлер.
10. Яма для золы: Яма для золы — это место, где скапливается пепел при пожаре. Пепел падает через колосниковую решетку в (часто) съемный ящик.
11. Решетка: Решетка представляет собой набор стержней или узких пластин в нижней части топки. Пепел падает через решетку в зольник.
12. Манометр: Показывает давление пара в котле.
13. Плавкая вставка: Работает как предохранительный клапан, когда в закрытом сосуде достигаются опасные температуры, а не опасные давления.
14. Обратный клапан подачи: Питательная вода высокого давления подается в котел через этот клапан. Этот клапан открывается только в сторону котла и подает воду в котел.
15. Паровой запорный клапан: Регулирует подачу пара наружу.

Нравится:

Нравится Загрузка…

Детали котла Power Generation MS Chaudhry, принципиальная схема котла, типы котлов, схема парового котла, использование парового котла

Предыдущий

Следующий

Что такое котел? | Типы котлов | Паровой котел | Как работает котел | Работа котла

Важный момент

Что такое котел?

Котел представляет собой закрытый сосуд, в котором нагревается жидкость. Жидкость не обязательно кипит. Нагретая или испаренная жидкость выходит из котла для использования в различных процессах или системах отопления, включая нагрев воды, центральное отопление, выработку электроэнергии на основе котлов, приготовление пищи и санитарию.

Также прочтите: Разница между ортогональной и наклонной резкой | Ортогональная обработка

Как работает котел?

• Котел можно определить как закрытый сосуд, в котором пар производится из воды путем сжигания топлива.
• Котел используется во многих отраслях промышленности, таких как производство пара, в китайской промышленности, для калибровки и отбеливания и т. д., в текстильной промышленности и во многих других химических отраслях. Ранее он в основном использовался для выработки электроэнергии в паровых двигателях.
• Котел — это просто закрытый сосуд, который кипятит воду и в конечном итоге превращает ее в пар, который используется для обогрева помещений и мазута на кораблях.

Также прочтите: Что такое система зажигания от магнето | Как работает система зажигания | Как работает магнето | Что делает магнето | Система зажигания магнето

Эксплуатация котла

• Курс рассматривает соответствующие процессы запуска и остановки котла, а также обязанности первого оператора.
• Студенты будут проинформированы о нештатных и аварийных ситуациях, возникающих при работе котла.

Читайте также: Что такое вагранка? | Конструкция вагранки । Строительство купола | Назначение купола | Принцип работы вагранки: | Преимущества вагранки | Недостатки вагранки | Применение вагранки

Задачи курса:

• Определить основные процессы запуска для работы котловой системы.
• Описание проделанной работы по предстартовой проверке
• Описание проделанной работы по системному кошельку
• Опишите работу, проделанную при выключении горелки
• Определите результаты фазы нагрева.
• Опишите работу, проделанную при запуске потока питательной воды
• Объясните назначение каждого шага процесса выключения
• Определите обязанности оператора котла.
• Выявление нештатных и аварийных ситуаций, возникающих при работе котла.

Также прочтите: Что такое сигма-компаратор | Конструкция сигма-компаратора | Применение сигма-компаратора | Преимущества сигма-компаратора | Недостатки сигма-компаратора

Схема котла

Также прочтите: Что формируется | Виды формовки | Процесс формовки в производстве | Процессы обработки металлов давлением | Формовочные операции

Типы котлов

Существует два типа

1. Жаротрубные котлы.
2. Водотрубные котлы.

#1. Жаротрубные котлы

Горячие флюсовые газы проходят внутри труб, погруженных в воду внутри кожуха.

• Паропроизводительность до 14 т/час
• Давление примерно до 10 бар
• Обычно указывается в л.с.
• Может выдерживать большие и внезапные колебания нагрузки из-за большого содержания воды

Конструкция с мокрой задней стенкой

• За котлом имеется водяная стена в месте, где дымовые газы с обратного направления входят в трубу.

Конструкции с сухой задней стенкой

• Вместо водяной стены в задней части используется огнеупорный материал. Внутреннее техническое обслуживание простое, но замена огнеупора стоит дорого, а заделка, калибровка и растрескивание трубы на входе для возврата прохода газа часто вызывают проблемы.

Преимущества жаротрубных котлов

• Меньшая начальная стоимость
• Мало элементов управления
• Простое управление

Недостатки жаротрубных котлов

• Барабаны подвергаются воздействию тепла, что увеличивает риск взрыва
• Большое количество воды, приводящее к плохой циркуляции
• Ограниченное давление пара и испарение.

Также прочтите: Что такое компаратор | Типы компараторов

#2. Водотрубные котлы

Вода течет из труб, окруженных горячими дымовыми газами в кране.

• Обычно указывается в тоннах пара/час
• Л.с. Используется для. Стим
• Высокая производительность

1. В последние годы возродился интерес к высокотемпературным системам водяного отопления для учреждений, промышленных и коммерческих предприятий. За счет повышения температуры и давления горячей воды и увеличения размера генератора некоторые преимущества получаются от ранее использовавшихся систем парового отопления низкого давления.
2. В остальных случаях проектируют специальные котлы с принудительной циркуляцией, состоящие из нескольких рядов труб без парового барабана. В другом типе тепло подается паром от стандартного типа котла, который нагревает воду в нагревателе прямого контакта. Это называется каскадной системой.

Преимущества Водотрубные котлы

• Быстрая теплопередача
• Быстрое реагирование на запрос пара
• Высокая эффективность
• Безопаснее, чем водогрейные котлы

Недостатки  из  Водотрубные котлы

• Больше контроля, чем у жаротрубных котлов
• Высокая начальная стоимость
• Более сложный в эксплуатации

Что такое паровой котел?

• Паровой котел устройство, используемое для получения пара с использованием тепловой энергии воды.
• Хотя определения несколько гибкие, можно сказать, что старые парогенераторы обычно назывались паровыми котлами и работали при низком и среднем давлении (1–300 фунтов на кв. дюйм или 6,89 бар).5–2068,427 кПа), но при давлениях это встречается чаще.

Также прочтите: Механизм определения регулятора | Определение Изохронный | Уравнение скорости | Портер Губернатор Работает | Porter Governor Construction

Как работает паровой котел

• Паровые котлы очень сложны, но я попытался объяснить, как они работают, простым для понимания способом. Существуют две основные конструкции паровых котлов: водотрубные и жаротрубные/дымотрубные (также известные как котлы с кожухом).
• В водотрубных котлах вода находится в трубе, окруженной горячим газом. В котлах с кожухом горячий газ проходит по каналам, окруженным водой.
• В обоих случаях горячий газ способен нагревать воду. Водотрубный котел способен достигать давления около 200 бар, а котлы с кожухом достигают максимального давления около 25 бар.
• Котел с кожухом может производить 26 тонн пара в час, что достаточно для промышленного использования. Сам котел представляет собой большой горизонтальный цилиндр с изоляцией вокруг него.
• Котел будет заполнен на 75 процентов водой, оставив 25-процентную разницу для пара.
• И водотрубный, и кожухотрубный котел работают по трехходовой системе, хотя следующая информация относится только к кожухотрубным котлам. В котлах жаровые трубы находятся в воде.
• Горячий газ поступает в жаровые трубы (первый проход) и проходит через внутреннюю реверсивную камеру, которая реверсирует дымовые газы, позволяя им двигаться в дымовую трубу (второй проход). Внешняя реверсивная камера реверсирует дымовой газ во второй раз, позволяя ему двигаться к другой дымовой трубе (третий ход).
• Идущий как будто газ проходит через котел туда-сюда, нагрев воды заставляет его двигаться. Как только газ проходит третий проход, он выходит из дымохода.
• Затем горячая вода превращается в пар. Пар можно разносить по системе по трубам, а горячую воду качать из крана.
• Любой пар, сконденсировавшийся в трубе, будет возвращен в котел, где он будет повторно нагрет. Некоторое количество воды может быть потеряно с течением времени, и ее придется повторно абсорбировать.

Также читайте: Котел Кокрана | Кокрановский котел работает | Принцип работы котла Кокрана | Применение котла Кокрана | Преимущества & Недостатки котлов Cochran

---

Часто задаваемые вопросы (FAQ)

Типы котлов

• Котлы с наклонным верхом и котлы с наклонным верхом.
• Цилиндрический жаротрубный котел.
• Многотрубные котлы.
• Сжигание твердого топлива.
• Жаротрубный котел.
• Перегреватель.
• Водотрубный котел.
• Генератор сверхкритического пара.

Паровой котел

Паровой котел — это устройство для выработки электроэнергии, используемое для производства пара путем подачи тепловой энергии на воду. Диапазон давления более ранних котлов колеблется от низкого давления до среднего давления (от 7 кПа до 2000 кПа/от 1 до 290 фунтов на кв. дюйм). Нынешние котлы более полезны, потому что они работают с более высоким давлением, чем старые.

Как работает паровой котел?

Как будто газ проходит взад и вперед через котел, нагревая воду по мере ее движения. После того, как газ прошел третий проход, он выходит через дымоход. Затем нагретая вода превращается в пар. Пар может транспортироваться по системе по трубам, а горячая вода будет подаваться в краны.

Управление котлом

Управление котлом помогает производить горячую воду или пар регулируемым, эффективным и безопасным способом. Главный орган управления контролирует температуру горячей воды или давление пара и посылает сигнал для управления скоростью горения, скоростью, с которой топливо и воздух поступают в горелку.

Как работает котел?

Во время работы открывается клапан, подключенный к вашему котлу, и газ поступает в герметичную камеру сгорания; затем зажигается электрическая система зажигания или постоянный пилот, чтобы сжечь это топливо. Горячие форсунки, соединенные с теплообменником внутри котла, передают тепло воде, протекающей через теплообменник

Различные типы котлов

Котлы можно разделить на кожухотрубные и водотрубные.

• Кожухотрубные котлы
• Различные типы жаротрубных котлов
• Ланкаширский котел
• Тепловозный котел
• Реверсивная камера
• Котлы с мокрым охлаждением
• Сухие котлы
• Двухходовые котлы

Служба паровых котлов рядом со мной

Вот окончательный список служб паровых котлов рядом с вами, оцененный местным населением.

Переносной паровой котел

Тысячи этих переносных парогенераторов работают по всему миру, обеспечивая долгие годы бесперебойной работы. Функции. Промышленный генератор Sioux Steam-Flo® обеспечивает постоянную неограниченную подачу пара.

Временный паровой котел

По всей стране мобильные паровые установки Boiler доступны для временных потребностей в паре мощностью от 50 до 1000 л. с.

Обслуживание паровых котлов

Рассматриваете возможность установки котла или вам необходимо отремонтировать существующий? Позвоните в Magic Plumbing по телефону 415-441-2255, чтобы назначить встречу с нашими экспертами по отоплению.

Работа котла

Горячие газы образуются при сжигании топлива в топке. Эти горячие газы вступают в контакт с сосудом с водой, где происходит теплопередача между водой и паром. Таким образом, основной принцип работы котла заключается в преобразовании воды в пар с использованием тепловой энергии.

Водотрубные котлы

Водотрубный котел высокого давления (также пишется как водотрубный и водотрубный) представляет собой тип котла, в котором вода циркулирует в трубах, нагреваемых снаружи огнем. Топливо сжигается внутри топки, образуя горячий газ, который кипит воду в парообразующих трубах.

Что такое водотрубный котел?

Водотрубный котел высокого давления представляет собой тип котла, в котором вода циркулирует по трубам с внешним подогревом от огня. Топливо сгорает внутри топки, образуя горячий газ, который кипит воду в парообразующих трубах.

---

Как работает комбинированный котел? | Схема комбинированного котла

На каком бы топливе ни работал комбинированный котел, будь то сетевой газ, мазут или сжиженный нефтяной газ, он попадает в герметичную камеру сгорания внутри котла и поджигается электрическим розжигом. Затем первичный теплообменник в котле нагревается, чтобы нагреть поступающую воду до 60 градусов, протекающую через все радиаторы и нагревающую ваш дом. Это основное объяснение того, как работает котел.

Комби – сокращение от «комбинированный». Комбинированный котел сочетает в себе отопление дома и горячую воду по требованию в одном компактном блоке. Напротив, котлы с открытой вентиляцией (также называемые обычными, стандартными или обычными) и системные котлы нагревают воду, хранящуюся в баке. Комбинированный котел работает с использованием теплообменников:

• У них внутри два теплообменника;
• 1. Первичный теплообменник. (Для центрального отопления)
• 2. Вторичный пластинчатый теплообменник. (Для горячей воды)
• Первичный теплообменник нагревает и рециркулирует воду, которая проходит по трубам в радиаторы.
• Вторичный пластинчатый теплообменник нагревает горячую воду, поступающую в ваши краны.

Для получения информации о роли этого компонента, почему бы не взглянуть на нашу запись в блоге «Что такое теплообменник?»?

Нужен новый комбинированный котел?

Нагрев радиаторов – первичный теплообменник

Первичный теплообменник нагревает воду, поступающую в радиаторы. Вот как работает двухконтурный котел для обогрева вашего дома. Эта вода проходит через радиаторы и возвращается обратно в котел. И котел продолжает работать, чтобы снова нагреть эту воду и поддерживать ее на уровне около 60 градусов по Цельсию. Эта вода становится довольно грязной, как вы можете себе представить.

Чистая питьевая горячая вода – вторичный пластинчатый теплообменник

Вода, проходящая через радиаторы и возвращающаяся обратно в комбинированный котел, непригодна для питья. Чтобы дать вам чистую, горячую, питьевую воду, как работает пароконвектомат, когда вы открываете кран горячей воды в своем доме, приостанавливает ли он центральное отопление, или нагрев радиаторов. А затем открывает отводной клапан, который позволяет оборотной воде системы отопления поступать во вторичный пластинчатый теплообменник, нагревая герметичные трубы, несущие чистую воду, доставляющую их к вашим кранам с горячей водой или душе. Когда это переключение произойдет, вы услышите, как некоторые котлы включаются и выключаются, когда вы открываете краны.

Что такое цикл заполнения?

Чтобы получить информативный обзор этого ценного компонента, почему бы не прочитать нашу статью в блоге «Петля заполнения бойлера»?

В отличие от котлов Open Vent, комбинированные котлы работают через закрытую систему. Если воздух попадет в систему, это повлияет на котел, насос и отопление. При дальнейшем падении давления в котле он перестанет работать и на дисплее отобразится код ошибки. Внезапная потеря давления может быть вызвана ослабленным или ржавым соединением. Заправочная петля используется для восстановления давления в комбинированном котле до рекомендуемого уровня. На каждом котле есть манометр, обычно рядом с дисплеем. Давление в комбинированном котле никогда не должно опускаться ниже 1 бар или превышать 3 бар. Безопасный диапазон составляет от 1,5 до 2 бар.

Как восстановить давление в пароконвектомате

Если давление в вашем котле упадет ниже или превысит уровни, указанные производителем, контур заполнения можно открыть до тех пор, пока давление в пароконвектомате не вернется к норме.

НЕ ПЫТАЙТЕСЬ установить комбинированный котел самостоятельно

Принцип работы комбинированного котла может быть очень сложным и требует наилучшей и максимально безопасной установки. Некоторые ошибочно думают, что, поскольку пароконвектоматы компактны и не требуют дополнительных баков, их достаточно легко установить самостоятельно. Мало того, что это чрезвычайно опасно, так еще и незаконно устанавливать комбинированный котел, если вы не сертифицированы. Нелегальные газовики ежедневно преследуются по уважительной причине. Даже если вы нарушили закон и установили комбинированный котел раньше, у вас все равно нет многолетнего опыта, знаний или правильного контрольно-измерительного оборудования для установки котла. А когда речь идет о газовых подключениях, невероятно глупо подвергать опасности свою жизнь или жизнь своей семьи.

Если вы решите проигнорировать наш совет и попытаетесь сэкономить несколько фунтов, нарушив закон, и установите котел самостоятельно, а ваш зарегистрированный друг, зарегистрированный в газовой безопасности, распишется на этом, вы оба нарушаете закон и могут столкнуться с большими штрафами, а также с тюрьмой. В интернете есть кабинетные эксперты, которые могут попытаться убедить вас сэкономить и установить котел самостоятельно. Как мы упоминали выше, самое главное, что вы подвергнете себя и свою семью опасности. Независимо от того, насколько хорошо вы понимаете, как работает пароконвектомат, ниже приведены некоторые причины, по которым вам НИКОГДА не следует устанавливать котел самостоятельно:

• Зарегистрированный инженер по газовой безопасности обучается 5 лет и достигает своего истинного уровня опыта через 5-10 лет.
По закону требуются анализаторы дымовых газов
• , стоимость которых составляет от 600 до 1000 фунтов стерлингов.
Анализаторы дымовых газов
• необходимо ежегодно калибровать и иметь сертификат.
• Необходимо проверить пригодность котла для объекта.
• Размещение котла должно быть безопасным и соответствовать требованиям газовой безопасности и строительным нормам.
• Необходимо использовать соответствующие материалы и фитинги, указанные производителем.
• Если вы не зарегистрированы в системе Gas Safe и делаете новое подключение газа к котлу = большие штрафы или тюрьма.
• Такое оборудование, как манометры, проверяет подачу газа и обеспечивает безопасное давление.
• Перед подключением котла необходимо проверить целостность газа. И снова один раз подключили.
• Испытание на сдачу и испытание на герметичность.
• Необходимо проверить и отрегулировать скорость потока.
• Инженеры по газовой безопасности должны оценить расход газа в котле и проверить давление газа и целостность дымохода.

ОБРАТИТЕ ВНИМАНИЕ:  Прочитав все вышеизложенное, вы все же решите рискнуть и самостоятельно установить котел и подключить газ, вы аннулируете гарантию на котел. (Помимо выплаты огромного штрафа или разделения тюремной двухъярусной кровати с вашим приятелем по газовому сейфу, который дал на это согласие).

Если вы хотите, чтобы сертифицированный специалист по газовой безопасности установил ваш комбинированный котел или чтобы сертифицированный специалист по отоплению провел осмотр вашего имущества или ответил на дополнительные вопросы о том, как работает комбинированный котел, начните с получения онлайн-предложения. Просто введите свой почтовый индекс ниже и нажмите зеленую кнопку:

Нужен новый пароконвектомат?

Какой комбинированный котел лучше?

Важно правильно выбрать тип и мощность (киловатт) котла для вашего дома. Ранее мы уже публиковали подробный пост на эту тему: Какой котел лучше

Кроме того, очень важно правильно выбрать производителя. Итак, кто является лучшим производителем комбинированных котлов в Великобритании?

По словам наших монтажников, а также наших штатных специалистов и инженеров по отоплению, ответ на этот вопрос был бы другим 10-15 лет назад. Но в 2021 году ответ довольно прост и однозначен. Мы считаем Viessmann лучшим производителем комбинированных котлов не только на рынке Великобритании, но и в мире прямо сейчас. Каждый котел Viessmann оснащен запатентованным теплообменником из нержавеющей стали Inox-Radial внутри каждого котла во всем модельном ряду котлов. Он производится на собственном заводе в Германии, и ни у одного другого производителя котлов такого нет. Наряду с другими уникальными инновациями, такими как PRV (клапан сброса давления) и конденсат, объединенные в одном устройстве, а также встроенные амортизаторы + 10-летняя гарантия, вы действительно не ошибетесь, выбрав Viessmann.

Паровой котел: принцип работы и типы котлов

Содержание

Что такое паровой котел?

Котел (также известный как паровой котел) представляет собой закрытый сосуд, в котором нагревается жидкость (обычно вода). Жидкость не обязательно кипит. Нагретая или испаренная жидкость выходит из котла для использования в различных процессах или системах отопления, таких как приготовление пищи, водоснабжение или центральное отопление или выработка электроэнергии на основе котла. Котлы (или, точнее, паровые котлы) являются неотъемлемой частью тепловых электростанций.

Принцип работы котла

Основной принцип работы котла очень прост и понятен. Котел по сути представляет собой закрытый сосуд, внутри которого хранится вода. Топливо (обычно уголь) сжигается в топке, и образуются горячие газы.

Эти горячие газы вступают в контакт с резервуаром для воды, где теплота этих горячих газов передается воде и, следовательно, в котле образуется пар.

Затем этот пар направляется на турбину ТЭЦ. Есть много разных типы котлов , используемых для различных целей, таких как эксплуатация производственной установки, санитарная обработка некоторых помещений, стерилизация оборудования, подогрев окружающей среды и т. д. по топливу (углю) называется КПД парового котла .

Включает тепловой КПД, КПД сгорания и КПД топлива по отношению к пару. КПД парового котла зависит от размера используемого котла. Типичный КПД парового котла составляет от 80% до 88%.

На самом деле имеют место некоторые потери, такие как неполное сгорание, потери на излучение от парового котла окружающей стены, дефектный дымовой газ и т.д. Таким образом, КПД парового котла дает такой результат.

Типы котлов

Существуют в основном два типа котлов – водотрубный котел и жаротрубный котел.

В жаротрубном котле имеется ряд труб, по которым проходят горячие газы и вода окружает эти трубы.

Водотрубный котел обратная сторона жаротрубного котла. В водотрубном котле вода нагревается внутри труб, а горячие газы окружают эти трубы.

Это два основных типа котлов , но каждый из типов может быть подразделен на множество, которые мы обсудим позже.

Жаротрубный котел

Как следует из названия, жаротрубный котел состоит из нескольких труб, по которым проходят горячие газы. Эти трубки с горячим газом погружены в воду в закрытом сосуде.

Фактически в жаротрубном котле один закрытый сосуд или оболочка содержит воду, через которую проходят горячие трубы.

Эти дымовые трубы или трубы для горячего газа нагревают воду и превращают воду в пар, а пар остается в том же сосуде.

Поскольку вода и пар находятся в одном сосуде, жаротрубный котел не может производить пар при очень высоком давлении.

Как правило, он может производить максимум 17,5 кг/см ² и производительностью 9 метрических тонн пара в час.

Типы жаротрубных котлов

Существуют также различные типы жаротрубных котлов, жаротрубные котлы с внешней и внутренней топкой.
Котел с внешней топкой можно разделить на три различных типа:

1. Трубчатый котел с горизонтальным возвратом.
2. Котел с короткой топкой.
3. Компактный бойлер.

Опять же, жаротрубный котел с внутренней топкой также имеет две основные категории, такие как горизонтальный трубчатый и вертикальный трубчатый жаротрубный котел.

Жаротрубный котел с горизонтальным возвратом обычно используется на тепловых электростанциях малой мощности. Он состоит из горизонтального барабана, внутри которого расположено несколько горизонтальных трубок. Эти трубки погружены в воду.

Топливо (обычно уголь) сгорает под этими горизонтальными барабанами, а горючие газы перемещаются назад, откуда они попадают в жаровые трубы и направляются вперед в дымовую камеру.

При движении газов по трубам они передают свое тепло воде, и появляются пузырьки пара. По мере производства пара в этом закрытом сосуде развивалось давление котла.

Преимущества жаротрубных котлов

К преимуществам жаротрубных котлов относятся—

1. Достаточно компактная конструкция.
2. Колебания потребности в паре можно легко компенсировать.
3. Тоже достаточно дешево.

Недостатки жаротрубных котлов

К недостаткам жаротрубных котлов относятся—

1. Поскольку для работы котла требуется достаточно большое количество воды, требуется длительное время для подъема пара при желаемом давлении.
2. Поскольку вода и пар находятся в одном сосуде, очень высокое давление пара невозможно.
3. Пар из жаротрубного котла не очень сухой.

Что такое водотрубный котел?

Водотрубный котел – это котел, в котором вода нагревается внутри труб, а горячие газы окружают их.

Это основное определение водотрубного котла. Фактически этот котел является противоположностью жаротрубного котла, в котором горячие газы пропускаются по трубам, окруженным водой.

Типы водотрубных котлов

Существует множество типов водотрубных котлов, например,

1. Горизонтальный прямотрубный котел.
2. Котел с изогнутыми трубами.
3. Циклонный котел.

Горизонтальные прямотрубные котлы также можно разделить на два разных типа:

1. Водотрубные котлы с продольным барабаном.
2. Водотрубный котел с поперечным барабаном.

Котел с изогнутыми трубами также можно разделить на четыре различных типа,

1. Двухбарабанный котел с изогнутыми трубами.
2. Трехбарабанный котел с изогнутыми трубами.
3. Трехбарабанный изогнутый трубный котел с низким напором.
4. Четырехбарабанный котел с изогнутыми трубами.

Преимущества водотрубных котлов

Преимущества водотрубных котлов включают—

Водотрубные котлы имеют множество преимуществ, благодаря которым эти типы котлов в основном используются на крупных тепловых электростанциях.

1. Большую поверхность нагрева можно получить, используя большее количество водяных трубок.
2. Благодаря конвекционному течению движение воды намного быстрее, чем в жаротрубном котле, поэтому скорость теплопередачи выше, что приводит к более высокой эффективности.
3. Очень высокое давление порядка 140 кг/см ² может быть достигнуто плавно.

Недостатки водотрубных котлов

К недостаткам жаротрубных котлов относятся—

1. Основным недостатком водотрубных котлов является то, что они не компактны по конструкции.
2. Стоимость недешевая.
3. Размер затрудняет транспортировку и строительство.

Как установить наружный дровяной котел

   В компании Pineview Woodstoves мы предлагаем полную установку, включая доставку и прокладку траншей. Мы доставляем и устанавливаем устройство с помощью нашего прицепа с обручем. Заказчик несет ответственность за подготовку места для установки агрегата. Цементные блоки, брусчатку или небольшую плиту можно использовать в качестве подкладки, на которую можно установить устройство. Просто убедитесь, что это уровень. Информация о занимаемой площади доступна по запросу. Мы нанимаем третью сторону с траншеекопателем для рытья траншей и прокладываем линию. Мы можем подключить ваш уличный дровяной котел практически к любой существующей системе отопления, включая принудительное воздушное отопление, лучистое тепло в полу, радиаторы или водяные плинтусы. Мы также можем подключиться к вашей гидромассажной ванне, бассейну или бытовому водонагревателю. Свяжитесь с нами для бесплатной оценки установки.



I. Общая информация по установке – перед началом работы

   A. Размещение насоса – за котлом или в здании

    B. Минимальный расход воды

     C. Воздухоотделители (воздухозаборники/вентиляционные отверстия5

)

D. Порядок работы – должны ли ваши линии идти первыми к водонагревателю или к вашей системе отопления?

   E. Смесительные клапаны

II. Расчет теплопотерь – определите размер вашего уличного дровяного котла

   A. Расчет теплопотерь стен

    B. Расчет теплопотерь через окна

     C. Расчет теплопотерь через двери

   D. Расчет теплопотерь через потолок

   E. Расчет теплопотерь через пол

2 s 900 Утечки воздуха III.0 F.0 Размеры труб и насосов. Какой размер насоса нужен для вашей наружной дровяной печи?

   A. Выбор правильного размера трубы

    B. Расчет перепада давления

   C. Выбор размера насоса

IV. Нагрев горячей воды для бытовых нужд

   A. Трубопровод в пластинчатом теплообменнике

V. Иллюстрации

   A. Иллюстрация установки вентиляционной установки

   B. Схема установки тепловентилятора

   C. Схема установки резервного электрического котла (включение вручную)

900D. Схема установки (автоматизированная)

   E. Резервный котел в системе под давлением Схема

   F. Нагрев воды для бытовых нужд с помощью пластинчатого теплообменника Схема

   G. Промывка пластинчатого теплообменника — Схема

   H. Водяное отопление для бытового потребления — схема бокового кронштейна

    I. Радиатор в печи с принудительной подачей воздуха, схема

     J. Радиатор в печи с принудительной подачей воздуха + схема нагрева воды для бытового потребления

    K. Отопление мастерской — напольное отопление и вентилятор/ Диаграмма нагревателя нагревателя катушки

L. Нагревание плиты — смешивание инъекций — Диаграмма

M. Нагревание плиты — термостатический 3 -высокий смешанный клапан — Диаграмма

N. Огромный нагрев скрепок с нагреванием плиты и нагреванием воды 9000.0005

VI. Глоссарий терминов по установке уличного дровяного котла

​

Перед началом работы

Это руководство по установке уличного дровяного котла должно быть именно тем, чем оно является, руководством. Всегда следите за тем, чтобы ваша установка соответствовала местным нормам и правилам органов управления для вашего региона. Если вы не уверены в чем-либо, представленном в этом руководстве, не стесняйтесь обращаться к местному дилеру или производителю за дополнительной помощью.

Общая практика

Размещение насоса

В большинстве случаев лучшим местом для насоса является защищенный от непогоды кожух у наружной печи. Ваша наружная печь выше или ниже того места, где вам нужно провести основную линию подачи в ваше здание? Если дно наружной печи находится ниже точки входа линии подачи в здание, насос всегда должен располагаться в защищенном от непогоды кожухе наружной печи. Если дно топки находится выше места входа подводящего трубопровода в здание, то наиболее подходящее место для насоса чаще всего находится в защищенном от непогоды ограждении у наружной топки. В этом случае вы также можете разместить насос в отапливаемом здании, если его расположение соответствует следующим критериям. В открытой системе необходимо поддерживать максимально возможное давление на входе циркуляционного насоса. Любой трубопровод на стороне всасывания насоса создает определенный перепад давления. Простое руководство для типичных систем: если у вас менее 7 футов перепада на 100 футов подводящего трубопровода до потенциального места расположения насоса в здании, насос в идеале должен быть у наружной печи. Если перепад составляет более 7 футов на 100 футов, насос может быть эффективно расположен в здании. Обратите внимание, что в здании насос ВСЕГДА находится на линии горячего водоснабжения и ВСЕГДА в самом ближайшем возможном месте в здании. Запомнить! ВСЕГДА устанавливайте запорные клапаны с обеих сторон циркуляционного насоса. Насосы не будут служить вечно, и если вам нужно их обслуживать, вам не нужно сливать много труб, чтобы снять / отремонтировать насос.

Минимальный расход

Для наружной печи требуется минимальный расход, который должен циркулировать постоянно. Этот минимальный расход предотвращает «расслоение» жидкости. Самая горячая жидкость, будучи менее плотной, поднимается в самую верхнюю точку водяной рубашки. Без достаточного расхода эта жидкость нагревается выше установленного на печи предела безопасности, и часто выключатель верхнего предела отключает питание до тех пор, пока температура не снизится в достаточной степени. Минимальный расход обеспечивает правильное перемешивание жидкости в топке для относительно равномерной температуры по всей водяной рубашке. Это позволяет элементам управления точно определять температуру жидкости и обеспечивает наилучшую передачу и распределение тепла в подключенных зданиях. Величина потока будет зависеть от модели печи. Минимальные расходы печи HeatMaster SS серии G указаны здесь. G100 — 8 галлонов в минуту G200 — 14 галлонов в минуту G400 — 30 галлонов в минуту Эмпирическое правило заключается в том, чтобы достичь перепада температуры на 20-30 градусов по Фаренгейту (также называемого «Дельта Т») в печи при ее максимальной тепловой мощности. Для поддержания перепада в 20 градусов печи с номинальной производительностью 100 000 БТЕ в час потребуется 10 галлонов в минуту. Для расчета этого используйте текущую формулу. GPM = BTU / Delta T / 500 Где: GPM = требуемый расход воды в галлонах США в минуту BTU = максимальная производительность печи в BTU в час. Delta T = Желаемое снижение температуры воды. Обычно от 20 до 30 F для наружной печи. 500 = Это постоянное число для воды. если вы используете смесь гликоля, используйте 470 для смеси 50/50. Убедитесь, что размер трубопровода и насосов соответствует требуемому минимальному расходу для печи. Если общий поток, питающий ваши здания, не соответствует требованиям, необходимо установить обводную петлю сзади печи. По сути, это включает в себя установку дополнительного насоса, который забирает воду из горячего соединения и возвращает ее непосредственно в холодное обратное соединение. Этот насос и труба должны быть рассчитаны на подачу достаточного потока, чтобы довести общий расход всех контуров до минимального расхода. Информацию о размерах насосов и трубопроводов см. в разделе «Расчеты насосов» данного руководства. Пример обходного контура показан ниже.

Воздухоотводчики (или воздухоотводчики)

Два типичных типа автоматических и ручных воздухоотводчиков. Воздух всегда враг в любой системе водяного отопления, а уж тем более в открытой системе. Расположение воздухоотделителей в системе отопления имеет решающее значение с точки зрения их эффективности или помех. Правильно расположенный вентиляционный клапан должен обеспечить быстрое и простое удаление воздуха при первоначальном вводе системы в эксплуатацию, а также возможность легкого осмотра или обслуживания на более позднем этапе. Обычно вентиляционное отверстие располагается там, где жидкость в системе течет горизонтально, а затем поворачивает вниз. В этот момент используйте тройник вместо колена и установите вентиляционное отверстие в верхней части тройника. Должен ли когда-либо устанавливаться воздухоотводчик на стороне всасывания насоса? Если насос расположен у наружной печи, то нет необходимости в воздухоотводчике на входе насоса. Трубопровод должен быть просто проложен от соединения на топке вниз или горизонтально к насосу. Если насос находится в здании, его следует расположить так, чтобы, по возможности, не было точек захвата воздуха в трубопроводе перед насосом. Если этого нельзя избежать, то можно установить вентиляционное отверстие в точке захвата воздуха на стороне всасывания насоса, если расположение вентиляционного отверстия не менее чем на два фута ниже уровня воды в наружной печи. Это вентиляционное отверстие ВСЕГДА должно быть ручным и открываться для выпуска воздуха только при ВЫКЛЮЧЕННОМ насосе. Если это вентиляционное отверстие открыть при включенном насосе, это может привести к втягиванию воздуха через вентиляционное отверстие и усугубить проблемы с воздухом в вашей системе.

Порядок операций

При обслуживании более чем одной отопительной нагрузки в системе очень важен порядок подачи каждой потребности. Причина этого в том, что после подачи каждой нагрузки в первичную/вторичную или последовательную систему трубопроводов температура теплоносителя в первичном контуре будет падать. При проектировании системы отопления важно учитывать это падение температуры, чтобы каждый компонент системы мог удовлетворить свои потребности. Типичный порядок следующий:

   1) Теплообменник бытовой воды. Это может быть паяный пластинчатый теплообменник, кожухозмеевиковый теплообменник или бак косвенного нагрева с горячей водой. Типичная требуемая расчетная температура составляет от 160 F до 180 F.

   2) Плинтусы для горячей воды. Ребристая медная трубчатая конструкция. Типичная требуемая расчетная температура составляет от 140 F до 180 F.

3) Радиатор или блок вентилятора/змеевика. Радиатор, установленный в камере печи с принудительной вентиляцией, или блок вентилятора со встроенным радиатором. Требуемая типичная расчетная температура составляет от 140 до 180 F.

   4) Подогрев пола. Система подогрева пола, которая подвешивается с помощью зажимов или переходных пластин к нижней стороне пола, стене или даже потолку. В этом методе трубопровод излучает свое тепло через воздух, окружающий трубопровод, а затем в комнату через пол, стену или потолок. В этом методе также можно использовать алюминиевые пластины теплопередачи для повышения производительности в зонах с высокими потерями тепла. Типичная требуемая расчетная температура составляет от 120 F до 160 F.

   5) Бассейны или гидромассажные ванны. Для нагрева воды в бассейне или гидромассажной ванне можно использовать специальный теплообменник из нержавеющей стали или титана. Типичная требуемая расчетная температура составляет от 120 F до 180 F.

   6) Встроенный теплый пол. Система трубопроводов, встроенная в бетонный пол, такой как подвал, гараж или мастерская. Пол, покрытый сверху заливкой из гипсокартона или бетона, также попадает в эту категорию. Типичная требуемая расчетная температура составляет от 80 F до 130 F.

   7) Таяние снега. Система трубопроводов, предназначенная для таяния и испарения снега и льда с открытых площадок, таких как тротуары, подъездные пути или настилы. Этот трубопровод может быть встроен в бетон или подвешен на скобах в зависимости от применения. Типичная требуемая расчетная температура составляет от 40 F до 80 F.

​

При правильной конструкции это позволяет извлекать максимальное количество тепла из минимального количества потока из наружной печи. Меньше трубопроводов, трубопроводы меньшего размера, насосы меньшего размера и меньшие потери тепла. Это приводит к экономии денег как на первоначальной настройке, так и на долгосрочных эксплуатационных расходах.

Смешивание — Подача низкотемпературной воды из высокотемпературного котла

     Если мы посмотрим на последние два пункта в списке порядка операций выше, мы увидим, что температура воды необходима для плитного обогрева подвала, мастерской или снеготаяния. площадь значительно меньше, чем мы получаем от нашей наружной печи. Нам нужно охладить эту воду, прежде чем отправить ее в плиту. Один из способов сделать это — отобрать тепло у воды в других помещениях, прежде чем мы поставим пол, как указано в Порядке операций. Но что, если эти тепловые нагрузки удовлетворены и не отбирают достаточное количество тепла у воды? Мы должны быть уверены, что температура воды, подаваемой на эти плиты, тщательно контролируется, иначе может возникнуть несколько проблем. Бетонная плита — это, по сути, ОГРОМНЫЙ резервуар для хранения, который медленно отдает свое тепло области вокруг себя. Если в нашей мастерской есть пол с подогревом, и наш термостат требует тепла, а наш насос начинает подавать воду температурой 160 F. в нашу плиту, что произойдет? Очень мало, на какое-то время. Бетон тяжелый, и чтобы разогреть эту массу хотя бы на несколько градусов, требуется много времени. Обычный термостат может запросить тепло в течение часа или около того, прежде чем пол прогреется и нагреет комнату до точки, при которой термостат будет удовлетворен. Что теперь? Термостат выключается, и цикл повторяется, верно? Неправильный. Если мы подавали 160 F воды в нашу плиту в течение часа, теперь у нас будет МНОГО тепла, накопленного в бетоне, которое будет продолжать излучаться в комнату, пока плита не остынет. Это может привести к тому, что температура превысит заданное значение термостата на несколько градусов, в результате чего в комнате станет некомфортно жарко. Теплый пол нагревает не только воздух в помещении, но и все в нем. Эти объекты и сама конструкция здания выступают в роли еще одной теплоаккумулирующей массы. Эти объекты медленно отдают свое тепло в помещение по мере того, как здание остывает, и это может поддерживать температуру выше уставки термостата в течение другого периода времени. Все это время плита отдавала свое тепло зданию, а также отдавала его земле. Теперь наш термостат снова требует тепла, но пол был выключен так долго, что потерял значительную часть температуры, и ему придется работать в течение длительного периода времени, чтобы начать отдавать тепло в комнату. В то же время здание продолжает терять тепло и фактически может упасть немного ниже заданного значения термостата, в результате чего в комнате станет немного прохладнее. Теперь цикл повторяется. Это лишь одно из неблагоприятных последствий подачи слишком горячей воды на пол. Напольные покрытия также могут быть повреждены в результате такой чрезмерной температуры. Деревянные полы могут высыхать, давать усадку и трескаться. Ковры могут расшататься, а бетон может треснуть. Ноги людей становятся слишком теплыми, вызывая потливость и усталость. Излишне говорить, что очень важно контролировать температуру воды, поступающей на пол. Можно ли контролировать температуру, просто замедляя поток, немного закрыв вентиль? Вода будет выходить из пола прохладной, но это приведет к неравномерному нагреву пола. Первая часть петли будет чрезмерно горячей, а последняя часть петли может быть недостаточно горячей. Контроль потока жидкости далеко не так эффективен, как контроль температуры. Нам необходимо поддерживать поток на должном уровне, чтобы обеспечить равномерное распределение тепла по полу и надлежащую проводимость воды по трубе. Есть несколько способов добиться этого, два метода, которые мы рассмотрим, — это использование термостатических 3-ходовых смесительных клапанов или инжекционное смешивание.

Термостатические 3-ходовые смесительные клапаны

Термостатические 3-ходовые смесительные клапаны в основном таковы, как они звучат. Клапан с тремя портами: горячий, холодный и смешанный. Используйте иллюстрацию «Плитный нагрев — смесительный клапан», чтобы следовать этому описанию. Большинство клапанов регулируются от 80 до 150 F поворотом «головки» клапана. Горячий порт подключается к вашему основному контуру, идущему от вашей наружной печи. Порт Mix идет к вашему тепловому насосу пола, а затем к коллектору подачи, питающему пол. Обратный коллектор с пола возвращается в основной контур ниже по течению от первого тройника. Холодный порт на клапане получает тройник между обратным коллектором и тройником, возвращающимся в первичный контур. Эти клапаны отлично подходят для подвалов, гаражей и небольших мастерских, поскольку они рассчитаны на довольно низкий расход. Если вам нужно более 4 или 5 галлонов в минуту, вам следует обратить внимание на инжекторное смешивание.

Инжекционное смешивание

Инъекционное смешивание — это метод, который прекрасно работает для любой системы от дома до промышленного здания. Базовые затраты, как правило, выше для этого типа системы, но есть много дополнительных преимуществ. Используйте иллюстрацию «Цеховое отопление — инжекционное смешивание», чтобы следовать этому описанию. Первичный контур циркулирует насосом наружной топки, в него вводится инжекционный контур. Контур теплого пола циркулирует вторым насосом. Нагнетательный насос откачивает воду высокой температуры из первичного контура и смешивает ее с контуром теплого пола. Впрыскивающий насос управляется контроллером впрыскивающего смесителя, который ускоряет или замедляет работу насоса для поддержания желаемой температуры воды в контуре теплого пола. Когда комнатный термостат требует тепла, он активирует контроллер впрыска. На иллюстрации вы видите датчик контроллера на трубе после теплового насоса пола. Также имеется датчик на трубе первичного контура непосредственно перед первым тройником нагнетания. Контроллер запрограммирован на подачу либо постоянной температуры воды в напольный контур, либо температуры наружного сброса, которая изменяется в зависимости от температуры наружного воздуха. Большинство производителей контроллеров позволяют использовать в качестве нагнетательного насоса стандартный циркуляционный насос с мокрым ротором мощностью до определенной мощности. Это очень удобно, так как часто это те же самые насосы, которые используются в остальной части системы. Эмпирическое правило для определения размеров нагнетательных насосов заключается в том, что они должны обеспечивать примерно 1/3 расхода теплового насоса пола в типичном бетонном полу с температурой первичного контура от 160 до 180 F. Если ваш контур теплового пола циркулирует в 9ваш нагнетательный насос должен будет обеспечить 3 галлона в минуту при температуре от 160 до 180 F. Нагнетательный насос нагнетает 3 галлона в минуту высокотемпературной воды в нижний контур и вытесняет 3 галлона в минуту холодной возвратной воды обратно в основной контур. Эта холодная вода смешивается с водой высокой температуры в первом контуре и перекачивается обратно в наружную печь для повторного нагрева. Первичный контур должен циркулировать с достаточно высокой скоростью потока, чтобы у вас была приемлемая температура воды, возвращающейся в вашу наружную печь.

Расчет тепловых потерь

Чтобы определить размер наружной печи, подводящего трубопровода и насоса, необходимо выполнить расчет тепловых потерь для каждого обслуживаемого здания. Чтобы быть точным, эти расчеты должны выполняться обученными техниками, но для приблизительных расчетов здесь показан упрощенный метод.

   Для начала вам необходимо знать некоторые основные сведения о вашем здании и климатических условиях.

   Здание:

     — R-значения стен, потолка, пола, окон и дверей.

     — Площадь вышеуказанных предметов в квадратных футах.

     — Качество строительства (Насколько в здании сквозняк?)

   Климат:

     — Наружная «расчетная» температура для расположения здания. Это число обычно можно найти, получив местные данные о погоде для вашего региона в Интернете.

   Давайте воспользуемся примером, чтобы проиллюстрировать этот расчет.



     Гэри хотел бы установить наружную печь для обогрева своего дома, пристроенного гаража и мастерской. Ему нужно знать тепловую нагрузку своих зданий, чтобы решить, какой размер печи купить.

   Начиная с мастерской:

     Мастерская Гэри имеет размеры 40 x 60 футов с высотой потолков 18 футов. Стены утеплены до R-20, потолок до R-40. Он отапливает цех лучистым теплом пола и утеплил под плиту до значения R-5. Его окна с двойным остеклением оцениваются примерно в R-2, а его двери — примерно в R-10. Гэри живет недалеко от Миннеаполиса, штат Миннесота. где расчетная температура наружного воздуха составляет примерно -16 F, и он хотел бы, чтобы в его магазине было около 65 F.0005

     Окна: 3 окна размером 4 x 6 футов каждое = 72 квадратных фута

     Главная дверь: 1 окно размером 3 x 7 футов = 21 квадратный фут

потолок: 40 ‘x 60’ = 2400 квадратных футов

Площадь пола: 40 ‘x 60’ = 2400 квадратных футов

Формула:

Q = a X Delta T X U

    Где

      Q = Тепловые потери в БТЕ/час

     A = Дельта площади поверхности T = разница между требуемой температурой в помещении (в градусах по Фаренгейту) и расчетной  температурой снаружи (в градусах по Фаренгейту)

     U = 1, деленная на значение R стены, потолка, пола , окно или дверь. .

​

Расчет стены

U = 1 разделить на 20 (R-значение его стены)
U = 0,05
A = Площадь стены — площадь окна и двери
A = 3600 — (72+21+256)
A = 3251
Дельта T = Требуемая температура в помещении — Расчетная температура наружного воздуха
Delta T = 65 — (-16)
Delta T = 81
Итак…
Q = U x A x Delta T
Q = 3251 x 81 x 0,05
Q = 13166
Тепловые потери стены = 13166 БТЕ на человека час

Расчет окна

U = 1, деленное на 2 (значение R его окна, приблизительно R-1 на стекло)
U = 0,5
A = площадь окна

​A = 72
Delta T = То же, что и стена
Delta T = 81
Итак…
Q = U x A x Delta T
Q = 72 x 81 x 0,5
Q = 2916
Тепловые потери окна = 2916 БТЕ в час

Расчет двери

U = 1 разделить на 10 (R-значение его двери)
U = 0,1
A = Площадь двери (верхняя дверь + люк)
A = 277
Delta T = То же, что и стена
Delta T = 81
Итак. ..
Q = U x A x Delta T
Q = 277 x 811 x 0,1
Q = 2244
Тепловые потери двери = 2244 БТЕ в час

Расчет потолка

U = 1, деленное на 40 (его максимальное значение R)
U = 0,025
A = площадь потолка (40 футов x 60 футов) 9
Q = U x A x Delta T
Q = 0,025 x 2400 x 81
Q = 4860
Теплопотери потолка = 4860 БТЕ в час

Расчет пола

U = 1, деленное на 10 (значение теплоизоляции под его полом)
U = 0,1
A = площадь пола (40 футов x 60 футов)
A = 2400
Дельта T:
Температура грунта довольно постоянна в большинстве областей и составляет около 45 F. Температура плиты
для такого магазина должна быть около 77 F при расчете на открытом воздухе
температуры. Уровень грунтовых вод и тип почвы могут резко изменить потери тепла
пола. В этом случае мы предположим, что Гэри имеет уровень грунтовых вод примерно на 8 футов 90 619 ниже уровня пола и тяжелую глинистую почву. Если уровень должен быть намного ниже и почва гравия или песка типа
, разделите значение Q на 2 для общей потери тепла пола.
Delta T = 77 (температура плиты) — 45 (температура грунта)
Delta T = 32
So…

​Q = U x A x Delta T
Q = 0,1 x 2400 x 32
Q = 7680
Тепловые потери пола = 7680 БТЕ в час

Инфильтрация (утечка воздуха в здании)

Магазин Гэри хорошо построен с пароизоляцией в стенах и хорошими уплотнениями на дверях и окнах. Его магазин может обменивать около половины своего объема воздуха каждый час. В плохо построенном/обслуживаемом магазине это число может легко удвоиться или утроиться. Чтобы рассчитать, сколько тепла он теряет через инфильтрацию, мы используем эту формулу:

Q = (V / 60) x IR x Delta T x 1,068
Где:
Q = тепловые потери в БТЕ в час
V = объем воздуха в здании (длина x ширина x высота)
IR = скорость инфильтрации
Delta T = разница между требуемой внутренней температурой (в градусах по Фаренгейту)
и расчетной наружной температурой (в градусах по Фаренгейту)

​

Расчет инфильтрации Гэри:

V = объем воздуха в цеху (60 футов x 40 футов x 18 футов)
V = 43200
IR = 0,5 (магазин Гэри меняет половину воздуха каждый час)
Дельта T = Требуемая температура в помещении — Расчетная температура наружного воздуха
Дельта T = 65 — (-16)
Дельта T = 81
Итак. ..
Q = (V / 60) x IR x Delta T x 1,068
Q = (43200 / 60) x 0,5 x 81 x 1,068
Q = 31143
Потери тепла при инфильтрации = 31143 БТЕ в час.

Общие потери тепла в цехе Гэри представляют собой сумму всех сумм:
Стены — 13166
Окна — 2916
Двери — 2244
Потолок — 4860
Пол — 7680
Инфильтрация — 31143
Суммарные теплопотери в цехе2 — БТЕ2 час Расчетная температура наружного воздуха.
Переменные

Этот расчет резко меняется в зависимости от того, как нагревается помещение. Магазин Гэри отапливается от пола, благодаря чему температура воздуха на потолке очень близка к температуре воздуха на полу. Если бы его цех отапливался радиатором и тепловентилятором, цифры бы существенно изменились. Мы потеряли бы меньше тепла от пола, но значительно больше тепла от стен, потолка и верхней двери из-за высоких температур воздуха в верхней части здания. В этом случае, если термостат был установлен на 65 F, температура потолка в этом магазине может быть от 75 до 85 F. Этот фактор в сочетании с дополнительными потерями тепла из-за турбулентности воздуха, создаваемой вентиляторами, может увеличить общие потери тепла в здании на 30–85 F. 70% по сравнению с тем же зданием с теплым полом.

Размеры труб и насосов

Трубы и насосы должных размеров необходимы для подачи достаточного количества тепла в здание. После того, как вы завершили расчет теплопотерь здания, вы можете определить размер трубы и насоса для подачи тепла. Есть несколько частей информации, необходимой для того, чтобы сделать это с успехом. Вам потребуется:

— Диаграмма падения давления для трубопровода, который вы хотите использовать
— Диаграмма производительности насоса от производителя вашего насоса

​

Давайте воспользуемся расчетом потерь тепла, который мы использовали для магазина Гэри, чтобы проиллюстрировать этот процесс. Гэри нужно проложить трубу под землей от своей наружной печи до магазина для подачи тепла. Его наружная печь находится в 80 футах от магазина, и к тому времени, когда он доберется от зоны соединения в задней части печи до области коллектора напольного отопления в магазине, ему потребуется 100 футов трубы в каждую сторону. Гэри собирается использовать изолированные трубы Kitec для выполнения этой задачи, и он приобрел эту диаграмму падения давления, показывающую характеристики потока для трубы.

Здесь используется следующая формула:
GPM = BTU / Delta T / 500
Где:
GPM = Требуемый расход воды в галлонах США в минуту
BTU = Тепловые потери здания
Delta T = Желаемый перепад температуры воды. Обычно от 20 до 40 F для
наружной печи.
500 = Это постоянное число для воды. если вы используете смесь гликоля, используйте
470 для смеси 50/50.
Гэри нацелен на 30 F. Delta T для этой цепи, что приемлемо как для
наружная печь, а также система лучистого обогрева пола в его магазине.
Расчет расхода Гэри выглядит следующим образом:
галлонов в минуту = BTU / DeltaT / 500
галлонов в минуту = 62000 / 30 / 500
галлонов в минуту = 4,13 допустить, чтобы температура обратной воды была более чем на 30 F меньше
, чем температура подаваемой воды.

​

Выбор правильного размера трубы

При выборе размера трубы важно не выбрать слишком маленький или, в некоторых случаях, слишком большой. Лучше всего ориентироваться на скорость от 2 до 4 футов в секунду для этих основных линий, питающих здание. Если ваша скорость слишком высока, это вызывает чрезмерное трение между водой и трубой, что также увеличивает размер насоса, необходимого для подачи необходимого вам количества воды. Это более высокое трение может в некоторых крайних случаях вызвать эрозию и износ трубы. Если труба слишком большая, скорость воды упадет, и у вас могут возникнуть проблемы с удалением воздуха из системы при запуске, поскольку вода будет двигаться слишком медленно, чтобы удалить воздух. Глядя на диаграмму, труба диаметром 1 дюйм имеет скорость 1,53 фута/с при 4 галлонах в минуту. Это все еще будет работать, но может быть немного сложно выпустить воздух. Труба 3/4 дюйма имеет скорость 2,52 фута/с и хорошо подходит для этих требований.

Расчет перепада давления

Нам нужно знать общий напор (или перепад давления), который будет создавать весь контур, чтобы определить размер насоса. Мы знаем, что Гэри нужно 100 футов трубы в одну сторону, чтобы добраться до магазина и обратно, так что получается 200 футов. Если мы снова посмотрим на диаграмму труб диаметром 3/4 дюйма, мы увидим, что на каждые 100 футов трубы при расходе 4 галлона в минуту приходится падение на 1,28 фунта на квадратный дюйм. Если у нас есть 200-футовая труба, у нас есть перепад давления 2,56 фунтов на квадратный дюйм от насоса в наружной печи до «холодного» соединения в наружной печи. Нам также необходимо учесть некоторое трение для фитингов и клапанов в петле, поэтому мы добавим 10% к потерям в трубе, что в сумме составит 2,82 фунта на квадратный дюйм. Если мы посмотрим на диаграмму насоса ниже, вы заметите, что они измеряют падение давления в «футах напора». Чтобы получить эту единицу измерения, возьмите свой фунт на квадратный дюйм и умножьте его на 2,31. У Гэри 2,82 фунта на квадратный дюйм x 2,31 = 6,5 фута головы.

Выбор размера насоса

Теперь мы знаем, какой размер трубы мы используем и сколько воды нам нужно перевезти, чтобы мы могли начать процесс выбора размера насоса.

Нам нужен насос, способный производить 4,13 галлона в минуту при напоре 6,5 футов. На приведенной выше диаграмме показаны несколько моделей насосов, но многие насосы меньшего размера не предназначены для этого применения. Мы рассмотрим модели 007 и 008. Нам нужно нанести на график точку, где наш расход пересекает падение давления в футах напора. Внизу диаграммы указано значение галлонов в минуту, поэтому проведите прямую линию вверх примерно от 4 галлонов в минуту. Теперь с левой стороны проведите горизонтальную линию примерно на 6,5 футов от головы. Там, где пересекаются ваши две линии, находится ваша цель накачки. Чтобы насос мог удовлетворить ваши потребности, целевая точка насоса должна находиться под линией, показанной на кривой насоса. Если мы посмотрим на кривую насоса 007, он может создавать напор примерно до 11 футов при нулевом расходе и может двигаться до 23 галлонов в минуту при нулевом напоре. Если бы нам потребовалось 10 галлонов в минуту при напоре 10 футов, насос 007 не смог бы этого сделать, мы находимся за пределами кривой насоса. Нам нужно всего 4 галлона в минуту при высоте напора 6,5 футов, поэтому агент 007 легко справится с этой задачей. Мы также могли бы использовать 008 и при необходимости иметь возможность преодолевать больше напора. Выбирая насос, вы хотите, чтобы он был достаточно большим, но не слишком большим. Если бы вы использовали 0013 на петле Гэри, вы бы тратили энергию впустую, запуская более мощный двигатель и, возможно, увеличивая скорость потока выше нашей безопасной зоны 4 фута в секунду. В системе Гэри его фактическая скорость потока будет выше 4 галлонов в минуту, так как насос всегда будет прокачивать через контур столько воды, сколько сможет. По мере увеличения скорости потока растет и падение давления (футы напора), и поэтому здесь мы можем фактически получить 6 или 7 галлонов в минуту через контур, что означает только то, что наша вода будет возвращаться более теплой в наружную печь.

Высота

Еще одна вещь, о которой следует помнить, это то, на какую высоту вам нужно поднимать воду в контуре трубопровода. Если ваш трубопровод проходит выше уровня воды в наружной печи, вам нужно добавить один фут напора на каждый фут высоты вашей трубы выше уровня воды в печи. Это необходимо только для заполнения системы, так как после заполнения трубы вес воды в трубе, спускающейся вниз, компенсирует дополнительный толчок, необходимый для подъема воды вверх. Если бы у нас был нагреватель на потолке, который был бы на 15 футов выше уровня воды в топке, мы бы никогда не подняли туда воду с помощью нашего насоса 007. Распространенным заблуждением является то, что если ваш трубопровод проходит выше расширительного вентиляционного отверстия вашей наружной печи, вода будет вытекать из верхней части вашего расширительного вентиляционного отверстия. Это может случиться, но очень легко предотвратить. Если у нас есть тепловентилятор на 15 футов выше, чем расширительный клапан на наружной печи, мы обычно устанавливаем вентиляционный клапан в самой высокой точке трубопровода, где вода поворачивает вниз. Если наш насос имеет правильный размер, мы должны быть в состоянии закрыть клапан на обратной линии и при работающем насосе открыть ручной воздухоотводчик и выпустить весь воздух, который там собрался. Если насос выключится, а воздухоотводчик будет закрыт, то вода в системе будет «висеть» и во всех трубопроводах будет разрежение выше уровня воды в топке. Если бы вентиляционное отверстие было открыто, воздух всасывался бы в вентиляционное отверстие и позволял воде стекать обратно в печь. Если бы печь была заполнена, вода выталкивалась бы из расширительного клапана печи.

Нагрев воды для бытовых нужд

Использование наружной печи для нагрева воды для бытовых нужд — это еще один способ сократить расходы на электроэнергию. Эти компоненты часто окупаются быстрее, чем любая другая часть системы отопления. Паяные пластинчатые или кожухо-змеевиковые теплообменники компактны, безопасны и обеспечивают очень высокую скорость теплопередачи. Есть несколько моментов, которые следует учитывать, прежде чем включать один из этих агрегатов в систему домашнего водоснабжения. а) Какой тип жидкости используется в контуре вашей наружной печи? Если это чистая вода или нетоксичный гликоль, вы в хорошей форме. Если вы используете какой-либо другой тип антифриза (автомобильный или на основе этиленгликоля) или любой тип добавок, которые могут быть вредными для человека, вам необходимо внести некоторые изменения. Хотя теплообменники предназначены для разделения теплоносителя и воды для бытовых нужд, утечка все же возможна. Как бы маловероятно это ни было, особенно при использовании наружной печи в открытой системе, утечка может привести к смешиванию теплоносителя с бытовой водой. Если вы используете неправильную жидкость, это может нанести вред людям или животным, которые потребляют эту бытовую воду. б) У вас «жесткая» вода? Если у вас есть проблемы с чрезмерными минеральными отложениями на ваших смесителях и других сантехнических приборах, вы также можете столкнуться с проблемами, связанными с отложениями в пластинчатом теплообменнике. На схеме установки показаны промывочные порты для этой цели, но вам не нужно делать это слишком часто, так как это требует дополнительного времени и оборудования. Возможно, вы захотите изучить фильтр или смягчитель воды, чтобы сделать этот вариант более удобным для пользователя.

Трубопровод пластинчатого теплообменника для нагрева бытовой воды

Пластинчатый теплообменник обычно является первым компонентом первичного контура после насоса. Важно установить теплообменник так, чтобы самая длинная сторона была вертикальной, чтобы воздух мог беспрепятственно выходить. При подсоединении трубопровода убедитесь, что теплоноситель и вода для бытового потребления проходят через теплообменник в противоположных направлениях. На схемах это показано стрелками на блоке. По возможности дайте стороне теплоносителя перекачиваться через пластину, а воде для бытового потребления стекать вниз. Бытовая система работает при более высоком давлении, и ей легче выдувать воздух из пластин. На стороне бытового потребления теплообменник подключается последовательно с баком горячей воды.

В рабочем состоянии (см. «Схему промывки тарелки»)

При использовании наружного котла шаровые краны 7А и 7В должны быть ОТКРЫТЫ. Клапан 7C между двумя тройниками должен быть ЗАКРЫТ. Это направит воду для бытового потребления через теплообменник до того, как она попадет в бак горячей воды. При правильной работе вода на выходе из теплообменника должна иметь температуру выше установленной температуры бойлера для нагревательных элементов или горелки. Резервуар с горячей водой не должен топиться, если вода не используется в течение длительного периода времени. В этом случае бак будет медленно отдавать свое тепло в помещение, и бак будет гореть, чтобы поддерживать желаемую температуру и быть готовым к использованию в любое время. Если вам необходимо обойти теплообменник на стороне бытового потребления, вы можете закрыть вентиль 7А или 7В и открыть вентиль 7С. НЕ закрывайте одновременно 7A и 7B. Это может вызвать чрезмерное повышение давления в пластинчатом теплообменнике, что может привести к преждевременному выходу из строя.

Промывка теплообменника

Плохие температурные характеристики пластинчатого теплообменника могут быть вызваны чрезмерной накипью (минеральными отложениями) на пластинах теплообменника. В этом случае внутреннюю сторону устройства можно промыть средством для удаления накипи, чтобы удалить эти отложения. Проконсультируйтесь с производителем теплообменника по поводу соответствующего решения, используемого для этой цели. Небольшой насос «пони», три коротких (от 6 до 8 футов) кусков садового шланга и ведро на 5 галлонов хорошо подходят для этого проекта. Некоторые компании также производят удобные «промывочные тележки» со всем этим оборудованием, готовым к работе.

Промывка теплообменника

См. «Схему промывки пластин»
1 — Перед промывкой закройте шаровые краны 7A, 7B и 7C.
2 — Слейте воду из теплообменника, открыв отстойные краны 5A и
5B.
3 — Заполните ведро одобренным промывочным раствором примерно на 1/2. Наденьте
один конец короткого садового шланга на отстойник 5A, а другой — на 5B.
Подсоедините противоположный конец шланга от 5А к выходу насоса «пони» и
шланг от подачи 5Б в ведро. Третий шланг присоединяется к впускному отверстию насоса «пони»
, а другой конец погружается в жидкость в ведре.
4 — Откройте отстойные краны 5A и 5B. Запустите насос «пони» и дайте ему
прокачать раствор через теплообменник в течение времени,
рекомендованного производителем.
5 — Поменяйте местами шланги на отстойных кранах 5A и 5B и прокачайте жидкость
в противоположном направлении через пластинчатый теплообменник, чтобы удалить накипь в количестве, равном
возможно.
6 — Возможно, эту процедуру придется повторить несколько раз, чтобы избавиться от всех отложений.
После очистки теплообменника необходимо смыть очищающий раствор
с пластинчатого теплообменника. Это необходимо делать осторожно, чтобы
не загрязнил воду для бытовых нужд промывочным раствором.

​

1 — Сначала закройте отстойные краны 5А и 5В. Шланг, присоединенный к отстойнику 5B
, должен быть направлен в пустое ведро.
2 — Откройте отстойный кран 5B и дайте раствору стечь в ведро.
3 — Медленно открыть шаровой кран 7А на линии бытовой воды, питающей теплообменник.
Это позволит смыть раствор для удаления накипи в ведро. Позвольте этому смыть несколько ведер воды
. Обязательно утилизируйте промывочный раствор в соответствии с инструкциями производителя.
4 — Закройте шаровой кран 7А и отстойник 5В. Направьте шланг от отстойника
5A в ведро.
5 — Откройте отстойник 5А, шаровой кран 7С и 7В. Это смоет жару
теплообменник в обратном направлении с пресной водой. Позвольте этому смыть несколько ведер воды.
6 — Повторяйте шаги с 1 по 5, пока не убедитесь, что весь раствор для удаления накипи
удален.
7 — Закройте все клапаны, снимите шланги и верните шаровые клапаны в желаемое рабочее положение
. Опять же, обязательно утилизируйте промывочный раствор в соответствии с инструкциями производителя
.

Иллюстрации

Иллюстрации Каталожные номера деталей

Обработчик воздуха

Типовой блок обработки воздуха, который можно установить в гараже, мастерской, сарае или теплице.

Тепловентилятор

Типовой тепловентилятор, который можно установить в гараже, мастерской, сарае или теплице.

Резервный электрический котел (ручное переключение)

Чтобы перейти от использования наружной топки к резервному котлу, просто поверните трехходовой шаровой кран на входе насоса первичного контура в противоположном направлении. Это предотвратит нагревание наружной печи резервным котлом. Убедитесь, что наружная печь правильно отключена, как указано в руководстве пользователя, и что в системе достаточно гликоля для предотвращения замерзания наружных труб. Если наружная печь все еще работает, когда трехходовой клапан находится в положении резервного котла, это может привести к перегреву наружной печи и возможному закипанию. Если резервный котел менее экономичен в эксплуатации, чем водонагреватель, теплообменник бытовой воды должен быть зашунтирован, как описано на стр. 19.«В работе», чтобы позволить водонагревателю позаботиться о своих собственных потребностях. Убедитесь, что на резервном котле установлен расширительный бак под давлением подходящего размера, чтобы компенсировать расширение/сжатие в системе. Это очень важно. Если клапаны, идущие к наружной топке, закрыты, то расширение жидкости должно куда-то деться, иначе может быть разрыв в системе.

Схемы деталей | Bosch Thermotechnology

Нужна помощь?

• Свяжитесь с нами
• Найти установщика
• Позвоните нам

Конденсационные газовые котлы

Модель
Одностенный котел
Настенный котел Greenstar
Напольный котел Greenstar
Котел Гринстар
Котел Гринстар
Котел Гринстар
ССБ 85/120/160
ССБ 255/399/512
ГБ142
ГБ162

Тип
Схема запасных частей
Схема запасных частей
Схема запасных частей
Схема запасных частей
Схема запасных частей
Схема запасных частей
Схема запасных частей
Схема запасных частей
Схема запасных частей
Схема запасных частей

Газовые котлы без конденсации

Модель
GA124 – 17 GA124 – 23 GA124 – 30
GC124ii – 18 GC124ii – 25 GC124ii – 32
GC144-18 (V1/V2/V3) GC144-25 (V1/V2/V3) GC144-32 (V1/V2/V3)
G334X

Тип
Схема запасных частей
Схема запасных частей
Схема запасных частей
Схема запасных частей

Жидкотопливные котлы без конденсации

Модель
Buderus G115 WS

Тип
Схема запасных частей

Системы управления и термостаты

Модель
Логаматик 2107
CZM100

Тип
Схема деталей
Схема деталей

Резервуары для хранения горячей воды косвенного действия

Модель
Будерус S32
Будерус LT135/1 – LT300/1
Будерус SM80/5 – SM100/5
Будерус ST150/2, ST200/2, ST300/2

Тип
Схема деталей
Схема деталей
Схема деталей
Схема деталей

Панельные радиаторы

Модель
Модель 21 и Модель 22

Тип
Схема деталей

Газовые проточные водонагреватели

Модель
Therm 330/520 PN, GWh360/425 PN
Терм 520 HN
Терм 660 EF/EFO
GWH 715 ES / Evolution 500
GWH C 800 ES
GWH C 920 ES / ESC
Терм 830ES/940ES/940ESO
Терм 950 ES
Терм C 1050 ES
Therm C 1210 ES/ESC
Greentherm 9800 SE / T9800SE 160 / T9800SE 199
Greentherm 9800 SEO / T9800SEO 160 / T9800SEO 199
Greentherm 9900 SE / iSE T9900SE 160 / T9900SE 199 / T9900i SE 199
Greentherm C 950 ES / C 1050 ES

Тип
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей

Электрические проточные водонагреватели

Модель
Троник 5000C Wh27/Wh37
Троник 6000C Wh27 / Wh37
Tronic 3000C Pro (US3-1 / US6-1 / US7-1 / US9-1)
Tronic 3000 (US3-2R / US4-2R / US7-2R / US9-2R)
Троник 3000 (US12)
Powerstream RP17PT/RP27PT
Powerstream RP1P-RP9P
PowerstarAE3. 4 / AE7.2 / AE9.5
Powerstream RP12PT
PowerstarAE12

Тип
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Запчасти и обслуживание
Список деталей
Схема деталей
Список деталей
Схема деталей

Накопительные электрические водонагреватели

Описание
Tronic 5000T (ES30M / ES40M / ES50M / ES40T / ES50T / ES40LB / ES50LB)
Троник 3000Т (ЭС 2,5/4/8)
Троник 3000T (ES2.5CA/ES4CA/ES8CA)
Ariston GL ProTi Модели

Тип
Схема деталей
Схема деталей
Схема деталей
Схема деталей

Более ранние газовые проточные водонагреватели

Модель
ГВт-ч 425 EF
GWH 425 HN Classic FD 685 или ранее
GWH 425 HN Compact FD 686 или новее

Тип
Схема деталей
Схема деталей
Схема деталей

Безрезервуарные модели Bosch AquaStar GWH

Описание
ГВтч 2700 ES
ГВтч 2400 ES
ГВТ 2400 E
GWH 2400 ЭО
ГВтч 1600 P
ГВтч 1600 л. с.
Габаритная высота 1600 ч
ГВтч 1000 P

Тип
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей

Модели Bosch AquaStar

Описание
38Б
80ВП
125БЛ
125БО
125Б
125БС
125FX
125ХХ
125ВП
125X
170ВП
240FX
250SX
250SXO
Экотерм

Тип
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей

Газовые печи

Описание
BGS80 80% AFUE Газовая печь
BGH96 96% Газовая печь AFUE (Rev. A)
BGH96 96% Газовая печь AFUE (Rev. B)

Тип
Схема деталей
Схема деталей
Схема деталей

Климат серии 5000

Описание
Одна зона Minisplit, наружная (номер модели заканчивается на C)
Мини-сплит, одиночная зона, наружная (номер модели заканчивается на A/B)
Minisplit Multi Zone, Outdoor (номер модели заканчивается на C)
Minisplit Multi Zone, Outdoor (номер модели заканчивается на A/B)
Minisplit Ducted, Indoor (номер модели заканчивается на A/B или C)
Настенный мини-сплит, внутренний (номер модели заканчивается на C)
Настенный мини-сплит, внутренний (номер модели заканчивается на B)
Настенный мини-сплит в помещении (номер модели оканчивается на А)
Minisplit, четырехсторонняя кассета для помещений (номер модели заканчивается на C)
Minisplit, четырехсторонняя кассета для помещений (номер модели заканчивается на A/B)

Тип
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей

Семейство инверторных сплит-систем (IDS) тепловых насосов

Описание
BOVA36-20 (3 тонны) Наружный конденсаторный блок BOVA60-20 (5 тонн) Наружный конденсаторный блок
BVA 20 Обработчик воздуха SEER BVA24-20 (2 тонны) / BVA36-20 (3 тонны) / BVA48-20 (4 тонны) / BVA60-20 (5 тонн)
БОВБ20
БОВБ18
БОВА15

Тип
Схема деталей
Схема деталей
Схема деталей
Схема деталей
Схема деталей

Инверторные канальные сплит-системы (1.
