Ролики для откатных ворот — особенности и монтаж: комплект направляющих и опорных элементов для раздвижных секционных конструкций, размеры опор

Удобные откатные ворота используются не только в условиях жилого участка, но и при въезде на территорию предприятия, чем решают проблему организации эффективного пропускного режима. Кроме того, подобные конструкции показывают уровень технической и общей культуры той или иной организации.

Особенности

Безотказная работа откатных ворот, плавное и бесшумное движение, безударная остановка в конце движения – все это, в первую очередь, обеспечивают ролики, точнее роликовая система.

Опорные детали воспринимают на себя всю нагрузку от веса ворот, поэтому должны соответствовать основным требованиям:

• Размеры не должны увеличивать габариты каретки.
• Высокая износостойкость.
• Должен быть хороший доступ для обслуживания или замены.
• Материал обода ролика должен обеспечивать бесшумное передвижение по направляющим.

Устройство

Механизм откатных ворот состоит из комплекта деталей, которые в сборке обеспечивают плавное перемещение, а также надежную безударную фиксацию в конце движения.

В большинстве конструкций обязательно есть такие детали:

• Направляющие балки рабочего профиля, которые закрепляются на уровне проезда. Они обеспечивают устойчивое заданное положение во время перемещения.

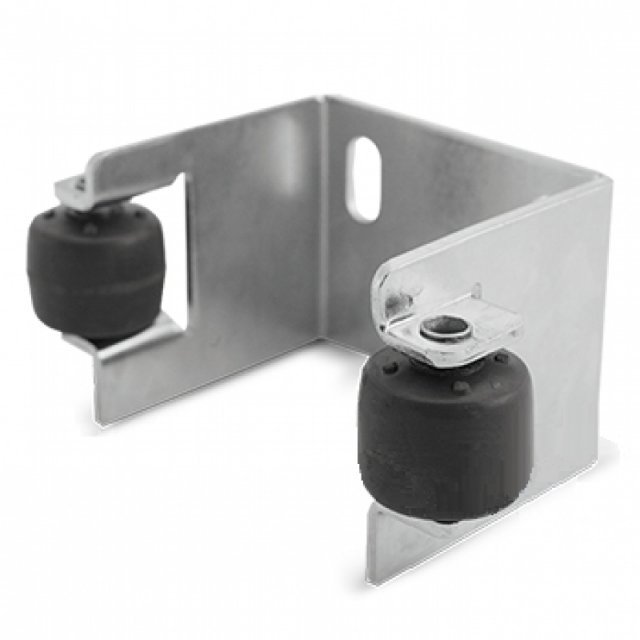

• Ограничительные регулируемые ролики (обычно две пары) и ловители в составе металлической опоры, которые удерживают конструкцию ворот в вертикальном положении, что исключает их колебания, наклон или падение.

• Концевые ролики позволяют воротам плавно входить в ловители.

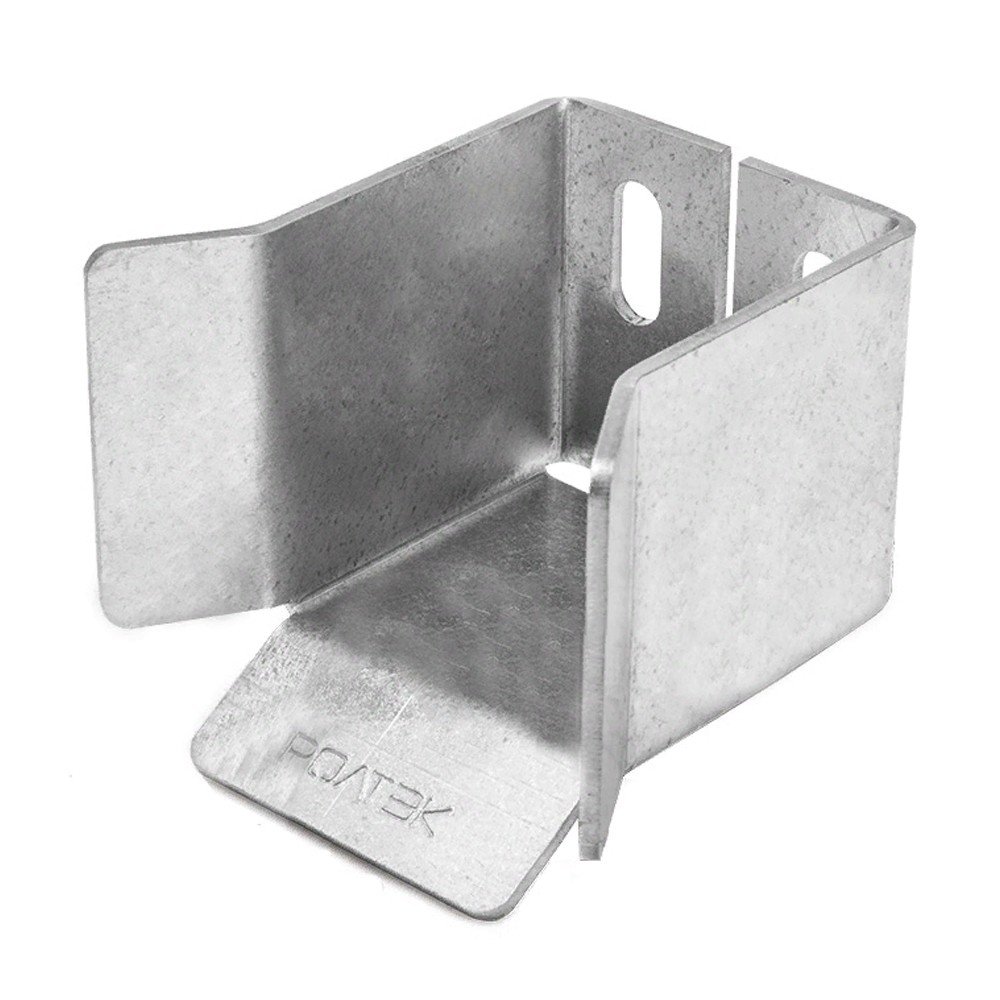

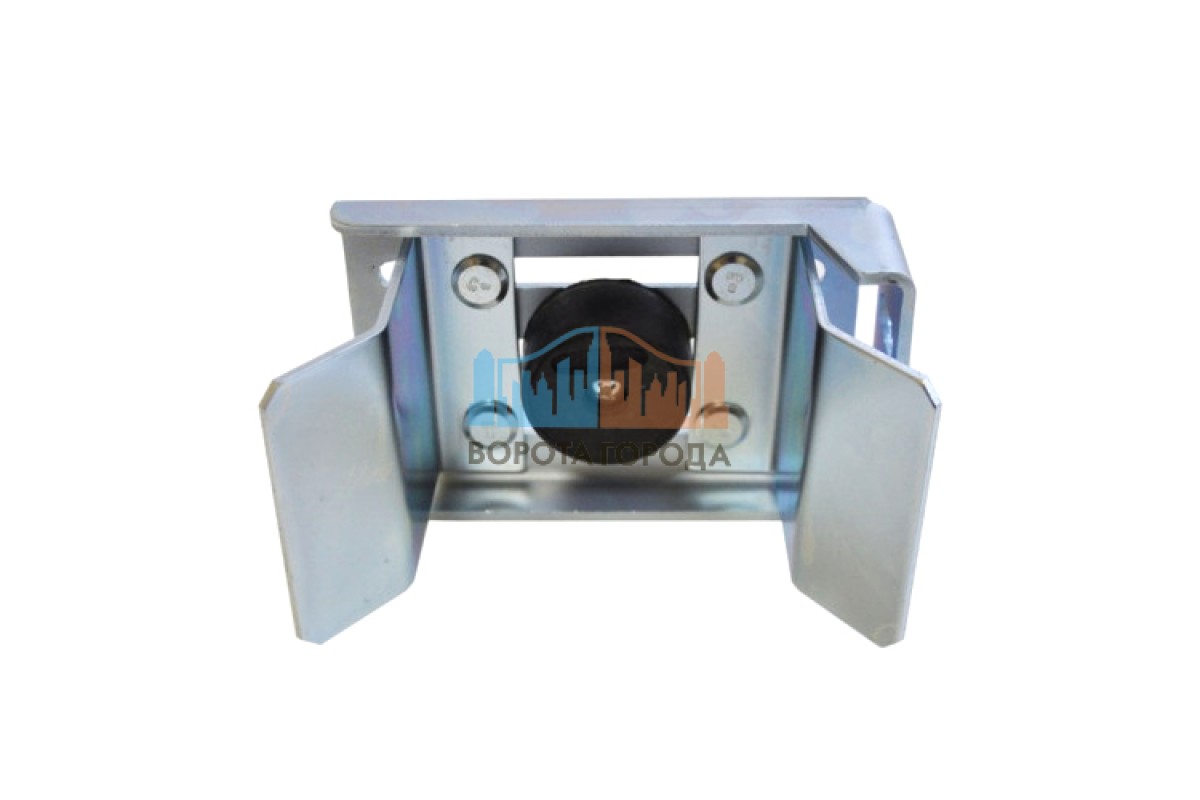

• Сверху и снизу стойки ставят улавливающие порталы, которые принимают часть нагрузки от веса ворот.
• Резиновая заглушка защищает направляющую от осадков и грязи.
• Роликоподшипники подбираются к каждому типу ворот.

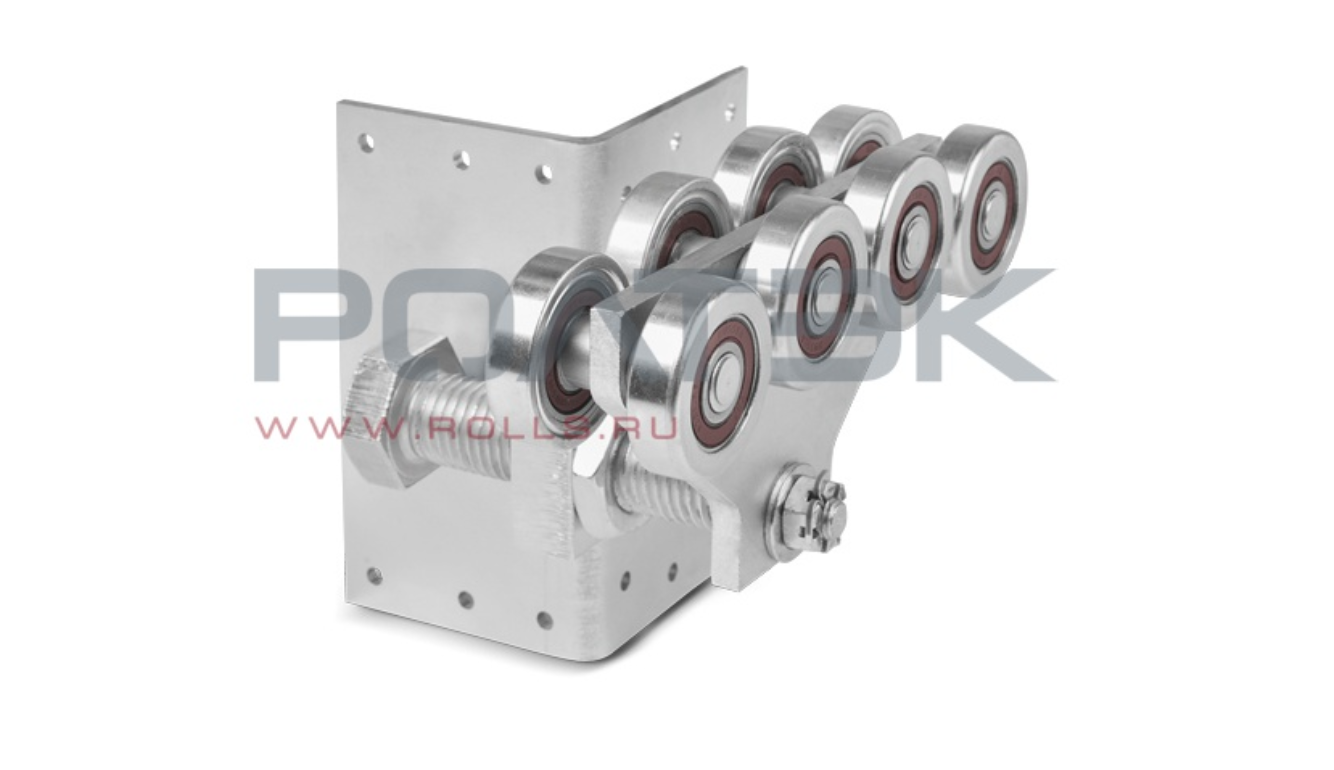

• Каретки или опоры-основы откатных ворот. Каретки ворот должны очень точно устанавливаться на несущую балку. От их качественной установки зависит последующая безотказная и плавная работа всей схемы.

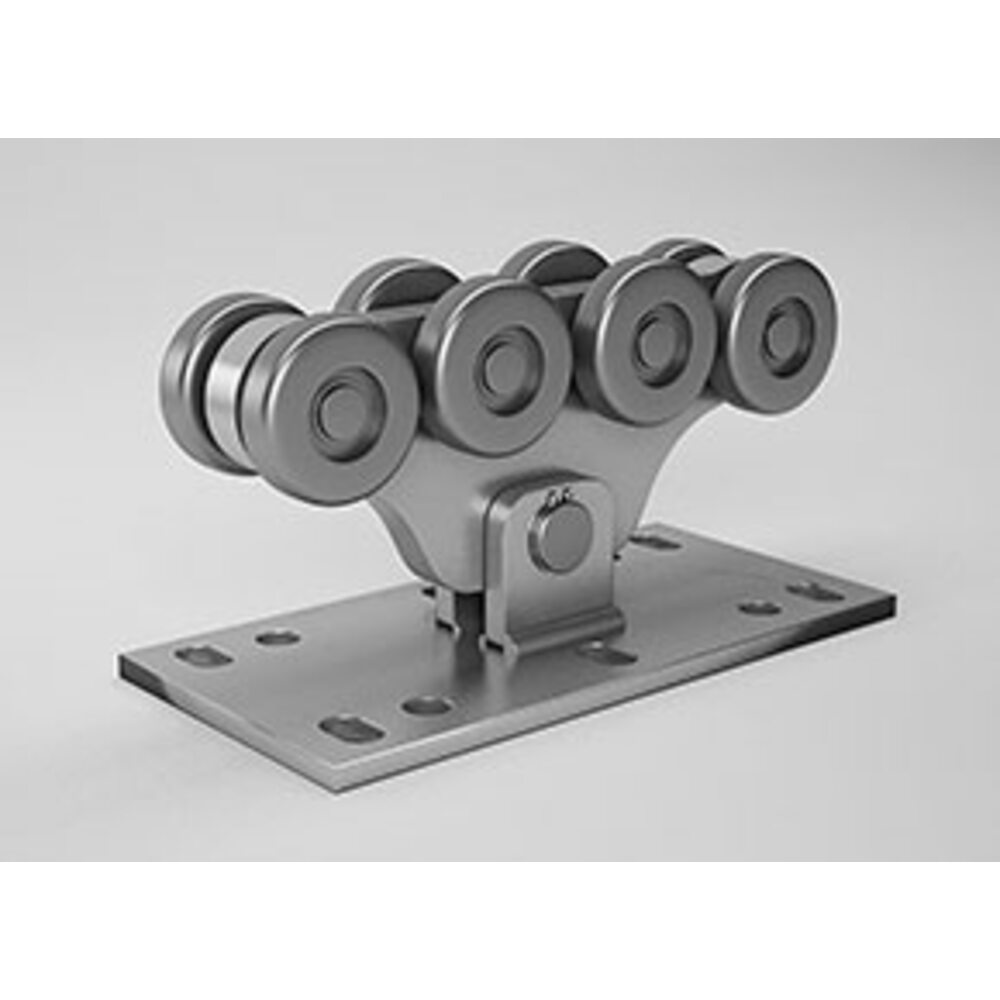

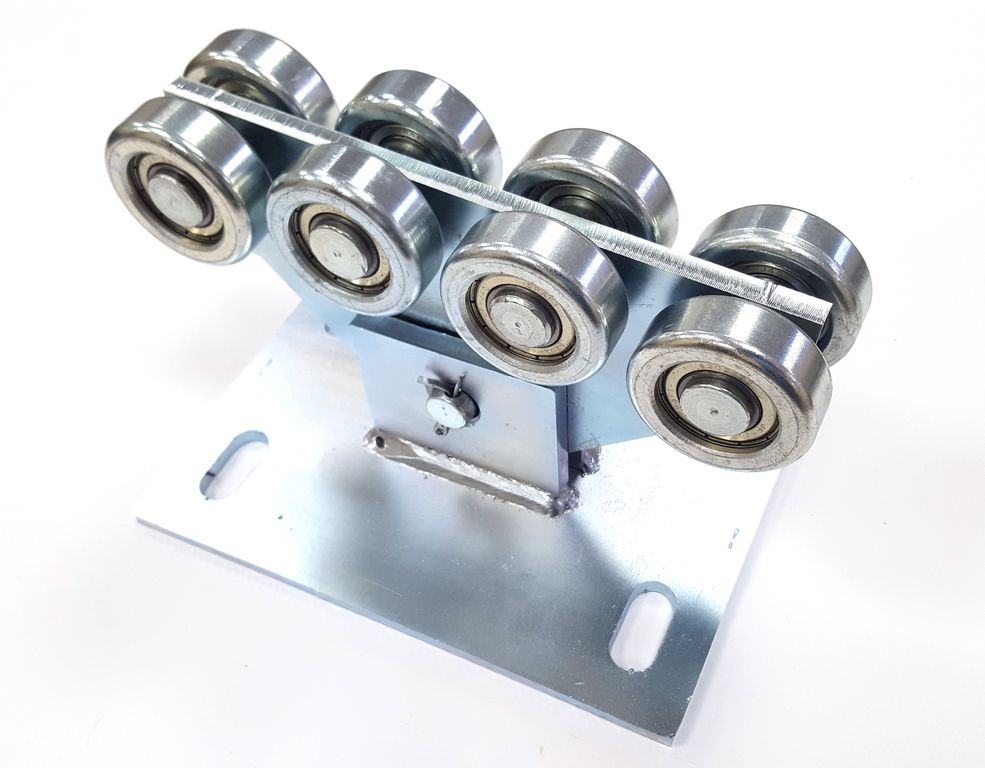

• Каретка с роликами в комплекте.
• Для концевых или накатных роликов необходима защитная крышка в виде резиновой заглушки.
• Управление всей конструкцией может осуществляться электрическим или ручным приводом.

Конструктивные особенности каретки

Каретка монтируется на плите, которая через технологические отверстия крепится к фундаменту ворот. На кронштейне (типа коромысла) установлены от 6 до 8 роликов, соединенных попарно. Расположение этих деталей позволяет каретке иметь постоянный контакт с внутренней поверхностью направляющих балок. Смазка подшипников роликов должна обеспечивать плавное скольжение при любых температурах.

Размеры основания каретки могут быть разными. Все зависит от возможностей ее крепления к фундаменту (через анкеры или приваркой к стальным закладным в фундаменте) после всех выверок и регулировок положения основных деталей конструкции. Технологические отверстия каретки позволяют регулировать ее положение.

Виды

Разновидности и конструкции откатных ворот предусматривают каретки с роликами. Вид данных элементов определяет каркас, полотно, привод, фундамент, стойки, а также порядок монтажных работ.

Есть несколько вариантов откатных ворот.

Консольные

У такого вида ворот обычно две каретки с четырьмя парами роликов, по которым движется направляющая балка с прикрепленной к ней несущей деталью. Также она соединена с каркасом и полотном ворот.

Направляющая балка может располагаться в середине полотна или на верхней части каркаса. Это зависит от условий эксплуатации откатных ворот. В открытом положении полотно конструкции заходит в скобу с ограничителями, а затем опирается на фиксирующий элемент.

Подвесные

В таких конструкциях усиленный направляющий профиль опирается на столбы ворот или монтируется в проеме стены гаража, а роликовая система держится на верхней балке.

При этом сами ролики располагают по краям и центру каркаса.

С нижней направляющей (рельсом)

В этих вариантах блоки кареток закрепляются на нижней балке каркаса, а ролики двигаются по направляющей балке или рельсу. Такие простые откатные ворота требуют постоянного ухода за контактными поверхностями.

Чтобы обеспечить долгую и надежную работу всех узлов откатных ворот, нужно ответственно подойти к выбору основного узла – каретке с роликами. Этот блок создает условия для бесшумного, плавного и не требующего больших усилий движения тяжелого сооружения.

Как выбрать?

В ходе выбора системы откатных ворот рекомендуется следовать таким критериям:

• Место установки опоры с роликовой тележкой.
• На подшипниках какого исполнения был собран комплект роликов
• Из какого материала созданы роликовые комплекты.

• Как проведен процесс упрочнения материала роликов или колес.
• Какие подшипники установлены в опорах.
• Страна, фирма, компания-производитель конкретной партии блоков.
• Цена блоков или всего комплекта, объем работ и оплата услуг мастеров.

Прочность собранных откатных ворот зависит от выполнения некоторых требований:

• Конструкция должна выдерживать нагрузки от общего веса конструкции.
• Габариты проема должны обеспечивать безопасный проезд определенного вида транспорта на частную территорию или двор, склад, гараж предприятия.
• Высота установленных створок не должна мешать передвижению транспорта.
• Необходимо применение прочных и легких материалов, поддерживающих выполнение всех требований на уровне стандартов качества.

Материалы, из которых сделаны основные детали сдвижных ворот, должны обеспечивать их безотказную многолетнюю работу. Прочные и легкие конструкции обеспечивают удобство и минимальные затраты физических сил для механических приводов, а также расхода электроэнергии – для автоматических.

Монтажные работы

Ограждение и ворота – это единое целое охранной системы.

Ее долговечность и безотказность работы зависит от того, как выполнен монтаж всех деталей, особенно столбов, связывающих ограду со сдвижными конструкциями. Основой воротных опор служат трубы. Лучше использовать бывшие в работе элементы – они обойдутся дешевле, но по прочности не уступят новым. После облицовки уже невозможно определить, что там внутри.

• Диаметр труб согласовывают с общей нагрузкой, которая будет воздействовать на столбы от тяжести ворот, а также ветрового и снегового воздействия.
• Протяженность подготовленного фундамента зависит от выбранного характера монтируемой системы ворот.
• Выбор материала для фундамента должен быть особенно строгим, ведь он много лет будет испытывать всевозможные нагрузки: весовые, ветровые и погодные. Воды, попавшие внутрь, замерзают и представляют особую опасность для бетона фундамента.

Во время закладки армированных деталей в подготовленную и залитую раствором основу особое внимание уделяют правильному положению анкеров и закладных полос. Пока застывает и укрепляется бетон фундамента, готовится каркас и полотно ворот. Когда будет готов каркас с обшивкой и фундамент, устанавливают каретку.

Варианты крепления каретки

Каретку с роликами крепят разными способами – установкой на анкеры, на шпильки и приваркой к закладным полосам.

• Анкеры устанавливаются как можно точнее.
• Отверстия в опорной плите делают больше для возможной регулировки.
• Шпильки ставят в закладные плиты после разметки с опорой каретки и нарезки резьбы под них.

Установка на анкеры и шпильки предоставляет возможность замены каретки в случае необходимости, хотя процесс последующей регулировки может занимать довольно много времени.

Приварку опорной плиты каретки нужно делать после всех выверок. Производить данные работы следует в удобных для сварных работ местах, а также на участках вырезки, если это необходимо.

Мастерам-любителям соединение каретки с фундаментной опорой рекомендуется выполнять сваркой. Если же вы ставите промышленную каретку с роликами, то лучше присоединять ее шпильками.

Последовательность монтажа:

• К готовому каркасу ворот присоединяется (сварка) направляющая балка.
• Регулируем положение каретки с роликами, под опоры устанавливаем регулировочные элементы.
• Готовую конструкцию надеваем на ролики опорной каретки..

• Ставим концевой ролик и скобу-ограничитель от боковых колебаний.
• Проверяем плавность движения всей конструкции, уровень шума.
• Монтируем (сварка) улавливающие порталы.
• Контролируем правильность выполнения установки всех узлов.

В процессе монтажа надо применять качественный инструмент, а также строительные уровни для контроля горизонтальности и вертикальности. Все места сварки должны быть зачищены и загрунтованы. Антикоррозионные мероприятия и покраску следует производить тщательно, создавая защиту и соблюдая эстетику. Конечно, денежный вопрос играет не последнюю роль, но надежность и долговечность важнее, поэтому при выборе материалов и узлов для своих ворот вопрос качества должен главенствовать.

Чем смазывать?

Умелое обслуживание раздвижных ворот обеспечивает долгий срок их службы.

Они рассчитаны на 50000 циклов (закрытие-открытие), и это может гарантировать работу десятилетиями. Ролики откатных, подвесных и секционных ворот по рельсу испытывают большие нагрузки и нуждаются в смазке. Использование жидких и консистентных смазок нецелесообразно, так как на них налипает пыль и грязь, из-за чего придется часто заниматься чисткой деталей уличных конструкций.

Лучше применять сухую смазку – она значительно снижает трение качения и удобна в применении. Такая смесь стоит недорого, а приобрести ее можно в технических торговых точках. Однако чаще такие смазки продают в магазинах по продаже велосипедов и запчастей для них.

Полезные советы профессионалов

Решая вопрос установки откатных ворот, постарайтесь использовать больше деталей и блоков промышленного изготовления. Готовые роликовые каретки многих известных брендов прослужат безотказно многие годы.

Выверку всех размеров, установку кареток и направляющих балок доверьте опытным мастерам. К обслуживанию ворот надо относиться внимательно, сделать профилактику регулярным занятием. Это значительно увеличит межремонтный период.

При установке самодельных откатных ворот надо владеть хорошими навыками сварщика и строителя, а также уметь разбираться в чертежах. Если у вас есть уверенность в своих силах и знакомые специалисты, то смело начинайте работу.

Установку ворот своими руками смотрите ниже в видео.

Расчет расстояния между роликами откатных ворот — Ремонт откатных ворот — Мариуполь сервис

Расчет откатных ворот

Для того, чтобы обеспечить удобный въезд в гараж или создать надежное ограждение на собственной даче, нам потребуются хорошие ворота. Строительный рынок предлагает широкий ассортимент качественных, разнообразных ворот для различных целей. Будь-то промышленные помещения, склады, автомастерские или для применения в частном доме. Известно два варианта используемых ворот – распашные и откатные. Самые практичные, эстетически привлекательные – это откатные ворота. Поставить их у себя на даче можно двумя способами: приобрести в специальной компании и поручить выполнение монтажных работ установщикам данной фирмы либо купить отдельные части и заняться этим самому.

Правильная установка прохода на территорию приусадебного участка или дома, требует осуществить расчет откатных ворот. Показателей будет несколько, поэтому нужно собрать их воедино, чтобы созданная конструкция служила долго и не требовала ремонта. Первое – это произвести расчет габаритов полотна откатных ворот. Они соответствуют тем желаемым величинам, которые мы хотим иметь для въезда или входа. От выбранной длины и ширины полотна зависят все последующие показатели. Например, расчет размера откатных ворот. Они должны превышать длину полотна ровно в полтора раза для обеспечения устойчивости и крепости конструкции.

Сюда же можно отнести и расчет противовеса откатных ворот. Технические характеристики требуют, чтобы он составлял не меньше тридцати трех процентов от длины полотна. Не учли, сделали чуть меньше, конструкция будет неустойчивой и корявой, а значит, держаться будет недолго. Если такой возможности нет, места недостаточно, лучше отказаться от идеи поставить именно такой тип. Для ворот в частном доме вполне подойдет сорок процентов от выбранного метража проема. Более пятидесяти процентов величину противовеса обычно делают для больших помещений на заводах или фабриках.

Вы совсем не испытаете затруднений, а наоборот получите массу удовольствия, когда будете осуществлять расчет материала для откатных ворот. Здесь подойдет металлическая филенка, различные виды решеток, сэндвич-панели, но практичнее всего выполнить их из профнастила. Это легкий металлический лист с коррозийно-стойкими свойствами не доставит вам больших сложностей. Рынок по продаже профнастила предлагает широкий выбор цветовой палитры данного материала и удовлетворит запросы самого требовательного потребителя. Путем умножения высоты на длину полотна вычисляется расход профнастила для установки.

Если вы хотите сделать кованые ворота или обшить их деревом, то они будут гораздо тяжелее и будут влиять на расчет веса откатных ворот. Чем массивнее полотно, тем мощнее должна ставиться автоматическая фурнитура, а значит дороже. Основой надежности откатных ворот является механизм, обеспечивающий движение полотна — это несущая балка и ролики. Большая часть работы выполняется именно ими, поэтому расчет нагрузки на откатные ворота учитывает этот факт. Чем больше расстояние между роликами, тем меньше давления приходиться непосредственно на них. В свою очередь расчет откатных ворот зависит от точности измерения расстояния между роликовой платформой и каретками.

Расчет элементов откатных ворот не будет полным без учета автоматики, специальной лампочки, обозначающей процесс скольжения полотна, зубчатой рейки, механизма управления. Необходимые комплектующие звенья, которые невозможно сделать самому, лучше всего приобрести в магазине и желательно итальянского производства. На этом этапе завершается расчет и комплектация откатных ворот, выполненная самостоятельно. Расчет стоимости откатных ворот нетрудно вычислит, зная расчет параметров для откатных ворот. Это ширина полотна, высота проема плюс составляющие компоненты, фурнитура, наличие калитки, автоматика.

Конструкция откатных ворот

Скачать каталог комплектующих SG (Alutech)

Для того, что бы сделать откатные ворота своими руками Вам потребуется следующие материалы:

Комплектующие для откатных ворот

Профильная труба 60х40х2мм или 60х30х2мм, 20х20х2мм и 40х20х2

Материал заполнения (на Ваше усмотрение в том числе профнастил, сандвич-панель и т.д.)

Краска (в обычных условиях лучше HUMMERITE молотковый)

Набор необходимых инструментов и оборудования

Для правильного подбора комплектующих, в этом разделе нашего сайта мы поможем вам самостоятельно рассчитать действующие нагрузки.

В процессе эксплуатации на ворота воздействуют нагрузка от силы ветра и силы собственного веса. Для обеспечения надежной, долговечной и безопасной работы ворот, комплектующие, входящие в их состав, должны выдерживать эти нагрузки. Конструкция откатных ворот в целом должна удовлетворять требованиям жесткости и прочности. Минимальный, необходимый комплект, обеспечивающий работоспособность ворот изображен на рисунке 1.

Рис.1 Конструкция откатных ворот.

Инструкция по монтажу откатных ворот

ИНСТРУКЦИЯ ПО МОНТАЖУ ОТКАТНЫХ ВОРОТ.

1. Схема монтажа ворот.

2. Схема подготовки фундамента ворот.

3. Прежде чем приступить к выполнению работ по постройке ворот, изучите план-схему ворот с размерами, учитывающими все нюансы устройства ваших откатных ворот, рекомендации ниже помогут вам в этом. Данные рекомендации носят общий характер, являются скорее путеводителем указывающем на порядок выполнения работ и ключевые нюансы, на которые обязательно нужно обратить внимание. В каждом конкретном случае (в вашем случае) потребуется пространственное мышление, креативность, инженерные навыки, опыт работы с инструментами, понимание технологий строительства и изготовления металлоконструкций. Для проведения работ по монтажу электропривода привлекиде соответствующую электромонтажную организацию.

4. Устройство привода перемещения ворот (опционально, но лучше об этом позаботиться заранее): автоматика управления привода и сигнализации, привод, зубчатая рейка, фото-элементы, провода питания и коммуникаций автоматики и комплектующих: 3-х жильный провод питания (сечением 1,5мм) и 2-х жильный (сечением 1,0мм) для подключения, сенсоров и сигнализации, кабельный канал для прокладывания проводки (металл-рукав или гофрированный рукав). Рекомендуем комплект электропривода приобрести до начала монтажа ворот, изучить схему монтажа. Это потребуется для того, что бы заранее предусмотреть возможность закладки необходимых элементов электропривода и электрических кабелей.

5. Так же понадобятся строительные материалы для закладки фундамента и крепления ворот: арматура диаметром 8-10 мм, для армирования фундамента закладная деталь (приобретается опционально) цемент, щебень, песок для заливки фундамента или из миксера авто-бетономешалки. Если опорный (несущий) столб не позволяет использовать его как опору от боковых качений, такой столб так же приобретается опционально, как и концевой столб.

6. Общие рекомендации по расчету расстояний между несущими роликами и изготовлению фундамента.

Где:

P — Общий вес створки откатных ворот, кг.

PТ — Предполагаемый вес технологической части ворот, за пределами створа ворот (кг).

F1 — Нагрузка, действующая на роликовую опору f, кг (весовая).

F2 — Нагрузка, действующая на роликовую опору t, кг (реакционная).

L — Длина створки ворот, м.

A — Ширина проема ворот (створ ворот между столбами), м.

I — Минимальное расстояние между центрами кареток, м.

a, b — Технологические отступы (для полного отката и закрытия ворот), м.

Важно: При определении расстояния между опорами следует учитывать тот факт, что чем больше расстояние между каретками, тем меньшая нагрузка будет приходиться на каретки, а значит, ворота будут перемещаться плавно и будут надежнее.

Длина ворот рассчитывается по формуле, м.:

L=b+I+a+A

7. Земляные работы. Выкопайте котлован под фундамент для закладной детали, на которую далее закрепятся роликовые опоры, глубиной 1300мм, шириной 300мм и длиной 2000мм. Котлован должен примыкать к забору и к плоскости закрытия створа ворот. Марка бетона должна быть не менее 200. Варианты армирования и установки закладной детали: арматуру, куски длиной по 1,2 метра, нужно приварить перпендикулярно к закладной. Готовую конструкцию закладной нужно установить в яме фундамента для последующего бетонирования. Закладной элемент должен быть установлен горизонтально на уровне 0. Внимание: В этом случае зазор между воротами и дорогой будет составлять около 100 мм. Если необходимо обеспечить меньший зазор, закладные элементы необходимо углубить на толщину опорного швеллера. Однако следует помнить, что зимой снег и наледь на дороге и в зоне отката ворот могут препятствовать свободному открыванию ворот. Часто, если концевой и несущий столб отсутствуют, или они не могут выполнять своей функции, закланная деталь сваривается заедино с несущим столбом, а затем монтируется в котлован.

После выравнивания и закрепления закладных элементов, можно приступать к заливке бетона.

Если ворота будут укомплектованы автоматикой открывания, следует заложить трубы для проводки. Труба для кабелей под проезжей частью проема закладывается на глубине 20-30см от уровня нуля. Монтаж проводки должен выполняться только многожильными медными кабелями требуемого сечения! В среднем, полное схватывание фундамента происходит в течение недели, а окончательное высыхание на протяжение месяца.

8. Монтаж несущих роликов.

Внимание: Важно чтобы ролики находились на одной линии с ответным столбом и строго горизонтально.

9. Установка каркаса щита ворот на несущие ролики. Перед установкой ворот на ролики балку внутри необходимо слегка смазать маслом для предотвращения коррозии металла внутри балки. Также можно сами ролики смазать солидолом — эта смазка не растворяется водой, хорошо защищает от коррозии, дешевая и легко доступна. После смазывания накатите полотно ворот на установленные роликовые каретки. Установленные и закрепленные верхним ограничителем откатные ворота можно зашить.

10. Крепление концевого ролика на направляющей балке. Установите концевой ролик в передней части ворот, в несущей балке. Закрепите его установленными на корпусе ролика болтами крепления либо сваркой. Глубина погружения концевого ролика в балку должна учитывать толщину заглушки и быть достаточной для накатывания на нижний улавливатель. Крепление концевого столба. К концевому столбу прикрепите нижний улавливатель. Нижний улавливатель нужно разместить на такой высоте, чтобы концевой ролик наезжал на него, разгружая переднюю каретку. Ориентировочно нижний улавливатель должен быть размещен выше на 10 мм, уровня опорного колеса концевого ролика в открытом положении ворот (при свободном провисании).

Продажа любых комплектующих, гарантийный ремонт автоматики, вопросы и консультации:

Компания ДОРС, Смоленский р-н, д. Станички, ул. Рабочая, д. 2. Тел. (48

Ворота откатные консольные — страница №1/1

ВОРОТА ОТКАТНЫЕ КОНСОЛЬНЫЕ

Общие сведения

Ворота откатные консольные предназначены для коттеджных участков, общественных стоянок и промышленных территорий. Идеально подходят для применения в российских климатических условиях. Изготавливаются компанией «Smile Gate» из отечественных материалов и комплектующих фирмы «Rolling Center» по размерам проема заказчика.

Ворота откатные представляют собой металлическую конструкцию, состоящую из основания с роликовыми опорами и створки рамной конструкции с направляющими. Ход створки ворот ограничивается тупиками. Наличие сдвижной створки облегчает расчистку снега зимой, а комплектация ворот электроприводом и дистанционным управлением значительно повышает их эксплуатационные качества. Одновременно электропривод служит надежным запирающим устройством. Отличительной особенностью откатных ворот является отсутствие ограничения по высоте въезжающего транспорта.

В консольной части ворота устанавливаются на несущей тележке. Ролики тележек находятся внутри несущей балки. Такая конструкция позволяет легко открывать ворота вручную и обеспечивает надежную работу привода даже в зимнее время.

— Обшиваются с одной стороны финским стальным, профильным листом «Раннила» с полимерным покрытием, цвет по каталогу RAN.

— Обшиваются «Раннилой» с двух сторон.

— Обшиваются стальным листом 2.0 мм.

— Решетка из профильной трубы с грунтовкой и покраской.

По желанию заказчика ворота могут быть оформлены оригинальной ручной ковкой.

Роликовая опора является регулируемой по высоте, что позволяет устанавливать такой тип откатных ворот даже на небольших наклонных поверхностях. Роликовая опора располагается внутри П — образной оцинкованной и покрашенной краской балки, к которой крепится щит откатных ворот.

Откатные консольные ворота устанавливаются изнутри двора и откатываются либо вправо, либо влево. Благодаря уникальной системе консольных блоков итальянской фирмы ROLLING CENTER ворота не касаются земли. Нет ни нижнего, ни верхнего рельса. При открытии ворот проем освобождается полностью. Консольные блоки монтируются на мощный фундамент.

Каркас ворот выполнен из профильной трубы сечением 60х30 (5), уголка и вертикальной обрешетки из трубы сечением 20х20 (28х25). По желанию, каркас может быть обшит с одной или с двух сторон металлом или профлистом.

По такой же схеме рядом с воротами может быть выполнена и калитка.

При планировании установки ворот необходимо учитывать, что с одной из сторон должно оставаться свободное пространство для отката ворот равное ширине ворот + 1/3 ширины ворот (см. рисунок).

Откатные ворота оснащаются электроприводом. Ниже приведена типовая схема автоматизации откатных ворот.

Конструкция откатных ворот.

3. Ролик концевой съёмный.

7. Верхний фиксатор с роликами (кронштейн).

8. Закладной болт.

9. Подставка.

Необходимое условие при изготовлении ворот:

Створка ворот должна быть жёсткой, выдерживать ветровые и весовые нагрузки (в том числе изгиб под собственным весом). Направляющая приваривается к жёсткой створке.

2. Варианты исполнения ворот.

3. Базовая комплектация для ворот консольного типа.

Состав базовой комплектации определяется исходя из общего веса устанавливаемых ворот и габаритных размеров ворот (длины и высоты). Основным конструктивным элементом, определяющим работоспособность и обеспечение требуемых потребительских качеств изделия в течение всего срока службы, является направляющая. Критерием выбора направляющей для монтажа ворот является сохранение необходимых прочностных свойств изделия в период его эксплуатации.

Комплектация ворот формируется исходя из выбранной направляющей.

В состав базового комплекта для изготовления откатных ворот входят:

a) металлический профиль — направляющая

f) верхний фиксатор с роликами.

4. Практические советы и рекомендации.

2. ЕВРО система

3. Система МАКС.

Состав базового комплекта определяется исходя из типа направляющей и предполагаемых нагрузок на комплектующие.

4.2 Расчет сил, действующих на роликовые опоры.

P — предполагаемый вес основной части ворот, перекрывающей проем (кг).

P _Т — предполагаемый вес технологической части ворот (кг).

F ₁ — сила тяжести, действующая на роликовую опору 1 (кг).

A/2 — половина ширины открытия ворот (м).

Источники: simsta.ru, www.alizagate.ru, pandia.ru, davaiknam.ru

Новости — RolikOpt

Ролики на сдвижные ворота от компании «Ролики-Оптом» производятся в различной модификации, в зависимости от типа направляющей — полоса, труба, угол, профиль. Являются доступной и надежной альтернативой дорогостоящим комплектующим — роликам для секционных ворот, роликам для раздвижных ворот. Предназначены для монорельсовой конструкции откатных ворот. По запросу отправляем схему монтажа роликов на откатные, раздвижные, секционные, сдвижные ворота с автоматическим и механическим приводами. Ролики для раздвижных ворот компании «Ролики-Оптом» поставляются как оптом, так и в розницу. Доставка осуществляется во все регионы РФ в…

Стальные ролики для ворот от компании «Ролики-Оптом» отличаются качеством, надежностью и простотой в монтаже. Ролик стальной с подшипником для откатных ворот способен выдерживать нагрузку до 150 кг на единицу изделия. Вся продукция производится на высокоточной автоматизированной линии, поэтому металлические ролики для откатных ворот и сдвижных конструкций не уступают по качеству зарубежным аналогам. Ролики из стали, металла d65 мм. с подшипниками являются доступной альтернативой дорогостоящим комплектующим от производителей ALUTECH, DoorHan,РОЛТЭК Заказать стальные ролики для откатных ворот возможно на официальном сайте, интернет-магазине…

Ролик металлический с подшипником, запресованным с двух сторон, является надежной комплектующей при монтаже конструкции откатных ворот. Всегда в ассортименте ролики из капролона, металлические ролики для ворот со специальными креплениями: болт, пластины, платформа. Компания «Ролики-Оптом» осуществляет поставку комплектующих для откатных ворот — роликов с подшипниками, универсальных роликов из капролона, роликовых кареток для особо тяжелых конструкций во все регионы РФ в кратчайшие сроки. Купить ролики для откатных ворот вы можете, сделав заказ на официальном сайте, интернет-магазине «Rolik-Opt», отправив заявку на электронную почту…

Компания «Ролики-Оптом» поставляет пластиковые ролики с подшипниками или ролики из капролона, предназначенные для конструкции откатных ворот. Ролики для ворот производятся из качественного материала — капролона или фторопласта, который зарекомендовал себя, как износостойкий, устойчивый к истиранию, легкий и обеспечивающий бесшумную работу конструкции. Фторопластовые ролики подбираются различной модификации с определенным типом канавки под направляющую — труба, угол, полоса, профиль. Удобны в монтаже, оснащены специальными креплениями: болтом, сварными пластинами, платформой. Ролики ворот способны выдерживать большие нагрузки, так как поставляются с двумя запресованными подшипниками.…

Опорные ролики для ворот предназначены для монорельсовых конструкций с нижней направляющей в виде трубы, полосы, уголка, профиля. К полотну ворот крепятся опорные ролики, которые оснащены специальным технологическими креплениями в виде болта, сварных пластин, платформы с регулируемыми пазами. Ролики для откатных ворот производятся на автоматизированный технологической линии, поэтому отвечают высоким стандартам качества и сравнимы с зарубежными аналогами. Купить ролики для откатных ворот вы можете, сделав заказ на официальном сайте, интернет-магазине «Rolik-Opt», отправив заявку на электронную почту [email protected] или связавшись со специалистами…

Направляющие ролики для откатных ворот компании «Ролики-Оптом» производятся из капролона, стальные, различного диаметра, в зависимости от нагрузки — 50 мм. , 65 мм., 70 мм. Ролики на откатные ворота доступны, просты в монтаже и надежны. Комплект роликов состоит из нижних опорных парных роликов под различный тип направляющей (труба, полоса, угол, профиль) и верхних поддерживающих роликов. Направляющие для откатных ворот — это стандартный сортовой металлопрокат, применяемый для ворот с монорельсовой конструкцией. Данная конструкция откатных ворот зарекомендовала себя, как доступная, надежная и простая…

Компания «Ролики-Оптом» реализует ролики для профильной трубы размерами 10х10, 20х20, 40х40. Профиль для откатных ворот служит направляющей, по которой ходит полотно ворот с нижними опорными роликами. Для удобства монтажа предусмотрен ролик с креплением в виде болта, сварных пластин, платформы, роликовых кареток. Ролики на ворота с креплением для направляющей — профильной трубы производятся из металла d65 мм. и капролона (блочного полиамида) d70 мм. Направляющая труба в виде профиля — это стандартный сортовой металлопрокат, который всегда возможно отмерить требуемого погонажа и размерной…

Компания «Ролики-Оптом» производит и реализует комплектующие для откатных ворот и сдвижных конструкций. При монтаже используется комплект роликов для откатных ворот, состоящий из нижних парных опорных роликов и верхних поддерживающих роликов. Комплектующие представлены в виде комплекта роликов на откатные ворота с монорельсовой конструкцией, где направляющей служит стандартный сортовой металлопрокат — угол, труба, полоса, профиль. Подбираем комплекты роликов диаметра 50, 65, 70 мм. под различную нагрузку. Для тяжеловесных конструкций ворот используются роликовые каретки с парными роликами. Цена изделий указана на официальном сайте…

Колеса для откатных ворот или ролики производства компании «Ролики-Оптом» представлены в широком ассортименте под различную нагрузку и тип направляющей. Опорное колесо для ворот изготавливается из металла d65 мм. и капролона d50, d70 мм. Колеса для распашных ворот производятся с технологическими креплениями в виде болта, сварных пластин и платформы. При монтаже ворот раздвижных, распашных, откатных применяются нижние опорные ролики или роликовые каретки и верхние поддерживающие ролики, которые защищают полотно ворот от опрокидывания и обеспечивают плавное скольжение. В качестве фиксатора полотна ворот…

Подшипники для откатных ворот в составе опорных роликов подбираются исходя из диаметра ролика. Капролоновый подшипник ролика обеспечивает возможность распределять и выдерживать статические и динамические нагрузки конструкции откатных ворот. Ролики из капролона наиболее востребованы при монтаже откатных конструкций калиток, оград, перегородок и ряде других передвижных форм. Так как ролики капролоновые с подшипником не подвержены истирания, бесшумно работают, имеют эстетичный вид. Для производства данных изделий компания «Ролики-Оптом» использует материал — капролон или блочный полиамид ПА6. Изготовление осуществляется на высокоточном автоматизированном оборудовании. Поэтому…

Технические характеристики комплектующих откатных ворот

Роликовая опора используется вместе с направляющей шиной (балкой) и используется для передвижения полотна ворот по необходимой траектории. Эти комплектующие имеют своей целью перенести нагрузку створки ворот на фундамент. Опору подбирают, основываясь на весе створки ворот — до 500 кг и до 700 кг.

Направляющая шина (балка откатных ворот) монтируется в нижней части створки ворот и, таким образом, обеспечивает скольжение ворот по опорным роликам. Эти комплектующие являются важным элементом в передаче нагрузки со створки ворот на фундамент. Направляющая производится из Стали 25, которая обладает необходимыми характеристиками по жесткости и сопротивлению на изгиб, из-за чего плавность хода ворот имеет стабильные показатели. Направляющая для ворот массой до 500 кг изготавливается с толщиной стенки 3,5 мм, до 700 кг – 5 мм.

Опорный ролик применяется для поддержки конца створки в прикрытом положении. Ролик также уменьшает давление створки ворот на балку в точке контакта с роликами. Крепится на балку в передней части.

Нижний улавливатель воспринимает давление от опорного ролика ворот в закрытом состоянии. Благодаря ловителю можно закрывать ворота при небольших отколонениях от обозначенной траектории (например, при сильном ветре). Ролики из резины помогают снизить нагрузку на автоматику при закрытии ворот и предупреждают повреждения в процессе эксплуатации. А из-за поглощения вибрации створки откатных ворот при закрытии/открытии снижается уровень шума.

Верхний ловитель используется для поддержки верхнего края ворот при закрытом положении. При производстве двустворчатых откатных ворот верхний ловитель можно применять для удержания и совмещения двигающихся навстречу друг другу ворот.

Поддерживающий ролик применяется в конструкции откатных ворот в составе шины. Резиновые ролики удерживают створку ворот в нужном положении и делает работу ворот более тихой и плавной, а благодаря использованию специальной смазки их работоспособность сохраняется при t от -40/+80 градусов.

Шина применяется в комплекте с парой роликов поддерживающих для фиксации в необходимом положении створки ворот. Крепление шины осуществляется непосредственно к столбу или прямо к стене роликами вниз. Створка движется между роликами шины и благодаря этому сохраняет при движении заданную траекторию.

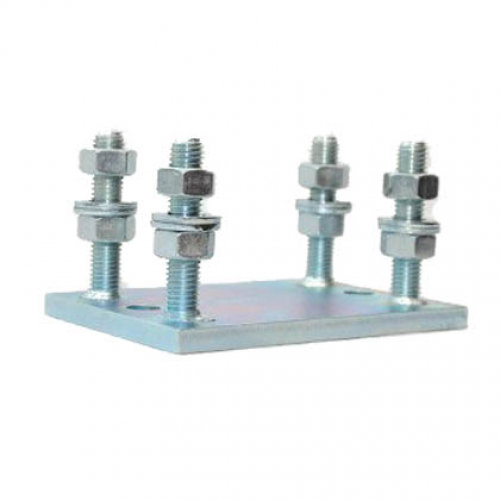

Подставка для роликовой опоры применяется совместно с роликами откатных ворот и используется для более легкого монтажа роликов, дополнительной регулировки роликов в течение срока эксплуатации ворот, а также для исключения контакта роликовых опор с водой, снегом или грязью, что продлевает срок их эксплуатации.

Заглушка устанавливается в торец балки откатных ворот для защиты от влаги и попадения каких-либо предметов извне. Для более простого обслуживания ворот эти комплектующие выполняются съемными.



Скачать в формате pdf:

Смотрите также:

< Предыдущая		Следующая >

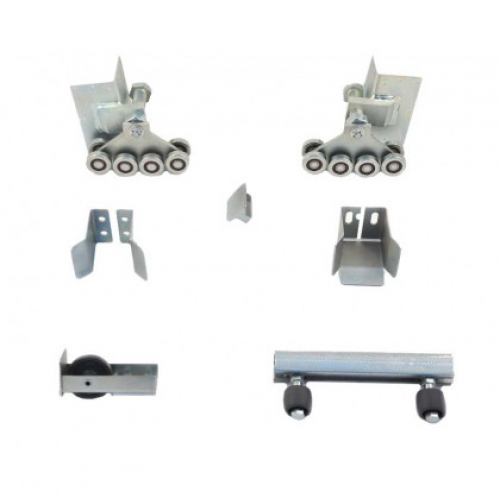

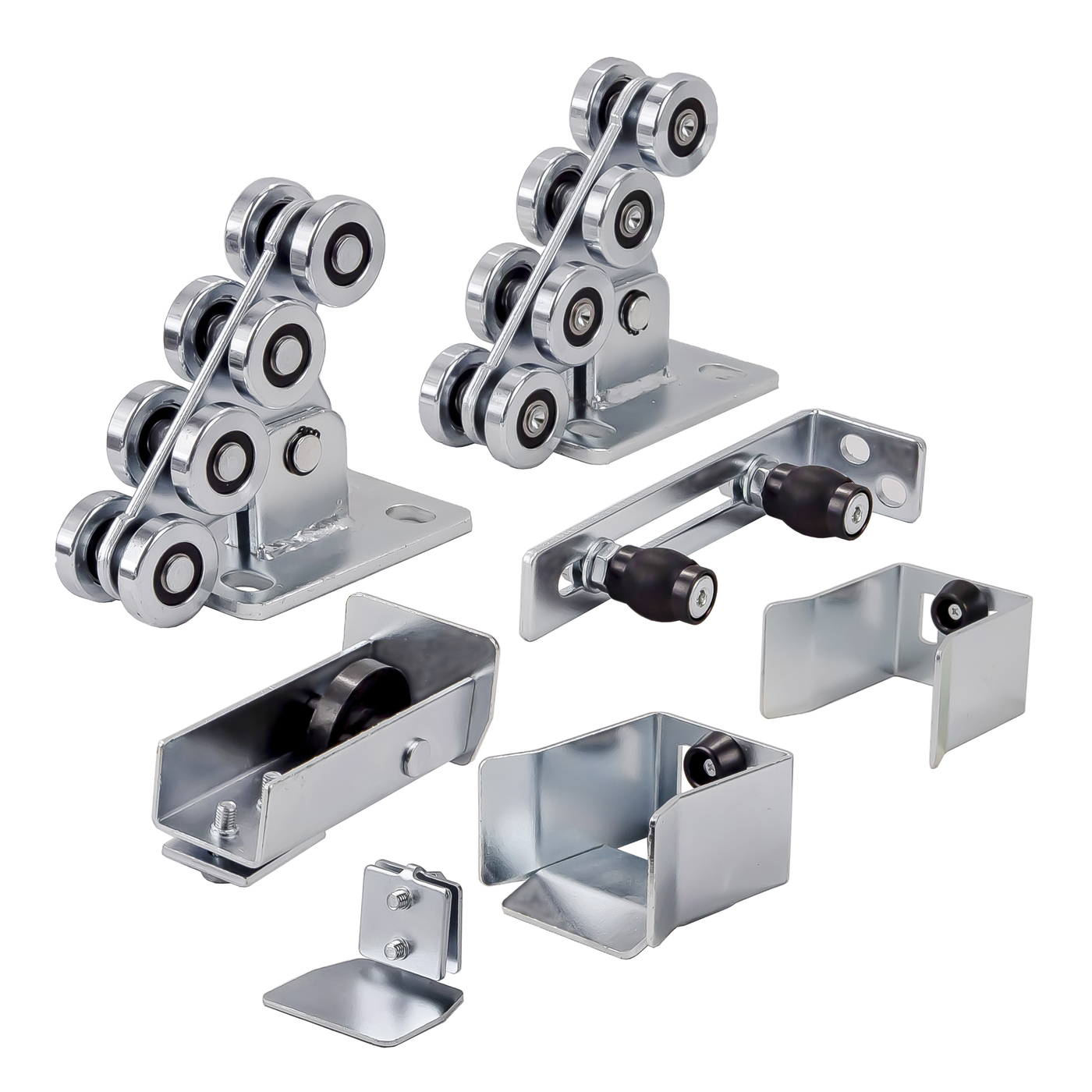

Комплект роликов, опор для откатных ворот

Предлагаем комплекты для сборки откатных ворот.

Для монтажа любых откатных ворот (даже бюджетных из проф. трубы с заполнением профнастилом) необходимы:

• балка прокатная любой длины -1шт
• опора роликовая- 2шт
• ловитель нижний- 1 шт
• крышка задняя-1 шт
• ролик концевой в сборе-1шт
• Устройство направляющее — 2шт

При необходимости нужно будет: ловитель верхний

Если планируете автоматику, то электропривода, пульты, рейку и т. д.

Всё необходимое для ворот можете приобрести у нас.

Выполняем монтаж под ключ

Балка прокатная 71х60х3,5

Балка прокатная 95х88х5

Балка прокатная 138х144х6 Опора роликовая для балки 95х88х5 облегченная Ловитель нижний с задвижкой для балки 95х88х5 Крышка задняя  для балки 95х88х5 Ролик концевой в сборе для балки прокатной 95х88х5 Опора роликовая для балки 138х144х6 в сборе Ловитель нижний с задвижкой для балки 138х144х6 Крышка задняя для балки 138х144х6 Ролик концевой в сборе для балки прокатной 138х144х6 Опора ролика облегченная сдвижных ворот для балки 71х60х3,5 Ловитель нижний для балки 71х60х3,5 Крышка задняя  для балки 71х60х3,5 Ролик концевой в сборе для балки прокатной 71х60х3,5 Ловитель верхний универсальный Направляющее устройство Revolution ( RAL9005) (Матовый Муар) Устройство направляющее одностороннее модернизированное Фиксатор щита в закрытом положении Комплект комплектации сдвижных ворот из стального П- профиля (71 балка) Комплект комплектации для 95 балки Комплект комплектации для 138 балки

Установка откатных ворот

главнаяоткатные ворота

Установка откатных ворот на загородных участках набирает свою популярность и становиться все более востребована.

Мы предлагаем изготовление и монтаж как механических, так и автоматических откатных ворот с механизмом дистанционного управления. При въезде на участок больше не требуется выходить из машины, достаточно нажать на кнопку брелка дистанционного управления (ДУ).

Комплектация откатных ворот состоит из направляющей балки, опорных роликов с регулируемыми платформами, нижней и верхней ловушками ворот и самого каркаса. Комплектация автоматики ворот состоит из электропривода, набора зубчатых направляющих реек, пультами ДУ, а также сигнальной лампой и фотоэлементами.

Для крепления опорных площадок с роликами необходимо фундаментное основание забетонировать на глубину равную 1,5 метра. В данном примере для удобства монтажа сверху на бетонное основание в соответствии с горизонтальным уровнем был заложен швеллер (полками вниз).

1. Фундаментное основание с закладным швеллером расположенным справа изнутри участка.
2. Роликовые опоры с установленной направляющей балкой откатных ворот.

Каркас ворот изготавливался на месте объекта из профильной трубы 60х40мм. Длина ворот 7,5м. Жесткость каркасу придают диагональные балки, без которых каркас со временем начал бы деформироваться.

Изготовление каркаса ворот.

Направляющую балку выдвигают на ширину проема, выставляют по уровню, затем сверху устанавливают каркас ворот и приваривают по всей длине.

Сборка направляющей балки с каркасом откатных ворот.

Для опоры ворот в вертикальном положении крепим ролики удерживающие верхний край каркаса. В данном случае, из-за отсутствия на кирпичном столбе забора металлических закладных, ролики были установлены к дополнительной балке.

Установка верхних удерживающих роликов.

Завершающим этапом установки откатных ворот — крепление на противоположном приемном столбе забора верхнего и нижнего уловителей ворот.

На этом оснавная работа по сборке механической части ворот завершена. Для окраски и обшивки ворот выбирают материалы схожы с внешним видом забора.

Ловушки для ворот на противоположном (приемном) столбе.

Далее следуют работы по установке привода, зубчатых реек, подключение фотолементов, сигнальной лампы и настройка пультов дистанционного управления.

1. Привод (крышка снята).
2. Фотоэлемент.

Видео по установке откатных ворот

Пара верхних направляющих роликов для раздвижных ворот 3 дюйма с твердой резиной и приваренным монтажным кронштейном —

---

В настоящее время недоступен.
Мы не знаем, когда и будет ли этот товар снова в наличии.

• Убедитесь, что это подходит, введя номер модели.
• Комплект из двух штук
• Усиленный болт на кронштейне
• Герметичные шарикоподшипники для плавного качения
• Приварной монтаж
• Предназначен для использования в качестве направляющего ролика, не рассчитан на нагрузку.

› Подробнее о продукте

Примечание. Изделия с электрическими вилками предназначены для использования в США.Розетки и напряжение различаются в зависимости от страны, и для этого продукта может потребоваться адаптер или преобразователь для использования в вашем регионе. Пожалуйста, проверьте совместимость перед покупкой.

Precision Gate Rollers Inc.

Наша история Ролики для ворот Precision созданы для удовлетворения потребностей установщиков автоматических ворот. Мы были дистрибьютором операторов ворот на северо-западе.Нам было очень трудно продавать приводы откатных ворот компаниям, которые устанавливали консольные ворота. В 1993 году большинство монтажных компаний использовали чугунные ролики, которые были шероховатыми и некруглыми из-за процесса литья. Эти чугунные ролики делали движение ворот практически невозможным, делали ворота тяжелыми и неуклюжими. Монтажники были разочарованы, потому что эти чугунные ролики были всем, что у них было в наличии. Приводы ворот, проданные в то время, не могли двигать ворота, потому что датчики безопасности отключили их. Precision Gate Rollers представили на рынке ограждений первые прецизионно обработанные, не требующие обслуживания консольные ролики для ворот. Трудность с чугунными катками оказалась общегосударственной проблемой. Мы гордимся тем, что быстро отреагировали на устранение этого недостатка роликов ворот. Сейчас существует много контрафактных копий нашей продукции. Нас копировали, но никогда не дублировали. Мы используем лучшие рецептуры очень прочного нейлона.Все наши кронштейны, ролики и крепежные болты производятся прямо здесь, в США. Мы производим монтажные стойки большего размера, чем любая другая компания. Мы не пойдем на компромисс качества по цене. Наши продукты стоят своих денег, потому что они делают то, для чего предназначены. Дуэйн Л. Мортон Вице-президент Precision Gate Rollers Inc. Вся наша продукция производится в США. Двойной роликовый узел FS 9000 Этот узел для тяжелых условий эксплуатации был разработан для аэропортов, в воротах которых установлены защитные балки. Этот ролик имеет два ролика с двойными подшипниками, которые имеют номинальную нагрузку 3500 фунтов. для каждого ролика. Крепление на балке для роликов позволяет уравнять нагрузку между двумя роликами, что дает этому узлу общую номинальную нагрузку 7000 фунтов. Эта сборка доступна с креплениями для труб с наружным диаметром 4 дюйма или 6 5/8 дюйма. FS 8000 Это наш самый популярный продукт. Это наш стандартный, обычный рейтинговый ролик. Он гарантированно выдерживает нагрузку 2200 фунтов. FS 8000 HD Этот пропитанный графитом нейлоновый валик имеет номинальную нагрузку 3500 фунтов. Рекомендуется для проемов ворот больше 20 футов. а также для ворот с высокой нагрузкой. Он имеет необслуживаемые двойные подшипники с постоянной смазкой. Крепления доступны как для круглых, так и для квадратных труб. FS 3500 Этот ролик подходит для 2-дюймового. квадратная декоративная железная рама ворот. Его грузоподъемность составляет 2200 фунтов. FS 3500 HD Этот ролик подходит для 2-дюймового.квадратная декоративная железная рама ворот. Он имеет наши двойные подшипники с постоянной смазкой и номинальную нагрузку 3500 фунтов. duane@precisiongaterollers. com

Направляющие ролики автоматических ворот для раздвижных ворот

НАПРАВЛЯЮЩИЕ РОЛИКИ ДЛЯ РАЗДВИЖНЫХ ВОРОТ

Полный ассортимент фурнитуры для откатных ворот, включая колеса, ролики, упоры для ворот, приемники для ворот и направляющие для откатных ворот.Многие ролики поставляются в комплекте с кронштейнами, или вы можете просто изготовить кронштейн самостоятельно.

КРОНШТЕЙН НА ЧЕТЫРЕХ РОЛИКАХ

Полностью регулируемый роликовый кронштейн — оцинкованная поверхность с четырьмя роликами. Все отверстия предварительно просверлены для легкой установки.
4ROLLBRACK  — $52,40 РОЛИКОВЫЙ КРОНШТЕЙН 40 ММ Х 60 ММ

Кронштейн и два ролика откатных ворот 60×40. Оцинкованный и регулируемый.
2ROLL4060  – 27,70 долл. США РОЛИКОВЫЙ КРОНШТЕЙН 40 ММ Х 100 ММ

Кронштейн и два ролика откатных ворот 100×40.Оцинкованный и регулируемый.>
2ROLL40100  — $52,40 РОЛИК В РЕГУЛИРУЕМОМ КРОНШТЕЙНЕ

Нейлоновый ролик для откатных ворот в регулируемом оцинкованном кронштейне.
1ROLLBRACK  – 44,70 долл. США НАПРАВЛЯЮЩИЙ РОЛИК 300 ММ В МОНТАЖНОМ КРОНШТЕЙНЕ

Нейлоновый ролик 40 мм x 300 мм для откатных ворот с оцинкованной монтажной скобой.
300ROLLINBR  — один в монтажном кронштейне — 87,20 долл. США ОДИНОЧНЫЕ НАПРАВЛЯЮЩИЕ РОЛИКИ — ДИАМЕТР 40 ММ

Нейлоновый ролик для откатных ворот различной длины.
Roller60 — 60 мм долл. НАКЛОННЫЙ БЛОК

Нейлоновый направляющий блок для откатных ворот. Разработан в первую очередь для сложных ворот на склонах. Алюминиевый направляющий канал x 300 мм.
НАКЛОННЫЙ БЛОК  – 37,10 долл. США
НАКЛОННЫЙ БЛОК  – 9 долл. США.90 ПРИЕМНИКИ ДЛЯ РАЗДВИЖНЫХ ВОРОТ

Ассортимент оцинкованных приемников для откатных ворот, подходящих для откатных ворот любого размера. Ресиверы имеют расширяющиеся концы для входа и регулируемые установочные пазы. Большинство из них также могут быть соединены с кронштейном приемника для простоты установки, если это необходимо.
RecGate50 4 $ 21.00 Подходит для ворот 50 мм толщиной
Canreclgt
CANRECLGT — $ 22.70 Подходит для ворот 70 мм толщиной
Canrecmed — $ 58.90 Подходит для ворот 80 мм толщиной
Canreclge — $ 66. 70 Подходит для ворот толщиной 120 мм МОНТАЖНЫЙ КРОНШТЕЙН ПРИЕМНИКА ВОРОТ

Монтажный кронштейн приемника гейта очень удобен, когда вам некуда закрепить приемник гейта. Оцинкованная отделка и возможность фиксации в нескольких положениях перед установкой приемника ворот. Все крепежные отверстия регулируются.
КРОНШТЕЙН — 26,90 долл. США

ДРУГИЕ ИНТЕРЕСНЫЕ СТРАНИЦЫ

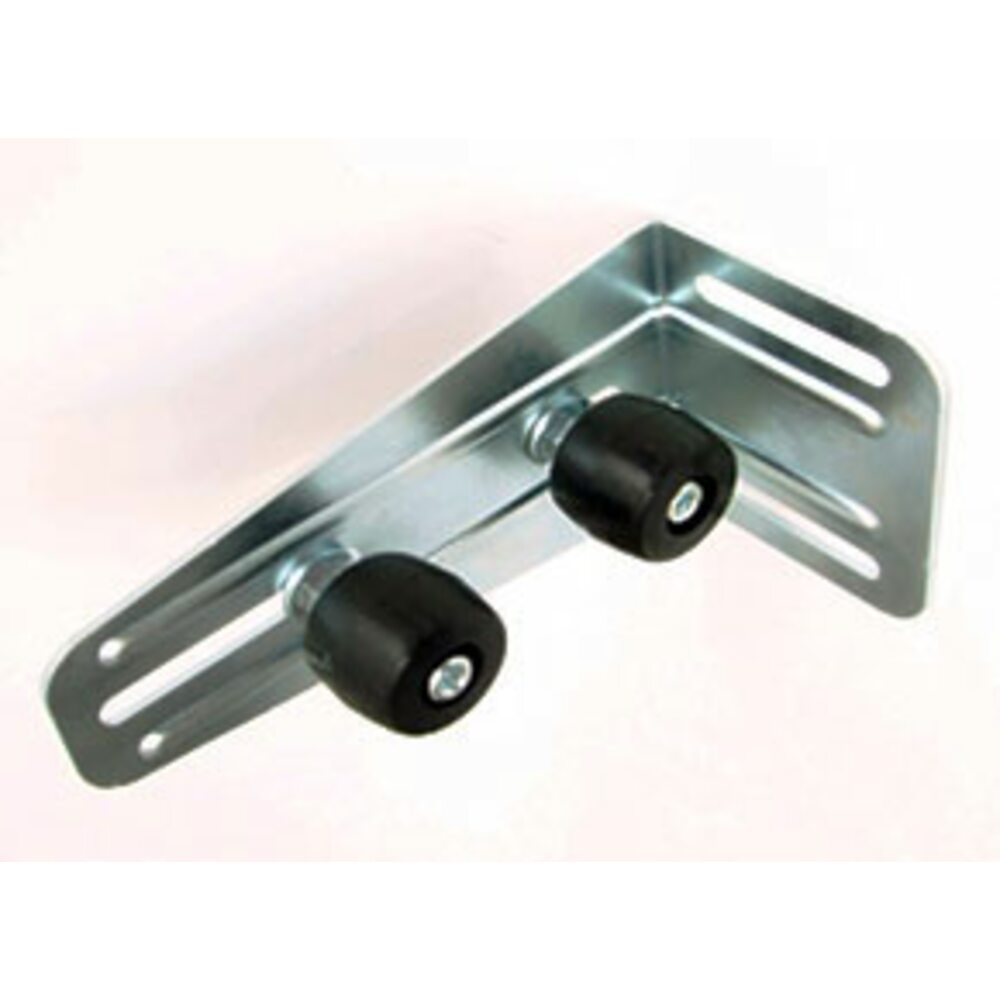

Комплект кронштейнов для раздвижных ворот

Раздвижные ворота Ролики с удерживающим кронштейном удерживают раздвижные ворота в вертикальном положении во время движения для открытия и закрытия

Держатель направляющих роликов с 2 направляющими роликами
$ 38.90 P/N Wh350

Направляющий ролик 195×40
с держателем

P/N WH 188
$ 29,65

Направляющие ролики торцевой стены или кронштейна стойки
болты к внутренней стороне стойки или стойки
Поставляется в комплекте с роликами

Предназначены для установки раздвижных ворот очень близко к стене

Правый
P/N Wh354
76,00 $

Левый — P/N Wh352
76,00 $

Правый — P/N Wh354
76 долларов США. 00

100
мм

130 мм

65мм

Направляющий ролик 155×65
с удерживающим кронштейном

P/N WH 190
$ 45,00

Герметичные подшипники с обеих сторон

Направляющие ролики для раздвижных ворот
Регулируемые ролики
Диаметр 30 мм, длина 40 мм
Кронштейн — оцинкованный
Цвет ролика — черный

22,80 $  P/N  Wh326

Направляющий кронштейн с 2 роликами
Регулируемые ролики
Диаметр 40 мм, длина 60 мм
Кронштейн — оцинкованный

31 долл. США.00   P/N  Wh345

Направляющий кронштейн с 2 роликами
Регулируемые ролики Оцинкованные 38,80 $ P/N 355 Вт·ч Держатель направляющих роликов для раздвижных ворот с 2 роликами 40×60
Регулируемые ролики
Оцинкованные

44,00 $  P/N  Wh388

Держатель направляющих роликов для раздвижных ворот с 2 роликами 40×60
Регулируемые ролики
Оцинкованные

50,00 $  P/N  Wh387

150мм

40мм

Макс.
60 мм

Минимум 50 мм от стойки до внутренней поверхности ролика

30мм

60мм

165мм

60
мм

Макс.
80 мм

115мм

40мм

200мм

100мм

162мм

Макс.
110 мм

42мм

50мм

50
мм

195мм

225мм

Макс.
75 мм

40мм

60мм

210мм

40мм

60
мм

225мм

Макс.
110 мм

68мм

63
мм

165 мм

40мм

43
мм

195мм

40мм

44мм

56мм

78мм

128 мм

155
мм

Минимум 45 мм от стойки до внутренней поверхности ролика

Минимум 47 мм от стойки до внутренней поверхности ролика

40 мм
Диаметр
x
60 мм
Длина

40 мм
x
100 мм

40 мм
x
150 мм

Если вам нужны более длинные ролики, позвоните в наш отдел продаж по телефону 1300 121 666

.

2 отдельно стоящие стойки с поперечиной сверху.

1 стойка с направляющим роликом, и ее можно прикрепить в любом месте от середины до верха.

Идеально подходит, если вы прикрепляете
штакетников к передней части ворот, вы не хотите, чтобы ролики ехали по деревянным штакетникам

Кронштейн, прикрепленный к столбу, кирпичной стене или даже к уже существующей стойке.

Это варианты, которые вы можете использовать для управления откатными воротами со стены, столба или столба

Вариант 1.

Вариант 2.

Опция 3.

Опция 4.

Опция 5.

Кронштейн, удерживающий 2 угловых ролика 40×60, должен быть 50×50

Кронштейн с каждой стороны
, удерживающий ролик в каждом кронштейне

Комплект кронштейнов
Wh326

Ролик
Длина 43 мм
Диаметр 40 мм

200 мм

Левый
P/N Wh352
76 $. 00

130
мм

Направляющий ролик с герметичным подшипником внутри для больших раздвижных ворот или раздвижных ворот, которые сильно опираются на один направляющий ролик

Герметичный подшипник с обоих концов

Кронштейн
BKGB299

Колеса
Wh230

Кронштейн
BK305

Колеса
Wh230

Сопутствующие товары

Раздвижные
Ворота
Колеса

Раздвижные
Ворота
Направляющие

Раздвижные
Ворота
Двигатель

Безопасность
Балки

Раздвижные
Ворота
Комплекты

330 мм

Доставка $7.00

Доставка $6.00

Доставка $8.00

Перейти в раздел «Скользящий блок» здесь

Раздвижные
Ворота
Держатель

Направляющая
Ролики
для раздвижных ворот

Раздвижные
Ворота
Блок

ролик доступен только в черном цвете

ролик доступен только в черном цвете

Чугунные ролики для откатных ворот

Чугунные ролики для откатных ворот — MEA Group перейти к содержанию

Быстрые ссылки на сервис продукта

Высокая устойчивость к перемещению тяжелых предметов

• Подходит для ворот весом от 60 до 350 кг
• Предназначен для подвесных ворот
• Чрезвычайно прочный
• Практически не требует обслуживания
• Отличное соотношение цены и качества

• Описание продукта

  • ЧУГУННЫЕ РОЛИКИ ДЛЯ РАЗДВИЖНЫХ ВОРОТ – ПРОДОЛЖАЮТСЯ ВЕЧНУЮ ЖИЗНЬ!

    Ролики для откатных ворот MEA уже много лет являются настоящими «фаворитами». Наши ролики для откатных ворот из чугуна представляют собой простое, эффективное, безопасное и экономичное решение для перемещения подвесных ворот. Можно сказать, что они чемпионы по тяжелой атлетике среди роликов для раздвижных ворот, потому что они способны с легкостью перемещать ворота весом до 350 кг.
    Благодаря чугунному материалу они чрезвычайно прочны и рассчитаны на долгий срок службы.

  • ПЕРВЫЙ ВЫБОР ФЕРМЕРОВ!

    Чугунные ролики для ворот по-прежнему являются лучшим выбором для дворовых ферм, а также для ворот хозяйственных построек.
    Прочная и прочная скользящая фурнитура из чугуна особенно хорошо защищает имущество фермера. Особенно, когда в вашем сарае припаркована дорогая современная сельскохозяйственная техника, очень приятно знать, что вы можете доверять такому надежному защитному механизму, как чугунные ролики ворот MEA.

  • ЧУГУННЫЕ РОЛИКИ ДЛЯ РАЗДВИЖНЫХ ВОРОТ – КОМПЛЕКТ ПОСТАВКИ

    MEA Metal Applications может поставить всю фурнитуру, необходимую для управления системами подвесных ворот – от направляющих, роликовых устройств и направляющих роликов до креплений. Все оптимально разработано для удовлетворения ваших требований.

    Обратитесь к специалистам MEA за консультацией по оптимальному диаметру роликов ваших ворот, который зависит от веса ворот, а также от необходимой грузоподъемности.

  • ИНСТРУКЦИЯ ПО СБОРКЕ ДЛЯ ПОДВЕШИВАНИЯ ПОЛОТЕНОК ВОРОТ

    • Выберите листовую сталь для направляющей ворот в соответствии с размером роликов.
    • Затем просверлите отверстия, необходимые для крепления гусеницы.
    • Вкрутите болты или залейте их бетоном, затем установите направляющую.
    • Используйте два чугунных ролика для откатных ворот на створку ворот.
    • Наконец, установите ворота.

  Сопутствующие товары

  Полный строительный комплект

  Полная система для легких дверей и дверных панелей

  Просмотр продукта

  Стальные гусеницы и крепления для гусениц

  Для подвешивания и максимальной несущей способности

  Просмотр продукта

  mea-group.com/de/en/products/roller-devices/»> Роликовые устройства

  Для безопасного и бесшумного перемещения различных предметов

  Просмотр продукта

  Аксессуары для подвижной фурнитуры

  Разнообразный выбор аксессуаров для рельсовых систем

  Просмотр

  Copyright 2022, MEA Group GmbH

  × Настройки конфиденциальности

  Мы используем файлы cookie на нашем веб-сайте.Некоторые из них необходимы, в то время как другие помогают нам улучшить этот веб-сайт и ваш опыт. Если вам еще не исполнилось 16 лет, и вы хотите дать согласие на дополнительные услуги, вы должны спросить разрешения у своих законных опекунов. Мы используем файлы cookie и другие технологии на нашем веб-сайте. Некоторые из них необходимы, в то время как другие помогают нам улучшить этот веб-сайт и ваш опыт. Персональные данные (например, IP-адреса) могут обрабатываться, например, для персонализированной рекламы и контента или измерения рекламы и контента. Более подробную информацию об использовании ваших данных вы можете найти в нашей политике конфиденциальности.Вы можете отменить или изменить свой выбор в любое время в настройках.

  • Эфирное
  • Статистика
  • Внешний носитель
  Настройки конфиденциальности

  Если вам еще не исполнилось 16 лет, и вы хотите дать согласие на дополнительные услуги, вы должны спросить разрешения у своих законных опекунов. Мы используем файлы cookie и другие технологии на нашем веб-сайте.Некоторые из них необходимы, в то время как другие помогают нам улучшить этот веб-сайт и ваш опыт. Персональные данные (например, IP-адреса) могут обрабатываться, например, для персонализированной рекламы и контента или измерения рекламы и контента. Более подробную информацию об использовании ваших данных вы можете найти в нашей политике конфиденциальности. Вы можете отменить или изменить свой выбор в любое время в настройках. Здесь вы найдете обзор всех используемых файлов cookie. Вы можете дать свое согласие на целые категории или отобразить дополнительную информацию и выбрать определенные файлы cookie.

  Настройки конфиденциальности

  Наименование	Печенье Борлабс
  Провайдер	Владелец этого веб-сайта, Выходные данные
  Назначение	Сохраняет настройки посетителей, выбранные в окне файлов cookie Borlabs Cookie.
  Имя файла cookie	borlabs-cookie
  Срок действия файлов cookie	1 год

  Имя	Файл cookie сеанса PHP
  Провайдер	Владелец этого сайта
  Назначение	Необходимый файл cookie для использования функций корзины в приложении MEA Connect
  Политика конфиденциальности	Data protection
  Хост(ы)	configurator. mea-group.com, mea-group.com
  Имя файла cookie	PHPSESSID
  Срок действия файлов cookie	Сеанс браузера

  Имя	Файл cookie сеанса Zope3
  Провайдер	Владелец этого сайта
  Назначение	Необходимый файл cookie для входа в приложение MEA Hydraulic Calculator.
  Политика конфиденциальности	Data protection
  Хост(ы)	hydrocalc.mea-group.com, mea-group.com
  Имя файла cookie	зопе3_ксс_12е98364
  Срок действия файлов cookie	Сеанс браузера

  Имя	Экспертный чат
  Провайдер	бауфраген.де
  Назначение	Базовый чат по продуктам и продуктам MEA
  Политика конфиденциальности	https://www. baufragen.de/datenschutz
  Хост(ы)	baufragen.de
  Имя файла cookie	XSRF-TOKEN, сеанс laravel
  Срок действия файлов cookie	2 Стундена

  Имя	WPML
  Провайдер	Eigentümer dieser Веб-сайт
  Назначение	Speichert die aktuelle Sprachauswahl.
  Имя файла cookie	_icl_*, впмл_*, вп-впмл_*
  Срок действия файлов cookie	1 бирка

  Имя	Предварительный просмотр
  Провайдер	Prescreen International GmbH
  Назначение	Показать предложения о работе
  Политика конфиденциальности	https://прескрин.io/ru/конфиденциальность-политика/
  Хост(ы)	mea-group. jobbase.io
  Имя файла cookie	PHPSESSID
  Срок действия файлов cookie	Сеанс браузера

  Имя	Файл cookie сеанса Quform
  Провайдер	МЕА Групп ГмбХ
  Назначение	Notwendiges Cookie zur Nutzung von Sicherheitsfunktionen beim Absenden von Kontaktformularen
  Политика конфиденциальности	Datenschutz
  Хост(ы)	mea-group.com
  Имя файла cookie	quform_session_[*]
  Срок действия файлов cookie	Bis Ende der Browsersitzung

  Принять	Гугл Аналитика
  Имя	Гугл Аналитика
  Провайдер	Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия
  Назначение	Файл cookie Google, используемый для аналитики веб-сайта. Генерирует статистические данные о том, как посетитель использует веб-сайт.
  Политика конфиденциальности	https://policies.google.com/privacy
  Хост(ы)	doubleclick.net, google.com, google.de, mea-group.com, mea-group.tohatec.de, tohatec.de
  Имя файла cookie	_ga,_gat,_gid,_gat_[*],__utma,__utmt,__utmb,__utmc,__utmz,__utmv
  Срок действия файлов cookie	2 года

  Принять	Ausschreibungstexte
  Имя	Ausschreibungstexte
  Провайдер	ORCA Software GmbH | аусшрайбен.де
  Назначение	Функция загрузки текста для приложения для приглашения на тендер от ausschreiben.de
  Политика конфиденциальности	https://www.ausschreiben.de/allgemein/datenschutz
  Хост(ы)	ausschreiben. de, live.sirados.de, piwik.orcaweb.net, sirados.de, www.ausschreiben.de
  Имя файла cookie	PHPSESSID,_pk_id.2.e7ae,_pk_ses.2.e7ae,orca.mover_listresizer,orca.mover_navresizer,tree_list,tree_mainTree,PIWIK_SESSID
  Срок действия файлов cookie	30 дней

  Консольный ролик SafeGlide | Эдко

  Ролик консольных ворот является одним из Edkos SafeGlide Системы ворот. Это очень прочный, безопасное и простое в эксплуатации решение для охраны периметра.Этот прочный система представляет собой многолетний опыт в проектирование, изготовление и установка ворот. Они превосходит традиционные альтернативы на годы и годы, давая вам реальная ценность и производительность даже в требовательных высокоцикловых Приложения. Легко возводимые и необслуживаемый Построен с механизмом, рассчитанным на длительную работу даже в условиях многоцикловой и высокоскоростной эксплуатации Плавная и бесшумная работа обеспечивается за счет использования Dupont. Делрин Несъемная встроенная крышка для безопасности, снижения риска ответственности и Соответствует UL325. Облегчает управление воротами вручную или автоматическая работа. Продлевает срок службы приводов ворот 5-летняя ограниченная гарантия (пожалуйста, см. ограниченную гарантию Edko, Inc.) Системы SafeGlide легко сочетаются с приводами ворот и предназначены для обрабатывать высокоцикловые и высокоскоростные приложения. двухдюймовый подшипники с постоянным уплотнением не требуют смазки. Литье под давлением с использованием Dupont Delrin за шестидюймовый каток высочайшей точности, изготовленный под номером . Ролик имеет Рейтинг 18 000 фунтов на квадратный дюйм с лучшей общей температурой радиус действия и устойчивость к влаге и водопоглощению Несъемный встроенная полиуретановая крышка для безопасности и дополнительного защита от непогоды Стандартный монтаж Кронштейн из желтого хромата цинка для диаметра 4 дюйма.Д. труба с дюймовым стальным валом для ролика. Все необходимое оборудование включено. Дополнительно 6 5/8 Н.Д. кронштейн трубы и четыре дюймовые квадратные U-образные болты также доступны Добавлено УФ-стабилизаторов для превосходной жизни Высокоточное уплотнение вставлены подшипники с номинальной нагрузкой 3100 фунтов и во время процесса впрыска, чтобы дать наилучшие производительность подшипников и роликов, доступных в промышленности Соответствует UL325 Спецификация Ролик EDKO SafeGlide Delrin Консольные ворота с открытыми роликами Технические характеристики 1. 0.0. Оборудование 1.1.0. Роликовая система 1. Общие Консольные ворота с открытыми роликами должны быть в том виде, в котором они были изготовлены. EDKO, Inc., 1019 Airpark Drive, Sugar Grove, IL 60554, (800) 800-3356, факс (630) 556-4478 или утвержденный эквивалент. Консольные ворота Роликовая система облегчит монтаж каркаса из труб. система откатных ворот с наружной консолью роликового типа в соответствии с ASTM F 1184-93, класс 1. 2. Внешний ролик в сборе Внешний ролик в сборе должен состоять как минимум из 6,0 дюймов. диаметр, 3,875 дюйма в ширину, отлитое под давлением колесо Dupont Delrin которые должны вращаться на подшипниках, которые должны вращаться на 1,25-дюймовый главный вал из закаленной стали, закрытый несъемная интегральная полиуретановая крышка для безопасности. Для уменьшения эффективной коэффициент лобового сопротивления, а также для предотвращения износа гальванического покрытия ворота из оцинкованной стальной трубы.Инъекция Дюпона Делрина Литое колесо, с которым будут соприкасаться ворота, должно иметь Номинальная нагрузка 18 000 фунтов на квадратный дюйм до деформации, чтобы предотвратить сплющенные поверхности на колесе, которым подвержены литые колеса. Подшипники должны иметь резиновые уплотнения и постоянную смазку, и должна иметь номинальную реактивную нагрузку 3100 фунтов на подшипник. То Главный вал из закаленной стали диаметром 1,25 дюйма должен иметь минимальный сдвиг. сила 10000 фунтов.Внешний узел ролика должен иметь грузоподъемностью 3100 фунтов. 3. Монтажное оборудование Монтажное оборудование должно быть неотъемлемой частью консоли. Роликовая система ворот. Внешний ролик в сборе должен быть закреплен к сформированному креплению из стальной пластины диаметром 0,375 дюйма, которое должно быть желтым оцинкованная. Шасси сборки должно быть из желтого цинка. хромированные для защиты от коррозии.Поставляемое крепежное оборудование должны подходить для установки ролика консольных ворот Система для опор диаметром 4 дюйма из оцинкованной стальной трубы сортамента 40 весом не менее 9,1 фунта на фут с помощью двух 0,5-дюймовых оцинкованные, закаленные U-образные болты класса 8, которые должны поставляется в составе сборки. 4. Структура ворот Каркас ворот должен быть изготовлен таким образом, чтобы висеть вертикально и путешествовать прямо и верно. 5. Обеспечение качества Подрядчик должен убедиться, что конструкция ворот, с которой Роликовая система консольных ворот, которая должна работать, должна быть разработаны таким образом, чтобы соответствовать «Минимальным критериям производительности» Спецификации ASTM. Размер проема ворот не должен превышать 30 футов, общей длиной не более 42 футов и конструкцией ворот для этого потребуется не более 120 фунтов тягового усилия. привести в действие ворота. 6. Гарантия Компоненты системы, производимые и поставляемые EDKO, Inc., должны имеют ограниченную трехлетнюю гарантию на дефекты материалов и качество изготовления

  Консольные раздвижные ворота VS Двутавровые ворота

  Несмотря на то, что существует множество типов ворот для промышленного применения, консольные раздвижные ворота и двутавровые ворота наиболее популярны для защиты дворов и больших огороженных участков.

  Но какая между ними разница? Вообще говоря, у консольных откатных ворот часть роликов находится над панелью ворот, а часть поддерживает ее снизу. Напротив, у двутавровых ворот все опорные ролики находятся над панелью ворот (корпусом ворот).

  Ролики двутавровых ворот

  В двутавровой системе над ограждением, на котором висят ворота, закреплена двутавровая балка. Ворота катятся, используя балку в качестве направляющей. В наиболее широко используемых консольных системах ворота опираются на нижние ролики, а затем сами ворота помещаются под верхние ролики, которые удерживают их на месте во время скольжения.Ролики имеют впадины по краям, обеспечивающие направляющую, по которой катится рама ворот.

  Ролик консольных ворот Ролик двутавровой балки в сборе
  Имеются и другие отличия
  • Двутавровые ворота могут быть больше и тяжелее и часто могут охватывать большее расстояние.
  • Двутавровые ворота, как правило, имеют более прочную конструкцию.
  • Используются очень разные ролики, где двутавровые ролики крепятся к верхней части рамы ворот, а консольные ролики крепятся к ограждению, а не к воротам.
  • Раздвижные ворота, как правило, имеют более низкий профиль.
  • Для раздвижных ворот требуется более длинное полотно ворот – около ⅓ ворот никогда не заполняет проем, а действует как хвост, уравновешивая передний конец ворот.
  • В то время как двутавровые ворота обычно открываются влево или вправо, некоторые консольные системы могут иметь двойные ворота и двойные двигатели, что позволяет им закрывать проем как слева, так и справа одновременно.
  • Консольные раздвижные ворота не занимают места над головой, позволяя очень высоким транспортным средствам проезжать через них без учета их высоты, в то время как двутавровые ворота имеют двутавровую балку над проемом ворот, что ограничивает высоту проезда транспортного средства.
  Нижний ролик консольных ворот Ролик консольных ворот
  Однако есть некоторые сходства
  • Оба могут использовать одни и те же автоматизированные системы безопасности и устройства управления.
  • Оба могут быть дополнительно защищены колючей или колючей проволокой.
