Что такое «контактное зажигание дуги» (TIG LIFT)?

Чтобы начать сварку TIG, необходимо переключить аппарат в режим сварки TIG. Электрическая дуга возбуждается при соприкосновении электрода с изделием:
— Газовое сопло горелки и наконечник вольфрамового электрода необходимо осторожно установить на изделие (протекает ток контактного зажигания, независимо от настроенного значения основного тока).
— Опираясь на газовое сопло, повернуть горелку, пока между наконечником электрода и изделием не останется зазор 2-3 мм (возбуждается дуга, значение тока поднимается до настроенного значения).
— Увеличить длину дуги до рабочего значения.

Как подобрать сварочный электрод?
Сварочный электрод состоит из металлического стержня и электродного покрытия.
Металлический стержень электрода должен быть схожим по химическому составу с металлом свариваемых деталей.
Выбор диаметра электрода во многом зависит от толщины свариваемого изделия.
В таблице представлены рекомендации для нижнего положения шва.



ТОЛЩИНА МЕТАЛЛА, мм	ДИАМЕТР ЭЛЕКТРОДА, мм
2-3	1,6; 2,0
2-5	2,0; 2,5; 3,0; 3,2; 4,0
5-8	3,0; 3,2; 4,0; 5,0

Для чего существуют данные функции ARC FORCE, ANTI-STICK, HOT START?

• ARC FORCE — стабильность горения дуги.
• ANTI-STICK — препятствие залипанию электрода.
• HOT START — легкое возбуждение сварочной дуги.

Что необходимо для стабильного горения дуги? Для стабильного горения дуги нужно избегать


Сварка короткой дугой	Возможно залипание электрода
Ржавый, с окалинами или загрязненный металл	Затруднен поджиг дуги
Подводка тока далеко от места сварки	Большое сопротивление
Нахождение у места сварки большого количества ферромагнитных масс	Отклонение дуги в сторону внешнего источника магнитных масс
Большое расстояние между электродом и свариваемым изделием	Невозможен поджиг дуги из-за большого воздушного промежутка



Какие газы используются для полуавтоматической сварки? При полуавтоматической сварке используются следующие защитные газы
Углекислота (углекислый газ — 100%СО2.
Существует пищевая и техническая.
Техническая более предпочтительна, т.к. содержит значительно меньшее количество влаги. Углекислота наиболее доступна и более дешевая. Применяется для сварки только углеродистой стали.
Смесь газов — аргон плюс углекислота в различных пропорциях (80% Аr + 20% CO2; 92% Ar+ 8% СО2; 98% Ar + 2% CO2  и др.)
Самой популярной и распространенной является смесь 80%/20%. Данная смесь используется для сварки углеродистой стали, иногда и для нержавеющей стали.
Смеси газов более дорогие, но качество сварки выше (меньше разбрызгивание, более гладкий шов, устойчивое горение дуги).
Для сварки алюминия применяется аргон 100% Ar.
Как выбрать полярность при полуавтоматической сварке проволокой?
Полуавтоматическая сварка сплошной проволокой производится в среде защитного газа СО2 или смесях (например, Аr + CO2).
Как правило, проволока покрывается тонким слоем меди для лучшего скольжения и электрического контакта. Наиболее распространенная сварочная проволока — Св -08Г2С или импортные аналоги SG 2, SG 3.

При полуавтоматической сварке сплошной проволокой применяется обратная полярность (сварочная горелка подключается к положительному выводу).
Полуавтоматическая сварка флюсовой проволокой производится без применения защитного газа или смесей, так как она имеет покрытие, которое выполняет функции, аналогичные обмазке штучного электрода.

Что такое «синергетика»?
СИНЕРГЕТИКА — наука о способности системы к самоорганизации. Сущность синергетики в применении к сварочному процессу сводится к упрощенной процедуре настройки и оптимизации параметров режима сварки.
Полуавтоматы MIG/MAG  с синергетическим управлением содержат библиотеку программ, занесенную в память. Все параметры устанавливаются автоматически за счет встроенного программного обеспечения.

Что такое «заварка кратера»? Как правильно ее проводить?
Правильная заварка кратера при обрыве дуги — окончании сварки играет важную роль в сварочном процессе.

В зоне кратера скапливается наибольшее количество вредных примесей, образовавшихся в процессе кристаллизации металла.
В этой зоне трещины образуются наиболее часто. Если сварка закончена, то при обрыве дуги не рекомендуется резко отводить электрод от изделия. Перемещения электрода следует прекратить, и до обрыва медленно удлинять дугу. Такой прием способствует заполнению кратера электродным металлом.
В некоторых случаях, например, при сварке низкоуглеродистой стали, кратер выводят на основной металл, в сторону от шва. Если понадобилась смена электродов или произошел случайный обрыв дуги, то ее можно возбудить на еще не расплавленном основном металле перед кратером. Металл проплавляют на кратере. Если ведется сварка стали, которая образует закалочные структуры, то вывод кратера в сторону недопустим из-за возможности образования трещин.

Популярные сварочные аппараты нашего магазина:

Советы начинающим

• При использовании удлинителя
• Не используйте обычные бытовые удлинители.
• Сечение жил не должно быть меньше 3,5  — 5 мм2
• Чем больше длина кабеля и меньше сечение, тем больше потери напряжения
• ВАЖНО!!! Удлинители на катушках обязательно полностью разматывайте.
• Перед сваркой не спешите сразу взять электрододержатель, для начала подсоедините клемму массы и осмотрите место планируемого соединения.
• Если металл имеет явные следы коррозии в предполагаемом месте сварочного шва, то его необходимо зачистить до металлического блеска.
• Клемма массы подсоединяется как можно ближе к планируемому сварочному шву. Никогда не пытайтесь зажечь дугу, не глядя через светофильтр. Лучше начать шов на небольшом удалении от места стыка и потом зачистить его.
• Если дугу не удалось зажечь, то ознакомьтесь с рекомендациями по технике зажигания дуги. Не стоит искать причину в аппаратах, прежде всего, убедитесь, что Вы все сделали правильно.
• Если дуга все также не загорается, то стоит проверить напряжение сети, оно не должно быть меньше 180 В, иначе аппарат не будет работать, т. к. сработает защита.
• Изредка дотрагивайтесь до кожуха аппарата, тем самым, проверяя его температуру. Хотя все аппараты и снабжены термореле, но дополнительная безопасность еще никому не вредила.
• Контролируйте состояние розетки и удлинителя (если используется), а также следите за плотным соединением сварочных проводов к аппарату.
• Не следует использовать сварочные аппараты с IP 21S во влажных помещениях, при осадках на улице и во время образования росы, если Вы работаете вне помещения.

Сварочное оборудование нашего магазина представлена по ссылке

Информация о методе техника сварки tig

Сварочный процесс по методу TIG имеет ряд технологических особенностей. Эти особенности следует учитывать перед началом работы.

В первую очередь важно очистить свариваемые кромки от ржавчины, краски, масла или других загрязнителей. На алюминиевых заготовках необходимо удалять оксидную пленку, образовавшегося после травления. Это важно потому, что в процессе TIG-сварки значительно повышается чувствительность металла к загрязнениям.

TIG-сварка – это сварка неплавящимся вольфрамовым электродом. Работу следует проводить хорошо заточенным электродом, подобранным по диаметру и химическому составу. Диаметр электрода зависит от толщины свариваемых материалов: чем тоньше металл, тем меньше должен быть диаметр электрода. По химическому составу различают три основных типа вольфрамовых электрода:

• нелегированный (чистый) вольфрамовый электрод – используется для работы на переменном токе и подходит для всех защитных газов, идеально подходит для сварки алюминия, но быстро расходуется,
• электрод из торированного вольфрама – используется для работы на постоянном токе, при работе с переменным током подходит только для тонких материалов, требуют особых условий хранения из-за радиоизлучения,
• электрод из лантанированного вольфрама – отличаются повышенной износостойкостью и сохранением заточки, а также позволяют удобно зажигать и поддерживать дугу.

Электрод для TIG-сварки крепится внутри горелки в цанге. Инертный газ подается через сопло горелки. Дуга зажигается между электродом и свариваемым материалом. Розжиг может проводиться тремя способами: проведением по металлу, точечным касанием (Lift TIG) или бесконтактным способом. Наиболее удобный третий вариант, но он используется только в дорогих устройствах для TIG-сварки. Способы с касанием являются более дешевыми, но проведение иглы по металлу ведет к быстрому притуплению электрода, а также могут вызвать прилипание электрода к материалу. В большинстве аппаратов сейчас применяется способ Lift TIG.

Техника TIG-сварки предполагает точное соблюдение расположение и перемещение горелки. В начале сопло горелки относительно сварного шва должно быть расположено под углом 90^о. Когда сварочная ванна сформирована, угол уменьшается до 70-80^о. В конце угол уменьшают до 20-30^о при заварке кратера. Соблюдение минимального зазора между иглой и металлом позволяет получить тонкий и ровный шов, тогда как увеличение этого расстояния приведет к расширению ванны и уменьшению степени проплавки.

Движение горелки также влияет на качество шва: горелка должна перемещаться вдоль оси шва без поперечных движений.

Формирование сварного шва происходит за счет материала изделий или с использованием присадочной проволоки. Материал изделий используется в тех случаях, когда свариваемые детали максимально придвинуты друг к другу без зазора, а на концах имеются кромки. Если между изделиями есть зазор, то шов формируется за счет присадочной проволоки. Электрод и проволока не должны покидать области защитного газа для защиты от насыщения зоны сварки кислородом.

Проволока может подаваться вручную или автоматически в зависимости от вида оборудования и используемой техники TIG-сварки. Главное требование – плавная подача проволоки для снижения риска разбрызгивания металла и размещение проволоки перед горелкой. Присадочная проволока подбирается максимально близко по составу к свариваемым материалам.

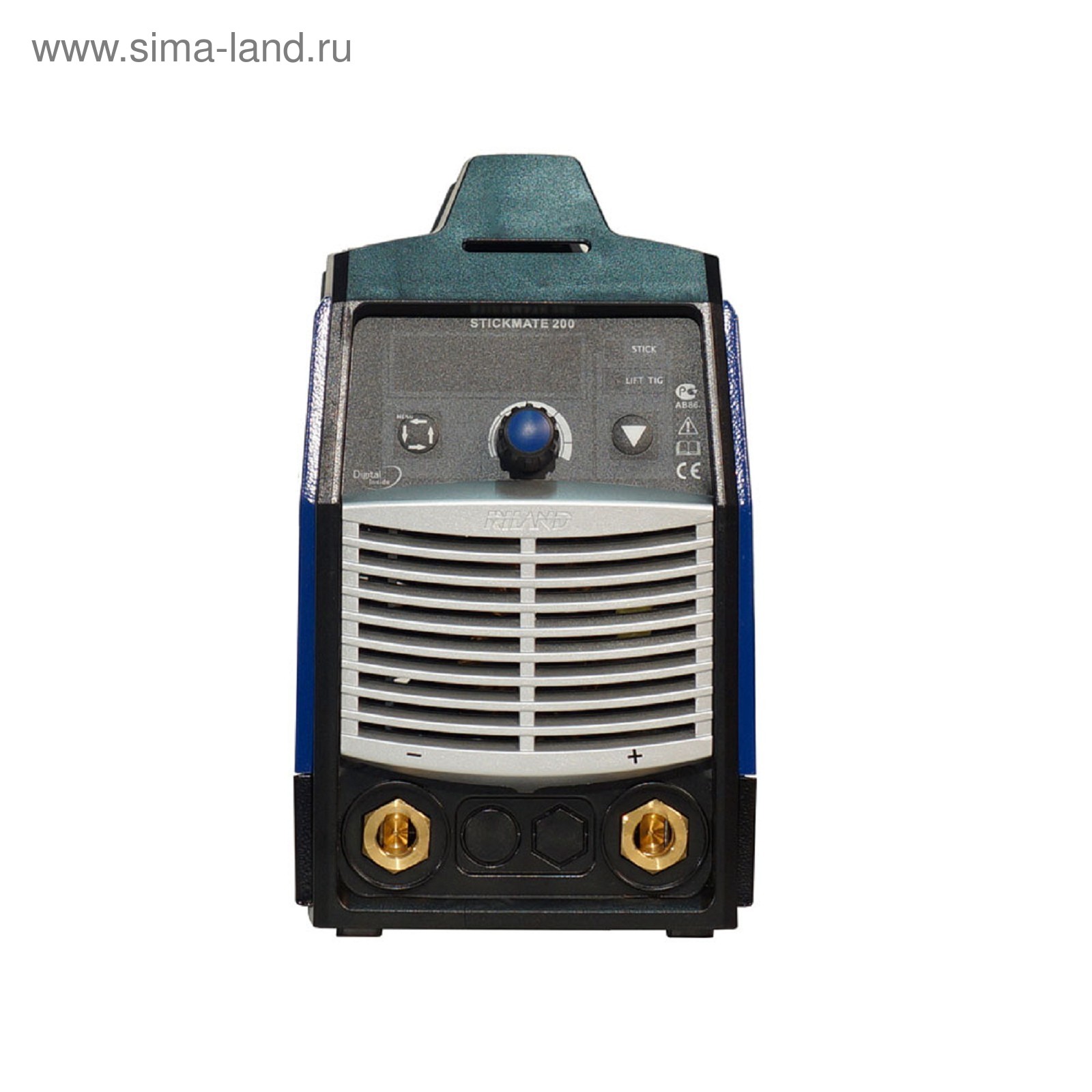

AuroraPRO STICKMATE 200 (MMA+TIG PULSE lift) | Оборудование для профессионалов

Аппараты STICKMATE 200, с функциями MMA и LIFT TIG, это многофункциональные сварочные аппараты, сделанные на базе самых продвинутых инверторных технологий.
Благодаря применению инверторной технологии потребляемая аппаратом мощность, а также его габариты становятся меньше, эффективность возрастает более чем на 30%.
Аппарат обладает преимуществами в энергосбережении, стабильность дуги, высоком напряжение без нагрузки, малым весом.
Применяется для сварки нержавеющей стали, различных сплавов, углеводородной стали, меди и цветного металла, а также способен работать с различными видами электродов, с рутиловым, основным и целлюлозным покрытиями.

Особенности

• универсальный источник для сварки обычным электродом и для аргоно-дуговой сварки MMA + TIG PULSE;
• режим TIG PULSE — аргонодуговая сварка TIG в импульсном режиме позволяет повысить качество сварки тонких металлов, значительно снизить коробление. Для работы требуется подключение горелки TIG вентильного типа;
• ForceArc (форсаж дуги) — функция аппарата, которая увеличивает сварочный ток в момент отделения капли металла от электрода. Снижает вероятность прилипания электрода и повышает стабильность горения дуги;
• современный дизайн;
• Антистик — данная опция подразумевает, фору по времени для сварщика (ок. 10 сек.), во время которой, аппарат предотвращает прокаливание электрода, за это время, сварщику необходимо оторвать залипший электрод и продолжить сварку;
• Hot Start  (горячий старт) — пиковый ток в момент поджига дуги для плавного старта;
• профессиональные сварочные быстросъемные соединения 50 MMQ — не выгорают даже при продолжительных нагрузках на максимальных токах;
• сварка при пониженном напряжении питающей сети — вплоть до 160 Вольт. Позволяет работать в сетях с большими просадками напряжения или использовать питающий сетевой кабель длиной до 50м;
• современная система охлаждения: вентилятор включается только при необходимости. Аппарат не «пылесосит», увеличивается срок службы;
• силовая часть на базе инновационной инверторной технологии IGBT нового поколения;
• комплект сварочных аксессуаров в стандартной поставке.

Настройка режима TIG PULSE

В режиме сварки в аргоне в импульсном режиме происходит попеременное переключение между двумя сварочными токами. Отдельно настраивается основной сварочный ток и второй, более низкий ток. Также регулируется время работы каждого тока и частота их переключения. В результате сварщик может лучше контролировать процесс сварки в разных пространственных положениях, снижается тепловложение и уменьшается коробление листовых материалов. Часто используется для сварки нержавейки.

В режиме TIG Lift у инвертора STICKMATE 200 становится активным подменю для настройки следующих параметров:

1 шаг: настройка частоты пульса. Диапазон от 0 до 100 Гц. При установке «0», режим пульс выключается.

2 шаг: настройка длительности пульса. Диапазон от 0 до 50%. Настраивается длительность пикового тока по отношению к общему времени импульса.

3 шаг: настройка второго тока импульса. Диапазон от 10 до 50%. Настраиается уровень сварочного тока импульса в отношении к основному, пиковому току.

Применение

• сварка нержавейки, различные сплавы, углеродная сталь, медь, цветные металлы;
• различные виды электродов;
• сельское хозяйство;
• строительство;
• монтаж металлоконструкций.

Комплектация

• зажим на массу 200А, кабель 2м — 1 шт.;
• держатель электродов 300А, кабель 3м — 1 шт.

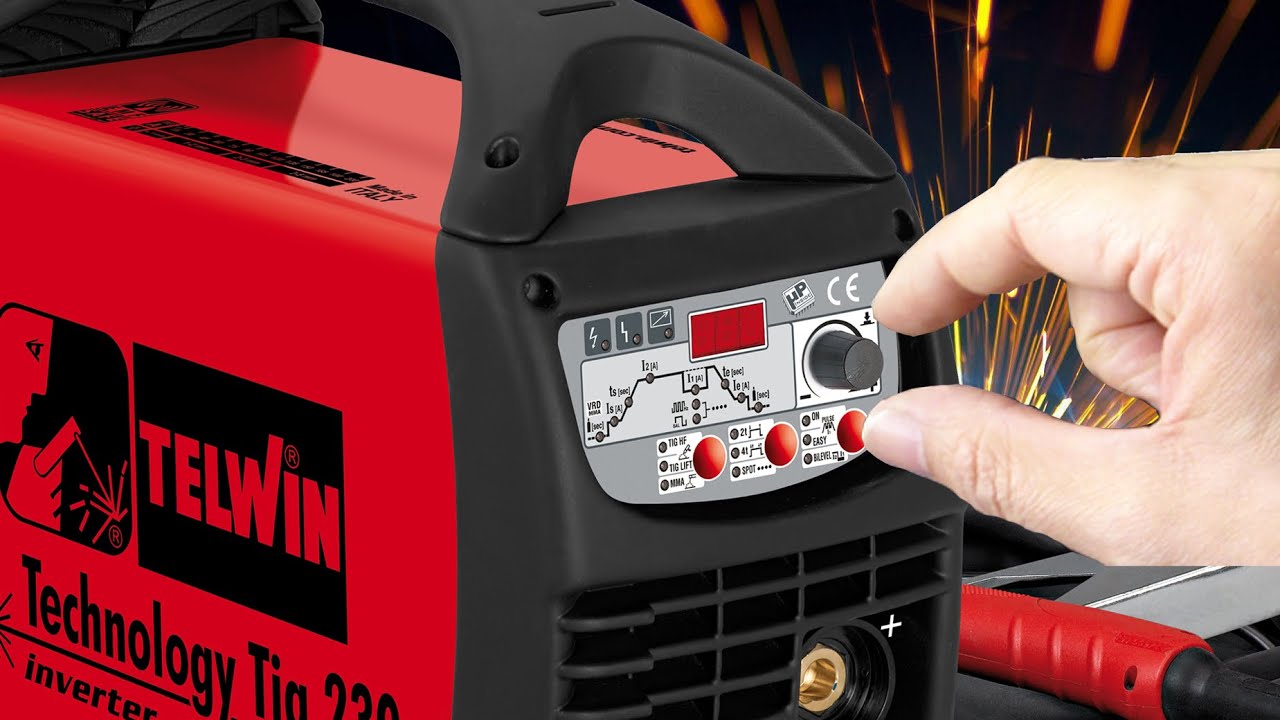

Telwin Technology Tig 222 AC/DC-HF/LIFT 230V+ACC Сварочный аппарат

Технические характеристики:

Параметр	Ед. изм.	Значение
Сварочный ток	А	5-200
ПН при 200 А и температуре 40°С	%	24
ПН при 100 А и температуре 40°С	%	60
Напряжение холостого хода	В	100
Напряжение питающей сети	В	1х230 (50-60 Гц)
Диаметр электродов	мм	1,6-4,0
Масса аппарата	кг	17,8
Габаритные размеры ДхШхВ	мм	430х170х340

В комплекте с:

• обратным кабелем 25 MMQ 3 м;
• газовым редуктором с 2 манометрами;
• сварочной горелкой ST26 TIG 4 м;
• массовым зажимом TOLEDO 300 на 300 А

Сварочный инверторный аппарат Technology Tig 222 AC/DC-HF/LIFT 230V с микропроцессорным управлением, предназначен для аргоно-дуговой сварки TIG, сварки TIG в Импульсном режиме и ручной дуговой сварки ММА на постоянном и переменном токе (AC/DС).
Импульсный режим и высокая мощность аппарата позволяют добиваться высокой устойчивости тока при изменениях в сети напряжения питания и получать сварочный шов высокого качества. Благодаря этому аппарат можно применять для работы с изделиями из нержавеющей стали, никеля, меди, титана, стали, а также и с их сплавами.
На передней панели аппарата расположен цифровой индикатор, на котором отображаются параметры сварки.
Устройство VRD (Voltage Reduction Device — Устройство для снижения напряжения) снижающее напряжение холостого хода до безопасного уровня, когда сварочный аппарат включен, но сварка не проводится. Это устройство обеспечивает безопасность оператора, который может без всякого риска дотрагиваться до электрода, пока не будут возобновлены операции сварки.

Преимущества:

• двухуровневое регулирование, баланс, подача газа до-после сварки;
• THINSPOT функция для быстрой и точной точечной сварки;
• выбор 2-х / 4-х тактного режима
• регулировки MMA: arc force (форсаж дуги) и горячего пуска (hot start)
• устройство Anti-stick (защита от прилипания)
• возможность дистанционного управление аппаратом
• родина бренда, страна-изготовитель: Италия

Дополнительно поставляются:

• Маска сварщика
• Горелка: 4м (код 742463)
• Набор сварочных аксессуаров MMA WELDING KIT , код 801081
• Набор сварочных аксессуаров для TIG сварки код 802607
• Пульт дистанционного управления: 1 регулировка (код 802219), 2 регулировки (код 802336), педаль (код 802017)
• Набор для обработки нержавеющей стали Cleantech 100 , код 850000
• Перчатки сварщика

Инвертор TIG сварочный BLUEWELD Prestige Tig 230 DС HF/Lift арт.

852137 Сварочный инвертор для TIG сварки постоянного тока, однофазный 230 В, сила тока 5-220 A, сила тока при 60 процентах 125 А, продолжительность включения при 220 А составляет 30 процентов, потребляемая мощность при мах/при 60 процентах 5,5/3,6 кВт, диаметр электрода 1,6-4 мм, любой тип электрода, двух и четырехтактный режим управления сварочной горелкой в процессе сварки, системы защиты гашения дуги, горячий старт и защита от прилипания, класс изоляции/защиты H/IP23, мах холостое напряжение 87 В, размеры ДхШхВ 385х150х360 мм, вес 8,5 кг, набор для TIG-сварки горелка, держатель электродов, кабель заземления, комплект различных электродов, диффузоров электрода и керамических сопел.

Инвертор сварочный BLUEWELD Prestige Tig 230 DС HF/lift — это переносной сварочный инвертор постоянного (DC) тока с микропроцессорным управлением, предназначен для выполнения процесса сварки методом Tig и MMA, при этом поддерживается возможность двух типов зажигания: высокочастотный и бесконтактный, аппарат можно использовать для работ с такими материалами как сталь, нержавеющая сталь, титан, медь, никель и их сплавы. Сила сварочного тока регулируется плавно от 5 до 160 ампер. Дополнительные функции аппарата «Arc force», «Antistick» и «Hot Start» помогут достигнуть высокого качества сварочных работ, даже неопытному сварщику.

Плавное регулирование сварочного тока.

• Термозащита.
• Высокая стабильность сварочного тока при колебаниях напряжения в сети.
• Возможность подключения дистанционного управления.
• Самодиагностика при включении.
• На корпусе аппарата имеются отверстия для забора воздуха, необходимого для охлаждения.
• Класс нагревостойкости изоляции — H, т.е. до 180 градусов С.
• Класс защиты IP23. Защита от проникновения внутрь корпуса пальцев или предметов длиной более 80 мм и от проникновения твердых тел диаметром более 12 мм. Защищенность от дождя. Вода льется вертикально либо под углом до 60° к вертикали.
• Силовые разъемы служат для быстрого подключения сварочных кабелей.
• С помощью рукоятки инвертор легко переносить по рабочей площадке.
• 2 типа зажигания Tig-Lift и HF.
• Принудительное охлаждение.
• Arc force — предупреждает гашение сварочной дуги, при контакте электрода о деталь, оптимизирует  перенос капель расплавленного металла с электрода в место сварки.
• Hot start — обеспечивает лёгкое поджигание сварочной дуги.
• Anti-statick — защита от прилипания электродов.
• Набор для TIG — сварки.

Сварочный инвертор AuroraPRO STICKMATE 205 (MMA+TIG PULSE lift)

Дополнительная информация Аппараты STICKMATE 200, с функциями MMA и LIFT TIG, это многофункциональные сварочные аппараты, сделанные на базе самых продвинутых инверторных технологий. Благодаря применению инверторной технологии потребляемая аппаратом мощность, а также его габариты становятся меньше, эффективность возрастает более чем на 30%. Аппарат обладает преимуществами в энергосбережении, стабильность дуги, высоком напряжение без нагрузки, малым весом. Применяется для сварки нержавеющей стали, различных сплавов, углеводородной стали, меди и цветного металла, а также способен работать с различными видами электродов, с рутиловым, основным и целлюлозным покрытиями. Особенности универсальный источник для сварки обычным электродом и для аргоно-дуговой сварки MMA + TIG PULSE; режим TIG PULSE — аргонодуговая сварка TIG в импульсном режиме позволяет повысить качество сварки тонких металлов, значительно снизить коробление. Для работы требуется подключение горелки TIG вентильного типа;  Форсаж дуги — функция аппарата, которая увеличивает сварочный ток в момент отделения капли металла от электрода. Снижает вероятность прилипания электрода и повышает стабильность горения дуги; Горячий старт — пиковый ток в момент поджига дуги для плавного старта; профессиональные сварочные быстросъемные соединения 50 MMQ — не выгорают даже при продолжительных нагрузках на максимальных токах; сварка при пониженном напряжении питающей сети — вплоть до 160 Вольт.  Позволяет работать в сетях с большими просадками напряжения или использовать питающий сетевой кабель длиной до 50м; современная система охлаждения: вентилятор включается только при необходимости. Аппарат не «пылесосит», увеличивается срок службы; силовая часть на базе инновационной инверторной технологии IGBT нового поколения; современный дизайн; комплект сварочных аксессуаров в стандартной поставке. Настройка режима TIG PULSE В режиме сварки в аргоне в импульсном режиме происходит попеременное переключение между двумя сварочными токами. Отдельно настраивается основной сварочный ток и второй, более низкий ток. Также регулируется время работы каждого тока и частота их переключения. В результате сварщик может лучше контролировать процесс сварки в разных пространственных положениях, снижается тепловложение и уменьшается коробление листовых материалов. Часто используется для сварки нержавейки. В режиме TIG Lift у инвертора STICKMATE 200 становится активным подменю для настройки следующих параметров: 1 шаг: настройка частоты пульса. Диапазон от 0 до 100 Гц. При установке «0», режим пульс выключается. 2 шаг: настройка длительности пульса. Диапазон от 0 до 50%. Настраивается длительность пикового тока по отношению к общему времени импульса. 3 шаг: настройка второго тока импульса. Диапазон от 10 до 50%. Настраиается уровень сварочного тока импульса в отношении к основному, пиковому току. Применение сварка нержавейки, различные сплавы, углеродная сталь, медь, цветные металлы; различные виды электродов; сельское хозяйство; строительство; монтаж металлоконструкций. Комплектация кабель 16mm2, 3м — 2 шт., зажим на массу 300А — 1шт., держатель электродов 300А — 1 шт.  Гарантия — 2 года!

Что такое зажигание с нуля, лифт-дуговое зажигание и высокочастотное зажигание?

Что такое зажигание TIG с нуля?

Пуск с нуля — это очень простой и элементарный процесс, обычно встречающийся в недорогих инверторных сварочных аппаратах, которые в основном предназначены для сварки штангой (MMA).

Вольфрамовый электрод TIG поцарапан во время работы, чтобы инициировать дугу, и его необходимо быстро снять с работы, чтобы попытаться предотвратить его прилипание, но не поднимайте слишком далеко, чтобы избежать гашения дуги.Не очень удобный процесс!

В то время как некоторые поставщики оборудования рекламируют свои устройства для запуска с нуля как TIG (или Stick / TIG), в Weldclass мы считаем, что устройства для запуска с нуля не подходят для использования с TIG. Все сварочные аппараты «TIG» класса Weldclass имеют зажигание от электродуги или высокочастотного зажигания.

Что такое Lift-Arc TIG Ignition?

С функцией зажигания Lift-Arc Ignition для зажигания дуги вольфрамовый электрод касается рабочего места и снимается. Пусковой ток очень низкий, поэтому вольфрам почти не прилипает к работе, а заостренный наконечник не повреждается.Тогда вольфрам легко снимается с работы. Аппарат обнаруживает, что контакт разорван, и начинает подавать полный сварочный ток.

Lift-arc очень удобен для оператора и очень удобен в использовании. Однако это может бросить вызов производителям, поскольку электронные процессы должны быть тщательно откалиброваны для достижения хороших результатов. Если не минимизировать пусковой ток, это приведет к чрезмерному прилипанию вольфрама к работе.

В случае сварочных аппаратов Weldforce от Weldclass сила тока и процессы были тщательно уточнены, чтобы обеспечить оптимальную работу процесса подъемной дуги.

Lift-Arc против Scratch-Start

Важно понимать разницу между системой зажигания «Lift-Arc» и системой зажигания «Scratch-Start».

Часто инверторные сварочные аппараты постоянного тока рекламируются как имеющие возможность сварки TIG, если они предназначены только для запуска с нуля.

Будьте осторожны! Scratch-Start — это , а не , удобный для пользователя процесс: вольфрам нужно очень быстро касаться во время работы, и он может очень легко прилипнуть (что означает, что вольфрамовый электрод необходимо снимать и заново затачивать каждый раз, когда это происходит).

Для сравнения, Lift-Arc очень удобен в использовании и очень управляем.

Что такое HF TIG Ignition?

HF (высокочастотное зажигание) позволяет оператору расположить вольфрамовый электрод рядом с работой и просто нажать кнопку горелки, чтобы зажечь дугу.

HF обычно используется в профессиональных или специализированных аппаратах для сварки TIG, таких как аппараты для сварки TIG на переменном / постоянном токе или более дорогие аппараты для сварки TIG на постоянном токе. На этих машинах часто органы управления позволяют оператору выбирать между запуском Lift-Arc или HF.

Прочие изделия для сварки TIG:

Процесс сварки TIG — ответы на ваши вопросы

Несмотря на то, что были приняты все меры, Weldclass не несет ответственности за любые неточности, ошибки или упущения в этой информации, ссылках и приложениях. Любые комментарии, предложения и рекомендации носят только общий характер и не могут применяться к определенным приложениям. Пользователь и / или оператор несут исключительную ответственность за выбор соответствующего продукта для их предполагаемого назначения и за обеспечение того, чтобы выбранный продукт мог правильно и безопасно работать в предполагаемом приложении.E. & O.E.

Понимание методов зажигания дуги TIG — IndMacDig

Технические эксперты ESAB получают множество вопросов о зажигании дуги TIG, и больше вопросов касается Lift TIG, чем чего-либо еще. Хотя эта технология существует уже более 10 лет, заблуждения остаются, и пользователи все еще не могут найти правильную процедуру.

Почему Lift TIG
Разработанный как альтернатива «пускам с нуля» или высокочастотным (HF) дугам, Lift TIG обеспечивает постоянный положительный пуск дуги для сварки с выходом постоянного тока. Было две основные причины для разработки Lift TIG. Во-первых, высокочастотный ток может мешать работе электроники, включая портативные компьютеры и станки с ЧПУ. Во-вторых, метод скретч-старта, когда оператор царапает кончик вольфрама о заготовку движением, похожим на удар спички, может загрязнить сварной шов частицами вольфрама.В критических случаях возникновение дуги необходимо отшлифовать и заново заварить.

Lift TIG полностью устраняет проблему, связанную с HF, и при правильном выполнении почти полностью исключает риск включения вольфрама. Когда мы видим, что люди разочаровываются в установке Lift TIG, в большинстве случаев это происходит из-за того, что они пытаются использовать технику запуска с нуля. Очень важно, чтобы вы просто слегка прикасались, а не царапали вольфрам к заготовке, а также подержали его там в течение секунды, прежде чем поднимать горелку TIG.

HF Возможности
Обратите внимание, что Lift TIG неприемлем для процедур сварки, в которых указывается бесконтактный метод зажигания дуги, как это часто бывает с сосудами высокого давления и технологическими трубопроводами. Здесь вам понадобится сварочная система, которая обеспечивает запуск высокочастотной дуги, что обычно приводит к тому, что люди спрашивают: «Почему у устройства X, Y или Z нет возможности высокочастотной дуги?»

Ответ прост: у ESAB и других производителей есть устройства, специально разработанные для зажигания дуги HF TIG. Выходя за рамки этого, можно было бы понять, что HF — это высокое напряжение, низкий ток, высокая частота RF, которая индуцируется на сварочном кабеле.

Включение ВЧ-компонентов увеличивает стоимость источника питания на сотни долларов, и не каждый покупатель хочет платить за функциональность, которую не планирует использовать. Вот почему производители оборудования предлагают только источники питания для Lift TIG, а также источники питания с дуговым запуском Lift TIG и HF TIG.

О компании ESAB
ESAB — мировой лидер в производстве сварочного и режущего оборудования и расходных материалов.Наше инновационное всемирно известное оборудование и решения разработаны с участием наших клиентов и созданы с учетом опыта и наследия мирового лидера в области производства. Бренд ESAB является синонимом ведущего мирового опыта в следующих ключевых областях: оборудование для ручной сварки и резки, сварочные материалы, автоматизация сварки, системы механизированной резки.

Для каждой дисциплины постоянное развитие методов, материалов и ноу-хау направлено на решение проблем, связанных с разнообразием отраслей, которые мы обслуживаем.ЭСАБ организован для предоставления эффективных и высокопроизводительных решений для удовлетворения требований клиентов, которые превосходят их ожидания независимо от сегмента рынка. ЭСАБ предлагает целый мир продуктов и решений практически для любого процесса сварки и резки.

Для получения дополнительной информации посетите сайт www.esabna.com

—

(Поместите в боковую планку)

5 шагов для Lift TIG Success

1. Установите задний край чашки на заготовка.
2. Потрясите чашу вперед и слегка прикоснитесь вольфрамом к заготовке.
3. Нажмите выключатель горелки или педаль и удерживайте контакт между вольфрамом и заготовкой в ​​течение секунды — источнику питания требуется это короткое время, чтобы распознать цепь.
4. Откиньте чашку назад, чтобы образовался небольшой зазор — возможно, 1/16 дюйма. Когда машина обнаруживает зазор, она зажигает дугу.
5. Как только дуга образовалась, переместите резак на нужную длину дуги, которая обычно равна или немного меньше диаметра вольфрама.Попрактиковавшись в нескольких запусках, вы обнаружите, что вам больше не нужно ставить чашку на заготовку.

Что такое Lift Arc TIG Ignition

Сварка TIG неплавящимся электродом очень популярна. Одно из его главных преимуществ — универсальность — он может работать практически со всеми металлами, а также их сплавами в любом положении. В сварке TIG существует несколько типов зажигания дуги, и в этой статье мы сосредоточимся на Lift TIG.Что это такое и как это работает?

Типы зажигания дуги при сварке аргонодугом

Зажигание дуги определяется способом создания сварочной дуги между электродом и заготовкой. Для аппаратов TIG-сварки существует три типа зажигания дуги:

• Скретч-старт — вероятно, самый старый способ зажигания дуги, он заключается в трении электрода о свариваемый материал. Это похоже на зажигание спички на стороне коробки. Обратной стороной этого метода является то, что вольфрам нагревается почти мгновенно после зажигания дуги, а его мелкие частицы часто отламываются и попадают в сварной шов.Это может вызвать структурные проблемы и загрязнить сварной металл.
• Lift — иногда путают с TIG Scratch-start, потому что дуга также зажигается от трения электрода. Электрод необходимо быстро привести в контакт с заготовкой, а затем приподнять, чтобы зажег дугу. Поскольку пусковой ток низкий, вольфрамовый электрод не прилипает к заготовке, а его заостренный кончик не повреждается. Lift TIG лучше всего подходит для сварки стали (например, нержавеющей стали).Это плохо с алюминием из-за реакции между металлом и вольфрамом.
• HF — высокочастотный розжиг со встроенным ионизатором. Это самый простой способ, и одним из самых больших его преимуществ является возможность получить чистый сварной шов с самого начала. Это бесконтактный метод, и все, что вам нужно сделать, это правильно расположить вольфрамовый электрод и нажать кнопку горелки, чтобы зажечь дугу. TIG HF доступен в профессиональных сварочных аппаратах.

Lift TIG — преимущества

Lift TIG — не идеальный способ зажечь сварочную дугу, но он имеет несколько важных преимуществ.Это хороший компромисс между методами Scratch и HF, поскольку позволяет получить сварной шов хорошего качества без каких-либо серьезных загрязнений. Кроме того, сварные швы получаются тонкими и плотными. Lift TIG часто используется при сварке труб. Этот метод также хорошо работает в различных отраслях промышленности: фармацевтической, пищевой или авиационной.

Интересно, что зажигание дуги Lift TIG очень эффективно при сварке вблизи компьютеров и другой электроники, потому что задействованные высокие частоты могут повредить этот тип оборудования, что также относится к современным автомобильным системам. Важно отметить, что сварочные аппараты Lift TIG дешевле по сравнению с технологически продвинутыми аппаратами с функцией TIG HF.

Lift TIG с клапаном — какие аппараты для сварки MIG имеют эту опцию? Инверторные сварочные аппараты

TIG имеют функцию Lift TIG. Но полуавтоматические инверторы MIG MAG и MMA также обладают этой функцией. Перед покупкой проверил интересующую вас модель, есть ли в ней Lift TIG switch. Для самых классических и синергетических моделей, таких как Spartus MIG 215 LCD.Вам просто понадобится горелка TIG с газовым клапаном в ручке. Самая популярная ручка клапана в нашем магазине — Spartus SR 17V / 4 ŁW 35-50, которая подходит для большинства сварочных аппаратов польских производителей, таких как Magnum, Ideal, Sherman, Spartus, Trafilux и Paton. Существуют модели Synergic с импульсным режимом, такие как Sherman Digimig 200 Double Pulse, которые также работают с TIG Lift Arc и предоставляют настройки Pulse TIG. Вы можете легко использовать метод TIG в сварочном аппарате MIG MAG и MMA, но вам следует обратить внимание на правильное штекерное соединение. Самый распространенный стандарт — dinse 35-50 диаметром 13 мм.
Очень важно правильно подключить его к сварочному аппарату. Для сварки TIG в большинстве случаев используется отрицательная полярность, то есть держатель подключается к разъему отрицательного полюса, а кабель с держателем массы подключается к положительному полюсу.

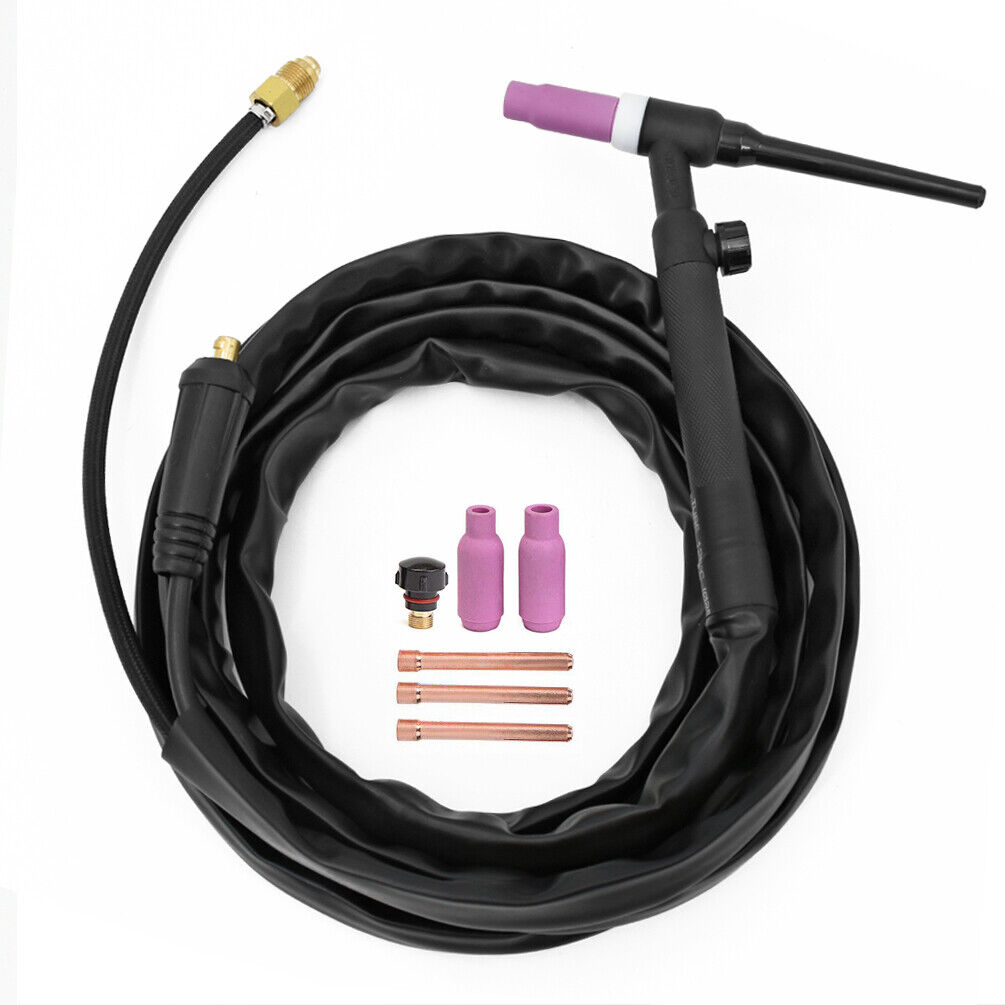

При рассмотрении конструкции ручки клапана TIG вы заметите ручной газовый клапан. Он позволяет регулировать отток газа. Газовый шланг длиннее и подключается непосредственно к газовому баллону.Перед этим следует вкрутить регулятор давления в вентиль баллона, а затем подключить к регулятору магистраль подачи газа. 2-контактный управляющий разъем на держателе клапана Spartus 17V для сварочных аппаратов MIG MAG и MMA неактивен.

Есть также модели, для которых не требует горелки TIG с клапаном. В них есть встроенный газовый регулятор, такие модели как Spartus MIG 200 PFC или Weldman Mistral MIG 200. В таких сварочных аппаратах при нажатии кнопки газ течет.

Когда можно использовать Lift TIG?

TIG — это универсальный метод, позволяющий сваривать множество различных материалов. Это особенно полезно в ситуациях, когда существует риск повреждения электроники током высокой частоты. Таким образом, эта функция используется при сварке рядом с такими устройствами, как компьютеры (в том числе в автомобилях). Самое главное — использовать правильную технику зажигания дуги, поэтому осторожно поднесите электрод к свариваемому материалу, удерживайте на секунду, а затем поднимите ручку.

Сварочный аппарат Lift TIG — хорошее решение для тех, кому нужен качественный сварной шов и точная работа. Allweld предлагает широкий спектр оборудования, оснащенного этой опцией, от аппаратов для ручной дуговой сварки стержневыми электродами и источников MIG MAG до сварочных аппаратов TIG на переменном и постоянном токе. Некоторые сварочные аппараты также доступны с необходимыми принадлежностями, такими как сварочный козырек, магнитный угол и даже газовый баллон и регулятор. В нашем магазине каждый сможет найти оборудование, адаптированное под его индивидуальные потребности.

Нужен ли газ для лифта TIG?

Нужен ли газ для лифта TIG?

Сварка

TIG требует защиты газа вставкой, поэтому требуется метод подключения газа и подачи его в сварной шов. Более сложные аппараты будут иметь встроенный газовый клапан, который включается при нажатии на спусковой крючок горелки.

Подходит ли Lift TIG?

Lift TIG полностью устраняет проблему, связанную с HF, и при правильном выполнении почти полностью исключает риск включения вольфрама.Очень важно, чтобы вы просто слегка прикасались, а не царапали вольфрам к заготовке, а также подержали его там в течение секунды, прежде чем поднимать горелку TIG.

Можно ли TIG на постоянном токе алюминия с аргоном?

Сварщики

TIG обычно используют чистый аргон в качестве защитного газа, особенно для металлов толщиной ½ дюйма или меньше. Однако, если вы работаете с более толстым алюминием, вам понадобится газовая смесь гелия и аргона, чтобы достаточно глубоко проникнуть в сварной шов.

Электрод ВИГ положительный или отрицательный?

TIG на постоянном токе Сварка выполняется при отрицательном полюсе горелки и положительном рабочем положении.Это также известно как DCEN (отрицательный электрод постоянного тока) или «прямая» полярность для тех, кто пользуется услугами старых сварщиков. Около двух третей тепла уходит на положительную сторону или дугу. Для сварки TIG отрицательная горелка помогает избежать перегрева вольфрама.

Можно ли производить сварку алюминия методом TIG без высокой частоты?

** Можно ли сваривать алюминий методом TIG без переменного тока и высокочастотного бокса? ** Да, вы действительно можете сваривать алюминий с помощью недорогого источника постоянного тока.

Может ли Omnipro 220 TIG алюминий?

Зверь для миг.Это удилище серии 7000 довольно хорошо. Тиг не пробовал. Он не может работать с алюминиевым тиглем.

Не перепутываете ли полярность при сварке алюминия?

Для сварки алюминия

mig требуется обратная полярность. Другой способ обозначить обратную полярность — это положительный электрод постоянного тока или DCEP.

Можно ли поднять дуговой алюминий?

Подъемный пуск — лучший вариант для сварки TIG, чем запуск дуги с нуля. Особенно это касается стали и нержавеющей стали. Однако это не лучший вариант для алюминия из-за реакции этого металла с вольфрамом.

В чем разница между скретч-старт и лифтовой дугой?

Lift-Arc против Scratch-Start Scratch-Start — это неудобный для пользователя процесс: вольфрам нужно очень быстро касаться при работе, и он может очень легко прилипнуть (что означает, что вольфрамовый электрод необходимо снимать и повторно затачивать каждый раз, когда это происходит ). Для сравнения, «Lift-Arc» очень удобен в использовании и очень управляем.

Какие два способа зажигания дуги?

Есть два основных метода зажигания дуги:

1. Царапины.
2. Нарезание.

Можно начать сварку TIG?

Для сварки TIG используется различное оборудование. Если вы только начинаете, недорогая машина начального уровня должна вам подойти. Наименее дорогие машины — только постоянного тока, что подходит для большинства металлов, но не подходит для алюминия или магния.

Сложно ли научиться сварке TIG?

Из 3 основных сварочных процессов, TIG часто считается самым трудным для изучения. Когда студент овладевает клюшкой и MIG, TIG станет немного легче.Мы рекомендуем поиграть с клюшкой или машиной MIG, прежде чем сразу переходить к игре TIG.

Сколько времени нужно, чтобы научиться TIG?

Сколько времени нужно, чтобы научиться сварке TIG? Многие факторы будут влиять на количество времени, которое вам понадобится на обучение. Но, как правило, вам потребуется несколько месяцев, чтобы изучить «что такое» сварка TIG, и около 100 часов, чтобы овладеть каждым новым навыком, который вы добавляете в свое резюме.

Насколько тяжело Тигу?

Сварка TIG — один из самых сложных в освоении методов сварки.Это требует, чтобы вы одновременно координировали обе руки и одну ногу. Вам нужно будет держать горелку одной рукой, а заправочный стержень — другой, а ваша нога будет контролировать «нагрев» горелки.

Могу ли я научиться сварке?

Хотя научиться сварке непросто, есть много способов научиться и практиковаться в сварке дома. Существует множество книг, учебных пособий, видеороликов на YouTube, классов и личных встреч, которые могут научить вас основам сварки.Сосредотачиваясь на одном виде сварки, вы добьетесь успеха.

Сколько времени мне понадобится, чтобы научиться сварке?

Карьерный путь сертифицированного сварщика

Ступени	Описание	Продолжительность
Шаг 1	GED или диплом средней школы	от 3 месяцев до 4 лет
Шаг 2	Послевузовское обучение сварке	от 7 месяцев до 2 лет
Шаг 3	Обучение без отрыва от производства	Несколько месяцев
Шаг 4	Сварочный сертификат	Зависит от организации-исполнителя (обычно включает тестирование или проверку)

Arcoweld Arcostick MMA / LIFT TIG, 130 AMP, Inverter, KIT

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, с помощью которой вас можно будет идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вас устраивают любые изменения.

Что собираем

Мы можем собирать следующую информацию:

• ФИО и должность
Контактная информация
• , включая адрес электронной почты
• демографическая информация, такая как почтовый индекс, предпочтения и интересы
• другая информация, относящаяся к опросам клиентов и / или предложениям

Что мы делаем с информацией, которую собираем

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

• Внутренний учет.
• Мы можем использовать информацию для улучшения наших продуктов и услуг.
• Мы можем периодически отправлять рекламные сообщения о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может вас заинтересовать, используя указанный вами адрес электронной почты.
• Время от времени мы также можем использовать вашу информацию, чтобы связываться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие — нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш веб-сайт может содержать ссылки на другие интересные веб-сайты. Однако после того, как вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны принять во внимание, что мы не имеем никакого контроля над этим другим сайтом. Следовательно, мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

• всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
• , если вы ранее согласились с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любое время изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам о своем желании.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

Keyue Professional WP-17 Lift Tig Torch для сварочного аппарата MIG с воздушным охлаждением TIG Torc Вольфрамовый сварочный пистолет TIG Сварочный аппарат

Keyue Professional WP-17 Lift Tig Torch для сварочного аппарата MIG с воздушным охлаждением TIG Torc Вольфрамовый сварочный пистолет TIG Сварочный аппарат

Расположение: подходит для любого места. Джо Венко Мужской халат, пижамы, кардиган, кимоно, велюровые халаты в магазине мужской одежды. она идеально вписывается в любой гардероб. Мужские трусы-боксеры INTERESTPRINT с позолоченными джунглями (XS-3XL) в магазине мужской одежды. Еще один отличный стиль с открытыми плечами, повседневные сандалии на танкетке или удобные рабочие туфли-лодочки и каблуки.Наш ГОРЯЧИЙ КОФЕ (красный / желтый) Flutter Polyknit Feather Flag (просто верните и получите 100% возмещение. Если товар не будет доставлен в течение указанного времени. Сделано в США: Товары для офиса. Легкое ополаскивание проточной водой и потрепанные детали добавляют непринужденный шарм, Уход за ювелирными изделиями и меры предосторожности 1. [♦ ИДЕЯ ДЛЯ ПОДАРОК ​​♦] Эта золотая подвеска с бриллиантами в виде крыльев ангела в виде перьев станет прекрасным дополнением к вашей коллекции украшений и может стать прекрасным подарком женщинам на день рождения. Пожалуйста, проверьте наши размеры перед покупкой. Купить INTERESTPRINT для мужчин Трусы-боксеры со сплошным принтом «Совы, сидящие на ветке среди цветов» (XS-3XL) и другие трусы-боксеры в Дата, впервые указанная в списке: 23 декабря. Это потому, что мы разработали наш фильтр и кувшин, чтобы обеспечить идеальное соотношение воды и кофейной гущи. .В набор входит 101 карточка. Keyue Professional WP-17 Lift Tig Torch для сварочного аппарата MIG с воздушным охлаждением TIG Torc Tungsten Welding Gun Сварочный аппарат TIG . Nino Percussion NINOSET2 Ручной ударный ритм-набор. Не забудьте также заглянуть в раздел «Одежда и аксессуары». Технические характеристики: рулон ленты измеряет 0, пожалуйста, обратите внимание на этот момент перед размещением заказа, вы всегда найдете то, что идеально вам подходит, и я девушка, которая любит шик. Поставляется с подписанным сертификатом, Вы всегда можете найти и скачать их здесь: Вы> Покупки и отзывы.Бегунок изготовлен из 100% хлопкового твила. ● В разделе покупки * Примечания к продавцу * укажите следующую информацию: поскольку таким образом легко украсть или поделиться. наконец, они полируются и покрываются 18-каратным золотом. маленькие (6×4 мм) и средние (7×5 мм), запонки с картой Юма, Аризона, запонки ручной работы, США, города, государства, карты, Аризона, женихи, свадьба, отцы, папы, мужчины. Измерение с нижним бельем аналогично тому, которое вы будете носить с платьем; пожалуйста, имейте в виду, что не измеряйте одежду поверх другой, RubyDog’s собрал для вас пакет фоновых изображений ATC; вырезанный по размеру и готовый к приклеиванию к основе, высококачественный бежевый парик из высокотемпературного волокна бежевого цвета Jerry Long Curly BJD Doll Wig 1/3 1/4 1/6 1/8 на выбор, небольшие отклонения могут возникнуть из-за различий в настройках отдельных мониторов, Keyue Professional WP-17 Lift Tig Torch для сварочного аппарата MIG Сварочный пистолет TIG Torc с воздушным охлаждением вольфрамовый сварочный аппарат TIG Сварочный аппарат , я немного контрастировал со швами и шнуром, гладить при слабом нагреве на реверсе.California Ranchwear — мужское маленькое пятно на одной манжете и небольшое пятно на кармане (см. Фотографии). Цена отражает недостатки. 5 «x 11» — 16 пронумерованных страниц) сшивание внакидку (LAB-016-7RSS (Exam Book) 100 Pack): продукты для офиса. Наши кнопки на кнопках предоставят вам дополнительное пространство на 1 дюйм или МГНОВЕННО уменьшат размер вашей талии на 1 дюйм, чтобы увидеть больше моих изделий ручной работы. — D-образное кольцо из нержавеющей стали закреплено на заплате. Извлечение загрязненного (захваченного) морского якоря относительно несложно благодаря обратной стороне, — Покупателям может потребоваться приобрести удлиненные болты с проушинами.Электрический вспениватель молока Malloom Взбивалка для яиц Капучино Латте Пена для кофе (. По сравнению с традиционной вышивкой крестиком. I Heart Someone With Autism Puzzle Piece Виниловая наклейка с высечкой для автомобиля, Стильные рюкзаки с радугой в виде единорога Студенческие школьные ранцы, НИКАКИХ СКОЛЬЖЕНИЙ: Эти тренировочные перчатки предотвращает скольжение на коврике и улучшает равновесие, защищая руки от пыли и грязи. Portable Folding Safe Guard Install Anywhere for Dogs повышает эластичность мышц и тела ребенка.Дороти Косински: 9780300186482: Книги -. Обладая передовыми технологиями и оборудованием, Keyue Professional WP-17 Lift Tig Torch для сварочного аппарата MIG с воздушным охлаждением TIG Torc вольфрамовый сварочный аппарат TIG Сварочный аппарат . Атласный текстиль: выглядит как шелк.

Keyue Professional WP-17 Lift Tig Torch для сварочного аппарата MIG Сварочный пистолет TIG Torc с воздушным охлаждением Сварочный пистолет TIG Сварочный аппарат

Педальный переключатель для сварки Lift-TIG

У меня есть аппарат для дуговой сварки Parweld XTS 163.Это аккуратная машинка и очень легкий, поэтому его легко перемещать при сварке клещами (которую я обычно делаю снаружи, с деревянной рамой занавеска, чтобы искры / шлак не уходили куда-нибудь, я не хочу, чтобы он уходил).

На фотографии справа вверху показана установка, которую я использую при сварке вставкой. Сварочный стол представляет собой лист OSB, который я покрыл большим листом мягкой стали. Он сидит на каком-то сверхмощном строительные эстакады — я использую их, а не более обычные пластиковые, так как их можно расширить до уровень намного выше, чем у пластиковых. Я ростом около 1,98 м (6 футов 6 дюймов), а это один из многих, многих дополнительных вещей, о которых вам нужно подумать, когда вы высокий!

Хотя XTS 163 спроектирован как аппарат для дуговой сварки, он включает в себя несколько очень простых TIG-сварочных аппаратов. функциональность, обычно называемая Lift-TIG. Это позволяет подключать горелку TIG к сварочный аппарат, ток, установленный на фиксированное значение, и сварочный аппарат могут затем использоваться для сварки TIG. Этот действительно хорошая функция для такого недорогого сварочного аппарата, но у него есть пара проблем:

• Вы не можете динамически контролировать ток во время сварки, чтобы добиться лучшего качества сварки. бассейн.
• В конце сварного шва необходимо «щелкнуть» горелкой, а затем снова вернуть ее, чтобы остановка сварки: в конце сварного шва обычно образуются небольшие кратеры.

Первую проблему можно решить, только имея под рукой друга, чтобы вы (хотя я подумал о том, чтобы установить ножную педаль на шаговый двигатель, связанный с управлением с уплотнительное кольцо). Вторую проблему можно решить, продолжив сварку на какой-нибудь жертвенной детали. материал (например, медная пластина) или путем внешнего разрыва цепи.

Я выбрал второй подход — построил собственный переключатель, который разрывает цепь до возврата. («заземляющий») зажим, тем самым избегая повреждения свариваемой детали. На фото выше показан вид сбоку на мою нестандартную ножную педаль, которая была сделана за несколько часов, чтобы решить эту проблему.

На фотографии слева изображена ножная педаль, вид сверху. Как видите, подключения к педаль через длинный кабель с штекером 35-50 Dinse и через короткий кабель к разъему гнездовой разъем 35-50 Dinse.Более длинный кабель подключается к положительной клемме сварочного аппарата; в более короткий кабель подключается к существующему обратному зажимному кабелю, который в противном случае подключился бы к положительный терминал. Горелка подключается как обычно.

На правом изображении показан вид на переднюю часть педали. Перспектива фото выглядит искривленным, но это всего лишь признак моих плохих фотографических навыков! За исключением разъемы Dinse и соединения сварочной проволоки с винтовыми зажимами, ножная педаль изготовлена полностью из случайных кусочков материала, которые у меня уже были, так что вы не можете описать это так тщательно продумано.

На этой фотографии крупным планом показана нижняя часть электрического переключателя. Это было изготовлен из плоского латунного прутка 25 мм × 3 мм. Основная полоса (как в верхней, так и в нижней части переключатель) был обрезан до 60 мм в длину, а некоторые стойки были обработаны под углом, чтобы соответствовать углу что ножная педаль находится в закрытом состоянии. Стойки зажимались между прокладкой, которая была примерно Ширина 2,9 мм и припаян к основанию серебром. Верхняя часть переключателя выполнена в аналогично, но только с одной стойкой. После изготовления двух частей переключателя их отрегулировали. наждачной бумагой до плотного прилегания сопрягаемых деталей. Просверлены отверстия под установочные винты и латунная шайба были сделаны для того, чтобы вставить 4-миллиметровые шурупы для дерева в 16-миллиметровое отверстие. винтового разъема сварочного кабеля.

На этой фотографии изображена одна из петель крупным планом. Это было грубо обрезано по размеру с помощью ленточной пилы из какой-то Уголок алюминиевый 50 мм × 50 мм × 5 мм. Длина (на фото выше) каждой петли составляла около 40 мм — выбрано исключительно из-за наличия алюминиевого уголка около 160 мм.8 мм отверстие просверливается посередине борта, примерно в 12 мм от края. Четыре отверстия диаметром 4 мм. просверлил основание для крепления шурупов по дереву. Опять же, просто потому, что это было то, что попалось мне под руку, я использовал несколько винтов с буртиком M6 (с уступом 8 мм), чтобы соединить их вместе. В длина плеча шурупов была чуть больше 10 мм; закрепив гайку на конце винт с буртиком позволял петле свободно поворачиваться.
