Лучшие электроды для инверторной сварки

При покупке сварочного инвертора сразу возникает вопрос какие электроды для него выбрать, а лучше чтоб они были самые лучшие. Для этого я пишу для тех кто находится в поиске таких электродов. И так для начала давайте определимся для каких целей мы будем использовать наш инвертор.

Например я использую в быту и не варю не чугун не нержавейку, а так же не свариваю разнородные стали. Если для быта я бы посоветовал выбрать электроды диаметров четыре три и два миллиметра. Большего диаметра не советую покупать так как они довольно редко используются в быту.

Среди лучших можно отметить электроды уони, а так же мр-3с. Почему то я использую электроды мр-3с так как они мне больше по душе и так же для меня они самые лучшие так как являются универсальными. Так же стоит обратить внимание на производителя сварочных электродов.

Например я беру для повседневных дел электроды диаметров три и четыре марки мр-3с от производителя ЛЭЗ расшифровывается это как

Лосиноостровский электродный завод. Для многих сварщиков эти электроды стали любимыми. В общем я сделал свой выбор. Да и еще что хочется сказать о электродах в целом это то что нужно правильно их хранить иначе при высокой влажности покрытие потеряет свои функции. И тогда вы можете подумать что данные электроды не очень хороши и не являются лучшими для вашего инвертора.

Многие электроды перед сваркой ответственных сталей нужно прокаливать и это доставляет некоторые неудобства, но внимание есть для этого термопенал. Хоть и термопенал не прокаливает электроды за то может вытеснить излишнею влагу.

Вот какой набор сварщика должен быть чтоб более удобно работать. Сам инвертор желательно не большой с малым потребление и высокой отдачей сварочного тока. Если аппарат маленький то желательно иметь специальную сумку которая вешается на плечо и становится тем самым производить сварку в трудно доступных местах.

Электродница и щетка по металлу очень важный элемент. Многие предпочитают вытаскивать электроды прямо из коробки что иногда не очень удобно. Электродницу можно подвесить рядом с местом где вы производите сварку. А так же в ней находится и щетка по металлу и молоток для отбивание шлака (секач) после сварки. В общем думаю я здесь понятно написал о тех электродах которые лучше всего выбрать для инвентарного сварочного аппарата.

Где покупать электроды конечно вам лучше знать, но лучше брать в специализированных магазинах так как часто встречаются случаи не правильного хранения. Если покупать на рынке можно открыть пачку электродов и прямо перед продавцом посмотреть количество влаги потрогав пальцами, а так же посмотреть равномерно ли нанесено покрытие электродов.

Бывает так что покрытие нанесено не правильно с одной стороны много, а с другой практически его нет. Если с таким покрытием варить вы увидите что электрод плохо зажигается и начинает так сказать козырять. И многие при этом начинают грешить на то что электроды впитали очень много влаги хотя это совсем не так. Если электроды впитали много влаги покрытие начинает разрушаться. Не стоит хранить сварочные электроды годами это не принесет вам лучших результатов. Ведь всегда можно купить новые и не так свежо выпущенные. Думаю моих рекомендаций вам достаточно. Ну а если у вас есть вопросы вы всегда их можете все задать через контактную форму расположенную в разделе вопрос ответ.

Какие электроды лучше для инвертора

Какие электроды лучше для инвертора

Многие начинающие сварщики, кто только приобрёл инвертор, задаются вопросом о том, какие электроды для него лучше. На сегодняшний день существует достаточно большое разнообразие сварочных инверторов, в самых различных ценовых категориях.

Промышленные аппараты имеют большую мощность и высокий «ПВ». Аппараты для бытовой сварки  отличаются небольшими габаритами и легким весом. Одним из важнейших критерием инвертора для сварки является максимальное значение сварочного тока.

Сегодня сварочные инверторы самый распространённый тип источника дуги. Сварка на постоянном токе характеризуется повышенным качеством сварного шва и меньшим разбрызгиванием металла. Вкупе с правильным выбором электродов для сварки, таким образом можно получить высочайшее сварное соединение.

Какие электроды бывают и чем они отличаются

Инвертором можно варить любыми электродами, главное чтобы они были правильно подобраны согласно толщине свариваемого металла, а также, некоторым другим нюансам. Существуют электроды с основным типом покрытия и с рутиловым. Варить рутиловыми электродами намного проще.

Связано это, прежде всего с тем, что рутиловые электроды лучше горят и не так требовательны к подготовке металла. Сварочная дуга при использовании рутиловых электродов стабильная, а металл разбрызгивается меньше всего.

Главное правило при выборе электродов для инвертора связано с тем, чтобы они максимально по своим свойствам подходили к свариваемому металлу. То есть, обмазка электродов может быть рутиловой или основной, а вот материал изготовления стержня совершенно разный.

Сердечник электрода, который плавится, может быть изготовлен из углеродистой или низколегированной стали. Бывают электроды по нержавейке и чугуну, а также для наплавки меди. Следовательно, электроды нужно выбирать в зависимости от того, какой именно металл будет использоваться для сварки.

Какие электроды лучше для инвертора

Существуют электроды, которые наиболее всего подходят для инверторной сварки:

Рутиловые электроды — в этой многочисленной группе особенно выделяются электроды марок МР-3, ОК46, АНО-21 и ОЗС-12. Однако, несмотря на то, что все это электроды с рутиловой обмазкой, они имеют ряд своих особенностей.

Так, например, электрод МР-3 хорошо справляются со сваркой ржавого металла. Такие электроды, как АНО-21, отлично подходят для сварки потолочных и вертикальных швов. А в целом, рутиловыми электродами проще всего варить начинающим сварщикам, тем, кто только осваивает инвертор.

Из популярных электродов, которые имеют основное покрытие, следует выделить электроды УОНИ-13/15, ОК48 и LB-52. Также, не менее популярной маркой электродов являются электроды с основным покрытием L-52U, которые относятся к профессиональным электродам для сварки трубопроводов.

Для сварки инвертором нержавейки применяются электроды: ОЗЛ-8, НЖ-13, ОЗЛ-6, ЦТ-15 и ЦЛ-11. При этом выбор всё-таки стоит основывать на свойствах и характеристиках свариваемого металла.

Поделиться в соцсетях

Какие электроды лучше для сварки инвертором? Виды электродов и их назначение

Использование инверторных сварочных аппаратов особенно популярно у новичков и гаражных умельцев, поскольку такие аппараты просты в использовании и позволяют качественно выполнить множество видов сварочных работ. Но, не смотря на простоту эксплуатации, применение инверторного сварочного аппарата требует использовать для работы определенные типы электродов. Качественные электроды помогают выполнить надежный и прочный шов, а эта тема особенно актуальна для сварщиков, выполняющих работу на заказ, когда долговечность и качество выходят на первый план.

Современный рынок предлагает десятки типов электродов для сварочного аппарата, и порой непросто понять, какие лучше. Какие стержни для резки металла инвертором или для сварки инвертором можно использовать, как правильно выбрать хорошие электроды, их диаметр и назначение? На эти, и многие другие вопросы мы ответим в этой статье. С помощью нашей статьи вы сможете сделать правильный выбор электродов для сварки инвертором и узнаете, какие электроды нужны новичку в первую очередь.

Содержание статьи

• Как выбрать электроды для инверторной сварки
• Диаметр
• Назначение
• Покрытия
• Как качественно выполнить сварку инвертором
• Зарубежные производители
• Какие электроды для инвертора лучше при сварке аппаратом Ресанта
• Как резать металл сварочным инвертором
• Вместо заключения

Как выбрать электроды для инверторной сварки

Выбирая лучшие электроды для сваривания важно учитывать, что от выбранных комплектующих во многом зависит качество и долговечность сварного шва.

Не стоит гнаться за самой доступной ценой при выборе электродов, поскольку это может стать причиной некачественной работы. Конечно, профессиональный сварщик сможет сделать идеальный шов, используя любые электроды, но это лишь результат многолетней практики. Если вы не имеете большого опыта, лучше переплатить, но получить достойный результат.

Существует несколько наиболее распространенных марок электродов, пользующихся популярностью у начинающих и практикующих мастеров:

• Марка АНО: стержни этой марки отлично воспламеняются, не нуждаются в прокаливании. Марка популярна как у новичков, так и у профессионалов своего дела.
• Марка МР-3: универсальные, наиболее распространенные. Их можно использовать даже для соединения деталей, которые были подвержены слабой коррозии.
• Марка МР-3С: электроды этой марки лучше использовать, если требуется сделать особо прочный и аккуратный шов.
• Марка УОНИ 13/55: позволяет выполнить шов высочайшего качества. Эту марку предпочитают сварщики с высокой квалификацией, поскольку опыт позволяет им без труда выполнять работу быстро и качественно. Начинающим мастерам будет сложно работать с электродами этой марки. Если вам нужен эстетичный шов, но не хватает опыта, выберите марку МР-3С.

Помимо марки существует ряд других важных характеристик, о которых мы поговорим далее.

Диаметр

Выбирая сварочные электроды для инверторов важно также учесть их диаметр. Конечно, если вы используете инверторный сварочный аппарат, то нет смысла предъявлять к нему повышенные требования, поэтому можно использовать стержни до 2 мм. Об этом говорят многие сварщики с десятилетним опытом, но они не учитывают, что такие работы можно выполнить лишь с ограниченным количеством деталей. Если вы желаете выполнять различные работы, то диаметр электрода нужно выбирать тщательнее.

Например, какими электродами лучше варить инвертором, если металл большой толщины? Ведь такая деталь требует длительного прокаливания. Можно потратить уйму сил и времени, используя привычный электрод малого диаметра, но мы рекомендуем просто выбрать больший диаметр. Чем толще металл, тем больше диаметр электрода. На то, какие электроды лучше для инвертора, оказывает влияние и специфика вашей работы. Если вам предстоят трассовые работы, то мы рекомендуем выбрать больший диаметр электрода, чтобы облегчить труд и сократить время. В то же время, для сварки профилей вполне достаточно электродов диаметром до 2 мм. С таким диаметром вы сможете сварить даже секционные ворота для автомобиля, не говоря о более простых конструкциях.

Назначение

Помимо марки и диаметра они разделяются по своему назначению. От этого тоже зависит, какие электроды лучше для инвертора. Условно они делятся на следующие электроды:

• Для сварки углеродистых или низколегированных металлов.
• Для сварки деталей, изготовленных из прочных теплоустойчивых металлов.
• Для работы с нержавеющей сталью.
• Для работы с алюминиевыми и медными сплавами или непосредственно алюминием и медью.
• Для сварки чугунных деталей.
• Для мелких ремонтов и наплавки.
• Электроды универсального назначения, применяемые для сварки деталей из неизвестного металла.

Покрытия

Производители часто наносят на электроды специальные покрытия, улучшающие их характеристики. Среди наиболее распространенных покрытий можно выделить основное и рутиловое. Основное покрытие самое популярное, используется большим количеством производителей. Благодаря ему удается получить шов высокого качества. Ну а в сочетании с правильно подобранным диаметром электрода и большим опытом сварщик способен сделать шов максимально качественным и слабо подверженным механическим нагрузкам.

Рутиловое покрытие популярно у мастеров, работающих с низкоуглеродистой сталью. Благодаря такому покрытию исключено образование пор в сварных швах, такие электроды можно использовать с переменным и постоянным током, и можно использовать повторно. Также электродами с рутиловым покрытием просто удобнее пользоваться, выполняя работу в труднодоступных местах, при плавлении такое покрытие не выделяет опасных веществ (в отличие от других покрытий), что позволяет сохранить здоровье.

Как качественно выполнить сварку инвертором

Используя инвертор можно получить достаточно качественный шов, но для этого нужно учесть три важных параметра:

• Правильно установленная сила тока для сварки;
• Оптимальный диаметр выбранного сварочного стержня;
• Учет толщины металла.

Как было сказано выше, толщина электрода является одним из главных факторов качества сварного шва. Добавим, что от диаметра также зависит плотность тока. Если превысить значение плотности, дуга потеряет свою устойчивость, будет хуже проваривать металл и значительно увеличится ширина шва. Это не критично, если эстетическая сторона работы не так важна. Сварку тонких металлов лучше доверить полуавтоматичеким сварным автоматам. В противном случае, шов может получиться непрочным и слишком широким. Это особенно критично при использовании электродов большого диаметра: в сварном шве образуются поры, существенно снижающие его прочностные характеристики.

Обратите внимание на установленный параметр силы тока. Самый удобный способ узнать рекомендуемую силу тока — просто взглянуть на упаковку. Большинство производителей указывают на ней всю необходимую информацию.

Зарубежные производители

Отвечая на вопрос «Какие электроды выбрать для сварки инвертором?» стоит упомянуть зарубежных производителей. На нашем рынке представлено множество брендов, но мы остановимся на европейских. По нашему мнению, именно компании Abicor Binzel, ESAB, Böhler Welding и ELGA являются лучшими.

Какого бы производителя вы не выбрали, их продукцией можно проводить все типы сварочных работ: варить углеродистую сталь, стыки труб, выполнять особо сложные работы с трудносвариваемым металлом, варить чугун, медь и алюминий. Если вы варите на заказ или выполняете работу с повышенной степенью ответственности, то выбирайте зарубежных производителей. Их качество в разы превосходит продукцию российских производителей, поскольку на производстве действует строгий контроль.

Какие электроды для инвертора лучше при сварке аппаратом Ресанта

Сварочные электроды для Ресанты нужно выбирать так же, как и для других аппаратов, а именно обращая внимание на саму деталь. Отвечая на вопрос, какие электроды лучше для инверторной сварки Ресантой, мы советуем увеличивать диаметр электрода и силу тока в зависимости от толщины детали.



Например, при толщине детали 10 мм предпочтительно использовать стержень диаметром 5 мм. Компания Ресанта сама производит электроды, они имеют диаметр от 2.5 до 5 мм. Но у них есть один недостаток — пониженная пластичность.

Как резать металл сварочным инвертором

Многие начинающие мастера спрашивают: «Какие сварочные электроды лучше для инвертора при резке?» Но в этом вопросе уже кроется ошибка.

Чтобы понять, какие выбрать электроды для резки металла инвертором, учтите важную особенность: сейчас существуют специальные электроды для резки и больше нет необходимости использовать для этого стандартные сварочные стержни.

Да, раньше мастера использовали для резки сварочные стержни, но они это делали лишь за неимением лучшего варианта. Специализированные электроды для резки обеспечивают стабильную дугу и легко окисляют жидкий металл, убирая его с места резки. Работа выполняется быстрее и качественнее. Диаметр таких электродов варьируется от 3 мм до 6 мм.

Вместо заключения

Так какие электроды лучше для сварки? Кратко резюмируя все выше сказанное, мы выделили несколько пунктов, на которые следует обратить внимание, чтобы понять, какие электроды выбрать для сварки инвертором:

• Если вам предстоит особо ответственная работа (например, вы изготавливаете изделие на заказ), то рекомендуется использовать комплектующие проверенных зарубежных производителей. Также выбирайте с основным покрытием. Но если вы просто любитель, и это не является для вас работой, то используйте бюджетные комплектующие отечественных производителей.
• Учитывайте состояние поверхности деталей. Выбирайте рутиловое покрытие, если детали были подвержены незначительной коррозии.
• От толщины металла напрямую зависит выбор диаметра электрода и сила постоянного тока. Чем толще деталь, тем больше диаметр электрода и параметр силы тока.

Теперь вы знаете, как выбрать электроды для инверторной сварки. Мы не составляли рейтинг, поскольку в конечном итоге каждый мастер сам выбирает, что для него лучше. Мы лишь постарались помочь правильно подобрать электроды для качественной работы. Желаем удачи!



Сварочные электроды: какие лучше для инвертора?

Многие начинающие сварщики задаются вопросом о том, какие электроды для инвертора лучше выбрать. Ведь именно это оборудование наиболее часто используется домашними умельцами. Вообще, сварочные инверторы довольно давно вытеснили трансформаторные агрегаты, которые применялись раньше. Это обусловлено тем, что инвертор прост в эксплуатации, недорого стоит, кроме того, с его помощью можно довольно оперативно сварить металлические детали и конструкции.

Такое оборудование обычно используется при дуговой сварке методом плавления. Инверторы отличаются неизменной стабильностью и показателями сварочного тока, что обеспечивает сверхпрочное соединение за счёт высокого качества шва. В роли одного из главных составляющих описываемой сварки выступает электрод. Это металлические стержни, которые необходимы для подвода тока к сварочной зоне. В данном случае следует учитывать, что сварочные агрегаты представлены разными видами. Поэтому для них требуются разные электроды.

Какие электроды выбрать

Если вы тоже оказались в числе тех, кто задался над вопросом о том, какие электроды лучше для инвертора, то вам следует ознакомиться с информацией, представленной ниже. Используемые при инверторной и в общем при дуговой сварке электроды плавящегося типа изготавливаются из сварочной проволоки, в процессе чего используются государственные стандарты 1970 года.

Согласно ГОСТ 2246, электроды для инверторной сварки классифицируются на:

• легированные;
• углеродистые;
• высоколегированные.

Первые выполняются из проволоки следующих типов:

• Св-08Х3Г2СМ.
• Св-08ХН2ГМТА.
• СВ-08ХГСМФА.

Решая вопрос о том, какие электроды лучше для инверторной сварки, вы должны ближе ознакомиться с углеродистыми стержнями, которые выполняются из проволоки Св-08 и Св-08АА и др. В основу высоколегированных электродов ложится проволока Св-30Х25Н16Г7 и Св-01Х23Н28М3Д3Т. Однако ни один из этих списков нельзя назвать полным. На стержень наносится покрытие способом прессовки. Оно предохраняет сварочную ванну от атмосферных влияний и позволяет дуге более устойчиво гореть.

Новичкам следует знать, что электроды можно классифицировать на две подгруппы. Первая предусматривает изделия, предназначенные для выполнения шва при соединении ответственных металлоконструкций. Вторая подгруппа предназначается для работ с обычными соединениями.

Для ответственных изделий лучше всего предпочесть электроды УОНИ или АНО. Если перед вами стоит вопрос о том, какие электроды лучше для инвертора, то следует обратить внимание еще и на изделия с маркировкой МР–3, которые предназначены для обычных сварных соединений. Марка электродов УОНИ является довольно капризной. Это обусловлено тем, что с такими стержнями работать получится не у каждого начинающего мастера. Если вы не имеете опыта в таких мероприятиях, то от подобных электродов лучше отказаться.

Популярные виды электродов

Если вы не можете определиться с выбором, то следует обратить внимание на наиболее востребованные марки, они выглядят следующим образом:

• УОНИ–13/55.
• МР–3С; МР–3.
• АНО.

Первые популярны среди опытных мастеров. Эти стержни позволяют добиться качественного шва, что верно при низких температурах внешнего воздуха. При этом показатели плотности остаются оптимальными.

Решая вопрос о том, какие электроды лучше для инвертора, стоит обратить особое внимание на стержни МР–3С, которые применяются при необходимости выполнения шва с высокими требованиями по качеству. Эти электроды применяются для соединения элементов постоянным и переменным током обратной полярности.

Наиболее универсальной маркой является МР–3, с ее помощью можно соединить металлические заготовки с загрязнённой поверхностью, ржавые и влажные конструкции. Наиболее покупаемыми среди россиян являются АНО. Они не требуют предварительной прокалки, а зажечь их можно без особых усилий. В конечном итоге вы гарантированно получите отличный результат, даже тогда, когда сварка выполняется неопытным мастером.

Выбор электродов для разных материалов

Перед тем как начинать работы, необходимо вспомнить о том, что изделия из разных материалов требуют определенных электродов. Если вы планируете работать с высоколегированной или нержавеющей сталью, то лучше всего воспользоваться стержнями ЦЛ–11, которые изготовлены по государственным стандартам 9466–75. А вот если вы планируете сваривать заготовки из углеродистых сталей, то лучше всего подойдут электроды ОЗС–4.

Если вы всё ещё решаете вопрос о том, какие сварочные электроды лучше для инвертора выбрать, то следует обратить внимание на АНО–6. Они предназначены для изделий из малоуглеродистых сталей. В данном случае речь идет о стержнях с ильменитовым покрытием.

Малоуглеродистые стали свариваются ещё и АНО–4, которые имеют рутиловое покрытие. Разные марки чугуна можно соединить с помощью ОЗЧ–2. Приобретая электроды, вы должны поинтересоваться, имеют ли они эпидемиологические сертификаты, которые гарантируют качественную сварку. Использование материала, изготовленного по государственным стандартам, говорит ещё и о безопасности работ.

Для справки

Инвертор – это современное оборудование, с помощью которого можно сваривать разные поверхности с помощью почти всех существующих видов электродов. В этом и состоит популярность устройства. Однако выбирая лучшие сварочные электроды, вы должны помнить о том, что далеко не все стержни обеспечивают качественный результат и отличный товарный вид шва.

Кроме того, вопросы безопасности при использовании стержней, которые не рекомендованы для такого типа сварки, будут «хромать». Это говорит о том, что при выборе стержней необходимо руководствоваться рекомендациями специалистов.

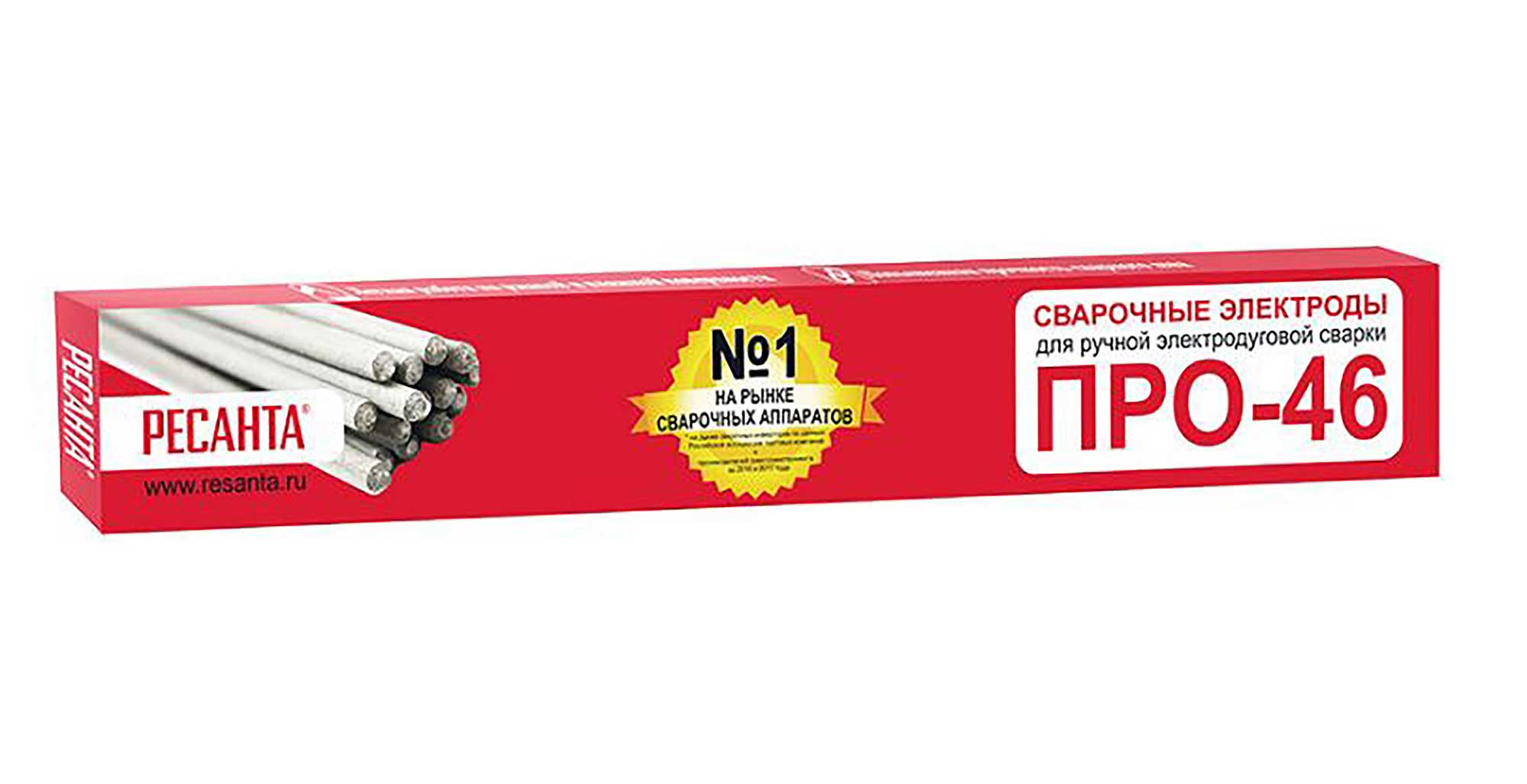

Выбор электродов для аппарата «Ресанта»

Независимо от того, какая марка аппарата будет использоваться для сварки, электроды выбираются по вышеописанной схеме. Если перед вами встал вопрос о том, какие электроды лучше для инвертора «Ресанта 190» выбрать, то вы должны руководствоваться настройками силы тока и диаметром стержней. Последний параметр выбирается в зависимости от толщины заготовки. Если она составляет 1,5 мм и меньше, то лучше применять аргонодуговую или полуавтоматическую сварку.

Какие электроды лучше для инвертора «Ресанта», интересует многих. Отвечая на этот вопрос, можно утверждать, что диаметр электрода подбирается, как было упомянуто выше, по толщине стали. Если она составляет 2 мм, то диаметр стержня может изменяться в пределах от 2 до 2,5 мм. При толщине стали в 12 мм лучше всего предпочесть электрод, диаметр которого составляет 5 мм.

Дополнительные рекомендации

Выбирая самые лучшие электроды для сварки, вы можете столкнуться с необходимостью приобретения стержня для 13-миллиметровой заготовки. В данном случае диаметр электрода составит 5 мм. Именно такой параметр будет актуален и для заготовок более внушительной толщины. А вот что касается тока, то его выставляют в зависимости от диаметра электрода. Таким образом, из расчёта на 1 мм диаметра необходимо выставить 30 А. Для 3-миллиметрового стержня ток может составить предел 80-110 А. Конечное значение будет зависеть от пространственного положения, количества проходов и толщины металла.

В заключение

Если вы уже решили для себя, какие электроды лучше для инвертора «Ресанта 220ПН», учитывая вышеприведенные рекомендации, то должны помнить, что одинаковых и точных настроек на сегодняшний день не существует. Мастер методом ошибок и проб выставляет параметры тока самостоятельно. При больших токах вы должны быть готовы к тому, что сварочная ванна получается менее управляемой и более жидкой.

Электроды для сварки инвертором — как выбрать, характеристики

Инверторная сварка предполагает задействование в работу ИИСТ — инверторного источника сварочного тока. Это сварочный агрегат, один из вариантов электропитания для сварочной дуги, которая формируется разрядом в газе. Он обеспечивает получение неразъемного соединения за счет установившихся межатомных связей между свариваемыми деталями в условиях нагрева и/или пластического деформирования. Как правильно выбрать электроды для сварки инвертором?

Варианты сварочного оборудования

Разные варианты сварки могут выполняться аппаратом одного вида, универсальный ИИСТ работает в разных режимах, с различными материалами. Основная цель – постоянный стабильный процесс горения сварочной дуги, необходим также легкий поджиг.

Источники питания сварочной дуги:

• Трансформаторы. Специально предназначен для сварочных работ, с помощью преобразования напряжения сети в низкое напряжение переводит ток из низкого в высокий. Показатели достигают тысяч ампер. Изменение параметров проходит за счет секционирования витков обмотки аппарата, первичной или вторичной.
• Электрогенераторы, работающие на дизеле, бензине или от электричества. Иначе именуются сварочными агрегатами, по сути – мобильные электростанции., способные генерить электрический ток для сварки и резки электродуговым способом.
• Выпрямители. Преобразователи энергии переменного электротока в постоянный, однонаправленный, выходной тип.
• Инверторы. Устройства для преобразования тока постоянного типа в переменный, меняется напряжение по типу дискретного сигнала. Используются как отдельные аппараты или в системах бесперебойного питания.

Выпрямители и инверторы относятся вариантами одной электрической машины. Это обусловлено правилом обратимости электромашин, заключающемся в преобразовании электроэнергии в механическую, и обратном преобразовании.

Устройство и способ функционирования устройства

Конструктивно инвертор собирается как блок нескольких устройств:

• Трансформатор, обеспечивающий снижение напряжения.
• Блок схем, опирающихся на транзисторах металл-оксид-полупроводникового типа — МОП, по-английски – MOSFET — metal-oxide-semiconductor field effect transistor, или вида БТИЗ-по-английски, IGBT — Insulated-gate bipolar transistor.
• Дроссель для стабилизации токовых пульсаций.

Работа устройства происходит следующим образом:

Напряжение сети поступает на выпрямитель, постоянный ток преобразуется в переменный, имеющий высокую частоту. Он передается на сварочный трансформатор, с него напряжения идет на сварочную дугу.

Особенностью инверторного аппарата является компактность, улучшенное качество работы дуги. Благодаря этому повышается КПД, уменьшается разбрызгивание во время работы, можно регулировать параметры сварки. Это обусловило их популярность и широкое применение не только профессионалами, но и мастерами-любителями.

Как выбрать электроды для сварки инвертором

Чтобы обеспечить высокий уровень мастерства в процессе сваривания металлов, получить ровный, надежный шов, стоит сконцентрироваться не только на характеристиках инвертора, но и на параметрах сварных стержней.

Электроды для сварки инвертором – это стержни, ведущие электроток непосредственно к локации, где проходит сварочный процесс. Эффективность обеспечивается рядом параметров, которые должны характеризовать электрод. Основные из них:

• Равномерное плавление самого стержня и его покрытия.
• Поддержание физико-механических, химических характеристик материала стержня в период хранения и эксплуатации.
• Невысокая токсичность, минимальное выделение вредных веществ во время сварочного процесса.

Во время сварки от него требуется обеспечить стабильную постоянную дугу горения для получения ровного красивого шва, отсутствие массированного разбрызгивания раскаленных брызг металла, легкое отделение шлака, образовавшегося на поверхности шва.

По целевому использованию электроды делятся на категории.

Стержни применимы для сварки:

1. Изделий и поверхностей, изготовленных из углеродистых или низколегированных металлов.
2. Деталей из теплоустойчивых материалов, обладающих высокой прочностью и твердостью.
3. Компонентов из нержавеющих сталей.
4. Изделий из алюминиевых и медных сплавов или из соответствующих чистых материалов.
5. Деталей, компонентов из чугуна.
6. В условиях небольших ремонтных работ, при необходимости наплавки на уже имеющиеся изделия.
7. Поверхностей из неизвестных металлов.

Основные характеристики сварочных стержней

Подбирая электроды для сварки обращают внимание на следующие характеристики:

• Диаметр.
  Значение этого показателя связано с тем, какие детали или изделия необходимо соединить сварным методов, каков их размер, толщина. Также это определяется особенностями сварочного аппарата. Самый распространенный показатель диаметра – 3 мм.
• Марка электрода. Определяется свойствами материалов, использованных при изготовлении стержней.
• Покрытие. Предохраняет стержень от процессов коррозии. Другая задача – создание защитного облака газов вокруг места сварки для предотвращения окисления и шлакообразования.
• Условия хранения. Покрытия способны впитывать влагу, она отрицательно сказывается на качестве шва, розжиге дуги.
• Бренд производителя.

Разновидности стержней, так же, как требования к ним описываются в нормативных документах ГОСТ.

Виды электродов по конструкции и материалу

Важные критерии, по которым различаются сварочные стержни- конструкция и материал.

Материал, из которого изготавливают электроды

Качественные характеристики швов зависят в большой мере от свойств материалов, использованных при изготовлении прутков. В соответствии с Государственными стандартами для производства прутков используется две большие группы материалов:

1. Металлы
2. Неметаллические материалы.

По другой классификации они делятся на две группы

• Неплавящиеся – произведенные из угольного материала, вольфрама, графита

Виды стержней	Марки	Применение
Угольные . Неметаллические, возможна омедненная поверхность	СК- сварочные круглые ⌀:4, 6, 8, 10, 15, 18 мм Длина: 250 ±10 мм	Применяются в условиях воздушно –дуговой резки, для устранения дефектов швов
	ВДП- воздушно-дуговые ⌀: 6,8,10,12 мм Длина: 300 ±10 мм
	ВДК –воздушно-дуговые круглые ⌀:12х5, 18х5 мм Длина: 350 ±10 мм
Вольфрамовые Металлические. Классифицируются по добавкам в %	ЭВЛ – лантанированный вольфрам ( 2%)	Применимы большей частью для аргонодуговой сварки. Отличаются высокой износостойкостью
	ЭВИ-иттрированный (2%)
	ЭВТ- торированный (до 1,5%)
	ЭВЧ – не имеет добавок
Графитовые или графитизированные. Неметаллические	Специально не производятся. Получают с помощью обтачивания графитизированных стержней для руднотермических печей с применением электродуги.	Применяются для дуговой сварки и резки

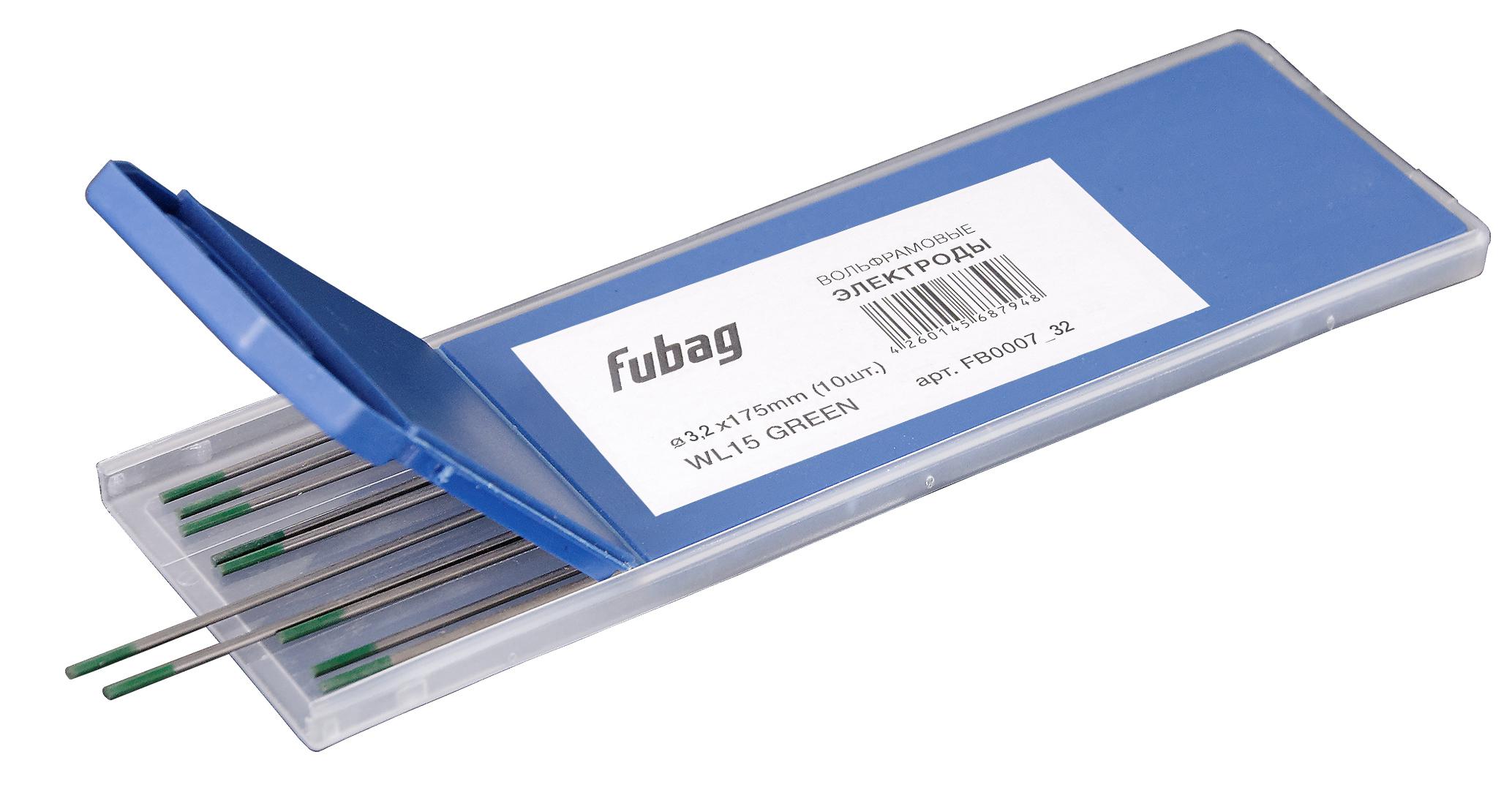

Для металлических стержней из вольфрама используется цветовая маркировка:

WP (зеленый). Переменный ток. Работают на магнии, алюминии, различных сплавах
WT-20 (красный) – постоянный ток, применяют для сваривания сталей нескольких видов: углеродистых, низколегированных, нержавеющих.

WC-20 (серый). Постоянный и переменный ток. Универсальный вариант для сварки всех видов стальной продукции.

WL-15 (золотой). Постоянный и переменный ток. Работают на сталях нержавеющих, легированных.

WL-20 (синий). Постоянный и переменный ток. Сваривают нержавеющие и ламинированные виды стальных изделий.

WY-20 (темно-синий). Постоянный ток. Работают не только со сталью нержавеющей, низколегированной, углеродистой, но и с другими металлическими материалами: медными и титановыми.

WZ-8 (белый). Переменный ток. Сваривают алюминиевые и магниевые изделия.
Присадки доставляются отдельно. Работы проводятся в газовой среде для защиты свариваемых элементов.

Неплавящиеся стержни отличаются целым рядом положительных качеств
— не подвергают металл деформационным воздействиям;
— обеспечивают ровный, прочный, долговечный шов.;
— процесс сварки и резки проходит на высокой скорости.

Есть недостатки: газ, создающий защитную ванну, легко выдувается, когда работа идет на воздухе, особенно в ветреную погоду. Помимо этого, необходимы предварительные работы на металле, зачистка свариваемых поверхностей.

• Плавящиеся – металлические стержни. Плавление электрода приводит к формированию шва.

Среди них есть два типа: непокрытые и покрытые. Первый вариант раньше применялся очень широко. Сейчас вытеснен вариантами с различными видами покрытий. Непокрытый вариант может использоваться, когда работает специализированная технология непрерывной сварки в среде защитных газов.

Органические и неорганические вещества, представляющие покрытие, создают определенные эффекты. Возникает защитное газовое облако вокруг сварной ванны. Часть обмазки переходит в жидкое состояние, покрывает расплавленный металл, отграничивая его от кислорода воздуха. Создаются защитные механизмы для образовавшегося сварного шва от воздействий окружающей среды.

Порошковое напыление решает две основные задачи:

— отлаживает стабильность, постоянство процессов горения материала электрода;
— изменение физико-химических характеристик свариваемого металлического материала благодаря попаданию элементов стержня, вступлению во взаимодействие на уровне атомов веществ.

Покрытия электродов

Эффективность сварочных работ зависит в значительной мере от покрытий стержней.

Существуют четыре вида покрытий:

• Основное. Обозначение Б.

УОНИ — Универсальная обмазка научного исследовательского института, работает при сварке на постоянном токе. Создает прочные, гибкие, эластичные швы, устойчивые к различным воздействиям, в том числе к ударным нагрузкам. Работают во всех пространственных положениях, за исключением вертикального сверху-вниз и металлоизделий, отличающихся большой толщиной.

• Рутиловое. Обозначение Р.

Способно работать во всех сварных режимах: с постоян. и перемен. током во любых пространственных направлениях, кроме вертикального сверху вниз. Зажигается легко даже при низком напряжении холостого хода инвертора. Отрицательный момент: шлак на швах может создавать проблемы, убрать его можно порой лишь с помощью молотка.

• Кислое. Обозначение А.

Можно сваривать во всех сварных режимах: с постоян. и перемен. током любых пространственных положениях, кроме вертикального. Рекомендуется не применять для сталей, у которых в составе много углерода, серы.
В качестве недостатков замечено относительно большое разбрызгивание, иногда в швах наблюдаются трещины. Помимо этого, токсичность кислого варианта предполагает специальную подготовку рабочего места- оборудование его вытяжной аппаратурой.

• Целлюлозное. Обозначение Ц.

Сварка постоянным и переменным током может проходить во всех пространственных положениях. Удобно применять в условиях монтажа. Особое требование – не допуск перегрева. Большое разбрызгивание и, соответственно, увеличенные потери материала.

• Смешанный вид. Обозначение АЦ.

Возможность сварочных работ на различных конструкциях, трубопроводах, при любом положении шва, за исключением потолочного. Низкий расход на единицу наплавленного металла.

В основе напылений лежат ряд компонентов:

А – окись железа, свинца или иных металлов.

Б – два компонента на основе кальция: карбонат и фторид.

Ц – целлюлоза как базовая характеристика.

Р – рутил как основной элемент.

Другие параметры для оценки стержней

При выборе электродов обращают внимание на размеры прутка. Диаметр предопределяет, какой толщины и размера металлические изделия могут им свариваться.

Существует стандартная таблица размеров, в которой приводится соответствие толщин листов или изделий из стали диаметру электродов:

Толщина стального листа или детали в мм	1,5	2	3	4-5	2-12	Свыше 13
Значение диаметра стержня для сварки в мм	1,6	2-2,5	2,5-3	3,2-4	4-5	5

Еще один важный показатель относится к электрической силе тока в амперах, которая необходима для того, чтобы успешно проварить металл определенной толщины

Толщина стального листа или детали в мм	2	2,5	3	4	5
Сила тока в а	55-65	55-80	70-120	130-160	180-210

Когда работа проходит в пространственном положении вертикальном или потолочном, силу тока можно снизить на 15-20 %. в этом случае диаметр стержня достаточен до 4 мм.

Какие электроды лучше для инвертора

Выбирая стержни для инверторного сварочного аппарата стоит ориентировать в первую очередь на материал, который придется сваривать. Сердечник электрода должен быть сходен по типу с этим видом металлов. Нержавеющие стали требуют стержней из такого же вида, причем если сталь отличается свойствами жаростойкости – нужен такой же стальной пруток с жаропрочными характеристиками. Высоколегированные стали для образования ровного, прочного шва нужно сваривать прутками с тем же составом легирующих элементов.

Подходящие марки стержней для дома и стройки:

МР-3

Универсальные широко известные электроды. Могут успешно применяться на слобокорродированном металле. Электроды Э46, покрытие Р и БР. Успешно применяется для сваривания конструкций из сталей углеродистого класса и низколегированных. Есть возможность сваривать изделия с большими показателями толщин.
Выпускаются электроды диаметром от 3 до 5 мм.

Особенности:

• высокие значения стойкости электродуги;
• небольшое разбрызгивание;
• легкий съем слоя шлака;
• легкое зажигание как первичное, так и повторное.

Существует требование зачистки сварочной поверхности и удаления окалины.

УОНИ 13/55

Дают возможность создавать высококачественные швы. С ними умеют работать опытные сварщики, мастера, имеющие высшую квалификацию. Тип электрода Э50А, покрытие предпочтительно основное. Напыление приемлемо фтористое или карбонатное, в этом случае снижается газосодержание шва и количество неметаллических вкраплений, ухудшающих качество.

Технические характеристики:

• диаметр от 2 до 4 мм;
• коэффициент по наплавке 9.5 г на А*ч;
• на 1 кг наплавленного металлического материала уходит около 1,5 кг прутков;
• предел текучести 420 мПа;
• предел прочности 530 мПа;
• относительный показатель удлинения 22%;
• ударная вязкость зависит от температурного режима, от 50 до 130 дж/см².

АНО4

Стержни легко воспламеняются, их не нужно прокаливать. Электроды Э46, покрытие рутилом. Основной вид использования –сваривание стальной продукции углеродистых и низколегированных сортов. Работают со всеми видами тока в любых пространственных направлениях, за исключением направления сверху вниз.

Выпускаются с диаметром от 2 до 6 мм.

Технические параметры

• рутиловое покрытие
• наплавочный коэффициент 8,6 г на А*ч;
• производительная часть по наплавке 1,4 кг/ч при диаметре 4 мм.
• сопротивление 480 мПА;
• предел текучести 380 мПа;
• относительное удлинение 25%.

UTP 65D

Стержни хороши в работе с различными сталями и сплавами, швы будут качественные. Применимы для постоянного и переменного тока разной полярности. Рутиловое покрытие. Производятся в Австрии. Часто используется на автопредприятиях и мастерских по ремонту автомобилей для проведения кузовных работ.

Плюсы:

• стабильность дуги;
• малое разбрызгивание и, следовательно, минимизация потерь материала;
• возможность работы с различными толщинами металлоизделий, с деталями и листами тонко- и толстостенными.
• гладкие швы, не имеющие внутренних лакун. Можно обрабатывать сразу, как металл застыл.
• возможность проведения холодной закалки металлического материала по шву.
• легкое снятие слоев шлака.
• хорошая переносимость влажной среды, а также перегрева.

Особенности эксплуатации: перед самым процессом сварки прутки необходимо подвергнуть просушке в течение двух часов при температурном режиме в 160-170 гр. С. Зону свариваемых поверхностей зачищают. Работа с большими толщинами материала требует предварительной подготовки кромки с углом скоса примерно 60 градусов.

Требования к электродам

Выбирая стержни для работы, стоит их внимательно рассмотреть и оценить. Покрытие должно быть без сколов, повреждений, иначе не удастся добиться однородного разогрева и равномерного получения шва. На кончике электрода толщина смазки должна быть такой же, как на всем стержне – благодаря этому электрическая дуга пройдет по центру.

Проинспектировать стоит влажность покрытия, иногда повышенная влажность обмазки не позволяет легко зажечь стержень. Отсюда, требования к хранению электродов в сухом месте, желательно, герметично упакованными. Народные умельцы рекомендуют в упаковку класть пакетики с солью для устранения излишней влаги. Если случится, что электроды отсыревают, их можно подсушить в кухонной духовке при невысокой температуре. Этот параметр указывается на упаковке изделий. Можно также оставить в проветриваемой сухой комнате.

Во время сварочных работ для получения качественного прочного, устойчивого шва необходимо учитывать основные моменты:

• Правильная для конкретного изделия сила тока.
• Подходящий для изделия и вида работ диаметр сварочного электрода.
• Учет размерности и толщины свариваемых материалов.

Выбрав параметры, сварщик создает устойчивую, хорошо горящую дугу, которая обеспечит реализацию сварочных работ на высоком уровне.
Используемая литература и источники:

• М. Д. Банов, Ю. В. Казаков, М. Г. Козулин и др.; под ред. Ю. В. Казакова. Сварка и резка материалов: Учебное пособие. — Издание 2-ое, стереотипное. — Издательский центр «Академия», 2002.
• Кожевников Д.В., Кирсанов С.В. Металлорежущие инструменты. Учебник (гриф УМО). Томск: Изд-во Томского ун-та. 2003.
• Статья на Википедии

Сварочные электроды TIG — покупка в Интернете и руководство по эксплуатации

Вольфрамовые электроды для сварки TIG

Сварка вольфрамовым электродом в среде инертного газа (TIG) — это популярный тип сварки, при котором для соединения различных металлов используются вольфрамовые электроды. Вольфрамовый электрод является критически важным компонентом процесса, поскольку он пропускает ток, необходимый для возникновения дуги. Вольфрамовые электроды могут быть легированы различными металлами . Для разных типов сварных швов и материалов используются электроды разных типов и размеров, и сварщики выбирают для себя предпочтения в зависимости от стиля и проекта сварки.Определенные типы электродов лучше работают с переменного тока (AC) по сравнению с постоянного тока (DC) . Электроды поставляются без заземляющего наконечника. При шлифовании наконечника сделайте плотный, острый наконечник, чтобы получить мощную и точную дугу и обеспечить чистый сварной шов.

Мы также предлагаем предварительно заземленные электроды для сварки вольфрамом.

Ниже приведена таблица с описанием различий в электродах TIG типа , и вы можете найти полную линейку продуктов на midwesttungsten.com .

Серые церированные электроды

Тип	переменного / постоянного тока	Использование
2% лантанат (синий)	переменного и постоянного тока	Электроды из синего лантана популярны из-за относительной легкости зажигания дуги и меньшего требуемого тока. Они исключительно хорошо работают как с переменным, так и с постоянным током и являются популярным электродом общего назначения. Синие электроды эффективны для сварки алюминиевых сплавов, сплавов магния, никелевых сплавов, медных сплавов, титановых сплавов, низколегированных сталей и нержавеющих сталей. Купить сейчас
Торированный (красный)	постоянного тока	Красный ториевый электрод неспроста является любимым электродом Америки. Эти электроды с очень длительным сроком службы и высокой износостойкостью являются незаменимыми при сварке постоянным током. Эти красные электроды лучше всего подходят для медных сплавов, никелевых сплавов, титановых сплавов и нержавеющих сталей. Купить сейчас
Микс редкоземельных элементов (фиолетовый)	переменного и постоянного тока	Инновационный электрод из смеси редкоземельных элементов является отличной заменой традиционно предпочитаемого электрода с красным торием и обладает такими же высокими характеристиками.Его лучше всего использовать при сварке алюминиевых сплавов, магниевых сплавов, титановых сплавов, никелевых сплавов, медных сплавов, низколегированных сталей и некоррозионных сталей. Купить сейчас
Ceriated (серый)	постоянного тока	популярны из-за их исключительной легкости зажигания дуги с более низким током и исключительных характеристик при сварке постоянным током. Лучше всего они работают с титановыми сплавами, медными сплавами, магниевыми сплавами, алюминиевыми сплавами, никелевыми сплавами, некорродирующими сталями и низколегированными сталями. Купить сейчас
0,8% цирконий (белый)	AC	Белые циркониевые вольфрамовые электроды работают с более высокими уровнями силы тока и хорошо работают как с трансформаторными, так и с инверторными источниками питания, что делает их отличной альтернативой зеленым электродам из чистого вольфрама для магниевых и алюминиевых сплавов. Купить сейчас
Чистый вольфрам (зеленый)	AC	Оригинальный зеленый электрод из чистого вольфрама содержит не менее 99.5% вольфрама и обладает всеми классическими свойствами вольфрама — превосходной проводимостью, долговечностью и рабочими характеристиками. Зеленые электроды идеально подходят для сварочных работ, содержащих магниевые или алюминиевые сплавы. Купить сейчас
1,5% лантанат (золото)	постоянного тока	Вольфрамовые электроды с добавлением золота и лантана содержат меньше лантана, чем их синие аналоги, и лучше всего подходят для применения на постоянном токе. Они лучше всего подходят для сварки титановых сплавов, медных сплавов, никелевых сплавов и нержавеющей стали. Купить сейчас

Обзоры и руководства по эксплуатации

Посмотрите наши обзоры на продукцию TIG Welding Tungsten Electrodes онлайн .

Статьи TIP:

Что мне использовать? — Сварка TIG с инверторами и трансформаторами

Уровень силы тока и таблица — Как выбрать уровень силы тока для сварки TIG?

лучших сварщиков штанги (2021 г.) | 110 В, бюджетный и портативный

Ручная сварка — это популярный вид сварки, который является отличным выбором при сварке на открытом воздухе в ветреную погоду. Его довольно просто освоить, вы можете использовать его на ржавых предметах, и вам не понадобится бензин. На рынке есть множество сварочных аппаратов, поэтому мы выбрали наших фаворитов и перечислили их ниже.

Лучшие сварщики стержневой сваркой

Щелкните любую из приведенных ниже ссылок, чтобы найти сварочный аппарат, который лучше всего подходит для ваших нужд.

Сравнительная таблица лучших сварочных аппаратов

Ниже приведена сравнительная таблица лучших сварочных аппаратов, представленных на рынке.

1. DEKOPRO 160A Аппарат для дуговой сварки

Лучший универсальный

Наш лучший выбор для лучшего сварочного аппарата — DEKPRO 160A.Мы не могли игнорировать это из-за удивительного соотношения цены и качества. Поставляется с вилкой на 220В и переходником на 110В. Он очень портативный, весит всего 12 фунтов, с ручкой наверху. Жало достойного качества, а длина поводков — 10 футов. Он будет работать со всеми вашими стандартными электродами с действительно впечатляющими характеристиками для 6010, 6011, 6013, 7014, 7018 и 7024, особенно при 220 В. На передней панели находится цифровой дисплей, напряжение можно постоянно регулировать, а также вентилятор для охлаждения машины и защиты от тепловой перегрузки.Это действительно лучший сварщик за свои деньги, особенно если вы сварщик-любитель и хотите что-то, что поможет вам в сварке штангой, не тратя много денег.

Технические характеристики Марка ДЕКОПРО Модель MMA 160A ARC Тип процесса Ручка постоянного тока Диапазон силы тока (A) 10–160 Рабочий цикл 60% при 160 А Входное напряжение (В) 110/220 Масса (фунты) 12.1 Размеры (дюймы) 11,4 х 4,92 х 7,87

Плюсы Ходы 6010, 6011, 6013, 7014, 7018 и 7024. Гладкие сварные швы со стабильным выходом Отличная цена Цифровой дисплей Легкий и портативный Двойное напряжение Кабели длиной 10 футов Минусы Низкое качество сборки Только старт с нуля TIG

2.Амико Пауэр Арк 160D

Amico Power Arc 160 — еще один портативный сварочный аппарат, который доступен по отличной цене. Функции горячего старта и защиты от прилипания помогают ему хорошо укладывать валики с 6010, 6011, 6013, 7014 и 7018, но могут возникнуть трудности при запуске с 6010 и 7018. У этого сварочного аппарата есть функция TIG с подъёмным пуском, что отлично, если вы подумываю использовать его и для сварки TIG (горелка TIG продается отдельно). Это устройство на два напряжения с адаптером питания, поэтому вы можете легко переключаться между входами питания. Рабочий цикл 80% при 160 А обеспечивает продолжительное время сварки с помощью охлаждающего вентилятора, включаемого по температуре, и защиты от тепловой перегрузки. Если вы ищете универсальный сварочный аппарат, который будет портативным, мощным, с достойной производительностью по доступной цене, этот сварочный аппарат подходит для всех.

Технические характеристики Марка Amico Power Модель Arc160D Тип процесса Ручка постоянного тока Диапазон силы тока (A) 5-160 Рабочий цикл 80% при 160 А Входное напряжение (В) 115/230 Масса (фунты) 16 Размеры (дюймы) 14.1 х 6,2 х 11,3

Плюсы Отличное соотношение цены и качества Двойное напряжение Кабели длиной 10 футов Цифровой дисплей Функция Lift TIG (горелка в комплект не входит) Комфортная работа 6011, 6013 и 7014 Минусы Проблемы при запуске 6010 и 7018 на 110 В Низкое качество сборки

3.

Хобарт 500570 Stickmate 160i

Hobart создали еще одну действительно хорошо сконструированную машину по доступной цене. Эта ручка с двойным напряжением очень хорошо работает с электродами 6010 и 7018 3/32 на 110 В и может сваривать 1 / 16–1 / 8 ″ на 110 В и 1 / 16–5 / 32 ″ при 220 В. Аппарат китайского производства по спецификациям Хобарта в США, поэтому он дешевле, чем сварочные аппараты американского производства. При этом стандарты качества Hobart проверяются снова и снова на протяжении многих лет, и эта машина не разочаровывает.Он дороже, чем некоторые из более дешевых сварочных аппаратов китайского производства, но на него распространяется гарантия Hobart 5/3/1, и это бренд, который выдержал испытание временем. Еще одна замечательная особенность — портативность. При весе всего 15 фунтов и ручке / плечевом ремне его действительно легко переносить с работы на работу. Он также имеет входное питание 120/240 В и кабели длиной 10 футов. Это идеальный аппарат для ручной сварки, если вы ищете надежную работу и качество сборки по доступной цене.

Технические характеристики Марка Хобарт Модель 500570 Stickmate 160i Тип процесса Ручка постоянного тока Диапазон силы тока (A) 20–160 Рабочий цикл 20% при 65 А 30% при 160 А Входное напряжение (В) 115/230 Масса (фунты) 15 Размеры (дюймы) 13.38 х 7,13 х 10,5

Плюсы Хорошо держится на большинстве штанг 6010, 6011, 6013 и 7018. Надежное качество сборки Легкий и портативный с плечевым ремнем Технология горячего старта для надежного зажигания дуги Минусы Не так дешево, как другие китайские модели Только старт с нуля TIG

4.

Форни Easy Weld 180 ST

Это отличный сварочный аппарат из Форни, старший брат 100ST. Он может довольно хорошо управлять всеми стандартными электродами и может работать с 1/8 ″ 6010 и 7018 при напряжении 120 В, но для наилучшей работы вам необходимо подключить до 220 В. Он будет сваривать низкоуглеродистую сталь до 1/2 дюйма на 230 В и низкоуглеродистую сталь на 2/4 дюйма на 120 В. Дуга зажигается хорошо, а технология легкого запуска помогает минимизировать прилипание электродов. Это не только универсальный аппарат для ручной сварки, но и портативный, с возможностью запуска TIG, поэтому он хорошо подходит для сварки TIG (горелка TIG продается отдельно).8-футовые кабели не такие длинные, как у некоторых других машин с 10-футовыми кабелями, но они должны быть достаточно длинными, особенно из-за портативности устройства.

Технические характеристики Марка Форни Модель Easy Weld 180 ST Тип процесса Ручка постоянного тока Диапазон силы тока (A) 10-90А 10-180А Рабочий цикл 30% при 80 А 25% при 180 А Входное напряжение (В) 115/230 Масса (фунты) 14 Размеры (дюймы) 11 х 6. 38 х 14,13

Плюсы Двойное напряжение Легкий и портативный Циклы 7018 и 6010 Минусы Комплект для сварки TIG не включен Дороже, чем Amico & DEKOPRO

5. Миллер Maxstar 161S

Miller Maxstar 161S — это высокопроизводительный сварочный аппарат постоянного тока с отличным качеством сборки.Он очень портативный, весит всего 13 фунтов, но выдает до 160 А от 220 В и 90 А от 110 В. В отличие от Thunderbolt 160, у этого есть цифровой дисплей на передней панели для точного управления, и он намного лучше работает на 1/8 ″ 6010 и 7018. Он также имеет пусковой механизм TIG для улучшения характеристик TIG и вентилятор по запросу с защитой от тепловой перегрузки для предотвращения перегрева. Главный недостаток аппарата Миллера — цена, такое качество недешево. Любителям с ограниченным бюджетом может быть лучше взглянуть на один из более дешевых устройств китайского производства.

Технические характеристики Марка Миллер Модель Максстар 161S Тип процесса Ручка постоянного тока Диапазон силы тока (A) 20-90А 20-160А Рабочий цикл 30% при 130 А 20% при 160 А Входное напряжение (В) 115/230 Масса (фунты) 13 Размеры (дюймы) 10.3 х 5,6 х 13,5

Плюсы Выпуски 6010 и 7018 Легкий и портативный Защита от тепловой перегрузки Цифровой измеритель для точного контроля Вентилятор по запросу Запуск подъема TIG Горячий старт для предотвращения прилипания Минусы

6.

Сварочный аппарат Forney Easy Weld 100ST

Лучшее для легкости и портативности

Forney 100ST — отличный сварочный аппарат для начинающих, которым нужно что-то простое в использовании и сверхпортативное. Это крошечный аппарат с ручкой наверху для переноски и весит всего 9,65 фунта, что делает его самым легким сварочным аппаратом из числа наших лучших. Он работает только от 120 В, поэтому не даст вам много энергии, но он сваривает 16-калибр до 5/16 ″, так что это прекрасный агрегат для выполнения небольших работ в гараже.Он лучше всего подходит для электродов 1/16 дюйма, но может работать с электродами до 1/8 дюйма. Машина хорошо сделана и является агрегатом хорошего качества. Его совсем несложно использовать, и к нему прилагается краткое руководство, которое поможет вам начать работу, если вы новичок в сварке вставкой. Он также может выполнять дуговую сварку TIG, а горелка TIG продается отдельно.

Технические характеристики Марка Форни Модель Easy Weld 298 Arc 100 ST Тип процесса Ручка постоянного тока Диапазон силы тока (A) до 90 А Рабочий цикл 30% при 80 А Входное напряжение (В) 115 Масса (фунты) 9. 65 Размеры (дюймы) 12 х 5,5 х 10,5

Плюсы Сварные швы толщиной 16 до 5/16 ″ Комфортная работа 6011, 6013 и 7014 Чрезвычайно портативный Подъемная сварка TIG (горелка в комплект не входит) Хорошо построен по хорошей цене Минусы Только 110 В Не работает 6010 Проблемы с запуском на 7018

7.Долговечность Stickweld 140

Благодаря Longevity сварочный аппарат идеально подходит для начинающих. Его легко использовать благодаря цифровому дисплею и красивым кнопкам на передней панели. При весе всего 13 фунтов это один из самых легких сварочных аппаратов, несмотря на то, что он может работать от источников питания 220 и 110 В. Сверху у него прочная прочная ручка для переноски. Он может запускаться нормально на 6010, 6011, 6013, 7014 и 7018. Определенно сварщик, которого стоит подумать, если вы можете получить его по хорошей цене.

Технические характеристики Марка Долговечность Модель 721405557523 Приклеивание 140 Тип процесса Ручка постоянного тока Диапазон силы тока (A) 30–140 Рабочий цикл 60% при 140 А Входное напряжение (В) 115/230 Масса (фунты) 13 Размеры (дюймы) 12.5 х 6,5 х 11,5

Плюсы Двойное напряжение Легкий и портативный Цифровой дисплей и простой в использовании Он сгорит 6010, 6011, 6013, 7014 и 7018 Минусы Не самое лучшее качество сборки Только старт с нуля TIG

8.

Everlast PowerARC 200ST

Power200ST — это сварочный аппарат, который хорошо работает на 6010, 7018, 7014, 7024, 6013 и 6011.У него есть специальная настройка 6010, поэтому все, что вам нужно сделать, это активировать ее, если вы хотите сварить 6010, и все готово. Он имеет 10-футовые выводы и имеет двойное напряжение с максимальным электродом 3/16 дюйма на 240 В и электродом 1/8 дюйма на 120 В. Он оснащен горячим пуском и автоматическим управлением дугой для повышения производительности с меньшим прилипанием электродов и цифровым дисплеем для большей точности. У него нет возможности HF TIG, поэтому вы не можете подключить к нему педаль, но у него все еще есть возможность Lift Start TIG. Он довольно портативный, весит 25 фунтов, но на рынке есть гораздо более легкие сварочные аппараты.Наконец, он поставляется с 5-летней гарантией Everlast, которая помогает защитить ваши вложения.

Технические характеристики Марка Эверласт Модель PowerARC 200STi Тип процесса Ручка постоянного тока Диапазон силы тока (A) 10-120А 10-200А Рабочий цикл 35% при 120 А 35% при 200 А Входное напряжение (В) 115/230 Масса (фунты) 25 Размеры (дюймы) 16 х 7 х 13

Плюсы Специальная настройка 6010 Хорошо работает на 7018, 7024, E7014 и 6013 Горячий старт для уменьшения прилипания электродов Дешевле Powerarc 160 Запуск подъема TIG Гарантия 5 лет Минусы Heavy для инверторного сварочного аппарата Нет ВЧ TIG

9.

Everlast PowerARC 160STH

Лучшее для TIG

PowerARC 160 — единственный аппарат для ручной сварки в нашем списке, который поддерживает HF TIG. Он предлагает ВЧ-старт для TIG или вы можете переключить переключатель в положение подъема, если у вас нет педали, что делает его отличным вариантом для всех, кто думает о сварке TIG. Были некоторые вопросы по поводу надежности машин Everlast, однако они предложили 5-летнюю гарантию на детали на рабочем месте, что сделало этот вариант привлекательным.160 работает на два напряжения, но не такой портативный, как другие инверторные сварочные аппараты постоянного тока, и весит примерно на 10 фунтов больше. Вы по-прежнему сможете носить его с собой, и он поставляется с действительно хорошим футляром для переноски, но если портативность имеет решающее значение, есть варианты получше. Он не подходит для 6010, но хорошо работает для 6013, 7014 и 7018. Дуга работает плавно с автоматическим управлением дугой и легко запускается с помощью горячего старта.

Технические характеристики Марка Эверласт Модель PowerARC 160iSTH Тип процесса Ручка постоянного тока Диапазон силы тока (A) 10-90A 10-160A Рабочий цикл 35% при 90 А 35% при 160 А Входное напряжение (В) 115/230 Масса (фунты) 25 Размеры (дюймы) 17 х 7 х 11

Плюсы HF для улучшения характеристик TIG Цифровой дисплей Горячий старт и автоматическое управление дугой Чемодан в комплекте Гарантия 5 лет Двойное напряжение Минусы Не подходит для электродов 6010 Тяжелее, чем аналогичные модели

10.

Миллер Тандерболт 160

Это еще один неплохой маленький сварщик от Миллера. Он дешевле, чем Maxstar, но плохо работает с 6010 и 7018. Это двойное напряжение с вилкой на несколько напряжений для легкого переключения. Он может сваривать до 1/8 дюйма на 120 В и 3/8 дюйма на 240 В, однако рабочий цикл довольно низок и составляет 30% при 160 А. Thunderbolt портативный, но самое лучшее в нем то, что как только вы запустите дугу, он укладывает отличные бусинки. Он также оснащен технологией горячего старта для облегчения зажигания дуги. Нам нравится этот сварочный аппарат, но он сделан в Китае (согласно спецификациям США), поэтому трудно оправдать цену.

Технические характеристики Марка Миллер Модель Тандерболт 160 Тип процесса Ручка постоянного тока Диапазон силы тока (A) 20-80А 20-160А Рабочий цикл 20% при 65 А 30% при 160 А Входное напряжение (В) 115/230 Масса (фунты) 15 Размеры (дюймы) 10. 5 х 7,13 х 13,38

Плюсы Технология горячего старта Разъем универсальный Гладкая дуга Тихая машина Легкий и портативный Минусы Не подходит для электродов 6010 Нет цифрового дисплея

11. Линкольн Электрик K1170 AC225

Лучший сварочный аппарат на переменном токе

Lincoln Electric 225 американского производства — один из самых продаваемых аппаратов для сварки штангой.Его десятилетиями строили в США, и его конструкция осталась почти такой же. Что в нем происходит, так это то, что он выдержал испытание временем, многие сварщики без проблем пользовались этим аппаратом более десяти лет. Это блок переменного тока на основе трансформатора, поэтому у вас не будет такой роскоши, как сварка постоянным током, вы не сможете запустить TIG с нуля, а аппарат действительно тяжелый. Тем не менее, он обладает мощностью 40–225 ампер, дает действительно гладкую дугу для электродной сварки на переменном токе, и этот аппарат вполне может пережить вас. В целом, это прочный сварочный аппарат, но цена, вероятно, покажется немного завышенной, учитывая, что вы можете получить портативное устройство постоянного тока китайского производства намного дешевле.

Технические характеристики Марка Линкольн Электрик Модель K1170 AC225 Тип процесса Блок питания переменного тока Диапазон силы тока (A) 40-225 Рабочий цикл 20% при 225 А Входное напряжение (В) 230 Масса (фунты) 109 Размеры (дюймы) 24.0 х 17,25 х 12,0

Плюсы Минусы тяжелый Не совместим с розеткой 110 В Переменный ток Не подходит для царапин TIG

Возможность сварки TIG — запуск с нуля, подъем с подъема и высокая частота (HF)

Начало с нуля

Любой сварочный аппарат на постоянном токе может выполнять сварку TIG с нуля, используя горелку TIG и аргон. Машины переменного тока не могут выполнять TIG. Старт с нуля — наименее предпочтительный метод сварки TIG. Для запуска с нуля вам необходимо настроить горелку TIG и подключить газ. Затем поцарапайте заготовку электродом, как будто чиркнули спичкой. Иногда зажигается дуга, иногда кусочки вольфрама отрываются и прилипают к металлу. Вы завершаете сварку, только отводя горелку от заготовки и гаснув дугу.

Пуск подъема

С лифтовым запуском вы можете зажигать дугу на стали намного успешнее, чем с нуля.Если у вашего сварочного аппарата есть возможность пуска с подъемом, просто прикоснитесь к металлу, который вы собираетесь сваривать, вольфрамом, а затем поднимите вольфрам, чтобы зажглась дуга.

Высокая частота

Высокая частота — лучший вариант для сварки TIG. HF зажигает дугу за вас. Поднесите вольфрам ближе к металлу заготовки, нажмите педаль, и высокочастотная дуга зажжется гладко и красиво.

Выбор электродов для сварочных аппаратов

• 7018 электроды являются наиболее популярными электродами с низким содержанием водорода. Они обеспечивают низкое проплавление, но вы получите гладкую дугу с небольшим разбрызгиванием на постоянном токе. Их можно использовать в любом положении, и вы можете использовать высокую скорость движения. Для работы 7018 необходимы чистые поверхности. Электроды
• 6010 хорошо подходят для тяжелых промышленных работ. Они обеспечивают глубокое проникновение с большим разбрызгиванием. Они также подходят для обработки ржавого или нечистого металла. Они используются только в DC. Некоторым сварщикам не удается запустить 6010-е. Электроды
• 6011 имеют характеристики, аналогичные характеристикам электродов 6010, но подходят для сварки на переменном токе.Они подходят для ржавого металла.
• 6013 — универсальный электрод, который можно использовать во многих областях. Он имеет легкое и среднее проникновение и может легко поддерживать дугу. Перед сваркой металл необходимо очистить.
• 7024 Электроды не подходят для сварки в нерабочем положении из-за высокого уровня образования шлака. Это пруток для наплавки с толстым флюсом и малым проникновением. При этом остается гладкий сварной шов, но требуется чистая поверхность.

На что следует обратить внимание при выборе аппарата для ручной сварки

Ниже приведены некоторые факторы, которые следует учитывать при выборе аппарата для ручной сварки. Мы выбрали наши фавориты на основе сочетания этих факторов, однако внимательно изучите их, чтобы решить, какой из них лучше всего подходит для вас.

Входное напряжение

Большинство сварщиков имеют входное напряжение 115 В или 230 В, при этом некоторые сварщики могут использовать и то, и другое. Они известны как сварочные аппараты с двойным напряжением. Сварочные аппараты 115 В лучше всего подходят для любителей, которым не нужна большая мощность.Вы можете подключить их к стандартной домашней розетке, что делает их универсальными. Сварочные аппараты на 230 В более мощные, но вам потребуется подходящая розетка. Вам, вероятно, потребуется подключить их к генератору, чтобы использовать их.

Трансформатор или инвертор

Почти все сварщики в нашем списке — сварщики с инвертором постоянного тока, а не с трансформатором переменного тока. Однако у обоих есть преимущества, о которых вам следует знать. Трансформаторные машины почти наверняка переживут ваш инверторный сварочный аппарат.Они прошли испытание временем и могут прослужить вам десятилетия. Между тем, сварочные аппараты с промежуточным током постоянного тока имеют электронные компоненты, которые, скорее всего, выйдут из строя через несколько лет. Главный плюс инверторных сварочных аппаратов в том, что они намного легче и портативнее. Это делает их более привлекательными для большинства любителей.

Выходная мощность

Сила тока сварочного аппарата покажет вам мощность, которую вы можете получить от аппарата. Сварщик с большей силой тока означает более глубокое проплавление и позволяет сваривать более толстые металлы.Это поможет ускорить процесс сварки, поскольку вам не нужно выполнять несколько проходов для получения сварного шва. Если вы не уверены, какую силу тока выбрать, то вам лучше выбрать сварщика с большей силой тока. Вы всегда можете уменьшить ток на мощном сварочном аппарате, но вы не можете включить его на маломощном сварочном аппарате.

Рабочий цикл

Рабочий цикл — это период времени, в течение которого вы можете сваривать перед остыванием. Если вы хотите выполнять сварку прилипанием в течение более длительных периодов времени, вам необходимо приобрести сварочный аппарат с большим рабочим циклом.Рабочий цикл отображается в процентах, поэтому рабочий цикл 30% будет означать, что вы можете сваривать в течение 3 минут, прежде чем получите 7-минутное охлаждение. Рабочий цикл будет варьироваться в зависимости от ваших настроек выходной мощности. Чем выше сила тока, тем ниже будет рабочий цикл. Некоторые аппараты для ручной сварки имеют лучший рабочий цикл при установленной силе тока, чем другие, поэтому обратите на это внимание при покупке.

Простота использования

В идеале, на передней панели сварочного аппарата вы хотите, чтобы элементы управления максимально упрощали его использование. Часто вам придется платить больше за расширенные функции, такие как автоматическая настройка, но у большинства сварочных аппаратов есть простые в использовании базовые настройки. Вам все равно следует убедиться, что вы можете изменять настройки в перчатках, и что вы выбираете сварщика с элементами управления, которые лучше всего подходят для вашего опыта.

Переносимость

Одна из основных причин, по которой люди используют аппараты для ручной сварки, заключается в их универсальности. Вы можете использовать их в ветреную погоду и на металлах различного качества.Если вы покупаете сварочный аппарат, потому что хотите использовать его на открытом воздухе, портативность имеет большое значение. К счастью, большинство аппаратов для ручной сварки относительно легкие. Если вес имеет значение, то вам следует выбрать инверторный сварочный аппарат, а не трансформаторный сварщик. Сварщики трансформаторов — это сварщики старой школы, которые во много раз тяжелее инверторов. Сварочные аппараты ручным способом великолепны, потому что их можно легко транспортировать для выполнения случайных работ для клиентов, друзей и семьи.

Безопасность

При использовании сварочного аппарата должны быть установлены средства безопасности.Если вы возьмете старый подержанный сварочный аппарат, скорее всего, он будет небезопасным в использовании, и вы подвергнете свою безопасность риску. Сварщики должны иметь защиту от тепловой перегрузки. Это автоматически отключает сварочный аппарат перед перегревом. Это замечательно, потому что вы можете выполнять сварку, не беспокоясь о превышении рабочего цикла. Тем не менее, вы все равно должны следить за индикатором рабочего цикла, чтобы предотвратить активацию защиты от перегрузки. Вы всегда должны читать инструкции по технике безопасности для любого сварочного оборудования, которое вы используете, носить правильное снаряжение и не рисковать!

Цена

Сварочные аппараты

являются одними из самых дешевых сварочных аппаратов, которые вы можете купить, поэтому они будут хорошим выбором при ограниченном бюджете.Многопроцессорные сварочные аппараты намного дороже, чем однопроцессные, но в конечном итоге могут сэкономить вам деньги, поскольку вам не нужно покупать разных сварочных аппаратов для каждого процесса сварки, который вы хотите выполнить.

Надеемся, вам понравилась наша статья «Лучшие сварщики палкой в ​​2021 году». Если да, то мы были бы очень признательны, если бы вы оценили ее и поделились ею.

Повышение качества за счет модернизации сварочного оборудования

Точно так же, как эта пара обуви, у всех нас есть специальный инструмент или часть сварочного оборудования, имеющая какое-то особое значение, некую связь или привязанность к нашему прошлому.Иногда этот инструмент или оборудование также были связаны с технологией, которая давно была забыта, новыми способами, улучшенными методами, другими подходами или даже более новой технологией.

Сварочное оборудование ничем не отличается от наших машин. Хотя этот Chevy ’57, Pontiac GTO ’66 или Olds Omega ’73 может доставить нас к бабушке и обратно, расход бензина по сравнению с новейшим гибридным автомобилем будет сильно отличаться. Обслуживание и приобретение деталей для нашего старого автомобиля будет стоить больше, чем для нового, находящегося на гарантии.

Те же параллели существуют и с нашими источниками сварочного тока. Этот старый красный надгробный камень, который вы превратили в нелегального сварщика TIG, или синюю коробку для жужжания с блошиного рынка или гаражной распродажи, будет ярко светить и нагревать металл, но иногда, когда металл остывает, а свет остается просто воспоминанием , результаты иногда не такие, как мы хотели.

Не всегда виновато мастерство сварщика. Иногда оборудование не соответствует поставленной задаче, не лучше, чем Chevy 57-го года, готов выдержать современные проверки на смог, необходимые во многих областях.Точно так же, как новый автомобиль имеет больший пробег, вы можете улучшить сварные швы с новым оборудованием, если вы используете старое оборудование. Вы также можете увеличить скорость и сделать это с меньшим энергопотреблением, сэкономив деньги, которые вы сейчас тратите.

Источник сварочного тока на вашем предприятии, если он относится к более старому типу преобразования, не очень эффективен в преобразовании энергии от электросети в энергию для сварки, в отличие от более новых инверторных источников питания. Электричество — это топливо каждого сварочного аппарата.Помните топливную экономичность автомобиля? Точно так же, как Chevy 57-го года был лучшим, что мы могли сделать в 1957 году, эта старая технология трансформаторов — это что-то из той же эпохи или ранее. Преобразование большей мощности, которую мы покупаем, в большую мощность для сварки, может окупить ее в короткие сроки. Люди называют это энергоэффективностью.

Это может быть самая большая финансовая выгода, которую мы видим, если оставить старые трансформаторные машины и перейти на инверторы. Экономия может быть значительной в зависимости от продолжительности включения и продолжительности использования.Компания Longevity предлагает широкий выбор источников сварочного тока инверторного типа.

Иногда мы можем обнаружить, что наши услуги для нашего магазина исчерпаны. Более низкие требования к входу в области энергоэффективности и более низкая резистивная схема в инверторном источнике питания могут позволить нам, возможно, добавить оборудование, о чем мы никогда не думали, если бы более неэффективное оборудование было отключено от системы.

Некоторые из новых технологий могут дать сопоставимые результаты при напряжении 120 В, тогда как старые трансформаторы будут работать только от 220 В или более.У каждой цепи и места есть свои уникальные требования, но их можно расширить, когда вы не думали, что это возможно. Longevity предлагает инверторные сварочные аппараты с возможностью работы от 120 В и 220 В с внутренним автоматическим распознаванием.

Сварка

GTAW — один из самых больших факторов, способствующих развитию технологий источников питания. Раньше AC TIG поддерживался мощностью 60 Гц, потому что это то, что поставляла энергосистема. С помощью новой технологии мы можем увеличить частоту до нескольких сотен циклов в секунду.Импульсная технология — еще один пример положительных изменений, внесенных этими новыми инверторными источниками питания.

Микропроцессорная технология, встроенная в блоки, которые позволяют программировать, запоминать, взаимодействовать с автоматизацией, робототехникой и оборудованием с ЧПУ, — это всего лишь еще один пример достижений в технологии источников сварочного тока. Сегодня мы можем делать GTAW-сварные швы, о которых еще несколько лет назад не было слышно с точки зрения качества. У Longevity есть оборудование, которое удовлетворит все ваши потребности в сварке.

Если у вас есть старые собаки, валяющиеся возле вашего магазина или офиса, пора научить их новому трюку.Подумайте о том, чтобы взглянуть на того старого друга, которого у вас есть в магазине, на того друга, с которым вы сделали так много сварных швов, и подумайте о выдающемся выходе на пенсию. Модернизация имеющегося оборудования на новые машины может быть именно тем, что велел врач-сварщик.

Посетите веб-сайт Longevity (www.longevity-inc.com) или канал YouTube (www.youtube.com/longevitywelding) для получения дополнительных сведений и информации об оборудовании для различных процессов сварки и резки. У Longevity есть подходящая машина для вашего конкретного применения, поэтому посмотрите и выберите то, что лучше всего подходит для ваших материалов, продукта и потребностей.

Идентификация электродов для сварки штангой — Магазин сварочных машин и оборудования на Weldpro.com

Приступая к сварке клещами или другим типом сварки, нужно многому научиться, но одна из самых важных вещей, которую нужно понять, — это как отличить один электрод от другого. В этой статье мы поговорим о том, как определить, какой тип сварочного электрода SMAW вы держите в руках, на основе некоторых основных цифр и букв, напечатанных на основании самого электрода.

Каждый сварочный электрод уникален. Некоторые подходят для ржавого материала, некоторые — только для чистой стали. Кто-то для подъема, кто-то для спуска. Каждый тип электродов также бывает разного диаметра. Некоторые из стандартных диаметров электрода SMAW составляют 3/32 дюйма, 1/8 дюйма и 5/32 дюйма. Понимание того, как толщина основного материала соотносится с выбором диаметра электрода, очень важно для получения сварного шва профессионального качества.

Идентификация электрода SMAW — довольно простой процесс. У основания электрода, где поток прекращается, находится 4-5-значный буквенно-цифровой код, который расскажет вам кое-что о стержне. Часто это будет выглядеть примерно так.

E7018

Первая буква, которую вы видите, — это E, что означает «Электрод». Электрод — это просто расходуемая проводящая часть сварочной цепи, которая создает сварочную дугу через воздушный зазор с основным материалом (землей).

Первые два числа в идентификации часто объединяются, в результате получается

70 или 60

Это показатель прочности на разрыв присадочного материала в электроде.Чаще всего это выражается в тысячах фунтов на квадратный дюйм. Идентификатор 70 будет представлять собой наполнитель с пределом прочности на разрыв 70 000 фунтов. Чтобы правильно понять, как это относится к вашей заготовке, нам нужно посмотреть, что означает предел прочности на разрыв.

Википедия определяет прочность на разрыв как таковую: « Прочность на разрыв — это мера силы, необходимой для того, чтобы тянуть что-то, например, веревку, проволоку или несущую балку, до точки, где она разрывается. Предел прочности на разрыв материала — это максимальное значение напряжения при растяжении , которое он может выдержать до разрушения, например разрыва или разрушения.”

В дальнейшем мы будем рассматривать 3-ю цифру идентификационного номера сварочного электрода SMAW. В нашем примере выше номер E-7018, поэтому наша третья цифра будет 1. Это число является индикатором применимого положения сварного шва. Цифра «1» указывает на электрод «во всех положениях». Цифра «2» будет обозначать только плоский и горизонтальный электрод, мы пропускаем цифру 3, а цифра «4» будет указывать на то, что ваш электрод может сваривать только плоский, горизонтальный, вертикальный вниз и над головой.

1 — Сварка во всех положениях

2 — Плоская и горизонтальная сварка

3 — плоский, горизонтальный, вертикальный вниз, сварка над головой

Четвертая цифра в идентификационном номере электрода указывает на состав флюса. Каждый электрод предназначен для разных задач

0 — Натрий с высоким содержанием целлюлозы

1 — Калий с высоким содержанием целлюлозы

2 — Натрий с высоким содержанием титана

3 — Высокий уровень калия титана

4 — Железный порошок, Титания

5 — Натрий с низким содержанием водорода

6 — Калий с низким содержанием водорода

7 — Высокое содержание оксида железа, железный порошок

8 — Калий с низким содержанием водорода, железный порошок

Так что все это значит для вас? Следите за обновлениями, и в будущем выйдет еще одна статья о сварке стержнем и понимание того, как каждый тип флюса влияет на основной материал и как выбрать правильный флюс для проекта, над которым вы работаете.

Блог The Welders Warehouse

Сварка нержавеющей стали — не проблема. Если вы используете подходящий сварочный стержень или проволоку для того типа нержавеющей стали, который вы собираетесь сваривать, все будет довольно просто.

Сварка нержавеющей стали не сильно отличается от сварки низкоуглеродистой стали, поэтому я говорю, что в этом нет ничего страшного, однако есть несколько вещей, на которые стоит обратить внимание.

• Нержавеющая сталь не проводит тепло так быстро, как низкоуглеродистая сталь, поэтому обычно требуется немного меньше энергии.
• Нержавеющая сталь более склонна к деформации.

Типы нержавеющей стали

Я мог бы написать книгу о всех различных типах нержавеющей стали, но для целей этой статьи я остановлюсь только на двух основных типах нержавеющей стали Austinetic, с которыми большинство из нас, вероятно, столкнется.

• 304 / 304L — это наиболее распространенная нержавеющая сталь «общего назначения», свариваемая с помощью одного из сварочных стержней или проволоки, указанных в спецификации 308.
• 316 / 316L — Этот сорт чаще всего встречается в пищевой промышленности, например, в промышленном кухонном оборудовании и сваривается одним из сварочных стержней или проволоки, указанных в спецификации 316.

Типы сварочных стержней или проволоки

Общее правило при сварке нержавеющей стали — сваривать ее сварочным стержнем того же сорта, проволокой Tig Wire или Mig Wire, либо проволокой более высокого качества. Таким образом, вы можете сваривать нержавеющую сталь 304 с помощью стержня / проволоки 308 или 316, но не следует сваривать 316 с помощью стержня / проволоки 308.

Сварочные прутки / проволоки марок

308 и 316 часто модифицированы из основного сплава. Эти модификации указаны в базовом номере спецификации, например, наиболее распространенными являются 308L и 316L, «L» обозначает низкоуглеродистый.Многие проволоки Mig и Tig могут быть изготовлены из 308LSi и 316LSi, это означает низкоуглеродистый и добавленный кремний. Добавление кремния сделает расплавленный металл шва немного более жидким и, следовательно, более текучим.

Процессы сварки нержавеющей стали

Нержавеющую сталь

можно сваривать с помощью Tig Welder, Mig Welder или Stick Welder, поэтому давайте рассмотрим плюсы и минусы каждого из них.

• Tig Welding — это самый медленный процесс сварки нержавеющей стали, однако в умелых руках он даст наилучшие на вид сварные швы, а благодаря превосходному контролю искажения можно лучше уменьшить.Нержавеющая сталь сваривается Tig с выходом постоянного тока (DC).
  Pro = Control / Quality
  Con = Slow
• Mig Welding — это самый быстрый и, возможно, самый простой процесс сварки нержавеющей стали, который идеально подходит для производственных условий. Сварные швы вряд ли будут произведением искусства, но если это не важно, Mig — хороший вариант для большинства операторов.
  Pro = Быстро и не сложнее, чем Mig Welding Mild Steel, модификация машины не требуется, только катушка с проволокой из нержавеющей стали и газом аргон / Co2.
  Con = Не подходит для декоративных сварных швов. Ограниченный контроль искажений.
• Сварка стержневой сваркой — сварка нержавеющей стали с помощью сварочного аппарата стержневой сваркой так же просто, как и низкоуглеродистой стали; Во всяком случае, немного проще, так как удилища имеют тенденцию двигаться по красивой, мягкой, гладкой дуге. Остерегайтесь только шлака! Это имеет тенденцию улетать само по себе и имеет неприятную привычку попадать вам в глаза. Это ОЧЕНЬ болезненно (я говорю из горького опыта 🙂 не снимайте автомобильный шлем или носите защитные очки, пока ВСЕ шлак не будет удален.
  Pro = Не тверже, чем сварка штучной сваркой Низкоуглеродистая сталь
  Con = Не так хорошо, как Tig для декоративных сварных швов и удаления потенциально опасного шлака.

Надеюсь, вы нашли это полезным. Если у вас все складывается хорошо, пожалуйста, разместите несколько фотографий своих достижений на нашей странице в Facebook

Пожалуйста, дайте мне знать, что вы думаете об этой статье, оставив комментарий. Не волнуйтесь, ваш адрес электронной почты не будет добавлен в базу данных или передан другим пользователям, и вы не получите нежелательных писем.

Ура

Грэм

Склад сварщиков

Различные типы электродов, используемых при орбитальной сварке TIG

Вольфрамовые электроды классифицируются по химическому составу. Для получения дополнительной информации см. Стандарт ANSI / AWS A5.12-92. Электрод всегда изготавливается из вольфрама, чистого или содержащего различные сплавы или оксиды. Ниже приведен список различных типов вольфрамовых электродов, используемых при орбитальной сварке TIG / GTAW.Это поможет вам правильно выбрать вольфрам для сварки TIG.

Чистый вольфрам (зеленый):

Этот вид электродов с ограниченной плотностью тока в основном используется с переменным током для сварки алюминиевых сплавов, поскольку маленький шарик, который образуется на конце электрода, очень чистый и позволяет дуге оставаться стабильной. Электроды из чистого вольфрама не рекомендуются для сварки на постоянном токе, поскольку они дают плохие результаты в отношении зажигания и стабильности дуги.Еще одно неудобство заключается в том, что на этом типе электрода могут образовываться включения вольфрама.

ПРЕИМУЩЕСТВО

Основным преимуществом такого электрода является невысокая закупочная цена.

Цирконий-вольфрам (белый от 0,7% до 0,9% и коричневый от 0,15 до 0,50%):

Это наиболее распространенный электрод сравнения для сварки алюминия на переменном токе (AC).

ПРЕИМУЩЕСТВА

Легкое зажигание и стабильность дуги, высокая допустимая плотность тока, снижение риска, связанного с включениями вольфрама.

Торий-вольфрам (желтый 1%, красный 2% и фиолетовый 3%):

Это, безусловно, один из самых известных и наиболее часто используемых электродов в мире ручной GTAW / TIG-сварки. У них более высокая допустимая плотность тока и лучшая излучательная способность электронов. Они ограничивают температуру электрода, тем самым избегая риска загрязнения сварного шва включениями вольфрама (несмешивающийся элемент). Ториево-вольфрамовые электроды в основном используются на постоянном токе.При использовании переменного тока поддерживать маленький шарик на конце электрода будет очень сложно, что объясняет, почему они редко используются при переменном токе.

НЕУДОБСТВО

Торий-вольфрам имеет очень низкий уровень радиоактивных оксидов, поэтому его используют все реже — из соображений гигиены и безопасности. Во время заточки электрода нужно обезопасить себя.

Церий-вольфрам (серый 1.От 8% до 2,2%):

Первоначально представленный в США в начале восьмидесятых годов, этот тип электродов занимает долю рынка ториевых электродов, поскольку они не содержат радиоактивных оксидов. Они могут допускать ту же плотность тока, что и электроды из чистого вольфрама, имеют хороший срок службы и вызывают хорошее зажигание дуги и сопоставимую стабильность дуги.

ПРЕИМУЩЕСТВО

Это очень поливалентное решение, поскольку вы можете применять их как с постоянным, так и с переменным током, и они часто используются для всех автоматических сварочных операций TIG.

Лантан -Вольфрам (черный от 0,8% до 1,2%, золото от 1,3% до 1,7% и синий от 1,8% до 2,2%):

Этот вольфрам очень похож на торий-вольфрам.

ПРЕИМУЩЕСТВО

Лантан-вольфрам очень универсален и работает как с постоянным (постоянным), так и с переменным током (переменным током) и широко используется для всех автоматических сварочных операций TIG / GTAW. Это не связано с радиоактивным риском.

НЕУДОБСТВО

Он менее эффективен, чем ториево-вольфрамовый.

Церий-лантан-вольфрам (розовый)

В настоящее время сварщики предпочитают использовать цериевые или лантановые электроды или их смесь, которые не представляют радиоактивного риска. Более того, они так же эффективны, как и торий-вольфрам.

ПРЕИМУЩЕСТВО

Зажигание дуги упрощается, а срок службы вольфрама увеличивается. Этот церий-лантан-вольфрам предлагает отличный компромисс!

Классификация вольфрама:

Загрузите наше руководство и узнайте больше о том, как выбрать идеальный электрод для орбитальной сварки TIG!

.
