чертежи с размерами, изготовление складного мангала для шашлыков

Содержание

  • Стационарные
  • Мобильные
  • Общее направление
  • Определяемся с оптимальными размерами
  • Схемы и чертежи
  • Нюансы материала изготовления
  • Полезные дополнения

Практически каждый пробовал изумительные блюда, приготовленные на мангале. Это не только шашлык или рыба, но и овощи, колбаски, птица, сосиски и так далее. Продукты, приготовленные таким способом, пропитываются тонким ароматом дымка и становятся вкуснее любого деликатеса. Особенно невероятно вкусно получается именно на природе, когда для шашлыка используется мангал из металла мобильной модификации. Еще более изысканные блюда готовятся на стационарных конструкциях. Кстати, их можно установить и самостоятельно, особенно если они изготовлены из железа. То есть – все металлические жаровни можно разделить на две типовые категории.

Стационарные

Как правило, это серьезные конструкции, которые не всегда убираются даже зимой и оснащаются дополнительными элементами – навесом, полочками, колесиками, металлической вытяжкой, дополнительными приспособлениями и так далее. Даже без вытяжки и навеса подобные цельные изделия выглядят довольно внушительно.

Кстати, полноценное барбекю можно изготовить исключительно в этом варианте

Мобильные

Мобильные версии могут быть как цельными изделиями, так и разборной конструкции. Мобильные мангалы отлично подходят для любителей вылазок на природу, у которых нет возможности хранения более крупногабаритных изделий. Отличным вариантом для них будет конструкция компактного мангала, который легко складывается и раскладывается, то есть разборный мангал. Подобные модели представлены в широком ассортименте, они достаточно удобны, доступны по цене и имеют вполне презентабельный вид. Но, к сожалению, такие модели недолговечны, так как изготавливаются из тонколистовой стали.

Этот складной вариант мангала легко трансформируется в удобный и компактный металлический чемоданчик. Аналогичные складные изделия всегда пользуются определенным спросом.

Бесспорно, что приобретение готового мангала – самое простое решение, тем более, что всегда можно подобрать его по необходимым параметрам. Однако не все имеют возможность потратиться на такую покупку, а вот сделать мангал собственноручно, особенно из металла, доступно каждому.

Да и сделанные мангалы из металла своими руками всегда выделяются конструкционной оригинальностью, предельной функциональностью и приемлемой долговечностью, которая даже превосходит многие промышленные образцы.

Итак, приняв решение об изготовлении подобной металлической конструкции, можно приступать к практическому процессу ее созидания собственными силами.

Образец разборного мангала представлен на фото:

Общее направление

Вполне естественно, что изначально необходимо проанализировать несколько самодельных моделей, чтобы выбрать наиболее приемлемый вариант. Причем ориентироваться нужно не на изящность изделия, его функциональность и полное удовлетворение своих запросов, а на возможность повторения выбранной конструкции. Бессмысленно выбирать сварную конструкцию, если нет опыта сварщика. В подобных случаях гораздо целесообразней выбрать проект, где вся конструкция собирается с помощью болтов и саморезов.

Найти чертеж мангала из металла нетрудно, ибо вся информация о самодельных подобных конструкциях делится на следующие значительные группы:

  • Конструкции, которые требуют сварочных работ.
  • Разборные конструкции, где все детали закрепляются болтами либо саморезами.
  • И мангалы, изготовляемые из переделанных подручных материалов.

При выборе образца для повторения следует обратить внимание и на исходный материал изготовления будущего изделия. Как правило, это различные улучшенные стали или обычный листовой прокат. В редких случаях используется чугун.

Определяемся с оптимальными размерами

Все размеры будущего мангала обязательно должны быть выдержаны в оптимальных значениях, так как от этого зависит не только функциональность изделия, но и качество приготовляемой продукции.

Четко выраженных и фиксированных шаблонов тут нет, но практика выявила ряд значимых рекомендательных советов, которые непременно сделают изделие предельно эффективным.

Длина

Для достижения наибольшей функциональности мангала его оптимальная длина рассчитывается с учетом количества одновременно приготовляемых шашлыков. Но, как показывает практика, самым приемлемым размером является соотношение max = 10 шампуров на погонный метр. Следовательно, расстояние между двумя шампурами принимается за ~ 10 см.

Для маленькой семьи размеры длины самодельного мангала в пределах 500-700 мм будет вполне оправданным.

Ширина

Естественно, что ширина мангала определяется длиной используемых шампуров. Для стандартных шампуров ширина мангала может составлять 28-35 см. Этого достаточно, чтобы надежно разместить шампуры с порционными кусочками в количестве 6-9 шт. Не рекомендуется сооружать мангал с учетом применения шампуров с нестандартными произвольными размерами, так как это явно непрактично и снизит функциональность изделия.

Глубина

У всех мангалов, с любыми их габаритами, минимальная глубина имеет ограничение, равное min = 15 сантиметров. Поэтому мангалы изготавливают с глубиной в 15-20 сантиметров. Эти оптимальные значения внутреннего пространства мангала выверены практикой, которая показывает, что при таких размерах всегда будет достаточного жара для полноценного приготовления продуктов и в то же время они не подгорят.

Высота конструкции

Значение высоты мангала некритично и размеры определяются сугубо индивидуально, ориентируясь на рост «главного шашлычника», то есть того, кто чаще всего готовит шашлык.

Естественно, что для мобильных разборных мангалов высота определяется габаритами багажника транспортного средства, в котором мангал будет перевозиться.

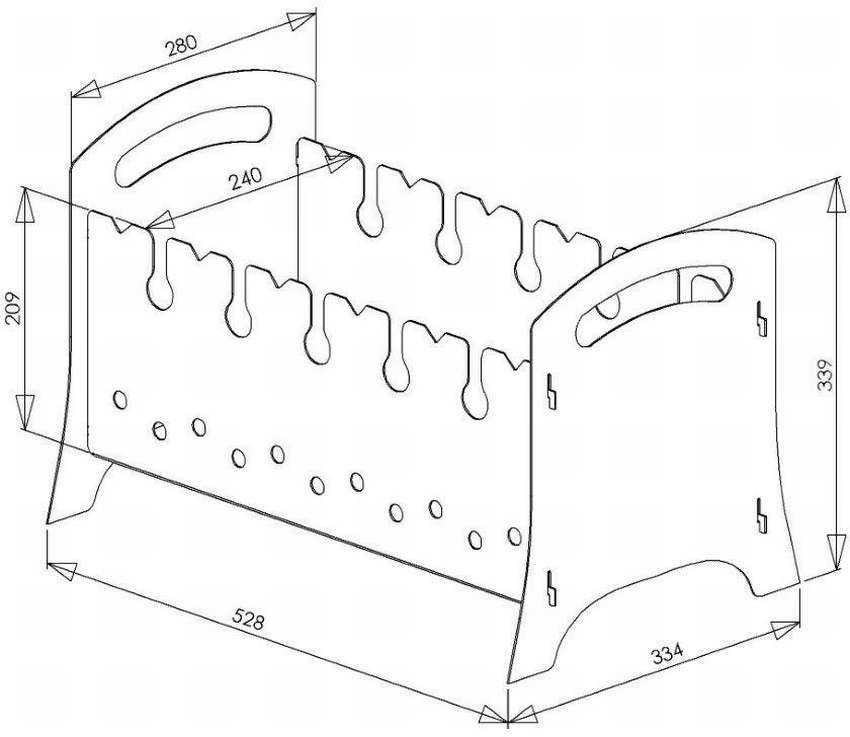

Примерный вид изделия из металла с размерами, которые оптимально подойдут многим, изображен на следующем эскизе:

Данный эскиз интуитивно понятен, его схема элементарна, и он вполне может служить образцом для повторения.

Схемы и чертежи

Самая элементарная схема конструкции на ножках для самостоятельной сборки.

Можно изучить подробнее:

Это уже для кропотливой слесарной работы

Нюансы материала изготовления

Несомненно, что правильно выбранный материал изготовления обеспечит конструкции наибольшую долговечность.

Причем следует учитывать, что толщина металла должна быть равна min = 3 мм. Рекомендуемая же толщина равна ~ 5 мм, так как именно при таком значении этого параметра изделие не будет перекаляться и, соответственно, дольше прослужит.

Листовое железо

Листовое железо – не самый лучший выбор. Оно быстрее прогорает и активно подвергается ржавчине. Однако это достаточно бюджетный вариант, и он волне оправдывает свое существование.

Жаропрочная сталь

Жаропрочная сталь – высококачественный материал, рекомендованный для изготовления мангалов профессионалами. Именно ее жаропрочные свойства позволяют изделию выдерживать высокие температуры без деформации, что благотворно влияет на его долговечность.

Нержавеющая сталь

Нержавеющая сталь – отличный материал для самостоятельного изготовления мангалов. Изделия из этого великолепного материала не теряют своего первоначального вида десятки лет, так как не ржавеют и устойчивы к климатическим воздействиям. Кроме того, мангалы из «нержавейки» всегда современно и презентабельно вписываются в любой дизайн ландшафта участка.

Оцинкованная сталь

Оцинкованная сталь – достаточно спорное исходное сырье для применения. К сожалению, при высоких температурных режимах, у этой стали выделяются токсичные вредные вещества. Однако многие профи утверждают, что мангал не разогревается до таких критических температур, и использование оцинкованной стали вполне приемлемо.

Такие изделия из этого материала – достаточно распространенная вещь

Чугун

Чугун – великолепный исходный материал не только для мангалов, но и для барбекю, хотя изделия из него весьма тяжелые. Он обладает значительной теплоемкостью, надежностью и долговечностью. Но в домашних условиях сделать что-либо из чугуна практически невозможно. И поэтому приходится довольствоваться только образцами заводской продукции.

Следует подчеркнуть, что критерии выбора материала всегда определяются тем, кто решил изготовить мангал из металла самостоятельно. На выбор могут повлиять и финансовые возможности, и способность к работе определенным видом сырьевого материала.

Полезные дополнения

Став обладателем мангала собственноручного изготовления, неплохо бы усвоить некоторые секреты кулинарного творчества, которые позволят стать истинным профи «шашлычного дела».

Давно замечено, что для некоторых продуктов крайне желательно использовать дрова определенной породы древесины. Угли именно таких пород не только подчеркивают вкус этих продуктов, но и придают им новые вкусовые качества. Рекомендуемые сочетания представлены в следующей таблице:

Кстати, использование дров хвойных пород не рекомендуется, так как угли все равно оставят запах выделенной при горении смолы.

Совершенно очевидно, что мангалы из металла своими руками – вполне доступный процесс созидания самодельной конструкции для многих любителей шашлыков.

особенности выбора, виды и все, что нужно знать для полноценного гастрономического отдыха. Виды металлических мангалов

Можно из самых разных материалов. Однако создание мангала своими руками из металла по праву считается лучшим вариантом. Какие варианты металлических существуют и как сделать такую конструкцию самостоятельно?

Преимущества металлических мангалов

Чем же так хороши мангалы из металла? Монолитную печь для барбекю или кирпичный ее вариант отличается капитальностью — в таком случае конструкцию не нужно будет убирать на зиму, да и выглядит она надежнее, прочнее, долговечнее. Кроме того, печь из камня можно усовершенствовать дополнительными рабочими зонами, которые позволят не только жарить мясо, но и запекать овощи, рыбу, коптить продукты. При этом выглядеть печь будет благородно, она органично впишется в облик любого участка. Стоит ли обращаться к металлу?

В большинстве случаев — определенно, стоит. У капитальных конструкций есть свои плюсы, но и портативность — это далеко не недостаток. Металлический мангал занимает немного места, что хорошо для скромных по площади участков. Установить такую печь можно даже на тесной террасе или в небольшой беседке. Кроме того, даже стационарную ее версию можно перевозить с места на место, хотя и с небольшими неудобствами — а при создании походного складного варианта свой мангал можно будет взять с собой на природу, даже не имея автомобиля.

Есть у создания металлического мангала своими руками и другие преимущества.

  • Конструкция будет полностью пожаробезопасной. Используемые материалы устойчивы к высоким температурам; если при работе использовались правильные чертежи с указанием достаточных размеров мангала из металла, то даже случайное возгорание окружающих предметов маловероятно.
  • Небольшие финансовые затраты. В то время, как на кирпичи, бетон или натуральный камень может уйти много денег — по крайней мере, за счет финишной отделки — траты на металл будут мизерными.
  • Простота работы. Все, что нужно для того, чтобы правильно изготовить мангал из стали — это начальные навыки работы со сварочным аппаратом. Для того, чтобы оптимизировать приток воздуха, понадобится также поработать с дрелью.
  • Скорость изготовления. Из-за большого количества технологических перерывов использовать мангал, построенный из кирпича или бетона, можно не меньше, чем через месяц. Металлическая же конструкция будет готова к эксплуатации сразу по завершении сборки.

Минусом может стать недостаток эстетичности печи из стали. Однако внешний вид любого мангала зависит только от дизайнера и мастерства изготовителя. Стоит лишь взглянуть на некоторые проекты, чтобы убедиться — и такую конструкцию можно превратить в шедевр.

Варианты конструкций

Прежде чем приступать к работе, необходимо выбрать тип конструкции, в соответствии с которым будет составляться чертеж мангала. Выбор делается на основании ряда характеристик печи:

  • оптимальные габариты;
  • условия эксплуатации;
  • расположение;
  • режим эксплуатации.

Существует множество конструкций мангалов из металла. Самыми распространенными являются такие модели.


Не отдельным типом конструкции, но весьма своеобразным вариантом является изготовление жаровни из заранее подготовленных металлических емкостей — читайте следующие статьи:

Различные стальные приспособления можно использовать и для декора — например, популярно применение кованых частей от швейных машин Zinger в качестве подставки.

Изготовление стационарной жаровни

Основные этапы работы удобнее всего рассмотреть на примере изготовления простого стационарного мангала. Их два: составление чертежа и конструирование печи. Дополнительно можно учесть декорирование (окрашивание) конструкции и создание дополнительных элементов. Как сделать мангал из металла своими руками?

Нужно подготовить:


Проектирование

При создании самодельного мангала из металла своими руками размеры можно подбирать любые, в зависимости от особенностей эксплуатации печи. Основной критерий, под который подбираются габариты — это количество мяса, поджариваемого за один раз. Оптимальные размеры мангала таковы.

  • Ширина — 30 см. Это соответствует длине стандартного шампура, на который помещается 8 кусков мяса.
  • Длина может быть любой. Подбирается из расчета 10 см на шампур.
  • Глубина — 20 см. Такого пространства будет достаточно, чтобы угли прогревали мясо, но оно не подгорало.
  • Общая высота подбирается под рост человека. Спину в процессе готовки лучше не сгибать. Обычно высота делается от 80 до 120 см.

Решив вопрос с размерами, нужно определить, чем покрасить мангал. Краска защитит металл от коррозии, при этом она сама должна быть устойчива к атмосферным воздействиям и высокой температуре. Она не должна выделять токсины при нагревании. Подойдет акриловая термостойкая краска или силикатные лаки.

Конструирование жаровни

Выбор толщиной 3 мм обусловлен тем, что более тонкий металл быстро прогорит, а более толстый — это пустая трата денег. Работа по созданию ящика простая — нужно вырезать стенки и дно в соответствии с чертежом, пропилить в них отверстия для воздуха и аккуратно сварить элементы друг с другом.

Таким образом, работа осуществляется следующим образом.

  1. На заготовках размечаются детали и выпиливаются болгаркой.
  2. Оптимальное место для воздуховодов — боковые стенки. Просверливаются они на расстоянии 20 мм от нижнего края с шагом 50 мм. Диаметр отверстий — 10–15 мм.
  3. По верхнему краю боковых стенок пропиливаются пазы для шампуров. Первый делается на расстоянии 5 см от торца, дальше — через каждые 10 см.
  4. Стенки и дно свариваются друг с другом. Делать идеальный шов не нужно — достаточно точечной сварки; дополнительные щели только добавят углям жара. Именно поэтому профессиональным сварщиком быть не обязательно.
  5. К углам мангала привариваются ножки.

На этом основная конструкция готова. Далее к торцам можно приварить ручки, сделать крышку, приварить крепления для шампуров и кочерги и т. д. Также сделанный из металла мангал окрашивается: перед этим нужно удалить старую ржавчину и загрунтовать поверхность.

Вытяжка для мангала

Отдельно стоит рассмотреть . Она представляет собой урезанную трубу, через которую эффективно удаляется дым, в обычных условиях не дающий спокойно готовить мясо. Вытяжка обычно представляет собой купол из металла, который либо приваривается к основной конструкции или подвешивается сверху, если печь расположена под крышей.

Для изготовления этого приспособления используются такие же листы металла, которые свариваются в форме усеченной пирамиды, на вершине которой размещается короткая труба. Площадь основания вытяжки должна немного превышать площадь мангала.

Стальная вытяжка легко чистится и несложна в изготовлении. Чтобы она не испортилась со временем, ее следует покрасить термостойкой краской.

Особенности изготовления разборной конструкции

Технология изготовления мангалов из металла разборного типа имеет некоторые нюансы. Элементы такой конструкции не свариваются, а скрепляются болтами. Принцип работы такой же.

  1. Размечаются и вырезаются стенки и дно. По краям (кроме верхнего) добавляется несколько см на сгибы.
  2. В стенках делаются воздуховоды.
  3. По линиям сгибов делаются пропилы, затем листы сгибаются.
  4. На кромках делаются отверстия для крепежа.
  5. Для крепления ножек также делаются отверстия. Другой вариант — использование тонких трубок.
    В этом случае к углам конструкции привариваются болты, к которым будут прикручиваться ножки.

Разборный мангал своими руками можно сделать разборным лишь частично — стенки сварить, а дно сделать на крепеже. Это обеспечит простоту чистки печи от золы.

Как сделать походный вариант мангала?

Складной мангал своими руками делается следующим образом.


При создании складного мангала лучше использовать сталь толщиной 2 мм, чтобы снизить массу конструкции.

Любимое развлечение на природе или даче – поедание шашлыка на свежем воздухе. Для его приготовления необходимо качественное мясо, немного умения, и конечно правильный мангал для шашлыка.

В продаже представлен огромный выбор этих приспособлений, от легких переносных до стационарных, которые устанавливаются на даче. Однако всякий уважающий себя мужчина, может сделать мангал из металла своими руками.

Происхождение понятия — мангал

Слово «мангал» в переводе с некоторых кавказских наречий (а именно оттуда пришла культура готовить шашлык), означает корзина с углем. Именно такой способ приготовления мяса признан классическим – заранее подготовленные кусочки нанизываются на шампур (металлический или деревянный), и поджариваются над раскаленными углями.

Через какое-то время к нам пришли и западные традиции – барбекю. Этот способ приготовления отличается от мангального. Над раскаленными углями размещается решетка, на которую укладываются крупные куски мяса, разрезанные поперек волокон. Шампуры в данном случае не нужны.

Существует еще одна разновидность приспособлений для жарки мяса – гриль. Над корзиной с углями размещен вертел, на котором можно жарить крупные куски мяса, и даже целые тушки.
Современные конструкции мангалов промышленного изготовления часто объединяют в себе мангал и барбекю.

Прогресс не стоит на месте, и древнейший способ приготовления мяса претерпел усовершенствования. Вместо угольной корзины можно применять газовую горелку или электрический ТЭН. Мы же рассмотрим классические виды мангалов – с использованием углей.

Основные виды

Несмотря на кажущуюся простоту конструкции, необходимо соблюдать определенные правила. Для начала разберем основные виды мангалов:

Переносной без корзины

По сути, это даже не мангал, а две направляющие, на которые можно установить шампуры. В качестве корзины с углем используется углубление в грунте, или очаг, сложенный из камней и земли. Это самое удобное с точки зрения мобильности приспособление. Незаменимый вариант для пеших походов. Однако качественный шашлык с его помощью не приготовить. Иногда участники пикника просто устанавливают вокруг огня несколько найденных кирпичей.

Переносной мангал с корзиной для углей

Самая распространенная конструкция. Корзина выполняется из металла (оптимальный вариант – нержавеющая сталь). Снизу прикручиваются съемные ножки. Сама корзина может быть разборной, или цельной. От этого зависит компактность при переноске. На этом мангале можно приготовить полноценный шашлык или барбекю, если установить сверху решетку.

Такое приспособление, как правило, берут с собой автомобилисты при организации пикника на природе.

Эти изделия позволяют осуществлять не только жарку, но и копчение. Для изготовления такого мангала необходима его оснащенность плотной крышкой и полочками, в которых установится решетка. Принцип, по которому «работает» такая конструкция, весьма прост:

  1. На дно сооружения необходимо уложить тонкие ветки – желательно яблони или вишни;
  2. На решетке размещаются продукты, которые вы собираетесь готовить;
  3. Устройство накрывается крышкой, тем временем, под ним разводится огонь;
  4. Ветки, которые находятся внутри, тлеют от повышенной температуры;
  5. В конечном счете получается, что продукты запекаются и одновременно коптятся от веток.

Недостаток такого изделия заключается в том, что его проблематично найти в продаже, а если и будет найден, то цена кажется немаленькой. Таким образом, мангалы с крышей из металла, фото которых представлены в широком разнообразии, а также изделия с коптильней – это лучшее решение для и удачного пикника в любую погоду.

Мангалы «американское барбекю»

Такие разновидности мангалов зачастую бывают круглыми, а не прямоугольными, как мы привыкли их видеть. Основное отличие такой конструкции от мангала заключается в том, что жарка производится на решетке. Использоваться могут не только угли, но и огонь открытого типа. Поэтому борта такого мангала выше, чем у других изделий. Стоимость «американского барбекю» превышает стоимость многих аналогичных изделий, однако многие люди, купившие такой продукт, считают этот факт вполне оправданным. Особой популярность пользуются .

Место расположения приспособления: особенности выбора

В данном случае стоит принимать во внимание несколько советов от профессионалов.

  1. Мангал не должен располагаться под деревьями или недалеко от кустов.
  2. для приспособления не должны быть выполнены из пленки, ткани.
  3. Учитывайте розу ветров, чтобы при жарке дым не попадал в окна дома.
  4. Оборудуйте под установку мангала специальную территорию – зону отдыха.

Если мангал размешается на земле, то площадка под ним должна быть выполнена из специального материала – , плитки , во время дождей это поспособствует отличному пикнику.

Делаем мангал своими руками

Мангалы своими руками из металла (размеры, фото представлены далее), как мы уже отмечали, бывают разные, на практике рассмотрим пример возведения самой простой конструкции (на 8 шампуров). Шампуры не должны выступать в качестве помех один для одного, но и слишком больших промежутков между ними быть не должно. На классическом шампуре можно разместить около 5 кусочков мясных продуктов, а глубина определяется с помощью практических способов. Еда не должна располагаться вдали от углей, но и не слишком близко, в противном случае – произойдет горение. Расстояние от верха изделия до земли удобнее всего делать на основании роста повара.

Чертеж

Лучше всего выбрать такой элемент, как схема мангала из металла – фото. Можно воспользоваться готовыми схематическими решениями по типовым проектам, это позволит сэкономить время и значительно упростит вам задачу. Чертеж мангала должен быть простым, по разметке передняя с задней стенки могут составлять 70*20 см, дно – 70*28 см, простенки – 28*20 см. Далее элементы разрезаются с помощью болгарки, небольшие прорези, сделанные заранее, позволят зафиксировать шампуры. Выполняются отверстия для притока воздуха.

(18 оценок, среднее: 3,97 из 5)

Почти все люди в душе своей романтики и любят отдыхать в компании друзей на природе. Ведь как приятно посидеть у костра, послушать песни под гитару и, конечно, сложно представить такой отдых без вкуснейшего шашлыка, приготовленного своими руками. Но в любую погоду приготовление шашлыка без мангала становится делом затруднительным, неудобным, а порой даже и невозможным. Именно применение этого приспособления и делает такие посиделки в хорошей компании комфортными и уютными.

Изначально мангал использовался как универсальный инструмент для приготовления различной пищи . Сейчас это устройство применяется чаще всего для жарки вкусных шашлыков и мяса, используя натуральный жар от углей.

Приобрести мангалы из металла можно почти в любом хозяйственном магазине. Но порой такая простая металлическая конструкция может стоить дорого, не оправдывая надежды потребителей по качеству и внешнему виду. Поэтому всё больше людей старается сделать мангал своими руками из металла.

Мангалы из металла – виды

Мангал металлический может быть двух видов , в зависимости от предназначения и места использования:

Постоянным размером металлических мангалов считается глубина . Именно от глубины конструкции и зависит прогрев мяса. Оптимальным расстоянием от шашлыка до углей считается 150–180 мм. Поэтому для создания таких условий глубина должна быть 250 мм.

Остальные размеры владельцы выбирают исходя из своих желаний и предпочтений:

  • Ширина полностью зависит от размера используемых шампуров. Она должна быть на 8–10 см меньше длины шампуров;
  • Длина изделия определяется количеством шампуров, которые вы желаете использовать при одной закладке мяса. Между шампурами должно быть расстояние 8–10 мм;
  • Высота всего мангала регулируется установкой ножек. Её размер — дело сугубо индивидуальное. Если хозяин не желает наклоняться, то делается высота 70–80 см. Для переносных моделей, в целях экономии, ножки делают 20–30 см высотой;
  • Понадобится сделать вентиляционные отверстия для доступа воздуха к углям. На боковых стенках их сверлят на высоте 60 мм от днища с шагом 60–70 мм.

После того как размер мангала для шашлыка из металла определён приступаем к непосредственному изготовлению изделия. Для начала необходимо сделать чертёж мангала из металла с размерами.

Создание мангала своими руками

Стандартный мангал может производиться несколькими способами, которые принципиально не меняют саму конструкцию, но всё же имеют отличия по способу ведения сварочных работ.

При первом способе желательно использовать большой лист металла, чтобы на нём могла разместиться вся развёртка будущего изделия. Начинаем изготовление с нанесения на лист металла размеров будущего изделия. Затем любым режущим инструментом вырезаем лишние углы на листе. Места сгиба аккуратно подрезаем болгаркой, чтобы облегчить изгиб конструкции. Далее, при помощи сварочного аппарата соединяем стенки. Сделав всего четыре сварных шва, мы получаем готовый короб мангала.

Если используется тонкий металл , то для усиления конструкции рекомендуется наварить дополнительные уголки. Далее, остаётся только приварить ножки нужной длины. В качестве ножек можно использовать профильную трубу или железный уголок.

Вентиляционные отверстия можно сделать как на раскроенной заготовке, так и на готовом коробе.

Второй способ применяется в случае, если имеется металл небольшими кусками. Сначала нарезаем прямоугольные куски металла, а затем свариваем их в короб. При таком способе сварные швы нужно делать более качественными, да и длина их намного будет больше. Но плюсом такого способа можно считать то, что можно дно сделать из толстого куска металла. Это намного увеличивает срок службы мангала.

При третьем способе сначала необходимо из уголков или профильной трубы сварить каркас будущего изделия. Затем к нему приваривается дно, можно из металла большей толщины чем стенки. После привариваются боковые стены.

Для создания комфортных условий можно приварить по бокам раму для укладки шампуров и столешницу. А для возможности устраивать пикник при плохой погоде, нелишним будет сварить навес.

Разборная модель

Не очень сложно сделать простейший разборный мангал своими руками без сварочного аппарата:

Компактная шашлычница своими руками

Мангалы, сделанные по складному типу , быстро собираются и разбираются без применения дополнительного инструмента. Они очень легко перевозятся, поэтому стали незаменимыми спутниками туристов в походе. Изготовление такого изделия займёт немного времени:

  1. Кроим лист железа и делаем фрагменты аналогичные переносной конструкции.
  2. Мебельными металлическими завесами соединяем торцевые и боковые стенки с днищем.
  3. В верхней части стенок привариваем крючки, чтобы избежать самопроизвольного складывания.
  4. Изготавливаем съёмные ножки.

Для установки такой шашлычницы нужно будет лишь поднять боковые стенки и закрепить их между собой крючками. В походном положении такое изделие напоминает железный чемодан.

Мангал коптилка

Сделанный своими руками мангал из металлической бочки может служить одновременно и коптилкой.

Процесс изготовления:

При работе в режиме коптилки на дно засыпаются опилки. Снаружи греется дно бочки или паяльной лампой, или при помощи костра. Дым выходит через вентиляционные отверстия или щели крышки.

Сварка мангала из двух баллонов

Если у вас имеется в хозяйстве два пустых газовых баллона, то можно сделать универсальное изделие для приготовления пищи на свежем воздухе. Установить такой мангал из металла можно не только под любой навес, но и под крышу беседки. Для изготовления нужно:

В итоге получилась универсальная конструкция, где нижний баллон – мангал, а верхний – коптильня . Когда в нижнем баллоне сгорают дрова, дым попадает в коптильню, а затем через дымоход отводится за пределы беседки.

Мини-мангал

Для стандартного мангала места в городской квартире совсем мало. Но всё же любители приготовить вкусный ароматный шашлык нашли выход из этой ситуации. На помощь им приходит миниатюрный балконный мангал, который крепится на перила балкона. Можно такое миниатюрное изделие (длина не более полуметра) прикрепить и на стенку в любом удобном месте.

Мангал из пластилина

Дети, как и взрослые люди, очень любят отдых на природе. Они с удовольствием играют с куклами, которые тоже хотят скушать кусочек вкусного шашлыка. Поэтому нужно сделать мангал из пластилина:

  • Минут 15 нужно разогревать решётку, перед тем как положить на неё мясо;
  • Для того чтобы мясо хорошо прожарилось, его достаточно повернуть один раз, поджаривая по 5–6 минут с каждой стороны;
  • Готовое мясо нужно подержать несколько минут, чтобы дать ему немного остыть, при этом лучше распределяется сок;
  • Для приготовления на мангале угли должны быть красного цвета с небольшим налётом сизого пепла;
  • Для защиты от ожога рубашка на руке должна быть застёгнута.

Существует большое разнообразие моделей мангалов. Чертежи мангалов из металла с размерами всегда можно посмотреть на просторах интернета.














Шашлычных дел мастера могут приготовить это блюдо даже посреди глухого леса без единого приспособления для этого. Но все же гораздо приятнее и удобнее использовать для приготовления пищи на природе надежные, проверенные и прочные устройства. Но чаще всего этот процесс происходит с участием мангалов.

Особенности

Самым распространенным шашлычным приспособлением является металлический мангал.

Вот в чем его основные преимущества.

  • Простота. Чаще всего мангал представляет собой короб с ножками, внутрь которого засыпаются дрова или угли, разводится огонь, а сверху кладутся шампура с мясом или решетка с овощами.
  • Мобильность. Некоторые металлические модели могут использоваться где угодно: на грунте, на бетонной площадке, на терассе и даже на песчаном пляже.
  • Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетки. Можно соорудить конструкцию с крышей или с дополнительными полочками.

  • Безопасность. Металл не горит, не плавится и не создает очагов возгорания. И это большой плюс.
  • Экономичность. Даже при отсутствии необходимого материала и желания изготовить мангал из металла самостоятельно вы потратите на его приобретение небольшое количество денежных средств.

К минусам же можно отнести не всегда эстетичный внешний вид и недолговечность некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально под каждого пользователя и под каждый случай.

Уникальная особенность металлических мангалов заключается в том, что их можно с легкостью сделать самостоятельно.

Для этого не нужно иметь каких-либо особых знаний или навыков. Необходимо лишь определиться с моделью и материалами, прислушаться к советам профессионалов или просто людей сведущих, а также быть уверенным в том, что ваш замысел реализуется на все 100.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно нужно обратить внимание на ножки. Как правило, это четыре металлических уголка, заостренных книзу, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садоводческих же магазинах вам, скорее всего, попадутся стандартные универсальные модели длинной от 80 до 120 см. В качестве этого элемента иногда выбираются металлические арматурные пруты, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются и уникальные самодельные конструкции, установленные на нижнюю железную часть швейных машинок, непригодных к использованию столиков и прочее. В ход идет практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического короба и его содержимого в процессе приготовления пищи на огне.

Стальной короб, который состоит из четырех боковин и днища, представляет основу мангальной конструкции. Зачастую нижнюю часть этой коробки делают усиленной, чтобы увеличить срок эксплуатации всего сооружения. Боковые стенки обязательно перфорируют, чтобы жар не скапливался в одном месте и происходила циркуляция воздуха. Таким образом, создается своеобразное поддувало, как в печках.

На верхних краях длинных сторон металлического короба делаются углубления, в которые потом очень удобно вкладываются шампура. Это позволяет минимизировать движение мини-вертелов по металлу.

Принцип работы таких мангалов известен каждому. На дно металлического короба выкладываются угли или поленья дров, разжигается костер. Когда огонь поутихнет, а в мангале останутся только угольки, зола и жар от них, на конструкцию стройными рядами выкладываются шампура с заранее подготовленным мясом или овощами. Жар в очаге поддерживается подручными средствами, которые создают мощный поток воздуха внутрь конструкции, но не разводят заново огонь на пепелище.

Виды конструкций

Что же касается различных конструкций, которые предполагают комфортное приготовление шашлыка, то здесь следует разобраться вначале с основными видами металлических мангалов.

Всего их четыре вида.

  • Одноразовый. Мангал на скорую руку. В ход идет все, что можно найти поблизости – от жестяных банок до двух П-образных металлических профилей.
  • Стационарный. Вторая ступень в эволюции металлических мангалов. Простой, экономичный, устойчивый. Можно использовать как на открытом воздухе, так и под навесом. При необходимости можно дополнить крышей, вытяжкой (или даже дымоходом), подставкой для кастрюль и двойным дном.

  • Разборный. Отличается от стационарного способом крепления элементов мангала друг к другу. В первом все места соединений точечно свариваются. Во втором прикручиваются металлическими болтами или шарнирами, что и позволяет его разобрать на время, когда он не будет использоваться.
  • Складной. Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля на случай внезапного выезда на природу. Они представляют собой чемоданчики, внутрь которых можно сложить шампуры и ножки раскладной металлической конструкции.

Каждая из модификаций имеет как положительные стороны, так и недостатки. Изготавливая металлический мангал своими руками, вы берете на себя ответственность за его дизайн и эксплуатацию. И это вам на руку.

Решившись на этот ответственный шаг, вы можете запланировать наличие коптильни или решетки для барбекю.

Некоторые проекты включают в общую конструкцию мангала еще и крышку. Накрыв шашлычницу, вы можете добиться скорейшего приготовления своего блюда и быть уверенным, что все самые ценные и полезные свойства и витамины сохранятся в нем.

Чтобы внутри металлического короба мангала происходила правильная циркуляция воздуха, прорези, именуемые поддувалом, лучше делать внизу боковин конструкции. В днище проделываются специальные отверстия диаметром 10-12 мм, чтобы кислород, входящий в эти отверстия, перегорал, обогащая тем самым мясо над огнем.

Для ножек мангалов иногда с легкостью используются металлические пруты или даже трубы. Главное, правильно обрезать, сварить или скрепить с основной конструкцией.

Народные умельцы делают металлические мангалы практически из воздуха.

Так, бывают варианты из бочки, газового баллона и даже из барабана стиральной машинки-автомат.

Чертежи и размеры

Прежде чем приступить к производственному процессу, стоит определиться с моделью, размерами, материалом. Следующим этапом будет создание небольшого, но правильного плана-проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.

Рассмотрим основные составляющие и инструменты, которые понадобятся для работы.

  • Лист металла либо его кусочки. Толщина материала, по рекомендациям профессионалов, колеблется от 3 до 5-7 мм. Конечно, чем этот показатель больше, тем дольше будет и срок эксплуатации самой металлической конструкции. Удобно в этом случае производить изготовление конструкции сборного типа, когда днище можно сделать поплотнее, а стенки – потоньше.
  • Металлические уголки или профильные трубы. Первые подойдут как для устройства ножек мангала, так и для усиления тонкостенных боков короба. Трубы же годятся только для создания двух пар ног, на которых вся конструкция будет стоять.

  • Болгарка с дисками по металлу.
  • Дрель для просверливания вентиляционных отверстий или отверстий под крепления.
  • Сварочный аппарат, если вы решили изготовить стационарный мангал из одного или нескольких листов металла.

Основные размеры стандартного стационарного мангала из металла указаны на схеме. Но чтобы сделать свои измерения, нужно понимать, почему выбраны именно такие цифры. Ширина короба всегда ориентирована на длину шампуров за минусом 8-10 см. В среднем, это будет где-то около 30 см.

Длина зависит от количества шампуров, которые одновременно будут задействованы в приготовлении шашлыков. Здесь учитывается также и расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Так, за основу берется цифра – 10 см на один нанизанный шампур.

Глубина металлического короба мангала рассчитывается четко и имеет параметры 20-25 см. Этого расстояния достаточно для того, чтобы поджарить мясо, но не сжечь его. Если глубину сделать больше 25 см, увеличится расход топлива и время приготовления шашлыка.

Существуют также оригинальные мини-модели, все размеры которых придется урезать, в зависимости от уменьшения самого макета.

Они, как правило, имеют коротенькие ножки и располагаются близко к земле. Но даже такие конструкции выглядят красиво и практично благодаря системному и внимательному подходу к изготовлению и сборке.

Пошаговая инструкция изготовления

Стоит разобраться в поэтапном процессе создания стационарных металлических мангалов своими руками.

Первый шаг – разметка. На цельном листе металла расчерчиваем силуэт будущей конструкции в разобранном состоянии. У вас должен получится крест.

Вторым этапом вырезаем при помощи болгарки начерченную фигуру. Далее вам понадобится согнуть все стороны и сварить их между собой. Короб готов.

Затем сверлим отверстия в днище для воздуха и прорезаем поддувала в стенках короба. Здесь также важно соблюдать определенную систему. Дырочки обязательно должны быть примерно на одинаковом расстоянии друг от друга и от краев короба. Ориентировочно – около 60 мм в одном ряду.

Учитывая, что отверстия располагаются в шахматном порядке, то расстояние от нижнего до верхнего – всего 30 мм. Это необходимо для того, чтобы кислород входил в мангал равномерно.

Следующим шагом является нарезание пазов для устойчивой фиксации шампуров на мангале. Располагаются эти «зубчики» в верхней стороне длинных боковин конструкции. Изготовление и крепеж ножек планируется произвести в последнюю очередь.

Стационарный металлический мангал готов. Можно приделать к нему дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колесики для транспортировки.

Разборный железный мангал для дачи сделать самому можно.

Вся работа осуществляется в четыре этапа.

  1. Разметка и вырезание стенок и днища. Все элементы необходимо расчертить с учетом припуска на загибаемые швы.
  2. Проделываем поддувала и воздуховоды в стенах и днище.
  3. На припусках, оставленных при разрезании элементов, делаются отверстия для крепления их друг к другу.
  4. Ножки также будут крепиться без помощи сварки. Здесь подойдет металлический уголок, который прикрутится к коробу огнеупорными шурупами или саморезами. Также отличной идеей будет использование трубок, на которых необходимо сделать резьбу, а к конструкции приварить болты и вкрутить в них трубки-ножки.

Самодельный разборный мангал из железа можно использовать по назначению сразу же после завершения всех работ.

После приготовления пищи его легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешаться.

Походный «чемоданчик» также легко изготавливается в домашних условиях. Для этого необходимо выполнить чертеж на металлическом листе, где к каждой стороне добавляется по 4 см. На длинных сторонах делаются отверстия. Днище и стенки скрепляются между собой дверными навесами. Ко дну привариваются болты для крепления ножек. Дополняем конструкцию крючком с петлей, чтобы мангал сам не разложился. Привариваем к боку ручку, чтобы удобно носить металлический «чемоданчик», даже если вы едете на природу на общественном транспорте.

Изготовить оригинальную шашлычницу из подручных материалов проще простого. Самыми популярными проектами на сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машинки.

Конструкция из бочки может сочетать в себе сразу две функции: шашлычница и коптильня.

Существует как минимум три способа ее изготовления. При первом бочка кладется на бок, верхняя ее часть вырезается, оставляя торцы целыми. Вырезанная крышка крепится к основному телу будущего мангала обычными дверными навесами. К торцам бочки привариваются ножки, например, металлические пруты. У линии срезов верхней части сварочным аппаратом прикрепляются уголки, на которых делаются зазубрины для фиксации шампуров.

Второй вариант обрезки бочки заключается в разделении ее на две части. Выставив основу мангала на ровную поверхность, делаем вертикальный разрез от верхнего торца до нижнего. Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя должна быть больше или равняться верхней. Далее весь процесс происходит идентично.

Сделать идеальную коптильню также несложно. Но для этого понадобится уже две бочки. Одна станет тумбой-основой для коптильни, внутри которой будет разводиться костер. Вторая разрежется на две части горизонтально и станет самим агрегатом для копчения. На днище этой бочки необходимо уложить опилки. Крышка на протяжении всего процесса должна находиться в закрытом положении.

Изготовление металлического мангала из б/у газового баллона схематично очень похожа на такой же процесс у бочки.

Основным нюансом, на который следует обратить внимание, является подготовка использованной емкости к работе.

Баллон должен быть не менее 50 л в объеме, чтобы мангал получился добротным. Следующим шагом будет очистка емкости от остатков газа.

Для этого нужно сделать три действия.

  1. выпустить остатки газа через клапан и перевернуть баллон вверх ногами;
  2. смочить клапан мыльной водой, в случае появления пузырьков или соответствующего запаха газ еще весь не вышел, нужно подождать;
  3. промыть опустошенную емкость.

Для того чтобы осуществить третий шаг максимально безопасно, данную процедуру рекомендовано производить с помощником.

В первую очередь, пока один отпиливает кран болгаркой, другой периодически поливает водой место среза, чтобы искры не попали внутрь и не вступили в реакцию с остатками газового вещества на стенках баллона.

В полученное отверстие вставляют шланг, из которого подается вода под хорошим напором. Пока жидкость поступает внутрь, баллон периодически потряхивают, чтобы хорошо вымыть все стенки. Заливают полную емкость и оставляют на несколько дней. Через отведенный срок воду сливают, но помните, что это уже яд. Чтобы вывести едкий запах газа из баллона, его обжигают внутри перед тем, как приступить к изготовлению из него мангала. Дальнейшие манипуляции выглядят и производятся так же, как и в случае с металлической бочкой.

Оригинальные конструкции мангалов получаются из старых автомобилей. Использовав капот и переднюю часть старого транспортного средства, можно получить отличный жаропрочный и необычный мангал с крышкой.

Самым простым считается мангал, выполненный из подручных средств.

Самый быстрый и долговечный в этой категории – жаровня из барабана стиральной машинки-автомат. Среднее время, необходимое на обработку, составляет 10-15 минут. Главное условие – найти барабан. Его можно использовать полностью, а можно отрезать ненужную часть, если считаете его слишком высоким. Что касается опоры, то удобство данного варианта заключается в том, что его можно поставить прямо на землю, кирпичи или камни. А можно изготовить специально для него ножки из прутьев арматуры. Оба варианта заслуживают внимания. Подбирайте его индивидуально под себя.

Одной лишь сборкой составляющих частей металлического мангала обойтись невозможно. Существует целый ряд особенностей в эксплуатации этого устройства, которые необходимо взять на вооружение и выполнять для улучшения его функциональных качеств и эксплуатационных характеристик.

После того, как все работы по изготовлению окончены, необходимо очистить готовый мангал от грязи и ржавчины. Для удаления последней используют шлифовальную машинку или дрель со специальной насадкой.

Внутренние стенки мангала уже в процессе эксплуатации не нужно очищать от нагара. Считается, что именно это придает шашлыкам особый аромат и «здоровье».

Происходит он в два этапа:

  1. обезжиривание поверхности;
  2. выдерживание элементов мангала в растворе едкого натра около полутора часов.

Такая обработка не только обеспечит специальную жарозащитную пленку, но и защитит от коррозии металла на все время эксплуатации устройства.

Если в общей конструкции используются деревянные детали, следует уделить особое внимание и их обработке различными антисептическими, влагостойкими и жароотталкивающими средствами.

Место, где планируется расположить мангал, необходимо заранее освободить от сухой травы, веток или прочих легковоспламеняющихся предметов и рядом обязательно установить емкость с песком, которым в случае возгорания очаг будет потушен.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Изготавливается она из того же материала, что и устройство для приготовления пищи на природе. Она отличается от стандартных мангальных конструкций, устанавливаемых внутри помещения тем, что имеет вид урезанной трубы. Площадь купола вытяжки обычно равна площади самого мангала. Это позволяет максимально сократить выброс дыма за пределы места приготовления. Купол вытяжки приваривается к корпусу мангала. Здесь также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Красивых и практичных примеров металлических мангалов можно встретить очень много. Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями. Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода.

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Мангал своими руками из металла: чертежи и конструкции

Мангал можно назвать одним из наиболее популярных аксессуаров, сопровождающих горожан на загородном отдыхе. Своеобразная, но простая по конструкции «печь» позволяет быстро приготовить вкусный шашлык, насыщенный ароматным дымом. Нужное изделие можно купить. Производители предлагают самые разнообразные варианты: от сложных стационарных устройств до простейших переносных. Однако не составляет труда и самостоятельно собрать подходящую конструкцию. Соорудить недорогой мангал своими руками, чертежи которого также можно составить без посторонней помощи, удобнее всего за городом, на даче.

Чертеж мангала своими руками.

Какие бывают мангалы

Разновидностей несколько, но все их объединяет один принцип – наличие топки с углями и места под шампуры.

Почти любой вид мангала из металла можно сделать своими руками, все зависит от сложности конструкции. Стационарный мангал или барбекю из кирпича соорудить сложнее: требуются навыки работы с камнем, раствором, но простую конструкцию из металла собрать по силам каждому.

Классификация мангалов

  1. Одноразовые. Это наименее сложные изделия, представляющие собой емкость, сделанную из фольги с решеткой и короткими ножками. Для приготовления шашлыка в фольгу нужно завернуть угли. После использования такой «мангал» выбрасывают.
  2. Разборные. Эта конструкция из металла более популярна благодаря возможности ее приведения в компактный вид. Разборные мангалы отличает возможность быстрой сборки/разборки. Такое изделие легко переносить и перевозить.
  3. Переносные. Имеются чуть ли не на каждой даче, самый распространенный тип этого популярного сооружения. Производители предлагают самые разнообразные модели: от классических прямоугольных и квадратных конструкций до круглых и овальных. Многие предпочитают сделать мангал своими руками. Переносную конструкцию можно легко переставить в нужное место или убрать за ненадобностью. Если для приготовления шашлыка используются шампуры, то это считается мангалом, а если мясо готовится на решетке, то устройство именуют барбекю.
  4. Стационарные. Чаще всего это конструкции, одновременно могущие служить и мангалом, и барбекю. Строят их чаще из кирпича, в т.ч. огнеупорного. Фактически это целый печной комплекс для приготовления мяса (и не только), обустраиваемый на загородном участке. Для создания стационарного барбекю нужно немало материала, специальные инструменты, навыки работы с камнем. Поэтому среди любителей самодельных мангалов популярностью пользуются небольшие и компактные переносные металлические конструкции, чертежи которых всегда можно найти или составить самому.

Схема сооружения мангала.

Вернуться к оглавлению

Как рассчитать габариты будущего мангала

Для простейшей конструкции достаточно знать длину, ширину, глубину, высоту. Габариты обычно зависят от количества располагаемых шампуров. Т.е. желательно заранее знать, на сколько человек в среднем чаще всего будет приготавливаться шашлык.

  1. Длина. На один шампур нужно примерно 10 см, чтобы его можно было удобно переворачивать. Т.е. на 10 шампуров достаточно длины в 1 м.
  2. Ширина определяется количеством кусочков мяса, обычно их 6-7. Это занимает примерно 25 см. Значит, достаточно ширины 30 см.
  3. Глубина. Чтобы хорошо прогреть мясо, необходимо расстояние в 18-20 см. Значит, предельное значение по глубине – 30 см.
  4. Высота. Она определяется по росту хозяина мангала, если он будет готовить шашлык. Можно просто встать и согнуть руки в локтях – чуть ниже и должен находиться верхний край мангала.

Схема устройства мангала.

Вернуться к оглавлению

Изготовление мангала из металла

Чтобы соорудить конструкцию своими руками, понадобится листовой металл толщиной в 2 мм (не меньше, иначе скоро прогорит), болгарка. Лучше всего заготовки сварить электродной сваркой. Если ее нет, то необходимо сделать на размеченном листе неглубокие надрезы и затем загнуть плоскость под 90 градусов. Дополнительно стенки можно скрепить металлическим уголком и саморезами по металлу. Длина может быть и больше. В боковых стенках нужно сделать при помощи дрели отверстия диаметром 10 мм. Они должны находиться на расстоянии 10-20 см от дна и 15 см друг от друга.

Есть и совсем простой, оригинальный вариант. Он заключается в использовании отслужившего газового баллона 50 л, который уже изначально имеет достаточно толстые стенки. Общий вид мангала, чертеж которого не требуется. Требуется лишь отрезать часть боковины баллона, из которой можно изготовить крышку. Края получившейся емкости можно вырезать в виде нескольких треугольных выемок, в которые будут укладываться шампуры. На заключительном этапе остается только приварить 4 ножки и 2 боковые ручки – получится стационарный мангал; если ножки вкопать – переносной.

Однако многих уже не устраивает простейший вариант. В этом случае можно построить конструкцию сложнее и функциональнее. Как показывает чертеж, здесь уже имеется специально сооруженная вытяжка с трубой и крышка. Эти дополнения обеспечивают лучшую тягу и более быстрое приготовление шашлыка.

Для любителей изящных и оригинальных изделий можно предложить сделать мангал из металла. Изготовление подобной конструкции своими руками доступно лишь опытному сварщику. Варианты рисунков могут быть любыми. Также возможна покраска готового изделия снаружи, если использовать порошковую огнестойкую краску.

Многие предпочитают делать складной или разборный металлический мангал. Принцип построения такой конструкции такой же, что и у обычной жаровни. Разница в том, что стенки делаются отдельно (все 4). Они могут соединяться между собой посредством уголков и болтов с винтами или же просто складываться с помощью мебельных навесов. В результате получается сложенная плоская «штуковина», которую можно свободно переносить даже руками.

Описывая мангалы из металла, нельзя не упомянуть изделия, считающиеся особо изысканными. Это кованые «жаровни». Соорудить подобное произведение искусства своими руками по силам лишь профессиональному мастеру. Помимо изыска и солидности, подобные изделия отличает долговечность; чугун более прочен, чем обычный 2-миллиметровый металл. Кованый мангал можно стилизовать в соответствии с дизайном загородного участка. Тогда это изделие станет полноправной частью ландшафта.

Мангал своими руками из металла: фото, видео, размеры, чертежи

  • Разновидности мангалов из металла
  • Простейший походный мангал  своими руками. Фото, чертежи
  • Неразборный мангал из металла своими руками. Чертежи, фото
  • org/ListItem»> Мангал своими руками: чертежи и фото. Пошаговая инструкция изготовления
  • Разборные мангалы из металла своими руками. Размеры, фото
  • Оригинальные идеи мангалов
  • Защита от коррозии
  • Мангал из металла своими руками (видео

Мангал своими руками из металла: фото, видео, размеры, чертежи. Незаменимыми помощниками в частном доме или на дачном участке являются мангалы из металла своими руками. Размеры, фото законченных жаровен, приведенные в этой статье, помогут справиться с их обустройством самостоятельно. Подобные изделия довольно часто используются при проведении праздников на природе, однако чтобы понять, какое устройство необходимо, нужно разобраться в их разновидностях. Готовый чертеж мангала из металла с размером короба и опор можно использовать в работе как образец.

Металлический мангал с коваными элементами

Разновидности мангалов из металла

Самый простой вариант мангала из металла своими руками размеры, фото которого приведены ниже, представляет собой обыкновенный прямоугольный «аквариум» на ножках. В его основание засыпаются угли, за счет которых и создается жар. Однако существует множество современных образцов, принципиально отличающихся от стандартного. Они более усовершенствованы и красивы.

Размеры стандартного мангала на ножках

Можно выделить несколько вариантов исполнения мангалов:

  • стационарный. Довольно массивная конструкция, чаще всего устанавливаемая на жесткое основание. Металлические мангалы могут стать интересным и в то же время красивым элементом дизайна участка. Тому в подтверждение и фото мангалов с коптильней из металла своими руками (чертежи таких моделей можно найти в интернете). Современные умельцы предложат различные формы подобных изделий, из которых можно будет выбрать оригинальный вариант для домашнего использования. Он прослужит долгие годы;

Стационарный кованый мангал

  • переносной. Основным отличием таких конструкций является их компактность и разборность. Они значительно меньше по весу, чем их стационарные собратья, и могут легко поместиться в багажнике автомобиля. Единственным минусом портативных изделий можно считать недолговечность. Их изготавливают из более тонких металлических листов, чтобы уменьшить общую массу. Слишком тонкий материал часто деформируется и прогорает;

Примеры переносных мангалов из металла

  • передвижной. Обычно это довольно крупные конструкции, часто неразборного типа, дополнительно оборудованные колесиками для удобства перемещения по участку. Часто украшают коваными элементами такие мангалы из металла своими руками. Размеры, фото таких изделий довольно разнообразны и среди большого набора вариантов можно выбрать самый подходящий.

Передвижной мангал-барбекю с колесами

Отдельно стоит отметить электрический мангал. Для удобства пользователей в нем предусмотрено автоматическое вращение шампуров. На такой жаровне мясо прожаривается равномерно. Существуют и полностью электризованные экземпляры, на которых вместо углей используются нагревающиеся спирали.

Чертеж мангала из бочки с электро-вертелом

Простейший походный мангал  своими руками. Фото, чертежи

Самый простой и легкий в изготовлении переносной мангал представляет собой две небольшие стойки в виде буквы «П» из металла, которые втыкают в землю. Естественно, места под угли в нем нет, их располагают на земле непосредственно между стойками.

Его минусы:

  • маленькая высота не позволяет жарить мясо стоя;
  • открытое пространство – довольно большая потеря жара.

Простейший походный мангал

Такое изделие можно легко взять в пеший поход. Оно занимает мало места и поместится даже в рюкзак. Для его изготовления потребуются два уголка, длина которых будет равна длине мангала, а также четыре металлические стойки и детали для крепления конструкции. Фото мангала из металла демонстрирует простоту такого приспособления.

Полезный совет! Для стандартного мангала обычно используют металлический лист толщиной около 2 мм. Чем больше толщина, тем долговечнее будет конструкция, поэтому некоторые мастера используют металл толщиной 5 мм.



Конструкция простейшего походного мангала

Неразборный мангал из металла своими руками. Чертежи, фото

Несложно собрать стационарный мангал из металла своими руками. Для создания простейшей прямоугольной жаровни потребуется:

  • стальной лист;
  • арматура или уголки для стоек;
  • болгарка с подходящим камнем;
  • дрель;
  • газо- или электросварочный аппарат.

Шаг 1: сваривание корпуса и ножек мангала

Предварительно стоит подготовить чертеж будущей конструкции. Здесь нужно предусмотреть высоту готового изделия, его ширину и длину, отметить расстояния между перфорационными прорезями, а также нахождение фасок для шампуров. Стандартное расстояние между вентиляционными щелями в мангале из металла своими руками составляет 7-8 см, их устраивают примерно на таком же расстоянии от дна конструкции. Количество фасок зависит от того, сколько шампуров планируется использовать. Стандартное их число – 8.

Шаг 2: создание дополнительной съемной подставки

Мангал своими руками: чертежи и фото. Пошаговая инструкция изготовления

Как мангал своими руками из металла? Чертежи, схемы, фото, видео-материалы, имеющиеся в интернете, могут стать примером для самостоятельного изготовления качественного и долговечного изделия. Размеры мангала из металла выбирают индивидуально, рассчитывая на желаемое количество шампуров в одной закладке:

  1. На металле отмечают границы стенок и дна будущего изделия.
  2. По проведенным линиям разрезают лист.
  3. Перфорационные отверстия выполняются дрелью.
  4. Прорезают фаски на верхних краях длинных стенок.
  5. Все детали соединяются сваркой.
  6. Ножки заостряют снизу, срезав болгаркой угол.
  7. Приваривают стойки к коробу.

Шаг 3: мангал со съемной подставкой сделан своими руками

Полезный совет! Ножки мангала можно выполнить из прутьев. Для этого в верхней их части нарезают резьбу, а ко дну короба приваривают подходящие по размеру гайки. Неплохо справляются с нагрузкой стойки из уголка, соединяемые с основной конструкцией при помощи болтов. Их при необходимости можно открутить.



Шаг: 4 использование мангала для приготовления пищи

Разборные мангалы из металла своими руками. Размеры, фото

Не нужно использовать сварочный аппарат для создания мангала из металла своими руками. Чертежи, фото подобных изделий подскажут, как правильно собрать конструкцию. Оптимальный размер короба будущей конструкции составляет 70х30 см. При разрезании металлического листа оставляют около 4 см на стыки. На стенках выполняют небольшие прорези и сгибают листы таким образом, чтобы можно было состыковать углы и дно конструкции. На каждой детали, в том числе и на ножках, высверливают отверстия под шурупы.

Конструкция разборного мангала

Такой мангал легко собирается и разбирается, поэтому его легко брать с собой на природу. Установка подобной жаровни займет всего несколько минут.

Полезный совет! Если детали конструкции соединить мебельными обвесами, то выполненный своими руками мангал из металла можно будет складывать после окончания готовки.



Металлический мангал с навесом

Оригинальные идеи мангалов

Довольно легко изготовить шашлычницу из обычной металлической бочки. Готовый мангал может быть в двух вариантах: с крышкой и без. Для этого бочку разрезают на две неравные части, меньшая из которых будет служить крышкой. Края полученных металлических форм тщательно зачищают от заусенцев и обрезков. К нижней части, предназначенной для жарки, приваривают ножки из уголков или тонкой трубы. Выполняют вентиляционные прорези, а к краям стенок приваривают небольшие полочки. На них удобно класть решетку для жарки, а также шампура.

Мангал сделанный своими руками из бочки

Верхнюю меньшую часть тоже обваривают по краям уголком, на обе части крепят петли и соединяют конструкцию воедино. Довольно легко сделать коптильню из такого мангала из металла своими руками. Фото, размеры подобных изделий помогут самостоятельно собрать необходимую конструкцию для дома.

Оригинальный мангал-барбекю

Неплохо смотрятся мангалы с элементами ковки. Часто их оборудуют дополнительными приспособлениями:

  • полками;
  • подставками;
  • колесиками.

Кованый мангал в виде кареты

Современные мастера-дизайнеры создают поистине уникальные конструкции для жарки в виде пиратских сундуков, небольших автомобилей или паровозов. Их украшают коваными узорами или цветами. Подобные мангалы станут прекрасными элементами декора любого дачного или придомового участка.

Примеры креативных самодельных мангалов

Защита от коррозии

Любое металлическое изделие необходимо защитить от коррозии. Для окраски обычно используют специализированные составы, устойчивые к большому жару. Существуют и другие способы защиты. Довольно распространенным считается воронение. В результате подобного процесса на металлическом листе появляется совершенно черная пленка, защищающая изделие от высокой температуры.

Мангал из металла своими руками (видео

подготовка и порядок изготовления, фото, схемы и чертежи

Лето — любимая пора для многих из нас, ведь это время у многих ассоциируется с возможностью искупаться в речке, а также отведать вкусный шашлык. Технология приготовления этого блюда довольно проста: для него используется предварительно замаринованное мясо, которое насаживают на шампуры, представляющие собой острые прутья, которое впоследствии жарят на горячих углях, расположенных на дне мангала. В итоге получаются сочные кусочки с хрустящей корочкой, от которых веет ароматным запахом дымка.

По своему исполнению мангал является ничем иным, как металлической коробкой на ножках, имеющей отверстия, через которое выходит воздух, а также углубления на стенках, которые необходимы для укладывания шампуров.

Содержание

  • 1 Виды металлических мангалов

    • 1.1 Стационарные

    • 1.2 Переносные

    • 1.3 Тонкостенные

    • 1.4 Толстостенные

  • 2 Мангал из бочки

  • 3 Разборный металлический мангал своими руками

  • 4 Разборный мангал из металла своими руками

  • 5 Складной металлический мангал

  • 6 Заключение

Виды металлических мангалов

На текущий момент известны 2 разновидности мангалов:

  • стационарные;
  • переносные.

Стационарные

Первый тип приспособлений получил широкое распространение на загородных участках. Нередко встречаются такие их модификации, которые предусматривают элементы ковки, а также отделку из камня. Есть мангалы, которые размещаются на кирпичном основании. Такой вариант мангала делает его более привлекательным и оригинальным. Некоторые владельцы не ограничиваются одним лишь мангалом и добавляют к нему навес или же самую конструкцию устанавливают прямо в беседку. Такое решение значительно расширяет возможности владельца, поскольку в этом случае он может заниматься приготовлением шашлыков и других вкусных блюд вне зависимости от погодных условий.

Переносные

Это менее распространенный вариант, который берут в походы, а также при выезде на природу. Из особенностей этих приспособлений следует выделить небольшие габариты и вес. Поэтому нередко для подобных мангалов предусмотрен специальный металлический чемоданчик, который упрощает процесс их транспортировки.

Простейший вариант мангала выполнен в виде двух стальных рамок, куда укладываются шампуры. Минусом таких мангалов является то, что за один прием можно приготовить лишь небольшое количество порций шашлыка.

Если рассматривать более сложные и, соответственно, более тяжелые модификации этих приспособлений, то в их конструкции могут присутствовать дополнительные элементы в виде выдвижного столика, решеток и регулируемого поддува. Ввиду того что подобный вариант имеет более значительный вес, с его транспортировкой возникают трудности. Поэтому здесь необходимо использовать автомобильный транспорт.

В зависимости от толщины металла, используемого для изготовления мангалов, они могут быть представлены в виде следующих групп:

  • тонкостенные;
  • толстостенные.

Тонкостенные

Чаще всего именно в тонкостенном варианте выполняются переносные виды мангалов. Используемая в них сталь имеет небольшую толщину, что делает эти приспособления более легковесными. Однако это негативным образом сказывается на сроке службы таких устройств. Тонкостенные модели могут работать на готовых углях, продающихся в магазинах, или тех, которые были предварительно приготовлены на костре. Заниматься приготовлением углей прямо в стальной коробке не рекомендуется, поскольку в результате воздействия высокой температуры случится прогорание стали, и тогда мангал уже нельзя будет использовать по назначению.

Толстостенные

Толстостенное исполнение обычно имеют стационарные модели. Их изготавливают с применением стали, минимальная толщина которой составляет 4 мм. Несмотря на то что они стоят значительно дороже, это компенсируется более продолжительным сроком службы, в чем они превосходят тонкостенные конструкции.

Мангал из бочки

Одна из особенностей стандартного мангала — он имеет форму прямоугольника. Если же возникло желание сделать своими руками приспособление для жарки шашлыка, то для этого можно приспособить газовый баллон или старую бочку. При этом тара, в которой хранились горюче-смазочные материалы, не подходит для этой цели. Особое внимание нужно уделить тому, чтобы металл имел необходимую толщину, чтобы создаваемая конструкция могла на протяжении длительного времени сохранять свою целостность.

Бочка – не единственное, что потребуется для изготовления мангала своими руками. К числу дополнительных инструментов следует отнести:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • металлические уголки.

Теперь мы подошли к процессу изготовления мангала, который предусматривает проведение следующих этапов:

  1. На первом этапе нужно выполнить разметку, ориентируясь на которую при помощи болгарки отрезают верхнюю половину бочки таким образом, чтобы торцы остались нетронутыми. Отрезанная часть в дальнейшем послужит материалом для создания крышки.
  2. На основе металлических уголков нами будут изготовлены ножки для мангала. Уголки необходимо разрезать таким образом, чтобы из них получилось 4 одинаковых отрезка, которые затем нужно приварить к торцевой части бочки.
  3. Далее нужно измерить длину бочки, после чего отрезают два уголка, имеющих длину, соответствующую ранее рассчитанному расстоянию емкости. Им будет отведена роль опоры для шампуров. На уголках выполняют надрезы, располагая их на расстоянии 4-6 см друг от друга. После этого их нужно приварить на внутреннюю часть бочки.
  4. В завершение берем стальные петли и две ручки и привариваем их к крышке. Это обеспечит защиту мангала и углей, если неожиданно начнутся дожди.

Разборный металлический мангал своими руками

Основными элементами конструкции разборного мангала из металла являются следующие:

  • четыре ножки;
  • четыре прямоугольные стенки с отверстиями;
  • дно.

Прежде чем приступить к работе, необходимо создать чертеж и подготовить необходимые материалы.

Для изготовления разборного мангала своими руками нам потребуется:

  • металлический лист;
  • Стальные уголки или пруты с гайками, которые будут использованы для создания ножек мангала;
  • Аппарат для сварки и электроды;
  • Дрель;
  • Болгарка с отрезными кругами, вместо которой можно использовать ножовку по металлу.

После того как материалы будут подготовлены, приступаем к созданию чертежа, где будут отображены размеры конструкции.

Для большего удобства наносить эскиз приспособления для приготовления шашлыков следует на листы в клетку. В нем необходимо в обязательном порядке отобразить длину ножек, размеры мангала, а также расстояние между отверстиями на стенках и направляющими фасками для шампуров. Количество фасок должно быть 8 штук. При выборе места для отверстий, которые будут обеспечивать вентиляцию, необходимо исходить из расстояния 7-10 см. В то же время нужно позаботиться о том, чтобы они находились на высоте 5-10 см от дна мангала. При расчете длины ножек особых правил нет, поэтому для них можно выбрать любые размеры.

Порядок работы

  • Берем металлический лист и наносим на него разметку стенок и дна мангала. Оптимальной будет считаться толщина металла, равная 1,5-2 мм. Не страшно, если она окажется больше, поскольку это только продлит срок службы конструкции и создаст благоприятные условия для хорошего прогрева углей и пищи.
  • Ориентируясь на разметку, начинаем разрезать металл, используя болгарку или ножовку по металлу.
  • Затем, используя дрель, делаем отверстия на стенке.
  • На следующем этапе нужно сделать надрезы на верхних кромках стенок мангала при помощи болгарки или ножовки.
  • Теперь нужно соединить дно и стенки конструкции при помощи сварки.
  • Для изготовления ножек нужно заострить металлические уголки с одной стороны – это делается путем срезания части металла в наклонном положении. Таким образом мы добьемся того, что мангал сможет легче войти в землю.
  • Завершающим этапом является соединение уголков и металлического короба с помощью сварки.

Если в качестве материала для изготовления ножек вы используете металлические прутья, то к углам днища мангала придется приварить четыре одинаковых по размеру гайки, при этом их нужно разделить на четыре равные части, к каждой из которых придется сделать резьбу. В итоге наша конструкция приобретет разборные ножки, которые в любой момент можно будет снять.

Также можно предложить еще одну идею по изготовлению разборных ножек: для этого потребуются металлические уголки, где делают отверстия для болтов, которыми они будут фиксироваться к коробу конструкции. После использования мангала их будет довольно просто открутить и сложить. Однако прежде чем разобрать конструкцию, придется дождаться, пока металл полностью остынет.

Если вы решили создать мангал с довольно длинными ножками, то нелишним будет добавить между ними металлические перемычки, что повысит устойчивость конструкции. Если вы добавите к нему крышу, то она защитит ее от дождя.

Разборный мангал из металла своими руками

Для изготовления разборного мангала из металла своими руками потребуются практически те же самые инструменты, однако к сварочному аппарату это не относится. Полный список инструментов выглядит следующим образом:

  • Дрель;
  • Сверла;
  • Ножовка по металлу или болгарка с отрезными дисками;
  • Болты и гайки;
  • Лист стали, имеющий толщину 1,5-2 мм;
  • Металлические уголки для изготовления ножек;
  • Рулетка.

Начинается процесс изготовления нашего мангала своими руками аналогичным образом, что и в случае создания неразборного мангала: необходимо выполнить чертеж и вырезать элементы мангала из металлического листа. Однако здесь имеется одна особенность. К элементам конструкции необходимо добавить 3-4 см, которые пойдут на стыки.

По бокам и с торцов конструкции нужно выполнить небольшие надрезы, после чего листы нужно согнуть таким образом, чтобы в дальнейшем можно было выполнить стыковку углов и укладку дна.

Дополнительно на боковых кромках нужно сделать отверстия под шурупы, что в дальнейшем позволит увеличить прочность соединения деталей, когда будет готовиться пища.

Для изготовления ножек потребуются заостренные уголки, при этом в стенках необходимо сделать отверстия, чтобы можно было скрепить стенки мангала с ножками при помощи болтов.

Складной металлический мангал

По своему исполнению такой вариант мангала напоминает конструкцию неразборного типа. Он имеет прямоугольную форму. Среди его особенностей следует выделить то, что для скрепления друг с другом стенок конструкции используется не сварка, а подвижные мебельные обвесы. Подобное решение позволит складывать мангал после эксплуатации.

Чтобы зафиксировать стенки в необходимом положении, на верхней части стенок нужно предусмотреть металлические крючки, которые крепят туда при помощи сварки. Одним из достоинств подобного варианта мангала является простота при транспортировке.

Заключение

Мангал на даче многими воспринимается как обязательный элемент, без которого невозможно представить летний отдых. При этом необязательно покупать готовый, поскольку каждый владелец может изготовить его своими руками любых размеров. Для этого понадобятся достаточно доступные инструменты и материалы. Учитывая, что имеется множество схем изготовления подобного приспособления с крышей и без, каждый может подобрать для себя оптимальный вариант. Если в точности следовать технологии изготовления мангала своими руками, то можно получить вполне надежное приспособление для приготовления шашлыка, которое будет на протяжении долгого времени служить вам безотказно.

  • Автор: Анна Николаевна Мирошниченко
