Машины для точечной контактной сварки

Точечная сварка наиболее распространенный вид контактной сварки. Точечные машины обладают наибольшей универсальностью и находят широкое применение для сварки листов, преимущественно небольших толщин, полос, проволок и пр. Количество изготовляемых и действующих точечных машин в несколько раз превышает число контактных машин всех остальных типов вместе взятых.

Точечные машины сваривают листовые металлы толщиной от 0,1 мм и более, имеют электрическую мощность 0,5—1000 ква и более и усилие осадки от нескольких килограммов до нескольких тонн. Машины отличаются высокой производительностью, до 600 сварных точек в минуту. Г1о конструкции привода различают машины педальные, приводимые в действие усилием рабочего, и механизированные — с электрическим, пневматическим или гидравлическим приводом.

Машины бывают и специализированные для определенного вида работ.

Рассмотрим для примера небольшую стандартную точечную машину типа АТ-10 мощностью 10 ква с педальным приводом (рис. 1). Внутри корпуса машины помещен сварочный трансформатор со вторичным напряжением 1,6—2,75 в, дающий сварочный ток до 6000 а. Вторичная обмотка состоит из одного гибкого витка, концы которого присоединены к верхнему и нижнему плечам, негущим электроды. Нижнее плечо неподвижно, верхнее закреплено шарнирно и может поворачиваться около оси шарнира; при этом конец верхнего электрода движется по дуге окружности соответствующего радиуса. Лучшим является прямолинейное вертикальное движение верхнего электрода, применяемое в более совершенных машинах. Поворот верхнего плеча и сжатие электродов осуществляется от педали, на которую рабочий при сварке надавливает с усилием 10—20 кГ. При нажатии педали поворачивается до упора педальный рычаг; при увеличении нажатия на педаль давление электродов не увеличивается.

Через соединительную штангу, коленчатый рычаг, штангу и регулировочную пружину давление передается на рычаг верхнего плеча машины. Коленчатый рычаг встроен для повышения давления электродов. По мере перемещения штанги вверх Уменьшается угол между осями коленчатого рычага и штанги и быстро возрастает давление на электроды.

Рис. 1. Контактная точечная машина

Нормальные педальные машины создают усилие на электродах 100—150 кГ, коленчатый рычаг повышает его до 200—400 кГ при том же усилии, прилагаемом к педали. Затяжку регулировочной пружины можно плавно менять, благодаря чему достаточно точно устанавливают определенную силу давления электродов при дожатии педали до упора. При повторении нажатий педали до упора электроды каждый раз производят одно и то же давление на свариваемый металл благодаря наличию регулировочной пружины в кинематической цепи передачи давления от педали к электроду. При нажатии педали начинает перемещаться кверху соединительная штанга, которая сначала создает небольшое давление электродов на изделие и попутно включает сварочный ток, воздействуя на прерыватель.

Благодаря сжатию пружины давление электродов постепенно возрастает вплоть до остановки перемещения штанги вследствие остановки дальнейшего перемещения детали упором. При освобождении педали процесс идет в обратном порядке: снижается давление на электроды, прерывателем выключается ток и электроды расходятся, освобождая изделие. Сварочный ток регулируют переключателем ступеней или регулятором.

Рис. 2. Диаграммы давление — ток в зависимости от времени: а — выключение тока при нормальном давлении; б — то же при уменьшенном давлении; в — то же при увеличенном давлении; г — включение тока при уменьшенном и выключение при увеличенном давлении

Для машины описанной конструкции диаграмма давление — ток показывает изменение давления электродов и сварочного тока во времени и является важной характеристикой точечных машин. В этом случае ток выключается при уменьшенном давлении, что может привести к перегреву точки в последней стадии сварки, ухудшить формирование точки и уменьшить ее прочность вследствие воздействия на горячую точку усилий, стремящихся разъединить сваренные детали после снятия давления электродов.

Изменение давления и тока в сварочных машинах за время сварки одной точки может происходить различным образом.

Наиболее распространенный несколько улучшенный цикл точечной сварки показан на рис. 3, а. Давление и ток остаются приблизительно постоянными весь цикл сварки. Ток включается

вскоре по достижении нормальной величины давления, которое снимается несколько позже выключения тока. При слишком быстром снятии давления возможно ослабление горячей точки действием внутренних усилий, возникающих в процессе сварки, стремящихся разъединить листы и разорвать сваренную точку.

В этом отношении предпочтителен цикл сварки (рис. 2, в), в котором после выключения тока давление не снимается, а наоборот, значительно возрастает, и точка выдерживается некоторое время под увеличенным давлением без тока. Это позволяет точке охладиться и затвердеть под увеличенным давлением. В результате после снятия давления точке уже не опасны напряжения, возникающие в зоне сварки и стремящиеся разъединить сваренные листы. Подобный цикл, иногда называемый точечной сваркой с проковкой, заметно повышает прочность точки и улучшает структуру литого ядра.

Рис. 3. Контактная точечная машина

Рис. 4. Держатель электродов и электрод точечной машины

Еще более сложный цикл, применяемый иногда для сварки металла значительной толщины, показан на рис. 185, г. Кривая давления имеет седлообразную форму, с двумя максимумами и уменьшенным значением в средней части. Сначала создается повышенное давление без тока для обеспечения плотного прилегания листов в зоне сварки. Затем давление снижается для увеличения омического сопротивления сварочного контакта и усиления теплового действия сварочного тока. После выключения тока давление снова повышается и точка выдерживается под увеличенным давлением (проковочным) без тока.

Педальные машины требуют довольно значительных физических усилий от сварщика и утомляют его, особенно при массовом производстве. Поэтому в настоящее время применяются преимущественно автоматизированные машины, например современная точечная сварочная машина типа МТ-1608 (рис.

186).

Машина может сваривать низкоуглеродистую сталь с максимальной толщиной 4 + 4 мм, легированные стали и алюминиевые сплавы. Номинальный сварочный ток 16 000 а; максимальная производительность 600 сварок в минуту; максимальное усилие на электродах 630 кГ; продолжительность сварки 0,02—4 сек. Привод машины пневматический, быстродействующий; ход электрода прямолинейный вертикальный; включение и регулирование сварочного тока осуществляется при помощи тирристоров; машина управляется электронным регулятором времени.

В то время как в машинах с педальным приводом перемещение электрода обычно радиальное, в автоматических машинах с механизированным приводом движение электрода прямолинейное вертикальное. Прямолинейное движение обеспечивает более равномерное распределение давления по рабочей поверхности электрода и не вызывает перекоса электродов.

На рис. 4 показано устройство держателя электрода с водяным охлаждением и типовых электродов для точечных машин. Электроды охлаждаются проточной водой. По мере износа рабочие поверхности электродов зачищают и обрабатывают специальной оправкой, восстанавливающей нормальную форму конца электрода.

Реклама:

Читать далее:

Процесс точечной сварки

Статьи по теме:

Машины для контактной шовной и точечной сварки

Машина сварочная подвесная предназначена для контактной точечной приварки листов из низкоуглеродистой стали толщиной до 1,5 мм к элементам жесткости (швеллерам, уголкам, прямоугольным трубкам), а также из низкоуглеродистой стали толщиной до 4,0 мм, или точечной сварки листов из низкоуглеродистой стали толщиной до 1,5 мм +1,5 мм.

Подробнее…

Стационарная машина предназначена для контактной шовной сварки поперечным швом деталей из низкоуглеродистых сталей с гальваническим покрытием и без покрытия, легированных сталей.

Подробнее…

 Машина сварочная МТП — 04 предназначена для контактной точечной сварки деталей из низкоуглеродистых сталей толщиной от (0,5 + 0,5) мм до (4,0 + 4,0) мм и крестообразных соединений стержней арматуры А I от (4,0 + 4,0) мм до (16,0 + 16,0) мм и A II, A III до (10,0 + 10,0) мм.

Подробнее…

Стационарная машина c шарошечным приводом на каждый ролик предназначена для контактной шовной сварки поперечным швом деталей из низкоуглеродистых сталей с гальваническим покрытием и без покрытия, легированных сталей.

Подробнее…

Машина сварочная МТП — 02

  предназначена для контактной точечной сварки деталей из низкоуглеродистых сталей толщиной от (0,5 + 0,5) мм до (3,0 + 3,0) мм и крестообразных соединений стержней арматуры А I от (4,0 + 4,0) мм до (16,0 + 16,0) мм и A II, A III до (10,0 + 10,0) мм.

Подробнее…

Стационарная машина предназначена для контактной точечной сварки деталей из низкоуглеродистых и легированных сталей широкого диапазона толщин и диаметров, алюминиевых и титановых сплавов, латуни, а также сварки крестообразных соединений стержней арматуры из стали классов: В1, А1, А11, А111.

Подробнее…



Машина сварочная МТП — 01  предназначена для контактной точечной сварки деталей из низкоуглеродистых сталей толщиной от (0,5 + 0,5) мм до (3,0 + 3,0) мм и крестообразных соединений стержней арматуры А I от (4,0 + 4,0) мм до (16,0 + 16,0) мм и A II, A III до (8,0 + 8,0) мм.

Подробнее…

Подвесная машина предназначена для контактной точечной сварки нахлесточных соединений листовой низкоуглеродистой и коррозионостойкой стали, а также крестообразных соединений стержней арматуры.

Подробнее…



Предназначена для точечной сварки переменным током деталей из тонколистового холоднокатаного проката низкоуглеродистых сталей толщиной от 0,5 + 0,5 до 1,5 + 1,5 мм.

Также на машине возможна сварка деталей из легированных и нержавеющих сплавов, низкоуглеродистых сталей и крестообразных соединений стержней арматуры класса А1, В1, А2, А3.

Подробнее…

Стационарная машина предназначена для контактной точечной сварки деталей из низкоуглеродистых и легированных сталей широкого диапазона толщин и диаметров, алюминиевых и титановых сплавов, латуни, а также сварки крестообразных соединений стержней арматуры из стали классов: В1, А1, А11, А111.

Подробнее…

Предназначена для точечной сварки переменным током деталей из тонколистового холоднокатаного проката низкоуглеродистых сталей толщиной от 0,5 + 0,5 до 1,5 + 1,5 мм.

Также на машине возможна сварка деталей из легированных и нержавеющих  сплавов,низкоуглеродистых сталей и крестообразных соединений стержней  арматуры класса А1, В1, А2, А3.

Подробнее…

Стационарная машина предназначена для контактной точечной сварки деталей из низкоуглеродистых и легированных сталей широкого диапазона толщин и диаметров, алюминиевых и титановых сплавов, латуни, а также сварки крестообразных соединений стержней арматуры из стали классов: В1, А1, А11, А111.

Подробнее…

Машина подвесная клещевого типа предназначена для сварки крестообразных соединений стержней арматуры из стали классов: В1, А1, А11, А111 периодического и гладкого профиля. Обеспечивает сварку арматуры как одинаковых, так и разных диаметров стержней от 14 мм., к стержням диаметром до 40мм.

Подробнее…

Машина МТ-1928 предназначена для точечной сварки переменным током деталей из легированных и нержавеющих сплавов, легированных сталей, титановых сплавов, алюминиевых сплавов и крестоообразных соединений стержней арматуры. Машина рассчитаны на интенсивные нагрузки в промышленных условиях.

Подробнее…

Машина стационарная МТП-1401 контактной точечной сварки подвесная клещевого типа предназначена для сварки деталей из листовой низкоуглеродистой стали и крестообразных соединений стержней арматуры из стали классов: В1, А1, А11, А111 периодического и гладкого профиля. Обеспечивает сварку арматуры как одинаковых, так и разных диаметров стержней от 8мм., к стержням диаметром до 20мм.

Подробнее…

Машина МТ-2103 предназначена для точечной сварки переменным током деталей из легированных и нержавеющих сплавов, легированных сталей, титановых сплавов, алюминиевых сплавов и крестоообразных соединений стержней арматуры. Машина рассчитаны на интенсивные нагрузки в промышленных условиях.

Подробнее…

Стационарная машина, предназначена для контактной точечной сварки деталей из листовой низкоуглеродистой и легированной стали, алюминиевых и титановых сплавов, латуни, а также сварки крестообразных соединений стержней арматуры из стали классов: В1, А1, А11, А111.

Подробнее…

Машина контактной сварки МТР-2401 предназначена для контактной точечной сварки деталей из листовой низкоуглеродистой, нержавеющей стали, алюминиевых сплавов, и крестообразных соединений стержней арматуры при повторно-кратковременном режиме.

Подробнее…

Стационарная машина КШ-003 предназначена для контактной шовной сварки поперечным прочноплотным швом различных изделий, в том числе, топливных баков по отбортовке (угол наклона роликов 6⁰) и приварки днищ к обечайкам из углеродистых и коррозионностойких сталей с гальваническим покрытием и без покрытия.

Подробнее…

Машина для контактной точечной сварки типа МТ-4022

Специалистами ЗАО НПФ ИТС разработана новая машина для контактной точечной сварки типа МТ-4022 для сварки легких сплавов. По своим параметрам она соответствует выпускающейся ранее машине МТ-4021, отличаясь от нее только конструкцией привода усилия.

Подробнее…

Машина контактной точечной сварки МТ-3201НУХЛ4

 Стационарная машина контактной сварки МТ-3201Н предназначена для двухсторонней контактной точечной сварки нахлёсточных соединений сталей, нержавеющих сталей, алюминиевых сплавов, титановых сплавов.

        Машина изготовлена в исполнении УХЛ4 для работы в районах умеренного климата при температуре окружающего воздуха от +5°С до +35°С с относительной влажностью не более 80% при температуре +25°С.

        Машина предназначена для работы в закрытых помещениях на высоте не 1000м над уровнем моря при температуре охлаждающей воды от +5°С до +25°С.

        Окружающий воздух не должен содержать вредных газов, разрушающих металлы, лакокрасочные покрытия и изоляцию.



Технические характеристики



Технический параметр	Ед. изм.	Значение
Контактная точечная сварка металлов в диапазоне не ниже:   -низкоуглеродистые стали -нержавеющие стали -титановые сплавы  -алюминиевые сплавы	мм	( 0,5+0,5)÷(8,0+8,0) ( 0,5+0,5)÷(5,0+5,0) ( 0,5+0,5)÷(5,0+5,0) ( 0,3+0,3)÷(2,0+2,0)
Наибольшая потребляемая мощность при коротком замыкании, не более	кВА	460
Номинальная сварочная мощность при ПВ=50%, не менее	кВА	150
Максимальная сварочная мощность, не менее	кВА	420
Ток короткого замыкания, не менее	кА	40
Максимальный длительный вторичный ток, не менее	кА	10
Регулирование величины сварочного тока, не менее указанного	ступенчатое и фазовое
Изменение значения сварочного тока при колебаниях напряжения питающей сети от +5% до -10%, не более	%	3
Пределы фазового регулирования тока сварки в диапазоне, не уже	%	30-100
Номинальный сварочный ток	кА	32
Максимальный сварочный ток для алюминия, не менее	кА	34
Максимальный сварочный ток для стали, не менее	кА	30
Номинальное усилие сжатия, не менее	даН	1600
Наибольшее усилие сжатия (наибольшее ковочное усилие при давлении сжатого воздуха 0,5 МПа), не менее	даН	1900
Наименьшее усилие сжатия (при давлении сжатого воздуха  0,1 МПа), не более	даН	100
Число ступеней регулирования сварочного напряжения, не менее		8
Минимальный раствор электродов, не более	мм	150
Максимальный раствор электродов, не менее	мм	475
Максимальный вылет электродов, не менее	мм	500
Диапазон регулирования усилия сжатия на электродах при давлении воздуха 5 бар, не уже	даН	100-1900
Максимальный ход верхнего электрода, не менее	мм	100
Наибольшая величина регулируемого двойного хода, не менее	мм	60
Наименьшая величина регулируемого двойного хода, не более	мм	3
Водяное охлаждение	л/мин	10
Уровень шума при работе, не более	дБ	72
Габариты ( ДхШхВ ), не более	мм	1550х560х2830
Масса, не более	кг	1120



Комплектность



• Стационарная машина для точечной контактной сварки МТ-3201Н    1шт.
• Педальный блок управления (педальная кнопка)                                   1шт.
• Регулятор контактной сварки                                                                    1шт.
• Паспорт и руководство по эксплуатации, монтажу и установке машины                        МТ-3201Н                                                                                                    1шт.
• Паспорт блока управления                                                                        1шт.

Машины для точечной и шовной сварки

Компания «Контактная сварка» специализируется на выпуске машин для контактной точечной и шовной сварки. Начав свою деятельность в 2002 г., компания динамично развивается, ежегодно расширяя ассортимент производимого оборудования. На сегодняшний день предприятие имеет заслуженно высокую репутацию на российском рынке металлообработки, а ее продукция широко востребована потребителем.

Благодаря использованию пневмоаппаратуры ведущих мировых производителей, а также собственных регуляторов цикла сварки и силовых контакторов, соотношение «цена – качество» оборудования имеет оптимальные для заказчика показатели. Основные направления деятельности компании:

– производство и продажа машин контактной точечной и шовной сварки;

– ремонт сварочной техники;

– модернизация парка старых машин для контактной точечной и шовной сварки;

– сервисное обслуживание и консультация в области технологий контактной сварки.

Контактно-точечная сварка

Наша компания предлагает машины контактной точечной сварки различного назначения: для сварки арматурных стержней А1,В1,А2,В3; плоских листов; алюминиевых сплавов; оцинкованных материалов; титановых сплавов. Машины производятся с различным вылетом от 500 до 1200 мм.

МТ-1928Л — машина широкого применения; МТ-4021Л — специализированная машина для сварки алюминиевых сплавов; МТ-3001Л для сварки арматурных каркасов малых и средних толщин; МТ-4224Л для сварки тяжелых арматурных каркасов МТ-2103Л для сварки арматурных каркасов больших габаритов. Подвесные машины МТП-110Л и МТП-1410Л для сварки крупных изделий в труднодоступных местах.

Рельефная сварка

Машины для рельефной сварки используются для сварки переменным током деталей из низкоуглеродистых сталей, например, закладных деталей арматуры железобетонных изделий и др. Машины для рельефной сварки отличаются от машин для точечной сварки повышенной жесткостью станины и кронштейнов, высокой подвижностью верхней электродной части и небольшим вылетом. Машины имеют пневматический привод, позволяющий регулировать в широком диапазоне рабочий ход и усилие сжатия. Контактные плиты выполнены из медного сплава и снабжены Т-образными пазами для установки электродов и различных приспособлений, фиксирующих свариваемые детали. Мы предлагаем широкий спектр машин рельефной сварки МР-4501Л, МР-6924Л, МР-8010Л.

Шовная сварка

Машины шовной сварки МШ- 2203Л (поперечная и продольная), предназначена для сварки различных изделий. Они обладают рядом уникальных свойств, отличается прекрасными рабочими характеристикам и показателями экономичности энергопотребления, даже при максимальной производительности. Машины производятся с вылетом 500-1000 мм. Наша компания предлагает широкий спектр машин шовной сварки под конкретные задачи заказчика.

Стыковая сварка

Машина контактной сварки МСО-606 (стыковая) предназначена для контактного сваривания непрерывным оплавлением (с предварительным подогревом) деталей с компактным сечением 120-1400 мм (12-40 мм в диаметре) из низкоуглеродистой стали, а также заготовок инструмента и заготовок строительных конструкций из низкоуглеродистой стали, включая арматуру железобетона II и III классов диаметров до 32 мм включительно.

Ознакомиться с полным перечнем оборудования можно на сайте компании: www.electra-its.ru

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3

197374, г. Санкт-Петербург, ул. Савушкина, д. 85

тел.: 8 (800) 600-54-60, +7 (499) 215-46-47, (812) 430-28-31

e-mail: [email protected], [email protected]

Машины DALEX серии PL для контактной точечной сварки с прямолинейным ходом верхнего электрода

Стацинарные машины для точечной сварки DALEX серии PL с прямолинейным ходом верхнего электрода c пневматическим приводом — PL 40, PL 63, PL 80, PL 100. Машины предназначены для контактной сварки листов и стержней из алюминия, латуни, низкоуглеродистой и хромо-никелевой стали. Техническое описание: Навесной шкаф управления с встроенным блоком управления сваркой, смонтирован на правой стороне машины. Встроенный блок управления MPS 10: синхронный, 5-ти временной, с памятью на 8 программ, работает с тиристорным ступенчатым усилителем. Смотровое защитное окно блока управления. Кнопки управления снабжены условными (интернациональными) обозначениями. Ввод рабочих параметров кнопками на панели управления и цифровая индикация установленных параметров. Плавная регулировка длины хобота (вылет). Плавная регулировка сварочной нагрузки. Режим работы «без подачи сварочного тока» для точного позиционирования электродов и заготовки. Режим работы «Степ» — автоматический режим с уменьшенным ходом электрода для повышения производительности. Режимы: рост тока и установка времени сварки. Главный выключатель согласно нормам VDE 0113. Компенсация сетевого напряжения. Автоматическое распознование частоты питающей сети 50/60 Гц. Принадлежности для точечной сварки: пусковая ножная педаль, электрододержатели, система охлаждения. Машины могут быть укомплектованы специальной арматурой: Нижним хоботом для сварки продольного шва цилиндрических изделий. Держателем углового электрода, позволяет произвести сварку в узких труднодоступных местах. Поворотной арматурой — верхний электрододержатель регулируется по высоте, нижний хобот-консоль вращается. Держателем качающегося и балочного электродов — для одновременной сварки нескольких точек, например, металлической сетки. Электродом-тисками — для сварки стержней, пластинок.

Аппараты точечной сварки прессового типа | Машины контактной сварки [ 844-974-9353 ]

Стандартные и нестандартные сварочные аппараты сопротивления НА ПРОДАЖУ

Аппараты для точечной сварки прессового типа серии WSI и WSI-TECNA для контактной сварки

Аппараты точечной сварки прессового типа и аппараты прессовой/выступающей сварки в стандартной и индивидуальной конфигурациях ДЛЯ ПРОДАЖИ от Weld Systems Integrators, производителя оборудования для контактной сварки. Наши машины являются одними из самых универсальных аппаратов контактной сварки.

Сварочные прессы сопротивления работают иначе, чем точечные сварщики с коромыслами. В сварочном аппарате с коромыслом нижний рычаг (обычно регулируемый вверх и вниз) остается неподвижным во время сварки. Верхний рычаг не регулируется, но поворачивается в положение сварки, образуя сварочный контур.

С другой стороны, прессовые сварочные аппараты серии

WSI и WSI-TECNA используют либо плиты, либо сварочные рычаги. Верхний электрод и сварочная головка перемещаются вертикально. Нижний электрод регулируется по вертикали, что позволяет использовать различные зазоры между электродами.Кроме того, нижний электрод остается в фиксированном положении во время процесса сварки. Обычное использование включает приварку крепежных деталей и шпилек из-за этого вертикального действия.

При выполнении рельефной сварки часто используются пластины с Т-образными пазами для крепления приспособлений и инструментов. Конфигурации сварочного рычага чаще используются для точечной сварки. Пластины и сварочные рычаги чаще всего изготавливаются из меди или медного сплава класса 2.

Сварочный пресс Сильные стороны:

• Приварка крепежных деталей, гаек и шпилек
• Выполнение сварочных работ в ограниченном пространстве
• Применения с высоким усилием электрода
• Применения для рельефной сварки
• Применения, требующие специальных инструментов
• Частая смена инструмента

Серия WSI – универсальные/регулируемые/гибкие

Сварочные аппараты серии

WSI с воздушным и водяным охлаждением рассчитаны на тяжелые условия эксплуатации и долговечны. СДЕЛАНО В США на нашем предприятии в Уорренсвилл-Хайтс, штат Огайо, наши сварочные аппараты производятся для многолетней стабильной и надежной работы.

> УЗНАТЬ БОЛЬШЕ о сварочных аппаратах серии WSI

WSI-TECNA – Производство контактной сварки по доступной цене

Сварочные аппараты прессового и прессового/выступательного типа

WSI-TECNA доступны в конфигурациях с однофазным переменным током, трехфазным постоянным током и трехфазным MFDC. WSI является главным дистрибьютором промышленных аппаратов контактной сварки и балансировочных станков TECNA.TECNADirect.com (подразделение WSI) хранит, продает, ремонтирует и поддерживает наш инвентарь TECNA.

> УЗНАЙТЕ БОЛЬШЕ о прессовых и прессовых/выступающих сварочных аппаратах WSI-TECNA

Знаете ли вы, что WSI предлагает услуги по ремонту и восстановлению аппаратов для точечной сварки? УЗНАТЬ БОЛЬШЕ

Свяжитесь с интеграторами сварочных систем

Аппарат для точечной сварки

5 кВА, аппарат для точечной сварки, स्पॉट वेल्डिंग मशीन в Shahzada Bagh, Дели, Jeet Machine Tools India

---

О компании

Год основания2009

Юридический статус фирмыПартнерская фирма

Характер деятельностиОптовые продавцы

Количество сотрудниковДо 10 человек

Годовой оборотRs. 1–2 крор

IndiaMART Участник с октября 2010 г.

GST07AAIFJ7490h2ZZ

Код импорта-экспорта (IEC) 05130 *****

Основанная в 2009 году, Jeet Machines Tools India является ведущим производителем из шлифовальных станков, сверлильных станков, полировальных станков, режущих и распиловочных станков и многого другого. Обладая всеми современными машинами и новейшими технологиями, мы можем производить товары более быстрыми темпами.Кроме того, мы также следим за тем, чтобы наша номенклатура изделий поставлялась без всех вероятных производственных дефектов и проходила точные и строгие процедуры проверки.

Наш обширный опыт в области помогает нам предоставлять нашим клиентам продукцию высочайшего качества. Благодаря нашему высококлассному инфраструктурному объекту, мы можем производить наш ассортимент оборудования в соответствии с заранее установленными графиками поставок. Наши этические методы ведения бизнеса и сознательный подход к клиентам сделали нас одним из привилегированных имен на рынке. Идеальное сочетание людей и машин позволяет нам выделиться в отрасли.

Мы участвуем в производстве высококачественного ассортимента шлифовальных станков, токарных станков, станков для листового металла, нарезных станков и машин специального назначения. Они произведены, используя самый прекрасный качественный материал, который поставлен от хорошо надежных продавцов. Кроме того, наша продукция проверяется на соответствие международным стандартам качества, надежности и долговечности в нашем передовом испытательном центре.

Видео компании

Аппараты для точечной сварки

: как выбрать лучшие модели

Чтобы правильно выбрать портативный аппарат для точечной сварки , необходимо разобраться в возможностях и основных параметрах оборудования.

Кроме того, полезно почитать отзывы сварщиков о конкретных моделях.

Все это есть в нашем обзоре, который поможет вам выбрать технику, которая справится с предстоящими задачами.

• Принцип точечной сварки
• Преимущества точечной сварки
• Как выбрать аппарат для точечной сварки
• Типы аппаратов для точечной сварки
• Режимы воздействия
• Режим работы
• Максимальная толщина сварочного тока
  8 сварные листы
• Напряжение подключения
• Способ управления
• Дополнительные параметры
• Лучшие машины для точечной сварки
• СВА калибр-1.5 AK
• Fox Weld KTR-8 3097
• FUBAG TS 2600 38 666
• Redhotdot Hammer IT 275116
• Fox Weld MTR-25 3373

Лучший портативный точечный сварщик

Wieder Kraft WDK-6000

Подбор товаров основан на отзывах, мнениях и оценках пользователей, размещенных на различных ресурсах в сети Интернет.

Вся информация взята из открытых источников.

Мы не сотрудничаем с производителями и брендами и не поощряем покупку определенных товаров.

Статья носит информационный характер.

Принцип точечной сварки

Для начала рассмотрим устройство и принцип работы аппаратов точечной сварки.

Оборудование подключается к сети 220 или 380 В и преобразует переменный ток в постоянный.

Для этого используется инверторная технология.

Понижающий трансформатор внутри снижает количество вольт до 12-48 и увеличивает силу тока.

К источнику питания присоединяется кабель, на конце которого крепится пистолет или пульт с электродом.

Последний относится к неплавящемуся типу (обычно сплав меди с хромом).

Должен быть в несколько раз толще сечения свариваемого металла.

Кратковременное прикосновение конца электрода к изделию вызывает точечный нагрев, расплавляющий железо.

Молекулы металлов смешиваются, образуя единую кристаллическую решетку.

Получено точечное соединение. Если его разбить, то с одной стороны будет углубление (кратер), а с другой — ядро.

Поскольку контакт осуществляется электродом с малым сечением, окружающая поверхность меньше нагревается и не деформируется.

Таким способом можно соединить листовые заготовки, проволоку или приварить стержни к плоскости (ручки кастрюли и т.п.).

Преимущества точечной сварки

Точечная сварка востребована при кузовном ремонте.

С его помощью к поврежденным местам приваривается конец молотка обратного хода, которым вытягиваются вмятины.

Этот вид сварки применяют также при изготовлении металлической посуды, различных ограждений.

Среди преимуществ точечной сварки можно выделить следующие параметры:

• Аккуратные и точные швы.
• Уменьшить расходы на электроэнергию и расходные материалы (нет плавящегося электрода, не нужен газ, как в полуавтомате).
• Высокая производительность.
• Высококвалифицированный персонал не требуется (достаточно пару раз показать как им пользоваться и дать потренироваться на черновых деталях).
• При работе с толщиной изделия 0,5-1,0 мм прижоги отсутствуют.
• Нет необходимости в последующей механической обработке швов.

Как выбрать аппарат для точечной сварки?

Чтобы понять, как выбрать точечную сварку, нужно запомнить семь основных параметров, на которые стоит обратить внимание перед покупкой.

Существуют также дополнительные факторы, которые играют роль только в определенных условиях эксплуатации.

Типы машин для точечной сварки

Все оборудование, способное выполнять точечную сварку, делится на две категории: переносные и стационарные.

Первый тип характеризуется компактными размерами в пределах 30х20х30 см и массой до 16 кг. Такие модели способны сваривать металл сечением 1,5+1,5 мм.

Максимальный показатель может достигать 5 мм. Переносные изделия актуальны при кузовном ремонте или производстве крупных металлоконструкций (дверей, ворот, стеллажей).

Устройство можно носить с собой вокруг изделия и выполнять сварку.

Переносной аппарат для точечной сварки.

Стационарные аппараты точечной сварки применяются в производственных помещениях.

С их помощью выполняют сборку изделий, которые оператор может держать в руках.

Однотипные соединения создаются очень быстро при массовом производстве, что способствует повышению производительности.

Но такие установки занимают много места за счет габаритов 50х60х100 см и могут весить до 100 кг.Мощный источник тока позволяет сваривать металл общей толщиной до 8 мм.

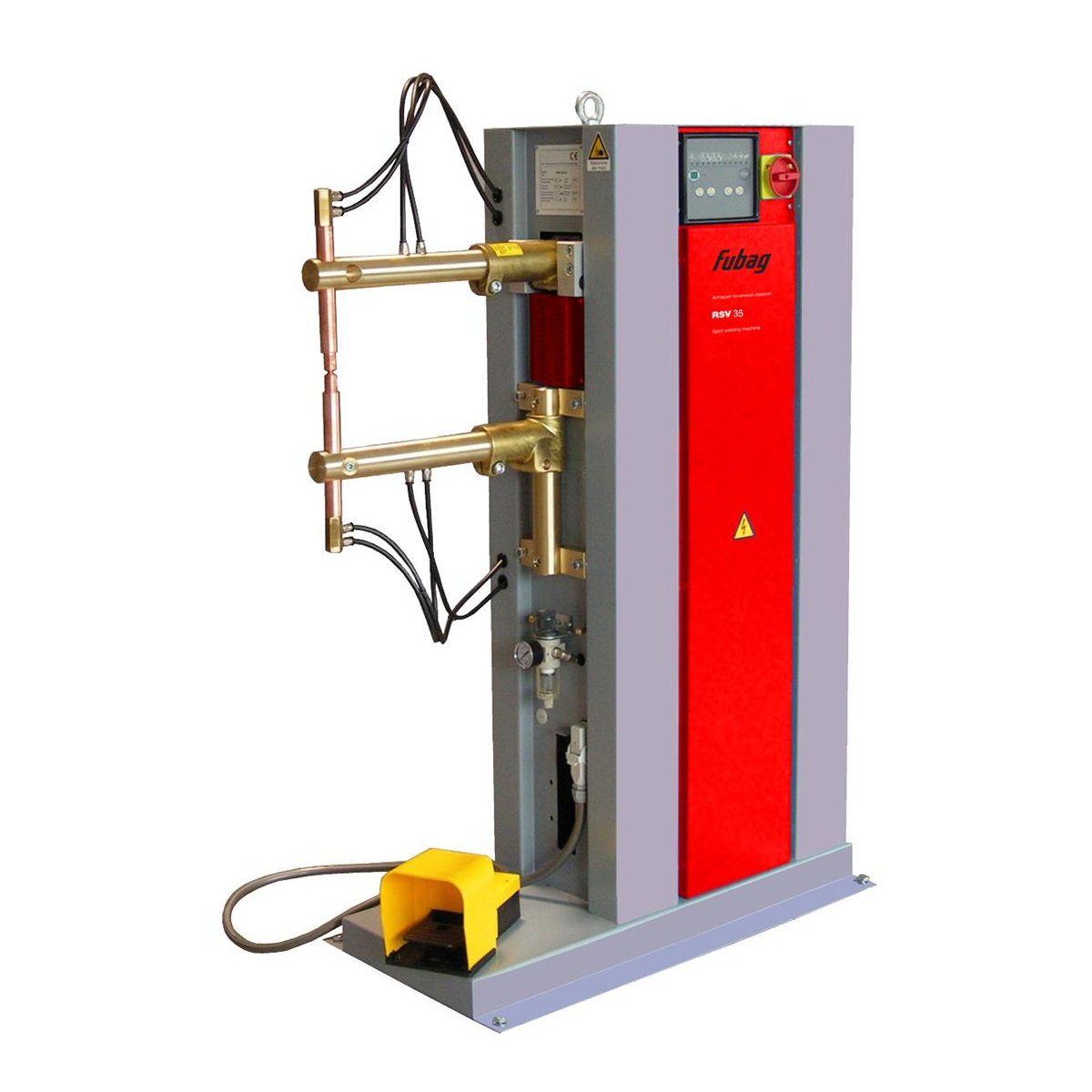

Станок для точечной сварки стационарный.

Режимы воздействия

Аппараты для точечной сварки могут работать с заготовками одним из двух способов.

Односторонняя точечная сварка

Односторонний режим реализован в моделях, называемых споттерами.

Оснащены пистолетом со стержнем и обратным молотком, на конце которого медный электрод в виде треугольной звезды.

Придерживая электросварку к поверхности, можно делать обратные удары, вытягивая помятый металл.

Споттер для односторонней точечной сварки.

Режим одностороннего воздействия оправдан в случае затрудненного доступа к обратной стороне конструкции (нужно снять обшивку двери, демонтировать крыло автомобиля), либо при слишком больших размерах изделия.

Таким способом можно также приварить к поверхности шайбу или гребенку, чтобы воздействовать одновременно на большую площадь, стягивая сразу все элементы с помощью крючков.

Корректировщик для односторонней точечной сварки принцип работы

Работа в качестве корректировщика для односторонней точечной сварки.

Двусторонняя точечная сварка

Двусторонняя сварка используется для соединения листового металла внахлест.

Для этого устройства оснащены щипцами, которые оборачивают продукт.

Максимальное расстояние точки соединения от края конструкции зависит от вылета консолей.

Этот параметр может быть от 12 до 50 см.В таких устройствах нижняя консоль неподвижна, а верхняя опущена, одновременно нажимая и прогреваясь.

Машина для двусторонней точечной сварки

Клещи для двусторонней точечной сварки.

Режим работы

Режим работы устройства мягкий и жесткий, что зависит от характеристик тока.

В первом случае используется малая плотность тока, но цикл сварки выполняется с увеличенной продолжительностью 2-5 секунд.Это позволяет использовать электроды меньшего сечения (оно может быть равно толщине заготовки) и не слишком сильно нажимать клещами.

Во втором случае используется ток большей плотности, и цикл длится меньше — 0,2-1,5 с. Эта модель обеспечивает повышенную скорость работы, но требует сильного обжатия заготовок и диаметра электрода, в несколько раз превышающего суммарное сечение свариваемых деталей.

Максимальный сварочный ток

Максимальный сварочный ток зависит от возможностей оборудования для точечной сварки.

Значение 3000 А позволит вам соединять детали с общим сечением до 3 мм. Машины с индексом 6000 А могут сваривать сталь до 4-5 мм. Промышленные станки 10000-16000 А позволяют соединять заготовки до 9 мм (суммарно).

Максимальная толщина свариваемых листов

Важный параметр, показывающий, какое максимальное сечение аппарата способен варить.

Если игнорировать это значение и использовать оборудование на более толстых деталях, качество соединения снижается.

Параметр можно указать в целом, например, «5 мм», или разделить на две части — «2,5+2,5 мм», что будет означать одно и то же.

Существуют промышленные версии, позволяющие сваривать сразу три стальных листа. Тогда он обозначается как «3+3+3 мм».

Напряжение подключения

Для подключения устройства к сети однофазная сеть напряжением 220 В или трехфазная линия напряжением 380 В.

Это прямо указано в инструкции к изделию и определяет, где оно будет находиться использовал.

Потребляемая мощность от 3 до 12 кВт подскажет, можно ли включить прибор в обычную бытовую сеть (обычно больше 5 кВт лучше не включать, чтобы не расплавить проводку).

Способ управления

Самые дешевые устройства управляются вручную.

В некоторых моделях даже нет возможности задать силу тока — он всегда работает на максимуме.

Оператор сам сжимает пассатижи руками и следит за временем контакта электродов для формирования нужного сварного шва.

Для качественного соединения сначала нужно протестировать устройство на черновых заготовках такой же толщины, как и основное изделие.

Определив, сколько времени необходимо для зажима, можно приступать к сварке.

Есть устройства с регулировкой тока, которые немного упрощают работу с металлами разной толщины.

Микропроцессорное (синергетическое) управление значительно облегчает работу.

Сварщик указывает на табличке тип выполняемого соединения (приварка шайбы, проволоки, сварка внахлестку и т.п.), а также толщина изделия.

Синергетическое управление автоматически выбирает оптимальные параметры сварки, подает ток и отключает его.

Оператору остается только принести электроды и поставить их на нужное место. Но такие модели намного дороже.

Аппарат точечной сварки с микропроцессорным управлением

Дополнительные параметры

Если требуется длительная работа аппарата, то обратите внимание на тип охлаждения.

Устройства с водяной системой и радиатором быстрее отводят тепло и имеют больший срок службы.

Наводчику обязательно понадобится пистолет и обратный молоток.

Для выполнения сварки используйте медные электроды, являющиеся плавящимся элементом.

Для мобильных устройств весом от 13 кг целесообразно приобрести тележку для их перевозки на колесах.

Лучшие аппараты точечной сварки

Если вам нужна контактная точечная сварка для домашней мастерской или небольшого производства, то обратите внимание на следующие модели, которые уже опробованы покупателями и получили положительные отзывы.

Это лучшее устройство с точки зрения стоимости и мощности носовой части.

Пользователи в отзывах рассказывают, что легко сваривают между собой листовой металл 2+2 мм, выполняя 15 точек в минуту.

При необходимости подключения провода модель справится с сечением прутьев 5+5 мм.

Но для соединения нужна мощная сеть, поэтому для гаража такую ​​точечную сварку выбирать не стоит.

Fox Weld КТР-8 3097

На втором месте рейтинга находится продукция итальянского бренда Foxweld.

Оборудование для точечной сварки имеет два медных кронштейна, зажимную рукоятку и упорную пластину.

Мощность источника тока 8кВт, аппарат способен готовить на 6000А.

Производитель заявляет, что инвертор легко соединит две заготовки сечением 1,5+1,5мм.

Модель относится к профессиональному классу и имеет защиту корпуса IP21.

Преимущества приварки Fox KTR-8 3097

• Большая ручка для подъема аппарата.
• Относительно небольшие размеры 41x10x23 см.
• Удлинение электродов на 15 см позволяет заводить между ними большие детали.
• Повышенная мощность сварочного тока.

Недостатки сварки Fox КТР-8 3097

• Есть небольшой люфт, из-за чего электроды точно не сходятся друг с другом.
• Нужна хорошая проводка от 4 мм2.
• Трудно часто перемещать из-за веса 14 кг.
• Мощность не регулируется.

Вывод:

Судя по отзывам, данный аппарат для выполнения точечной сварки используется большинством пользователей для изготовления металлических дверей.

Сварщики говорят, что это намного удобнее работы полуавтоматом и после сварки не требуется дополнительная зачистка швов.

FUBAG TS 2600 38 666

А вот аппарат для точечной сварки, называемый споттер.

Предназначен для выполнения односторонних прихваток по металлу сечением до 1,5 мм. Максимальный ток 2800 А.

Размеры оборудования 20х32х18 см.

При подключении к однофазной сети устройство потребляет 5,4 кВт, поэтому его можно использовать в гараже или на даче.

В комплекте пистолет и тяга с обратным молотком.

Имеются три электрода «звезда» и один угольный электрод для нагрева поверхности металла.

Преимущества FUBAG TS 2600 38 666

• Переключатель для сварки угольными и медными электродами.
• Световая индикация перегрева и наличия сети.
• Четыре режима работы.
• Создает надежное соединение.

Недостатки FUBAG TS 2600 38 666

• Большой вес 14 кг неудобно часто перемещать.
• Высокая стоимость.
• Нет регулировки силы тока (только по способу сварки).

Вывод:

Данная модель предназначена для кузовного ремонта и способна работать в нескольких режимах: сварка гофры, колец, нагрев поверхности угольным электродом, прихватка «звездочки».

Обратите внимание на мощный обратный молоток на пистолете. Вес груза составляет 1,1 кг, что обеспечивает быстрое вытягивание вмятин.

RedHotDot HAMMER IT 275116

Бренд Hummer производится в Италии.

Модель IT 275116 выдает максимальный ток 3200 А.

Позволяет сваривать листовой металл сечением 1,5+1,5 мм. Подключение к однофазной сети 220 В и потребляемая мощность 3 кВт не перегружают бытовую электропроводку, поэтому пользоваться устройством можно даже в гараже.

Цифровой дисплей удобен для визуального контроля вводимых параметров.

Индикатор указывает на срабатывание перегрузки. В комплекте с корректировщиком идет пистолет со сменными насадками.

Плюсы RedHotDot HAMMER IT 275116

• Защита корпуса
• Не создавать чрезмерную нагрузку на сеть из-за мощности 3 кВт.
• Маленькие размеры 30x18x26 см.
• Глубокое проникновение и прочное соединение.

Минусы RedHotDot HAMMER IT 275116

• Высокая стоимость.
• Весит более 16 кг.
• Некоторым сварщикам конструкция обратного молота кажется слабой.

Вывод:

Модель точечной сварки отличается синергетическим управлением, когда сварщик выбирает один из шести режимов в зависимости от конфигурации свариваемого элемента.

Толщина металла задается на цифровом дисплее. Микропроцессор сам подбирает оптимальные параметры для выполнения имеющейся задачи.

Fox Weld MTR-25 3373

Далее в рейтинге идет аппарат точечной сварки , который предназначен для работы внутри производственного цеха.

Устройство необходимо подключить к трехфазной сети на 380 В.

Управление механическое, а сжатие клещей осуществляется ножным приводом.

Руки сварщика в это время могут поддерживать заготовку. Мощность оборудования 25 кВт.

Кейс имеет размеры 87х40х121 см и весит 100 кг.

Преимущества Fox Weld MTR-25 3373

• Простота в эксплуатации.
• Долгий срок службы.
• Не ломается при повседневной работе.
• Начните сжимать плоскогубцы педалью — ваши руки всегда свободны.

Минусы Fox Weld MTR-25 3373

• Очень высокая стоимость.
• Вес 100 кг требует надежного основания под станок.
• Пользователям не хватает столов под плоскогубцы для переворачивания заготовок.
• При интенсивном использовании необходимо часто затачивать электроды.

Заключение:

Данную машину рекомендуем для выполнения серийной точечной сварки на производстве.

Модель имеет сварочный ток 16000 А и способна сваривать заготовки толщиной 2,5+2.5 мм.

Одна точка делается за 10 секунд, что позволяет ставить сразу 6 стежков в минуту.

Еще одной особенностью продукта является водяное охлаждение в системе с радиатором. Он отводит лишнее тепло и продлевает время непрерывной работы.

WIEDER KRAFT WDK-6000

Наш обзор завершает корректировщик на тележке. Он содержит пистолет для точечной сварки и реверсивный молоток.

Модель выдает максимальную силу тока 4400 А. Корпус защищен по стандарту IP23, поэтому можно работать с устройством на улице во время дождя (завершить выравнивание корпусной части и убрать в помещение).

Потребляемая мощность 11 кВт. Время сварки можно регулировать от 1 до 10 секунд. Сварщику не нужно следить за этим — аппарат сам отключает сварочный ток. Прихватки крепкие и без прожогов.

Преимущества WIEDER KRAFT WDK-6000

• Возможность подключения к сети 220 В.
• Повышенная надежность.
• Восемь режимов сварки.
• Цифровой дисплей и синергетическое управление.

Минусы WIEDER KRAFT WDK-6000

• Высокая стоимость.
• Вентилятор охлаждения отсутствует.
• Необходимо предусмотреть место для устройства размерами 60х50х95 см.

Вывод:

Этот споттер для точечной сварки отличается исполнением на тележке. При этом блок питания расположен сверху, поэтому для входа в настройки не нужно нагибаться.

Внизу достаточно места для кабелей, расходных материалов и инструментов. Тележка оснащена колесами, где два передних колеса поворачиваются на 360 градусов в стороны.

Облегчает быстрое перемещение по цеху и отлично подходит для автомастерских для восстановления геометрии кузова при перемещении по машине.

Какой аппарат для точечной сварки вы решили купить ?

• SVA Caliber-1.5 AK
• Fox Weld KTR-8 3097
• FUBAG TS 2600 38 666
• Redhotdot Hammer IT 275116
• Foxweld MTR-25 3373
• Wieder Kraft WDK-6000

с использованием точечного сварочного оборудования Требуется обучение

Оборудование для точечной сварки может использоваться только после некоторого обучения.Некоторое оборудование является более сложным в использовании, поэтому лучше узнать больше о различных процессах, прежде чем экспериментировать со сваркой. Аппараты для контактной сварки наиболее известны из-за их относительно невысокой цены. Они прикладывают усилие припоя с помощью рычага. Если руки не выровнены правильно, наконечники могут скользить. Машины с вертикальным прессом не имеют этой проблемы и используются, когда вам нужна красивая поверхность без следов.

Некоторым процесс точечной сварки кажется простым, но на самом деле это не так. Это более или менее похоже на формулу. Вы должны использовать правильную силу и правильное количество тепла в течение нужного периода времени, чтобы получить желаемые результаты. У аппарата для точечной сварки есть несколько настроек, и когда вы научитесь точно настраивать каждую настройку, вы сможете добиться наилучшего результата.

Имеются легкодоступные таблицы, которые можно использовать для проверки рекомендуемых настроек вторичного тока, времени протекания тока и силы сварки. Таким образом, вы можете легко сваривать все типы листового металла различной толщины.Когда вы используете правильное усилие сварки, вы можете получить хорошие соединения, используя высокую температуру нагрева при короткой продолжительности сварки.

Если вы используете небольшую машину для сварки толстого листа металла, вам придется использовать небольшое усилие с большей продолжительностью сварки. Это может привести к сильной маркировке поверхности, в то время как большая площадь металла нагревается. В настоящее время существует нехватка квалифицированных кадров в области точечной сварки. Если вы сможете найти себе гуру, который научит вас всем тонкостям различных процессов сварки, вы сможете стать экспертом всего за несколько недель.

Если поискать в Интернете, то можно найти курсы обучения в вашем городе. Американское общество сварщиков (AWS) является хорошим источником информации. Они также предлагают руководство по контактной сварке, которое вы, возможно, захотите купить. Рекомендуется пройти один из восьми сертификационных курсов, предлагаемых AWS.

После того, как вы прошли обучение и получили сертификат, вам нужно будет правильно выбрать сварочный аппарат. Аппарат, который вы выбираете для точечной сварки, должен обеспечивать прочные сварные швы. Существует 3 типа сварных швов: класс А, класс В и класс С.Сварные швы класса А предназначены для использования в критических условиях. Если такой сварной шов выйдет из строя, это может привести к выходу из строя системы или основного компонента, потере управления и так далее. Это также может представлять опасность для здоровья человека и самой жизни. Когда сварной шов класса B выходит из строя, это может повлиять на эффективность системы или функции, но не угрожает жизни человека. При отказе сварки класса C ни система, ни персонал не подвергаются опасности.

Когда машина работает и выполняет сварные швы класса А, вам необходимо иметь в резерве не менее 25 процентов существующего диапазона силы тока и усилия.Многие компании не могут правильно подобрать оборудование для своих проектов. Есть специалисты в этой области, которые могут дать вам правильный совет. Есть много онлайн-дистрибьюторов, с которыми вы можете связаться, когда решите купить аппарат для точечной сварки. Они зададут вам такие вопросы, как типы материалов, которые вам нужно сваривать, и на какой скорости вам нужно работать на машине. Вы должны всегда выбирать размер машины в соответствии с вашими потребностями в сварке. Слишком большое или слишком маленькое оборудование может создать проблемы.

Аппараты для точечной сварки, оснащенные трехфазными инверторными источниками питания постоянного тока средней частоты (MFDC), в настоящее время более популярны, чем однофазные аппараты переменного тока.Они предлагают больше преимуществ и потребляют меньше энергии для работы. Если у вас есть старая машина, вы можете добавить к ней новые функции, чтобы повысить производительность. На рынке есть компании, которые могут добавить новые программируемые элементы управления к вашему старому оборудованию. Вам также понадобится манометр для измерения фактической силы сварки между наконечниками.

Оборудование для точечной сварки производства AVIO обладает всеми интеллектуальными функциями, которые нужны современному пользователю. Оборудование очень доступно, когда вы покупаете его онлайн. Покупать у местной компании лучше, так как вы всегда можете вернуть свои деньги, если вы не довольны покупкой.На все оборудование распространяется гарантия, а также предоставляется послепродажная поддержка. Когда вы выбираете аппарат для точечной сварки, хорошо протестировать его, прежде чем расстаться со своими деньгами. Большинство продавцов предоставят вам бесплатную тестовую сварку, чтобы вы чувствовали себя комфортно при покупке. Они также научат вас, как ухаживать за оборудованием.

Биография автора:

Дональд Эрнест имеет степень магистра машиностроения. Он работал над сварочными проектами более 20 лет и любит писать о сварочном оборудовании и услугах.



Hyosung Heavy Industries > Сфера деятельности > Сварочные решения > Специальные машины для точечной сварки

Сварочные аппараты для точечной сварки, такие как Robot Seam, Roll & Spot и Projection от Hyosung Heavy Industries, созданы на основе конструкции и технологии производства трансформаторов Hyosung, признанных во всем мире. Осуществляем проектирование, проектирование, производство и установка всех сварочных аппаратов для эксклюзивного использования.

Тип продукта

Машины для рельефной сваркиМашины для шовной сваркиRobot Seam SE-Rn Type

• Реактор

  Выступающие сварочные аппараты

  • Герметичная конструкция с низким коэффициентом трения собственной разработки
  • Очень жесткая и компактная рама обеспечивает превосходную механическую жесткость
  • Обеспечивает оптимальное качество сварки с низким уровнем шума
  • Исключительная система управления с погрешностью регулирования тока ± 3 % обеспечивает превосходный результат сварки
  • Ввод условий сварки и управление журналом нештатных ситуаций с помощью панели управления с сенсорным экраном
  • Встроенный тензодатчик/индикатор для отображения давления в режиме реального времени и установки верхнего/нижнего предела

• Машины для шовной сварки (горизонтальный/вертикальный шов)

  Машины для шовной сварки (горизонтальный/вертикальный шов)

  • Высокоточный механизм наддува (уникальная система RAM с 8 углами от Hyosung)
  • Силовые вводы рассчитаны на длительный срок службы (предназначены для смазывания больших токов во вращающемся валу корпуса источника питания и приводе электродов для охлаждения инверторного управления)
  • Использование выходного типа AC и сварки TRANS с высоким использованием внутреннего тепла/вибрации/температуры
  • Специализированная машина для шовной сварки со встроенным специальным сварочным аппаратом lron-Man, управляемым роботами
  • Совместимость с нержавеющей сталью, стальным листом с полимерным покрытием, мощностью сварки алюминиевого материала
  • Доступна базовая модель для станков специального назначения Специальная машина для изготовления деталей автомобилей (легковых/коммерческих)
  • Специальная машина для сварки швов методом заготовок по индивидуальному заказу кузова автомобиля
  • Сварка герметичных сосудов, таких как бак (радиатор) и барабан

• Роботизированный шов SE-Rn, тип

  Роботизированный шов SE-Rn, тип

  • Специальная машина для шовной сварки топливных баков автомобилей
  • Применение метода управления контактной сваркой с инвертором постоянного тока
  • Компактный и мощный аппарат для сварки швов с рамной конструкцией из алюминиевого сплава
  • Высокая гибкость траектории шва и возможность сварки нескольких изделий в небольшом количестве
  • Внедрена уникальная система повышения крутящего момента Hyosung
  • Оптимизирован для сварки оцинкованного стального листа за счет применения устройства с автоматическим подвижным электродом
  • Основные области применения (автомобильный топливный бак/радиатор трансформатора и т. д.))

WDA-6000 Транзисторный автоматический точечный сварочный аппарат для продажи,производители,поставщики-Tmax Battery Equipments Limited.

Введение:

Транзисторный точечный сварочный аппарат

представляет собой высокочастотный аппарат для прецизионной импульсной сварки. На основе машины для точечной сварки с накоплением энергии конденсатора добавлен транзисторный переключатель, который называется переключателем FET. Мощность одного полевого ключа обычно недостаточна, поэтому десятки или сотни транзисторных ключей обычно подключаются параллельно для управления и разрядки через емкость.

Как правило, скорость разряда очень высока, и ток должен контролироваться в течение короткого времени, поэтому машина для точечной сварки транзисторов обычно управляется высокопроизводительным одночиповым микрокомпьютером, который выводит высокочастотные импульсные сигналы для управления. состояние транзисторного ключа.



Особенности:

1. Технические характеристики транзисторного источника питания для сварки: 3000 / 4000 / 6000 — это высокоскоростной импульсный источник питания с высокой точностью и высоким током, который может реализовать управление с обратной связью с обратной связью в режиме реального времени, собранное напряжение между сварочными электродами. и текущий.

2. Непрерывный и простой ввод питания малой мощности (220В, 10А)

3. Ведущая скорость управления 100-150 кГц, быстро нарастающая скорость сварочного тока и точная регулировка.

4.3 режимы управления (постоянный ток, постоянное напряжение, гибрид тока и напряжения)

5. Отображение в реальном времени динамической формы кривой тока, напряжения, сопротивления, мощности, тепла одновременно, что удобно для управления качеством сварки.

6.Динамический список в реальном времени отображает данные проверки параметров сварки для последних 10 точек.

7. Он может установить 31 группу хранения, т.е. спецификации, и может переключаться по желанию.

8. Оснащенный функцией обнаружения предварительного включения питания, он может судить о рабочем состоянии сварочного пути.

9. Стандартная функция связи RS-232/485.

1. Импульс сварки регулируется небольшим разбрызгиванием припоя, припой не меняет цвет.

3. Динамический мониторинг сварочного напряжения, тока, мощности и сопротивления в режиме реального времени.

4. Три комбинированных режима с фиксированным током и фиксированным напряжением.

Портативные пистолеты для точечной сварки TECNA НА ПРОДАЖУ [ 844-44-TECNA ]

Модели малой, средней и большой мощности, а также модели MFDC от 15 кВА до 137 кВА В НАЛИЧИИ на TECNADirect.com

Портативные пистолеты для точечной сварки TECNA

от TECNADirect.com упрощают доставку сварщика к деталям, а не детали к сварщику.

Наши сварочные горелки, доступные как в типе C, так и в типе Scissors (также называемом типом X), являются автономными, включая встроенный трансформатор и цифровое управление сваркой. Разработанные для оптимальной эргономики, максимальной универсальности и безопасности оператора, переносные пистолеты для точечной сварки TECNA прочны и рассчитаны на тяжелые условия эксплуатации и готовы к длительному использованию в производственных условиях.

TECNADirect.com с гордостью предлагает полный каталог сварочных горелок TECNA с однофазным источником питания переменного тока или трехфазным источником питания MFDC, охватывающих широкий спектр областей применения. Работайте с TECNADirect.com, чтобы настроить конфигурацию кронштейнов и электрододержателей.

ЗАПРОСИТЕ ПРЕДЛОЖЕНИЕ на переносные пистолеты для точечной сварки TECNA или сообщите TECNADirect.позвоните по номеру 844-44-TECNA, чтобы узнать о доступных товарах В НАЛИЧИИ.

Сварочные пистолеты TECNA AC

Сварочные пистолеты TECNA MFDC

Сварочные аппараты TECNA для технического обслуживания

Портативный пистолет для точечной сварки TECNA WTG-7902 и переносной пневматический гироскопический пистолет для точечной сварки WTG-7913 идеально подходят для технического обслуживания, включая ремонтные мастерские, техническое обслуживание заводов и другие производства легких металлов. WTG-7902 заменил модели LORS TECNA 5048A, 5048B, 5148A и 5148B.

Для получения дополнительной информации о сварочных пистолетах TECNA ЗАПРОСИТЕ ПРЕДЛОЖЕНИЕ или позвоните нам по телефону 844-44-TECNA или +1-216-475-5629.

TECNADirect.com является основным дистрибьютором аппаратов для сварки пьедесталов TECNA, в том числе аппаратов для точечной сварки с коромыслом, аппаратов для точечной сварки прессового типа и аппаратов для прессовой/выступающей сварки. У нас также есть полная линейка настольных сварочных аппаратов, переносных пистолетов для точечной сварки, балансировочных станков и аксессуаров. Лучше всего то, что мы храним запасы В НАЛИЧИИ в нашем офисе в Уорренсвилл-Хайтс, штат Огайо, для быстрой отправки и доставки.

TECNADirect.com поддерживается Weld Systems Integrators, Inc., производителем надежного, инновационного, высококачественного оборудования и машин для контактной сварки.Для получения дополнительной информации о системных интеграторах Weld посетите сайт www.
