Как сделать откатные ворота своими руками: Пошаговая инструкция — Дом&Стройка
Откатные ворота с каждым годом все больше вытесняют своих устаревших конкурентов, поскольку действительно обладают наивысшими показателями качества.
К тому же, они стильно смотрятся и сочетаются с любым видом забора (главное, чтобы он был прямым), а большое разнообразие материалов позволяет подбирать наиболее оптимальные практические свойства.
Содержание
- В чем выгода самостоятельного изготовления?
- Этапы подготовительных работ
- Материалы и инструменты
- Откатные ворота своими руками: пошаговая инструкция
Единственным недостатком откатных ворот является их высокая стоимость, которая раньше довольно серьезно сказывалась на их популярности. Сегодня же цены стали более доступными, а особенно дешево желаемая конструкция обойдется тем, кто решит изготовить ее самостоятельно.
Сделать откатные ворота своими руками — это значит не только сэкономить на оплате труда рабочим, но и убедиться в качестве использованного материала, фурнитуры и автоматики. Действительно надежные комплектующие даже крупные компании своим клиентам предлагают крайне редко. Обычно заказчик не разбирается в подобных мелочах, в итоге получает самые дешевые детали за высокую цену.
Такие откатные ворота служат в лучшем случае пару лет, а потом требуют серьезного ремонта или замены рабочих элементов. При этом многие производители не предоставляют долгосрочные гарантии, и устранение неполадок полностью ложится на плечи клиента. Именно поэтому лучше потратить немного собственного времени и сделать откатные ворота самостоятельно. На самом деле это не так уж сложно, как кажется на первый взгляд.
В начале каждого удачного строительства лежит грамотное планирование. При изготовлении откатных ворот своими руками лучше всего выполнить следующие подготовительные работы с повышенным вниманием к каждой мелочи:
Замеры
Специалисты рекомендуют делать откатные ворота в ширину не менее 4 метров, чтобы они спокойно могли пропускать не только легковой, но и грузовой транспорт. В высоту достаточно отмерить 2 метра. Впрочем, за лишние сантиметры не придется доплачивать баснословные суммы производителям, так что при самостоятельном изготовлении ворот можно без труда увеличить их размеры до желаемого.
Для этого нужно лишь прикинуть, какие автомобили будут въезжать на территорию, и отталкиваться от их габаритов.
Выбор типа откатных ворот
Откатные ворота могут быть подвесными, консольными или рельсовыми. Для бытовых нужд, то есть для установки на дачном участке или во дворе частного дома лучше всего подходят именно консольные. Их проще всего сделать, да и в использовании они наиболее удобны. Состоят они из самих консольных блоков, рамы, концевых роликов и их улавливателя, поддерживающей скобы и направляющих рельсов.
Чтобы самостоятельно сделать откатные ворота консольного типа, понадобится следующий набор инструментов и материалов:
- Сварочный аппарат;
- Совковые и штыковые лопаты;
- Ручной бур;
- Защитные строительные очки;
- Отрезной круг диаметром 125 мм;
- Болгарка;
- Саморезы, арматура;
- Щебень, песок, цемент.

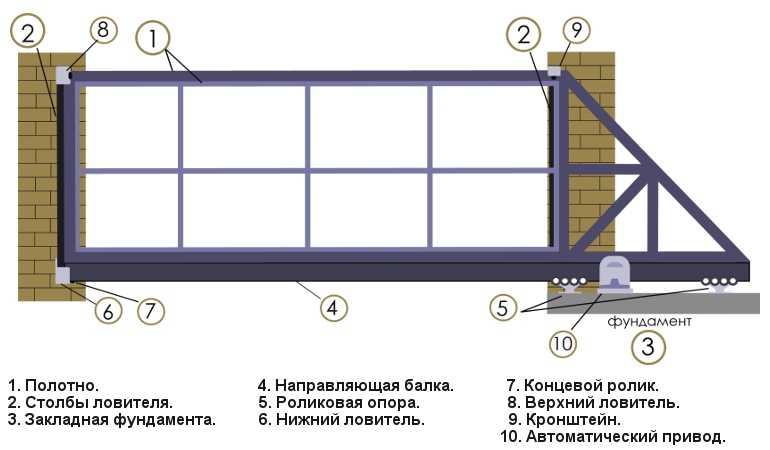

Также понадобятся все составляющие откатных ворот, указанные на картинке:
Материал для самого полотна выбрать несложно.
Фундамент

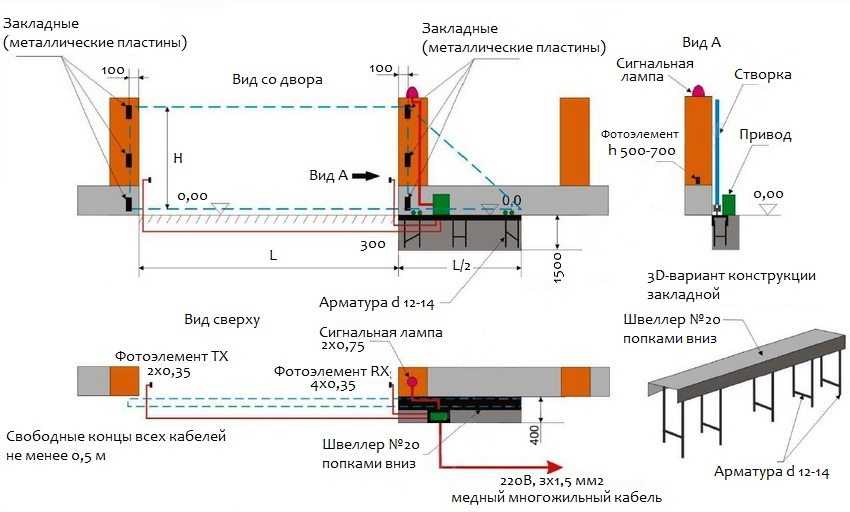

Перед тем как изготовить откатные ворота, необходимо сделать для них устойчивый фундамент. Он представляет собой простую столбчатую конструкцию. Для ее установки необходимо:
- Сделать разметку для ямы, взяв за ее основу зону свободного движения створки.
- В соответствии с полученными замерами выкопать траншею в глубину не менее 1 м.
- В траншею установить закладной элемент из швеллера шириной примерно 20 см и приваренных к нему отрезков арматуры (по 1 см в длину).
- С другой стороны швеллера (снизу) также приварить куски арматуры, по длине равные глубине ямы.
- Залить яму бетоном и оставить до полного застывания — минимум на 7 дней. Раствор можно приготовить из мелкого щебня, песка и цемента. При этом он должен покрывать не всю конструкцию — кусочки арматуры по 1 см должны остаться наверху.
Если речь идет об автоматических откатных воротах, то сразу после укладки фундамента нужно произвести и разводку кабелей.
Пока фундамент достигает нужного уровня прочности, следует заняться изготовлением основного полотна. Его следует начинать с каркаса, который также иногда называют рамой. Для этого используют стальные трубы соответствующего размера. Перед началом работы необходимо очистить их от грязи, ржавчины и налета с помощью растворителя или бензина.
Подготовленные трубы соединяют в квадратную или прямоугольную раму, в зависимости от формы ворот. Это легко сделать с помощью сварочного аппарата. Также на этом этапе рекомендуется обработать трубы грунтовкой, чтобы уберечь их от коррозии.
После этого можно покрасить каркас в выбранный цвет и ждать его высыхания.
Далее изготовление откатных ворот своими руками происходит по следующему плану:
- Каркас обшивается профнастилом или другим материалом, выбранным для полотна (сталь, дерево и пр). Его крепят к раме с помощью саморезов
- Раму накатать на каретки и выровнять конструкцию
- Прикрепить раму к закладному элементу
- Приварить роликовые тележки
- Закрепить ролики и установить улавливатели
- Проверить ход створки ворот и при свободном движении закрутить гайки
- Установить концевой ролик
В процессе установки откатных ворот важно постоянно проверять строительным уровнем наличие перекосов. Если после изготовления и установки откатных ворот захочется дополнить их автоматической системой, то для этого достаточно прикрепить в нужном месте зубчатую рейку и установить электропривод, следуя приложенной к нему инструкции.
Советы по установке откатных ворот предоставлены сайтом zabor-ss.
ru
схемы, чертежи с размерами, пошаговая инструкция
Содержание статьи
- 1 Виды конструкций откатных ворот
- 1.1 Консольные
- 1.2 Подвесные
- 1.3 Рельсовые
- 2 Фундамент под откатные ворота
- 2.1 Общие моменты технологии возведения фундамента
- 2.2 Типы фундамента под откатные ворота
- 2.3 Оптимальная схема фундамента
- 2.4 Земляные работы: параметры и расчёты фундамента
- 2.5 Столбы
- 2.6 Практические рекомендации
- 2.7 Армирование
- 2.8 Закладные болты
- 2.9 Бетонирование
- 3 Особое мнение о применении винтовых свай
Прежде, чем проектировать или возводить фундамент под откатные ворота, необходимо разобраться в их видах и конструктивных различиях.
Виды конструкций откатных ворот
Консольные
Наиболее практичными и распространёнными считаются конструкции консольного типа. Принцип устройства: полотно ворот крепится к установленной на прочном основании балке, крепежными элементами выступают роликовые тележки.
Основные преимущества консольных воротных систем:
- Простой монтаж, доступный для самостоятельного исполнения.
- Размер проёма может быть любым, без обязательного предварительного проектирования.
- Верхняя балка отсутствует, что обеспечивает проезд транспорта любой высоты.
- Закрывание – открывание может осуществляться в ручном либо автоматическом режиме.
- Воротное полотно располагается на уровне примерно 9 см от земли, не соприкасаясь с землёй. Это важный момент для эксплуатации в условиях российских снежных зим.
С точки зрения стоимости, фундамент для консольных ворот стоит сравнительно недорого по отношению к иным вариантам конструкций откатных ворот.
Важно! В консольной конструкции ролики представляют собой часть двигательной системы. Для такого варианта откатных ворот необходим фундамент, равный половине ширины проёма.
Подвесные
Конструкция откатных подвесных ворот представляет собой балку, к которой подвешено воротное полотно.
Достоинства подвесного варианта:
- надёжность конструкции;
- устойчивость к взлому и ветровым нагрузкам;
- нет ограничений в параметрах и весе полотна.
Имеется очень серьёзный недостаток с точки зрения практически эксплуатации: балка определяет предельную высоту проезжающих в ворота автомобилей. Поэтому подвесные ворота применяются преимущественно на въезде в производственные или складские территории, — где их перечисленные преимущества играют определяющую роль.
Рельсовые
Простейший вариант: рельсы располагаются вдоль проёма, по ним и передвигается воротное полотно. Для его удержания в вертикальном положении применяется скоба, закрепляемая на опорном столбе.
Простота возведения рельсовой системы сочетается с возможностью использования в больших проёмах.
Основной недостаток: необходима постоянная очистка рельсов от грязи, снега, наледи.
Важно! В рельсовой конструкции ролики – неотъемлемая часть ворот.
Длина фундамента в данном случае равна длине ворот или, иначе, — ширине воротного проёма.Как особая разновидность откатных систем позиционируются противопожарные ворота.
Фундамент под откатные ворота
Задача этой статьи – оказать помощь индивидуальным застройщикам в самостоятельном возведении фундамента откатных ворот на индивидуальном участке.
Поэтому будут рассмотрены лишь основания воротных систем, применяемые для устройства въезда на индивидуальный участок. Все из перечисленных вариантов откатных систем могут быть использованы в частном хозяйстве, с параметрами, необходимыми и достаточными для его нормального функционирования.
Общие моменты технологии возведения фундамента
К особенности откатных ворот относят их большой вес. При этом масса конструкции действует не только вертикально, одновременно при перемещении полотна происходит горизонтальное воздействие на основание. К существенным нагрузкам можно отнести и вес несущих консольных балок либо рельс.
Процесс возведения фундамента под ворота аналогичен устройству монолитных оснований для конструкций любого типа.
Основные операции:
- Разработка грунта траншей под ленту либо скважин под столбы фундамента.
- Установка опалубки.
- Изготовления, фиксация и монтаж закладного арматурного каркаса.
- Заливка бетонной смеси.
К особенностям фундамента под откатные воротные системы (в случае его самостоятельного изготовления) стоит отнести некоторые моменты, связанные с монтажом закладной балки для перемещения ворот. Если точнее, — по закладной перемещаются ролики, на которые опирается полотно ворот.
Правильное устройство фундамента предполагает предварительный выбор стального профиля закладной балки. Под его параметры рассчитывается сам фундамент, включая его армирование.
Как правило, в качестве закладной используется стальной швеллер, одна из его полок станет плоскостью перемещения роликов.
Основной момент: минимальная длина закладной балки должна быть равна длине ворот.
Типы фундамента под откатные ворота
Основание под откатные ворота может быть ленточного типа либо столбчатым с уложенным по верху опор ростверком. Рандбалка или ростверк выполняется также в виде мелкозаглублённой монолитной армированной ленты.
Возможно устройство столбов под ростверк из винтовых металлических свай, но этот способ требует особого внимания.
Оптимальная схема фундамента

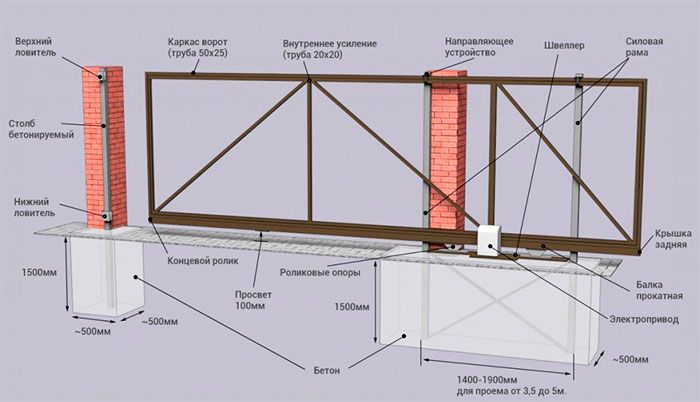

Анализ опыта монтажа и эксплуатации показал, что оптимальной следует считать П-образную схему устройства фундаментов под откатные ворота. Она состоит из армированного ростверка, установленного на два опорных столба. Такая схема обеспечивает правильное распределение нагрузок с достаточной опорной площадью. Конструкция надёжна, прочна, рациональна в плане стоимости.

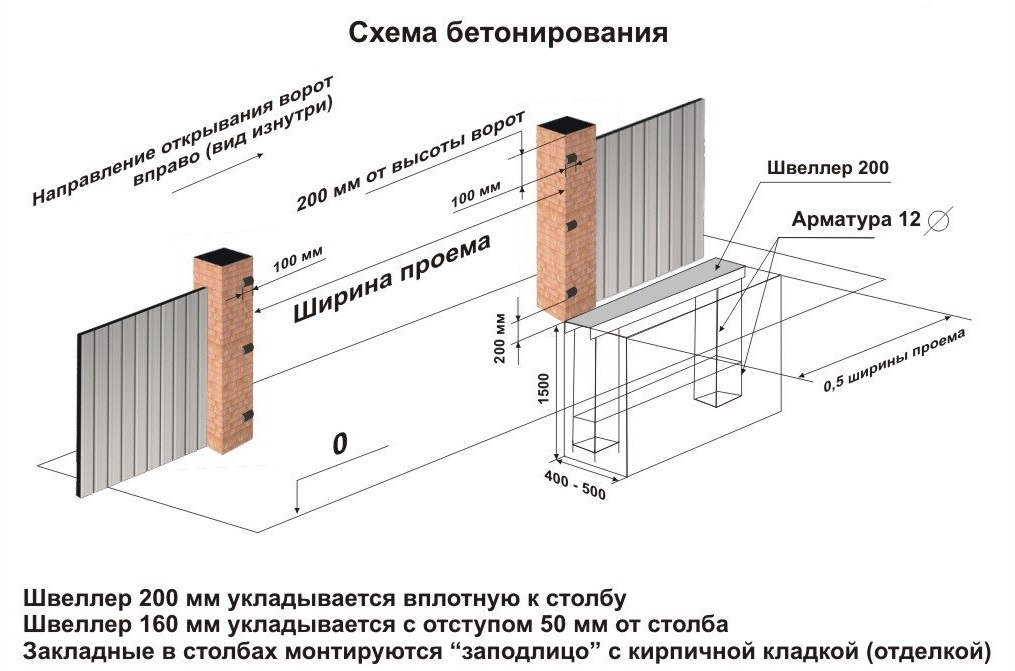

Чертеж фундамента под откатные ворота
Земляные работы: параметры и расчёты фундамента
Условно весь комплекс земляных работ можно разделить на два этапа: подготовка траншеи под ростверк и выкапывание ям под опорные столбы.
После определения линии ворот выкапывается траншея для заливки монолитным бетоном верхней балки – ростверка. Она должна располагаться горизонтально, вдоль нижнего основания забора.
Достаточная ширина траншеи для надёжного закрепления приводных механизмов на поверхности закладной балки — 40 см.
При осыпающихся грунтах потребуется установка опалубки, ширину следует увеличить на толщину стен опалубочной конструкции.
Глубина траншеи определяется расчётными значениями нагрузок. Основной параметр расчётов – вес створки ворот, дополнительный — её ширина. При весе 800-1200 кг и длине до 6 м рекомендуемая глубина траншеи, — или толщина будущего ростверка, — варьируется в диапазоне 30 – 45 см.
При самостоятельном устройстве фундамента в большинстве случаев можно руководствоваться указанными параметрами ширины и глубины. Если сомнения в надёжности будущего фундамента остаются, то перед началом монолитных работ желательно провести самостоятельно несложные расчёты балки на прочность.
Прочность горизонтального несущего ростверка определяется по методу расчёта сопротивления на изгиб обычной железобетонной балки. Вертикальная нагрузка равна массе ворот, помноженной на отношение ширины створки к длине вылета балки.
Столбы
После подготовки траншеи под балку, приступают к разработке грунта под вертикальные столбы.
Наибольшую нагрузку воспринимает столб, расположенный ближе к воротному проёму, он служит опорной точкой против вертикально направленных нагрузок.
Удалённый от проёма столб воспринимает нагрузки, направленные противоположно, — именно поэтому для повышения устойчивости его, как правило, устраивают под небольшим углом к вертикали.
Достаточное сечение для обоих столбов – 40х40 см. Но всё-таки сечение ямы под второй столб следует увеличить до размера 50х40 см. Это необходимо для обеспечения наклона столба.
Практические рекомендации
На дно ям под столбы засыпается строительный песок с последующим проливом воды для уплотнения.
Толщина слоя песчаной подготовки 15-20 см. Рекомендуется также уложить на внутренние стены и дно подготовленного для заливки котлована укрытие из рубероида. Это нужно чтобы не уходила влага из бетона.
Важно! Глубина погружения в грунт столбов должна быть ниже точки промерзания для данного региона, — это гарантия качественного выполнения фундамента под откатные ворота.
Армирование
Полный арматурный каркас фундамента собирается из трёх составных частей прямоугольной формы.
Основные требования, параметры и материалы:
- Каркасы столбов и балки изготавливаются из стальной арматуры, имеют в поперечном сечении по 4 продольных рабочих стержня.
- Диаметр основных прутов 10 – 12 мм, поперечных для связки 8 – 10 мм.
- Размер поперечного сечения армокаркасов столбов 30х30 см.
- Верхние стержни каркасов столбов имеют выпуск 50 см для связки с балкой — загибаются под углом 90°.
- Рабочие пруты фиксируются с поперечными отрезками вязальной проволокой, сварка нежелательна.
- Верхний бетонный слой над арматурой балки должен быть не менее 5 см для эффективной защиты от коррозии.
- Для армирования балки используются верхние рабочие стержни увеличенного сечения 16-18 мм, диаметр нижних 12-14 мм.
Этапы изготовления и монтажа армокаркаса:
- Сборка каркасов столбов и балки.
- Установка столбов в ямы.
- Укладка горизонтальной конструкции.
- Соединение всех элементов в единый каркас фундамента.
Помимо армирования в теле фундамента предусматривается монтаж анкеров либо закладных площадок.
Чертеж закладных
Закладные болты
Анкера закладываются для обеспечения монтажа опорных роликов над центром каждого столба и для установки механизма привода – в удобном месте.
Стандартом предусмотрено несколько видов закладных болтов для фундамента, – их легко приобрести в строительных магазинах. На практике строители часто обходятся самодельными анкерами из металлических прутов, один конец которых изогнут в виде крюка, а на другом накручена резьба.
Юстировка анкеров выполняется с применением дощатого шаблона с точно выверенными отверстиями под закладные болты.
Установочные шаблоны с анкерами опускаются на свежезалитую бетонную поверхность, обеспечивая точность монтажа анкеров в слое монолита.
Практикой доказано, что любая фиксация армокаркаса и анкеров не обеспечивает необходимой точности, — поэтому широко применяется метод использования шаблонов. Причина в возможности возникновения в арматурном каркасе изгибающих усилий с последующим смещением анкеров.
Бетонирование
Заливка бетонной смеси в подготовленную опалубку выполняется в обычном для всех фундаментов порядке. Оптимальная марка бетона М200, при классе прочности В15 и выше. Сложность при устройстве монолитного основания для откатных ворот только одна: необходимость тщательного уплотнения бетонной смеси.
Специально для устройства ворот никто покупать погружной вибратор не будет, его аренда не всегда возможна, — поэтому приходится вибрировать бетонную массу подручными средствами и способами.
Это может быть «штыревание» — постоянное погружение в смесь ломов или лопат с целью вывода воздуха из бетонной массы. Укладка в этом случае проводится небольшими слоями, что снижает производительность.
При заливке столбов глубиной от 2 м, они вначале заполняются смесью наполовину, затем в них устанавливается армокаркас.
Особое мнение о применении винтовых свай
На первый взгляд, использование стальных винтовых свай заводского изготовления для фундамента под откатные ворота значительно облегчает строительный процесс, экономит время и средства.
Но есть ряд проблем, которые могут привести к противоположному результату:
- Для ряда грунтов винтовые сваи, установленные в один ряд, не подходят изначально: они не способны обеспечить устойчивость при существенных диагональных нагрузках.
- Использование мощного швеллера в качестве ростверка для винтовых свай обязательно, — а это резко увеличивает стоимость фундамента.
- Винты можно беспрепятственно вкрутить только при отсутствии забора, — это означает, что ворота нужно строить раньше, чем забор.
Винтовые сваи плюс швеллер действительно можно установить за день. Этот вариант гарантирует скорость строительства, но очень редко обеспечивает качество.
И если всё же скорость важна, ширина воротного проёма невелика, примерно 2,5 м, а полотно ворот представляет собой лёгкую конструкцию, рискнуть стоит, предварительно рассчитав свайное поле и связку ворот со стойками забора.
Откатные ворота своими руками. Схема, поэтапная инструкция
Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.
Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу.

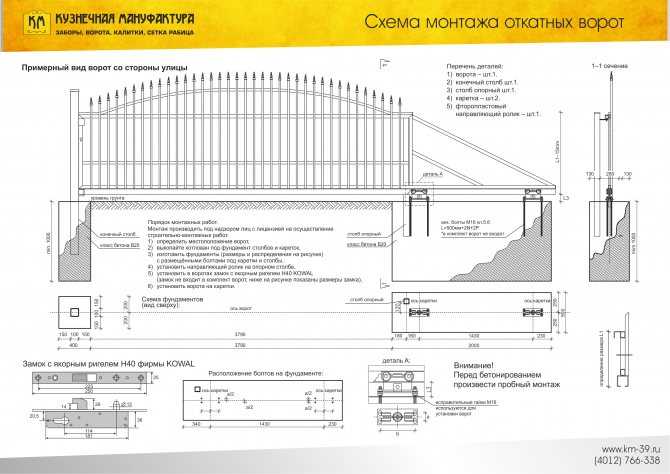

Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.
Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.
Откатные ворота своими руками. Выбираем материалы
Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.
Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.
Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала.
Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.
Подготовка инструмента
Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.
Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.
Когда все готово, стоит приступать непосредственно к работе.
Для успешного совершения этого дела вам понадобятся:
- Балка и набор комплектации для откатных ворот
- Профтруба
- 60 * 40 мм = 24 метра
- 40 * 20 мм = 24 метра
- 80 * 80 мм = 3 метра
Откатные ворота своими руками.
УстановкаПроводим подготовку — важный этап
Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.
Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.
Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.
Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.
Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.
Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.
Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.
Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.
Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро.
Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги. Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

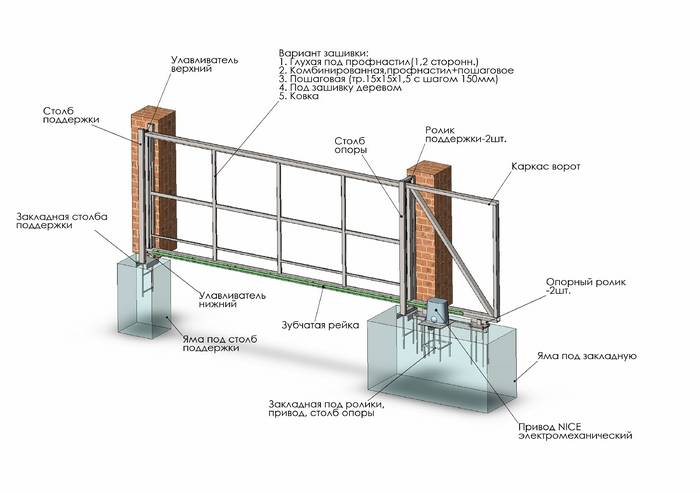

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.
Готовим столбы
Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.
Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.
Совет.
Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.
Откатные ворота своими руками: создание закладной детали
От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.
Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.
Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.
Бетонируем фундамент для откатных ворот
Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.
Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.
Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.
Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха.
В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.
Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.
Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.
Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.
Кирпичная кладка столбов для откатных ворот
Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба.
Приварите её к сердечнику.
Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.
Откатные ворота: какие бывают и как сделать своими руками
Там нескоро, но надеюсь в это лето. Привод электрический там и ни к чему, смысл в том, чтобы сделать эдакий полулетний «павильон» с раздвижной стеной, что ли, а внутри там будет кирпичная коптильня (строго говоря миниатюрная плита с чугуниной, от неё газоход горизонтальный в сторону и там в этой стороне коптильное отделение, а посередине над этим просто нечто вроде мангала, только кирпичное, ну и еще хочу запихнуть в это строение тандыр и пиццерийную печь (кирпича б/у запас целую гору, не уверен что хватит, но хоть начну). Пол планируется просто железобетонный (строго говоря на песчаную подушку разложу бутылки, сетку, и залью бетоном), ну а у самих печей, конечно, фундамент. Ну и вот это дело всё в прямоугольном таком строении, причем абсолютно всё из негорючих материалов.
Утепления особого не будет, но и холода там во время шашлыка даже зимой тоже скорее всего не наметится. Летом там от печей будет жарко и помещение желательно свести к просто «навесу», при этом зимой (я живу круглогодично) недурно бы прикрываться. Плюс к этому погода бывает зимой нестабильной то в -30 С уходит, то вообще в +5 С. Ввиду этого и возникла идея «регулировать». Ориентировочно это как-то вот (интересующий кусок видео с 5:16): К сожалению видео понормальней (менее петросянского содержания) я не нашел, но да и бог с ним. Только я хочу не легкие сборные рамки, а скорее всего либо две раздвижные в стороны воротины, либо одну длинную. Вид это, возможно, будет иметь нелепый, но мне так удобно будет, наверное. Не уверен, но, возможно рассмотрю идею вставки туда в воротину стекол от древней душевой кабинки, штуки три, а остальное металлом. Пока на вскидку (очень предварительно) думаю что стоит (наверное) положить узкий швеллер вроде порожка и чтобы по нему ходила воротина на колесах, а сверху была возможность подъёма чуть выше, ввиду возможной наледи зимой.
Понятно, что я её, конечно, буду счищать, а крыша будет чуть вывешена (она будет простая примитивная двускатная), но не сильно вывешена, сантиметров может на двадцать, соответственно снег может запросто насыпаться на низ. Либо действительно думать о каких то зубчатых колесах с монтажом наоборот сверху, ну то есть чтобы воротина висела как дверца душевой кабинки обычно висит, только на больших, конечно, колесиках, а не ездила массой по низу.
Не очень простая, наверное, задумка, но времени у меня полно и я никуда не спешу, хоть за пять лет построю и то слава богу.
Либо для облегчения конструкции и экономии места действительно разбить эту воротину на соединяющиеся части, вроде дверец шкафов-купе.
Честно говоря, из дома я выхожу редко, от силы раз в полгода, поэтому на строительных рынках и в гипермаркетах нечастый гость, так бы, конечно, просто порылся в ассортименте и разобрался, чего проще и лучше сотворить.
В общем смысл в том, чтобы сделать тупо прямоугольное строение с примитивной двускатной крышей (градусов под 45, чтобы снег зимой не чистить), засунуть в это строение набор кирпичных печей, столик для еды, кухонный столик и летнюю мойку (водопровод буду делать только летний, лень связываться с зимним, да и не буду я это помещение кроме как во время шашлыка отапливать), и переднюю стену этого «строения» сделать абсолютно раздвижной, чтобы в жару можно было всё пооткрывать настежь и сидеть при шашлыках или копченых колбасках.
Вот такая идея. Понятно, что я еще и в средствах ограничен (весьма), поэтому буду изобретать исключительно сам. Хотя, если что-то подкинете из чьих-нибудь готовых вариантов (не думаю что я один на свете такой кто делает эдакую беседку-шашлычную себе), я бы с большим интересом посмотрел.
Остальные стены я буду делать из б/у пеноблоков, т.е. фундамент у всего строения будет ленточный.
Короче достаточно объёмная работа, я планирую её закончить примерно в течение пяти-десяти лет (я не сильно спешу).
Еще это здание будет соседствовать, увы, с крематорием, но он будет за пеноблочной стенкой, но — под той же крышей, просто продленной дальше. Там никаких дверей не надо будет, просто П образное помещение из трех стен и входа, с примитивной печью внутри и трубой вверх, для тяги. От этого никуда, увы, не деться, если заниматься убоем живности то всегда в наличии какие-то отходы, которые лучше кремировать, а жечь их в пищевой части (коптильне или мангале) я категорически не хочу.
А так — за стеной, вход с другой стороны, кинул мешок в растопленную сухими дровами печь и всё быстро прогорело (там ничего в принципе особенного, куриные головы, кончики крыльев, какие-нибудь перепелиные кишки, чересчур тонкие даже для сосисок и прочее в этом духе, извиняюсь за подробности). Сама же бойня располагается, естественно, совсем не там.
Ну вот я и раздумываю, как бы так сделать, чтобы это было с одной стороны надежно и добротно, с другой — не слишком уж страшно внешне и тяжело в эксплуатации.
Вы сильно не заморачивайтесь, если попадалось что похожее — покажите, а если нет — ну, буду сам мудрить, а потом лет через пять запощу чего нагородил )))
Длина всего строения будет приблизительно метров 8, а может шесть, я пока не мерил, знаю только что всуну максимально возможное, чтобы потом не ютиться.
инструкция от выбора системы до монтажа электропривода © Геостарт
Рубрика: Строительство дома
Въездные ворота на роликах намного удобнее традиционных створчатых, и их проще автоматизировать.
Мы расскажем о том, как выбрать механизм, собрать и установить откатные ворота своими руками.
Все о выборе и монтаже откатных ворот
Виды роликовых механизмов
Типы полотна
Монтаж подвесных конструкций
Монтаж консольных ворот
Установка электропривода
Откатные ворота не распахиваются ветром, надёжно запираются, при открывании не перегораживают проезды между домами и не мешают маневрированию автомобиля. При этом электропривод для них стоит в полтора-два раза дешевле, чем для распашных, он редко капризничает (в отличие от шарнирно-рычажного привода створок). Однако далеко не все конструкции откатных ворот одинаково удобны и долговечны.
Типы роликовых механизмов
Надёжность работы откатных конструкций во многом зависит от типа роликового механизма, поэтому для начала выберем систему движения полотна.
Механизм на роликовой опоре
Механизм самый простой и дешёвый и не требует приобретения специальных деталей.
Рельс можно изготовить из уголка (установив его ребром вверх и зафиксировав стальными костылями или частично вмуровав в бетон), а ролики приобрести обычные тележные, с резиновым или пластиковым ободом, в котором нетрудно проделать канавку, чтобы ролик удерживался на рельсе (рельс из швеллера полками вверх моментально забивается грязью).
Увы, у системы есть крупные недостатки. Такие самодельные откатные ворота боятся снега и льда, к тому же со временем рельс начинает деформироваться под давлением проезжающего по нему автомобиля. Мы не рекомендуем использовать механизм этого типа даже в сравнительно мягком климате Краснодарского края и Ставрополья, тем более не подойдёт он для широт Москвы и Санкт-Петербурга.
Mеханизм на роликовом подвесе
Для него лучше приобрести специальные комплектующие, например компании «Ролтэк», но можно обойтись и без них: рельс не так уж трудно изготовить из трубы квадратного сечения, пропилив в ней продольный паз, а роликовые каретки или одинарные ролики купить на строительном рынке.
Принцип работы конструкции тот же, что и у межкомнатной раздвижной двери : над проёмом устанавливают рельс (он крепится к перемычке из мощного стального профиля, бетона или кирпича, которая опирается на боковые столбы). Внутрь рельса устанавливают ролики для откатных ворот, оснащенные регулируемыми по высоте кронштейнами, на которых подвешивается полотно. У одной из боковых стоек монтируется нижняя вилка, предупреждающая раскачивание при движении; противоположная стойка оснащается П-образными ловителями. Конструкция вполне надёжна, стойка к воздействию атмосферы, легко автоматизируется, но ограничивает высоту проёма: для въезда грузового транспорта придётся демонтировать перемычку, что далеко не всегда просто, а иногда практически невозможно.
Консольный механизм (самонесущие ворота)
Наиболее распространённая сегодня система, обязательно требующая специальных комплектующих, которые выпускают фирмы «Ролтэк», «Дорхан», «Алютех» и др. Основные части консольного механизма — несущая балка (она служит нижним опорным профилем полотна) и тележки; вспомогательные — верхние направляющие и опорные ролики, концевые ловители и зубчатая рейка для подключения электропривода.
Расчётный срок службы такого механизма — 10-17 лет (или 15-25 тыс. циклов открывания и закрывания). DIY-системы, предлагаемые крупными дилерами, позволяют собрать откатные ворота своими руками, в этом поможет пошаговая инструкция с фото, которую мы дадим в статье.
Материалы для полотна
Как правило, полотно состоит из каркаса (рамы) и обшивки. Исключение составляют кованые изделия, но и у них есть рамные элементы, к которым крепят элементы механизма и электропривода. Срок службы и надёжность конструкции зависят от выбора материалов и качества сборки полотна почти в той же степени, что и от механизма.
Дерево
Раму деревянного полотна обычно собирают из брусков или досок (например, сечением 100×38 мм), усиливают раскосами и обшивают досками толщиной 22-25 мм, при этом доски допускается направлять как вертикально, так и горизонтально. Чтобы уменьшить деформацию, при увлажнении древесины между досками нужно оставить зазоры 5-10 мм (в зависимости от ширины доски) или использовать монтаж «ёлочкой» или «шахматкой».
Не помешает также крыша над воротами — так называемая обвершка (её легче всего устроить при конструкции на подвесе, так как перемычка между столбами может стать основой для стропильных ферм и обрешётки). Деревянное полотно отлично впишется в облик загородного дома, но потребует регулярной покраски и периодического ремонта.
Профнастил
Конструкции из профнастила сегодня наиболее популярны, как и металлические заборы . Раму обычно сваривают из металлопроката (уголка, квадратной трубы), а профнастил к ней крепят кровельными шурупами либо болтами. Главные преимущества конструкции — сравнительно небольшой вес, стабильность геометрии и долговечность (при качественном цинковом покрытии и окраске). Детали рамы следует защитить от коррозии красками по ржавчине.
Сендвич-панели
Оболочка таких панелей выполняется из тонкой стали либо алюминия, а наполнителем служит пенопролиуретан. Раму делают из алюминиевых П-образных профилей, скрепляя их закладными элементами и винтами.
Сендвич-панели изящно выглядят, не ржавеют и неплохо изолируют уличный шум, что полезно, если мимо участка проходит дорога с оживлённым движением. К тому же при повреждении любую из панелей можно заменить, приобретать новое полотно для этого нет необходимости. Торцы сендвич-панелей требуется тщательно герметизировать, так как полиуретан способен впитывать влагу и разрушаться под её воздействием.
Инструкция по монтажу подвесных ворот
Теперь расскажем, как сделать откатные ворота на подвесном механизме. В первую очередь (на этапе постройки забора) устанавливают надёжные боковые столбы из стали, бетона, бетонных блоков или кирпича. Они должны быть заглублены как минимум на 1,2 м, но лучше — ниже точки промерзания грунта в данной местности. Затем устраивают перемычку, к которой с помощью Г-образных кронштейнов строго горизонтально крепят рельс. Далее устанавливают каретки и дополнительные элементы (ловители, направляющие ролики) и регулируют систему, чтобы добиться плавного хода и точного попадания створки в ловители.
Последовательность монтажа консольных ворот
Вполне возможно смонтировать консольные конструкции. Пошаговая инструкция прилагается к комплекту деталей, но есть и дополнительные практические нюансы, которые нужно учитывать.
Каретки самонесущей конструкции необходимо установить на железобетонном фундаменте , глубина заложения которого должна превышать глубину промерзания грунта. Не следует экономить, так как при перекосе основания конструкция выйдет из строя (створка перестанет попадать в ловители, привод будет испытывать повышенные нагрузки и может сгореть). На наиболее пучинистых болотистых грунтах (глины с примесью ила) в нижней части фундамента полезно будет устроить уширение. Другой вариант — подобие свайно-ростверковой конструкции, где на глубину промерзания заложены лишь «якоря», связанные мелкозаглублённой рандбалкой на песчаной подушке (расход бетона и объём земляных работ на при этом меньше). Соотношение песка и цементна для приготовления бетона — стандартное — 1/3 (если использовать цемент марки 400 и выше), заполнитель — щебень средней фракции (лучше 5-20 мм).
В фундамент нужно вмонтировать закладные шпильки для крепления кареток. Регулировать положение полотна по горизонтали помогают шайбы и гайки под каретками.
Монтаж привода для откатных ворот своими руками
Автоматически открывать въезд на участок поможет привод. Своими руками установить его можно, но это связано с определённым риском, так как большинство компаний предоставляют гарантию на электродвигатель только при монтаже специалистом дилерской фирмы.
Как и другие уличные сети, подводка к приводу должна быть заземлена и защищена УЗО и автоматическим выключателем (либо комбинированным устройством).
автор Смирнов Максим |
Откатные ворота своими руками: инструкция от выбора системы до монтажа электропривода | IVD.ru
Въездные ворота на роликах намного удобнее традиционных створчатых, и их проще автоматизировать.
Мы расскажем о том, как выбрать механизм, собрать и установить откатные ворота своими руками.
Все о выборе и монтаже откатных ворот
Виды роликовых механизмов
Типы полотна
Монтаж подвесных конструкций
Монтаж консольных ворот
Установка электропривода
Откатные ворота не распахиваются ветром, надёжно запираются, при открывании не перегораживают проезды между домами и не мешают маневрированию автомобиля. При этом электропривод для них стоит в полтора-два раза дешевле, чем для распашных, он редко капризничает (в отличие от шарнирно-рычажного привода створок). Однако далеко не все конструкции откатных ворот одинаково удобны и долговечны.
Типы роликовых механизмов
Надёжность работы откатных конструкций во многом зависит от типа роликового механизма, поэтому для начала выберем систему движения полотна.
Механизм на роликовой опоре
Механизм самый простой и дешёвый и не требует приобретения специальных деталей. Рельс можно изготовить из уголка (установив его ребром вверх и зафиксировав стальными костылями или частично вмуровав в бетон), а ролики приобрести обычные тележные, с резиновым или пластиковым ободом, в котором нетрудно проделать канавку, чтобы ролик удерживался на рельсе (рельс из швеллера полками вверх моментально забивается грязью).
Увы, у системы есть крупные недостатки. Такие самодельные откатные ворота боятся снега и льда, к тому же со временем рельс начинает деформироваться под давлением проезжающего по нему автомобиля. Мы не рекомендуем использовать механизм этого типа даже в сравнительно мягком климате Краснодарского края и Ставрополья, тем более не подойдёт он для широт Москвы и Санкт-Петербурга.
DOORHAN
Mеханизм на роликовом подвесе
Для него лучше приобрести специальные комплектующие, например компании «Ролтэк», но можно обойтись и без них: рельс не так уж трудно изготовить из трубы квадратного сечения, пропилив в ней продольный паз, а роликовые каретки или одинарные ролики купить на строительном рынке.Принцип работы конструкции тот же, что и у межкомнатной раздвижной двери : над проёмом устанавливают рельс (он крепится к перемычке из мощного стального профиля, бетона или кирпича, которая опирается на боковые столбы). Внутрь рельса устанавливают ролики для откатных ворот, оснащенные регулируемыми по высоте кронштейнами, на которых подвешивается полотно.
У одной из боковых стоек монтируется нижняя вилка, предупреждающая раскачивание при движении; противоположная стойка оснащается П-образными ловителями. Конструкция вполне надёжна, стойка к воздействию атмосферы, легко автоматизируется, но ограничивает высоту проёма: для въезда грузового транспорта придётся демонтировать перемычку, что далеко не всегда просто, а иногда практически невозможно.
Консольный механизм (самонесущие ворота)
Наиболее распространённая сегодня система, обязательно требующая специальных комплектующих, которые выпускают фирмы «Ролтэк», «Дорхан», «Алютех» и др. Основные части консольного механизма — несущая балка (она служит нижним опорным профилем полотна) и тележки; вспомогательные — верхние направляющие и опорные ролики, концевые ловители и зубчатая рейка для подключения электропривода. Расчётный срок службы такого механизма — 10-17 лет (или 15-25 тыс. циклов открывания и закрывания). DIY-системы, предлагаемые крупными дилерами, позволяют собрать откатные ворота своими руками, в этом поможет пошаговая инструкция с фото, которую мы дадим в статье.
Материалы для полотна
Как правило, полотно состоит из каркаса (рамы) и обшивки. Исключение составляют кованые изделия, но и у них есть рамные элементы, к которым крепят элементы механизма и электропривода. Срок службы и надёжность конструкции зависят от выбора материалов и качества сборки полотна почти в той же степени, что и от механизма.
Дерево
Раму деревянного полотна обычно собирают из брусков или досок (например, сечением 100×38 мм), усиливают раскосами и обшивают досками толщиной 22-25 мм, при этом доски допускается направлять как вертикально, так и горизонтально. Чтобы уменьшить деформацию, при увлажнении древесины между досками нужно оставить зазоры 5-10 мм (в зависимости от ширины доски) или использовать монтаж «ёлочкой» или «шахматкой». Не помешает также крыша над воротами — так называемая обвершка (её легче всего устроить при конструкции на подвесе, так как перемычка между столбами может стать основой для стропильных ферм и обрешётки). Деревянное полотно отлично впишется в облик загородного дома, но потребует регулярной покраски и периодического ремонта.
DOORHAN
Профнастил
Конструкции из профнастила сегодня наиболее популярны, как и металлические заборы . Раму обычно сваривают из металлопроката (уголка, квадратной трубы), а профнастил к ней крепят кровельными шурупами либо болтами. Главные преимущества конструкции — сравнительно небольшой вес, стабильность геометрии и долговечность (при качественном цинковом покрытии и окраске). Детали рамы следует защитить от коррозии красками по ржавчине.
Сендвич-панели
Оболочка таких панелей выполняется из тонкой стали либо алюминия, а наполнителем служит пенопролиуретан. Раму делают из алюминиевых П-образных профилей, скрепляя их закладными элементами и винтами.
Сендвич-панели изящно выглядят, не ржавеют и неплохо изолируют уличный шум, что полезно, если мимо участка проходит дорога с оживлённым движением. К тому же при повреждении любую из панелей можно заменить, приобретать новое полотно для этого нет необходимости. Торцы сендвич-панелей требуется тщательно герметизировать, так как полиуретан способен впитывать влагу и разрушаться под её воздействием.
АЛЮТЕХ
Инструкция по монтажу подвесных ворот
Теперь расскажем, как сделать откатные ворота на подвесном механизме. В первую очередь (на этапе постройки забора) устанавливают надёжные боковые столбы из стали, бетона, бетонных блоков или кирпича. Они должны быть заглублены как минимум на 1,2 м, но лучше — ниже точки промерзания грунта в данной местности. Затем устраивают перемычку, к которой с помощью Г-образных кронштейнов строго горизонтально крепят рельс. Далее устанавливают каретки и дополнительные элементы (ловители, направляющие ролики) и регулируют систему, чтобы добиться плавного хода и точного попадания створки в ловители.
ShutterStock
Последовательность монтажа консольных ворот
Вполне возможно смонтировать консольные конструкции. Пошаговая инструкция прилагается к комплекту деталей, но есть и дополнительные практические нюансы, которые нужно учитывать.
Каретки самонесущей конструкции необходимо установить на железобетонном фундаменте , глубина заложения которого должна превышать глубину промерзания грунта.
Не следует экономить, так как при перекосе основания конструкция выйдет из строя (створка перестанет попадать в ловители, привод будет испытывать повышенные нагрузки и может сгореть). На наиболее пучинистых болотистых грунтах (глины с примесью ила) в нижней части фундамента полезно будет устроить уширение. Другой вариант — подобие свайно-ростверковой конструкции, где на глубину промерзания заложены лишь «якоря», связанные мелкозаглублённой рандбалкой на песчаной подушке (расход бетона и объём земляных работ на при этом меньше). Соотношение песка и цементна для приготовления бетона – стандартное – 1/3 (если использовать цемент марки 400 и выше), заполнитель – щебень средней фракции (лучше 5-20 мм).
В фундамент нужно вмонтировать закладные шпильки для крепления кареток. Регулировать положение полотна по горизонтали помогают шайбы и гайки под каретками.
Монтаж привода для откатных ворот своими руками
Автоматически открывать въезд на участок поможет привод. Своими руками установить его можно, но это связано с определённым риском, так как большинство компаний предоставляют гарантию на электродвигатель только при монтаже специалистом дилерской фирмы.
DOORHAN
К визиту мастера нужно подготовить точку подключения, а ещё лучше — проложить подземный кабель (глубина траншеи при этом должна быть не менее 0,7 м). Оптимальный выбор — бронированный медный кабель с сечением жил 2 мм2. Такого сечения вполне достаточно для работы двигателя, а также систем безопасности и видеонаблюдения, потребляющих минимум электроэнергии. Можно применять и обычный трёхжильный изолированный кабель, но его следует поместить в защитный стальной гофрорукав.
Как и другие уличные сети, подводка к приводу должна быть заземлена и защищена УЗО и автоматическим выключателем (либо комбинированным устройством).
Подробную схему установки с чертежами смотрите на видео.
Руководство по установке автоматических раздвижных ворот в вашем магазине
by Andrea
2.3k{icon} {views}
В настоящее время каждый владелец магазина модернизирует свой магазин с помощью первоклассного оборудования, и чаще всего они используют автоматические откатные ворота.
Эти современные ворота не только улучшат внешний вид вашего магазина, но и повысят безопасность магазина.
Работа этих ворот довольно проста, и они приводятся в действие электродвигателем, который толкает ворота по рельсам. Тем не менее, может показаться неудобным устанавливать автоматические откатные ворота в вашем магазине самостоятельно, но если вы будете следовать определенным шагам, вы сможете с комфортом установить их правильно.
Для процесса установки вам просто нужно купить определенные материалы и инструменты, которые помогут вам успешно выполнить задачу. Однако вы можете найти некоторые инструменты в своем наборе инструментов или взять их у своего друга.
Кроме двигателя, в процессе установки автоматических откатных ворот нет никакой разницы. Если вы чувствуете себя запутанным, вы можете нанять профессионала для установки двигателя. Всегда рекомендуется выбирать откатные ворота, оснащенные двигателем, так как некоторые бренды продают свой двигатель отдельно.
Прежде чем приступить к процессу установки, вам потребуется цемент, крепкий болт, колесная арка, стойка, скоба, песок, точка швартовки, опора приемника и колесо с V-образной канавкой. Вам также понадобится задняя рама, направляющая платформа слайдера, направляющая слайдера, стойка и направляющая v-образная дорожка. Другие инструменты, которые вам понадобятся, это шнур, лопата, рулетка, выравниватель, отвертка, молоток и т. д. Следующие пункты помогут правильно выполнить установку:
- Сначала вам нужно разработать правильный план, который послужит основой для всего проекта. Затем нужно выбрать участок, на котором вы будете устанавливать столб для ворот, и адекватно замерить участок рулеткой. Вы должны правильно измерить высоту и ширину ворот. Вы также должны помнить, что ворота будут перекрывать стойку приемника, поэтому вам необходимо выполнить соответствующие измерения. Затем измерьте площадь направляющей, которая будет поддерживать ворота с электроприводом.
- После этого отметьте положение отверстий в гусенице, каждое отверстие должно находиться на расстоянии восьми дюймов друг от друга. Затем просверлите отверстия с помощью дрели и нанесите грунтовку на гусеницу, чтобы на гусенице не было ржавчины.
- Сделав отверстия, поместите гусеницу на землю должным образом, она должна быть параллельна верхней части ворот. Затем отметьте всю позицию на земле, а затем просверлите эти области. Вы должны правильно удалить пыль, чтобы убедиться, что вы получаете правильный размер.
- Затем пришло время установить двигатель на гусеницу, и эти двигатели можно легко установить, поскольку они поставляются с предварительно нагруженным основанием. При установке следует учитывать, что первый комплект стойки должен иметь расстояние 1 мм с учетом. Затем правильно закрепите направляющую на воротах и медленно переместите ворота на 800 мм. Затем поместите второй набор стоек соответствующим образом, и он должен быть соответствующим образом сопоставлен с мнением.
- Теперь, на этом заключительном этапе, вам нужно подключить двигатель к блоку питания и оценить соединение. Exit Want должен быть правильно размещен; в противном случае он не смог бы должным образом обнаружить какое-либо металлическое тело. Вы должны настроить чувствительность электромагнитного устройства в зависимости от частоты толпы. Для подключения вы можете вызвать специалистов, потому что они помогут вам правильно подключить двигатель и датчик.
Кроме того, процесс установки автоматических откатных ворот достаточно прост и занимает всего один день.
Автор: Эшли Кинсела
Поделись этим:
Вам также может понравиться
8 лучших инструментов для экономных предпринимателей
4 лучших бизнес-идеи для мамы-домохозяйки
Сумасбродная субботняя вечеринка Linky 86
Как сократить расходы на проект покраски дома
3 совета, которые помогут вам правильно хранить товары для рукоделия
Почему в твоем доме так жарко? 4 возможные причины
Как сделать раздвижную собачью калитку (пошаговое руководство своими руками)
Стивен Рокки / 18 февраля 2021 г.
29 мая, 2022
Содержание
- 1 Как сделать раздвижную собачью калитку Выполните следующие действия
- 1.1 1. Раскрой настила по длине
- 1.2 2. Раскрой более тонких частей
- 1.3 3. Просверлите отверстия Pocket03 90
- 1.4 4. Сборка задней и передней рамы
- 1.5 5. Установка и формирование верхней крышки
- 1.6 6. Соедините заднюю и переднюю рамы вместе
- 1.7 7. Соберите направляющую коробку
- 1.8 8. Установка колес с роликами ворот
- 1.9 9. Установка направляющей коробки
- 1.10 10. Установка защелки ворот
- 1.11 11. Отпустите собак
- .2 F.A. (часто задаваемые вопросы)
- 2.1 Какой длины могут быть раздвижные ворота?
- 3 Как работают раздвижные ворота?
- 3.1 Как построить самозакрывающиеся ворота?
- 4 Выводы
Думаете о безопасности любимой собаки? Хотите построить ворота, чтобы ваш щенок мог наслаждаться свежим воздухом и солнечным светом?
Хотя сделать раздвижные ворота для собак довольно сложно, на самом деле интересно попробовать сделать раздвижные ворота своими руками.
Самостоятельное изготовление раздвижных собачьих ворот в домашних условиях дешевле и будет соответствовать декору и стилю вашего дома, чем покупка ворот , что может быть дорогостоящим.
Как ты собираешься это сделать? Как ты собираешься сделать себе раздвижные собачьи ворота?
Что ж, в этой статье мы шаг за шагом собираемся создать раздвижные собачьи ворота и правильно их разобрать, чтобы вы могли легко понять процесс и сделать это самостоятельно.
Давайте проверим процесс, чтобы узнать больше!
Как сделать раздвижную собачью калитку Следуйте инструкциям
Идеальный размер раздвижной собачьей калитки – 59 x 35 дюймов (90 см в высоту и 150 см в ширину). В зависимости от ваших предпочтений и требований, масштабируйте его, чтобы он соответствовал большинству пробелов. . 16 м террасной доски 19×90 мм (примерно)
. Винты из нержавеющей стали или с синим покрытием 32 мм с карманным отверстием
.
Оцинкованные обычные винты 30 мм и 50 мм
. Неповоротные 3 ролика
. Масло для настила на водной основе
. Клей для дерева (водостойкий)
. Защелка для ворот
. Стеновые дюбели и предварительная обработка настила (по желанию).
· Электродрель, насадки и сверла
· Шаблон для выемки отверстий
· Скоростной прямоугольный рез
· Зажимы
· Имперская рулетка
· Наждачная бумага
· Масляная кисть для настила/покраски.
Дополнительные инструменты — ударный шуруповерт, настольная или торцовочная пила, комбинированный угольник, шлифовальный станок, пылесос Shop-Vac, шило, зажимы для карманных отверстий и т. д.
После того, как вы соберете все необходимые предметы и сделаете царапину или планируете правильно установить эти ворота, пришло время пройти пошаговое руководство по созданию раздвижных собачьих ворот своими руками.
Поехали!
1. Торцовка настила по длине
Первый этап начинается с резки очень простых поперечных резов с помощью циркулярной пилы и угольника. Сейчас
- Разметка для маркировки плат.
- Отрежьте несколько миллиметров, чтобы удалить герметик и неровности.
- Отрежьте детали необходимой длины.
*Примечание . Поскольку мы будем использовать обрезки, то для крепления колесиков нет необходимости резать отдельные детали.
2. Продольная резка более тонких заготовок
Распиловка куска дерева по его длине является продольной распиловкой. Чтобы безопасно сделать это с помощью кромочной направляющей и циркулярной пилы вместо настольной пилы, можно быстро сделать это с помощью процесса –
- Настройте циркулярную пилу. Теперь вы можете делать длинные разрезы от руки; просто убедитесь, что она остается прямой линией.
- Установите L-образные обрезки для разрыва и шурупов на конце доски для отвала, чтобы удерживать доски настила от толчков.
- Отрежьте задние поручни и передние стойки, используя метод продольного разреза.
- Пока не обрезайте среднюю распорку.
3. Просверлите отверстия для карманов
Приготовьтесь к сверлению с помощью приспособления для отверстий в карманах.
- Равномерно отметьте точки карандашом на передних стойках и задних поручнях.
- Установите приспособление для отверстий в кармане и сделайте два отверстия в конце задней стороны передней направляющей.
- С той же стороны просверлены первые карманы для крепления верхней крышки. Возьмитесь за верхнюю переднюю рейку.
4. Сборка Задняя и передняя рама
Для сборки возьмите коробку с отверстиями для винтов и начинайте взламывать.
- Сначала соберите заднюю раму, используя винты с потайной головкой и водостойкий клей.
- Повторите тот же процесс сборки передней рамы.
- Теперь обрежьте среднюю скобу, чтобы она соответствовала длине, затем прикрутите и приклейте ее на место.
5. Установка и формирование верхней крышки
Теперь создайте верхнюю крышку и придайте ей форму, чтобы прикрепить ее к передней раме.
- Чтобы сгладить верхние края крышки, используйте насадку для закругления.
- Выберите тонкий лист стали для раскрытия, что угодно, чтобы приподнять переднюю планку.
- Зажмите верхнюю крышку и нанесите каплю клея на ее переднюю часть.
- Вверните винты, чтобы закрепить верхнюю крышку, начиная с любой стороны положения зажима.
*Примечание . Верхняя крышка должна опираться на ответвление, а не на распорку.
6. Соедините заднюю и переднюю рамы вместе
Пришло время соединить рамы вместе. Вместо клея используйте винты для крепления краев.
- Поместите заднюю раму поверх карманных отверстий вниз, а переднюю раму лицевой стороной вниз на скамью и выровняйте их.
- Возьмите комбинированный угольник и проведите центральные линии вниз на задней раме, чтобы просверлить отверстия для винтов.
- Закрепите заднюю раму на передней раме и просверлите отверстия в рамах.
- Пришло время раззенковать все направляющие отверстия.
- Используйте атмосферостойкие винты и расположите большинство хомутов ближе к направляющим отверстиям.
- Чтобы сбить острые края, используйте песок зернистостью 120.
7. Соберите направляющую коробку
Направляющая коробка удерживает готовый продукт на стене и обеспечивает его движение по прямой линии.
- Чтобы прикрепить верхнюю часть направляющей коробки, просверлите четыре карманных отверстия в настенной планке и направляющей коробке.
- Используйте три крепежных винта, предварительно просверлив отверстия в настенной планке, чтобы закрепить стену.
- Нанесите клей, зажмите и привинтите направляющую к верхней части направляющей.
- Чтобы проверить это, прикрепите переднюю часть направляющей коробки и проведите ее вперед и назад по верхней крышке ворот.
*Примечание.
Не добавляйте клей после установки направляющей коробки.
8. Прикрепление колес к воротам Ролики
Добавьте фиксированные ролики и сделайте эту вещь мобильной.
- Разрежьте три монтажных блока для винтовых пластин, равных ширине ваших ворот, и возьмите несколько обрезков настила.
- С помощью шила отметьте отверстия для винтов в середине 3 монтажных блоков.
- Просверлите направляющие отверстия и 4 монтажных отверстия, проходящих к монтажному блоку.
- Закруглите углы и края этих трех монтажных блоков.
- Закрепите монтажные блоки как можно ближе к параллели ворот для легкого перекатывания.
- В предварительно просверленные направляющие отверстия привинтите ролики и испытайте их.
9. Установка направляющей коробки
Добавьте фиксированные ролики и сделайте эту вещь мобильной.
- Разрежьте три монтажных блока для винтовых пластин, равных ширине ваших ворот, и возьмите несколько обрезков настила.
- С помощью шила отметьте отверстия для винтов в середине 3 монтажных блоков.
- Просверлите направляющие отверстия и 4 монтажных отверстия, проходящих к монтажному блоку.
- Закруглите углы и края этих трех монтажных блоков.
- Закрепите монтажные блоки как можно ближе к параллели ворот для облегчения качения.
- В предварительно просверленные направляющие отверстия привинтите ролики и испытайте их.
- Установите направляющую коробку сверху в закрытое положение, где она будет прикреплена к упору.
- Сняв переднюю панель, выровняйте ее до отметки на направляющей коробке.
- Расширьте направляющие отверстия на достаточную глубину для деревянных поверхностей.
- Начинайте вкручивать винты, пока они не выйдут из задней части планки.
- Теперь вставьте ворота в направляющую коробку в качестве пробного запуска.
10. Установка защелки для ворот
Существует множество стильных защелок для ворот, поэтому выберите одну из них, подходящую для ваших ворот.
- Прикрутите опорную деревянную деталь к задней части защелки.
- Просверлите направляющие отверстия и следуйте инструкциям на упаковке.
- Откройте и закройте ворота несколько раз, чтобы убедиться, что ворота работают плавно и фиксируют защелку.
11. Отпустите своих собак
Пришло время отпустить ваших питомцев и проверить их реакцию на наши недавно построенные раздвижные ворота.
Часто задаваемые вопросы (часто задаваемые вопросы)
Какой длины могут быть раздвижные ворота?
Длина раздвижных ворот зависит от ваших требований. Для максимальной длины ворот она должна составлять 45–100 футов, а скорость ворот будет составлять 24 дюйма в секунду.
Как работают раздвижные ворота?
Откатные ворота имеют направляющую по дну въезда, так как внизу ворот есть ролик. Работает так же, как раздвижная дверь.
Как построить самозакрывающиеся ворота?
Чтобы сделать ворота самозакрывающимися, достаточно купить пружину и установить ее.
Петля металлической калитки крепится к отверстию в стене
Выводы
Надеюсь, после прочтения этой статьи у вас появилась идея сделать раздвижную собачью калитку своими руками.
Я пытался объяснить как можно проще и понятнее, чтобы вы не столкнулись с трудностями, с которыми я столкнулся, когда строил эти ворота.
Удачи с выдвижной собачьей калиткой !
Стивен Рокки
Привет
Я Стивен. Я закончил свою Дипломную программу по медицинским наукам. Я любитель домашних животных, особенно собака. Наука 5 лет Я забочусь о своем Любящем друге Томе. По этой причине у меня есть некоторый опыт работы с собакой.
Спасибо.
Руководство по установке автоматических раздвижных ворот
Советы по обслуживанию и регулярному обслуживанию автоматических ворот
19апрель 2022 г. •
Если вы только что установили на своем участке автоматические ворота, то, вероятно, вы испытали удобство и безопасность, которые они обеспечивают.
Однако, как и любое технологическое дополнение к вашему дому, ваши автоматические ворота, вероятно, обнаружат некоторые проблемы после многих лет использования. Таким образом, регулярное обслуживание автоматических ворот важно для поддержания их в хорошем рабочем состоянии, если вы хотите продолжать пользоваться преимуществами их использования. Эта статья прольет свет на то, как часто вы должны обслуживать свои автоматические ворота, тип услуг, которые должны быть включены, а также как долго вы можете ожидать, что ваши автоматические ворота прослужат. Как часто следует обслуживать мои автоматические ворота? Частота обслуживания ваших автоматических ворот зависит от того, как часто вы используете свои ворота и от их типа. Следовательно, вам следует обратиться к профессионалу за лучшим советом о том, каковы ваши требования. Тем не менее, автоматические ворота должны обслуживаться не реже одного раза в шесть месяцев, чтобы они работали должным образом. Обслуживание должно включать в себя все необходимые задачи по техническому обслуживанию, такие как смазка петель или замена изношенных деталей.
Что включает в себя техническое обслуживание автоматических ворот? Услуги по техническому обслуживанию автоматических ворот важны для безопасности вашего дома и семьи. Следовательно, он должен включать в себя широкий спектр задач, которые необходимо выполнять, чтобы поддерживать автоматические ворота в идеальном состоянии. Качественное техническое обслуживание автоматических ворот должно включать: Регулярный осмотр ворот Проверка ворот на наличие повреждений или коррозии Чистка, смазка и замена изношенных деталей Проверка источника питания ворот Регулярный осмотр ворот Автоматические ворота — отличное вложение для любого домовладельцев, поскольку они обеспечивают безопасность и безопасность людей, проживающих в собственности. Таким образом, регулярная проверка автоматических ворот необходима, чтобы убедиться, что они работают нормально и без каких-либо проблем. Например, стойка ворот должна быть отвесной, а петли должны быть выровнены по вертикали. Когда ворота/стойка не отвесны, они могут колебаться/колебаться в определенном направлении своего движения и, возможно, не работать.
Проверьте ворота на наличие повреждений или коррозии. Ваши автоматические ворота являются частью экстерьера вашего дома и служат защитным барьером от несанкционированного проникновения или неизвестных происшествий. Это также означает, что он восприимчив к тропической погоде Малайзии. При постоянном воздействии солнца и дождя вы должны ожидать появления коррозии на автоматических воротах. Он может быть на петлях, где он хорошо виден, или на клеммах аккумулятора и разъемах двигателя ваших автоматических ворот. Очистка, смазка и замена изношенных деталей Это простая, но эффективная форма технического обслуживания. Поэтому не забывайте очищать автоматические ворота один раз в год, выполняя при необходимости незначительную очистку. Ведь это первое, что замечают ваши гости, приходя к вам домой. Регулярно смазывая такие важные части, как цепь, шкив, колеса, петли, винты и т. д., вы можете продлить срок службы ваших автоматических ворот, потому что именно они обеспечивают работу ваших ворот. При необходимости следует также заменить изношенные детали.
Проверка источника питания ворот Одна из причин, по которой ваши автоматические ворота не работают, заключается в том, что им может не хватать мощности. Это может быть вызвано проблемами с главным выключателем, неисправной батареей передатчика, неисправной проводкой или проблемами с периферийным оборудованием ворот. Ключом к решению этих проблем является проверка всего, что работает должным образом. Таким образом, вы можете легко определить проблему. Начните с главного выключателя и убедитесь, что он включен. Проверьте проводку или батарею передатчика на наличие повреждений. Если вы обнаружите, что какой-либо из них поврежден, лучше всего обратиться к установщику autogate и заменить его. Как долго могут работать мои автоматические ворота? Как и любая другая часть вашего дома, автоматические ворота требуют регулярного обслуживания, чтобы они функционировали должным образом как можно дольше. Вот почему важно, чтобы техническое обслуживание ваших автоматических ворот включало плановые проверки, ремонт и замену деталей.
Если вы ищете техническое обслуживание автоматических ворот для своего дома, рассмотрите возможность привлечения The One Control для обслуживания ваших автоматических ворот. Имея более чем 20-летний опыт работы в сфере безопасности, вы можете быть уверены в нашей команде профессионалов как в сфере услуг, так и в продуктах безопасности.
Подъездные ворота Руководство покупателя и самодельный ремонт
Здесь можно найти полные комплекты оборудования для ворот Контракты Сравнение предложений Что включает в себя Полная работа Безопасность на рабочем месте Чертежи ворот План участка Устойчивость к почве Характеристики Фундаменты и поперечные балки Оповещения подземных служб Стойки ворот Стойки ворот должны быть не менее 5 дюймов x 5 дюймов и установлены на 36 дюймов.
ниже класса. Минимальная ширина отверстия должна быть 20 дюймов х
20 дюймов и содержат минимум половину ярда бетона. Отверстия
должны быть квадратными, чтобы предотвратить расшатывание ворот при качании ворот
действие. Оценка участка Ворота Весь сварочный шлак должен быть удален перед покраской или порошковым покрытием.
Удаление шлака – трудоемкий процесс. Если не сделать это тщательно,
серьезный ущерб долговечности ворот. Так как краска не
попасть во все крохотные пространства, окружающие шлак, он потом выпадает
от оставляя голое место, где начинается ржавчина. Порошковое покрытие превосходит эмаль и может служить до 15 лет. Хорошая эмалевая краска прослужит до шести лет. Одинокий Работы по покраске пальто, также называемые грунтовочными красками, длятся всего два года в лучше всего и следует избегать. Оцинковку следует рассмотреть, если вы живете рядом с соленой водой. Вы можете покрыть порошковой краской гальванику если вы предпочитаете другой цвет. Прямые захоронения и другие электрические/коммуникационные линии Линии питания и связи должны располагаться на расстоянии не менее шести дюймов отдельно. Это предотвращает шум в вашем телефоне или системе внутренней связи. Трубопровод должен быть больше, чем необходимо для удобного протягивания провода и будущий ремонт. Провод должен быть достаточно большим, чтобы доставить необходимое ток после потери линии. Потеря линии – это падение напряжения, которое происходит всякий раз, когда мощность подается на большие расстояния. Почти все под землей труба заполняется водой. Используйте провод с соответствующей изоляцией. чтобы выдержать эти длительные условия. Большинству одиночных ворот (один привод или двигатель) требуется 10 ампер при 110 вольт
переменного тока. Перед прокладкой длинных участков под землей проконсультируйтесь с электриком. Системы входа Замок для пожарной/медицинской помощи Операторы ворот Простейшим в обслуживании и установке является привод поворотного рычага. Приводы откатных ворот обычно устанавливаются в конце ворот
в закрытом положении, но также может быть установлен до конца
ворота в открытом положении. Цепь привязана к воротам возле
дно и проходит через оператор, который перемещает его обратно
и вперед. Любой тип привода ворот доступен на 110 В или низком напряжении Работает на постоянном токе. Ворота с питанием от постоянного тока могут работать от низковольтного трансформатора. или солнечные батареи. Солнечная установка требует большего обслуживания, чем система с питанием от переменного тока. Солнечную энергию следует использовать только тогда, когда это неэкономично. подвести переменный ток к воротам. Качественно работающее оборудование прослужит от От 12 до 20 лет, прежде чем его нужно будет заменить, в зависимости от использования. В большинстве установок используется встроенный таймер, который закрывает ворота после установленный период времени Выходная петля Петли — слабое место многих систем ворот. Все контурные соединения должны быть пропаяны, а любые подземные соединения полностью гидроизолированы во избежание проблем. Размер, форма и количество витков провода в петле будет определять чувствительность. Петли, нарезанные на асфальт или бетон должны иметь глубину 1 дюйм или более. в земле или гравии должно быть 4-6 дюймов. Фотоглазки, предохранительные петли и переключатели Миллера Переключатели «Miller edge», переключатели с длинной полосой двери лифта, требуются на раздвижных воротах на каждом конце, чтобы предотвратить ловушка. Фотоэлектрический «глазок» и предохранительные петли часто используются в
сочетание друг с другом. Для получения дополнительной информации обратитесь к нашему разделу о правилах U.L. 325
правила техники безопасности. Освещение Площадка очищена |
Важный
Детали, на которые следует обратить внимание: письменная дата завершения; уборка сайта;
лицо, ответственное за снабжение электроэнергией и линиями связи
ворота; плата за разрешение, если это необходимо; сумма, взимаемая подрядчиком, если
он получает разрешения; пункт о скрытых условиях, т. е. дополнительные расходы
связано с открытием закопанных валунов, корней деревьев, полезности
линий или неблагоприятных почвенных условий.
Все эти пункты будут объяснены в
следующие абзацы:
Хороший план покажет где вся проводка
закопан и пригодится для будущего ремонта и любых раскопок вам
может захочется сделать позже. План участка обычно требуется при получении
разрешение.
утилиты проверяют перед раскопками. В большинстве областей это снимает ответственность
если подрядчик должен прорезать подземную инженерную линию. Различные
инженеры приходят к вам на место работы и отмечают все подземные коммуникации,
обычно бесплатно.
Для получения дополнительной иллюстрации см. «Анатомия ворот».
Вы можете сказать хорошее качество изготовления
тем, насколько гладким кажется покрытие, когда вы проводите по нему рукой. Проверять
области вокруг сварных швов и проверьте несколько ворот, построенных вашим потенциальным
подрядчик для этого качества.
Это не приятный опыт, если вы попали
линия электропередач. Даже если тебя не шокирует, ты выдержишь
дорогостоящее подземное соединение.
что вы получите правильный калибр провода. Сплайс или «Кристи»
коробки, должны быть установлены по крайней мере каждые 200-300 футов. Используйте высокие
Качественный провод связи, желательно прямой проложенный кабель
в трубопроводе.
Устройство не должно двигаться, когда вы используете клавиатуру.
Преимущество барана в том, что он меньше и занимает меньше места.
Подземный оператор самый дорогой, но очень привлекательный
в этом вы не видите оборудования. Поворотный рычаг обычно самый быстрый
операторов. Блоки DoorKing открывают ворота за пять секунд
и являются постными единицами на рынке. Узлы поворотного рычага также
управляйте воротами очень плавно и замедляйтесь к концу каждого
цикл. У большинства рычагов тарана нет цикла замедления, а ворота
имеют тенденцию вздрагивать в конце каждого цикла. Это содрогание
более выражен, когда ворота длиннее, чем в одинарных распашных воротах
монтаж.Раздвижная дверь своими руками – легко сделать, инструкции и план.
Я хотел добавить раздвижную дверь, чтобы скрыть коридор в моей гостиной
Наряду с декоративным элементом, придающим гостиной характер, раздвижная дверь также будет действовать как лестничная клетка и добавит звукоизоляционные свойства. Я написал это руководство, чтобы помочь вам понять, как ваш проект раздвижной двери своими руками может быть успешным!
Вот так выглядит моя конструкция раздвижной двери, когда она полностью закончена.Прежде чем приступить к изготовлению двери, я набросал несколько планов, чтобы понять стоимость и необходимые материалы. Смело воплощайте мой план в жизнь с гордостью! Я выбрал дверь в стиле амбара и попытался выяснить, как добиться дизайна, учитывая простоту конструкции, стоимость и качество материалов, а также дополнительные преимущества, такие как звуко- и огнезащитные свойства.
План содержит шаблон доски (ABCDE) и размеры фанерной панели.Вы можете построить раздвижную дверь легко, дешево и безопасно.
Я понимаю, что в Интернете есть множество дизайнов и, возможно, множество способов сделать раздвижные двери, но я использовал методы «сделай сам», в которых я был относительно хорош. Я купил материалы, которые были экономически эффективными, и исследовал звукопоглощающие свойства этих материалов.
Моими главными целями в проекте были:
- Красивый дизайн, чистый, простой и характерный.
- 10–20 дБ Звукопоглощение
- Дверь легко сдвигается, особенно для детей
- Ручки, за которые легко браться и до которых могут дотянуться взрослые и дети
- Дверь безопасна в использовании и имеет ограниченную возможность демонтажа
- Низкая стоимость, устойчивость и прочные материалы
- Обладает базовыми противопожарными свойствами
Итак, подводя итог, я решил, что было бы неплохо использовать деревянные доски (планки) для декоративного эффекта, а затем один кусок фанеры, чтобы скрепить все это вместе. Поискав в Интернете идеи, я нашел набор для подвешивания двери в стиле сарая.
Я приобрел комплект через Wish, но Amazon также предлагает несколько вариантов дизайна комплекта, которые вы, возможно, захотите рассмотреть.
- Amazon USA
- Amazon UK
- Amazon AUS
- Amazon DE
- Фанера 3 сорта (ель, а не береза), включая плату за раскрой: 47 €
- Белая краска на водной основе (полуглянцевая/матовая): 20 €
- 4 болта из нержавеющей стали для дверных ручек: 2 €
- Упаковка черных колпачков для болтов M8: 4 €
- 22 x 150 мм Деревянная обшивка (около 2 €/м), около 20 €
- Дверные ручки: 29 €
- Комплект подвески для раздвижной двери: 60 €
- Деревянный напильник ( опционально) и наждачная бумага: 2-10 €
- Пневматический пистолет + компрессор (можно взять напрокат, если у вас его нет).
- Гвозди длиной 30 мм для гвоздезабивного пистолета (убедитесь, что длина на 2 мм меньше толщины вашей двери).
- Набор головок, отвертки.
- В наборы для подвески дверей входят дюбели, болты и шайбы.
- Крепкий ПВА/клей для дерева
- Зажимы
- Надевайте защитные очки для защиты глаз
- Надевайте наушники при работе с громкими машинами
- Перчатки для защиты рук
- Помощь кого-то для подъема материалов
- Выберите ту сторону заготовки, которая выглядит лучше, и положите лицевой стороной вниз.
- Приклейте тыльную сторону доски волнистым узором из клея или полимерного клея, если вы не используете гвозди.
- Аккуратно положите доску на фанеру и зажмите.
- С зажатой доской, Гвоздь с квадратным пистолетом. Прибейте от краев доски таким образом:
- Amazon USA
- Amazon UK
- Amazon AUS
- Amazon DE
- Столбы – Если у вас еще не установлены столбы забора, лучше сделать это в первую очередь, так как это даст вам отправную точку для работы.
- Линия уровня – С помощью лазерного уровня проверьте изгиб проезжей части. Он часто будет казаться плоским, но чаще всего будет иметь наклон. Если ваша подъездная дорожка имеет перепад более 50 мм, следует рассмотреть ворота с наклонным дном, чтобы они проходили с изгибом вашей подъездной дорожки.
- Тип ворот — Решите, будут ли ваши ворота распашными или раздвижными. Оттуда вам нужно выбрать, будет ли он открываться внутрь к вашему дому или наружу к дороге. С другой стороны, раздвижные ворота будут более практичными для имеющегося у вас пространства. Вы также должны выбрать на этом этапе, будете ли вы иметь ворота с электроприводом или выберете ручное открытие?
- Измерение – Крайне важно, чтобы вы правильно выполнили эти измерения, потому что даже несколько миллиметров могут привести к тому, что ваши ворота будут слишком большими для установки, слишком маленькими для запирания или слишком низкими для прохода. Измерьте его высоту. После того, как вы сделали это измерение, вы должны получить измерения ширины ворот. Вы можете сделать это, измерив внутреннюю часть стоек ворот.
- Расположите петли снаружи ворот как можно дальше друг от друга и установите их.
- После установки петель прикрутите петли к столбу забора, подняв ворота в нужное положение.
- Проверьте плавность ворот, открывая и закрывая их, чтобы убедиться, что они ничего не тянут и не ударяют во время движения.
- Следуйте инструкциям по защелке ворот, прилагаемым к вашим воротам.
- Отойдите в сторону и полюбуйтесь своей ручной работой! Ты сделал это!
- Безопасность — Они будут препятствовать взлому и проникновению, продавцы будут просто проходить мимо, и это говорит о том, что вы очень серьезно относитесь к безопасности своего дома. Если у вас есть маленькие дети или домашние животные, это также защитит их.
- Внешний вид – Придает вашему дому особый вид, которого просто не может достичь сад. Ваши ворота могут быть встроены в ваш ландшафт, чтобы быть особенностью, а не только для безопасности.
- Варианты стиля – Времена изменились, и теперь у вас есть больше вариантов для въездных ворот. Одинарное качание, двойное качание, слайд, ручное, автоматическое – это только начало. Тогда у вас есть бесконечный выбор ворот с деревянными планками или металлической узорчатой рамой, кованым железом или алюминием. Вы хотите ворота с арочным верхом и навершиями или ворота с плоским верхом больше подходят для вашего стиля?
- Шумозащитный экран – В зависимости от выбранного вами стиля ворот и материалов, из которых они изготовлены, ваши въездные ворота могут стать идеальным решением для устранения ужасного дорожного шума.
- Стоимость дома – Хотите верьте, хотите нет, но ворота на подъездной дорожке могут увеличить стоимость вашей собственности. Уличная привлекательность и дополнительная безопасность привлекут любого потенциального покупателя жилья на рынке.
- Консультация
Нужен совет по фехтованию? Тогда вы находитесь в правильном месте.
90 Какой толщины должна быть раздвижная дверь?
Стоимость была не единственным фактором, кронштейны, которые я выбрал для подвешивания двери, допускают толщину не более 45 мм. Я понял это, поигравшись с дверным комплектом и измерив его рулеткой. Слишком толстая дверь будет означать, что дверные болты не подойдут к двери, и если вы решите использовать более длинные болты, они могут тереться о стену. Поэтому я предлагаю тщательно выбирать толщину двери в своем плане и придерживаться ее. Комплект, который я купил (ссылка ниже), имеет болты, которые вполне комфортно поддерживают 40-43 мм. Моя дверь в итоге оказалась чуть меньше 40 мм.
Этот комплект можно найти на: Amazon UK | Амазонка США | Амазонка, Германия | Amazon AU
Определение высоты и ширины вашей раздвижной двери
Высота и ширина двери были просто высотой и шириной проема, который я хотел закрыть + 40 мм с каждой стороны и 40 мм по высоте, чтобы блокировать свет и звук из-за двери. Отсюда 1080 мм на 2000 мм для проема 1000 мм х 1960 мм.
Раздвижная дверь со звукоизоляцией
У вас есть несколько вариантов выбора подходящих материалов для звукоизоляции, и мое решение использовать еловую фанеру в качестве основного компонента для звукоизоляции раздвижной двери было основано на толщине, стоимости и долговечности (дверь долгий срок службы при минимальном уходе).
| Material | Cost | Pros | Cons |
| MDF | Cheap | – Very dence – Very thick | – Very heavy – I was not уверен, что гвозди и клей выдержат |
| Фанера из березы | Дорого (100 € при толщине 18 мм) | – Исключительная звукоизоляция | – Дорого, вдвое дороже фанеры из ели — Все еще довольно тяжелый, но не так уж и плохо для 18 мм. |
| Фанера из ели | Приемлемая стоимость (около 50 € за 18 мм) | – Отличное звукопоглощение (хотя и не самое лучшее) | – Местная лесопилка не предлагала 21 мм, который я бы предпочел. – Не так хорошо, как под березу |
| ОСП | Дешево | – Отличное звукопоглощение (хотя и не самое лучшее) | – Деревянный рисунок не то, что я хотел |
Таким образом, при толщине 18 мм еловой фанеры я могу рассчитывать на достижение своей цели по звукоизоляции 10–20 дБ. 3 класс имеет сучки в древесине, дырки и вмятины еще минимальны. Если вы собираетесь покрасить свою дверь, достаточно будет степени 3.
Разбивка стоимости материала для раздвижной двери:
Цены указаны в розничном магазине
Инструменты, использованные в этом проекте:
Практические советы и советы по технике безопасности
Проконсультируйтесь со специалистом, если вы в чем-то не уверены, или не стесняйтесь, напишите мне (я сам не профессионал, но я буду рад дать разъяснения и предложить помощь). Убедитесь, что в месте установки нет электрических кабелей, водопроводных газовых труб и других препятствий, которые могут подвергнуть вас или ваших близких риску.
Имея это в виду, вот как это делается..
Отрежьте кусок фанеры по размеру
Фанера из ели, отрезанная по размеру, опирается на опоры.Чтобы сэкономить время, я посетил местную мастерскую по благоустройству, которая была оснащена пилорамой и распилила фанеру до размеров 1080 x 2000. Кроме того, я загрузил в прицеп несколько досок 22×150 мм.
Соберите столько досок, сколько нужно, чтобы покрыть детали, необходимые для резки. Я грубо обрезал их в магазине, а затем обрезал по размеру дома с помощью торцовочной пилы.Измерьте и обрежьте доски до размера
Измерьте длину рулеткой. Отметьте, а затем линейкой с установленным угольником. Совместите полотно торцовочной пилы с линией, убедившись, что полотно режется по краю обрезка. Так вы получите более точный срез.
Поместите доски
Когда вы отрежете все четыре отрезка, положите их на фанеру и выровняйте. Если вы обнаружите, что что-то слишком длинное или короткое. Обрежьте или отшлифуйте планку/доску, пока она не подойдет. То, что вы ищете здесь, это идеальная посадка со всех четырех сторон.
Это сэкономит ваше время и улучшит отделку, если все доски совпадут и плотно прилегают. Небольшие дефекты можно отшлифовать на более позднем этапе этого проекта. Пройдитесь и проверьте все стороны!Время склеивать и прибивать доски
Чтобы отделка прослужила дольше, вам понадобится немного клея, чтобы склеить доски, и несколько гвоздей, чтобы удерживать все на месте.
Я настоятельно рекомендую арендовать, купить или одолжить пневматический пистолет для забивания гвоздей (брэд гвоздезабивной). Brad Nailer забивает очень маленькие гвозди (обычно 15-50 мм в длину). Это идеальный инструмент для таких точных проектов, как этот, когда использование молотка для забивания гвоздей может сильно затруднить удержание всего на месте. Кроме того, вам понадобится воздушный компрессор, рассчитанный на 6-8 бар.
Крошечные гвозди становятся незаметными
Если вы беспокоитесь о том, чтобы увидеть гвозди, они настолько малы, что их можно легко закрасить — шпаклевка не требуется. Установите гвоздевой пистолет, чтобы вдавить гвоздь на 1-1,5 мм.
Альтернатива забиванию гвоздей?
Если у вас нет гвоздезабивателя или воздушного компрессора, вы, вероятно, могли бы просто использовать действительно прочный клей, такой как клей на полимерной основе.
Примечание: Убедитесь, что длина ваших гвоздей не превышает толщины вашей двери! Толщина моей двери была 38 мм ок. 30 мм в данном случае означало полное отсутствие риска пробития гвоздями другой стороны двери.
Приведите в порядок свободные концы
Быстро отшлифуйте концы досок, чтобы удалить осколки, которые могут помешать вашим доскам сидеть на одном уровне с фанерой.
Быстро протрите наждачной бумагой с зернистостью 40/100, чтобы удалить осколки. Вы хотите, чтобы планка плотно прилегала к фанере. Края двери впоследствии можно отшлифовать.Вот процесс установки досок с помощью гвоздей
Когда все доски на месте, прибиты и приклеены, вы можете начать работу над диагональной доской. Поместите кусок дерева поперек двери так, чтобы он выступал за оба угла.
Теперь мы собираемся вырезать доску, расположенную по диагонали.Выровняйте каждый конец доски так, чтобы он совпадал с углами других досок. Вот так:
Правая сторона уложенной доски совмещена с уголком доски, прикрепленным к фанере.Дважды проверьте каждую сторону, убедитесь, что вас устраивает выравнивание каждой стороны. Когда вы довольны, используйте прямую линейку или угольник, чтобы провести линию через доску. Это будет линия, которую вы вырезаете.
Прежде чем резать, потренируйтесь с остатком доски и соответствующим образом измените угол наклона торцовочной пилы. Попытайтесь получить его как можно ближе, лучше, если он будет немного больше, потому что мы можем отшлифовать 1-2 мм в качестве следующего шага.
Отшлифуйте, пока не получите хорошую посадку.
Продолжайте шлифовать, пока не получите идеальную посадку.
Сделайте то же самое для обоих концов доски.Клей и гвозди на место. Если вы не можете зажать, удерживайте вес, пока прибиваете доску на место.
Следующим шагом будет шлифовка двери наждачной бумагой с зернистостью 240, а затем 400.
Я использую орбитальную шлифовальную машину, но обычная шлифовальная колодка также работает хорошо.Если у вас есть насадка для воздуходувки для компрессора или щетка, еще раз очистите дверцу от грязи, пыли и древесных частиц.
Самое время выпить кофе и перекусить. Работа по дереву в основном завершена!
Подготовка раздвижной двери к покраске.
Подопри дверь и внимательно осмотри ее. Определите любые части двери, которые вы хотите отшлифовать, или используйте наполнитель, чтобы закрыть зазоры или дефекты. На своей двери я закрыл несколько щелей шпаклевкой по дереву и акрилом. Если вы используете полуглянцевую краску для пола на водной основе, она сама по себе легко закроет зазоры в 1 мм, поэтому вам действительно нужны большие зазоры.
Покраска раздвижной двери
Если вы использовали шпатлевку, дайте ей немного высохнуть, прежде чем добавлять краску.
Для покраски двери вам понадобится краска, жесткая кисть, валик и поднос. Налейте немного краски и начните!
Жесткая щетка позволяет легко проходить углы.Ногти можно красить без особых усилий. Если краска достаточно густая, наполнитель не нужен.
До>
После:
Гвозди настолько маленькие, что их легко не заметить. После первого слоя следы от дерева все еще видны. При желании нанесите второй слой.Затем покрасьте заднюю часть двери.
На древесине класса 3 у вас будут сучки, но они не должны влиять на поверхность или отделку краски.Подвешивание/установка раздвижной двери
Я заказал комплект для раздвижной двери, в котором было все необходимое, чтобы повесить дверь на стену. Основными компонентами комплекта являются два подвесных кронштейна с колесами, рейка и настенные болты.
В комплекте есть все необходимое для базовой установки.Этот комплект можно найти на: Amazon UK | Амазонка США | Амазонка, Германия | Amazon AU
Это руководство было включено в комплект, но, к сожалению, я не знаю оригинального поставщика, поэтому могу сослаться на изображение.Установка рычагов раздвижной двери
Я предлагаю размещать рычаги там, где они выглядят лучше всего, при этом следите за тем, чтобы отверстия для болтов не располагались слишком близко к краю двери, иначе вы рискуете, что болт в конечном итоге расколет дерево и твоя дверь отвалится! Мы хотим, чтобы установка двери была максимально прочной и безопасной.
Я обдумывал идею установки их вдали от стыков дерева, но в итоге решил установить их там, где соединяются углы.
Стрелка указывает на углы в деревеКогда вы определились с местом, отметьте центр одного отверстия карандашом (или используйте угольник, если вы хотите измерить измерение). Вам нужно будет использовать угольник, чтобы найти, где отверстие расположено горизонтально в любом случае. В моем случае это 150 мм. Я нарисовал одну отметку на 150 мм.
Разметка и определение размера, чтобы второй трюм можно было начертить в том же положении по горизонтали.Затем на вторую отметку выше.
Маркировка другого отверстия в том же горизонтальном положении.Теперь я могу провести вертикальную линию над отверстиями.
Рисование вертикальной линии. Теперь вы можете поместить руку над линией и убедиться, что скоба находится в нужном вам положении. Мы начнем только с одного отверстия, поэтому вам нужно только убедиться, что нижнее отверстие (из двух) имеет центральную линию внутри. Мы можем вернуться ко второму отверстию позже. Когда будете готовы, нарисуйте круг или фигуру +.
Сверление отверстий для рычагов раздвижных дверей
Теперь мы готовы просверлить наше первое отверстие. Закрепите два куска дерева с обеих сторон двери. Первая часть, которую вы видите на картинке ниже, нужна только для того, чтобы выступать в качестве барьера между самим зажимом и дверью. Второй кусок дерева должен быть расположен над тем местом, где нужно просверлить отверстие. Использование этой техники предотвратит расщепление древесины, когда сверло выходит с другой стороны двери. И очень важно, чтобы у нас была отличная отделка, так что не торопитесь с этим.
Зажатие куска дерева на пути сверла предотвратит расщепление дерева на выходе с другой стороны. Вы можете видеть три отметки карандашом на этом изображении, первые две были использованы для создания линии, а третья – для обозначения места, где должно пройти отверстие. Техника зажима. Одна часть ориентирована вертикально, а другая горизонтально.Просверлите отверстие полностью в двери. Убедитесь, что диаметр сверла немного превышает толщину резьбы болта. Он не должен быть тугим, но не должен быть намного больше толщины болта. Например, болт 8 мм, сверло 10 мм подойдет.
Просверлите только первое отверстие. Если вы заметили небольшие сколы или если краска отошла от краев отверстия, не волнуйтесь, болты и шайбы рычага скроют их.Установите рычаг с помощью болтов. Не слишком плотно, достаточно туго, чтобы оставаться в вертикальном положении и подвижным.
Выпрямите руку, сделайте шаг назад и посмотрите, прямая ли она. На картинке ниже вы увидите, что моя вертикальная линия хорошо выровнена. Когда вы довольны позицией, отметьте + в отверстии. В рукоятке
установлен один болт, мы повернем его, чтобы просверлить второе отверстие.Сделайте то же самое для другой стороны.
Проверка кронштейнов с обеих сторон. Сделайте шаг назад и проверьте дверь.Когда вы проверили рычаги и довольны ими, отметьте отверстия знаком + по центру, и вы готовы к сверлению.
Поверните руки, чтобы получить необходимое пространство. Не сверлите отверстие в руке.После того, как вы просверлите оба отверстия, добавьте болты и затяните их. Слишком сильно затягивать не нужно, вес двери принимает на себя сам болт, а не гайки. Если вы перетянете, вы сожмете дверь, и она будет видна глазу.
Оба рычага установлены, выглядят хорошо! Если ваши отверстия больше, чем диаметр ваших болтов, это даст вам некоторую возможность для незначительных регулировок. Проверка задней части двери. Как уже упоминалось, если вы перетянете, вы в конечном итоге сожмете древесину вокруг болтов. В идеале вам нужна гладкая отделка, как на картинке. Если вы зашли так далеко, поздравляю. Похлопайте себя по спине. Теперь мы готовы приступить к установке двери.
Установка раздвижной двери.
Теперь, когда раздвижная дверь готова, пришло время установить рельс. Прежде чем мы это сделаем, нужно рассмотреть некоторые практические вещи.
Это место, где я устанавливаю дверь.Проверьте свою дверь. Если вы правильно рассчитали размеры, дверь должна закрывать пространство так, как вы ожидали!
Моя дверь подходит идеально, хотя на этом фото она у меня чуть левее, отсюда и зазор.Монтажный комплект предполагает наличие пространства 10 мм под дверью. Я нашел кусок дерева размером около 14 мм.
Рекомендуется подложить под дверь кусок дерева, чтобы приподнять ее примерно на 14 мм. Поставив дверь на место, вы сможете разместить перекладину над ней под колеса. Пара вещей, о которых вам нужно подумать, это левое положение рельса. Где оно начнется и где закончится. В инструкции к набору указано 120мм от левой границы проема. Моя дверь имеет ширину 2000 мм, поэтому, если рельс смещен на 120 мм, дверь, скорее всего, просто сможет полностью очистить пространство, когда я ее открою. На самом деле я согласен с этим, так как считаю, что безопаснее сделать дверь всегда видимой в пространстве (см. Ниже).
Имея это в виду, тщательно продумайте положение направляющей раздвижной двери. Моя дверь была шириной 1080 мм. Ширина раздвижных дверей составляет 2000 м. Начав с -120 мм, я потерял часть длины рельса (с точки зрения того, насколько далеко я мог сдвинуть дверь до конца рельса). Благодаря тому, что рычаги были установлены на расстоянии 150 мм от боковых сторон двери, это дало мне дополнительное расстояние для пробега. Еще один фактор, влияющий на конечное положение двери.
Если вы не можете понять это, не волнуйтесь… вы действительно не ошибетесь, если разместите начало рельса рядом с отверстием.
Сдвиньте планку под колеса, чтобы имитировать висевшую дверь. Поиграйте с позиционированием, попросите кого-нибудь помочь, но когда у вас есть что-то, чем вы довольны, отметьте отверстия карандашом.
Вставьте карандаш в отверстие и отметьте стену. Для начала просверлите одно отверстие и установите болт. Проверьте прочность стены и ее способность удерживать болт. Стена, которую я просверливаю (внизу), состоит из ДСП, деревянных панелей, стоек и балок. К счастью, за ДСП была балка, достаточно прочная, чтобы выдержать болты. Используйте сверло немного меньше размера болта.
Если вы сверлите бетон, кирпич, камень или гипсокартон, используйте сверло по камню и качественные дюбели, подходящие для материала стены. Для гипсокартона не обязательно использовать сверло по каменной кладке и/или перфоратор, но я рекомендую высокопрочный дюбель или анкер.
Ссылки ниже для начала работы:
Розетки Amazon UK | Стенные розетки Amazon USA
| Стенные розетки Amazon DE | Стенные дюбели Amazon AU
Сверление отмеченного отверстияДобавление пробного болтаЗатяжка с помощью храповика и гнездаПотяните, покачивайте и проверяйте прочность болта.Если болты кажутся прочными, значит, все в порядке. Если болты выпадают или чувствуются ослабленными, вам, возможно, придется подумать о других вариантах. Более длинные болты, большие дюбели, распорные болты и т. д.
Если первый болт оказался достаточно прочным, продолжайте сверлить остальные отверстия. Есть три отверстия, необходимые для первой половины комплекта направляющих, и еще два отверстия, необходимые для установки второй половины.
Добавьте планку и болты, затяните.Поскольку у моей стены был мягкий слой, я обнаружил, что по мере затягивания болтов планка приближается к стене. Это проблема, так как это будет означать, что колеса в сборе будут ломаться вдоль стены. Чтобы решить эту проблему, мне пришлось использовать прокладки и шайбы, чтобы компенсировать 2-3 мм. Я не вижу, чтобы эта проблема возникала с более твердыми поверхностями.
Установка рейки раздвижной двери -наконец-то!Поднимите дверь на поручни и проверьте ее. Будьте готовы снова поднять дверь, если обнаружите, что поручни не могут выдержать вес вашей двери!
Повесьте дверь в качестве теста! Вы пока не сможете сдвинуть дверь, но вы можете проверить, есть ли у вас зазор в нижней части двери и что колеса в сборе не трутся о стену. Отличная работа! Теперь вторая часть рейки..
Установить вторую часть рейки немного проще, следуйте тому же процессу, что и раньше. Поднимите дверь, подложите под дверь обрезки досок, чтобы получить зазор 10-14 мм, и поместите планку под колеса. Вы должны обнаружить, что полоса выстраивается довольно хорошо. Отодвиньте дверь в сторону, отметьте отверстия, просверлите и установите планку с болтами, и вы должны получить что-то вроде следующего:
Установка второй части рейки, она имеет соединение, соединяющее ее с первой рейкой.Дверной комплект поставляется со стопорами, они надеваются на направляющую, и сверху на них можно закрутить два маленьких болта. Я поместил их на перила там, где хотел, чтобы дверь остановилась.
Добавление дверного ограничителя к направляющей. Это означает, что дверь останавливается, когда вы открываете и закрываете ее, но это также важная функция безопасности, предотвращающая выход двери из рельса. Чтобы установить левый стопор, вам, возможно, потребуется удалить стенной болт, сдвинуть стопор и затем добавить настенный болт обратно. Убедитесь, что дверь висит на второй части поручня, пока вы делаете это, или еще лучше снимите дверь.
Откройте и закройте дверь, проверьте работу стопоров двери и при необходимости отрегулируйте! Как я упоминал ранее, это то количество места, которое я хотел иметь, когда дверь была открыта.
Наличие места на двери означает, что дверная ручка всегда будет видна.Установка дверных ручек на раздвижную дверь.
Я подобрал пару металлических ручек, которые, как мне показалось, подойдут к стилю двери. Одной важной особенностью этих ручек является то, что они закреплены винтами. Не болты, которые проходят через всю дверь. Это важно, потому что я хотел установить ручки на разной высоте с каждой стороны двери.
Дверные ручки для раздвижных дверей Я взял несколько винтов M8 6 x 30 мм из нержавеющей стали и пакет черных колпачков для болтов. Ширина моей двери была не менее 38мм. Нержавеющая сталь толщиной 6 мм очень прочная и долговечная. Дверные ручки останутся на месте долгие годы. Я решил не использовать шайбы, я не считаю это необходимым, и мне показалось, что без шайб ручки выглядят лучше.
Я планировал установить ручки на дверь в 100см от пола. Поэтому я измерил и отметил маленькой карандашной отметкой.
Отметьте 100см карандашом. Это будет центральная точка, где будет располагаться ручка.Возьмите угольник и доведите его до отметки 100 см. Я хотел установить дверную ручку так, чтобы она располагалась по центру планки горизонтально. В моем случае ширина доски была 150 мм, поэтому положение карандашной метки было бы 75 мм. На задней стороне двери я хотел, чтобы дверная ручка была ниже, чем на передней, потому что у меня есть лестница с другой стороны двери. Поэтому я не использовал болты, которые проходили через всю дверь. Это, конечно, ваш вариант, и вам решать.
Это будет центр моей дверной ручки. Отверстия для винтов будут оба прибл. 7 см к северу и югу от карандашной отметки.
Определение точного положения дверной ручки Поднесите дверную ручку к двери, отцентрируйте ее и отметьте отверстия в желаемом месте. Когда вы просверлите отверстия, используйте деревянное сверло немного меньше размера вашего болта. В моем случае я использовал винты 6×30 M8. Это означало, что я просверлил около 24 мм. Я использовал маркер, чтобы нарисовать сверло. Поэтому во время бурения я знал, когда остановиться. Обратите внимание: если вы войдете этими шурупами прямо в дерево, вы рискуете расколоть дерево. Всегда стоит пилотное отверстие, оно также направляет положение винта.
Вверните первый винт, но не слишком туго. Ровно настолько, чтобы он поддерживал положение дверной ручки.
Добавление болта означает, что мы можем очень точно определить положение второго отверстия под болт. Нет ничего более раздражающего, чем дверная ручка, которая выглядит слегка расстроенной. Снова возьмите квадрат и поворачивайте дверную ручку, пока не найдете правильное положение. Отметьте отверстие знаком +. Просверлите отверстие.
С двумя болтами можно добавить крышки.
Установка пластиковых колпачков на головки винтов. Мягко сотрите карандашные следы губкой с мылом.Теперь, когда у вас есть дверная ручка, вторую можно закрепить точно так же. Когда вы устанавливаете вторую дверную ручку, убедитесь, что вы не устанавливаете ее в то же положение, иначе ваши винты столкнутся.
Дверные ручки установлены. Готово! Поздравляю!Направляющая безопасности для раздвижной двери
Дверь скользит по этому металлическому элементу. Это предотвращает отрыв двери от стены, и я бы сказал, что это критически важная функция безопасности. Вы очень близки к завершению проекта, но есть еще одна задача, требующая вашего внимания. В комплекте раздвижной двери есть небольшой кусок металла, который предназначен для предотвращения отрыва двери от стены. У вас есть два варианта: либо сделать паз в нижней части двери, либо приобрести роликовую направляющую. Скорее всего определяющим фактором будет наличие у вас доступа к роутеру.
Я покажу вам, как фрезеровать паз в нижней части двери, но если вы предпочитаете приобрести роликовую направляющую, вот ссылки.
Направляющая ролика раздвижной двери сарая на Amazon:
Установка направляющей безопасности раздвижной двери
Вам потребуется прямая фреза шириной 6 мм.С фрезой шириной 6 мм у вас должно быть достаточно места для планера. Вы можете использовать меньший размер, если он у вас есть. Направляющая имеет толщину около 3 мм. С фрезером вам нужно будет использовать направляющую, чтобы проложить прямую канавку.
Направляющую, которую вы устанавливаете на пол, также можно использовать для удержания двери на определенном расстоянии от стены. Возможно, вы захотите подумать об этом, так как это определит, где вы проложите канавку в нижней части двери. Направляющая
должна располагать дверь на достаточном расстоянии от стены и плинтуса.Отметьте на двери, где должен быть сделан паз. Поднимите дверь и установите ее в удобном месте, где вы сможете использовать маршрутизатор.
Выровняйте маршрутизатор с помощью направляющей.Установите направляющую фрезера на требуемый размер, чтобы фреза была выровнена в том месте, где вам нужно прорезать канал в древесине. За один проход канал не создашь, это перегреет фрезу и вы рискуете стать жертвой рикошета, шутка ли! Так что вам понадобится как минимум 3-4 прохода. Помните о защитных очках, перчатках и средствах защиты органов слуха. Маска для лица также рекомендуется.
Первый проход Когда металлическая направляющая войдет в канавку, можно остановиться. Теперь, когда канал готов, вы можете посмотреть, достаточно ли он прямой. Скажу честно, моя маршрутизация не получает наград, да и ваша в этом не нуждается. Если вы хотите оптимизировать канал, вы можете установить в канал пластиковую U-образную направляющую. Пластик с металлом ходит достаточно гладко, ничего смазывать не надо.
Пластиковый желоб можно закрепить строительным клеем. Отрежьте канал по длине с помощью торцовочной пилы или острого ножа.
Когда закончите, переустановите дверь и проверьте ее.
Руководство и канал завершены.Вот и все. Все хорошо, надо иметь себе раздвижную дверь!
Желаю вам успехов в вашем проекте и не стесняйтесь обращаться к нам!
Как установить въездные ворота
Хотите придать своему дому новый фасад? Хотите большей конфиденциальности и дополнительной безопасности? Хватит откладывать, пора что-то с этим делать!
Принятие решения об обновлении внешнего вида вашего дома — ответственное дело, так почему бы не набраться смелости и не добавить к дому ворота на подъездной дорожке. Есть много причин, по которым вы можете добавить ворота на подъездную дорожку к своему двору; у вас есть любопытные соседи и вы хотите уединения, хотите чувствовать себя в большей безопасности в своем доме или, возможно, вы просто хотите придать своему дому новый вид. Вот кто, почему и как установить въездные ворота!
Итак, вы приняли решение добавить в свой дом ворота, но с чего начать? Вы знаете, как установить въездные ворота, или вы наймете профессионала? Оба эти варианта подойдут разным семьям и их потребностям, не у всех есть денежные запасы, необходимые для найма профессиональных монтажников. И не у всех есть необходимые навыки или уверенность в своих силах, чтобы осуществить установку ворот своими руками. Прежде чем сделать свой выбор, прочитайте это, это потенциально может сэкономить вам время и деньги!
Прежде чем начать – вам нужно…
Нанять профессионала – самый простой вариант, если у вас есть деньги. Они точно знают, что делать, они специализируются на установке подъездных ворот и заборов. В результате они будут эффективными. Установить въездные ворота не так просто, как зайти в магазин с товарами для ограждения и попросить въездные ворота. Вы должны знать, какой стиль ворот вы хотите, иметь точные размеры изгиба (уклонов) проезжей части, ширины ворот и уклона проезжей части. Если вы будете следовать этим инструкциям, вы сможете получить свои измерения.
Что вам понадобится для установки ворот
Стойки забора уже установлены и ждут установки ворот; но прежде чем вы выбежите на улицу и начнете сверлить, копать и измерять, прочитайте это. Убедитесь, что у вас есть все необходимое и вы понимаете все шаги.
СОВЕТ: Ворота бассейна должны открываться в сторону от бассейна, чтобы при нажатии на ворота они закрывались, а не открывались на территорию бассейна при попытке войти.
Преимущества установки въездных ворот
Установка въездных ворот дает много преимуществ вашему дому.
Подъездные ворота — это недооцененное улучшение дома, которое следует чаще рассматривать для домов не только в пригороде, но и в городе. Если неуверенность в том, как установить подъездные ворота, удерживает вас от установки ворот в вашем доме, успокойтесь, что вы можете нанять профессионала, и вы получите удобство, когда это будет сделано для вас, и уверенность в том, что качество изготовления высокое.
Следуя этим инструкциям и советам по установке въездных ворот , вы сможете с минимальными усилиями придать своему дому присутствие, которое будет кричать об уличной привлекательности.
Хотите качественную продукцию или информацию о том, как установить въездные ворота? Позвоните команде Fence Corp сегодня по телефону 07 3715 5055!
