Пайка серебром меди: Медно-серебряный припой: особенности и характеристики

Posted on By alexxlab

Содержание

Медно-серебряный припой: особенности и характеристики

Одним из вариантов соединения цветного металла является пайка, для которой используется медно-серебряный припой. Он относится к тугоплавким видам и имеет повышенную прочность шва. Технология пайки может упрощаться использованием припоя с уже внедренной в него бурой и требовать только подготовки поверхности. В зависимости от соотношения содержания элементов, он «работает» в 2 диапазонах:

  • низкотемпературном — 425 °С;
  • высокотемпературном — 460-820 °С.

Наряду с техническими изделиями, используется медно-серебряный припой для пищевых целей. Сплав отличается коррозионной стойкостью, инертностью элементов, поэтому пригоден для применения по любому назначению. Шов характеризуется твердостью, прочностью и отличным сцеплением с поверхностью основы за счет высокой обтекаемости расплава.

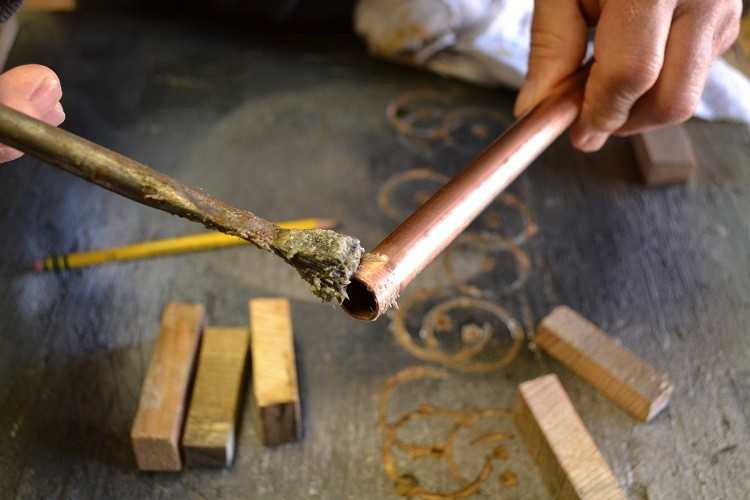

Медно-серебряный припой

Сплавы на основе серебра можно разделить на 2 типа: «дорогие» с содержанием только Ag+Cu и «дешевые» — Ag+Cu+Pb. Самые простые идут с добавлением еще и Sn (до 27%)

Назначение серебряных припоев — широкое использование для цветных металлов и сплавов на их основе. Соединение таких изделий затруднено из-за физико-химических особенностей металлов, но серебряные припои в своей разновидности позволяют получить сцепление, эквивалентное по прочности со сварным швом, но без дефектов, которые ему присущи. К ним относятся сплавы:

  • титано-никелевые;
  • никель-вольфрамовые;
  • железо-никелевые;
  • медные;
  • медно-никелевые.

Возможно соединение никеля, меди со стеклоэмалью, керамикой, поверхностей с гальваническим покрытием более 10 мм.

Температура плавления чистого серебра равна 962 °С, это не только нерационально, но также не оправдано технически, поскольку этот металл имеет высокую пластичность и низкую прочность. Оптимизация этих параметров достигается, если использовать медно-серебряный припой, температура плавления которого снижается до 425 °С, а прочностные свойства увеличиваются. Но в целом, соединение металлов отличается высокой t плавления (выше 400 °С), поскольку у чистой меди она равна 1085 °С.

Соединительный шов в данном случае выдерживает температуру до 800 °С, имеет широкий диапазон по параметрам и свойствам, в зависимости от используемых элементов.

Сплав на основе серебра отличается высокой экологичностью, поскольку входящие в состав элементы не активны с большинством окружающих их аналогов. В основном используется медно-серебряный припой для пайки меди или изделий на ее сплаве (латунь, бронза).

Характеристики

Отличается большим разбегом по свойствам, в зависимости от соотношения элементов. Вторым компонентом является медь, дополнительно могут присаживаться элементы железа, сурьмы, висмута, но их суммарное количество не превышает 0,1%. Свинец и олово содержатся в мягких сплавах. Температура плавления припоя снижается прямо пропорционально содержанию серебра в нем.

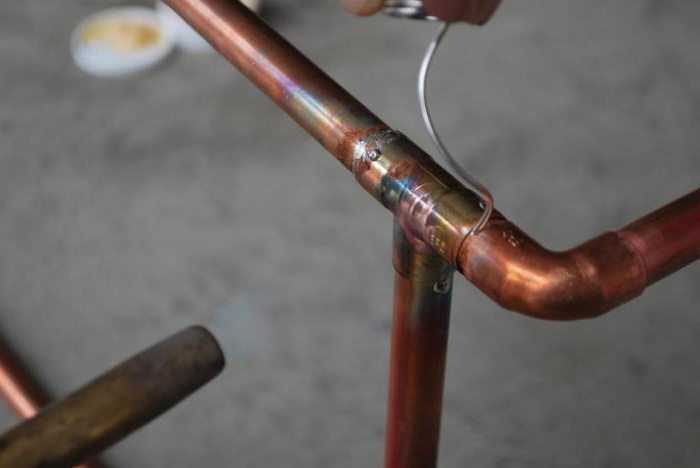

Процесс пайки медно-серебряным припоем

Эта категория сплавов определяется уровнем серебра в диапазоне 10-45%. Его стоимость самая низкая. Припой с малым содержанием этого драгоценного металла (10%) позволяет получить твердый шов, он активно используется в машиностроении.

Сплавы всего лишь с 2% содержанием серебра можно назвать свинцово-оловянными, поскольку Pb в них равен 36%, а Sn — 62%. Плавкость драгоценного металла сведена к минимуму, поэтому сплав отлично плавится, переходит из одного состояния в другое, идеально проводит ток. Используется в радиотехнике.

Сплав 40-62% обладает наилучшими сочетаниями прочности и пластичности, но также отличается низкими температурами плавления — 426 °С. Именно поэтому его применяют для соединений, которые не испытывают высоких температур.

Сплавы с содержанием серебра 50-72% характеризуются низким удельным сопротивлением, что идеально подходит для изделий с высокой электропроводностью.

Разновидности и популярные производители

Компаниями предлагается широкий ассортимент как по составу припоев, так и по флюсам, используемым с ними. Известные производители РФ:

  • ООО «СнабТехмет»;
  • ТОО «Специальная металлургия».

Припой серебросодержащий изготавливается по ГОСТ 19738-74. На рынке представлены изделия в ассортименте: проволока различного диаметра, прутки, лента. Маркируются они индексами ПСр, после которых указывается процентное содержание серебра: чем оно выше, тем большей пластичностью отличается состав.

Названия припоев содержат первые буквы входящих в них элементов:

  • Ср — серебро;
  • Су — сурьма;
  • М — медь;
  • Ф — фосфор;
  • С — свинец;
  • Кд — кадмий;
  • Ц — цинк.

Цифровой индекс обозначает процентное содержание основного элемента — серебра.

Заключение

Состав припоя определяет его назначение, изменение химического состава, даже в незначительных количествах меняет его свойства. Для работы с паяльником используются исключительно «мягкие» сплавы, в то время как «твердые» можно расплавить только с помощью газовой горелки. Их основное назначение можно узнать в описаниях ГОСТ.

Видео: Пайка медно-серебряный припоем (высокотемпературная пайка)

Припой серебряный

Припой меднофосфористый Stella L-CuP6, 1 кг

  • Артикул: 133000
  • Страна: Италия
  • В наличии: 4 упак

Медно-фосфористый припой Stella L-CuP6 специально разработан для пайки меди без флюса. Компоненты сплава: Cu; P 6,2-6,5%. Спаиваемые материалы: медь с медью, медь с бронзой и латунью.

1’754,48 P

28,14 €

Припой серебряный 2% Stella L-Ag2P, 1 кг

  • Артикул: 133001
  • Страна: Италия
  • В наличии: 12 упак

Припой Stella L-Ag2P специально разработан для пайки меди без флюса. Компоненты сплава: Cu; P 6,5%; Ag 2%. Спаиваемые материалы: медь с медью, медь с бронзой и латунью.

3’300,96 P

52,94 €

Припой серебряный 5% Stella L-Ag5P, 1 кг

  • Артикул: 133002
  • Страна: Италия
  • В наличии: 1 упак

Припой Stella L-Ag5P специально разработан для пайки меди без флюса. Компоненты сплава: Cu; P 6%; Ag 5%. Спаиваемые материалы: медь с медью, медь с бронзой и латунью. Паяное соединение обладает хорошей вибростойкостью.

6’674,50 P

107,05 €

Припой серебряный 15% Stella L-Ag15P, 1 кг

  • Артикул: 133003
  • Страна: Италия
  • В наличии: 16 упак

Припой Stella L-Ag15P специально разработан для пайки меди без флюса. Компоненты сплава: Cu; P 5%; Ag 15%. Спаиваемые материалы: медь с медью, медь с бронзой и латунью. Паяное соединение обладает отличной вибростойкостью.

16’242,94 P

260,52 €

Припой серебряный 20% Stella L-Ag20 с флюсом, 0.

5 кг
  • Артикул: 133004
  • Страна: Италия
  • В наличии: 8 упак

Припой Stella L-Ag20 покрытый флюсом для пайки меди. Компоненты сплава: Cu 44%; Ag 20%; Zn 36%; Si 0,15%. Спаиваемые материалы: черные и цветные металлы и их сплавы, такие как сталь, медь и медные сплавы.

7’895,52 P

126,64 €

Припой серебряный 30% Stella L-Ag30Sn с флюсом, 0.5 кг

  • Артикул: 133005
  • Страна: Италия
  • В наличии: нет

Припой Stella L-Ag30Sn покрытый флюсом для пайки меди. Компоненты сплава: Cu 36%; Ag 30%; Zn 32%; Sn 2%. Спаиваемые материалы: черные и цветные металлы и их сплавы, такие как сталь, нержавеющая сталь, медь, медные сплавы.

Временно не продается

Припой серебряный 34% Stella L-Ag34Sn с флюсом, 0.5 кг

  • Артикул: 133006
  • Страна: Италия
  • В наличии: 9 упак

Припой Stella L-Ag34Sn покрытый флюсом для пайки меди. Компоненты сплава: Cu 36%; Ag 34%; Zn 27,5%; Sn 2,5%. Спаиваемые материалы: черные и цветные металлы и их сплавы, такие как сталь, медь, медные сплавы, никель, никелевые сплавы.

13’301,84 P

213,35 €

Припой серебряный 40% Stella L-Ag40Sn с флюсом, 0.5 кг

  • Артикул: 133007
  • Страна: Италия
  • В наличии: 2 упак

Припой Stella L-Ag40Sn покрытый флюсом для пайки меди. Компоненты сплава: Cu 30%; Ag 40%; Zn 28%; Sn 2%. Спаиваемые материалы: черные и цветные металлы и их сплавы, такие как сталь, медь, медные сплавы, никель, никелевые сплавы.

15’810,49 P

253,58 €

Припой серебряный 45% Stella L-Ag45Sn с флюсом, 0.5 кг

  • Артикул: 133008
  • Страна: Италия
  • В наличии: 1 упак

Припой Stella L-Ag45Sn покрытый флюсом для пайки меди. Компоненты сплава: Cu 27%; Ag 45%; Zn 25,5%; Sn 2,5%. Спаиваемые материалы: чёрные и цветные металлы и их сплавы, такие как сталь, нержавеющая сталь, медь, медные сплавы, никель, никелевые сплавы.

17’550,00 P

281,48 €

Припой серебряный 2%, по пруткам

  • Артикул: 333120501
  • Страна: Германия
  • В наличии: нет

Медно-фосфорные твердые припои Felder специально разработаны для пайки меди, латуни, бронзы и комбинаций этих металлов. Формула сплава: 2Ag;91,8Cu;6,2P.

Временно не продается

Припой серебряный 5%, по пруткам

  • Артикул: 33332050
  • Страна: Германия
  • В наличии: нет

Медно-фосфорные твердые припои Felder специально разработаны для пайки меди, латуни, бронзы и комбинаций этих металлов. Формула сплава: 5Ag;88,8Cu;6,2P.

Временно не продается

Припой серебряный 15%, по пруткам

  • Артикул: 33402050
  • Страна: Германия
  • В наличии: нет

Медно-фосфорные твердые припои Felder специально разработаны для пайки меди, латуни, бронзы, стали и комбинаций этих металлов. Формула сплава: 15Ag;80,3Cu;4,7P.

Временно не продается

Припой серебряный 30% флюсованный, по пруткам

  • Страна: Германия
  • В наличии: нет

Медно-фосфорные твердые припои Felder специально разработаны для пайки меди, латуни, бронзы и комбинаций этих металлов. Формула сплава: 30Ag;28Cu;21Zn;21Cd.

Временно не продается

Припой серебряный 40% флюсованный, по пруткам

  • Страна: Германия
  • В наличии: нет

Медно-фосфорные твердые припои Felder специально разработаны для пайки меди, латуни, бронзы, стали и комбинаций этих металлов

Временно не продается

Припой серебряный L-Ag2P, 1 кг

  • Страна: Германия
  • В наличии: нет

Медно-фосфорные твердые припои Felder L-Ag 2P для твердой пайки с содержанием серебра 2%, имеющий прекрасные реологические свойства. Его можно использовать для спаивания любых сталей, меди и сплавов на основе меди. Формула сплава: 2Ag;91,8Cu;6,2P.

Временно не продается

Припой серебряный L-Ag5P, 1 кг

  • Страна: Германия
  • В наличии: нет

Медно-фосфорные твердые припои Felder L-Ag 5P для твердой пайки с содержанием серебра 5%, имеющий прекрасные реологические свойства. Его можно использовать для спаивания любых сталей, меди и сплавов на основе меди. Формула сплава: 5Ag;88,8Cu;6,2P.

Временно не продается

Припой серебряный L-Ag15P, 1 кг

  • Страна: Германия
  • В наличии: 5 кг

Медно-фосфорные твердые припои Felder L-Ag 15P для твердой пайки с содержанием серебра 15%, имеющий прекрасные реологические свойства. Его можно использовать для спаивания любых сталей, меди и сплавов на основе меди. Формула сплава: 15Ag;80.3Cu;4.7P

17’923,34 P

287,47 €

Припой серебряный L-Ag25, 1 кг

  • Артикул: AG 205
  • Страна: Германия
  • В наличии: нет

Медно-цинково твердые припои Felder L-Ag 25 для твердой пайки с содержанием серебра 25%, имеющий прекрасные реологические свойства. Его можно использовать для спаивания любых сталей, меди и сплавов на основе меди. Формула сплава: 25Ag; 40Cu; 35Zn

Временно не продается

Припой серебряный L-Ag30, 1 кг

  • Артикул: AG 107
  • Страна: Германия
  • В наличии: нет

Медно-цинково-оловянные твердые припои Felder L-Ag 30Sn для твердой пайки с содержанием серебра 30%, имеющий прекрасные реологические свойства. Его можно использовать для спаивания любых сталей, меди и сплавов на основе меди. Формула сплава: 30Ag; 28Cu; 21Zn; 21Sn

Временно не продается

Припой серебряный L-Ag40, 1 кг

  • Артикул: AG 105
  • Страна: Германия
  • В наличии: нет

Медно-цинково-оловянные твердые припои Felder L-Ag 40Sn для твердой пайки с содержанием серебра 40%, имеющий прекрасные реологические свойства. Его можно использовать для спаивания любых сталей, меди и сплавов на основе меди. Формула сплава: 40Ag; 30Cu; 28Zn; 2Sn

Временно не продается

Припой серебрянный L-Ag45Sn, 1кг

  • Артикул: AG108
  • Страна: Германия
  • В наличии: нет

Медно-цинково-оловянные твердые припои Felder специально разработаны для пайки стали, меди и сплавов меди. Формула сплава: 45Ag; 27Cu; 25Zn; 3Sn.

Временно не продается

Припой серебряный L-Ag20 с флюсом, 1 кг

  • Артикул: AG 206
  • Страна: Германия
  • В наличии: нет

Медно-цинково твердые припои Felder L-Ag 20 для твердой пайки с содержанием серебра 20%, имеющий прекрасные реологические свойства. Его можно использовать для спаивания любых сталей, меди и сплавов на основе меди. Формула сплава: 20Ag; 45Cu; 35Zn.

Временно не продается

Припой серебряный L-Ag30Sn с флюсом, 1 кг

  • Артикул: AG 107Sn
  • Страна: Германия
  • В наличии: нет

Припой Felder L-Ag 30SN покрытый флюсом низкоплавкий сплав для твердой пайки (твердый припой) на основе серебра (30%), имеющий прекрасные реологические свойства. Его можно использовать для спаивания любых сталей, меди и сплавов на основе меди, а также никеля и сплавов на основе никеля. Его можно использовать для спаивания с горением. Формула сплава: 30Ag; 36Cu; 32Zn.

Временно не продается

Припой серебряный L-Ag34Sn с флюсом, 1 кг

  • Артикул: AG 106
  • Страна: Германия
  • В наличии: нет

Припой Felder L-Ag 34SN покрытый флюсом низкоплавкий сплав для твердой пайки (твердый припой) на основе серебра (34%), имеющий прекрасные реологические свойства. Его можно использовать для спаивания любых сталей, меди и сплавов на основе меди, а также никеля и сплавов на основе никеля. Его можно использовать для спаивания с горением. Формула сплава: 34Ag; 36Cu; 27,5Zn; 2,5Sn

Временно не продается

Припой серебряный L-Ag30Cd с флюсом, 1 кг

  • Страна: Германия
  • В наличии: нет

Припой Felder L-Ag 30Cd покрытый флюсом низкоплавкий сплав для твердой пайки (твердый припой) на основе серебра (30%), имеющий прекрасные реологические свойства. Его можно использовать для спаивания любых сталей, меди и сплавов на основе меди, а также никеля и сплавов на основе никеля. Его можно использовать для спаивания с горением. Формула сплава: 30Ag; 28Cu; 21Zn; 21Cd.

Временно не продается

Припой серебряный L-Ag40Sn с флюсом, 1 кг

  • Артикул: AG 105Sn
  • Страна: Германия
  • В наличии: нет

Припой Felder L-Ag 40SN покрытый флюсом низкоплавкий сплав для твердой пайки (твердый припой) на основе серебра (40%), имеющий прекрасные реологические свойства. Его можно использовать для спаивания любых сталей, меди и сплавов на основе меди, а также никеля и сплавов на основе никеля. Его можно использовать для спаивания с горением. Формула сплава: 40Ag; 30Cu; 28Zn; 2Sn.

Временно не продается

Припой серебряный L-Ag45Sn с флюсом, 1 кг

  • Артикул: AG 104
  • Страна: Германия
  • В наличии: нет

Припой Felder L-Ag 45SN покрытый флюсом низкоплавкий сплав для твердой пайки (твердый припой) на основе серебра (45%), имеющий прекрасные реологические свойства. Его можно использовать для спаивания любых сталей, меди и сплавов на основе меди, а также никеля и сплавов на основе никеля. Его можно использовать для спаивания с горением. Формула сплава: 45Ag; 27Cu; 25Zn; 3Sn.

Временно не продается

Припой серебряный L-Ag55Sn с флюсом, 1 кг

  • Артикул: AG102
  • Страна: Германия
  • В наличии: нет

Припой Felder L-Ag 55SN покрытый флюсом низкоплавкий сплав для твердой пайки (твердый припой) на основе серебра (55%), имеющий прекрасные реологические свойства. Его можно использовать для спаивания любых сталей, меди и сплавов на основе меди, а также никеля и сплавов на основе никеля. Его можно использовать для спаивания с горением. Формула сплава: 55Ag; 22Cu; 17Zn; 5Sn.

Временно не продается

Припой медный L-CuP6, 1 кг

  • Артикул: Rophos 94
  • Страна: Германия
  • В наличии: нет

Медно-фосфорный припой Felder L-CuP6 специально разработан для пайки меди без флюса. Формула сплава: 94Cu; 6P.

Временно не продается

Припой медный Dullfos 70, 1 кг

  • Артикул: FOS 70
  • Страна: Италия
  • В наличии: нет

Твердые медно — фосфорные припои Dullfos Silverfos имеют низкую температуру плавления, высокую смачиваемость и текучесть. Припой не кипит, не искрит. Специально разработаны для пайки меди без флюса. Формула сплава: 93Cu;7P.

Временно не продается

Припой серебряный Silverfos 050, 1 кг

  • Артикул: Silverfos 050
  • Страна: Италия
  • В наличии: нет

Твердые медно — фосфорные припои Saldflux Silverfos имеют низкую температуру плавления, высокую смачиваемость и текучесть. Припой не кипит, не искрит. Специально разработаны для пайки меди, латуни, бронзы и комбинаций этих металлов. Формула сплава: 0,5Ag;93,5Cu;6P.

Временно не продается

Припой серебряный Silverfos 2, 1 кг

  • Артикул: Silverfos 2
  • Страна: Италия
  • В наличии: нет

Твердые медно — фосфорные припои Saldflux Silverfos имеют низкую температуру плавления, высокую смачиваемость и текучесть. Припой не кипит, не искрит. Специально разработаны для пайки меди, латуни, бронзы и комбинаций этих металлов. Формула сплава: 2Ag;91,7Cu;6,3P.

Временно не продается

Припой серебряный Silverfos 5, 1 кг

  • Артикул: Silverfos 5
  • Страна: Италия
  • В наличии: нет

Твердые медно — фосфорные припои Saldflux Silverfos имеют низкую температуру плавления, высокую смачиваемость и текучесть. Припой не кипит, не искрит. Специально разработаны для пайки меди без флюса, меди, латуни, бронзы и комбинаций этих металлов. Формула сплава: 5Ag; 89Cu; 6P.

Временно не продается

Припой серебряный Silverfos 15, 1 кг

  • Артикул: Silverfos 15
  • Страна: Италия
  • В наличии: нет

Твердые медно — фосфорные припои Saldflux Silverfos имеют низкую температуру плавления, высокую смачиваемость и текучесть. Припой не кипит, не искрит. Специально разработаны для пайки меди без флюса, меди, бронзы и комбинаций этих металлов. Формула сплава: 15Ag; 80Cu; 5P.

Временно не продается

Припой серебряный Ternalloy 25S F, 1 кг

  • Артикул: Ternalloy 25
  • Страна: Италия
  • В наличии: нет

Твердые флюсованные медно — фосфорные припои Ternalloy Silverfos имеют низкую температуру плавления, высокую смачиваемость и текучесть. Припой не кипит, не искрит, флюсовоя оболочка не коптит. Специальный состав оболочки повышает ее стойкость к механическим повреждениям и повышенной влажности, предотвращая ее преждевременное осыпание. Специально разработаны для пайки меди, никеля и никелиевых сплавов и практически любой стали. Формула сплава: 20Ag; 44Cu; 36Zn; 0,2Si.

Временно не продается

Припой серебряный Ternalloy 30T F, 1 кг

  • Артикул: Ternalloy 30
  • Страна: Италия
  • В наличии: нет

Твердые флюсованные медно — фосфорные припои Ternalloy Silverfos имеют низкую температуру плавления, высокую смачиваемость и текучесть. Припой не кипит, не искрит, флюсовая оболочка не коптит. Специальный состав оболочки повышает ее стойкость к механическим повреждениям и повышенной влажности, предотвращая ее преждевременное осыпание. Специально разработаны для пайки стали, меди, никеля и комбинаций этих металлов. Формула сплава: 25Ag; 40Cu; 33Zn; 2Sn.

Временно не продается

Припой серебряный Ternalloy 35T B, 1 кг

  • Артикул: Ternalloy 35B
  • Страна: Италия
  • В наличии: нет

Твердые медно — фосфорные припои Ternalloy Silverfos имеют низкую температуру плавления, высокую смачиваемость и текучесть. Припой не кипит, не искрит, флюсовая оболочка не коптит. Специальный состав оболочки повышает ее стойкость к механическим повреждениям и повышенной влажности, предотвращая ее преждевременное осыпание. Специально разработаны для пайки стали, меди, латуни и комбинаций этих металлов, за исключением алюминия и его сплавов. Формула сплава: 30Ag; 36Cu; 32Zn; 2Sn.

Временно не продается

Припой серебряный Ternalloy 35T F, 1 кг

  • Артикул: Ternalloy 35F
  • Страна: Италия
  • В наличии: нет

Твердые флюсованные медно — фосфорные припои Ternalloy Silverfos имеют низкую температуру плавления, высокую смачиваемость и текучесть. Припой не кипит, не искрит, флюсовая оболочка не коптит. Специальный состав оболочки повышает ее стойкость к механическим повреждениям и повышенной влажности, предотвращая ее преждевременное осыпание. Специально разработаны для пайки стали, меди, латуни и комбинаций этих металлов, за исключением алюминия и его сплавов. Формула сплава: 30Ag; 36Cu; 32Zn; 2Sn.

Временно не продается

Припой серебряный Ternalloy 40S F, 1 кг

  • Артикул: Ternalloy 40
  • Страна: Италия
  • В наличии: нет

Твердые флюсованные медно — фосфорные припои Ternalloy Silverfos имеют низкую температуру плавления, высокую смачиваемость и текучесть. Припой не кипит, не искрит, флюсовоя оболочка не коптит. Специальный состав оболочки повышает ее стойкость к механическим повреждениям и повышенной влажности, предотвращая ее преждевременное осыпание. Специально разработаны для пайки меди, никеля и никелиевых сплавов и практически любой стали. Формула сплава: 35Ag; 32Cu; 32Zn.

Временно не продается

Припой серебряный Ternalloy 45T B, 1 кг

  • Артикул: Ternalloy 45B
  • Страна: Италия
  • В наличии: нет

Твердые медно — фосфорные припои Ternalloy Silverfos имеют низкую температуру плавления, высокую смачиваемость и текучесть. Припой не кипит, не искрит, флюсовая оболочка не коптит. Специальный состав оболочки повышает ее стойкость к механическим повреждениям и повышенной влажности, предотвращая ее преждевременное осыпание. Специально разработаны для пайки стали, меди, никеля и их сплавов. Формула сплава: 40Ag; 30Cu; 28Zn; 2Sn.

Временно не продается

Серебро+медь.

— Аргонодуговая сварка — TIG

#1 митька51

Отправлено 03 October 2011 16:56

Чем сварить,спаять техническое серебро контакта с медным основанием.Площадь серебра 20на 30мм,значит токи пропускает не шуточные.

  • Наверх
  • Вставить ник

#2 levdenisov1962

Отправлено 03 October 2011 18:43

Чем сварить,спаять техническое серебро контакта с медным основанием.Площадь серебра 20на 30мм,значит токи пропускает не шуточные.

Наш ПСР — 10 ИЛИ 45. Забугорных сейчас еще больше S -45 не плохой. Твердоплвавкий пруток газ горелка и в путь. ПСР -10 справиться. Продается, в холодильной технике. Т плавления ПСР-10 больше 700гр, точно помню. Остальное как с трубами, флюс не нужен.

  • Наверх
  • Вставить ник

#3 copich

Отправлено 04 October 2011 11:22

+1 согласен. Пайка серебрянными припоями (ПСР) + газ (ацитилен).
Второй способ, ТВЧ, но так же с припоем в виде пасты. Здесь было обусловлено габаритами изделия. Но скорость пайки выше, а общий нагрев меньше.
Чем выше содержание в припое серебра, тем выше будет электропередача, да и теплопередача то же.

Поэтому выбор припоя обусловлен местом применения будущего изделия.
Пользовал импортные ПСР, castolin, они бывают с флюсом и без. Мне больше по душе с флюсом. Удобнее было применять при пайке медных индукторов. Т.е. флюс себя лучше ведет (очищает поверхность) когда на прутке. Так же пробовал и без обмазки с флюсовой пастой. Было сложнее, т.к. флюс не всегда попадал именно в место соединения.

С ТВЧ, могу посодействовать. В ЛС. Есть знакомые. Но надо поточнее знать что за изделие, т.е. хватит ли мощности ТВЧ установки?! С пастй не знаю, надо будет уточнить либо самому приобрести.
А ГАЗ в ЖКО можно одолжить… если есть связи.

  • Наверх
  • Вставить ник

#4 МИХА75

Отправлено

04 October 2011 11:49

Паять не обязательно ацетиленом,пропан со многими вещами справляется не плохо.Индуктора для ТВЧ(гибочных) тоже неплохо варить РАДС(TIG). …

//////До нашей эры,соблюдалось чувство меры….//////

  • Наверх
  • Вставить ник

#5 copich

Отправлено 04 October 2011 11:56

Т.е. медная трубка, диаметр 10 мм, толщина стенки 1.5 мм — варить ТИГ?!!!! Индуктора разные бывают!!!
И спиральное прямоугольное соединение ТИГом ни как нельзя, т.к. нужны прямые углы, и не заваленные.

А припой растекается по всей поверхности, обладает высокими прочностными характеристиками, а также выше тепло и электро проводность. Так что не для каждого индуктора ТИГ, а как Вы указали один из… А ацитиленом можно любой спаять (маленькую горелочку для маленьких вещей и что-то побольше уже следующим номером). ТВЧ и то не всегда использовать можно, т. к. опять же надо спец индуктор изготовить и иметь возможность его применить.

  • Наверх
  • Вставить ник

#6 morgmail

Отправлено 04 October 2011 12:12

Чем сварить,спаять техническое серебро контакта с медным основанием

Припой П14
Припой П 14:

П 14 калиброванный П 14 офлюсованный Припой ПМФОЦр 6-4-0,03 Примечание: В припой ПМФОЦр 6-4-0,03 дополнительно вводится Zr — 0,01%-0,05% Состав: Cu-основа Р- 5,3-6,3 % Sn- 3,5-4,5 % Соединяемые материалы: Медь, серебро, медные сплавы. При пайке меди возможна пайка без применения флюса. Температурные характеристики: Температура плавления 640- 680°С Температура пайки: В газовом пламени, ТВЧ, пропусканием тока 720 — 740°С. В печи 800-820°С. Припои выпускается в виде: • проволока, прутки П14, П14к, П14офл диаметр 0,5-3,0 мм • лента толщина 0,3-1,0 мм ширина 5-40 мм Проволока имеет продольный паз, который может заполняться флюсом ФК-235 или ФК-320. Свойства: Прочность паяных соединений из латуни 290-320 МРа Ударная вязкость разрушения 1,5-3,0 кДж.м/cм2 Область разрушения телескопического соединения медь-медь по меди Замена серебра до 45% Пластичность: Возможно изготовление колец и закладных элементов сложной формы для автоматической пайки. Примеры применения: Холодильники, теплообменники, кондиционеры, бытовые смесители, волноводы, электрические машины большой мощности и т.д.

  • Наверх
  • Вставить ник

#7 МИХА75

Отправлено 04 October 2011 12:16


//////До нашей эры,соблюдалось чувство меры. …//////

  • Наверх
  • Вставить ник

#8 copich

Отправлено 04 October 2011 13:56

Спорить не буду! Т.к. человек про припой спросил. Мы ответили
Надеюсь эта информация ему поможет.
А чем сваривать и как, можно долго спорить. Ведь еще важно, у кого под что руки заточены.
ДА! И какое оборудование в наличии

  • Наверх
  • Вставить ник

#9 митька51

Отправлено 04 October 2011 22:07

Спасибо всем ответившим,Запаял автогеном как советовал Лев.

Сосед ремонтирует кондиционеры,дал пруток серебрянного припоя.Очень красиво получилось.

  • Наверх
  • Вставить ник

Polly Model Engineering: Технические примечания

RESUME

Примечание. С конца 2011 года Easyflo 2 и аналогичные продукты на основе кадмия, такие как AG303, больше не будут доступны, и пользователям следует рассмотреть возможность использования SF55 в качестве альтернативы. SF55 является сплавом с более высокой температурой плавления, поэтому при изготовлении соединений следует соблюдать осторожность, чтобы обеспечить полное проплавление.

Изготовление, очистка, флюсование, нагрев и пайка, охлаждение, очистка и проверка Это.

Легко произвести качественные соединения серебряной пайкой, если соблюдать несколько основных правил. выполняются тщательно, а материалы и инструменты выбираются тщательно.

  1. Конструкция соединения:- лучшее соединение такое, в котором есть нахлест компонентов в виде соединения внахлестку или втулку.
    Это оставляет небольшой зазор между соединяемыми частями, при котором серебряный припой может втекают за счет капиллярного действия. Обычно в 4 раза толще самого тонкого компонент лучше всего перекрывается.
  2. Зазор между компонентами:- зависит от конструкции структуры и этапа строительства, что, в свою очередь, определяет тип использован серебряный припой. В конце приводится список с подробной информацией о припоях. и флюсы и рекомендуемые зазоры.
  3. Выбор серебряного припоя:- обычно серебряный припой может быть высокотемпературным или низкотемпературным, свободнотекучим или пластично текучим и может производить тонкие швы или с закругленными углами. Это сплав, содержащий серебро с добавками меди, кадмия, олова и цинка. Некоторые конструкции требуют ступенчатая пайка, типичным примером этого является паровозный котел, где топка и задняя трубная пластина припаяны первыми с высокой температурой плавления припой, а затем вставленный в корпус котла припоем с более низкой температурой плавления чтобы первая часть не отпаялась.
  4. Чистота:- абсолютно необходимо, все части должны быть очищенным от жира и желательно механически очищенным с помощью среднего класса наждачная шкурка или что-то подобное. Для цветных металлов и сплавов, т.е. меди и латуни, вымойте в горячей воде с моющим средством и мочалками Scotchbright, и хорошо промойте горячей водой непосредственно перед флюсованием и сборкой, окислы на них металлы можно удалить травлением в растворе лимонной кислоты. См. ТРАВЛЕНИЕ.
  5. Флюс:     Флюс – материал, очищающий поверхность соединяемых металлов и покрывает их во время работы, чтобы предотвратить дальнейшее оксидирование, обычно поставляемое в виде порошка или пасты. Выбор флюса наиболее важно, чтобы соответствовать свойствам выбранного серебряного припоя и размер работы. Флюс должен расплавиться и стать активным к моменту серебряный припой плавится, поэтому для припоя Easy Flo2 рекомендуется использовать флюс Easy Flo. требуется. Флюс должен быть способен удалять оксиды из металлов. могут быть соединены, а для некоторых сталей и вольфрама доступны специальные флюсы. инструменты с твердосплавными наконечниками. Потоки, как и большинство вещей, имеют конечную жизнь и могут стать истощаются, в зависимости от того, насколько они горячие и как долго они нагреваются. Если остатки флюса становятся черными и стекловидными, тогда следует использовать флюс с более высоким рейтингом. использоваться. Если это происходит во время выполнения задания, добавление большего количества флюса часто позволяет закончить работу. Вообще говоря, два потока больше всего подходит для инженеров-моделей Easy Flo и Tenacity 4a. Easy Flo 2 для нижнего температурах и прочности для более высоких температур и более длительного времени нагрева. Флюс EASY-FLO: обычный флюс общего назначения для всех видов низкотемпературного серебра. припои, не превышающие 800 градусов C. Он успешно флюсует большинство материалов используется в нашем хобби, включая нержавеющую сталь, а остатки можно очистить смоченной в горячей воде.

    ФЛЮС TENACITY 4a:- Флюс, рассчитанный на более высокие температуры, с более длительный срок службы, подходящий для изготовления больших котлов, также подходит для большинства материалов используется при моделировании, а его остатки можно удалить травлением в мягкой кислота. Доступны и другие флюсы, но их удаление после пайки затруднено.

    ФЛЮС ПРИМЕНЕНИЕ: Флюс лучше всего смешивать с водой и каплей моющего средства до сметанообразной консистенции и наносится кистью на швы во время сборка перед пайкой. Слишком много флюса редко повредит, но слишком мало может испортить работу. Недостаточное флюсование препятствует капиллярному действию впаять в соединение. Дополнительный флюс может быть добавлен во время пайки погружением горячий конец припоя в порошок сухого флюса, а затем перенос это к работе.

  6. Нагрев и пайка.(см. также очаг):- Работа должна быстро поднять его температуру, чтобы поток не истощился. Для мелких работ, таких как установка оливок на медные трубы диаметром до 3/8 дюйма. или небольшие тройники и фитинги для котлов типичная домашняя паяльная лампа типа «сделай сам» с использованием одноразовых газовых баллончиков, таких как TAYMAR, с соплом диаметром 7/8 дюйма. является адекватным. Небольшие котлы диаметром до 2 дюймов и длиной 5 дюймов прибл. может быть спаял с помощью двух таких. Для более крупной работы лучше инвестировать в большой газовый баллон с пропаном от Calor gas или Shell вместе с горловиной Sievert горелка. Они состоят из ручки, к которой можно прикрепить горелки разного размера. установлен, преимущество в том, что горловина горелки затягивает горение воздух вдали от пламени, что позволяет горелке работать в ограниченном пространстве например топка. Обычно они поставляются с длинным гибким шлангом. для подключения в комплекте с защитой от разрыва шланга/предохранителем обратного удара для подключение к газовому баллону.

    Очень сложно определить размер горелки, необходимой для конкретная работа, поскольку условия значительно различаются, т.е. внутри или снаружи с дует шторм. Кратко для котлов диаметром до 5 дюймов и высотой 10 дюймов. достаточно горелки диаметром 1,25 дюйма, для тепловозных котлов диаметром 5 дюймов используйте горелку диаметром 2,5 дюйма. а для действительно больших котлов приобретите 2 2,5-дюймовые горелки. Oxy Actylene следует избегать, если кто-то не является действительно опытным в его использовании, даже тогда только мягкое белое пламя используется, чтобы избежать сжигания основных металлов. Латунные фитинги склонны к мгновенному плавлению при использовании этого типа источника тепла. Главный недостатком оксиацетилена является высокая концентрация тепла, чем больше пропановое пламя дает лучшее распространение тепла.

    В качестве руководства по температуре состояние флюса или цвет металла может быть использовано. При повышении температуры флюс становится прозрачным и текучим. проходит по области стыка, затем можно наносить припой, и он должен таять и бежать в сустав. Если он не работает, продолжайте нагревать и после через несколько минут повторите попытку, продолжайте нагревать и наносить припой вдоль стыка пока явно все не припаяно. Цвет металла также обеспечивает руководство по его температуре, но важно всегда работать при одном и том же условия освещения. Я нахожу это приглушенное освещение внутри или в тени снаружи лучше всего. Если солнце посветит даже на раскаленный докрасна металл, он будет казаться черным. и вызвать путаницу. Металл должен светиться тусклым вишнево-красным цветом для Easy Flo. 2 припоя и до ярко-красного, почти оранжевого, для высоких температур Серебряный Фло 24.

    При использовании припоя с более высокой вязкостью следите за палочкой припоя вместе с пламя, как оно применяется. Как только соединение будет завершено, нагрев должен быть прекращено, а работа должна остыть естественным образом до комнатной температуры. после чего его можно перенести в травильную ванну. Закалка от горячего состояние не требуется и может быть опасным, так как в полых частях образуется пар работы и может быть выброшен на высокой скорости, если используется кислота. хуже, так как также часто выделяются пары. Закалка также производит термические удар, вызывающий неравномерное напряжение и в конечном итоге может повредить работу.

  7. Под под пайки может быть изготовлен из изоляционного строительные блоки, они доступны по разумной цене у торговцев строителями под торговыми названиями Celcon или Thermalite. См. прилагаемый эскиз. Они делают не портится и не трескается при нагревании, его можно легко разрезать или вырезать, чтобы держать части во время пайки и обычно намного дешевле огнеупорных кирпичей. Делать не используйте кирпичи из старых аккумулирующих радиаторов, так как они предназначены для поглощения тепла, и вы можете потратить много времени на их разогрев вместо работы. Изоляционные блоки быстро нагреваются на поверхности и светятся красным, тем самым добавляя к подводу тепла к работе. Стоящие запасные блоки вокруг работы будут улучшить время нагрева. Также оставьте место для парковки паяльной лампы, пока она не остынет. вниз.
  8. Травление или очистка остатков:- после пайки процесс необходимо тщательно очистить работу, это лучше всего достигается полностью погрузив изделие на ночь либо в холодную воду, либо в мягкая кислота для флюса Tenacity. Я использую лимонную кислоту (лимонный сок), которая доступна в виде порошка для смешивания с водой в аптеке Бутса примерно за 1 фунт стерлингов. за 3,50 унции, достаточно для нескольких галлонов рассола. После маринования обильно промыть чистой холодной проточной водой небольшие участки остатков флюса легко удаляются Scotchbright или куском заточенного дерева, чтобы попасть в углы. Проверять с обеих сторон, где это возможно, чтобы все соединения были пропаяны правильно, если обычно нет возможности оплавить работу и повторить процесс после очистка.

    Некоторые рекомендуют серную кислоту для травления, но это не обязательно хотя это может немного ускорить процесс. Травление лучше делать в пластике контейнеры, такие как полиэтиленовые ланч-боксы для очень небольших работ или большие полиэтиленовые мусорные баки или небольшие корыта для крупного рогатого скота.

    Пригоревшие и почерневшие остатки лучше всего удаляются кислотным травлением, но если требуется быстро вода до 60 градусов C может быть использована для удаления флюса Easy Flo в течение 15–20 минут.

  9. Здоровье и безопасность:- здравый смысл здесь лучше всего, никогда не вдыхайте пары из любого источника, особенно при использовании кадмия, содержащего сплавов, используйте хорошую вентиляцию и не стойте на расстоянии от работы. Флюс может раздражать кожу, следует избегать длительного контакта. Тепло от пайка большого котла может быть непосильной и утомительной, поэтому помните и будь осторожен. Некоторые люди надевают так называемое одеяло для выживания в качестве фартука, когда рабочий или даже лист алюминиевой фольги для отражения тепла. Не испытывать искушение прикоснуться к чему-либо даже в перчатках, если только вы не уверены, что это действительно холодно, всегда кладите палочки припоя горячим концом от себя на очаге.
Серебряные припои
Припой Температура Шовный зазор
Изи Фло 608-617 .001” Универсальный припой общего назначения, очень текучий, содержит кадмий. Самая низкая температура. Очень маленькие филе.
Серебро Flo 55 630-660 .001” Припой, не содержащий кадмия, ближайший к EF2, легкотекучий, образует небольшие галтели идеально подходит для изготовления.
Серебряный флуоресцентный 24 740-800 .001-.002 Высокая температура используется в качестве первого этапа поэтапной пайки. Филе большего размера для меди по меди и стали
Серебряный флуоресцентный 40 650-710 .001-.010 Скромные филе как SF55

Серебряные припои обычно поставляются в виде стержней диаметром 1,5 мм (1/16 дюйма). диаметр на 600 мм в длину. Мы также поставляем Easy flo2 в виде проволоки диаметром 0,5 мм для небольших фитинги и т. д. Для некоторых применений все три припоя доступны в готовом виде. смешать с флюсом в 30-граммовом шприце, чтобы затем можно было собрать детали просто греется.

Флюс Очистка
Изи Фло 550-800 холодная или горячая вода универсальный флюс общего назначения для большинства медицинских применений
Стойкость 4A 600-850 слабокислотный травильный раствор
ополаскивание горячей водой		 для высоких температур и длительного срока службы

Флюс обычно поставляется в виде порошка в банках по 250 г. 9К началу страницы

< Предыдущая страница

Проблемы с пайкой медных труб плавлением припоя

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
