Как своими руками сделать дровяные печи длительного горения

Содержание:

1. Самостоятельное обустройство дровяной печи
2. Особенности печей на дровах
3. Печи на дровах длительного горения

Самым известным и традиционным устройством для отопления домов в сельской местности и дачных загородных построек считается печь, для которой в качестве топлива используют дрова. Принцип ее функционирования следующий: сухая древесина сгорает в топке, в результате чего образуется тепло, разогревающее корпус конструкции и специальный теплообменник, имеющий встроенный теплоноситель.

Востребованной также является отопительная дровяная печь своими руками, имеющая дополнительный водяной контур. Работает данный отопительный прибор следующим образом: дрова, сжигаясь в топке, образуют тепло, которое разогревает корпус, а также теплообменник и встроенный в него теплоноситель (читайте также: «Камины с водяным контуром — удобно и безопасно»). Как показал опыт использования печей, имеющих теплообменник и водяной контур, лучшим материалом, для их изготовления можно назвать чугун и сталь (прочитайте также: «Отопительная печь с теплообменником своими руками — не так всё сложно, как кажется»).

Но такие конструкции используют топливо, отличающееся низким КПД – и это их основной недостаток. Подобные отопительные приборы выгодно подключать к системе нагрева пола, поскольку для их функционирования не нужно постоянно обеспечивать высокую температуру.

Тем не менее, низкий КПД, которым характеризуется дровяная печь с теплообменником и водяным контуром, не мешает ей обладать значительными достоинствами:

• доступность топлива, поскольку в случае необходимости древесные материалы можно собрать непосредственно на приусадебном участке;
• дрова относятся к экологически чистому и безопасному для здоровья человека сырью, при сжигании которого выработка и выброс вредных веществ в окружающую среду минимален;
• экономичная печь на дровах обеспечивает функционирование отопительного прибора вне зависимости от наличия электроэнергии;
• чтобы изготовить такую печку на дровах, используют материалы, отличающиеся повышенной прочностью, благодаря чему она служит продолжительное время.



Кроме этого, дровяная печь для дачи или частного домостроения может иметь на своей верхней плоскости варочную поверхность, при наличии которой можно готовить пищу (читайте также: «Правильная схема отопления дачи своими руками»). Нагревается она при горении прямого пламени. В некоторых конструкционных вариантах дровяных печей для топки используется не глухая заслонка, а дверца, нередко с окошком, сделанным из огнеупорного стекла, что позволяет наблюдать за процессом горения.

Самостоятельное обустройство дровяной печи


Последовательность сборки печи, работающей на дровах, следующая:

• определяют место для будущей конструкции;
• создают фундамент;
• выполняется кладка кирпичей;
• сушка.

До того, как сделать своими руками печь на дровах, такую как на фото, в первую очередь определяют место ее расположения. Лучшим вариантом будет установка конструкции как можно дальше от хозпостроек с подветренной стороны относительно дома.

Поскольку печь долгого горения будет иметь немалый вес, потребуется фундамент плитного типа. Для этого следует снять 15-сантиметровый слой почвы. В образовавшуюся нишу на половину глубины засыпают песок, а затем заливают бетон. Необходимо, чтобы фундамент на несколько сантиметров выступал над поверхностью земли. В качестве наполнителя используют битый керамический кирпич. После этого фундамент должен окончательно окрепнуть и только после этого приступают к проведению дальнейших работ. На это потребуется не один день.

Чтобы построить подобную конструкцию, необходимо иметь в своем распоряжении:

• кирпич керамический полнотелый;
• специальный раствор, для изготовления которого потребуется 2 части песка и по одной части извести и глины.

Первый ряд выкладывают, чтобы сделать для плиты днище. Швы заделывают раствором.

Второй ряд укладывают, используя метод перевязки швов, спереди предусматривают место для установки колосниковой решетки. При этом разрешается выполнять кладку половинчатыми и целыми кирпичами.

Если печь устанавливают на даче, то ей не требуется большая мощность и тогда достаточно выложить стенки толщиной в полкирпича (прочитайте: «Отопление дачи на дровах — популярная классика»). Корпус создают методом перевязки, используя при необходимости половинки кирпичей. Для топки будет достаточно 5 рядов кирпичей – языки пламени не должны доставать до плиточной поверхности. После завершения кладки надо дать конструкции просохнуть.

Для обустройства дровяной печи для дома потребуются металлические элементы – а для их изготовления нужны практические навыки выполнения сварочных работ. Из металла делают заслонку, колосниковую решетку, обвязку, трубу и плиту.

Чтобы выполнить обвязку, используют металлический 3,5-сантиметровый уголок. Затем к ее передней части приваривают опорную полосу – она станет ложементом для перекрывающей плиты. Потом обвязку закрепляют слоем раствора. Из аналогичного уголка варят основу колосника, а для его стержней берут металлические пруты, имеющие в диаметре 1,5 сантиметра.

Для изготовления перекрывающей плиты задействуют 4-миллиметровый металл, а для заслонки и дымовой трубы нужен материал более тонкий. В плите делают отверстия для обустройства конфорок – съемных элементов. Благодаря такой конструкции плиты пищу можно приготовить как на открытом огне, так и на варочной поверхности. В том случае, когда не удалось сделать или приобрести качественные изделия для печи такие, как поддувало и дверца для топки, тогда желательно установить съемную заслонку. Опорную плиту нужно прочно соединить с уголками обвязки.

Особенности печей на дровах

Для отопления дровами делают печи из металла или выкладывают из кирпичей. Все знают, как выглядит русская печь, которую используют в домах для постоянного проживания. Для сезонной эксплуатации она не подходит, поскольку в холоде кирпичная кладка промерзает и в ней увеличивается влажность. Дальнейшая эксплуатация такой русской печки затруднена. Протопить сильно промерзшую конструкцию можно будет только в том случае, если сжечь много дров. Поэтому если нужна дровяная печь для гаража, дачного домика и других построек сезонного использования, лучше предпочесть конструкцию из металла.

Следует отметить, что из керамического кирпича сделать печь самостоятельно сложно, для этого нужно пригласить профессионального каменщика. Если дачный дом большой, имеет несколько комнат, оптимальным вариантом для его обогрева является каменная печь, способная обеспечить равномерный прогрев. Читайте также: «Как сделать печку на даче своими руками».

Каменки – самые популярные печи для бани на дровах, поскольку они длительное время не остывают. Также для таких банных построек подходят кирпичные и металлические конструкции. Преимущество последних печей заключается в возможности их транспортировать и использовать после зимнего перерыва.

Печи из кирпича относятся к многофункциональным устройствам, в которых предусматривают место для варочной плиты и нередко устанавливают духовой шкаф. Если имеется водяной контур и теплообменник для дровяной печи, ее можно подключить к системе отопления здания или обустроить теплые полы (прочитайте: «Дровяная печь с водяным контуром — преимущества»).

Дровяная печь для пиццы появилась впервые в Италии в 16 веке и получила название «помпейской». Сейчас ее конструкция усовершенствована и приобрела современный внешний вид. Особенность устройства дровяной печи для пиццы обеспечивает в ней довольно вялое горение топлива. Читайте также: «Кирпичная печь с водяным контуром».

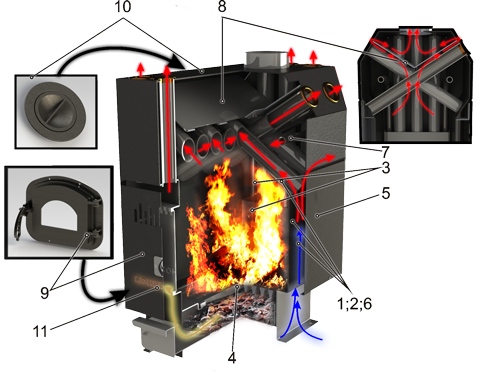

Устройство и особенности печи длительного горения, подробно на видео:

Печи на дровах длительного горения


Если сравнить отопительные системы, которые встречаются на отечественном рынке, нельзя не отметить популярность, которую имеют дровяные печи длительного горения. Они просты в эксплуатации, надежны, безопасны и имеют приятный вид. Их удобная конструкция способствует качественному обогреву жилого дома или дачи в течение длительного периода времени. Широкий ассортимент данной продукции позволяет без проблем выбрать модель для помещения конкретной площади. Читайте также: «Как построить печку на даче своими руками».

Дровяные печи длительного горения отличаются рядом достоинств:

• экономичность;
• наличие мощного нагревающего элемента;
• высокий КПД;
• простота эксплуатации;
• возможность контролировать горение;
• функционирование без электроэнергии и газа;
• использование в помещениях разных по назначению. Читайте также: «Печка в гараж своими руками».

Печь для гаража своими руками

Здесь вы узнаете:

Холодной осенью или морозной зимой находиться в гараже без отопления – это занятие не из приятных. Полноценного отдыха или работы в таких условиях просто не добиться.

Именно поэтому подобным площадям просто необходима небольшая печка-буржуйка, которую вполне можно изготовить своими руками. Буржуйки с теплообменником встречаются во многих сараях и гаражах.

Распространенность таких агрегатов объясняется простотой их изготовления. На это не уходит много времени и дорогостоящих материалов.

Как правило, такие конструкции нуждаются лишь в некоторых доработках, поскольку сам корпус, а зачастую и дно в таком предмете уже имеется. Многие мастера варят гаражные печи и из листовых материалов. Однако такие разновидности печей смогут осилить только те пользователи, которые умеют работать со сваркой.

Гораздо реже в гаражных постройках встречаются самодельные печи, выложенные из кирпича, поскольку такие агрегаты имеют более внушительные габариты, а нагреваются при этом в меньшей степени. Для гаража подобная система подходит слабо.

Чаще всего в гаражах располагают небольшие буржуйки, работающие от дров. В такие агрегаты, как правило, закладывают абсолютно все, что может гореть. Неприхотливость в выборе топлива и быстрый нагрев – это главные преимущества такой печи. Однако при выборе подходящего агрегата следует учитывать не только его «всеядность».

Подходящая конструкция для обогрева гаражной площади должна выбираться в соответствии со следующими параметрами:

• площадью самого гаража;
• сроками использования отопления;
• максимальным бюджетом, который можно потратить.

Если гараж представляет собой пристройку к дому, то лучше поставить прибор с электрическим или газовым подключением.

Если же постройка отдельна от жилища, то следует создать безопасную автономную конструкцию. Стоит помнить, что в первую очередь буржуйка для гаража должна быть безопасной, в противном случае могут возникнуть серьезные проблемы с плохими последствиями.

Печь должна обладать следующими важными параметрами:

• сечение вытяжного клапана должно составлять не менее 10 см;
• вес не должен превышать 35 кг;
• габариты печи – 70х50х35 см;
• объем не должен быть больше 12 л.

Разновидности гаражных печей

Перед тем как приступить к рассмотрению печи длительного горения, стоит ознакомиться с тем, какие вообще отопительные приборы используются в гаражах. Здесь можно устанавливать агрегаты, работающие на разном топливе – это и газ, и электричество, жидкое или твердое. Необходимо лишь, чтобы печь имела достаточно высокую эффективность и потребляла как можно меньше топлива.

Печь-буржуйка

Один из самых популярных вариантов, знакомый, пожалуй, каждому. Буржуйка компактна, проста, быстро нагревается и «непереборчива» в плане используемого топлива (можно использовать практически все, что горит).

На заметку! При эксплуатации буржуйки следует быть осторожным, иначе агрегат может спровоцировать пожар. Помимо того, буржуйки быстро расходуют топливо вне зависимости от его типа.

Раньше с помощью таких печей отапливались жилые помещения, но после появления центрального отопления стали неактуальными. Поэтому сегодня их можно встретить только в гаражах и подсобных помещениях.

Как правило, для самостоятельного изготовления буржуек используют старые газовые баллоны или большие металлические трубы с толстыми стенками. Как бы то ни было, важно, чтобы толщина материала составляла минимум 2 мм, но лучше все же 5 мм. Корпус должен иметь сечение не меньше 30 см. Также заметим, что буржуйка служит в среднем несколько лет.

Буржуйка, если вы ее делаете самостоятельно, а не покупаете уже готовой, должна изготовляться из качественных, долговечных материалов

Таблица №1. Какими бывают печи-буржуйки?

Горизонтальная	Удобная в использовании конструкция, т. к. помещает в себя довольно длинные поленья. Топливо перед загрузкой не нужно измельчать. Но горизонтальная разновидность более габаритная, чем вертикальная.
Вертикальная	Более простой в изготовлении вариант, но со значительным недостатком: камера сгорания будет небольшой, потому топливо перед загрузкой нужно будет измельчать.

Другой особенностью буржуйки является то, что она при работе сильно нагревается (порой даже раскаляется), потому рядом с ней непросто находиться. Из-за этого появились конструкции с двумя стенками. Самый простой вариант – взять бочки разного диаметра, вставить ту, что поменьше, в большую, а пустоты между ними заполнить песком или галькой. В итоге получится толстостенный агрегат, более удобный в эксплуатации и дольше сохраняющий тепло. С другой стороны, буржуйка с двойными стенками дольше прогревается.

Печь из кирпича

Кирпич – это теплоемкий материал, а потому печь из него будет долгое время хранить и отдавать тепло в помещение. Необходимо лишь хорошенько ее прогреть. Оптимальный вариант для автовладельцев, каждый день проводящих в гараже долгое время.

Кирпичные печи встречаются менее часто, как буржуйки, но все равно они не так пожароопасны и более удобны. Заметим также, что подобную печь нужно ставить на надежный фундамент, т. к. весит она много.

Печь на отработанном масле

Подобные печи характеризуются эффективностью и экономностью, для них не нужно дополнительно закупать топливо. Правильно оборудованная печь не будет дымить и выделять в воздух тяжелые металлы (последние могут присутствовать в отработанном машинном масле).

Обратите внимание! Для таких печей может использоваться не только машинное, но и трансмиссионное, трансформаторное масло.

По сути, такая печь представляет собой пару соединенных при помощи перфорированной трубки емкостей. Вес агрегата может достигать 30 кг, в него может помещаться порядка 12 л отработанного масла. Средний расход – 1 л топлива за час работы. Если решили сделать выбор в пользу печи на отработке, то предварительно продумайте, где будете брать топливо – с одного автомобиля масла уж точно не хватит при условии постоянного использования отопительного агрегата. Можете спросить владельцев других гаражей по соседству – может, они согласятся отдавать вам масло.

К недостаткам подобной конструкции можно отнести большую длину дымохода (минимум 4 м), который – обязательно – должен располагаться строго вертикально и не иметь никаких изгибов. Кроме того, потребуется регулярная чистка емкости для отработки, что едва ли можно считать приятным занятием.

Печь длительного горения

Приступим непосредственно к теме нашей сегодняшней статьи. Начнем с того, что такая печь (а ее тоже можно изготовить своими руками из баллона) действует по принципу конвертерного сжигания. Агрегаты длительного горения более сложны, чем описанные выше буржуйки, но все же ничего невозможного нет. В качестве топлива можно использовать уголь, древесину, пеллеты и проч., но используется только твердое топливо.

Важно! Стоимость такой печи заводского производства достаточно высока, а потому многие, стараясь сэкономить, отдают предпочтение самостоятельному изготовлению.

Ознакомимся с ключевыми особенностями агрегатов длительного горения.

1. Топливо горит дольше. Дрова в обычной топке будут сжигаться быстро, в то время как в подобной печи они тлеют и отдают тепло от 6 до 10 часов; следовательно, гараж будет дольше прогреваться.
2. Дрова перед закладкой нужно прессовать – так они не будут сильно разгораться, а время тления увеличится.
3. Горение топлива начинается сверху (в традиционных печах – снизу), а потому такие конструкции обычно вертикальные.

Таблица №2. Какими бывают печи длительного горения?

Булерьян	Популярная разновидности печи, которую порой используют и для обогрева жилых помещений. По сути, булерьян – это нечто среднее между буржуйкой и бубафоней (это еще одна разновидность, о ней рассказано ниже). Принцип работы основывается на принудительной конвекции воздуха – он подается снизу, прогревается и выводится сверху уже нагретым.
Бубафоня	Подобная конструкция появилась более 6-ти лет назад, она отличается высокой эффективностью и простотой. В качестве топлива можно использовать все – от обычных дров до опилок. Недостатком печи является ее чистка: для удаления золы приходится переворачивать агрегат. Если хотите, можете внести свои изменения в конструкцию, но в любом случае она будет простой.

Как сделать своими руками

Для тех, кто не имеет отношения к слесарному и строительному делу, изготовление печи своими руками может показаться сложным и трудоемким процессом. Но конструкции порой настолько просты, что агрегат для отопления порой можно соорудить даже из подручных средств.

Но не следует делать все наобум, для изготовления самодельной конструкции следует предварительно составить все необходимые чертежи и предусмотреть все преимущества и недостатки. Рассмотрим подробнее, какие изделия имеют наивысшую эффективность и что нужно знать для их изготовления.

Вертикальная печь из баллона или бочки

Наиболее распространенным вариантом изготовления печи из баллона, бочки или трубы является вертикальная модель, поскольку конструкция получается весьма компактной и не занимает много места на горизонтальном пространстве.

Для начала нужно выбрать деталь цилиндрической формы, подходящую по размерам и параметрам. Затем необходимо основную часть разделить на две, отличные друг от друга размером. Нижний, более узкий элемент, будет предназначаться для золы, а верхнее пространство – для растопки при помощи дров.

Далее в получившихся частях необходимо сделать квадратные отверстия. Нижнее может быть небольшого размера, а вот верхнее должно быть довольно широким, позволяющим без труда поместить дрова во внутреннее пространство печи.

Отрезанные детали нельзя выкидывать, поскольку они пригодятся для изготовления дверок – необходимо лишь прикрепить к ним петли.

Внутри в месте разделения печки на две части необходимо приварить прочную решетку. Можно приобрести готовую деталь и подогнать ее по размеру или же изготовить собственноручно. Для этого понадобятся стальные прутья арматуры, толщина которых от 12 до 16 мм. Прутья необходимо разрезать на детали определенных размеров и приварить к основе на расстоянии двух сантиметров друг от друга.

Если отсутствует дно, его необходимо будет приварить, а в верхней части вырезать отверстие, которое будет служить дымоходом. К отверстию крепится труба, затем собираются отдельные ее части и в итоге получается полноценный дымоход, способный выводить дым из помещения.

На этом собственноручное сооружение вертикальной буржуйки заканчивается и изделие готово к использованию.

Горизонтальная печь

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Схема простой «буржуйки»

Это лучший вариант для экономии места. Конструктивно печь состоит из корпуса цилиндрической или кубической формы, разделенного на камеру сгорания и зольник. Она может изготавливаться из бочек. Толщина стали должна быть не менее 1,5 мм. Раструб для дымоходной трубы располагается в задней части конструкции для подключения вертикального патрубка.

Рекомендации по изготовлению:

• В качестве корпуса можно использовать газовый баллон. Предварительно его очищают от краски, делают отверстия для дверец, устанавливают колосник.
• При самостоятельном изготовлении корпуса из металла применяется сталь толщиной 1,5 мм, соединение выполняется с помощью сварки.
• Регулирование интенсивности сгорания топлива происходит с помощью изменения положения дверцы зольника. Таким образом контролируется тяга.
• Дополнительно можно поставить отсекатель – полку на 2/3 высоты камеры сгорания. Это способствует экономному расходу сжигаемого топлива.

Преимуществом этой конструкции является простота изготовления и возможность монтажа варочной поверхности. Недостаток – большой расход топлива.

Печка на отработанном жидком топливе

Печка на отработке

С топливом проблем не возникнет – оно найдётся едва ли не у любого автовладельца. В крайнем случае можно легко приобрести его в любой автосервисной точке – стоимость топлива очень скромна.

Конструкция типичного агрегата подразумевает наличие двух секций. Отделы соединяются трубой с перфорацией. В нижней секции сгорает масло. Благодаря этому образуется небольшая порция тепла и горючий газ. Последний через трубу уходит в другой отдел. Благодаря перфорации в трубу поступает определённое количество воздуха, который смешивается с горючим газом. Вот эта смесь и даёт уже достаточно тепла для обогрева гаража.

Нижний отсек обычно делают из тонкого металлического листа. Форма особой роли не играет. С целью возможности регулировать воздушный поток здесь делают специальную заслонку.

Перфорированную трубу и верхнюю секцию выполняют из толстого металла. Тонкие стенки долго не выдержат воздействие высокой температуры. Труба с отверстиями должна быть прочной ещё и потому, что иначе она попросту не справится с немалой массой печи в небольшом гараже.

Дымоход обязательно делают сверху второго отсека. Боковой дымоотводящий канал делать нельзя. В качестве топлива подходит практически любая отработка, для которой не характерно простое скоростное воспламенение.

Подобная печь требует очень серьёзного отношения к технике безопасности. Перфорированная труба – это бьющее пламя. Поэтому конструкцию нужно держать подальше от легковоспламеняющихся веществ. Если пролить бензин рядом с таким «очагом», можно заполучить пожар. По этой причине ни один пожарный не даст официальное добро на обогрев гаража подобным оборудованием.

Важно! Ответственность за использование такой печи полностью лежит на владельце гаража

Простейшая печь из кирпича для гаража с прямоточными модулями

Печь небольших габаритов, кладка очень простая, без обрезки кирпичей и их перевязки. Недостатки: отсутствие колосниковой решетки усложняет чистку печи; тяга регулируется только величиной зазора открытой топочной дверцы.

Фундаментом послужит лист толстой стали, постеленный на напольное покрытие. Перед работой необходимо подготовить глиняный раствор, просверлить в топочной дверце несколько отверстий для доступа кислорода, убедиться в горизонтальности поверхности, на которой будем производить кладку.

Первые два ряда кирпичей укладываем горизонтально. В третьем начинаем формировать стенки топки и устанавливаем дверцу. Ее крепим с помощью металлических пластин-креплений и проволоки, закрепляя ее на дверце и зажимая между кирпичными рядами.

С третьего по шестой ряды выкладываем камеру, куда будем закладывать дрова. Перекрываем дверцу, полностью закрепляя ее между кирпичей.

Важно! Каждый выложенный ряд проверяем на возможные перекосы. Для этого используем отвесы, рулетку и уровень. Нумерация рядов позволит не запутаться в процессе и не допустить ошибок.

Далее (ряд номер семь) необходимо выложить кирпичи таким образом, чтобы осталось отверстие в центре величиной с один кирпич.

Важно! Если вы желаете, чтобы печь стала не только нагревать помещение, но и украсила его – между рядами кирпичной кладки, с внешней стороны, необходимо укладывать тонкие деревянные рейки одинаковой толщины. Это позволит сделать аккуратную расшивку. Рейки удаляем по мере «схватывания» раствора.

Восьмой ряд выкладываем кирпичи «плашмя», создавая своеобразное расширение.

В следующем (девятом) ряду вновь кладем кирпичи на ребро.

И вновь делаем сужение, производя укладку «плашмя» (десятый ряд). В одиннадцатом ряду кладем кирпичи на ребро. При этом один кирпич необходимо установить поперек отверстия.

Последующие ряды выкладываем аналогично, повторяя чередование укладки кирпичей плашмя и «на ребро».

Чтобы подключить печь к дымовой трубе, необходимо произвести сужение дымохода, оставляя отверстие под металлическую трубу. Все щели и пустоты замазываем раствором печной глины и утепляем изоляционными материалами (минеральная вата).

Прежде, чем разводить в печи огонь и отапливать гараж, обязательно дожидаемся полного высыхания раствора. Проверяем тягу, сжигая в топке небольшое количество бумаги или ветоши.

В дополнение к печи обустраиваем дровницу, чтобы дрова и уголь были защищены от влаги, осадков и хищения. Дровницу можно сделать из изогнутых металлических прутьев, кожаной корзины, деревянных перекрытий и т.д.

Как сделать печь длительного горения

Шаг 1. Для изготовления такой печи можно взять обычную бочку на 250 л, которые часто можно видеть на садовых участках. Это толстостенная конструкция, которая отлично подойдет для создания печи. У такой печи нужно отрезать верхнюю часть, но не выбрасывать ее.

Верхняя часть бочки отрезана

Шаг 2. Из верхушки нужно будет сделать своеобразную крышку, которая будет называться «блином» для подачи воздуха. Ее нужно подогнать к параметрам бочки так, чтобы при установке ее на место расстояние от ее края до стен бочки составляло около 2 см по всей окружности. Горловину крышки нужно заварить, а в середине сделать отверстие, к которому будет крепиться труба для подачи воздуха. Также рекомендуется приварить 4 швеллера к крышке.

«Блин» для подачи воздуха

Еще одно фото элемента

Шаг 3. В верхней части бочки нужно вырезать отверстие для установки дымохода. В данном случае в качестве последнего будет использоваться труба диаметром 14 см.

Отверстие для установки дымохода

Шаг 4. Для печи нужно изготовить и крышку. Ее можно сделать из листового железа, приварив к нему с нижней стороны герметизирующее кольцо, подходящее по диаметру к бочке. Толщина листового железа – 4 мм. В середине крышки – отверстие для воздуховода от «блина».

Крышка для печи

В середине крышки – отверстие для воздуховода от «блина»

Шаг 5. С нижней стороны бочки-печки нужно сделать простые ножки для ее установки. Они должны быть, как и все остальное, из металла.

Изготовление ножек для печи

Ножки должны быть металлическими

Шаг 6. Далее нужно сделать дымоход (печка уже установлена на желаемое место). Он будет сборным. Сначала изготавливается хомут, который позволит прикрепить дымоход к печи.

Хомут, который позволит прикрепить дымоход к печи

Шаг 7. Теперь в самом дымоходе нужно сделать направляющие. Они позволят легко собирать трубу и печь в единое целое.

Направляющие в дымоходе

Шаг 8. Трубу и бочку нужно состыковать между собой и обязательно проложить места стыков асбестовой тканью. Сверху на ткань надевается хомут и затягивается.

Асбестовая ткань

Затягивание хомута поверх ткани

Готовый стык между трубой и бочкой

Шаг 9. Теперь печь можно протестировать. В нее можно уложить дрова и опилки.

Печь загружена топливом

Шаг 10. Затем нужно полить топливо отработкой, далее – закрыть крышкой. «Блин» пока не ставится. Когда дрова разгорятся, нужно снять крышку и установить блин. Полноценно прогревается такая печь примерно за 10 минут и будет гореть очень долго. Впрочем, длительность горения агрегата во многом будет зависеть от качества дров.

Фото готовой печи для гаража

Повышаем эффективность железных печек

Буржуйку стандартной конфигурации или двухходовую печку усовершенствуют с целью увеличить теплоотдачу. Проще всего это сделать, приварив к корпусу металлические уголки или трубы, которые выполняют функцию конвективного оребрения. Увеличивается общая площадь теплоотдачи, плюс к тому повышается интенсивность воздухообмена, за счет чего помещение прогревается заметно быстрее.

Прямоугольную буржуйку можно с одной или нескольких сторон обложить кирпичом — кладка послужит теплоаккумулятором, и печь продолжит обогревать гараж даже после полного прогорания закладки дров. Если корпус печи цилиндрический, с этой же целью изготавливается конструкция «бочка в бочке». В этом случае теплоакумулятором служит специальная засыпка между корпусом печки и внешней оболочкой.

Конструкция печи «бочка в бочке» для отопления гаража

Печь в гараж изготавливается из двух бочек разного диаметра. У той, что послужит кожухом, срезают крышку, в боковой части прорезают отверстие для топочной дверцы, расположив его не ниже 12 см от днища. Края отверстия загибают внутрь, как и верхний край самой бочки. Дверку изготавливают из листового железа, в нижней части просверливают несколько отверстий для притока воздуха, приваривают петли, ручку и задвижку.

Сделанный кожух с прикрепленной дверцей, устанавливают на основание из швеллера или кирпича (между днищем печки и полом важно оставить воздушный зазор, поэтому основание не должно быть сплошным). На днище кожуха засыпают слой гальки, смешанный с песком, сухой глиной или грунтом (не торфянистым). Засыпку предварительно прокаляют. Нельзя использовать камни пород, раскалывающихся при нагреве или выделяющие вредные вещества.

Слой засыпки на дне слегка утрамбовывают, чтобы не оставалось пустот. В бочке, которая послужит внутренним корпусом печки, вырезается отверстие, соответствующее отверстию в кожухе, его края также загибают внутрь. В верхней торцевой части корпуса, ближе к краю, просверливают отверстие для дымохода и вваривают патрубок. Остальное пространство крышки при необходимости используется в качестве варочной панели.

Внутренний корпус требуется установить по одной оси с кожухом, чтобы слой засыпки был одинаков по всей окружности. Вокруг отверстий для топливника закрепляются обтесанные в размер плитки из кирпича или камня, крепятся они на глиняный раствор. Остальное пространство между корпусом и кожухом заполняется засыпкой.

Еще один вариант усовершенствования — создание тепловой пушки на основе простой буржуйки вертикального типа из газового баллона либо трубы с толщиной стенок от 4 мм. Подробная схема дает представление об устройстве отопительного агрегата.

Схема устройства отопительного агрегата: вид спереди, вид сверху

Вид отопительного устройства в разрезе

Нижняя часть печи из газового баллона изготавливается по стандартной технологии. У будущей тепловой пушки требуется обустроить отсек для нагрева воздуха. С этой целью срезается верхняя часть корпуса, вваривается горизонтальная круглая пластина, диаметр которой соответствует внутреннему диаметру баллона. На верхнюю часть пластины предварительно приваривают полоски стали – они служат ребрами воздухообменника и повышают эффективность нагрева.

Отсек для нагрева воздуха с ребрами из стали

С противоположных боков крышки получившейся воздушной камеры просверливают отверстия и приваривают патрубки. С приточной стороны требуется установить небольшой вентилятор, чтобы увеличить интенсивность воздушного потока. Мощность вентилятора зависит от размеров помещения. Патрубок для дымоходной трубы вваривается ниже воздушной камеры.

Такая печь для гаража удобна в использовании и отличается высоким КПД, но к ее недостаткам можно отнести энергозависимость, так как для работы вентилятора требуется электричество. Второй недостаток — самоделка не имеет варочной панели.

Теплообменника для печи в гараж

Содержание статьи

Печь – «буржуйка» в гараже.

Если в гараже нет центрального отопления, то печь для гаража – необходимая вещь, без нее и машину зимой завести сложно, и провести мелкий ремонт автомобиля невозможно из-за холода в помещении.

Но не все виды печей способны прогреть гараж до комфортной температуры за короткий промежуток времени. Для увеличения теплоотдачи устройства применяют теплообменники.

Что это такое

Теплообменник – прибор, осуществляющий передачу тепла от одной среды к другой. Это единственный и главный фактор, ради которого и было придумано подобное устройство. Сам по себе теплообменник не является самостоятельным прибором, он начинает работать только при установке в какой-либо аппарат.

Иными словами, любое устройство, в котором циркулирует воздух или жидкость с температурой, отличающейся от внешней среды, является теплообменником.

Например, труба горячего водяного отопления отдает тепло окружающему воздуху в помещении, она уже сама – теплообменник, но для увеличения теплоотдачи в систему врезают радиаторы отопления, где циркулирующий теплоноситель, двигаясь по спиралям батареи, максимально эффективно нагревает их. Площадь радиатора в этом случае больше площади самой трубы, значит и объем нагретого воздуха возрастает.

Система водяного отопления гаража.

Чтобы эффективность теплоотдачи была максимальной, для каждого прибора подбирается определенный вид теплообменника с оптимальным набором характеристик.

КПД зависит от конструкции самого устройства и от материала, из которого он изготовлен. Для теплообменников применяют материалы, устойчивые к коррозии и имеющие высокую теплопроводность, к ним относятся:

• Алюминий.
• Нержавеющая сталь.
• Медь и ее сплавы.
• Латунь.
• Мельхиор.
• Титан.

Сегодня мы расскажем о теплообменниках, применяющихся в печах для обогрева гаража, поэтому три последних материала нам не подходят ввиду высокой стоимости. А вот алюминий, медь и нержавейка вполне доступны, их можно найти в гараже любого владельца или приобрести в магазине по невысокой цене.

Виды теплообменников

Пластинчатый рекуперативный теплообменник.

Все приборы разделяются на два типа:

1. Регенеративные. В них теплоноситель периодически меняет свое направление.
2. Рекуперативные. Здесь жидкость всегда движется в одном направлении.

В быту обычно используется второй тип.

Рекуператоры разделяются не несколько видов, расскажем о самых популярных, которые можно купить или сделать своими руками.

Пластинчатые

Этот вид представляет собой большое количество пластин, собранных в кассеты. Между ними циркулирует горячая жидкость, нагревающая конструкцию, которая в свою очередь отдает тепло окружающему воздуху.

Благодаря большой совокупной площади пластин, теплообменник долго удерживает высокую температуру, в связи с чем отдача тепла происходит более эффективно.

Используются пластинчатые теплообменники в основном в твердотопливных или газовых котлах. Установка такого оборудования в гараже будет очень эффективна, сейчас выпускаются котлы компактных размеров с экономным потреблением топлива и большой теплоотдачей.

Но сам монтаж котла в гараже потребует разрешения специальных организаций, да и стоимость прибора довольно высока, не каждому по карману. Если вас не пугают эти особенности, то котел будет лучшим вариантом отопления гаража.

Змеевики

Теплообменник – змеевик из медной трубки.

Самый простой вид, представляющий собой трубу, свернутую кольцами, имеющую 2 отвода. Такой теплообменник может быть внутренним и наружным.

1. Внутренний змеевик устанавливается в печи таким образом, чтобы его поверхность не имела контакта с открытым огнем. Вода, циркулирующая по теплообменнику, нагревается от жара топящейся печки и, благодаря защите внешнего кожуха, долго не остывает.

Монтируется змеевик в печь из кирпича или металлическую, но большого размера и с дополнительной камерой для теплообменника.

2. Внешний змеевик накручивается на трубу дымохода, и теплоноситель внутри прибора нагревается от горячих продуктов горения, проходящих по отводной трубе. Использовать такой вид можно для печи любого типа.

Змеевик применяется при наличии водяного отопления в гараже и подсоединяется к установленному баку для воды, имеющему специальные отводы: верхний принимает нагретую воду из прибора, а нижний отправляет холодную к теплообменнику. В результате постоянной циркуляции в результате теплоноситель нагревается во всей системе.

Недостаток водяного обогрева заключается в том, что в сильные морозы такую печь приходится топить постоянно, при длительном отсутствии хозяина вода может замерзнуть и разморозить всю систему. Хотя, если заменить воду на антифриз, то эта опасность исчезает.

Теплообменники самоварного типа

Теплообменник самоварного типа для печи в гараж.

Труба дымохода выполняется обычно из тонкой оцинкованной стали, из-за этого она быстро нагревается и также быстро остывает. Площадь обогрева небольшая, через трубу львиная доля тепла вылетает на улицу. Чтобы избежать этого, на дымоход устанавливают простой теплообменник самоварного типа.

Называется он так потому, что вокруг отводной трубы монтируют бак, который наполняют теплоносителем. Такой способ использовали в самоварах – труба с горящими щепками находилась внутри емкости с водой и нагревала ее до кипения.

Если сам дымоход пропустить вдоль стены гаража под углом 30 градусов и выше поднять верхнюю часть, а водяной теплообменник подключить к батарее, тогда теплоотдача, площадь обогрева и время остывания помещения намного увеличатся.

Теплообменник самоварного типа можно устанавливать на дымоход печи любого типа, как заводскую, так и выполненную своими руками.

Выбор теплообменника для печи в гараж

Теплообменник – «змеевик», встроенный в кирпичную печь.

Если вы решили поставить в гараже печь, работающую на дровах, то здесь идеальным вариантом станет небольшая «буржуйка» из металла, которую можно купить или сварить самому из подходящих материалов (листовой стали, обрезка трубы, старого пропанового баллона и прочее), то здесь уместен будет наружный змеевик или теплообменник самоварного типа.

Если в гараже есть место для небольшой кирпичной печки, которая будет работать на дровах или угле, то лучше всего в ней установить внутренний змеевик – КПД у такого теплообменника значительно выше и тепло сохранится дольше. Даже на другой день в помещении будет плюсовая температура.

Чугунная печь в гараж

Отопительный прибор из чугуна не требует установки теплообменника. Кроме того, что чугун сам довольно долго держит тепло, так еще можно выбрать двухкамерную печь длительного горения. В ней сжигаются не только уголь или дрова, но и продукт горения – пиролизный газ. Одной закладки хватает на 3–4 часа.

Печь имеет воздушные каналы с несколькими коленами, за счет чего увеличивается теплоотдача, а, соответственно, время остывания.

Печи – «буржуйки» длительного горения.

Такая печка занимает мало места, легко переносится, не требует специально подготовленного основания. Единственным недостатком является увеличенная высота дымохода, ну и стоимость прибора немного выше, чем у аналогичных устройств из других материалов.

В гараже проще поставить эффективную и экономичную печь из чугуна, чем выкладывать из кирпича или сооружать из металла, для периодического пользования этот долговечный вариант может оказаться самым выгодным. Чугунная печь в Москве, вообще, может быть порой самым оптимальным вариантом.

Печь на отработанном масле

Еще один прибор отопления, который не требует установки теплообменника – это печь, работающая на отходах. Наверное, этот вид печи самый экономичный и эффективный для отопления гаража.

Принцип работы основывается на методе пиролиза – в одной камере пары горящего масла вырабатывают горючий газ, поступающий во вторую камеру, где он выгорает полностью при высокой температуре. Из дымохода выходит дым, не содержащий вредных и токсичных примесей. Высокая теплоотдача такой печки позволяет обогревать довольно большую площадь.

Печь в гараж, работающая на отработанном масле.

На крышке верхней камеры можно греть воду, а при необходимости и готовить пищу.

К недостаткам прибора можно отнести нагар, образующийся при сгорании масла, придется часто чистить дымоход, иначе продукты горения могут попадать в помещение. Также эта печь особо пожароопасна из-за отверстий для доступа кислорода и сильного нагревания верхней камеры. При установке обогревателя этого вида нужно провести ряд мероприятий для защиты содержимого гаража от попадания искр и случайного возгорания.

Если выполнить все необходимые действия, то печь на отработанном масле будет работать долго и эффективно.

Печь для гаража своими руками: металлическую, длительного горения, кирпичную

Невероятное преображение

Современные технологии вывели фотообои на новый уровень: теперь это один из самых лёгких, бюджетных способов продемонстрировать «идейную полётность».

Самыми популярными становятся такие виды:

• Индустриальные городские пейзажи, карта местности, мира, другие урбанистические мотивы — выражают неординарные взгляды владельцев, их космополитичность (изображение Нью-Йорка).
• Монохромные изображения достопримечательностей в стиле минимализм, скандинавский (Эйфелева башня).
• Имитация библиотечных стеллажей с книгами – оптимально для гостиной с высокими потолками и внушительными оконными проёмами.
• Крупные детализированные изображения цветов, растительности.

Но всё хорошо дозированно, это очень сильнодействующие приёмы. Стоит предусмотреть риск усталости от такого яркого дополнения, и возможность заменить на другой рисунок. А еще есть обои: 3D или со свечением в вечернее время; даже деревянные обои – отличаются от добротных панелей только более низкой стоимостью. Но если хочется чего-то проверенного, то обращаются к полоске.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=PEWZxL2ebXE

Буржуйка – простейший прибор для отопления гаража

Самым простым и удобным в изготовлении вариантом обогревательного устройства для гаража является всем известная буржуйка. Это металлическая печь небольших размеров. Делают буржуйку из листового металла или из старой бочки. Подойдет и любая труба большого диаметра. В любом случае, главным критерием в выборе должна быть толщина металла. Она не должна быть меньше 5 мм.

Для изготовления буржуйки понадобится болгарка и сварочный аппарат. Для сооружения печки из листового металла, его режут болгаркой по шаблону. Чтобы размер был оптимальным для использования полноценных дров, длину деталей лучше взять 70 см, а ширину 30 см. Из четырех элементов указанных размеров сваривают параллелепипед. Заднюю стенку заваривают квадратом 30х30 см, а в передней стенке такого же размера вырезают проем для топки 25х25 см. Для этого проема делают дверцу с запорным устройством, и навешивают на шарниры, которые крепят сваркой. В дверце просверливают несколько отверстий для создания тяги.

Снизу приваривают ножки из швеллера или уголка необходимой длины, а сверху в задней части прорезают круглое отверстие диаметром 100 мм. Поверх него приваривают отрезок 110 миллиметровой трубы длиной 15 – 20 см. На нее будет надеваться дымоход, который должен быть хорошо изолирован от перекрытий и кровли. Его возможно вывести и в стену, но угол поворота должен быть не более 30 градусов.

Более эффективный вариант буржуйки получается, если устроить в ней поддувало и зольник. Для этого в нижней части топки делают небольшое отделение, которое от топки отделено колосником, либо самодельной пластиной с прорезями. В это отделение предусмотрена отдельная дверца, через которую можно будет удалять золу.

Прямоугольная металлическая буржуйка для гаража.

Сделать буржуйку из бочки или обрезка трубы еще проще. В случае бочки нужно только устроить дверцу, дымоход и ножки. Если у вас есть обрезок трубы, диаметром не менее 300 мм, то можно сделать из листового металла заднюю часть печки и дверцу. Все остальное сооружают аналогично предыдущим вариантам. Некоторые умельцы делают хорошие буржуйки из старых газовых баллонов. Для их разрезания, нужно сначала просверлить аккуратно отверстие, поливая сверло водой. Затем слить из баллона конденсат и залить туда воду. Только после полного промывания можно начинать резать баллон болгаркой.

Круглая буржуйка из бочки для гаража.

Буржуйка обладает всеми необходимыми качествами: работает на дровах или угле, нагревается очень быстро, проста в изготовлении и обслуживании, практически ничего не стоит, если делать ее из бросового материала. В качестве недостатка можно назвать достаточно быстрое остывание при прогорании дров. Из-за сильного нагрева металлическая печка должна быть хорошо изолирована от стен гаража, если они деревянные. Чтобы КПД такого агрегата был больше, можно приварить к поверхности буржуйки перпендикулярные пластины шириной 5 см. Это увеличит площадь нагрева при незначительном увеличении габаритов.

Изготовление печи для гаража из старых колесных дисков

Этот способ довольно популярен у автомобилистов, так как старые ненужные диски от колес можно найти на любой автобазе или в гаражном кооперативе. Несомненным плюсом таких конструкций является большая толщина металла у автомобильных дисков, подобная конструкция долго не будет прогорать и прослужит своему владельцу многие годы.

Ниже приведено фото печи в гараж из колесных дисков, сделанная своими руками:

Материалы

В работу пойдут только диски солидных диаметров, к примеру, от грузовиков или специальной техники с большими колесами – тракторов, грейдеров и т.д. Как сварить печь для гаража из колесных дисков и что для этого нужно из материалов:

• Два или три автомобильных диска. Лучше использовать штампованные, так как они изготовлены из более толстого металла. А вот легкосплавные диски с примесью алюминия использовать нельзя, такая печь просто расплавится в процессе эксплуатации.
• Уголки или швеллера для ножек, 4 или 6 штук по 25 – 30 сантиметров.
• Петли для дверцы.
• Болты и гайки.
• Листы металла толщиной 4 – 5 миллиметра.
• Два круга, диаметром с край обода диска (для дна и крыши).
• Патрубок диаметром 125 – 150 миллиметров для выхода дымохода.
• Круглая решетка колосника.

Инструменты

Инструменты для создания печки из дисков применяются практически такие же, как и при создании печи из трубы, но есть и отличия. Список того, что понадобится при сборке:

• Электросварочный аппарат;
• Газовый резак (при наличии), но можно обойтись и без него;
• Угловая шлифовальная машинка или болгарка;
• Электрическая дрель;
• Ручная ножовка по металлу;
• Молоток или кувалда;
• Набор напильников;
• Плоскогубцы или пассатижи;
• Разметочный инструмент – линейка, керн, маркер;
• Строительный уровень;
• Рулетка;
• Кисть малярная.

Схемы изготовления

Печь в гараж своими руками из железа, изготовленная из колесных дисков, и различные варианты ее конструкции представлены на схеме:

Порядок сборки

Вертикальная печь из старых колесных дисковможет работать по принципу печи булерьян или печки длительного сгорания древесного топлива. Только самодельный вариант выйдет для владельца намного дешевле. Печь своими руками из металла для гаража – это хорошая экономия.

Для этого пространство печи разделяется на две камеры, патрубок дымохода выходит из второй, а само горение происходит в первой камере. Можно изготовить и простую однокамерную печь, по типу печи из трубы или газового баллона, но расход сжигаемой древесины у нее будет гораздо выше.

1. Сначала вырезаются внутренние части дисков, то есть обода с отверстиями, с помощью которых колесо автомобиля крепится к ступице. В этой работе лучше всего пользоваться газовым резаком, но за неимением его, можно сделать эту работу и с помощью угловой шлифовальной машины или болгарки. Правда, работа будет кропотливой и долгой, так как работать придется с внутренними стальными поверхностями большой толщины.
2. Затем производится установка колосниковой решетки с помощью сварки на стыке дисков. Если печь будет состоять из трех частей, то решетка наваривается между первым и вторым диском снизу.
3. После основной части работы, фиксируются нижняя и верхняя крышки. В верхней части вырезается отверстие под патрубок дымохода, затем он приваривается к нему. Делать это нужно со стороны, противоположной основной топке, иначе эффекта булерьяна не получится.
4. На нижнем диске устанавливаются ножки-стойки. В центре вырезается топочная дверца, затем она крепится с помощью петель и защелки. В нижнем диске прорезается отверстие для поступления воздуха в топку и удаления золы, его крышка вырезается из куска толстого металла и фиксируется с помощью болтов.
5. После этого свариваются друг с другом сами диски. Работу следует проводить с особой тщательностью и хорошо проваривать швы, во избежание поступления угарного газа в отапливаемое помещение. Заключительным этапом основной части станет установка перегородки посередине, для достижения эффекта длительного горения топлива.
6. Печь из дисков практически готова, остается приварить декоративные элементы, ручки или окрасить печку термостойкой краской. Не стоит забывать про пробную растопку и проверку сварных швов на герметичность, выполнять эту процедуру следует только на открытом воздухе.

Изготовление печки на дровах

Изготовление печки на дровах

Это простой вариант, который идеально подходит для обогрева гаражного помещения. Самой популярной среди автолюбителей является конструкция под названием «буржуйка».

Основные преимущества

Буржуйка своими руками

Среди многочисленных положительных качеств, которыми обладает такая печь, стоит отметить:

• отсутствие необходимости в строительстве фундамента;
• простоту эксплуатации;
• возможность использования как для обогрева, так и для приготовления пищи;
• экономичность;
• автономность от коммуникаций;
• низкую стоимость;
• небольшие габариты;
• высокий КПД.

Конструкция «буржуйки»

Конструкция «буржуйки»

Конструкция «буржуйки»

Каких-либо четких требований касаемо конструкции нет, каждый может сделать «буржуйку» с учетом собственных потребностей и предпочтений. Но в любом случае печка должна состоять из четырех основных элементов.

1. Топочная камера – емкость, в которой будет сгорать топливо.
2. Решетка, расположенная рядом с основанием. Она обеспечивает тягу и используется для укладки дров.
3. Зольник устанавливается ниже решетки. Он необходим для удаления сажевых скоплений.
4. Дымоход.

При желании «буржуйку» можно несколько усовершенствовать для сокращения расхода дров. С этой целью вытяжной патрубок устанавливается не рядом с задней стенкой, а поверх дверки. В таком случае вначале будут нагреваться стены печи, а уже потом газы попадут в трубу. Следовательно, увеличится время теплоотдачи.

Изготовление буржуйки

Изготовление буржуйки

Изготовление буржуйки

Что потребуется в работе

Для изготовления дровяной печи требуются такие материалы:

• швеллер;
• железная емкость на 200 л;
• трубы.

Для определения объемов расходных материалов ознакомьтесь с чертежами гаражной печи, тщательно изучите все соединяющие узлы.

Сборка конструкции

Сборка конструкции

Приблизительная схема печи

Шаг 1. Вначале срезается верхняя часть емкости. Для этого можно воспользоваться болгаркой.

200-литровая бочка

Шаг 2. Равняются образованные кромки. Края бочки заворачиваются молотком внутрь. Аналогичным образом подгибаются края крышки, но в этот раз наружу.

Шаг 3. В центре крышки вырезается отверстие ø10-15 см под трубу. Для этого можно воспользоваться молотком и зубилом.

Шаг 4. К крышке приваривается швеллер. При этом отверстие для пробки можно как заварить, так и оставить для визуального контроля процесса горения.

Прижимной круг

Установка прижимного круга в печь

Шаг 5. В верхней части корпуса проделывается отверстие ø10 см под дымоход, приваривается труба.

Шаг 6. В отверстие на крышке вставляется труба соответствующего диаметра так, чтобы слегка поднималась над поверхностью. С помощью этой трубы будет подаваться воздух в конструкцию.

Элементы печи

Печь для гаража

Печь-«буржуйка» готова.

Установка дымохода

Установка дымохода

Установка дымохода

Установка дымохода

Установка дымохода

Особенности эксплуатации

После сборки печи необходимо провести тестирование на предмет правильности функционирования. Для этого нужно выполнить такую последовательность действий.

Загрузка дров

Шаг 1. Вначале топочная камера на треть заполняется дровами.

Шаг 2. Устанавливается и закрывается крышкой труба для подачи воздуха. В ходе сжигания топлива крышка понемногу опускается.

Шаг 3. Вставляются дрова, слегка смачиваются бензином, кидается зажженная спичка.

Печь в работе

Принцип работы

Работа печи основана на сгорании в закрытой емкости паров моторного масла. Продукт не просто наидешевейший, а бросовый. Чаще всего отработанное масло и его утилизация – это предмет головной боли для СТО, владельцев гаражей. Ведь выливать отработку в грунт, бытовую канализацию категорически нельзя. А здесь «вредное» масло заливается в печку, и служит на пользу человеку.

Конструкция самой распространенной модификации, из металла, состоит из цилиндрических баков, нижнего и верхнего, короткого переходного отсека и дымохода. Проще и представить сложно. Сначала происходит разогрев топлива в первом баке: масло закипает, начинает испаряться, газообразный продукт переходит в следующий отсек (короткую трубу). Здесь масляные пары смешиваются с кислородом, интенсивно воспламеняются и полностью сгорают в последнем, верхнем резервуаре. А уже оттуда выхлопные газы по дымоходу выбрасываются в атмосферу.

Виды топлива

Для растопки любой печи понадобится подходящее топливо, и самодельный гаражный экземпляр не является исключением.

Запастись дизельным топливом – соляркой, гораздо проще, нежели закупать для гаража древесное сырье, но она имеет массу недостатков и считается наиболее пожароопасной. Горение в печи при использовании данного топлива происходит благодаря нагреву жидкости и сгоранию выделяемых паров.

Конструкция, работающая на отработанном масле, является не менее опасной и склонной к возникновению нежелательных возгораний. Все дело в том, что пламя вспыхивает молниеносно и искры могут случайно попасть на горючие вещества и предметы, находящиеся вблизи.

Пожалуй, самым привычным и безопасным вариантом является отопительное изделие, работающее на дровах. Но некоторые пользователь считают, что сырье разгорается слишком медленно, что сказывается и на распространении тепла. Эта проблема решается довольно просто – можно оснастить конструкцию мини-вентилятором. Если поставить данный элемент в процессе изготовления, он поспособствует наилучшей циркуляции воздуха, что благотворно скажется на процессе горения и растопки.

Правила использования и техника безопасности

Прежде чем размещать в гаражном помещении печурку и использовать ее, придется разобраться с основными правилами по ее эксплуатации:

• В качестве топлива лучше пользоваться твердым деревом, так как такой материал дольше горит и дает лучший жар. К твердым породам относят бук, ясень и березу.
• Разжигать печку надо смоляной лучиной или бумагой. Такой материал улучшает воспламенение топлива и тягу.
• Если буржуйкой долго не пользовались, растопка проводится только при приоткрытой задвижке.
• Нельзя разжигать огонь при помощи легковоспламеняющихся жидкостей, так как из-за этого может начаться пожар.

Изготовление своими руками

Самый подходящий материал для изготовления буржуйки – это пропановые баллоны и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть минимум 2 мм и максимум 5 мм. Если вы всё сделаете согласно чертежам, то такая печь будет служить долго и эффективно.

Какую изготавливать печь – вертикальную или горизонтальную, каждый решает сам. Топить дровами горизонтальную печь удобнее. Зато вертикальная удобна в эксплуатации и занимает меньше места.

Чтобы изготовить вертикальную буржуйку, делим трубу или баллон на два неравных отсека. В нижней части располагаем меньший. Здесь будет собираться зола. Вверху находится больший отсек для закладки дров.

Далее проделываем следующее:

• Вырезаем в обеих частях прямоугольные отверстия. Полученные прямоугольники не выбрасываем, используем их как двери в дальнейшем.
• К большей части привариваем колосники. Это может быть арматура или любые прутки металла необходимого размера, диаметром 12-16 мм. Промежуток между колосниками – 20 мм.
• Монтируем и привариваем дно.

• Вверху баллона под дымоход проделываем отверстие. Изготавливаем патрубок из листа металла и привариваем его к отверстию вверху баллона. Патрубок лучше изготовить под стандартные дымоходы, чтобы потом не было проблем с его установкой.
• К вырезанным дверкам привариваем петли и устанавливаем на печь. Агрегат готов.

Для изготовления горизонтальной буржуйки, необходимо приварить снизу зольный ящик. Сделать его можно из листовой стали. В нижней части печи делаем отверстия, чтобы зола просыпалась в зольный ящик.

В верхней части отопительного прибора (так же как на вертикальной буржуйке) изготавливаем патрубок для дымохода. Привариваем петли на дверку и устанавливаем ее с торца изделия. Печь готова к эксплуатации.

Конвекторная печь по конструкции – обычная буржуйка без режима длительного горения, но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой буржуйку со встроенным мини-вентилятором в задней части. Он по направляющим трубам нагнетает воздух. Это могут быть полые металлические трубы, профиль или короб из листовой стали.

Там воздух нагревается и выдувается вперед. Помещение гаража быстро и эффективно отапливается. Печь готова для обогрева помещения.

Многие считают, что лучший отопительный прибор для гаража – это печь длительного горения. В основе ее конструкции лежит вертикальная буржуйка. Основные отличия – это боковое расположение дымохода в верхней части и наличие съемной верхней крышки с поршнем. В верхней крышке вырезаем отверстие и вставляем поршень. Он давит на дрова внутри печи, обеспечивая «верхнее горение».

Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему порядовой кладки и обладать навыками работы с кирпичом. Обязательно строго соблюдать схему порядовки. Для кладки используют шамотный раствор или глину с добавлением цемента и песка.

Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выкладывают топочную камеру. Дверца и поддувало расположены на передней стенке. Решетка укладывается внутри прибора на выступы из кирпича.

Для изготовления печи необходимо 290-300 кирпичей. Кладку выкладывают на шамотный раствор. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе отопительного прибора из-за разности температур сведется к минимуму.

Чтобы печь прослужила долго, кирпич должен быть хорошо обожжённый и без трещин. Если необходимо увеличить высоту отопительного прибора, это можно сделать путем повторения рядов.

Чтобы изготовить печь с водяным контуром, первоначально необходимо соорудить теплообменник. Можно использовать различные материалы: листы стали или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.

Для подачи горячей воды и обратного возвращения холодной, вверху крышки буржуйки вырезаем два отверстия. Сзади печи устанавливаем водяной бак, изготовить который можно из листа металла или старой стальной бочки. Патрубки для трубной разводки устанавливаем в отверстия водяного бака.

Начинаем монтаж трубопровода. Последовательно соединяем трубопровод с радиаторами и расширительным баком. Размер бака следует выбирать на 20% больше объёма воды, находящейся во всей системе.

Если замкнутый водяной контур собран правильно, то нагретая в теплообменнике вода, согласно закону термодинамики, по трубопроводу поступает в радиаторы. После теплоотдачи вода снова собирается в теплообменнике.

Печь в гараж с теплообменником

Самодельная печь в гараж с теплообменником

Решил не остаться равнодушным к ранее написанным материалам по изготовлению печей из металла и поделиться своим творением, поскольку данный пост может быть кому-то окажется полезным.
Предыстория создания данного агрегата такова: после покупки гаража около четырёх лет назад у меня сразу появилось желание сделать его отапливаемым. На скорую руку была сварена буржуйка, которая верой и правдой прослужила всё это время.

движения газов в печи

Расскажу вкратце. Так как я не теплоэнергетик, то делал всё по наитию и без каких-либо расчетов. Хотелось такую печь, которая максимально эффективно отдавала бы тепло в помещение, а это значит, что чем больше площадь передающего тепло элемента, тем лучше передается энергия, и уменьшаются ее потери.

Исходная труба

прорезь для зольника

дверца печи

Вот этим принципом я и руководствовался.

колосники из нержавейки

Итак, само строительство. В наличии имелось: труба диаметром около 450 мм и толщиной стенки 8 мм., а также старый сейф и сварочный аппарат.

Размеры сейфа — длина — 600 мм, ширина — 400 мм, ввысота — 450 мм.
В трубе основного сгорания топлива сделана прорезь для осыпающегося шлака и золы, снизу прорези к трубе приварен швеллер, примерно 14, в который вставляется отдельно изготовленный короб под золу. В этом коробе с торца приварена труба, теплообменник труб печи диаметром 100 мм.  заслонкой для регулировки поддува.
Далее изготавливается элемент, который эффективно отдаёт тепло, а именно — модернизированный сейф. Заваривается дверь, а внутри на равном расстоянии друг от друга крепятся три металлических пластины, которые играют роль колодцев в кирпичной русской печи, т.е. отработанные газы вместо того, чтобы обогревать атмосферу, греют сейф и отдают тепло в помещение теплообменник для печи получается отличный.

Пластины расположены горизонтально. Для чистки теплообменника имеется большой люк.

нижняя секция готова

Затем всё это соединяется, проваривается и … первый запуск, чтобы краска обгорела. Беспокоился за то, что будет тяга или нет, потому что газы будут идти не вертикально, а горизонтально. Но все мои сомнения превратились в дым из трубы.

В «выхлопной» трубе была также смонтирована заслонка для регулировки тяги, причём, не найдя пружины, решил в качестве пружинящего элемента приделать электрод на 3 мм.(отбитый от обмазки)

Итак, я не ставил себе задачу по изготовлению печи длительного горения или по типу бубафони или ещё чего-то. Изготовлена печь печь с теплообменником, при прикосновении к трубе которой терпит рука, это значит, что большая часть тепла остаётся в помещении, чего я и добивался.

Вариант печи с теплообмеников в виде воды я не рассматривал.
Благодарю всех, кто осилил.

Автор: Дмитрий Николаевич

Как своими руками сделать дровяные печи длительного горения

Самым известным и традиционным устройством для отопления домов в сельской местности и дачных загородных построек считается печь, для которой в качестве топлива используют дрова. Принцип ее функционирования следующий: сухая древесина сгорает в топке, в результате чего образуется тепло, разогревающее корпус конструкции и специальный теплообменник, имеющий встроенный теплоноситель.

Содержание:

Востребованной также является

отопительная дровяная печь

своими руками, имеющая дополнительный водяной контур. Работает данный отопительный прибор следующим образом: дрова, сжигаясь в топке, образуют тепло, которое разогревает корпус, а также теплообменник и встроенный в него теплоноситель (читайте также: «

Камины с водяным контуром — удобно и безопасно

«). Как показал опыт использования печей, имеющих теплообменник и водяной контур, лучшим материалом, для их изготовления можно назвать чугун и сталь (прочитайте также: «

Отопительная печь с теплообменником своими руками — не так всё сложно, как кажется

«).

Но такие конструкции используют топливо, отличающееся низким КПД – и это их основной недостаток. Подобные отопительные приборы выгодно подключать к системе нагрева пола, поскольку для их функционирования не нужно постоянно обеспечивать высокую температуру.

Тем не менее, низкий КПД, которым характеризуется дровяная печь с теплообменником и водяным контуром, не мешает ей обладать значительными достоинствами:

• доступность топлива, поскольку в случае необходимости древесные материалы можно собрать непосредственно на приусадебном участке;
• дрова относятся к экологически чистому и безопасному для здоровья человека сырью, при сжигании которого выработка и выброс вредных веществ в окружающую среду минимален;
• экономичная печь на дровах обеспечивает функционирование отопительного прибора вне зависимости от наличия электроэнергии;
• чтобы изготовить такую печку на дровах, используют материалы, отличающиеся повышенной прочностью, благодаря чему она служит продолжительное время.

Кроме этого, дровяная печь для дачи или частного домостроения может иметь на своей верхней плоскости варочную поверхность, при наличии которой можно готовить пищу (читайте также: «

Правильная схема отопления дачи своими руками

«). Нагревается она при горении прямого пламени. В некоторых конструкционных вариантах дровяных печей для топки используется не глухая заслонка, а дверца, нередко с окошком, сделанным из огнеупорного стекла, что позволяет наблюдать за процессом горения.

Самостоятельное обустройство дровяной печи

Последовательность сборки печи, работающей на дровах, следующая:

• определяют место для будущей конструкции;
• создают фундамент;
• выполняется кладка кирпичей;
• сушка.

До того, как сделать своими руками печь на дровах, такую как на фото, в первую очередь определяют место ее расположения. Лучшим вариантом будет установка конструкции как можно дальше от хозпостроек с подветренной стороны относительно дома.

Поскольку

печь долгого горения

 будет иметь немалый вес, потребуется фундамент плитного типа. Для этого следует снять 15-сантиметровый слой почвы. В образовавшуюся нишу на половину глубины засыпают песок, а затем заливают бетон. Необходимо, чтобы фундамент на несколько сантиметров выступал над поверхностью земли. В качестве наполнителя используют битый керамический кирпич. После этого фундамент должен окончательно окрепнуть и только после этого приступают к проведению дальнейших работ. На это потребуется не один день.

Чтобы построить подобную конструкцию, необходимо иметь в своем распоряжении:

• кирпич керамический полнотелый;
• специальный раствор, для изготовления которого потребуется 2 части песка и по одной части извести и глины.

Первый ряд выкладывают, чтобы сделать для плиты днище. Швы заделывают раствором.

Второй ряд укладывают, используя метод перевязки швов, спереди предусматривают место для установки колосниковой решетки. При этом разрешается выполнять кладку половинчатыми и целыми кирпичами.

Если печь устанавливают на даче, то ей не требуется большая мощность и тогда достаточно выложить стенки толщиной в полкирпича (прочитайте: «

Отопление дачи на дровах — популярная классика

«). Корпус создают методом перевязки, используя при необходимости половинки кирпичей. Для топки будет достаточно 5 рядов кирпичей – языки пламени не должны доставать до плиточной поверхности. После завершения кладки надо дать конструкции просохнуть.

Для обустройства дровяной печи для дома потребуются металлические элементы – а для их изготовления нужны практические навыки выполнения сварочных работ. Из металла делают заслонку, колосниковую решетку, обвязку, трубу и плиту.

Чтобы выполнить обвязку, используют металлический 3,5-сантиметровый уголок. Затем к ее передней части приваривают опорную полосу – она станет ложементом для перекрывающей плиты. Потом обвязку закрепляют слоем раствора. Из аналогичного уголка варят основу колосника, а для его стержней берут металлические пруты, имеющие в диаметре 1,5 сантиметра.

Для изготовления перекрывающей плиты задействуют 4-миллиметровый металл, а для заслонки и дымовой трубы нужен материал более тонкий. В плите делают отверстия для обустройства конфорок – съемных элементов. Благодаря такой конструкции плиты пищу можно приготовить как на открытом огне, так и на варочной поверхности. В том случае, когда не удалось сделать или приобрести качественные изделия для печи такие, как поддувало и дверца для топки, тогда желательно установить съемную заслонку. Опорную плиту нужно прочно соединить с уголками обвязки.

Особенности печей на дровах

Для отопления дровами делают печи из металла или выкладывают из кирпичей. Все знают, как выглядит русская печь, которую используют в домах для постоянного проживания. Для сезонной эксплуатации она не подходит, поскольку в холоде кирпичная кладка промерзает и в ней увеличивается влажность. Дальнейшая эксплуатация такой русской печки затруднена. Протопить сильно промерзшую конструкцию можно будет только в том случае, если сжечь много дров. Поэтому если нужна дровяная печь для гаража, дачного домика и других построек сезонного использования, лучше предпочесть конструкцию из металла (прочитайте также: «

Камины для дачи своими руками: технология монтажа

«).

Следует отметить, что из керамического кирпича сделать печь самостоятельно сложно, для этого нужно пригласить профессионального каменщика. Если дачный дом большой, имеет несколько комнат, оптимальным вариантом для его обогрева является каменная печь, способная обеспечить равномерный прогрев. Читайте также: «Как сделать печку на даче своими руками».

Каменки – самые популярные печи для бани на дровах, поскольку они длительное время не остывают. Также для таких банных построек подходят кирпичные и металлические конструкции. Преимущество последних печей заключается в возможности их транспортировать и использовать после зимнего перерыва.

Печи из кирпича относятся к многофункциональным устройствам, в которых предусматривают место для варочной плиты и нередко устанавливают духовой шкаф. Если имеется водяной контур и теплообменник для дровяной печи, ее можно подключить к системе отопления здания или обустроить теплые полы (прочитайте: «

Дровяная печь с водяным контуром — преимущества

«).

Дровяная печь для пиццы появилась впервые в Италии в 16 веке и получила название «помпейской». Сейчас ее конструкция усовершенствована и приобрела современный внешний вид. Особенность устройства дровяной печи для пиццы обеспечивает в ней довольно вялое горение топлива. Читайте также: «

Кирпичная печь с водяным контуром

«.

Устройство и особенности печи длительного горения, подробно на видео:

Печи на дровах длительного горения

Если сравнить отопительные системы, которые встречаются на отечественном рынке, нельзя не отметить популярность, которую имеют дровяные печи длительного горения (прочитайте также: «

Дровяной котел длительного горения: правила выбора

«). Они просты в эксплуатации, надежны, безопасны и имеют приятный вид. Их удобная конструкция способствует качественному обогреву жилого дома или дачи в течение длительного периода времени. Широкий ассортимент данной продукции позволяет без проблем выбрать модель для помещения конкретной площади. Читайте также: «

Как построить печку на даче своими руками

«.

Дровяные печи длительного горения отличаются рядом достоинств:

• экономичность;
• наличие мощного нагревающего элемента;
• высокий КПД;
• простота эксплуатации;
• возможность контролировать горение;
• функционирование без электроэнергии и газа;
• использование в помещениях разных по назначению. Читайте также: «Печка в гараж своими руками».

Похожие статьи

• Газодровяные печи для бани


  Возможность использования двух типов топлива для прогрева печи в бане позволяет достаточно гибко решать несколько основных проблем. Во-первых, это…

• Печки для бани на дровах


  Дровяную печь для бани можно назвать сердцем этого помещения. Благодаря дровам, как топливу, печь выдает колоссальный жар, при котором прогревается как…

• Печи длительного горения своими руками


  Твердотопливные печи длительного горения становятся все более популярными. Это и неудивительно – при прочих равных условиях подобная печь способна…

какие бывают дизельные отопительные печи для гаража, как сделать своими руками

Изготовление своими руками

Самый подходящий материал для изготовления буржуйки – это пропановые баллоны и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть минимум 2 мм и максимум 5 мм. Если вы всё сделаете согласно чертежам, то такая печь будет служить долго и эффективно.

Какую изготавливать печь – вертикальную или горизонтальную, каждый решает сам. Топить дровами горизонтальную печь удобнее. Зато вертикальная удобна в эксплуатации и занимает меньше места.

Чтобы изготовить вертикальную буржуйку, делим трубу или баллон на два неравных отсека. В нижней части располагаем меньший. Здесь будет собираться зола. Вверху находится больший отсек для закладки дров.

Далее проделываем следующее:

• Вырезаем в обеих частях прямоугольные отверстия. Полученные прямоугольники не выбрасываем, используем их как двери в дальнейшем.
• К большей части привариваем колосники. Это может быть арматура или любые прутки металла необходимого размера, диаметром 12-16 мм. Промежуток между колосниками – 20 мм.
• Монтируем и привариваем дно.

• Вверху баллона под дымоход проделываем отверстие. Изготавливаем патрубок из листа металла и привариваем его к отверстию вверху баллона. Патрубок лучше изготовить под стандартные дымоходы, чтобы потом не было проблем с его установкой.
• К вырезанным дверкам привариваем петли и устанавливаем на печь. Агрегат готов.

Для изготовления горизонтальной буржуйки, необходимо приварить снизу зольный ящик. Сделать его можно из листовой стали. В нижней части печи делаем отверстия, чтобы зола просыпалась в зольный ящик.

В верхней части отопительного прибора (так же как на вертикальной буржуйке) изготавливаем патрубок для дымохода. Привариваем петли на дверку и устанавливаем ее с торца изделия. Печь готова к эксплуатации.

Конвекторная печь по конструкции – обычная буржуйка без режима длительного горения, но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой буржуйку со встроенным мини-вентилятором в задней части. Он по направляющим трубам нагнетает воздух. Это могут быть полые металлические трубы, профиль или короб из листовой стали.

Там воздух нагревается и выдувается вперед. Помещение гаража быстро и эффективно отапливается. Печь готова для обогрева помещения.

Многие считают, что лучший отопительный прибор для гаража – это печь длительного горения. В основе ее конструкции лежит вертикальная буржуйка. Основные отличия – это боковое расположение дымохода в верхней части и наличие съемной верхней крышки с поршнем. В верхней крышке вырезаем отверстие и вставляем поршень. Он давит на дрова внутри печи, обеспечивая «верхнее горение».

Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему порядовой кладки и обладать навыками работы с кирпичом. Обязательно строго соблюдать схему порядовки. Для кладки используют шамотный раствор или глину с добавлением цемента и песка.

Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выкладывают топочную камеру. Дверца и поддувало расположены на передней стенке. Решетка укладывается внутри прибора на выступы из кирпича.

Для изготовления печи необходимо 290-300 кирпичей. Кладку выкладывают на шамотный раствор. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе отопительного прибора из-за разности температур сведется к минимуму.

Чтобы печь прослужила долго, кирпич должен быть хорошо обожжённый и без трещин. Если необходимо увеличить высоту отопительного прибора, это можно сделать путем повторения рядов.

Чтобы изготовить печь с водяным контуром, первоначально необходимо соорудить теплообменник. Можно использовать различные материалы: листы стали или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.

Для подачи горячей воды и обратного возвращения холодной, вверху крышки буржуйки вырезаем два отверстия. Сзади печи устанавливаем водяной бак, изготовить который можно из листа металла или старой стальной бочки. Патрубки для трубной разводки устанавливаем в отверстия водяного бака.

Начинаем монтаж трубопровода. Последовательно соединяем трубопровод с радиаторами и расширительным баком. Размер бака следует выбирать на 20% больше объёма воды, находящейся во всей системе.

Если замкнутый водяной контур собран правильно, то нагретая в теплообменнике вода, согласно закону термодинамики, по трубопроводу поступает в радиаторы. После теплоотдачи вода снова собирается в теплообменнике.

Дровяные печки для дачи

Дрова – самое доступное топливо практически для всех регионов, за исключением, разве что, степных зон. Именно по этой причине для отопления загородных домиков и бань выбирают дровяные печи.

Помимо очевидной экономии, дровяные печи – это особый атрибут загородной жизни, который дарит неповторимые ощущения, ароматы и живое тепло

Традиционная буржуйка давно модифицирована, и сейчас в продаже можно найти множество интересных, компактных и удобных моделей, которые подойдут для обогрева небольшого помещения. Условно, современные металлические печи можно разделить на несколько подвидов:

• исключительно отопительные, задача которых – только обогрев;
• варочно-отопительные. На таких приборах можно согреть чайник или приготовить перекус;
• котлы, которые имеют водяной контур, и обеспечивают потребителя горячей водой;
• универсальные печи, включающие в себя и водогрейку, и шкаф для сушки овощей, фруктов, и духовку.

Материал для современных печей – толстая листовая сталь или чугун. Все они нуждаются в дымоходе.

Такие металлические агрегаты можно поставить и у стенки, и по центру комнаты

Дачные печи по продолжительности работы на одной закладке топлива подразделяются на кратковременного и длительного горения.

По-прежнему востребованы и кирпичные печи. Главная причина такой популярности – в продолжительном сроке эксплуатации

На что следует обратить внимание при выборе модели? Особенно важными параметрами являются мощность прибора, необходимость в частом подбрасывании топлива, скорости прогрева помещения и нюансов установки

Особенности металлических печей

Тонкостенные буржуйки

Эти печки прогреваются рекордно быстро, и так же быстро остывают. Высокая температура может покоробить корпус и швы сварки, поэтому перегревать их не рекомендуется.

Подобные агрегаты требуют частого добавления топлива

Толстостенные печи длительного горения

Толстостенные модели способны прогреть помещение площадью до 100 м². Эти печи более экономно расходуют топливо и могут работать не только на дровах, но и на угле, и пеллетах.

Некоторые модели имеют встроенную систему подачи воздуха, которая дожигает пиролизные газы

Чугунные дровяные печки

Изделия из чугуна – самые дорогие в этом ряду, но они и служат очень долго, не деформируясь даже при экстремальном прогреве.

Их главное преимущество – в длительном сохранении тепла

Самые популярные модели металлических дровяных печей

А теперь о металлических печах, которые пользуются неизменной популярностью у дачников:

Огонь-батарея, Термофор

Особенность модели в том, что в ней можно регулировать тягу вплоть до режима тления, при котором печь может работать 8 часов. Это устройство пользуется постоянным спросом и, по отзывам покупателей, практически не имеет недостатков.

Это печь длительного горения от новосибирской компании выпускается в четырёх модификациях, все они оснащены теплообменником для воды

Прогрев помещения происходит за 40 минут. Огонь–батарея выдерживает даже экстремальный нагрев докрасна. При правильном устройстве дымохода – вверх или назад, проблем с задымлением не возникает.

Матрица, Теплодар

Здесь тоже предусмотрен режим тления с временным интервалом закладки дров в 8 часов. Эффективность прогрева воздуха обеспечивается щелевым конвектором, а сама печка имеет жаростойкую стеклянную дверцу, через которую можно контролировать интенсивность сжигания топлива.

Это самая популярная модель от российского производителя имеет две модификации и может обогревать площадь до 200 м²

В Матрице есть варочная панель. Специалисты рекомендуют, перед установкой печки, первую топку сделать на открытом воздухе, чтобы выгорело масло и краска. Пользователи отмечают, что для прогрева помещения достаточно десятка поленьев.

Бавария, Экокамин

Экокамин специализируется на производстве топок и изразцовых печей. Линейка модели Бавария – одна из самых востребованных.

Конструкция этих печей предусматривает стальную топку и кирпичную футеровку

Желающим предлагается дополнить комплект керамической плиткой или изразцами. Вся конструкция довольно компактна и выглядит весьма презентабельно, особенно с облицовкой. Максимальное время горения таких печей – 6 часов. Единственный минус, который отмечают пользователи – слабый прогрев варочной панели. Температура годится только на разогрев, но не для приготовления пищи.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для  сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=PEWZxL2ebXE

Печь капельного типа

Такая конструкция подходит для небольших помещений, например, палаток, и собирается быстро и просто.

Метод сборки таков:

• Подбирают ящик соответствующего размера, например 30×30×45 см для комнаты 3 м2.
• Для кабины печки берут корпус огнетушителя или большой бак на 200 л, если нужен большой обогреватель.
• Для топлива используют медицинскую горелку на 2 л. К ее резиновому шлангу присоединяют тонкую медную трубку длиной 1м, изогнутую под 90°.
• Гибкий шланг складывают пополам и на сгибе закрепляют струбцину, чтобы зафиксировать детали печи. Винт монтируют таким образом, чтобы обеспечить капельную подачу топлива.
• Внутри корпуса укладывают фитиль из ветоши или старых ватных брикетов, пропитанных соляркой.
• Закрепляют дверку.
• В центре корпуса или ближе к дверце нужно просверлить дырочку под сечение медной трубки.
• В конце фитиль поджигают, горение обеспечивается за счет медленно капающего на него дизтоплива.

Если предполагается готовка пищи на такой печи, трубку размещают сбоку, а не сверху.

Использование утеплителей: за и против

Гаражи эконом-класса практически никогда не утепляют снаружи по очень простой причине – это слишком дорого для помещения, которым постоянно не пользуются. Да это и не всегда возможно, например, в гаражных кооперативах строения ставят очень близко друг к другу, зазор не позволяет выполнить монтаж утеплителя.

Для утепления гаража можно использовать такие материалы, как ДВП, которые затухают при возгорании. Использование пластика в таком помещении недопустимо

Но и внутренняя теплоизоляция гаражного помещения может оказаться проблематичной. При монтаже утеплительного материала непосредственно на металлические стены в месте их контакта возникает так называемая точка росы, т.е. место скопления конденсата. Практически всегда при контакте с влагой утеплитель приходит в негодность довольно быстро.

Да и для самого строения такая ситуация может оказаться губительной. В металлическом гараже утепление можно поставить, но лучше установить подходящий материал на некотором расстоянии от стены, примерно в 20-50 мм.

От пола следует отступить на 50-70 мм. В качестве профиля лучше всего использовать шайбы, чтобы избежать создания замкнутых контуров под покрытием.

При таком варианте монтажа конденсат также будет появляться, но благодаря циркуляции воздуха под слоем утеплителя влага будет постепенно испаряться, не нанося ощутимого вреда строению.

Однако для гаража, который отапливается постоянно, этот вариант не подходит, поскольку влажность внутри помещения большую часть времени будет чрезмерно высокой. Это подвергнет риску как здоровье людей, так и состояние автомобиля.

При утеплении металлической конструкции между ней и утепляющим материалом необходимо оставить вентиляционный зазор для регулярного отвода конденсата

В качестве материала для такого “вентилируемого” утепления рекомендуется использовать плиты, например, ДВП, ДСП, то есть древесные материалы, самозатухающие при возгорании. Рекомендуемая толщина – около 5 мм.

Прекрасно подойдет плоский ондулин или его аналоги. Эти материалы обладают способностью отражать инфракрасное излучение, что обеспечивает эффективный обогрев.

А вот пластик, даже обладающий свойствами затухания, ставить в гараже категорически не рекомендуется. Такие материалы при возгорании выделяют ядовитые испарения, из-за которых избежавшие пожара люди могут просто отравиться. Запрещено использовать в качестве утепления также плиты, в составе которых имеется асбест.

При утеплении холодного кирпичного гаража рекомендуется сначала оштукатурить стены вермикулитовым составом, чтобы защитить их от влаги. Стены металлического гаража следует окрасить в два слоя, предварительно прогрунтовав основание.

Стены утепляемого гаража необходимо обработать водоотталкивающим составом, чтобы защитить постройку от разрушающего воздействия конденсата

Схема работы элеваторного узла

Конструкция элеваторного узла

На первый взгляд, принцип работы элеваторного узла системы отопления должен представлять собой довольно сложную систему. Однако на практике была разработана удачная конструкция, которая по своим техническим характеристикам схожа с трехходовым смесительным клапаном.

Конструктивно он состоит из следующих элементов:

• Входной патрубок. Через него поступает теплоноситель с высокой температурой под максимальным давлением;
• Обратный патрубок. Необходим для подключения остывшей воды для дальнейшего смешивания с потоком горячей;
• Сопло. Ключевой элемент схемы элеваторных узлов системы отопления. Горячая вода поступает в него под давлением и создает разряжение в приемной камере. В результате этого остывший теплоноситель смешивается с нагретым;
• Выходной патрубок. Подключается к распределительной системе трубопроводов для дальнейшей транспортировки жидкости к потребителям.

Схема элеваторного узла отопления

Помимо него элеваторный узел системы центрального отопления должен включать в себя дополнительные элементы. К ним относятся грязевики, запорная арматура и датчики. Последние обязательны для установки, так как с их помощью выполняется контроль параметров всей системы.

Разобравшись, что такое элеваторный узел отопления, нужно подробнее узнать о его видах и способах регулировки режимов работы.

После проверки работы элеваторного узла и всей системы отопления нужно обязательно потребовать обновленный паспорт на устройство. В нем указываются изначальные характеристики и фактические после контрольных поверок.

Особенности отопления гаража

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.

При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции.

Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.

Для нормального хранения автомобиля в гараже температура внутри бокса не должна опускаться ниже +5º и подниматься выше +18º во время присутствия владельцев и выполнения ремонтных работ. Требования регламентированы СП 113.13330.2012

Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома.

Если для двухэтажного строения может хватить и отопительного прибора мощностью 10 кВт, то на значительно меньший по размерам гараж понадобится агрегат с производительностью около 2-2,5 кВт тепловой энергии.

Для поддержания очень скромной рабочей температуры на уровне 16°С хватит и печки мощностью 1,8 кВт. Если же нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке – 8°С – подойдет агрегат на 1,2 кВт.

Получается, что расход топлива на обогрев единицы объема пространства гаража может в два раза превышать аналогичный показатель для жилого дома.

Чтобы тщательно прогреть весь гараж, его стены и пол, понадобится еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утепления тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется осуществлять обогрев не всего гаража, а только так называемого рабочего пространства.

Эффективный обогрев гаража можно выполнить с помощью так называемой «теплой шапки», образуемой в процессе естественно-ограниченной конвекции теплого воздуха в помещении

Идея состоит в том, чтобы сосредоточить прогретый воздух по центру помещения и вокруг него таким образом, чтобы между стенами и потолком оставалась прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а расход тепловой энергии заметно сократится.

Это явление специалисты называют теплой шапкой, оно возникает благодаря естественно-ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, поскольку его кинетическая энергия гасится более плотными холодными слоями.

Далее горячий поток распределяется по сторонам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, под воздействием конвекционных процессов прогревается даже смотровая яма.

Для достижения подобного эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особенно плотный поток теплого воздуха.

Естественная конвекция воздушной массы в гараже обеспечивает формирование благоприятной для работ температуры даже в смотровой яме

Альтернативный вариант отопления гаража состоит в использовании различных инфракрасных обогревателей. Для гаража с металлическими стенками такое оборудование не особенно хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, оно проникает сквозь них, в результате все тепло просто уйдет на улицу.

Для кирпичного гаража со стенками в полкирпича инфракрасный обогреватель специалисты также не рекомендуют. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот тип тепловой энергии и со временем ее отдает. К сожалению, на процесс аккумулирования энергии и ее возврат уходит слишком много времени.

Пошаговая инструкция по изготовлению печи

Шаг 1. В нашем примере используется простая 250-литровая бочка с толстыми стенками – идеальный вариант для изготовления печи. Отрежьте верхнюю часть бочки, но не выбрасывайте.

Верхняя часть бочки отрезана

Шаг 2. Сделайте из верхней части своего рода крышку – «блин» для подачи кислорода. Подгоните ее по размерам бочки – в итоге при установке между ней и стенками должно оставаться по 2 мм по всей окружности. Заварите горловину крышки. В ее центре проделайте отверстие для установки трубы, посредством которой будет подаваться воздух. Также приварите 4 швеллера, как на фото ниже.

«Блин» для подачи воздухаЕще одно фото элемента

Шаг 3. Немного отступив от верхнего края, вырежьте в стенке бочки еще одно отверстие – для монтажа дымохода. В нашем примере дымоходом послужит труба диаметром 140 мм.

Отверстие для установки дымохода

Шаг 4. Приступайте к изготовлению крышки. Сделайте ее из листового металла толщиной 4 мм, а снизу приварите герметизирующее кольцо, соответствующее диаметру бочки. По центру крышки сделайте отверстие для трубы, которая была приварена к «блину».

Крышка для печиВ середине крышки – отверстие для воздуховода от «блина»

Шаг 5. На дне бочки сделайте простые ножки, чтобы конструкция была устойчивой. Ножки должны быть металлическими, равно как и все другие элементы.

Изготовление ножек для печиНожки должны быть металлическими

Шаг 6. Установите печь в нужном месте и приступайте к созданию дымохода. В нашем примере он сборного типа. В первую очередь, изготовьте хомут, посредством которого дымоход будет крепиться к корпусу.

Хомут, который позволит прикрепить дымоход к печи

Шаг 7. Сделайте направляющие в дымоходе, благодаря которым он с легкостью будет зафиксирован на корпусе.

Направляющие в дымоходе

Шаг 8. Состыкуйте бочку с трубой, в обязательном порядке проложив асбестовой тканью все стыки. Поверх ткани наденьте хомут, затяните его.

Асбестовая тканьЗатягивание хомута поверх тканиГотовый стык между трубой и бочкой

Шаг 9. Все, конструкция собрана, можно проверить ее работоспособность. Загрузите внутрь опилки или дрова.

Печь загружена топливом

Шаг 10. Полейте топливо отработанным маслом, затем установите крышку. Что касается «блина», то его пока не используйте. После того как топливо разгорится, снимите крышку и поставьте «блин». Для полноценного прогрева подобной конструкции требуется примерно 10 минут, в дальнейшем дрова будут гореть еще долго. Хотя то, сколько именно будет длиться горение, во многом зависит от качества топлива.

Фото готовой печи для гаража

Видео – Самодельная буржуйка для гаража

Если есть желание, можете доработать описанную выше конструкцию, хотя она и без того будет отлично справляться со своими функциями. К примеру, для повышения КПД можно увеличить поверхность и тем самым улучшить теплообмен. С этой целью по бокам корпуса приварите металлические пластины.

Помимо того, можете изготовить колосник с зольником: вырежьте из листа металла круг по внутреннему диаметру корпуса, просверлите отверстия диаметром 60-80 см и установите снизу. После этого зола через отверстия будет ссыпаться вниз – туда, где оборудован зольник. Считается, что топливо из-за этого будет быстрее гореть, помните об этом моменте и позаботьтесь, чтобы зольник был максимально герметизирован.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=PEWZxL2ebXE

Виды хлебопекарных печей

По способу нагревания хлебопекарные печи могут быть электрическими, газовыми, паровыми, дизельными, работающими на твердом топливе или комбинированными. Наибольшее распространение получили электрические и газовые. Еще один параметр, по которому их можно классифицировать, – принцип работы. По этому признаку хлебопекарные печи делятся на подовые, конвекционные и ротационные.

Подовые печи

Подовые печи являются современным аналогом знаменитых русских печей. Хлеб в них выпекается на специальных полках – подах. Если печь многоярусная, то на каждом ярусе – отдельный под. Он может быть изготовлен из металла, камня или керамики. В последнем случае можно обойтись без использования противней.

Особенности конструкции подовых печей

Печи этого вида могут иметь от одного до четырех ярусов. Каждый из ярусов комплектуется подом с электрическими нагревательными элементами или газовыми горелками для равномерного распределения тепла. Некоторые модели оснащаются пароувлажнителями для поддержания заданного микроклимата. Отличительной чертой многоярусных подовых печей является возможность независимого управления режимом работы каждой секции отдельно. Это позволяет выполнять выпечку абсолютно разных изделий одновременно.

Несколько рабочих камер – преимущество подовых хлебопекарных печей

Конвекционные печи

Конвекционные печи просты в эксплуатации, поэтому пользуются популярностью не только на специализированных предприятиях по изготовлению хлебобулочных изделий, но и в заведениях общественного питания. Подобное оборудование можно использовать даже для приготовления рыбы или мяса.

Особенности конструкции конвекционных печей

Отличительной чертой печей этого вида является наличие в конструкции циркуляционных вентиляторов. Именно они обеспечивают быстрое и равномерное распределение тепла в рабочей камере. В результате время приготовления в них сокращается ориентировочно на 25 %.

Большинство моделей оснащается системой пароувлажнения. В совокупности с равномерным обдувом это позволяет получить хрустящую корочку на поверхности хлебобулочных изделий.

Так выглядит рабочая камера электрической конвекционной печи

Ротационные печи

Разработку и начало использования ротационных печей можно назвать революцией в хлебопечении. Фактически они объединили в себе преимущества остальных типов оборудования аналогичного назначения. В ротационные печи устанавливается одна или несколько многоярусных тележек. Тележки вращаются и параллельно обдуваются воздухом из тепловых вентиляторов. В результате продукция на противнях равномерно пропекается.

Особенности конструкции ротационных печей

Рабочие камеры ротационных печей могут быть четырех- или восьмигранными. Вторые более эффективны, но при этом дороже. Многие модели имеют функцию пароувлажнения. Она позволяет поддерживать заданный микроклимат и получать румяную корочку на хлебобулочных изделиях. Вращение тележки в рабочей камере может обеспечиваться двумя способами:

1. Крюком. В этом случае тележка на колесах устанавливается на днище камеры и цепляется за крюк, размещенный в верхней части печи. Он приводится в действие электродвигателем и, в свою очередь, заставляет вращаться тележку.
2. Платформой. При реализации этого способа колеса тележки остаются неподвижными на вращающейся платформе.

Схематическое изображение работы ротационной хлебопекарной печи

Управление у подовых, конвекционных или ротационных печей может быть электромеханическим или электронным. Электромеханическое – простое и надежное, но не отличается высокой точностью поддержания основных параметров: температуры и времени приготовления. Электронное управление значительно точнее. Оно позволяет программировать печи. Тем не менее такая техника чувствительна к перепадам питающего напряжения, температуры и влажности.

Дата: 25 сентября 2020

Обогреватель гаража: ваше секретное оружие против холода этой зимой

Проблемы со стоком — одна из тех частых неприятностей, с которыми слишком часто сталкиваются домовладельцы в районе Хаверхилла. Иногда эти проблемы проявляются в раковине, из которой вода не сливается быстро после мытья посуды. В других случаях они принимают форму лужи воды, собирающейся вокруг слива душа при подготовке к работе.

Столкнувшись с этими неожиданными проблемами, большинство людей берут бутылку химического очистителя канализации, выливают ее в забитую канализацию и надеются на лучшее.Хотя современная химия разработала мощные средства защиты от засоров, долгосрочное воздействие на ваши трубы может быть опасным. Другие люди просто мирится с медленным сливом, ожидая, пока проблема не перестанет прогрессировать и создаст аварийную ситуацию с водопроводом. Это может означать дорогостоящий и неудобный визит профессионального сантехника для решения тяжелой ситуации.

Не для каждой проблемы с канализацией требуется посещение профессионального водопроводчика, но есть несколько способов распознать растущие проблемы с канализацией в вашем доме. Обладая новыми знаниями, вы сможете принять меры до того, как проблемы с вашими трубами выйдут из-под контроля, и вам придется обращаться к профессионалам в климатической зоне Эндрю ДиПейтро.

Почему забиваются стоки?
Это похоже на вопрос с простым ответом: стоки забиваются из-за того, что в них застревают такие вещи, как еда, волосы или жир. Хотя вы можете подумать, что пропускание большего количества воды через канализацию предотвратит ее накопление, часто используемые канализационные трубы также собирают больше вещей, которые их забивают.

Ванная комната, используемая многими членами семьи, может включать раковину, в которой все расчесывают волосы. Эти волосы могут упасть в раковину и со временем забить сток. То же самое можно сказать и о кухонной мойке в доме, где много тарелок моют после каждого приема пищи.

Старые трубы требуют большего внимания
В то время как в недавно построенном доме есть современные, более широкие трубы, в старых домах могли быть устаревшие узкие трубы, которые могут легче собирать мусор и быстрее приводить к засорению. Забота о чистоте дренажей не только обеспечит эффективную работу труб любого возраста, но и избавит вас от необходимости заменять трубы, в которых возникают утечки или даже лопания из-за засоров, которые игнорировались на протяжении многих лет.

Простые шаги для очистки сточных вод
Ежедневный уход за раковинами и сточными трубами в доме может быть столь же легким, как несколько небольших изменений в вашем распорядке дня.Размещение решетки или фильтра над сливом в раковине может незамедлительно предотвратить засорение. Фильтры затрудняют попадание в канализацию больших скоплений волос, пищи или жира и их засорение в трубах. Просто не забудьте очистить решетку во время мытья раковины после использования.

Если к вашей кухонной мойке не прикреплен мусоропровод, вы можете снизить вероятность засорения, если не оставляете лишнюю еду на тарелке при мытье посуды. Если перед мытьем тарелок вычистите лишнюю еду в мусор, она не попадет в канализацию.

Когда пора звонить профессионалам?
Хотя значительную часть обслуживания и прочистки слива можно выполнить самостоятельно, рекомендуется профессионально чистить сливы один раз в два года в качестве профилактической меры, особенно для часто используемых канализаций. Профессионал сможет не только более тщательно очистить трубы и участки, недоступные другим чистящим средствам, но и выявить любые развивающиеся проблемы в ваших трубах, прежде чем они перерастут в дорогостоящую проблему.

В то время как раковину или ванну с медленным стоком можно легко определить и обработать, есть и другие признаки проблем с трубами, которые могут указывать на то, что пора привлечь профессионалов:

Повторяющиеся засоры: Вы имеете дело с устойчивыми засорами, которые продолжают возвращаться, сколько бы раз вы их не убирали? В ванной и душе, где волосы часто смываются в канализацию, частые засоры могут означать, что вы полностью удалили их. Опытная компания по очистке канализации может использовать профессиональные инструменты для устранения засоров в глубине трубы и окончательного решения проблемы.

Забитые сливы в разных комнатах: Проблемы со сливом в душе и раковине одновременно могут означать, что вы имеете дело с засорением где-то в основной сливной системе, а не в сливных трубах отдельных приспособлений. Вместо того, чтобы бороться с симптомами проблемы по мере их появления, профессиональная очистка канализации может глубоко проникнуть в вашу систему и заставить все снова течь.

Водостоки с неприятным запахом: Стоячая вода — не единственный признак засорения трубы.Постоянный запах химикатов или канализации может означать скопление материала в ваших трубах или более серьезную проблему с канализацией — даже первые признаки утечки или разрыва трубы. Избавиться от запаха из дренажа так же просто, как очистить дренаж, но может потребоваться замена трубы. Когда вы позвоните в профессиональную сантехническую службу, вы получите специалиста, который рассмотрит проблему, честно оценит ситуацию и посоветует, как действовать.

Резервное копирование сточных вод: Резервное копирование сточных вод вокруг подвала или напольного водостока, часто связанное с неприятным запахом, является еще одним признаком наличия проблем со сливом, влияющих на ваши трубы.Вода могла медленно стекать, оставив небольшое количество сточных вод возле вашей канализации после того, как она вылилась ранее. Когда это произойдет, это может быть вопросом времени, когда слив полностью перестанет работать, и загрязненная вода останется по всему полу. Как можно скорее позвоните в профессиональную сантехническую службу, чтобы очистка не превратилась в дорогостоящую.

Содержать сливы в чистоте так же просто, как проводить регулярное техническое обслуживание. Игнорирование признаков проблем с водостоком может в будущем привести к катастрофическим и дорогостоящим проблемам с водопроводом.Найдите время, чтобы связаться с профессионалами в климатической зоне Эндрю ДиПьетро, ​​чтобы поговорить об услугах по очистке канализации, чтобы ваши трубы оставались бесперебойными и были спокойными.

5 Признаков трещины в теплообменнике, на которые следует обратить внимание

Если вы подозреваете, что в вашей газовой печи треснул теплообменник, не игнорируйте инстинкт. Поврежденный теплообменник может представлять потенциальную опасность для вашей семьи, если не отремонтировать вовремя. Это подвергнет вас воздействию токсичных газов, таких как угарный газ.

Треснувшие теплообменники и отравление угарным газом стали причиной сотен смертельных случаев в США. Чтобы ваша семья была в безопасности, вам необходимо регулярно проверять и поддерживать систему отопления, вентиляции и кондиционирования воздуха. К счастью, планы обслуживания HVAC в Фениксе доступны по цене.

В этом руководстве мы обсудим следующие аспекты теплообменника печи.

• Как работает теплообменник
• Признаки треснувшего теплообменника
• Возможные причины треснувшего теплообменника
• Потенциальные опасности треснувшего теплообменника
• Что делать, если теплообменник вашей печи треснул

Как тепло Обменный завод

Теплообменник — это один из компонентов газовой печи, который нагревает воздух для обогрева вашего дома в холодные дни.Система состоит из ряда змеевиков и трубок, которые постоянно образуют петли для нагрева проходящего через нее воздуха.

Система теплообменника начинается у узла горелки печи и заканчивается, когда печь соединяется с вытяжным отверстием дымохода. Примечательно, что теплообменник заключен в металлическую камеру для безопасного распределения теплого воздуха по всему дому.

При воспламенении печь будет направлять горячие газы сгорания в камеру теплообменника для нагрева металлических стенок. Между тем, возвратные воздуховоды в системе будут всасывать холодный воздух в вашем доме и пропускать его вдоль теплообменника, чтобы нагреть воздух.

Как только стены теплообменника нагреют воздух, он направит теплый воздух обратно в ваши комнаты через воздуховоды. И наоборот, система будет выдувать дымовые газы, образующиеся в теплообменнике, в вентиляционное отверстие, которое выводит газы за пределы дома.

Признаки треснувшего теплообменника

Может быть довольно сложно определить, что теплообменник вашей печи поврежден, взглянув на него. Вот почему вам следует остерегаться симптомов треснувшего теплообменника.Итак, каковы симптомы плохого теплообменника? Продолжайте читать, чтобы узнать больше.

1. Пламя печи выглядит желтым

Типичное пламя печи должно быть синего цвета. Если ваша печь излучает устойчивое голубое пламя, очевидно, что теплообменник печи работает эффективно, и беспокоиться не о чем.

Однако, если печь дает желтое пламя, это может означать, что ваша горелка грязная или ваш теплообменник треснул.Но если пламя желтое и тоже мерцает, высока вероятность того, что в печи больше повреждений.

2. Печь производит много сажи

Когда в вашей отопительной системе много углерода, печь будет производить много сажи. Обычно это происходит, когда печь не может полностью сжечь газ, что называется неполным сгоранием.

Топливо не сгорает полностью по многим причинам, в том числе из-за неисправных горелок.Однако треснувший теплообменник может быть еще одной возможной причиной большего образования сажи в системе отопления.

3. Система производит сильный запах

Если ваша система отопления издает сильный и неприятный запах, возможно, треснул теплообменник. Примечательно, что пары обычно пахнут формальдегидом и очень токсичны для вашего тела при вдыхании.

Если вы обнаружите, что ваша система отопления источает запах формальдегида, вам следует немедленно связаться с профессиональным подрядчиком по ОВК.Если вы проигнорируете проблему, вы подвергнете себя большему ущербу или опасности.

4. Компоненты печи корродируют и образуют трещины

Когда внешние компоненты вашей печи начинают проявлять признаки износа / износа, высока вероятность того, что внутренние компоненты начинают изнашиваться. Это может означать, что ваш теплообменник тоже начал трескаться.

Трещины от напряжения в печи — обычная проблема, которая возникает, когда компоненты сжимаются и периодически расширяются во время охлаждения и нагрева.Кроме того, компоненты печи могут подвергаться коррозии при воздействии паров хлоридов или влаги.

5. Вода скапливается на полу вокруг печи

Если в вашей печи нет конденсации, и вы обнаружите немного воды на полу у ее основания, высока вероятность, что проблема заключается в теплообменнике. Вам нужно будет связаться с профессиональным подрядчиком по ОВК, чтобы определить основную причину проблемы.

Помимо треснувшего теплообменника, есть и другие возможные причины утечек вокруг печи.Например, увлажнитель для всего дома может протечь, если он подключен к вашей печи. Другая возможность может заключаться в засорении внутренней дренажной системы HVAC.

Возможные причины поломки теплообменника

Вот некоторые из основных причин появления трещин в теплообменниках.

1. Перегрев

В большинстве случаев теплообменники печей имеют тенденцию к растрескиванию из-за перегрева. Если поток воздуха в вашей системе отопления довольно медленный, в системе будет накапливаться тепло, что приведет к ее поломке.Вот почему вам необходимо регулярно обслуживать печь, чтобы улучшить приток воздуха.

2. Накопление пыли

Если грязь и пыль накапливаются в системе отопления, это может заблокировать фильтры, засорить воздуходувки и засорить змеевики. Следовательно, засоренные детали будут препятствовать прохождению достаточного количества воздуха через систему. Это приведет к перегреву печи и снижению ее эффективности.

3. Альтернативное нагревание и охлаждение

Теплообменник также может треснуть из-за постоянного нагрева и охлаждения.Поскольку теплообменник периодически нагревается и охлаждается, металлическая стенка камеры также будет постоянно расширяться и сжиматься. В результате металлический компонент изнашивается и трескается.

4. Коррозия или ржавчина

Другая причина, по которой ваш теплообменник может треснуть, — это коррозия или ржавчина. Ржавчина разъедает любой металл и может вызвать трещину на теплообменнике. Если вы плохо обслуживаете свою систему, на компонентах может образоваться ржавчина, что приведет к образованию трещин.

5. Возраст печи

Средний срок службы теплообменника печи составляет 15 лет. Если ваша газовая печь примерно того же возраста, высока вероятность того, что теплообменник может треснуть. Итак, вам нужно подготовить замену, чтобы избежать неудобств в случае ее поломки.

Возможные опасности треснувшего теплообменника

Эксплуатация печи с треснувшим теплообменником может быть очень опасной. Это не только создаст значительный риск для вашего здоровья, но и нанесет больший ущерб системе.

Вкратце, вот некоторые из опасностей треснувшего теплообменника.

• Отопление вашего дома природным газом, пропаном или мазутом может привести к утечке вредных газов при растрескивании теплообменника. Газы ископаемого топлива, такие как окись углерода и двуокись углерода, могут вызвать несколько проблем со здоровьем.

• Утечка угарного газа, образующегося в теплообменнике, может вызвать головные боли, тошноту, рвоту и головокружение. Кроме того, длительное воздействие высоких уровней окиси углерода может вызвать сердечные заболевания.

• Треснувший теплообменник также снизит эффективность печи. Когда теплый воздух из камеры выходит наружу, печь нагревает весь дом. Следовательно, это значительно увеличит ваши расходы на отопление.

• Помимо окиси углерода, потрескавшийся теплообменник может также вызвать утечку таких газов, как двуокись серы и двуокись азота. Примечательно, что газы могут вызывать дезориентацию, раздражение глаз и носа, сонливость и симптомы гриппа.

Что делать, если теплообменник вашей печи треснул

Если вы считаете, что в вашей печи треснул теплообменник, не спешите чинить его самостоятельно. После того, как вы проверили симптомы трещины в теплообменнике печи, вам необходимо связаться с профессиональным подрядчиком по ОВК для осмотра печи.

Если вы продолжите работу с печью, несмотря на признаки треснувшего теплообменника, вы подвергнете себя большему ущербу. Токсичные газы будут продолжать попадать в ваш дом.Лучший способ это остановить — выключить печи на ремонт.

Вам необходимо приобрести замену треснувшему теплообменнику, так как вы не можете его отремонтировать. Однако вы также должны учитывать возраст системы. Например, вы можете заменить всю печь, если она прослужила 15-20 лет.

Чтобы заменить новый теплообменник, вам потребуется около 600–1200 долларов на покупку и установку нового теплообменника. Таким образом, установка нового теплообменника в старую печь не будет окупаться.Иначе печь может выйти из строя, когда теплообменник еще новый.

Планируете ли вы заменить потрескавшийся теплообменник или купить новую печь, вам следует проконсультироваться с профессиональным специалистом по HVAC. Они дадут совет специалиста, в том числе о том, как ухаживать за печью. Вы даже получите график технического обслуживания.

Заключительные слова

Если в вашей печи треснул теплообменник, высока вероятность того, что он выйдет из строя. Кроме того, это подвергнет вашу семью нескольким рискам для здоровья, таким как отравление угарным газом.Вы можете предотвратить это, регулярно обслуживая печь. Но если на теплообменнике образовались трещины, его следует немедленно заменить.

Обогреватель для гаража своими руками

23 января 2017 г. · Вторичная проблема работы в гараже наиболее очевидна зимой в Миннесоте; нагревать. Я использую очень маленький пропановый обогреватель, чтобы поддерживать тепло в помещении во время работы, но обычно я могу поддерживать температуру около 45 градусов, только когда на улице ниже 0. Мое решение этих проблем — раздвижная «стена» занавеса гаража, от которой можно отделить мой магазин…

Посетите наш выбор проектов гаражей по предварительной цене, доступных в большом разнообразии стилей и вариантов сайдинга.

Превосходный непроветриваемый обогреватель для магазина или гаража. Снимает холод около 150 SF. Нагреватель для гаражей на природном газе Heatstar HS25N-25 000 BTU Millivolt Control — это высокоэффективный и экономичный излучающий обогреватель. Электричество не требуется. Термостат в комплекте. Сертифицирован CSA. Ограниченная гарантия сроком на один год на устройство и 5 лет на горелку.

HYDRONIC HEATING с гордостью представляет системы лучистого отопления HeatPly и нагревательные элементы PEX.Приобретайте широкий ассортимент специализированных материалов для водяного отопления, включая панели излучающего теплого пола, трубы из полиэтилена с изоляцией PEX, фитинги, коллекторы, крепеж, инструменты и другие компоненты сантехники. Качественная продукция от ведущих производителей.

1 мая 2020 г. · Как напудрить покрытие без печи Опубликовано: 1 мая 2020 г. Автор: MattM Нужна ли мне печь для порошкового покрытия? Порошковое покрытие — довольно простой процесс. Выдуйте порошок статическим зарядом порошка над предметом и отвердите его до температур, необходимых для порошка (обычно 250-300 градусов по Фаренгейту).

MRCOOL DIY — единственная бесканальная мини-сплит-система, сделанная своими руками. Тепловые насосы серии MRCOOL DIY — это доступные, эффективные и простые в установке решения HVAC с чистым и изящным дизайном.

Отопление гаража, система безопасности «сделай сам» | Спросите TOH Сезон 17 Эпизод 4 | 23м 43с | Видео содержит скрытые субтитры. Ричард едет в Акрон, штат Огайо, чтобы установить обогреватель в гараже; Том обучает основам шлифования; Росс устанавливает систему безопасности своими руками; Марк расследует странную проблему, происходящую с фондами на северо-востоке.

Обогреватель для гаража своими руками

Компания по производству подвесных дверей компании Atlanta ™ Покрытие пола гаража, Компания по производству подвесных дверей компании Atlanta ™ Gate and Gate Operators, кровельные желоба Финдли, водосточные желоба AquaGuard Foundation Solutions, услуги надежного мастера по работе с инструментами, услуги разнорабочих; Coolray Heating & Air Heating and Air Conditioning, Heating, Air Conditioning, A / c Hot Water Systems — DIY Guide to Различные бытовые системы отопления и горячего водоснабжения с распространенными неисправностями и способы их устранения. Справочник по наиболее распространенным типам систем отопления и горячего водоснабжения со схемами, включая косвенный бойлер, невентилируемую систему, тепловой накопитель.Купить Гриль Гараж Защитный коврик Огнестойкий теплоизоляционный огнестойкий высокотемпературный коврик Противопожарное одеяло для барбекю на открытом воздухе в кемпинге от Walmart Canada. Купите больше спальных подушек и ковриков, доступных в Интернете на сайте Walmart.ca. Единственный доступный мини-сплит-кондиционер, который можно сделать самостоятельно (сделай сам). Сертифицированная Energy Star система с беспроводным интеллектуальным контроллером! Мини-сплит-система Mr Cool DIY создана для легкой установки в вас. Все, что вам нужно для установки этой мини-сплит-системы с одной зоной, — это несколько часов и несколько обычных инструментов.Узнайте все о выборе, замене и обслуживании водонагревателя с помощью полезных советов и идей на сайте DIYNetwork.com. Решено! Как починить протекающий водонагреватель и предотвратить будущие неприятности. Найдите источник протечки водонагревателя и узнайте, как самостоятельно устранить наиболее распространенные причины. Какими бы ни были ваши потребности в отоплении гаража, это удобное руководство для покупателей предоставит вам все, что вам нужно знать об отоплении гаража, и поможет вам выбрать лучший обогреватель для вашего … Эти обогреватели излучают тепло до 6 м и идеально подходят для согревать людей или сушить определенные участки.У нас есть множество лучистых обогревателей; от длинноволновых до коммерческих инфракрасных обогревателей выберите или свяжитесь с нами, если вам нужна дополнительная информация о многих преимуществах аренды лучистого обогревателя. Найдите много отличных новых и подержанных опций и получите лучшие предложения на 10-миллиметровый комбинированный гаечный ключ с трещоткой — хром-ванадиевый стальной ключ, механический нагрев по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! Постройте свой собственный гараж, выбрав из множества материалов и заранее запланированных размеров. Все необходимое для постройки Гаража вы найдете в разделе «Сделай сам» в Роне.Veuillez vous connector à votre compte afin de profiter de vos rabais en ligne. Нагреватели отработанного масла Clean Burn разработаны с нуля исключительно для сжигания отработанного масла, образующегося в легковых и грузовых автомобилях, тяжелом оборудовании и других транспортных средствах, и будут сжигать стандартное жидкое топливо для дополнительной универсальности. Планы, комплекты, сборные конструкции, проекты «Сделай сам» и помощь в строительстве Постройте небольшой и простой дом, хижину, коттедж, сарай, конюшню, гараж, сарай или задний двор с помощью этих чертежей, построенных зданий, проекта «сделай сам» планы, строительные изделия, инструменты и полезные советы.24 декабря 2020 г. · Мини-сплит-тепловые насосы — один из лучших способов обогрева и охлаждения помещения, а при объединении в один комплект они становятся идеальным вариантом для самостоятельной работы. Мини-сплит-системы меньше традиционных домашних систем HVAC и хорошо работают во многих сценариях, от отопления и охлаждения дома до гаража. Промышленный обогреватель Benross 3000 Вт, мощный обогреватель наклона для мастерской, гаража или офиса с полностью регулируемым термостатическим контролем и режимом двойного обогрева 4.2 из 5 звезд 165 £ 54.89 И Нет у меня 240в в гараже нет. Мой отец был пожарным, и мне просто не нравится ни пропан, ни запах природного газа. Итак, вот вопрос: могу ли я построить «нагреватель» с теплообменником 20×20 дюймов, используя безбаковый водонагреватель на 110 В и водяной насос для циркуляции воды. Можно повысить температуру почти в любом гараже, от 10 градусов и выше, просто сделав этот довольно простой самодельный конвекционный обогреватель. Теперь есть несколько способов сделать это, причудливые конструкции обычно обеспечивают наилучшие результаты, но мы собираемся объяснить самый простой и базовый план атаки.Излучающие панели работают через инфракрасный обогреватель или FIR. FIR — это технология, используемая для стеновых панелей, а также для полов с подогревом, многих бытовых водонагревателей и влажных систем центрального отопления. Напротив, низкотехнологичные системы принудительного воздушного отопления и отопления помещений, на которых мы все выросли, полагаются на нагревание воздуха вокруг нас. 28 октября 2013 г. · Тепловентиляторы — отличный способ обогреть гараж с минимальными требованиями к площади и затратам на строительство, — говорит Витек. Во-первых, выберите между газовым или электрическим обогревателем.01 августа 2020 г. · Эти обзоры обогревателей для гаража дадут вам представление о том, какие продукты доступны для покупки. Используя наши обзоры и наше полезное руководство по покупке, вы сможете найти лучший электрический гаражный обогреватель для ваших нужд. Читайте дальше, чтобы узнать все о безопасности гаражных обогревателей и других важных аспектах этих полезных обогревателей. Если вы покупаете для Hand + Tools, то ручной инструмент для ремонта вмятин, удаление гаражных инструментов, индукционный нагрев, кузов, сделай сам, выпрямление для автомобиля, возможно, заставьте вас полюбить Купить ручной инструмент для ремонта вмятин, гаражные инструменты, индукционный нагрев, кузов, сделай сам, выпрямление для автомобиля прямо здесь и справа Теперь и Вы сэкономите 0 долларов США или 0%, потому что цена может быть такой…

А вот накопительные водонагреватели служат 10–15 лет. Бесконтактные водонагреватели могут избежать потерь тепла в режиме ожидания, связанных с накопительными водонагревателями. Однако, хотя газовые водонагреватели без резервуаров, как правило, имеют более высокую скорость потока, чем электрические, они могут тратить энергию, если у них постоянно горящая сигнальная лампа.

14 октября 2011 г. · Гараж или сарай, да. Замерзание не является проблемой для пропана при любых разумных температурах. Фактически, вы можете поставить бутылки на кусок дерева и накрыть их (или нет) на открытом воздухе.НО, я бы не стал хранить их в пристроенном гараже, и уж точно, если есть дверь в подвал.

Многоцелевой утеплитель ThermaWrap работает за счет отражения лучистого тепла обратно в жилое пространство, сохраняя тепло, экономя деньги и обеспечивая более теплую среду. Сохраняет тепло зимой и прохладу летом. Может использоваться практически для любых домашних работ, включая стены, полы, чердаки, теплицы, дома на колесах, будки для собак и клетки для кроликов.

Обогреватель мощностью 1500 ватт (5100 БТЕ) сохраняет температуру выше нуля в самые холодные ночи.(Здание действительно тесное.) По моим оценкам, это будет стоить 50 долларов за сезон; меньше, если зимы вернутся в норму. Портативный обогреватель мощностью 5600 Вт (19 000 БТЕ) должен проработать 5 часов, чтобы нагреть здание до 55 ° F.

Автономные обогреватели, работающие на керосине или пропане, портативны и недороги, но их можно использовать только для обогрева небольших помещений. Керосиновые и пропановые обогреватели без вентиляции могут повысить температуру в небольшом гараже, особенно если он изолирован, но они также выделяют в воздух окись углерода и влагу.

Промышленные обогреватели и обогреватели для гаражей. Информация о промышленных обогревателях и гаражных обогревателях. Первое, что нужно определить при выборе промышленного обогревателя, — это его размер.

Планы навесов с чердаком Я говорю: «Добрый день», ведь каждый владелец дома будет счастлив, если вы знаете о планах навесов с чердаком, и у вас не закончатся идеи, когда в нем недостаточно места для хранения. Как владелец дома, вы не забываете что-то, обязательно должны знать планы садовых навесов 30, в каждом доме недостаточно места для хранения.он должен быть оптимизирован.

Эти фильтры работают в системах центрального кондиционирования и отопления, а также в переносных кондиционерах. Продолжение 6. Сделайте свою спальню зоной, свободной от домашних животных. Ваши домашние животные могут любить обниматься с вами. Но черт …

У меня есть огромный гараж, в котором я люблю работать, часто зимой. В течение многих лет я использовал старую самодельную дровяную печь, которая засасывала 30-дюймовые бревна быстрее, чем вы можете моргнуть. Несколько лет назад я купил торпедный обогреватель на 100 000 БТЕ, «Ремесленник», и обычно использую дизельное топливо…

Назначение лифта — освободить драгоценное место в гараже, безопасно перемещая вещи на чердак и обратно. Переносить большие ящики вверх / вниз по опускающейся лестнице сложно и рискованно. Я видел продукт Versa-Lift в продаже в Интернете, но более крупная модель (28 x 56 дюймов), которая простирается на 12 футов, стоит более 2000 долларов!

ГАРАЖНЫЙ ОБОГРЕВАТЕЛЬ: Часть 1 — Нагреватель Как упоминалось в предыдущих инструкциях, моя основная жалоба на проживание в Канаде — погода. У меня нет других претензий к Канаде, кроме погоды.

Водонагреватель, установленный в гараже, часто подвергается воздействию таких же внешних температур, как если бы он был установлен снаружи. Зимой низкие температуры окружающей среды могут повлиять на …

Свяжитесь с нами Уличная дровяная печь Anderson N5526 HWY 57 Плимут, Висконсин. 53073 Телефон: Хизер 920-838-4205, Джейк 920-838-1765

3 января 2014 г. · «Это обеспечит нагрев примерно до –25 ° C, но при этом будет почти в полтора раза более эффективным, чем электрический обогрев плинтуса или принудительный обдув«При цене от 10 000 до 12 000 долларов, включая установку, это недешево, но летом с его помощью можно будет кондиционер, а эксплуатационные расходы будут ниже, чем электричество, пропан или …

Купите VonHaus сегодня и найдите стильную и доступную мебель , посуда, инструменты для дома, пылесосы, садовая мебель и множество решений для хранения вещей. Бесплатная доставка по Великобритании

Комплект чугунной бочковой печи Бесплатное нагревание DIY Гараж Магазин Кабина Мастерская US Stove. 3,5 из 5 звезд (4) 4 оценки продукта …

Видео «сделай сам»: как БЕСПЛАТНО отапливать гараж, построив солнечную термальную систему водяного отопления с теплоизоляцией для пола от начала до конца 5 сентября 2018 г. Видео «сделай сам»: Как построить самодельный солнечный водонагреватель из медных труб и получить супер горячую воду быстро и бесплатно

$ 2K Солнечная система космического и водяного отопления.Это система, сделанная своими руками, которая обеспечивает как солнечное отопление, так и нагрев воды в одной системе. Секция солнечного отопления помещений включает в себя солнечные системы водяного и воздушного отопления с накоплением и без него — около 87 проектов.

Габарит гаража Значение Длина: Ширина: Высота БТЕ час БТЕ кв. Фут. Стены гаража — R = 19 Изоляция Потолок гаража — R = 38 изоляция Пол гаража — R = 5 гаражных дверей и окон R = 0,5 Требуемая температура в гараже Требования к БТЕ Ежедневная потребность солнечного коллектора в БТЕ (если известно)

Магазин Elixir Gardens ® TH03-B Трубчатый, трубчатый нагреватель Регулируемый термостат с низким энергопотреблением Теплица для ванной Гараж 90 см / 180 Вт Prime.Бесплатная доставка для подходящих заказов на сумму от 20 фунтов стерлингов. Elixir Gardens ® TH03-B Трубчатый, трубчатый нагреватель Регулируемый термостат с низким энергопотреблением Теплица для ванной Гараж 90 см / 180 Вт Prime: Amazon.co.uk: DIY & Tools

Переносное гаражное укрытие

предлагает один из самых больших вариантов строений с обручами, навесов для хранения с тканевым покрытием , переносные гаражи, навесы, навесы и палатки для хранения на открытом воздухе и в укрытиях. Общие приложения включают хранение оборудования, транспортных средств, судов и сыпучих материалов.

Сделайте покупки в Eastwood сегодня, чтобы найти все необходимое для следующего ремонта или реставрации автомобилей своими руками. Найдите инструменты, торговое оборудование, автомобильные краски и другие расходные материалы Eastwood, которые удовлетворят ваши потребности.

В этой статье Таблица сравнения гаражных обогревателей Лучшие гаражные обогреватели Хотя это возможная работа своими руками, рекомендуется, чтобы вы установили ее профессионально.

1) Выключите водонагреватель. Для электрических обогревателей выключите прерыватель на электрическом щите.Для газовых водонагревателей поверните газовый вентиль в положение «Пилот». 2) Измерьте высоту водонагревателя и при необходимости отрежьте одеяло по размеру. Оставьте верхнюю часть водонагревателя открытой — важно не блокировать вентиляционное отверстие в верхней части газового агрегата.

В качестве альтернативы можно использовать заводской тепловой экран, сертифицированный в соответствии с ULC-S632. Уменьшение просвета теплового экрана в зависимости от материала Тепловые экраны, изготовленные своими руками, могут быть изготовлены из листового металла, керамической плитки, кирпича или комбинации листового металла с кирпичом или плиткой.В комплекте каменка, дверь для сауны, скамейки для сауны и длинный список аксессуаров. См. Диаграмму справа. Что требуется для создания набора для сауны? От маленькой комнаты или кладовки до большой комнаты (если она коммерческая) с изолированными деревянными стенами; Электрик подключит ваш обогреватель, соединения панели управления и осветительные приборы или розетки. Так как мы много работаем в гараже, мы по достоинству оценим уменьшение тепла и света в гараже этим летом! Это было недорогое решение проблемы слишком большого количества тепла и света, плюс его можно считать обратимым, поскольку краску можно было соскрести бритвенным лезвием, если мы хотели изменить внешний вид.Leagrave Heating Supplies Limited. Все продукты, названия компаний, торговые марки и логотипы являются собственностью их владельцев. Блок 1 3 Chaul End Lane Luton 1057 результатов для обогревателя гаража. Сохраните обогреватель гаража, чтобы получать оповещения по электронной почте. Отмените подписку на обогреватель гаража, чтобы перестать получать обновления в ленте eBay. Вы будете получать уведомления по электронной почте и в ленте, когда поступают новые товары.

Как очистить печь за 7 шагов (с иллюстрациями)

Подробнее о проекте

Навык

5 из 5 Жесткий Если вы не знакомы с территорией, позвоните профессионалу

Независимо от типа вашей системы, не ждите, пока она выйдет из строя, чтобы выполнить техническое обслуживание печи своими руками.Чистая, отлаженная система отопления позволит сэкономить на топливе и продлить срок службы печи.

Как часто следует чистить печь?

До наступления холодных осенних ночей вам нужно записаться на ежегодное техническое обслуживание печи. Без этой ежегодной очистки и осмотра система может быстро изнашиваться, накачать смертельный угарный газ в ваш дом или просто перестать работать.

Сколько стоит очистка печи?

Ежегодное обслуживание стоит недорого — обычно менее 100 долларов — особенно по сравнению с ценой новой печи.«Вам не придется ждать больше года, чтобы отремонтировать свою машину», — говорит Ричард. «Не менее важно тепло в вашем доме».

Что включает в себя ежегодная очистка печи?

Мы попросили эксперта по сантехнике и отоплению This Old House Ричарда Третеви показать нам правильные шаги, которые должен выполнить специалист по обслуживанию при установке топки с наддувом, работающей на масле; основы газовой системы аналогичны. В обоих случаях топливо смешивается с воздухом и воспламеняется, нагревая герметичную камеру.Свежий отфильтрованный воздух затем дует через внешнюю часть горячей камеры в нагревательные каналы. (В домах с радиаторами вместо печей устанавливаются бойлеры. Они нагревают воду вместо воздуха, но ежегодный осмотр аналогичен.) В целом опасный выхлоп из камеры сгорания выводится через дымоход или дымоход.

Как очистить печь за 7 шагов

Шаг 1

Завершение работы системы

Фото Keller & Keller

Перед выполнением ежегодной очистки печи Ричард обязательно отключил электричество и подачу топлива.Яркий красный щиток выключателя питания обычно можно найти наверху лестницы в подвал или рядом с самой горелкой, а отсечной топливный клапан находится рядом с масляным баком или на входящей газовой трубе. Отметьте расположение обоих на случай будущей утечки или пожара.

Шаг 2

Очистка камеры сгорания

Фото Keller & Keller

В камере сгорания топливо смешивается с воздухом и воспламеняется, выделяя тепло, а также углеродную сажу, водяной пар, двуокись углерода и многое другое.Накопление сажи может вызвать коррозию стенок камеры. Ричард соскребает нагар с помощью небольшой проволочной щетки. Затем он удаляет сыпучий материал с помощью промышленного пылесоса и проверяет камеру на наличие отверстий или коррозии перед заменой крышки.

Шаг 3

Проверка дымохода

Фото Keller & Keller

Ричард проверяет отверстия в выхлопном дымоходе, через которые может протекать угарный газ, особенно там, где труба встречается с печью.Небольшие дыры можно заделать изолентой, но ржавые дымоходы необходимо заменить. Он также регулирует барометрическую заслонку дымовой трубы, которая уменьшает тягу дымохода. «Большой, высокий дымоход в старом доме имеет тенденцию всасывать слишком много воздуха, что снижает эффективность», — говорит он. «Ваш сервисный профессионал может утяжелить демпфер, чтобы уменьшить натяжение.

Шаг 4

Замена масляного фильтра

Фото Keller & Keller

Масляный фильтр (встречается только в масляных системах) предотвращает засорение сопла масляной горелки мелкими загрязнениями, что может привести к пропуску зажигания и отключению системы.Ричард сначала закрывает масляный клапан, затем снимает старый фильтр и заменяет его, откладывая грязный фильтр для утилизации в соответствии с местными правилами обращения с опасными отходами.

Шаг 5

Замена воздушного фильтра

Фото Keller & Keller

«Зимой весь воздух, которым дышит ваша семья, проходит через этот фильтр», — говорит Ричард. «Вы не можете менять его слишком часто, но никогда не отпускайте его дольше года.«Заменить фильтр легко любой домовладелец. В то же время Ричард проверяет износ и натяжение ремня нагнетателя (нагнетатель, приводимый в действие электродвигателем, перемещает нагретый воздух из печи через воздуховоды к вентиляционным отверстиям помещения). Ослабленный ремень может замедлить работу воздуходувки, что снижает эффективность. Если ремень прогибается более чем на дюйма при сильном нажатии, это можно отрегулировать, слегка сдвинув двигатель назад.

Шаг 6

Регулировка горелки и проверка эффективности

Фото Keller & Keller

Ричард устанавливает анализатор горения, который вычисляет КПД печи путем измерения количества газов в дымоходе.Он следит за тем, чтобы воздушные заслонки горелки были настроены на правильное соотношение топлива и воздуха. «Вы хотите, чтобы топливо, которое вы принесли, сгорело до того, как оно пойдет в дымоход», — говорит Ричард. Он также заменяет масляное сопло, которое распыляет топливо непосредственно перед его воспламенением, и проверяет цвет и форму пламени на воспламенителе. Как для нефти, так и для газа это ключевой показатель стабильного и полного сгорания. В газовой системе это время, когда трубы горелок должны быть очищены пылесосом.

Шаг 7

Вентиляционные отверстия для пола

Фото Keller & Keller

Осень — хорошее время для домовладельцев, чтобы снять напольные регистры и пропылесосить воздуховоды, которые являются магнитами для пыли, шерсти домашних животных, маленьких игрушек и остатков пищи.Все это снижает его эффективность, заставляя вас повышать температуру. Вы также будете дышать немного легче без этого мусора в воздухе.

---

Инструменты и материалы

Ищете помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с этими подробными руководствами от команды обзора этого старого дома:

Обслуживание печи — Советы по предотвращению образования сажи в печи

Печная сажа и другие проблемы? Признаки того, что вам может потребоваться вызов профессионального специалиста

Ежегодное обслуживание печи — необходимая задача.Он поддерживает печь в хорошем рабочем состоянии и помогает ей работать с максимальной эффективностью. Техническое обслуживание также позволяет профессионалу находить и устранять незначительные проблемы, прежде чем они станут дорогостоящими. Как домовладелец, сообщая о нарушениях, которые вы замечаете специалисту по HVAC, также имеет большое значение для обеспечения безопасности вашего дома, снижения счетов за электроэнергию и повышения комфорта членов вашей семьи.

Проблемы с обслуживанием печи и распространенные причины

Следующие вопросы печи требуют профессионального опыта:

• Чрезмерное количество сажи : Сажа — это проблема, которая может возникать в газовых и масляных печах.Избыточное количество топочной сажи приводит к тому, что тепло, выделяемое прибором, уходит в дымоход, а не в дом. Чрезмерное количество сажи также создает опасность возгорания и увеличивает риск отравления угарным газом. Обломки, сажа или чешуйки ржавчины в патрубке дымохода или на горизонтальных поверхностях рядом с печью — признак того, что необходимо выполнить одно из следующих действий: очистка и обслуживание, замена теплообменника или регулировка горелки. Небольшое количество сажи от масляной горелки (не более 1/8 дюйма) после обслуживания прибора — это нормально.Однако возникает проблема, если сажа быстро снова появляется после того, как профессионал ее очистит.
• Нерегулярное пламя : Пилотный свет печи должен быть синим, а не желтым. Желтое, слабое или неравномерное пламя может быть признаком того, что горелка загрязнена, забита, имеет неисправное зажигание, проблему с термопарой, треснувший теплообменник или может находиться в помещении с сквозняком. Желтое пламя также может указывать на неидеальный баланс газов, окружающих контрольную лампу.
• Короткие или частые циклы : Короткие циклы — это когда печь работает в течение короткого периода и выключается.Частое переключение может быть связано с неправильными настройками термостата, неисправным термостатом, плохим потоком воздуха, неисправностью теплообменника или засоренным фильтром.
• Проблемы с запуском и продолжением работы на : Это признак того, что вам может понадобиться новый термостат. Такая проблема может также возникнуть из-за плохой проводки, неисправной контрольной лампы или неисправного двигателя вентилятора.
• Недостаточно тепла : Когда печь не отапливает помещение должным образом, это может быть неправильный размер, засоренный фильтр или проблема с запальной лампой.Это также признак того, что термостат может быть неисправен.
• Чрезмерный шум : Хотя печи не совсем тихие, они не должны издавать странных шумов. Шум обычно означает проблему с воздушным потоком, засорение горелки, проблему с зажиганием или механическую проблему.
• Воздуходувка работает постоянно. : Воздуходувка, которая постоянно работает, может быть результатом неисправности концевого выключателя.

Техническое обслуживание печи своими руками

• Проверьте термостат. : Разряженная батарея в термостате может привести к тому, что печь не будет производить тепло.Убедитесь, что термостат находится в режиме «Нагрев» и что установленная температура выше температуры в помещении. Вентилятор должен работать в режиме «Авто», чтобы вентилятор не работал постоянно. Если термостат не соответствует мощности и возможностям печи, вам потребуется замена.
• Меняйте воздушные фильтры регулярно : Загрязнение воздушных фильтров приводит к нескольким предотвратимым проблемам в печи. Замените или очистите воздушные фильтры в соответствии с инструкциями производителя.
• Прекращение сквозняков : Если у вас есть проблемы с гашением контрольной лампы, значит, печь находится в помещении, где может быть слишком сквозняк. Попробуйте закрыть окна или дверь в соответствующую комнату.

Несмотря на то, что существуют простые задачи, которые помогают поддерживать правильную работу печи, важно доверить установку печи, техническое обслуживание, механический ремонт и проблемы с любыми газовыми компонентами лицензированному специалисту по HVAC. Несоблюдение этого может привести к дальнейшему повреждению, угрозе безопасности или аннулированию гарантии на устройство.Запланируйте техническое обслуживание печи до наступления зимней погоды, чтобы ваш дом постоянно чувствовал себя уютно в течение всей зимы.

Как заменить свою печь

Эгадс! Это печь, которая была в старом викторианском доме, который я сейчас помогаю друзьям отремонтировать.

Кажется, в каждом доме, который у меня когда-либо был, требовалась новая печь. Я имею в виду, конечно, старая печь все еще грохотала и выделяла тепло, но это всегда была какая-то досадно старая вещь, установленная кем-то, кто явно не заботился об энергоэффективности (или она полностью предшествовала изобретению эффективных печей).

Но, как и все владельцы тех же домов до меня, я позволил этому скользить, а проекты, которые на первый взгляд казались более важными, отнимали мое время. Я отремонтировал кухни и ванные комнаты или заменил крыши. Промедление было легко оправдать с финансовой точки зрения: счета за отопление для типичного дома в моем районе составляют менее 1000 долларов в год, но если вы сдадите в аренду установку новой печи, вы получите около пяти тысяч долларов. Даже больше, если вы одновременно заменяете систему кондиционирования воздуха.Даже если бы вы смогли найти тот, который работал на бесплатной волшебной пыли единорога , вы бы окупились за шесть лет, а, что более реалистично, на это потребуются десятилетия.

Так что я позволял медленной утечке продолжаться и всегда чувствовал маленькую дыру в моем сердце каждый раз, когда включалась эта машина, потому что для мистера Мани Уса энергоэффективность — это моральная проблема даже в большей степени, чем финансовая.

Я подумал, что цифры будут намного лучше, если я действительно смогу выполнить замену самостоятельно, потому что топовая газовая печь сегодня стоит всего около 1200 долларов онлайн.Но я точно не знал, как это делать, и, похоже, никогда не было подходящего времени для обучения *. Никто из моих знакомых никогда не заменял свою печь, а магазины стройматериалов их даже не продают — все говорят, что для этого нужно нанять профессионала.

Но, наконец, здесь, в 2015 году, в смущающе позднем возрасте 41 года, я, наконец, изучил необходимые трюки, успешно установил две красивые высокоэффективные газовые печи вместе с друзьями, и я здесь, чтобы сказать вам, что это в конце концов, вполне разумный проект своими руками **.Итак, приступим.

Шаг 1: Как, черт возьми, работает печь?

Если разобраться, газовая печь представляет собой нагреватель коробчатой ​​формы, соединенный с несколькими трубками. В наши дни они увеличили внутреннюю сложность, чтобы сделать их более эффективными, но все, что вам действительно нужно знать, поскольку установщик, это: Холодный воздух на входе, Теплый воздух на выходе, Газ и электричество на входе, Воздух для горения и на выходе. Будет еще проще, если вы напишете то же самое на изображении коробки (или печи).

Рисунок 1: Печи простые

Шаг 2. Какой мне нужен и где его купить?

Как правило, вам потребуется высокоэффективная (94% или выше) конденсационная печь с вентилятором с регулируемой скоростью и примерно такой же общей теплопроизводительностью, как у той, которую вы заменяете. Он может быть меньше по физическому размеру (они сильно уменьшились с годами), но, вероятно, не намного больше, так как вам нужно разместить его в том же пространстве.

На самом деле Найти место, где продаются печи, может быть непросто.Подобно сантехнике несколько десятилетий назад, отрасль отопления и охлаждения все еще остается игрой для инсайдеров: скромные магазины продают товары только подрядчикам, а подрядчики утверждают, что их сфера деятельности слишком опасна и требовательна для любого домовладельца. Если ваш тип личности хоть сколько-нибудь похож на мой, то сами слова «проконсультируйтесь с квалифицированным установщиком» немного раздражают вас и заставляют захотеть изучить торговлю.

Ввод «где купить газовую печь» в Google приводит к неоднозначному мнению, которое вы можете проанализировать, но в итоге я нашел лучшие результаты для своей ситуации в месте под названием Alpine Home Air.В частности, для обеих недавних установок мои друзья просто выбрали первоклассный 96% -ный аппарат Goodman.

Для получения дополнительной информации о полевых условиях в Consumer Reports есть бесплатное руководство по покупке печи.

Шаг 3: Хорошо, есть печь. Какие еще запчасти мне нужны?

Вспоминая диаграмму выше, вы подключаете воздух, газ, воздухозаборник, выхлоп и электричество. Все будет доступно в вашем местном магазине строительных материалов, за исключением, возможно, конденсатного насоса.

Если вы устанавливаете печь с нуля или заменяете чудовище Crazy Spaghetti Octopus и хотите полностью переделать воздуховод в подвале, вы также можете взять:

• ящик для возвратного воздуха: это просто большой ящик из листового металла, на который вы устанавливаете свою печь. Он служит большим воздухозаборником, к которому вы можете подсоединить все воздуховоды возвратного воздуха, а также имеет удобный паз для крепления воздушного фильтра.
• — приточный воздухозаборник для выхода нагретого воздуха.Вы прорежете в нем отверстия, чтобы соединить приточные воздуховоды с остальной частью дома.

Шаг 4. Давайте зацепим эту присоску

Прочтите руководство:

Кого-то действительно волновало, когда они писали это руководство по эксплуатации.

Я был приятно удивлен, обнаружив, что печь Goodman, которую мы использовали, поставлялась с полностью подробным руководством по установке — ничего из этого ориентированного на потребителя подхода «беги с криком и консультируйся с профессионалом». Каждое подключение и спецификация, вплоть до того, как далеко отводить вентиляционные трубы от наружных окон, были четко описаны с помощью изображений.Я провел неспешный час дома, читая его от корки до корки за ночь перед тем, как начал установку, что позволило мне иметь в виду большую картину большого дня.

Бытовой воздух:

Холодный воздух (также называемый «возвратным воздухом») всасывается через нижнюю часть печи, нагревается и выдувается через верх («подача»). Если вы заменяете существующую печь, вам просто нужно аккуратно извлечь старую печь из больших металлических ящиков, а затем запечатать новый блок в тех же ящиках.При необходимости вы можете изменить или расширить их.

Если у вас есть центральное кондиционирование воздуха, там будет отдельный металлический ящик со всем остальным. Просто оставьте его на месте, будьте осторожны, чтобы не сломать трубки и провода, и он продолжит работать с вашей новой установкой.

Инструменты и подсказки: Вы режете металл ножницами по металлу или шлифовальной машиной с отрезным кругом по металлу. Красиво складывайте детали с помощью металлического тормоза. Скрепите вещи саморезами для листового металла. Создавайте герметичные и термостойкие швы с помощью ленты из серебряной фольги (не изоленты).Нанесите кистью герметик для каналов на все возможные воздушные стыки, чтобы обеспечить лучшее уплотнение. И, прежде всего, мгновенно освоите работу с воздуховодом из листового металла с несколькими видеороликами на YouTube по этой теме.

Воздух для горения и выхлоп:

Здесь мы просто проводим два отрезка 3-дюймовой трубы из ПВХ (вы можете даже использовать 2 дюйма для более коротких участков) от печи до незаметного места снаружи вашего дома. Это забавная дизайнерская головоломка, в которой нужно решить, как проложить трубу, и выяснить, какие фитинги использовать для этого.Ваша цель — шикарно выглядящая работа. Вы режете его торцовочной пилой или пилой и приклеиваете фиолетовой грунтовкой для ПВХ и клеем для ПВХ. Опять же, посмотрите несколько видео, если вам нужно научиться справляться с этим.

В качестве огромного бонуса эти же навыки работы с пластиковыми трубами позволят вам прокладывать сливные трубы, что позволит вам построить собственную ванную комнату с нуля (будущая статья?).

Газоснабжение:

Мой друг Майк с помощью трубного ключа откручивает кусок черной трубы.

Хотя люди склонны бояться работать с газопроводом (в конце концов, вы, , можете взорвать весь свой дом, если получите только идеальную утечку газа и зажечь его), это проще, чем когда-либо, и очень полезно сделать самому.

Существующая печь уже будет иметь газовую линию с перекрытием. Так что в большинстве случаев вы можете просто подключить новую печь с помощью стандартного гибкого газового разъема.

Но если вам нужно изменить маршрут, вы можете отключить подачу газа на внешнем счетчике, использовать большой гаечный ключ, чтобы открутить существующую черную газовую трубу, и купить новые отрезки и фитинги в магазине, чтобы создать новую планировку. Они даже нарежут трубу и нарежут резьбу по индивидуальному заказу, или вы можете сделать это самостоятельно, если у вас есть инструмент для нарезания резьбы.Когда у вас есть нужные детали, скрутите все вместе большим количеством герметика для трубной резьбы (также известного как «смазка для труб»), чтобы создать газонепроницаемые соединения.

Три части CSST собираются вместе в одном традиционном тройнике, где мы отделяем ответвление для питания существующего водонагревателя.

В наши дни я обычно полностью обхожу черную газовую трубу и вместо нее использую более новую гибкую гофрированную трубку из нержавеющей стали (сокращенно CSST). Это экономит время и позволяет протянуть трубы прямо через балки и огибать углы, не попадая в поле зрения — особенно полезно, если вы устанавливаете в подвале, который в конечном итоге может быть завершен.Фитинги поставляются с подробными инструкциями, и вы, конечно же, можете посмотреть видео по установке CSST.

Когда все выглядит идеально, вы включаете газ и тщательно проверяете утечки с помощью мыльного раствора, носа и детектора утечки газа.

Электричество:

Печь использует электричество для работы управляющей электроники, запальника и воздуходувки. Но вам просто нужно подключить его к одной нормальной (15 ампер) бытовой цепи. Черный провод горячий, белый — нейтральный, а зеленый / медный — земля.Вы выполняете подключение прямо внутри распределительной коробки, встроенной в печь, хотя вам нужно установить переключатель где-нибудь в цепи, чтобы вы могли выключить печь.

Другой вариант (если ваш инспектор позволяет это) — подключить шнур и просто подключить печь к ближайшей электрической розетке. Это проще и позволяет подключить печь к резервному источнику питания (генератору или большой батарее), чтобы восстановить нагрев в случае сбоя питания.

Конденсат (он же капающая вода):

Когда эффективная печь работает, она конденсирует немного воды из горячих дымовых газов.Она медленно капает из печи через небольшой пластиковый носик, и вам нужно подсоединить его к гибкой пластиковой трубке, по которой вода будет отводить воду в безопасное место. Если у вас есть слив в полу в подвале, направьте туда воду. Если вам нужно поднять воду выше, вы сливаете ее в конденсатный насос, а выходящий поток направляется в ближайший водосток.

Электропроводка термостата:

Теперь вы приступили к действительно легким вещам! Вы можете следовать инструкциям для печи и термостата, но в моем случае я просто подключил красный, зеленый, желтый и белый провода с обеих сторон.Для более подробного объяснения того, что делают провода, вот руководство.

Если вы одновременно хотите обновить свой термостат, я поклонник термостата Ecobee Lite с поддержкой Wi-Fi . У него разумная цена, но он также имеет красивую физическую форму и действительно приятный, надежный пользовательский интерфейс (и приложение для телефона). Операция по умолчанию до смешного проста, но вы также можете копаться и настраивать множество подробных настроек, если вы инженер, как я.

И готово!

Потребуется некоторая работа, и вы узнаете несколько вещей, но в конце проекта у вас будет красивая новая печь, которая обеспечит значительную окупаемость ваших вложений времени и денег.

Вот фотография одной из готовых инсталляций в доме друга. Снизу вверх, обратите внимание на изготовленную по индивидуальному заказу нагнетательную камеру возврата, топку, существующую коробку кондиционера, трубопровод воздуха для горения из ПВХ и мою самодельную нагнетательную камеру, которая направляет воздух в старые воздуховоды.

Успех!

Успешный менталитет DIY

Два местных друга обмениваются остроумными подшучиваниями, даже когда строят индивидуальные воздуховоды для дома, в котором сейчас находится проект. Это была большая работа, поскольку в оригинальном доме 1910 года вообще не было воздуховодов — нам пришлось открыть стены и провести трубы в каждую комнату в доме.Обновить вашу печь станет проще.

Когда я впервые начал ремонт дома своими руками, по крайней мере, отчасти мотивацией было желание сэкономить серьезные деньги. Но в последние годы необходимость экономить деньги полностью исчезла, и все же я с большим энтузиазмом отношусь к созданию и ремонту вещей, чем когда-либо. Это потому, что изучение новых навыков, решение головоломок и создание готовой продукции, которой вы можете гордиться, — это не просто то, что вы делаете за деньги, это цель самой жизни.

Итак, когда вы сталкиваетесь с выбором между починкой чего-либо самостоятельно или сдачей внаем, вы преуспеете, если будете каждый раз немного расширять свою зону комфорта. Просто запомните мантру: «Этот возможен , и множество людей с меньшими преимуществами, чем я, , совершали то же самое много раз в прошлом»

Затем вы приступите к работе, прочтете инструкции, возитесь, сделаете ошибки, научитесь и добьетесь успеха. И продолжайте развивать этот успех навсегда.

Дополнительная литература: Вы можете найти много других моих статей на тему «Сделай сам» с помощью ярлыка https://www.mrmoneymustache.com/tag/diy/

* Когда я купил свой нынешний дом, я полностью отказался от печи с горячим воздухом и построил вместо нее систему лучистого отопления под полом.
