Самой популярной самодельной моделью считается буржуйка из бочки. Для её изготовления и установки не требуются дорогостоящие материалы и особые навыки. Устроена она настолько просто, что её легко можно собрать своими руками.

О конструкции

Самодельная печь буржуйка из бочки имеет высоту 89 см, диаметр 60 см и вес 21 — 25 кг, обладает глухим подом и достаточно высокой дымоотводной трубой. В качестве топлива используется древесные опилки, стружка, сухие дрова и топливные брикеты. Вследствие достаточно тонких металлических стенок и высоты корпуса КПД такой печи не превышает 15 — 20%.

Принцип её действия довольно прост: древесина закладывается в топку и разжигается. При горении дрова выделяют большое количество тепловой энергии, которая передаётся корпусу печи буржуйки. Нагретый металл отдаёт тепло в окружающую атмосферу и отапливает помещение. Количество тепла увеличивается за счёт длинной дымовой трубы, по которой перемещается горячий дым на улицу.

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Для правильного протекания газодинамических процессов в печи буржуйке из 200 л бочки, поддувало должно быть расположено как можно ниже. В противном случае нижняя часть заберёт значительную часть тепловой энергии и перенаправит её в землю. Если поддувало нужно расположить повыше, то можно замуровать нижнюю часть ёмкости кирпичом.

к содержанию ↑

Выбор качественной бочки

Для изготовления печи буржуйки можно использовать любую стальную бочку, применяемую в нефтехимической, лакокрасочной, химической, металлургической промышленности для хранения и транспортировки технических продуктов:

• наливных — масел, растворителей, красок, дизельного топлива, натриевого жидкого стекла;

• пастообразных — густых смазочных материалов, битума;

• сыпучих — каустической соды, различных пластификаторов.

Они производятся двух типов — с открытым и закрытым верхом, также различаются по толщине дна, крышки и обечайки.

Любую из этих ёмкостей можно приспособить под печку буржуйку, если предварительно хорошо очистить и промыть её внутреннюю поверхность. Однако, чем тоньше стенки ёмкости, тем быстрее они прогорят, и печка выйдет из строя. Поэтому выбирать для буржуйки нужно изделие с толщиной металла более 2 мм.

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Ну, а самый лучший вариант — бочка из нержавейки. Высоколегированная нержавеющая сталь наиболее устойчива к воздействию высоких температур в зоне горения топлива, а значит и изготовленная из неё печь будет служить более продолжительный срок.

к содержанию ↑

Дополнительные материалы

Для сооружения отопительного прибора кроме самой металлической бочки на 200 л потребуется следующие дополнительные стройматериалы и печная фурнитура:

• стальной лист небольшого размера;

• уголок;

• шамотный кирпич для вертикальной модели или отражатель – для горизонтальной;

• небольшой отрезок швеллера;

• стальные трубы для дымохода;

• арматура для колосника;

• песок, глина для изготовления раствора;

• асбестовый шнур;

• топочная дверца;

• поддувальная дверца;

• базальтовая вата для утепления дымохода.

к содержанию ↑

Необходимые инструменты

Чтобы качественно соорудить буржуйку из 200 литровой бочки своими руками необходимо подготовить минимальный набор инструментов, состоящий из:

• сварочного аппарата;

• болгарки или ножовки по металлу;

• стандартного молотка, плоскогубцев и зубила;

• стальной щётки;

• дрели со комплектом свёрл;

• измерительных инструментов: рулетки, уровня и отвеса.

Нужны и средства индивидуальной защиты при сварочных работах: защитная маска, диэлектрические перчатки, спецодежда из плотной ткани и закрытая обувь.

к содержанию ↑

Инструкции по изготовлению

Во время работы печки происходит сильный нагрев её корпуса, поэтому такой отопительный аппарат должен быть размещён на монолитной огнестойкой поверхности. Это может быть слой бетона, асфальтобетона, металлический лист, или просто земля. У печи должна быть собственная дымовая труба, подключение прибора к дымоходу других отопительных устройств запрещается.

Существует два варианта сборки такой печи: с горизонтальным и вертикальным расположением бочки.

к содержанию ↑

Вертикальная модель

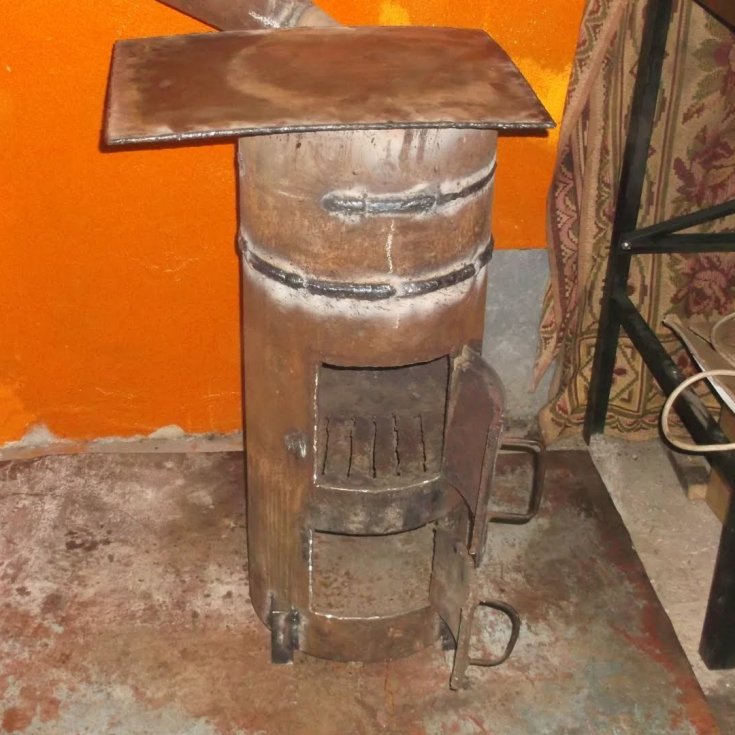

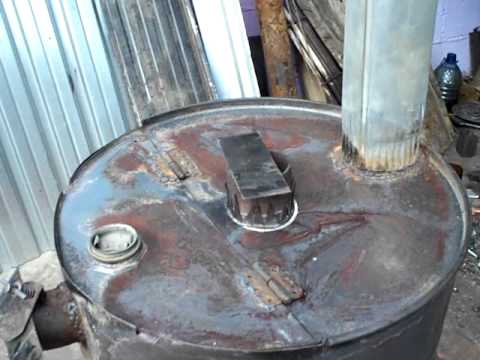

Вертикальная буржуйка из бочки

Схема вертикальной буржуйки из бочки

Процесс изготовления вертикальной модели печи выглядит таким образом:

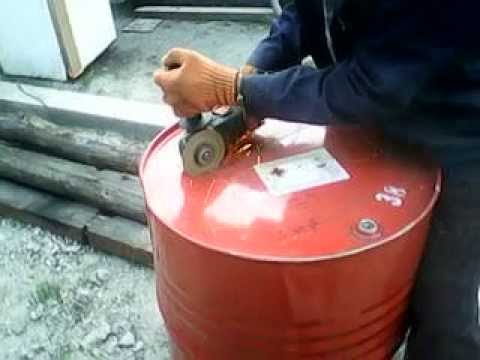

1. Подготовить проём на боковой поверхности бочки для обеспечения возможности загрузки дров;

2. Дверцу можно купить заранее или приспособить вырезанную часть стенки: приварить к неё петли и ручку, обеспечивающую удобство при закрывании и открывании топочной камеры;

3. Несколько пониже топочной дверки вырезать ещё одно отверстие для монтажа поддувальной дверцы. Для изготовления самого поддувала используют толстостенную трубу, разрезанную вдоль. Она должна иметь возможность двигаться по металлическим рейкам, но не выниматься полностью;

4. На высоте 20 см от дна ёмкости установить колосники — металлическую пластину с дырками или сваренную ячеистую конструкцию из арматуры. Для их фиксации применяют обычный стальной уголок.
   Вариант 1 – ячеистая решетка

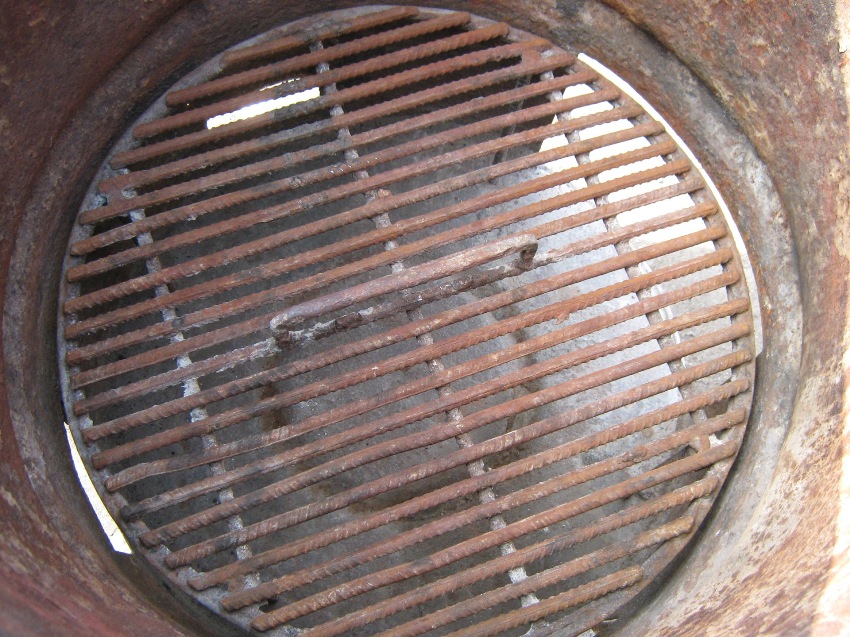

   Вариант 2 – арматура

5. Снизу бочки нужно приварить металлические ножки или просто установить конструкцию на кирпичи;

6. Роль варочной панели будет исполнять стальная проволока, которую можно приварить к верхней крышки печи;

7. Обкладка кирпичом (это необязательно)

   Для защиты стенок ёмкости от прогорания, внутреннюю поверхность топки можно дополнительно футеровать огнеупорным кирпичом, придавая ему полукруглую форму с помощью болгарки. Кладку следует проводить на печном растворе, в составе которого 1 часть жирной глины и 2 части песка. Смесь изготавливается с минимальным количеством воды и должна иметь густую консистенцию;
8. Далее делаем дымоход (подробнее ниже).

Отверстие под дымовую трубу диаметром не менее 15 см вырезают сбоку ёмкости в её верхней части (либо сбоку). Высота трубы должна быть не менее 4 м. При её монтаже нужно учесть следующие рекомендации:

• трубу желательно не устанавливать строго вертикально, наличие горизонтальных и наклонных участков увеличивает количество полученного тепла, однако количество поворотов не должно превышать 3-х раз;

• угол изгиба должен равняться 30 градусам, и только в исключительных случаях доходить до 45 градусов;

• горизонтально расположенные элементы дымохода не могут быть длиннее 1 м;

• чтобы предотвратить появление конденсата, часть дымоотвода, выходящую на улицу, следует утеплить базальтовой ватой;

• для снижения нагрузки с корпуса прибора, дымоход нужно прикрепить к стене.

На дымоходе печи буржуйки можно установить поворотную или двигающуюся по направляющим задвижку. С помощью этого элемента можно проводить регулировку интенсивности отведения нагретого дыма и полностью перекрывать дымоход в период, когда печь не топится.

к содержанию ↑

Горизонтальная модель

КПД печи буржуйки из бочки 200 л будет выше, если изготовить и расположить её горизонтально.

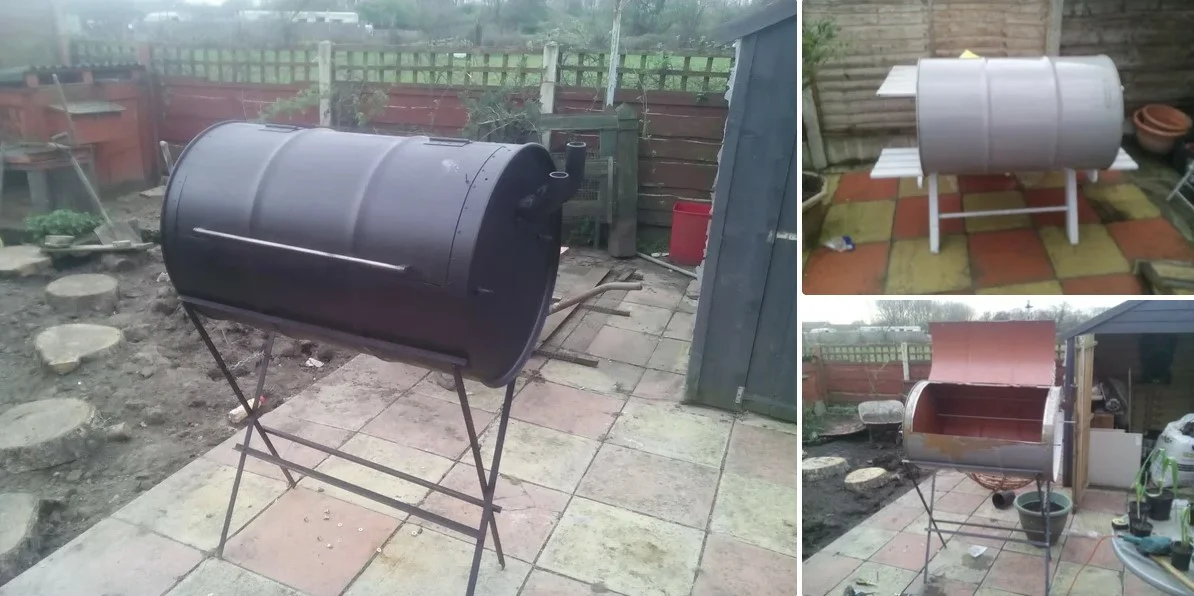

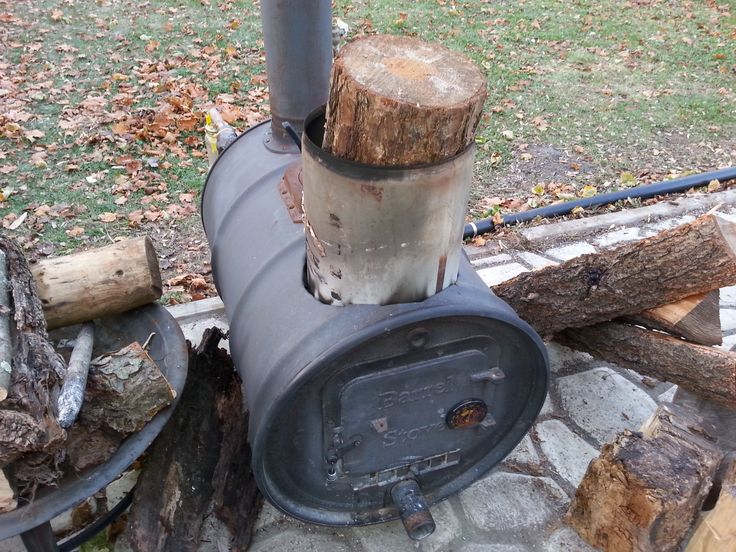

Буржуйка из бочки – горизонтальная версия

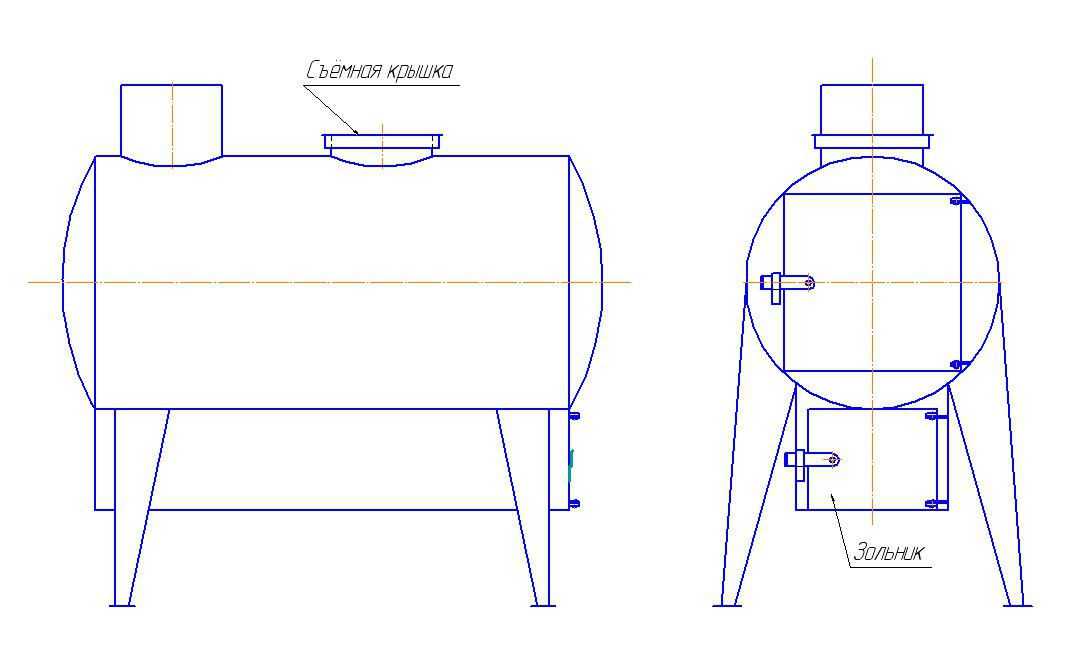

Схема горизонтальной буржуйки из бочки

Алгоритм действий при горизонтальном размещении емкости будет следующим:

1. Бочку установить на бок;

2. Для устойчивости конструкции снизу емкости нужно приварить ножки из стального уголка или труб небольшого диаметра;

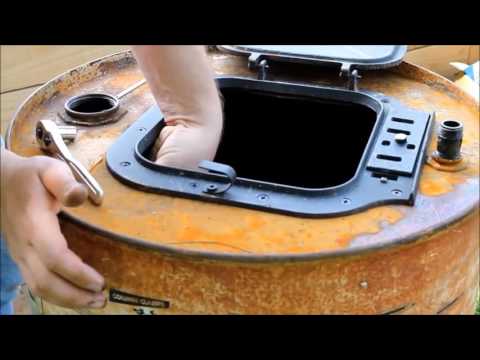

3. В верхней части прорезать проём для закладки топлива в полную ширину бочки, чтобы было удобнее доставать решётку и отражатель;

4. Внутри емкости установить металлический отражатель, который отделит топочный отдел от дымохода и колосниковую решётку (её можно изготовить самостоятельно из прутов арматуры;

5. Вырезать ещё один проём пониже для поступления воздушных потоков в топку и очищения печи от золы, либо сделать это отдельной конструкцией, приварив зольник. В итоге конструкция будет выглядеть так:

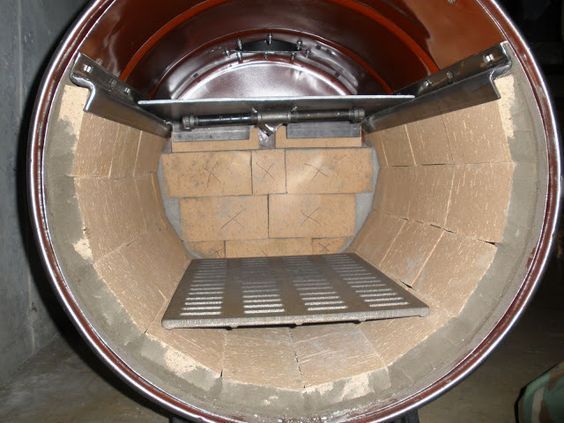

   Вид изнутри

6. С одной стороны каждого отверстия приварить петли и установить дверцы, соответствующего размера. Для герметичности рекомендуется обтянуть их асбоцементным шнуром;

7. В задней части ёмкости сделать отверстие под дымоход и приварить трубу. Дальнейший монтаж дымоотводной трубы выполняется аналогичным образом, как и для вертикальной модели.

8. Сверху бочки также можно приварить лист металла и использовать его как варочную панель.

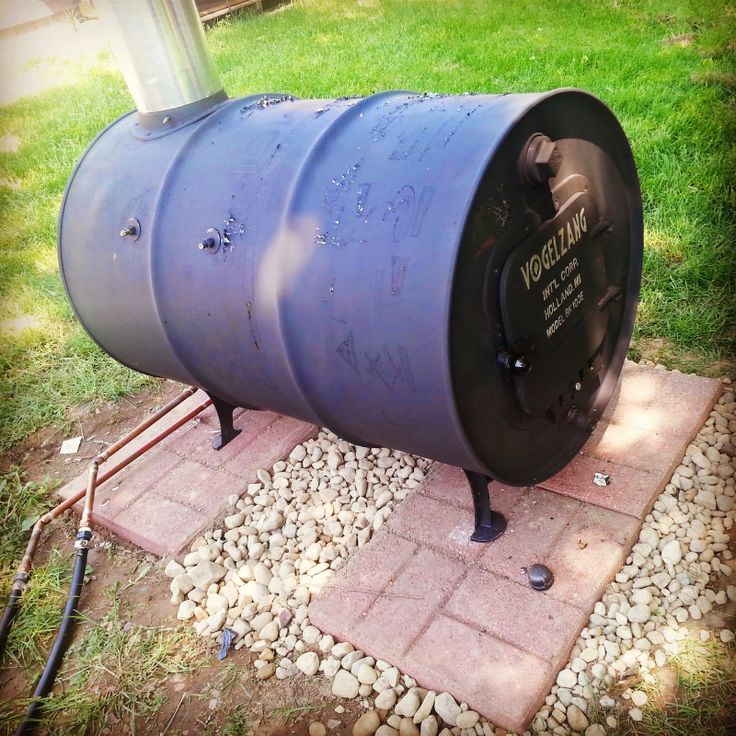

Конечный вариант конструкции

к содержанию ↑

Куда лучше установить?

При установке печки буржуйки из бочки 200 л в гараж важно следовать установленным правилам пожарной безопасности. В небольшом по площади помещении отопительный прибор нужно разместить в противоположном от двери месте. При этом расстояние от него до стен или других предметов интерьера должно быть не менее 50 см.

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Вблизи печи нельзя располагать легковоспламеняющихся вещей, а при перемещении следует остерегаться случайного соприкосновения открытыми участками кожи с её корпусом во избежания ожогов. Помещение, где установлена буржуйка должно хорошо вентилироваться, хотя бы естественным образом.

к содержанию ↑

Особенности эксплуатации

При эксплуатации печи необходимо чередовать циклы её растопки, включающие в себя:

К самым ответственным можно отнести этап закладки топлива, которое для облегчения процесса розжига нужно уложить в определённом порядке. На колосниковую решётку сначала нужно положить бумагу и тонкие сухие дрова, разжечь костёр и закрыть дверцу.

После того как растопочный материал воспламенится можно добавлять более крупные поленья. Загружать древесину нужно осторожно, чтобы не допустить затухания огня. По окончании полной закладки дров нужно плотно закрыть топочную дверцу.

Регулировку тяги в буржуйке можно производить задвижкой на дымоходе или приоткрывая поддувальную дверцу.

В процессе горения печи нельзя дотрагиваться до её корпуса, чтобы не обжечься.

Для восстановления тяги после длительного периода топки необходимо периодически проводить разборку дымохода и очищение его элементов от накопившейся сажи.

к содержанию ↑

Вывод

Печь буржуйка — достаточно простой отопительный прибор, и именно за это качество считается гениальным изобретением. Как сделать буржуйку из бочки можно понять из инструкции и соорудить её самостоятельно. Буржуйка принесёт немалую пользу: решит проблемы по отоплению хозяйственных построек и дачных домиков, удалённых от центральных магистралей газоснабжения. Кроме того, она легко транспортируется и устанавливается, при необходимости может переместиться в другое помещение.

Буржуйка из бочки – особенности ее конструкции, как выбрать по качеству, этапы изготовления

Старая бочка из металла – это отличный материал для сооружения эффективной буржуйки. Получившийся таким способом агрегат подойдет, чтобы обогревать любое нежилое помещение – от гаража до хозпостроек. Печь из бочки в 200 л отличается простотой своей конструкции, не вызывает сложностей в выполнении работы даже у новичков, бывает с водяным или воздушным контуром. Но нужно заранее уточнить особенность устройства, принцип его работы и схему сборки.

Буржуйка из бочки своими руками

О конструкции

Прежде чем начинать самостоятельную сборку, нужно изучить, как строено и функционирует устройство. Вникание в принцип работы помогает облегчить процесс создания импровизированной печки. Помимо этого цена на топливо для буржуйки минимальная, в связи с чем она получила еще большую распространенность.

Диаметр бочки 200 л составляет примерно 600 мм. При желании из нее сооружают функциональную конструкцию – помимо обогрева она будет красиво смотреться в интерьере.

Емкость резервуара 200 л дает возможность размещать внутри шестиугольник со сторонами 314 мм. Так, по технологии такие агрегаты походят на классические печи.

Готовая буржуйка не отличается высоким КПД, он составляет всего 15%. Для улучшения эффективности работы конструкцию дополняют экраном. Это отражающий щит, который помогает увеличивать КПД, но есть у него и отрицательная сторона. Экран, который отражает тепло, провоцирует уменьшение времени эксплуатации самодельной печки.

Главная причина маленького КПД – высота резервуара. Бочки вместимостью 200 л длиной 85 см часто бывают изготовлены из очень тонкого металла – не больше 2 мм по толщине.

Если колосники приподнять из-за высокой локализации поддувала, то продуктивность работы устройства снижается. Это связано с тем, что воздух рассеивается. Для устранения проблемы нужно низ печки спрятать кирпичной кладкой.

Конструкция агрегата

Сроки эксплуатации буржуек из бочек 3-4 года. Для увеличения КПД применяется большое количество ухищрений, но все равно не получиться добиться отдачи выше 20%.

Подбор качественной бочки

Для сооружения печки требуется найти стальную бочку, которая раньше использовалась в лакокрасочной, нефтяной, химической, химической, металлургической промышленности с целью хранения и перевозки таких групп продуктов:

• наливные – масла, краски, дизельное топливо, растворители;
• пастообразные – битум, густые смазочные материалы;
• сыпучие – пластификаторы, сода каустическая.

Бочки бывают с открытой или закрытой верхней частью, могут иметь разную толщину крышки, обечайки.

Любая описанная емкость подойдет для буржуйки, если заранее тщательно очистить, промыть ее изнутри. Чем тоньше стенки – тем быстрее они разрушатся под воздействием огня, а печь перестанет правильно работать. Значит, подбирать изделие следует со стенками не менее 2 мм. Оптимально – бочку из нержавейки, потому что ее сталь лучше переносит воздействие огнем, тем самым увеличивая срок службы агрегата.

Дополнительные материалы

Для изготовления нужны дополнительные материалы:

• отрезки листов металла – с целью обваривания дверцы;
• петли;
• металл для сооружения дымохода, на ножки;
• цементный раствор, кирпичи – для возведения основы под печь;
• арматура – для формирования колосниковой решетки.

Необходимые инструменты

Печку из бочки легко монтировать своими руками, сложных, дорогостоящих инструментов для этого не потребуется. Итак, нужно подготовить:

• сварочный аппарат;
• ножовка для мелких деталей;
• болгарка;
• шлифовальная машина.

Инструкции

В определенный момент строительства возникает вопрос, как правильно сконструировать буржуйку самостоятельно. Бочка на 200 л как раз становится одним из самых подходящих каркасов. Печь может отличать по формам и размерам, бывает круглой, квадратной, располагается горизонтально или вертикально. Всё зависит от фантазии и от помещения.

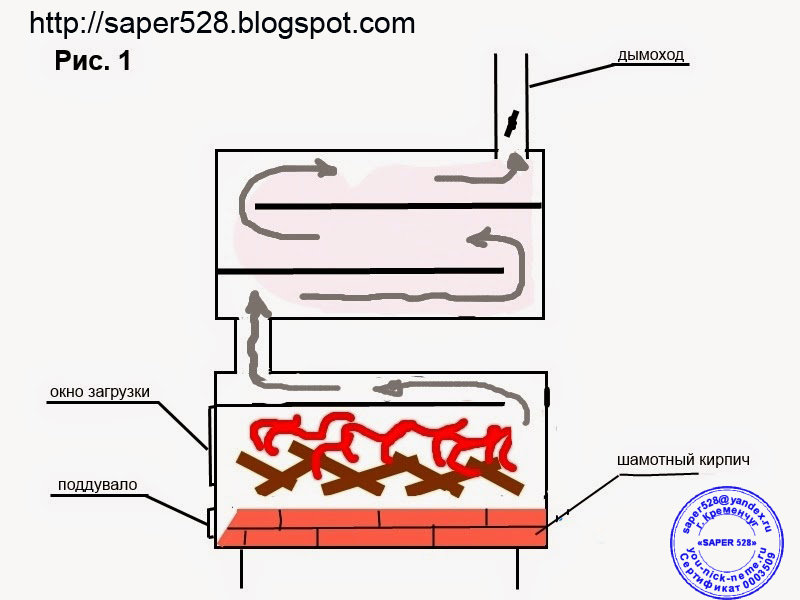

Для понимания принципа работы устройства достаточно разобраться в схемах и этапах сборки.

Вертикальная модель

Вертикальные печки изготавливаются в такой последовательности:

1. Подготовка проёма сбоку бочки с целью обеспечения возможности загружать топливо.
2. Дверцу можно приобрести заранее или же попытаться приспособить вместо нее вырезанную часть от стенки емкости – приварив к ней ручку, петли для удобства открывания и закрывания топки.
3. Чуть ниже дверцы вырезать дополнительное отверстие для установки поддувальной дверцы. Для создания поддувала применяется толстостенная труба, которая могла бы двигаться по рейкам из металла, но полностью не вытаскиваться.
4. В 20 см выше дна бочки монтируются колосники – это металлическая пластина с дырками, ее можно заменить на ячеистую деталь из арматуры. Фиксация производится посредством стального уголка.
5. Внизу бочки привариваются металлические ножки или же конструкция просто устанавливается на кирпичи.
6. Роль панели для варки выполняет стальная проволока, ее приваривают к верхней крышке печи.
7. Чтобы защитить стенки от прогорания внутри топку можно отделать огнеупорным кирпичом, придавая ему форму полукруга болгаркой. Кладка делается со специальным печным раствором, в который входить часть жирной глины и две части песка. Такая смесь разводится минимально возможным объемом воды, должна получиться очень густой.
8. Затем формируется дымоход. Отверстие под трубу не менее 15 см в диаметре, обычно проделывается сбоку или сверху бочки. Высота трубы – больше 4 м. для уменьшения нагрузки на корпус следует дополнительно закрепить дымоход и у стены.
9. На дымоходе можно сделать поворотную или двигающуюся задвижку. Она поможет быстро отрегулировать отведение прогретого дыма, полностью перекрывая дымоход, когда печка не работает.

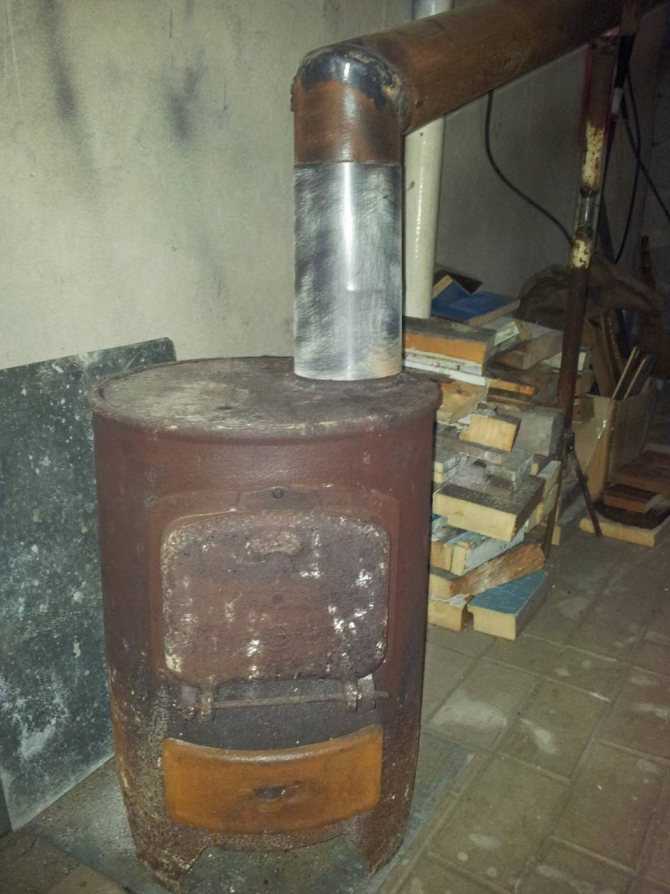

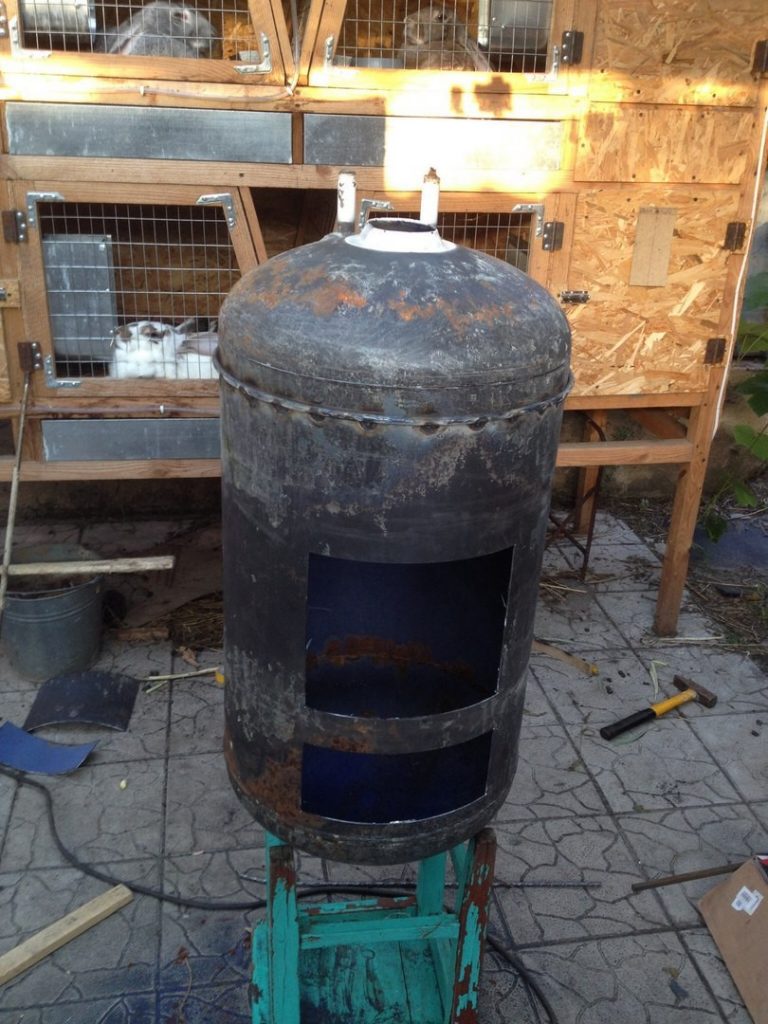

Вертикальная печь

Горизонтальная модель

Из бочки с объемом 200 мл также можно сделать устройство для обогрева помещения, которое бы имело горизонтальное расположение. Сначала важно подготовить конструкцию для опоры каркаса. Высота просчитывается с обязательным учетом особенностей эксплуатации. При выборе данного показателя сначала следует обратить внимание на площадь помещения, где планируется монтировать самодельную буржуйку.

В чертеже всегда учитываются особенности размещения печи. Сборка горизонтального агрегата реализуется практически идентично вертикальному. Более подробно процесс включает такие шаги:

• В дне подготовленной бочки требуется сформировать отверстие, которое и будет применяться с целью удаления золы. Важно понимать, что его размеры не должны быть чересчур большими.
• Теперь нужно соорудить зольник. Его габариты не должны оказаться больше трети высоты канистры. Высота бочки на 200 л составляет 85 см – по этому параметру и проводится расчет. В качестве материала нужно подобрать обычный лист металла, который бы подошел по толщине. Его стыкуют с нижней частью отопительного прибора. Для этого применяется сварочное оборудование.
• Для обустройства зольника требуется предусмотреть еще одно смотровое окошко, через него должно проводиться очищение отсека. Затем реализуется установка дымоходной конструкции. Два самых популярных расположения трубы – это на задней стенке или сверху.

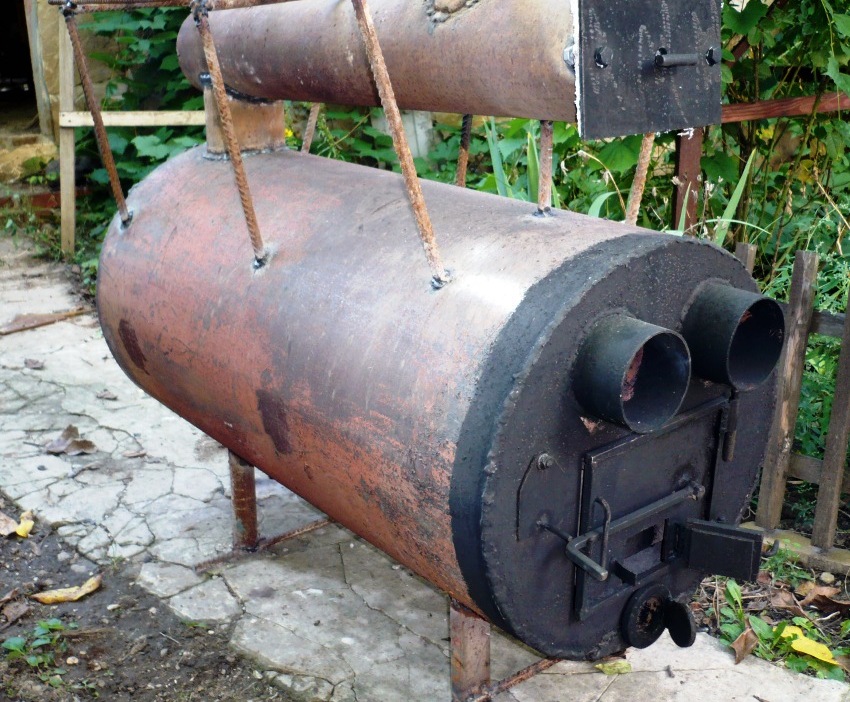

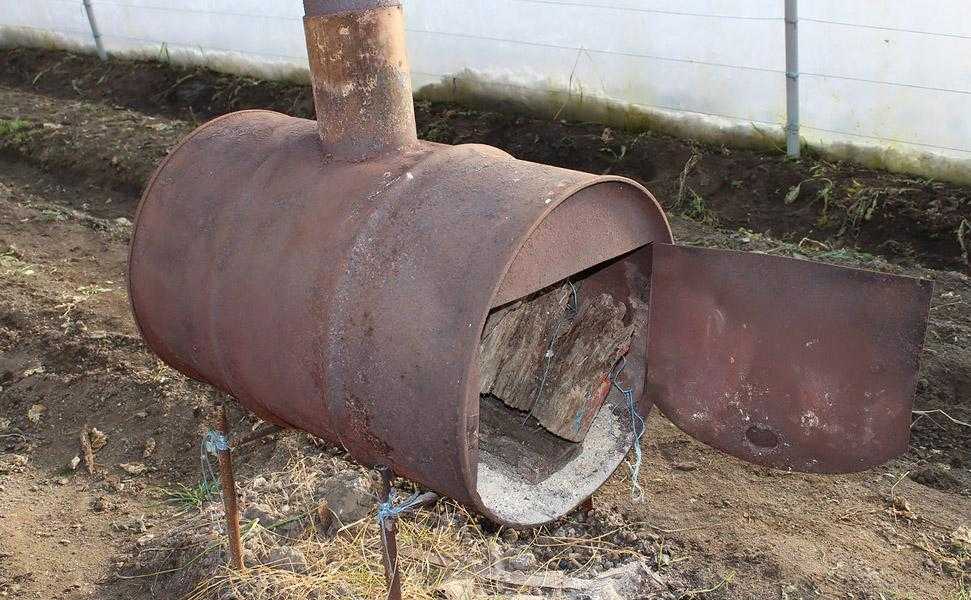

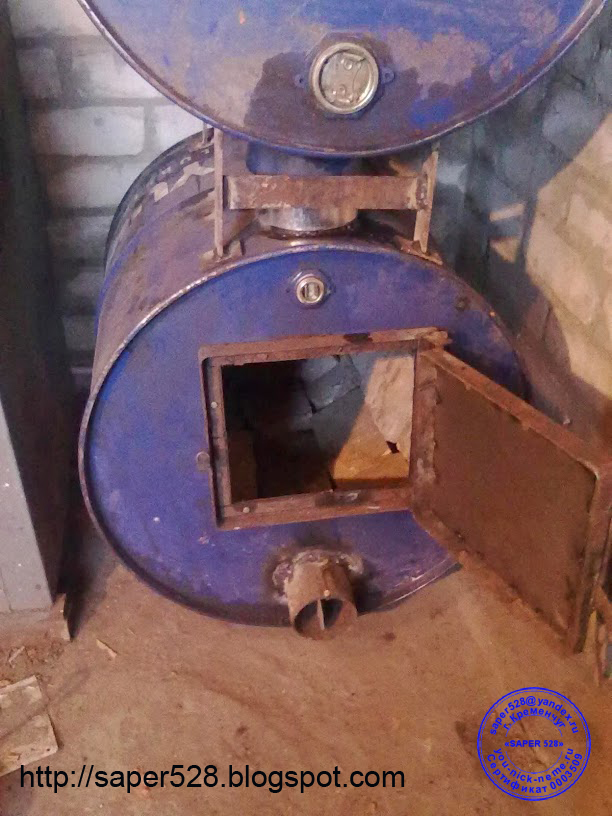

Горизонтальная печь

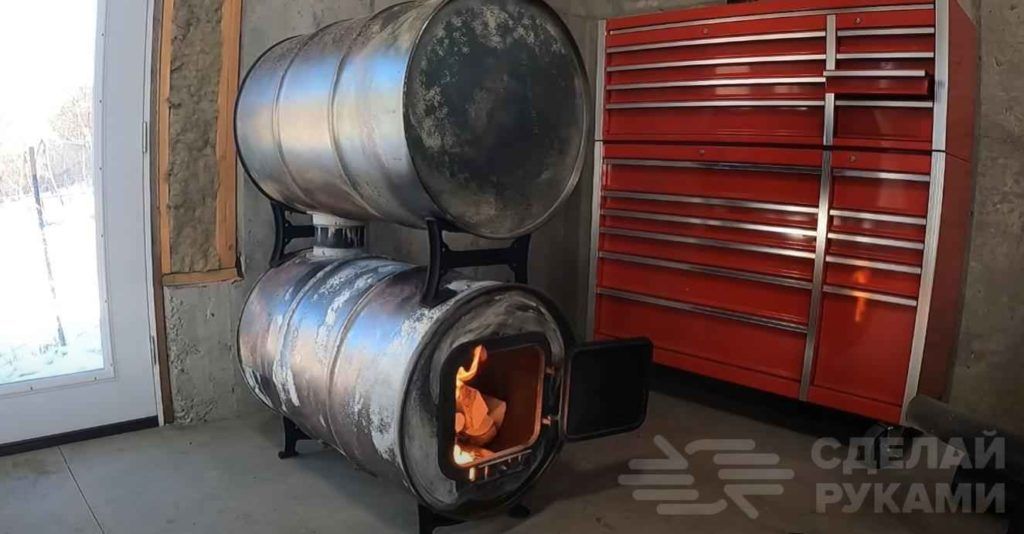

Буржуйка долгого горения, которую располагают горизонтально, может применяться не только для отопления гаражей, подвалов, различных построек, но также для приготовления, разогрева еды. С этой целью ее дополняют арочной панелью. Устройство получается мобильным, поэтому его даже берут с собой на природу.

Куда лучше установить?

Чтобы в будущем с эксплуатацией печи не возникло проблем, хлопот, ее требуется устанавливать с учетом конкретных правил безопасности:

• ее обязательно размещают на огнестойкой поверхности – сделать такую несложно самостоятельно из кафельной плитки или из кирпичей;
• стены рядом с печкой тоже важно уберечь от чрезмерного нагрева – лучше всего это получится с помощью отделки специальным гипсокартоном или любым другим негорючим материалом;
• легковоспламеняющиеся материалы категорически запрещено размещать рядом с топкой;
• важно оборудовать хорошую вентиляцию там, где стоит печка – это важно, потому что концентрация угарного газа должна сводиться к нулю.

Для сооружения печи требуется использовать только материалы хорошего качества.

При установке обязательно оборудовать окружающее пространство

Особенности эксплуатации

Для своевременной ликвидации рисков возгорания рядом с агрегатом нужно поставить ящик с песком и огнетушитель.

Заготовленное топливо не следует держать вблизи печки, нужно разместить их в отдельном месте.

Сушить обувь, одежду на конструкции запрещается, так как предметы нагреются до пожароопасной температуры. Для сушки можно натянуть веревку, но на высоте не меньше 1,5 от печи.

Только при соблюдении перечисленных несложных правил можно быть уверенным в безопасности.

Очищают устройство аккуратно. Выспавшиеся раскаленные частички могут также спровоцировать пожар.

Заключение

Буржуйка – простое сооружение, но именно поэтому ее считаются уникальным устройством для обогрева и других целей. Сделанная своими руками печь всегда будет полезна в хозяйстве, ей легко пользоваться, главное соблюдать нормы пожарной безопасности.

Средняя оценка

оценок более 0

Поделиться ссылкой

Как сделать печь для бани из бочки своими руками

Содержание

• 1 Устройство самодельной буржуйки
• 2 Список необходимых материалов и инструментов
• 3 Как сделать печь из бочки

В наше время печи длительного горения стали незаменимыми и многофункциональными. Отопительные устройства обеспечивают комфортную температуру в помещении, позволяют нагревать всевозможные вещества, воду или пищу.

Нагревательные сооружения длительного горения бывает разных видов по своему назначению (для бани, дома и так далее) и техническим характеристикам. В этой статье мы рассмотрим печь длительного горения для бани, сделанную из бочки: определим ее предназначение, расскажем, как сделать ее своими руками.

Печка для бани из бочки является достаточно универсальной и простой в эксплуатации конструкцией. Как правило, из бочек своими руками изготавливают буржуйки – несложные, однако очень эффективные в использовании печки.

Устройство самодельной буржуйки

Перед тем, как приступать к изготовлению отопительного агрегата для бани своими руками, необходимо тщательно изучить его устройство, принцип работы. Буржуйка состоит из следующих деталей: сначала идет поддувало и колосниковая термостойкая огнеупорная решетка. Немного выше располагается топливный отсек, куда закладывается горючее. Все эти составляющие находятся в корпусе печки, который представлен бочкой.

Из последнего выходит дымоходная труба. Устройство конструкции очень простое. Принцип работы агрегата длительного горения также несложен: в дровяной буржуйке топливо, взаимодействуя с кислородом, сгорает и выделяется тепло, которым печь отапливает помещение.

Список необходимых материалов и инструментов

Для того, чтобы своими руками сделать печку, нам понадобятся следующие материалы:

• Сама бочка, которая будет корпусом печи. Лучше выбирать деталь из нержавеющей термостойкой и жароупорной стали, так как она наиболее качественная, по сравнению с другими, будет очень долго служить без появлений ржавчины или вогнутостей. Если вы берете использованную бочку, необходимо проверить: не находились ли в ней горючие, взрывоопасные или легковоспламеняющиеся материалы.
• Дымоходный блок.
• Дверки для будущей печки. Их лучше покупать или изготавливать своими руками из того же материала, что и корпус.
• Ножки для печки.
• Ведро с водой (вода нужна для того, чтобы предупредить высокий нагрев корпуса в процессе работы).
• Дымоходная труба. Рекомендуют приобретать пластиковую трубу, по причине того, что она является намного легче железной, а также копоть, грязь смываются с нее намного легче.
• Всевозможные шурупы, болты, гайки.
• Отрезной диск.

Необходимы следующие инструменты :

• плоскогубцы;
• дрель, шуруповерт;
• набор специальных отверток;
• защитные перчатки;
• защитные очки;
• специальные наушники.

Как сделать печь из бочки

Для начала следует заполнить бочку холодной водой (одного ведра будет вполне достаточно), далее нужно определить размеры будущей дверцы для бани маркером на верхней части корпуса. После этого следует вырезать обведенную часть отрезным диском. Во время этого процесса следует использовать защитные перчатки, очки, наушники, чтобы не навредить вашему организму.

Далее нужно сделать крепления для дверцы, а после этого зафиксировать последнюю болтами с помощью отвертки. Рекомендуется не снимать защитные перчатки и очки на протяжении всей работы. Работу нужно сделать с максимальной осторожностью, внимательностью, тщательностью.

Следующим действием будет разметка креплений для будущих ножек вашей печки. После того, как вы определили, где они будут находиться, нужно установить крепления в этих местах. Когда вы прикрепите ножки к корпусу печи – проверьте, чтобы агрегат стоял на земле устойчиво, не шатался, не падал. Теперь нам нужно сделать отверстие для дымохода. Его размер должен соответствовать диаметру дымоходной трубы, которую вы будете использовать.

Намечать контуры на бочке рекомендуется черным маркером. В сделанном отверстии нужно крепко закрепить дымоходную трубу болтами, от нее зависит качество использования печи. После завершения всех работ, полученный агрегат нужно очистить от грязи и различного рода остатков.

Печь для гаража своими руками

Здесь вы узнаете:

• Разновидности гаражных печей
• Как сделать своими руками
• Повышаем эффективность железных печек

Холодной осенью или морозной зимой находиться в гараже без отопления – это занятие не из приятных. Полноценного отдыха или работы в таких условиях просто не добиться. Именно поэтому подобным площадям просто необходима небольшая печка-буржуйка, которую вполне можно изготовить своими руками. Буржуйки с теплообменником встречаются во многих сараях и гаражах.

Распространенность таких агрегатов объясняется простотой их изготовления. На это не уходит много времени и дорогостоящих материалов.

Как правило, такие конструкции нуждаются лишь в некоторых доработках, поскольку сам корпус, а зачастую и дно в таком предмете уже имеется.  Многие мастера варят гаражные печи и из листовых материалов. Однако такие разновидности печей смогут осилить только те пользователи, которые умеют работать со сваркой.

Гораздо реже в гаражных постройках встречаются самодельные печи, выложенные из кирпича, поскольку такие агрегаты имеют более внушительные габариты, а нагреваются при этом в меньшей степени. Для гаража подобная система подходит слабо.

Чаще всего в гаражах располагают небольшие буржуйки, работающие от дров. В такие агрегаты, как правило, закладывают абсолютно все, что может гореть. Неприхотливость в выборе топлива и быстрый нагрев – это главные преимущества такой печи. Однако при выборе подходящего агрегата следует учитывать не только его «всеядность».

Подходящая конструкция для обогрева гаражной площади должна выбираться в соответствии со следующими параметрами:

• площадью самого гаража;
• сроками использования отопления;
• максимальным бюджетом, который можно потратить.

Если гараж представляет собой пристройку к дому, то лучше поставить прибор с электрическим или газовым подключением.

Если же постройка отдельна от жилища, то следует создать безопасную автономную конструкцию. Стоит помнить, что в первую очередь буржуйка для гаража должна быть безопасной, в противном случае могут возникнуть серьезные проблемы с плохими последствиями.

Печь должна обладать следующими важными параметрами:

• сечение вытяжного клапана должно составлять не менее 10 см;
• вес не должен превышать 35 кг;
• габариты печи – 70х50х35 см;
• объем не должен быть больше 12 л.

Перед тем как приступить к рассмотрению печи длительного горения, стоит ознакомиться с тем, какие вообще отопительные приборы используются в гаражах. Здесь можно устанавливать агрегаты, работающие на разном топливе – это и газ, и электричество, жидкое или твердое. Необходимо лишь, чтобы печь имела достаточно высокую эффективность и потребляла как можно меньше топлива.

Печь-буржуйка

Один из самых популярных вариантов, знакомый, пожалуй, каждому. Буржуйка компактна, проста, быстро нагревается и «непереборчива» в плане используемого топлива (можно использовать практически все, что горит).

На заметку! При эксплуатации буржуйки следует быть осторожным, иначе агрегат может спровоцировать пожар. Помимо того, буржуйки быстро расходуют топливо вне зависимости от его типа.

Раньше с помощью таких печей отапливались жилые помещения, но после появления центрального отопления стали неактуальными. Поэтому сегодня их можно встретить только в гаражах и подсобных помещениях.

Как правило, для самостоятельного изготовления буржуек используют старые газовые баллоны или большие металлические трубы с толстыми стенками. Как бы то ни было, важно, чтобы толщина материала составляла минимум 2 мм, но лучше все же 5 мм. Корпус должен иметь сечение не меньше 30 см. Также заметим, что буржуйка служит в среднем несколько лет.

Буржуйка, если вы ее делаете самостоятельно, а не покупаете уже готовой, должна изготовляться из качественных, долговечных материалов

Таблица №1. Какими бывают печи-буржуйки?

Горизонтальная	Удобная в использовании конструкция, т. к. помещает в себя довольно длинные поленья. Топливо перед загрузкой не нужно измельчать. Но горизонтальная разновидность более габаритная, чем вертикальная.
Вертикальная	Более простой в изготовлении вариант, но со значительным недостатком: камера сгорания будет небольшой, потому топливо перед загрузкой нужно будет измельчать.

Другой особенностью буржуйки является то, что она при работе сильно нагревается (порой даже раскаляется), потому рядом с ней непросто находиться. Из-за этого появились конструкции с двумя стенками. Самый простой вариант – взять бочки разного диаметра, вставить ту, что поменьше, в большую, а пустоты между ними заполнить песком или галькой. В итоге получится толстостенный агрегат, более удобный в эксплуатации и дольше сохраняющий тепло. С другой стороны, буржуйка с двойными стенками дольше прогревается.

Печь из кирпича

Кирпич – это теплоемкий материал, а потому печь из него будет долгое время хранить и отдавать тепло в помещение. Необходимо лишь хорошенько ее прогреть. Оптимальный вариант для автовладельцев, каждый день проводящих в гараже долгое время.

Кирпичные печи встречаются менее часто, как буржуйки, но все равно они не так пожароопасны и более удобны. Заметим также, что подобную печь нужно ставить на надежный фундамент, т. к. весит она много.

Печь на отработанном масле

Подобные печи характеризуются эффективностью и экономностью, для них не нужно дополнительно закупать топливо. Правильно оборудованная печь не будет дымить и выделять в воздух тяжелые металлы (последние могут присутствовать в отработанном машинном масле).

Обратите внимание! Для таких печей может использоваться не только машинное, но и трансмиссионное, трансформаторное масло.

По сути, такая печь представляет собой пару соединенных при помощи перфорированной трубки емкостей. Вес агрегата может достигать 30 кг, в него может помещаться порядка 12 л отработанного масла. Средний расход – 1 л топлива за час работы. Если решили сделать выбор в пользу печи на отработке, то предварительно продумайте, где будете брать топливо – с одного автомобиля масла уж точно не хватит при условии постоянного использования отопительного агрегата. Можете спросить владельцев других гаражей по соседству – может, они согласятся отдавать вам масло.

К недостаткам подобной конструкции можно отнести большую длину дымохода (минимум 4 м), который – обязательно – должен располагаться строго вертикально и не иметь никаких изгибов. Кроме того, потребуется регулярная чистка емкости для отработки, что едва ли можно считать приятным занятием.

Печь длительного горения

Приступим непосредственно к теме нашей сегодняшней статьи. Начнем с того, что такая печь (а ее тоже можно изготовить своими руками из баллона) действует по принципу конвертерного сжигания. Агрегаты длительного горения более сложны, чем описанные выше буржуйки, но все же ничего невозможного нет. В качестве топлива можно использовать уголь, древесину, пеллеты и проч., но используется только твердое топливо.

Важно! Стоимость такой печи заводского производства достаточно высока, а потому многие, стараясь сэкономить, отдают предпочтение самостоятельному изготовлению.

Ознакомимся с ключевыми особенностями агрегатов длительного горения.

1. Топливо горит дольше. Дрова в обычной топке будут сжигаться быстро, в то время как в подобной печи они тлеют и отдают тепло от 6 до 10 часов; следовательно, гараж будет дольше прогреваться.
2. Дрова перед закладкой нужно прессовать – так они не будут сильно разгораться, а время тления увеличится.
3. Горение топлива начинается сверху (в традиционных печах – снизу), а потому такие конструкции обычно вертикальные.

Таблица №2. Какими бывают печи длительного горения?

Булерьян	Популярная разновидности печи, которую порой используют и для обогрева жилых помещений. По сути, булерьян – это нечто среднее между буржуйкой и бубафоней (это еще одна разновидность, о ней рассказано ниже). Принцип работы основывается на принудительной конвекции воздуха – он подается снизу, прогревается и выводится сверху уже нагретым.

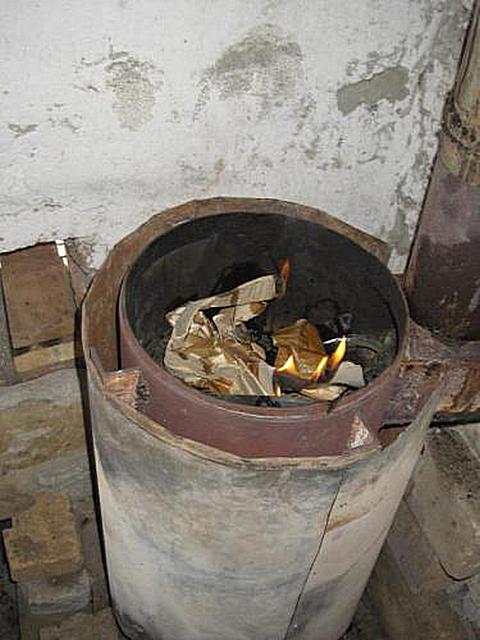

Бубафоня	Подобная конструкция появилась более 6-ти лет назад, она отличается высокой эффективностью и простотой. В качестве топлива можно использовать все – от обычных дров до опилок. Недостатком печи является ее чистка: для удаления золы приходится переворачивать агрегат. Если хотите, можете внести свои изменения в конструкцию, но в любом случае она будет простой.

Для тех, кто не имеет отношения к слесарному и строительному делу, изготовление печи своими руками может показаться сложным и трудоемким процессом. Но конструкции порой настолько просты, что агрегат для отопления порой можно соорудить даже из подручных средств.

Но не следует делать все наобум, для изготовления самодельной конструкции следует предварительно составить все необходимые чертежи и предусмотреть все преимущества и недостатки. Рассмотрим подробнее, какие изделия имеют наивысшую эффективность и что нужно знать для их изготовления.

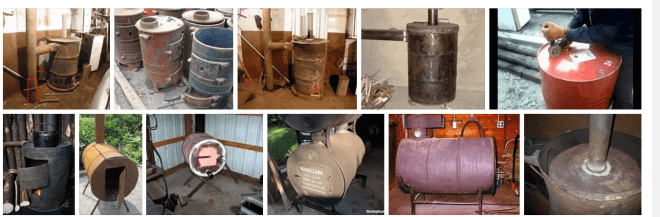

Вертикальная печь из баллона или бочки

Наиболее распространенным вариантом изготовления печи из баллона, бочки или трубы является вертикальная модель, поскольку конструкция получается весьма компактной и не занимает много места на горизонтальном пространстве.

Для начала нужно выбрать деталь цилиндрической формы, подходящую по размерам и параметрам. Затем необходимо основную часть разделить на две, отличные друг от друга размером. Нижний, более узкий элемент, будет предназначаться для золы, а верхнее пространство – для растопки при помощи дров.

Далее в получившихся частях необходимо сделать квадратные отверстия. Нижнее может быть небольшого размера, а вот верхнее должно быть довольно широким, позволяющим без труда поместить дрова во внутреннее пространство печи.

Отрезанные детали нельзя выкидывать, поскольку они пригодятся для изготовления дверок – необходимо лишь прикрепить к ним петли.

Внутри в месте разделения печки на две части необходимо приварить прочную решетку. Можно приобрести готовую деталь и подогнать ее по размеру или же изготовить собственноручно. Для этого понадобятся стальные прутья арматуры, толщина которых от 12 до 16 мм. Прутья необходимо разрезать на детали определенных размеров и приварить к основе на расстоянии двух сантиметров друг от друга.

Если отсутствует дно, его необходимо будет приварить, а в верхней части вырезать отверстие, которое будет служить дымоходом. К отверстию крепится труба, затем собираются отдельные ее части и в итоге получается полноценный дымоход, способный выводить дым из помещения.

На этом собственноручное сооружение вертикальной буржуйки заканчивается и изделие готово к использованию.

Горизонтальная печь

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

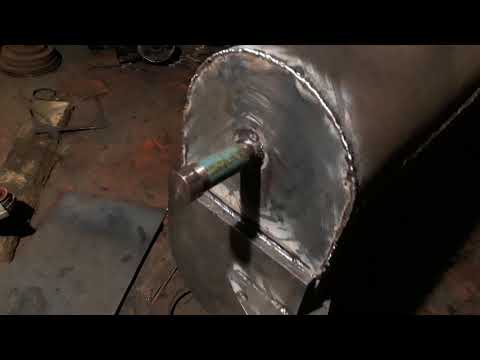

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Схема простой «буржуйки»

Это лучший вариант для экономии места. Конструктивно печь состоит из корпуса цилиндрической или кубической формы, разделенного на камеру сгорания и зольник. Она может изготавливаться из бочек. Толщина стали должна быть не менее 1,5 мм. Раструб для дымоходной трубы располагается в задней части конструкции для подключения вертикального патрубка.

Рекомендации по изготовлению:

• В качестве корпуса можно использовать газовый баллон. Предварительно его очищают от краски, делают отверстия для дверец, устанавливают колосник.
• При самостоятельном изготовлении корпуса из металла применяется сталь толщиной 1,5 мм, соединение выполняется с помощью сварки.
• Регулирование интенсивности сгорания топлива происходит с помощью изменения положения дверцы зольника. Таким образом контролируется тяга.
• Дополнительно можно поставить отсекатель – полку на 2/3 высоты камеры сгорания. Это способствует экономному расходу сжигаемого топлива.

Преимуществом этой конструкции является простота изготовления и возможность монтажа варочной поверхности. Недостаток – большой расход топлива.

Печка на отработанном жидком топливе

Печка на отработке

С топливом проблем не возникнет – оно найдётся едва ли не у любого автовладельца. В крайнем случае можно легко приобрести его в любой автосервисной точке – стоимость топлива очень скромна.

Конструкция типичного агрегата подразумевает наличие двух секций. Отделы соединяются трубой с перфорацией. В нижней секции сгорает масло. Благодаря этому образуется небольшая порция тепла и горючий газ. Последний через трубу уходит в другой отдел. Благодаря перфорации в трубу поступает определённое количество воздуха, который смешивается с горючим газом. Вот эта смесь и даёт уже достаточно тепла для обогрева гаража.

Нижний отсек обычно делают из тонкого металлического листа. Форма особой роли не играет. С целью возможности регулировать воздушный поток здесь делают специальную заслонку.

Перфорированную трубу и верхнюю секцию выполняют из толстого металла. Тонкие стенки долго не выдержат воздействие высокой температуры. Труба с отверстиями должна быть прочной ещё и потому, что иначе она попросту не справится с немалой массой печи в небольшом гараже.

Дымоход обязательно делают сверху второго отсека. Боковой дымоотводящий канал делать нельзя. В качестве топлива подходит практически любая отработка, для которой не характерно простое скоростное воспламенение.

Подобная печь требует очень серьёзного отношения к технике безопасности. Перфорированная труба – это бьющее пламя. Поэтому конструкцию нужно держать подальше от легковоспламеняющихся веществ. Если пролить бензин рядом с таким «очагом», можно заполучить пожар. По этой причине ни один пожарный не даст официальное добро на обогрев гаража подобным оборудованием.

Важно! Ответственность за использование такой печи полностью лежит на владельце гаража

Простейшая печь из кирпича для гаража с прямоточными модулями

Печь небольших габаритов, кладка очень простая, без обрезки кирпичей и их перевязки. Недостатки: отсутствие колосниковой решетки усложняет чистку печи; тяга регулируется только величиной зазора открытой топочной дверцы.

Фундаментом послужит лист толстой стали, постеленный на напольное покрытие. Перед работой необходимо подготовить глиняный раствор, просверлить в топочной дверце несколько отверстий для доступа кислорода, убедиться в горизонтальности поверхности, на которой будем производить кладку.

Первые два ряда кирпичей укладываем горизонтально. В третьем начинаем формировать стенки топки и устанавливаем дверцу. Ее крепим с помощью металлических пластин-креплений и проволоки, закрепляя ее на дверце и зажимая между кирпичными рядами.

С третьего по шестой ряды выкладываем камеру, куда будем закладывать дрова. Перекрываем дверцу, полностью закрепляя ее между кирпичей.

Важно! Каждый выложенный ряд проверяем на возможные перекосы. Для этого используем отвесы, рулетку и уровень. Нумерация рядов позволит не запутаться в процессе и не допустить ошибок.

Далее (ряд номер семь) необходимо выложить кирпичи таким образом, чтобы осталось отверстие в центре величиной с один кирпич.

Важно! Если вы желаете, чтобы печь стала не только нагревать помещение, но и украсила его – между рядами кирпичной кладки, с внешней стороны, необходимо укладывать тонкие деревянные рейки одинаковой толщины. Это позволит сделать аккуратную расшивку. Рейки удаляем по мере «схватывания» раствора.

Восьмой ряд выкладываем кирпичи «плашмя», создавая своеобразное расширение.

В следующем (девятом) ряду вновь кладем кирпичи на ребро.

И вновь делаем сужение, производя укладку «плашмя» (десятый ряд).  В одиннадцатом ряду кладем кирпичи на ребро. При этом один кирпич необходимо установить поперек отверстия.

Последующие ряды выкладываем аналогично, повторяя чередование укладки кирпичей плашмя и «на ребро».

Чтобы подключить печь к дымовой трубе, необходимо произвести сужение дымохода, оставляя отверстие под металлическую трубу. Все щели и пустоты замазываем раствором печной глины и утепляем изоляционными материалами (минеральная вата).

Прежде, чем разводить в печи огонь и отапливать гараж, обязательно дожидаемся полного высыхания раствора. Проверяем тягу, сжигая в топке небольшое количество бумаги или ветоши.

В дополнение к печи обустраиваем дровницу, чтобы дрова и уголь были защищены от влаги, осадков и хищения. Дровницу можно сделать из изогнутых металлических прутьев, кожаной корзины, деревянных перекрытий и т.д.

Как сделать печь длительного горения

Шаг 1. Для изготовления такой печи можно взять обычную бочку на 250 л, которые часто можно видеть на садовых участках. Это толстостенная конструкция, которая отлично подойдет для создания печи. У такой печи нужно отрезать верхнюю часть, но не выбрасывать ее.

Верхняя часть бочки отрезана

Шаг 2. Из верхушки нужно будет сделать своеобразную крышку, которая будет называться «блином» для подачи воздуха. Ее нужно подогнать к параметрам бочки так, чтобы при установке ее на место расстояние от ее края до стен бочки составляло около 2 см по всей окружности. Горловину крышки нужно заварить, а в середине сделать отверстие, к которому будет крепиться труба для подачи воздуха. Также рекомендуется приварить 4 швеллера к крышке.

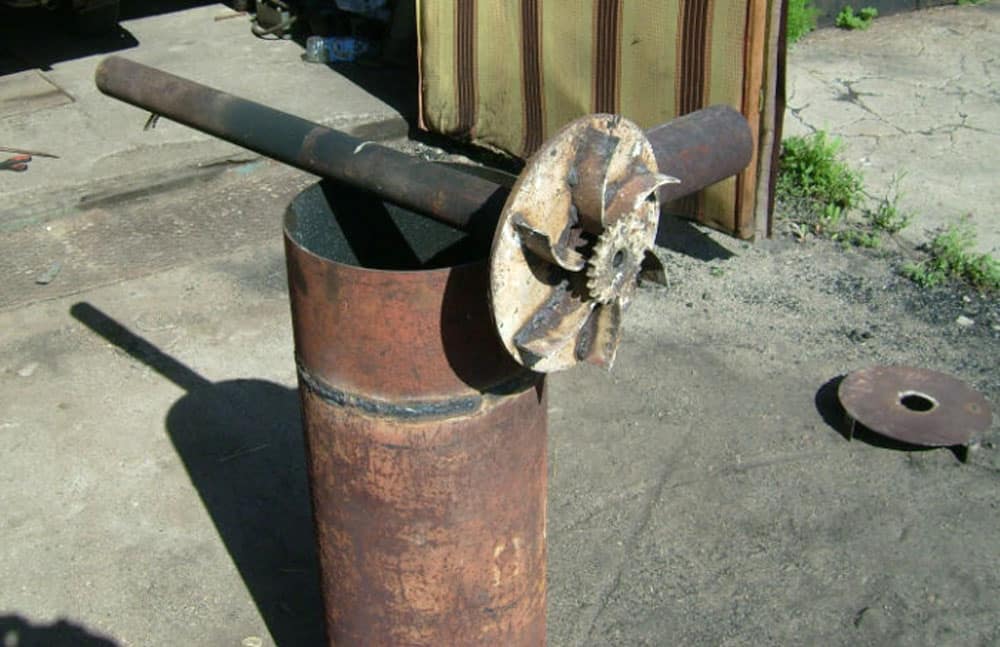

«Блин» для подачи воздуха

Еще одно фото элемента

Шаг 3. В верхней части бочки нужно вырезать отверстие для установки дымохода. В данном случае в качестве последнего будет использоваться труба диаметром 14 см.

Отверстие для установки дымохода

Шаг 4. Для печи нужно изготовить и крышку. Ее можно сделать из листового железа, приварив к нему с нижней стороны герметизирующее кольцо, подходящее по диаметру к бочке. Толщина листового железа – 4 мм. В середине крышки – отверстие для воздуховода от «блина».

Крышка для печи

В середине крышки – отверстие для воздуховода от «блина»

Шаг 5. С нижней стороны бочки-печки нужно сделать простые ножки для ее установки. Они должны быть, как и все остальное, из металла.

Изготовление ножек для печи

Ножки должны быть металлическими

Шаг 6. Далее нужно сделать дымоход (печка уже установлена на желаемое место). Он будет сборным. Сначала изготавливается хомут, который позволит прикрепить дымоход к печи.

Хомут, который позволит прикрепить дымоход к печи

Шаг 7. Теперь в самом дымоходе нужно сделать направляющие. Они позволят легко собирать трубу и печь в единое целое.

Направляющие в дымоходе

Шаг 8.  Трубу и бочку нужно состыковать между собой и обязательно проложить места стыков асбестовой тканью. Сверху на ткань надевается хомут и затягивается.

Асбестовая ткань

Затягивание хомута поверх ткани

Готовый стык между трубой и бочкой

Шаг 9. Теперь печь можно протестировать. В нее можно уложить дрова и опилки.

Печь загружена топливом

Шаг 10. Затем нужно полить топливо отработкой, далее – закрыть крышкой. «Блин» пока не ставится. Когда дрова разгорятся, нужно снять крышку и установить блин. Полноценно прогревается такая печь примерно за 10 минут и будет гореть очень долго. Впрочем, длительность горения агрегата во многом будет зависеть от качества дров.

Фото готовой печи для гаража

Буржуйку стандартной конфигурации или двухходовую печку усовершенствуют с целью увеличить теплоотдачу. Проще всего это сделать, приварив к корпусу металлические уголки или трубы, которые выполняют функцию конвективного оребрения. Увеличивается общая площадь теплоотдачи, плюс к тому повышается интенсивность воздухообмена, за счет чего помещение прогревается заметно быстрее.

Прямоугольную буржуйку можно с одной или нескольких сторон обложить кирпичом — кладка послужит теплоаккумулятором, и печь продолжит обогревать гараж даже после полного прогорания закладки дров. Если корпус печи цилиндрический, с этой же целью изготавливается конструкция «бочка в бочке». В этом случае теплоакумулятором служит специальная засыпка между корпусом печки и внешней оболочкой.

Конструкция печи «бочка в бочке» для отопления гаража

Печь в гараж изготавливается из двух бочек разного диаметра. У той, что послужит кожухом, срезают крышку, в боковой части прорезают отверстие для топочной дверцы, расположив его не ниже 12 см от днища. Края отверстия загибают внутрь, как и верхний край самой бочки. Дверку изготавливают из листового железа, в нижней части просверливают несколько отверстий для притока воздуха, приваривают петли, ручку и задвижку.

Сделанный кожух с прикрепленной дверцей, устанавливают на основание из швеллера или кирпича (между днищем печки и полом важно оставить воздушный зазор, поэтому основание не должно быть сплошным). На днище кожуха засыпают слой гальки, смешанный с песком, сухой глиной или грунтом (не торфянистым). Засыпку предварительно прокаляют. Нельзя использовать камни пород, раскалывающихся при нагреве или выделяющие вредные вещества.

Слой засыпки на дне слегка утрамбовывают, чтобы не оставалось пустот. В бочке, которая послужит внутренним корпусом печки, вырезается отверстие, соответствующее отверстию в кожухе, его края также загибают внутрь. В верхней торцевой части корпуса, ближе к краю, просверливают отверстие для дымохода и вваривают патрубок. Остальное пространство крышки при необходимости используется в качестве варочной панели.

Внутренний корпус требуется установить по одной оси с кожухом, чтобы слой засыпки был одинаков по всей окружности. Вокруг отверстий для топливника закрепляются обтесанные в размер плитки из кирпича или камня, крепятся они на глиняный раствор. Остальное пространство между корпусом и кожухом заполняется засыпкой.

Еще один вариант усовершенствования — создание тепловой пушки на основе простой буржуйки вертикального типа из газового баллона либо трубы с толщиной стенок от 4 мм. Подробная схема дает представление об устройстве отопительного агрегата.

Схема устройства отопительного агрегата: вид спереди, вид сверху

Вид отопительного устройства в разрезе

Нижняя часть печи из газового баллона изготавливается по стандартной технологии. У будущей тепловой пушки требуется обустроить отсек для нагрева воздуха. С этой целью срезается верхняя часть корпуса, вваривается горизонтальная круглая пластина, диаметр которой соответствует внутреннему диаметру баллона. На верхнюю часть пластины предварительно приваривают полоски стали – они служат ребрами воздухообменника и повышают эффективность нагрева.

Отсек для нагрева воздуха с ребрами из стали

С противоположных боков крышки получившейся воздушной камеры просверливают отверстия и приваривают патрубки. С приточной стороны требуется установить небольшой вентилятор, чтобы увеличить интенсивность воздушного потока. Мощность вентилятора зависит от размеров помещения. Патрубок для дымоходной трубы вваривается ниже воздушной камеры.

Такая печь для гаража удобна в использовании и отличается высоким КПД, но к ее недостаткам можно отнести энергозависимость, так как для работы вентилятора требуется электричество. Второй недостаток — самоделка не имеет варочной панели.

обзор 4-х лучших самодельных конструкций

Содержание

• 1 Какие требования предъявляются к гаражным печам
• 2 Кирпичная печь для гаража
• 3 Буржуйка – простейший прибор для отопления гаража
• 4 Самодельная печка на отработанном масле
• 5 Печь на дровах длительного горения

Автолюбители, имеющие гараж на приличном расстоянии от дома, всегда сталкиваются с проблемой его обогрева в зимний период. Ведь никакого смысла в холодном гараже нет. Поэтому каждый старается выдумать что-то для обогрева. Самое простое – включить электрический обогреватель, но проблема в том, что он не способен в полной мере прогреть такое помещение, как гараж. Кроме того, электричество не является дешевым видом энергии. Существует много вариантов создания эффективного отопления в гараже. Мы предлагаем вашему вниманию некоторые из них. Итак, делаем печь для гаража своими руками: обзор 4-х лучших самодельных конструкций.

Какие требования предъявляются к гаражным печам

В большинстве случаев гараж является не очень просторным помещением. Особенно это чувствуется, когда там находится машина. Тем не менее, автолюбитель проводит достаточно много времени в этом замкнутом пространстве. Исходя из этого, к печи, которой планируется оборудовать это помещение, предъявляются следующие требования:

• Ее размеры должны быть компактными, чтобы она не мешала свободному проходу людей и въезду автомобиля.
• Работать печь должна на твердом или жидком топливе, а лучше на обоих видах.
• Разогрев печи до рабочей температуры должен происходить как можно быстрее.
• Температуру в гараже печь должна поддерживать длительное время.
• Конструкция обязана быть простой и легкой в изготовлении.
• Стоимость материалов не может превышать разумных пределов.
• Печь должна быть практична, удобна в обслуживании и повседневной эксплуатации.
• Отопительный агрегат не должен выжигать кислород слишком сильно и выделять вредные вещества в помещение гаража.
• Окружающие печку материалы должны быть надежно защищены от возгорания.

Всем эти требованиям, по нашему мнению, соответствуют следующие виды самодельных печей: кирпичная, металлическая буржуйка, агрегат на отработке, печь длительного горения. Рассмотрим каждую из них более подробно.

Кирпичная печь для гаража

Использование огнеупорного кирпича для сооружения печки в гараже не очень сильно распространено, поскольку этот вариант является достаточно трудоемким. Вместе с тем, кирпичная печь обладает рядом достоинств и полностью соответствует предъявляемым требованиям. Размеры такой печки небольшие: достаточно сложить ее на площади 2Х2,5 кирпича. Работает она на обычных дровах, а температуру поддерживает долго, так как кирпич обладает прекрасной теплоемкостью. Стоимость материалов невысока, а риск воспламенения чего-либо от такой печи минимален, так как кирпич не способен нагреться до очень высокой температуры.

Вместе с тем, имеются у этого варианта и недостатки. В первую очередь это сложность сооружения. Не каждый умеет обращаться с кирпичом и делать правильно кладку, не говоря уже о тонкостях печного дела. Поэтому, для кладки кирпичной печки лучше нанять печника, который предусмотрит все нюансы. Еще один недостаток – не слишком быстрый нагрев печи до рабочей температуры по сравнению с другими вариантами.

Если вы все же решили самостоятельно сложить печь в гараже, то для этой цели нужно использовать шамотный кирпич. В раствор тоже рекомендуют добавлять шамотный порошок. Под печь делают фундамент из бетона, на котором производят кладку. Длина печи 2,5 кирпича, а ширина 2 кирпича. Если вы хотите сделать плиту для нагревания емкости с водой, то длину нужно увеличить до 3,5 кирпичей. Высота печи обычно составляет 9 рядов кирпичей, после чего делают дымоход. Он может быть выполнен полностью из кирпича по типу шахты, проходящей через перекрытие. Другой вариант – металлическая труба диаметром 120 – 150- мм. В этом случае нужно позаботиться о грамотной огнезащите перекрытий и кровли.

Варианты кирпичных печей для гаража.

Буржуйка – простейший прибор для отопления гаража

Самым простым и удобным в изготовлении вариантом обогревательного устройства для гаража является всем известная буржуйка. Это металлическая печь небольших размеров. Делают буржуйку из листового металла или из старой бочки. Подойдет и любая труба большого диаметра. В любом случае, главным критерием в выборе должна быть толщина металла. Она не должна быть меньше 5 мм.

Для изготовления буржуйки понадобится болгарка и сварочный аппарат. Для сооружения печки из листового металла, его режут болгаркой по шаблону. Чтобы размер был оптимальным для использования полноценных дров, длину деталей лучше взять 70 см, а ширину 30 см. Из четырех элементов указанных размеров сваривают параллелепипед. Заднюю стенку заваривают квадратом 30х30 см, а в передней стенке такого же размера вырезают проем для топки 25х25 см. Для этого проема делают дверцу с запорным устройством, и навешивают на шарниры, которые крепят сваркой. В дверце просверливают несколько отверстий для создания тяги.

Снизу приваривают ножки из швеллера или уголка необходимой длины, а сверху в задней части прорезают круглое отверстие диаметром 100 мм. Поверх него приваривают отрезок 110 миллиметровой трубы длиной 15 – 20 см. На нее будет надеваться дымоход, который должен быть хорошо изолирован от перекрытий и кровли. Его возможно вывести и в стену, но угол поворота должен быть не более 30 градусов.

Более эффективный вариант буржуйки получается, если устроить в ней поддувало и зольник. Для этого в нижней части топки делают небольшое отделение, которое от топки отделено колосником, либо самодельной пластиной с прорезями. В это отделение предусмотрена отдельная дверца, через которую можно будет удалять золу.

Прямоугольная металлическая буржуйка для гаража.

Сделать буржуйку из бочки или обрезка трубы еще проще. В случае бочки нужно только устроить дверцу, дымоход и ножки. Если у вас есть обрезок трубы, диаметром не менее 300 мм, то можно сделать из листового металла заднюю часть печки и дверцу. Все остальное сооружают аналогично предыдущим вариантам. Некоторые умельцы делают хорошие буржуйки из старых газовых баллонов. Для их разрезания, нужно сначала просверлить аккуратно отверстие, поливая сверло водой. Затем слить из баллона конденсат и залить туда воду. Только после полного промывания можно начинать резать баллон болгаркой.

Круглая буржуйка из бочки для гаража.

Буржуйка обладает всеми необходимыми качествами: работает на дровах или угле, нагревается очень быстро, проста в изготовлении и обслуживании, практически ничего не стоит, если делать ее из бросового материала. В качестве недостатка можно назвать достаточно быстрое остывание при прогорании дров. Из-за сильного нагрева металлическая печка должна быть хорошо изолирована от стен гаража, если они деревянные. Чтобы КПД такого агрегата был больше, можно приварить к поверхности буржуйки перпендикулярные пластины шириной 5 см. Это увеличит площадь нагрева при незначительном увеличении габаритов.

Самодельная печка на отработанном масле

Не всегда дрова и уголь доступны для автомобилистов по доступной цене. А вот отработанное масло можно найти в любом гараже. Хорошо если у вас есть знакомые на ближайшем СТО. Тогда проблем с топливом для самодельной печки на отработке не будет и вовсе. Агрегат такого типа сегодня достаточно популярен, даже несмотря на его несколько замысловатую конструкцию. Впрочем, тот, кто умеет обращаться со сварочным аппаратом и болгаркой, сделает такую печь без особого труда.

Принцип действия такого агрегата основан на том, что газообразные вещества при смешивании с воздухом способны гореть с выделением большого количества тепла. Задача печи – перевести топливо из жидкого состояния в газообразное и воспламенить полученную газовую смесь. Для выполнения такой задачи, печь делают из двух отделов. В нижний заливают отработку, в котором она горит, выделяя еще более горючие газы. Они поднимаются во второй отдел, имеющий вид трубы с отверстиями для поступления воздуха. При контакте с кислородом происходит их воспламенение и сгорание с выделением колоссального количества тепла, несравнимого ни с каким другим видом печей.

Самодельная печь для гаража на отработке.

Изготавливают такую жидкотопливную печь следующим образом. Берут листовое железо и варят из него нижнюю часть, которая является топливным баком. Его соединяют трубой, имеющей множество дыр диаметром 10 мм, с верхней камерой, где происходит догорание отработанных газов. Она в свою очередь соединяется с дымоходом, который должен быть строго вертикальным. В топливном баке имеется отверстие, в которое заливают отработку и поджигают ее. Это отверстие закрывают регулируемой заслонкой. С помощью нее контролируют количество поступающего воздуха, а, следовательно, и интенсивность горения. Если есть возможность изготовить такую печь из бочки или газового баллона, то это еще удобней.

Такая печь способна работать на любом жидком топливе, исключая легкие воспламеняющиеся вещества, такие, как бензин, ацетон или эфир. Лучше всего в качестве топлива подходят: соляровое масло, трансмиссионное, нефтяное, трансформаторное, а также керосин, дизтопливо, мазут. Из-за высокой температуры сгорания газа и присутствия открытого огня обращаться с такой печью нужно осторожно. Установлена она должна быть жестко, чтобы исключить ее случайное опрокидывание, так как горящее жидкое топливо, разлившееся по полу, вряд ли удастся быстро потушить. Ни в коем случае нельзя оставлять такую печь без присмотра. Агрегат можно усовершенствовать, соорудив устройство для капельной подачи отработки в бак.

Печь на дровах длительного горения

Это самый экономичный, эффективный, но в то же время и самый сложный агрегат. Принцип его действия основан на сгорании пиролизных газов. Они имеют очень высокую энергию сгорания и выделяют большое количество тепла. Появляются пиролизы в результате медленного тления древесины при ограниченном доступе кислорода. В этом случае органические вещества распадаются на твердые и газообразные. Твердые тлеют, а газ поднимается в верхнюю камеру и возгорается, выделяя большое количество энергии.

Достоинством такой печи является ее очень высокий КПД. Одна охапка дров способна поддерживать работоспособность агрегата в течение 15 – 20 часов. Кроме дров в такой печи могут использоваться любые отходы деревопереработки: опилки, кора, сучки. Как более дорогой вариант: топливные брикеты, паллеты и другое современное твердое топливо.

Главной задачей при изготовлении печи длительного горения является создание в ней условий, позволяющих отделять пиролизы и воспламенять их отдельно от дров. Чаще всего для этого берут готовую 200 литровую металлическую бочку. Верх бочки отрезают и делают в нем отверстие, куда будет входить дымоход диаметром не менее 150 мм. Еще одно отверстие прорезают диаметром 100 мм. Туда будет вставлена труба для поступления воздуха. Затем делают тяжелый поршень. Для этого из листового металла вырезают круг чуть меньшего диаметра, чем бочка. В нем прорезают отверстие под трубу подачи воздуха и приваривают эту трубу. Снизу к получившемуся поршню приваривают пару кусков тяжелого швеллера. Поршень вместе с трубой вставляют сверху в бочку и закрывают всю конструкцию крышкой так, чтобы труба для воздуха вышла в приготовленное для нее отверстие. На ней делают еще и заслонку для регулирования потока.

Внизу бочки вырезают отверстия для люков подачи дров и зольника. Они должны закрываться плотно, чтобы исключить попадание туда воздуха, так как подаваться он должен через трубу в поршне. Устанавливают всю конструкцию на бетонный фундамент или кирпичную кладку.

Усовершенствованный вариант печи длительного горения из бочки.

Для заправки печи дровами, поршень нужно поднять за трубу в верхнее положение и зафиксировать там. Для этого можно придумать какие-нибудь фиксаторы. В топку накладывают дрова «под завязку». Затем поршень опускают, прижимая им дрова. Производят розжиг с помощью любой горючей жидкости, кроме бензина. Когда дрова разгорятся хорошо, доступ кислорода ограничивают. Выделившиеся пиролизы попадут в камеру над поршнем и воспламенятся там. Они будут гореть, выделяя очень много тепла, хотя дрова будут только тлеть.

При выборе варианта устройства печи в гараже необходимо руководствоваться принципом простоты и экономичности. Все предложенные варианты отвечают данным критериям и могут быть с успехом приняты автолюбителями.
Если же вы хотите сделать печь для бани своими руками, то смело переходите по ссылке.

Изготовление печки буржуйки из бочки

Буржуйки известны тем, что их конструкция незатейлива, а в обслуживании такие печки неприхотливы.

Схема монтажа буржуйки.

Печь буржуйка из бочки устроена настолько просто, что вы легко сделаете ее самостоятельно, если потребуется.

Причем важно, что в процессе работы не понадобится специальное заводское оборудование. Что нужно приготовить, чтобы сделать буржуйку без особых затрат и не прибегать к посторонней помощи? Вам следует запастись двумя металлическими бочками разного размера, кроме того, приготовьте лист жести небольшого размера, гальку, глину. Еще потребуется несколько кирпичей, а также фортуна, сварочный аппарат.

С чего начать изготовление печки, сделать буржуйку? Требуется края обоих бочек загнуть внутрь, вырезать отверстия для будущей топки. Меньшая бочка должна иметь такое отверстие на расстоянии от дна 3 см. В бочке большего размера расстояние такое же, но нужно еще учитывать разницу в высоте конструкций. Края отверстий тоже заворачиваются внутрь. После выполнения этих действий большую бочку ставят на кирпичи таким образом, чтобы оставалось свободное пространство между дном и полом.

Устройство буржуйки.

Следующим шагом при изготовлении печки из бочки своими руками является приготовление смеси из гальки, глины и песка. Ее требуется как следует прокалить на огне. Смесь насыпается на дно большой бочки ровным слоем, тщательно утрамбовывается. Слой засыпки должен быть равен разнице высоте бочек. При этом важно, чтобы в слое засыпки не возникли пустоты.

Содержание

1. Этапы изготовления печки
2. Печка из двух бочек
3. Как делать заслонки
4. Материалы и инструменты

Этапы изготовления печки

Переходя к следующему этапу, меньшую бочку нужно установить таким образом, чтобы образовалось совпадение отверстий. Передние стенки обеих бочек должны соприкасаться. Образовавшиеся между стенками пустоты нужно заполнить прокаленной и тщательно утрамбованной смесью глины, песка и гальки. Потом нужно заварить у меньшей бочки верхнее отверстие, при этом оставляя для дымохода небольшой зазор. Для устройства дымохода вам потребуется цельная металлическая труба подходящей длины.

Ее требуется приварить к меньшей бочке, верхней части. Важно учитывать, что пор и дырок оставаться не должно, иначе при использовании такой печки в помещение будет проникать дым. Отогнутые края бочки большего размера нужно приварить к меньшей бочке, к ее верхнему краю. Печка готова, и можно ее использовать. Самодельные буржуйки не имеют такой практичности и высоких эстетических качеств, как изделия заводского изготовления. Но в зимнее время их можно успешно использовать. Важно всегда помнить о технике пожарной безопасности.

Вернуться к оглавлению

Печка из двух бочек

Схема устройства буржуйки из бочки.

Можно изготовить печку, используя две бочки одинакового размера, объем каждой бочки 200 л. Такая печка прекрасно подойдет для приготовления пищи, если вы находитесь на приусадебном участке, на даче. Особенно данная конструкция распространена для копчения. Кроме металлических бочек для печки следует приготовить старую водопроводную трубу, она будет соединять две бочки между собой, проводить в верхнюю бочку дым из нижней. В том числе труба нужна, чтобы присоединить к верхней бочке дымоход. Если в хозяйстве такой трубы не имеется, можно применить консервные банки с объемом 3 л.

Еще один важный элемент в этом деле — кусок металла, из которого будет изготовлена дверца в нижней бочке. Толщина 2 мм, размер 300х300 мм. Для верхней бочки потребуется решетка для приготовления пищи. Такую решетку закрепляем стальным уголком 20х20 мм. Сборку такой печки следует начинать с того, что проделать два одинаковых отверстия в обеих бочках. Соединение обеих конструкций производится трубами, их длина 25 см, либо консервными банками. Край такой трубы или банки нужно надрезать приблизительно по 2 см.

Вначале два куска трубы вставляются в бочку, сгибаются надрезанные кончики, затем они засверливаются насквозь вместе с бочкой, соединяются стальными клепками вместе. Закрепив обе трубы, так же произведем соединение второй бочки. Теперь остается сделать задвижки, чтобы иметь возможность увеличивать или уменьшать жар.

Вернуться к оглавлению

Как делать заслонки

Вырезаем по размеру внутренней трубы кругляш, но его диаметр должен быть чуть свободнее, чтобы без труда закрывался. К получившейся детали приклеиваем скобы типа защелки. Потом в трубе сверлим отверстие с двух сторон, оно должно быть приблизительно в центре двух бочек. Просовываем пруток через банку, и при этом кругляш продевается внутрь банки. Перед данным этапом работы, чтобы обеспечить к расклеиванию доступ, в верхней части бочки делается вырез.

https://1popechi.ru/youtu.be/17nmFZS2XhY

В нижней бочке, в торце, делается прорезь для дверцы, после этого лист металла 300х300 мм устанавливается на петли. Под самой дверкой требуется сделать несколько отверстий, чтобы в топку буржуйки поступал кислород. Чтобы обеспечить печке жесткость, бочки можно по четырем углам соединить уголком, используя болты или электросварку. Для дальнейшего крепления решетки в центре верхней бочки и внутри нужно установить два уголка.

Чтобы сажа, имеющаяся в нижней бочке, не могла попасть в еду, отверстия следует закрыть фрагментами консервных банок, их следует предварительно нарезать. Когда вырезаем крышку верхней бочки, края зачищаем напильником. Потом устанавливаем ручку к крышке и монтируем ее на петли непосредственно к бочке, откуда она была вырезана.

Вернуться к оглавлению

Материалы и инструменты

1. Металлические бочки различного размера.
2. Листы жести.
3. Трубы.
4. Консервные банки.
5. Глина, галька.
6. Кирпичи.
7. Инструмент для резки металла.
8. Сварочный аппарат.
9. Рабочая одежда, рукавицы, защитные очки.

https://1popechi.ru/youtu.be/eYdPEOGK2CQ

По возможности все части, которые нужно соединять, свариваем, используя электросварку. Когда буржуйка готова, необходимо позаботиться о ее устойчивости. Поэтому приварите или присверлите ножки. Идеальным вариантом можно считать ролики. Прежде чем готовить на буржуйке пищу в первый раз, требуется провести обжиг. Он необходим, чтобы оставшаяся краска и другие продукты химии выгорели. Как сделать буржуйку, разберется каждый, стоит лишь поставить себе задачу и начать методично ее выполнять.

Как построить печь Cerakote

В последние годы Cerakote стал очень популярен среди любителей огнестрельного оружия. И, кажется, в наши дни наблюдается всплеск числа проектов DIY cerakoting, поражающих социальные сети. Просто введите #cerakote или #cerakotethatshit в Instagram и пролистайте тысячи примеров нестандартных пистолетов и винтовок.

Для тех, кто не знает, Cerakote представляет собой в основном керамическое покрытие, которое наносится как автомобильная краска, но при отверждении дает очень прочное и долговечное покрытие. Он отлично подходит для применения в суровых условиях, таких как огнестрельное оружие, коммерческое оборудование и автомобильные приложения.

Единственное, что заставляет всех нервничать перед нападками на собственный проект cerakote дома, это духовка. Покрасочные работы с погремушками популярны, потому что дешево и легко просто взять пару банок из Home Depot, выложить немного картона и проявить творческий подход. Но лечебного аспекта правильного проекта cerakote достаточно, чтобы отпугнуть большинство любителей попробовать его дома.

Если вы закончили читать этот пост и хотите попробовать себя в церакотировании, ознакомьтесь с моим постом о том, как начать бизнес на церакоте из дома. С таким же успехом можно использовать эту недавно построенную духовку и реализовать несколько личных проектов или даже заработать немного денег!

Есть несколько вариантов для энтузиастов DIY.

Тостер – Тостеры кажутся отличной идеей, потому что они дешевы, их много и они занимают очень мало места. Однако, хотя некоторые люди успешно использовали их, они не очень хорошо разработаны для использования в приложении cerakote. Как правило, у них очень мало места внутри. Это может показаться не таким уж большим делом, но вы должны быть в состоянии повесить все, над чем работаете, так что даже 4-дюймовый пистолетный затвор с несколькими дюймами проволоки для крючка не подойдет. тостер стандартного размера. Еще одна проблема, о которой следует беспокоиться, — это близость к нагревательным элементам. Лучистое тепло, исходящее непосредственно от элементов, может вызвать горячие точки на отверждаемых компонентах, что приведет к неправильному отверждению покрытия.

Полноразмерная кухонная печь . Теперь кухонные печи могут подойти некоторым людям и довольно часто используются для домашних проектов cerakote. Тем не менее, есть несколько проблем, которые могут помешать им стать жизнеспособным вариантом для многих. Во-первых, если это газовая печь, то ее нельзя использовать в качестве сушильной печи. Слишком много проблем с источником пламени и летучими химическими веществами, чтобы это был безопасный вариант. Вторая основная проблема заключается в том, что многие электрические кухонные духовки работают от электричества 220 вольт. Если у вас есть магазин или гараж, оборудованный розеткой 220 В, то это не проблема. Но в большинстве домов эта опция не входит в стандартную комплектацию. Другая потенциальная проблема с кухонными печами — это их размер. Они большие и тяжелые, так как обычно имеют плиту. Поэтому найти место для установки полноразмерной кухонной духовки в гараже для некоторых может быть проблемой. Единственным другим потенциальным недостатком является то, что внутренняя площадь духовки относительно мала для ее габаритных размеров. Так что, если вы хотите сделать полноценную винтовку со стволом, вам может не повезти.

Надлежащая печь для полимеризации . Это не то направление, которое предпочитают делать домашние мастера просто из-за стоимости. Но если вы из тех, кто идет на все, то кто я такой, чтобы вас останавливать? Полные, специально построенные печи для отверждения доступны из ряда источников, но одним узнаваемым именем в оружейной промышленности является Brownells. Они предлагают готовый вариант, который регулируется в диапазоне от 100℉ до 400℉, поэтому он будет работать для различных типов покрытий и отделки. Тем не менее, текущая цена этой печи на момент написания этой статьи составляет около 2100 долларов, что на самом деле не является ужасной ценой, если вы посмотрите на некоторые другие коммерческие варианты.

Самодельная печь – Наконец, то, ради чего вы пришли… самодельные печи (знаю, я тоже чувствую волнение!). Изготовление собственного оборудования просто дает вам особое чувство удовлетворения, когда работа сделана (если, конечно, вы не сожгли свой дом, и в этом случае никогда не признавайтесь ни в чем). Шутки в сторону, построить собственную печь cerakote не так уж и сложно, и это позволяет настроить ее в соответствии с вашими конкретными потребностями. Стоимость может быть относительно низкой (вероятно, не такой низкой, как дешевая тостерная печь или кухонная печь с Craigslist), и вы всегда можете обновить ее в будущем, если это необходимо.

Итак, варианты шурупов 1-3, строим печь церакот!

Сначала давайте разберем список деталей, которые вам понадобятся для проекта печи cerakote (ссылки Amazon на фактические элементы, использованные в моей сборке, перечислены рядом с каждым элементом):

Какой-то корпус или шкаф. Некоторые люди строят один, чтобы удовлетворить свои потребности, но большинство людей используют дешевые оружейные шкафы из листового металла, картотечные шкафы и т. д. Просто убедитесь, что после добавления изоляции и нагревательных элементов у вас достаточно места для всего, что вам нужно повесить внутри . Если вы планируете делать целые винтовки, убедитесь, что у вас есть хороший высокий корпус. Для этого проекта я использовал шкаф для инструментов размером 18 дюймов в ширину, 11 дюймов в глубину и 21 дюйм в высоту внутри. Это будет работать для небольших предметов, таких как пистолеты, компоненты AR15, такие как ствольные коробки / цевья, ножи, фонарики и т. д. Я не буду помещать ссылку на это ниже, так как это то, что я уже сидел без дела.

Нагревательный элемент . Для этого проекта я использовал электрический угольный стартер, потому что он был компактным, дешевым и поставлялся с проводкой и прикрепленным креплением. Также можно использовать электрические нагревательные элементы для небольших кухонных духовок или электрических коптилен, которые довольно легко найти в Интернете. Просто убедитесь, что размер физически подходит для вашего шкафа. Электрический угольный стартер Char-Broil

Изоляция. Внутренняя часть шкафа должна быть полностью изолирована для достижения необходимой температуры для надлежащего отверждения. Вы также не хотите, чтобы тепло убегало, из-за чего внешняя часть шкафа стала настолько горячей, что это может вызвать ожоги в случае случайного контакта. Убедитесь, что изоляция рассчитана на температуры, которые могут быть достигнуты внутри печи. Большая часть стандартной изоляции воздуховодов из фольги/стекловолокна от Home Depot или Lowes не выдерживает 3-400℉. Огнестойкая изоляция Thermo-Tec 1500℉

Высокотемпературная лента из фольги. Используется для установки и герметизации изоляции шкафа. Убедитесь, что лента рассчитана на правильную температуру, иначе клей может не выдержать, когда шкаф нагреется до рабочей температуры. XFasten High Temp Foil Tape

Корпус электроники. Вам понадобится какая-нибудь распределительная коробка/проектная коробка/панель для размещения всей электроники, чтобы обеспечить ее защиту и сухость. Убедитесь, что он достаточно большой, чтобы не только поместить все компоненты, а также проводку, но и иметь место для входа и устранения неполадок в будущем, если возникнут какие-либо проблемы. Распределительная коробка Ogrmar 8”x6”x4”

ПИД-регулятор. Это мозг управления. PID принимает информацию о температуре и подает управляющий сигнал на нагревательный элемент для поддержания заданной температуры. Inkbird PID/25A SSR/радиатор/термопара Type-K

SSR (и дополнительный радиатор). SSR представляет собой твердотельное реле. Это в основном переключатель, которым управляет PID. Когда PID дает сигнал SSR включить, он подключает питание к нагревательному элементу, в результате чего духовка нагревается. Inkbird PID/25A SSR/радиатор/термопара типа K

Термопара (типа k). Термопара будет находиться внутри самого шкафа и будет передавать данные о температуре в режиме реального времени на ФИД, чтобы определить, должен ли нагревательный элемент быть включен или выключен. Inkbird PID/25A SSR/радиатор/термопара типа K

Переключатели. Выключатели Вкл/Выкл можно использовать в качестве основного выключателя питания или для управления отдельными компонентами, такими как сам нагревательный элемент. Тумблер включения/выключения Twidec Heavy Duty (пара)

Предохранитель. Используйте предохранитель или автоматический выключатель (в данном случае 15 А) соответствующего размера, подключенный к блоку управления для дополнительной безопасности. Держатель предохранителя Invincible Marine Inline ATC (до 30 А)

Шнур питания. Стандартный сменный шнур для электроинструмента (3-жильный) должен идеально подходить для этого применения. Southwire 14/3 Сменный шнур питания

Набор электрических разъемов Nilight из 540 шт.

Основной провод GS Power Red and Black 14ga

Я добавил последние два элемента в этот список с Amazon, однако я использовал то, что уже было в магазине, поэтому я не стал этого делать. Фактор те в моем проекте.

Шаг 1. Слегка закрепите электронику в распределительной коробке.

Вам понадобится дрель и универсальный нож или небольшая пила. Найдите все, что вам нужно, и свободно соедините все вместе. Убедитесь, что у вас достаточно свободного пространства, и поиграйте, чтобы все подключить.

Схема блока управления

Шаг 2 – Подсоедините электронику.

Используйте схему подключения, прилагаемую к вашим компонентам, чтобы убедиться, что все подключено правильно. Ниже приведена схема подключения, которую я составил на основе своей сборки (*Примечание*, я не инженер-электрик)

Подключение духовки Cerakote Подключение контроллера духовки Cerakote

Шаг 3. Установите распределительную коробку, нагревательный элемент и термопару в печь Cerakote. .

Установите распределительную коробку в легкодоступном месте снаружи. Установите нагревательный элемент в нижней части шкафа. Я просто просверлил два отверстия в кронштейне, который шел на нагревательном элементе, и прикрепил его прямо к полу шкафа. Установите термопару внутри шкафа где-нибудь рядом с тем местом, где будут висеть ваши предметы, чтобы температура была точной именно для этой области.

Крепление нагревательного элемента к внутренней части печи Cerakote

Шаг 4.

Отрежьте изоляцию, чтобы она подошла к каждой панели внутри печи Cerakote, и закрепите ее скотчем.

Точно измерьте каждую панель и поместите кусок изоляции. Используйте высокотемпературную фольгированную ленту, чтобы запечатать все швы. Не оставляйте оголенных участков, иначе вы потеряете тепло, а снаружи появятся потенциальные горячие точки, которые могут вас обжечь.

Шаг 5. Запустите все и убедитесь, что все работает!

Я рекомендую запустить его на улице и использовать защищенный удлинитель на случай, если что-то пойдет не так при первом включении. Возможно, вам придется обратиться к руководству по ПИД-регулятору, чтобы откалибровать его, если он не настроен должным образом на заводе.

Шаг 6. Настройте внутреннюю часть вашей печи cerakote с помощью стержней, стеллажей и полок для размещения деталей, которые вы будете сушить!

Когда вы будете готовы опробовать весь процесс церакотинга или ружейного котинга в домашних условиях, ознакомьтесь с моим постом здесь

Пытаясь найти предложения по некоторым новым деталям для вашего проектного оружия, ознакомьтесь с постом о том, как использовать r/ оружейные сделки на Reddit.

Как сделать кузницу дома

перейти к содержанию

Кузнечное делоМеталл

Кристин Арцт

Кузнечная кузница 101: Как сделать кузницу дома

Кузнечные горны использовались мастерами по металлу на протяжении тысячелетий. Кузнецы используют горн для нагрева и придания формы металлу. Кузница оставалась одинаковой по конструкции и назначению на протяжении тысячелетий, и современная кузница, какой мы ее знаем, работает по существу так же, как и ее предшественники. Здесь мы объясним, как работает каждый тип кузницы, как построить свою кузнечную кузницу и что именно вам нужно, чтобы начать кузнечное дело дома.

Что такое кузница?

Кузнечный горн — это тип очага, который кузнец использует для нагревания металлов и превращения их в предметы, инструменты и многое другое. Обычно это бассейн, состоящий из источника тепла и подачи кислорода, чтобы довести металлы до температуры, при которой их можно легко обрабатывать и формировать.

Как работает кузница?

Традиционная кузница использует комбинацию огня, топлива и движущегося воздуха. Пока горн работает, кузнец поджигает твердое топливо внутри очага. Источник движущегося воздуха вводит в огонь дополнительный кислород. Традиционно это делалось с помощью больших мехов. Современные кузницы используют вентиляторы. Кислород поступает в горн через фурму, которая представляет собой трубу на горне. Кислород повышает температуру огня и позволяет горну гореть горячее. Он должен достичь температуры, при которой металлу становится легче придавать форму, или температуры, при которой затвердевание больше не происходит. В современных крытых кузницах обычно используется дымоход и вентиляционное отверстие для фильтрации дыма из кузницы. Кузнец должен постоянно балансировать топливо и воздух в традиционной кузне во время работы.

В чем разница между кузницей, печью и литейным цехом?

Хотя иногда эти термины используются взаимозаменяемо, каждый из них выполняет совершенно разные функции при нагревании металлов. Литейный завод плавит металлы в специальных печах для отливки в формы. Кузница — это печь или очаг, в котором металлы нагреваются перед тем, как придать им форму. Процесс ковки заключается в нагреве металла и придании ему формы.

Как сделать кузницу в домашних условиях

Многие кузнецы и любители строят свои собственные кузницы дома. В следующем пошаговом руководстве показано, как сделать кузницу на твердом топливе, которая работает на горячем угле и идеально подходит для ковки небольших предметов. Эта кузница может достигать температур, достаточных для кузнечной сварки, недорога в строительстве и является отличной начальной кузницей для использования.

Материалы, необходимые для изготовления собственной кузницы

• Контейнер из нержавеющей стали – от тормозного барабана до гриля для барбекю на углях

• (4) болта M6 40 мм и (4) шайбы и болта 7

  3 3

  Стальная труба для подачи воздуха

• Гипс

• Песок – чистый пляжный песок, игровой песок или песок для обжига в печи

• Электробур и 9 мм0003

• Древесный уголь

• Источник воздуха – ручной вентилятор, сильфон или воздушный компрессор Как минимум, вы должны носить защитные очки и одежду из натуральных волокон, например, рабочую рубашку из хлопчатобумажной ткани с длинными рукавами и брюки, чтобы защитить кожу. Установите свою кузницу на открытом пространстве. Крайне важно работать в хорошо проветриваемом помещении на открытом воздухе, когда вы строите кузницу дома. Хорошо проветриваемое рабочее место предотвращает накопление угарного газа. Если вы работаете в гараже, откройте дверь гаража и установите датчик угарного газа. Если вы строите профессиональную кузницу в помещении, изучите возможность установки вытяжного шкафа.

  Шаг 2. Проделайте отверстие

  С помощью долота или пробойника сделайте центральные отверстия в каждом углу стального лотка. Затем с помощью электродрели и 6-миллиметрового сверла просверлите каждое отмеченное отверстие.

  Шаг 3: Добавьте ножки

  В каждое отверстие вставьте болт M6 и прикрепите шайбу и гайку. Это поднимает вашу кузницу над землей и помогает с изоляцией.

  Шаг 4: Добавьте отверстие для подачи воздуха

  Просверлите отверстие в одной стороне металлического бассейна, чтобы соединить подачу воздуха со стальной трубой. Вставьте трубу так, чтобы длина около 6 дюймов выступала из отверстия. Это ваша фурма, где источник воздуха будет добавлять кислород в вашу кузницу. Размещение источника воздуха сбоку от кузницы делает вашу кузницу простой и практичной в использовании. Если бы фурма находилась внизу, она заполнялась бы золой. Также в ваших интересах иметь локальный нагрев с одной стороны кузницы и охлаждающий уголь с другой. Когда вы работаете в горне, вы можете подталкивать уголь к более прохладной стороне, когда он остывает, и иметь запас тепла на стороне вашей фурмы.

  Шаг 5: Добавьте подачу воздуха

  Присоедините источник воздуха к трубе, чтобы поддерживать подачу кислорода. Воздушные компрессоры, ручные воздуходувки или сильфоны работают хорошо. Некоторые домашние кузнецы даже используют фены, но ограниченные настройки могут затруднить контроль количества кислорода, подаваемого в кузницу. Если ширина выбранной вами подачи воздуха отличается от ширины фурмы, вам, возможно, придется сделать переходник, чтобы подогнать трубу под нужную ширину.

  Шаг 6. Изоляция кузницы

  Используйте смесь 50/50 гипса и песка, чтобы изолировать основание подноса с помощью огнеупорного покрытия. Смешайте два ингредиента вместе в сухом виде и добавьте небольшое количество воды до консистенции, похожей на глину. Вы стремитесь к 1 см покрытия вокруг внутренней части лотка. Дайте ему высохнуть в течение нескольких часов.

  Шаг 7: заправьте горн

  Это горн, работающий на древесном угле, и его очень легко разжечь. Просто зажгите его, как угольный гриль, и включите подачу воздуха.

  Общие типы горнов

  На выбор есть три типа горнов: твердотопливные, газовые и электрические индукционные. Кузница выше — одна из самых дешевых и простых кузниц, но опытные изготовители могут построить кузницы, которые будут более энергоэффективными, большими и/или более мощными. Тип кузницы, в которой вы решите работать, будет зависеть от вашего рабочего места, бюджета и проектов. В каждой кузнице должен быть какой-либо очаг, в котором кузнец нагревает металл для ковки.

  Газовые горны

  Основным преимуществом газовых горнов является простота использования, особенно для начинающих кузнецов, поскольку получаемый огонь чистый, равномерный и легко контролируемый. Некоторые недостатки использования газовой кузницы заключаются в том, что ее нельзя легко реформировать для проектов разного размера, и трудно нагреть небольшую часть проекта. Газовую кузницу легко построить, а материалы легко доступны. Вы можете построить его с помощью пропановой паяльной лампы и конструкции из огнеупорного кирпича.

  Индукционные горны

  Индукционные горны используют индукционную катушку для нагрева металла, а не работают на твердом топливе или газе. Преимущество использования индукционной горни для кузнечного дела заключается в том, что это энергосберегающий и легко контролируемый процесс нагрева по сравнению с большинством других способов плавки металла. Их установка может быть дороже, в зависимости от вашего доступа к электроэнергии дома. Частота источников питания может варьироваться от 50 Гц до 200 кГц, что превышает обычную бытовую электрическую мощность и потенциально требует от кузнеца установки нового автоматического выключателя и / или трансформатора. Этот тип кузницы может хорошо работать для небольших проектов и для кузнецов с надлежащей электрической настройкой дома.

  Кузницы на твердом топливе

  Кузница для угля подойдет, если у вас большой магазин и вы не планируете перемещать горн после того, как он будет установлен. Угольная кузница имеет более крупный и более открытый подовой лоток, что дает вам больше места и стабильности для более крупных или более необычных по форме деталей. Поскольку угольная горн не закрыта, как большинство газовых горнов, может быть проще найти правильное положение для нагрева вашего металла. Уголь является предпочтительным источником тепла, потому что он горит медленно и эффективно, в то время как древесный уголь горит горячее и быстрее. Некоторые кузнецы предпочитают делать свой собственный уголь из дерева, разжигая горячий костер и заливая его водой. Как только он полностью высохнет, у вас останется идеальный уголь для горна.

  Кузнечная кузница Часто задаваемые вопросы

  Какой тип кузницы мне нужен?

  Выбор типа кузнечного горна, который вам нужен, зависит от проектов, которые вы хотите создать, и ваших возможностей построить кузницу дома. Индукционные горны лучше всего подходят для небольших проектов и объектов с большой электрической мощностью. Газовые горны идеально подходят для начинающих кузнецов, заинтересованных в работе над небольшими проектами и на портативном уровне. Наконец, твердотопливные или угольные горны хорошо подходят для крупных проектов и недорогих установок. Вы можете построить свою собственную простую кузницу на твердом топливе, выполнив шаги, которые мы изложили в семи шагах выше.

  Можно ли построить кузницу дома?

  Да, кузницу можно построить дома! Кузницы на твердом топливе недороги в установке и могут использовать в качестве очага что угодно, от банки для супа до гриля для барбекю. Кузницы, работающие на пропане, — отличный вариант для начинающих кузнецов, которые только начинают работать и могут быть портативными.

  Сколько стоят кузницы?

  Вы можете построить свою собственную кузницу для хобби на заднем дворе всего за 20 долларов в виде расходных материалов, следуя модели «сделай сам», которую мы описали выше. Если вы заинтересованы в создании более постоянного магазина, совершенно новая газовая кузница стоит от 500 до 800 долларов, а новая кузница на твердом топливе будет стоить от 800 до 1600 долларов. Centaur Forge — отличный ресурс для кузниц и кузнечных инструментов.

  Как зажечь кузницу?

  В зависимости от типа кузницы, в которую вы отправитесь, освещение будет разным для каждой кузницы. Угольная кузница разжигается аналогично грилю для барбекю. Для газовых кузниц требуется осветительный механизм. В зависимости от того, к чему у вас есть доступ, вы можете использовать сварочную кремневую зажигалку или пропановую сантехнику.

  Продолжить знакомство с направляющими в металле

  Узнайте, как работать с механическими молотами и как они работают, из этого вводного руководства по кузнечному делу с помощью молота….

  Подробнее →

  Задумывались ли вы, чем занимается литейный цех? Узнайте о разнице между черными и цветными металлами и о том, как начать литейную карьеру. …

  Подробнее →

  Узнайте о различных способах литья бронзы в литейном и ювелирном производстве, а также о том, как начать работу, из этого руководства для начинающих. к литью из бронзы….

  Подробнее →

  Узнайте о различных типах литья по выплавляемым моделям, от металлов до стекла, и о том, как начать работу, из этого руководства для начинающих по литью по выплавляемым моделям….

  Подробнее →

  Узнайте, как построить собственную кузнечную кузницу и стать кузнецом с помощью этого пошагового руководства….

  Подробнее →

  Узнайте все, что вы хотели знать о литье металлов из различных формы для различных методов литья….

  Подробнее →

  Это руководство имеет одобрение эксперта

  Джефф Прингл, факультет кузнечного дела, кузнечное дело

  Джефф Прингл изготавливает ножи от самостоятельного сбора железной железо, чтобы выковать лезвие. Следуя этому процессу от начала до конца, Джефф стремится воссоединиться с процессами прошлых кузнецов, чьи традиции насчитывают тысячи лет.

  Сообщите мне о кузнечном деле

  Вы можете научиться ковать металл

  В Горниле еженедельно проводятся новые курсы кузнечного дела.

  Кузнечное дело I

  Изучите основы кузнечного дела! Этот курс обучает основным навыкам, необходимым для ковки стали и понимания кузнечных инструментов. Мы познакомим вас с конусностью, осадкой,…

  Узнать больше и зарегистрироваться →

  Кузнечное дело II

  Углубите свои знания в этом продолжении кузнечного дела I. Этот класс предназначен для развития ваших базовых навыков, а также методов, включая создание свитков. , воротник, базовый…

  Узнать больше и зарегистрироваться →

  Кузнечная лаборатория

  Занятия в лаборатории — это большое преимущество, исключительно для участников Crucible! Практикуйте навыки, которые вы изучаете в классе, и открывайте новые возможности в своем ремесле. Инструкции не предоставляются…

  Узнать больше и зарегистрироваться →

  3-часовой дегустатор: кузнечное дело

  3-часовой дегустатор — отличный способ изучить новую форму искусства без более глубокого изучения полного курса. После базового ознакомления с ковкой стали и использованием кузнечных инструментов…

  Узнать больше и зарегистрироваться →

  Кузнечная сварка

  На протяжении веков кузнечная сварка была единственным способом сварки стали и железа и чаще всего использовалась для сварки по шаблону лезвий и ножей. Теперь вы можете углубить свои кузнечные навыки…

  Узнать больше и зарегистрироваться →

  Техники декоративной обработки железа

  Поднимите свои навыки на новый уровень и начните производить работы, которые продаются! Этот класс охватывает традиционные методы декоративной обработки металла и знакомит с механическим молотом. Вы исследуете…

  Узнать больше и зарегистрироваться →

  Силовой молот I

  Мы сосредоточимся на методах силового молота, поскольку мы создаем набор основных молотковых инструментов, боковых наборов и круглой плоской формы. К тому времени, когда эти новые инструменты будут подвергнуты термической обработке, студенты. ..

  Узнать больше и зарегистрироваться →

  Женское кузнечное дело I

  Изучайте кузнечное дело, которое преподают женщины и для женщин! Этот класс охватывает основы, необходимые для ковки стали и понимания кузнечных инструментов. Мы представим сужение, осадку,…

  Узнать больше и зарегистрироваться →

  Кузнечное дело для молодежи I

  Научитесь гнуть и придавать форму стали в кузнице Горнила, практикуя традиционные методы кузнечного дела, такие как рисование, гибка, скручивание, штамповка, резка и высверливание.

  Узнать больше и зарегистрироваться →

  Погружение в кузнечное дело для молодежи

  Погрузитесь глубже в этот молодежный семинар начального и продолжающего уровня. Студенты делают захватывающий шаг в недельном обучении, становясь по пути молодыми ремесленниками. Научитесь сгибать и формировать…

  Узнать больше и зарегистрироваться →

  Формы природы

  Используйте традиционные методы кузнечного дела для создания органических форм для функциональных объектов или скульптур. Научитесь делать инструменты для создания собственных дизайнов и импровизируйте…

  Узнать больше и зарегистрироваться →

  Кузнечное дело

  Этот специализированный курс посвящен методам ковки, необходимым для производства инструментов с острыми краями из высокоуглеродистой стали. Мы рассмотрим конструкцию лезвия, контроль структуры зерна стали,…

  Узнать больше и зарегистрироваться →

  КУЗНЕЧНЫЙ МАГАЗИН

  2022-03-16T12:51:18-07:00 Ссылка для загрузки страницы

  Перейти к началу

  Как превратить гараж в квартиру-студию с помощью корабельной обшивки и металла

  Если и есть один проект на ферме, который этим летом стоит на первом месте в нашем списке обязательных к выполнению, так это превращение неиспользуемого пространства в нашем гараже в большая, полнофункциональная небольшая квартира-студия.

  И, наконец, после бурной активности DIY за последний месяц, мы можем вычеркнуть его из списка!

  При первом строительстве в 2016 году мы выделили небольшое пространство из гаража, чтобы создать гостевое спальное место.

  Готовая кухонная зона гаража-студии.

  Конечно, это было небольшое пространство. На самом деле его размеры составляли примерно 20 футов на 10 футов в ширину. В нем также не было полноценной кухни или спальни.

  Но, безусловно, он хорошо справился со своей задачей. Было приятно иметь рядом с домом отдельную зону с санузлом и спальной зоной.

  Лучше всего было то, что он оставался маленьким, что позволяло нам использовать довольно большую площадь гаража.

  Единственная проблема заключалась в том, что, прожив здесь 3 года, мы поняли, что это место нам вообще не нужно!

  Мы хотели сохранить внешний вид оригинального гаража, показанного здесь сразу после постройки в 2016 году.

  Кроме того, мы поняли, что было бы гораздо лучше иметь немного больше места для квартиры. Тот, который может включать в себя полностью оборудованную кухню, спальню, стиральную машину и сушилку.

  Ведь с большой семьей и кучей гостей никогда не знаешь, когда это может пригодиться. И, по крайней мере, когда-нибудь это может стать отличным офисом или арендным помещением, если оно когда-нибудь понадобится.

  Цели нашего проекта были просты.

  Прежде всего, мы хотели создать пространство, используя материалы, соответствующие ферме.

  И уж точно совсем не хотелось менять внешний вид гаража. Было важно, чтобы он выглядел как простое продолжение дома.

  И, наконец, как всегда, все это можно сделать по доступной цене!

  Поэтому, помня об этом, мы решили использовать наших недорогих стройматериалов, «друзей» из корабельной тесьмы, металла и веревки, для достижения цели.

  Завершенная спальня включает в себя место для подключения стиральной машины и сушилки размером 6 x 3 фута.

  Всего на реализацию проекта у нас ушло около 4 недель. Завершенная квартира-студия в итоге составила около 650 квадратных футов.

  Вот посмотрите на проект от начала до конца. В конце мы также включили короткую видеопрогулку.

  Сохранение места, которое нам нужно

  Все, что мы сейчас используем в нашем гараже, это хранение косилки, каяков, велосипедов и нескольких мелких предметов.

  Помня об этом, мы начали с того, что выделили место, которое нам нужно было оставить для хранения.

  Мы хотели оставить существующую дверь гаража на месте, поэтому выделили небольшой участок размером 10 x 12 футов прямо за дверью. И мы позаботились о том, чтобы открыватель двери оставался на месте и работал!

  Огораживание склада

  Используя ленту в качестве направляющей, мы построили каркасные стены из восстановленных 2 x 4. Мы прикрепили стены к стропилам сверху с помощью шурупов, а к бетонному полу снизу с помощью шурупов и клея.

  Основная жилая площадь сейчас – здесь стояла кровать до того, как была построена спальная часть. Она открыта на кухню, что дает красивую, большую гостиную.

  После этого мы утеплили стены, чтобы со стороны квартиры было тепло и уютно.

  Пути назад уже не было — место было занято!

  Установка корабельной накладки, металлической и веревочной обшивки

  Кажется, что куда бы вы ни пошли на нашей ферме, вы столкнетесь с тремя материалами: корабельной наплавкой, металлом и веревочной обшивкой. Он широко используется в нашем доме, сарае, крошечной хижине, а теперь и в нашей маленькой квартире-студии в гараже.

  И не зря! И они не только великолепно выглядят, но и выдерживают испытание временем практически без обслуживания.

  Shiplap действительно является одним из самых простых и экономичных материалов для использования при строительстве. Мало того, что он относительно недорогой, так еще и чрезвычайно прост в установке. (см. : Как легко установить корабельную накладку)

  Мы везде используем корабельную накладку, металлическую и канатную отделку, в том числе и в нашей маленькой каюте.

  Мы покупаем доски на ближайшей лесопилке по цене около 60 центов за доску-фут. Это, безусловно, гораздо менее дорогой путь, чем пытаться купить его в большом магазине пиломатериалов или у розничного продавца.

  Самое приятное, что в отличие от гипсокартона нет необходимости в отделке. И с сохранением неокрашенного «деревянного» стиля, как только мы прибиваем гвоздь, стены готовы!

  Использование существующих материалов для соблюдения бюджета

  У нас осталось несколько новых металлических листов после создания потолка нашего дома. Поэтому мы использовали их в качестве обшивки в спальне. Это аккуратный промышленный вид, и, как и внахлест, его легко и недорого установить.

  Это также была огромная экономия бюджета, потому что они были у нас под рукой! ( См. Установка металлических стен и потолков )

  Чтобы завершить внешний вид и обрезать все это, мы использовали скрученную манильскую веревку толщиной 3/4 дюйма 9.0010 . Этому замечательному приему отделки мы научились у мастеров-амишей, которые помогали строить наш дом.

  Скрученная манильская веревка отлично подходит для обрезки корабельной тесьмы.

  Вы просто скрепляете его скобами вместо того, чтобы резать тонну дерева под сложными углами для отделки. Всю квартиру мы обработали примерно за час – без стрижки!

  Создание полноценной кухни и спальни для квартиры-студии

  Мы переместили раздвижную дверь в ванную комнату в сторону, чтобы старая комната стала основной кухней/гостиной. Затем мы использовали пространство, которое мы получили в гараже, для создания небольшой спальни 10 x 14, в комплекте со стиральной машиной 3 x 6 футов и сушилкой.

  В старом жилом помещении была небольшая раковина в «кухоньке». Мы распотрошили эту область, а затем использовали неокрашенные деревянные шкафы, чтобы создать полноценную кухню.

  Чтобы их нарядить, мы нанесли несколько слоев полуглянцевой краски. Мы были на самом деле удивлены тем, насколько «нестандартными» они стали выглядеть просто после покраски.

  Пришлось распотрошить старую кухонную зону и перенести дверь сарая в ванную на боковую стену.

  Из бытовой техники Мэри нашла самую крутую маленькую 21-дюймовую мини-плиту/духовку с 4 конфорками и холодильник среднего размера, которые идеально вписались в пространство.

  И, наконец, для фартука мы просто вырезали больше оцинкованного металла, чтобы придать кухне «индустриальный» вид.

  Как и было обещано ранее, вот краткий видео тур по готовой квартире-студии в гараже. Его немного сложно захватить во время прогулки из-за небольшого размера.

  Трудно поверить, когда вы входите сейчас, когда это был просто гараж!

  Счастливого творчества! Джим и Мэри.

  Как всегда, пишите нам по адресу [email protected] с комментариями, вопросами или просто поздоровайтесь! Вы можете подписаться на нашу бесплатную рассылку в поле «Подписаться сейчас» в середине этой статьи. Следуйте за нами на Facebook здесь: ОРГ Facebook . Эта статья может содержать партнерские ссылки.

  77 вещей, которые никогда нельзя выбрасывать (и как их использовать повторно)

  Подождите! Прежде чем выбросить эти предметы в мусорное ведро или мусорную корзину, ознакомьтесь со всеми этими умными способами, которыми вы можете использовать их в своем доме.

  1 / 77

  Семейный мастер на все руки

  Держатели для банок с пеной для напитков

  Сколько раз вы ударялись ногой о металлический каркас кровати? Вот креативный способ защитить пальцы ног. Накройте голую металлическую ногу и колесо держателем банок из пеноматериала. Это спасет ваши пальцы и предотвратит вмятины на ковре и царапины на паркетном полу!

  2 / 77

  Семейный мастер на все руки

  Лотки для льда

  Возможно, пришло время обновить старую кофейную банку, наполненную вашей коллекцией шурупов, шайб и другого оборудования. Потратьте 10 минут, чтобы разложить смесь по формочкам для льда. Сколотите корпус из обрезков фанеры и несите его прямо на работу.

  4 / 77

  Семейный мастер на все руки

  Трубы из ПВХ

  Существует бесчисленное множество способов перепрофилировать трубы из ПВХ, например, эти 56 великолепных способов использования ПВХ. Держите свои дрели и аксессуары в порядке и под рукой, чтобы ваши проекты «сделай сам» работали без сбоев. Потратив всего два часа, вы можете построить эту настенную буровую док-станцию, чтобы разместить все, что вам нужно. Есть верхняя полка для принадлежностей, более широкая нижняя полка для более крупных предметов, таких как аккумуляторы, и продуманное использование 3-дюймовой трубы из ПВХ для подвешивания кобур для различных насадок для дрели. Вот наш путеводитель по пяти обязательным вложениям.

  В инструкциях к этой док-станции есть советы о том, как настроить ее в соответствии с вашей дрелью. Вы даже можете добавить удлинитель на нижнюю полку, чтобы все было заряжено и готово к работе. Помимо основных инструментов, для выполнения этого проекта вам понадобится циркулярная пила, лобзик и струбцина.

  5 / 77

  Семейный мастер на все руки

  Молочные ящики

  Если в вашей крошечной прачечной нет шкафов или полок, купите недорогие пластиковые ящики в магазине по сниженным ценам и создайте собственную стену из ящиков. Прикрутите их к стойкам стены, используя шайбу в верхнем углу каждого ящика для дополнительной прочности. В ящиках много припасов, и они не дают опрокинуться таким вещам, как ваш утюг. Вот еще несколько идей для хранения небольших помещений.

  6 / 77

  Семейный мастер на все руки

  Хранитель винных пробок

  Храните несколько дополнительных винных пробок на случай, если вы случайно выбросите одну из них. Но они также работают и для других целей. Синтетические винные пробки отлично подходят для закупоривания частично использованных тюбиков с герметиком. Просверлите 5/16-дюймовый. отверстие в пробке около 1 дюйма глубиной. Пробка идеально подходит и обеспечивает герметичность.

  7 / 77

  Семейный мастер на все руки

  Контейнер для кофе

  Таскать тяжелый мешок с антиобледенителем на тротуар не очень весело, и трудно равномерно распределить антиобледенитель лопатой или чашкой. Вы получаете комок в одном месте и ничего в другом, поэтому вы тратите время и антиобледенитель. Вот отличное решение: сделайте «дорожную солонку» из большого пластикового контейнера из-под кофе с ручкой. Тыкать 1/4 дюйма. отверстия в крышке и заполните его песком, наполнителем для кошачьих туалетов, антиобледенителем или смесью всего, что вы хотите, и стряхните!

  8 / 77

  Бумажные трубки

  Бумажные трубки можно использовать по-разному: от хранения шнура до увеличения охвата пылесосом большего количества мест. Чтобы упростить уборку труднодоступных мест с помощью пылесоса, используйте оставшуюся трубку из упаковочной бумаги в качестве удлинителя пылесоса. Длинная картонная трубка может дать вам целых три дополнительных ощущения, облегчая доступ к пыльным потолочным вентиляторам и затянутым паутиной углам.

  9 / 77

  Семейный мастер на все руки

  Зубные щетки

  Старые зубные щетки отлично подходят для очистки труднодоступных мест. Теперь, когда в магазинах со скидками и за доллары продаются дешевые электрические зубные щетки, вы можете придать современный вид обычной чистке. Быстрая вибрация быстро удалит въевшуюся грязь, а длинная ручка поможет добраться до труднодоступных мест без особых усилий.

  10 / 77

  Теннисные мячи

  Теннисный мяч может помочь открыть бутылку или стать молотком в крайнем случае.

  11 / 77

  Семейный мастер на все руки

  Кувшины для молока

  Вам не нужно хранить все свои кувшины для молока, но наличие нескольких лишних под рукой может быть настоящим благословением. Любой кувшин с ручкой можно превратить в удобный инструмент для черпания.

  12 / 77

  Контейнеры-раскладушки

  Контейнеры-раскладушки отлично подходят для повторного использования и хранения печенья. Когда придет время почистить холодильник, обязательно сохраните пластиковые контейнеры из-под ягод. Вы можете выбросить мягкую малину, но вымойте и высушите контейнер — он идеально подходит для разбрасывания семян травы на газоне!

  13 / 77

  Семейный мастер на все руки

  Изоляция труб

  Вы можете использовать пенопластовую изоляцию для труб, чтобы защитить дом от детей. Просто обрежьте трубку по длине и наденьте ее на края и углы, которые могут быть опасны для маленького ребенка. Давление изогнутой пены будет удерживать ее на месте для легкого снятия защиты от детей. Или, для более надежного крепления, используйте клейкую ленту, чтобы удерживать изоляцию на месте.

  14 / 77

  Предоставлено World of Art

  Винная бутылка

  В наши дни винные бутылки используются домашними мастерами для самых разных проектов. Если вы готовы резать стекло, попробуйте использовать пустые винные бутылки в качестве горшков. Вам нужно будет обрезать либо боковую, либо верхнюю часть бутылки, в зависимости от того, какой вид вы хотите получить.

  16 / 77

  TheViewFromVintage/Etsy

  Книги

  Кто сказал, что практичное хранилище не может быть красивым? Этот блок ножей своими руками, сделанный из старых книг, очень прост в изготовлении. Просто выберите несколько уникальных книг в вашей любимой цветовой гамме и крепко свяжите их бечевкой, чтобы создать идеальный дом для всех ваших кухонных ножей. Вы даже можете создавать различные цветовые схемы в зависимости от времени года и праздников, что делает этот универсальный способ использовать старые книги.

  17 / 77

  Карнизы для штор

  Если вам нужно дополнительное место для хранения в верхнем шкафу, достаньте карниз для штор. Попробуйте стеллаж для хранения специй своими руками, в котором используется карниз с пружинным натяжением.

  18 / 77

  Brenda Porter-Rockwell

  Сетчатый мешок для продуктов

  Один из самых простых и экологичных вариантов хранения игрушек уже есть в вашем холодильнике. Опорожните сетчатый мешок для продуктов и бросьте его в ванную или пляжные игрушки вашего ребенка. Прикрепите пластиковый крючок и повесьте сумку с игрушками на стену душа в пределах досягаемости. И если вам нужно больше места, чем то, что вы можете вместить в пятифунтовую сумку, купите многоразовую сетчатую сумку для продуктов — еще одну экологически чистую альтернативу традиционным сумкам для хранения игрушек.

  19 / 77

  Семейный мастер на все руки

  Контейнеры

  Сохраните все свои стеклянные и пластиковые контейнеры для своего магазина. Стеклянные банки хорошо подходят для жидкостей. Чистые щетки в старой жестяной банке. Нанесите клей из маленьких контейнеров всех видов. Контейнеры для сметаны/творога подходят практически для всего. Прозрачные пластиковые контейнеры отлично подходят для хранения разных вещей, потому что вы можете видеть, что в них находится. Просто пометьте все перманентным маркером.

  20 / 77

  Фото: предоставлено A Piece of Rainbow. Предоставлено A Piece of Rainbow. В этой инновационной, гибкой обувной стойке используются перепрофилированные картонные коробки, которые были вырезаны, сложены и закреплены в виде треугольников с помощью цветной ленты. Прикрепите столько, сколько вам нужно, чтобы создать интересное и стильное решение для хранения обуви. Если вы предпочитаете деревянную полку для обуви, обратите внимание на эту в классическом современном стиле.

  21 / 77

  Stokkete/Shutterstock

  Старая одежда

  Покупка хлопчатобумажных тряпок для покраски, уборки или протирки пыли может обойтись дорого. Сделайте свои собственные тряпки бесплатно, используя старые футболки и другую неиспользованную одежду. Несколько минут с такими ножницами или канцелярским ножом — это все, что нужно, чтобы превратить ненужную одежду в полезные тряпки.

  22 / 77

  Фото: DT10/Shutterstock

  Использованные или оставшиеся строительные материалы

  Утилизация использованных или оставшихся строительных материалов — отличный способ сэкономить несколько долларов. Посетите ближайшую строительную площадку и поговорите с руководителем проекта. Часто они позволяют вам погрузиться в мусорный бак для выброшенных материалов. Это хорошо не только для вашего кошелька, но и для окружающей среды, потому что мусор не попадает на свалку. Кроме того, используемые материалы часто имеют уникальную патину, которая может добавить дополнительную привлекательность вашему проекту.

  23 / 77

  Семейный мастер на все руки

  Старые грабли

  Не выбрасывайте старые грабли. Когда у ваших старых граблей сломается ручка, переделайте ее для использования в качестве полки для хранения садовых ручных инструментов. Он соответствует теме садоводства и держит то, что вам нужно, на виду!

  24 / 77

  Семейный мастер на все руки

  Электрический ящик

  Используйте электрический ящик, чтобы держать под рукой винты, шайбы, гайки и болты, пока вы работаете на стремянке. Прикрепите электрический блок к верхней части платформы. Все, что вам нужно, собрано в одном месте и ничего не укатится.

  25 / 77

  Семейный мастер на все руки

  Упаковка арахиса

  Упаковка арахиса не идет в ваш контейнер для вывоза на обочине, но такие места, как UPS и другие розничные транспортные компании, принимают упакованный арахис для переработки. Утилизируйте упаковку арахиса дома для нужд своего сада.

  26 / 77

  Семейный мастер на все руки

  Кувшин для белья Лейка

  Вместо того, чтобы выбрасывать пустые контейнеры из-под стирального порошка, тщательно промойте их, а затем используйте для полива растений. Сверло 1/8 дюйма. отверстия в верхней части крышки и 1/2 дюйма. отверстие прямо над ручкой для сброса давления, чтобы вода текла свободно.

  27 / 77

  Семейный мастер на все руки

  Садовый инструмент

  Не выбрасывайте пластиковые горшки с комнатными растениями. С прикрепленной веревочной ручкой из них получаются отличные ведра для сорняков, которые можно носить с собой, когда вы ухаживаете за клумбами или огородом.

  28 / 77

  Family Handyman

  Pop Tops

  Если вы вешаете картины и у вас закончились пилообразные вешалки, возьмите ближайшую консервную банку. Согните язычок вперед и назад, пока он не сломается. Затем прикрутите его к фоторамке. Свободный конец немного отогните и повесьте картину.

  29 / 77

  Old Sneaker

  Сделайте наждачную бумагу снова почти новой с помощью непритязательных старых кроссовок. Включите механическую шлифовальную машину и систему сбора пыли (и не забудьте надеть средства защиты органов слуха и зрения). Затем медленно прижмите резиновую подошву старого кроссовка по наждачной бумаге — разница будет видна мгновенно!

  30 / 77

  Таблетки для хлеба

  Не знаете, какой шнур подходит к какому электронному устройству, подключенному к вашему удлинителю? Избавьте себя от необходимости следовать по кабелю от плагина к устройству для каждого элемента, который вам нужно переместить, пометив их. Пластиковые язычки для хлеба идеально подходят для маркировки шнуров, подключенных к удлинителю, потому что они прочные, на них достаточно места для надписей и их можно легко закрепить на конце шнура с разъемом. Кроме того, они часто бывают разных цветов. Вы сможете легко идентифицировать и перемещать свои электрические устройства.

  31 / 77

  Круговая тарелка

  Изготовьте одноразовый совок из алюминиевой тарелки. Используйте ножницы по металлу или сверхпрочные ножницы, чтобы разрезать тарелку для пирога пополам. Подмести беспорядок и бросить его в мусорное ведро!

  32 / 77

  Жестяная банка

  Держите под рукой холодную воду при стрижке газона в жаркие дни. Просто прикрепите пустую (и чистую) консервную банку к рукоятке мотокосы с помощью стяжек. Обязательно выберите банку достаточного размера, чтобы в нее поместилась бутылка с водой!

  33 / 77

  Яичные коробки

  Держите несколько пустых яичных коробок вместе с остальными принадлежностями для рисования. Они отлично подходят для снятия небольшого проекта с рабочей поверхности, облегчая покраску уголков и закоулков, а также вдоль основания проекта.

  34 / 77

  Контейнеры для лент

  У вас нет под рукой мебельных направляющих, когда вам нужно передвинуть тяжелую мебель самостоятельно? Покопайтесь в своих принадлежностях для рисования и подложите основание контейнера FrogTape под каждую ножку предмета мебели. Затем он будет плавно скользить по полу.

  35 / 77

  Семейный мастер на все руки

  Винный ящик для хранения обуви

  Найдите бесплатный контейнер для хранения обуви практически в любом магазине, где продается вино. Первоначально разработанная для защиты стеклянных бутылок, винная коробка идеально подходит для организации обуви, потому что она поставляется с уже установленными картонными разделителями!

  36 / 77

  Семейный мастер на все руки

  Садовый шланг

  Если у вас есть старые ведра со сломанными пластиковыми ручками, установите на них новые ручки, сделанные из старого садового шланга. Отрежьте короткие отрезки шланга, надрежьте каждый канцелярским ножом и наденьте на ручки. Если вы можете снять одну сторону проволочной ручки, просто наденьте ручку шланга, не разделяя ее. Ручки отлично работают и держат эти ведра на работе!

  37 / 77

  Семейный мастер на все руки

  Старые перчатки

  Не выбрасывайте старые рабочие перчатки. Отрежьте пальцы, и вы найдете им множество применений. Используйте их, чтобы защитить кончики стамесок, когда вам нужно их нести. Они также хороши для смягчения захвата плоскогубцев и многих других приложений.

  38 / 77

  Крышки для ведер

  Сделайте эту удобную катушку для шнура, используя дополнительные крышки для ведер. Отрежьте 5-дюймовый. длиной 4×4, а затем вырежьте сбоку канавку такой же ширины, как шнур. Прикрепите крышки к 4 × 4 с помощью 1/4 x 2 дюйма. затяжные винты. Сделайте ручки из старой ручки от метлы диаметром 1-1/8 дюйма и просверлите 1/2 дюйма. отверстие через центр. Закрепите кривошип на крышке с помощью болтов, гаек и шайб и нанесите герметик Loctite на концевую гайку. Прикрепите ручку к 4×4 через крышку с помощью 6-1/2-дюймового стопорного винта. Просто вставьте шнур и намотайте его.

  39 / 77

  Семейный мастер на все руки

  Корешок скоросшивателя с тремя кольцами

  Для безопасного и аккуратного хранения эластичных шнуров вытащите корешок старого скоросшивателя с тремя кольцами. Выбейте заклепки и прикрутите корешок к стене гаража. Кольца — идеальное место для подвешивания шнуров без опасного натяжения.

  40 / 77

  Семейный мастер на все руки

  Малярный пластик

  Тщательно вымыв и высушив мои кисти, оберните их тем же малярным пластиком, который вы используете для маскировки отделки и защиты полов. Лента по краю прилипает к металлическому наконечнику, а длина пластика идеально подходит для покрытия щетинок и сохранения их формы.

  41 / 77

  Семейный мастер на все руки

  Завязки для кофейных пакетов

  Небольшие пакеты с необычным кофе имеют прочные завязки для обеспечения герметичности. Стяжки удобны для закрепления небольших катушек электрического кабеля и веревки. Обычно они прикрепляются к сумке всего лишь каплей клея, поэтому их довольно легко снять.

  42 / 77

  Коробка из-под хлопьев

  Сделайте замену масла в газонокосилке, снегоуборочной машине и уличной технике менее грязной с помощью этого полезного совета: отрежьте кусок пустой коробки из-под хлопьев и сложите ее в корыто. Затем наклоните машину и используйте желоб, чтобы направить масло в поддон для отходов. Глянцевое покрытие коробки с хлопьями не дает маслу просачиваться.

  43 / 77

  Сумка-переноска для кофе

  Вы можете повторно использовать упаковки из четырех упаковок кофе на вынос. Они сделаны из жесткого картона и имеют размер 3-1/2 дюйма. широкие квадратные корзины для больших пластиковых стаканчиков. Это удобные места для хранения гвоздей, шурупов и других мелочей. Вот еще идеи хранения в мастерской.

  44 / 77

  Кофейная чашка на вынос

  Используйте чистую кофейную чашку с крышкой для полива растений. Отверстие в крышке маленькое, поэтому вода льется медленно. Это особенно полезно для таких растений, как алоэ вера и кактусы, которые не требуют много воды и подвержены риску переувлажнения.

  45 / 77

  Rx Bottle

  Используйте пустые флаконы из-под лекарств для хранения крепежных деталей, таких как гвозди, винты, шайбы и т. д. Снимите оригинальную этикетку, чтобы вы могли четко видеть содержимое внутри.

  46 / 77

  Семейный мастер на все руки

  Коробка для салфеток

  Пустая прямоугольная коробка для салфеток служит удобным держателем для небольших мешков для мусора, пластиковых продуктовых пакетов и небольших тряпок. Просто прикрепите его к внутренней стороне дверцы шкафа. Это одна из наших любимых идей хранения на кухне.

  47 / 77

  Баночки из-под арахисового масла

  Пластиковые банки из-под арахисового масла лучше подходят для хранения, чем стеклянные баночки для детского питания, потому что они вмещают гораздо больше деталей и не разобьются на осколки, если вы их уроните. Прикрепите крышки 28-унц. банки под полку с двумя винтами (чтобы крышка не крутилась, когда вы отвинчиваете банку) и завинтите загруженную банку. Для быстрого доступа отрежьте половину 64-унц. банку с арахисовым маслом острым канцелярским ножом, оставив горлышко нетронутым, затем прикрепите крышку и банку к стенке шкафа. Если вы загрузите его лимонными леденцами, мы не скажем. Вот еще несколько советов по организации семинара.

  49 / 77

  Семейный мастер на все руки

  Футболки для гольфа

  Когда вы рисуете или лакируете небольшие изделия, лучше всего приподнять их, чтобы обеспечить хорошее покрытие и предотвратить прилипание изделия к рабочему столу. Используйте старый кусок перфорированной доски и несколько мячей для гольфа. Перфорированная панель удерживает тройники на месте, а затем вы можете расположить их по мере необходимости для проектов разного размера.

  50 / 77

  Велосипедные камеры

  Сделайте подъем тяжестей на тачке более приятным, добавив эти мягкие рукоятки. Повторно используйте старую резиновую велосипедную трубу, отрезав кусочки, чтобы надеть их на ручки тачки. При необходимости используйте фен, чтобы нагреть резину и облегчить ее растяжение. Велосипедная камера обеспечивает идеальное количество набивки и сцепления. Плюс: соберите свою собственную садовую тележку с этими чертежами.

  51 / 77

  Контейнер для тертого сыра

  Повторно используйте контейнер для тертого сыра, чтобы встряхнуть семена травы на голых участках газона. Отверстия в контейнере идеального размера для дозирования нужного количества, не переусердствуя. Плюс: больше полезных советов для экономных домовладельцев.

  52 / 77

  Резиновая накладка на ножку стула

  Резиновая накладка на ножку стула мгновенно превращает молоток в резиновую киянку. А если вы хотите забить гвоздь, не помяв окружающее дерево, прорежьте отверстие в резиновом колпачке. Забивайте, пока резина не коснется дерева, затем завершите забивание гвоздя набором гвоздей. Резиновый колпачок диаметром 1-1/8 дюйма плотно прилегает к большинству молотков и стоит около 1 доллара в бытовых центрах и хозяйственных магазинах.

  53 / 77

  Семейный мастер на все руки

  Сумка для одежды

  Чтобы упростить упаковку подарков, используйте прозрачный мешок для одежды в качестве переносного органайзера для подарочной упаковки. Он отлично подходит для хранения всех ваших ленточек, бантиков, скотча и ножниц — все это хорошо видно и сгруппировано. Просто повесьте сумку в шкаф до тех пор, пока она вам не понадобится, и вы сможете нести всю эту сумку к обеденному столу, когда у вас будет большой проект упаковки.

  54 / 77

  Семейный мастер на все руки

  Органайзер для аэрозольных красок

  Не выбрасывайте старую полку для обуви! Вместо этого прикрутите полку для обуви к одной из стен гаража и используйте ее для хранения баллончиков с краской. Ясное хранилище позволяет легко выбрать нужный цвет.

  55 / 77

  Family Handyman

  Нескользящие наколенники

  Наколенники, которые соскальзывают с голеней каждый раз, когда вы встаете, доставляют огромное неудобство. Чтобы избежать скольжения, наденьте вместо этого пару хоккейных или бейсбольных щитков. Вы получаете удобные наколенники, которые остаются на месте, а также защиту голени. Вы можете посетить спортивный магазин секонд-хенд или купить новую пару примерно за 30 долларов в Интернете.

  56 / 77

  Семейный мастер на все руки

  Почтовый ящик

  Почтовый ящик, спрятанный за кустами рядом с вашим садом, представляет собой удобный дом для инструментов. Используйте старый почтовый ящик или найдите такой в ​​домашнем центре. Небольшой почтовый ящик, подобный этому, стоит менее 20 долларов в хозяйственных магазинах и домашних центрах. Модели королевского размера стоят около 35 долларов.

  57 / 77

  Семейный мастер на все руки

  Забор из проволочной сетки

  Перевозить листья на тачке не весело. Пара хороших отскоков, и ваши листья снова лежат на земле. Чтобы решить эту проблему, возьмите 4-футовый. кусок забора из проволочной сетки и согните его вокруг верхней и боковой частей моей тачки. Теперь вы можете загрузить тачку полной листьев и оставить их на месте, пока я выкатываю их в компостную кучу.

  58 / 77

  Семейный мастер на все руки

  Брелок для ключей

  Иногда универсальный нож может застрять в узких карманах кожаного ремня для инструментов. Чтобы предотвратить это, установите кольцо для ключей через отверстие на конце моего универсального ножа. Кольцо также позволяет легко повесить универсальный нож на гвоздь в мастерской.

  59 / 77

  Семейный мастер на все руки

  Ковер

  Вы можете вырезать и приклеить кусок ковра к дну ящика для инструментов, чтобы защитить такие поверхности, как полы и столешницы, от царапин. Ковер также позволяет легко перемещать ящик с инструментами, вместо того, чтобы поднимать его, чтобы переместить на небольшое расстояние.

  60 / 77

  Руководства по приборам и инструментам

  Храните руководства по приборам и инструментам в папках с тремя кольцами, чтобы вы могли найти их, когда они вам понадобятся. Вставьте помеченные разделители, чтобы упорядочить их для быстрого ознакомления.

  61 / 77

  Семейный мастер на все руки

  Держатель для зубных щеток

  Держатели для зубных щеток — отличные и недорогие держатели для сверл и насадок. Вы можете найти их в дисконтных магазинах и аптеках в разделе образцы/путешествия. Пометьте держатели несмываемым маркером и храните их в сумке для дрели или в сумке для инструментов.

  62 / 77

  Семейный мастер на все руки

  Крышки

  Вместо того, чтобы выбрасывать крышки от старых аэрозольных баллончиков, сохраните их для использования в качестве контейнеров для смешивания эпоксидной смолы. Как только эпоксидная смола затвердеет, колпачки обычно можно использовать несколько раз, потому что эпоксидная смола отслаивается от гладкой поверхности. У нас есть еще 32 полезных совета для экономных домовладельцев.

  63 / 77

  Семейный мастер на все руки

  Клетка для помидоров

  Перевернутая клетка для томатов отлично подходит для сушки валиков, кистей, подушечек, тряпок и всего, что остается влажным после очистки от краски. Вещи быстро сохнут на открытом воздухе, и есть место для всего.

  64 / 77

  Семейный мастер на все руки

  Футляр для компакт-дисков

  Используйте старый футляр для компакт-дисков для организации и хранения пакетов с семенами. Очень удобно хранить их по типу семян или даже в алфавитном порядке. Это удобная ссылка на следующий год. Вы даже можете делать пометки на пакетах, чтобы помнить, какой сорт семян работал, а какой нет.

  65 / 77

  Семейный мастер на все руки

  Сломанная корзина для белья

  Вот умное применение старым, сломанным корзинам для белья. Отрежьте дно бритвенным ножом, чтобы получился легко очищаемый поддон для сбора капель масла под автомобилем или для предотвращения поломки верстака жирными частями. Это простой способ повторно использовать то, что вы обычно просто выбрасываете.

  66 / 77

  Семейный мастер на все руки

  Водопроводные трубы для цветов

  Вот умный способ избавиться от вьющихся шиповников и мешающих лиан, не повреждая кусты. Купите несколько тюбиков с водой для цветов (доступны в цветочных магазинах и питомниках) или просто используйте тюбики, которые поставляются с отдельными розами. Наполните цветочную трубку небольшим количеством гербицида и наденьте резиновую крышку, чтобы защитить ее от домашних животных и дождя. Воткните трубку в землю, а затем воткните кончик лозы в трубку. Лоза «выпьет» средство от сорняков до корней и погибнет в течение нескольких дней.

  67 / 77

  Семейный мастер на все руки

  Ящик для дрели

  Когда этот электроинструмент наконец испустит дух, подарите его футляру вторую жизнь, аккуратно вырезав канцелярский нож. Чемодан можно переработать в придорожный автомобильный комплект, дорожный ящик для инструментов или держатель практически для всего, что вы можете туда втиснуть!

  68 / 77

  Семейный мастер на все руки

  Напольная плитка

  Использование полочных вкладышей для выравнивания ящиков или полок дорого и хлопотно. Проще и дешевле использовать самоклеющуюся виниловую плитку. Обрежьте плитки канцелярским ножом, затем снимите подложку и приклейте их на место.

  69 / 77

  Семейный мастер на все руки

  Стойка для забора

  Постройте красивый скворечник, который прослужит вам всю жизнь, но на его сборку уйдет всего несколько минут. Все, что вам нужно, чтобы создать гостеприимный дом для крапивников и других мелких птиц, — это короткий кусок пластикового столба для забора. Узнайте, как построить этот скворечник с этими полными планами.

  71 / 77

  Семейный мастер на все руки

  Прищепки

  Это отличный способ провести линии, когда вы прикрепляете столешницы, шкафы и встроенную мебель к неровным стенам. Прикрепите карандаш к прищепке так, чтобы кончик был направлен в сторону от зажимов прищепки. Расклинивайте челюсти куском дерева, пока карандаш не совпадет с самым широким зазором между заготовкой и стеной. Когда вы рисуете, плоская сторона прищепки размещает кончик карандаша так, чтобы он точно соответствовал контуру стены. Отшлифуйте линию для идеальной подгонки.

  72 / 77

  Семейный мастер на все руки

  Электрический провод

  Чтобы оборудование было аккуратным и доступным, навинтите гайки, шайбы, разъемы и другие детали на короткие отрезки электрического провода 12 или 14 калибра, а затем повесьте их на ручку ящика для инструментов или крючок для перфоратора. Скрутите концы проволоки в форме крючков, которые легко защелкиваются и открываются.

  73 / 77

  Семейный мастер на все руки

  Нейлон

  После обработки воском дерева или кожи используйте пару колготок для окончательной полировки. Это придаст вашему проекту дополнительный блеск и сделает поверхность более гладкой.

  74 / 77

  Семейный мастер на все руки

  Чехлы для клюшек для гольфа

  Круглая защита. Чтобы ваша лестница не испортила внешний вид вашего дома, наденьте на концы лестницы чехлы для клюшек для гольфа. Это также может мотивировать вас заняться домашними делами и получить доступ к ссылкам.

  75 / 77

  Семейный мастер на все руки

  Критерий

  Если малыши посещают ваш дом лишь изредка, вам не нужно ставить на шкаф предохранительную защелку, чтобы защитить его от детей. Не позволяйте ящикам открываться, просунув линейку через ручки. Теперь дети в безопасности, и вам не нужно покупать специальную защелку или доставать дрель.

  76 / 77

  Семейный мастер на все руки

  Вкладыш для полки

  Создавайте собственные толкатели и работайте с большей точностью и безопасностью при фрезеровании, шлифовке и строгании заготовок. Нанесите подкладку для полки (резинового типа) на кусок 3/4 дюйма. фанеру с контактным клеем, затем добавьте ручку для поддержания давления вниз и вперед на заготовку. Используйте два толкающих блока, чтобы поддерживать равномерное давление при перемещении более длинных заготовок через стол фрезерного станка.

  77 / 77

  Семейный мастер на все руки

  Капельницы для цветочных горшков

  Привинтите блюдца для цветочных горшков к полкам, чтобы шарики не могли скатиться. Дешевые пластиковые лотки бывают разных размеров, подходящих для всех видов мячей.

  Первоначально опубликовано: 07 июля 2021 г.

  Опции печи для отверждения препрега

  EC! Главная: Статьи: Инструменты и оборудование: Опции печи для отверждения препрегов

  Обновлено: 23 марта 22

  Автор: Chris Rogers

  Строить из предварительно прег-материалов — это здорово, но вам нужна морозильная камера для хранения и печь для отверждения. Из них духовка часто является самым большим препятствием и одним из самых страшных режимов отказа. Возгорание в печи для препрегов (ладно, любое возгорание) — плохая новость! В этой статье обсуждаются ваши варианты выбора духовки, а также способы ее самостоятельной сборки и оснащения.

  Обратите внимание: представленная здесь информация отражает мое мнение, и я не даю никаких обещаний относительно ее правильности или полезности! Использование вами этой информации является исключительно вашей ответственностью и ответственностью ЕС! (и я Крис) не будут нести ответственность за любые травмы, ущерб или другие нежелательные последствия. Эти вещи (тепло, электричество, газ и т. д.) опасны, и вы должны быть очень осторожны и обращаться за профессиональной помощью ко всему, что вы не имеете права делать. Нет, правда!

  Общее планирование

  Тип печи, которую вы выберете, зависит от четырех основных параметров:

  1. Насколько горячей вам нужно быть?
  2. Насколько большие вещи вам нужно приготовить?
  3. Какая терморегуляция/стабильность вам нужна?
  4. Сколько денег вы можете потратить, чтобы построить или купить печь?

  Как правило, чтобы увеличить любой из # 1-3, вам нужно увеличить # 4!

  Если вы занимаетесь препрегами, ознакомьтесь с моей статьей «ЛАМИНИРОВАНИЕ С ПРЕПРЕГАМИ» для введения и большого количества подробностей.

  Параметры вашей духовки

  Вот несколько моментов, которые следует учитывать…

  Температура

  Вероятно, самым важным фактором при выборе вашей духовки будут требования к температуре. Если вам нужно увеличить температуру (120 ° C / 250 ° F или более), это вытолкнет вас из практической области «сделай сам». Конечно, есть способы сделать это в зависимости от ваших навыков изготовления, но есть вероятность, что если вы строите печь для духовки, вы будете (или должны будете) обрабатывать низкотемпературные препреги. Есть много отличных смоляных систем (эпоксидных смол), которые отверждаются при температуре ниже 100°C, и вам следует изучить их и определить самую низкую температуру, при которой вы можете обойтись – почему бы и нет? Если скорость отверждения является проблемой для сокращения времени цикла, посмотрите, сможете ли вы получить систему смолы, которая отверждается быстрее при более низкой температуре.

  При температуре выше 120C/250F я рекомендую покупать печь у производителя (новую или бывшую в употреблении), которая имеет функции безопасности, изготовлена ​​из огнеупорных материалов и имеет хорошую систему циркуляции. По мере того, как разница температур между окружающим воздухом и воздухом в печи увеличивается, возникает необходимость уделять больше внимания тепловым характеристикам и изоляции, а не просто герметизации оболочки печи. Для повышения температуры требуется больше энергии, и требуется большая огневая мощь нагревателя. Это усложняется и требует тщательно продуманных систем циркуляции и контроля температуры. Опять же, дело не в том, что вы не можете этого сделать — просто становится сложнее и опаснее, если вы облажались.

  Но низкотемпературная печь для препрега (100C/212F) очень похожа на сауну. Если он достаточно большой, вы можете ходить туда в течение коротких периодов времени. Изоляция должна выдерживать перепад температур 60–70°C (140–160°F). Вы можете использовать стандартные строительные материалы и даже дерево, чтобы построить низкотемпературную печь. Некоторые циркуляционные вентиляторы можно использовать при температуре окружающего воздуха около 100°С – необходимо приобрести соответствующие. Позже я рассмотрю соображения по созданию низкотемпературной печи для препрега.

  Насколько большой?

  Если вы строите большие дома, вам понадобится большая печь, а для больших печей нужны большие нагреватели! Многие производители могут поставлять печи типа «walk-in» для отверждения композитов, и это отличный вариант для крупных предприятий с ежедневной готовкой по расписанию. Однако они очень дорогие и требуют газового водопровода, систем пожаротушения и сложных компьютеров для регистрации и управления. Это здорово, если вы можете оправдать расходы, а для высокотемпературных препрегов вы выиграете от быстрой скорости линейного изменения (насколько быстро он нагревается) и общей хорошей сортировки. Ваша безопасность и пожарная инспекция тоже пойдут лучше!

  Если вы строите большие, но используете препреги для отверждения при низкой температуре (до 100°C/212F), существует множество способов построить специальную одноразовую печь или создать модульную систему для отверждения деталей разных размеров в зависимости от что нужно. Исходя из опыта в высококлассном судостроении, это всегда было так. В самом простом случае лодочные мастерские строили быстрые «комнаты-внутри-комнаты» со стенами из гвоздей и фанеры и изоляцией из стекловолокна или пенокартона, а газовые обогреватели направляли через отверстия в стенах. Температура регистрировалась с помощью набора термопар, а температура контролировалась путем ручной регулировки нагревателей. Это неэффективно, и для его работы требуется много труда, но если вам нужно готовить большие детали всего несколько раз в год, это очень рентабельно. Для небольших духовок, которые используются чаще, есть варианты с электрическими нагревателями, которые более безопасны и гораздо более управляемы.

  Обратитесь к местному пожарному инспектору и убедитесь, что любая встроенная стационарная печь соответствует требованиям. Возможно, вам понадобятся встроенные спринклеры и системы обнаружения пожара, потому что встроенная печь — это комната! Последнее, чего вы хотите, — это пожар, а предпоследнее — необходимость вносить дорогостоящие изменения в последнюю минуту, чтобы соответствовать правилам и рисковать штрафами или приостановкой операций. Модульные разбивочные печи, как правило, позволяют избежать этих проблем, потому что они носят временный характер.

  Термоконтроль

  Ключами к тепловому контролю являются хорошие датчики для измерения температуры, хорошая циркуляция воздуха и достаточная мощность нагревателя для быстрого изменения температуры духовки. Циркуляция, вероятно, является наиболее важной в отношении фактической производительности повара. Духовка размером с комнату может легко нагреваться вверху на 10 градусов (F или C — выбирайте сами) горячее, чем внизу, особенно если пол плохо изолирован. Нужно действительно перемещать воздух и дуть горячим воздухом сверху вниз. Некоторые системы обогрева предназначены для подачи воздуха сверху, нагревания его и подачи обратно вниз, создавая быстрое перемешивание и равномерную температуру воздуха по всему периметру. В хороших печах должна быть циркуляция воздуха, как будто вы находитесь на улице в ветреный день – действительно очень жаркий день!

  Как только вы уменьшите циркуляцию, измерение температуры можно будет проводить в меньшем количестве точек в воздухе. Если вы используете автоматический контроллер нагревателя для регулировки температуры, важно, чтобы он работал от температуры воздуха, а не от термопары, приклеенной к детали. Вы хотите, чтобы воздух был однородным, а однородный воздух нагревал деталь и инструменты, подлежащие тепловой обработке. Затем вы можете контролировать температуру детали во многих местах, чтобы убедиться, что она нагревается так, как вам нужно, и соответствует требуемому циклу отверждения.

  Подождите, вы можете использовать стратегию прямого нагрева?

  Иногда имеет смысл нагревать инструменты напрямую с помощью вставных нагревателей или нагревателей с силиконовыми прокладками. Это может быть намного эффективнее, быстрее и безопаснее.

  Вставные или картриджные нагреватели требуют хорошей регулировки и контроля, и они быстро нагреваются. Для алюминиевых форм они могут быть отличным решением!

  Нагреватели силиконовых подкладок входят в комплекты для горячего склеивания и платформы для 3D-принтеров. Их можно приобрести с высокотемпературным клеем или без них, они доступны в широком диапазоне размеров и уровней мощности.

  На этом изображении силиконовая грелка для 3D-принтера приклеена к куску литой алюминиевой пластины MIC-6 толщиной 1/2″ (12 мм), на противоположной стороне которой есть антиадгезионное покрытие. Здесь она показана в перевернутом виде. Этот маленький столик быстро нагревается и отлично подходит для укладки с регулируемой температурой и даже для низкотемпературного отверждения препрега. Контрольная термопара прикреплена к верхней грани, а нижняя остается открытой, чтобы не перегреваться.

  Стоит разобраться…

  Итак, купить или построить?

  Мой совет: покупайте, если можете, и стройте, если нужно. Если ваша работа не связана со строительством печи, ваши усилия, вероятно, лучше использовать в другом месте. Но необходимость также является матерью… печного строительства. Большие печи дороги и огромны — если вам нужно отвердить композиты, но вы не можете позволить себе деньги и пространство, которое занимает промышленная печь, у вас есть только один вариант.

  Если вам нужно построить большую печь, возможно, будет полезно поискать небольшую промышленную печь для повседневного использования на небольших деталях. Они эффективнее, безопаснее, и вам не нужно «нянчиться» с ними. Люди используют домашние электрические духовки — как если бы вы пекли в них пирог, — но регулировка температуры невелика. Вы можете купить бывшие в употреблении промышленные печи за разумные деньги и легко установить их (особенно если они электрические). Он может быть даже на колесах! Я купил на Craigslist коробчатую печь Grieve размером 3 х 3 х 5 футов, просверлил несколько отверстий для вакуумных портов и термопар и использовал ее почти ежедневно в течение многих лет. Не только для того, чтобы вылечить препрег, но и для запуска наполнителя или ускорения работ по склеиванию, которые в противном случае заставили бы меня ждать всю ночь до следующей операции — очень удобно!

  Покупка духовки

  Если вы хотите купить духовку, у вас есть много вариантов. Небольшие печи часто передвижные (не прикрепленные к полу), и это может быть важным фактором простоты использования и гибкости. Большие печи почти всегда прикрепляются к полу любого здания, в котором они находятся, и часто требуются встроенные системы пожаротушения. Большие печи, как правило, работают на газе и требуют специального газового водопровода и систем безопасности. Если вы находитесь на этом уровне, вы знаете больше, чем я, о том, что вам нужно! У крупных поставщиков печей есть сотрудники отдела продаж и инженеры по применению, которые могут вам помочь. См. Приложение А в конце этой статьи со списком производителей печей, обычно используемых для отверждения композитов.

  Для небольших магазинов и людей, которые в противном случае задумались бы о строительстве печи, я бы порекомендовал поискать бывшую в употреблении промышленную печь. Между Ebay, Craigslist и дилерами излишков (мой любимый — HGR Surplus в Огайо, США часто есть из чего выбирать) и просто поспрашивать — есть много чего. Многие отрасли промышленности используют печи для сушки, отверждения и термической обработки, а требования обработки композитов по сравнению с ними довольно скромны. Единственным недостатком является то, что некоторые из бывших в употреблении печей, которые вы найдете, очень грязные и имеют древнюю схему управления. Духовки в основном довольно просты, а детали часто доступны или могут быть обновлены. Старые контроллеры температуры можно модернизировать до современных ПИД-регуляторов с циклами линейного изменения и выдержки.

  Если вы покупаете бывшую в употреблении или потенциально модифицированную духовку, убедитесь, что функции безопасности работают! Элементы управления печью должны быть оснащены контроллером основного нагревателя (ПИД-регулятор или старый добрый термостат), а также контроллером перегрева с термопарой , отличающейся от термопары , которая отключает питание нагревателей при достижении порога перегрева. Также должен быть способ отключить нагреватели, если вентилятор или воздуходувка перестали работать. В большинстве электрических духовок используется набор реле для управления мощностью в контурной схеме, где каждое реле задействовано (мощность проходит через переключатель), если выполняется определенное логическое условие (входное напряжение). Убедитесь, что реле по умолчанию открыты (Н. О.) без питания и что логика системы не допускает каких-либо условий разгона. Если вы сомневаетесь, попросите электрика или квалифицированного и опытного человека посоветовать изменения в системе управления. Часто оригинальные производители могут предоставить схемы (или вы можете найти их в Интернете) даже для довольно старых духовых шкафов. Но в любом случае – попробуйте свою систему отключения при перегреве!

  Строительство печи

  Итак, ваше сердце настроено построить печь… хорошо, отлично. Если это то, что вам нужно, я поделюсь тем, что знаю о строительстве печей и о том, как это сделать эффективно и безопасно.

  Примечание по технике безопасности: не делайте этого! Есть много способов серьезно все испортить — пожар, поражение электрическим током, пожар, испорченные детали, пожар, взрывы газа… я упоминал огонь? Будь осторожен! Кроме того, наймите электрика, если вы им не являетесь.

  Итак, вам нужно выяснить четыре основные вещи:

  1. Оболочка: Как вы будете ограждать и изолировать объем духового шкафа?
  2. Источник тепла: Как вы будете нагревать духовку?
  3. Средства управления: Как вы будете управлять своей системой отопления?
  4. Мониторинг: Как вы узнаете, что происходит с вашими частями, пока вы их готовите?

  Конверт для печи

  Строительство печи очень похоже на строительство дома. Вы должны построить структурную часть, которая держит все, а затем вы должны построить тепловые части, которые удерживают тепло и не пропускают холод. В отличие от дома, вам не нужно беспокоиться о дожде! Существуют способы строительства, которые объединяют структурные и тепловые требования в одно решение (например, SIP-панели для зданий), и другие способы, в которых они разделены. Здесь мы уделяем основное внимание тепловым характеристикам. Вам просто нужно убедиться, что он не упадет на вас, ваших друзей и ваши вещи.

  Если вы пытаетесь приготовить только низкотемпературные препреги или детали после отверждения, пропитанные или мокрой укладки, вы, вероятно, будете готовить только при температуре около 100°C. Это жарко, но не так жарко, чтобы вам нужно было беспокоиться о том, что горячий воздух на самом деле подожжет материалы вашей духовки, но он может расплавить их, если вы не выберете тщательно. Сауны, в которые на самом деле ходят люди, могут быть 100С — а с сухим воздухом неудобно, но не больно находиться в воздухе 100С — только не трогайте ничего металлического!

  Золотым стандартом для этого являются пенопластовые панели с металлическим покрытием (распространенный бренд Kingspan). Часто используемый в коммерческих морозильных камерах, гаражных воротах и ​​во многих других промышленных ситуациях, он сделан из тонких металлических листов, заключенных между пенопластовым сердечником. Вы должны быть осторожны, чтобы найти панели с пеной, которые выдержат повышенную температуру. Печи могут быть построены на внутренних или внешних сварных несущих рамах (часто мобильных – с колесами!) – пенопластовые панели монтируются на раму с прокладками для герметизации утечек воздуха. Металл приятн на ощупь, потому что он огнестойкий и легко моется.

  Подобно металлическим панелям, я видел печи, «собранные из палочек» с металлическими стойками и изоляцией из минеральной ваты, а затем покрытые снаружи металлическим кровельным материалом. Это также может работать для модульной или мобильной печи. Основная идея — это конструкция, плюс изоляция, плюс относительно герметичная оболочка. Вы можете попасть сюда, как пожелаете. №

  Складная печь «гнездо», которую можно удлинить или сжать.

  Если вы планируете модульную печь, вы также можете сделать ее секционной или, что еще лучше, со складными секциями! Это любимый вариант для судостроителей, которым приходится иметь дело с длинными тонкими деталями, но не так часто. Разрушенную печь или одну секцию большой печи можно использовать для отверждения небольших деталей. Универсальность отличная!

  Имейте в виду, что у вас есть два пути потери тепла: из-за отсутствия изоляции и из-за утечки воздуха. Вы хотите сосредоточиться на обоих. Если у вас есть изоляция толщиной 6 дюймов/150 мм, но с огромными зазорами — это нехорошо. Лучше с изоляцией толщиной 2″/50 мм и прокладками или лентой поверх стыков, чтобы тепло не вытекало из отверстий.

  Дровяные печи подходят для приготовления пищи при низкой температуре. Древесина дешева, легка и может быть окрашена огнезащитной «вспучивающейся» краской. Его преимущество в том, что он имеет низкую теплопроводность, поэтому он не будет вытягивать ваше тепло так сильно, как металл. Тем не менее, хорошо думать о своей духовке, как о хорошо изолированном доме. И считай огонь. Древесина легко горит и не подходит для обогревателей с открытым пламенем.

  Вот фотография дровяной печи, которая была у меня много лет назад. Он был сделан из фанеры толщиной 1/4″/6 мм поверх деревянной рамы с изоляцией из стекловолокна. Нагреватели представляли собой электрические «фены-монстры», и было несколько циркуляционных вентиляторов (канальные вентиляторы с высокой температурой), которые заставляли воздух вращаться. На полу можно увидеть импровизированную прокладку из дышащей ткани и фольгированного утеплителя. Детали удерживаются над полом, а вакуумные шланги выходят через отверстие в нижней части. Через верхнюю часть провешивалась термопара, так что она висела примерно на фут над деталями, а к деталям было прикреплено несколько термопар для регистрации температуры отверждения.

  Вероятно, самая простая и дешевая печь представляет собой коробку из изоляционных панелей, облицованных фольгой. Листы жесткие, их можно резать бритвенным ножом. Я добился успеха с пенопластом толщиной 2 дюйма, склеенным по швам фольгированной лентой. Вы можете сделать коробку с одним открытым лицом и поставить ее поверх другого листа, на котором будет готово ваше блюдо. Вам нужно будет приподнять детали над дном духовки, чтобы они были окружены теплым воздухом. Самый простой способ нагреть такую ​​коробку — вырезать отверстие с одной стороны, около угла, и выстелить его какой-нибудь металлической трубой (или консервной банкой из-под томатов с отрезанным дном!) и поместить вентилятор горячего воздуха, направленный через отверстие. Размещение отверстия в одном углу заставляет воздух закручиваться вокруг духовки по кругу, а не менее предсказуемо. Вы можете поставить несколько нагревателей в противоположные углы духовки, дуя «вокруг» наружу.

  Убедитесь, что никакие нагреватели не направлены на ваши детали или стенки духовки! Потому что огонь.

  Вам также понадобятся отверстия для вакуумных фитингов и термопар, которые можно сделать простыми или сложными по вашему желанию.

  Источник(и) тепла

  Если у вас есть плотная теплоизолированная оболочка духовки, вам нужно нагнетать туда немного горячего воздуха. Но сколько? Я собираюсь сделать это в футах и ​​Фаренгейтах, но подобные калькуляторы и уравнения легко найти для правильных единиц измерения. Это, вероятно, одна из самых простых духовок, и она не учитывает утечку воздуха. Осторожно: упрощение!

  Тепловые потери (БТЕ/час) = Площадь (кв. футов) * Разность температур (F) / R-значение

  Итак, представьте себе коробку 8’x4’x4′, сделанную из 2-дюймовой пенопластовой панели со значением R 12 . Скажем, наша комнатная температура 70F, а температура духовки 200F. Наша общая площадь шести сторон коробки: 32+32+32+32+16+16 = 160 квадратных футов . Разница температур 200F-70F = 130F . Итак, наши потери тепла выглядят так:

  1733 = (160*130)/12

  Таким образом, поддержание этой печи при температуре 200F в помещении с температурой 70F потребует 1733 БТЕ в час. Чтобы перевести BTU в ватты, разделите на 3,41. Итак…

  1733 (БТЕ/час) / 3,41 = 508 ватт

  Теперь 508 ватт — это немного — обычный фен может справиться с этим — но поддержание температуры — это не игра — у нас есть чтобы нагреть его до этой температуры в разумные сроки, а затем удерживать его там, даже если кто-то откроет крышку, чтобы посмотреть, или если есть 300 фунтов инструментального блока комнатной температуры (или другого — см. ниже) для нагрева. Так что нам понадобится гораздо больше, но это хорошее число для справки. Как минимум, вы могли бы обойтись вдвое больше в небольшой хорошо закрытой духовке, но это будет очень медленно. Для практических целей потеря тепла в четыре-шесть раз является разумной мощностью для низкотемпературной печи. Для справки, маленькая печь Грива, которая у меня была, могла обеспечить мощность 6600 Вт для коробки размером 3 х 3 х 5 футов — и она разгонялась как сумасшедшая!

  Для представления, сколько энергии (теоретически) требуется для нагрева объектов:

  • 500 фунтов алюминия от 70F до 200F при 1 градусе в минуту требует 2110 Вт
  • 500 фунтов инвара от 70F до 200F при 1 градусе в минуту требуется всего 1108 Вт
  • 500 фунтов эпоксидно-углеродного ламината от 70F до 200F при 1 градусе в минуту требуется 2088 Вт

  Итак, теперь, когда у вас есть представление о том, сколько энергии вам потребуется, давайте обсудим, где взять Это. На изображении ниже показаны три уровня источника тепла. Слева — тепловентилятор типа «суперфен», который обычно работает от стандартной сетевой розетки. Они могут выдавать до 2000 Вт или около того и оснащены встроенными вентиляторами для выдувания тепла из металлического корпуса. Те, которые я использую, от Masterflow. Есть швейцарская компания под названием Leister, которая производит более крупные и высокопроизводительные, но у меня их нет — я слышал, что они хорошие. Средний обогреватель — это газовый тип, который часто используется для временного обогрева на строительных площадках. Они имеют электрический вентилятор и систему зажигания и используют сжатый газ (пропан, СПГ и т. д.) из баллона или из встроенной газовой сети. Справа гораздо больший рециркуляционный нагнетатель с системой электрического обогрева. Это специальный продукт производства компании ElectroHeat в Швеции, который имеет мощность в диапазоне 20-30 кВт и требует источника питания промышленного масштаба.

  Конечно, существует множество вариантов обогревателей, которые можно использовать для подогрева воздуха. Это те, которые я видел, используемые для пользовательских духовок во всех ценовых диапазонах. Если газовый нагрев является вариантом, он может быть экономичным по сравнению с электрическим нагревом, но у него есть два основных недостатка: пламя и выхлопные газы, вдуваемые в объем вашей духовки. Пламя можно уменьшить, тщательно прицелившись и используя металлические «взрывные пластины», чтобы отклонить струю сверхгорячего воздуха от горючих предметов. Встроенная система может использовать теплообменник для полного решения этих проблем. Основным преимуществом электрического отопления является степень, в которой его можно контролировать, а также тот факт, что электричество значительно менее опасно и его сложно прокладывать по вашему объекту.

  За печами нужно следить. Для всех, кроме самых лучших и хорошо спроектированных печей «Сделай сам», всегда разумно иметь кого-то рядом, когда все жарко. Я сам был на грани пожара, и это очень страшно! Все крупные судостроительные мастерские, в которых я работал, следят за тем, чтобы два человека присутствовали при приготовлении любой крупной детали — как для наблюдения за процессом, так и для обеспечения безопасности. Возможно, вы устали или просто хотите сбежать поужинать, но не надо! Существует так много потенциальных проблем, и если вы не очень тщательно спроектировали свою печь и построили ее из огнеупорных материалов — и протестировали тонны — вы никогда не знаете, что произойдет. Одно хорошо в автоклавах — проблемы внутри толстой металлической оболочки — но у автоклавов есть и другие источники драмы!

  Выхлопные газы при сгорании представляют серьезную опасность. Газовые обогреватели должны работать в хорошо проветриваемом помещении, чтобы предотвратить накопление угарного газа, потому что он может вас убить. Небольшое исследование показывает, что четверть всех смертей, связанных с пропаном, связана с отравлением угарным газом. Вы можете купить детекторы дыма и угарного газа – и вы должны это сделать!

  Элементы управления

  Целью элемента управления духовкой является подача достаточного количества тепла для поддержания нужной температуры без каких-либо ненужных отклонений. Вам нужен способ контролировать температуру, а затем управлять нагревателями, чтобы они обеспечивали стабильную (в идеале контролируемую) внутреннюю температуру. Самый простой элемент управления — это «дымоход» — знаете, как дырка в верхней части духовки! Если у вас есть постоянная подача тепла, такая как электрическая тепловая пушка или пропановый вентилятор, вы можете просто изменить размер дымохода, чтобы отводить тепло, когда вы его вдуваете, оставляя достаточное количество тепла в духовке. Это удивительно эффективно, если вы собираетесь быть внимательными — а вы должны обращать внимание! Дымоход может быть таким же простым, как отверстие с уложенной на него доской, которую вы можете сдвинуть, чтобы закрыть большую или меньшую часть отверстия. Вы просто уравновешиваете «нагрев» с «нагревом», чтобы он был стабильным при желаемой температуре.

  Теперь, если вы зарабатываете этим на жизнь или думаете, что кто-то может вас увидеть, вам понадобится настоящий электронный программируемый контроллер с маленьким экраном и кнопками. Лучше всего покупать это как устройство у кого-то, кто знает, как проектировать электрические устройства. Вы можете купить простые контроллеры, которые используются во многих отраслях, где люди контролируют температуру — от пивоварения до печей для обжига керамики. Если вы собираетесь создать свой собственный контроллер — и я не могу отговорить вас от этого — есть некоторые вещи, которые вы должны знать. Я не инженер и не электрик, так что примите это за то, что есть — бред невежественного любителя! Итак, вот как работает цифровой контроллер для духовки:

  Во-первых, у вас есть термометр — вероятно, это будет термопара — который считывает температуру. Если слишком холодно, он увеличивает температуру. Если ему слишком жарко, он ничего не делает или, в идеале, оглядывается на то, что только что сделал, и планирует делать это меньше в будущем. Затем немного ждет и снова считывает температуру — и повторяется. Вы можете получить простой терморегулятор, который просто считывает температуру каждые несколько секунд, и если она ниже порогового значения, он включает нагреватель и работает, пока не станет достаточно горячим, а затем выключается — и повторяется. Они могут быть механическими — просто циферблат, или цифровыми с «заданной точкой» и отклонением, при котором он срабатывает. Вы можете установить его на 200F и сказать, что максимальная ошибка составляет 3F, поэтому, когда он получает показание 196F он включается, пока снова не скажет 200F. Это прекрасно работает во многих случаях, и поскольку ваши детали и формы имеют массу, они стабилизируют тепло, которое «чувствуют» ваши материалы, но если вы зарегистрируете температуру, вы увидите, что она выглядит очень остроконечной — потому что это так!

  ПИД-регуляторы

  Идеальный регулятор температуры имеет несколько приятных особенностей: во-первых, он программируемый, а во-вторых, у него есть план на случай, если что-то выйдет из-под контроля. Безопасность превыше всего: ваш контроллер должен иметь сигнализацию о перегреве и средства отключения нагревателей. Вещи работают со сбоями, и реле могут выйти из строя, и ваш нагрев может застрять. Когда это происходит, вам нужна ОТДЕЛЬНАЯ система для того, чтобы сказать: «О, дерьмо, о, дерьмо, становится слишком жарко — вытащите вилку!»

  Что касается программирования, вам повезло — есть штука, называемая ПИД-алгоритмом, — все это вы найдете в «пропорционально-интегрально-дифференциальном» контроллере, который можно купить. Это небольшой компьютер, который снимает показания и применяет исправление ошибок для стабилизации как температуры, так и скорости изменения температуры. Многие из них могут обрабатывать так называемые профили «нарастания и выдержки» — график изменения температуры во времени, который можно запрограммировать.

  ПИД-регулятор можно рассматривать как «круиз-контроль» для вашей системы отопления. В автомобиле круиз-контроль может различаться по силе нажатия на газ и торможению, что делает его действительно эффективным. В самых простых печах используется система управления, где есть только педаль газа — и это либо 100%, либо ничего. Было бы трудно двигаться с постоянной скоростью, если бы педаль газа работала по принципу «все или ничего», но, к счастью, этот бинарный вариант может работать намного лучше для системы отопления, чем для автомобиля!

  Некоторые ПИД-регуляторы, которые вы можете купить, великолепны, но программировать их очень сложно. Вам действительно нужно руководство, и потребуется много времени, чтобы разобраться в нем. Ошибки это плохо. Есть хорошие варианты сенсорного экрана с гораздо лучшими интерфейсами (Watlow делает один), которые сделают программирование и работу намного проще. Эти вещи постоянно совершенствуются, поэтому, если вы нанимаете других людей для управления духовкой и готовите дорогостоящие блюда, было бы неплохо получить простой в использовании контроллер!

  Термопара для контроля температуры ВСЕГДА должна находиться в воздушной части духовки, а не на какой-либо ее части или внутри нее! Воздух будет нагреваться быстро, а остальные твердые вещества будут нагреваться долго. Если вы попытаетесь использовать труднонагреваемую часть для управления духовкой, нагреватель будет продолжать нагнетать в нее тепло, и воздух станет слишком горячим. Используйте нагреватели для нагрева воздуха и дайте горячему воздуху нагреть детали. Вы можете сделать очень плохие вещи, если не сделаете этого! Будь осторожен!

  Твердотельное реле слева, контактор справа.

  ПИД-регулятор имеет входную термопару, которая сообщает ему температуру воздуха в духовке, и выход, управляющий реле, которое включает или выключает нагреватель. Реле — это просто электронный переключатель, который может работать с сильноточными нагрузками, связанными с электрическими нагревателями. Есть два типа реле, которые вы увидите в печах: механические контакторы, которые включаются и выключаются со звуковым сигналом, и полупроводниковые реле, которые ничего не делают, а только мигают небольшим светом при включении питания.

  Контакторы подходят для переключений, которые происходят реже – например, раз в минуту твердотельные реле могут включаться и выключаться каждые несколько секунд. В зависимости от того, какой тип вы используете, вам придется настроить способ переключения вашего PID. Хорошая вещь в твердотельном реле заключается в том, что оно может переключаться так быстро, что действует как переменное — ПИД-регулятор может варьировать, насколько он поддерживает тепло по сравнению с тем, насколько он выключает его с течением времени, чтобы эффективно работать педалью газа. на систему отопления. В сочетании с алгоритмом PID печь, управляемая твердотельным реле, может поддерживать гораздо более плавную температуру с течением времени.

  Итак, общая картина представляет собой вложенный набор контуров управления. «Внешний» — это сигнализация перегрева. Он может отключить все, если станет слишком жарко, но обычно он остается включенным. Внутри контура управления работает второе реле, которое осуществляет управление, но только до тех пор, пока работает контур безопасности. Все это должно быть внутри дополнительных циклов, которые имеют переключатель включения/выключения для всей системы. А предохранители — нужны предохранители. А на самом деле – найди электрика или купи готовый блок управления!

  Мониторинг

  Если вы выполняете предварительную варку или даже пост-отверждение крупной дорогостоящей детали, вам нужно быть уверенным, что вы получаете нужную температуру детали. Для этого нужно поставить на саму деталь «термометр» — наверное, их куча! Решение вашей проблемы — термопара!

  Для более подробного ознакомления с настройкой регистрации термопары, ознакомьтесь с этим сообщением: ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ С ТЕРМОПАРАМИ

  Термопара представляет собой соединение двух разных металлов, создающих очень небольшое напряжение, которое изменяется в зависимости от температуры – «термоэлектрический эффект». вот что здесь происходит для вас, ученые. Итак, существуют стандартные комбинации металлов, которые используются для соединения термопар, и они обозначаются буквенным значением. Очень распространенным типом термопары является «J» (также называемая типом «L» в Европе, согласно Википедии), которая представляет собой соединение железа и константана (сплав никеля). Термопары типа J можно использовать при температуре от −40 °C до +750 °C — они идеально подходят для контроля печи! Вы также увидите K-тип (хромель-алюмель), который имеет немного другой диапазон, но также очень распространен.

  Одна из проблем с термопарами заключается в том, что им требуется эталонная температура, называемая «холодным спаем», чтобы обеспечить стабильное напряжение для сравнения с напряжениями, которые колеблются при изменении температуры спая. По сути, это просто термопара другого типа, которая размещается вне горячего пространства. Вот рисунок, показывающий влияние холодного спая на зарегистрированную температуру повара:

  Посмотрите на эту линию внизу — розовую — это холодный спай, отслеживаемый вместе с температурой нескольких частей в духовке. Синий след — это температура воздуха — просто термопара висит в духовке над деталью. У этого повара был «линейный разгон» до 80°C (крутой начальный этап — он выглядит крутым, но на самом деле потребовалось 2,5 часа, чтобы детали нагрелись до 80°C), а затем «вымачивание» при 80°C в течение 3 часов. Это был низкотемпературный препрег в толстой секции, поэтому профиль варки был разработан таким образом, чтобы препятствовать выходу экзотермической реакции отверждения из-под контроля и скачкам температуры отверждения. Вы можете видеть, как температуры детали (зеленый и красный) «проходят» воздух и внешнюю часть инструмента примерно через 3 часа. Это «экзотермия», которую создает отверждение, и это может плохо сказаться на стабильности инструмента и детали, если все лечится слишком быстро. Здесь мы поддерживали низкую температуру, а затем подняли ее до 9.5C в течение 6 часов, чтобы убедиться, что отверждение завершено — даже в более тонких участках детали, которые, возможно, не выделяют много собственного тепла.

  Насчет холодного спая тоже есть своя история. Это было приготовлено в теплый день, и дверь магазина была открыта, и сквозь нее дул воздух. Мы начали готовить утром, и вы можете видеть, что температура «холодного спая» окружающей среды повышалась, а затем снова снижалась в течение дня. Примерно в 9:30 в поваре стало поздно, и стало остывать — так что кто-то закрыл дверь. Блок управления был отброшен, когда внутренняя температура снова подскочила в области вокруг горячей духовки без дуновения ветра, чтобы охладить вещи. Вы можете видеть, как нестабильность холодного спая влияет на «температуру», считываемую термопарами! Вы также можете поспорить, что фактическая температура печи и деталей не колебалась так сильно между 9:30 и 10:30 в поваре. Когда дневная нестабильность температуры окружающей среды закончилась, остальная часть повара прошла гладко. Имейте это в виду, когда вы отслеживаете и контролируете температуру с помощью термопар — они являются относительным инструментом измерения и работают только настолько, насколько позволяют их холодный спай и калибровка.

  Регистратор термопар (Pico), считыватель и простой цифровой дисплей J-типа.

  Так как же использовать термопары? Ну есть много способов! Самый простой — купить ручной «считыватель», к которому вы подключаете «зонд» термопары, и он показывает температуру. Вы можете повесить одну из этих термопар в духовку и следить за температурой воздуха внутри. Просто помните о холодном спае и не оставляйте считыватель на верхней части духовки! На шаг впереди — многоканальный регистратор. Они легко доступны от многих производителей и могут вести запись во внутреннюю память, компьютер или даже на бумажную ленту. Тот, который у меня был долгое время, был сделан Pico и имеет 8 входных каналов и подключается к USB-порту на ноутбуке. Вы можете купить регистраторы с любым количеством каналов и опций регистрации, если хотите потратить немного денег, но с каждым разом это становится все дешевле и проще. Я перечислю некоторые ссылки на эти типы продуктов в Приложении B в конце этой статьи.

  Итак, если у вас есть несколько термопар со штекерами на одном конце и соединением на другом, вам нужно будет прикрепить их к своим частям. В большинстве случаев вы можете просто приклеить их снаружи вакуумного мешка, и все будет в порядке. Мне нравится использовать несколько дюймов липкой ленты (мастики для пакетов), обернутой вокруг конца, чтобы она не повредила пакет. Многие ленты плохо держат тепло, но я обнаружил, что хорошая толстая прозрачная (не коричневая тонкая) упаковочная лента работает очень хорошо — вы просто заклеиваете термопару, встроенную в липкую ленту, — вы можете сделать X-с два куска скотча, если хотите. Если вам нужно закопать термопару в свою часть, вы должны убедиться, что она не протекает, когда вы проносите ее через мешок. Некоторые типы проводов термопары могут протекать через изоляцию провода, но не очень сильно.

  Поскольку напряжение генерируется в месте соединения двух проводов, важно убедиться, что они соединяются там, где вы хотите (в конце), а не там, где вам не нужно (в штекере, где-то в конце). середина, где повреждена изоляция и т. д.). Проверьте их, удерживая концы в пальцах и наблюдая за повышением температуры на регистраторе. Термопары со временем изнашиваются, а напряжение уменьшается или становится менее надежным, но вы, вероятно, сначала испортите их. Мне нравится покупать отрезки провода для термопары и изготавливать свои собственные провода нужной длины. Вы просто отрезаете по длине и прикрепляете фитинг / штекер термопары к одному концу, а затем зачищаете и плотно скручиваете провода вместе на конце соединения. Вы также можете сварить их с помощью сварочного аппарата TIG, если вы так катаетесь. Аккуратно сверните их, когда вы закончите с ними, и не позволяйте проводам перегибаться, иначе вы можете получить мошенническое соединение где-нибудь бесполезным.

  Если вы также заинтересованы в регистрации вакуума, ознакомьтесь с этой статьей: КАК РЕГИСТРИРОВАТЬ ВАКУУМ

  Выводы

  Это определенно не все, что вам нужно знать, чтобы сделать или использовать печь из композитных деталей. Существует так много переменных и способов добиться цели, что это будет непрерывный опыт обучения… навсегда. Но основы довольно просты. Люди делают печи в течение долгого времени, и для использования основных композитов вы действительно больше думаете о хорошо изолированной комнате с включенным теплом, чем о «духовке» в смысле «приготовь себе ужин». Я попытался указать, где что-то может пойти не так, и я надеюсь, что вы проявите большую осторожность. Удачи, получайте удовольствие, а если сомневаетесь – не делайте этого!

  Если вы сделали потрясающую печь и хотели бы, чтобы я включил ее для справки в эту статью, я хотел бы показать различные решения. Свяжитесь с нами и пришлите несколько фотографий – я дам вам ссылку!

  Приложение A: Производители печей

  Это список компаний, которые продают печи, подходящие для обработки композитов. Посмотрите на Ebay, Craigslist и лишние сайты в поисках подержанных, если новые слишком дороги! Если вы знаете бренды, которые должны быть добавлены в этот список, пожалуйста, дайте мне знать.

  • Grieve
  • Wisconsin Oven
  • Отправка
  • Lewco
  • Blue M

  Приложение B: Регистрация термопар

  Есть еще много, но это те, которые я использовал. Дайте мне знать, если у вас есть тот, который следует добавить в этот список!

  • Omega
  • Watlow
  • Onset
  • Pico Technology
  • MicroDAQ

  Примечание:

  Эта статья содержит информацию, отражающую мое мнение – я не обещаю ее полезность! Использование вами этой информации является исключительно вашей ответственностью и ответственностью ЕС! и автор(ы) статьи не несут ответственности за любые травмы, ущерб или другие нежелательные последствия. Это может быть опасно, и вы должны быть очень осторожны и обращаться за профессиональной помощью во всем, что вы не имеете права делать.

  Эти статьи могут содержать ошибки (пожалуйста, дайте мне знать, если найдете их!) и будут включать предубеждения, основанные на ограниченном опыте моего/автора. Если вы не согласны с чем-либо здесь, пожалуйста, свяжитесь с нами. Я не просто делюсь тем, что знаю, но и учусь у других. Я с удовольствием добавлю дополнительную информацию и разные мнения, чтобы читатели лучше знали о разнообразии «правильных» ответов!

  5 мифов о хранении воды – будьте готовы

  Поскольку хранение воды сильно отличается от хранения продуктов, есть несколько моментов, которые следует учитывать, если вы новичок в хранении воды.

  Резервуары для воды должны быть защищены от вирусов, загрязнения и бактерий. Таким образом, вы должны принять другие меры для защиты воды от этих угроз, чем в случае с едой.

  Вот 5 распространенных мифов и фактов о хранении воды, которые вам следует учитывать при создании запасов воды.

  Миф №1: Срок годности воды истекает.

  Факт : Вода не имеет срока годности.

  Он может загрязняться (химически или биологически), но в отсутствие внешних загрязнителей он не «испортится».

  Вода может иметь затхлый вкус, но от этого привкуса можно избавиться, вращая воду и очищая ее. Если источник хранения воды находится в идеальных условиях, технически он может работать бесконечно долго. :

  • Все началось с чистого листа;
  • Хранится в темном прохладном месте;
  • Находится в контейнере, защищающем от света и химикатов;
  • Он не должен находиться рядом с бетоном, а также вдали от агрессивных паров и химикатов;

  Наилучшая практика : Меняйте воду для спокойствия или если есть риск загрязнения.

  Миф № 2: Если у меня есть бочка с водой, я готов к любой чрезвычайной ситуации, с которой столкнусь.

  Факт : Если у вас есть только бочки, вы лишь частично готовы .

  Большие бочки могут сыграть важную роль в обеспечении готовности к воде, но они прикроют вас только в одном из трех наиболее типичных аварийных ситуаций:

  1. Чрезвычайные ситуации в движении.

  Если вам придется эвакуироваться, вы не сможете взять с собой бочку с водой. Вам нужен надежный источник воды, который можно использовать везде: в дороге, в зарослях, в отелях и приютах и т. д. вода с длительным сроком хранения, которую вы можете взять и пить сейчас или через десятилетия.

  2. Краткосрочные чрезвычайные ситуации в укрытии на месте.

  Это сценарий, для которого лучше всего подходят большие бочки. В зависимости от размера ствола и численности вашей команды, стволов может хватить на несколько недель (или больше).

  3. Длительные чрезвычайные ситуации.

  Некоторые сценарии ЧС и загрязнения воды могут затянуться на месяцы, и к этому нужно быть готовым. Если у вас есть только одна бочка или один источник воды , у вас может закончиться вода учитывая количество человек в вашей семье и количество дней, которые вы будете без воды. Помните, что средний объем воды для хранения составляет один галлон на человека в день. Это может быстро сложиться.

  Чтобы подготовиться к тем неделям и месяцам, когда ваши бочки с водой иссякнут, приобретите систему фильтрации для всей семьи, для работы которой не требуется питание.

  Передовая практика : Храните воду в емкостях разного размера и планируйте ее на случай различных ситуаций (на вынос, укрытие на месте, дополнительная вода для приготовления пищи и т. д.). Вы можете перекачать воду из своей бочки в другие емкости и наполнить ее до того, как возникнут чрезвычайные ситуации.

  Миф №3: Если у меня есть очиститель воды, мне не нужен фильтр.

  Факт : Очистители воды, такие как бактерицидные таблетки, убивают микроорганизмы в воде.

  Бактерицидные таблетки отлично подходят для укрытия на месте a , а также для обработки воды из ваших бочек или воды, которую вы набираете из ручьев или рек во время походов.

  Однако очистители сами по себе не удалят мутность (грязь, ил, «поплавки» и химикаты) из воды, поэтому мы рекомендуем использовать очиститель и фильтр вместе, чтобы убедиться, что ваша вода чистая (особенно если вы набираете воду для питья и мытья, но мутность в порядке, если вы используете мыло во время мытья.)

  Если вы впервые Покупатель бочки помните, что вам нужно будет купить оборудование для хранения воды, включая ключ для заглушки, сменную заглушку (заглушка — это белая крышка на верхней части вашей бочки с водой), сифонный шланг и очистители воды для обслуживания.

  Миф № 4. Можно хранить воду в любых пластиковых контейнерах, которые есть у меня дома.

  Факт : Воду следует хранить в устойчивом к ультрафиолетовому излучению пищевом пластиковом контейнере или в металлизированных мешках для предотвращения размножения бактерий.

  Традиционно бочки для хранения воды имеют синий цвет. Этот темный цвет ограничивает воздействие света и биологический рост (бактерии и водоросли), а также означает, что то, что хранится в контейнере, безопасно для потребления человеком (например, бензин хранится в красных контейнерах).

  Наиболее безопасными контейнерами для хранения воды являются пластмассы на основе полиэтилена или пластмассы №1, №2 и №4. Бочки для воды, изготовленные из пластика № 2, подходят для длительного хранения и не содержат BPA. Вы можете узнать количество пластика, посмотрев на этот символ на дне контейнеров:

  Другие полезные советы по хранению воды в пластиковых контейнерах:

  • Не используйте молочные кувшины для хранения воды . Поскольку молочные кувшины являются биоразлагаемыми, со временем они разрушатся. Кроме того, любые живые культуры в молоке, оставшиеся в вашем кувшине, могут вызвать у вас заболевание, если вы храните питьевую воду/воду для приготовления пищи в кувшинах для молока.
  • Одноразовые бутылки для воды не подходят для длительного хранения. Воду можно хранить для длительного использования в многоразовых бутылках.
  • Бутылки для содовой и бутылки Powerade/Gatorade можно использовать для длительного хранения воды. Однако важно помнить, что пластик впитывает ароматизаторы, поэтому питьевая вода может иметь привкус колы. Если вы храните воду в бутылках из-под газировки или Powerade, не используйте воду для приготовления пищи, иначе ваш суп может иметь вкус колы!

  Миф № 5: Чтобы сэкономить место, я могу ставить бочки с водой друг на друга.

  Факт : Большинство бочек с водой не устанавливаются друг на друга.
