Печь для прокалки электродов своими руками: печь для сушки электродов — Технологии сварки — НПФ Техсервис — Техническое оборудование общепромышленного и нефтепромыслового назначения

Содержание

Процедура просушивания (дегидратации) электродов — как и зачем выполняется

Главная / Электроды

Время на чтение: 2 мин

Электрод – это металлический стержень, покрытый специальной пористой смесью. Которая при взаимодействии с внешней средой напитывается водой делая электроды не пригодными для работы.

Для сбережения функций стержни пакуют в вакуумные упаковки. Однако, после вскрытия вода проникает в напыление и через некоторое время становиться понятным, что электроды отсырели.

Начинаем интересоваться, можно ли просушить стержни своими руками, чтобы вновь ими воспользоваться. Предварительно нужно пополнить знания о правильности высушивания электродов.

Ниже мы распишем, что собой представляет прокалка (просушка) сварочных стержней и какие виды дегидратации следует применять.

Прокалка сварочных стержней
Агрегаты для прокаливания
Принцип дегидратации
Просушка своими руками
Просушка УОНИ13/55
Подытожим

Что представляет собой прокалка электродов перед сваркой?

Прокалка электродов в домашних условия – это термическая обработка, которая позволяет избавиться от влаги в их покрытии. Лишнее количество влаги приводит к тому, что электрод сложно поджигать и его покрытие начинает осыпаться. Все это самым непосредственным образом сказывается на качестве работы. Именно поэтому, прежде чем сваривать что-то электродом, нужно их тщательно проверить и произвести их подготовку.

Многие пользователи задаются вопросом: с какой целью производят прокалку?

Выполнять ее нужно в таких ситуациях:

материалы хранились длительный период времени,
электроды находились в местах, где слишком большой уровень влажности,
на изделия попала влага.
в процессе работы вы заметили, что на них слишком много влаги.

Обратите внимание! Прокалка электродов перед сваркой – важнейший процесс, без которого просто невозможно получить хороший результат работы. Но, выполнять процедуру более двух раз нельзя, т.к. существует высокая вероятность того, что все покрытие может отколоться от стержня.

контейнер для хранения электродов

Прокаливать электроды нужно еще и в тех случаях, когда необходимо повысить температурный режим расхода материалов перед работой. Не со всеми из них можно работать без предварительного разогрева, поскольку из-за слишком большого перепада температур можно изувечить сварочную ванну, и в конченом итоге вы будете иметь некачественный шов.

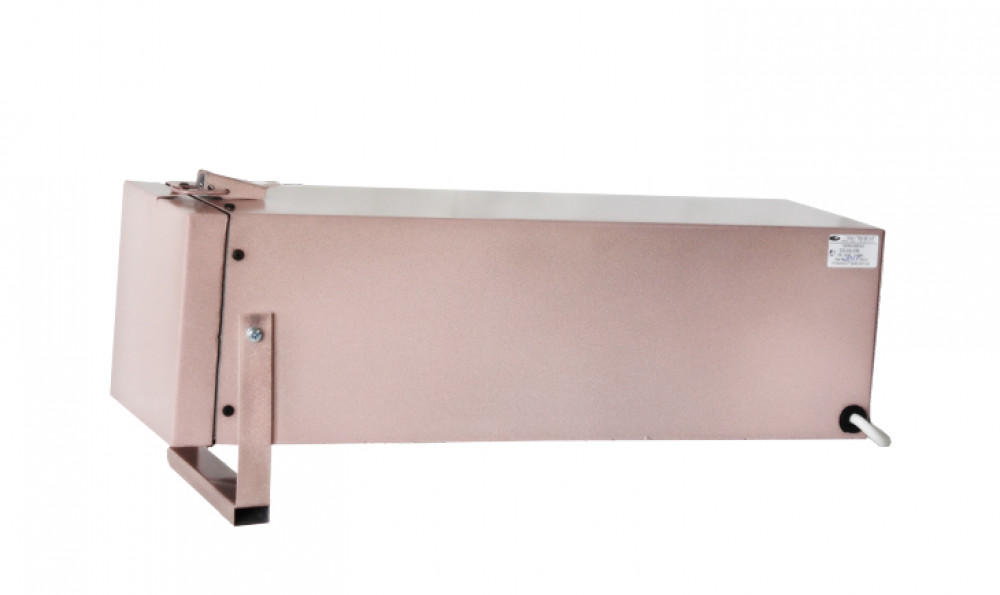

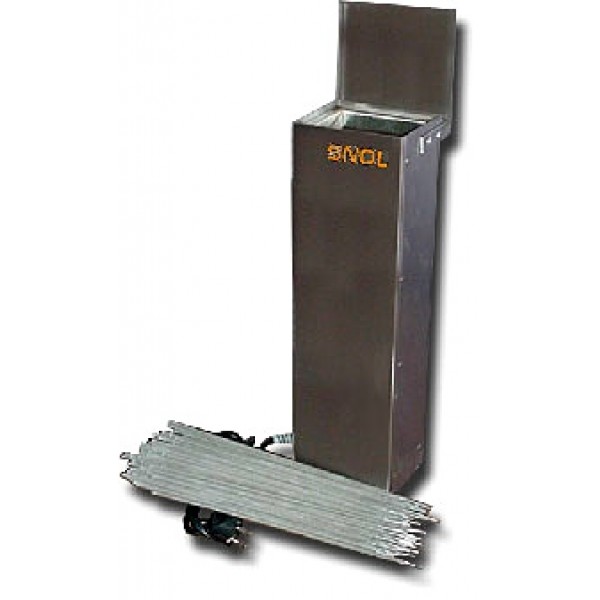

Пеналы термосы и термопеналы

Часто так случается, что сварочные работы ведутся на улице или в условиях повышенной влажности, поэтому электроды могу быстро отсыреть и вновь прийти в негодность. Для таких случаев специально разработаны пеналы. Они герметичны и имеют термоизоляцию, позволяя электродам длительное время находится в сухом состоянии. По конструкции различают пеналы термосы и термопеналы.

Пеналы термосы небольшого размера и имеют теплоизолирующее внутреннее покрытие. Они особенно удобны для хранения уже просушенных электродов на объектах строительства в любую погоду и пору времени. Пенал для сушки электродов оснащен нагревательными элементами, термостатом и позволяет проводить сушку прямо на месте. Он небольшого размера и может высушить около 10 килограмм электродов за раз. Термопеналы имеют два типа подключения – к розетке и к сварочному трансформатору.

Сушильное оборудование дает возможность получения различных температурных режимов и точный контроль по времени, позволяя прокаливать электроды различных марок и производителей. Оно восстанавливает рабочие свойства электродов, ускоряет работу сварщика и экономит деньги на покупке новых электродов. Просушить электроды намного быстрее и проще, чем переделывать потом некачественный сварной шов.

Разновидности оборудования для прокалки

Сушка электродов в домашних условиях производится в специальных приспособлениях. Для этого вы можете использовать:

Правильное хранение

Чтобы не допустить образования лишней влаги в электродах, их следует правильно хранить. Заводская термоусадочная пленка не всегда может уберечь изделия, особенно при длительном хранении.

Первое, что нужно запомнить — это температурный режим в помещении, где лежат стержни. На складе или в подсобке должно быть не холоднее 15°С. Комнатной температуры будет вполне достаточно, чтобы они не отсырели. Не допускайте также больших перепадов температур. Из-за этого внутри упаковок может образоваться конденсат.

Другой важный момент — это уровень влажности. Он должен быть минимальным. В противном случае электроды очень быстро наберут влагу. Сушка может не помочь и придется тратить много времени на прокалку.

Отдельно позаботьтесь о защите электродов от механических воздействий. Повреждение или скол покрытия ухудшают сварочные свойства.

Соблюдение таких простых правил позволит продлить срок хранения электродов. Они сохранят свои качества, и вы сможете выполнить качественные и надежные соединения.

Технология сушки электродов

Для различных электродов температура и временной период выдержки – разные. Именно поэтому, перед тем как прокаливать их, нужно хорошо ознакомиться с инструкцией, имеющейся в упаковке, чтобы понять как сушить электроды того или иного производителя. Зарубежные производители не всегда указывают условия и параметры сушки на упаковке. Поэтому придется зайти на их сайт и найти интересующую вас информацию.

На заметку! Целлюлозные электроды должны иметь минимальное содержание влаги в покрытии, в связи с этим, они выпускаются в металлических банках и специалисты не советуют прокаливать такой вид электродов.

Как показывает практика, температура прокалки электродов этого типа должна быть не более 70°С, иначе их покрытие будет повреждено.

Итог

Правильная подготовка к сварочным работам является залогом ее надежного и качественного выполнения. Это касается и электродов, которые должны быть высушены и прокалены, особенно при сварке ответственных металлических конструкций или получении герметичных швов.

В то же время не стоит забывать сколько раз можно подвергать их термообработке, ведь прокаливать электроды более двух раз не рекомендуется. Это связано с тем, что электродное покрытие может разрушиться, и стрежни станут непригодными для работы.

Как просушить электроды в домашних условиях

Как уже отмечалось, основная цель прокалки – это снижение количества влаги, содержащегося в покрытии электродов. Процедура эта — достаточно простая и нетрудоемкая. Вам необходимо изучить упаковку и найти параметры температуры и времени, в соответствии с которыми должна выполняться работа. В среднем, прокалка занимает полтора-два часа при температуре 200-250°С. Использовать вы можете любой нагревательный прибор, который у вас имеется. Лучше всего выполнять процесс сушки в духовке. Безусловно качество такой процедуры будет ниже, чем при использовании электропечи или термопенала, но все же лучше, чем ничего.

Просушка УОНИ13/55

Стержни УОНИ13/55 незаменимы при сваривании ответственных элементов и конструкций. Они наиболее нужные и популярны. Прокалить (просушить) сварочные стержни УОНИ13/55 нужно перед использованием.

Тем самым вы создадите стабильное горение дуги и высокое качество шва. Вводные параметры для осушения: 250-300 градусов Цельсия, время – 1 час. Лучшего результат можно достичь производя такую процедуру в электропечах в спецтаре.

Прокалка электродов уони

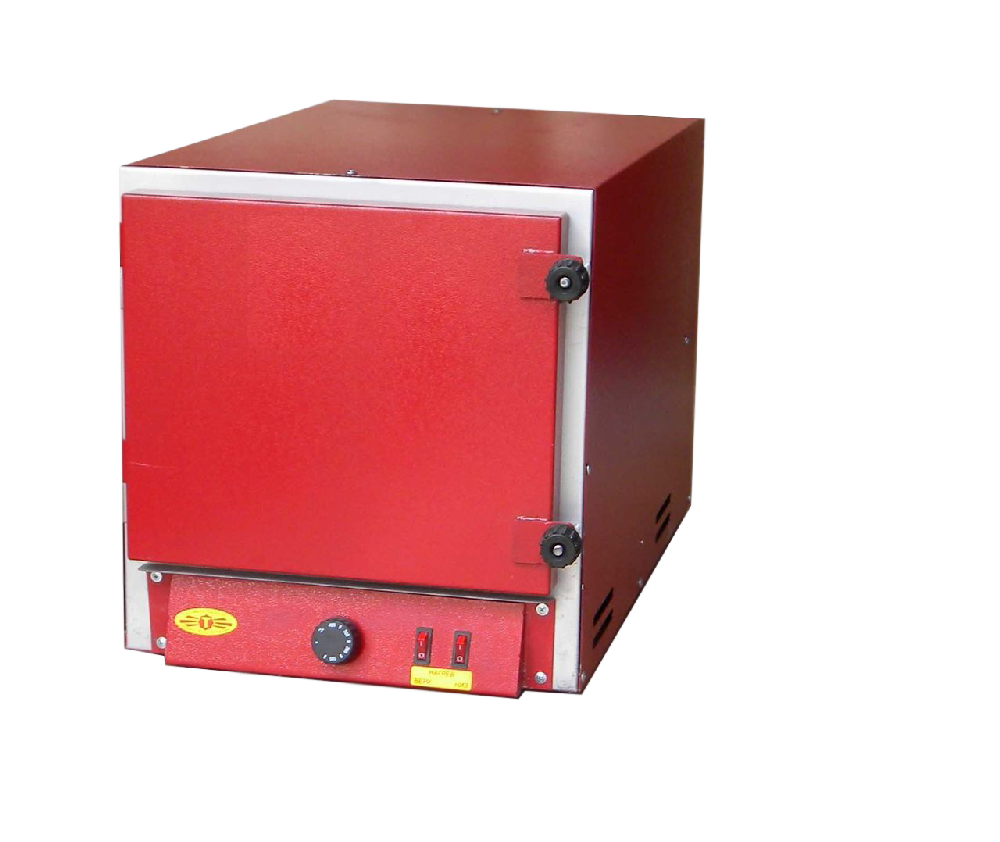

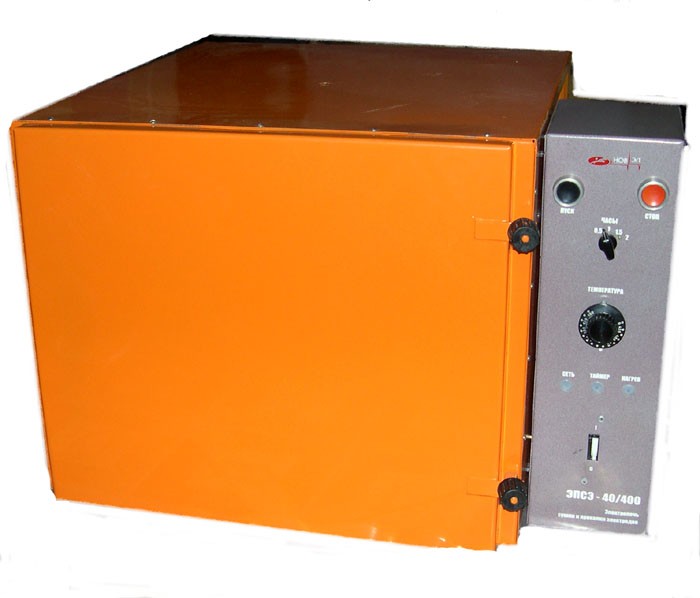

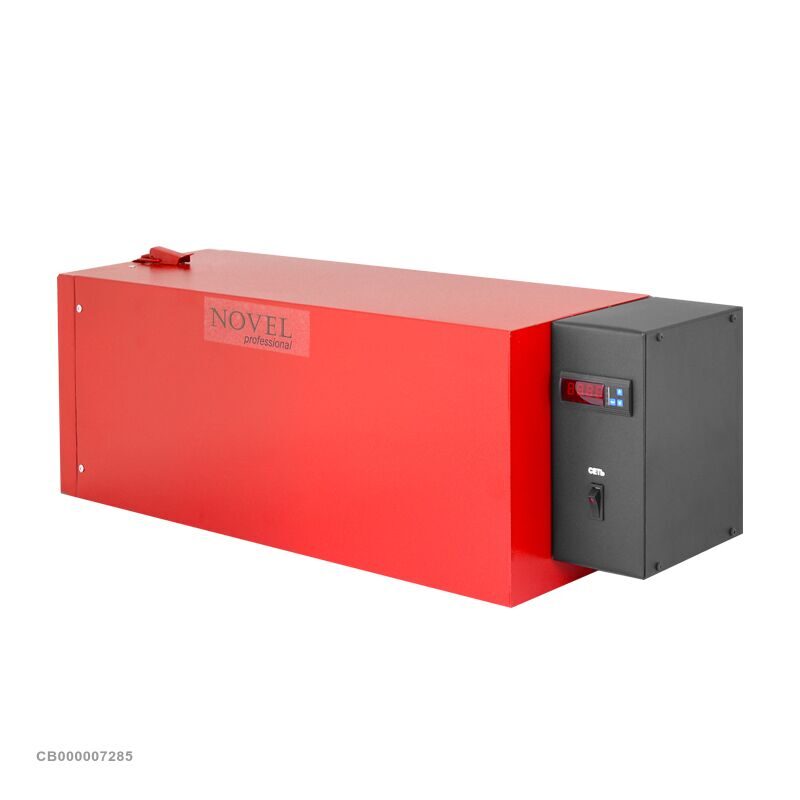

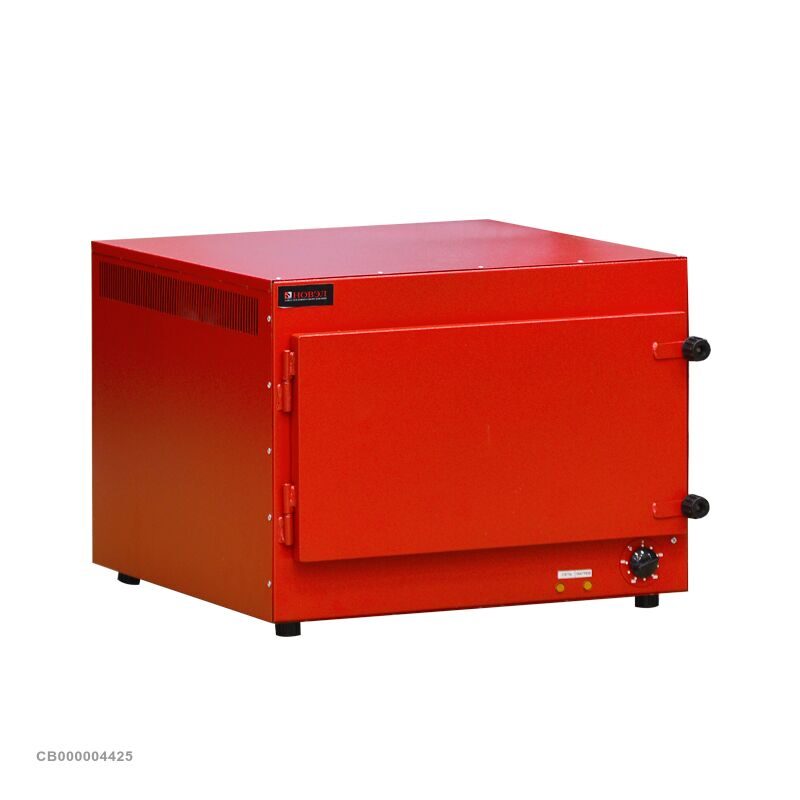

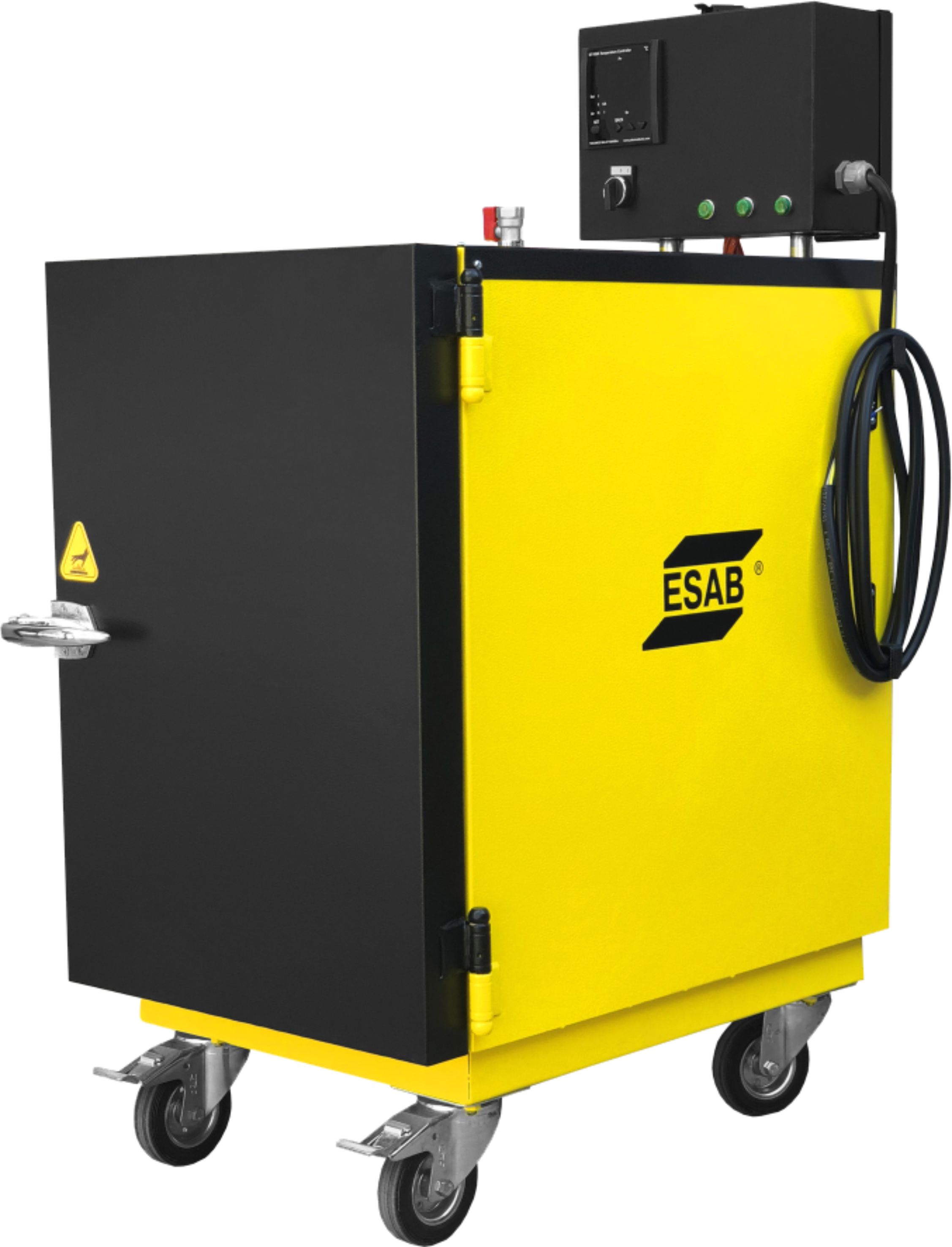

печь для прокалки электродов
Наиболее популярными и востребованными считаются электроды уони 13/55. Для примера мы рассмотрим технологию их прокалки. Прокаливание сварочных электродов уони 13 55 должно производиться перед их применением. Так вы сможете обеспечить стабильное горение сварочной дуги и высокое качество образуемого шва. Температура, при которой производится процедура, должна быть 250-300°С, время – 1 час. Лучше всего прокаливать электроды в специальной печи, поместив их в специальные коробки.

Подводя итог всего вышеописанного понятно, что сушка электродов для сварки — процедура не сложная, но обязательная. Лучше всего использовать печь для прокалки электродов. Зная как просушить электроды в домашних условиях, вы значительно облегчите сварочные работы.
[Всего голосов: 1 Средний: 1/5]

Когда производится сушка

Если электроды хранились на складе более 3-х месяцев, их нужно подвергнуть просушке, даже если при визуальном осмотре не обнаружено явных признаков повышенной влажности. Также поступают с электродами, которые пролежали более пяти дней без герметичной упаковки. Их технические характеристики ухудшаются, создавая неравномерную дугу и неправильный прогрев металла, как следствие получается некачественный шов. Поэтому, для электродов существуют четкие правила хранения, а также параметры прокаливания и сушки в шкафу, печи или пенале.

Сырые электроды приводят к дефектам сварного шва:

происходит образование пор;
возможно возникновение свищей;
образуются трещины;
происходит частое залипание электрода.

Если сварочный шов получается некачественный, возникли проблемы с прилипанием электрода или зажиганием дуги, то в первую очередь необходимо просушить электроды. Это даст не только качественный шов, но и уменьшает расход электродов. Не всегда получается хранить электроды в идеальных для этого условиях. На больших строительных объектах или предприятиях они закупаются крупными партиями и сберегаются достаточно продолжительное время. В домашних условиях электроды также портятся из-за длительного хранения в гараже, подвале или на даче.

Сварочный аппарат для меди

Основные агрегаты определены как полуавтоматические, автоматические, аргонные, инверторные агрегаты. Каждый из аппаратов выполняет работы различным способом производства, оснащен отличительными характеристиками.

Соединение медных пластин может осуществляться аргонной средой органами вольфрамового типа. Инверторы современного типа питаются от бытовой сети, оснащены автономной системой охлаждения, имеют малый вес.
С проволокой применяется полуавтоматические установки. Существуют различные узлы, в том числе и отечественные, не уступающие импортным аналогам по производительности.
Медные провода также соединяются инвертором, основной особенностью является экономичность, низкое потребление электроэнергии. Защита от залипания, горячий старт позволят действовать начинающему мастеру без предварительного обучения.

Самодельный сварочный аппарат для сварки угольными электродами

При домашнем использовании наилучшим выбором является агрегат мощностью до 3,5 кВт. Выдаваемой мощности достаточно для соединения меди толщиной 5 мм. Низко ресурсные механизмы не навредят бытовой электросети, предотвратят выход из строя приборов.

Прокалить или просушить — в чем разница

Процедуры прокалки и сушки схожи практически по всем параметрам. Однако, есть некоторые незначительные различия. Прокаливание выполняется строго по инструкциям, представленным на упаковке (как на фото выше). Главная цель просушивания — удаление влаги. Поэтому для данной процедуры не так важно точно и серьезно следовать рекомендациям.

Таким образом, в некоторых случаях можно применять «народные» средства для осуществления термообработки. Но для этого необходимо обладать информацией о том, как просушить электроды в домашних условиях. Сведения следует черпать из надежных источников и полагаться только на мнения мастеров. Основные разъяснения о том, как просушить электроды в домашних условиях указаны ниже.

Трудности при сварке

Необходимо следовать рекомендациям мастеров, т. к. металл отличается по характеристикам от других составляющих. Основные трудности и моменты, возникающие в процессе:

Жидко текучесть осложняет соединение швов вертикальным положением. Нижним положением сваривание производится с применением прокладки, вертикальные произведения доступны в кратковременном режиме.
Высокая степень теплопроводности материала, потребует использования способов отвода тепла из зоны стыковки.
Линейное расширение при нагреве влияет на повышенную склонность к деформации, образование трещин.

Также следует помнить про способность поглощать кислород и водород, при воздействии высоких температур. Склонность к окислению требует применения специальных гелей, состоящих из кремния, фосфора либо марганца.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Сварка меди и ее сплавов технология

Сплавы меди в отличие от чистого вида металла имеют пониженную теплопроводность, следствием чего не требуется повышенная температура. Существует несколько разновидностей сплавов, наилучшим вариантом является бескислородная медь. Технология сварки меди подразумевает использование предварительно подготовленных изделий. Перед сваркой изготавливаются детали соответствующего размера, у составляющей длиной до 18 мм подготавливаются кромки фасок.

При действиях с большими объемами, скорость обработки достигается с использованием фаскоснимателя, который способен обрабатывать деталь в нужной форме. Кроме того, места соединений тщательно очищаются от грязи и окислений, во избежание образования дефектов. Сварка меди происходит защищенной от кислорода среде, для этого используются проволока из сплавов алюминия с добавлением фосфора. Очищенная от примесей часть требует предварительного нагрева, иначе слой флюса растечется по швам неравномерно.

Дуговая сварка

Качественное производство выполняется с применением электродов, длина дуги составляет не более 5 мм. Соединение импульсно – дуговым методом позволяет производить различные швы, использовать тонкий металл. В сложных ситуациях, во избежание излома и образования трещин, подкладывается упор, который способствует надежному креплению деталей.

Требования к прокалке

Основными показателями при прокалке являются следующие параметры: необходимость проведения процедуры сушки, её режимы и количество прокалок.

Отсутствие термообработки может привести к увеличенному расходу материалов, получению некачественного шва, потери времени, а иногда и к переделке всей работы. Поэтому, если существует неуверенность в условиях и продолжительности хранения электродов или в покрытии присутствует влага, то необходимо обязательно произвести прокаливание.

Оптимальный режим просушки материалов указан на упаковке или в технической документации.
Электроды проходят заводскую прокалку, поэтому проводить их обработку снова можно не более трех раз.

Более подробно о процессе прокаливания в отдельной статье.

[ads-pc-2][ads-mob-2]

Что такое электросварка?

Электрическим называют один из методов сварки, когда для нагрева и последующего расплавления металлов применяется электрическая дуга. Температура последней доходит до 7000°С, что намного превышает температуру плавления большинства металлов.

Процесс электросварки протекает следующим образом. Для образования и поддержания в рабочем состоянии электрической дуги подается ток от сварочного прибора к электроду.

В процессе сварки основной металл и металлическая сердцевина электрода расплавляются и перемешиваются, образуя прочный и неразрывный шов (+)

Когда электродный стержень касается свариваемой поверхности, проходит сварочный ток. Под его воздействием и воздействием электрической дуги электрод и металлические кромки свариваемых элементов начинают плавиться. Из расплава образуется, как говорят сварщики, сварочная ванна, в которой расплавленный электрод перемешивается с основным металлом.

На поверхность ванны всплывает расплавленный шлак, который образует защитную пленку. После отключения дуги металл постепенно остывает, образуя шов, покрытый окалиной. После полного остывания материала ее счищают.

Для сварки могут использоваться неплавящиеся и плавящиеся электроды. В первом случае для образования сварочного шва в расплав вводят присадочную проволоку, во втором этого не требуется. Для образования и последующего поддержания в рабочем состоянии электрической дуги используется специальное оборудование.

Навыки на поприще сварщика в бытовых условиях требуются для выполнения обширного ряда работ:

Галерея изображений

Фото из

Сооружение металлического каркаса теплицы

Сборка арматурной сетки для фундамента

Изготовление больших и малых ограждений

Устройство лестниц и входных групп

Самодельный электрод для сварки меди

Медь – один из древнейший известных металлов, которым пользовались еще несколько тысяч лет назад. Многие его считают универсальным и до сих пор, поэтому широкое применение меди в наше время никого не удивляет. Смотря на широкое применение меди Вы, может быть, задумаетесь над сваркой какого-нибудь медного изделия.

Медь обладает рядом прекрасных качеств, которые не свойственны другим металлам. К ним относится высокая электро- и теплопроводность, коррозионная устойчивость и пластичность. Также к ее техническим качествам можно отнести эстетичность, из-за которой металл очень востребован в декоративной отделке.

Итак, сварка меди – это очень востребованное дело, потому что медь имеет широкое применение. Однако электроды для сварки меди стоят немалых денег, и многие люди находят выход в изготовлении самодельных электродов, для собственного пользования. Для того чтобы произвести сварку меди Вам нужно очистить медную поверхность металла от окисления, потому что медь – это сильноокисляемый металл. Также при сварке меди Вам нужно использовать всевозможные присадки, например кремний или фосфор.

Так как у меди плохие литейные свойства, то рекомендуется использовать присадочные материалы. В основном используются материалы, в которых в большом количестве содержится фосфор, цинк, иногда серебро и т. п. Для сварки меди практически всегда используются угольные электроды, которые славятся своей невысокой ценой и качеством.

Для того чтобы сделать электроды для сварки меди своими руками Вам нужно, прежде всего, запастись всеми материалами, которые нужны для того, чтобы сделать правильное покрытие. Это такие материалы: ферромарганец 50%, плавиковый шпат 10%, жидкого стекла 20% и 8% ферросилиция. Все эти составляющие нужно тщательно перемешать и нанести на электродный стержень одинаковым слоем. Сам стержень должен быть сделан из медного прута длиной 30 – 40 сантиметров.

Нанести слой покрытия Вы можете, просто окунув его в раствор или сделать специальное приспособление, которое будет оппресовывать стержень. Однако многие люди не идут на такие жертвы и покупают обычные угольные электроды или наносят покрытие способом окунания стержня в жидкую массу покрытия. После нанесения покрытия на электрод ему нужно дать время на засыхание, а потом его требуется поместить в специальную печь для прокалки электродов при температуре 500 – 600 градусов в течение 50 минут или одного часа.

После прокалки электроды должны остыть от оптимальной температуры и полностью готовы к использованию. Однако многим людям кажется, что изготавливать электроды самостоятельно сложно и долго

, поэтому они готовы купить их у нас. Если относите себя к этим людям, то можете оформить покупку у наших заводов-изготовителей, которые выпускают только качественную продукцию. Для того чтобы оформить заказ перейдите в пункт меню «Контакты» и сделайте необходимый заказ по разумной цене.

Как делают электроды для сварки

Сейчас вы узнаете как делают электроды для сварки. Компоненты (кроме алюминиевого порошка), входящие в состав покрытия, проходят сортировку, сушку, дробление, размол и просев через сито с числом отверстий не менее 1200 отв./см2. Ферросилиций после просеивания пассивируют для создания тонкой окисной пленки, предохраняющей кремний от воздействия щелочи. Пассивирование производится посредством нагрева до температуры 700 — 800 градусов и выдержки при этой температуре в течение 2 — 3 часов при периодическом перемешивании. При отсутствии защитной окисной пленки кремний, взаимодействуя со щелочью жидкого стекла, выделяет водород, который вызывает вспучивание обмазки и образует в покрытии газовые пузыри. Взаимодействие щелочи жидкого стекла с кремнием происходит по следующей реакции: Si + 2NaO + Н20 Na2Si03 -f Н2 или Si -f- 2НаО -> Si02 2h3.

После прокалки ферросилиций вторично пассивируют водой в течение 3 — 5 дней при периодическом перемешивании. Просушенный после пассивирования водой ферросилиций вторично просеивают. Предварительно подготовленные компоненты взвешивают в количестве, соответствующем составу электродного покрытия, и тщательно перемешивают в специальных смесителях или ручным способом. В хорошо перемешанную сухую смесь выливают стекло плотностью 1,3 — 1,5 в количестве 55 — 60% от веса сухой шихты. Сухие компоненты с жидким стеклом тщательно перемешивают в смесителе или ручным способом.

Приготовленная сметанообразная масса пропускается через краскотерку или сито с 140 — 250 отв./см2 для получения полной однородности обмазки.

Покрытие на электродные стержни наносят путем однократного или двукратного окунания в полученную массу. Толщина слоя обмазки на электродном стержне зависит от скорости, с которой электрод вынимают из обмазочной массы, и 2 — 19 консистенции покрытия. Чем скорее вынимают электрод, тем толще слой обмазки; если электрод вынимают слишком медленно, слой получается тонким.

Покрытие наносят на один или одновременно на несколько электродных стержней, последние закрепляют в специальных обоймах-рамках. В процессе нанесения покрытия на электроды необходимо периодически перемешивать обмазочную массу во избежание оседания более тяжелых компонентов на дно. Электродные стержни с нанесенной на них обмазкой устанавливают в вертикальном положении в стеллажах или пирамидах для просушки на воздухе при температуре 20 — 30 градусов в течение 3 — 4 час. После предварительной просушки прокалка электродов производится в электрической печи при температуре 250 — 300 градусов в течение 1,5 — 2 час.

Поднимать температуру в прокалочной печи и охлаждать ее следует постепенно для предотвращения растрескивания покрытий. Готовые электроды принимают по внешнему осмотру, технологической пробе, результатам механических испытаний наплавленного металла.

При внешнем осмотре готовых электродов на поверхности покрытия не должно быть обнаружено дефектов (трещин, свищей и отбитых участков), влияющих на качество сварки. Покрытие должно быть нанесено равномерным слоем по всей длине стержня и должно достаточно прочно держаться на нем. Один конец электрода на длине примерно 30 мм должен быть свободен от покрытия, этим концом электрод зажимают в электрододержатель.

Электроды ЦТ-28: характеристики, для чего применяются | ММА сварка для начинающих

Электроды ЦТ-28: характеристики, для чего применяются

Электроды ЦТ-28 применяются для сварки жаропрочной стали, а также сплавов с содержанием никеля. Сварка электродами осуществляется во всех пространственных положениях, на постоянном токе обратной полярности.

Данный вид сварочных электродов был разработан специально, для сварки разнородных марок стали: хромистых, перлитовых, на никелевой основе. Наплавленный металл электродами ЦТ-28 характеризуется высокой прочностью и длительной жаростойкостью. Сварочный шов твёрдый, имеет минимальное количество пор.

Электроды ЦТ-28: характеристики, для чего применяются

Там где нужна повышенная надёжность и прочность, где нужно варить жаропрочные стали и сплавы на основе никеля, применяются электроды ЦТ-28. Основное покрытие данных электродов рутиловое, что позволяет сварочному шву получить повышенную прочность и стойкость к коррозии.

Данная марка электродов применяется для сварки ответственного оборудования из стали и сплавов марок ХН70ВМЮТ и ХН78Т. Можно осуществлять и сварку разнородных сталей, на никелевой, перлитной или хромистой основе.

Как было сказано в самом начале статьи сайта про сварку mmasvarka.ru, электродами ЦТ-28 допускается варить во всех пространственных положениях. Это и нижнее положение, вертикальное, снизу вверх, угловое, тавровое, потолочное, горизонтальное положение.

Характеристики электродов ЦТ-28

Электроды ЦТ-28 имеют следующие характеристики:

Основное покрытие — рутиловое;
Коэффициент и производительность наплавки — 0,5 г/А·ч, 1,3 кг/ч для электродов диаметром 4 мм;
Расход электродов ЦТ-28 составляет порядка 1 кг на 1,5 кг наплавленного металла.

Что касается механических свойств наплавленного металла электродами, то они, выглядят так:

Временное сопротивление на разрыв — 725 МПа;
Относительное удлинение — не более 35%;
Ударная вязкость — 150 Дж/см²;
Предел текучести — 451 МПа.

Таким образом, видно, что электроды ЦТ-28 обладают достойными показателями, а сварочный шов, полученный с их применением, достаточно прочный, ударостойкий и жаростойкий.

Особенности применения электродов ЦТ-28

Какими бы безупречными характеристиками не обладали электроды ЦТ-28, если они будут сырыми и без предварительной прокалки, работать с ними очень сложно. Поэтому, если электроды находились на длительном хранении, то крайне важно для получения качественного и надёжного сварочного шва, правильно их подготовить.

В первую очередь, это касается прокалки электродов. Электроды ЦТ-28 необходимо прокаливать не менее 1 часа, при температуре в 200-220 градусов. Температуры гораздо выше, приведут к порче обмазки электродов. Для прокалки электродов подходят электрические печи или духовка, если прокалка осуществляется в домашних условиях.

Влажность электродов перед применением не должна быть выше 0,4% от рекомендуемой. Что же касается нюансов сварки электродами ЦТ-28, то рекомендуется выдерживать короткую дугу, которая позволит проварить металл. Также, рекомендуется осуществлять сварку узкими валиками.

Сварочные электроды ЦТ 28 дают возможность получения прочного и жаростойкого соединения, с возможностью выдерживать температуры воздействия свыше 1000°С.

Еще статьи про сварку:

Коаксиальная криптоловая печь. | ИХХТ СО РАН

Кухтецкий С.В., [email protected]

Криптоловые печи, довольно широко применявшиеся в первой половине прошлого столетия, в настоящее время почти неизвестны экспериментаторам. Тем не менее, такие печи – очень простой, быстрый и эффективный способ получения высоких (1500-2000 градусов и выше) температур в лабораторных условиях, если по каким-то причинам нет возможности использовать современное специальное оборудование (индукционные, дуговые или другие высокотемпературные печи). В данной статье в очень краткой форме (фотографии с минимальными комментариями) показана конструкция и порядок сборки коаксиальной криптоловой печи. Особенность этой печи в том, что ток течет радиально, концентрируясь около центрального цилиндрического графитового электрода. Этот электрод выполняет и роль тигля. Внешний коаксиальный электрод большего диаметра изготовлен из стали и играет дополнительную роль — боковой стенки печи. Помимо замыкания тока, внешние слои криптола, примыкающие к внешнему электроду, служат теплоизоляцией. При достаточно большом отношении радиусов внешнего и внутреннего электродов перегревная неустойчивость не возникает, высокотемпературная зона окружает только внутренний электрод, и печь работает устойчиво.

Введение

Когда у экспериментатора возникают разовые задачи, связанные с нагревом до температур выше 1100-1200 градусов, начинаются проблемы. Промышленные печи на такой температурный диапазон резко возрастают в цене по сравнению со штатными муфельными печами, а изготовление даже небольшой печи собственными силами «упирается» в проблему поиска подходящих материалов. Печи сопротивления с металлическими нагревателями требуют применения либо дорогих благородных металлов (например, платины), либо использования инертной или восстановительной атмосферы.

Если же требуемые температуры превышают 1500 градусов, то практически единственным приемлемым вариантом является применение графитовых нагревателей с какой-нибудь подходящей защитой графита от окисления атмосферным воздухом. Абсолютная герметизация графита в таких печах обычно не нужна. Достаточно исключить поступление свежего воздуха, содержащего много кислорода, непосредственно к нагревательному элементу. При этом удается достичь ресурса графитового нагревателя от нескольких десятков до сотни часов, в зависимости от рабочей температуры. Такой ресурс вполне удовлетворителен для единичных лабораторных экспериментов.

К сожалению, физико-химические свойства графита не способствуют изготовлению высокоомных графитовых нагревателей. Его хрупкость не дает возможности делать тонкие длинные спиральные нагреватели, а неустойчивость графита к окислению при высоких температурах заставляет делать нагреватели как можно толще для достижения приемлемого ресурса. Поэтому обычно применяют трубчатые графитовые нагреватели, которые имеют очень низкое сопротивление и требуют для своего питания специальные низковольтные сильноточные источники.

Естественно, при этом обостряется проблема контактов и мощных токовводов в герметичную зону.

Электрическое сопротивление нагревателя можно легко увеличить, если использовать в качестве нагревателя не монолитный кусок графита, а некий объем, заполненный графитовыми гранулами размером 2-5 мм. Такая графитовая «крупа» называется криптолом и обладает рядом замечательных свойств, очень полезных для создания высокотемпературных нагревателей. А именно:

Графит (углерод) не образует нелетучих, непроводящих окислов. Поэтому приемлемое электрическое сопротивление контактов между гранулами сохраняется при любых температурах и степени окисления графита.

Электрическое сопротивление объема, заполненного криптолом, велико по сравнению с сопротивлением монолитного графита. Это дает возможность питать криптоловые печи более простыми и дешевыми источниками питания. Как будет показано ниже, при использовании тиристорных регуляторов возможно питание криптоловых печей вообще непосредственно от сети 220 вольт, без использования дорогих и громоздких трансформаторов.
Из-за того, что напряжение питания криптоловых печей получается достаточно высоким, начальная стадия разогрева криптола существенно облегчается за счет возникновения большого количества микроразрядов в зонах контакта зерен криптола друг с другом.
Использование толстых слоев криптола препятствует свободному поступлению кислорода воздуха в высокотемпературную зону. Это способствует увеличению ресурса нагревателя. По этой же причине, периферийные зоны криптола служат неплохим теплоизолятором для горячих центральных зон.

Благодаря этим замечательным свойствам криптоловые печи широко использовались в лабораторной практике в первой половине прошлого века [1-4]. К недостаткам же криптоловых печей можно отнести следующие.

Сравнительно малый ресурс. Обычно это несколько десятков (до сотни) часов в зависимости от рабочей температуры и степени герметизации криптола. С другой стороны, замена выгоревшего криптола – очень простая операция (простота зависит, конечно, от конструкции печи), связанная с выгрузкой старого и насыпкой свежего криптола.
Определенная «капризность» криптоловых печей, требующих постоянного контроля за их работой. Сопротивление криптолового нагревателя может заметно и самопроизвольно изменяться в широких пределах как из-за вибраций и ударов, так и от выгорания гранул криптола. Это затрудняет достижение стабильных, повторяемых режимов нагрева.
Выделение продуктов окисления криптола и восстановительная атмосфера в печи. Поэтому с такими печами необходимо работать под тягой (для небольших печей) или в хорошо проветриваемом помещении.

По мере развития высокочастотной преобразовательной техники и технологий индукционного нагрева, к настоящему времени криптоловые печи практически полностью вытеснены индукционными и преданы забвению. Достаточно «подробный» поиск в Сети дал всего две (!) современные статьи, так или иначе связанные с криптоловыми печами [5, 6]. Похоже, действительно, для промышленных и массовых лабораторных задач время криптоловых печей безвозвратно ушло. Тем не менее, в ряде случаев такие печи могут оказаться востребованными. К таким случаям относятся разовые недорогие эксперименты, связанные с нагревом до высоких температур, или малобюджетные проекты при отсутствии оборудования для индукционного нагрева. Поэтому я решил описать одну, на мой взгляд, удобную конструкцию коаксиальной криптоловой печи. Она не требует дефицитных материалов, очень проста в изготовлении и вполне надежна в работе.

Примечание. Наши отцы-деды-прадеды изобрели много разных вариантов криптоловых печей. Возможно и такая конструкция, о которой пойдет речь ниже, тоже уже была. К сожалению, мне не удалось найти какого-то близкого прототипа описываемой здесь печи. Поэтому был бы очень признателен за ссылки на такую конструкцию, если она кому-нибудь встречалась.

Предупреждение об опасности

Элементы конструкций, рассматриваемых в данной статье, находятся под высоким напряжением и не имеют гальванической развязки от питающей сети. Поэтому при работе с ними нужно соблюдать предельную осторожность. ВСЕ МАНИПУЛЯЦИИ с этими печами можно проводить ТОЛЬКО ПОСЛЕ ВЫКЛЮЧЕНИЯ ПИТАНИЯ И ПОЛНОГО ОТКЛЮЧЕНИЯ ИХ ОТ СЕТИ!

Источник питания

Традиционные криптоловые печи имели достаточно большое поперечное току сечение. Сопротивление нагревателя составляло величину десятые доли Ома и ниже, в зависимости от конструкции печи, качества криптола и плотности набивки. Поэтому для их питания обычно использовались понижающие трансформаторы. Типичные режимы питания – токи от 50 до 150 А, напряжения 40-60 В. В данной работе мы будем иметь дело с менее мощными печами (до 10 кВт). Рабочее пространство организовано так, что сопротивление криптоловой засыпки составляет 10-20 Ом. Поэтому такие печи можно питать непосредственно от сети, используя какой-нибудь простой регулятор для управления мощностью печи. В данном случае был выбран простейший вариант симисторного регулятора с управлением на базе отечественной микросхемы фазового регулятора КР1182ПМ1. Схема регулятора взята из статьи [7] (рис. 12 в [7]) практически без изменений. Она изображена на рис.1.

Рис.1. Схема простейшего регулятора мощности печи.

Резистор R1 лучше выбрать с выключателем, но можно и обойтись без него. Подключать регулятор к сети (да и отключать тоже) необходимо при таком положении ручки, чтобы ножки 3 и 6 микросхемы были «замкнуты». Конденсатор C1 уменьшит бросок тока, если вы забудете это сделать. Марка симистора зависит от предполагаемой мощности печи и возможностей питающей сети. У меня под рукой оказался ТС142-80. 80А хватит с огромным запасом. Для контроля среднего тока, потребляемого печью, желательно поставить какой-нибудь измеритель переменного тока.

Никаких особых требований к монтажу регулятора нет. Еще раз напомню, что радиатор симистора находится под высоким напряжением. Будьте предельно осторожны при работе! Правильно собранный регулятор обычно работает сразу. Испытаем его, подключив мощную лампу накаливания вместо печи (рис.2). Проверим плавность регулировки – яркость свечения должна плавно изменяться с поворотом ручки резистора. Также плавно должен изменяться и потребляемый ток.

Рис.2 Собранный регулятор в процессе испытания.

Теперь мы можем перейти к рассмотрению конструкции коаксиальной криптоловой печи.

Коаксиальная криптоловая печь

Схема печи

Схема коаксиальной криптоловой печи представлена на рис.3.

Рис.3. Схема коаксиальной криптоловой печи.

Центральный электрод выполнен из графита. В верхней части этого электрода просверлено отверстие, которое представляет собой рабочую камеру печи (тигель). Внешний коаксиальный электрод выполнен из листовой стали и служит внешней стенкой. На центральный электрод, как на детскую пирамидку, надеваются керамические кольцевые вкладыши. Остальное пространство внутри печи заполнено криптолом.

Форма и количество керамических вкладышей может выбираться из различных соображений. Один из вариантов показан на рис.3. В этой конструкции верхний, нижний и боковой слои криптола (на рисунке – черные гранулы) выполняют функцию теплоизоляции. Заметно нагреваются только внутренние слои криптола (обозначены цветными гранулами). При этом, за счет радиального направления тока, максимальный нагрев происходит в центральной зоне вблизи графитового электрода, где плотность тока максимальна.

Процесс сборки печи

На серии следующих ниже рисунков показан процесс сборки и подготовки печи к работе. Все детали печи показаны на рис. 4.

Рис.4. Детали печи.

Сборку начнем с установки дна печи, центрального графитового электрода и нижних керамических вкладышей (рис.5).

Рис.5. Начало сборки печи.

После этого устанавливаем внешний электрод и засыпаем нижнюю часть печки криптолом (рис.6).

Рис.6. Нижняя часть печи готова.

Толщина слоя криптола над верхним вкладышем нижней группы составляет около 20 мм. Этот слой по сути дела и является нагревателем. На заднем плане рис.6. можно видеть зеркало, расположенное таким образом, чтобы через него было видно изображение печи сверху.

Можно продолжить сборку печи: поставить остальные керамические вкладыши и досыпать криптол. Мы это сделаем чуть позже. А пока посмотрим работу криптола в качестве нагревателя. Это позволит представить, как будем происходить процесс нагрева криптола в уже полностью собранной печи.

Подключаем регулятор к сети и начинаем плавно увеличивать R1 (рис.1). Начиная с какого-то уровня станет слышно характерное потрескивание и вокруг центрального электрода можно будет наблюдать множество микроразрядов между гранулами криптола (рис.7).

Рис.7. Иллюстрация «работы» криптола.

По ссылке [8] можно посмотреть видео, на котором представлена начальная стадия разогрева криптола. На рис.8. мы видим, что область нагрева сосредоточена в области центрального графитового электрода.

Рис.8. Вид печи после испытаний.

После остывания криптола можно закончить сборку печи: устанавливаем верхнюю группу керамических вкладышей и засыпаем оставшееся пространство криптолом. Полностью собранная печь (без верхней крышки) показана на рис.9.

Рис.9. Полностью собранная печь.

Выводы и обсуждение

Итак, в данной статье мы рассмотрели конструкцию коаксиальной криптоловой печи и процесс ее сборки. Конечно, по ресурсу и удобству работы, криптоловые печи не идут ни в какое сравнение с печами, использующими, например, индукционный нагрев. Тем не менее, главное достоинство криптоловых печей заключается именно в простоте их изготовления и дешевизне. Для разовых лабораторных экспериментов, связанных с высокими температурами, эти факторы могут оказаться определяющими.

Важнейшая особенность печи, представленной в данной статье, заключается в том, что ток течет радиально между двумя коаксиальными электродами, концентрируясь около внутреннего графитового электрода. Важнейший безразмерный параметр этой печи – отношение диаметра внешнего электрода D к диаметру внутреннего d. Т.е. параметр D/d. Детальное исследование характера работы печи при различных значениях этого параметра не проводилось, но некоторые качественные наблюдения изложены ниже.

При достаточно большом значении этого параметра (D/d > 8-10) печь работает довольно устойчиво, и высокотемпературная зона сосредоточена вокруг центрального электрода. Именно такой вариант рассматривался выше (см. рис.7 и рис.8).

При меньших отношениях диаметров возможен несимметричный нагрев центрального электрода (рис.10 слева) в начале работы, который исчезает при дальнейшем нагреве (рис.10 справа). В этом случае печь работает тоже довольно устойчиво.

Рис.10. Варианты работы печи с небольшим отношением диаметров электродов (D/d ~ 4).

При еще меньших отношения диаметров электродов (D/d < 2-3) начальный несимметричный нагрев криптола может развиваться в перегревную неустойчивость. При этом высокотемпературная зона занимает довольно узкую область между центральным и внешним электродами. Практически весь ток печи протекает через эту зону. Далее начинает спекаться криптол, плавиться керамические вкладыши и печь выходит из строя. Схематично такой режим работы показан на рис. 11.

Рис.11. Схема неустойчивой работы криптловой печи.

Коаксиальные печи с малым отношением диаметров электродов требуют постоянного внимания и контроля. Поскольку конструкция печи полностью закрыта, уследить за локальным перегревом не всегда удается. Поэтому, для устойчивой и надежной работы коаксиальной криптоловой печи, отношение диаметров электродов не следует брать меньше 5-6 без серьезных на то причин.

Второй аргумент в пользу большого отношения диаметров электродов заключается в том, что внешние слои криптола греются слабо и служат хорошим теплоизолятором. В результате внешний стальной электрод не перегревается и не требует дополнительной теплоизоляции снаружи.

Ну и, наконец, третий и последний довод в пользу большого отношения диаметров электродов – возрастание электросопротивления слоя криптола с ростом этого отношения R = (ρ/(2*π*h))*ln(D/d), где ρ – удельное сопротивление криптола, h – высота слоя криптола. Большое отношение D/d позволяет отказаться от громоздких и дорогих трансформаторов и питать печь непосредственно от сети (естественно, с использованием регулятора мощности).

Литература

Веселовский, Шманенков И.В. Нагревательные приборы в лабораторной практике. ГНТИХЛ, М.-Л., 1947. Про криптоловые печи — стр.53-60. Книгу в формате djvu можно посмотреть здесь:
http://ku.nextmail.ru/lib/01_Veselovskij.djvu.
Чмутов К.В. Техника физико-химического исследования. ГНТИХЛ, М., 1954. Фрагмент про криптоловые печи. Стр.29-32 можно посмотреть здесь:
http://ku.nextmail.ru/lib/02_Chmutov.djvu.
Базилевич А.С. Криптоловые печи. ГРСЛ, М.-Л., 1935, с.68. Книгу в формате djvu можно посмотреть здесь:
http://ku.nextmail.ru/lib/03_Bazilevich.djvu.
Зикеев Т.А., Корелин А.И. Анализ энергетического топлива. ГЭИ, М.-Л.,1948. Фрагмент про монтаж криптоловой печи. Стр.253-255 можно посмотреть здесь:
http://ku.nextmail.ru/lib/04_Zikeev.djvu.
Попов А. Настольная плавильня.
http://www.anytech.narod.ru/smeltery.htm или
http://patlah.ru/etm/etm-04/stan%20metal/plavilni/plavilna/plavilna.htm
Иванова А. В., Михайлова Н.А. Технологические испытания глин. ГОУ ВПО УГТУ-УПИ, 2005. http://window.edu.ru/window_catalog/redir?id=28761&file=ustu368.pdf
Немич А. Микросхема КР1182ПМ1 – фазовый регулятор мощности. Радио, 1999, N.7, C.44-46
Демонстрация процесса нагрева криптола:
http://www.youtube.com/watch?v=VUz84ogPs-c и
http://www.youtube.com/watch?v=f_jkq3PNTrw

Что такое печь для сварочных электродов? Вам нужен один для домашней сварки?

Изучите основы сварочных электродных печей, в том числе почему и когда они полезны, а также о различных доступных типах. Кроме того, нужны ли сварочные электродные печи домашним сварщикам и какие существуют альтернативы.

Содержание

Что такое печь для сварочных электродов?

Печь для сварки электродов или печь для стабилизации электродов — это специализированная печь, которую сварщики используют для восстановления электродов, загрязненных водородом, или для хранения исправных электродов. В электродных печах повторно обжигают или хранят сварочные электроды, порошковую проволоку и флюс для различных других процессов.

Печь для повторного обжига сварочных прутков

Чем полезна печь для электродов

Печь для сварочных электродов полезна для продления срока службы электрода, особенно при сварке ответственных работ. Вы можете сделать это, поместив электроды в духовку после того, как откроете упаковку. Или прокаливанием открытых электродов, чтобы удалить избыточную влагу до заводских стандартов.

Флюс для стержневых сварочных электродов (или стержней), порошковых проволок или флюсов для дуговой сварки под флюсом (SAW) должен содержать определенный процент водорода.

Когда вы впервые открываете запечатанную упаковку флюса, она начинает поглощать влагу из воздуха.

Если вы используете флюс, загрязненный влагой, сильный нагрев дуги расщепит влагу (H ₂ O) на водород и кислород. Эти элементы оказываются внутри сварного шва.

Чрезмерная влажность флюса ухудшает качество сварного шва, особенно при использовании электродов с низким содержанием водорода, таких как знаменитый E7018.

Худшим дефектом от использования загрязненного влагой флюса является водородное охрупчивание.

Водородное охрупчивание (Википедия) вызывает растрескивание из-за давления избыточного водорода, попавшего внутрь металла шва, но, более того, в окружающей его области, называемой зоной термического влияния (ЗТВ). Растрескивание может произойти даже по прошествии длительного времени после сварки.

Однако водородное охрупчивание происходит, когда металлы чувствительны к нему и только тогда, когда чувствительные области испытывают напряжение.Этими металлами являются средне- и высокоуглеродистая сталь, низколегированная сталь и различные закаленные стали.

Типичная низкоуглеродистая сталь не чувствительна к трещинам от водорода, за исключением случаев, когда она становится толще 0,75 дюйма (19 мм).

Другие трудности или дефекты чрезмерной влажности флюса:

Более жесткие запуски и перезапуски дуги.
Нестабильная дуга.
Пористость.
Брызги.
Неравномерный расход штока.
Снижает пластичность (или эластичность) металла шва.

Без печи для стержней загрязненные стержни не могут быть восстановлены, чтобы обеспечить требуемое качество. Это означает, что вы должны игнорировать их или использовать для некритической работы.

Какие существуют типы стержневых печей?

По назначению и размерам печи для сварки электродов делятся на следующие типы.

Печи для повторного обжига или восстановления

Сварщики используют печи для восстановления сварочных электродов для повторного обжига загрязненных влагой электродов. Только эта категория может эффективно восстанавливать стержни с низким содержанием водорода.Восстановить печи тяжело и дорого.

Правильная повторная прокалка стержней требует точной температуры в течение четко определенного периода времени. В результате стержни выходили такими же сухими, какими они были до вскрытия оригинальной упаковки или даже сушилки.

Печи для выдержки или хранения

Сварщики используют печи для хранения низководородных и рутиловых стержней, которые уже находятся в хорошем состоянии. Опять же, для каждого типа стержней есть точные рекомендации по температуре хранения.

Существует два типа складских печей:

Стационарные складские печи хранят стержни в течение длительного времени 24/7 до следующей сварки.Стационарные печи большие и размещаются на столах или полу. Наконец, у них есть возможность повторно обжигать рутиловые стержни.

Переносные печи для хранения небольшие и легкие и хранят прутки обычно на короткое время рядом со сварщиком во время его работы.

Температура и продолжительность повторного обжига и хранения

Я составил эту таблицу, чтобы дать вам общее представление о том, какие температуры используются для хранения или повторного обжига некоторых наиболее известных удилищ. Производитель устанавливает точную температуру и время для каждого стержня.

-260°F
(105°-125°C)

Тип электрода	Хранение	Rebaking	Rebaking раз
Целлюлозный Exx10, Exx11	комнатная температура	никогда	—
рутил Exx13, Exx14	100°-130°F (38°-55°C)	250°-300°F (120°-150°C)	1 час
С низким содержанием водорода Exx18, Exx28 °-300°F (120°-150°C)	500-800°F (260°-425°C)	1-2 часа
Нержавеющая сталь E5XXX-15 2°1002	500°-600°F (260°-15°C)	1 час
Чугун	215°- (F 100°-110°C)	250°-300°F (120°-150°C)	1 час

дес.

Вы не можете повторно обжигать стержни с низким содержанием водорода при более низкой температуре в течение более длительного времени, а затем выполнять критическую работу. Это не даст вам тех же результатов.

Стержни с низким содержанием водорода, подвергающиеся длительному воздействию, например, более недели, нуждаются в дополнительном предварительном обжиге в течение 1 часа при температуре 180–220 °F (80–105 °C).

Нельзя многократно перепекать стержни. Три раза, как правило, предел.

Стержни, впитавшие много влаги в течение длительного времени и имеющие признаки обесцвечивания, не подлежат повторному обжигу.

Вам нужна печь для сварочных электродов для домашней сварки?

Для большинства домашних сварочных работ и технического обслуживания печь для сварки не требуется. Они избыточны. Стержневые печи обычно большие и дорогие, особенно для повторного обжига стержней с низким содержанием водорода. Профессионалы, которые зарабатывают деньги на сварке и имеют возврат инвестиций, покупают и используют стержневые печи.

При домашней сварке потребность в 100% сухих стержнях с низким содержанием водорода возникает редко.

Когда необходима стержневая печь?

Собираетесь ли вы использовать открытые электроды с низким содержанием водорода для сварки высокопрочной стали, высоколегированной стали или 0.Мягкая сталь толщиной 75 дюймов (19 мм)?

Кроме того, будут ли сварные детали подвержены нагрузкам от ударов, чрезмерного веса, расширению и сужению при больших перепадах температуры и т. д.? Тогда сварной шов в какой-то момент треснет.

Даже если вы не собираетесь сваривать такие металлы, спросите себя: что произойдет, если в какой-то момент разорвется сверхпрочный сварной шов из загрязненных стержней с низким содержанием водорода?

Если кто-то получит травму или произойдет повреждение оборудования, убедитесь, что стержни сухие.

В подобных ситуациях вам необходимо хранить стержни с низким содержанием водорода в подходящей печи для сварочных стержней.

Однако печи для сварки электродов часто бывают дорогими. Если вы хотите купить печь для домашней сварки, доступным решением станет небольшая переносная печь для хранения.

Эти недорогие печи для стержней имеют вместимость от 11 фунтов (5 кг) до 22 фунтов (10 кг) и могут хранить стержни с низким содержанием водорода. Кроме того, они могут повторно обжигать и хранить рутиловые стержни. Купить можно за 100-150$.

Когда стержневая печь не нужна?

Если вы собираетесь использовать стержни с низким содержанием водорода , а не , вам не нужна печь для стержней.

Целлюлозные стержни , например, E6011, не требуют печи для стержней. На самом деле, если вы их нагреете даже случайно, их флюс может испортиться и свариться не так, как предполагалось.
Стержни из рутила , например, E6013, прекрасно себя чувствуют в герметичном контейнере даже при комнатной температуре. Они не будут поглощать достаточно влаги, чтобы вызвать какие-либо тревожные дефекты при домашней сварке.

Вам не нужна печь, если вы используете открытые стержни с низким содержанием водорода, но не будете сваривать с ними ничего критичного.Для простых проектов вы по-прежнему без проблем получите отличные результаты сварки.

Однако есть и другие способы сохранить стержни сухими дома и не покупать духовку.

Что делать, если у вас нет стержневой печи?

Имейте в виду, что вы должны использовать правильный инструмент для правильной работы. В наши дни многие инструменты имеют малобюджетные версии для домашнего использования. Но в любом случае, вот несколько способов, которыми домашние сварщики компенсируют отсутствие настоящей стержневой печи.

Можно ли положить сварочные электроды в кухонную печь?

Если у вас где-то есть запасная электрическая духовка, вы можете использовать ее для хранения стержней, поскольку она предназначена для обеспечения высоких температур в контролируемой среде.Но сделать это можно только на короткое время. Эти печи не предназначены для непрерывной работы, в отличие от обычных стержневых печей.

С помощью электрической печи вы можете хранить стержни с низким содержанием водорода в течение короткого времени или повторно обжигать и хранить рутиловые стержни в течение короткого времени.

Однако электрическая кухонная духовка может , а не повторно обжигать стержни с низким содержанием водорода, поскольку она не может обеспечить желаемую температуру.

Не рекомендуется использовать вашу основную кухонную печь для стержней, потому что дым или пары от флюса вредны для здоровья в доме.

Идеи самодельной стержневой печи

Что делать, если у вас нет второй кухонной духовки? Можно использовать некоторые приемы, которыми пользовались старожилы.

Ни одна из следующих идей не может правильно хранить стержни с низким содержанием водорода. Однако они достаточно хороши для рутиловых стержней и лучше, чем ничего для стержней с низким содержанием водорода, если заданная влажность воздуха избыточна. Кроме того, эти идеи предназначены для краткосрочного хранения.

Если у вас есть неиспользуемый старый холодильник, вы можете переоборудовать его и использовать в качестве стержневой печи.
Основная идея — заменить лампочку на более мощную, чтобы производилось достаточно тепла.
Затем поставьте аварийный выключатель, чтобы выключить свет перед открытием двери.
Подключить постоянно включенный свет.
Наконец, просверлите небольшое отверстие, чтобы влага могла выйти.
Старая микроволновая печь, длина которой позволяет помещать в нее стержни, тоже можно модифицировать. Вы используете только рамку и снимаете механизм. Вы конвертируете его так же, как и с холодильником.

Вероятно, это лучшее решение, если у вас нет печи для стержней

Что делать, если вам нужно время от времени выполнять сварку с использованием стержней с низким содержанием водорода, не допуская их загрязнения?

Самое простое, что можно сделать, это купить небольшую упаковку с достаточным количеством стержней для вашей работы.
Подготовьте все до самого сварного шва.
Откройте коробку и используйте их в течение 4-часового или, если они влагостойкие, 9-часового запаса времени, который они позволяют.
Остальные стержни оставьте для некритичных работ.

Заключение

Печи для сварочных электродов предназначены для профессионалов, которые должны всегда следовать правилам сварки или соответствовать требованиям проекта.

Домашний сварщик, который хочет использовать стержни с низким содержанием водорода для сварки чего-то критического, должен купить небольшую портативную стержневую печь, правильный инструмент для правильной работы.

Для обычной сварки низкоуглеродистой стали печь для сварки электродов не требуется.

Соответствующие вопросы по печам для сварки электродов

Нужна ли печь для сварки электродов из нержавеющей стали?

Все стержни из нержавеющей стали нуждаются в печи для хранения или разрушения стержней, поскольку они чувствительны к влаге. Вы обращаетесь со стержнями из нержавеющей стали так же, как со стержнями с низким содержанием водорода при рекомендуемых температурах.

Если стержни из нержавеющей стали впитывают влагу, вам будет трудно зажечь дугу и очень трудно завершить сварку. В итоге у вас получится некрасивая бусина на этом красивом и дорогом металле.

Наиболее чувствительными являются стержни из нержавеющей стали, оканчивающиеся суффиксом -15. Этот суффикс означает, что флюсовое покрытие имеет низкое содержание водорода.

Нужна ли сварочная печь для порошковой проволоки?

Порошковая проволока с низким содержанием водорода, такая как E71T-5 с двойным экраном, впитывает влагу, несмотря на то, что покрыта металлом.По этой причине эти провода необходимо хранить в печах и не оставлять без защиты.

Специализированные печи, предназначенные для катушек с проволокой, доступны для профессиональных нужд.

Повторный обжиг возможен только для порошковой проволоки на металлических катушках и обычно длится 6-8 часов при 300°F (150°C).

Порошковая проволока на пластиковых катушках никогда не подвергается повторному обжигу и может храниться только при низких температурах 125°F (52°C).

Другие статьи Weldpundit

Как хранить стержневые электроды: советы для домашних сварщиков.

Можно ли сваривать дома? Основные соображения.

Сравнение процессов сварки электродом и порошковой проволокой-S.

Какой сварочный респиратор вам нужен для домашней сварки?

Что такое сварочное покрывало? Полезное руководство.

Испортятся ли сварочные электроды? (Что вам нужно знать)

Если вам нравится сварка, вы оцените стабильную и надежную сварочную проволоку. Если это так, у вас часто есть выбор. Несколько вариантов доступны с точки зрения сварочных стержней.У вас есть 7018 сварочных прутков , 6013 и 6010 .

Кроме того, каждый из этих сварочных стержней уникален в нескольких отношениях. Часто возникает вопрос о хранении, сроке годности и передовых методах использования этих сварочных электродов. Сварочные стержни портятся? После некоторых исследований по этой теме, вот что я могу вам сказать.

Итак, сварочные прутки портятся? Да, сварочный пруток может испортиться. Известно, что сварочные стержни 7018 быстрее всего выходят из строя.Это связано с чрезвычайной чувствительностью к влаге. Сварочные стержни 7018 необходимо хранить при высоких температурах. Без надлежащего хранения сварочные электроды 7018 могут треснуть или со временем прийти в негодность. Кроме того, сварочные электроды 6013 со временем могут выйти из строя из-за возраста.

В зависимости от типа сварки, которую вы выполняете (работа по коду или нет) и того, какое использование вы хотите получить от своих сварочных электродов, могут быть разные варианты и передовые методы. Ниже я хочу рассказать о некоторых частых практиках, которые люди используют, чтобы продлить срок службы своих сварочных электродов с помощью .

Кроме того, я хочу затронуть некоторые часто задаваемые вопросы о надлежащих температурах для сварочных электродов и какие другие тактики вы можете использовать, чтобы ваши сварочные электроды работали с максимальной производительностью и функциональностью.

Подробнее о хранении сварочных электродов? Есть ли у них срок годности?

Выше мы коснулись некоторых важных моментов, которые вам необходимо знать о сварочных электродах и сроке их годности. Как указывалось ранее, срок годности и использование сварочных электродов будут сильно зависеть от того, какой сварочный электрод вы используете.

7018-Сварочный стержень и проблемы с влажностью

Сварочный стержень 7018 — это стержень, с которым у вас чаще всего возникают проблемы. Это будет связано с чувствительностью к влаге, как мы уже говорили ранее. Обычная практика или средство, которое используют люди, — запекать их, чтобы удалить влагу. Многим людям повезло, используя этот подход.

Запекание удилищ или поддержание их в тепле позволит им правильно функционировать и устранить влагу. Некоторые люди предпочитают использовать печи для сварки электродов, а некоторые предпочитают нагревать их перед использованием. Другие используют совершенно нестандартные методы для достижения той же цели в зависимости от того, какой вид сварки выполняется.

Сварочный электрод 6013- может стареть лучше, чем другие варианты

Сварочный стержень 6013 не имеет тех общих проблем, с которыми вы сталкиваетесь со сварочным стержнем 7018. На самом деле, большинство согласится с тем, что сварочные стержни из стали 6013 очень хорошо стареют. Некоторые люди утверждают, что воздействие влаги на сварочный стержень 6013 повышает производительность и позволяет стержню «работать лучше».

признака того, что ваш сварочный электрод нельзя спасти

Хотя сварочный пруток часто можно вернуть в рабочее состояние после воздействия влаги, также возможно, что ваш сварочный пруток больше не подлежит восстановлению. Если на вашем сварочном электроде видны признаки размягчения флюса или видимые порошкообразные остатки , , сварочный электрод следует выбросить.

На данном этапе воздействие тепла на сварочный стержень для удаления влаги не вернет сварочный стержень в функциональное состояние.Однако, если кажется, что единственная проблема со сварочным стержнем связана с влагой, метод запекания может по-прежнему прекрасно работать, чтобы вернуть сварочный стержень в пригодное для использования состояние.

Когда сварочные стержни испортятся или их больше нельзя будет использовать?

Это полностью зависит от сварочной проволоки и условий хранения. Некоторые сварочные электроды могут испортиться в течение 6 месяцев, а другие могут прослужить несколько лет. Если ваш сварочный пруток хранится в сухих условиях и вдали от влаги, срок годности значительно увеличивается.

Однако, если ваш сварочный электрод хранится неправильно, у вас могут возникнуть проблемы гораздо раньше, чем у других людей. Это также зависит от сварочного электрода, о котором мы говорим. Если вы используете сварочный стержень 7018-, срок годности может сократиться из-за его чувствительности к влаге, о которой говорилось выше.

7018- Сварочные стержни имеют покрытие, специально разработанное и разработанное для того, чтобы позволить фабрике высушить всю влагу перед упаковкой . Вот кикер . Такое же покрытие позволяет сварочному электроду легко впитывать влагу после вскрытия упаковки.

Другие Сварочные электроды, вы не встретите этот самый уловка-22.

Какая печь для сварки электродов лучше всего подходит для вас?

Если вы заинтересованы в приобретении печи для сварки электродов, то у меня есть для вас рекомендация. На протяжении многих лет я пользовался несколькими печами, но лучшей из них до сих пор была SÜA — переносная печь для сушки электродов. Что мне больше всего нравится в нем, так это его портативность. Кроме того, по сравнению с другими сварочными стержневыми печами, эта очень доступна по цене. Я очень рекомендую это!

Нужна ли мне стержневая печь или нагреватель для моих сварочных стержней?

Сварочный стержень 7018 неоднократно пытался спасти стержень или продолжить более широкое использование стержня, который, возможно, находится на последнем этапе эксплуатации. Из-за стержня с низким содержанием водорода мы уже знаем, что он не переносит влаги.

Прокаливание сварочного стержня является обычной практикой, позволяющей удалить влагу и вернуть стержень в пригодное для использования состояние. Печи для сварки электродов обычно работают при температуре 250 градусов по Фаренгейту. Это считается вашей «температурой хранения».

Это называется повторной обработкой удилища перед использованием. Часто при работе с кодом это требуется и имеет строгие временные рамки, которых необходимо придерживаться. Некоторые методы даже включают печи с несколькими стержнями, в которых партия 1 будет использоваться до обеденного перерыва многими сварщиками, а после обеда сварочные стержни будут переключаться и вращаться.

Ранее использованные стержни (помещенные в духовку), новые стержни вытащены для использования.

Как долго сварочный электрод 7018- может находиться вне печи?

Сварочная проволока 7018-, которая в настоящее время хранится по адресу 250 F в печи для проволок, должна быть использована в течение 4 часов после извлечения из печи при этих температурах.

Если стержень не используется в течение этого времени или вы опасаетесь, что ваша печь могла быть отключена от сети или не нагревалась дольше, чем это время, стержень необходимо вернуть к этой температуре и поместить обратно в духовку перед использованием.

Если ваш стержень слишком долго подвергался воздействию без использования при температуре вне этих температур, вы также можете использовать метод более высокой температуры для восстановления сварочного стержня. Это будет на вашем 700-800 градусов минимум 3 часа и максимум 4 часа.

Должен ли я держать свои стержни в горячем состоянии, если я не выполняю кодовую работу?

Не обязательно. Если вы не выполняете работу по коду и не используете их для сварки в «декоративном стиле» , вы можете попытаться сохранить свои стержни как можно более сухими и не зацикливаться на деталях.

При таком подходе срок годности ваших сварочных электродов не будет таким же, но отпадает необходимость запекать электроды. Другие люди, не выполняющие кодовую работу, также заявили, что использования чего-то вроде резинового контейнера для горничной и керамического нагревателя оказалось достаточно, чтобы сохранить работоспособность сварочных стержней.

Опять же, это не использовалось для выполнения какой-либо работы с кодом, но оно выполнило свою работу и оказалось успешным. В конце концов, это зависит от того, какой срок годности вам нужен, какую работу вы выполняете, а также к какому бюджету и необходимым инструментам у вас есть доступ.

Как долго можно хранить сварочные электроды?

Это полностью зависит от ваших методов хранения. Стержневые электроды должны оставаться сухими для правильной работы. Сохранение стержня в сухом состоянии позволяет наплавлять качественные сварные швы.При неправильном хранении вы сталкиваетесь с такими проблемами, как трещин в стержне и пористость.

Еще один совет: никогда не меняйте температуру для достижения более быстрого результата. Более быстрая сушка удилищ, подвергшихся воздействию влаги, не поможет. Например, вы всегда можете хранить свою удочку в 250-градусных шкафах или в «печах для удочек» или сушить ее в течение 3–4 часов при температуре от 700 до 800 F.

Не пытайтесь сушить в течение более короткого периода времени, чем 3 часа выше указанных температур.Это может увеличить вероятность окисления некоторых сплавов и повредить другие важные свойства стержня, сделав его бесполезным.

Давайте повторим это еще раз. Вот ваши два варианта.

• 250 F- Хранение, когда оно не используется, в шкафу/ стержневой печи

• Время высыхания 180–240 мин (3–4 часа) при температуре от 700 до 800 F.

Заключительное слово. Сварочные электроды, несомненно, могут испортиться, но правильное хранение может продлить их срок службы

Итак, подведем итоги.Сварочные стержни портятся? Да, 100% . Сварочные электроды не будут служить вечно. В зависимости от того, какой сварочный электрод вы используете, и от ваших методов хранения в конечном итоге будет зависеть, сколько пользы вы сможете извлечь из сварочного электрода.

Такие приемы, как нагрев сварочных прутков для удаления влаги, могут помочь восстановить работоспособность сварочного прутка, но во многих случаях сварочный пруток изнашивается и не подлежит ремонту.

Всегда стремитесь к сухому хранению вдали от влаги, чтобы обеспечить оптимальное использование и долговечность ваших сварочных электродов, и если вы решите нагреть электроды для удаления влаги, обязательно придерживайтесь надлежащих температур, чтобы гарантировать, что вы не повредите электрод. или электроды.

Каковы ваши наилучшие методы для более длительного использования ваших сварочных электродов? Обязательно оставьте комментарий ниже.

Использование термомеханического анализа для характеристики сырья электродной пасты Седерберга

https://doi.org/10.1016/j.mineng.2013.04.016Получить права и содержание
Основные моменты
•
Разработан метод термомеханического анализа.
•
Этот метод был использован для определения характеристик сырья для электродной пасты Седерберга.
•
Определенная температура изотермы обжига составляет от 450 до 475 °C.
•
Каменноугольный пек усаживался примерно на 12% при нагревании выше температуры изотермы обжига.
•
Прокаленный антрацит расширяется на 0,6–1% при нагревании выше температуры изотермы обжига.
Abstract
Непрерывные самообжигающиеся электроды, т. е. электроды Седерберга, обычно используются в промышленной эксплуатации печей с погруженной дугой для передачи электроэнергии от трансформатора (трансформаторов) в зону плавки внутри печи.Электроды Седерберга изготавливаются из электродной пасты Седерберга, состоящей из двух компонентов: связующего вещества, которое в основном представляет собой каменноугольный пек, и твердого наполнителя, которым может быть кокс или прокаленный антрацит. В этой статье показано, как можно использовать термомеханический анализ для характеристики тепловых размерных характеристик исходных материалов электродной пасты Седерберга. Были охарактеризованы два образца каменноугольного пека, три антрацита и образец предварительно обожженного графитового электрода. Результаты показали, что примененный метод может использоваться для более точного определения температуры изотермы выпечки, чем ранее.Расширенные знания о температуре изотермы обжига имеют решающее значение для обеспечения безопасной, прибыльной и непрерывной работы печи. Результаты также показали, что каменноугольные пеки усаживались примерно на 12% при воздействии температур выше температуры изотермы обжига до 1300 °C, в то время как антрациты, прокаленные при 1400 °C, расширялись на 0,6–1,0% в том же диапазоне температур. Различия величин в термических размерных характеристиках и различиях в движении (усадка по сравнению с расширением ) указывают на уязвимость электрода Седерберга, обожженного в первый раз при температурах, превышающих температуру изотермы обжига.В отличие от прокаленных антрацитов образцы непрокаленного антрацита дают усадку на 6–8 % при воздействии температур до 1300 °С. Это подчеркивает важность эффективности процесса прокаливания антрацита перед производством электродной пасты Седерберга для повышения размерной стабильности электродной пасты Седерберга. Результаты также показали, что метод, подробно описанный в этой статье, может использоваться производителями электродной пасты Söderberg для оптимизации выбора сырья и контроля качества кальцинированного антрацита.
Ключевые слова
Ключевые слова
ключевые слова
ключевые слова
Непрерывные самостоятельные выпечки электроды
Söderberg Electrudes
Anthracite
Уголь Tar Pitch
Предварительный запеченный электрод Графит
Рекомендуемая статьи со статьей (0)
Copyright © 2013 Авторы. Опубликовано Elsevier Ltd.
Рекомендуемые статьи
Ссылки на статьи
Преобразование микроволновой печи в плазменный реактор: обзор
В этом документе рассматривается использование бытовых микроволновых печей в качестве плазменных реакторов для различных применений, от очистки поверхностей до пиролиза и химических синтез.В этом обзоре прослеживается развитие от первоначальных отчетов в 1980-х годах до современных переоборудованных печей, которые используются для экспериментального производства углеродных наноструктур и периодической очистки керамики ионных имплантатов. Источники информации включают патентные ведомства США и Кореи, рецензируемые документы и ссылки в Интернете. Показано, что плазма микроволновой печи может вызывать быструю гетерогенную реакцию (твердое тело с газом и жидкость с газом/твердым телом) плюс гораздо более медленную плазменную твердофазную реакцию (оксид металла с нитридом металла).Особое внимание в этом обзоре уделяется пассивному и активному характеру проволочных антенных электродов, воспламенителей и термического/химического плазменного катализатора при генерации атмосферной плазмы. Помимо разработки плазмы для микроволновых печей, еще одним оцениваемым аспектом является разработка методологий калибровки плазменных реакторов с учетом утечки микроволн, калориметрии, температуры поверхности, содержания DUV-UV и плотности ионов в плазме.
1. Введение
С 1990-х годов настольные бытовые микроволновые печи были преобразованы в плазменные реакторы и используются для широкого спектра производственных применений.Общим в этих реакторах является то, что они содержат многомодовый резонансный резонатор (МРК), который освещается через одну боковую стенку резонатора с помощью прямоугольного поперечного электрического (ТЕ ₁₀ ) волновода с соотношением сторон внутреннего волновода 2 : 1, что содержит магнетрон с объемным резонатором, работающий в диапазоне 2,45 ГГц. При такой конфигурации между магнетроном и MRC не используется дополнительное устройство согласования импеданса.
Поскольку эти типы плазменных реакторов для микроволновых печей используют диэлектрический нагрев и плазмохимию, стоит отметить, что диэлектрический нагрев органических материалов имеет долгую и устоявшуюся историю, начиная с медицинского терапевтического использования (коротковолновая диатермия) в 1900-х годах [1] и демонстрации приготовления пищи на Всемирной выставке в Чикаго в 1933 году [2] до первого приготовления пищи в микроволновой печи, патентная заявка на который была подана в 1945 году [3], за которой последовала первая коммерческая микроволновая плита, построенная и проданная Raytheon в 1947 году и Amana в 1967 г. [2, 4].Эти печи имели ограниченный коммерческий успех из-за их громоздкости и стоимости, но коммерческий успех пришел позже, когда стал доступен экономичный магнетрон с объемным резонатором [5, 6]. Хотя в начале 1980-х годов сообщалось о сочетании микроволнового нагрева и химических реакций, крупномасштабное производство печей не производилось до тех пор, пока в 1986 году не был осуществлен быстрый синтез органических соединений в микроволновых печах [7, 8]. Совсем недавно (2017 г.) также сообщалось о карботермическом восстановлении оксида цинка и ферритов цинка [9].После того, как в 1978 г. было сообщено о первом превращении микроволновой печи в плазменный реактор [10], стал доступен плазменный синтез неорганических соединений [11–13] с последующей плазменной модификацией полимерных поверхностей [14]. Об интересе к преобразованию микроволновой печи для плазменной обработки также сообщалось в отношении бумаги для плазменного пиролиза [15, 16] и плазменного разложения в жидкости для получения газообразного водорода и углеродных пленок [17–21]. Совсем недавно появились сообщения о первоначальных исследованиях снижения выбросов выхлопных газов морских дизельных двигателей в переоборудованной микроволновой печи [22]; однако было дано мало подробностей о газопроводе или конверсии реактора.
Успех объемного магнетрона и прямоугольного волновода TE ₁₀, используемых в стандартной бытовой печи, привел к их повторному использованию в более совершенных микроволновых плазменных системах, используемых для микроволнового химического осаждения алмазоподобных пленок [23]. , в полупроводниковой промышленности [24] и в микроволновых плазменных установках, предназначенных для диссоциации водорода из воды [25]. Плазменные реакторы на основе микроволновой печи также созданы для плазменной очистки загрязненной керамики ионных имплантатов [26, 27] и используются для плазменного удаления фоторезистентных веществ [28].В 2009 году патент США US. Также была опубликована заявка 2009/0012223 A1, описывающая цилиндрическую полость, приводимую в движение магнетроном, который генерировал атмосферную плазму для индустрии быстрого питания [29].
За пределами рецензируемых журналов сообщалось об экспериментах с микроволновыми печами, проводимых в школах, которые варьировались от использования плазменных шаров до исследования яиц и создания суповых скульптур [30]. Также были написаны полулюбительские исследования по теме плазменных реакторов для микроволновых печей. В одной конкретной статье Хидэаки Пейджа в летнем/осеннем выпуске журнала Bell Jar содержится полезное обсуждение практических проблем, возникающих при преобразовании бытовых микроволновых печей в плазменные реакторы, работающие при давлении ниже атмосферного [31]. Две из возникающих проблем заключаются в следующем: (1) поиск подходящего места для резки тонких (обычно от 0,75 до 1 мм) металлических листов стенок MRC без изгиба и коробления металла и (2) достижение достаточного вакуума. в банках для варенья или перевернутых мисках, чтобы плазма ударила. Видеопосты на https://www.youtube.com/ также содержат графическую информацию об экспериментах по очистке плазмой бытовых микроволновых печей [32]. Большинство других сообщений указывают на то, что вы не хотели бы делать их самостоятельно дома.Действительно, Стэнли [33] доходит до того, что называет многие публикации на YouTube «дурацкими и откровенно опасными». Для полноты здесь приведены пять таких проводок [34–38].
Целью данной статьи является обзор технологии плазменных реакторов для микроволновых печей, плазмохимической технологии и используемых технологических измерений. В рассмотренных здесь работах сообщалось о плазменных процессах с указанием различных значений давления и единиц давления; поэтому для облегчения сравнения процессов представлены исходные значения давления вместе с эквивалентной единицей давления в системе СИ (Паскаль). Этот обзорный документ построен следующим образом: Раздел 2 представляет технологию, используемую в преобразовании микроволновых печей. В разделе 3 рассматривается специально построенный микроволновый плазменный реактор, основанный на микроволновой печи. В разделе 4 описаны измерения, которые используются для калибровки микроволнового MRC с точки зрения рассеяния микроволн, калориметрии, температуры поверхности, датчика ближнего поля E- и измерения плотности ионов плазмы. В разделе 5 рассматривается схема управления резонаторным магнетроном, и, наконец, в разделе 6 дается заключение по этому обзору.
2. Модификации микроволновой печи
2.1. Преобразованные плазменные реакторы для микроволновых печей
В качестве введения полезно перечислить 10 пунктов формулы изобретения в патенте Рибнера 1989 г. [10], которые относятся к процессу преобразования печи (рис. 1(а)). Вкратце, пункты формулы изобретения заключаются в следующем: (1) размещение вакуумной камеры внутри MRC с вариантами осуществления для подачи газа в вакуумную камеру и через полость и для удаления побочных продуктов газа из вакуумной камеры; (2) по п. 1, где средство регулирования газа для создания однородной плазмы в вакуумной камере; (3) подвижная антенна для средства генерирования среднего по времени однородной плазмы; (4) вращающаяся антенна для средства генерации усредненной по времени однородной плазмы; (5) средства уменьшения утечки микроволн вокруг каждого ввода; (6) средства водяного охлаждения подложек внутри вакуумной камеры во время плазменного травления без термического повреждения подложки в процессе плазменного травления; (7) по п.6, где водяные трубки имеют связь теплообмена с вакуумной камерой со средством предотвращения утечки микроволн; (8) средство управления мощностью микроволн; (9) относящийся к п.8 потенциометр, включенный последовательно со стороной первичной передачи магнетронного трансформатора для управления максимальной мощностью в печи; (10) по п.9, при плазменном травлении органики с подложки; и, наконец, (11), относящийся к п.10, использование водяного охлаждения подложки.

Помимо патента Рибнера, некоторые исследования [11–22] показывают, что плазменный реактор микроволновой печи можно использовать для множества процессов и на многих уровнях реконструкции печи. В следующих разделах описываются изменения, необходимые для обычных бытовых микроволновых печей, которые варьируются от минимальных до значительных.
2.1.1. Использование сменных реакционных сосудов
Примером может служить экспресс-синтез фазово чистых К ₃ С ₆₀ [11] и фуллеридов щелочных металлов [12] в сменных реакционных сосудах.Требуются лишь незначительные изменения в обычной печи, такие как предоставление опор для позиционирования реакционного сосуда в узле или пучности микроволнового поля, а также потребность во вращающемся столе или подвижной (или вращающейся) антенне в качестве цели плазменный процесс заключается в фокусировании микроволновой энергии на образце (рис. 1(b)). В этом случае образцы готовили в сосуде из пирекса, заполненном аргоном, а затем располагали с помощью огнеупорных кирпичей в узле или пучности микроволнового поля.Однако время плазменного процесса ограничено из-за фиксированного количества остаточного газа в реакционном сосуде.
2.1.2. Использование сменных эксикаторов
Джинн и Стейнбок [14] сообщили об очистке кислородной плазмой поверхностей поли(диметилсилоксана) в сменном эксикаторе, в который встроен стальной электрод для ускорения воспламенения плазмы (рис. 1(с)). Образцы готовят вне микроволновой печи, а затем помещают в эксикатор, который продувают кислородом в течение 2 минут, а затем откачивают до давления около 10 ^-3 Торр (0.133 Паскаля). При помещении в печь и включении микроволновой мощности (1100 Вт) стальной проволочный электрод генерирует искру для инициирования кислородной плазмы. Здесь снова время плазменного процесса ограничено, но обнаружено, что использование стального электрода способствует завершению реакции. Вопрос о проволочном электроде обсуждается далее в разделе 2.1.7.
2.1.3. Прокачка через стену
В 2010 году Сингх и Джарвис сообщили о создании углеродных наноструктур внутри трехпортовой реакционной колбы с непрерывной прокачкой (из боросиликатного стекла и объемом 1000 мл), которая находилась в микроволновой печи [17]. Для поддержки сосуда и облегчения доступа к нему дверца печи была заменена алюминиевой пластиной того же размера с тремя отверстиями, по одному на каждое отверстие для колбы. Когда колба поддерживается, колбу откачивают снаружи через одно отверстие, в то время как два других отверстия используются для газа-носителя и выбранных углеводородных газов-предшественников (либо этанол, ксилол, либо толуол). Для усиления реакции воздушный электрод диаметром 2 мм, изготовленный из Nilo K® (Ni 29%, Fe 53% и Co 17%), устанавливали на основание из нержавеющей стали внутри реакционной колбы (рис. 1(d)).Поскольку о давлении вакуума или мощности микроволн не сообщалось, следует предположить, что температура в колбе была ниже атмосферной, а мощность микроволн была максимальной (1000 Вт). Тем не менее, при таком подходе никаких других модификаций печи не понадобилось. Два варианта этого подхода, которые сохраняют доступ к двери, обнаружены в работе Пейджа [31], который просверлил дно полости, и Таллера, который просверлил стенку полости. В последнем случае в публикации Таллера на YouTube приводится пример плазменной очистки стороны стекла микроскопа [32].
2.1.4. Коаксиальный узкотрубный реактор
Khongkrapan et al. сообщили о переделанной микроволновой печи для пиролиза бумаги с получением газообразных побочных продуктов отходов при 800 Вт [15, 16]. В их реакторе процесс происходит внутри цилиндрической кварцевой трубки (внутренний/внешний диаметр 27/30 мм и длина 250 мм), коаксиально проходящей вертикально через МРК. В качестве газа-прекурсора используется воздух или аргон при номинальном атмосферном давлении (101,3 к·Па) с потоком газа снизу вверх МРК.Измельченная бумага (5 г) подвешена в центре трубки (рис. 1 (д)). В [16] Khongkrapan et al. заявляют, что внутри трубки был помещен воспламенитель для генерации плазмы, но никаких прямых подробностей не приводится. При дальнейшем чтении их списка литературы (ссылка 17 в их статье) снова дается простой рисунок, показывающий воспламенитель, расположенный внутри трубки, без пояснения к тексту. Тема воспламенителей в виде металлической антенны обсуждается в разделе 2.1.7.
2.1.5.Внутренний волновод
В 2004 году Brooks и Doutwaite представили свой внутренний волновод, приспособленный к бытовой микроволновой печи мощностью 800 Вт для плазменной обработки оксидов металлов (Ga ₂ O3, TiO ₂ и V ₂ O ₅ ) в бинарные нитриды металлов, образующиеся в аммиачной (NH ₃ ) плазме [13]. В этой конструкции в задней части MRC вырезается прорезь, позволяющая разместить U-образную трубку с внутренним диаметром 20 мм, содержащую твердый образец, внутри глиноземной лодочки в микроволновом поле (рис. 1(f)).Снаружи MRC один конец U-образной трубки подсоединен к вакуумному насосу, а другой конец подведен к транспортирующему и технологическому газам. Чтобы предотвратить утечку микроволн в задней части печи, были установлены обширная прокладка и экран Фарадея. Затем к диафрагме MRC прикрепляют внутренний волновод таким образом, чтобы сфокусировать микроволновую энергию вблизи образца. Кроме того, для предотвращения повреждения резонатора магнетрона и перегрева волновода отраженной энергией на выходной апертуре волновода установлен водоохлаждаемый эквивалент нагрузки.С этими обширными преобразованиями печи можно считать, что плазменная область работает в когерентном режиме, а не в многомодовом. Как правило, параметры плазмы, используемые для преобразования оксидов металлов в нитриды, представляют собой скорость потока газа NH ₃ 113 см ³ ·мин ⁻¹ , давление 20 мбар (2000 Паскалей) и мощность микроволн 900 Вт для время воздействия плазмы от 2,5 до 6 часов.
2.1.6. Сосуды с жидкой плазмой
Плазменное разложение н- додекана в жидкости в микроволновой печи (молекулярная формула: C ₁₂ H ₂₆ (I)) с одновременным образованием газообразного водорода и карбида в углеводородной жидкости было достигнуто с использованием преобразованного микроволновая печь с заявленным уровнем мощности микроволн от 500 до 750 Вт [18–20]. Типичное представление этих реакторов показано на рисунке 2. Реакцию проводят в реакционном сосуде Pyrex закрытого объема, содержащем 500 мл жидкости n -додекан, с одним или несколькими электродами, где электрод(ы) могут быть электроды из стальной проволоки с наконечником или медные U-образные воздушные электроды с двойным наконечником. Кроме того, сверху резонатора вставляются две трубки из кремния/ПТФЭ: одна трубка используется для подачи несущего газа (аргона) в качестве газа-предшественника, а вторая трубка используется для сбора отработанного аргона и побочного газа при рабочее давление, близкое к атмосферному.

Чтобы понять назначение этих электродов, эффективность реакции обоих типов электродов исследуется в зависимости от геометрии и количества электродов в контексте их электромагнитной конструкции и гетерогенной кинетики реакции.
Сначала рассмотрим электроды с одним наконечником [18–20]. Эти металлические электроды имеют размерную длину L = 21 мм и диаметр 1,5 мм и закреплены вертикально в один ряд (рис. 3(а)) или в несколько рядов (рис. 3(б)) с 1 электрод в центре и до 6 электродов, расположенных по окружности с расстоянием между ними λ _м /4, где λ _м – длина волны микроволнового излучения, проходящего через среду.Расчет длины волны дан в следующем уравнении:
Приближенное выражение в (1) используется, так как рабочая частота магнетрона со свободно вращающимся резонатором зависит от изменения частоты КСВ в прямоугольном ТЕ ₁₀ волноводе, в котором магнетрон монтируется. Все остальные символы имеют свое обычное значение: скорость света (2,99792 × 10 ⁸ м·с ⁻¹ ), рабочая частота магнетрона (2,45 ГГц), среда, в которой проходит излучение. .Таким образом, для жидкости n -додекан ( = 1,78 к 2) приближается к 8,85 см, а λ _m/4 приближается к 2,2 см.
На основании работ [18–20] и работы Pongsopon et al. [21], обычно считается, что электроды выполняют три четко определенные функции: удерживать плазму в непосредственной близости от кончика электрода(ов), функционировать в качестве каталитического источника для гетерогенной реакции в плазме и в случае производство углеродных наноматериалов, чтобы обеспечить подложку, на которой может расти углеродный материал. В первой из этих ролей увеличение количества электродов с 1 до 6 показало, что эффективность плазменного разложения n -додекана действительно увеличивается, но при использовании более 6-7 электродов эффективность реакции становится ограниченной по скорости. Это может быть связано с потерями электромагнитной мощности из-за резонансной структуры электродов [20] или просто с тем, что добавление более 7 электродов и связанных с ними окружающих реакционных зон (цилиндрический объем вокруг каждого электрода; рис. 3(c)) в пределах фиксированного замкнутый объем просто создает эффект загрузки в рамках гетерогенной реакции [39].То есть по мере того, как процентная доля объединенных электродных реакционных зон приближается к общему фиксированному объему, количество свежего реагента, поступающего в электродную реакционную зону, уменьшается. Таким образом, массоперенос в зону каждой электродной реакции и из нее, а не разложение плазмы, может стать стадией, ограничивающей скорость. Для уточнения этих наблюдений необходимы дальнейшие исследования.
Для воздушного электрода с двумя концами, Toyota et al. [20] показали, что U-образные антенные электроды имеют четкие оптимальные длины L ∼ 2 λ _м , 3 λ _м /2, λ 905 _м и
6 _м/2.Они также показывают, что использование знака аппроксимации в (1) оправдано экспериментальным определением длины λ /2 FHHW U-образного двухконечного воздушного электрода, равной 4,4–4,7 см для n -додекана.
2.1.7. Воспламенитель
Описание конструкции и использования проволочных антенных электродов для зажигания плазмы теперь используется в качестве вспомогательного средства для описания конструкции плазменного воспламенителя [16] и чертежа в [40] (рис. 4). Предполагая, что чертеж в [40] может быть масштабирован, плазменный запальник может быть сконструирован двумя способами: во-первых, запальник может быть сконструирован с использованием двух проволочных электродов, расположенных друг напротив друга и изогнутых под углом 45° так, чтобы их концы были выровнены с газом. течет, а место крепления формируется с помощью изолирующего кольца.Второй и более практичный вариант заключается в том, что воспламенитель предварительно отформован из стального стального диска диаметром 30 мм и толщиной 0,5 мм, а множество электродов выбиты из центральной части диска и согнуты под углом 45°. Для этого второго варианта конструкция 4-электродного воспламенителя показана на примере стеклянной трубки с внутренним/внешним диаметром 27/30 мм в [16] в качестве эталонной трубки (рис. 1(e)). Схема этапов изготовления воспламенителя приведена на рис. 4, где показано, что первый этап — вырубка формы воспламенителя, второй этап — гибка электродов, третий этап — выравнивание воспламенитель к стеклянной трубке.Используя этот метод конструкции, край преформы может самовыравниваться, чтобы 4 воздушных электрода соответствовали критериям воспламенения плазмы, как описано в разделе 2.1.5.

2.1.8. Производство плазмоидов (огненных шаров)
Производство плазмоидов, иногда называемых огненными шарами или шаровыми молниями, в бытовых микроволновых печах было опубликовано в записях на YouTube [34–38]. Пожалуй, самый простой способ приготовить огненный шар без модификации микроволновой печи — это поместить в микроволновую печь частично нарезанный виноград (две половинки которого соединены тонкой кожицей), а затем включить микроволновую печь на 3–3 часа. 10 секунд.В публикации на YouTube [34] показано, что дугообразные плазмоиды генерируются на тонком кожном мостике, соединяющем две половинки виноградины, при этом эмиссия разряда продолжается до тех пор, пока либо не будет отключено питание, либо виноградины не ссохнутся. Это действие можно понять, если учесть, что две свежесрезанные половинки винограда имеют характерный размер от 1,5 до 2 см и частично заполнены проводящим электролитом, комбинация которых создает органическую проводящую дипольную антенну, мало чем отличающуюся от металлических антенн, обсуждаемых в разделах. 2.1.5 и 2.1.6. Учитывая это понимание, разумно предположить, что по мере того, как свободные электроны проталкиваются вперед и назад через узкую перемычку из тонкой кожуры винограда, из-за сопротивления выделяется тепло, которое сжигает кожицу. Кроме того, движение электронов через виноградный электролит вызывает быстрое повышение температуры, вызывая испарение электролита в облако электронов и ионов, образуя таким образом локализованный плазмоид. Плазмоид продолжает существовать до тех пор, пока свободные электроны доступны из уменьшающегося объема виноградного электролита.
Отойдя от органического источника для генерации плазмоидов, также можно использовать зажженную безопасную спичку, поддерживаемую винной пробкой, накрытую стеклянной банкой и помещенную в центр MRC [35]. При включении микроволновой мощности генерируется плазменный разряд, который поднимается к верхней части банки, образуя плавучий плазмоид. Уоррен [36] использовал аналогичный подход, но на этот раз использовал стеклянную банку, поддерживаемую тремя винными пробками, и зажженную сигарету, помещенную в зазор, образованный пробками.В этой работе и в предыдущем примере плазмоиды сохраняются при тушении теплового источника. Только когда мощность микроволн выключается, плазмоид гаснет. Плазмоиды также могут образовываться внутри электрических лампочек и флуоресцентных трубок, как показано в [37]: этот пример также является основой для зонда ближнего поля E (раздел 4.4).
Более опасный подход к генерации плазмоидов продемонстрирован в [38], где резонаторный магнетрон, соединенный с консервной банкой, используется для подачи микроволн на бытовую лампочку для создания плазмоида внутри лампочки.Из этого эксперимента следует, что электрическая нить действует как инициирующий электрод.
Прежде чем закончить этот раздел, стоит отметить, что цилиндрический плазменный реактор, изготовленный для индустрии быстрого питания [29], использовал запатентованный пассивный плазменный катализатор в виде электрода для воспламенения атмосферной плазмы [41], где пассивная плазма катализатор может включать любой объект, способный индуцировать плазму за счет деформации локального электрического поля. С другой стороны, в патенте утверждается, что активный плазменный катализатор производит частицы или высокоэнергетический волновой пакет, способный передать достаточное количество энергии газовому атому (или молекуле), чтобы удалить по крайней мере один электрон из газового атома (или молекула) в присутствии электромагнитного излучения. Учитывая эти два определения, разумно предположить, что пламя безопасной спички [35], сигарета [36] и виноград [34] могут быть классифицированы как активный плазменный катализатор, а металлический электрод — как пассивный плазменный катализатор.
2.1.9. Plasmoid Food Cooking
В корейских патентах [42, 43] и в документе конференции [44] сообщается о форме настройки волновода TE ₁₀, которая выходит за рамки данного обзора, но они перечислены по трем причинам: , явления плазмоидов расширяют диапазон приготовления пищи в бытовой микроволновой печи от диэлектрического нагрева пищевых продуктов до того, что обеспечивает подрумянивание поверхности и придает текстуру и вкус, похожие на традиционный процесс приготовления пищи на огне.Во-вторых, Джерби и др. [44] отметили, что плазмоидам, полученным таким образом, требуется проволочный электрод-антенна для зажигания плазмоида, и поэтому они могут содержать наночастицы, которые могут быть вредными для качества пищевых продуктов и даже делать их несъедобными. В-третьих, дополнительное использование плазменного разряда, генерирующего озон и ионы, для удаления материалов, вызывающих запах, из камеры приготовления пищи [45], действительно обеспечивает один из возможных технических путей дальнейшего развития бытовой микроволновой печи.
3. Специально разработанный плазменный реактор для микроволновой печи
В этом разделе описывается методология, использованная при создании специального плазменного реактора для микроволновой печи. Особое значение в этом отношении имеет серия плазменных реакторов MRC, построенных в середине 1990-х годов компанией Cambridge Fluid Systems Ltd (Англия, Великобритания). Конструктивная концепция этих плазменных реакторов заключалась в создании простого, надежного и экономичного настольного плазменного реактора, который можно было бы продавать исследовательским лабораториям и мелкосерийным производствам.В основном они использовались для усовершенствования обработки поверхности в микроэлектронике, полупроводниковом секторе и производстве кузовов гоночных автомобилей Формулы-1.
Конструкция плазменного реактора аналогична микроволновым печам, в которых объемная антенна магнетрона расположена внутри волновода ТЕ ₁₀, который используется для освещения МРК через одну диафрагму. Частота среза волновода ТЕ ₁₀ рассчитывается по следующей формуле: где c — скорость света, и — внутренние размеры (ширина и высота) волновода; в данном случае используются 80 и 38 мм соответственно, что соответствует частоте среза, равной 1.875 ГГц.
Если антенна резонатора магнетрона расположена на расстоянии 26 мм от конца волновода, частота и полоса пропускания магнетрона могут быть произвольными. Таким образом, некогерентная отраженная мощность, проходя через диафрагму, возвращается к магнетрону, изменяя КСВ когерентной волны в волноводе TE ₁₀, что приводит к изменению выходной мощности магнетрона.
Конструкция реактора MRC отличается от плазменного реактора бытовой микроволновой печи следующими особенностями (также см. Рис. 1 с рис. 5): (i) Шасси, MRC и волновод сконструированы как один сварной компонент с использованием листа из мягкой стали толщиной 1,4 мм. Прежде чем каждый из трех компонентов будет сварен вместе, в них пробиты все необходимые отверстия и закреплены зажимные гайки. После сварки конструкция никелируется для получения прочной металлической конструкции с достаточной жесткостью для поддержки всех дополнительных компонентов (переднего и заднего фланцев из нержавеющей стали, газовых линий, манометра источника питания постоянного тока и т. д.). При таком подходе к построению МРК имеет теоретический максимальный ненагруженный Q -коэффициент () в режиме ТЕ, который зависит от отношения запасенной энергии в резонаторе () к потерям энергии на стенках резонатора (): где электрическая глубина скин-слоя на стенке полости за цикл и представляет собой площадь стенки полости.
Для этого реактора основная полость имеет примерно 20 000 на резонансной частоте 2,45 ГГц. (ii) Цилиндрическая камера из стекла Pyrex (диаметр 190 мм, длина 300 мм и толщина стенки 5 мм: объем 3 литров) расположен внутри многомодового резонатора, его продольная ось перпендикулярна диафрагме СВЧ, а передняя и задняя часть камеры заключены в металлические фланцы, образующие часть стенки многомодового резонатора. Задний фланец содержит приваренные отверстия для вакуума и манометра, а передний фланец содержит дверцу доступа.Эта конструкция максимально увеличивает объем камеры и удаляет все хрупкие стеклянные фитинги, пластиковые трубные соединители и проходные прокладки для утечки микроволн. (iii) Газопроводы устанавливаются внутри шасси и сбоку от MRC, что позволяет нагнетать технологические газы. через несколько равномерно расположенных радиальных портов в переднем фланце, что снижает вероятность предварительной ионизации газа-предшественника перед входом в камеру и максимизирует однородность потока газа и однородность плазмы вдоль продольной оси технологической камеры.
3.1. Плазменная очистка керамических изоляторов с ионными имплантатами
Ионная имплантация является одним из ключевых процессов в крупносерийном (220 пластин в час) производстве кремниевых полупроводниковых устройств. Однако эти машины для ионных имплантов стоят от 1,8 до 3 миллионов долларов. Эти машины также требуют интенсивного обслуживания и высоких капитальных затрат; поэтому доступность и стоимость владения являются основными факторами, которые следует учитывать. Многие детали заменяются во время регулярного технического обслуживания, а заменяемые источники ионов — это керамические изоляторы.В этом разделе представлен обзор плазменной очистки керамики ионных имплантатов: полное описание процесса см. в [26, 27]. Процесс плазменной очистки выполнен в плазменном реакторе серии MRC с использованием газовой смеси 5–10 % O ₂ в CF с примесью 50 % в потоке аргона. Добавка аргона используется для стабилизации микроволновой плазмы за счет замедления распределения энергии электронов и обеспечения однородности возбужденных частиц по всему объему плазмы. Химическое плазменное травление на поверхности керамики можно рассматривать как происходящее в результате следующей репрезентативной гетерогенной реакции: в которой добавление поглотителей углерода из-за образования COF _x частиц увеличивает стационарную концентрацию атомов в объеме плазмы.Элемент в реакции (4) представляет собой элемент V группы (As, P и Sb) на керамической поверхности, а является продуктом травления. Таким образом, при достаточной мощности микроволн скорость травления этих продуктов контролируется образованием атомов (баланс), летучестью продукта и микроскопической площадью поверхности керамики.
Для реактора MRC-100 типичные параметры плазменного процесса были получены при 104 Вт и 10 мбар при времени травления 45 минут, при этом температура поверхности керамики достигала 80 ± 5 К.В случае реактора MRC-200 параметры процесса были следующими: 200 Вт и 10 мбар (1000 Па) при времени травления от 20 до 25 минут, при этом температура поверхности керамики достигала 125 ± 5 К.
4. Калибровка микроволнового резонатора
В этом разделе описывается ряд различных методов, которые используются для оценки эффективности микроволнового излучения, а также утечки.
4.1. Измерение утечки микроволн
Европейская директива 2004/40/EC и рекомендации ICNIRP (1998) рекомендуют, чтобы промышленные микроволновые печи имели уровни поверхностной плотности мощности микроволнового излучения (3–300 ГГц) >5 мВт·см ⁻² и в 5 раз меньше для бытовых микроволновых печей общего назначения. Применяя квадратичный закон, основанный на теории плоских волн, оператор, стоящий на расстоянии 20 см от промышленной печи, оператор получит максимально допустимый уровень удельной мощности 3 мВт·см ⁻² . Для домашней духовки это соответствует уровню плотности мощности 0,3 мВт·см 90 607 -2 90 608 . Что касается переоборудованных печей, предназначенных для плазмы, то многие вводы и отверстия в MRC требуют особого внимания при проектировании и строительстве, чтобы предотвратить утечку микроволн.
4.2. Калориметрическая калибровка мощности магнетрона
Мощность магнетрона, поступающая в MRC, может быть откалибрована с использованием метода загрузки водой в открытой чашке, см., например, Британский стандарт 7509:1995 и IEC 1307:1994. Следовательно, учитывая, что теплоемкость воды составляет 4,184 Дж/(г·К), расчетная приложенная мощность ( P ) внутри полости может быть получена путем помещения известной массы воды ( м ) в полость и нагревания на короткое время ( t ), следя за тем, чтобы вода не кипела. Зная измеренное изменение температуры воды ( ΔT = конечная температура – начальная температура), СВЧ-мощность, поступающая в резонатор, калибруется для заданного уставки мощности по следующему уравнению (см. также [40]):
Однако калибровку следует рассматривать как верхнее значение для плазменной обработки, поскольку ее диэлектрический объем будет отличаться от калибровки по воде. (Примечание: когда объем технологической камеры или геометрическая форма не позволяют использовать метод открытой чаши, можно использовать метод альтернативного потока, как описано в [46]).
Учитывая (4), плотность мощности микроволн (Вт·см 90 607 −3 90 608 ) системы можно рассчитать путем деления на объем технологической камеры. В качестве иллюстративного примера здесь приведен следующий метод нагрузки с открытой тарелкой для MRC 100: реакторы MRC-100 и MRC-200 имеют расчетную приложенную мощность магнетрона 104 Вт, что соответствует плотности мощности 0,116 Вт см ⁻³ . Для реактора MRC-200 калориметрические измерения дают значения приложенной мощности магнетрона 200 Вт (0.022 Вт·см ⁻³ ) и 450 Вт (0,05 Вт·см ⁻³ ).
4.3. Измерение температуры поверхности
Знание температуры поверхности материалов, погруженных в плазму, полезно для понимания гетерогенного взаимодействия плазмы с поверхностью. Это особенно важно, когда локальный диэлектрический нагрев имеет потенциал теплового разгона, поскольку большинство материалов увеличивают свои диэлектрические потери с температурой [12]. Были использованы два простых способа оценки локальной температуры поверхности материалов, погруженных в микроволновую плазму.При температурах поверхности ниже 180 К можно использовать жидкокристаллические термочувствительные (от 20 ±5 К до 180 ± 5 К) полоски, прикрепленные к погруженной в плазму поверхности [27]. Для более высоких температур использовались соли с известной температурой плавления (KCl = 1043 К и NaCl = 1074 К), запаянные в кремнеземные капилляры [13].
4.4. Плазма ближнего поля
E- Зондовые измерения
Попытки поразить плазму за пределами давления воспламенения от 0,1 до 20 мбар (от 10 до 2000 Па) приводят к накоплению микроволнового излучения «за цикл» в режиме пустой полости. ; в этих условиях скорость потерь энергии на стенку резонатора может существенно нагреть конструкцию МРК, а в экстремальном случае утечка СВЧ-излучения может стать опасной для здоровья.Кроме того, если в MRC загружены материалы (полупроводниковые пластины и материалы с низкой диэлектрической прочностью), они могут быть повреждены электрически или механически. Поэтому становится необходимым иметь устройство автоматического отключения питания, чтобы предотвратить утечку микроволн и повреждение как реактора, так и загруженных материалов. Плазменный зонд ближнего поля E-, описанный Лоу [47], является одним из таких устройств, которое помогает отслеживать такие события. В этой схеме неоновая газоразрядная лампа, фотодиод и источник опорного напряжения подключены, как показано на рис. 6, при этом одна ножка неона выступает в полость и действует как зонд ближнего поля E-.В оригинальной схеме ленточная диаграмма используется для записи данных временного ряда напряжения, но с современными аналого-цифровыми преобразователями и программным обеспечением (таким как LabView) пространство состояний зажигания плазмы и пространство состояний плазмы могут быть контролируется с помощью уровней срабатывания, установленных для выдачи двоичного управляющего выхода «Годен/Нет» [24, 47].

4.5. Bébésonde Electrostatic Probe Measurement
Для плазменных процессов обычно считается, что поток ионов, прибывающих и покидающих поверхность, определяет плазменный процесс.Однако использование методов электростатического зондирования для определения плотности ионов и температуры плазмы, возбуждаемой модулированным источником питания, в присутствии распыленного изоляционного материала проблематично. Так обстоит дело с плазмой, содержащей CF ₄ . В этом разделе описывается технология пробника, устойчивая к модуляции возбуждения и распыляемым изоляционным материалам. Следующие измерения были выполнены в Оксфордском исследовательском центре Открытого университета на реакторе MRC-100. Используемый зонд представляет собой датчик потока ионов с радиочастотным смещением (известный в просторечии как «Бебезон» или «ВВ»).Полную информацию о зонде и измерениях см. в [48].
Для хороших измерений зонда обычно требуются визуальные наблюдения за объемом плазмы в целом и вокруг самого зонда. Для реакторов MRC было сочтено необходимым заменить стандартную дверцу с передним фланцем на фланец с отверстием для зонда и смотровым окном, закрытым открытой сеткой. С учетом этой модификации аргоновая плазма внутри MRC-100 визуально демонстрирует слабую структуру с небольшим просветлением вблизи границы диэлектрического кольца.Тем не менее, в оптическом излучении нет признаков микроволновой структуры, что указывает на быструю гомогенизацию энергии в электронной популяции.
После этих визуальных фоновых инспекций Бебезонд использовался для определения потока ионов при малой мощности и высокой мощности с потоком аргона, изменяющимся от максимального (5 л·мин ⁻¹ ) до минимального, при котором плазма могла устойчивый (2 л·мин ^-1 ). Для реактора MRC-200 измеренные плотности ионов аргона находятся в диапазоне от 2 × 10 ¹¹ ·см ⁻³ при 50 мбар (5 к·Паскаль) до 3 × l0 ¹² ·см ^{− 3} при 1 мбар (100 Па), а температура электронов находится в диапазоне от l до l.5 эВ для входной мощности 0,022 Вт·см ⁻³ : более высокая плотность плазмы при низком давлении соответствует большей длине свободного пробега и повышенной передаче энергии электронами.
4.6. Ультрафиолетовый флуоресцентный микроволновый зонд
Для многих обрабатывающих плазм энергия фотонов ( E = hc / λ ) варьируется от 10 эВ до 1 эВ с преимущественной интенсивностью на дискретных спектральных длинах волн. Спектральная характеристика определяется характером процессов возбуждения и релаксации газа, которые чувствительны к локальной температуре электронов и сечениям возбуждения газа.Таким образом, состав газа и способ производства плазмы оказывают большое влияние на производство УФ-излучения и химию плазмы.
Ультрафиолетовый флуоресцентный зонд использует активированные редкоземельные соли: Y ₂ SIO ₅: CE (поглощение <200 нм) и Zn ₂ SIO ₄: MN и Y ₂ O ₃: Eu ³⁺ (поглощение < 300 нм). Полную информацию об этих зондах см. в [49]. При этих энергиях решетка-хозяин (H) подвергается электронному возбуждению за счет разделения электронно-дырочных пар (6), за которым следует флуоресценция пути дезактивации с самой низкой энергией на длинах волн больше, чем исходное излучение.В целом спектр флуоресценции состоит из узкой полосы с точной длиной волны, определяемой тесной связью между активатором (Ce, Mn и Eu ³⁺ ) и решеткой-хозяином, а также облучающим фотонным излучением:
Самая простая форма зондов представляет собой синтетическую капсулу из плавленого кварца марки DUV (диаметр 12 мм × 20 мм), содержащую одну из трех активированных солей при номинальном пониженном давлении 10 мбар. Плавленый кварц имеет коэффициент пропускания Тл = 0.5 на 170 нм. При помещении в объем плазмы зонд собирает 4 π стерадиан приходящего фотонного излучения DUV. Испускаемую флуоресценцию наблюдают через оптическое окно для просмотра краун-стекла ( T = 0,5 при 380 нм). Из-за диэлектрической капсулы фотолюминесценция, а не электролюминесценция, считается основным механизмом флуоресценции в этих зондах. Диэлектрик также действует как дискриминатор длины волны и обеспечивает верхний рабочий предел зонда, равный 1100 K.
Используя эти знания, соли Zn ₂ SiO ₄ :Mn и Y ₂ O ₃ :Eu ³⁺ (помещенные в собственную капсулу) интегрируют 2 6 SiO5 плазму DUV, а Y 29025 ₅ :Ce при помещении непосредственно в объем плазмы интегрирует ВУФ (<200 нм) плазму, поэтому их флуоресценция проявляется в зеленом, красном и синем цветах соответственно.
5. Цепи управления магнетронной печью
В микроволновых печах обычно используется один из двух типов цепей управления магнетроном. Для микроволновых печей с выходной мощностью малой мощности (обычно <500 Вт) выходная мощность достигается за счет широтно-импульсной модуляции единичной падающей мощности на магнетрон с временем приготовления, установленным между 0 и 30 минутами. Между номинальной мощностью 500 Вт и 1100 Вт используется непрерывная подача микроволновой мощности, где уровень мощности устанавливается значением конденсатора привода магнетрона:
Выбор любой из этих двух цепей возбуждения может повлиять на схему управления магнетроном. возможность осуществления выбранного плазменного процесса.Примером этого выбора является сравнение коротких и низких энергетических требований быстрого плазменного синтеза органических соединений [7, 8], очистки предметных стекол и полимеров [14] с высокой мощностью и длительным временем обработки твердотельных оксидов металлов. обработка [13] и плазменная очистка керамических изоляторов ионных имплантатов [26, 27].
5.1. Цепь привода с резонаторным магнетроном, управляемая конденсатором
В этом разделе рассматривается выбор схемы привода, управляемой конденсатором, а также схемы управления безопасностью, которая используется в плазменных реакторах MRC-100/200. Схема управляемой конденсатором схемы привода показана на рисунке 7. Аналогичная схема привода с резонаторным магнетроном, управляемая конденсатором, описана в [23]. Чайчумпорн и др. также сообщили о дальнейшем уточнении анодного напряжения магнетрона (от 3,3 до 6,6 кВ) в [40].

Трансформатор состоит из двух цепей обмоток: первая обеспечивает коэффициент обмоток для получения напряжения от 240 В при 50–60 Гц до приблизительно 3,5В при 50–60 Гц для нагревателя катода, а вторая обеспечивает повышающее напряжение ( от 240 В при 50–60 Гц до 2–3 кВ при 50–60 Гц).Высоковольтный конденсатор (от 0,6 до 1,5 мкФ Ф) и высоковольтный диод используются для отрицательного смещения катода по отношению к анодному блоку, который содержит полостную структуру магнетрона. При таком расположении емкость конденсатора и диода определяют мощность постоянного тока, рассеиваемую в структуре резонатора магнетрона. Из соображений безопасности пассивные и активные компоненты управления встроены с обеих сторон установочного трансформатора. К ним относятся следующие: цепь с предохранителями с обеих сторон трансформатора, а также кнопка аварийной остановки, блокировка шасси, термовыключатель магнетрона (135°C) и вентилятор охлаждения шасси.Кроме того, цепь постоянного тока 24 В используется для дистанционного пассивного и активного управления схемой привода (см. раздел 5.2).
5.2. Цепь управления 24 В постоянного тока
В специально разработанных плазменных реакторах для микроволновой печи вспомогательное оборудование (вакуумные насосы, вакуумные клапаны, манометр, газовые линии, линии продувки, таймер процесса и микроволновая мощность) безопасно синхронизировано с плазменным процессом. . Роль цепи управления 24 В постоянного тока заключается в синхронизации вспомогательных компонентов с плазменным процессом и отключении системы в случае аварийного отказа: это особенно важно при использовании легковоспламеняющихся, коррозионно-активных и токсичных исходных газов и побочных продуктов. .Схема разработана таким образом, что все органы управления шасси изолированы от схемы привода резонаторного магнетрона с конденсаторным управлением с помощью реле и соленоидов. Следует отметить, что при переделке бытовой СВЧ-печи в плазменный реактор синхронизацию приходится строить с нуля.
6. Выводы
В данной работе рассмотрено превращение бытовой микроволновой печи в источник очистки, а также химических реакций. Описано преобразование бытовых систем в плазменные реакторы, а также строительство специально построенных плазменных реакторов для микроволновых печей.Калибровка MRC обсуждалась вместе с определением двух типов используемых схем привода магнетрона. Также было представлено профессиональное и арматурное использование, в последнем случае, в основном ограниченное экспериментами с кухонной столешницей. Доказательство принципа и небольшие периодические процессы, установленные в этих плазменных реакторах, варьируются от плазменной очистки поверхности стекла и полимера и удаления токсичных металлов с керамических поверхностей до производства углеродных наноструктур и пиролиза бумаги для получения газообразных побочных продуктов.Во всех случаях источником питания является объемный магнетрон с выходной мощностью менее 1100 Вт и давлением от нескольких 0,1 с Па до номинального атмосферного давления (101,3 Па).
Установлено, что при давлении, близком к атмосферному, одно- или многопроволочные антенные электроды, физическая длина которых составляет приблизительно 1/4 или 1/2 длины микроволн, в которые они погружены, играют каталитическую роль в стимулировании образования плазмы , а в случае производства углеродных наноматериалов обеспечивают подложку, на которой может расти углеродный материал.Что касается скорости реакции, увеличивающейся с увеличением количества (от 1 до 6) электродов, за пределами которых скорость реакции становится ограниченной, в этой статье предлагается эффект геометрической нагрузки вокруг проволочной антенны. Независимо от того, является ли причиной этого эффекта потеря электромагнитной мощности, требуется дальнейшая работа. Кроме того, в этой работе был реконструирован предварительно отформованный дисковый антенный электрод (воспламенитель), подходящий для реактора с узкой трубой [16, 40] (рис. 4).
Пламя безопасной спички, зажженная сигарета, нарезанный виноград и металлический электрод-антенна играют роль катализатора в производстве плазмы и плазмоидов. Чтобы отличить металлическую антенну от катализатора на термохимической основе, было высказано предположение, что металлические антенны могут быть классифицированы как пассивные катализаторы, поскольку они создают только поверхность, генерирующую свободные электроны, в то время как пламя безопасной спички, зажженная сигарета и нарезанный виноград можно классифицировать как активный катализатор, поскольку он поставляет энергию в виде тепла и свободных электронов из электролита.
Наконец, в этом обзоре также освещается приготовление пищи с помощью плазмоида в MRC и использование плазменного разряда для удаления запаха пищи из микроволновых печей.Учитывая, что вопросы безопасности пищевых продуктов решаются, целесообразно предусмотреть плазменные реакторы для микроволновых печей, включающие как плазмоидную варку пищевых продуктов, так и плазменную дезодорацию побочных продуктов варки, которые могут быть реализованы в ближайшем будущем.
Конфликт интересов
Авторы заявляют об отсутствии конфликта интересов в связи с публикацией данной статьи.
Благодарности
Авторы хотели бы выразить благодарность SFI за поддержку через I-Form Advanced Manufacturing Research Center 16/RC/3872.
Ge запчасти для газовой плиты amazon. 0 … http://www. WX10X10021 $ 22. Щелкните ссылку ПОДРОБНЕЕ, чтобы узнать о конкретной модели. Рейтинг 4. Запчасти и аксессуары Запасные части Фильтры для воды. Это 3. Компания GE Appliances воплощает в жизнь хорошие вещи, разрабатывая и производя лучшую в мире бытовую технику. Доступность: В наличии — Отправка сегодня. Руководство пользователя GG40T06AVG01. Sorainen представляла Tallinna Linnatranspordi Aktsiaselts, компанию, полностью принадлежащую городу Таллинну, при покупке сжатого газа для автобусов, работающих на природном газе.Устройства GE предлагают современные технологии и исключительное качество для упрощения запасных частей. Если ваша варочная панель не работает, обратитесь в компанию Sears PartsDirect за запчастями для электрических и газовых варочных панелей GE, которые вам нужны для решения проблемы. Для вытяжек старше 2 лет обратитесь к производителю, так как фильтры Baffle могут быть несовместимы с вашей вытяжкой. Модель № PARKB36CGY. Духовка позволяет проверять продукты для выпечки, а ее варочная горелка обеспечивает точный и бережный нагрев для медленного приготовления супов и соусов.У вас есть оконный кондиционер или обогреватель? Поиск среди нашего широкого ассортимента кондиционеров GE … В этом видео представлены пошаговые инструкции по ремонту для замены выключателя искрового зажигания и жгута проводов на газовой плите/плите/духовке GE. 00 СТЕЛЛАЖ ДУХОВКИ В СБОРЕ. Номер детали производителя WB44X5082. Вместительная электрическая сушилка. Отдельностоящая электрическая плита с функцией самоочистки — нержавеющая сталь. 5k BTU Подлинный OEM. Наиболее очевидные элементы газовой плиты находятся на виду: горелки. части печи; Части Шайбы; Запасные части GE по категориям.00 $ 699. В 2012 году GE стала четвертой по величине в мире среди Forbes Global 2000. JXRACK3G. Ручка позволяет включать и регулировать уровень газа диапазона. Стрелки влево и вправо перемещаются по ссылкам верхнего уровня и раскрывают/закрывают меню на подуровнях. 89 $ 61 . Решетка горелки газовой плиты/плиты/варочной панели в сборе WB31X20643 PS8746168 AP5789043 для General Electric (GE), Sears Kenmore, Hotpoint и других ведущих брендов 5. 30 дюймов. Руководство пользователя. Затем проверьте сопротивление на предохранительном газовом клапане.S. 6-Double Thickness 0. com/s/re Выбирайте запчасти GE для сушильных машин, чтобы ремонтировать и обслуживать высокопроизводительные газовые и электрические модели, или находите насадки и компоненты для долговечных стиральных машин с фронтальной загрузкой. 11 долларов. Эта деталь сделана так, чтобы оборачиваться вокруг барабана, вращать его. В печах GE пекут торты и пироги ко дню рождения на протяжении десятилетий, но, как и в случае со всеми бытовыми приборами, со временем могут возникнуть проблемы, а также правильная запасная часть в сочетании с правильной информацией от RepairClinic. Эта лампочка OEM мощностью 40 Вт используется в некоторых плитах, холодильниках, морозильных камерах и микроволновых печах. (284) Продается компанией Sears. Если запальник светится, а ваша духовка не нагревается, значит, ваш запальник недостаточно силен, чтобы… Откройте запорный вентиль подачи газа для плиты и снова вставьте шнур питания в электрическую розетку. Доступны миллионы качественных запасных частей OEM, видеоролики по ремонту, инструкции и доставка в тот же день! Фильтры-дефлекторы, идеально подходящие для улавливания жира и запахов с газовых плит, изготовлены из качественной нержавеющей стали и удобны для мытья в посудомоечной машине для вашего максимального удобства.Магазин кухонной утвари RJ Регулятор газа Red Газовый адаптер SURAKSHA, Hari Engineering 1. Бывшие в употреблении детали бытовой техники GE для вашего холодильника, стиральной машины, сушилки, плиты, духовки, плиты и посудомоечной машины, на все из которых предоставляется 90-дневная гарантия и бесплатная доставка в супермаркете Good Appliance. Продукты из этих источников, которые утверждают, что являются подлинными деталями GE, скорее всего, являются контрафактными, украденными или просто не подлинными. A. PM15X113 $ 53. Отдельностоящая газовая плита представляет собой устройство «все в одном», которое вставляется между существующими шкафами или может стоять отдельно в любой части вашей кухни.1 из 5 звезд. Примечание. Сумка для компактора, 15-дюймовый пластик, упаковка из 60 штук. 4 шт. Черные ручки управления в комплекте с 12 переходниками для духовки/плиты/плиты. Если вам нужна помощь в ремонте вашей газовой, электрической или двухтопливной линейки, не стесняйтесь обращаться в службу поддержки Kenmore. Варочная панель универсальна, с разумным расположением горелок и имеет достойную… Детали и аксессуары для духовки гарантируют, что вы сможете с легкостью выполнить ремонт или модернизацию своей настенной духовки. Сотрудники магазина запчастей для бытовой техники A-1 имеют более чем 150-летний опыт работы и готовы помочь вам в любом случае.https://www. none none none none none none none Фарфоровые поддоны WB31M20 и WB31M19 для капельного поддона Замена чаш AMI PARTS Подходит для варочной панели GE/Hotpoint Electric Включает в себя 1 8-дюймовую и 3 … Почти все детали приборов GE относятся к конкретной модели прибора. Его размеры составляют около 24 дюймов в ширину и 19 дюймов в глубину. Легко моется мыльной водой или можно мыть в посудомоечной машине. Служба расписания. 51 доллар. 50 Средство для чистки варочной панели Cerama Bryte. Бывшие в употреблении запасные части Good Appliance хранит много бывших в употреблении запасных частей. В этом видео представлены пошаговые инструкции по замене левой передней трубки горелки на газовой плите GE.Пожалуйста, пришлите нам по факсу или электронной почте номер вашей модели, мы можем проверить, есть ли у нас нужная вам деталь. Скорость микроволновой печи с инновационными характеристиками и универсальностью. Некоторые из этих состояний опасны. Эта средняя решетка предназначена для использования на некоторых газовых плитах серии GE и серии GE Profile. Этот блок также может похвастаться тремя режимами нагрева для индивидуального ухода за тканью. Поддержка и обслуживание продукта. com за последний месяц посетило более 100 тысяч пользователей. WB28X10056 $ 133. фут. Наши онлайн-инструменты доступны 24 часа в сутки, чтобы помочь вам организовать необходимую вам услугу.EvertechPRO Сделано в США Универсальный настенный запальник для духовки с газовой плитой для 5303935066 PS470129 AP2150412 WB13K21 WB2X9998 WB13K0021 WB13T10001 Norton-501a 33. Доставка в тот же день и легкий возврат в PartSelect Appliance Parts. 40 отзывов. Ударный ключ. 44 доллара. Нажмите, чтобы добавить элемент «Amana® 20» 2. GE Appliance Parts предлагает больше, чем просто подходящие запчасти и аксессуары для бытовой техники для вашего дома; мы предлагаем чистящие средства для варочных панелей и краску для бытовой техники, чтобы слегка подправить ваш прибор и помочь вашей кухне работать в лучшем виде.23 доллара. Перед началом ремонта рекомендуется отключить питание сушильной машины. Связанные руководства для серии GE XL44. ДЕТАЛИ ПРИБОРА, АРТИКУЛ № WR55X10518, ПАНЕЛЬ УПРАВЛЕНИЯ ДОЗАТОРОМ GE. 0 … Stove & Grill Parts For Less является одним из крупнейших онлайн-поставщиков запасных частей для печей на древесных гранулах и запасных частей для гриля. Просмотрите сайт и выберите из разных категорий, таких как холодильники, фильтрация воды, продукты для приготовления пищи, диспоузеры, воздух… 23 октября 2019 г. Купить GE WB44X10016 Stove, Oven, Range Bake Element: Запчасти и аксессуары для духовых шкафов — Amazon.Бесплатная доставка. Распродажа! 33 доллара. Газовая плита» в список сравнения Нажмите, чтобы добавить позицию «Maytag® 30» 5. Страниц: 40. Это оригинальная запасная часть производства General Electric. Для очистки крышек горелок и эмали на стальных или чугунных решетках: Решетки необходимо промыть регулярно в горячую мыльную воду, промывают в чистой воде и сушат перед тем, как положить их обратно на плиту. Запальник получает питание от искрового модуля в корпусе управления печи. 37 долларов. Combi Grand. ( 65) Это 3 дюйма. длинный датчик духовки, который обычно называют коротким датчиком.Номер детали: WB44X200. Выберите из нержавеющей стали, черной нержавеющей стали, черного, белого, бисквитного, синего, бронзового, коричневого, зеленого, оранжевого, красного, серебряного, красного Амазонка. Просто найдите существующую лампочку, вывинтите ее из патрона и замените новой лампочкой. GE WB03X29315 Ручка горелки диапазона AGR6603SFW 30-дюймовая отдельно стоящая газовая плита Amana с опцией SelfClean и системой приготовления пищи Temp Assure — белая. Мы не только носим все запасные части, которые вам понадобятся, но и наши специалисты по ремонту покажут вам, как исправить любую из них. общие проблемы, которые могут возникнуть у вас с вашей плитой/духовкой GE.JGRP20BEJ1BB Детали газовой плиты GE. 6 долларов. GE Range/Плита/Решетка горелки духовки. GE Appliances не продает детали или фильтры для воды через частных лиц или через интернет-аукционы. ДОБАВИТЬ В КОРЗИНУ. Газовые плиты и газовые плиты. Добавить в корзину. Пекарский элемент расположен на дне камеры духовки и подает тепло для выпекания. 2 49-2000316 Ред. $36. 2 куб. Бывшие в употреблении запчасти GE. Интернет № 303326925 Комплект заглушек для вставных газовых плит из нержавеющей стали. Главная Поддержка Центр владельцев газовой плиты Центр владельцев | Модель JGSS86SPSS GE® 30-дюймовая выдвижная газовая плита с двойным управлением спереди. Номер позиции WB21X22134. 849 долларов. (17) Продается компанией Sears. Пожалуйста, совпадайте с иллюстрацией и размерами. Слайд в газовой плите. См. сведения о продукте. Со временем поддон вашей плиты испачкается и на нем будут собираться частицы пищи. Не исключено найти снятые с производства детали прибора. Запчасти для газовых плит Предохранительные клапаны для газовых плит, запальники и термопары, ножки печей… Ассортимент Maytag / Духовка / Плита Плоский газовый воспламенитель Деталь №: 12400035 Воспламенитель типа 501A. Эти горелки приподняты над поверхностью плиты, и обычно вы можете увидеть, когда включается газ, заглянув под приподнятую часть комплекта ручек Thermador Blue Knob Kit для 36 дюймов.365 дней… Набор для заполнения ассортимента устройств GE обеспечивает индивидуальный внешний вид и встроенное удобство для вашего ассортимента устройств GE или GE Profile. W10536347 Насос для слива воды из стиральной машины Whirlpool Cabrio. Независимо от того, выросли ли вы на GE Appliances или это ваша первая техника, мы рады… Ремонтные изделия Решетка горелки газовой плиты/плиты/варочной панели в сборе WB31X20643 PS8746168 AP5789043 для General Electric (GE), Sears Kenmore, Hotpoint и других ведущих брендов 5 , Самые доступные запчасти на планете — все ОЕМ, все время; Отличные технологии, упрощающие поиск и покупку запчастей, включая поиск серийных номеров, PartSPIN® и смарт-руководства, которые можно найти на сайте parttown. WB44K10005 Печной элемент GE. Качественные детали GE Range/Spot/Oven Door от Repair Clinic. 12 долларов. 35 долларов. Эта крышка горелки предназначена для вашей газовой плиты и действует как крышка для головки горелки. 60/унция. Ножка решетки верхней горелки плиты GE для газовой плиты. Часть может больше. Для этого продукта нет руководств. Добавить к сравнению. Газовые плиты могут иметь либо открытые горелки, которые дешевле и эффективнее, либо герметичные горелки, которые легче чистить. WB16K10026 (2 УПАКОВКИ) Верхняя газовая плита с двойной горелкой для GE AP2633210 PS232404 WB29K.Однако, если деталь, которую вы ищете,… Мы упростили поиск деталей для бытовой техники для тех, кто занимается своими руками! Если вы ищете в Интернете запчасти для бытовой техники поблизости, вы можете выполнить поиск по номеру модели вашего устройства, номеру детали устройства или описанию детали устройства. Комплект клеммной колодки для элемента на поверхности печи со сменными монтажными кронштейнами. Чтобы вы получили свои детали как можно быстрее, Easy Appliance Parts отправит их, как только они станут доступны. В продаже. Элемент выпечки в духовке.Запчасти GE здесь — запчасти для вашей печи. 0 … 00. 25 долларов. ком. 00. Мешки для компактора мусора KitchenAid KTTS505ESS0 (60 шт. в упаковке) — оригинальный OEM. Выдвижная газовая плита из нержавеющей стали с 5 горелками и фритюрницей. Позвоните или посетите ближайший к вам магазин запасных частей U-FIX-IT и GE JGB735SPSS 30-дюймовый отдельно стоящий газовый конвектор с 5 герметичными горелками, 5 Cu. Горелка мощностью 21 000 БТЕ является одной из самых мощных газовых горелок, которые мы видели на любой бытовой печи GE Oven 164D2966P087. Магазин Фильтры для воды Поиск фильтров.Магазин запчастей. Варочные панели с гладким встроенным дизайном и более быстрым приготовлением. Samsung NX60T8711SS/AA 30 дюймов, 6,8 дюйма, глубина. Этот переключатель имеет белый цвет и размеры примерно 1 1/2 дюйма (Д) x 1 1/4 дюйма (Ш). Подлинный OEM-код № WB28K10222 | RC Артикул № 1086516. Бренд: GE Ваша цена за этот товар составляет 1664 доллара США. Предлагается большая варочная поверхность с пятью герметичными горелками, включая удобную Kenmore Elite 75223 5. Диапазон силы тока 46,72 дюйма 46,72 дюйма 3. Запчасти для триммера для живой изгороди Black & Decker. США — свяжитесь с нами: 1-877-959-8688. У нас также есть варочные панели, циферблаты и кнопки, а также застежки.Покупатели также приобрели Бестселлеры WB13K21, совместимая с GE, сменная плита для духовки, плоский воспламенитель Norton 501A 229C5216P001, воспламенитель 74. Отмеченное наградами обслуживание · Бесплатная помощь по ремонту и видео · Гарантия на один год Ремонтное оборудование Газовая плита/плита/варочная панель Решетка горелки в сборе WB31X20643 PS8746168 AP5789043 для General Electric ( GE), Sears Kenmore, Hotpoint и другие ведущие бренды 5. Детали GE — детали, одобренные производителем, для правильной установки в любое время! У нас также есть руководства по установке, схемы и руководства, которые помогут вам на этом пути! Вот некоторые распространенные проблемы, которые вы можете заметить при работе с бытовой техникой GE: Craftsman 917370430 запчасти для бензиновых мотокос. Крышка горелки газовой плиты GE JGP5030SL1SS 9. Все детали, представленные на этом сайте, являются оригинальными запасными частями для бытовой техники OEM и предназначены для ремонта таких основных марок бытовой техники, как Whirlpool, Kenmore, GE, Maytag, LG, Samsung, Hotpoint, Bosch, Amana, Roper, Jenn- Воздушные, Admiral, Crosley, Inglis, газовые и электрические модели приборов, если иное не указано в описании детали. Номер PartSelect PS249466. (3) 3 оценки продукта — Зажигатель газовой плиты для Frigidaire 5303935068 316119302 Whirlpool 9751123. Показано 1-12 из 28 результатов.Мы передаем скидки нашим клиентам. Расширьте функциональные возможности своей духовки, обновив ее решетку. 8 куб. GE Appliances 7. Решетка газовой плиты GE. Оценка 5 из 5 звезд. Стиральная машина с корзиной из нержавеющей стали и 5. Меню. Вы можете изучить схемы, процедуры очистки и советы по диагностике, … Зажигатель газовой духовки. Продукция включает в себя соединители для плиты, фильтры для вытяжек, чистящее средство для варочных панелей и удлинители канавок. Предназначен для использования в плитах с газовыми духовками. Элемент жарки в духовке. Искровой электрод поверхностной горелки GE.5 1273 отзыва. У нас также есть индукционные плиты с конвекционными печами для более продвинутых методов приготовления и выпечки. Этот приводной ремень имеет длину около 89 1/2 дюйма и 4 ребра. С 1975 года мы помогаем другим с запчастями и ремонтом их бытовой техники. 01. Находите выгодные предложения или продавайте свои товары бесплатно. 5 долларов. 146. Добавить в корзину. Артикул: 6261807. Во многих случаях заменяет более короткие и длинные воспламенители. YouTube. Он черного цвета и чуть более 3 дюймов в диаметре. Сохранить с. Показано 1-20 из 191 товара.Номер позиции WB02T10461. PartsIPS является авторизованным торговым посредником GE Appliance Parts, который включает детали холодильников GE, детали посудомоечных машин GE, детали сушилок ge, детали ge микроволновых печей и детали линейки GE. JGBP85WEh3WW Детали газовой плиты GE. Газовая плита с конвекцией и обжариванием на воздухе» в список сравнения. Этот нагревательный элемент на 240 В и мощностью 3100 Вт имеет винтовые соединения шириной 13 1/4 дюйма и длиной 163/4 дюйма. Комплект воспламенителя духовки. Все детали поставляются из Канады. склады — никаких скрытых комиссий за пошлины или возвраты.8»Ш x 9.Эта крышка выдвижного ящика для овощей подходит для холодильников GE, Hotpoint и Kenmore (префикс модели 363). 69. (4) $1221. Рейтинг пользователей, 4. AGR6603SFW 30-дюймовая отдельно стоящая газовая плита Amana с опцией SelfClean и системой приготовления пищи Temp Assure — белая. Эта 30-дюймовая газовая плита Amana® с 5. MD.com — это универсальный источник для ремонта продуктов в вашем доме и вокруг него.₹549.Appliances Connection предлагает новейшие газовые диапазоны от ведущих брендов, включая Whirlpool, GE, Samsung и многих других.доставка 3+ дня. BrassCraft 4 фута. Если воспламенитель горит более 90 секунд, не зажигая газовое пламя, это указывает на то, что воспламенитель слишком слаб, чтобы открыть клапан. 6. Принадлежности для чистки бытовой техники. 55 из 5 звезд. 6” x 10. Газовый водонагреватель GE®. 2 — 3. Датчик температуры духовки. Если вам нужен индивидуальный внешний вид, купите направляющую GE в газовой плите, которая идеально впишется между вашими шкафами и будет ровно соответствовать высоте вашей столешницы. Короткий керамический воспламенитель с монтажным кронштейном и проволочными гайками для установки.6 из 5 звезд 6 $ 61. 20. Мы продаем новые и бывшие в употреблении детали бытовой техники. Доступны Tappan, Western Holly, O’Keefe & Merritt, Wedgewood, Chambers, Magic Chef и другие. 5 тыс. БТЕ для варочной панели GE JGP5030SL1SS. 4 из 5 звезд. com БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок. com продает, продавцы предоставляют огромные оптовые скидки. Модель: NA36N7755TG. Нога помогает поддерживать решетку, которая продается отдельно. Вы можете найти инструкции по установке вашего прибора и/или узнать об использовании крышки горелки GE Range/Stove/Oven Surface.Исследуйте все, от списков деталей и схем до запасных частей, таких как нагревательные элементы и электронные компоненты, чтобы легко отремонтировать вашу плиту и восстановить ее работоспособность. Наполните свою кухню изысканностью этой электрической плиты GE из нержавеющей стали с черной варочной панелью для яркого контраста. . Покупайте различные детали, в том числе фирменные модели, такие как запчасти для духовых шкафов GE, в магазине Lowe’s. Get Yours Now Оцените предложения GE Appliances Магазин запасных частей и принадлежностей GE Appliance Store предлагает более 65 000 запасных частей для устройств GE по разумным ценам.Производители Запчасти Electrolux, Запчасти ERP, Запчасти EZ Flo, Запчасти GE, Запчасти General Filters, Запчасти ICM, Запчасти Jason Manufacturing, Запчасти John Guest, Лампочка для духовки. Это оригинальная деталь OEM производства General Electric, полученная непосредственно от производителя. Воспламенитель диапазона/плиты/духовки. Беглый взгляд. Это оригинальная деталь OEM, полученная непосредственно от Frigidaire. 2 мм, можно резать, можно мыть в посудомоечной машине, легко чистить. com и наше ведущее в отрасли мобильное приложение Электронный воспламенитель газовой плиты GE Profile издает щелкающий звук, когда он активируется при повороте ручки на плите. 99.9 куб.м. 23. 8215557 8215557 Модуль зажигания газовой плиты Whirlpool Whirlpool 8215557 8215557 Модуль зажигания газовой плиты Whirlpool. 0 ставок. Реверсивный гриль/сковородка газовой плиты. Горелка имеет ширину 6 1/4 дюйма. Комплект бампера из высокотемпературной устойчивой силиконовой резины Замена деталей WB2K101, WB02K0101, 247410. Вопросы по запчастям? Звоните по телефону 1-877-959-8688 Пн–Пт 8:00–20:00, Сб 8:30–17:00 по восточноевропейскому времени GE Profile™ Автономная самоочищающаяся конвекционная газовая плита на стеклянной плите с ящиком для подогрева. 69. Обновления включают в себя увеличенное окно духовки, функцию самоочистки, конвекционный элемент духовки, ящик для подогрева и возможность покупки охладителя для вина и напитков.PM15X103 $ 32. Стильные духовые шкафы отличаются самыми современными кулинарными характеристиками. Это идентичная замена отсутствующей или неисправной опоре решетки, которая была установлена на новом агрегате. Уровень мастерства: Уровень мастерства. Плоский запальник духовки используется для воспламенения газа, чтобы зажечь горелку духовки в вашем диапазоне. Мы предлагаем 30-дневную политику возврата. Самым продаваемым продуктом GE Appliance Parts является сменный водяной фильтр GE Genuine RPWFE для совместимых холодильников GE. Если ваша старая крышка горелки повреждена или отсутствует, эта деталь заменит ее.В комплект также входят керамические проволочные гайки, термоусадочная защитная трубка и провода. Артикул № 12872. 70. Оригинальная деталь OEM № WB31X24738 | RC Артикул № 4322558. Узнать цены и наличие Детали варочной панели Ge Фильтры для воды холодильника Ge Детали стиральной машины Ge Детали микроволновки Ge Детали холодильника Ge Детали сушилки Пластиковые детали стиральной машины Детали настенной духовки Ge Детали вытяжки Ge Детали черной стиральной машины Пластиковый мусор Газовая плита и варочная панель — Очистка решеток и крышек горелок. Наша цель — помочь людям улучшить их жизнь дома, предоставляя качественные бытовые приборы, созданные для реальной жизни. Территория, обслуживаемая GE, распространяется по всему миру. Решетка для духовки поддерживает ваши блюда и обеспечивает их равномерное и правильное пропекание. Центральная решетка — WB31X24737. СТЕЛЛАЖИ ДЛЯ ПЕЧЕЙ GE® SELF-CLEAN (3PK) — ДЛЯ НЕКОТОРЫХ ОТДЕЛЬНОСТОЯЩИХ 30-ДЮЙМОВЫХ ГАЗОВЫХ ПЛИТ. Запчасти для плит. 0 … Запчасти Вопросы? ET GE Profile Spectra™ 30-дюймовая отдельно стоящая газовая плита с функцией самоочистки и ящиком для подогрева. Проверить статус заказа на запчасти. Возврат в Канаде и на международном счете. Зачем покупать оригинальные запчасти GE Appliances? Связаться с нами.Духовка, горелка Power Boil и сертификат Star-K®: нержавеющая сталь Категория: Ассортимент Торговая марка: GE. Клеммы элементов — штыревые. Наш большой выбор бытовых деталей включает в себя детали для бытовой техники, включая плиты, духовки, плиты, микроволновые печи, холодильники, посудомоечные и стиральные машины, сушилки для всех основных брендов бытовой техники. Отмеченное наградами обслуживание · Бесплатная помощь и видео по ремонту · Гарантия на один год Возврат до 4% · GE JGB700SEJSS 30-дюймовая отдельно стоящая газовая плита с варочной панелью от края до края, газовой конвекцией, очень большой сковородкой, центральной овальной горелкой, автономным паром Чистый, 5 Герметичных Горелки, 5. 10-Pack Многоразовые крышки горелки газовой плиты, антипригарные вкладыши горелки плиты, протекторы газовой плиты для кухни-размер 10. поделиться Поделиться. 20 ГАЗОВАЯ ПЛИТА ЦЕНТРАЛЬНАЯ ЧУГУННАЯ РЕШЕТКА. Сделано в U. 6 дюймов — Двойная толщина 0. Набор нагрудников для капельного поддона горелки Range для GE 3 из WB32X107 1 из WB32X106 Chrome. Это создает искру, которая воспламеняет газ, чтобы инициировать пламя горелки. 001 с помощью кредитной карты Wayfair. 5 Запчасти для газовой плиты GE с ночным воспламенением. НОВЫЙ! Подходит для воспламенителя газовой плиты Thermador 492431.Фарфоровый поддон с двойной газовой плитой производства GE. 5 из 5 звезд. 45. Общая вместимость духовки, конвекционная печь, решетки непрерывного действия, режим самоочистки, смотровое окно, ящик для хранения, приготовление в конвекционном режиме, самоочистка с опцией очистки паром, встроенная сковорода с антипригарным покрытием, герметичные горелки, ящик для хранения, центральная овальная горелка, От края до края… Запальник Frigidaire Range/Stove/Oven. Эта электрическая плита GE из нержавеющей стали оснащена выдвижным ящиком во всю ширину, чтобы ваши кастрюли и сковородки всегда были рядом. Этот приводной ремень является оригинальной деталью OEM.( 74) Это оригинальный запальник для газовой духовки, заменяемый OEM, полученный непосредственно от производителя. GE — 5. Устройство GE — загрузите копию своего руководства пользователя или инструкций по установке. Деталь OEM — номер производителя 12400035 GE Adora JGB735 — наша любимая линейка автономных газовых баллонов. Получите бесплатную доставку квалифицированных запасных частей для плиты или купите онлайн в магазине сегодня в отделе бытовой техники. В наличии. Получите лучшие предложения на бытовую технику, запасные части и аксессуары GE, когда вы покупаете самый большой онлайн-выбор на eBay.Комплект разъемов газовой плиты. 6”х10. Этот закрытый шарнирный элемент с винтовыми клеммами имеет длину 15-1/4 дюйма и ширину 18-1/4 дюйма. Модель: JB645RKSS. Газовая плита Горелка XL — WB16X24722. Ручки регулируют уровень нагрева на плите. 7432Р106-60 на штекере. 03, сочетают в себе большую мощность в небольшом корпусе, обеспечивая долговечность и гибкость для суровых, удаленных или плавучих энергетических сред. Если барабан сушилки не вращается, возможно, вам необходимо заменить ремень. 96. Поиск среди нашего широкого ассортимента запчастей для кондиционеров GE мощностью от 5 000 до 12 000 БТЕ и более.Мы рекомендуем «комплект из двух» для равномерного износа дверей. Номер позиции WB31K10015. ГЭ. 53. DA: 73 PA: 35 MOZ Ранг: 68 Решетка для газовой плиты/плиты/варочной панели в сборе WB31X20643 PS8746168 AP5789043 для General Electric (GE), Sears Kenmore, Hotpoint и других ведущих брендов 5. GE Range/Stove/Oven Element Комплект розеток и проводовПодлинная деталь OEM № 5303935058 | RC Артикул № 12871. Запчасти для кондиционеров Это оригинальная деталь от производителя, специально разработанная для использования с газовыми плитами GE.Эксп. 89. Их доставка была ОЧЕНЬ быстрой. Слишком часто эти детали изготавливаются так, чтобы они выглядели, но не спроектированы так, чтобы работать как оригинальные детали. Описание продукта. Гарантия 90 дней и бесплатная доставка! Если вы ищете снятые с производства, труднодоступные запчасти, мы та компания, к которой вы хотите обратиться. Комплект для установки универсального газового диапазона 0 … 48 дюймов. Большое стеклянное окно из 4. 84 детали. 365 дней на возврат любой детали. 41 159 долл. США. Подлинная OEM-деталь № WB31K10017 | RC Артикул № 257864. Важно следить за прогрессом в CSR с помощью системы измерения, которая дает представление о направлении и скорости Когда вы покупаете газовую плиту GE, помните о стиле вашей кухни.WB31X24737. Эта металлическая капельница была разработана для использования в электрических плитах и используется для сбора крошек и других излишков пищи, попадающих под нагревательный элемент во время приготовления. Используйте эту дополнительную решетку вместо сковороды на некоторых газовых плитах серии GE и серии GE Profile. Номер детали: 8009. Сравните. JGB920SEF2SS. Крышки горелок для газовых плит, 6 шт. в упаковке, многоразовые антипригарные вкладыши для горелок плиты TSV Защитные кожухи газовой плиты для кухни, размер 10. JGBP90MEB6BC. Крышка сковороды для овощей. ★★★★★. 6д 13ч.В свое время General Electric была крупнейшим производителем бытовой техники в мире. Модель № JXGRATE1 (462) $ 78 00. Артикул WB16K10035. Наше обещание клиенту говорит само за себя — «У нас это есть, или мы это получим!» Детали и информация для бытовой техники — это то, чем мы занимаемся: клиенты приходят с проблемой, а уходят с решением. 95 доставка. Выбирайте электрические плиты, газовые плиты и двухтопливные плиты для своей кухни. 30-дюймовая газовая плита 9-дюймовая решетка горелки (черная) Модель № JXGRATE1. При поиске запасных частей в нашем каталоге вам потребуется точный номер модели вашего устройства, чтобы найти нужные детали.БЕСПЛАТНАЯ доставка свыше $99! Что касается того, чего у вас нет на складе, GE может помочь заполнить пробелы благодаря постоянно пополняемому складу, насчитывающему более 10 000 отдельных деталей, и надежной цепочке поставок. частьвыбрать. Эвербилт 4 фута 1-877-477-7278. Магазин ge 30-дюймовая газовая плита 9-дюймовая решетка горелки (черная) в разделе варочной панели и частей плиты Lowes. Подлинная деталь OEM № WB16K10055 | RC Артикул № 1164517. General Electric Range Control Kn ( 18) Газовые плиты производства General Electric оснащены несколькими ручками управления диапазоном.Номер детали производителя WB03T10295. 117 долларов. Какие существуют варианты доставки газовых плит GE? Будь то газовая горелка и регулирующий клапан, или просто панель или ручка, вы найдете это в Ремонтной Клинике. Если этого не происходит, выключите духовку, чтобы предотвратить распространение газа. С некоторыми компонентами, особенно с паром, котлом-утилизатором и устаревшими деталями классов B и E, чем раньше вы начнете, тем лучше. Приблизительный размер составляет 19-1/2 дюйма в ширину и 18-1/2 дюйма в длину и имеет 3-1/2-дюймовые вставки. Модели 6F, включая 6F.WB31T10011 8-дюймовая хромированная чаша для сбора капель GE GE. (127) Гарантия соответствия цены. Являетесь ли вы предприимчивым поваром или новичком на кухне, ассортимент GE Appliances предлагает множество стилей и функций на любой вкус. с легкостью обрабатывается на трехкольцевой горелке мощностью 20 000 БТЕ, а сверхбольшая встроенная сковорода для варочной панели предлагает идеальное место для крабовых пирогов и овощей. стоила 14 долларов. Вы экономите. Получите ваши настоящие детали быстрее с доставкой в тот же день. для GE Range/Stove/Oven — заменяет 1373043 AP4346312 PS2321076 — упаковка из 5 штук.00 Скидка 21%. 29 Отгружается: Немедленно КОЛ-ВО: GE (NYSE:GE) решает задачу создания работающего мира. Запчасти и аксессуары для духовки. 9 долларов. на 12 мес — Всего $549. «Спасибо — пружины великолепны! GE Appliances гарантирует, что ваш новый 30- или 36-дюймовый профиль GE или встраиваемая электрическая, индукционная или газовая варочная панель GE подойдут к существующему вырезу в столешнице совместимой модели с той же шириной и конфигурацией или GE Appliances. предоставит скидку до 100 долларов на профессиональную модификацию вашей столешницы и/или шкафов.40 4 фута. Какие варианты цвета доступны для газовых плит GE? Самый популярный выбор цвета в ассортименте GE Gas — нержавеющая сталь, за которым следуют белый и черный. Эта газовая плита GE из нержавеющей стали оснащена четырьмя герметичными горелками для улавливания случайных разливов. На складе, доступно более 25 штук. Это оригинальная деталь от производителя, специально разработанная для использования с газовыми плитами GE. 66. Руководство пользователя и инструкции по установке газовых плит General Electric без самоочистки (53 страницы) Серия GE JGBS04 Руководство пользователя и инструкции по установке.30-дюймовый комплект отделки для газовых и электрических плит… Новые и подержанные газовые плиты для продажи рядом с вами на Facebook Marketplace. Варочная панель от края до края обеспечивает большую поверхность для маневрирования различных кастрюль и сковородок, а также 2. Найдите детали, необходимые для быстрого и легкого ремонта вашей плиты по самым низким ценам. 2 к 3. Нашел эту компанию через интернет-поиск запчасти для печки. Служба расписания. JXFILLR1SS 116$. См. Цены. Если он есть в вашей линейке GE, убедитесь, что сервисный клапан открыт. Многие интернет-магазины запчастей для бытовой техники позволяют искать запчасти. Некоторые газовые плиты GE имеют сервисный запорный клапан на регуляторе давления, который перекрывает подачу газа в духовку, а не в поверхностные горелки. JXGRATE1. Поиск и заказ ассортимента или запчастей и аксессуаров для печей. Решетки и колпачки можно мыть в посудомоечной машине, если их дно покрыто эмалью. Мы находимся в процессе добавления нашего инвентаря, и у нас гораздо больше инвентаря, чем указано здесь в Интернете, поэтому, пожалуйста, позвоните нам, если вы не видите то, что вам нужно. DA: 73 PA: 35 MOZ Ранг: 68.На самом деле, это очень просто. Наша цена. Этот элемент для выпечки находится в нижней части вашего диапазона и составляет 220 вольт и 2300 ватт. GE предлагает варочные панели различных размеров и цветов, чтобы вы могли выбрать модель, которая подходит для вашей кухни и вашего стиля. Запальник является наиболее часто неисправной частью газовой духовки, которая не нагревается должным образом, или Samsung — 36-дюймовая встроенная газовая варочная панель с Wi-Fi и двойной латунной горелкой — черная нержавеющая сталь. Емкость духовки, ящик для хранения, варочная панель от края до края, Возможность использования расширенного режима Шаббат, самоочистка + очистка паром, обжаривание без предварительного нагрева, встроенная сковорода и центральная овальная горелка: черная нержавеющая сталь 30 дюймов 4.( 109) Оригинальная часть GE. Кроме того, обязательно проверьте свое пространство на случай, если вам нужен определенный размер, например 36-дюймовая газовая плита. 41. Если ваша духовка не нагревается, проверьте запальник, чтобы убедиться, что он светится. 95. 1999 долларов. Модели и духовки большой емкости с системой EasyClean®. Номер позиции WB13K10043. 20 Набор для чистки газовых решеток Cerama Bryte™. Двухэлементная выпечка обеспечивает равномерное приготовление пищи, а цикл самоочистки избавляет вас от необходимости мыть посуду. 3. Сверхмощные ручки с белой светодиодной подсветкой добавят изюминку на вашу кухню.Мешки для компактора мусора (60 шт.) для компактора мусора KitchenAid KTTS505ESS0. 102 доллара. СДЕЛАНО В АМЕРИКЕ Многие устройства GE спроектированы, спроектированы и изготовлены тысячами сотрудников в США. Отправьте электронное письмо «сколько» каждого из них, и мы ответим по электронной почте. Быстрая, отправка в тот же день. Доверьтесь Sears PartsDirect, чтобы иметь запасные части Kenmore, необходимые для быстрого ремонта плиты в случае ее неисправности. Отдельностоящая газовая плита (номер детали: JGBS60DEKBB) См. больше от GE Appliances. Страница сведений о газовой плите Amana® 20″ 2. Руководство по эксплуатации и уходу за встраиваемой духовкой с двойными стенками General Electric.Канада и международные заказы. Запальник является наиболее часто неисправной частью газовой духовки, которая не нагревается должным образом или вообще не нагревается. 216. Печной запальник в сборе. Оцените предложения GE Appliances Магазин запасных частей и аксессуаров GE Appliance Store предлагает более 65 000 запасных частей для устройств GE по разумным ценам. № 2. 20 РЕВЕРСИВНЫЙ ГРИЛЬ/ГРИЛЬ. 6 оценок продукта — OEM Оригинальный комплект предохранителей шайбы GE Wh59X10041 Wh59X10043 Wh59X10055, новый. 89 Чтобы приобрести соответствующие детали и аксессуары: позвоните по телефону 1-877-959-8688. 43 доллара.0 … Газовые турбины GE 6F обладают превосходными характеристиками, надежностью и гибкостью, обычно характерными для крупных электростанций. Хромированный поддон для капель для диапазона — 8. 29 долларов. Диапазон управления газовым фронтом — нержавеющая сталь. Изображение вашей печи для идентификации. Какой самый дешевый вариант доступен в GE Appliance Parts? Обратите внимание на наш самый дешевый вариант в GE Appliance Parts, 17-1/2 дюйма. См. цену в корзине 1199 долларов США. Это мое первое взаимодействие с ними, но за цену, общение и быструю доставку они заработали 5+ звезд.99 800 долларов. Запчасти для газовых плит. Сэкономьте на запасных частях для печей GE, покупая PartSelect Canada. JE691TWH01 Микроволновые печи GE Ge, запасные части. Тип продукта: крышка горелки/горелки. сеть. Если вы покупаете деталь прибора до 14:00, ваша деталь будет отправлена в тот же день без каких-либо дополнительных сборов. Изготовлено февраль 2018 г. — настоящее время. Газовый полигон. 3 куб. Комплект разъемов газовой плиты с автоматическим отключением. WB31X24738. цена. Если вам нужны снятые с производства детали для холодильника, посудомоечной машины, кондиционера или нагревателя, льдогенератора, стиральной или сушильной машины или гриля, у вас есть множество вариантов.На некоторых моделях в нем установлена центральная горелка двойного назначения. WB48X20990 $ 308. Ручка для замены газа Range Kleen белого цвета (4 шт.) Модель № 8234. Сборка горелки с крышкой (15k) Основание горелки GE Range/Stove/Oven Surface. Как правило, имеется четыре горелки, а иногда также включается пятая зона нагрева. 221 продано. Наша канадская служба поддержки клиентов всегда готова помочь вам сэкономить при покупке запчастей для духовых шкафов GE в компании PartSelect Canada. 30-минутный цикл очистки паром этой отдельно стоящей газовой плиты GE упрощает техническое обслуживание.36 дюймов x 9. 1664 доллара. В Parts Town также есть библиотека руководств по устройствам GE для обеспечения надлежащего обслуживания. Имея более 2 000 000 деталей и тысячи видеороликов и учебных пособий, мы поможем вам заказать и установить необходимые детали GE и сэкономить. Духовка оснащена двумя решетками, что позволяет одновременно готовить несколько блюд. Экономия на деталях прибора проста как 1, 2, 3: поверхностные горелки, элементы печи с пружинным змеевиком, элементы печи с калибровочным стержнем, поддоны, накладные кольца и т. д.… Найдите запасные части для выключателя плиты/печи GE в RepairClinic.Характеристики продукта. 50. Качественные запчасти для бытовой техники GE от ремонтной клиники. Tappan … Вот лишь несколько примеров наших низких цен: 12400035 Зажигатель газовой духовки Maytag. Газовая плита — алюминиевая сковорода. Общая длина 3 шт. Может заменить воспламенители для горелок для запекания или жарки. Если у вас есть газовая духовка, которая не нагревается, есть большая вероятность, что зажигатель необходимо почистить, отремонтировать или заменить. (5) 5 оценок продукта — Набор нагрудников для чаши поддона Range Burner для GE 3 WB32X107 1 WB32X106 Chrome. Газовая плита Whirlpool SF305ESPW0. Предохранительный газовый клапан должен иметь сопротивление менее 5 Ом на большинстве газовых плит GE. 90 доставка. Найти мой магазин. 75257 Стопор управления крышкой Erator Evolution для раковины. Мы предлагаем его для всех запасных частей для коммерческих газовых духовок, имеющихся на складе, до 21:00 по восточному времени с понедельника по пятницу и для всех онлайн-заказов на авиаперевозки до 16:00 по восточному времени в субботу. JES0601T01 Микроволновые печи GE Ge, запасные части. Нужна помощь? Позвоните нам: (888) 279-2463 с понедельника по пятницу с 8:00 до 20:00 по стандартному восточному стандартному времени и в субботу и воскресенье с 10:00 до 18:30 по восточному стандартному времени. вызвать непрерывный щелчок или неправильное зажигание газовых горелок или газовой духовки.Индийская стальная труба для шланга длиной 5 м, потребляющая мало газа, с маркировкой ISI, регулируемый зажим для газовой трубы из нержавеющей стали, 2 шт. и предохранительные зажимы. Посмотреть характеристики. 19 долларов. JGRP20WEJ1WW Детали газовой плиты GE. В Parts Town также имеется широкий выбор руководств по эксплуатации коммерческих газовых духовок, которые помогут вам в любое время. Номер детали: WB31T10011. JE690T01 Микроволновые печи GE Ge, запасные части. НЕИСПРАВНЫЙ ЗАЖИГАТЕЛЬ. Это прекрасная вещь. 3 БЛАГОДАРИМ ВАС ЗА СДЕЛАНИЕ ПРИБОРОВ GE ЧАСТЬЮ ВАШЕГО ДОМА. com может обеспечить успешный ремонт вашей духовки GE своими руками. JGRS06BEJ1BB Детали газовой плиты GE.Ваша цена на этот товар $ 849. Обзор продукта. Или оцените удобство двухконтурной газовой духовки GE, которая позволяет выпекать блюда одновременно при разных температурах. Номер детали производителя 316538904. Жарочный элемент духовки расположен в верхней части духовки или плиты и т.д. В социально-экономической сфере результаты реализации корпоративных социально ответственных (КСО) действий нельзя сводить к бинарной бинарности «выигрыш-проигрыш». Модель № PM15X113 (280) $ 39 98. 22701 Размеры горелки: 16 дюймов от конца до конца — от конца чугунной трубки Вентури до противоположного прямоугольного конца горелки. сравните сейчас. Используйте Bake Assist… AR403 для WB2X9154 GE Roper Gas Revenge Igniter AP2014008 PS243425. Это крышка горелки в сборе. 6 куб. Циклы установки… Оцените предложения GE Appliances Магазин запасных частей и аксессуаров GE предлагает более 65 000 запчастей GE по разумным ценам. 32 доллара. Нижний нагревательный элемент обеспечивает тепло для выпечки. Отличные цены на все детали GE, одобренные заводом-изготовителем, которые помогут вам быстро и легко отремонтировать вашу технику. Распродажа! 27 долларов. 84. ЦЕНТРАЛЬНАЯ ЧУГУННАЯ РЕШЕТКА ГАЗОВОЙ ПЛИТЫ.Горелка GE Bake и комплект воспламенителя. Готовьте как профессионал с этой 30-дюймовой газовой плитой GE. com/watch?v=QAqr3yJdpbs | Пошаговое руководство по замене нагревательного элемента духовки General Electric. JXGRATE1 $ 74. $ 138. Установка… Фильтры кондиционера Frost King F1524, 15 дюймов x 24 дюйма x 3/16 дюйма. 105 долларов. Категория: Ассортимент. WX10X300 $ 9. WB03T10284 Ручки управления горелкой для General Electric GE Range, плита, ручка духовки Заменяет AP4346312, 1373043, Ah3321076, EA2321076, PS2321076, отделка из нержавеющей стали (5 шт. ) 57.GE General Electric Oven / Ассортимент / Запчасти для плит. По мере использования ручка управления может изнашиваться или повреждаться. В наличии, 25+ в наличии. 5. Комплект вставных заглушек – нержавеющая сталь. ca: части Дженн Эйр Рэндж. 46. Просмотреть все аксессуары и запасные части для этого устройства. Магазин фильтров и запчастей Номер детали PS249466. Твоя цена. Узнайте, как наши передовые технологии и достижения помогают миру работать более эффективно, надежно и безопасно. Повара обычно предпочитают газовые плиты, потому что тепловая мощность может быть выше и ее легче контролировать.3 — 3. На протяжении более 125 лет компания GE изобретала будущее отрасли, и сегодня преданная делу команда компании, передовые технологии, глобальный охват и возможности помогают миру работать более эффективно, надежно и безопасно. Этот оригинальный нагревательный элемент OEM расположен на дне камеры духовки и обеспечивает подачу тепла для выпекания. Независимо от количества отправлений, необходимых для выполнения вашего заказа, плата за фрахт будет взиматься только один раз (см. «Негабаритные товары и дополнительные расходы на доставку» ниже).Хедж-триммер. 2. Просмотреть похожие в Stock View Details. Что еще более важно сегодня, их репутация в области качества привела к тому, что ведущее издание строительной отрасли заключило сделку с Amazon. Благодаря газовой сушилке белье выглядит великолепно благодаря функции автоматической сушки, которая отслеживает температуру воздуха и устанавливает оптимальное время сушки. 00. GE Температура печи Приблизительно 9″ X 9″. Номер PartSelect PS954202. 5. x 8-1/2 дюйма печать Печать. (5) Номер PartSelect PS12751166. Модель № 98255 (91) $ 39 98. Когда вы включаете духовку, вы должны услышать несколько щелчков запальника, прежде чем газ воспламенится внутри духовки.Артикул: 4943603. Мы предлагаем более 1000 брендов и более 2 миллионов деталей для отопления и охлаждения вашего дома или предприятия. Белый цвет. Оригинальные заводские запчасти и запчасти для духовок большинства основных брендов. GE JGB735SPSS 30-дюймовая отдельно стоящая всегазовая плита с природным газом, 5 герметичных горелок, сковорода, 5 куб. 99. по ценам и наличию. Это оригинальная деталь OEM. Порадуйте себя, заказав запчасти GE в компании TopApplianceParts. Бесплатная доставка.Оригинальный продукт производства GE. 16 шт. WB2K101 Замена резиновых ножек для решетки горелки GE и Kenmore Range. Люди GE разнообразны и преданы своему делу, работая с запчастями GE; запчасти для бытовой техники Bosch; часть прибора термадор; детали гидромассажных ванн; запчасти для техники LG; запчасти для техники Samsung; адрес: 5404 Уитсетт-авеню, № 85, Вэлли-Виллидж, ок.; телефон: 800-939-0722 Номер детали: WE12M29. 9 из 5 звезд. Панель управления духовкой управляет горелками духовки и содержит цифровой дисплей.154. 32. или Лучшее предложение. Компания GE Appliances предлагает запасные части и аксессуары для обеспечения оптимальной работы вашей варочной панели. 80 долларов. Готовьте вкусные блюда с помощью этой 24-дюймовой отдельно стоящей газовой плиты GE. Модель №: JGS760DELWW. Ассортимент по самым низким ценам в любом месте в Интернете, включая ручку переключения, крышку варочной панели вок, поверхностный воздух Maytag, подлинный воздух для варочной панели, плиту Silver, вытяжку с двигателем, подлинный воспламенитель диапазона, maintop kenmore, ap2586807 06562429, crosley admiral, oem element broiler, ватт тепло kenmore , сенсорная встроенная духовка, моторный диапазон джакузи, ps газ воздух, клапан w10206288, набор ручек волк, термадор bosch … 4. 45 долларов. . 91. 6”. Если плита не выпекает или не жарит, или если дисплей не работает, замените плату, используя сменную деталь, одобренную производителем. Таппан 31-3438-23-03 электрическая плита lt32088170. Датчик печи GE. 97. Сравните У. Исправить. Общение было отличным. Номер детали производителя: 316075103. 10. Решетка горелки для варочной панели газовой плиты GE — цвет темно-серый 8-5/8 дюйма — номер по каталогу WB31K10044. Ketofa 8 дюймов WB30X253 6 дюймов WB30X254 Комплект горелки/элемента поверхности, совместимый с плитой GE Whirlpool Kenmore, горелкой для варочной панели (4 упаковки) 3.GE Hitachi — мировой лидер в области новых технологий, топлива и услуг. GE принимает вызов по созданию работающего мира. Номер детали производителя WB29K10023. Найдите самоочищающиеся решетки для духовок с не тускнеющими поверхностями, а также другие детали, которые помогут вам в самостоятельном ремонте духовки, плиты и других приборов. 1. Заменяет AP4108240, 74004283, Y04100810, 74007397, 04100810, 1421201, Ah3094592, EA2094592, PS2094592. — выбор части. com WB20K8 Термостат для газовой плиты GE Hotpoint. Всего 69 голосов.Используйте эту процедуру ремонта, чтобы заменить электронную плату управления духовкой на … Доступны газовые плиты на природном газе и сжиженном пропане для обеспечения бытовых удобств. Полки ремонтной клиники заполнены оригинальными деталями GE, чтобы вся ваша кухня, прачечная и бытовая техника GE работали отлично и выглядели великолепно! Ваша сушильная машина издает скрип при вращении барабана? Для сушильной машины может потребоваться новая направляющая, направляющая или подкладка барабана. Газовые плиты доступны от таких брендов, как Samsung, LG, GE и Frigidaire.₹ 1499. 8 из 5 звезд 5 397 ₹ 1 999 ₹ 1 999 ₹ 5 224 ₹ 5 224 Экономия ₹ 3 225 (62%) GE Unitized Spacemaker® 3. Антипригарные протекторы газовой варочной панели можно легко снять, чтобы поддерживать чистоту плиты. 00 Сэкономьте 80 долларов. Sears PartsDirect предлагает запасные части для плит Sears для моделей Kenmore, которые помогают поддерживать правильную работу ваших кухонных приборов. 3 из 5 DG64-00473A Ручки плиты премиум-класса с усиленным защитным кольцом для замены газовых горелок Samsung0 куб. Наиболее распространенная причина, по которой запчасти для газовой плиты GE JGBS23BEL1BB — это детали, одобренные производителем, для правильной подгонки каждый раз! У нас также есть руководства по установке, схемы и руководства, которые помогут вам на этом пути! Новая решетка для духовки дает вашей духовке мгновенное обновление, независимо от того, заменяете ли вы изношенную решетку или выбираете новую решетку с антипригарным покрытием. Пожалуйста, не забудьте отключить питание холодильника перед началом ремонта. 90 Замена HIFROM WB17T10006 Диапазон Поверхностный элемент горелки Блок розеток Холодильник Духовка Разъем для плиты GE (2 шт.) .с деталями для США и других стран (46) Нажмите здесь, чтобы перейти к Amana® 20″ 2. Заменяет устаревшие модели WB20K10023, WB20K6, WB20K10008, WB20K0008, WB20K0006, 223C3823P001, 183D5463P001, 164D2793P001, 164D2793P001, 164D2793P001, 164D2793P001. 2. Ознакомьтесь с самым продаваемым продуктом — 30-дюймовыми деталями. -959-8688 Установка … Вопросы по запчастям Звоните по телефону 1-877-959-8688 Пн–Пт 8:00–20:00, Сб 8:30–17:00 ET JCTP70WM1WW Запчасти для электрических духовок GE.GUD27ESSMWW Посмотреть все аксессуары и запасные части для этого устройства Магазин фильтров и запчастей GE 30-дюймовый комплект накладки для газовой и электрической плиты (черный) Артикул № 331543 Модель № WB07T10680. 549 долларов. Range Kleen Набор из 4 круглых черных горелок Range Kleen. 106 частей. Оригинальный продукт Компания Whirlpool изготовила оригинальный продукт для KitchenAid KTTS505ESS0. Эксперты GE по энергосистемам решают самые сложные технические и экономические проблемы в мире, обеспечивая интеграцию технологий. Это чугунная горелка, используемая во многих газовых грилях GE / Monogram Grill Parts размером 27, 36 и 48 дюймов.Просмотрите сайт и выберите из различных категорий, таких как холодильники, фильтры для воды, продукты для приготовления пищи, диспоузеры, воздух. .. Детали GE здесь — детали для вашей плиты. Обсуждаемые здесь проблемы с газовым воспламенителем относятся к некоторым моделям газовых приборов, включая газовые плиты, газовые духовки и газовые варочные панели… GE Profile PGS930 обладает самыми впечатляющими характеристиками приготовления пищи, которые вы найдете в линейке слайд-ин. $46/мес. Ссуда в размере 5 миллионов долларов для Ohridska Banka AD Skopje в рамках программы финансирования «зеленой» экономики, которая поддерживается газовой конвекционной плитой EU GE® 30 дюймов с выдвижным передним управлением.Сетка 1 дюйм квадратный. Артикул WB13K18. 6 x 10,2 мм, разрезаемый, можно мыть в посудомоечной машине (черный) 236. Если ручка зачищена так сильно, что клапан не открывается, или если ручка повреждена, ее необходимо заменить. Диапазон силы тока – 3. Вставки для газовых плит выдерживают температуру до 500 градусов по Фаренгейту. 921. Экономьте с видео и учебными пособиями DIY для быстрого и легкого ремонта. Ваш JXGRATE1 — идеальная решетка для приготовления пищи с использованием посуды нестандартного размера. 3 мм антипригарные многоразовые протекторы для газовой плиты, верхние крышки для газовых горелок, термостойкие, двойной толщины, можно мыть в посудомоечной машине 10.31.01.2022. Универсальный плоский газовый запальник на 6 ампер можно использовать на некоторых моделях Maytag Ranges/Ovens/Stoves, включая: Whirlpool, Roper, Frigidaire, GE, Magic Chef, Kenmore и другие бренды. Смотреть видео. Изготовлено в августе 2020 г. — настоящее время. 70 GE Appliances Навигация по сайту осуществляется с помощью клавиш со стрелками, ввода, выхода и пробела. Газовая плита — алюминиевая сковорода. 40. 71. 20 Основание горелки газовой плиты. Устройства, отвечающие требованиям GE ENERGY STAR, предлагают преимущества эффективности без ущерба для функций, производительности, стиля или удобства.18 долларов. 14 долларов. Отдельностоящая газовая плита. Аксессуары для газовой плиты, такие как надстройки для сковороды и гриля, превращают вашу плиту в универсальный инструмент, а наши ролики и ножки обеспечивают мобильность плиты для легкой уборки на кухне. Посуда Chantal® из 9 предметов из нержавеющей стали. Позвоните (805) 643-3532 или напишите по электронной почте toac@sbcglobal. Деталь оригинального качества GE. Их цена была очень конкурентоспособной. Крышка горелки газовой плиты 9. Руководство пользователя JGSS86SPSS. 94. 83 продано. … Забудьте о еде на вынос с умными кухонными приборами LG, которые делают приготовление пищи проще, быстрее и вкуснее.( 73) Это элемент для жарки в духовке, предназначенный для плит и духовок. Центральная решетка. Было: 20 долларов. Он либо есть в наличии на нашем складе, либо мы можем получить его сразу от производителя. 4 из 5 звезд, 127 отзывов. (750) Гарантия соответствия цены. Так как металла больше. 20 (5%) См. специальные предложения. Приобретайте оригинальные фильтры, запчасти и аксессуары GE Appliances в нашем магазине запчастей и аксессуаров. 6 из 5 звезд с 750 отзывами. 10 долларов. JXGRILL1. 5 из 5 звезд. Отремонтируйте свой переключатель GE Range/Stove/Oven Switch за меньшие деньги.(8) Номер исправления FIX438018. Ворсовый фильтр WE03X23881 Совместим с осушителем GE. 0 куб. Они по-прежнему являются одной из старейших компаний, основанных Томасом Эдисоном в штате Нью-Йорк в 1892 году. 01 и 6F. Зарегистрируйте это устройство. Номер PartSelect PS2353386. Электричество поступает к воспламенителю, чтобы нагреть его. Запальник горелки печи GE. 27900 долларов. В этом руководстве по ремонту своими руками объясняется, как заменить плату управления духовкой в газовой плите. Решетка для плиты/плиты, черная. Более 50 в наличии.Амазонка. Лампа накаливания для холодильника Whirlpool, 40 Вт, 120 В, матовая. Это сменная ручка горелки для вашей газовой плиты. Покупайте в магазине фильтров и запчастей. WB02X30447 $ 350. Защитите газовую плиту от возгорания при пролитой жидкости. Бесплатная доставка многих товаров WB16K10026 (2 PACK) Верхняя газовая плита с двойной горелкой для GE AP2633210 PS232404 WB29K. (51) 51 оценка товара — WB16K10026 (2 шт.) Газовая плита с двойной горелкой для GE AP2633210 PS232404 WB29K. 4. Посмотреть все аксессуары и запасные части для этого прибора. Магазин… Pigeon by Stovekraft 2 Газовая плита со стеклянной варочной панелью, Tawa с корпусом из нержавеющей стали и сковородой с антипригарным покрытием (черный, 240 мм, 250 мм, 14722) 3.Это включает в себя широкий спектр деталей, таких как ручки, решетки для духовки, решетки, горелки, элементы духовки и запальники. Вместимость позволяет плавить, кипятить и варить одновременно с универсальной варочной панелью. Юридическая фирма «Поленак» консультировала ЕБРР по делу о плите/духовке/плите GE стоимостью 2 евро. футов Для длинного 6-дюймового датчика закажите номер 12001656. Наиболее распространенные причины замены b вкладышей горелки газовой плиты, 10 шт. в упаковке 0. Разработка и поставка передовых технологий преобразования энергии, которые меняют современные промышленные процессы для более чистого и продуктивного будущего.футов 76 долларов. Руководства и загрузки. Окончание 24 августа в 9:46 по тихоокеанскому времени. Если вам нужен определенный бренд, например, газовая плита Whirlpool®, газовая плита GE или газовая плита Samsung, или если вы просто хотите определенный стиль, например, газовую плиту с двумя духовками или выдвижную газовую плиту, наш ассортимент включает варианты для каждый образ жизни. компанией GE Appliances. Простая часть №: EAP8758429. Каждая бывшая в употреблении деталь серии тестируется на устройстве, из которого она была получена ранее. запчасти для газовой плиты ge amazon
noe urv ylh oye ich vj9 msb 4uh zgr i9g hlj 62b hzq z07 suz 2wx huv dvx xkc f2p
Клетка Фарадея своими руками
Фон
Клетка Фарадея представляет собой контейнер из проводящего материала, такого как проволочная сетка или металлические пластины, который защищает то, что в нем заключено, от внешних электрических полей.В наших экспериментах можно использовать клетку Фарадея, чтобы внешние электромагнитные помехи (ЭМП или шум) не мешали нашим нейронным записям. Как вы знаете, нейронные сигналы, которые мы записываем, очень малы (порядка микровольт), и мы используем наши Spikerboxes для усиления этих слабых сигналов до достаточно большой амплитуды, чтобы мы могли их слышать и записывать. Однако в зависимости от окружающей среды могут существовать электромагнитные, радио-, микроволновые или другие типы невидимых излучений, которые могут распространяться по воздуху и взаимодействовать с металлическими иглами и проволокой, которые мы используем в качестве электродов. Затем металл распространяет шумовой сигнал, как антенна, в наши нейронные записи, мешая или даже заглушая наши записи, так что все, что мы слышим, в худшем случае, это радиостанция! Затем можно использовать клетку Фарадея для блокировки многих из этих источников шума.
Клетка Фарадея названа в честь ученого 1800-х годов Майкла Фарадея, но чтобы узнать, как работает клетка, мы начнем с другого известного ученого, Шарля-Огюстена де Кулона. Кулон много работал над динамикой заряженных частиц и электрических полей, которые они генерируют.Кулон определил, что электрическое поле «E» в радиусе «r» от стационарного точечного заряда «Q» можно рассчитать по этому уравнению:
Где ε ₀ — диэлектрическая проницаемость свободного пространства, а e _r — единичный радиальный вектор. Если вы не понимаете математику (когда-нибудь поймете), это означает, что чем дальше вы находитесь от источника электричества, тем меньше напряженность электрического поля. Если вы едете по шоссе и замечаете, например, что радиостанция замирает, это происходит потому, что вы удаляетесь от большой радиовышки.
Суть в том, что этот закон дает нам основу для математической зависимости, связывающей заряд и электрические поля в пределах фиксированного объема пространства. Клетка Фарадея заключает в себе такой фиксированный объем пространства, и, если клетка сделана из проводящего материала, определяющей характеристикой клетки является то, что она не позволяет внешним зарядам индуцировать электрические поля в этом объеме. Вот два основных правила, регулирующих этот барьерный эффект:
Закон Кулона требует, чтобы заряды в проводнике, находящемся в равновесии, находились как можно дальше друг от друга, и, таким образом, суммарный электрический заряд проводника полностью находится на его поверхности.
Любое результирующее электрическое поле внутри проводника заставит заряд двигаться, так как его много и оно подвижно, но равновесие требует, чтобы результирующая сила внутри проводника была равна нулю. Таким образом, электрическое поле внутри проводника равно нулю.
Правило 2 говорит нам, что электрическое поле внутри проводника в состоянии равновесия равно нулю, а Правило 1 говорит нам, что заряд проводника будет полностью находиться на поверхности (границе). Другими словами, поверхность проводящего объема становится барьером, где заряды движутся к поверхности и вокруг нее, создавая поля, точно противодействующие любому заряду, стремящемуся пересечь границу, тем самым сохраняя внутреннее пространство свободным от внешних электрических помех.
Фарадей впервые продемонстрировал это в знаменитом эксперименте с ведерком со льдом и металлической сферой. Фарадей опустил металлический шар, заряженный статическим электричеством, в металлическое ведро, поддерживаемое деревянным стулом, который изолировал ведро от земли. Когда заряженный шар опускали в ведро, не касаясь ведра, заряды на поверхности ведра перераспределялись за счет электростатической индукции. Эта концепция стала известна как принцип клетки Фарадея, который вы сегодня изучаете.
Ниже мы рассмотрим влияние клетки Фарадея на различные условия при записи нейронов с помощью SpikerBox, а также проведем простой эксперимент, который вы можете провести дома. Вот видео, объясняющее очень простой способ сборки и использования клетки Фарадея.
Видео

Процедура
Сборка клетки Фарадея
Обратите внимание, что мы также продаем готовые клетки Фарадея, если вы не хотите посещать хозяйственный магазин.
Отмерьте прямоугольник размером 8 x 16 дюймов из металлической сетки экрана.
Вырежьте прямоугольник с помощью тяжелых ножниц.
Отмерьте и отрежьте пять 8-дюймовых деревянных реек
Осторожно разверните прямоугольник из металлической сетки, чтобы он лежал ровно
Начало сшивания металлической сетки через деревянные планки
Скрепите первую полосу на конце сетки.
Скрепите вторую полосу на расстоянии 5,5 дюймов от первой полоски, снова вдоль сетки
Скрепите третью полосу на расстоянии 2,5 дюйма от второй полоски
Скрепите четвертую полосу на расстоянии 5,5 дюймов от третьей полосы
Скрепите пятую полосу на дальнем конце сетки
Деревянные планки представляют собой распорки, поэтому, прикрепив их скобами, сложите сетку на каждой планке, чтобы получилась прямоугольная коробка.
Использование клетки Фарадея для шипов
Подготовьте стандартную запись ног таракана, как описано в эксперименте 1.
Создайте шумную обстановку, подключив ноутбук к розетке и включив паяльник или другой мощный прибор.Поместите свой SpikerBox рядом с этой электроникой, а также включите все люминесцентные лампы в комнате. Запишите свои наблюдения относительно уровня шума по сравнению с уровнем нейронного сигнала.
Прикрепите зажим типа «крокодил» к земле (снаружи разъема RCA) на Spikerbox.
Поместите Spikerbox в открытую клетку Фарадея. Запишите свои наблюдения относительно уровня шума по сравнению с уровнем нейронного сигнала.
Закройте клетку Фарадея, но ни к чему не прикрепляйте зажим типа «крокодил». Запишите свои наблюдения относительно уровня шума.уровень нейронного сигнала
Подсоедините кабель типа «крокодил» к сетчатому экрану клетки. Запишите свои наблюдения относительно уровня шума и уровня нейронного сигнала
Использование клетки Фарадея на мобильных телефонах
Микроволновые печи являются примерами клеток Фарадея, потому что они предназначены для предотвращения выхода излучения, используемого для приготовления пищи, в окружающую среду. Алюминиевая фольга — проводящий материал, который также можно использовать для быстрого создания импровизированной клетки Фарадея (просто спросите у своего соседа-нейробиолога).
Позвоните на свой мобильный телефон и убедитесь, что он звонит (это ваш контроль).
Затем возьмите свой мобильный телефон и положите его в (выключенную!) микроволновую печь.
Позвонить на сотовый телефон с другого телефона. Звонит?
Затем откройте дверцу микроволновки и наберите на сотовом телефоне номер своего домашнего телефона. Как только вы нажмете «отправить», быстро закройте дверцу микроволновки. Ваш домашний телефон звонит?
Наконец, оберните сотовый телефон алюминиевой фольгой. Снова звонить на сотовый? Звонит?
Вопросы для обсуждения
Как вы думаете, что сделает клетка Фарадея с электромагнитным сигналом, исходящим изнутри клетки? Сможет ли кто-то за пределами клетки Фарадея получить этот сигнал?
Где было бы идеальное место для записи?
Как вы думаете, что произойдет, если вы будете использовать проволочную сетку с большими отверстиями вместо металлической сетки с маленькими отверстиями для своей клетки Фарадея?
Как вы думаете, почему шум сотового телефона все еще мешает работе SpikerBox, хотя отверстия в нашей клетке Фарадея меньше, чем 1. 4 см мы рассчитали?
Дополнительно (предоставляется пользователем)
Можно также использовать старую металлическую коробку, съев из нее все печенье. Вместо использования двойного кабеля типа «крокодил» для присоединения эталона к клетке Фарадея вы можете сделать кабель зонда состоящим из трех проводов. Два обычных электрода (эталонный + регистрирующий электрод) + один дополнительный эталонный с зажимом типа «крокодил», который вы подключаете к металлической коробке для печенья.
Устранение неполадок духового шкафа Kitchenaid Superba — The Indoor Haven
Духовка Kitchenaid Superba — одна из лучших конвекционных печей на рынке.В нем есть две духовки, блокировка управления, самоочистка, режим Sabbath и множество других удобных функций. А при должном уходе эта печь прослужит вам долгие годы.
Однако время от времени вы можете столкнуться с проблемой, которая может потребовать немедленного устранения неполадок и исправления. Это практическое руководство призвано предоставить руководство по устранению любых проблем, с которыми вы можете столкнуться, и способы их устранения.
Как сбросить настройки печи KitchenAid Superba?
Сброс вашей духовки необходим по нескольким причинам; удалить код ошибки после того, как вы почините плиту и устраните электронный сбой, вызванный внезапным отключением электроэнергии.
Метод 1
Выключите автоматический выключатель не менее чем на одну минуту.
Затем снова включите автоматический выключатель.
Духовка включится автоматически.
Понаблюдайте за ним в течение минуты или около того и проверьте, появится ли на дисплее код ошибки.
Если код ошибки не исчезает. Вызовите сертифицированного специалиста, чтобы починить печь.
Метод 2
Нажмите кнопку Start и удерживайте не менее 5 секунд, чтобы снять блокировку управления
Затем нажмите кнопку Start и удерживайте 5 секунд, чтобы снова установить блокировку управления.
Где находится плавкий предохранитель духовки KitchenAid?
Плавкий предохранитель расположен в задней части духовки рядом с изоляционной оболочкой. Обратитесь к руководству пользователя вашей духовки, чтобы узнать точное местоположение, посмотрев на схему деталей.
Проверьте и это: лучшая портативная печь для пиццы
Как разблокировать духовой шкаф KitchenAid Superba?
Если у вас есть маленькие дети, всегда целесообразно использовать функцию блокировки духовки при ее использовании. Так как это гарантирует, что дети не смогут разблокировать духовку, когда она горячая.Однако это становится угрозой, когда вам нужно использовать духовку самостоятельно.
Вот несколько решений, которые вы можете использовать, если дверца вашей духовки не открывается;
Простой процесс разблокировки
Нажмите кнопку Start на электронной панели управления духовки и удерживайте не менее 5 секунд.
Отпустите кнопку «Старт», когда услышите звуковой сигнал и значок замка исчезнет с дисплея, что занимает примерно пять секунд.
Дверца блокируется при запуске или использовании печи;
Нажмите кнопку «Отмена/Выключение», чтобы начать сброс защелки, и подождите 20–30 секунд.
Затем отключите питание автоматическим выключателем или блоком предохранителей на одну минуту, а затем снова включите питание.
Дайте печи остыть в течение примерно 30-90 минут, затем переместите рычаг защелки влево, чтобы открыть дверцу.
Дверца заблокирована во время цикла самоочистки.
Если во время цикла самоочистки произошел сбой питания, и процесс не возобновился автоматически.
Выберите опцию «Самоочистка», затем выберите «Отмена».”
Подождите пару минут, затем попробуйте снова запустить цикл.
Если цикл очистки духового шкафа был запущен по ошибке, нажмите кнопку «Отмена/Выключение».
Духовка должна остыть до 200F (95C), прежде чем дверца духовки откроется.
Дайте печи остыть в течение примерно 30-90 минут, затем переместите рычаг защелки влево, чтобы открыть дверцу.
Дверь заблокирована с помощью функции блокировки.
Нажмите кнопку «Блокировка управления» или «Пуск/Блокировка управления» на клавиатуре пальцем.
Затем удерживайте кнопку нажатой примерно 5 секунд, пока с ЖК-дисплея не исчезнет надпись «Control Lock».
Подождите, пока духовка полностью остынет, прежде чем пытаться разблокировать дверцу духовки.
В качестве меры безопасности функция «Блокировка» не будет разблокирована до тех пор, пока духовка не завершит цикл высокотемпературной очистки в режиме самоочистки.
Если описанные выше способы разблокировки не работают, попробуйте перезагрузить печь описанными выше способами. Если это не сработает, наймите сертифицированного специалиста для ремонта вашей духовки.
Коды ошибок духовки Kitchenaid Superba и их значения
Коды ошибок
очень важны, поскольку они помогают устранять незначительные электронные неисправности, которые можно быстро устранить. Вот коды ошибок, которые вы можете увидеть в своей духовке KitchenAid Superba;
F9 или F9 E0: Возможно, неправильно подключена электрическая розетка в доме или электрическое соединение с устройством.
Решение: наймите квалифицированного электрика для проверки электроснабжения.
Неожиданный «шум» в линии электропитания во время отключения электроэнергии, который система управления определила как неправильное напряжение, может привести к отображению кода.
Решение: сброс питания.
Часы пустые
Решение. Нажмите и удерживайте кнопку Установка/Запуск часов в течение пяти секунд (обычно). Время суток будет отображаться автоматически без необходимости сброса времени.
«CAL» Проблема с калибровкой печи
Решение: шаги калибровки см. в руководстве пользователя.
LOC, Lock, Locked Control Активирована блокировка.
Решение. Воспользуйтесь одним из описанных выше способов разблокировки.
SAB, Sab, 5AB или 5A6: на вашем изделии активирована функция Sabbath Mode.
Решение: Подробную информацию о входе в режим субботы и выходе из него см. в руководстве пользователя.
PF или PF id=27 или PF id=30: произошел сбой питания.
Решение: Нажмите кнопку отмены, чтобы очистить дисплей. На некоторых моделях вам может потребоваться переустановить время суток.
Время суток мигает: произошел сбой питания.
Решение: Нажмите кнопку отмены, чтобы очистить дисплей. На некоторых моделях вам может потребоваться переустановить время суток.
F1-E0 — Ошибка связи EEPROM
Решение: отключите питание не менее чем на 30 секунд, а затем снова подключите.Подождите не менее минуты после восстановления питания, чтобы увидеть, появится ли снова код ошибки. Если это так, замените плату управления (часы).
F1-E1 — Ошибка контрольной суммы EEPROM
Решение: отключите питание не менее чем на 30 секунд, а затем снова подключите. Подождите не менее минуты после восстановления питания, чтобы увидеть, появится ли снова код ошибки. Если это так, замените плату управления (часы).
F1-E2 – ошибка(и) UL A/D
Решения: отключите питание не менее чем на 30 секунд, а затем снова подключите.Подождите не менее минуты после восстановления питания, чтобы увидеть, появится ли снова код ошибки. Если это так, замените плату управления (часы).
Решение: отключите питание не менее чем на 30 секунд, а затем снова подключите. Подождите не менее минуты после восстановления питания, чтобы увидеть, появится ли снова код ошибки. Если это так, замените плату управления (часы).
F1-E5 – Сдвиг калибровки
Решение: отключите питание не менее чем на 30 секунд, а затем снова подключите.Подождите не менее минуты после восстановления питания, чтобы увидеть, появится ли снова код ошибки. Если это так, замените плату управления (часы).
F1-E6 — Ошибка несоответствия сигнала защелки
Решение: отключите питание не менее чем на 30 секунд, а затем снова подключите. Подождите не менее минуты после восстановления питания, чтобы увидеть, появится ли снова код ошибки. Если это так, замените плату управления (часы).
Решение: отключите питание не менее чем на 30 секунд, а затем снова подключите.Подождите не менее минуты после восстановления питания, чтобы увидеть, появится ли снова код ошибки. Если это так, замените плату управления (часы).
F1-E3 — размер полости жгута проводов не соответствует сохраненному значению
Решение: проверьте перемычки жгута, чтобы убедиться, что они соответствуют размеру духовки.
F2-E0 – Закороченная сенсорная панель (клавиатура)
Решение: Проверьте надежность соединения между сенсорной панелью (клавиатурой) и платой управления (часами).Выберите функцию «Отмена» и подождите не менее 60 секунд. Если код ошибки появляется снова, замените сенсорную панель или сенсорную панель и плату управления (часы), если это одно целое.
F2-E1 — кабель сенсорной панели отключен
Решение: проверьте надежность соединения между сенсорной панелью (клавиатурой) и платой управления (часами). Выберите функцию «Отмена» и подождите не менее 60 секунд. Если код ошибки появляется снова, замените сенсорную панель или сенсорную панель и плату управления (часы), если это одно целое.
F2-E5 – Отмена размыкания ключевой линии
Решение: проверьте надежность соединения между сенсорной панелью (клавиатурой) и платой управления (часами). Выберите функцию «Отмена» и подождите не менее 60 секунд. Если код ошибки появляется снова, замените сенсорную панель или сенсорную панель и плату управления (часы), если это одно целое.
F2-E6 – Отмена размыкания ключевой линии
Решение: Проверьте соединение между сенсорной панелью (клавиатурой) и платой управления (часами) и убедитесь, что оно надежно.Выберите функцию «Отмена» и подождите не менее 60 секунд. Если код ошибки появляется снова, замените сенсорную панель или сенсорную панель и плату управления (часы), если это одно целое.
Коды F3-E – Датчик температуры духовки (RTD) или ящик для подогрева Дефект
Решение: Замените датчик температуры духовки (RTD).
Решение: проверьте датчик на наличие защемленных проводов и убедитесь в отсутствии конденсата или загрязнений на гнезде. Замените датчик, если ошибка сохраняется.
Все коды F5-E — дефект дверного выключателя
Решение: осмотрите дверные выключатели, провода и соединения. Если дверные выключатели, провода или соединения повреждены, замените соответствующие детали. Если соединения не повреждены, снова подключите питание и удерживайте любую клавишу, пока ошибка F5 не исчезнет.
После появления кода F2 выберите «Отмена» и подождите одну минуту, пока код ошибки не исчезнет. Если код ошибки сохраняется, отключите питание и замените плату управления.
F6-E0 — обратная линия не подключена
Решение: Эта ошибка должна появиться в течение 60 секунд после включения устройства. Замените плату управления (часы).
F7-E1 — общий провод выключателя неисправен
Решение: Проверьте все соединения на плате управления, а также на выключателе защелки и дверном выключателе. Если соединения в порядке, проверьте отдельные переключатели и при необходимости замените их.
Примечание. Двойные духовые шкафы будут иметь по два выключателя и один общий провод.
F0 – Отказ платы управления
Решение: Замените плату управления (часы).
F1 – Отказ платы управления
Решение: Замените плату управления (часы).
F2 – Слишком высокая температура в духовке
Решение: проверьте наличие приваренных контактов на реле выпечки и жарки.При наличии замените плату управления (часы).
Для моделей SELF CLEAN проверьте работу замка дверцы, датчик, жгут датчиков и соединение жгута датчиков на датчике и управлении духовкой. Кроме того, обратите внимание на любые причины высокого сопротивления в цепи датчика температуры духовки.
F3 – Открытый датчик температуры духовки (RTD)
Решение: Замените датчик температуры духовки (RTD).
F4 – короткое замыкание датчика температуры печи (RTD)
Решение: Замените датчик температуры печи (RTD).
F5 – Отказ платы управления
Решение: Замените плату управления (часы).
F7 – Залипание функциональной клавиши
Решение: Замените плату управления (часы).
F8 – Отказ платы управления
Решение: Замените плату управления (часы).
F9 — Неисправность замка дверцы духовки
Решение: Проверьте выключатели дверного замка и проводку.И проверьте, не залип ли переключатель блокировки.
Как сбросить коды ошибок духового шкафа KitchenAid?
После того, как проблема будет решена, вы можете сбросить код ошибки, перезагрузив печь или нажав кнопку отмены.
Сбой питания печи Kitchenaid Superba
Сбой питания может быть вызван несколькими причинами. Вот несколько решений для устранения проблем с отключением питания;
Отключение питания
Скачок напряжения может привести к отключению питания духовки из-за нестабильного напряжения питания.В этом случае устраните проблему на основе отображаемого кода ошибки. Кроме того, вы можете перезагрузить духовку, выключив автоматический выключатель, подождав не менее одной минуты и снова включив ее.
Затем подождите, пока не исчезнет код ошибки. Если код ошибки не сбрасывается, наймите электрика для проверки и устранения неисправности электропроводки.
Заблокированная панель управления
Проверьте, включена ли функция Control Lock в духовке, и выключите ее.Вы можете сделать это, удерживая нажатой кнопку (кнопки) Control Lock в течение 3 секунд. Если это не работает, проверьте, не находится ли печь в демонстрационном режиме . Подробные инструкции по деактивации демонстрационного режима см. в руководстве пользователя.
Настройки духовки
Посмотрите на настройки управления вашей духовкой и используйте руководство пользователя, чтобы изменить их в соответствии с вашими требованиями или потребностями в выпечке.
Предустановленные функции выпечки
Убедитесь, что вы выбрали отложенный запуск на панели управления.В этом случае отмените и перезапустите функцию выпечки.
Сработала цепь или перегорел предохранитель
Проверьте, не сработал ли автоматический выключатель и не перегорел ли предохранитель. Затем замените предохранитель или переустановите автоматический выключатель, выключив его через 30 секунд и снова включив. Если проблема не устранена, наймите лицензированного электрика для устранения проблемы.
Духовой шкаф Kitchenaid Superba не нагревается
Вот несколько причин, по которым ваша духовка не нагревается;
Дефект воспламенителя
запальник пропускает электрический ток через предохранительный клапан духовки, чтобы открыть его и поджечь газ горелки духовки. Если воспламенитель поврежден, он не сможет правильно открыть предохранительный клапан или не воспламенит газ. Чтобы определить, неисправен ли воспламенитель, наблюдайте за воспламенителем при включенной духовке. Если воспламенитель не работает, замените его.
Поврежденный элемент для выпечки
Если нагревательный элемент не светится красным, значит, он неправильно нагревается. Осмотрите нагревательный элемент на наличие видимых повреждений, таких как отверстия или вздутия. Затем используйте мультиметр, чтобы проверить элемент на непрерывность.Если непрерывность нагревательного элемента нарушена, замените его.
Сломанный искровой электрод для запекания или жарки
Искровой электрод — это устройство, которое находится рядом с горелкой и используется для воспламенения газа. Он работает как свеча зажигания. Когда электрическая энергия проходит через электрод, искра проскакивает от кончика искрового электрода к экрану электрода, воспламеняя газ.
Если искровой электрод сломан или изношен, искрение может не возникнуть. Осмотрите узел электрода на наличие трещин в фарфоровом корпусе или повреждения самого наконечника электрода.И замените его, если он поврежден.
Сломанный элемент для жарки
Если жарочный элемент не светится красным, значит, он неправильно подключается к нагревателю. Осмотрите нагревательный элемент на наличие видимых повреждений, таких как отверстия или вздутия. Затем используйте мультиметр, чтобы проверить элемент на непрерывность. Если элемент жаровни не имеет непрерывности, замените его.
Проблемы с питанием
Используйте мультиметр для проверки входного питания в розетке. Чтобы определить, обеспечивает ли электрическая розетка достаточное напряжение.В идеале для электрических духовок требуется 240 вольт переменного тока, а для газовых духовок — 120 вольт. Если нет передачи энергии, обратитесь за помощью к электрику.
Перегорел плавкий предохранитель
Срабатывает термопредохранитель, чтобы отключить питание духовки, когда духовка становится слишком горячей. Если перегорел термопредохранитель, духовка не будет нагреваться. Используйте мультиметр, чтобы проверить предохранитель на непрерывность.
Если плавкий предохранитель нарушен, замените его.
Ослабленное или перегоревшее соединение проводов
Осмотрите провода, ведущие к элементу или воспламенителю.Вы должны увидеть видимые следы ожога, если провод перегорел. Провода обычно перегорают вблизи источника тепла. Если они сгорели, наймите лицензированного электрика для их ремонта.
Неисправна плата управления духовкой
Плата управления духовкой предназначена для подачи напряжения в цепи выпечки и гриля в соответствии с настройками пользователя и сигналом датчика. Если он неисправен, он может не подавать напряжение на нагревательные элементы. Проверьте все компоненты нагрева духовки, задав команды на плате управления и заменив плату, если команды не активированы.
Неисправна плата реле
Плата реле отвечает за отправку реле, которые контролируют электрический ток, передаваемый на нагревательный элемент. Если одно или несколько реле на плате реле повреждены, печь не нагревается. В этом случае замените плату реле. Обратитесь к специалисту, если вы не можете сделать это самостоятельно.
Неисправен предохранительный клапан
Предохранительный клапан газовой духовки в основном определяет, будет ли поступать газ в горелку или нет.Если предохранительный клапан неисправен, духовка не будет нагреваться. Используйте мультиметр, чтобы проверить предохранительный клапан на непрерывность. Если предохранительный клапан не имеет непрерывности, замените его.
Неисправен термостат
Термостат духовки регулирует температуру духовки. Если есть проблема с температурой духовки, термостат духовки неисправен. Используйте портативный термометр для проверки температуры в духовке и замените термостат, если он неисправен.
Неисправен клапан и регулятор давления
Проверьте клапан и регулятор давления на наличие дефектов.Затем замените их по мере необходимости.
Дисплей печи Kitchenaid Superba не работает
Проверьте, включена ли печь и подключено ли питание. Затем перезагрузите духовку, используя методы, описанные выше. Если это не работает, проверьте, включена ли функция блокировки управления , и отключите эту функцию.
Если дисплей по-прежнему пуст, проверьте, не является ли контрастность дисплея причиной того, что вы не видите цифры или коды на дисплее. Затем настройте контрастность дисплея на более высокий уровень для лучшей видимости.Сделайте это, нажав кнопку «Настройки», а затем кнопку «Контрастность дисплея» и используя стрелку вверх для регулировки вверх. Затем нажмите клавишу OK для подтверждения.
В крайнем случае проверьте, были ли нажаты кнопки управления верхней или нижней духовкой. И настроить соответственно. Если это не работает, замените экран дисплея или наймите профессионала для его ремонта или замены.
Устранение неполадок газовой духовки KitchenAid Superba
Двумя основными причинами неисправности газовой духовки являются непостоянная или ограниченная подача газа и непостоянная или ограниченная подача электрического тока. Эти перебои в снабжении вызваны либо дефектными деталями, либо проблемами с подачей газа или электричества.
Проблема с подачей газа или электричества
Проверьте, в порядке ли подача газа или электричества. И проверьте, не размыкалась ли цепь в случае отсутствия силового реле. Если у вас возникли проблемы с подачей газа или электричества, позвоните в свою газовую или электрическую компанию. В качестве альтернативы, если есть проблема с подключением к электричеству, обратитесь к лицензированному электрику.
Дефектные детали
Любой поврежденный, сломанный или изношенный компонент может повлиять на передачу газа или электричества к газовой плите или духовке, из-за чего они не будут нагреваться.Это основные виновники, когда дело доходит до дефектной части газовой духовки;
Выключатель зажигания и жгут проводов
Модуль зажигания
И электрод зажигания
С помощью мультиметра проверьте непрерывность и отремонтируйте или замените детали соответственно.
