Металлическая печь для бани своими руками

На вопрос, чем отличается металлическая печь от каменной, многие отвечают с улыбкой и без малейших колебаний – материалом изготовления. За такой ответ можно поставить тройку по пятибалльной системе оценки знаний. Чтобы получить более высокий балл, ознакомьтесь с главными и принципиальными отличиями, эти знания вам очень пригодятся во время изготовления своими руками металлической печки для бани.

Металлическая печь для бани своими руками

Металлическая печь для бани своими руками

Каменная печь сложена из тяжелых кирпичей, следовательно, имеет большую массу. А все тела с большой массой характеризуются значительной инерцией – они долго нагреваются и долго отдают тепло. Для бани это неплохо, но только при одном условии – устройство топки должно обеспечивать максимальную температуру горения дров, в противном случае придется длительное время протапливать помещения.

Металлическая печь наоборот, имеет малую массу, быстро нагревается и столь же быстро остывает. Эти особенности выдвигают принципиально новые требования к топке, дрова в ней должны гореть как можно дольше. Только таким образом можно длительное время поддерживать печь в горячем состоянии.

Топка банной печи

Топка банной печи

Еще одно важное требование к топке связано с особенностями стали. При нагреве всего до +150°С начинает происходить распад мартенсита, он рекристаллизует и полигонизует, изменяются физические свойства металла.

Зависимость цвета от температуры нагрева металла

Зависимость цвета от температуры нагрева металла

Посмотрите на таблицу, при такой температуре металлическая печь не изменяет цвет, нам кажется, что все нормально, а это уже не так. Низкотемпературный отпуск происходит при температуре металла до +250°, сталь теряет устойчивость к динамическим нагрузкам.

Раскаленный докрасна металл печи

Раскаленный докрасна металл печи

Темно-коричневый цвет печи указывает, что металл нагрелся до температуры +550°С, а при этих показателях начинается среднетемпературный отпуск стали, мартенсит превращается в феррит и цементит. Кристаллические превращения металла изменяют его линейные характеристики. Вы обращали внимание, что листовое железо после сильного нагрева и остывания не возвращается к первоначальным размерам? Оно может вспучиться, потерять линейность и т. д. Внешний вид печки становится «очень оригинальным» и далеким от первоначального.

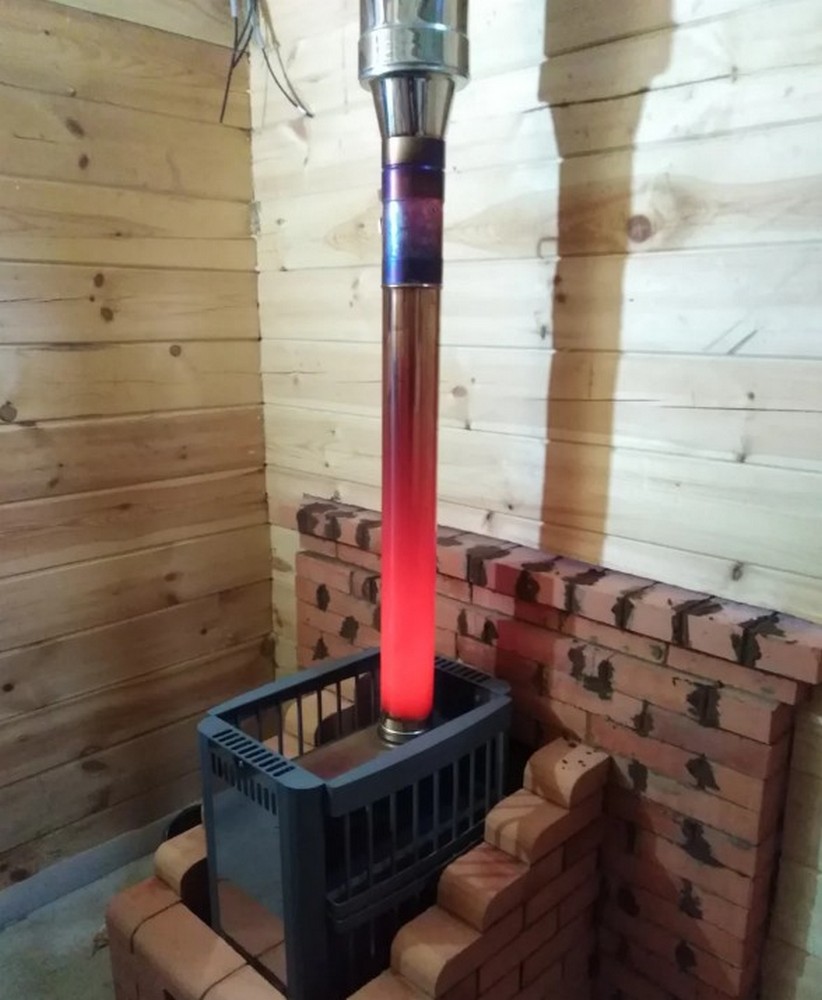

От высокой температуры страдают не только печи, но и металлические дымоходы

От высокой температуры страдают не только печи, но и металлические дымоходы

Но довольно часто металлическая печь нагревается еще больше и становится ярко-красной. Такой цвет появляется при температуре нагрева +900°С. А это уже высокий отпуск, металл становится очень мягким и пластичным, значительно увеличиваются явления остаточной деформации. Печь может перекосить, сварные швы могут не выдержать появившихся статических усилий. Как предупредить такие негативные явления? Полностью избавиться от них не удастся, но есть способы минимизации. Они помогут увеличить время эксплуатации металлической печки и улучшить комфортность банных процедур за счет увеличения времени поддержания благоприятной температуры в помещении.

Влияние отпуска на механические свойства стали

Влияние отпуска на механические свойства стали

Содержание материала

Как улучшить характеристики металлической печки

Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

Предварительная подготовка металла

После того как вырезаны все отдельные элементы печи, наиболее нагревающиеся детали предварительно отпустите. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте. После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до первоначального состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключит коробление печки во время ее эксплуатации.

Заготовки для печных дверец

Заготовки для печных дверец

Пример установленной металлической дверцы

Пример установленной металлической дверцы

Особенности конструкции топки металлической печи

Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парной невозможно – приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим количеством воздуха, попадающим сквозь колосники в пламя.

Металлическая печь с колосниковой решеткой

Металлическая печь с колосниковой решеткой

Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

Колосниковая решетка чугунная

Колосниковая решетка чугунная

Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагреваются незначительно.

Дрова в топке лежат на колоснике

Дрова в топке лежат на колоснике

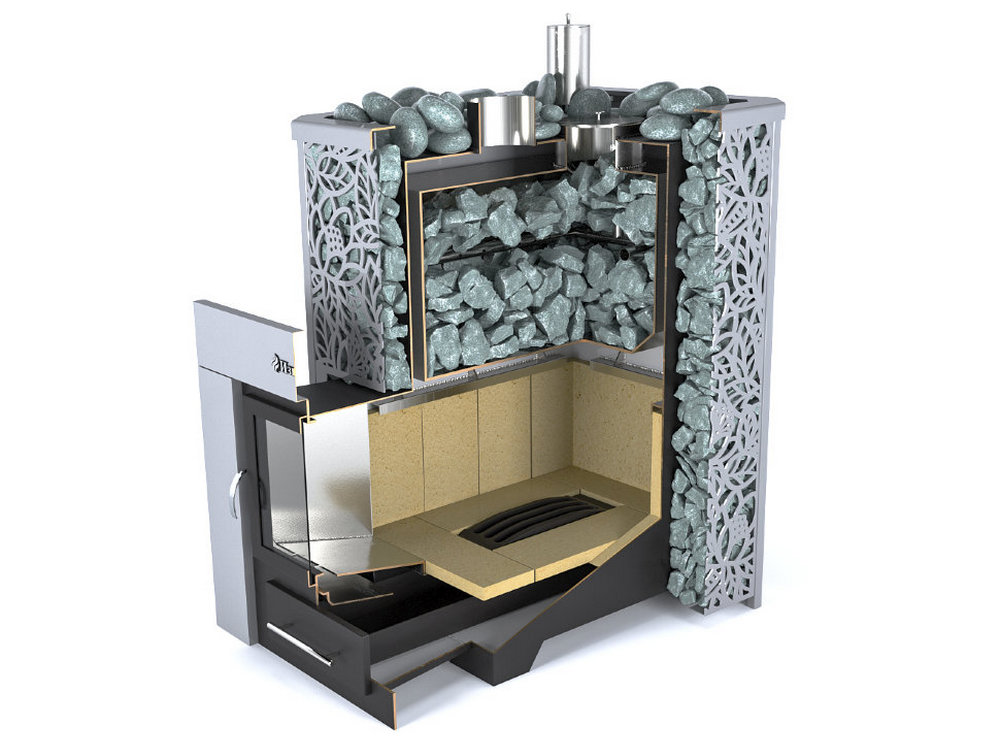

Схема работы печи-каменки

Схема работы печи-каменки

Цены на листовую сталь

листовая сталь



Такой режим горения крайне негативно сказывается как на длительности эксплуатации печки, так и на комфортности пребывания в парной. Приходится огонь периодически заливать водой, если мало воды – пламя быстро вновь разгорается, если много – горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

[adrotate group=»5″]

Что предлагаем мы? Решение очень простое – не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку топки максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

Асбестовый шнур

Асбестовый шнур

В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, а эффективность и удобство пользования увеличилось.

Топка печи без колосников

Топка печи без колосников

Пример печной дверцы с регулируемой заслонкой

Пример печной дверцы с регулируемой заслонкой

Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани. С теорией мы разобрались, пора переходить к практике.

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

  1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
  2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
  3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
  4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Инструкция по изготовлению металлической печи

Шаг 1. Заготовьте материалы. Для изготовления нужна листовая сталь, толщина чем больше, тем лучше. Но это может быть очень дорого, мы рекомендуем использовать листы толщиной 1,5÷2,0 мм.

Металлические листы 2мм

Металлические листы 2 мм

Шаг 2. Сделайте эскиз печи с указанием всех размеров и частей. Подсчитайте количество деталей и их общую площадь. Это поможет вам определиться с потребностью листового железа.

Нарисуйте эскиз вашей печи, например, мелом на стальном листе

Нарисуйте эскиз вашей печи, например, мелом на стальном листе

Схема - пример банной печи

Схема – пример банной печи

Шаг 3. Перенесите размеры на металл, вырежьте все элементы печи. Строго соблюдайте углы, они должны равняться 90°, противоположные боковины сделайте максимально одинаковыми. Резать металл нужно круглошлифовальной машиной, соблюдайте правила техники безопасности. Болгарка – очень опасный инструмент, шутить с ней не стоит, слишком тяжелые травмы в итоге можно получить. Заусеницы после обрезания заготовок следует убрать. Перед началом сваривания еще раз проверьте количество и размеры всех деталей.

Сваривание печи

Работы выполняйте на ровной площадке, освободите рабочее место от посторонних предметов. Начнем с изготовления каменки для печки.

Шаг 1. Поставьте на ребро две боковины под прямым углом, начинайте делать прихватки.

Стыкуем две заготовки под прямым углом

Стыкуем две заготовки под прямым углом

Отрегулируйте силу тока, электрическая дуга не должна перегревать металл – шов получится неравномерным и непрочным. Прихватывайте по несколько миллиметров, на один угол достаточно 4÷5 прихваток. Постоянно контролируйте положение боковин. Сварной шов после остывания ведет листы в сторону, выравнивайте их положение. Проверьте угольником углы. Таким же образом прихватите две оставшиеся боковины каменки.

Производим точечную сварку

Производим точечную сварку

Шаг 2. Поставьте две подготовленные заготовки вместе, при необходимости откорректируйте углы и прихватите противоположные грани каменки. У вас получился короб каменки, осталось сделать дно и крышку.

Четыре соединенных листа-заготовки

Четыре соединенных листа-заготовки, образующих короб

Шаг 3. Прихватите дно и крышку. Во время вырезания вручную заготовок добиться идеальных размеров невозможно, всегда будут отклонения. Это не страшно, перед прихватыванием дна и крышки устанавливайте их таким способом, чтобы разбежность размеров были со всех сторон приблизительно одинаковыми. Щели в несколько миллиметров без проблем заварятся. Чтобы крышка не упала в короб, кладите одну строну на любую подставку, главное, чтобы она была тонкой и не нарушала нужное положение детали. С каждой стороны каменки сделайте по несколько прихваток, как и всегда, обращайте внимание на положение элементов и при необходимости исправляйте отклонения.

Для дна внутренней каменки лучше взять лист толщиной 10 мм. На него приходится главный «улар» пламени, слишком тонкое дно может довольно быстро прогореть и дым начнет поступать в парную. Когда короб каменки полностью прихвачен, наложите полноценные швы.

Делаем дно и крышку

Делаем дно и крышку

Шаг 4. Проделайте дверку в каменке. Положите короб горизонтально и сделайте разметку. Вырезать отверстие можно болгаркой или сваркой.

Вырезаем дверцу

Вырезаем дверцу

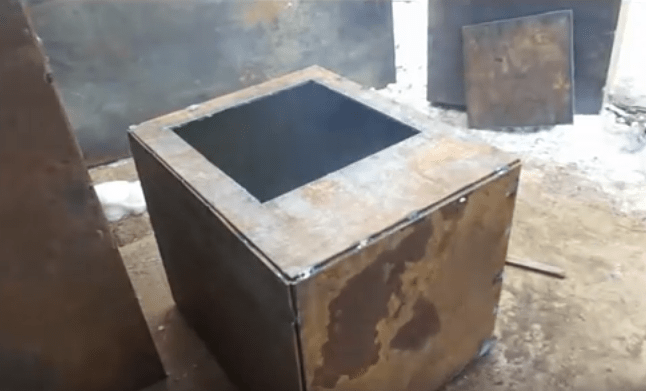

Молотком выбиваем вырезанный прямоугольник и отставляем его в сторону

Молотком выбиваем вырезанный прямоугольник и отставляем его в сторону

В нашем варианте каменка состоит из двух частей: внутренней и внешней. Внешняя должна иметь размеры по периметру больше внутренней примерно на 10 сантиметров для прохода пламени и дыма в дымоход. Внутренняя каменка устанавливается во внешнюю на трубах, диаметр труб произвольный.

[adrotate group=»5″]

Шаг 5. Проделайте в нижней части внешней каменки отверстия под трубы, на них будет стоять внутренняя каменка. Если у вас нет труб, можете использовать металлические прутки или арматуру. Следите, чтобы отверстия были горизонтальными и на одной высоте с двух сторон боковин внешней каменки.

Делаем отверстия под трубы

Делаем отверстия под трубы

Таким же способом прихватите внешнюю каменку, топку печи и бак для воды. В топке вырежьте отверстия под дрова. Рекомендуем делать отверстия с таким расчетом, чтобы отрезанные части листа можно было использовать в качестве дверок. Для этого в топке делайте на 1 см отверстия больше, чем в каменке, из этой заготовки можно будет сделать к ней дверку – экономится материал.

Видео – Изготовление печи из металла для бани (часть 1)

Сборка отдельных элементов печи в единую конструкцию

Элементы печи перед соединением

Элементы печи перед соединением

Шаг 1. Заготовьте четыре пластины для сваривания двух каменок. Размеры пластин по длине должны отвечать размерам отверстия внешней каменки.

Шаг 2. В верхней части внешней каменки вырежьте отверстия под дымоходную трубу. Размеры отверстия должны отвечать имеющейся у вас трубе и обеспечивать необходимую тягу в топке.

Цены на дымоходные трубы

дымоходная труба



Шаг 3. По периметру отверстия в печке под каменку приварите металлические полосы высотой примерно 2 сантиметра, размеры проема должны отвечать размерам внешней каменки.

Металлические полосы

Металлические полосы

Изнутри топки приварите уголок 45×45 м, одна сторона уголка должна выходить в отверстие под каменку и образовывать квадрат. Сторона квадрата должна быть на 0,5÷1 см меньше размеров каменки. На эти полки в отверстии печи будет упираться конструкция. Для увеличения герметизации мета установки каменки используйте листовой асбест, вырежьте из него полоски шириной два сантиметра и положите между дном каменки и упорами из уголка. Разъемное соединение облегчит установку печки в парной. Конструкции печи изготовлены из толстой стали, имеют большие размеры и вес, приварить каменку к печи нецелесообразно. Намного удобнее сделать ее сборно/разборной, это облегчит транспортировку и установку.

Шаг 4. На петлях приварите дверку топки. Двойным швом проварите все предварительно сделанные конструкции. Шов лучше класть снаружи и изнутри.

Дверца

Дверца

Шаг 5. Вставьте внутреннюю каменку на место, она должна стоять на трубах и иметь вертикальное положение. С помощью заготовленных пластин соедините отверстия внутренней и внешней каменки. Если крепление внутренней каменки вызывает сомнения – закрепите ее сверху отрезками металла, угольниками или арматурой. Эти крепления будут скрытыми, можете использовать любые отходы металла.

Соединение внешней и внутренней каменки

Соединение внешней и внутренней каменки

Приваренные треугольники для укрепления соединения внешней и внутренней каменок

Приваренные треугольники для укрепления соединения внешней и внутренней каменок

Стрелкой показано технологическое отверстие для чистки сажи

Стрелкой показано технологическое отверстие для чистки сажи

Отверстие закрыто дверцей

Отверстие закрыто дверцей. По периметру дверцы асбестовый шнур, крышка крепится болтами

Верхняя крышка

Верхняя крышка

Готовая печь

Готовая печь

Шаг 6. Приварите верхнюю крышку внешней каменки. Прорежьте в ней отверстие под трубу дымохода. Проверьте качество всех швов, при необходимости поправьте пропуски.

Каменка почти готова. Отсталость только сделать технологическое отверстие для очистки сажи, падающей из трубы и продумать установку печи. Сажа будет накапливаться на крышке внутренней каменки. Сбоку внешней стенки каменки сделайте отверстие, закрывайте его крышкой на болтах, для герметизации используйте асбестовый шнур. Аккуратно отшлифуйте болгаркой все углы, снимите заусеницы.

Устанавливать печь мы предлагаем на металлические ножки. Высота ножек не менее 40 сантиметров, внизу обязательно следует класть асбест, сверху металлический лист. Это правила пожарной безопасности.

Видео – Печка для бани (этапы сборки двойной каменки и установки ее на сваренную топочную камеру)

Видео – Печка для бани (заключительная часть)

Практические советы

Мы уже упоминали, что каждый мастер по ходу изготовления печи может вносить свои изменения и корректировки с учетом собственных предпочтений и индивидуальных характеристик парной. Изменения касаются не только размеров печи, но и ее конструкции. Даем несколько подсказок для возможного использования.

Ножки лучше делать в виде продольных салазок – значительно уменьшается давление на половое покрытия, нагрузки распределяются равномерно на несколько половых досок. Это очень важно, сама печь довольно тяжелая, а еще нужно иметь в виду вес камней и воды. Для изготовления ножек подойдет любой имеющийся металл подходящих размеров, а для салазок можно взять угольник 50×50 мм. Концы салазок не должны выступать за периметр печки, в противном случае можно травмировать ноги.

Печь на классических ножках

Печь на классических ножках

Ножки-полозья для лучшего распределения нагрузки

Ножки-полозья для лучшего распределения нагрузки

На дно и по бокам печки можно положить огнеупорные кирпичи – меньше греется металл и дольше держится тепло. Огнеупорные кирпичи бывают двух видов: проводящие тепло (тяжелые) и изолирующие тепло (легкие). Вторые используются для кладки плавильных печей, они сохраняют поверхности холодными, несмотря на огромную температуру внутри. Не ошибитесь, не берите такие материалы. Огнестойкий кирпич для печки бани должен хорошо проводит тепло, обращайте на это внимание. Если планируете класть кирпичи, то увеличьте размеры топки на размеры кирпича.

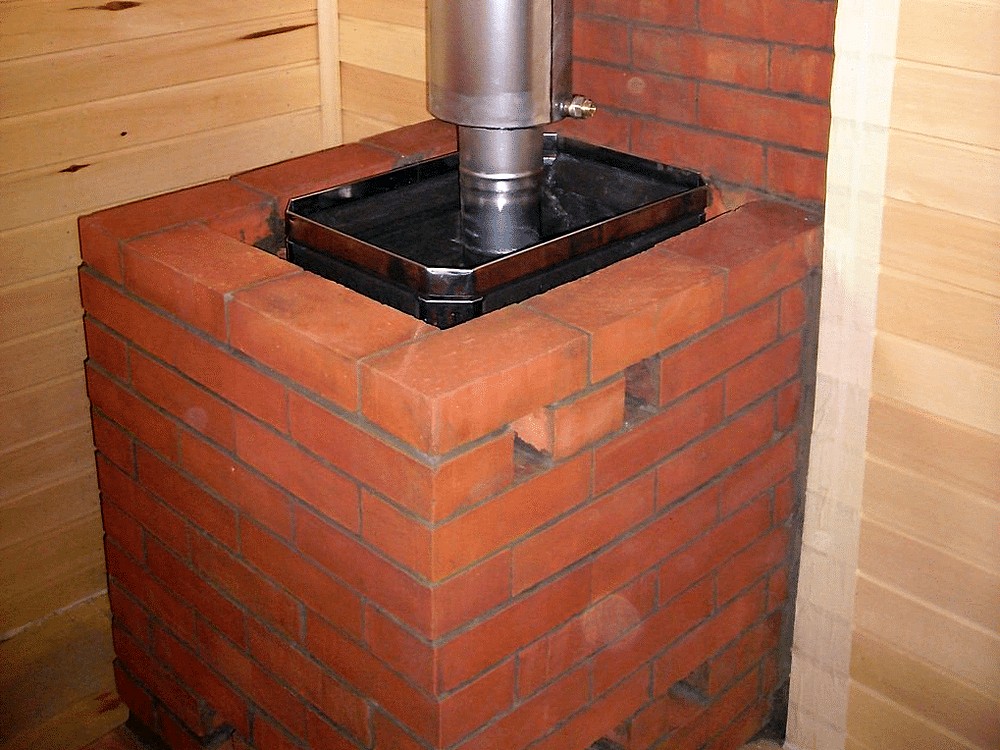

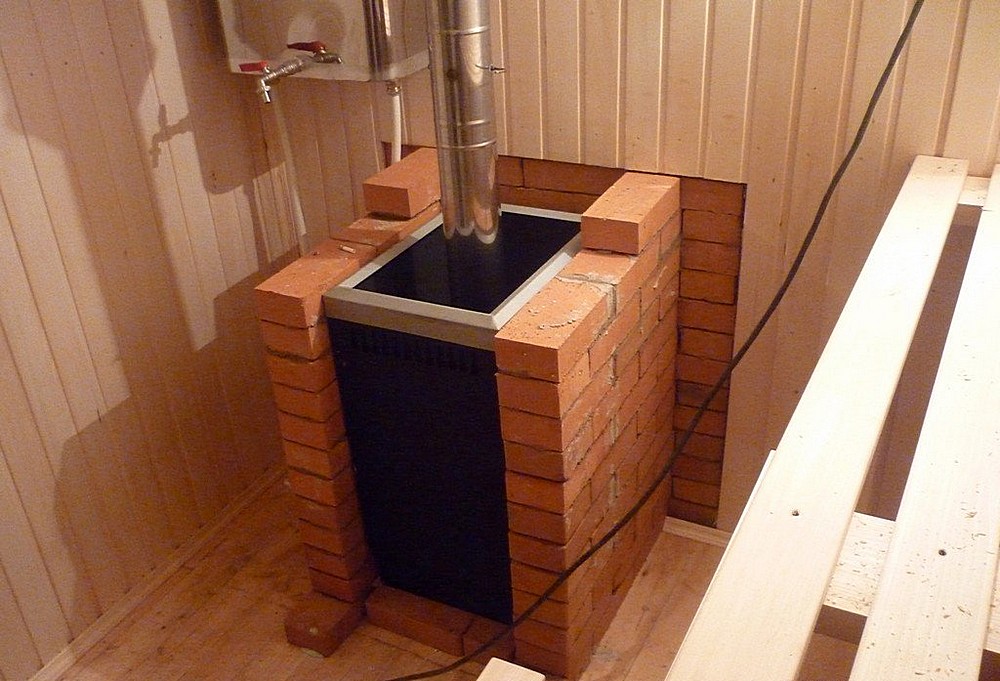

Облицовка металлической печи кирпичом снаружи

Облицовка металлической печи кирпичом снаружи

Цены на огнеупорный кирпич

огнеупорный кирпич



[adrotate group=»5″]

Дверки топки и каменки можно изготовить из пластин, получаемых после вырезания отверстий. Для этого делайте срезы максимально ровными, для уменьшения ширины прореза пользуйтесь тонкими дисками. Работать с ними труднее и дольше, но в итоге у вас все равно будет экономия времени – не придется его терять на изготовление отдельных дверок. Само собой разумеется, что экономится и металл.

Пример вырезания дверцы для топки

Пример вырезания дверцы для топки

Размеры дверок будут меньше размеров отверстий на ширину среза, дверки могут «проваливаться» внутрь топки или каменки. Чтобы исключить такие ситуации следует приварить с обратной стороны отверстий упоры для дверок. Можете использовать неширокие полоски металла. Желательно упоры приваривать по всему периметру отверстий, а не в нескольких точках, таким образом вы увеличите герметичность закрывания дверок.

Бак для воды лучше делать из нержавейки, для сварки нержавейки нужно пользоваться специальными электродами. Настраивайте ток сварочного аппарата специально под нержавейку, помните, что ее варить сложнее, требуется определенный опыт.

Бак из нержавеющей стали

Бак из нержавеющей стали

Цены на баки из нержавеющей стали

бак из нержавеющей стали



Если в бане моются маленькие дети – обязательно сделайте вокруг печки защитное ограждение. Оно может быть переносным или стационарным, не имеет значения. Главное, чтобы ограждение гарантировало безопасность детей.

Деревянное ограждение для банной печи

Деревянное ограждение для банной печи

Ограждение из дерева для печи

Ограждение из дерева для печи

Если во время эксплуатации печи обнаружилось, что ее мощности не хватает для обогрева помещения – не расстраивайтесь. Показатели теплоотдачи печки можно значительно улучшить за счет увеличения эффективной площади. Приварите по бокам и сверху любые металлические пластины, они будут выполнять роль радиаторов-теплообменников. Есть еще один способ увеличения теплоотдачи. Для этого понадобятся изогнутые дугой трубы диаметром примерно 50 сантиметров. Приварите их к боковинам печки, один конец трубы должен располагаться под печкой, а второй над ней. В результате разности температур в трубах появится тяга, холодный воздух втягивается с пола под печкой и выкидывается горячим над ней. Печь будет работать по принципу печки Булерьян.

Схема печи булерьян

Схема печи булерьян

На дверке топки рекомендуем сделать регулируемую подачу воздуха. Самый простой способ – изготовить поддувало из трубы. Понадобится кусок трубы длиной ≈10 сантиметров и отрезок листового металла такого же размера. Сделайте посредине двери отверстие под диаметр трубы. Из листового металла вырежьте круг с диаметром на несколько миллиметров меньше условного прохода трубы. В стенках трубы просверлите два отверстия, они должны лежать строго на одной лини и на оси трубы. Расстояние отверстий от конца трубы не менее половины диаметра, в противном случае заслонка не будет полностью перекрывать просвет, что ухудшит возможности регулировки количества подачи свежего воздуха.

В отверстия вставьте отрезок катанки соответствующего диаметра, верхний конец согните в виде ручки. К катанке приварите вырезанный из листовой стали кружочек, зафиксируйте изготовленную заслонку к отверстию в дверке топки.

Схема печи булерьян

Установка железной печи в деревянной бане

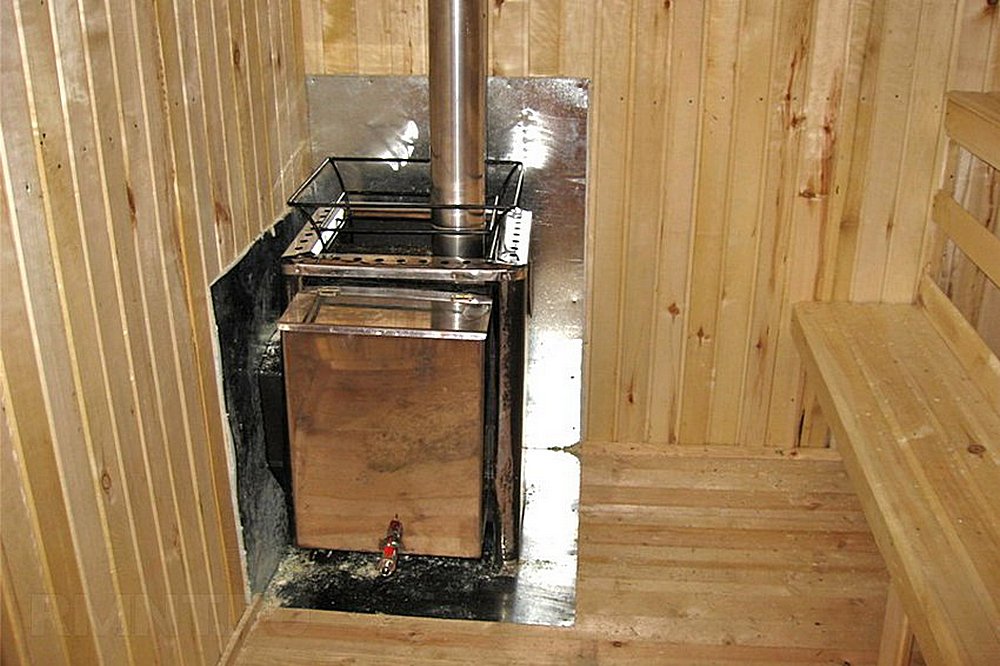

Установка металлической печи в бане

Вопрос оснащения бани печью зачастую решается в пользу металлической конструкции. Популярность такого выбора объясняется относительной дешевизной и несложным процессом монтажа. Достижению условий безопасной и комфортной эксплуатации агрегата способствует грамотная установка металлической печи в бане. Осилить процесс самостоятельно поможет пошаговая инструкция всех этапов работы.

Конструктивные особенности установки

Оптимальной является ситуация, когда выбор печи сделан до начала строительства бани. В остальных случаях обстановка помещения нуждается в коррективах. При приобретении металлической печи в первую очередь обращают внимание, как она будет топиться – непосредственно в парилке или смежном помещении. Каждый вариант обладает достоинствами и проблемными моментами.

Установка топливного агрегата полностью в парилке сопровождается оборудованием эффективной системы вентиляции ввиду повышенного сжигания кислорода при открытии топки. Вторым негативным моментом является выделение дополнительного места для дров, в малогабаритном помещении это вызывает определенные затруднения. При эксплуатации бани в зимний период следует побеспокоиться об установке дополнительного отопления в других комнатах. Единственный положительный момент подобного решения – возможность регулировать интенсивность горения, не покидая парилки.

Гораздо эффективней, когда устанавливается металлическая печь с выносной топкой:

  • кислород в парной выжигается в меньшей степени;
  • в компактной комнате сохраняется свободное пространство и соблюдается чистота;
  • отопление присутствует одновременн

Как правильно установить печь в баню — основные правила и особенности



Установка металлической печи в бане требует предварительного выбора подходящего места, ведь нельзя просто установить баню в центре помещения без соответствующей защиты и возможности обогрева обоих помещений сооружения (баня и предбанник). Нужно руководствоваться требованиями пожарной безопасности, а также учитывать размеры бани и материалы ее изготовления.

Блок: 1/4 | Кол-во символов: 377
Источник: https://pechnoy.guru/pechi/dlya-bani/ustanovka-metallicheskoj-pechi-v-bane.html

Разделы статьи

Разновидности печей

Агрегат должен качественно прогревать все помещение парной, но при этом не мешать и не представлять опасность для посетителей. Стоит обратить внимание на конструкцию той печи, которую вы планируете установить в парной. Если классифицировать изделия по расположению топливной дверцы, то можно выделить такие варианты:

  • дверца топливника открывается непосредственно из парной. Такой вариант самый распространенный. Загрузка дров ведется из парной. Очень удобно регулировать тягу, приоткрывая дверцу. Если дверка оснащена закаленным стеклом, то добавляется возможность любоваться языками пламени во время парения. Однако стоит помнить, что при загрузке дров на полу остается грязь, а кислород  в небольшом помещении выжигается слишком быстро;Дверца топки выходит в парную. Стена отделана декоративным камнем, около печи стоят бортики для защиты посетителей от ожогов

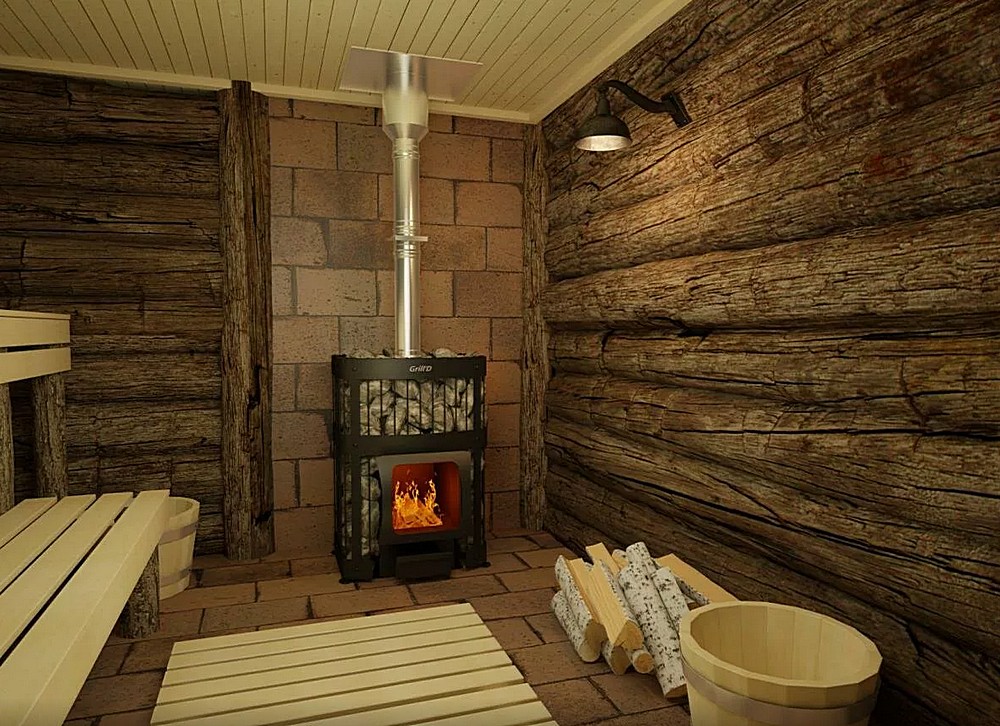

    Дверца топки выходит в парную. Стена отделана декоративным камнем, около печи стоят бортики для защиты посетителей от ожогов

  • дверца топливника выходит в предбанник или комнату отдыха. Из этого же помещения ведется загрузка топлива. Такой вариант считается наилучшим и более безопасным, ведь кислород в парной не выжигается пламенем, легче поддерживать чистоту, экономится пространство в парной, в комнате отдыха не обязательно монтировать отдельную отопительную систему. Если при возведении стен заранее не было предусмотрено технологическое отверстие под удлиненный (выносной) топливный канал, то придется частично ломать перегородку;Схема установки печи с выносной топкой

    Схема установки печи с выносной топкой

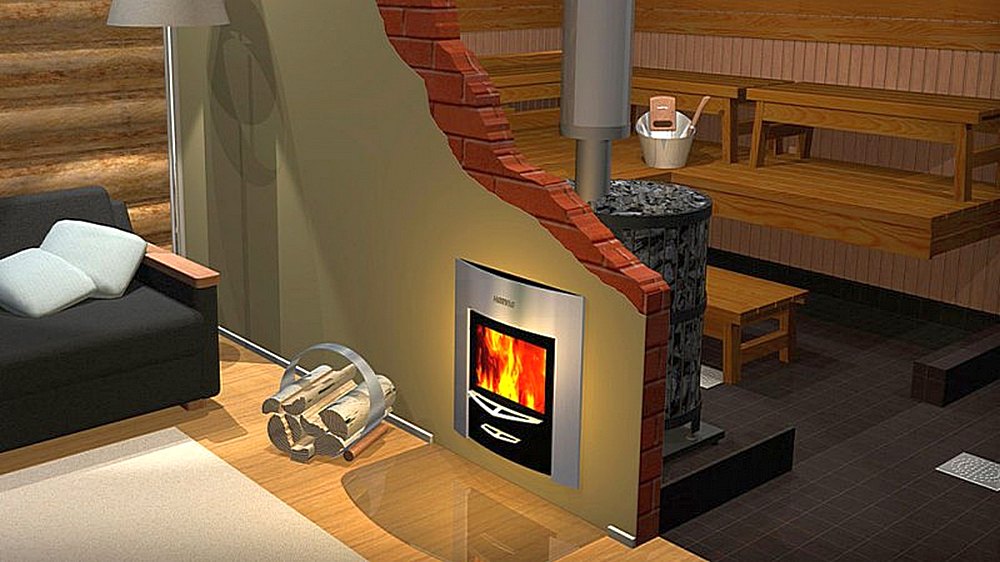

    Пример установки печи с выносным топливным каналом

    Пример установки печи с выносным топливным каналом

  • дверца топливника выходит на улицу. Пожалуй, приемлемый вариант только для самых крохотных или бань с сезонным пользованием. Загрузку и дозагрузку топлива, контроль тяги придется вести, постоянно выбегая на улицу, что будет доставлять дискомфорт.Топочная дврцы со стороны улицы

    Топочная дверцы со стороны улицы

    Дверца топки выходит на улицу

    Дверца топки выходит на улицу

На заметку! Еще до приобретения или самостоятельного изготовления печи уточните, в какую сторону открывается дверца. В открытом состоянии этот элемент не должен препятствовать или мешать загрузке дров. На некоторых фабричных моделях печей можно перевешивать дверцу.

Сами печи по своей конструкции могут быть вертикальными, горизонтальными, в виде бочки и иных форм. Может присутствовать сетка для камней и бак для горячей воды. Дымоходы от металлических печей выводят через потолок либо стену.

Металлические дровяные печи для бани

Металлические дровяные печи для бани

Блок: 2/8 | Кол-во символов: 2328
Источник: https://banya-expert.com/pechi/kak-ustanovit-pech-v-bane.html

Установка металлической печи в бане: выбираем место

Где именно в парной вы видите будущую печку? Будет она располагаться в углу или только у одной из стен? Куда будет выходить топка — в парилку или в смежное помещение (предбанник, например)? Какое расстояние будет между печью и полками, противоположной стеной, соседней стеной? На каком расстоянии от балки пройдет дымоход?

На все эти вопросы нужно найти ответы. А так как часть ответов продиктована нормами пожарной безопасности, то к ним мы и обратимся.

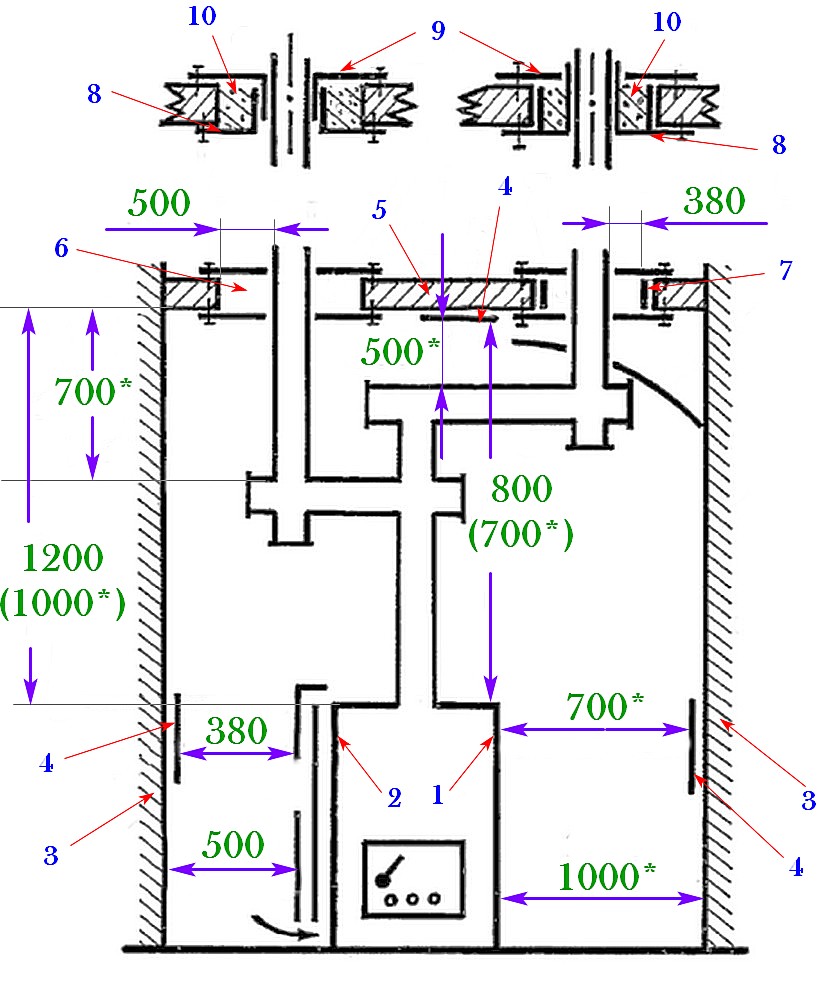

Металлические дровяные печи для баниДля начала разберемся с расстоянием до стены. Если она из горючего материала, то оптимальным было бы расстояние в полметра до печи. Но у кого в парилке столько пространства? Единственный способ сократить промежуток между ними — это либо облицевать стену негорючим материалом, либо заменить кусок деревянной стены на кирпичную. Последнее чаще всего делается в тех случаях, когда топка находится в смежном помещении. Учитывая, что топочный тоннель обычно между 20 и 30 см, печка не может намного удалена от стены. Топочные тоннели имеют разную длину. Они проходят через стену. Вычитаем толщину стены. Оставшееся расстояние — максимум, на сколько печь может отстоять от стенки.

Правило касательно полуметра относится и к промежуткам между горючими стенами и боковыми стенками печки. С той же поправкой на негорючую облицовку или кирпичную разделку. Да, это касается всего горючего, включая полки.

По поводу топки: выносная предпочтительнее по двум причинам: больше кислорода останется в парилке, а часть тепла достанется предбаннику. Но тут есть важный момент:

ВАЖНО! Где бы ни находилась топка, перед ней должно быть свободное пространство не менее полутора метров, а на полу перед ней нужно класть притопочный лист, защищающий не менее полуметра поверхности пола от случайных искр и выпавших угольков.

По поводу балок: расстояние между ними изначально должно быть не слишком маленьким. Например, это может быть 90 см. В этом случае дымоход лучше пустить посередине, окружив его разделочным коробом.

Металлические дровяные печи для бани

Разделочные короба

Совет! Не забывайте о расположении балок, выбирая место для печи, чтобы не пришлось изгибать дымоход.

И по поводу вентиляции: приточку надо выводить рядом с поддувалом, чтобы в топку попадал насыщенный кислородом уличный воздух. А вентиляция закладывается во время строительства и переделывать ее весьма хлопотно, поэтому еще раз: думайте загодя. Советуем поисследовать материалы по вентиляции бань.

Блок: 2/11 | Кол-во символов: 2424
Источник: https://parilochka.com/pechi-dlya-bani/vidy-p/metallicheskie/ustanovka.html

Требования ППБ

Уже многие годы на монтаж металлической банной печи действуют определенные ограничения, выражающиеся в нескольких правилах:

  1. в процессе приобретения печи заводского образца обязательно требуется получить к ней инструкцию и проводить установку конструкции в строгом соответствии с тем, как это указывает производитель;
  2. если стенки печи не имеют защиты, то расстояние от них до стен помещения должно быть не менее полуметра;
  3. толщина негорючей стены, проводящий через себя топливный канал, должна превышать 13 см;
  4. если у потолка есть собственная защита от возгорания при помощи металлической сетки или аналогичного способа, то расстояние от него до верхушки печи должно превышать 0,8 м;
  5. если потолок не был защищен огнеупорными материалами, то расстояние должно быть не менее 1,2 м до верхушки конструкции;
  6. топочная дверца, через которую внутрь конструкции поставляется топливо, должна быть на расстоянии 125 см от противоположной стены;
  7. между стеной и передней стенкой печи обязательно должно быть не менее 3 см.

Выбор места для обычной печки:

Металлические дровяные печи для бани

Оптимальное расположение печки с выносной топкой:

Блок: 2/4 | Кол-во символов: 1111
Источник: https://pechnoy.guru/pechi/dlya-bani/ustanovka-metallicheskoj-pechi-v-bane.html

Основание для установки печи

Металлические печи отличаются относительно небольшим весом. Но к собственному весу печи прибавляется вес камней, дров, воды в баке. А если печь будет обкладываться кирпичом, декоративным камнем, это также послужит дополнительной нагрузкой на перекрытие.

Не стоит предпринимать никаких дополнительных мер по усилению или защите полов, если они негорючие. Так, залитая по грунту утепленная стяжка послужит прочным и долговечным основанием под печь.

Если полы деревянные по лагам, то установить печь на них можно, используя дополнительные огнеупорные материалы. Но и в этом случае нельзя забывать о статических нагрузках на перекрытие. Суммарно вес печи в сборе с экраном, наполненным баком и каменкой не должен превышать 700 кг. Стоит заметить, что специалисты все же рекомендуют обустраивать отдельное усиленное негорючее основание или фундамент.

Каменка с баком и облицовкой весит достаточно много

Каменка с баком и облицовкой весит достаточно много

Обратите внимание на форму ножек печи. Если агрегат имеет 4 точечные опоры, велика вероятность, что полы из дерева с течением времени будут продавлены под такими ножками.

Банная печь на ножках

Банная печь на ножках

Выбор типа и размера фундамента под печь

Рекомендуется заниматься этим еще на этапе строительства бани. Если баня уже возведена, придется разбирать часть деревянного пола, а затем усиливать его нарушенную структуру, укреплять лаги.

Размеры фундамента под печь выбираются индивидуально. От стенок печи до края основание должно оставаться 5-10 сантиметров.

Нужно ли связывать фундамент бани и печи? Согласно СНиП -86 и -91, рекомендованы следующие варианты:

  • монолитный армированный фундамент, заложенный ниже уровня промерзания грунта, не нуждается в связке с основанием бани. Рекомендуемый зазор – минимум 1 см;
  • для сильнопучинистых грунтов стоит обустраивать не связанные с фундаментом бани свайные или свайно-плитные основания под печи;
  • основания под печь мелкозаглубленные (до 0,7 м глубиной) стоит возводить в связке с фундаментом бани. При этом обязательно выполняется анкеровка для предотвращения подвижек (вниз или вверх) залитой плиты из-за морозного пучения грунта. Анкеровка – это метод связки арматуры фундаментов печи и бани.

Фото - фундамент для печи сооружается на этапе заливки общего фундамента

Фото – фундамент для печи сооружается на этапе заливки общего фундамента

Фундамент для банной печи

Фундамент для банной печи

Заливка монолитного печного фундамента

Монолитная конструкция

Монолитная конструкция

Фундамент

Фундамент

Шаг 1. Земляные работы

Необходимо выкопать котлован с вертикальными стенками на глубину до полутора метров. Габариты котлована должны на 5-10 см превышать габариты готового печного основания.

Воспользуйтесь спецтехникой, чтобы облегчить труд и ускорить процесс. Утрамбуйте дно котлована. Изъятый грунт используйте для организации грядок на огороде.

Шаг 2. Отсыпка песчано-щебневой подушки

Засыпьте десятисантиметровый слой речного песка. Утрамбуйте с одновременной проливкой водой.

Смешайте щебень и гравий мелкой фракции 1 к 1 (допустимо использование бутового камня). Засыпьте в котлован 20-сантиметровый слой. Вновь утрамбуйте.

Шаг 3. Заливка раствора

Замесите жидкий цементный раствор (молочко) и залейте в котлован. Назначение слоя – связка фракций щебня воедино. Дождитесь, пока раствор застынет.

Шаг 4. Гидроизоляция

Уложите слой рубероида на залитую подошву. Вместо рубероида можно применить жидкую битумную гидроизоляцию.

Шаг 5. Опалубка

Из досок или фанеры соберите щиты опалубки. Скрепляйте элементы гвоздями или саморезами. Высота опалубки – от залитой подошвы до уровня чистового пола.

Установите щиты внутрь котлована. Скрепите гвоздями. Проверьте диагонали, выровняйте щиты по вертикали (используйте отвес), чтобы залитое основание имело углы 90 градусов и не получилось в форме ромба.

Шаг 6. Армирование

Вязальной проволокой свяжите арматурный каркас. Габариты каркаса на 10 см меньше, чем габариты опалубки и на 5-10 см меньше, чем ее высота.

Установите армокаркас  внутрь опалубки.

На фото армокаркас, опалубка

На фото армокаркас, опалубка

Стенки опалубки можно застелить рубероидом, тогда пиломатериал легче демонтировать

Стенки опалубки можно застелить рубероидом, тогда пиломатериал легче демонтировать

Залейте бетон в опалубку слоями

Залейте бетон в опалубку слоями

Шаг 7. Заливка фундамента

Смешайте в бетономешалке сухие компоненты (пропорции песка, цемента, щебня 1:2,5:4), добавьте воду, хорошо промесите. Заливку необходимо вести послойно по 15-20 сантиметров. Каждый слой обязательно уплотняйте, протыкая прутком или глубинным вибратором.

Таблица для приготовления бетона

Таблица для приготовления бетона

Рекомендованные пропорции цемента и песка для фундамента

Рекомендованные пропорции цемента и песка для фундамента

Залейте бетон до линии чистового пола и оставьте на три недели до полного высыхания, после чего разберите и вытащите щиты опалубки из котлована. Пустоты засыпьте грунтом или песком.

Накрываем бетон и ждем

Накрываем бетон и ждем

Фундамент под печь

Фундамент под печь

Шаг 8. Гидроизоляция

Возьмите строительный уровень и проверьте горизонтальность бетонной плиты. Если она имеет отклонения, необходимо провести выравнивание цементно-песчаным раствором.

На плиту уложите два слоя рубероида. Зафиксируйте слои жидкой битумной мастикой (с бетонной плитой и между собой).

Рубероид на фундаменте

Рубероид на фундаменте

Свайно-ростверковое основание

Менее затратный и трудоемкий метод. Подходит для обводненных участков с нестабильным грунтом.

Шаг 1. Снимите верхний слой грунта. Обозначьте габариты фундамента под печь веревкой и кольями (проверьте равность сторон и диагоналей).

Шаг 2. Выройте по углам приямки глубиной до 15 см для вкручивания свай.

Шаг 3. Возьмите 4 сваи диаметром 108 мм.

Самые популярные ошибки при выборе и установке печи в баню

Большинство счастливцев, получивших возможность построить за городом собственное жилье, пусть даже и дачного типа, вынашивает в уме еще и возведение бани. Действительно, отсутствие этого, без особого преувеличения, одновременно и «оздоровительного», и «культурно-развлекательного» объекта многими воспринимается, как незаконченность участка. Поэтому рано или поздно, но его возведение встает на «повестку дня».

Самые популярные ошибки при выборе и установке печи в банюСамые популярные ошибки при выборе и установке печи в баню

Но стройки мы сегодня напрямую касаться не будем – поговорим о другом. Баня невозможна без банной печи-каменки, и эта проблема на сегодняшний день преимущественно решается приобретением готовой модели. Благо, современный выбор поражает своим разнообразием. Но вот при выборе печи, и затем, при ее установке, некоторые неопытные хозяева допускают ряд ошибок. Полбеды, если эти огрехи всего лишь негативно влияют на комфортность принятия банных процедур. Гораздо хуже, если под угрозу ставятся здоровье или даже жизнь людей, целостность всего сооружения.

Итак, разбираемся в вопросе – самые популярные ошибки при выборе и установке печи в баню.

В чем чаще всего ошибаются неопытные хозяева бань?

Словосочетание «популярные ошибки», вынесенное в заголовок, наверно, звучит не вполне корректно, внося какую-то «мажорную нотку». Хотя веселиться не от чего. Скорее, разговор пойдет о наиболее распространенных, часто совершаемых ошибках – так вернее.

Все эти ошибки разделить на несколько групп:

  • Неправильный подбор печи по ее теплотехническим характеристикам.
  • Непродуманные заранее нюансы подготовки места для установки печи.
  • Нарушения требований пожарной безопасности при установке.
  • Ошибки в монтаже дымохода.
  • Ненужная самодеятельность при попытках сэкономить или улучшить работу печи.

Безусловно, каждая из таких категорий заслуживает подробного рассмотрения в масштабе отдельной статьи. Но постараемся хотя бы в вкратце описать суть проблем, чтобы те, кому только предстоят подобные хлопоты, знали, на чем следует сфокусировать особое внимание.

Параметры печи не соответствуют реальным особенностям парилки

Довольно часто встречающийся «промах» — приобретенная и по всем правилам установленная банная печь явно не справляется со своей задачей. Она может топиться несколько часов, но при этом все равно в парилке температура едва-едва достигает 60 ÷ 70 ℃, и дальше – ни в какую. Естественно, принять полноценные банные процедуры при такой работе печи – никак не получится.

Иную печь приходится топить часами, но и при этом не достигать ожидаемого жара в парилке. Скорее всего, причина кроется в ошибочном выборе.Иную печь приходится топить часами, но и при этом не достигать ожидаемого жара в парилке. Скорее всего, причина кроется в ошибочном выборе.

А между тем, хозяин уверяет, что выбирал он прибор в строгом соответствии с геометрией парной. То есть объем помещения соответствует заявленному производителем диапазону возможностей печи. Как известно, в паспортах банных печей принято указывать двумя значениями диапазон объёмов парилок, на пример – от 9 до 14 м³. и ориентироваться следует, вероятнее всего, примерно на середину этого диапазона.

Да, всё так. Но всё равно – печь упрямо не прогревает парилку полноценно. И со стороны владельцев бани начинаются упреки в сторону производителя, дескать, обман, очковтирательство и т.п.

А между тем – причина-то оказывается не в этом! А в том, что печь выбиралась, казалось бы, правильно, но исключительно  по объему парилки, безо всякого учета других особенностей этого помещения.

Попробуем пояснить

Те объёмы, что указаны в паспорте печи, можно условно считать эталонными. То есть, например, печь готова обслужить парилку объемом в 9 ÷ 14 м³, при условии, что в этом помещении практически идеальная термоизоляция и нет путей излишнего расходования или утечек тепла.

На самом деле так бывает, наверное, только в «книжках про хороших мальчиков». В парилке практически всегда присутствует что-нибудь из такого, что оттягивает на себя определение количество выработанной тепловой энергии, то есть не дает ей использоваться по прямому «банному предназначению» — для прогрева каменки и воздуха в парной.
Что это может быть? – пожалуйста:

  • В угоду «экологической чистоте» в банях из бревен или бруса зачастую не делается никакой дополнительной внутренней термоизоляции. А вы представляете, какое количество энергии нужно затратить, чтобы прогреть массивные деревянные стены толщиной в 200÷300 мм, особенно если на улице – трескучий мороз!
Иную печь приходится топить часами, но и при этом не достигать ожидаемого жара в парилке. Скорее всего, причина кроется в ошибочном выборе.Тяжелые бревенчатые стены парной обладают огромной теплоемкостью, и на их прогрев потребуется дополнительная «порция тепла».

Никто такой подход не запрещает, пожалуйста! Но тогда следует внести какую-то поправку в мощность печи!

  • Есть разница – печь вся целиком расположена в парной, или же ее топочная часть вынесена в предбанник. Как ни крути, это становится путем утечки некоторого количества тепла. Расходование вроде бы и полезное – тепло греет предбанник, но парилке от этого не легче.
Топка банной печи вынесена в предбанник – удобно, красиво, безопасно, но не забываем учесть некоторое снижение тепловой мощности агрегата.Топка банной печи вынесена в предбанник – удобно, красиво, безопасно, но не забываем учесть некоторое снижение тепловой мощности агрегата.

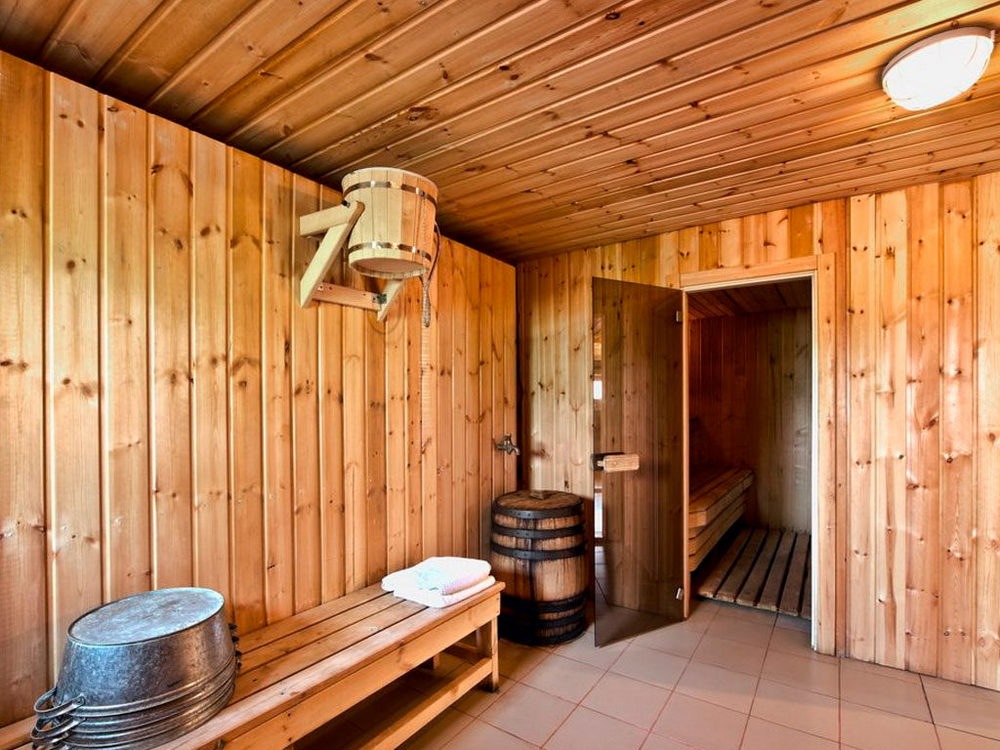

  • Обращаем свой взор в сторону двери, ведущей из предбанника (или моечной комнаты) в парилку. В идеале она должна быть не пропускающей тепло, то есть термоизолированным и очень точно подогнанной. В реальности чаще всего это дощатый щит, а в последнее время все чаще стали применяться стеклянные дверные полотна. Естественно, утеплительные качества уже не те, и напрашивается поправка в мощность печи.
Добротная стеклянная дверь, очень популярная в наше время. Но термоизоляционные качества у нее – невысоки.Добротная стеклянная дверь, очень популярная в наше время. Но термоизоляционные качества у нее – невысоки.

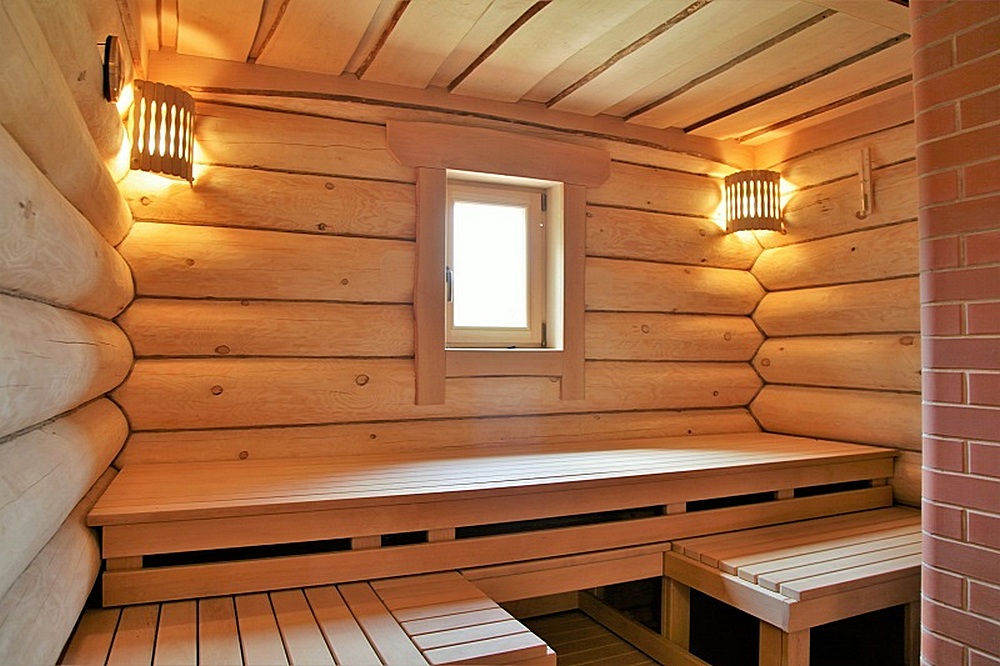

  • В парилке может быть выходящее на улицу окошко. От его типа и размеров тоже зависят объемы тепловых потерь.
  • Очень часто в парной имеются участки пола и (или) стен, обложенные кирпичам, камнем, керамической плиткой. Все эти участки требуют повышенного количества тепла для прогрева, так как обладают немалой теплоемкостью. Так что их тоже желательно учитывать при выборе банной печи, делая поправку на их наличие и размеры.

Существует специальный алгоритм, который вносит очень оригинальную поправку. А конкретно — он пересчитывает реальный геометрический объем парилки в некий «виртуальный», но уже с учётом тех факторов, требующих повышения мощности печи, о которых было сказано выше. Например, парилка, имеющая в реальности объем в 12 «кубов», после пересчета может быть оценена во все 15.

Вот вам и причина – для «чистых» 12 м³ хозяева наверняка бы остановили свой выбор на печи с рабочим диапазоном в 9 ÷ 14 м³, так как получается примерно посередине. И ошиблись бы! «Виртуальный объем» составил 15 кубометров, значит, и прибор лучше выбирать с диапазоном примерно 12 ÷ 18 м³!

Можно ли самому провести такой расчет? С нашим калькулятором — да, конечно. И много времени это у вас не займет.

Калькулятор расчета необходимых возможностей банной печи

Показатели в ваттах или киловаттах в приложении к банной печи дают очень невнятную информацию. Лучше исходить из «виртуального» или приведенного объема парилки.

Перейти к расчётам



Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ТРЕБУЕМУЮ МОЩНОСТЬ БАННОЙ ПЕЧИ»



РАЗМЕРЫ ПАРИЛКИ

Ширина, метров

Высота потолка, метров



ОСОБЕННОСТИ ОБУСТРОЙСТВА ПАРИЛКИ

Стены в парной:

Расположение печи:

Тип двери в парилку:

Есть ли окно в парной?

Площадь окна, м²

Есть ли на стенах (полу) участки кирпичной кладки, облицовки камнем или керамической плиткой?

Суммарная площадь подобных облицованных участков, м²

Полученное значение объема парилки должно приходите примерно на середину заявляемого производителем печи диапазона. Тогда за работоспособность агрегата можно быть спокойным.

*  *  *  *  *  *  *

Кстати, не дает никаких позитивных результатов и  намеренное повышение мощности банной печи, из соображений  «чем больше тем лучше». Это — и лишние расходы при приобретении модели, и чрезмерно большие габариты и масса прибора,  и повышенная  «прожорливость» в плане расходования дров или иного энергоносителя. А между тем — преференций на выходе почти никаких, так как печь с завышенными характеристиками мощности также очень сложно будет приспособить для создания действительно комфортной банной атмосферы. Все должно быть в меру!

Место под установку печи не соответствует прибору

Можно встретить самые разные случаи, когда хозяева вдруг обнаруживают, что приобретенная и доставленная печь не может быть установлена там, где планировалось. Или же установка требует дополнительных строительных операций.

  • Доходит порой до смешного, когда привозят очень понравившуюся печь, и она банально не помещается в отведенном ей «углу», с учетом обязательных отступов. И надежды, питаемые в магазине, мол, «как-нибудь впихнем» — не оправдываются. Приходится что-то менять в планировке, а это всегда связано с немалыми дополнительными затратами.
  • Примерно из той же «оперы» — расстояние от верхнего края печи до деревянного потолка меньше положенных по СНиП 1200 мм (800 мм, если потолок над печью экранирован металлическим листом). Об этом, безусловно, следует думать заранее.
  • Случается, что забывают оценить и сопоставить несущую способность деревянного пола в парной с массой самой печи. И при установке доски начинают опасно прогибаться. А ведь еще потребуется уложить каменную закладку, нередко – подвесить бак с водой.

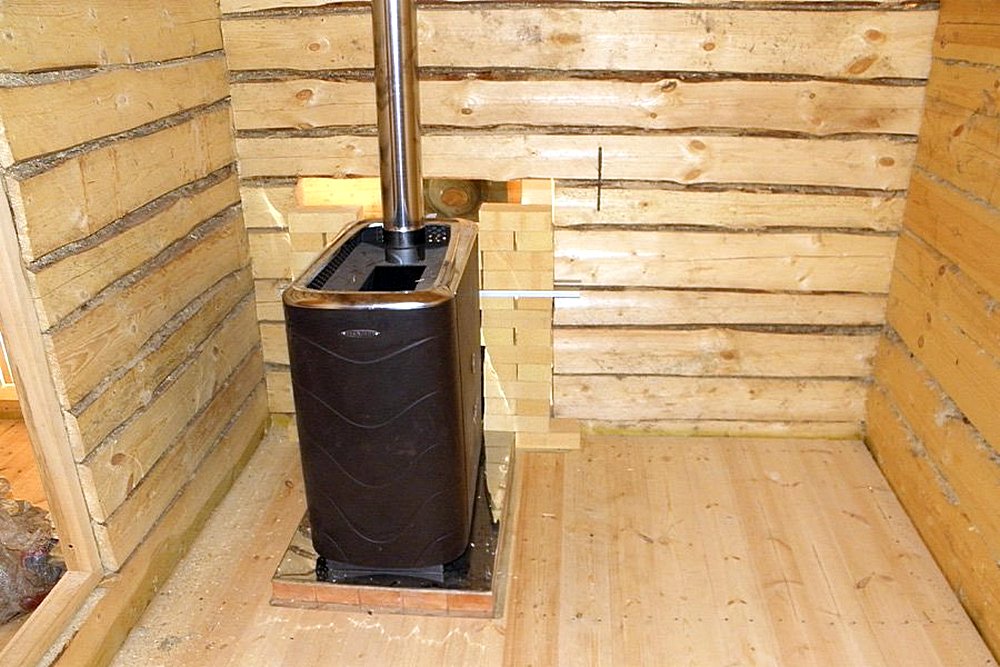

Никто не запрещает устанавливать печь на деревянный пол, если предусмотрена противопожарная защита. Но сам пол должен быть в состоянии выдерживать эту весьма немалую нагрузку.Никто не запрещает устанавливать печь на деревянный пол, если предусмотрена противопожарная защита. Но сам пол должен быть в состоянии выдерживать эту весьма немалую нагрузку.

Ну а если в планах владельца еще и выложить кирпичный экран по периметру прибора – то вряд ли стоит полагаться на прочность деревянного настила. Наверное, будет правильным заранее подготовить для участка под установку печи отдельный фундамент.

Отдельный фундамент для банной печи – отличное решение вопроса. Но его нужно предусматривать заранее!Отдельный фундамент для банной печи – отличное решение вопроса. Но его нужно предусматривать заранее!

Во всяком случае – не помешает провести предварительные расчеты, чтобы оценить возможность установки печи непосредственно на деревянный пол. Кстати, мы можем помочь с такими расчетами!

Отдельный фундамент для банной печи – отличное решение вопроса. Но его нужно предусматривать заранее!Выдержит ли деревянный пол металлическую печь, да еще и с кирпичным экраном?

Заранее – не скажешь, так как очень многое зависит и от параметров прибора, и от того, из каких пиломатериалов смонтирован пол. Но зато это можно рассчитать – в этом поможет опубликованный на нашем портале калькулятор расчета нагрузки на пол от банной печи.



  • Никогда не помешает заранее проверить будущее место установки печи еще по нескольким моментам. В частности – если планируется выносная топка, то не придется ли пробивать несущую стену (нежелательно!) И можно ли в этом конкретном месте произвести замену, например, деревянной перегородки на кирпичную.
  • Следует заранее оценить, где пройдёт дымоход печи, не придётся ли он на балку перекрытия и, далее — на стропильную ногу. Конечно, препятствия можно и обойти, применив отводы для создания коротких горизонтальных или наклонных участков, но все же лучше до этого не доводить.
Желательно еще на этапе проектирования бани предусмотреть такое место установки печи, чтобы дымоход проходил между балками перекрытия и стропилами, не «утыкаясь» в них.Желательно еще на этапе проектирования бани предусмотреть такое место установки печи, чтобы дымоход проходил между балками перекрытия и стропилами, не «утыкаясь» в них.

Не забываем, что при проходе через перекрытия и кровлю должна монтироваться противопожарная разделка. То есть нужно предусмотреть место (удалённость от балок и других деревянных деталей) и под ее размеры.

Несоблюдение правил пожарной безопасности при установке печи

К сожалению, такие ошибки продолжают допускаться, и именно они, кстати, чаще всего и становятся причиной чрезвычайных происшествий, иногда, увы, с трагичными исходами. Есть жесткие правила, которые просто необходимо соблюдать, как бы это ни усложняло задачу установки печи.

Возможно, некоторое разгильдяйство в этом вопросе существует потому, что правила основываются на нескольких ГОСТ и СНиП (иногда – с небольшими противоречиями друг-другу). Кроме того, добавляют «анархии» еще и инструкции к некоторым импортным печам, в которых производители считают себя вправе указывать несколько иные, менее суровые нормативы по величине расстояний печи и дымохода до стен, полов, потолков. Причем это право даже закреплено в СНиП 2.04.05-91 и СНиП 41-01-2003, где сказано, что обязанность указывать величину отступов возлагается на производителей металлических печей.

Специалисты рекомендуют все же придерживаться не рекомендаций, указываемых в паспортах изделий (хотя они тоже, конечно, принимаются во внимание) а норм, установленных в СНиП, пусть даже уже недействующих, но когда-то составленных, как говорится, «на крови», то есть на основании всестороннего анализа статистики причин несчастных случаев с отопительным оборудованием. В конце концов – речь идет буквально о сохранении здоровья и жизни людей (если даже не затрагивать материальную сторону вопроса – ущерб от пожара). И перестраховаться будет умнее, чем допустить какую-то ошибку-небрежность способную привести к фатальным последствиям.

Ниже на схеме обозначены такие отступы, указаны их минимальные величины в миллиметрах. Значения без звездочки – установлены СНиП 41-01-2003, и обсуждению вообще не подлежат. Те, что со звездочками – соответствуют ныне не действующему СНиП II-33-75, но если в нынешнем документе нет конкретики – то лучше придерживаться этих показателей.

Схема безопасного расположения печи относительно стен и потолкаСхема безопасного расположения печи относительно стен и потолка

1 – неэкранированная стенка металлической печи (соседствующая с топочной камерой).

2 – экранированная стенка металлической печи, с конвекционным зазором для циркуляции воздуха.

3 – стена бани из возгораемого материала (дерево).

4 – экранирование банной стены. По требованиям СНиП имеется в виду металлический лист толщиной не менее 0,55 мм, уложенный по слою асбестового картона толщиной не менее 10 мм. в наше время, конечно, могут применяться и иные экраны, но тоже с лицевой металлической поверхностью и термоизоляционной способностью не ниже, чем у нормативной.

5 – перекрытие (потолок) бани из возгораемого материала.

6 – проходка дымохода через потолок, при «голых» торцах проема.

7 – та же проходка, но по торцам проема, на которых выполнено экранирование не хуже, чем в пункте 4.

Наконец, вверху продемонстрированы два возможных варианта сборных металлических проходок, состоящих из нижней (поз. 8) и верхних (поз. 9) половин, пространство между которыми плотно заполняется утеплителем (поз. 10), чаще всего – качественной базальтовой ватой.

Имеются свои требования и по расположению топки над поверхностью пола:

Если пол из горючего материала (дерево), то от него до дна зольника должно быть не менее 140 мм, а до дна камеры газооборота – не менее 210 мм.

Если печь имеет каркасную конструкцию или оснащена ножками, то деревянный пол обязательно экранируется металлическим листом по асбестовому картону 10 мм, а расстояние от пола до низа печи выдерживается не менее 100 мм.

Перед топочной камерой пол обивается стальным листом сторонами 700÷500 мм (длинная сторона идет вдоль фасада печи), а вокруг по периметру металлическая облицовка должна выступать наружу за размеры печи в плане не менее, чем на 150 мм.

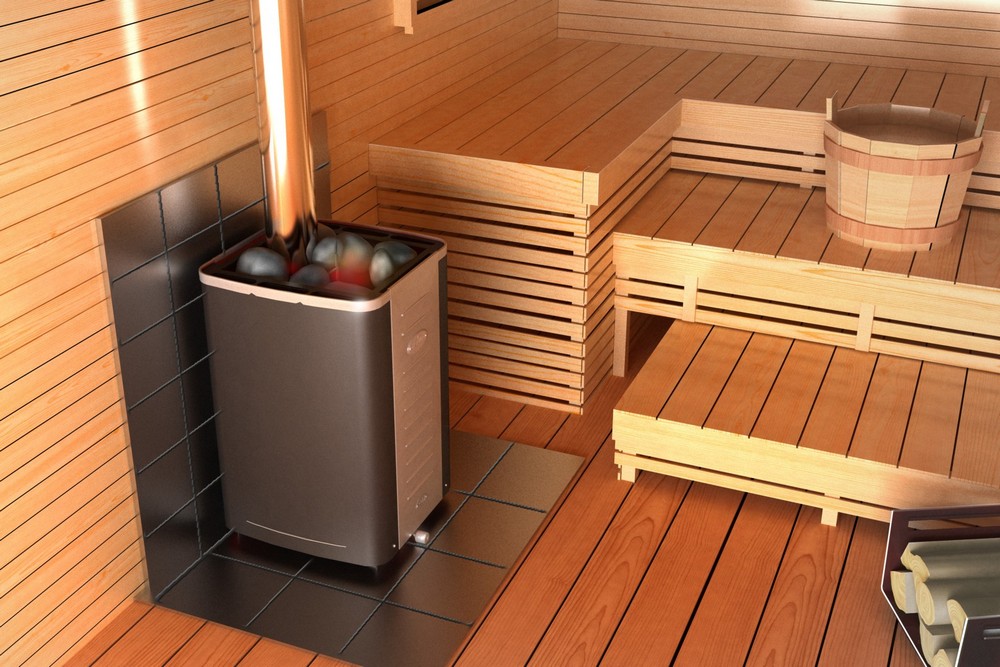

Участок пола под установку банной печи должен быть или из негорючего материала, или оббит металлическим листомУчасток пола под установку банной печи должен быть или из негорючего материала, или оббит металлическим листом

Для полов из несгораемых материалов таких требований нет, но и на них частенько делается металлическая облицовка по фасаду печи.

Повторимся – правила пожарной безопасности чрезвычайно важны! И советами нашей краткой публикации ограничиваться не надо – стоит поискать более развёрнутую информацию или даже пригласить специалиста.

Ошибки при установке дымохода

По большому счету, не имея опыта – нечего и браться за дымоход самостоятельно. Слишком высоки ставки, слишком велика может быть цена ошибки.

А ошибок допускается немало.

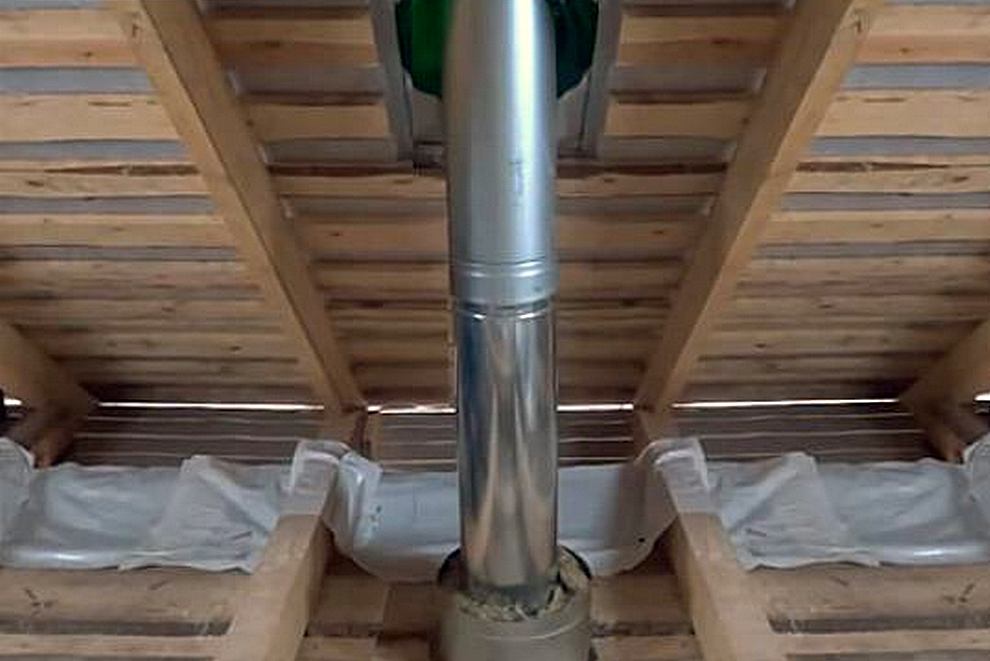

  • К ним можно отнести, например, неправильно выполненные проходки через перекрытия (уже не раз упомянутые в статье).
  • «Увлечение» горизонтальными или наклонными участками трубы – их количество следует сводить к минимуму.
  • Неправильно выбранная высота – или меньше минимально необходимых пяти метров, или, наоборот, беспричинно большая, делающая тягу слишком сильной.
  • Случается, что нижний участок трубы, непосредственно после выходного патрубка печи, из-за повышенной тяги раскаляется буквально докрасна. По сути, получается. что догорание газов происходит уже в самом дымоходе. Естественно, долго такая труба не протянет, а принимать банные процедуры в таком «соседстве» — чрезвычайно опасное занятие.
Судя по фотографии – это пока еще пробный пуск печи, но сразу заметно: что-то явно пошло не так.Судя по фотографии – это пока еще пробный пуск печи, но сразу заметно: что-то явно пошло не так.

Значит, придётся разбираться с высотой дымохода, с имеющейся системой регулировки тяги, чтобы «вернуть» горение обратно в печь. А на такой участок можно навесить полезное устройство, требующее отбора тепловой мощности. Например, бак с водой, надеваемый на трубу, или корзину для заполнения ее камнями.

  • Неправильное расположение оголовка дымохода относительно крыши или окружающих объектов может опасно снизить тягу или же сделать ее чрезмерно зависимой от направления и скорости ветра.
  • Зачастую не продумывается вопрос защиты от конденсата — в итоге канал дымохода быстро зарастает копотью.

И это еще – далеко не все. Вопросы устройства дымохода и возможных ошибок при его проектировании и монтаже – очень серьезные и многогранные. Их лучше вынести в отдельную тему. Тем более, что на нашем портале эта тема уже освещалась.

Судя по фотографии – это пока еще пробный пуск печи, но сразу заметно: что-то явно пошло не так.Серьезнейший вопрос – безопасный и эффективный дымоход банной печи!

Как добиться того, чтобы исключить вероятность отравления продуктами сгорания, и в то же время – чтобы каменка в бане не остывала слишком быстро? Это решается правильной конструкцией дымохода для банной печи, который может изготавливаться из различных материалов.

Другие часто встречающиеся ошибки

Заканчивая обзор, приведем еще несколько «фэйлов», нередко допекаемых владельцами бань.

  • Отсутствие ясного представления, какая же банная традиция будет больше по душе хозяевам. То есть изначально они не знают, подбирать им печь с закрытой (больше подходит для русской бани) или открытой (финская традиция) каменкой. И порой в итоге вообще получается непонятно что, типа хамама с огромным количеством влажного пара, но низкой температурой.

Так что перед выбором печи следует не только определиться самому, но и почитать публикации, отзывы, посвященные нюансам этих приборов.

Судя по фотографии – это пока еще пробный пуск печи, но сразу заметно: что-то явно пошло не так.Судя по фотографии – это пока еще пробный пуск печи, но сразу заметно: что-то явно пошло не так.
  • Некоторые деятели, стремясь по максимуму сэкономить, не приобретают рекомендованные минералы для закладки, а набивают каменки собранными «на природе» булыжниками.

Вероятность того, что «повезет» и порода камней окажется пригодной к подобному использованию – крайне мала. А вот неприятностей может быть немало. И недолговечность, крошение камней – еще не самая великая проблема. Хуже, если от жара такой камешек с треском разорвется на части, с разлетом мелких осколков. Или сочетание воды и температуры вызовет в минерале какую-то химическую реакцию с выделением неприятного на запах, а то и даже токсичного для человека газа.

Нет слов, во многих регионах существуют давние традиции подбора местных минералов для печей каменок. Но иногда можно встретить такое – что «волосы дыбом» …

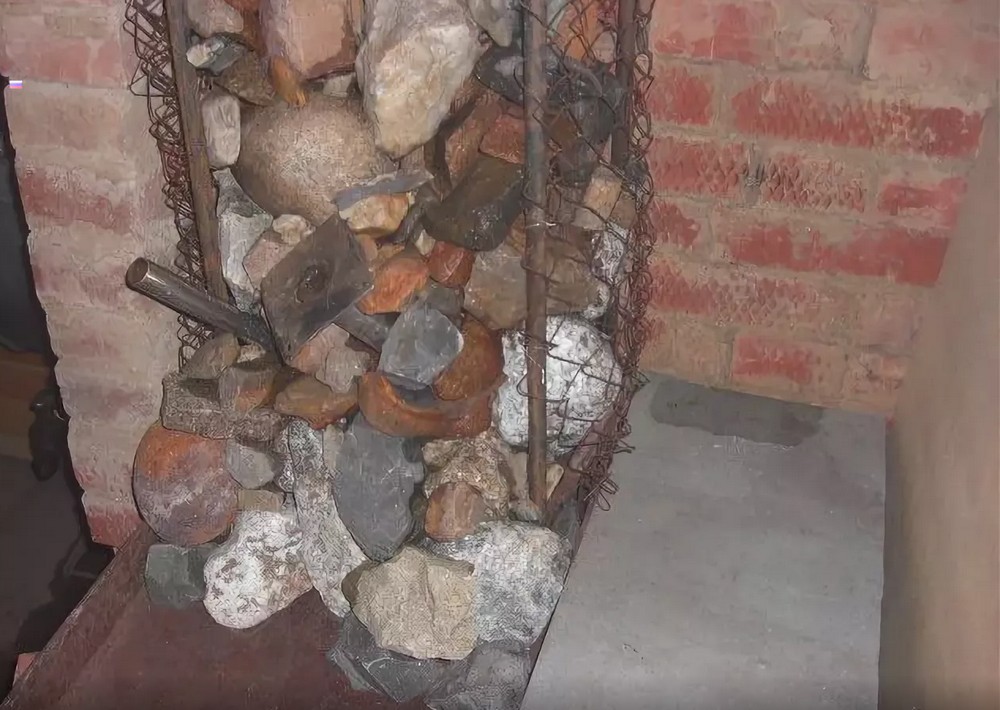

Сложно сказать, чем руководствовался владелец этой бани при наполнении каменки…Сложно сказать, чем руководствовался владелец этой бани при наполнении каменки…

Так что безопаснее отдавать предпочтение тем минералам, что традиционно рекомендуются для заполнение печной каменки – талькохлорит, жадеит, габбро-диабаз, серпентинит, порфирит и некоторые другие. Естественно — нужного размера, правильной формы, без трещин, сколов, выбоин.

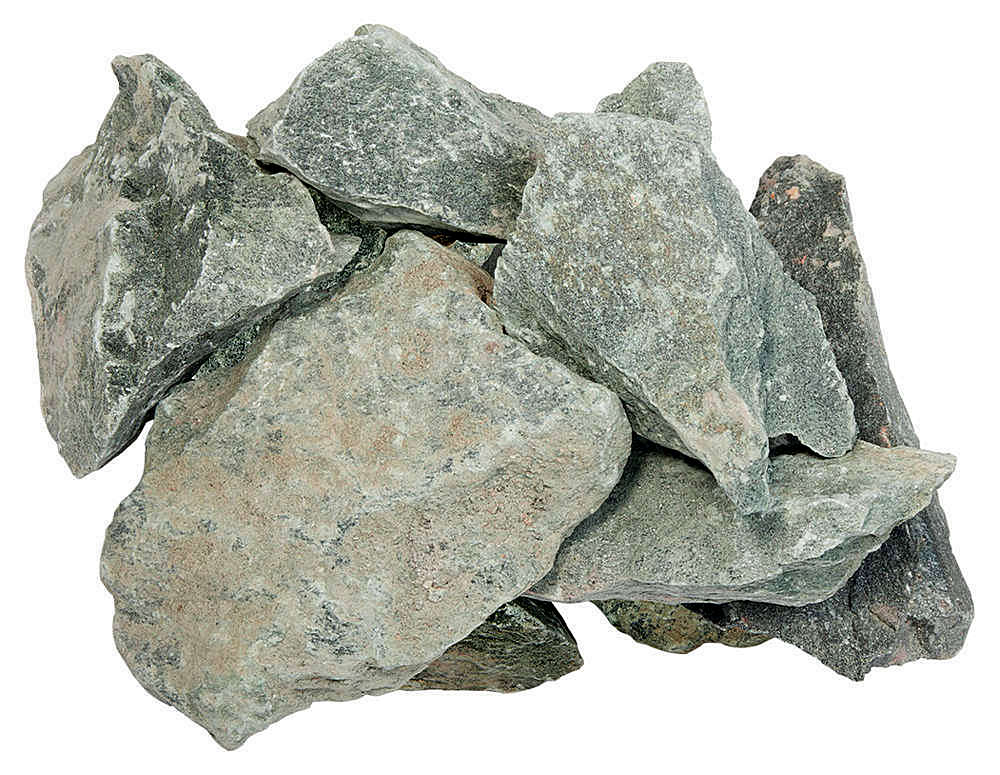

Качественные камни можно приобрести в специализированных магазинах. На иллюстрации – колотый талькохлорит.Качественные камни можно приобрести в специализированных магазинах. На иллюстрации – колотый талькохлорит.
  • Еще одна ошибка, связанная именно с камнями. Каждая печь рассчитана на определенную загрузку, дающую оптимальную теплоотдачу для создания комфортной банной атмосферы. Но некоторые хозяева решают проявить инициативу — «улучшить» печь установкой дополнительных сеток, которые тоже заполняются камнями.

Не делайте этого! Лучше не станет, а вот нарушение нормального теплообмена почти наверняка понизит комфортность в парилке. Возвращаемся к разделу второму этой статьи — печь просто не в состоянии полностью, качественно прогреть то, что выходит за рамки ее возможностей.

  • Можно упомянуть еще одну частую ошибку, которая, кстати, представляет немалую опасность. А конкретно – металлическая печь обкладывается кирпичом, но буквально вплотную, впритирку, без оставления конвекционного просвета для циркуляции воздуха.

Чем такое чревато? Да все тем же нарушением нормального теплообмена, но только уже, как говорится «с обратным знаком». Теплоотвод от стенок печи ухудшается, и оттого металлические детали перегреваются порой докрасна и могут начать деформироваться, изгибаться. Причем практика показывает, что теряют свою форму даже мощные стенки по 5 мм толщиной! Чем может закончиться эта деформация – не хочется даже думать…

Внешняя кирпичная кладка вокруг печи обычно приветствуется, но если только она не затрудняет теплоотвод от металлических стенок прибора.Внешняя кирпичная кладка вокруг печи обычно приветствуется, но если только она не затрудняет теплоотвод от металлических стенок прибора.

Резюме – обязательно оставляется просвет между кирпичной кладкой и стенкой печи. И обычно даже создаются условия для улучшения конвекционного потока, например, окошки снизу для входа воздуха. Это, кстати, способствует и быстрому прогреву помещения парной.

 *  *  *  *  *  *  *

Как вы, наверное, понимаете, это еще далеко не все возможные ошибки. Будем рады, если в комментариях читатели поделятся своими историями или собственными взглядами на подобные проблемы.

В завершение публикации — довольно интересный видеосюжет, посвященный выбору печи для бани.

Видео: Как правильно подобрать дровяную печь для своей бани?

Отправить ответ

avatar
  Подписаться
Уведомление о
