Лестницы из профильной трубы своими руками чертежи и размеры

Главная » Разное » Лестницы из профильной трубы своими руками чертежи и размеры

виды, чертежи, этапы изготовления, пошаговая инструкция

Профильные трубы часто используются при изготовлении лестниц различного назначения. Из них делают стремянки, приставные и внутренние межэтажные лестницы. Такая конструкция обладает надежностью и прочностью, органично вписывается в стиль любого дома. Они получаются не слишком тяжелыми, в интерьере жилого дома им удается придать даже некоторую воздушность за счет особенностей монтажа. Чтобы сварить лестницу из профильной трубы своими руками, необходимы чертежи, наличие инженерных знаний для произведения необходимых расчетов, навыков монтажа и сварки, кроме того, необходим качественный рабочий инструмент.

В этом случае лестница из профильной трубы, изготовленная своими руками, – вполне реальная возможность получить интересное интерьерное решение или нужный хозяйственный инструмент и значительно сэкономить семейный бюджет.

Из данного материала можно сделать лестницу

Преимущества таких лестниц

Обычно из трубы выполняется только каркас сооружения. Полностью выполненная из профиля конструкция будет слишком громоздкой и тяжелой. Несомненные преимущества такой лестницы очевидны:

• легкость и простота сборки каркаса;
• вполне комфортная себестоимость;
• прочность и долговечность конструкции, она не подвержена воздействию плесени и грибка;
• приставная лестница или стремянка из профильных труб прослужит хозяину длительный срок, при необходимости ее можно сдать на металлолом или продать;
• каркас из металлической профтрубы позволяет совмещать при изготовлении самые разные материалы: дерево, камень, пластик и даже стекло;
• ее легко обработать защитными составами и окрасить;
• она может сооружаться внутри и снаружи помещения на любом этапе строительства и даже в полностью готовом доме.

При правильном исполнении она способна поражать легкостью и воздушностью конструкции или, наоборот, создать впечатление массивности и основательности.

Разновидности

Лестницы из профильной трубы могут иметь различное назначение.

Маршевая лестница из профильной трубы

Конструкция может состоять из одного или нескольких пролетов (маршей), для их соединения между собой монтируются забежные ступени или горизонтальные переходные площадки. Переходные площадки, используемые при монтаже лестницы из нескольких маршей, обеспечивают дополнительную прочность каркаса, а забежные ступени позволяют сэкономить площадь, но увеличивают вероятность травматизма.

Одномаршевые конструкции обычно монтируются при возведении крыльца, внутри помещения для обустройства таких конструкций необходима большая площадь. Небольшая одномаршевая лестница внутри дома дает возможность обустройства под ней помещения хозяйственного назначения или шкафа, иногда там монтируют санузел или устраивают уголок для домашнего питомца. Чтобы уменьшить необходимую площадь, ее можно сделать более крутой, однако, это не всегда удобно для обитателей дома.

Винтовая

Это, конечно, интересное интерьерное решение, позволяющее сэкономить площадь в помещении, однако по ней практически невозможно поднять мебель и не очень удобно подниматься или спускаться с занятыми руками. Винтовая лестница изготавливается с использованием трубы в качестве опоры. Ступени вокруг опорного столба монтируются веером. Расчет такой конструкции несколько сложнее, чем маршевой.

Очень красиво смотрится в доме поворотная лестница.

Она отличается большим радиусом поворота и сочетает лучшие качества маршевых и винтовых конструкций, кроме того, такая конструкция значительно более удобна в эксплуатации. Однако самостоятельно изготовить и выполнить ее практически невозможно без специальных знаний и навыков.

Приставная лестница

Это самая простая в изготовлении конструкция из профильной трубы, которая обязательно найдет применение в частном доме. Такая лестница тяжелее деревянной, но гораздо прочнее и долговечнее. Ее не следует делать слишком длинной, смонтировав 2,5-3-метровую конструкцию и надев на ножки лестницы резиновые или пластиковые наконечники, можно получить устойчивую конструкцию, необходимую в саду или при проведении ремонтных работ.

Для данной лестницы хватит 2 опоры

Она изготавливается  из двух металлических опор, к которым на расстоянии около 35 см привариваются поперечные ступеньки. Оптимальной является ширина в 40-60 сантиметров.

Стремянка

Устойчивая и прочная лестница-стремянка из профильной трубы позволяет произвести огромное количество хозяйственных работ. Ее легко сделать своими руками. Кроме профильной трубы, в этом случае необходимо наличие специального шарнирного механизма. Стремянку дополнительно можно оборудовать откидной площадкой. В случае монтажа поперечной планки между опорами ее элементов конструкция приобретает форму буквы А и становится более безопасной.

Расчеты основных параметров лестницы

Высота межэтажной лестницы рассчитывается от пола первого этажа до пола второго этажа. Для правильного расчета необходимо учитывать межэтажные перекрытия. Чтобы узнать, сколько ступеней необходимо сделать, нужно расстояние между этажами разделить на высоту ступенек. Учитывают целое число, остаток нивелируется высотой нижней ступеньки. Она может быть чуть ниже или выше остальных.

Количество ступеней и их ширина в лестничных маршах первого, второго и последующих этажей должны быть одинаковыми, это значительно снижает вероятность травматизма. Ширина конструкции – не менее 90 см, если в доме большое количество жильцов, то ширина марша должна быть такой, чтобы на ней могли разойтись 2 взрослых человека средней комплекции.

Угол наклона не должен превышать 40°, более крутые лестницы неудобны при эксплуатации, а количество ступеней на каждом пролете составляет до 16 штук.

Высота ступеней может колебаться в диапазоне от 130 до 170 мм. Ширина проступи (горизонтальная площадка ступени, на которую встает нога при подъеме по лестнице) рассчитывается так, чтобы на ней полностью умещалась стопа взрослого человека: от 280 до 350 мм. Эти параметры нужно знать при расчете любой лестницы. Размер и конфигурация лестничных площадок зависит от конструктивных особенностей лестницы. Конструкция состоит из нескольких элементов:

• лестничные косоуры или тетива – это несущие опорные балки ступеней;
• проступь – это горизонтальное основание ступени, на которое ставится нога;
• подступенок у лестницы – это высота между соседними проступями;
• балясины лестницы – невысокие столбики, поддерживающие перила лестниц;
• подперильник – это планка, к которой крепятся балясины, подперильник является скрытым элементом и закрывается перилами.

Если самостоятельно рассчитывать лестничные пролеты никогда не приходилось, следует доверить эту работу специалистам и возводить лестницу по уже готовым чертежам.

Сборка лестницы своими руками

Она состоит из нескольких этапов, начиная от подготовки необходимого для монтажа инвентаря и заканчивая процессом покраски и установки перил.

Подготовка материала и инструмента

Для обустройства понадобятся:

• профильная труба в необходимом количестве;
• сварочный аппарат и электроды;
• болгарка и специальные круги;
• уголок металлический;
• основа для ступеней (проступь), она делается из камня, дерева, пластика;
• молоток;
• перфоратор и сверла.

Не следует забывать о технике безопасности: сварочные очки и защитный костюм – обязательные элементы сварочных работ.

Не забываем подготовить инструмент

Сборка системы

Разбираясь, как сварить и собрать лестницу из металлического профиля, следует учитывать разные конструктивные решения.

Конструкция из металлического профиля может состоять из тетивы (двух несущих балок с закрепленными между ними ступенями, она может сооружаться с применением одного или двух косоуров). Это зависит от предпочтений хозяев дома. Центральный ломанный косоур изготавливается из отдельных деталей методом сварки. Два отрезка металлического профиля свариваются под прямым углом.

Часто используют центральную балку из стальной профильной трубы, к ней сверху привариваются специальные подставки, на которые устанавливаются проступи. Следует учитывать, что конструкция с центральным косоуром должна выдерживать большие нагрузки, соответственно, необходимо использовать трубу с толщиной стенок не менее 6 мм.

Лестница из металлического профиля на двух косоурах, расположенных по краям, более прочна и надежна. При изготовлении необходимо следить, чтобы два косоура для лестничного марша полностью совпадали между собой. Поэтому детали для сварки должны располагаться на идеально ровной поверхности. Лучше всего использовать стол. Расположенные под прямым углом элементы косоура прихватываются сваркой, сначала с одной, потом с другой стороны, а после – качественно проваривается. Правильное изготовление косоура – залог безопасности и красоты всей конструкции.

Обычно используют металлический профиль 40×60 см, он обеспечивает оптимальное соотношение легкости и надежности конструкции. Если планируется тяжелый материал для проступей, к косоурам приваривается металлический уголок, образующий рамку.

Нижний край лестницы приваривается к платформе или площадке в полу, верхний – к платформе 2 этажа. Часто производят дополнительное ее крепление анкерами к несущей стене дома.

Установка ступеней

Для установки ступеней в косоурах предварительно просверливаются сквозные отверстия. Проступи можно крепить с обратной стороны при помощи саморезов. Между косоуром и проступью необходимо установить небольшую подложку из фанеры, кусочка линолеума или нанести полоску силиконового герметика, это избавит ступени от скрипа. Часто они крепятся с внешней стороны с помощью болтов с декоративными головками. Через некоторое время после начала эксплуатации следует дополнительно подтянуть крепежные элементы.

В качестве элемента крепления ступеней лестницы можно использовать металлическую футорку, дополнительно закрепленную в деревянной проступи при помощи клея. Такое крепление позволяет несколько раз перемонтировать ступени при необходимости.

Покраска конструкции

Аккуратно изготовленные и отшлифованные элементы лестницы из металлического профиля легко покрываются антикоррозийным составом, грунтовкой и окрашиваются. Для окраски часто используют молотковые краски или автомобильные эмали. Чтобы окраска была качественной, пользуются краскопультом. Именно поэтому она выполняется до установки проступи и подступенков. Можно использовать для окраски маленький валик.

Монтирование ограждений

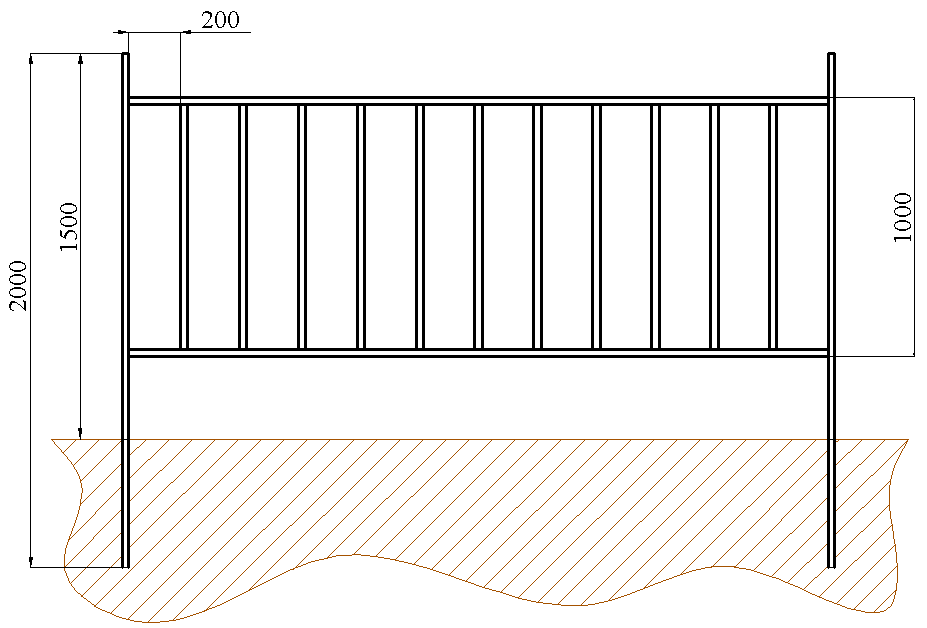

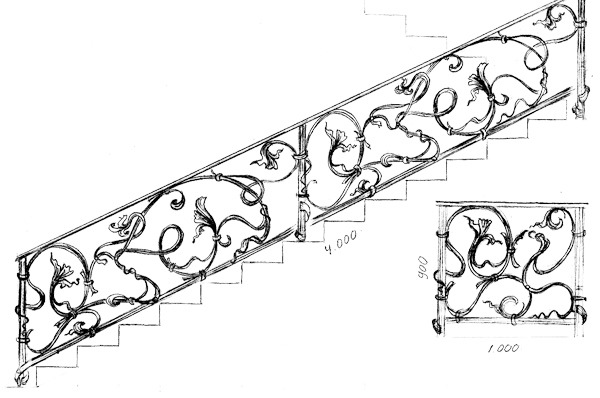

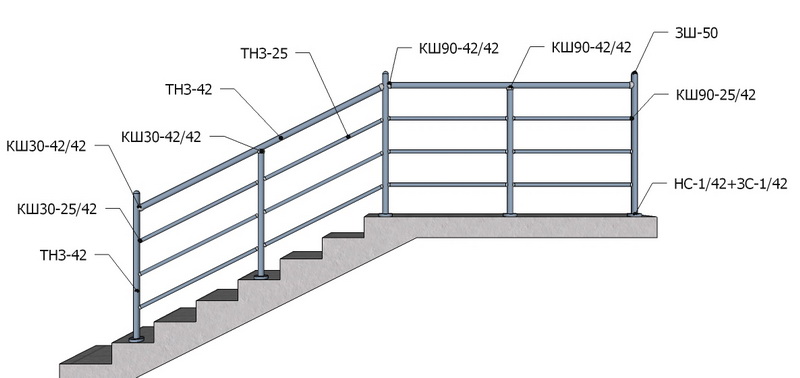

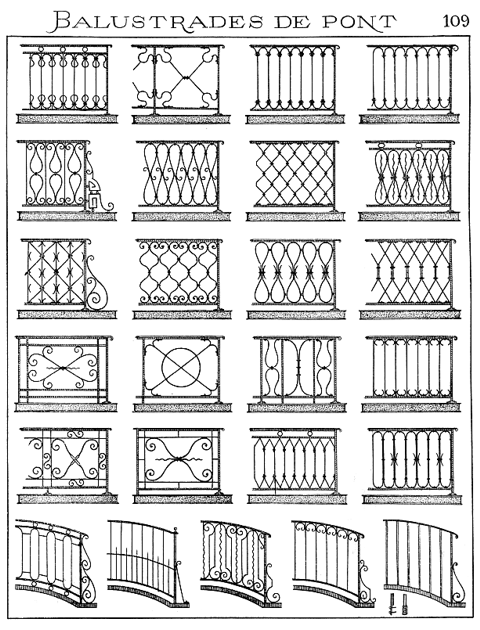

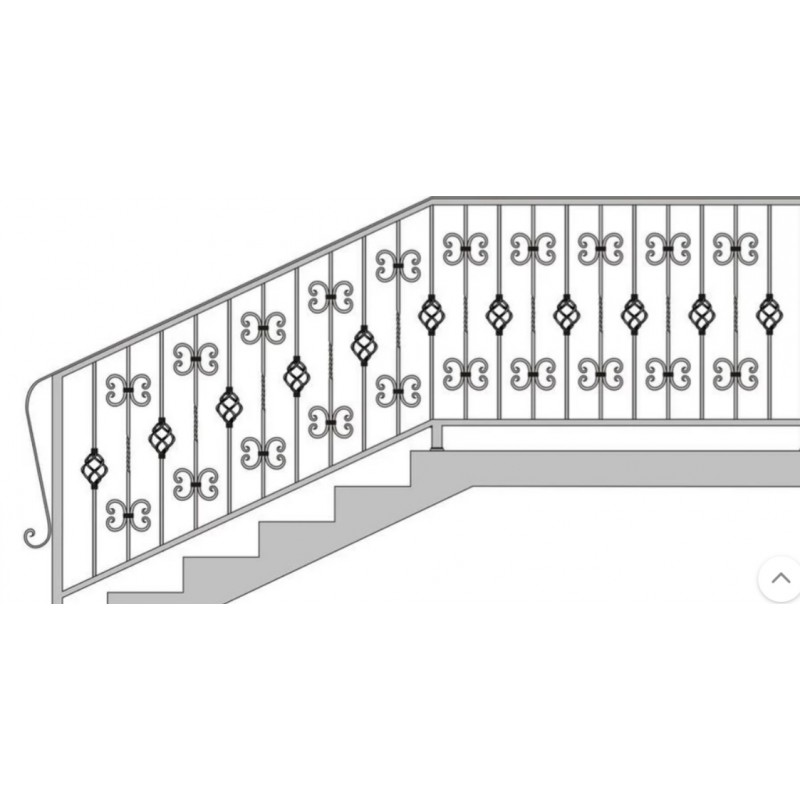

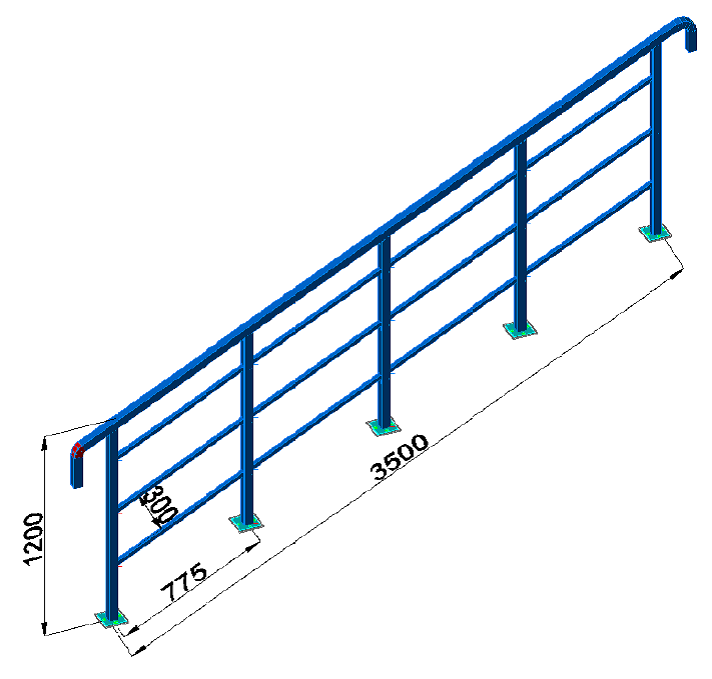

Ограждение лестницы может быть различным: кованые элементы, металлические или деревянные балясины, прозрачные или цветные пластины из стекла или пластика – фантазии есть, где разгуляться. Следует помнить, что если в доме есть маленькие дети, ограждение лестницы должно быть особенно продуманным – малыш не должен пролезть между элементами ограждения или застрять между балясинами. Высота перил должна быть не менее 90 см, в доме с детьми, престарелыми людьми и инвалидами — 120 см.

Не забываем про ограждения

Ограждения могут крепиться к ступеням или привариваться к тетивам лестницы. Часто дополнительно монтируются опорные столбики по краям маршевого пролета. Это делается для повышения безопасности. Для крепления деревянных деталей к ступеням используют специальные шпильки. Балясины закрепляются на подперильник шурупами, а сверху монтируются перила. Их чаще всего делают деревянными или пластиковыми. Дерево хорошо обрабатывают и покрывают несколькими слоями лака.

В заключение

Следует помнить, что лестница в доме притягивает взоры всех посетителей, она служит украшением интерьера и при этом должна быть удобной и безопасной для каждого из жильцов. Именно поэтому при отсутствии твердой уверенности в собственных силах лучше заказать изготовление и монтаж конструкции у профессионалов.
