Автоматические ворота для своего участка – мечта каждого автовладельца и владельца загородного дома. Покупать готовую конструкцию значительно дороже, поэтому предлагаю установить её своими руками. О том, как это сделать, я расскажу в данной статье.

Оглавление

• Распашные и раздвижные ворота
• Принцип действия распашных ворот
• Установка столбов
• Как сделать раму для ворот
• Как сделать раздвижные ворота своими руками
• Создание каркаса для раздвижных ворот
• Закладные и фурнитура

1

Распашные и раздвижные ворота

Среди огромного количества решений, которые предлагает рынок, наибольшее распространение получили раздвижные и распашные автоматические ворота. Объясняется это их высокой универсальностью, простотой монтажа и относительной дешевой эксплуатацией.

Распашные ворота удобно применять в том случае, если на участке нет дополнительно места для отъезда ворот. Эти ворота имеют законченный, классический внешний вид и отличаются завидной функциональностью. С другой стороны, раздвижные ворота прекрасно подходят для участка с длинным забором. Они обеспечивают высокий уровень безопасности и уверенную работу при любых погодных условиях. О том, как сделать ворота первого и второго типа я и расскажу чуть ниже.

2

Принцип действия распашных ворот

Распашные ворота состоят из двух створок, которые, при помощи петель крепятся к металлическим, бетонным или каменным столбам. Технология крепления всегда одинакова – это сварка с анкерным креплением закладных деталей в камень, бетон или кирпич. Автоматические ворота дополняются двумя покупными доводчиками, которые контролируют открывание и закрывание створок. Обычно доводчики располагают с внутренней стороны ворот по центру. Доводчики управляются специальным пультом, который, при помощи фотоэлементов или инфракрасных датчиков определяет положение автомобиля и подает сигнал для открытия ворот.

Резервное открывания производится с брелка-пульта, через инфракрасный сигнал.

3

Установка столбов

Установка столбов под распашные ворота производится в бетонное основание. Железные столбы заглубляются на 1,2 метра, то есть ниже уровня промерзания грунта. Заливка бетоном осуществляется с дополнительным армированием до уровня 20 см от поверхности земли, т.е. «кидаем» арматуру в яму и заливаем бетоном.

Если устанавливаются бетонные или кирпичные столбы, то необходимо дополнительное армирование бетонного монолитного основания. Помните, что ворота навешиваются только на закладные детали, которые анкерами прикреплены к бетонному армированному основанию.

Пример закладных элементов.

Закладные крепятся двумя анкерами, на расстоянии не менее 5 см друг от друга. Лучше использовать закладные детали с толщиной от 1,5 мм. На закладные затем навариваются неподвижные части петель, на которые устанавливаются гаражные ворота.

4

Как сделать раму для ворот

Рама для распашных ворот производится с использованием профилированной трубы 60×60 мм или 80×80 мм. Квадратное сечение идеально подходит для последующей обивки листовыми материалами с заполнением пустот звукоизоляцией. Рама сваривается по периметру с дополнительным усилением при помощи стальных профилей с сечением 40×40 мм, расположенных на расстоянии максимум 50 см друг от друга. Профили устанавливаются вертикально. Армирование воротной рамы необходимо, если вы будете навешивать на ворота тяжелую обшивку из дерева или металла. Кроме того, крепить листы к воротам будет намного проще. Надежность крепления также возрастает.

Створки навешиваются на ворота в собранном или разобранном состоянии. В последнюю очередь подключаются элементы автоматики.

5

Как сделать раздвижные ворота своими руками

Раздвижные ворота устанавливаются сложнее, но и в эксплуатации не такие прихотливые. При выборе качественных компонентов, такие ворота могут непрерывно работать 15 лет без замены электродвигателя. Итак, чтобы установить ворота необходимо определить ширину проема. Теперь возле одного из крепежных столбов мы выкапываем траншею, длиной равно 50% от длины проема и шириной в 40 см. Глубина траншеи – 1,2 метра. В эту траншею закладывается швеллер с приваренным к его нижней части арматурой таким образом, чтобы поверхность швеллера находилась на одном уровне с землей.

Далее заливаем эту траншею бетоном марки не менее М300. Обязательно следим за тем, чтобы швеллер находился на одном уровне с землей. Это наша контактная площадка, к которой мы будем приваривать закладные ролики и электропривод. Следовательно, она должна прилегать к основанию забора, на который планируется установка ворот.

6

Создание каркаса для раздвижных ворот

Каркас ворот создается из профиля, с размерами 60*80 мм. Поперечные балки выбираются с размерами 40×40 мм. Конструкция каркаса похожа на конструкцию створки. Каркас выбираем по ширине равным ширине ворот + 10% на перекрывание + 40% на продолжение внутренней части. Продолжение представляет собой треугольник с профильной нижней гранью. Этот треугольник нужен для полноценной доводки ворот при помощи электропривода и полного перекрывания гаражного прохода.

7

Закладные и фурнитура

Отвечая на вопрос о том, как сделать автоматические ворота своими руками, нужно осветить вопрос фурнитуры для раздвижных (откатных ворот). Я рекомендую использовать закладные на анкерах, чтобы максимально обезопасить конструкцию. По этим направляющим будет ездить полотно ворот. Дополнительно навариваем верхнюю направляющую и стопорные краны на другой опорной колонне. Детали навариваются к предварительно установленным закладным. Стопор ворот представляет собой металлический швеллер с приемными скобами, которые фиксируют ворота в этом положении.

До сбора электрического привода убедитесь в том, что ворота легко открываются и закрываются механическим способом. После того, как вся система проверена, можно собирать электрический привод из электродвигателя с зубчатой шестерней и зубчатых планок, которые крепятся к нижней планке ворот. Электродвигатель может быть оснащен пультом. Он настраивается на определенный режим работы, в зависимости от ширины проема.

Вот, пожалуй, и все. Главное, следуйте инструкциям, которые прилагаются к электроприводам, и обязательно проверяйте правильность установки воротных створок и легкости хода до прикрепления электропривода.

Автор

Профессиональный Строитель

Мурманск

Рейтинг: 5 из 5

Оценок: 1

Ошибка

Комментарии (0)

Только зарегистрированные пользователи могут оставлять комментарии. Войдите, пожалуйста.

• Распашные и раздвижные ворота
• Принцип действия распашных ворот
• Установка столбов
• Как сделать раму для ворот
• Как сделать раздвижные ворота своими руками
• Создание каркаса для раздвижных ворот
• Закладные и фурнитура

Ошибка:

Суть ошибки:

Спасибо, что делаете наш сервис лучше!

Откатные или раздвижные ворота, что лучше.

Выбираем автоматические распашные и откатные ворота

Содержание

1. Откатные или раздвижные ворота, что лучше. Выбираем автоматические распашные и откатные ворота
2. Откатные или раздвижные ворота. Откатные ворота (сдвижные/раздвижные):
3. Раздвижные ворота своими руками. Как сделать откатные ворота своими руками
   • Что потребуется для изготовления ворот своими руками?
4. Какой привод для откатных ворот лучше.
   • Задумываясь над тем, какую автоматику для откатных ворот выбрать, учитывайте следующие параметры:
   • Вес створки при выборе электропривода
   • Автоматика от разных производителей
   • Вот еще несколько заметных брендов электроприводов:
5. Раздвижные ворота на роликах. Откатные ворота. Вариант 1
6. Видео какие ворота лучше ставить — распашные или откатные

Откатные или раздвижные ворота, что лучше. Выбираем автоматические распашные и откатные ворота

Главное преимущество автоматических ворот заключается в том ,чтобы их открыть вам не нужно выходить из машины дважды,  (что бы сначала открыть их а потом еще и закрыть). Особенно это приятно в дождливую погоду и в холодные время года. К тому же наличие автоматики значительно снижает количество времени на открытие и закрытие ворот.

• Безопасность: Автоматические ворота повышают уровень безопасности, современные системы автоматизации имеют кодовые системы, которые меняются каждый раз при нажатии на открыватель двери, а ворота можно установить в режим отпуска , который временно отключает дистанционное управление, позволяющее открывать ворота только изнутри.
• Низкое энергопотребление: Несмотря на то что автоматика для ворот обеспечивает различные современные функции и быстрое открывание ворот, ее потребление энергии низкое, поэтому использование автоматики для ворот является экономичным.

• Разнообразие технологий: В настоящее время предложение автоматики для ворот огромно, а возможности, предоставляемые оборудованием, регулярно дополняются и улучшаются. Например, автоматикой для ворот последнего поколения можно управлять с помощью специального приложения для смартфона.
• Обслуживание: Автоматика гаражных ворот не требует специального обслуживания — следует соблюдать только рекомендации производителя и при необходимости проводить периодическое обслуживание автоматики.
• Стоимость: Цена на автоматику для гаражных ворот зависит как от производителя, так и от конкретной модели, но в целом автоматика для гаражных ворот стоит недорого, а ее установка не слишком сложна и не требует много времени.

Обязательно учтите, что автоматические ворота также идеально подходят для семей с детьми, пожилых людей и людей с ограниченными физическими возможностями, так как для открытия ворот не требуется большого усилия — просто нажмите кнопку на пульте дистанционного управления или в приложении телефона, и ворота откроются.

Источник: https://cabel-electro.ru/novosti/otkatnye-ili-razdvizhnye-vorota-chto-luchshe-otkatnye-vorota-sdvizhnyerazdvizhnye

Откатные или раздвижные ворота. Откатные ворота (сдвижные/раздвижные):

Откатные ворота в отличие от распашных ворот перемещаются вдоль забора и представляют собой единую раму (полотно). ООО ВЕКТОР изготавливает откатные ворота из итальянских комплектующих «Rolling Center» и профильной трубы. В комплект «Rolling Center» для изготовления откатных ворот входит; 2 тележки, концевой ролик, балка, плата от бокового качения и ловушки. Тележки установлены на специальном фундаменте, который готовится по техническому заданию, так как фундамент принимает на себя всю массу ворот.

Ворота устанавливаются изнутри двора и могут откатываться вправо или влево. Благодаря конструктивной своей особенностью откатные ворота не касаются земли (нет рельс ни снизу, ни сверху). Минимальный дорожный просвет от нулевой отметки до балки составляет 85 мм. А благодаря тому, что на балке по всей длине имеется отверстие, то внутри неё никогда не задерживается вода и не забьётся туда грязь и снег. Сама рама откатных ворот, как правило, в 1,5 раза больше ширины проёма и поэтому должно быть достаточного места для зоны отката ворот.

Рассмотрим пример: ширина проёма составляет 5 метров, то тогда необходимо минимум 7,5 метров свободного пространства слева или справа от проёма, так как в конструкцию ворот входит противовес, который служит для опоры ворот. Противовес не виден с улицы и может быть изготовлен в виде треугольника или прямоугольника.

Откатные ворота могут быть обшиты профильным листом с полимерным покрытием ,сэндвич – панелью или на воротах могут быть элементы ковки. Так же специалисты ООО «ВЕКТОР» изготовят ворота под обшивку Заказчика, где каркас ворот можно будет обшить любым материалом. Ворота можно открывать как вручную, если нет автоматики, так и с помощью автоматики с кнопки или с пульта.Верхняя поверхность швеллера должна быть в одной плоскости с нулевым уровнем, определённым под откатные ворота.

Преимущество откатных ворот:

• нет рельс снизу и сверху (никаких конструкций).
• не уменьшает ширину проезда.
• не нужно практически чистить снег, для того, чтобы открыть ворота.
• подходит для наших климатических условий.
• высокая устойчивость к ветровым нагрузкам.

Раздвижные ворота своими руками. Как сделать откатные ворота своими руками

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Источник: https://cabel-electro.ru/novosti/otkatnye-ili-razdvizhnye-vorota-chto-luchshe-otkatnye-vorota-sdvizhnyerazdvizhnye

Какой привод для откатных ворот лучше.

Вопрос достаточно сложный, но разрешимый, если знать, на что следует обратить внимание при выборе. Он будет зависеть от многочисленных факторов, например, от веса створки ворот, от типа придаточной шестерни. Большое значение имеет климат и время года, когда будет эксплуатироваться электропривод. В зимнее время нагрузка на него увеличивается и должен быть запас мощности.

Задумываясь над тем, какую автоматику для откатных ворот выбрать, учитывайте следующие параметры:

• Запас мощности двигателя откатных ворот . Он должен быть внушительным, иначе при неблагоприятных климатических условиях привод не будет работать.
• Материал, из которого изготовлены шестерни в редукторе. Лучше выбрать металлические, так как они надежнее.
• Тип концевого выключателя. Он должен быть магнитным, если вы планируете использовать ворота зимой. Механический будет подмерзать, препятствуя открыванию ворот.

Вес створки при выборе электропривода

Какую автоматику для откатных ворот выбрать, можно определить, зная вес раздвижной створки. Если он составляет 200-500 кг, потребуется привод для облегченных ворот. Такие конструкции устанавливаются на дачах, в частных домах и коттеджах. При этом створка может быть выполнена из профильного листа, пластика, металлической сетки. Размер проема равен от 3 до 5 метров.

Если вес ворот доходит до 1 т, то потребуется автоматика для утяжеленных откатных ворот. В таких случаях ширина проема может быть до 6 метров. Створка выполнена из профильного листа, металлической сетки или из дерева, металла с художественной ковкой. Для промышленных ворот всегда используется электропривод со значительным запасом мощности.

Автоматика для тяжелых откатных ворот устанавливается в промышленных цехах, на крупных производственных предприятиях, складах. Требования к ней предъявляются повышенные. Подобный электропривод должен выдерживать вес створки до 1800 кг. Величина проема может составлять 5-8 метров.

Зная основные параметры и виды автоматики, становится гораздо легче сделать правильный выбор и в дальнейшем не испытывать трудностей с установкой и эксплуатацией.

Автоматика от разных производителей

Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.

Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.

У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.

Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.

Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот , чтобы она соответствовала важным требованиям.

Перейти в категорию товаров

Вот еще несколько заметных брендов электроприводов:

• Doorhan – отечественная автоматика, выполненная безупречно и нацелена на долгий срок службы. Хорошо справляется с большими нагрузками и имеет отличные отзывы.
• Hormann — немецкий бренд, гарантия 5 лет. Обеспечивает быстрое открывание и закрывание створки при любых климатических условиях. Все детали соответствуют международным стандартам качества.
• An-motors – не дорогой, но надежный электропривод, доступный многим. Двигатель и электроника изготавливается по новейшим технологиям в Белоруссии.

Зная основных производителей, задача, как выбрать автоматику для ворот , становится легко разрешимой. Если еще остались сомнения, вы всегда можете обратиться в нашу компанию. Наши менеджеры проконсультируют вас по телефону по любым вопросам, связанным с покупкой автоматики.

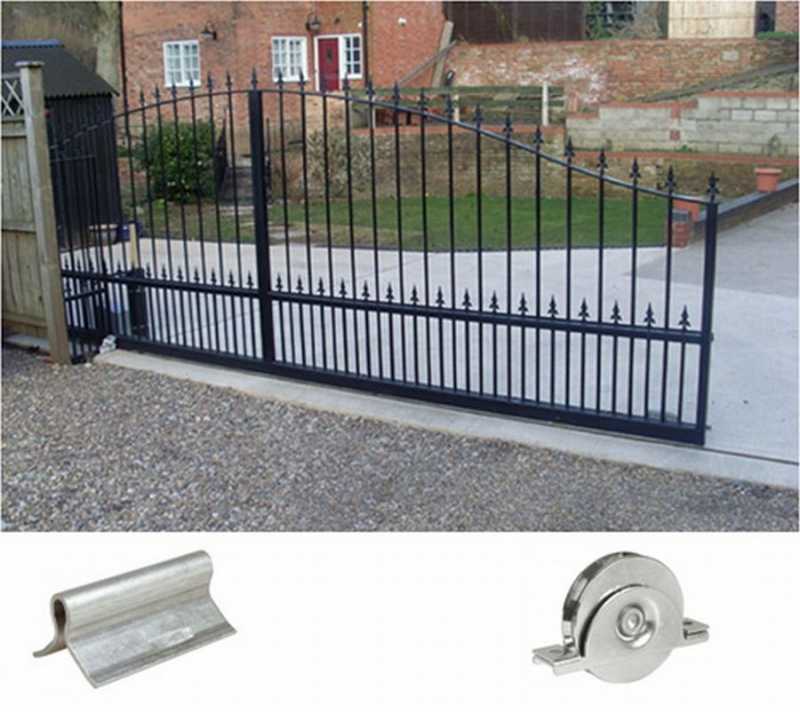

Раздвижные ворота на роликах. Откатные ворота. Вариант 1

Участник нашего портала с ником max68.2011 решил сделать своими руками откатные ворота. Только не обычные, а с верхним подвесом и, тем самым, избавиться от ряда недостатков,  присущих обычным откатным воротам.

Я изучил ряд тем на нашем портале, а также ознакомился с предложениями изготовителей промышленных откатных ворот, с нижним расположением роликовой тележки. Всё не то. Меня не устраивает, что приходится чистить снег, лёд и грязь из-под балки под роликовую тележку. А в стандартных подвесных откатных воротах с верхней балкой существует ограничение по высоте проёма. Выход – сделать что-то своё, и без перекрытия створки ворот.

Фундамент под стандартные откатные ворота пользователь залил ещё на стадии строительства бюджетного забора. Исходные данные:

• Ширина въездного проёма – около 4 м.
• Глубина заложения фундаментных столбов – 1700 мм.
• Опора роликовой тележки – швеллер «двадцатка» длиной 2200 мм.

Столбы:

• Первый столб – профильная труба 80х40х2 мм.
• Второй столб – несущий, сечением 80х80 мм. Сварен из 2-х профильных труб 80х40 мм.
• Третий столб – профильная труба 80х40х2 мм.
• Четвертый столб – круглая труба диаметром 76 мм.

Хотя фундамент под тележку с роликами залит, конструкцию ворот изменили на подвесную.

Для этого требуется основа — направляющая балка, по которой «ходят» ролики каретки.

В качестве основы под направляющую max68.2011 купил прямоугольную трубу 6000х80х40х4.5 мм. Такая труба весит около 50 кг.

Далее, при помощи «болгарки», в узкой части профиля, по всей длине трубы, пользователь прорезал паз шириной в 1 см.

Балку я закреплю на 4-х заборных столбах прорезью вниз. Для этого я приложил её по месту и разметил места под крепёж.

Помним, что от точности изготовления этого узла во многом зависит лёгкость хода ворот.

Для изготовления откатных ворот также необходим сварочный аппарат, пользоваться которым можно научиться, прочитав статью секреты сварки для начинающих . Т.к. все работы ведутся самостоятельно, необходимы струбцины и магнитные угольники.

Незаменима и угловая струбцина, позволяющая фиксировать свариваемые детали точно под углом в 90 градусов.

Приварив крепёж, пользователь закрепил балку на опорах и приступил к изготовлению кареток и створки ворот.

Для кареток отлично подошла «серьга» крепления рессоры «Газели». Толщина металла «серьги» 8 мм, и в ней есть 2 отверстия диаметром 17 мм, в которые можно запрессовать болт М18. Также потребовались:

• «Стремянка» задней рессоры от ЗИЛ-131.
• Две гайки М20.
• Подшипники – основные и центрирующие.

Для изготовления сворки ворот и калитки необходимы:

• Профильные трубы (для створки) – 60х40х2.5 и 40х20х2.5 мм.
• Профильные трубы (для калитки) – 40х20х2 и 20х20х1.5 мм.

Сборка конструкции велась на монтажном столе и на импровизированном стапеле.

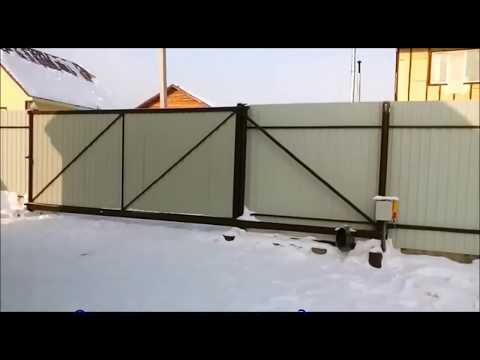

Видео какие ворота лучше ставить — распашные или откатные

этапы и нюансы процесса изготовления

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами).
   Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Процесс управления изменениями

Анализ проблем изменения спецификации. Процесс начинается с определения проблем в требованиях или с прямого предложения внесения изменений. На этой стадии проблема или предложенные изменения анализируются для проверки их обоснованности. Затем могут быть сделаны более определённые предложения относительно изменений в требованиях.
Анализ осуществимости и расчёт их стоимости. Эффект от внесения предложенного изменения оценивается с использованием оперативного контроля. Стоимость изменений оценивается двумя показателями: стоимостью внесения изменения в спецификацию и стоимостью внесения изменений в структуру системы и непосредственно в программный код. По окончании этого этапа принимается решение, продолжать или нет внесение изменений в систему.
Реализация изменений. Реализация изменений в системной спецификации, структуре системы и программном коде.

Кто читает документацию

Заказчики системы. Определяют требования, проверяют специфицированные требования на соответствие требованиям заказываемой системы. Они могут вносить изменения в спецификацию.Руководство компании-разработчика. Использую спецификацию для расчёта цены системы и для планирования процесса разработки системы.Разработчики системы. Используют спецификацию в процессе разработки системы.Инженеры, тестирующие систему. Используют спецификацию при разработке тестов, необходимых для аттестации системы.Инженеры поддержки системы. Спецификация помогает разобраться в системе и понять, как взаимодействуют её отдельные компоненты.

Как правильно сформулировать и контролировать цель проекта?

Как и у всех путешествий, у проекта улучшения процессов должна быть цель. Если не определить конкретных целей по улучшению, люди не смогут работать согласованней, а вы не сможете сказать, есть ли движение вперед, не сможете определять приоритеты задач и сказать, когда цель достигнута.Метрика — измеримая характеристика проекта, продукта или процесса.Ключевые показатели производительности (KPI) — это метрики, привязанные цели и служащие мерилом продвижения проекта к достижению определенной цели или результата. Набор KPI-показателей может отображаться на контрольной панели, показывая приближение к целям.

При определении целей по совершенствованию процессов нужно иметь в виду два обстоятельства.

• Во-первых, надо помнить, что совершенствование процесса ради самого совершенствования бессмысленно. Поэтому спросите себя, действительно ли достижение цели даст искомый рост бизнес-ценности.
• Во-вторых, не стоит разочаровывать членов команды, ставя цели, которые нереально достичь, поэтому нужно хорошенько подумать, достижима ли поставленная цель в вашей среде. Чтобы цель улучшения была разумной, ответ на оба вопроса должен быть положительным.

Если вы выбрали реалистичные KPI для своих целей, но не видите признаков прогресса по истечении разумного времени, нужно провести расследование:

• Правильно ли были проанализированы проблемы и выявлены их первопричины?
• Выбрали ли вы действия по улучшению, непосредственно направленные на эти первопричины?
• Был ли реалистичным план реализации этих действий по улучшению? Был ли план реализован, как планировалось?
• Изменилось ли что-то со времени исходного анализа, что должно было заставить переориентировать действия команды по улучшению?
• Действительно ли члены команды приняли новые приемы работы и прошли период обучения, чтобы начать активно применять их на практике?
• Были ли поставлены реалистичные цели, которые команда была в состоянии достичь?

Документы процесса разработки и управления требованиями (по Вигерсу)

Высокопроизводительные проекты отличаются эффективными процессами на всех этапах создания требований: выявления, анализа, спецификации, проверки и управления. Для облегчения выполнения этих процессов каждой организации необходим набор документов процесса (process assets).
Любой процесс определяют выполняемые действия и получаемые результаты; документы процесса помогают команде выполнять процессы последовательно и эффективно. Эти документы позволяют участникам проекта понять, какие шаги им следует предпринять и каких результатов от них ждут.

Монтаж ворот своими руками

На каркас необходимо установить обрешетку, которая понадобится для обшивки ворот, а также сделает их более надежными. Обрешетку выполняют из профилированных труб с меньшим сечением, нежели сам каркас. Следует отметить, что чем шире будут трубы, тем легче будет происходить установка на автоматические ворота облицовочного материала, будь то профнастил, дерево или сайдинг.

Нужно учесть, что чем легче будет облицовочный материал, тем меньшую нагрузку будет воспринимать на себя механизм открывания, что положительно отразится на сроке его службы. Стыки облицовочного материала рекомендуется располагать на трубах обрешетки.

Оригинальный дизайн откатных ворот

делать ворота из профнастилаСплошной шов может привести к тому, что рама будет сильно искривлена сваркой.

После окончания сварочных работ следует вновь пройтись грунтовкой по местам, где находятся швы. Когда грунт подсохнет можно начинать покрасочные работы. Для этого можно взять специальную краску, не требующую предварительной грунтовки, что ускорит процесс монтажа. Рекомендуется наносить краску как минимум в два слоя. После полного высыхания краски каркас для откатных ворот готов, и можно приступать к установке облицовки.

Как уже отмечалось, на банкетку необходимо приварить ролики, причем их рекомендуется расположить друг от друга на максимальном расстоянии. Кроме этого, ближайшую к проему каретку следует отодвинуть как можно дальше от концевого ролика. Самую дальнюю от проема каретку нужно смонтировать так, чтобы при закрытии ворот она не могла сбить заглушку. Это позволит избежать неприятностей и ремонта во время эксплуатации.

Откатные ворота: плюсы и минусы

Самый популярный тип ворот на загородном участке, откатной, заслужил признание не только эффектным внешним видом, но и своей практичностью. Откатные ворота удобны, механизм их действия понятен, срок службы большой. Но кроются в конструкции и некоторые минусы.

Сплошные плюсы…

К безусловным плюсам откатных (сдвижных) ворот можно отнести следующие.

Прежде всего сама их конструкция оптимизирует пространство загородного двора, так как при открывании их полотна не занимается ни метра полезной площади ни спереди, ни с «тыла». Особенно это ценят автолюбители, которые могут подогнать машину вплотную к воротам, не рискуя, что авто помешает открыть их.

Для большинства регионов России актуально и другое свойство конструкции откатных ворот: снежные заносы и сугробы не являются препятствием для их беспрепятственного открывания. Таким образом, ограничением для въезда-выезда автомобиля зимой может оказаться только его проходимость.

Кстати, насчет «проходимости», т. е. пропускной способности сдвижных ворот. Она зависит от их типа: если ворота консольные, никаких препятствий, кроме ширины проема, для въезда не существует. Здесь откатный механизм с его комплектующими —  консольными направляющими, роликами, мотором, противовесом и т. п. размещен вдоль забора. Другое дело — подвесная конструкция, где консоль представляет собой балку, установленную над проемом ворот, по которой створка перемещается на (каретках). То есть по высоте въезд ограничен этой балкой.

…И немножко минусов

Впрочем, не лишена недостатков и консольная конструкция, но не столько эксплутационных, сколько монтажных – ввиду сложности ее сооружения (котлован под фундамент, заливка его бетоном в связке с арматурой, отладка механизма).

Кроме того, все это устройство предусматривает наличие довольно большого свободного пространства сбоку от ворот, вдоль забора: котлован шириной как минимум 1,5 м и длиной 3-5 м – в зависимости от ширины ворот. То есть калитку с этой стороны уже не сделать. Трудоемкость монтажа консольных ворот обуславливает и их высокую цену – как минимум на 20% больше, чем, скажем, на распашные ворота (при условии, что и те, и другие снабжены автоматикой).

В принципы откатные ворота в обслуживании неприхотливы и не требуют регулярного обслуживания (смазки, регулировки). Но за электроприводом все-таки придется время от времени послеживать.

Но все недостатки откатных ворот в полной мере компенсируются их чрезвычайной функциональностью: площадью полезного пространства, удобством въезда-выезда, когда ничто не препятствует полному обзору для водителя, а также еще одним удобством, о котором почему-то забывают. Имеется в виду отсутствие необходимости устанавливать на воротах замок. Электромеханический привод служит отличным запором от несанкционированного проникновения через ворота.

Особенности

Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.

В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:

• Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
• Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
• Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.
• Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
• Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
• В зимний период не требуется расчистка снега перед открыванием створки.

Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.

Свободное пространство вдоль забора со стороны отката створки должна соответствовать:

• для подвесного и колесного видов конструкций – ширине полотна,
• для консольных ворот – на 40-50% больше ширины створки.

Если подробно изучить инструкции, подготовить качественные материалы и инструменты, за короткий срок можно сделать крепкие и красивые ворота с индивидуальным дизайном.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Название комплекта	Размеры балок (ширина х высота, измеренные с торца)
до 350 кг	до 4 метров	«МИКРО»	60х55 мм
до 500 кг	до 5 метров	«ЭКО»	70х60 мм
до 800 кг	до 7 метров	«ЕВРО»	90х75 мм
до 2000 кг	до 12 метров	«МАКС»	130х135 мм

Конструктивные виды и материалы элементов кассетных дверей

Пенальная дверь всегда комплектуется готовой кассетой (пеналом), но может и продаваться сепаратно. Даже если в целях экономии дверь была приобретена без пенала, то изготовить его можно и самостоятельно. Для раздвижной конструкции монтаж кассеты возможен лишь при соблюдении обязательного условия: дверное полотно должно быть в два раза меньше размеров самого проема. Только в этом случае оно сможет скрыться внутри пенального пространства либо кассеты. Сама конструкция выполняется в виде рейки направляющей из дерева или металла, которая оснащается роликами. Именно на рейку монтируется полотно, а передвижение осуществляется согласно направляющей. Различные вариации кассеты будут зависеть от конструкции дверки, а изготовлены они могут быть из гипсокартона, древесины или фанеры.

Для того, чтобы грамотно замаскировать дверь, уходящую в нишу, необходимо провести работы по ее отделке следующими материалами, способными скрыть ее полностью:

• Фанера;
• Штукатурка;
• Гипсокартон.

Окончательная отделка должна полностью скрыть пенал – ее можно выполнить с помощью обоев или керамической плитки, что будет зависеть от общего интерьерного стиля, преобладающего в помещении.

Направляющую, являющуюся важным элементом механизма вдоль которого осуществляется передвижение створки, возможно смонтировать по-разному:

• Через верх – самый распространенный вариант, используемый в случае легкого дверного полотна;
• Комбинированным методом – применяется для массивных дверных полотен.

Виды дверей

Они бывают двух видов:

1. Одна створка – подобная система используется для небольших проемов, ширина которых составляет не более одного метра. Одностворчатую пенальную дверь фиксируют на потолке или стене и при таком варианте уже нет необходимости монтировать дверную коробку.
2. Две створки – устанавливаются в более широких проемах, где их ширина превышает один метр. Подобное конструктивное решение характерно для двойной кассеты, т.е. для каждой створки будет установлен отдельный собственный пенал. Соединение между полотнами осуществляется посредством направляющей.

Виды ниш

В зависимости от особенностей стены, куда будет входить дверь, конструкция самой ниши для дверки может быть различной

Здесь нужно обратить внимание на существенное условие, а именно: в какой стене будет смонтирована ниша – в несущей или в перегородке? Соответственно, ниши могут быть:

• В несущей стене – на таких стенах удерживается каркас постройки, поэтому разрушать ее запрещено, ибо нарушение этой конструкции может повлечь за собой обрушение здания. В данном случае потребуется достроить стену, попросту добавив к ней нишу, каркас который выполнен из дерева или металла. После чего, такую нишу прикрывают/маскируют гипсокартонном (или иным материалом, например краской или обоями).
• В стене-перегородке – такие стены не являются несущими и в целях крепления кассеты они могут быть демонтированы. Проще говоря, ее необходимо разрушить, а на ее месте смонтировать новую перегородку уже со встроенной нишей, в точном соответствии с габаритами полотна. Такое построение именуется фальшстеной, в коей заключена кассета для одностворчатого/двустворчатого раздвижного дверного сложения. Этот прием позволяет сохранить старую толщину стены-перегородки, что положительно сказывается на занятии максимального числа полезного пространства в комнате.

Виды раздвижных механизмов

По своему действию они подразделяются на:

• Закрытый тип – его монтируют вовнутрь фальшстены при процедуре ее строительства, куда и устанавливается кассета для раздвижной системы. Строение данного механизма обладает определенным размером, что делает стену немножко шире, однако, полезное пространство, полученное от размещения дверного полотна в кассете, в достаточной мере компенсирует этот недостаток. Для несущих стен этот механизм устанавливают в пристроечном пенале, а затем обшивают гипсокартонном.
• Открытый тип – совместно с направляющей наружный механизм монтируют снаружи повдоль стены и по ней производится движение дверного полотна.

Автоматические двери: конструкция и применение

Основные цели автоматических дверей — повышение пропускной способности, создание комфортных условий для посетителей и придание современного стильного вида зданию. И чтобы дверь в должной мере их реализовывала, требуется скрупулезный подход к выбору. Выбрать автоматическую дверь можно, только если знать особенности и разновидности ее конструкции.

Затраты на установку такой двери, в первую очередь, определяет стоимость автоматической системы и привода, он состоит из механических и электрических компонентов.

Электрические компоненты:

• электромотор;
• управляющее устройство;
• программное обеспечение;
• сенсоры;
• устройства безопасности;
• панель управления;
• электромагнитный замок.

Механические компоненты

• несущая конструкция рельс;
• тележка;
• кожух;
• уплотнительные и звукоизолирующие детали.

Некоторые заказчики требуют подключения дополнительных периферийных устройств: системы пожарной сигнализации, счетчиков движения людей и т. п. В аэропортах, гостиницах и на аналогичных объектах, где установлено большое количество дверей, вне зоны прямой видимости, может быть полезным объединение дверей в компьютерную сеть и управление ими с удаленного терминала.

Характеристики створок

Покупателю главное знать, что вся приводная система должна быть качественной и надежной, а вот со створками двери все сложнее при выборе. Материал для створок должен удовлетворять прочностным характеристикам. Следует помнить, что привод тянет створку за верхнюю кромку (а не как при открывании двери за ручку), и большие динамические нагрузки могут привести к расшатыванию и даже разрушению углового стыка профиля. Это должен быть специализированный профиль, в большинстве случаев — алюминиевый или любой другой металлический. Стекло, используемое для заполнения дверного полотна, также должно быть особо прочным.

Вес створок не должен превышать 240 кг, да и высота более 230 см нежелательна. Это может привести к недопустимым прогибам направляющей, что, в свою очередь, вызовет повышенный износ тележек и других подвижных деталей, а также неприятный шум при движении. В противном случае, необходимо усиливать конструкцию направляющей.

Применение дверей высотой более 230 — 240 см нежелательно из-за их большой парусности.

Вес подвижных створок важен также и с точки зрения динамики. Это ведет к большей инерционности створок, а значит, привод (в основном, тормоз и электромотор) должны соответствовать ожидаемым динамическим нагрузкам. Важны также и размеры самого привода.

Способ управления

Косвенно мы уже затрагивали этот вопрос в предыдущих пунктах. Теперь обобщим. По способу управления гаражные ворота бывают:

• с ручной системой управления, когда открывать и закрывать приходится, применяя собственную силу. Особо напрягаться все равно не придется, так как подъемные механизмы любых ворот берут на себя основную нагрузку. Такие ворота стоят дешевле, многие считают их более надежными;
• с электроприводом, который берет всю нагрузку на себя. Это удобно, а в случае отсутствия электроэнергии их можно легко открыть и закрыть вручную, главное чтобы был дополнительный вход в помещение для разблокировки автоматики. Альтернатива – наличие источника резервного питания. В зависимости от способа управления автоматические ворота могут быть:
  • с кнопкой, которая располагается на стене. Не лучший вариант как с точки зрения безопасности, так и с точки зрения удобства. Чтобы открыть ворота, придется выходить из машины. Такой вариант годится только лишь в качестве резервного на случай утраты пульта ДУ;
  • с пультом ДУ, который передает сигнал на привод ворот. Открывать и закрывать ворота можно из машины или из дома – главное, находиться в зоне действия приемника. В таком удобстве кроется и главный минус – дешевая автоматика часто не оснащена системами кодирования и можно легко перехватить сигнал, потому лучше выбирать наиболее безопасные системы европейских производителей. Желательно иметь пульт с возможностью изменять частоту передачи сигнала, так как если несколько устройств близко друг к другу будут работать на одной частоте, то выйдет полная неразбериха, а это вполне возможно при наличии автоматических ворот у соседей по участку;
  • с управлением через смартфон. Тут используется не радио-сигнал, а спутниковая связь. Приложение позволит также просматривать актуальное состояние гаражных ворот. Удобно, ведь не придется иметь еще и пульт, функционально, но дорого.

И у противоположностей бывает общее

Как для откатных, так и распашных ворот необходимо сделать само воротное полотно створок.

Наиболее часто используют профлист. В этом случае необходимо изготовление каркасной рамы из профильной трубы размером от 6Ox3O mm или 8Ox4O mm. Нередко в качестве материала выбирается стальной лист. Такой выбор — не самый лучший, поскольку при толщине листа свыше 2 mm. стоимость полотна и его вес будут довольно большими, а при толщине меньше 2 mm ворота не будут иметь нужной жесткости. Оптимальный выбор — это сэндвич-панели – две стальные пластины, пространство между которыми заполнено полиуретаном. Такие панели обрамляются прошедшим специальную обработку (анодирование и порошковая покраска) алюминиевым профилем.

И распашные и откатные ворота можно автоматизировать, снабдить их электроприводом, который управляется при помощи дистанционного пульта. Подборку электроприводов делают из учета веса створок, способа крепления и частоты использования. Для распашных ворот применяют наружный привод и привод скрытой установки. В случае монтажа распашных ворот иногда устанавливают приводы, которые монтируются ниже нулевой отметки. В любом случае нелишним будет установить фотоэлементы, которые дают сигнал пульту управления не находится ли какое-либо препятствие в створе ворот и автоматически не дают им закрываться, оберегая вас и ваш автомобиль.

Установка автоматического открывания ворот потребует подвода электричества к агрегатам системы.

Выбирая кабель исходят из следующего количества необходимых проводов:

1. Для электропривода и кнопки привода – 4 провода.
2. Для домофона – 2 провода
3. Для электрозамка – 2 провода.
4. Для освещения – 2 провода

Итого – 5 проводов, поэтому сразу выбирайте 10-ти жильный кабель.

Автоматические раздвижные раздвижные затворы с двигателем. Максимальный вес ворот: 3100 фунтов, 2 пульта дистанционного управления и 2 цепи по 10 футов

• Устройство открывания откатных ворот с электроприводом — это то, что вы искали. Он обеспечивает повышенную безопасность и удобство для вашего дома или офиса. Этот мощный привод откатных ворот может открывать ворота весом до 3100 фунтов! 2 беспроводных пульта дистанционного управления позволяют управлять воротами на расстоянии 100 футов. Приготовьтесь испытать повышенную безопасность и удобство. Предусмотрены 2 ключа аварийной разблокировки, так что вы все равно сможете получить доступ к своей собственности в случае сбоя питания (или если вы потеряете свой пульт). Ворота остановятся и реверсируют при обнаружении препятствия, поэтому вам не придется беспокоиться о травмах домашних животных или маленьких детей. Устройство открывания откатных ворот является важным элементом для создания безопасной и спокойной обстановки на вашем участке. Приступайте к действию и будьте готовы открыть новые двери вместе с VEVOR.

• Мощный чистый медный двигатель

• пульт дистанционного управления

• Secure & Smart Design

• Easy Installation

Теспок и инструменты. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Premium Tough Quality
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

  Почему выбирают ВЕВОР?

  • Премиальное качество жесткого качества
  • Невероятно низкие цены
  • Fast & Secure Delivery
  • 30-дневные бесплатные доходности
  • 24/7 Внешний сервис

  500W Медный двигатель

  Этот мощный мотор. со скоростью 43 м/мин. Кроме того, он имеет бесшумную работу и защиту от перегрузки и перегрева для обеспечения длительного использования.

  2 шт. Беспроводной пульт

  Вы можете использовать пульт дистанционного управления, чтобы открывать, закрывать и останавливать ворота на расстоянии почти 100 футов. Два ключа аварийной разблокировки позволяют открыть ворота вручную в случае отключения электричества.

  Интеллектуальное обнаружение препятствий

  Ворота остановятся и повернутся назад, если датчик нашего устройства открывания ворот обнаружит препятствие. Эта технология обеспечивает большое удобство и безопасность для вас.

  Прочная и водонепроницаемая конструкция

  Прочный и водонепроницаемый корпус защищает двигатель от повреждений. Шестерни из нержавеющей стали с защитой от дождя никогда не заржавеют. 9-высокое основание предохранит дверной доводчик от затопления во время сильного дождя.

  Полный комплект принадлежностей

  Электрический открыватель ворот поставляется с цепями 2 x 10 футов и комплектом монтажных принадлежностей. Вы можете установить его без усилий.

  Широкое применение

  Устройство открывания дверей с электроприводом широко используется для всех видов раздвижных ворот, чтобы обеспечить безопасность вашего имущества. Он может удовлетворить потребности частных домов, бизнес-сообществ, школ, гостиниц, ферм, ранчо и т. д.

  Технические характеристики

  • Модель: SGO-3009

  • Список питания: 110 В, 60 Гц

  • Скорость движения затвора: 43 фута/мин, 13 м/мин

  • Max. Вес затвора: 3100 фунтов / 1400 кг

  • Диапазон дистанционного управления: 100 футов / 30 м

  • Скорость двигателя: 66 об / мин

  • Выходная мощность: 500 Вт

  • Выходная высота сара мм

  • Крутящий момент на выходе: 25 Нм

  • Рабочий цикл: S2, 15 мин. x 6,18 x 22,5 дюйма / 32 x 15,7 x 57 см

  Содержание пакета

  • 1 x Открытие раздвижных затворов

  • 1 x 20 футов цепь (можно разделить на 2 x 10 Ft Chains)

  4204.

  • 2 пульта дистанционного управления (без батареи)

  • 2 x Клавиши отпускания ручного выпуска

  • 1 x набор монтажного оборудования

  • 1 x Установка. Запчасти для установки

  • 1 x Руководство

  Тесное оборудование и инструменты. бренд, который специализируется на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

  Почему выбирают ВЕВОР?

  • Premium Tough Quality
  • Невероятно низкие цены
  • Быстрая и безопасная доставка
  • 30-дневный бесплатный возврат
  • Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

    Почему выбирают ВЕВОР?

    • Премиальное жесткое качество
    • Невероятно низкие цены
    • Быстрая и безопасная доставка
    • 30-дневные бесплатные доходности
    • 24/7. Служба. Блок управления и 2 цепи длиной 10 футов
      • Устройство открывания откатных ворот с электроприводом – это то, что вы искали. Он обеспечивает повышенную безопасность и удобство для вашего дома или офиса. Этот мощный привод откатных ворот может открывать ворота весом до 3100 фунтов! 2 беспроводных пульта дистанционного управления позволяют управлять воротами на расстоянии 100 футов. Приготовьтесь испытать повышенную безопасность и удобство. Предусмотрены 2 ключа аварийной разблокировки, так что вы все равно сможете получить доступ к своей собственности в случае сбоя питания (или если вы потеряете свой пульт). Ворота остановятся и реверсируют при обнаружении препятствия, поэтому вам не придется беспокоиться о травмах домашних животных или маленьких детей. Устройство открывания откатных ворот является важным элементом для создания безопасной и спокойной обстановки на вашем участке. Приступайте к действию и будьте готовы открыть новые двери вместе с VEVOR.
      • Мощный двигатель из чистой меди
      • Пульт дистанционного управления
      • Безопасный и продуманный дизайн
      • Простота установки

      Медный двигатель 500 Вт

      Этот мощный электродвигатель может перемещать ворота весом до 3100 фунтов со скоростью 43 фута/мин. Кроме того, он имеет бесшумную работу и защиту от перегрузки и перегрева для обеспечения длительного использования.

      2 шт. Беспроводной пульт дистанционного управления

      Вы можете использовать пульт дистанционного управления, чтобы открывать, закрывать и останавливать ворота на расстоянии почти 100 футов. Два ключа аварийной разблокировки позволяют открыть ворота вручную в случае отключения электричества.

      Интеллектуальное обнаружение препятствий

      Ворота остановятся и повернутся в обратном направлении, если датчик нашего устройства открывания ворот обнаружит препятствие. Эта технология обеспечивает большое удобство и безопасность для вас.

      Прочная и водонепроницаемая конструкция

      Прочный и водонепроницаемый корпус защищает двигатель от повреждений. Шестерни из нержавеющей стали с защитой от дождя никогда не заржавеют. Основание высотой 9 дюймов предотвратит погружение устройства открывания ворот во время сильного дождя.

      Комплект принадлежностей

      Электромеханический привод ворот поставляется с цепями 2 x 10 футов и комплектом принадлежностей для установки. Вы можете установить его без усилий.

      Широкое применение

      Устройство открывания дверей с электроприводом широко используется для всех видов раздвижных ворот, чтобы обеспечить безопасность вашего имущества. Он может удовлетворить потребности частных домов, бизнес-сообществ, школ, отелей, ферм, ранчо и т. д.

      Содержимое упаковки

      • 1 X Устройство открывания откатных ворот
      • 1 X 20-футовая цепь (можно разделить на 2 x 10-футовых Цепи)
      • 2 пульта дистанционного управления (батарея не входит в комплект)
      • 2 ключа для ручной разблокировки
      • 1 комплект монтажного оборудования
      • 1 комплект монтажных деталей
      • 1 руководство

      Технические характеристики:

      5
      • Источник питания: 110 В переменного тока, 60 Гц
      • Скорость движения ворот: 43 фута/мин, 13 м/мин
      • Макс. Вес ворот: 3100 фунтов / 1400 кг
      • Диапазон дистанционного управления: 100 футов / 30 м
      • Скорость двигателя: 66 об/мин
      • Выходная мощность: 500 Вт
      • Высота выходного вала: 2,3 дюйма / 58,5 мм
      • Выходной крутящий момент: 25 Н·м
      • Рабочий цикл: S2, 15 минут
      • Уровень шума:
      • Рабочая температура: -4°F~+122°F / -20°C ~+50 ° C
      • Размер продукта: 12,6 x 6,18 x 22,5 дюйма / 32 x 15,7 x 57 см

      Модель

      СПО-3009

      . Распроизводство

      110VER

      110V. Скорость перемещения

      43 фута/мин, 13 м/мин

      Макс. Gate Weight

      3100 lbs / 1400 kg

      Remote Control Range

      100 ft / 30 m

      Motor Speed ​​

      66 RPM

      Output Power

      500W

      Output Shaft Height

      58,5 мм / 2,3 дюйма

      Крутящий момент на выходе

      25 Н·м

      Рабочий цикл

      S2, 15 минут

      №

      5

      12

      Рабочая температура

      -4°F~+122°F / -20°C~+50°C

      Размер продукта

      12,6 x 6,18 x 32,5 см

      Вопросы и ответы

      4 Вопросы

      Задайте вопрос

      Вопросы

      какой у вас номер телефона?

      Ответить

      Посмотреть больше 855-385-1880.

      Вевор

      (0) (0)

      Вопросы

      Можно ли использовать для 40-футовых ворот? (используйте более длинную цепочку)

      Ответ

      Посмотреть больше Нет, они не подходят.

      Вевор

      (0) (0)

      Вопросы

      Я купил идентичный пульт дистанционного управления, но нет инструкций по его программированию. Можете дать инструкцию?

      Ответить

      Посмотреть больше Вот ссылка на мануал: https://we.tl/t-lvAxX29КСГ

      Вевор

      (0) (0)

      Отзывы покупателей

      • Цена 4,8

      • Качественный 4. 6

      • Функции 4.6

      • Легко использовать 4,6

      17 отзывов

      Луис

      Грузоподъемность: 1400 фунтов

      пульт дистанционного управления

      батарейки в комплект не входят и их нужно заказывать только через интернет. кроме того, что в целом продукт работает, как описано.

      См. больше См. меньше

      0

      Ramon

      Грузоподъемность: 1400 фунтов

      раздвижные ворота с электроприводом

      Для установки использовались дополнительные детали. использовал не все, что было в комплекте. Мы установили мотор на верхнюю часть ворот, потому что цепь не позволяла открыть ворота, и нам приходилось перепрыгивать через них.

      См. больше См. меньше

      0

      Карлос Ривера

      Грузоподъемность: 1400 фунтов

      Excellent

      Excellent

      See more See less

      0

      Danny Eason

      Load Capacity: 3100 lbs

      Purchaser

      I’m loving and enjoying my gate двигатель маленький и компактный, и он способен плавно и легко управлять моими воротами, поэтому я рад, что нашел вас всех онлайн0005

      Poolboss

      Грузоподъемность: 1800 фунтов

      Отличный открыватель ворот!!! Отличная компания!!!

      Отличный открыватель ворот и отличная компания. Я позволил моей плате управления попасть под дождь, и она была разрушена. Мало того, что у них была замена, так еще и прислали мне ее на 100% бесплатно! Отличная компания, отличный новичок, пульт…. Не так много

      Смотреть больше Смотреть меньше

      1

      Просмотреть все отзывы клиентов

      Люди, которые просматривали этот товар, также просматривали

      автоматические раздвижные ворота — перевод на испанский язык – Linguee

      Прибл. В 50 метрах от голубого здания виден […] м a n автоматические раздвижные ворота . medical-italia.com medical-italia.com	Альредедор де 50 метрос деспус дель эдификио селеста се энкуэнтра а-ля […] derecha un a zona r ec entada a la que se accede me di ante un verja . medical-italia.com medical-italia.com
      Автоматические ворота GP-S L0 5 0 o p er предназначены для использования с грузовыми автомобилями.0391 ul a r слайд g a te s. gtoaccess.net gtoaccess.net	E l si st ema automtico GP- SL 100 fue di […] для доступа к транспортным средствам. gtoaccess.net gtoaccess.net
      Такие требования могут быть легко выполнены […] достигнуто wi t h автоматическое скольжение d o или s от DORMA. dorma-interior. com dorma-interior.com	Estas demandas pueden ser conseguidas rpidamente […] кон пуэр ta s autom tic as deslizantes de DO RMA . dorma-interior.es dorma-interior.es
      вкл. TARPA UL I N Раздвижные ворота O N T HEABLE GABLE GIBLE 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 .	I нкл. пуэр та корредера ан эль сказал o ан ла […] Фашада передняя r-zs.de r-zs.de
      Их можно легко интегрировать в нашу новую элегантную систему безопасности . [.. .] пост с ключом (см. стр. 34-35) […] и размещены возле входа для наблюдения за зоной движения вашего шарнира d o r откатные ворота . hormann.co.uk hormann.co.uk	Pueden integrarse de forma sencilla y Elegante en las nuevas columnas de soporte de seguridad […] (версия 34-35) y […] posicionarse en la entrada par a asegurar la zona de movimiento de su can ce la ba tie nte o corredera . hormann.es hormann.es
      Каждая дверь платформы […] состоит из a n d автоматические раздвижные d o или с двумя крыльями кнорр-bremse. ch кнорр-bremse.ch	Cada puerta de andn […] consta de u na pue rta corredi za automtica de d os h ojas . knorr-bremse.es knorr-bremse.es
      В раздевалке есть аудиовизуальная сигнализация […] система an d a n автоматическая раздвижная c u rt в системе. inditex.com inditex.com	El probador dispone de un sistema de alarma […] аудиовизуальные y de co rti nas correderas aut om ticas . inditex.com inditex.com
      Эти 12 являются частью механической части [. ..] ремонтная бригада, отвечающая за замену ser vi c e раздвижные ворота w h ee els 9.392 itaipu.gov.py itaipu.gov.py	Los 12 forman parte del personal de mantenimiento mecnico ответственный […] por el ca mbio de la ru edas de deslizamie nt o de la compuerta de serv 2 903.3 itaipu.gov.py itaipu.gov.py
      Ваш HI NG E D GATE или SLID -SLIDE GAVE SLID -QUART .0392 удобно […] с пультом ДУ для гаражных ворот. hormann.co.uk hormann.co.uk	Podr manejar la [. ..] cance la bati ent e o corredera con for tablemente c […] el emisor manual de su puerta de garaje. hormann.es hormann.es
      Особенности t h e откатные ворота o p er […] его компактный регулируемый по высоте корпус из литого под давлением цинка и […] армированный стекловолокном пластик, а также его надежная электроника оператора. hormann.co.uk hormann.co.uk	Lo s fuertes d el […] автоматика pa ra canc ela s correderas L ineaMatic so n su c arcasa […] компактный регулируемый эль-альто-де-альеасин [. ..] Inyectada из цинка и синтетического материала reforzado con fibras de vidrio, y su fiable electric. hormann.es hormann.es
      Например, , a n автоматическая раздвижная d o или […] перегородка между спальней и ванной надежно, […] бесшумно и с максимальным удобством. dorma-interior.com dorma-interior.com	Por ejem pl o, un operador para pu ert as deslizantes au tom tica s de DORMA […] abrir la divisin entre el dormitorio y el cuarto […] де бало де уна форма сегура, silenciosa y con la mayor comodidad. dorma-interior.es dorma-interior.es
      Вращающийся барабан припаркован и не работает […] повернуть, что позволяет двери […] использоваться как f ul l y автоматический раздвижной d o или вход, […] дополнительная вентиляция/доступ в здание. besam.com besam.com	El tambor giratorio est estacionado y no […] разрешение на использование […] puerta co mo una autntica puer ta corredera de ent ra da, ofreciendo […] ventilacin/acceso adicionales al edificio. бесам.эс бесам.эс
      Автоматический раздвижной d o или привод для межкомнатных дверей dorma-interior. com	Оператор […] PARA P UE RTAS Automtic AS DESLIZANTES DE в TERIO R99.E-IN-INORMINEN 9000AIN.E-INORMINEN.ERION.E-INORMINER 9000.E-IN 9000.-IN 9000.-IN .0005
      Входы в магазины состоят из t o f автоматические раздвижные d o или s inditex.pl inditex.pl	Las pu ertas d e acceso al l ocal son correderas aut omti ок с. inditex.pl inditex.pl
      Управление откатными воротами t h e i s c [. ..] Электронный блок управления, размещенный внутри привода или в герметичном наружном корпусе. faac.ae faac.ae	Эль функионамьенто де la canc ela corredera est ges ti onado […] для электрооборудования мандо алохадо в интерьере […] operator o en un contenedor para externales de cierre hermtico. фасады фасады
      Пульт дистанционного управления с индивидуальным кодом позволяет водителям автопарка вашей компании удобно открывать t h e раздвижные ворота w h il st все еще сидят в своем автомобиле. hormann.co.uk hormann.co.uk	Un emisor manual, кодифицируемый индивидуальный, HACE que sea especialmente cmodo abrir la cancela desde el automvil para lo conductores del parque de vehculos de su empresa. hormann.es hormann.es
      Откатные ворота Hrmann H S S s t и -ds для высококачественных […] отдельные компоненты и экономичное современное серийное производство. hormann.co.uk hormann.co.uk	L a ca nce la корредера HS S d e Hr ma nn значение […] Индивидуальные компоненты высокого качества, полученные в сочетании с современной фабрикой […] последовательно, с оптимизацией затрат. hormann.es hormann.es
      H S S откатные ворота i s a практичное решение [.. .] конкурентоспособная цена. hormann.co.uk hormann.co.uk	L a canc ela corredera HSS офис un pa […] bie n estructurado a un precio muy afinado. hormann.es hormann.es
      Профильная система EMPS специально […] разработан для создания высокофункциональных и декоративных ti v e автоматических раздвижных d o или входов. entrematic.se entrematic.se	El sistema de perfil EMPS est […] especialmente desarrollado para […] crear un d esliz ami ent o automtico a lta men te fun ci onal y dec or ativo en las pue rtas de entrada. entrematic.se entrematic.se
      Парковка в здании, с […] отлично акк es s , автоматические ворота w i th пульт дистанционного управления. mirotour.com mirotour.com	Парковка в здании рядом с […] excelente ac ce so, пуэр ta automtica co n m ando distancia a mirotour.com mirotour.com
      Автоматическое скольжение D O или Оператор CS 80.	O p erado r para p uerta s automticas deslizantes CS 80 MA GN EO […] pulsador sistema 55 dorma-interior. es dorma-interior.es
      Доступен в центрированном или […] телескопическая версия, t h e автоматическая раздвижная c a r и посадка […] Двери гарантируют плавную, безопасную и бесшумную работу. schindler.is schindler.is	Las puert as autom ti cas deslizantes de cab ina 9 y 9 […] un funcionamiento вежливый, seguro y muy silencioso. schindler.es schindler.es
      Уникальный вариант дизайна теперь доступен с […] UniTur n i s автоматическое скольжение d o или s в центре […] блока, которые обеспечивают даже [. ..] Больше свободы от двери. besam.com besam.com	Una opcin de diseonica disponible con la […] UniTurn сын l as pu ert as correderas au tom tica 2 en 903 […] Centro de la Unidad, lo que ofrece una […] мэр flexibilidad де ла Пуэрта. бесам.эс бесам.эс
      Автоматическая раздвижная дверь d o или с многоточечным замком, встроенным в дверное полотно. каба.мы каба.мы	P ue rta cor red era automtica con bl oqueo m ultipuntos, integrado e n la h oja corredera . kaba.com kaba.com
      Раздвижные , автоматические д о или с. coess.org coess.org	Las puert as correderas, a ut omticas . coess.org coess.org
      Экстренный случай […] блок питания для t h e откатные ворота o p er ator LineaMaticH […] теперь доступен для устранения сбоев в электросети. hormann.co.uk hormann.co.uk	Для автоматического управления ra canc ela s correderas L ine aMatic H ahora […] tambin est disponible una alimentacin de Emergency para [. ..] cubrir cortes de electricidad. hormann.es hormann.es
      Для получения подробной информации о […] t h e откатные ворота i n t различные […] режимов работы, обратитесь к специалисту по установке. faac.co.uk faac.co.uk	Детальное описание для […] comportamiento de la c ancel a corredera e n las d istintas […] modalidades de funcionamiento, консультант по технической установке. фасады фасады
      Элегантный дизайн ворот идеально гармонирует с […] с его окружением и не занимает второе место при сравнении […] с безопасностью и качеством th e H S раздвижные ворота . hormann.co.uk hormann.co.uk	Se integra con belleza y armona a su entorno, y no tiene nada que […] envidia r a la can ce la corredera HS , en l o qu e se refiere […] a seguridad y calidad. hormann.es hormann.es
      рабочая поверхность (например, […] машины e o r откатные ворота ) f или привод […] без геометрического замыкания с принудительным срабатыванием leuze.com leuze.com	La superficie de accionamiento (p. ej. de […] la mqu in a op uer ta corrediza ) p ara el a 9039ador [. ..] noes de unin positiva y por arrastre de fuerza leuze.com leuze.com

      Раздвижные ворота | Автоматика для раздвижных ворот

      Получить предложение сегодня >

      Форма регистрации торгового клиента

      Центр автоматизации ворот

      Обучение монтажников электрических ворот

      Электрические ворота

      Ворота

      Комплекты бесщеточных электрических ворот

      Полные комплекты комплектов электрических ворот

      Комплекты электрических ворот Roger Technology

      Комплекты наземных электрических ворот

      Комплекты подземных электрических ворот

      Комплекты электрических раздвижных ворот

      • Раздвижные короткие комплекты

      • Одинарная раздвижная автоматика

      • Двойная раздвижная автоматика

      • Замена двигателей для раздвижных ворот

      • Комплекты для раздвижных ворот радиуса (круглый угол)

      • Оборудование для раздвижных ворот

      Комплекты двойных электрических раздвижных ворот

      Комплекты с 5 стержнями и одинарными электрическими воротами

      Электрические двустворчатые ворота

      Электрические открыватели ворот на солнечной энергии

      Высокоскоростная электрическая автоматика ворот

      Комплекты ворот, открывающихся наружу

      Барьеры

      Входные барьеры — автоматические

      Болларды

      Композитные доски для ворот

      Оборудование для электрических ворот

      Фурнитура для распашных ворот

      Фурнитура для раздвижных ворот

      Подвижное оборудование

      Комплекты консольных раздвижных ворот

      Фурнитура для роликовых ворот — комплекты консольных ворот

      Электрические ворота Profix Продукция

      Подземное оборудование

      Электрический замок для ворот

      Оборудование для ручных затворов

      Монтажные стойки

      Крупнейший продавец в Великобритании

      Выбрать по бренду

      Безопасность электрических ворот

      Комплекты высокоскоростных раздвижных ворот

      Автоматика гидравлических ворот

      Комплект гидравлических электрических ворот Цитата

      Комплекты электрического привода ворот

      Промышленные электрические ворота

      Массовая покупка и экономия

      Композитные плиты

      Серия Essentials

      Электрические ворота Видеогалерея

      Входные устройства

      Панели управления

      GSM домофоны

      Системы аудиопереговорной связи

      Системы видеодомофонии

      Системы Hikvision

      Беспроводные переговорные устройства

      2-проводные домофоны

      Бесконтактные интеркомы

      Системы распознавания номеров

      Комбинированная фурнитура для ворот Arialdo

      Бесщеточные барьеры

      Комплекты автоматизации ворот BFT

      Автоматика ворот DEA

      Принадлежности для барьеров

      Автоматика ворот BFT

      Автоматика CAME

      Автоматика гидравлических ворот

      Комплект гидравлических электрических ворот Цитата

      Фотоэлементы для электрических ворот

      Кромки безопасности

      Оборудование для обеспечения безопасности

      Комплекты автоматизации класса B

      Зазор

      Комплекты резервного аккумулятора

      Блоки питания

      E Оборудование для ворот

      Устройства для открывания транспортных средств

      Входные системы

      Пульты Zoolock

      Запчасти для электрических ворот

      Пульт дистанционного управления воротами

      Пульты дистанционного управления воротами — по торговым маркам

      Ключи ручной разблокировки и механизмы блокировки

      Пульт дистанционного управления GSM

      Электрический открыватель гаражных ворот

      Выбрать по бренду

      Запчасти для электрических ворот

      Кабель для электрических ворот

      Оборудование для пешеходных ворот

      Руководства по соответствию

      Оборудование для испытания силы удара ворот

      Цепные барьеры

      Запасные части

      Спросите экспертов?

      Направляющая для электрических ворот

      Загрузить фото

      Продажа

      • Приложение Electric Gate

      • Заявление компании — обновления

      • Специальные предложения приложений

      • Дом

      • Брошюры об электрических воротах

      • Комплект электрических ворот Trade In

      • Загрузить фото

      • Политика защиты данных

      • Политика в отношении файлов cookie

      • Бесщеточный
      Roger Technology

      • Продажа электрических ворот

      • Контактная информация

      • О нас

      • Положения и условия

      • Помощь и установка

      • Часто задаваемые вопросы об электрических воротах

      • Обратная связь

      • Торговый центр Роджер

      • Ссылки и ресурсы

      • Руководства по соответствию

      • Заказ и доставка

      • Удаленный искатель

      • Пульты дистанционного управления электрическими воротами

      • Дерево руководств

      • Компании

      Комплекты для электрических раздвижных ворот

      Подкатегории

      Автоматика для одинарных раздвижных дверей

      Автоматика для двойных раздвижных дверей

      Короткие комплекты для раздвижных ворот

      Сменные двигатели для раздвижных ворот

      Комплекты радиальных раздвижных ворот (закругленный угол)

      Фурнитура для раздвижных ворот

      Комплекты электрических раздвижных ворот предназначены для автоматического открытия и закрытия существующих раздвижных ворот. Плоская шестерня или рейка прикрепляются к боковой стороне ворот, а шестерня на двигателе закручивает ворота, открывая и закрывая их.

        [1] Оборудование для раздвижных ворот — комплект оборудования для превращения ваших ворот в раздвижные ворота, например ролики, напольная направляющая и т. д.
        [3] Безопасность раздвижных ворот. Добавьте края безопасности, чтобы сделать ворота безопасными.

      Наша рекомендация

      Для больших раздвижных ворот весом более 1000 кг мы рекомендуем бесщеточные двигатели Roger Technology. Мы понимаем, что они стоят немного дороже, но бесщеточные двигатели на основе магнитов не выделяют тепла, имеют минимальное трение, бесшумны, обеспечивают настоящую безостановочную работу и потребляют половину мощности традиционных двигателей.

      Если вы не уверены, пожалуйста, позвоните в наш дружный отдел продаж по телефону 01405 785656, который будет рад помочь со всеми вопросами, касающимися электрических ворот.
