Рентгенографический контроль: Рентгенографический контроль (РГК)

Содержание

Рентгенографическое оборудование в наличии и под заказ с доставкой

Рентгеновские аппараты, кроулеры, дозиметр и расходники для рентгенографического контроля

Федеральная компания ʽʽNDT Rusʼʼ LLC Неразрушающий контроль Россия реализует полный спектр оборудования для рентгенографического контроля сварных соединений магистральных и технологических газо- и нефтепроводов, несущих металлоконструкций, резервуаров и прочих объектов. При необходимости наши специалисты устраивают демонстрацию функциональных возможностей аппаратов на объекте заказчика для решения конкретных задач технической диагностики.

Физические основы, назначение и преимущества рентгенографического метода контроля

Рентгенографический контроль проводят для того, чтобы выявлять поверхностные и подповерхностные дефекты, шлаковые включения, газовые поры, микротрещины, подрезы и пр. Из всех способов их обнаружения рентгенография является одним из самых надёжных и достоверных.

В основе метода лежит тот факт, что различные материалы по-разному поглощают рентгеновские лучи. В тех участках, где имеются перечисленные выше дефекты, лучи ослабляются, что находит отражение на плёнке. По готовому изображению можно судить о местоположении, характере, размерах дефектов.

В сравнении с прочими методами дефектоскопии радиационный контроль имеет 3 самых главных достоинства, а именно:

высокая точность локализации дефектов;
выявление всех имеющихся в сварных швах дефектов, не исключая мельчайшие повреждения;
возможность определения степени вогнутости и выпуклости корня сварного шва, недоступного для визуального осмотра.
Рентгенография практикуется в тех случаях, когда к качеству сварных соединений действуют особо жёсткие требования. Например – при строительстве ответственных участков магистральных трубопроводов.

Что предлагает

ʽʽNDT Rusʼʼ LLC Неразрушающий контроль Россия для рентгенографического контроля?

Портативные и стационарные рентгеновские аппараты постоянного и импульсного потенциала, с направленной и панорамной геометрией излучения.
В нашем каталоге представлено оборудование всех популярных брендов: RayCraft, ICM Site-X, «РПД», «Арина», «Пион» и др.

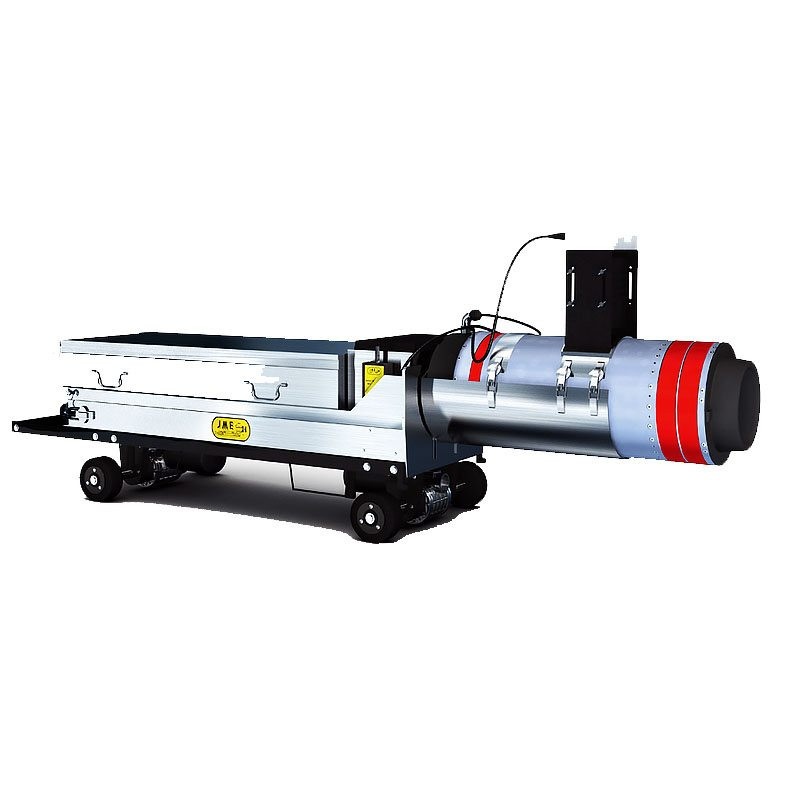

Рентгеновские кроулеры RayCraft, JME 10-60, JME 24, Eresco 32 MF-4 C и 52 MF-4 CL и др.
Проявочные и сушильные машины Duerr, COLENTA, ECHO GRAPHIC.
Штативы, «пауки» и тележки для быстрого, безопасного и надёжного закрепления аппаратов в нужном положении для экспонирования даже в труднодоступных местах.
Негатоскопы светодиодные X-LED взамен устаревших НГС-1 и денситометры ДНС-2.
Дозиметры ДКГ-АТ 2503, ДКР-04М, РМ-1208 и других модификация для постоянного мониторинга радиационного излучения.
Дигитайзеры VIDAR NDT PRO для сканирования рентген-плёнки и преобразования изображений в цифровой формат.
Рентгеновские плёнки Fujifilm, Kodak и Agfa, кассеты для рентгеновской плёнки, магнитные держатели .
Усиливающие флуоресцентные экраны для повышения чувствительности рентгенографического контроля.
Проявитель и фиксаж Agfa Structurix.
Резаки Dahle.

Компания ʽʽNDT Rusʼʼ LLC Неразрушающий контроль Россия является официальным дистрибьютором производителя портативных рентгеновских генераторов RayCraft. Мы поставляем оборудование этой марки по особо привлекательным ценам и предоставляем полный пакет гарантийного и послегарантийного техобслуживания.

Доставка аппаратов, аксессуаров и расходников для рентгенографии осуществляется по всей РФ.

Чтобы получить консультацию по оборудованию для рентгенографического контроля, свяжитесь с нашими техническими специалистами в России: +7 (800) 550 64 94.

Рентгенографический контроль (РК) — Аттестационный центр «НАКС-Иваново»

Лаборатория НАКС-Иваново осуществляет рентгенографический контроль (рентгеновская дефектоскопия) сварных швов и соединений. Такой вид контроля применяется для проверки качества магистральных нефте- и газопроводов, промысловых трубопроводов, технологических трубопроводов, металлоконструкций, а также технологического оборудования и композитных материалов в различных отраслях промышленности.

Радиографический (рентгенографический) контроль проводится для выявления внутренних и выходящих на поверхность дефектов, таких как: газовые поры, шлаковые включения, непровары, несплавления, трещины, подрезы и др.

Радиографический контроль наряду с другими физическими методами, является надежным и высокоэффективным средством для выявления возможных дефектов.

Метод рентгеновской дефектоскопии основывается на различном поглощении материалами рентгеновских лучей, а степень поглощения напрямую зависит от атомного номера элементов и плотности среды конкретного материала.

Наличие таких дефектов, как трещины, включения инородных материалов, шлаки и поры приводит к тому, что рентгеновские лучи ослабляются в той или иной степени. Регистрируя при помощи рентгенографического контроля их интенсивность можно определить наличие, а также расположение различных неоднородностей материала.

Главные преимущества рентгенографического метода контроля:

быстрое обнаружение дефектов сварных швов и соединений;
максимально точная локализация дефектов;
позволяет производить оценку величины выпуклости и вогнутости корня шва в недоступных для внешнего осмотра местах.

Рентгенографический контроль сварных соединений позволяет выявить внутренние дефекты, такие как поры, непровары, шлаковые, вольфрамовые, окисные и другие включения, подрезы, трещины, усадочные раковины и другие.

При радиографическом контроле не выявляют:

любые несплошности и включения с размером в направлении просвечивания менее удвоенной чувствительности контроля;
непровары и трещины, плоскость раскрытия которых не совпадает с направлением просвечивания и (или) величина раскрытия менее значений, приведенных в таблице;
любые несплошности и включения, если их изображения на снимках совпадают с изображениями посторонних деталей, острых углов или резких перепадов трещин просвечиваемого металла.

Проведение дефектоскопии с применением рентгеновского просвечивания металлов является наиболее достоверным способом контроля сварных соединений и основного металла, позволяющим наглядно определять вид и характер выявленных дефектов, достаточно точно определять их месторасположение, а также архивировать результаты контроля.

метод, проведение, цена и результаты в Нижнем Новгороде

Радиографический метод контроля выполняется нашей лабораторией согласно ГОСТ(а) 7512-86.

Данное исследование имеет множество достоинств, а именно:

Эффективное выявление внутренних дефектов структуры шва, размеры нарушения целостности сварки (абсолютный и относительный).
Кратковременность неразрушающего контроля радиографическим методом позволяет не прибегать к остановке производственных циклов.
Точность определения местоположения микродефектов: позволяет оперативно исправить брак и выяснить причину его возникновения.
Установление формы швов внутри трубопроводов.
Умеренность цены радиографического контроля.
Определение состояния внутренних поверхностей изделий.

При проведении дефектоскопии газопроводов, согласно СТО Газпром, является обязательным контроль неразрушающий радиографическим методом совместно с визуально-измерительным, а также ультразвуковым исследованием.

Проведение радиографического контроля

Специалисты «ЛКС» занимаются проведением радиографического контроля на следующих типов объектах заказчиков:

Нефтепроводы.
Газопроводы.
Теплотрассы.
Промышленные металлические сооружения.
Производственные объекты, где проектом предусмотрена высококачественная сварка компонентов технологического оборудования.

Результаты радиографического контроля

После проведения исследований наша компания предоставляет заказчику результаты радиографического контроля, благодаря:

Наличию современных цифровых установок диагностики.
Профессионализму персонала лаборатории: имеем аккредитации и аттестации на выполнение мероприятий по тестированию сварки.
Создание схем выполнения исследований с учетом потребностей клиента.

Заключение радиографического контроля

После проверки объекта и выполнения всех работ, мы готовим и предоставляем клиентам заключение радиографического контроля.

Заказывайте дефектоскопию в Нижнем Новгороде и во всей РФ по телефону или электронной почте. Специалисты ЛКС произведут качественный радиографический контроль Ваших объектов по выгодной цене.

Радиографический контроль

Радиографический контроль — неразрушающий контроль (НК) для проверки материалов на наличие скрытых дефектов. Радиографический контроль использует способность рентгеновских волн глубоко проникать в различные материалы.

Любой рентгеновский аппарат использует в качестве источника излучения материалы Изотопы иридия 192, кобальт-60, или в редких случаях Цезий-137. Нейтронный радиографический контроль (НР) является разновидностью радиографического контроля, который использует нейтроны вместо фотонов для проникновения в материалы.

Поскольку излучение, выходящее с противоположной стороны материала может быть измерено, оно используются для определения толщины и состава материала.

Проникающее излучение являются частью электромагнитного спектра с длиной волны менее 10 нм.

Контроль сварных соединений

Для контроля сварных соединений образец помещается между источником излучения и устройством обнаружения, обычно это пленка в сланцевом держателе или кассете, в которую радиация может проникнуть на протяжении требуемого промежутка времени.

В результате на плёнке фиксируется двумерная проекция образца с видимым скрытым изображением различной плотности в зависимости от количества излучения в каждой области. Рентгенограммы рассматривается в негативном варианте, без печати, как в позитивной фотографии. Это происходит потому, что при печати некоторые детали теряются.

Радиографический контроль используется для обнаружения в сварных швах таких дефектов, как трещины, непровары, шлаковые включения, газовые пор и др. Такие дефекты, как расслоения и планарные трещины обнаружить с помощью рентгенографии трудно.

Безопасность

Опасные факторы при радиографическом контроле:

поступление радиоактивного изотопа внутрь организма работающих;

загрязнение радиоактивными веществами спецодежды,тела работающих, рабочих мест, оборудования;

превышение нормы дозовых пределов, установленных НРБ-76/87;

замыкание электрической цепи через тело работающего при эксплуатации рентгеновских аппаратов.

Промышленная радиография является одной из наиболее опасных для людей профессий. В ней используются сильные гамма — источники (> 2 CI).

Стандарты

Международная организация по стандартизации (ISO)

ISO 4993, просвечивание стального и чугунного литья
ISO 5579, неразрушающий контроль — Рентгенографический контроль металлических материалов с помощью рентгеновских и гамма-лучей — основные правила
ISO 10675-1, неразрушающий контроль сварных соединений. Часть 1: сталь, никель, титана и их сплавы
ISO 11699-1, неразрушающий контроль — промышленной радиографической пленки — Часть 1: Классификация пленочных систем для промышленной радиографии
ISO 11699-2, неразрушающий контроль, промышленная радиографическая пленка

Европейский Комитет по стандартизации (CEN)

EN 444, неразрушающий контроль; общие принципы рентгенологического исследования металлических материалов с использованием рентгеновских лучей и гамма-лучей
EN 462-1:: неразрушающий контроль качества изображения рентгенограмм — Часть 1: индикаторы качества изображения
EN 462-2, неразрушающий контроль качества изображения рентгенограмм — Часть 2: индикаторы качества изображения
EN 462-3, неразрушающий контроль качества изображения Часть 3: классы качества изображения для цветных металлов
EN 462-4, неразрушающий контроль качества изображения рентгенограмм — Часть 4. Экспериментальная оценка качества изображения

Радиографический контроль | ООО «Контрольно-испытательный центр», Сургут

Рентгенографический контроль проводится для проверки сварных швов на предмет наличия скрытых повреждений – трещин, шлаковых включений, непроваренных мест. Этот способ считается одним из самых точных. Часто используется для проверки качества швов технологических трубопроводов, сложного громоздкого оборудования, больших тяжелых металлических конструкций.

Сферы применения радиационного контроля

В основе метода лежит способность рентгеновских лучей проникать внутрь материалов. Чем плотнее среда, тем больше излучения поглощает. Если внутри шва есть дефекты, большое количество лучей выйдет наружу с противоположной стороны. Контрольный прибор может точно определить размер и форму неисправности (трещины, разрыва), расположение. Никакой другой способ не дает такого эффекта.

Рентгенографический контроль сварных соединений применяется:

при прокладке новых или обслуживании уже используемых трубопроводов, по которым перекачиваются жидкости или газы под давлением;
при строительстве высотных зданий, прочность и устойчивость которых зависит от качества каркаса;
на производственных предприятиях, в том числе в авиа- и ракетостроении.

Если методика радиографического контроля сварных соединений применяется правильно, она безопасна и эффективна. Рентгенографические аппараты постепенно вытесняют другие виды оборудования, применяемые для проверки качества сварки.

Порядок проведения радиационного неразрушающего контроля

Мы выделяем такие стадии проверки:

Зачистка. Шов осматривают, удаляют остатки шлака, брызг металла, окалины и другие виды грязи.
Разметка. Стык разделяется на отдельные участки, каждый из которых получает свое обозначение.
Выбор метода. Для каждого типа шва есть свои схемы проверки.
Определение параметров контроля. К ним относятся: расстояние от источника до стыка, размеры снимков, количество участков.
Просвечивание. Здесь важно правильно применить напряжение аппарата и время облучения.
Обработка (проявка) пленок. Проводится либо вручную, либо при помощи специального устройства.
Расшифровка. Допускаются только качественные снимки, не имеющие пятен, полосок и других повреждений.

В конце оформляем отчет. Все полученные данные записываем в специальный журнал. Наши специалисты ответственно проходят каждый шаг, гарантируя высокую точность проверки!

Научный контроль результатов рентгенографии

Введение

Прогресс рентгенолога в его попытках проследить течение болезни с помощью рентгенографической диагностики часто затруднен, потому что рентгенограммы, сделанные в разное время в его собственной лаборатории, несопоставимы. Еще более поразительно отсутствие сопоставимости между фильмами, представленными его пациентом из других лабораторий, кроме его собственной, и теми, которые он может снимать под своим руководством.

Существует много переменных в рентгенографических процессах, которые способствуют этим досадным различиям.Эти причины могут быть сгруппированы в целом:

Личное мнение относительно наиболее эффективного в диагностическом отношении типа рентгенограммы.
Типы рентгеновских аппаратов.
Размер и положение пациента.
Типы рентгеновских трубок.
Усиливающие экраны.
Рентгеновские пленки.
Кассеты.
Техника фотолаборатории.
Варианты источников питания для рентгеновских аппаратов.
Изменения мощности рентгеновской трубки из-за перегрузки.

Для каждой из этих общих причин может быть указано несколько способствующих факторов, вызывающих изменение рентгенографической плотности и рентгенографического контраста. Например, они могут быть указаны под номером

6. Рентгеновские пленки:

(a)	Различия в любое время между пленками различных производителей.
(б)	Изменения во времени пленки одного производителя.
(c)	Изменение характеристик пленки по площади пленки.

Некоторые из этих переменных относительно не важны. Например, установлено, что большинство рентгеновских пленок, производимых в настоящее время, имеют характеристики, достаточно одинаковые по площади одной пленки, так что не наблюдается никакой разницы. Тем не менее, вся проблема необычайно сложна и может быть решена только путем тщательного анализа относительной важности каждой причины, способствующей вариациям, и путем стандартизации процедуры, которая сделает возможным контроль этих вариаций.

Цель этой статьи состоит в том, чтобы представить радиологу некоторые тесты, которые он мог бы провести в своей лаборатории, чтобы помочь ему в его нынешних проблемах, и предположить, что совместный сбор данных таких тестов может обеспечить общая стандартизация рентгенографической техники.

Испытательное оборудование

Полное электрическое испытание машин целесообразно проводить в хорошо оборудованной электротехнической лаборатории. Такие тесты были проведены, и методы были описаны в статье, опубликованной некоторое время назад.²

Описываемые тесты полностью основаны на предположении, что рентгенолога интересуют главным образом результаты рентгенографии. Таким образом, рентгенографическая плотность и радиографический контраст принимаются в качестве основных параметров, на основании которых интерпретируются вариации результатов.

Фотометрическая плотность (D) площади любой экспонированной и обработанной рентгеновской пленки определяется как логарифм по основанию десяти отношения интенсивности света, падающего на площадь, к интенсивности света, прошедшего через площадь.

Рентгенография | FDA

Описание

Медицинская рентгенография — это широкий термин, который охватывает несколько видов исследований, требующих визуализации внутренних частей тела с помощью рентгеновских методов. Для целей данной страницы под рентгенографией понимается метод создания и регистрации рентгеновской картины с целью предоставления пользователю статического изображения (изображений) после окончания облучения.Он отличается от рентгеноскопии , маммографии и компьютерной томографии , которые обсуждаются в другом месте. Рентгенография также может использоваться при планировании лучевой терапии. (ссылки ведут на страницы этого раздела)

Используется для диагностики или лечения пациентов путем записи изображений внутренней структуры тела для оценки наличия или отсутствия заболеваний, посторонних предметов, структурных повреждений или аномалий.

Во время рентгенографической процедуры через тело проходит рентгеновский луч.Часть рентгеновских лучей поглощается или рассеивается внутренней структурой, а оставшаяся часть рентгеновского изображения передается на детектор, чтобы можно было записать изображение для последующей оценки. Перекодирование рисунка может происходить на пленку или с помощью электронных средств.

Использование

Рентгенография используется во многих видах исследований и процедур, где требуется запись статического изображения. Некоторые примеры включают

Стоматологический осмотр
Проверка правильности размещения хирургических маркеров перед инвазивными процедурами
Маммография
Ортопедические оценки
Прицельная пленка или статическая запись во время рентгеноскопии
Обследования хиропрактики

Риски/выгоды

Рентгенография — это разновидность рентгеновской процедуры, которая сопряжена с теми же рисками, что и другие рентгенологические процедуры.Доза облучения, которую получает пациент, варьируется в зависимости от индивидуальной процедуры, но, как правило, меньше, чем доза, полученная во время процедур рентгеноскопии и компьютерной томографии.

Основные риски, связанные с рентгенографией, связаны с небольшими возможностями

развитие радиационно-индуцированного рака или катаракты в более позднем возрасте, и
, вызывающий нарушение роста или развития эмбриона или плода (тератогенный дефект) при проведении у беременных или женщин детородного возраста.

Когда у человека есть медицинские показания, польза от рентгенографии намного превышает небольшой риск рака, связанный с этой процедурой. Даже когда рентгенография необходима с медицинской точки зрения, она должна использовать минимально возможную экспозицию и минимальное количество изображений. В большинстве случаев многие из возможных рисков могут быть уменьшены или устранены с помощью надлежащего экранирования.

Информация для пациентов

Информация для специалистов

Законы, положения и стандарты деятельности

Производители продуктов, излучающих электронное излучение, продаваемых в Соединенных Штатах, несут ответственность за соблюдение Федерального закона о пищевых продуктах, лекарствах и косметике (FFDCA), глава V, подраздел C — Контроль излучения электронных продуктов.

Производители диагностических рентгеновских аппаратов несут ответственность за соблюдение всех применимых требований Раздела 21 Свода федеральных правил (Подраздел J, Радиологическое здоровье), Части с 1000 по 1005:

1000 — Общий

1002 — Записи и отчеты

1003 — Уведомление о дефектах или несоответствии

1004 — Выкуп, ремонт или замена электронных изделий

1005 — Импорт электронных изделий

Кроме того, рентгеноскопические продукты должны соответствовать стандартам радиационной безопасности, изложенным в Разделе 21 Свода федеральных правил (Подраздел J, Радиологическое здоровье), Части 1010 и 1020:

1010 — Стандарты производительности для электронных продуктов: общие

1020.30 — Диагностические рентгеновские системы и их основные компоненты

1020.31 — Радиографическое оборудование

1020.32 — Рентгеноскопическое оборудование (для прицельной пленки)

Поскольку рентгенографическое оборудование является медицинским устройством, оно также должно соответствовать требованиям, предъявляемым к медицинским устройствам. Дополнительные сведения см. в разделе Выход на рынок с медицинским устройством.

Необходимые отчеты для производителей рентгенографии или промышленности

Отраслевое руководство — представляющие интерес документы

Прочие ресурсы

Текущее содержание:
28.09.2020

Медицинская рентгенография | FDA

Описание

Медицинская визуализация привела к улучшению диагностики и лечения многочисленных заболеваний у детей и взрослых.

Существует много типов или модальностей процедур медицинской визуализации, в каждой из которых используются разные технологии и техники. Компьютерная томография (КТ), рентгеноскопия и рентгенография («обычный рентген», включая маммографию) используют ионизирующее излучение для получения изображений тела. Ионизирующее излучение — это форма излучения, обладающая достаточной энергией, чтобы потенциально вызвать повреждение ДНК и повысить риск развития рака у человека на протяжении всей жизни.

КТ, рентгенография и флюороскопия работают по одному и тому же основному принципу: рентгеновский пучок проходит через тело, при этом часть рентгеновских лучей либо поглощается, либо рассеивается внутренними структурами, а оставшаяся часть рентгеновского снимка передается на детектор (т.г., пленка или экран компьютера) для записи или дальнейшей обработки на компьютере. Эти экзамены различаются по своему назначению:

Рентгенография – записывается одно изображение для последующей оценки. Маммография — это особый вид рентгенографии для визуализации внутренних структур груди.
Флюороскопия — на монитор выводится непрерывное рентгеновское изображение, позволяющее в режиме реального времени отслеживать ход процедуры или прохождение контрастного вещества («красителя») через тело. Рентгеноскопия может привести к относительно высоким дозам облучения, особенно при сложных интервенционных процедурах (таких как размещение стентов или других устройств внутри тела), которые требуют проведения рентгеноскопии в течение длительного периода времени.
КТ — регистрируется множество рентгеновских снимков, когда детектор перемещается по телу пациента. Компьютер реконструирует все отдельные изображения в изображения поперечного сечения или «срезы» внутренних органов и тканей. КТ-исследование включает в себя более высокую дозу облучения, чем обычная рентгенография, потому что КТ-изображение реконструируется из множества отдельных рентгеновских проекций.

Преимущества/риски

Преимущества

Открытие рентгеновских лучей и изобретение компьютерной томографии представляют собой крупные достижения в медицине.Рентгеновские исследования признаны ценным медицинским инструментом для широкого спектра исследований и процедур. Они привыкли к:

неинвазивно и безболезненно помогают диагностировать заболевание и контролировать терапию;
поддержка планирования медикаментозного и хирургического лечения; и
направлять медицинский персонал, когда они вводят катетеры, стенты или другие устройства внутрь тела, лечат опухоли или удаляют сгустки крови или другие закупорки.

Риски

Как и во многих областях медицины, существуют риски, связанные с использованием рентгеновских изображений, при которых для получения изображений тела используется ионизирующее излучение.Ионизирующее излучение — это форма излучения, обладающая достаточной энергией, чтобы потенциально вызвать повреждение ДНК. Риски от воздействия ионизирующего излучения включают:

небольшое увеличение вероятности того, что у человека, подвергшегося воздействию рентгеновских лучей, в более позднем возрасте разовьется рак. (Общая информация для пациентов и медицинских работников о выявлении и лечении рака доступна в Национальном институте рака.)
тканевых эффектов, таких как катаракта, покраснение кожи и выпадение волос, которые возникают при относительно высоких уровнях радиационного облучения и редко встречаются при многих видах визуализирующих исследований.Например, обычное использование компьютерного томографа или обычного рентгенографического оборудования не должно приводить к воздействию на ткани, но доза облучения кожи в результате некоторых длительных и сложных процедур интервенционной рентгеноскопии может при некоторых обстоятельствах быть достаточно высокой, чтобы вызвать такие эффекты.

Другим риском рентгенографии являются возможные реакции, связанные с внутривенным введением контрастного вещества или «красителя», который иногда используется для улучшения визуализации.

Риск развития рака в результате радиационного облучения при медицинской визуализации, как правило, очень мал и зависит от:

доза облучения. Риск развития рака в течение жизни увеличивается по мере увеличения дозы облучения и увеличения количества рентгенологических исследований, которым подвергается пациент.
возраст пациента. Пожизненный риск развития рака больше у пациента, который получает рентген в более молодом возрасте, чем у того, кто получает его в более старшем возрасте.
пол пациента. Женщины подвергаются несколько более высокому риску развития радиационно-ассоциированного рака в течение жизни, чем мужчины, после получения тех же доз облучения в том же возрасте.
область тела — Некоторые органы более радиочувствительны, чем другие.

Приведенные выше утверждения являются обобщениями, основанными на научном анализе больших наборов данных о населении, таких как выжившие, подвергшиеся воздействию радиации атомной бомбы.Одним из отчетов о таких анализах является «Риски для здоровья в результате воздействия низких уровней ионизирующего излучения: BEIR VII, фаза 2» (Комитет по оценке рисков для здоровья в результате воздействия низких уровней ионизирующего излучения, Национальный исследовательский совет). Хотя конкретные лица или случаи могут не подпадать под такие обобщения, они все же полезны для разработки общего подхода к радиационной безопасности медицинских изображений путем выявления групп риска или процедур с более высоким риском.

Поскольку радиационные риски зависят от радиационного облучения, знание типичных радиационных воздействий, связанных с различными визуализирующими исследованиями, полезно для общения между врачом и пациентом.(Для сравнения доз облучения, связанных с различными процедурами визуализации, см. «Эффективные дозы в радиологии и диагностической ядерной медицине: каталог»)

Медицинское сообщество делает упор на снижение дозы облучения при КТ из-за относительно высокой дозы облучения при КТ-исследованиях (по сравнению с рентгенографией) и их более широкого использования, как сообщается в отчете № 160 Национального совета по радиационной защите и измерениям (NCRP). Поскольку при обычном использовании многих устройств рентгеновской визуализации (включая КТ) воздействие на ткани крайне редко, основной проблемой радиационного риска для большинства исследований визуализации является рак; однако длительное время облучения, необходимое для сложных интервенционных рентгеноскопических исследований, и, как следствие, высокие дозы облучения кожи могут привести к воздействию на ткани, даже если оборудование используется надлежащим образом.Дополнительные сведения о рисках, связанных с определенными типами рентгенологических исследований, см. на веб-страницах КТ, рентгеноскопии, рентгенографии и маммографии.

Уравновешивание выгод и рисков

Хотя польза от клинически приемлемого рентгенологического исследования, как правило, намного превышает риск, необходимо предпринять усилия для сведения к минимуму этого риска за счет снижения ненужного воздействия ионизирующего излучения. Чтобы снизить риск для пациента, все исследования с использованием ионизирующего излучения следует проводить только тогда, когда это необходимо для ответа на медицинский вопрос, лечения заболевания или проведения процедуры.Если существует медицинская потребность в определенной процедуре визуализации, а другие исследования с использованием меньшего или нулевого облучения менее уместны, тогда преимущества превышают риски, и соображения радиационного риска не должны влиять на решение врача о проведении исследования или решение пациента о проведении исследования. процедура. Тем не менее, при выборе настроек оборудования всегда следует придерживаться принципа «Настолько низко, насколько это разумно достижимо» (ALARA), чтобы свести к минимуму лучевую нагрузку на пациента.

В этом балансе преимуществ и рисков важно учитывать факторы пациента.Например:

Поскольку более молодые пациенты более чувствительны к радиации, следует проявлять особую осторожность при снижении радиационного облучения детей при всех типах рентгенологических исследований (см. веб-страницу Детская рентгенография).
Особую осторожность следует соблюдать при визуализации беременных пациенток из-за возможного воздействия радиационного облучения на развивающийся плод.
Польза от возможного выявления заболевания должна быть тщательно сбалансирована с рисками визуализирующего скринингового исследования здоровых пациентов без симптомов (дополнительная информация о КТ-скрининге доступна на веб-странице КТ).

Информация для пациентов

Рентгеновские исследования (КТ, флюороскопия и рентгенография) следует проводить только после тщательного изучения состояния здоровья пациента. Их следует выполнять только в том случае, если направивший врач сочтет их необходимыми для ответа на клинический вопрос или для руководства лечением заболевания. Клиническая польза от адекватного с медицинской точки зрения рентгеновского исследования перевешивает небольшой радиационный риск. Однако следует приложить усилия, чтобы минимизировать этот риск.

Вопросы, которые следует задать вашему лечащему врачу

Пациенты и родители детей, проходящих рентгенологическое обследование, должны быть хорошо информированы и подготовлены:

Отслеживание истории медицинских изображений в рамках обсуждения с направляющим врачом, когда рекомендуется новое обследование (см. Карту медицинской визуализации пациента Image Wisely/FDA и карточку «Медицинская карта визуализации моего ребенка» от Alliance for Radiation Безопасность в педиатрической визуализации).
Информирование своего врача, если они беременны или думают, что могут быть беременны.
Расспрос лечащего врача о преимуществах и рисках процедур визуализации, таких как:
- Как результаты обследования будут использоваться для оценки моего состояния или определения моего лечения (или лечения моего ребенка)?
- Существуют ли альтернативные экзамены, не использующие ионизирующее излучение, которые столь же полезны?
Запрос в центр обработки изображений:
- Если используются методы снижения дозы облучения, особенно для чувствительных групп населения, таких как дети.
- О любых дополнительных шагах, которые могут потребоваться для проведения исследования визуализации (например, введение перорального или внутривенного контрастного вещества для улучшения визуализации, седации или расширенной подготовки).
- Если объект аккредитован. (Аккредитация может быть доступна только для определенных типов рентгеновских изображений, таких как КТ.)

Информационные ссылки FDA для пациентов:

Доступна обширная информация о типах рентгеновских исследований, заболеваниях и состояниях, при которых используются различные типы рентгеновских изображений, а также о рисках и преимуществах рентгеновских изображений.Следующие веб-сайты не поддерживаются FDA:

Информация для поставщиков медицинских услуг

Принципы радиационной защиты: обоснование и оптимизация

Как подчеркивается в инициативе по снижению ненужного радиационного облучения при медицинской визуализации, FDA рекомендует специалистам по визуализации следовать двум принципам радиационной защиты пациентов, разработанным Международной комиссией по радиологической защите (публикация 103, Рекомендации 2007 г. Международной комиссии по радиационной безопасности). Защита, Публикация 105, Радиологическая защита в медицине):

Обоснование: Процедура визуализации должна быть признана более эффективной (т.например, диагностическая эффективность изображений), чем вред (например, вред, связанный с радиационно-индуцированным раком или воздействием на ткани) для отдельного пациента. Поэтому все обследования с использованием ионизирующего излучения следует проводить только в случае необходимости, чтобы ответить на медицинский вопрос, вылечить заболевание или провести процедуру. Клинические показания и история болезни пациента должны быть тщательно изучены, прежде чем направлять пациента на любое рентгенологическое исследование.
Оптимизация: Рентгеновские исследования должны использовать методы, приспособленные для введения наименьшей дозы облучения, обеспечивающей качество изображения, достаточное для диагностики или вмешательства (т.д., дозы облучения должны быть «на разумно достижимом низком уровне» (ALARA)). Факторы используемой методики следует выбирать на основе клинических показаний, размера пациента и сканируемой анатомической области; и оборудование должно надлежащим образом обслуживаться и тестироваться.

В то время как направляющий врач несет основную ответственность за обоснование, а группа специалистов по визуализации (например, врач-визуализатор, технолог и медицинский физик) несут основную ответственность за оптимизацию исследования, общение между направляющим врачом и группой визуализации может помочь обеспечить получение пациентом соответствующее обследование при оптимальной дозе облучения.Обеспечение качества оборудования и обучение персонала с упором на радиационную безопасность имеют решающее значение для применения принципов радиационной защиты при рентгенологических исследованиях.

Осведомленность и общение с пациентом необходимы для радиационной защиты. Как было подчеркнуто на ежегодном собрании Национального совета по радиационной защите и измерению в 2010 г. , посвященном информированию о пользе и рисках радиации при принятии решений [протоколы, опубликованные в Health Physics , 101(5), 497–629 (2011)], информирование о рисках радиации Радиационное облучение пациентов и особенно родителей маленьких детей, проходящих визуализирующие обследования, создает особые проблемы.Кампании Image Wisely и Image Gently , сайт МАГАТЭ по радиационной защите пациентов и другие ресурсы, указанные ниже, предоставляют инструменты, которые пациенты, родители и поставщики медицинских услуг могут использовать для получения более полной информации о рисках и преимуществах медицинской визуализации с использованием ионизирующего излучения.

Общие рекомендации

FDA рекомендует медицинским работникам и администраторам больниц проявлять особую осторожность, чтобы уменьшить ненужное облучение, выполнив следующие действия:

Направляющие врачи должны:
- Получите знания о принципах радиационной безопасности и о том, как донести их до пациентов.
- Обсудите обоснование обследования с пациентом и/или родителями, чтобы убедиться, что они понимают преимущества и риски.
- Уменьшить количество неподходящих направлений (т. е. улучшить обоснованность рентгенологических исследований) на:

1. определение необходимости обследования для ответа на клинический вопрос;

2. рассмотрение альтернативных обследований, которые используют меньше радиационного облучения или не требуют его вообще, такие как УЗИ или МРТ, если это приемлемо с медицинской точки зрения; и

3.проверка истории медицинских изображений пациента, чтобы избежать повторных обследований.

Группы визуализации (например, врач, рентгенолог, медицинский физик) должны:
- Пройти обучение по вопросам радиационной безопасности для конкретного оборудования, используемого на их объекте, в дополнение к базовому непрерывному обучению по этой теме.
- Разработайте протоколы и технологические карты (или используйте имеющиеся на оборудовании), которые оптимизируют экспозицию для данной клинической задачи и группы пациентов (см. также веб-страницу детской рентгенографии).Используйте инструменты снижения дозы, где это возможно. Если возникают вопросы, обратитесь к производителю за помощью в правильном и безопасном использовании устройства.
- Внедрение регулярных тестов контроля качества для обеспечения правильной работы оборудования.
- В рамках программы обеспечения качества, уделяющей особое внимание управлению радиацией, контролировать дозы облучения пациентов и сверять дозы в учреждении с диагностическими референтными уровнями, если таковые имеются.
Администрация больницы должна:
- Спросите о наличии функций снижения дозы и конструктивных особенностей для использования с особыми группами пациентов (т.е. педиатрических пациентов) при принятии решения о покупке.
- Обеспечьте соответствующие полномочия и обучение (с акцентом на радиационной безопасности) медицинского персонала, использующего рентгеновское оборудование.
- Обеспечить включение принципов радиационной защиты в общую программу обеспечения качества объекта.
- Зарегистрируйте свое учреждение в программе аккредитации для конкретных методов визуализации, где это возможно.

Информация для направляющего врача

Ненужное облучение может быть результатом процедур медицинской визуализации, которые не оправданы с медицинской точки зрения с учетом признаков и симптомов пациента, или когда возможно альтернативное обследование с более низкой дозой.Даже когда обследование оправдано с медицинской точки зрения, без достаточной информации об истории медицинской визуализации пациента направляющий врач может без необходимости назначить повторение процедуры визуализации, которая уже была проведена.

Клиницисты могут управлять обоснованием с помощью основанных на фактических данных критериев направления для выбора наиболее подходящей процедуры визуализации для конкретных симптомов или состояния здоровья пациента. Критерии направления для всех типов визуализации в целом и для визуализации сердца в частности предоставляются соответственно Американским колледжем радиологии и Американским колледжем кардиологов. Кроме того, Центры услуг Medicare и Medicaid оценивают влияние надлежащего использования расширенных услуг визуализации посредством использования систем поддержки принятия решений в своей демонстрационной версии Medicare Imaging, которая тестирует использование автоматизированных систем поддержки принятия решений, которые включают критерии направления. Международное агентство по атомной энергии опубликовало информацию для направляющих врачей.

Другим важным аспектом обоснования является использование рекомендаций по скринингу.Информация, относящаяся к CT, доступна на веб-странице CT.

Информация для группы визуализации

Доза облучения пациента считается оптимизированной, когда изображения надлежащего качества для желаемой клинической задачи получаются с наименьшим количеством облучения, которое считается разумно необходимым. Учреждение может использовать свою программу обеспечения качества (QA) для оптимизации дозы облучения для каждого вида рентгеновского исследования, процедуры и задачи медицинской визуализации, которую оно выполняет. Размер пациента является важным фактором, который следует учитывать при оптимизации, поскольку более крупным пациентам обычно требуется более высокая доза облучения, чем более мелким пациентам, для получения изображений того же качества.

Обратите внимание, что может существовать ряд оптимизированных настроек экспозиции, в зависимости от возможностей оборудования для визуализации и требований врача к качеству изображения. Радиационное воздействие может быть правильно оптимизировано для одного и того же исследования и размера пациента в двух учреждениях (или на двух разных моделях оборудования для визуализации), даже если радиационное воздействие не идентично.

Одним из важных аспектов программы ОК является рутинный и систематический мониторинг дозы облучения и выполнение последующих действий, когда дозы считаются аномально высокими (или низкими).Вот основные принципы мониторинга доз QA и последующего наблюдения:

Запись индексов доз для конкретных модальностей, настроек соответствующего оборудования и привычек пациента, полученных, например, из данных структурированного отчета о дозах облучения DICOM. [В качестве примера, специфичного для модальности, индексы дозы CT стандартизированы как CTDI vol и произведение дозы на длину (DLP), , и они основаны на измерениях в стандартизированных дозиметрических фантомах. В рентгеноскопии типичные индексы дозы включают эталонной воздушной кермы и произведение воздушной кермы на площадь .]
Выявление и анализ значений дозоиндекса и состояний, которые постоянно отклоняются от соответствующих норм.
Выявление обстоятельств, связанных с такими отклонениями.
Корректировка клинической практики и/или протоколов для снижения (или, возможно, увеличения) дозы, если это оправдано, при сохранении изображений надлежащего качества для диагностики, мониторинга или интервенционного руководства.
Периодические обзоры в отношении обновления действующих норм или принятия новых норм.Обзоры могут быть основаны на тенденциях практики с течением времени, производительности оператора оборудования или практикующего врача или официально установленных значениях индекса дозы, связанных с наиболее распространенными исследованиями и процедурами.

Нормы называются «диагностическими референтными уровнями» (DRL) или просто «референтными уровнями» для интервенционных рентгеноскопических исследований. Они устанавливаются национальными, государственными, региональными или местными властями, а также профессиональными организациями. Для конкретной задачи медицинской визуализации и размера группы пациентов DRL обычно устанавливается на уровне 75-го процентиля (третьего квартиля) распределения значений индекса дозы, связанных с клинической практикой.DRL не являются ни пределами дозы, ни порогом. Скорее, они служат руководством по хорошей практике, не гарантируя оптимальную производительность. Более высокие, чем ожидалось, дозы облучения являются не единственной проблемой; дозы облучения, которые значительно ниже ожидаемых, могут быть связаны с плохим качеством изображения или неадекватной диагностической информацией. FDA поощряет создание DRL посредством разработки национальных реестров доз.

Учреждения могут охарактеризовать свою собственную практику доз облучения с точки зрения «местных» референтных уровней, т. е.е., медианы или средние значения индекса дозы распределения, связанные с соответствующими протоколами, которые они выполняют. Местные референтные уровни следует сравнивать с региональными или национальными диагностическими референтными уровнями, если они доступны, в рамках комплексной программы обеспечения качества. Такие сравнения необходимы для деятельности по улучшению качества. Тем не менее, даже если региональные или национальные ДХО недоступны для сравнения, отслеживание индексов дозы в учреждении может быть полезным для выявления обследований с дозами, выходящими далеко за пределы их обычных диапазонов.

Поскольку практика визуализации и популяция пациентов могут различаться между странами и внутри них, каждая страна или регион должны установить свои собственные ДХО. Хотя основное внимание в приведенном ниже списке ресурсов уделяется американским или более общим руководящим принципам международных организаций по радиационной защите, ссылки включают несколько примеров того, как другие страны устанавливают и используют ДХО. Обратите внимание, что хотя в США использование ДХО является добровольным, во многих европейских странах оно является нормативным требованием.

Ресурсы, относящиеся к диагностическим эталонным уровням:

Диагностические референтные уровни в медицинской визуализации: обзор и дополнительные рекомендации – Международная комиссия по радиологической защите (ICRP, 2002 г.). Публикация ICRP 105 (2007 г.), раздел 10 («Диагностические референтные уровни»), обобщает соответствующие разделы предыдущих публикаций ICRP. 60, 73 и Вспомогательное руководство 2, и он содержит большую часть той же информации, что и документ 2002 года.
Диагностические референтные уровни и достижимые дозы, а также референтные уровни в медицинской и стоматологической визуализации: рекомендации по применению в США — U.S. Отчет Национального совета по радиационной защите и измерениям (NCRP) № 172.
Программа общенациональной оценки тенденций в области рентгеновского излучения (NEXT), созданная в сотрудничестве между FDA и Конференцией директоров программ радиационного контроля (CRCPD), исследует дозы для процедур. Эти данные индекса дозы можно использовать для расчета диагностических референтных уровней для использования в программах обеспечения качества.
Референтные значения для диагностической радиологии: применение и влияние, (J.E. Gray et al., Radiology Vol.235, № 2, стр. 354-358, 2005 г.) — Целевая группа AAPM по референтным значениям для диагностических рентгеновских исследований.
Американский колледж радиологии (ACR) ДХО и информация о регистрации доз:
Заявление Image Wisely о диагностических референтных уровнях (2010 г.).
Диагностические референтные уровни для медицинского облучения пациентов: Руководство МКРЗ и соответствующие количества ICRU (M. Rosenstein, Health Physics Vol. 95, No. 5, pp. 528-534, 2008).
Международное агентство по атомной энергии (МАГАТЭ)
Примеры разработки и использования ДХО в разных странах:
- Европейская сеть ALARA — диагностические референтные уровни (DRL) в Европе.
- National Diagnostic Reference Level (Австралийское агентство по радиационной защите и ядерной безопасности) — указывает, как учреждения могут количественно определять дозы (в частности, для CT) и связывать их с DRL.
- Применение диагностических референтных уровней: общие принципы и взгляд Ирландии (Кейт Мэтьюз и Патрик С. Бреннан, Рентгенография, том 15, стр. 171-178, 2009 г.). Для конкретного примера в КТ см. Дозы пациентов при КТ-обследованиях в Швейцарии: внедрение национальных диагностических референтных уровней (Р.Трейер и др., Дозиметрия радиационной защиты, том. 142, № 2-4, стр. 244-254, 2010).

В дополнение к указанным выше ссылкам, относящимся к диагностическим референтным уровням, следующие ресурсы предоставляют информацию по обеспечению качества оборудования и обучению персонала, важную для радиационной защиты:

Обучение и подготовка по радиологической защите для диагностических и интервенционных процедур (Публикация ICRP 113, 2009 г.).
Image Wisely: Радиационная безопасность при медицинской визуализации взрослых
Альянс за радиационную безопасность в области педиатрической визуализации располагает материалами, доступными для специалистов по тестам и процедурам рентгеновской визуализации, а также информацией, предназначенной для технологов, рентгенологов, медицинских физиков и направляющих врачей.
Health Physics Society — Информация о радиационной безопасности для медицинского персонала
Радиационная защита пациентов – Международное агентство по атомной энергии (МАГАТЭ, 2011 г.):
Глобальная инициатива ВОЗ по радиационной безопасности в медицинских учреждениях – Всемирная организация здравоохранения: Доклад (2008 г.) определяет проблемы, проблемы, роль международных организаций и профессиональных органов, а также оценку радиационного риска, управление и связь; Методы визуализации (2012).

Другие публикации FDA, относящиеся к продвижению безопасности и качества рентгеновских изображений среди медицинских работников:

Более подробные ресурсы FDA см. также на веб-страницах, посвященных отдельным методам рентгеновской визуализации.

Правила и инструкции, касающиеся средств визуализации и персонала

В соответствии с Законом о стандартах качества маммографии (MQSA) FDA регулирует квалификацию персонала, программы контроля и обеспечения качества, а также аккредитацию и сертификацию маммографических учреждений. FDA также имеет правила, касающиеся безопасности и эффективности, а также радиационного контроля всех устройств рентгеновской визуализации (см. раздел «Информация для промышленности»). Отдельные штаты и другие федеральные агентства регулируют использование устройств рентгеновской визуализации посредством рекомендаций и требований к квалификации персонала, программ обеспечения и контроля качества, а также аккредитации объектов.

В соответствии с разделом 1834(e) Закона о социальном обеспечении с поправками, внесенными Законом об усовершенствовании программы Medicare для пациентов и поставщиков медицинских услуг (MIPPA) от 2008 г., к 1 января 2012 г. автономные передовые диагностические центры визуализации (выполняющие КТ, МРТ, ядерную медицину) те, кто добивается возмещения расходов по программе Medicare, должны быть аккредитованы одной из трех аккредитационных организаций (Американский колледж радиологии, Межобщественная аккредитационная комиссия или Объединенная комиссия), признанных Центрами услуг Medicare и Medicaid (CMS). CMS опубликовала дополнительную информацию об аккредитации расширенной диагностической визуализации. Это требование не распространяется на больницы, на которые распространяются отдельные условия участия в программе Medicare, изложенные в 42 CFR 482.26 и 42 CFR 482.53, регулирующие предоставление радиологических и ядерных медицинских услуг соответственно. Информацию о рекомендациях по толкованию CMS для этих больничных правил можно найти в Приложении A к Руководству по эксплуатации штата — Протокол обследования, правила и рекомендации по толкованию для больниц.Также доступен полный список руководств CMS только для Интернета.

В отдельных штатах действуют правила и инструкции, применимые к средствам визуализации и персоналу. Конференция директоров программ радиационного контроля (CRCPD) публикует Предлагаемые положения штатов по контролю радиации, которые могут быть добровольно приняты государствами. Ряд штатов обновляют свои правила и руководящие принципы для повышения радиационной безопасности. Кроме того, профессиональные организации опубликовали руководящие принципы, чтобы гарантировать, что объекты и государственные инспекторы имеют информацию, необходимую им для соблюдения этих правил.Примеры таких усилий включают обучение государственных инспекторов по компьютерной томографии, организованное совместно Американской ассоциацией физиков в медицине (AAPM) и CRCPD в мае 2011 г., и рекомендации Калифорнийской клинической и академической медицинской физики (C-CAMP) о том, как внедрить новую Калифорнийскую закон об отчетности о дозах (SB 1237).

FDA совместно с Агентством по охране окружающей среды и федеральным Межведомственным руководящим комитетом по радиационным стандартам (ISCORS) разработало и опубликовало Федеральное руководство по радиационной защите для диагностических и интервенционных рентгеновских процедур (FGR-14) по медицинскому использованию радиации в федеральных удобства.Хотя этот всеобъемлющий набор добровольных руководств по визуализации для детей и взрослых был написан для федеральных учреждений, большинство рекомендаций применимы ко всем рентгенологическим учреждениям и специалистам.

Информация для промышленности

Управление по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA) регулирует деятельность производителей рентгеновских устройств с помощью Закона об электронном контроле излучения продуктов (EPRC) и положений о медицинских устройствах Федерального закона о пищевых продуктах, лекарствах и косметике. FDA определяет требования, относящиеся к этим положениям, посредством предписания «положений» или «правил», которые являются обязательными, и дает соответствующие рекомендации посредством выпуска «руководств», которые не являются обязательными.

Электронные требования к радиационному контролю продукции (EPRC) для производителей и сборщиков

Производители и сборщики электронных продуктов, излучающих радиацию, продаваемых в Соединенных Штатах, несут ответственность за соблюдение правил радиологического здоровья, изложенных в разделе 21 Свода федеральных правил (подглава J, Радиологическое здоровье).

Производители систем рентгеновской визуализации несут ответственность за соблюдение всех применимых требований Раздела 21 Свода федеральных правил (Подраздел J, Радиологическое здоровье), Части с 1000 по 1005:
1000 — Общие положения
1002 — Записи и отчеты дефекты или несоответствие
1004 — Выкуп, ремонт или замена электронных изделий
1005 — Импорт электронных изделий

Кроме того, системы рентгеновской визуализации должны соответствовать стандартам радиационной безопасности, изложенным в части 1010 и 1020 Раздела 21 Свода федеральных нормативных актов (подглава J, Радиологическое здоровье): дополнительные сведения см. в документе «Соответствие устройств медицинской рентгеновской визуализации стандартам IEC». Информация.
1010 — Стандарты характеристик электронных продуктов: общие
1020.30 — Диагностические рентгеновские системы и их основные компоненты
1020.31 — Радиографическое оборудование
1020.32 — Рентгеноскопическое оборудование
1020.33 — Компьютерное томографическое (КТ) оборудование

Следующие ресурсы содержат дополнительную информацию о продуктах, излучающих радиацию, положениях EPRC и соответствующих требованиях к отчетности:

Нижеследующее является руководством для персонала FDA, но может также быть полезным для промышленности, подлежащей проверке рентгеновского оборудования:

Требования к медицинскому оборудованию для производителей устройств рентгеновской визуализации

Медицинское рентгеновское оборудование также должно соответствовать положениям о медицинских устройствах, изложенным в разделе 21 Свода федеральных правил (подглава H, Медицинские устройства). Для получения дополнительной информации о требованиях к медицинскому оборудованию см.:

Стандарты, признанные FDA

В соответствии с Законом о модернизации Управления по санитарному надзору за качеством пищевых продуктов и медикаментов от 1997 г. (FDAMA) FDA официально признало несколько стандартов, связанных с рентгеновскими изображениями. Когда производители подают предпродажные уведомления в FDA для разрешения или одобрения устройства, декларации о соответствии стандартам, признанным FDA, могут избавить производителей от необходимости предоставлять данные, подтверждающие безопасность и эффективность, предусмотренные конкретными признанными стандартами, которым соответствуют устройства.Для получения дополнительной информации см.:

Сообщение о проблемах в FDA

Своевременное сообщение о нежелательных явлениях может помочь FDA выявить и лучше понять риски, связанные с продуктом. Мы рекомендуем поставщикам медицинских услуг и пациентам, которые подозревают проблему с медицинским устройством визуализации, подать добровольный отчет через MedWatch, Программу информации о безопасности и сообщений о нежелательных явлениях FDA.

Медицинский персонал, работающий в учреждениях, на которые распространяются требования FDA к отчетности в учреждениях-пользователях, должен следовать процедурам отчетности, установленным в их учреждениях.

Производители медицинских устройств, дистрибьюторы, импортеры и учреждения, использующие устройства (включая многие медицинские учреждения), должны соблюдать положения об отчетности по медицинским устройствам (MDR) 21 CFR, часть 803.

Необходимые отчеты для производителей медицинских рентгеновских аппаратов

Отраслевое руководство — представляющие интерес документы

Другие ресурсы

Ионизирующее излучение – контроль и предотвращение

Контроль и предотвращение

В этом разделе содержится информация о контроле опасностей ионизирующего излучения и предотвращении дозы.

В этом разделе не рассматривается ряд нерадиологических опасностей для безопасности и здоровья работников в профессиональных условиях с опасностями ионизирующего излучения. Например, эти нерадиологические опасности для здоровья и безопасности могут включать в себя опасность поражения электрическим током от соответствующего электрооборудования и удлинителей, сменную работу и ненормированный рабочий день, вход (вход) и выход (выход) работников из экранированных помещений (например, на стационарных промышленных предприятиях). рентгенографические установки) и опасность лазерного излучения, если лазеры встроены в излучающее излучение оборудование (например,например, лазеры иногда используются для наведения внешнего луча на цель).

Программа радиационной защиты

Разработка и внедрение программы радиационной защиты является передовым методом защиты работников от ионизирующего излучения. Программой радиационной защиты обычно руководит квалифицированный эксперт (например, медицинский физик), которого часто называют сотрудником по радиационной безопасности (RSO).

Другой передовой практикой является назначение комитета по радиационной безопасности, в который входят RSO, представитель руководства и работники, работающие с радиационно-излучающим оборудованием, источниками излучения или радиоактивными материалами (или иным образом подвергающиеся риску облучения на работе).

Программа радиационной защиты должна включать как минимум:

Регистрация/лицензирование оборудования

Федеральные регулирующие органы и органы штата требуют, чтобы некоторые типы производящего излучение оборудования или источников излучения были зарегистрированы или лицензированы производителями и/или пользователями.

Требования к регистрации или лицензированию применяются ко многим конкретным источникам излучения и профессиональным условиям (например, медицина, производство и строительство). Регистрация или лицензирование оборудования помогает гарантировать, что источники излучения, испускающие ионизирующее излучение, не представляют радиационной опасности для работников (и населения).

Некоторые источники излучения, такие как большинство рентгеновского оборудования и некоторые ускорители, должны быть зарегистрированы в государственном органе (например, в государственном агентстве по радиационному контролю, департаменте здравоохранения штата) или в местном органе (например, в департаменте здравоохранения), и могут применяться другие регистрационные требования. , в зависимости от агентства. От зарегистрированных лиц может потребоваться провести испытания оборудования или разрешить государственным или местным инспекторам проводить испытания оборудования. В некоторых штатах требования к регистрации оборудования могут включать регулярные проверки, экранирование или вывески.

Квалифицированный персонал (например, RSO, медицинский физик) для обеспечения надзора и ответственности за политику и процедуры радиационной защиты.
ALARA означает Разумно достижимый минимум (ALARA) . Это руководящий принцип радиационной защиты, используемый для устранения доз облучения, которые не приносят прямой пользы.
Дозиметрическая программа , в которой проводится мониторинг индивидуального облучения, как того требуют федеральные правила или правила штата, для дозы внешнего облучения и, при необходимости, дозы внутреннего облучения.
Обследования и мониторинг территории для документирования уровней радиации, загрязнения радиоактивными материалами и потенциального облучения рабочих.
Радиологический контроль , включая входной и выходной контроль, приемку, инвентарный контроль, хранение и утилизацию.
Обучение рабочих по радиационной защите, включая последствия для здоровья, связанные с дозой ионизирующего излучения, а также процедурам радиационной защиты и средствам контроля для минимизации дозы и предотвращения загрязнения.
Аварийные процедуры для выявления радиологических аварийных ситуаций и реагирования на них. (На странице OSHA по обеспечению готовности и реагированию на радиационные аварийные ситуации также содержится информация по этой теме.)
Программы ведения учета и отчетности для ведения всех записей и предоставления дозиметрических отчетов и уведомлений, как того требуют федеральные правила или правила штата.
Процедуры внутреннего аудита для ежегодного аудита всех аспектов программы радиационной защиты.

NRC (Комиссия по ядерному регулированию США) правила для программ радиационной защиты (10 CFR 20. 1101) или государственные правила для таких программ применяются к некоторым конкретным источникам излучения и профессиональным условиям.

Стандарты OSHA

по ионизирующему излучению применяются там, где они не являются приоритетными, и в таких случаях требуют определенных элементов программы радиационной защиты.

АЛАР

Ключевой концепцией, лежащей в основе программ радиационной защиты, является поддержание дозы профессионального облучения каждого работника на разумно достижимом низком уровне (ALARA) .Программа ALARA обычно включает поддержание доз облучения рабочих на уровне ниже федеральных и государственных нормативных пределов дозы профессионального облучения, насколько это разумно достижимо с учетом состояния технологий, экономики и социальных факторов.

ALARA на рабочем месте сводит к минимуму дозы облучения и выбросы радиоактивных материалов, используя все разумные доступные методы. Процедуры ALARA обычно разрабатываются для работы со специфическими источниками излучения, например, для диагностической рентгенографии (т. g., медицинский рентген), рентгеноскопия в медицине или промышленная рентгенография.

Время, расстояние и экранирование

Когда дело доходит до ионизирующего излучения, помните время, расстояние и экранирование :

Минимизировать время пребывания в зонах с повышенным уровнем радиации. Минимизация времени облучения снижает дозу облучения рабочего от источника излучения.
Увеличить расстояние до источника(ов) радиации. Доза облучения рабочего уменьшается по мере увеличения расстояния рабочего от источника.Для гамма-лучей и рентгеновских лучей интенсивность излучения обратно пропорциональна квадрату расстояния от источника (т. е. закон обратных квадратов). Это означает, что увеличение расстояния в 2 раза снижает мощность дозы в 4 раза.
Используйте экран для источников излучения (т. е. поместите соответствующий экран между источником (источниками) излучения и работниками). Установка надлежащего экрана (например, свинцового, бетонного или специального пластикового экрана в зависимости от типа излучения) между работником и источником излучения значительно уменьшит или устранит дозу, полученную работником.

Время, расстояние и экранирование для радиационной защиты

Источник: NRC

Технический контроль

Работодатели должны использовать технические средства контроля для поддержания доз профессионального облучения (и доз облучения населения) ALARA применяется после определения того, что доза облучения не превысит применимые нормативные пределы дозы. Насколько это возможно, административный контроль не должен использоваться вместо технического контроля.Технические средства контроля в некоторых случаях могут быть включены в проект объекта.

Ниже обсуждаются некоторые примеры инженерных средств управления, включая системы экранирования и блокировки. Кроме того, защита от радиоактивных материалов иногда включается в экранирование, например, в гамма-камерах, используемых в ядерной медицине, или в устройствах промышленной радиографии, содержащих радиоактивный источник.

Экранирование

Необходимость экранирования зависит от типа и активности источника излучения.Также следует учитывать возможность использования в смежных зонах, в том числе над и под помещением или помещением.

Национальный совет по радиационной защите и измерениям (NCRP) рекомендует для экранирования помещений, содержащих медицинское рентгеновское оборудование, или помещений с другими медицинскими рентгеновскими устройствами, целевое значение экранирования должно составлять 500 мрад (5 мГр) в год для любое лицо в контролируемых (запретных) зонах. Для неконтролируемых (неограниченных) зон NCRP рекомендует, чтобы цель проектирования экранирования составляла максимум 100 мрад (1 мГр) на любого человека в год (~0,000 мрад).02 мГр в неделю). ¹

Для проектирования экранирования требуется квалифицированный специалист (например, медицинский физик). Перед использованием каких-либо новых или реконструированных помещений или объектов, а также любого нового или перемещенного рентгеновского оборудования квалифицированный эксперт должен провести обследование территории и оценить экранирование для проверки радиационной защиты за экранирующими материалами. Перед выполнением каких-либо модификаций помещения или в случае каких-либо изменений в помещении, которые могут изменить уровни радиационного облучения (например, новое оборудование, увеличение рабочей нагрузки, изменение использования прилегающих помещений), квалифицированный эксперт должен проверить конструкцию экранирования.

Как правило, полы, стены, потолки и двери должны быть изготовлены из материалов, обеспечивающих необходимую радиационную защиту. При необходимости могут быть установлены свинцовые экраны, включая свинцовое стекло, листы свинца (например, встроенные в стены), предварительно изготовленные облицованные свинцом гипсокартонные листы или фанера, облицованные свинцом, предварительно изготовленные облицованные свинцом двери и дверные рамы, свинцовые пластины, и свинцовые кирпичи. Иногда бывает достаточно построить стену подходящей толщины из обычных строительных материалов (например,г., плотный бетон). Конструкция экранирования может включать в себя кабину управления или защитное покрытие, эквивалентное грузу/свинцу, предназначенное для защиты рабочих, работающих с оборудованием или устройствами, испускающими ионизирующее излучение.

Дополнительная информация о критериях экранирования представлена в следующих отчетах NCRP:

Переносные или временные экранирующие материалы (например, толстые стальные, свинцовые или бетонные блоки высокой плотности) иногда могут быть изготовлены в зоне досмотра при проведении переносной промышленной рентгенографии (например,г., использование промышленных рентгенографических камер для контроля сварки труб или бетонных плит). Если такое переносное или временное экранирование нецелесообразно или неадекватно для защиты работников (и населения), работодатели должны обеспечить максимальное расстояние от работающего портативного промышленного рентгенографического оборудования до рабочих процедур.

При работе с высокоэнергетическими бета-частицами избегайте экранирования материалами с высоким атомным номером (Z > 13), так как это может привести к образованию рентгеновского излучения (тормозного излучения), которое обладает большей проникающей способностью, чем исходное бета-излучение. Бета-частицы должны быть защищены материалами соответствующей толщины с низким атомным номером (Z<14), такими как алюминий или пластик (например, Plexiglas®).

Системы блокировки

Блокировочная система радиационной безопасности представляет собой устройство, которое автоматически отключает или снижает интенсивность излучения от оборудования, создающего излучение (гамма- или рентгеновское оборудование или ускоритель). Целью системы блокировки радиационной безопасности является предотвращение облучения рабочих и травм от высоких уровней радиации.Как правило, системы блокировки требуются в соответствии с государственными или федеральными нормами (например, NRC, FDA (Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США) ) для регистрации/лицензирования оборудования и стандартов производительности/безопасности.

В большинстве приложений системы блокировки для прекращения производства рентгеновского излучения или пучка частиц могут быть активированы путем открытия рабочей точки доступа (например, двери) в контролируемую (ограниченную) зону. Системы безопасности с блокировкой могут также включать в себя датчики дверного давления или датчики движения.

Для применений, связанных с источниками излучения высокой энергии, система с блокирующими ключами может контролировать доступ или предотвращать вход в комнату для лучевой терапии или во время работы ускорителя. Поскольку удаление ключей блокировки остановит производство рентгеновского излучения или пучка частиц, такие системы блокировки основаны на постоянном контроле всех ключей блокировки и соответствующей подготовке рабочих для контролируемого доступа в зоны с высоким уровнем радиации.

В дополнение к безопасности работников безопасность пациентов является проблемой для систем блокировки для медицинского рентгеновского оборудования или ускорителей.NCRP рекомендует, чтобы системы блокировки, которые останавливают производство рентгеновского излучения или пучка частиц, не размещались на дверях любого диагностического или интервенционного рентгеновского кабинета, чтобы предотвратить непреднамеренное травмирование пациента или необходимость повторного облучения пациентов. 1 В качестве альтернативы, надлежащий доступ На таких установках могут быть реализованы контрольные меры радиационной безопасности как работников, так и пациентов.

При использовании системы блокировки должны регулярно проверяться квалифицированным специалистом.

Административный контроль

Административный контроль обычно дополняет инженерный контроль.Примеры административного контроля включают вывески, системы предупреждения и письменные рабочие инструкции для предотвращения, уменьшения или устранения радиационного облучения. Эксплуатационные процедуры обычно включают в себя как обычные эксплуатационные процедуры, так и аварийные процедуры (т. е. процедуры для разливов, утечек и аварийной эвакуации).

Стандарты OSHA по ионизирующему излучению определяют определенные типы административного контроля на рабочих местах, где они применяются.

Маркеры ниже содержат более подробную информацию о конкретных положениях о размещении сообщений для помещений на рабочих местах, на которые распространяется стандарт ионизирующего излучения для общепромышленного применения (29 CFR 1910. 1096) — в том числе на судах и на берегу при работе на верфях, морских терминалах и портовых работах. От работодателей также может потребоваться соблюдение положений других стандартов OSHA, в том числе стандартов по ионизирующему излучению для строительства (29 CFR 1926.53), которые посредством ссылки включают те же типы контроля, которые описаны в общем отраслевом стандарте, и для работы на верфях (29 CFR 1915.57). ), который применяет Стандарты NRC по защите от излучения (10 CFR, часть 20) к деятельности, связанной с использованием и воздействием источников ионизирующего излучения на судах с обычными и атомными двигателями.

Каждая радиационная зона должна быть отмечена на видном месте знаком или знаками с символом предупреждения о радиации и словами: Осторожно, радиационная зона (29 CFR 1910.1096(e)(2)). Этот знак используется для обозначения областей, в которых существует такой уровень радиации, что большая часть тела может получить дозу, превышающую 5 мбэр в час, или дозу, превышающую 100 мбэр в течение любых 5 дней подряд.
Каждая зона с высоким уровнем радиации должна быть размещена на видном месте с помощью знака или знаков с символом предупреждения о радиации и словами: Осторожно, зона с высоким уровнем излучения (29 CFR 1910.1096(е)(3)). Этот знак используется для обозначения областей, в которых существует такой уровень радиации, что большая часть тела может получить дозу, превышающую 100 мбэр в час.
Каждая зона радиоактивности в воздухе должна быть отмечена знаком или знаками с символом предупреждения о радиации и словами: Осторожно, зона радиоактивности в воздухе (29 CFR 1910.1096(e)(4)).
Знак с формулировкой Осторожно, радиоактивный материал (29 CFR 1910.1096(e)(5)) требуется в каждой зоне или помещении, в котором используется или хранится радиоактивный материал и который содержит любой радиоактивный материал (кроме природного урана или торий) в любом количестве, в 10 раз превышающем количество такого материала, указанного в приложении C к 10 CFR 20 (версия 1971 г. ).Для природного урана или тория знак требуется, если присутствующее количество в 100 раз превышает количество такого материала, указанного в 10 CFR 20 (29 CFR 1910.1096(e)(5)(ii)).

Системы оповещения

Системы оповещения могут быть интегрированы в конструкцию оборудования или устройств, производящих излучение, а также могут использоваться с радиоактивными материалами. Такие системы предупреждения будут включать звуковой (легко слышимый) сигнал тревоги (например, для предупреждения рабочих о наличии радиационной опасности) или визуальный (световой) предупреждающий сигнал всякий раз, когда испускается ионизирующее излучение.

Например, промышленное рентгенографическое оборудование, расположенное в стационарном помещении или помещении (например, помещение промышленной радиографии для проведения испытаний материалов для контроля качества на производственном предприятии), может включать визуальные предупредительные сигналы с цветными или мигающими огнями или звуковые сигналы тревоги с отчетливым звуком. , которые расположены внутри и снаружи экранированного корпуса для проведения промышленной радиографии. В этом примере визуальная сигнализация будет активироваться при воздействии источника излучения или при генерации рентгеновского или гамма-излучения во время операций промышленной радиографии.Звуковой сигнал подается при открытии двери экранированного корпуса промышленного рентгенографического оборудования. На других объектах, например, на объектах гамма-облучения, также используются системы предупреждения. Системы оповещения следует регулярно проверять на правильность функционирования.

Радиационное воздействие и загрязнение

Для получения дополнительной информации о радиационном воздействии и о том, чем оно отличается от заражения, см. справочную страницу: Что такое радиационное воздействие?

Рабочий может подвергнуться облучению и получить дозу, не подвергаясь заражению радиоактивными материалами.

Системы оповещения следует регулярно проверять на правильность функционирования.

Средства индивидуальной защиты

Средства индивидуальной защиты (СИЗ) используются для предотвращения заражения рабочих радиоактивными материалами. Его можно использовать для предотвращения загрязнения кожи радиоактивными частицами (альфа- и бета-частицами) и предотвращения вдыхания радиоактивных материалов.

СИЗ не защитят работников от прямого внешнего радиационного облучения (т.д., стоя в рентгеновском поле), если СИЗ не содержит экранирующего материала. Например, свинцовый фартук уменьшит дозу рентгеновского излучения в закрытых помещениях.

Проконсультируйтесь с квалифицированным экспертом (например, физиком в области здравоохранения) при выборе СИЗ и разработке политики СИЗ для рабочего места. В соответствии с иерархией средств контроля, средства индивидуальной защиты следует использовать только тогда, когда соответствующие инженерные средства или административные средства управления невозможны.

Альфа-излучение

Альфа-частицы

обладают очень низкой проникающей способностью, перемещаются по воздуху всего на несколько сантиметров и не проникают через мертвый внешний слой кожи. Обычно для альфа-частиц экранирование не требуется, поскольку внешнее воздействие альфа-частиц не приводит к дозе облучения. Там, где присутствуют частицы, загрязненные альфа-частицами, могут потребоваться средства технического контроля (например, перчаточные ящики) или средства защиты органов дыхания для предотвращения внутреннего облучения и дозы. Более подробная информация о респираторах представлена ниже. При работе с жидкими источниками, содержащими альфа-частицы, могут потребоваться дополнительные средства индивидуальной защиты, такие как перчатки, лабораторный халат и защитные очки, чтобы предотвратить загрязнение или попадание в глаза.

Бета-излучение

Высокоэнергетические бета-частицы могут перемещаться по воздуху на несколько метров и проникать в кожу на несколько миллиметров. Для бета-частиц с высокой энергией сначала выберите адекватную защиту с соответствующей толщиной материалов с низким атомным номером (Z<14), таких как специальные пластмассы (например, Plexiglas®) или алюминий. Использование защитных очков в качестве средств индивидуальной защиты может помочь защитить глаза рабочих от бета-частиц, а также обеспечить защиту глаз от брызг (предотвращая потенциальное внутреннее воздействие).Для предотвращения загрязнения кожи можно использовать перчатки и лабораторный халат.

Рентгеновское и гамма-излучение

Гамма-лучи и рентгеновские лучи могут распространяться по воздуху на километры и могут проникать глубоко в тело человека или проходить сквозь него полностью. Должна быть обеспечена надлежащая защита для предотвращения или снижения мощности дозы облучения. Некоторые СИЗ для защиты рабочих от гамма- и рентгеновских лучей содержат свинец или другие плотные материалы с высоким атомным номером (с высоким Z). Как описано в разделе ALARA, при выборе подходящих СИЗ также важно учитывать закон обратных квадратов для гамма- и рентгеновских лучей.

Примеры широко используемых СИЗ для радиационной защиты от рентгеновского и гамма-излучения включают:

Фартуки или жилеты свинцовые . Ношение свинцовых фартуков может снизить дозу облучения рабочего. Индивидуальные свинцовые (или свинцовые) фартуки доступны для широкого спектра профессиональных условий и рабочих задач. Свинцовый фартук эффективен только тогда, когда он правильно надет и обеспечивает необходимую защиту от источника радиации. Работодатели должны обеспечить регулярный визуальный и тактильный осмотр свинцовых фартуков на наличие признаков повреждения (например,например, износ, дыры или трещины) или предыдущее неправильное использование (например, провисание или деформация свинца в результате складывания или иного неправильного хранения свинцового фартука). Потенциальные дефекты свинцовых фартуков также можно проверить рентгенологически. Работникам, работающим в условиях рентгеноскопии с высокой дозой облучения, может быть предложено носить два дозиметра для дополнительного контроля. Часто один дозиметр носится снаружи свинцового фартука у воротника (неэкранированный) и один с внутренней стороны на поясе (экранированный). В некоторых штатах допускается взвешивание дозы для диагностических и интервенционных радиологических процедур (см. правила штата и Webster 1989).
Свинцовый воротник для щитовидной железы . Свинцовый воротник для щитовидной железы обеспечивает дополнительную радиационную защиту щитовидной железы (железы, расположенной в передней части шеи), которая особенно чувствительна к радиации.
Свинцовые перчатки . Перчатки со свинцовой подкладкой обеспечивают некоторую защиту рабочих от радиационного облучения рук и должны использоваться с некоторым рентгеновским оборудованием, если руки должны находиться в поле прямого рентгеновского излучения. Однако во время рентгеноскопии ношение свинцовых перчаток, когда рука работника находится в первичном луче (иногда это неизбежно по клиническим причинам), может привести к тому, что оборудование автоматически увеличит мощность излучения, что повысит дозу облучения рук работника, пациента и других работников. в комнате.
Защитные очки . Освинцованные очки (свинцовые или радиационные очки) или непрозрачные защитные очки могут защитить глаза рабочего от радиационного облучения.

Респираторы

Хотя респираторы, как правило, являются последним выбором для контроля внутреннего облучения аэрозольными радионуклидами и снижения дозы внутреннего облучения, работодатели должны следить за тем, чтобы работники использовали правильно подобранные респираторы и надевали их, когда это необходимо. Респираторы должны использоваться только работниками, имеющими право их носить.См. 29 CFR 1910.134 для требований по использованию средств защиты органов дыхания.

Измерение радиации и отбор проб

Стандарты OSHA по ионизирующему излучению часто требуют от работодателей контролировать радиационное облучение, в том числе путем измерения уровней радиации в рабочей среде и отслеживания доз облучения, которые получают работники. Для эффективного измерения радиации могут быть задействованы несколько типов оборудования и методов для мониторинга территории, индивидуальной дозиметрии и анализа проб. В этом разделе обсуждается

Геодезические инструменты

Приборы радиационного контроля могут использоваться для оценки мощности облучения, мощности дозы и количества (активности) радиоактивных материалов и загрязнения. Прибор для обследования должен соответствовать типу и энергии измеряемого излучения. Квалифицированный эксперт должен осуществлять надзор за выбором подходящих инструментов для обследования местности, надлежащим использованием инструментов для обследования местности при проведении исследований или мониторинга местности, интерпретацией результатов исследования и обеспечением точной калибровки и технического обслуживания.В соответствии со стандартами OSHA по ионизирующему излучению в обязанности работодателя обычно входит обследование радиационных опасностей для соблюдения стандарта (29 CFR 1910.1096(d)(1), 29 CFR 1926.53). Это верно для большинства операций в общей промышленности, строительстве, верфях, морских терминалах и портовых операциях.

Ручные измерительные приборы
Ручные измерительные приборы являются наиболее широко используемыми и узнаваемыми приборами для измерения ионизирующего излучения.Эти измерители обычно используются для измерения мощности радиационного облучения, мощности дозы или оценки уровней радиоактивного загрязнения. Эти типы приборов включают ионизационные детекторы, детекторы Гейгера-Мюллера (ГМ), пропорциональные детекторы или сцинтилляционные детекторы. Каждый тип прибора имеет уникальные характеристики, и следует проконсультироваться со специалистом по радиационной безопасности, чтобы выбрать переносной прибор для обследования, наиболее подходящий для конкретного применения.
Устройства идентификации радиоизотопов
Приборы для идентификации радиоизотопов (RIID) — это переносные радиационные приборы, предназначенные для идентификации радиоактивных изотопов в источнике излучения. RIID часто представляет собой небольшое портативное устройство, предназначенное для простого использования. В этих приборах используется сцинтилляционный детектор для оценки энергии гамма-излучения, излучаемой радиоактивным источником, и сравнения измеренного гамма-спектра с библиотеками характеристических гамма-спектров.
Персональные детекторы радиации
Персональные детекторы радиации (PRD) представляют собой небольшие электронные устройства, предназначенные для предупреждения пользователя о наличии радиации.Эти устройства часто используются для контроля за незаконными радиоактивными материалами. Тип PRD, спектроскопические персональные детекторы излучения (SPRD), также может измерять гамма-спектр источника излучения, который можно использовать для идентификации присутствующих радиоизотопов.

Дозиметрия

Стандарт OSHA по ионизирующему излучению требует от работодателей проведения дозиметрического контроля, когда работник, который входит в зону ограниченного доступа, получает или может получить дозу в любом календарном квартале, превышающую 25% применимого профессионального предела (или 5% для работников в возрасте до 18 лет). ) и за каждого рабочего, попадающего в зону повышенной радиации (1910.1096(d)(2) и 1910.1096(d)(3), 29 CFR 1926.53). См. страницу «Стандарты» для получения информации о стандарте OSHA по ионизирующему излучению. Программа радиационной защиты работодателя может потребовать более строгого контроля индивидуального облучения для работников, которые входят в зоны с ограниченным или высоким уровнем радиации, или используют оборудование или выполняют рабочие задачи, которые вызывают высокие уровни радиации (например, катетеризация сердца под рентгеноскопическим контролем, другие рентгеноскопически- управляемые процедуры, рентгенография, промышленная рентгенография).

Дозиметры
Дозиметры радиации – приборы, используемые для измерения величины дозы внешнего облучения, полученной человеком. Дозиметры обычно назначаются человеку для регистрации только его дозы облучения. Дозиметры бейджевого типа включают термолюминесцентные дозиметры (ТЛД), оптически стимулированные люминесцентные дозиметры (ОСЛ) и пленочные бейджи. Эти типы дозиметров обычно носят в течение определенного периода, чаще всего ежемесячно или ежеквартально, а затем отправляют в коммерческую лабораторию для обработки. Электронные дозиметры человека (EPD) также могут использоваться для контроля индивидуальной дозы облучения. Эти устройства могут обеспечить непрерывное считывание дозы облучения пользователя, мощности дозы и могут быть настроены на подачу сигнала тревоги при установленных пользователем пороговых значениях дозы и мощности дозы. Карманные ионизационные камеры (PIC) также можно использовать для измерения совокупной дозы облучения пользователя в режиме реального времени. Пользователь может прочитать PIC, посмотрев в окуляр на конце устройства и увидев отклонение кварцевого волокна внутри.Использование этих устройств в настоящее время очень ограничено, поскольку они в значительной степени заменены использованием EPD.

Дозиметры

Дозиметры радиации – приборы, используемые для измерения величины дозы внешнего облучения, полученной человеком. Дозиметры обычно назначаются человеку для регистрации только его дозы облучения. Дозиметры бейджевого типа включают термолюминесцентные дозиметры (ТЛД), оптически стимулированные люминесцентные дозиметры (ОСЛ) и пленочные бейджи. Эти типы дозиметров обычно носят в течение определенного периода, чаще всего ежемесячно или ежеквартально, а затем отправляют в коммерческую лабораторию для обработки.

Электронные дозиметры человека (EPD) также могут использоваться для контроля индивидуальной дозы облучения. Эти устройства могут обеспечить непрерывное считывание дозы облучения пользователя, мощности дозы и могут быть настроены на подачу сигнала тревоги при установленных пользователем пороговых значениях дозы и мощности дозы.

Карманные ионизационные камеры (PIC)

также можно использовать для измерения совокупной дозы облучения пользователя в режиме реального времени. Пользователь может прочитать PIC, посмотрев в окуляр на конце устройства и увидев отклонение кварцевого волокна внутри.Использование этих устройств в настоящее время очень ограничено, поскольку они в значительной степени заменены использованием EPD.

Радиологический отбор проб и анализ

Методы и оборудование для отбора проб и анализа позволяют специалистам по радиационной безопасности выявлять радиоактивные зоны, в том числе места, где радиоактивные материалы загрязнили поверхности окружающей среды и другие объекты, а также среды, в воздухе которых имеются радиоактивные материалы. Специалисты по радиационной безопасности также используют такие методы и оборудование для количественной оценки уровня радиации, чтобы определить, как лучше всего защитить работников.В этом разделе обсуждаются несколько методов выборки.

Отбор проб загрязнения
Отбор проб радиоактивного загрязнения используется для оценки присутствия нежелательных радиоактивных материалов, также известных как загрязнение, неконтролируемым образом осевших на предметах или поверхностях. Радиологическое загрязнение часто называют постоянным или удаляемым. Фиксированное загрязнение – это радиоактивные материалы, которые нелегко удалить с объекта или поверхности.Удаляемое загрязнение – это радиоактивный материал, который легко удаляется с объекта или поверхности. Сложение количества фиксированного и удаляемого загрязнения дает количество общего загрязнения. Величина общего загрязнения может быть измерена с помощью измерительного прибора, оснащенного соответствующим детектором, таким как GM-детектор или сцинтилляционный детектор. Удаляемое загрязнение измеряется путем протирания известной площади поверхности, часто площадью 100 см2, с последующим измерением количества радиоактивного материала на пробоотборнике с использованием соответствующего прибора, такого как скейлер/счетчик, оснащенный пропорциональным или сцинтилляционным детектором.Министерство энергетики предоставляет руководство по значениям поверхностного загрязнения в 10 CFR 835, Приложение D. Отбор проб загрязнения, анализ и интерпретация результатов должны проводиться под руководством специалиста по радиационной безопасности.
Отбор проб воздуха
Радиологический отбор проб воздуха используется для определения количества радиоактивных материалов, взвешенных в воздухе. Этот отбор часто проводится для оценки потребности в инженерной, административной защите или защите органов дыхания путем сравнения результатов с соответствующими пределами воздействия в воздухе.Отбор проб и анализ воздуха всегда должны проводиться под руководством специалиста по радиационной безопасности.
Личный и районный отбор проб
Индивидуальные и территориальные отборы проб воздуха проводятся с помощью насоса, который прокачивает известный объем воздуха через средства сбора проб, такие как кассетный фильтр. Для личного отбора проб воздуха берется воздух из зоны дыхания работника, а для зонального отбора проб берется воздух в помещении. После завершения отбора проб среда оценивается с использованием соответствующего оборудования для обнаружения оцениваемых радионуклидов. Некоторыми типами аналитического оборудования являются скейлеры/счетчики, пропорциональные счетчики, сцинтилляционные счетчики, жидкостные сцинтилляционные счетчики, гамма-спектроскопия и альфа-спектроскопия.
Непрерывные мониторы воздуха
Непрерывные мониторы воздуха (CAM) могут использоваться для оценки присутствия переносимых по воздуху радиоактивных материалов. Эти устройства можно использовать для оповещения персонала о повышенном уровне радиоактивного материала в воздухе, что может потребовать некоторых действий, таких как эвакуация.В этих устройствах используется насос для прокачки воздуха через сажевый фильтр или газовую камеру, которые постоянно контролируются детектором излучения. Эти устройства часто можно настроить на подачу сигнала тревоги при заданном пользователем уровне измеренной радиоактивности в воздухе.
Мониторинг радона
Измерения концентрации радона в воздухе могут проводиться несколькими различными методами. Диффузионные пробоотборники могут использоваться в течение нескольких дней или месяцев для измерения средней концентрации радона в воздухе за период отбора проб.Имеющиеся в продаже наборы для тестирования радона являются примером пробоотборника диффузионного типа. Метод OSHA ID-208 представляет собой метод диффузионного отбора проб, который описывает использование краткосрочного (2-7 дней) электретно-пассивного монитора радона в окружающей среде (E-PERM). Портативные бортовые радиационные мониторы прямого считывания могут использоваться для обеспечения почти мгновенного измерения концентрации аэрозольного радона. Эти мониторы обычно всасывают воздух в прибор и полагаются на такие устройства, как сцинтилляционный детектор или импульсная ионная камера, для измерения альфа-частиц, испускаемых газообразным радоном или продуктами распада радона.Большинство этих устройств способны выполнять последовательные кратковременные измерения (минуты) и регистрировать данные в течение относительно длительного периода (недели). Эти инструменты позволяют специалистам по радиации определять, как уровни радона меняются в помещении и во времени.

Оборудование для анализа проб

Радиоактивные образцы могут быть оценены с использованием различных типов оборудования в зависимости от типа образца (например, воздух, вода, почва, протирка поверхности) и типов излучения, испускаемого образцом.Ниже приведены примеры некоторых типов оборудования, используемого для оценки радиоактивных проб.

Скалер/счетчики
Эти устройства часто бывают портативными и используются для измерения количества альфа- или бета-излучения в радиологическом образце. Образец, такой как образец воздуха или салфетка с поверхности, помещается рядом с внутренним детектором излучения, и излучение подсчитывается в течение заданного пользователем времени. Прибор регистрирует общее количество излучений, подсчитанных за время измерения.Скалер/счетчики иногда оснащаются сцинтилляционными детекторами, детекторами GM, пропорциональными детекторами или детекторами из пассивированного планарного кремния (PIPS).
Жидкостные сцинтилляционные счетчики
Жидкостный сцинтилляционный счетчик — это непереносимое оборудование, которое обычно используется в лаборатории. Этот прибор можно использовать для всех видов излучений, но чаще всего он используется для измерения бета-частиц. При жидкостном сцинтилляционном счете образец помещается в прозрачную стеклянную пробирку, которая затем заполняется сцинтилляционной жидкостью.Излучение образца, взаимодействующее с жидкостью, заставляет жидкость испускать фотоны света. Интенсивность света пропорциональна энергии излучения. Это позволяет определить, что представляет собой радиоактивный материал (радиоизотопная идентификация) и сколько радиоактивного материала присутствует (радиоактивность).
Гамма-спектроскопия
Гамма-спектроскопия — это метод, используемый для идентификации радиоизотопов, присутствующих в радиологическом образце, и количественного определения уровня радиоактивности в этом образце.Хотя эти устройства, как и RIID, можно носить в руках, самые чувствительные и точные приборы не являются портативными и используются в лаборатории. Обычными детекторами, используемыми для гамма-спектроскопии, являются детекторы на основе полупроводников, такие как детекторы на основе германия, теллурида кадмия и теллурида кадмия-цинка, а также сцинтилляционные детекторы, такие как детекторы на йодиде натрия (NAI).
Альфа-спектроскопия
Альфа-спектроскопия – это метод, используемый для идентификации и количественного определения альфа-излучающих радиоизотопов.Радиоактивные образцы подвергают химическому разложению, а раствор помещают на тонкий металлический диск. Количество радиоактивности на диске измеряется с помощью детектора излучения, чаще всего детектора PIPS. Эти инструменты не являются портативными и обычно используются только в лаборатории.

Подсчет всего тела

Счетчик всего тела — это детектор или ряд детекторов, используемых для измерения уровня радиоактивности в организме человека. Эти приборы основаны на измерении гамма- и рентгеновских лучей, испускаемых радиоактивным материалом, осевшим в организме.Системы гамма-спектроскопии обычно используются в системах подсчета всего тела. Подсчет часто используется в профессиональных условиях для проведения измерений радиологических работников в начале работы, периодически во время работы, после известных или предполагаемых случаев поступления в организм и по окончании работы для определения доз профессионального облучения.

Отбор проб для биоанализа

Отбор проб для биоанализа иногда используется в профессиональных условиях для определения поглощения радиоактивного материала для радиологических работников. Пробы обычно берутся в начале работы, периодически во время работы, после известных или предполагаемых приемов пищи и при прекращении работы для определения доз профессионального облучения. Образцы биоанализа чаще всего включают мочу, фекалии и кровь.

Обучение рабочих

Одной из наиболее важных функций программы радиационной защиты является обучение радиационных работников безопасным методам работы. Работодатели должны предоставлять работникам информацию и обучение, чтобы гарантировать, что те, кто потенциально подвергается опасностям ионизирующего излучения, понимают, как безопасно использовать все оборудование, производящее излучение, или источники излучения на рабочем месте.

Предоставление работникам информации и обучение тесно связаны с осведомленностью о нормативных актах, поскольку федеральные нормативные акты и нормативные акты штата часто включают стандарты производительности и безопасности для конкретного оборудования, создающего излучение, или источников излучения. Работодатели должны убедиться, что работники понимают обязательные стандарты производительности и безопасности, которые помогают защитить работников от воздействия ионизирующего излучения.

Некоторые государственные органы могут регулировать эксплуатацию электронного радиационного оборудования посредством рекомендаций и требований к квалификации персонала (например,g., лицензирование или сертификация), программы обеспечения качества и контроля качества, а также аккредитация оборудования. Эти обязательные квалификации персонала являются еще одной важной частью защиты работников от воздействия ионизирующего излучения.

Для получения дополнительной информации прочтите документ Американского национального института стандартов (ANSI)/Общества физики здоровья (HPS) N13.36, Обучение работников безопасности при ионизирующем излучении.

Ресурсы по управлению опасностями

В дополнение к общим методам контроля, описанным выше, на странице «Дополнительные ресурсы» есть несколько ресурсов, которые предоставляют информацию о контроле конкретных радиационных опасностей, включая медицинские источники (т. д., диагностические рентгеновские лучи и интервенционные процедуры под рентгеноскопическим контролем), стоматологические и ветеринарные рентгеновские снимки, ускорители частиц, промышленная рентгенография, скрининг безопасности и радон.

Автоматизация контроля качества рентгенограмм грудной клетки

https://doi.org/10.1016/j.ejmp.2021.03.014Получить права и содержимое

Основные моменты

•: Субъективная оценка качества рентгенограмм требует времени.
•: CNN были обучены классифицировать качество диагностических изображений рентгенограмм грудной клетки.
•: ИИ может автоматизировать контроль качества изображения и обеспечить мгновенную обратную связь при рентгенографии грудной клетки.

Abstract

Назначение

Автоматизировать контроль качества диагностической рентгенограммы грудной клетки (включение легких по всем четырем краям, вращение пациента и правильный вдох) с использованием моделей сверточной нейронной сети.

Методы

Данные включали 2589 задне-передних рентгенограмм грудной клетки, полученных в положении стоя, которые были разделены на наборы для обучения, подтверждения и тестирования.Мы увеличили количество изображений для включения, обрезав соответствующие изображения, а также для включения и поворота, перевернув изображения по горизонтали. Гистограммы изображения были выровнены, а размер изображений изменен до разрешения 512 × 512. Мы обучили шесть моделей сверточных нейронных сетей для обнаружения характеристик качества изображения, используя ручные аннотации изображений в качестве целей обучения. Кроме того, мы изучили изменчивость аннотации изображения между наблюдателями.

Результаты

Площади сверточных нейронных сетей под кривой рабочей характеристики приемника были >0.88 для включений и >0,70 и >0,79 для вращения и вдоха соответственно. Межнаблюдательное согласие между двумя людьми-аннотаторами для оцененных характеристик качества изображения составило: 92%, 90%, 82% и 88% для включения слева от пациента, справа от пациента, краниального и каудального краев, а также 78% и 89% для вращения и вдоха соответственно. Более высокое согласие между наблюдателями было связано с меньшей дисперсией в достоверности сети.

Выводы

Разработанные модели обеспечивают автоматизированный контроль качества в рентгенологическом отделении.Кроме того, сверточные нейронные сети можно использовать для получения немедленной обратной связи о качестве изображения рентгенограммы грудной клетки, что может служить учебным инструментом.

Ключевые слова

Искусственный интеллект

Контроль качества

Рентгенография органов грудной клетки

Ссылки на статьи

Радиологическое здоровье / Радон

Проверяйте наличие радона при покупке дома, после капитального ремонта, каждые два года, если установлена система защиты от радона, или каждые пять лет в противном случае.

Радиация и здоровье
Радиация может повлиять на здоровье человека. Узнайте больше об источниках радиации и воздействиях, связанных с ними последствиях для здоровья и шагах, которые вы можете предпринять, чтобы избежать облучения.
Правила и информационные уведомления
Часть 16 и часть 89 Госсанэпиднадзора, статья 35 и хронологический перечень информационных извещений Бюро радиационной защиты окружающей среды, рассылаемых на объекты, доступны для скачивания и распечатки.
Радон
Радон – это газ, образующийся при распаде урана в почве, горных породах и воде. Это происходит естественным образом в земле, но может стать проблемой, когда накапливается в помещении. Радон является второй ведущей причиной рака легких. Программа радона предоставляет информацию о рисках для здоровья, связанных с радоном, тестировании на радон и снижении повышенного уровня радона. Недорогие наборы для тестирования доступны для граждан штата Нью-Йорк.
Программа радиационного надзора за окружающей средой
Программа радиационного надзора за окружающей средой измеряет уровень радионуклидов в различных средах окружающей среды, собранных для определения нормального (фонового) уровня радиоактивности в нескольких местах штата. Мониторинг проводится вблизи коммерческих атомных электростанций, других реакторных площадок, действующих и недействующих промышленных площадок и фоновых объектов.
Регистрация радиационного (рентгеновского) оборудования
Оборудование, производящее ионизирующее излучение (рентген), используемое в лечебных целях или в образовательных учреждениях, должно быть зарегистрировано в соответствующем органе. Владелец/оператор рентгеновского оборудования несет единоличную ответственность за регистрацию своего рентгеновского оборудования. Формы, заполненные установщиком рентгеновской системы, не гарантируют, что ваше рентгеновское оборудование будет должным образом зарегистрировано. Информацию о проверке вашего рентгеновского оборудования также можно получить по указанным номерам телефонов.
Лицензирование радиоактивных материалов
Штат Нью-Йорк является одним из 37 штатов, имеющих соглашения с федеральным правительством в соответствии с Законом об атомной энергии. Государства-участники Соглашения регулируют все источники излучения в штате, за исключением реакторов, федеральных объектов и больших количеств специального ядерного материала, которые регулируются Законом США.S. Комиссия по ядерному регулированию. Программа Министерства труда по радиоактивным материалам была объединена с программой Министерства здравоохранения в 2006 году. Программа лицензирования радиоактивных материалов Бюро радиационной защиты окружающей среды отвечает за лицензирование и проверку примерно 1300 лицензиатов радиоактивных материалов, включая коммерческие, медицинские, академические и государственные учреждения. .
Радиологическая технология
В области медицины ионизирующее излучение, используемое в диагностических или терапевтических целях, должно применяться профессиональным практикующим врачом, работающим в рамках его/ее лицензии Департамента образования штата, или радиологом-технологом, работающим под наблюдением профессионального практикующего врача. Специалисты-радиологи должны иметь лицензию и регистрацию в Бюро радиационной защиты окружающей среды Департамента здравоохранения штата Нью-Йорк. Мы лицензируем технологов-радиологов в области радиографии, терапии и ядерной медицины. Специалисты-радиологи, прошедшие соответствующую подготовку, могут подать заявку на сертификацию для введения контрастного вещества. Заявки на сертификацию инъекций можно получить, связавшись с нами по телефону 518-402-7580.
Информация о радиологической чрезвычайной ситуации
Бюро радиационной защиты окружающей среды является ведущим государственным органом реагирования на радиологические чрезвычайные ситуации.В дополнение к реагированию на радиологические аварийные ситуации персонал разрабатывает процедуры реагирования на радиологические аварийные ситуации, участвует в учениях и учениях, проводит обучение реагированию на радиологические аварийные ситуации для заинтересованных организаций и помогает другим учреждениям в планировании и аварийном реагировании.

Контактная информация и дополнительные ресурсы

Радиологическое здоровье | Отдел общественного здравоохранения

Миссия отдела радиационной безопасности состоит в защите здоровья и безопасности населения и лиц, подвергающихся профессиональному облучению, от ненужного воздействия источников излучения, а также в защите имущества и окружающей среды от радиоактивного загрязнения.Секция отвечает за оценку, контроль и предотвращение облучения как от естественных, так и от искусственных источников и выполняет свою миссию по предотвращению ненужного облучения населения посредством лицензирования, регистрации, инспекций, правоприменения и аварийного реагирования.

Секция радиологического здоровья работает по трем основным направлениям:

Регулирование радиационного оборудования, включая рентгеновские аппараты
Регулирование радиоактивных материалов
Реагирование на радиационные аварийные ситуации и инциденты

Регулирование радиационных машин и радиоактивных материалов На основании закона штата, RSA 125-F, Раздел:

Регистрирует все производящее излучение оборудование, которое находится в собственности и используется в NH, и
Лицензии на владение и использование радиоактивных материалов в NH.

Нью-Гемпшир является штатом, подписавшим соглашение с Комиссией по ядерному регулированию США, и поэтому штат несет ответственность за все регулирование радиации в штате, за исключением деятельности на площадке атомной электростанции Seabrook Station и на федеральных объектах. На лицензиатов и владельцев регистрации распространяются требования, содержащиеся в Правилах Нью-Гемпшира по контролю радиации (глава 4000), и они проверяются на предмет соблюдения этих правил.

Группа реагирования на радиационные аварийные ситуации

Секция радиологического здоровья реагирует на аварии и инциденты, связанные с источниками радиации.Группа реагирования на радиационные аварийные ситуации готова отреагировать на любую аварийную ситуацию, связанную со станцией Сибрук, атомной электростанцией Вермонт-Янки или военно-морской верфью в Портсмуте, и окажет помощь и реагирование на любую транспортную аварию или локальный инцидент, связанный с источниками радиации.

Радиологический мониторинг и наблюдение

Кроме того, Секция работает совместно с Радиологической лабораторией Лаборатории общественного здравоохранения штата, которая осуществляет непрерывный радиологический мониторинг окружающей среды и наблюдение вокруг станции Сибрук и атомных электростанций Вермонт-Янки, а также обеспечивает программу наблюдения за окружающей средой для оценки местной радиации окружающей среды.

Рентгенографическое оборудование в наличии и под заказ с доставкой

Рентгеновские аппараты, кроулеры, дозиметр и расходники для рентгенографического контроля

Физические основы, назначение и преимущества рентгенографического метода контроля

Что предлагает

Рентгенографический контроль (РК) — Аттестационный центр «НАКС-Иваново»

метод, проведение, цена и результаты в Нижнем Новгороде

Проведение радиографического контроля

Результаты радиографического контроля

Заключение радиографического контроля

Радиографический контроль

Контроль сварных соединений

Безопасность

Стандарты

Радиографический контроль | ООО «Контрольно-испытательный центр», Сургут

Сферы применения радиационного контроля

Порядок проведения радиационного неразрушающего контроля

Научный контроль результатов рентгенографии

Введение

Испытательное оборудование

Рентгенография | FDA

Описание

Использование

Риски/выгоды

Информация для пациентов

Информация для специалистов

Законы, положения и стандарты деятельности

Необходимые отчеты для производителей рентгенографии или промышленности

Отраслевое руководство — представляющие интерес документы

Прочие ресурсы

Текущее содержание:

Медицинская рентгенография | FDA

Описание

Преимущества/риски

Преимущества

Риски

Уравновешивание выгод и рисков

Информация для пациентов

Вопросы, которые следует задать вашему лечащему врачу

Информация для поставщиков медицинских услуг

Принципы радиационной защиты: обоснование и оптимизация

Общие рекомендации

Информация для направляющего врача

Информация для группы визуализации

Правила и инструкции, касающиеся средств визуализации и персонала

Информация для промышленности

Электронные требования к радиационному контролю продукции (EPRC) для производителей и сборщиков

Требования к медицинскому оборудованию для производителей устройств рентгеновской визуализации

Стандарты, признанные FDA

Сообщение о проблемах в FDA

Необходимые отчеты для производителей медицинских рентгеновских аппаратов

Отраслевое руководство — представляющие интерес документы

Другие ресурсы

Ионизирующее излучение – контроль и предотвращение

Контроль и предотвращение

АЛАР

Автоматизация контроля качества рентгенограмм грудной клетки

Основные моменты

Abstract

Назначение

Методы

Результаты

Выводы

Ключевые слова

Рекомендуемые статьи

Ссылки на статьи

Радиологическое здоровье / Радон

Контактная информация и дополнительные ресурсы

Радиологическое здоровье | Отдел общественного здравоохранения

Добавить комментарий Отменить ответ
