Роботизированная наплавка рельсов



Журнал Сварщик, 2017г, №3 (115)

Раздел: Роботизация сварочного производства

Авторы:
С. В. Хлебников, ОАО «Новосибирский стрелочный завод»,
С. В. Дубовецкий, С. В. Можаев, Д. В. Плющ, А. Е. Шершенюк, ООО «НАВКО-ТЕХ» (Киев)

В конструкции железнодорожного стрелочного перевода имеются два ответственных сварных соединения. Первое — соединение рельсовых окончаний, выполняемое дуговой многопроходной сваркой со стороны головки и подошвы рельса. Второе — соединение литой части крестовины из высокомарганцовистой стали с рельсовыми окончаниями (рельсами) из углеродистой стали.

На ведущих стрелочных заводах (г. Муром, г. Новосибирск и г. Экибастуз) первое соединение сваривается на автоматических установках модели АС364 производства ООО «НАВКО-ТЕХ».

Второе соединение в настоящее время выполняется через промежуточную хромоникелевую вставку контактной стыковой сваркой. Сварка этого соединения производится в два этапа. Вначале к рельсовому окончанию приваривают вставку (первый стык), которую затем обрезают до необходимой длины и приваривают к ней литой сердечник (второй стык).

Существующая технология очень трудоемка и продолжительна. Дорогостоящим и дефицитным является хромоникелевый профиль, изготавливаемый фрезерованием из цельного куска металла или профиля-заготовки. Сечение вставки должно соответствовать сечению рельса или сваренных между собой рельсовых окончаний (т. н. «штанов»).

На ОАО «Новосибирский стрелочный завод» («НСЗ») было предложено выполнять промежуточную вставку путем дуговой наплавки хромоникелевой проволокой аустенитного класса на торец рельсов или рельсовых окончаний. После наплавки нужного количества металла образовавшуюся вставку обрабатывают, придавая ей форму и требуемые размеры профиля. Окончательное соединение рельса или рельсового окончания с крестовиной выполняют контактной сваркой.

Для автоматизации процесса наплавки предприятием ООО «НАВКО-ТЕХ» был спроектирован, изготовлен и введен в эксплуатацию на ОАО «НСЗ» робототехнологический комплекс РК757-Н, включающий промышленный робот фирмы FANUC (Япония).

Схематичное изображение комплекса приведено на рис. 1 а, б, внешний вид — на рис. 2.

Комплекс РК757-Н позволяет выполнять многослойную наплавку на торец рельса и рельсового окончания крестовины длиной 1000–3000 мм слоя нержавеющей стали толщиной до 25 мм (рис. 3).

Несколько первых слоев наплавляются дуговым способом СМТ (Сold Metal Transfer, фирма Fronius), последующие слои — МИГ-сваркой. Для лучшего формирования наплавляемого профиля рельс наклонен относительно вертикальной оси на небольшой угол. Наплавка выполняется с принудительным формированием боковой наплавляемой поверхности и с сопутствующим водяным охлаждением формирующих приспособлений.

Приспособления для наплавки торца рельса или рельсового окончания сменные и быстро перенастраиваемые.

Принцип действия комплекса. В горизонтально расположенном сборочном приспособлении рабочий-оператор устанавливает рельсы (до 3 шт.) или рельсовые окончания (до 2 шт.), базируя их по наплавляемому торцу и фиксируя прижимами. Затем с помощью тельфера он опускает (опрокидывает) приспособление вместе с деталями в приямок. При этом рабочий защищен от возможных не санкционированных перемещений робота защитным экраном, а безопасность в области сборки обеспечивается световым барьером. После установки сборочного приспособления в рабочее положение, оператор убирает базирующие упоры и устанавливает на наплавляемые изделия водоохлаждаемые формирующие приспособления.

Далее выполняется поочередная наплавка необходимого количестваской автоматической очисткой и смазкой горелки. слоев нержавеющей стали с периодиче

Предложенная технология обеспечила высокую производительность и стабильность качества наплавленного слоя. А главное — применение наплавки способом СМТ, по сравнению с другими способами наплавки в защитных газах, позволило выполнять процесс с минимальным тепловложением в основной металл и минимальным перемешиванием с металлом основы (менее 5% в первом и около 1% во втором слое).

Ширина зоны сплавления при СМТ наплавке оказалась в два раза уже, чем при обычном МИГ способе (50 мкм против 100 мкм).

Это отразилось на прочности и пластичности сварного соединения. При допустимых показателях прочности и пластичности (не менее 1 250 кН и 15 мм соответственно [3]) при испытаниях на статический трехточечный изгиб образцы, сваренные по новой технологии, разрушились при нагрузке в 1,5 раза превышающей допустимую. Стрела прогиба при этом достигала 70 мм.

С более подробной информацией о предприятии ООО «НАВКО-ТЕХ» и описанием выпускаемых им установок и роботов можно ознакомиться на сайте:

http://www.navko-teh.kiev.ua

Роботизированная система измерения и наплавки деталей автосцепки СА-3

Особенности

	Высокое качество наплавки Высокая производительность Легкость управления, дружественный интерфейс Снижение металлоемкости Улучшение социальных условий труда

Система реализует отдельно процесс измерения корпуса автосцепки (с измерениями параметров кармана), процесс измерения деталей автосцепки, управление наплавкой поверхностей большого и малого зуба, хвостовика и управление загрузкой-выгрузкой деталей на позиции.

Измерения корпуса. Корпус автосцепки подается на поворотный зажим, где он им фиксируется.  Первоначально проводится сканирование лазерной измерительной головкой всех изнашиваемых и базовых поверхностей корпуса. Далее робот-манипулятор автоматически меняет инструмент на измерительную головку кармана и проводит сканирование внутренней полости кармана.

Измерения деталей. Все детали размещаются на столе-держателе рамного типа, при этом требование к точности их размещения невысокое. В процессе измерений робот-манипулятор сканирует лазерной измерительной головкой по поверхности каждой детали. Управляющий компьютер принимает измерительную информацию и при помощи специального программного обеспечения проводит расчет всех геометрических параметров с занесением результатов в базу данных и печатью отчета.

Наплавка корпуса автосцепки. При наплавке робот-манипулятор меняет инструмент на сварочную горелку и по траектории, рассчитанной при лазерном сканировании, производит наплавку изнашиваемых поверхностей. При наплавке поворотный держатель переворачивает корпус автосцепки соответствующим образом.

Общий состав системы для измерения и наплавки:

• измерительная система:
• лазерная сканирующая головка с креплением на робот;
• лазерная сканирующая головка для измерения геометрических параметров кармана с креплением на робот;
• вычислительный шкаф на базе компактного промышленного компьютера;
• комплект программного обеспечения;
• комплект соединительных кабелей.
• манипулятор PanasonicTA1800 в комплекте со сварочным оборудованием и платой расширения дискретный входов-выходов;
• поворотный держатель корпуса автосцепки с зажимом;
• приспособление для размещения деталей автосцепки;
• устройство смены инструмента: две лазерные измерительные головки, горелка.

Основные технические характеристики измерительной системы:

• время измерения корпуса, сек. , не более – 80;
• время измерения деталей, сек., не более – 110;
• точность измерения геометрических параметров, мм – 0,2.

Функции вычислительного шкафа:

• задание траектории сканирования измерительными головками;
• по результатам измерений вычисление величин наплавок на изнашиваемые поверхности и задание роботу номеров заложенных в него наплавочный программ для их выполнения;
• полное управление режимами робота (авария, статусные сигналы при наплавке, сигналы защиты и т.д.).

Лазерная наплавка, Stork Gears & Services (Нидерланды)

Увеличение срока службы компонентов с высоким износом

Лазерная наплавка или напыление имеет множество применений и используется для модификации и ремонта различных изделий. Изделий, которые подвергаются воздействию абразивов и работают в агрессивной среде.

Существующие методы сварки применительно к наплавке требуют большое внесение тепла в наплавляемое изделие, что может привести к деформации и изменению размеров. Тепловую мощность лазерного луча можно точно контролировать.

Поэтому этот вид наплавки подходит для ремонта всех видов повреждений. В том числе и для изготовления новых компонентов, которые требуют минимального искажения геометрии и максимально высокой точности.

После тщательного исследования в сотрудничестве с научно-исследовательскими институтами мирового уровня компания Stork Gears & Services, Нидерланды открыла для себя огромные преимущества и возможности лазерного напыления.

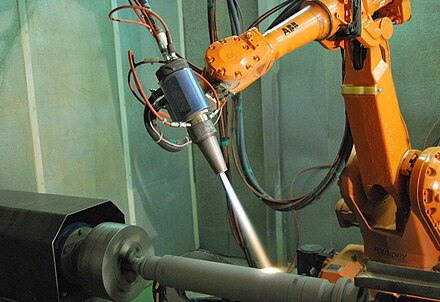

Сварочный робот для манипулирования лазерной головкой

Для манипулирования лазерной головкой с порошковым напылением они используют сварочный робот фирмы CLOOS. Сварочная головка разработана таким образом, что металл подается в рабочую зону в виде порошка.

Наплавка может быть использована для следующих целей:

• — Нанесение новое покрытие на изделие
• — Обновление существующих компонентов, применяя покрытие, которое отвечает конкретным требованиям
• — Восстановления изношенных частей в свои размеры

Наплавляемые материалы:

— Нержавеющая сталь

— Никель- и кобальтовые сплавы

— Бронза

Преимущества лазерной наплавки

Важные технические и экономические преимущества по сравнению с традиционными методами наплавки:

• — Высокая точность и высокое качество
• — Быстрое время ремонта и восстановления
• — 100% сцепление
• — Минимальное перемешивание наплавляемого слоя с основным металлом
• — Минимальные тепловложения и искажения размеров изделия

Свойства наплавленного слоя:

• — Отсутствует пористость
• — Однородное распределение элементов
• — Отличный контроль толщины слоя
• — Минимум перемешивания

Некотрые примеры применений:

Материалы взяты с сайта компании Stork Gears & Services

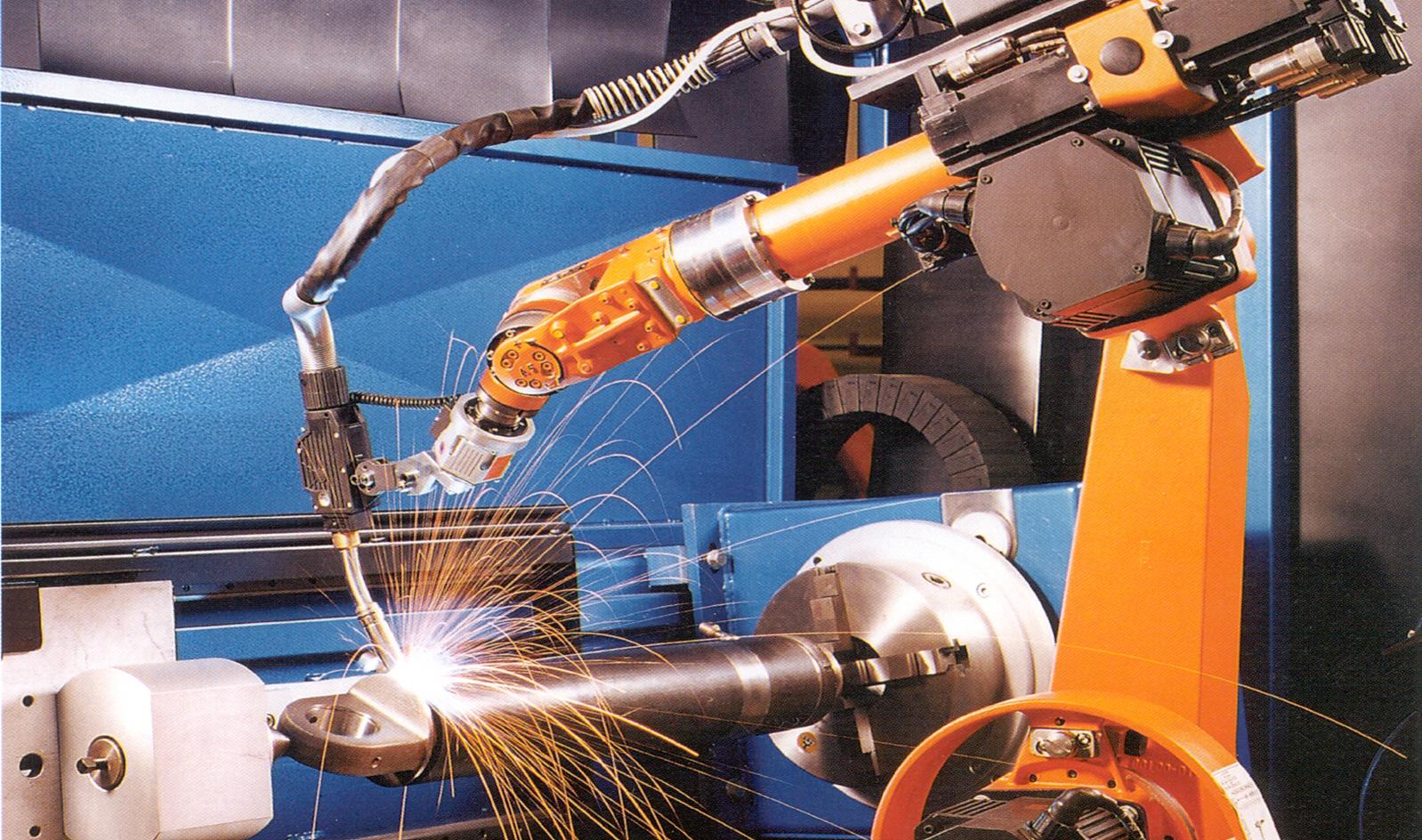

Металлообработка роботом

Сварка является одним из основных направлений применений промышленных роботов.

Основными критериями, указывающими на необходимость внедрения роботизированного сварочного комплекса, является серийность выпускаемой продукции и/или наличие сложных сварных соединений, требующих высокой квалификации сварщика.

В связи с востребованностью данного направления значительная часть производителей профессионального сварочного оборудования — Esab, Fronius, Kemppi, EWM, Dinse выпускает свои решения для применения в комплексе с промышленными роботами. Внедряются роботизированные комплекс MIG, TIG, лазерной, гибридной, контактной сварки, сварки трением.

Для определения смещения заготовки и корректировки сварочного шва применяются вспомогательные оптические и лазерные системы.

Применение позиционеров (вращателей) и линейных осей в составе роботизированного сварочного комплекса позволяет осуществлять сварку крупногабаритных изделий, варить швы большой протяжённости с неизменно стабильными характеристиками.

Для повышения производительности в рамках одного роботизированного сварочного комплекса могут применяться несколько промышленных роботов, одновременно осуществляющих сварку изделия.

Новым востребованным направлением является осуществление роботизированной наплавки. Наплавку производят при восстановлении изношенных и при изготовлении новых деталей машин и механизмов. Наиболее широко наплавка применяется при ремонтных работах. Восстановлению подлежат корпусные детали различных двигателей внутреннего сгорания, распределительные и коленчатые валы, клапаны, шкивы, маховики, ступицы колес и т. д.

Отличительной особенностью роботизированных комплексов для сварки и наплавки является их гибкость, возможность оперативного перепрограммирования при смене свариваемого изделия.

ПРИМЕР

ТИГ сварка с присадкой.

Основные компоненты системы:

• Робот KUKA KR16,
• Позиционер KUKA DKP400,
• Сварочная машина Fronius MagicWave 2500 AC/DC,
• Сварочная оснастка разработанная и изготовленная исходя из конструктивных особенностей деталей Заказчика,
• Сварочный стол для крепления заготовок,
• Единая монтажная платформа,
• Система безопасности ячейки,
• Система автоматического лазерного поиска заготовки в пространстве.

Комплекс реализован у одного из ведущих производителей и поставщиков медицинского и лабораторного оборудования.

ШЛИФОВКА И СЛЕСАРНАЯ ОБРАБОТКА

Интеграция современных промышленных роботов и металлообрабатывающего инструмента – электрических или пневматических шпинделей, позволяет проектировать, и изготавливать роботизированные комплексы для шлифовки и слесарной обработки изделий.

Роботизированные комплексы для шлифовки и слесарной обработки изделий способны в полностью автоматическом режиме осуществлять обработку изделий – удаление заусенцев и облоя от литья с высокой точностью. В зависимости от материала изделия и типа обрабатываемой поверхности может быть реализована автоматическая смена инструмента и режима обработки, последовательная обработка изделия несколькими инструментами. Для корректировки результатов обработки могут применяться системы технического зрения.

В рамках роботизированного комплекса может быть реализована установка герметичной кабины с замкнутой системой вентиляции, включая взрывобезопасное исполнение.

ПРИМЕР

Роботизированный комплекс для обработки торцов пружин в соответствии с рассчитанной моделью.

Комплекс состоит из манипулятора KUKA, установки плазменной резки (установлена стационарно), шлифовальной машины, специально разработанного универсального захвата, системы безопасности.

Применяется при производстве различных пружин на заказ. Использование данного оборудования позволят изготавливать пружины, реальные характеристики которых точно соответствуют указанным заказчиком.

БИКАТОДНАЯ ТЕХНОЛОГИЯ SpeedClad — Технологический центр

НАПЛАВКА

Наплавка – это особый процесс, в котором механизированная сварка плавлением используется для покрытия компонентов коррозионно-устойчивыми и износостойкими сплавами, многократно продлевающими срок службы изделий, работающих в агрессивных средах, в сочетании с высокими температурами и абразивным воздействием.

Сфера применения – в основном нефтяная и газовая промышленность, а также строительство атомных станций. Наилучшие результаты  по качеству и надежности показывает наплавка неплавящимся электродом в защитном газе с присадкой горячей проволоки TIG HOT WIRE (THW). Однако до сих пор эта технология ограничивалась одним существенным недостатком: достаточно низкой производительностью, что приводило к неэффективности производственного процесса.

ПРЕИМУЩЕСТВА SpeedClad

Благодаря SpeedClad компания Fronius достигла радикального увеличения экономической эффективности процесса TIG HOT WIRE при сохранении высокого качества наплавленного металла. Секрет процесса SpeedClad – в особых характеристиках дуги. Использование двух вольфрамовых электродов в одной сварочной ванне обеспечивает получение «мягкой» дуги. «Мягкость» в данном контексте означает пониженное давление дуги, за счет увеличения размеров сварочной ванны, что позволяет существенно увеличить скорость наплавки с одновременным увеличением количества наплавляемого металла за единицу времени (кг/час). Результат –  максимальная производительность, особенно при наплавке крупных изделий.

Область применения:

• Вертикальная наплавка внутренних и внешних поверхностей изделий для нефтегазовой промышленности;
• Горизонтальная наплавка труб, патрубков снаружи и изнутри.

Сказанное выше позволяет сделать вывод об экономической эффективности SpeedClad: Одна наплавочная система, оснащенная этим процессом, может заменить две традиционные установки для наплавки неплавящимся электродом в защитном газе с присадкой горячей проволоки THW.

HOT WIRE

НАПЛАВКА НЕПЛАВЯЩИМСЯ ЭЛЕКТРОДОМ В СРЕДЕ ЗАЩИТНОГО ГАЗА С ПРИСАДКОЙ ГОРЯЧЕЙ ПРОВОЛОКИ

В настоящее время TIG-процесс является универсальным методом сварки применительно к обрабатываемым материалам, параметрам сварки и толщине поверхности. При помощи этого сварочного процесса можно производить сварочные швы высокого качества, при условии, если эксплуатируется  аппарат квалифицированными сварщиками или процесс механизирован. Однако, из экономических соображений, этот сварочный процесс часто отклонялся, так как достигаемые результаты по производительности наплавки не конкурировали с результатами, получаемыми при использовании других видов сварки. Проработка вопроса о повышении эффективности TIG-процесса, привела к внедрению специального высокоэффективного способа сварки TIG с присадкой горячей проволоки на сварочном оборудовании фирмы FRONIUS (Австрия).

Плавление базового материала происходит под воздействием электрической дуги TIG, возникающей между неплавящимся электродом и базовым (свариваемым) металлом, от источника постоянного тока или источника, работающего как на постоянном, так и на переменном токе. Система подачи проволоки обеспечивает постоянную подачу материала в сварочную ванну. Благодаря дополнительному источнику питания через контактный наконечник подается напряжение на проволоку и за счет сопротивления на свободном конце подающейся проволоки, происходит ее нагрев. Для этого может быть использован как источник питания постоянного тока, так и источник, работающий на постоянном и переменном токах. Увеличение длины вылета подающейся проволоки ведет к повышению производительности наплавки. Причиной является увеличение электрического сопротивления на этом отрезке проволоки и связанное с этим повышение температуры свободного конца проволоки. Выделяющееся количество теплоты (в джоулях) пропорционально произведению силы тока в квадрате на сопротивление (l²хR).

Сварочный процесс	Производитель-ность наплавки кг/ч	Размер технологического отверстия доступа	Ограничения* Отклонения
Электрошлаковая сварка Лист: 60 мм	13…22	>600мм	Только ровные поверхности
Сварка под флюсом Лист:60мм	7…14	>600мм	Ограниченные формы
Сварка MAG	2…5	>50мм	Ограниченные формы
TIG сварка Горячей проволокой	1,5…5	>50мм	Большинство форм

В то время как при ручной сварке TIG холодной проволокой обычно достигаются  скорости около 20 см/мин, при механизированной сварке TIG горячей проволокой можно достигнуть скоростей в пределах от 80 до 100 см/мин. Результатами являются: меньшие затраты времени на сварку, более узкие зоны теплового воздействия, меньший риск  возникновения горячих трещин и меньшее перемешивание с основным металлом. Это, в свою очередь, повышает коррозионную стойкость сварного шва.

Преимущества процесса TIG HOT WIRE

по сравнению со сваркой TIG холодной проволокой:
более высокий коэффициент наплавки (до 60%), более высокая скорость сварки (до 10%), снижение уровня растворения (до 60%), большие объемы наплавки (30% — 50%) при одинаковой скорости сварки и силе тока
по сравнению со сваркой под флюсом
нет дорогого сварочного флюса, визуальный контроль за сварочной ванной, нет дорогих запасных частей
по сравнению со сваркой ручным электродом
нет необходимости менять электроды, не нужно удалять шлак, более высокая скорость наплавки
по сравнению со сваркой MAG
высокое качество сварки, сварка любых высококачественных сплавов
отсутствие брызг
Область применения процесса TIG hot wire
TIG cварка горячей проволокой может быть разделена на два типа: стыковая сварка и наплавка. Сварка возможна в любых положениях.



Статья о процессе SpeedClad в журнале «Автоматическая сварка»

Буклет

Подробности по телефону:  +7 499 780-21-10

АЭМ-технологии

Петрозаводский филиал АО «АЭМ-технологии» (входит в машиностроительный дивизион Росатома — Атомэнергомаш; является членом Карельского регионального отделения СоюзМаш России) ввёл в эксплуатацию лазерный роботизированный наплавочный комплекс, который предназначен для наплавки антикоррозийных и твёрдосплавных покрытий. Комплекс произведён в России с использованием комплектующих ведущих мировых производителей. Это первый опыт эксплуатации подобной установки в Северо-Западном федеральном округе.

Комплекс позволяет выполнять наплавку на плоские поверхности, а также тела вращения. В составе оборудования — промышленный робот Fanuc с электрическим сервоприводом, имеет 6 степеней свободы и радиус рабочей зоны до 1,6 м. Автоматизированная система управления позволяет оператору вести непрерывный мониторинг процесса наплавки. Система активной безопасности обеспечивает защиту персонала от лазерного излучения.

«Это новая веха в сварочных и наплавочных работах не только на нашем предприятии, но и новое слово в развитии технологий атомной отрасли. Надеюсь, мы сможем добиться положительного результата НИОКР и в ближайшие несколько лет введём применение лазерной наплавки в нормативную базу по изготовлению оборудования для атомных электростанций», — сказал директор филиала «Петрозаводскмаш» Павел Марченко.

Первым шагом по освоению лазерных наплавочных технологий станет разработка технологии нанесения твёрдосплавного покрытия на детали трубопроводной арматуры. В отличие от плазменной технологии нанесения покрытий, которая сейчас используется на Петрозаводскмаше, лазерный метод позволит в разы уменьшить толщину наплавки. При новом способе в полтора раза снижается температура предварительного подогрева основного металла. Кроме того, низкая степень проплавления и перемешивания с основным металлом позволяет получать необходимую твёрдость покрытия уже на первом слое.

Приобретение роботизированного комплекса для лазерной наплавки — совместный проект Петрозаводскмаша и двух опорных региональных вузов — Владимирского и Петрозаводского государственных университетов. В ближайшее время предприятие приступает к выполнению на новом оборудовании научно-исследовательских и опытно-конструкторских работ по программам, согласованным с головной материаловедческой организацией атомной отрасли — государственным научным центром РФ «Центральный научно-исследовательский институт технологии машиностроения» (АО «НПО «ЦНИИТМАШ» также входит в машиностроительный дивизион Росатома — Атомэнергомаш).

***

Акционерное общество «АЭМ-технологии», основанное в 2007 году в структуре АО «Атомэнергомаш» — машиностроительного дивизиона государственной корпорации «Росатом», в настоящее время является одной из ведущих российских компаний в области энергетического машиностроения, член «Союза машиностроителей России». В структуре компании инжиниринговый центр, укомплектованный опытными конструкторами и технологами, а также две производственные площадки: Филиал АО «АЭМ-технологии» «Петрозаводскмаш» в Петрозаводске и Филиал АО «АЭМ-технологии» «Атоммаш» в Волгодонске.
