марки, маркировка, для чего это покрытие, применение

Ни одна сварка не происходит без основного элемента – электрода. К определенному сварочному аппарату стоит подобрать определенный оптимально подходящий электрод. Но есть виды, которые подходят к сварочному агрегату практически любой марки и отличаются рядом преимуществ. К таким удобным в применении и легко используемым электродам относят рутиловые, главное, что и сварочные швы после их деятельности отличаются аккуратностью и тонкостью. Что это такое — рутиловые электроды и когда следует использовать именно их – в тексте.

Рутиловые электроды: что это такое и для чего они нужны

Все электроды изготавливаются по одинаковому принципу: на металлический стержень из специального сплава наносится особое покрытие. Как правило, от типа покрытия зависит то, где будут использоваться электроды данного типа.

Электроды с рутиловым покрытием предназначены для ручной дуговой сварки. Покрытие изготавливается преимущественно из двуокиси титана. Это позволяет добиться высокого качества сварочного шва, а также благоприятно влияет на весь процесс сварки.
СПРАВКА: Этот тип покрытия — один из самых безопасных, так как не выделяет вредных веществ при горении, которые может вдыхать сварщик.

Почему так популярны

Рутиловые электроды считаются одними из лучших. Они обладают рядом преимуществ, благодаря которым ровный и качественный шов получается у сварщика с любым опытом.

• Можно использовать как с переменным, так и с постоянным током. Сварочная дуга в любом случае сохраняет стабильность горения.
• Можно сваривать металлические соединения, покрытые небольшим слоем грунтовки.
• Идеально подходят для использования при варке коротких швов или в неудобных местах. Дуга легко разжигается и так же легко зажигается повторно.
• Позволяют сформировать шов с высоким показателем ударной вязкости. Это достигается благодаря повышенной щёлочности шлака.
• Сваренный рутилом шов обладает отличной стойкостью и усталостной прочностью. Даже под длительным воздействием знакопеременных нагрузок он сохраняет свои качества.
• При сварке рутиловыми электродами характерным является низкий коэффициент разбрызгивания. Это делает процесс сварки более удобным для сварщика.
• Удобно повторно использовать электрод. После окончания сварки на кончике стержня остаётся нагар, который не нужно счищать (в отличие от других типов покрытий). Нагар рутиловых электродов является полупроводником, поэтому можно продолжить работу без дополнительных заморочек.
• Меньше вреда для здоровья. В процессе горения рутилового покрытия не выделяются опасные вещества. Поэтому меньше негативного воздействия на органы дыхания сварщика.

ВАЖНО: Низкие требования к варочной поверхности. Даже при сильной влажности поверхности шов не теряет свои свойства. Допускается также сварка при наличии коррозийного слоя (до 30%).

Рутиловое покрытие электродов — характеристики

Электроды с данным видом покрытия чаще всего могут быть двух основных типов: Э42 и Э46 (по государственному стандарту). Тип обязательно указывается в маркировке упаковки. Металл шва, сваренного электродами типа Э42 имеет следующие технические характеристики:

• Предел прочности — 410 Мпа;
• Относительное удлинение — 22%;
• Ударная вязкость — 80 Дж/см2.

Шов, сваренный электродами Э46, имеет более прочные показатели:

• Предел прочности — 450 Мпа;
• Относительное удлинение — 20%;
• Ударная вязкость — 147 Дж/см2.

При изготовлении рутиловых электродов используется низкоуглеродистая сварочная проволка (СВ-08 или СВ-08А). На неё и наносится рутиловое покрытие. В маркировке таких электродов находится буква «Р», которая и указывает на тип покрытия. Как правило, после буквы «Р» всегда следуют две цифры:

• Первая указывает на то, в каких пространственных положениях можно производить сварку. Большинством рутиловых электродов можно варить в любом положении.
• Вторая указывает на тип сварочного тока: переменный или постоянный, его полярность и напряжение холостого хода.

Диаметр электродов

Э42А-УОНИ-13/45-3.0

-УД ———————————— Е432(5)-Б 1 0

Следующим в маркировке прописывается диаметр металлического стержня. Значение указывается в миллиметрах с десятыми долями, через запятую. Сечение электрода подбирается исходя из толщины свариваемых заготовок и сварочного тока. Слишком тонкие электроды будут быстро сгорать и разбрызгивать присадочный металл, а слишком толстые создадут дополнительное сопротивление и сделают сварку некачественной из-за малой глубины проплавления.

Маркировка

В зависимости от производителя и конкретного вида изделий маркировка упаковок может несколько отличаться. Однако большинство рутиловых электродов маркируются практически одинаково. Рассмотрим подробнее на примере маркировки электродов МР-3.

На их упаковке можно увидеть следующую маркировку: Э 46 –МР-3–УД Е 430 (3)-Р26.

Разберём всё по порядку:

1. Э46 — указывает на тип согласно ГОСТу. Это означает, что данная модель предназначена для сварки низколегированных и углеродистых сталей. Предел прочности при разрыве — 46 кгс/мм2.
2. МР-3 — марка от производителя.
3. У — обозначает назначение электрода. Для сварки углеродистых сталей, предел прочности при растяжении — 60 кгс/мм2.
4. Д — коэффициент толщины покрытия (толстое).
5. Е — международная маркировка. Обозначает тип электрода с плавящимся покрытием.
6. 43 — прочность при растяжении (430 Мпа).
7. 0 — показатель относительного удлинения (20%).
8. (3) — показатель температуры -20оС. Это минимальная температура, при которой металл шва сохраняет ударную вязкость не меньше 34 Дж/см2.
9. Р — тип покрытия. В нашем случае — рутиловое.
10. 2 — показывает, в каких положениях можно проводить сварочные работы. Этот показатель обозначает, что варить можно в любом направлении, кроме вертикального «сверху-вниз».
11. 6 — для качественной работы нужно использовать ток обратной полярности, постоянный. Напряжение холостого хода должно быть примерно 70В.

[ads-pc-2][ads-mob-2]

Группа индексов

Иногда в маркировке присутствует дополнительное обозначение, прописываемое под горизонтальной чертой.

Э42А-УОНИ-13/45-3.0-УД ———————————— Е432(5)

-Б 1 0

Цифра 4

указывает на устойчивость сварного шва к коррозии. Всего существует пять ступеней (0/2/3/4/5) — чем выше число, тем лучше. В нашем примере цифра 4, что говорит о высокой защите шва от ржавчины при последующей эксплуатации.

Цифра 3

относится к максимальной температуре, при которой сохраняется жаропрочность соединения. Всего бывает 9 вариантов, где 1 — 500 градусов, а 9 — свыше 850 градусов. В нашем случае 3 — шов выдержит нагрев до 560-600? С без потери свойств.

Цифра 2

— предел рабочей температуры шва. Тоже имеет 9 уровней с показателем от 600 до 1100 градусов. В нашем примере 2 указывает на пределе в 650? С, после которого в металле начнутся изменения.

Значение взятое в скобки (5) — количестве ферритной фазы в шве. Индекс подразделяется на 8 уровней с процентным содержанием от 0.5-4.0% до 10-20%. При нашем показателе 5 содержание ферритной фазы колеблется от 2.0 до 8.0%.

Такая группа индексов указывает сразу не несколько характеристик. Обычно, она пишется на упаковках электродов, предназначенных для работы с низколегированными и легированными металлами.

Физико-химический состав

В зависимости от производителей и разновидных модификаций, состав рутилового покрытия может немного отличаться. Однако в большинстве случаев состав следующий:

• Концентрат рутила (диоксид титана) — 48%.
• Полевой шпат — 20%.
• Ферромарганец — 15%.
• Магнезит — 15%.
• Декстрин — 2%.

Некоторые виды электродов могут содержать также дополнительные элементы: например, целлюлоза. Такие покрытия маркируются буквами «РЦ», что расшифровывается как «рутилово-целлюлозное покрытие».

Рутиловые электроды: применение

Благодаря своим прекрасным качествам рутиловые покрытия широко применяются в различных условиях и считается одним из наиболее практичных видов. Перечислим основные варианты применения, в которых электроды этого типа отлично справляются со своей задачей:

• Сварка конструкций из низкоуглеродистой стали. Химический состав покрытия позволяет эффективно работать с черными и низколегированными металлами. В таких случаях шов получается ровный и без трещин.

•
  Сварка трубопроводов. Отлично подходят для ремонта труб, которые проводят жидкости. В таком случае сложно полностью осушить рабочую поверхность металла. Однако сварочная дуга рутиловых электродов горит стабильно даже при попадании капель воды в зону горения.
• Широко применяются для ремонта деталей или инструментов, которые со временем истираются. Рутиловые электроды позволяют максимально эффективно наплавлять шов значительной толщины. За счёт небольшого разбрызгивания достигается экономия материала.

Электроды с рутиловым покрытием: плюсы и минусы

По сравнению с другими типами покрытий, рутиловое обладает рядом преимуществ:

• Стойкость шва. Сваренный металл не подвержен появлению холодных или горячих трещин.
• В противовес кислому покрытию, сварочная дуга рутилового горит при переменном токе так же интенсивно, как и при постоянном.
• Легко обрабатывать участки, где нужны короткие швы. Если основное покрытие требует непрерывного ведения шва, так как сварочную дугу сложно повторно разжигать, то с рутиловыми всё проще. Дуга легко зажигается, при этом с кончика стержня не нужно счищать нагар.
• Подготавливать рабочую поверхность не обязательно. Другие типы электродов чувствительны к окислениям и ржавчине, что приводит к непрочному шву. Рутиловые электроды позволяют сформировать стабильный и стойкий шов независимо от качества поверхности.
• После сварки шлак легко отделяется, а поверхность шва практически не нуждается в шлифовке.

Есть и недостатки:

• Подойдут не для всех конструкций. Небольшой диапазон металлов, с которыми можно использовать этот тип покрытия, накладывает определённые ограничения на их эксплуатацию. Для сварки высокоуглеродистой стали такие электроды нельзя использовать.
• Свойства резко ухудшаются при повышении напряжения тока. Поэтому придётся следить за соответствием номинальному показателю.
• Нужно проводить подготовительные работы — просушку и прокалку.

[ads-pc-4][ads-mob-4]

Пространственное положение

Указывает, для каких положения в пространстве предназначены электроды. Игнорирование этой части маркировки приводит к плохому провару, прожогам, повышенному расходу металла на разбрызгивание и каплепадение. Всего существует четыре варианта индекса:

Э42А-УОНИ-13/45-3. 0-УД ———————————— Е432(5)-Б 1

0

1. универсальные для всех положений (как в нашем примере).
2. для всех положений, кроме вертикального сверху-вниз.
3. оптимально варят по горизонтали на вертикальной поверхности. Не предназначены для потолочной сварки.
4. для нижних угловых, тавровых и обычных соединений.

Лучшие марки электродов с рутиловым покрытием

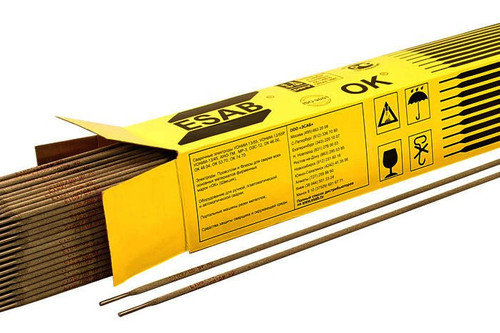

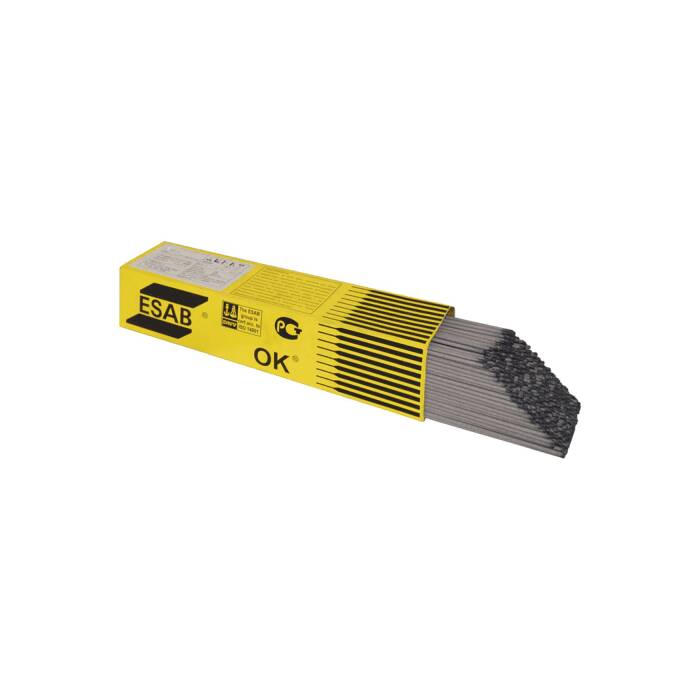

ESAB-SVEL OK 46.00

Производятся в России шведским концерном ESAB. Эта модель является одной из лучших в своей категории и обладает следующими преимуществами:

• Низкие требования к предварительной подготовке. Даже отсыревшие изделия можно прокаливать при температуре 70-90оС.
• Не боятся влаги. Дуга стабильно горит при контакте с увлажнённой поверхностью.
• Минимальный порог необходимого тока, который нужен для уверенного горения, значительно ниже, чем у других видов электродов.
• Формируют прочный и ударостойкий шов.

Lincoln Electric Omnia 46

Производятся американской фирмой Lincoln Electric, которая выпускает электросварочную продукцию ещё с 1927 года. Электроды отличаются доступной ценой и являются отличным выбором для новичков. Сварочная дуга не требует точного контроля — при небольшом её удлинении не теряется стабильность горения.

При эксплуатации Omnia 46 выделяется относительно небольшое количество искр. Прочный шов позволяет использовать их для сварки ответственных конструкций (например, трубопроводов, работающих под высоким давлением).

ОЗС-12

Электроды этой марки имеют сертификат НАКС, который позволяет применять их для сварочных работ на ответственных и опасных объектах. Среди преимуществ марки:

• Шов ведётся легко и ровно, даже без особого мастерства сварщика.
• После остывания на поверхности остаётся тонкая шлаковая корочка, которая легко отделяется.

Но есть и недостаток. Несмотря на то, что обычно рутиловые покрытия не восприимчивы к влаге, электроды этой марки чувствительны к отсыреванию. Отсюда вытекают дополнительные требования по хранению, прокалке (при температуре 150оС перед каждым использованием), а также очистке сварочной ванны от крупных загрязнений.

МР-3

Электроды типа МР-3 — одни из самых распространённых. Бренду «Ресанта» удалось сохранить все достоинства рутилового покрытия и избежать недостатков, которые встречаются у других производителей изделий этого типа.

МР-3 легко разжигаются, формируют прочный и ровный шов, эффективно работают с разным током. Недостатком является повышенная чувствительность к влаге. Перед применением их необходимо прокаливать не менее часа при температуре 150-170оС.

Преимущества и недостатки покрытия

При горении целлюлозные электроды выделяют большой объем газов, включая оксид углерода. Сварочная ванна надежно защищена от контакта с воздухом. Электрическая дуга имеет слабоокисленную атмосферу, в которой восстанавливается кремний. Чтобы он не попал в шов и не образовал раковины, кремний раскисляют марганцевой рудой, вводят ее в качестве добавок в обмазку.

Положительные свойства и характеристики целлюлозных покрытий:

• сварка током переменным и постоянным;
• дуга легко загорается;
• высокая производительность, до 50 мм/мин;
• отсутствие вредных испарений;
• любое положение шва;
• шлак легко отделяется;
• не образуются непровары;
• корневой шов чистый;
• глубоко проплавляет свариваемый материал.

При сварке трубопроводов многослойным швом целлюлозные электроды применяются для наложения нижнего слоя для формирования корневого валика с обратной стороны.

Высоколегированные стали, особенно хромоникелевые с низким содержанием углерода, варят после прогрева места стыка до 200 ⁰C, чтобы избежать холодных трещин.

К недостаткам относятся:

• сильное разбрызгивание, теряется до 15 % металла;
• повышенное количество кислорода в металле шва;
• образование подрезов;
• шов образуется крупночешуйчатый;
• при малой скорости сварки образуются прожоги и перегрев.

Сварка целлюлозными электродами отличается сильным треском, характеризующим разбрызгивание.

Рисунок 2 — Разбрызгивание при сварке с целлюлозным покрытием

Концентрация целлюлозы в обмазке высокая. Температура прокаливания не должна превышать 120 ⁰C, лучше использовать более низкую – 110 ⁰C. Влага плохо испаряется. Не допустить намокания обмазки можно только при правильном хранении электродов. Их складируют в сухом помещении с относительной влажностью воздуха менее 50 % и температурой выше +15 ⁰C. Не допускается резкий перепад температуры. После прокаливания электроды, имеющие целлюлозное покрытие, хранят в сушильных шкафах при 80 ⁰C. Для транспортировки используют термопеналы.

Сварка электродами с рутиловым покрытием

Несколько нюансов, которые необходимо учитывать при проведении сварочных работ:

• Проверьте, из какого материала сделан электрод. И сейчас речь не о покрытии, а о самом стержне. Для достижения максимально качественного шва металл стержня должен совпадать с металлом конструкции, которая сваривается.
• Важно также учитывать толщину электродов. Она должна соответствовать толщине металла конструкции, хотя может и быть толще или тоньше, что компенсируется силой тока и мастерством сварщика.

Видео

Посмотрите парочку роликов, где умелец делится опытом работы именно рутиловыми электродами.

Что такое переменный ток в сварке

Плохо это или хорошо, какой ток лучше? Переменный или постоянный? Однозначного ответа вам не даст никто.

Классификация сварки.

Для начала лучше разобраться с особенностями процессов при переменном токе, они следующие:

• Поведение дуги оставляет желать лучшего: при переменном напряжении она самая нестабильная.
• Сварочный шов не самого высокого качества из-за отклонения от оси сварочной дуги.
• Если дуга гаснет, то возобновить ее горение можно только при повышении напряжения.
• Металл разбрызгивается в значительной степени.

При всех этих сложностях оборудование, необходимое для сварки переменным током, является простым и недорогим. Это, прежде всего, трансформаторы – аппараты, которые по-прежнему весьма популярны среди мастеров сварки.

Казалось бы, что электроды для переменного тока должны постепенно терять свою актуальность: ведь на рынке появилось множество выпрямителей – недорогие и с удобными для работы небольшими габаритами. Тем не менее, эти расходники по-прежнему востребованы на многих производствах и в кустарных мастерских.

Большая часть марок универсальна, что также чрезвычайно устраивает отечественных сварщиков старшего поколения.

Если разобраться, лучшие расходники для «переменки» имеют и показывают очень серьезные производственные плюсы. Прежде всего это касается получаемой электрической дуги: это ее стойкость и легкий поджиг. Еще одной особенностью таких электродов является низкий уровень разбрызгивания металлов во время сварки.

Сварочный трансформатор

Диаметр электродов и толщина стали.
Для осуществления сварки с помощью трансформатора необходимые следующие обязательные элементы конструкции:

• Обмотки первичная и вторичная. Первичная – из специального изолированного провода, на вторичной обмотке изоляции нет.
• Магнитный провод.
• Винт для контроля положения двух обмоток и изменения расстояния между ними.
• Защитный корпус для всего агрегата.
• Рукоятка винта, ходовая гайка.
• Вентилятор и другие элементы в зависимости от модели трансформатора.

Несмотря на то, что многие профессионалы сварки расценивают трансформаторы как оборудование «уходящего поколения», на рынке они представлены в виде широкой линейки моделей самого разного значения и для кошельков любой толщины.

Трансформаторы различаются по следующим критериям:

• габаритам и весу;
• силе тока на выходе;
• уровню напряжения на выходе при холостом ходе;
• объему потребляемого электричества;

Сварочный генератор

Он оценивается как самостоятельный аппарат, необходимый для работы, если нет полноценного сетевого электричества.

Маркировки электродов.

Устройство генератора включает в себя обязательные конструкционные элементы:

• Важнейшая часть – преобразователь состоит из электрогенерирующего элемента с двигателем переменного напряжения. Они обеспечивают изменение показателей тока.
• Приводной двигатель внутреннего сгорания.
• Индикатор для мониторинга и фиксации силы тока.
• Переключатели режимов.
• Специальный прерыватель цепи.
• Регуляторы силы тока и поведения электрической дуги.
• Клеммы для подключения кабелей и выходы ан 230В.

Такого рода генераторы выпускаются в двух вариантах:

1. Коллекторные генераторы.
2. Вентильные генераторы.

Главными преимуществами газового генератора в сравнении с другими аппаратами для сварки являются:

• Компактность и, следовательно, высокая мобильность.
• Удобство, относительная дешевизна, бесшумность.
• Широкая функциональность и высокая надежность.
• Достаточно высокие технические характеристики.

Прокалка электродов с рутиловым покрытием

Электроды этого типа нуждаются в предварительной прокалке перед использованием. Распространенные требования к прокалке: не менее часа в печи при температуре до 350оС.

Это общие требования, а точные указания зависят от конкретной марки. Некоторые модели слабо чувствительны к влаге и могут прокаливаться при относительно невысоких температурах (до 90оС), или же вовсе не нуждаться в прокалке. Хотя есть марки, которые могут отсыревать и терять свои свойства. Точный режим прокалки указывается производителем.

Чем хороши рутиловые электроды? Есть ли плюсы!

содержание видео

Рейтинг: 4.0; Голоса: 1

Чем хороши рутиловые электроды? Есть ли плюсы! Sergey: Добрый день, спасибо за видео.
Рутиловые электроды 2мм больше подходят для сварки 1. 5мм труб стальных с алюм покрытием (выхлоп, чем 2мм обычные электроды?
Заказал себе на пробу за 290р/0, 9кг. = Электрод сварочный рутиловый (2 мм; 0. 9 кг) QUATTRO ELEMENTI 770-414
Варю тройкой на даче 1. 5-3мм стальные профили — беседка, подставки под бочки, версак и т. д.. 1. 5мм варить мне сложновато электродом 3мм, но приноровился.
Полуавтомата нет, покупать его +баллон = 25+тр для сварки выхлопа раз в 2-3 года — дорого. А платить по 1. 5-2тр сервису ремонта глушителей за замену одного элемента (резонатор/глушитель/гофра) не хочется.
Брать полуавтомат в аренду за 1. 2тр в день, тоже нет экономического смысла для сварки выхлопа только себе на одно авто.

Дата: 2020-11-18

← Как начинающему сварщику приварить арматуру к плоскости в нижнем положении!

Основная причина появления непроваров и способ их устранения! →

Похожие видео

Все ХВОЙНЫЕ РАСТЕНИЯ в моем саду.

• Супер — Отпуск на Даче

Белая морковь — подарок для вашей печени! Кому противопоказана оранжевая морковь? Морковь уайт сатин

• Иван Русских

Запишите, чтобы не забыть! Какие удобрения вносить в почву осенью, в сентябре?

• Во саду ли в огороде

ПОСАДКА РОЗ. Сажаю розы из посылки с открытой корневой системой. Результат посадок через 2 года!

• Супер — Отпуск на Даче

ОБРЕЗКА ЛИЛИЙ на зиму? Как правильно обрезать? Как замульчировать и подготовить к зиме?

• Супер — Отпуск на Даче

Самый вкусный рецепт капусты! Квашеная капуста с помидорами на зиму

• Во саду ли в огороде

Комментарии и отзывы: 9

QSism
а говорят рутил херово подходит для температур, типо монгал, не? короче я (полный чяйник, опыт сварки 2 кг) попробовал самые дешманские и похоже галимые уони, которые хер зажжош, с которых песок сыпетса, и обмаска трескаетса по длине так что пол електрода выкидуетса (спалил их 10 штук, и то нет желанея варить рутилом.

правда сварочник 90 В на ХХ. еслиб научитса подберать правильно ток — в задницу тот рутил, только для прифаток и резки. ну или для ржавово гавна

Serger
Я тренируюсь УОНИИ так как их много у меня и я знаю где их взять бесплатно. А ещё мне один знакомый сварщик сказал что если я научусь варить УОНИИ то остальными другими точно уже буду уметь. Ещё до недавнего времени у нас в магазине только АНО 21 и продавались поэтому выбирать особо не приходилось. Сейчас пойду до того самого знакомого сварщика он обещал мне ЛБ52 дать. Тоже говорит хорошие электроды но под них металл нужно зачищать.

Вячеслав
Рома, привет! Есть у тебя подробное видео про сварку рутилом мр3? Не могу научиться варить этими электродами, на швы смотреть страшно! Варю уонии 13/55 во всех положениях, кроме вертикала сверху вниз и с отрывом, короче проблем нет, швы нормальные! Подрабатывал сварщиком, варил технику(лесовозы манипуляторы) там варили уонями, натаскал домой электродов мр3 (120кг, лежат уже третий год без дела, делаю ими только прихватки)

крен
Всем привет. Подскажите кто в теме. Купил ресанту 160к для домашних мелких редких нужд. Вопрос: какой размер и покрытие электродов нужно взять, чтоб были какбы универсальные под всё? Какой приблизительно ток под них нужно установить? И какую более менее не дорогую и относительно нормальную маску взять? Может что то не корректно спросил, пока лось в этом деле. Заранее благодарен.

Эмиль
Роман привет! подскажи пжл варю трубы отопления на стояке подачи идёт 50я труба заглушеная в прошлом году хочу перейти на ПП трубы так вот сделал отверстие под 32 ю резьбу, сварка в нижнем положении в углу комнаты, какие есть нюансы сварки чтоб не шлаковал стык? откуда начинать варить? как держать электрод?

MonoOREL
Учится начинать лучше одновременно и рутилом и основными. Во первых сварщик видит разницу, оба эти два вида электрода нужны для своих задач. Во вторых не придётся переучиваться переходя с одного на другой. Так что споры какие электроды лучше это ниочём, каждые для своих задач.

Александр
Подскажите какие электроды лучше использовать при сварке профильной трубы 3 мм для лестнице чтоб потом зашлифовать швы. Сам то я учился на сварщика лет так 10 назад но практики маловато поэтому даже в электродах толком не разбираюсь. Короче чайник. СПАСИБО

QSism
определенно рутил фтопку. сварил 2 жэлезки толщина дето меньше 2 мм (1. 5=1. 7) уонем БЕЗ ВСЯКОГО ОДРЫВА и без намекка на прожог. илектрот 2. 5 мм марки FRUNZE (кергизкие чтоле) потому как все видно чо ты делаеш. а в рутиле хер. рутил для коротких швов иле по говну

Евгений
Теперь понимаю почему не получилось варить, электроды УОНИ в заначке лежат. Весной попробую электроды с рутиловым покрытием. А то подумал что Сварка это не моё. Даже не знал что электроды все разные, думал только диаметр подобрать и все дела.

Лучшие электроды с основным покрытием

Лучшие электроды с основным покрытием — рейтинг
Сегодня российская электродная продукция мало чем уступает зарубежной. Рынок наполнился электродами отечественного производства, хотя некоторые сварщики до сих пор отдают предпочтение иностранным маркам.

При этом чтобы получить по-настоящему качественный шов, нужно знать, какими электродами варить, и для какого сварочного аппарата они подходят. К инверторам для сварки подходят любые электроды, а вот для аппаратов, которые работают на переменном токе, далеко не все.

Лучшие электроды с основным покрытием

Рассматриваемые в данной статье электроды с основным покрытием, применяются для сварки постоянным током. При сгорании они выделяют много углекислого газа, который служит в качестве защиты сварочной ванны.

Используются такие электроды для сварки ответственных конструкций, обеспечивая при этом качественное и надёжное соединение. Однако не обойтись и без ложки дёгтя, поскольку электроды с основным покрытием имеют повышенную чувствительность к влаге. Варить такими электродами, когда они отсыреют, становится проблематично.

Рассмотрим самые популярные электроды с основным покрытием, которые отличаются повышенным качеством.

Отличительные черты

Электроды рутил имеют ряд положительных характеристик, которые выгодно отличают рутиловые и основные электроды. Вот некоторые отличия:

1. Нетоксичность газа при сварке.
2. Сильное горение дуги даже при перепадах напряжения в сети.
3. Минимальное разбрызгивание с минимальной потерей металла.
4. Шов – аккуратный, надежный, качественный с мелким рисунком.
5. Швы не сгибаются и не ломаются впоследствии.
6. Легко отделить шлаковую корку.
7. Позволяет производить сварку в любом положении – как вертикально, так и горизонтально.

Важно! Из-за состава рутиловые электроды при сварке способствуют увеличению вязкости металла, что предотвращает на шве деформации, пористость и трещины.

Электроды Kobelco LB-52U

Kobelco LB-52U — электроды, которые производятся в Японии, одним из крупнейших концернов страны Kobe Steel, Ltd. Основное назначение этих электродов с основным покрытием, это сварка низкоуглеродистой стали, там, где невозможно использовать двухстороннюю проварку металла (сварка трубопроводов).

Вследствие этого, электроды Kobelco LB-52U отличаются не только возможностью создания пластичного шва, но и очень малым количеством шлака. Сварочный шов, образуемый электродами LB-52U, не имеет раковин, и других дефектов, которые остаются после обычных электродов.

Прочность сварочного шва, достигает 588 Н/мм², что является достаточно высоким показателем. Единственный недостаток электродов Kobelco LB-52U, это, как было сказано выше, чрезмерная подверженность во влажной среде. Поэтому для того чтобы нормально варить данными электродами, их нужно будет обязательно прокалить. Температура прокалки электродов с основным покрытием (Kobelco LB-52U), не менее 300 градусов.

Рутиловые электроды: применение

Благодаря своим прекрасным качествам рутиловые покрытия широко применяются в различных условиях и считается одним из наиболее практичных видов. Перечислим основные варианты применения, в которых электроды этого типа отлично справляются со своей задачей:

• Сварка конструкций из низкоуглеродистой стали. Химический состав покрытия позволяет эффективно работать с черными и низколегированными металлами. В таких случаях шов получается ровный и без трещин.

•
  Сварка трубопроводов. Отлично подходят для ремонта труб, которые проводят жидкости. В таком случае сложно полностью осушить рабочую поверхность металла. Однако сварочная дуга рутиловых электродов горит стабильно даже при попадании капель воды в зону горения.
• Широко применяются для ремонта деталей или инструментов, которые со временем истираются. Рутиловые электроды позволяют максимально эффективно наплавлять шов значительной толщины. За счёт небольшого разбрызгивания достигается экономия материала.

Электроды ОЗЛ-8 (ЛЭЗ)

Основное назначение электродов ОЗЛ-8, это сварка нержавеющих сталей с высоким процентом никеля и хрома. Сварка электродами ЛЭЗ ведётся на постоянном токе обратной полярности. Созданный шов отличается высокой стойкостью к коррозии, а также достойными прочностными показателями.

Здесь, как и при сварке, предыдущими электродами с основным покрытием, образуется малое количество шлака. К тому же, шлак практически сразу же отделяется от поверхности остывшего сварочного шва. Что не менее важно, при остывании шов не растрескивается. При этом все же не следует допускать резкого охлаждения сварочного шва, чтобы не допустить снижение прочности соединения.

Состав и назначение

Рутиловые электроды, как и все остальные, состоят из стержня-сердцевины и покрытия. Стержень у всех состоит из металла, а вот покрытие – разное. В нашем случае это – рутил, именно покрытие придает материалам вязкость, определенные свойства, которые влияют на качество и внешний вид шва. Рутиловое покрытие электродов — это равномерное нанесение на металлическую основу порошкообразного вещества, состоящего из элементов:

• оксид титана;
• закись железа;
• декстрин;
• полевой шпат;
• щелочные компоненты;
• алюмосиликаты;
• магнезит;
• карбонаты;
• ферромарганец.

Такой состав рутилового покрытия способствует сварке разных материалов и образует после работ шов из низкоуглеродистого сплава, который отличается:

1. сверхнадежностью;
2. тонкостью;
3. применением к широкому спектру видов материалов, в том числе низкоуглеродистых и малолегированных металлов;
4. безопасностью.

Важно! Рутиловые электроды при сварке не выделяют опасные смеси и газы, как некоторые другие электроды, что важно для самого сварщика – он может работать без респиратора.

Электроды УОНИ 13-55

Пожалуй, самые популярные электроды с основным покрытием среди сварщиков. Основные преимущества УОНИ 13/55 связаны с высокой прочностью сварочного шва, а также с его стойкостью к различным нагрузкам. На вид, поверхность сварочного шва, полученного данными электродами, чем-то напоминает застывшее стекло.

Однако данная марка электродов не рекомендуется к использованию новичкам-сварщикам. При отсутствии должного опыта и сноровки, разжечь электроды УОНИ 13-55 очень сложно. После того, как сварочная дуга погасла, кончик электрода обволакивает расплавленная обмазка, что требует повторной зачистки электрода.

Тем не менее, научившись варить, многие понимают достоинства электродов УОНИ, и уже мало чему другому, отдают своё предпочтение.

Поделиться в соцсетях

Как отличить рутиловые электроды, какие марки и производители рутиловых электродов?

Как известно всем, в электроде можно выделить две составные части — сердцевина (металлический стержень из проволоки соответствующей марки) и покрытие (еще одно название — обмазка). Весьма часто именно покрытие и определяет качество электрода, являясь непреодолимой преградой для некоторых технологов при изготовлении качественных электродов.

Сейчас есть возможность приобрести электроды с особым покрытием — рутиловым (добавка титана оксида), которые обладают целым спектром преимуществ:

• газов токсического действия выделяется на порядок меньше, что немаловажно для сохранения здоровья сварщику;
• зажигаются они легче электродов с обычным покрытием, удерживают дугу лучше (при переменном токе), горение не только стабильное, но и сильное, позволяют проводить работы в плоскости как горизонтальной, так и вертикальной;
• минимизируют потери металла от возможного разбрызгивания, шов получается куда более качественным;
• шлак в виде корки отделить легче и, что весьма важно, повышается его щелочность из-за обилия карбонатов, что дает мало кремния с кислородом на выходе, а значит у металла повышается стойкость к трещинообразованию, увеличивается вязкость (ударная). Водорода тоже будет меньше, что означает уменьшение количества пор;
• TiO2 в рутиловом типе покрытия позволяет без проблем образовать повторную дугу, причем без удаления препятствующей этому пленки, а все из-за полупроводниковых особенностей оксида титана — для него меньшее значение имеет непосредственный контакт металла стержня и свариваемой поверхности.

Есть, конечно, и некоторые особенности использования электрода с таким типом обмазки, не знание которых может свести на нет все их положительные особенности — сушка перед использованием обязательна, причем делают это при 200-тах градусах по Цельсию, не более, чем один час. Превышать, как температуру, так и время, категорически возбраняется, поскольку это однозначно приведет к появлению излишних пор в процессе сварки. Используют после температурной обработки только на протяжении суток. Режим подачи тока тоже очень важен, поскольку при высоких показателях (превышение номинальных) идет ухудшение сварочных свойств.

Теперь немного по составу — рутила (в среднем) тут 48%, 30% шпата полевого и по 15% магнезита с ферромарганцем, а также 2% оставшихся приходятся на декстрин. Стержень электрода по массе в два раза больше покрытия. По самым распространенным маркам, рутиловые электроды представлены таким вот рядом — АНО-21, ОЗС-4 и 6, ЗРС-1 и 2, МР-3 и АНО. Далее по маркировке (смотреть нужно на этикетке в полном названии электрода) — рутиловый тип покрытия обозначается соответствующей буквой — «Р», а если покрытие имеет смешанный тип, то добавляется еще буква другого покрытия, например — РЦ обозначает, что обмазка имеет целлюлозно-рутиловое покрытие:

Критерии выбора:

• стержень по составу должен совпадать (или быть сходным) с тем металлом, который сваривается;
• толщина непосредственно электрода также должна подходить для металла, по крайней мере превышая ее не более 1 мм;
• если подобрать сложно, то следует обратить внимание на тот факт, что подобные казусы решаются с помощью подбора нужного флюса.

По нюансам использования, которые напрямую могут зависеть от толщины самого электрода:

По ценам:

Состав

Рутиловые электроды делают из различных видов сварочной проволоки и покрывают ее флюсом из оксида титана состава TiO2.

Отличительной особенностью флюса является наличие органического газозащитного компонента в его составе. В связи с этим перед применением стержни должны быть обязательно просушены.

Наличие влаги в покрытии приведет к наводороживанию соединения.

Отличить этот тип электрода от других по маркировке достаточно просто. Марки имеют в своем обозначении букву «Р» свидетельствующую о типе флюса. Так что эти сварочные электроды можно без труда отличить от других и не ошибиться.

Билеты экзамена для проверки знаний специалистов сварочного производства 1 уровень

БИЛЕТ 5

ВОПРОС 1. Что такое сварка плавящимся электродом?

1. Дуга горит между свариваемым изделием и плавящимся электродом или электродной проволокой.

2. Сварочная ванна защищается газом и шлаком, которые образовались в процессе плавления основного и сварочного материалов.

3. Электрод плавится за счет тепла дуги или газового пламени.

ВОПРОС 2. Какой буквой русского алфавита обозначают вольфрам и ванадий в маркировке стали?

1. Вольфрам — Г, ванадий — В.

2. Вольфрам — В, ванадий — Ф.

3. Вольфрам — К, ванадий — Б.

ВОПРОС 3. Электроды каких марок имеют рутиловое покрытие?

1. УОНИИ 13/45, СМ-11.

2. АНО-3, АНО-6, МР-3.

3. АНО-7, АНО-8.

ВОПРОС 4. Чему равно общее напряжение нескольких одинаковых источников ЭДС, соединенных последовательно?

1. Напряжению одного из соединенных источников ЭДС.

2. Частному от деления произведений напряжений соединенных источников ЭДС на сумму их напряжений.

3. Алгебраической сумме напряжений источников ЭДС.

ВОПРОС 5. Какой частоты переменного тока, вырабатывают электростанции в России?

1. Переменный ток с частотой 100 Гц.

2. Переменный ток с частотой 60 Гц.

3. Переменный ток с частотой 50 Гц.

ВОПРОС 6. Укажите величину зазора между свариваемыми кромками элементов толщиной до 5 мм по ГОСТ 5264-80?

1. 1-2 мм.

2. 3-4 мм.

3. 5-6 мм.

ВОПРОС 7. Для какой группы сталей применяют при сварке электроды типов Э38, Э42, Э42А, Э46, Э46А?

1. Для сварки теплоустойчивых низколегированных сталей.

2. Для сварки углеродистых конструкционных сталей сталей.

3. Для сварки низколегированных конструкционных сталей.

ВОПРОС 8. Что обозначает в маркировке электродов буква «Э» и цифры, следующие за ней?

1. Марку электрода и номер разработки.

2. Завод-изготовитель и номер покрытия.

3. Тип электрода и гарантируемый предел прочности наплавленного ими металла в кгс/мм2.

ВОПРОС 9. Влияет ли род и полярность тока на величину проплавления при РДС?

1. Влияет незначительно.

2. Не влияет.

3. Влияет существенно.

ВОПРОС 10. Как влияет длина дуги на ширину шва?

1. Не влияет.

2. С увеличением длины дуги ширина шва уменьшается.

3. С увеличение длины дуги ширина шва увеличивается.

ВОПРОС 11. В каких условиях рекомендуется хранить электроды?

1. В сухом отапливаемом помещении при температуре не ниже +15 и влажности воздуха не более 50 %.

2. В складском помещении при температуре выше 00С.

3. В ящиках, в упакованном виде.

ВОПРОС 12. Какие дефекты могут быть в сварном шве, если притупление кромок превышает рекомендуемую величину?

1. Возможно появление непровара корня шва.

2. Возможно появление холодных трещин.

3. Возможно появление пористости.

ВОПРОС 13. С какой целью источники питания сварочной дуги для ручной дуговой сварки имеют напряжение холостого хода выше, чем напряжение на дуге при сварке?

1. Для увеличения глубины проплавления в начале шва.

2. Для улучшения возбуждения дуги.

3. Для уменьшения разбрызгивания металла.

ВОПРОС 14. Какие углеродистые и низколегированные стали необходимо подогревать при сварке?

1. С эквивалентным содержанием углерода более 0,5 %.

2. С содержанием серы и фосфора более 0,05 % каждого.

3. С содержанием кремния и марганца до 0,5…1,5 % каждого.

ВОПРОС 15. Какие способы резки рекомендуется применять для подготовки деталей из аустенитных сталей?

1. Кислородная.

2. Кислородно-флюсовая, плазменно-дуговая, механическая.

3. Воздушно-дуговая

ВОПРОС 16. Что входит в понятие металлургической свариваемости металлов?

1. Влияние на свариваемость химического состава металла и отсутствие дефектов в результате химического взаимодействия элементов в сварочной ванне и кристаллизующемся металле шва.

2. Влияние на свариваемость способа сварки и возможность появления дефектов в результате воздействия термического цикла на сварочную ванну и кристаллизующейся металл шва.

3. Влияние на свариваемость объема сварочной ванны и кристаллизующегося металла шва.

ВОПРОС 17. Какие сварочные деформации называют остаточными?

1. Деформации, появляющиеся во время сварки.

2. Деформации, появляющиеся по окончании сварки.

3. Деформации, образующиеся под действием эксплуатационных нагрузок.

ВОПРОС 18. Допускаются ли трещины в сварных швах при сварке низколегированных сталей?

1. Допускается, если их длина не превышает толщины металла шва.

2. Допускается, если концы трещины после сварки заварить газовой сваркой.

3. Не допускаются.

ВОПРОС 19. Какой род тока более опасен при поражении человека электрическими токами при напряжении 220В?

1. Переменный ток 50 Гц.

2. Постоянный ток.

3. Ток высокой частоты.

ВОПРОС 20. Какими индивидуальными средствами должен обеспечиваться сварщик при выполнении потолочной сварки?

1. Поясом безопасности.

2. Беретом и рукавицами.

3. Нарукавниками, шлемом и пелеринами.

Для перехода на следующую страницу, воспользуйтесь постраничной навигацией ниже
Страницы: 5

Целлюлозное покрытие электродов

Целлюлозное покрытие (обозначается по ГОСТ 9466-75 буквой «Ц») создается на основе органических соединений (до 50%) – целлюлозы, муки, крахмала, обеспечивающих газовую защиту. Для шлаковой защиты в небольшом количестве применяются рутиловый концентрат, мрамор, карбонаты, алюмосиликаты и другие вещества. На сварном шве образуется тонкий слой шлака. Легирование наплавленного металла выполняется легирующими добавками стержня, а также за счет добавления в покрытие ферросплавов и металлических порошков. В качестве раскислителей используют ферросплавы марганца. Металл шва по химическому составу соответствует полуспокойной или спокойной стали.

Преимущества сварочных электродов с целлюлозным покрытием:

• качественный провар корня шва;
• возможность сварки в труднодоступных местах в связи с малой толщиной покрытия;
• сварка во всех пространственных положениях.

Недостатки целлюлозного покрытия:

• повышенное разбрызгивание (до 15%) из-за небольшого количества шлакообразующих компонентов и высокого поверхностного натяжения расплавленного металла;
• повышенное количество водорода в металле шва.

Область применения электродов с целлюлозным покрытием – сварка первого(труднодоступного) слоя не поворотных стыков трубопроводов.

Также используются и смешанные покрытия: кислорутиловое (обозначается по ГОСТ 9466-75 буквами «АР»), рутилово-основное (обозначается по ГОСТ 9466-75 буквами «РБ»), рутилово-целлюлозное (обозначается по ГОСТ 9466-75 буквами «РЦ»), а также прочие (обозначаются по ГОСТ 9466-75 буквой «П»).

Обозначение покрытий сварочных электродов

Наиболее известные модели

В настоящее время в промышленности имеется премножество моделей электродов. Рутиловые электроды в равной степени очень распространены.

Проанализируем некоторые марки изделий с рутиловым покрытием, что в наибольшей степени известны.

Марка мгм 50к

Используя ручную дуговую сварку предпочтение отдают стержням именно такого типа, поскольку из-за их положительных сварочно-технических признаков достигается улучшение прочности шва.

Образование шлака отмечается в малых количествах, что уменьшает время на его отделение. Данная марка наиболее эффективно применять для работ с железом, которое предварительно невозможно очистить от грязи и ржи.

Отмечается ровне и спокойное горение дуги.

Марка aws e6013

Модели со стержнем типа aws e6013 наиболее эффективны и экономичны при сваривании низко углеродистой стали с использованием переменной и постоянной электрической энергии.

Стабильность горения дуги, которую можно поддерживать без особых усилий, способствует более рациональной работе.

Аналогия электродов типа aws e6013 с типом мгм 50к заключается в том, что последние также можно применять независимо от помещения или зоны работы.

Дополнительным преимуществом электродов со стержнем aws e6013 есть образование шлака, со значительной текучестью, что дает возможность достаточно легкого его удаления, это позволяет защитить сварочную ванную от поражения пагубными включениями.

Что такое рутиловый электрод?

Рутил — это минерал, состоящий в основном из диоксида титана . Рутиловые электроды, такие как E6013, E7014 и электроды из нержавеющей стали класса XXX-16, обеспечивают мягкую дугу с более легким проплавлением, чем электроды из целлюлозы. Шлак легко контролируется, а дуга легко зажигается и снова зажигается, что делает сварку более привлекательной. Что такое соглашение s104?

где я могу получить копию соглашения раздела 104.

В чем разница между основными и рутиловыми электродами?

Проволока с рутиловым флюсом обладает превосходной способностью к сварке в нерабочем положении . … Основные флюсовые проволоки используются, прежде всего, когда целью является достижение превосходных механических свойств металла сварного шва. Проволока с основным флюсом позволяет получать сварные швы с хорошей ударной вязкостью при низких температурах, даже при таких экстремальных температурах, как -100°C.

Какие бывают 4 типа сварочных электродов?

Обычно для сварки электродами используются электроды 6010, 6011, 6013, 7018 и 7024 с наиболее распространенными диаметрами от 1/8 до 5/32 дюйма. Каждый из этих электродов обеспечивает возможность сварки во всех положениях (кроме 7024).

В чем разница между электродами 7018 и 7016?

RE: E7016 & E7018 Электрод E7018 содержит железный порошок во флюсе, тогда как E7016 не содержит . Железный порошок увеличивает скорость осаждения, и впоследствии используется более высокая сила тока.

Что такое основные электроды?

Электроды с основным покрытием позволяют выполнять сварку во всех размерных положениях , преимущественно постоянным током DC+. Относительно высокая чистота металла шва позволяет использовать электроды с основным покрытием для сварки ответственных конструкций.

Когда вы будете использовать сварочный пруток 6013?

Электрод 6013 часто используется в ситуациях, когда электрод включает в себя неправильные или короткие сварные швы, требующие изменения положения , поскольку он обеспечивает очень стабильную дугу и гладкую поверхность.

Является ли рутил флюсом?

Эффект пестроты рутилового синего цвета хрупкий. Нужна правильная текучесть расплава, правильная химия и правильное охлаждение (во время обжига). … Слева Boraq использовался в качестве флюса (это борат кальция, который также легко плавится, но не так низко, как фритта). Он также содержит значительное количество MgO.

Какой самый твердый сварочный пруток?

Metal Web News утверждает, что сварочные прутки 6011 способны производить сварные швы с минимальной прочностью на разрыв 60 000 фунтов на квадратный дюйм. Сварочные стержни 7018 обеспечивают более прочные сварные швы с минимальной прочностью на разрыв 70 000 фунтов на квадратный дюйм.

Какой самый распространенный сварочный пруток?

Наиболее распространенными при сварке стержнями являются 7018, 7014, 6013, 6011 и 6010 . На примере стержня 7018 можно определить прочность стержня на растяжение по первым двум числам. Цифры представляют собой фунты на квадратный дюйм (psi), которые может выдержать полученный сварной шов.

Какой пруток легче всего сваривать?

Электроды E7018 содержат густой флюс с высоким содержанием порошка и являются одними из самых простых в использовании электродов. Эти электроды обеспечивают ровную, тихую дугу с минимальным разбрызгиванием и средним проплавлением дуги. Многие сварщики используют электроды E7018 для сварки толстых металлов, таких как конструкционная сталь.

Является ли E7016 электродом с низким содержанием водорода?

2 кг – 3,2 мм E7016 Стержневые электроды с низким содержанием водорода E7016 – это непревзойденный электрод с покрытием для сварки корневого шва проплавлением или односторонней сварки корневого шва с проплавлением. … Электроды E7016 обеспечивают превосходную устойчивость к растрескиванию благодаря меньшему количеству диффундирующего водорода в металле сварного шва.

Что означает E7016?

1 означает возможность сварки во всех положениях, а последняя цифра 8 означает, что этот материал покрытия электрода является низководородным с железным порошком, а 6 означает, что этот электрод является только низководородным с калием . Спасибо.

Что означает E7018 в сварочном электроде?

Буква «E» в обозначении электрода E7018 указывает на инструмент, используемый для процесса дуговой сварки . 70 означает, что он делает сварные швы очень прочными (70 000 фунтов на квадратный дюйм). 18 означает две вещи: «1» означает, что электрод можно использовать в любом положении, а «18» означает низкое содержание водорода и обычно постоянный ток.

Что такое рутил при сварке?

Рутил — это минерал, состоящий в основном из диоксида титана . Рутиловые электроды, такие как E6013, E7014 и электроды из нержавеющей стали класса XXX-16, обеспечивают мягкую дугу с более легким проплавлением, чем электроды из целлюлозы. Шлак легко контролируется, а дуга легко зажигается и снова зажигается, что делает сварку более привлекательной.

Для чего используются рутиловые сварочные прутки?

Рутиловые электроды можно использовать для сварки во всех положениях, кроме положения вертикально вниз . Осаждение можно улучшить за счет добавления порошка железа, что приводит к осаждению большего количества металла при том же токе.

Что означает электрод 6013?

Таким образом, номер E6013, написанный на электроде, указывает на то, что это электрод из мягкой стали с покрытием из флюса на основе рутила и калия с минимальной прочностью на растяжение 62 000 фунтов на квадратный дюйм, обеспечивающий проникновение света , который можно использовать во всех положениях сварки, кроме вертикального вниз.

Подходят ли удилища 6013?

Правда, его можно использовать для сварки тонких материалов, и это хороший сварочный пруток для тренировок, с которым можно прощать ошибки, но что в этом плохого? С другой стороны, E 6013 оставляет сильное шлаковое образование и имеет относительно неглубокое проникновение, если его неправильно использовать. … Да, верно, корень проходных сварных швов .

Какой предписанный ток для электрода 6013?

ДИАМЕТР (мм)5.0ДЛИНА (мм)400Current AmpFlat 150 – 220 Вертикальный и потолочный125 – 190

Рутил – это расщепление или излом?

Рутил Спайность{110} хорошая, {100} умеренная, разделение на {092} и {011} Излом Неравномерный или почти раковистый Твердость по шкале Мооса 6,0–6,5 Блеск от адамантинового до субметаллического

Растворим ли рутил в воде?

Расчетная растворимость рутила, анатаза и Ti(OH) 4 в водном растворе при 20-320 °C представлена ​​на рис. 1 (сплошные линии). Растворимость рутила является довольно низким значением и колеблется от 2 × 10–6 при 20 °C до 2 × 10–4 моль/кг при 320 °C. … …

Что такое рутиловая руда?

Физические свойства рутила Химическая классификация Оксид Химический состав Оксид титана, TiO2 Кристаллическая система Тетрагональный Использование Титановая руда, пигменты, инертное покрытие на сварочных стержнях

Является ли 6011 хорошим сварочным стержнем?

Сварочная проволока 6011 полезна для работ, требующих глубокого провара , независимо от положения или настройки сварщика. Это прочный универсальный сварочный пруток. Поскольку это железный стержень, он подходит для большинства видов железа и мягкой стали. С удилищами 6011 вы справитесь практически с чем угодно.

Почему 6010 такой сложный?

Современные аппараты для электродуговой сварки не используют электроды E6010, поскольку у них нет необходимых компонентов для стабилизации агрессивной дуги, создаваемой этими электродами. Все сварочные аппараты должны иметь большие катушки индуктивности, достаточное выходное сварочное напряжение, а инверторные сварочные аппараты должны иметь подходящее программное обеспечение для выполнения всей процедуры.

Что лучше всего подходит для сварки ржавого металла?

Если вы имеете дело с ржавым металлом, рекомендуется использовать сварочную проволоку, богатую кремнием или марганцем, так как они образуют более густой шлак, который выводит загрязнения на поверхность. Обычно используемый электрод с такими свойствами — 9.0003 7018 .

Что лучше сваривает на переменном или постоянном токе?

Сварка электродом на постоянном токе обладает преимуществами по сравнению с переменным током при сварке стали, включая более ровную и стабильную дугу, более легкий запуск, меньшее количество отключений дуги, меньшее количество брызг и более легкую сварку в вертикальном положении вверх и над головой. Положительная полярность постоянного тока обеспечивает высокий уровень проникновения в сталь.

Какой пруток лучше всего подходит для вертикальной сварки?

Правильный выбор электрода для вашего сварочного применения всегда важен. Но особенно важно для сварки в вертикальной ориентации. Электроды 7018, 7024 и 6010 могут показаться хорошим выбором, но обычно вам следует использовать электрод 7018 для сварки стальных листов общего назначения.

Почему мои сварочные электроды продолжают прилипать?

Сварочный стержень прилипает, потому что температура дуги недостаточно высока, чтобы предотвратить сплавление между расплавленным стержнем и сварочной ванной . Основными причинами являются низкие настройки силы тока или слишком короткая длина дуги.

Что означает 6010 на сварочном электроде?

«60» в числе 6010 означает Прочность на растяжение 60 000 фунтов (способность сопротивляться разрыву) на квадратный дюйм . «1» означает, что его можно запускать в любом положении — горизонтальном, вертикальном или над головой.

Легко ли сваривается 6013?

Это довольно просто , особенно с одним из наших любимых бесплатных приложений для сварки (которое вы можете найти здесь). Также важно как можно лучше очистить металл перед началом сварки. 6013 имеет более мягкое проникновение с большей лужей, которая не прорезает ржавчину, как 6010 или 6011.

Как идентифицировать электроды из нержавеющей стали?

Система идентификации электродов для дуговой сварки нержавеющей стали настроена следующим образом: E обозначает электрод для дуговой сварки. Первые три цифры обозначают тип нержавеющей стали American Iron and Steel . Последние две цифры обозначают используемый ток и положение.

Для чего используется сварочный пруток E7016?

Сварочный электрод / сварочный пруток Применение E7016: Широко используется для сварочные материалы из углеродистой стали и низколегированной стали , такие как 16Mn, и сварка стали марок A, B, D, E для основных компонентов верфи, котлов, сосудов под давлением, трубопроводов и других важных компонентов стальных конструкций.

Проволока MIG с низким содержанием водорода?

Как правило, процесс сварки проволоки MIG признается имеющим очень низкое содержание водорода в отложениях . Такие факторы, как влага в защитном газе, атмосферные условия и состояние пластины, могут в разной степени неблагоприятно влиять на фактический диффундирующий водород в наплавленном металле.

Тип электрода E7016?

Электрод для сварки углеродистой стали E7016 Введение Сварочный стержень E7016 представляет собой электроды типа с низким содержанием водорода , обеспечивающие превосходную пластичность, ударную вязкость и устойчивость к растрескиванию. Это самый популярный электрод для высокопрочной стали класса 50 кг/мм2.

В чем разница между 6013 и 7018?

Последние два числа Чем выше число, тем больше покрытие стержня. Стержень 7018 будет иметь большее покрытие , в то время как стержень 6013 будет иметь меньшее покрытие.

Когда использовать 6010 или 7018?

Электрод E 6010 можно использовать на окрашенных, оцинкованных и грязных поверхностях , в то время как E 7018 используется на чистом или новом листовом металле. E6010 используется для сварки с глубоким проплавлением, а E 7018 используется для сварки металлов, склонных к растрескиванию, с получением качественных сварных швов с превосходной вязкостью и высокой пластичностью.

Что означает цифра 8 в числе 7018?

8 – «8» означает, что стержень имеет низкое содержание водорода в калии с железным порошковым покрытием и что его можно использовать со всеми полярностями (DC+, DC- или AC). Последняя цифра «8» в случае с нашим стержнем E7018 требует дополнительных пояснений.

Что такое электродное покрытие электрода 6011?

6011 Электроды с высоким содержанием целлюлозы обеспечивают превосходную стабильность дуги, повышенную пластичность, высокую эффективность наплавки и малое разбрызгивание. Этот электрод сочетает в себе высокую силу дуги с быстрым затвердеванием металла шва, что позволяет выполнять сварку в вертикальном или потолочном, а также плоском и горизонтальном положениях.

Какие бывают два типа сварочных электродов?

• Расходуемые электроды.
• Нерасходуемые электроды.

Какой электрод используется при дуговой сварке?

Расход электродаСпособ сваркиНеплавящийся (неплавкий) тип электрода Сварка ВИГ Плазменная сваркаТип плавящегося (плавкого) электрода Дуговая сварка металлическим электродом Сварка МАГ Сварка МИГ Сварка МИГ Электрогазовая дуговая сварка (ЭГД)

[ИКС]

рутиловые электроды — перевод на немецкий язык – Язык

9592

S M A W rutile e l ec trode, mild steel Mild Steel Filler Metals — SMAW Cov er e d Electrodes Рутил e l ec трода с […] отличная свариваемость […] во всех положениях, кроме вертикального вниз, даже в самых неблагоприятных условиях. bohler-uddeholm. cz bohler-uddeholm.cz	Stabelektrode, UNL EG IERT , RUTIL U MHL LT Unlegierte Schweizustze — Stabele KT Loden RUTIL UMHL LT RUTIL UMHL LT ) вместе с гутен […] Schweieigenschaften in allen Positionen, auer Fallnaht, selbst unter ungnstigten Bedingungen. bohler-uddeholm.cz bohler-uddeholm.cz
S M A W rutile — c e ll ulosic electrode, mild steel Mild Steel Filler Metals — SMAW Cov er e d Электроды Рутил e l ec трода с […] необычайно хорошо [. ..] свариваемость во всех положениях, кроме вертикального вниз. bohler-uddeholm.cz bohler-uddeholm.cz	Stabelektrode, UNL EG IERT, Рутил — Cellu LO SE UMHLLT UNLEGIERTE SCHWEIZUSTZE — Stabelek TR ODEN RUTLED UMH LLLA TRALLED UMH LLLILK mit Auergewhnlich […] канал Verschweibarkeit in allen Positionen, mit Ausnahme der Fallnaht. bohler-uddeholm.cz bohler-uddeholm.cz
Rutile c o at e d electrodes h a ve a stable and soft […] струйная дуга и позволяет сварку с низкой силой тока. utp.de utp. de	R uti lumh l lte Elektroden hab en ein en s ta bilen […] weichen Sprhlichtbogen, welcher ein Schweien mit geringen Stromstrken ermglicht. utp.de utp.de
С порошковыми проволоками серии Thermanit TG мы достигаем комбинации b AS I C RUTILE S T I C K 9444444444444444440003. Solid 444444444444444444444444444440003. Folid 4444444444444444444444444444444444444444440003 . . производительность проволоки. t-put.com t-put.com	Mit den Flldrahtelektroden der Thermanit TG- Reihe ist es uns gelungen, die Vorteile der rutilbasischen «Schnschweielektroden» mit der hohen Wirtschaftlichkeit der Massivdrahtelektroden zu verbinden. t-put.com t-put.com
Rutile A N D B AS I C Electrodes Elects 4SEST Electrodes 4404SEST. варстрой.си варстрой.си	B en utzt wer de n рутил u nd bas is che Elektroden mit g rss 3 druchmesser 4 tem варстрой.си варстрой.си
Rutile ( T i- ox id e ) electrodes o r b asic co at e d электроды a r e […] в зависимости от требований. utp.de utp.de	Je nach Anfor de rung sin d rutil o der base 90um sc 0003 ll te Электроден ve rf gbar . utp.de utp.de
MMA welding(direct current) wi t h rutile a n d basic co at e d electrodes : У na легированные и низко- и высоколегированные […] Стали, никелевые и медные сплавы. usrwelding.com usrwelding.com	ММА-Швайен […] (GLEI CH Stro M) M IT Рутил UN D GR UNDL EG ENDE ULL TeneKT. nie drig- un d hochlegierten […] Sthlen, Nickel-und Kupferlegierungen. usrwelding.com usrwelding.com
В основном […] Используется для сварки строительной стали до SI N G Рутил A N D B AS I C D B AS I C D AS I C D AS I C D AS I C D AS I C D 0004 электрод . варстрой.си варстрой.си	Sie werden beim Schweissen von […] Construkt IO NSSTA HL MIT Рутилер ODE R BASI SCH EN MANTELELEKTRODE BE NUT ZT . варстрой.си варстрой. си
В основном используется для сварки […] Строительство и нержавеющая сталь до U SI N G Рутил , B AS IC и Cellu LO ECKIT ( o nl y VARIN 2000 CEL). варстрой.си варстрой.си	Die werden beim Schweissen von Konstruktionsstahl und […] rostfrei em Sta hl m it rutilen, b asis chen o der celulose ( VA RIN 2 000 CE L) Mantelelektrode be гайка zt . варстрой.си варстрой.си
Welding wi t h rutile , b si c and cellul os i c electrode kbsgroup. eu kbsgroup.eu	S c hwei en mi t рутилер, ba sis chen un d ze llul os er Электрод kbsgroup.eu kbsgroup.eu
Как показывает предыдущий опыт использования электродов из сплошной проволоки, надежная работа возможна при скорости подачи проволоки примерно до 23 м/мин, что соответствует максимальной эффективности наплавки […] от 6 до 7 кг/ч. С […] порошковая проволока wi R E ЭЛЕКТРОДЫ , W IR Скорость E-Feed до 30 и 45 м/мин. o r b версии asic, […] соответственно; […] это соответствует эффективности осаждения до 20 кг/ч. nt-systemloesungen.de nt-systemloesungen.de	Beim Einsatz von Massivdrahtelektroden liegen bisher Erkenntnisse ber das sichere Arbeiten mit Drahtfrdergeschwindigkeiten bis ca. 23 м/мин, максимальная скорость […] Abschmelzleistung von 6 bis 7 кг/ч […] энтсприхт. Bei Flldrahtelektrod en wer den f r рутил b zw . ба sisc he Versionen Drahtfrdergeschwindigkeiten […] фон бис цу 30 […] bzw. 45 м/мин и до 20 кг/ч. nt-systemloesungen.de nt-systemloesungen.de
Отличные свойства зажигания и сварки […] например, al s o электроды W IT H Rutile C E LL ULOSE (RC ISM-Parts. com ISM-Parts.com 2952.	Ausgezeichnete Znd- и […] Schweeigenschaften z .B . au ch b ei rutil ce llu los e Электроден ( RC ) ism-parts.com ism-parts.com
Таким образом, критерии чистоты для диоксида титана (E 171) должны быть изменены, чтобы включить как анатазу, так и T H E Rutile O RM из вещей. . eur-lex.europa.eu eur-lex.europa.eu	Die Reinheitskriterien fr Titandioxid (E 171) sollten deshalb dahin gehend genet werden, dass sowohl die Anatas-als auch die Rutilform d es Stoffes au fgenommen werden. eur-lex.europa.eu eur-lex.europa.eu
Соответствующие структуры распространены в естественно деформированных породах [. ..] и видна хорошая аналогия с […] поведение при разрушении r o f рутил f i br es в пластиковом […] Монокристаллы кварца деформированные. ruhr-uni-bochum.de ruhr-uni-bochum.de	Entsprechende Gefge sind in natrlich verformten Gesteinen […] verbreitet, wobei eine weitgehende Analogie im […] Брюхв эр останов эн в на Рутил- Фа серн в пл […] verformten Quarz-Einkristallen gesehen wird. ruhr-uni-bochum.de ruhr-uni-bochum.de
История не говорит нам, что двигало немецким химиком Мартином Х. Клапротом […] обратиться к греческой мифологии при поиске названия оксида металла он [. ..] сначала изолирован от мин. er a L Rutile I N 1 795. Thyssenkruppelevator.de Thyssenkruppelevator.de	Was den deutschen Chemiker Martin H. Klaproth motivierte, sich bei der griechischen Mythologie zu bedienen, um […] дем фон Ихм им Яр 1795 […] erstmals aus d em Mi ner ал Рутил ис оли эртен М эталоксид […] einen Namen zu geben, ist nicht berliefert. thyssenkruppelevator.de thyssenkruppelevator.de
КРОНОС 2220 […] ведущий КР ОН О С рутил р и г ent для пластиковых […] промышленность. nl-int. com nl-int.com	KRONOS 2220 ист дас […] fhren de KRO NOS Rutilpigment fr die K unststoffindustrie. nl-int.com nl-int.com
KRONOS 3025 ar s e рутил w i th […] для использования в керамике, электрокерамике, стеклоэмалях, стекле и сварочных прутках. nl-int.com nl-int.com	KRONOS 30 25 is te in Grobrutil oh ne Pigme 3 […] fr Anwendungen in Keramik, Elektrokeramik, Email, Glas und Schweielektroden. nl-int.com nl-int.com
Имеется технологическая потребность в использовании [. ..] пластинка на м o f рутил t i ta двуокись ния […] краситель для пищевых продуктов и пленочных покрытий для таблеток пищевых добавок. eur-lex.europa.eu eur-lex.europa.eu	Aus technischen Grnden Wird die […] Plttchen fo rm d es Рутилтитандиоксиды al s Fa rb […] в Lebensmitteln и Filmberzgen […] fr Nahrungsergnzungsmittel in Tablettenform verwendet. eur-lex.europa.eu eur-lex.europa.eu
The STICK 160 welding machine is suitable to we l d rutile , b as ic and combined co at e d electrodes o ф 1 . 6-4.0мм, а также для сварки TIG с контактным зажиганием. syriusweld.com syriusweld.com	Der STICK 160 Schwei-Inverter ist hervorragend geeignet fr Schweien mi t rutilumhllten , на базе и комбинировании Stabelektroden 1.6 bis 4.0 Durchmesser, auerdem fr WIG Schweien mitzndaktaktakt. syriusweld.hu syriusweld.hu
Производство и отгрузка около 660 000 т/год […] ильменит, циркон а n d рутил i s o f мировой масштаб […] с точки зрения титановой промышленности. bei.europa.eu bei.europa.eu	Mit einer jhrlichen Frderung и […] Verschiffung von rund 660 000 Тоннен […] Titaneisen, Z ir kon u nd Рутил is t das L и einer [. ..] der Weltweit beeutenden Lieferanten fr die Titanindustrie. bei.europa.eu bei.europa.eu
KRONOS 2211 универсальный rs a l рутил p i 3 г для использования […] приложения. nl-int.com nl-int.com	KRONOS 2211 ист айн […] univer se ll einsetzbares Rutilpigment fr d en Innenbereich. nl-int.com nl-int.com
Пластинка на м о ф рутил т и та диоксид ния отличается […] из анатазной формы по структуре и оптическим свойствам (перламутровый). eur-lex.europa.eu eur-lex.europa.eu	Die plttchenart ig e Fo rm d es Rutil- ti tand 0chetters ioxi 4 [. ..] sich von der Anatas-Form in Struktur und optischen Eigenschaften (Perlglanz). eur-lex.europa.eu eur-lex.europa.eu
Anatas, обнаруженный в 1801 г., встречается, например, во Франции (регион Рейн-Альпы), в Северной и Южной Америке и в Австралии; брукит, обнаруженный в 1825 году, встречается, например, в Уэльсе (графство Гвиннед), . […] Швейцария (кантон Уоллис) и в […] Германия (Саксония Anha lt ) ; рутил , d это покрытый 1803 […] встречается в Испании (регион Кастилия и Леон), […] Африка, Северная и Южная Америка и Австралия. natrue.org natrue.org	Anatas, entdeckt 1801, Vorkommen unter Anderem во Франции в регионе Рейн-Альпы, в Северной и Южной Америке и Австралии; Brookit, entdeckt 1825, Vorkommen unter Anderem in Wales in der Grafschaft Gwynedd, in der [. ..] Швейцария в кантоне Уоллис и ин […] Deutschland in S achse n-A nha lt; Rutil, en tde ct 1803 , Воркоммен […] в Испании в регионе Кастильен-Лен, […] Африка, Северная и Южная Америка и Австралия. natrue.org natrue.org
Черная стальная руда напр. железная руда (магнезит, соответственно магнетит и гематит, соответственно зеркальное железо), марганцевая руда (пиролюзит, соответственно […] марганца диоксид и псиломелан), хромитовая руда (хромит), […] титановая руда (ильменит a n d рутил ) , ni […] и пендландит), кобальтовая руда (скутерудит, соответственно, смальтин и кобальтит [. ..] соотв. кобальтовый блеск), вольфрамовые руды (вольфрамит и шеелит), молибденовые руды (молибденит), а также ванадиевые руды (ванадинит и карнотит). rhewum.com rhewum.com	Schwarzmetallerze sind Eisenerz (Magnetit bzw. Magneteisenstein und Hmatit bzw. Eisenglanz), Manganerze (Pyrolusit […] bzw. Weichmanganerz und Psilomelan bzw. Hartmanganerz), Chromerz (Хромит), Titanerze (Ильменит bzw. […] Titanei se n un d Rutil), Nic ke lerze (Npouit un d Pentlandit b zw 9004 […] Nickelmagnetkies), Кобалтерзе […] (Skutterudit bzw. Speiskobalt und Cobaltit bzw. Kobaltglanz), Wolframerze (Wolframit und Scheelit), Molybdnerze (Molybdnit) sowie Vanadiumerze (Vanadinit und Carnotit). rhewum.com rhewum.com
Увеличение чистой выручки в результате [. ..] из увеличенных объемов нашего титана […] продукт диоксид s i n рутил g r ad e и […] чистая продажа некоторых продуктов переработки, […] частично компенсируется более слабым спросом на рынке синтетических волокон, прежде всего из-за исторически низких цен на хлопок и неблагоприятного влияния изменений валютных курсов. rockwoodspecialties.com rockwoodspecialties.com	Der hhere Nettoumsatz gegenber dem Vorjahr war auf einen hheren […] Absatz u nser er Rutil-Ti tand io xidprodukte […] und bestimmter Recycling-Produkte zurckzufhren, […] dem vor allem aufgrund historisch niedriger Baumwollpreise eine schwchere Nachfrage auf dem Synthesefasermarkt und nachteilige Wechselkursnderungen entgegenstanden. rockwoodspecialties.com rockwoodspecialties.com
Статья соглашения для компании описывает цель слияния трезвым языком: «Целью компании является производство и продажа средств освещения, использующих электрическую энергию, за исключением дуговых ламп, в которых дуга света […] сохраняется […] between two or mo r e electrodes b y o ffsetting the continuous combustion of t h e electrodes b y m механический […] пополнение, в частности […] продолжение производства лампочек компаний Auergesellschaft, Allgemeine Electrizitts-Gesellschaft и Siemens & Halske Aktiengesellschaft с товарными знаками OSRAM, WOTAN, AEG и S&H, а также приобретение или участие в предприятиях с теми же или аналогичными целями. osram.com osram.com	Der Grndungsvertrag der Gesellschaft beschreibt das Ziel des Zusammenschlusses in nchterner Sprache so: «Der Zweck der Gesellschaft ist die Herstellung und der Vertrieb von Beleuchtungsmitteln unter Benutzung elektrischer Energie mit Ausnahme solcher […] Богенлампен, бейденен […] Ein Lichtbogen Zwischen Zwei OD ER ME HRE RE N Elektroden D AD URC H AUF RE CHTERHALTEN WIRD, DASS DER DAUERNDE. Аббранд дурч […] mechanischen Nachschub ausgeglichen wird, insbesondere die Fortfhrung der Glhlampenfabriken der Auergesellschaft, der Allgemeinen Elektrizitts-Gesellschaft und der Siemens & Halske Aktiengesellschaft mit den Warenzeichen OSRAM, WOTAN, AEG und S&H sowie der Erwerb von Unternehmungen mit gleichem oder hnlichem Zweck oder der Beteiligung an солхен. osram.ch osram.ch
Однако при проверке родственной компании в Германии Graphite COVA выяснилось, что часть импорта из Индии задекларирована […] так как искусственный графит был в […] факт импорт реб ак е д электроды и н т форма […] углерод еще не пройденный […] процесс графитизации. eur-lex.europa.eu eur-lex.europa.eu	Bei dem Kontrollbesuch bei Graphite COVA, dem verbunden Unternehmen in Deutschland, wurde jedoch deutlich, dass es sich bei dem Teil der Einfuhren aus Indien, die als knstliches Grafit angelmeldet […] wurden, tatschlich um Einfuhren […] von zwe im al g ebra nn ten Elektroden in Fo rm v on K oh [. ..] handelte, die noch nicht grafiiert worden waren. eur-lex.europa.eu eur-lex.europa.eu
Катанка используется для изготовления сварных сеток в строительной отрасли (проволока предварительного или постнапряжения и проволочные пряди, используемые для армирования бетона), и после волочения в проволоку имеет множество других применений, в том числе в шинной промышленности ( шинный корд), в производстве гаек и болтов […] (крепежные изделия), изделия для ограждений, супермаркет […] тележки стальные c или d , электроды , c ab […] подвесные пружины и сварочная проволока. eur-lex.europa.eu eur-lex.europa.eu	Walzdraht wird im Baugewerbe fr Stahlmatten (Voroder Nachspanndrhte und -litzen zur Betonarmierung) verwendet und findet, nach Weiterverarbeitung zu gezogenem Draht, bei der Herstellung zahlreicher Produkte Verwendung, darubter Reifen (Reifencordund), Schrauber [. ..] Муттерн (Sicherung), Zaunmaterial, […] Einkaufswa ge n, S tal co rd, Elektroden, Ka be l, S prun 4 4 […] fr Betten oder Fahrzeuge und Schweidraht. eur-lex.europa.eu eur-lex.europa.eu
С решением долговой проблемы с правительством Сьерра-Леоне, высвобождением значительных средств для улучшения операций, продолжающимся внедрением операционных улучшений, определенных в продолжающихся операциях TRG […] обзор и […] Значительно HI GH E R RUTILE P R IC ES TRG удалось переговоры на 2011 ценность, присущая его мировому классу Si er r a Rutile a с се т. businesswire.com businesswire.com	Nach der Bereinigung der Schuldenfrage mit der Regierung von Sierra Leone und angesichts der Freistellung erheblicher Mittel fr die Betriebsoptimierung, der fortgesetzten Implementierung der in kontinuierlichen Betriebsprfungen von TRG ermittelten Betriebsverbesserung 7 0licht 4 0licht des betriebserung und des bet […] гестогенен […] Rutilpreises, den TRG fr 2011 Aushandeln konnte, sind wir berzeugt, dass TRG nun in einer guten Position ist, die Wertschpfung zu erzielen, die seiner e rs tklas sig en Rutilanlage in Si erra zueigen i st. businesswire.com businesswire.com
Поскольку высокочастотный ток, как правило, распределяется неравномерно по контактной поверхности нейтрального электрода, а может быть больше в проксимальных углах или краях, к которым протекает ток, чем в дистальных углах или краях, всегда следует обращать внимание во время применение ней tr a l электроды t h at ток течет к длинному фронту. erbe-med.com erbe-med.com	Da der hochfrequente Strom in der Regel nicht gleichmig ber die Kontaktflche der Neutralektrode verteilt ist, sondern an den proximalen Ecken oder Kanten, zu welchen der Strom hinfliet, grer sein kann als an den distalen Ecken oder Kanten, sollte bei der Applikation den Neutralelectrode geachtet werden, da der Strom auf die Lange Kante zufliet. erbe-med.com erbe-med.com

Рутиловые электроды, обогащенные наночастицами TiO2

[1] Б. Ветцель, П. Россо, Ф. Хауперт, К. Фридрих, Эпоксидные нанокомпозиты – механизмы разрушения и упрочнения. англ. Фракт. мех. 73 (2006) 2375–2398.

DOI: 10.1016/j.engfracmech. 2006.05.018

[2] М. Кивио, Л. Холаппа, Т. Юнг, Добавление включений дисперсного оксида титана в сталь и их влияние на измельчение зерна, Металл. Матер. Транс. Б 41 (2010) 1194–1204.

DOI: 10.1007/s11663-010-9416-й

[3] Д. Чжан, Х. Терасаки, Ю. Комизо, Наблюдение на месте образования внутризеренного игольчатого феррита на неметаллических включениях в стали C – Mn, Acta. Матер. 58 (2010) 1369–1378.

DOI: 10.1016/j.actamat.2009.10.043

[4] С. Хоссейн Неджад и А. Фарзанех, Формирование мелкозернистого внутризеренного феррита в литой простой углеродистой стали, модифицированной нанопорошком оксида титана Scr. Матер. 57 (2007) 937-940.

DOI: 10.1016/j.scriptamat.2007.07.016

[5] А. К. Дэвис, Наука и практика сварки, 6-е изд., Издательство Кембриджского университета, Кембридж, (1972).

[6] Дж. Х. Шим, Й.Дж. О, Дж.Й. Suh, Y. Cho, J.D. Shim, J.S. Бьюн и др. Способность зародышеобразования феррита неметаллических включений в среднеуглеродистых сталях // Acta. Матер. 49(2001) 2115–2122.

DOI: 10.1016/s1359-6454(01)00134-3

[7] С. Балош, Л. Сиджанин, М. Драмиканин, Л. Данка, Сварка SMAW с помощью наночастиц TiO2, IIW South-East European Welding Congress, 2015., 1-6.

[8] М. Емейлян, Влияние скорости охлаждения и размера аустенитного зерна на температуру превращения аустенита в феррит и различные морфологии феррита в микролегированных сталях, Иран. Джей Матер. науч. англ. 7 (2010) 7-14.

[9] Бабу С. С. Механизм образования игольчатого феррита в сварных швах // Curr. мнение Твердый. Состояние. Матер. науч. 8 (2004) 267–78.

[10] М. Фаттахи, Н. Набхани, М. Р. Ваези, Э. Рахими. Повышение ударной вязкости металла шва AWS E6010 за счет добавления наночастиц TiO2 в покрытие электрода, Матер. науч. англ. А, 528 (2011) 8031–8039.

DOI: 10.1016/j.msea.2011.07.035

[11] Т.К. Пал, Влияние наноразмерных частиц TiO2 на механические свойства электрода типа AWS E 11018M, Материал. науч. заявл. 02 (2011) 1285–1292.

[12] Д. Чжан, Х. Терасаки, Ю.И. Комизо, наблюдение на месте образования внутризеренного игольчатого феррита при неметаллических включениях в сталях C–Mn, Acta Mater. 58 (2010) 1369–1378.

DOI: 10.1016/j.actamat.2009.10.043

Рутиловые электроды для 309Л-16 АВС А5.4

Vai sopra l’immagine per zoomarla Clicca sull’immagine для zoomarla

Сохранить 0

TecnistaSKU: 00533249

---

диаметр: 2,5×300

2,0×300

2,5×300

3,2×350

Variante

2,0×300 — 170 000 €2,5×300 — 99 003,2×350 € — 170,00 €

Поделитесь этим продуктом

Электроды с рутиловым покрытием INOX AISI 309L-16 Низкое содержание высокосвязанного углерода, подходит для сварки нержавеющей стали с 23% CR 13% никеля и для сварки разнородных сталей (углеродистых сталей с нержавеющими сталями). Также подходит в качестве несущего слоя на углеродистых сталях перед синяками. Правильный внешний вид, мелко взъерошенный и гладкий переход. Легкое удаление шлака.

Условия использования:

Электрод должен использоваться при поддержании короткой дуги, избегая чрезмерной силы тока, чтобы не перегреть сварочную ванну. Для получения хорошего результата рекомендуется хранить электроды в сухом месте.

Состав (данные в %):

С:

SI: 0,85

мн: 0,70

CR: 24,00

NI: 13,00

Fe: оставшиеся

Содержание пакета:

Diam.2.0×300 Kg.3 PC 270

.0007

диам.2,5х300 кг.3 шт.165

диам.3,2х350 кг.4,5 шт.130

Стоимость доставки зависит от веса вашего заказа и вашего местонахождения.
Любой заказ на общую сумму выше 69,00 евро имеет бесплатную доставку.

Лента Вес (в кг)	ИТАЛИЯ	Калабрия / СИЦИЛИЯ	Сардиния
0-3	€ 7,45	€ 8,45	€ 8,95
3-10	€ 8,45	€ 9,90	€ 10,45
10-20	€ 13,40	€ 13,50	€ 13,45
20-30	€ 15,95	€ 15,45	€ 16,95
Заказ выше € 69,00	Бесплатно	Бесплатно	Бесплатно

Отгрузка поступает к нам в течение 24 часов (рабочих) с момента оформления заказа.

Мы полагаемся на курьера GLS, который доставляет в течение 48/72 рабочих часов с момента отправки. Код отслеживания посылки всегда предоставляется, как только мы доставляем посылку курьеру.

ВНИМАНИЕ:  В случае приобретения перезаряжаемых газовых баллонов или 14-литровых одноразовых баллонов, отгрузка осуществляется в ADR и сроки доставки составляют от 5 до 7 рабочих дней.

Мы всегда рекомендуем связаться с нами перед бронированием, чтобы заранее узнать время доставки.

Если вы проживаете в нашем районе, забирайте товары прямо в магазине! Выберите «Снятие средств» во время оформления заказа и приходите по адресу: Via Giovanni da Udine, 40 — San Giorgio di Nogaro (UD) 33058.

American ExpressApple PayGoogle PayMaestroMastercardPayPalShop PayVisa

Я могу совершить оплату в режиме реального времени. Noi non conserveremo mai i tuoi dati personali di pagamento né abbiamo accesso alle informazioni della tua carta di Credito/Debito.

Страна

Италия — Ирландия Италия Сан-Марино

Почтовый индекс

Визуализация

Наша политика возврата действует 14 дней. Если с момента покупки прошло более 14 дней, к сожалению, мы не можем предложить вам возврат денег или замену купленного товара на другой товар.

Чтобы получить доступ к практике возврата, ваш товар должен быть неиспользованным и в том же состоянии, в котором вы его получили, с совершенно неповрежденной оригинальной упаковкой.

Для завершения возврата нам требуется квитанция или подтверждение покупки.

Любой товар не в своем первоначальном состоянии, поврежденный или возвращенный в течение 14 дней после доставки, не подлежит возмещению.

В случае, если возврат происходит по нашей ошибке, стоимость доставки подлежит возмещению.
В случае, если возврат осуществляется исключительно по воле покупателя без нашей ошибки, покупатель берет на себя все расходы по доставке.

Возврат

После получения и проверки возврата мы свяжемся с вами по телефону или электронной почте, чтобы сообщить, что мы получили возвращенный товар. Мы также сообщим вам о принятии или отклонении запроса на возмещение и, в случае положительного результата, согласуем способы возмещения, что произойдет не более чем за 7 рабочих дней.

Обратная отправка

Для возврата товара необходимо отправить его по адресу: Technique San Giorgio Srl — Via Giovanni da Udine, 40 — 33058 San Giorgio di Nogaro (UD) — Италия

В случае потери или недоставки оказанного товара курьером мы не будем приступать к возмещению.

Влияние полярности и гидростатического давления на эксплуатационные характеристики рутилового электрода при подводной сварке

. 2020 6 ноября; 13 (21): 5001.

дои: 10.3390/ma13215001.

Андрес М Морено-Урибе ¹ , Александр К. Бракаренсе ¹ , Эсекьель С. П. Пессоа ²

Принадлежности

• ¹ Programa de Pós-Graduacão em Engenharia Mecânica-PPGMEC, Лаборатория робототехники, сварки и моделирования-LRSS. , Федеральный университет Минас-Жерайс-UFMG, Белу-Оризонти 31270-901, Бразилия.
• ² Технический факультет сварки и соединения материалов, Университет Летурно, 2100 S. Mobberly Avenue, Longview, TX 75602, США.

• PMID: 33171956
• PMCID: PMC7664291
• DOI: 10.3390/ma13215001

Бесплатная статья ЧВК

Андрес М. Морено-Урибе и соавт. Материалы (Базель). 2020 .

Бесплатная статья ЧВК

. 2020 6 ноября; 13 (21): 5001.

дои: 10.3390/ma13215001.

Авторы

Андрес М Морено-Урибе ¹ , Александр К. Бракаренсе ¹ , Эсекьель С. П. Пессоа ²

Принадлежности

• ¹ Programa de Pós-Graduacão em Engenharia Mecânica-PPGMEC, Лаборатория робототехники, сварки и моделирования-LRSS., Федеральный университет Минас-Жерайс-UFMG, Белу-Оризонти 31270-901, Бразилия.
• ² Технический факультет сварки и соединения материалов, Университет Летурно, 2100 S. Mobberly Avenue, Longview, TX 75602, США.

• PMID: 33171956
• PMCID: PMC7664291
• DOI: 10. 3390/ma13215001

Абстрактный

Для лучшего понимания явлений, определяющих провар и скорость плавления сварочных материалов при подводной сварке, были разработаны швы рутиловым электродом в условиях воздушной сварки и на моделируемых глубинах 5 и 10 м с использованием барокамера и система гравитационного питания. Таким образом, были получены сигналы напряжения и тока. Обработка данных включала сварочное напряжение, определение суммы анодного и катодного падений, расчет коэффициента короткого замыкания и определение скорости плавления. Образцы поперечного сечения также были взяты из валика сварного шва для оценки геометрии валика. В результате собранные данные показывают, что на генерацию энергии в соединении дуга-электрод при прямой полярности (электрод постоянного тока отрицательный-DCEN) влияет гидростатическое давление, что приводит к потере эффективности плавки, падению рабочего напряжения, уменьшена длина дуги и увеличено количество случаев короткого замыкания. Сочетание этих характеристик позволило сохранить неизменной геометрию валика сварного шва по сравнению с условиями сухой сварки. При использовании положительного электрода (положительный электрод постоянного тока-DCEP) радиальные потери были получены из-за большей длины дуги в результате увеличения гидростатического давления, что привело к уменьшению проплавления сварного шва.

Ключевые слова: СМАВ; дуговые явления; полярность; подводная сварка; морфология сварного шва; мокрая сварка.

Заявление о конфликте интересов

Авторы заявляют об отсутствии конфликта интересов.

Цифры

Рисунок 1

Схема сварочного приспособления…

Рисунок 1

Схема сварочного приспособления. Урибе и др. (2017) [32] определили, что…

фигура 1

Схема сварочного стапеля. Урибе и др. (2017) [32] определили, что угол θ связан со скоростью сварки, а угол γ связан с составляющей гравитационной силы, действующей на лапку фиксации электрода. Адаптировано из работы в [32].

Рисунок 2

Методика определения Ua+c (адаптированная…

Рисунок 2

Методика определения Ua+c (адаптировано из работы [5]): (а) сварочное напряжение…

фигура 2

Методика определения Ua+c (адаптировано из работы [5]): (а) сварочное напряжение во время работы дуги, (б) момент непосредственно перед коротким замыканием и (в) момент сразу после короткого замыкания. В точке (б) длина дуги близка к нулю, падением напряжения в столбе дуги можно пренебречь, а разность напряжений в указанных точках дает оценку Ua + c [35].

Рисунок 3

Схематическое изображение определения…

Рисунок 3

Схематическое изображение определения периода переноса металла ( T ),…

Рисунок 3

Схематическое изображение определения периода переноса металла ( T ), время короткого замыкания ( tcc ) и опорное напряжение. Адаптировано из работы в [36].

Рисунок 4

Схема методики…

Рисунок 4

Схема методики измерения площади ствола дуги в…

Рисунок 4

Схема методики измерения площади ствола дуги в конце электрода: ( a ) Схема процесса мокрой подводной сварки и макрофотография кончика электрода; ( b ) изображение кончика электрода, показывающее область ствола дуги.

Рисунок 5

Осциллограммы сварочного напряжения для испытаний…

Рисунок 5

Осциллограммы сварочного напряжения для испытаний, проводимых на воздухе и при…

Рисунок 5

Осциллограммы сварочного напряжения при испытаниях на воздухе и на глубине 10 м рутиловым электродом и для обеих полярностей.

Рисунок 6

( a ) Средняя дуга…

Рисунок 6

( a ) Среднее напряжение дуги и площадь ствола дуги для рутиловой сварки…

Рисунок 6

( a ) Среднее напряжение дуги и площадь ствола дуги для рутилового электрода при обеих полярностях и для всех условий; ( b ) характеристическая длина дуги в зависимости от среднего напряжения дуги. Столбики погрешностей показывают стандартное отклонение.

Рисунок 7

Изображения наконечников…

Рисунок 7

Изображения кончиков электродов с изображением ствола дуги.

Рисунок 7

Изображения наконечников электродов, показывающих ствол дуги.

Рисунок 8

Fcc для рутилового электрода в…

Рисунок 8

Fcc для рутиловых электродов с обеими полярностями и для любых условий. Планки ошибок…

Рисунок 8

Fcc для рутиловых электродов с обеими полярностями и для любых условий. Столбики погрешностей показывают стандартное отклонение

Рисунок 9

( a ) Эффект…

Рисунок 9

( a ) Влияние полярности и гидростатического давления на падение напряжения…

Рисунок 9

( a ) Влияние полярности и гидростатического давления на падение напряжения в анодном и катодном соединении (Ua+c). ( b ) Средняя скорость плавления рутилового электрода при обеих полярностях и во всех условиях. Столбики погрешностей показывают стандартное отклонение.

Рисунок 10

Макрографии сварных швов, выполненных с…

Рисунок 10

Макрофотографии сварных швов, выполненных рутиловым электродом. Черная линия – центральная…

Рисунок 10

Макрограммы сварных швов, выполненных рутиловым электродом. Черная линия представляет собой центральную сегрегацию, представляющую более высокое содержание углерода, которое распространилось за счет повышения температуры в ЗТВ.

Рисунок 11

Средние значения сварного шва…

Рисунок 11

Средние значения провара валика сварного шва ( a ), армирования ( b ),…

Рисунок 11

Средние значения провара валика сварного шва ( a ), усиление ( b ) и ширина ( c ) для рутилового электрода в обеих полярностях и для всех условий. Столбики погрешностей показывают стандартное отклонение.

Рисунок 12

Схематическое изображение эффекта…

Рисунок 12

Схематическое изображение влияния давления на явление дуги UWW…

Рисунок 12

Схематическое изображение влияния давления на явление дуги UWW, настроенного на обратную полярность (DCEP) ( a ) и прямую полярность (DCEN) ( b ). Qa = тепло, выделяемое в анодной зоне, Qc = тепло, выделяемое в катодной зоне, z = проплавление сварного шва.

Рисунок 12

Схематическое изображение эффекта…

Рисунок 12

Схематическое изображение влияния давления на явление дуги UWW…

Рисунок 12

Схематическое изображение влияния давления на явление дуги UWW, настроенного на обратную полярность (DCEP) ( a ) и прямую полярность (DCEN) ( b ). Qa = тепло, выделяемое в анодной зоне, Qc = тепло, выделяемое в катодной зоне, z = проплавление сварного шва.

См. это изображение и информацию об авторских правах в PMC

Похожие статьи

• Профилирование процессов сварки нержавеющей стали для снижения выбросов дыма, выбросов шестивалентного хрома и эксплуатационных расходов на рабочем месте.

  Кин М., Сиерт А., Стоун С., Чен Б.Т. Кин М. и др. J Occup Environ Hyg. 2016;13(1):1-8. дои: 10.1080/15459624.2015.1072634. J Occup Environ Hyg. 2016. PMID: 26267301 Бесплатная статья ЧВК.

• Определение степени подмешивания основного материала и эффективности плавления в одноваликовых поверхностных швах различными методами, в том числе новыми подходами.

  Зорц М., Нагоде А., Косек Б., Зорц Б. Зорк М. и соавт. Материалы (Базель). 2019 7 мая; 12 (9): 1479. дои: 10.3390/ma120. Материалы (Базель). 2019. PMID: 31067788 Бесплатная статья ЧВК.

• Объединение датчиков для оценки глубины и ширины сварного шва в режиме реального времени в процессах GMAW.

  Bestard GA, Sampaio RC, Vargas JAR, Alfaro SCA. Бестард Г.А. и соавт. Датчики (Базель). 2018 23 марта; 18 (4): 962. дои: 10.3390/s18040962. Датчики (Базель). 2018. PMID: 29570698 Бесплатная статья ЧВК.

• Влияние скорости заполнения на процесс подводной мокрой сварки и внешний вид сварного шва.

  Чжан С., Го Н., Сюй С., Кан Х., Тан Ю., Чен Х. Чжан X и др. Материалы (Базель). 2020 27 февраля; 13 (5): 1061. дои: 10.3390/ma13051061. Материалы (Базель). 2020. PMID: 32120811 Бесплатная статья ЧВК.

• Влияние давления дуги на процесс копания при плазменно-дуговой сварке с переменной полярностью алюминиевого сплава А5052П.

  Сюй Б., Таширо С., Цзян Ф., Чен С., Танака М. Сюй Б и др. Материалы (Базель). 1 апреля 2019 г.; 12(7):1071. дои: 10.3390/ma12071071. Материалы (Базель). 2019. PMID: 30939821 Бесплатная статья ЧВК.

Посмотреть все похожие статьи

Цитируется

• Подводная обработка материалов.

  Фидрих Д., Томкув Ю. Фидрыч Д. и соавт. Материалы (Базель). 2022 июль 14;15(14):4902. doi: 10.3390/ma15144902. Материалы (Базель). 2022. PMID: 35888369 Бесплатная статья ЧВК.

• Свариваемость стали HSLA, полученной мокрой сваркой под водой: влияние гидрофобных покрытий электродов.

  Томкув Ю. Томков Я. Материалы (Базель). 2021 11 марта; 14 (6): 1364. дои: 10.3390/ma14061364. Материалы (Базель). 2021. PMID: 33799785 Бесплатная статья ЧВК.

использованная литература

1. 1. Роу М.Д., Лю С. Последние разработки в области мокрой сварки под водой. науч. Технол. Сварка. Присоединиться. 2001; 6: 387–396. doi: 10.1179/stw.2001.6.6.387. — DOI
2. 1. Ши Ю. , Чжэн З., Хуанг Дж. Модель чувствительности для прогнозирования геометрии валика при дуговой сварке мокрым флюсом под водой. Транс. Цветные металлы. соц. Китай. 2013;23:1977–1984. doi: 10.1016/S1003-6326(13)62686-2. — DOI
3. 1. Андо С., Асахина Т. Исследование металлургических свойств стальных сварных швов при подводной гравитационной сварке; Труды подводной сварки. Международный институт сварки; Тронхейм, Норвегия. 27–28 июня 1983; Оксфорд, Великобритания: Pergamon Press; 1983. стр. 255–261.
4. 1. Поуп А.М., Тейшейра Дж.К.Г., Дос Сантос В.Р., Паес М.Т.П., Лю С. Влияние никеля на механические свойства мокрых сварных швов с высоким содержанием кислорода под водой. J. Оффшорная мех. Арк. англ. 1996; 118: 165–168. дои: 10.1115/1.2828827. — DOI
5. 1. Суга Ю., Хасуи А. Влияние давления на результаты сварки и сварочные явления при гравитационной дуговой сварке. Япония. Сварка. соц. Транс. 1990; 21: 78–84.

Грантовая поддержка

• 88882.381156/2019-01/Coordenação de Aperfeiçoamento de Pessoal de Nível Superior

Электрод с высоким выходом 180% рутила

Стержневой электрод с рутиловым покрытием из железного порошка с эффективностью около 180%. Предназначен для стыковых и угловых сварных швов на листах средней и большой толщины на судостроительных заводах и заводах по производству тяжелых металлоконструкций.
