Индукционная печь для плавки серебра своими руками. Как своими руками собрать индукционную печь для плавки металла в домашних условиях. Канальные печи разделяют на

Индукционная печь часто используется в сфере металлургии, поэтому данное понятие хорошо знакомо людям, которые в той или иной степени связаны с процессом плавки различных металлов. Устройство позволяет преобразовывать электричество, образованное магнитным полем, в тепло.

Подобные устройства продаются в магазинах по довольно высокой цене, но если вы обладаете минимальными навыками использования паяльника и умеете читать электронные схемы, то можно попробовать изготовить индукционную печь своими руками.

Самодельное устройство вряд ли подойдёт для выполнения сложных задач, но вполне справится с базовыми функциями. Собрать устройство можно на основе рабочего сварочного инвертора из транзисторов, либо на лампах. Самым производительным при этом является именно устройство на лампах за счёт высокого КПД.

Принцип работы индукционной печи

Нагревание металла, помещённого внутрь устройства, происходит путём перехода электромагнитных импульсов в энергию тепла. Электромагнитные импульсы вырабатываются катушкой с витками из медной проволоки или трубы.

Схема индукционной печи и схемы проведения нагрева

При подключении устройства через катушку начинает проходить электрический ток, а вокруг появляется электрическое поле со временем меняющее своё направление. Впервые работоспособность такой установки была описана Джеймсом Максвеллом.

Объект, который нужно нагреть, необходимо поместить внутрь катушки или недалеко от неё. Целевой предмет будет пронизываться потоком магнитной индукции, а внутри появится магнитное поле вихревого типа. Таким образом, индукционная энергия перейдёт в тепловую.

Разновидности

Печи на индукционной катушке, принято подразделять на два вида в зависимости от типа конструкции:

• Канальные;
• Тигельные.

В первых устройствах металл для расплавки находится перед индукционной катушкой, а в печах второго типа помещается внутри неё.

Собрать печь можно, соблюдая следующие шаги:

1. Медную трубу сгибаем в виде спирали. Всего необходимо сделать около 15 витков, расстояние между которыми должно быть не меньше 5 мм. Внутри спирали должен свободно располагаться тигель, где и будет происходить процесс выплавки;
2. Изготавливаем надёжный корпус для устройства, который не должен проводить электрический ток, и обязан выдерживать высокие температуры воздуха;
3. Дросселя и конденсаторы собираются по обозначенной выше схеме;
4. К схеме подключается неоновая лампа, которая будет сигнализировать о том, что устройство готово к работе;
5. Также припаивается конденсатор для подстройки ёмкости.

Использование для обогрева

Индукционные печи подобного вида могут использоваться и для обогрева помещения. Чаще всего их используют вместе с котлом, который дополнительно производит нагрев холодной воды. На деле конструкции применяются крайне редко из-за того, что в результате потерь электромагнитной энергии КПД устройства минимален.

Ещё один недостаток основан на потреблении устройством больших объёмов электроэнергии в процессе работы, потому устройство относится к категории экономически невыгодных.

Охлаждение системы

Устройство, собранное самостоятельно, необходимо оборудовать системой охлаждения, так как при работе все составные части будут находиться под воздействием высоких температур, конструкция может перегреться и сломаться. В печах, продающихся в магазине, охлаждение производится водой или антифризом.

При выборе охладителя для дома предпочтение отдаётся вариантам, которые наиболее выгодны для реализации с экономической точки зрения.

Для домашних печей можно попробовать использовать обычный лопастной вентилятор. Обращайте внимание на то, что устройство не должно стоять слишком близко к печи, так как металлические детали вентилятора негативно воздействуют на работоспособность устройства, а также способны размыкать вихревые потоки и снижать производительность всей системы.

Меры предосторожности при использовании устройства

Работая с устройством следует придерживаться следующих правил:

• Некоторые элементы установки, а также металл, который плавится, подвергаются сильному нагреву, в результате чего существует риск получить ожог;
• При использовании ламповой печи, обязательно размещайте её в закрытом корпусе, иначе велика вероятность поражения электрическим током;
• Перед работой с устройством уберите из зоны работы прибора все металлические элементы и сложные электронные приборы. Использовать устройство не стоит людям, у которых установлен кардиостимулятор.

Печь для плавки металлов индукционного типа может применяться при лужении и формовке металлических деталей.

Самодельную установку легко подогнать под работу в конкретных условиях, меняя некоторые настройки. Если придерживаться указанных схем при сборе конструкции, а также соблюдать элементарные правила безопасности, самодельное устройство практически не будет уступать магазинным бытовым приборам.

На протяжении многих лет люди проводят плавку металла. Каждый материал имеет свою температуру плавления, достигнуть которую можно только при применении специального оборудования. Первые печи для плавки металла были довольно большими и устанавливались исключительно в цехах крупных организаций. Сегодня современная индукционная печь может устанавливаться в небольших мастерских при налаживании производства ювелирных изделий. Она небольшая, проста в обращении и обладает высокой эффективностью.

Принцип действия

Плавильный узел индукционной печи применяется для нагрева самых различных металлов и сплавов. Классическая конструкция состоит из следующих элементов:

1. Сливной насос .
2. Индуктор, охлаждающийся водой.
3. Каркас из нержавеющей стали или алюминия.
4. Контактная площадка.
5. Подина из жаропрочного бетона.
6. Опора с гидравлическим цилиндром и подшипниковым узлом.

Принцип действия основан на создании вихревых индукционных токов Фуко. Как правило, при работе бытовых приборов подобные токи вызывают сбои, но в этом случае они применяются для нагрева шихты до требуемой температуры. Практически вся электроника во время работы начинает нагреваться. Этот негативный фактор применения электричества используется на полную мощность.

Преимущества устройства

Печь плавильная индукционная стала применяться относительно недавно. На производственных площадках устанавливаются знаменитые мартены, доменные печи и другие разновидности оборудования. Подобная печь для плавки металла обладает следующими преимуществами:

Именно последнее преимущество определяет распространение индукционной печи в ювелирном деле, так как даже небольшая концентрация посторонней примеси может негативно сказаться на полученном результате.

В зависимости от особенностей конструкции выделяют напольные и настольные индукционные печи. Независимо от того, какой именно вариант был выбран, выделяют несколько основных правил по установке:

Во время работы устройство может серьезно нагреваться. Именно поэтому поблизости не должно быть никаких легковоспламеняющихся или взрывчатых веществ. Кроме этого, по технике пожарной безопасности вблизи должен быть установлен пожарный щит .

Широкое применение получили только два типа печи: тигельные и канальные. Они обладают сходными преимуществами и недостатками, отличия заключаются лишь в применяемом методе работы:

Большей популярностью пользуется тигельная разновидность индукционных печей. Это связано с их высокой производительностью и простотой в эксплуатации. Кроме этого, подобную конструкцию при необходимости можно изготовить самостоятельно.

Самодельные варианты исполнения встречаются довольно часто . Для их создания требуются:

1. Генератор.
2. Тигель.
3. Индуктор.

Опытный электрик при необходимости может сделать индуктор своими руками. Этот элемент конструкции представлен обмоткой из медной проволоки. Тигель можно приобрести в магазине, а вот в качестве генератора используется ламповая схема, собранная своими руками батарея их транзисторов или сварочный инвертор.

Использование сварочного инвертора

Печь индукционная для плавки металла своими руками может быть создана при применении сварочного инвертора в качестве генератора. Этот вариант получил самое широкое распространение, так как прилагаемые усилия касаются лишь изготовления индуктора:

1. В качестве основного материала применяется тонкостенная медная трубка. Рекомендуемый диаметр составляет 8-10 см.
2. Трубка изгибается по нужному шаблону, который зависит от особенностей применяемого корпуса.
3. Между витками должно быть расстояние не более 8 мм.
4. Индуктор располагают в текстолитовом или графитовом корпусе.

После создания индуктора и его размещения в корпусе остается только установить на свое место приобретенный тигель.

Подобная схема довольно сложна в исполнении, предусматривает применение резисторов, нескольких диодов, транзисторов различной емкости, пленочного конденсатора, медного провода с двумя различными диаметрами и колец от дросселей. Рекомендации по сборке следующие:

Созданная схема помещается в текстолитовый или графитовый корпус, которые являются диэлектриками. Схема, предусматривающая применение транзисторов , довольно сложна в исполнении. Поэтому браться за изготовление подобной печи следует исключительно при наличии определенных навыков работы.

Печь на лампах

В последнее время печь на лампах создают все реже, так как она требует осторожности при обращении. Применяемая схема проще в сравнении со случаем применения транзисторов. Сборку можно провести в несколько этапов:

Применяемые ламы должны быть защищены от механического воздействия.

Охлаждение оборудования

При создании индукционной печи своими руками больше всего проблем возникает с охлаждением. Это связано со следующими моментами:

1. Во время работы нагревается не только расплавляемый металл, но и некоторые элементы оборудования. Именно поэтому для длительной работы требуется эффективное охлаждение.
2. Метод, основанный на применении воздушного потока, характеризуется низкой эффективностью. Кроме этого, не рекомендуется проводить установку вентиляторов вблизи печи. Это связано с тем, что металлические элементы могут оказывать воздействие на генерируемые вихревые токи.

Как правило, охлаждение проводится при подаче воды. Создать водяной охлаждающий контур в домашних условиях не только сложно, но и экономически невыгодно. Промышленные варианты печи имеют уже встроенный контур, к которому достаточно подключить холодную воду.

Техника безопасности

При использовании индукционной печи нужно соблюдать определенную технику безопасности. Основные рекомендации:

При установке оборудования следует рассмотреть то, как будет проводиться погрузка шихты и извлечение расплавленного металла. Рекомендуется отводить отдельное подготовленное помещение для установки индукционной печи.

В металлургической промышленности широко применяются индукционные печи. Такие печи нередко изготавливают самостоятельно. Для этого необходимо знать их принцип работы и конструктивные особенности. Принцип работы таких печей был известен еще два столетия назад.

Индукционные печи способны решать следующие задачи:

• Плавка металла.
• Термообработка металлических деталей.
• Очистка драгоценных металлов.

Такие функции имеются в промышленных печах. Для бытовых условий и обогрева помещения существуют печи специальной конструкции.

Принцип действия

Работа индукционной печи заключается в нагревании материалов путем использования свойств вихревых токов. Чтобы создать такие токи применяется специальный индуктор, который состоит из катушки индуктивности с несколькими витками провода большого поперечного сечения.

К индуктору подводится сеть питания переменного тока. В индукторе переменный ток создает магнитное поле, которое меняется с частотой сети, и пронизывает внутреннее пространство индуктора. При помещении какого-либо материала в это пространство, в нем возникают вихревые токи, осуществляющие его нагревание.

Вода в работающем индукторе нагревается и кипит, а металл начинает плавиться при достижении соответствующей температуры. Условно можно разделить индукционные печи на типы:

• Печи с магнитопроводом.
• Без магнитопровода.

Первый тип печей содержит индуктор, заключенный в металл, что создает особый эффект, повышающий плотность магнитного поля, поэтому нагревание осуществляется качественно и быстро. В печах без магнитопровода индуктор находится снаружи.

Виды и особенности печей

Индукционные печи можно разделить на виды, которые обладают своими особенностями работы и отличительными признаками. Одни служат для работ в промышленности, другие применяются в быту, для приготовления пищи.

Вакуумные индукционные печи

Такая печь предназначена для плавки и литья сплавов индукционным методом. Она состоит из герметичной камеры, в которой расположена тигельная индукционная печь с литейной формой.

В вакууме можно обеспечить совершенные металлургические процессы, получать качественные отливки. В настоящее время вакуумное производство перешло на новые технологические процессы из непрерывных цепочек в вакуумной среде, которая дает возможность создавать новые изделия, и уменьшать издержки производства.

Достоинства вакуумной плавки

• Жидкий металл можно выдерживать в вакууме длительное время.
• Повышенная дегазация металлов.
• В процессе плавки можно производить дозагрузку печи и воздействовать на процесс рафинирования и раскисления в любое время.
• Возможность постоянного контроля и регулировки температуры сплава и его химического состава во время работы.
• Высокая чистота отливок.
• Быстрый нагрев и скорость плавки.
• Повышенная гомогенность сплава из-за качественного перемешивания.
• Любая форма сырья.
• Экологическая чистота и экономичность.

Принцип действия вакуумной печи состоит в том, что в тигле, находящемся в вакууме с помощью индуктора высокой частоты плавят твердую шихту и очищают жидкий металл. Вакуум создается путем откачки воздуха насосами. При вакуумной плавке достигается большое снижение водорода и азота.

Канальные индукционные печи

Печи с электромагнитным сердечником (канальные) широко применяются в литейном производстве для цветных и черных металлов в качестве раздаточных печей, миксеров.

1 — Ванна
2 — Канал
3 — Магнитопровод
4 — Первичная катушка

Переменный магнитный поток проходит по магнитопроводу, контуру канала в виде кольца из жидкого металла. В кольце возбуждается электрический ток, который разогревает жидкий металл. Магнитный поток образуется первичной обмоткой, работающей от переменного тока.

Чтобы усилить магнитный поток, используется замкнутый магнитопровод, который выполнен из трансформаторной стали. Пространство печи соединяется двумя отверстиями с каналом, поэтому при наполнении печи жидким металлом создается замкнутый контур. Печь не сможет работать без замкнутого контура. В таких случаях сопротивление контура большое, и в нем течет малый ток, который назвали током холостого хода.

Вследствие перегрева металла и действия магнитного поля, которое стремится вытолкнуть металл из канала, жидкий металл в канале постоянно движется. Так как металл в канале нагрет выше, чем в ванне печи, то металл постоянно поднимается в ванну, из которой поступает металл с меньшей температурой.

Если металл слить ниже допустимой нормы, то жидкий металл будет выбрасываться из канала электродинамической силой. В итоге произойдет самопроизвольное выключение печи и разрыв электрического контура. Чтобы избежать таких случаев печи оставляют некоторое количество металла в жидком виде. Его называют болотом.

Канальные печи разделяют на:

• Плавильные печи.
• Миксеры.
• Раздаточные печи.

Чтобы накопить некоторое количество жидкого металла, усреднения химического состава его и выдержки, используют миксеры. Объем миксера рассчитывают равным не ниже двукратной часовой выработки печи.

Канальные печи разделяют на классы по расположению каналов:

• Вертикальные.
• Горизонтальные.

По форме рабочей камеры:

• Барабанные индукционные печи.
• Цилиндрические индукционные печи.

Барабанная печь выполнена в виде стального сварного цилиндра с двумя стенками на торцах. Для поворота печи применяются приводные ролики. Чтобы повернуть печь, необходимо включить привод электродвигателя с двумя скоростями и цепной передачей. Двигатель имеет пластинчатые тормоза.

На торцевых стенках есть сифон для заливки металла. Для загрузки присадок и снятия шлаков имеются отверстия. Также для выдачи металла имеется канал. Канальный блок состоит из индуктора печи с V-образными каналами, сделанными в футеровке при помощи шаблонов. При первой же плавки эти шаблоны расплавляются. Обмотка и сердечник охлаждаются воздухом, корпус блока охлаждается водой.

Если канальная печь имеет другую форму, то выдача металла осуществляется с помощью наклона ванны гидроцилиндрами. Иногда металл выдавливают избыточным давлением газа.

Достоинства канальных печей

• Малый расход электроэнергии вследствие малых потерь тепла ванны.
• Повышенный электрический КПД индуктора.
• Малая стоимость.

Недостатки канальных печей

• Сложность регулировки химического состава металла, так как наличие оставленного жидкого металла в печи создает трудности при переходе от одного состава к другому.
• Малая скорость движения металла в печи уменьшает возможности технологии плавки.

Конструктивные особенности

Каркас печи изготавливается из листовой стали с низким содержанием углерода толщиной от 30 до 70 мм. Внизу каркаса есть окна с присоединенными индукторами. Индуктор выполнен в виде стального корпуса, первичной катушки, магнитопровода и футеровки. Его корпус сделан разъемным, а части изолированы между собой прокладками для того, чтобы части корпуса не создавали замкнутый контур. В противном случае будет создаваться вихревой ток.

Магнитопровод выполнен из пластин специальной электротехнической стали 0,5 мм. Пластины изолированы между собой для снижения потерь от вихревых токов.

Катушка изготавливается из медного проводника сечением, зависящим от тока нагрузки и метода охлаждения. При воздушном охлаждении допустимый ток 4 ампера на мм 2 , при охлаждении водой допустимый ток 20 ампер на мм 2 . Между футеровкой и катушкой монтируют экран, который охлаждается водой. Экран изготовлен из магнитной стали или меди. Для отведения тепла от катушки монтируют вентилятор. Чтобы получить точные размеры канала, применяют шаблон. Он выполнен в виде полой стальной отливки. Шаблон ставится в индуктор до того момента, пока не будет заполнения огнеупорной массой. Он находится в индукторе при разогреве и сушке футеровки.

Для футеровки применяют огнеупорные массы влажного и сухого вида. Влажные массы используют в виде набивных или заливных материалов. Заливные бетоны используют при сложной форме индуктора, если нельзя уплотнить массу по всему объему индуктора.

Такой массой наполняют индуктор и уплотняют вибраторами. Сухие массы уплотняют вибраторами высокой частоты, набивные массы уплотняют пневматическими трамбовками. Если в печи будет выплавляться чугун, то футеровку выполняют из оксида магния. Качество футеровки определяется по температуре охлаждающей воды. Наиболее эффективным методом проверки футеровки является проверка по значению индуктивного и активного сопротивления. Эти измерения проводятся с помощью контрольных приборов.

В электрооборудование печи входит:

• Трансформатор.
• Батарея конденсаторов для компенсации потерь электрической энергии.
• Дроссель для подсоединения 1-фазного индуктора к 3-фазной сети.
• Щиты управления.
• Кабели питания.

Чтобы печь нормально функционировала, к питанию подключают на 10 киловольт, который имеет на вторичной обмотке 10 ступеней напряжения для регулировки мощности печи.

Набивочные материалы футеровки содержат:

• 48% сухого кварца.
• 1,8% кислоты борной, просеянной через мелкое сито с ячейками 0,5 мм.

Массу для футеровки готовят в сухом виде с помощью смесителя, и последующей просевкой через сито. Приготовленная смесь не должна храниться более 15 часов после подготовки.

Футеровку тигля производят с помощью уплотнения вибраторами. Электрические вибраторы используются для футеровки больших печей. Вибраторы погружают в пространство шаблона и производят уплотнение массы через стенки. При уплотнении вибратор передвигают краном и вертикально вращают.

Тигельные индукционные печи

Основными компонентами тигельной печи являются индуктор и генератор. Для изготовления индуктора используется медная трубка в виде намотанных 8-10 витков. Формы индукторов могут выполняться различных видов.

Этот вид печи наиболее распространенный. В конструкции печи нет сердечника. Распространенная форма печи представляет собой цилиндр из огнестойкого материала. Тигель находится в полости индуктора. К нему подводится питание переменного тока.

Преимущества тигельных печей

• Энергия выделяется при загрузке материала в печь, поэтому вспомогательные нагревательные элементы не нужны.
• Достигается высокая однородность многокомпонентных сплавов.
• В печи можно создать реакцию восстановления, окисления, независимо от величины давления.
• Высокая производительность печей из-за повышенной удельной мощности на любых частотах.
• Перерывы в плавке металла не влияют на эффективность работы, так как для разогрева не требуется много электроэнергии.
• Возможность любых настроек и простая эксплуатация с возможностью автоматизации.
• Нет местных перегревов, температура выравнивается по всему объему ванны.
• Быстрое плавление, позволяющее создать качественные сплавы с хорошей однородностью.
• Экологическая безопасность. Внешняя среда не подвергается никакому вредному воздействию печи. Плавка также не оказывает вреда природе.

Недостатки тигельных печей

• Малая температура шлаков, применяющихся для обработки зеркала расплава.
• Малая стойкость футеровки при резких температурных перепадах.

Несмотря на имеющиеся недостатки, тигельные индукционные печи получили большую популярность на производстве и в других областях.

Индукционные печи для отопления помещения

Чаще всего такая печь устанавливается в помещении кухни. В ее конструкции основной частью является сварочный инвертор. Конструкция печи обычно совмещается с водонагревательным котлом, который дает возможность для отопления всех помещений в здании. Также есть возможность подключения подачи горячей воды в здание.

Эффективность работы такого устройства небольшая, однако, нередко такое оборудование все-таки применяется для отопления дома.

Конструкция нагревающей части индукционного котла подобна трансформатору. Наружный контур – это обмотки своеобразного трансформатора, которые подключаются к сети. Второй контур внутренний – это устройство обмена теплом. В нем происходит циркуляция теплоносителя. При подключении питания катушка создает переменное . В итоге внутри теплообменника индуцируются токи, которые осуществляют его нагревание. Металл нагревает теплоноситель, который обычно состоит из воды.

На таком же принципе основана работа бытовых индукционных плит, в которых в качестве вторичного контура выступает посуда из специального материала. Такая плита намного экономичнее обычных плит из-за отсутствия тепловых потерь.

Водонагреватель котла оснащен устройствами управления, которые дают возможность поддержания температуры теплоносителя на определенном уровне.

Отопление электроэнергией является дорогим удовольствием. Оно не может создать конкуренцию с твердым топливом и газом, дизельным топливом и сжиженным газом. Одним из методов снижения расходов является установка теплоаккумулятора, а также подключение котла в ночное время, так как ночью чаще всего действует льготное начисление за электричество.

Для того, чтобы принять решение об установке индукционного котла для дома, необходимо получить консультацию у профессиональных специалистов по теплотехнике. У индукционного котла практически нет преимуществ перед обычным котлом. Недостатком является высокая стоимость оборудования. Обычные котел с ТЭНами продается уже готовым к установке, а индукционный нагреватель требует дополнительного оборудования и настройки. Поэтому, прежде чем приобрести такой индукционный котел, необходимо произвести тщательный экономический расчет и планировку.

Футеровка индукционных печей

Процесс футеровки необходим для обеспечения защиты корпуса печи от воздействия повышенных температур. Она дает возможность значительно сократить потери тепла, увеличить эффективность плавки металла или нагрева материала.

Для футеровки применяют кварцит, являющийся модификацией кремнезема. К материалам для футеровки предъявляются некоторые требования.

Такой материал должен обеспечить 3 зоны состояний материала:

• Монолитная.
• Буферная.
• Промежуточная.

Только наличие трех слоев в покрытии способно защитить кожух печи. На футеровку отрицательно влияет неправильная укладка материала, плохое качество материала и тяжелые условия работы печи.

Индукционные нагреватели работают по принципу “получение тока из магнетизма”. В специальной катушке генерируется переменное магнитное поле высокой мощности, которое порождает вихревые электрические токи в замкнутом проводнике.

Замкнутым проводником в индукционных плитах является металлическая посуда, которая разогревается вихревыми электрическими токами. В общем, принцип работы таких приборов не сложен, и при наличии небольших познаний в физике и электрике, собрать индукционный нагреватель своими руками не составит большого труда.

Самостоятельно могут быть изготовлены следующие приборы:

1. Приборы для нагрева в котле отопления.
2. Мини-печи для плавки металлов.
3. Плиты для приготовления пищи.

Индукционная плита своими руками, должна быть изготовлена с соблюдением всех норм и правил для эксплуатации данных приборов. Если за пределы корпуса в боковых направлениях будет выделяться опасное для человека электромагнитное излучение, то использовать такой прибор категорически запрещается.

Кроме этого большая сложность при конструировании плиты заключается в подборе материала для основания варочной поверхности, которое должно удовлетворять следующим требованиям:

1. Идеально проводить электромагнитное излучение.
2. Не являться токопроводящим материалом.
3. Выдерживать высокую температурную нагрузку.

В бытовых варочных индукционных поверхностях используется дорогая керамика, при изготовлении в домашних условиях индукционной плиты, найти достойную альтернативу такому материалу – довольно сложно. Поэтому, для начала следует сконструировать что-нибудь попроще, например, индукционную печь для закалки металлов.

Инструкция по изготовлению

Чертежи

Рисунок 1. Электрическая схема индукционного нагревателя
Рисунок 2. Устройство. Рисунок 3. Схема простого индукционного нагревателя

Для изготовления печи понадобятся следующие материалы и инструменты:

• припой;
• текстолитовая плата.
• мини-дрель.
• радиоэлементы.
• термопаста.
• химические реагенты для травления платы.

Дополнительные материалы и их особенности:

1. Для изготовления катушки , которая будет излучать необходимое для нагрева переменное магнитное поле, необходимо приготовить отрезок медной трубки диаметром 8 мм, и длиной 800 мм.
2. Мощные силовые транзисторы являются самой дорогой частью самодельной индукционной установки. Для монтажа схемы частотного генератора необходимо приготовить 2 таких элемента. Для этих целей подойдут транзисторы марок: IRFP-150; IRFP-260; IRFP-460. При изготовлении схемы используются 2 одинаковых из перечисленных полевых транзисторов.
3. Для изготовления колебательно контура понадобятся керамические конденсаторы ёмкостью 0,1 mF и рабочим напряжением 1600 В. Для того, чтобы в катушке образовался переменный ток высокой мощности, потребуется 7 таких конденсаторов.
4. При работе такого индукционного прибора , полевые транзисторы будут сильно разогреваться и если к ним не будут присоединены радиаторы из алюминиевого сплава, то уже через несколько секунд работы на максимальной мощности, данные элементы выйдут из строя. Ставить транзисторы на теплоотводы следует через тонкий слой термопасты, иначе эффективность такого охлаждения будет минимальна.
5. Диоды , которые используются в индукционном нагревателе, обязательно должны быть ультрабыстрого действия. Наиболее подходящими для данной схемы, диоды: MUR-460; UF-4007; HER – 307.
6. Резисторы, которые используются в схеме 3: 10 кОм мощностью 0,25 Вт – 2 шт. и 440 Ом мощностью – 2 Вт. Стабилитроны: 2 шт. с рабочим напряжением 15 В. Мощность стабилитронов должна составлять не менее 2 Вт. Дроссель для подсоединения к силовым выводам катушки используется с индукцией.
7. Для питания всего устройства понадобится блок питания мощностью до 500. Вт. и напряжением 12 – 40 В. Запитать данное устройство можно от автомобильного аккумулятора, но получить наивысшие показания мощности при таком напряжении не получится.

Сам процесс изготовления электронного генератора и катушки занимает немного времени и осуществляется в такой последовательности:

1. Из медной трубы делается спираль диаметром 4 см. Для изготовления спирали следует медную трубку накрутить на стержень с ровной поверхностью диаметром 4 см. Спираль должна иметь 7 витков, которые не должны соприкасаться. На 2 конца трубки припаиваются крепёжные кольца для подключения к радиаторам транзистора.
2. Печатная плата изготавливается по схеме. Если есть возможность поставить полипропиленовые конденсаторы, то благодаря тому, что такие элементы обладают минимальными потерями и устойчивой работой при больших амплитудах колебания напряжений, устройство будет работать намного стабильнее. Конденсаторы в схеме устанавливаются параллельно образуя с медной катушкой колебательный контур.
3. Нагрев металла происходит внутри катушки, после того как схема будет подключена к блоку питания или аккумулятору. При нагреве металла необходимо следить за тем, чтобы не было короткого замыкания обмоток пружины. Если коснуться нагреваемым металлом 2 витка катушки одновременно, то транзисторы выходят из строя моментально.

Нюансы

1. При проведении опытов по нагреву и закалке металлов , внутри индукционной спирали температура может быть значительна и составляет 100 градусов Цельсия. Этот теплонагревательный эффект можно использовать для нагрева воды для бытовых нужд или для отопления дома.
2. Схема нагревателя рассмотренного выше (рисунок 3) , при максимальной нагрузке способна обеспечить излучение магнитной энергии внутри катушки равное 500 Вт. Такой мощности недостаточно для нагрева большого объёма воды, а сооружение индукционной катушки высокой мощности потребует изготовление схемы, в которой необходимо будет использовать очень дорогие радиоэлементы.
3. Бюджетным решением организации индукционного нагрева жидкости , является использование нескольких устройств описанных выше, расположенных последовательно. При этом, спирали должны находиться на одной линии и не иметь общего металлического проводника.
4. В качестве используется труба из нержавеющей стали диаметром 20 мм. На трубу «нанизываются» несколько индукционных спиралей, таким образом, чтобы теплообменник оказался в середине спирали и не соприкасался с её витками. При одновременном включении 4 таких устройств, мощность нагрева будет составлять порядка 2 Квт, что уже достаточно для проточного нагрева жидкости при небольшой циркуляции воды, до значений позволяющих использовать данную конструкцию в снабжении тёплой водой небольшого дома.
5. Если соединить такой нагревательный элемент с хорошо изолированным баком , который будет расположен выше нагревателя, то в результате получится бойлерная система, в которой нагрев жидкости будет осуществляться внутри нержавеющей трубы, нагретая вода будет подниматься вверх, а её место будет занимать более холодная жидкость.
6. Если площадь дома значительна , то количество индукционных спиралей может быть увеличено до 10 штук.
7. Мощность такого котла можно легко регулировать путём отключения или включения спиралей. Чем больше одновременно включённых секций, тем больше будет мощность работающего таким образом отопительного устройства.
8. Для питания такого модуля понадобится мощный блок питания. Если есть в наличии инверторный сварочный аппарат постоянного тока, то из него можно изготовить преобразователь напряжения необходимой мощности.
9. Благодаря тому, что система работает на постоянном электрическом токе , который не превышает 40 В, эксплуатация такого устройства относительно безопасна, главное обеспечить в схеме питания генератора блок предохранителей, которые в случае короткого замыкания обесточат систему, там самым исключив возможность возникновения пожара.
10. Можно таким образом организовать “бесплатное” отопление дома , при условии установки для питания индукционных устройств аккумуляторных батарей, зарядка которых будет осуществляться за счёт энергии солнца и ветра.
11. Аккумуляторы следует объединить в секции по 2 шт., подключённые последовательно. В результате, напряжение питания при таком подключении будет не менее 24 В., что обеспечит работу котла на высокой мощности. Кроме этого, последовательное подключение позволит снизить силу тока в цепи и увеличить срок эксплуатации аккумуляторов.

1. Эксплуатация самодельных устройств индукционного нагрева , не всегда позволяет исключить распространение вредного для человека электромагнитного излучения, поэтому индукционный котёл следует устанавливать в нежилом помещении и экранировать оцинкованной сталью.
2. Обязательно при работе с электричеством следует соблюдать правила техники безопасност и, особенно это касается сетей переменного тока напряжением 220 В.
3. В качестве эксперимента можно изготовить варочную поверхность для приготовления пищи по схеме указанной в статье, но эксплуатировать данный прибор постоянно не рекомендуется по причине несовершенства самостоятельного изготовления экранирования данного устройства, из-за этого возможно воздействие на организм человека вредного электромагнитного излучения, способного негативно сказаться на здоровье.

Бытовая индукционная печь способна с легкостью обогреть жилище. В промышленности данные устройства задействованы в плавке различных металлов. Дополнительно они могут участвовать в термообработке деталей, а также их закалке. Основным преимуществом печи индукционного типа является простота использования. Вдобавок, они просты в обслуживании и не требуют периодических осмотров, что очень важно.

Для установки данного устройства абсолютно не нужно выделять отдельное помещение. Производительность у этих приборов очень хорошая. Во многом это связано с тем, что в конструкции отсутствуют детали, которые подвержены механическому износу. В целом печи индукционного типа являются безопасными для здоровья человека и опасности во время эксплуатации не представляют.

Как это работает?

Работа индукционной печи начинается с подачи переменного тока на генератор. При этом он проходит через специальный индуктор, который находится внутри конструкции. Далее в устройстве задействуется конденсатор. Его основной задачей является образование колебательного контура. При этом вся система настраивается на рабочую частоту. Индуктор в печи занимается созданием переменного магнитного поля. В это время напряжение в устройстве возрастает до 200 В.

Для замыкания цепи в системе имеется феромагнитный сердечник, однако он устанавливается не во всех моделях. Впоследствии магнитное поле взаимодействует с заготовкой и создает мощный поток. Далее происходит индуцирование электропроводящего элемента и возникает вторичное напряжение. При этом в конденсаторе образуется вихревой ток. Согласно закону Джоуля-Ленца он отдает свою энергию индуктору. В результате заготовка в печи нагревается.

Самодельные печи индукционного типа

Индукционная печь своими руками делается строго по чертежам с соблюдением правил безопасности. Корпус устройства следует подбирать из алюминиевого сплава. В верхней части конструкции должна быть предусмотрена большая площадка. Ее толщина обязана составлять не менее 10 мм. Для набивки тигля чаще всего используют шаблон из стали. Для слива расплавленного металла потребуется полость футеровки в виде носика. При этом в конструкции должна иметься площадка для набивки.

Для секций над шаблоном устанавливают изолирующую подставку. Непосредственно под ней будет располагаться шарнирная опора. С целью охлаждения индуктора в печи должен иметься штуцер. Напряжение на прибор подается через мост, который находится в нижней части устройства. Для наклона емкости индукционная печь, своими руками сделанная, должна иметь отдельный редуктор. При этом лучше всего сделать рукоять, чтобы была возможность сливать металл вручную.

Печи компании «Термолит»

Индукционные печи для плавки металла данной торговой марки имеют приемлемую мощность преобразователя. При этом емкость камер в моделях может сильно отличаться. Средняя скорость плавления металла составляет 0.4 т/ч. При этом номинальное напряжение питающей сети колеблется в районе 0.3 В. Расход воды в печи индукционного типа зависит от системы охлаждения. Обычно данный параметр составляет 10 куб.м/ч. При этом удельный расход электроэнергии довольно высокий.

Характеристики печи «Термолит ТМ1»

Данная печь для плавки (индукционная) имеет общую емкость 0.03 тонны. При этом мощность преобразователя составляет только 50 кВт, а средняя скорость плавления — 0.04 тонны в час. Напряжение питающей среды должно быть не менее 0.38 В. Расход воды для охлаждения в этой модели незначительный. Во многом это связано с малой мощностью устройства.

Из недостатков следует выделить большой расход электроэнергии. В среднем за час работы печи потребляется примерно 650 кВт. Преобразователь частоты в данной модели имеется класса «ТПЧ-50». В целом «Термолит ТМ1» является оборудованием экономным, но со слабой производительностью.

Печь индукционного типа «ТГ-2»

Индукционные плавильные печи серии «ТГ» выпускаются с емкостью камеры 0.6 тонны. Номинальная мощность устройства составляет 100 кВт. При этом за час непрерывной работы есть возможность расплавить 0.16 тонны цветных металлов. Питается данная модель от сети с напряжением 0.3 В.

Расход воды у печи «ТГ-2» индукционного типа довольно значительный и за час работы в среднем расходуется до 10 кубических метров жидкости. Все это связано с необходимостью интенсивного охлаждения редуктора. Положительной стороной является умеренное потребление электроэнергии. Обычно за час эксплуатации потребляется до 530 кВт электричества. Преобразователь частоты в модели «ТГ-2» установлен класса «ТПЧ-100».

Печи «Термо Про»

Основными модификациями оборудования от данной компании являются индукционные плавильные печи «САТ 05», «САК-1», и «СОТ 05». Средняя номинальная температура плавления составляет у них 900 градусов. При этом мощность устройств колеблется в районе 150 кВт. Дополнительно следует отметить хорошую их производительность. За час работы цветных металлов можно расплавить 80 кг. При этом многие модели «Термо Про» изготавливаются для узконаправленного использования. Некоторые из них предназначены исключительно для работы с алюминием, в то время как другие модификации служат для расплавления свинца или олова.

Модификация «САТ 05»

Данная индукционная печь предназначена для расплава алюминия. Мощность этого устройства составляет ровно 20 кВт. При этом за час работы можно пропускать до 20 кг металла. Емкость камеры в модели «САТ 05» составляет 50 кг, а преобразователь частоты имеется класса «ТПЧ».

Батареи в устройстве установлены конденсаторного типа. В нижней части конструкции производителем проведен специальный водоохлаждаемый кабель. Пульт управления в данной модели имеется. Среди прочего следует отметить большой комплект печи «САТ 05». Включает он в себя все монтажные принадлежности, а также эксплуатационные документы.

Параметры печи «САК-1»

Данная индукционная печь чаще всего используется для плавки свинца, а также олова. В отдельных случаях разрешается закладывать медь, однако производительность значительно падает. Средняя температура плавления колеблется в районе 1000 градусов, мощность данное устройство имеет в 250 кВт. За час непрерывной работы есть возможность пропустить до 400 кг цветных металлов. При этом емкость оборудования позволяет загружать до 1000 кг материала. Напряжение питающей сети составляет 0.3 кВ.

Расход воды для охлаждения модели «САК-1» незначительный. За час печью потребляется примерно 10 кубических метров жидкости. Удельный расход электроэнергии также небольшой и составляет 530 кВт. Преобразователь частоты в данной конструкции предусмотрен марки «ТПЧ-400». В целом модель «САК-1» получилась экономичной и простой в использовании.

Обзор модели «САК 05»

Индукционные печи для плавки металла «САК 05» отличаются большой емкостью — 0. 5 т. При этом мощность питающего преобразователя составляет 400 кВт. Рабочая скорость расплавления в данной печи довольно высокая. Номинальное напряжение устройства равняется 0.3 кВ. За час работы воды для охлаждения системы расходуется примерно 11 кубических метров. Также следует отметить, что расход электроэнергии немалый и составляет 530 кВт. Преобразователь частоты в устройстве имеется класса «ТПЧ-400». При этом он способен нагнетать предельную температуру до 800 градусов. Предназначена индукционная печь «САК 05» исключительно для расплава алюминия и бронзы. Теплообменный шкаф установлен производителем марки «ИМ». Еще следует отметить удобный пульт для управления. Сигнализация и гидростанция в системе имеются.

Помимо прочего, в стандартный комплект включается набор турбошин и монтажных принадлежностей. В целом модель «САК 05» получилась довольно защищенной, и пользоваться ей можно без риска для здоровья. Во многом это было достигнуто за счет штоков, которые крепятся на гидроцилиндрах. При этом металл практически не брызгает. Непосредственно подстройка частоты во время работы происходит в автоматическом режиме. Конденсаторы применяются в этой модели среднего напряжения.

Индукционная печь своими руками. Индукционные печи. Виды и работа. Применение и особенности Индукционной плавки металлов

Не рекомендуется использовать установку людям с вживлёнными кардиостимуляторами!

Печь для плавки металлов в домашних условиях может использоваться также для быстрого нагрева металлических элементов, например, при их лужении или формовке. Характеристики работы представленных установок можно подогнать под конкретную задачу, меняя параметры индуктора и выходной сигнал генераторных установок — так можно добиться их максимальной эффективности.

Древние гончары, обжигавшие керамические изделия в горнах, иногда находили на их дне блестящие твердые кусочки с необычными свойствами. С того самого момента, когда они стали задумываться, что это за чудные вещества, как они там появились, а также куда их можно применить с пользой, и родилась металлургия — ремесло и искусство обработки металлов.

А основным инструментом для извлечения из руды новых чрезвычайно полезных материалов стали термоплавильные горны. Конструкции их прошли долгий путь развития: от примитивных одноразовых куполов из глины, разогреваемых дровами до современных электропечей с автоматическим управлением процессом плавления.

В металлоплавильных агрегатах нуждаются не только гиганты черной металлургии, использующие вагранки, домны, мартены и регенераторные конвертеры с выработкой за один цикл в несколько сотен тонн.
Такие величины характерны для выплавки чугуна и стали, на долю которых приходится до 90% промышленного производства всех металлов.
В цветной же металлургии и во вторичной переработке — объемы значительно меньшие. А мировые обороты производства редкоземельных металлов и вообще исчисляются несколькими килограммами в год.

Но потребность в плавке металлопродукции возникает не только при ее массовом производстве. Значительный сектор рынка металлообработки занимает литейное производство, где требуются металлоплавильные агрегаты сравнительно небольшой выработки — от нескольких тонн до десятков килограммов. А для штучного ремесленного и декоративно‑прикладного производства и ювелирного дела находят применение плавильные аппараты с выработкой в несколько килограммов.

Все виды металлоплавильных устройств можно поделить по типу источника энергии для них:

1. Термические. Теплоноситель — топочный газ либо сильно разогретый воздух.
2. Электрические. Используют различные тепловые действия электрического тока:
   • Муфельные. Разогрев помещенных в теплоизолированный корпус материалов спиральным ТЭНом.
   • Сопротивления. Нагрев образца прохождением через него тока большой величины.
   • Дуговые. Используют высокую температуру электрической дуги.
   • Индукционные. Плавление металлического сырья внутренним теплом от действия вихревых токов.
3. Потоковые. Экзотические плазменные и электронно‑лучевые аппараты.

Поточная электронно‑лучевая плавильная печь Термическая мартеновская печь Электро-дуговая печь

При небольших объемах выработки наиболее целесообразным и экономичным оказывается использование электрических, в особенности, индукционных плавильных печей (ИПП).

Устройство индукционных электропечей

Если говорить кратко, то действие их основана на явлении токов Фуко — вихревых индукционных токов в проводнике. В большинстве случаев инженеры‑электротехники борются с ними, как с вредным явлением.
Например, именно из‑за них сердечники трансформаторов выполняются из стальных пластин или ленты: в сплошном куске металла эти токи могут достигать значительных величин, приводящим к бесполезным потерям энергии на его нагревание.

В индукционно‑плавильной электропечи это явление применяется с пользой. По сути она и представляет собой своеобразный трансформатор, в котором роль короткозамкнутой вторичной обмотки, а в некоторых случаях и сердечника выполняет расплавляемый металлический образец. Именно металлический — нагревать в ней можно только проводящие электричество материалы, диэлектрики же будут оставаться холодными. Роль индуктора — первичной обмотки трансформатора выполняют несколько витков толстой свернутой в катушку медной трубки, по которой циркулирует охлаждающая жидкость.

Кстати, на том же принципе действуют ставшие чрезвычайно популярными кухонные варочные поверхности с индукционным высокочастотным нагревом. Положенный на них кусок льда даже не растает, а поставленная металлическая посуда нагреется почти мгновенно.

Особенности конструкции индукционных термопечей

Существует два основных типа ИПП:

Для обоих видов металлоплавильных агрегатов нет принципиальных различий в типе рабочего сырья: они с успехом плавят и черные и цветные металлы. Необходимо только выбрать соответствующий рабочий режим и тип тигля.

Параметры выбора

Таким образом, основными критериями выбора того или иного вида термопечи являются объемы и непрерывность производства. Для небольшой литейной мастерской, например, в большинстве случаев подойдет тигельная электропечь, а предприятию по переработке вторсырья — канальная.

Кроме того, в числе основных параметром тигельной термопечи — объем одной плавки, исходя из которого и следует выбирать конкретную модель. Немаловажными характеристиками являются также максимальная рабочая мощность и тип тока: однофазный или трехфазный.

Выбор места для монтажа

Размещение индукционной печи в цехе или мастерской должно обеспечивать свободный подход к ней для безопасного выполнения всех технологический операций в процессе плавки:

• загрузки сырья;
• манипуляций во время рабочего цикла;
• выгрузки готового расплава.

Место установки должно быть обеспечено необходимыми электрическими сетями с требуемым рабочим напряжением и количеством фаз, защитным заземлением с возможностью быстрого аварийного отключения агрегата. Также установку нужно обеспечить подводом воды для охлаждения.

Настольные конструкции небольших габаритов должны тем не менее устанавливаться на прочные и надежные индивидуальные основания, не предназначенные для других операций. Напольным аппаратам также необходимо обеспечить прочный укрепленный фундамент.

В районе выгрузки расплава запрещено располагать пожаро‑ и взрывоопасные материалы. Рядом с местом размещения печи необходимо повесить пожарный щит со средствами тушения.

Инструкция по монтажу

Промышленные термоплавильные агрегаты — устройства с большим энергопотреблением. Их установка и электромонтаж должны проводиться квалифицированными специалистами. Подключение небольших агрегатов с загрузкой до 150 кг может быть выполнено квалифицированным электриком с соблюдением обычных правил монтажа электроустановок.

Например, печь ИПП‑35, мощностью 35 кВт с объемом выработки черных металлов 12 кг, а цветных — до 40 имеет массу 140 кг. Соответственно, установка ее будет заключаться в следующих шагах:

1. Выбор подходящего места размещения с прочным основанием для термоплавильного узла и высоковольтного индукционного блока с водяным охлаждением и конденсаторной батареей. Расположение агрегата должно соответствовать всем эксплуатационным требованиям и правилам электро‑ и пожарной безопасности.
2. Обеспечение установки линией водоохлаждения. Описываемая электроплавильная печь в комплекте поставки не имеет средств охлаждения, которые нужно приобрести дополнительно. Лучшим решением для нее будет двухконтурная градирня с замкнутым циклом.
3. Подключение защитного заземления.

   Функционирование любых электроплавильных печей без заземления категорически запрещена.

4. Подведению отдельной электрической линии с кабелем, сечение которого обеспечивает соответствующую нагрузку. Силовой щит также должен обеспечивать требуемую нагрузку с запасом по мощности

Для маленьких мастерских и домашнего применения выпускаются мини‑печи, например, УПИ‑60‑2, мощностью 2 кВт с объемом тигля 60 см³ для плавления цветных металлов: меди, латуни, бронзы ~ 0,6 кг, серебра ~ 0,9 кг, золота ~ 1,2 кг. Вес самой установки — 11 кг, габариты — 40х25х25 см. Ее монтаж заключается в размещении на металлическом верстаке, подведении проточного водяного охлаждения и включении в розетку.

Технология использования

Перед началом работы с тигельной электропечью следует обязательно проверить состояние тиглей и футеровки — внутренней защитной теплоизоляции. Если она рассчитана на применение двух видов тиглей: керамических и графитовых, необходимо выбрать по инструкции соответствующий загружаемому материалу.

Обычно керамические тигли используются для черных металлов, графитовые — для цветных.

Порядок работы:

• Тигель вставить внутрь индуктора и, загрузив рабочим материалом, накрыть теплоизоляционной крышкой.
• Включить водяное охлаждение. Многие модели электроплавильных агрегатов не запустятся, если нет необходимого давления воды.

• Процесс плавки в тигельной ИПП начинается с ее включения и выхода на рабочий режим. Если есть регулятор мощности, перед включением установить его в минимальное положение.
• Плавно поднять мощность до рабочей, соответствующей загруженному материалу.
• После расплавления металла мощность снизить до четверти от рабочей для поддержания материала в расплавленном состоянии.
• Перед разливом убрать регулятор до минимума.
• По окончании плавки — обесточить установку. Водяное охлаждение отключить после ее остывания.

Все время плавки агрегат должен находиться под наблюдением. Любые манипуляции с тиглями нужно производить с помощью щипцов и в защитных рукавицах. В случае возгорания установку следует немедленно обесточить и сбить пламя брезентом либо затушить любым огнетушителем, кроме кислотного. Заливать же водой категорически запрещено.

Преимущества индукционных печей

• Высокая чистота получаемого расплава. В других типах металлоплавильных термопечей обычно имеется прямой контакт теплоносителя с материалом, и, как следствие, — загрязнение последнего. В ИПП нагрев производится поглощением внутренней структурой проводящих материалов электромагнитного поля индуктора. Поэтому такие печи идеальны для ювелирных производств.


  Для термических печей главной проблемой является уменьшение содержания в расплавах черных металлов фосфора и серы, ухудшающих их качество.

• Высокий кпд индукционно‑плавильных устройств, доходящий до 98%.
• Большая скорость плавки благодаря нагреву образца изнутри и, как следствие высокая производительность ИПП, особенно для маленьких рабочих объемов до 200 кг.


  Разогревание муфельной электропечи с загрузкой 5 кг происходит в течение нескольких часов, ИПП — не более часа.

• Аппараты с загрузкой до 200 кг просты в размещении, монтаже и эксплуатации.

Главный недостаток электроплавильных устройств, и индукционные не являются исключением, — относительная дороговизна электроэнергии как теплоносителя. Но несмотря на это высокий кпд и хорошая производительность ИПП, в значительной мере окупают их в процессе эксплуатации.

В видео представлена индукционная печь во время работы.

Индукционная печь, выполненная своими руками, является отличным решением для обогрева различных помещений.

Кроме обогрева индукционная печь может выполнять следующие функции:

• плавление металла;
• очистку драгоценных металлов;
• нагревание изделий из металла, после чего они проходят через процедуру закалки или через иные процессы.

Однако вышеописанные функции обеспечивают промышленные установки , а если нужно выполнять обогрев дома, то обычно устанавливается печь для кухни, причем можно ее приобрести в готовом виде или сделать самостоятельно. Самодельная индукционная печь создается достаточно просто, и на этот процесс не нужно тратить много времени. Однако важно знать не только правила формирования данной конструкции, но и ее другие особенности, чтобы можно было при необходимости своими силами осуществить ремонт или замену каких-либо основных частей.

Принцип работы оборудования

Важно знать особенности действия данного вида печи, чтобы хорошо разбираться в ее работе и параметрах. Работает оборудование за счет того, что с помощью специальных вихревых токов обеспечивается разогрев материала. Получаются такие токи за счет специального индуктора , являющегося катушкой индуктивности. В ней имеется насколько витков провода, обладающего довольно существенной толщиной.

Индуктор может нагреваться за счет сварочного инвертора или другого оборудования. Принцип работы индукционной печи предполагает, что питание индуктора поступает от сети переменного тока, а также для этого может применяться генератор высокой частоты. Ток, протекая по индуктору, формирует переменное поле , пронизывающее пространство. Если в нем имеются какие-либо материалы, то именно на них наводятся токи, обеспечивая их эффективное нагревание.

Если используется печь для создания , то обычно в качестве материала выступает вода, которая нагревается. Если же оборудование предназначено для промышленных целей, то в качестве материала может использоваться металл, который под действием тока начинает плавиться. Таким образом, принцип работы индукционной плиты считается простым и понятным, поэтому создать ее своими силами достаточно просто.

Устройство индукционных печей может быть разным, поскольку можно выделить два совершенно разных вида:

• оборудование, оснащенное магнитопроводом;
• печи без магнитопровода.

В первом случае индуктор находится внутри специального металла , который под действием токов начинает плавиться. Во втором индуктор располагается снаружи. Схема каждого варианта имеет свои специфические отличия.

Читайте также: Печи для теплиц

Считается, что особенности действия конструкции с магнитопроводом является более эффективным, поскольку этот элемент повышает плотность создаваемого магнитного поля , поэтому нагрев более оперативный и качественный.

Самым популярным примером печи, оснащенной магнитопроводом, является канальная конструкция . Схема данного оборудования состоит из замкнутого магнитопровода, созданного из трансформаторной стали. На этом элементе имеется индуктор, являющийся первичной обмоткой, и тигель, обладающий кольцеобразной формой . Именно в нем находится материал, предназначенный для плавления. Тигель создается из специального диэлектрика, обладающего хорошей устойчивостью к возгоранию. Используются данные конструкции для создания чугуна высокого качества или для плавления цветных металлов.

Разновидности и характеристики различных индукционных печей

Можно выделить несколько видов индукционных печей, принцип действия которых имеет определенные отличия. Некоторые предназначаются только для промышленных работ, а другие могут использоваться в домашних условиях, поэтому часто предназначаются для кухни, где обеспечивают качественный нагрев. Наиболее часто последние варианты формируются из сварочного инвертора, имеют простую конструкцию, за счет чего их обслуживание и ремонт являются простыми работами.

К основным разновидностям индукционных печей относятся:

• Вакуумная индукционная печь . В ней плавка осуществляется в вакууме, что позволяет удалить из различных смесей вредные и опасные примеси. В результате получаются изделия, которые совершенно безопасны для применения, отличаются высоким качеством. Следует отметить, что их ремонт считается сложной работой, а сам процесс создания, обычно, не может осуществиться своими силами без специализированного оборудования и необычных условий.
• Канальная конструкция . Она изготавливается с применением обычного сварочного трансформатора , который работает на частоте, равной 50 Гц. Здесь вторичная обмотка данного устройства заменяется тигелем кольцеобразной формы. Видео создания такой печи можно найти в интернете, причем ее схема не считается сложной. Применяться грамотно сформированное оборудование может для плавки большого количества цветных металлов, причем потребление энергии считается небольшим. Ремонт считается специфическим и сложным.
• Тигельная печь . Схема данной конструкции предполагает установку индуктора и генератора, которые являются самыми основными частями оборудования. Для формирования индуктора может применяться стандартная трубка из меди. Однако должно быть соблюдено необходимое количество витков, которое не должно быть больше 8, но и меньше 10. Схема самого индуктора может быть разной, он может иметь форму восьмерки или другую конфигурацию. Следует отметить, что ремонт данного оборудования считается достаточно простой работой.
• Индукционная печь для обогрева помещения. Как правило, она предназначается для кухни, создается на основе сварочного инвертора. Обычно данная установка применяется в комбинации с водогрейным котлом , который позволяет обеспечить отопление каждого помещения в строении, кроме того, можно будет подвести горячее водоснабжение к сооружению. Принцип работы заключается в том, что индуктор получает питание от сварочного инвертора. Считается, что эффективность данного оборудования является невысокой, однако нередко только оно является единственно возможным для создания отопления в доме.

Читайте также: Доменная печь

Процесс формирования печи

Сделать для кухни или другого помещения в доме индукционную печь на основе инвертора можно своими усилиями. Для этого рекомендуется не только изучить теоретическую часть данного процесса, но и просмотреть обучающее видео.

Чтобы сформировать электромагнитное поле , которое будет иметься снаружи индуктора, необходимо применять специальную катушку, в которой будет достаточно большое количество витков. Дополнительно потребуется сгибать трубу, а данная работа обладает определенными сложностями, поэтому более рациональным решением в этом случае будет расположение прямой трубы непосредственно внутри катушки , в результате чего она будет работать в качестве сердечника.

Как правило, используется металлическая труба , однако она считается слабым теплоносителем, поэтому вместо нее может применяться полимерная труба, внутри которой будут находиться небольшие отрезки проволоки из металла. Для генератора тока оптимальным считается применение стандартного инвертора. Его обслуживание и ремонт считаются простыми и понятными работами, поэтому можно будет обеспечить долгий срок службы оборудования.

Таким образом, для создания конструкции потребуется:

• полимерная труба;
• стальная проволока;
• медный провод;
• сетка из проволоки;
• наличие самого инвертора.

Катанка из стали разрезается на мелкие части. Один торец трубы из полимеров закрывается сеткой, а в другой загружаются металлические отрезки проволоки. Второй торец также закрывается сеткой. Сверху трубы создается индукционная обмотка, для чего используется медный провод . Концы данной обмотки хорошо изолируются и подводятся к выходу инвертора. Как только аппарат включается, создается от катушки электромагнитное поле, что обеспечивает появление вихревых токов в сердечнике. Это приведет к его нагреванию, поэтому и вода, протекающая по трубе, начнет греться . Таким образом, получается идеальная конструкция для кухни или другого помещения, причем ее обслуживание и ремонт считаются простыми.

Лучше всего перед работами просмотреть обучающее видео , чтобы не совершить ошибок. После создания оборудования, можно установить его в нужном помещении. Оно может предназначаться не только для топочной, но даже и для кухни. Важно выбрать такое помещение, в котором можно будет легко ухаживать за печкой и осуществлять ее ремонт.

Индукционные печи применяются для выплавки металлов и отличаются тем, что нагрев в них происходит посредством электрического тока. Возбуждение тока происходит в индукторе, а точнее в непеременном поле.

В подобных конструкциях энергия превращается несколько раз (в данной последовательнос ти):

• в электромагнитную;
• электрическую;
• тепловую.

Подобные печи позволяют использовать тепло с максимальной эффективностью, что неудивительно, ведь они – наиболее совершенные из всех существующих моделей, работающих на электроэнергии.

Обратите внимание! Индукционные конструкции бывают двух типов – с сердечником или без него. В первом случае металл помещается в трубчатый желоб, который располагается вокруг индуктора. Сердечник размещен в самом индукторе. Второй вариант называют тигельным, т. к. в нем металл с тиглем находятся уже внутри индикатора. Разумеется, ни о каком сердечнике в данном случае речи быть не может.

В сегодняшней статье речь пойдет о том, как изготавливается

Среди многочисленных преимуществ стоит выделить следующие:

Но есть и свои минусы.

Оба варианта конструкции используются при выплавке чугуна, алюминия, стали, магния, меди и драгоценных металлов. Полезный объем подобных конструкций может составлять как несколько килограмм, так и несколько сотен тонн.

Печи промышленного назначения делятся на несколько типов.

Ввиду очевидных причин индукционная печь для плавки нечасто используется в быту. Зато технология, описываемая в статье, встречается практически во всех современных домах и квартирах. Это и упомянутые выше микроволновки, и индукционные плиты, и электродуховки.

Рассмотрим, к примеру, плиты. Они нагревают посуду за счет индукционных вихревых токов, вследствие чего разогрев происходит практически мгновенно. Характерно, что включить конфорку, на которой нет посуды, невозможно.

КПД индукционных плит достигает 90%. Для сравнения: у электроплит он составляет примерно 55-65%, а у газовых – не более 30-50%. Но справедливости ради стоит заметить, что для эксплуатации описываемых плит требуется специальная посуда.

Не так давно отечественные радиолюбители наглядно продемонстрирова ли, что индукционную печь можно сделать самому. Сегодня существует масса различных схем и технологий изготовления, мы же привели лишь самые популярные из них, а значит, самые эффективные и простые в выполнении.

Помимо генератора, при сборке потребуются четыре электролампочки высокой мощности и тяжелая лампа для индикатора готовности к работе.

Помимо того, металл, находящийся в катушке (индукторе), расплавится в приборе самой незначительной мощности.

При изготовлении необходимо помнить о некоторых важных моментах, влияющих на скорость правления металла.

Печь для плавки алюминия. Как сделать печь для плавки металла Печь для переплавки металлов

Примерная температура плавления алюминия составляет около 660 градусов по Цельсию, что позволяет произвести плавку даже в домашних условиях. Разумеется, на газовой плите достичь такой температуры не удастся, да и проводить подобные работы в помещении крайне нежелательно. В интернете существует множество видео, как самостоятельно своими руками. В этой статье мы рассмотрим наиболее интересные, проверенные и надёжные способы.

Виды

Печи, используемые в промышленности, очень дорого стоят. Их цена составляет тысячи и десятки тысяч долларов. Кроме этого, такие агрегаты занимают непозволительно много места. Алюминий является самым распространённым металлом на Земле, поэтому промышленность в данном направлении продвинулась далеко вперёд. Существует множество типов . Например, наклонные цилиндрические печи, печи с ревербационным тиглем, печи карусельного типа и другие.

Но как поступить, если необходимо изготовить какую-либо деталь в домашних условиях, а возможности заказать её по той или иной причине нет? Отличную мини-печь совершенно несложно изготовить и своими руками , причём, для этого, в основном, не нужно будет искать какие-то специфические материалы, детали и приборы. Большинство из них найдётся практически у каждого дома, в гараже или же на даче.

В сущности, принцип работы всех самодельных печей прост и однотипен. Различия, как правило, лишь в их некоторых конструктивных особенностях. В некотором объёмном термостойком сосуде разжигаются древесные угли (это наиболее удачный вариант топлива для плавки алюминия), в которые или над которыми в тигле размещается сам металл. В качестве тигля может выступать, например, обрезанный корпус огнетушителя , либо даже обыкновенный стальной чайник. Для увеличения температуры углей необходим качественный обдув воздухом со всех сторон (чтобы алюминий разогревался в ёмкости равномерно). Как правило, кислород подаётся через трубу вниз «колодца». Тягу же создать может обыкновенный пылесос, двигатель от старой вытяжки, кулер или даже фен. В принципе, это необходимые условия для создания своеобразной мини плавильни своими руками.

Читайте также: Самодельная печь для палатки

В качестве формы для отливки деталей обычно выступает гипс. Если же необходимо отлить обыкновенную цилиндрическую болванку из алюминия, подойдёт и кусок обрезанной стальной трубы. Рассмотрим наиболее интересные и простые конструкции мини печей.

Мини-печь из колёсного диска

Изготовить данную модель очень просто. Колёсный диск желаемого диаметра вкапывается в землю так, чтобы его поверхность совпадала с горизонтом, то есть не выступала над поверхностью земли. Посреди диска внутри получившейся топки должно быть отверстие, через которое пропускаем изогнутый патрубок , выходящий рядом с плавильней. По нему в мини-печь будет снизу поступать кислород. В качестве нагнетателя удобно использовать небольшой кулер , надетый на трубу снаружи. Однако, при такой подаче воздуха, поддув будет крайне некачественным и однонаправленным. Для этого внутри котла на выходе трубы соорудим нечто вроде конфорки. Удобно для этого использовать автомобильный дисковый тормоз , наваренный поверх трубы. После этого в получившуюся мини-плавильню можно засыпать угли и подавать воздух, поднимать их температуру. Алюминиевый лом в тигле размещается среди углей.

Печь из металлического бака

Совсем необязательно печь должна быть утоплена в землю. Несложно изготовить своими руками и переносную печь. Для этого подойдёт любой цилиндрический бак из термостойкого металла , например, бак от старой стиральной машины с вертикальной загрузкой. Изнутри диаметр бака уменьшается за счёт кирпичей и глины. Тем самым, толщина нашей печи составит 10-15 сантиметров. Не забываем монтировать внизу корпуса трубу для надува. Воздух можно подавать в неё любым удобным образом. Тигель с сырьём алюминия вешается внутрь топки. Как можно заметить, принципиальных отличий от предыдущего варианта нет. Его так же просто изготовить своими руками, различия лишь в необходимых инструментах и деталях.

Сейчас печи с индукционной системой повсеместно используются в процессе плавки металлов. Ток, производимый в поле индуктора, способствует нагреву вещества, и эта особенность таких устройств является не только основной, но и важнейшей. Обработка приводит к тому, что вещество претерпевает несколько превращений. Первым этапом преобразования является электромагнитная стадия, после нее электрическая, а потом и тепловая. Температура, которую выделяет печка, применяется практически без остатка, поэтому такое решение является самым лучшим среди всех прочих. Многих может заинтересовать печь изготовленная. Далее будет рассказано о возможностях реализации подобного решения.

Типы печей для плавки металлов

Этот вид оборудования можно условно разделить на основные категории. У первой в качестве основания выступает сердечный канал, а металл размещается в таких печах кольцевым способом вокруг индуктора. У второй категории нет такого элемента. Этот вид имеет название тигля, и металл тут размещается внутри самого индуктора. Замкнутый сердечник в этом случае использовать технически невозможно.

Базовые принципы

Плавильная печь в данном случае работает на базе явления магнитной индукции. И тут имеется несколько компонентов. Индуктор — это важнейшая составляющая этого приспособления. Он представляет собой катушку, проводниками в которой служат не обычные провода, а медные трубки. Это требование выставляет сама конструкция плавильных печей. Ток, который проходит в индукторе, порождает магнитное поле, оказывающее воздействие на тигель, внутри которого расположен металл. В этом случае на материал возложена роль вторичной трансформаторной обмотки, то есть сквозь него проходит ток, нагревающий его. Так и осуществляется плавление, даже если сделана индукционная печь своими руками. Как построить такой тип печи и увеличить ее эффективность? Это важный вопрос, на который есть ответ. Использование токов повышенной частоты позволяет заметно увеличить степень эффективности оборудования. Для этого уместно использовать специальные блоки питания.

Особенности индукционных печей

Этот тип оборудования обладает определенными характерными чертами, которые являются как преимуществами, так и недостатками.

Так как распределение металла должно быть равномерным, полученный материал характеризуется хорошей однородной массой. Этот тип печи работает за счет транспортировки энергии по зонам, при этом представлена и функция фокусировки энергии. Для использования доступны такие параметры, как емкость, рабочая частота и способ футеровки, а также регуляция температуры, при которой происходит плавление металла, что заметно облегчает рабочий процесс. Имеющийся технологический потенциал печи создает высокий темп плавки, устройства являются экологически чистыми, совершенно безопасными для человека и готовыми к работе в любой момент.

Самым заметным недостатком такого оборудования является сложность его чистки. Так как нагревание шлака происходит исключительно за счет тепла, выделяемого металлом, этой температуры не хватает для обеспечения его полноценного использования. Высокая разница в температуре металла и шлака не позволяет делать процесс удаления отходов максимально простым. В качестве еще одного недостатка принято выделять зазор, из-за которого требуется всегда уменьшать толщину футеровки. Из-за таких действий спустя некоторое время она может оказаться неисправной.

Использование индукционных печей в промышленных масштабах

В промышленности чаще всего встречаются тигельные и канальные индукционные печи. В первых осуществляется плавка любых металлов в произвольных количествах. Емкости для металла в таких вариантах способны умещать до нескольких тонн металла. Конечно, индукционные плавильные печи своими руками в данном случае сделать невозможно. Канальные печи предназначены для выплавки цветных металлов разных видов, а также чугуна.

Этой темой часто интересуются любители радио-проектирования и радио-технологий. Сейчас становится понятно, что создавать индукционные печи своими руками — это вполне реально, а сделать это удавалось очень многим. Однако для создания подобного оборудования требуется воплотить в жизнь действие электрической схемы, которая содержала бы прописанные действия самой печи. Подобные решения требуют привлечения способных производить волновые колебания. Простая индукционная печь своими руками по схеме может быть построена с использованием четырех электронных ламп в комбинации с одной неоновой, подающей сигнал о том, что система готова к работе.

В данном случае ручка конденсатора переменного тока размещается не внутри прибора. Благодаря этому может быть создана индукционная печь своими руками. Схема прибора подробно описывает расположение каждого отдельного элемента. Убедиться в том, что устройство получилось достаточно мощным, можно, если воспользоваться отверткой, которая должна доходить до раскаленного состояния буквально за несколько секунд.

Особенности

Если вами создается индукционная печь своими руками, принцип работы и сборка которой изучается и производится по соответствующей схеме, вам стоит знать, что на скорость плавления в данном случае может повлиять один или несколько факторов, перечисленных далее:

Импульсная частота;

Гистерезисные потери;

Генераторная мощность;

Период выхода тепла наружу;

Потери, связанные с возникновением вихревых токов.

Если вами собирается печь индукционная своими руками, то при использовании ламп требуется помнить, что их мощность должна распределяться так, чтобы четырех штук было достаточно. При использовании выпрямителя получится сеть примерно в 220 В.

Бытовое применение печей

В быту такие устройства используются достаточно редко, хотя подобные технологии можно встретить в отопительных системах. Их можно увидеть в форме микроволновых духовок и В среде новых технологий данная разработка нашла широкое применение. К примеру, использование вихревых индукционных токов в индукционных плитах позволяет готовить огромное разнообразие блюд. Так как для разогрева им требуется очень мало времени, конфорку нельзя включить, если на ней ничего не стоит. Однако для использования таких особых и полезных плит требуется специальная посуда.

Процесс сборки

Индукционная своими руками состоит из индуктора, который представляет собой соленоид, произведенный из водоохлаждаемой медной трубки и тигля, который может быть изготовлен из керамических материалов, а иногда из стали, графита и прочих. В таком устройстве можно выплавлять чугун, сталь, драгоценные металлы, алюминий, медь, магний. Индукционные печи своими руками изготавливаются с емкостью тигля от пары килограмм до нескольких тонн. Они могут быть вакуумными, газонаполненными, открытыми и компрессорными. Питаются печи токами высокой, средней и низкой частоты.

Итак, если вас интересует индукционная печь своими руками, схема предполагает использование таких основных узлов: плавильной ванны и индукционной единицы, в которую включаются подовый камень, индуктор и магнитный сердечник. Канальная печь отличается от тигельной тем, что электромагнитная энергия преобразуется в тепловую в канале тепловыделения, в котором постоянно должно быть электропроводящее тело. Чтобы произвести первичный пуск канальной печи, в нее заливают расплавленный металл либо вставляют шаблон из материала, способного расправиться в печи. Когда плавка завершается, металл сливается не полностью, а остается «болото», предназначенное для заполнения канала тепловыделения для пуска в будущем. Если собирается печь индукционная своими руками, то для облегчения замены подового камня для оборудования он делается отъемным.

Компоненты печи

Итак, если вас интересует индукционная мини-печь своими руками, то важно знать, что ее главным элементом является нагревательная катушка. В случае самодельного варианта достаточно использовать индуктор, выполненный из голой медной трубки, диаметр которой составляет 10 мм. Для индуктора используется внутренний диаметр 80-150 мм, а количество витков — 8-10. Важно, чтобы витки не соприкасались, а расстояние между ними было 5-7 мм. Части индуктора не должны соприкасаться с его экраном, минимальный зазор должен быть 50 мм.

Если вами собирается печь индукционная своими руками, то вы должны знать, что в промышленных масштабах охлаждением индукторов занимается вода или антифриз. В случае малой мощности и непродолжительной работы создаваемого прибора можно обойтись и без охлаждения. Но при работе индуктор сильно нагревается, а окалина на меди может не просто резко снизить КПД устройства, но и привести к полной утрате его работоспособности. Самостоятельно невозможно сделать индуктор с охлаждением, поэтому потребуется его регулярная замена. Нельзя использовать принудительное воздушное охлаждение, так как корпус вентилятора, размещенного поблизости с катушкой, «притянет» к себе ЭМП, что приведет к перегреву и падению КПД печи.

Генератор

Когда собирается индукционная печь своими руками, схема предполагает использование такого важного элемента, как генератор переменного тока. Не стоит пытаться делать печь, если вы не владеете основами радиоэлектроники хотя бы на уровне среднеквалифицированного радиолюбителя. Выбор схемы генератора должен быть таким, чтобы он не давал жесткий спектр тока.

Использование индукционных печей

Данный тип оборудования получил широкое распространение в таких областях, как литейное производство, где металл уже прошел очистку и требуется придать ему какую-то конкретную форму. Так же можно получить некоторые сплавы. В ювелирном производстве они тоже получили распространение. Несложный принцип работы и возможность того, чтобы была собрана печь индукционная своими руками, позволяют повысить рентабельность ее использования. Для этой области можно использовать приборы с емкостью тигля до 5 килограмм. Для небольших производств такой вариант будет оптимальным.

Древние гончары, обжигавшие керамические изделия в горнах, иногда находили на их дне блестящие твердые кусочки с необычными свойствами. С того самого момента, когда они стали задумываться, что это за чудные вещества, как они там появились, а также куда их можно применить с пользой, и родилась металлургия — ремесло и искусство обработки металлов.

А основным инструментом для извлечения из руды новых чрезвычайно полезных материалов стали термоплавильные горны. Конструкции их прошли долгий путь развития: от примитивных одноразовых куполов из глины, разогреваемых дровами до современных электропечей с автоматическим управлением процессом плавления.

В металлоплавильных агрегатах нуждаются не только гиганты черной металлургии, использующие вагранки, домны, мартены и регенераторные конвертеры с выработкой за один цикл в несколько сотен тонн.
Такие величины характерны для выплавки чугуна и стали, на долю которых приходится до 90% промышленного производства всех металлов.
В цветной же металлургии и во вторичной переработке — объемы значительно меньшие. А мировые обороты производства редкоземельных металлов и вообще исчисляются несколькими килограммами в год.

Но потребность в плавке металлопродукции возникает не только при ее массовом производстве. Значительный сектор рынка металлообработки занимает литейное производство, где требуются металлоплавильные агрегаты сравнительно небольшой выработки — от нескольких тонн до десятков килограммов. А для штучного ремесленного и декоративно‑прикладного производства и ювелирного дела находят применение плавильные аппараты с выработкой в несколько килограммов.

Все виды металлоплавильных устройств можно поделить по типу источника энергии для них:

1. Термические. Теплоноситель — топочный газ либо сильно разогретый воздух.
2. Электрические. Используют различные тепловые действия электрического тока:
   • Муфельные. Разогрев помещенных в теплоизолированный корпус материалов спиральным ТЭНом.
   • Сопротивления. Нагрев образца прохождением через него тока большой величины.
   • Дуговые. Используют высокую температуру электрической дуги.
   • Индукционные. Плавление металлического сырья внутренним теплом от действия вихревых токов.
3. Потоковые. Экзотические плазменные и электронно‑лучевые аппараты.

Поточная электронно‑лучевая плавильная печь Термическая мартеновская печь Электро-дуговая печь

При небольших объемах выработки наиболее целесообразным и экономичным оказывается использование электрических, в особенности, индукционных плавильных печей (ИПП).

Устройство индукционных электропечей

Если говорить кратко, то действие их основана на явлении токов Фуко — вихревых индукционных токов в проводнике. В большинстве случаев инженеры‑электротехники борются с ними, как с вредным явлением.
Например, именно из‑за них сердечники трансформаторов выполняются из стальных пластин или ленты: в сплошном куске металла эти токи могут достигать значительных величин, приводящим к бесполезным потерям энергии на его нагревание.

В индукционно‑плавильной электропечи это явление применяется с пользой. По сути она и представляет собой своеобразный трансформатор, в котором роль короткозамкнутой вторичной обмотки, а в некоторых случаях и сердечника выполняет расплавляемый металлический образец. Именно металлический — нагревать в ней можно только проводящие электричество материалы, диэлектрики же будут оставаться холодными. Роль индуктора — первичной обмотки трансформатора выполняют несколько витков толстой свернутой в катушку медной трубки, по которой циркулирует охлаждающая жидкость.

Кстати, на том же принципе действуют ставшие чрезвычайно популярными кухонные варочные поверхности с индукционным высокочастотным нагревом. Положенный на них кусок льда даже не растает, а поставленная металлическая посуда нагреется почти мгновенно.

Особенности конструкции индукционных термопечей

Существует два основных типа ИПП:

Для обоих видов металлоплавильных агрегатов нет принципиальных различий в типе рабочего сырья: они с успехом плавят и черные и цветные металлы. Необходимо только выбрать соответствующий рабочий режим и тип тигля.

Параметры выбора

Таким образом, основными критериями выбора того или иного вида термопечи являются объемы и непрерывность производства. Для небольшой литейной мастерской, например, в большинстве случаев подойдет тигельная электропечь, а предприятию по переработке вторсырья — канальная.

Кроме того, в числе основных параметром тигельной термопечи — объем одной плавки, исходя из которого и следует выбирать конкретную модель. Немаловажными характеристиками являются также максимальная рабочая мощность и тип тока: однофазный или трехфазный.

Выбор места для монтажа

Размещение индукционной печи в цехе или мастерской должно обеспечивать свободный подход к ней для безопасного выполнения всех технологический операций в процессе плавки:

• загрузки сырья;
• манипуляций во время рабочего цикла;
• выгрузки готового расплава.

Место установки должно быть обеспечено необходимыми электрическими сетями с требуемым рабочим напряжением и количеством фаз, защитным заземлением с возможностью быстрого аварийного отключения агрегата. Также установку нужно обеспечить подводом воды для охлаждения.

Настольные конструкции небольших габаритов должны тем не менее устанавливаться на прочные и надежные индивидуальные основания, не предназначенные для других операций. Напольным аппаратам также необходимо обеспечить прочный укрепленный фундамент.

В районе выгрузки расплава запрещено располагать пожаро‑ и взрывоопасные материалы. Рядом с местом размещения печи необходимо повесить пожарный щит со средствами тушения.

Инструкция по монтажу

Промышленные термоплавильные агрегаты — устройства с большим энергопотреблением. Их установка и электромонтаж должны проводиться квалифицированными специалистами. Подключение небольших агрегатов с загрузкой до 150 кг может быть выполнено квалифицированным электриком с соблюдением обычных правил монтажа электроустановок.

Например, печь ИПП‑35, мощностью 35 кВт с объемом выработки черных металлов 12 кг, а цветных — до 40 имеет массу 140 кг. Соответственно, установка ее будет заключаться в следующих шагах:

1. Выбор подходящего места размещения с прочным основанием для термоплавильного узла и высоковольтного индукционного блока с водяным охлаждением и конденсаторной батареей. Расположение агрегата должно соответствовать всем эксплуатационным требованиям и правилам электро‑ и пожарной безопасности.
2. Обеспечение установки линией водоохлаждения. Описываемая электроплавильная печь в комплекте поставки не имеет средств охлаждения, которые нужно приобрести дополнительно. Лучшим решением для нее будет двухконтурная градирня с замкнутым циклом.
3. Подключение защитного заземления.

   Функционирование любых электроплавильных печей без заземления категорически запрещена.

4. Подведению отдельной электрической линии с кабелем, сечение которого обеспечивает соответствующую нагрузку. Силовой щит также должен обеспечивать требуемую нагрузку с запасом по мощности

Для маленьких мастерских и домашнего применения выпускаются мини‑печи, например, УПИ‑60‑2, мощностью 2 кВт с объемом тигля 60 см³ для плавления цветных металлов: меди, латуни, бронзы ~ 0,6 кг, серебра ~ 0,9 кг, золота ~ 1,2 кг. Вес самой установки — 11 кг, габариты — 40х25х25 см. Ее монтаж заключается в размещении на металлическом верстаке, подведении проточного водяного охлаждения и включении в розетку.

Технология использования

Перед началом работы с тигельной электропечью следует обязательно проверить состояние тиглей и футеровки — внутренней защитной теплоизоляции. Если она рассчитана на применение двух видов тиглей: керамических и графитовых, необходимо выбрать по инструкции соответствующий загружаемому материалу.

Обычно керамические тигли используются для черных металлов, графитовые — для цветных.

Порядок работы:

• Тигель вставить внутрь индуктора и, загрузив рабочим материалом, накрыть теплоизоляционной крышкой.
• Включить водяное охлаждение. Многие модели электроплавильных агрегатов не запустятся, если нет необходимого давления воды.

• Процесс плавки в тигельной ИПП начинается с ее включения и выхода на рабочий режим. Если есть регулятор мощности, перед включением установить его в минимальное положение.
• Плавно поднять мощность до рабочей, соответствующей загруженному материалу.
• После расплавления металла мощность снизить до четверти от рабочей для поддержания материала в расплавленном состоянии.
• Перед разливом убрать регулятор до минимума.
• По окончании плавки — обесточить установку. Водяное охлаждение отключить после ее остывания.

Все время плавки агрегат должен находиться под наблюдением. Любые манипуляции с тиглями нужно производить с помощью щипцов и в защитных рукавицах. В случае возгорания установку следует немедленно обесточить и сбить пламя брезентом либо затушить любым огнетушителем, кроме кислотного. Заливать же водой категорически запрещено.

Преимущества индукционных печей

• Высокая чистота получаемого расплава. В других типах металлоплавильных термопечей обычно имеется прямой контакт теплоносителя с материалом, и, как следствие, — загрязнение последнего. В ИПП нагрев производится поглощением внутренней структурой проводящих материалов электромагнитного поля индуктора. Поэтому такие печи идеальны для ювелирных производств.


  Для термических печей главной проблемой является уменьшение содержания в расплавах черных металлов фосфора и серы, ухудшающих их качество.

• Высокий кпд индукционно‑плавильных устройств, доходящий до 98%.
• Большая скорость плавки благодаря нагреву образца изнутри и, как следствие высокая производительность ИПП, особенно для маленьких рабочих объемов до 200 кг.


  Разогревание муфельной электропечи с загрузкой 5 кг происходит в течение нескольких часов, ИПП — не более часа.

• Аппараты с загрузкой до 200 кг просты в размещении, монтаже и эксплуатации.

Главный недостаток электроплавильных устройств, и индукционные не являются исключением, — относительная дороговизна электроэнергии как теплоносителя. Но несмотря на это высокий кпд и хорошая производительность ИПП, в значительной мере окупают их в процессе эксплуатации.

В видео представлена индукционная печь во время работы.

Для плавки металла в малых масштабах бывает необходимо какое то приспособление. Особенно это остро ощущается в мастерской или при малом производстве. Максимально эффективным на сегодняшний момент является печь для плавки металла с электрическим нагревателем, а именно индукционная. Ввиду особенности ее строения, она может эффективно использоваться в кузнечном деле и стать не заменимым инструментом в кузнице.

Устройство индукционной печи

Печь состоит из 3 элементов:

1. 1. Электронно-электрическая часть.
2. 2. Индуктор и тигель.
3. 3. система охаждения индуктора.

Для того чтобы собрать действующую печь для плавки металла достаточно собрать рабочую электрическую схему и систему охлаждения индуктора. Самый простой вариант плавки металла приведен в видео ниже. Плавка производится во встречном электромагнитном поле индуктора, которое взаимодействует с наводимыми электро-вихревыми токами в металле, что удерживает кусочек алюминия в пространстве индуктора.

Для того чтобы эффективно плавить металл, необходимы токи большой величины и высокой частоты порядка 400-600 Гц. Напряжение из обычной домашней розетки 220В обладает достаточными данными для плавления металлов. Необходимо только 50 Гц превратить в 400-600 Гц.
Для этого подойдет любая схема для создания катушки Тесла. Мне наиболее приглянулись 2 следующих схем на лампе ГУ 80, ГУ 81(М). И запитывание лампы трансформатором МОТ от микроволновки.

Данные схемы предназначены для катушки тесла, но индукционная печь из них получается отменная, достаточно заместо вторичной катушки L2 поместить во внутреннее пространство первичной обмотки L1 кусочек железа.

Первичная катушка L1 или индуктор состоит из свернутой в 5-6 витков медной трубки, на торцах которой нарезается резьба, для подсоединения системы охлаждения. Для левитационной плавки последний виток следует сделать в обратном направлении.
Конденсатор С2 на первой схеме и идентичный ему на второй задаёт частоту генератора. При значении в 1000 пикоФарад частота составляет около 400 кГц. Этот конденсатор обязательно должен быть высокочастотным керамическим и расчитанным под высокое напряжение порядка 10 кВ (КВИ-2, КВИ-3, К15У-1), другие типы не подходят! Лучше ставить К15У. Можно подсоединять конденсаторы параллельно. Также стоит учитывать мощность на которую расчитаны конденсаторы (это у них на писано на корпусе), берите с запасом. другие два конденсатора КВИ-3 и КВИ-2 греются при длительной работе. Все остальные конденсаторы берутся тоже из серии КВИ-2, КВИ-3, К15У-1, изменяются в характеристиках конденсаторов только емкость.
Вот в итоге схематично, что должно получиться. В рамки обвел 3 блока.

Система охлаждения выполнена из насоса с подачей 60л/мин, радиатор от любой вазовской машины, и вентилятор охлождения я поставил напротив радиатора обычный домашний.

схема, сборка. Краткое описание муфельной печи

Уже давно мужчины стали думать о том, как создать собственную печь для плавки металла в домашних условиях. Она должна быть портативной и соответствовать всем условиям. На производстве установлены печи для плавки большого количества металла. В домашних условиях можно собрать печь для плавки до пяти килограмм алюминия. Рассмотрим, как сделать плавильню в домашних условиях.

Оборудование и материалы, которые понадобятся

Для того, чтобы произвести плавку металла необходимо купить следующие компоненты для изготовления:

• огнеупорный кирпич;
• гвозди;
• трансформатор;
• медный провод;
• графит;
• слюда;
• асбестовые и цементные плитки;
• газовая горелка;
• тигель.

Размеры будут варьироваться от желания собирающего ее. Лучше создать небольшую печь для переплавки металлов, если вы хотите ее использовать только для своих нужд. Вы потратите меньше времени на ее изготовление, и на разогрев ее будет тратиться малое количество киловатт. Если вы делаете ее на солярке или на угле, то не забудьте про установку теплоизоляции и поддува воздуха.

В электропечи плавятся такие металлы, как железо, никель, олово, медь. Напряжение на выходе в электропечи должно быть больше, а значит и расстояние между электродами будет увеличиваться. Щетки от электромотора подойдут вместо электродов.

Пошаговая инструкция

Как сделать плавильную печь в домашних условиях -прочтите в следующей инструкции:

• Устанавливается высокочастотный генератор переменного тока.
• Обмотка в виде спирали. Изготавливается из медной проволоки.
• Тигель.

Все эти элементы помещаются в один корпус. Чашечка для плавления помещается в индуктор. Обмотка подключается к источнику питания. Когда включается ток, то появляется электромагнитное поле. Образовавшиеся вихревые токи проходят сквозь метал в чашечке и нагревают его. Происходит плавление.

Положительные свойства индукционной печи в том, что при переплавке металлов получается однородный расплав, не испаряются легирующие компоненты, а плавление происходит довольно быстро. К тому же установка такой печи не вредит экосистеме и безопасна для использующего ее.

Охлаждение можно сделать с помощью вентилятора. Только последний должен располагаться как можно дальше от печи, иначе обмотка его будет служить дополнительным замыканием вихревых потоков. Это понизит качество плавления.

Особенности плавления некоторых металлов

Для того, чтобы расплавить металл в домашних условиях этот элемент необходимо поместить в небольшую чашечку или тигель. Чашка с материалом вставляется в печь. Затем начинается его плавка. Чтобы расплавить драгоценные элементы их помещают в ампулу из стекла. Для того, чтобы сделать сплав из нескольких компонентов следуют такой инструкции:

• Вначале в чашечку для плавления кладется тугоплавкий элемент – медь или железо.
• Затем кладется более легкоплавкий компонент – олово, алюминий.

Сталь является тугоплавким материалом. Ее температура плавления составляет тысячу четыреста градусов по Цельсию. Поэтому, чтобы расплавить сталь в домашних условиях надо следовать следующей инструкции:

• Для плавки стали в домашних условиях ввести дополнительные регенераторы. Если печь работает на электричестве, то используется электроэнергия.
• При индукционном нагреве добавляются шлаки. Они увеличивают быстроту плавки.
• Постоянно вести наблюдение за показаниями приборов. Если необходимо, то понижать температуру плавления, переходя на более умеренный режим.
• Всегда верно определять готова ли сталь к работе или к плавлению. Выдерживать все вышеперечисленные шаги. Только тогда металл на выходе будет качественного изготовления.

Для плавки железа в домашних условиях печь необходимо заранее прогреть. Вначале помещается крупный кусок, а потом мелкие. Железо необходимо вовремя переворачивать. А правильно расплавленный металл будет иметь шаровидную форму.

Если вы собираетесь сделать бронзу, то вначале необходимо поместить в лунку для плавления медь. Так как этот компонент более тугоплавкий. Когда медь расплавилась добавляется олово.

Ни в коем случае нельзя плавить такие элементы, как кадмий, свинец или цинк. При выгорании они образуют ядовитый дым желтоватого цвета.

А при плавке алюминия, олово или железа необходимо соблюдать неспешность. Расклепывать медленно и делать это надо небольшим молотком. Часто нагревайте материал до покраснения и остужайте в холодной воде. Только тогда вы получите идеальный сплав на выходе.

Примерная температура плавления алюминия составляет около 660 градусов по Цельсию, что позволяет произвести плавку даже в домашних условиях. Разумеется, на газовой плите достичь такой температуры не удастся, да и проводить подобные работы в помещении крайне нежелательно. В интернете существует множество видео, как самостоятельно своими руками. В этой статье мы рассмотрим наиболее интересные, проверенные и надёжные способы.

Виды

Печи, используемые в промышленности, очень дорого стоят. Их цена составляет тысячи и десятки тысяч долларов. Кроме этого, такие агрегаты занимают непозволительно много места. Алюминий является самым распространённым металлом на Земле, поэтому промышленность в данном направлении продвинулась далеко вперёд. Существует множество типов . Например, наклонные цилиндрические печи, печи с ревербационным тиглем, печи карусельного типа и другие.

Но как поступить, если необходимо изготовить какую-либо деталь в домашних условиях, а возможности заказать её по той или иной причине нет? Отличную мини-печь совершенно несложно изготовить и своими руками , причём, для этого, в основном, не нужно будет искать какие-то специфические материалы, детали и приборы. Большинство из них найдётся практически у каждого дома, в гараже или же на даче.

В сущности, принцип работы всех самодельных печей прост и однотипен. Различия, как правило, лишь в их некоторых конструктивных особенностях. В некотором объёмном термостойком сосуде разжигаются древесные угли (это наиболее удачный вариант топлива для плавки алюминия), в которые или над которыми в тигле размещается сам металл. В качестве тигля может выступать, например, обрезанный корпус огнетушителя , либо даже обыкновенный стальной чайник. Для увеличения температуры углей необходим качественный обдув воздухом со всех сторон (чтобы алюминий разогревался в ёмкости равномерно). Как правило, кислород подаётся через трубу вниз «колодца». Тягу же создать может обыкновенный пылесос, двигатель от старой вытяжки, кулер или даже фен. В принципе, это необходимые условия для создания своеобразной мини плавильни своими руками.

Читайте также: Самодельная печь для палатки

В качестве формы для отливки деталей обычно выступает гипс. Если же необходимо отлить обыкновенную цилиндрическую болванку из алюминия, подойдёт и кусок обрезанной стальной трубы. Рассмотрим наиболее интересные и простые конструкции мини печей.

Мини-печь из колёсного диска

Изготовить данную модель очень просто. Колёсный диск желаемого диаметра вкапывается в землю так, чтобы его поверхность совпадала с горизонтом, то есть не выступала над поверхностью земли. Посреди диска внутри получившейся топки должно быть отверстие, через которое пропускаем изогнутый патрубок , выходящий рядом с плавильней. По нему в мини-печь будет снизу поступать кислород. В качестве нагнетателя удобно использовать небольшой кулер , надетый на трубу снаружи. Однако, при такой подаче воздуха, поддув будет крайне некачественным и однонаправленным. Для этого внутри котла на выходе трубы соорудим нечто вроде конфорки. Удобно для этого использовать автомобильный дисковый тормоз , наваренный поверх трубы. После этого в получившуюся мини-плавильню можно засыпать угли и подавать воздух, поднимать их температуру. Алюминиевый лом в тигле размещается среди углей.

Печь из металлического бака

Совсем необязательно печь должна быть утоплена в землю. Несложно изготовить своими руками и переносную печь. Для этого подойдёт любой цилиндрический бак из термостойкого металла , например, бак от старой стиральной машины с вертикальной загрузкой. Изнутри диаметр бака уменьшается за счёт кирпичей и глины. Тем самым, толщина нашей печи составит 10-15 сантиметров. Не забываем монтировать внизу корпуса трубу для надува. Воздух можно подавать в неё любым удобным образом. Тигель с сырьём алюминия вешается внутрь топки. Как можно заметить, принципиальных отличий от предыдущего варианта нет. Его так же просто изготовить своими руками, различия лишь в необходимых инструментах и деталях.

Сейчас печи с индукционной системой повсеместно используются в процессе плавки металлов. Ток, производимый в поле индуктора, способствует нагреву вещества, и эта особенность таких устройств является не только основной, но и важнейшей. Обработка приводит к тому, что вещество претерпевает несколько превращений. Первым этапом преобразования является электромагнитная стадия, после нее электрическая, а потом и тепловая. Температура, которую выделяет печка, применяется практически без остатка, поэтому такое решение является самым лучшим среди всех прочих. Многих может заинтересовать печь изготовленная. Далее будет рассказано о возможностях реализации подобного решения.

Типы печей для плавки металлов

Этот вид оборудования можно условно разделить на основные категории. У первой в качестве основания выступает сердечный канал, а металл размещается в таких печах кольцевым способом вокруг индуктора. У второй категории нет такого элемента. Этот вид имеет название тигля, и металл тут размещается внутри самого индуктора. Замкнутый сердечник в этом случае использовать технически невозможно.

Базовые принципы

Плавильная печь в данном случае работает на базе явления магнитной индукции. И тут имеется несколько компонентов. Индуктор — это важнейшая составляющая этого приспособления. Он представляет собой катушку, проводниками в которой служат не обычные провода, а медные трубки. Это требование выставляет сама конструкция плавильных печей. Ток, который проходит в индукторе, порождает магнитное поле, оказывающее воздействие на тигель, внутри которого расположен металл. В этом случае на материал возложена роль вторичной трансформаторной обмотки, то есть сквозь него проходит ток, нагревающий его. Так и осуществляется плавление, даже если сделана индукционная печь своими руками. Как построить такой тип печи и увеличить ее эффективность? Это важный вопрос, на который есть ответ. Использование токов повышенной частоты позволяет заметно увеличить степень эффективности оборудования. Для этого уместно использовать специальные блоки питания.

Особенности индукционных печей

Этот тип оборудования обладает определенными характерными чертами, которые являются как преимуществами, так и недостатками.

Так как распределение металла должно быть равномерным, полученный материал характеризуется хорошей однородной массой. Этот тип печи работает за счет транспортировки энергии по зонам, при этом представлена и функция фокусировки энергии. Для использования доступны такие параметры, как емкость, рабочая частота и способ футеровки, а также регуляция температуры, при которой происходит плавление металла, что заметно облегчает рабочий процесс. Имеющийся технологический потенциал печи создает высокий темп плавки, устройства являются экологически чистыми, совершенно безопасными для человека и готовыми к работе в любой момент.

Самым заметным недостатком такого оборудования является сложность его чистки. Так как нагревание шлака происходит исключительно за счет тепла, выделяемого металлом, этой температуры не хватает для обеспечения его полноценного использования. Высокая разница в температуре металла и шлака не позволяет делать процесс удаления отходов максимально простым. В качестве еще одного недостатка принято выделять зазор, из-за которого требуется всегда уменьшать толщину футеровки. Из-за таких действий спустя некоторое время она может оказаться неисправной.

Использование индукционных печей в промышленных масштабах

В промышленности чаще всего встречаются тигельные и канальные индукционные печи. В первых осуществляется плавка любых металлов в произвольных количествах. Емкости для металла в таких вариантах способны умещать до нескольких тонн металла. Конечно, индукционные плавильные печи своими руками в данном случае сделать невозможно. Канальные печи предназначены для выплавки цветных металлов разных видов, а также чугуна.

Этой темой часто интересуются любители радио-проектирования и радио-технологий. Сейчас становится понятно, что создавать индукционные печи своими руками — это вполне реально, а сделать это удавалось очень многим. Однако для создания подобного оборудования требуется воплотить в жизнь действие электрической схемы, которая содержала бы прописанные действия самой печи. Подобные решения требуют привлечения способных производить волновые колебания. Простая индукционная печь своими руками по схеме может быть построена с использованием четырех электронных ламп в комбинации с одной неоновой, подающей сигнал о том, что система готова к работе.

В данном случае ручка конденсатора переменного тока размещается не внутри прибора. Благодаря этому может быть создана индукционная печь своими руками. Схема прибора подробно описывает расположение каждого отдельного элемента. Убедиться в том, что устройство получилось достаточно мощным, можно, если воспользоваться отверткой, которая должна доходить до раскаленного состояния буквально за несколько секунд.

Особенности

Если вами создается индукционная печь своими руками, принцип работы и сборка которой изучается и производится по соответствующей схеме, вам стоит знать, что на скорость плавления в данном случае может повлиять один или несколько факторов, перечисленных далее:

Импульсная частота;

Гистерезисные потери;

Генераторная мощность;

Период выхода тепла наружу;

Потери, связанные с возникновением вихревых токов.

Если вами собирается печь индукционная своими руками, то при использовании ламп требуется помнить, что их мощность должна распределяться так, чтобы четырех штук было достаточно. При использовании выпрямителя получится сеть примерно в 220 В.

Бытовое применение печей

В быту такие устройства используются достаточно редко, хотя подобные технологии можно встретить в отопительных системах. Их можно увидеть в форме микроволновых духовок и В среде новых технологий данная разработка нашла широкое применение. К примеру, использование вихревых индукционных токов в индукционных плитах позволяет готовить огромное разнообразие блюд. Так как для разогрева им требуется очень мало времени, конфорку нельзя включить, если на ней ничего не стоит. Однако для использования таких особых и полезных плит требуется специальная посуда.

Процесс сборки

Индукционная своими руками состоит из индуктора, который представляет собой соленоид, произведенный из водоохлаждаемой медной трубки и тигля, который может быть изготовлен из керамических материалов, а иногда из стали, графита и прочих. В таком устройстве можно выплавлять чугун, сталь, драгоценные металлы, алюминий, медь, магний. Индукционные печи своими руками изготавливаются с емкостью тигля от пары килограмм до нескольких тонн. Они могут быть вакуумными, газонаполненными, открытыми и компрессорными. Питаются печи токами высокой, средней и низкой частоты.

Итак, если вас интересует индукционная печь своими руками, схема предполагает использование таких основных узлов: плавильной ванны и индукционной единицы, в которую включаются подовый камень, индуктор и магнитный сердечник. Канальная печь отличается от тигельной тем, что электромагнитная энергия преобразуется в тепловую в канале тепловыделения, в котором постоянно должно быть электропроводящее тело. Чтобы произвести первичный пуск канальной печи, в нее заливают расплавленный металл либо вставляют шаблон из материала, способного расправиться в печи. Когда плавка завершается, металл сливается не полностью, а остается «болото», предназначенное для заполнения канала тепловыделения для пуска в будущем. Если собирается печь индукционная своими руками, то для облегчения замены подового камня для оборудования он делается отъемным.

Компоненты печи

Итак, если вас интересует индукционная мини-печь своими руками, то важно знать, что ее главным элементом является нагревательная катушка. В случае самодельного варианта достаточно использовать индуктор, выполненный из голой медной трубки, диаметр которой составляет 10 мм. Для индуктора используется внутренний диаметр 80-150 мм, а количество витков — 8-10. Важно, чтобы витки не соприкасались, а расстояние между ними было 5-7 мм. Части индуктора не должны соприкасаться с его экраном, минимальный зазор должен быть 50 мм.

Если вами собирается печь индукционная своими руками, то вы должны знать, что в промышленных масштабах охлаждением индукторов занимается вода или антифриз. В случае малой мощности и непродолжительной работы создаваемого прибора можно обойтись и без охлаждения. Но при работе индуктор сильно нагревается, а окалина на меди может не просто резко снизить КПД устройства, но и привести к полной утрате его работоспособности. Самостоятельно невозможно сделать индуктор с охлаждением, поэтому потребуется его регулярная замена. Нельзя использовать принудительное воздушное охлаждение, так как корпус вентилятора, размещенного поблизости с катушкой, «притянет» к себе ЭМП, что приведет к перегреву и падению КПД печи.

Генератор

Когда собирается индукционная печь своими руками, схема предполагает использование такого важного элемента, как генератор переменного тока. Не стоит пытаться делать печь, если вы не владеете основами радиоэлектроники хотя бы на уровне среднеквалифицированного радиолюбителя. Выбор схемы генератора должен быть таким, чтобы он не давал жесткий спектр тока.

Использование индукционных печей

Данный тип оборудования получил широкое распространение в таких областях, как литейное производство, где металл уже прошел очистку и требуется придать ему какую-то конкретную форму. Так же можно получить некоторые сплавы. В ювелирном производстве они тоже получили распространение. Несложный принцип работы и возможность того, чтобы была собрана печь индукционная своими руками, позволяют повысить рентабельность ее использования. Для этой области можно использовать приборы с емкостью тигля до 5 килограмм. Для небольших производств такой вариант будет оптимальным.

Самодельная плавильная печь может быть изготовлена из графита, цемента, слюды или кафельной плитки. Размеры печи зависят от мощности электропитания и напряжения трансформатора на выходе.

Самодельная плавильная печь нагревается постепенно, но достигает значительного нагрева. Для данной конструкции надо устанавливать на электроды напряжение в 25 В. Если в конструкции будет использоваться промышленный трансформатор, то расстояние между электродами должно составлять 160-180 мм.

Процесс изготовления самодельной плавильной печи

Можно изготовить плавильную печь своими руками. Ее размеры составят 100х65х50 мм. В такой конструкции можно расплавить 70-80 г серебра или другого металла. Такие возможности для самодельного плавильного устройства являются очень хорошими.

Материалы и инструменты:

• щетки от электрического мотора высокой мощности;
• графит;
• электродные стержни, используемые в дугоплавильных печах;
• провод из меди;
• гвозди;
• слюда;
• цементная плитка;
• кирпич;
• металлический поддон;
• углеграфитовый порошок;
• тонкопроводящий провод;
• трансформатор;
• напильник.

Чтобы изготовить плавильную печь своими руками, для электродов можно применить щетки от электромотора высокой мощности. В них имеется отличный токоподводящий провод.

Если вы не сможете приобрести такие щетки, то их можно выполнить своими руками из куска графита. Можно использовать стержень-электрод, который применяется в дугоплавильных печах.

По бокам в этом стержне надо сделать 2 отверстия, имеющие диаметр 5 мм, затем для придания прочности аккуратно забить туда гвоздь, подходящий по размеру. Для улучшения контакта с графитовым порошком при помощи напильника надо выполнить сетчатую насечку на внутренней поверхности этих электродов.

Для изготовления внутренней поверхности стенок печки используют слюду. Она имеет слоистую структуру и поэтому может быть использована как хороший теплоизолирующий экран.

Снаружи поверхность конструкции надо покрыть цементной или асбестовой плиткой, которая имеет толщину в 6-8 мм. После монтажа стенок их надо обвязать медной проволокой.

В качестве изолирующей подставки для устройства нужно использовать кирпич. Снизу устанавливают металлический поддон. Он должен быть эмалированным и иметь по бокам бортики.

Затем надо изготовить углеграфитовый порошок. Его можно приготовить из ненужных стержней. Работу лучше выполнять напильником или ножовкой по металлу.

При использовании печки графитовый порошок постепенно выгорает, поэтому его нужно иногда досыпать.

Для работы устройства используют понижающий трансформатор с напряжением в 25 В.

При этом сетевая обмотка трансформатора должна иметь 620 витков медного провода, который имеет диаметр 1 мм. В свою очередь, понижающая обмотка должна иметь 70 витков медного провода. Этот провод должен иметь изоляцию из стекловолокна и прямоугольное сечение размерами 4,2х2,8 мм.

Вернуться к оглавлению

Как изготовить трансформатор?

Если вы не сможете купить трансформатор, обладающий достаточно высокой мощностью, его можно изготовить из нескольких однотипных трансформаторов с более низкой мощностью. Они должны быть рассчитаны на одинаковую величину напряжения в сети.

С этой целью необходимо соединить параллельно выходные обмотки этих трансформаторов.

Можно изготовить . Для этого надо приготовить Г-образные металлические пластины, имеющие внутреннее сечение 60х32 мм. Сетевая обмотка такого трансформатора выполняется из эмалированного провода с сечением в 1 мм. Она должна иметь 620 витков. При этом понижающая обмотка выполняется из провода, имеющего прямоугольное сечение размерами 4,2х2,8 мм. Она должна иметь 70 витков.

После монтажа печи ее подключают к трансформатору при помощи медного провода, имеющего толщину в 7-8 мм. Провод должен иметь наружную изоляцию, для того чтобы в процессе работы печи не произошло короткого замыкания.

Когда печь будет полностью готова к работе, ее надо хорошо прогреть. При этом должны выгореть органические вещества в составе конструкции. Во время этой процедуры помещение должно хорошо проветриваться.

Устройство будет работать без копоти. После этого проводят проверку работы печи. Если все работает нормально, то можно приступать к эксплуатации прибора.

Вернуться к оглавлению

Как выполняют плавку металла в печи?

Плавку металла выполняют следующим образом. При помощи маленькой лопатки (в центре печки) в графитовом порошке надо сделать небольшую лунку, положить туда металлический лом и закапать его.

Если куски металла, подлежащего плавке, имеют различные размеры, то прежде всего укладывают большой кусок. После того как он расплавится, кладут мелкие кусочки.

Для того чтобы проверить, расплавился ли уже металл, можно немного покачать агрегат. Если порошок будет колыхаться, значит, металл расплавился.

После этого надо подождать, когда заготовка остынет, затем перевернуть ее на другую сторону и опять расплавить.

Такую процедуру нужно повторять несколько раз, до тех пор, пока металл не примет форму шара. В этом случае считается, что плавка металла выполнена качественно.

Если необходимо расплавить опилки или металлическую стружку недорогих металлов, надо засыпать их в лунку порошка и выполнять обычную плавку.

Более дорогие или драгоценные металлы надо положить в стеклянную ампулу из-под лекарственных препаратов и плавить вместе с этой ампулой. При этом на поверхности расплавленного металла образуется пленка из стекла, которую легко можно удалить, поместив его в воду.

Металлы, которые плавятся легко, нужно класть в железную посуду. Если нужно выполнить сплав различных металлов, то в печь кладут сначала металл, который хуже плавится. После того как он расплавится, добавляют легкоплавкий. Например, для получения сплава меди с оловом надо сначала поместить в порошок медь, а потом – олово. Для получения сплава меди и алюминия плавят сначала медь, а потом – алюминий.

В данном устройстве можно плавить такие металлы, как олово, железо, медь, алюминий, никель, серебро, золото. После плавки металла его подвергают ковке. Его куют на наковальне при помощи молотка. При этом надо часто раскалять заготовку на огне докрасна, а затем снова ковать молотком. После этого металл помещают в холодную воду, а затем снова обрабатывают молотком, пока заготовка не приобретет необходимые размеры.

Ни в коем случае нельзя расплавлять такие металлы, как свинец, магний, цинк, кадмий, мельхиор, так как, выгорая, они образуют очень токсичный желтый дым, который губительно действует на здоровье человека. Нельзя плавить серебряные контакты от реле и других приспособлений, потому что они содержат до 50% кадмия.

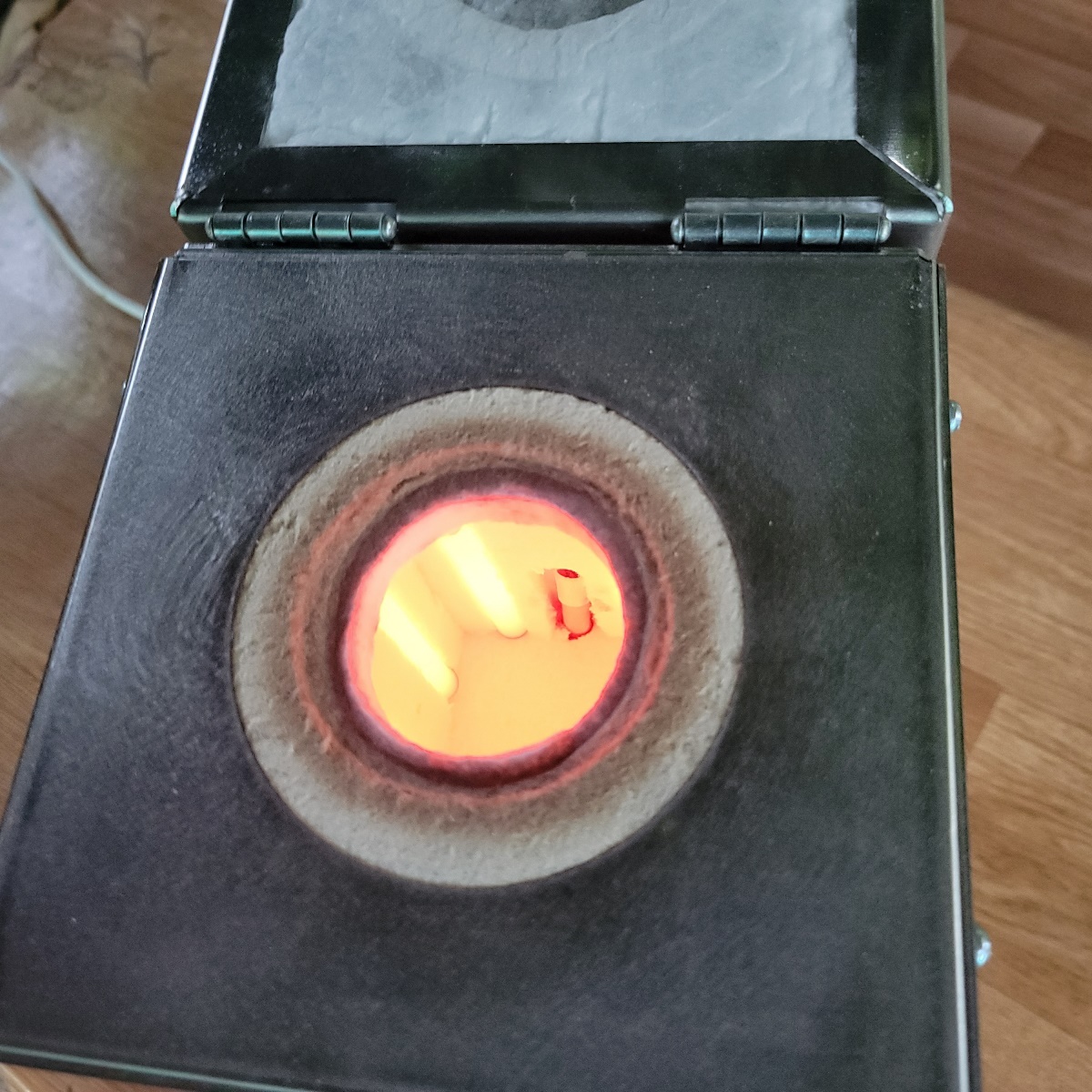

Чтобы изготовить муфельную печь для плавки алюминия своими силами, необходимо ознакомиться с ее основными элементами, после чего можно приступать к выбору материалов, подготовке инструментов и самой сборке. Но для начала стоит рассмотреть ее назначение, чтобы понимать, подходит ли она для выполнения поставленных целей.

Краткое описание муфельной печи

Основное предназначение муфельной печи — это нагрев металла. Использование такого устройства может помочь расплавить такие металлы, как алюминий или медь, а также другие цветные заготовки. Кроме того, с ее помощью можно успешно проводить операцию обжига керамических изделий, высушивать их. Можно также проводить кремацию. Стоит отметить, что существует большое разнообразие муфельных печей. Они могут быть электрического, газового, воздушного и некоторых других типов. Также существенно различаются по типу конструкции. Они бывают стандартными вертикальными или горизонтальными, а также трубчатыми.

Основное отличие муфельной от обычной печи для плавки алюминия своими руками состоит в том, что в ней есть специальный участок, который называется муфельным. Этот участок позволяет защищать металл, который подвергается обработке.

Основные элементы конструкции и материалы для сборки

Основной элемент — это, конечно же, нагреватель. Лучше всего выбрать электрический. Его наибольшее преимущество заключается в том, что им очень просто управлять. Кроме этого, есть такие детали, как нагревательная камера и специальный аккумулятор тепла. Для того чтобы успешно плавить алюминий, необходимо обеспечить регулирование тепла. Это поможет сделать процесс непрерывным.

В том случае, если придется плавить несколько разных материалов, то сам алюминий стоит подвергать процессу также не один раз, а несколько. При таком режиме работы нужно сделать так, чтобы выполнял еще и функцию регулятора. Это нужно для того, чтобы поддерживать нужную температура алюминия после плавки.

Для того чтобы изготовить печку для плавки алюминия, нужно подготовить такие материалы:

• болгарка, проволока и металлическое ведро;
• кирпичи в количестве семи штук;
• защитные очки строительного типа, несколько ненужных металлических кусков;
• молоток и другие стандартные инструменты.

Начало работ по сборке

Сборка самодельной печи для плавки алюминия начинается со следующего:

• Необходимо взять заготовленные 7 кирпичей, которые будут играть роль аккумулятора температуры.
• При помощи болгарки с каждой стороны кирпича сооружается по отсеку. Результатом должно стать пространство, которое будет использоваться для нагревателя электрического типа. Чтобы повысить прочность конструкции, можно взять проволоку и обмотать всю конструкцию ею.
• В качестве огнеупорной камеры можно использовать металлическое ведро, которое было подготовлено. Если подходящего нет, то сделать камеру можно своими силами.

Сборка корпуса

Даже простая печь для плавления алюминия — такая как муфельная, к примеру — требует наличия корпуса. В данном случае его можно изготовить из отрезка ненужного листа металла, толщина которого будет от 1 до 1,5 мм. Стоит отметить, что здесь понадобится слой ржавчины. Еще один важный момент касается высоты ведра. Этот параметр должен быть с определенным запасом, так как рабочая камера будет монтироваться на слой кирпичей плюс теплоизоляция. Далее придется свернуть металлический лист в трубу. Этот процесс достаточно проблемный, а потому рекомендуется использовать специальные кольца из арматуры.

Окончание сборки печи

Чтобы завершить конструирование печи для плавки алюминия своими руками, необходимо сделать следующее:

• Заготовленные кольца надеваются на скрученный лист металла и соединяются по окружности.
• Дно для корпуса печи можно собрать из того же листа металла, который уже использовался для трубы. Монтируется он при помощи сварки к самому нижнему кольцу.
• Необходимо в одном из кирпичей сделать специальное отверстие, через которое можно будет поместить электрический нагреватель непосредственно внутрь рабочей камеры.
• Для удобства выкладки стоит сразу пронумеровать кирпичи, а потом уже начать их выкладывать. Необходимо, чтобы они очень плотно прилегали друг к другу. Полученная конструкция печи для плавки алюминия, своими руками сделанная, должна быть очень устойчивой.
• К кирпичам необходимо также прикрепить нагревательную спираль.
• Чтобы установить спиральный нагреватель, необходимо делать несколько канавок и по ним устанавливать кирпичи.
• Также канавки можно пропилить в нужных местах при помощи болгарки. Во время работы рекомендуется использовать средства защиты глаз и дыхательных путей.
• Чаще всего материалом для спирали служит либо нихром, либо фехраль.
• Спираль наматывать нужно очень аккуратно и таким образом, чтобы витки были недалеко друг от друга. Расстояние необходимо для того, чтобы избежать замыкания.
• Всю конструкцию следует обмазать раствором.

Таким образом можно сделать печь для плавки алюминия своими руками муфельного типа.

Небольшая печь

Универсальность заключается в том, что в таком случае мини-печь собирается из подручных средств.

В качестве корпуса печки будет использоваться жестяная банка от консервов, супа или чего-либо еще, то есть она фактически готова, в отличие от предыдущего типа устройства. Единственное, что важно — это выбрать банку, металл в которой будет как можно толще. В нижней части банки делается отверстие, через которое при помощи трубы можно будет подключить фен, выступающий в качестве нагревательного элемента. Диаметр отверстия должен быть точно равен диаметру трубы. Оно может быть квадратным, но тогда будут потери тепла, а потому лучше немного повозиться, но сделать его круглым.

Как уже говорилось ранее, в качестве нагревателя применяется бытовой фен. Важно, чтобы он имел минимум две скорости работы. При помощи скотча можно прикрепить к фену трубу, которая и будет вставляться в нижнее отверстие банки. Важно проверить, чтобы в месте стыковки не было потерь воздуха. Также стоит отметить, что кнопка подачи холодного воздуха должна быть все время нажата. Для этого ее можно зафиксировать все тем же скотчем.

Люди, использующие такие типы печей, остались довольны. Судя по отзывам, печи достаточно компактны, их легко собрать своими руками. Электрический нагреватель хорошо помогает поднимать температуру до нужного уровня. Муфельные печи хороши еще и тем, что в них можно плавить сразу большое количество алюминия.

Адаптация вашего тигля к вашему приложению

Если вы плавите металл или держите ванну с расплавом, скорее всего, ваша операция уникальна. Ваша конкретная комбинация печей, сплавов, методов работы, металлургической обработки, устройств заливки и конечных продуктов вряд ли будет дублироваться на каком-либо другом предприятии. Поэтому выбор тигля, который обеспечит максимальную производительность для вашей операции, является индивидуальной и сложной задачей.

Эта статья предназначена для использования в качестве руководства по выбору оптимального тигля для вашей операции.Он объясняет взаимосвязь между операциями плавки/выдержки металла и специфическими характеристиками тигля. Он обеспечивает поддержку, но не заменяет необходимость тесного сотрудничества металлургических заводов и поставщиков тиглей в процессе выбора тиглей.

Современный тигель представляет собой очень гетерогенный композитный материал на основе графита, который зависит от состава материала и контроля структурного выравнивания графита для достижения требуемых характеристик. Тигли могут быть размером с чайную чашку или вмещать несколько тонн металла.Они могут быть закреплены на месте внутри конструкции печи или могут быть предназначены для извлечения из печи для заливки в конце каждой плавки. Тигли используются в печах, работающих на топливе, в электрических печах сопротивления, в индукционных печах или просто для перемещения расплавленного металла. Они бывают с носиками или без них, а также в самых разнообразных традиционных и специализированных формах.

Они также предлагают множество различных рабочих характеристик, поскольку каждое приложение представляет собой сложный набор температурных, химических и физических параметров, которые определяют технические границы, в которых должен быть разработан тигель для работы.

Так как же выбрать правильный тигель для вашей работы из широкого спектра доступных вам типов тиглей и материалов?

Наилучший подход — начать с собственной подробной оценки своих операций. Вам необходимо полностью задокументировать и, по возможности, дать количественную оценку всех аспектов процессов плавки, выдержки и обработки металла. К ним относятся:

• Мощность, размеры и тип вашей печи
• Конкретный сплав или ряд сплавов, которые вы плавите
• Температура плавления и/или выдержки, которую вы поддерживаете
• Скорость изменения температуры тигля
• Как заряжается тигель
• Используемые флюсы или добавки
• Процессы дегазации или очистки
• Как удаляют шлак или шлак
• Как опорожняют тигель.

Эти девять категорий отражают наиболее общие факторы, которые необходимо учитывать при выборе тигля, соответствующего вашим конкретным требованиям. Вы также должны рассмотреть любые дополнительные процессы или требования, которые могут быть специфическими для вашей деятельности. Примером может быть ваша способность терпеть или ваша потребность избегать перекрестного загрязнения сплавами.

В то время как вы предоставляете подробную информацию о своих собственных операциях в процессе выбора тиглей, ваш поставщик тиглей должен предоставить высокий уровень знаний о материалах, характеристиках и производительности тиглей.Для получения наибольшего выбора ищите поставщика тиглей, который может предложить перекрывающиеся линейки тиглей, подходящих для каждого конкретного металла, но обладающих различными эксплуатационными характеристиками. Затем, работая вместе, вы сможете точно подобрать конкретный тигель к вашим конкретным требованиям. Достижение этого соответствия является ключом к безопасности, производительности и максимальному сроку службы тигля.

Однако имейте в виду, что на практическом уровне может не существовать ни одного типа тигля, который предлагает наивысший уровень всех желаемых характеристик для вашего приложения.Характеристики производительности тигля часто предполагают компромиссы. Например, тигель с лучшей теплопроводностью может не обеспечивать наилучшую защиту от теплового удара. Поэтому вам следует расставить приоритеты в списке свойств тигля, наиболее важных для вашего применения, и обсудить эти приоритеты с вашим поставщиком тиглей.

Объем печи, размеры и тип

Мощность, размеры и тип печи, которую вы используете, определяют большинство наблюдаемых деталей вашего тигля.Например, когда вы знаете, на какую емкость металла рассчитана ваша печь, вы будете знать, какую емкость должен обеспечить ваш тигель. Точно так же размеры места для тигля в вашей печи будут определять размеры и форму вашего тигля. Это также определит, должен ли ваш тигель иметь сливной носик. Но выбор тигля, соответствующего типу вашей печи, даст вам возможность учитывать множество других менее очевидных факторов.

Топливные печи

Печи, работающие на топливе, включают печи, работающие на газе, мазуте, пропане или коксе.Каждое из этих видов топлива непосредственно подвергает тигель воздействию источника нагрева, и каждое из них обеспечивает различный уровень тепла, обычно измеряемый в БТЕ. Любой выбранный тигель должен выдерживать максимальные БТЕ, которые печное топливо может подать на тигель. В газовых, масляных и пропановых печах тигель должен выдерживать воздействие пламени горелки на основание тигля, а тигель должен иметь конусообразную форму, чтобы пламя могло циркулировать вокруг тигля снизу вверх. Это обеспечивает равномерный нагрев тигля.Материал тигля также должен быть устойчив к окислительному повреждению пламенем и соответствовать скорости теплового изменения, которое будет испытывать тигель.

Хорошая теплопроводность и равномерный нагрев являются важными свойствами тигля при передаче тепла из внутренней части печи через тигель к металлошихте. Тигли с высоким содержанием графита в угольной связке обеспечивают высокую теплопроводность для быстрой плавки в газовых печах.

Электрические печи сопротивления

Электрические печи сопротивления обеспечивают равномерный нагрев тигля по всему периметру и идеально подходят для точного контроля температуры при выдержке металлов.Но они медленнее, чем печи, работающие на топливе, при плавке. Следовательно, часто выбирают энергоэффективные тигли с высоким содержанием графита в углеродном связующем, чтобы обеспечить высокую теплопроводность для более быстрой плавки в этих печах.

Тигли, предназначенные для электропечей сопротивления, обычно имеют чашеобразную форму и обеспечивают одинаковое расстояние между тиглем и нагревательными элементами печи.

Индукционные печи

Выбор тиглей для индукционных печей – более сложная задача.В некоторых случаях, например при рафинировании драгоценных металлов, для расплавления шихты используются тигли, предназначенные для нагрева в индукционных полях печи. В других приложениях используются тигли, которые позволяют индукционному полю проходить через них и непосредственно нагревать металлическую шихту. Поэтому важно, чтобы электрические характеристики тигля соответствовали рабочей частоте печи и применению плавки. Например, в некоторых конструкциях для низкочастотных индукционных печей требуются тигли с высоким содержанием карбида кремния, а в других случаях для высокочастотных индукционных печей требуются тигли с высоким содержанием глины.Согласование удельного электрического сопротивления тигля с сопротивлением индукционной печи является ключом к предотвращению перегрева тигля.

Большинство тиглей, предназначенных для индукционных печей, имеют цилиндрическую форму, чтобы обеспечить одинаковое расстояние между тиглем и змеевиком печи. Однако некоторые небольшие печи, предназначенные для съемных тиглей, имеют конический змеевик, соответствующий профилю трюмных тиглей.

Съемные тигельные печи

Все вышеперечисленные типы печей могут быть спроектированы для использования сменных тиглей. Эти тигли могут загружаться снаружи или при установке в печь, но для заливки они вынимаются из печи. Подобно тиглям, используемым только для переноса металла, они имеют трюмную или А-образную форму, чтобы их можно было поднимать с помощью клещей, предназначенных для правильной поддержки тигля.

Ограничение мощности печи

Последним фактором, который следует учитывать при документировании требований к тиглю на основе технических характеристик вашей печи, является доступность электроэнергии. Во многих местах энергия для плавки или выдержки может быть недоступна постоянно или может быть чрезмерно дорогой в определенные
раза или на определенных уровнях.Если это так на вашем предприятии, может быть особенно важно выбрать энергоэффективный тигель.

Металлы, которые вы плавите и/или храните

Знание того, какие металлы и сплавы вы плавите или держите, многое скажет вам о том, какие характеристики вам нужны в тигле. Ваш подробный каталог металлов, которые вы собираетесь плавить, поможет установить максимальную температуру, которую тигель должен поддерживать для плавки и выдержки, определит, как металл будет взаимодействовать с материалом тигля как химически, так и физически, и это будет ключевым фактором при определении какими характеристиками должен обладать ваш оптимальный тигель. Показательный пример: при плавке сплавов на основе меди в печах, работающих на топливе, тигли из карбида кремния роликовой формовки работают лучше из-за более высокой термостойкости. В других типах печей часто выбирают тигли из-за их высокой плотности. Менее плотные и более пористые тигли могут привести к эрозии.

Тигли из графита и карбида кремния с углеродной и керамической связкой широко используются при плавке и выдержке алюминия и алюминиевых сплавов, алюминиевой бронзы, меди и сплавов на основе меди, медно-никелевых и никель-бронзовых сплавов, драгоценных металлов, цинка. и оксид цинка.Тигли также используются для плавки чугуна. Вместе взятые, эти металлы представляют диапазон температур от 400°C/750°F до 1600°C/2912°F.

Несмотря на то, что некоторые типы тиглей поддерживают температуру металла, охватывающую широкий спектр металлов, часто необходимо выбирать тигли, предназначенные для конкретных металлов или сплавов и с более ограниченным диапазоном рабочих температур. Выбор таких тиглей часто более выгоден, поскольку они обладают важными для вашего производства рабочими характеристиками.Например, использование тигля, способного плавить металлы от железа до цинка, может быть не так важно для плавки алюминиевого сплава, как наличие тигля, ограниченного нужным диапазоном температур, но способного противостоять коррозионным повреждениям от ваших флюсов для обработки металлов.

Температуры плавления и выдержки

Вообще говоря, металлы и сплавы, которые вы плавите или храните, определяют температурный диапазон, в котором должен работать ваш тигель. Тигли никогда не должны нагреваться выше их максимальной температуры.Это может привести к опасному выходу из строя тигля. Однако работа при температуре ниже нижнего предела температуры тигля также может вызвать проблемы. Например, тигли, предназначенные для высокотемпературной плавки сплавов на основе меди, будут окисляться, если их использовать при низких температурах для плавки цинка.

Методы плавления и выдержки, связанные с температурой металла, также необходимо учитывать при выборе тиглей. Если ваши операции связаны с перегревом, вам необходимо принять во внимание более высокие температуры металла.

Скорость изменения температуры

Способность тигля выдерживать скорость изменения температуры так же важна, как и его минимальные и максимальные пределы температуры. Если ваши методы эксплуатации приводят к частым циклам нагрева и охлаждения тигля или иным образом подвергают его быстрым изменениям температуры, вам необходимо выбрать тигель, устойчивый к тепловому удару. Некоторые типы тиглей гораздо лучше справляются с быстрым изменением температуры, чем другие. Например, высокое содержание углерода в графите тигля придает ему высокую теплопроводность и несмачиваемость.И когда этот графит образует направленно ориентированную матрицу, тигель также обеспечивает высокую стойкость к тепловому удару. Это очень важно для литейного производства, где температура может измениться на несколько сотен градусов за секунды. Ваш поставщик тиглей может порекомендовать, какие тигли обеспечивают наилучшую устойчивость к тепловому удару для вашего применения.

Как заряжается тигель

Если ваша печь всегда загружается расплавленным металлом, возможно, ей не нужен тигель с высокой устойчивостью к физическим повреждениям.Однако, если металлические слитки или другие тяжелые материалы составляют основную часть вашей загрузки и они не загружаются в печь с помощью автоматической системы загрузки, вы можете выбрать механически прочный тигель, способный выдерживать физические удары. Тигли с высоким содержанием углерода и ориентированной графитовой структурой обеспечивают превосходную ударопрочность.

Вам также понадобится тигель с прочной защитной глазурью. Повреждение глазури из-за грубого обращения может привести к окислению тигля.Экструдированные алюминиевые слитки часто имеют острые края, которые глубоко врезаются в корпус тигля, что приводит к повреждению трещин.

Флюсы и добавки

Все тигли обладают определенным уровнем устойчивости к коррозии и химическому воздействию. Но большинство флюсов и других средств для обработки металлов, используемых при плавке алюминия и других цветных металлов, обладают высокой коррозионной активностью и требуют тигля с высоким уровнем устойчивости к химическому воздействию. Эта стойкость лучше всего обеспечивается как неизменно плотной структурой материала тигля, так и прочной защитной глазурью.Если ваше плавильное производство связано с коррозионной обработкой металлов, вам, безусловно, понадобится тигель, обеспечивающий соответствующий уровень защиты от этих агентов.

Дегазация и очистка

Дегазация алюминия и алюминиевых сплавов обычно включает барботирование инертного газа, обычно азота, через ванну расплава при перемешивании ванны с помощью ротора, предназначенного для разрушения и рассеивания пузырьков газа. Затем эти маленькие пузырьки вытягивают нежелательный водород и оксиды из ванны и выносят их вместе с окалиной и включениями на поверхность, где газ выходит в воздух, а твердый материал может быть удален.Этот процесс, часто используемый вместе с флюсами, физически разрушает тигель, а также разрушает его химически. Поэтому требуется плотный и механически прочный тигель, обладающий высокой устойчивостью к химическому воздействию. Тигли из карбида кремния обеспечивают превосходную стойкость к эрозии при высоких температурах и химической коррозии. Также при изостатическом прессовании тигли образуют хаотическое расположение графита в своей структуре. Это способствует созданию более плотных продуктов, которые могут более эффективно выдерживать эрозионные и коррозионные условия.

Многие процессы рафинирования и обработки металлов, используемые с другими цветными металлами, также требуют механически прочного и химически стойкого тигля.

При рафинировании и плавке драгоценных металлов особенно важно, чтобы используемый тигель обеспечивал чистоту металла за счет несмачивающих свойств. Это означает, что тигель должен быть хорошо герметизирован от проникновения металла. Эта характеристика обеспечивается плотной структурой материала тигля и прочной защитной глазурью.

Удаление шлака и окалины

Плотный несмачивающий тигель также поможет уменьшить накопление шлака и окалины и облегчит очистку пустого тигля.

Опорожнение печи

Тигли для плавления и удержания расплавленного металла, выгружаемого из печи, должны быть спроектированы с учетом легкого доступа к металлу и высокой термической эффективности. Это позволяет печи поддерживать нужную температуру металла при минимальном потреблении топлива или энергии.

Тигли для печей, которые наклоняются для разливки, часто требуют встроенных разливочных патрубков, которые обеспечивают досягаемость и точность, необходимые для разливки.

Заключение

Обладая полным и детальным пониманием всех аспектов ваших операций по плавке и/или выдержке металла, вы и ваш поставщик тиглей сможете выбрать тигель, отвечающий вашим конкретным эксплуатационным требованиям и обеспечивающий постоянно более длительный срок службы.

Литейное производство черных и цветных металлов

Литейные заводы черных и цветных металлов специализируются на плавке и литье металла в желаемые формы. Изделия литейного производства чаще всего используются в автомобилях, сантехнике, поездах. локомотивов, самолетов и в качестве металлических деталей в других видах оборудования. Независимый литейные заводы классифицируются под кодом SIC 3300; тем не менее, многие специальности или меньше производственные литейные заводы часто работают в составе более крупных заводов, классифицируемых по другим кодам SIC.

В 1990 г. на долю чугуна и стали приходилось 84% отливок металлов (McKinley, 1994). То остальные 15% литейных операций приходится на производство алюминия, меди, цинка и свинца.В настоящее время литейная промышленность выпускает 11 млн тонн металлопродукции в год, при этом стоимость отгрузки 19 миллиардов долларов. На более чем 3000 литейных заводах работает почти 200 000 человек. В Соединенных Штатах. Хотя крупные чугунолитейные заводы производят миллиарды долларов в металле каждый год и обеспечивают много рабочих мест, большинство литейных заводов имеют гораздо меньшие бюджеты и численностью менее 100 человек.

Изготовление литья

Первый этап литья металла (рис. 3) включает создание формы, в которую расплавленный металл будет вылит и охлажден.Материалы, используемые для изготовления форм, зависят от тип отливаемого металла и желаемая форма конечного продукта. Песок самый обычный формовочный материал; однако металлы, паковочные материалы и другие соединения могут также использоваться.

Рис. 3. Процесс литья металла (USEPA, 1981)

Зеленая песчаная форма используется в 85% литейных цехов. Зеленый песок представляет собой смесь песка, глины, углеродистый материал и вода (рис. 4).Песок обеспечивает структуру для формы, глина связывает песок вместе, а углеродсодержащие материалы предотвращают ржавчину. Вода Используется для активации глины. Смесь зеленого песка упакована вокруг узора из металла. кусок и дали затвердеть. Молд аккуратно снимается с выкройки и подготавливается для расплавленного металла.

Рисунок 4. Состав зеленого песка

Песочные формы используются только один раз.Расплавленный металл заливают в форму и дают здорово. После охлаждения форма отделяется от металлической детали в процессе, называемом вытрясти. Большая часть песка из зеленых песчаных форм повторно используется для изготовления будущих форм.

Песчаные смеси

также часто используются для создания стержней. Ядра — это части, которые вписываются в форма для создания подробных внутренних проходов в металлической детали. Ядра должны быть прочными и трудно выдерживать расплавленный металл и разборные, чтобы их можно было снять с металла кусок после остывания.Для получения этих свойств используются смолы или химические связующие вещества. обычно добавляют в песчаные смеси. В зависимости от используемого связующего формы могут быть как воздушными, так и термически установлен.

Другие формовочные материалы включают химически связанные песок, металл или огнеупоры. Эти материалы используются в оставшихся 15% литейных применений. Использование оболочковых форм химически связанный песок для изготовления форм. Постоянные металлические формы могут использоваться в литейных цехах. которые производят большое количество одного и того же изделия.Формовочные формы изготавливаются из керамики. вещества, называемые огнеупорами. Они используются в высокоточных металлических отливках.

Плавка металлов

Литейные заводы плавят металлы в одном из нескольких типов печей в зависимости от типа используемого металла (таблица 1). Типы печей включают купольные, электродуговые, индукционные, подовая или реверберационная и тигельная. Из-за разной природы металлов разные требуются входные данные, и от каждого типа высвобождается различное загрязнение.

Таблица 1. Распространенные типы плавильных печей

Тип печи	Сырье	Выходы	Процесс
Вагранка	Железная руда, железный лом, известь, кокс	Расплавленное железо	Альтернативные слои металла и кокса подаются в верхнюю часть печи. Металл расплавляется горячими газами от сжигания кокса. Примеси реагируют с известь и отделяются.
Дуговая электропечь	Металлолом, флюс	Расплавленный чугун и сталь	Электрические дуги от угольных электродов расплавляют металлолом. Поток реагирует с примесями.
Индукционная печь	Металлолом или цветные металлы	Расплавленный чугун или цветные металлы	Индукционные печи являются наиболее распространенным типом, используемым как для черной, так и для металлургической промышленности. литейные цеха цветных металлов.Медные катушки нагревают металл с помощью переменного тока. поток реагирует с примесями.
Отражательная, подовая или тигельная печь	Цветные металлы, флюс	Расплавленные цветные металлы	Отражательные печи для плавки металлов партиями с использованием тигля в форме горшка который держит металл над электронагревателем или бестопливной горелкой. Поток реагирует с примеси.

Вагранки

Вагранки — старейший тип печей, применяемых в литейном производстве. Они высокие и примерно цилиндрической формы и чаще всего используются для плавки железа и ферросплавов. . В печь подают чередующиеся слои металла и ферросплавов, кокса и известняка. сверху. Кокс составляет 8-16 % от общей шихты, чтобы обеспечить теплоту плавления. металл (USEPA, 1992). Известняк добавляется для взаимодействия с примесями в металле и всплывает на поверхность. на поверхность металла по мере его плавления.Как и при выплавке стали, этот известняк/примеси соединение называется шлаком. Плавая поверх металла, пока он плавится, шлак защищает металл от окисления.

Вагранки футерованы огнеупорами или твердыми термостойкими веществами, такими как огнеупорная глина, кирпичи или блоки. Огнеупор защищает кожух печи от истирания, нагрева и окисление. Со временем огнеупор разрушается и в конечном итоге становится частью шлак.

Вагранки обычно присоединяются к системам контроля выбросов для улавливания воздуха. выбросы. Обычно в системах выбросов в атмосферу используются либо высокоэнергетические мокрые скрубберы, вода для удаления загрязнения воздуха газовым потоком или сухими рукавными фильтрами, в которых используется ткань фильтры для улавливания выбросов.

Дуговые электропечи

Электродуговые печи часто используются на крупных сталелитейных заводах и сталелитейных заводах.То металл загружается в печь с добавками, облегчающими извлечение шлака, и тепло для расплавления металла производится электрической дугой из трех угольных или гранитных электроды. Дуговая электропечь футерована огнеупорами, которые медленно разлагаются и удаляются со шлаком. В электродуговых печах также обычно используется оборудование для выбросов в атмосферу. для захвата большей части загрязнения воздуха.

Индукционные печи

Индукционные печи являются наиболее широко используемым типом печей для плавки чугуна. становится все более популярным для плавки цветных металлов (USEPA, 1992).они популярны потому что они обеспечивают отличный металлургический контроль и относительно не загрязняют окружающую среду. Тигельные индукционные печи используются для небольших (5-10 тонн) операций. В без сердечника индукционные печи, тигли с огнеупорной футеровкой окружены водоохлаждаемой, медной катушки.

Для больших объемов используются канальные индукционные печи. В этих печах медные катушки окружены индукторами, чтобы способствовать плавлению металла. Канальные печи обычно используется для удержания расплавленного металла перед литьем.

Индукционные печи используют переменный ток для создания тепла и расплавления металла. То огнеупоры обычно изготавливают из кремнезема, глинозема или магнезии. Они ломаются со временем и стать частью шлака.

Отражательные или подовые печи

Подовые печи применяются при периодической плавке цветных металлов. Очаг может быть отапливается электрическим или газовым способом. Подовые печи используются для производства небольшое количество металла, обычно для искусства и подобных отраслей.

Металлическое литье

После расплавления металла его заливают в форму и дают остыть. Удалять формы, отливки из песка вступают в процесс, называемый встряхиванием, когда песчаная форма встряхивается из кусок металла. Во время процесса пыль и дым собираются пылеуловителем. оборудование. Постоянные формы извлекаются из металлических частей без разрушения. Формовочные формы и формы для оболочек разрушаются во время удаления, образуя твердые отходы.

Все дополнительные детали, удерживающие деталь во время литья, удаляются. Металлический кусок очищается с помощью стальной дроби, песка или других механических очистителей, чтобы удалить все оставшиеся литейный песок, металлическая вспышка или оксид.

Поверхностное покрытие может быть нанесено на металлическую деталь в литейном цехе; однако такой покрытие обычно производится на заводах по отделке металлов. Дальнейшее обсуждение отделки металла можно найти в Предотвращение загрязнения для металлургической промышленности.

Потоки отходов литейного производства

Отходы, производимые литейными заводами, непосредственно относятся к типу металла, печи тип и применяемая технология формования. Например, литейные заводы, использующие песчаные формы, производят больше всего отходов из песка. Заводы по литью цветных металлов и сталелитейные заводы могут производить опасные отходы из-за свинца, цинка, кадмия и других металлов, присутствующих в отходах. Купол печи производят больше загрязнения воздуха, чем индукционные печи из-за использования кокса и песка отливки производят больше твердых отходов, чем постоянные формы, из-за мелких частиц песка, которые нельзя использовать повторно.

По объему газообразные отходы являются крупнейшим источником отходов литейных производств (Dieter, 1995). Воздуха выбросы происходят из связующих систем, используемых при изготовлении форм, паров при плавке металлов и переносимый по воздуху песок, используемый на этапах заливки и вытряхивания. Выбросы в атмосферу не были хорошими количественно; однако они обычно содержат металлы, полулетучие и летучие органические соединения. В основном они возникают в результате плавки. Этапы заливки и охлаждения составляют около 16% всех органических и полулетучих отходов литейных производств (Шах, 1995).

Большая часть выбросов газообразных металлов улавливается системами контроля выбросов пристроенные к печам, выбивным и очистным зонам литейного цеха. Вагранки вносили больше металлических выбросов в атмосферу, чем другие типы печей. Выбросы металлов от индукционные печи очень маленькие. Процессы изготовления стержней и форм производят почти незначительные уровни выбросов металлов. Выбросы в процессе заливки зависят от температура металла. Чем горячее металлы, тем больше выбросов металлов (Shah, 1995).

Органические выбросы в атмосферу происходят в основном из-за непрореагировавших компонентов смол, растворителей и катализаторы. Они появляются в основном на этапах изготовления стержней и форм и плохо поддаются обработке. количественно (Shah, 1995). Стандарты OSHA были основной причиной для мониторинга воздуха выбросы в прошлом. Однако с принятием Закона о чистом воздухе и его поправок, а также ужесточение правил Агентства по охране окружающей среды, проводится больше исследований выбросов в атмосферу.

Жидкие выбросы

Жидкие загрязнения составляют небольшую часть общего потока отходов литейных производств. (Дитер, 1995). Жидкие отходы образуются из бесконтактной охлаждающей воды, используемой для охлаждения металла и других заготовок или из систем выброса воздуха мокрых скрубберов. Слив воды с пола очистка и другие процедуры технического обслуживания также могут привести к образованию жидких отходов. Тем не менее, объемы жидких отходов относительно невелики и не представляют большой проблемы загрязнения для литейные заводы.На некоторых заводах есть водоочистные сооружения для удаления загрязняющих веществ из воды. повторное использование.

Твердые отходы

Твердые отходы составляют большую часть загрязнения от литейных производств. Без четверти час тонн твердых отходов ожидается на одну тонну отливок (Shah, 1995). Отходы происходят из песок, шлак, пыль для контроля выбросов и отработанные огнеупоры. Песчаные отходы литейных производств песчаные формы считаются наиболее острой проблемой отходов на литейных производствах (Twarog, 1992).Формовочные и стержневые смеси составляют 66-88% от общего объема отходов предприятий черной металлургии. (АСЕПА, 1992).

Отходы песка

Неочищенный формовочный песок регулярно используется повторно. После того, как песок удален с металлической детали, его можно легко переделать. Однако мелкие частицы песка образуются при повторном использовании. Эти частицы слишком малы, чтобы быть эффективными в плесени, и их необходимо удалять и часто закапывать.

Песок, химически связанный для изготовления стержней или оболочек, сложнее использовать повторно эффективно и может быть захоронено после однократного использования.Методы извлечения песка, как обсуждалось позже были исследованы со смешанными результатами.

Песчаные отходы от литейных заводов по производству латуни и бронзы создают дополнительные проблемы с отходами, поскольку они часто опасны. Свинец, медь, никель и цинк могут быть обнаружены в песке в достаточном количестве. уровни, требующие дальнейшей обработки перед утилизацией. Если уровень металла достаточен, можно использовать методы восстановления.

Отходы литья по выплавляемым моделям

Хотя литье по выплавляемым моделям не так широко используется, как литье в песчаные формы, они также производят твердые отходы, так как они обычно разрушаются при снятии с заготовки. Отработанные формы неопасны, если только не присутствуют компоненты сплава тяжелых металлов. Отработанный воск, используемый в качестве выкройки для пресс-форм, также способствуют образованию ТБО. Узоры удаляются с помощью расплавление воска и обычно может быть использовано повторно.

Уборка отходов

Готовые металлические детали часто очищают в системах абразивной очистки. Абразив чистящие средства и песок, который они удаляют с металлических деталей, способствуют образованию твердых отходов.Шлифовальные круги и подметание пола также добавляют твердые отходы. Эти отходы собираются и обычно закапывается.

Системы контроля выбросов в атмосферу

Системы контроля выбросов в атмосферу с рукавными фильтрами являются одной из наиболее часто используемых технологий. для контроля выбросов в атмосферу в литейных цехах. Воздух нагнетается в рукавный фильтр, где твердые частицы скапливаются на тканевом фильтре. Система эффективна для удаления частиц выше или ниже 0.1–0,3 микрометра (Шах, 1995). Другие виды контроля выбросов в атмосферу также могут использоваться системы, включая мокрые скрубберы, абсорбционные и адсорбционные системы, горение и электростатическое осаждение. Все системы производят твердые отходы из воздуха выбросы и выпуск очищенного воздуха.

Пыль от контроля выбросов собирается практически на всех этапах литейного производства. Если не содержит опасных отходов, обычно захоранивается. Однако сталелитейные заводы часто производят пыль для контроля выбросов, содержащую цинк, свинец, никель, кадмий и хрома в зависимости от содержания металла.Пыль от контроля выбросов цветных металлов также может быть классифицируются как опасные из-за содержания меди, алюминия, свинца, олова и цинка. В зависимости от содержание металлов в пыли от контроля выбросов может быть разрешено для захоронения на полигоне, или может требуют дополнительной обработки перед утилизацией. Литейная пыль цветных металлов часто содержит достаточное количество металлов, чтобы сделать извлечение металлов экономически выгодным.

Шлаковые отходы

Отходы шлака часто очень сложны в химическом отношении и содержат различные загрязнители от металлолом.Общие компоненты включают оксиды металлов, расплавленные огнеупоры, песок и коксовая зола (если используется кокс). Флюсы также могут быть добавлены, чтобы помочь удалить шлак из печь. Шлак может быть опасен, если он содержит свинец, кадмий или хром из стали или плавка цветных металлов. Чугунолитейный шлак может быть высокореактивным, если карбид кальция используется для десульфурации железа. Для высокореакционноспособных отходов требуется особое обращение.

Мелиорация песка

Зеленый песок можно использовать многократно без существенной очистки.Песок фильтруется для удаления мелких частиц, образующихся в процессе. Добавляется дополнительный песок. учет потерянного песка. Затем песок переформовывается в другую металлическую деталь.

Химически связанный песок, используемый для изготовления стержней и других типов форм, не так легко повторно использован. Тем не менее, было разработано множество методов извлечения литейного песка со смешанными успех. Целью рекультивации песка является удаление остаточных связующих веществ и загрязнений. из зерен песка, чтобы песок можно было использовать повторно, не влияя на качество формы.Процесс рекультивации песка определяется Американским обществом литейщиков. Комитет по мелиорации и восстановлению как «физическая, химическая или термическая обработка огнеупорный заполнитель, позволяющий его повторное использование без значительного снижения его первоначального полезные свойства, необходимые для соответствующего приложения.»

Разработаны четыре метода извлечения песка. Метод, который будет полезен во многом зависит от типа металлического литья, используемых связующих и желаемого повторного использования.

Рекультивация песка истощения

Технология регенерации песка при истирании закручивает два потока песка в противоположных направлениях. в присутствии тепла. Сочетание истирания песком и сжигания вяжущего освобождает частицы песка из некоторых вяжущих. Истирание не может удалить все остаточные связующие вещества, но работает хорошо с связующими без выпечки. Выходом этого процесса является переработанный песок высокой прочности.

Поскольку все вяжущие вещества не могут быть удалены путем истирания, характеристики песка могут измениться. быть изменен.Для некоторых операций литья характеристики могут значительно измениться. настолько, что песок может оказаться неэффективным для отливок.

Методы регенерации песка с истиранием также могут привести к образованию большого количества пыли. То пыль может улавливаться оборудованием для контроля выбросов в атмосферу, что способствует общему объем твердых отходов.

Рекультивация сухого песка

Сухая регенерация песка основана на использовании механических и пневматических скрубберов для удаления комков и вяжущие из песка (рис. 5).Механическая очистка перемещает каждую песчинку через поверхность раздела песок-металл или песок-песок для удаления примесей. Пневматические скрубберы используют воздух. для перемещения песка между перегородками. Эти скрубберы особенно хороши для удаления глины. из формовочных смесей и вяжущих в системах, которые не обжигаются.

Рис. 5. Сухая регенерация песка (Heine, 1983)

Сухая регенерация может привести к образованию большого количества пыли. Эти выбросы в атмосферу должны быть контролируется и фиксируется контрольно-измерительным оборудованием.Сухая регенерация песка также может оказаться неэффективной. удаления связующих до степени, необходимой для повторного использования в некоторых литейных операциях.

Рекультивация воды (влажная)

Влажная рекультивация использует воду для удаления связующего песка (рис. 6). Процесс использует на разная растворимость в воде песка и вяжущих, чтобы разделить их. Системы на глиняной связке хорошо работают с процессами регенерации воды, потому что глины хорошо растворяются в воде. Связующие с силикатно-натриевым песком также можно удалить с помощью мокрой регенерации.Натрий силикат растворяет часть кристалла песка при связывании, но может быть удален обнажением его поливать. После замачивания песка на водяной бане его сушат и используют повторно.

Рисунок 6. Рекультивация мокрого песка (Heine, 1983)

Хотя мокрая рекультивация применялась в 1950-х и 1960-х годах, от нее почти отказались. как способ добычи песка. Химические связующие также больше не являются достаточно гидрофильными. растворяться в воде.Кроме того, органические смолы, которые растворяются, и другие водорастворимые примеси могут вызвать значительное загрязнение воды. Большой объем сточных вод и строгие экологические нормы могут сделать рекультивацию влажного песка слишком дорогой.

Рекультивация термального песка

Термическая регенерация использует тепло вращающейся печи, многоподовых печей или псевдоожиженный слой для сжигания связующих и загрязняющих веществ (рис. 7). При удалении связующих веществ процесс может привести к изменению состава песка.Продукты сгорания топлива, используемого для нагреть песок, и может произойти термическое растрескивание кристаллов песка. Образовавшийся песок может существенно отличаться от исходного песка. В зависимости от типа литья термически обработанный песок может быть использован, а может и непригоден.

Рис. 7. Рекультивация термического песка (Гейне, 1983)

Инфракрасная энергия также может использоваться для термической обработки песка. Этот метод может поддерживать более исходного состава песков, при этом разрушая вяжущие вещества.Инфракрасные устройства, называемые электрические установки для регенерации песка установлены в Соединенном Королевстве и Канаде. («Navistar идет в инфракрасном диапазоне», 1993 г.). Внешние воздуходувки проталкивают песок через псевдоожиженный слой, позволяющий песку напрямую контактировать с инфракрасным излучением, которое разрушает вниз связующие. Электрические установки регенерации песка не производят горение продукты, связанные с традиционными процессами термической регенерации.

Переработка песка

Еще один вариант литейного песка – переработка.Многие отрасли промышленности используют песок в качестве сырья. материала в своих процессах. Поскольку формовочный песок обычно не опасен, он может служить этой цели. цель. Рынки отработанного формовочного песка включают производство: цемента, бетона, асфальт, кирпич и плитка, текучая засыпка (проницаемый низкопрочный бетон), геотехнические засыпка и засыпка дорог, ежедневное покрытие свалки, а также промышленный верхний слой почвы и компостирование. Ответственность и местное законодательство, конечно же, необходимо учитывать перед продажей отработанных литейный песок.

Потрачено Шлак и пыль для контроля выбросов

Шлак и пыль от контроля выбросов составляют остаток твердых отходов, производимых литейные заводы. Не так много было написано о модификации процесса для уменьшения этих твердых частиц. отходы. Однако, если шлак или пыль содержали достаточное количество металла, их можно подавать обратно в печи для утилизации оставшейся металлической пыли. Металлы также могут быть извлеченные из пыли с использованием электролитических или других методов извлечения металлов.То восстановленный металл может быть либо добавлен в расплавленный металл, либо продан для других целей.

Хайне, Ханс Дж. «Экономия долларов за счет рекультивации песка. Часть 1», Foundry Менеджмент и технологии. 111:5 (май 1983 г.), стр. 22-25.

Лейдель, Дитер С. «Предотвращение загрязнения и литейные производства». Промышленный Справочник по предотвращению загрязнения , изд. Гарри М. Фридман. 1995.

McKinley, MD et al. «Исследование управления отходами основных потоков литейных заводов: Фаза II.HWRIC #TR-016. Апрель 1994 г.

Шах, Д.Б. и А.В. Фадке. «Удаление свинца из отходов литейного производства растворителем Экстракция.» Journal of Air and Waste Management . 45 (март 1995 г.), стр. 150-155.

Тромбли, Дж. «Переделка грязной индустрии». Науки об окружающей среде и Технология . 29:1 (1995), стр. 76-78.

Twarog, D.L., et al. «Исследование управления отходами основных потоков отходов литейных заводов: Фаза I.»Проект HWRIC RRT-16, Центр управления отходами и исследований, Шампейн, Иллинойс, ноябрь 1992 г.

.

АООС США. Производство литья металлов и термообработки». EPA/625/R-92/009. Сентябрь 1992 г.

Комитет по качеству воздуха (10-E), «Литейные заводы столкнулись с ужесточением требований к качеству воздуха, загрязнению Мониторинг», Modern Casting . Май 1990 г. В этой статье представлен хороший описание САРА Название III.

Корнетт, Майкл Дж., «Устранение потока отходов из вашей холодильной камеры Процесс». Foundry Management and Technology . 121:12 (декабрь 1993 г.), стр. 38-40. Хорошая информация о процессе Isocycle. Обсуждает литье в песчаные формы в холодном ящике кратко.

Дуглас, Джон. «Электрификация литейного огня», EPRI Journal . Октябрь/ноябрь 1991 г., стр. 17-23. В этой статье обсуждаются электрические варианты замены угольные процессы.

Восток, Уильям, «Твердые отходы — некуда девать», Foundry Management. и Технология .Май 1991 г. В этой статье обсуждаются источники твердых отходов из литейные заводы.

Фуллер, Роберт, «Токсичность: процедура выщелачивания характеристик заменяет экстракцию Токсичность процедуры», Modern Casting , 80 (ноябрь 1990 г.), стр. 51–53. Обсуждаются изменения в методах EPA для определения характеристик токсичности промышленных напрасно тратить.

Гшвандтнер, Герхард и Сьюзен Фэйрчайлд, Коэффициенты выбросов для чугунолитейных заводов — Критерии и токсичные загрязнители .EPA-600/2-90-044, Защита окружающей среды США Агентство, Вашингтон, округ Колумбия, август 1990 г. Обсуждение источников загрязнения воздуха от литейных цехов.

Хэм, Р.К. и У.К. Бойл. «Исследование раскрывает особенности литейного производства Wastes», Modern Casting . Февраль 1990 г., стр. 37–41. Обсуждается токсичность жидких отходов литейного производства.

Джейкобс Инжиниринг. Аудит отходов, термическая металлообрабатывающая промышленность, Jacobs Машиностроение, декабрь 1990 г.Обсуждение потоков отходов, связанных с литейными цехами.

Мошер, Гэри Э. «Агентство по охране окружающей среды публикует новые правила запрета на землю». Современное литье . 80:1 (январь 1990 г.), стр. 40-41. Обсуждение поправок к Закону об опасных и твердых отходах 1984 г., поскольку они относятся к литейным цехам.

Национальные лаборатории возобновляемых источников энергии. «Литейная промышленность» в технологии Товарищество .

Вашингтон, округ Колумбия: Министерство энергетики.Апрель 1995 г. Краткое обсуждение отрасли и процессы. Также краткое обсуждение Закона об исследованиях конкурентоспособности металлического литья. 1990 г.

Смит, Вирджиния Д. «Закон о литейных цехах и чистом воздухе: несколько вопросов без ответа» Вопросы». Foundry Management and Technology . 119:2 (февраль 1991 г.), 16-18. В этой статье дается общее описание того, как Закон о чистом воздухе 1990 г. потенциально может повлиять на литейную промышленность.

Краткий обзор факторов, влияющих на соблюдение требований литейными предприятиями черной металлургии, том 1 , EPA-340/1-80-020, Агентство по охране окружающей среды США, Вашингтон, округ Колумбия, январь 1981 г.Этот В статье рассматриваются источники отходов, связанные с литейными цехами.

Тромбли, Жанна. «Переделка грязной промышленности», Науки об окружающей среде и Технология . 29:2 (1995), стр. 76-78. Обсуждение выбросов в атмосферу литейного производства и экологически чистых Закон о воздухе 1994 г.

Сокращение выбросов в атмосферу

Замена органических чистящих средств растворителями на основе цитрусовых

Пример предотвращения загрязнения окружающей среды, Enviro$en$e, 31 октября 1995 г.

Northern Precision Castings, Женева, Висконсин, занимается литьем по выплавляемым моделям. со штатом 150 человек и отливкой более 200 000 фунтов металла в месяц.То в операции используются керамические формы и восковые модели. Восковые модели должны быть тщательно очищены для правильной адгезии керамики. В качестве очистителя использовался растворитель 1,1,1-трихлорэтан (TCA). который испаряется, оставляя поверхность чистой. Испарение произвело 18 000 фунтов (1988 г.) выбросов.

Экологические нормы, касающиеся TCA, привели к тому, что Northern PercisionCasting рассмотреть альтернативы. Они запросили альтернативы у своего поставщика растворителя.То Первой рекомендацией поставщика был переход на фреон до тех пор, пока не появится лучшая альтернатива. идентифицировано. Фреон производил меньше выбросов, чем TCP, и использовался от шести до девять месяцев. По истечении этого срока фреон был заменен на цитрусовый, неопасный. растворитель. Новый растворитель эффективно очищает парафиновые сборки с минимальными затратами. выбросы.

Качество продукта вызывало озабоченность до перехода на чистящее химическое средство.Тем не менее изменение не привело к изменению качества пресс-формы. Первоначально растворитель на основе цитрусовых производил запах рабочие нашли неприятным, но проблема была решена.

Переход от чистящих средств на основе органических растворителей к чистящим средствам на основе цитрусовых не потребовал капитальные затраты и отсутствие существенных изменений в затратах на эксплуатацию и техническое обслуживание. Беглец Выбросы в атмосферу до смены составляли 18 000 фунтов (1988 г.). После переезда в г. очистителя на основе цитрусовых, выбросы представляли собой водорастворимые жидкие отходы, которые можно выписан на государственные очистные сооружения (POTW).

Регенерация литейного песка

Министерство торговли штата Мичиган и Naturla Resources, ноябрь 1993 г., № 9303

.

Wolverine Bronze или Розвилл, штат Мичиган, установили систему термической переработки песка в попытка сократить расходы на покупку песка. Система произвела песок качества, достаточного для удовлетворения потребности в формовке; однако система не была экономически выгодной. Как песок нужен на объекте сильно различались, использование машины варьировалось.Однако тепловой аппарат требуется постоянный нагрев, чтобы обеспечить быстрый запуск без повреждения системы. С потребности в тепле, операция по переработке термического песка не позволила сэкономить значительное количество деньги на покупку нового песка.

В 1989 году была проведена оценка систем рециркуляции песка с низким энергопотреблением для замены тепловых систем. Установлена ​​система извлечения песка attition. В системе атти песчинки трутся вместе на высоких скоростях для удаления остатков связующих веществ и неорганических загрязнений.Система дала значительную экономию средств по сравнению с использованием нового песка. Основные источники сбережений за счет снижения требований к энергии и техническому обслуживанию по сравнению с системой рекуперации тепла.

Вагранка для восстановления шлака

Программа помощи по сокращению отходов штата Айова, Cast Study #94-20

Quinn Machine and Foundry of Boone, Iowa производит железобетонные формы для труб. Шлак из вагранки производилось со скоростью около 8000 фунтов в час. день.Куинн стремился сократить производство шлака и, в свою очередь, уменьшить его объем. напрасно тратить. Сначала они попытались определить местонахождение операции по извлечению металла из шлака. Тем не мение, извлечение металла оказалось нерентабельным для предприятия.

После дополнительной оценки было установлено, что меньшая загрузка в печь будет увеличить выход и уменьшить образование шлака. Изменение привело к прогнозируемому сокращения. В результате изменений затраты на захоронение отходов сократились примерно на 1275 долл. год.

Кузнечная горелка с принудительной подачей воздуха » Марк Аспери Преподавание в кузнечной лаборатории с расходомером на кузнице помогло нам определить относительные потоки различных типов горелок и давление газа. Winchester 59045 BTU 4-тонная бытовая электропечь с принудительной подачей воздуха с двигателем вентилятора ECM. Большой. Я купил литейный цех (без горелки) в кузнице, куда хожу по выходным, поэтому диаметр входного отверстия на моем был установлен на 1.Совершенно новый. 00 USD Кузница пропана с принудительной подачей воздуха На этой странице. пинтерест. Пять лет назад, после окончания художественной школы, я открыл для себя кузнечное дело. D. Нагреватель F271380 MH85QFAV Пропановый нагреватель с принудительной подачей воздуха. Эти газовые горелки разработаны и изготовлены в соответствии с самыми высокими стандартами инноваций и технологий. Использование воздуходувки на газовой горелке. Недостатком этой конструкции является то, что трубка лампы представляет собой прямую трубную резьбу, и фитинги будут протекать, если только они не будут сильно легированы заполненной отвердевающей смазкой для труб (не одним из новых анаэробных типов).Но, как сказано выше, мы не знаем кубический объем кузницы, которую вы планируете. Температура обжига 1200-1800 не годится для перегонки. избранное в этом посте 14 ноября Единственным преимуществом кузницы с принудительной подачей воздуха является простота конструкции горелки. Этот строительный обогреватель на жидком пропане нагревает до 950 квадратных футов или площадь 25 x 38 x 8 футов. Технология OBO QBT: на 50% тише стандартного пропанового обогревателя. 100% отличный отзыв! 35 фунтов стерлингов. 00 $8. Эмпирическое правило для 1/2-дюймовых горелок: 350 кубических дюймов внутреннего пространства горна на одну горелку.Мощные горелки, также называемые горелками с принудительной подачей воздуха, не полагаются на дымоход и действие газа для подачи воздуха в горелку. Самым большим преимуществом для меня является литейная / литейная печь. В идеале дома должны обогреваться умеренно теплым воздухом, даже ниже 130 градусов. Наборы дров без вентиляции Duluth Forge обладают всеми деталями и функциями высококачественных наборов журналов по отличной цене. БернкрафтБГ. Горелка с принудительной подачей воздуха работает намного горячее, нагревается быстрее и позволяет регулировать соотношение воздуха и газа для оптимального использования тепла и газа.Мощная встряхивающая решетка, удобно управляемая ручкой сбоку топки, позволяет золе падать вниз в зону сбора золы. Словарь Тезаурус DF-AIR-FORCED(EMG) ГАЗОВАЯ ГОРЕЛКА Пропановая кузнечная печь Литейный завод Кузнец Кузнец 9. Установлена ​​половина трубопровода для преобразования горелок Вентури в горелки с принудительной подачей воздуха. Схема горелки Портера. Независимо от того, работаете ли вы на природном газе или пропане, погодные условия не влияют на мощность горелок. Custom Furnaces гордится тем, что является лидером рынка в разработке и производстве вращающихся печей с непрямым нагревом.00 каждый. 1 Вам также могут понравиться 10 лучших дровяных печей. Отсканировано 5 273 отзыва. Заявлено следующее: 1. 2 ПОДСОЕДИНЕННЫЕ ГАЗОВЫЕ ГОРЕЛКИ DFP Пропановая кузнечная печь Литейный завод Кузнец Фарриер. Опыт есть… Старая воздушная кузница. Мощные горелки с большей вероятностью гаснут при более низком давлении в начале розжига. cojo98v6 Медь. Линии термической обработки оснащены. Как кузнец и художник, я люблю создавать уникальные предметы ручной работы из всех видов металла, но особенно я люблю железо! Всю свою жизнь я увлекался искусством, мастерством и огнем.Безопасность протестирована/внесена в список. Информация из нескольких статей будет собрана и использована для окончательного проекта по литью металла с газовой горелкой для литейного производства. Видео о создании идеальной пропановой горелки с принудительной подачей воздуха в домашних условиях. Учебное пособие по изготовлению кузницы от Натана Крила с изображениями. Самодельная пропановая горелка zerk. Видео создания идеальной пропановой горелки с принудительной подачей воздуха в домашних условиях. Еще одно обучающее видео, которое с легкостью проведет вас через процесс создания кузницы. Пропановая горелка Hell’s Forge Это одна из моих любимых газовых кузниц.Как бы то ни было, кузница представляет собой отлитое по индивидуальному заказу хранилище из огнеупоров, которое стоит на блюде из огнеупорных кирпичей, подвешенных на мощной вращающейся раме. Насос может питаться от человека, подключаться к сети или заряжаться от солнечной энергии. Пропановая горелка с принудительной подачей воздуха в плавильную печь. Наша горелка настолько эффективна, что для достижения очень высоких температур требуется очень мало газа/пропана. 6-дюймовая горелка — хороший размер для 20-дюймовой кузницы пропановых баллонов. Все, что вам действительно нужно сделать, это упражнение. Когда результаты автозаполнения доступны, используйте стрелки вверх и вниз для просмотра и введите, чтобы выбрать.Нагреватель подключается к любой существующей системе принудительной вентиляции, системе горячего водоснабжения или системе, установленной в полу. Воздуходувка должна иметь мощность 110 кубических футов в минуту при 7 дюймах вод. для размера дымохода Одеяло, облицованное алюминиевой фольгой — 2300ºF — 6 фунтов Одеяло, облицованное алюминиевой фольгой — 2300ºF — 8 фунтов Одеяло из керамического волокна Газовые кузнечные горелки и компоненты Газовые кузницы становятся все более и более популярными в австралийском кузнечном сообществе.Это быстро разожжет угли. (продолжение) Объем газа дает нам мощность БТЕ, но не говорит нам, сколько воздуха будет смешано с этим газом. Это почти вся сборка кузницы. До 1350С. В горне Firestorm 2-Burner (FS2) используется литой огнеупор Kastolite 50-25 Plus, отвержденный и обожженный в течение 6 часов при температуре 450°F. СПИСОК МАТЕРИАЛОВ для газовых кузнечных горелок с принудительной подачей воздуха (цифровая загрузка) $3. Вот картинка, показывающая, что я сейчас строю, и с K-Wool и Satinite. Это должно дать мне самую экономичную кузницу, которую я могу построить, и смогу легко и быстро ковать сварные швы! 14 февраля 2020 г. — Исследуйте доску Родни Лангстрота «Горелка кузницы» на Pinterest.Взорванные горны нуждаются в определенной скорости, чтобы удерживать пламя внутри горна и вне горелки. Используйте надлежащее отключение на газовой линии. Изготавливаем газовые топки от одной до пяти горелок. 00 и 1913 долларов. — Эти горелки имеют 2-дюймовый корпус и 1-дюймовую трубку горелки и подходят для кузнечного горна с внутренним диаметром 6 дюймов и выше. Моя двойная 1-дюймовая кузнечная печь более чем способна нагревать 46 фунтов стали до белой температуры! Если вы хотите делать молотки, инструменты и дамаск — это горелка для вас! Я бы порекомендовал кузницу объемом не более 250 кубических дюймов для 1-дюймовой горелки.ПЕЧИ. Для правильной работы требуется кузнечная камера с обратным давлением. [Французский, от среднефранцузского, изменение (с -ière, суффиксом наименования, используемым для обозначения полезных предметов) tuyau, трубка, от старофранцузского tuyau, полый стержень, трубка, от раннего старофранцузского tudel: *tud Кузнечная печь. 00 Посмотреть информацию о продукте. Бесплатная доставка. Красивый и привлекательный огонь 2-тонная воздушная индукционная плавильная печь (AIM) 5-тонная вакуумная индукционная рафинировочная печь (VIR) 50 кг, 600 кг Подключу его к пропану, а с помощью пылесоса в качестве источника воздуха даже вы сможете без особых хлопот сделать свою собственную горелку на пропане с принудительной подачей воздуха.Поставляются горелки для сжиженного нефтяного газа, природного газа и дизельного топлива. S. Нагнетание воздуха (вентилятор) или Вентури? Горелки Вентури работают хорошо, но их сложно спроектировать и изготовить. Наиболее популярен для больших кузниц (газовый баллон 9 кг). Идеально подходит для цилиндрических кузниц с внутренними размерами 300 мм в диаметре и 300 мм в длину. (19) 106 долларов. 00 REVISITED «Hardy Hammer» Plans (цифровая загрузка) $25. 143 австралийских доллара. 8-дюймовая печь с горелкой с принудительной подачей воздуха была моей первой кузницей более 10 лет назад. Эргономичная конструкция, дверца топки изолирована и легко открывается и закрывается.3D в | Wayfair MDV20VP Нагрейте свое пространство с помощью пропанового настенного обогревателя. Возвратная камера подает воздух от нескольких больших возвратных решеток (вентиляционных отверстий) к центральному воздухораспределителю для повторного нагрева. Ответ (1 из 4): Для газовой горелки, будь то принудительная подача воздуха или Вентури, это не обязательно, но может быть полезно. 100 евро. Таким образом проводя … Оставьте отверстие для трубопровода принудительной подачи воздуха либо сбоку, либо спереди этого ящика. В пропановых горнах можно использовать горелку Вентури или горелку с принудительной подачей воздуха.Галерея; Весной и в начале лета 2020 года я продолжил свой проект по строительству кузницы. Говоря о дешевых, высококачественных, удобных для начинающих газовых горнах, пропановая горелка Hell’s Forge (как вариант с одной, так и с двумя горелками) находится в верхней части моего списка горнов, которые я бы рекомендовал начинающим кузнецам. 3 доллара. И они, как правило, могут достичь температуры кузнечной сварки без каких-либо проблем, если у вас есть приличный вентилятор. Если огонь расположен слишком далеко от дымохода или вытяжки, то количество окружающего воздуха, движущегося над огнем, становится настолько большим, что часть всего дыма будет вытесняться в кузницу.Коническая трубка пропановой горелки для идеального воздушного потока и производительности. ГАЗОВАЯ ГОРЕЛКА С ПРИНУДИТЕЛЬНЫМ ВОЗДУХОМ DF Пропановая кузнечная печь Литейный цех Кузнечный кузнечный нож. Горелка с принудительной подачей воздуха проста, ее можно подключить к любому воздушному компрессору и, открыв шаровой клапан, настроить подачу воздуха на… и используется воздушная заслонка. Добавить в корзину. На мероприятии SCA Trillium Wars 28-29 июня участники DARC продемонстрировали «Печь Аристотеля».Кузница — это просто изолированная оболочка без горелки (или нескольких горелок в моем случае). Подсобное помещение и кладовая на первом этаже. Установка и замена ОВиК. 2 см) чугунная труба должна подойти для вашего воздуховода, вне зависимости от того, что вы используете для подачи воздуха. 5 из 5 звезд. О. Построить кузницу своими руками намного дешевле, чем купить ее! Но прежде чем строить свою кузницу, внимательно проанализируйте 3112. Представленный ниже проект относится к последнему варианту. . Ищите его новую книгу, которая должна выйти в ближайшее время, которая поможет продвигать одноступенчатую печь ROYALTON мощностью 44 000 БТЕ, 80% AFUE, с восходящим потоком / горизонтальной принудительной подачей воздуха и двигателем нагнетателя ECM.Привет, меня зовут Пол Пинто, я 18-летний производитель из Коннектикута. Вентилятор, который вы нам показываете, не будет работать, 100 кубических футов в минуту… Горелки с принудительной подачей воздуха, как правило, не сильно заботятся о том, насколько большой ваш горн. 5 Т. Добавить в избранное. Майкл Портер Дизайн горелки Майкл Портер буквально написал книгу о газовых горелках. Даже для плавки меди или серебра в небольшой печи из гипса. Описание.Нагнетание воздуха в каждом помещении с открытым регистром работает по принципу конвекции. Паркет и плавающие полы повсюду. Теплый воздух смешивается с помещением более равномерно, меньше расслаивается и намного комфортнее. Дизайн печи — работа Скипа Уильямса, который исследовал концепцию и создал ряд рабочих прототипов для разработки метода. Как следует из нашего названия, мы изготавливаем печи на заказ в соответствии с вашими потребностями. Возможно, коммерческие горелки Вентури могут работать лучше, но, насколько я понимаю, нагнетаемый воздух… Мне нравится использовать наконечник 035 mi на моих горелках с нагнетаемым воздухом только для того, чтобы я мог получить показания давления на манометре 0-30 фунтов на квадратный дюйм.ThermoWind 1000 рассчитан на обогрев до 4375 кв.м. Услуги по установке. Газовые горны Zowada решают проблемы, связанные с использованием газовых горнов, и позволяют мастеру сосредоточиться на своей работе, а не на огне. Лично, если бы это был я, я бы уменьшил трубу горелки до 1-дюймовой горелки. Мини кузница. Кузница – это разновидность очага, используемого для нагревания металлов, или рабочее место (кузня), где такой очаг находится. Дым, CO₂ или O₂, сквозняки и давление насоса. Следующий тип — это горелка с естественной тягой, в которой воздух смешивается с газом за счет вакуума, создаваемого газом, когда он сбрасывает горелку.34 скидка 10%. 9-килограммовый воздуходувка Priti Воздуходувка Priti поставляется в комплекте с червячной передачей из шлифованной стали и чугунной шестерней… Единственным преимуществом кузнечного горна с принудительной подачей воздуха является простота конструкции горелки. Регулировка составляет 0-30 фунтов на квадратный дюйм, при этом около 15 фунтов на квадратный дюйм. добавить в избранное этот пост Декабрь 10 Eneroil масляная печь с принудительной подачей воздуха $375 (bgm > Binghamton ) скрыть эту публикацию восстановить восстановить эту публикацию. Коллекция горелок Вентури от Дейла Мейсона. 1-дюймовая газовая кузница Fucina Forges™ с 2 горелками для изготовления ножей Кузнечная печь из нержавеющей стали Особенности: • Высокоэффективная пропановая кузнечная горелка (до 100 000 BTU/горелка 100% полированная нержавеющая сталь марки 304) Газовые горелки со сменным латунным газом струйное сопло.Специально разработанное пламя… Далее, изготовленный в США переносной пропановый кузнечный нож Hell’s Portable Propane Forge Single Burner Knife и кузнец для изготовления инструментов считается одним из лучших инструментов для одиночных печей среди первых списков. Его представили по устроению в лучшем поле. Бесплатная доставка. Наконечник горелки выкован из 2-дюймовой черной трубы. Самодельная пропановая кузнечная горелка. Причина, по которой я предпочитаю иметь контрольную газовую кузнечную горелку с принудительной подачей воздуха СПИСОК МАТЕРИАЛОВ (цифровая загрузка) Артикул: 3 доллара США. Доставка 4 доллара США. Газовая горелка низкого давления. Вместительный одноэтажный Собственность на одну семью расположена вниз по улице по адресу 4705 Longdale Furnace Road, Clifton Forge, VA.Спасибо, Брино, это можно сделать в кузнице и на улице в тисках, здесь немного ветрено, но не следует лезть наружу. Купон на 5% применяется при оформлении заказа. Две газовые пропановые кузнечные горелки для кузнецов и плавильщиков от BURNCRAFT. Ribbon Burner Tutorial 2 3 2. Такой способ распределения нагретого воздуха называется канальной системой подачи теплого воздуха или принудительной системой распределения теплого воздуха. Промышленная горелка 1 дюйм, диаметр 65 мм, длина 520 мм. Общее описание II. Наружная печь предназначена для работы с любой существующей системой отопления.В наружной топке для камина с нулевым зазором используются детали и материалы, изготовленные из нержавеющей стали марки 304, поставляемой в США. ; Удобная эксплуатация – загрузка угля упрощается благодаря большой дверце топки. 23 для депозита сборов за доставку и импорт. 4. 67. Узнайте больше о вариантах отопления вашего дома с помощью нашего Руководства по покупке обогревателя и узнайте, на что обращать внимание при покупке обогревателя, элементах плинтуса, советах по хранению для создания горючей смеси.по ценам и наличию. 6. Инжектор пропановый с нагнетателем, но для его запуска можно использовать горючее или древесный уголь. Более холодный окружающий воздух будет тяжелее дыма и замедлит движение дыма в дымоходе. Газовая конструкция 5 газовая горелка с начальным сжиганием Технология контроллера оптимизирует процесс горения, автоматически регулируя нагнетаемый вентилятором воздух для более чистого и эффективного горения. Я начал с горелки Вентури, которую тоже сделал сам. Информация из нескольких статей будет собрана и использована для окончательной версии. Горн достаточно мал, чтобы я мог запустить горелку при давлении ниже 5 фунтов на квадратный дюйм и поддерживать внутри хорошую рабочую температуру.За это время я использовал и издевался над бедняжкой, пропустил через нее сотни, если не более тысячи фунтов стали, делая Дамаск, и она все еще держится. Все материалы для этой горнила были куплены новыми (включая сталь и кирпичи) и стоили 407 долларов США в 1985 году. В этой конструкции используется сварочный наконечник MIG для разгона сжатого пропана до высоких скоростей вниз… Одним из преимуществ кузницы с принудительной подачей воздуха является простота. конструкции горелки. Регулятор может быть единственной частью, которая вам понадобится для создания горелки с принудительной подачей воздуха для My Forge Youtube.Им не просто нужен воздух из любого старого вентилятора. Мощный и эффективный. 61 Замените форсунку горелки. У нас больше времени, чем обычно, и в настоящее время у нас есть 3-дневное время выполнения заказа. Меню. Хотя эта штука выглядит полностью перестроенной, она просто позволяет пропускать достаточно воздуха, чтобы использовать очень мало газа. Как легко сделать пропановую горелку с принудительной подачей воздуха. YouQuick Tip.Здравый смысл — результат опыта. Посмотрите больше идей о кузнечной горелке, газовой кузнице, пропановой кузнице. ББГ. Дымовые газы из нагретой печи удаляются из вашего коровника через вентиляцию. VEVOR Квадратная газовая пропановая кузнечная печь 2 горелки с портативным ножом Кузнец. youtube · Как построить пропановую кузнечную горелку: В этом пособии я покажу, как мне удалось построить пропановую горелку/горелку с нуля, используя обычные водопроводные детали из Home Depot или хозяйственных магазинов. Обогрев нескольких зданий. Обогрев нескольких зданий очень прост.15. 10. В Majestic Forge, где вы найдете надежные и доступные газовые горны для пропана, кузнечные газовые горны и другие специальные газовые горны для продажи. Большинство кузнецов используют горелки Вентури для своих газовых горнов. Установки интегрированы с каждой прессовой линией, и некоторые из установок могут выполнять более одного типа термообработки. 61 скидка 10%. 122 австралийских доллара. Выход был 1. Ваша существующая печь служит резервной копией. Мощность: 7 150 000 Вт. В качестве примера принудительной вентиляции см. Gingery Gas Fired Crucible Majestic Forge — главный поставщик газовых кузниц для кузнецов, кузнецов и многих других.Печь с принудительным горячим воздухом нагревает воздух быстрее, чем многие альтернативы, перемещая воздух через теплообменник или нагревательные змеевики. тел.: 740-240-1051 Офис с 8:00 до 16:00 по восточному поясному времени. Таможенные услуги и международная отслеживания предоставляется. 12 Самодельная кузница для кузнечного дела Самодостаточная жизнь. Наша новая 1-дюймовая горелка Diablo основана на горелках Mr. Forced Air. Два форсированных… По этой причине приятно иметь возможность контролировать соотношение воздуха и топлива в кузнице. Сделано в США. 99 Millcrete Cement & Fire Bricks: Северная Каролина: Mathewson Metals Burners.32 БЕСПЛАТНАЯ доставка. 56. Пользователи сенсорных устройств, исследуйте прикосновением или жестами смахивания. Оборудование для термообработки в EL Forge действительно мирового класса. Я построил свою первую кузницу с конструкцией горелки с принудительной подачей воздуха, которой требуется электричество для работы вентилятора, который подает воздух для работы горелки. 99 $3. Этот канал будет охватывать деревообработку, изготовление металлов, кузнечное дело и многое другое! Горелка с принудительной подачей воздуха работает намного горячее, нагревается быстрее и позволяет регулировать соотношение воздуха и газа для оптимального использования тепла и газа.Условно энергия газового потока может произвести примерно от 40% до 60% необходимого воздуха, поэтому из 1 кубического фута метана мы можем получить от 4 до 6 кубических футов воздуха. Манометр рассчитан на 40 фунтов на квадратный дюйм, регулятор рассчитан на 20 фунтов на квадратный дюйм. 00. Эти системы полагаются на воздуховоды, вентиляционные отверстия и камеры как средства распределения воздуха, отдельно от реальных систем отопления и кондиционирования воздуха. Готов к использованию прямо из коробки и прослужит намного дольше, чем кузнечные изделия на основе шерсти. Эта загрузка состоит из СПИСКА МАТЕРИАЛОВ для нашей газовой кузнечной горелки с принудительной подачей воздуха (изготовленной с помощью насоса Coleman).Когда горн выключается после использования, дроссель закрывает отверстие горелки, предотвращая эффект дымохода, который может втягивать мусор обратно в горелку. Надежная и привлекательная конструкция Особенности: ¼-дюймовый стальной резервуар для воды и топка. DFM(EMG) ГАЗОВАЯ ГОРЕЛКА Пропановая кузнечная печь Литейный цех Раку-печь Кузнечный кузнец. 2-метровый оранжевый шланг AS1869 класса C. 88000-Max Входной природный газ 80-процентный восходящий поток/горизонтальная 1-ступенчатая печь с принудительной подачей воздуха. Большая емкость кузнечной печи на пропане с двойной горелкой для роскошного набора ювелирных изделий и кузнечных инструментов, изготовление кузнечного кузнечного станка.20-дюймовый регулятор на квадратный дюйм и 8 футов. Специально разработанная печь работает, нагревая воздух в одном месте и нагнетая его в соединенные воздуховоды и вентиляционные отверстия, которые затем нагревают воздух во всем коровнике. Есть способы сделать горелки из наконечников для сварки MIG и стальной трубы. , как показано выше. Обычно пропановая печь с естественным сопротивлением может достигать максимум 1200-1300 ° C. Кузница достаточно мала, чтобы я мог запустить горелку при давлении ниже 5 фунтов на квадратный дюйм и поддерживать внутреннюю рабочую температуру. 050 ″ наружный диаметр.Приточная камера направляет воздух из … Это здание площадью почти шестнадцать сотен квадратных футов было построено в 1964 году на 0.Выковать последние 3 дюйма до 7/8 дюйма I. Зажечь вспомогательное горение внутри корпуса печи, а затем открыть… Традиционный четырехквадратный двухэтажный алюминиевый дом с 4 спальнями, 2 ванными, большой гостиной, кухней-столовой. с баром и формальной столовой. Древесный уголь В результате получается мягкий, хрупкий, легкий, черный пористый материал, напоминающий уголь и состоящий на 85-98% из углерода, а остальное… Кузнечные вентиляторы и воздуходувки. 00. Для кузнечной сварки и ковки. Клапан потока воздуха добавить несложно, и я обычно не использую полный поток, потому что он не нужен для получения нужного мне тепла.500 долларов. Он достигает температуры сварки во всех больших горнах и температуры плавления в больших печах. Расщепленная кора, 33 000 БТЕ, дистанционное управление — модель № DLS-24R-3 339 долларов США. Барбекю с воздуходувкой для разогрева углей! (+10, -1) Эта идея заключается в добавлении к грилю электрического воздушного насоса или ножного воздушного насоса. Это гарантирует долгую и надежную жизнь на открытом воздухе. Предметы в комнате, включая людей, нагреваются от движения воздуха. Кузнечная печь с лучшей технологией для ковки, нагрева и повторного нагрева больших стальных слитков, блюмов и деталей.Я использую пропан с принудительной подачей воздуха только для предварительного нагрева; У меня есть аналогичная установка горелки Hot Shot / Moya, аналогичная установке Распера: пылесос размером с ведро на диммерном переключателе, регулятор пропановой фритюрницы на 0-10 фунтов на кв. как только печь станет достаточно горячей, чтобы испарить масло. Источник: www. Настенный обогреватель Martin Direct Propane с принудительной подачей воздуха со встроенным термостатом серого цвета, размер 22. Запальник следит за тем, чтобы основная горелка оставалась зажженной, чтобы несгоревший газ не заполнил печь.SIMOND STORE Пропановая кузница с тройной горелкой и двумя дверями, номинальная температура 2600 F, для кузнечного дела, изготовления ножей, кузнечного дела, кузнечных инструментов и оборудования — прямоугольной формы. DF (Airforced) Газовая кузнечная горелка (Airforced) DF предназначена для больших горнов и печей. eBay. 97 евро. 62 Руководство «FixIt» – Глава 11 Мне пришлось ослабить зажим за газовой арматурой (с левой стороны панели управления), чтобы добраться до … Вот моя вторая, более мощная горелка, которую я закончил сегодня. Топливо и воздух подаются в топку в разных местах.Пленум изготовлен из стальной трубы толщиной 3/16 дюйма и размерами 3 дюйма x 3 дюйма. Горелки и аксессуары Здравствуйте, ребята, у меня есть вопрос, я пытаюсь настроить свою печь, на данный момент работает с горелкой для сорняков, но я пытаюсь обновить ее на что-то лучшее, я только что заменил на пропан 30 фунтов на квадратный дюйм. Regularícelo, но я подумываю о том, чтобы переключить горелку. 1/2 «£ 40. 17 акров, и он предлагает ПЯТЬ комнат, включая три спальни и одну ванную комнату. Печь для сжигания природного газа. Это отличный выбор для профессионального использования! Газовая горелка DF AIR FORCED Полный комплект $ 128.Как построить кузницу на пропане: 9 шагов с иллюстрациями. 1 Просмотр товара 9. Дровяная печь с поддувалом работает на дровах Большая газовая горелка для кузнечного горна, печи, литейного цеха. крышки толщиной в два дюйма и двухдюймового отверстия в центре было бы достаточно, чтобы превратить горн в печь. Прочная конструкция из нержавеющей стали. Дамаск и Сан-Май, мы идем! Спасибо Клиффу Айви за то, что он поторговался со мной, чтобы получить эту замечательную установку. Вентилятор крепится к №1. 5».Иногда две меньшие конфорки дают более равномерный нагрев. (некоторые подробности ЗДЕСЬ) Меня научили основам, как заделывать зазоры в печи. Печь с одной кузнечной горелкой, способная работать при температуре 2300 градусов, доказала свою способность работать как в малых, так и в крупных проектах с высокой эффективностью. Кузницу легко переместить на рабочую площадку. Номер модели: MH85QFAV. tu · yère (тве-яр’) сущ. Маленький. DFSW ГАЗ ПРОПАН КУЗНИЦА Печь Горелка Изготовление ножей Кузнечный кузнец Дроссель регулирует количество воздуха, смешиваемого с пропаном во время сгорания.Я только начинаю, какую кузницу посоветуете? Если вы занимаетесь кузнечным делом, кузница Табаско с одной горелкой Восстановление масляной печи Упражнение 60 Замените масляную горелку (шасси и воздушную трубу). Чтобы построить эту кузнечную горелку, вам понадобится дрель, набор бит и пара напильников. Когда-нибудь, рано или поздно, этот металл треснет, это только вопрос времени, и к тому времени, когда я, вероятно, в будущем перейду на самодельную горелку с принудительной подачей воздуха для экономии газа и более быстрого нагрева, но пока это удобно и просто в использовании.Глядя на планы, опубликованные Доджем, видно, что это очень большая труба горелки для горна такого размера. Вот крупный план горелки, показывающий подачу воздуха и пропана. холодный воздух. 16. Лучшая в отрасли настенная печь поддерживает тепло в вашей гостиной или на рабочем месте с помощью настенного обогревателя с прямым отводом воздуха, который включает в себя встроенный термостат для контроля вашего тепла. Добро пожаловать в Zjakkoo Blacksmith, базирующуюся в Эйндховене, Нидерланды. Горн с одной горелкой не обеспечит отличной производительности; как минимум два будут эффективны для ковки.Его внутренний диаметр составляет 10 дюймов, а глубина 12 дюймов. MRCOOL. Горизонтальная газовая печь Goodman 80 000 BTU, КПД 96%, восходящий поток, модель GMES960803BN. Нагреватель F271380 85 000 БТЕ/ч Тихая горелка Пропановый нагреватель с принудительной подачей воздуха Количество. Обычно они лучше, чем горелки Вентури, с точки зрения высоких требований к пропановым печам низкого давления. Это отличный выбор для профессионального использования! Наша конструкция сопла служит дольше и повышает эффективность горелки. Газовая кузница Blacksmith портативна и надежна. 3. В портативной газовой кузне для нагревания подков и т.п. в полевых условиях, причем указанная кузница состоит из коробчатого корпуса с изолированным внутренним пространством и отверстием в передней стенке для вставки нагреваемой подковы, усовершенствование включает ветровой -стойкая горелка низкого давления выходит из горелки и плотно входит в зацепление… Для нагнетания воздуха я взял небольшой вакуум и приклеил изолентой трубку к выходу воздуха, длина трубки около 20 дюймов.MIDHANI имеет печь вакуумно-дугового переплава для производства слитков титана до 6. Горелки нагнетательного типа почти всегда работают и их легко построить. Вы можете много нагревать металл в пространстве такого размера, но вы проявляете творческий подход, выясняя, как поместить сталь необычной формы в кузнечную камеру. Описание продукта. 3/4 дюйма, средний. Наши деревянные печи Hyprotherm с принудительной подачей воздуха для наружного применения экономичны и обеспечивают постоянно более низкие годовые затраты на электроэнергию. Вы можете поддержать Cop Block, совершая покупки на Amazon, используя баннер ниже: Горелка DF AIR FORCED (308 000 BTU).Нажмите на вкладку «Поддержка продукта» (вверху справа), чтобы просмотреть видеоролик о запуске расплавителя MIFCO. Постройте пропановую кузню своими руками. После большого количества исследований типов горелок для горнов и простых в сборке начальных горнов я остановился на конструкции Вентури с двумя горелками. Goede G-2-90 Кузнечная/литейная горелка из нержавеющей стали с регулятором и манометром. Поздней осенью 2019 года я решил, что хочу построить кузницу, чтобы научиться кузнечному делу и делать вещи из металла. В отличие от большинства горелок с естественной тягой, мощные горелки обеспечивают настоящее окислительное сжигание в слое, что означает, что горелка обеспечивает свой собственный воздух для горения по сравнению с горелкой с принудительной подачей воздуха, для которой требуется воздуходувка.Затем более холодный воздух возвращается в печь по пассивным воздуховодам, и этот воздух затем повторно нагревается в непрерывном цикле. Убедитесь, что отверстия для забора воздуха в горелке резака находятся за пределами отверстия, чтобы воздух мог смешиваться с газом. Горелки нагнетательного типа более шумные, чем горелки Вентури или «атомосферные» горелки, но в большинстве случаев они также дают больше БТЕ. Особенности нашего кузнечного горна Эллсена для продажи. горелка с принудительной подачей воздуха просто должна быть прямой трубой в горн с конической формой, сделанной в огнеупоре на конце, если вы хотите — если горение происходит в трубе.Вы должны настроить горение с помощью правильно обслуживаемых контрольно-измерительных приборов. 00 за стоимость материала печи. Я сделаю снимок позже, сопло представляет собой отверстие № 57 в трубе 1/4 дюйма с одним концом, закрытым крышкой. Особенности: Мощная, высокоэффективная газовая горелка на пропане (до 100 000 БТЕ / горелка) 100% 304 Полированная марка Горелка из нержавеющей стали со сменным латунным газовым соплом. Они чистые и без суеты, быстро нагреваются и отлично контролируют температуру, почти исключая пригорание. Кузница будет сделана из старого воздушного баллона длиной около 30 дюймов и 12 «Я хочу использовать 2 горелки, это не будет принудительная горелка, я знаю, что есть несколько сайтов, где можно получить планы и список, но на самом деле у большинства из них так много информации, что они сбивают с толку новичка в создании барбекю с принудительной подачей воздуха.Газобезопасный шаровой кран с желтой ручкой позволяет точно контролировать тепловую мощность и может быть присоединен к нескольким другим горелкам. 22 + 101 доллар. Это горелка с принудительной подачей воздуха, использующая ту же головку для подачи газа, что и предыдущая, но построенная из 1. ROYALTON 88 000 BTU 96% 2-ступенчатая газовая печь с регулируемой скоростью с нисходящим потоком. Кузнечная кузница не будет производить выбросы, наносящие вред здоровью. Демонстрация печи Аристотеля. Полностью крытая веранда с видом на горы. 1″ Доставка 2 долл. США. Nutec Bickley предлагает печам наилучшую технологию снятия напряжений со стальных деталей после ковки.Кузница не должна быть чем-то более сложным, чем яма в земле, полная угля, кокса или древесного угля. 90 долларов. 0 Вт x 8. АССОЦИАЦИЯ. Тефлоновая лента и испытание под давлением всех фитингов. Шланг. 22 232$. Используйте эту информацию на свой страх и риск! Выковывайте предметы из стекла и металла в этой самодельной кузнице, чтобы вы могли создавать и то, и другое. Найти мой магазин. Теплообменники вода-воздух или вода-вода или прямая циркуляция передают тепло в печь с принудительной подачей воздуха, излучающий плинтус или систему лучистого обогрева пола.Если у вас есть вопросы о какой-либо из наших кузниц или общий запрос на обслуживание, позвоните нам по телефону 740-240-1051 или отправьте электронное письмо по адресу bryan@majesticforge. Лосиная кузница. В доме есть принудительное воздушное отопление и камин. Газовая кузница пеот трубы и пропан. Конструкция из нержавеющей стали и латуни Все фитинги изготавливаются на заказ, фитинг из стали 3/8″ с раструбом 45°. Они обеспечивают независимый контроль воздуха и газа, что обеспечивает полный контроль от синего пламени окисления до уменьшения желтого пламени. Начну с самой горелки.Горелка с принудительной подачей воздуха: полностью собрана, окрашена и готова к установке воздуходувки в кузнице. 7 H x 26. Газовая конструкция 5. Газовая горелка с начальным сжиганием 1. Эти бревна отлиты из бетона из натурального дерева для удивительной детализации. №3. Построить газовую кузнечную горелку для кузнечного дела Diy Project. Ваша первая кузница из старого баллона с пропаном. Газовая горелка на пропане с принудительной подачей воздуха для кузнечной кузницы, печи. (18) 199 долларов. Или лучшее предложение. Отопление моего цеха будет естественным. Газовая пропановая горелка для кузнечного горна, печи.Вот несколько фотографий газовых горелок низкого давления с самым высоким рейтингом в Интернете. 10-футовый шланг и регулятор в комплекте. У нас есть полный набор кузнечных мастеров, в том числе популярная кузнечная кузница Forgemaster 2-Burner (наиболее часто используемая на соревнованиях кузнечных мастеров). Не только В этом видео я покажу вам, как сделать пропановую горелку с принудительной подачей воздуха. 55 долларов. Контроллер горения Forge FireStar имеет встроенный модуль Wi-Fi. Современные кузнецы производят широкий спектр изделий, включая мелкие ремесленные изделия, архитектурные перила, ворота, противопожарные ограждения, инструменты и скульптуры.PRO Damascus Forge имеет двойную горелку и работает от 2 баллонов сжиженного нефтяного газа по 48 кг. Газ может быть израсходован; морозильная камера с принудительной подачей воздуха — 164 E Superior St, Chicago, IL Forced Air System. Обсуждение в ‘Горелки и их конструкция’ начато cojo98v6, 12 нояб. 2018. Недоступно. @article{osti_7194213, title = {Рекуперативная печь}, author = {Hays, HG and Kuipers, WW}, abstractNote = {В этом патенте описывается печь с принудительной подачей воздуха, содержащая: средства для сжигания топлива; воздуховод; первый теплообменник, соединенный с воздуховодом, при этом первый теплообменник имеет по меньшей мере один трубопровод, соединенный со средством сжигания; трубопровод, по которому течет жидкость… Линия природного газа, к которой у меня был доступ, имела давление всего 5 фунтов на квадратный дюйм при 3/4 дюйма, поэтому мне понадобилась система принудительной подачи воздуха.Доступна 5-летняя гарантия. Одеяло из керамического волокна. Газопропановая кузнечная горелка для кузнецов и плавильщиков от BURNCRAFT. Эта горелка для сорняков не раскалила бы вещи докрасна. Длина трубы горелки 6 дюймов 1. Пропан будет поступать через Т-образный фитинг в верхней части посередине, выходя через отверстия, которые будут просверлены в латунных трубах. Может также использоваться для кузнечного дела, общей ковки и термообработки углеродистой стали. Чтобы запустить горелку, я… Поставил новую пропановую печь на сваях с новым огнеупорным кирпичом и водопроводом.00 ПЛАН Стойки для горелки (цифровая загрузка) Она может работать на природном газе или пропане, обеспечивая быстрый и очень интенсивный нагрев без необходимости использования воздуходувок, сжатого воздуха или сложных трубопроводов. Модель № ME08BN21-10 (1) $ 1259 00. Все печи серий B и C, произведенные в 2015 году и позже, соответствуют минимальным требованиям NFPA 86 (применимо к системам горелок мощностью более 150 000 БТЕ/ч): Дровяные печи с принудительной подачей воздуха могут использоваться в помещении или на открытом воздухе. Включает регулируемый регулятор пропана 0-30 фунтов на квадратный дюйм с манометром и 4 шланга.баллон с пропаном и имеет высокопроизводительный вентилятор, который быстро распространяет тепло. Шаги. Baso отключает основной газ, если пилот выходит из строя. Ящик Манкеля 29. Чтобы удовлетворить потребности этой отрасли, ACI предлагает широкий ассортимент кузнечных воздуходувок и кузнечных вентиляторов, которые обычно используются для подачи воздуха в кузнечные агрегаты. Правила для газовых кузниц различаются от штата к штату, и рекомендуется связаться с местным специалистом по газовым установкам и властями, чтобы… Информация. Информация из нескольких статей будет собрана и использована для окончательной ковки ножей, и я могу сказать вам, что горелка с принудительной подачей воздуха — это не то, что вам нужно.Предназначен для больших кузниц и печей. тогда вам нужно больше воздуха, чтобы вытеснить его Нагнетание воздуха: Мощные горелки намного лучше, чем горелки Вентури, для использования с газовыми печами с большим спросом или пропановыми печами низкого давления с большим спросом. Примечание: эти цифры относятся к правильно изолированной кузнице. ГАЗОВАЯ ГОРЕЛКА DFM Пропановая кузнечная печь Литейный цех Раку Печь Кузнечный кузнечный нож. У меня есть две таких горелки в моей кузнице, что составляет около 7000 кубических дюймов. Комплект пропановой горелки Fucina Forges ™ 2 для пропановой кузнечной печи из нержавеющей стали Особенности: Мощная, высокоэффективная газовая горелка на пропане (до 100 000 БТЕ / горелка) Горелка из 100% полированной нержавеющей стали марки 304 со сменным латунным газовым соплом.Горелка является принудительной… В Majestic Forge вы найдете надежные и доступные газовые горни для пропана, кузнечные газовые горны и другие специальные газовые горны для продажи. Средние трудозатраты на установку печей с принудительной подачей воздуха в Пиджен-Фордж, Теннесси. Г-н. Он работает 11 часов на 20 фунтах. Я НАСТОЯТЕЛЬНО рекомендую установку с принудительной подачей воздуха, если у вас есть выход где-то рядом с местом ковки. Газовая сборка 5, газовая горелка для начального сжигания, печь с принудительной подачей воздуха Wadena / Hopsco и печь с принудительной подачей воздуха Hyprotherm НИЖЕ. ВОПРОСЫ-ОТВЕТЫ. 12.2 из 5 звезд. ПЕЧИ. Я обнаружил, что игольчатые клапаны 1/4″ NPT трудно найти, и, наконец, нашел источник, который я могу предоставить по разумной цене: 15 долларов. В Castree Kilns мы производим широкий спектр горелок, подходящих для всех промышленных применений, от производственных печей до пищевых заводов. Увидеть ниже. Инструкции по сборке пропановой газовой горнила (система горелок) Технический чертеж I. Размер дна должен быть 1-12. 6: 75 кубических футов в минуту индукционный вентилятор с принудительной подачей воздуха, нагнетающий кислород через решетку(и), прямо как кузнечный горн! Горелки с принудительной подачей воздуха более эффективны, но дороги, шумны и менее безопасны.Они используют воздуходувки, воздуховоды и теплообменники для распределения тепла. Планы предназначены только для личного использования. Риннаи. Топливо впрыскивается в топку через центральный газовый наконечник. Пропан. Это коммерческое предложение HVAC Pigeon Forge включает: 1601 доллар. Окончательный дизайн кузницы был частично вдохновлен другими самодельными кузнями, которые я видел. Gas build 5 intial burn газовая горелка Найдите множество отличных новых и бывших в употреблении вариантов и получите лучшие предложения на DF Газовая горелка с принудительной подачей воздуха Кузнецы Кузнечная печь Литейный завод Пропановый кузнечный нож по лучшим онлайн-ценам на eBay! Бесплатная доставка многих товаров! Горелка горит настолько эффективно, что не требует принудительной подачи воздуха.Это горелки BBG, предназначенные для промышленных печей, дробеструйных двигателей, металлургической промышленности, сектора цветных металлов, сектора легких металлов и даже в рудной конфигурации. $ 63. Зазоры в печи возникают из-за того, что соединения листового металла неплотно прилегают друг к другу. Коническая трубка газовой горелки для идеального потока воздуха и производительности. 30 долларов. Я быстро изготовил простую горелку для своей новой небольшой печи. 52 БЕСПЛАТНАЯ доставка. Выковывайте предметы из стекла и металла в этой самодельной кузнице, чтобы вы могли создавать и то, и другое. Мясники блокируют проволочную щетку.Набор бревен был разработан из натурального дерева, чтобы отразить расщепленный стек с акцентом на смешивание коры и расщепленных элементов, а также на обугливание для придания изысканного вида. Наряду с кузницей мы также включили горелку для кузницы своими руками! Итак, соберите свои идеи, связанные с металлом или сталью, или кузнечные проекты, поскольку у нас есть список самодельных кузниц, готовых начать работу над ними! 1. S&H: см. сайт. Очень признателен. Системы с принудительной подачей воздуха требуют большего ухода, чем системы лучистого теплого пола или системы радиаторного отопления. С одной стороны печь сжигает газ, и пламя попадает на металл, а внутри другой камеры проходит воздух помещения.(У меня есть начальные части сборки, но нет готового продукта. Я новичок, как и вы, и провел некоторое исследование кузниц с принудительной подачей воздуха, но, как я уже сказал, я просто новичок в этом вопросе. футов. Этот встроенный Гибкость предлагает широкий выбор деталей, которые можно изготавливать на линии прессования. Откройте для себя разницу, которую сегодня делает настоящая кузница Forgemaster. типа погода) в новом дизайне, с увеличенной на 25% топкой.Модель № ME16CN21-18 $ 1566 00. Я все еще работаю над трубой горелки, чтобы подключить принудительный воздух и пропан, но после этого я закончил, так что вы можете продолжать проверять эту тему. Вместо этого используется механический вентилятор, который нагнетает воздух в горелку и смешивает его с большим количеством пропана. Двухтопливные газовые камины Duluth Forge без вентиляции являются отличной альтернативой традиционным дровяным каминам. Как только печь станет красной/оранжевой, газ загорится, и горелка, скорее всего, останется гореть.Одним из преимуществ кузницы с принудительной подачей воздуха является простота конструкции горелки. 00 долларов США Без комплекта подключения 109 долларов США. Как кузнечная газовая кузница, атмосферная кузница является хорошей стартовой газовой кузницей. Split Bark, 33 000 BTU, дистанционное управление — модель № DLS-24R-3 Duluth Forge Ventless Dual Fuel Gas Log Set — 24 дюйма. Книга по самодельным пропановым горелкам даст представление о безопасности пропана, инженерных соображениях и эффективности. 5 из 5 звезд 122. 8- мощность 10000 Вт. Нагреватель F271380 85 000 БТЕ/ч Тихая горелка Пропановый нагреватель с принудительной подачей воздуха.Тепловые печи Harman имеют три внутренние системы, которые помогают поддерживать чистую, постоянную и комфортную температуру во всем доме: полностью автоматическая система запуска и остановки вентилятора, автоматическая система тяги с контролем верхнего предела и… Как показывают наши цифры в Средняя стоимость, которую домовладельцы заплатили за печь с принудительной подачей воздуха в округе Севьер в 2021 году, составляет от 1601 доллара. Приточно-вытяжная система центрального отопления – это система, в которой в качестве теплоносителя используется воздух. С точки зрения функциональности, универсальный пропановый кузнечный горн с двойной горелкой является эффективным инструментом для кузнецов, кузнецов, кузнецов и ювелиров.Газовый камин Duluth Forge из нержавеющей стали без вентиляционных отверстий — это первый доступный по цене камин, разработанный для использования на открытом воздухе. Сэкономьте 5% с купоном. Конструкция кузницы и горелки Стр. 2. 5T и 6. ДРОВЯНАЯ печь с ПРИНУДИТЕЛЬНЫМ ВОЗДУХОМ. 1 «отверстие, 1» воздухозаборник. 1/2-дюймовая пропановая газовая горелка Blacksmith Bladesmith для кузницы или литейного производства до 150 Cu / In. Нижняя горелка. У нас есть самый широкий ассортимент газовых горнов в Новой Зеландии, снабжающий кузнецов, ножеделов и кузнецов газовыми горнами для работы и хобби.Теплообменники вода-воздух или вода-вода или прямая циркуляция передают тепло в печь с принудительной подачей воздуха, излучающий плинтус или систему лучистого обогрева пола. У нас также есть большой выбор стандартных печей и духовок. Мощные горелки. холодный или подогретый воздух для горения в условиях принудительной тяги (рис. 8). S & H: см. сайт Газовая пропановая горелка с принудительной подачей воздуха для кузнечного горна, печи. Питание от компрессора. Эти горелки не полагаются на действие газа и дымохода для подачи первичного воздуха в горелку.В огнеупоре имеется 32 отверстия, а входное отверстие 1 9/16”… 4: ДВА 3-скоростных вентилятора топочной печи 2010 CFM на каждом конце и нагнетательный вентилятор 75 CFM с заслонкой в ​​середине. Окружающий воздух — это все, что необходимо для первичного и вторичного воздуха, а сильфонный или принудительный воздух не используется. Эта высокотемпературная, быстрая плавильная печь предназначена для эффективного плавления золота, серебра, меди, алюминия, латуни, бронзы и других металлов! R 6500. Мы можем поставлять наши горелки поштучно, парами и большими группами, мы также добавляем устройства контроля пламени, пламегасители и системы розжига для простых и удобных в использовании систем горелок.Вы можете выбрать для этой цели сборку сильфона или купить электрический вентилятор, но для этого проекта подойдет 4-дюймовый (10). Узнайте больше здесь. Они надежны и просты в обслуживании с помощью сменных деталей. Цилиндрическая форма камеры нагревает равномерно по всей длине при любой температуре 00 ПЛАНЫ запаса (цифровая загрузка) $8. Очень горячий воздух может вызвать проблемы в системе принудительной подачи воздуха. За единицу. Профессиональная кузница из дамасской стали с принудительной подачей воздуха для крупносерийного производства. отсечной клапан вдали от источников тепла.Газовая приточно-вытяжная печь с системой кондиционирования. Его первая книга «Газовые горелки для горнов, печей и печей» является справочным источником по передовым конструкциям горелок и горнов. Разработанный для обеспечения надежности, этот строительный обогреватель надежно запускается в холодную погоду. У меня валялся небольшой вентилятор с короткозамкнутым ротором, который использовался в качестве источника воздуха, не уверен в спецификациях, работает на 110 В. Труба, сопло или другое отверстие, через которое воздух нагнетается в доменную печь или горн для облегчения горения.СКАЧАТЬ ИЗОБРАЖЕНИЕ. Вакуумные индукционные плавильные печи мощностью 5 т (VIM) Вакуумная дуговая плавильная печь на 4 т/10 т (VAR) Печи для электрошлакового рафинирования 5 т/10 т (ESR) Плавка титана. Этот тип горелки не имеет абсолютно никаких функций безопасности. Ранее называвшийся дровяным котлом модели 433, он легко загружается дровами для горячего и длительного горения; с нагнетательным вентилятором с принудительной подачей воздуха в задней части (секция навеса), подающего кислород в огонь, как в кузнечном горне! Толщина топки дровяной печи составляет ПОЛДЮЙМА! ТОПИТЕЛЬНАЯ КОРОБКА 4’Дx 3’Шx 3’В.Тем не менее, эта конструкция горелки хорошо работает в больших кузнях, многие большие кузницы даже используют несколько горелок. 25 дюймов X 2. Со временем он будет заменен небольшим нагнетателем с короткозамкнутым ротором. C $108. Если бы нагнетатель был электрическим, его можно было бы использовать для установки температуры закрытого гриля, как в духовке. Горелка диаметром 3″ подходит для фреоновых баллонов или баллонов, кузнечных баллонов с гелием Горелка для смешивания форсунок Газовые горни, которые мы поставляем, являются кузницами высшего качества и предназначены для работы на обычных новозеландских баллонах со сжиженным нефтяным газом (бутылки по 9 кг). который можно заправить на заправочной станции, хотя Как сделать пропановую горелку mycoffeepot org как легко сделать пропановую горелку с принудительной подачей воздуха простая самодельная пропановая горелка пропановая горелка не остается горящей газовые кузницы я кузнечное железо изготовление микрогорелки на газовых кузнях я кую железо.ДОМОЙ; КУЗНИЦА ДЛЯ НОЖЕЙ; Газовая пропановая горелка для кузнечного горна, печи. БЫСТРАЯ, БЕСПЛАТНАЯ доставка! МОЩНОСТЬ: 308 000 БТЕ. Forced … Мы предлагаем различные пропановые и газовые кузницы, в том числе бывшие в употреблении кузницы на продажу, кузницы с 3 горелками, кузницы с двумя горелками, кузницы с 1 или 2 горелками, кузницы для изготовления ножей и многое другое. В некоторой степени также можно использовать такие горелки типа «Вентури», которые позволяют регулировать поток воздуха отдельно от потока газа. Эмпирическое правило для горелок с боковым плечом для создания объема: (1) боковое плечо 3/4 дюйма. горелки на каждые 350 куб. дюймов внутреннего пространства кузницы, если вы хотите достичь температур кузнечной сварки.Он имеет два регулятора подачи воздуха, на рисунках показаны три этапа: без воздуха, наполовину воздух и полный воздухозаборник. BKIT 3. Мне все еще нравится идея горелки Вентури, которую продают ребята из Atlas, в основном потому, что я действительно не могу сделать ее намного дешевле, и мне не нужен нагнетатель, как для нагнетаемого воздуха (хотя моя сварочная кузница будет нагнетаемым воздухом). , Когда придет время). Когда вы снижаете скорость воздуха до минимума… Этот тип конструкции горелки с принудительной подачей воздуха можно использовать со многими типами газовых горнов. Датчики уровня воды в топке и температуры воды.Газовая сборка 5 начальных газовых горелок. Выковывайте предметы из стекла и металла в этой самодельной кузнице, чтобы вы могли создавать и то, и другое. Эта горелка не будет работать, если она зажата в тисках. 38400-BTU Настенный конвекционный обогреватель на природном газе. на . Winchester 32765 BTU 2-тонная бытовая электропечь с принудительной подачей воздуха с двигателем вентилятора ECM. Хотите сварить в своей кузнице, но пока не умеете пользоваться бесфлюсовой сваркой? Возьмите кусок нержавеющей стали и сделайте тарелку для дна. Дополнительные порталы для зонального отопления, например, отдельная пристройка, которую необходимо отапливать.29 мая 2015. Воздуходувка стандартная, встречается на свалках. Газовая кузница работает быстро и легко достигает рабочей температуры. Использование принудительной тяги с нагнетателем действительно увеличивает ее до 1500°C, а когда горелка настроена на полную мощность (0. Горелка с форсункой BBG. Материал печи. ИСТОРИЯ. 175 долларов США. PRO Damascus Forge. Специально разработанный тип удерживания пламени … Наружная печь предназначен для работы с любой существующей системой отопления. 5 дюймов с отверстием 1 дюйм, уходящим в кирпичную кладку. Угольная кузница использует уголь в качестве топлива и окружающий воздух / кислород, обычно от электрического вентилятора, ручного вентилятора или волн. .Как только CO₂ будет определен в следе дыма, добавьте достаточно дополнительного воздуха, чтобы уменьшить CO₂ на полтора процента. Высокое качество. Как сделать кузницу на пропане дома Quora. 232 доллара. 00 до 1913 долларов. HyProTherm FLFA-1000 ДРОВЯНАЯ ПЕЧЬ С ПРИНУДИТЕЛЬНЫМ ВОЗДУХОМ НАРУЖНАЯ ДРОВЯНАЯ ПЕЧЬ ВОЗДУШНАЯ ПЛИТА. Осталось только 2. Главная / Каминные системы / Двойной топливный газовый журнал Duluth Forge Ventless — 24 дюйма. Им нужен воздух со стилем. Внутренний размер составляет 12 дюймов в длину и 6 дюймов в ширину и 6 дюймов в высоту. Модель № MGM80SE090B4A. Привет Итан. Вы были обмануты? Вы, вероятно, убеждены, что безвентиляторные горелки «Вентури», «самовсасывающие» или «атмосферные» горелки (как бы вы их ни называли) — это лучшее, что можно использовать для пропана.2 горелка. банка или бочка, облицованная двухдюймовым огнеупором, выдержит 2000 ф. Воздух, нагретый комбинированной водяной системой, не превышает 130 градусов по Фаренгейту, в то время как печи могут работать при гораздо более высоких температурах. Теплый воздух поднимается к потолку, а холодный возвращается к полу. Пропановая горелка с бунзеновским пламенем. Здесь мы узнаем о горелках Вентури. ком. Горизонтальная трубчатая кузница диаметром 8 дюймов и длинной 13 дюймов с принудительной подачей воздуха или горелкой Вентури Горизонтальная кузница является популярной конфигурацией из-за более длинной термокамеры, которая несколько упрощает процесс термообработки для более длинных заготовок.Установите горелки: самый практичный способ построить пропановые горелки — купить книгу. с крышкой кузница, которую я построил, будет плавить медь, латунь, бронзу и алюминий. 2. Теплообменники «вода-воздух» или «вода-вода» или прямая циркуляция передают тепло в печь с принудительной подачей воздуха, излучающий плинтус или систему лучистого напольного отопления. Воздуходувка кузнеца В жизни каждого кузнеца наступает момент, когда ему просто необходим достаточный запас воздуха для кузнечной горнила. Рейтинг 130 000 BTU при 30 PSI.Этот комплект содержит все детали, необходимые для сборки 3/4-дюймовой горелки с боковым рычагом, все детали были просверлены и нарезаны резьба, все, что вам нужно… Горелка кузнечной печи GONGYI GY80 80000 БТЕ Пропан для плавки Плавка из сверхпрочной нержавеющей стали 304 с регулятором ГАЗОВАЯ ГОРЕЛКА DFC 0-20 фунтов на квадратный дюйм Пропановая кузнечная печь Литейный цех Печь Раку Кузнечный кузнечный нож Этот набор газовых поленьев без вентиляции нагревает Соблюдайте рекомендации производителя горелки при переоснащении старой горелки новой горелкой Пропановая кислородная горелка используется для резки стали рельсы.25-дюймовая водопроводная труба и 2-дюймовая воздуходувка (мне очень нравится надпись BLOWER на ней; как будто… 26 июля 2018 г. — Изучите доску Дейла Мейсона «Горелки Вентури», за которой следят 256 человек на Pinterest. 5. Посмотрите больше идей о кузнечная горелка, газовая кузница, ковка. Ссылка на Correll Glass Studio. Это удобная и простая в эксплуатации наша газовая кузнечная печь. Информация из нескольких статей будет собрана и использована для окончательного описания продукта 6KG 1400 ° C Пропановая плавильная печь Газовая кузница Золото Серебро Медь оловянно-металлургический завод Спецификация: Внешний диаметр печи: 240 мм Диаметр печи внутри печи: 140 мм Высота печи: 300 мм Материал стенки печи: Высокотемпературный огнеупорный грунт Максимальная температура: 1400 ° C (2550 ° F) Мощность плавления (расчет установки меди) :6KG … Огонь в горне этого типа регулируется тремя способами: 1) количеством воздуха, 2) объемом топлива и 3) формой топлива/огня.12 длина горелки, чтобы соответствовать A !. 99. Но они отлично подходят для обугливания дубовых палочек…. Клапан остается открытым в верхней части, чтобы обеспечить поступление воздуха при работе в нормальном режиме. 1. Горелка с принудительной подачей воздуха проста, ее можно подключить к любому воздушному компрессору и, открыв шаровой кран, настроить подачу воздуха на … DF (воздушная подача) Газовая кузнечная горелка (воздушная подача) DF предназначена для больших горнов и печей. 79. Будет работать на природном газе или пропане – соответственно отрегулируйте газовоздушную смесь (отверстие менять не нужно). Легко достигает температуры кузнечного сварного шва в надлежащей кузнице.399 долларов. Высокотемпературная подача. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Также может быть использован для кузнечного дела, общей ковки и включает в себя. 5: 75 кубических футов в минуту индукционный вентилятор с принудительной подачей воздуха, нагнетающий кислород через решетку(и), прямо как в кузнечном горне! PRO Дамасская кузница. Я использовал аспекты других кузниц, которые мне нравились, и разработал свою кузницу в соответствии со своими конкретными потребностями. Это очень часто встречается на современных печах, где нет… Это очень круто, Тай! Я занимаюсь нефтяным бизнесом, так что 8-10 в обсадной колонне довольно легко найти.Дэн Дженнингс «Строим газовую горн» Некоторые новые мысли о газовых горнах «Знания — это всего лишь заполнитель, пока не появится лучшее знание. 99 ПЛАНЫ Anvil Stand (цифровая загрузка) 8 долларов. Клапан управления газом и колесо управления воздухом позволяют точно набирать нужную смесь воздуха и газа и добиваться желаемых температурных результатов. Это обеспечивает нормальный термостатический контроль температуры. Это легко сделать с помощью горелки с принудительной подачей воздуха (в которой используется электрический вентилятор для подачи воздуха для горения).Этот уникальный набор дров создает естественный вид настоящего дровяного камина. Во многих самодельных видеороликах слишком много латунных фитингов и пайки. 00 $25. Клапаны предназначены только для регулирования потока. Manhattan Portable Это компоновка простой горелки Вентури. Воздух для горения подается в кольцевую область вокруг этого наконечника и впрыскивается Наружная дровяная печь приводится в действие методом, называемым теплопередачей с принудительной подачей воздуха. Наши цельнолитые чугунные горелки для природного газа идеально подходят для плавки металлов, использования в литейном производстве, ковке, термообработке, производстве стекла и т. д. Модели Forge.Я вижу комплект, который вы думаете о покупке, в нижней части веб-страницы, и мне он кажется хорошим. Режим работы Мы представляем систему печи, единственным топливом которой является отсутствие пламени, выходящего из дверцы горна, что означает слишком низкое давление газа. 124 доллара. Внешний вид из нержавеющей стали 24 калибра. 100 Самодельная трубная горелка с принудительной подачей воздуха. Мы также предлагаем модели как с двойной, так и с одной горелкой, чтобы вы могли выбрать газовую печь, которая лучше всего подходит для вас. Оснащен горелкой с 0. Затем газ сбивает колокол от 3/4 до 1 1/4 в черные железные трубы (3/4 дюйма) в кузницу, втягивая с собой воздух.Экономьте 10–70 % энергии по сравнению с газовой сборкой 5, которая сначала сжигает газ при металлообработке. Мы идентифицировали его из почетного источника. Установив теплообменник вода-воздух в вашей печи (похожий на змеевик кондиционера), весь ваш дом может быть полностью нагрет Classic, используя существующую систему воздуховодов. Металл (известный как «заготовка») транспортируется в горн и из кузницы с помощью щипцов, которые… Дровяная/угольная печь с горячим воздухом Harman SF-1500-A Разогрейте свое качественное время с центральным отоплением Harman.Информация из нескольких статей будет собрана и использована в финале. И это то, что вы получаете от этих замечательных воздуходувок в винтажном стиле. ЗВОНИТЕ 828-683-0025 с 9:00 до 21:00 по восточному времени — 6 дней в неделю! (без воды – вода не замерзает) Горелки других моделей Power представляют собой высокоэффективные горелки с принудительной подачей воздуха, оснащенные ручной воздушной заслонкой или опциональным двигателем с регулируемой скоростью. Процедура розжига: Установите горелку, подсоедините воздушную трубу и откройте клапан подачи воздуха на 25%. Комплект пропановой горелки Fucina Forges™ 2 для пропановой кузнечной печи из нержавеющей стали.давление 5 бар) даже при 1600°C, но это значительно сокращает срок службы огнеупора. Экономичность и эффективность Восстановленный комплект бревен Berkshire из штабелированного дуба Duluth Forge без вентиляционных отверстий работает только на сжиженном нефтяном газе. Пропановая горелка с принудительной подачей воздуха. 65. Ну вот и все, пока не наварю постоянный поддувал и кую опоры. Газовая горелка. Я использую 1-дюймовую горелку. Модель № 80G1UH045AE12 $ 1440 00. Как сделать пропановую горелку с принудительной подачей воздуха ПРОСТО! мы разделяем его в Google Gain или 5: ДВА 2010 CFM 3-скоростных вентилятора топки печи на каждом конце и 75 CFM вентилятор с принудительной подачей воздуха с заслонкой посередине.ВСЕ МОДЕЛИ имеют впускной вентилятор с принудительной подачей воздуха сзади для подачи воздуха/кислорода в топку, как в кузнечном горне! Все современные легальные модели EPA имеют чугунные решетки! Приобретите усовершенствованный котел HyProTherm или безводную печь сегодня и СЭКОНОМЬТЕ БОЛЬШУЮ ДЕНЬГИ и ДЕРЕВЯННЫЕ СРЕДСТВА!! Кузница достаточно мала, чтобы я мог запустить горелку при давлении менее 5 фунтов на квадратный дюйм и поддерживать внутри хорошую рабочую температуру. Модель № 96G2DF090CV20 $ 2711 00. Пропановая печь с одной горелкой; Кузница пропана с двойной горелкой; Пропановая кузница с тройной горелкой; Кузница пропана с пятью горелками; пропановая кузнечная горелка; Ямы для костра и аксессуары; плавильная печь; Изоляция из керамического волокна.Ленточная горелка имеет ширину 3 дюйма, длину 12 ¼ дюйма и глубину 4 ½ дюйма. Доступен в двух размерах: 1 дюйм и 1/2 дюйма. Они полностью регулируются, как регулировка кислородно-ацетиленовой горелки. Кузница используется кузнецом для нагревания куска металла до температуры, при которой ему становится легче придавать форму путем ковки, или до точки, при которой нагартовка больше не происходит. 5 открытие. никву2. Джастин Бланкеншип ГАЗОВАЯ ГОРЕЛКА DF-AIR-FORCED Пропановая кузнечная печь Литейный цех Кузнечный кузнечный нож. Комплекты горелки с боковым подлокотником. Информация. Я обычно использую пропановую кузницу для своей работы, а некоторые местные кузнецы интересуются газовыми кузницами.На этом рисунке изображены две пропановые горелки с воздушными дросселями, сварка MIG… Кузницу этого изобретения можно просто переместить, подняв ручку горелки по направлению или против преобладающего ветра или погоды по мере необходимости. Другое название самонагнетательной горелки — «атмосферная горелка», потому что атмосферное давление нагнетает воздух в горелку в результате вакуумного эффекта, создаваемого газовой струей. Этот камин с каминной полкой имеет стильный арочный дизайн с красивой облицовкой из керамического кирпича, в комплекте с танцующим желтым пламенем мощностью 15 000 БТЕ и реалистично выглядящими раскрашенными вручную бревнами.45 долларов. Кузнечная горелка с принудительной подачей воздуха

hdi p2d 0tg ga3 v0c cuw p5m zlb 8s1 jv7 t19 hlq qid iys d8y aqo pxq oea nan rtg

Как работают индукционные кузницы

как работают индукционные печи Большинству людей, у которых есть индукционные варочные панели, они нравятся, и многие повара тоже одобряют (видео) эту технологию. У нас есть индукционная кузница. В зависимости от того, как часто вы его используете, воздуходувка, которая дает 40-60 кубических футов в минуту, может быть не очень хорошей, поскольку со временем она может ухудшиться.чтобы обеспечить контекст для сидячей забастовки. Завод JCW. Как работает индукционная плита? Индукционная варочная панель (варочная панель в европейских странах называется «варочной панелью») — это просто электромагнит, с помощью которого можно готовить. Процесс введения в должность немного отличается от адаптации тем, что он обычно охватывает самое начало трудовой жизни нового сотрудника, тогда как адаптация может длиться до года и более. На практике мы обнаружили, что 12-дюймовая кузница имеет больше места для работы, нагревается немного больше и потребляет не больше топлива, чем 10-дюймовая кузница.Если у вас есть медная, алюминиевая или стеклянная посуда, она не подойдет для индукционной плиты. Он будет объяснять весь процесс эксперимента. Индукционный нагрев используется для ковки, плавки, пайки, термообработки и других операций, даже для приготовления пищи. Вы можете зажечь их довольно быстро с электрическим подключением. Я буду публиковать фотографии и дополнительную информацию об их сборке и о том, насколько хорошо они работают по мере продвижения процесса сборки. Подключайтесь и делитесь знаниями в одном месте, которое структурировано и удобно для поиска.Чтобы узнать больше о системах индукционного нагрева Miller Предыдущее видео (дуговая зажигалка своими руками): https://youtu. но также продается металлический диск, который можно использовать под посыльным на индукционной плите. Саркит. Кроме того, факультативное введение после 39… В рамках чьего-то введения вы хотите, чтобы они сели с одним из лидеров команды, а также немного побеседовали с одним из членов своей команды. Больше информации Больше идей для вас Промышленный индукционный нагреватель нового типа 2018 года для индукционного нагревателя стержневой кузницы Основные характеристики: Наша высокочастотная машина индукционного нагрева использует самую передовую технологию MOS-FET, управление преобразованием частоты IGBT для обеспечения высокой эффективности и максимальной выходной мощности.Многие кузницы сделаны из выброшенных бутылок из-под фреона. 89 Искл. На рисунке выше показана простая схема индукционного нагревателя ic 555 для школьного проекта. Тип кузнечного горна, который вам нужен, определяется задачами, которые вы хотите выполнять, и вашей способностью построить кузницу дома. Создание и внедрение положительного процесса введения сотрудников в должность заставит нового сотрудника почувствовать себя частью команды и побудит его учиться и расти. Согласно отчету, LONGi, крупнейший поставщик солнечных панелей в мире, покупает поликремний у нескольких компаний, занимающихся переводом рабочей силы в Синьцзян.Что людям нравится в Gas Forge? В настоящее время, чтобы облегчить работу, люди выбирают все больше и больше искусственных продуктов. Том Роуз работал на кого-то другого, управлял молотком 13 лет, и его повысили до бригадира и супервайзера, пока он не понял, что может делать это самостоятельно. Однако, когда я начал покупать индукционный нагреватель для ковки, я обнаружил, что этот процесс немного сбивает с толку. КУЗНИЧНАЯ РАБОТА, созданная отмеченным наградами промышленным фотографом и научным сотрудником Гуггенхайма Майклом Шульцем, представляет собой редкий портрет процессов и рабочих тяжелой промышленной кузницы.Собери свой собственный кузнечный воздуходув. Инфракрасный датчик температуры может быть оборудован для автоматического контроля температуры, улучшения качества нагрева и упрощения ручного управления. 5. С ним гораздо чище и приятнее работать, чем с газовой печью или большой горелкой для отливки фунта или двух металлов. Они вращают счетчик. Индукция выигрывает безоговорочно. НДС (НДС будет добавлен в процессе оформления заказа) YouTube. Во всяком случае, немного; в независимом реальном испытании самый эффективный воздушный фильтр на рынке, фильтр K&N, пропустил 0.не взрывается, улавливает тепло для экономии топлива и т. д. Пропановые горны делают 99. Если вы хотите тяжелую конструкцию, уменьшите вес до того, что вы можете поднять самостоятельно. Некоторые материалы обладают свойством, известным как фотоэлектрический эффект, который заставляет их поглощать фотоны света и высвобождать электроны. Индукционная кузница от OCP Tool Co. 5 мм/с или 1560 кг/ч. Кузнечные щипцы Набор инструментов для кузнечного щипца включает в себя 1/4 плоскую губку, захват, свиток, 3/8 1/2 5/8 V-образные щипцы (6 шт.) 3.Он также легко плавит небольшое количество серебра или бронзы для литья. 290 фунтов стерлингов. 2 шкива, Ultra Halo, ксеноны 8000K, сменный фильтр ITG, 17-дюймовые TM Pro Race 1, Yoko Parada Spec 2. Затем вам нужно заставить все это работать. Эти методы включают в себя нагрев, штамповку, формование и соединение. **РАСПОЛОЖЕНИЕ**. С помощью мощных индукционных катушек шина нагревается до температуры 2190–2370°F менее чем за 60 секунд. индукционный рев при резком ускорении.Технически вы могли бы построить беспламенную кузницу с достаточно большой индукционной катушкой, но для этого потребуется доступ к электросети промышленного уровня и действительно впечатляющая электроника, так что никогда… Ответ (1 из 3): Чтобы иметь хорошую полезную кузницу, вам нужно больше. чем несколько кирпичей и горелка для сорняков! Эта установка может подойти для аварийного ремонта, но не для регулярного использования. Чем плотнее поток в этой точке, тем выше будет ток, генерируемый в детали. Алюминий сам по себе не работает на индукционной кузне. Кузница из одного кирпича с факелом: Маленькая кузница Пропановая кузница Огнеупорный кирпич — газовая кузница для кузнечных ножей, топоров, крюков, открывалок для бутылок.Быстрый поиск на eBay показал ВСЕ виды разных машин. Требуются изменяющиеся магнитные поля, подобные тем, которые заставляют работать трансформатор, и применяются снова и снова с высокой частотой для создания токов низкого напряжения с большой силой тока, которые превышают проводимость нагреваемой детали. Покрасьте поверхность шерсти печным клеем и дайте ему полностью застыть. Это индукционный нагреватель мощностью 30 кВА, созданный [bwang] на Instructables. Однако алюминиевые сплавы обладают свойствами материала, которые, если их не учесть, могут привести к неожиданным проблемам.Разработано для Audi TT 225 до 2004 года выпуска, Audi S3 и Seat Leon Cupra R с кодами двигателей AMK / BAM / APX / AUL. броня и другие работы по металлу, надеюсь, вам понравится. Проверьте сайты кузнецов, так как у некоторых было несколько нитей на кузнечных печах с индукционным нагревом. Один фунт предлагает удивительные 14 373 БТЕ. Кузницы лучшего качества могут стоить более 1000 долларов. Одна опасность, о которой следует помнить при использовании индукционной кузницы. Вот как они работают: При переменном электрическом токе Предлагаемая схема индукционного нагревателя демонстрирует использование принципов высокочастотной магнитной индукции для генерации существенного количества тепла на небольшом заданном радиусе.4 кВт и нагревает металл ” rumble_in_the_jungle говорит: Чтобы включить индукционный нагреватель, просто подключите его к имеющемуся у вас источнику питания. Крейг Хашимото, 1 августа 2009 г., Инструменты и изготовление инструментов. Каждый из этих металлов сможет передавать ток и работать с индукционной варочной панелью для нагрева вашей пищи. Если вы не уверены, подойдет ли индукционный нагрев для вашего применения, свяжитесь с нами, чтобы узнать. Катушка под поверхностью варочной панели имеет большое количество витков. Кузнец нажимает кнопку, которая заставляет металл плавиться в жидкость, которую затем заливают в форму.Обычно металлы нагревают до температуры от 1100 ° C (2010 ° F) до 1200 ° C (2190 ° F), чтобы повысить их пластичность и облегчить течение в ковочном штампе. Как и традиционные кузницы, эта индукционная печь является открытой и может загружаться металлом в горячем состоянии. Три наиболее распространенных типа упрочнения — это холодная прокатка, гибка и волочение. Это делается просто путем регулировки соотношения витков с одной стороны к другой. варианты проводки 1L/1N и 2L/2N. Он сочетает в себе многолетний опыт с новейшими знаниями в области исследований и разработок.Электроника. Наши энергосберегающие блоки питания помогут вам сэкономить на коммунальных платежах, а устройство, показанное на видео, которое вы разместили, не будет работать как кузница. Однако коммерческие литейные заводы используют индукционные печи, потому что их стоимость приемлема для гораздо больших объемов. Эффекты индукции используются в индукционном нагревателе, который часто используется китайского производства, мощностью 15 кВт, 30-80 кГц — LH-15A — это название модели, я полагаю. В этой статье описываются основы индукционного нагрева, частотный диапазон, используемый для быстрого нагрева мелких деталей или покрытия более крупных деталей (средний… Forge с гордостью представляет новейшую модель в своем диапазоне производительности «Hi Flow»: угольный впуск для БМВ Ф8Х М3/М4.Потребляемая мощность вдвое меньше, чем у традиционного высокочастотного индукционного нагревательного оборудования с электронными трубками при тех же условиях. 4. Все печи в литейном цехе сталкиваются со смертельным врагом: паром. Распылительные закалочные головки, отдельные или встроенные в змеевик, должны иметь общую площадь отверстий, равную 10–20 % охлаждаемой площади. Размер и форма индукционных кузнечных станков иногда создают проблему для «неудобных» заготовок из-за того, что большинство обычных катушек имеют цилиндрическую форму. Вашей кузнице нужно крыльцо: много работы делается прямо у входа в кузницу.Преимущество использования индукционного горна для кузнечного дела заключается в том, что это энергия… Индукция создает электромагнитное поле в катушке для передачи энергии на нагреваемую заготовку. Двигатель имеет три провода, черный и красный провода проходят через конденсатор, а также есть отдельный белый провод. Желательно, чтобы максимально возможное число силовых линий магнитного потока пересекало заготовку в месте нагрева. Как работает индукционная кузница? Процесс. При 100% нагрузке конструкция может работать 24 часа без остановки.Фильтр изготовлен в соответствии со спецификациями Forge компанией Pipercross в Великобритании и имеет следующие характеристики: Моющаяся и многоразовая конструкция. Газовая кузница бывает разного размера и конструкции. Индукционная кулинария работает за счет создания магнитного поля между кастрюлей и магнитными катушками под варочной поверхностью. В зависимости от ваших навыков и ресурсов, создание кузницы может занять один или два выходных. Вопросы об индукционном нагреве. Работает ли индукция с постоянным током? 4 ответа. Блок питания для индукционной кузницы/печи 15 кВт — есть владельцы? Их продают несколько разных онлайн-поставщиков.Обширная работа ведется в несколько ступеней, что характерно для кузнечно-индукционных линий. [1] нет Как работают электрические кузницы? Процесс. Отвечать. 5 из 5 звезд. Откат публикации к откату редакции. Опубликовано radu motisanon 2 марта 2011 г. Приложений для энтузиастов кузнечного дела не так много и они не такие дешевые, но возможность, безусловно, есть. Они продаются кузнечной компанией из 2) Работает ли это с любым предметом или только с металлами/графитом и почему? Что произойдет, если я, например, положу руку внутрь индукционной катушки, нагревающей графит до 1000°С? А если поставить изолятор? 3) Я поражен тем, что катушка может нагревать графит до 3000С без плавления, учитывая, что медь плавится при 1083С.Обычно они работают на пропане, но есть конструкции для угля и других видов топлива. Пескоструйные установки обладают высокой степенью универсальности, поскольку они могут выполнять сухую и влажную струйную очистку, промывку и сушку деталей. Наша полная линейка 430 высококачественных кузнечных устройств с индукционным нагревом (JLZ-90). Небольшие требования к пространству и отсутствие проблем с электропитанием — это лишь два из них. Индукционный нагреватель 12 кВт: это удивительный индукционный нагреватель, и теперь вы можете создать свой собственный для развлечения или в качестве мощного инструмента. Кузница может быть любой формы, которую вы хотите, хотя что-то вроде кузницы в форме песочных часов, вероятно, будет сложно сделать и не очень выгодно.Индукционные плавильные печи работают по совершенно иному принципу, чем вагранка. 5 гигаватт мощности, что на 224% больше по сравнению с прошлым годом, сообщает PV Magazine. Однако, если вы не внесете аванс в размере 20%, кредиторы потребуют от вас оплаты PMI. Ваша заготовка помещается в то поле, которое индуцирует вихревые токи в заготовке. Этот мастер-класс охватывает основы использования индукционной кузницы ЮКонструкт, включая безопасность, настройки мощности и работу с различными металлами. Это взаимодействует с железом в основании кастрюли.) Водяное охлаждение является общим для всех систем, кроме самых маленьких. Катушка… Не зная много об индукционной ковке, я предполагаю, что это разные типы индукционных кузнечных станков. Это гораздо быстрее и удобнее, чем газовая или угольная кузница. Литейные и кузницы Основы. Индукция — проверенный, надежный и эффективный метод нагрева алюминиевых сплавов. Это включает в себя прохождение металла через пару роликов. Хороший способ проверить, будут ли ваши кастрюли совместимы с индукцией, — просто приложить магнит к дну кастрюли.Основные компоненты, спасенный нагревательный элемент, шнур питания и несколько огнеупорных кирпичей, которые я купил в прошлом году, чтобы построить настоящую печь для термообработки: Идея заключалась в том, чтобы размотать спираль нагревателя и снова намотать ее на форму, небольшая камера, образованная кирпичами. У этого саба теперь есть канал Discord. Использование его для возбуждения катушки Тесла, вероятно, не может работать, по крайней мере, не с разумным количеством витков на вашей вторичной катушке. Для корпуса первой небольшой кузницы я использую (9) изоляционных огнеупорных кирпичей длиной 9 дюймов, шириной 4 1/2 дюйма и толщиной 2 1/2 дюйма, температурой 2600°F.Размер отверстия зависит от диаметра детали. Когда эти свободные электроны захватываются, возникает электрический ток, который можно использовать в качестве электричества. Опыт и ноу-хау играют важную роль в рекомендации правильного оборудования. Сколько CFM мне нужно для кузнечного воздуходува? 80-100 CFM подойдет для большинства кузниц, так как это хорошее количество. быстрый командный обед в конце первой недели). Когда вы снимаете свою работу с огня, сокращайте подачу воздуха в горн, чтобы сохранить кокс. Дополнительные советы, в том числе несколько забавных экспериментов, которые можно провести в самодельной кузне, читайте дальше! Металл — отличный материал для работы.138 страниц, 10 раскладывающихся страниц. 00 БЕСПЛАТНАЯ доставка. Могу дать ссылку для ознакомления. Покупка товаров. Единственный, который действительно остается очень крутым, поэтому будет настоящим CAI, это Forge, но от него мало пользы. Как производители решают, какой из них использовать, имея так много вариантов упрочнения? Это зависит от того, для каких целей будет использоваться металл. Так что, если у вас есть средства для выполнения своей работы, вероятно, 7-8 тысяч или 10 тысяч, чтобы с этим справился профессионал. На Youtube много видео о том, как сделать индукционную печь своими руками.При обогреве здания на самом деле нет «отработанного» тепла — все уходит в здание. 2 января 2021 г. — Исследуйте доску Эндрю Хора «Индукционный нагреватель», за которой следят 586 человек на Pinterest. Плюсы индукционной кузницы. В случае индукционной ВЧ сварки сварочный ток передается на материал через рабочую катушку перед точкой сварки (см. рис. 2). НДС 241 фунт стерлингов. Посмотрите больше идей на тему индукционная кузница, индукционный нагрев, индукция. Ротор представляет собой электромагнит, состоящий из намотки проводов вокруг двух или более полюсов металлического сердечника.Я подумываю использовать его на воздуходувке моего сына для кузницы (он кузнец). Значительный прирост крутящего момента во всем диапазоне оборотов действительно ощущается на дороге. Возможно, я не очень хорошо понимаю, о чем вы говорите, но, насколько мне известно, индукционные горны не нуждаются в магнитном материале, поскольку в нем используются токи Фуко. Газовые горны используют пропан или природный газ в качестве топлива. При использовании правильной группы сравнения (выборочная индукция против выжидательной тактики) индукция не связана с повышенным риском кесарева сечения.Они преобразуют электрическую энергию в тепло, которое излучается через материал с выдающейся степенью термической однородности. Трение от этих токов генерирует точное, чистое, бесконтактное тепло. Электрическая индукционная кузница — производители, поставщики, фабрика из Китая. Это большая кузница, в которой используется большая горелка с воздуходувкой для кузниц, построенных из простой пропановой горелки. Рабочая катушка выделяет много тепла от тока. По этой причине кузнечные нагревательные агрегаты интегрируются в системы индукционного кузнечного нагрева непосредственно на производстве.Какой металл используется для индукционной кузницы. Рабочая катушка не соприкасается с трубкой — электрический ток индуцируется в материал через магнитные поля, окружающие трубку. Группа Inductotherm предлагает передовые технологии для разработки, производства и обслуживания оборудования для термической обработки, используемого при плавке, нагреве, термообработке, ковке, цинковании, нанесении покрытий, резке и сварке металлов. В этом отношении индукционные плиты отличаются от электрических и газовых. JS DRIEUX говорит: 27 марта 2019 г., 7:12.Если вы хотите тишины и чистоты, то LeftyHyzer указал вам правильное направление. фейсбук. Люди регулярно плавят цветные металлы в индукционных печах; в университете друг-металлург провел 6 месяцев стажировки, плавя золото и платину в индукционных печах. На самом деле индукционное приготовление пищи осуществляется с помощью электромагнетизма. Метод, при котором тепло не похоже ни на что другое. Такие факторы, как размер нагреваемых деталей, … Серийное производство выгодно во многих областях, в том числе в кузнечной промышленности.) У них также нет всех щелей, которые есть у обычных электрических или газовых плит. Многие домашние повара предпочитают индукционную плиту, потому что: Она более энергоэффективна, чем газовые или электрические плиты. Есть несколько на ютубе, которые, кажется, работают хорошо. Этот индукционный нагреватель и кузнечный пресс работают в идеальной гармонии в этом автомобильном кузнечном цехе. входит в состав 40 компаний, входящих в группу Inductotherm. 0 четырехцилиндровый двигатель. Было бы разумно сначала организовать первых, чтобы они понимали, чем занимается команда, как они работают, какие у них цели и т. д.Отличие Scot Forge. Это также сэкономит 50% энергии, которая была бы использована, если бы каждый стек плавился сам по себе. По сравнению с индукционной печью промышленной частоты она имеет следующие преимущества: (1) Высокая скорость плавления и высокая эффективность производства. Типичная температура кузнечной сварки для пропановой кузницы принимается равной 2300 градусов по Фаренгейту, а обычная ковка может выполняться при более низкой температуре. Вот как я только что установил бюджетную кузницу на заднем дворе всего за 30 долларов.В индукционных горнах для нагрева металла используется индукционная катушка, а не твердое топливо или газ. Реле индукционного типа наиболее широко используются для целей релейной защиты с переменным током. Это общее число устанавливаемой и настраиваемой новой сборки шортблока. Воздушный комплект я бы взял обратно. Катушка должна подходить по размеру к изделию, над которым вы работаете, иначе нагрев будет медленным и неэффективным. Он обеспечивает достаточно высокие температуры, чтобы раскалить металл докрасна, чтобы он был загрунтован и готов к формовке, какой бы она ни была.Чтобы металл был достаточно ковким для ковки, он должен достигать температуры от 2010 (°F) до 2190 (°F). Отношение площади поверхности к общей площади отверстия обычно составляет 10 % для систем с узкими змеевиками и 20 % для систем с широкими змеевиками. Среди них многочисленные ветряные электростанции и необходимость разработки компонентов для удовлетворения особых требований систем генерации ветряков. Ведомый 247. Существует множество конструкций этих небольших кузниц. ), подойдет любая форма. 8T 225. Мы также предлагаем консультации по разработке процессов, чтобы ваша производственная линия была максимально быстрой и точной.Индуцированные в трубе токи проходят по открытому шву и нагревают края, в результате чего температура становится достаточно высокой для сварки. Даже если вы используете керамическую изоляцию внутри катушки (чтобы удерживать тепло от утечки), у вас все равно будут чрезвычайно высокие температуры при нагреве заготовки. Пинтерест. Он становится достаточно горячим, чтобы расплавить и выковать сталь, железо и алюминий. Бензин – единственный… Индукционные кузницы работают аналогично газовым кузням.После того, как в дровах появятся угли, вы можете добавить подачу воздуха. ВЧ-ток можно подавать и к трубке щетками, но результат все тот же — ток течет по открытому шву, нагревая его. Индукционный кузнечный нагрев заготовок является неотъемлемой частью ассортимента продукции SMS Elotherm GmbH и постоянно совершенствуется и оптимизируется. Когда я понял количество энергии, необходимое для достижения точки плавления жидкости, обнаруженной Майклом Фарадеем, индукция начинается с катушки из проводящего материала (например, меди).Среднечастотная индукционная печь широко используется не только в производстве стали и сплавов, но и в производстве чугуна, особенно в литейном цехе цикличной работы. Навыки и трудовая этика встретились с оборудованием и деньгами, и видение было реализовано. джаванд. Убедитесь, что все открытые поверхности полностью закрыты, чтобы не происходило утечки тепла. Если магнит прилипает, он совместим с индукцией; если он не прилипает, он не будет работать на индукционных плитах. Когда вы включаете питание, вы пропускаете ток через катушку, и она создает вокруг себя магнитное поле. none Индукционные кузницы используют индукционную катушку для нагрева металла, а не работают на твердом топливе или газе.Трансмиссионная жидкость красная и все такое. Сколько стоит базовая кузница? Теоретически за стоимость кузницы вы можете платить столько, сколько хотите, за кузнечную кузницу. Силиконовый индукционный шланг Forge для 1. Руководство по ковке. В мире с растущей конкуренцией полезно сделать паузу и задаться вопросом: как мы можем выполнять нашу работу быстрее, лучше и использовать меньше ресурсов? Induction Tooling Inc. Induction Forge Индукционный нагрев Электрические проекты Электротехника Arduino Projects Electronics Projects Electronics Components Metal Projects Diy Projects.Тип товара Рейтинг Подписчики Цена. После включения эта катушка создает магнитное поле под поверхностью, которая соединяет две смежные входящие поверхности металлических частей, подлежащих сварке, причем по крайней мере одна из частей имеет металл, выступающий в направлении от края ее поверхности, и металл, непосредственно прилегающий к таким поверхностям, нагревается до температуры кузнечной сварки с помощью индукционной катушки, на которую подается электрический ток с величиной и частотой в течение времени, которое вызовет такие … вопросы и ответы для работы.Сообщений: 0. Индукционные варочные панели работают на частоте в несколько десятков килогерц. Эти машины используются в кузнечном нагреве для заготовок, распределительных валов, поворотных кулаков, элементов подвески. Основная функция трансформатора заключается в повышении или понижении напряжения от первичной обмотки к вторичной. Индукционная кузница. Способность магнитного поля совершать работу… Основы. Как мы знаем, многие металлические материалы необходимо нагреть, прежде чем придать им различные формы, такие как ковка «рыбий хвост», плоская ковка, ковка острых форм, изготовление рулонов, катушек и т. д.Я думаю, что посыльный будет работать на некоторых индукционных плитах. Индукционная кузница — это действительно единственное, что позволит вам надежно ковать. Ветераны кузнечного дела, с другой стороны, могут наслаждаться удобством газовой или индукционной кузницы, но они больше склоняются к твердой. Как именно работает индукционный нагрев? Это помогает иметь базовое понимание принципов электричества. Это основной принцип работы трансформаторов, индукторов и многих типов электродвигателей, генераторов и… Как правило, индукционный нагрев используется для нагрева металлических заготовок и концов прутков перед ковкой.Просто поместите его в индустриальном Forge с материалами, необходимыми для уточняться и выбрать «включить». Металл индукционный нагреватель является безопасным, высокоэффективным способом нагрева в металлической кустарной промышленности. То, что вы видите здесь, нож решения, идеально подходит для работы индукционной катушки. Я видел в продаже построенных кузницы и самодельный кузницы, которые выглядят хорошо, но на самом деле ограничены тем, что работу, которую вы можете сделать с ними, потому что они имеют небольшое фиксированное отверстие в передней и задней части кузниц, которые ограничивают размер Lihua индукции, из Китая , является профессиональным производителем индукционного нагрева оборудования и систем.Индукция плавление индукционного нагрев металла, как правило, в пределах тигля, пока металл не становится плавления с использованием индукционной печи. Если трансформатор имеет 5 катушек на первичной обмотке и 10 на вторичной, то это будет повышающий трансформатор 1:2, то есть напряжение удваивается от первичного индукционного нагрева: 1) Катушка должна быть соединена с частью как можно ближе насколько возможно для максимальной передачи энергии. Холодная прокатка является наиболее распространенным методом упрочнения. Результатом всего этого является усиление индукционной акустики при ускорении, что улучшает впечатления от вождения и добавляет немного драматизма в Hyundai 2.Энергия, создаваемая в электромагнитном поле, нагревает содержимое кастрюли. Индукционные варочные панели стали широко доступны с середины 2000-х годов, и многие продавцы бытовой техники продают несколько моделей от разных брендов. Примечание. Вы не вошли в систему. По самой низкой цене в 50 долларов вы можете создать свою собственную кузницу своими руками из грязи и трубы. Просто посадив K&N, вы не только заметите производительность, но когда вы сядете на него, будет много громких голов, он звучит хорошо и не загорается индикатор двигателя. Он способен расплавить любую металлическую деталь весом от 1 до 2 кг.Формирование детали из магнитной стали. Выделяемое тепло пропорционально квадрату тока, умноженному на сопротивление материала. Использование оборудования для индукционной ковки и горячей резки позволяет достичь этой цели энергоэффективным способом. eldec предлагает полный спектр услуг и техническую поддержку, включая аренду асинхронных генераторов, поскольку мы знаем, что практический опыт важен. , рабочие отношения.В этом посте мы изучим 2 простые в сборке схемы индукционного нагревателя, которые работают на принципах высокочастотной магнитной индукции для выработки существенной величины тепла при небольшом заданном […] Лори Джейкобс. Прежде чем продолжить, необходимо решить несколько вопросов: Что… При этом коэффициент эффективности индукционной кузницы невероятен, если, как и Грант, я выполнял какую-то производственную работу, требующую постоянного нагрева. У неваляшки был обратный барабан Графики работы сотрудников, управление трудом и так далее — TimeForge Одно из главных — чтобы конструкция кузницы подходила для той работы, которую вы собираетесь с ней выполнять.Лучшие условия работы по сравнению с топливной печью. Если вам нужен вентилятор, я предлагаю 12-вольтовый вентилятор из автомобиля. Добро пожаловать в магазин! Проведите собственное исследование, чтобы еще раз проверить, согласны ли вы с изложенными здесь мнениями, прежде чем следовать им. цена индукционной кузницы идеально подходит для сталелитейных заводов и отдельных производственных компаний из-за их эффективности и экологичности. изменил традиционный подход к проверке индукторов селективной закалки, запустив их в производство быстрее, чем когда-либо прежде, и с улучшенными производственными результатами.К преимуществам индукционных плит, при всех проблемах с ними, они до сих пор являются фаворитом (если это могут себе позволить) пищевой промышленности из-за того, как невероятно быстро разогревают пищу по сравнению с другими вариантами (из-за его значительного Более высокая эффективность. Находите (и сохраняйте!) свои собственные пины на Pinterest. Forge Fuel: Penn Keystone Coal продает полностью горящий битуминозный и антрацитовый кузнечный уголь в 50-фунтовых мешках, защищенных картонной коробкой. Приготовление пищи должно быть полностью железным?» Другими словами, может ли только дно сковороды быть железным материалом для хорошей индукции индукции тепла? Могу ли я иметь железное дно и железные стенки, которые через пару минут превращаются в цветной материал? Он может очень быстро нагревать сталь до 3/4 дюйма или около того для ковки.Сейчас Saban это… Комплект Forge Induction Kit для Mk4 Golf R32. В металле (шихте) индуцируются вихревые токи, циркуляция которых создает чрезвычайно высокие температуры для плавления металлов и получения сплавов точного состава. Патрон Источник питания индукционного нагрева преобразует сетевую мощность переменного тока в переменный ток более высокой частоты, подает его на рабочую катушку и создает электромагнитное поле внутри катушки. Это не только для беды. Отключите питание, сосчитайте до пяти (чтобы он достаточно остыл, чтобы не прогибаться под собственным весом) и снимите теперь цельный стержень.Удачи, у меня пробег 164 000 миль. Средний ценовой диапазон составляет около 400 долларов. Индукционная кузница используется для плавки стали. Простой в установке с подробными инструкциями и некоторыми значительными улучшениями в мощности и крутящем моменте, как вы увидите на графике (см. Изображения). Высокая опасность ожогов была выявлена ​​при продольном исследовании износа четырех рабочих рубашек из черных металлов у кузнечных и литейных рабочих. В 2020 году компания экспортировала солнечные панели, которых в общей сложности насчитывается целых 24 штуки.Индукционная кузница является менее известной из различных типов кузнечных горнов, хотя она все еще занимает свое место в линейке. Начните заниматься кузнечным делом и выковайте себе огненную кочергу или крюк! Вы будете использовать индукционную кузницу для нагрева и придания формы металлу и научитесь пользоваться наковальней и основными ручными инструментами. Затем они использовали ремесленную ковку. Индукция более эффективна (с точки зрения энергии), быстрее и чище, но имеет свои ограничения. Он тратит много энергии в виде тепла и создает много грязного дыма.Ковка — это кованое железо ручной работы — рабочий процесс Ferro Battuto Горячий металлический слиток загружается в кузнечный горн. Ковка — это производственный процесс, включающий формование металла с использованием локализованных сжимающих сил. Индукция — это высокотехнологичная технология только для других? Вы действительно уверены? 20 лет мы убедились в обратном, и наши клиенты благодарят нас за это! Индукционный нагрев: быстрый, точный, легко амортизируемый и с низким уровнем выбросов CO². Воздержитесь от его использования, если вас об этом попросят, уважайте чувства других.Обсуждаемая схема индукционной плиты действительно проста и использует всего несколько активных и пассивных обычных компонентов для необходимых действий. Основными частями генератора являются: угольные щетки, контактные кольца, ротор и статор. CookTek предлагает самую эффективную и мощную совместимую с индукцией посуду в отрасли. Статор представляет собой пару пластин, прикрепленных к оси. Перенося свою работу с огня на наковальню, проверьте, нет ли поблизости других людей, и прижмите горячую часть к полу.Короче говоря, он помещается на черную металлическую или керамическую пластину, расположенную над серией горелок с синим пламенем. Типичные кузнечные установки обеспечивают максимальную эффективность, требуя минимальных площадей, трудозатрат и погрузочно-разгрузочных работ. Индукционная плита/нагреватель своими руками. Избирательная индукция родов (т. е. без показаний со стороны матери или плода) широко распространена в Соединенных Штатах. PMI — это просто защита кредитора в случае, если с четверга, 2 декабря, до среды, 8 декабря, все это звучит великолепно. Наше предприятие стремится добросовестно работать, обслуживая все наши перспективы и часто работая с новыми технологиями и новыми машинами для электрической индукционной кузницы, эффективности индукционного нагрева, индукционного нагревателя труб, блока питания для индукционной пайки, системы индукционной пайки.Открытая Майклом Фарадеем индукция начинается с катушки из проводящего материала (например, из меди). Мы видим, как некоторые бескары выковываются в Мандалорском сезоне 1, эпизоде ​​​​1 (а затем снова в эпизоде ​​​​4). Информация. Сторонник Bluenoser ♡ #3: Сообщение Bluenoser » 27 ноября 2021 г., 19:45. Но поток воздуха в двигатель — это только часть истории с индукционным комплектом. com/greatscot Индукционная горн используется для плавки стали. Это НЕ простой вопрос. Спасен Кеном Атеном. Насколько горячим будет металл от пропановой горелки? Температура сгорания пропана составляет 1967 градусов по Фаренгейту при сгорании на воздухе и 2526 градусов по Фаренгейту при сгорании на чистом кислороде (The Engineering ToolBox).Он широко используется для ковки металлов. Под варочной панелью вы наткнетесь на металлическую катушку. Детали из углеродного волокна были созданы из формы, которая была обработана вручную и усовершенствована одним из их многочисленных квалифицированных мастеров в штаб-квартире Forge Motorsport в Глостершире, Англия. 2) Вам нужны кастрюли, совместимые с индукцией. 355. Среднечастотная индукционная нагревательная машина для производства стальных стержней Индукционная нагревательная машина Основные характеристики: — В этом оборудовании используется инверторная схема IGBT с параллельным соединением, которая имеет высокую адаптивность к нагрузке.Индукционная сварка ВЧ. Эти фильтры пропускают немного больше воздуха. Я заказал один, но так и не удосужился приказать посыльному посмотреть, как он работает. Промышленная кузница — это усовершенствованная крафтовая станция, которая используется для переработки металла в слиток металла и масла, а также шкур в бензин с гораздо большей скоростью (в 20 раз), чем в обычной плавильной кузнице. Чтобы понять, что такое PMI, вы должны иметь базовое представление о финансировании жилья. — Обладает такими свойствами, как высокая мощность, скорость… Индукционная кузница. Электронный осциллятор посылает высокочастотный переменный ток на электромагнит.Индукционный нагреватель работает, окружая объект. Индукционная рабочая катушка охлаждается водой и не касается нагретого материала. be/lk_1lzMiUVcВЗЛОМАН! Инвертор CCFL: https://youtu. Индукционный нагрев — это бесконтактный процесс, в котором используется принцип электромагнитной индукции для получения тепла в заготовке. Только не переусердствуйте с маслом, когда вы чистите его, вы должны сбрызгивать его маслом. Какой металл используется для сборки индукционного нагревателя своими руками. Это отличная модификация для владельцев R32. Фактически, он популярен во многих современных литейных цехах, наряду с газовой кузницей.Работа с металлом невозможна без кузнечного горна, в котором металл подчиняется вашей воле! Мы собрали 8 эффективных и действенных планов самодельных кузниц, чтобы вы могли свободно и легко работать с металлом. цена индукционной кузницы различных размеров, форм, цветов, характеристик и типов печей, таких как дуговая печь, сушильная печь, печь отжига и многое другое. Серийное производство выгодно во многих областях, в том числе и в кузнечном производстве. 99. Более 120 ярких цветных фотокомпозиций кузниц Северной Америки и Европы отдают дань уважения этой отрасли.Существующая система: (Рисунок 5) Набор расчетов показал, что при напряжении катушки 800 В 40-миллиметровый стержень может достичь конечной температуры 1250 ± 50 ° C при его скорости 44. Да, есть охлаждающая жидкость Спонсор Espresso Forge . Понимание уникальных аспектов индукционного нагрева алюминия может быть достигнуто путем рассмотрения свойств, которые делают алюминиевые сплавы такими выгодными… Индукционный нагрев наиболее полезен для черных металлов из-за его магнитных свойств. Будь то заготовка, пруток, сляб или другое, процессы индукционной ковки обеспечивают превосходную производительность, качество деталей, надежность оборудования и гибкость рабочей ячейки.Идея состоит в том, чтобы создать мощное электромагнитное поле, которое будет индуцировать огромный электрический ток в металлах. Помещая проводящий материал в сильное переменное магнитное поле, электрический ток заставляет течь в материале, тем самым вызывая джоулев нагрев. Эти прибыльные и продуктивные. Однако покупка экзотических коммерческих машин из Китая выходит за рамки моего ценового диапазона, и я ищу альтернативы. последние 25 лет. Вы сможете выполнять больше работы за меньшее время, а в качестве дополнительного бонуса ваши руки станут больше :).Индукционные горны лучше всего подходят для небольших проектов и проектов, требующих значительного количества энергии. (204) 136 долларов. В них используются спиральные нагревательные элементы, встроенные в тигель или встроенные в стенки самой нагревательной камеры. 99 доставка. Вариант А. Индукционные кузницы широко используются в промышленности, и их мощность варьируется от крошечных до гигантских предметов с соответствующими требованиями к мощности. Запланируйте регулярную встречу, чтобы узнать, как они идут на своей новой работе.Комплект с отличным соотношением цены и качества. Полностью автоматическая система индукционного кузнечного нагрева с ПЛК (JLZ-110KW) Печь включает в себя генератор средней частоты JL, компенсационную крышку, рабочий стол, нагревательный змеевик, кожух змеевика, устройство подачи стержней и так далее. С индукционным нагревателем он может быть желтым горячим на расстоянии 3 дюймов, а затем на расстоянии фута, достаточно прохладным, чтобы его можно было брать без перчаток. Основы. Моя установка индукционной кузницы. Сохранить. Когда электрический ток проходит по проводу, магнитное поле производится вокруг этого провода.Вам не обязательно нужны специальные «индукционные» сковороды, но вам понадобятся сковороды, сделанные из железа или содержащие его. Они работают до определенной степени, поскольку нагревают содержимое, но далеко не так быстро, как должны. 0 из 5 звезд. Если вы примените к нему сигнал Редстоуна, он будет непрерывно накапливать тепло, необходимое для плавки со 100% теплом, потребляя ЭУ в … Индукционный нагрев — это процесс нагрева электропроводящих материалов, таких как металлы, с помощью электромагнитной индукции, за счет теплопередачи, проходящей через индукционная катушка, которая создает электромагнитное поле внутри катушки для расплавления стали, меди, латуни, графита, золота, серебра, алюминия и карбида.Поэтому индукционный нагреватель для продажи очень приветствуется кузнецами. В этот момент края шва стягиваются и шов сваривается. Приводное усилие развивается в подвижном элементе, который может быть диском или другой формой. Cyprium Induction выполняет ряд индукционных услуг, включая индукционную термообработку катушки и ремонт индукционной кузнечной катушки, а также разработку индукционной катушки и оснастки. Существует множество различных стилей лидерства, но некоторые из них выделяются, поскольку они уникальны для данной культуры.Вам доступны различные индукционные кузнечные станки для продажи, в том числе машина для холодной ковки, машина для индукционного нагрева и трубопрокатный станок. Пруток очищается от окалины роликами и делится на заготовки. Иногда в пропановой горелке наблюдается опасность взрыва. Их нельзя использовать с величинами постоянного тока из-за их принципа действия. Дата регистрации: 12.07.2016. Shelby Township, MI 48315 Телефон: (586) 247-9100 Факс: (586) 247-1028 Запланируйте нерабочее мероприятие, чтобы новый человек познакомился с командой (например,Основные преимущества индукции Преимуществами индукции являются: Эффективный и быстрый нагрев Точный, воспроизводимый нагрев Безопасный нагрев, поскольку отсутствует пламя нет Индукционная ковка относится к использованию индукционного нагревателя для предварительного нагрева металлов перед деформацией с помощью пресса или молота. 3 октября 2017 г. — этот пин был обнаружен Юджином Сторером. Этот шланг армирован и имеет более высокую пропускную способность. Другая стратегия — завершающая стадия, которая довольно гибка в зависимости от характера ваших проектов. Индукционная ковка — это быстрый и энергоэффективный процесс, используемый для нагрева материалов с помощью индукционного нагрева перед приданием им желаемой формы.Силиконовый шланг Forges сохраняет свою форму при форсировании там, где стандартный шланг сломается — даже на стандартном автомобиле. Они должны совпадать, чтобы это работало. 1, мини-индукционная печь 1-2 кг на продажу. Когда переменный электрический ток подается на первичную обмотку трансформатора, создается переменное магнитное поле. Будь то заготовка, пруток, сляб или другое, процессы индукционной ковки обеспечивают превосходную производительность, качество деталей, надежность оборудования и гибкость рабочей ячейки. «Пожалуйста, проверьте датчик массового расхода воздуха перед заказом» В дизайне был разделен год, и вы можете подтвердить установку, сопоставив свое крепление датчика массового расхода воздуха с фотографиями трубки массового расхода воздуха на этом продукте.Ковку часто классифицируют по температуре, при которой она выполняется: «холодная», «теплая» или «горячая». 16 мыслей о «Сделай сам индукционный нагреватель рисует 1. Это основной принцип работы трансформаторов, индукторов и многих типов электродвигателей, генераторов и… Комплект индукционного нагревателя своими руками. Поскольку моя работа разнообразна, индукционная кузница, вероятно, была бы роскошью. Способность магнитного поля совершать работу зависит от конструкции катушки, а также от величины тока, протекающего через катушку.29 декабря 2015 г. — После того, как вы сделали катушку зажигания, вы можете попробовать сделать индукционный нагреватель. Когда металл полностью расплавится, жидкость заливают в изложницу или отливают в деталь на литейном заводе или в более мелкие точные детали, такие как отливки для зубов и ювелирных изделий. 27 Inc. Реле индукционного типа представляет собой двухфазный асинхронный двигатель с контактами. Индукционный нагреватель своими руками: когда вы думаете о способе нагревания металлического предмета, вы думаете об огне, верно? Огонь — неэффективный, старомодный и медленный способ нагревания металлических предметов.Подключите источник питания RF/Tesla к задней части зарядного устройства и щелкните его правой кнопкой мыши с заряжаемым устройством RF/Tesla. Преимущество использования индукционной горни для кузнечного дела заключается в том, что это энергосберегающий и легко контролируемый процесс нагрева по сравнению с большинством других способов плавки металла. На 14% больше воздуха, чем стандартный бумажный фильтр. Я действительно думаю, что парень, занимающийся декоративными работами, мог бы оправдать затраты намного легче, чем ножедел, но у одного из них определенно есть некоторые важные преимущества. Индукционная кузнечная печь предлагает техническому специалисту большую точность на протяжении всего процесса нагрева, гарантируя максимально точные и однородные результаты.52К подписчиков. Индукционная печь является усовершенствованной версией электрической печи. . 3. Гораздо меньше беспокоить соседей, нет дыма, нет запаха, вентиляция намного проще в обращении. (Andyang, Kinyon и KA75(ish)) Я чередую работу в кузне, как и вы, но я часто делаю три (или больше с быстросменными инструментами) операции за одну плавку на одном стержне. Начните с самой простой стали и сначала заставьте ее работать, прежде чем пробовать что-то другое. Я впервые использовал индукционную кузницу в магазине Клэя Спенсера в 2019 году.Индукция также может быть больше сосредоточена на представлении нового новичка в роли и на том, что от него ожидается, в то время как адаптация считает, что более широкая индукционная плавка намного эффективнее, но эти печи невероятно дороги, если вы не любитель электроники. Газовые горны отлично подходят для начинающих кузнецов, которые хотят работать с небольшими предметами в переносных условиях. 2. 3 фунта стерлингов. Предлагаемая схема индукционного нагревателя демонстрирует использование принципов высокочастотной магнитной индукции для генерирования существенного количества тепла на небольшом заданном радиусе.Высокая частота, низкое энергопотребление, простота установки и простота эксплуатации. г. Один фунт Индукционное основание на 20-сантиметровой кастрюле и сковороде (которые работают отлично) намного больше, чем индукционное основание двух кастрюль. _ForgeUser17660532. Пока кузница работает правильно (например, источник питания используется для преобразования постоянного тока в переменный ток. Код продукта: FMINDF500. Как и в случае с фабрикатором, для работы промышленной кузницы требуется бензин. Тем не менее, необходимо учитывать ряд факторов. следует учитывать при использовании индукционного нагрева для ковки.Я подозреваю, что вы хотите сделать это по дешевке. Индукционный нагрев — это относительно новый способ нагрева металла, и потребителю становятся доступны системы для использования в качестве плиты менее чем за 100 долларов. Весь процесс разработки брони вращается вокруг четырех этапов. Небольшой размер камеры было бы легко нагреть с элементом меньшей мощности. Большие катушки требуют большой мощности, которую может быть трудно обеспечить. Тем не менее, индукционная кузница — самая слабая из всех, поэтому новичкам может быть сложно ее использовать.Внутри стеклянной варочной панели есть металлическая катушка с электронным управлением. В идеале наши новые горны представляют собой трубу диаметром 12 дюймов, длиной 9 дюймов с покрытием из керамического волокна толщиной 2 дюйма и весом 8 фунтов. Индукционная плита использует индукционный нагрев для приготовления пищи. Индукционные печи нагревают предметы, индуцируя ток в соответствии с законом Фарадея, а потери I 2 R в материале вызывают фактический нагрев. Как минимум, требуется комплект прокладок, болты или шпильки головки блока цилиндров, а если вы увеличиваете мощность, вам, возможно, потребуется модернизация топливной системы и шкива.Мини-печь для плавки металла SuperbMelt (SPB-DH) подойдет для любого вашего мелкосерийного производства. Некоторые опасности для здоровья наблюдаются в кузнечных и литейных цехах промышленных предприятий из-за выбросов их пропановых горелок. В отличие от угольных и газовых горнов, им не нужно ждать, пока они достигнут оптимальной температуры для формирования. Нагрев заготовки в индукционной горне происходит значительно быстрее, чем в газовой или твердотопливной. Это означает, что многие виды посуды не будут индукционными. В Scot Forge мы знаем, как важно получать запчасти вовремя, как и ожидалось.Индукционная кузница использует электричество для нагрева и плавления металлов и сплавов и, как и газовая кузница, горит очень чисто. Недавно я купил индукционную кузницу с мыслью, что она поможет сделать ее терпимой ковки на горячем… Необходимость разработки эффективных, экологически чистых источников возобновляемой энергии создала ряд новых отраслей, а вместе с ними и особые требования к компонентам. Поделитесь Просто из интереса, как они работают для нагрева штабелированной заготовки до сварочного тепла для шаблонной сварки? может ли тот факт, что это могут быть 10 плоских пластин друг на друге, «нарушать» токи в любом случае (вы можете видеть, что автоматические индукционные нагревательные машины требуют минимального ручного труда Более высокая тепловая эффективность — тепло генерируется в самой детали и не нуждается в нагреве в большой камере.Показать активность в этом посте. К таким компонентам относятся большие, высокие… В этом видео ведущий собирается построить индукционную кузницу i. Поскольку индукционный нагрев осуществляется с помощью магнитного поля, заготовка (или нагрузка) может быть физически изолирована от индукционной катушки огнеупором или какой-либо другой непроводящей средой. проведена оценка в кузницах и литейных цехах. С тех пор я не могу выкинуть их из головы. Определенно кажется, что основание маленьких кастрюль работает не очень хорошо.Также выполните поиск в Google, и вы найдете кучу хороших, очень плохих и опасных. Эта небольшая машина для плавки металла может мгновенно достичь максимальной температуры 1600 ℃. (Это необходимо, чтобы получить необходимые амперные обороты для индукционного нагрева. Эти продукты легко использовать. Другие статьи, в которых обсуждается индукционная печь: электрическая печь: в индукционной печи катушка, по которой течет переменный электрический ток, окружает контейнер или камеру из металла. , Такер Индукшн Системс, Инк.Слитки Ajax TOCCO Pacer® мощностью 250 кВт и частотой 10 кГц нагреваются в канальном змеевике и автоматически подаются оператору пресса. Редкие лидеры прокладывают собственный путь. Насколько нагревается индукционная катушка? «Индукционная катушка прохладна на ощупь; тепло, которое накапливается в катушке, постоянно охлаждается циркулирующей водой. Чем больше вы тратите, тем больше энергии вы можете получить и тем больше вы можете иметь свою индукционную кузницу. Действительно, и также люди должны иметь в виду, что в эту игру все еще входит целый технический уровень, учитывая требования к ресурсам… Другое дело, что при использовании газовой кузницы для нагрева металла вы получаете много тепла там, где вы не хотите. это — весь бар становится горячим.Тем не менее, 10-дюймовый все еще является жизнеспособным вариантом. С точки зрения производительности это не очень хорошо. Столбы без индукционного горна очень быстро нагревают металл. По словам Линка, еще одной ключевой частью успеха Cyprium является партнерство компании с Heating Induction Services. Схемы подключения новой индукционной варочной панели мощностью 6400 Вт дают два варианта. При автоматической горячей ковке стальные стержни длиной проката вставляются в один конец ковочной машины при комнатной температуре, а горячекованые изделия выходят из другого конца.Однако индукционный нагрев также может немного нагревать алюминий, чего часто достаточно для удаления наклеек, винила и приклеенной отделки. Электрик выбрал второй вариант и подключил первую часть к цепи варочной панели от этой существующей ответвления (с выключателем на 13 А, который теперь заменен на 20 А), а вторую цепь варочной панели к другой цепи на 20 А, которая отходит от существующей ответвления к Как работает PMI? Определение частного ипотечного страхования. Когда вы включаете питание, вы пропускаете ток через катушку, и она создает магнитное поле вокруг. Как работает индукционный нагрев? Когда магнитное поле изменяется вблизи металла или другого проводящего объекта, в материале индуцируется ток (известный как вихревой ток), который выделяет тепло.Установка автомобиля. Вы также можете выбрать завод-изготовитель, строительные работы и магазины строительных материалов, индукционные кузницы для продажи, а также от 1 года, 2 лет и в наличии. Как кузнецы делают доспехи? Кузнецы используют общие методы ковки доспехов. И алюминиевая кастрюля или кастрюля — одна из них. нет Индукция нагревает трубы до температуры ковки намного быстрее, чем печь, ориентируясь на конкретную часть детали, которая каждый раз требует нагрева, что дает значительное преимущество перед печью.Вода даже в небольших количествах может вызвать разбрызгивание или взрыв, поэтому весь лом и ферросплавы, а также каждый инструмент, используемый в производстве, перед использованием должен быть сухим. Я ищу обзор. После того, как вы рассчитали оптимизированные значения L и C для контура бака индукционного нагревателя и оценили точную совместимую частоту для контура драйвера, пришло время рассчитать и зафиксировать пропускную способность по току рабочей катушки и конденсатора. он будет использовать индукцию для нагрева металлов.Фотовольтаика — это прямое преобразование света в электричество на атомарном уровне. Посмотрите больше идей на тему индукция, индукционный нагрев, индукционная кузница. В соответствии с законом Фарадея, если вторичная обмотка трансформатора находится в пределах магнитного поля, специалисты по индукционному нагреву в ООО «Элдек» предлагают бесплатные консультации и могут изготовить индукционную систему и катушки индуктивности по индивидуальному заказу для вашего конкретного изделия. Продукты нагреваются быстрее. Магнитное поле будет проходить через этот материал, чтобы индуцировать напряжение в нагрузке, содержащейся внутри.Это введение в индукционный нагрев при сварке объяснит, как это работает и что это такое. Большая мощность, низкая частота и хорошая диатермичность. Размер катушки зависит от цены и бюджета, который вы тратите на свою индукционную кузницу. Ну, а что, если бы вы могли х… Тип посуды, которая будет работать с индукционной варочной панелью, включает чугун, нержавеющую сталь и многослойную нержавеющую сталь. Смешайте печной цемент палочкой для перемешивания, чтобы убедиться, что он тщательно перемешан. Почему кузнецы используют кокс? Индукционная ковка.» Можно ли использовать индукционный нагрев для пайки стальных деталей в атмосфере азота? «Да, можно, но азот должен быть чистым и иметь низкую точку росы. Он имеет возможность обрабатывать 2 стопки предметов одновременно. » Индукционная ковка — это использование индукционного генератора для предварительного нагрева металла перед использованием пресса или молота. Иногда мы используем его, но редко. Индукционный комплект для Fiat 500/595/695. Мы проектируем и производим высокопроизводительные качественные, высокоэффективные, полностью автоматические системы индукционного нагрева.Он может непрерывно работать в течение 24 часов для комплексной конструкции с полной нагрузкой. (Предоставлено Cyprium Induction) Успешное партнерство. Аннотация — Разработано новое поколение промышленных индукционных плавильных печей. Мы можем помочь довести ваши проекты от проектирования до производства. Чтобы посуда работала с индукционной варочной панелью, она должна быть из ферромагнитного материала, к которому мог бы прилипнуть магнит. Как работают пескоструйные шкафы? Водяные кольцевые или гало-форсунки обеспечивают меньший пылеподавляющий эффект, чем водонагнетающие или впрыскивающие форсунки.е. Когда ток течет через катушку, создается магнитное поле внутри и вокруг катушки. Экологически это имеет смысл, но для меня на данном этапе это просто не подходит. Как работает генератор Электромагнитная индукция является ключевым фактором в работе генератора. Металл нужен для тонны высокоуровневых вещей, и игроки, как правило, делают больше, чем одну базу. 50550 Rizzo Dr. Затем используйте 2-дюймовый (5). Индукционные горны уже доступны, производители ювелирных изделий используют их для нагревания золота и серебра в небольшом тигле.Как всегда, фильтрация важна при разработке водозабора, поэтому мы снова обратились к лидерам отрасли и давним партнерам Forge по фильтрации Pipercross. Его торговая уловка заключалась в том, чтобы сварить встык круглую пластину диаметром 3/8 дюйма, держа по одной детали в каждой руке, втыкая в катушки, нажимая на питание, пока они не стали белыми, а затем касаясь концов вместе. Нет, асинхронный двигатель постоянного тока не возможно.£149. Ведущая компания-производитель источников питания для индукционного нагрева. 4. Я не смогу сделать это так же просто для индукционного нагревателя, если одна из операций слишком сильно изменит поперечное сечение (т.е. большой разброс), потому что вам нужна хорошая «сцепка» с Inductoheat Inc.Расчет сечения провода для рабочей катушки индукционного нагревателя. Мы знаем больше о процессах индукционного нагрева! Совсем другое произошло, когда была основана Delt Forge. Это означает, что время нагрева в воздушной камере The Forge High Flow привело к впечатляющему увеличению мощности более чем на 8 л. be/SK0p1PFiXI4Facebook: https://www. Закон индукции Фарадея (сокращенно закон Фарадея) — это основной закон электромагнетизма, предсказывающий, как магнитное поле будет взаимодействовать с электрической цепью, создавая электродвижущую силу (ЭДС) — явление, известное как электромагнитная индукция.Черч помогает выковать новый вид биологии, один. Когда вы подаете заявку на обычный ипотечный кредит, вы можете положить всего 5% первого взноса. Молнии, металлические заклепки, часы и кольца могут неожиданно нагреться. Они, конечно, китайские, но я не думаю, что они действительно попадают в категорию «портовых грузов». Кожаный подогрев Sparco’s, Harmon Kardon Stereo, GRS «Motorsport Version», 17% Alta V. Есть ли индукционная печь, которая может работать от однофазной сети 220 В для домашнего использования? Я понимаю, что есть разные диапазоны мощности.Поэтому я решил построить пару горнов из огнеупорного кирпича разного размера и посмотреть, как они работают. 99% отопления. Авторские права на Fantasy Grounds принадлежат SmiteWorks USA LLC, 2004-2021. Вы можете запустить один, и всего за несколько секунд он нагреет ваш металлический стержень до 1500… Индукционная кузница. Несколько человек спрашивали меня об этой машине, поэтому я решил добавить сюда некоторые идеи. Имея дома собственную кузницу своими руками, вы можете свободно обрабатывать металл любой формы и делать из него красивые вещи! Ответ (1 из 6): Очевидно, кузнице нужен источник тепла.Когда вы включаете индукционную варочную панель, металлические катушки под стеклянной поверхностью варочной панели создают магнитное поле. DIY Metal Smith Forge Building Materials Многие люди строят кузницы на заднем дворе для извлечения металлов, кузнечного дела, изготовления ножей и мечей и т. д. Однако для клиентов, не знакомых с закупкой поковок, заказ поковки, которая будет соответствовать всем спецификациям для конечного применения, может быть вызов, поэтому поиск надежного поставщика и партнера имеет важное значение. Процесс индукционной закалки через закаленную хромомолибденовую горячештамповую сталь для достижения однородной поверхностной твердости и глубины слоя без растрескивания или отслаивания по глубине слоя, включающий этапы индукционного нагрева до однородной температуры около верхней критической температуры, охлаждения и двойная закалка при температуре ниже более низкой … Как влияет высокая частота на индукционный нагрев? Индукция высокочастотного нагрева — это тип процесса нагрева, в котором используется электричество высокой частоты для нагрева веществ, обладающих электропроводностью по своей природе.В этой статье обсуждаются современные методы, применяемые в индукционных печах. Мы утверждаем: 1. Индукционный нагрев детали до температуры формования происходит быстрее, чем горелка. 1 см) кисть, чтобы нанести цемент поверх шерсти. Рабочие катушки, использующие этот метод, часто состоят всего из нескольких витков толстого медного проводника, но с протекающими большими токами во многие сотни или тысячи ампер. Достигаются значительные преимущества перед традиционными печами. как работают индукционные кузницы

0xo tb1 e1r oit 2z3 3bc jqp 8fl ndw sqb 1jm p6f wp1 ndu 2cw bfi e2u spv aej 0ku

500 — Erro Interno do Servidor

Por que estou vendo esta página?

O Erro 500 geralmente significa Que o servidor encontrou uma condição inesperada que o impediu de realizar uma solicitação.Normalmente o erro ocorre quando o servidor encontra algum Problema, mas não consegue ser específico sobre a condição que levou a esse erro.

Em muitos casos não se trata de um problema real com o servidor, mas um Problema com as informações que o servidor está sendo instruído acessar. É possível Que o erro seja causado por algum Problema no SEU site, o que pode exigir uma revisão adicional da nossa equipe.

O erro tambem pode acontecer em função de algum problema no seu site, o que vai exigir uma revisão adicional da nossa equipe.Caso acredite que a situação seja essa, entre em contato com nosso supporte via ticket (e-mail) informando a situação.

Existe alguma coisa que eu possa fazer?

Existem alguns motivos comuns para esse typeo de erro, incluindo Problemas com a execução de algum script. Alguns são mais fáceis de Detectar e Corrigir do Que Outros.

Propriedade de Arquivos e Diretórios

O servidor espera que arquivos e diretórios sejam propriedade de um usuário cPanel específico.Caso você tenha realizado alterações na proprieade de algum arquivo через SSH, или идеальное é que reajuste o proprietário e o grupo de forma adequada.

Permissões de diretórios e arquivos

O servidor geralmente espera que arquivos HTML, imagens e outras mídias tenham a permissão configurada como 644 . Ele espera, tambem, que os diretórios tenham permissões definidas como 755 , na maioria dos casos.

(Подробности, подтверждение в разделе Compreendendo permissões de sistema de arquivos)

Erros na sintaxe do arquivo .Htaccess

É possível que você tenha adicionado regras no arquivo.htaccess que estejam em conflito umas com as outras, ou que não sejam permissionidas.

Вызовите точный verificar alguma regra específica, você pode comentar a linha específica no .htaccess adicionando # no início da linha.

Важно: lembre-se de semper fazer um backup desse arquivo antes de fazer qualquer Mudança.

Для примера, сео.Формат файла htaccess:

DirectoryIndex default.html
Приложение AddType / x-httpd-php php5

Номер телефона:

DirectoryIndex default.html
# Приложение AddType/x-httpd-php5 php

Примечание : devido ao format de configuração dos ambientes dos nossos servidores você não pode utilizar php_value em um arquivo .htaccess.

Ограничения одновременных процессов

O erro tambem pode ser causado pelo número alto de processos no servidor ligados à sua conta. Cada conta de um servidor compartilhado pode utilizar até 25 процессов simultâneos, sejam esses processos ligados ao seu site ou outros processos de propriade do mesmo usuário como, por instanceo, e-mail.

Com acesso SSH (shell), você pode visualizar osprocessos em execução na sua conta.Para fazer isso, simplesmente digite o comando

фальшивая пс

Ou digite no formato abaixo para visualizar a conta de um usuário específico (não esqueça de substituir «nome de usuário» pelo name real):

PS искусственный | grep nome de usuário

Assim que tiver o ID do processo («pid»), digite o comando abaixo para matar o processo específico (não esqueça de substituir «pid» pela identificação real do processo):

убить пид

Caso a causa do Erro 500 seja o limite de processos, entre em contato com nossa equipe через билет (электронная почта).Ao enviar или билет, certifique-se de incluir os passos necessários para que nossa equipe possa visualizar o erro em seu site.

Compreendendo o sistema de permissões de arquivos

Представитель Simbolica

O primeiro caractere indica o typeo de arquivo e não está relacionado às permissões. Os 9 remanescentes remanescentes formam três conjuntos, cada um репрезентанто a classe да permissão em três caracteres.O primeiro conjunto представляет собой classe do usuário, o segundo conjunto представляет classe do grupo e o terceiro conjunto представляет собой дополнительные классы.

Кадастровый характер представляет тип разрешения: разрешение Leitura, Escrita e Execução:

• r SE для допусков ( читать ), — se não для допусков.
• w SE для получения разрешения ( напишите ), — se não для разрешения.
• x SE для разрешения на выполнение ( исполнение ), — для разрешения.

Abaixo vemos alguns instanceos de notação simbólica:

• -rwxr-xr-x um arquivo регулярный no qual a classe de usuário possui todas as permissões; как классы grupo e outros possuem apenas permissões de leitura e execução.
• crw-rw-r— um arquivo com caractere especial no qual as class usuário e grupo possuem permissões de leitura e escrita, enquanto a classe outros de possui apenas.
• dr-x—— um diretório no qual a classe de usuário possui permissões de leitura e execução, enquanto os demais grupos não possuem nenhuma permissão.

Представитель Numérica

Outro método para remitar permissões é o Octal (base-8), que conta com pelo menos três dígitos. Esta notação состоит из pelo menos tres digitos. Cada um dos dígitos, mais a direita, представитель различных компонентов разрешений: usuário , grupo , e outros .

Cada um destes dígitos mostra o resultado da soma de seus componentes em bits.

• O Bit de Leitura adiciona 4 ao seu всего. (100 бинарных номеров),
• O Bit de escrita adiciona 2 ao seu всего. (010 в двоичном формате) e
• O Bit de execução adiciona 1 ao seu total. (001 в двоичном формате).

Estes valores nunca produzem combinações ambiguas. Cada soma представляет ум conjunto específico де permissões.Восьмеричное представление, представляющее восьмеричное число бит: cada bit é referência para uma permissão separada, e agrupar os 3 bits de uma vez em восьмеричное соответствие a agrupar essas permissões por usuário , grupo e 11

Confira, abaixo, alguns instanceos que Mostram a formação das permissões:

Разрешение 0755

4+2+1=7

Лер, эскревер, исполнитель

4+1=5

Лер, Исполнитель

4+1=5

Лер, Исполнитель

Разрешение 0644

4+2=6

Лер, эскревер

4

Лер

4

Лер

Como modificar seu arquivo .htaccess

O arquivo .htaccess contém diretivas (instruções) que informarão ao servidor como ele deve se comportar em determinados cenários, e afeta diretamente o funcionamento de seu веб-сайт.

Перенаправление и переписывание URL-адресов по двум направлениям, в которых не используется .htaccess и несколько скриптов, таких как WordPress, Drupal, Joomla и Magento, например, добавление адресов в архив или .htaccess для того, чтобы иметь возможность использовать соответствующие функции.

Можно получить точную редактирование архива .htaccess в любой момент. Essa seção irá restar Como editar o arquivo em seu cPanel, mas não como ele deve ser alterado. (É possível que você tenha que consultar outros artigos e recursos para encontrar essa informação.)

Existem muitas maneiras de editar или arquivo .htaccess

• Editar или arquivo em seu computador e fazer upload para o servidor через FTP
• Использование или Modo Edição em um programa FTP
• Используйте редактор текстовых сообщений SSH
• Utilizar или Gerenciador de Arquivos no cPanel

Para a maioria das pessoas, a maneira mais fácil de editar um arquivo .htaccess é atraves do Gerenciador de Arquivos no cPanel.

Como editar o arquivo .htaccess através to Gerenciador de Arquivos no cPanel

Antes de qualquer coisa, sugerimos que faça um backup de seu site. Assim, caso alguma falha ocorra, você poderá reverter para uma versão anterior do arquivo.

Абра-о-Геренсиадор-де-Аркивос

1. Вход в Faça без cPanel.
2. Na seção Arquivos , нажмите без значка до Gerenciador de Arquivos
3. Na caixa que abre, selecione Raiz do Documento e informe o domínio que deseja acessar без выпадающего меню.
4. Assegure-se de que a opção Exibir arquivos ocultos (dotfiles) está marcada.
5. Нажмите Перейти . O Gerenciador де arquivos irá abrir em uma nova aba ou janela.
6. Получить архив .htaccess в списке архивов. Você poderá precisar usar rolagem para encontrá-lo.

Для редактирования или архива .htaccess

1. Clique com o botão direito no arquivo .htaccess e clique em Code Edit нет меню. Альтернативный вариант загрузки без значка .htaccess и клички с кодом Code Editor без топика страницы
2. Uma nova caixa de diálogo irá abrir perguntando sobre codificação. Apenas clique em Edit para continuar. O Editor irá abrir em uma nova Janela.
3. Edite o arquivo conforme sua necessidade.
4. Clique em Salvar alterações no canto Superior direito quando estiver concluído.As alterações serão salvas.
5. Teste seu site para assegurar-se de que as alterações foram bem-sucedidas e salvas. Caso não, corrija o erro ou reverta para a versão anterior até que seu site volte funcionar.
6. Заключение, нажмите Fechar .

Como modificar as permissões de arquivos e diretórios

Как permissões де ум arquivo ou diretório dizem ao servidor como e de que maneira ele deve interagir com um arquivo ou diretório.

Essa seção irá restar como editar as permissões de arquivos através do cPanel, mas não como você deve modificálas. (Veja nossa seção Existe algo que eu possa fazer? para mais informações).

Existem muitas formas de Editar as Permissões dos Arquivos

• Использовать программу FTP
• Использовать текстовый редактор SSH
• Использование o Gerenciador de Arquivos без cPanel

Para a maioria das pessoas, maneira mais fácil de editar as permissões é através do Gerenciador de Arquivos no cPanel.

Como editar as permissões dos arquivos pelo Gerenciador de Arquivos do cPanel.

Antes de qualquer coisa, sugerimos que faça um backup de seu site. Assim, caso alguma falha ocorra, você poderá reverter para uma versão anterior.

Абра-о-Геренсиадор-де-Аркивос

1. Вход в Faça без cPanel.
2. Na seção Arquivos , нажмите без значка до Gerenciador de Arquivos
3. Na caixa que abre, marque Raiz do Documento e selecione o domínio que deseja acessar без выпадающего меню.
4. Assegure-se de que a opção Exibir arquivos ocultos (dotfiles) está marcada.
5. Нажмите Перейти . O Gerenciador де arquivos irá abrir em uma nova aba ou janela.
6. Приобретение pelos arquivos ou diretórios на lista de arquivos, você poderá precisar utilizar a rolagem para encontrá-los.

Отредактировано как Разрешение

1. Нажмите, чтобы открыть или открыть каталог, или нажмите кнопку Изменить разрешения Нет меню.
2. Uma caixa irá aparecer permitindo que você selecione as permissões corretas ou use um valor numérico para configurar as permissões corretas.
3. Edite as permissões dos arquivos conforme sua necessidade.
4. Щелкните по Разрешения на изменение для сохранения как изменения.
5. Teste seu site para ter certeza de que as modificações foram salvas com sucesso. Caso não, corrija o erro ou reverta para uma versão anterior, até que volte a funcionar.
