Самодельные водяные котлы для отопления

На открытой вкладке ресурса мы попбробуем выбрать для коттеджа правильные части отопления. Указанные части системы весьма важны. Поэтому выбор всех частей системы важно делать грамотно. Конструкция отопления гаража насчитывает разные устройства. Монтаж отопления включает, систему соединения, коллекторы, увеличивающие давление насосы котел, трубы, батареи терморегуляторы, бак для расширения, развоздушки, крепежи.

Несмотря на то, что самодельный котел для водяного отопления устроен нехитро, некоторые навыки в его изготовлении должны быть. К примеру, понадобится умение пользоваться сварочным аппаратом так, чтобы швы были прочными и надежными.

Совет: если вы в чем-то не уверенны, то лучше с этой работой обратиться специалисту. Это поможет исключить недочеты и упущения.

Что понадобится для конструирования котла?

1. Металлические листы с минимальной толщиной 4 — 5 мм или металлическая бочка. Чаще всего используется сталь, лучше по возможности использовать жаростойкую нержавеющую сталь.
2. Радиаторные батареи.
3. Стальные трубы.
4. Детали для крепежа.
5. Дверца, лучше с задвижкой.

При разработке чертежа важно брать в расчет некоторые тонкости:

• Теплообменник большого объёма скорее греет воду.
• При естественной циркуляции водяной контейнер должен находиться довольно высоко. При этом необходим большой диаметр патрубков и контуров отопления.
• Для циркуляции может использоваться насос. Но при отключении электричества он перестанет качать воду, и водяной контейнер может взорваться. Поэтому желательно устанавливать трубы с диаметром не меньшим чем 32 мм.
• Трубы для контура лучше выбирать оцинкованные, так как они устойчивы к высокой температуре.

Основные виды самодельных котлов

Структурная схема такого оборудования

Самодельные водяные котлы для отопления отличаются по конструкции в зависимости от вида топлива, на котором они работают.

Наиболее распространенный вид топлива – это дрова. Самый незамысловатый вариант дровяного котла представляет собой цилиндр, внутри которого находится ещё один цилиндр меньшего диаметра. Топка размещается во внутренней, а вода – во внешней емкости.

Другим видом является пиролизный котел. Такие агрегаты используют температуру 200-700 градусов при этом древесина разлагается на кокс и пиролизный газ. При попадании кислорода эта смесь начинает гореть.

Котлы, работающие на отработанном масле или солярке, имеют устройство, состоящее из двух бочек и трубы внутри. В верхнем отсеке теплообменника проходит вода, а в нижнем есть проем. Снизу трубы есть отверстия. Масло капает на подставку и, испаряясь, выделяет газ, который при горении выделяет тепло.

Котел для водяного отопления может быть также индукционным. Самый простой агрегат состоит из толстостенной пластиковой трубы, эмалированного провода и инвертора. Провод наматывается на трубу (более 100 витков) и присоединятся к сварочному инвертору (с выходом в 15 ампер). Внутри конструкции размещаются обрезки проволоки и рубленый прут из стали. Они разогревают теплообменник.

Из всех самым простым по устройству является электрический котел. В его основе вертикальная труба и установленный в неё ТЭН. Вода подается сверху, а штуцер подсоединяет обратный трубопровод снизу. Вода циркулирует естественным образом.

Несмотря на простоту, популярностью этот вид водяных котлов не пользуется, так как электричество стоит дороже, чем любое другое топливо.

Инструкция по сборке котла

Придерживайтесь чертежа

Как пример будет представлен твердотопливный водяной котел, так как он наиболее популярен. При сборке следует строго придерживаться чертежа и порядка работы.

Классический водяной котел для отопления дома содержит в себе два соединенных отсека.

Этапы сборки и монтажа:

1. В качестве внешнего отсека целесообразно сделать загрузочную камеру (для дров), а внутренний будет нагревать воду. На первом этапе производится сваривание корпуса.
2. К конструкции можно добавить воздухораспределитель. Для этого к верхней части приваривается кусок трубы с заслонкой. Этот конструктивный элемент позволит регулировать подачу воздуха в топку.
3. Формируются отсеки (топка и зольник), устанавливаются заслонки, дверца.
4. Агрегат помещается на отведенное для него место. Монтаж обычно производится на бетонный фундамент.
5. Топка дополняется дымоходом с заслонками (для того, чтобы удерживать тепло и по необходимости выводить дым).
6. Котел подключается к водяному контуру.

Разгонная топка: что это такое и как сделать правильно

После того как водяной котел отопления был установлен и подключен необходимо произвести разгонную топку.

Примечание. Топить котел первый раз нужно с расчетом на исправление ошибок ещё до отопительного сезона.

Топку нужно заполнить до уровня дымовой трубы через открытую крышку корпуса. После этого крышку нужно закрыть. Поджигать древесину следует через открытую заслонку. Когда топливо будет тлеть заслонку нужно призакрыть. Топливо при первой топке обязательно должно полностью прогореть.

Заключение

Надеемся, что статья была вам полезна. Будем признательны, если поделитесь ею в социальных сетях, кнопки для этого находятся ниже.

Источник: http://kvarremontnik.ru/samodelnyjj-kotel-dlya-vodyanogo-otopleniya/

Оглавление: [скрыть ]

Из стационарных отопительных систем наиболее простой и недорогой является водяная. Принцип автономного жидкостного отопления гаража предельно прост. При этом применяются водяные котлы, в которых жидкость (это может быть и антифриз) нагревается с помощью угля, дров, топливных гранул или электрических нагревателей. Разная удельная плотность холодной и горячей воды предопределяет ее движение по трубопроводам отопительной системы: более легкая нагретая жидкость поднимается по стоякам к нагревательному оборудованию (регистрам, радиаторам или конвекторам). Отдавая тепловую энергию, вода остывает и по обратной системе трубопроводов идет в водяной котел. Часто, чтобы увеличить скорость движения теплоносителя, используется схема водяного печного отопления с системой принудительной циркуляции вещества в обогревательном контуре замкнутого цикла (при помощи малых насосов).

Твердотопливная печь с котлом водяного отопления

Твердотопливные котлы с водяным контуром в качестве топлива могут использовать каменный и бурый уголь, древесину, прессованные брикеты из различных отходов, торф или древесные гранулы. Водяные котлы на дровах не работают в автономном режиме, им нужно постоянное обслуживание: закладка топлива и очистка зольника от золы.

Подтип твердотопливных агрегатов – пеллетные котлы. Эти современные модели работают на прессованных гранулах (пеллетах) из древесных отходов. Печное водяное отопление, имеющее такое оборудование, обладает очень высоким КПД.

Важно!

Остановить работу твердотопливных агрегатов в случае их перегрева быстро нельзя.

В связи с этим, делая самодельный водяной котел, не забудьте для защиты использовать специальные устройства. Такое оборудование отличается инерционностью процесса сгорания твердого топлива. Дровяные печи с водяным отоплением должны быть оборудованы теплообменником для охлаждения жидкости при перегреве. Через это устройство теплоноситель протекает из котла, перед тем как попасть в отопительную систему.

Для лучшей отдачи тепловой энергии и сокращения числа закладок топлива самодельная печь для водяного отопления (в дополнение к твердотопливному котлу) должна быть оснащена емкостным тепловым аккумулятором. Это, по сути, термос, который, накопив избыточный жар, отдает его в отопительную систему.

Промышленные котлы с водяным контуром на твердом топливе обладают высокой экономичностью работы. На одной закладке они могут эксплуатироваться несколько часов. В основе этого лежит принцип нижнего горения, при нем воздух к топливу поступает и снизу, и с боков. Это повышает уровень КПД и делает горение плавным.

У промышленных агрегатов теплообменник может быть сделан из чугуна или стали. У каждого материала свои плюсы и минусы. Водяные котлы отопления, имеющие более дешевые теплообменники из стали, обладают меньшим рабочим ресурсом. Они также менее устойчивы к выпадению конденсата и нуждаются в поддержании температуры не менее +65° С. Зато их легче очищать и закладывать в них топливо. Печь с водяным отоплением, имеющая теплообменник из чугуна, оборудуется фронтальной загрузкой, что не очень удобно. Но зато они не так капризны и хорошо переносят температуру меньше +65° С.

Важно!

Для качественной работы водяное отопление от печи нуждается в грамотно сделанном дымоходе.

Уровень тяги в дымоходе зависит от его диаметра и высоты, степени гладкости поверхности, а также разницы между температурами дыма и воздушной среды.

Вы можете приобрести не только водяной котел на дровах с обычным сжиганием. Есть печки с пиролизным методом сжигания топлива (газогенераторные печи водяного отопления). Им требуется топлива в 2 раза меньше, чем обычным, так как в них действует иной принципа сжигания. В камере сгорания дерево поначалу нагревается при ограниченном поступлении воздуха. Устройство водяного котла пиролизного типа довольно сложное, в нем нет топки, а есть две камеры: камера предварительной газификации, куда закладывается топливо, и, собственно, камера сгорания. Горючие газы из первой камеры во вторую выдуваются через форсунку специальным вентилятором. Газогенераторная печь с водяным котлом обладает увеличенным временем работы на одной закладке дров, автономным режимом и высоким КПД. Эти агрегаты энергозависимы, для работы вентилятора необходимо наличие электричества.

Самодельная кирпичная печь с водяным котлом

В связи с тем, что сейчас за пределами города строятся большие дома и в них обычное печное отопление нерентабельно, достаточно широкое распространение получило твердотопливное водяное отопление от кирпичной печи.

Такое оборудование имеет два назначения: на нем можно готовить пищу и обогревать помещения. Для этого отопительно-варочная кирпичная печь с водяным отоплением оборудуется нижним обогревом, а в топливник ее плиты монтируется обогревательный котел.

Плюсом такого метода отопления является то, что даже в сильный холод достаточно двух топок печи.

Водяное отопление от печки прогревает постройку между топками, когда батареи, остывая, отдают теплоту в течение 5-6 часов. Обустраивать такие печи с водяным отоплением своими руками очень выгодно: их КПД достигает от 80 до 85%.

Жидкотопливные печи с водяным отоплением

Для таких устройств, работающих в основном на солярке, необходима вентиляторная горелка.

Топливо подается к ней под большим давлением, предварительно распыляясь, проходя через форсунку. Затем солярка насыщается воздухом, который нагнетает вентилятор горелки и поступает в камеру сгорания, где и воспламеняется.

Печи с водяным котлом на жидком топливе оборудуются регулятором, управляющим горелкой. Топливопровод необходимо утеплить, в противном случае вязкость топлива увеличится. Тогда его перекачка будет требовать увеличения мощностей топливного насоса. Любому котлу на солярке нужен фильтр для тонкой очистки топлива, предотвращающий засорение его форсунок. Помните, что агрегату периодически требуется сервис. Камеру сгорания, горелку и дымовые каналы надо очищать от сажи и пыли, а теплообменник и трубопровод – от накипи. Печь с котлом водяного отопления два раза в год надо перенастраивать: весной – уменьшая мощность под нужды только горячего водоснабжения, осенью – увеличивая ее дополнительно и под систему отопления .

Внимание!

Характеристики жидкого топлива меняются с разными партиями, а дизельные агрегаты чувствительны к такой смене. Чтобы котел работал хорошо, заправляя баки топливом из новой партии, перенастраивайте горелку при помощи газоанализатора.

У устройств на жидком топливе высокая степень автоматичности. А если, делая такой водяной котел своими руками, вы подключите к нему дизельный генератор, то достигнете полной автономности его работы. Электричество необходимо для работы автоматики агрегата, его горелки, топливных насосов.

Печь с водяным котлом электрического типа

Существует два вида электрических котлов: обычные и ионные. Традиционный агрегат тепло вырабатывает ТЭНами. Их оболочка под воздействием тока нагревается и отдает тепло жидкости. Можно ставить несколько параллельных ТЭНов. Мощность устройства при этом будет равняться мощности всех нагревателей. ТЭНы монтируются в особом баке, называемом теплообменником. Электрические водяные котлы оборудуются блоком управления.

В ионных котлах жидкость является проводником, и в емкости с ней размещены два контакта. Проходящий между ними ток согревает воду. Такой вид электрических устройств более компактен, но для их работы требуется вода хорошего качества. Электрические отопительные котлы – это мини-котельные. Большинство моделей имеет циркуляционный насос и расширительный бак. Крепятся они на стене. Они малы, неприхотливы при работе, для них не нужен дымоход.

Котлы водяного отопления имеют мощность 4 – 15 кВт, выпускаются с двухступенчатой регулировкой мощности, агрегаты от 16 кВт и более – с трехступенчатой регулировкой. Это позволяет экономить электроэнергию и не включать устройство на всю мощность, если этого не требуется.

Водяное отопление от печи, использующей газ

Известно два типа котлов, работающих на газе: обычные и конденсационные.

Важно!

Для установки газового котла необходимы разрешительные документы.

У газовых устройств есть три важнейших элемента: газовая арматура, горелка и теплообменник. Теплообменники чаще делаются из меди, но есть и чугунные, стальные. Газовый котел водяного отопления имеет циркуляционный насос, расширительный бак и предохранительный клапан.

Принцип работы агрегата прост: автоматика котла распознает нужду системы в тепле и задействует газовую арматуру. Вода, протекая через устройство, нагревается и циркуляционным насосом подается в отопительную систему.

Газовые печи с водяным отоплением есть одноконтурные и двухконтурные. Первые используются только для обогрева помещений, а для нагревания воды необходимо ставить бойлер или газовую колонку. Котел с водяным контуром двойного типа можно применять и для горячего водоснабжения, и для отопления. Но агрегат не может работать одновременно на два фронта. При нагревании воды подача ее в систему отопления останавливается.

Обычная печь с водяным котлом газового типа прогоняет сквозь решетку теплообменника полученные продукты сгорания. В нем они отдают тепловую энергию воде. Отходящие газы по дымоходу выводятся наружу, так теряется часть тепла. С ними выводится и получаемый при сгорании газа пар, который забирает свою часть энергии. Конденсационный котел может ее сохранять и передавать в отопительную систему.

При остывании пар конденсируется, при этом высвобождая тепловую энергию. Конденсат скапливается в особом теплообменнике, из которого тепло идет в отопительную систему.

Источник: http://www.vashgarazh.com/otoplenie-ot-pechi-i-vodyanogo-kotla

Содержание:

Самодельные котлы отопления – это реальность. Особенно для тех, кто любит самостоятельно мастерить руками различные приспособления, увеличивающие комфорт жизни.

Самодельные котлы отопления своими руками для отопления дома

Все самодельные котлы отопления основываются на одном принципе. Сгорающее топливо будет отдавать тепло теплообменнику, а он – будет нагревать теплоноситель. На то, как будет работать отопительный котел, влияет два основных важных фактора – это конструкция теплообменника и полнота сгорания топлива. В первом случае – чем больше будет площадь теплового контакта топки и емкости с носителем тепла – тем больше тепла будет передаваться в единицу времени. В случае с полнотой сгорания топлива – если приток кислорода будет незначительным, то вместе с продуктами сгорания будет уходить и пиролизный газ. А он – может отдать тепло при сгорании.

Первые шаги в создании котла

Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:

• Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
• Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, – ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.

Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.

Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.

А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.

Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.

Далее мы рассмотрим, как сделать котел отопления разных типов.

Дровяные котлы

Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, – это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.

На заметку! Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.

Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе. Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.

Пиролизные котлы

Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.

Видео по теме:

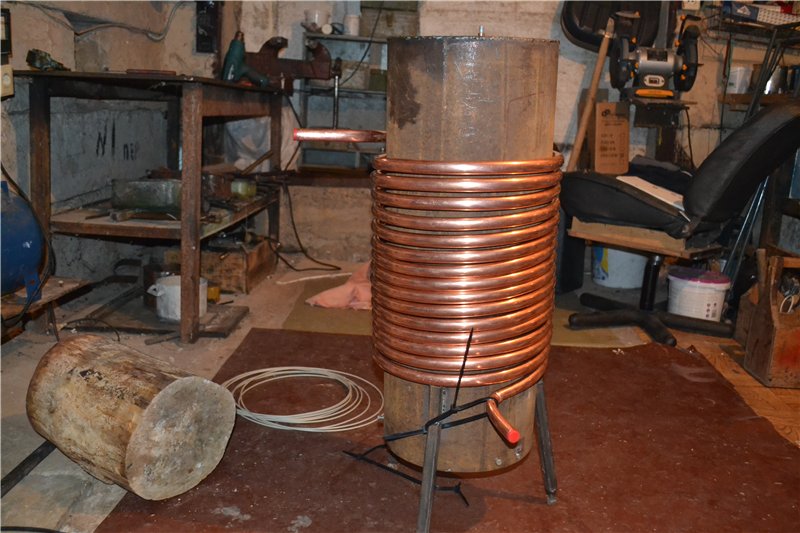

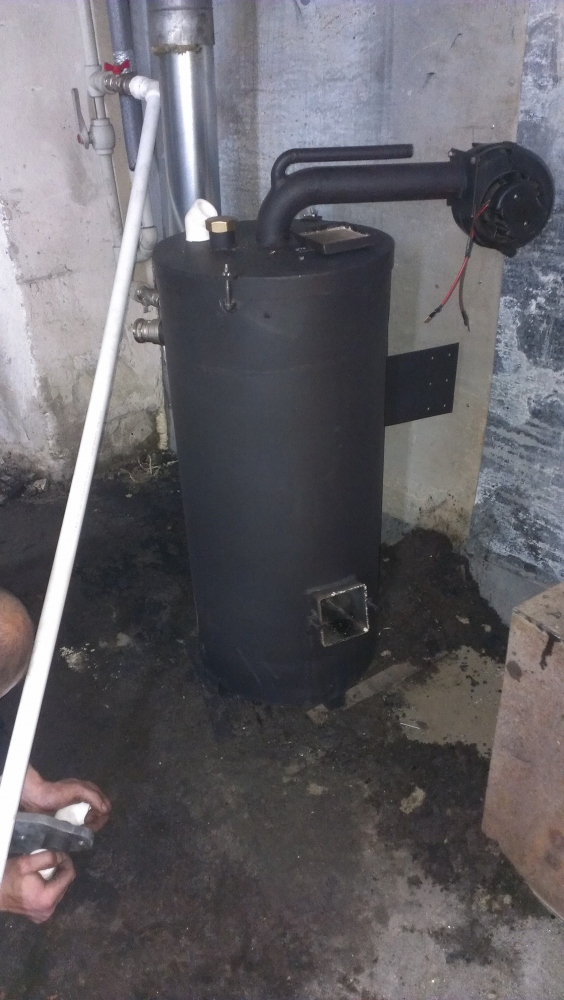

Котлы на отработанном масле

Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.

Как работает электрокотел узнайте здесь .

Мини котлы электрические – предназначение, преимущества, обслуживание подробно по следующей ссылке: http://1pokotlam.ru/mini-kotly-elektricheskie-prednaznachenie-preimushhestva-obsluzhivanie.html

Видео по теме:

Электрические котлы

Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.

Но есть некоторые нюансы, влияющие на то, как сварить котел отопления. Как известно, цены на электричество постоянно возрастают  – ведь это наиболее дорогой вид отопления собственного дома. Кроме того, вам следует знать, что инструкция техники безопасности запрещает подсоединять котлы с мощностью выше 7 кВт к 220 Вольтам. А вот 380 есть не везде и не у всех. Самый простой электрический котел – это корпус из трубки, ТЭН, естественная циркуляция носителя тепла.

Видео по теме:

Вовнутрь располагают те компоненты, которые будут нагреваться вихревыми токами – обрезки толстой проволоки или рубленного стального витка. Снизу подсоединяют обратный трубопровод, сверху – подающий. Контур заполняют водой – и все, можно подавать питание. Но только не включайте систему без теплоносителя! Это расплавит пластик вмиг. (См. как сделать индукционные котлы своими руками .)

Источник: http://1pokotlam.ru/samodelnye-kotly-otopleniya-kakoj-vybrat.html

Смотрите также:

11 января 2022 года

Самодельные котлы отопления и их особенности

Несмотря на то, что рынок разнообразных котлов отопления постоянно увеличивается, всё большей популярностью на сегодняшний день начинают пользоваться самодельные котлы отопления.

Конечно же, этому есть свои причины, ведь эпоха постиндустриализма чётко сменила эпоху индустриализации. На данный момент люди уже не отвлекаются так, как раньше, на какие-либо «эпохальные проекты», сегодня хочется каждому жить исключительно для себя. Само собой, это говорит, в первую очередь, и о комфортабельных условиях проживания, особенно в частном секторе. Итак, сердцем дома является очаг. В настоящее время эту роль выполняют самодельные котлы.

Как правило, в России используются чаще всего автономные системы отопления и газовые котлы. Однако по карману они приходятся далеко не всем, потому самодельный котёл отопления приобретает всё большую актуальность, и, несмотря на то, что эта задача не так уж и проста, её не так и сложно воплотить в жизнь. (См. также: Карта сайта)

Создать котёл своими руками можно очень просто без особых затрат – расходы при его создании просто минимальны. Для начала необходимо обзавестись трубами и кранами. В том случае, если котёл необходим для душа во дворе частного дома или же для горячего водоснабжения, систему собрать можно без каких-либо проблем.

Внимание! Стоит обратить внимание на советское время и дачные участки, на которых домовладельцами конструировались баки с водой (для душа), нагреваемые солнцем. В западных странах, кстати, сегодня использование солнечной энергии начинает приобретать всё большую, и большую популярность. Конечно, относится это и к самодельным котлам, изготовленным своими собственными руками – можно использовать этот момент при конструировании.

Чтобы создать идеальный самодельный котел отопления необходимы определённые усилия и хотя бы приблизительный расчёт. Но самое главное, что есть в этом деле – это безопасность. Ведь иногда даже фирменный котёл может взорваться при неправильной эксплуатации, или поджечь хозяину дом, несмотря на то, что конструкции таких приборов разрабатываются даже целыми лабораториями. А вот самодельный котёл может представлять некоторую опасность в этом плане. (См. также: Твердотопливные котлы)

И ещё одна существующая проблема в самодельных котлах – это его сопряжение вместе с системой отопления. Из всех существующих самой экономичной является водяная система отопления, хотя для её создания, как уже упоминалось, крайне необходимы, и хотя бы самые элементарные знания, и, желательно, опыт.

Что представляет собой схема самодельного котла?

С самодельными котлами, как, в принципе, и с теми, что изготавливаются на разнообразных фабриках, может всё же в любой момент произойти какая-либо неприятность. Ремонт котлов обходится их хозяевам не так уж и дёшево, поэтому желательно изначально сразу же обратить особое внимание на схему сбора.

Проще всего изготавливаются самодельные котлы на электричестве, так как может он спокойно послужить настоящей заменой для накопительного водонагревателя. Но, стоит отметить и тот факт, что в большинстве случаев – это, всё-таки, абсолютно невыгодное решение. Использование пеллетов или дров обходится домовладельцу намного дешевле, хотя самодельный котёл на дровах – более сложное устройство. (См. также: Котлы на твёрдом топливе)

Вообще, существует множество различных схем самодельных систем отопления. В большинстве случаев они создаются под определённый набор деталей, который имеется в наличии. Самое главное, чтобы для изготовления котла у хозяина дома присутствовали клапан для спуска давления (чтобы котёл не смог взорваться), манометр, измеритель давления и градусник для измерения температуры воды, которая подогревается (во избежание перегрева).

Самодельные котлы отопления на дровах

Самодельные котлы отопления на дровах – это два стальных цилиндра (при этом, один из них – чуть больше, второй – чуть меньше). Меньший цилиндр вставляется в цилиндр большего размера. Во внутренний цилиндр необходимо положить дрова, пространство между цилиндрами нужно заполнить водой. Используют такие самодельные котлы чаще всего там, где можно достать дешёвый пеллет или источник дров.

Одним словом, проще представить себе так называемую печку, которую поместили в бочку с водой, чтобы понять, что такое самодельный котёл отопления на дровах. Внутренний цилиндр такого котла изготавливается из стали, выдерживающей температуру при горении дров. Такой цилиндр просто не должен прогорать. Нередко для этой цели используется новая готовая или же бывшая в употреблении печка. (См. также: Как спустить воду с бойлера)

Хотя конструкции таких приборов могут также отличаться и своим разнообразием. К примеру, можно не просто помещать в бочку с водой печь, а можно поместить туда и трубу с водой. В основном используется при изготовлении такого устройства сразу несколько труб и мощный змеевик, увеличивающий площадь между водой и раскалённым воздухом. А вообще, создавая самодельный котел, обязательно приходится экспериментировать с подбором определённых параметров и материалов.

Эффективность самодельных котлов отопления

Разнообразие представленных на современном рынке котлов достаточно велико, но, как уже говорилось, чаще всего в последнее время люди начали обращать всё большее внимание на самодельные котлы. Всё зависит не только от первоначальной стоимости такого устройства, ведь и ремонт котлов, изготовленных человеком самостоятельно, обходится ему намного дешевле.

Для того чтобы честно ответить на вопрос об эффективности самодельных котлов, стоит внимательно рассмотреть внимательно предлагаемые потребителю самодельные генераторы тепла. Всё можно сделать хорошо – главное, выбрать правильную схему, ведь нередко можно «попасть» и на некачественный чертёж, который сможет привести, в результате, к аварийной ситуации и тяжёлым последствиям. (См. также: Пиролизные котлы своими руками)

Главное, что необходимо помнить тем, кто хочет наслаждаться эффективной работой самодельных котлов, – лучше всего при их изготовлении использовать чугунные радиаторы. В остальном, никаких проблем при установке быть просто-напросто не может. А при желании «выйти на идеальный результат» — у каждого желающего обязательно всё получится!

Самодельный котел отопления на дровах

Категории раздела

самодельного изготовления   Если Вас интересуют направления: Самодельный котел отопления на твердом топливе — внешний вид — много полезной информации Вы сможете найти в разделе: Твердотопливные котлы нашего Фотоальбома.   Посмотреть ещё Твердотопливный котёл своими руками можно Здесь. Все категории раздела — в колонке слева. Приятного просмотра! котел Смотрим остальные материалы по теме, или переходим к комментариям внизу страницы: « Предыдущая  | [1] 2 3 4 5 6 7 8 9 10 11 |  Следующая »   В общем случае конструкция самодельного котла отопления на дровах представляет собой два стальных цилиндра разных размеров, причем цилиндр меньшего размера находится внутри цилиндра большего размера. В цилиндр меньшего размера закладываются дрова, а свободное пространство большего цилиндра заполняется водой, которая нагревается при горении дров во внутреннем цилиндре. Применение дровяного котла экономически оправдано в тех условиях, где нет газовых коммуникаций, и существует доступ к достаточному количеству дров или древесных пеллет, которые являются относительно недорогими. Так как условия эксплуатации внутреннего цилиндра довольно жесткие (воздействие высокой температуры и воды), чтобы обеспечить длительный срок службы котла, изготавливать его следует из стали, способной выдержать температуру от горения дров без прогорания. Часто с этой целью используют бывшую в употреблении или новую печку. Существует множество вариаций конструкций дровяных котлов отопления. Нап … Читать больше, или Перейти на главную. самодельный котел отопления на твердом топливе практически представляет собой печку, находящуюся внутри бочки с водой  Не пропустите похожие материалы:   Для просмотра фотографии в реальном размере перейдите по ссылке Самодельный котел отопления на дровах.   Если Вы готовы поделиться интересной информацией по вопросам подобным запросу котел, или внешний вид — заходите пожалуйста в нужную Вам категорию раздела.   В любом случае, если Вы добавите фотографии или любые другие интересные материалы: схемы, чертежи или описания — посетители, которых интересует «самодельного изготовления / Самодельный котел отопления на твердом топливе», останутся Вам благодарны. Пока комментариев никто не оставил. Оставьте свой — первый. Добавлять комментарии могут только зарегистрированные пользователи.

Описание высокоэффективных (конденсационных) котлов

Конденсация относится к используемой технологии, а не к фактическому типу котла. Существуют различные типы конденсационных газовых котлов: комбинированные или комбинированные котлы, системные котлы и котлы только на тепло.

С момента своего первого появления на рынке бытовых котлов в Великобритании и Ирландии около 20 лет назад, конденсационные газовые котлы зарекомендовали себя как наиболее энергоэффективные из существующих газовых котлов, обеспечивая значительную экономию топлива по сравнению с традиционными неконденсаторными котлами.



Преимущества конденсационных газовых котлов

Конденсационные котлы обладают рядом ключевых преимуществ по сравнению с другими типами газовых котлов, в том числе:

·        Высокая энергоэффективность

      Имея КПД более 90 %, конденсационные газовые котлы на 15–30 % более энергоэффективны, чем старые газовые котлы, и в целом примерно на 15 % более эффективны, чем современные неконденсационные котлы.

Это означает значительное снижение эксплуатационных расходов в течение года.

·        Экологически чистый

Конденсационные газовые котлы производят значительно меньше выбросов CO ₂ , чем другие газовые котлы, и поэтому намного безопаснее для окружающей среды.

·        Меньше циклов

Конденсационные газовые котлы регулируют тепловую мощность в соответствии с потребностями дома. Таким образом, снижается потребление газа, так как котел не должен постоянно включаться и выключаться.

·        Снижение счетов за топливо

За счет сжигания меньшего количества топлива для извлечения такого же количества энергии конденсационные газовые котлы приводят к экономии расходов на топливо; через несколько лет это более чем компенсирует первоначальную более высокую стоимость покупки и установки.

·        Компактный размер

Современный дизайн и современные материалы означают, что конденсационные газовые котлы не только хорошо выглядят, но и выпускаются в различных компактных размерах, соответствующих вашим требованиям и доступному пространству.

Как работают конденсационные котлы?

Конденсационные газовые котлы обеспечивают повышенную эффективность двумя способами: за счет уменьшения количества используемого газа и за счет минимизации потерь тепла.
Они работают по принципу рекуперации как можно большего количества тепла, которое обычно теряется в дымоходе с дымовыми газами.В традиционном котле со стандартной эффективностью дымовые газы в выхлопе обычно имеют температуру 150-200°C. Это означает, что примерно 20-25% газа/мазута, за которые вы заплатили, уходит в выхлоп, а не нагревает воду. Конденсационные имеют гораздо больший и более эффективный теплообменник, чем в традиционных газовых котлах; это максимизирует количество полезного тепла, производимого котлом. Типичная температура дымовых газов конденсационного котла 70-80°С. Это означает, что ваш котел использовал тепло, которое обычно выбрасывается в дымоход, для добавления дополнительного тепла в вашу воду, тем самым уменьшая ваш счет за счет более быстрого обогрева вашего дома с меньшим количеством топлива.
 Небольшое количество испаряемой жидкости, известной как конденсат, вырабатывается и отводится по сливной трубе. Вы также заметите «пар», выходящий из дымохода вашего котла, это результат более низкой температуры дымовых газов.

 Мы надеемся, что это помогло вам!!

Нравится:

Нравится Загрузка…

Родственные

Пароварка: Как сделать свою собственную пароварку | Лукавая выпечка | Ранее Baking911 | CraftyBaking

Copyright © 2000 Сара Филлипс CraftyBaking.ком Все права защищены.

Независимо от того, стоит ли задача растопить шоколад , приготовить глазурь на основе вареного яичного белка, такую ​​как наш Семиминутный рецепт глазури с ванильными бобами , или приготовить чувствительные к теплу рецепты, такие как Шоколадная заварная начинка , медленное, мягкое тепло пароварка, кухонный инструмент, обеспечивает отличные результаты .
САРА ГОВОРИТ: Пароварку часто ошибочно называют водяной баней, водяной баней или водяной баней, , но техника отличается. В водяной бане кастрюля или блюдо фактически погружаются в ванну с горячей водой.


Что такое пароварка?

Пароварка обычно состоит из вставки с плоским дном, которая плотно прилегает к кастрюле с кипящей водой; между уровнем воды и дном вставки пароварки есть зазор, поэтому предмет в верхней части пароварки нагревается паром из жидкости внизу, а не горячей водой. Это делает тепло непрямым. Захваченный пар выделяет тепло около 212 градусов по Фаренгейту (100 градусов по Цельсию), гораздо более низкую температуру, чем можно было бы достичь, поставив содержимое кастрюли прямо на горелку плиты.



Как сделать пароварку

Можно сделать самостоятельно, используя термостойкую миску и кастрюлю. Чаша не соприкасается с водой, но образует уплотнение с нижней кастрюлей, удерживая пар, образующийся при кипении воды.

КАК СОВЕТЫ: ​​ Мы сами сделали пароварку, когда готовили наш Шоколадный ангельский пирог или Торт-безе по рецепту.
1. Убедитесь, что миксерная чаша, которую вы собираетесь использовать, термостойкая. Это будет верхняя часть пароварки.
САРА ГОВОРИТ: Мне нравится использовать широкую чашу, а не глубокую и узкую, потому что в ней больше поверхности ингредиентов открывается над паром, который будет образовываться внизу.

2. Наполните кастрюлю водой наполовину. Это будет дно пароварки.

3. Убедитесь, что смесь плотно прилегает к кастрюле и не касается воды в нижней кастрюле, когда кастрюля заполнена водой примерно наполовину. Если это так, уменьшите глубину воды не менее чем на 2 дюйма; убедитесь, что их достаточно, потому что вы не хотите, чтобы они закончились во время приготовления.
САРА ГОВОРИТ: Миска должна плотно прилегать к краю кастрюли, чтобы создать уплотнение с нижней кастрюлей и задерживать пар, образующийся при кипении воды.

Снимите чашу миксера с верхней части и отложите в сторону.

4. Включите плиту на сильный огонь и доведите воду на дне пароварки до быстрого кипения. Когда это произойдет, уменьшите огонь, чтобы поддерживать кипение.

5. Поместите шоколад, воду, порошок для эспрессо и соль в чашу Миксерной чаши, поставьте ее на пароварку с кипящей водой, чтобы шоколад плавно растаял.
САРА ГОВОРИТ: Сначала наполните чашу для смешивания, прежде чем ставить ее над кипящей водой; таким образом, пустая миска не станет слишком горячей от того, что ее поместят над кипящей водой, и не сожжет ваши ингредиенты, когда вы затем поместите их в горячую миску.

6. Часто помешивайте, пока шоколад почти или совсем не растает, выключите огонь.

7. Затем снимите верхнюю чашу с нижней кастрюли с помощью прихватки.Будьте осторожны, чтобы пар от горячей воды в кастрюле не обжег вас. Кроме того, будьте осторожны, потому что чаша для смешивания будет довольно горячей.
САРА ГОВОРИТ: Высушите дно чаши, когда вы просто плавите шоколад; он схватится от нескольких капель воды, попадающих в растопленный шоколад.

8. Перемешайте содержимое кастрюли, чтобы растопить нерасплавленные кусочки шоколада, смешать ингредиенты или начать процесс охлаждения.

индукционный котел схема отопления частного дома

Индукционный котел отопления своими руками – это выгодный вариант, который поможет экономно отапливать частный дом, квартиру или нежилое помещение.

Такие устройства имеют высокую производительность и несложный конструктивный тип. Принцип работы этой системы основан на индукционном электричестве.

Достоинствами нагревательного устройства являются входящие в состав элементы, которые способны выдерживать большие нагрузки. Риски скорой поломки котла отопления минимальны. … А также в проекте рассматриваемого устройства отсутствуют разъемные соединения, что гарантирует отсутствие протечек.Котел отопления, сделанный своими руками, работает бесшумно, что дает возможность установить его в удобном месте.

Устройство индукционного котла для отопления частного дома

Оборудование предназначено для преобразования электроэнергии в тепловую энергию с помощью аппарата.

Индукционные блоки способны быстро повышать температуру теплоносителя , в отличие от нагревательных элементов. Важной частью устройства является трансформатор (индуктор), который состоит из двух видов обмотки.

Внутри образуется ток, который имеет вихревой тип, затем энергия подводится к короткозамкнутому контуру, который одновременно служит телом. При этом на вторичную обмотку поступает достаточное количество энергии, которая моментально преобразуется в тепло, нагревая теплоноситель.

Дроссель

Этот элемент является важным компонентом устройства, в котором возникает переменное магнитное поле, устройство состоит из двух видов обмотки — первичной и вторичной.Изготовлен из проволоки из нержавеющей стали на пластиковом корпусе. Этот метод повышает эффективность и производительность агрегата. Для изготовления корпуса устройства вам понадобится толстая пластиковая труба диаметром 5 сантиметров . Она будет служить основанием индукционной катушки и будет частью тепловой трубки.

Инвертор

Этот компонент принимает электричество бытового типа и преобразует в ток высокой частоты … После этого энергия поступает на первичную обмотку индуктора.

Нагревательный элемент

Для приготовления вам понадобятся две металлические трубы диаметром 2,5 см. Изделия следует сваривать между собой, делая форму детали круглой. Механизм будет служить не только нагревательным элементом, но и сердцевиной котла.

Фото 1. Индукционный котел своими руками. Внутри конструкции находится нагревательный элемент.

Патрубки

Один патрубок служит для подачи теплоносителя в котел , второй для подачи нагретой воды в систему отопления.

Ссылка. Принцип расчета индуктора зависит от необходимой мощности котла для обогрева помещения. Формула расчета: 1 кВт на 10 квадратных метров площадь помещения, при высоте потолков не более трех метров. Например, помещение общей площадью 160 м 2 обогреет индукционный котел мощностью 16 кВт.

Механизм действия нагрева от индукционной плиты

Конструкция котла основана на электрических индукторах, в состав которых входят 2 обмотки короткозамкнутые … Внутренняя обмотка преобразует поступающее электричество в вихревые токи. Внутри блока возникает электрическое поле, которое затем входит во второй виток.

Вторичный элемент выполняет функции нагревательного элемента нагревательного элемента и барабана котла.

Передает выработанную энергию на теплоноситель системы отопления. В роли теплоносителей, предназначенных для таких котлов, используется специальное масло, очищенная вода или незамерзающая жидкость.

Электричество воздействует на внутреннюю обмотку нагревателя, что способствует возникновению напряжения и образованию вихревых токов.Полученная энергия передается вторичной обмотке, после чего происходит нагрев сердечника. Когда вся поверхность теплоносителя нагреется, будет передавать тепловой поток радиаторам.

Как сделать прибор своими руками

Индукционный котел можно сделать своими руками, главное следовать приведенной ниже инструкции.

Вас также заинтересует:

Необходимые инструменты и материалы

• Кусачки, плоскогубцы.
• Циркуляционный насос .
• Инвертор сварочный.
• Шаровые краны и переходники необходимы при установке агрегата в систему отопления.
• Медная, стальная или нержавеющая проволока. Лучше приобрести новые материалы, так как намотку из старых катушек лучше не использовать. Сечение провода подходящее для намотки патрубка — 0,2мм, 0,8мм, 3мм.
• Кусок пластиковой трубы — каркас конструкции.

Заказ-наряд

Для сборки простого индукционного котла не нужно использовать сложные инструменты и дорогие материалы.

Все, что вам нужно, это сварочный аппарат перевернутого типа. Основные и пошаговые этапы изготовления:

1. Нарежьте стальную или нержавеющую проволоку на куски с помощью кусачек длиной от 5 до 7 см.
2. Пластиковая труба для сборки корпуса прибора диаметром 5 см. Труба должна быть плотно заполнена нарезанными кусками проволоки и уложена так, чтобы внутри не было пустого пространства.
3. К торцевым частям трубы крепится мелкочастотная металлическая сетка.
4. Короткие отрезки трубы крепятся к нижней и верхней части основной трубы.
5. Трубу плотно обмотать медной проволокой, количество витков не менее 90. Между витками должно быть соблюдено одинаковое расстояние.

Важно! Все открытые участки медного провода должны быть изолированы специальными материалами, обладающими хорошей электро- и теплопроводностью. Индукционный котел требует обязательного заземления.

1. К корпусной части водонагревателя присоединяются специальные переходники, предназначенные для врезки в отопительные или сантехнические конструкции.
2. Установлен циркулярный насос.
3. К готовому змеевику на 18-25 А подключается инвертирующий элемент.
4. Система отопления готова к заполнению теплоносителем.

Внимание! Не запускать котел отопления, если в конструкции отсутствует теплоноситель. В противоположном корпусе пластмассовый материал корпуса начнет плавиться.

В результате получается недорогой несложный агрегат, который будет эффективно обогревать обслуживаемое помещение.

Система отопления подходит для установки индукционной системы. закрытого исполнения с насосом , который создаст циркуляцию воды в трубопроводе.

Трубы из пластика подходят и для монтажных работ при подключении самодельного отопительного прибора.

При установке обязательно соблюдайте дистанцию ​​до объектов, находящихся поблизости. По правилам техники безопасности от отопительного агрегата до других предметов и стен должно быть около 30 см и более , от пола и потолка 80 см и более … Рекомендуется установить прибор для измерения давления жидкости в закрытом помещении и ручной воздухоотводчик на выходе.

Как подключить котел своими руками, схема

1. Источник постоянного тока 220 В.
2. Индукционный котел.
3. Группа предохранительных элементов (устройство для измерения давления жидкостей, воздухоотводчик ).
4. Шаровой кран.
5. Циркуляционный насос.
6. Сетчатый фильтр.
7. Мембранный бак для подачи воды.
8. Радиатор.
9. Индикатор линии наполнения и слива системы отопления.

Люди избалованы цивилизацией и не представляют существования без ее благ. Отопление зданий, несомненно, относится к ним. Системы отопления постоянно совершенствуются и становятся все более эффективными и удобными в использовании.

Но этого недостаточно. Согласитесь, совсем неплохо, если отопительное оборудование еще и экономичное. И это желание вполне осуществимо – можно сделать индукционный котел отопления своими руками.Он способен не только обеспечить необходимый уровень обогрева помещения, но и очень экономно расходовать энергоресурсы.

Причем такое оборудование при желании может собрать даже начинающий мастер. А как это сделать правильно и какие материалы потребуются для изготовления – эти вопросы мы подробно разберем в нашей статье. Сначала рассмотрим устройство и принцип работы оборудования, а также преимущества его использования.

Прежде чем приступить к самостоятельной сборке индукционного котла, необходимо разобраться с его устройством и принципом работы.И только разобравшись с этими моментами, можно приступать к изготовлению самоделок.

Как работает индукционный котел?

Чтобы понять, как работает индукционное оборудование, вам необходимо ознакомиться с тем, как оно работает. Поэтому вспомним школьный курс физики.

Когда электрический ток проходит через проводящий материал, он выделяет тепло. В этом случае количество полученного тепла будет прямо пропорционально напряжению и силе тока. Эта закономерность была открыта Джоулем и Ленцем, в честь которых назван физический закон.

Фотогалерея

Однако индукционные котлы, хотя и работают на электричестве, достаточно экономичны.

Галерея изображений

Медная проволока аккуратно намотана на пластиковую трубу с кусочками металлической проволоки внутри

Только после этого можно тестировать новое устройство. Он должен содержать жидкость.

Если включить индукционный котел «всухую», пластиковый корпус расплавится от высокой температуры. Это приведет к частичному разрушению системы отопления, что недопустимо.

Еще одним важным моментом является грамотное устройство заземления обогревателя, без которого невозможна его безопасная эксплуатация.

Особенности вихревого индукционного котла

С принципом работы индукционного нагревателя мы уже знакомы. Есть его разновидность: вихревой индукционный котел или ВИН, который действует несколько иначе.

Отличительные особенности ВИН

Как и индукционный аналог, работает на высокочастотном напряжении, поэтому должен быть оснащен инвертором. Особенность устройства ВИН в том, что оно не имеет вторичной обмотки.

Его роль выполняют все металлические части устройства. Они обязательно изготавливаются из материалов, обладающих ферромагнитными свойствами. Таким образом, при подаче тока на первичную обмотку устройства резко возрастает напряженность электромагнитного поля.

Он, в свою очередь, генерирует ток, сила которого быстро увеличивается. Вихревые токи провоцируют перемагничивание, в результате чего все ферромагнитные поверхности очень быстро, практически мгновенно нагреваются.

Устройства Vortex довольно компактны, но за счет использования металла их вес велик. Это дает дополнительное преимущество, так как в теплоотдаче принимают участие все массивные элементы корпуса. Таким образом, КПД агрегата приближается к 100%.

Эту особенность устройства необходимо учитывать, если принято решение о самостоятельном изготовлении котла ВИН. Он может быть только из металла, пластик использовать нельзя.

Необычная модель индукционного котла

Данная модификация индукционного котла может показаться очень необычной, однако имеет право на существование.

Более того, практика показывает, что такой прибор гораздо экономичнее стандартного бойлера с ТЭНом. Отопление стандартной «трешки» будет потреблять около 1,8-2,5 кВт в час, тогда как электрический котел будет потреблять не менее 6 кВт.

При изготовлении самодельных индукционных котлов для намотки на сердечник используется только специальный обмоточный медный провод.

Собственно котел представляет собой встроенный в систему отопления теплообменник, который нагревается от индукционной электроплиты.

Важным звеном конструкции является теплообменник, он должен быть компактным, надежным и максимально дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв. м будет достаточно устройства, работающего на 40 л теплоносителя.

То есть вам понадобится плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость можно сделать самостоятельно, сварив из профильных труб 50х50.

Работа выполняется в следующей последовательности:

• Труба 50х50 разрезается на отрезки по 600 мм. Всего должно получиться 9-10 штук.
• Полученные отрезки сваривают друг с другом по принципу «стенка к стенке» так, чтобы получился непрерывный ряд труб.
• От трубы отрезают еще два отрезка так, чтобы их длина была равна ширине получившейся заготовки.
• Из обоих полученных фрагментов трубы вырезается одна стенка.
• Деталь устанавливается отрезанной частью на сваренные между собой трубы так, чтобы получилась заготовка, напоминающая коллектор.Фрагмент приварен к теплообменнику.
• Аналогично устанавливается вторая секция трубы с противоположной стороны.
• В диагонально противоположные участки теплообменника вварены патрубки для подключения к системе отопления.
• Конструкцию тщательно обваривают, так как она должна быть полностью герметизирована.

Теплообменник готов, можно поставить его на место и подвести под него источник тепла. Практика показывает, что лучше всего такую ​​систему устанавливать в ванной, выполнив вертикальный монтаж.

Теплообменник вваривается в систему отопления, а плитка располагается между ним и стеной.

Домашние умельцы утверждают, что если к такому устройству подключить инвертор, его энергопотребление значительно снизится.

После прочтения инструкции изготовление самодельных котлов кажется вам сложным и опасным занятием? Сомневаетесь, что самоделка будет экономнее расходовать электроэнергию на нагрев теплоносителя в системе отопления? В этом случае лучшим решением станет покупка готового отопительного агрегата.

На нашем сайте есть полезные материалы для выбора лучшего электрокотла и рейтинг самых популярных моделей среди покупателей. Также рекомендуем ознакомиться с особенностями расчета энергопотребления котла и других вариантов электроотопления в доме:

Чтобы купить такой прибор в магазине придется потратить значительную сумму, поэтому у домашних мастеров есть научились делать их самостоятельно.

Используете ли вы самодельный индукционный котел в качестве отопительного прибора? Поделитесь фото своего DIY и рекомендациями по сборке в блоке комментариев.

А может вы только собираетесь заняться изготовлением котла и у вас остались нерешенные вопросы после прочтения нашей статьи? Не стесняйтесь спрашивать их — мы постараемся вам помочь.

Процесс обогрева дома, пожалуй, один из важнейших для любого человека. При строительстве дома, капитальном ремонте, обновлении трубопровода очень важно точно определить источник отопления. Если домовладелец проживает в газифицированном районе, то лишних вопросов с выбором отопительного котла не возникнет.Газовый прибор – оптимальное решение по соотношению качества и стоимости.

Сложнее будет тем людям, у которых жилищная застройка расположена в местах, удаленных от газопроводов, а закупка баллонов носит непостоянный характер. В такой ситуации логично обратить внимание на электрический индукционный котел. Отзывы пользователей и мнение независимых экспертов окажут нам неоценимую услугу в изучении и выборе устройства.

Первое знакомство с теплогенератором

Исходя из названия становится понятно, что его работа основана на принципе электромагнитной индукции. В чем его суть? Попробуем пропустить ток через катушку из толстой проволоки. Вокруг устройства немедленно создается сильное электромагнитное поле. Если внутрь поместить ферромагнетик (привлекательный металл), он очень быстро нагреется.

Простейший нагреватель представляет собой проволочную катушку с диэлектрической трубкой, внутри которой находится стальной стержень. Запитав устройство от электрической сети, мы получим нагрев сердечника. Остается только подключить получившийся змеевик к теплотрассе и получится примитивная система отопления.

Другими словами, электрическая энергия создает электромагнитное поле, волны которого нагревают металлическую основу. А от него высокая температура передается теплоносителю (воде или антифризу). Интенсивный нагрев жидкости создает конвекционные потоки. Их мощности достаточно для эффективной работы небольшого отопительного контура. В системах с длинными трубопроводами рекомендуется устанавливать циркуляционный насос.

Внутреннее устройство

Конструктивно индукционный нагрев представляет собой трансформатор, заключенный в сварной металлический корпус. Под кожухом находится теплоизоляционный слой. Катушка размещена в отдельном отсеке, герметично изолированном от рабочего пространства. Такое размещение безопасно, поскольку полностью исключает контакт с теплоносителем. Сердечник состоит из тонких стальных трубок с тороидальной обмоткой.

Обратите внимание, индукционный варочный котел принципиально не отличается от традиционных теплогенераторов, оснащенных ТЭНами. Его конструктивные особенности обеспечивают бесперебойную, высокоэффективную работу системы отопления в течение очень длительного периода времени.

Длительная работа системы отопления обеспечивается конструктивной особенностью, отличающей индукционный котел. Отзывы пользователей свидетельствуют о том, что такие агрегаты одинаково эффективно работают на любой текущей частоте. То есть устройства могут питаться не только от бытовой электросети, но и от высокочастотных преобразователей. Встроенные датчики способны реагировать на перепады напряжения и следить за показателями нагрева.

Котлы индукционные отопительные: отзывы и жалобы

Отсутствие информации об устройстве и принципах работы теплогенераторов порождает много вопросов.Проконсультировавшись в специализированном магазине, можно иногда услышать исключительно положительные характеристики, которыми награждаются индукционные нагревательные котлы. Отзывы торговых менеджеров часто бывают лукавыми, ведь идеальных устройств на свете не бывает.

Намеренно забывая об имеющихся недостатках, продавцы могут ввести в заблуждение потенциальных покупателей. Чтобы объективно разобраться в ситуации, рассмотрим самые распространенные высказывания.

Ключевые моменты

Инновационные разработки

На самом деле электромагнитную индукцию как физическое явление открыл ученый Майкл Фарадей еще в 19 веке.А печи на основе индукционных плит уже давно используются для выплавки стали. То есть никаких новых технологий не изобреталось, а современные котлы работают над давно известным открытием.

Выгодное приобретение

Мы уверены, что индукционный котел позволяет экономить до 30% электроэнергии. Отзывы авторитетных специалистов выражают неполное согласие с этим тезисом.

Во-первых, любое отопительное устройство преобразует всю поступающую электрическую энергию в тепловую.При этом КПД не обязательно будет высоким, поскольку рассеивание потоков нагретого воздуха может происходить неравномерно.

Во-вторых, скорость нагрева теплоносителя зависит от эффективной работы отопительного прибора. Как бы нам этого не хотелось, но факты подтверждают большое количество электроэнергии, потребляемой индукционным нагревательным котлом. Отзывы любого человека, даже немного знакомого с законами физики, согласны с очевидным фактом: для получения одного киловатта тепла необходимо затратить одинаковое количество электроэнергии.

В-третьих, часть вырабатываемого тепла теряется. Справедливости ради стоит отметить, что она до сих пор остается в доме, а не вылетает в дымоход.

Таким образом, высокую эффективность устройства можно считать несколько относительной.

Долговечность

Мы уверены, что индукционные индукторы способны бесперебойно работать от тридцати до сорока лет. И что надежность приборов намного выше, чем у других типов электрокотлов.Разберем это утверждение подробнее.

Во-первых, индукционные приборы не подвержены механическому износу. В них нет движущихся частей, поэтому ломаться просто нечему.

Во-вторых, медная обмотка катушки способна прослужить достаточно долго. Даже повреждение изоляции не повлияет на его работоспособность.

В-третьих, стальной сердечник, несмотря на достаточную толщину (около 7 мм) и прочность основного материала, тем не менее постепенно разрушается. Постоянная смена нагрева охлаждением существенно влияет на прочность стержня.Но негативный процесс слишком растянут во времени, поэтому до полного отказа активной зоны может пройти не один год.

В-четвертых, качество транзисторов влияет на продолжительность и надежность работы ТЭНа. От них зависит, как долго прослужат индукционные котлы без нареканий. Отзывы благодарных владельцев подтверждают факт десятилетней гарантии. На практике отмечены случаи, когда теплогенераторы работали без перебоев более тридцати лет.

Перечисленные аргументы единодушно признают реальную долговечность индукционных котлов. Особенно убедительно это преимущество выглядит на фоне ТЭНов, у которых требуется замена внутренних деталей через несколько лет эксплуатации. Нередки случаи, когда нагревательные элементы даже не достигают конца своего срока службы.

Неизменность параметров работы

Печи на ТЭНах постепенно теряют мощность из-за образования накипи на ТЭНах.В этом индукционные котлы отопления от них существенно отличаются: технические характеристики здесь остаются неизменными на протяжении многих лет эксплуатации. Попробуем разобраться, так ли верно это утверждение.

Большое влияние накипи на снижение мощности в котлах с ТЭНами несколько преувеличено. Дело в том, что известковый налет не обладает высоким уровнем теплоизоляции. Кроме того, в замкнутом водонагревательном кольце невозможно образование крупномасштабного слоя накипи.

В индукционных приборах полностью исключено образование отложений. Даже если ядро ​​будет контактировать с теплоносителем, оно все равно не зарастет известковым налетом. Отложения просто физически не могут удерживаться на поверхности стержня из-за его постоянной вибрации под действием электромагнитного поля. Кроме того, на горячем сердечнике постоянно образуются пузырьки воды, губительно воздействующие на любую накипь.

Таким образом, утверждение о неизменности технических характеристик у индукционных приборов полностью верно.Что касается котлов отопления, то здесь тезис не совсем верен.

Бесшумная работа

Торговые агенты уверяют нас, что индукционные приборы не издают никаких звуков при включении. Это действительно так?

В электронагревателях нет звуковых колебаний. Незначительный уровень шума могут создавать дополнительные устройства – циркуляционные насосы. Современный рынок предлагает большой выбор устройств принудительного действия, среди которых можно найти и совершенно бесшумные.Так что заявления продавцов можно считать справедливыми.

Компактность

Небольшой кусок трубы с намотанной проволокой — так выглядит индукционный котел. Отзывы владельцев отопительного прибора подтверждают возможность размещения прибора в любом помещении.

Безопасность

С тем, что теплогенератор абсолютно безопасен, спорить не стоит. В случае утечки теплоносителя нагрев активной зоны все равно будет продолжаться.Если не выключать прибор, то он очень быстро расплавится. Для того, чтобы исключить такие ситуации, нужно при установке позаботиться о дополнительном устройстве, автоматически отключающем систему при непредвиденных обстоятельствах. Совершенно очевидно, что безопасность всех электрокотлов находится на одном уровне.

Можно ли сделать индукционный котел отопления своими руками

Необходимость получить недорогой и эффективный обогрев дома с минимальными затратами на обустройство системы отопления подталкивает многих потребителей к мысли об изготовлении оборудования своими руками.Ознакомившись с принципами работы и устройства устройства, можно собрать самодельный индукционный котел отопления. Главным помощником в деле будет схематическое изображение трубопровода отопления, которое необходимо постоянно держать возле себя, проверяя и уточняя монтаж на нем.

Вам не нужен мощный прибор для дома. Итак, для обогрева помещения площадью 100 квадратных метров достаточно сделать котел мощностью 10 кВт. Он способен обеспечить помещения температурой 20 градусов.Для самодельного котла можно приобрести электронный программатор режимов работы. С его помощью можно планировать работу индукционного аппарата на неделю вперед. Также есть возможность управлять температурным режимом на расстоянии.

С чего начать

Приступая к работе, вам необходимо подготовить необходимые материалы и подходящие инструменты. Для удобства изготовления целесообразно подготовить сварочный аппарат инверторного типа. С его помощью будут соединяться швы в корпусе генератора и крепиться трубопроводы.Также в устройстве контура отопления необходим высокочастотный преобразователь (инвертор).

Из материалов могут понадобиться:

• отрезки проволоки или катанки из нержавеющей стали длиной 50 мм и диаметром около 7 мм — материал для нагрева в магнитном поле;
• отрезок толстостенной пластиковой трубы с внутренним диаметром до 50 мм — основа для корпуса котла;
• провод медный эмалированный — основной нагревательный элемент;
• переходники — крепеж соединительный;
• металлическая сетка — барьер между катушкой и стенками корпуса.

Подготовив все необходимое, приступаем к изготовлению индукционного котла отопления своими руками.

Монтаж простой схемы

Для повышения безопасности самодельного теплогенератора целесообразно утеплить открытые участки змеевика. При выборе материала для защиты медного провода нужно учитывать его электро- и теплопроводность.

Рассматриваемая схема индукционного котла, сделанного своими руками, обходится производителю недорого и позволяет значительно увеличить скорость нагрева воды в системе отопления.К недостаткам можно отнести небольшие размеры оборудования и невзрачный внешний вид.

Второй вариант установки котла

Можно попробовать сделать ТЭН повышенной мощности. Его устройство обойдется немного дороже первого варианта, но в дальнейшем все затраты полностью окупятся отменным качеством и высокой эффективностью.

Конструкция сложной модели представляет собой сварное соединение двух труб в виде бублика. Полученная деталь будет одновременно служить и сердцевиной, и нагревательным элементом.Медная обмотка непосредственно на корпусе котла обеспечивает высокий уровень производительности при сохранении компактности и малого веса устройства. Входной и выходной патрубки приварены непосредственно к индуктору. Таким образом, нагрев воды будет происходить в результате контакта теплоносителя с медной обмоткой.

Особенности, которые необходимо учитывать при установке котла.

• Такой индукционный прибор можно интегрировать только в замкнутый контур отопления, работающий на принудительной циркуляции теплоносителя.
• В трубопроводной системе следует использовать только пластиковые материалы.
• Индукционный прибор должен располагаться в помещении так, чтобы расстояние от него до ближайших стен и предметов было не менее 300 мм. Котел должен находиться на расстоянии 800-1000 мм от пола и потолка.

Трудоемкий процесс монтажа индукционного контура в конечном итоге выльется в качественное отопление дома. Самодельный обогреватель прослужит вам не менее двух десятков лет, не доставляя никаких забот.

Индукционный котел САВ — известная марка промышленного аппарата

Одной из разновидностей заводских приборов можно считать индукционный отопительный котел САВ. Печь представляет собой систему трубопроводов со встроенным индуктором. Производитель теплогенераторов – волгоградская научно-исследовательская компания «Велебит».

Термогенераторы SAV успешно применяются в нескольких типах систем:

• автономное отопление;
• комбинированная схема;
• резервное отопление;
• горячее водоснабжение;
• поддержание заданного температурного режима технологических процессов в проточных и камерных реакторах.

Примечательно, что индукционный отопительный котел САВ показывает высокую эффективность в дистанционно управляемых автоматизированных системах теплоснабжения. Налажен промышленный выпуск электроустановок трех классов с диапазонами мощностей: 2,5-10 кВт, 15-60 кВт, 100-150 кВт.

Теплогенераторы типа ВИН

Котел отопительный индукционный вихревой (ВИН) предназначен для отопления и горячего водоснабжения частных жилых домов, загородных домов, коммерческих и общественных объектов. В зависимости от значения мощности выпускаются нагреватели двух типов: однофазные и трехфазные. Более мощные модели могут с успехом применяться в устройствах для системы отопления промышленных предприятий.

Подведем итоги

Индукционные отопительные котлы в Украине начали использовать в конце восьмидесятых годов прошлого века на промышленных предприятиях. Разработка бытовых вариантов началась примерно в середине девяностых годов. За последние десятилетия электрические обогреватели много раз менялись, модернизировались и совершенствовались.

На сегодняшний день индукционные приборы составляют достойную конкуренцию газовым и ТЭНовым котлам. Торговая сеть предлагает множество моделей, отличающихся техническими параметрами и стоимостью. Цена на бытовую технику начинается от 25 тысяч рублей. стоят значительно дороже — свыше 100 тысяч. Изготовление термогенераторного аппарата своими руками позволит значительно сократить расходы на обустройство отопления дома.

В этом разделе мы постараемся объяснить устройство котла на индукционной схеме, сложность его сборки своими руками, есть ли ощутимые преимущества при использовании индукционной схемы нагрева и насколько это выгоднее ТЭНов .

Концепция электромагнитной индукции, открытая еще в 1831 году Майклом Фарадеем, заключается в том, что в проводнике, находящемся в магнитном поле, создается электрический ток.

По этому принципу работает каждый современный трансформатор.

При намотке двух изолированных обмоток на ферромагнитном сердечнике и подаче на одну, например, 220 В, вторая начинает иметь напряжение, касающееся данных 220 В в той же мере, что и значение витков вторичной обмотки обмотка касается в первую очередь размера витков.

Обмотки трансформатора позволяют снять необходимое количество напряжения и использовать его в работе электроники или электродвигателя. А если в обмотку, генерирующую вихревые токи, поместить ни с чем не связанный ферромагнетик?

Понятно, что генерируемая ЭДС будет полностью преобразована в кинетическую энергию движения его молекул, или в нагрев.

Примечание: Так работают сталелитейные заводы с плавильными печами и плитами.

Ну а если в потоке воды, который распределяется по замкнутому контуру, разместить ферромагнитный сердечник? Понятно, что он начнет охлаждаться водой, которая потом сама нагреется.

Обладая этой информацией, вы сможете сделать индукционный котел самостоятельно.

Но сначала нужно разобраться с техническими вопросами:

• найти подходящий сердечник из материала, не подверженного коррозии;
• изолировать его от катушки, при этом должна быть обеспечена герметичность конструкции;
• защищают катушки от перегрева при взаимодействии с большими токами.

Индукционная конструкция чрезвычайно долговечна и безотказна по следующим причинам:

В котле отсутствуют подвижные элементы, а значит полностью исключен износ его механической части.

Известкование нагревательных частей, являющееся основной проблемой нагревательных элементов, не представляет опасности. Известковый налет со временем приводит к теплоизоляции трубчатых нагревателей и, как следствие, к их перегреву.

Интересный факт: при возбуждении в сердечнике вихретокового индуктора вибрирует очень мало заметно.Эта функция позволяет поверхности самоочищаться.

Обычно ценники котлов с индукционной схемой заводского изготовления достигают более высоких значений, чем у аналогов ТЭНа, а при 4-киловаттной мощности оборудования она начинается от 20-25 тысяч рублей. .

Проанализируем характеристики нескольких конструкций, представленных на российском рынке:

Модель	Цена	Зона обогрева	Производитель	Электроэнергия
Индикатор	18 000 руб.	200 кв.м	Украина	4 кВт
ИНЕРА САВ	30 000 руб.	50-80 кв.м	Россия	4,5 кВт
Edison 5	35 000 руб.	100-120 кв.м	Европа	5 кВт
ВИН-5	27 000 руб.	60-150 кв.м	Россия	4,25кВт

Обоснование самых высоких цен у продавцов и производителей основано на следующих аргументах:

• Долговечность ТЭНов котлов значительно меньше, чем у индукционных аналогов.
• Индукционные котлы способны экономить до 50% электроэнергии, а это означает быструю окупаемость затрат.

Ниже представлен график потребления электроэнергии за 7 месяцев отопительного периода. При использовании котлов разной компоновки приведенная таблица предлагает сравнение затрат. Не нужно спешить ей верить.

Согласно сэру Исааку Ньютону, энергия ниоткуда не берется и никуда не уходит.

Вечный двигатель не предусмотрен.Для нагрева заданного количества воздуха на 10 градусов необходимо применить строго определенное количество тепловой энергии, независимо от устройства обогревателя.

Каждое преобразование энергии, независимо от ее вида, совершает физическую работу или используется для обогрева окружающей среды. Из этого следует, что единственным теоретическим объяснением «типа» котла высшей унификации с индукционным контуром является наименьшее тепловыделение в окружающую среду.

Для уточнения: все электрооборудование прямого нагрева имеет КПД 100%.

Вся задействованная электрическая энергия будет полностью преобразована в тепловую: из 1 кВт электроэнергии можно получить 1 кВт тепловой мощности.

Данные факты не выдерживают критики:

При установке котла в отопительном помещении тепло, которое не смогло поглотить теплоноситель, в итоге используется в отоплении.

При соизмеримой или худшей теплоизоляции корпуса котла 50% низкие тепловые потери выглядят сомнительно.

Рыночная цена на индукционные конструкции завышена.

Их экономика просто ложь. Электрическая мощность для оборудования выбрана исходя из стандартных 40 Ватт для отапливаемого помещения объемом 1 куб.м. м. Если недавний покупатель попытается отапливать дом в двести кубометров 4-киловаттным прибором. м., то только осознает свою наивность.

Но, исключая всю дезинформацию, которая была привнесена в индукционные конструкции, у него есть причина для существования. Превышение рыночной цены приводит к желанию построить котел отопления своими руками с индукционной схемой.А теперь разберемся, как это сделать:

Для изоляции нагревающегося при подаче питания индуктора из термопластичного полипропилена часть обшивки советуют проклеить текстолитовыми полосками.

Самый простой способ склеивания – силиконовый герметик, он обладает необходимой адгезией к пластиковым конструкциям и т.п., а также хорошо выдерживает умеренный нагрев.

Катушка должна быть намотана эмалированным медным шнуром, который имеет диаметр 1,5 мм и сечение 2.25 кв. мм. Вся длина намотки должна достигать 10-15 м. Витки накладываются с небольшим постоянным зазором.

Очень важно: наиболее подходящим вариантом считается герметик от надежных производителей «Момент», Ceresit и т. д. Бюджетные герметики имеют значительно худшую адгезию к проблемной поверхности, которой является стенка полипропиленовой трубы.

Он должен иметь:

• диэлектрические характеристики;
• достаточная прочность;
• и иметь герметичное соединение с отопительным контуром.

Полипропиленовая труба диаметром 40 мм – самый простой и эффективный вариант. Самое безопасное решение – добавить армированное волокно, которое придаст корпусу высочайшую прочность.

Должен обладать следующими свойствами:

• проводящий — в диэлектрике не будут индуцироваться вихревые токи;
• устойчивость к ржавчине — коррозия в замкнутом контуре к добру не приведет;
• ферромагнитный — диамагнетик исключает связь с электромагнитным полем.

Варианты решения:

• он должен иметь рубленую проволоку, которая не подвергается коррозии — его неудобство заключается в ограничении импровизированного котла с двух сторон металлической сеткой;
• винтовой шнек, плотно входящий в трубу, отличное решение – при движении по канавам в нем вода будет собирать наибольший объем тепла;
• «ежики», свернутые из нихромовой проволоки, плотно уложенные в трубу;
• Подходящим способом в трубу можно вставить кухонные губки из нержавеющей стали.

Ниже представлен чертеж котла отопления своими руками.

Преобразователь электрического питания

Что происходит, когда мы подключаем индуктивную катушку, которую мы намотали, к розетке?

Проведем простой расчет:

Медный проводник имеет удельное сопротивление при 20С, равное 0,175 Ом x кв.мм.

При сечении 2,25 мм и длине десять метров интегральное сопротивление катушки достигает семи десятых Ома» 10 х 0.175/2,25″.

Соответственно, питая проводник напряжением 220 В, по нему будет протекать ток силой 314 А «220/0,7».
Для сравнения: расчет проводки для меди тарифицируется из расчета 10 А/кв. мм

Суть совершенно очевидна: если подать ток в десять, а то и более раз превышающий расчетный, наш проводник просто поддастся плавлению

Вариант исправления ситуации напичкан сам собой — необходимо уменьшить напряжение питания.Преобразователь должен быть достаточно мощным, чтобы выдавать минимум 2,5-3 кВт.

Сварочный инвертор с регулированием электрического тока может быть использован в составе готового преобразователя требуемого электрического напряжения. Регулирование электрического тока является страховкой обмотки от перегрева и позволяет размеренно согласовывать подаваемую мощность отопительного котла. Если выходное напряжение инвертора равно 80 В, то максимально допустимая температура мощности обмотки рассчитывается на 2 кВт.

Также по этому принципу можно сделать дизельный котел отопления своими руками, которым он обладает.

Планируя систему отопления на даче, хозяева рассматривают множество технических решений, в том числе и вариант с индукционным котлом. Его установка позволяет экономить электроэнергию, он не выделяет опасных для жизни веществ, а значит, является экологически чистым. Можно создать индукционный котел отопления своими руками и убедиться в его преимуществах, например, перед газовыми или твердотопливными агрегатами.

Внутреннее устройство и принцип работы котла

Основное назначение оборудования – создание тепловой энергии из электрической с помощью специального агрегата. В отличие от нагревательных элементов, индукционные устройства быстрее повышают температуру теплоносителя за счет совершенно иной конструкции.

Индукционные котлы эффективно используются в системах отопления не только частных домов

В качестве теплоносителя традиционно используется вода или антифриз, но иногда применяются и другие жидкости, обладающие необходимым свойством — проводимостью тока

Устройство выполнено на основе индуктора (трансформатора), имеющего два вида обмотки.Внутри возникают вихревые токи, следующие за петлей (короткозамкнутой), которая одновременно является и телом. В результате вторичная обмотка пополняется запасом энергии, которая тут же преобразуется в тепло, которое отдается теплоносителю.

Аппарат должен быть оснащен двумя патрубками: один из них будет подавать остывший теплоноситель, а другой будет отводить его уже горячим.

Перегрев системы не происходит из-за того, что постоянно сливается горячая вода, а вместо нее поступает холодная

Схема котла заводского изготовления аналогична схеме самодельного оборудования

Если разбить принцип работы котла на этапы, то получится следующая картина:

• В котел поступает вода (или другой теплоноситель).
• На внутреннюю обмотку подается электричество.
• Под напряжением нагревается ядро, а затем поверхность.
• Теплоноситель нагревается.

Самодельный индукционный котел, как правило, имеет простую конструкцию, поэтому редко выходит из строя. Благодаря вибрации, сопровождающей работу агрегата, исключается появление накипи, которая также является частой причиной поломок. Заводской прибор работает по тому же принципу:

Примеры оформления самодельных вариантов

Вариант №1 — Пластиковые трубы + сварочный инвертор

Обладая некоторыми познаниями в области физики и владея кусачками, элементарную индукционную модель можно собрать самостоятельно.

Для этого необходимо приобрести готовый сварочный инвертор, высокочастотный, с плавной регулировкой тока и мощностью 15 ампер, хотя для нагрева лучше выбрать более мощный аппарат. В качестве нагревательного элемента подойдет катанка из нержавеющей стали или просто кусок стальной проволоки. Длина сегментов около 50 мм, диаметр 7 мм.

Медную проволоку можно приобрести в магазине. Намотку из старых катушек лучше не использовать.

Корпус (основание индукционной катушки) будет одновременно частью трубопровода, поэтому для его изготовления подойдет пластиковая труба, обязательно с толстыми стенками, внутренний диаметр которой чуть меньше 50 мм.К корпусу присоединены два патрубка для подачи холодного и возврата нагретого теплоносителя.

Внутреннее пространство полностью заполнено кусками проволоки, обтянутой металлической сеткой с обоих концов, чтобы они не осыпались. Индукционная катушка изготавливается следующим образом: на готовую пластиковую трубу аккуратно наматывается эмалированный медный провод – около 90 витков.

Самодельное устройство должно быть подключено к сети. От установленного трубопровода вырезается участок трубы, а на его место ставится самодельный индукционный котел.Подключается к инвертору и запускается вода.

Котел индукционный размещается вместе с остальным оборудованием — в котельной

Важно отметить, что индукционные котлы отопления работают только при наличии теплоносителя в системе; без него пластиковый корпус расплавится.

Вариант №2 — конструкция трансформатора

Для изготовления данного агрегата потребуется сварочный аппарат, а также трансформатор (трехфазный) с возможностью крепления.

Необходимо сварить две трубы так, чтобы они выглядели бубликом в разрезе

Данная конструкция выполняет как проводящую, так и нагревательную функции. Затем обмотка наматывается непосредственно на корпус котла, чтобы он работал эффективнее, несмотря на малый вес и габариты. Схема нагрева теплоносителя стандартная: он получает тепловую энергию при контакте с обмоткой.

Как и более простая версия, сложная модель оснащена двумя патрубками — для входа холодного теплоносителя и выхода нагретого

Наличие защитного кожуха поможет исключить потери тепла.Вы также можете сделать саван самостоятельно.

Особенности установки и эксплуатации

Для установки индукционного агрегата подойдет система отопления закрытого типа, в состав которой входит насос, создающий принудительную циркуляцию воды в трубах. Обычный пластиковый трубопровод подойдет и для установки самодельного котла.

При монтаже соблюдайте безопасные расстояния до близлежащих предметов: до других устройств и стен — 300 мм и более, до пола и потолка — 800 мм и более.Возле выхода целесообразно разместить группу безопасности (манометр, клапан сброса воздуха).

Заземление – еще одно обязательное условие для установки индукционного котла.

Сделав индукционный котел своими руками, вы вскоре сможете увидеть результаты своего труда: он будет работать исправно долгое время, не уступая заводскому варианту. Сложный в производстве, но экономичный в использовании, не требует дополнительного обслуживания, главное соблюдать условия эксплуатации.

Закрытая система | | Теплый пол своими руками

Введение

Этот подход использует специальный источник тепла для лучистого пола. Жидкость в закрытой системе рециркулирует по полностью замкнутому контуру. Никакого подключения к бытовому водоснабжению нет. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя может использоваться антифриз вместо воды. Процентное содержание антифриза (пропиленгликоля) определяется типом источника тепла (нагреватель по требованию или резервуарный) и рекомендациями, указанными на контейнере с антифризом.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип требуемого источника топлива, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

Двухзонная закрытая система с блоком по требованию

Пример 3-х зонного компактного индивидуального дизайна

3 зоны закрытые с электроблоком

Одна зона закрытая (Radiant Ready A) Использование отопительного агрегата на жидком топливе

Закрытые системы часто используются во вторых или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если защита от замерзания является проблемой, хорошей идеей будет закрытая система с антифризом.

Минус два источника тепла. Все водонагреватели тратят тепловую энергию впустую, даже когда горелка выключена и устройство простаивает между циклами нагрева. Конечно, устройство, предназначенное для обогрева пола, теряет тепло только в зимние месяцы. Но резервные потери в течение шести месяцев каждого года могут накапливаться. Другим соображением является эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный.

Полезная информация:

Когда воздух выходит из системы, давление падает. Когда система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления. Если давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления. Мы рекомендуем пропиленгликоль (не автомобильный, этиленгликоль) антифриз.

Крышка воздухоотделителя закрывается, когда ее затягивают (по часовой стрелке), и открывается, когда крышка отвинчивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в крышке… Крышка воздухоотделителя может быть удалить, если хотите, но не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Испытание системы под давлением воздухом требует, чтобы эта крышка была закрыта, чтобы она не выпускала воздух, . .. так как это и есть ее цель. Самое главное, чтобы крышка была открыта на время работы системы.

Системный том:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубопроводе (2,7 галлона на 100 футов).7/8″ Pex …1,9 галлона на 100 футов 3/4″ pex… 1,3 галлона на 100 футов 1/2″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Компания Radiant Floor включает эту информацию в свой рабочий лист.

Определите, какой процент смеси антифриза с водой рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься.Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ, ПЕРЕД ЗАЛИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень хороший пример закрытой системы с 2 зонами, установленной владельцем дома.

Красивая закрытая шестизонная система Polaris

Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический котел (котел «Электро», показанный выше), может регулироваться термостатом так же, как обычный водонагреватель резервуарного типа, для подачи воды низкой температуры (120-135 градусов) на пол.Однако, если вы используете в качестве источника тепла обычный котел (вода 185 градусов), смесительный клапан обязателен. См. ниже.

Заполнение однозонной закрытой системы электрокотлом

Пример индивидуального вертикального дизайна

Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим наливным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

Закрытая система «Radiant Ready»

Схема закрытой системы «Radiant Ready»

Однозонная система с настенным петлевым коллектором (pex)

На фото выше наша однозонная закрытая система «Radiant Ready A/T» для использования с водонагревателем по требованию.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно подключенный контроллер, расширительный бак, воздухоотделитель, встроенные термометры, а также различные манометры и клапаны. Весь комплект подвергается испытаниям под давлением на отсутствие утечек, и всего четыре соединения под пайку могут соединить его с вашей системой.

Закрытая система Такаги

Этот клиент решил использовать канал Unistrut для монтажа своей «Закрытой» системы Radiant Ready вместо фанерной доски, входящей в комплект, но результат тот же — аккуратная, компактная, красивая установка своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система с нагревателем по требованию конфигурируется в соответствии со схемой ниже.

Поскольку большинство обычных котлов предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor строит то, что мы называем «разделенными» коллекторами для многозонных «закрытых» систем, в которых используется лучистое тепло пола в сочетании со стандартными плинтусными радиаторами, фанкойлами. , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

Смесительный клапан предварительно установлен в этом типе коллектора. Зоны плинтуса или чугунного радиатора, например, получают супергорячую воду прямо от источника тепла. Гораздо более прохладные зоны лучистого пола получают умеренную воду из «смесительного» порта смесительного клапана. Схема ниже иллюстрирует этот подход.

Раздельный коллектор на четыре зоны

Разделение на три зоны

Еще один пример нестандартного раздельного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» трубы подачи к смесительному клапану.Таким образом, более холодный возврат теплого пола может обеспечить идеальное охлаждение воды. Компания Radiant Floor может настроить зональный коллектор для любого применения. В этом случае одна ветвь с левой стороны коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана снабжают излучающую трубку котловой водой, температура которой была снижена до 125 градусов за счет обратной воды.

Радиант готов J

Для одной излучающей зоны, выходящей из существующего обычного котла, эта модель «Radiant Ready J» включает в себя смесительный клапан для снижения температуры котловой воды на 180 градусов до гораздо более низкого диапазона 120-135 градусов, что идеально подходит для напольных систем. .

Циркуляционный насос ALPHA

Несколько лет назад, когда компания Grundfos представила на рынке США революционную серию водяных циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что, во всяком случае, оценки Grundfos по экономии затрат являются консервативными. Теперь, четыре года спустя, стоимость насосов серии ALPHA резко снизилась, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших систем радиации, чтобы наши клиенты могли сэкономить 50-75% средств при эксплуатации своих насосов.

Системы больших объемов

Для очень больших излучающих систем требуется первичная/вторичная сантехника. Если вас интересуют мелкие детали этого подхода к сантехнике, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по запросу / Первичная / вторичная сантехника» на этом веб-сайте.Фото ниже иллюстрирует красивое практическое применение этого метода.





Использование наружного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают наружные дровяные котлы и используют их в сочетании с теплым полом. Обычно эти котлы через теплообменник подключаются к накопительному/резервному резервуару, который может взять на себя задачу нагрева воды, когда уставший от зимы домовладелец улетает на Карибы и становится не в состоянии бросить дрова в котел.

Если у вас есть открытый дровяной котел, и по какой-то причине вам нужно использовать антифриз в системе лучистого пола, следующая схема должна быть очень полезной.

Открытый дровяной котел с отдельным накопительным/резервным баком

Некоторые наружные дровяные котлы представляют собой либо многотопливные системы (т. е. они могут сжигать дрова и газ или мазут), либо они имеют встроенный змеевик теплообменника для подачи горячей воды для бытовых нужд. С этим типом котла не требуется отдельный накопительный/резервный бак, и теплый пол может работать непосредственно от котла.

Эта схема применима к вышеупомянутым типам наружных дровяных котлов. Только не забудьте закопать линии подачи и возврата от вашего котла ниже линии замерзания . Вот почему…

Обычно дровяной котел подключается к теплообменнику (см. рисунок выше). Как видите, это позволяет котлу нагревать бак с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «непрерывно активным» (т.е. всегда жарко). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. Преимущества постоянно активного контура теплообменника двояки:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и/или дорогостоящие земляные работы (очевидно, при постоянной циркуляции горячей воды в подаче и обратки, замерзание невозможно даже в траншее значительно выше линии промерзания), а

2) за счет постоянной циркуляции воды в котле исключается расслоение.Другими словами, без постоянного протока через котел вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода внизу остается намного прохладнее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может быть 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а остальные 50% может быть значительно круче.

По сути, это означает, что котел, рассчитанный на обеспечение X количества БТЕ теплопроизводительности, теперь обеспечивает значительно меньшую расчетную мощность.Потому что, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через котел, перемешивая более горячую и холодную воду, и вдруг 185-градусная вода становится 145-градусной водой. Это может иметь большое значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда прокладывайте трубы подачи и возврата ниже линии промерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла. А поскольку многие уличные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может находиться в холодной (хотя, по общему признанию, изолированной) траншее в течение длительного времени. Если эта траншея выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный котел на дровах или котел со встроенным теплообменником для ГВС. Линии к котлу и от него должны быть проложены ниже линии замерзания.

Многозональная закрытая (безнапорная/атмосферная) система с использованием наружного дровяного котла.

Многозонная закрытая (герметичная) система с бойлером.

Подключение EPK к зональному коллектору

На следующем чертеже показаны медные фитинги, необходимые для подключения различных размеров комплектов расширения и продувки к зональному коллектору . Эти фитинги и печатная копия этого чертежа включены в каждую закрытую систему и теплообменник .

Заполнение и продувка системы лучистого отопления – ответственный процесс! Когда воздух покидает систему, давление падает. Когда ваша система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему!

Ваш расширительный бачок предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,….Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления.

Например, если у вас есть три зоны, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если в зоне № 1 имеется несколько контуров трубопроводов, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, перекрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. .Когда контур № 1 Зоны № 1 будет продут, закройте контур № 1 и разомкните контур № 2. Повторите этот процесс для каждого канала в каждой зоне .

Если вы не используете домашнее давление (из шланга и т. д.), вы можете использовать перекачивающий насос, чтобы закачать жидкость в вашу систему.

Вам не нужно использовать антифриз, ведь система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или должны использовать антифриз, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в Источнике тепла (водонагреватель или бойлер).

Если вы используете антифриз в своей системе, мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов 7/8″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какой процент смеси антифриза с водой рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ ПЕРЕД НАЛИВАНИЕМ ЕГО В СИСТЕМУ»!

Перекачивающий насос Насос — Дренажный насос НЕ ДОЛЖЕН использоваться при обратной промывке агрегата, а также при заполнении и продувке закрытой системы, использующей смесь антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе.Фильтр и сетчатый фильтр системы становятся наиболее грязными при заполнении, продувке и запуске, так как примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную/пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Перейдите по этой ссылке, https://www.radiantcompany.com/details/fill/ и прокрутите половину страницы вниз для получения информации об очистке фильтра и сетчатого фильтра для вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по требованию, является (скорее всего) кипением жидкости при прохождении через теплообменник в водонагревателе. Это происходит из-за слишком медленного прохождения жидкости через устройство. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и/или сетчатый фильтр, неподходящий трубопровод, липкий, закупоренный обратный клапан или смесительный клапан, накопление минералов (результат жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя.Кульминацией любого,…(или) всего этого может стать шумный отопительный агрегат!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,…. . вы можете снять его, так как он просто «отщелкивается» от черной крышки, это снизит давление напора и свести к минимуму любую возможность вышеупомянутого. Встроенный фильтр должен оставаться в системе.

Триумф простоты  (или Как спасти неисправную закрытую систему)

Однажды нам позвонил подрядчик HVAC, DC Cheek Heating and Cooling, из Камминга, Джорджия.Будучи компанией, приверженной честности и качеству, они приняли вызов по преобразованию существующего шоу ужасов сантехнических деталей (чья-то ошибочная версия «закрытой/теплообменной системы») в «Открытую систему» ​​компании Radiant Floor, используя Takagi. , водонагреватель по запросу. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла своими руками

Давайте будем честными. В английском языке не хватает слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если парням из Cheek’s Heating повезло, они не кусали их, когда они к нему прикасались.

Тот самый проект после установки дизайна от нас!

К счастью, для описания этой сменной системы требуется несколько слов — простая и элегантная. В руках искусных профессионалов, таких как DC Cheek Heating and Cooling, не говоря уже о самодельщиках, работающих в собственных домах, системы обогрева компании Radiant Floor Company становятся искусством.

Центральное отопление и котлы Консультации по ремонту и техническому обслуживанию

Главная > Поиск проектов «Сделай сам» по типу торговли > Полное руководство по домашнему центральному отоплению, котлам и элементам общего отопления, которые можно найти в доме

Этот раздел содержит ссылки на все наши проекты по общему отоплению , Центральное отопление и котлы Проекты «сделай сам» и учебные пособия, посвященные таким темам, как воздушные замки в трубопроводах, различные типы систем отопления в доме, способы слива и диагностика неисправностей в системах отопления, использование медных труб, а также диагностика и устранение проблем с радиаторами. Просмотрите приведенный ниже список и нажмите на выбранную ссылку, чтобы просмотреть информацию о проекте.

Список Grid View

• Системы центрального отопления — проекты и руководства «Сделай сам» по системам центрального отопления, котлам, газовой безопасности, сливу и промывке систем центрального отопления и устранению неисправностей помощь, советы и информация по изоляции полостей, защите от сквозняков, изоляции перекрытий и смежным темам

  ---

• Системы управления отоплением и зонированием — проекты «сделай сам», охватывающие системы управления отоплением и зональным управлением отоплением, включая термостаты, ТРВ и беспроводные системы управления зонами

  ---

• Системы горячего водоснабжения — Вода, водопроводные трубы и системы водоснабжения Сделай сам, как проектировать, помощь, советы и информация по системам холодного водоснабжения, системам горячего водоснабжения, отходам и смежным темам

  ---

• Открытый огонь, дровяные печи и твердое топливо — Проекты DIY охватывающий все аспекты каминов, включая чистку ремонт и техническое обслуживание, восстановление каминов, установка дровяных печей и разводка камина

  ---

В наши дни не так много домов, где нет центрального отопления, но существует множество вариантов типа отопления, которое вы можете иметь. Котлы центрального отопления могут работать на газе, жидком топливе и даже на сжиженном нефтяном газе (газ низкого давления). В некоторых домах есть твердотопливные горелки, такие как Agas, и дровяные печи.

Электрическое отопление пола можно установить поверх стяжки пола

В этом разделе рассматриваются все виды отопления и напольного отопления, а также в качестве диагностического раздела, где вы можете определить, в чем проблема, если что-то пойдет не так. Вы даже можете узнать, как заменить насос центрального отопления.

Существует два типа напольного отопления.В одном горячая вода подается по водопроводным трубам, проложенным под вашим полом, а в другом электрические кабели действуют как своего рода защищенный нагревательный элемент. Конструкция пола будет варьироваться в зависимости от типа напольного отопления, которое вы используете, и во многих случаях ваш выбор ограничен, так как ваш пол уже установлен.

Бойлеры и радиаторы сильно различаются. Конденсационные котлы считаются наиболее эффективным типом котлов, и теперь любая замена котла должна производиться на конденсационный котел, чтобы гарантировать, что большая часть произведенного тепла будет использована без потерь.

Радиаторы бывают однопанельными и двухпанельными, которые либо излучают тепло, либо переносят его за счет конвекции. Если сзади вашего радиатора установлены стальные ребра, это конвекционный радиатор, и при условии, что он установлен в правильном месте, он более эффективен, чем радиатор, излучающий тепло. Подробнее об этом на страницах внутри.

Полотенцесушители для ванных комнат могут нагреваться, вентиляторы с теплым воздухом обеспечивают мгновенный нагрев, масляные радиаторы мобильны, как и некоторые газовые и электрические камины.Отопление сегодня связано с энергоэффективностью, и производимое тепло стоит очень дорого, если ваша изоляция неэффективна. На следующих страницах вы познакомитесь с различными доступными типами обогрева и лучшими из них для любых данных обстоятельств.

принцип работы и устройство своими руками. Индукционный нагрев, мухи и пирожки

В условиях современных рыночных отношений цены на продукты питания и товары растут достаточно быстро и регулярно. Все дорожает, в том числе и энергия. Собственники жилых домов и помещений вынуждены искать выгодные варианты без потери качества теплоносителя. Одним из таких способов является индукционный котел своими руками. Принцип работы такого оборудования основан на простейшем и понятном принципе электромагнитной индукции. Чтобы понять, как это работает, можно представить себе толстый провод, по которому течет ток. Вокруг этого провода создается электромагнитное поле.Направляя преобразованную энергию на металлическую пластину, можно получить поверхность, рассеивающую тепло.

Главное преимущество индукционного котла в том, что его легко сделать своими руками, даже не имея соответствующего физтех образования. Достаточно понять принцип его работы и собрать все необходимые материалы. Какие из них в нашей статье.

Устройство

Принцип работы самодельного котла не отличается от промышленного.Это конструкция, состоящая из отопительного контура и трубы с обмоткой и размещенным внутри стальным сердечником. Цепь должна быть изготовлена ​​из ферромагнетика, то есть из материала, который не притягивается и не реагирует на стальной сердечник. Генерируемое электромагнитное поле нагревает цепь и выделяется тепло.

Учитывая, что в данной конструкции именно катушка выполняет роль генератора, эффективность ее работы может изменяться количеством витков обмотки и видом материала, из которого она изготовлена.

Сегодня индукционные котлы называют едва ли не самым эффективным и экономичным способом обогрева больших и маленьких помещений. Так ли это, поможет понять видеорепортаж, где обсуждаются самые известные тезисы об индукционных котлах.

Прежде чем приступить к сборке своими руками, следует детально разобраться, какие элементы входят в его состав и по какому принципу они работают.

Работа змеевика с обмоткой во многом идентична работе трубчатого электронагревателя (ТЭН), также преобразующего электрическую энергию в тепловую.

Простейший тип индукционных котлов реализует принцип электрического индуктора, когда поступающее электричество преобразуется в электромагнитное поле.

Для этого используется 2 вида обмотки, первичная и вторичная.

Первичная обмотка (контур) необходима для образования вихревого тока от поступающего электричества. Магнитное поле от вихревого потока передается на вторичную обмотку, которая уже выполняет роль основного нагревательного элемента котла.Именно от вторичной обмотки тепло передается ферромагнетику и нагревает, соответственно, теплоноситель.

Схема

Основным элементом оборудования является корпус, и именно по его форме можно определить котел перед вами самодельный или промышленный. Последняя всегда выполняется по принципу цилиндрической намотки, что рационально в условиях конвейера. Самодельная обмотка традиционно выполняется в виде тора (тороида) – ш-образных витков, закрепленных на сердечнике.Этот способ более рациональный, так как позволяет уменьшить массу и габариты готовой конструкции, но при этом повысить эффективность.

В состав корпуса ИК входят следующие обязательные элементы:

сердечник

• ;
• внешний контур;
электроизоляционный материал
• ;
• теплоизоляционный слой.

В самодельных котлах объем передаваемой тепловой энергии приближается к 97%, что действительно является одним из самых эффективных способов отопления.

Преимущества таких котлов

1. Максимальная простота конструкции обеспечивает ее длительную эксплуатацию — минимальный срок 15 лет.
2. Отсутствует механический износ как всего котла, так и составляющих его элементов. Динамических деталей здесь нет, поэтому износ в принципе невозможен.
3. Обмотка из медного провода имеет минимальный запас прочности 25 лет. А в индукционных котлах, где витки не соприкасаются друг с другом, этот потенциал еще больше.
4. Единственной потенциально опасной частью является ядро, которое со временем постепенно разрушается, но этот процесс продолжается уже несколько десятков лет.
5. В котлах промышленных типов гарантийный срок распространяется только на транзисторы, обеспечивающие электроэнергию. Заявленный срок 10 лет, хотя в реальности даже через 30 лет транзисторы работали без нареканий.

Индукционные котлы не идут ни в какое сравнение ни с какими другими электрическими аналогами, а тем более выигрывают в сравнении с ТЭНами.

Если оценивать преимущества по отношению к обычным котлам, работающим на твердом, жидком или газообразном топливе, то можно выделить следующие:

• теплоноситель дважды нагревается за счет тепла, подводимого от первого и второго контуров;
• за счет двойной работы контуров время нагрева сокращается вдвое;
• минимальный инерционный уровень;
• нет накипи на стенах из-за закрытого водоворота;
• не требует регулярного технического обслуживания и обслуживания.

Как сделать самому

Необходимые материалы:

• отрезков стальной проволоки Ø 7мм, длиной 50-70мм;
медная проволока
• Ø 5-7мм;
• труба толщиной стенки 3-5 мм;
металлическая сетка
• ;
• переходники для обвязки котла.

Кроме того, вам потребуются инструменты (плоскогубцы, струбцина и т. д.) и инверторная сварка.

Для корпуса котла нужна пластиковая труба с толщиной стенки 3-5 мм и диаметром 50 мм.

Для того, чтобы можно было определить все необходимые характеристики индукционного котла, воспользуйтесь схемой:

Производственный процесс

Разрежьте стальную проволоку на большое количество кусков — они будут размещены в корпусе котла для увеличения площади теплообмена. Для этого корпус должен быть плотно закрыт с обеих сторон.

Приварить переходник на приемную трубу инверторной сваркой, насадить переходник на подводящую трубу, по которой теплоноситель выходит на резьбовое соединение.

Для изготовления индукционной катушки своими руками вам понадобится медный провод. Накрутите его на пластиковую трубу, сделав между планками равное расстояние. Количество витков варьируется от 90 до 100, и чем их больше, тем выше КПД котла.

Индукционная катушка должна быть подключена к высокочастотному инвертору. Изготовленную конструкцию можно установить в любой точке трубопровода, при этом нет необходимости монтировать отдельную систему или делать дополнительные ответвления труб

После того, как вы собрали всю конструкцию, необходимо утеплить открытые участки катушки, чтобы ее эксплуатация была абсолютно безопасной для окружающих.

Для того, чтобы разобраться, как именно собрать индукционный котел своими руками и что за этим следует, посмотрите видео:

Преимущества индукционных котлов неоспоримы — тихая работа, максимально возможный КПД 97%, низкое энергопотребление, длительный срок службы, исчисляемый десятками лет и многое другое. Средняя цена бытового котла промышленного производства составляет 20-25 тысяч рублей, что окупается уже в первые 3-5 лет эксплуатации. Сделать индукционный котел своими руками несложно, хотя потребуется некоторое время и определенные материалы. Если вы все еще думаете над изготовлением или покупкой, изначально обратитесь к специалистам, которые подскажут, возможна ли установка такого котла в вашу систему.

В процессе планирования установки системы отопления в загородном доме или в загородном доме многие пытаются решить проблему чрезмерных затрат на электроэнергию путем установки индукционного котла отопления. Помимо энергосбережения, его устройство таково, что позволяет обойтись без вредных выбросов в окружающую среду и не представляет никакой опасности при использовании.Важным аргументом в его пользу является возможность самостоятельного оформления. В этой статье рассмотрим, что такое индукционный котел отопления: все о принципе работы + 2 варианта устройства своими руками. Кроме того, для нас станут очевидны его преимущества перед обычными электрическими котлами и газовыми агрегатами.

Устройство индукционных котлов

В основу внутренней конструкции такого котла входит индуктор (трансформатор). Обычные бытовые индукционные котлы немного отличаются от аналогичных промышленных котлов с цилиндрической системой обмотки. В компактных котлах бытового назначения применяется тороидальная медная обмотка.

Внешний корпус агрегата выполнен из окрашенного металла, далее идет толстый слой тепло- и электроизоляции, внутри которого находится двухстенный сердечник. Он изготовлен из специальной ферромагнитной стали и имеет толщину стенки не менее 10 мм. Тороидальная обмотка, намотанная на сердечник, является первичной обмоткой.Именно в нем энергия электрического поля преобразуется в магнитное поле, которое создает вихревые токи. Их энергия уже передается вторичной обмотке. В роли вторичной обмотки выступает тело контура, которое под действием этой энергии выделяет большое количество тепла, которое передается теплоносителю. Тороидальная намотка позволяет создавать агрегаты с небольшим весом и габаритами.

Принцип работы индукционных котлов

В стандартную комплектацию обычно входит сам котел, совершенно необходимый полупроводниковый преобразователь, называемый инвертором, автоматические выключатели, электронный термостат. Сам датчик температуры находится внутри барабана котла.

Работа индукционных котлов основана на принципе электромагнитной индукции. Суть его в том, что электричество, потребляемое из сети, создает электромагнитное поле. Теплоноситель подается внутрь котла по водопроводной трубе, приваренной снизу. Переменный ток частотой 20 кГц подается на котел через инвертор. При включении этого устройства через тороидальную обмотку котла протекает ток.При этом стальной сердечник нагревается до температуры 750 градусов всего за 7 минут.

Вырабатываемое тепло передается теплоносителю, циркулирующему внутри контура. Быстрый нагрев жидкости создает конвекционные потоки. Это означает, что нагретый теплоноситель сильно расширяется и устремляется вверх по конструкции котла и далее в саму систему отопления. Зачастую этого достаточно, чтобы состоялась полноценная работа бытового котла при средней длине отопительного контура.Этот способ позволяет быстро прогреть всю систему, но для лучшей циркуляции нужно дополнительно установить обычный циркуляционный насос.

Благодаря применению принципа магнитной индукции нагрев теплоносителя в таких котлах происходит значительно быстрее, чем в агрегатах с ТЭНами, а потери тепла минимальны. На керне практически не появляется накипь, какой бы жесткой и меловой ни была вода.

Это связано с тем, что вихревые токи заставляют сердечник вибрировать, предотвращая образование накипи.При этом пузырьки, кипящие у его тела, очищают поверхность ядра. Благодаря герметичности всей системы теплоноситель забирает максимальное (98%) количество выделяемого тепла. Таким образом, эти параметры значительно повышают КПД котла, что положительно сказывается на его экономичности и сроке службы.

Плюсы и минусы индукционных котлов

Индукционные котлы имеют ряд безусловных преимуществ перед обычными котлами с ТЭНами:

• Стабильные показатели КПД до 99% практически на весь срок службы.
• Отсутствие нагревательных элементов, что значительно продлевает срок службы устройства.
• Отсутствие подвижных элементов, что полностью исключает механический износ и необходимость замены комплектующих.
• Отсутствие разъемных внутренних соединений предотвращает утечку.
• Полная готовность к работе даже при постоянном токе или низком напряжении в сети.
• Очень быстрый нагрев до необходимой температуры теплоносителя (5 — 7 мин).
• Достаточно высокая степень электро- и пожаробезопасности, соответствующая II классу за счет использования сердечника, непосредственно не связанного с индуктором.
• Нет необходимости устанавливать дымоход и выделять отдельное помещение для котла. Для установки этой системы нет необходимости привлекать высококвалифицированных специалистов.
• Стандартный срок службы прибора до 25 лет и более. Это напрямую зависит от герметичности герметизированного наружного шва и от большой толщины металлических труб для сердечника. Он не нуждается ни в каких работах по техническому обслуживанию в течение всего периода эксплуатации.
• Котел может использовать все доступные теплоносители: масло, воду, антифриз, этиленгликоль без какой-либо предварительной подготовки.
• Менять выработку СОЖ можно только один раз в 10 лет.
• Хорошая защита от перегрева и различных аварий, бесшумность при работе.
• Котлы оснащены электронными автоматизированными системами управления.
• Внутри контура нет накипи.
• Возможность подключения котла к любым системам отопления закрытого типа.
• Минимально возможный нагрев охлаждающей жидкости 35°С.

Но индукционные котлы имеют недостатки, как перед другими отопительными приборами, так и по отдельным специфическим параметрам.

• Такие котлы можно подключать только к замкнутому контуру отопления, очень часто с принудительной циркуляцией теплоносителя
• Довольно большой вес котла при достаточно небольших размерах. Вес котла мощностью 2,5 кВт не менее 23 кг при общей высоте 45 см и диаметре 12 см.
• Цена выше, чем у других котлов, что связано с наличием дорогостоящей детали — инвертора.
• Радиопомехи, создаваемые на расстоянии нескольких метров от котла в длинноволновом, средневолновом и даже УКВ диапазонах. На организм человека они не действуют, но хорошо ощущаются домашними животными и электронной техникой.

Установка индукционного котла и системы управления им

Установка таких котлов возможна только в закрытой системе отопления. Для этого необходим расширительный бачок экспансомата и насос для принудительной циркуляции теплоносителя.

По инструкции индукционный котел располагают строго вертикально. После этого обратка отопительного контура соединяется с нижним патрубком ввода.Выход находится в верхней части устройства (сбоку или сверху). На него закручивается подводящий трубопровод.

Вес устанавливаемого котла достаточно серьезный, поэтому особое внимание следует уделить креплениям. Они должны быть очень надежными, с учетом того, что при эксплуатации котла его вес будет значительно увеличиваться из-за попадания теплоносителя внутрь. Боковое расстояние от котла до окружающих предметов и стен 300 мм. Расстояние до пола и потолка – 800 мм и не менее. Важным и обязательным условием установки таких котлов является их заземление. С ним можно использовать как металлические, так и металлопластиковые трубы.

Рядом с выпускным патрубком встраивается группа предохранительных устройств: взрывной клапан, манометр, воздухоотводчик. Расширительный бачок устанавливается на удобном участке обратки системы. Запорная арматура в основном устанавливается после предохранительной группы.

Монтаж всей системы управления, а также самого котла должен производиться в соответствии с действующими нормами и правилами ПУЭ, схемами и условиями, содержащимися в техническом паспорте, входящем в комплект.

Примеры самодельных конструкций

Если вы не собираетесь использовать индукционный котел для основного отопления в частном доме, а хотите оборудовать им дачу или гараж, то можно попробовать сконструировать его самостоятельно. Есть два варианта, как это сделать.

Первый вариант

Для его реализации вам понадобятся отрезки пластиковых труб и сварочный инвертор. Имея базовые знания в области физики и умея пользоваться кусачками, вы сможете самостоятельно изготовить элементарную индукционную модель.Для этого необходимо приобрести уже созданный высокочастотный сварочный инвертор с плавной регулировкой силы тока до 15 ампер и даже выше. Для обогрева большой площади лучше выбрать гораздо более мощный прибор. Также вам понадобится катанка из нержавеющей стали или обычные куски стальной проволоки. Это необходимо для выполнения роли нагревательного элемента. Их длина около 50 мм, диаметр 7 мм.

Важным компонентом является медная проволока, которую без проблем можно приобрести в любом тематическом магазине.Не используйте обмотку из старых катушек. Корпус, являющийся основой индукционной катушки, также является частью трубопровода, поэтому его можно изготовить из пластиковой трубы с толстыми стенками. Его внутренний диаметр должен быть 50 мм. К этому корпусу присоединены две отводящие трубы для подачи холодного и возврата горячего теплоносителя. Все внутреннее пространство корпуса нужно полностью заполнить кусками проволоки и закрыть металлической сеткой, чтобы они не высыпались.

Индукционная катушка изготавливается следующим образом: медный провод, покрытый эмалью, постепенно наматывается на заранее подготовленную пластиковую трубу.Это займет около 90 оборотов. Полученное самодельное устройство необходимо подключить к трубопроводной сети. От трубопровода вырезается небольшой участок трубы, а вместо него устанавливается самодельный индукционный котел. Он подключается через инвертор и вода просто запускается.

Второй вариант

Этот вариант предусматривает использование трехфазного трансформатора с возможностью и фиксацией. Кроме того, вам также понадобится сварочный аппарат. Для изготовления устройства нужно сварить две трубы таким образом, чтобы в сечении они были похожи на бублик.Данная конструкция выполняет как токопроводящую, так и нагревательную функции. Затем обмотка наматывается непосредственно на корпус котла, чтобы он работал более эффективно, несмотря на малый вес и размеры. Здесь используется стандартная схема нагрева теплоносителя: он получает большое количество тепловой энергии при контакте с обмоткой.

Схема изготовления такой конструкции несколько сложнее, чем в первом варианте. Котел оборудован двумя патрубками, как для входа холодного теплоносителя, так и для выхода нагретого.Если придумать и самостоятельно соорудить защитный кожух, можно минимизировать потери тепла.

Особенности самостоятельного монтажа и эксплуатации самодельных котлов

Как и в случае с котлами заводского изготовления, для установки самодельной индукционной установки может подойти только система отопления закрытого типа. В его состав должен входить центробежный насос, создающий постоянную циркуляцию теплоносителя внутри системы отопления. Распространенные сегодня пластиковые трубопроводы как нельзя лучше подходят для установки самодельного индукционного котла.При этом должны полностью соблюдаться все правила, касающиеся установки магазинных котлов. Если вы установите на систему органы управления и предохранительные устройства, то ваша самодельная установка не будет уступать заводским аналогам.

Хотя сделать такое устройство достаточно сложно, и без «прямых рук» за это дело лучше не браться, управлять им одно удовольствие. Ведь вместе с простотой использования мы получаем еще и серьезную экономию электроэнергии.

Процесс обогрева дома, пожалуй, один из важнейших для любого человека.При строительстве дома, капитальном ремонте, обновлении трубопровода очень важно точно определить источник отопления. Если домовладелец проживает в газифицированном районе, то лишних вопросов с выбором отопительного котла не возникнет. Газовый прибор – оптимальное решение по соотношению качества и стоимости.

Сложнее будет тем людям, у которых жилищная застройка расположена в местах, удаленных от газопроводов, а закупка баллонов носит непостоянный характер.В такой ситуации логично обратить внимание на электрический индукционный котел. Отзывы пользователей и мнение независимых экспертов окажут нам неоценимую услугу в изучении и выборе устройства.

Первое знакомство с теплогенератором

Исходя из названия становится понятно, что его работа основана на принципе электромагнитной индукции. В чем его суть? Попробуем пропустить ток через катушку из толстой проволоки. Вокруг устройства немедленно создается сильное электромагнитное поле.Если внутрь поместить ферромагнетик (привлекательный металл), он очень быстро нагреется.

Простейший нагреватель представляет собой проволочную катушку с диэлектрической трубкой, внутри которой находится стальной стержень. Запитав устройство от электрической сети, мы получим нагрев сердечника. Остается только подключить получившийся змеевик к теплотрассе и получится примитивная система отопления.

Другими словами, электрическая энергия создает электромагнитное поле, волны которого нагревают металлическую основу.А от него высокая температура передается теплоносителю (воде или антифризу). Интенсивный нагрев жидкости создает конвекционные потоки. Их мощности достаточно для эффективной работы небольшого отопительного контура. В системах с длинными трубопроводами рекомендуется устанавливать циркуляционный насос.

Внутреннее устройство

Конструктивно индукционный нагрев представляет собой трансформатор, заключенный в сварной металлический корпус. Под кожухом находится теплоизоляционный слой. Катушка расположена в отдельном отсеке, герметично изолированном от рабочего пространства.Такое размещение безопасно, поскольку полностью исключает контакт с теплоносителем. Сердечник состоит из тонких стальных трубок с тороидальной обмоткой.

Обратите внимание, индукционный варочный котел принципиально не отличается от традиционных теплогенераторов, оснащенных ТЭНами. Его конструктивные особенности обеспечивают бесперебойную, высокоэффективную работу системы отопления в течение очень длительного периода времени.

Длительная работа системы отопления обеспечивается конструктивной особенностью, отличающей индукционный котел. Отзывы пользователей свидетельствуют о том, что такие агрегаты одинаково эффективно работают на любой текущей частоте. То есть устройства могут питаться не только от бытовой электросети, но и от высокочастотных преобразователей. Встроенные датчики способны реагировать на перепады напряжения и следить за показателями нагрева.

Котлы индукционные отопительные: отзывы и жалобы

Отсутствие информации об устройстве и принципах работы теплогенераторов порождает много вопросов. Проконсультировавшись в специализированном магазине, можно иногда услышать исключительно положительные характеристики, которыми награждаются индукционные нагревательные котлы.Отзывы торговых менеджеров часто бывают лукавыми, ведь идеальных устройств на свете не бывает.

Намеренно забывая об имеющихся недостатках, продавцы могут ввести в заблуждение потенциальных покупателей. Чтобы объективно разобраться в ситуации, рассмотрим самые распространенные высказывания.

Ключевые моменты

Инновационные разработки

На самом деле электромагнитную индукцию как физическое явление открыл ученый Майкл Фарадей еще в 19 веке. А печи на основе индукционных плит уже давно используются для выплавки стали. То есть никаких новых технологий не изобретено, а современные котлы работают над давно известным открытием.

Выгодное приобретение

Мы уверены, что индукционный котел позволяет экономить до 30% электроэнергии. Отзывы авторитетных специалистов выражают неполное согласие с этим тезисом.

Во-первых, любое отопительное устройство преобразует всю поступающую электрическую энергию в тепловую.При этом КПД не обязательно будет высоким, поскольку рассеивание нагретых воздушных потоков может происходить неравномерно.

Во-вторых, скорость нагрева теплоносителя зависит от эффективной работы отопительного прибора. Как бы нам этого ни хотелось, но факты подтверждают большое количество электроэнергии, потребляемой индукционным котлом отопления. Отзывы любого человека, даже немного знакомого с законами физики, соглашаются с очевидным фактом: для получения одного киловатта тепла необходимо затратить столько же электроэнергии.

В-третьих, часть вырабатываемого тепла теряется. Справедливости ради стоит отметить, что она до сих пор остается в доме, а не залетает в дымоход.

Таким образом, высокую эффективность устройства можно считать несколько относительной.

Долговечность

Мы уверены, что индукционные индукторы способны бесперебойно работать от тридцати до сорока лет. И что надежность приборов намного выше, чем у других типов электрокотлов.Разберем это утверждение подробнее.

Во-первых, индукционные приборы не подвержены механическому износу. В них нет движущихся частей, поэтому ломаться просто нечему.

Во-вторых, медная обмотка катушки способна прослужить долго. Даже повреждение изоляции не повлияет на его работоспособность.

В-третьих, стальной сердечник, несмотря на достаточную толщину (около 7 мм) и прочность основного материала, тем не менее постепенно разрушается. Постоянная смена нагрева охлаждением существенно влияет на прочность стержня. Но негативный процесс слишком растянут во времени, поэтому до полного отказа активной зоны может пройти не один год.

В-четвертых, качество транзисторов влияет на продолжительность и надежность работы ТЭНа. От них зависит, как долго прослужат индукционные котлы без нареканий. Отзывы благодарных владельцев подтверждают факт десятилетней гарантии. На практике были случаи, когда теплогенераторы работали без сбоев более тридцати лет.

Перечисленные аргументы единодушно признают реальную долговечность индукционных котлов.Особенно убедительно это преимущество выглядит на фоне ТЭНов, у которых требуется замена внутренних деталей через несколько лет эксплуатации. Нередки случаи, когда нагревательные элементы даже не достигают конца своего срока службы.

Неизменность параметров работы

Печи на ТЭНах постепенно теряют мощность из-за образования накипи на ТЭНах. В этом индукционные котлы отопления от них существенно отличаются: технические характеристики здесь остаются неизменными на протяжении многих лет эксплуатации. Попробуем разобраться, так ли верно это утверждение.

Большое влияние накипи на снижение мощности в котлах с ТЭНами несколько преувеличено. Дело в том, что известковый налет не обладает высоким уровнем теплоизоляции. Кроме того, в замкнутом водонагревательном кольце невозможно образование крупномасштабного слоя накипи.

В индукционных приборах полностью исключается налипание. Даже если ядро ​​будет контактировать с теплоносителем, оно все равно не зарастет известковым налетом.Отложения просто физически не могут удерживаться на поверхности стержня из-за его постоянной вибрации под действием электромагнитного поля. Кроме того, на горячем сердечнике постоянно образуются пузырьки воды, губительно воздействующие на любую накипь.

Таким образом, утверждение о неизменности технических характеристик у индукционных приборов полностью верно. А что касается котлов отопления, то здесь тезис не совсем верен.

Бесшумная работа

Продавцы уверяют нас, что индукционные приборы не издают никаких звуков при включении. Это действительно так?

В электронагревателях нет звуковых колебаний. Незначительный уровень шума могут создавать дополнительные устройства – циркуляционные насосы. Современный рынок предлагает большой выбор устройств принудительного действия, среди которых можно найти и совершенно бесшумные. Так что заявления продавцов можно считать справедливыми.

Компактность

Небольшой кусок трубы с намотанной проволокой — так выглядит индукционный котел.Отзывы владельцев отопительного прибора подтверждают возможность размещения прибора в любом помещении.

Безопасность

С тем, что теплогенератор абсолютно безопасен, спорить не стоит. В случае утечки теплоносителя нагрев активной зоны все равно будет продолжаться. Если не выключать прибор, то он очень быстро расплавится. Для того, чтобы исключить такие ситуации, нужно при установке позаботиться о дополнительном устройстве, автоматически отключающем систему при непредвиденных обстоятельствах. Совершенно очевидно, что безопасность всех электрокотлов находится на одном уровне.

Можно ли сделать индукционный котел отопления своими руками

Необходимость получить недорогой и эффективный обогрев дома с минимальными затратами на обустройство системы отопления побуждает многих потребителей задуматься об изготовлении оборудования своими руками. Внимательно ознакомившись с принципами работы и конструкции устройства, можно собрать самодельный индукционный котел отопления. Главным помощником в деле будет схематическое изображение трубопровода отопления, которое необходимо постоянно держать возле себя, проверяя и уточняя монтаж на нем.

Для дома вам не нужен мощный прибор. Итак, для обогрева помещения площадью 100 квадратных метров достаточно сделать котел мощностью 10 кВт. Он способен обеспечить помещения температурой 20 градусов. Для самодельного котла можно приобрести электронный программатор режимов работы. С его помощью можно планировать работу индукционного аппарата на неделю вперед. Также есть возможность управлять температурным режимом на расстоянии.

С чего начать

Приступая к работе, вам необходимо подготовить необходимые материалы и подходящие инструменты.Для удобства изготовления целесообразно подготовить аппарат для сварки инверторного типа. С его помощью будут соединяться швы в корпусе генератора и крепиться трубопроводы. Также в устройстве контура отопления необходим высокочастотный преобразователь (инвертор).

Из материалов могут понадобиться:

• отрезки проволоки или катанки из нержавеющей стали длиной 50 мм и диаметром около 7 мм — материал для нагрева в магнитном поле;
• отрезок толстостенной пластиковой трубы с внутренним диаметром до 50 мм — основа для корпуса котла;
• провод медный эмалированный — основной нагревательный элемент;
• переходники — крепеж соединительный;
• металлическая сетка — барьер между катушкой и стенками корпуса.

Подготовив все необходимое, приступаем к изготовлению индукционного котла отопления своими руками.

Монтаж простой схемы

Для повышения безопасности самодельного теплогенератора целесообразно утеплить открытые участки змеевика. При выборе материала для защиты медного провода нужно учитывать его электро- и теплопроводность.

Рассматриваемая схема индукционного котла, сделанного своими руками, обходится производителю недорого и позволяет значительно увеличить скорость нагрева воды в системе отопления.К недостаткам можно отнести небольшие размеры оборудования и невзрачный внешний вид.

Второй вариант установки котла

Можно попробовать сделать ТЭН повышенной мощности. Его устройство обойдется немного дороже первого варианта, но впоследствии все затраты полностью окупятся отменным качеством и высокой эффективностью.

Конструкция сложной модели представляет собой сварное соединение двух труб в виде бублика. Полученная деталь будет одновременно служить и сердцевиной, и нагревательным элементом.Медная обмотка непосредственно на корпусе котла обеспечивает высокий уровень производительности при сохранении компактности и малого веса устройства. Входной и выходной патрубки приварены непосредственно к индуктору. Таким образом, нагрев воды будет происходить в результате контакта теплоносителя с медной обмоткой.

Особенности, которые необходимо учитывать при установке котла.

• Такой индукционный прибор можно интегрировать только в замкнутый контур отопления, работающий на принудительной циркуляции теплоносителя.
• В трубопроводной системе следует использовать только пластиковые материалы.
• Индукционный прибор должен располагаться в помещении так, чтобы расстояние от него до ближайших стен и предметов было не менее 300 мм. Котел должен располагаться на расстоянии 800-1000 мм от пола и потолка.

Трудоемкий процесс монтажа индукционного контура в конечном итоге выльется в качественное отопление дома. Самодельный отопительный прибор прослужит вам не менее двух десятков лет, не доставляя никаких забот.

Индукционный котел САВ — известная марка промышленного аппарата

Одной из разновидностей заводских приборов можно считать индукционный отопительный котел САВ. Печь представляет собой систему трубопроводов со встроенным индуктором. Производитель теплогенераторов – волгоградская научно-исследовательская компания «Велебит».

Термогенераторы САВ успешно применяются в нескольких типах систем:

• автономное отопление;
• комбинированная схема;
• резервное отопление;
• горячее водоснабжение;
• поддержание заданного температурного режима технологических процессов в проточных и камерных реакторах.

Примечательно, что индукционный отопительный котел САВ показывает высокую эффективность в дистанционно управляемых автоматизированных системах теплоснабжения. Налажен промышленный выпуск электроустановок трех классов с диапазонами мощностей: 2,5-10 кВт, 15-60 кВт, 100-150 кВт.

Теплогенераторы типа ВИН

Котел отопительный индукционный вихревой (ВИН) предназначен для отопления и горячего водоснабжения частных жилых домов, загородных домов, коммерческих и общественных объектов. В зависимости от значения мощности выпускаются нагреватели двух типов: однофазные и трехфазные. Более мощные модели могут с успехом применяться в устройствах для системы отопления промышленных предприятий.

Подведем итоги

Индукционные отопительные котлы в Украине начали использовать в конце восьмидесятых годов прошлого века на промышленных предприятиях. Разработка бытовых вариантов началась примерно в середине девяностых годов. За последние десятилетия электрические обогреватели много раз менялись, модернизировались и совершенствовались.

На сегодняшний день индукционные приборы составляют достойную конкуренцию газовым и ТЭНовым котлам. Торговая сеть предлагает множество моделей, отличающихся техническими параметрами и стоимостью. Цена на бытовую технику начинается от 25 тысяч рублей. стоят значительно дороже — свыше 100 тысяч. Изготовление термогенераторного аппарата своими руками позволит значительно сократить расходы на обустройство отопления дома.

Индукционный котел отопления своими руками – это выгодный вариант, который поможет экономно отапливать частный дом, квартиру или нежилое помещение.

Такие устройства имеют высокую производительность и простую конструкцию. Принцип работы этой системы основан на индукционном электричестве.

Достоинствами нагревательного устройства являются входящие в состав элементы, которые способны выдерживать большие нагрузки. Риски скорой поломки котла отопления минимальны. … А также в проекте рассматриваемого устройства отсутствуют разъемные соединения, что гарантирует отсутствие протечек.Котел отопления, сделанный своими руками, работает бесшумно, что дает возможность установить его в удобном месте.

Устройство индукционного котла для отопления частного дома

Оборудование предназначено для преобразования электроэнергии в тепловую энергию с помощью аппарата.

Индукционные блоки способны быстро повышать температуру теплоносителя , в отличие от нагревательных элементов. Важной частью устройства является трансформатор (индуктор), который состоит из двух видов обмотки.

Внутри образуется ток, который имеет вихревой тип, затем энергия подводится к короткозамкнутому контуру, который одновременно служит телом. При этом на вторичную обмотку поступает достаточное количество энергии, которая моментально преобразуется в тепло, нагревая теплоноситель.

Дроссель

Этот элемент является важным компонентом устройства, в котором возникает переменное магнитное поле, устройство состоит из двух видов обмотки — первичной и вторичной.Изготовлен из проволоки из нержавеющей стали на пластиковом корпусе. Этот метод повышает эффективность и производительность агрегата. Для изготовления корпуса устройства вам понадобится толстая пластиковая труба диаметром 5 сантиметров . Она будет служить основанием индукционной катушки и будет частью тепловой трубки.

Инвертор

Этот компонент принимает электричество бытового типа и преобразует в ток высокой частоты … После этого энергия поступает на первичную обмотку индуктора.

Нагревательный элемент

Для приготовления вам понадобятся две металлические трубы диаметром 2,5 см. Изделия следует сваривать между собой, делая форму детали круглой. Механизм будет служить не только нагревательным элементом, но и сердцевиной котла.

Фото 1. Индукционный котел своими руками. Внутри конструкции находится нагревательный элемент.

Патрубки

Один патрубок служит для подачи теплоносителя в котел , второй для подачи нагретой воды в систему отопления.

Ссылка. Принцип расчета индуктора зависит от необходимой мощности котла для обогрева помещения. Формула расчета: 1 кВт на 10 квадратных метров площадь помещения, при высоте потолков не более трех метров. Например, помещение общей площадью 160 м 2 обогреет индукционный котел мощностью 16 кВт.

Механизм действия нагрева от индукционной плиты

Конструкция котла основана на электрических индукторах, в состав которых входят 2 обмотки короткозамкнутые . .. Внутренняя обмотка преобразует поступающее электричество в вихревые токи. Внутри блока возникает электрическое поле, которое затем входит во второй виток.

Вторичный элемент выполняет функции нагревательного элемента нагревательного элемента и барабана котла.

Передает выработанную энергию на теплоноситель системы отопления. В роли теплоносителей для таких котлов используется специальное масло, очищенная вода или незамерзающая жидкость.

Электричество воздействует на внутреннюю обмотку нагревателя, что способствует возникновению напряжения и образованию вихревых токов.Полученная энергия передается вторичной обмотке, после чего происходит нагрев сердечника. Когда вся поверхность теплоносителя нагреется, будет передавать тепловой поток радиаторам.

Как сделать прибор своими руками

Индукционный котел можно сделать своими руками, главное следовать приведенной ниже инструкции.

Вас также может заинтересовать:

Необходимые инструменты и материалы

• Кусачки, плоскогубцы.
• Циркуляционный насос .
• Инвертор сварочный.
• Шаровые краны и переходники необходимы при установке агрегата в систему отопления.
• Медная, стальная или нержавеющая проволока. Лучше приобрести новые материалы, так как намотку из старых катушек лучше не использовать. Сечение провода подходящее для намотки патрубка — 0,2мм, 0,8мм, 3мм.
• Кусок пластиковой трубы — каркас конструкции.

Заказ-наряд

Для сборки простого индукционного котла не нужно использовать сложные инструменты и дорогие материалы.

Все, что вам нужно, это перевернутый сварочный аппарат. Основные и пошаговые этапы изготовления:

1. Нарежьте стальную или нержавеющую проволоку на куски с помощью кусачек длиной от 5 до 7 см.
2. Пластиковая труба для сборки корпуса прибора диаметром 5 см. Труба должна быть плотно заполнена нарезанными кусками проволоки и уложена так, чтобы внутри не было пустого пространства.
3. К торцевым частям трубы крепится мелкочастотная металлическая сетка.
4. Короткие отрезки трубы крепятся к нижней и верхней части основной трубы.
5. Трубу плотно обмотать медной проволокой, количество витков не менее 90. Между витками должно быть соблюдено одинаковое расстояние.

Важно! Все открытые участки медного провода должны быть изолированы специальными материалами, обладающими хорошей электро- и теплопроводностью. Индукционный котел требует обязательного заземления.

1. К корпусу водонагревателя присоединяются специальные переходники, предназначенные для врезки в отопительные или сантехнические конструкции.
2. Установлен циркулярный насос.
3. К готовому змеевику на 18-25 А подключается инвертирующий элемент.
4. Система отопления готова к заполнению теплоносителем.

Внимание! Не запускать котел отопления, если в конструкции отсутствует теплоноситель. В противоположном корпусе пластмассовый материал корпуса начнет плавиться.

В результате получается недорогой несложный агрегат, который будет эффективно обогревать обслуживаемое помещение.

Система отопления подходит для установки индукционной системы. закрытого исполнения с насосом , который создаст циркуляцию воды в трубопроводе.

Трубы из пластика подходят и для монтажных работ при подключении самодельного отопительного прибора.

При установке обязательно соблюдайте дистанцию ​​до объектов, находящихся поблизости. По правилам техники безопасности от отопительного агрегата до других предметов и стен должно быть около 30 см и более , от пола и потолка 80 см и более … Рекомендуется установить прибор для измерения давления жидкости в закрытом помещении и ручной воздухоотводчик на выходе.

Как подключить котел своими руками, схема

1. Источник постоянного тока 220 В.
2. Индукционный котел.
3. Группа предохранительных элементов (устройство для измерения давления жидкостей, воздухоотводчик ).
4. Шаровой кран.
5. Циркуляционный насос.
6. Сетчатый фильтр.
7. Мембранный бак для подачи воды.
8. Радиатор.
9. Индикатор линии наполнения и слива системы отопления.

Чтобы обеспечить теплый и уютный комфорт своего загородного дома, человек, в первую очередь, задумывается о том, как обогреть свое жилище. В первую очередь это касается выбора отопительного оборудования.

Основными критериями выбора тепловых пунктов являются эффективность их использования, а также минимальные затраты на оплату энергоносителей.

Исходя из этих критериев, многие считают электрооборудование самым оптимальным оборудованием для частного дома.Но об эффективности их использования можно смело утверждать в связи с тем, что газ и электричество постоянно дорожают, а это, в свою очередь, никак не снижает затраты на отопление дома.

Предлагаем вам ознакомиться с таким альтернативным вариантом отопления загородного дома, как использование . Поэтому в этой статье мы подробно расскажем об индукционном котле и его технических характеристиках, а также опишем процесс создания этого агрегата своими руками.

Устройство

Этот тип современного отопительного оборудования, как и индукционный котел, состоит из следующих конструктивных элементов:

1. Индуктор. Этот элемент является наиболее важным компонентом конструкции индукционной установки. Это своего рода трансформатор, схема которого имеет две обмотки:
   • первичная обмотка, как правило, намотана на сердечнике, и именно в ней создается электромагнитное поле, формирующее вихревые потоки;
   • вторичная обмотка, являющаяся одновременно корпусом котла, принимает вихревые токи и передает энергию непосредственно теплоносителю.
2. Инвертор. Этот компонент котла также можно назвать преобразователем. Другими словами, основная функция инвертора заключается в том, что он берет обычную бытовую электроэнергию и преобразует ее в ток высокой частоты, который подается непосредственно на первичную обмотку дросселя.
3. Нагревательный элемент. Это тот самый сердечник, который можно представить как металлическую трубку.
4. Патрубки. Один из них устроен так, что теплоноситель поступает в котел, а другой подает подогретую воду непосредственно в систему отопления.

Примечание специалиста: индуктор рассчитывается в зависимости от того, какая мощность котла необходима для обогрева жилого помещения.

Как правило, мощность котла рассчитывается по следующей формуле: 1 кВт на 10 м2 помещения при условии, что высота потолков не превышает 3 метров. Например, если общая площадь дома 130 м2, то соответственно потребуется индукционный котел мощностью 13 кВт.

Принцип работы

Чтобы понять принцип работы индукционного агрегата, необходимо ознакомиться со следующими важными моментами:

• вода поступает в котельный агрегат через подводящий патрубок;
• инвертор включается и подается ток высокой частоты;
• вихревые потоки начинают сначала нагревать сердечник, а затем и весь нагревательный элемент в целом;
• полученное тепло передается непосредственно теплоносителю;
• Нагретый теплоноситель передается в систему отопления через выходной патрубок за счет гидростатического давления.

Совет специалиста: вода, антифриз, масло и другие жидкости на нефтяной основе могут выступать в качестве теплоносителя в индукционном котле.

Анализируя устройство и принцип работы котла данного типа, невольно можно прийти к выводу, что индукционный котельный агрегат вполне можно сконструировать своими руками, не обладая слишком глубокими познаниями в физических явлениях.

Материалы и инструменты

Перед тем, как приступить к сборке индукционного котла, в первую очередь, необходимо позаботиться о наличии всех необходимых материалов для его изготовления, а также о том, чтобы необходимые для работы инструменты были под рукой.

Для оформления вам потребуется:

• кусок пластиковой трубы, которая будет корпусом агрегата;
• стальная или нержавеющая проволока, которая будет своеобразным нагревательным элементом; медный провод
• нужен для создания дросселя;
• шаровые краны и переходники понадобятся для подключения индукционного котла к системе отопления; инвертор
• , желательно от сварочного аппарата;
• кусачки;
• плоскогубцы.

Когда все будет готово из вышеприведенного списка, можно переходить непосредственно к сборке котлоагрегата.

Порядок работы

Конструкция индукционной установки сводится к следующим основным и последовательным этапам изготовления:

1. Стальная или нержавеющая проволока нарезается кусачками на отрезки длиной от 3 до 7 см.
2. Пластиковая труба плотно заполнена нарезанными кусками проволоки. При этом важно знать, что провод нужно укладывать таким образом, чтобы внутри не образовывались пустоты.
3. На концах трубы закреплена металлическая сетка, чтобы куски проволоки не высыпались наружу.
4. Насадки нарезаются сверху и снизу трубы. Нижний патрубок нужен для подачи теплоносителя в котел, а верхний патрубок – для подачи его в систему отопления.
5. Медный провод наматывается поверх трубы, при этом необходимо соблюдать условие, чтобы количество витков было не менее 90.
6. Концы провода подключаются к разъемам инвертора.
7. С помощью переходников и шаровых кранов котел подключается к системе отопления, а также устанавливается циркуляционный насос, если его не было в контуре отопления.

Важный момент: подача тока ВЧ в индукционный котел должна производиться только после включения циркуляционного насоса и полного заполнения агрегата теплоносителем!

Достоинство

Котельный агрегат, собранный своими руками, будет иметь ряд преимуществ, среди которых можно выделить следующие важные моменты:

• быстрый нагрев теплоносителя в котле за 3-5 минут;
• минимальная температура нагрева теплоносителя 35°С;
• магнитное поле, помимо создания тепловой энергии, образует вибрации, которые отлично предотвращают появление накипи;
• КПД близок к 100%, то есть вся электроэнергия преобразуется в тепло практически без потерь;
• при работе агрегата не выделяются продукты горения, вследствие чего нет необходимости строительства дымохода, а также частого обслуживания;
• срок бесперебойной работы индукционного котла может достигать до 30 лет в связи с тем, что конструкция агрегата не предусматривает механического перемещения деталей, и как следствие не происходит износа и повреждения составные части.

Таким образом, мы раскрыли все характеристики индукционного котлоагрегата, а также указали на все нюансы изготовления котла своими руками. Мы искренне надеемся, что все наши советы и рекомендации, изложенные в этой статье, станут вашим настольным путеводителем при сборке индукционного агрегата своими руками.

Посмотрите видео, в котором опытный пользователь демонстрирует устройство и работу индукционного котла отопления своими руками:

паровых генераторов против.Паровые котлы

Если вы ищете решение для получения энергии пара для своего бизнеса, вы, вероятно, сталкивались с запутанной разницей между парогенератором и паровым котлом. Самое основное понимание этих двух систем состоит в том, что обе они производят энергию с помощью пара, однако делают это принципиально разными способами. Эти различия влияют на все в каждой системе, включая их размер, работу и, что наиболее важно, их применение.

Поскольку паровые котлы и парогенераторы предназначены для использования в совершенно разных ситуациях, для бизнеса важно понимать различия между ними. Понимание конструкции этих двух систем поможет выбрать ту, которая подходит для удовлетворения ваших потребностей в производстве энергии.

Что такое паровой котел?

Паровые котлы обычно представляют собой более крупные сосуды под давлением, способные обеспечивать энергией промышленные операции. Они достигают этого путем кипячения воды при докритическом давлении с помощью сложных топливных систем. В некоторых юрисдикциях для работы паровых котлов с высоким давлением и высокой паропроизводительностью требуется присутствие на объекте полностью сертифицированного и лицензированного оператора.Существует две распространенные конструкции паровых котлов: жаротрубные и водотрубные.

В жаротрубном исполнении паровой котел представляет собой сосуд высокого давления, состоящий из большой оболочки, в которой горячие газы сгорания проходят через одну или несколько котельных труб, соединенных с передним и задним листом котла. Наиболее распространенным типом дымогарных труб является жаротрубный котел Scotch Marine, в котором используется большая топочная труба и множество котельных труб меньшего размера.
