Откатные ворота своими руками: схема, поэтапная инструкция

Многие владельцы частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу. Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Откатные ворота своими руками. Выбираем материалы

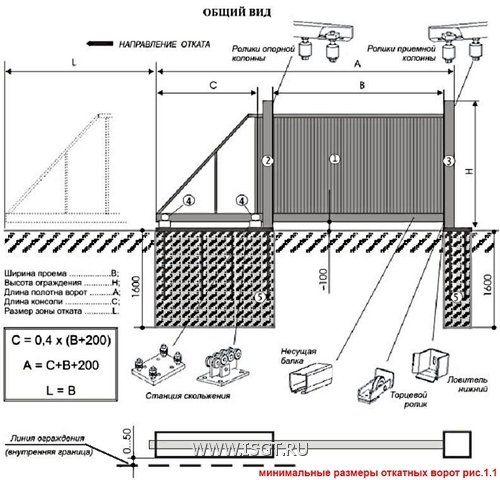

Схема консольных ворот с нижней балкой

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3*2, то профнастила потребуется 6 м², а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

Откатные ворота на рельсе

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Про автоматику распашных ворот читайте тут.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска — 3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

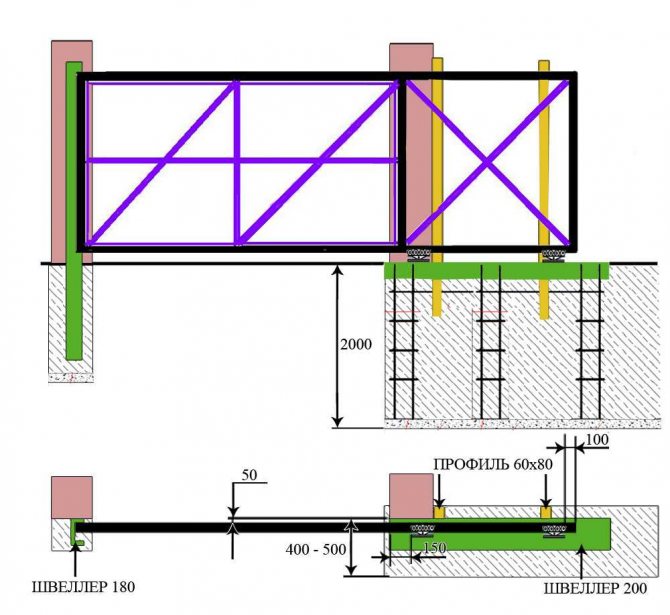

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Видео

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

Самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.

Откатные ворота своими руками — Эта информация пригодится тем, кто решил изготовить и установить откатные ворота своими руками.

Эта информация пригодится тем, кто решил изготовить и установить откатные ворота своими руками.

Откатные ворота — это по-настоящему компактное «входное решение». В открытом положении они очень компактны и помещаются прямо за забором. Таким образом, проем, а также пространство перед забором и после него остаются полностью свободными.

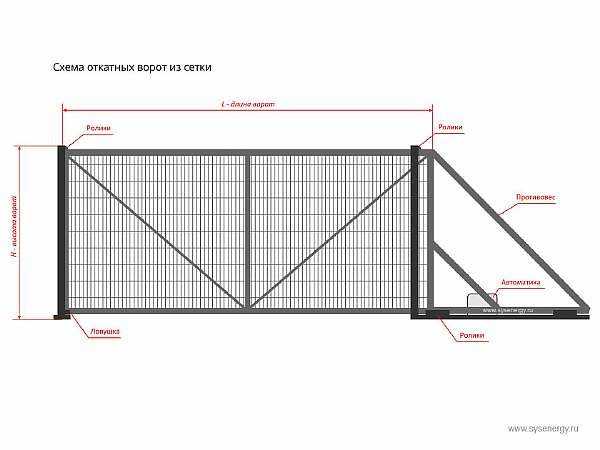

Устройство откатных ворот

Для изготовления откатных ворот Вам понадобятся следующие комплектующие:

— направляющий рельс;

— 2 тележки с роликами;

— концевой ролик;

— улавливатель концевого ролика;

— скоба направляющая с 4 роликами (по желанию можно использовать две скобы).

Мы предлагаем использовать комплектующие Comunello (Фрателли Комунелло, Италия, производство с 1965г).

Комплектующие подбираются в зависимости от  конструкции, материала и веса ворот.

Откатные (сдвижные) ворота могут иметь разную конструкцию — это либо сдвижные ворота с верхней или нижней направляющей, либо консольные откатные (сдвижные) ворота с подвесным полотном, движущимся на тележке.

Материал, которым откатные (сдвижные) ворота обшиваются, предлагается на выбор: профильный лист с полимерным покрытием, сэндвич-панель, гладкий стальной лист, решетка, дерево.

Прежде чем приступить к изготовлению откатных ворот, Вам необходимо произвести расчет, хватает ли бокового пространства справа или слева для отката ворот. Обычно это расстояние больше самой ширины ворот примерно на 40% минимум, в идеале на 50%.

Например, при ширине проезда в свету 4,5м необходимо минимум 6,5м свободного пространства справа или слева от проезда.

Для монтажа откатных ворот своими руками потребуется:
1. Установить  столбы для опоры ворот.
2. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном.

3. Если ворота будут автоматизированы, сделать разводку кабелей.
4. Изготовить и установить полотно ворот.
4. Установить автоматику для откатных ворот.

ШАГ  1. Установка опорных столбов

Для начала необходимо установить для откатных ворот столбы для опоры. Столбы в большинстве случаев представляют собой стальные трубы, а также швеллера, бетонные или кирпичные столбы. Основная рекомендация — столб необходимо бетонировать на глубину не менее метра (глубина промерзания грунта). Выкапываем яму указанной глубины, устанавливаем по уровню столбы и заливаем раствором. Для того чтобы застыл бетон, и появилась необходимая прочность, требуется примерно неделя. В кирпичных столбах рекомендуется предусмотреть закладные — по 3 на каждом столбе, расположить их на расстоянии 10 см от края проема. Наилучшим размером закладной для откатных ворот считается 50 х 50 миллиметров.

Схема подготовки проема для монтажа откатных ворот.
Рис. 1









Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

ШАГ 2. Выемка грунта
Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм.

Глубина промерзания — 1,0- 1,5 м., соответственно глубина ямы под фундамент — не менее 1,5 м.

ШАГ 3. Изготовление закладного элемента
Для изготовления закладного элемента Вам потребуется швеллер 200, длинной равный длине ямы под бетонное основание, и арматура d 12 -14 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм (см. рисунок 3).



Рис. 3

Далее привариваем поперечные связи из той же арматуры.
В случае установки электропривода на ворота, необходимо приварить площадку для привода (см. рисунок 2).

ШАГ 4. Установка закладного элемента в готовую яму
Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот.
Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть.
Фундамент для откатных ворот выстояться должен не менее недели, а исходя из СНИПа — 28 дней.

Примечание.

В случае, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов. Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.



Закладная деталь для откатных ворот с двумя опорными столбами.

ШАГ 5. Изготовление полотна ворот

Давайте рассмотрим классический пример — Вам предстоит сделать откатные ворота своими руками с шириной проёма 4м, высотой 2м и зашитые профнастилом.
Выбираем комплект фурнитуры Comunello на 500 кг с металлическими роликами, длина направляющей 6м, высота 68мм, ширина 68 мм. На рис. приведены размеры частей откатных ворот в общем случае, где L — ширина проёма в свету.





Для 4-х метровых ворот проёмная часть согласно формуле равна 4200мм (ворота должны перекрывать проём в каждую сторону на 100 мм), на противовес остается 1800мм. Проверяем: 4*0,4=1,6м, а у нас получилось 1,8м значит консольная часть у нас получилась 45% — это значение удовлетворяет техническим условиям.

Идем дальше. Часто задаваемый вопрос и вызывающий наибольшие затруднения — » У меня проём 4.5-5 м и зашивка профнастилом». Считаем общую длину ворот 4,5*1,4=6,3 (5*1,4=7). В обоих случаях получаем более 6м. Все решается очень просто — приобретается комлект с 7-ми метровой направляющей или стандартный комлект с 6-ти метровой направляющей плюс дополнительный 1.м.п. направляющей, эти куски потом свариваются снаружи (внутри варит не нужно), шов после зачищается болгаркой. Далее все рассчитываем аналогично примеру выше.

Следующий распространенный вопрос — как рассчитать высоту ворот? Высота ворот состоит из следующих слагаемых. Рассмотрим на примере ворот с направляющей типоразмера 70х60.
Дорожный просвет — 75 мм.
Высота направляющей — 68мм.
Высота трубы внешенего каркаса — 40мм
Высота трубы внутреннего каркаса — 40мм
Из рисунка приведенного ниже (ворота в разрезе) можно рассчитать высоту полотна ворот, и высоту листов профнастила.



            ШАГ. 6 Монтаж тележек с роликами

Когда фундамент для ворот выстоялся, можно приступать к монтажу откатных ворот. Сначала на фундаменте для ворот (швеллере) выставьте тележки с роликами  для ворот, разведите их максимально, но не забывайте, что концевой ролик — размером около 150 мм, потому тележку, ближнюю к проему, отодвиньте от него с учетом указанного расстояния. Ту тележку, которая дальше всех от проема, выставьте так, чтобы она не смогла выбить заглушку, когда откатные ворота закрываются.

После этого накатывайте раму ворот на тележки, выставляйте откатные ворота по уровню и прихватывайте к швеллеру сваркой роликовые тележки и, если все нормально, обваривайте платформы тележек. В том случае, если не все нормально, выставляйте заново, добиваясь желанного результата (должны отсутствовать перекосы, ворота находиться на уровне и т.п.), и только после этого обваривайте.

Потом приваривайте верхние ролики, вставляйте концевой ролик, приваривайте нижний и верхний уловители. Обратите внимание, что накатной ролик должен накатываться на уловитель (нижний) и разгружать ворота.



Если опоры сдвижных ворот сделаны из швеллера или металлической трубы, то верхние ролики и уловители можно варить непосредственно к столбу. Если опорные столбы — каменные, кирпичные или бетонные — крепите к профильной трубе (обычно 60*30, которую крепят к столбу на закладные, а если они отсутствуют — на анкера, дюбеля и т.п.).

Монтаж створки ворот

Монтаж верхних роликов от бокового качения

Монтаж нижнего улавливателя



В итоге:



пошаговая инструкция для новичков, как построить и установить раздвижные ворота (137 фото + схемы и чертежи)

Автор: Компания «ZaborSe»

Основной функцией любых ворот, является ограничение доступа на огороженный участок нежелательных лиц.

Если конструкция забора, а также, выбор материала, из которого он изготовлен, всегда представляет собой компромисс между желанием и возможностью (в первую очередь финансовой) хозяина огораживаемого объекта.

Но на воротах и калитке, экономить не принято. Для того чтобы затраты на их изготовление стали меньше, их изготовление, можно провести самостоятельно.

Самостоятельное создание ворот, как и строительство любого другого объекта, включает в себя несколько обязательных этапов, а именно, проектирование, и непосредственно строительство.

• Создание проекта

• Обустройство фундамента

• Кабели, нужно уложить заранее

• Выбор комплектующих

• Ворота нужно проверить

• Фото откатных ворот своими руками

Создание проекта

Проектирование такой сравнительно сложной конструкции, как ворота (особенно откатные) следует начинать с оценки своих возможностей. И любые ворота, стремятся сделать не только удобными, но ещё и красивыми, ведь ворота, это то, что первым делом увидит каждый посетитель.

Это своеобразная «визитная карточка» любого участка, будь это участок, на котором стоит жилой дом, или же обычный дачный участок.

• Откатные ворота, могут иметь две основные конструкции, с опорой сверху, или с опорой снизу, это так называемые роликовые (с верхним подвесом) и рельсовые (с нижней опорой) ворота.
• Сейчас, рельсовые конструкции ворот используются редко. Конечно, выбор конструкции с верхней опорой, в большинстве случаев ограничивает максимальную высоту проходящих в ворота транспортных средств. Однако, в большинстве случаев этот показатель неважен.

Но и у ворот, опора которых находится внизу, тоже есть масса своих недостатков. Самым ярким из них, является необходимость постоянно очищать зимой балку, по которой должна перемещаться роликовая тележка.

Однако, некоторые конструкции ворот лишены всех этих недостатков. Такие ворота имеют верхний подвес, но при этом они не ограничивают высоту своего проёма. Также, эти ворота не очень критичны к Чистоте опоры, по которой и осуществляется их движение.

Любая конструкция откатных ворот, обязательно содержит в себе такие компоненты:

• Роликовая опора, или тележка, принимая на себя значительную часть веса ворот, позволяет сохранить их подвижность;
• Направляющая балка, или направляющий рельс, направляет движение ворот;
• Верхний ловитель, позволяет снизить нагрузку, которая возникает из-за высокой парусности ворот;
• Нижний ловитель, этот элемент удерживает нагрузку от опорного ролика, при закрытых воротах;
• Верхний фиксатор, предназначен для предотвращения отвода створки ворот в сторону под собственным весом;
• Подставка, принимающая на себя основной вес конструкции;
• Как видно из сказанного выше, каждый элемент откатных ворот, выполняет какую-то определённую конструкцией функцию.

Откатные ворота, хоть и имеют значительный вес, однако их конструкция создана так, чтобы они сохраняли при этом свою подвижность и могли, сравнительно легко, перемещаться вдоль своей направляющей.

Для обеспечения такой подвижности, а вместе с тем и прочности ворот, их возведение, начинают со строительства фундамента, который должен быть очень надёжным, так как ему предстоит принять на себя основную нагрузку всей конструкции.

Обустройство фундамента

Обычно, фундамент для таких ворот, делают ленточной, армированной конструкции с усилением в местах приложения максимальной нагрузки.

• Такой фундамент, в полной мере оправдывает все возложенные на него функции.
• К тому же его конструкция умеренно сложна и требует разумных финансовых, а также временных затрат на своё строительство.
• Да, привод откатных ворот, может быть как ручным, так и автоматическим (обычно, используется электрический привод).

После того как обустроен фундамент, строятся опоры, эти элементы должны обеспечивать не только, сравнительно лёгкую подвижность, но и придать конструкции достаточную прочность.

Кабели, нужно уложить заранее

Если выбран вариант ворот с электрическим приводом, то нужно провести укладку всех кабелей (как силовых, так и сигнальных).

После этого выполняется монтаж самих ворот и ответного столба.

Совет! При выборе материала, из которого будут делаться створки ворот, следует учитывать то, что ворота, как правило, имеют очень большую парусность, и поэтому, материал для них должен быть не только лёгким (чтобы ворота не деформировались по собственным весом), но также и достаточно прочным, чтобы противостоять ветровой нагрузке.

Выбор комплектующих

Сейчас на рынке есть огромное количество, самых разных комплектующих и конструкционных материалов, которые могут быть использованы при строительстве откатных ворот.

Они есть любого качества и на любой бюджет.

• При их выборе, нужно учесть ширину проёма будущих ворот, их высоту, а также общий вес конструкции. На сайтах организаций, которые производят такие комплектующие, обычно есть программы для выбора этих комплектующих.
• Если предполагается, что ширина пролёта будущих ворот будет очень большой и превысит пять метров, то нагрузка в подвижных узлах таких ворот будет весьма значительной (она будет свыше шестисот килограммов), потому, для таких ворот, следует выбирать только те комплектующие, которые способны такую нагрузку выдержать.
• Итак, если принято решение, строить откатные ворота своими руками, то выбрать предстоит не только комплектующие, но также и те материал, из которых будет создаваться их конструкция (конструкционные материалы).

Совет! При выборе комплектующих, для комплектации ворот, стоит обратиться к специалисту, который поможет вам определиться с выбором комплектующих именно для вашего случая.

Это не только позволит сэкономить время и деньги, но и поможет выбрать именно те комплектующие, которые наилучшим образом подойдут именно для вашей конструкции, без излишней избыточности.

Такие специалисты, как правило, есть в каждой организации, которая занимается производством таких комплектующих.

Ворота нужно проверить

Конечно же, после того, как ворота будут полностью построены, их обязательно нужно проверить в действии. Ведь они имеют множество подвижных деталей. И нужно убедиться в том, что все их узлы верно взаимодействуют друг с другом.

Фото откатных ворот своими руками

Таблица выбора автоматических открывателей скользящих ворот

Таблица выбора автоматических открывателей скользящих ворот



Качели Открыватели ворот КСВ Жилая модель СВК Коммерческая модель СВД Резервный аккумулятор Промышленный Механизм открывания распашных ворот СРГ Устройство открывания распашных ворот VS-GSWG Привод ворот с регулируемой скоростью   Слайд Операторы ворот СЛЦ Коммерческий легкий груз Зеркальная камера ЖилойСерия SLD Коммерческая серия HSLG Оператор коммерческих промышленных ворот ГСЛГ Коммерческий Промышленный ВС-ГСЛГ Устройство открывания ворот с регулируемой скоростью   Барьер Ворота БГУ БГУ-Д Резервный аккумулятор СГ Медленное открывание   Установка Советы Контролируемый Вход/слайд Контролируемый Вход/створка Безопасность Системы/Слайд Безопасность Системы/качели   Принадлежности ГТО/ПРО ОСКО   Связанные Сайты ГТО/ПРО Домофон Системы Покупки Тележка Автоматический переключатель открывания скользящих ворот Диаграмма Модель Двигатель Ворота скорость движения в мин. Максимум Вес ворот Максимум длина ворот Максимум циклов в час ВС-ГСЛГ-7 2 л.с. 120 футов макс. 4000 фунтов 78 футов Непрерывный ВС-ГСЛГ-1 1 л. с. 120 футов макс. 2500 фунтов 78 футов Непрерывный ВС-ГСЛГ-2 1/2 л.с. 120 футов макс. 1100 фунтов 45 футов Непрерывный ГСЛГ-А-1 1 л. с. 55 футов макс. 2200 фунтов 78 футов Непрерывный ГСЛГ-А-4 3/4 л.с. 55 футов макс. 1400 фунтов 60 футов Непрерывный ГСЛГ-А-2 1/2 л. с. 55 футов макс. 1100 фунтов 45 футов Непрерывный ХСЛГ-1 1 л.с. 50 футов макс. 1700 фунтов 55 футов Непрерывный ХСЛГ-4 3/4 л. с. 50 футов макс. 1200 фунтов 45 футов Непрерывный ХСЛГ-2 1/2 л.с. 50 футов макс. 1000 фунтов 35 футов Непрерывный СЛК-1 1 л. с. 55 футов макс. 2000 фунтов 45 футов Непрерывный СЛК-2 1/2 л.с. 55 футов макс. 800 фунтов 30 футов Непрерывный СЛД-211 1/2 л. с. 40 футов макс. 700 фунтов 25 футов 30 в час СЛР-2 1/2 л.с. 55 футов макс. 500 фунтов 25 футов 150 в день   Типичные области применения для устройств открывания откатных ворот Консольная одинарная направляющая Оператор может быть постовым или пэдом смонтированы, пакеты включают в себя достаточное количество цепи, чтобы перекрыть ворота. Убедитесь, что указана длина открытия ворот. Холодная погода Примечание посылка: Обогреватель настоятельно рекомендуется при низких температурах Слайд постоянного тока Номер ворот: Линейный/OSCO публикует рекомендации по весу и длине ворот, чтобы помочь потребитель выбирает подходящий привод ворот для своих заявление. Эти рекомендации носят общий характер, и заказчик должен осуществлять надлежащее суждение, чтобы гарантировать, что конкретная установка соответствует номинальной мощности выбранного оператора, жизненно важно при планировании установки откатных ворот постоянного тока (Модель Linear/OSCO SLD, чтобы ваши ворота свободно перемещались. Движение ворот должен требовать не более 75 фунтов. силы тяги через на всю длину хода ворот. В худшем случае погодные условия. Это позволяет 75 фунтов. для максимального тока регулировка чувствительности, всего 150 фунтов. силы тяги. Консольная двойная направляющая Требуется два оператора. Установки можно заказать в качестве ведущих/ведомых, чтобы работали оба ворот. из одного элемента управления или системы. Установки могут быть настроены на работу независимо с отдельными элементами управления или системой. Накладные одинарные направляющие Установка подъемных ворот требует расширения ворот за пределами оператора. Стандарт Используется привод откатных ворот.   Привод распашных ворот Автоматические приводы: Коммерческие и жилые ворота GTO Pro Операторы Модель SWR Устройство для открывания распашных ворот для жилых помещений SWD Устройство для открывания распашных ворот с резервным аккумулятором Модель SWC Коммерческий привод распашных ворот Модель VS-GSWG Механизм открывания распашных ворот с регулируемой скоростью   Привод скользящих ворот Автоматические приводы Коммерческие скользящие ворота SLC Открывалка Легкая зеркальная фотокамера Оператор боковых ворот Устройство открывания скользящих ворот GSLG-A VS-GSLG Регулируемая скорость Устройство для открывания промышленных скользящих ворот HSLG для тяжелых условий эксплуатации Коммерческий механизм открывания скользящих ворот Барьерные ворота: БГУ Подъемные ворота для парковки и контроля доходов БГУ-Д Подъемные ворота парковки и управления доходами с резервным аккумулятором СГ Подъемные ворота работают медленнее Барьерные ворота Аксессуары для автоматических приводов GTO Pro | ОСКО Дисконтная поставка заборов, Inc. 8500 Хадден Роуд. Твинсбург, Огайо 44087 Телефон 800/878-7829 � ФАКС 330/650-9004 Вернуться на главную страницу  Автоматически открыватели ворот — наша работа. Позвоните нам, чтобы задать дополнительные вопросы, мы рады служить вам. (800) 878-7829 | Дом | Винил Ограждение | безопасность Забор для бассейна | Сад Беседки | Контакт США| Сайт Карта |



Насколько широкими должны быть ваши ворота?

Итак, вы решили, что вам нужны ворота для защиты ваших домашних животных и семьи или повышения стоимости вашей собственности. Автоматические ворота могут добавить пять процентов к стоимости вашего дома, или, может быть, вы просто хотите повысить привлекательность своего дома. Какой бы ни была ваша причина, важно принять несколько решений, прежде чем выбирать ворота. Большинство людей не тратят время на размышления о материалах, о том, как он должен работать, как он должен открываться и закрываться, а также о его общем дизайне. Часто Buzz вызывают для установки новых ворот, когда владелец недвижимости не готов отвечать на наши вопросы.

Стандартные размеры

Во-первых, расслабьтесь. Это не так сложно, как вы думаете. Если ваша собственность не является очень необычной с очень крутым склоном, вам не нужно слишком много думать о ширине ворот подъездной дороги. Американские подъездные пути обычно имеют ширину от девяти до двадцати четырех футов, причем большинство из них ближе к меньшему концу этой шкалы. Десять, двенадцать, четырнадцать и шестнадцать футов — все это обычные размеры ворот для проезда.

Итак, приступим! Шаг первый, возьмите рулетку и измерьте подъездную дорожку. Ворота должны быть немного шире, чем вход в подъезд. Например, если размер вашей подъездной дорожки составляет девять футов шесть дюймов, лучше всего подойдут десятифутовые ворота. Если размер вашей подъездной дорожки составляет от девяти футов семи дюймов до одиннадцати футов девяти дюймов, выберите двенадцатифутовый. И так далее по шкале. Вот удобная справочная таблица, которая поможет вам выбрать правильную ширину ворот.

Ширина проезда	Рекомендуемый размер ворот
	10-футовые ворота
9’ 7” — 11’ 9”	12’ ворота
11’ 10” — 13’ 9”	14’ ворота
13’ 10” — 15’ 9”	16’ ворота

Автомобильные ворота по сравнению с воротами для грузовиков, внедорожников и жилых автофургонов

Хотя самые популярные размеры ворот, как правило, составляют десять или двенадцать футов, важно учитывать типы транспортных средств, проезжающих через ваши ворота, а также прямой или прямой въезд на подъездную дорожку. изогнутые, прежде чем выбрать окончательную ширину. Если подход к вашей подъездной дорожке прямой, вы можете использовать одинарные ворота меньшего размера; если подход находится под углом или если он резко изгибается, рассмотрите возможность использования более широких двойных ворот. Если автомобильные ворота предназначены для жилого комплекса, кондоминиума или коммерческого объекта с двусторонним движением транспортных средств, также рекомендуется использовать двойные ворота.

В конце концов, это Техас, и многие домовладельцы ездят на полноразмерных внедорожниках и пикапах с прицепами и лодками. Транспортные средства для отдыха могут иметь еще большую площадь основания и, возможно, не могут въехать прямо с небольшими воротами на подъездной дорожке. Также учтите, что более крупным транспортным средствам может потребоваться большая площадь для поворота, когда они проходят через проем ворот. Имейте в виду, что шире не всегда лучше. Чем больше ворота, тем больше вы можете заплатить за материалы, поэтому обязательно выберите размер, который будет соответствовать вашему бюджету.

Как правило, чем меньше ворота, тем проще их обслуживать. Если вас беспокоит возможный доступ для строительных машин, движущихся грузовиков или грузовых автомобилей, вы обычно можете установить съемные секции забора вместо того, чтобы платить за очень большой проем ворот, который вам может понадобиться всего несколько раз в год. Это позволяет вам сэкономить деньги, установив ворота меньшего размера и значительно сократив расходы на содержание ваших ворот.

Двойные и одинарные ворота

Ширину ворот обычно достаточно просто вычислить, но иногда люди застревают, думая о том, должны ли они выбрать одинарные или двойные ворота.

Вот простой способ подумать об этом: представьте подъездную дорожку, для которой требуются двенадцатифутовые ворота. Вы можете выбрать цельные ворота, которые распахиваются наружу, чтобы открыться, или ворота с двумя шестью футами длиной, которые оставляют эту часть, чтобы позволить вашей машине въехать. Помимо ваших эстетических предпочтений, каждая установка имеет свои плюсы и минусы. Для одних ворот требуется только один автоматический открыватель ворот и требуется половина оборудования. Это может сэкономить вам деньги в долгосрочной перспективе из-за снижения затрат на техническое обслуживание. Тем не менее, для полного раскрытия требуется целых двенадцать футов свободного пространства — в отличие от шести футов для двухстворчатой ​​конфигурации — и требуется более тяжелая и дорогая стойка, чтобы выдержать ее вес. Если ваша подъездная дорожка имеет крутой уклон, вам необходимо установить ворота, которые откидываются от участка к входящему движению, чтобы обеспечить достаточный дорожный просвет (обычно около 4 дюймов). Некоторые люди находят вариант с двойными воротами более элегантным и лучше подходящим для их нужд, но в основном это вопрос ваших личных предпочтений и свободного места на въезде на подъездную дорожку.

Если ваши въездные ворота предназначены для коммерческой недвижимости с узким просветом и частым использованием, вы можете рассмотреть третий вариант: раздвижные ворота. Раздвижные ворота с меньшей вероятностью могут повредить транспортное средство, обычно занимают меньше места и совместимы с более тяжелыми материалами ворот, такими как кованое железо и сталь, для дополнительной безопасности. Двойные раздвижные ворота также обеспечивают самый быстрый вход и выход, однако иногда обслуживание может быть более дорогостоящим, поскольку требуется обслуживание большего количества движущихся частей.

Ассоциация домовладельцев

Перед измерением и нажатием на спусковой крючок на подъездных воротах обязательно свяжитесь с вашей ассоциацией домовладельцев (ТСЖ), если она у вас есть. В некоторых ТСЖ есть ограничения по стилю, размеру или ширине ворот, чтобы все жители района придерживались одной и той же эстетики. Если ваши ворота слишком велики или не открываются в соответствии с правилами, вам может потребоваться заменить ворота или заплатить штрафы ТСЖ.

Здесь, чтобы помочь

Не можете найти рулетку или предпочитаете профессиональную помощь? Хотите, чтобы кто-нибудь помог вам выбрать идеальные ворота? В Buzz мы здесь для вас. Свяжитесь с нами, и мы решим все ваши проблемы с шириной ворот.

[/столбец]

Руководство по покупке раздвижных ворот | Gate Motors UK

Руководство по покупке раздвижных ворот | Ворота Моторс Великобритания

Этот сайт лучше всего просматривать с включенным javascript. Чтобы получить помощь по включению JavaScript, нажмите здесь.



Как выбрать лучший двигатель для ваших ворот

Чтобы определить, какой электродвигатель для раздвижных ворот лучше всего подходит для ваших ворот, вам нужно сначала узнать его ширину и вес! Каждый двигатель работает с определенными параметрами (вес/ширина), поэтому знание этих показателей является фундаментальным. Все двигатели для раздвижных ворот, представленные на этом веб-сайте, четко указывают максимальную ширину и вес, с которыми может работать двигатель.   Прочтите приведенные ниже разделы, чтобы получить дополнительную информацию о двигателях для раздвижных ворот и требованиях к установке.

Измерение ворот

Ниже представлен вид с высоты птичьего полета типичной конструкции раздвижных ворот. Чтобы определить размер ваших ворот, вам нужно измерить проем и добавить 350 – 400 мм.









Каждый двигатель будет иметь максимальный размер створки ворот, с которым он будет работать. Используйте ширину ваших ворот, чтобы выбрать правильный двигатель для вашей установки. Из соображений безопасности никогда не устанавливайте двигатель для ворот, максимальная ширина которого меньше размеров ваших ворот.



Стойка для раздвижных ворот

Для перемещения ворот зубчатая рейка интегрируется с шестерней. Шестерня приводится в движение двигателем для перемещения ворот вперед и назад. Необходимая длина стойки должна покрывать общую ширину ваших ворот.



Какая полка мне нужна и где она крепится к воротам ?



Зубчатая рейка может быть изготовлена ​​из нейлона, стали или оцинкована сталь . Все подходят как для деревянных, так и для металлических ворот. Стойка входит во все комплекты. Длина стойки в комплекте будет варьироваться из комплекта в комплект. Дополнительная стойка продается отдельно, если вам требуется больше. Стойка обычно крепится минимум на 80 мм от нижняя часть рамы ворот. Вам потребуется достаточно стойки для длина ворот.



Вес ворот

Чтобы дать вам представление о весе ваших ворот, взгляните на наш «оценщик веса ворот». Это даст вам хорошую управляемость. Как и в случае с «шириной створки ворот», вы не должны устанавливать двигатель, максимальный вес которого меньше фактического веса ваших ворот. Двигатель будет недогружен и, вероятно, выйдет из строя.



Фурнитура для раздвижных ворот

Фурнитура для раздвижных ворот, необходимая для удержания ворот в вертикальном положении и перемещения вперед и назад, показана на схеме ниже.



(A) Верхний направляющий кронштейн — крепится к стойке ворот и проходит через ворота во время их движения. Он поставляется в различных версиях и размера в зависимости от ширины верха ворот. Это держит ворота в вертикальном положении.   (B) Предохранительная защелка  – используется для блокировки ворот в закрытом положении.   (C) Колеса x 2 — Крепятся к нижней части ворот внутри или снаружи. Вес ворот определит, какой диаметр вам нужен.

(D) Ограничители безопасности x 2 вам контролировать величину хода створки ворот. Ограничительные остановки должны быть 90 003. установлены на обоих концах откатных ворот.   (E) Гусеница — Полукруглая гусеница крепится к земле так, что колеса может свободно перемещаться по нему. Трасса имеет длину 3 метра.



Приведение ворот в движение

Чтобы ваши ворота скользили, вам понадобится гусеница. Трасса известна как «полукруг» . Гусеница , которую мы поставляем длиной 3 метра. Верхняя часть имеет полукруглую форму для размещения .  вогнутая поверхность колес, используемых в откатных воротах. Трасса может быть закреплена болтами или забетонирована. Общая длина, которая вам понадобится, примерно в два раза больше длины ваших ворот. Однако вы , возможно, не нужно размещать гусеницу по всей ширине въезда ворот, потому что колеса обычно располагаются на вставке с конца ворот. Сохраняя трек короче полная ширина запланированного движения ворот, в открытой и закрытой фазах, пропускает поверхностную воду , чтобы сбежать с подъездной дорожки.





Как забетонировать дорожку пола

Вырежьте и очистите неглубокую траншею шириной примерно 150 мм и глубиной XX мм. Уровень области с гравием и тщательно утрамбованным. Положите гусеницу в траншею и используйте соединительные штифты, чтобы соединить . длины вместе. Уровень и точность с прямым длинным краем и спиртовым или лазерным уровнем.   На рыхлом основании вбейте маленькие штифты с каждой стороны направляющей через каждые 450 мм. После защиты приварить его к балке и отрезать лишнее. Наконец, используя бетон, заполните верхние 13 – 15 мм . 20-миллиметровая полоса, которая показывается.



	Утопить нижнюю часть гусеницы в цементе , проверяя, что он создает прочный контакт на всем протяжении. Цемент должен войти в полую часть профиль трека; это увеличит силу и снизить уровень шума при открытии ворот.
	После погружения трассы в цементная заливка, проверьте горизонтальный уровень с помощью спиртовой уровень для обеспечения гладкости движение ворот.
	Убедитесь, что ворота установлены правильно и проверить, что цемент образует единое целое с трек. Перед установкой откатных ворот сделайте уверен, что цемент схватился.



Вместе с гусеницей вам понадобятся колеса. Колеса закреплены на воротах и ​​катятся по дорожке. Мы поставляем их в комплекте из 2 штук. У нас есть 2 типа колес: Стандартные — которые могут справиться с воротами до 800 кг (400 кг на колесо) и Heavy Duty, которые выдерживают до 1400 кг (700 кг на колесо).   Для ворот весом более 1400 кг можно добавить более 2 колес для распределения нагрузки.



Установка колес

Чтобы определить место установки колес на ворота, вам нужно взять ширину полотна ворот с учетом свеса и делим на четыре, потом отнимаем еще 10-15%.   Например: 6 м ворот разделить на 4 = 1,5 м. 1,5 м минус 10% = 1,35 м.   Результат — расстояние от каждого конца ворот до идеального . поместите центр колеса. Это означает, что вес разделен одинаково на каждое колесо и предотвратит эффект раскачивания.   Колеса аккуратно вставляются в нижнюю часть рамы ворот.



Другая фурнитура для раздвижных ворот

Здесь, в Gate Motors, мы также поставляем следующее для альтернативных вариантов раздвижных ворот:



Верхняя направляющая Кронштейн	Нейлоновый ролик Набор направляющих	Кронштейн и колеса
Кронштейн, прикрепленный к стойке, a кирпичная стена или даже действующий пост	Кронштейн с каждой стороны, удерживающий ролик в каждый кронштейн	Кронштейн, удерживающий ролики 2 x 40 x 60 мм. Уголок должен иметь размеры 50 x 50 мм



Что делать, если традиционные гусеницы и колеса не подходят для моих ворот?

Для установки на неровных поверхностях, где традиционная гусеничная и колесная система не подходит, компания Gate Motors может поставить оборудование для консольной установки. В консольной системе направляющая крепится к воротам, а колеса фиксируются на полу. Вместо того, чтобы гусеница была прикреплена к земле и колеса к воротам как в традиционной системе. Консольная система может быть более дорогим маршрутом, поэтому в идеале ее следует избегать, если вы можете используют традиционную гусеничную и колесную систему.



 Кабель питания и проводка компонентов

Для подачи питания на ворота вам понадобится трехжильный армированный кабель SWA. Для подключения фотоэлементов или других устройств, таких как кнопки/клавиатуры/клавишные переключатели, вы можете использовать сигнальный кабель/кабель категории 5e.

 Опции безопасности



Рекомендуется приобрести дополнительную пару фотоэлементов безопасности для прохода внутрь собственности. В комплекте идет только один комплект. При использовании одного набора это обычно . нанесен на внешней стороне ворот. С 2 комплектами вы будете защищены с обеих сторон. Фотоэлементы обычно устанавливаются на столбы/столбы ворот и располагаются прямо напротив друг друга, как один передатчик, а другой приемник. Они производят инфракрасный луч, который при взломе ворот предотвратит закрытие или открытие ворот в зависимости от того, как они настроены.





При установке откатных ворот рекомендуется использовать резистивные защитные кромки. Резистивная защитная кромка представляет собой резиновую полосу, которая может проходить по боковому или переднему краю ваших ворот или стойки. При нажатии на защитную кромку две проводящие резиновые поверхности сближаются и создают короткое замыкание между собой, что отключает сигнал 8,2 кОм, контролируемый платой управления. Как только сигнал прерывается, ворота останавливаются и реверсируются. Края безопасности используются для предотвращения риска защемления или защемления. Нажмите здесь, чтобы просмотреть списки Safety Edge.



Вернуться к комплектам для раздвижных ворот



Быстрая корзина

Автоматика для ворот

Выберите тип автоматизации для ваших ворот. Двойные и одинарные распашные ворота относятся к двигателям, которые крепятся к воротам и стойке распашных ворот. Двойные и одинарные подземные относятся к двигателям, которые находятся под землей и крепятся к шарнирному концу распашных ворот. Выберите Раздвижные , если вам требуется автоматика для ворот с боковым перемещением, и Колесные, если вам требуется двигатель, который использует колесный двигатель для привода ваших ворот/ворот.

Напряжение двигателя

Следует учитывать два типа выходной мощности — 24 В и 230 В. Если вам нужно большее количество операций (открытие/закрытие более 5-6 раз в час) в пиковые периоды, например, утром и вечером, вы можете рассмотреть систему 24 В.

24-вольтовые системы больше подходят для более высоких уровней эксплуатации, поскольку они, как правило, работают при более низкой температуре, чем двигатели ворот на 230 В. Однако в относительном выражении они стоят дороже, поэтому, если вам нужно открывать или закрывать ворота только 1-5 раз в час, система на 230 В может оказаться более экономичной.

Двигатели на 24 В, как правило, используются в коммерческих помещениях, а двигатели на 230 В — в стандартных жилых помещениях. Исключением из этого правила являются двигатели для раздвижных ворот, где верно обратное: системы автоматизации раздвижных ворот на 24 В обычно предназначены для бытового использования, а на 230 В — для более интенсивного использования (коммерческое/коммунальное).

24-вольтовые системы могут получать питание от систем резервного питания, что означает, что они могут продолжать работать при любом отключении сетевого питания (230-вольтовая или 3-фазная система должна быть открыта с помощью ручного ключа).

24-вольтовые системы также могут использовать солнечные батареи в качестве средства зарядки аккумуляторов, что позволяет устанавливать автоматику ворот в сельских и отдаленных районах, где отсутствует электропитание.

Технические характеристики каждого продукта можно найти в его техническом паспорте. Каждое техническое описание можно загрузить со страницы каждого продукта на этом веб-сайте.

Вес ворот

Все электрические двигатели ворот работают до максимального веса. Таким образом, ворота будут работать надежно и безопасно. Важно знать вес каждой створки ворот, чтобы выбрать правильный двигатель для вашей установки. Если вы не знаете вес ваших ворот/ворот, пришлите нам фото вместе с размерами ворот/ов, и мы сможем посоветовать.
