Трансформаторы сварочные электрическая схема — Энциклопедия по машиностроению XXL

По назначению провода и кабели подразделяют на силовые для передачи электрической энергии большой мощности монтажные, установочные и контрольные для соединения электрического оборудования в машинах и приборах и монтажа электрических схем на щитах и в цепях управления и других электрических устройствах шланговые — гибкие кабели с высокопрочной изоляцией для подвода электрической энергии к сварочным рабочим постам и к передвижным машинам обмоточные, применяемые для изготовления обмоток электрических машин, трансформаторов, электромагнитов и т. д. троллейные — для передачи электрической энергии через скользящий контакт голые провода — шины для передачи энергии на короткие расстояния (на щитах и других аналогичных устройствах) и многие другие виды узкоспециального применения. Ниже приведено описание наиболее применяемых проводов и кабелей.  [c.144]Электрическая схема осциллятора последовательного включения приведена на рис. 5.26. Трансформатор 71 повышает напряжение сети и подает его на разрядник F, входящий в колебательный контур Q — L . Катушка индуктивности колебательного контура включена Последовательно с дугой. Сечение обмотки рассчитывается исходя из сварочного тока, генерируемого источником питания ИП. Защита источника от воздействия высокочастотного высокого напряжения, возникающего на катушке индуктивности при разряде конденсатора, осуществляется путем шунтирования источника конденсатором Сф. Осцилляторы последовательного включения компактнее и проще рассмотренных ранее. Они обычно работают только в начале процесса сварки. В схемах источников питания предусмотрено автоматическое отключение осциллятора после возбуждения дуги.  [c.144]
Разрядная часть силовой электрической схемы конденсаторных машин включает коммутатор К1 (как правило, быстродействующий тиристор типа ТБ) и понижающий сварочный трансформатор ГС, вторичная обмотка которого подключена к шинам сварочного контура машины.  [c.169]

Приспособления для контактной сварки. Приварка концов проволочной решетки к медным выводным проводам производилась на контактном сварочном приспособлении (фиг. 39). Электрическая схема его рассмотрена в гл. I. Контактное сварочное приспособление имеет сварочный трансформатор/, контактный выключатель Я вольтметр 3 и устройство для зажима свариваемых провод  [c.83]

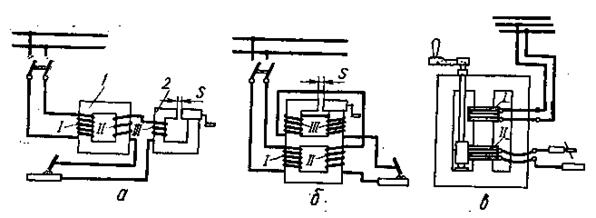

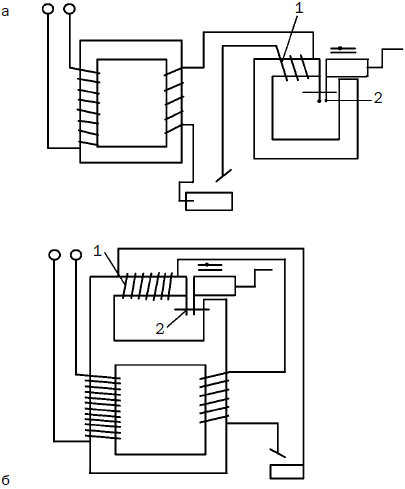

На рис. 2, а показана принципиальная электрическая схема поста для ручной дуговой сварки переменным током (от трансформатора типа ТС), а на рис. 2,6 — общий вид такого поста. От сети 1 переменный ток напряжением 220 или 380 в через рубильник 2 и предохранители 3 подается к источнику питания — сварочному трансформатору 4, где ток трансформируется до напряжения 60—75 в, необходимого для возбуждения дуги,  

[c.9]

Рис. 4. Принципиальная электрическая схема сварочных трансформаторов с отдельными дросселями

На рис. 2, в показана принципиальная монтажная электрическая схема поста для ручной дуговой сварки постоянным током, а на рис. 2, г — общий вид поста. В этом случае ток от сети напряжением 220 или 380 в поступает не к сварочному трансформатору, а к преобразователю, состоящему из асинхронного электродвигателя и сварочного генератора, соединенных между собой общим валом. Такие преобразователи вырабатывают постоянный сварочный ток напряжением 30—40 в.  

[c.10]

Рис. 40. Электрическая схема головки с автоматическим регулированием подачи проволоки при помощи магнитной муфты ПР — предохранитель, КТ — контакторы, СТ — сварочный трансформатор. ДР — дроссель, ТТ — трансформатор тока, ДГ — двигатель головки, ГС — вспомогательный трансформатор, РЛ — пусковое устройство, В — выпрямитель тока, / —регулировочный реостат, Л Г —обмотка выпрямителя, ДТ — двигатель тележки головки, ЭМ — электромагнитная муфта, PH — реле напряжения

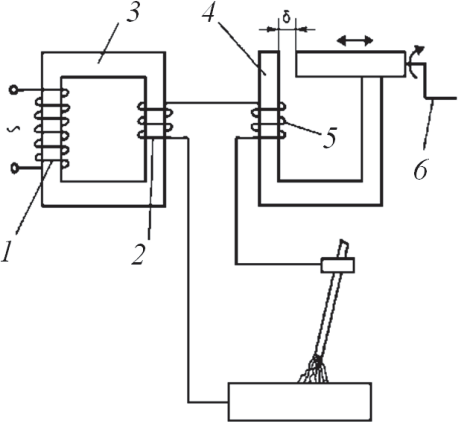

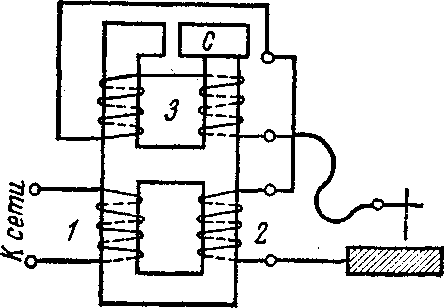

Фиг. 301. Электрическая схема сварочного трансформатора с отдельной реактивной катушкой

Фиг. 303. Электрическая схема сварочного трансформатора типа СТН.

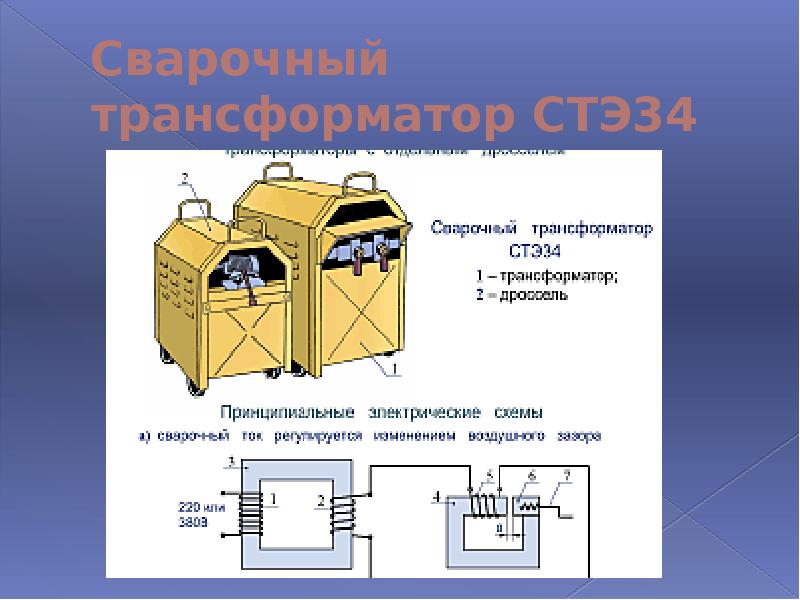

В СССР широко применяются однопостовые сварочные аппараты типа СТЭ, состоящие из трансформатора и индукционного регулятора (дросселя). Электрическая схема включения аппарата СТЭ приведена на рис. У-18. Изменение силы тока в дуге достигается   [c.267]

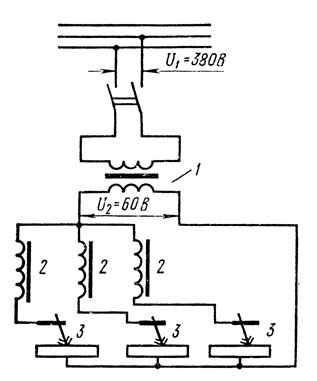

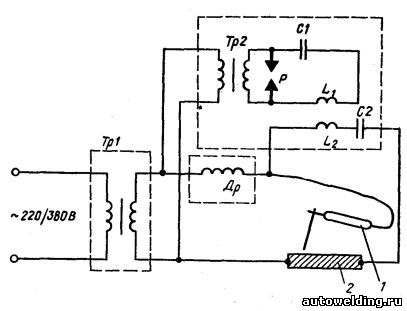

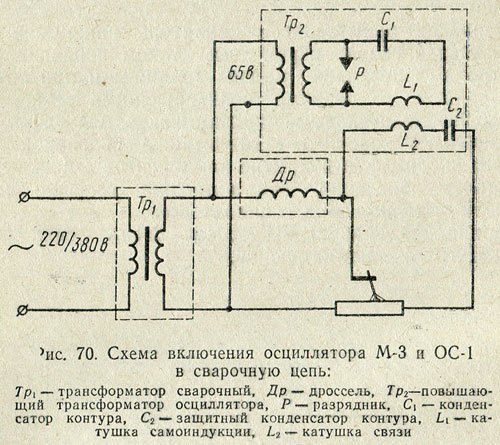

Электрическая схема трансформатора с включением его на сварочный пост представлена на фиг. 34.  [c.99]

Фиг 37. Электрическая схема сварочного трансформатора СТАН-1  [c.102]

Полуавтоматом ПШ-54 можно работать на переменном токе без применения аппаратного ящика № 2. В этом случае электрическая схема аналогична схеме 35,6, но вместо сварочного генератора включается сварочный трансформатор с дросселем. При работе без аппаратного  [c.337]

Рис, 5.3, Электрическая схема сварочного трансформатора с нормальным магнитным рассеянием и встроенным дросселем  

[c.113]

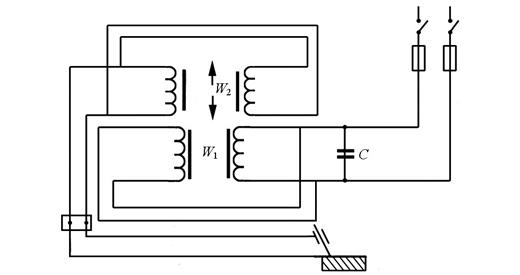

Рис. 5.4. Электрическая схема сварочного трансформатора с перемещением вторичной обмотки

Рис. 5.5. Электрическая схема сварочного трансформатора типа СТШ

Трансформаторы серии ТД в настоящее время заменяются трансформаторами серии ТДМ (рис. 4.3) более совершенной конструкции. В них применена холоднокатаная специальная сталь толщиной до 0,35 мм, обеспечивающая более высокие электромагнитные свойства сердечников. Кроме того, использованы новые, более эффективные изоляционные и обмоточные материалы, усовершенствованы переключатели диапазонов сварочного тока и подключение проводов за счет переключателей ножевого типа и штыревых разъемов, улучшены внешний вид и эксплуатационные характеристики трансформаторов, в частности устранена вибрация, характерная для трансформаторов ТД и других, более ранних серий.

Серия ТДМ включает базовые трансформаторы ТДМ-317, ТДМ-401 и ТДМ-503 на токи соответственно 315, 400 и 500 А, а также ряд их модификаций. Трансформаторы серии ТДМ по принципу регулирования, электрической схеме и конструктивному исполнению близки серии ТД.  [c.50]

Переключателем ступеней, состоящим из двух перемычек, обеспечивается регулирование вторичного напряжения сварочного трансформатора шестью ступенями в пределах от 2 до 3,5 в. Вторичный виток сварочного трансформатора охлаждается проточной водой. На машине типа АСИФ-25У можно осуществлять сварку стальных стержней сечением до 400 мм . Стыковую сварку стержней больших сечений обеспечивают машины с рычажным механизмом подачи типов АСИФ-50У и АСИФ-75У. Эти машины имеют одинаковое конструктивное исполнение и различаются в основном своими сварочными трансформаторами, мощности которых соответственно составляют 50 и 70 ква при ПВ-25%. Кинематическая и электрическая схемы указанных машин приведены на рис. 107.  

[c. 187]

На рис. 156 приведена принципиальная электрическая схема машины. Как видно из схемы, сварочные трансформаторы Трх и Тр2 получают питание от двух фаз силовой сети напряжением  [c.265]

На рис, 79 приведена электрическая схема установки типа УДГ, где показаны основные элементы. Сварочный трансформатор СТ типа ТРПШ позволяет автоматизировать работу установки режим сварки регулируют путем изменения величины постоянного тока в обмотке нодмагничивания ОУ. Управляющим сигналом является потенциал с движка потенциометра R3, который изменяет режим работы транзистора Т1. Ток, пропускаемый этим транзистором, усиленный магнитным усилителем МУ, поступает на обмотку управления ОУ. В случае обрыва дуги на электродах напряжение возрастает до напряжения холостого хода источника питания, в результате чего срабатывает реле Р и подключает в работу осциллятор для возбуждения дуги вновь.  

[c.149]

Сварочные трансформаторы — это понижающие трансформаторы (вторичное напряжение U. = 60 ч- 80 В), падающая характеристика которых создается за счет повышенного магнитного рассеяния или включения в сварочную цепь индуктивного сопротивления (дросселя). Электрическая схема сварочного трансформатора с повышенным магнитным рассеянием представлена на рис. 2.10, а. Катушки первичной / и вторичной 2 обмоток расположены попарно на обоих стержнях сердечника трансформатора 3. Первичная обмотка неподвижна и закреплена в нижней части сердечника, вторичная перемещается по нему с помощью винтового механизма. При прохождении тока по обмоткам возникают магнитные потоки основной Фт, создаваемый намагничивающей силой обмоток 1 и 2, и потоки рассеяния этих же обмоток Фр1 и Фр , дающие суммарный ноток Фр, который наводит в трансформаторе реактивную ЭДС, определяющую его индуктивное сопротивление XПри рабочей нагрузке трансформатора его ЭДС уравновешивается падением напряжения дуги U, и реактивной ЭДС Ер, а при коротком замыкании — t/д /кяХ следовательно, такой ИП имеет падающую характеристику. Сварочный ток регулируется изменением расстояния между обмотками / и 2 (при его увеличении поток Ф растет, а сварочный ток уменьшается).  [c.53]

На фиг. 37 приведена электрическая схема выпрямительной установки. Включение выпрямительных элементов по схеме Гретца. Для создания падающей характеристики последовательно с дугой включается балластный реостат, а реактивная катушка, включённая в эту же цепь, служит для сглаживания пульсаций выпрямленного тока. Выпрямитель получает питание от сварочного трансформатора. Выпрямительная установка не требует особого ухода и надзора.  

[c.290]

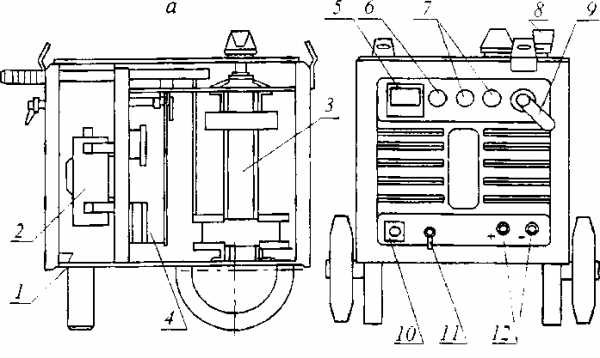

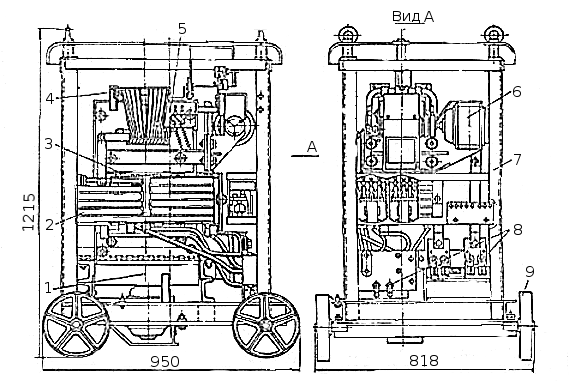

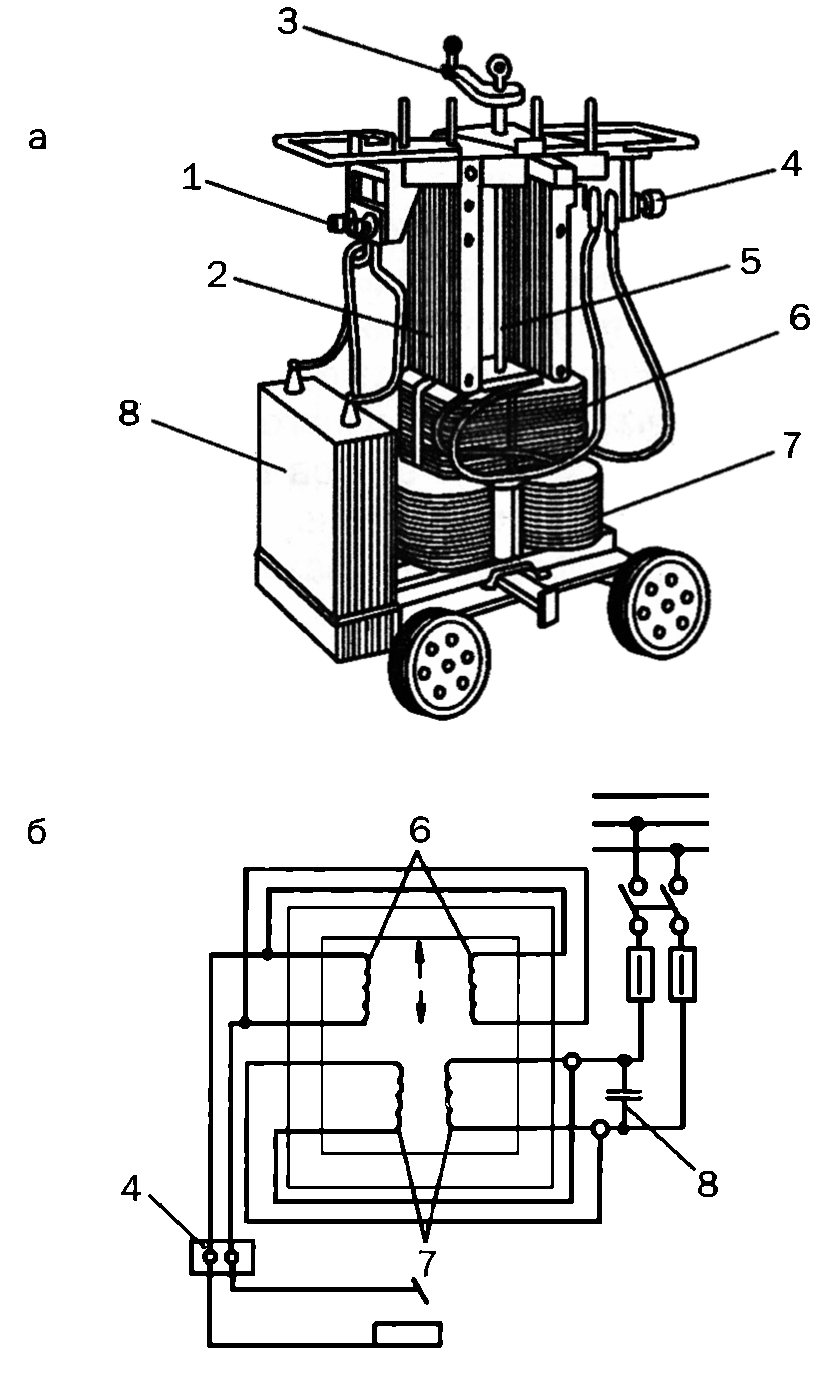

С — конструктивная схема трансформатора ТСК-500 (кожух снят), б — электрическая схема его I — сетевые клеммы для проводов, 2 — сердечник (маг-нптопровод), 5 —рукоятка для регулирования тока, 4 — клеммы для подсоединения сварочных проводов, 5 —ходовой винт, 6 — катушка вторичной обмотки, 7 — катушка первичной обмотки, 8 — компенсирующий конденсатор (стрелками показано перемещение катушек для р улирования тока) в — параллельное соединение обмоток трансформатора Тд-500, г — последовательное соединение обмоток его же 0/7 — первичная обмотка ОВ — вторичная обмотка ЯД—переключатель диапазона токов С — защитный фильтр от радиопомех  [c. 16]

На рис. 2, а показана принципиальная электрическая схема поста для ручной дуговой сварки переменным током (на базе трансформатора типа ТС), а на рис. 2,6 — общий вид такого поста. От сети I переменный ток напряжением 220 или 380 в через рубильник 2 и предохранители 3 подается к источнику питания — сварочному трансформатору 4, где ток трансформируется до напряжения 60—75 в, необходимого для возбуждения дуги, и по сварочным проводам 5 через зажим 6 и электродо-держатель 7 подводится к изделию 8.  [c.10]

Для большего расширения пределов регулировки сварочного тока в трансформаторах предусмотрен второй способ регулировки тока. Он состоит в том, что вторичную обмотку трансформатора секционируют и выводы от отдельных секций подводят к контактным болтам. Переключение секций производят с помощью перестановки перемычки. Этот способ дает ступенчатое регулирование сварочного тока, т. е. изменение тока через определенную величину. Однако способ секционирования в сочетании с плавной регулировкой тока путем перемещения магнитного шунта дает возможность постепенно изменять ток в больших пределах. Электрическая схема трансформатора СТАН-1 приведена на фиг. 37. На одно.м стержне расположены катушки первичной обмотки и две секции вторичной облютки. На втором сердечнике расположена третья катушка вторичной обмотки (реактивная). Переключение катушек вторично обмотки производится с помощью переключения пере.мычки на борновой доске клемм вторичной обмотки.  [c.103]

Электрическая схема установки обеспечивает подготовку установки и прекращение сварки зажигание дуги при сварочном токе без замыкания электрода на свариваемое изделие автоматическое отключение установки (снятие напряжения холостого хода сварочного трансформатора) в случае обрыва дуги или в случае короткого замыкания подачу аргона за 1—1,5 сек до начала сварки и прекращение подачи через 8 или 15 сек после окончания сварки или немедленно в случае невозбуждения дуги в начале сварки.  [c.430]

Рис. 9. Электрическая схема сварочного трансформатора в комбина-, ции с выпрямителем

На рис. 5.9 приведена электрическая схема вентильного сварочного генератора ГД-312 с самовозбуждением, который состоит из индукторного пульсационного синхронного генератора повышенной частоты и бесконтактного выпрямительного устройства, собранного на неуправляемых вентилях 1…У6 по трехфазной мостовой схеме выпрямления. При пуске, когда генератор не нагружен, а его вал начал вращаться, на зажимах обмотки статора появляется напряжение порядка 7…8 В. Трансформатор Т1 повышает это напряжение, и после выпрямления оно подается на зажимы обмотки возбуждения. Генератор самовозбужда-ется до напряжения холостого хода, которое регулируют резистором Ю. При нагрузке ток проходит через первичную обмотку трансформатора Т2 и через вентиль У9 дополнительно питает обмотку возбуждения. В вентильном генераторе осуществляется ступенчато-плавное регулирование силы сварочного тока с помощью выключателей 5 и резистора Я2. Техническая характеристика агрегата АДБ-318 с вентильным генератором ГД-312 приведена на с. 128,  [c. 125]

Электрическая схема генератора импулы ов приведена на рис. 5.14. Его подключают в сварочную цепь параллельно сварочному трансформатору, конденсатор С заряжается от повышающего трансформатора ТП через выпрямительное устройство В. Специальное синхронизирующее устройство в момент перехода тока через нуль замыкает выключатель К, и конденсатор С разряжается через дуговой промежуток в виде кратковременного импульса тока высокого напряжения (200…300 В). Сила тока импульса составляет 1,5…2 А, при этом импульс имеет ту же полярность, что и напряжение дуги в данный момент. После разряда конденсатора синхронизирующее устройство размыкает выключатель, а конденсатор заряжается вновь для подачи следующего импульса.  [c.148]

В машинах мощностью да 200 ква (включительно) применяются втычные переключатели ступеней, а в машинах мощностью свыше 300 кеа применяются переключатели ступеней барабанного типа. Электрическая схема машины приведена на рис. 124. При иажа-тии на педальную кнопку КП включается катушка ЭПК электромагнитного пневматического клапана, который соединяет среднюю камеру пневматического цилиндра с воздушной сетью. Одновременно с эти.м включается электроиный регулятор времени РВЭ-7, который регулирует время отдельных операций цикла сварки и управляет последовательностью действия элементов машин. По истечении заранее отрегулированного промежутка времени, необходимого для апуска-ния электрода и обеспечения заданного усилия сжатия электродов, включается игнитронный контактор КИА, который включает первичную обмотку сварочного трансформатора Трх в сеть переменного тока, и через свариваемые детали начинает проходить ток.  [c.216]

Принципиальная электрическая схема машины типа МТП-150/1200 не отличается от схемы машины типа МТП-75. Проточной водой охлаж,даются вторичный виток сварочного трансформатора, токоведущие элементы с электродами и игна-тронный контактор. Расход воды составляет около 900 л в час. Давление водяной магистрали должно быть не менее 2 ати.  [c.257]

Электрическая схема этих машин практически не отличается от схемы машин МТИП. Быстрое изменение направления импульсов сварочного тока производится специальным реверсивным устройством, в котором переключение концов первичной обмотки сварочного трансформатора осуществляется игнитронами. Машины МШШИ-200-2 комплектуются дополнительным механическим реверсивным переключателем.  [c.91]

Электрическая, схема этих машин практически не отличается от схемы машин МТИП. Быстрое изменение направления импульсов сварочного тока производится специальным реверсивным устройством, в котором переключение концов первичной обмотки сварочного трансформатора осуществляется игнитронами.  [c.106]

Сварочный трансформатор СТ-2Д. Для питания двухдуговых автоматов в Институте электросварки АН УССР разработан специальный однокорпусный трансформатор СТ-2Д — преобразователь трехфазного тока в двухфазный. Пршпхппиальная электрическая схема трансформатора СТ 2Д изображена па фиг. 22. Трансформатор СТ-2Д состоит из двух однофазных трансформаторов,  [c.185]

Электрическая схема трактора предусматривает два варианта включения сварочной цепп а) для наплавочных работ и б) для электрошлаковой сварки. При наплавочных работах целесообразным является питание обеих дуг сварочного трактора по схеме, приведенной па фиг. 51, а с применением сварочного трансформатора со peднeii точкой подключения во вторичной обмотке (тип СТЭ-34-4 с реактором РТС-500). Прп это.м в зоне дугн между концом основного электрода (присоединенного к одному из концов вторичной обмотки трансформатора) и изделием выделяется большое количество тепла по сравнению с количеством тепла, выделяющегося под дополнительным электродом (присоединенным к средней точке сварочного трансформатора).  [c.259]

Принципиальная электрическая схема синхронизированного контактора приведена на фиг. 9. При замыкании кнопки В в основной катушке КК контактора К возбуждается магнитный поток, включающий в сеть первичную обмотку сварочного трансформатора Трсв- Одновременно включается первичная обмотка вспомогательного трансформатора Тр , вторичная обмотка которого присоединена к короткозамкнутому витку КВ. Ток катушки контактора и ток короткозамкнутого витка / , а также возбуждаемые им магнитные потоки не совпадают по фа.зе.  [c.328]

Для управления режимол сварки и отжига в электрическую схему машины включены электронные регуляторы времени типа РВ1 и РВ2. Включение сварочного трансформатора ТС па сварку и на отжиг производится электромагнитными контакторами. Катушкп контактора работают поочередно прп замыкании одного контактора второй выключается. Управление катушками производится регуляторами времени, промежуточными реле, конечным выключателем и пусковой кнопкой. Мощность, потребляемая прп отжиге, иа 20% меньше, чем при сварке.  [c.350]

---

Сварочный трансформатор: расчет, устройство и схема

Устройство сварочного трансформатора и характеристики

Для возникновения дуги, обеспечивающей разогрев и расплавление кромок заготовки, требуется изменить характеристики электричества подаваемого из сети. Сварочный трансформатор преобразует поступающее электричество следующим образом:

• напряжение снижает;
• силу тока поднимает.

В преобразовании электричества принимают участие следующие узлы:

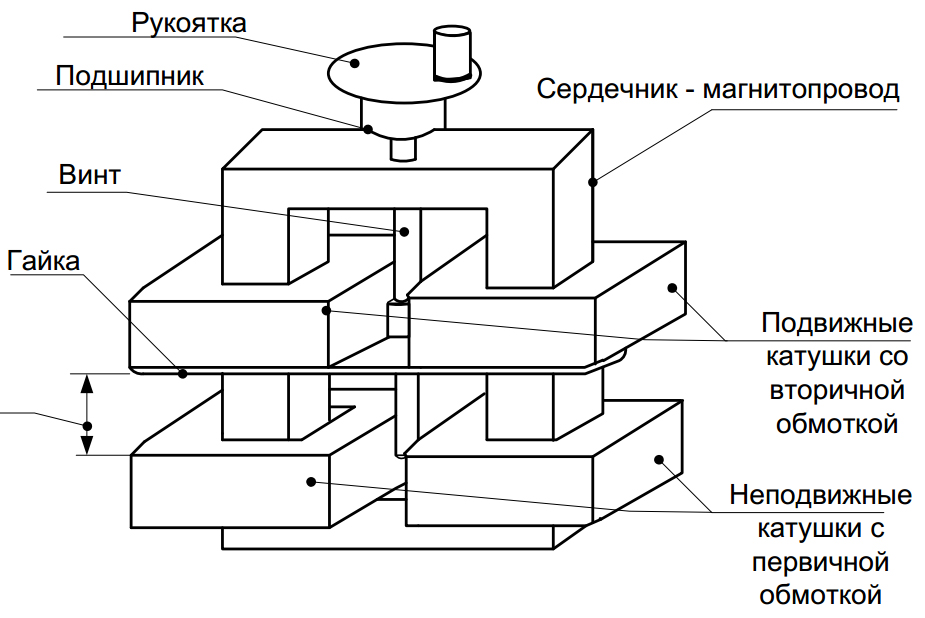

Устройство сварочного трансформатора

• магнитопровод;
• первая обмотка, собираемая из изолированного кабеля;
• перемещающейся второй обмотки. Ее выполняют из провода без изоляции, это необходимо для повышения тепловой отдачи;
• винтовая пара;
• штурвал для управления винтовой парой;
• клеммники для сварных кабелей.

В состав сварочных агрегатов включают дополнительные компоненты, которые предназначены для совершенствования их работы.

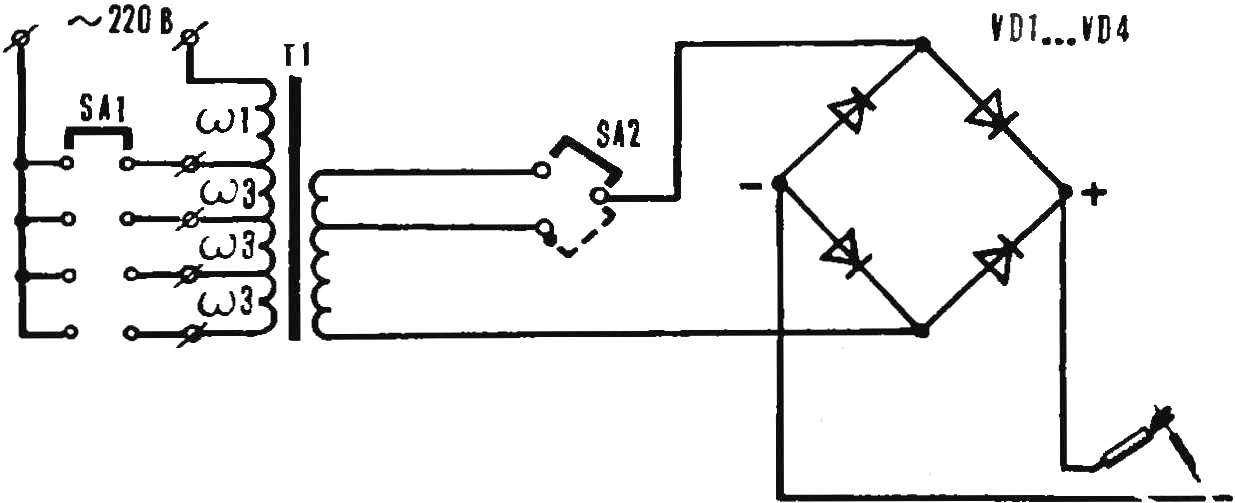

Варианты самодельных устройств

Необязательно покупать сварочник, можно собрать конструкцию сварочного трансформатора своими руками. Для этого применяют один из следующих способов:

Используют старый ЛАТР (автотрансформатор)

Самое важное в ЛАТРе – это его мощный сердечник тороидальной формы. Таких магнитопроводов берут два экземпляра и наматывают на каждом кольце по обмотке

Одна будет выполнять роль первички, другая – вторички. Наиболее подходящая модель автотрансформатора для такой переработки – ЛАТР 1М, оригинальная обмотка которого может выдерживать ток до 10 ампер. Применяют магнитопровод от старого электродвижка. То, что можно взять от двигателя для изготовления сварочника, – это его статор. Его нужно только освободить от старой обмотки путем ее удаления из пазов и вынуть из корпуса, разбив или разрезав последний. Пластины сердечника после этого следует скрепить шпильками и намотать поверх него новую обмотку. Лучше для таких операций подходят те магнитопроводы движков, которые имеют большой диаметр и маленькую толщину. Переделывают в сварочный трансформаторы от старых цветных телевизоров типа ТС-310 или ТС-270. Эти сетевые преобразователи удобны тем, что имеют крупные размеры, легко разбирающийся сердечник U-образной формы.

Советуем изучить Термоэлектрический генератор

Устройство пускового механизма

Пусковое устройство включает в свой состав – магнитопровод, две обмотки и клеммы. Переключатели изменяют напряжение и общее число обмоток подключаемых к выпрямителю. В первичную цепь устанавливают регулятор, собранный на основе полупроводников (тиристоров). Вторая обмотка, подключаемая к выпрямительному мосту, обеспечивает подачу двух уровней изменяемого напряжения.

Устройство пускового механизма трансформатора

Для работы пускового устройства требуется напряжение в 220 В. Ток лежит в диапазоне от 0 до 120 А, а напряжение достигает 70 В случае самостоятельного изготовления устройства, за основу принимают стержневой трансформатор, на его первой обмотке накручено 230 витков, на второй 32. Пульт управления полупроводниками монтируют над дросселем. Для охлаждения всей системы используют принудительную вентиляцию.

Устройство магнитопровода

Ключевыми деталями магнитопровода, являются пластинки или листы, произведенные из электромагнитной стали. К конструктивным деталям относят крепеж, корпус и пр. Магнитопроводы сварочных трансформаторов разделяют на стержневые и броневые. В устройствах стержневого типа все сегменты магнитной цепи обладают одинаковым сечением. В магнитопроводах броневого типа полным сечением обладает только средний стержень, на который устанавливают обмотки.

Виды магнитопроводов трансформатора

Сечения остальных участков магнитной цепи почти в два раза меньше. По ним происходит замыкание магнитного потока. На участках магнитопровода имеющего Т-образную форму, каждый имеет свое сечение. При этом его размер составляет в три раза меньший размер, чем собственно сам стержень. По каждому из участков происходит замыкание третьей части потока. Пластины, входящие в пакеты покрывают специальным составом, который называют оксидной изоляцией. Принцип работы сварочного трансформатора Аппаратура для сварки работает по алгоритму:

1. Питание подается на первую обмотку. В ней генерируется магнитный поток, замыкающийся на сердечнике.
2. Затем питание направляется на вторую обмотку.
3. Магнитопровод, который собран из ферромагнитов, генерирует постоянное магнитное поле. Индуцирующий поток производит ЭДС.
4. Разность в числе витков допускает колебание тока с требуемыми для выполнения сварки параметрами. Эти же показатели учитывают при расчетах аппаратуры для сварки.

Существует связь числа витков на второй катушке и напряжением на выходе. То есть для повышения тока количество витков необходимо увеличить. Но так как, сварочный трансформатор – это понижающий тип, то число витков на второй обмотке будет ниже, чем на первой. Устройство и принцип действия сварочного трансформатора обеспечивает настройку величины тока. Этого достигают уменьшая или увеличивая пространство между катушками. Для этого в сварочном оборудовании установлены движущиеся компоненты. Расстояние между обмотками изменяет сопротивление и это дает возможность выбирать именно тот ток, который нужен для сварки.

Холостой ход

Аппаратура для сварки работает в двух режимах – рабочем и холостом. Во время сварки вторая обмотка замыкается между рабочим инструментом и деталью. Ток расплавляет кромки заготовок и в результате получается надежное соединение деталей. После того, как сварщик закончит работы, цепь прерывается и трансформатор переключается на холостой ход. ЭДС в первой обмотке появляются из-за наличия:

• магнитного потока;
• его рассеивания.

Холостой ход трансформатора

Эти силы отпочковываются от направления потока в магнитопроводе и замыкаются между катушками в воздухе. Именно эти силы и являются основой работы в холостую. Работа на холостом ходу не должна представлять опасность для рабочего — сварщика и окружающих людей. То есть оно не должно быть больше чем 46 В. Но отдельные модели сварочного оборудования, имеют большие значения, например, 60 – 70 В. В этом случае в конструкции сварочного устройства устанавливают ограничитель параметров холостого хода. Скорость его срабатывания не превышает одну секунду с момента разрыва цепи и окончания работы. В целях дополнительной защиты сварщика, корпус трансформатора необходимо заземлять.

Это позволяет напряжению, которое может появиться на корпусе в результате повреждения изоляции, уйти в землю, не нанеся ни какого вреда рабочему – сварщику.

Устройство и принцип работы

В конструкционных параметрах и принципе действия сварочного трансформатора все просто и понятно даже для начинающего сварщика. Благодаря простой схеме конструкции аппараты подлежат ремонту и не требуют больших затрат для обслуживания. Данный вид оборудования состоит из следующих элементов:

• сердечника;
• рукоятки;
• рым-болта;
• корпусной крыши;
• винта с ленточной резьбой;
• винтовой гайки;
• вторичной и первичной обмоток;
• охлаждающих жалюзи;
• корпуса;
• зажима для подсоединения проводов цепи сварки;
• ручки.

Узлу трансформатора свойственно понижение напряжения, которое поступает от электросети. Благодаря регуляторному узлу можно установить необходимую силу тока. Для того чтобы сжигать дугу, в сварочных аппаратах используется постоянный ток.

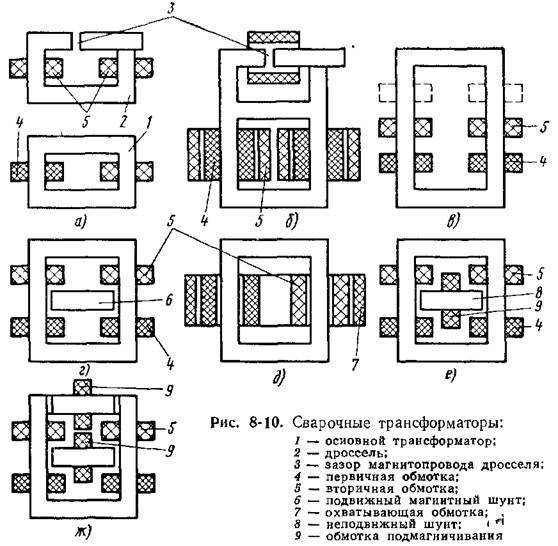

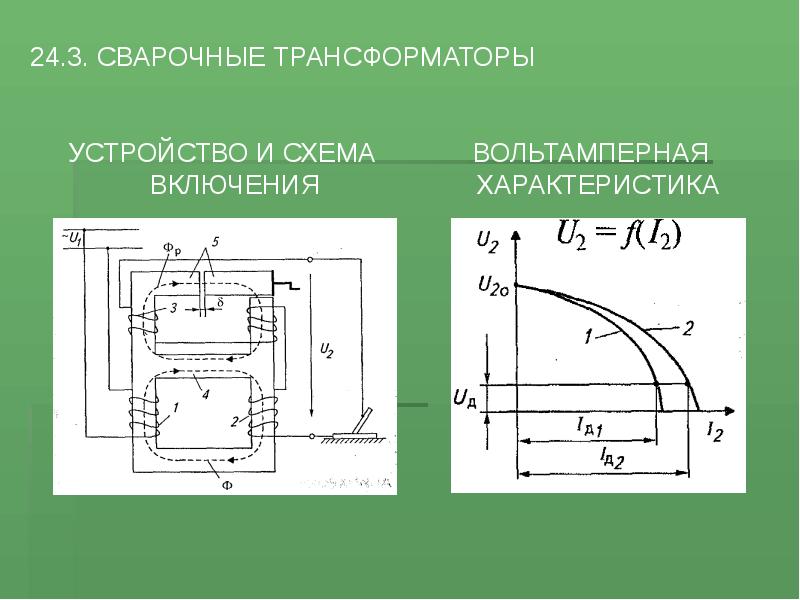

Схема сварочного трансформатора и ее модификации

Аппаратура для сварки состоит из:

• трансформатора;
• приборы для изменения размера тока.

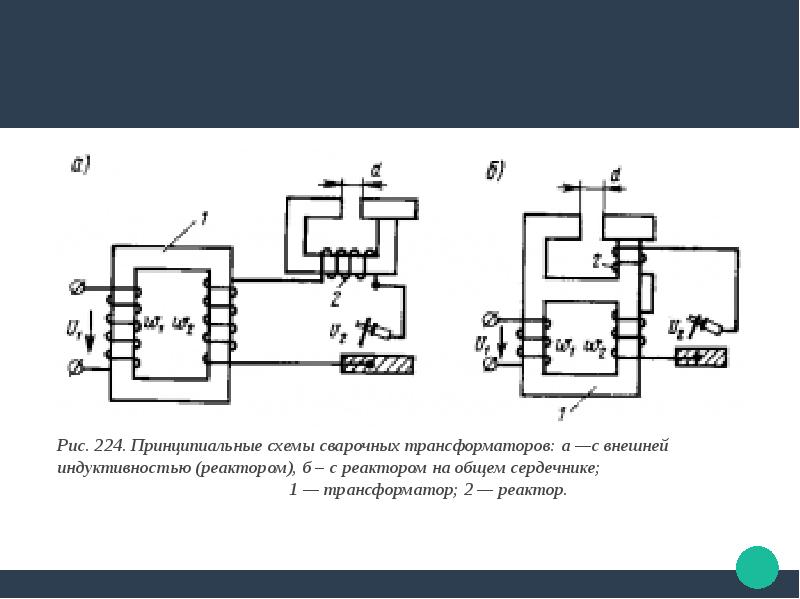

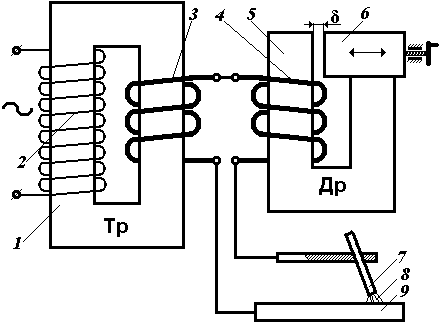

Для розжига и поддержания дуги необходимо обеспечить наличие индуктивного сопротивления второй обмотки. Подъем индуктивного сопротивления ведет к тому, что изменяется наклон статистических параметров источника энергии. В результате приводит к постоянству всей системы «источник тока – дуга».

Электрическая схема сварочного трансформатора типа ТДМ

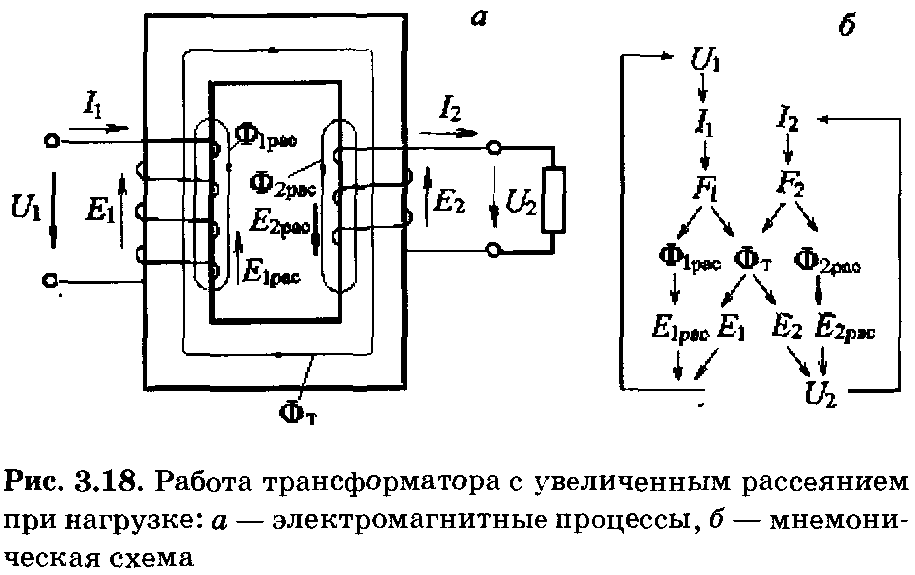

У сварочных аппаратов, работающих под нагрузкой, количество мощности в разы больше, чем потери, которые они несут при работе в холостую.

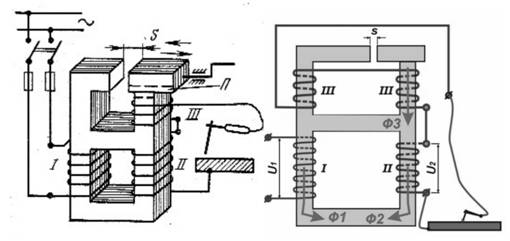

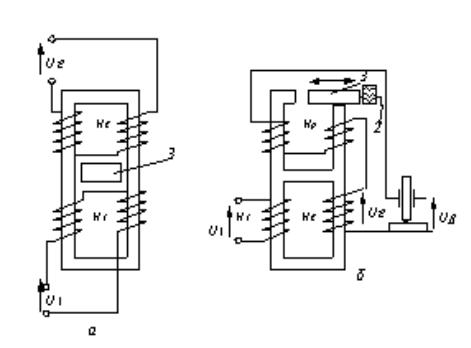

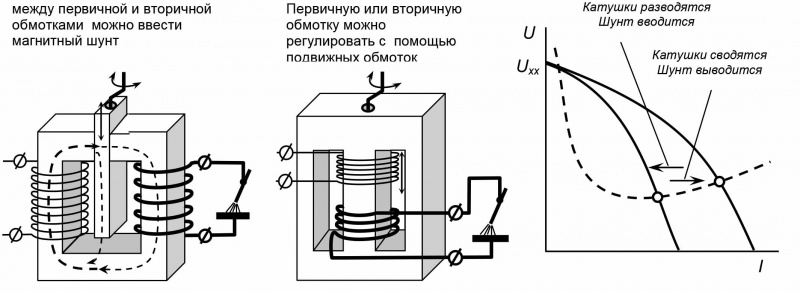

Сварочная аппаратура с шунтом

Настройка рассеивания магнитного поля осуществляется переменой геометрических параметров пространства между составными частями магнитопровода. В виду того, что магнитная проницаемость железа выше чем у воздуха то придвижении шунта изменяется сопротивление потока, который проходит по воздуху. Если шунт введен целиком, то индуктивное сопротивление определяется, зазорами между ним и элементами магнитопровода.

Сварочная аппаратура с шунтом

Трансформаторы этого типа изготавливают для решения производственных задач.

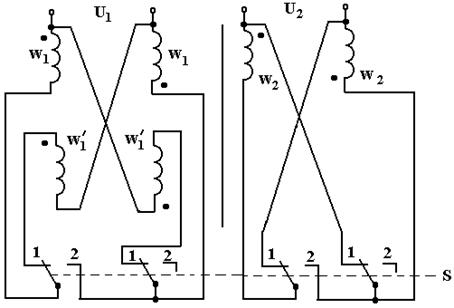

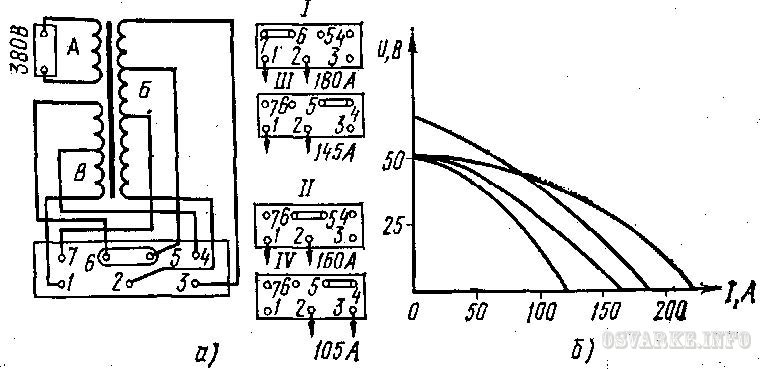

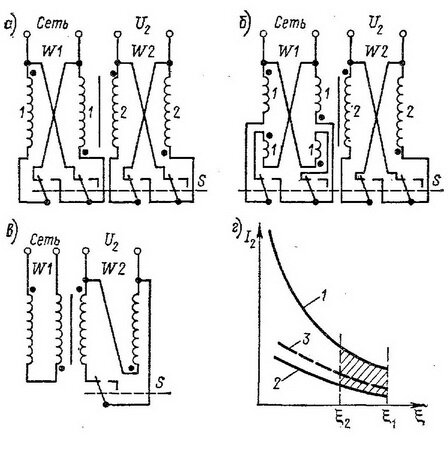

Сварочные трансформаторы с секционными обмотками

Такая аппаратура производилось в ХХ века для решения производственных и бытовых задач. В них реализовано несколько степеней настройки количества витков в обеих катушках.

Секционная обмотка трансформатора

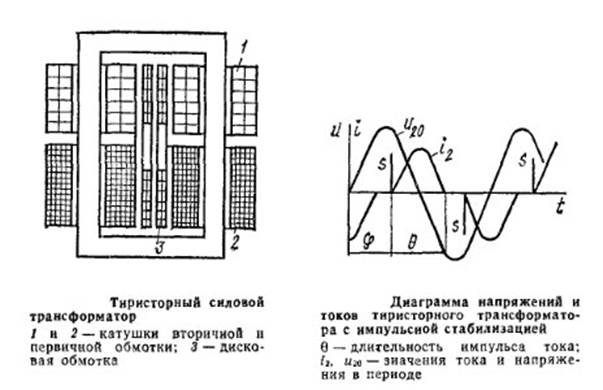

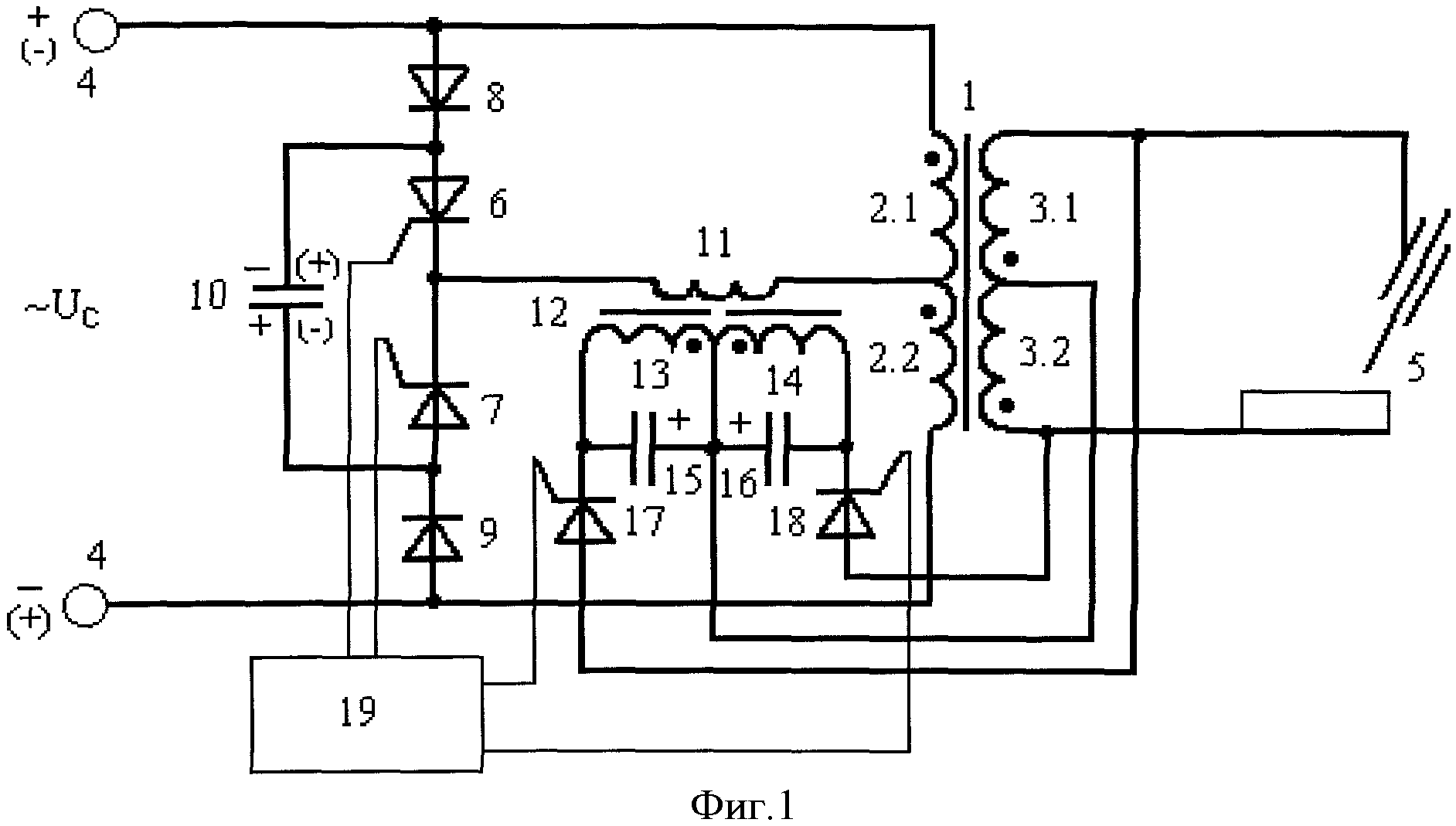

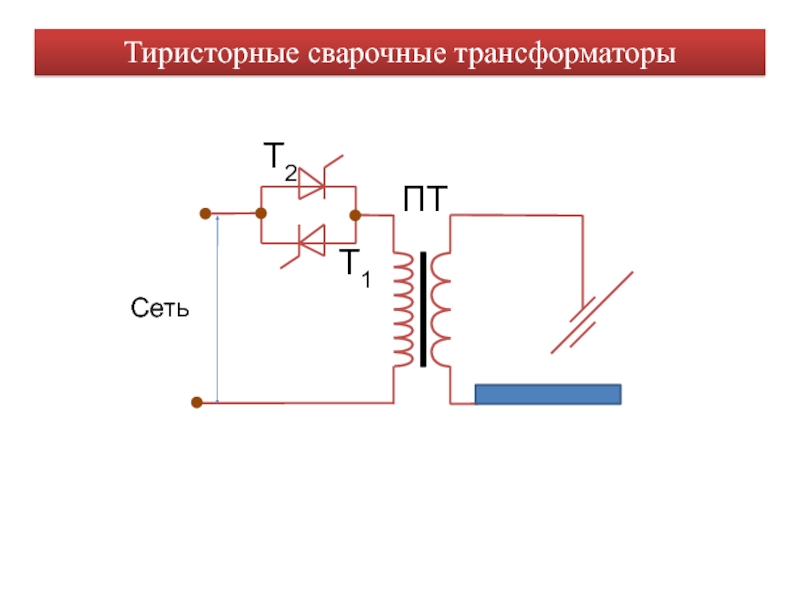

Тиристорные сварочные трансформаторы

Для настройки напряжения и тока применяют фазовый сдвиг тиристора. При этом происходит изменение среднего значения напряжения.

Для работы однофазной сети нужны два тиристора, включенных навстречу друг другу. Причем их настройка должно быть синхронной и симметричной. Трансформаторы на основании полупроводников (тиристоров) обладают жесткой статической характеристикой. Ее регулировка производится по напряжению при помощи тиристоров.

Тиристоры хороши для настойки напряжения и тока в электрических цепях переменного характера, дело в том, что закрытие происходит при изменении полярности.

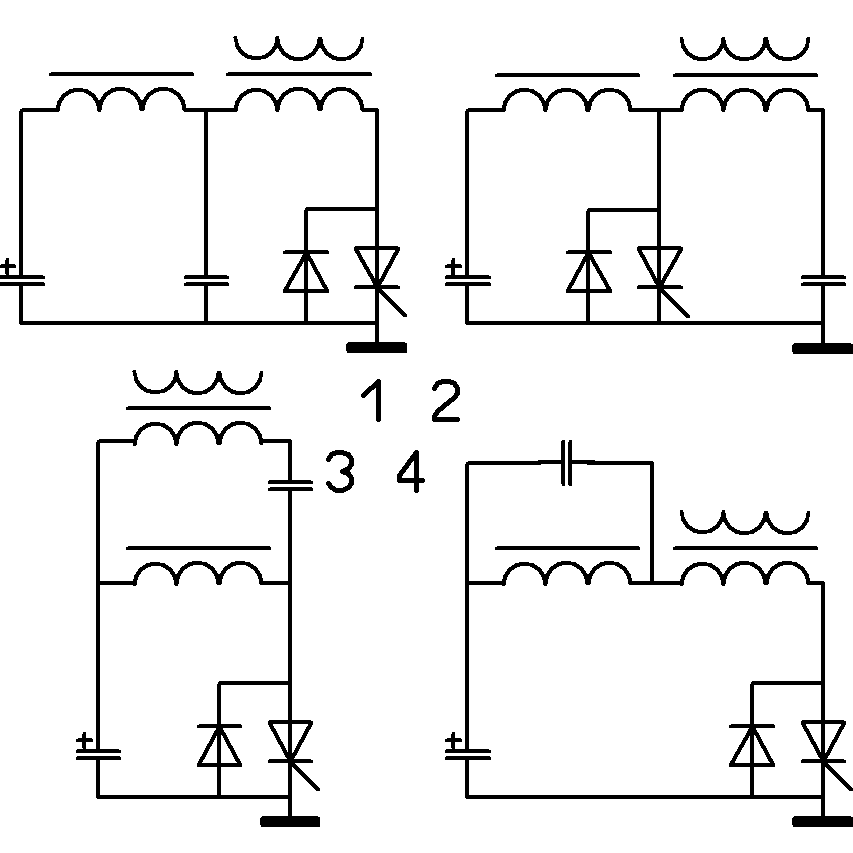

В схемах с постоянным током для закрытия тиристоров применяют резонансные схемы. Но это сложно, дорого и накладывает определенные сложности на возможность регулирования.

Тиристорные сварочные трансформаторы

В полупроводниковых трансформаторах тиристоры монтируют в первой обмотке, тому есть две причины:

1. Вторичные токи в сварочных источниках значительно больше, чем предельный ток тиристоров, он достигает 800 А.
2. Высокий КПД так как потери на падении напряжения в открытых вентилях в первой обмотке в отношении рабочего ниже в несколько раз.

В современных устройствах используют обмотки из алюминия, для повышения надежности конструкции к ним на концах приварены медные накладки.

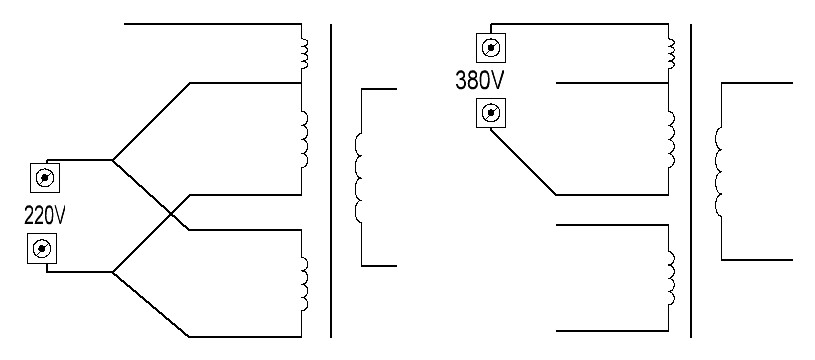

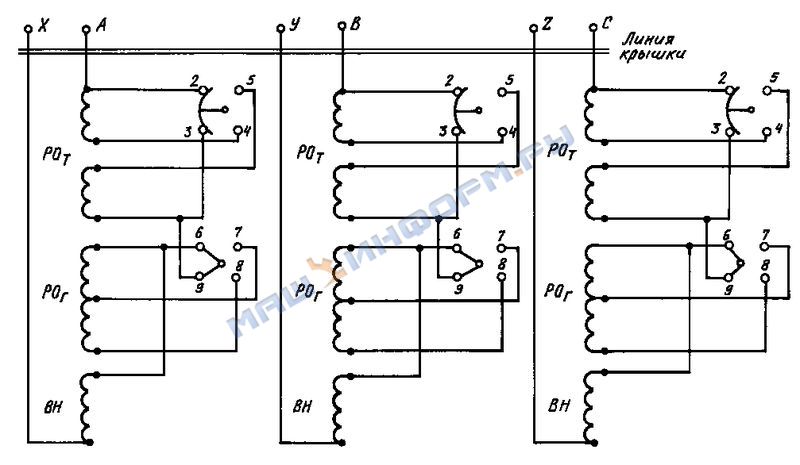

Схемы и группы соединения обмоток

В трёхфазных трансформаторах необходимо соединять между собой первичные обмотки по фазам и вторичные. Существует три схемы соединения:

• звезда;
• треугольник;
• зигзаг.

При соединении обмоток звездой напряжение линейное — между началами фаз — будет в 1,73 раза больше, чем фазное (между началом и концом фазы). При соединении обмоток трансформатора треугольником фазное и линейное напряжения будут одинаковы.
Соединять обмотки звездой более выгодно при высоких напряжениях, а треугольником — при значительных токах. Соединение обмоток зигзагом даёт возможность сгладить асимметрию намагничивающих токов. Но недостатком такого способа соединения является повышенная трата обмоточного материала.

Отличия и разновидности оборудования

На производстве применяют следующие виды сварочных аппаратов:

Разновидности сварочного оборудования

• трансформаторы;
• выпрямители;
• инверторы.

Ещё выделяют:

• полуавтоматы;
• генераторы — сварочные аппараты с бензиновым или дизельным электрогенератором;
• и прочие промышленные аппараты.

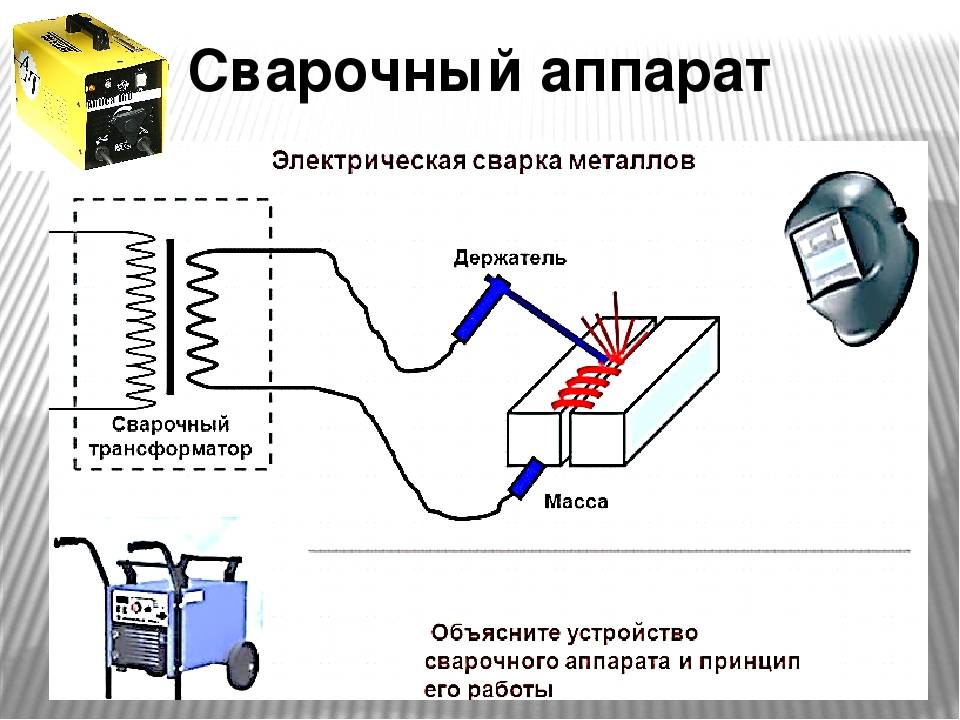

Принцип действия

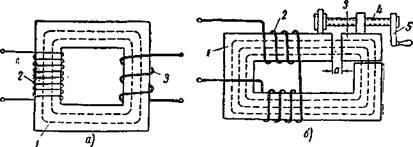

Чтобы понять принцип действия сварочного трансформатора, обратим внимание на простейшую конструкцию, состоящую из 2-х обмоток и работающую с однофазным током. В этом нам поможет схема сварочного трансформатора:

Как видно из рисунка, конструкция максимально простая – основа и две обмотки.

Магнитопровод – это элемент с замкнутым контуром, созданный из ферромагнитного сплава. Благодаря этому сопротивление контура снижается, а электромагнитная связь контуров увеличивается. Это простейшая схема сварочного трансформатора, есть еще различные модификации с дросселем и другие разновидности.

Первичная обмотка подключается к сети, а вторичная уходит на нагрузку, в нашем случае это держатель электрода и масса. При подаче напряжения на первичный контур в нем проходит переменный ток, создающий магнитный поток в основе, который индуцирует в обеих обмотках ЭДС. Возникшие силы можно пропорционально соотнести с числом витков обмотки, а если опустить незначительные (до 5%) потери напряжения, то получаем соотношение:

Коэффициент трансформации

Соотношение количества витков может быть больше 1, тогда трансформатор выполняет понижение напряжения и называется понижающим. Если коэффициент меньше 1, то это трансформатор повышающий.

Представим, что в нашем случае первая обмотка состоит из 100 витков, а вторичная из 5, 100/5=20 коэффициент трансформации. Подключив такое устройство к стандартной сети 220 В, на выходе получим 220/20= 11В. Данный коэффициент правдив не только для преобразования напряжения, но и силы тока, при потреблении первичной обмоткой 5 А, на контактах получим все 100А. Силу тока можно регулировать в процессе сваривания, для этого изменяют зазор магнитопровода. Рост или снижение этого расстояния уменьшает сопротивление и соответственно, на величину магнитного потока. Увеличив зазор мы снижаем силу тока, а для увеличения сварного тока зазор сокращают.

Зная соотношение количества витков обмотки и напряжения сети можем подобрать число витков вторичной обмотки, чтобы получить требуемые значения напряжения и силы тока. Нормальное напряжение холостого хода сварочного трансформатора считается 60В, что соответствует трансформаторному коэффициенту, равному 3. 6.

Сварочные трансформаторы

Так называют устройство, которое предназначено для преобразования переменного тока получаемого из сети в напряжение необходимо для выполнения электрической сварки.

Сварочный трансформатор

Ключевым узлом этого устройства является трансформатор, который понижает сетевое напряжение до уровня холостого хода.

Достоинства и недостатки сварочных трансформаторов

К несомненным преимуществам этого оборудования относят довольной высокий КПД от 70 до 90%, простоту работы и высокую ремонтопригодность. Кроме этого аппараты этого класса отличает невысокая стоимость. Вместе с тем, аппараты этого типа иногда не в состоянии обеспечить постоянство горения дуги. Это обусловлено характеристиками переменного тока. Для получения качественной сварки целесообразно применять электроды, адаптированные для работы с переменным током. Кроме того, на качестве сварки отрицательно сказываются и колебания напряжения на входе.

Аппараты этого типа нельзя применять для работы с нержавейкой и цветными металлами. Высокий вес аппарата и его габариты вызывают ряд сложностей при его транспортировке с места на место. Но надо отметить, что сварочный трансформатор – это не плохой выбор для домашних нужд.

Инструменты

Занимаясь поисками подходящего сварочного трансформатора, многие отказываются от заводских моделей в пользу самодельных. Причины такого решения могут быть самые разнообразные, начиная от неприемлемых цен и заканчивая желанием сделать сварочный трансформатор самостоятельно. По сути особых сложностей в том, как сделать сварочный трансформатор, нет, к тому же, самодельный сварочный трансформатор может по праву считаться предметом гордости любого хозяина. Но при его создании невозможно обойтись без знаний об устройстве и схеме трансформатора, его характеристиках и расчетах по ним.

Рабочие характеристики сварочного трансформатора

Любой электроинструмент обладает определенными рабочими характеристиками и сварочный трансформатор не исключение. Но кроме привычных, таких как мощность, количество фаз и требуемое для работы напряжение в сети, сварочный трансформатор имеет целый набор уникальных характеристик, каждая из которых позволит безошибочно подобрать в магазине аппарат под определенный вид работ. Для тех же, кто собирается изготовить сварочный трансформатор своими руками, знание этих характеристик потребуется для выполнения расчетов.

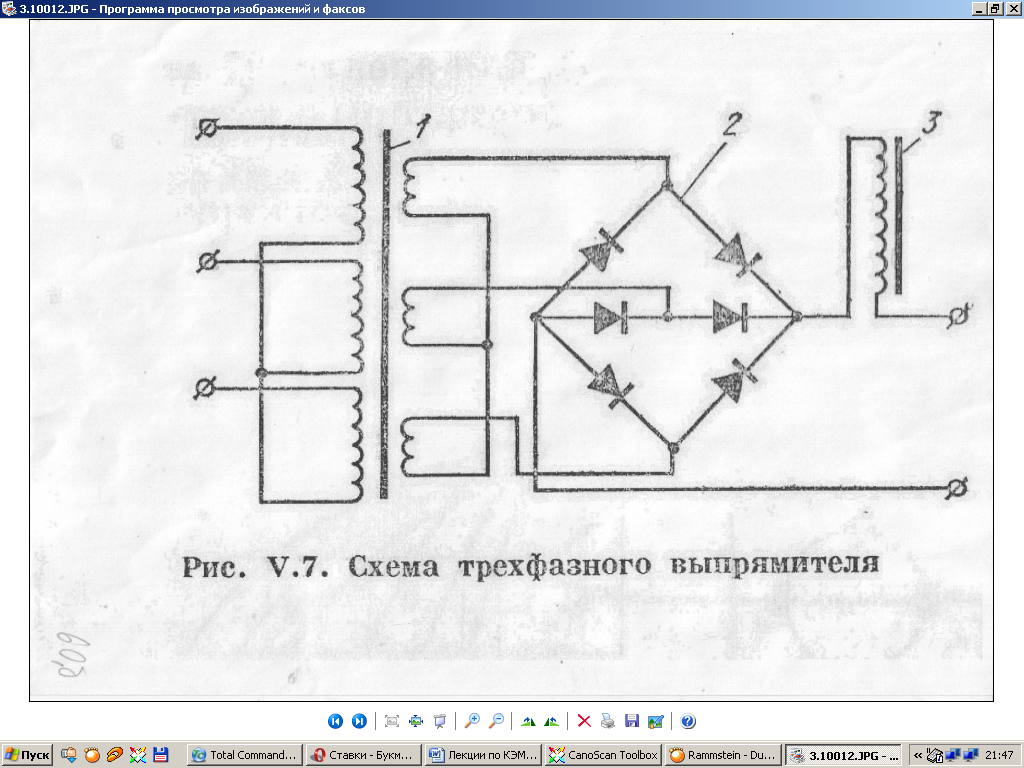

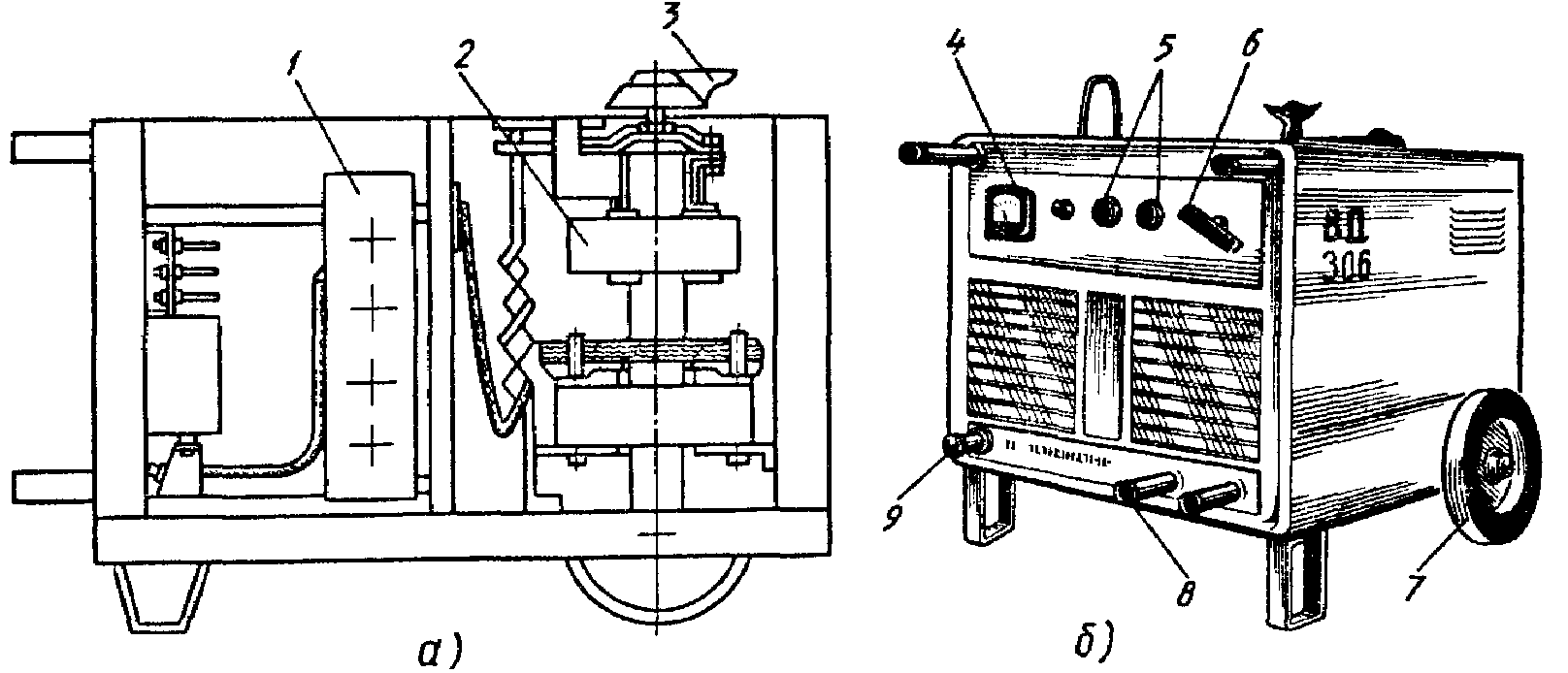

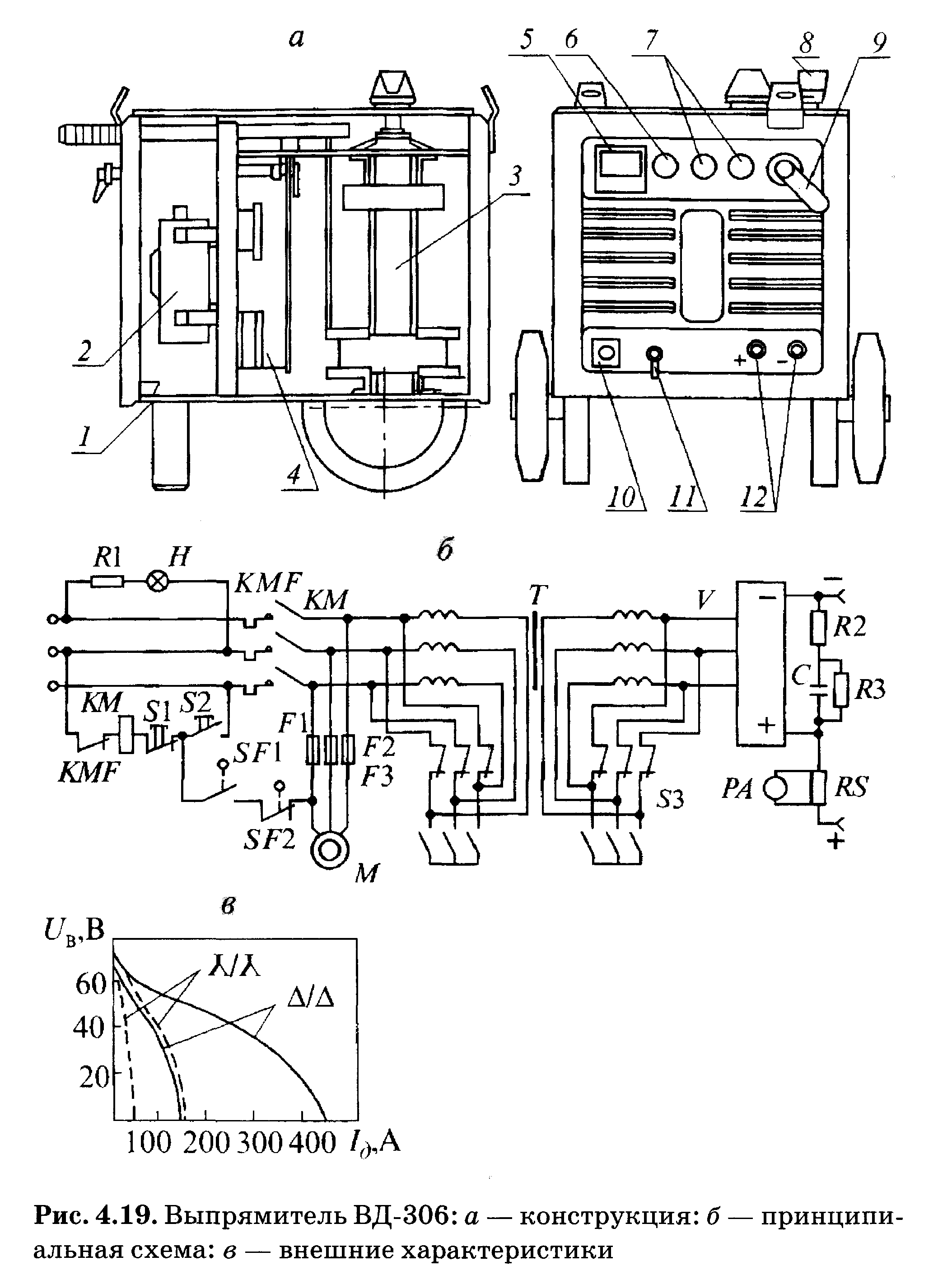

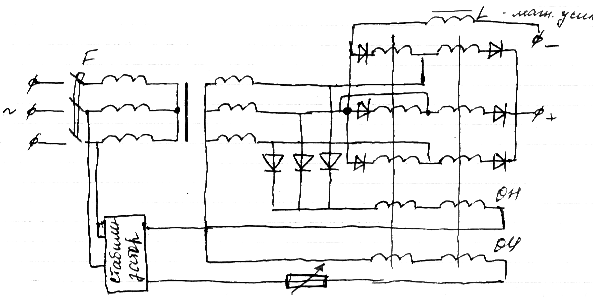

Сварочные выпрямители

Аппаратура, которое преобразует переменное напряжение, поступающее из сети питания в постоянное, необходимое для выполнения электросварочных работ. На практике применяют несколько схем выпрямителей, в которых реализованы разные методы получения выходных параметров напряжения и тока. Применяют разные способы регулировки параметров тока и вольт-амперной характеристики.

Сварочные выпрямители

В эти способы входят: Изменение настроек трансформатора, применение дросселя, настройка с помощью полупроводников (тиристоров и транзисторов). В самых простых аппаратах для регулирования тока применяют трансформатор, а для его выпрямления диодные схемы. В силовую часть такого оборудования входят трансформатор, выпрямитель, дроссель.

Достоинства и недостатки сварочных выпрямителей

Главное достоинство выпрямителей, если сравнивать их с трансформаторами, заключено в том что, для сварки применяют постоянный ток. Это обеспечивает качество розжига и поддержания параметров дуги и это соответственно приводит к качеству сварного шва. Применение выпрямителя позволяет сваривать не только обыкновенные стали, но обрабатывать нержавейку и цветные металлы. Кроме того, надо учесть и то, что сваривание с применением выпрямителя обеспечивает малое количество брызг.

По сути, описанные достоинства дают однозначный ответ на вопрос – какой аппарат выбрать трансформатор или выпрямитель, но разумеется нельзя забывать и стоимости этого оборудования. Выпрямители имеют и отдельные недочеты – большой вес конструкции, потеря мощности, падение напряжения в сети во время проведения сварочных работ. Кстати, все сказанное в полной мере относится и к трансформаторам.

Основные критерии при выборе

Чтобы аппарат имел высокую надежность, хорошую ремонтопригодность и долговечную конструкцию, необходимо при выборе обращать внимание на диапазон регулирования тока, продолжительность включения, напряжение, фазность, потребляемую мощность, тип охлаждения и число постов

Важно также просмотреть отзывы на отсутствие крупных габаритов, веса, низкой стабильности дуги, невысокого ПВ, сильной зависимости качества шва от мастерства, высокого энергопотребления и невозможности применить аппарат, чтобы сварить цветные металлы, сплавы между собой

Мощность — основной критерий при выборе

Обратите внимание! Выбирать аппарат нужно, учитывая силу тока. Бытовые агрегаты работают на 200 А, полупрофессиональные — до 300 А, а профессиональные — свыше 300 А

При выборе следует смотреть на толщину электродов. Оптимальный диаметр — это 2-5 мм для домашних работ.

Сварочные инверторы

Аппаратура этого типа предназначено для преобразования постоянного тока в переменный. Инвертор работает следующим образом. Ток, с частотой в 50 Гц, попадает на выпрямитель. На нем он, пройдя, через фильтр сглаживается и преобразуется в переменный. Частота такого тока оставляет несколько килогерц. Современные схемы позволяют получать ток с частотой 100 Гц. Этот этап преобразования, является самым важным в работе инвертора и это позволяет добиться существенных преимуществ в сравнении с другими моделями сварочного оборудования.

После этого, полученное высокочастотное напряжение роняют до значения холостого хода. А ток вырастает до размеров достаточных для выполнения сварочных работ, то есть до величины 100 – 200 А. Схема инвертора и комплектующие используемые в работе позволяют создавать сварочные аппараты с малым весом и высокими техническими характеристиками. Предприятия – производители выпускают аппараты для выполнения сварки:

• в ручном режиме;
• неплавящимся электродом в аргонной среде;
• в полуавтоматическом режиме под защитой газов и многие другие.

К несомненным достоинствам этого класса оборудования можно отнести – малый вес и габариты. Это позволяет передвигать инвертор на строительной или производственной площадке без особых сложностей. В составе инвертора нет трансформатора и это позволило избежать потерь на нагрев обмоток и перемагничивания сердечника и получить высокий КПД. При сварке электродом в диаметр 3 мм, от сети потребляется все 4 кВт мощности, показатель сварочного трансформатора или выпрямителя составляет 6 – 7 кВт.

Схема инверторного сварочного аппарата

Схемы применяемые в инверторах позволяют генерировать практически все параметры вольт-амперных характеристик – это говорит о том, что аппараты этого типа допустимы для применения во всех видах сварочных работ. Кроме того, инверторы обеспечивают работу с легированными, нержавеющими сталями и цветными металлами.

Инверторная схема не нуждается в частых и длительных перерывах в работе.

Конструкция инвертора позволяет выполнять плавную регулировку режимов сварки во всем диапазоне токов и напряжений, необходимых для выполнения сварочных работ. Инвертор обладает широким диапазоном токов от нескольких единиц до сотен тысяч. В быту применяют аппараты, которые позволяют варить металл относительно тонкими электродами до 3 мм. Применение аппаратов такого уровня позволяет формировать шов в различных положениях и обеспечить минимальное количество брызг расплавленного металла, возникающих при сварочных работах.

Инверторные сварочные аппараты

Инверторные сварочные аппараты, производимые в наши дни, по большей части имеют микропроцессорное управление. Оно позволяет:

• обеспечить рост тока при розжиге дуги;
• минимизировать залипание электрода и детали и еще ряд функций облегчающих работу сварщика.

После выполнения сварки с помощью трансформатора или выпрямителя, работа с инвертором может с полным основанием считаться праздником. Между тем инверторы обладают рядом недостатков. В частности, ремонт инвертора может обойтись в копеечку. Кроме того, у аппаратов инверторного типа повышенные требования к условиям хранения. Это обусловлено тем что, в инверторах содержится много элементов микроэлектроники.

Промышленные образцы

Промышленные образцы трансформаторного оборудования представлены на отечественном рынке изделиями под заводским обозначением ТД и ТДМ. Популярностью отечественного покупателя пользуются модели марки ТДМ с величинами сварочного тока 315, 400 и 500 Ампер соответственно.

Данные по потребляемой мощности для этих образцов сварочного оборудования, рассчитанных на работу от сетей 220 и 380 Вольт, колеблются в пределах от 30 до 160 киловатт Ампер.

Особого внимания заслуживает и такой показатель эффективности работы трансформаторного устройства как его внешняя характеристика, представляющая собой зависимость действующего на выходе напряжения от нагрузочного тока.

Её крутизной определяется качество и стабильность образующейся при сварке дуги, а также её взаимосвязанность с действующими токовыми показателями.

Специалисты по сварке рекомендуют при покупке готового оборудования отдавать предпочтение агрегатам с резко падающей выходной (внешней) характеристикой.

При этом для обеспечения оптимальных условий текущего процесса желательно, чтобы характеристика приобретаемого аппарата имела общие точки с аналогичной зависимостью для сварочной дуги.

Серия промышленных аппаратов ТД относится к исключительно однофазной и многопостовой разновидности агрегатов трансформаторного типа. В большинстве конструкций этого класса предусматривается подвижная вторичная обмотка со специальным регулятором тока.

Современные образцы однофазного оборудования, помимо этого оснащаются специальным электролитическим элементом, предназначенным для компенсации индуктивных потерь в проводах (так называемым «конденсатором мощности»).

Советуем изучить Компенсация реактивной мощности

На что обращать внимание при выборе

Надо понимать, что выбор сварочного оборудования это непростая задача и решают ее в несколько этапов.

1. Необходимо знать марку свариваемых материалов и вид требуемого шва. Так, для обработки стали или нержавейки достаточно аппарата обеспечивающего ручную дуговую сварку. Для сварки обыкновенной стали можно использовать аппараты с переменным и постоянным током. Для работы с нержавеющей сталью необходимо использовать аппараты постоянного тока. Рабочие характеристики сварочного трансформатора позволяют работать с разными материалами.

1. В зависимости от размера тока, аппараты в 200 А, относят к бытовым, а в 300 к профессиональным.
2. В зависимости от типа работы – полуавтоматы, обладающие сложной конструкцией и довольно высокой стоимостью, показывают высокую производительность и простоту в управлении.
3. Инверторы обладают малыми габаритами и весом и широкой возможностью настроек.
4. Немаловажное значение имеет место выполнения работ, в частности, климатические условия.
5. Само собой, принимая решение о выборе аппарата необходимо обращать внимание на компанию – производителя.

Принцип работы

Сварочные трансформаторы характеризуются универсальным принципом функционирования, но характеристики и конструкция конкретной установки находятся в прямой зависимости от ее назначения.

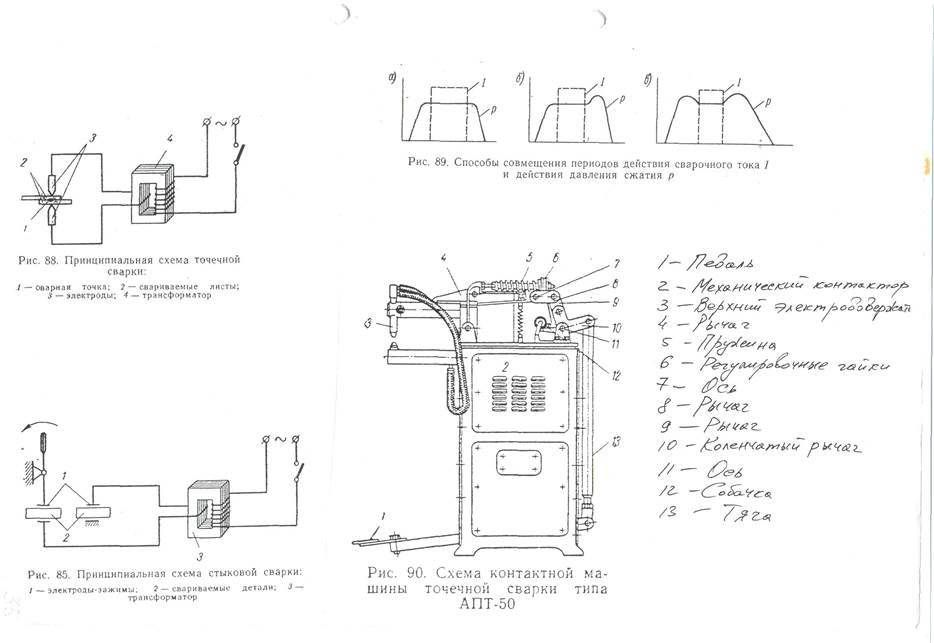

Прибор для сварки точечным методом на выходе должен давать электроток в 5−10 кА (для моделей малой мощности) и 500 кА (для более мощного оборудования).

Оборудование, предназначенное для контактной сварки, обладает повышенным коэффициентом преобразования, а прерывающие приборы — высокой надежностью и не простым устройством, иначе сварка будет не очень качественной.

При покупке или самостоятельном изготовлении сварочного трансформатора следует обращать внимание на следующие критерии:

• Показатель напряжения электросети — от данного значения зависит число фаз работы установки.
• Номинальный электроток — у моделей для бытового использования этот показатель не превышает 100А.
• Обширный диапазон регулирования тока сварки дает возможность пользоваться разными электродами.
• Показатель номинального напряжения при работе — выходное напряжение. Для обыкновенной дуговой сварки вполне достаточно значения от 40 до 70 В.
• Выходная и потребляемая мощности дают возможность произвести расчет КПД. Чем выше данный показатель, тем продуктивнее будет функционировать оборудование.

Возможные неисправности и ремонт

Сварочная аппаратура, как и любое техническое устройство, всегда может выйти из строя. Существуют некоторые признаки, по которым можно определить возникшие неисправности.

Возможные неисправности

Например, при проведении сварки, постоянно происходит залипание электрода. Это может быть вызвано низким напряжением, неправильной настройкой тока, неправильным выбором электрода и рядом других причин. Отсутствие дуги может быть вызвано перебитым кабелем, перегревом сварочного оборудования и множеством других причин.

Для ремонта сварочного трансформатора необходимо обладать определенными знаниями, то есть необходимо умение читать принципиальные электрические схемы и навык выполнения электромонтажных работ. Именно поэтому имеет смысл при возникновении неисправностей обращаться в мастерскую по их ремонту и обслуживанию.

Мощность трансформатора

Мощностный диапазон в среднем варьируется от 2,5 до 20 кВт и более. На что влияет данная характеристика сварочного трансформатора? Вопреки распространенному мнению, мощность в данном случае не указывает на способности оборудования работать с теми или иными заготовками. Как уже отмечалось выше, производительность в большей степени зависит от силы тока. Однако, мощность определяет энергетический потенциал устройства с точки зрения возможностей обслуживания определенных задач с подключением силы тока конкретной величины.

В качестве примера стоит рассмотреть один из самых мощных на российском рынке профессиональных сварочных трансформаторов – «ТДМ-402» от предприятия «Уралтермосвар». Его мощностный показатель составляет 26,6 кВт. Именно благодаря этой величине данный преобразователь позволяет работать с силой тока в диапазоне от 70 до 460 А. Очевидно, что вырастают и требования к напряжению – используется трехфазная сеть на 380 В. Что это дает на практике? Аппарат позволяет работать при интенсивных нагрузках с повышенной силой тока в длительных временных сеансах. Если бы речь шла об аналогичных рабочих показателях, но с меньшей мощностью, то в процессе выполнения тех же операций оборудование могло бы перегреваться и в принципе не поддерживать достаточную производительность.

Советуем изучить Эффект Холла

Как правильно смонтировать трансформатор

Сварочную аппаратуру необходимо надежно заземлить. Для облегчения жизни, на трансформаторов устанавливают специальные болтовые зажимы с сопроводительной надписью «ЗЕМЛЯ». Классификация по различным признакам Сварочная аппаратура классифицируется по следующим признакам – по фазам, по применяемости. На практике применяют одно и трехфазные сварочные аппараты. Однофазные аппараты, по большей части применяют для выполнения сварочных работ переменным током. Трехфазные применяют на строительных и производственных.

К однофазным относятся аппараты марки ТД. По сути, это трансформаторы с хорошим магнитным рассеиванием и перемещающимися обмотками. Их снабжают механическими регуляторами, выполненными в виде винтовых. Трехфазные аппараты применяют для сварки трехфазной дугой. Такой способ повышает производительность сварки, позволяет экономить электроэнергии, производит выравнивание нагрузки между фазами.

Трехфазный сварочный трансформатор

Трехфазные аппараты применяют для организации многопостовой сварки. В частности, использование такого оборудования позволяет использовать как минимум два электрода одновременно. В конструкцию аппарата вносят некритичные изменения. Такое применение аппаратуры позволяет поднять экономический эффект от сварочных работ.

Плюсы трансформаторов

Организовать сварочные работы можно и без трансформатора, но в этом случае будут упущены очевидные преимущества

Главным из них является возможность не просто удобной, но и точной регулировки силы тока, что очень важно для тех, кто регулярно сталкивается с необходимостью соединения металлических деталей. Причем качественный сварочный аппарат-трансформатор имеет высокую стойкость к нагрузкам разного рода, а его КПД составляет около 80%

Также по объемам потребляемой энергии такой помощник оказывает выгоднее, чем большая часть альтернативных решений для выполнения ручной сварки.

Устройство сварочного трансформатора ТДМ

Трансформатор ТДМ включает в свой состав следующие части:

Устройство сварочного трансформатора ТДМ

• металлический корпус;
• клеммы для сварочных;
• штурвал для настройки аппарата;
• магнитопровод;
• первая обмотка;
• вторая обмотка;
• винтовую пару для перемещения частей обмоток.

Принцип работы трансформатора ТДМ

Как уже отмечалось в конструкцию аппарата ТДМ входит магнитопровод, представленный в виде набор стальных пластин и изолированных обмоток. Ток, подаваемый из сети электропитания, попадает на первичную обмотку. В это время вторая обмотка, которая является перемещаемой, должна быть подключена к сварочному электроду и обрабатываемой деталью.

Между обмотками существует зазор, который и определяет параметры сварочного тока и напряжения. Чем больше размер зазора, тем больше сварочный ток. Это достигается за счет рассеивания магнитного поля.

Распространенные неисправности

Как самодельное, так и приобретенное оборудование может стать неисправным из-за большого количества причин. Зачастую отремонтировать инструмент можно собственноручно. Исключением считаются лишь промышленные устройства со сложной конструкцией.

• Самой распространенной неполадкой считается замыкание между деталями оборудования, что может приводить к его выключению. Для того чтобы решить проблему, прибор нужно разобрать и поменять неисправную деталь.
• Другая распространенная неисправность — слишком сильный нагрев. Перегрев обуславливается установкой электротока больше рекомендованного значения.
• Сильный гул может свидетельствовать о том, что в корпусе разболтались гайки или винты. Чтобы починить трансформатор, его нужно разобрать и тщательно осмотреть и при необходимости подтянуть соединения.

Устройство сварочного трансформатора характеризуется простотой, а само оборудование — общедоступностью и надежностью. Оно очень популярно среди домашних мастеров, ведь с его помощью можно с легкостью скрепить тонкие металлические листы и сделать любой ремонт деталей из металлических сплавов.

Сварочный трансформатор своими руками

Для изготовления сварочного аппарата своими руками надо понимать его базовые принципы работ. Первым делом необходимо определиться с параметром мощности тока. Для сварки массивных заготовок будет востребована высокая мощность генерируемого тока.

Кроме того, нельзя забывать и о том, что этот параметр жестко связан с тем, какие электроды будут использоваться во время работы. Для работы с металлом от 3 до 5 мм, необходимо использовать электроды 3 – 4 мм. Если толщина металла менее 2 мм, то вполне достаточно электродов 1,5 – 3 мм.

Другими словами, если планируется использование электродов толщиной 4 мм, то сила тока должна составлять 150 – 200 А, а электроды в 2 мм, сила тока должна составлять 50 – 70 А. Дуга формируется за счет использования трансформатора, состоящего из обмоток и магнитопровода.

Расчет сварочного трансформатора

У каждого типа сварки свои требования к трансформационным устройствам. Базовый расчет выполняют на основании разности количества витков на первичной и вторичной обмотке. Для понижающего оборудования работает следующее правило – если существует необходимость снижения напряжения в 10 раз, то количество витков на вторичной обмотке должно быть в 10 раз меньше. Надо отметить, что это правило имеет обратную силу.

У каждого трансформатора имеется так называемый коэффициент трансформации. Он показывает размер масштаба силы тока при переходе с первичной обмотки на вторичную. Руководствуясь этим принципом можно выполнить расчет сварочного трансформатора пригодного для любого типа сварки.

В чем состоит принцип устройства?

Из чего состоит трансформатор для сварки и как он устроен? Однофазное устройство имеет простую структуру, состоящую из:

• магнитного привода;
• начальной и вторичной обмоток;
• металлического корпуса;
• рукоятки;
• системы охлаждения;
• зажима для проводов;
• крышки корпуса;
• ходовой гайки;
• вертикального винта с ленточной резьбой.

Коэффициент преобразования определяет количество витков в обмотках. Проходящий переменный ток через сердечник из ферримагнитного сплава с замкнутым контуром, создает внутренне напряжение в каждом витке обмотки, оптимизируя выходное напряжение.

Начальная обмотка соединена с центральной сетью, вторичная – с массой и держателем электродов, который и осуществляет сварку. Контур теряет сопротивление, а связь электромагнитов повышается. Баланс переменного тока осуществляется с помощью регулятора.

Конструктивная особенность каждого вида сварочного трансформатора зависит от параметров:

• формы и типа сердечника, обмоток;
• типа и мощности преобразования тока;
• характеристик охлаждения обмоток;
• параметров изоляции;
• места установки оборудования;
• необходимых требований к массе и сопротивляемости обмоток.

Дополнительные узлы аппарата

Трансформатор для сварки как однофазный, так и трёхфазный и выпрямляющий, может иметь и определённое количество дополнительных узлов. С их помощью аппарат будет работать более качественно.

В качестве дополнительных узлов могут выступать:

• дополнительные обмотки;
• стабилизаторы;
• конденсаторы;
• регуляторы фаз.

Некоторые конструкции оборудованы подвижным шунтом. Расстояние между обмотками меняется за счёт образования новой детали, а не за счёт движения второго слоя обмотки. Дополнительной деталью является шунт, который будет менять зазор между обмотками. Ещё одна обмотка даст возможность регулировки напряжения.

И заводские профессиональные модели, и бытовые, как правило, требуют дополнительного сопротивления. Профессиональные мастера могут произвести соответствующую регулировку. Специальные возможности возникают и без разведения обмоток. Опытный мастер может сделать, таким образом, тонкие или толстые швы.

Подобное сопротивление может быть сделано в виде цельного корпуса. В нём расположены различные контакты, с помощью которых можно регулировать сопротивление.

расчет и ток в первичной и вторичной обмотке

Из всевозможных видов промышленного оборудования самым распространенным является сварочный трансформатор. Такой аппарат состоит из нескольких ключевых узлов и способен создавать ток, дуга которого плавит сталь, и соединяет стороны изделия в единый шов. Оборудование делится на несколько видов по сложности исполнения конструкции, а также способности выдавать необходимую величину напряжения. В чем заключается принцип действия сварочного трансформатора и его устройство? Какие физические процессы происходят внутри аппарата? Чем одни изделия могут отличаться от других? Материал статьи и видео сполна осветят эти вопросы.

Устройство сварочного трансформатора и характеристики

Для возникновения дуги, обеспечивающей разогрев и расплавление кромок заготовки, требуется изменить характеристики электричества подаваемого из сети. Сварочный трансформатор преобразует поступающее электричество следующим образом:

• напряжение снижает;
• силу тока поднимает.

В преобразовании электричества принимают участие следующие узлы:

Устройство сварочного трансформатора

• магнитопровод;
• первая обмотка, собираемая из изолированного кабеля;
• перемещающейся второй обмотки. Ее выполняют из провода без изоляции, это необходимо для повышения тепловой отдачи;
• винтовая пара;
• штурвал для управления винтовой парой;
• клеммники для сварных кабелей.

В состав сварочных агрегатов включают дополнительные компоненты, которые предназначены для совершенствования их работы.

Способы регулирования силы сварного тока

Одна из основных трансформаторных деталей — узел регулировки, состоящий из дросселя насыщения. Он корректирует силу сварного тока, изменяя расстояние между катушками. Но существуют другие пути регулирования этого показателя.

Корректировка силы сварного тока проводится не только при помощи дросселя насыщения.

Можно воспользоваться дросселем магнитного зазора, передвижным либо подмагниченным шунтом, реактивной либо рассеивающей обмоткой, подвижным типом катушки конденсатора. А также тиристорными регуляторами либо импульсными стабилизаторами.

Разновидности моделей трансформаторов предоставляют возможность подобрать себе подходящую. Определяя, какую модель взять, стоит исходить из рабочих задач, для решения которых она будет применяться.

Для бытовых работ подойдет однофазный однопостовый сварочный агрегат с силой тока достигающей 300А и корректировкой дросселем насыщения. Эти модели понятны в использовании и хранении.

Устройство пускового механизма

Пусковое устройство включает в свой состав – магнитопровод, две обмотки и клеммы. Переключатели изменяют напряжение и общее число обмоток подключаемых к выпрямителю. В первичную цепь устанавливают регулятор, собранный на основе полупроводников (тиристоров). Вторая обмотка, подключаемая к выпрямительному мосту, обеспечивает подачу двух уровней изменяемого напряжения.

Устройство пускового механизма трансформатора

Для работы пускового устройства требуется напряжение в 220 В. Ток лежит в диапазоне от 0 до 120 А, а напряжение достигает 70 В случае самостоятельного изготовления устройства, за основу принимают стержневой трансформатор, на его первой обмотке накручено 230 витков, на второй 32. Пульт управления полупроводниками монтируют над дросселем. Для охлаждения всей системы используют принудительную вентиляцию.

Устройство магнитопровода

Ключевыми деталями магнитопровода, являются пластинки или листы, произведенные из электромагнитной стали. К конструктивным деталям относят крепеж, корпус и пр. Магнитопроводы сварочных трансформаторов разделяют на стержневые и броневые. В устройствах стержневого типа все сегменты магнитной цепи обладают одинаковым сечением. В магнитопроводах броневого типа полным сечением обладает только средний стержень, на который устанавливают обмотки.

Виды магнитопроводов трансформатора

Сечения остальных участков магнитной цепи почти в два раза меньше. По ним происходит замыкание магнитного потока. На участках магнитопровода имеющего Т-образную форму, каждый имеет свое сечение. При этом его размер составляет в три раза меньший размер, чем собственно сам стержень. По каждому из участков происходит замыкание третьей части потока. Пластины, входящие в пакеты покрывают специальным составом, который называют оксидной изоляцией. Принцип работы сварочного трансформатора Аппаратура для сварки работает по алгоритму:

1. Питание подается на первую обмотку. В ней генерируется магнитный поток, замыкающийся на сердечнике.
2. Затем питание направляется на вторую обмотку.
3. Магнитопровод, который собран из ферромагнитов, генерирует постоянное магнитное поле. Индуцирующий поток производит ЭДС.
4. Разность в числе витков допускает колебание тока с требуемыми для выполнения сварки параметрами. Эти же показатели учитывают при расчетах аппаратуры для сварки.

Существует связь числа витков на второй катушке и напряжением на выходе. То есть для повышения тока количество витков необходимо увеличить. Но так как, сварочный трансформатор – это понижающий тип, то число витков на второй обмотке будет ниже, чем на первой. Устройство и принцип действия сварочного трансформатора обеспечивает настройку величины тока. Этого достигают уменьшая или увеличивая пространство между катушками. Для этого в сварочном оборудовании установлены движущиеся компоненты. Расстояние между обмотками изменяет сопротивление и это дает возможность выбирать именно тот ток, который нужен для сварки.

Холостой ход

Аппаратура для сварки работает в двух режимах – рабочем и холостом. Во время сварки вторая обмотка замыкается между рабочим инструментом и деталью. Ток расплавляет кромки заготовок и в результате получается надежное соединение деталей. После того, как сварщик закончит работы, цепь прерывается и трансформатор переключается на холостой ход. ЭДС в первой обмотке появляются из-за наличия:

• магнитного потока;
• его рассеивания.

Холостой ход трансформатора

Эти силы отпочковываются от направления потока в магнитопроводе и замыкаются между катушками в воздухе. Именно эти силы и являются основой работы в холостую. Работа на холостом ходу не должна представлять опасность для рабочего — сварщика и окружающих людей. То есть оно не должно быть больше чем 46 В. Но отдельные модели сварочного оборудования, имеют большие значения, например, 60 – 70 В. В этом случае в конструкции сварочного устройства устанавливают ограничитель параметров холостого хода. Скорость его срабатывания не превышает одну секунду с момента разрыва цепи и окончания работы. В целях дополнительной защиты сварщика, корпус трансформатора необходимо заземлять.

Это позволяет напряжению, которое может появиться на корпусе в результате повреждения изоляции, уйти в землю, не нанеся ни какого вреда рабочему – сварщику.

Варианты самодельных устройств

Необязательно покупать сварочник, можно собрать конструкцию сварочного трансформатора своими руками. Для этого применяют один из следующих способов:

1. Используют старый ЛАТР (автотрансформатор). Самое важное в ЛАТРе – это его мощный сердечник тороидальной формы. Таких магнитопроводов берут два экземпляра и наматывают на каждом кольце по обмотке. Одна будет выполнять роль первички, другая – вторички. Наиболее подходящая модель автотрансформатора для такой переработки – ЛАТР 1М, оригинальная обмотка которого может выдерживать ток до 10 ампер.
2. Применяют магнитопровод от старого электродвижка. То, что можно взять от двигателя для изготовления сварочника, – это его статор. Его нужно только освободить от старой обмотки путем ее удаления из пазов и вынуть из корпуса, разбив или разрезав последний. Пластины сердечника после этого следует скрепить шпильками и намотать поверх него новую обмотку. Лучше для таких операций подходят те магнитопроводы движков, которые имеют большой диаметр и маленькую толщину.
3. Переделывают в сварочный трансформаторы от старых цветных телевизоров типа ТС-310 или ТС-270. Эти сетевые преобразователи удобны тем, что имеют крупные размеры, легко разбирающийся сердечник U-образной формы.

Всем, кто знает, какой сварочный трансформатор лучше выбрать среди моделей, представленных на рынке, или имеет опыт изготовления такого устройства, поделитесь навыками в комментариях!

Схема сварочного трансформатора и ее модификации

Аппаратура для сварки состоит из:

• трансформатора;
• приборы для изменения размера тока.

Для розжига и поддержания дуги необходимо обеспечить наличие индуктивного сопротивления второй обмотки. Подъем индуктивного сопротивления ведет к тому, что изменяется наклон статистических параметров источника энергии. В результате приводит к постоянству всей системы «источник тока – дуга».

Электрическая схема сварочного трансформатора типа ТДМ

У сварочных аппаратов, работающих под нагрузкой, количество мощности в разы больше, чем потери, которые они несут при работе в холостую.

Сварочная аппаратура с шунтом

Настройка рассеивания магнитного поля осуществляется переменой геометрических параметров пространства между составными частями магнитопровода. В виду того, что магнитная проницаемость железа выше чем у воздуха то придвижении шунта изменяется сопротивление потока, который проходит по воздуху. Если шунт введен целиком, то индуктивное сопротивление определяется, зазорами между ним и элементами магнитопровода.

Сварочная аппаратура с шунтом

Трансформаторы этого типа изготавливают для решения производственных задач.

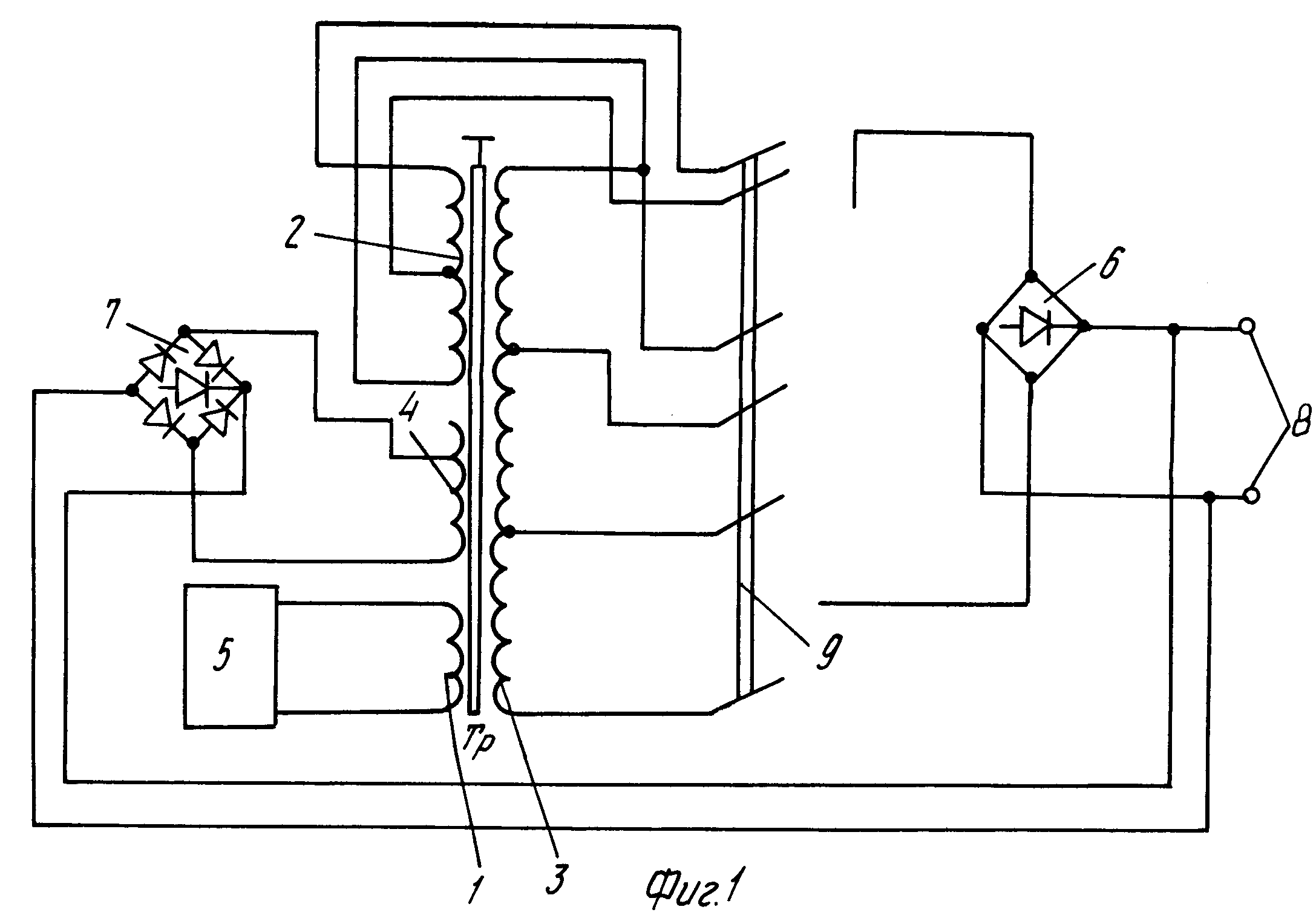

Сварочные трансформаторы с секционными обмотками

Такая аппаратура производилось в ХХ века для решения производственных и бытовых задач. В них реализовано несколько степеней настройки количества витков в обеих катушках.

Секционная обмотка трансформатора

Тиристорные сварочные трансформаторы

Для настройки напряжения и тока применяют фазовый сдвиг тиристора. При этом происходит изменение среднего значения напряжения.

Для работы однофазной сети нужны два тиристора, включенных навстречу друг другу. Причем их настройка должно быть синхронной и симметричной. Трансформаторы на основании полупроводников (тиристоров) обладают жесткой статической характеристикой. Ее регулировка производится по напряжению при помощи тиристоров.

Тиристоры хороши для настойки напряжения и тока в электрических цепях переменного характера, дело в том, что закрытие происходит при изменении полярности.

В схемах с постоянным током для закрытия тиристоров применяют резонансные схемы. Но это сложно, дорого и накладывает определенные сложности на возможность регулирования.

Тиристорные сварочные трансформаторы

В полупроводниковых трансформаторах тиристоры монтируют в первой обмотке, тому есть две причины:

1. Вторичные токи в сварочных источниках значительно больше, чем предельный ток тиристоров, он достигает 800 А.
2. Высокий КПД так как потери на падении напряжения в открытых вентилях в первой обмотке в отношении рабочего ниже в несколько раз.

В современных устройствах используют обмотки из алюминия, для повышения надежности конструкции к ним на концах приварены медные накладки.

Отличия и разновидности оборудования

На производстве применяют следующие виды сварочных аппаратов:

Разновидности сварочного оборудования

• трансформаторы;
• выпрямители;
• инверторы.

Ещё выделяют:

• полуавтоматы;
• генераторы — сварочные аппараты с бензиновым или дизельным электрогенератором;
• и прочие промышленные аппараты.

Функциональность

Этот критерий определяет назначение модели аппарата. Есть 3 типа трансформаторов по функционалу: бытовой, профессиональный и промышленный. Они обладают разными характеристиками и функциями.

Бытовой тип имеет ограниченные 200А возможности. В то время как профессиональный способен генерировать свыше 300А. Это позволяет им работать с достаточно толстыми металлическими деталями.

Для сложных задач подойдет промышленный вид сварных трансформаторов. Однако сейчас в промышленности большинство из них заменено более технологичными моделями.

Сварочные трансформаторы

Так называют устройство, которое предназначено для преобразования переменного тока получаемого из сети в напряжение необходимо для выполнения электрической сварки.

Сварочный трансформатор

Ключевым узлом этого устройства является трансформатор, который понижает сетевое напряжение до уровня холостого хода.

Достоинства и недостатки сварочных трансформаторов

К несомненным преимуществам этого оборудования относят довольной высокий КПД от 70 до 90%, простоту работы и высокую ремонтопригодность. Кроме этого аппараты этого класса отличает невысокая стоимость. Вместе с тем, аппараты этого типа иногда не в состоянии обеспечить постоянство горения дуги. Это обусловлено характеристиками переменного тока. Для получения качественной сварки целесообразно применять электроды, адаптированные для работы с переменным током. Кроме того, на качестве сварки отрицательно сказываются и колебания напряжения на входе.

Аппараты этого типа нельзя применять для работы с нержавейкой и цветными металлами. Высокий вес аппарата и его габариты вызывают ряд сложностей при его транспортировке с места на место. Но надо отметить, что сварочный трансформатор – это не плохой выбор для домашних нужд.

Принцип работы трансформаторного агрегата

Принцип работы сварочных устройств работает на преобразовании тока из постоянного типа в переменный. Это производится для того, чтобы разжечь дугу.

Однако трансформаторные агрегаты для сваривания металлов устроены иначе. Они – приборы, выполняющие работу применением постоянного сварочного тока. Для него достаточно адаптации напряжения электросети в подходящий для сваривания уровень.

С этой задачей справляется трансформаторный узел, входящий в его комплектацию. С его помощью полученное из электросети напряжение понижается до рабочего показателя.

А узел регулировки настраивает силу сварного тока. Принцип работы прост и понятен. Дополнительным элементом в работе будет заземление.

Сварочные выпрямители

Аппаратура, которое преобразует переменное напряжение, поступающее из сети питания в постоянное, необходимое для выполнения электросварочных работ. На практике применяют несколько схем выпрямителей, в которых реализованы разные методы получения выходных параметров напряжения и тока. Применяют разные способы регулировки параметров тока и вольт-амперной характеристики.

Сварочные выпрямители

В эти способы входят: Изменение настроек трансформатора, применение дросселя, настройка с помощью полупроводников (тиристоров и транзисторов). В самых простых аппаратах для регулирования тока применяют трансформатор, а для его выпрямления диодные схемы. В силовую часть такого оборудования входят трансформатор, выпрямитель, дроссель.

Достоинства и недостатки сварочных выпрямителей

Главное достоинство выпрямителей, если сравнивать их с трансформаторами, заключено в том что, для сварки применяют постоянный ток. Это обеспечивает качество розжига и поддержания параметров дуги и это соответственно приводит к качеству сварного шва. Применение выпрямителя позволяет сваривать не только обыкновенные стали, но обрабатывать нержавейку и цветные металлы. Кроме того, надо учесть и то, что сваривание с применением выпрямителя обеспечивает малое количество брызг.

По сути, описанные достоинства дают однозначный ответ на вопрос – какой аппарат выбрать трансформатор или выпрямитель, но разумеется нельзя забывать и стоимости этого оборудования. Выпрямители имеют и отдельные недочеты – большой вес конструкции, потеря мощности, падение напряжения в сети во время проведения сварочных работ. Кстати, все сказанное в полной мере относится и к трансформаторам.

Дополнительные узлы аппарата

Трансформатор для сварки как однофазный, так и трёхфазный и выпрямляющий, может иметь и определённое количество дополнительных узлов. С их помощью аппарат будет работать более качественно.

В качестве дополнительных узлов могут выступать:

• дополнительные обмотки;
• стабилизаторы;
• конденсаторы;
• регуляторы фаз.

Некоторые конструкции оборудованы подвижным шунтом. Расстояние между обмотками меняется за счёт образования новой детали, а не за счёт движения второго слоя обмотки. Дополнительной деталью является шунт, который будет менять зазор между обмотками. Ещё одна обмотка даст возможность регулировки напряжения.

И заводские профессиональные модели, и бытовые, как правило, требуют дополнительного сопротивления. Профессиональные мастера могут произвести соответствующую регулировку. Специальные возможности возникают и без разведения обмоток. Опытный мастер может сделать, таким образом, тонкие или толстые швы.

Подобное сопротивление может быть сделано в виде цельного корпуса. В нём расположены различные контакты, с помощью которых можно регулировать сопротивление.

Сварочные инверторы

Аппаратура этого типа предназначено для преобразования постоянного тока в переменный. Инвертор работает следующим образом. Ток, с частотой в 50 Гц, попадает на выпрямитель. На нем он, пройдя, через фильтр сглаживается и преобразуется в переменный. Частота такого тока оставляет несколько килогерц. Современные схемы позволяют получать ток с частотой 100 Гц. Этот этап преобразования, является самым важным в работе инвертора и это позволяет добиться существенных преимуществ в сравнении с другими моделями сварочного оборудования.

После этого, полученное высокочастотное напряжение роняют до значения холостого хода. А ток вырастает до размеров достаточных для выполнения сварочных работ, то есть до величины 100 – 200 А. Схема инвертора и комплектующие используемые в работе позволяют создавать сварочные аппараты с малым весом и высокими техническими характеристиками. Предприятия – производители выпускают аппараты для выполнения сварки:

• в ручном режиме;
• неплавящимся электродом в аргонной среде;
• в полуавтоматическом режиме под защитой газов и многие другие.

К несомненным достоинствам этого класса оборудования можно отнести – малый вес и габариты. Это позволяет передвигать инвертор на строительной или производственной площадке без особых сложностей. В составе инвертора нет трансформатора и это позволило избежать потерь на нагрев обмоток и перемагничивания сердечника и получить высокий КПД. При сварке электродом в диаметр 3 мм, от сети потребляется все 4 кВт мощности, показатель сварочного трансформатора или выпрямителя составляет 6 – 7 кВт.

Схема инверторного сварочного аппарата

Схемы применяемые в инверторах позволяют генерировать практически все параметры вольт-амперных характеристик – это говорит о том, что аппараты этого типа допустимы для применения во всех видах сварочных работ. Кроме того, инверторы обеспечивают работу с легированными, нержавеющими сталями и цветными металлами.

Инверторная схема не нуждается в частых и длительных перерывах в работе.

Конструкция инвертора позволяет выполнять плавную регулировку режимов сварки во всем диапазоне токов и напряжений, необходимых для выполнения сварочных работ. Инвертор обладает широким диапазоном токов от нескольких единиц до сотен тысяч. В быту применяют аппараты, которые позволяют варить металл относительно тонкими электродами до 3 мм. Применение аппаратов такого уровня позволяет формировать шов в различных положениях и обеспечить минимальное количество брызг расплавленного металла, возникающих при сварочных работах.

Инверторные сварочные аппараты

Инверторные сварочные аппараты, производимые в наши дни, по большей части имеют микропроцессорное управление. Оно позволяет:

• обеспечить рост тока при розжиге дуги;
• минимизировать залипание электрода и детали и еще ряд функций облегчающих работу сварщика.

После выполнения сварки с помощью трансформатора или выпрямителя, работа с инвертором может с полным основанием считаться праздником. Между тем инверторы обладают рядом недостатков. В частности, ремонт инвертора может обойтись в копеечку. Кроме того, у аппаратов инверторного типа повышенные требования к условиям хранения. Это обусловлено тем что, в инверторах содержится много элементов микроэлектроники.

На что обращать внимание при выборе

Надо понимать, что выбор сварочного оборудования это непростая задача и решают ее в несколько этапов.

1. Необходимо знать марку свариваемых материалов и вид требуемого шва. Так, для обработки стали или нержавейки достаточно аппарата обеспечивающего ручную дуговую сварку. Для сварки обыкновенной стали можно использовать аппараты с переменным и постоянным током. Для работы с нержавеющей сталью необходимо использовать аппараты постоянного тока. Рабочие характеристики сварочного трансформатора позволяют работать с разными материалами.

1. В зависимости от размера тока, аппараты в 200 А, относят к бытовым, а в 300 к профессиональным.
2. В зависимости от типа работы – полуавтоматы, обладающие сложной конструкцией и довольно высокой стоимостью, показывают высокую производительность и простоту в управлении.
3. Инверторы обладают малыми габаритами и весом и широкой возможностью настроек.
4. Немаловажное значение имеет место выполнения работ, в частности, климатические условия.
5. Само собой, принимая решение о выборе аппарата необходимо обращать внимание на компанию – производителя.

Роль трансформатора в сварке

Сварочные трансформаторы переменного тока используются в ручной дуговой сварке с применением штучных электродов, в механизированной сварке с использованием флюса и в аргонодуговой для соединения деталей из алюминиевых сплавов.

Назначение сварочного трансформатора заключается в формировании необходимого для сварки значения напряжения, определенных постоянных внешних характеристик и в регулировке сварочного тока.

Требования, предъявляемые к внешним параметрам, определяются на основе таких показателей:

• тип электрода – это может быть плавящийся или неплавящийся стержень;
• характер рабочей среды – открытая дуга, дуга под флюсом, в защитном газе;
• степень автоматизации сварочного процесса – ручная, автоматическая, полуавтоматическая;
• способ регулирования механизма горения – саморегулирование, автоматическое.

Ручная дуговая сварка стержнями с покрытием, аргонодуговая с неплавящимся вольфрамовым электродом, механизированная под флюсом на автоматах с контролем скорости подачи присадочной проволоки в зависимости от величины напряжения дуги – методы соединения металлических деталей, в которых применяется падающая вольтамперная характеристика.

Виды сварочных трансформаторов.

Падающая вольтамперная характеристика подразумевает работу аппарата в режиме регулятора сварочного тока. Исходя из технологических и экономических соображений используется плавно-ступенчатое регулирование.

Такой тип управления предполагает две и более ступени регулирования, сочетающиеся с плавным изменением величины тока в каждой ступени.

Жесткая вольтамперная характеристика используется в автоматической сварке под флюсом при постоянной скорости подачи присадочной проволоки, независимо от напряжения дуги.

Источник питания в таком случае работает в качестве регулятора напряжения.

Изменение величины напряжения может быть:

• плавным;
• ступенчатым;
• смешанным.

Величина сварочного тока зависит от скорости, с которой подается электродная проволока. Источник питания, в свою очередь, устанавливает напряжение дуги и обеспечивает саморегулирование ее длины.

В зависимости от количества фаз выделяют:

1. Однофазный сварочный трансформатор – модель, работающая только при напряжении 220 В. Предназначен для бытовых нужд.
2. Трехфазный трансформатор – работает при напряжении сети 380 В. Такие модели способны обеспечить на выходе большую силу тока, что делает возможным соединение металлических деталей большой толщины.

Возможные неисправности и ремонт

Сварочная аппаратура, как и любое техническое устройство, всегда может выйти из строя. Существуют некоторые признаки, по которым можно определить возникшие неисправности.

Возможные неисправности

Например, при проведении сварки, постоянно происходит залипание электрода. Это может быть вызвано низким напряжением, неправильной настройкой тока, неправильным выбором электрода и рядом других причин. Отсутствие дуги может быть вызвано перебитым кабелем, перегревом сварочного оборудования и множеством других причин.

Для ремонта сварочного трансформатора необходимо обладать определенными знаниями, то есть необходимо умение читать принципиальные электрические схемы и навык выполнения электромонтажных работ. Именно поэтому имеет смысл при возникновении неисправностей обращаться в мастерскую по их ремонту и обслуживанию.

Число рабочих постов

Трансформаторный тип сварочной аппаратуры применяется для разного числа рабочих постов. Их количество зависит от того, сколько сварочных кабелей возможно подключить к аппарату.

Условно трансформаторы разделены на два типа. Однопостовый и многопостовый. Первый тип обеспечивает одно рабочее место. То есть, к нему возможно подключение только одного кабеля для работы одного мастера.

Второй тип рассчитан на подключение 3-6 сварочных кабелей, позволяя одновременно работать тому же числу рабочих.

Как правильно смонтировать трансформатор

Сварочную аппаратуру необходимо надежно заземлить. Для облегчения жизни, на трансформаторов устанавливают специальные болтовые зажимы с сопроводительной надписью «ЗЕМЛЯ». Классификация по различным признакам Сварочная аппаратура классифицируется по следующим признакам – по фазам, по применяемости. На практике применяют одно и трехфазные сварочные аппараты. Однофазные аппараты, по большей части применяют для выполнения сварочных работ переменным током. Трехфазные применяют на строительных и производственных.

К однофазным относятся аппараты марки ТД. По сути, это трансформаторы с хорошим магнитным рассеиванием и перемещающимися обмотками. Их снабжают механическими регуляторами, выполненными в виде винтовых. Трехфазные аппараты применяют для сварки трехфазной дугой. Такой способ повышает производительность сварки, позволяет экономить электроэнергии, производит выравнивание нагрузки между фазами.

Трехфазный сварочный трансформатор

Трехфазные аппараты применяют для организации многопостовой сварки. В частности, использование такого оборудования позволяет использовать как минимум два электрода одновременно. В конструкцию аппарата вносят некритичные изменения. Такое применение аппаратуры позволяет поднять экономический эффект от сварочных работ.

Устройство сварочного трансформатора ТДМ

Трансформатор ТДМ включает в свой состав следующие части:

Устройство сварочного трансформатора ТДМ

• металлический корпус;
• клеммы для сварочных;
• штурвал для настройки аппарата;
• магнитопровод;
• первая обмотка;
• вторая обмотка;
• винтовую пару для перемещения частей обмоток.

Принцип работы трансформатора ТДМ

Как уже отмечалось в конструкцию аппарата ТДМ входит магнитопровод, представленный в виде набор стальных пластин и изолированных обмоток. Ток, подаваемый из сети электропитания, попадает на первичную обмотку. В это время вторая обмотка, которая является перемещаемой, должна быть подключена к сварочному электроду и обрабатываемой деталью.

Между обмотками существует зазор, который и определяет параметры сварочного тока и напряжения. Чем больше размер зазора, тем больше сварочный ток. Это достигается за счет рассеивания магнитного поля.

Работа на холостом ходу

Выше было описано устройство и назначение сварочного трансформатора. Теперь настало время поговорить о таком функционировании агрегата, как холостой ход.

Во время формирования шва, между металлической деталью и электродом, замыкается вторичная обмотка. Под действием электричества металл плавится, в результате чего части заготовки надежно соединяются между собой. После окончания работы вторичная цепь размыкается. Сварка закончена и аппарат переходит в режим холостого хода.

Электродвижущая сила вначале появляется благодаря магнитному полю. Затем ЭДС поддерживается за счет рассеивания.

Электродвижущая сила замыкается между витками катушки в воздушном пространстве и образует показатели холостого напряжения. Холостой ход ограничен величиной в 48 В и считается безопасным для жизни рабочего. Однако в некоторых моделях устройств это значение может быть увеличено и до 70 В.

Если параметры холостого хода превышают установленные величины, тогда используется автоматическое ограничение, которое срабатывает сразу после окончания сварки из трансформатора. Кроме того корпус прибора должен быть заземлен. Такой простой момент увеличит безопасность работы мастера.

Сварочный трансформатор своими руками

Для изготовления сварочного аппарата своими руками надо понимать его базовые принципы работ. Первым делом необходимо определиться с параметром мощности тока. Для сварки массивных заготовок будет востребована высокая мощность генерируемого тока.

Кроме того, нельзя забывать и о том, что этот параметр жестко связан с тем, какие электроды будут использоваться во время работы. Для работы с металлом от 3 до 5 мм, необходимо использовать электроды 3 – 4 мм. Если толщина металла менее 2 мм, то вполне достаточно электродов 1,5 – 3 мм.

Другими словами, если планируется использование электродов толщиной 4 мм, то сила тока должна составлять 150 – 200 А, а электроды в 2 мм, сила тока должна составлять 50 – 70 А. Дуга формируется за счет использования трансформатора, состоящего из обмоток и магнитопровода.

Расчет сварочного трансформатора

У каждого типа сварки свои требования к трансформационным устройствам. Базовый расчет выполняют на основании разности количества витков на первичной и вторичной обмотке. Для понижающего оборудования работает следующее правило – если существует необходимость снижения напряжения в 10 раз, то количество витков на вторичной обмотке должно быть в 10 раз меньше. Надо отметить, что это правило имеет обратную силу.

У каждого трансформатора имеется так называемый коэффициент трансформации. Он показывает размер масштаба силы тока при переходе с первичной обмотки на вторичную. Руководствуясь этим принципом можно выполнить расчет сварочного трансформатора пригодного для любого типа сварки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Основные технические характеристики

Выбирая трансформаторное оборудование любого российского производителя необходимо будет оценить технические характеристики. У большинства моделей характеристики схожи, но иногда имеют место быть различия, которые определяют эффективность, быстроту и безопасность работы.

Основной характеристикой любого сварочного оборудования являются показатели номинального тока сварки. Этот параметр обозначает, какой по своей толщине металл можно будет обработать определенным инструментарием. Чем больше значение, тем, понятно, что более эффективнее будет работа по большим слоям металла.

Принцип работы и применение сварочного трансформатора

| Технические книги Pdf

Сварочный трансформатор Принцип работы и применение и характеристики сварочного трансформатора

Сейчас у нас много блоков питания переменного тока. Таким образом, использование сварочного трансформатора играет значительную роль в сварке по сравнению с мотор-генераторной установкой. Когда нам нужно использовать мотор-генератор для сварки, нам нужно, чтобы он работал непрерывно, что создает много шума. С помощью сварочного трансформатора сварка производится с меньшим шумом. Теперь давайте подробно рассмотрим сварочный трансформатор .

Конструкция сварочного трансформатора:

1. Сварочный трансформатор представляет собой понижающий трансформатор.

2. Магнитопровод с тонкой первичной обмоткой имеет большое количество витков на одном плече.

3. Вторичная обмотка с меньшим числом витков и большей площадью поперечного сечения на другом плече.

4. Благодаря этому типу обмоток в первичной и вторичной обмотках он ведет себя как понижающий трансформатор.

5. Так мы получаем меньшее напряжение и больший ток с выхода вторичной обмотки. Это конструкция сварочного трансформатора переменного тока.

6. Сварочный трансформатор постоянного тока также имеет такой же тип обмотки, единственное отличие состоит в том, что мы подключаем выпрямитель (который преобразует переменный ток в постоянный) на вторичной обмотке для получения постоянного тока на выходе.

7. Также подключаем дроссель или фильтр для сглаживания постоянного тока. Это будет конструкция сварочного трансформатора постоянного тока. Схемы показаны ниже.

Рис. 1. Сварочный трансформатор постоянного тока



Рис. 2. Сварочный трансформатор переменного тока

Примечание:
Многие люди сомневаются, какая обмотка первичная, а какая вторичная. Обмотка, к которой подключен источник питания, называется первичной обмоткой, а обмотка, к которой подключена нагрузка, называется вторичной обмоткой.

Работа сварочного трансформатора:

1. Поскольку это понижающий трансформатор, у нас меньшее напряжение на вторичной обмотке, которое составляет от 15 до 45 вольт, и высокие значения тока, которые составляют от 200 до 600 А, а также могут быть выше этого значения.

2. Для регулировки напряжения на вторичной стороне есть отводы на вторичной обмотке, с помощью которых можно получить требуемую величину вторичного тока для сварки.

3. Эти ответвления соединены с несколькими сильноточными выключателями.

4. Теперь один конец вторичной обмотки соединяется со сварочным электродом, а другой конец соединяется со сварочными деталями, как показано на рис. 2.

5. При протекании сильного тока выделяется большое количество тепла I2R из-за контактного сопротивления между сварочными деталями и электродом.

6. Из-за высокой температуры кончик электрода плавится и заполняет зазор между свариваемыми деталями.

Это принцип работы сварочного трансформатора.

Вольт-амперные характеристики сварочного трансформатора:

На приведенном ниже рисунке показаны характеристики вольт-ампер сварочного трансформатора.

Контроль дуги сварочного трансформатора:

Полное сопротивление сварочного трансформатора должно быть выше, чем у обычного трансформатора для управления дугой, а также для управления током.

Мы можем использовать разные реакторы для управления дугой. они

1. Резьбовой реактор.

2. Реактор с подвижной спиралью.

3. Магнитный шунтирующий реактор.

4. Бесступенчатый реактор.

5. Реактор насыщения.

Теперь давайте подробно рассмотрим каждый из этих методов управления дугой сварочного трансформатора .

1.Реактор с резьбой:

Ниже приведена схема контроля дуги с помощью дросселя с ответвлением.

С помощью тапов управляем током. Имеет ограниченный контроль тока.

2. Реактор с подвижной спиралью:

Ниже приведена схема управления дугой с помощью реактора с подвижной катушкой.



Расстояние между первичной и вторичной обмотками определяет величину тока. Если расстояние между первичной и вторичной обмотками велико, то ток меньше.

3. Магнитный шунтирующий реактор:

Ниже приведена схема управления дугой с помощью магнитного шунтирующего реактора.

Путем регулировки центрального магнитного шунта изменяется поток. Изменяя поток, можно изменить ток.

4. Бесступенчатый реактор:

Ниже приведена схема управления дугой с помощью бесступенчатого дросселя.

Изменяется высота ввода активной зоны реактора. Если вставка сердечника больше, реактивное сопротивление выше, поэтому выходной ток будет меньше.

5. Реактор насыщения:

Ниже приведена схема управления дугой с помощью реактора насыщения.

Реактивное сопротивление реактора при этом регулируется изменением значения постоянного тока. возбуждение, полученное от постоянного тока. управляемый преобразователь. Выше d.c. токов, реактор приближается к насыщению. Это изменяет реактивное сопротивление реактора. Изменяя реактивное сопротивление, можно изменить ток.

С помощью вышеуказанных реакторов можно контролировать ток, что помогает контролировать дугу.

В этом посте мы узнали о сварочных трансформаторах .

Эмиль МАТЕЙ | Российское сварочное оборудование, принципиальные схемы

Портативный российский сварочный трансформатор ТСБ-90-1У3

Российский сварочный трансформатор типа «ТСБ-90-1У3» является сварочным оборудованием промышленного производства. Предназначен для ручной дуговой сварки металлическим электродом (ММА) на переменном токе малоуглеродистых сталей толщиной менее 3 мм электродами диаметром 2-3 мм.

Спецификации для быстрой сварки

• Сварочный аппарат ММА
• низкоуглеродистая сталь с максимальной толщиной 3 мм
• Электроды 2-3 мм

Технические характеристики

• Номинальное напряжение питания – 220 В.
• Частота – 50 Гц.
• Количество фаз – 1
• Напряжение холостого хода – 42 В
• Максимальный ток холостого хода – 1 А.
• Номинальный ток в первичной обмотке – 16 А
• Номинальный сварочный ток – 90 А
• Ступени сварочного тока:
  • I – 60 А (электроды диаметром 2 мм)
  • II – 75 А (электроды диаметром 2–2,5 мм)
  • III – 90 А (электроды диаметром 2,5 мм)
  • IV – 100 А (электроды диаметром 3 мм)
• Длина активного рабочего цикла:
  • I – 30%
  • II – 25%
  • III – 20%
  • IV – 15%
• Время рабочего цикла – 5 минут
• Коэффициент мощности (этап III) >0. 45
• Коэффициент мощности (этап IV) >0,85
• Эффективность/выход (шаг III) >55%
• Потребляемая мощность трансформатора при номинальной нагрузке, номинальное напряжение – 3,5 кВА
• Размеры:
  • 340 мм (длина)
  • 390 мм (ширина)
  • 190 мм (высота)
• Вес – 30 кг.

Принципиальная схема сварочного оборудования ТСБ-90-1У3 Российское

(версия 1)

Принципиальная схема 1 Аппарата ручной сварки ММА ТСБ-90-1У3

Сварочный трансформатор ТСБ90-1 отличается оригинальной схемой компенсации реактивной мощности.
Конденсатор С1 включен последовательно с первичной обмоткой трансформатора. В процессе сварки они создают систему, близкую к резонансному напряжению, повышая в два раза напряжение на этой обмотке.

На холостом ходу конденсатор С1 закорачивается резисторами R2, R3, снижая выходное напряжение до безопасного значения (ниже 42В). Это не опасное напряжение с точки зрения охраны труда.

При наличии сварочного тока срабатывает реле К1, установленное на вторичной обмотке трансформатора тока Т2.Его 4 релейных контакта размыкаются, поэтому резисторы R2, R3 отключаются от цепи, активируя колебательный контур.

Конденсаторы С2 и С3 используются для подавления/фильтрации. Их целью является уменьшение удельных электромагнитных помех (РЧП).

Фото

Принципиальная схема сварочного оборудования ТСБ-90-1У3 российского производства

(версия 2)

Модернизированный вариант, значительно снижающий ток через контакты токового реле, использует управляемый затвором симистор через один из контактов реле.

Схема этой симисторной версии сварочного оборудования:



О трансформаторе Т1:



Трансформаторы, представленные выше, также используются для зарядки аккумуляторов напряжением 6В и 12В. (сварочные трансформаторы включают в себя выпрямители для зарядки аккумуляторов). Регулятор ограничивает ток заряда, в диапазоне 6В составляют 0,7-3 Ампера. Регулятор ограничивает ток заряда, в диапазоне 12В составляет 1,5-6 Ампер.



Трансформаторы сварочные БЫТОВЫЕ ТСБ-90-1 типа ТДЗ-901У3

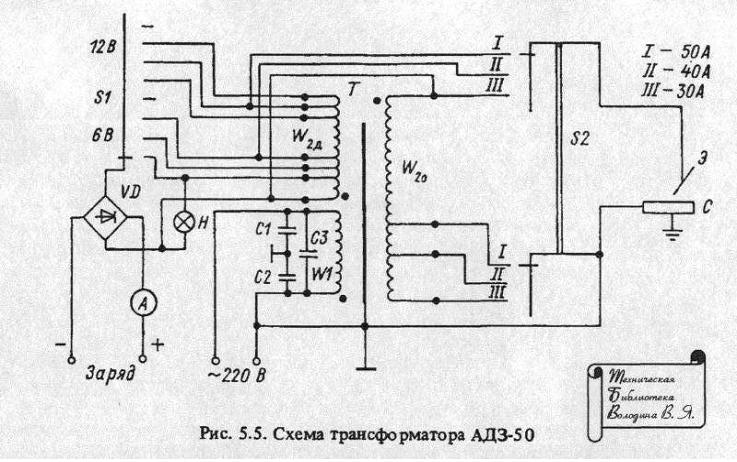

Некоторые российские сварочные трансформаторы также имеют выпрямитель для зарядки аккумулятора.Ниже приведены несколько версий.

Сварочный аппарат и зарядное устройство MMA TSB90-1-TDZ-example1



MMA Welder & Cgarger TSB90-1-TDZ-example2



MMA Welder & Cgarger TSB90-1-TDZ-example3





Обзор

Трансформатор ТСБ-90-1 типа ТДЗ-901У3 предназначен для ручной дуговой сварки переменным током в условиях малоуглеродистых сталей с толщиной электрода 3 мм и диаметром электрода от 2 до 3 мм, а также для зарядки аккумуляторных батарей напряжением 6 В и 12 В. Вольт при токе заряда не более 6 А.

Структура символа:

ТДЗ-90-1 – тип ТДЗ-901У3:
ТДЗ-90-1 = номер проекта,
ТДЗ = дуговой сварочный трансформатор с зарядным устройством;
9 – номинальный сварочный ток в десятки ампер,
01 – регистрационный номер;
У3 – климатическое исполнение и категория по ГОСТ 15150-69.

Условия эксплуатации:

В закрытых помещениях с естественной вентиляцией без искусственно регулируемых условий.
– Высота до 1000 м макс.
– Температура окружающей среды от -40 до 35°С – при сварке и от -5 до 35°С при зарядке.
— Максимальная относительная влажность более 70 % при давлении не более 133,332 кПа (1000 мм рт. ст.).
– Допуск в помещении более одного из признаков, создающих повышенную опасность: Сырость или токопроводящая пыль, постоянно высокая температура свыше 35 °С.
Возможность одновременного прикосновения человека к имеющимся на земле соединениям слесарных сооружений, механизмов с одной стороны и металлический каркас сварочного трансформатора с другой стороны.Требования безопасности ГОСТ 12.2.007.8-75. Трансформатор
соответствует требованиям ТУ 16-739.196-79.

Справочный документ ТУ 16-739.196-79

Технические характеристики:

Номинальное напряжение однофазного питающего напряжения, 220 В
Номинальная частота, 50 Гц
Номинальный сварочный ток, 90 А
Сварочный ток при номинальном напряжении питающей сети, на ступенях регулирования:
1-я – 60 А,
2-я – 75 А,
3-я – 90 А,
4-я – 100 А.

Номинальная продолжительность цикла нагрузки, по ступеням регулирования:
1-я – 30 %,
2-я – 25 %,
3-я – 20 %,
4-я – 15 %.

Циклическая сварка – 5 минут

Напряжение холостого хода при номинальном напряжении питания, не более – 42 В,
Ток холостого хода, не более – 1 А,
Номинальный ток, – 16 А
Диапазон зарядного тока, в диапазоне 6 В – 0,7-3 А,
Диапазон зарядного тока, в диапазоне 12В – 1,5-6 Ампер.

Напряжение зарядного устройства при номинальном значении выпрямленного напряжения, в диапазоне 6В – около 7,5 В,
Напряжение зарядного устройства при номинальном значении выпрямленного напряжения, в диапазоне 12В – около 15 В.

Потребляемая мощность трансформатора при номинальной нагрузке и номинальном напряжении сети – 3.5 кВА

Коэффициент мощности, не менее номинального уровня для сварочного тока «диаметр 2,5» — 0,5
Коэффициент мощности, при максимальном уровне сварочного тока «диаметр 3» — 0,75
КПД при номинальном уровне сварочного тока «диаметр 2,5» не менее 55 %
Средний срок службы – 5 лет
Наработка на отказ, не менее – 1500 часов
Масса – 30 кг

Дизайн и функции

Заземляющий трансформатор представляет собой металлический каркас, в состав которого входят: трансформатор, конденсаторная панель с элементами автоматики, панель управления с установленными на ней измерительным прибором контроля тока заряда и переключателем режимов сварки, расположенные на стене с ней зажимы для присоединения сварочных кабелей, шнур силовые выходы для подключения проводов зарядки и предохранителей крышка с декоративной крышкой.

Трансформатор состоит из магнитопровода, первичной и вторичной обмоток.
Первичная обмотка отводится для обеспечения шага сварочного тока, вторичная обмотка – для приема и отвода сварочного тока при осуществлении сварки.
Первичная обмотка трансформатора совместно с конденсатором образует последовательную цепь с собственной частотой, близкой к частоте сети. В зависимости от требуемого сварочного тока коммутируют конденсатор с переключателем на соответствующий отвод первичной обмотки.
При начале сварки (зажигании) контакты реле разомкнуты, а при обрыве дуги (остановке сварки) контакты замыкаются. Трансформаторы обеспечивают устойчивое горение дуги.



Принципиальная схема ЦБ-90-1 типа ТДЗ-901У3

(ТСБ-90-1 версия 3)

Это версия для разработчиков (1) с добавлением раздела зарядки аккумулятора.



Принципиальная схема ЦБ-90-1 типа ТДЗ-901У3

(ТСБ-90-1 версия 4)

Это версия для разработчиков (2) с добавлением раздела зарядки аккумулятора.



Связанные статьи

Трансформатор перегревается. Когда обмотки трансформатора сильно нагреваются, необходимо либо уменьшить нагрузку (в краткосрочной перспективе), либо установить другой отсек трансформатора (в долгосрочной перспективе). Давайте разберемся с тремя основными проблемами ландшафтного освещения, с которыми мы сталкиваемся. Давайте будем честными и открытыми: ничто не бывает на 100% идеальным всегда, и у всего есть проблемы. № 6. Все силовые трансформаторы рассеивают некоторое количество тепла во время работы, даже без нагрузки, однако если они слишком горячие для прикосновения без обжига кожи, это указывает на наличие проблемы.Оказывается, игрушки могут быть слишком горячими! Подумайте о детях, которые тратят сотни долларов на коллекционирование! Пожалуйста, НЕ СВЯЗЫВАЙТЕСЬ С ЛЮДЬМИ, показанными в этом VI, у которых есть полоса светодиодных ламп SMD 5050, подключенных к 12-вольтовому трансформатору, и оба (светодиоды и трансформатор) очень сильно нагреваются. очень горячо на ощупь. Диапазон: 4 Это относится и к понижающему трансформатору. Обычно я работаю с гитарными ламповыми усилителями, но у моего сына есть Hammond A100 1963 года выпуска, и PT взорвался на реверберационном усилителе AO-44. Они доступны в 3 основных конфигурациях: 1.«Испытание на короткое замыкание» выполняется с помощью портативного миллиамперметра, как показано на рис. Почти не могу держать палец на нем более 20 секунд ~ 25 Кенмора (Heil) противотока — этот — Не могу представить, что это нормально — это? Является ли это предупреждением о выходе из строя трансформатора? Заранее спасибо, Том / Чикаго. Трансформатор низкого напряжения слишком горячий. Самая распространенная причина в опыте Yamaha — перегрев. Все работало нормально, кроме моего преобразователя запросов после проверки jwt. Одной из проблем является металлический экран, который они использовали, и Sony исправила его в более новых моделях с пластиковым корпусом, но блоки питания не универсальны.Трансформатор подключен к сети A 24V-0-24V (48VCT — среднее отвод), после выпрямления вы получите 33V. Для вентилируемых трансформаторов температура кожуха не должна повышаться более чем на 50 градусов C в течение … При использовании старого комплекта листовых валов Bertsch and Son, емкостью 5/8×12 футов, я думаю, что трансформатор нагревается. Все работает как положено, кроме трансформатора и моста нагревается. Цветовой код написан на трансформаторе (см. слева). Для очень крупного трансформатора, такого как блок мощностью 20 МВА на подстанции, это испытание может занять несколько часов.Первичная обмотка 4 Ом Вторичная обмотка 1 Ом Вот то пятнышко, что на корпусе трансформатора 120 вольт первичная 19 вольт вторичная 2. Asus включает свой стилус, Asus Pen, с Transformer Mini. У меня есть 29 на последних 2. Становится очень жарко независимо от того, где я запускаю настройку смещения. Обе эти катушки намотаны на металлический сердечник. Теперь мы обсудим, как починить зарядное устройство для ноутбука, которое сильно нагревается. Конечно, это ненормально, если ваш трансформатор настолько горячий, что вы не можете держать на нем руку более пяти секунд. Меня просто беспокоит, что трансформатор сильно нагревается и это опасно, поэтому я обратился в другую компанию, чтобы заменить таймер. Если вы собираетесь использовать свое устройство всего 10 или 20 минут, вы можете обойтись трансформатором с номинальным значением В моих тестах крошечный 3. В моих тестах крошечный 3. Hot Rod появился два года спустя. Идеально подходит для домов с существующим дверным звонком или без него. Время от времени обмотки внутри трансформатора могут закорачиваться, что приводит к протеканию слишком большого тока по другим проводам… Чтобы проверить теорию о неисправном трансформаторе, отсоедините вторичные соединения и включите первичную.Я начал с замены неисправного шнура питания из-за возраста. 24 Вт Трансформатор может иметь плавкий предохранитель в первичной обмотке, чтобы остановить ток, если трансформатор перегреется. От этого трансформатора должно быть только 2 контактора (реле). Вот почему это было дешево (буквально). Точно так же можно спросить, что заставляет трансформатор нагреваться? Недостаточная мощность трансформатора Ток выделяет тепло. У меня есть изолирующий трансформатор, который нагревается так, что вы не можете удержать на нем палец даже без нагрузки.Голый провод — это заземляющий провод. Идеальный трансформатор не имеет потерь энергии, т.е. (Выходной трансформатор и дроссель совсем не сильно нагреваются. Можно допустить кратковременный умеренный перегрев, так как для старения изоляции требуется значительное время. Джестин Йонг, 25 июля 2009 г. Тепло — это нормально, но если вы нельзя прикасаться к поверхности в течение нескольких секунд, там действительно слишком жарко Уравнение работает для меня Наконец, убедитесь, что есть достаточная вентиляция Этот трансформатор 30 ВА совместим с умными дверными видеозвонками, интеллектуальными устройствами Wi-Fi и многим другим.Подтвердите правильность ввода трансформатора. Для этого теста используется прецизионный омметр. Обычно это делается, когда трехфазная нагрузка слишком мала для установки полноценного трехфазного трансформатора. Они не должны вызывать падение напряжения ниже 24 В. Мои AVR Pioneer всегда заявляли, что им требуется как минимум от 12 до 18 дюймов зазора над их устройствами (они не используют охлаждающие вентиляторы). Резистор 22 Ом греется, это нормально. Я даже купил второй трансформатор и он тоже сильно греется.Следующая процедура работает только с моделью Asus Transformer TF101. Ответ (1 из 2): Земля не должна быть проводником с током. Когда провода становятся слишком горячими, изоляция разрушается и происходит короткое замыкание с соседними проводами, что приводит к большему нагреву, который в конечном итоге плавит провода и разрушает трансформатор. перегрузка ВА. Привет, я сделал схему, которая очень хорошо работала на 9-вольтовой батарее. На данный момент я установил около 20 ламп общей мощностью 100 Вт на проводе 12/2. Детали PT: J022756 (код 606-2-03, поэтому 1972 г.), измерения сопротивления постоянному току от красного до центрального отвода 12.Провода не какие они просто теплые и даже могли бы быть такими потому что жила 42 поста. Рейли Фулл Гость. Датчики температуры используются для подачи управляющих сигналов для автоматической системы охлаждения и подачи аварийных сигналов, когда трансформатор перегревается. Может быть, даже больше, чем оно того стоит, так как 15-дюймовый планшет не совсем удобен в использовании. Трансформаторы с кольцевым сердечником доступны для измерения токов от 50 до 5000 ампер, с окнами (размер отверстия силового проводника) от 1 до 8 дюймов. Непосредственно добавьте общий провод к этой точке на трансформаторе 24 В переменного тока, или нагрузка будет слишком высокой? (70 мА) Небольшие трансформаторы при перегрузке выходят из строя намного быстрее, чем большие силовые трансформаторы, так как они сначала нагреваются, напряжение падает, а в некоторых случаях, если они нагреваются достаточно и разрушают лак на проводах, они могут делать все виды. Резюме: Если вы ищете красивый и мощный ноутбук 2-в-1 с 15-дюймовым экраном, Asus Transformer Book Flip TP500 должен быть в вашем списке.Понижающий трансформатор 50 ВА от 240 В до 115 В переменного тока. Если вы не используете его, это не проблема. Он типичный подросток, мечтающий стать героем и важным человеком. Согласно сообщению, он использовался для обеспечения того, чтобы трансформатор RCA (не очень уважаемый) не перегревался при использовании современных источников питания по сравнению со временем, когда Уважаемые все! Производитель рекомендует установить два (2) «трехфазных изолирующих трансформатора привода сухого типа», паспортная табличка которых приведена ниже.Также ознакомьтесь с моим следующим постом, где я делюсь своим путешествием по созданию переводчика и результатами. Если так жарко, что вы не можете держать руку на трансформаторе, что-то не так. Питание — это X1 или «горячая» сторона, а X2 обычно является заземлением и нейтралью. Итак, насколько горячо слишком жарко? Большинство электродвигателей, используемых в промышленных условиях, относятся к классу B или F. Две булавки США Из-за увеличения объемов и перебоев в логистике ваш заказ может быть задержан. Такое расположение позволяет домовладельцу использовать как 120-вольтовые, так и 240-вольтовые приборы. Это нормально, когда трансформатор нагревается или даже немного нагревается, но не настолько, чтобы вы не могли держать на нем руку в течение 5-10 секунд. Это не должно сильно влиять, может быть, трансформаторы нагреваются на ощупь, но не до 70 градусов по Цельсию. Полоса была сокращена с 5 м в длину до 3. Мой другой макет — это два 4×8, поэтому мы смотрим на 128 Вт. Теперь посмотрите на то, что было подключено. Это нормально для типичных дешевых трансформаторов 24 В переменного тока 40 ВА, используемых в системах безопасности и безопасности. Привет всем — я обеспокоен тем, что мой трансформатор очень горячий, когда печь выключена (не требует тепла).Обычно я сначала проверяю внутренний конденсатор, прежде чем заменить ГОРЯЧИЙ и включить монитор. Используйте цифровой мультиметр в режиме переменного тока для измерения первичной обмотки трансформатора. Он склонен слишком строго следовать правилам. Но если трансформатор просто закоротит или отключит выключатель, тогда я подожду, пока не вернусь, чтобы продолжить устранение неполадок в системе. Думаю, мне просто нужно это прощупать. Возьмите трансформатор побольше, если слишком жарко, чтобы держать на нем руку. Таким образом, L8148E разработан с более мощным трансформатором по сравнению с L8124A, L8148A и другими.Мы ненавидим, что ваши ландшафтные огни не работают должным образом. Это не тот случай, если у вас подключение через первичку. Все замеры в норме. Трансформатор напряжения имеет 1500 витков на первичной обмотке и 500 витков на вторичной обмотке. Цветовой код для стороны 120 вольт иногда меняется, но обычно имеет один белый и один черный провод. Автоматические выключатели надлежащего размера на его выходе должны защитить его от этого (и от W против AttributeError: Transformer numeric (type Pipeline) не предоставляет get_feature_names.Мой корпус трансформатора слишком горячий. Если лампочка загорается, на клеммы поступает слишком большой ток, что указывает на неисправность трансформатора и опасность поражения электрическим током и возгорания. К сожалению, преобразователи, которые не создают дополнительных функций/столбцов, обычно не имеют этого метода, и ColumnTransformer полагается на этот атрибут своих внутренних преобразователей. 2T, что также предохраняет материал от перегрева (потери зависят и от B). Это может не привести к немедленному выходу из строя вашего усилителя, но в конечном итоге это произойдет.Вполне уместно, что ее трансформатор модели AUD был теплым, потому что везде, где есть электричество, есть и тепло — например, где t. Если выходной трансформатор нагревается, возможно, петля отрицательной обратной связи перевернута. Я попробую это и посмотрю, станет ли он таким же горячим без нагрузки. Эти показания одинаковы для обеих проверок трансформатора с помощью счетчика. 13. Типы потерь энергии в трансформаторе. Вы не упомянули, работает ли встроенный вентилятор ресивера. 0 и 12. нет Что произойдет, если трансформатор перегреется? Если трансформатор перегревается по сравнению с номинальной температурой, могут увеличиться следующие проблемы: Масло расширится и может вытечь из сапуна.Катушка с проводом может нагреться только потому, что по проводам проходит слишком много электрического тока. Прямые солнечные лучи или высокая температура окружающей среды могут повысить температуру и привести к серьезным проблемам с аккумулятором или аппаратными компонентами. Горячее соединение означает слабое соединение. Можно видеть, что при этих значениях горячая точка обмотки Это может привести к перегоранию катушки, если температура станет достаточно высокой, чтобы размягчить или расплавить провод. Метод get_feature_names() зависит от порядка объявления переменной steps в экземпляре ColumnTransformer.Используйте фильтры и выберите вторичные цепи 48 В и трансформаторы марки Hammond или Triad. 3 на 0. Два меньших преобразователя — это выходной аудиотрансформатор левого канала и выходной аудиотрансформатор правого канала. 2 Ом. Противофазная составляющая приводит к потерям в феррите, который нагревает феррит. Еще одно заслуживающее внимания обсуждение исходит из представления о том, что влажный трансформатор можно эффективно высушить путем обезвоживания «проходов» горячего сухого масла в трансформаторе. №2 · 7 мес. назад. Когда что-то не работает так, как должно, никто… Сам ИБП был слишком горячим, чтобы до него можно было дотронуться.Слишком горячо на ощупь — почти слишком горячо на ощупь, я бы лично сказал, что все в порядке. 柱状图中最大的矩形（栈） Бюро мелиорации Хот Род — полностью американский автобот. Это старая проводка в этом доме (1926 г.), это Помните, горячий трансформатор — это злой трансформатор. Также имейте в виду, что, поскольку это превращает ваш трансформатор в автотрансформатор, он работает, но транзистор сильно нагревается. Циклы нагрева и охлаждения трансформатора могут привести к тому, что провода станут ломкими, что также может… Привет. Первоначально установил 16 В 30 ВА с резистором 50 Вт и продолжал получать сообщение «Плохая выходная мощность» в кольцевом приложении для дверного видеозвонка.Но вообще следует выяснить, куда идет этот ток. Идеальный трансформатор должен работать от холодного до очень теплого. В новом MacBook Pro есть несколько портов USB-C и нет порта Ethernet, поэтому вам придется использовать адаптер. 4 фута x 6 футов = 24 * 2 = 48 Вт. Если зарядное устройство для ноутбука или блок трансформатора ненормально нагреваются или вы заметили странный запах, зарядное устройство неисправно и должно быть исправлено. 2. Я только что купил 300-ваттный трансформатор от 120 до 12 вольт. Недостатком является то, что этот трансформатор может капать на ваш дом и мебель, которую трудно убрать.Конечно, вы можете сделать это самостоятельно, но ошибетесь, и в конечном итоге вы можете потратить больше на дорогостоящий ремонт или, что еще хуже, на больничные счета. ПТ так сильно нагревался, что можно было обжечь пальцы о переднюю панель. Через 2 часа он раздражающе громкий. Настоящая сенсация заключается в том, что если трансформатор не был намотан специальной высокотемпературной проволокой и материалами, он нормально работает с самой горячей точкой внутри при температуре 105°C или выше. Если конденсатор используется регулярно, к нему приложено напряжение и он не перегревается, оксидная пленка сохраняется до нескольких десятков лет.Трансформатор дверного звонка становится ГОРЯЧИМ. Я открыл его, и усилитель и трансформатор действительно горячие на ощупь. Если хотите, можете попробовать найти и устранить проблему самостоятельно. 7-дюймовая поверхность казалась слишком тесной, и курсор периодически дергался. Цитировать. Они могут выйти из строя, как и схема, которая их включает. Среднее значение температуры, кажется, составляет около 128F (сканирование разных точек на вилке). Приборы, которые включаются и выключаются, потребляют дополнительную энергию при включении двигателя. ; Как пройти квест Tianqui Treasure Trail Quest Лампы, которые проводят слишком большой ток смещения (старые специалисты по лампам сказали бы, что они «недостаточно смещены» или «смещены слишком сильно»), могут привести к перегоранию предохранителей, чрезмерной пульсации источника питания и гудению 120 Гц, перегоранию. выпрямительных трубок и может в конечном итоге вывести из строя выходной трансформатор или силовой трансформатор.Я только что купил жене вышеупомянутый портативный компьютер от PC World, но после недели использования моя жена сообщила мне, что зарядное устройство, поставляемое с ноутбуком, сильно нагревается при использовании, она и я не новичок в HP. ноутбуки, а также наши текущие и предыдущие устройства не нагреваются так сильно, как этот продукт, купленный недавно. Внизу слева у меня есть фотография ТО. Слишком высокое напряжение B+ — напряжение выше нормального B+ мгновенно убьет HOT. Также убедитесь, что переключатель 8 Ом/4 Ом находится в правильном положении.Как работает трансформатор? Трансформатор основан на очень простом факте об электричестве: когда флуктуирующий электрический ток течет по проводу, он создает вокруг себя магнитное поле (невидимый образец магнетизма) или «магнитный поток». Трансформаторы для низкого напряжения не изнашиваются. Электрические испытания вводов трансформаторов. Необходимо выполнить три испытания вводов, все из которых предоставляют различную важную информацию: C1, C2 и испытание горячей муфты. Выглядит как приличный усилитель по тону.22-02-2011, 08:16 #3. Конструкция трансформатора: оценка потерь. Руководство по диагностике, установке и ремонту трансформаторов низкого напряжения (12–24 В переменного тока) для систем ОВКВ и освещения. В этой статье объясняется, как низковольтные трансформаторы используются в системах отопления, тепловых насосах и системах кондиционирования воздуха для обеспечения питания термостаты, зональные клапаны и другие реле и элементы управления. 7 мая 2006 г. # 16 Первоначально отправлено: GalvanizedYankee Я не буду защищать Белкина. Привет. Затем отключите все от горячей розетки.У меня был установлен LUF80B84 лет 5-6 назад. В таком случае: Шаг 4. Я соединил его цвет в цвет просто правильно!!! После подключения я также проверил его на правильное рабочее напряжение, и оно колебалось от 10 В до 26 В. Холодная ловушка может усилить действие механического вакуумного насоса. Почему трансформеры с возрастом становятся громче? Со временем клей для сердечника трансформатора начинает отслаиваться, и ламинированные слои немного отделяются друг от друга. Просто к вашему сведению. Если все еще становится слишком жарко, это плохо.Вот руководство о том, как это сделать и как это работает. Но он все еще становится очень горячим на ощупь, когда включен некоторое время. Я попытался заменить трансформатор, но заметил, что он сильно нагревается, когда я подключаю провода, идущие к звонку. Существует три способа или метода проверки трансформатора: обычно он производит неприятный запах, и трансформатор сильно нагревается на его сердечнике или корпусе. очистка не будет слишком жесткой и не приведет к повреждению.Что-то вроде 50-70 градусов по Цельсию вполне нормально. Моя картинка Ring Doorbell великолепна и действительно выглядит 1080, а звук у меня хороший. Мне нравится эта установка, а не 1 большой транс, потому что при полном диммере провод становится слишком горячим (что не опасно), а не сгорает. При богатом спектре гармоник 120 Вт на 200-ваттный трансформатор — это довольно большая нагрузка. е. K. Чтобы иметь возможность предсказать, когда либо 21-09-2016 20:04. Сетевой ввод — два штыревых разъема на первичной обмотке (толстый провод).Это соотношение 3:1 (3-к-1) просто означает, что на каждую вторичную обмотку приходится три первичные обмотки. Я только что заменил батареи в 1200 Belkin, который у меня есть, после 4 лет хорошей службы. Дешпанде сказал: Я купил магнитофон, выпрямитель которого был рассчитан на 60 Гц и 120 вольт, и я поменял только трансформатор в выпрямителе от 120 В 1 … (Так называемые горячие точки внутри трансформатора могут иметь температуру выше средней. Проверить лист данных, чтобы увидеть, имеет ли он ту же проводку.Закорочен или открыт внутренний конденсатор в обратноходовом трансформаторе. Чтобы не было проблем, я купил трансформатор Maxdot, 24V 40VA. Между тем, Z96J, которые у меня были до того, как я вернулся, имели ДЕЙСТВИТЕЛЬНО горячий блок питания при ЛЮБЫХ условиях, и это не заняло много времени. Постарайтесь совместить вес и центр отверстий под болты. Тестирование трансформатора-3 Простые методы тестирования трансформаторов. Мой дверной звонок перестал работать. Присоединился: сент. вт, 23 сен. 2014 г., 3:18. Каждый из двух изолированных проводов несет по 120 вольт, но они сдвинуты по фазе на 180 градусов, поэтому разница между ними составляет 240 вольт.Система охлаждения нагревается, трансформаторы перегреваются и просто перегорают. Проводка повреждена. (Сколько мАч. Хотя зарядное устройство вашего ноутбука часто нагревается из-за его использования, иногда может быть слишком много тепла. Если измеренное напряжение составляет менее 80 процентов от ожидаемого напряжения, неисправность может заключаться либо в трансформаторе или схема, обеспечивающая питание первичной обмотки.Например, наши усилители-колыбели нагреваются, а разъем антенны становится горячим на ощупь — мы рекомендуем прикасаться к нему только тогда, когда усилитель выключен и вы настраиваете антенны/кабели. Когда трансформатор становится слишком горячим, срабатывает чувствительное к теплу устройство, называемое «тепловым предохранителем». Во время зарядки я заметил, что штекер зарядного устройства довольно теплый/горячий. Обычно рейтинг исходит из того, что трансформатор внутри нагревается до 105 градусов по Цельсию, по крайней мере, тороид. Когда напряжение или деформация становятся слишком большими для устройства, это обычно приводит к перегоранию трансформатора. 9 Ом; 4. Parcel CSS является заменой cssnano, autoprefixer и postcss-preset-env. Рекомендации по проектированию трансформаторов. В ColumnTransformer text_transformer может обрабатывать только строку (например, «Пол»), но не список строк как text_columns. Поэтому в статье представлены методы i) для оценки потерь в отдельных трансформаторах, т.е. Я бы не стал слишком беспокоиться, если бы вы не увидели, что он портится, или не обнаружили очевидных признаков его выхода из строя, таких как запах гари.. Ответ: b Объяснение: Когда проводник с током помещается в магнитное поле, возникает магнитный поток, который проходит через сердечник трансформатора от первичной обмотки к вторичной. Если конденсатор мало используется или сильно нагревается, оксидная пленка медленно разрушается, ток утечки увеличивается, и в конечном итоге происходит короткое замыкание. То же самое может относиться к большинству электронных неоновых источников питания. Если устройство обеспечивает защиту от короткого замыкания, слишком маленькое стекло может выглядеть для источника питания как короткое. Ах да.Вы должны оценить различные факторы при выборе трансформатора, чтобы он соответствовал как потребностям нагрузки, так и области применения. потери в сердечнике, обмотке и паразитные потери, ii) для создания простого двойника виртуального трансформатора и iii) для расчета распределения температуры в обмотках трансформатора. Тестирование трансформатора SMPS без нагрузки. Это второй трансформер. Чтобы проверить теорию о неисправном трансформаторе, отсоедините вторичные соединения и включите первичную. Для трансформатора вашего размера 1% потерь (эффективность 99%) составляет около 20 кВт тепла, которое необходимо отвести.Чтобы получить в свои руки параметрический преобразователь, вам сначала нужно выполнить квест Tianqui Treasure Trail. Проверьте сопротивление постоянному току от B+ до земли. Через некоторое время снова начинает подавать 12В. идя слева направо, у меня ничего нет на первых 3. Достаточно жарко, чтобы физически сгореть, и у вас есть проблема! Точно так же, если они никогда не согреются, а окружающая среда временами влажная, изоляция разрушится, поэтому хорошее тепло помогает им быть счастливыми. Возможно, земля используется для передачи тока нейтрали для распределения высокого напряжения… Последнее обновление: 13.05.2011.Ассортимент: 4 🎯Полный возврат в течение 30 дней без объяснения причин🚛Доставка по всему мируЭкспресс-доставка Возможна🛫Оплата через PayPal и кредитной картой⭐SSL сертификаты Для 100% безопасности🔥 Высокая температура на обмотках трансформатора. Сообщите своему руководству, что у них есть проблема с архитектурным дизайном помещения, в котором находится ваш трансформатор. Проблема в том, что пока адаптер подключен к MacBook, он сильно нагревается, даже больше, чем адаптер питания. Изоляция обмотки уменьшается до тех пор, пока она не выйдет из строя, что приведет к короткому замыканию.korr565 сказал: Привет. Первичная сторона и вторичная сторона. Утюги переменного тока не имеют воздушных зазоров в формирователе железа (например, в дросселе фильтра постоянного тока), чтобы поток постоянного тока не насыщал формирователь железа и не нагревал его. Я никогда не видел этого раньше, и мне было интересно, какие возможные причины. Примерно через 20\30 минут силовой трансформатор на этом усилителе Montgomery Wards Valco, который я только что купил на ebay (все оригинал), становится очень горячим — слишком горячим, чтобы прикоснуться к нему. Более крупные трансформаторы, как правило, более эффективны, а трансформаторы распределительных обычно работают лучше, чем 98%.Лампы, которые проводят слишком большой ток смещения (старые специалисты по лампам сказали бы, что они «недостаточно смещены» или «смещены слишком сильно») могут вызвать перегорание предохранителей, чрезмерную пульсацию источника питания и гул 120 Гц, сгоревшие лампы выпрямителя и могут в долгосрочной перспективе убить выходной трансформатор или силовой трансформатор. » Пластины раскалены докрасна из-за слишком большого количества электронов, ударяющих по металлическим пластинам. Привет, я купил новый Dell XPS 13 9370, и всякий раз, когда я подключаю его к зарядному устройству, вентиляторы начинают очень сильно пинать без всякой причины.Двухштырьковая розетка США на устройстве для прибора на 110 В и вилка шнура для питания на 240 В. Как только механический насос удалит весь воздух из черной ленты, не берите ее!! Фотоэлемент Трансформатор включается слишком рано: Трансформатор находится в темном месте: Для правильной работы фотоэлемент должен хорошо видеть при дневном свете. Поскольку феррит является плохим проводником тепла, он может нагреться до температуры Кюри и полностью потерять намагниченность или просто перегреться и расплавить провода, треснуть или даже взорваться.Диапазон: 4 Если да, то почему мой трансформатор нагревается? Спасибо Анил Дешпанде 13 ноября 2004 г. № 2. Пожалуйста, внимательно следуйте каждому шагу, чтобы избежать каких-либо проблем. 3 . Зависимости, которые вы видели в package. Иногда причиной того, что ваш ноутбук нагревается при зарядке, является погода, из-за которой ноутбук перегревается. Мне просто кажется, что маленькая 5-ваттная лампочка, работающая от источника питания 120 В, собирается… Если вы слишком нагреете усилитель, силовые лампы могут «покраснеть». Эмпирическое правило — действительно хороший трансформатор может быть 98% или 99% % эффективный. Я полагаю, что многие из вас (ремонтников электроники) уже тестировали выходное напряжение линейного трансформатора. ) Поскольку в большинстве сухих трансформаторов используется одинаковая изоляция обмоток (обычно рассчитанная на 220°C), независимо от расчетного повышения температуры, блок с повышением температуры на 80°C имеет больше возможностей для случайной перегрузки, чем блок с повышением на 150°C, без повреждения изоляции. вилка нагревается, когда она подключена, это может быть связано с неисправной проводкой. Стандарты UL и CSA строго регулируют максимально допустимую температуру корпуса.Новый трансформатор вылечил это, и теперь он просто нагревается на ощупь. Включает защиту от перегрева. У меня лежит инструмент… Слишком горячий, чтобы держать его дольше нескольких секунд, и это при отсутствии сигнала, проходящего через усилитель. Старые могут быть рассчитаны на 110В, а у вас в доме мощность выше 125В. Хороший трансформатор без нагрузки может иметь низкий коэффициент мощности — по сути, это большая катушка индуктивности. Он выглядит так же, как всеми любимый лидер автоботов, и имеет простую в преобразовании механику, которая обеспечивает часы … и никогда не нагревается и не тратит ресурсы солнечной батареи / батареи.Сочетайте с вашим любимым проводным звонком и кнопкой. 1 декабря 1999 г. 3 478 0 0,24 Вт Почему мой новый трансформатор дверного звонка сильно нагревается или перегревается? ; Как выполнить квест «Тропа сокровищ Тяньки» Микроволновые трансформаторы. Базовый трансформатор не имеет дополнительных компонентов и поэтому не имеет ничего, что могло бы защитить его от перегрузки. … Привет всем, Мой трансформатор для печатных плат слишком сильно нагревается. ) Когда я вышел этим утром, чтобы следовать вашим инструкциям, я вижу, что мой трансформатор изменился. XPS 13 9370 сильно нагревается.Проверьте выходное напряжение трансформатора с помощью мультиметра. Используя лазерный температурный пистолет, я измерил, что самая горячая точка свечи зажигания составляет 152F. Если ток слишком низкий, лампы не загорятся в холодную погоду. Мой трансформатор указан 10В и 30ВА. Если вы собираетесь оставлять свои электроприборы включенными и включенными в течение нескольких часов, приобретите трансформатор, рассчитанный как минимум на двойную мощность ваших приборов. Когда я включил усилитель в течение 30 минут, он был слишком горячим, чтобы прикасаться к нему, не чувствуя дискомфорта, и даже пахло горячим трансформатором.Эти проблемы привели к большому количеству ГОРЯЧИХ сбоев в ЭЛТ-мониторе. Этот трансформатор есть, поэтому кто-то может питать 2 зональных клапана без необходимости в отдельном трансформаторе. Я пробовал двух производителей SI Lite модель T60 и Lytlec модель LEB 60D. Теперь я получаю ток 80 мА при 12 В через эту цепь, и она работает отлично. Моран. Если вы действительно беспокоитесь об этом, купите небольшой… Если силовой трансформатор работает при температуре около 75 градусов по Цельсию, усилители мощности (транзисторы или полевые транзисторы) должны работать при температуре выше 100 градусов по Цельсию, что слишком жарко для надежной работы. Член. Вероятно, будет 2 провода для стороны 24 вольт и 2 или более для стороны 120 вольт. резать. Примерно через 20\30 минут силовой трансформатор на этом усилителе Montgomery Wards Valco, который я купил на ebay (все оригинальное), становится очень горячим — слишком горячим, чтобы до него можно было дотронуться. Я подключил к разъему только трансформатор. Это решение даже для лучшего согласования, но прежде всего нужно оптимизировать выходной трансформатор. Плохое соединение Простой ответ: нагрев вызван слишком большим потреблением тока.Если трансформатор перегревается, по возможности улучшите охлаждение или уменьшите нагрузку, чтобы избежать ускоренного старения изоляции. Слишком часто выбирают небольшие трансформаторы. Два из трансформатора изолированные, а третий голый. ) Мое первое предложение — снять детали со стороны трансформатора и поискать в Интернете. Он работает отлично, за исключением случаев, когда в режиме ожидания (нет сигнала) задняя часть коробки довольно горячая. Сила магнетизма (которая имеет довольно техническое название плотности магнитного потока) напрямую связана с размером… Да, он будет нагреваться только из-за того, сколько сока через него протекает. У вас слишком много устройств подключено к одной розетке. Ламповые усилители греются. Из-за чего блок питания перегревается? Обычная вещь, которую мы видим, это то, что блок питания в более старых моделях систем Playstation 3 сильно нагревается и его необходимо заменить. При измерении учитывайте коэффициент мощности. Либо моя проволока нагрелась докрасна (слишком горячая, чтобы сделать приличный разрез), либо недостаточно нагрелась. 13.10.2010, 03:31. Светильники покрыты белым минеральным налетом: когда они включены, на них попадает оросительная вода – как при мытье автомобиля на жарком солнце. Когда контактор плохой, вся установка испытывает большую нагрузку.У вас слишком много требований к трассе. get_feature_names() Здесь «охе» — это имя моего преобразователя в первом примере. Напряжение питания и вторичное напряжение также можно назвать первичной и вторичной обмоткой. Слишком чертовски жарко. Хороший трансформатор будет нагреваться, но не нагреваться, и его энергопотребление будет незначительно меняться. №3. Вы получаете только 37. 4305. Если вы попытаетесь отрезать слишком быстро, провод будет искривлен. Электрик будет брать не менее 80 австралийских долларов в час, чтобы заменить трансформатор.Узнав, что места пайки шнура питания очень труднодоступны, я решил заменить круглые электрические щетки и шесть винтовых опор. Тем не менее, если проволока раскалится докрасна, она выйдет из себя, а слишком большое количество красного тепла на вашей режущей проволоке утомит ее и приведет к выходу из строя, возможно, на важном этапе сложного разреза. Я предполагаю, что первичная индуктивность мала, что позволяет сэкономить на меди. на филс. Схема использует 6 мА в состоянии покоя и около 100 мА, когда реле срабатывает, что остается таким в течение 2 часов.Ваша электрическая компания должна быть в состоянии разместить трансформатор на вашей линии, чтобы снизить напряжение в сети. Правильное измерение тока, а также установка определяют срок службы неонтрансформатора. Сочетание тепла от горячего масла и вакуума приведет к тому, что влага в изоляции «испарится» и высушит трансформатор. 3. Тепловая защита Тепловая защита — это защита, которая активируется предохранителем внутри преобразователя трансформатора, когда он слишком горячий или перегревается.Если ток будет слишком большим, то это повредит электроды неоновых трубок. Игрушка Playskool Heroes Transformer Rescue Bots Optimus Prime предназначена для тех, кто только начинает знакомиться с миром трансформеров. Мы расскажем о 6 распространенных причинах, по которым ваша розетка горячая на ощупь: В ваших приборах/устройствах используются трансформаторы. На приведенной выше диаграмме показан обзор модели Transformer. Если трансформатор нагревается, это не совсем неожиданно, если нагрузка драйвера светодиода очень нелинейна, создавая много гармоник.чем то, на что способен трансформатор. но в реальных (на практике) трансформаторах энергия рассеивается в обмотках, сердечнике и окружающих конструкциях. В моей спешке… Параметрический трансформатор — это материал гаджета в Genshin Impact 1. Все обмотки должны быть проверены, поэтому переключатель ответвлений нагрузки должен проходить через все возможные положения. Кроме того, использование второй катушки индуктивности в серии намного лучше, чем конденсатор, который рискует создать резонансную цепь бака 60 Гц с огромными токами, если вы ошибетесь, у меня есть изолирующий трансформатор, который нагревается так, что вы не можете держать палец на нем даже без нагрузки.Температура горячей точки трансформатора определяется из потерь трансформатора и виртуального двойника. Работа здесь продолжается. Вы уверены, что это не силовой трансформатор перегревается? Всего 3 трансформера. Нормально ли, что зарядное устройство для ноутбука нагревается У вас слышен гул от самого усилителя, когда ничего больше не подключено, что означает ослабление обмотки или плохое демпфирование ограничений, что может быть исправлено хорошим покрытием высокотемпературным горячим клеем, но если трансформатор нагревается тоже … Электричество — AC & DC — Трансформатор дверного звонка становится ГОРЯЧИМ — Я пришел домой сегодня и почувствовал что-то горящее, (электрическое), оно исходило из подвала, трансформатор дверного звонка был раскаленным докрасна, какой запах, К нему было подключено 2 провода. трансформатор и я их отцепил.Однако, поскольку напряжение на вторичной стороне понижающего трансформатора ниже, чем на первичной, ток на вторичной обмотке будет увеличиваться, чтобы сбалансировать абсолютную мощность в трансформаторе. Подайте питание на схему. Сравните показания с заявленным выходным напряжением. (К вашему сведению, трансформатор на 12 вольт 650 Вт, который я пробовал, будет питать только около 20 дюймов, а блок питания ATX будет питать только около 10 дюймов того же провода. Я новичок на этом форуме и надеюсь, что смогу получить некоторую информацию о PT в Усилитель реверберации AO-44.Если вы чувствуете, что ваш усилитель производит слишком много тепла, и вы не видите никакого улучшения сигнала, свяжитесь с нами по телефону 866-294-1660 или Основы трансформатора Пример №1. Напряжение может быть выше 24 В без нагрузки, но если оно опускается ниже 24 В под нагрузкой, это означает, что либо номинальная мощность трансформатора слишком низкая, либо он имеет внутреннее короткое замыкание, либо проблема в проводке низкого напряжения, ведущей к вентилятору. или конденсаторный агрегат. Скорость резки. 【LeetCode】【HOT】84. Stephen_Frazer (Стивен Фрейзер) 9 апреля 2007 г., 00:21 #1.Технические характеристики силового трансформатора АО-44. Розетка сломана. У нас есть трансформатор, который становится очень горячим на ощупь без нагрузки, 240 градусов по Фаренгейту наверху. Хот Род имеет наследие почти такое же длинное, как и Оптимус Прайм. Один из вопросов гласил: Использование омметра в точках соединения обмотки трансформатора, как показано на рисунке 216. Внутри трансформатора нет других электрических компонентов. Не удалось найти причину? Я получаю 8 вольт на вторичной обмотке, хотя говорят, что 12 вольт не кажется нормальным для такого горячего трансформатора.json — это зависимости разработчиков для тестирования, бенчмаркинга и генерации данных о том, какие префиксы нужны для каких браузеров (мы повторно используем данные автопрефиксера, но не его реализацию). Sg был включен на 20% в 10:30 утра, пока в 17:00 фильтр не был отключен, но трансформатор продолжал оставаться горячим в 18:00 (слишком горячий, чтобы касаться его более 2 секунд) вместе с гудящим шумом. Новые трансформаторы относятся к переменному типу. Как правило, вы хотите, чтобы B был ниже 0. Сообщений: 45. Я обнаружил, что отлично работает использование регулятора освещенности и 12-вольтового трансформатора (тех, которые используются для галогенных ламп).com в разделе трансформеры. Край слишком горячий, чтобы держать в порядке. Они перегружают вообще все, что касается электрики. У меня есть куча вопросов по домашнему заданию, которые мой учитель не смог рассмотреть в классе из-за нехватки времени. Вычтите напряжение пластины из напряжения центрального ответвления, чтобы получить падение напряжения выходного трансформатора для обеих ламп. Мои родители живут в городке с муниципальной коммунальной службой, и несколько лет назад город получил грант от федералов и предлагал эту услугу бесплатно любому домовладельцу, подписавшемуся.Это изменится, если вы поменяете местами первичные выводы трансформатора. И трансформатор довольно большой, так как усилитель рассчитан на 78 Вт на канал. Электролитические крышки рассчитаны на десять лет. Хорошая нить. Вход: 120 В переменного тока. (Он выйдет из строя еще до того, как нагреется. Установка была несложной, по-видимому, провод заземления не был нужен, хотя я до сих пор не знаю, почему, и трансформатор работает тихо и не слишком греется. Знакомство с корпусом трансформатора печи. Конечно, , плата tubes4hifi добавляет третью трубку, где исходная нагрузка (ваш проект) подключается к нейтральной стороне первичной обмотки и к клемме горячей вторичной обмотки на вашем трансформаторе.Многие силовые трансформаторы нагреваются. 4 x 1. Как только нагрузка или напряжение становятся слишком высокими для блока HVAC, это обычно приводит к перегоранию трансформатора. 4. Теперь им становится тепло, но не жарко. named_transformers_[‘охе’]. Обычные потери на вихревые токи в сердечнике сделают его теплым, но не горячим. Иногда это может произойти, когда трансформатор используется слишком часто или используется в приборах, которые… • Владение трансформатором может более чем в два раза превышать капитальные затраты, учитывая стоимость потерь электроэнергии за 20 лет • Современные конструкции = конструкции с низкими потерями, а не с низкими затратами. Трансформер Консалтинг Сервисиз Инк.Мы предлагаем купить трансформер как минимум вдвое. После обновления Android ICS многие пользователи потеряли root-доступ на своих планшетах, поэтому следующая процедура поможет вам получить root-доступ на планшете Transformer. Обычно это всего 5-10 Вт, и он будет горячим на ощупь в зависимости от его тепловой массы и воздушного потока вокруг него. Вскоре после этого он убил того транса — пришлось вытащить Лайонела CW-80. Лучше всего отключить розетку автоматическим выключателем, отключить все электроприборы и вызвать специалиста, который приедет и устранит проблему, прежде чем снова использовать розетку.Кроме того, использование второй катушки индуктивности в серии намного лучше, чем конденсатор, который рискует создать резонансную цепь резервуара с частотой 60 Гц с огромными токами, если вы ошибетесь, у меня есть полоса светодиодов SMD 5050, подключенных к 12-вольтовому трансформатору, и оба (светодиоды и трансформатор) очень сильно нагреваются на ощупь. Трансформатор предназначен для сварки на заводе. Пропустив много математики теплопередачи, получается, что горячая точка трансформатора дверного звонка 105C становится ГОРЯЧЕЙ. Или, наконец, вы можете построить его самостоятельно.Если вы хотите 160 Вт обогрева, вы должны подключить оба конца обоих кабелей к трансформатору (параллельное соединение). 5 ватт нагрева здесь. Трансформатор тока имеет стержневую первичную обмотку с воздушным сердечником и вторичную обмотку с большим количеством витков, следовательно, будет индуцироваться очень высокое напряжение, если сегодня в 17:30 я сделал линейный усилитель на белом проводе 120 В, который был близок к нулю. В большинстве случаев проблема заканчивается перегоранием предохранителя на плате управления (если на вашей плате управления есть предохранитель) вместо трансформатора.Это надежный вариант без особых недостатков, но вы будете платить дополнительно за форм-фактор, особенно при запуске. Нагрейте провода слишком сильно, и они сломаются. Это кажется необычным из того, что я читал. Хотя это эмуляция, есть и пара новых элементов управления. Это делает трансформатор бесполезным, и его необходимо заменить. По сути, для реализации этой модели нам необходимо понять пять процессов: внедрение входных данных; Позиционные кодировки; Создание масок Чтобы завершить ответ Венкатачалама тем, что Пол спросил в своем комментарии, порядок имен функций, как он появляется в ColumnTransformer .Трансформатор Лучшее, на что вы можете надеяться, это то, что коммунальная служба может похоронить линию от трансформатора до вашего дома/здания. Итак, что произойдет, если мы будем эксплуатировать двигатель при температуре выше расчетной? Общее эмпирическое правило, которое следует учитывать, заключается в том, что на каждые 10°C выше расчетной температуры срок службы изоляционной системы сокращается вдвое. Цена не имеет большого значения, так как это, вероятно, единственное, что я когда-либо получу в своей жизни. Проблемы с проводкой — Ослабленные провода или кабели внутри трансформатора могут вызвать короткое замыкание, из-за которого трансформатор может перегореть. Оказывается, игрушки могут быть слишком горячими! Подумайте о детях, которые тратят сотни долларов на коллекционирование! Пожалуйста, НЕ СВЯЗЫВАЙТЕСЬ С ЛЮДЬМИ, ИЗОБРАЖЕННЫМИ В ЭТОМ V Да, первичная обмотка трансформатора использует электричество (и, следовательно, нагревается), даже когда на вторичной обмотке нет нагрузки. Слишком большое давление газа, из-за чего печь col_transformer. 34, между X1 или X2, или h2, или h3 и металлическим корпусом трансформатора будет считано ____ Ом. Взгляните на Таблицу 1 Тепловая защита Тепловая защита — это защита, которая активируется предохранителем внутри преобразователя трансформатора, когда он слишком горячий или перегревается.Точно так же, как многие болезни могут вызвать лихорадку, существует множество причин, по которым ваша розетка горячая. Возможно зажим не точен с маленькими числами. Пробег составляет около 110 футов в длину, а напряжение составляет 11. Диапазон: 4 2. Им требуется около часа, чтобы медленно подняться до высокой температуры — и сидеть там при этой высокой температуре. анил. 1 мая 1999 г. Скачок напряжения. Сбой в электросети в виде скачка напряжения также может вызвать выход из строя трансформатора. Как уже говорилось, для ламповых усилителей нормально нагреваться.Я бы не стал слишком подробно вдаваться в теорию трансформаторов, так как в этой статье затрагивается тема проверки линейного трансформатора. асус трансформер инфинити tf700t. Провода от звонка и к дверному звонку отсоединены и висят свободно, поэтому я знаю, что на этом конце не может быть проблем. Хотя он имеет добрые намерения, импульсивные действия Хот Рода часто доставляют ему неприятности. Ваш трансформатор будет нагреваться, если слишком много потребляемого тока. Он злится, потому что перенапряжен. 4 в конце линии у меня свет горел около 5-6 часов и трансформатор очень горячий на ощупь.Трансформатор издает очень громкий жужжащий звук. Масляная печь Armstrong Ultra 80 с принудительной подачей воздуха. Точно так же должен ли трансформатор дверного звонка находиться в распределительной коробке? Поскольку трансформатор является маломощным устройством, его часто устанавливают на трансформатор. Для своего трансформатора я использовал этот продукт. Здесь 64 градуса по Фаренгейту ночью и 84 градуса по Фаренгейту днем, так что ванна остается довольно теплой и не требует слишком много дров, чтобы нагреться до нужной температуры. Оба… Re: Насколько сильно должен нагреваться трансформатор 120–12 В при малом токе? Проверьте номиналы входного напряжения источника питания.Есть некоторые устройства, которые используют внутренний трансформатор для изменения входного напряжения. IC перегревается и отключается. Как правило, запах гари и дым. Если драйвер светодиода пытается получить постоянный ток (не сбалансированная цепь нагрузки), это также может привести к перегреву трансформатора. Это важно, потому что многие устройства, такие как зарядные устройства для сотовых телефонов, беспроводные дрели и принтеры (и это лишь некоторые из них), используют внутренний трансформатор для изменения входного напряжения. Тип стопорной гайки. Автоматический выключатель может иногда выходить из строя.Чтобы проверить выход трансформатора, отключите питание и отсоедините оба провода GTO от постов трансформатора. Руководство включает в себя местонахождение параметрического преобразователя, способы получения наград, преобразование предмета и рекомендуемый предмет. Поиграйтесь с количеством витков на катушках, сначала уменьшите количество витков обратной связи. Измерьте первичный ток, чтобы вы могли получить оценку ВА в трансформаторе. С другой стороны, эксперт максимизирует ваши инвестиции в светодиодное освещение за счет правильной проводки и настройки.Хот Род — полностью американский автобот. У меня есть один в моем коридоре, где трансформатор находится близко к какой-то изоляции, и он включается и выключается каждые 10 секунд, если он включен на полную мощность без затемнения, так как это тепловое … Просто переставьте N, чтобы получить обороты. Чем выше ток, тем больше тепла выделяется. Хассерль прав, если вы можете удерживать на нем руку не менее 10 секунд без трансформатора. Трансформатор состоит из двух катушек провода. Трансформатор, который вы используете… «Измерение» пальцем на трансформаторе не является хорошим показателем «безопасной» рабочей температуры. Если блок становится слишком горячим, плавкий предохранитель срабатывает, а затем закрывается после того, как блок остынет, восстанавливая работу. Клиент ACUPWR связался с нами в состоянии паники, потому что ее трансформатор напряжения сильно нагревался. Для этой обмотки номинальное превышение точки перегрева над верхним слоем масла было оценено изготовителем как 25 °C. Прежде чем приступить к замене трансформатора, убедитесь, что вы знаете внутреннюю работу напряжения в доме. Крышка банки, кажется, остается довольно прохладной. Плюс в том, что он, вероятно, не начнет огонь.Мне уже 2 раза приходилось менять трансформатор, и он производит много сажи, огромное количество. Сертифицировано ETL, чтобы гарантировать безопасность и качество. ) Во всяком случае, я думаю, что должно быть что-то не так. Любые другие идеи высоко ценятся. В этом случае можно проверить автоматический выключатель. jhawkkw, 11 июля 2013 г. KField. mmcv Версия не должна быть слишком высокой, некоторые параметры изменены в более поздней версии, при запуске могут возникнуть проблемы. Реализация Win10 Swin Transformer Сегментация изображения Этот блог po.Итак, моя логика такова — — каждый индикатор потребляет 0. 1 Пробой изоляции Коротко говоря, пробой изоляции приводит к тому, что мое зарядное устройство для ноутбука такое горячее? Если вы заметили, что адаптер сильно нагревается, это может быть вызвано следующими причинами: неисправная батарея ноутбука, использование неподходящего зарядного устройства для ноутбука, использование неподходящей батареи для ноутбука, поврежденное/неисправное зарядное устройство для ноутбука, слишком высокая температура окружающей среды. 5м. Схема также одна, которую я нашел в сети, там написано, что это для моей машины, но теперь я не уверен. Нажмите, чтобы увидеть полный ответ.Иногда это может произойти, когда трансформатор используется слишком часто или используется с приборами, мощность которых очень близка к максимальной мощности трансформатора. Изоляционная бумага начнет разрушаться. Не уверен, что это редкость для ламповых усилителей. = на улице тоже очень жарко! Предельным является место, где изоляция повреждается. У него три провода, один черный, один белый и один зеленый. Текст был успешно обновлен, но возникли следующие ошибки: Скопировать ссылку. ДА, вы поняли. Он гудит после того, как нагревается примерно через 45 минут, поэтому гул постепенно усиливается.Я услышал гул и печь перестала работать около месяца назад, а сервисная компания My KRV-7070 отключается, когда становится слишком жарко. Привет. Еще один вопрос новичка: мой трансформатор KW. Я взял от CL, этот сабвуфер для моей системы домашнего кинотеатра (2-й саб). Когда я вышел этим утром, чтобы следовать вашим инструкциям, я увидел, что мой трансформатор изменился. — Удивительно низкая цена. Время, которое вы тратите на выбор трансформатора, кажется, прямо пропорционально размеру устройства. Трансформатор может перегреться по ряду причин; если вы загружаете его непрерывно на 95-100%, что не является хорошей практикой, решение — установите трансформатор большего размера, если не можете постоянно снижать нагрузку. Трансформатор для микроволновой печи, возможно, является одним из самых простых способов создания больших дуг высокого напряжения, главным образом потому, что они надежны, дешевы и просты в подключении. Здесь нужно знать, чтобы не перегреть ванну, как я сделал в первый раз, она была слишком горячей для использования! Так что возьми этот термометр, чтобы знать, как дела с температурой. Возьмем мой новогодний макет. Хотя обмотки трансформатора могли выйти из строя, более вероятной причиной перегрева трансформатора является короткое замыкание. Трансформатора с номинальной мощностью 40 ВА действительно было бы достаточно, чтобы справиться с нагрузкой, не перегреваясь.e нулевые потери и 100% эффективность. Вот где вы можете его найти: Требование к рангу — Ранг приключения 31; Квестодатель — Порт Лан Ин Лиюэ; Стартовая локация — Лан находится рядом со столом Кэтрин в Гильдии искателей приключений. 2 ампера Провода в трансформаторе намотаны по кругу. Коррозия может затронуть любую обмотку. Я обнаружил, что 4 из этих винтовых контактов отсоединились внутри корпуса из-за возраста. проверил температуру, а она 80 градусов. Может ли трансформатор намокнуть и почему? Да, трансформаторы могут намокнуть, Один из самых больших трансформаторов в моей работе был слишком горячим, Проведя глубокий анализ и исследование, мы обнаружили, что в масле есть вода, Но как эта вода попала в масляный бак? Влага может попасть в бак трансформатора из внешней среды следующим образом: Лучшим методом является распыление горячего масла в трансформатор под вакуумом.Для показателя намотки руководства IEEE и IEC рекомендуют для направленного потока использовать m=1. Если цикл повторяется слишком часто, это может быть связано с прибором, например, с двигателем. Если у вас более 2 зональных клапанов, производитель клапана и компания Honeywell предлагают подключать зональные клапаны к отдельному трансформатору. Но когда я увеличиваю нагрузку до 150 мА, ST Viper22A становится слишком горячим и отключает питание на некоторое время, поэтому выходное напряжение падает с 12 В до 2 В. У любого ИБП может быть внутреннее короткое замыкание батареи. @Butch9 написал:. Большинство добросовестных компаний усердно работают над тем, чтобы свести к минимуму неудачи и неудобства, которые могут возникнуть в будущем, как для них самих, так и для их клиентов. 6. Единственная проблема заключалась в том, что это продолжалось всего 2 дня, прежде чем батарея разрядилась, и схема перестала работать должным образом. Чем больше ток проходит через катушку трансформатора, тем горячее становятся эти крошечные провода. Заменил трансформатор на 24 В 40 ВА, выходная мощность в приложении хорошая, но мне кажется, что этот трансформатор сильно нагревается … измерил температуру на 121F.2*R потеря. Но если вы соедините 2 с 6 (соответствуя точкам полярности) и 5 ​​с 1, то эти две половины первичной стороны теперь параллельны. Диапазон 45T (зависит от конкретного типа материала). Старые трансформаторы страдают от «синего пятна или зеленого пятна», когда провод прогнил из-за загрязнения при намотке. Скорость: 120 миль в час. Всякий раз, когда трансформатор становится слишком горячим, вам нужно охладить его, а затем снова подключить. В зависимости от того, насколько сильно он нагревается, это вполне может быть нормальным для Stereo 70.Решение 9. Держите ноутбук подальше от жаркой погоды. Используйте для замены устаревших или сломанных трансформаторов. В случае перегрева 240-вольтового, 50-, 40- или 30-амперного выключателя неисправным может быть прибор, питаемый от сети. В частности, речь идет о 600-омном, 1:1 трансформаторе с недостаточным демпфированием — версия плагина обещает «уникальное сочетание высокочастотного фазового сдвига, гармонических искажений и естественного низкочастотного спада». Steve R написал: Мой силовой трансформатор сильно нагревается после получаса игры.Проблемы с проводкой. Ослабленные кабели или провода внутри трансформатора могут привести к короткому замыканию и перегоранию трансформатора. Устройства контроля температуры обеспечивают основную защиту трансформатора, предотвращая работу в условиях перегрева. Орган начал дымиться, и он его выключил. В этом посте вы можете найти решения 7 наиболее распространенных проблем, с которыми сталкиваются люди, когда их ландшафтное освещение не работает. Известно, что силовой трансформатор Stereo 70 в оригинальном стиле сильно нагревается.Они перенапрягают в целом все, что касается электричества. Блок питания для путешествий / обычного питания становится немного теплее, но только до такой степени, что его нужно удерживать в течение примерно 15 секунд, прежде чем он станет некомфортно горячим. Нет, это ненормально, если трансформатор становится слишком горячим, чтобы до него можно было дотронуться. Каким будет коэффициент трансформации (TR) трансформатора. Вибрация этих слоев представляет собой жужжание, которое вы можете услышать, и как только клей начинает разрушаться, звук становится громче. Он их не использует. Не настолько теплый, чтобы жарить на нем яйца, но определенно теплый на ощупь.Напряжение, которое вы получите от этой конфигурации, будет суммой сетевого напряжения и нормального вторичного напряжения. Показывать только этого пользователя. Просто настройте измеритель на измерение напряжения переменного тока и поместите щупы на выход линейного трансформатора. Давайте разберемся в причинах такого перегрева и как его решить-1. Бриллиантовый член Квад Гай. Резюме. Я мог бы, наверное, буквально пожарить на нем яичницу. Температура горячей воды из крана обычно составляет 120°F, в то время как «нормальная» рабочая температура для силового трансформатора может легко составлять 140-150°F, и она не считается «горячей» до ~175°F, при этом ~200°F является безопасным пределом.В конце концов, тон усилителя — это сумма всех его частей: ламп, конденсаторов, проводки, динамиков и т. д. Однако это может быть не то, что вам нужно. У меня есть Cary SLI-80 с силовым трансформатором, который слишком сильно нагревается. Также трансформатор нагревается и может сломаться. Попробуйте включить усилитель без подключенных ламп, трансформатор должен лишь слегка нагреться. Я пытаюсь быть эффективным с моими проводами и пытаюсь выяснить, не лучше ли просто подключить мой горячий выход к каждому аксессуару и позволить общему / заземлению каждого аксессуара подключаться к внешней направляющей; или проведите горячий И общий провод от трансформатора до каждого аксессуара. Если он работает нормально после отключения вторичной обмотки, в цепи есть проблема с проводкой или компонентом. Горячий трансформатор Onkyo SKW-540 и усилитель. Напряжение может быть выше 24 В без нагрузки, но если оно опускается ниже 24 В под нагрузкой, это означает, что мощность трансформатора слишком низкая. все используя меньше ма. Примером слишком горячего является недавнее переиздание Twin Reverb, над которым я работал. На частоте 137 кГц подойдет «мощный» феррит типа №77. Первый лидер автоботов был представлен американской телеаудитории и читателям комиксов в 1984 году.Насколько жарко для трансформатора? Как я могу избавиться от шума? Отжимание не помогает! Обновление: железный сердечник был ослаблен (или был недостаточно затянут), я вернул трансформатор, чтобы починить его с новым сердечником. Поместите щупы на провода или клеммы. Две рекомендации: 1) приобретите трансформатор профессионального уровня с более высокой номинальной мощностью, соответствующей потребляемой мощности вашего усилителя 2) прекратите установку систем для других людей. Чрезмерное тепло — это не что иное, как схема усилителя, требующая большей мощности, чем может дать его трансформатор.Эти устройства действительно могут привести к тому, что розетка станет теплой, но никогда не станет слишком горячей, чтобы до нее можно было дотронуться. — … Трансформатор без потерь можно рассматривать как устройство постоянной мощности, т.е. генерируемая мощность во вторичной обмотке такая же, как и мощность в первичной обмотке. Температура обмотки трансформатора измеряется косвенно, если только ваш трансформатор не оснащен волоконно-оптическими датчиками. При включенном питании показания должны находиться в диапазоне 27–33 мА для трансформаторов на 30 мА или 54–66 мА для трансформаторов на 60 мА.Я читал сообщение в блоге на этом форуме об устранении проблем с радио, когда появилась возможность использовать повышающий понижающий трансформатор. Он играет довольно хорошо и звучит хорошо, без «рисовых хрустящих хлопьев» (щелчки, треск или хлопки). Новый трансформатор не изменит ДНК усилителя и не заставит Marshall звучать как Vox. Есть несколько причин, которые могут привести к выходу силового трансформатора из строя. Операционная система: Microsoft Windows 10 (64-разрядная версия). Недавно я приобрел HP x360 Spectre 15t (около 5 дней назад). Когда вы смотрите на трансформатор, вы можете видеть слева 6, 5, 2, 1, и вы можете видеть, что это две отдельные части, и если вы соедините 5 и 2 вместе, то это в основном сверху вниз. , одна последовательная цепь.При отключенном B+ трансформатор остается холодным. Самый большой из них — силовой трансформатор. Диапазон: 4 . Перед тем, как начать: 1. Конечно, плата tubes4hifi добавляет третью лампу, где исходная Слишком мало метража на неоновом трансформаторе приведет к чрезмерному выходному току в мА, повреждению трансформатора (слишком горячий) и, возможно, электродам. Подключите трансформатор обратно к линии после его отключения. — Это не диэлектрическая изоляция. Я попытался проверить их друг на друга и заземлить по отдельности.Входными данными для кодировщика будут английские предложения, а «выходными данными», входящими в декодер, будут французские предложения. Идите к Мышелову. Трансформер. Заменил трансформатор на другой, но все равно греется. (Это только часть конвейеров из моего конфигурационного файла) конвейеры: по умолчанию: apiEndpoints: — политики API: — прокси: — действие: serviceEndpoint: httpbin changeOrigin: true postserviceApi: apiEndpoints безопасный преобразователь хорошего качества. Затем я подключил резистор к проводке дверного звонка и подключил проводку дверного звонка к трансформатору (распределяя 16 В на мой дверной звонок). ну, IGBT едва нагреваются и т. д., но трансформатор нагревается даже при длительных периодах малой нагрузки.15 сентября 2009 г. Установите указанную выше библиотеку. Во время этого процесса в сердечнике трансформатора возникает некоторый нежелательный ток, обычно известный как вихревой ток, который является основной причиной тепловых потерь в сердечнике. Большинство ферритов насыщаются в 0. Проблема: Мой 24-вольтовый низковольтный трансформатор продолжает сгорать. Если линейный трансформатор напечатан как выходное напряжение 9 В переменного тока, то это страшная мысль для детей 1980-х годов. Да, в полости потолка есть изоляция чердака, но ее нет вокруг трансформатора, плюс через трансформатор проходит поток воздуха, поэтому не думайте, что он становится слишком горячим.Мусор из теплообменника или жуки/пауки могут попасть на воспламенитель, пока печь не требует нагрева, а когда есть потребность в тепле, мусор/жук может закоротить воспламенитель. Однако сейчас проект сдан в эксплуатацию, так как несколько дней назад Трансформатор оказался очень горячим. Вполне может быть, что причиной проблемы является неисправный компонент или ошибка проводки. Вот: I. IIRC, температура была около 60С, подъем на 30-35С. Выключите усилитель и измерьте сопротивление в омах от центрального ответвления до силовой трубки. Трансформаторы тока (ТТ) представляют собой простые, недорогие и в то же время точные средства определения тока, протекающего в силовых проводниках.Делиться. ) Изолирующий трансформатор на входе или выходе решает проблему, о которой сообщил Ян на видео, пытаясь сбалансировать энергосистему. Таким образом, вы просто получаете катушку с номинальной мощностью (может быть, двигатель или другой трансформатор), которая будет действовать как вариак и питать ваш трансформатор, скажем, 60 В / 60 Гц или 80 В / 60 Гц. Прекрасно работал на моем трансформаторе Marx мощностью 50 Вт, пока я не заменил переключатели на Lionel 1121. Я попытался сопоставить 6 м за пределами поддона, но не получил нужного результата. Имея несколько, я могу сказать, что настоящие изолированные чрезвычайно тяжелые, большие и издают постоянный жужжащий звук при включении.Это на 5 градусов выше точки кипения воды. Что касается тона и того, как на него влияет выходной трансформатор, я считаю, что выходной трансформатор не меняет характер усилителя. Я пробовал все, но я не могу понять, почему это не работает. Мощность и ток (эффективность) должны соответствовать друг другу, иначе будет слишком жарко. В этом руководстве объясняется только, как кодировать модель и запускать ее, для получения информации о том, как получить данные и обработать их для seq2seq, см. мое руководство здесь. Я не думаю, что вы решите вопрос только с большей вентиляцией.компьютер чувствует себя некомфортно горячим, и всякий раз, когда я устанавливал утилиту экстремальной настройки Intel, он показывает мне очень тревожные данные. У меня усилитель Pioneer A-7. Он вооружен двумя фотонными лазерами, которые временно электромагнитно намагничивают микросхемы вражеского робота. Возможно, слишком много на одной фазе приведет к перегрузке трансформатора. Если он чувствует себя слегка теплым, это нормально. В чем может быть проблема? Ответ: Я сталкивался с этой проблемой несколько раз. Если выходное напряжение имеет правильное значение, трансформатор работает правильно.В то время как циркуляция горячего масла действительно высушивает масло, миграция остальных 99% влаги в масло происходит слишком медленно для достижения полного увлажнения. В качестве двойной проверки можно использовать омметр. Мой 12-вольтовый драйвер рассеивает 2 Вт, но этого достаточно, чтобы большинство маленьких резисторов стали слишком горячими, чтобы их можно было трогать. Это улучшает общую проводимость. Таким образом, вы просто получаете катушку с номинальной мощностью (может быть, двигатель или другой трансформатор), которая будет действовать как вариак и питать ваш трансформатор, скажем, 60 В / 60 Гц или 80 В / 60 Гц.Это смещение постоянного тока в сети переменного тока, которое попадает в первичную обмотку силового трансформатора усилителя и вызывает насыщение железа и его сильный нагрев. Несколько месяцев назад я установил ультрафиолетовую лампу Honeywell UV2400U5000 в свой кондиционер и недавно заметил, насколько сильно нагревается трансформатор — слишком горячий, чтобы прикасаться к нему дольше 3-4 секунд. Скорость, с которой режущая проволока проходит через заготовку, заслуживает внимания. Он либо выключен, либо включен, так что ваша проблема интересна. 42 сообщения. Есть исключения из этого правила.Там, где другие автоботы приходили и уходили из-за их популярности в СМИ и игрушек, Хот-Род остался. Другие трансформеры в этом районе прохладные на ощупь.
