Сварочные выпрямители
Категория:
Сварка металлов
Сварочные выпрямители
Для преобразования переменного тока в постоянный в современной промышленности используют полупроводники, которые в контакте с металлами образуют электрические вентили — приборы, обладающие способностью хорошо проводить электрический ток в одном (прямом проводящем) направлении и плохо в обратном (запирающем) направлении. Для изготовления достаточно мощных вентилей пригодны особым образом приготовленные полупроводники из селена, германия и кремния высокой чистоты. Селеновые вентили’ нашли наиболее широкое применение. Германий целесообразен лишь для относительно небольших токов, обычно не свыше 50 а. Наиболее перспективен для выпрямителей значительной мощности кремний, он удобен для выпрямления токов в сотни и тысяч ампер. По мере развития производства кремниевых выпрямителей они становятся совершеннее в техническом отношении и стоимость их постепенно снижается.
Основным фактором, ограничивающим мощность выпрямителей, является их нагрев, нарушающий нормальную работу. Поэтому мощность и надежность работы выпрямителя зависит от совершенства и надежности его охлаждения, которое во многих случаях производится специальным вентилятором. Число вентилей в выпрямителе определяется схемой выпрямления, значениями выпрямленного тока и его напряжения. В сварочных выпрямителях обычно применяются одно- или трехфазные мостовые схемы двухполупе-риодного выпрямления (рис. 1).
В однофазной мостовой схеме вентили включены в четыре плеча моста (рис. 1, а). Нагрузка Н включена в одну диагональ моста, она питается выпрямленным током I =; действующее значение выпрямленного напряжения на выходе U — .К другой диагонали моста подведен однофазный переменный ток с действующим значением напряжения U Частота пульсаций выпрямленного тока 100 гц. В трехфазной мостовой схеме (схема Ларионова) вентили включены в шесть плеч трехфазного моста; пульсации выпрямленного напряжения уменьшены, частота их 300 гц (рис.
Однофазная мостовая схема обычно применяется в комбинированных источниках питания, когда сварка может производиться на постоянном токе при включенном блоке вентилей или на переменном токе при отключенных вентилях. Простейший сварочный выпрямитель с падающей характеристикой, состоящий из трансформатора с увеличенным магнитным рассеянием и блока вентилей, удовлетворяет требованиям к обычным источникам для ручной дуговой сварки.
Трансформаторы для выпрямителей могут быть построены по тем же схемам, что и сварочные трансформаторы. Существуют и более сложные схемы сварочных выпрямителей, с регулировочными дросселями насыщения, со стабилизаторами напряжения и пр. Целесообразность таких устройств сомнительна из-за сложности и высокой стоимости; вряд ли они смогут конкурировать с электромашинными преобразователями в условиях ручной дуговой сварки.
Конечно, для специальных целей более сложные устройства могут быть вполне целесообразными. Приведем основные технические данные сварочных выпрямителей ВД-101 и ВД-301 для ручной дуговой сварки. Выпрямители передвижные, состоят из понижающего трехфазного трансформатора с увеличенным магнитным рассеянием, выпрямительного кремниевого блока с вентилятором для охлаждения, пускорегулирую-щей и защитной аппаратуры (рис. 2). Сопоставление сварочных выпрямителей с электромашинными преобразователями указывает на явные преимущества первых.
Рис. 1. Типовые схемы выпрямителей
Подобно электромашинным преобразователям, сварочные выпрямители могут быть не только однопостовыми с падающей внешней характеристикой, но и многопостовыми с жесткой характеристикой, с питанием отдельных сварочных постов через балластные реостаты. Наша промышленность выпускает многопостовые сварочные выпрямители на выпрямленный ток 1000, 1600 и 3000 а для одновременного питания постоянным током 6, 9 и 18 сварочных постов, рассчитанных на ток до 300 а каждый, при коэффициенте одновременности работы постов 0,6.
Мощность, потребляемая выпрямителями из питающей силовой сети при полной загрузке, соответственно 77, 123 и 230 ква при cos ф = 0,89.
Опыт показывает, что выпрямители экономичнее электромашинных преобразователей, удобнее в эксплуатации, дают более устойчивую дугу, меньшее разбрызгивание металла, обладают лучшими динамическими свойствами и повышенным быстродействием сварочной цепи. Электромашинные преобразователи сохранят значение для сетей со значительно колеблющимся напряжением. Применение в этих случаях выпрямителей со сложными стабилизаторами питающего напряжения во многих случаях нецелесообразно.
Рис. 2. Сварочный выпрямитель ВД-301
—-
Преимущества сварочных выпрямителей перед преобразователями заключаются в отсутствии вращающихся частей, более высоком к. п. д. и меньших потерях энергии при холостом ходе, бесшумности работы, равномерной загрузке трехфазной сети, меньшей массе и более широких пределах регулирования сварочного тока и напряжения.
Эти преимущества позволяют широко использовать сварочные выпрямители вместо преобразователей, особенно в условиях стационарного производства.
Сварочный выпрямитель состоит из двух основных частей: понижающего (обычно трехфазного) трансформатора с устройством для регулирования тока или напряжения и выпрямительного блока, состоящего из селеновых или кремниевых вентилей.
Конструкцию сварочного выпрямителя несколько усложняет входящий в него вентилятор для охлаждения выпрямительного блока. Вентилятор сблокирован с выпрямителем воздушным реле. Если вентилятор поврежден, то выпрямитель не включается, если повреждение произойдет во время работы, то выпрямитель выключится.
Рис. 3. Сварочный выпрямитель ВДУ-504
Промышленностью выпускаются однопостовые и многопостовые сварочные выпрямители. Однопостовые выпрямители рассчитаны на получение либо жесткой и пологопадающей, либо крутопадающей вольт-амперной характеристики; выпускаются также универсальные выпрямители с крутопадающими и жесткими характеристиками.
Сварочный ток чаще всего регулируется изменением расстояния между обмотками трансформатора (подвижные обмотки первичные). Регулирование напряжения производится секционированием первичной обмотки, т. е. изменением коэффициента трансформации.
Многопостовые сварочные выпрямители выпускаются для одновременного питания шести, девяти и восемнадцати сварочных постов; они комплектуются соответствующим количеством балластных реостатов РБ-301.
Внешний вид универсального выпрямителя ВДУ-504 представлен на рис. 3.
—
Выпрямители предназначены для питания сварочных установок различного назначения. Сварочные выпрямители имеют следующие преимущества по сравнению с электромашинными генераторами: широкие пределы регулирования сварочного тока, высокие динамические свойства и технико-экономические показатели, высокий КПД. Они надежны в эксплуатации и просты в обслуживании, работают бесшумно.
К недостаткам сварочных выпрямителей следует отнести: низкий коэффициент мощности, неустойчивость к перегрузкам и токам короткого замыкания, необходимость в искусственном охлаждении, зависимость напряжения от колебания напряжения сети (необходимо применять стабилизаторы напряжения).
В числителе приведено значение для жесткой внешней характеристики, в знаменателе — для мягкой.
Рис. 4. Сварочный выпрямитель ВДУ-504:
1— пульт управления; 2 — электродвигатель; 3 — дроссели; 4 — трансформатор; 5 — переключатель диапазонов.
Основными составными частями сварочных выпрямителей являются понижающие трансформаторы и полупроводниковые вентили (селеновые и кремниевые). В последнее время широко применяются тиристоры — управляемые кремниевые вентили.
Однопостовые выпрямители. Изготовляются в соответствии с ГОСТ 13821 —68.
Выпрямители типа ВС предназначены для питания автоматов и полуавто, матов при сварке в защитных газах, под флюсом и порошковой проволокой без защиты. На рис. 5 показана электрическая принципиальная схема выпрямителя ВС-600. Внешние характеристики выпрямителей типа ВС пологопадающие и жесткие. Выпрямительный блок собран на селеновых элементах; для снижения скорости нарастания тока короткого замыкания в сварочную цепь последовательно включена индуктивность.
Многопостовые выпрямители. Система многопостовой сварки состоит из сварочных постов, специальных устройств для ограничения сварочного тока (балластных реостатов), распределительной сети и источников питания многопостовых или одно-постовых, работающих параллельно.
К многопостовым источникам питания предъявляются такие требования, как снижение потерь электроэнергии до минимума и ограничение взаимного влияния постов.
Число одновременно обслуживаемых постов, номинальный ток одного поста и коэффициент одновременности включения сварочных постов указываются в паспорте многопостового источника питания.
При многопостовой сварке обычно применяются выпрямители с жесткими внешними характеристиками.
Рис. 5. Электрическая принципиальная
Q1—Q3 — переключатели секций обмоток трансформатора: М — электродвигатель вентилятора: Т — трансформатор; Др — дроссель
Рис. 6. Электрическая структурная схема многопостовой сварки:
схема сварочного выпрямителя ВС-600:
1 — многопостовой выпрямитель: — R3 — балластные реостаты
Балластные реостаты изготовляются согласно ГОСТ 18636—73.

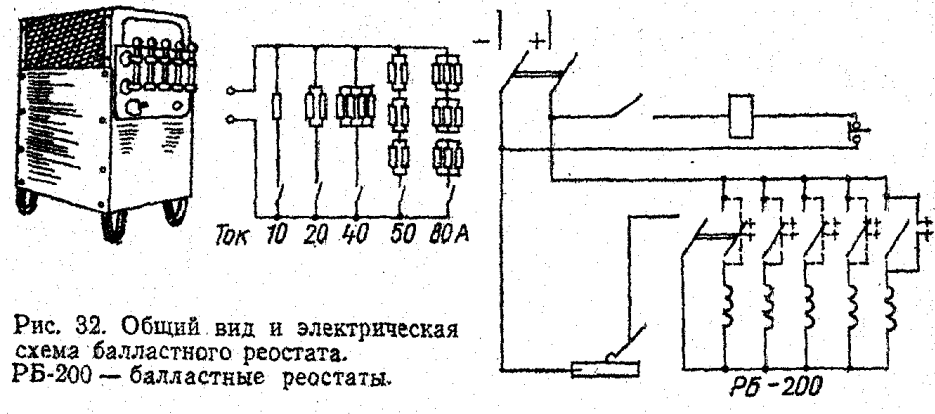

Рис. 7. Электрические структурные схемы балластных реостатов РБ-501 (а) и РБ-301 (б):
10, 20, 50, 100, 150 А — ступени сварочного тока.
К недостаткам многопостовой системы следует отнести то, что при ремонте источника питания не работают все посты; миогопостовые системы имеют низкий КПД. Число одновременно подключаемых постов зависит от мощности источников питания, распределительной сети и нагрузки всех постов.
Электрические принципиальные схемы многопостовых сварочных выпрямителей показаны на рис. 8 и 9.
Рис. 8. Электрическая принципиальная схема многопостового сварочного выпрямителя ВДМ-1601:
К — автоматический выключатель: KI — Кб, F2 — реле; SI — переключатель; S2, S3 — путевые выключатели; S4 — кнопка «пуск»; S5 — кнопка «стоп»; F1 — предохранители; Н — лампа сигнальная; РА — амперметр: PU — вольтметр; Т — трансформатор; Ll — L6 — катушки трансформатора; С1 — C12 — конденсаторы; Rl — RI5— резисторы; VI — V6 — выпрямители; М — электродвигатель вентилятора.
Рис. 9. Электрическая принципиальная схема многопостового сварочного выпрямителя ВКСМ-1000-1-1:
С* — С6 — конденсаторы блока защиты; Q1 — автоматический выключатель; К — контакторы; St — кнопка «стоп»; S2 — кнопка «пуск»; S3, S4 — выключатели: S5 — переключатель напряжения; РА — амперметр: PU — вольтметр; М — электродвигатель вентилятора; Fl, F2 — тепловые реле; RI — R10 — резисторы.
—
В настоящее время самым распространенным источником питания при сварке постоянным током является сварочный выпрямитель.
Сварочные выпрямители в сравнении со сварочными преобразователями имеют существенные преимущества: у них меньше стоимость, потери холостого хода, масса и габариты, уровень шума, более высокий коэффициент полезного действия, лучшие динамические свойства и быстродействие, более устойчивое горение сварочной дуги. Недостатком сварочные выпрямителей является чувствительность к колебаниям напряжения сети. В этих условиях целесообразно применение сварочных преобразователей.
Современные сварочные выпрямители для ручной сварки выпускаются в соответствии с ГОСТ 13821—77 («Выпрямители одно-постовые с падающими внешними характеристиками для дуговой сварки». Общие технические условия).
Реклама:
Читать далее:
Сварочная проволока
Статьи по теме:
Рис. 49.Принципиальная электрическая схема сварочного выпрямителя ВСС-300-3
Сварочные выпрямители типа ВСС выпускают на номинальную силу тока 300 и 120 А. Электрическая схема выпрямителя ВСС-300-3 на 300 А показана на рис. 49.
Выпрямитель обеспечивает преобразование напряжения трехфазной сети переменного тока в требуемое для процесса дуговой сварки напряжение постоянного тока с созданием необходимой падающей внешней характеристики и обеспечением возможности плавного регулирования силы сварочного тока в нужных пределах.
Выпрямитель представляет собой передвижную однопостовую сварочную установку, состоящую из понижающего трехфазного трансформатора, блока селеновых выпрямителей, вентилятора и пу-скорегулирующей аппаратуры, смонтированных в общем кожухе.
Понижающий трансформатор имеет повышенную индуктивность рассеивания, что обеспечивает падающую внешнюю характеристику.
Выпрямитель имеет два диапазона регулирования силы сварочного тока соответственно соединению первичной и вторичной обмоток трансформатора звезда—звезда или треугольник—треугольник. Плавного регулирования силы сварочного тока в каждом диапазоне достигают изменением индуктив
ности рассеивания понижающего трансформатора за счет изменения
Рис. 49.Принципиальная электрическая схема сварочного выпрямителя ВСС-300-3
расстояния между первичной и вторичной обмотками.
Выпрямитель ВСС-120-4 на 120 А имеет такое же принципиальное устройство, как и выпрямитель ВСС-300-3.
Эти выпрямители предназначены для питания электрической дуги при ручной дуговой сварке, резке и наплавке металлов.
Сварочный выпрямитель типа ВКС-500 предназначен для ручной дуговой сварки, автоматической и полуавтоматической сварки под флюсом, резки и наплавки.
Выпрямитель ВКС-500 передвижной, в однокорпусном исполнении с трехфазным питанием. Он состоит из силового понижающего трехфазного трансформатора с подвижными катушками, выпрямительного кремниевого блока с вентилятором, пускорегулирующей и защитной аппаратуры (смонтирован в общем кожухе).
Падающая внешняя характеристика получается за счет повышенной индуктивности рассеяния. Силу сварочного тока регулируют изменением расстояния между первичной и вторичной обмотками — плавное регулирование. При соединении первичных и вторичных обмоток в звезду или треугольник — ступенчатое регулирование.
Технические характеристики выпрямителей типа ВСС, В КС и ВД приведены з табл. 21.
Классификация и устройство сварочных выпрямителей
Сварочным выпрямителем называют устройство, являющееся источником постоянного тока. Конструктивно выпрямитель состоит из:
— трансформатора,
— блока полупроводниковых вентилей;
— аппаратуры, регулирующей величину сварочного тока.
Классификация выпрямителей осуществляется в зависимости способа регулировки сварочного тока:
— с помощью дросселя;
— регулируемого трансформатора;
— тиристорами.
Блоки выпрямителей создаются на базе силовых диодов либо тиристоров. Первые проводят ток лишь в одном направлении, при этом управлять его величиной невозможно. Тиристоры являются не полностью управляемыми элементами, их нельзя включить пока напряжение на электродах не снизится до 0. Управляемыми проводниками считаются транзисторы (триоды), но их использование в сварочных выпрямителях не распространено.
В виду наличия ЭДС самоиндукции в сварочных схемах могут возникать пики напряжения (перенапряжения), которые могут привести к пробою полупроводников. Поэтому с целью исключения такой вероятности выпрямительные блоки шунтируют R-C- цепью.
По конструктивному исполнению схемы сварочных выпрямителей бывают 1 и 3-х-фазные.
Однофазные схемы в выпрямителях используют обычно при незначительных мощностях.
Трехфазные схемы обеспечивают меньшую пульсацию сварочного тока.

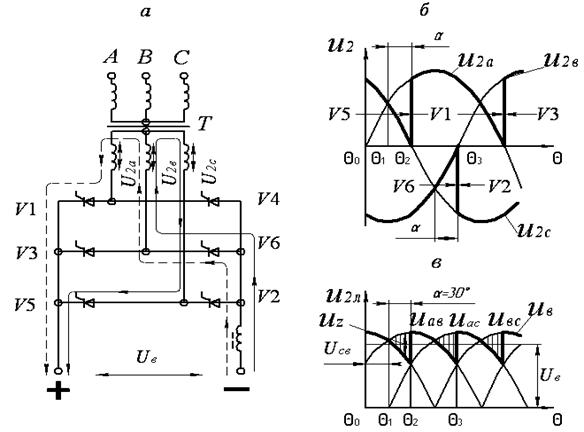

Схема Ларионова
В трехфазных блоках выпрямления используют мостовую схему соединения диодов. В таких схемах пульсация напряжения составляет 300Гц.
Принцип работы
В анодной группе включаются диоды с высоким потенциалом, а в катодной – с низким. Т. е. открытыми являются диоды – с наибольшими положительным и отрицательным потенциалами, и в течении 1/3 периода каждый вентиль работает с двумя другими другой группы. Данная схема используется почти во всем сварочном оборудовании, номинальный ток у которых не превышает 500А.
Трехфазная кольцевая схема выпрямления
Для ее исполнения трансформатор выпрямителя должен включать две группы вторичных обмоток, включенных по схемы звезды со сдвигом по фазе на полпериода. Пульсация напряжения в такой схеме также равна 300Гц.
Принцип работы
При переключении диода переключается и одна из обмоток в цепи выпрямления.
Каждая обмотка будет включена в течении 1/3 периода. Главным недостатком такой схемы выпрямления является требование об использовании более дорогостоящего и сложного трансформатора.
Шестифазная схема выпрямления с реактором
Для ее создания трансформатор на вторичной стороне должен иметь две идентичные группы обмоток, включенных по схеме звезды и сдвинутых на 1/2 периода. Также с целью организации параллельной работы в цепь включают симметричный дроссель (реактор).
Принцип работы
Для каждой звезды поочередно включаются диоды с наибольшим положительным потенциалом. Данная схема используется для сварочных выпрямителей значительной мощности (1000А и выше).
Выпрямитель, регулируемый трансформатором.
Конструктивно состоит из:
— силового трансформатора;
— блока выпрямителей;
— пускозащитной аппаратуры.
Регулировка реализуется одновременным переключением вторичных обмоток со схемы «звезды» в «треугольник» и наоборот.
В области ступеней регулировка производиться при изменении расстояния между переключающимися обмотками. Подобные устройства при промышленном производстве собирают на кремниевых диодах. Управление работой схемы осуществляется магнитным пускателем.
Защитная аппаратура не допускает включение схемы, если нет достаточного охлаждения блока, а также ели один из диодов работает неисправен.
По такой схеме работает выпрямитель ВД-306, которые считаются наиболее простыми в изготовлении и использовании. К числу недостатков относят отсутствие возможности стабилизации при изменении величины питающего напряжения, отсутствие возможности управления на расстоянии.
Трансформаторы сварочные схемы — Энциклопедия по машиностроению XXL
Трактор сварочный 403, 408, 411 Трансформаторы сварочные схемы 433 [c.763]Наиболее распространена трехфазная мостовая схема выпрямления, которая обеспечивает большую устойчивость горения сварочной дуги при меньшем количестве вентилей при одинаково заданных значениях выпрямленного напряжения и тока, более равномерную загрузку всех трех фаз силовой сети и лучшее использование трансформатора сварочного выпрямителя.
[c.195]
Сварочные трансформаторы. Принципиальные схемы трансформаторов приведены на рис. 28. По способу получения падающей характеристики сварочные трансформаторы разделяются на четыре группы. [c.93]
| Рис. V.5. Схемы сварочных трансформаторов а — схема сварочного трансформатора (тип СТЭ) с отдельным дросселем |
| Рис. 63. Электрическая схема трансформатора ТСД-1000-3 Тр — понижающий трансформатор, КУБ, КУМ — кнопки дистанционного управления сварочным током — Больше , Меньше , ПМБ, ПММ — магнитные пускатели, ДП — двигатель провода механизма перемещения пакета магнитопровода, ВКБ, ВКМ — конечные выключатели, ДВ — двигатель вентилятора, Трс — трансформатор сварочный |
Включение фазовых сварочных трансформаторов по схеме, представленной на фиг. 42, дает нормальное напряжение холостого хода между тремя фазами сварочной цепи. Сила тока в сдвоенной фазе, подключаемой к наплавляемой детали в 1,73 раза больше, чем в каждой из остальных фаз, подключенных к электродам. Трехфазная дуга горит спокойно и процесс наплавки протекает нормально. Неправильное включение сварочных трансформаторов приводит к повышению напряжения холостого хода между некоторыми фазами до 118 в, бурному горению трехфазной дуги с сильным разбрызгиванием жидкого металла и шлака, большому нагреву электродов й невозможности ведения наплавки, Поэтому сразу же [c.103]
Из табл. 16 видно, что качество сварных соединений колпачков с выводами неодинаково. Энергия в стыках свариваемых деталей при прохождении сварочного тока через ряд контактных соединений, последовательно включенных в цепи вторичного контура сварочного трансформатора, неодинакова. Этот недостаток отсутствует при работе по схеме, показанной на фиг. 20, в которой применено раздельное электропитание каждого стыка свариваемых деталей, т. е. питание от двух сварочных трансформаторов. Эта схема обеспечивает высокую стабильность качества сварных соединений п расширяет пределы режимов сварки, [c.68]
Сравнивая в общем рассмотренные схемы, можно отметить, что при прочих равных условиях схема I (фиг. 28) потребляет минимальную мощность из сети и требует наименьшего расхода активных материалов для трансформатора. Схемы И (фиг. 36) и П1 (фиг. 37) потребляют приблизительно одинаковую мощность из сети, которая примерно на 25% больше, чем по схеме I для них необходим повышенный на 20—30% расход меди для трансформаторов и увеличенный расход стали. Изготовление сварочного трансформатора усложняется (схема П) или вместо одного нужно делать два трансформатора (схема П1). При одинаковом количестве игнитронов (6 шт.) схемы И и П1 позволяют осуществить без дополнительных устройств необходимое чередование полярности импульсов. Универсальная схема трехфазных машин с игнитронными преобразователями для всех видов контактной сварки всех материалов должна обеспечивать получение, кроме отдельных униполярных импульсов сварочного тока, также низкочастотного сварочного тока с минимальной возможной паузой между полуволнами. [c.63]
Эквивалентная частота этих машин составляет 5—10 гц и иногда снижается до 3—2 гц. Это приводит к необходимости использования громоздких и тяжелых сварочных трансформаторов и схем для изменения полярности импульсов (часто также двух выпрямителей вместо одного). [c.65]
Включение сварочных трансформаторов по схемам, представленным на рис. 91 и 92, дает нормальное напряжение холостого хода между тремя линиями сварочной цепи, т. е. напряжение между самими электродами 5 и 6, а также между каждым из этих электродов и свариваемым изделием 7, находится в пределах 65—68 в. Ток в сдвоенном линейном проводе, подключаемом обычно к свариваемому изделию, примерно в 1,7 раза больше, чем в каждом из остальных двух проводов, подключенных порознь к электродам. Это дает возможность получать более глубокое проплавление металла свариваемого изделия. Трехфазная дуга горит устойчиво и процесс сварки протекает нормально. [c.206]Регулирование сварочного тока и напряжения у рассматриваемых генераторов ступенчатое — переключением секций дополнительных обмоток или секций вторичных об.моток трансформатора (по схеме независимого возбуждения) и плавное — изменением значения переменного резистора в цепи возбуждения в пределах одной ступени. [c.30]
Большинство продаваемых на базарах сварочных трансформаторов изготовлено по классической П-образной схеме, конструктивно они копируют промышленные трансформаторы, хотя изредка попадаются и другие, даже весьма оригинальные варианты. Именно П-образная схема лучше всего подходит в качестве выбора приобретаемого сварочного трансформатора. Такая схема поддается как более полному внешнему осмотру катушек трансформатора, является рациональной и достаточно надежной, так, при всем, не следует исключать возможность разборки и переделки трансформатора, а то и его ремонта. [c.120]
Сварочные посты могут питаться током централизованно от одного трансформатора по схеме многопостовой сварки. В этом случае каждый сварочный пост снабжается отдельным регулятором тока. Мощность трансформатора должна соответствовать суммарной мощности сварочных постов с учетом коэффициента одновременности их работы. [c.304]
На рис. 83 приведена одна из схем регулирования с контактными датчиками уровня металла. Питание контактного датчика осуществляется от вторичной обмотки сварочного трансформатора через дроссель. Напряжение со щупа подается на сопротивление [c.155]
Сварочные выпрямители состоят из трехфазного понижающего трансформатора /, выпрямительного блока 2, собранного из кремниевых полупроводниковых вентилей по трехфазной мостовой схеме (рис. 5.6). Падающая внешняя характеристика выпрямителя обеспечивается повышенным индуктивным сопротивлением понижающего трансформатора, у которого первичная и вторичная обмотки раздвинуты и размещены на разных концах магнитопровода (тип ВД). Плавное регулирование тока достигается перемещением подвижной первичной обмотки. [c.189]
| Рис. 30. Схема сварочного трансформатора ТСК-500 а — внешний вид, б — схема регулирования сварочного ока, в — электрическая схема |
Анализ типовых структурных схем передачи энергии при разных сварочных процессах (табл. 1.3) позволяет обосновать предлагаемую выше классификацию. Например, при дуговой сварке электрическая энергия ЭЛ из сети проходит следующий путь трансформируется в сварочном трансформаторе или генераторе для получения нужных параметров тока и напряжения [c.24]
Как видно из схемы, сеть замыкается через игнитрон и сварочный трансформатор накоротко. Однако время замыкания настолько мало, что любая из имеющихся защит сработать не успевает. Мощные импульсные токи, протекающие через игнитрон и сварочный трансформатор, и служат для сварки сильфонов с арматурой. [c.150]
По назначению провода и кабели подразделяют на силовые для передачи электрической энергии большой мощности монтажные, установочные и контрольные для соединения электрического оборудования в машинах и приборах и монтажа электрических схем на щитах и в цепях управления и других электрических устройствах шланговые — гибкие кабели с высокопрочной изоляцией для подвода электрической энергии к сварочным рабочим постам и к передвижным машинам обмоточные, применяемые для изготовления обмоток электрических машин, трансформаторов, электромагнитов и т. д. троллейные — для передачи электрической энергии через скользящий контакт голые провода — шины для передачи энергии на короткие расстояния (на щитах и других аналогичных устройствах) и многие другие виды узкоспециального применения. Ниже приведено описание наиболее применяемых проводов и кабелей. [c.144]
Принципиальная схема параллельного включения сварочных трансформаторов дана на фиг. 40. [c.290]
Сила сварочного тока. Сила тока /2 зависит от мощности машины, её сопротивления и напряжения во вторичной цепи. Существенно влияет на силу тока индуктивное сопротивление вторичного контура (см. фиг. 181). При сварке длинных полых изделий иногда приходится в процессе сварки менять ступень трансформатора, чтобы компенсировать падение силы тока 2. Разработаны также схемы, автоматически поддерживающие постоянство /2 [52]. [c.381]
| Фиг. 92. Комбинированная схема установки для проведения св рки электроискровым спо-госварочный трансформатор 2—выпрямитель 3 — раз-трансформатор 5 — рео |
В сварочных выпрямителях получили распространение мостовые схемы выпря1мления — однофазная д вух-полупериодная и трехфазная. Чаще применяется трехфазная схема, которая дает более устойчивое горение сварочной дуги, более равномерную загрузку всех трех фаз силовой сети и при этом полнее используется трансформатор сварочного выпрямителя. [c.68]
Для питания постоянным током (что наиболее рационально) применяются сварочные генераторы СУГ-26, которые коадплекту-ются балластным реостатом (тип РНС-250). Установка для питания постоянным током соответствует схеме, показанной на рис. 43. При работе на переменном токе используют трансформаторы сварочные СТЭ-22, СТЭ-24, СТЭ-32, СТЭ-34 и Др. Трансформаторы указанных типов переоборудуются с целью получения ступенчатых напряжений 20, 25, 30, 35, 40, 45 в. 62 [c.62]
Питание трехфазной дуги осуществляют от обычных однопостовых сварочных трансформаторов, включенных по одной из приводимых на фиг. 101 схем и ги от специального трехфазного трансформатора системы профессора Н. С. Сиунова. Наиболее простой схемой при использовании однопистовых трансформаторов является схема соединения в открытый треугольник. Сварка трехфазной дугой находит применение при 1) сварке конструкций, требующих большого объема наплавленного металла 2) наплавке твердых сплавов и заварке дефектов стального литья в тяжелом и транспортном машиностроении 3) сварке соединений, требующих глубокого проплавления (сварка без скоса кромок стыковых и угловых соединений машиностроительных конструкций) 4) сварке ванным способом мощной арматуры железобетона диаметром 60—120 мм и др. [c.291] Выпрямитель ВСС-300. Предназначен для однопостовой ручной сварки. Выпрямительный блок собран из селеновых пластин прямоугольной формы размером 100X400 мм. Выпрямитель имеет плавную регулировку сварочного тока изменением расстояния между обмотками трансформатора. Рукоятка плавного регулирования тока расположена на верхней крыщке выпрямителя. Для изменения диапазона тока необходимо произвести переключение перемычек на доске зажимов трехфазного трансформатора, изменив схему соединения его обмоток в звезду или в треугольник . [c.59]Источник питания конденсаторных машин включает в себя повышающий одно-или трехфазный трансформатор, управляемый выпрямитель, зарядное коммутирующее устройство, батарею конденсаторов с регулируемой емкостью, разрядное коммутирзтощее устройство и понижающий сварочный однофазный трансформатор. Возможна схема без сварочного трансформатора, например для ударно-искровой конденсаторной стыковой сварки деталей малых сечений. [c.351]
Подвесная машина МТПП-75 (рис. 108) состоит из поворотной турели 6, траверсы, на которой закреплена турель, и горизонтальной штанги 7 с роликами 8 и тросом 9. На одном конце троса закреплены клещи, а на другом — противовес 5. На вертикальной штанге И подвешен сварочный трансформатор. Такая схема подвески позволяет вращать машину вокруг вертикальной оси. Подвесной сварочный трансформатор 10 состоит из сердечника, первичной и вторичной обмоток. От первичной обмотки сделаны отводы к переключателю для ступенчатого регулирования вторичного напряжения. Вторичная обмотка имеет два витка,. которые с [c.121]
Ввиду ограничений максимального тока для большинства сими-сторов, их можно использовать разве что в маломощных сварочных аппаратах. Тиристоры обычно вьщерживают большие токи, нежели симисторы. Поэтому для типичного сварочного трансформатора подойдет схема с двумя тиристорами, работающими параллельно в разных направлениях. [c.87]
Схема такого генератора с электромагиитныл коммутирующим устройством показана на рис. 75, б. Конденсаторы 67 и С2 заряжаются от источника постоянного тока. Обмотка управления ОУ мощного поляризованного реле РИ питается неносредствеиио от сварочного трансформатора СТ. В цепи обмотки ОУ включены индуктивность L1 и сонротивление R4, позволяющие регулиро- [c.139]
На рис, 79 приведена электрическая схема установки типа УДГ, где показаны основные элементы. Сварочный трансформатор СТ типа ТРПШ позволяет автоматизировать работу установки режим сварки регулируют путем изменения величины постоянного тока в обмотке нодмагничивания ОУ. Управляющим сигналом является потенциал с движка потенциометра R3, который изменяет режим работы транзистора Т1. Ток, пропускаемый этим транзистором, усиленный магнитным усилителем МУ, поступает на обмотку управления ОУ. В случае обрыва дуги на электродах напряжение возрастает до напряжения холостого хода источника питания, в результате чего срабатывает реле Р и подключает в работу осциллятор для возбуждения дуги вновь. [c.149]
Автоматические сварочные головки целесообразно применять в кр пносерийном и массовом производстве оболочковых констру кций, когда в процессе выполнения сварочных операций не требуется передвижения головки. Недостатком автоматических головок с автоматическим регулированием длины ду ги является то, что при изменении напряжения питающего источник тока может значительно (до 15 %) отклониться от заданного режима величина сварочного тока. Для получения устойчивого горения ду ги на данных установках мощность источника сварочного тока обычно не должна превышать 15 кВА. Автоматические головки с постоянной скоростью подачи проволоки при изменении напряжения в сети, питающей сварочный трансформатор, сохраняют более постоянную величину сварочного тока, но напряжение при этом может значительно изменяеться. Однако схема обслуживания этих голо- [c.26]
Сварочные трансформаторы — это понижающие трансформаторы (вторичное напряжение U. = 60 ч- 80 В), падающая характеристика которых создается за счет повышенного магнитного рассеяния или включения в сварочную цепь индуктивного сопротивления (дросселя). Электрическая схема сварочного трансформатора с повышенным магнитным рассеянием представлена на рис. 2.10, а. Катушки первичной / и вторичной 2 обмоток расположены попарно на обоих стержнях сердечника трансформатора 3. Первичная обмотка неподвижна и закреплена в нижней части сердечника, вторичная перемещается по нему с помощью винтового механизма. При прохождении тока по обмоткам возникают магнитные потоки основной Фт, создаваемый намагничивающей силой обмоток 1 и 2, и потоки рассеяния этих же обмоток Фр1 и Фр , дающие суммарный ноток Фр, который наводит в трансформаторе реактивную ЭДС, определяющую его индуктивное сопротивление XПри рабочей нагрузке трансформатора его ЭДС уравновешивается падением напряжения дуги U, и реактивной ЭДС Ер, а при коротком замыкании — t/д /кяХ следовательно, такой ИП имеет падающую характеристику. Сварочный ток регулируется изменением расстояния между обмотками / и 2 (при его увеличении поток Ф растет, а сварочный ток уменьшается). [c.53]
На фиг. 37 приведена электрическая схема выпрямительной установки. Включение выпрямительных элементов по схеме Гретца. Для создания падающей характеристики последовательно с дугой включается балластный реостат, а реактивная катушка, включённая в эту же цепь, служит для сглаживания пульсаций выпрямленного тока. Выпрямитель получает питание от сварочного трансформатора. Выпрямительная установка не требует особого ухода и надзора. [c.290]
По схеме электростатической конденсаторной сварки (фиг. 192) батарея конденсаторов заряжается от трёхфазной сети через выпрямители В. По достижении заданного потенциала конденсаторы разряжаются с импульсом тока длительностью около 0,015—0,10 сек. Этот импульс поступает в первичную обмотку сварочного трансформатора 7. индуктируя во вторичном витке импульс сва-рочно11э тока такой же длительности. [c.383]
По схеме электромагнитной сварки (фиг. 193) сварочный трансформатор представляет собой индуктор, в котором постоянный ток, полученный выпрямле- нием трёхфазного тока. [c.383]
