Крепеж для фланцевых соединений трубопроводов

PN от 1 до 25 кгс/ см2 может состоять из :

• Болты ГОСТ 7798- 70
• Шпильки ГОСТ 22042- 76 , 22043- 76
• Гайка ГОСТ 9064 — 75 фланцевая
• Гайка ГОСТ 5915- 70
• Шпилька фланцевая ГОСТ 9066 -75

Крепеж класс прочности 5.8- 6.8 из Ст 25, 35, 40

Крепеж для фланцевых соединений работающих под высоким давлением (PN 40 кг /см2 и выше) с классом прочности 8.8 -12.9 согласно ГОСТ 1759.4-87 (ISO 898.1-78) называется высокопрочным. Высокопрочный крепеж для фланцев производится из низколегированных сталей с содержанием углерода не более 0.4 % с последующей термической обработкой для увеличения прочности металла.

Марки стали: Ст 40, 40Х, 30ХМА, 40ХНМА, 12Х18Н10Т.

Фланцевые шпильки служат крепежным элементом в соединениях фланцев трубопроводов, арматуры, сосудов и аппаратов при рабочих температурах среды от 0 до 650 градусов C. Резьбовые шпильки для фланцев, согласно ГОСТ 9066 различаются по способам изготовления и длине резьбовой нарезки концов. Самыми распространенными типами фланцевых шпилек является типы «А» и «Б».

Шпилька резьбовая ГОСТ 9066-75 фланцевая тип А- это сплошная стальная шпилька с одинаковым диаметром по всей длине, включая гладкую часть поверхности. Нарезка резьбовых частей производится на  токарном станке с помощью резца.

Шпилька для фланцевых соединений тип А, исполнение 1, 2 чертеж

Исполнение 1. Длины резьб на концах фланцевой шпильки равны. Это самый распространенный вид стальных шпилек ГОСТ 9066.

Исполнение 2. Шпильки ГОСТ 9066-75 исп. 2 используются при наличии в корпусе запорной арматуры или другого оборудования, глухих отверстий с резьбой для присоединения фланца. Длина короткой резьбы на фланцевой шпильке с ввинчиваемым концом равна 1.6- 1.8 от диаметра.

В некоторых случаях, вместо ГОСТ 9066 для изготовления фланцевых шпилек используют отраслевые

стандарты ОСТ, в частности ОСТ 26-2040-96.

Фланцевые шпильки ОСТ 26-2040-96 по внешнему виду не отличаются от вышеописанного ГОСТ 9066, но требования к материалам разработаны для диапазона рабочих температур от -70 до 650 градусов С.

Шпильки ОСТ 26-2040-96 для фланцевых соединений рассчитаны на условное давление рабочей среды Ру до 16 МПа (160 кгс/ см2)

Для шпилек с ввинчиваемым концом иногда используют ОСТ 26-2039-96, разработанный АО «ЦКБН»

Чертежи и расчет длины фланцевой шпильки ОСТ 26-2039-96 отличается от ГОСТ. При запросе на изготовление фланцевого крепежа, необходимо точно указывать номера нормативно- технических документов.

Гайка для фланцевых соединений отличается от обычной шестигранной гайки высотой и соответственно длиной резьбы внутренней резьбы, что дает повышенную прочность соединения. Высота фланцевой гайки ГОСТ примерна равна диаметру, что необходимо учитывать при подборе фланцевого крепежа.

Материал для производства фланцевых гаек ГОСТ 9064, подбирается таким образом, чтобы он имел меньшую прочность, чем материал шпилек. При превышании давления в фланцевом соединении, в первую очередь тогда произойдет деформация резьбы гайки, что не приведет к полному внезапному разрыву шпилек и соединения целиком. Для устранения повреждения в таких случаях, достаточно поменять фланцевую гайку.

Размеры фланцевых гаек ГОСТ 9064 -75 приведены в таблице.

Крепеж для фланцев ответственный элемент конструкции соединения. От подбора крепежа для фланца, прочностных характеристик зависит герметичность трубопровода и безопасность работы. Таблицы фланцевого крепежа дают возможность подобрать длину стальных шпилек или болтов, требуемые диаметры, но не всегда подходят для расчета крепежа под фланец по прочности или условия будущей эксплуатации. Все эти данные должны быть отражены в тех.задании при заказе на изготовление фланцевого крепежа по ГОСТ, ОСТ или по чертежам.

Важно помнить, что ГОСТ, ОСТ на крепеж фланцевых соединений предписывает изготовление фланцевых гаек и шпилек из материалов с различными прочностными свойствами, различных типов, размеров.

Расчет крепежа для фланцев лучше доверить профессионалам, что поможет избежать ошибок и повреждений, особенно в случаях высоких давлений при эксплуатации фланцев.

смотрите на странице «Наши работы»

Изолирующие фланцевые соединения (ИФС) по ГОСТ 25660-83 и ТУ 3799

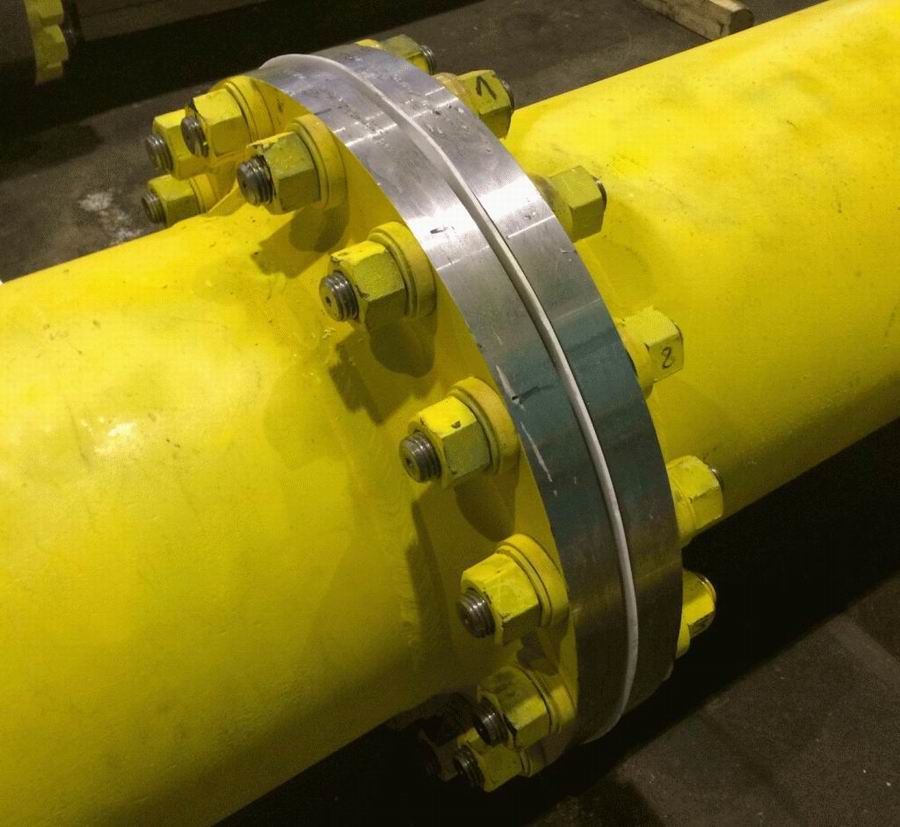

Изолирующее фланцевое соединение представляет из себя соединение двух или трех фланцев, между которыми установлены прокладки из изолирующего материала. Помимо прокладок, в отверстия для крепежа также устанавливаются дополнительные изолирующие втулки. В роли изолирующего материала может выступать паронит, графит и фторопласт. Изолирующие фланцевые соединения (сокращенно ИФС) используются для того, чтобы предохранять трубопровод или какой-либо участок трубопровода от электрохимической коррозии. Электрохимическая коррозия появляется на трубопроводе в результате влияния на трубопровод электрических, или так называемых “блуждающих” токов земли. В результате влияния такой коррозии на трубопровод, на трубопроводе образовываются трещины, и может произойти утечка транспортируемой среды. Блуждающие токи земли появляются на тех участках земли, где земля используется в качестве токопроводящей среды. Это участки, находящиеся вблизи трамвайных или железнодорожных депо и путей, а также вблизи каких-либо электростанций. Изолирующие фланцевые соединения (ИФС) изолируют участок трубопровода от блуждающих токов за счет прерывания металлической конструкции трубопровода изолирующим материалом, предотвращая тем самым появление электрохимической коррозии. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят изолирующие фланцевые соединения (ИФС):

Изолирующее фланцевое соединение (ИФС):

Как видно из схематичного изображения, приведенного выше, изолирующее фланцевое соединение (ИФС) представляет из себя соединение двух воротниковых фланцев с изолирующей прокладкой между фланцев, а также с изолирующими втулками в отверстиях для крепежа. Данный вид изолирующих фланцевых соединений применяется в большинстве случаев прокладки трубопровода, но в газовой промышленности, где транспортируемой средой являются газы с избыточным давлением не более 7,0 МПа, применяется еще один вид изолирующих фланцевых соединений – это соединения, состоящие из трех фланцев. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят изолирующие фланцевые соединения (ИФС), состоящие из трех фланцев:

Как видно из схематичного изображения, приведенного выше, данное изолирующее фланцевое соединение (ИФС)

Изолирующие фланцевые соединения бывают следующих типов

• — изолирующие фланцевые соединения
• — изолирующие бесфланцевые соединения
• — изолирующие фланцевые соединения разъемные
• — изолирующие фланцевые соединения неразъемные

Как правило, изолирующие фланцевые соединения (ИФС) используются в трубопроводах в следующих случаях:

• вблизи объектов, являющимися источниками блуждающих токов;
• на ответвлениях трубопровода от основной магистрали;
• для того, чтобы разъединить электрический изолированный трубопровод от какого-либо неизолированного заземленного сооружения;
• при стыке трубопроводов, которые изготовлены из разных металлов;
• для того, чтобы разъединить электрический изолированный трубопровод от какого-либо взрывоопасного подземного сооружения;
• при вводе тепловой сети к объектам, являющимися источниками блуждающих токов;
• на газораспределительных пунктах и газораспределительных станциях и др.

Изолирующие фланцевые соединения изготавливаются по двум основным нормативным документам:

Изолирующие фланцевые соединения по ГОСТ 25660-83 используются для того, чтобы защитить подводные, подземные и наземные трубопроводы от электрохимической коррозии при давлении 10,0 МПа и температуре среды не выше 80°С.

ИФС по ГОСТ 25660-83 изготавливаются и собираются исключительно в заводских условиях т.к. при сборке нужно соблюдать определенную четкую последовательность, а именно:

1. Перед тем, как произвести сборку ИФС, уплотнительная поверхность фланцев покрывается специальным изолирующим лаком.
2. Метизы, с помощью которых изолирующее фланцевое соединение соединяется, изолируются с помощью втулок или изолирующих прокладок от фланцев.
3. Фланцы соединяются последовательной затяжкой диаметрально-противоположных шпилек для того, чтобы избежать их перекоса.
4. После того, как изолирующее фланцевое соединение собрано, торцы изолирующих прокладок и шайб, а также внутренняя поверхность труб и фланцев покрывается изолирующим лаком, а фланцы сушатся при температуре до 200 °С.

После сборки, изолирующие фланцевые соединения по ГОСТ 25660-83 проходят определенные электрические и гидравлические испытания, предусмотренные документацией, которая разработана производителем ИФС, а также проверяются на соответствие общим требованиям, которые изложены в «Правилах устройства и безопасной эксплуатации технологических трубопроводов». ИФС по ГОСТ 25660-83 испытывается в сухом помещении, с помощью мегомметра, при напряжении 1000В, причем изолирующие фланцы

Изолирующие фланцевые соединения по ГОСТ 25660-83 могут выдерживать давление до 10,0 МПа, а их диаметр варьируется от 200мм до 500мм. В нижеприведенной таблице указаны все виды ИФС по ГОСТ 25660-83, поставляемых нашей компанией, а также характеристики данных ИФС:

Изолирующие фланцевые соединения по ГОСТ 25660-83:

Ниже приведен пример условного обозначения изолирующих фланцевых соединений по ГОСТ 25660-83:

Изолирующее фланцевое соединение в сборе с диаметром условным 200мм:

Фланцы изолирующие 200 ГОСТ 25660-83

Пользуясь вышеприведенной таблицей на нашем сайте, вы всегда сможете точно рассчитать стоимость транспортных расходов т. к. в данной таблице указан вес всех изолирующих фланцевых соединений по ГОСТ 25660-83.

Если Вам требуются остальные характеристики изолирующих фланцевых соединений по ГОСТ 25660-83, то вы можете посмотреть их в ГОСТ 25660-83, который можно скачать на нашем сайте.

Наша компания может поставлять изолирующие фланцевые соединения из различных марок стали, таких как: сталь 20 и 09г2с (изолирующие фланцевые соединения стальные), сталь 12х18н10т и 10х17н13м2т (изолирующие фланцевые соединения нержавеющие) и д.р.

Помимо поставок ИФС в сборе, наша компания поставляет изолирующие прокладки, втулки и фланцы

На все

Возможно изготовление изолирующих фланцевых соединений других диаметров и из других марок стали, а также по чертежам и эскизам заказчика.

Если у вас остались вопросы, связанные с ИФС, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377
