Содержание:

На смену устаревшим металлическим трубопроводам, прослужившим не одно десятилетие, пришла современная пластиковая продукция. Но при проведении ремонта или замене инженерных коммуникаций возникают ситуации, когда нужно знать, как соединить железную трубу с полипропиленовой.

Выполнение перехода между разными видами труб — металл и полипропилен

По своей надежности и эксплуатационным характеристикам пластиковая трубная продукция превосходит изделия из металла. Правильное соединение полипропиленовой трубы с металлической является залогом бесперебойной и надежной работы систем разного назначения.

Применяется несколько способов стыковки:

1. Резьбовой. В данном случае используют фитинги, имеющие вид муфты. Один конец таких изделий снабжают резьбой для металлических элементов, а другой представляет собой идеально гладкий срез. Переходник с металлической трубы на пластиковую применяют при необходимости состыковать трубы диаметром не более 40 миллиметров.
2. Фланцевый. Данный вариант предполагает, что соединяются трубы большого сечения с помощью фланцев, поскольку затягивание резьбы потребует значительных физических усилий.

Монтаж резьбовых фитингов

Данный тип соединений труб малого и среднего диаметра предусматривает наличие резьбы как внутри, так и снаружи. Она требуется, чтобы закреплять металлические части трубопровода, при этом гладкий срез на муфте находится на противоположной стороне – к ней припаивают пластик.

Технология монтажа отличается простотой:

1. Заготовку в предполагаемом месте стыка срезают под прямым углом. Чтобы обработать края, задействуют солидол. Потом с помощью резьбореза завершают обработку.
2. Далее края очищают таким образом, чтобы не оставалась металлическая стружка.
   Месту будущего соединения потребуется герметизация, для этого применяют паклю или ФУМ – ленту.
3. Переходник с железной трубы на пластиковое изделие, он же фитинг, накручивают после предварительной подготовки на часть, имеющую срез. Для этого не следует прилагать большие усилия, поскольку деталь может треснуть при сильном нажатии на нее.
4. Гладкий край соединяют с пластиковой трубой.

Паклю или ФУМ — ленту наматывают по ходу резьбы так, чтобы материал закрывал минимум 1 -2 витка.

Установка фланцев

Как уже говорилось ранее, данный способ соединения используют для труб большого сечения. Фланцевый переход с железной трубы на пластиковую позволяет при необходимости с меньшими проблемами выполнить очистные мероприятия.

Фланцы представляют собой плоские диски круглой, квадратной или другой формы, имеющие отверстия для шпилек и болтов для обеспечения прочного соединения. Читайте также: «Какие бывают фланцы для труб – виды и преимущества соединений».

Процесс соединения состоит из нескольких этапов:

1. На концах отрезков труб делают ровный срез. Внутри изделий не должно быть пыли и стружки.
2. На заранее подготовленные срезы надевают фланцы. Между дисками помещают резиновые прокладки.
3. Для соединения двух фланцев задействуют болты, которые затягивают равномерно, не прилагая большие усилия.

Необходимо следить за тем, чтобы края прокладок не выступали за пределы фланцев больше, чем на 10 миллиметров.

Соединение полипропиленовых труб

Для стыковки изделий, изготовленных из полипропилена, на их концы нужно воздействовать высокой температурой. Также можно применять специальные фитинги или метод склеивания.

Чтобы стыковать полипропиленовые отрезки труб, необходимо использовать специальный сварочный аппарат, который еще называют «утюгом». Он функционирует от обычной электросети. Специалисты рекомендуют приобретать трубную продукцию с небольшим запасом, поскольку возможны ошибки.

Работа выполняется поэтапно:

1. В первую очередь в местах расположения стыков делают несколько срезов, а торцы тщательно зачищают. На поверхности маркером наносят специальные отметки, указывающие глубину нахождения деталей внутри нагревательного оборудования. Температура паяльника при этом должна быть не менее 270 градусов.
2. Соединение насадок производится строго перпендикулярно.
3. На протяжении 10 -15 секунд ожидают завершения плавления. Затем избавляются от насадок, а детали вновь стыкуют между собой. Их следует слегка приложить друг к другу, не допуская проворачивания.
4. Пока стыкуемые детали не остынут, их необходимо оставить в одном положении на некоторое время.

Метод раструбной пайки используют для труб 40-миллиметрового или большего диаметра. Такую работу следует доверить профессионалам – только они знают, как соединить пластиковую трубу с полипропиленовой правильно.

Соединительные детали желательно нагревать изнутри, а трубную продукцию – снаружи. Только тогда можно создавать узлы, которые отличаются прочностью, поскольку иначе на внутренней поверхности появятся небольшие бугорки, приводящие к уменьшению проходимости трубопроводов. После продувки конструкции подобные проблемы исчезнут.

Применение «холодного» метода

Данный метод предполагает использование компрессионных фитингов, а из инструментов потребуется только обычный обжимной ключ.

Монтаж выполняется следующим образом:

1. Рабочий процесс начинают со срезов по краям. Затем проверяют перпендикулярность расположения кромки. Далее зачищают торцы от заусениц при помощи проволочной мочалки или мелкозернистой шкурки.
2. Стяжную гайку помещают на один конец трубы. Резьбовое соединение пластиковых труб должно быть направлено в сторону фитинга (прочитайте: «Преимущества резьбового соединение труб, способы герметизации стыков»). Затем используют кольца с компрессией. Они тоже должны идти в фитинговую сторону, но обязательно длинными скосами.
3. Фитинг нанизывают на поверхность заранее подготовленного торца. Деталь во внутреннюю поверхность нужно вставлять до упора.
4. В завершение работы полностью затягивают стяжную гайку и проверяют полученное соединение на герметичность.

Несколько важных моментов выполнения сваривания

Такой инструмент как профессиональный паяльник стоит дорого. Поэтому выгоднее покупать недорогие варианты, если предстоит разовая работа. «Любительские» модели обычно оснащают несколькими ходовыми насадками. Еще лучшим решением будет аренда инструмента. Качество соединений от этого никак не пострадает.

У всех паяльников имеется обязательный элемент – подставка. Даже специалисты выполняют соединения при условии сохранения инструментом устойчивого положения. На нагрев рабочих поверхностей должно уходить от 10 до 15 минут. Читайте также: «Какое соединение полипропиленовых труб надёжнее – виды и особенности стыковки».

Перед тем, как соединить полипропиленовые трубы, нужно разобраться в деталях. Соединительные насадки состоят из двух частей: первая из них – это дрон, на котором происходит нагрев муфты, вторая — гильза, имеющая внутри трубу с дроном.

Перед подсоединением паяльника к сети детали насадки помещают на прибор, когда он холодный. Работать с инструментом начинают после того, как индикаторы на нем погаснут.

Время разогрева зависит от нескольких факторов:

• вида трубной продукции;
• толщины стенок;
• диаметра соединяемой конструкции.

Все вышеназванные параметры, как правило, имеются в таблице, прилагаемой к паяльникам.

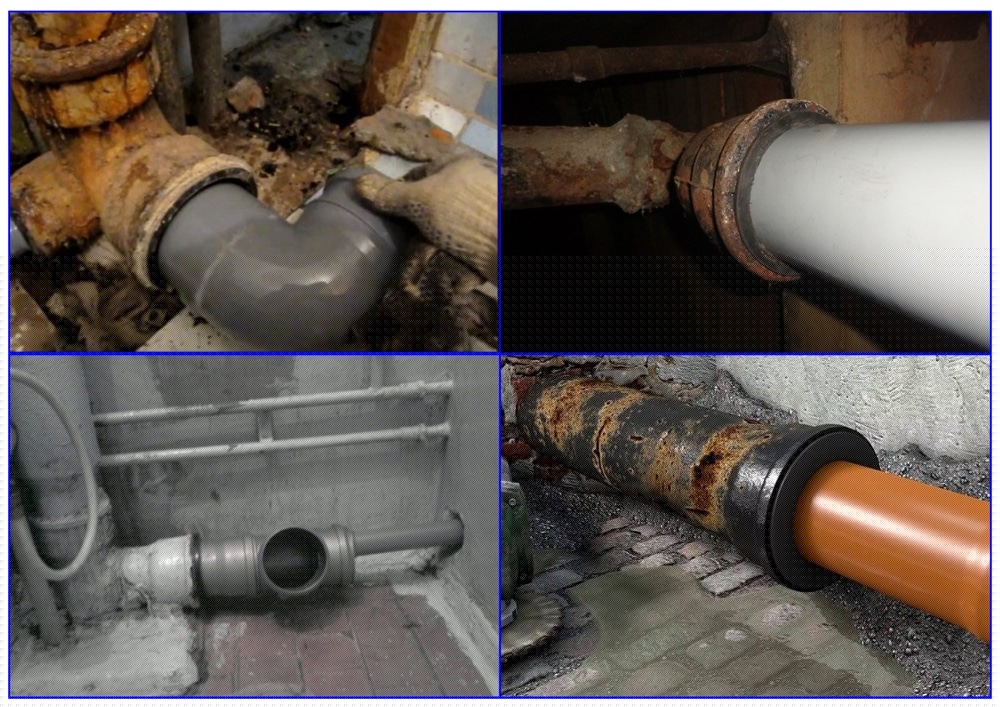

Особенности соединения канализационных труб

При монтаже и ремонте канализационных систем часто требуется выполнить переход с железной трубы на полипропилен. Соединение с чугунными аналогами имеет особенности по причине их конструктивных отличий.

Нужно иметь в наличие специальные комплектующие изделия:

• уплотнители;
• гофр;
• манжеты.

В первую очередь необходимо приобрести разные детали. Если не удается отыскать нужные комплектующие, можно задействовать даже подручные материалы. Например, из микропористой резины вырезать уплотнитель. Между соседними соединяемыми элементами помещают узкую длинную ленту, а при помощи широкой тупой отвертки этот материал уплотняют.

Чеканку не используют по ряду причин. Она способна привести к деформации пластиковых труб и помешать обеспечить герметичность стыков. Но даже после завершения ремонтных работ остается большая вероятность появления протечек.

Не станет долговечным решением проблемы и применение цементного раствора. Поскольку разные материалы отличаются коэффициентом теплового расширения, эта разница оказывает негативное влияние на конструкцию. В результате в зацементированных стыках вскоре появляются трещины, и система утрачивает целостность.

Пластиковые трубы со стальными в канализационных конструкциях соединяют крайне редко, более распространена стыковка с другими видами трубной металлической продукции (прочитайте также: «Виды фитингов для металлических труб – варианты соединений»).

Подключение системы водоснабжения или отопления, где требуется решить, как соединить стальную трубу с полипропиленовым изделием, характеризуется регулярным появлением подтеков, поэтому важным моментом монтажа является выбор схемы стыковки двух разных материалов.

Как соединить металлическую трубу с пластиковой

Соединить металлическую трубу с пластиковой требуется в нескольких случаях: при текущем, капитальном ремонте, строительстве. Выбрав полимерные магистрали на этапе планирования, застройщик не может быть полностью избавлен от необходимости соединения двух этих материалов. Подобные стыки присутствуют при подключении в централизованные системы водопровода, отопления, канализации. Автономное водообеспечение, водоотведение, обогрев полностью избавляют от подобной необходимости. При текущем/капитальном ремонте в многоэтажных домах чаще всего, приходится врезать полипропилен, ПВХ, полиэтилен в стальные, чугунные стояки.



Соединить металлическую трубу с пластиковой канализацией

Это простейший вариант, для которого промышленностью выпускаются резиновые гофрированные манжеты Ø110, 50, 40 мм.

Благодаря которому, соединить металлическую трубу с пластиковой канализацией можно при любом состоянии чугунного патрубка (отколы, коррозия, обрастание известковым налетом). Гофра одевается на концы чугуна, пластика, обеспечивает герметичность, не требует обслуживания. Поливинилхлоридные гофоротрубы сифонов сантехники включаются в чугунные трубы схожим образом без нарушения целостности металлической канализации. Технология подходит лишь для самотечных линий, в которых отсутствует давление.

Соединить металлическую трубу с пластиковым водопроводом

В системе водоснабжения присутствует высокое давление, поэтому, предыдущий способ здесь не подойдет. В этом случае соединить металлическую трубу с пластиковой проще всего «седлом». Фитинг представляет собой две половинки с герметичной прокладкой, соединяющихся болтами. Это хомут, в одной половинке которого имеется патрубок, одевающийся на отверстие в металлической трубе. Реже, на полимерное изделие приваривается фланец, ответная сторона которого крепится на металлической магистрали. Прокладки из паронита, резины, силикона обеспечивает необходимую герметичность стыка.

Вторым вариантом является резьбовое соединение, для чего, на полимерное изделие монтируется фитинг с обжимающими тело трубы элементами. Это пресс-фитинги, пуш-фитинги, прочие аналоги. При небольшом рабочем давлении внутри трубопровода используются компрессионные муфты со стороны пластика, ответная резьба на металлической трубе. Данная технология используется в автономных системах водоснабжения, полива.



Видео инструкция соединения пластиковой и железной трубы

Соединить металлическую трубу с пластиковым контуром отопления

В контурах обогрева часто присутствуют металлические радиаторы различных форм, размеров, к которым требуется подвести полимерную линию, по которой транспортируется теплоноситель. В этом случае чаще всего металлическую трубу соединяют с пластиковой «американками». Это специальные фитинги из полиэтилена, полипропилена с впаянной металлической резьбой (внутренней, наружной). Бронзовые вкладыши обеспечивают герметичность стыка, привариваются одной стороной к полимерной магистрали, стыкуются с ответной резьбой радиатора.

«Американки» являются универсальными крепежными элементами, обеспечивают снижение времени монтажа, высокий эксплуатационный период. Соединение получается неразъемным, поэтому, сначала осуществляется резьбовое соединение с использованием ленты ФУМ, льняной нити, затем по месту приваривается полимерный контур отопления. Кроме стандартных муфт этого типа существуют прочие фитинги с впрессованной латунной резьбой: отводы, тройники, переходники. Все они обеспечивают герметичность, могут использоваться в магистралях с давлением в пределах 16 атмосфер.

пластиковая с металлической. Виды, особенности монтажа

Как соединить пластиковую трубу с металлической

К соединению деталей трубопровода следует относиться серьезно, чтобы места стыков не протекали во время эксплуатации.

В старых многоэтажных домах часто случаются протечки из-за неправильной стыковки трубопровода.

Необходимо иметь представление, как соединить пластиковую трубу с металлической без аварийных ситуаций в будущем.

Содержание статьи:

Почему приходится соединять трубопрокаты из пластика с металлом

Места с соединениями трубопрокатов из пластикового материала с металлом встречаются часто. Причинами данного типа монтажа могут служить следующие ситуации:

1.при необходимости замены труб в квартире, доме по плану, либо срочно.

Прошлый век все дома имели чугунную канализацию. Ему на смену приходит пластиковые изделия, из металлопластика. Пластиковая продукция практична в применении, ее удобно монтировать, стоят детали недорого. Как правило, часть чугунной конструкции остается, соединяя ее с новыми пластиковыми деталями.

2.При строительстве новых строений.

Строя один объект, случается, что часть трубопровода строит одна бригада, другую часть – следующая. Нередко материалы, из которых прокладывают трубы, разные. Места с металлическими трубопрокатами чередуются с изделиями из пластикового материала.

3.В особых ситуациях.

Иногда необходимо применение разного материала. Участки трубопровода могут подвергаться коррозии, а некоторые не выдерживать механические нагрузки. В данном случае приходится укладывать трубы из более прочного металла, а остальную часть системы из пластика.

Различные виды соединений

Выделяют разные способы, чтобы соединить металл с пластиком. Они имеют разную сложность при монтаже и технологию монтажа.

Резьбовой тип

Данный тип соединения можно применять, если соединяемые элементы имеют сечение до сорока миллиметров. Стыкуют трубы, применяя специальные детали. На одном краю приспособления имеется резьба из металлического материала. С помощью нее соединяют трубу из стали. Второй конец детали из пластикового материала, служит, чтобы соединять трубопрокат из пластика, применяя накидную гайку, либо метод пайки.

Выделяют следующие виды соединительных приспособлений:

• 1.При помощи американки.

Считается самым популярным методом. Представляет собой специальную деталь, которая имеет металлический конец, оснащенный резьбой снаружи, либо внутри корпуса, также из полимерного патрубка.

При соединении трубопроката из металла с американкой применяют метод накручивания. Накидную гайку прикручивают при помощи резьбы, на второй конец паяльником приваривают пластиковую часть. Для обеспечения герметичности ставят резиновые прокладки.

К плюсам данной конструкции относят разъемность. Если понадобится, то трубопрокаты очень просто рассоединяются. Выкручивая металлическую деталь, надо стараться не испортить резиновый уплотнитель.

• 2. посредством фитинга-ниппеля.

Приспособление включает полимерную втулку, имеющую внутри впаянную пластину из металлического материала, оснащенную резьбой. Фитинг – ниппель одним концом накручивают на резьбу снаружи металлического трубопроката, с другой стороны – припаивают к пластиковому трубопрокату.

Внимание! Чтобы уплотнить стыки, рекомендуют применять фум-ленту.

• 3.посредством металлорукава.

Деталь состоит из гибкого шланга, имеющего уплотняющие манжеты с накидными гайками. Его диаметр может быть различным. Данный метод стыковки не считается популярным. Применяется при соединении деталей, расположенных далеко между собой. Металлическое изделие монтируют на один конец металлорукава, присоединяя пластикового изделия следует использовать фитинг – ниппель.

Внимание! Выбирая фитинг-ниппель и рукав, обращают внимание на параметры резьбы.

Фланцевый тип

Если соединяемые трубы имеют сечение свыше сорока миллиметров, следует применять фланцы. Соединительные детали должны быть изготовлены из пластика, иметь дополнительные втулки, оснащенные буртами, бортиками для ограничения. При наличии фланца на трубе из металлического материала выбирают пластиковый, соответствующий размеру.

Во втулку, имеющую бурты, вставляют трубы для стыковки, фланцами они должны упираться в бурт. Для герметичности следует применять резиновые, паронитовые уплотнители. Бурт по форме может выпускаться прямым, конусным. Фланцы крепятся на болты, шпильки. Крепежи затягивают крестообразно, без дополнительных усилий.

Фитинг

Применение фитингов Гебо для соединения деталей становится популярным. Деталь представляет обжимную муфту, похожую на патрубок. Фитинг включает кольца: прижимные, зажимные, уплотняющие, накидную гайку. Кольца в комплекте идут парно, их насаживают на оба конца муфты.

Внимание! Данный тип применяют при невозможности нанесения резьбы на металлическое изделие.

Как соединить детали:

1. раскручивают фитинг.

2.кольца для зажима надевают на трубы для соединения.

3. к трубе приделывают муфту, которую поджимают накидной гайкой.

4.другую трубу подготавливают также.

Внимание! Соединение гарантирует сто процентную герметичность, однако фитинг перегружать не рекомендуют.

Безрезьбовой тип

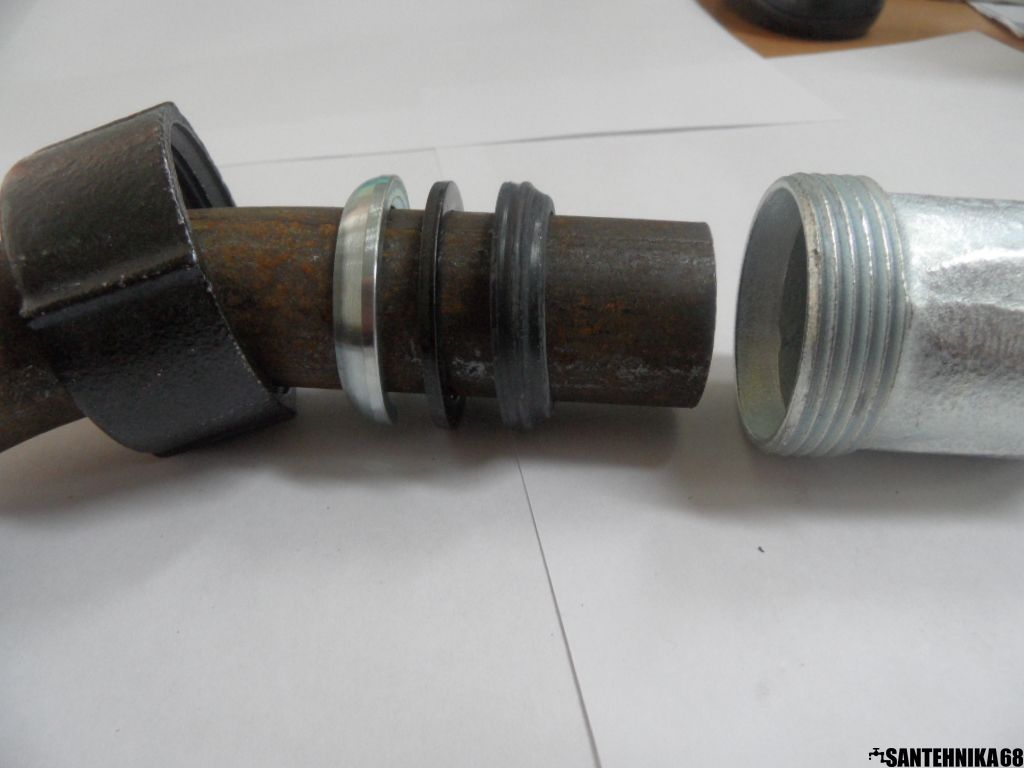

Данное соединение предполагает способ соединения без резьбы и сварки, применение муфты обжимного типа. Муфта состоит из элементов:

1.из корпуса, сделанного из чугуна, стали повышенной прочности.

2.двух гаек, сделанных из бронзы, либо латуни, они находятся на двух концах корпуса.

3.четырех шайб из металла, находящихся внутри корпуса.

4.прокладки из резины для герметичности.

В муфту следует вставить трубопрокаты из разного материала, пока они не коснутся друг друга. Затем нужно затянуть гайки плотно.

Еще одним безрезьбовым методом считается соединение с помощью металлического шланга. Шланг надевают на концы труб для соединения, его обжимают с помощью хомутов.

Внимание! В продаже имеются втулки из резины, которые действуют по такому же принципу.

Иногда применяют следующий способ соединения, при котором не используют фитинги. Для нагрева пластиковой трубы применяют специальный утюг, на резьбу из металла прикручивают разогретый трубопрокат. Пластик остывает, образуя единую деталь.

Внимание! Способ не считается надежным, его не рекомендуют применять для прокладки коммуникаций в доме.

Нюансы соединения трубы из металла с пластиковой

При соединении деталей из разного материала следует соблюдать последовательность. Инструкция по монтажу:

1.следует определиться со способом соединения.

2.измеряют диаметр труб снаружи и внутри.

3.покупают фитинги так, чтобы сходилась резьба.

4.размечают трубопровод.

5.обрезают конец трубы из пластика, очищают край трубы из металла. Если требуется, наносится новая резьба, а старая срезается.

6.ставят прокладку на конец из металла.

7.к концу прикручивают фланец или фитинг.

8.при использовании фланца придвигают его ближе к уплотнителю, соединяя его со вторым фланцем с помощью шпилек, либо болтов.

9.при использовании резьбового способа трубу из металла очищают от верхнего слоя, нанося уплотняющий материал в виде фум-ленты, прокладки. Далее следует прикрутить фитинг руками, в другой конец вставляют трубу из пластика. Если требуется, то можно вварить трубопрокат.

10.следует проверить качество соединения.

Нюансы монтажа трубы из металла и металлопластика

Лучшим методом соединения является применение обжимного фитинга. Этапы монтажа деталей:

1.провести зачистку стальной резьбы от грязевых частиц, ржавчины.

2.проложить изоляционный слой из фум-ленты, пакли.

3.на конец трубы из металла накручивают фитинг, используя ключ рожковый, либо газовый.

4.на трубопрокат из металлопластика надевают гайку, пресс-шайбу, калибруют конец.

5.конец металлопластикового изделия помещают на фитинг, насаженный на трубу из металла.

6.ключом прикручивается обжимная гайка.

Нюансы монтажа трубопроката из металла с пластиковой трубой без резьбы

Выделяют два способа монтажа изделий. В первом случае может использоваться обжимная муфта, подходящая для соединений без резьбы. Во втором случае наносится резьба своими руками.

Чтобы сделать резьбу своими руками, нужно иметь резьборез. Бывают модели механического и электрического типа. Электрический вариант состоит из резцов, которыми нарезают резьбу на трубах разного диаметра. Оборудование стоит дороже, но применять его удобнее, не требует навыков.

Как применять резьборез:

1.не применяют инструмент, если вблизи находится стена.

2.при ручном механизме соблюдают последовательность действий: вперед на полоборота, далее назад на одну четверть. Таким образом делается вся резьба.

3.электрический тип резьбореза может перегреться, ему надо давать отдыхать.

4.до нанесения резьбы, конец металлической трубы очищают.

5.резьбу смазывают с помощью солидола, или другим видом смазки.

Как соединить железную трубу с пластиковой

Необходимость соединения металлических труб с пластиковыми возникает в процессе нового строительства. Также во время текущих и капитальных ремонтов, при реконструкции и модернизации трубопроводов различного назначения. Какой бы пластик не использовался, соединить его и стальные металлические трубы можно либо резьбовым, либо фланцевым способом. Аналогичные стыки выполняются при врезке новых трубопроводов в действующие магистральные сети водопровода, отопления, канализации. Из пластиковых наиболее применимыми являются трубы из полипропилена, металлопластика, полиэтилена и ПВХ.

Варианты соединений

В глобальном смысле соединений существует только два вида. Хотя разновидностей и вариантов может быть много. Но все они зависят от конструкции соединительных элементов, а не от способа стыковки стальных труб с пластиковыми.

1. Резьбовые соединения выполняются обычно при помощи фитингов. Такой способ состыковки употребляют для труб небольшого и среднего сечения. Существует множество разновидностей фитингов по форме: прямые, уголки, тройники, крестообразные. Производители изготавливают их в разных вариантах, так как соединить железную трубу с полипропиленовой можно, имея с одной стороны муфту для пластиковой трубы, с другой – резьбу внешнюю или внутреннюю. В зависимости от того, какая врезка подготовлена в металлической трубе – штуцер или гайка. Герметичность стыков обеспечивают готовыми уплотнительными кольцами или при помощи FUM-ленты. Старый испытанный способ тоже может пригодиться – это пакля со специальной смазкой.
2. Фланцевые соединения применяют, если нужно соединить железную трубу с пластиковой диаметром больше двух дюймов. Для трубопроводов среднего и тяжелого вида используют фланцы свободного типа с прямым буртом для опирания. Трубы диаметром до 200 мм соединяют свободными фланцами конусовидным буртом. Существует еще универсальная вариация, представляющая собой фигурный фланец и металлический выступ с применением клина.

Особенности монтажа

Переход с железной трубы на полипропилен при помощи фланцевого соединения начинают с осмотра стыковочного элемента. Он должен быть абсолютно гладким, чтобы предотвратить повреждение пластика острыми заусенцами. Далее:

• металлическую трубу следует обрезать очень ровно;
• надеть одну часть фланца и установить резиновую прокладку;
• аккуратно подвести вторую часть фланца с пластиковой трубы и прочно закрепить обе части болтами, следя за тем, чтобы прокладка плотно прилегала к обеим частям соединительной детали.

Болты нужно затягивать постепенно, равномерно распределяя усилия по окружности фланца, чтобы случайно не повредить само соединение и не выдавить прокладку.

Для того, чтобы решить как соединить пластиковую трубу с железной, необходимо понять устройство фитинга и правильно его смонтировать. Начинать работу следует с металла. Если на трубе уже есть резьба, то ее нужно очистить от налета и ржавчины. Если же труба цельная, то ее необходимо разрезать и выполнить резьбу. В зависимости исполнения фитинга, внутреннюю резьбу накручивают метчиком, наружную – леркой или плашками, используя машинное масло или отработку. После того, как резьба готова, не нее крепится пакля со смазкой или фум-лента и соединяется с резьбовой стороной фитинга. Здесь нельзя переусердствовать, лучше немного недотянуть и после пробного запуска трубопровода сделать подтяжку. Далее нужно зафиксировать пластиковую трубу к муфте при помощи специальной сварки.

Способы, которым соединяют пластиковые трубы без пайки

В квартирах и в частных домах нередко можно увидеть пластиковые трубы. Востребованность подобных изделий в последнее десятилетие обосновывается их низкой ценой, долгим эксплуатационным периодом и принципиальной невозможностью заржаветь.

Соединять пластиковые трубы между собой можно не только паяльником, но и альтернативными методами — с помощью фланцев, фитингов, муфт или путём склейки.

Особенности соединений без пайки

Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.

Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.

Есть ещё и такой вариант, как пайка полипропиленовых труб без паяльника. Для этого просто берётся паяльная паста (это продающаяся уже в готовом виде смесь флюса, порошка припоя и смазки), наносится на место соединения и разогревается. Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.

Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени. А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество.

Соединение фитингами

Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же компрессионные фитинги) либо новые бельгийские пуш-фитинги, которые фактически фиксируются сами.

Стандартные пресс-фитинги обычно делаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб малого диаметра. Достоинством данных сантехнических изделий является то, что с их помощью можно выстраивать переходы между элементами трубопровода и соединять их под разным углом.

Чаще всего фитинги ставят на поворотах и ответвлениях пластикового трубопровода. Обыкновенный пресс-фитинг состоит из основного корпуса, крышки, втулки и двух колец: зажимного (оно расположено в специальном гнезде) и фальцевого (с его помощью осуществляется фиксация пластиковой трубы).

Если речь идёт о фитингах диаметром меньше пятидесяти миллиметров, то их допускается монтировать вручную, без дополнительных приспособлений и оборудования. И ещё одно важное правило. Пластиковую трубу следует предварительно, перед установкой фитинга, подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить. Такая подготовкадолжна проводиться в любом случае, вне зависимости от выбранного способа соединения.

После того как пластиковое изделие будет приведено в приемлемое состояние, на него нужно установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается зажимное кольцо. Теперь можно вставить трубу в фитинг до упора и зафиксировать. Те же самые действия нужно проделать и со второй соединяемой трубой.

С использованием фланцев

Можно соединить пластиковые трубы фланцами без пайки. Такое сочленение считается очень надёжным — металлические фланцы могут стойко переносить огромную плюсовую температуру и высокое давление.

Сегодня даже в крупных по диаметру трубопроводах ставятся фланцы. Они обеспечивают действительно прочное соединение.

Фланцы для сборки бытовых пластиковых трубопроводов всегда имеют резьбу только на одной стороне. Как правило, они рассчитаны на давление 1,6 МПа. При этом в магазинах можно найти варианты фланцев с разным сечением — от 20 до 1200 мм.

Алгоритм соединения при помощи фланцев достаточно прост. В первую очередь нужно аккуратно натянуть фланец на трубу и надеть уплотнительную прокладку из резины. Прокладка должна заходить за край пластиковой трубы не больше чем на один сантиметр. Затем на эту прокладку аккуратно надвигается фланец.

На следующем этапе осуществляется стыковка с точно таким же фланцем другой пластиковой трубы. И затягивать болты здесь следует очень аккуратно. Если прикладывать слишком большие усилия, пластиковая поверхность может треснуть.

С использованием муфт

Обыкновенная муфта для пластиковых трубопроводов — это достаточно простая по своему устройству деталь. Она состоит из:

• чугунного корпуса;
• двух гаек;
• прокладок из резины;
• четырёх металлических шайб.

Муфту можно найти в ближайшем магазине сантехники, либо, если есть определённые навыки и знания, сделать своими руками. При этом характеристики муфты должны строго соответствовать размерам соединяемых изделий. Обыкновенные муфты подойдут как для напорных пластиковых трубопроводов, так и для трубопроводов без напора. С их помощью обеспечивают надежное соединение полипропилена без применения паяльника.

В муфту для формирования соединения необходимо вставить концы труб так, чтобы они соприкасались в середине. Концы должны проходить через шайбы, прокладки и гайки. Потом надо плотно затянуть гайки, так, чтобы давление на прокладки оказалось достаточно сильным.

Стыковка пластиковых труб муфтой стопроцентно даёт герметичный шов даже без применения пайки. Но в определённых случаях, например, если труба имеет малую длину или примыкает непосредственно к полу (или иной горизонтальной поверхности), установить обыкновенную муфту не представляется возможным.

Для таких сложных случаев придумана зажимно-соединительная муфта. Как её использовать? Сначала нужно очистить край пластиковой трубы. Потом надо развинтить муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. Причём уплотнительное кольцо должно в итоге располагаться на расстоянии как минимум один сантиметр от края изделия.

Затем в торец пластиковой трубы нужно вставить сам корпус зажимно-соединительной муфты. А потом к этому корпусу нужно придвинуть все имеющиеся кольца и закрутить болт. А к резьбе, расположенной с другой стороны муфты, необходимо будет прикрепить фитинг «американку» с подсоединённой к нему пластиковой трубой.

Для контроля прочности соединения необходимо осторожно потянуть муфту на себя, придерживая свободной рукой трубу, к которой он прикреплён. Муфта должна оставаться неподвижной. Если же она движется, это означает, что была выбрана деталь не того размера. Именно поэтому она так плохо держится на трубопроводе. Впрочем, исправить это легко — следует лишь потуже затянуть резьбу.

Метод склейки

Трубы из пластика можно и клеить, хотя многие сантехники считают такой способ крайне ненадёжным. И поэтому на практике клей для соединения труб применяется только в комбинации с фитингами.

Перед нанесением клея трубу обрезают и избавляются от заусенцев на ней. Также с неё нужно убрать пыль и провести тщательное обезжиривание тех участков, на которые предполагается наносить клей (то есть придётся купить специальное средство для обезжиривания). Затем нужно завести трубу в фитинг, чтобы проверить, насколько хорошо они совмещаются друг с другом.

Теперь можно тонким слоем наносить клей на место будущего контакта. Сразу же после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на наружной поверхности, удаляются тряпочкой.

Клей высохнет примерно в течение 15-20 минут. Однако пускать через трубопровод воду (или что-либо другое) нужно только не ранее, чем через 24 часа.

Некоторые виды пластика (допустим, тот же полипропилен) клеятся с большим трудом. Чтобы полипропиленовые детали хорошо соединялись между собой, придётся приобретать качественный клей, специально предназначенный для этого материала.

Можно сделать вывод, что способов соединения труб из пластика без применения пайки предостаточно. Самым надежным из них считается муфтовый метод, а склейка помогает только в экстренной ситуации, и применять ее нужно с осторожностью.

ФИТИНГИ ДЛЯ ПНД ТРУБ. Товары и услуги компании «ООО АПК, производственно-торговая компания.

«

Таблица сравнения размеров стальных и ПНД труб

Соединение ПНД используется при монтаже и обслуживании систем разного назначения. Фитинги ПЭ устанавливаются в местах разветвления, изгиба или поворота трубопровода из полиэтиленовых труб любого диаметра. Также соединения ПНД устанавливаются для объединения отдельных участков сети и центральной магистрали.

Мы предлагаем фитинги производства POELSAN (Турция) и ТПК-Аква (Россия) для ПНД труб в широком ассортименте!

Компрессионные фитинги для ПЭ труб – группа комплектующих, предназначенных для монтажа трубопроводов. Обжимной фитинг позволяет быстро соединить две трубы или присоединить ответвление, не применяя специальное оборудование. Такой подход экономит финансы и время: подготовка к монтажу трубопровода сводится к земляным работам. Компрессионные фитинги ПНД рассчитаны на эксплуатацию в системах холодного водоснабжения.

Благодаря свойствам полипропилена, из которого они изготовлены, фитинги производства POELSAN полиэтиленовые обжимные способны выдерживать давление в 16 атмосфер. Основные преимущества этих комплектующих:

• возможность быстро произвести монтаж и демонтаж отдельных участков трубопровода;
• прочность, надёжность и длительный срок эксплуатации;
• возможность установки комплектующих до 50 мм без применения инструментов
• надежное соединение труб ПНД на участках с постоянно высоким давлением;
• универсальность применения в трубопроводах любого назначения – в промышленности, ЖХК при обслуживании бытовых коммуникаций;
• стойкость всех типов соединений труб ПНД к агрессии кислот, щелочей, абразивных рабочих сред.

На компрессионные фитинги для полиэтиленовых труб наносят резьбу особого профиля, что исключает их деформацию при монтаже и в процессе эксплуатации. С помощью таких комплектующих можно смонтировать участки трубопровода с любым сопряжением, от простого углового до сложной врезки с применением труб разного диаметра.

Водопроводные системы, смонтированные с использованием полимерных компрессионных комплектующих, способны выдерживать осевые нагрузки. Полная герметичность обеспечивается благодаря кольцу, которое плотно прижимается к трубе образующимися цангами.

В нашем каталоге – компрессионные фитинги производства POELSAN (Турция) для полиэтиленовых труб, представленные следующими группами товаров: тройники, отводы, муфты, оголовки, седелки (врезки), шаровые краны, переходники, фланцевые соединения, заглушки. Сопутствующие товары представлены погружными насосами и ключами для фитингов.

Купить полиэтиленовые фитинги  для ПНД труб возможно в Екатеринбурге на Походной 80. Актуальные цены и наличие уточняйте в отделе продаж +7 343 214-98-22.

Соединение пластиковых и металлических труб

Способ соединения спринклерных труб может иметь огромное значение. Позвоните профессионалам в South Austin Irrigation Repair за квалифицированной работой.

Если вы думаете о внесении некоторых изменений в вашу ирригационную систему, связанных с подключением пластиковых труб к металлическим, вам необходимо знать о некоторых проблемах, которые могут возникнуть при таких подключениях. Пластиковые и металлические трубопроводы можно комбинировать; но вы должны быть осторожны, как вы это делаете.

Вы сделаете соединение пластмассы с металлом с резьбовыми соединениями.Используйте пластиковую наружную резьбу для соединения с металлической внутренней резьбой. Если вы сделаете обратное — используйте пластмассовый соединитель с внутренней резьбой и металлический соединитель с наружной резьбой, — новое соединение, которое вы создадите, либо протечет, либо сломается. Это связано с тем, что пластики из поливинилхлорида (ПВХ) растягиваются намного легче, чем металлы. Фитинг из ПВХ с внутренней резьбой, соединенный с металлическим фитингом с наружной резьбой, нагружает фитинг с внутренней резьбой до такой степени, что он треснет и протечет.

Также важно знать, что стандартная резьба, используемая на трубах и фитингах, неодинакова по диаметру.Причина этого в том, что при завинчивании резьбы охватываемый фитинг сжимается, а охватывающий — растягивается. В результате получается очень плотное соединение, которое не протекает.

При создании резьбовых соединений между пластиком и металлом вам понадобится герметик / смазка. Это поможет смазать фитинги, упростив ввинчивание кольчуги в гнездо: это также поможет герметизировать соединение и защитит от протечек. Для этой цели вы можете использовать три продукта: тефлоновую смазку для труб, тефлоновую ленту или тефлоновую ленту.Если вы работаете с трубами, связанными с спринклерной системой, лучше всего подойдут тефлоновая или тефлоновая лента, потому что ваши трубы могут переносить остатки смазки для труб в спринклеры и забивать их.

Системы орошения требуют особого ухода и внимания, поскольку неправильный выбор может стоить вам времени и денег. Независимо от того, нуждаетесь ли вы в услугах по установке или ремонту / замене, преданные своему делу специалисты South Austin Irrigation могут помочь вам поддерживать ирригационную установку в отличном состоянии, так что полив станет одной вещью меньше, о которой вам придется думать.

Позвоните в отдел орошения Южного Остина по телефону (512) 534-7449, чтобы получить помощь сегодня.

Переиздано промоутером сообщения в блоге

Как подсоединить пластиковую трубу к металлической трубе

Присоединение пластиковой трубы к металлической трубе с помощью резьбового соединения возможно, если вы соединяете пластиковую наружную резьбу с металлической внутренней резьбой.Если применяется обратное, соединение в конечном итоге будет протекать. Это связано с разными физическими качествами двух материалов и конструкцией резьбы. Внутренняя резьба вначале немного больше и постепенно уменьшается. Наружная резьба имеет противоположную конфигурацию. Наружная резьба начинается с малого и увеличивается в диаметре по мере продвижения резьбы. Когда вы привинчиваете вилку к женщине, соединение становится более плотным. Если вы ввинчиваете металл в пластик, твердость металла может почти всегда вызывать трещины в пластике.Пластиковые фитинги с внутренней резьбой, как правило, толще или усилены в качестве компенсации. Существуют пластиковые фитинги с внутренней резьбой, которые были усилены, чтобы выдерживать изломы под напряжением, эти фитинги обычно используются в тяжелых коммерческих применениях и ирригации в сельском хозяйстве. Использование тефлоновой ленты (PTFE) для создания водонепроницаемого уплотнения на пластиковой трубе с наружной резьбой. Для подсоединения пластиковой трубы с наружной резьбой к металлической трубе с внутренней резьбой вам также понадобится герметик. Герметик помогает «запечатать» соединение, а также служит смазкой, облегчая сборку. Тефлоновая лента, также известная как лента PTFE (политетрафторэтилен) или лента сантехника, представляет собой пленку разной ширины, используемую для герметизации резьбовых соединений труб. Поскольку тефлоновая лента податлива и непроницаема, при сжатии она действует аналогично замазке. Лента чаще всего бывает белой при использовании в сантехнике, но также бывает разных цветов. Цветная тефлоновая лента часто используется для обозначения трубопроводов с цветовой кодировкой (напр.желтый для природного газа, зеленый для кислорода и т. д.). Тефлоновая лента также бывает разной толщины. Если лента очень тонкая, потребуется больше ленты, чтобы покрыть нити. По этой причине мы рекомендуем покупать более толстую ленту, потому что она более экономична. Герметизация соединения тефлоновой лентой Для облегчения начала соединения оставьте первую резьбу на наружной трубе без ленты. Потяните за обученную ленту, но не перетягивайте, пока наматываете наружную резьбу трубы. Если вы видите форму резьбы сквозь ленту, значит, вы правильно оборачиваете трубу. Необходимо сделать 3–4 витка наружной резьбы с помощью тефлоновой ленты хорошей толщины, чтобы хорошо скрепить трубы вместе. Оберните наружную резьбу в том же направлении, что и внутреннюю резьбу. Если вы намотаете трубу в неправильном направлении, вы рискуете, что лента упадет во время скручивания труб.Если вы смотрите с конца наружной резьбы, вы будете наматывать трубу по часовой стрелке. Трубная смазка Мы не рекомендуем использовать смазку для труб в качестве герметика для соединений труб в оросительных установках или при ремонте. Смазка для труб может забить ваши спринклеры, и многие производители ирригационных систем не соблюдают существующую гарантию, если смазка для труб использовалась в качестве герметика. Кроме того, некоторая смазка для металлических труб является едкой при использовании с пластиком.

Авторские права © 2010 IrrigationRepair.com — Все права защищены

Некоторые сантехнические материалы нельзя смешивать

Если вы проводите какие-либо работы по модернизации или ремонту сантехнической системы в старом доме, можно с уверенностью сказать, что вы столкнетесь с необходимостью перехода от трубы старого типа к одному из современных материалов.Это может быть переход от оцинкованных водопроводных труб с резьбой к медным трубам или от старых чугунных канализационных сетей к современным АБС.

К счастью для всех нас, эти переходы достаточно распространены, поэтому на рынке есть ряд фитингов, которые позволяют быстро, легко и безопасно соединять разнородные трубы. Фитинги легко доступны в домашних магазинах, хозяйственных магазинах и магазинах сантехники.

ТРУБКА МЕДНАЯ К СТАЛЬНОЙ РЕЗЬБЕ

Если вы просматривали раздел сантехники в домашнем центре, вы, несомненно, заметили, что есть фитинги для медных труб с резьбой, которые можно припаять прямо на конец трубы, и они будут навинчиваться непосредственно на старые оцинкованные водопроводы с резьбой.Так в чем проблема?

Проблема в том, что цинк, используемый для цинкования резьбовых водопроводных труб, не очень хорошо сочетается с медью. Если вы сделаете прямое соединение, эти два материала будут взаимодействовать в химической реакции, которая разъедет соединение и, в конечном итоге, вызовет утечку.

Для безопасного соединения меди и оцинкованной стали у вас есть два варианта. Поскольку латунь не взаимодействует ни с медью, ни с цинком, один из способов — убедиться, что у вас есть резьбовой охватывающий конец как на медной, так и на стальной трубах, а затем соединить их, просто вставив между ними короткий латунный ниппель с резьбой. .

Второй способ — использовать специальный переходной фитинг, называемый диэлектрическим соединением. Диэлектрический штуцер имеет на одном конце стальной охватывающий фитинг с резьбой, который навинчивается на стальную трубу. Другой конец имеет медный контактный фитинг (без резьбы) с внутренней резьбой, который припаивается к медной трубе. Затем две половины соединения соединяются с помощью контргайки и двух изолирующих шайб, которые предотвращают контакт медной половины со стальной половиной. Фитинги стоят менее 10 долларов, и это не только облегчает выполнение перехода, но и оставляет вам стык на линии, который можно разобрать позже, если вам потребуется выполнить другие работы на линиях.

ПЛАСТИКОВАЯ ТРУБКА К МЕДНОЙ ИЛИ СТАЛЬНОЙ ТРУБЕ

Соединение пластиковых труб, таких как АБС или ПВХ, с металлическими трубами, такими как медь или оцинкованная сталь, очень просто. Химические вещества, используемые при производстве любой из этих труб, не вступают в реакцию друг с другом, поэтому вам не о чем беспокоиться.

Соединение пластика и металла — это просто вопрос выбора резьбового фитинга подходящего размера и конфигурации для перехода.Помните, что на конец медной трубы сначала необходимо припаять фитинг с наружной или внутренней резьбой.

Например, предположим, что вы устанавливаете новую раковину и хотите использовать сифон из АБС-пластика диаметром 1/2 дюйма, соединенный со стальной трубой с внутренней резьбой диаметром 2 дюйма, которая в данный момент находится в стене. Фитинги для пластиковых труб бывают резьбовыми (доступны как наружная, так и внутренняя резьба) или скользящими (без резьбы для выполнения клеевых соединений). Сначала выберите 2-дюймовый фитинг из АБС-пластика с наружной резьбой на одном конце и внутренним скользящим соединением на другом и ввинтите фитинг в имеющуюся стальную трубу.Приклейте к нему переходник с наружной резьбой 2 дюйма x 1 1/2 дюйма с внутренней резьбой, затем приклейте ловушку на 1 1/2 дюйма.

При переходе между пластиком и металлом оберните резьбу тефлоновой лентой, чтобы уплотнить соединение, а также облегчить сборку. Не используйте смазку для труб на этих соединениях, так как это может испортить пластик. Кроме того, для герметизации будет достаточно двух витков ленты — большее количество слоев может вызвать нагрузку на соединение и фактически вызвать утечку.

ПЛАСТИКОВАЯ ТРУБКА К ЧУГУННОЙ ТРУБЕ

Также широко доступны переходные фитинги для адаптации трубы из АБС к чугуну.Фитинг, называемый ленточным зажимом, представляет собой просто толстую резиновую трубку с винтовыми зажимами на каждом конце. Чтобы использовать фитинг, наденьте один конец на внешнюю сторону чугунной трубы, а другой конец на пластиковую трубу, затем с помощью отвертки затяните зажимы на обоих концах.

Это всего лишь несколько примеров из сотен доступных переходных фитингов. Просто определите тип и размер труб, которые вы пытаетесь соединить, и ваш дилер может помочь вам выбрать лучший тип фитинга для работы.

Вопросы по модернизации и ремонту? Пишите Полю на [email protected].

***

Каково ваше мнение? Оставляйте свои комментарии ниже или отправьте письмо редактору. Чтобы связаться с автором, щелкните ссылку в верхней части статьи.

Соединение металлической резьбы с пластиковой резьбой

Нас регулярно спрашивают, как лучше всего соединить металлическую нить с пластиковой.

Есть два основных варианта.Во-первых, используя стандартный резьбовой фитинг и металлическую резьбу, просто навинчивайте его прямо. Второй вариант — использовать специальные фитинги, представляющие собой составные штуцеры. В композитном соединении с одной стороны есть металл, а с другой — пластиковая розетка.

Одна из важных вещей, о которых следует подумать при соединении пластиковой резьбы с металлической резьбой, — это различия в материалах, особенно в расширении и сжатии этих материалов в зависимости от температуры. Если металлическую нить вставить прямо в пластиковую нить, при изменении температуры жидкости металл будет расширяться и сжиматься, а пластик расширяться и сжиматься; но они не делают это при одинаковой температуре и количестве.Таким образом, существует риск того, что одна сторона расширится больше, чем другая, и это нарушит герметичность резьбы.

Если ваша вода или жидкость имеют постоянную температуру, это не должно быть проблемой, однако люди часто удивляются тому, что при соединении металла с пластиком у них появляются слезящиеся стыки. Решение этой проблемы — использование штуцера.

Соединительный фитинг в разобранном виде полностью металлический с одной стороны и полностью пластиковый с другой, с уплотнением из EPDM внутри, которое будет обеспечивать уплотнение.В результате, если одна сторона расширится больше, чем другая, это вообще не проблема, потому что уплотнение из EPDM посередине будет удерживать уплотнение.

Эти композитные соединения доступны либо с внутренней резьбой на металлической стороне, либо с наружной резьбой на металлической стороне, и мы также поставляем их из нержавеющей стали, а не из латуни.

Если цена является существенным фактором, вместо того, чтобы использовать стандартный резьбовой фитинг из ПВХ и навинчивать его непосредственно на металлический фитинг, мы поставляем резьбовые фитинги, которые имеют усиливающее кольцо снаружи.Армирующее кольцо выполняет две функции. Прежде всего, если вам случится слишком сильно затянуть металлическую нить, что легко сделать, это придаст ей дополнительную прочность, и пластик не потрескается. Кроме того, если металлическая сторона расширяется на фитинге без армирующего кольца, это может привести к растрескиванию фитинга. Усиливающее кольцо просто придает пластику немного большей прочности и делает его более щадящим.

Предпочтительный вариант — это простой композитный переходник металл-пластик; однако, если вы собираетесь использовать резьбу, идущую прямо на металлическую нить из пластика, всегда используйте резьбу с усиливающим кольцом.

Если вы хотите посмотреть видео, объясняющее это немного подробнее, вы можете посетить наш канал YouTube и посмотреть видео!

Bonding Water Piping: металлическая система или нет?

В домостроении происходит тихая революция. Традиционные методы строительства одно- и многоквартирных домов, какими мы их знали, навсегда изменились. Металлические стойки теперь часто устанавливаются вместо деревянных и стальных балок вместо деревянных ферм и балок.Телефонная, звуковая, кабельное телевидение и компьютерные системы объединяются в структурированную систему проводки. Медные водопроводные трубы заменяются пластиковыми трубами в стенах, подпольях, чердаках и под бетонными плитами.

ПВХ Schedule 40 заменил медные водопроводные трубы в качестве предпочтительного метода для систем подземных водопроводов для жилищ. Трубы из сшитого полиэтилена (PEX), полибутилена (PB) и трубы из хлорированного поливинилхлорида (CPVC) используются для распределения воды внутри жилищ.Также используются комбинации этих материалов, таких как полибутилен / алюминий / полиэтилен (PEX-AL-PEX).

Соединения и стыки в системе пластиковых трубок выполняются с использованием цемента на растворителе с вставными фитингами, которые подходят к трубкам или соединяются термическим сплавлением. Переход от неметаллической водопроводной трубы внутри стен к сантехническому оборудованию, например раковине, унитазу или нагруднику для шланга, осуществляется с помощью медного колена под углом 90 градусов и короткого отрезка медной трубки. Медное колено крепится к неметаллической водопроводной трубе с помощью цемента на основе растворителя, термического плавления или металлических коррозионностойких компрессионных фитингов.

Медная трубка затем припаивается к медной удерживающей пластине, которая простирается от одной стойки к другой с единственной целью поддержать медный шлейф и гарантировать, что медная труба не может быть вставлена ​​обратно в стену. Медный патрубок — это точка подключения водяной запорной или запорной арматуры на арматуре. Часто гибкое соединение углового упора с сантехническим приспособлением бывает неметаллическим.

Раздел 250.50 Национального электротехнического кодекса (NEC) требует, чтобы металлическая подземная водопроводная труба, находящаяся в прямом контакте с землей на расстоянии не менее 10 футов или более, использовалась в качестве одного из заземляющих электродов для электрического обслуживания здания. Этот металлический водопроводный электрод, наряду с любыми другими электродами в здании или сооружении, обеспечивает нулевую ссылку на землю (или как можно более близкую к нулю) для электрических сетей.

В какой момент система водяных трубопроводов перестает обеспечивать хорошую контрольную точку электрода? Здесь водопроводная труба не имеет прямого заземления на расстояние 10 футов и более. Система трубопроводов, в которой преобладают неметаллы, вряд ли будет иметь 10 футов металлической трубы, непосредственно контактирующей с землей.

Раздел 250.104 (A) требует, чтобы металлическая водопроводная система, установленная в здании или прикрепленная к нему, была подключена к электросети. Металлическая водопроводная труба может быть присоединена к электрическому шкафу для обслуживания, к заземленному проводнику на рабочем месте, к проводнику заземляющего электрода, если он имеет достаточный размер, или к одному или нескольким заземляющим электродам для обслуживания.

Основная цель этого соединения — гарантировать, что металлическая водопроводная труба будет иметь такое же нулевое напряжение относительно земли, что и рабочий заземленный провод. Второстепенная цель — обеспечить обратный путь к сети для протекания электрического тока, если металлическая водопроводная труба окажется под напряжением.

В какой момент система водяных трубопроводов не считается металлической и, следовательно, не требует крепления? Ответ на этот вопрос не так однозначен, как ответ на заземляющий электрод. Необходимо оценить количество металла в системе и то, могут ли эта металлическая труба и любая металлическая опора для металлических трубопроводов находиться под напряжением.Также важно определить, может ли существовать разность потенциалов между металлическим трубопроводом в водопроводной системе и электрической цепью, расположенной рядом с водопроводной трубой.

Может ли электрическая система подавать питание на металлический трубопровод в преимущественно неметаллической системе водяных трубопроводов? Если ответ отрицательный или маловероятный, то металлический трубопровод не требуется связывать. Если «да», тогда металлический водопроводный трубопровод должен быть соединен в соответствии с 250. 104 (A).

В качестве альтернативы склеиванию металла в системе трубопроводов в соответствии с Разделом 250.104 (A), AHJ может позволить соединение металлических труб в соответствии с Разделом 250.104 (B) для «других металлических трубопроводных систем». Раздел 250.104 (B) разрешает использовать заземляющий проводник для электрической цепи, который может питать металлический патрубок водопровода, в качестве средства соединения.

По мере изменения методов строительства хорошее понимание заземления и соединения обеспечит безопасную установку и поможет справиться с этими серыми зонами.

Подсоединение PEX к медным и ПВХ трубам

Фото: istockphoto.com

Сегодня с помощью труб из сшитого полиэтилена (PEX) сантехнические работы стали более эффективными для профессионалов и более доступными для домашних мастеров. Эти гибкие красные и синие трубы могут изгибаться практически в любом направлении, чтобы направлять горячую и холодную воду, соответственно, туда, куда она должна направляться.

Фактически, если ваш дом оборудован коллектором водоснабжения — а не все дома — отдельные трубы PEX могут быть напрямую подключены к коллектору, а затем протянуты через стены до раковины, ванны или душа для подачи воды. горячая и холодная вода.«Чтобы пропустить PEX сквозь стену, потребуется гораздо меньше времени на разрыв этой стены по сравнению с другими трубами», — говорит Дэниел О’Брайан, технический эксперт интернет-магазина сантехники SupplyHouse.com.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Труба PEX не только проста в обращении, ее также легко подключить к существующим водопроводным линиям в доме для ремонта или установки новых. Вы уже работаете с трубой из меди или ПВХ? Благодаря широкому набору компонентов PEX, которые упрощают подключение труб, вы тоже можете самостоятельно заняться водопроводом.

Если вы хотите добавить новый PEX к существующим водопроводным линиям, продолжайте читать. Мы сообщим вам, какие фитинги и инструменты вам понадобятся и как они используются для соединения.

Выберите и прикрепите резьбовой фитинг

Для соединения труб PEX с медными или ПВХ трубами доступны различные резьбовые фитинги в вариантах, перечисленных ниже. Обычно они состоят из двух частей, которые часто продаются отдельно. Половина присоединяется к трубе PEX, а другая половина — к существующей трубе из меди или ПВХ.Соедините две половинки вместе, и, вуаля, у вас будет водонепроницаемое соединение.

Когда вы прикрепляете вторую половину к меди или ПВХ, некоторые фитинги потребуют использования горелки или нанесения клея в хорошо вентилируемом помещении (подробнее об этом в следующих разделах ниже). Но соединения PEX не всегда должны быть такими сложными. Некоторые типы фитингов не содержат ни огня, ни дыма, ни даже специальных инструментов, и такая простота использования делает «работу более безопасной, если у вас нет опыта и оборудования, как у профессионала», — говорит О’Брайан.

Необходимые инструменты и уровень сложности при установке PEX зависят от типа приобретаемого вами фитинга, поэтому вы должны сначала понять свои варианты, чтобы убедиться, что вы выбираете оборудование, с которым можете работать. Начните с ознакомления с вашими вариантами и узнайте, как они подключаются к PEX.

• Расширительные фитинги (например, от BlueFin и от Uponor) плотно вставляются в трубу PEX с небольшой помощью. Используйте расширитель из PEX, чтобы увеличить диаметр трубы до фитинга.PEX, у которого есть «память», затем возвращается к своему первоначальному размеру, создавая водонепроницаемое уплотнение.
• Обжимные фитинги (например, от Bluefin) изготавливаются путем надевания металлических колец на конец трубы PEX и последующей вставки правильного фитинга в конец трубы. Затем с помощью обжимного инструмента PEX затягивают металлическое кольцо на трубе PEX и фитинге.
• Компрессионные фитинги (например, от Bluefin) включают надевание латунной гайки и пластикового компрессионного кольца на трубу PEX, а затем вставку металлической втулки внутрь трубы для поддержки (все эти детали можно приобрести отдельно). Фитинг вставляется в трубу и втулку из PEX, а затем гайка затягивается на фитинг, сжимая компрессионное кольцо для образования плотного уплотнения.
• Зажимные фитинги используют те же фитинги, что и в обжимных соединениях, но вместо обжимного инструмента необходим зажим с храповым механизмом для затягивания стальных колец на месте на стороне PEX. Кольцо надевается на трубу PEX, и фитинг затем вставляется в конец трубы. Кольцо располагается над фитингом, и зажимной инструмент используется для сжатия язычка на боковой стороне кольца для его затяжки.
• Пуш-фитинги , в том числе произведенные SharkBite и BlueFin, являются самыми простыми в подключении и не требуют дополнительных инструментов, зажима или обжима для крепления фитинга к трубе PEX, медной или ПВХ трубе. Подключение простое: вставьте трубу PEX в один конец фитинга, и ее внутренние компоненты надежно зафиксируют ее на месте. Однако это удобство имеет свою цену. Фитинги SharkBite дороже, чем большинство других перечисленных здесь, но они также избавляют вас от необходимости покупать специальные инструменты, если вы делаете только несколько соединений.

Подключение нового PEX к существующей медной трубе

Независимо от того, какой фитинг вы выберете, существует только два основных метода подключения PEX к медной трубе. Традиционные медные соединения требуют пайки или «запотевания», в то время как новые, более инновационные варианты, такие как фитинги SharkBite, подключаются к меди без каких-либо специальных инструментов.

Фото: istockphoto.com

РЕЗЬБОВЫЕ ПОЛОСНЫЕ СОЕДИНЕНИЯ

Для резьбовых соединений у вас всегда будет два отдельных фитинга, по одному для каждой трубы, которую вы соединяете, а затем, в конечном итоге, скручиваете вместе.Традиционный способ соединения PEX с медью включает использование резьбового переходника для пота на медной стороне (для соединения с фитингом PEX) и пайку для создания водонепроницаемого уплотнения. Медная труба и ее фитинг сначала очищаются стальной щеткой с мелкой щетиной, а затем покрываются флюсом (как эта паста для флюса от Utility), чтобы припой равномерно прилегал. Затем шов соединения фитинга с медной трубой нагревается пламенной горелкой. Когда металл сильно нагревается, к шву прикладывают небольшой стержень припоя — не содержащий свинца, если по этим трубам будет подаваться питьевая вода.Тепло металла расплавляет припой и втягивает его в шов, где он охлаждается и создает уплотнение.

Затем к трубе PEX прикрепляют резьбовой фитинг из PEX, используя методы, описанные в разделе выше. Вы даже можете найти резьбовой фитинг SharkBite с технологией push-fit на стороне PEX, который имеет резьбовой конец для накручивания на резьбовой конец резьбового медного фитинга. Как только оба фитинга будут подсоединены к трубам, скрутите их вместе, чтобы образовалось уплотнение. (Хотя, если вы уже используете вставные фитинги, самый простой способ — просто использовать фитинг SharkBite на обеих трубах, которые вы соединяете, о чем мы поговорим дальше. ) Просто имейте в виду следующие соображения:

• Каждое соединение должно иметь один фитинг с наружной резьбой и один фитинг с внутренней резьбой, чтобы можно было прикрепить два фитинга. (Фитинг с наружной резьбой имеет выступающую резьбу, которая ввинчивается в резьбовое отверстие фитинга с внутренней резьбой.)
• Размеры концов с резьбой должны совпадать, чтобы фитинг PEX мог навинчиваться на фитинг из медной трубы.
• Вы можете соединять трубы разных размеров, если концы с резьбой имеют одинаковый размер. На резьбовых фитингах указаны размеры обоих концов, это означает, что фитинг ½ «X ½» соединит две трубы ½ «, в то время как фитинг ½» X 3/8 «(также называемый» переходным «фитингом) требуется для соединения 1/2 ”К трубе 3/8”.
• Используйте метод подключения «пота» только в том случае, если вы знакомы с пайкой меди и перед тем, как приступить к работе, уточните у местного строительного управления дополнительные правила (например, необходимость проведения осмотров). Если вам неудобно паять, используйте следующий метод.

СОЕДИНЕНИЯ SHARKBITE PEX-МЕДЬ

Если вы не хотите возиться с пайкой, выберите фитинг SharkBite. Как описано выше, в этот фитинг можно установить медную трубу с одной стороны и трубу PEX с другой.Подобно тому, как труба PEX вставляется в конец фитинга из PEX, медная труба вставляется в другой конец. Это оно! Благодаря механизму вставки фитинга вы сделали водонепроницаемое соединение.

Подключение PEX к трубе из ПВХ

Дома, в которых есть водопроводы из ПВХ, также могут легко использовать трубы PEX для удлинения или замены. Выбирая фитинги, дважды проверьте размеры, чтобы убедиться, что вы покупаете правильный размер для диаметра ваших труб.

ФИТИНГИ С РЕЗЬБОЙ

Во-первых, всегда выбирайте пластмассовый фитинг с наружной резьбой для существующей трубы из ПВХ в паре с металлическим фитингом с внутренней резьбой для трубы PEX. Обратная сторона — металлический охватываемый фитинг, соединенный с пластиковым охватывающим фитингом — может сорвать резьбу или даже расколоть пластиковый охватывающий фитинг, тогда как металлический охватывающий фитинг может выдержать большую прочность металлического охватываемого фитинга.) стандартный метод соединения ПВХ, который включает нанесение щеткой грунтовки ПВХ (например, этой грунтовки от Hercules) на фитинг и трубу для очистки и легкого смягчения ПВХ.Затем клей, используемый для соединения фитингов из ПВХ (также от Hercules), наносится на конец трубы и на внутреннюю часть фитинга, прежде чем он наденет на конец трубы из ПВХ.

Установите соответствующий резьбовой металлический фитинг с внутренней резьбой на конце трубы PEX, используя любой из первых четырех методов соединения PEX, перечисленных выше. Убедитесь, что вы покупаете фитинг правильного типа для используемого вами метода подключения: обжимной фитинг немного отличается от расширительного фитинга, поэтому выбирайте внимательно.

После того, как фитинги переходника будут прикреплены к концам обеих труб, намотайте небольшую водопроводную ленту на конец резьбового фитинга с наружной резьбой для водонепроницаемого уплотнения, когда вы скручиваете резьбовые концы фитингов вместе.

СОЕДИНЕНИЯ SHARKBITE PEX-TO-PVC

Хотя вы не ошибетесь, используя метод резьбового соединения, описанный выше, существует еще более простой метод: SharkBite недавно представила переходную муфту из ПВХ, которая подходит для соединения PEX с ПВХ.Эти вставные соединители работают, вставляя обрезанные концы каждой трубы в соответствующий конец муфты. Вы не только сэкономите время, используя эти вставные соединители, но и избавитесь от необходимости использовать клей для ПВХ для прикрепления пластмассового резьбового переходника к трубе из ПВХ.

Эта статья была представлена ​​вам на сайте SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от лицензированных сантехников рядом с вами.

+

Монтаж пластиковых фитингов с резьбой | LASCO Фитинги

Правила сборки пластиковых фитингов с резьбой

Сегодня миллионы миль пластиковых трубопроводов с резьбовыми соединениями обеспечивают надежное обслуживание без утечек. Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причина тому — неправильная сборка резьбовых соединений.

Вот некоторые из правил, которые можно и нельзя делать при сборке стыков из ПВХ:

• Не затягивайте шарниры слишком сильно, «повернув их еще раз для уверенности».»Затянуть пальцем плюс один-два оборота — не более.
• Не оборачивайте тефлоновую ленту, тефлоновую пасту или смазку для труб для придания объема или смазки стыка. Используйте герметик для резьбовых соединений.
• Не используйте «более прочные» резьбовые фитинги Schedule 80, полагая, что они могут решить проблему раскола из-за чрезмерной затяжки.
• Используйте только резьбовые фитинги Schedule 40 с трубами и фитингами Schedule 40.
• Не затягивайте слишком сильно.
• Затяните пальцем плюс один или два оборота.

На фитингах с наружной резьбой из ПВХ каждая последующая резьба имеет диаметр немного больше, чем предыдущая. Внутренние резьбы постепенно уменьшаются. Это называется конусностью, и величина конуса указывается (1¾ градуса) в американском национальном стандарте B2.1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.

Поскольку резьба сужается, дополнительные витки вызывают растяжение или «деформацию» охватывающей части.»Это разорвет фитинг с внутренней резьбой, как клин, забитый кувалдой, разрубит пень.

Степень деформации увеличивается по мере уменьшения размера трубы. Поэтому резьбовые соединения меньшего диаметра легче разделить, чем резьбовые соединения большего диаметра. Также легче перетянуть фитинги меньшего диаметра, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

«Напряжение» (растягивающее напряжение) — это сила деформации наружной резьбы, умноженная на сопротивление ПВХ.Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Напряжение на оборот после затяжки вручную для однодюймовой трубы из ПВХ составляет 0,00447, поэтому напряжение на оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, затянутое на четыре оборота после затяжки вручную, будет развивать растягивающее напряжение 7152 фунтов на квадратный дюйм. Соединение обязательно выйдет из строя, поскольку напряжение превышает предел прочности ПВХ на разрыв 7000 фунтов на квадратный дюйм, даже без добавления растягивающего напряжения, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

Таблица 1

Уровни деформации и растяжения ПВХ Резьбовые соединения

(Приложение 40 и 80)

			От руки + 2 оборота
Размер	Деформация / поворот	Напряжение / поворот	Максимально допустимое Гидростатическое напряжение
(IPS)	(дюйм / дюйм)	(фунт / кв. Дюйм)	(фунт / кв. Дюйм)
½	0.00588	2352	6704
¾	0,00461	1844	5688
1	0,00447	1788	5576
1 ¼	0.00349	1396	4792
1 ½	0,00302	1208	4416
2	0,00239	956	3912
2 ½	0.00287	1148	4296
3	0,00234	936	3872
4	0,0018	720	3440

Правильный способ сборки резьбового соединения из ПВХ — график 40 или 80 — затягивать вручную плюс один-два оборота, но не более.Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ. ([1,788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5 576 фунтов на квадратный дюйм).

Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.

Тефлоновая лента, тефлоновая паста и трубная смазка предназначена для металлических труб и фитингов. Соединения фитингов металл-металл затянуть труднее, чем пластмассовые; поверхности имеют тенденцию к истиранию без использования таких смазок, как тефлон или смазка для труб.Пластиковая арматура в этой смазке не нуждается.

Когда тефлоновая лента оборачивается вокруг пластиковой наружной резьбы, она увеличивает напряжение и напряжение при растяжении. Большинство установщиков имеют тенденцию неправильно наматывать ленту нескольких толщин вокруг наружной резьбы, что еще больше увеличивает пятно и напряжение.

Тефлоновая паста и смазка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может вызвать перенапряжение.

При работе с резьбовыми пластиковыми фитингами использовать соответствующий герметик.Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.

Незатвердевающий состав под давлением воды вдавливается в потенциальные места утечки, тем самым выполняя функцию истинного уплотнения. Ленты и отверждающие пасты допускают появление утечек, когда соединение откручивается, механически изгибается или расширяется при повышении температуры.

Герметик должен быть совместим с пластиком. Герметики для труб многих марок содержат масла, растворители или носители, которые могут повредить пластик.Соответствующий герметик должен быть сертифицирован производителем, чтобы быть безвредным для материала фитинга и не загрязнять жидкость в трубе.

Наконец, герметик не должен смазывать соединение до такой степени, что чрезмерная затяжка поощряется. Всем этим требованиям удовлетворяют несколько герметиков, представленных на рынке.

Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте одинаковые резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.

Многие монтажники систем пластиковых трубопроводов, которые сталкиваются с проблемами при разделении, полагают, что фитинги Schedule 40 являются ненадежными.Они делают вывод, что проблему можно решить, перейдя на «более сильную» арматуру Schedule 80. В этом рассуждении есть несколько заблуждений.

Во-первых, все проблемы, связанные с чрезмерной затяжкой, применимы к системам Schedule 80 в той же степени, что и к Schedule 40. Хотя стенки резьбовых фитингов с внутренней резьбой Schedule 80 толще, толщина стенки не влияет на уровни напряжений и деформаций. См. Таблицу 1.

Во-вторых, установщики считают, что системы Schedule 80 сильнее, потому что они имеют более высокое номинальное давление, чем системы Schedule 40.Это верно только при сравнении систем с компонентами, скрепленными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, номинальные характеристики всей системы должны быть снижены на 50 процентов.

Таблица 2

Максимальное номинальное статическое давление * ПВХ типа 1120 при 73 ° F

Размер	График 40	График 80
(IPS)	Сварка растворителем	Сварка растворителем	Резьбовое соединение
½	600	850	425
¾	480	690	345
1	450	630	315
1¼	370	520	260
1½	330	470	235
2	280	400	200
2½	300	420	210
3	260	270	185
4	220	320	160

Это снижение рейтинга связано с уменьшением толщины стенки фитинга за счет резьбы.Кроме того, большинство пластиков, включая ПВХ, «чувствительны к надрезам». Когда гладкая стенка пластмассовой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, точно так же, как толстый лист стекла ломается по нанесенной на ее поверхности линии. Поэтому наличие даже одного резьбового фитинга в системе требует сокращения на 50%.

Помня о том, что можно и чего нельзя делать, можно избежать многих ненужных головных болей и затрат, связанных с неправильно установленными системами.

Тип резьбы фитинга из ПВХ

В производстве фитингов из ПВХ используется множество различных стилей резьбы.Ниже объясняются некоторые из наиболее часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили — это стандартная V-образная резьба, контрольная резьба и резьба ACME.

Стандартная «V» резьба

Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный к зазубринам материал, является очень хорошим примером.

Для резки стекла на поверхности делается зарубка. Выемка создает высокую концентрацию напряжений или концентрацию напряжений, что обозначено красной областью на диаграмме выше.Приложение изгибающей нагрузки приведет к разрушению стекла по выступу или надрезу.

Резьба может создавать одинаковые концентрации напряжений, создавая связанные типы концентраторов напряжений, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на V-образной выемке.

Напряжение, возникающее в точке «V», функционально снижает прочность резьбы. Вот почему рабочее давление фактически снижается на 50% в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.

Поперечная резьба

Некоторые производители производят поворотные шарниры с альтернативным стилем профиля резьбы, называемым резьбой «Buttress». Они продвигают наклонные зазубрины на своих нитях как добавку прочности. На самом деле эти резьбы «Buttress» все еще имеют V-образную выемку в основании профиля резьбы, что, следовательно, делает ее чувствительной к изгибающим нагрузкам. Прочность этой арматуры по-прежнему существенно снижена.

Резьба ACME

Резьба ACME имеет конфигурацию, в которой отсутствует V-образная выемка.Это специальная резьба, которая обеспечивает зазор с трубами любого диаметра, обеспечивая при этом высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам, поскольку на ней нет V-образной выемки.

Поворотные шарниры и соединения

LASCO имеют конструкцию резьбы ACME. Этот элемент конструкции обеспечивает высокое качество детали, которая менее подвержена поломке. Дополнительной особенностью резьбы в стиле ACME является то, что она обеспечивает «свободное» и «легкое» перемещение вплоть до надлежащего зацепления. Эта особенность предотвращает «заедание», «блокировку» или «заедание», характерное для деталей с резьбой из ПВХ.

Пластмасса с резьбой в системах

LASCO Fittings Inc. включила эту статью Института пластмассовых труб о пластиковых резьбовых соединениях в системах. Обсуждаются рекомендации по добавлению резьбовых пластиковых фитингов в систему.

Хотя резьбовые термопластические системы не рекомендуются для систем высокого давления, схем трубопроводов, где утечки могут быть опасными, или для труб большого диаметра (более 2 дюймов), они имеют два определенных преимущества. Их можно быстро разобрать для временного демонтажа и использовать для соединения пластмассовых и непластиковых материалов.Следующие рекомендации по выполнению резьбовых соединений в трубах и фитингах из термопласта должны соблюдаться и адаптированы из Института пластиковых труб:

1. Направляйте резьбу только на трубы с толщиной стенки, равной или большей, чем у трубы из Списка 80.
2. Для труб с номинальным давлением из ПВХ и ХПВХ уменьшите номинальное давление трубы с резьбой до половины от давления трубы без резьбы.
3. Для нарезания резьбы используйте только трубные фильеры, предназначенные для пластика. Держите матрицы чистыми и острыми.Не режьте ими другие материалы.
4. Тиски для удержания трубы во время нарезания резьбы и трубный ключ должны быть спроектированы и использоваться таким образом, чтобы труба не была повреждена. Рекомендуются ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
5. Для нарезания резьбы можно использовать следующую общую процедуру: — Используйте матрицу с соответствующими направляющими, чтобы матрица заводилась и двигалась перпендикулярно оси трубы.Любые заусенцы или острые края на направляющей, которые могут поцарапать трубу, должны быть удалены. — Не используйте смазочно-охлаждающую жидкость. Однако иногда капля масла может попадать на резак. Это предотвращает дребезжание и способствует получению чистой и гладкой нити.
6. Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей смазкой для труб.
7. При выполнении резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Как правило, достаточно сделать один-два оборота после затяжки вручную. Дальнейшее затягивание может привести к разделению пластмассовых деталей с внутренней резьбой.

Переходы от пластиковых трубопроводов могут быть выполнены с помощью фланцев, резьбовых соединений или штуцеров. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.

ИНСТИТУТ ПЛАСТИКОВЫХ ТРУБ (PPI) Подразделение Общества пластмассовой промышленности, Inc.

250 Park Avenue, Нью-Йорк, Нью-Йорк 10017 (212) 687-2675

Почему не работают резьбовые соединения

Чтобы понять, что происходит при затяжке резьбового соединения, мы должны понимать механику затяжки соединения.Во-первых, давайте рассмотрим, что происходит, когда стандартное соединение болта и гайки затягивается, чтобы скрепить два объекта вместе. Подумайте о соединении болтами двух стальных стержней. Когда гайка затягивается на болт, гайка вращается «свободно», и гайка легко вращается по длине резьбы. Поскольку стальные стержни зажаты вместе, гайка больше не «свободно вращается», но обеспечивает сопротивление вращению или крутящему моменту.

крутящий момент 45 фунтов на болте 3/8 дюйма дает силу растяжения 7000 фунтов

Чем больше поворачивается гайка, тем больше сопротивление или крутящий момент.Дополнительное вращение гайки и ее перемещение по резьбе прикладывает зажимное усилие к стальным стержням. Увеличение крутящего момента частично компенсируется сжатием, прилагаемым к стальным стержням. При этом гайка пытается протянуть головку болта через отверстие в штанге. Вытягивание болта или растяжение — ключевая часть успешных болтовых соединений. Во многих высокотехнологичных приложениях мера зажимного усилия определяется удлинением или растяжением болта как более точная величина, чем показание крутящего момента.Прочность на растяжение стального вала, болта в этом примере и его удлинения более согласованы, чем показания крутящего момента болтов и гаек, которые могут иметь ржавчину, смазку, несовершенную резьбу и процедуру затяжки. Но для установщика герметичность соединения обычно принимается как сопротивление гайки вращению или крутящий момент, необходимый для ее дальнейшего вращения. Это означает, что ощущение плотного соединения является результатом приложения нагрузок, которые деформируют или растягивают соединительные элементы.

Теперь, используя информацию, которую мы только что рассмотрели, давайте объясним, что происходит, когда затягивается соединение с конической трубной резьбой. Так же, как болт и гайка, до появления зажимных усилий коническая резьба «свободно вращается» до тех пор, пока не исчезнет зазор между наружной и внутренней резьбой. По мере того, как два компонента скрепляются друг с другом на большее количество оборотов, внутренние силы увеличиваются.

Национальная трубная резьба имеет конус в 1¾ °, что означает, что каждая наружная резьба немного больше в диаметре, чем предыдущая, а внутренняя резьба постепенно уменьшается.Для трубной резьбы 1 дюйм угол конуса означает, что каждая смежная резьба составляет 0,0055 дюйма, или примерно толщину этой страницы, отличается по диаметру. По мере того, как наружная и внутренняя резьбы проходят «свободный ход», части заклиниваются вместе, в результате чего охватывающая деталь растягивается, а охватываемая часть слегка сжимается. Этот конус означает, что, когда резьба затягивается вручную, любое дополнительное заклинивание двух частей вызовет деформацию охватывающих частей. Поскольку практически все материалы сильнее при сжатии, чем при растяжении.Даже если и охватываемая, и охватывающая резьбовые части имеют одинаковую прочность или материал, охватывающая часть будет растягиваться до разрушения до того, как охватываемая часть разрушится под нагрузкой сжатия. . Помните, что герметичность соединения — это результат сопротивления материалов растяжению. Сталь имеет предел прочности на растяжение или сопротивление растяжению примерно в семь раз больше, чем ПВХ, что означает, что пластиковое соединение будет иметь гораздо меньший крутящий момент или ощущение на ощупь, чем металлические фитинги.

Диаметр шага

Это означает, что за каждый оборот после затяжки вручную или «свободного хода» охватывающая часть растягивается больше, чем сжимается охватываемая часть.Наибольшее напряжение, развиваемое в резьбовом соединении конической трубы, приходится на делительный диаметр.

Шаговый диаметр — это точка, которая находится посередине между впадиной и вершиной резьбы. Именно на делительном диаметре резьбового соединения начинается любая трещина или разрушение, которые затем распространяются наружу через стенку фитинга. Поскольку трещина возникает на промежуточном диаметре, любая дополнительная толщина стенки компонента с внутренней резьбой обеспечивает слабую защиту от отказа из-за чрезмерной затяжки.

Чтобы понять, почему наибольшие нагрузки приходятся на делительный диаметр, мы должны увидеть, как распределяются нагрузки от заклинивания. Давайте для этого примера возьмем трубную резьбу диаметром 1 дюйм! Деформация — это изменение диаметра при каждом обороте резьбового соединения, в этом примере делительный диаметр увеличивается на 0,0055 дюйма на каждый полный оборот. Поскольку делительный диаметр на конце внутренней резьбы составляет 1,230, а увеличение диаметра на 0,0055 дюйма за каждый оборот, это дает деформацию 0,00447 дюйма / дюйм. Принимая во внимание, что изменение делительного диаметра на внешней стенке фитинга размером 1.673 будет 0,00329 дюйма / дюйм

Обратите внимание, что растяжение на внешнем диаметре охватывающей детали меньше, чем на делительном диаметре, что показывает, где находится наибольшая деформация. Напряжение или растягивающее напряжение — это сила, создаваемая развивающейся деформацией, умноженная на сопротивление материала для увеличения, в данном случае ПВХ. Поскольку сопротивление растяжению или модуль упругости ПВХ составляет 400 000 фунтов на квадратный дюйм. Это означает, что нагрузка на эту резьбовую часть размером 1 дюйм на делительном диаметре составляет; .00447 x 400 000 или 1788 фунтов на квадратный дюйм / оборот. Поэтому с ПВХ, имеющим предел прочности на разрыв 7000 фунтов на квадратный дюйм, легко увидеть, что всего несколько оборотов после затяжки вручную или «свободного хода» могут привести к выходу фитингов из ПВХ из строя. Если мы затянем соединение на 3,9 оборота вручную, мы превысим прочность ПВХ и вызовем его растрескивание.

Правильный способ сборки резьбового соединения из ПВХ — Schedule 40 или 80 — затянуть вручную плюс один-два оборота, не более. Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ.Рабочее давление трубы ПВХ основано на уровне напряжения 2000 фунтов на квадратный дюйм. Это означает, что резьбовое соединение с внутренней резьбой 1 дюйм подвергается кольцевому напряжению 7,364 фунтов на квадратный дюйм при затяжке всего за три оборота после затяжки вручную и ниже номинального рабочего давления трубы. Как видите, в этом случае соединение находится на грани отказа.

(1788 фунтов на квадратный дюйм x 3) + 2000 фунтов на квадратный дюйм = 7364 фунта на квадратный дюйм

В таблице ниже показано напряжение на один виток, число оборотов до отказа и деформации, возникающие в резьбовых соединениях труб другого размера.Важно отметить, что наиболее распространенные резьбовые соединения, менее 1 дюйма, могут треснуть фитинг из ПВХ с внутренней резьбой всего за несколько оборотов после затяжки вручную.

Как же, спросите вы, правильно сделать пластиковое соединение фитинга? Во-первых, мы должны признать, что часть с внутренней резьбой должна быть самой прочной. Если соединение выполнено из разных материалов, таких как металл и ПВХ, то часть с наружной резьбой должна быть пластиковой, чтобы обеспечить наименьшую вероятность выхода из строя соединения.Если соединение полностью пластмассовое и используется герметик для резьбы, его химический состав должен быть совместим с используемыми материалами. Поскольку герметик или ленты, содержащие тефлон ^® , уменьшают трение, они будут маскировать нагрузки и напряжения, прилагаемые во время последовательности затяжки. Из-за зазора между впадиной или впадиной и выступами сопряженной резьбы существует небольшой спиральный путь утечки, который увеличивает длину резьбового соединения. Этот путь утечки должен быть загерметизирован, и это причина использования герметика для резьбы.Обратите внимание, что я не сказал «смазка». Смазывающие свойства резьбовых герметиков могут скрывать сопротивление, которое монтажник ожидает при затяжке соединения. Это приводит к чрезмерной затяжке, чтобы получить «ощущение» отсутствия утечек, при этом возникает чрезмерное напряжение, связанное с заклиниванием охватываемого и охватываемого компонентов вместе.

Процедура изготовления герметичных соединений, которые не вызовут разъединение фитингов, проста! Затяните соединение вручную, а не вручную, затем затяните еще на 1-2 оборота. Этот метод обеспечивает герметичное соединение без чрезмерного напряжения внутри соединения.
