Наименование параметра	Единицы измерения	Значение параметра
Материал	—	PVC-U
Цвет	—	темно-серый
Диаметр клеевого соединения	мм	90
Номинальное давление PN	бар	16
Масса	г	485
Удельная масса	г/м3	1.41
Предел прочности	МН/м2	53
Относительное удлинение при разрыве	%	>30
Ударная вязкость при 23 ºC с надрезом	кДж/м2	0. 08
Модуль упругости (Юнга)	МПа	3060
Коэффициент линейного расширения	мм/мºC	0.08
Максимальная рабочая температура	ºC	60
Минимальная рабочая температура	ºC	0
Температура размягчения по Вика	ºC	77 (VST/B50)
Впитывание воды	мг/см3	<4
Поверхностное сопротивление прибл.	Ω	1013
Теплопроводность	Вт/мºC	0,147
Воспламеняемость		V-0 UL94

Фитинги для ПНД труб – виды и назначение

Фитинги для ПНД труб предназначены для соединения между собой элементов трубопровода, создания систем водоснабжения, отопления и пневматики различной конфигурации. В зависимости от направления и диаметра участков трассы применяются фитинги различного вида и материала. Соединение трубопроводов ПНД с помощью фитингов дает возможность создавать разветвленную систему подачи и отвода воды, газов, направляя поток в определенные помещения и зоны.

Что такое фитинг?

Фитинг представляет собой соединительный элемент для отдельных участков трасс систем для транспортировки жидких и газообразных продуктов. Он может иметь различную конфигурацию и размеры, обеспечивает стыковку труб одного или разных диаметров, повороты трассы под различным углом, подсоединение запорной арматуры, отсечение отдельных участков и создание разветвлений. Для создания надежной, долговременной, безопасной и эффективной пневматической, газовой, отопительной или водопроводной системы, фитинги должны обладать определенными свойствами:

• стойкость к коррозии;
• высокая прочность;
• стойкость к химическим соединениям;
• небольшой вес;
• стойкость к низкой и высокой температуре;
• стойкость к гидравлическим ударам;
• низкая теплопроводность, делающая применение теплоизоляции необязательным;
• простота и высокая скорость монтажа;
• минимальное сопротивление внутреннему потоку;
• надежность соединения, исключающую пропуск транспортируемого продукта и разрыв трассы.

Соединительные элементы для труб из полимера низкого давления (ПНД) прекрасно противостоят коррозионным процессам, не вступают в реакцию с химическими веществами, выдерживают внутреннее давление 6 -16 атмосфер, работают в максимальном диапазоне температуры от -0ºС до +40℃, имеют гладкую внутреннюю поверхность, исключающую образование отложений, снижение условного прохода и повышение сопротивление прохода потоку.

Трубопроводы и фитинги из ПНД являются оптимальным вариантом для создания пневматических, отопительных(в них преимущественно используются трубы Pe Rt) и систем водоснабжения. Могут использоваться для транспортировки других жидких и газообразных продуктов в промышленном производстве и в бытовой сфере.

Классификация по материалу

Фитинги для полипропиленовых труб могут изготавливаться из ПНД или металла. Материалом для металлических соединительных элементов служит чугун, медь, бронза, сталь, нержавеющая сталь, латунь. Наибольшую популярность и применение получили соединения из сплава меди и цинка, которые отличаются долгим сроком службы (около 50 лет), высокой прочностью и надежностью.

Материал экологичен и не изменяет состав жидкостей и газов при прохождении через систему. В отличие от пластичных фитингов из ПНД металлические соединительные элементы придают дополнительную жесткость всей трассе из пластика, а сами фитинги выдерживают температуру среды до 200℃ и давление до 20 бар. Для дополнительной защиты фитинги из латуни могут покрываться слоем никеля или хрома.

Классификация ПНД фитингов

Конструкция и материал фитингов зависит от назначения и проходных размеров систем коммуникаций. Пластиковые изделия для труб ПНД могут применяться следующих видов:

• отводы — для изменения направления трассы трубопровода на угол от 1 до 179º;
• тройники — для создания дополнительной трассы под углом 90º;
• муфта — для стыковки двух отрезков трубы с одинаковым диаметром;
• переходная муфта — для соединения двух участков с разными диаметрами;
• заглушка (пробка) — для герметичного закрытия участка трубы;
• седелки — для отвода из водо- и газопровода рабочей среды, особая форма изделия позволяет проводить врезку под давлением.
• штуцер – для подключения к емкости или основному трубопроводу;
• ниппель – для соединения с помощью резьбы с трубопроводом или штуцером.

Виды фитингов для ПНД труб

Так какие же бывают фитинги для создания сетей из ПНД труб? Они делятся на несколько категорий по определенным критериям:

• способу монтажа – на сварные, электросварные и компрессионные;
• жесткости – жесткие и гибкие;
• монолитности – разборные и неразборные.

Искали компрессионные или сварные фитинги, изготовленные по ГОСТу? Компания «Пластпродукт» рада предложить Вам качественную и надёжную продукцию!

А теперь давайте рассмотрим их виды чуть подробнее

По способу монтажа

Сварные соединения выполняются путем нагрева фитинга и края трубы до плавления материала и последующего соединения с помощью стука «шип-паз». После охлаждения образуется соединение, не уступающее прочностью монолитному материалу. Магистральные отрезки трубопроводов с большим диаметром соединяются встык, так как нагреть фитинги с большой площадью достаточно проблематично. Оборудование нагревает до плавления только соединительные торцевые кромки. Элементы соединяются и образуют единый материал. Фитинги для сварки изготавливаются путем отливки детали из полимерного материала.

Электросварной способ применяется в труднодоступных местах, он основан на внедрении закладного нагревательного элемента в контактную поверхность фитинга. Спираль с большим сопротивлением начинает нагревать сопрягающие элементы до расплавления после подачи на нее электрического тока. После остывания образуется неразъемное соединение с прочностью исходного материала.

Компрессионные фитинги представляют собой разборные детали размером 16-160 мм в диаметре, которые состоят из стандартных элементов:

• корпуса из пластика ПНД или ПЭ с внешней резьбой и фиксатором для ограничения глубины крепления трубы;
• нескольких уплотнительных колец из резины для уплотнения стыка;
• втулки-пресса для защиты трубы от высокого давления;
• колец зажимных для защиты от механических повреждений;
• защитных резьбовых крышек, закрывающих стык с каждой стороны.

С помощью компрессионных фитингов из полиэтилена создается полностью разборная система трубопроводов, в которую можно вносить изменения для корректировки трассы или ремонта.

Более подробно о компрессионных фитингах Вы можете узнать в статье «Компрессионные фитинги для ПНД труб«

По жёсткости

Жесткое соединение выполняется с помощью монолитных деталей и исключает любые перемещения трубопроводов. Гибкие варианты фитингов применяются гораздо реже. Основной областью использования является создание систем для прокладки в грунте, где возможно частичное смещение почвы. Они компенсируют небольшие сдвиги и допускают малые колебания (3-5 мм) труб и изгибы в месте соединения.

По монолитности

Разъемные соединения применяются в местах крепления оборудования и регулирующей аппаратуры к трубопроводу. Дальнейший демонтаж связан с заменой или ремонтом элементов. Распространенными вариантами являются компрессионные, резьбовые и фланцевые соединения. Неразъемными соединениями считаются сварные и электросварные виды фитингов, которые отличаются высокой надежностью соединения.

Где применяются ПНД фитинги? Их назначение

Трубопроводы из пластика низкого давления (ПНД) вытесняют традиционные системы из чугуна, меди и стали. Большое значение для организации систем отопления, водоснабжения и транспортировки жидкостей и газов имеет надежное и долговечное соединение участков трубы. Прекрасно зарекомендовали себя металлические фитинги, соединения ПЭ с применением полиэтиленовых деталей в системах водопроводов питьевой воды и других технических жидкостей с диаметром от 16 до 160 мм и давлением до 16 атмосфер.

Наибольшее распространение получили фитинги и водопроводные трубы из пластика низкого давления с маркировкой ПЭ-100, уникальные характеристики которого позволяют изготавливать трубы и соединительные детали диаметром от 10 до 1600 мм с толщиной стенки от 2 до 60 мм. Полиэтиленовые (ПНД) трубы ПЭ-100 можно использовать при температуре от -0 до +40℃ и давлении до 30 атмосфер. Для горячей воды (вплоть до кратковременного поднятия температуры до +110 °C) прекрасно подходят трубы PE-RT тип 2 — они предназначены для транспортировки горячей воды. Низкая теплопроводность, небольшой модуль упругости и деформации дает возможность применять трубы и фитинги для магистральных трубопроводов питьевой воды, теплоносителя для отопления, воздушных и газовых продуктов.

Компрессионные (обжимные) и сварные фитинги отличаются простотой монтажа, который может выполнять даже непрофессиональный персонал. Для врезки в действующий трубопровод достаточно подключиться к существующему в системе тройнику с заглушкой.

Трубы и фитинги из ПНД используются в отопительных (В редких случаях. Обычно в системах тёплого водоснабжения используются трубы PE-RT) и водопроводных системах городских многоэтажных домов, загородной недвижимости, промышленных объектов. С их помощью прокладывают бытовые и промышленные газопроводы, канализационные коллекторы, монтируют разводку на промышленных предприятиях для подачи сжатого воздуха.

Плюсы и минусы полиэтиленовых фитингов

Полиэтиленовые трубы (ПНД) имеют большое количество преимуществ:

• Длительный срок службы;
• Устойчивость к коррозии и химическим веществам;
• Небольшая стоимость;
• Отсутствие отложений и накипи;
• Низкая теплопроводность;
• Не разрушаются при замерзании теплоносителя;
• Малый вес;
• Устойчивость к гидравлическим ударам;
• Высокая скорость и простота монтажа;
• Надежность в эксплуатации и неизменность характеристик с течением времени;
• Экологическая безопасность.

При организации систем для подачи воды и отопления следует учитывать отрицательные стороны:

• более низкие эксплуатационные характеристики, по сравнению с аналогами из стали и чугуна;
• специфика проведения монтажных работ;
• небольшая устойчивость к воздействию ультрафиолетового излучения.

Таким образом, несмотря на свои минусы, ПНД фитинги являются наиболее выгодным приобритением не только с точки зрения цены, но и с точки зрения на надёжность и срок использования.

Компания «Пластпродукт» производит и реализует компрессионные и сварные фитинги для ПНД труб, предназначенных для транспортировки жидких и газообразных веществ на объектах различного назначения. Наличие собственного производства, состоящего из 5 технологических линий, складских помещений, лаборатории для контроля качества выпускаемой продукции и сырья, поставляемого из Южной Кореи, позволяет компании предлагать выгодные покупателям цены и тем самым занимать лидирующее положение в Дальневосточном регионе в сфере поставок труб и фитингов из ПНД.

Угольник компрессионный с наружной резьбой для полиэтиленовых труб Оптима

Типовые решения

• Водяные системы подогрева площадок можно применять как для устройства газонов и футбольных полей, так и для устройства систем антиобледенения кровли.


  Обогрев площадок

• С развитием производства новых материалов и технологий совершенствуются и системы отопления. Теперь вы можете создать комфортные условия в доме или квартире как самостоятельно, так и с помощью наших специалистов.


  Отопление

• Представить свое жилье без водопровода сегодня невозможно. Правильно организованная система водоснабжения обеспечит эффективную эксплуатацию на долгие годы.


  Водоснабжение

• Наиболее популярная сегодня система отопления зданий и помещений, обеспечивающая комфорт и эстетичность.


  Теплый пол

• От особенностей устройства системы полива или орошения зависит и ваш будущий урожай на дачном участке, и красота ландшафтного дизайна вашего коттеджа.


  Полив

• Водяные системы подогрева площадок можно применять как для устройства газонов и футбольных полей, так и для устройства систем антиобледенения кровли.


  Обогрев площадок

• С развитием производства новых материалов и технологий совершенствуются и системы отопления. Теперь вы можете создать комфортные условия в доме или квартире как самостоятельно, так и с помощью наших специалистов.


  Отопление

• Представить свое жилье без водопровода сегодня невозможно. Правильно организованная система водоснабжения обеспечит эффективную эксплуатацию на долгие годы.


  Водоснабжение

• Наиболее популярная сегодня система отопления зданий и помещений, обеспечивающая комфорт и эстетичность.


  Теплый пол

• От особенностей устройства системы полива или орошения зависит и ваш будущий урожай на дачном участке, и красота ландшафтного дизайна вашего коттеджа.


  Полив

Изготовление трубных соединений

Шаблон для соединения труб в Интернете, руководство по программному обеспечению и руководство по процедурам

Заявление об ограничении ответственности: Изначально это программное обеспечение было написано, чтобы помочь мне создать недорогую систему контроля пыли в моей мастерской. Однако использование такой программы может включать и другие дисциплины. Описанная здесь процедура написана для небольшой мастерской, использующей трубы из ПВХ для сбора пыли.Если кто-то захочет использовать это программное обеспечение для каких-либо других целей, ему нужно будет адаптировать инструкции для своих нужд. Любая установка трубопроводов, транспортирует жидкости, сжатый газ или любой токсичный газ, должен соответствовать отраслевым стандартам для водопровода, которые здесь не обсуждаются.

В примере использования программного обеспечения здесь используется труба из ПВХ, чтобы продемонстрировать, как используются шаблоны. Любой, кто использует ПВХ, должен понимать токсичность ПВХ. При нагревании или разрезании труба из ПВХ выделяет ядовитые газы, которым нельзя дышать.

Вот пример того, как можно использовать программное обеспечение Template.

Онлайн-программное обеспечение шаблона соединения труб рассчитает и нарисует шаблон, который можно использовать для поиска соединения двух труб (или цилиндров) и переноса этого места соединения на поверхность трубы с помощью шаблона для печати. Предполагается, что есть одна основная труба, соединяемая патрубком того же или меньшего размера, входящим в основную трубу.

Перед запуском программного обеспечения необходимо знать размеры труб и угол крепления.Программа запросит внешний диаметр обеих труб и толщину стенки патрубка. Эта информация может быть получена при измерении используемых труб или из стандартной спецификации типа используемой трубы. Патрубок должен быть по размеру равным или меньшим, чем основная труба. Если использовались стандартные готовые трубные фитинги, различные углы, доступные в фитингах типа «Т», очень ограничивали.

В этом примере я буду соединять 1 1/2 дюймовую ПВХ-трубу Schedule 40 с 4-дюймовой ПВХ-трубой ASTM 2729 «Канализационно-дренажная (S&D)» под углом 60 градусов.

В этой части процедуры используется онлайн-программное обеспечение Pipe Joint Template.

Ввод данных для этого примера:
Угол соединения определяет угол, под которым патрубок соединяется с основной трубой. Угол соединения 90 град. представляет собой прямой угол и будет стандартным Т-образным соединением. Очень маленький угол соединения сделает две трубы почти параллельными. Для оптимального воздушного потока потребуется угол соединения менее 45 градусов. В этом примере мы будем использовать 60 градусов. Основная труба имеет диаметр 4.215 дюймов. Патрубок имеет диаметр 1,9 дюйма и толщину 0,145 дюйма.

Последний параметр, необходимый программному обеспечению, — это «боковое смещение». Если боковое смещение равно нулю, то осевые линии обеих труб выровняются. Боковое смещение — это количество дюймов, на которое патрубок перемещается влево или вправо (отрицательное или положительное) от средней линии основной трубы. Эта функция была бы полезна, если нужно было соединить две трубы разного размера, проходящие заподлицо со стеной или потолком. Тогда боковое смещение будет установлено равным разнице их радиусов. Если указано слишком большое смещение, предупреждающее сообщение проинформирует пользователя о самом большом разрешенном смещении, в результате чего стороны двух труб окажутся на одном уровне. Чтобы сделать этот пример интересным, я сделаю соединение с отрицательным смещением на один дюйм.

Нажатие кнопки «Отправить» вычислит шаблоны и нарисует их копии с низким разрешением в правой половине экрана. Если щелкнуть любой из этих шаблонов, откроется его полноразмерная версия.

Также есть ссылка под кнопкой «Отправить», чтобы показать все шаблоны на одной веб-странице, чтобы их все можно было распечатать. Обратите внимание, что шаблоны созданы таким образом, что они будут масштабированы на мониторе, поэтому они могут выглядеть так, как будто некоторые строки отсутствуют, но они будут печататься правильно. При печати шаблона убедитесь, что в настройках страницы браузера задано значение без изменения масштаба изображения. Шаблоны будут напечатаны в масштабе 100% на бумаге 8,5×11. Если шаблон слишком велик для одной страницы бумаги, он будет разделен на несколько страниц.Метки выравнивания предусмотрены в углах нескольких шаблонов страниц, чтобы помочь пользователю склеить страницы вместе для создания большого шаблона.
Всегда проверяйте шаблоны, сравнивая линейку с шкалами, напечатанными на шаблоне. Если отметки в дюймах на напечатанной шкале не соответствуют вашей линейке, значит, шаблон напечатан неправильно и его не следует использовать.

Трубные хомуты и перила

Tube Clamp Фитинги производятся с учетом простоты и простоты использования.

Никаких специальных навыков не требуется — ни сварка, ни гибка, ни нарезание резьбы, только шестигранный ключ для затягивания установочных винтов, и вы можете соединить трубки вместе за считанные секунды.

Обширный ассортимент фитингов и размеров означает, что трубные хомуты могут использоваться в самых разных областях, как временных, так и постоянных.

Гильза-00: Обеспечивает прямое соединение между двумя трубками одинакового диаметра

Расширяющийся соединитель-01: Обеспечивает прямое соединение между трубками одинакового диаметра с толщиной стенки 3.2мм. Используйте с типом 00

Колено под углом 90 градусов-02: Обеспечивает соединение двух труб под прямым углом друг к другу.

Короткий тройник-03: Предназначен для стыкового соединения двух труб.

Длинный тройник-04: Стыковое соединение, соединяет две трубы вместе под прямым углом

Базовый фланец-11: Используется для крепления к стене / основанию.

Базовый фланец-12: Предназначен как основание для конструкций и перил.

Вертикальная боковая опора-13: Используется в качестве крепления для бокового монтажа конструкций и перил

Литая боковая опора-14c: Боковое крепление для перил и конструкций.

Боковой фиксатор ладони-15: Используется в качестве основания для конструкций, которым требуется крепление сбоку

Кронштейн поручня-16: Крепление, предназначенное для крепления трубок поручня к стене.

Трехходовой колено на 90 градусов-20: Обеспечивает аккуратный угол для верхней направляющей перил или рам.

Угловой отвод со сквозной трубкой-21: Используется в качестве углового крепления на 90 градусов для ограждения или рам

Cross-22 с двумя головками: Соединение средней рейки для конструкций и рельсов, обеспечивающее непрерывный поток.

Боковой выходной тройник-23: Трехходовое соединение средней рейки, обеспечивающее непрерывный поток через трубы и рельсы

4-ходовая крестовина с центральной трубкой-24: Четырехходовое соединение средней рейки для труб и конструкций

Поворотное соединение с коротким тройником-25: Обычно используется парами, позволяя угловые соединения под любым углом от 90 до 180 градусов

Регулируемый крест-накрест 30-45 градусов: Подходит для любых углов наклона от 30 до 45 градусов

Регулируемый короткий тройник-29: Вмещает передний угол от 30 до 60 градусов.

Gate Eye-31: Используется для легких ворот. Используйте вместе с фитингами 03 и 30, если поддерживаете тяжелые ворота.

Петля для ворот-32: Предназначена для поддержки легких ворот. Для более тяжелых ворот используйте типы C03 и C30 для опоры

Вертлюг-35 с наружной резьбой: Используется для крепления плоских листов или досок к конструкции. Может использоваться с вертлюгом с внутренней резьбой C36 для монтажа рельсов под любым углом на склонах.

Вертлюг с внутренней резьбой-36: Может использоваться с фитингами с наружной резьбой на 10, 35, 37, 38 или 39

Двойное поворотное соединение с наружной резьбой-37: Используется с двумя шарнирными соединениями с внутренней резьбой C36

Угловой шарнир с наружной резьбой-38: Используется с двумя шарнирными соединениями с внутренней резьбой 36 для изготовления углового комбинированного фитинга.

90-градусный кроссовер-40: Фитинг обеспечивает соединение двух направляющих под углом 90 градусов.Может также использоваться в качестве промежуточного элемента для трубопровода

Зажим на тройнике-41: Позволяет присоединять новые трубы к существующим конструкциям.

Комбинация одинарного вертлюга-45: Используется для изготовления углового тройника между двумя трубками. Фитинг для устройства наклонных перил и распорок к конструкциям

Base Swivel-46: Используется для углового монтажа на стене / полу

Двойное поворотное гнездо-47: Обеспечивает прямое угловое соединение в качестве стойки.

Угловая поворотная комбинация-48: Обеспечивает угловое соединение на стойке

Пластиковая заглушка-65: Подходит для закрытия гладких торцевых труб. Подходит для труб среднего и большого калибра

Single Mesh Clip-66: Используется со стандартными сетчатыми панелями. Зажимы должны быть отделены друг от друга на расстоянии не более 450 мм

Double Mesh Clip-67: Используется в качестве крепления для стандартных сетчатых панелей

Нажмите здесь, чтобы увидеть СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ!

Мои приемы подгонки труб

В информация в этом документе представлена ​​»как есть», без каких-либо гарантий, явных или подразумеваемых, в том числе, но не ограничиваясь подразумеваемыми гарантиями товарной пригодности и пригодности для конкретная цель.Весь риск в отношении качества и производительности информации с вами. Если эта информация окажется дефектный, вы берете на себя все необходимое обслуживание, ремонт, юридические расходы, переговоры со страховыми компаниями или другими лицами, исправление или медицинский забота. Ни в коем случае, если не требуется согласно действующему законодательству или согласовано в письменной форме будет ли правообладатель, авторы или любое другое лицо, которое может изменить и / или распространять информацию, нести ответственность перед вами за убытки, в том числе любой общий, особый, случайный или косвенный ущерб или личный травма, повреждение в результате использования или невозможности использования информации, даже если такой держателя или другой стороны уведомили о возможности такого убытки. Если это неприемлемо для вы, можете не читать эту информацию.

ВАЖНО! ВЫ НЕСЕТЕ ПОЛНУЮ ОТВЕТСТВЕННОСТЬ ЗА РЕЗУЛЬТАТЫ ОТ ИСПОЛЬЗОВАНИЯ МЕТОД. ОПИСАНО НА ЭТОЙ СТРАНИЦЕ. АВТОР, ИЛИ ИЗДАТЕЛЬ, ИЛИ ВЕБ-ХОЗЯИН, ИЛИ ЛЮБОЙ, НО ВЫ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА РЕЗУЛЬТАТ, ДАЖЕ ЕСЛИ ОН НЕПРАВИЛЬНЫЙ ИНФОРМАЦИЯ НА ДАННОМ САЙТЕ, И ДАЖЕ ЕСЛИ АВТОР ИЛИ ДРУГИЕ УЧАСТНИКИ САЙТ СКАЗАЛСЯ, ЧТО ЭТО НЕПРАВИЛЬНО. СОВЕРШЕННО ВЕРОЯТНО, ЧТО НА ЭТОЙ СТРАНИЦЕ ЕСТЬ НЕПРАВИЛЬНАЯ ИНФОРМАЦИЯ, ПОЭТОМУ ИСПОЛЬЗУЙТЕ ПОЛНОСТЬЮ СОБСТВЕННО РИСК.

По словарю.Com, трубопроводная арматура означает «Акт присоединения труб». Сантехники, специалисты по бассейнам и люди с выдающимся трехмерным воображением, найти трубку легкий. Людей вроде меня не так много. Итак, я написал этот документ как несколько хитростей с монтажом труб, которые напоминают мне самому. \

	Соединение двух линейных труб U-образным соединением Соединение двух перпендикулярных пересекающихся труб Соединение двух перпендикулярных, не совсем пересекающихся труб Соединение двух параллельных труб Соединение двух параллельных труб слишком близко для U-образное соединение Соединение двух труб в параллельных плоскостях Соединение двух труб в параллельных плоскостях, но не в ближайшей точке Соединение двух труб не в параллельных плоскостях
	Трубопроводы параллельно и в линию	муфта
	Трубы параллельны и расположены на одной линии	колено-> труба-> колено-> труба-> колено-> труба-> колено
	Трубы параллельны и не совмещены друг с другом	колено-> труба-> колено-> труба-> колено-> труба-> колено
	Трубы параллельны b но не на линии	колено-> труба-> колено
	Трубы перпендикулярны и пересекаются	колено
	Трубы перпендикулярны и не совсем пересекаются	колено-> колено	> труба-> колено-> труба-> колено (вместо колена прямо в другую трубу, колена на другой трубе плоскость, перпендикулярная другой трубе, затем колено параллельно другой трубе трубу, затем изгибайте ее в сторону другой трубы, затем изгибайте в другую трубу. Вам придется сделать это, если трубы промахнутся на дюйм или два — не достаточно просто U в трубе между ними.)
	Трубы перпендикулярны, но не пересекаются (каждая в другой параллельной плоскости)	колено-> труба-> колено
	Трубы не параллельны или перпендикулярно, в отдельных, но параллельных плоскостях.	колено-> труба-> колено ( соединительная труба должна находиться в следующей точке: Если вы посмотрите перпендикулярно параллельным плоскостям, это очевидное пересечение две точки)
	Трубы не параллельны или перпендикулярны, в отдельных непараллельных плоскостях.	колено-> труба-> колено-> труба-> колено (Очень сложно, проб и ошибок)
	Трубы не параллельны или перпендикулярны в отдельных, но параллельных плоскостях, но невозможно соединение в видимом пересечении .	колено-> труба-> колено-> труба-> колено-> труба-> колено (цель колено и трубу от конца одной трубы в ее плоскости, и направьте колено и трубу от конца другой трубы перпендикулярно ее плоскости. Поскольку оба плоскости параллельны, две добавленные трубы будут перпендикулярны каждой Другие.Установите трубу между двумя добавленными трубами перпендикулярно к каждая добавленная труба, используя колена. Для этого каждый из добавленных трубы должны быть обрезаны до нужной длины)

Если не будет шанса повернуть ничего (без штуцеров, накладок или резьбовых деталей), выход сухого фитинга последняя возможность получить правильные углы.

Допущения по фитингу

• Предположим, что с 1,5-дюймовыми муфтами трубы должны быть разделены на 1/2 сантиметра или, возможно, пятую часть дюйма.
• При использовании колен две перпендикулярные трубы должны быть обрезаны так, чтобы кромки трубы едва касались друг друга.
• с все фитинги, предположим, что труба войдет как можно глубже. Сделай это происходит при использовании большого количества клея, так что клей действует как смазка. По возможности толкайте и крутите. При последнем соединении будет только нажатие. возможно, поэтому не забудьте использовать много клея, чтобы он действовал как смазка.

Handy Techniques

• Когда отрезать две параллельные трубы, чтобы получилась петля, маркер длиной на одну, затем используйте квадрат, чтобы найти соответствующую длину разреза на другом трубка.
• Потому что очень сложно измерить расстояние между двумя трубы, я думаю, что лучше проб и ошибок несколько секций трубы, пока вы получите ту, которая точно соответствует двум соединяемым трубам. я думаю, что отходы трубы — небольшая плата за точную меру расстояния между внешней стороной двух труб.
• Когда построение сложных маршрутов, иногда лучше использовать две длинные трубы приклеены к локтям, другим концом локтей, но не приклеены, существующий трубопровод. Затем длинные трубы можно сдвинуть вместе, пока можно найти перпендикулярное пересечение, при котором можно определить длину отмечены так, что губы едва соприкасаются. Как только длинные трубы разрезанные, их можно склеивать в перпендикулярном пересечении, а потом наконец соединились.

Riff: соединение резьбовых вертикальных и горизонтальных отверстий

Вы можете затем отрегулируйте трубу насоса, пока она не будет в том же горизонтальном направлении. как труба от клапана фильтра, и отрегулируйте трубу клапана фильтра пока он не окажется в том же вертикальном направлении (возможно, прямо горизонтально), как труба от насоса, таким образом делая две трубы параллельно. Для точной настройки параллельности разместите трубы на плоскости. содержащие оба, и регулируйте, пока зазор между ними не станет параллельным.

Это Методика зависит от наличия тугих, но подвижных резьбовых соединений. Я делаю это, наклеивая тефлоновую ленту на часть адаптера, нанести силиконовый герметик на оба, затем прикрутить как можно плотнее рука. Затем приклеиваю в локтевом направлении так, что придется затяните фитинг на восьмую — четверть оборота, чтобы отрегулировать его нужное место.Теперь я могу использовать резьбовой переходник для точной токарной обработки. регулировки, хотя я стараюсь не перемещать его слишком много, и делаю все как можно скорее, чтобы силиконовый герметик оставался влажным при регулировка произведена.

Наконец-то я методом проб и ошибок несколько труб сегменты между параллельными трубами, чтобы найти ту, которая подходит с обоих концов трубы. Затем я заново регулирую углы, затем снова пробую трубку и т. Д. Когда они правильно параллельны, я использую квадрат, чтобы разрезать их на две части. подходящей длины, приклейте отвод к отрезку трубы, который подходит к обоим концы, приклейте это к одной трубе под правильным углом, чтобы просто касаться губ с другой трубкой, подождите, пока клей высохнет (пару минут с Клей Rain or Shine).Затем я сгибаю вещи и приклеиваю последний локоть, осторожно, чтобы получить правильный угол, и осторожно использовать много клея, чтобы действуют как смазка, поэтому трубы полностью входят в колено. Делать по одной стороне локтя и подождите несколько минут, пока клей не схватится. сухой.

• Соединение двух встроенных труб с помощью U-образного соединения
• Соединение двух перпендикулярных пересекающихся труб
• Соединение двух перпендикулярных, не совсем пересекающихся труб
• Соединение двух параллельных труб
• Соединение двух параллельных труб слишком близко для U-образного соединения
• Соединение двух труб в параллельных плоскостях
• Соединение двух труб в параллельных плоскостях, но не в ближайшей точке
• Соединение двух труб не в параллельных плоскостях

• По сути, они точно параллельны
• По сути, точно расположены по прямой
• Они достаточно открыты, чтобы согнуть их достаточно, чтобы вставить 2-дюймовую муфту в зазор 5 мм

1. Обрежьте трубы до
2. Освободите обе трубы, чтобы каждая из них могла изгибаться в одном направлении, достаточная для установки муфты.
3. Приклейте 1 сторону муфты и более гибкую сторону труб
4. Согните более гибкую трубу достаточно, чтобы освободить другую трубу
5. Полностью закрутите склеенную сторону муфты на наиболее гибкую трубу
6. Подождите пара минут
7. Клей вверх по другой трубе и другой стороне муфты. Используйте много клея, чтобы как смазка. Вам нужно будет согнуть более гибкую трубу, чтобы сделай это. Помощник делает это намного проще.
8. Быстро сгибайте обе трубы в том же направлении, пока труба не войдет в муфта, хотя угол будет неправильным.Затем, нажав трубы в нормальное положение, прижмите трубу до упора. в муфту.

Это важно использовать комплект для строительства труб, чтобы смоделировать это, чтобы понимать это. Одно трехмерное изображение стоит тысячи слов. Предположим, например, что одна труба вертикальная, а другая — восток / запад, но находится в 1 дюйме к северу от вертикальной трубы.Если вы смотрите на трубы с юга за вертикальной появляется горизонтальная труба. Водный поток должен идти с востока и спускаться по направлению к земля.

Отрежьте горизонтальную трубу примерно в футе к востоку от вертикально, а локоть поставьте прямо вверх. Установите локоть на сегмент прямо вверх, указывающий прямо на вертикальную трубу. Установить сегмент трубы в то колено, которое только касается вертикальной трубы, и отрежьте вертикальную трубу так, чтобы ее кромка касалась кромки горизонтальной отрезок трубы.Установите между ними локоть, используя большое количество клея, чтобы действовать как смазка.

Вы мог бы сделать что-то подобное с немного более прямым трубопроводом как показано справа. Это дает очевидное преимущество в виде меньшего использования трубка и быть аккуратнее и меньше раздражать глаза. У него есть недостаток быть труднее, потому что меньше трубы нужно гнуть, чтобы сделать это последнее присоединение.

Имейте в виду, что трубы не нуждаются в быть полностью горизонтальным или полностью вертикальным, чтобы быть параллельным. Они просто должен иметь одинаковый трехмерный наклон.Если два прямых между трубами одинаковое расстояние по длине, они параллельно.

Иногда трубы параллельны по определению. Входные и выходные трубы, выходящие из

Начало страницы

[Troubleshooters.Com | Электронное письмо Стив Литт]

Авторские права (C) 2009 Стив Литт. — Юридический

Надрез на трубке 101 надрез — это проще простого

Многие производители высекальных станков продемонстрируют как делается выемка на их станке, но это самая простая часть насечка. Правильное размещение имеет решающее значение и делает разница между хорошим суставом и тем, который требует много сварки зазором или, в худшем случае, повторного начала.

Сделать неправильную выемку дорого в обоих случаях и деньги. Используя обычный вырубной нож типа кольцевой пилы, такой как SYNC180 Tube Notcher, мы опишем следующие процедуры, чтобы помочь упростить и, надеюсь, сделать выемку лучше и ближе для многих изготовителей. Эти процедуры работают — независимо от угол и независимо от того, параллельны ли соединительные трубы, расходящиеся или перекошенные.

Базовая выемка начинается с укладки трубы где вы хотите стык.Временно закрепите его, чтобы трубку можно было легко маркируется, чтобы его можно было правильно поместить в вырез. Встаньте так, чтобы видеть обе трубы на пересечении с перспективу под прямым углом, чтобы вы могли точно отметить как осевая линия трубы (на которой должен быть сделан надрез) и точка (точки) пересечения. Чем точнее отметки, тем лучше будет полученная выемка. соответствовать. Всегда отмечайте точку пересечения на тупой (или больший угол), как показано на рисунке.

Средство поиска по осевой линии может помочь в поиске осевая линия. Узнайте больше о Finder ниже.

Запишите острый угол (ы). Знаю, что большинство Вырубные станки рассматривают выемку под прямым углом как 0 градусов, поэтому преобразуйте измерение до угла надреза путем вычитания их из 90 градусов. Например: если угол составляет 70 градусов, то выемка должен быть установлен на 20 градусов.

Удобный гаджет При разметке перекрестков помогает локатор с фиксатором. Это может быть сдвинут в нужное положение для точной маркировки с красивой прямой линии и , если , трубка должна быть повернута при позиционировании вставьте трубку в надрез, стопорное кольцо позволяет легко справиться с этой задачей, особенно если трубку нужно перевернуть, чтобы надрезать противоположная сторона. Ошейники на кнопках можно приобрести по адресу: http://www.medfordtools.com/syncnotcher/snapcollar.html

Еще один важный момент — сделать трубку правильной длины, прежде чем вы начнете надрез. Вы не хотите покидать труба длинная и просто «протыкается» через выемку, потому что это требует длиннее до надреза и приведет к большему износу кольцевой пилы — кроме того оставляя опушенный край, который нужно будет отшлифовать.Так перед тем, как поместить трубку в надрез, отрежьте ее до нужной длины.

Так в какой момент вы отрезаете нужную длину? Хорошее правило большой палец — то, что если угол вырубки меньше , чем 45 градусов затем отрежьте трубку немного длиннее примерно на 1/3 диаметра трубка.

Если угол вырубки на больше , чем 45 градусов, затем разрежьте трубку по «пересеченной» отметке.

Установите высечку на нужный угол. Поместите трубку в выемку так, чтобы метка осевой линии показывала на самом верху. (В некоторых случаях отметка может оказаться на внизу.) Тем не менее, это помещает трубку под углом 90 градусов по отношению к к центру кольцевой пилы. Край кольцевой пилы должен быть расположены на одной линии с отметкой пересечения.Если вы используете Защелкивающийся воротник обязательно сдвиньте или снимите его, чтобы не причинить вреда. Делать выемка.

На этих двух картинках вы видите, что кромка кольцевой пилы нацелена на пересекающуюся отметка. Еще раз обратите внимание на количество трубок, выходящих за пределы знак пересечения. Для любого угла 45 градусов и более нет трубка за отметкой. Для углов менее 45 градусов должно быть некоторые дополнительные, как описано выше.

Довольно часто возникает необходимость повернуть трубка 180 градусов при надрезе на противоположном конце. Используя Защелкивающийся воротник упрощает точную привязку. Или просто на глаз конец трубки и отметьте его как можно ближе. Помните, чем точнее будет отметка, тем точнее будет посадочная выемка.

Как было упомянуто на В начале основные процедуры, описанные выше, будут работать для всех стыков независимо от того, параллельны ли соединяемые трубы, расходятся или перекошенный.Перемещение между двумя перекошенными трубками (не в одном самолет) на самом деле не более сложная задача, чем работа с любым другим охватывать. Важно знать, что пока осевая линия трубы, на которой выполняется надрез , правильно отмечена на относительно стыковочных трубок — ваша выемка получится правильной.

Просто не забудьте расположиться так, чтобы вид под прямым углом. Перекошенные углы могут играть с ваши глаза, поэтому важно, чтобы каждое стыковое пересечение просматривалось в отдельности.Другими словами, не пытайтесь отметить оба перекрестка. стоя на одном месте . Найдите время, чтобы просмотреть каждый сустав индивидуально.

Если вам все еще не удается разметить осевую линию правильно попробуйте использовать «Среднюю линию Finder». Вы обнаружите, что это удобный инструмент избавит от догадок о соединении трубок.

Купите Centerline Finder Here .

Теперь, когда основные рекомендации Итак, мы предлагаем кратчайший путь, который может сэкономить вам еще больше времени.

Вот как: просто сложите трубку, будет нормально и записывать углы, как и раньше. Не беспокойтесь отметьте пока осевую линию и точки пересечения. Используйте ленту и Измерьте расстояние между двумя соединительными трубками и отрежьте трубку. несколько дольше.

Сделайте надрез на одном из концов под измеренным углом. без учета средней линии, потому что в этой точке нет нужно.

Возьми трубку и загадывай зубчатый конец вверх. против трубки туда, где будет этот стык.

Закрепите трубку на месте и следуйте процедуры маркировки другого конца, как описано ранее, что, итого:

Величина зависит от радиуса — тем плотнее кривая тем больше угол.

Вы можете получить представление о том, под каким углом следует положить конец трубки с прямоугольным срезом на острие крепления и визуализируйте зазор как угол.

Этот На картинке показана хорошая посадка выемки при использовании отрицательного угла. Сравните это со следующей картинкой где надрез был установлен на 0 градусов.

Вы можете видеть, где есть небольшая щель, где трубки не встречаются.

Связывание под углом 90 градусов угол

И последний шаг, который мы рассмотрим, — это то, где дополнительный элемент должен быть присоединен на стыке под углом 90 градусов. Обычно стык под углом 90 градусов уже будет сварен, поэтому новая выемка может потребоваться облегчение изнутри для плотного прилегания — плотное прилегание будет зависеть от качества самого шва.

Положите трубку и отметьте пересечения и осевая линия. Отрежьте трубку до нужной длины, чтобы она была примерно диаметр трубы после пересечения (обозначен пунктирной линия).

Отрежьте трубку до нужной длины по пунктирной линии.

Установите высечку на 45 градусов и установите трубку в челюсти так, чтобы кольцевая пила начала резку пунктир.

Сделайте второй надрез.

Эта особая выемка, как показано на рисунке, скорее подходит хорошо, не разгружая внутреннюю часть трубки с надрезом.

.

Руководство по типам и материалам фитингов

Сантехника — это трубы и фитинги. Трубы устанавливают участки, которые приносят или забирают воду, а фитинги контролируют и регулируют поток. Трубы достаточно простые: они прямые, бывают разных размеров. Выберите подходящий материал и длину, и все готово. Фурнитура — для сантехника — во многом такая же. Но для среднего домовладельца арматуры очень много.Некоторые из них могут вызывать недоумение, другие — просто устрашающие, если учитывать материалы и размеры. Размеры мы рассмотрим в другой статье; а пока вы можете узнать немного о наиболее распространенных деталях, которые можно найти в сантехнике вашего дома. Вам больше никогда не придется просить «штуку с двумя концами, соединяющую две трубы под углом»!

Различные типы фитингов

Адаптеры

используются для удлинения участков или для простого изменения типа соединения на конце трубы.Это позволяет подключать разнородные трубы без необходимости более сложной настройки.

Адаптеры доступны в большинстве стандартных материалов: АБС, латунь, медь, ХПВХ, ковкий (оцинкованный и черный), ПВХ и нержавеющая сталь.

Втулки

используются для соединения труб разных размеров, обычно за счет уменьшения фитинга большего размера до трубы меньшего размера. Втулки обычно — не всегда — имеют внутреннюю и внешнюю резьбу и занимают очень мало места по сравнению с муфтой или соединением, которые служат для достижения той же цели.

Предлагается из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного цвета), ПВХ и нержавеющей стали.

Примечание: Некоторые типы фитингов, например, втулки, имеют ограничения на их использование (или не допускаются вообще) некоторыми правилами сантехники. Не забудьте проверить местные правила сантехники перед покупкой.

Заглушки и заглушки

Заглушки, как ни странно, используются для закрытия концов трубы. Заглушки делают почти то же самое, но обычно вставляются внутрь фитинга и имеют резьбу, позволяющую использовать трубу в будущем.Заглушки могут быть нарезаны, приклеены или припаяны к трубе (в зависимости от ее материала).

Оба доступны из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированный и черный), ПВХ и нержавеющей стали.

Муфты

Муфта используется для увеличения длины участка трубы или изменения размеров трубы (в случае переходной муфты, также иногда называемой «раструбным» редуктором из-за ее формы). Доступные с внутренней резьбой или без резьбы для приклеивания пластика (сварка растворителем) или пайки меди, они являются одними из наиболее часто используемых фитингов.

Предлагается из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного цвета), ПВХ и нержавеющей стали.

Колено

Если вам нужно изменить направление потока, локти, вероятно, лучший выбор. Изготавливаемые в основном под углом 90 и 45 градусов (также доступны уникальные размеры, такие как 22,5 и 60), отводы могут иметь резьбу или пропитку и являются одним из наиболее важных фитингов, используемых в сантехнике. Уличные колена имеют концы с наружной и внутренней резьбой, позволяющие легко соединять разные трубы или фитинги.Некоторые уникальные локти также имеют боковой выпускной патрубок, что делает его более похожим на тройник с изгибом.

Доступен из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированный и черный), ПВХ и нержавеющей стали.

Фланцы

Фланцы используются для соединения труб. Труба нарезается резьбой или приваривается к фланцам, которые затем герметизируются (обычно с помощью болтов). Фланцевые соединения широко используются в промышленных приложениях, работающих при высоких давлениях.Их также можно найти для подключения бытовых насосных систем. Фланцы для туалета (или туалета) используются в доме, где унитаз крепится к полу, а слив под ним.

Предлагается из латуни, меди, ковкой (оцинкованной и черной) и ПВХ (для фланцев для туалетов).

Соски

Ниппели представляют собой короткие отрезки трубы с наружной резьбой на каждом конце, которые используются для соединения прямых участков труб. Закрытые ниппели имеют резьбу с каждого конца по всей длине для особо плотного соединения.

Доступны из латуни, хромированной латуни, меди, ковкой (оцинкованной и черной), ПВХ и нержавеющей стали.

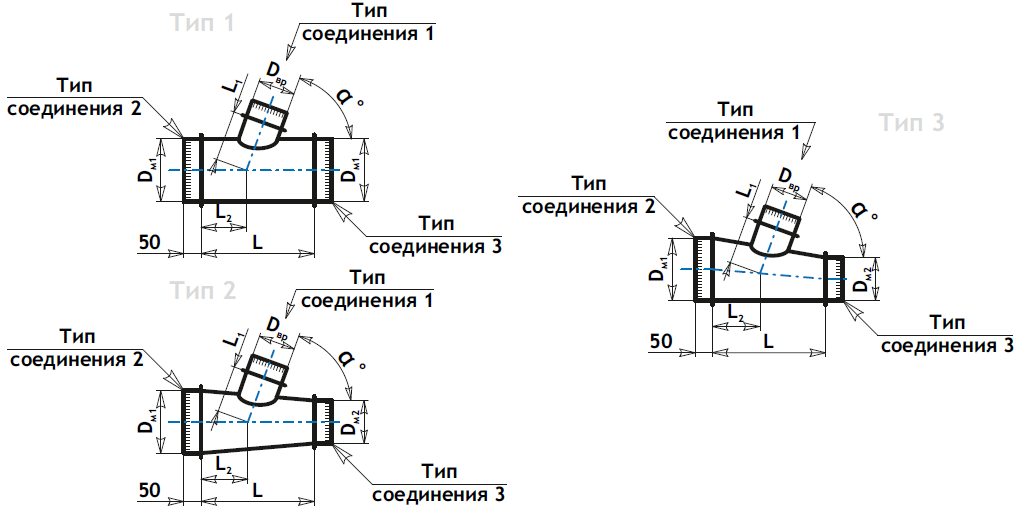

Тройники

Если для водоснабжения требуется более одного ответвления, лучше всего подойдут тройники. По сути, это длинная муфта с выпускным отверстием сбоку, эти фитинги имеют выпускные отверстия под углом 90 ° от впускного отверстия и имеют размер в соответствии с их «длиной» (горизонтальный или проходной размер фитинга) и боковым выпускным отверстием. («верх» фитинга, отклонение от хода 90 градусов).Когда длина тройника меньше бокового выхода, его часто называют фитингом с «бычьей головкой».

Тройники предлагаются из АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного цвета), ПВХ и нержавеющей стали.

Крестовины

Крестообразные фитинги — это 4-ходовые фитинги, которые представляют собой комбинацию двух тройников. Многие предпочитают вместо этого использовать две тройники.

Крестовины доступны из латуни, ковкой (оцинкованной и черной) и ПВХ.

Тройник-седло

Эти фитинги используются для быстрого добавления тройника к существующей длине трубы без необходимости резать и повторно паять то, что там есть. Чаще всего это происходит с ирригационными системами для добавления новой дождевальной линии. Также называемые защелками, к трубе приклеиваются седла, и после установки просверливается новое отверстие.

Седельные тройники предлагаются только из ПВХ.

Соединения

Муфты — альтернатива муфтам, когда последние нецелесообразны или неудобны.В то время как муфты (если они не припаяны) должны иметь трубную резьбу, в соединениях используется собственная гайка для создания уплотнения между концами труб. Это делает их идеальным выбором для соединения двух неподвижных труб (которые нельзя ввинтить в обычную муфту) и значительно упрощает будущий ремонт. Диэлектрические муфты используются для соединения труб из разных металлов, обеспечивая барьер против гальванической коррозии. Несмотря на все преимущества, профсоюзы имеют недостатки: их нельзя использовать с природным и сжиженным газом.

Доступны из латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного) ПВХ и нержавеющей стали.

Уайес

Wyes — это в первую очередь дренажные фитинги и имеют ответвление под 45 °, обеспечивающее плавный поток. Хотя сантехнические тройники используются с вертикальными дренажными соединениями, они могут вызвать проблемы при использовании плоско на горизонтальном соединении: в таких ситуациях требуется тройник.

Доступны из латуни, АБС и ПВХ.

Стандартные фитинговые материалы

АБС

Акрилонитрил-бутадиен-стирол, черный пластик, используемый в канализации, канализации, сточных водах и вентиляционных отверстиях. Трубы / фитинги из АБС-пластика, а также ПВХ заменили большую часть чугунных, свинцовых и стальных труб, ранее использовавшихся для DWV. Важно отметить, что никакой цемент на основе растворителя (или грунтовка) не может полностью «приклеить» (сваривать растворителем) АБС к пластику ПВХ.

Латунь

Изготовлен из смеси металлических сплавов: в основном меди и цинка, а также небольшого количества свинца, олова, марганца, никеля, алюминия или железа.Латунные фитинги, используемые для питьевой воды, обычно содержат примерно 62-65% меди, 30-35% цинка и очень небольшие проценты олова и свинца. Латунь особенно хорошо работает в системах горячего водоснабжения и обладает высокой устойчивостью к коррозии.

Медь

Красновато-коричневый, цветной металл, широко используемый для изготовления бытовых водопроводных труб. Медь — относительно мягкий и часто тонкий материал, затрудняющий нарезание резьбы. В результате у большинства медных фитингов нет резьбы, и их необходимо припаять к медной трубе.

ХПВХ

Хлорированный поливинилхлорид — это пластиковый продукт, предназначенный для питьевой воды с температурой до 180 градусов (если это разрешено правилами), и, как правило, может выдерживать более высокие температуры, чем стандартный ПВХ. Предлагаемые нами фитинги из ХПВХ не приклеиваются к трубам из ПВХ сортамента 40.

Ковкий (оцинкованный или черный)

Изготовлен из стали. Черное железо в основном используется в газовой и нефтяной промышленности и часто покрывается черной краской или лаком.Оцинкованная фурнитура покрыта цинком для защиты от ржавчины и коррозии. В прошлом оцинкованные трубы широко использовались для домашней сантехники, но теперь их уже нет из-за проблем с утечками со временем. Сегодня оцинкованные фитинги чаще всего используются для наружных работ, не предназначенных для питья, и для ремонта существующих оцинкованных систем.

ПВХ

Жесткая, обычно белая пластиковая труба. Используется для сточных и вентиляционных систем, а также для подачи холодной воды (подземных) вне дома, а также для спринклерных и ирригационных труб, канализации, сточных вод, сточных вод и вентиляционных труб и фитингов.ПВХ в сантехническом бизнесе обычно белый (Sch 40), но иногда бывает и других цветов (в нашей отрасли серый является вторым по популярности и обычно используется для ПВХ Sch 80). Другой цвет, который вы можете видеть чаще по мере роста усилий по сбережению воды, — это фиолетовый, который используется для различения систем очищенной или серой воды от систем питьевой воды.

Нержавеющая сталь

Комбинация сплавов железа и хрома, нержавеющая сталь прочна и обеспечивает отличную устойчивость к ржавчине и коррозии.Нержавеющая сталь бывает разных типов, из них 304 и 316 чаще всего используются в сантехнике. Оба устройства рассчитаны на давление 150 фунтов на квадратный дюйм, сталь марки 316 обеспечивает лучшую защиту от химической коррозии.

A Короткая статья о колене в качестве трубного фитинга

Колено стальной трубы (иногда также называемое коленами) является ключевой частью системы напорных трубопроводов, используемой для изменения направления потока жидкости. Он используется для соединения двух труб с одинаковыми или разными номинальными диаметрами и для поворота трубы и, следовательно, направления жидкости на определенное направление на 45 или 90 градусов.Это изменение направления потока жидкости увеличивает потери давления в системе из-за удара, трения и повторного ускорения.

Классификация колен для стальных труб

Отводы для стальных труб можно классифицировать по следующим параметрам:

• Угол направления
• Длина и радиус
• Соединение с трубой
• Материал конструкции

Типы колен в зависимости от угла направления

В зависимости от направления потока жидкости в трубах отводы можно разделить на разные степени, например 45 градусов, 90 градусов, 180 градусов , которые являются наиболее распространенными.Также существуют отводы 60 градусов и 120 градусов для некоторых специальных трубопроводов. Этот градус представляет собой просто представление угла, на который будет изменяться поток жидкости после прохождения через указанное колено.

Типы колен по длине и радиусу

Колена разделены на две группы, которые определяют расстояние, на котором направление потока текучей среды изменяется; центральная линия одного конца к противоположной грани. Это известно как расстояние «Центр к лицу» и эквивалентно радиусу, на который сгибается колено.

Если радиус равен диаметру трубы (расстояние между центрами 1,0 X диаметра), он называется Колено с коротким радиусом (колено SR). обычно используется для трубопроводов низкого давления и низкой скорости или в труднодоступных местах с зазором. главный вопрос. Если радиус больше диаметра трубы (расстояние между центрами 1,5 X диаметра), мы называем это коленом с длинным радиусом (LR колено) , используемым для трубопроводов с высоким давлением и большим расходом.

Типы колен для соединения с трубой

В соответствии с соединением с трубой, отводы могут быть классифицированы как отвод, приваренный встык, , отвод, приваренный с раструбом, и отвод с резьбой, .

Отвод под сварку встык — это стальной отвод, полученный путем горячего прессования или ковки. Форма его соединения предназначена для непосредственной сварки колена и стальной трубы. Отводы, приваренные встык, имеют скошенные концы для облегчения сварки. Этот скос позволяет в большинстве случаев выполнять сварной шов с полным проплавлением. Отводы, приваренные встык, в основном используются для отводов с более высоким давлением и температурой.

Отвод для сварки внахлест также приваривается к концу трубы и фитингов.В отличие от отвода под сварку встык, отвод под сварку муфтой имеет на конце трапециевидную область. Мы можем вставить конец трубы в эту область (диаметр SW-колена соответствует внешнему диаметру трубы), а затем выполнить сварочные работы, чтобы соединить их вместе. Следовательно, фактический диаметр конца SW-колена больше диаметра колена.

Форма резьбового колена аналогична SW-колену, за исключением того, что внутренняя поверхность трапециевидной области обработана резьбой.Его легче устанавливать и снимать, подходит для ремонта и обслуживания трубопроводов.

Типы колен в зависимости от материала конструкции

Колено из нержавеющей стали: ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Колено из углеродистой стали: ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 и WPHY 70
Колено из низкотемпературной углеродистой стали: ASTM A420 WPL3, A420 WPL6
Колено из легированной стали: ASTM / ASME A / SA 234 Gr.WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Колено из дуплексной стали: ASTM A 815, ASME SA 815 UNS NO S31803, S32205. Werkstoff No. 1.4462
Колено из никелевого сплава: ASTM / ASME SB 336 UNS 2200 (НИКЕЛЬ 200), UNS 2201 (НИКЕЛЬ 201), UNS 4400 (MONEL 400), UNS 8020 (СПЛАВ 20/20 CB 3, UNS 8825 ИНКОНЕЛЬ (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

Некоторые другие типы колен

В дополнение к указанным выше отводам существует еще несколько типов отводов, которые не используются на регулярной основе.Некоторые из них определены ниже.

Колено переходное

Переходное колено — это тип фитинга, который используется для соединения двух труб разных размеров. Редукционный отвод называется так потому, что он выглядит как переходник и отвод, объединенный в одно целое. Редукционный отвод устраняет необходимость в использовании одного трубного фитинга (переходника) и сокращает время сварки более чем на треть. Кроме того, постепенное уменьшение диаметра по всей дуге редукционного колена обеспечивает меньшее сопротивление потоку и снижает влияние турбулентности потока и потенциальной внутренней эрозии.Эти функции предотвращают значительные падения давления в линии.

Для многих поставщиков это нестандартная позиция, что приводит к высокой цене при длительных сроках поставки. Если позволяет ситуация, возможно использование «обычного» колена с отдельным редуктором.

Отводы с наружной и внутренней резьбой — популярные трубные фитинги, которые обеспечивают изменение направления потока жидкости на участке трубопровода. В то время как колено с наружной резьбой используется для соединения частичной трубы с внутренней конической резьбой трубы, колено с внутренней резьбой используется для соединения частичной трубы с наружной резьбой NPT.Эти типы трубных фитингов, такие как охватываемые отводы и отводы с внутренней резьбой, были специально разработаны для использования в контрольно-измерительных приборах, системах обработки и управления и оборудовании, используемом на химических, нефтяных, гидроэнергетических, электронных и целлюлозно-бумажных заводах.

Толщина стенки колена

Самым слабым местом колена является внутренний радиус. ASME B16.9 стандартизирует только размеры от центра к поверхности и некоторые допуски на размер «прямоугольности». Толщина стенки даже в месте расположения линии шва стандартизована, но не на остальной части колена.В стандарте указано, что минимальный допуск будет в пределах 12,5% от минимальной заказанной толщины стенки трубы. Максимальный допуск указан только на концах фитинга. Многие поставщики отводов для стыковой сварки предоставляют на один график большую толщину, чтобы после формования оставалась достаточная толщина стенки.

база технических знаний для всех профессионалов в области технологических трубопроводов во всем мире…

Поделитесь этой статьей — Знания расширяются за счет обмена, но не за счет сохранения.

Соединения и фитинги для гофрированных стальных труб

Соединения труб

Трубные соединения , также известные как трубные муфты, предназначены для плотного соединения смежных концов. Обычно соединения труб можно разделить на два типа — герметичные и водонепроницаемые в зависимости от места их расположения.

• Герметичная муфта для засыпки, как следует из ее названия, предназначена для предотвращения просачивания окружающего материала обратной засыпки в трубу, особенно такого мелкозернистого материала засыпки, как песок.Кроме того, если поток воды быстро поднимается и опускается, вода может вытекать из трубы, смешиваться с окружающим материалом обратной засыпки и просачиваться обратно в трубу с мелкими частицами засыпки. Следовательно, герметичная муфта необходима, когда гофрированные трубы засыпаны мелким материалом или поток увеличивается и быстро уменьшается.
• Если гофрированные трубы проложены ниже уровня грунтовых вод или эти трубы используются для переноса токсичных загрязнителей, необходимы водонепроницаемые муфты для предотвращения проникновения и просачивания жидкости.

Цельная гофрированная металлическая труба вставного типа

Доступны различные типы трубных соединений, включая полугофрированные, кольцевые гофрированные, плоские, шляпочные и универсальные, как показано на следующих рисунках. Все соединения труб оцинкованы для обеспечения превосходной устойчивости к ржавчине и коррозии.

Различные типы соединений труб.

Трубная арматура

Трубная арматура — это соединители для труб из оцинкованной стали, предназначенные для удержания гофрированных труб под углом.В нашей компании фитинги доступны с коленом, звездой 45 °, боковым 45 °, тройником и крестом, как показано на рисунке:

Различные типы трубопроводной арматуры.

Спецификация:

Фитинги для гофрированных труб обычно используются в проектах ливневой канализации.
