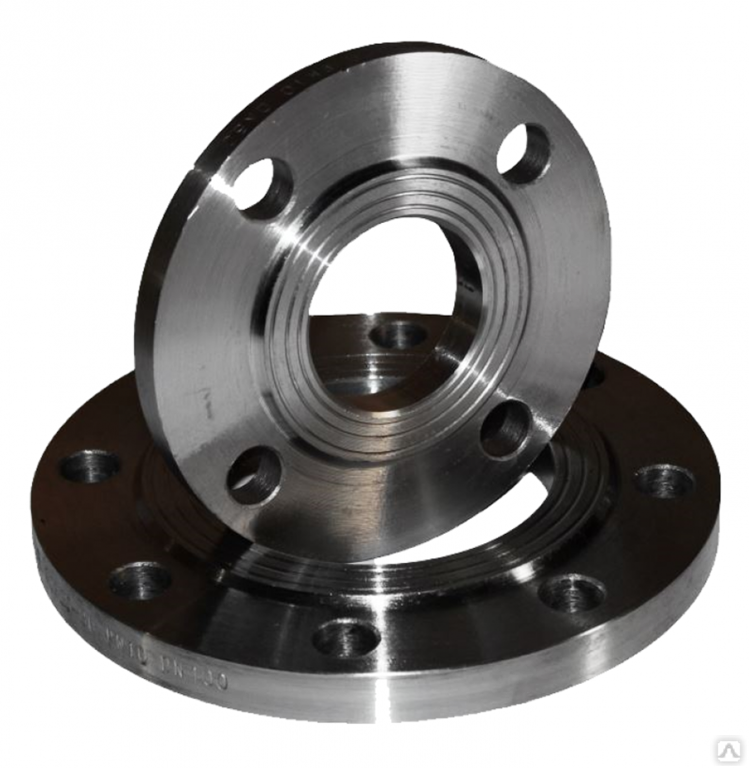

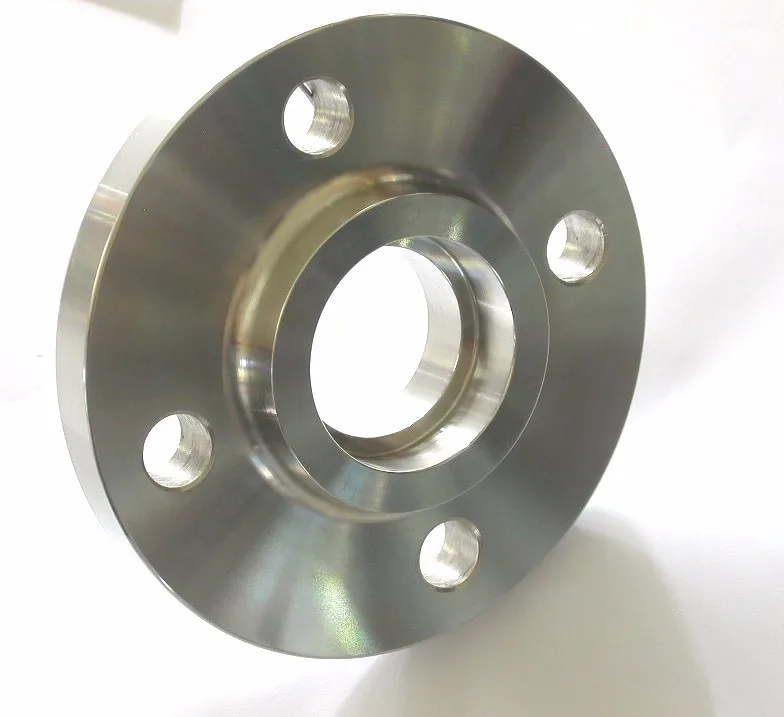

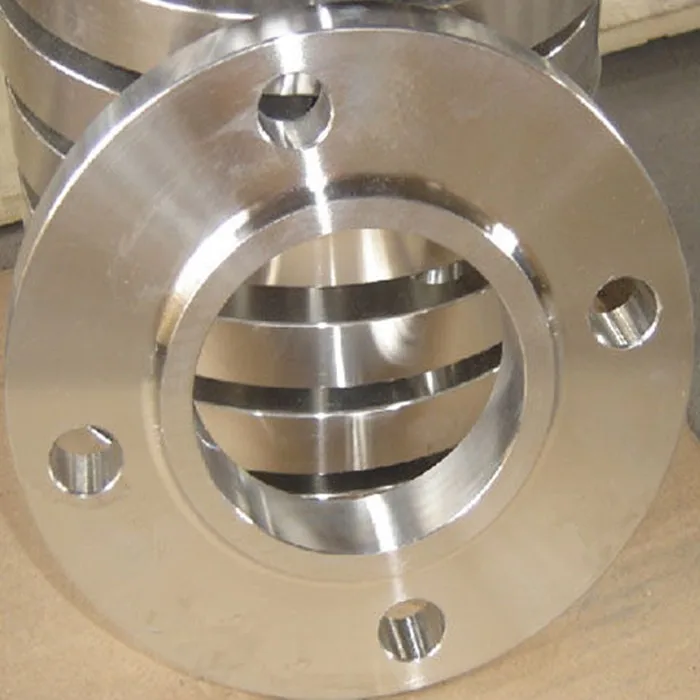

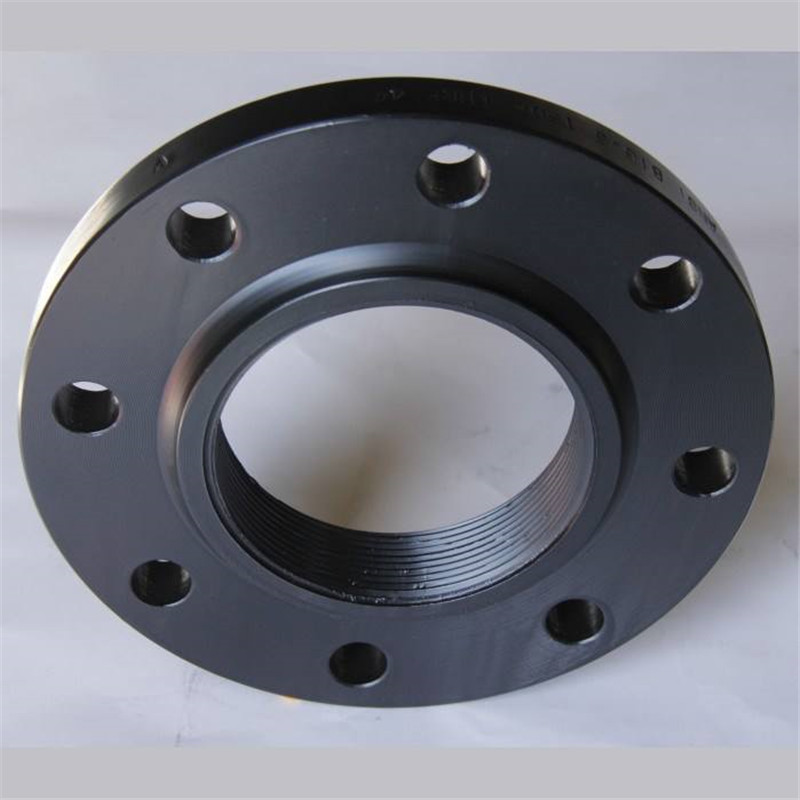

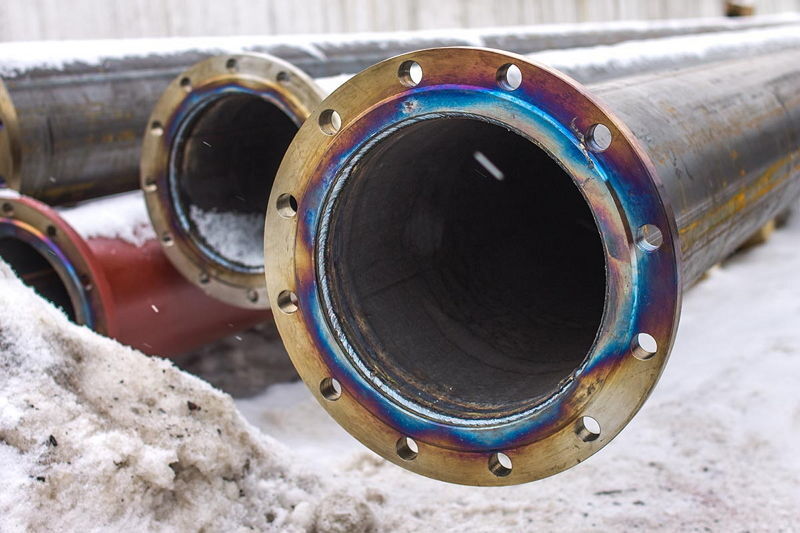

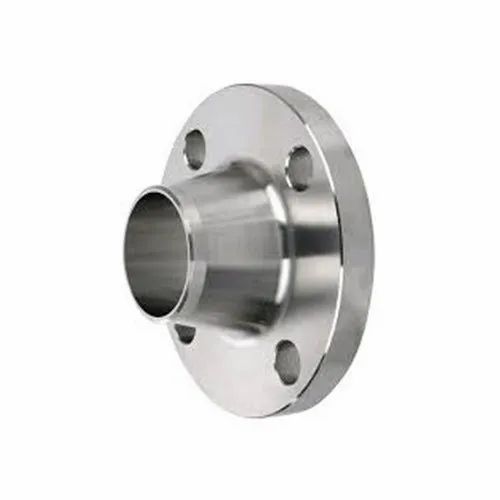

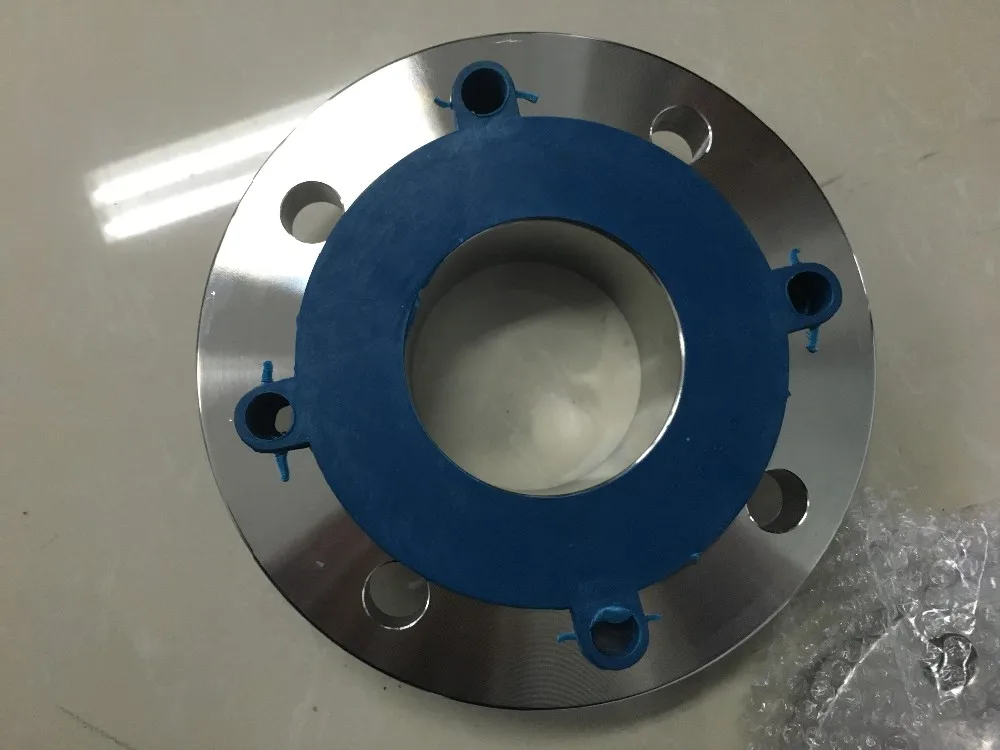

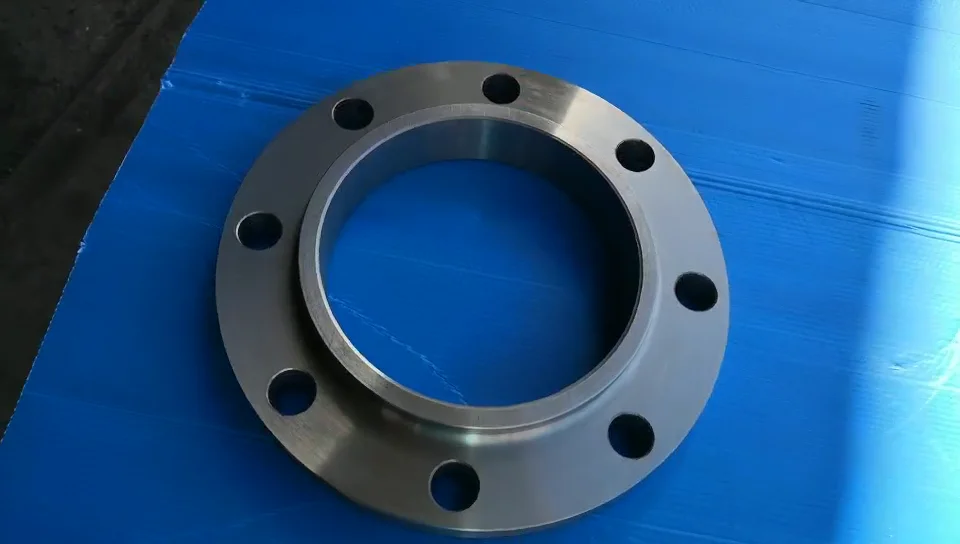

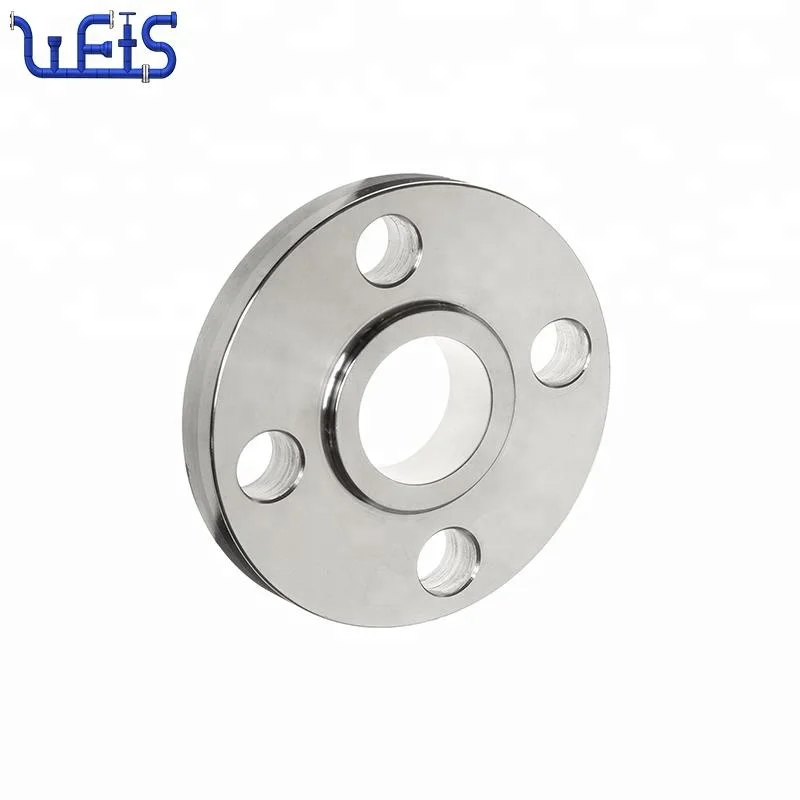

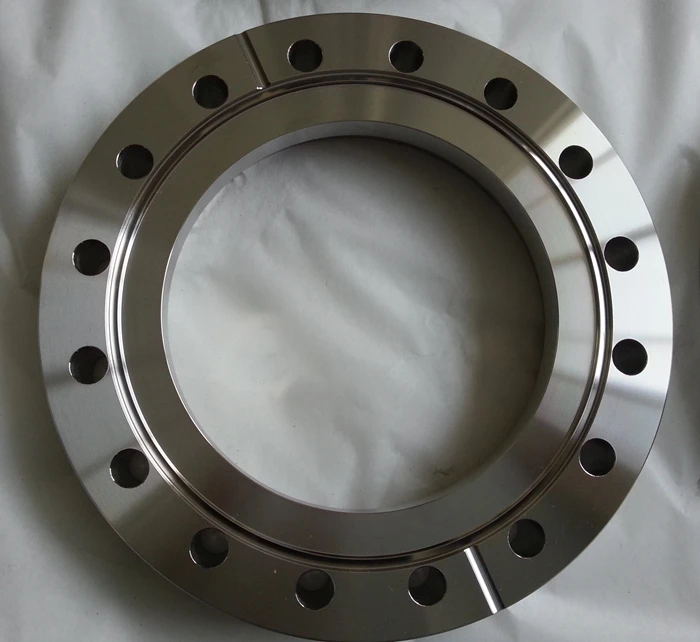

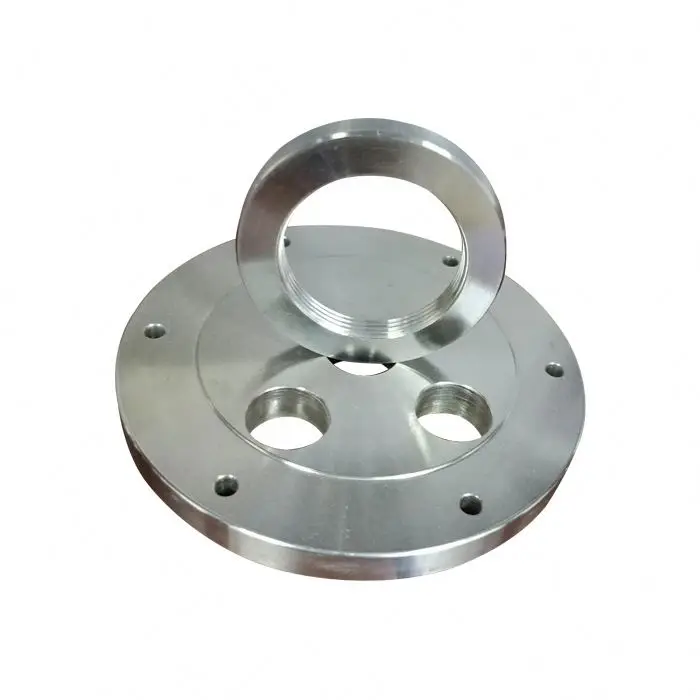

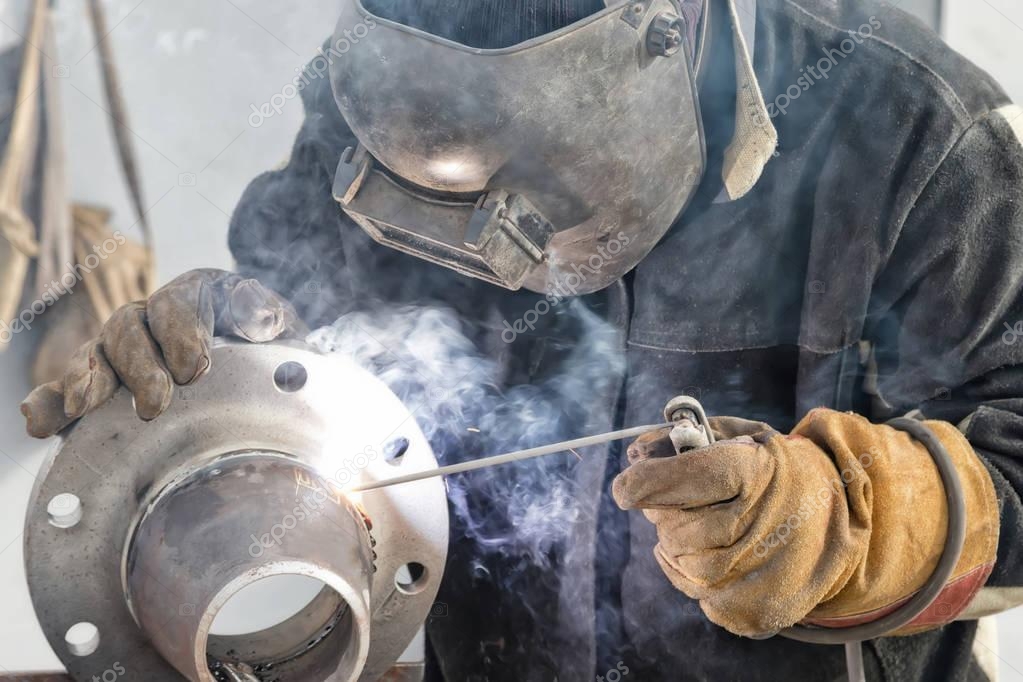

Сварной фланец: Фланцы плоские приварные ГОСТ 12820-80

Ситуация	Описание
	Срезная лапка на неполную глубину, соединенная с верхней полкой балки.
	Срезная лапка на неполную глубину, соединенная с верхней полкой балки. Создается ребро жесткости.

Содержание

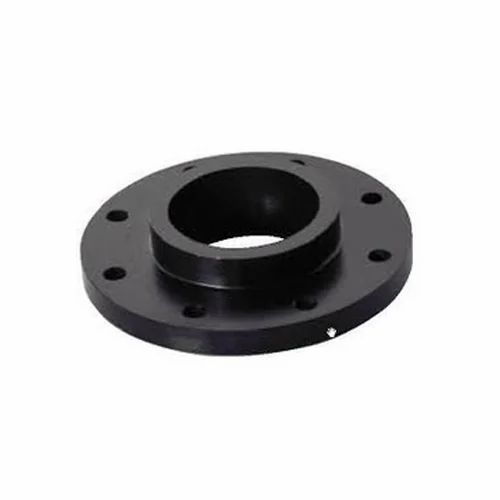

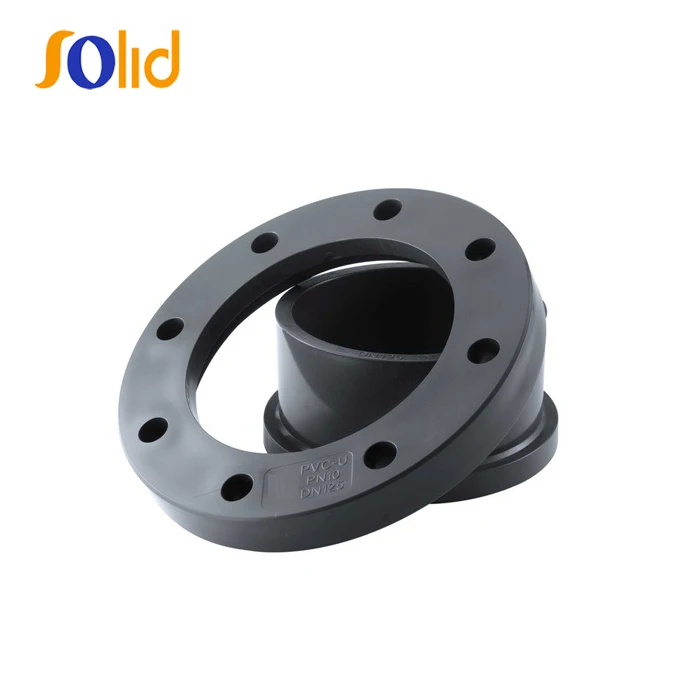

Фланец с ПЭ патрубком для сварки, ПЭ 100 / SDR 17,6 — PN 10 0311

Гарантия качества Hawle

Артикул	Название	Номинальная ширина	Ступень давления	Вес
5005017	Фланец с ПЭ патрубком для сварки ПЭ 100 PN 10 80/90	DN80/90	PN10	6,5 KG
5005019	Фланец с ПЭ патрубком для сварки ПЭ 100 PN 10 100/110	DN100/110	PN10	9,3 KG
5005021	Фланец с ПЭ патрубком для сварки ПЭ 100 PN 10 150/160	DN150/160	PN10	16 KG
5005023	FLANSCH MIT PE-EINSCHWEISSENDE PN10, PE100/SDR17	DN150/180	PN10	24,4 KG
5005024	FLANSCH MIT PE-EINSCHWEISSENDE PN10, PE100/SDR17	DN200/225	PN10	28 KG

Загрузка

Узнайте больше о наших услугах

Страница каталога 41. 58 MB

Каталог «Стоки» 1.69 MB

CAD-файл 81 KB

Подберите подходящие аксессуары.

3390

Плоская прокладка со стальным армированием

3470

Плоская прокладка c льняным армированием

8580

Соединительное кольцо С резьбовым отводом

8590

Соединительное кольцо С двумя резьбовыми отводами

8591

Соединительное кольцо ZAK

8615

Уравнительное кольцо

8730

Клиновое кольцо регулируемое 0°– 8°

8830

Болты и гайки A2

8873

Шайба DIN 125, A2

Назад к обзору

Этот продукт в Вашей стране не был найден

Аналогичные продукты Вы найдете в категории Соединения труб

Показать продукты

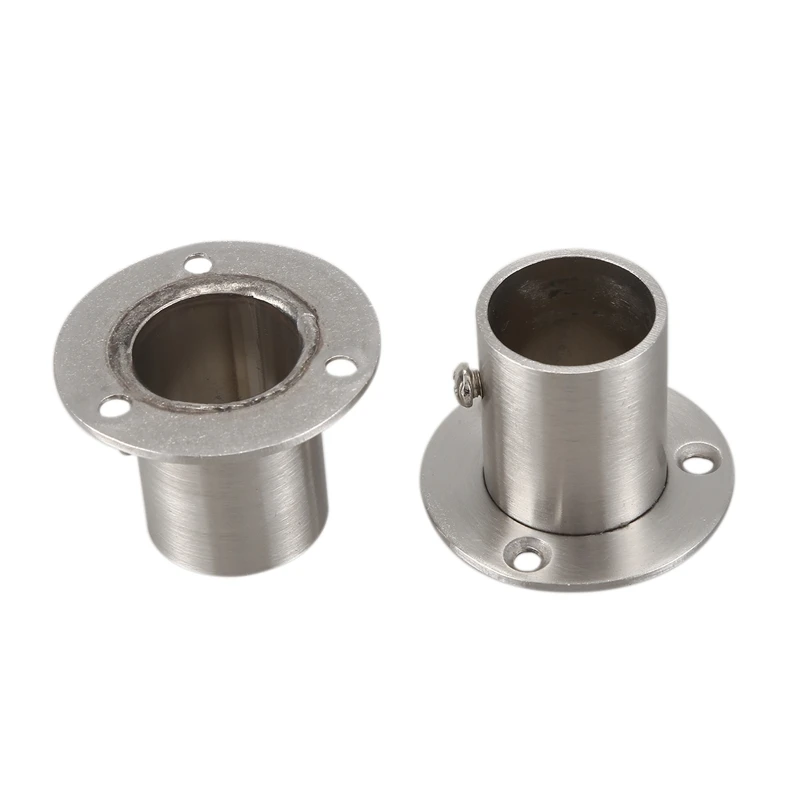

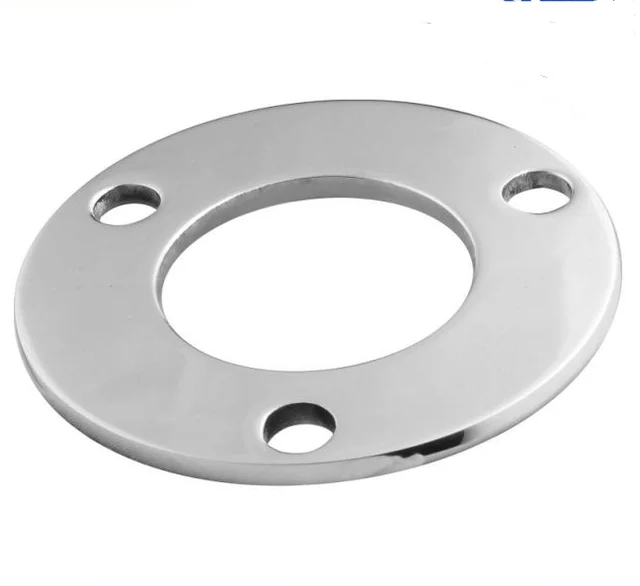

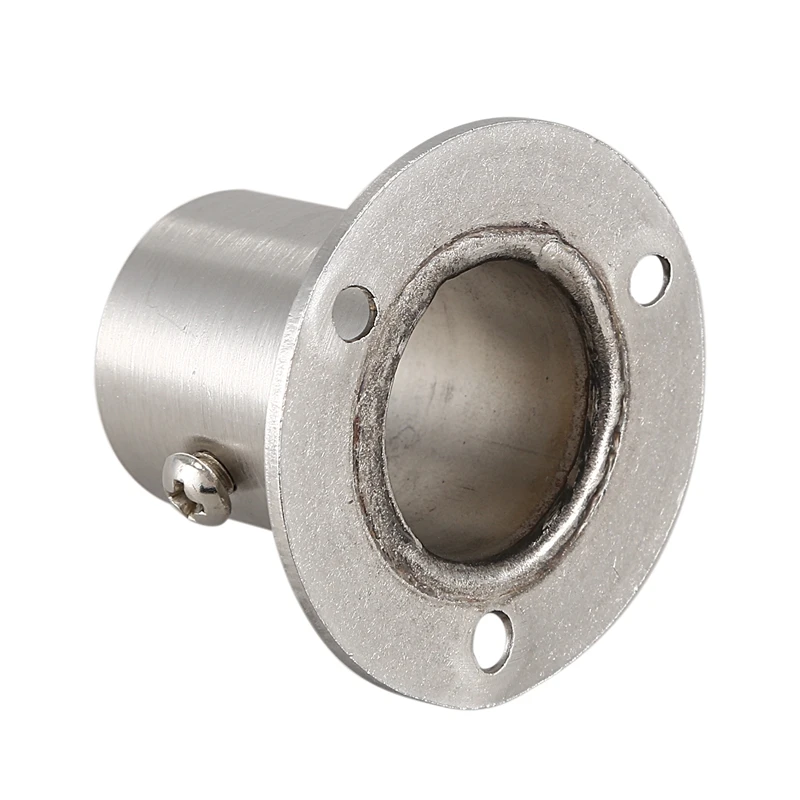

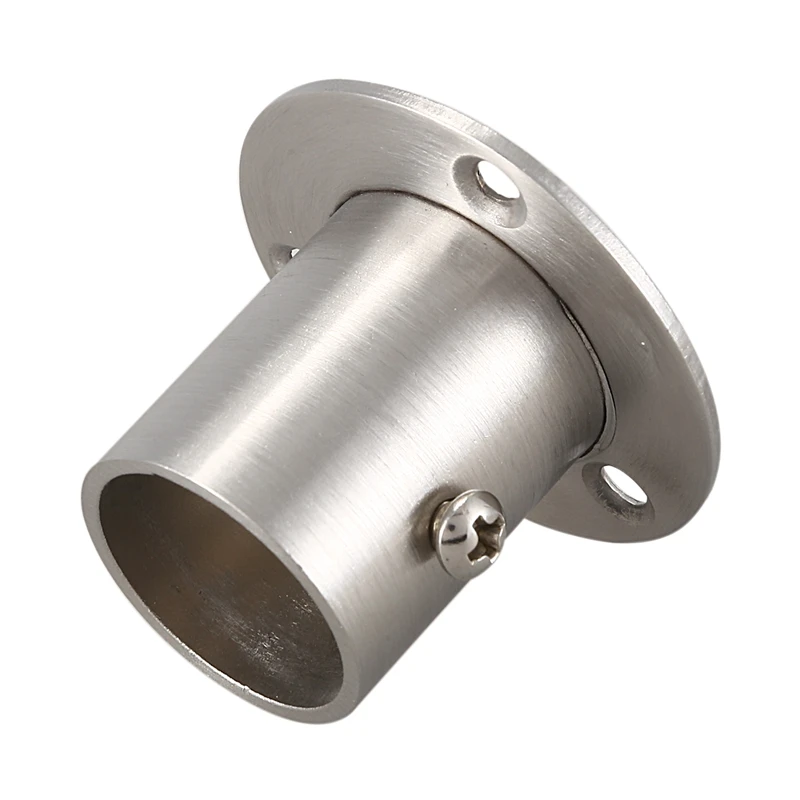

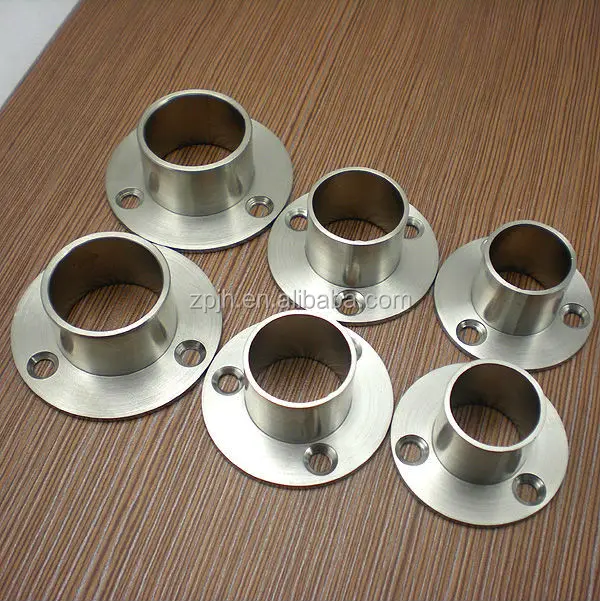

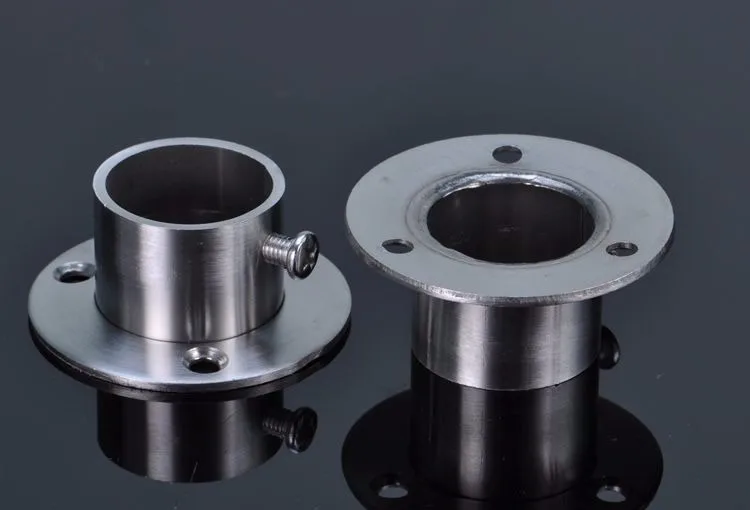

PR70-203 Фланец сварной- основание под трубу 40х40

Категории

Новинки и акции до -30% Новинки и акции до -30%

Фурнитура для зеркал Фурнитура для зеркал
Для витрин и мебели из стекла Для витрин и мебели из стекла
Для душевых из стекла Для душевых из стекла
Дистанционные держатели Дистанционные держатели

Раздвижные системы Раздвижные системы
Для маятниковых дверей Для маятниковых дверей
Коннекторы для стекла Коннекторы для стекла
Спайдеры и фурнитура для стеклянных козырьков Спайдеры и фурнитура для стеклянных козырьков

Сопутствующие товары Сопутствующие товары
Защитная плёнка Защитная плёнка
Доводчики для дверей Доводчики для дверей
Зажимные профили Зажимные профили
Для межкомнатных дверей Для межкомнатных дверей
Инструмент и материалы для обработки стекла Инструмент и материалы для обработки стекла
Фурнитура для стеклянных ограждений Фурнитура для стеклянных ограждений

Фурнитура для перил из нержавеющей стали Фурнитура для перил из нержавеющей стали
Замки для стекла Замки для стекла
Ручки для стеклянных дверей Ручки для стеклянных дверей
Стекло и зеркало Стекло и зеркало
Мебельная фурнитура Мебельная фурнитура
Типовые варианты стеклоконструкций под заказ Типовые варианты стеклоконструкций под заказ
Изделия из нержавеющей стали Изделия из нержавеющей стали
Уцененные товары Уцененные товары

Ваше имя: *

E-mail: *

Вопрос: *

Менеджер: Алешин МаксимГайнулин ВиталийДубовик Татьяна АлександровнаЛитфуллина ИринаСим ЮлианнаСуслов МаксимШарафутдинова ЕленаШевалдина Наталья Валерьевна

E-mail (логин) *

Пароль *

E-mail*

Юридическое лицо

Физическое лицо

E-mail *

Пароль *

Имя *

Пароль еще раз *

Телефон *

Организация *

ИНН *

КПП

Расчетный счет *

Корресп. счет *

БИК *

Банк *

Юридический адрес *

Фактический адрес *

Плательщик НДС?

Сайт

Сфера деятельности

Город доставки *

Способ доставки * ТК Байкал Сервис (бесплатно до склада ТК вашего города при заказе от 15500 р)ТК Деловые линииТК ЭнергияВаша транспортная компания (от 600р. до склада ТК, в пределах Москвы)СамовывозДоставка по Москве (от 600р.)

ФИО *

№ и серия паспорта *

Кем и когда выдан паспорт *

Трансп. компания *

Адрес доставки *

Способ оплаты * Безналичный расчет

Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности

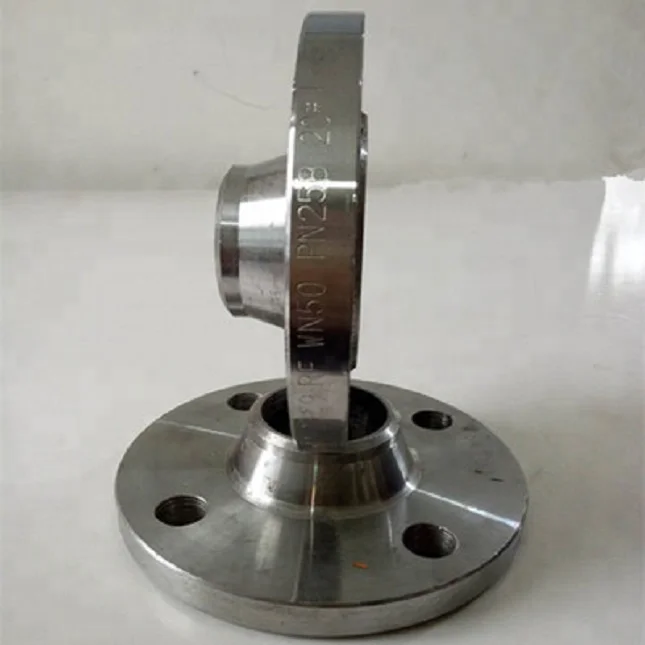

Переходный сварной фланец, цены в Новосибирске

Переходный сварной фланец от поставщика

Переходный сварной фланец заказать у федерального поставщика металлопроката в наличии на складе. Цену товара можно узнать по запросу, а доставка осуществляется основными транспортными компаниями по всей России. Переходный сварной фланец высокого качество для оптовых покупателей с удобной оплатой товара.

Фильтр:

Сортировка

Показать

ГОСТ/ТУ

Показать

По наименованию (А-Я)По наименованию (Я-А)По популярности (возрастание)По популярности (убывание)

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

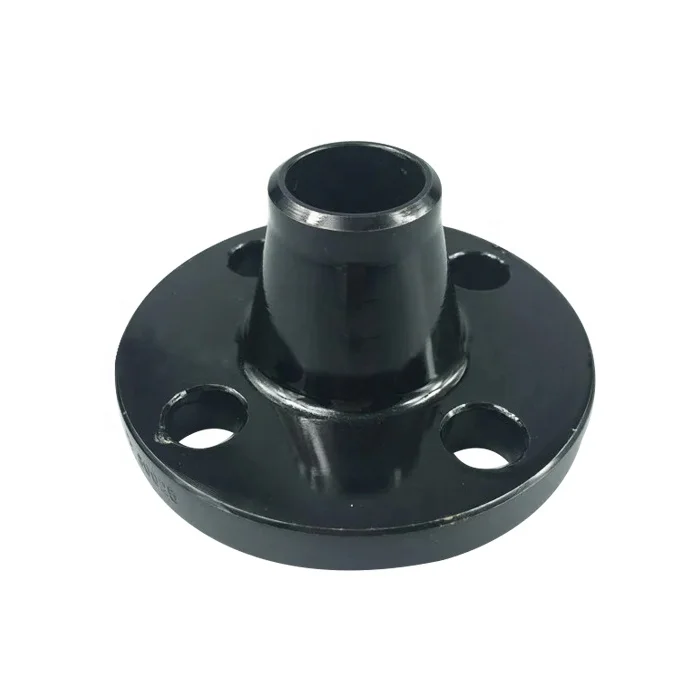

Переходный сварной фланец 600 мм 20 ASME

шткгтм

Узнать цену

Переходный сварной фланец 500 мм 20 ASME

шткгтм

Узнать цену

Переходный сварной фланец 450 мм 20 ASME

шткгтм

Узнать цену

Переходный сварной фланец 400 мм 20 ASME

шткгтм

Узнать цену

Переходный сварной фланец 350 мм 20 ASME

шткгтм

Узнать цену

Переходный сварной фланец 300 мм 20 ASME

шткгтм

Узнать цену

Переходный сварной фланец 250 мм 20 ASME

шткгтм

Узнать цену

Переходный сварной фланец 200 мм 20 ASME

шткгтм

Узнать цену

Переходный сварной фланец 150 мм 20 ASME

шткгтм

Узнать цену

Переходный сварной фланец 120 мм 20 ASME

шткгтм

Узнать цену

Переходный сварной фланец 1000 мм 20 ASME

шткгтм

Узнать цену

Переходный сварной фланец 90 мм 20 ASME

шткгтм

Узнать цену

Преимущества сотрудничества с нами

Выбирать из широкого ассортимента, в том числе и очень редких товаров
Рассчитывать на отгрузку в день оплаты
Получить отсрочку платежа (для постоянных клиентов)
Минимизировать затраты на оплату доставки
Воспользоваться накопительными скидками при длительном сотрудничестве

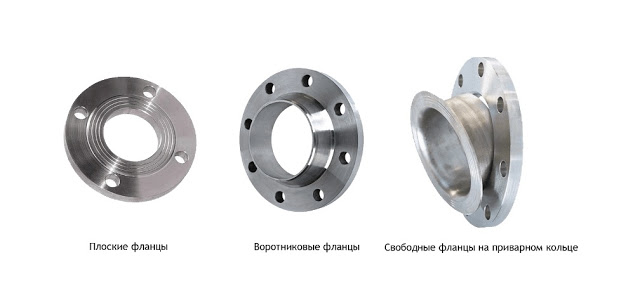

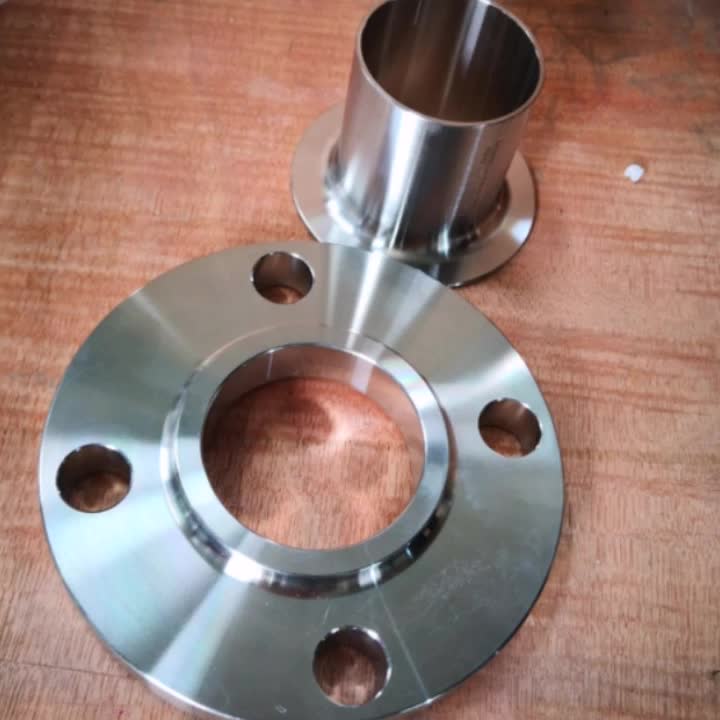

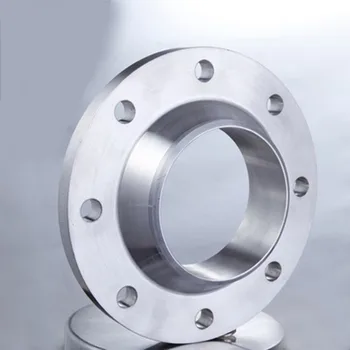

Фланцы свободные на приварном кольце по ГОСТ 12822-80

Фланцы свободные на приварном кольце, как правило, изготавливаются двумя методами: Первый – литьем, когда расплавленный металл заливается в форму, а после застывания, делается мех. обработка отлитой заготовки; Второй — резкой (газовой или плазменной) заготовки из листа металла, т.е. из цельного листа металла вырезается заготовка и затем обрабатывается на станке. Фланцы свободные, изготовленные методом литья более дешевые, т.к. при таком способе изготовления остается очень мало отходов, но всегда есть риск того, что внутри фланца могут присутствовать воздушные полости, которые часто образовываются при таком методе, а значит такие фланцы свободные менее надежные. При изготовлении методом резки из листа металла, остается много отходов, поэтому свободные фланцы, изготовленные таким методом, стоят дороже, но их качество выше, т.к. отсутствует такой момент как образование воздушных полостей внутри фланца. Поэтому если в трубопроводе предполагается высокое давление, то надежнее на данный трубопровод устанавливать фланцы свободные, изготовленные методом резки из листа металла. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят фланцы свободные на приварном кольце:

Фланец свободный на приварном кольце:

Как видно из схематичного изображения, приведенного выше, фланцы свободные состоят из двух частей, одна из которых представляет из себя деталь дисковой формы, с центральным отверстием для прохождения движущегося потока среды, вокруг которого имеются равномерно-распределенные отверстия для крепежа, а вторая – круглое кольцо. Условный диаметр фланца свободного всегда должен соответствовать условному диаметру приварного кольца. Свободные фланцы, по желанию заказчика, могут поставляться как в комплекте с приварным кольцом, так и без него. Также, по желанию заказчика, возможно изготовление и поставка свободных колец отдельно от фланцев. Фланцы свободные на приварном кольце изготавливаются по ГОСТ 12822-80. В отличие от плоских и воротниковых фланцев — фланцы свободные по ГОСТ 12822-80 изготавливаются в одном исполнении, но приварное кольцо может быть изготовлено в 7-ми различных исполнениях. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждое из 7-ми исполнений приварного кольца фланцев свободных по ГОСТ 12822-80:

Из вышеприведенных схематичных изображений видно, что

Исполнение 1 – это фланцы свободные с соединительным выступом;
Исполнение 2 – это фланцы свободные с выступом;
Исполнение 3 – это фланцы свободные с впадиной;
Исполнение 4 – это фланцы свободные с шипом;
Исполнение 5 – это фланцы свободные с пазом;
Исполнение 6 – это фланцы свободные с шипом под фторопласт;
Исполнение 7 – это фланцы свободные с пазом под фторопласт;

Фланцы свободные на приварном кольце монтируются на трубопровод следующим образом: фланец надевается на трубу, следом за ним надевается кольцо (внутренний диаметр кольца и фланца немного больше наружного диаметра трубы), а затем кольцо приваривается к трубе с помощью газо или электро сварки. Между собой фланцы крепятся с помощью болтов или шпилек. Таким образом, у фланца остается возможность свободно двигаться по трубе, давая возможность производить стыковку труб без поворота трубы. Выбирая исполнение свободного фланца, следует учитывать исполнение ответного свободного фланца. Фланцы свободные на приварном кольце используются при монтаже труднодоступных участков оборудования, а также там, где есть необходимость частого проведения ремонта или проверки фланцевых соединений.

Свободные фланцы, в зависимости от исполнения приварного кольца, могут выдерживать давление от 0,1 МПа до 2,5МПа, а диаметр свободных фланцев варьируется от 10мм до 500мм. В нижеприведенной таблице указаны все виды фланцев свободных по ГОСТ 12822-80, поставляемых нашей компанией, а также характеристики данных фланцев:

Фланцы свободные на приварном кольце по ГОСТ 12822-80:

Dу-Ру (мм-МПа)	Масса 1 фланца, кг	Dу-Ру (мм-МПа)	Масса 1 фланца, кг	Dу-Ру (мм-МПа)	Масса 1 фланца, кг	Dу-Ру (мм-МПа)	Масса 1 фланца, кг
10х0,1/0,25/0,6	0,29	10х1,0	0,52	10х1,6	0,61	10х2,5	0. 69
15х0,1/0,25/0,6	0,33	15х1,0	0,58	15х1,6	0,67	15х2,5	0,77
20х0,1/0,25/0,6	0,41	20х1,0	0,82	20х1,6	0,93	20х2,5	1,05
25х0,1/0,25/0,6	0,60	25х1,0	0,96	25х1,6	1,10	25х2,5	1,24
32х0,1/0,25/0,6	0,87	32х1,0	1,49	32х1,6	1,68	32х2,5	1,87
40х0,1/0,25/0,6	1,01	40х1,0	1,92	40х1,6	2,13	40х2,5	2.35
50х0,1/0,25/0,6	1,11	50х1,0	2,27	50х1,6	2,54	50х2,5	2,79
65х0,1/0,25/0,6	1,55	65х1,0	3,01	65х1,6	3,31	65х2,5	3,43
80х0,1/0,25/0,6	2,05	80х1,0	3,77	80х1,6	4,11	80х2,5	4,25
100х0,1/0,25/0,6	2. 38	100х1,0	4,55	100х1,6	4,93	100х2,5	6,19
125х0,1/0,25/0,6	2,84	125х1,0	6,09	125х1,6	6,56	125х2,5	8,82
150х0,1/0,25/0,6	3.94	150х1,0	7,86	150х1,6	8,48	150х2,5	10,52
200х0,1/0,25/0,6	4,93	200х1,0	9,02	200х1,6	9,36	200х2,5	12,62
250х0,1/0,25/0,6	6.38	250х1,0	11,30	250х1,6	13,90	250х2,5	17,72
300х0,1/0,25/0,6	10,35	300х1,0	13,87	300х1,6	17,90	300х2,5	22,82
350х0,1/0,25/0,6	13,50	350х1,0	18,02	350х1,6	22,80	350х2,5	31,73
400х0,1/0,25/0,6	17. 04	400х1,0	24,38	400х1,6	29,08	400х2,5	42.51
450х0,1/0,25/0,6	20,06	450х1,0	25,64	450х1,6	35,30	450х2,5	48,15
500х0,1/0,25/0,6	25,44	500х1,0	33,25	500х1,6	49,26	500х2,5	64,57

Также, в нижеприведенной таблице указана масса приварных колец по ГОСТ 12822-80, поставляемых нашей компанией:

Кольца приварные по ГОСТ 12822-80:

Dу-Ру (мм-МПа)	Масса 1 кольца, кг (исполнение 1)	Масса 1 кольца, кг (исполнение 2)	Масса 1 кольца, кг (исполнение 3)	Dу-Ру (мм-МПа	Масса 1 кольца, кг (исполнение 1)	Масса 1 кольца, кг (исполнение 2)	Масса 1 кольца, кг (исполнение 3)
10х0,1/0,25/0,6	0,05	0,04	0,04	10х1,0	0,08	0. 08	0,07
15х0,1/0,25/0,6	0,06	0,05	0,05	15х1,0	0,11	0,09	0,08
20х0,1/0,25/0,6	0,12	0,10	0,09	20х1,0	0,20	0,18	0,17
25х0,1/0,25/0,6	0,16	0,13	0,13	25х1,0	0,27	0,23	0,22
32х0,1/0,25/0,6	0,21	0,18	0,17	32х1,0	0,34	0,30	0,29
40х0,1/0,25/0,6	0,27	0,23	0,22	40х1,0	0,42	0,37	0,35
50х0,1/0,25/0,6	. 0,35	0,32	0,30	50х1,0	0,62	0,55	0,54
65х0,1/0,25/0,6	0,55	0,49	0,46	65х1,0	0,90	0,82	0,78
80х0,1/0,25/0,6	0,73	0,65	0,63	80х1,0	1,10	0,98	0,97
100х0,1/ 0,25 / 0,6	0,88	0. 81	0,75	100х1,0	1,31	1,24	1.11
125х0,1/0,25/0,6	1.27	1,11	1,02	125х1,0	1.96	1.84	1,71
150х0,1/0,25/0,6	1,75	1,58	1,44	150х1,0	2,43	2,26	2,03
200х0,1/0,25/0,6	2,06	1,95	1,80	200х1,0	2,94	2,83	2,58
250х0,1/0,25/0,6	2,53	2,40	2,20	250х1,0	3,78	3,66	3,35
300х0,1/0,25/0,6	3,40	3,20	2.87	300х1,0	4,24	4,08	3,58
350х0,1/0,25/0,6	3,71	3,49	3,131	350х1,0	6,33	6,09	5,44
400х0,1/0,25/0,6	5,14	4,89	4,471	400х1,0	8,15	8,43	7,08
450х0,1/0,25/0,6	5,92	5,57	5,171	450х1,0	8,44	8,15	7,35
500х0,1/0,25/0,6	7,05	6,73	6,101	500х1,0	10,58	10,22	9,33

Dу-Ру (мм-МПа)	Масса 1 кольца, кг (исполнение 1)	Масса 1 кольца, кг (исполнение 2)	Масса 1 кольца, кг (исполнение 3)	Dу-Ру (мм-МПа)	Масса 1 кольца, кг (исполнение 1)	Масса 1 кольца, кг (исполнение 2)	Масса 1 кольца, кг (исполнение 3)
10х1,6	0,10	0,09	0,08	10х2,5	0,12	0. 11	0.10
15х1,6	0,13	0,11	0,10	15х2,5	0,15	0,14	0,12
20х1,6	0,24	0.22	0,20	20х2,5	0,27	0,24	0,23
25х1,6	0,31	0,28	0,25	25х2,5	0,36	0,32	0,31
32х1,6	0,46	0,41	0,39	32х2,5	0,46	0,40	0,39
40х1,6	0,56	0,51	0,49	40х2,5	0.56	0.58	0,57
50х1,6	0,71	0,64	0,62	50х2,5	0,79	0,72	0,71
65х1,6	1,01	0,94	0,93	65х2,5	1,12	1,05	1,01
80х1,6	1,23	1,12	1,10	80х2,5	1,37	1,26	1,25
100х1,6	1,64	1,57	1,51	100х2,5	1,95	1,88	1,78
125х1,6	2. 18	2.06	2.04	125х2,5	2,61	2,50	2,37
150х1,6	2,98	2,79	2,55	150х2,5	3,63	3,37	3,19
200х1,6	3,24	3,12	3,00	200х2,5	4,34	4,15	4,03
250х1,6	4,12	4,00	3,69	250х2,5	6,04	5,68	5,61
300х1,6	5,51	5,17	4,85	300х2,5	7,45	6,82	6,79
350х1,6	7,97	7,52	7,08	350х2,5	10,43	9,64	9,54
400х1,6	10,12	9,62	9,05	400х2,5	13. 60	12,63	12.57
450х1,6	12,48	11,55	11,36	450х2,5	14,36	13,29	13,27
500х1,6	16,86	15,58	15,61	500х2,5	19,21	17,73	17,94

Ниже приведен пример условного обозначения свободных фланцев по ГОСТ 12822-80:

Фланец свободный на приварном кольце, исполнения 1, с условным проходом 100мм, на давление 2,5МПа из стали марки 20:

Фланец 1-100х25 ст.20 ГОСТ 12822-80

Фланец свободный на приварном кольце, исполнения 2, с условным проходом 150мм, на давление 1,6МПа из стали марки 09Г2С :

Фланец 2-150х16 ст.09Г2С ГОСТ 12822-80

Пользуясь вышеприведенными таблицами на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т. к. в данных таблицах указан вес всех свободных фланцев на приварном кольце, а также вес колец по ГОСТ 12822-80.

Если Вам требуются остальные характеристики свободных фланцев и колец по ГОСТ 12822-80, то вы можете посмотреть их в ГОСТ 12822-80, который можно скачать на нашем сайте.

Наша компания может поставлять фланцы свободные на приварном кольце по ГОСТ 12822-80, а также кольца по ГОСТ 12822-80, из различных марок стали, таких как: сталь 20 и 09г2с (фланцы свободные стальные), сталь 12х18н10т и 10х17н13м2т (фланцы свободные нержавеющие), сталь 15х5м (фланцы свободные жаропрочные) и д.р.

Помимо российских нормативных документов, наша компания поставляет фланцы свободные приварные, изготовленные по зарубежным стандартам: ANSI B16.5 и ANSI B16.47.

На все

фланцы свободные приварные, поставляемые нашей компанией, выдаются паспорта качества, разрешение на применение, а также сертификат соответствия.

Возможно изготовление свободных приварных фланцев других диаметров и из других марок стали, а также по чертежам и эскизам заказчика.

Если у вас остались вопросы, связанные с фланцами свободными приварными, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377

Изготавливаемая продукция: Фланцы свободные

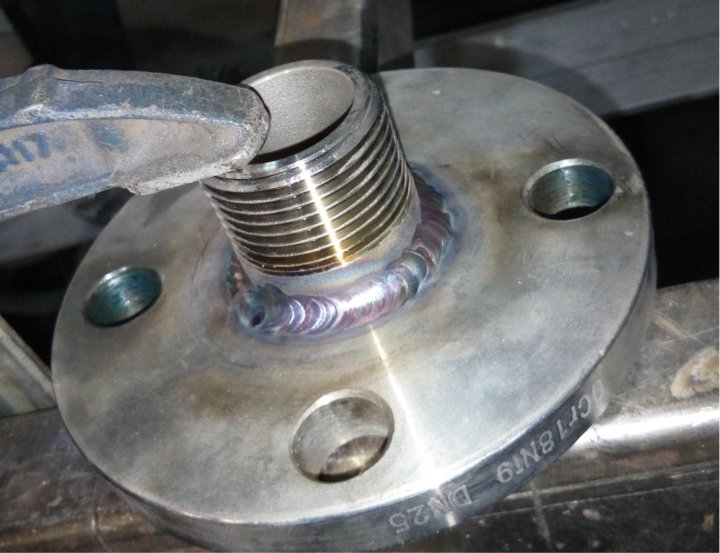

Фланец сварной (ФЛ.38) | BETEE.RU

Доставка оборудования по Москве и Московской области

Доставка заказа может быть осуществлена на следующий рабочий день, при условии, что товар в наличии

Доставка производится в будние дни. Время доставки: с 9.00 до 18.00 в течение дня
Если курьер вынужден воспользоваться платной парковкой, ее стоимость оплачивает покупатель
По Москве и ближайшему Подмосковью торговое оборудование доставляется нашим собственным транспортом и автомобилями курьерских служб.

Разгрузочные работы не входят в стоимость услуги «ДОСТАВКА».

Разгрузка выполняется силами и средствами клиента. Либо по предварительной договоренности — нашими сотрудниками за отдельную плату.

— Самовывоз со склада в Москве: БЕСПЛАТНО
Адрес: Москва ул.Дорожная 3 корпус 12 строение 1 ПН-ПТ 8:00 — 17:30

— Доставка адресная по Москве в пределах МКАД при сумме заказа менее 15.000 руб: 500 руб

— Доставка адресная по Москве в пределах МКАД при сумме заказа от 15.000 руб: БЕСПЛАТНО

— Доставка до транспортной компании в Москве (в пределах МКАД) БЕСПЛАТНО

— Доставка адресная по Москве в пределах МКАД после 18:30 — 2500 руб

— Доставка адресная по Московской области до 15 км за МКАД: 1000 руб

— Доставка адресная по Московской области от 15 км за МКАД: от 1400 руб (зависимость от удаления от МКАД)

Работаем с Транспортными Компаниями: ПЭК, ДЕЛОВЫЕ ЛИНИИ, КИТ, Энергия, СДЭК, Байкал-Сервис, ЖелДорЭкспедиция, РГ-Групп, ЭрЛайн, РАТЭК, Азимут, Артэк, Восточный Транзит, Мурманская Транспортная Компания, Рейл Континент, ФАСТранс, Карго Центр, ФАРТ ПЛЮС, Транзит-авто и с многими другими.

Ежедневные отправки транспортными компаниями: ДЕЛОВЫЕ ЛИНИИ, КИТ, ПЭК, ЭНЕРГИЯ, Байкал Сервис, СДЭК

Внимание!!! С ПОЧТОЙ РОССИИ МЫ НЕ РАБОТАЕМ!!! Наложенным платежом заказы не отправляем!!!

Оплата доставки транспортной компанией происходит за счет покупателя, при получении товара в своем городе.

Товары из стекла и пластика, подлежат обязательной жесткой упаковке (обрешетка) в транспортной компании, что увеличивает стоимость междугородной доставки для клиента.

Возврат и обмен оборудования

Возврат или замена торгового оборудования возможен в случае обнаружении брака, порчи вследствие неправильного хранения или транспортировки по вине продавца (в соответствии с действующим законодательством согласно положениям статьи 25 Федерального закона «О защите прав потребителей»).

Право на обмен товара имеется у потребителя при соблюдении следующих условий:

— приобретённый товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки;

— имеется товарный чек или кассовый чек либо иной подтверждающий оплату указанного товара документ;

Для обмена необходим документ, удостоверяющий личность (паспорт).

Напоминаем, что правила возврата товара, действующие в розничной торговле, не распространяются на оптовую торговлю.

В случае необоснованного отказа от оплаты доставленного заказа покупатель обязан оплатить транспортные расходы магазина на основании транспортной накладной. При безналичной форме оплаты товара в случае необоснованного отказа денежные средства возвращаются покупателю в течение 5-ти банковских дней за вычетом понесенных магазином накладных расходов и неустойки.

Оплата заказа
Уважаемые покупатели, наш магазин работает как с физическими, так и с юридическими лицами

Оплата заказа юридическими лицами

Оплата осуществляется в наличной или безналичной форме. Заказ оплачивается на основании выставленного счета. Если вы собираетесь производить расчет от юридического лица, просим указать в бланке заказа интернет-магазина в дополнительной информации следующее: ИНН/КПП, юридический адрес, банковские реквизиты, контактный телефон или прислать реквизиты организации на единую электронную почту zakaz@betee.

ru. Эти сведения необходимы для выписки счета. Счет действителен в течение 3-х банковских дней с момента выписки. После оплаты счета пришлите менеджеру на электронную почту платежное поручение, это ускорит обработку вашего заказа. Товар при оплате по безналичному расчету отпускается исключительно после поступления денежных средств на наш расчетный счет.

Оплата заказа физическими лицами

Оплата наличными производится при доставке оборудования (только по Москве и МО), либо в кассе нашего магазина в случае самовывоза. Для оплаты по безналичному расчету при оформлении заказа необходимо указать полностью ФИО, контактный номер телефона, адрес получателя, адрес эл.почты для отправки выставленного счета.

Оплата от физических лиц производится по QR-коду в счете.

Перечень документов, необходимых для получения оплаченного оборудования со склада

Юридические лица должны предоставить:

— заполненную доверенность на получение ТМЦ (форма М-2) с печатью организации покупателя и подписью должностного лица.

В случае наличия у получателя печати юридического лица организации покупателя доверенность на получение ТМЦ не требуется.
— паспорт лица получателя.

В случае приобретения товара физическим лицом необходим документ, удостоверяющий личность (паспорт).

Продавец оставляет за собой право в отказе от выполнения заказа в случаях выявления неблагонадежности клиента (несоответствие действительности данных, указанных при оформлении заказа, несоблюдении клиентом общепринятых норм делового этикета).

Все цены на сайте указаны в рублях.

ОФИС + СКЛАД
Адрес: г. Москва ул. Дорожная дом 3 корпус 12 строение 1
Ближайшая станция метро — Пражская
Телефоны

8 (800) 775 06 77 Регионы РФ (бесплатный звонок)
8 (495) 135 30 77 Москва и МО
8 (495) 320 90 19 Москва и МО
8 (965) 325 10 30 WhatsApp / Telegram
ДЛЯ ЗАКАЗОВ: [email protected]
СОТРУДНИЧЕСТВО: [email protected]
ПРОИЗВОДСТВО: project@betee. ru
Режим работы:
Понедельник — 8.00 — 17.30
Вторник — 8.00 — 17.30
Среда — 8.00 — 17.30
Четверг — 8.00 — 17.30
Пятница — 8.00 — 17.30
Суббота : ВЫХОДНОЙ
Воскресенье : ВЫХОДНОЙ
Реквизиты
ООО «ТОРГ»
ОГРН/ОКПО 1185074013410 / 33929001
ИНН/КПП 5074060388 / 500301001
Юр.адрес: 142702, Московская область, Ленинский район, рабочий поселок Лопатино, улица Сухановская, дом 29-86
Фактический адрес: 117545, Москва, улица Дорожная 3 корпус 12 стр 1
Ген.директор: Паевская Галина Александровна

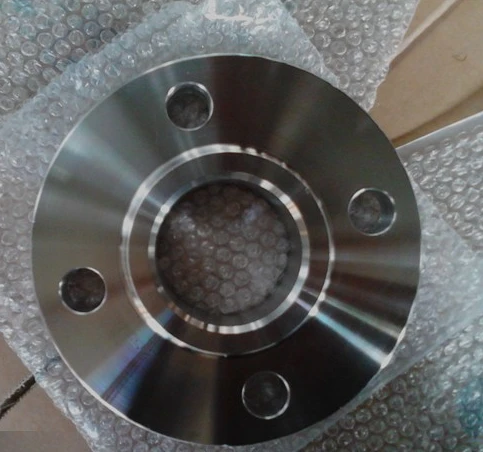

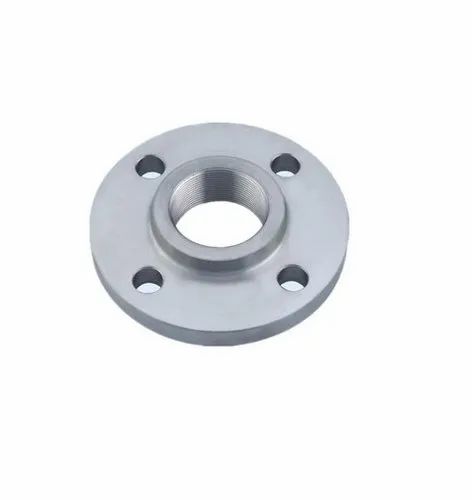

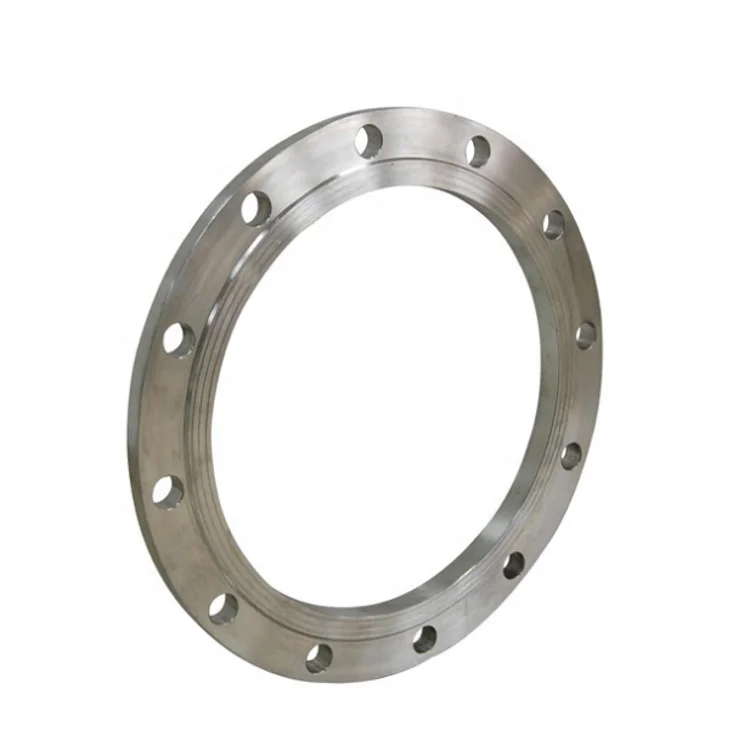

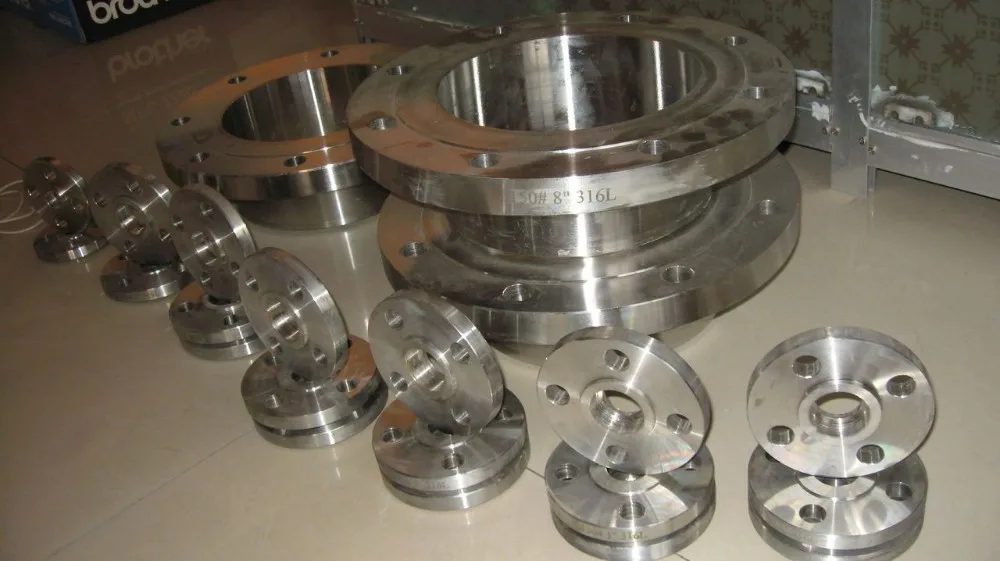

Фланец плоский приварной ГОСТ12820-80
Главная \ КАТАЛОГ ПРОДУКЦИИ \ Фланцы \ Фланец плоский приварной ГОСТ12820-80

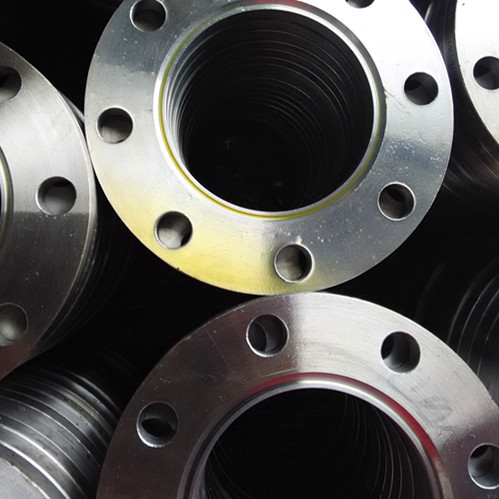

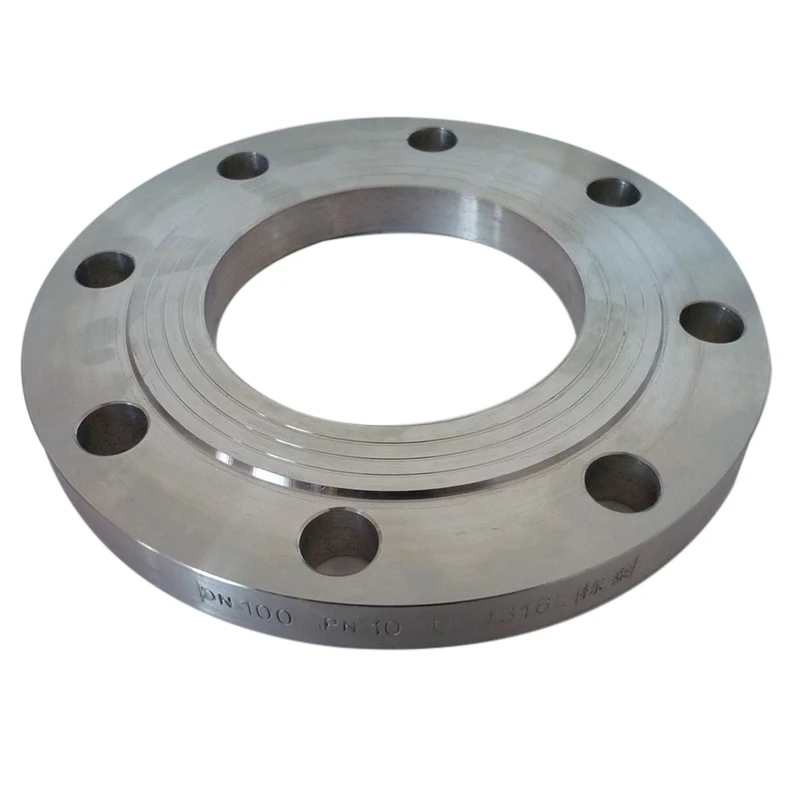

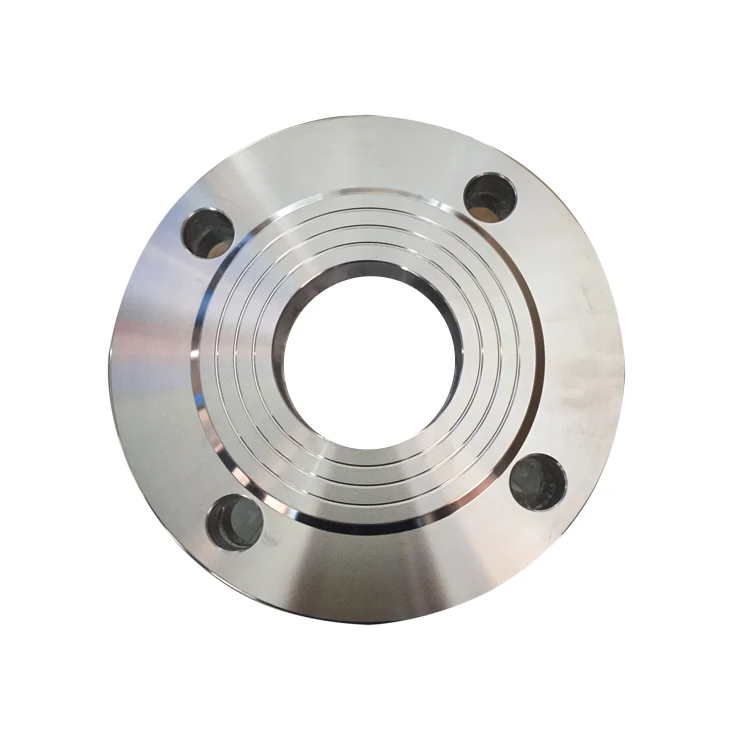

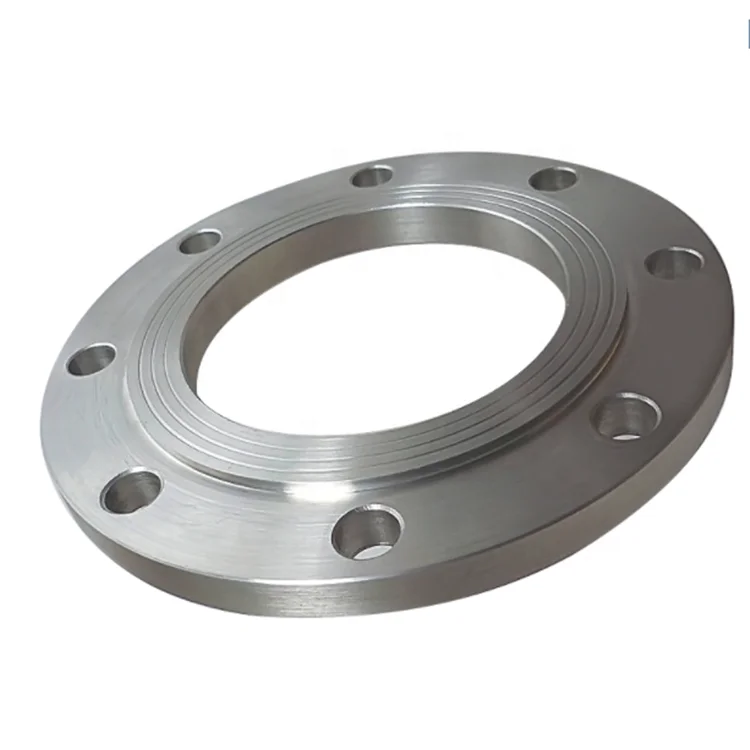

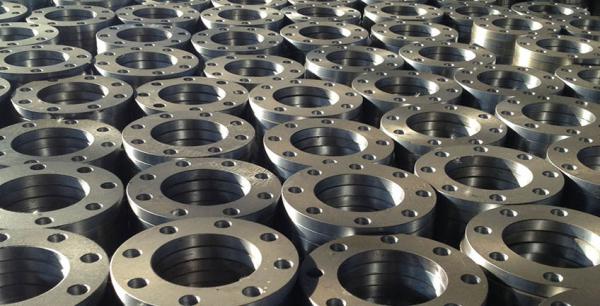

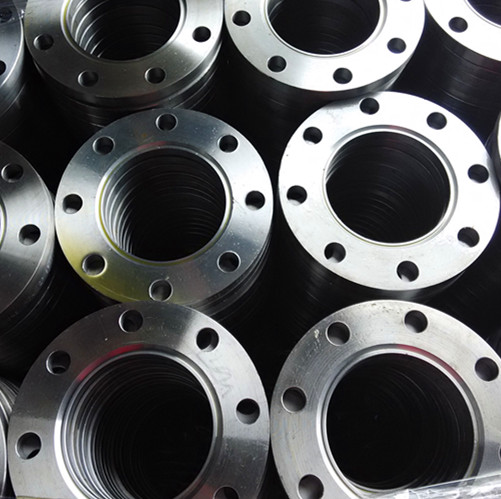

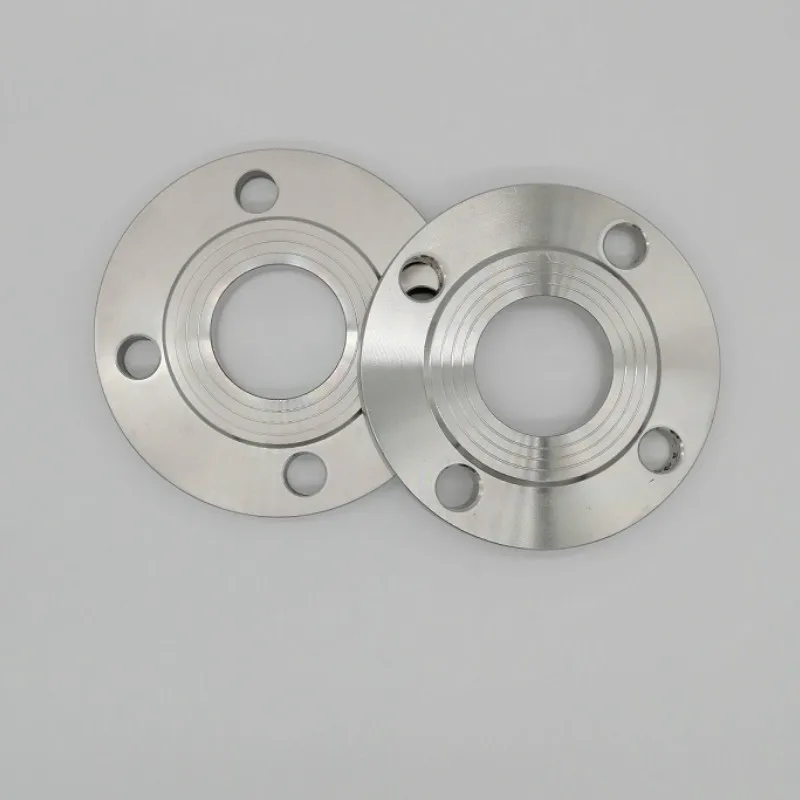

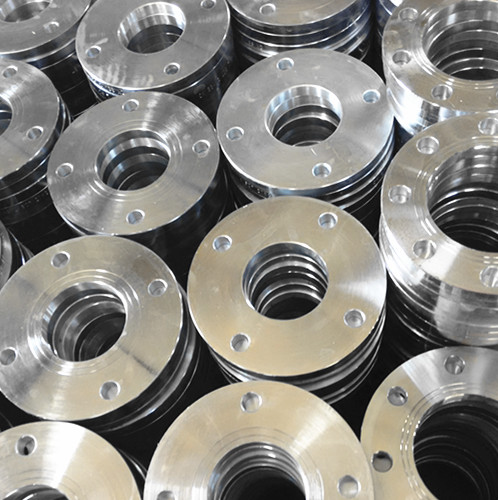

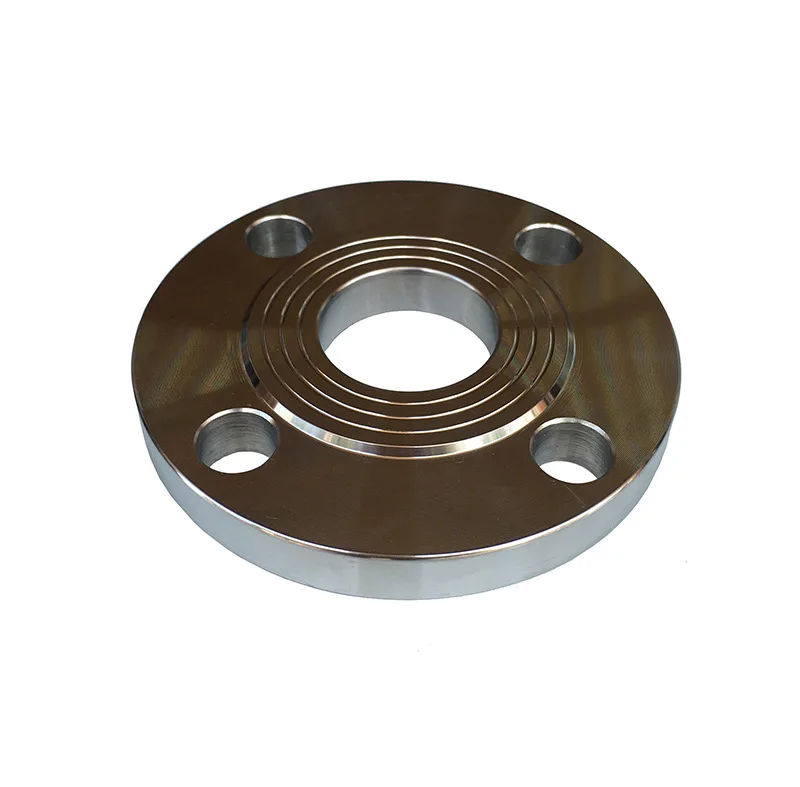

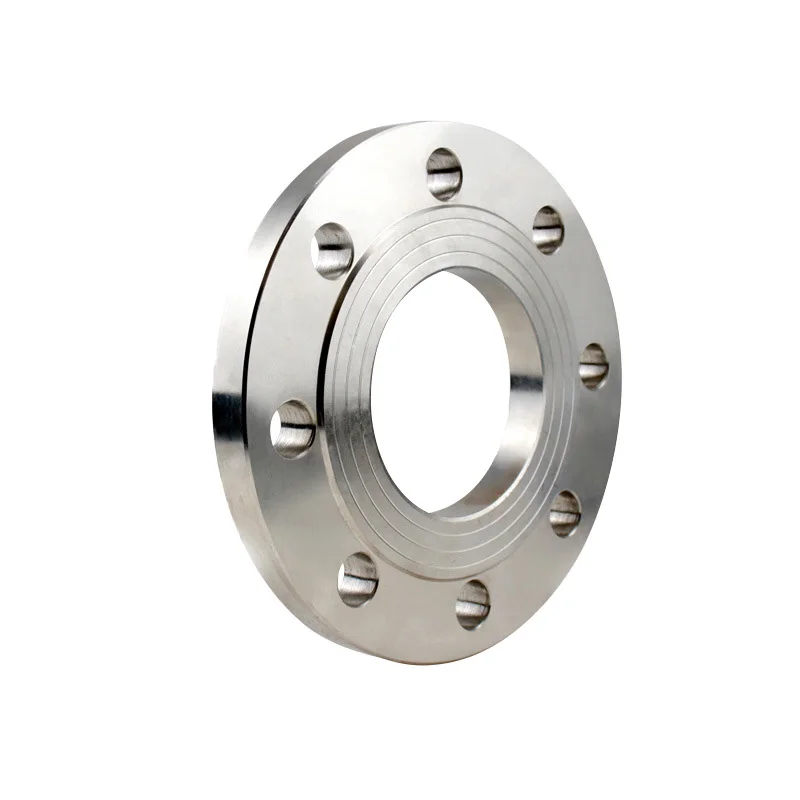

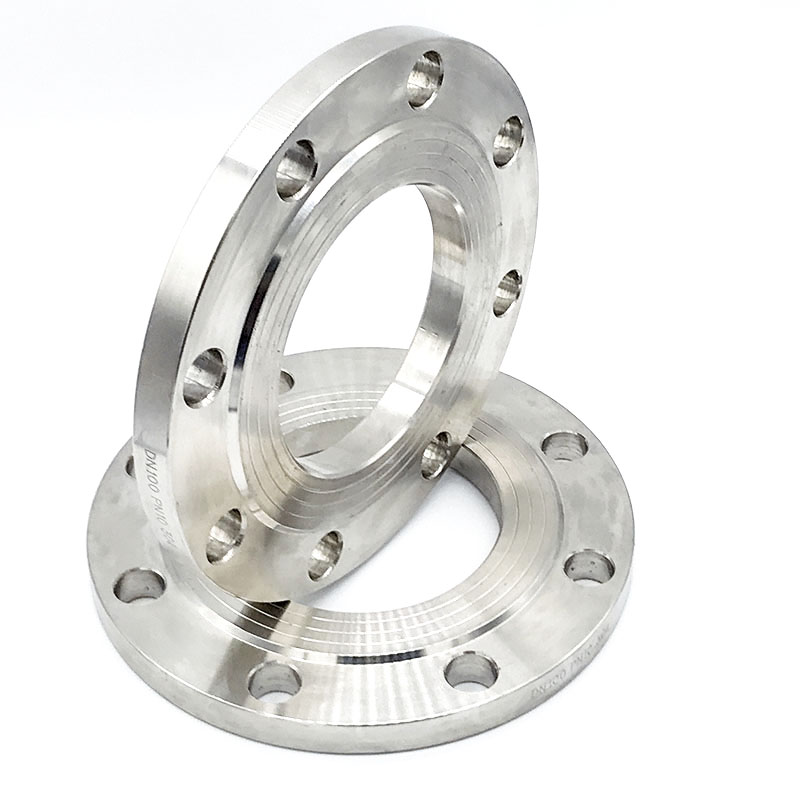

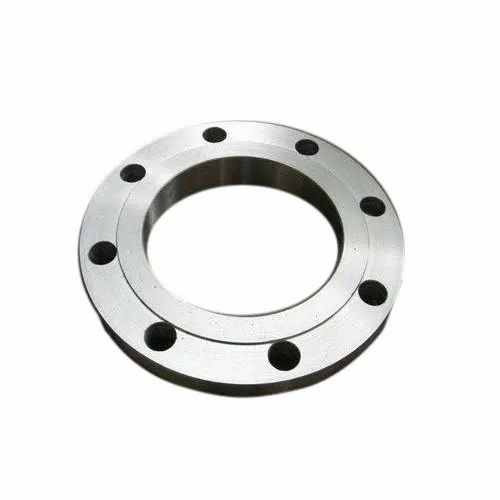

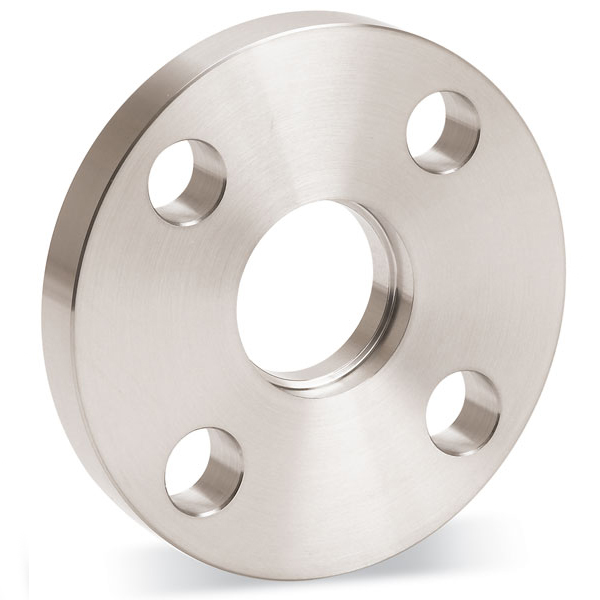

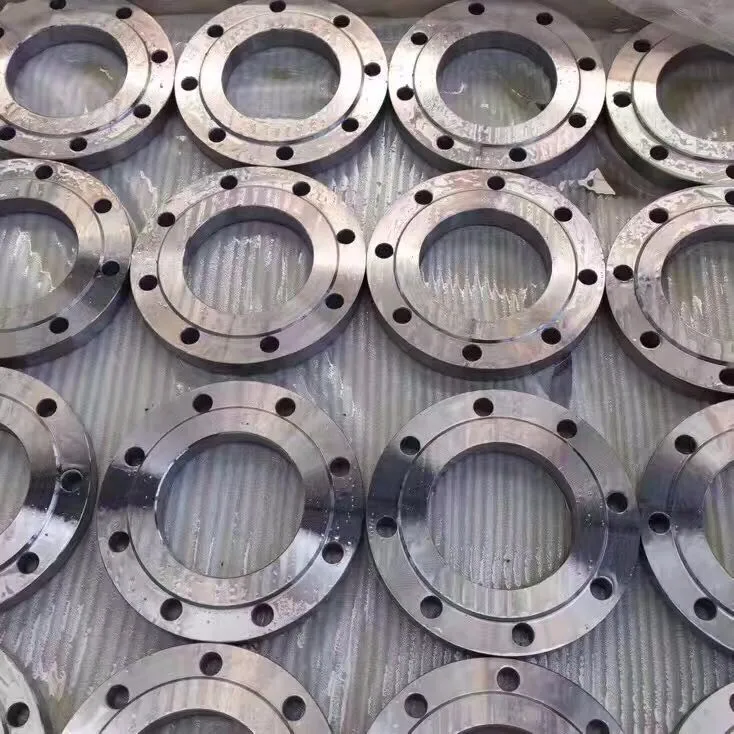

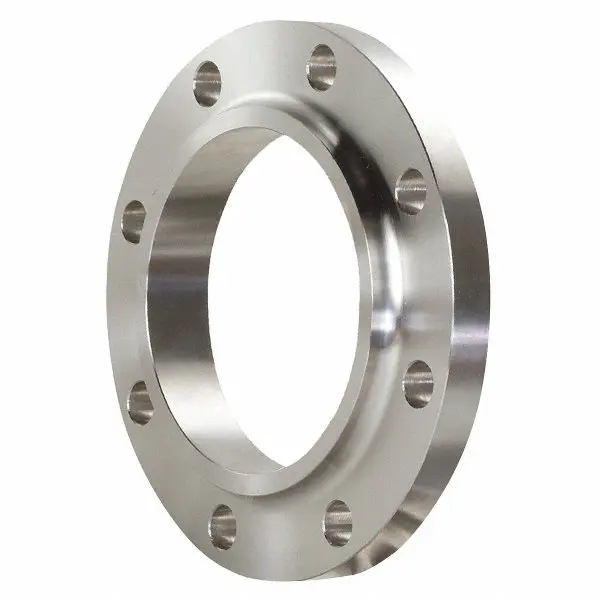

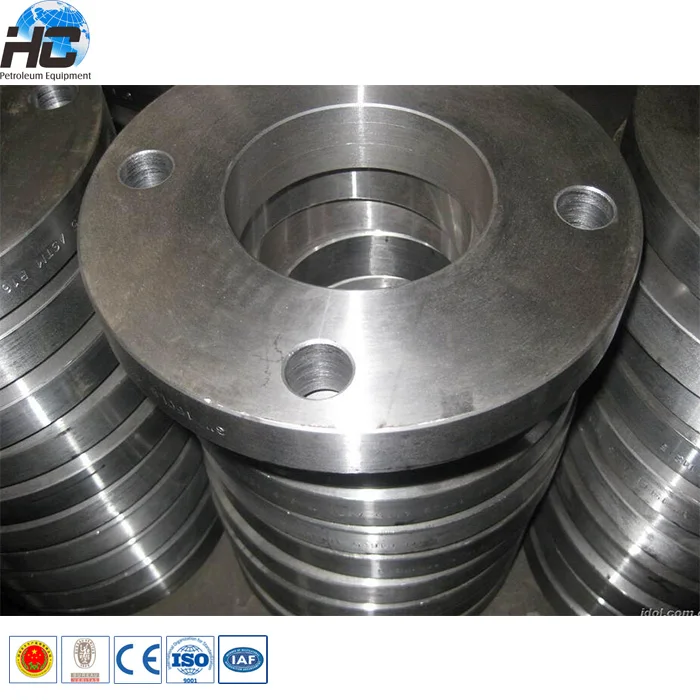

Плоские стальные приварные фланцы, производимые в соответствии с ГОСТ 12820-80, применяются в качестве соединительных элементов на трубопроводах для соединения труб друг с другом или с запорно-регулирующей арматурой и прочим оборудованием. Сам фланец представляет из себя диск с проходным отверстием в центре и отверстиями по краям для болтов или шпилек.
Для эксплуатации в различных условиях приварные фланцы изготавливают из различных марок стали и растачивают в различных исполнениях.
Так, например, в качестве материала применяют следующие марки стали:
— Сталь 20 или 25 по ГОСТ 1050-88;
— Сталь 09Г2С по ГОСТ 19281-89;
— Сталь 12Х18Н9Т по ГОСТ 7769-82;
— Сталь 10Г2 по ГОСТ 4543-71;
— Сталь 15Х5М по ГОСТ 4543-71.
Производят плоские приварные фланцы диаметрами от Ду20 до Ду1600 мм и давлением Ру до 2,5 МПа. Также, в зависимости от марки стали, фланцы могут применяться при температуре от -70 до +300 градусов цельсия.
ANSI, ASME, ASA B16.5 150 фунтов/кв.дюйм. ПРИВАРНОЙ ФЛАНЕЦ RF
Размеры плоских приварных фланцев ГОСТ 12820-80
Плоские приварные фланцы по ГОСТ 12820-80
PN = 0,6 МПа (6 кгс/см2)
Диаметр условный(мм) Диаметр наружный(мм),D Диаметр по болтовым отверстиям (мм), D0 Диаметр внутренний (мм), dB Толщина (мм), b Диаметр болтовых отверстий (мм), d0 Количество отверстий(шт) Масса (кг)
15 80 55 19 10 11 4 0. 33
20 90 65 26 12 11 4 0.53
25 100 75 33 12 11 4 0.64
32 120 90 39 13 14 4 1.01
40 130 100 46 13 14 4 1.21
50 140 110 59 13 14 4 1.33
65 160 130 78 13 14 4 1.63
80 185 150 91 15 18 4 2. 44
100 205 170 110 15 18 4 2.85
125 235 200 135 17 18 8 3.88
150 260 225 161 17 18 8 4.39
200 315 280 222 19 18 8 5.89
250 370 235 273 20 18 12 7.67
300 435 395 325 20 22 12 10.28
350 485 445 377 20 22 12 12. 58
400 535 495 426 24 22 16 15.20
500 640 600 530 25 22 16 19.72
600 755 705 630 25 26 20 26.24
700 860 810 720 27 26 24 36.68
800 975 920 820 27 30 24 46.14
PN = 1,0 МПа (10 кгс/см2)
Диаметр условный(мм) Диаметр наружный(мм),D Диаметр по болтовым отверстиям (мм), D0 Диаметр внутренний (мм), d Толщина (мм), b Диаметр болтовых отверстий (мм), d0 Количество отверстий(шт) Масса (кг)
15 95 65 19 10 14 4 0. 51
20 105 75 26 12 14 4 0.74
25 115 85 33 12 14 4 0.89
32 135 100 39 14 16 4 1.40
40 145 110 46 15 18 4 1.71
50 160 125 59 15 18 4 2.06
65 180 145 78 17 18 4 2.80
80 195 160 91 17 18 4 3. 19
100 215 180 110 19 18 8 3.96
125 245 210 135 21 18 8 5.40
150 280 240 161 21 22 8 6.62
200 335 295 222 21 22 8 8.05
250 390 350 273 23 22 12 10.65
300 440 400 325 24 22 12 12.90
350 500 460 377 24 22 16 15. 85
400 565 515 426 26 26 16 21.56
450 615 565 480 26 26 20 22.76
500 670 620 530 28 26 20 27.70
600 780 725 630 31 30 20 39.4
700 895 840 800 34 27 24 59.46
800 1010 950 820 37 33 24 79.16
900 1110 1050 1005 40 33 24 94. 13
1000 1220 1160 1020 43 33 28 118.43
1200 1455 1380 1220 51 39 32 197.44
1400 1620 1580 1420 60 42 36 278.92
1600 1915 1820 1620 70 36 40 422.65
PN = 1,6 МПа (16 кгс/см2)
Диаметр условный(мм) Диаметр наружный(мм),D Диаметр по болтовым отверстиям (мм), D0 Диаметр внутренний (мм), d Толщина (мм), b Диаметр болтовых отверстий (мм), d0 Количество отверстий(шт) Масса (кг)
15 95 65 19 12 14 4 0. 61
20 105 75 26 14 14 4 0.86
25 115 85 33 16 14 4 1.17
32 135 100 39 16 18 4 1.58
40 145 110 46 17 18 4 1.96
50 160 125 59 19 18 4 2.58
65 180 145 78 21 18 4 3.42
80 195 160 91 21 18 4 3. 71
100 215 180 110 23 18 8 4.73
125 245 210 135 25 18 8 6.38
150 280 240 161 25 22 8 7.81
200 335 295 222 27 22 12 10.10
250 405 355 273 28 26 12 14.49
300 460 410 325 28 26 12 17.78
350 520 470 377 30 26 16 22. 88
400 580 525 426 34 30 16 31
450 640 585 480 38 30 20 39.64
500 710 650 530 44 33 20 57.01
600 840 770 630 45 39 20 80.03
700 910 840 800 47 33 24 84.21
800 1020 950 820 49 39 24 104.41
900 1120 1050 1005 54 36 28 128. 60
1000 1255 1170 1020 58 45 28 179.37
1200 1485 1390 1220 71 52 32 297.78
PN = 2,5 МПа (25 кгс/см2)
Диаметр условный(мм) Диаметр наружный(мм),D Диаметр по болтовым отверстиям (мм), D0 Диаметр внутренний (мм), d Толщина (мм), b Диаметр болтовых отверстий (мм), d0 Количество отверстий(шт) Масса (кг)
15 95 65 19 14 14 4 0.7
20 1005 75 26 16 14 4 0. 98
25 115 85 33 16 14 4 1.17
32 135 100 39 18 18 4 1.77
40 145 110 46 19 18 4 2.18
50 160 125 59 21 18 4 2.71
65 180 145 78 21 18 8 3.22
80 195 160 91 23 18 8 4.06
100 230 190 110 25 22 8 5. 92
125 270 220 135 27 26 8 8.26
150 300 250 161 27 26 8 10.12
200 360 310 222 29 26 12 13.34
250 425 370 273 31 30 12 18.90
300 485 430 325 32 30 16 23.95
400 610 560 426 40 33 16 44.62
500 730 660 530 48 39 20 67.
Купить фланцы приварные плоские вы можете в компании Гидроспецком. Также укомплектовываем своих заказчиков фланцевыми прокладками из паронита и резины. Всю интересующую вас информацию о стоимости и наличии фланцев вы можете уточнить у наших менеджеров по телефону 8 812 600-33-09 или
Купить плоские фланцы по ГОСТ 12820-80 с доставкой по РФ в компании ГидроСпецКом.

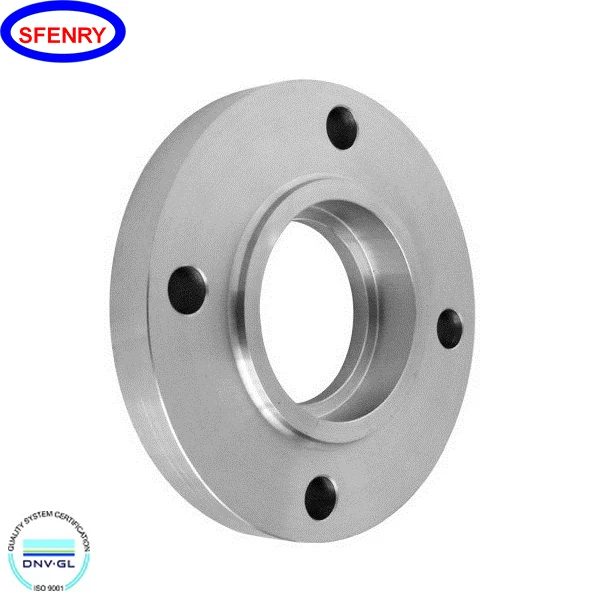

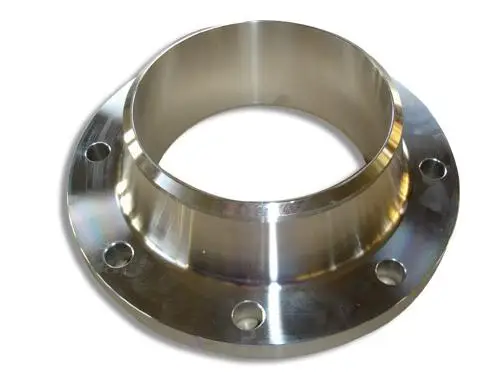

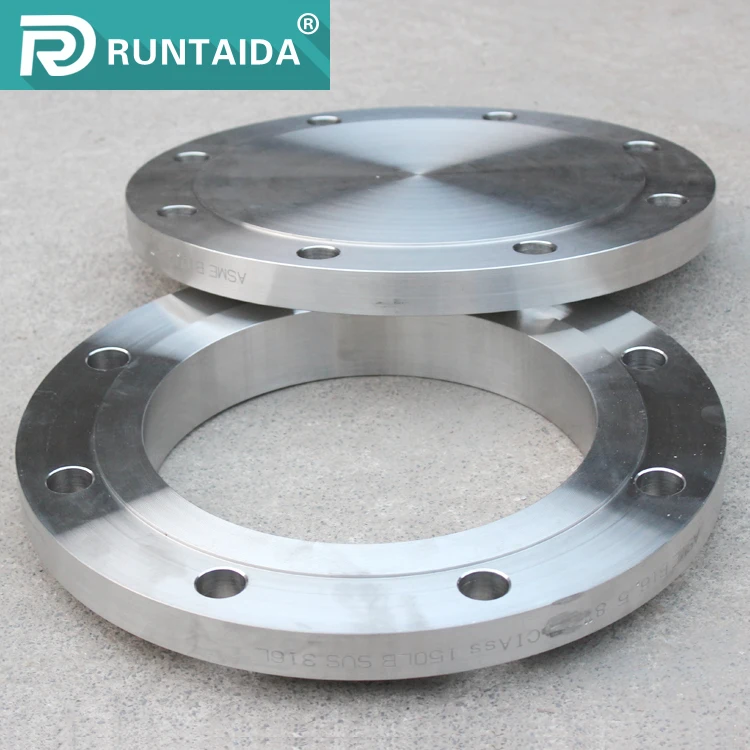

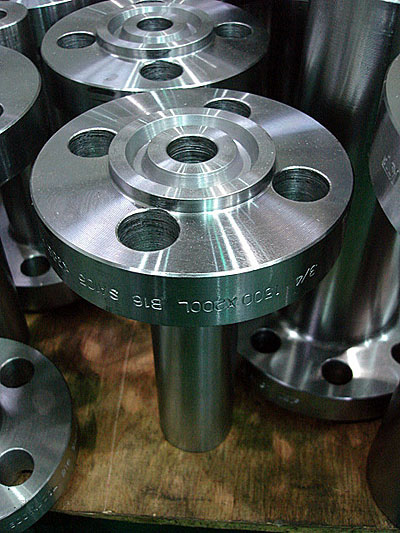

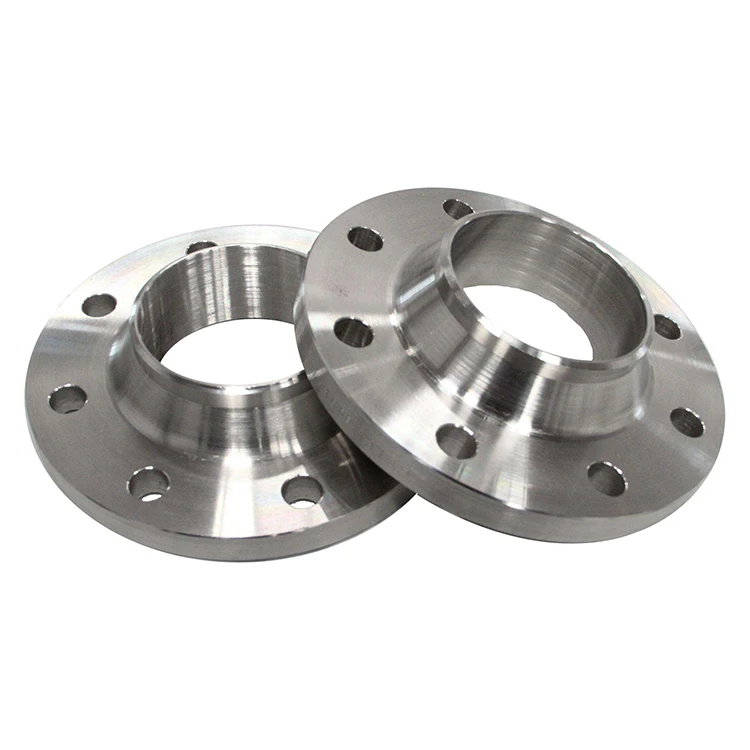

Производитель приварных фланцев, ASME B16.5 Фланец SWRF
Приварной враструб фланец с выступом, ASME/ANSI B16.5 Размеры фланцев под приварку Приварной фланец, Приварной фланец враструб Вес, Приварной фланец враструб Цена

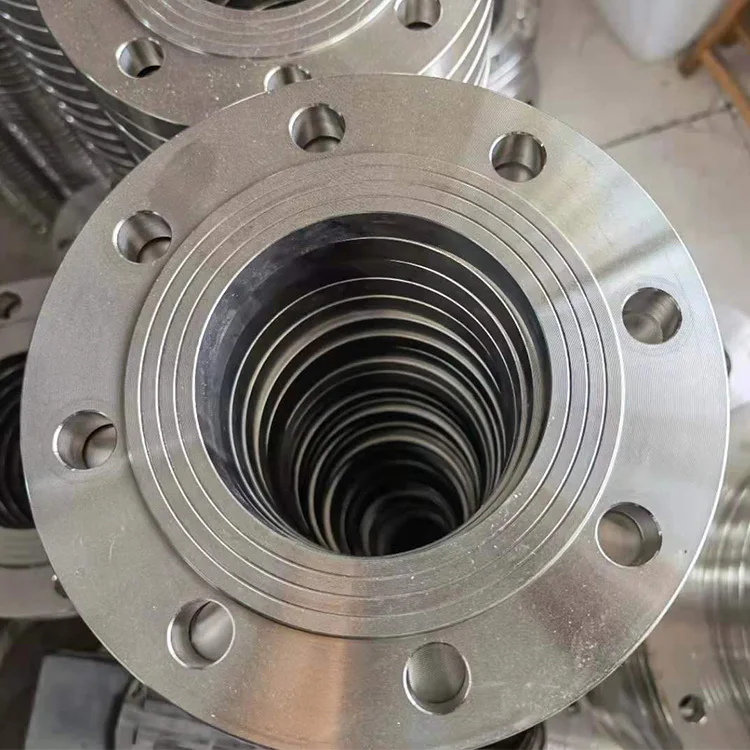

Приварной фланец с плоской поверхностью PN16, Приварной фланец враструб Класс 150, Приварной фланец враструб Класс 600, Гидравлические фланцы под приварку враструб, Фланец под приварку враструб Стандарт DIN

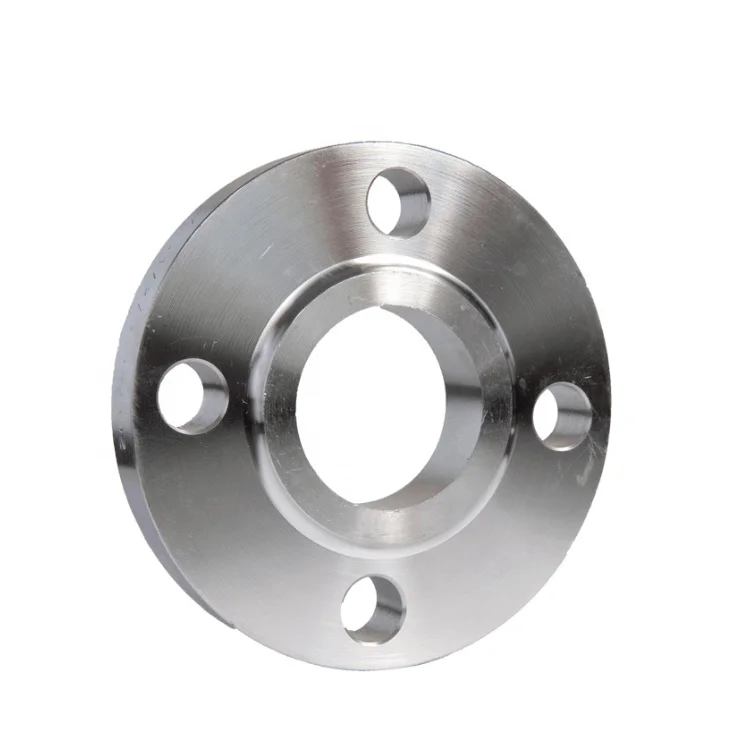

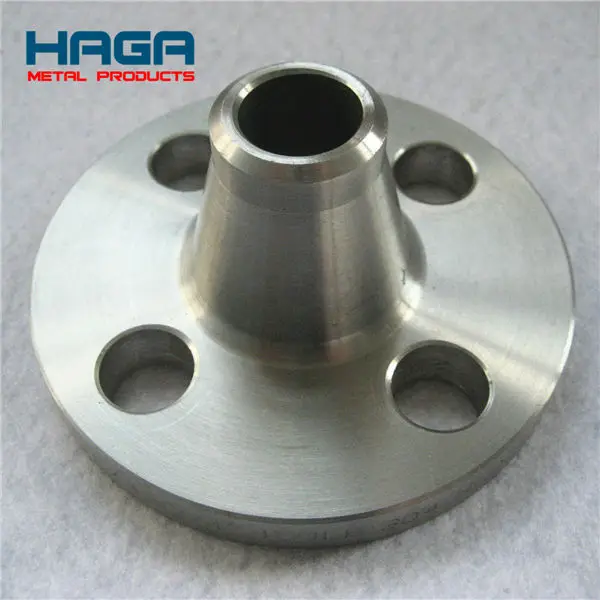

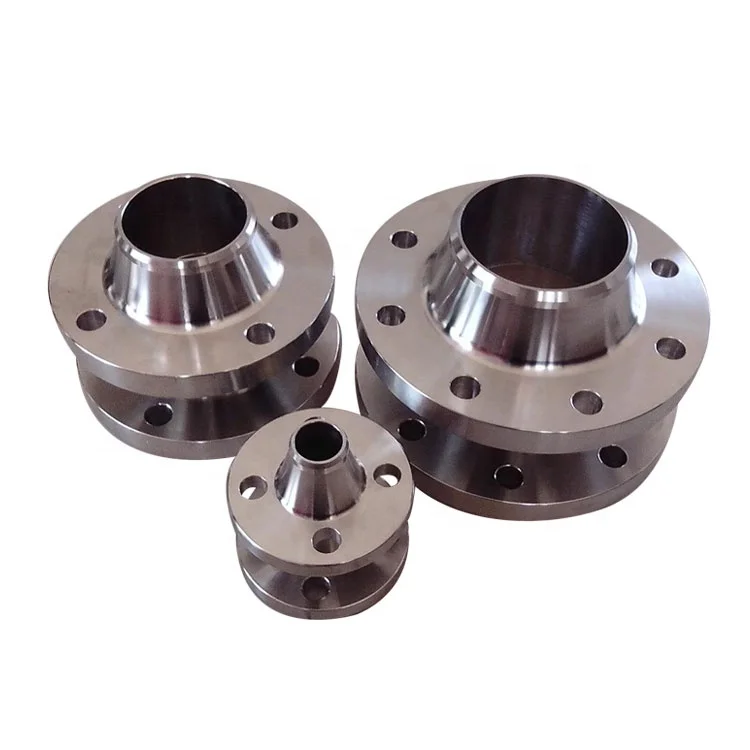

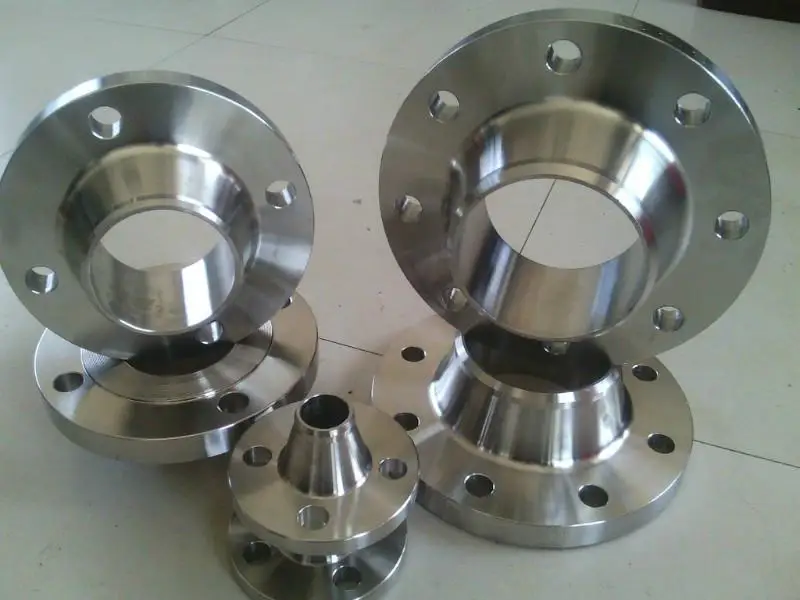

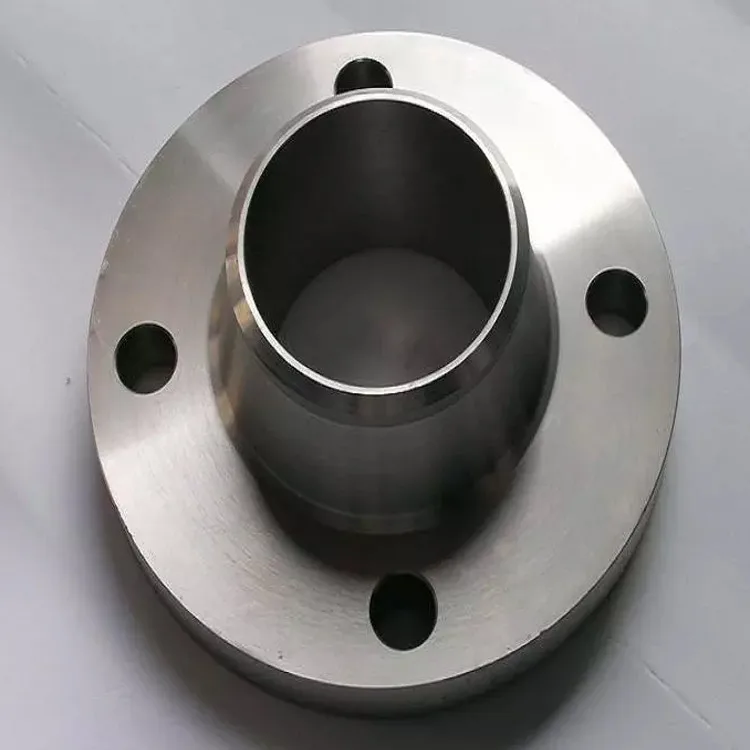

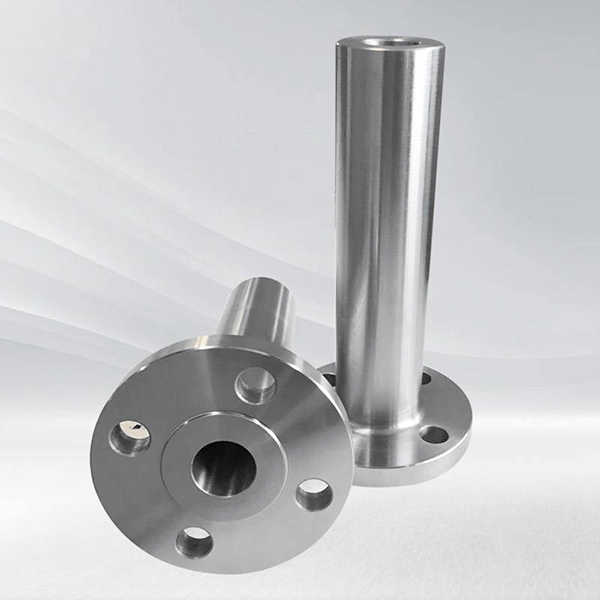

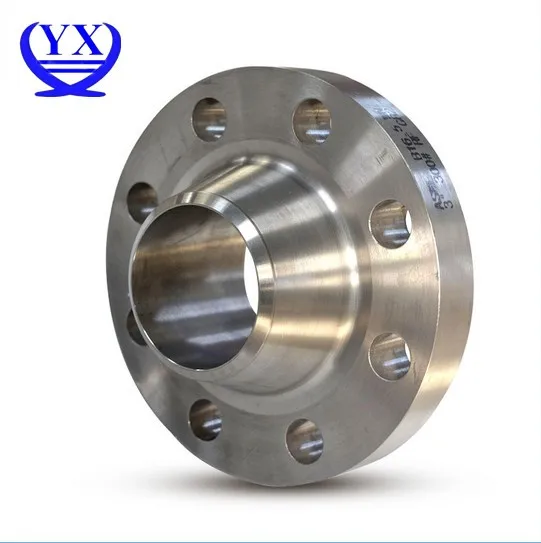

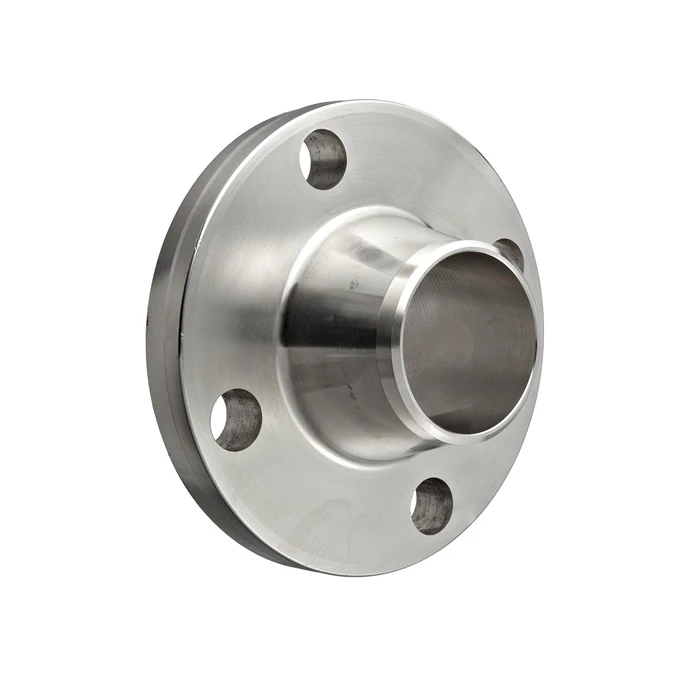

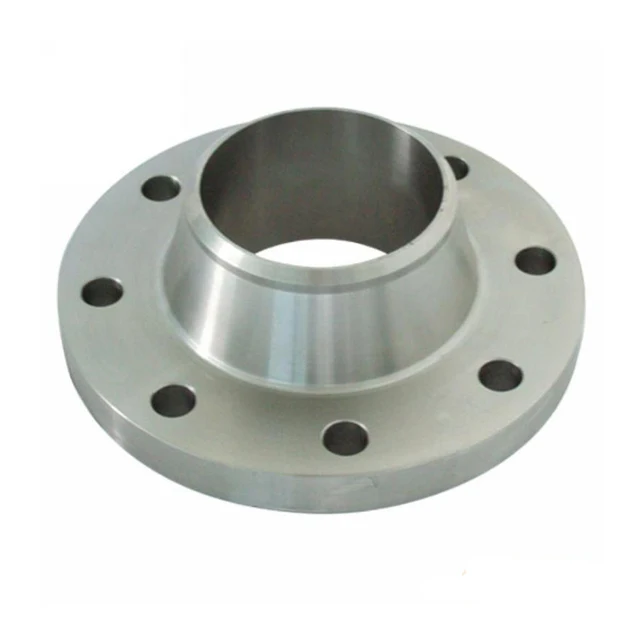

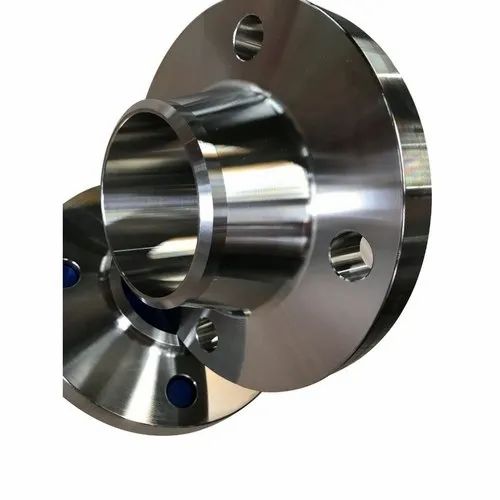

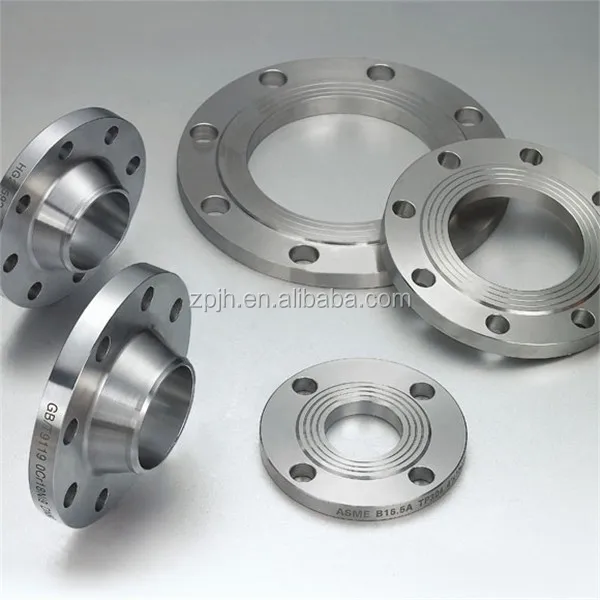

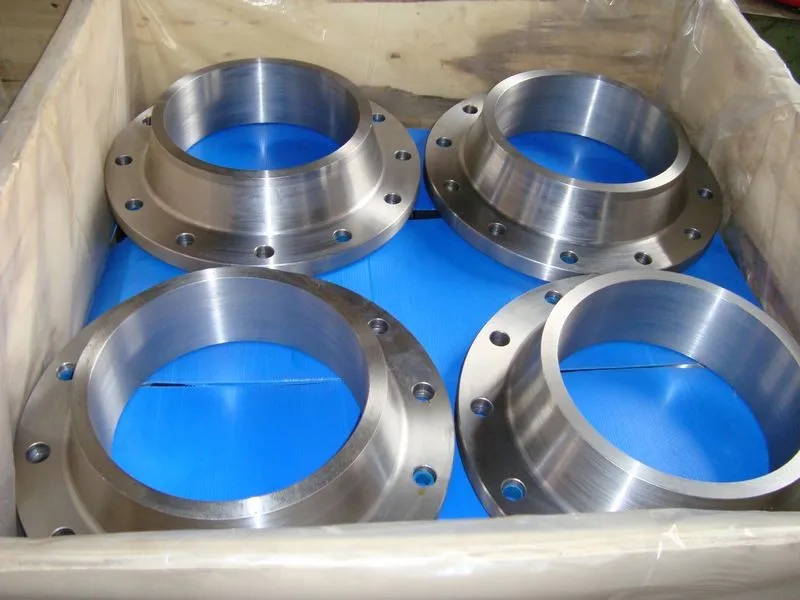

Приварной фланец ASME B16.5
Приварной фланец ANSI B16.5
Содержание

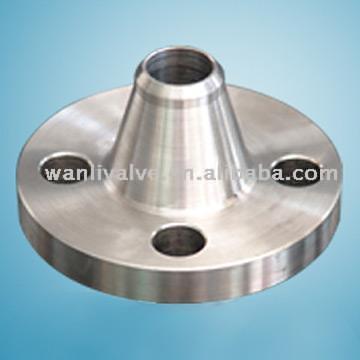

Приварной фланец ASME B16. 5 Определение
Спецификация приварного фланца
Материал фланцев для сварки враструб и марки
ASME B16.5 Размеры фланцев под сварку внахлест
Размеры приварного фланца JIS

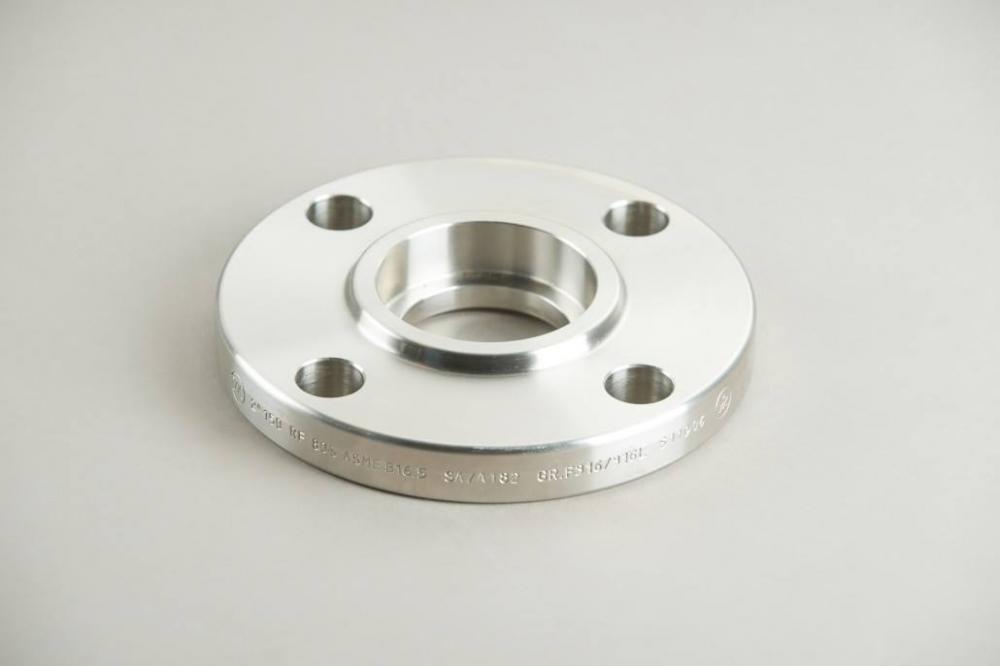

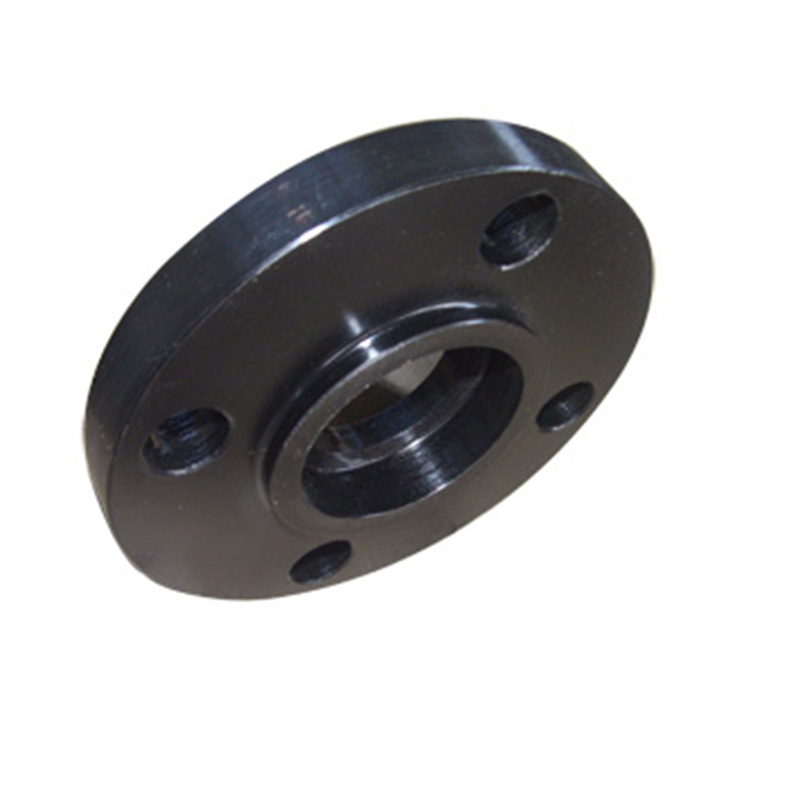

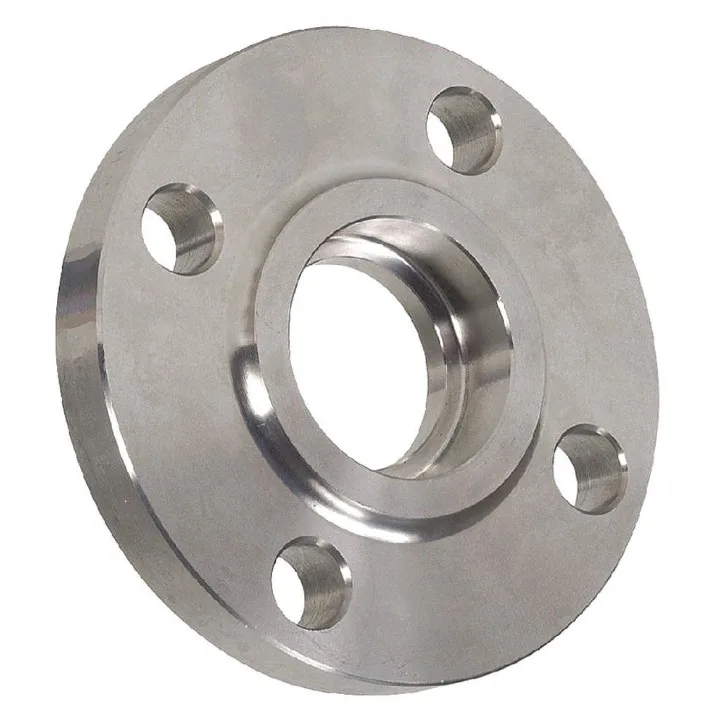

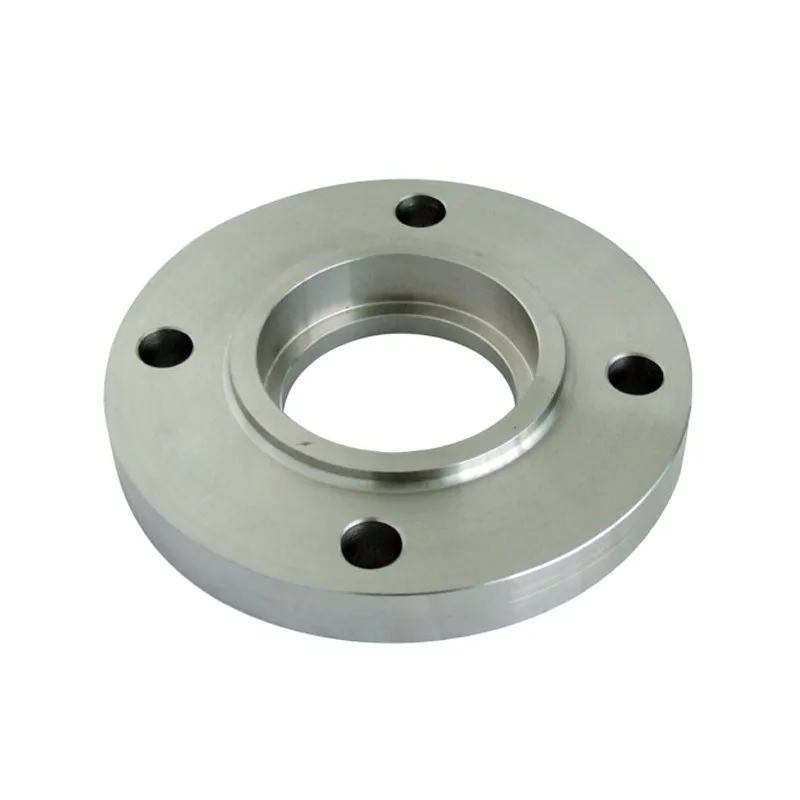

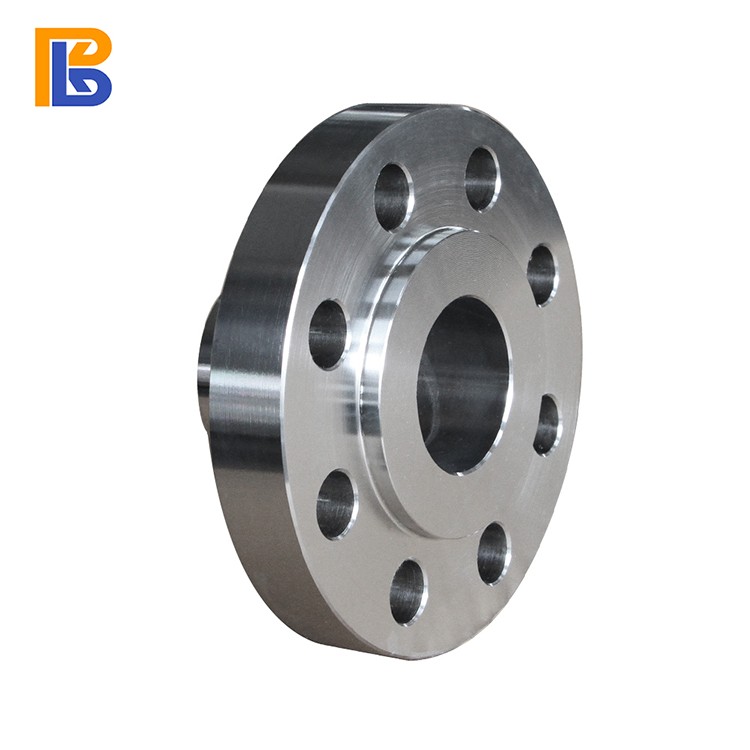

Размер приварного фланца с выступом враструб

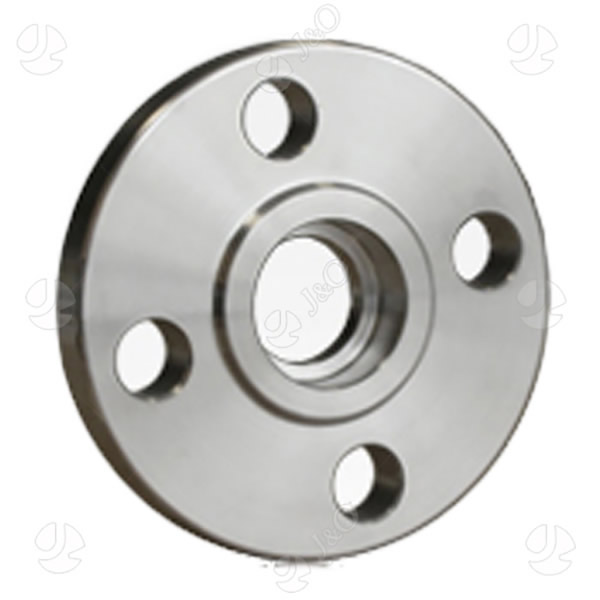

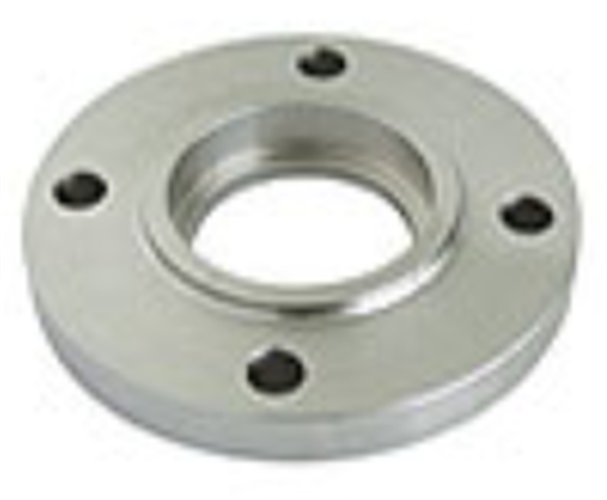

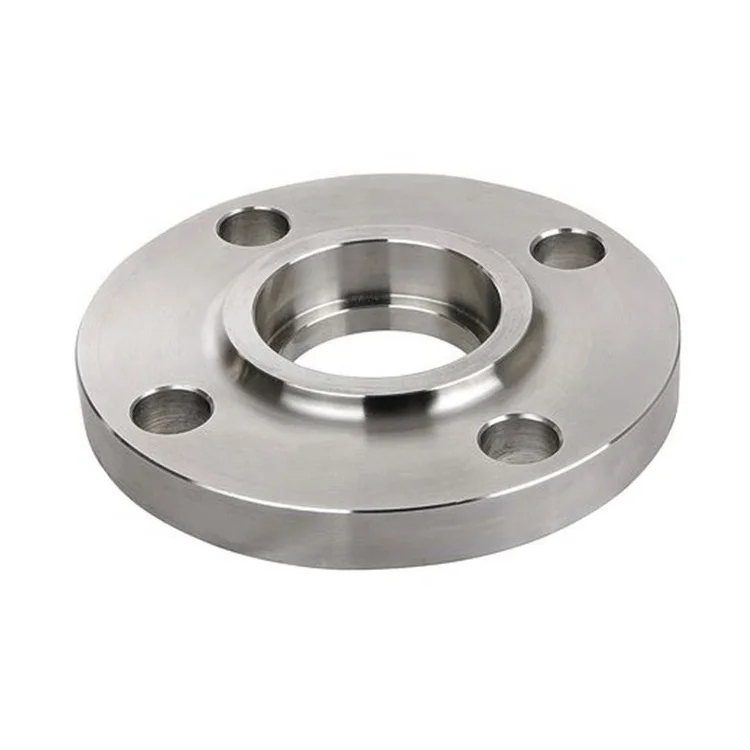

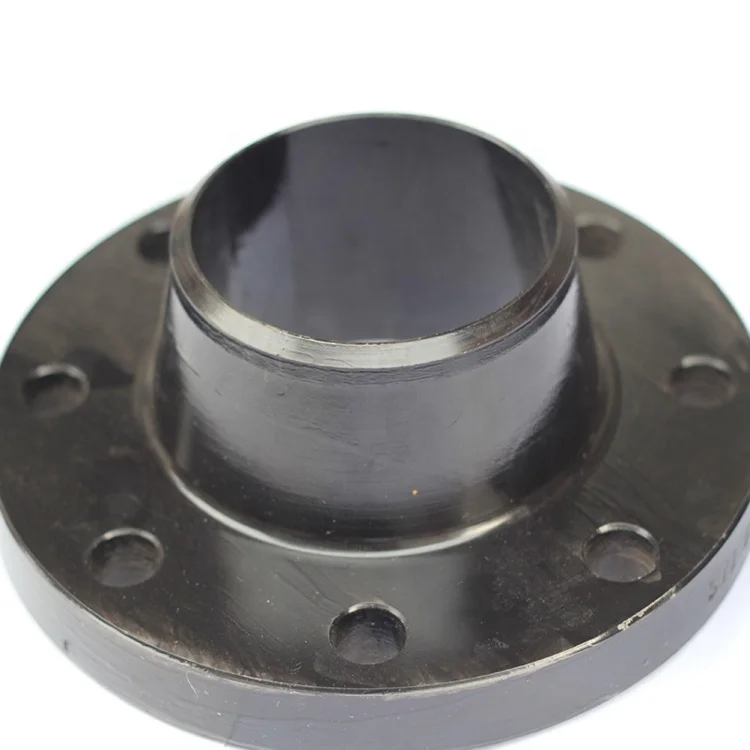

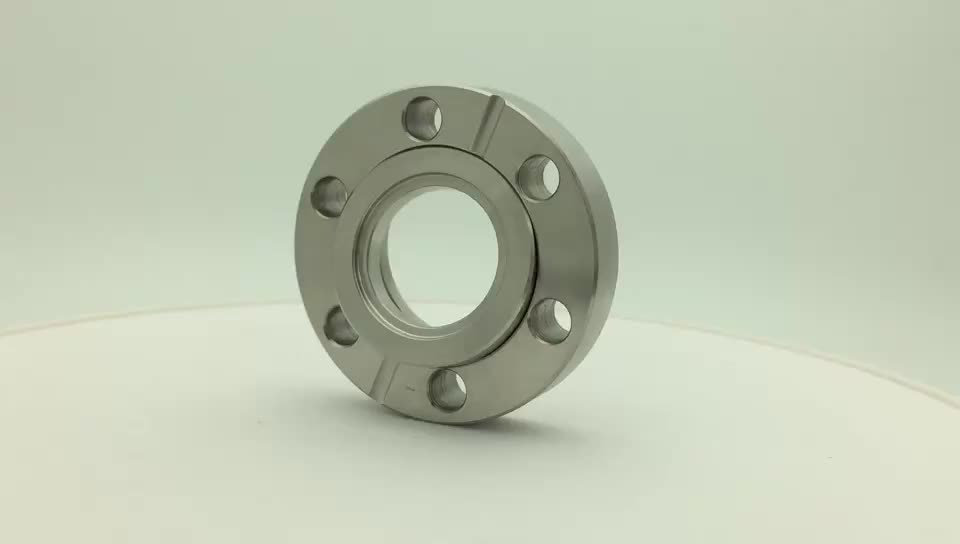

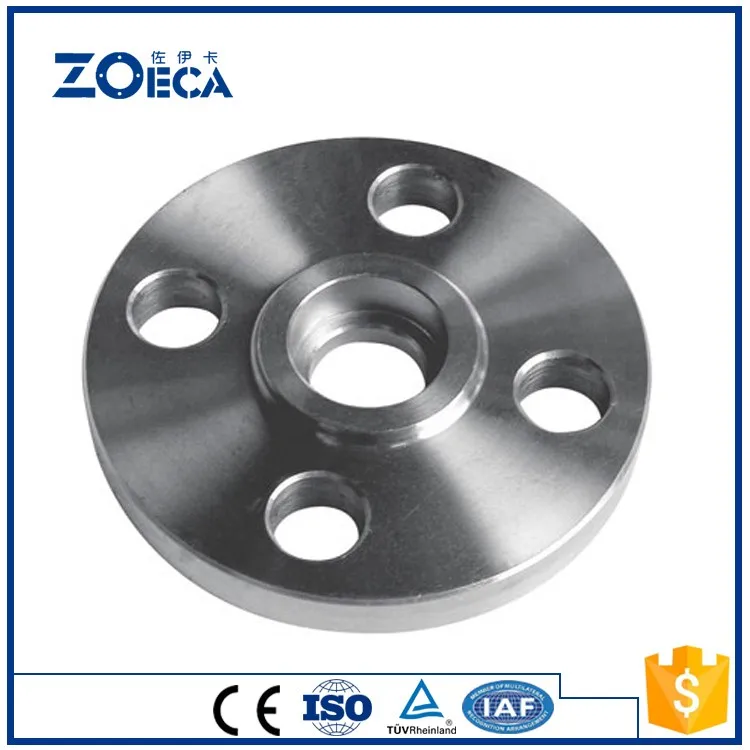

Фланец под приварку враструб

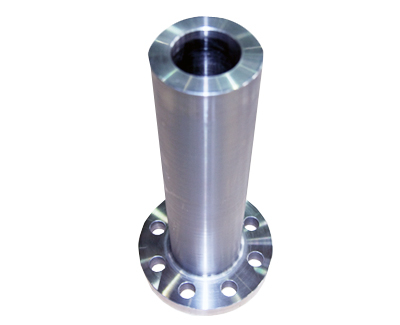

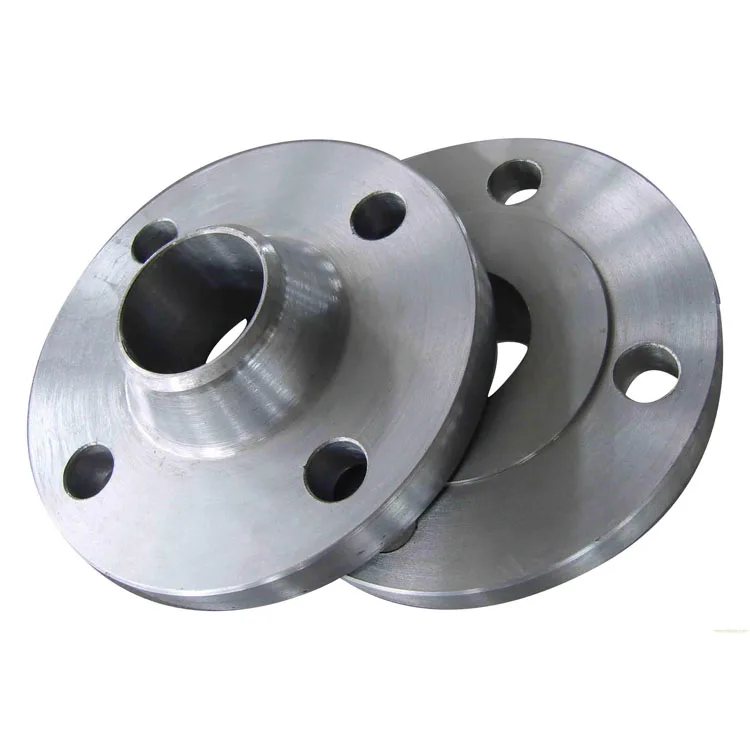

Типы фланцев под сварку враструб
ANSI B16.5 Фланец под сварку враструб Экспорт в
Marcel Piping является известным производителем высококачественных фланцев для сварки внахлест ASME/ANSI/DIN промышленных в Индии. Мы предлагаем программы немедленной поставки фланцев под приварку враструб стандартных размеров из углеродистой стали и фланцев под приварку враструб из нержавеющей стали. Фланцы для приварки враструб, изготовленные из специальных марок нержавеющей стали, никелевого сплава и легированной стали, могут быть поставлены со склада по программам точно в срок. Наше предложение Размеры приварного фланца с раструбом соответствуют стандарту ASME B16. 5, который охватывает размер NPS от ½ до 24 дюймов для трубных фланцев и фланцевых фитингов размером от NPS от 26 до 60 дюймов и выше, он должен соответствовать ASME B16.47.
JIS Приварной фланец с муфтой похож на вставной фланец по внешнему виду, но отверстие имеет раззенковку для установки трубы. Фланцы для сварки враструб обычно используются на трубах высокого давления меньшего размера. ASME B16.5 Фланцы для сварки враструб широко используются в системах высокого давления, таких как гидравлическое оборудование и паропроводы. Фланцы трубы с раструбным приваром крепятся путем вставки трубы в раструбный конец и последующего углового сварного шва вокруг ступицы фланца. Это обеспечивает гладкое отверстие и лучший поток жидкости или газа внутри трубы. Дополнительный внутренний сварной шов может применяться в условиях высоких нагрузок.

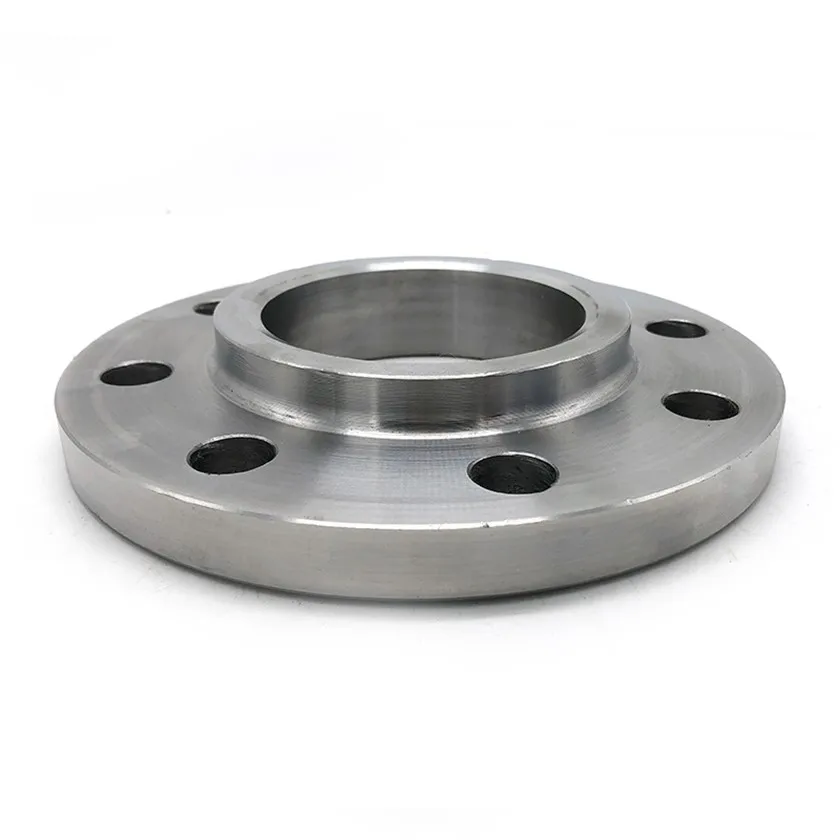

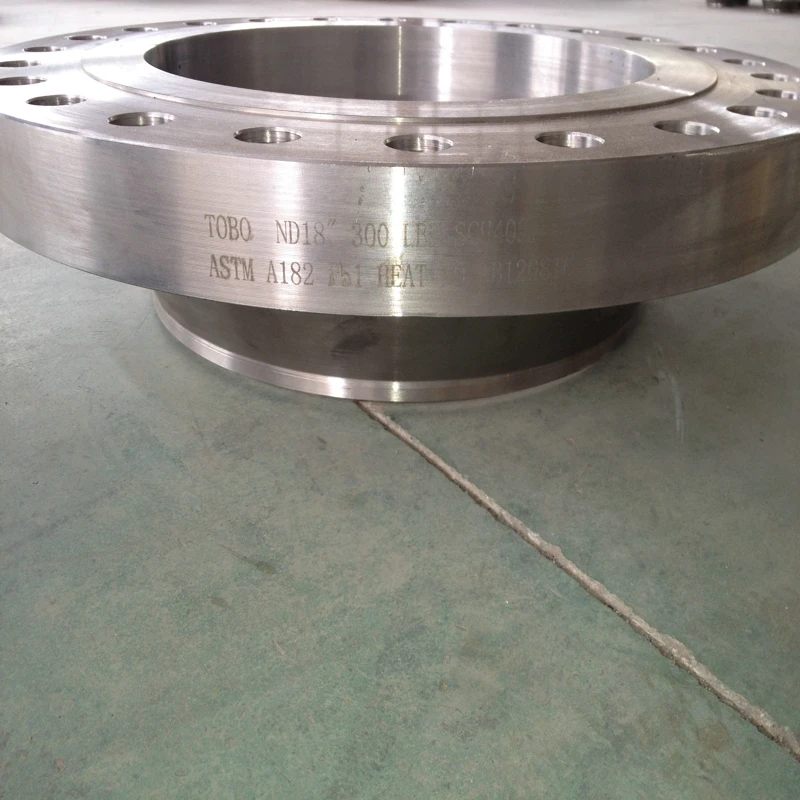

Мы предлагаем приварные фланцы с приподнятой поверхностью и приварные фланцы с плоской поверхностью, которые производятся на нашем предприятии для компаний в различных отраслях промышленности, включая электроэнергетику, нефтехимические заводы, фармацевтические заводы, судостроение, нефтеперерабатывающие заводы, очистные сооружения, бумажные фабрики и проекты «под ключ». среди прочих.
Наш приварной фланец PN16 широко экспортируется в такие страны и регионы, как США, Европа, Иордания, Россия, Турция, Малайзия, ОАЭ, Шри-Ланка, Саудовская Аравия, Таиланд, Иран, Бразилия, Мексика, Юг. Африка, Тунис, Вьетнам, Индонезия, Сингапур, Колумбия и Чили.
Поставщик фланца с раструбным сварным швом, класс 900, фланец с раструбным сварным швом класса 2500, кольцевой фланец с раструбным соединением, прокладка для фланца с раструбным сварным швом , 2-дюймовый фланец для приварки враструб, 4-болтовый фланец для приварки враструб, соединительный фланец для приварки враструб, фланец для приварки враструб, 6-дюймовый фланец для приварки враструб

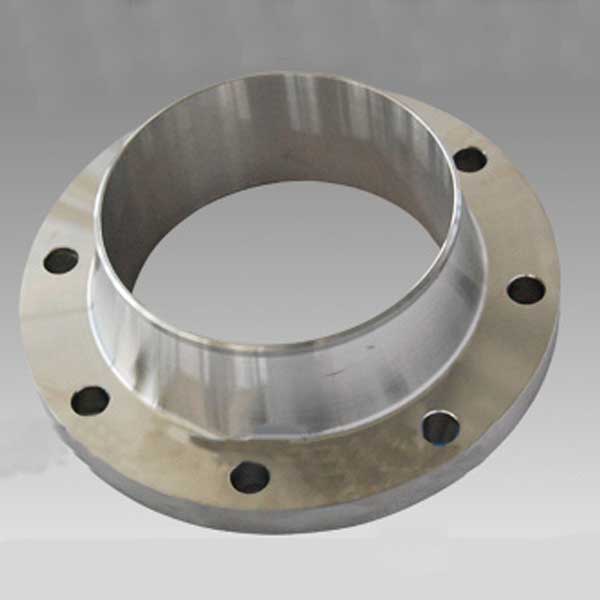

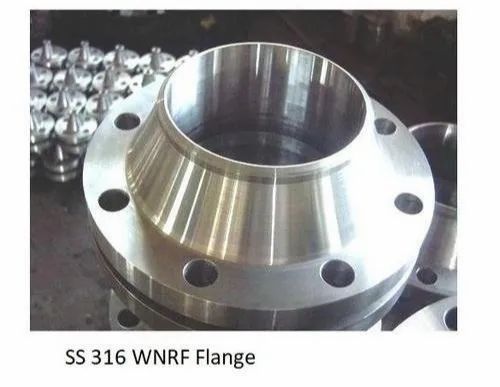

Спецификация приварного фланца ANSI/ASME B16.5
Размеры ANSI B16.5, ANSI B16.47, серии A и B, MSS SP44, ASA, API-605, AWWA, пользовательские чертежи
Размер 1/2″ (15 NB) до 48″ (1200NB)
Класс 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов, стандарт DIN ND-6,10, 16, 25, 40 и т. д.
DIN DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN0673 9
БС БС4504, БС4504, БС1560, БС10
Покрытие/обработка поверхности Антикоррозийная краска, масляная черная краска, желтая прозрачная, оцинкованная, холодное и горячее цинкование погружением
Тип поверхности фланца Плоская поверхность (FF), выступ (RF), кольцевое соединение (RTJ)
Дополнительные услуги CNC-обработка, заказные фланцы

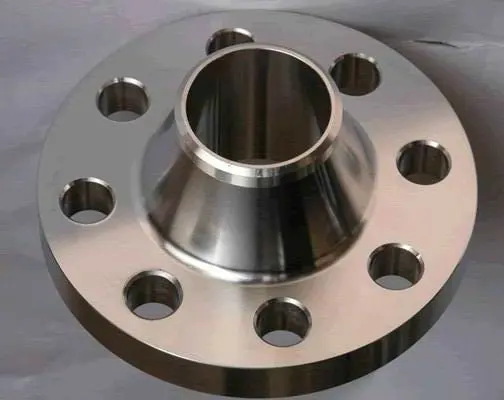

ANSI B16.5 Спецификация сварного фланца сварки сварки сварка 9005
Фланцы сварки из нержавеющей стали:
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316, 316TI, 311TI, 310, 311, 311, 316, 316, 316, 316, 316, 31, 311, 31, 311, 311, 31, 311, 311, 31, 310, 311, 31, 310, 311, 31, 310, 310, 316, 31, 310. , 321H, 317, 347, 347H, 904L
Дуплексные и супердуплексные стальные фланцы для приварки враструб:
ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

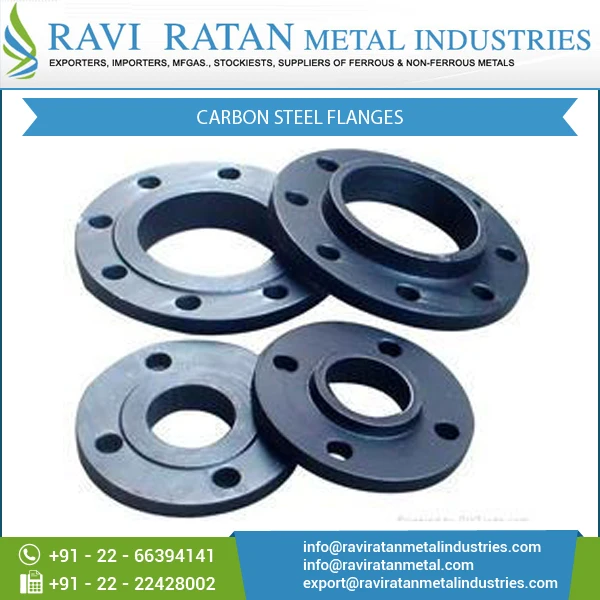

Приварные фланцы из углеродистой стали:
ASTM / ASME A/SA 105 ASTM / ASME A 350, ASTM A 181 LF 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706
низкотемпературные фланцы сварки в раструб углеродистой стали: ASTM A350, LF2, LF3
All Steel Socket
Приварные фланцы:
ASTM / ASME A/SA 182 и A 387 F1, F5, F9, F11, F12, F22, F91
Фланцы приварные враструб из медного сплава: ASTM SB 61, SB62, SB151, SB152 UNS № C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS № C 10100, 10200, 10300, 10800, 12000, 12200
Фланцы труб из никелевого сплава с раструбом:
ASTM SB564, SB160, SB472, SB162 Никель 200 (UNS № N02200), никель 201 (UNS № N02201), монель 400 (UNS № N04400), монель № UNS N05500), Инконель 800 (№ UNS N08800), Инконель 825 (№ UNS N08825), Инконель 600 (№ UNS N06600), Инконель 625 (№ UNS N06625), Инконель 601 (№ UNS N06601) , Hastelloy C 276 (UNS № N10276), Alloy 20 (UNS № N08020)

ANSI/ASME B16.
5 РАЗМЕРЫ ФЛАНЦА ПОД ПРИВАРКУ, РАЗМЕР ПОД ПРИВАРКУ, ВЕС ФЛАНЦА ПОД ПРИВАРКУ
150# Размеры фланца под приварку, 150 фунтов Размеры фланца под приварку
Номинальный размер
Наружный диам.
Толстый. фланца
Диам. поднятого лица
Диаметр ступицы у основания
Длина через втулку
Диам. отверстия
Глубина гнезда
Количество отверстий
Диам. отверстий
Прибл. Вес фунты кг
О
С
Р
х
Д
Б
Д
1/2″
в.
3,5
0,44
1,38
1,19
0,62
0,88
0,38
4
0,62
1
мм.
88,9
11,2
35,1
30,2
15,7
22,4
9,7
15,7
0,5
3/4″
в.
3,88
0,5
1,69
1,5
0,62
1,09
0,44
4
0,62
2
мм.
98,6
12,7
42,9
38,1
15,7
27,7
11,2
15,7
1
1″
в.
4,25
0,56
2
1,94
0,69
1,36
0,5
4
0,62
2
мм.
108
14,2
50,8
49,3
17,5
34,5
12,7
15,7
1
1 1/4″
в.
4,62
0,62
2,5
2,31
0,81
1,7
0,56
4
0,62
3
мм.
117,3
15,7
63,5
58,7
20,6
43,2
14,2
15,7
1
1 1/2″
в.
5
0,69
2,88
2,56
0,88
1,95
0,62
4
0,62
3
мм.
127
17,5
73,2
65
22,4
49,5
15,7
15,7
1
2″
в.
6
0,75
3,62
3,06
1
2,44
0,69
4
0,75
5
мм.
152,4
19,1
91,9
77,7
25,4
62
17,5
19,1
2
2 1/2″
в.
7
0,88
4.12
3,56
1,12
2,94
0,75
4
0,75
7
мм.
177,8
22,4
104,6
90,4
28,4
74,7
19,1
19,1
3
3″
в.
7,5
0,94
5
4,25
1,19
3,57
0,81
4
0,75
8
мм.
190,5
23,9
127
108
30,2
90,7
20,6
19,1
4
3 1/2″
в.
8,5
0,94
5,5
4,81
1,25
4,07
8
0,75
11
мм.
215,9
23,9
139,7
122,2
31,8
103,4
19,1
5
4″
в.
9
0,94
6,19
5,31
1,31
4,57
8
0,75
13
мм.
228,6
23,9
157,2
134,9
33,3
116,1
19,1
6
5″
в.
10
0,94
7,31
6,44
1,44
5,66
8
0,88
15
мм.
254
23,9
185,7
163,6
36,6
143,8
22,4
7
6″
в.
11
1
8,5
7,56
1,56
6,72
8
0,88
19
мм.
279,4
25,4
215,9
192
39,6
170,7
22,4
9
8″
в.
13,5
1,12
10,62
9,69
1,75
8,72
8
0,88
30
мм.
342,9
28,4
269,7
246,1
44,5
221,5
22,4
14
10″
в.
16
1,19
12,75
12
1,94
10,88
12
1
43
мм.
406,4
30,2
323,9
304,8
49,3
276,4
25,4
20
12″
в.
19
1,25
15
14,38
2,19
12,88
12
1
64
мм.
482,6
31,8
381
365,3
55,6
327,2
25,4
29
14″
в.
21
1,38
16,25
15,75
2,25
14.14
12
1,12
90
мм.
533,4
35,1
412,8
400. 1
57,2
359,2
28,4
41
16″
в.
23,5
1,44
18,5
18
2,5
16.16
16
1,12
98
мм.
596,9
36,6
469,9
457,2
63,5
410,5
28,4
44
18″
в.
25
1,56
21
19,88
2,69
18.18
16
1,25
130
мм.
635
39,6
533,4
505
68,3
461,8
31,8
59
20″
в.
27,5
1,69
23
22
2,88
20,2
20
1,25
165
мм.
698,5
42,9
584,2
558,8
73,2
513.1
31,8
75
24″
в.
32
1,88
27,25
26. 12
3,25
24,25
20
1,38
220
мм.
812,8
47,8
692,2
663,4
82,6
616
35,1
100
ПРИМЕЧАНИЕ:
(1) Если требуются эти фланцы с плоской поверхностью, они могут поставляться либо полной толщины, либо с удаленной выступающей поверхностью.
Напоминаем пользователям, что удаление выступа сделает длину через ступицу нестандартной.
(2) Этот размер относится к большому концу ступицы, которая может быть прямой или конической. резьбовые, накидные, приварные внахлест и фланцы внахлест.
(3) Размер отверстия фланца под приварку враструб СЧ20, СЧ30, СЧ40, СТД, СЧ50, СЧ60, СЧ80, СЧ200, СЧ 120, СЧ240, СЧ260, XS.
300# Размеры приварного фланца, размеры приварного фланца класса 300
ANSI, ASME, ASA B16.5 300 фунтов/кв.дюйм. ПРИВАРНОЙ ФЛАНЕЦ RF
Номинальный размер
Наружный диам.
Толстый. фланца
Диам. поднятого лица
Диаметр ступицы у основания
Длина через втулку
Диам. отверстия
Глубина гнезда
Количество отверстий
Диам. отверстий
Прибл. Вес фунты кг
О
С
Р
х
Д
Б
Д
1/2″
в.
3,75
0,56
1,38
1,5
0,88
0,88
0,38
4
0,62
2
мм.
95,3
14,2
35,1
38,1
22,4
22,4
9,7
15,7
1
3/4″
в.
4,62
0,62
1,69
1,88
1
1,09
0,44
4
0,75
3
мм.
117,3
15,7
42,9
47,8
25,4
27,7
11,2
19,1
1
1″
в.
4,88
0,69
2
2.12
1,06
1,36
0,5
4
0,75
3
мм.
124
17,5
50,8
53,8
26,9
34,5
12,7
19,1
1
1 1/4″
в.
5,25
0,75
2,5
2,5
1,06
1,7
0,56
4
0,75
4
мм.
133,4
19,1
63,5
63,5
26,9
43,2
14,2
19,1
2
1 1/2″
в.
6,12
0,81
2,88
2,75
1,19
1,95
0,62
4
0,88
6
мм.
155,4
20,6
73,2
69,9
30,2
49,5
15,7
22,4
3
2″
в.
6,5
0,88
3,62
3,31
1,31
2,44
0,69
8
0,75
7
мм.
165,1
22,4
91,9
84. 1
33,3
62
17,5
19,1
3
2 1/2″
в.
7,5
1
4.12
3,94
1,5
2,94
0,75
8
0,88
10
мм.
190,5
25,4
104,6
100,1
38,1
74,7
19,1
22,4
5
3″
в.
8,25
1,12
5
4,62
1,69
3,57
0,81
8
0,88
13
мм.
209,6
28,4
127
117,3
42,9
90,7
20,6
22,4
6
3 1/2″
в.
9
1,19
5,5
5,25
1,75
4,07
8
0,88
17
мм.
228,6
30,2
139,7
133,4
44,5
103,4
22,4
8
4″
в.
10
1,25
6,19
5,75
1,88
4,57
8
0,88
22
мм.
254
31,8
157,2
146,1
47,8
116,1
22,4
10
5″
в.
11
1,38
7,31
7
2
5,66
8
0,88
28
мм.
279,4
35,1
185,7
177,8
50,8
143,8
22,4
13
6″
в.
12,5
1,44
8,5
8. 12
2,06
6,72
12
0,88
39
мм.
317,5
36,6
215,9
206,2
52,3
170,7
22,4
18
8″
в.
15
1,62
10,62
10,25
2,44
8,72
12
1
58
мм.
381
41.1
269,7
260,4
62
221,5
25,4
26
10″
в.
17,5
1,88
12,75
12,62
2,62
10,88
16
1,12
81
мм.
444,5
47,8
323,9
320,5
66,5
276,4
28,4
37
12″
в.
20,5
2
15
14,75
2,88
12,88
16
1,25
115
мм.
520,7
50,8
381
374,7
73,2
327,2
31,8
52
14″
в.
23
2.12
16,25
16,75
3
14.14
20
1,25
165
мм.
584,2
53,8
412,8
425,5
76,2
359,2
31,8
75
16″
в.
25,5
2,25
18,5
19
3,25
16.16
20
1,38
190
мм.
647,7
57,2
469,9
482,6
82,6
410,5
35,1
86
18″
в.
28
2,38
21
21
3,5
18.18
24
1,38
250
мм.
711.2
60,5
533,4
533,4
88,9
461,8
35,1
113
20″
в.
30,5
2,5
23
23.12
3,75
20,2
24
1,38
315
мм.
774,7
63,5
584,2
587,2
95,3
513. 1
35,1
143
24″
в.
36
2,75
27,25
27,62
4,19
24,25
24
1,62
475
мм.
914,4
69,9
692,2
701,5
106,4
616
41.1
215
600 фунтов Размеры приварного фланца, размеры фланца приварного внахлест класса 600
ANSI, ASME, ASA B16.5 600 фунтов/кв. дюйм. ПРИВАРНОЙ ФЛАНЕЦ
Номинальный размер
Наружный диам.
Толстый. фланца
Диам. поднятого лица
Диаметр ступицы у основания
Длина через втулку
Диам. отверстия
Глубина гнезда
Количество отверстий
Диам. отверстий
Прибл. Вес фунты кг
О
С
Р
х
Д
Б
Д
1/2″
в.
3,75
0,56
1,38
1,5
0,88
0,88
0,38
4
0,62
2
мм.
95,3
14,2
35,1
38,1
22,4
22,4
9,7
15,7
1
3/4″
в.
4,62
0,62
1,69
1,88
1
1,09
0,44
4
0,75
3
мм.
117,3
15,7
42,9
47,8
25,4
27,7
11,2
19,1
1
1″
в.
4,88
0,69
2
2. 12
1,06
1,36
0,5
4
0,75
4
мм.
124
17,5
50,8
53,8
26,9
34,5
12,7
19,1
2
1 1/4″
в.
5,25
0,81
2,5
2,5
1,12
1,7
0,56
4
0,75
5
мм.
133,4
20,6
63,5
63,5
28,4
43,2
14,2
19,1
2
1 1/2″
в.
6.12
0,88
2,88
2,75
1,25
1,95
0,62
4
0,88
7
мм.
155,4
22,4
73,2
69,9
31,8
49,5
15,7
22,4
3
2″
в.
6,5
1
3,62
3,31
1,44
2,44
0,69
8
0,75
9
мм.
165,1
25,4
91,9
84. 1
36,6
62
17,5
19,1
4
2 1/2″
в.
7,5
1,12
4.12
3,94
1,62
2,94
0,75
8
0,88
13
мм.
190,5
28,4
104,6
100,1
41.1
74,7
19,1
22,4
6
3″
в.
8,25
1,25
5
4,62
1,81
3,57
0,81
8
0,88
16
мм.
209,6
31,8
127
117,3
46
90,7
20,6
22,4
7
3 1/2″
в.
9
1,38
5,5
5,25
1,94
4,07
8
1
21
мм.
228,6
35,1
139,7
133,4
49,3
103,4
25,4
10
4″
в.
10,75
1,5
6,19
6
2. 12
4,57
8
1
37
мм.
273,1
38,1
157,2
152,4
53,8
116,1
25,4
17
5″
в.
13
1,75
7,31
7,44
2,38
5,66
8
1,12
63
мм.
330,2
44,5
185,7
189
60,5
143,8
28,4
29
6″
в.
14
1,88
8,5
8,75
2,62
6,72
12
1,12
80
мм.
355,6
47,8
215,9
222,3
66,5
170,7
28,4
36
8″
в.
16,5
2,19
10,62
10,75
3
8,72
12
1,25
115
мм.
419,1
55,6
269,7
273,1
76,2
221,5
31,8
52
10″
в.
20
2,5
12,75
13,5
3,38
10,88
16
1,38
170
мм.
508
63,5
323,9
342,9
85,9
276,4
35,1
77
12″
в.
22
2,62
15
15,75
3,62
12,88
20
1,38
200
мм.
558,8
66,5
381
400. 1
91,9
327,2
35,1
91
14″
в.
23,75
2,75
16,25
17
3,69
14.14
20
1,5
230
мм.
603,3
69,9
412,8
431,8
93,7
359,2
38,1
104
16″
в.
27
3
18,5
19,5
4,19
16.16
20
1,62
330
мм.
685,8
76,2
469,9
495,3
106,4
410,5
41.1
150
18″
в.
29,25
3,25
21
21,5
4,62
18.18
20
1,75
400
мм.
743
82,6
533,4
546,1
117,3
461,8
44,5
181
20″
в.
32
3,5
23
24
5
20,2
24
1,75
510
мм.
812,8
88,9
584,2
609,6
127
513.1
44,5
231
24″
в.
37
4
27,25
28.25
5,5
24,25
24
2
730
мм.
939,8
101,6
692,2
717,6
139,7
616
50,8
331
1500 фунтов Размеры приварного фланца
ANSI, ASME, ASA B16. 5 1500 фунтов/кв.дюйм. ПРИВАРНОЙ ФЛАНЕЦ
Номинальный размер
Наружный диам.
Толстый. фланца
Диам. поднятого лица
Диаметр ступицы у основания
Длина через втулку
Диам. отверстия
Глубина гнезда
Количество отверстий
Диам. отверстий
Прибл. Вес фунты кг
О
С
Р
х
Д
Б
Д
1/2″
в.
4,75
0,88
1,38
1,5
1,25
0,88
0,38
4
0,88
4
мм.
120,7
22,4
35,1
38,1
31,8
22,4
9,7
22,4
2
3/4″
в.
5.12
1
1,69
1,75
1,38
1,09
0,44
4
0,88
5
мм.
130
25,4
42,9
44,5
35,1
27,7
11,2
22,4
2
1″
в.
5,88
1,12
2
2,06
1,62
1,36
0,5
4
1
8
мм.
149,4
28,4
50,8
52,3
41.1
34,5
12,7
25,4
4
1 1/4″
в.
6,25
1,12
2,5
2,5
1,62
1,7
0,56
4
1
9
мм.
158,8
28,4
63,5
63,5
41.1
43,2
14,2
25,4
4
1 1/2″
в.
7
1,25
2,88
2,75
1,75
1,95
0,62
4
1,12
12
мм.
177,8
31,8
73,2
69,9
44,5
49,5
15,7
28,4
5
2″
в.
8,5
1,5
3,62
4.12
2,25
2,44
0,69
8
1
25
мм.
215,9
38,1
91,9
104,6
57,2
62
17,5
25,4
11
2 1/2″
в.
9. 2
1. 2
4. 2
4. 8
2,5
2. 4
0. 5
8
1. 2
36
мм.
244,3
41.1
104,6
124
63,5
74,7
19,1
28,4
16
3″
в.
10,5
1,88
5
5,25
2,88
8
1,25
48
мм.
266,7
47,8
127
133,4
73,2
31,8
22
4″
в.
12.25
2.12
6,19
6,38
3,56
8
1,38
73
мм.
311,2
53,8
157,2
162,1
90,4
35,1
33
5″
в.
14,75
2,88
7,31
7,75
4.12
8
1,62
130
мм.
374,7
73,2
185,7
196,9
104,6
41. 1
59
6″
в.
15,5
3,25
8,5
9
4,69
12
1,5
165
мм.
393,7
82,6
215,9
228,6
119,1
38,1
75
8″
в.
19
3,62
10,62
11,5
5,62
12
1,75
260
мм.
482,6
91,9
269,7
292,1
142,7
44,5
118
10″
в.
23
4,25
12,75
14,5
6,25
12
2
435
мм.
584,2
108
323,9
368,3
158,8
50,8
197
12″
в.
26,5
4,88
15
17,75
7.12
16
2.12
580
мм.
673,1
124
381
450,9
180,8
53,8
263
14″
в.
29.5
5,25
16,25
19,5
16
2,38
мм.
749,3
133,4
412,8
495,3
60,5
16″
в.
32,5
5,75
18,5
21,75
16
2,62
мм.
825,5
146,1
469,9
552,5
66,5
18″
в.
36
6,38
21
23,5
16
2,88
мм.
914,4
162,1
533,4
596,9
73,2
20″
в.
38,75
7
23
25,25
16
3.12
мм.
984,3
177,8
584,2
641,4
79,2
24″
в.
46
8
27,25
30
16
3,62
мм.
1168.4
203,2
692,2
762
91,9

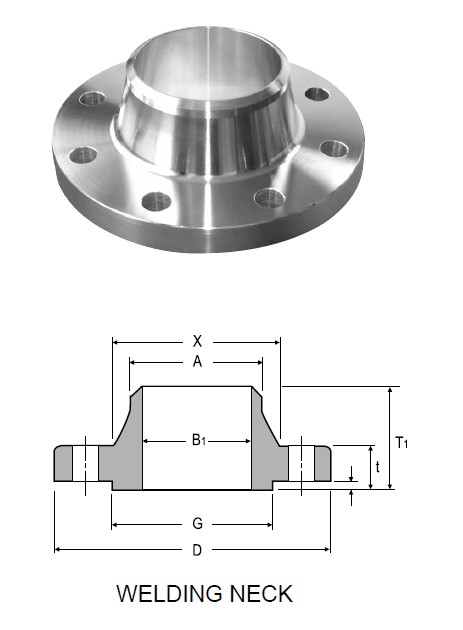

2500 фунтов Размеры приварного фланца
г. до н.э.
Нормальный диаметр трубы Н.Д. Фланец Тл. Фланец мин Диам.
из
Ступица Диаметр поднятой поверхности Ступица
Диам.
Фаска
W.N Длина ступицы.Y Отверстие Диам.
Болт
Круг Диам.
Болт
Отверстия Номер
Болтов Диам. из
Болты
(дюймовые) кг фунт
дюйм дн О С х Г А Д Б г. до н.э. БХ БН БД
1/2″ 15 89,00 11.20 30.20 35,10 21.30 47,80 15,80 60,50 15,80 4 1/2″ 0,7 1,5
3/4″ 20 98,50 12,70 38.10 42,90 26,70 52,30 20,80 69,90 15,80 4 1/2″ 0,8 1,8
1″ 25 108,00 14,20 49,30 50,80 33,50 55,60 26,70 79,30 15,80 4 1/2″ 1,1 2,4
1-1/4″ 32 117,50 15,70 58,70 63,50 42,20 57,20 35,10 88,90 15,80 4 1/2″ 1,5 3,3
1-1/2″ 40 127,00 17,50 65,00 73,20 48,30 62,00 40,90 98,60 15,80 4 1/2″ 1,8 4
2″ 50 152,50 19. 10 77,70 91,90 60,50 63,50 52,60 120,70 19.10 4 5/8″ 2,7 6
2-1/2″ 65 178,00 22,40 90,40 104,60 73,20 69,90 62,70 139,70 19.10 4 5/8″ 4,4 9.8
3″ 80 190,50 23,90 108,00 127,00 88,90 69,90 78,00 152,40 19.10 4 5/8″ 5,2 11,5
3-1/2″ 90 216,00 23,90 122,20 139,70 101,60 71,40 90,20 177,80 19.10 8 5/8″ 6,4 14,2
4″ 100 228,50 23,90 134,90 157,20 114,30 76,20 102,40 190,50 19. 10 8 5/8″ 7,5 16,6
5″ 125 254,00 23,90 163,60 185,70 141,20 88,90 128,30 215,90 22,40 8 3/4″ 9,2 20,2
6″ 150 279,50 25,40 192,00 215,90 168,40 88,90 154,20 241,30 22,40 8 3/4″ 11 24,3
8″ 200 343,00 28,40 246,10 269,70 219,20 101,60 202,70 298,50 22,40 8 3/4″ 18,4 40,6
10″ 250 406,50 30,20 304,80 323,90 273,10 101,60 254,50 362,00 25,40 12 7/8″ 25,5 56,2
12″ 300 482,50 31,80 365,30 381,00 323,90 114,30 304,80 431,80 25,40 12 7/8″ 37 81,4
14″ 350 533,50 35,10 400. 10 412,80 355,60 127,00 476,30 28,50 12 1″ 51 113
16″ 400 597,00 36,60 457,20 469,90 406,40 127,00 539,80 28,50 16 1″ 61,5 136
18″ 450 635,00 39,60 505,00 533,40 457,20 139,70 577,90 31,80 16 1 1/8″ 71,5 158
20″ 500 698,50 42,90 558,80 584,20 508.00 144,50 635,00 31,80 20 1 1/8″ 85 187
24″ 600 813. 00 47,80 663,40 692,20 609,60 152,40 749,30 35,10 20 1 1/4″ 119 262

Размеры приварного фланца JIS

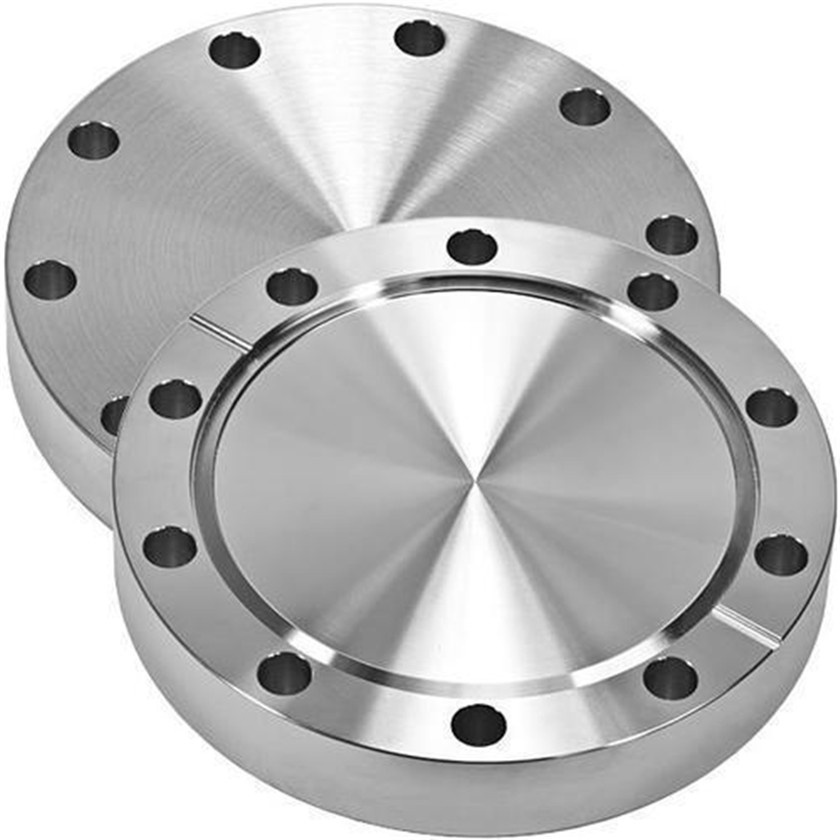

Размеры глухого фланца JIS 5K, размеры приварного фланца JIS B2220 10K
Номинальный размер Внешний диаметр фланца Диаметр центральной окружности отверстия под болт Диаметр отверстия под болт Номер болта Условное обозначение
резьбы болта Внутренний диаметр Внутренний диаметр Глубина гнезда Толщина фланца Диаметр ступицы со стороны малого диаметра Диаметр ступицы со стороны большого диаметра Общая длина фланца Радиус скругления
А Д С ч д0 д(18) С т и б Т р
10
15
20 90
95
100 65
70
75 15
15
15 4
4
4 М12
М12
М12 17,8
22,2
27,7 12,7
16,1
21,6 10
10
13 12
12
14 23
27
33 26
30
36 16
16
20 4
4
4
25
32
40 125
135
140 90
100
105 19
19
19 4
4
4 М16
М16
М16 34,5
43,2
49,1 27,6
35,7
41,6 13
13
13 14
16
16 41
50
56 44
53
60 20
22
24 4
4
4
50
65
80 155
175
185 120
140
150 19
19
19 4
4
8 М16
М16
М16 61,1
77,1
90,0 52,9
67,9
80,7 16
16
16 16
18
18 69
86
99 73
91
105 24
27
30 4
4
4

Номинальное давление приварного фланца
Номинальное давление фланцев в фунтах на квадратный дюйм для приварного фланца ASME

Температура (°F) 150# 300# 400# 600# 900# 1500# 2500#
от -20 до 100 285 740 985 1480 2220 3705 6170
200 260 680 905 1360 2035 3395 5655
300 230 655 870 1310 1965 3270 5450
400 200 635 845 1265 1900 3170 5280
500 170 605 805 1205 1810 3015 5025
600 140 570 755 1135 1705 2840 4730
650 125 550 730 1100 1650 2745 4575
700 110 530 710 1060 1590 2655 4425
750 95 505 675 1015 1520 2535 4230
800 80 410 550 825 1235 2055 3430
850 65 320 425 640 955 1595 2655
900 50 230 305 460 690 1150 1915
950 35 135 185 275 410 685 1145
1000 20 85 115 170 255 430 715

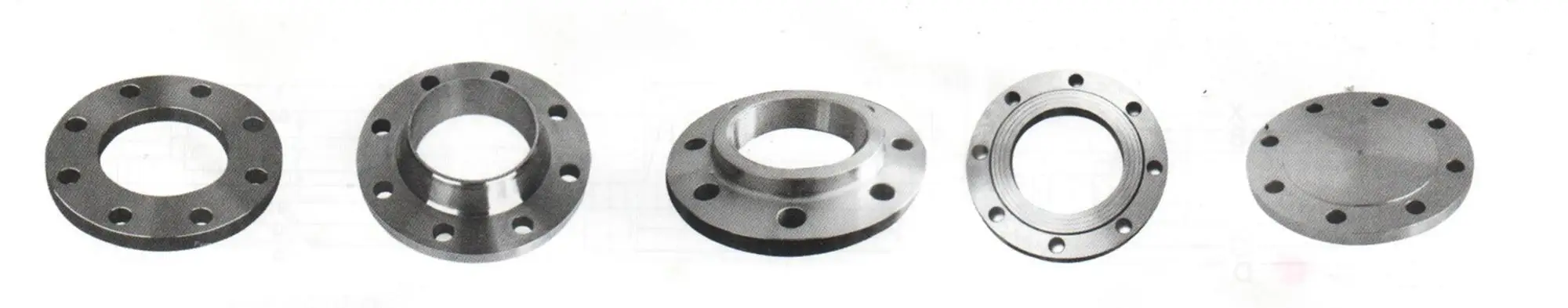

Типы приварных фланцев
Приварной фланец с выступом Приварные фланцы с выступом внахлест
4 Болта Муфта Приварной фланец Фланец под приварку 300#

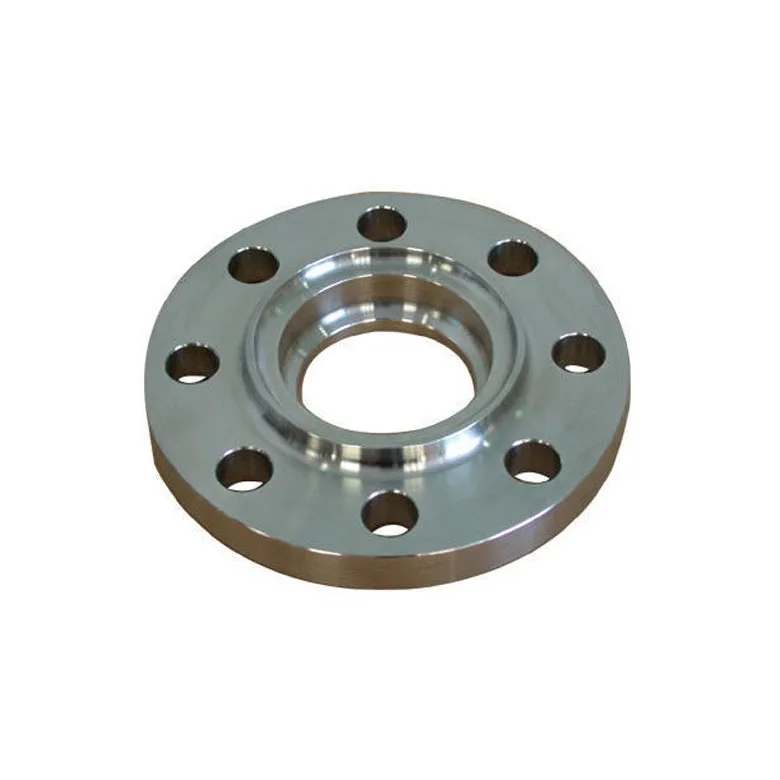

ANSI B16. 5 Фланцы под сварку враструб Сварка враструб Размеры фланца
Фланцы ASME B16.5 SWRF ANSI B16.5 Класс 150 Фланцы под сварку враструб
Поставщики фланцев из нержавеющей стали Фланец под сварку внахлест 1 дюйм
Приварка внахлест Кольцевое соединение Фланцы Фланцы ASME B16.47 серии A и B SWRF
2 дюйма, приварной фланец 3-дюймовый фланец под сварку внахлест
Фланец ANSI B16.5 класс 150 SWRF ANSI 150 Сварка враструб Фланец
4 дюйма, приварной фланец Высококачественные фланцы SWRF
Плоский фланец SWRF 6-дюймовый фланец под сварку внахлест
Сварка враструб Фланец класса 900 Трубные фланцы под сварку враструб
Сварка враструб Фланец класса 600 Сварка враструб Фланец класса 300
Приварной фланец RTJ Трубный фланец с приваркой враструб
Приварной фланец PN16 Сварка внахлест Фланцевая сварка
Сварка враструб Фланец Класс 2500 Сварка враструб Фланец класса 900

Приварной фланец ASME B16.
5 Цена
Приварной фланец трубы Цена: 15,45 долл. США / каждый
ANSI B16.5 Приварной фланец с выступом Цена: 20,14 долл. США / каждый 18,35 долл. США / каждый
ASME/ANSI B16.5 Фланец с приваркой внахлест Поставки в следующие регионы и страны:
AFRICA
Nigeria
Algeria
Angola
Tanzania
Libya
Egypt
Sudan
Equatorial Guinea
The Republic Of Congo
Gabon
NORTH AMERICA
Usa
Canada
Mexico
Costa Rica
Trinidad And Tobago
Ямайка
Дания БЛИЖНИЙ ВОСТОК АЗИЯ
Саудовская Аравия
Иран
Ирак
ОАЭ
Катар
Бахрейн
Оман
Кувейт
Турция
Иордания
ЮЖНАЯ АМЕРИКА
Аргентина
Боливия
Бразилия
Чили
Венесуэла
Колумбия
Эквадор
Гайана
Парагвай
Уругвай ЕВРОПА
Норвегия
Германия
Франция
Италия
Великобритания
Испания
Нидерланды
Бельгия
Греция
Чехия
Португалия
Венгрия
ЮЖНАЯ АФРИКА
АЗИЯ
Индия
Сингапур
Малайзия
Индонезия
Таиланд
Вьетнам
Южная Корея
Япония
Шри-Ланка
Мальдивы
Бангладеш
Майанмар
Тайвань
Камбоджа
B16.
5 Кованый фланец с приварной горловиной, 300 фунтов |
ANSI ASME B16.5 Класс 300 Фланцы с приварной шейкой / Размеры фланца с приварной шейкой 300 фунтов
Фланец ASME/ANSI B16.5 300LB WN / Стандарты, размеры и вес
4 9 Нормальный диам. г. до н.э.
Н.Д. Фланец Тл. Фланец Мин. Диам.
из
Ступица Диаметр поднятой поверхности Ступица
Диам.
Фаска
W.N Длина ступицы.Y Отверстие Диам.
Болт
Круг Диам.
Болт
Отверстия Номер
Болтов Диам. из
Болты
(дюймовые) Прибл. Вес
дюйм дн О С х Г А Д Б г. до н.э. БХ БН БД кг/шт. фунтов/шт.
1/2″
15
95,5
14,2
38,1
35,1
21,3
52,3
15,7
66,5
15,7
4
1/2″
0,8
1,8
3/4″
20
117. 5
15,7
47,8
42,9
26,7
57,2
20,8
82,6
19,1
4
5/8″
1,4
3.1
1″
25
124. 0
17,5
53,8
50,8
33,5
62
26,7
88,9
19,1
4
5/8″
1,7
3,7
1-1/4″
32
133. 5
19,1
63,5
63,5
42,2
65
35,1
98,6
19,1
4
5/8″
2,2
4,8
1-1/2″
40
155. 5
20,6
69,9
73,2
48,3
68,3
40,9
114,3
22,4
4
5/8″
3,2
7
2″
50
165. 0
22,4
84.1
91,9
60,5
69,9
52,6
127
19,1
8
5/8″
3,6
7,9
2-1/2″
65
190. 5
25,4
100,1
104,6
73,2
76,2
62,7
149,4
22,4
8
3/4″
5,4
12
3″
80
209. 5
28,4
117,3
127
88,9
79,2
78
168,1
22,4
8
3/4″
7,3
16,1
3-1/2″
90
228. 5
30,2
133,4
139,7
101,6
81
90,2
184,2
22,4
8
3/4″
8,9
19,6
4″
100
254. 0
31,8
146,1
157,2
114,3
85,9
102,4
200,2
22,4
8
3/4″
11,8
26
5″
125
279. 5
35,1
177,8
185,7
141,2
98,6
128,3
235
22,4
8
3/4″
16
35,2
6″
150
317. 5
36,6
206,2
215,9
168,4
98,6
154,2
269,7
22,4
12
3/4″
20,2
44,6
8″
200
381. 0
41.1
260,4
269,7
219,2
111. 3
202,7
330,2
25,4
12
7/8″
31,2
68,8
10″
250
444. 5
47,8
320,5
323,9
273,1
117. 3
254,5
387,4
28,4
16
1″
44,3
97,5
12″
300
520. 5
50,8
374,7
381
323,9
130. 0
304,8
450,9
31,8
16
1 1/8″
63,5
140
14″
350
584. 0
53,8
425,5
412,8
355,6
142. 7
514..4
31,8
20
1 1/8″
86
190
16″
400
647. 5
57,2
482,6
469,9
406,4
146. 1
571,5
35,1
20
1 1/4″
112
247
18″
450
711. 0
60,5
533,4
533,4
457,2
158. 8
628,7
35,1
24
1 1/4″
141
310
20″
500
774. 5
63,5
587,2
584,2
508
162. 1
685,8
35,1
24
1 1/4″
173
382
24″
600
914. 5
69,9
701,5
692,2
609,6
168. 1
812,8
41.1
24
1 1/2″
248
546
Примечание:
1) Глубина гнезда (D) соответствует стандарту ANSI B 16.5 только для размеров до 3 дюймов, более 3 дюймов – по усмотрению производителя.
Типы ANSI ASME B16.5 Класс 300 Фланцы с приварной горловиной/ 300LB Фланец с приварной горловиной
ANSI ASME B16. 5 Класс 300 Фланцы с приварной шейкой / 300LB Фланец с приварной шейкой Справочный список проектов за последние 10 лет
НАЗВАНИЕ ПРОЕКТА / ЗАКАЗЧИК DYNAMIC FORGE И ФИТИНГИ ПОСТАВЛЯЮТСЯ МАРКИ РАСПОЛОЖЕНИЕ ГОД
ИНДОРАМА ТРУБНЫЕ ФЛАНЦЫ, ВЫСОКОПРОЧНЫЕ ФЛАНЦЫ-ВЫПУСКНЫЕ ОТВЕРСТИЯ И ПРИВАРНЫЕ A105 – A350 LF2 – A694 F65, A106B- A333 GR6 – A234 WPB – A420 WPL6 – A182 F304L НИДЕРЛАНДЫ 2015
СИСТЕМА ЭКСПОРТА ГАЗА И КОНДЕНСАТА СТАЛЬНЫЕ ФЛАНЦЫ И ОТВОДЫ BW – SW A182 F316L – A182F44
A182 F44, A312S31254, A182 F316L,
A105.N, A105 HDG, A350 LF2, A106
Gr.B, A106 Gr.B HDG, A333 Gr.6B 6, A9304 КУВЕЙТ 2015
ПРОЕКТ РАЗРАБОТКИ ГАЗА ФЛАНЦЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ОТВОДЫ ИНКОЛОЙ 825 ИНДОНЕЗИЯ 2015
КАЧЕСТВЕННЫЙ ТРЕЙДИНГ — SAUDI ARAMCO ФЛАНЦЫ ИЗ УГЛЕРОДИСТОЙ СТАЛИ, ВЫХОДНЫЕ ОТВОДЫ SW A105, A105 GALV, A350 LF2, A182F304L,
A182F316L, A403 WP316L, A182F321,
A182F44, A182F5, CU90/10 UNS C70610 САУДОВСКАЯ АРАВИЯ 2014-2015
ПРОЕКТ ОТХОДОВ НПЗ КОВАНЫЕ ФЛАНЦЫ/ФИТИНГИ, ОТВОДЫ BW-THRD, ВЫХОДЫ NIP А105, А105 ХДГ А350 ЛФ2, А182 Ф304/
304Л, А182Ф316/316Л, А182Ф11,
А105Н, А106Б, А234ВПБ, А333 БЕЛЬГИЯ 2014-2015
МААДЕН ВААД АЛЬ ШАМАЛЬ ФОСФАТ КОВАНЫЕ ФЛАНЦЫ/ФИТИНГИ И ОТВОДЫ SW-BW А350ЛФ2, Ф304Л, Ф316Л, Ф904Л,
А182Ф60, СПЛАВ20
А105Н, А106Б, А234ВПБ, САУДОВСКАЯ АРАВИЯ 2014-2015
СЕВЕРО-ЗАПАД РЕДВОТЕР КОВАНЫЕ ФЛАНЦЫ/ФИТИНГИ SW И NPT А350ЛФ2, А420ВПЛ6,
А182Ф304Л-Ф316Л, ВП304Л, ХАСТ, К276 КАНАДА 2014-2015
ПРОЕКТ СЗР КАНАДА КОВАНЫЕ ФЛАНЦЫ/ФИТИНГИ, ОТВОДЫ SW И NPT Ф304Л/316Л/317Л/347Х/321Х
Ф11/Ф22/УНС08825 КАНАДА 2014-2015
ДЕНИЗ 2 ПРОЕКТ КОВАНЫЕ ФЛАНЦЫ/ФИТИНГИ SW И NPT А 105, А105 ГАЛЬВА, А350ЛФ2, А333 Гр6,
А234ВПБ-А420ВПЛ6, Ф304Л, ВП304Л АЗЕРБАЙДЖАН 2014
АДМА ОПКО АБУ-ДАБИ КОВАНЫЕ ФЛАНЦЫ/ФИТИНГИ, ВЫХОДНЫЕ ОТВОДЫ BW-THRD, БОКОВЫЕ, ВЫХОДЫ A694 F52, A182F321, A182F316, A105. N,
A312TP316L, A312 TP321, A182 F53
СУПЕР ДУПЛЕКС ОАЭ 2014
САУДОВСКАЯ АРАМКО ГОЛЛАНДИЯ КОВАНЫЕ ФЛАНЦЫ/ФИТИНГИ CuNi 9010 САУДОВСКАЯ АРАВИЯ 2014
MISSAN OIL Comp.PETROCHINA IRAQ МУФТЫ API Л80 ИРАК 2014
САУДОВСКАЯ АРАМКО ФЛАНЦЫ ИЗ ЛЕГИРОВАННОЙ СТАЛИ, ОТВОДЫ BW-SW-THRD МОНЭЛ 400, А182 Ф5, А182Ф316Л,
А182Ф304Л, А105 САУДОВСКАЯ АРАВИЯ 2014
НЕФТЬ И ГАЗ ИНК ФЛАНЦЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ФЛАНЦЫ ИЗ ИНКОНЕЛЯ И ОТВОДЫ BW F304L, WP304L, УНС № 6625 БРАЗИЛИЯ 2014
ПРОЕКТ ШИДДИРГАНГ ФЛАНЦЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ОТВОДЫ BW-SW-THRD БАНГЛАДЕШ 2014
САУДОВСКАЯ АРАБСКАЯ ГОРНОДОБЫВАЮЩАЯ КОМПАНИЯ КОВАНЫЕ ФЛАНЦЫ/ФИТИНГИ И ОТВОДЫ SW – BW А105, ГАЛВ А105, А350ЛФ2А182Ф304Л,
А182Ф316Л САУДОВСКАЯ АРАВИЯ 2014
ПРОЕКТ ГАЗОТУРБИННОЙ ЭЛЕКТРОСТАНЦИИ КОВАНЫЕ ФЛАНЦЫ/ФИТИНГИ И ОТВОДЫ SW А105, А182Ф316Л ИРАК 2014
ГРУПП КУНАДО ФИТИНГИ ИЗ КОВАНОЙ СТАЛИ, КОВАНЫЕ ФЛАНЦЫ А105, А182Ф304Л, А182Ф316Л, Ф321, ТУРЦИЯ 2013-2014
АЛЬСТОМ ФИТИНГИ И ОТВОДЫ ИЗ КОВАНОЙ СТАЛИ А105, А182Ф304Л, А182Ф316Л
МАРОККО, ЮЖНАЯ АФРИКА
2010
У нас также есть торговый представитель в Мумбаи, Ахмадабаде, Ченнаи, Дели, Бангалоре, Хайдарабаде, Калькутте, Сурате, Пуне, Нагпуре, Индоре, Тане, Бхопале, Вишакхапатнаме, Вадодре, Нашике, Фаридабаде, Раджкоте, Аурангабаде, Ранчи. , Коимбатур, Райпур, Майсур, Бхубанешвар, Салем, Бхилаи, Бхиванди, Биканер, Мангалор, Коччи (Кочин), Бхавнагар, Тирупур, Анклешвар, Ассам, Силигури, Тамил Наду, Махараштра, Джайпур, Джабалпур, Вишакапатнам, Шолапур, Давангере, Новый Дели, Какинада, Белагава, Удайпур, Гувахати, Лудхиана
A ведущий ANSI ASME B16.5 Класс 300 Фланцы с приварной шейкой / 300LB Фланец с приварной шейкой, Накидные фланцы — SORF, Фланцы с приварной шейкой — WNRF, Фланцы под сварку враструб — SWRF, Глухие фланцы — BLRF Фланцы с соединением внахлестку, Резьбовые фланцы, Длинные Фланцы с приварной шейкой, Редукционные фланцы, Очковые фланцы, Фланцы с кольцевым соединением, производитель, акционер и оптовик в Индии
Фланцы с приварной шейкой API, установка, выбор трубы, конструкция шейки, размеры

См. каталог
Получить предложение
О ФЛАНЦАХ
Предоставленные ссылки дают доступ к иллюстрации и/или дополнительную информацию.
Чтобы вернуться на эту страницу, используйте кнопка возврата в браузере.
О компании Фланцы с приварной шейкой
(Перейти к: Фланец с приварной горловиной, оба с ограниченным отверстием,
Фланец с приварной горловиной, полнопроходной Ограниченное отверстие;
Фланец с приварной горловиной, полнопроходной Ограниченное отверстие с входным конусом,
Цельный полнопроходной фланец с полнопроходным сварным швом шейный фланец;
Переходная деталь
API Сварная шейка Spec 6A, 6B фланцы, не имеют полных отверстий, они имеют суженные отверстия, соответствующие номинальные размеры труб. Например, фланцы 4-1/16″ 5M, 6B имеют максимальную диаметр отверстия 3,47 дюйма, что соответствует диаметру Я БЫ. 4 дюйма график 160 строк труба, 4-1/2″ Н.Д. API Spec 6A определяет материал с пределом текучести 45K для фланцев 6B с стандартные (с ограниченным проходом) приварные шейки. Меньшее отверстие снижает напряжения фланца и позволяет использовать более легко свариваемый материал. Ан иллюстрация обычной выкидной линии, состоящей из сварного шва 4-1/16″ 5M фланцы с горловиной, приваренные к совместимой трубопроводной трубе, как описано, и соединенные скрепив болтами эти фланцы вместе с R-39кольцевая прокладка, показанная ниже.
Стандарт Фланцы с приварной горловиной API Spec 6A, 6B представляют интересную гидродинамику. проблемы при подключении к полнопроходным клапанам или выкидным линиям. Когда болты ниже по течению на фланцы полнопроходного оборудования эти фланцы с приварной горловиной наличие ограничительного выступа в проходном отверстии. Быстро движущийся жидкости будут испытывать турбулентность при контакте с этим плечом, может привести к преждевременному выходу оборудования из строя.
Во избежание проблем с эрозией фланцы с приварной горловиной могут иметь специальное покрытие. входное отверстие скошено, или они могут иметь сквозные отверстия и специальный сварной шов шейки, которые могут или не могут быть совместимы с коммерческими размерами труб. API 6A не указывает полнопроходные фланцы с приварной горловиной 6B, поэтому производители должны использовать материал с пределом текучести 60K для этих фланцев, поскольку они для цельных фланцев с полным проходом. См. иллюстрации ниже.

Все спецификации API 6A, 6БХ фланцы с приварной горловиной имеют полнопроходные отверстия. Производители, выпускающие 6BX фланцы с приварной горловиной рассчитанный на рабочее давление 10 000 фунтов на квадратный дюйм, должен использовать минимальный предел текучести 60K материала и для 15 000 фунтов на квадратный дюйм и выше рабочее давление фланцы должны быть изготовлены из материала с пределом текучести не менее 75K. Пользователи полнопроходные фланцы с приварной горловиной должны 10062
23 1 укажите наружный диаметр, внутренний диаметр и прочность трубчатый материал, используемый для крепления к любой из этих специальных приварных горловин.

В предыдущей спецификации API 6A указано концентрический редуктор переходники что позволяло присоединять фланцы 6BX к стандартной трубе, что обычно приводило к снижение рабочего давления до давления выбранной трубы. API больше не определяет эти переходные элементы.
Независимо от опубликованных спецификаций, чтобы удовлетворить их эксплуатационное обслуживание потребности, многие пользователи указывают специальные приварные шейки, соответствующие стандартным трубам. размеров на фланцах 6BX. Такие пользователи делают это с высоким риском, если они не включают инженерные и сварочные соображения в процессе принятия решений.
Многие фланцы 6BX со специальными приварными шейками, трубы, соответствующие стандартным размерам труб, не могут должным образом нести монограмму API.
WOODCO USA предоставляет Фланцевая логарифмическая линейка, которая включает ссылки на Размеры приварной шейки на большинстве популярных фланцев API. Все из Показанные приварные шейки соответствуют требованиям API, но показаны некоторые фланцы 6B имеют отверстия меньше, чем максимально разрешенные API Spec 6A.
WOODCO USA рекомендует трубу диаметром 2 дюйма. номинальный размер (наружный диаметр 2-3/8 дюйма) или больше, используется для работы под давлением 960 фунтов на квадратный дюйм или более, иметь минимальную толщину стенки 0,200 дюймов. Эта толщина стенки может противостоять некоторым внешним повреждениям и внутренней эрозии. Все отверстия 2″ номинальный размер и большие фланцы с приварной горловиной, указанные на этом веб-сайте, соответствуют труба с толщиной стенки, равной или превышающей 0,200 дюйма.
API Spec 6A не укажите совместимую трубу. Приварные шейки фланцев 6B, показанные на этом веб-сайте, соответствуют общедоступная труба, которую идентифицирует WOODCO USA. Присоединение этих фланцев приварить шейки к идентифицированной трубе следует 10062
21 ¹ допускайте полное номинальное рабочее давление, указанное для фланца.
API Spec 6A не определяет испытательное давление для приваренных на месте сварных швов. фланец к трубе, в сборе.
Фланцы с приварной горловиной 6BX должны соответствовать всем требованиям к материалам и дизайну Цельные фланцы, поэтому сварные узлы с использованием этих фланцев соединяются с трубы одинаковой прочности указанного размера, могут пройти испытание давление, равное указанному для того же номинального давления фланцевого соединения оборудование с цельными фланцами.
Для фланцев с Размеры сварной шейки, отличные от указанных на этом веб-сайте, определить соответствующий размер трубы, ссылаясь Размеры и вес труб из углеродистой стали на этом веб-сайте. ВУДКО США не предлагает сорта или прочности для трубы, выбранной таким образом, и не предлагает максимального рабочее давление или испытательное давление для фланцев, соединенных с такими выбранными трубка.
Всегда использовать Квалифицированные процедуры сварки, поддерживаемые Производительность Квалификационная запись и исполнение Квалифицированные сварщики при соединении фланцев приварной горловины с трубой или трубопроводом.
Для Вопросы и ответы . об этой странице, Кликните сюда.
Нажмите здесь, чтобы получить советы по сварке Насадка для фланца шейки
Чтобы просмотреть страница каталога фланцев с приварной шейкой, нажмите здесь.
¹
слов в полужирный курсив указывают, что они имеют субъективное значение и лица, использующие эту информацию, должны использовать опыт для улучшения надежность их суждений, когда смысл этих слова могут повлиять на производительность.
В WOODCO USA те же знания и усилия, что и размещенный на этом веб-сайте, используется в каждом продукте, который мы продаем. Если этот веб-сайт помогает вам или лицам, за которых вы несете ответственность, пожалуйста, вознаградите WOODCO USA с вашим бизнесом.

Втулки с приваренными фланцами · Permaglide
Навигация
Настройки
KS PERMAGLIDE Подшипник скольжения
Версии изделия
Special Productions
Литые детали и скользящие элементы
Сварные плавники
Большие кустарники Индивидуальный диаметр
. Преимущества перед шариковыми подшипниками
Индивидуальные размеры фланцев, различные материалы, индивидуальная толщина стенок, другие конструкции
Идеальный подшипник скольжения для ваших требований:
Специальное производство KS PERMAGLIDE ^® Вкладыши фланцев подшипников скольжения изготавливаются с упорной шайбой и втулкой посредством сварки. Это означает, что, в зависимости от требований, для втулки и цилиндрической части гильзы фланца могут быть использованы различные материалы, напр. комбинируя втулку из KS PERMAGLIDE ^® P200 и упорную шайбу из KS PERMAGLIDE ^® P14, см. примеры ниже. В зависимости от осевого или радиального напряжения требуются фланцевые вкладыши с индивидуальной толщиной стенки, которые также могут быть изготовлены как специальное производство. Фланцевые вкладыши с индивидуальными размерами также могут быть созданы в области полки вкладыша.
Производство в соответствии с высочайшими стандартами качества с допусками согласно DIN ISO 3547
Специальные исполнения доступны из всех стандартных материалов KS PERMAGLIDE ^® (специальные материалы по запросу)
KS Производитель обладает более чем 15-летним опытом сварки композитных материалов
Преимущества приварных фланцевых вкладышей
увеличенная площадь контакта без разделяющего стыка
улучшенная ровность поверхности скольжения
отсутствие радиуса изгиба по внутреннему диаметру
отсутствие прерывистого соединения на шайбе, т. е. полная упорная поверхность
отсутствие трещин во фланце
отсутствие ограничений по диаметру фланца, что означает, диаметры шайбы возможны, чем с реформированными вкладышами фланцев
различные материалы и толщина стенки для фланца и цилиндрической поверхности скольжения могут быть объединены
другие конструкции могут быть изготовлены
возможность создания сложной геометрии сварных швов
возможно использование конусных поверхностей на шайбе
индивидуальная лазерная гравировка вкладышей фланца
снижение производственных затрат за счет экономии материалов
снижение производственных затрат за счет выбора материалов, соответствующих требованиям, например, для зон с низким напряжением компонента
более гибкая геометрия конструкции, напр. фиксирующие выступы, канавки или большие упорные поверхности могут быть легко выполнены
Изготовление отдельных фланцевых вкладышей
Упорная шайба изготавливается из композитного материала методом прецизионной резки с высокой точностью размеров. Изготовленные таким образом фланцевые вкладыши имеют большую контактную поверхность с лучшими несущими свойствами.
Упорная шайба соединяется со втулкой подшипника скольжения с помощью лазерной сварки. С помощью этой процедуры создается незаметное введение тепла в материал с высокой плотностью энергии. Это означает, что воздействие на конструкцию незначительно. Создается точный сварной шов, одинаковый по всему периметру, что сводит к минимуму воздействие напряжения и термическую деформацию.
С помощью этой технологии возможен практически любой дизайн.
Контактный телефон
Вам нужна дополнительная информация?
Свяжитесь с нами.
Скачать
PI 1783 – Специальное производство фланцевых вкладышей — Приварные фланцевые вкладыши
Все загрузки
Примеры применения
Взгляните на наши примеры применения подшипников скольжения KS PERMAGLIDE ^®
Обзор
Использование файлов cookie и защита данных
Motorservice Group использует файлы cookie, сохраненные на вашем устройстве, для оптимизации и постоянного улучшения своих веб-сайтов, а также для статистических целей. Дополнительную информацию об использовании нами файлов cookie можно найти здесь, а также информацию о нашей публикации и уведомление о защите данных.
Нажав «ОК», вы подтверждаете, что приняли к сведению информацию о файлах cookie, заявлении о защите данных и деталях публикации. Вы также можете в любое время изменить настройки файлов cookie для этого веб-сайта.
Настройки конфиденциальности
Мы придаем большое значение прозрачной информации, касающейся всех аспектов защиты данных. Наш веб-сайт содержит подробную информацию о настройках, которые вы можете выбрать, и о том, какое влияние оказывают эти настройки. Вы можете изменить выбранные настройки в любое время. Независимо от того, какой выбор вы выберете, мы не будем делать никаких выводов о вас как о личности (за исключением случаев, когда вы явно указали свои данные). Для получения информации об удалении файлов cookie обратитесь к функции справки в вашем браузере. Вы можете узнать больше в заявлении о защите данных.
Измените настройки конфиденциальности, нажав на соответствующие кнопки
Необходимый
Удобство
Статистика
Необходимый
Файлы cookie, необходимые для системы, обеспечивают правильную работу веб-сайта. Без этих файлов cookie могут возникнуть сбои или сообщения об ошибках.
Этот веб-сайт будет:
Хранить файлы cookie, необходимые системе
Сохранить настройки, сделанные вами на этом веб-сайте

Этот сайт никогда не будет делать следующее без вашего согласия:
Сохраните ваши настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.
Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)
Удобство
Эти файлы cookie упрощают использование веб-сайта и сохраняют настройки, например, чтобы вам не приходилось повторять их каждый раз, когда вы посещаете сайт.
Этот веб-сайт будет:
Хранить файлы cookie, необходимые системе
Сохраните ваши настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.

Этот сайт никогда не будет делать следующее без вашего согласия:
Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)
Конечно, мы всегда будем соблюдать настройку «не отслеживать» (DNT) в вашем браузере. В этом случае файлы cookie для отслеживания не устанавливаются и функции отслеживания не загружаются.
Приваривается к верхнему фланцу S (149)
Приваривается к верхнему фланцу S (149) и соединяет две балки с помощью одинарного или двойного срезного язычка. Срезные лапки привариваются к стенке главной балки и верхней полке и крепятся болтами к стенке второстепенной балки. Второстепенная балка может быть выровнена или наклонена.
Объектов создано
Вкладка на сдвиг (1 или 2)
Элемент жесткости (дополнительно)
Пластины вута (дополнительно)
Подкладные стержни для сварки (дополнительно)
Болты
Сварные швы
Порезы
Использовать для
Ситуация
Описание
Срезная лапка на неполную глубину, соединенная с верхней полкой балки.
Срезная лапка на неполную глубину, соединенная с верхней полкой балки. Создается ребро жесткости.
Порядок выбора
Выберите главную деталь (балку).
Выберите второстепенную деталь (балку).
Соединение создается автоматически при выборе второстепенной детали.
Ключ идентификации детали
Деталь
1
Вкладка для сдвига
2
Задняя пластина
Примечание:
Tekla Structures использует значения в файлjoints. def, чтобы создать этот компонент. Для получения дополнительной информации см. Определите свойства соединения в файлеjoints.def.
Используйте Вкладка «Изображение» для управления положением выступа сдвига, полки балки и разрезов стенки.
Размеры
Описание
По умолчанию
1
Расстояние от края выступа до края полки главной детали.
0
2
Вырез второстепенной детали.
При резке второстепенной детали создается зазор между главной и второстепенной деталями.
20
3
Размер полосы, приделанной к фланцу второстепенной детали.
Вырез полки определяется по кромке выступа.
Фланец автоматически снимается, когда срезной выступ пересекает фланец.
20
Концевой срез балки
Укажите способ обрезки конца второстепенной балки. Луч просматривается сбоку.
Опция
Описание
По умолчанию
Скос
AutoDefaults может изменить этот параметр.
Автоматический
Если второстепенная балка имеет наклон менее 10 градусов, конец балки обрезается под прямым углом. В противном случае конец балки срезается под углом.
Площадь
Обрезает конец второстепенной балки квадратной формы.
Скос
Обрезает конец второстепенной балки параллельно краю главной детали.
Квадратный вырез ближе к стенке основной детали
Обрезает конец квадрата второстепенной балки и размещает балку ближе к стенке главной детали.
Зажимной фланец
Обрезает угол полки на конце второстепенной балки.
Отрезок стенки балки
Укажите способ обрезки конца стенки второстепенной балки. Луч просматривается сверху.
Опция
Описание
По умолчанию
Скос
AutoDefaults может изменить этот параметр.
Скос
Обрезает конец скоса стенки, когда конец второстепенной балки обрезается под скос.
Квадрат
Обрезает конец стенки прямоугольной формы, даже если конец второстепенной балки обрезан со скосом.
Отрез полки балки
Укажите способ обрезки конца полки второстепенной балки. Луч просматривается сверху.
Опция
Описание
По умолчанию
Скос
AutoDefaults может изменить этот параметр.
Скос
Обрезает конец скоса фланца.
Квадрат
Обрезает часть фланца под прямым углом и оставляет часть скоса.
Вырез нижней полки балки
Опция
Описание
По умолчанию
Вырез фланца
AutoDefaults может изменить этот параметр.
Выемка
Нижняя часть второстепенной балки имеет выемку, если выступ пересекает полку.
Введите радиус и высоту выреза.
Отрез фланца
Полка второстепенной балки обрезается с той же стороны, что и срезная лапка, если срезная лапка пересекает полку.
Используйте Вкладка Пластины для управления размером, положением, количеством, ориентацией и формой выступа сдвига.
Пластина с выступом
Опция
Описание
Пластина с вкладками
Толщина, ширина и высота пластины сдвига.
Опция
Описание
По умолчанию
Поз_Номер
Префикс и начальный номер для номера позиции детали.
Некоторые компоненты имеют вторую строку полей, в которые можно ввести номер позиции сборки.
Начальный номер детали по умолчанию определяется в Настройки компонентов в Меню «Файл» > «Настройки» > «Параметры».
Материал
Марка материала.
Материал по умолчанию определен в Коробка материала детали в Настройки компонентов в Меню «Файл» > «Настройки» > «Параметры».
Имя
Имя, отображаемое на чертежах и в отчетах.
Срезные выступы с фасками
Описание
1
Горизонтальный размер фаски выступа.
2
Вертикальный размер фаски выступа.
3
Вертикальный и горизонтальный размеры фаски срезного выступа.
С фаской
Опция
Описание
По умолчанию
Линия фаски
AutoDefaults может изменить этот параметр.
Без фаски
Линия фаски
Выпуклая дуговая фаска
Вогнутая дуговая фаска
Размеры с фаской
Опция
Описание
По умолчанию
Линия фаски
AutoDefaults может изменить этот параметр.
Без фаски
Линия фаски
Вогнутая дуговая фаска
Положение выступа сдвига
Определите количество и сторону срезных вкладок в соединениях с одной срезной лапкой.
Опция
Описание
По умолчанию
Срезной выступ на дальней стороне
AutoDefaults может изменить этот параметр.
Автоматический
Компонент автоматически выбирает либо ближнюю, либо дальнюю сторону. Выступ создается сбоку от второстепенной детали, если угол между главной деталью и второстепенной деталью меньше 90 градусов.
Срезной выступ на дальней стороне
Срезной выступ на ближней и дальней сторонах
Ближний боковой сдвиг
Зазор между срезными лапками
Описание
По умолчанию
1
Зазор между стенкой второстепенной детали и выступом для среза.
Это касается только соединений с двумя срезными лапками.
0
Используйте Вкладка «Ребра жесткости» для управления размерами, ориентацией, положением и типом пластины жесткости.
Размеры пластины жесткости противоположной стенки
Опция
Описание
Ребро жесткости противоположной стенки
Толщина, ширина и высота пластины ребра жесткости противоположной стенки.
Опция
Описание
По умолчанию
Поз_Номер
Префикс и начальный номер для номера позиции детали.
Начальный номер детали по умолчанию определяется в Настройки компонентов в Меню «Файл» > «Настройки» > «Параметры».
Материал
Марка материала.
Материал по умолчанию определен в Коробка материала детали в Настройки компонентов в Меню «Файл» > «Настройки» > «Параметры».
Имя
Имя, отображаемое на чертежах и в отчетах.
Размеры фаски
Описание
1
Горизонтальный размер фаски.
2
Вертикальный размер фаски.
С фаской
Опция
Описание
По умолчанию
Линия фаски
AutoDefaults может изменить этот параметр.
Без фаски
Линия фаски
Выпуклая дуговая фаска
Вогнутая дуговая фаска
Создание ребра жесткости
Опция
Описание
По умолчанию
Ребра жесткости не создаются.
AutoDefaults может изменить этот параметр.
Полный
Создает полный элемент жесткости той же высоты, что и стенка главной детали.
Определяется сдвиговой лапкой
Tekla Structures определяет размер элемента жесткости на основе выступа на сдвиг размер. Tekla Structures пытается сохранить нижние края пластины жесткости и уровень сдвига, если это возможно.
Частичный
Оставляет зазор между пластиной жесткости и нижней полкой главной детали.
Ребра жесткости не создаются.
Зазор ребра жесткости
Описание
1
Размер зазора между полками главной детали и элементом жесткости.
Ориентация ребра жесткости
Опция
Описание
По умолчанию
Ребра жесткости параллельны второстепенной детали.
AutoDefaults может изменить этот параметр.
Ребра жесткости перпендикулярны основной детали.
Ребра жесткости параллельны второстепенной детали.
Используйте Вкладка «Вут» для управления созданием пластины вута и фасок на полках второстепенной балки.
Ветки
Опция
Описание
Верхняя пластина
Толщина, ширина и высота верхней пластины вута.
Нижняя пластина
Толщина, ширина и высота нижней пластины вута.
Опция
Описание
По умолчанию
Поз_Номер
Префикс и начальный номер для номера позиции детали.
Начальный номер детали по умолчанию определяется в Настройки компонентов в Меню «Файл» > «Настройки» > «Параметры».
Материал
Марка материала.
Материал по умолчанию определен в Коробка материала детали в Настройки компонентов в Меню «Файл» > «Настройки» > «Параметры».
Имя
Имя, отображаемое на чертежах и в отчетах.
Фаски вута
Описание
1
Ширина фаски верхней пластины вута.
2
Высота фаски верхней пластины вута.
3
Высота фаски нижней пластины вута.
4
Ширина фаски нижней пластины вута.
Создание пластины вута
Опция
Описание
По умолчанию
При необходимости создаются верхняя и нижняя пластины вута.
AutoDefaults может изменить этот параметр.
Автоматический
При необходимости создаются верхняя или нижняя пластина вута или обе.
Созданы верхняя и нижняя пластины вута.
Чтобы создать одну пластину, введите 0 в поле толщины (t) для пластины, которая вам не нужна (верхняя или нижняя пластина).
Пластины вута не создаются.
Используйте Вкладка «Выемка» для автоматического создания выемок для второстепенной балки и управления свойствами выемки. Вкладка Notch имеет два раздела: автоматические свойства (верхний раздел) и ручные свойства (нижний раздел). Свойства автоматического и ручного вырезания работают независимо друг от друга.
Автоматическая насечка
Параметры автоматической вырубки влияют как на верхнюю, так и на нижнюю полку.
Форма выреза
Автоматическое вырезание включается при выборе формы выреза.
Опция
Описание
По умолчанию
Создает вырезы на второстепенной балке.
AutoDefaults может изменить этот параметр.
Создает вырезы на второстепенной балке. Отрезы расположены под прямым углом к стенке главной балки.
Создает вырезы на второстепенной балке. Отрезы расположены под прямым углом к стенке вторичной балки.
Создает вырезы на второстепенной балке. Вертикальный разрез перпендикулярен главному лучу, а горизонтальный разрез — перпендикулярен второстепенному лучу.
Отключает автоматическую разметку.
Размер паза
Опция
Описание
По умолчанию
Размер выреза измеряется от края полки главной балки и снизу верхней полки главной балки.
AutoDefaults может изменить этот параметр.
Размер выреза измеряется от края полки главной балки и снизу верхней полки главной балки.
Размер выреза измеряется от осевой линии главной балки и от верхней полки главной балки.
Введите горизонтальные и вертикальные значения разрезов.
Форма фланца
Опция
Описание
По умолчанию
Полка второстепенной балки обрезана параллельно главной балке.
AutoDefaults может изменить этот параметр.
Полка второстепенной балки обрезана параллельно главной балке.
Полка второстепенной балки имеет квадратную форму.
Скругление размера паза
Используйте параметры округления размера выреза, чтобы определить, округляются ли размеры выреза в большую сторону. Даже если включено округление размеров, размеры округляются в большую сторону только при необходимости.
Опция
Описание
По умолчанию
Размеры паза не округлены.
AutoDefaults может изменить этот параметр.
Размеры паза не округлены.
Размеры выреза закруглены.
Введите значения округления по горизонтали и вертикали.
Размеры округляются до ближайшего кратного введенного значения. Например, если фактический размер равен 51, а вы вводите значение округления 10, размер округляется до 60.
Положение выреза
Опция
Описание
По умолчанию
Создает разрез под полкой главной балки.
AutoDefaults может изменить этот параметр.
Создает разрез под полкой главной балки.
Создает вырез над полкой главной балки.
Фаска с выемкой
Опция
Описание
По умолчанию
Выемка не скошена.
AutoDefaults может изменить этот параметр.
Выемка не скошена.
Создает выемку с линией фаски.
Выемка скошена в соответствии с введенным вами радиусом.
Введите радиус фаски.
Ручная надрезка
Используйте ручное вырезание, когда деталь, не принадлежащая соединению, сталкивается с второстепенной балкой. Когда вы используете вырезание вручную, соединение создает вырезы, используя значения, которые вы вводите в поля на Вкладка «Выемка». Вы можете использовать разные значения для верхней и нижней полки.
Сторона паза фланца
Сторона выреза полки определяет, на какой стороне балки создаются вырезы.
Опция
Описание
По умолчанию
Создает пазы с обеих сторон фланца.
AutoDefaults может изменить этот параметр.
Автоматический
Создает пазы с обеих сторон фланца.
Создает пазы с обеих сторон фланца.
Создает пазы на ближней стороне фланца.
Создает пазы на дальней стороне фланца.
Фланцевый вырез
Форма выреза полки определяет форму выреза полки балки.
Опция
Описание
По умолчанию
Вся полка второстепенной балки обрезается до указанной вами длины.
AutoDefaults может изменить этот параметр.
Автоматический
Вся полка второстепенной балки обрезается до указанной вами длины. Глубина канавки по умолчанию в два раза превышает толщину вторичной полки. Вырез всегда проходит по всей ширине вторичного фланца.
Создает фаски на фланце.
Если не ввести горизонтальный размер, создается фаска под углом 45 градусов.
Создает вырезы во фланце со значениями по умолчанию, если вы не введете значения в поля 1 и 2 .
Фланец не обрезан.
Создает вырезы на фланце в соответствии со значением в поле 1 , чтобы он был на одном уровне с паутиной.
Создает разрезы на фланце в соответствии со значениями в полях 1 и 2 .
Глубина паза фланца
Опция
Описание
По умолчанию
Глубина паза фланца.
AutoDefaults может изменить этот параметр.
Глубина паза фланца.
Глубина выреза полки с размером от осевой линии стенки второстепенной балки до края выреза.
Введите значение глубины выреза полки.
Размеры выреза
Описание
По умолчанию
1
Размеры для вырезов горизонтальной полки.
10 мм
2
Размеры вертикальных вырезов полки.
Зазор между кромкой выреза и полкой балки равен скруглению стенки главной детали. Высота надреза округляется до ближайшего 5 мм .
Размер от стенки до выреза полки
Описание
1
Задайте расстояние между стенкой и вырезом полки.
Используйте Вкладка «Болты» для управления свойствами болтов, соединяющих пластину среза с главной деталью.
Размеры группы болтов
Описание
1
Размер для горизонтального положения группы болтов.
2
Расстояние до края болта.
Расстояние до края — это расстояние от центра болта до края детали.
3
Количество болтов.
4
Расстояние между болтами.
Используйте пробел для разделения значений расстояния между болтами. Введите значение для каждого промежутка между болтами. Например, если есть 3 болта, введите 2 значения.
5
Размер для вертикального положения группы болтов.
6
Выберите способ измерения размеров для вертикального положения группы болтов.
Верх: от верхнего края второстепенной детали до самого верхнего болта.
Середина: от центральной линии болтов до центральной линии второстепенной детали.
Внизу: от нижнего края второстепенной детали до самого нижнего болта.
7
Определите, какие болты будут удалены из группы болтов.
Введите номера болтов, которые нужно удалить, и разделите номера пробелом. Номера болтов идут слева направо и сверху вниз.
Основные свойства болта
Опция
Описание
По умолчанию
Размер болта
Диаметр болта.
Доступные размеры указаны в каталоге комплектов болтов.
Стандартный болт
Стандарт болта для использования внутри компонента.
Доступные стандарты указаны в каталоге комплектов болтов.
Толерантность
Зазор между болтом и отверстием.
Нить в коврике
Определяет, может ли резьба находиться внутри скрепленных болтами деталей, когда болты используются с валом.
Не действует при использовании болтов с полной резьбой.
Да
Сайт/Мастерская
Место крепления болтов.
Сайт
Щелевые отверстия
Можно определить прорезные, негабаритные или резьбовые отверстия.
Опция
Описание
По умолчанию
1
Вертикальный размер прорези.
0 , что приводит к круглому отверстию.
2
Горизонтальный размер прорезного отверстия или допуск на увеличенные отверстия.
0 , что приводит к круглому отверстию.
Тип отверстия
Slotted создает отверстия с прорезями.
Oversized создает увеличенные или резьбовые отверстия.
Отсутствие отверстия не создает отверстия.
Повернуть слоты
Если тип отверстия Slotted, этот параметр поворачивает прорези.
Слоты в
Деталь(и), в которой созданы прорезные отверстия. Варианты зависят от рассматриваемого компонента.
Болт в сборе
Установленные флажки определяют, какие объекты компонентов (болты, шайбы и гайки) используются в сборке болтов.
Если вы хотите создать только отверстие, снимите все флажки.
Чтобы изменить узел болта в существующем компоненте, выберите Эффект в поле «Изменить» и нажмите Изменить.
Увеличение длины болта
Определите, насколько увеличивается длина болта. Используйте этот параметр, когда, например, при покраске требуется увеличить длину болта.
Смещение болтов
Опция
Описание
По умолчанию
Не в шахматном порядке
AutoDefaults может изменить этот параметр.
Не в шахматном порядке
Ступенчатый тип 1
Ступенчатый тип 2
Ступенчатый тип 3
Ступенчатый тип 4
Ориентация группы болтов
Опция
Описание
По умолчанию
Площадь
AutoDefaults может изменить этот параметр.
Автоматический
Площадь
В шахматном порядке
Болты смещены в сторону второстепенной детали.
Площадь
Квадратная болтовая группа расположена горизонтально.
Наклонный
Группа квадратных болтов
имеет наклон в направлении второстепенной детали.
Направление болтового соединения
Опция
Описание
По умолчанию
Направление болтового соединения 1
AutoDefaults может изменить этот параметр.
Направление болтового соединения 1
Направление болтового соединения 2
Используйте Язычок для выреза балки для контроля опорных стержней для сварки, отверстий для доступа к сварке, подготовки концов балки и вырезов полки.
Подкладной стержень для сварки
Опция
Описание
Сварная опорная планка
Толщина и ширина опорного стержня для сварки.
Опция
Описание
По умолчанию
Поз_Номер
Префикс и начальный номер для номера позиции детали.
Некоторые компоненты имеют вторую строку полей, в которые можно ввести номер позиции сборки.
Начальный номер детали по умолчанию определяется в Настройки компонентов в Меню «Файл» > «Настройки» > «Параметры».
Материал
Марка материала.
Материал по умолчанию определен в Коробка материала детали в Настройки компонентов в Меню «Файл» > «Настройки» > «Параметры».
Имя
Имя, отображаемое на чертежах и в отчетах.
Размеры отверстия для сварки
Описание
1
Зазор между верхней полкой второстепенной детали и главной деталью.
2
Вертикальные размеры верхнего и нижнего отверстий для сварки.
3
Горизонтальные размеры верхнего и нижнего отверстий для сварки.
4
Зазор между стенкой второстепенной детали и главной деталью.
Tekla Structures добавляет введенное здесь значение к промежутку, указанному на Вкладка «Изображение».
5
Зазор между нижней полкой второстепенной детали и основной деталью.
Tekla Structures добавляет введенное здесь значение к промежутку, указанному на Вкладка «Изображение».
Отверстия для сварки
Опция
Описание
По умолчанию
По умолчанию
Круглое отверстие для сварки
AutoDefaults может изменить этот параметр.
Круглое отверстие для сварки
Квадратное отверстие для сварки
Отверстие для доступа к диагональному сварному шву
Круглое отверстие для сварки с радиусом, который можно определить в
Расширенное конусообразное отверстие для сварки с радиусом и размерами, которые можно определить в а также
Конусообразное отверстие для сварки с радиусами, которые можно задать в а также
Капитал R определяет большой радиус (высоту).
Маленький r определяет малый радиус.
Р = 35
г = 10
Подготовка конца балки
Опция
Описание
По умолчанию
Подготовлены верхний и нижний фланцы.
AutoDefaults может изменить этот параметр.
Автоматический
Подготовлены верхний и нижний фланцы.
Конец балки не подготовлен.
Подготовлены верхний и нижний фланцы.
Верхний фланец подготовлен.
Подготовлен нижний фланец.
Фланцевый разрез
Опция для верхнего фланца
Опция для нижнего фланца
Описание
По умолчанию
Фланец не обрезан.
AutoDefaults может изменить этот параметр.
Фланец не обрезан.
Фланец обрезан.
Сварные опорные стержни
Опция для нижней опорной планки
Описание
По умолчанию
Опорные стержни создаются внутри фланцев.
AutoDefaults может изменить этот параметр.
Подпорки не создаются.
Опорные стержни создаются внутри фланцев.
Опорные стержни создаются снаружи фланцев.
Длина опорного стержня для сварки
Введите длину приварного подкладочного стержня в поле под параметрами.
Опция
Описание
По умолчанию
Абсолютная длина опорного стержня
AutoDefaults может изменить этот параметр.
Абсолютная длина опорного стержня
Удлинение за край фланца
Положение опорной планки для сварки
Опция
Описание
Введите положительное или отрицательное значение, чтобы переместить передний конец опорного стержня относительно конца фланца.
Тип сборки
Определите место, где выполняются сварные швы опорного стержня. Когда вы выбираете Вариант «Мастерская», Tekla Structures включает подкладные стержни в сборку.
Нажмите на ссылки ниже, чтобы узнать больше:
Вкладка «Общие»
Нажмите на ссылки ниже, чтобы узнать больше:
Вкладки «Дизайн» и «Тип дизайна»
Нажмите на ссылку ниже, чтобы узнать больше:
Вкладка «Анализ»
Нажмите на ссылку ниже, чтобы узнать больше:
Создание сварных швов
Приварной фланец ASME B16.5
31 июля 2019 г.
Наличие на складе
Shijiazhuang Metalsin поставляет полный ассортимент фланцев для приварки враструб, изготовленных в соответствии с ASME B16.5, с номинальным давлением класса 150, класса 300, класса 600 и класса 1500. В соответствии с ASME B16.5 фланцы для приварки враструб (SW) Доступны размеры от 1/2″ до 3″ для всех значений давления, кроме класса 1500, который доступен в размерах от 1/2″ до 2-1/2″.
Конструкция, сварка и применение
Рис. 1: типовой чертеж фланца для сварки враструб, соответствующего стандарту ASME B16.5, с выступом.
Фланец для приварки враструб, соответствующий стандарту ASME B16.5, также представляет собой фланец со втулкой, который обычно состоит из корпуса круглого фланца и конической втулки. Фланец должен быть изготовлен как единое целое, а конусность не должна превышать 7 градусов. В отверстии вытачивается раструбная конструкция определенной глубины. Диаметр раструба (зенковка, размер J, как показано на рис. 1) должен быть таким же, как у накладки на фланце того же размера. Диаметр меньшего отверстия (размер В) должен быть равен номинальному внутреннему диаметру примыкающей трубы или диаметру отверстия приварного фланца встык того же размера. Фланец для приварки враструб может быть оснащен соединением с выступом (RF), плоской поверхностью (FF) или кольцевым соединением (RTJ).
Рис. 2: иллюстрация приварки фланца с раструбной сваркой к трубе.
Фланец приварной враструб приваривается к трубе кольцевым угловым швом, соединяющим наружную поверхность трубы и ступицу фланца. Угловой шов представляет собой сварной шов приблизительно треугольного поперечного сечения, соединяющий две поверхности примерно под прямым углом друг к другу. Сначала труба вставляется в раструб фланца, и выравнивание относительно просто, поскольку труба легко входит в раструб. Перед сваркой между концом трубы и раструбным дном фланца необходимо оставить зазор 1/16 дюйма (2,0 мм). Этот зазор предусмотрен для обеспечения дифференциального теплового расширения сопрягаемых элементов. Если зазора нет, то при повышении температуры разница в тепловом расширении между трубой и фланцем приварного враструб может привести к растрескиванию углового сварного шва. Иногда для дополнительной прочности используется внутренний сварной шов. Благодаря шлифовке внутреннего сварного шва турбулентность и ограничение потока сводятся к минимуму.
Фланцы с приваркой враструб, соответствующие ASME B16.5, разрешены в соответствии с серией B31 норм трубопроводов под давлением и нормами ASME для котлов и сосудов под давлением. В трубопроводной технике, хотя они доступны в размерах до 3 дюймов, они чаще всего используются в размерах 2 дюйма и меньше. Таким образом, фланцы с приваркой враструб должны применяться для систем трубопроводов высокого давления малого диаметра. Существенным недостатком раструбной сварки является то, что фланец подвержен щелевой коррозии. В зазорах и щелях, образующихся между наружной поверхностью трубы и раструбной поверхностью фланца, могут скапливаться коррозионно-активные растворы технологической жидкости. Этот застойный раствор может привести к щелевой коррозии. Следовательно, фланцы для сварки враструб обычно не используются в агрессивных средах.
Размеры и допуски
Как показано на рис. 1, размер D: внешний диаметр фланца, K: диаметр окружности болта, G: диаметр выступа, B: меньший диаметр отверстия фланца под сварку враструб, J: диаметр диаметр втулки (зенковки), X: диаметр втулки на большом конце втулки, E: глубина втулки, n: количество отверстий под болты, d: диаметр отверстия под болт, Y: длина через втулку, T: минимальная толщина фланца , t: высота поднятого лица.
Пункт Состояние Допуск
D D ≤ 24″ ±1,5
Г > 24″ ±3,0
B NPS ≤ 10 ±1,0
12 ≤ NPS ≤ 18 ±1,5
NPS ≥ 20 +3,0
-1,5
Дж 1∕2 ≤ NPS ≤3 ±0,25
К NPS ≤ 24 ±1,5
G 2 мм RF ±1,0
7 мм RF ±0,5
X NPS ≤ 5 +2,0
-1,0
NPS ≥ 6 +4,0
-1,0
Да NPS ≤ 10 ±2,0
NPS ≥ 12 ±3,0
T NPS ≤ 18 +3,0
-1,0
NPS ≥ 20 +5,0
-0,0
*BCC NPS ≤ 2-1∕2 0,8
NPS ≥ 3 1,5
*BHS NPS ≤ 24 ±0,8
*BCC: концентричность окружности болта, которая представляет собой концентричность между диаметром окружности болта фланца и диаметром поверхности станка.
