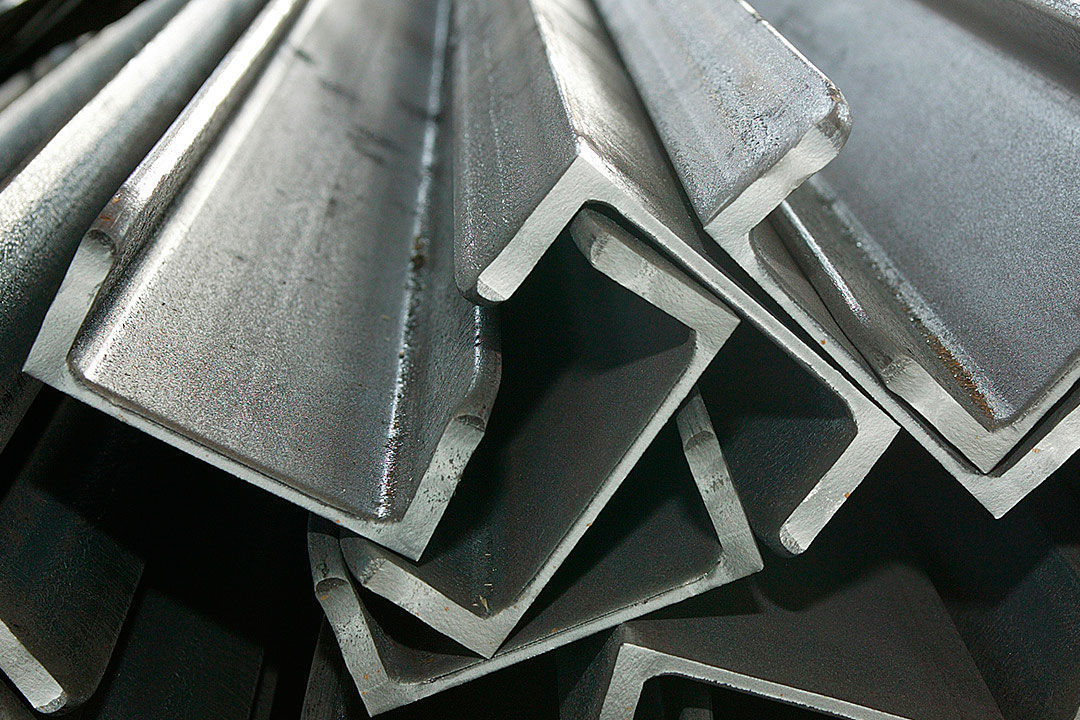

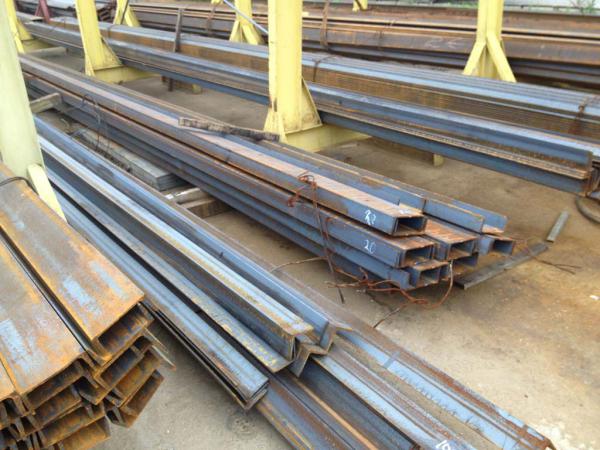

Швеллер — горячекатаный фасонный прокат коробчатого П-образного сечения предназначенные для стальных конструкций,  а также конструкций со сварными и другими соединениями. Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем — длиной свыше 12 м. Вес швеллера меняется от 4,79-61,5 кг за п.м.

Геометрические характеристики сечения швеллеров определяются его номером, который соответствует высоте стенки швеллера (в сантиметрах). Швеллер применяют в :

• Мощных стержневых конструкциях
  • Мосты
  • Большепролетные фермы
• Колонны
• Связи и кровельные прогоны
• Рамы (автомобильная промышленность)
• Поддерживающие консоли
• Лестницы
• Временные проходы (мостики)
• Стяжки в шпунтовых ограждениях
• Пандусы

Геометрические характеристики сечения швеллеров определяются его номером, который соответствует высоте стенки швеллера (в сантиметрах). Сортамент включает швеллеры  с уклоном внутренних граней полок и без. Уклон внутренних граней полок затрудняет конструирование.

В сортамент также входят швеллеры с параллельными гранями полок, сечение которых имеет лучшие расчетные характеристики. Такие швеллеры более конструктивны, так как параллельные грани упрощают болтовые крепления к полкам.

При невозможности применения швеллера в строительных конструкциях можно прибегнуть к замене швеллера на двутавр, иди на другой аналог профиля.

Швеллеры применяются в мощных стержневых конструкциях (местах, большепролетных фермах и т.п.), а также в колонках, связях и кровельных прогонах.

Швеллер

Содержание

• 1 Классификация швеллеров
• 2 ГОСТ швеллеров (сортамент)
• 3 Примеры применения швеллеров в строительстве
  • 3.1 Устройство опалубки
  • 3.2 Сварные металлоконструкции
  • 3.3 Лестницы
• 4 Швеллер по ГОСТ 8240-97
  • 4.1 Швеллер (серия У) с уклоном полок
  • 4. 2 Основные размеры швеллера, (серия У) с уклоном полок
  • 4.3 Швеллер с параллельными полками
  • 4.4 Основные размеры швеллера, (серия П) с параллельными полками
  • 4.5 Швеллер экономичный с параллельными гранями полок
  • 4.6 Основные размеры швеллера экономичного, (серия Э) с параллельными полками
  • 4.7 Швеллер легкий с параллельными гранями полок, серия Л (легкий)
  • 4.8 Основные размеры швеллера легкого, (серия Л) с параллельными полками
  • 4.9 Швеллер специальный — серия С
  • 4.10 Основные размеры швеллера специального, (серия С)

Классификация швеллеров

№ п/п	Наименование швеллеров	Описание
1	Катаные по ГОСТ 8240-97, ДСТУ 3436-96
Швеллер стальной
1.1	Швеллер. Серия У	Швеллер с уклоном внутренних граней полок. Серия У.
1.2	Швеллер. Серия П	Швеллер с параллельными гранями полок — серия П.
1.3	Швеллер. Серия Э	Швеллер экономичный с параллельными гранями полок — серия Э.
1.4	Швеллер. Серия Л	Швеллер легкий с параллельными гранями полок — серия Л.
1.5	Швеллер. Серия C	Швеллер с уклоном внутренних граней полок — серия С.
Швеллер по ТУ завода-изготовителя
1.6	Швеллер по ТУ
Швеллер специальный
1.7	Швеллер. Серия C	Швеллер с уклоном внутренних граней полок — серия С.
Швеллер специальный для тракторов и вагоностроения
1.8	Швеллер	Швеллер специальный для тракторов и вагоностроения
2	Швеллер гнутый
2. 1	Швеллер по ГОСТ 8278-83	Швеллер. Гнутый равнополочный
2.2	Швеллер по ГОСТ 8281-80	Швеллер. Гнутый неравнополочный

ГОСТ швеллеров (сортамент)

Швеллер по ГОСТ 8240-97

Примеры применения швеллеров в строительстве

Устройство опалубки

Швеллер (Обвязка) — stroyone

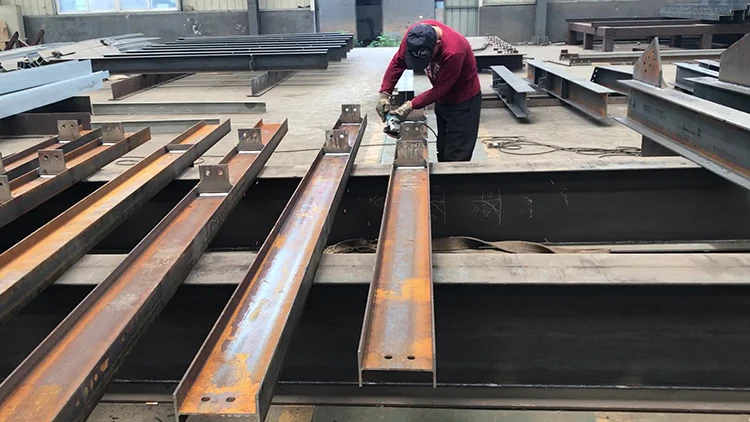

Сварные металлоконструкции

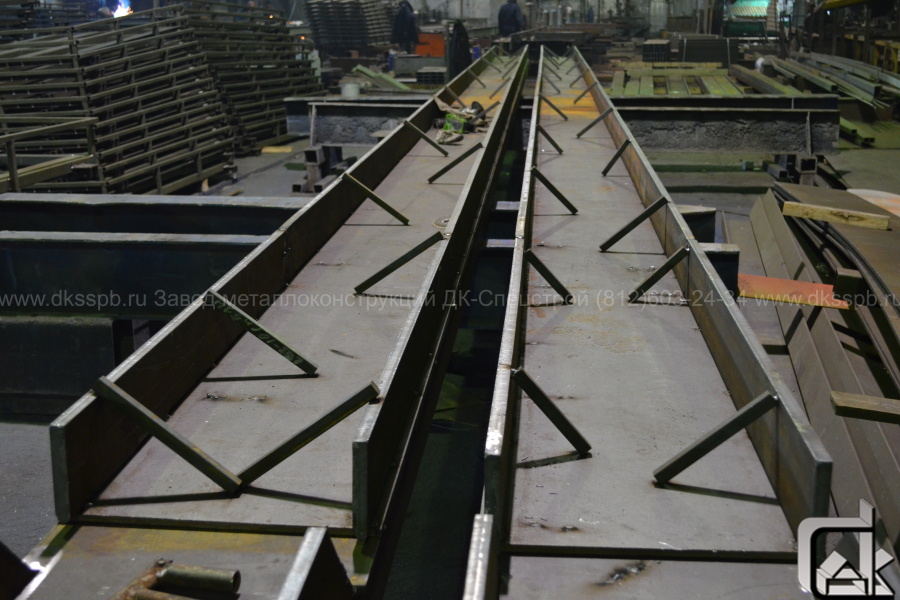

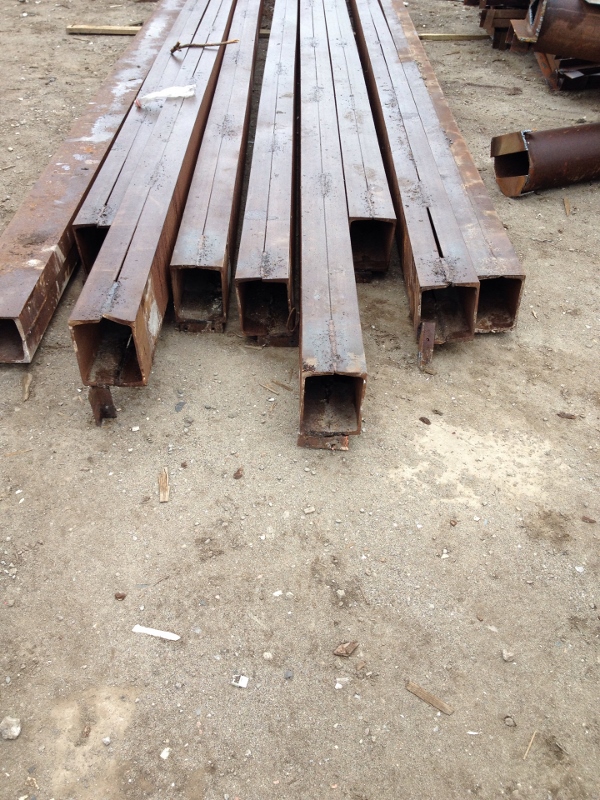

Швеллер в сварной конструкции

Траверса с швеллеров — stroyone

Лестницы

Лестница — stroyone

Лестница — stroyone.com

Швеллер по ГОСТ 8240-97

Швеллер по ГОСТ 8240-97 — stroyone

Швеллер (серия У) с уклоном полок

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 горячекатаного с уклоном внутренних граней полок определяет его номер, который меняется от №5 до №40. Например, при номере швеллера №5, его высота будет соответствовать (h) — 50 мм.

Швеллер серия У по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 50 до 400 (мм)
2	Ширина полки варьируется от 32 до 115 (мм)
3	Толщина стенки варьируется от 4,4 до 8 (мм)
4	Толщина полки варьируется от 7 до 13,5 (мм)
5	Радиус варьируется от 6 до 15 (мм)
6	Радиус варьируется от 2,5 до 6 (мм)
7	Площадь поперечного сечения варьируется от 6,16 до 61,5 (см²)
8	Номинальная масса 1 м двутавра, кг варьируется от 4,84 до 48,3 (кг/м)
9	Кол-во п. м. в тонне варьируется от 20,704 до 206,612 (п.м/т)
10	Момент инерции варьируется от 22,8 до 15220 (см⁴)
11	Момент сопротивления варьируется от 9,1 до 761 (см³)
12	Радиус инерции варьируется от 1,92 до 12 (мм)
13	Статический момент варьируется от 5,59 до 444 (см³)
14	Момент инерции варьируется от 5,61 до 327 (см⁴)
15	Момент сопротивления варьируется от 2,75 до 43,6 (см³)
16	Радиус инерции варьируется от 1,08 до 3,23 (мм)
17	Расстояние до цента тяжести  варьируется от 1,16 до 2,75 (см)

Основные размеры швеллера, (серия У) с уклоном полок

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 5У	50	32	4,4	7	4,84	206,612
2	Швеллер 6,5У	65	36	4,4	7,2	5,9	169,492
3	Швеллер 8У	80	40	4,5	7,4	7,05	141,844
4	Швеллер 10У	100	46	4,5	7,6	8,59	116,414
5	Швеллер 12У	120	52	4,8	7,8	10,4	96,154
6	Швеллер 14У	140	58	4,9	8,1	12,3	81,301
7	Швеллер 16У	160	64	5	8,4	14,2	70,423
8	Швеллер 16аУ	160	68	5	9	15,3	65,359
9	Швеллер 18У	180	70	5,1	8,7	16,3	61,35
10	Швеллер 18аУ	180	74	5,1	9,3	17,4	57,471
11	Швеллер 20У	200	76	5,2	9	18,4	54,348
12	Швеллер 22У	220	82	5,4	9,5	21	47,619
13	Швеллер 24У	240	90	5,6	10	24	41,667
14	Швеллер 27У	270	95	6	10,5	27,7	36,101
15	Швеллер 30У	300	100	6,5	11	31,8	31,447
16	Швеллер 33У	330	105	7	11,7	36,5	27,397
17	Швеллер 36У	360	110	7,5	12,6	41,9	23,866
18	Швеллер 40У	400	115	8	13,5	48,3	20,704

Швеллер с параллельными полками

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 горячекатаного с параллельными гранями полок определяет его номер, который меняется от №5 до №40. Например, при номере швеллера №40, его высота будет соответствовать (h) — 400 мм.

Швеллер серия П с параллельными полками по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 50 до 400 (мм)
2	Ширина профиля варьируется от 32 до 115 (мм)
3	Толщина стенки варьируется от 4,5 до 8 (мм)
4	Толщина полки варьируется от 7 до 13,5 (мм)
5	Радиус варьируется от 6 до 14 (мм)
6	Радиус варьируется от 3,5 до 9 (мм)
7	Площадь поперечного сечения варьируется от 6,16 до 61,5 (см²)
8	Номинальная масса 1 м двутавра, кг варьируется от 4,84 до 48,3 (кг/м)
9	Кол-во п.м. в тонне варьируется от 0,023 до 206,612 (п.м/т)
10	Момент инерции варьируется от 22,8 до 15260 (см⁴)
11	Момент сопротивления варьируется от 9,1 до 763 (см³)
12	Радиус инерции варьируется от 1,92 до 15,8 (мм)
13	Статический момент варьируется от 5,61 до 445 (см³)
14	Момент инерции варьируется от 5,95 до 611 (см⁴)
15	Момент сопротивления варьируется от 2,99 до 89,9 (см³)
16	Радиус инерции варьируется от 0,98 до 3,51 (мм)
17	Расстояние до цента тяжести  варьируется от 1,21 до 3,05 (см)

Основные размеры швеллера, (серия П) с параллельными полками

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 5П	50	32	4. 4	7	6,16	4,84
2	Швеллер 6,5П	65	36	4.4	7.2	7,51	5,9
3	Швеллер 8П	80	40	4,5	7,4	8,98	7.05
4	Швеллер 10П	100	46	4,5	7,6	10,9	8,59
5	Швеллер 12П	120	52	4,8	7,8	13,3	10,4
6	Швеллер 14П	140	58	4,9	8,1	15,6	12,3
7	Швеллер 16П	160	64	5.0	8.4	18,1	14,2
8	Швеллер 16аП	160	68	5	9	19.50	15,3
9	Швеллер 18П	180	70	5,1	8,7	20,7	16,3
10	Швеллер 18аП	180	74	5,1	9,3	22,2	17,4
11	Швеллер 20П	200	76	5. 2	9.0	23,4	18,4
12	Швеллер 22П	220	82	5.4	9.5	26,7	21
13	Швеллер 24П	240	90	5.6	10	30,6	24
14	Швеллер 27П	270	95	6	10,5	35,2	27,7
15	Швеллер 30П	300	100	6,5	11	40,5	31,8
16	Швеллер 33П	330	105	7	11,7	46,5	36,5
17	Швеллер 36П	360	ПО	7.5	12,6	53,4	41,9
18	Швеллер 40П	400	115	8	13,5	61,5	48,3

Швеллер экономичный с параллельными гранями полок

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 экономичного горячекатаного с параллельными полками определяет его номер, который меняется от №5 до №40. Например, при номере швеллера №5, его высота будет соответствовать (h) — 50 мм.

Швеллер серия Э с параллельными полками по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 50 до 400 (мм)
2	Ширина профиля варьируется от 32 до 115 (мм)
3	Толщина стенки варьируется от 4,2 до 7,4 (мм)
4	Толщина полки варьируется от 7 до 13,5 (мм)
5	Радиус варьируется от 6,5 до 15,5 (мм)
6	Радиус варьируется от 2,5 до 6 (мм)
7	Площадь поперечного сечения варьируется от 6,1 до 61,11 (см²)
8	Номинальная масса 1 м двутавра, кг варьируется от 4,79 до 47,97 (кг/м)
9	Кол-во п.м. в тонне варьируется от 20,846 до 208,768 (п.м/т)
10	Момент инерции варьируется от 22,9 до 15307,9 (см⁴)
11	Момент сопротивления варьируется от 9,17 до 603,58 (см³)
12	Радиус инерции варьируется от 1,94 до 15,83 (мм)
13	Статический момент варьируется от 5,62 до 445,41 (см³)
14	Момент инерции варьируется от 6,02 до 618,92 (см⁴)
15	Момент сопротивления варьируется от 3,05 до 91,8 (см³)
16	Радиус инерции варьируется от 0,993 до 3,42 (мм)
17	Расстояние до цента тяжести  варьируется от 1,23 до 3,04 (см)

Основные размеры швеллера экономичного, (серия Э) с параллельными полками

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 5Э	50	32	4,2	7	4,79	208,768
2	Швеллер 6. 5Э	65	36	4,2	7,2	5,82	171,821
3	Швеллер 8Э	80	40	4,2	7,4	6,92	144,509
4	Швеллер 10Э	100	46	4,2	7.6	8,47	118,064
5	Швеллер 12Э	120	52	4,5	7.8	10,24	97,656
6	Швеллер 14Э	140	58	4.6	8.1	12,15	82,305
7	Швеллер 16Э	160	64	4,7	8,4	14,01	71,378
8	Швеллер 18Э	180	70	4,8	8,7	16,01	62,461
9	Швеллер 20Э	200	76	4,9	9	18,07	55,34
10	Швеллер 22Э	220	82	5,1	9. 5	20,69	48,333
11	Швеллер 24Э	240	90	5.3	!0,0	23,69	42,212
12	Швеллер 27Э	270	95	5,8	10,5	27,37	36,536
13	Швеллер 30Э	300	100	6,3	11	31,35	31,898
14	Швеллер 33Э	330	105	6,9	11,7	36,14	27,67
15	Швеллер 36Э	360	110	7,4	12,6	41,53	24,079
16	Швеллер 40Э	400	115	7.9	13,5	47,97	20,846

Швеллер легкий с параллельными гранями полок, серия Л (легкий)

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 легкого горячекатаного с параллельными гранями полок определяет его номер, который меняется от №12 до №30. Например, при номере швеллера №30, его высота будет соответствовать (h) — 300 мм.

Швеллер серия Л (легкий) с параллельными полками по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 120 до 300 (мм)
2	Ширина профиля варьируется от 30 до 65 (мм)
3	Толщина стенки варьируется от 3 до 4,8 (мм)
4	Толщина полки варьируется от 4,8 до 7,8 (мм)
5	Радиус варьируется от 7 до 11 (мм)
6	Площадь поперечного сечения варьируется от 6,39 до 24,3 (см²)
7	Номинальная масса 1 м двутавра, кг варьируется от 5,94 до 19,07 (кг/м)
8	Кол-во п.м. в тонне варьируется от 0,023 до 168,35 (п.м/т)
9	Момент инерции варьируется от 212,94 до 3186,74 (см⁴)
10	Момент сопротивления варьируется от 22,54 до 212,45 (см³)
11	Радиус инерции варьируется от 4,6 до 11,45 (мм)
12	Статический момент варьируется от 13,43 до 126,24 (см³)
13	Момент инерции варьируется от 5,02 до 89,08 (см⁴)
14	Момент сопротивления варьируется от 2,24 до 17,84 (см³)
15	Радиус инерции варьируется от 0,89 до 1,91 (мм)
16	Расстояние до цента тяжести  варьируется от 0,7 до 1,5 (см)

Основные размеры швеллера легкого, (серия Л) с параллельными полками

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 12Л	120	30	3	4,8	5. 02	0,023
2	Швеллер 14Л	140	32	3,2	5,6	5,94	168,35
3	Швеллер 16Л	160	35	3,4	5,3	7,1	140,845
4	Швеллер 18Л	180	40	3,6	5,6	8,49	117,786
5	Швеллер 20Л	200	45	3,8	6	10,12	98,814
6	Швеллер 22Л	220	50	4	6,4	11,86	84,317
7	Швеллер 24Л	240	55	4,2	6,8	13,66	73,206
8	Швеллер 27Л	270	60	4,5	7,3	16,3	61,35
9	Швеллер 30Л	300	65	4,8	7,8	19,07	52,438

Швеллер специальный — серия С

Основные параметры (характеристики) швеллера специального (серия С) по ГОСТ 8240-97 горячекатаного с параллельными гранями полок определяет его номер, который меняется от №8 до №30. Например, при номере швеллера №30, его высота будет соответствовать (h) — 300 мм.

Швеллер серия С (специальный) по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 80 до 300 (мм)
2	Ширина профиля варьируется от 45 до 100 (мм)
3	Толщина стенки варьируется от 2,5 до 11,5 (мм)
4	Толщина полки варьируется от 9 до 16 (мм)
5	Радиус варьируется от 9 до 15 (мм)
6	Радиус варьируется от 1,5 до 7,5 (мм)
7	Уклон полок варьируется от 6 до 10 (%)
8	Площадь поперечного сечения варьируется от 11,8 до 50,6 (см²)
9	Номинальная масса 1 м двутавра, кг варьируется от 9,26 до 43,86 (кг/м)
10	Кол-во п.м. в тонне варьируется от 22,8 до 107,991 (п.м/т)
11	Момент инерции варьируется от 115,82 до 6945,43 (см⁴)
12	Момент сопротивления варьируется от 28,95 до 463,03 (см³)
13	Радиус инерции варьируется от 3,13 до 11,74 (мм)
14	Момент инерции варьируется от 53,2 до 1115,6 (см⁴)
15	Момент сопротивления варьируется от 7,63 до 171,6 (см³)
16	Радиус инерции варьируется от 1,38 до 5,03 (мм)
17	Расстояние до цента тяжести  варьируется от 1,57 до 3,91 (см)

Основные размеры швеллера специального, (серия С)

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 8С	80	45	5,5	9	9,26	107,991
2	Швеллер 14С	140	58	6	9. 5	14,53	68,823
3	Швеллер 14Са	140	60	8	9,5	16,72	59,809
4	Швеллер 16С	160	63	6,5	10	17,53	57,045
5	Швеллер 16Са	160	65	8,5	10	19,74	50,659
6	Швеллер 18С	180	68	7	10,5	20,2	49,505
7	Швеллер 18Са	180	70	9.0	10,5	23	43,478
8	Швеллер 18С6	180	100	8	10,5	26,72	37,425
9	Швеллер 20С	200	73	7	11	22,63	44,189
10	Швеллер 20Са	200	75	9	11	25,77	38,805
11	Швеллер 20С6	200	100	8	11	28,71	34,831
12	Швеллер 24С	240	85	9. 5	14	34,9	28,653
13	Швеллер 26С	260	65	10	16	34,61	28,893
14	Швеллер 26Са	260	90	10	15	39,72	25,176
15	Швеллер 30С	300	85	2,5	13,5	34,44	29,036
16	Швеллер 30Са	300	87	9,5	13,5	39,15	25,543
17	Швеллер 30Сб	300	89	11,5	13,5	43,86	22,8

Поделиться:

• Предыдущая записьДвутавр. Сортаменты и таблицы всех двутавров
• Следующая записьШпунт ларсена

×

Рекомендуем посмотреть

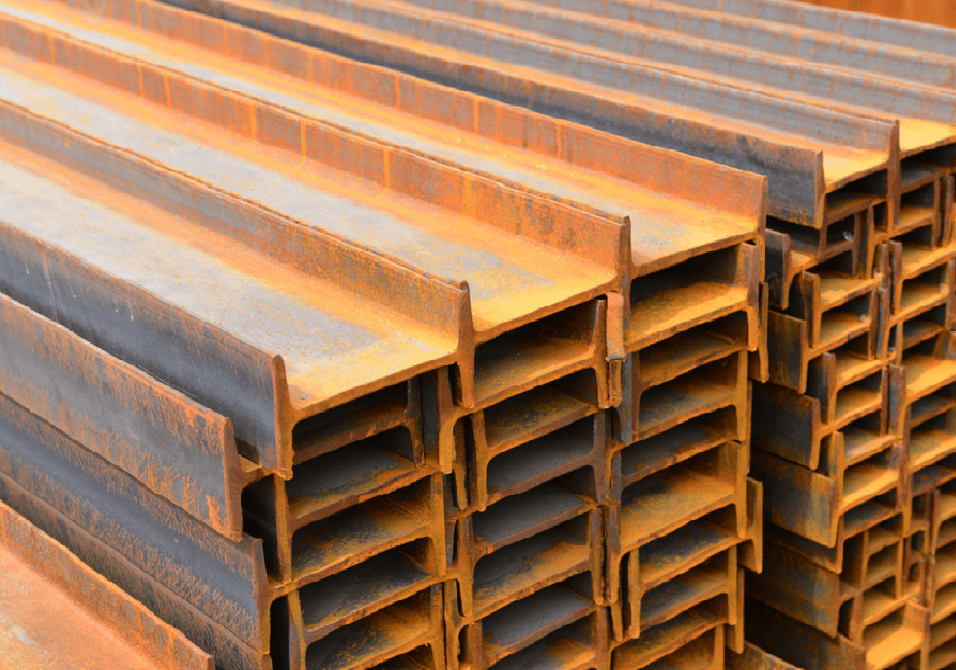

Швеллер, двутавр и уголок – рекомендации от ТК Газметаллпроект

Швеллер, двутавровая балка и уголок — одни из самых распространенных видов фасонного проката. Они повсеместно применяются в тех случаях, когда металлоконструкциям необходимо обеспечить повышенную жесткость и прочность. Их широко используют в строительстве, сборке всевозможных металлических каркасов, установке быстровозводимых построек и не только. Рассмотрим подробнее, чем отличаются между собой швеллер, уголок и двутавр.

Общие черты различных видов фасонного профиля

Данные разновидности профиля изготавливаются из одного и того же материала. Для их производства используется конструкционная, низколегированная, углеродистая сталь. Легированную сталь для этой разновидности изделий чаще всего не применяют.

Особенность низколегированной стали — постоянство характеристик при очень высоких и очень низких температурах. Изделия из нее сохраняют свои свойства в температурном диапазоне от -70 до +450 градусов, к тому же они могут выдерживать значительные механические воздействия.

У данных видов фасонного проката есть еще несколько общих черт:

• Способ изготовления. Изделия могут изготавливаться методом сгибания, сварки и прокатки. Определить способ достаточно просто, посмотрев на сгиб: если изделие сгибали, все углы будут закругленными, а у прокатанных деталей они практически ровные.
• Дальнейшее применение. Фасонный прокат сразу направляется на конечное использование, а сортовой — проходит дополнительные операции и применяется для изготовления других деталей.

Швеллеры, двутавровые балки и уголки активно применяются при сборке несущих конструкций. Это их общее назначение: основная функция — обеспечение устойчивости конструкции, повышение несущей способности.

Основные отличия видов фасонного профиля

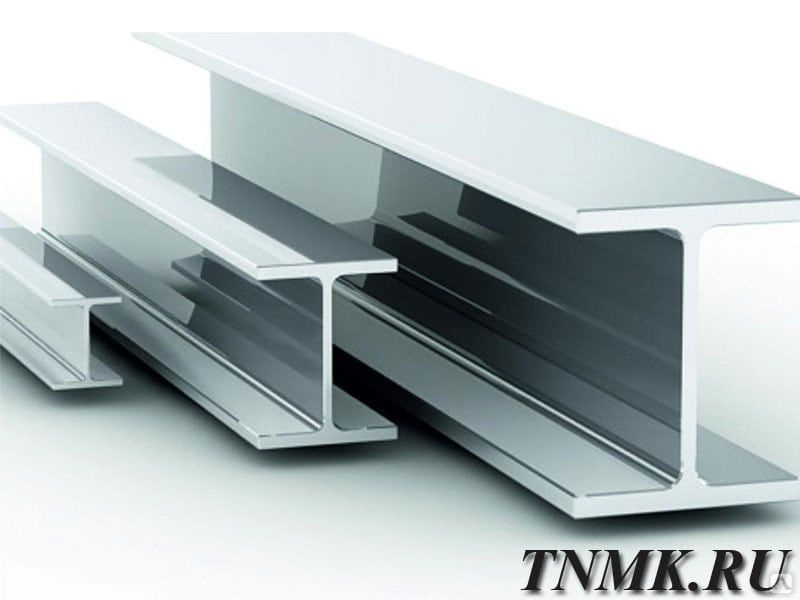

Перечисленные виды профиля прежде всего различаются внешним видом и конфигурацией. Швеллер имеет П-образное сечение, уголок — Г-образное, двутавр — Н-образное. В зависимости от конфигурации определяется назначение изделий и возможности их практического применения. Рассмотрим подробнее отличительные черты каждого вида фасонного проката:

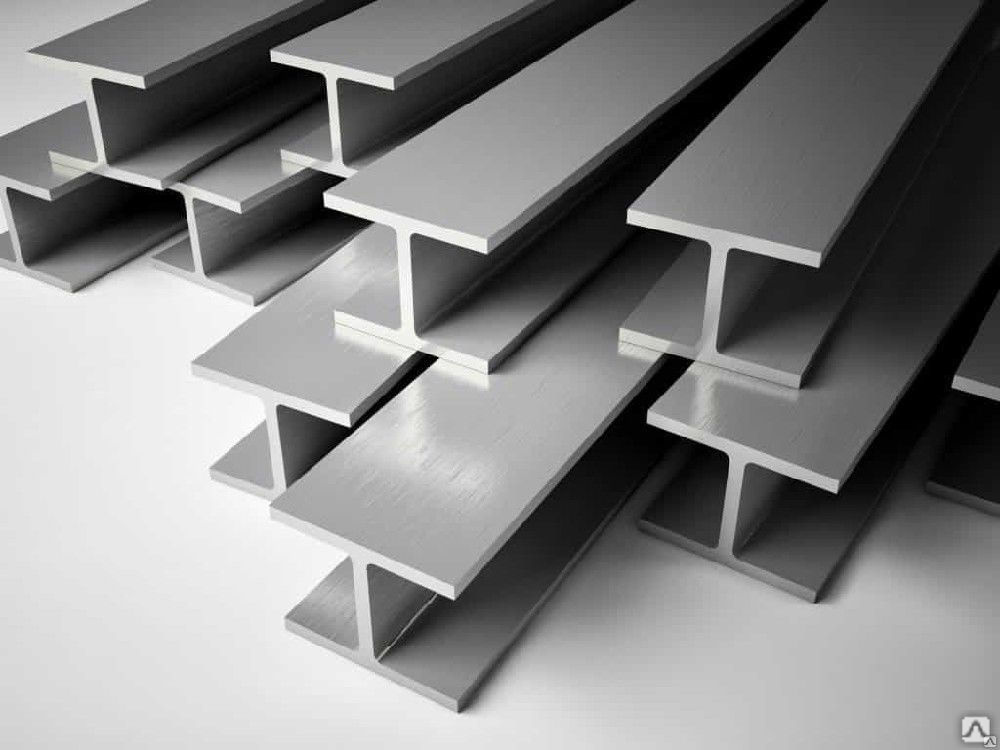

• Двутавровая балка с Н-образным сечением используется для строительства мостов, укрепления эстакад, она обладает большой несущей способностью в сочетании с относительно небольшим весом. Ее конструкция обеспечивает ей высокую жесткость и устойчивость даже к сильному механическому воздействию. Одной из разновидностей такого проката является тавровая балка с Т-образным сечением: она может применяться как парный уголок.
• Швеллер имеет П-образное сечение и применяется для приема и распределения нагрузок с последующей передачей на фундамент. Два сгиба конструкции играют роль ребер жесткости, они препятствуют искривлению швеллера под действием большого веса. Также он способен выдерживать сильное сжатие, противостоять разрывающим нагрузкам. Основное назначение — сборка каркасов крыш, швеллер используют для установки металлических прогонов.
• Уголок с Г-образным сечением — один из универсальных видов металлопроката. В отличие от швеллера и двутавра, он редко используется в больших конструкциях, так как не рассчитан на высокие статические нагрузки. Однако он способен выдерживать значительные динамические нагрузки, поэтому активно применяется в различных транспортных средствах.

Уголки имеют одно ребро жесткости, обеспечивающее им прочность, они устойчивы к изгибам, это позволяет им выдерживать сильные воздействия. Они активно применяются в строительстве, сборке каркасов, наружной и внутренней обшивке помещений. Такие изделия также востребованы в изготовлении металлических лестниц, сборке ступеней и не только. Уголок из черных и цветных металлов стал одним из самых распространенных видов профиля, так как он сочетает небольшой вес, удобство использования и прочность.

В отличие от других видов фасонного проката, уголки могут быть равнополочными и разнополочными. Равнополочные изделия имеют одинаковую ширину сторон, это расширяет возможности применения. У каждого вида есть свои преимущества, поэтому можно подобрать металлопрокат, который будет точно соответствовать поставленной задаче.

Компания «Газметаллпроект» предлагает приобрести различные виды фасонного профиля на выгодных условиях. Наши консультанты помогут выбрать подходящую продукцию с учетом персональных требований заказчиков. Гарантируется высокое качество и точное соответствие действующим стандартам.

Что прочнее: двутавровая балка или швеллер?

Выбор подходящего типа профиля для решения строительных задач часто становится достаточно сложным. Один из распространенных вопросов покупателей: что прочнее — швеллер или двутавровая балка, что лучше использовать в малоэтажном строительстве.

Важно

Двутавр обладает более высокой прочностью и жесткостью, по сравнению со швеллером. Это обусловлено особенностями конфигурации металла: полки выступают в две стороны, в результате основные нагрузки распределяют воздействие на металл в вертикальном направлении. Это позволяет свести к минимуму изгибающие нагрузки, в результате двутавр способен выдерживать намного больший вес. Полки двутавра обеспечивают двустороннюю жесткость стенок.

Несмотря на меньшую жесткость, у швеллера есть собственные преимущества. Он способен более надежно сопротивляться боковым нагрузкам, что также обусловлено особенностями его конфигурации. Центр тяжести швеллера находится вне его поперечного сечения, поэтому он может лучше противостоять боковым воздействиям.

Основной способ применения двутавра — использование в качестве несущих балок строительных конструкций. Наибольшее распространение получили изделия больших типоразмеров, при изготовлении строители ориентируются на ГОСТ 8239. Высота стенки изделий составляет 100-600 мм. Также распространены изделия, выпускаемые по ГОСТ 26020, высота их стенок составляет до 1000 мм.

Швеллер является более универсальным типом профиля. Их используют при сборке металлоконструкций, производстве транспортных средств и не только. Поскольку полка выступает с одной стороны. Такое изделие удобно крепить к вертикальным и горизонтальным поверхностям — это дополнительно расширяет возможности использования.

Как подобрать подходящий тип профиля?

Для сравнения можно использовать только изделия с одинаковой высотой стенки — типоразмером профиля. Кроме того, они должны иметь равную толщину стенок и полок. Чтобы выбрать подходящее изделие, необходимо ознакомиться с ГОСТами или воспользоваться консультациями специалистов. Сотрудники компании «Газметаллпроект» предоставят подробную информацию о преимуществах всех предлагаемой продукции и помогут найти оптимальное решение.

Наша компания предлагает широкий выбор продукции по выгодным ценам, сеть торговых баз реализует продукцию лучших изготовителей России. Выберите подходящее решение для любых строительных задач, товар соответствует высоким требованиям качества и надежности.

Швеллер горячекатанный, гнутый равнополочный, Металлургинвест

ШВЕЛЛЕР ГОРЯЧЕКАТАНЫЙ, НИЗКОЛЕГИРОВАННЫЙ, ГНУТЫЙ. ШВЕЛЛЕР Б/У, ЛЕЖАЛЫЙ ОТ ООО «ГРУППА КОМПАНИЙ «МЕТАЛЛУРГИНВЕСТ»

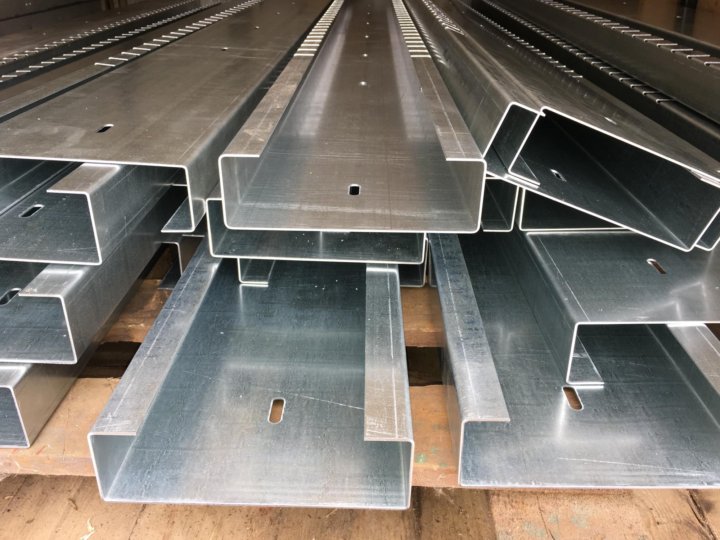

   П-образный стальной строительный профиль, сортамент швеллера ГОСТ, Купить стальной гнутый швеллер (П-образный строительный профиль) в Ивантеевке по выгодной цене. Высокое качество. Соответствие ГОСТ.

Строительный профиль и швеллеры

Компания «Металлургинвест» – лучший поставщик, у которого можно купить металл в Ивантеевке. Мы предлагаем самый широкий сортамент продукции, соответствующей действующим государственным стандартам, в частности такие виды металлопроката, как:

Металлический профиль

Мы предлагаем со склада профили металлические, включая профиль П образный стальной ГОСТ, соответствующий всем требованиям, предъявляемым к этому типу изделий. Шире всего этот тип изделий применяется в строительстве, поэтому часто обозначается как профиль строительный, но только возведением зданий, мостов, железнодорожных платформ и других подобных объектов сфера применения П-образного профиля не ограничивается. П-образный стальной профиль идеально подходит и для создания конструкций без использования сварки.

Швеллер широко применяется при строительстве ограждений и навесов, в том числе временных. Он также используется в различных механизмах и транспортных средствах, в станкостроении. Мы не претендуем на то, чтобы дать исчерпывающий список областей, в которых применяются швеллеры, но мы предлагаем самый широкий сортамент швеллера ГОСТ, изготовленного из высококачественной стали.

Сортамент швеллера

Сортамент швеллера, который предлагает компания «Металлургинвест» в Ивантеевке, весьма широк и включает такие наименования, как, например, изготовленный из высокопрочной стали швеллер гнутый 140х60х4 вес погонного метра которого в среднем составляет 7,59 кг в точном соответствии с ГОСТ. Мы предлагаем различные виды швеллера сортамент которого включает как разные размеры, так и виды швеллера – вы можете приобрести в нашей компании как равнополочный, так и неравнополочный швеллер, швеллеры, имеющие параллельные грани полок или со специальным уклоном полок, горячегнутые и электросварные изделия. Если вам нужен строительный профиль и другие виды металлопроката, соответствующего ГОСТ, – обращайтесь в нашу компанию, и мы поставим вам все необходимые материалы и изделия.

   Современную промышленную деятельность трудно представить без разнообразных качественных металлических конструкций.

   Они очень широко используются во всем – в строительных работах разного назначения, от объектов, например таких как мосты и ангары, до создания различных механизмов и агрегатов и даже средств передвижения — паромов, ж/д платформ и т. д.

   Сложно представить нынешнее строительство без применения довольно широко известных на сегодняшний день материалов, таких как швеллеры стальные горячекатаные и электросварные.

   Необходимо приобрести швеллеры? К счастью, в наше время сеть Интернет предоставляет отличную возможность быстро найти нужный ресурс, где можно приобрести такие материалы по выгодным ценам.

   Отличным ресурсом для приобретения таких товаров является наша компания, которая предлагает широкий ассортимент разнообразного проката.

   У нас можно купить швеллеры различных размеров (швеллер 8,10, 12, швеллер 30) по выгодным ценам. Например, если нужен 30 размер, то следует лишь перейти по запросу швеллер 30 по ссылке и подробно ознакомиться с представленным товаром. Все просто и быстро.

   Что представляет собой стальной швеллер? Надо сказать, что швеллер стальной очень многие условно считают брусом.

   Известно несколько видов металлических швеллеров, к примеру:

      — горячекатаные со специальными внутренним уклоном полок;

      — горячекатаные, имеющие параллельные грани полок;

      — гнутые равнополочные;

      — гнутые неравнополочные.

   На сегодняшний день швеллеры широко применяют для придания сооружениям повышенной жесткости.

   Стоит отметить, что использование швеллера дает отличную возможность увеличить все несущие нагрузки на конструкцию. Материалы способны к превосходному сопротивлению на изгиб, хорошо воспринимают осевые нагрузки. Благодаря подобным свойствам, материалы успешно применяют практически во всех отраслях современного народного хозяйства.

   Нужно сказать, что области использования швеллеров довольно обширны. Это различные строительные работы (их использование в межэтажных перекрытиях, а также укрепление крыш, каркасы сооружений, армирование поверхностей, грамотное обустройство мансард, во время монтажных работах перегородок и т.д.), тяжелое машиностроение (разные балки, строительные конструкции либо их части и т.д.), станкостроение.

   Разумеется, главными параметрами швеллера являются длина, высота, ширина. Как правило, размеры материала составляют 50-400 миллиметров по высоте, 30-115 миллиметров по ширине полок, с отклонением максимум 3 миллиметров.

   Длина швеллера может составить 4-15 метра, хотя есть технологии, которые позволяют изготовлять немерные варианты. Необходимо отметить, что швеллеры также могут быть нестандартными. Тут все зависит от требований клиентов, а также возможностей производителя.

   Благодаря таким превосходным качествам, как прочность, простота в применении, подобные строительные материалы являются отличным решением в различных строительных работах. Они экономичны, легки в монтаже, благодаря им можно сэкономить и свои денежные средства, и свое драгоценное время. Следует сказать, что П-образный профиль в основном используют в строительстве разных мощных сооружений.

   На сегодняшний день в строительстве мостов, а также кровельных конструкций без него просто невозможно обойтись. Да и в иных важных отраслях современной промышленности он является незаменим инструментом. Его всегда применяют в автомобильном, а также вагонном производстве. Сферы его использования довольно разнообразны, здесь все зависит от размеров, параметров материала. Так как ширина П-образной стройматериала может быть до 40 см, степень нагрузки подобный материал может выносить разную.

   Основным достоинством гнутого швеллера является отличная возможность сооружать конструкции без чрезмерного использования сварки, например используя крепеж и болты.

   Особенно это важно, если использование сварки ограниченно либо вообще невозможно.

   Необходимо сказать, что гнутые стальные варианты являются самым лучшим решением для создания конструкций без применения сварки. К тому же использование в строительстве таких материалов дает экономию денежных затрат практически в 35-40% на различных материалах из металла.

​



Заказать швеллера в нашем предприятии можно с помощью формы заказа, находящейся ниже

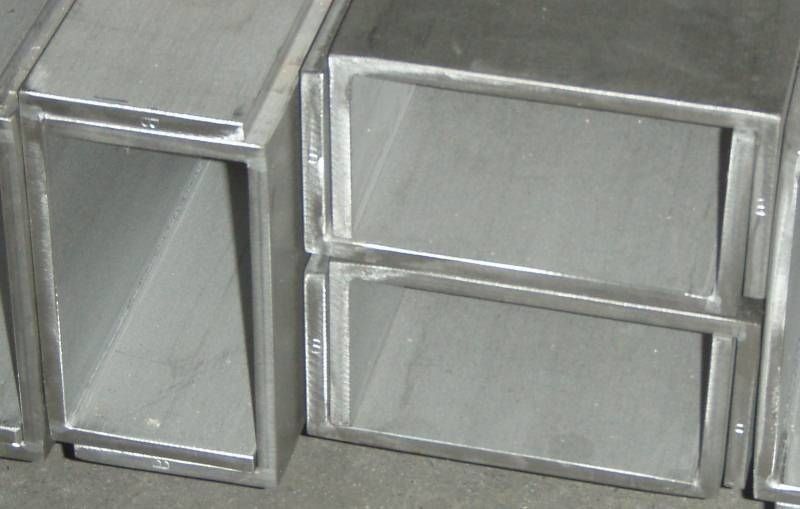

Стойка Eaton серии B-Line со сварным швеллером встык, 3,25″ В x

Основной контент начинается здесь

Серия Eaton B-Line

Производитель: Eaton B-Line

№ производителя: B11A-240GLV

UPC: 781011204358

Артикул №: 147298

Eaton B-Line

№ производителя: B11A-240GLV

UPC: 781011204358

Артикул №: 147298

Наличие

9№ 0030

Местоположение	В наличии Кол-во
РАЧИНСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР	780
РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР ДЕ-МОЙН	0

Описание

Компания Eaton предлагает широкий выбор комбинаций распорок, выполненных встык, и сварных конструкций для различных видов опор.

Технические характеристики

Каталожный номер	Б11А-240ГЛВ
Производитель	Eaton B-линия
Марка	Eaton B-Line серии
Суббренд	Серия B
Страна происхождения	США
Сделано в США	Да
Заявка	Другое ИТ и передача данных — Другая инфраструктура|Индские объекты и фабрики — Промышленные объекты/заводы — Другое|Центры обработки данных — ИТ-пространство: Предприятие / Серверная / Сетевое помещение|Генерация — Традиционная энергия — Традиционная энергия|Водоснабжение и водоотведение — Водоснабжение и водоотведение — Другое|Центры обработки данных — Центры обработки данных — Другое|Коммерческие/институциональные здания/сооружения — Коммерческие/институтские строения — Послепродажный рынок|Генерация — Возобновляемая энергия — Альтернативная энергия|Индские объекты и фабрики — Объекты — Другое|Коммунальные услуги|Жилые здания и сооружения — Жилые здания & Сооружения — Прочее|Коммерческие / Институциональные Здания / Сооружения — Коммерческие / Институциональные Здания / Сооружения — Прочее
Отделка	ЦИНКИРОВАННЫЙ
Стандарт	Не применимо
УПК	781011204358
Тип предмета	Распорка впритык швеллер
Длина	20 футов
Глубина	6-1/2 В
Вес	6. 119Фунт/фут
Ширина	1-5/8 В

Полусварные | Альфа Лаваль

Полусварные | Альфа Лаваль Поболтай с нами, на базе LiveChat

• Дом
• Типы
• Полусварной



Промышленные полусварные разборные пластинчатые теплообменники используются, когда прокладки не подходят в качестве одной из технологических сред. Полусварные РПТО также могут выдерживать более высокое расчетное давление по сравнению с полностью разборными пластинчато-рамными теплообменниками.

В полусварном теплообменнике хладагент течет по сварным лазером герметичным пластинчатым каналам, а в противоположном канале жидкий рассол течет по каналам с прокладками.

Применения

Полусварные РПТО используются в холодильной технике:

• Испарители
• Конденсаторы
• Пароохладители
• Каскадные обязанности
• Экономайзеры/переохладители

Преимущества

• Легко модифицируемая площадь теплопередачи для изменения производительности, хладагенты
• Конденсатор/пароохладитель или конденсатор/маслоохладитель в одном блоке
• Доступна специальная версия высокого давления для каскадных режимов CO2
• Специальный уравнительный барабан для затопленного испарителя Nh4
• Может быть оптимизирован с воздушными жидкостными охладителями в системах непрямого охлаждения



Принцип работы

Зона теплопередачи разборного пластинчато-рамного теплообменника состоит из ряда гофрированных пластин, установленных между рамой и прижимными пластинами, которые сохраняют расчетное давление. Для достижения наилучших тепловых характеристик и обеспечения очень близкого температурного приближения жидкости обычно проходят через теплообменник в противотоке.

Уплотнение между пластинами на промышленной полусварочной линии чередуется между лазерной сваркой и прокладками. Канал, сваренный лазером, позволяет использовать жидкости, не совместимые с обычными прокладками, а также допускает более высокое расчетное давление, чем пластинчато-рамные теплообменники с полным уплотнением. Кроме того, уплотнительная система Альфа Лаваль RefTight™ гарантирует одинаковую силу уплотнения по всей прокладке иллюминатора.

Промышленная полусварная линия доступна с различной глубиной прессования и углами шевронного рисунка и различными формами гофра, которые тщательно разработаны и подобраны для достижения оптимальной производительности. CurveFlow™ и область распределения шоколадного узора — это две доступные конструктивные особенности, которые обеспечивают равномерное распределение жидкости по всей пластине. В результате вся поверхность теплопередачи используется полностью, а застойные зоны, которые могут привести к загрязнению, избегаются.

Высокая турбулентность потока между пластинами приводит к увеличению теплопередачи; однако последствием является падение давления. Наши инженеры по тепловому проектированию помогут вам спроектировать и выбрать модель и конфигурацию, которые подходят для ваших потребностей, обеспечивая при этом максимальную тепловую производительность и минимизируя падение давления.

Конфигурации

Промышленная полусварочная линия может быть сконфигурирована различными способами. На анимации показана конфигурация однопроходного полностью разборного пластинчато-рамного теплообменника. Принцип потока полусварного теплообменника такой же. Отличие в том, что каждый второй канал герметизируется не прокладкой, а лазерной сваркой. Возможна также многопроходная обработка с 2 и более проходами с каждой стороны.



Важные характеристики

Важно понимать, что все разборные пластинчатые теплообменники не одинаковы. Выделенные ниже функции являются важными компонентами, которые следует искать в РПТО, и в сочетании эти функции обеспечивают значительные преимущества, такие как снижение общей стоимости владения, более высокая эффективность и повышенная безопасность персонала.

Уплотнительная система RefTight

Что это?

Уплотнительный шов расположен отдельно — вне кольцевой прокладки, что обеспечивает равное усилие уплотнения по всей прокладке отверстия, гарантируя более высокую производительность через сварной канал.

Риски, связанные с другими конструкциями

Герметизирующий сварной шов обычно размещают внутри канавки кольцевой прокладки. Это в сочетании с неровной канавкой портового отверстия может привести к напряжению материала прокладки и, в конечном итоге, к ее выходу из строя.

Система распределения — CurveFlow

Что это?

Одной из наиболее важных характеристик пластинчатого теплообменника является то, что площадь распределения обеспечивает полное использование площади теплопередачи и сводит к минимуму загрязнение.

Риски, связанные с другими конструкциями

Неэффективная зона распределения с неравномерным потоком приводит к неравномерному распределению и накоплению отложений.

Прокладка ClipGrip

Что это?

Бесклеевая прокладка с превосходным выравниванием, обеспечивающая идеальное уплотнение и простое обслуживание. Крепление к пластине улучшено за счет наличия пяти точек крепления.

Опасности с другими конструкциями

Прочие конструкции прокладок, например защелкивающиеся прокладки, имеют только одну точку крепления к пластине. Если эта точка утеряна, функция крепления прокладки отсутствует.

Click here to see a full list of features that matter



Downloads

Technical brochures

Model M10-BW

Model M10 W

Model MK15-BW

Model MK15 W

Model TK20

Модель T20 Вт

Модель MA30

Модель MA30-S

Модель MA30 W



Обслуживание теплообменников

Пластинчатые теплообменники играют важную роль в большинстве областей применения. Если они работают плохо, они могут привести к снижению качества продукции, снижению безопасности и увеличению затрат на электроэнергию. И если они выходят из строя, они могут привести к дорогостоящим простоям и крупным производственным потерям. Поэтому важно выполнять техническое обслуживание, и важно делать это правильно.

Щелкните здесь, чтобы узнать больше

Свяжитесь с нами для получения дополнительной информации.

каналов | 304/304L and 316/316L

(Available)

(Call for Availability)

(Unavailable)

Choose Table:

304/304L316/316LDuplex 2205

304/304L Swipe/scroll horizontally to посмотреть всю таблицу

Швеллер

903 034 034 0,0 C

Размеры	D	F	Tw	Tf	Приблиз. Вес	Наличие
1,25 х 0,5 х 0,125	1,25	,5	0,125	0,125
1,5 x 0,75 x 0,125	1,51-1/2	0,75	0,125	.125	1,17
2 X 1 X .125	2	1	.125	.125	1,59
2 X 1 X .188	2	1	.188	. 188	2,32
2 X 1 X .25	2	1	.25	.25	2,88

Канал — Разное

Размеры	D	F	Tw	Tf	Приблиз. Вес	Наличие
3 x 1,375 x 0,188	3	1,375	0,188	0,188	2	2	2
3 x 1,5 x 0,188	3	1,5	.188	.188
3 x 1,5 x 0,25	3	1,5	0,25	.25
4 x 1,75 x 0,25	4	1,75	.25	.25
4 x 2 x .25	4	2	.25	.25
5 x 1,87 x 0,375	5	1,87	0,375	0,375
5 x 2,5 x 0,25	5	2,5	. 25	.25
6 x 3 x .25	6	3	.25	.25
6 x 3 x 0,375	6	3	0,375	0,375
8 x 4 x .25	8	4	.25	.25
8 x 4 x .375	8	4	.375	.375		C

Канал С

4,10 9040

С С С

Размеры	D	F	Tw	Tf	Приблиз. Вес	Наличие
3 X 4,10	3	1,410	0,170	0,273
3 X 5,00	3	1,498	0,258	0,273	5,00
4 X 5,40	4	1,584	0,184	0,296	5,40
4 X 7,25	4	1,721	0,321	0,296	7,25
5 X 6,70	5	1,750	0,190	0,320	6,70
5 X 9,00	5	1,885	0,325	0,320	9. 00
6 X 8,20	6	1,920	0,200	0,343	8,20
6 X 10,50	6	2,034	0,314	0,343	10,50
6 X 13,00	6	2,157	0,437	0,343	13,00
7 X 9,80	7	2,090	0,210	0,366	9,80	С
8 X 11,50	8	2,260	0,220	0,390	11,50
8 X 13,75	8	2,343	0,303	0,390	13,75
8 X 18,75	8	2,527	0,487	0,390	18,75	С С
10 X 15,30	10	2,600	0,240	0,436	15,30
10 X 20,00	10	2,739	0,379	0,436	20,00	С С
12 х 20,70	12	2,942	0,282	0,501	20,70
12 X 25,00	12	3,047	0,387	0,501	25,00	C
12 X 30,00	12	3,170	0,510	0,501	30,00	C
15 X 33,90	15	3,400	0,400	0,650	33,90	С

316/316L Проведите по экрану/прокрутите по горизонтали для просмотра всей таблицы

Штриховой канал

9C C С

Размеры	D	F	Tw	Tf	Приблиз. Вес	Наличие
2 х 1 х 0,125	2	1	.125	.125	1,59	С
2 X 1 X .188	2	1	.188	.188	2,32
2 X 1 X .25	2	1	.25	.25	2,88	C

Канал — Разное

Размеры	D	F	Tw	Tf	Приблиз. Вес	Наличие
3 x 1,375 x 0,188	3	1,375	0,188	0,188	3 C	2	3
3 x 1,5 x 0,188	3	1,5	.188	.188		C
3 x 1,5 x 0,25	3	1,5	.25	.25
4 x 1,75 x 0,25	4	1,75	. 25	.25
4 x 2 x .25	4	2	.25	.25
5 x 1,87 x 0,375	5	1,87	.375	.375		C
5 x 2,5 x 0,25	5	2,5	.25	.25		C
6 x 3 x 0,25	6	3	.25	.25
6 x 3 x 0,375	6	3	0,375	0,375
8 x 4 x .25	8	4	.25	.25		C
8 x 4 x .375	8	4	.375	.375		C

С Канал

4,10 9040

С С С С

Размеры	D	F	Tw	Tf	Приблиз. Вес	Наличие
3 X 4,10	3	1,410	0,170	0,273
3 X 5,00	3	1,498	0,258	0,273	5,00
4 х 5,40	4	1,584	0,184	0,296	5,40
4 X 7,25	4	1,721	0,321	0,296	7,25
5 X 6,70	5	1,750	0,190	0,320	6,70
5 X 9,00	5	1,885	0,325	0,320	9,00
6 х 8,20	6	1,920	0,200	0,343	8,20
6 X 10,50	6	2,034	0,314	0,343	10,50	С
7 X 9,80	7	2,090	0,210	0,366	9,80	С
8 X 11,50	8	2,260	0,220	0,390	11,50	С
8 X 18,75	8	2,527	0,487	0,390	18,75	С
10 X 15,30	10	2,600	0,240	0,436	15,30
10 X 20,00	10	2,739	0,379	0,436	20,00	С С
12 X 20,70	12	2,942	0,282	0,501	20,70
12 X 25,00	12	3,047	0,387	0,501	25,00	C
12 X 30,00	12	3,170	0,510	0,501	30,00	C С 9С

Дуплекс 2205 Проведите по экрану/прокрутите горизонтально, чтобы просмотреть всю таблицу

Штриховой канал

C С С

Размеры	D	F	Tw	Tf	Приблиз. Вес	Наличие
1,25 х 0,5 х 0,125	1,25	.5	.125	.125	1,01	C
2 X 1 X 0,125	2	1	0,125	0,125	1,59	С
2 X 1 X .25	2	1	.25	.25	2,88	C

Канал — Разное

Размеры	D	F	Tw	Tf	Приблиз. Вес	Наличие
3 x 1,375 x 0,188	3	1,375	0,188	0,188	3 C	2	3
3 x 1,5 x 0,188	3	1,5	.188	.188		C
3 x 1,5 x 0,25	3	1,5	.25	.25		C
4 x 1,75 x 0,25	4	1,75	. 25	.25		С
4 x 2 x .25	4	2	.25	.25		C
5 x 1,87 x 0,375	5	1,87	.375	.375		C
5 x 2,5 x 0,25	5	2,5	.25	.25		C
6 x 3 x 0,25	6	3	.25	.25		С
6 x 3 x .375	6	3	.375	.375		C
8 x 4 x .25	8	4	.25	.25		C
8 x 4 x .375	8	4	.375	.375		C

С Канал

Размеры	D	F	Tw	Tf	Приблиз. Share This Post  :  Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
