Полуавтомат из микроволновки своими руками. Простой сварочный аппарат из микроволновки

Сварочный аппарат является довольно востребованным устройством как среди профессионалов, так и среди домашних мастеров. Но для бытового использования порой нет смысла покупать дорогостоящий агрегат, поскольку он будет использоваться в редких случаях, например, если потребуется заварить трубу или поставить забор. Поэтому будет разумнее сделать сварочный аппарат своими руками, вложив в него минимальное количество средств.

Главной деталью любого сварочника, работающего по принципу электродуговой сварки, является трансформатор. Данную деталь можно извлечь из старой, ненужной бытовой техники и сделать из нее самодельный сварочный аппарат. Но в большинстве случаев трансформатору требуется небольшая доработка. Существует несколько способов, чтобы сделать сварочник, которые могут быть как самыми простыми, так и более сложными, требующими знания в радиоэлектронике.

Чтобы изготовить мини-сварочный аппарат, понадобится пара трансформаторов, снятых с ненужной микроволновой печи.

Микроволновку несложно найти у друзей, знакомых, соседей и т.д. Главное, чтобы она обладала мощностью в пределах 650-800 Вт, и в ней был исправен трансформатор. Если печка будет иметь более мощный трансформатор, то и аппарат получится с более высокими показателями тока.

Итак, трансформатор, снятый с микроволновки, имеет 2 обмотки: первичную (первичку) и вторичную (вторичку).

Вторичка имеет больше витков и меньшее сечение провода. Поэтому, чтобы трансформатор стал пригодным для сварки, ее требуется убрать и заменить на проводник с большей площадью сечения. Чтобы извлечь данную обмотку из трансформатора, ее необходимо спилить с обеих сторон детали с помощью ножовки по металлу.

Делать это нужно с особой аккуратностью, чтобы случайно не задеть пилой первичную обмотку.

Когда катушка будет спилена, ее остатки потребуется извлечь из магнитопровода. Эта задача намного облегчится, если просверлить обмотки для снятия напряжения металла.

Проделайте такие же операции и с другим трансформатором. В итоге у вас получится 2 детали, имеющие первичную обмотку на 220 В.

Важно! Не забудьте удалить токовые шунты (показаны стрелками на фото ниже). Это процентов на 30 увеличит мощность аппарата.

Для изготовления вторички потребуется приобрести 11-12 метров провода. Он должен быть многожильным и иметь сечение не менее 6 квадратов .

Чтобы сделать сварочный аппарат, для каждого трансформатора потребуется намотать по 18 витков (6 рядов в высоту и 3 слоя в толщину).

Можно оба трансформатора мотать одним проводом либо по отдельности. Во втором случае катушки должны соединяться последовательно.

Намотку следует делать очень плотной, чтобы провода не болтались. Далее, первичные обмотки нужно

соединить параллельно.

Чтобы детали соединить вместе, их можно прикрутить к небольшому обрезку деревянной доски.

Если измерить напряжение на вторичке трансформатора, то в данном случае оно будет равняться 31-32 В.

Таким самодельным сварочником без труда варится металл толщиной 2 мм электродами с диаметром 2,5 мм.

Следует помнить, что варить таким самодельным аппаратом следует с перерывами на отдых, поскольку его обмотки сильно нагреваются. В среднем, после каждого использованного электрода аппарат должен остывать в течение20-30 минут.

Тонкий металл агрегатом, сделанным из микроволновки, варить не получится, так как он его будет резать. Для регулировки тока к сварочнику можно подключить балластный резистор или дроссель. Роль резистора может выполнить отрезок стальной проволоки определенной длины (подбирается экспериментально), который подсоединяется к низковольтной обмотке.

Сварочник на переменном токе

Это самый распространенный вид аппаратов для сварки металлов. Его просто изготовить в домашних условиях, и он неприхотлив в эксплуатации. Но главный недостаток аппарата – это большая масса понижающего трансформатора , который является основой агрегата.

Для домашнего использования достаточно, чтобы аппарат выдавал напряжение 60 В и мог обеспечить силу тока в 120-160 А. Поэтому для первички , к которой идет подключение бытовой сети 220 В, потребуется провод с сечением от 3 мм 2 до 4 мм 2 . Но идеальный вариант — это проводник с сечением 7 мм 2 . При таком сечении перепады напряжения и возможные дополнительные нагрузки аппарату будут не страшны. Из этого следует, что для вторички нужен проводник, имеющий 3 мм в диаметре. Если брать алюминиевый проводник, то расчетное сечение медного умножается на коэффициент 1,6.

Для вторички потребуется медная шина с сечением не менее 25 мм 2

Очень важно, чтобы проводник для намотки был покрыт тряпичной изоляцией, поскольку традиционная ПВХ оболочка при нагревании плавится, что может вызвать межвитковое замыкание.

Если вы не нашли провод с необходимым сечением, то его можно изготовить самостоятельно из нескольких более тонких проводников. Но при этом значительно увеличится толщина провода и, соответственно – габариты агрегата.

Первым делом, изготавливается основа трансформатора – сердечник . Его делают из металлических пластин (трансформаторной стали). Данные пластины должны иметь толщину 0,35-0,55 мм. Шпильки, соединяющие пластины, требуется хорошо изолировать от них. Перед сборкой сердечника просчитываются его размеры, то есть размеры “окна” и площадь сечения сердечника, так называемого “керна”. Для расчета площади используют формулу: S см 2 = a х b (см. рис. ниже).

Но из практики известно, что если сделать сердечник с площадью меньшей 30 см 2 , то таким аппаратом будет сложно получить качественный шов из-за недостатка запаса мощности. Да и нагреваться он будет очень быстро. Поэтому сечение сердцевины должно быть не менее 50 см 2 . Несмотря на то, что увеличится масса агрегата, он станет более надежным.

Для сборки сердечника лучше использовать Г-образные пластины и размещать их так, как показано на следующем рисунке, пока толщина детали не достигнет необходимого значения.

Пластины по окончанию сборки необходимо скрепить (по углам) с помощью болтов, после чего зачистить напильником и заизолировать тканевой изоляцией.

Теперь можно начать намотку трансформатора .

Следует учитывать один нюанс: соотношение витков на сердечнике должно быть 40% к 60%. Это значит, что на стороне, где размещена первичка, должно быть меньшее количество витков вторички. Благодаря этому при начале сварки обмотка, имеющая больше витков, частично отключится из-за возникновения вихревых токов. При этом повысится сила тока, что положительным образом скажется на качестве шва.

Когда намотка трансформатора будет завершена, сетевой кабель подключается к общему проводу и к ответвлению 215 витка. Сварочные кабели подключаются к вторичной обмотке. После этого контактный сварочный аппарат готов к работе.

Аппарат на постоянном токе

Чтобы варить чугун или нержавейку, требуется аппарат постоянного тока. Его можно сделать из обычного трансформаторного агрегата, если к его вторичной обмотке

подсоединить выпрямитель .

Ниже приведена схема сварочного аппарата с диодным мостом.

Схема сварочного аппарата с диодным мостом

Выпрямитель собирается на диодах Д161, способных выдерживать 200А. Они обязательно должны быть установлены на радиаторах. Также для выравнивания пульсации тока потребуется 2 конденсатора (С1 и С2) на 50 В и 1500 мкФ. Данная электросхема также имеет регулятор тока, роль которого выполняет дроссель L1. К контактам Х5 и Х4 подсоединяются сварочные кабели (прямой или обратной полярностью), в зависимости от толщины соединяемого металла.

Инвертор из блока питания компьютера

Сварочный аппарат из блока питания компьютера сделать невозможно. Но использовать его корпус и некоторые детали, а также вентилятор вполне реально. Итак, если сделать инвертор своими руками, то его легко можно разместить в корпусе БП от компьютера. Все транзисторы (IRG4PC50U) и диоды (КД2997А) необходимо устанавливать на радиаторы без использования прокладок. Для охлаждения деталей желательно

использовать мощный вентилятор , такой как Thermaltake A2016.

Несмотря на свои небольшие размеры (80 х 80 мм), кулер способен развивать 4800 об/мин. Также вентилятор имеет встроенный регулятор оборотов. Последние регулируются с помощью термопары, которую нужно закрепить на радиаторе с установленными диодами.

Совет! В корпусе БП рекомендуется просверлить несколько дополнительных отверстий для лучшей вентиляции и отведения тепла. Защита от перегрева, установленная на радиаторах транзисторов, настроена на срабатывание при температуре 70-72 градуса.

Ниже приведена принципиальная электрическая схема сварочного инвертора (в большом разрешении), по которой можно сделать аппарат, помещающийся в корпусе БП.

На следующих фото показано, из каких комплектующих состоит самодельный инверторный сварочный аппарат, и как он выглядит после сборки.

Сварочник из электромотора

Чтобы изготовить простой сварочный аппарат из статора электродвигателя, необходимо подобрать сам мотор, отвечающий определенным требованиям, а именно, чтобы его мощность была от 7 до 15 кВт.

Совет! Лучше всего использовать двигатель серии 2А, поскольку в нем будет большое окно магнитопровода.

Раздобыть нужный статор можно в местах, где принимают металлолом. Как правило, он будет очищен от проводов и после пары ударов кувалдой раскалывается. Но если корпус изготовлен из алюминия, то чтобы извлечь из него магнитопровод, потребуется отжечь статор .

Подготовка к работе

Поставьте статор отверстием вверх и подложите под деталь кирпичи. Далее, сложите внутрь дрова и подожгите их. После пары часов прожарки магнитопровод легко отделится от корпуса. Если в корпусе имеются провода, то их также после термообработки можно вынуть из пазов. В результате вы получите магнитопровод, очищенный от ненужных элементов.

Данную болванку следует хорошо пропитать масляным лаком и дать ей просохнуть. Для ускорения процесса можно использовать тепловую пушку. Пропитка лаком делается для того, чтобы после снятия стяжек не произошло рассыпание пакета.

Когда болванка полностью высохнет, используя болгарку, удалите стяжки , распложенные на ней. Если стяжки не удалить, они будут выполнять роль короткозамкнутых витков и забирать мощность трансформатора, а также вызывать его нагрев.

После очистки магнитопровода от ненужных частей потребуется изготовить две торцевые накладки (см. рисунок ниже).

Материалом для их изготовления может послужить либо картон, либо прессшпан. Также нужно изготовить из данных материалов две гильзы. Одна будет внутренней, а вторая – наружной. Далее, нужно:

установить на болванке обе торцевые накладки;
затем вставить (одеть) цилиндры;
все эту конструкцию обмотать киперной или стеклолентой;
пропитать получившуюся деталь лаком и высушить.

Изготовление трансформатора

После проведения вышеописанных действий из магнитопровода можно будет изготовить сварочный трансформатор. Для этих целей понадобится провод, покрытый тканевой либо стеклоэмалевой изоляцией. Чтобы намотать первичную обмотку, потребуется провод диаметром 2-2,5 мм. На вторичную обмотку потребуется около 60 метров медной шины (8 х 4 мм).

Итак, расчеты делаются следующим образом.

На сердечник следует намотать 20 витков провода, имеющего диаметр не ниже 1,5 мм, после чего, нужно подать на него напряжения 12 В.
Измерьте ток, протекающий в данной обмотке. Значение должно быть около 2 А. Если получилось значение больше требуемого, то количество витков нужно увеличить, если значение меньше 2А, то уменьшить.
Подсчитайте количество получившихся витков и разделите его на 12. В результате вы получите значение, которое указывает, сколько нужно витков на 1 В напряжения.

Для первичной обмотки подойдет проводник диаметром 2,36 мм, который требуется сложить вдвое. В принципе, можно взять любой провод с диаметром 1,5-2,5 мм. Но прежде нужно просчитать сечение проводников в витке. Сначала нужно намотать первичную обмотку (на 220 В), а затем – вторичную. Ее провод должен быть изолированным по всей длине.

Если во вторичной обмотке сделать отвод на участке, где получается 13 В, и поставить диодный мост, то данный трансформатор можно использовать вместо аккумулятора, если требуется завести автомобиль. Для сварки напряжение на вторичной обмотке должно быть в пределах 60-70 В, что позволит использовать электроды диаметром от 3 до 5 мм.

Если вы уложили обе обмотки, и в этой конструкции осталось свободное место, то можно добавить 4 витка шины из меди (40 х 5 мм). В данном случае вы получите обмотку для точечной сварки, которая позволит соединять листовой металл толщиной до 1,5 мм.

Для изготовления корпуса использовать металл не рекомендуется. Лучше его сделать из текстолита или пластика. В местах крепления катушки к корпусу нужно проложить резиновые прокладки для уменьшения вибрации и лучшей изоляции от токопроводящих материалов.

Самодельный аппарат точечной сварки

Готовый аппарат для точечной сварки имеет достаточно высокую цену, которая не оправдывает его внутреннюю “начинку”. Устроен он очень просто, и сделать его самому не составит большого труда.

Чтобы самостоятельно изготовить точечный сварочный аппарат, потребуется один трансформатор от микроволновки мощностью 700-800 Вт. С него нужно убрать вторичную обмотку способом, описанным выше, в разделе, где рассматривалось изготовление сварочного аппарата из микроволновки.

Аппарат для точечной сварки делается следующим способом.

Сделайте 2-3 витка внутри манитопровода кабелем с диаметром проводника не менее 1 см. Это будет вторичная обмотка, позволяющая получить ток в 1000 А.
На концах кабеля рекомендуется установить медные наконечники.
Если подключить к первичной обмотке 220 В, то на вторичной обмотке мы получим напряжение 2 В с силой тока около 800 А. Этого будет достаточно, чтобы за несколько секунд расплавить обычный гвоздь.
Далее, следует сделать корпус для аппарата . Для основания хорошо подойдет деревянная доска, из которой следует изготовить несколько элементов, как показано на следующем рисунке. Размеры всех деталей могут быть произвольными и зависят от габаритов трансформатора.
Чтобы придать корпусу более эстетичный вид, острые углы можно убрать с помощью ручного фрезера с установленной на него кромочной калевочной фрезой.
На одной части сварочных клещей необходимо вырезать небольшой клин . Благодаря ему клещи смогут подниматься выше.
Вырежьте на задней стенке корпуса отверстия под выключатель и сетевой провод.
Когда все детали будут готовы и отшлифованы, их можно покрасить черной краской или покрыть лаком.
От ненужной микроволновки потребуется отсоединить сетевой кабель и концевой выключатель. Также потребуется металлическая дверная ручка.
Если у вас дома не завалялся выключатель и медный прут, а также медные зажимы, то данные детали необходимо приобрести.
От медной проволоки отрежьте 2 небольших прутка, которые будут выполнять роль электродов, и закрепите их в зажимах.
Прикрутите выключатель к задней стенке корпуса аппарата.
Прикрутите к основанию заднюю стенку и 2 стойки, как показано на следующих фото.
Закрепите на основании трансформатор.
Далее, один сетевой провод подсоединяется к первичной обмотке трансформатора. Второй сетевой провод подсоединяется к первой клемме выключателя. Затем нужно прикрепить провод ко второй клемме выключателя и подсоединить его к другому выводу первички. Но на этом проводе следует сделать разрыв и установить в него прерыватель, снятый из микроволновки . Он будет выполнять роль кнопки включения сварки. Данные провода должны быть достаточной длины, чтобы ее хватило для размещения прерывателя на конце клещей.
Закрепите на стойках и задней стенке крышку аппарата с установленной ручкой.
Закрепите боковые стенки корпуса.
Теперь можно устанавливать сварочные клещи. Сначала просверлите на их концах по отверстию, в которые будут вкручиваться шурупы.
Далее, закрепите на конце выключатель.
Вставьте клещи в корпус, предварительно положив между ними для выравнивания квадратный брусок. Просверлите в клещах сквозь боковые стенки отверстия и вставьте в них длинные гвозди, которые будут служить в качестве осей.
На концах клещей закрепите медные электроды и выровняйте их так, чтобы концы стержней были друг напротив друга.
Чтобы верхний электрод поднимался автоматически, вкрутите 2 шурупа и закрепите на них резинку, как показано на следующих фото.
Включите агрегат, соедините электроды и нажмите кнопку пуска. Вы должны увидеть электрический разряд между медными стержнями.
Для проверки работы агрегата можно взять металлические шайбы и сварить их.

В данном случае результат оказался положительным. Поэтому создание точечного сварочного аппарата можно считать оконченным.

Продолжаем велотему.
Когда ездил на работу на велосипеде, было неудобно возить в рюкзаке — потеет спина. Возить на багажнике неудобно — пакет сползает и норовит попасть в спицы. Нужна небольшая корзинка на багажник, которая удерживала бы небольшой груз от падения. Так как таких небольших корзинок не делают, решено делать самому. Для сборки такой корзинки нужна контактная сварка, она же может варить и аккумуляторы.
Процесс сборки корзинки багажника, батарей аккумуляторов, и самой сварки описан ниже.

«Тело сварки» — трансформатор от микроволновки.
Ножовкой удалена вторичная обмотка, удалены пластины между первичкой и вторичкой. Рекомендую именно ножовку, дремелем или болгаркой легко повредить первичную обмотку, а она еще нужна. В окно вторичной обмотки был заведен (запихан, забит) в 4 руки провод ПВ3 70 квадратных миллиметров, 1 метра достаточно. Провод идет очень тяжело, заправлялся вдвоем.
На провод газовой горелкой напаяны наконечники медные луженые, чисто медные напаять не получилось. К наконечникам крепятся электроды — 10 квадратов меди для сварки аккумуляторов и прямоугольные для сварки прутка или листа.

В случае с прямоугольными электродами они позволяют варить как проволоку, если электроды стоят плоскость на плоскость, так и лист если повернуть верхний электрод на угол, как на фото.
Прямоугольные электроды это пластины от комплекта установки токовых трансформаторов, при электромонтаже они не пригодились а здесь как раз.

«Мозги сварки» — самодельный таймер на микроконтроллере PIC16F628A, ссылка на который в заголовке обзора.
Был закуплен в магазине Chinese Super Electronic market, делаю там не первый и думаю не последний. При заказе в 15-30$ отправляет почтой с нормальным треком, хорошо упаковывает, не косячит с комплектацией. При этом у него обычно цены минимальны или близки к ним.
Кроме пикухи было закуплено
— , 10 наименований по 5 шт — 2,7$ лот 50 шт.
— 50 шт 1,28$
— 10 штук 4,8$
— 10 шт 1,6$
— — 10 шт 13,8$

За основу взята схема из

Из схемы взята силовая часть, прошивку было решено писать самому.
В схеме не понравилось использование двух кнопок — энкодером управлять быстрее и удобнее, малый диапазон выдержек.

Блок питания я обозревал уже , в него добавлен стаб на 5в. Два напряжения питания 5в основные и 12в контрольные идут на контроллер. При выключении питания первым начинает падать напряжение 12в, оно через резистивный делитель идет на ногу контроллера (синий подстроечник, выставил 3в). Контроллер видит ноль на ноге, сохраняет параметры и идет спать.

Выход ноги PIC дает сигнал на оптрон, оптрон открывает тиристор, который в свою очередь включает первичку транса. Нагрева деталей не замечено. Возможно использовать твердотельное реле, как в предыдущей статье на этом ресурсе. Я тоже в прошлом сварочнике использовал твердотелку, но оптрон+тиристор меньше и дешевле при закупке по 10 шт.

Энкодер был закуплен ,
В нем уже есть резисторы подтяжки, энкодер не только крутится но и нажимается.
При нажатии на энкодер цифра начинает плавно мигать (сделал изменение яркости по синусоиде) — показывает количество импульсов до 9, то есть варить можно повторным или тройным импульсом, пауза между импульсами равна длительности импульса, скважность 50% в общем. При повторном нажатии энкодера запоминает параметр в память (проверяет изменился ли он) и переходит опять в режим работы.

Индикация на двух светодиодных семисегментных индикаторах, индикация динамическая.

При сварке обычно нужны свободными обе руки, для запуска сварки была сделана педаль — кнопка звонка.

При включении таймер на 1 сек показывает-напоминает количество импульсов.
Потом индикация выдержки
.2 -0,02сек
0,2 -0,2 сек
2,2 -2,2 сек.
максимум 9,9 секунд, минимум 0,01 сек.
При нажатии педали и отработке выдержки показывается — —
Пинцет на должен дергаться при отработке выдержки, не очень наглядно получилось.
работы таймера 1,33 мин

Физически таймер собран в корпусе блока питания принтера HP, от него использована плата, как несущий элемент и разъем питания предохранитель и фильтрующие конденсаторы на входе.
Что то собрано на стойках, что то приклеено на термоклей, в общем все элементы колхоза. Как ни странно, все работает.

Слабонервным и перфекционистам фото потрохов не смотреть

Сварки гвозди 4+4мм.

Результат после

Результат сварки

Багажники, на оба багажника хватило 1 кг проволоки оцинковки 3 мм, цена около 1.5-2$
Мой ячейка 4*4см, жены для велосумки ячейка 5*5 см

Сварка батарей для шуруповертов

Остатки оцинковки

UPD.
Добавлено фото покрупнее

Краткое описание принципа действия и сборки:
Контактная сварка — процесс образования неразъёмного сварного соединения путём нагрева металла проходящим через него электрическим током и пластической деформации зоны соединения под действием сжимающего усилия. (Вики)
То есть нужен большой ток и усилие сжатия. В промышленных аппаратах усилие сжатия и ток регулируются электроникой, есть сварочники с гидравлическим сжимом. Самые простые те, где сжимаются руками, как в моем варианте. Еще необходим ток. Трансформатор от микроволновки позволяет заменить вторичную обмотку, вместо повышающей ставим понижающую. Напряжение большого значения не имеет, ток получается достаточный. При использовании бОльших трансформаторов возможно повреждение проводки, токи первичной обмотки в трансформаторе микроволновки в районе 15-20 ампер, хороший домашний вариант.
Кроме силовой части, которая обеспечивает ток и иногда прижим, иногда необходима электронная часть. Можно поставить в первичную обмотку автоматический выключатель на 16А, как в подъездном щитке, и с помощью него руками «на глаз» задавать временную выдержку воздействия тока на.
Например так

Если хочется немного удобства, держать обе обеими руками то можно добавить кнопку. Но не каждая кнопка выдержит токи в 15 ампер, для этого можно использовать твердотельное реле или пускатель. Если катушка пускателя или вход твердотельного реле низковольтный, не 220В, то нужен блок питания. Такой вариант на следующей картинке.

Блок питания дает 12 или 24 или любое другое безопасное напряжение, оно через кнопку К включает реле/пускатель, ногой нажимать удобно и кнопка не выгорает.
При больших выдержках порядка 2-5 сек и больших деталях это допустимо. Но при сварке аккумуляторов обычно используются пластины 0,1-0,2мм толщиной и необходимы короткие выдержки порядка 0,01-0,1 сек. Такие выдержки сложно отработать руками, превышение времени выдержки это прожег пластины, а иногда и аккума, а они не дешевы.
Для повторяемости результата ставится электронный таймер, который формирует необходимые короткие выдержки.
На следующей картинке схема с таймером.

Итого почти самый продвинутый вариант — трансформатор с замененной вторичкой, таймер кнопка, блок питания, можно комбинировать по вкусу. Например если таймер на 220в то блок питания не нужен, но может поджариться нога, если на педали будет 220в.

Краткая инструкция по сборке:
-Найти микроволновку, разобрать, извлечь транс (он 2/3 веса микроволновки).
-Проверить, живая ли первичная обмотка, она обычно намотана более толстым проводом, прозвонить. Не включать! Возможно появление высокого напряжения на вторичной обмотке и корпусе трансформатора.
-Аккуратно удалить обмотку с самый тонким проводом, если толстая живая. Зажать в тиски, спилить ножовкой или любым другим не особо мощным инструментом, остатки выбиваются.
-Удалить шунты (пластины между первичной и вторичной обмоткой).
-Бывает еще несколько витков накальной обмотки. Ее тоже можно удалять.
-В освободившееся окно намотать вторичную обмотку. Для сварки аккумуляторов достаточно 35 квадратов меди, для более толстых материалов 70-100мм. Возможно придется снять заводскую изоляцию и изолировать термоусадкой/изолентой. Два-три витка обычно достаточно. Провод называется ПВ3*70 или провод сварочный. Может ПВ5*70, но таких не видел.
-Оконцевать провод. Обычно используют наконечники медные луженые, наконечники медные. Можно обжать или напаять их или и то и другое.
-Закрепить на концах провода электроды. Для сварки аккумуляторов достаточно 10 квадратов меди (ПВ3*10), Для более толстых металлов изготавливаются электроды из медного прутка большого диаметра, на концах заточены. Чем лучше соединение электродов и провода и чем короче провод тем больше ток и лучше сварка.
— Добавить таймер, кнопку, корпус по вкусу. Можно добавить на рычаг верхнего электрода светодиод, освещающий рабочую зону. Можно добавить еще одну обмотку на 3-5 витков и припаять к ней зуммер 5В (белый провод у меня на фото), он будет пищать при сварке.

Ссылка на прошивку

RV2 подстроить до 3в, ниже лог. 0 и идет команда сохраняться в память.
Мотор-энкодер, две кнопки чтоб крутить его, кнопка сработки и кнопка энкодера
порты В для индикатора — ABCDEFG-2345610
индикаторы у меня sc56-11gwa, то есть общий катод.

Осциллограммы
в названии видно выдержку в сек.
В первой выдержка 0,01 сек, импульсы по одному вручную, правее 5 импульсов по 0,01
остальные все по 5 импульсов автоматом через паузу, равную выдержке.

Сварка батареи электровелосипеда

Это видео с прошлого сварочника, там 3 витка *35мм
Провод более тонкий и гибкий, суть та же.
Пластина 0,1*4мм Планирую купить +135 Добавить в избранное Обзор понравился +160 +286

Сделать сварочный аппарат можно из ненужного высоковольтного трансформатор от отслужившей свой срок микроволновой печи.

Итак, если Вы домашний мастер, ну или хотя бы не боитесь когда жужжит дрель)), Вы знаете — каким иногда не заменимым инструментом может стать электро .

Но не стоит сразу бежать за не дешевым аппаратом в магазин. Достаточно применить немного терпения, сноровки и у Вас получится изготовить вполне достойную дуговую сварку и в домашних условиях. Для изготовления этого чудо-девайса нам потребуется:

Трансформатор микроволновой печи
Корпус от блока питания ПК
1,5 — 2 метра сварочного кабеля типа КГ
5 метров одножильного алюминиевого провода АПВ сечением 2,8 — 3 мм.
Один щуп на 60 ампер (крокодил)
Рукоять от паяльника
Контактная группа (не близко посаженных контактов)
Не нужная щелочная батарейка (формфактор батарейки — D (E95))
Изолента

В первую очередь необходимо спилить вторичную обмотку с трансформатора. Она уложена очень плотно, поэтому кроме как пилить по другому её не вытащить))

Чтобы не повредить первичную обмотку во время работы ножовкой рекомендуем подложить между ними металлическую пластину (стальную линейку) закрепив её аптечной резинкой вокруг трансформатора.

После того, как трансформатор будет освобождён от штатной вторичной обмотки, необходимо намотать на освободившееся место 28-30 витков 3-2,8 миллиметрового алюминиевого провода АПВ. Должно получиться 4-5 слоёв такой обмотки.

Проверьте вольтметром (в режиме переменного тока) выходное напряжение, оно должно составлять 15-20 вольт!

Из блока питания вытаскиваются все внутренности за исключением штатного разъёма питания и выключателя. Освободившиеся провода от разъема питания, после выключателя, обжимаются контакты под разъем первичной обмотки трансформатора или припаиваются паяльником (в зависимости от конфигурации трансформатора). Желательно установить предохранитель на 20 — 30 ампер между выключателем и трансформатором.

В корпусе БП, ножницами по металлу, вырезается отверстие под контактную группу. Устанавливается контактная группа, к которой подключается вторичная обмотка трансформатора.

На конце одной половины присоедините щуп (крокодил) и очень хорошо за изолируйте изолентой место соединения. Этот провод вы будете присоединять к корпусу свариваемого изделия и он будет служить Вам «землей».

На конце второго провода присоедините ручку сварочного аппарата, которая изготавливается следующим образом.

Возьмите ручку от не нужного паяльника, вытащите из неё все внутренности за исключением кожуха паяльника. Вставьте в кожух паяльника графитовый стержень от большой щелочной батарейки типа D (E95), хорошо обожмите стержень плоскогубцами и плотно утрамбуйте в него конец второго отрезка силового кабеля распущенного на конце.

Совет: можно использовать готовый магазинный комплект сварочного кабеля при наличии.

Присоедините силовые провода к контактной группе сварочного аппарата. Всё, сварочный аппарат готов!

Смотрите также видео, которое подробно описывает процесс изготовления сварочного аппарата из микроволновки:

Внимание! Есть риск поражения электрическим током. Будьте осторожны!

Внимание! Во время работы со сварочным аппаратом всегда одевайте специальные сварочные очки.

— для его самостоятельного изготовления в домашней мастерской потребуется, (как один из вариантов) трансформаторы от уже не нужной вам микроволновой печи, два вентилятора, можно взять их от компьютерного блока питания и нужно будет подобрать подходящий корпус.

Иногда в своем хозяйстве, особенно в частном доме, возникает необходимость произвести какие-нибудь небольшие сварочные работы. У меня уже давно была мысль сварганить для себя сварочный аппарат своими руками. Тем более с моей специальностью электрика, по которой я проработал больше двадцати лет, особой сложности не представляло. Поэтому, забегая вперед скажу, что времени для создания данной конструкции у меня заняло около 7 часов — это в общей сложности. Однако, прежде чем приступать к реализации этого плана вы должны иметь определенные навыки в электротехнике и точное понимание, что вы должны делать в процессе конструирования. Если же у вас не хватает опыта и знаний в этом деле, то лучше вообще не браться за этот проект, а приобрести сварочный аппарат в магазине. p>

Сварочный аппарат из микроволновки своими руками — специально для тех кто намерен сделать такой сварочник, хотелось бы сразу сделать акцент на том, что некоторые моменты описанные в этом обзоре, представляют определенную сложность.

Исходя из этого можно сделать определение, что базовой основой для будущего сварочного аппарата является трансформатор взятый СВ-печи. То есть магнитопровод из электротехнической стали, на котором намотаны две разные катушки медного провода покрытого термостойкой эмалью и имеющие определенное количество витков. Одна катушка имеет больше витков и выполняет функции первичной обмотки, а подключается к бытовой электросети. Другая обмотка, содержащая меньшее количество витков, а следовательно и низким напряжением, но с большой величиной тока является вторичной.

Вследствие того, что стандартный трансформатор от микроволновой печи создает на вторичной обмотке напряжение порядка 2000v, которое значительно превышает необходимое для сварки, поэтому его нужно снизить путем уменьшения количества витков. На снимке показан штатный трансформатор используемый в СВ-печи, который я несколько изменил. Конечная цель его модернизации — снизить рабочее напряжение и вместе с тем увеличить ток. Кто имеет опыт сварочных работ, тот наверняка знает, что маленькая сила тока на электроде не даст качественного сварочного шва, а чересчур высокая будет преждевременно плавить электрод и прожигать свариваемый металл.

И так начинаем подготовку трансформатора к перемотке. Прежде всего нам нужно убрать стандартную вторичную обмотку. Для этого нужно сделать аккуратный пропил ножовкой по металлу в двух местах катушки, так что бы не задеть первичную, а затем полностью убираем ее из катушки. Далее начинаем наматывать свою вторичную обмотку, но уже эмалированным проводом с большим сечением, укладывать его нужно виток к витку.

Здесь я намеренно не стал указывать точное количество витков и диаметр провода вторички, так как эти значения нужно подбирать исходя от требуемой выходной мощности и сечения сердечника трансформатора. Эти параметры можно свободно высчитать на специальном калькуляторе в режиме онлайн или воспользоваться таблицами расчета, коих также в сети интернет предостаточно.

Изготовленную обмотку, для лучшей изоляции, желательно покрыть лаком.

Теперь нужно определиться с корпусом для установки в него изготовленной конструкции, у меня нашелся вот такой:

Закрепил трансформаторы в корпусе как показано на фото, сначала установил один потом другой. Выходной ток сварочного аппарата у меня составил в пределах 50А.

На этом этапе нужно соединить первичные обмотки по параллельной схеме, а вторичные соединяем последовательно.

В конечном результате я получил на выходе рабочее напряжение около 38v и ток 60А с нагрузкой.

В торцовой поверхности корпуса сделал вырезы и встроил туда пару вентиляторов от блока питания ПК, работающих на вытяжку нагретого воздуха, снизу корпуса просверлил отверстия для циркуляции охлаждающего воздуха.

В своем доме часто возникает потребность в использовании сварочного аппарата. Покупка готового агрегата заметно скажется на семейном бюджете. Выход из положения можно найти, сделав своими руками сварочный аппарат из старой микроволновки.

Финансовые затраты минимальные, а возможности вполне достаточные для решения домашних проблем. Главное, чтобы трансформатор СВЧ-печи был в рабочем состоянии. Именно этот блок микроволновки сможет обеспечить стабильную подачу электроэнергии для сварки металлических деталей.

Ненужная микроволновая печь легко найдется у друзей, соседей, среди собственного старого хлама. Наш народ привык хранить на всякий случай бывшее в употреблении оборудование, чтобы соорудить из него что-то своими руками.

Достаточно небольшой СВЧ-печки. В большинстве случаев хватит мощности, равной 800-650 Вт. Если значения мощности микроволновки будет выше, возможности сварочного аппарата увеличатся.

Трансформатор имеет две различные обмотки. Одна является первичной, имеет большее количество витков, используется при подключении к централизованной сети снабжения электричеством.

Другая обмотка – вторичная – имеет меньше витков. Для изготовления сварочного аппарата своими руками она не нужна. Задача умельца состоит в ее аккуратном изъятии из трансформатора микроволновки.

Чтобы не повредить первичную обмотку, которая расположена очень близко к вторичной, можно между ними проложить и зафиксировать металлическую пластину, линейку.

После этого ненужную часть можно спилить ножовкой, не опасаясь повредить витки первичной обмотки. Можно очень осторожно отсечь все ненужное зубилом. Тщательно выверяйте усилия своих рук, чтобы не повредить блоки микроволновки, которые нужно сохранить для сварочного аппарата.

Следует повторить процедуру с другой стороны, аккуратно удалив накальную обмотку. После спиливания, из корпуса трансформатора нужно вытащить все провода вторичной обмотки до полного освобождения обеих ниш. Упрощает очистку трансформатора микроволновки высверливание всего лишнего дрелью.

Иногда обмотки расположены друг к другу очень близко. Аккуратно удалить их можно только разобрав сердечник, а потом заново склеив своими руками.

Новая обмотка

В получившихся нишах делают новую вторичную обмотку из эмалированного или медного провода большого диаметра. Минимальный размер сечения должен составлять 1 см.

Провода могут быть не цельными, а многожильными. Важный показатель для сварочного аппарата из микроволновки – это суммарный диаметр проводов. Укладывать их нужно плотно, не оставляя зазоров.

Точный размер сечения и требуемое количество витков можно вычислить по специальным таблицам или с помощью он-лайн калькуляторов, ориентируясь на размеры сердечника и необходимую мощность на выходе. Некоторые умельцы подбирают опытным путем. На концах обмотки следует хорошо закрепить наконечники.

Трансформатор, изъятый из микроволновки, для использования в новом качестве готов. Он сможет поставлять ток, сила которого достигает 1000 А, что вполне достаточно для домашнего агрегата. Главная часть для контактной сварки сделана своими руками из старой микроволновки.

Если нужен более мощный сварочный аппарат, придется переделать два трансформатора. Подключение двух трансформирующих блоков выполняется последовательно.

Важно соединить одноименные обмотки, иначе произойдет замыкание. Правильность действия проверяется по маркировкам или с помощью вольтметра. Когда подключены оба трансформатора из микроволновок, следует проверить силу тока.

Она не должна превышать 2000 А. Большие значения станут причиной перегрузки домашней электросети, и сварочный аппарат либо вообще не будет работать, либо будет прожигать металл.

Изготовление корпуса

Вариантов изготовления корпуса для сварочного аппарата есть несколько. Некоторые мастера делают корпус из дерева. Однако, удобнее всего пользоваться сваркой из трансформатора от микроволновки, если разместить аппарат в корпусе от системного блока компьютера. Найти старый «системник» несложно. Они тоже накапливаются у многих дома при замене устаревшей техники на новые модели

На фрагмент корпуса с вентилирующими отверстиями снизу прикручиваются ножки. Можно взять опорные ножки от ненужного видеомагнитофона, проигрывателя, любой другой техники.

В боковой части корпуса сварочного аппарата следует вырезать окошко, закрыть его диэлектрической пластинкой из любого термостойкого изолирующего материала. В связи с тем, что клеммы на пластине будут нагреваться, следует исключить расплавление пластины.

Использование корпуса от компьютера удобно по нескольким причинам:

у него присутствует кнопка включения и выключения;
на корпусе есть готовое гнездо для подключения в сеть, к которому осталось только подсоединить переделанный трансформатор из микроволновки;
ячейки для вентиляции обеспечивают эффективное охлаждение содержимого корпуса. Вентилятор можно также взять из старого ПК;
конструкция имеет достойный внешний вид.

На термоизолирующей пластине имеет смысл установить светодиодную индикацию. Это поможет легко заметить состояние сварочного аппарата.

Выбор электродов

Для правильного выбора электродов контактной сварки полезно посмотреть ГОСТы, в которых оговорены все требуемые параметры. Удобный доступ к месту будущего шва обеспечивают электроды прямой формы. Диаметр медных прутьев не может быть меньше диаметра рабочих проводов.

Соединение лучше сделать спаиванием. Это уменьшит вероятность окисления при работе. В связи с тем, что электроды неизбежно расходуются при сваривании, их нужно своевременно затачивать.

В идеальном состоянии электродные концы должны иметь форму отточенного карандаша. Результат работы на аппарате из микроволновки после наработки некоторого опыта будет неотличим от заводской контактной сварки.

Важные дополнительные устройства

Для получения хорошего шва процессом следует умело управлять. Система включения сварочного аппарата может быть использована от старого системного блока.

Для удобства при работе потребуются хорошие рычаги оптимальной длины, которые помогут удерживать деталь и прижать ее. Нетрудно смонтировать самому рычажный механизм на винтах.

Если он будет размещен на самом рычаге, у мастера появится возможность дополнительных манипуляций, освободится вторая рука при работе со сварочным аппаратом.

Для домашней сварки достаточны не очень большие прижимные усилия. Для толстой листовой стали сварочный аппарат, сделанный своими руками, не подойдет по многим причинам. В частности, возможностей трансформаторов из микроволновки для этого не хватит.

Если нужно провести сварку в нескольких точках, вполне достаточно рычага, имеющего длину около 60 см. Это позволит сэкономить физическую нагрузку мастера. Давление на рабочую точку будет в 10 раз больше, чем сила прилагаемая сварщиком.

Для обеспечения статичного положения аппарата из микроволновки, нужно с помощью струбцин накрепко зафиксировать его на рабочей поверхности.

Хорошее сваривание происходит при контакте электродов с рабочей деталью строго определенное время, которое можно при наличии опыта определить зрительно. Если на опыт полагаться не приходится, имеет смысл смонтировать специальное реле.

Во время всего периода работы сварочный аппарат, сделанный из микроволновки, должен хорошо охлаждаться одним или несколькими вентиляторами. Помимо этого всегда полезно делать паузы в работе, позволяющие охладиться оборудованию и отдохнуть мастеру.

как сделать для контактной сварки, схема и инструкция – Виды сварочных аппаратов на Svarka.guru

Интересуетесь, как сделать сварочный аппарат из микроволновки в домашних условиях на базе трансформатора устаревшей СВЧ печи без крупных вложений и специального оборудования по отработанной схеме? Подскажем. Самоделка в импульсном режиме даёт 5-кратное увеличение мощности, ампераж возрастает в 200 раз. Площадь взаимопроникновения до Ø 10 мм.

Содержание

1 Источник трансформатора печь СВЧ
- 1. 1 Разборка трансформатора
- 1.2 Подбор кабеля на вторичку
- 1.3 Добавление новой обмотки
- 1.4 Определение правильности последовательного соединения трансформаторов
- 1.5 Электроды
- 1.6 Установка
- 1.7 Органы управления и контроля

Контактная сварка из микроволновки без регулировки силы переменного тока с производственным аппаратом не сравнится, но в рамках бытовой надобности справится с работой не хуже.

Базовый элемент устройства трансформатор. Поиск и приобретение фабричного изделия необязательны, если есть бывшая в употреблении микроволновая печь большой мощности.

Принципиальная схема сборки в обоих случаях однотипна. Визуальный критерий выбора микроволновки для разборки – габариты. Мощность трансформатора жёстко увязана с объёмом.

Коэффициент трансформации в этом случае обеспечит увеличение входного напряжения достаточной величины:

мощность в 1 кВт обеспечит сварку листов в 1 мм;
2 кВт – 1,8 мм.

Потребление напряжения холостого хода незначительно: в пределах 3 В, влияние на глубину и качество проплава не оказывает. Скоростное соединение деталей под давлением для устранения зазора термоэлектрическим методом относится к экономичным и безопасным.

Демонтаж трансформатора магнетрона без повреждений – полдела. Необходимо проверить целостность первичной обмотки, которая станет рабочим органом. Вторичная обмотка повышающая, выполнена из провода меньшего сечения, количество витков увеличено.

Разборка трансформатора

Извлечённый с места установки с помощью отвёртки трансформатор-донор для сварочного из микроволновки мощностью 0,8–1 кВт ценен магнитопроводом и первичной обмоткой. Демонтаж вторичной обмотки упрощается, если магнитопровод разделить на 2 части по сварному шву.

Но стоит учесть 2 момента:

в большинстве случаев откроется первичная обмотка, которую из-за плотности посадки снять и установить повторно будет затруднительно;
резка шва и восстановление целостности сердечника точные операции, лучше обойтись без упрощения, если нет уверенности.

Безопасное освобождение окна без разделения корпуса предусматривает следующие операции:

Закрепление трансформатора в тисках либо прижатие к верстаку струбциной.
Между обмотками установить деревянные прокладки, гофрокартон.
Остро заточенной стамеской срубается наружная чисть вторичной обмотки. Рекомендации по спиливанию ножовкой менее удачны – придётся разрывать проволочки, потерявшие лаковый слой пропитки.
Шунты для ограничения силы тока удаляются за ненадобностью.
Плотно забитые провода в окнах высверливаются в несколько приёмов дрелью без касания сверлом стенок корпуса.
Остатки удаляются плоскогубцами и выколоткой без излишних усилий.

Заключительные действия направлены на окончательную очистку проходов под внедрение проводника большого сечения. Пользуемся только ручным механическим инструментом, чтобы избежать травмирования поверхностей изоляторов.

Подбор кабеля на вторичку

Подбор материала ведётся на основе опыта самодельщиков, расчёты не понадобятся. Промер окон даст понятие о необходимом сечении проводника. Достаточно сделать 1,5–3 оборота, чтобы выходной ток достиг величины порядка 1000 А.

Многожильный кабель предпочтительнее пучка отдельных проводников. Мягкий провод в изоляции с высокими характеристиками синтетической плёночной изоляции и верхнего слоя толщиной 1,2 мм предпочтительнее провода в шланговой резине, который и протягивать трудно, и толщина защитного слоя в 2,2 мм отнимет много места.

Потребуется приобрести 2 м медножильного мягкого кабеля с показателем суммарного сечения жил не менее Ø 10 мм типа КГ 1х35 (ориентируйтесь на 70 мм²). Какие паспортные характеристики проводника понижающей обмотки важны при выборе:

долговременная эксплуатация под напряжением до 1000 В;
продолжительная нагрузка 300А;
перенесение кратковременных импульсов до 1200 А;

Добавление новой обмотки

Ограничение пространства окон потребуют ухищрений. Облегчение скольжения обеспечивается наложением на внутренние поверхности сердечника 2 слоёв скотча. На углах дополнительные накладки. Нанесение продольных полос парафином на проводник увеличит скольжение.

[stextbox id=’info’]Прокладки из текстолита, если не сохранилась оригинальная изоляция внутри сердечника, будут на пользу. Не забудьте посадить на клей![/stextbox]

Протяжённость кабеля учитывает метраж выводов, и дополнительное удлинение для удобства натяжения при протяжке и укладке по месту. Величина сечения компенсирует уменьшение количества витков.

Максимальное количество витков не превышает 3. Точность расчёта укладки и протяжки обеспечит равную длину выводов. Первый виток фиксируется встречными деревянными клиньями. В дальнейшем трение воспрепятствует скольжению и сдвигу. Натяжением устраняем слабину. Борьба за укорачивание провода – это увеличение тока за счёт снижения сопротивления проводника.

Манипуляции с изменением соотношения количества витков при начальной мощности трансформатора в 0,8 кВт меняют показатели напряжения и тока в десятки раз. Контрольные показатели катушки в сборе укладываются в рамки:

разбег величин напряжения холостого хода – 1,5–3 В;
импульсный ток min – 800 А.

[stextbox id=’info’]На этом этапе заботимся об установке защитного кожуха и заземления.[/stextbox]

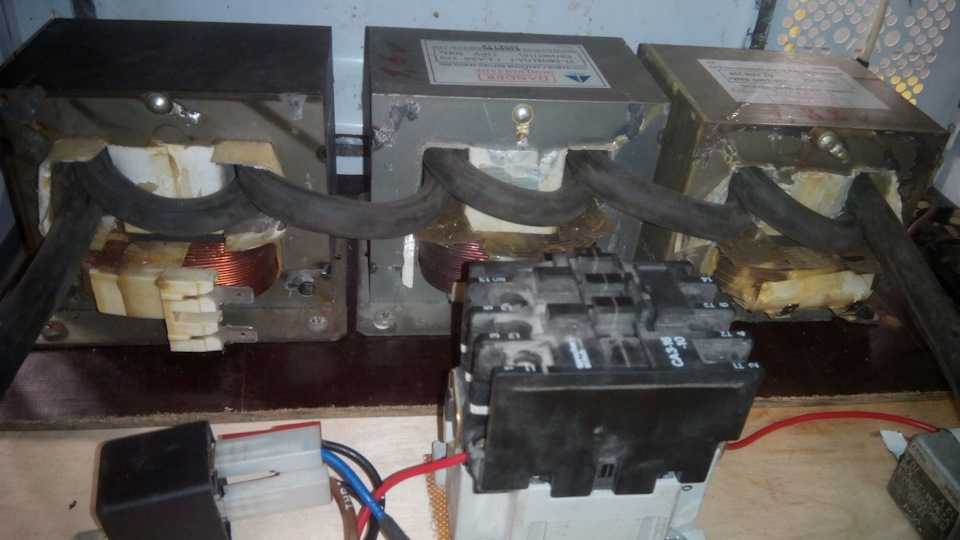

Желание удвоить, утроить мощность осуществляется включением дополнительных сборочных единиц. Вариант с упрощением предусматривает последовательное соединение вторичных обмоток. Корректность соединения проверяется прозваниванием цепи во избежание короткого замыкания.

Точечная сварка своими руками из микроволновки с двумя трансформаторами подчиняется простым правилам сложения: ампераж на выходе при последовательном соединении суммируется. Импульсный сварочный ток так же складывается, но минусуются потери сопротивления электроцепи.

Требуется соблюдение следующих условий при объединении трансформаторов:

количество витков вторичных обмоток уравнивается;
во избежание противофазы с падением напряжения до нулевой отметки согласовывается направление витков.

Второй способ соединения мощности в единый блок представлен на фото ниже. Следуем тем же правилам последовательного соединения, но одним проводом. Трудоёмкость протяжки и укладки выше.

[stextbox id=’warning’]Трансформаторы с превышением силы тока в 2000 А предназначены к подключению в промышленную сеть. Бытовая сеть не рассчитана на такие нагрузки.[/stextbox]

Определение правильности последовательного соединения трансформаторов

Выводы перемотанных сблокированных устройств точечной сварки из микроволновки могут оказаться без заводской маркировки. Тестирование правильности соединения проводится по шаблонной методе:

Последовательно соединяются пары первичных и вторичных обмоток.
На коллективный вход подаётся напряжение, на выходе устанавливается вольтметр переменного напряжения.
Превышение показателя сети говорит об ошибке сборки – спарены разноимённые выводы: идёт обратный процесс, вторичные обмотки повышают, на первичках падение напряжения.
Отсутствие напряжения – одно из парных соединений выполнено верно, другое – одноимёнными клеммами; Порядок подключения следует изменить.
Параллельность соединения выразится в удвоении мощности при показателе напряжения, равным сетевому.
Корректное подключение даст на выходе сумму расчётных 3–6 В.

Электроды

Подбор материала электродов ограничен медью и сплавами. Торговая сеть предлагает промышленные изделия из бронзы, латуни всевозможных конфигураций. Они предназначены для интенсивного использования, быстрой замены. Державки придётся искать или заказывать под посадочные места.

Самостоятельное изготовление из прутков, адаптация жал паяльников подчиняются требованиям целесообразности:

Соответствие размера сечению провода понижающей обмотки.
Форма наконечника выполняется с учётом того, что площадь ядра сварки увеличивается относительно поверхности контакта до 3 раз.
Величина усилия сказывается на способе крепления, формировании оголовка: металлический рычаг клещевого типа развивает давление более 100 кг.
Ориентация электродов завязана с родом деятельности: сварку внахлёст ведут встречными электродами, аккумуляторов – расположенными параллельно.
Минимизация диаметра конца электрода допускает снижение усилия сдавливания при хорошем качестве соединения.

Таблица размерного ряда электродов для сварки внахлёст конструкционных сталей. В скобках указаны размеры для сварки сплавов алюминия и меди:

Потребная глубина сварки	Размеры электродов
Потребная глубина сварки	Ø тела электрода	Ø спущенного конуса	R сферы
0,5–0,8	12 (16)	4	20 (35)
1–1,2	14 (18)	5	30 (50)
1,5	16 (20)	6	50 (75)
2	20 (25)	8	70 (100)
3	24 (32)	12	100 (150)

Мастеру-самодельщику есть резон остановиться на резьбовом соединении. Жёсткой посадки в домашних условиях добиться сложно. Стяжка болт-гайка с фрезерованными лысками под ключ в этом случае лучший выход.

Альтернативой такому соединению выступает аналог с креплением наконечника к электроду винтовой парой. Этот вариант позволит сэкономить по крайней мере 2 соединительных узла. Величина отверстия превышает диаметр винта не более 0,5 мм. Трудоёмкость изготовления компенсируется надёжностью стяжки.

Концы электродов протачивают на конус. Точки контакта не заостряют, оформляют сферическую поверхность. Шаровый профиль менее поддаётся подгоранию при проскакивании искр разряда, вызванных недостаточным сжатием. Восстанавливается чистота и целостность рабочих зон округлыми движениями напильника.

При планировании активной эксплуатации устройства точечной сварки из микроволновки в качестве производственного оборудования по ремонту автомобилей, другом виде бизнеса, оправдан заказ дублирующих пар электродов. Срок жизни расходных электродов из красной меди короток.

Установка

Важнейшим пунктом выполнения инструкции по изготовлению, эксплуатации точечной сварки из микроволновки есть и будет сокращение протяжённости проводников и плотность соединений. Эти факторы – постоянный источник потерь мощности.

Если сокращение длины токонесущих составляющих выполняется на этапе изготовления, количество узлов соединений сокращается до минимума, то оставшиеся разборные контакты и неподготовленные достаточным образом долговременные соединения – источник постоянных потерь.

Обжимные соединения

То, что хорошо для линейных схем, в сварочном аппарате из микроволновки своими руками даёт осечку. Превратим обжим медного наконечника на проводе из очага роста сопротивления в подобие монолита в два дополнительных шага, благодаря чему наконечник и проводник становятся одним целым:

лужение зачищенного конца кабеля тугоплавким припоем на полную глубину;
пайка медью после обжима по кругу.

Сплачивание электрода с инвентарным наконечником ведётся резьбовой парой из сплава меди. Шайбы из этого же металла. Полнота отверстий электрода и наконечника относительно болта минимальна.

[stextbox id=’info’]Резьба при длительном напряжении имеет свойство тянуться. Ослабляйте затяжку по окончании работы.[/stextbox]

Нижний опорный электрод крепится неподвижно к основанию агрегата. Если основа металлическая, прокладка из диэлектрика обязательна. Подвижный верхний крепится на рычаге, обеспечивающем прилегании деталей без зазора за счёт физического усилия.

Возникает вопрос о соосности электродов. Ось и втулка рычага выполняются без люфта во избежание расхождения центров, иначе расплавления заготовок не произойдёт. При упрощении конструкции втулка подгоняется под размер стяжного болта.

Органы управления и контроля

Контрольный орган у сварочного аппарата из микроволновки один – светодиод, предупреждающий, что на сварочное устройство подаётся электроэнергия. Забота о безопасности – вопрос первостепенный. Управление осуществляется силовым рычагом и кнопкой периодического включения.

Длина плеча рычага определяет прилагаемое усилие. Для мощного агрегата применяют трубу прямоугольного сечения. Отношение расстояния ось-электрод к длине рычага показатель кратности увеличения давления.

Возвратный механизм в исходное положение – пружина или резина. Опорная платформа в этом случае усиливается. Принимаются меры воспрепятствования опрокидыванию: к верстаку конструкция крепится струбцинами, саморезами.

Микропереключатель монтируется на рукоять, чтобы высвободить вторую руку. Подключается прерыватель только к цепи первичной обмотки. В момент создания достаточного давления палец касается включателя – подаётся ток.

Пользователь визуально оценивает результат проплавления, ориентир – изменение цвета точки контакта. Ослабление нажатия на кнопку прерывает подачу энергии. Кратковременность включений не исключает перегрева агрегата.

[stextbox id=’warning’]Электроды, трансформатор, проводники работают в экстремальных условиях. Перерывы на охлаждение либо принудительное вентилирование – необходимость.[/stextbox]

как сделать трансформатор своими руками

используют зачастую не только в промышленном производстве, но и в домашних условиях в быту. Её применяют для разной работы, где присутствует металл.

Специальные инструменты, которые необходимы для такого процесса, стоят довольно-таки дорого. Однако удастся изготовить из микроволновки доступным каждому способом.

Содержание

Изготовление трансформатора
Подготовительный процесс
Правильное соединение
Электроды
Сборка устройства
Итог

Изготовление трансформатора

Сборка сварочного аппарата своими руками.

В первую очередь состоит сварочный аппарат из трансформатора от микроволновки. Этот элемент является главным во всей конструкции, а для его получения можно воспользоваться любой микроволновой печью, важным условием является её работоспособность.

Для возможности качественного эксплуатирования изготовляемого оборудования для сварки необходимо, чтобы трансформатор имел мощность от 1 кВт. Таким образом, он сможет сваривать материал толщиной до 1 миллиметра. В ситуации с более толстой стенкой, таких оборудований может понадобиться несколько.

С целью изготовления дуговой сварки из микроволновки своими руками, необходима только определенная часть от , а точнее магнитопровод и первичная обмотка. Также проводится демонтаж вторичной обмотки, снимается шунт, находящийся по обе стороны детали.

Новую обмотку к трансформатору от микроволновой печи можно сделать, используя многожильные проводки, у которых сечение является не меньше, чем 100 кв.миллиметров либо 1 см в диаметре. В этом случае пары-тройки витков будет достаточно.

При чрезмерной изоляции провода её можно убрать, заменив на тканевую изоляционную ленту. Если применяется несколько трансформаторов, то вторичная обмотка должна быть общей. Главное, чтобы выводы были скреплены с первичными витками.

Затем необходимо провести монтаж всего сварочного оборудования, куда входят непосредственно , органы управления, электроды – их производство и припайка, монтаж внутренних механизмов в защищенный корпус. Его также допускается взять с любой микроволновки, даже не функционирующей.

Подготовительный процесс

Чтобы изготовить сварочное оборудование из микроволновой печи дома своими руками необходимо подготовить все детали, запчасти, а также дополнительные инструменты.

Поскольку сварка из микроволновки своими руками изготавливается из трансформатора, он и является главным элементом. Если необходимо, его можно изъять из печи аппарата с увеличенной мощностью, в некоторых случаях таких конструкций может понадобиться несколько штук.

Электрическая схема споттера.

Кроме того потребуются:

кабель, обмоточный материал;
разнообразные отвертки;
медные электроды, являющиеся вспомогательными деталями в сварке;
струбцины для зажима;
основа, на которую устанавливается сварочное оборудование;
рычаг с необходимой длиной, впоследствии он будет выполнять роль прижима.

Изготовить контактную сварку из микроволновой печи своими руками достаточно просто, если знать все необходимые нюансы, особенности, возникающие во время процесса, а также при наличии всех необходимых предметов.

Правильное соединение

В процессе создания простого сварочного аппарата из микроволновки в домашних условиях, используя два трансформатора, есть возможность достичь хорошего результата в виде оборудования с увеличенной мощностью. В данной ситуации, мощность увеличится до 2-х раз.

Таким же образом получится увеличить силу подаваемого сварочного тока. Единственным отличием будет являться сильная потеря, поскольку цепь будет иметь также большое сопротивление. Два конца вторичной обмотки потребуется скрепить с помощью электродов.

При наличии двух трансформаторов, напряжения не всегда достаточно достаточно, чтобы изготовить сварочный аппарат из микроволновки, однако есть возможность по очереди прикреплять их обмотки на выходе.

Схема соединения двух трансформаторов.

Стоит обратить внимание, что витки должны быть в одинаковом количестве на каждой детали. Это также необходимо тогда, когда не получается намотать нужное количество витков на магнитопровод.

Помимо этого, в процессе сборки данного оборудования самостоятельно нужно регулировать, куда направлены витки, и поправлять их в необходимое положение. В ином случае есть вероятность возникновения противофазы и получения в итоге нулевого напряжения.

Проводя эксперимент, следует отметить, что определяя правильное крепление возможно использование провода с малым сечением.

Электроды

Чтобы выяснить, как сделать сварочный трансформатор из микроволновки, очень важно выделить тему электродов.

Сборка аппарата точечной сварки из микроволновки.

Детали являются многофункциональными и могут:

сжимать соединяемые листы;
подводить ток к свариваемому месту;
отводить тепло.

Подбирая электрод, необходимо учитывать его форму, размер и другие параметры. Именно они определяют, будет ли сварочный шов качественным или нет. Существует несколько видов геометрической формы рассматриваемых деталей – прямой и фигурный.

Зачастую используют прямой, поскольку благодаря ей удастся без труда попасть даже в самый трудный участок, где необходимо провести сварочную работу.

Чтобы правильно выбрать электроды для сварочного трансформатора из-под микроволновки, необходимо внимательно изучить соответствующие ГОСТы, где указываются все параметры касаемо необходимых деталей от 10 до 40 миллиметров.

Медный прут, применяемый в роли электрода, должен иметь диаметр в несколько раз больше либо быть таким же, как и диаметр провода, с которым специалист будет работать.

Чтобы электроды активно не окислялись во время их эксплуатации, их необходимо скрепить с рабочим проводом, применяя пайку.

В любом сварочном оборудовании электроды имеют свойство часто и быстро изнашиваться в период эксплуатации. Чтобы избежать таких неприятных моментов в работе лучше всего их постоянно точить до формы заточенного карандаша. Этого можно добиться, используя напильник.

Сборка устройства

Схема стыковой сварки.

Как уже упоминалось, электроды для использования сварки с соприкосновением изготавливаются из медных прутиков либо жала, от бывшего специализированного паяльника, с условием, что мощность оборудования небольшая.

Аппаратный провод крепиться к электроду за счет наконечника из меди, что соединяется в свою очередь припаиванием.

Конец оборудования ставят в соприкасаемое положение с электродом, используя болтовую технологию, являющуюся достаточно надежной, чтобы усиление сопротивления на участке поврежденных деталей не выводило из строя весь аппарат для контрактной варки.

Для выполнения такого крепления, у электрода и наконечника должны имеется небольшие одинаковые дырки соответственно.

Все укрепляющие детали, которые могут понадобиться при соединении электродов и наконечников, должны быть медными либо с медным сплавом, у которых присутствует минимальное электрическое сопротивление.

Такие крепежные детали делают эксплуатацию оборудования простой и несложной. Ознакомившись со всеми вышеуказанными рекомендациями станет понятнее, как сделать свч сварку из микроволновки самостоятельно.

Итог

Главной особенностью сборки сварочного аппарата из микроволновки является тот факт, что варка происходит легко, но кратковременно, поскольку трансформатор необходимо беречь от перегревания.

После эксплуатации электроды должны остыть. Тонкую металлическую поверхность не рекомендуется варить, поскольку она скорее повредится, чем расплавится.

Чтобы снизить подачу тока в цепи специалисты рекомендуют пользоваться дросселем либо балансным резистором.

Альтернативным вариантом выступает небольшой кусок проволоки из стали, подсоединяющийся к низковольтной обмотке и под его длину удастся регулировать силу тока и ровность горения дуги. Теперь появилась пользоваться оборудованием, собранным своими силами, без лишних силовых и финансовых затрат.

базовый комплект деталей и расходных материалов, процесс сборки

Главная » Технология

Порой для бытовых целей намного проще использовать подручные материалы и средства, чем приобретать дорогостоящее профессиональное оборудование. Прекрасное подтверждение тому – сварочно-плавильные аппараты, которые умельцы изготавливают из микроволновок всего за пару часов.

Содержание

1 Что нужно, чтобы сделать аппарат для точечной сварки
2 Процесс сборки сварочного аппарата из микроволновой печи
3 Об управлении прибором

Что нужно, чтобы сделать аппарат для точечной сварки

Для сборки такого аппарата необходим базовый комплект деталей и расходных материалов:

Бытовая СВЧ-печь, желательно мощностью от 700 Вт. Подойдет как работающий, так и сломанный прибор, главное, чтобы был цел его трансформатор.
Сварочный кабель или аналогичный многожильный провод сечением не менее 25 кв. мм (обычно ему соответствует диаметр в 8 мм и более).
Обжимные клеммы типоразмера, соответствующего сечению кабеля; клеммы типа «крокодил».
Тонкие провода (до 1 мм), небольшие клеммы и переключатели, рассчитанные на работу в бытовой сети 220 В.
Медные пластины и наконечники (например, от паяльника), которые будут использоваться как рабочий инструмент для сварки.
Изоляционная лента и термоусадочная трубка.
Листовой металл, крепежная фурнитура, деревянные рейки и брусья для корпусных конструкций.

Кроме того, понадобятся инструменты, которые наверняка найдутся в гараже или в крайнем случае у друзей и знакомых. К ним относятся:

ножовка по металлу или болгарка;
дрель с набором сверл;
зубило или стамеска;
молоток;
нож или кусачки;
строительный фен или паяльная лампа;
ручной крепежный инструмент (отвертки, ключи, пассатижи).

Практика показывает, что можно обойтись и куда меньшими средствами – все зависит от навыков и фантазии мастера.

Если вы хорошо разбираетесь в электронике, подготовьте мультиметр и паяльник – они пригодятся для определения расчетных параметров установки, проектирования и сборки блока управления.

Процесс сборки сварочного аппарата из микроволновой печи

Прежде всего необходимо разобрать микроволновку и вынуть из нее те узлы, которые пригодятся. В первую очередь, это трансформатор – «сердце» будущей конструкции. Продиагностировать трансформатор можно, измерив сопротивление его обмоток мультиметром. Но есть и более простой путь: если вы не видите копоти, подгорелостей и обрывов проволоки, деталь почти наверняка исправна. Кроме нее, понадобится демонтировать кабель с вилкой для подключения к электропитанию и 220-вольтный выключатель. Дальнейший алгоритм действий выглядит так:

Отсоедините от трансформатора все механические и электрические контакты.
Срежьте выступающие части вторичной обмотки (ее провод более тонкий), используя любой удобный инструмент режущего или рубящего типа. Будьте осторожны – если вы повредите первичную обмотку или сердечник, можете сразу выкидывать деталь.
Выбейте из сердечника остатки обмотки и металлические шунты, удалите изоляционный слой.
Намотайте новую вторичную обмотку из заизолированного сварочного кабеля или его аналога. Обычно достаточно 1-2 витков. Наматывать лучше в том же направлении, в котором изготовитель наматывал первичный провод.
Наденьте обжимные клеммы или клеммы-«крокодилы» на концы сварочного кабеля. Заизолируйте все соединения.
Выполните разрыв в сетевом кабеле, установите в нем выключатель или более сложную управляющую цепь при наличии соответствующих навыков.
Подключите сетевой кабель к первичной обмотке (обычно там уже имеются парные клеммы). Заизолируйте все соединения.
Соберите рабочий орган в виде щипцов с наконечниками или «неплавящегося электрода». Подключите к нему клеммы сварочного кабеля.

На этом процесс сборки аппарата завершен. Увидеть его наглядно, а также ознакомиться с особенностями работы прибора можно в видео:

Об управлении прибором

В простейшем случае для включения самодельного сварочного аппарата для точечной сварки достаточно одной кнопки без фиксации. Замыкая цепь, она подает ток на первичную обмотку, которая формирует электрическое поле и наводит значительно больший ток во вторичной обмотке (сварочном кабеле).

Регулировать этот процесс можно, установив последовательно с кнопкой промышленный диммер или аналогичную конструкцию, собранную самостоятельно на тиристоре и переменном резисторе. Линейно изменяя напряжение на первичной обмотке, можно менять и характеристики наведенного тока. Если захочется дополнительно усложнить схему, можно ввести в нее таймер автоматического отключения, например, интервальный и/или по перегреву кабеля (тут понадобится датчик на терморезисторе).

В конечном счете при изготовлении точечного сварочного аппарата из микроволновки вы ограничены лишь собственными знаниями, навыками и фантазией. Главное – не забывайте о технике безопасности и средствах индивидуальной защиты.

Рейтинг

( 1 оценка, среднее 5 из 5 )

Ануфриенок Константин/ автор статьи

Сварщик: 7 разряд, опыт ручной дуговой, аргоно-дуговой, газовой сварки — 14 лет, наличие удостоверения НАКС НГДО, ОХНВП, КО.

Понравилась статья? Поделиться с друзьями:

Сварочный аппарат из трансформатора микроволновки (для точечной сварки)

Извлечение трансформатора

Иногда обмотки расположены друг к другу очень близко. Аккуратно удалить их можно только разобрав сердечник, а потом заново склеив своими руками.

Как собрать из трансформатора — 6 нюансов

В любых микроволновых печах устанавливают магнетрон. Ему нужно значительное напряжение. Трансформатор имеет меньшее количество витков в первичной обмотке, и гораздо большее во вторичной. Именно на ней напряжение будет составлять 2000 вольт. Если имеется удвоитель, то значение возрастет в несколько раз. Именно это свойство необходимо использовать.

Трансформатор необходимо вынимать очень осторожно. Чтобы ничего не повредилась, не желательно применять различные грубые инструменты. Сначала нужно избавиться от корпуса, а также устранить все крепежные элементы. Трансформатор достает из точки фиксации. Из этого устройства будет использоваться магнитопровод, а также первичная обмотка, имеющая мощный провод и малое количество витков.

Вторичная обмотка

Посмотрите на картинке вторичную обмотку. Использовать ее при сборке сварки не нужно, потому желательно избавиться от неё. Для этой цели используется зубило и молоток. Важно производить все работы очень аккуратно, чтобы нужная обмотка не испортилась. При работе возможно человек найдет шунтирующее устройство, применяемое в различных СВЧ печах. От них также нужно избавиться.

Магнитопровод на сварке

Посмотрите на картинке магнитопровод, прикрепленный на сварке. Если в микроволновой печи стоит микропровод, что не приклеен, а приварен, то удалением этой детали придётся заниматься при помощи ножовки по металлу или стамески. Обмотка будет о крепко сидеть в магнитопроводе, потому нужно приложить много усилий. В таком варианте придется использовать более грубые методы, чтобы удалить конструкцию любыми подручными средствами. Но стоит учитывать, что операция проводится очень аккуратно.

После проведение всех вышеописанных операций, приходим к созданию вторичной обмотки — используется цельный провод, с диаметром в 100 мм в квадрате или чуть больше. Это соответствует одному сантиметру. Также используют пучок проводов, обеспечивающих необходимый диаметр.

Обмотка создана — трансформатор сможет создавать силу тока, равную 1кА. Именно это и нужно для точечной сварки.

Если есть необходимость сделать аппарат мощнее, то единственного трансформатора не будет достаточно. Для этой цели необходимо совместить несколько элементов из разных СВЧ печь. Понадобится два или три витка.

Если изоляция очень толстая, ее нужно будет убрать и заменить на более тонкую — желательно тканевую. Если применяется несколько трансформаторов, то вторичная обмотка изготавливается по общей схеме соединения. Но тогда потребуется правильно соединить выходы.

Новая обмотка

Точный размер сечения и требуемое количество витков можно вычислить по специальным таблицам или с помощью он-лайн калькуляторов, ориентируясь на размеры сердечника и необходимую мощность на выходе. Некоторые умельцы подбирают провод для сварочного аппарата опытным путем. На концах обмотки следует хорошо закрепить наконечники.

Главный элемент сварочного аппарата

Основу самоделки составит трансформатор из старой СВЧ-печи.

Он обеспечивал в ней питание магнетрона и вырабатывал до 4 киловатт за счет высокого коэффициента трансформации. В больших печах его мощность 700–800 ватт. Созданный на нем агрегат сможет соединять тонкий металл.

Вам понадобятся:

Трансформатор (если нужен агрегат большей мощности, понадобятся два).
Платформа для установки.
Медный провод большого сечения.
Длинный рычаг.
Струбцина.
Кабель и изоляционный материал.
Электроды.
Зубило или ножовка.
Ампервольтметр.

Изготовление корпуса

Использование корпуса от компьютера удобно по нескольким причинам:

у него присутствует кнопка включения и выключения;
на корпусе есть готовое гнездо для подключения в сеть, к которому осталось только подсоединить переделанный трансформатор из микроволновки;
ячейки для вентиляции обеспечивают эффективное охлаждение содержимого корпуса. Вентилятор можно также взять из старого ПК;
конструкция имеет достойный внешний вид.

Подготовительный процесс

Электрическая схема споттера.

Кроме того потребуются:

кабель, обмоточный материал;
разнообразные отвертки;
медные электроды, являющиеся вспомогательными деталями в сварке;
струбцины для зажима;
основа, на которую устанавливается сварочное оборудование;
рычаг с необходимой длиной, впоследствии он будет выполнять роль прижима.

Выбор электродов

Сборка устройства

Схема стыковой сварки.
Как уже упоминалось, электроды для использования сварки с соприкосновением изготавливаются из медных прутиков либо жала, от бывшего специализированного паяльника, с условием, что мощность оборудования небольшая.

Как избежать 4 ошибки при создании электродов

Посмотрите на картинке электроды, используемые на самодельном устройстве. Собирая сварку, надо сделать и правильные электроды. По диаметру они должны соответствовать проводкам, что крепятся к сварке. Обычно используются прутки из меди. Но если мощность оборудования будет очень большой, тогда желательно использовать жало от профессионального паяльника.

Для соединения аппаратов электродами, используют очень крепкие провода. Если проигнорировать это правило, то потери мощности не получится избежать. Мощность также может уйти в том случае, если будет использоваться большое количество различных соединений.

Для повышения эффективности сборного аппарата используют медные наконечники. Тогда получается избежать потери мощности в контактных местах.

Читать также: Защитный кожух для наждака своими руками

Чтобы пайка происходила без проблем, желательно применять луженые наконечники. Поскольку электроды съёмные, то в местах фиксации с наконечником не стоит применять пайку. В этих местах образуется окисление — мощностью упадет. Съёмные электроды обеспечивают простоту очистки. Это очень удобно.

Наконечники будут фиксироваться с электродами на болтах. Важно проследить, чтобы соединение было более надежным. Если не позаботиться об этом, то будет происходить повышенное переходное сопротивление, а потому мощность споттера упадёт. Желательно создать отверстие одинаковых диаметров для двух деталей. Соединенные элементы желательно подбирать из меди. Выбор материала не безоснователен — в нем имеется маленькое электрическое сопротивление.

Точечная сварка, споттер из микроволновки.

Точечная сварка довольно востребована в промышленности. Она позволяет быстро и сильно нагреть локальный участок металла. С ее помощью можно сварить отдельные металлические прутки в сетке или два листа металла. Также она пригодится, чтобы открутить заржавевшие гайки и болты, нужно будет только их нагреть с помощью данного аппарата.

Кузовной ремонт с помощью точечной сварки.Точечная сварка двух металлических пластин.Нагрев заржавевшей гайки.

Принцип действия точечной сварки довольно простой. Свариваемые детали помещаются между двумя электродами, которые оказывают сжимающие усилие и через них протекает высокий ток, от 500А и выше. В результате происходит, нагрев металла до температуры, когда он становится пластичным и таким образом образуется неразъемное соединение после остывания свариваемых заготовок.

Схематическое изображение принципа действия точечной сварки.

В промышленности применяются довольно серьёзные аппараты, которые имеют водяное охлаждение рабочих электродов и пневматические зажимы. Такие аппараты позволяют сваривать большое количество точек за довольно короткое время. Но для домашнего использования достаточно аппарата попроще.

Точечная сварки и безопасность.

Такой вид сварки довольно безопасен несмотря на то, что для нагрева метала используются высокие токи. Но кроме большой силы тока на электродах создается напряжение всего в 1-3 вольта. Вспомним закон Ома для участка цепи.

Закон Ома для участка цепи.

Подставив в формулу напряжение 2 В и сопротивление 1000 ОМ (сопротивление человека), получим силу тока, который пройдет через человека — 0,002А. Безопасным считается ток до 0.1А и напряжение до 42В.

Сборка точечной сварки из микроволновой печи.

Для того, чтобы сделать сварочный аппарат, нам понадобится трансформатор. Его возьмём из старой неработающей микроволновой печи. Даже не обязательно весь трансформатор, а только его половина. Нам понадобится только его рабочая первичная обмотка. Вторичная обмотка не нужна и ее придется удалить.

Важно! Ни в коем случае не включайте в таком виде трансформатор в сеть! Он повышающий и создает на вторичной обмотке очень высокое напряжение, около 2000 вольт.

Отличить вторичную обмотку трансформатора от первичной очень легко. Первичная обмотка намотана из проволоки большего сечения, чем вторичная и на первичной обмотке меньше количество витков проволоки.

Удаляем вторичную обмотку. Это можно сделать разными способами. Её можно отрезать болгаркой или ножовкой по металлу. Та как медная проволока довольно мягкая, то ее можно срубить зубилом или стамеской. При удалении вторичной обмотки очень важно не зацепить первичную обмотку. Если вы повредите ее, то трансформатор придется выкинуть или сдать на металлолом.

Удаление вторичной обмотки с помощью болгарки.Удаление вторичной обмотки с помощью ножовки по металлу.

Удаление вторичной обмотки с помощью стамески.

После того как удалили выступающие части вторичной обмотки, необходимо выбить остатки обмотки из середины трансформатора.

Выбивание вторичной обмотки.

Если обмотка не выбивается, то высверлите ее с помощью электродрели, а затем удалите остатки.

После удаления обмоток нужно удалить шунты. Они представляют собой набор металлических пластинок, обмотанный в бумагу. На фото ниже они обведены красным цветом.

Задача шунтов — замкнуть первичную обмотку по магнитному потоку и уменьшить поток через вторичную обмотку. Говоря простым языком, шунты уменьшают силу тока на вторичной обмотке, а следовательно, уменьшают мощность нашего сварочного аппарата. Поэтому их обязательно нужно удалить.

Теперь самое время заняться кабелем. Провод обязательно должен быть с медными жилами. Длина провода примерно 1.5м. Для сварочного аппарата лучше всего подойдет провод сечением 50мм²это примерно 8 мм в диаметре без изоляции. В процессе работы сварочного аппарата данный провод будет нагреваться от проходящего по нему тока. И чем меньше провод по сечению, тем быстрее он будет греться. Поэтому желательно провод использовать как можно большего сечения.

Если провод тяжело накручивается на трансформатор, то можно снять с него изоляцию, обмотать его хлопчатобумажной изолентой и сверху одеть термоусадочную трубку. Таким образом кабель с новой изоляцией станет немного меньше по диаметру. Изолента обязательно должна быть хлопчатобумажная. Она при нагреве не плавиться в отличие от обычной изоленты.

Таким же способом можно сделать провод необходимого диаметра из нескольких проводом меньшего сечения, предварительно сняв с них изоляцию и скрутив их в одну жилу.

Осталось надеть на провод специальные обжимные наконечники. Обжать их можно просто расплющив молотком или в тисках.

Провод обмотанный изолентой.Провод в термоусадочной трубке.Обжимной наконечник.Провод для вторичной обмотки сварочного аппарата.

Теперь наматываем провод на трансформатор. Необходимо сделать два полных витка как показано на фото ниже.

Можно приступить к испытанию.

Нагрев сварочным аппаратом болта диаметром 5мм.Болт разрушается от нагрева всего за 4 секунды.

Силовая часть точечного сварочного аппарата готова. Осталось сделать контактные клещи с медными электродами. Они могут быть самой различной конструкции. Сделать их можно на свое усмотрение из различных материалов. Ниже смотрите варианты изготовления контактных клещей аппарата точечной сварки.

Друзья, поддержите блог! Поделитесь статьёй в социальных сетях:

Сборка аппарата для дуговой сварки на 70 А

В этом посте я хочу показать вам оригинальное руководство, которое я использовал для сборки своего аппарата для дуговой сварки на 70 А (на фото слева). Я сделал его сам, используя трансформаторы для микроволновых печей. Я намерен построить еще один в этом году и снова воспользуюсь этими инструкциями. Поскольку исходный сайт, aaawelder.com, отключен, я воспользовался Wayback Machine, чтобы найти контент и снова сделать его доступным для поиска. Нарушение авторских прав не является намеренным или желательным.
Обратите внимание, что эта машина может быть немного опасной. Если вы хотите сварить дешево, есть много других вариантов. У Amazon есть этот сварочный аппарат гораздо дешевле, чем вы ожидаете. Он получает отличные отзывы, и это гораздо более быстрый и простой способ сварки. Я купил на себя, а не строить еще один сварочный аппарат! Нажмите на картинку ниже, чтобы получить более подробную информацию об этом. Обязательно читайте отзывы!

Я опытный сварщик/слесарь с более чем 20-летним опытом развития и применения своих навыков. Я работал в мастерских от кукурузных полей Иллинойса до верфей глубокого юга, соревнуясь в своих навыках со сварщиками/слесарями мирового класса. Я построил дуговой сварочный аппарат на 70 ампер из трансформаторов микроволновой печи, чтобы выполнять свои небольшие сварочные работы, микросварщик, если хотите.

Я попытался купить в магазине сварочный аппарат на 110 вольт, но не смог заставить стержень проплавить соединения. Стержень расплавлялся в маленькие шарики и просто лежал на заготовке, совершенно не расплавляясь. Фирму называть не буду, скажу лишь, что разочаровалась.

Опыт создания собственного сварочного аппарата был не только полезным, но и поучительным. Мало что может сравниться с созданием чего-то, что действительно работает, испытанием навыков и силы духа, в котором вы выходите победителем. Это не лучше, чем это. В AAAWelder я стремлюсь вдохновлять и пробуждать художника во всем, в AAAWelder я говорю: «Да, мы можем».

ВНИМАНИЕ!!!!!! Приступайте к постройке этого устройства на свой страх и риск! Если вы не уверены в правильной процедуре и мерах предосторожности, НЕ СТРОИТЕ! Энергия, производимая этим юнитом, может убить вас, если вы позволите.

Быть умным. Быть в безопасности. Будьте в курсе!

Как я собрал свой 70-амперный сварочный аппарат для дуговой сварки

Шаг 1: ПОЛУЧИТЕ ТРАНСФОРМАТОРЫ

Это можно сделать несколькими способами. Метод, который я выбрал, состоял в том, чтобы позвонить в Департамент санитарии и попросить их отложить несколько микроволновок. Когда я рассказал им, что это за проект, я немного посмеялся и получил одобрение. Две недели спустя у меня было 6 микроволновых печей. Для дуговой сварки на 110 В требуется 2 трансформатора.

Шаг 2: РАЗБОРКА БЛОКОВ

Предостережение относительно трансформаторов: будьте осторожны при снятии разъемов с первичной обмотки (см. рис. 1). Иногда единственное, что удерживает концы катушки на месте, — это кусок ленты. Если потянуть или дернуть, они могут вырваться, что приведет к поломке или излому магнитопровода под напряжением. Потратьте время, чтобы сделать это правильно. Снимите трансформатор. Есть и другие вещи, которые я удаляю: вентилятор охлаждения (вам нужен 1 для сварочного аппарата 110 В), шнур питания, магниты от магнетрона (для использования в другом проекте) и жгут проводов (провод от жгута). может использоваться для подачи питания на трансформаторы, охлаждающий вентилятор и переключатель включения/выключения).

Шаг 3: Модифицируйте трансформаторы: Фаза 1

Это этап дела или разрыва этого процесса. То, как и что вы будете делать с этого момента, будет определять результаты ваших усилий. Программисты используют термин, который говорит сам за себя: МУСОР ВНУТРИ, МУСОР ВНЕ! Не торопись. Сделай это правильно. Если вы чувствуете, что злитесь или расстраиваетесь, остановитесь, бросьте все, идите и возьмите что-нибудь холодное, вернитесь позже.
Вторичная обмотка обоих трансформаторов должна быть удалена. Я объясню свой способ, у вас может быть лучше.

Инструментами, которые я использовал для выполнения этого шага, были обычный молоток и очень острое долото. Ширина долота была меньше ширины паза керна. Закрепите трансформатор на стационарном объекте (столе, скамье и т. д.), как показано на рис. 2. Поместите стамеску в начальную точку реза № 1 (рис. 3). Разрежьте катушку, ударяя молотком по долоту, пока не достигнете точки упора, которая должна полностью пройти через толщину катушки. Отрежьте все оставшиеся пряди, оставшиеся после первого разреза. Снимите зажим. Поверните трансформатор на 180 градусов и зажмите (срез № 2 теперь должен быть вверху). Повторяйте разрезы в разрезе № 2, пока этот участок катушки не будет свободен. Снимите секцию (рис. 3). Если вы врежетесь в первичную обмотку, купите другой трансформатор, это уже история. Пристегнитесь, теперь начинается настоящее веселье.

Как видно из рис. 4 и рис. 5, остальные вторичные катушки должны быть полностью удалены, включая 3-витковую накальную обмотку. Я решил эту проблему, найдя стальной стержень, который можно было бы вставить в пазы сердечника без заклинивания и иметь достаточную площадь на лицевой стороне, чтобы вытолкнуть катушки одним куском, а не тысячами прядей. Удачи!

Модификация трансформатора: Фаза 2

Если вам понравилась фаза 1, не пристегивайте ремень, вам понравится фаза 2. Здесь вы можете перемотать вторичные катушки, чтобы они работали так, как вы хотите. . Шаги, которые я описываю на этом этапе, являются теорией, основанной на исследованиях и выводах из моих собственных экспериментов. Я связываю поток электронов с потоком воды, потому что они имеют одинаковые характеристики. Все, что вы делаете для обеспечения беспрепятственного протекания тока, обеспечит вам максимальную производительность этих трансформаторов. Имея это в виду, давайте продолжим.
Вам необходимо как можно лучше определить направление намотки первичных катушек. Поверните трансформаторы так, чтобы разъемы на первичках были обращены к вам. Один будет входить в ядро (назовем это входом для ясности), а другой выходит (выходит). Вторичные обмотки обоих трансформаторов будут намотаны относительно их первичной обмотки. Это попытка удержать трансформаторы в фазе друг с другом.

Если вы обнаружите, что первичная обмотка намотана по часовой стрелке, просто выполните процедуру, показанную на рис. 7, в обратном порядке. Четвертый может выбить из вас несколько отборных слов. Я использовал отвертку с обмотанной лентой лопаткой, чтобы поддеть зазоры между проводом и сердечником. Ваша цель — 20 витков многожильного медного провода №10 AWG, изолированного, длиной 25 футов для каждого трансформатора. Я достиг 18 витков, и мой сварочный аппарат работает нормально. Еще раз, удачи!

К тому времени, как вы закончите перематывать вторичную обмотку, вы по-новому оцените искусство перемотчиков. Ваша работа может быть некрасивой на данном этапе, но держу пари, что они бегут как «ошпаренные собаки». Шаг 4: Спецификации и испытания Вы можете подключить это устройство после того, как дуговой сварщик заработает должным образом.

Пока не подавайте питание на цепь. Найдите концы бирки обмотки накала и крышки, так как может вытечь до 13 ампер. Не включайте себя в эту цепь; взрыв в вашем сердце может убить вас. Подумайте о безопасности , прежде чем щелкнуть выключателем . Прикрепите выходные провода к непроводящему стационарному объекту на расстоянии не менее 4 дюймов друг от друга.

Это очень хороший пример «не рисковать». Этот сварочный аппарат был построен Джоном Келли, который все заблокировал и оставил рабочий конец для испытаний. Спасибо Джон за фотки.

Если вы следовали порядку сборки, все, что здесь нужно сделать, это проверить выходное напряжение. Установив вольтметр на 50 В переменного тока, включите сварочный аппарат, снимите показания напряжения, выключите сварочный аппарат. Если ваши огни все еще горят, вы прошли первый тест; без шорт. Если вывод не соответствует спецификации и показывает прибл. половина, поменять местами вторичные обмотки. Если вы попали в точку, поздравляю, друг, теперь у вас есть сварочный аппарат. Закрепите ваш блок. Здесь не дается инструкция по размещению устройства, это вопрос выбора, вкуса и индивидуальности. Я использовал корпус от старого радиопередатчика, который нашел на свалке. Корпус от микроволновки можно вырезать и вылепить под этот микросварщик. Возможности безграничны.

Сварка 70-амперным электродуговым сварочным аппаратом:

Этот сварочный аппарат легко прожигает электрод 6013 диаметром 1/16″. Электрод 3/32″ 6013 горит слегка холодным, потому что я не сделал полных 20 витков каждый. Так что стремитесь достичь цели 20/20. Я наношу горячий блестящий валик с помощью электрода 1/16″ 6013, и если я хочу получить наплавленный шов, я использую 2-шаговый электрод с электродом 3/32″ 6013. Чтобы получить более подробное руководство по сварке с помощью вашего нового сварочного аппарата, ознакомьтесь с некоторыми из имеющихся замечательных книг по сварке.

Мощность:

Имейте в виду, что хотя этот сварочный аппарат использует источник переменного тока 110 В, этот сварочный аппарат потребляет несколько больших ампер. Выключателя на 20 ампер может быть недостаточно для непрерывного использования. Лучше использовать выключатель на 30 ампер. Кажется, что я могу сваривать вечно с электродом 1/16″ 6013, но электрод 3/32″ вызывает отключения, когда я свариваю слишком долго. Я надеюсь, что это руководство помогло вам создать микросварочный аппарат, который справится с вашими сварочными работами. Я хотел бы услышать о ваших успехах. Если я что-то упустил из виду или не уточнил какой-то момент, я хотел бы услышать об этом тоже. Если я могу помочь вам на любом этапе путешествия, пожалуйста, напишите мне по электронной почте.

Как сделать сварочный аппарат переменного тока из деталей старой микроволновки, часть 1

Автор Король случайностей
11. 04.13 12:35
5/5/13 6:30

В предыдущей статье я продемонстрировал дуговой сварщик, сделанный из деталей старых микроволновых печей.

Вот часть 1 из 2 о том, как был сделан этот аппарат для дуговой сварки, и как вы могли бы сделать его! Это первая из двух частей по его созданию, посвященная модификации трансформеров.

ПРЕДУПРЕЖДЕНИЕ: Сварка стержнем и/или модификация трансформатора микроволновой печи (M.O.T) могут быть очень опасными и сопряжены с риском УФ-излучения, поражения электрическим током, ожогов, пожаров, дыма и множества других рисков. Этот проект не следует предпринимать без полного понимания электричества, присмотра взрослых и соответствующей подготовки. Неправильное или небрежное использование инструментов или предметов может привести к серьезной травме и/или смерти. Вы используете этот контент на свой страх и риск.

В предыдущем проекте я плавил провода на своем первом плавильном станке. Но сердечник трансформатора все еще был в отличном состоянии, поэтому я повторно использовал его, чтобы сделать сварочный аппарат на переменном токе!

Сварочный аппарат заставлял искры летать, но, в конце концов, его мощности не хватило, чтобы склеить металл, и детали разваливались без особых усилий.

Если бы я попытался увеличить мощность сварочного аппарата, провода бы перегрелись и расплавились.

Итак, чтобы решить эту проблему, мы будем использовать 2 MOT (трансформаторы для микроволновых печей), потому что чем больше трансформаторов, тем больше мощность!

Подготовка МТ к новому вторичному контуру точно такая же, как и первые несколько шагов, которые мы предприняли в проекте Metal Melter. Поскольку это немного избыточно, я не буду тратить много времени на пошаговые инструкции для этого, но если вы еще этого не видели, вы можете посмотреть видео или сослаться на мою предыдущую статью.

Чтобы сделать жизнь намного проще, вам понадобится сделать небольшое приспособление для намотки вторичной обмотки. Маловероятно, что вы получите все необходимые витки провода в таком ограниченном пространстве без него.

Чтобы сделать это приспособление, я использовал кусок дерева и обрезал его так, чтобы он был такой же ширины, как центр трансформатора, и чуть короче верхней части. Длина была обрезана так, чтобы она свисала примерно на 1/2 дюйма с концов.

Я прикрутил деревянные панели сверху и снизу, чтобы направлять провода и удерживать их на месте, затем сложил лист бумаги так, чтобы он поместился в канавка

После установки в верстачные тиски для рычага можно наматывать трос.

Для этого проекта попробуйте собрать около 50 футов многожильного медного кабеля 8 AWG из местного хозяйственного магазина. Вероятно, вы могли бы сэкономить немного денег, найдя бесплатный провод, но я решил заглянуть в раздел «конец катушки» в хозяйственном магазине и смог договориться о сделке за полцены на кабель, поэтому 50 футов стоили только мне около 17 долларов.

Для этих модифицированных MOT потребуется новая вторичная обмотка, состоящая из 18 витков кабеля 8 AWG, и оба MOT будут соединены последовательно. Я также обнаружил, что мне нужно запустить систему на 240 вольт переменного тока, чтобы получить выходную мощность для хорошей сварки. Моей целью было 30+ вольт переменного тока с переменной силой тока от 0 до 120+ ампер.

С практической точки зрения это означает, что вам нужно намотать катушку на форму так, чтобы у вас получилось 6 длин кабеля в высоту и 3 длины кабеля в ширину. Ах да, и все это должно поместиться обратно в трансформатор, так что наматывайте его потуже!

Первый слой не так уж и плох, но наматывать второй и третий слои становится все труднее и может показаться почти невозможным.

После того, как 18 витков провода поместятся в канавке, вы можете согнуть бумагу и скрепить ее скотчем, чтобы катушка держалась вместе.

Вот и сложная часть.. Снимите его с приспособления, не дав ему распутаться!

Верхнюю и нижнюю панели можно снять, а блок выдвинуть из центра катушки.

Я использовал изоленту, чтобы удостовериться, что катушки плотно прилегают.

Установка вторичной обмотки в трансформаторе очень затруднена.

Наилучший результат я добился, используя набор зажимов, чтобы сжать стороны катушки, а также осторожно постучав по катушке резиновым молотком.

Когда он вставлен, катушка должна располагаться ниже верхней кромки трансформатора, иначе вы не сможете вернуть верхнюю часть обратно.

Крепление верхней части такое же, как и в проекте Metal Melter.

В основном, используйте двухкомпонентный эпоксидный клей, чтобы покрыть всю верхнюю поверхность, затем установите крышку утюга на место и плотно прижмите ее зажимами или большими тисками.

Чрезвычайно важно оказывать сильное давление на шов во время схватывания эпоксидной смолы. Я даю моему застыть около 24 часов.

Модифицированный трансформатор готов! Вторичная катушка там настолько плотная, что любые вибрации от сети 60 Гц будут сведены к минимуму.

Когда оба трансформатора модифицированы одинаково, мы в основном получили то, что нам нужно для сварки. Осталось только немного почистить его и сделать более полезным и презентабельным.

Кстати, эти два оголенных провода от вторички станут нашим зажимом заземления и жалом.

Вот они! Основные характеристики сварочного аппарата переменного тока.

С этого момента нетрудно превратить систему в хороший маленький сварочный аппарат для хобби. Посмотрите, как это сделать, во второй части.

Если вы еще не видели видео, еще не поздно. Смотрите здесь!

Если вам нравится этот проект, возможно, вам понравятся некоторые из моих других. Проверьте их на thekingofrandom.com.

Обеспечьте безопасность подключения без ежемесячного счета . Получите пожизненную подписку на VPN Unlimited для всех своих устройств, совершив разовую покупку в новом магазине гаджетов, и смотрите Hulu или Netflix без региональных ограничений, повышайте безопасность при просмотре в общедоступных сетях и многое другое.

Купить сейчас (скидка 80%) >

Другие выгодные предложения:

Скидка 41% на домашний анализатор Wi-Fi
Скидка 98% на набор для обучения программированию учебный лагерь
59Скидка % на редактор фонового видео XSplit VCam

Hot
Последние

Сборка аппарата для дуговой сварки из трансформаторов для микроволновых печей

Последние пару недель я потратил на сборку аппарата для дуговой сварки, намотав новые вторичные обмотки на два трансформатора для микроволновых печей (МОТ). Один важный урок, который можно извлечь из всего этого, заключается в том, что трансформаторы большой мощности — это не то место, где работает метод «к черту все, что сойдет»; Я сорвал пару праймериз, так что в итоге пришлось искать свежие MOT и начинать заново.

Первым делом нужно было найти два ТТ; чем больше, тем лучше, мощность в конечном итоге будет ограничена насыщением ядра. Дуговой сварочный аппарат, по сути, представляет собой понижающий трансформатор большой мощности; что-то вроде 20 А при 240 В входит, а затем преобразуется в что-то вроде 100 А при 50 В (минус потери). У меня уже были ядра MOT и первичные, все, что мне нужно было сделать, это удалить старые вторичные и добавить новые.

Сначала я разрезал сварные швы, соединяющие Е-образные детали с I-образными. Я использовал угловую шлифовальную машину, но ножовка должна работать; основные цвета собирались использовать повторно, поэтому я старался их не повредить. Чтобы облегчить отделение катушек от сердечников, я смягчил лак, нагревая трансформаторы в духовке при температуре около 200°C в течение примерно получаса. Как только лак смягчился, я сбил обмотки с помощью деревяшки и молотка; снова будьте осторожны, чтобы не повредить первичные компоненты. После того, как обмотки были сняты с сердечников, я немного очистил сердечники, сорвав старую изоляцию, а затем с помощью напильника удалил большую часть лака и сгладил то, что осталось.

Теперь любой старый провод не выдержит 100А, поэтому я купил эмалированную медь прямоугольного сечения 3,81х2,54 мм. Я измерил размер окон в сердечнике и решил, что 5 слоев по 5 витков в каждом будут лучшим способом разместить около 25 витков на каждом сердечнике. Даже с эмалированной медью и квадратным сечением вам нужно добавить не менее 20 % на несовершенную обмотку, иначе вы обнаружите, что ваша прекрасная новая катушка не подходит к сердечнику. Намотать медь такого размера можно и вручную, но требует приличного формирователя, некоторой силы и терпения. Я сделал каркас из кусочков МДФ, склеенных и обрезанных до такой же ширины, как центральная ножка сердечника. Он длиннее сердечника как для того, чтобы можно было скруглить углы, так и для обеспечения лучшего обтекания трансформатора воздухом для улучшения охлаждения. Высота должна быть немного меньше, чем высота окон за вычетом высоты первичной обмотки, так как обмотки будут немного расширяться, когда вы снимаете их с первой. Чтобы облегчить снятие обмотки с каркаса, я обернул слой тонкой карты вокруг каркаса и приклеил его вместе (но не к каркасу) перед тем, как начать намотку.

Запуск катушки заключался в том, чтобы просунуть конец меди через отверстие в каркасе и согнуть его, пока он не лег ровно вдоль конца каркаса. Медь достаточно жесткая, поэтому дальнейшее удержание не требуется.

Чтобы избежать деформации, мне пришлось изгибать медь в обратном направлении при каждом проходе. Я должен был быть осторожен, чтобы каждый проход аккуратно ложился на место, и чтобы все слегка беспорядочные начала каждого перекрытия находились вне ядра; мои первые несколько попыток с заболоченным формирователем и спешка вместо того, чтобы тратить мое время, тратили впустую и время, и медь (после того, как он был закален один раз, его нельзя сформировать снова без больших проблем).

После того, как все 5 слоев были готовы, я наложил временную обертку ПВХ-лентой для защиты эмали, пока я вносил окончательные коррективы в размер; Я немного раздавил катушку, используя деревянные тиски, чтобы защитить катушку.

На этом этапе я обрезал лишнее по длине, припаял язычковые разъемы, снял ленту и соединил трансформаторы, используя пленку OHP в качестве временной изоляционной пленки.

Я соединил жилы G-образным зажимом, прикрепил кабель автомобильного аккумулятора на 135 А с зажимом заземления на одной части и держателем стержня на другой. Я подключил первичные обмотки параллельно, а вторичные последовательно, стараясь, чтобы выходы были в фазе. Сначала я попытался запитать его от одной вилки на 13 А, это перегорело предохранитель, как только я зажег дугу. После питания каждого трансформатора от отдельной розетки на 13А заработало! Хотя сварные швы не были фантастическими, они были ограничены в основном моей ужасной техникой сварки; тепла определенно было достаточно, чтобы получить разумное проникновение и расплавить стержни. Я немного увлекся и сварил до тех пор, пока вибрация не повредила изоляцию на одной первичной обмотке настолько, что непоправимо закоротило сердечник. Я попытался использовать оставшийся трансформатор самостоятельно; он мог почти расплавить стержень, но не имел реального проникновения, и было очень трудно зажечь дугу. Это также перегрело трансформатор до такой степени, что транспарант загорелся; это убило другой первичный.

К счастью, примерно через неделю мне удалось получить пару трансформаторов с сердечниками лишь немного больше, чем у оригиналов. Я немного расширил вторичные части, вставив внутрь пару кусочков дерева и вбивая между ними отвертки в качестве клиньев. На этот раз один трансформатор имел термовыключатель последовательно с первичной обмоткой; посмотрев на сгоревший трансформатор и подтвердив свою догадку о том, что первичная обмотка (которая питалась примерно в 4 раза больше предполагаемого тока) была точкой воспламенения, я прикрепил вырез к внутренней поверхности катушки. Я также обернул сердечники и катушки высокотемпературной каптоновой изоляционной лентой, чтобы избежать проблем с коротким замыканием, не вызывая другой опасности возгорания.

Я собрал трансформаторы (снова удерживая жилы на месте с помощью зажимов), поставил их на напарника, подключил проводами, как и раньше, и добавил вентилятор для микроволновки.

Я зажег его и смог легко зажечь хорошую горячую дугу; Я быстро проверил это, сварив вместе несколько старых стальных пряжек, которые лежали у меня на полке. Сварка не очень красивая, но красивая и крепкая — молотком стучал, не ломается.

Затем я хотел посмотреть, насколько тонкую заготовку я смогу сварить; для этого я разработал идею швейцарского армейского чайника: чайник с набором отверток/шестигранных ключей/маленьких инструментов. Это быстро доказало, что без ограничения тока мой сварочный аппарат слишком мощный для сварки тонколистовой стали без продувки отверстий.

В нынешнем виде это куча компонентов, прикрепленных к напарнику, без контроля за тем, какие розетки я включаю. Это явно не готовый продукт, но вполне рабочий сварочный аппарат. Список дел на данный момент стоит по адресу:

~~Сварить жилы вместе; это уменьшит вибрацию сердечника и облегчит обращение с трансформаторами.~~

Покрыть трансформаторы лаком; это улучшит изоляцию и уменьшит вибрацию обмоток.
Регулируемый ограничитель тока; На данном этапе я думаю о катушке индуктивности с насыщаемым сердечником, построенной из другого сердечника МОЛ.
Чемодан; он не может вечно жить привязанным к товарищу по работе.
Одинарная подача 13А; как только у меня будет ограничитель тока, можно будет работать при более низкой мощности от одной вилки на 13 А. У меня могла бы быть возможность добавить провод от чайника, чтобы дать дополнительную мощность для работы с более высокой мощностью.
Принудительный рабочий цикл; в настоящее время сварочный аппарат можно использовать до тех пор, пока термовыключатель не отключит питание одной первичной обмотки при достижении температуры 160°C. Было бы неплохо иметь принудительный рабочий цикл со светодиодным индикатором, показывающим, насколько он близок к пределу и сколько времени ему нужно для охлаждения.

Прочитайте продолжение «Добавление ограничителя тока к моему аппарату для МОЛ»

Самодельный аппарат для дуговой сварки с использованием трансформаторов для микроволновой печи (МОЛ)

С самого детства у меня были способности к технологиям и науке. Было интересно наблюдать, как люди плавят и сплавляют их вместе с помощью тонкого стержня и электричества. В старших классах я изучал и изучал процесс сборки сварщиков из разных источников. Я также долгое время экспериментировал с небольшими трансформаторами, чтобы получить о них хорошие знания. В конце концов, после окончания школы мне удалось заработать немного денег, и я их заработал. Итак, это мое руководство по сборке самодельного дугового сварочного аппарата для всех. Это интересный проект и может быть очень полезен для любителей.

Аппарат для дуговой/электрической сварки представляет собой устройство, использующее источник электропитания для создания горячей дуги. Он использует расходуемый электрод для плавления и сплавления металлов. Этот сварочный аппарат — действительно классный проект, и я настоятельно рекомендую вам его сделать. Это инструмент инженера и любителя, который может создавать другие инструменты и чинить вещи. В этом руководстве я объясняю, как сделать самодельный сварочный аппарат со схемой, фотографиями и видео.

Большинство сварочных аппаратов для дуговой сварки используют трансформатор для понижения напряжения питания низкого напряжения от настенной розетки дома до низкого напряжения и высокого тока. Низкий ток делает сварку безопасной, но достаточно подходящей для создания и поддержания дуги. С другой стороны, высокая сила тока помогает создать тепло и расплавить металл и электрод, чтобы сплавить их. Это процесс короткого замыкания. Короткое замыкание очень высокого напряжения с очень низкими амперами ничего не сожжет. Но они создадут опасную и смертельную дугу. Мы можем видеть такие дуги высокого напряжения в катушках тесла и подстанциях. В случае со сварочным аппаратом мы просто создаем устойчивую дугу с низким напряжением и высокой силой тока.

Схема дуговой сварки / Схема микроволновой сварки (Схема)

Базовые знания о сварочном источнике питания

Для сварки вам понадобится хороший источник питания. Вот почему нам нужны большие трансформаторы. Аппараты для дуговой сварки, представленные на рынке, имеют один большой трансформатор. Мы можем использовать их, если вы найдете подходящий размер. Но здесь мы используем трансформаторы для микроволновых печей (MOT) по нескольким важным причинам. Первая причина в том, что МОТ компактны, вторая причина в том, что их вторичная обмотка велика, а третья — в доступности. Большие трансформаторы могут обеспечить требуемую выходную мощность высокой мощности. Наша цель — получить низкое напряжение около 40 вольт, но очень большую силу тока. Основная формула: (Ватт = Напряжение x Ток). Для идеального трансформатора (входная мощность = выходная мощность). Однако имеются некоторые потери в обмотке, пластинах, на вихревые токи, нагрев и т. д.

Читайте также: Требования к дуговой сварке: оборудование, источник питания и основы

Пониженного напряжения достаточно для поддержания хорошей дуги. В то же время высокая сила тока полезна для создания тепла и проникновения в металл. Можно спросить, почему только трансформаторы для микроволновых печей (MOT). На самом деле, я пробовал все, начиная от телевизионных и инверторных трансформаторов. Но нет ничего лучше хорошего ТО. У них большой сердечник, меньше первичная обмотка, большое вторичное окно и большая мощность, которая нам и требуется. Собирая сварочный аппарат, убедитесь, что ничего не подключено к сети, и есть хорошая мера защиты. Внутри печи находятся высоковольтные конденсаторы, поэтому сначала замкните их накоротко, чтобы разрядить.

Подготовка трансформаторов (ТО)

Во-первых, нам нужно спасти как минимум два ТО. Найдите в своем распоряжении любую старую микроволновую печь. Вы можете найти его в местных объявлениях, на свалке и в ремонтной мастерской. Попросите некоторых друзей и людей о помощи. В нашей стране большинство людей не пользуются микроволновыми печами, поэтому их сложно найти. Ради науки я спас свою работающую духовку. Еще один я искал более 2 лет и нашел в электроремонтной мастерской. Мне это обошлось в 700 рупий или 7 долларов. Я торговался много раз в течение 6 месяцев, а затем, наконец, купил его.

Объявление МТ со снятыми вторичными катушками

Я обрезал вторичные обмотки обоих МТ. Вы можете полностью разобрать трансформаторы, удалив их I-секцию из E-секции. Для резки сварных соединений можно использовать ножовку или болгарку. У меня не было ни сварочного инструмента, ни эпоксидного клея, чтобы приклеить их обратно. Поэтому я отрубил вторичную обмотку зубилом и молотком. Вторичку нужно снимать, не повреждая первичку. Также следует сбить накальную обмотку и шунт. Шунты представляют собой две металлические пластины, закрепленные на окне трансформатора для поддержания тока или его контроля. Нам это не понадобится, потому что нам нужны высокие усилители.

Два трансформатора для микроволновых печей с новыми вторичными обмотками

Очистите все остатки и потеряйте вторичные провода перед обработкой вперед. Если вы видите какие-либо повреждения первичной обмотки, исправьте их. Кроме того, проверьте первичную обмотку на непрерывность и утечку на корпусе трансформатора. Если лак с медного провода соскоблил, покройте его новым лаком или другим изоляционным материалом.

Замена электропроводки и соединений

Теперь нам нужно проложить вторичные провода в трансформаторах. Поскольку нам нужно меньше вольт, мы собираемся установить толстые провода и сделать меньше витков. Меньше витков выше, усилителей и меньше напряжения. Нам нужен соответствующий размер провода, чтобы получить подходящий ток и напряжение. Многие строители-самоучки используют медный провод калибра 12 или 10. Я использую многожильный медный провод 14 калибра. Он также известен как провод 7/22, что означает 7-жильный провод калибра 22. Я установил обмотку в оба трансформатора и получил 38 вольт, что примерно правильно.

Подробнее: Руководство по дуговой сварке для начинающих

Будьте очень осторожны при размещении вторичной обмотки. Не трогайте и не ломайте первичные катушки. Проверьте выходные напряжения, прежде чем завершить работу с основным входом. Установите вторичную обмотку последовательно, чтобы выходные напряжения складывались. У меня трансформаторы на 220В и выход от стен или сети тоже одинаковый. Мой вторичный выход составляет 38 вольт при 175 ампер при коротком замыкании. Если конечное выходное напряжение меньше, чем ожидалось, это означает, что МТ компенсируют друг друга. Просто переключите первичные клеммы любого из ТО, чтобы исправить это.

Надлежащим образом закройте все клеммы и ослабьте соединение. Затяните соединения проводов, чтобы предотвратить ослабление контактов и искрение. Не прикасайтесь к клеммам голыми руками. Кроме того, не используйте оба конца цепи одновременно. Используйте зажим и подходящий держатель палки, чтобы начать сварку.

Первое испытание сварочного аппарата

Отделка и консультации

Я также сделал корпус, чтобы сделать его компактным и портативным. Я использовал несколько соединительных кабелей для питания держателя палки. Вы можете использовать любые плоскогубцы, чтобы держать палку, но держатель для палочки облегчает сварку. Я также использовал несколько старых толстых медных проводов для заземления с зажимом для аккумулятора. Я купил соединительные провода диаметром 25 мм, которые обошлись мне в 1,5 доллара за метр. Но этого было достаточно, чтобы справиться с хорошим током.

При изготовлении корпуса и проводки предусмотрите также отсоединение выхода от одного МТ. Это может дать вам еще один вариант использования маломощных устройств. Некоторые люди используют это низкое выходное напряжение, чтобы расплавить металл из углеродистых стержней. Мы также изготовили небольшой плавильщик металла или аппарат для точечной сварки, используя один МОЛ. Самое главное, всегда будьте очень осторожны при прикосновении к проводам. Убедитесь, что помещение хорошо проветривается. Носите все средства защиты и всегда используйте маску и защиту для глаз.

Ссылка:

Построить микроволновый трансформатор. — Скачать музыку бесплатно Discover Remove Report Punch — Скачать музыку бесплатно
Лучшие песни
Кейн Браун и Кейтлин Браун
#1
Одна республика
#2
Морган Валлен
#3
Элтон Джон и Бритни Спирс
#4
Харди и Лэйни Уилсон
#5
#6
#7
Коул Суинделл
#8
Люк Комбс
#9
Гарри Стайлс
#10
Ники Юр и Дейзи
#11
Маршмелло и Халид
#12
Морган Валлен
#13
Кейт Буш
#14
БЛЭКПИНК
#15
#16
Джордан Дэвис
#17
Бейли Циммерман
#18
Бейли Циммерман
#19
Меган Морони
#20
Ли Брайс
#21
Дэвид Моррис
#22
Imagine Dragons
#23
Серхио Мендес
#24
Гарри Стайлс
#25
Бейли Циммерман
#26
Fleetwood Mac
#27
Эд Ширан
#28
Бейонсе
#29
Люк Брайан
#30
Хейли Уиттерс
#31
Юнг Соус
#32
Тайлер Хаббард
#33
Элтон Джон и Дуа Липа
#34
Леди Гага
#35
Маленький большой город
#36
Зак Брайан
#37
Дрейк Миллиган
#38
Плохой кролик
#39
Джексон Дин
#40
#41
БЛЭКПИНК
#42
Чарли Пут и Чон Кук
#43
Джордан Дэвис
#44
Льюис Капальди
#45
Ларри Флит
#46
Коди Джонсон
#47
Кейн Браун
#48
Бейли Циммерман
#49
#50
Сборка трансформатора для микроволновки Самодельный сварочный аппарат
Руководство своими рукамиПолное описание
просмотров 327 Загрузки 36 Размер файла 2 МБ
Отчет DMCA / Copyright
СКАЧАТЬ ФАЙЛ
Рекомендовать истории
Предварительный просмотр
На главную Зарегистрируйтесь! Browse Community Submit All
Art
Craft
Food
Games
Green
Home
Kids
Life
Music
OffBeat
Outdoors
Pets
Фото
Ride
Science
Tech
Transformare HomeMade/Arc Searder от Stasterisk на декабрьском. Соберите самодельный сварочный аппарат для дуговой/электрической сварки с трансформатором для микроволновой печи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Введение: Самодельный сварочный аппарат для дуговой/электрической сварки с трансформатором для микроволновой печи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Шаг 1: Препарирование микроволн . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
Шаг 2: Подготовьте трансформаторы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
Шаг 3: Возьмите 24-футовые куски проволоки десяти калибра. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
Шаг 4: Намотайте новые вторичные обмотки трансформатора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9
Шаг 5: Схема . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Шаг 6: Соедините два трансформатора вместе. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Шаг 7: Проверка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Шаг 8: Сварка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Шаг 9: Тест на толстый стержень. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Шаг 10: Сварка нержавеющей стали . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Шаг 11: Управление диммером и сварка тонкостенных трубок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19Шаг 12: Другие сварщики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 связанных инструкций. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 комментария. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Автор:stasterisk сайт автора Привет! Я Стар Симпсон! Я настоящий я! Подробнее см. на [http://stars. mit.edu stars.mit.edu]. фото [http://bea.st/ Jeff Lieberman] (http://bea.st) stasterisk — меня зовут Стар, и когда мне было 13 лет, я подписывался как «St*r» с * a пятиконечная звезда с буквой «А» немного жирнее. Я думаю, что однажды я сократил его до «ST*», и мой лучший друг взглянул на меня и сказал: «ST*?» «Как я вообще должен произносить это, «ст-звездочка»?» отсюда и стариск!
Введение: Сборка микроволнового трансформатора Самодельный электродуговой/электросварочный аппарат Я и представить не мог, что сделать сварочный аппарат своими руками будет так просто. И это почти БЕСПЛАТНО! Кроме того, сварочный аппарат, который вы получаете, определенно лучше, чем любой дешевый коммерческий сварочный аппарат, который вы можете купить. Чем эта самодельная вещь лучше, чем то, что можно купить? Потому что, если учесть доставку, трудозатраты и небольшую розничную наценку, компании, производящие типичные дешевые коробочки для жужжания, будут максимально экономить на меди. Принимая во внимание, что вы можете использовать достаточно меди, чтобы сделать что-то действительно сочное, и при этом тратить меньше, почти ничего, по сравнению с купленным в магазине дуговым сварочным аппаратом. Итак, вот что вам нужно, чтобы построить сварочный аппарат: — Две старые микроволновки — Несколько проводов 10-го калибра — Проволочные гайки Люди постоянно выбрасывают микроволновки, если вы следите за бордюрами. Или вы можете приобрести микроволновые печи в местном комиссионном магазине по 10 долларов за штуку. Попробуйте склад, который обрабатывает пожертвования — они должны платить, чтобы избавиться от тонн сломанных. Вещи, необходимые для сварки: — Сварочная маска (от 16 долларов США) — Сварочные электроды (6 долларов США) — Зажим для тисков или специальный держатель электрода (6 долларов США за любой из них) — С-образный зажим для зажима заземления — Перчатки — Толстая негорючая (кожаная) одежда, покроет ваши руки Отказ от ответственности: ЭЛЕКТРИЧЕСТВО ВЫСОКОГО НАПРЯЖЕНИЯ и много ТОКА! Тепло, поражение электрическим током и ОПАСНОСТЬ! Ты можешь умереть и ослепнуть. Тем не менее, попробуйте это дома! См. здесь много советов по безопасности при сварке. Вот действительно хорошие практические советы, на основе которых основан этот проект: сборка сварочного аппарата на 70 ампер; крошечный сварочный аппарат Тима, сделанный Тимом Уильямсом; самодельный сварочный аппарат (через afrigadget); тоже хорошо для справки. А вот самый быстрый способ сделать сварочный аппарат постоянного тока с кучей аккумуляторов на 12 вольт.
Примечания к изображению
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
1. Искры! Хороший вид от сварки, а не плохой от сварщика. 2. я сварю 3. позвони мне Flashdance.
Шаг 1. Препарирование микроволн Пригласите своих друзей, не разбирающихся в оборудовании, чтобы они помогли вам препарировать ваши донорские устройства. Им это понравится. Дэвид Грософ подарил одну из этих микроволновок при условии, что мы разберем ее вместе. Хороший совет по безопасности: внутри микроволновки вы найдете гигантский конденсатор. Выглядит как металлическая банка с двумя выступами сверху. Замкните его, чтобы убедиться, что на нем нет остатка заряда, прежде чем совать руки где-нибудь поблизости. Просто поместите отвертку или что-то металлическое, к чему вы не подключены, к двум металлическим клеммам, показанным здесь.
Изображение Примечания 1. Микроволновые печи полны сюрпризов — вонючие тапки-сюрпризы!
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Image Notes 1. Микроволновые кишки! 2. Трансформатор: сохраните это и используйте! 3. Электроника передней панели: утилизация! 4. MAGNETRON: самое крутое имя! 5. Кабель питания переменного тока: сохраните его и используйте позже! 6. вентилятор: утилизация!
Image Notes 1. Big Cinder: земля после глобального потепления? 2. очень длинная отвертка 3. пятигранная отвертка 4. Лицо Стар Симпсон для разборки-микроволновки
Примечания к изображению 1. Великолепный предохранитель
Примечания к изображению 1. Волновод: через него магнетрон пропускает свои микроволновые лучи 2,4 ГГц в область печи.
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Image Примечания 1. это магнетрон. это хорошо для tronulizing магнетоидов. я имею в виду, что он производит излучение на частоте 2,4 ГГц.
Шаг 2: Подготовьте трансформаторы. Разрежьте и выбейте вторичные (тонкие провода) обмотки. Ни в коем случае не надрезайте и не повреждайте первичные обмотки. Если вы это сделаете, вы можете создать короткие замыкания, когда две обмотки ведут друг к другу, позволяя электричеству обходить определенные части катушки, делая катушку меньшего размера и создавая на выходе что-то отличное от того, что вы ожидаете. Или вы можете полностью прервать соединение, разрушив основной. Так что сделайте все возможное, чтобы сохранить его в целости.
Изображение Примечания 1. Первичные обмотки — питаются от богов Уолджуса. Ни в коем случае не причиняйте им вреда. 2. Низковольтная обмотка для тока накала или что-то в этом роде для питания магнетрона. Удали это.
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Примечания к изображению 1. Используйте острое долото, чтобы разрезать медную обмотку
Примечания к изображению 1. после долбления, выбить проводку. Будьте очень осторожны, чтобы сохранить первичную часть нетронутой, без зазубрин.
Изображение Примечания 1. Выпотрошенные остатки вторичных катушек трансформатора. Это как минимум несколько фунтов чистой меди. Продай его на свалку по 4,50 доллара за фунт и отправляйся в приятное путешествие.
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Шаг 3: Возьмите 24-футовые куски проволоки десяти калибров Мы сняли толстую проволоку со старой моторной лодки. хозяин убегал. Мы сняли внешнюю оболочку и отделили внутренние проводники, чтобы намотать новые вторичные обмотки на наши трансформаторы.
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Примечания к изображению 1. Стар снимает кожу с 24-футовой анаконды проволочная куртка. другой конец кабеля крепится к столу С-образным зажимом. 3. Отвертка временно врезалась в асфальт. 4. Mr. Fireface теперь мобилен. Уютное свечение, где бы вы ни работали.
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Шаг 4: Намотайте вторичные обмотки нового трансформатора Мы намотали 20 витков провода 10 калибра на каждый трансформатор. Это примерно то, сколько проводов поместится в доступное пространство. На каждую ушло чуть более 20 футов провода. Совет: нарисуйте на столе метки, чтобы следить за количеством обмоток. Как работает трансформатор? Первичная обмотка представляет собой электромагнит, подключенный к переменному току. Гудящее магнитное поле первичной обмотки индуцирует ток во вторичной обмотке. Если обе обмотки имеют одинаковое число витков, выходное напряжение такое же, как и входное. (минус капелька из-за вихревых токов, сопротивления и т.д.) Если на вторичной обмотке больше витков, чем на входе, ее выходное напряжение выше. Это тип трансформатора, с которым вы начали. ВЫХОДНОЕ НАПРЯЖЕНИЕ = ВХОДНОЕ НАПРЯЖЕНИЕ * (КОЛИЧЕСТВО ВТОРИЧНЫХ ВИТКОВ) / (КОЛИЧЕСТВО ПЕРВИЧНЫХ ВИТКОВ) Наша первичная обмотка имеет 100 витков и подключается к 100 вольтам переменного тока. Мы наматываем 20 витков на вторичку, таким образом, мы получим около 20 вольт. Доступная МОЩНОСТЬ ОСТАЕТСЯ ОДНОЙ независимо от выходного НАПРЯЖЕНИЯ. МОЩНОСТЬ (ВАТТ) = АМПЕРЫ * ВОЛЬТЫ Если первичная обмотка отбирает 1000 ватт (100 вольт * 10 ампер) из стены, мы сможем отбирать 1000 ватт от вторичной. С 1/5 обмотки мы можем извлечь 50 ампер из вторичной обмотки. В любом случае, это мультяшная версия с игровыми номерами. Здесь, в нашем сарае, полном реальности, у нас есть два таких зверя, соединенных последовательно, и мы планируем закоротить выходы с помощью сварочного стержня, как Дженнифер Билз. Скажем так, мы собираемся тянуть много ампер, поэтому нам нужно намотать вторичную обмотку таким толстым проводом. Медный проводник в проводе десяти калибров имеет диаметр 1/10 дюйма (0,1 дюйма). Вот таблица диаметра проводника, калибра и номинального тока.
Изображение Примечания 1. Используйте плоский стержень в качестве клина, чтобы освободить место для дополнительных витков.
http://www. instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Шаг 5: Схема Это довольно простая схема. На самом деле в нем нет ничего, кроме проволоки! Возьмем два трансформатора и намотаем на них толстым проводом низковольтные вторичные обмотки. Мы поставим вторичные обмотки последовательно с нашим сварочным стержнем и заготовкой. Втыкаем первички в стену. Мне очень нравится, как выразился Аавельдер: «не включай себя в эту цепь»
Примечания к изображению 1. сварочный стержень 2. зажим заземления 3. заготовка 4. новые низковольтные сильноточные вторичные обмотки 10 калибра 5. электрододержатель 6. для использования этого устройства на 220 вольт поместите первичные обмотки последовательно, а не параллельно, как показано здесь 7. существующие первичные обмотки
Шаг 6: соедините два трансформатора вместе Почему мы используем два трансформатора? Только один из них недостаточно велик, чтобы сделать действительно сочный сварочный аппарат. Если вы найдете где-нибудь достаточно большой трансформатор, не стесняйтесь использовать его. Вот как соединить два трансформатора. Сначала мы подключаем обе первичные обмотки параллельно настенному шнуру. Затем мы соединяем толстые вторичные обмотки последовательно, чтобы они «толкали и тянули» в одном направлении.
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Примечания к изображению 1. Проволочная гайка 2. Три провода, скрученные вместе
http://www.instructables. com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Image Примечания 1. Если оголенная часть слишком длинная, проволочная гайка ее не закроет. Если конец слишком заостренный, резьба внутри проволочной гайки может плохо его зацепить. Сократите это прямо, если Вы обеспокоены.
Примечания к изображению 1. Ко всему есть сезон поворот поворот поворот и проволочная гайка для любой цели, такой как закрытие скрученных концов проводов и стрельба по крысам из пневматических пистолетов.
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Шаг 7: Тест Возьмите свой вольтметр: Вот тест, чтобы убедиться, что вторичные обмотки работают одинаково направление. Наши две вторичные обмотки последовательно производят 38 вольт переменного тока без нагрузки. Это кажется правильным. Если бы они неправильно фазировали, это можно было бы исправить, поменяв местами проводку на любую обмотку. Там, где Тим говорит «не в фазе» в видео, он имеет в виду «в фазе». То есть центральный отвод должен быть меньше, чем два внешних вывода, и если бы все было не так, то трансформаторы боролись бы друг с другом или были бы неправильно сфазированы.
Изображение Примечания 1. Непроводящая обувь. Не стоять в луже воды.
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Изображение Примечания 1. Электробезопасность – держите одну руку за спиной или в кармане, чтобы случайно короткое замыкание на сердце, небрежно схватившись за два провода.
Изображение Примечания 1. Привет! Я МР. Веселая игрушка для детского язычка! 2. Часто сюда заходишь?
Изображение Примечания 1. Проверьте нагрев — они не нагрелись, что является отличным признаком! 2. Мультиметр Radioshack с автоматическим выбором диапазона. Лучшее предложение, которое я знаю для маленького метра. Почему не произошло прогресса?
Шаг 8: Сварите святую корову, все работает! Мы хотели добавить последовательную катушку индуктивности, чтобы придать блоку больше «инерции», но это не имело значения! Вот Тим сваривает некоторые из них.
Собрал свой сварочный аппарат, но не знаешь, как сваривать? Посмотрите обучающие видео на ютубе — ищите «как дуговой сваркой». Они очень хороши.
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Вот Звезда, зажигающая дугу. Он отлично сваривается с этими тонкими прутьями 1/16 дюйма 6013. Еще лучше с прутьями 3/32 дюйма 6013.
Изображение Примечания 1. Техника начала с нуля 2. Потрясающий первый валик сварного шва!
Примечания к изображению 1. Электрическое соединение, палка и тиски для удержания всего вместе (все электрически активны)
Примечания к изображению 1. Заземляющий зажим
Микроволновая печь-Трансформатор-Самодельный-Сварщик/
Примечания к изображению 1. Изолирующая перчатка для захвата электрически активных тисков
Примечания к изображению 1. Искры! Хороший вид от сварки, а не плохой от сварщика. 2. я сварю 3. позвони мне Flashdance.
Шаг 9: Тест толстого стержня Эти тонкие электроды 1/16″ стоят примерно в два раза дороже, чем более толстые. Мы хотели посмотреть, как наш сварочный аппарат работает с более толстыми электродами. Следующий размер — 3/32″, но мы получили коробка электродов 1/8″ 6011. Когда мы вытащили одну из коробки, мы оба сказали «вау, какая толстая». Мы запустили наш сварочный аппарат, и я приварил этот валик поперек алмазной пластины стержнем 1/8″. Дуга была довольно короткой, но она хорошо сгорала, и когда я привык к ней, я почувствовал себя довольно хорошо. Мне пришлось засунуть его немного больше, чем я привык, чтобы сохранить дугу, но залипание не было проблемой. Я наварил длинную бусину и израсходовал больше половины стержня без остановки. Это длинный шов на фото. Затем я установил «факел» в эту пластиковую ванну, чтобы он ни на что не закоротил. Проверил трансформаторы, а они даже не нагрелись! Однако стержни диаметром 3/32 дюйма с меньшей вероятностью, чем стержни размером 1/8 дюйма, могут сломать автоматический выключатель. Для ваших первых сварных швов используйте стержни 6013 диаметром 3/32 дюйма. Стержни 6011 имеют более тонкий флюс и позволяют легче увидеть, что происходит с металлом вашего сварного шва, но имеют тенденцию к большему разбрызгиванию. Следующее изображение для справки, от hobartwelders. com Обновление от 16.04.2008: Теперь это мой любимый сварочный аппарат. Я сделал для него новые выводы из пары соединительных кабелей. Я оставил один зажим типа «крокодил» для зажима заземления и добавил держатель электрода за 6 долларов. Я научил куча людей, чтобы сварить с его помощью.
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
На следующем фото Ита сварка в первый раз, изготовление каркаса тента. Этот проект был сварен с помощью этого сварочного аппарата новичками с использованием стержней 3/32 дюйма 6013. Как видите, у нас есть любой другой тип сварочного аппарата, но самодельные более интересны.
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/0004
Шаг 10: Сварка нержавеющей стали Нам понадобились скобы для бизань-мачты Солары. Итак, мы пошли в сварочный магазин и купили 3/32-дюймовые сварочные стержни Hobart Smootharc+ 316L — 16 дюймов из нержавеющей стали. Их длина всего 12 дюймов, потому что нержавеющая сталь имеет высокое электрическое сопротивление и сильно нагревается. После долгого проектирования и набросков Виктор, Кенни и я вырезали, просверлили, согнули и сварили эти кронштейны. Очень просто. Когда он остыл, флюс пошел «тик» и отвалился от сварного шва. Темная область вокруг сварного шва — это копоть от флюса. Сварщик мог бы работать с гораздо более толстыми прутьями из-за высокого сопротивления нержавеющей стали и низкой теплопроводности. Важно: используйте новый шлифовальный круг для нержавеющей стали или тот, который вы используете только для нержавеющей стали. Вы получите ржавчину, если будете использовать какие-либо абразивы, которые использовались для обработки не нержавеющей стали. То же самое и с неправильной проволочной щеткой. Он будет размазывать ржавое железо по нержавейке, а из-за гальванических эффектов он быстро заржавеет, если станет влажным. Ура! Откуда я взял, что вам нужен TIG для нержавеющей стали? Сварные швы на нержавейке просто великолепны!
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Шаг 11: Управление диммером и сварка тонкостенных трубок Сварочный аппарат был слишком горячим для тонкостенных трубных каркасов, Я продолжал проплавлять отверстия даже 1/16-дюймовыми стержнями 6013. Поэтому я подключил сварочный аппарат к вариаторному диммеру и уменьшил мощность примерно на 30%. Это дало мне очень хороший контроль над мощностью. Марк Ландер и я сделали несколько очень хороших сварных швов. как видно здесь. Через несколько мы получили достаточно хорошие результаты, чтобы сделать те же сварные швы с стержнями 3/32 «6013, без диммера и без прожига отверстий. Еще уловки — я левой рукой вставил кусок сварочной проволоки MIG в сварной шов, чтобы добавить больше металла и впитать тепло. Вот Марк делает это. Для этого подойдет любая проволока, для работы глушителя традиционны плечики. Сначала отшлифуйте краску, если вам не нравятся пары. Остановка, чтобы пообедать, тоже очень помогла. Ваши сварные швы не будут хорошими, когда вы дрожите и устали. Я получил свой вариак бесплатно, не покупайте его за это, они стоят столько же, сколько сварочный аппарат. Твердотельный диммер, рассчитанный на индуктивную нагрузку, делает то же самое и стоит намного меньше. Если вы чувствуете себя особенно причудливо, вы можете добавить свою собственную схему переключения на основе scr для изменения мощности, как это сделал этот парень.
Примечания к изображению 1. Nice Weld 2. Зажим заземления автомобильного соединительного кабеля
Примечания к изображению 1. Дарт Вейдер делает поделки со своим световым мечом на выходных
http://www.instructables.com/id/Build-a-Microwave -Трансформатор-Самодельный-Сварщик/
Примечания к изображению 1. Мистер Вариак, также известный как регулируемый автотрансформатор с центральным отводом 2. Соединительные кабели 3. Соединительные кабели. Сколько раз в жизни вы сможете разорвать такую большую молнию? 4. Удобный сварочный магнит. 5. Удобный держатель электрода без тисков. Металличесая щетка. Смахните ржавчину перед сваркой, смахните флюс после сколов. 8. Твоя подружка мс. Молоток. Используется для стружки флюса и прокалки сварного шва, чтобы уменьшить напряжение от замерзания сварного шва
Шаг 12: Другие сварщики Люди прислали мне несколько фотографий и видео сварщиков, которые они построили на основе этого руководства. Я хочу, чтобы вы тоже могли их увидеть, так что вот они! Вот видео, которое я получил от Пола дю Буфа из Нидерландов (отличный случай, Пол!)
‘ Чейин сказал:
Привет, вот мой сварочный аппарат, основанный на ваших инструкциях. Он выдает 35,5 В, потому что трансформаторы были немного меньше, чем у вас, я думаю (не удалось выиграть
ламафура, а затем:
Вот еще один, такой же простой сварочный аппарат, но он помещен в банку с боеприпасами .50 калибра. Выглядит довольно мило. Его реле управляется (два реле платы управления HVAC на 15 А с
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Примечания к изображению 1. Сварщик ламафура
Примечания к изображению 1. Сварщик ламафура
Примечания к изображению 1. Этот корпус металлический, поэтому он должен быть заземлен 2. Сварщик ламафура
Примечания к изображению 1. Сварщик ламафура
Примечания к изображению 1. Сварщик Чейин
Примечания к изображению 1. Сварщик Чейин
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Связанные инструкции
Дешевая сварка для панков Тима Андерсона
Приварите цветок из ложки! by blrplt1
Аккумуляторы + соединительные кабели = сварочный аппарат постоянного тока by TimAnderson
Самодельный сварочный аппарат для точечной сварки by jds1969
Ручной сварочный аппарат с катушкой с питанием от автомобильных аккумуляторов by TimAnderson
Очень недорогой точечный сварочный аппарат для листового металла (портативный и удобный) от mrjohngoh
Комментарии 50 комментариев Добавить комментарий
просмотреть все 567 комментариев
efdaitsiomna говорит:
12 марта 2011 г. 10:33 ОТВЕТ hey! это здорово! чтобы не сомневаться, но при этом это действительно работает и безопасно в использовании? или есть опасность, что, если все сделано неправильно, напряжение может пройти через u или что-то может лопнуть. не уверен, что задаю правильный вопрос, я мало знаю о высоковольтных вещах. просто интересно…
dan говорит:
25 декабря 2007 г. 2:15 ОТВЕТ относится к вашему положению электробезопасности «одна рука за спиной» — при работе с высоким напряжением вы не можете просто положить любую руку за спину — это должно быть ЛЕВАЯ рука за спиной. Причина в том, что если вы нажимаете правой рукой на какое-то высоковольтное устройство и получаете удар током, первичный ток будет кратчайшим путем к земле: через вашу правую руку, вниз по туловищу с правой стороны, вниз по ногам и в земля. теперь, если вместо этого вы используете левую руку — тогда, к сожалению, ваше сердце находится в левой части туловища и теперь является частью преобладающего текущего пути. Электромонтажные работы с высоким напряжением, к сожалению, не лучший выбор для левшей. теперь, как показано (с любой рукой за спиной), это обычно нормально для работы 120 В переменного тока, потому что, если ваша обувь сухая и имеет приличную резиновую подошву, 120 В переменного тока недостаточно, чтобы пройти через это.
tashammer говорит:
27 декабря 2007 г. 14:19 ОТВЕТ То, что сердце находится слева, не всегда соответствует действительности, так как сердце сместилось в среднее право из-за разрыва легкого.
xl5rob говорит:
8 марта 2011. 17:04 ОТВЕТ
Всегда есть один! Lol
stumppuller71 говорит:
5 марта 2009. 21:32 ОТВЕТ
Хорошо, но для большинства людей это верно?
everlastwelders говорит:
28 февраля 2011 г. 9:40 ОТВЕТ
Как сварщик, я обязательно попробую это.
АРДЖУН говорит:
28 февраля 2011 г. 2:50 ОТВЕТ Я только что сделал свой. с 2 двигателями по 1000 Вт. но когда я его использую. мой стержень раскаляется и не перегорает. может ли кто-нибудь сказать мне, в чем проблема
larze говорит:
25 апреля 2009 г. 19:39 ОТВЕТ Итак, если вы соедините два первичных трансформатора последовательно (для 220 В), то не будет ли все равно использовать только один трансформатор? Потому что при 2 витках с обеих сторон соотношение равно 1 виткам, например 2:20 = 1:10. Верно?
stayputnik говорит:
5 августа 2009 г. 13:28 ОТВЕТ первичные обмотки на самом деле не соединены последовательно. 2 первичных обмотки представляют собой отдельные цепи, поскольку они подключены к отдельным розеткам и вообще не подключены. вы соединяете * вторичные * последовательно, чтобы удвоить напряжение, проходящее через сварной шов. если каждый трансформатор мощностью 1000 ватт (всего 2000 ватт) выдает 20 вольт при 50 ампер по отдельности (ради аргумента), вы не получите приличной дуги, если не соедините вторичные обмотки последовательно, чтобы получить 40 вольт с 50 ампер. использование только одного трансформатора не даст вам достаточно высокого напряжения для хорошей дуги (для чего обычно требуется 30+ вольт) .. . и не даст вам достаточной силы тока для поддержания дуги. Короче говоря, один трансформатор не мог обеспечить достаточную мощность … и если бы вы попытались, вы, вероятно, расплавили бы изоляцию на вторичной обмотке и в конечном итоге поджарили бы весь трансформатор.
lenny25 говорит:
12 августа 2009. 4:34 ОТВЕТ Ааааааааааааа….*лампочка* Большое спасибо за ответы на многие мои вопросы. Так что вам нужны не только высокие амперы, вам также нужно достаточное количество вольт. Я утомил его с одним. Я думал, что взорвал розетку, потому что она не хотела работать, но потом я просто сбросил утечку на землю, и теперь все вернулось в норму, у меня есть другой трансформатор, так что я сейчас его убью. Таким образом, способ подключения: первичные обмотки параллельно, вторичные последовательно.
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
agb6 говорит:
23 июня 2010 г. 8:04 ОТВЕТ № . Причина в том, что сварка требует высокого тока и низкого напряжения. Первичные обмотки должны быть намотаны последовательно, учитывая, что у вас есть настенная розетка на 220 В. Вторичная обмотка здесь должна быть подключена параллельно, так как таким образом вы сможете подавать большее значение тока в сварочный шов при гораздо более низком напряжении, чего вы не сможете достичь, когда вторичные обмотки соединены параллельно. серия
ac-dc говорит:
19 февраля 2011 г. 23:27 ОТВЕТ Если вы находитесь в районе, где настенные розетки на 220 В, есть вероятность, что любой микроволновый трансформатор, который вы найдете, также имеет первичную обмотку, предназначенную для 220 В. Если это так, и вы можете достаточно легко определить, какая вилка шнура питания подключена к микроволновой печи, тогда вы все равно должны подключить первичные обмотки параллельно, а вторичные — последовательно. Независимо от того, расположены ли вторичные обмотки последовательно или параллельно, зависит от того, сколько витков вокруг трансформатора вы можете получить, это зависит от того, насколько велик был трансформатор. У меня была микроволновая печь, подобная той, что изображена на фото, с гораздо более мощным трансформатором, чем то, что вы найдете сегодня в моделях стоимостью менее 100 долларов, даже если более новая имеет такую же мощность, как 1200 Вт. Как уже упоминалось, если у вас ниже 30 В или около того, вам нужно будет подключить вторичные цепи последовательно. На самом деле неправда, что сварка «требует» низкого напряжения, просто она требует довольно высокого тока. Более высокое напряжение более опасно, и наличие как высокого напряжения, так и высокого тока значительно повысит стоимость, но если вы сделаете напряжение слишком низким, не только не будет дуги, но и импеданс некоторых металлов сам по себе ограничит, сколько ток, который вы можете пропустить, если зажим не находится ближе к рабочей зоне. Проще всего было бы просто намотать трансформаторы, на мгновение соединить первичные обмотки последовательно и измерить выходной сигнал вторичной обмотки каждого трансформатора, когда они не подключены, чтобы определить напряжение каждого из них. Важно отметить, что вы не хотите подключать вторичные обмотки параллельно, если они не ОЧЕНЬ близки к одному и тому же напряжению, иначе у вас будет мощность, идущая от той, которая имеет более высокое напряжение, к той, которая имеет более низкое.
NAILS1978 говорит:
19 февраля 2011. 22:49 ОТВЕТ Если я ошибаюсь, поправьте меня во что бы то ни стало, я мог бы разобрать свой маленький коммерческий сварочный аппарат и перемотать его проводом большего и большего размера ??
doityoureself говорит:
9 января 2011. 1:17 ОТВЕТ Я готовлюсь перемонтировать свои трансформаторы, у меня есть тонна медного провода 6ga, но на проводе нет изоляции, есть идеи, что использовать, другой, что изолента?
stasterisk говорит:
9 января 2011. 17:55 ОТВЕТ Вы уверены, что он неизолирован или покрыт эмалью? т. е. если вы возьмете небольшой кусочек и надрежете его лезвием, будет ли казаться, что медь другого цвета, чем на поверхности? (это предполагает эмалевую изоляцию, и в этом случае вы готовы к работе. ) Кроме того, НЕ изолируйте оголенную медь изолентой, чтобы сделать ее изолированной: ваши катушки индуктивности будут вибрировать и стучать (независимо от того, насколько вы осторожны) и лента в конечном итоге соскользнет и где-нибудь создаст короткое замыкание.
evjim говорит:
24 января 2011. 13:19 ОТВЕТ Эмалевое покрытие недостаточно для условий сварки. Эмаль можно легко поцарапать при работе с металлом, и будет трудно сказать, сохранилось ли покрытие, поскольку оно похожего цвета. Будьте осторожны и купите термоусадочную трубку или новый провод. Это действительно не будет стоить дорого.
ac-dc говорит:
19 февраля 2011. 19:58 ОТВЕТ Это неправда, провод уже на трансформаторе покрыт эмалью, кроме того, вы не собираетесь атаковать сварщика кусками металла — что может быть довольно опасно делать с НИЧЕГО, подключенным к розетке переменного тока. Далее, «новый провод» для обмоток трансформатора IS с эмалированным покрытием. Однако есть одна загвоздка: когда вы наматываете провод на существующий трансформатор с сердечником, сваренным вместе, очень легко поцарапать провод о металлический сердечник, который может соскоблить эмаль (или другую *нарисованную* изоляцию). Кроме того, не наступайте на трещины и не переходите дорогу черной кошке. 😉
jkinrade говорит:
2 февраля 2011. 14:51 ОТВЕТ Поскольку это сварочный аппарат переменного тока, кто-нибудь знает, будет ли он работать для алюминия? Мне не нравится электроника, используемая в самодельном TIG….
doityoureself говорит:
10 февраля 2011. 23:49 ОТВЕТ У меня есть пистолет TIG и шланг-кабели-аргон-CO2, и я на самом деле пробовал, не работает, вольфрамовый электрод просто прилипает к алюминию. Я также не знаю всей электроники, связанной с сваркой TIG, но я попытаюсь заставить это работать, если у кого-то есть какие-либо идеи, не стесняйтесь прыгать и дайте мне знать. Похоже, что требуется более высокая частота 120 или 240 В переменного тока, поскольку emihackr97, потому что он искрит или гудит примерно 1-2 раза в секунду (60 Гц, 120 раз в минуту, искры появляются как вверху, так и внизу синусоидальной волны), но он не удерживает дугу. Я чувствую, что если бы напряжение было выше (у меня максимум около 50 В переменного тока) и на более высокой частоте (возможно, в диапазоне от 300 до 400), это сработало бы. Переменный ток, не только 50 или 60 Гц Не уверен
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
3 февраля 2011 г. 10:43 ОТВЕТ
bferland говорит:
3 января 2011 г. 10:07 ОТВЕТ Какие стержни используются? У меня работает мой сварочный аппарат, но я не могу укладывать шов, имеет ли значение размер стержня или у меня слишком низкое напряжение?
doityoureself говорит:
10 февраля 2011 г. 19:18 ОТВЕТ Я обнаружил, что если у вас нет хотя бы 35-40 вольт, этого недостаточно. Мне пришлось поставить 3 трансформатора, соединенных последовательно, чтобы получить достаточное напряжение. Я использовал многожильный провод 8ga с 12-15 витками на каждом трансформаторе. Сначала я попробовал электроды 6011 диаметром 1/8 дюйма, и они совсем не шли. Я переключился на электроды 6013 на 3/32 и вау, он дает отличные швы, я сварил 1/4-дюймовую сталь без проблем, отличное проплавление, 1/8-дюймовый тоже с хорошими результатами, просто нужно двигаться немного быстрее. Также я использую три удлинителя, подключаю каждый трансформатор к удлинителю и подключаю удлинитель к розетке, которая находится на другом прерывателе цепи. Вы можете подключить 2 трансформатора к одному кабелю, если он подключен к сети на 20 ампер. любые другие, вероятно, сработают прерывателями при работе с длинными бусинами. также я использую небольшой комнатный вентилятор на низкой скорости и направляю его прямо на трансформаторы, и они остаются красивыми и прохладными даже при больших нагрузках. Удачи и дайте мне знать, если я могу помочь или, может быть, дайте мне знать, как продвигается ваш прогресс, мне было бы интересно.
stasterisk говорит:
9 января 2011 г. 17:55 ОТВЕТ
Спасибо всем пользователям инструкций, которые отвечают на вопросы в комментариях здесь.
doityoureself говорит:
9 января 2011. 1:50 ОТВЕТ
Мне очень нравится чистый вид, но есть одна проблема, нет возможности получить какое-либо охлаждение, нет вентиляционных отверстий или вентилятора
jackie46 говорит:
14 августа, 2010. 4:56 ОТВЕЧАТЬ
Просто вопрос, интересно, можете ли вы поставить сюда регулятор воздуха и головку плазменного резака, чтобы все заработало
oddelyodd говорит:
21 декабря 2010 г. 15:04 ОТВЕТ Извините, я так не думаю; напряжения недостаточно для ионизации газа, вот почему: напряжение, выходящее из трансформатора… сила тока есть, а напряжения нет; вам понадобится сердечник большего размера, чтобы обернуть провод того же размера, чтобы получить правильное выходное напряжение / ампер, выход трансформатора — переменный ток (вам нужен постоянный ток для использования в качестве плазменного резака), если вы не можете преобразовать переменный ток в постоянный с помощью ДЕЙСТВИТЕЛЬНО БОЛЬШОЙ выпрямитель или множество выпрямителей среднего размера для подачи необходимой силы тока без взрыва выпрямителя (в буквальном смысле) и, наконец, что не менее важно: вам понадобится какой-то высоковольтный импульс, чтобы запустить дугу между электродом и предметом. вырезать
arkfusion говорит:
6 сентября 2009 г. 18:03 ОТВЕТ
Я использовал 12 калибр. это изменит ситуацию?
bferland говорит:
6 декабря 2010 г. 6:35 PM ОТВЕТ Я использовал 12 провод 10 толщиной два, чтобы получить достаточно обмоток. Я расплавил одну катушку, когда мой стержень застрял, перемотанный, и он добавил вентилятор в мой корпус, уделил немного больше внимания и никаких проблем. 12-проводная схема обеспечивает меньший «рабочий цикл».
timmy300 говорит:
8 ноября 2009. 14:00 ОТВЕТ Привет, ребята. я из Великобритании. Я хочу использовать два MOT для своего сварочного аппарата, но я не понимаю, как их правильно и безопасно подключить. Хорошо, так что в других дуговых сварочных аппаратах MOT трансформаторы подключены последовательно друг к другу или параллельно? Как подключить все первичные провода к 13-амперной трехконтактной розетке в Великобритании? Я еще не прошел техосмотр, но кто-нибудь знает, какой ток я могу получить от 10 витков толстого провода на обоих трансформаторах с входом 230 В при 50 Гц? Также я слышал, что кто-то использовал провод 10awg, и он расплавился, может ли кто-нибудь порекомендовать хорошую толщину и поставщика? СПАСИБО
Clayfigur говорит:
27 ноября 2010 г. 16:16 ОТВЕТ если у вас есть 3-контактная розетка… третий должен быть проводом заземления… подключите провод заземления/провод заземления к корпусу ваш ТО сварщик…. Лучше сделать сварщик, используя более толстые провода на вторичке, даже с меньшими витками. Вам просто нужно добавить еще один трансформатор.. Я пробовал 2 трансформатора, 10AWG по 10 витков каждый… вторички последовательно , первично параллельно. затем 3 трансформатора 8AWG по 7 витков каждый… вторички последовательно, первички параллельно. (это работает лучше) Я также думаю сделать сварочный аппарат с 4 трансформаторами, как только найду еще один … В любом случае, в качестве дополнительного охлаждения я использовал вентилятор, найденный в микроволновке, для охлаждения блока от тепла. небольшой алюминиевый радиатор тоже не помешал бы..
charlieb000 говорит:
16 сентября 2010 г. 3:08 ОТВЕТ почему в вашей цепи нет выпрямителя постоянного тока? (обратите внимание, что вам понадобится большое количество диодов, чтобы справиться с током, и выходная мощность немного снизится), я подумал, что лучше сваривать на постоянном токе. ..
http://www.instructables.com /id/Build-a-Microwave-Transformer-Homemade-Welder/
evza134 говорит:
26 ноября 2010 г. 18:45 ОТВЕТ, насколько я понял и как мне сказал мой учитель котлостроения, почти всегда лучше Придерживайтесь сварки переменным током, чтобы избежать дугового удара.
natcrazz говорит:
29 июля 2010 г. 00:26 ОТВЕТ
Могу ли я использовать только один трансформатор, если я собираюсь сваривать только тонкий металл для небольших работ и художественных целей?
Clayfigur говорит:
24 ноября 2010. 4:38 ОТВЕТ
сделай аппарат для точечной сварки, используй проволоку большего диаметра, меньше витков… это идеально для тонкого листового металла.. используй медный или угольный стержень вместо сварки стержень… Я тоже подумываю сделать такой же сам… уже есть 3 аппарата для электродуговой сварки и аппарат для сварки.. Мне нужно сделать аппарат для точечной сварки для тонких листов…
Bob_144 говорит:
15 ноября 2010 г. 17:51 ОТВЕТ не могли бы вы помочь советом, как заставить этот трансформатор работать на сварщика??? это от старого мастерского зарядного устройства для аккумуляторов.
bferland говорит:
15 ноября 2010 г. 7:20 ОТВЕТ
Подойдет ли стандартный диммер на 120 В для управления питанием?
Styki говорит:
23 октября 2010 г. 9:37 ОТВЕТ
Хорошо, так что, если вы сделаете Нику первичную обмотку, будет ли правильно думать, что вы можете восстановить ее с помощью тщательно помещенного припоя?
гигавольт говорит:
14 ноября 2010. 11:04 ОТВЕТ НЕ ПРИПАЙТЕ ЭТО!! ВЫ СОЖЖЕТЕ ЭМАЛЬ НА ОКРУЖАЮЩИХ ПРОВОДАХ!!! ЭТО ОЧЕНЬ ПЛОХО!! Серьезно, если вы слишком сильно повредили первичную проводку, лучше просто пройти еще одно ТО! Небольшой порез можно заклеить изолентой или замазать клеем.
h4x_your_nightmare говорит:
12 ноября 2010 г. 23:25 ОТВЕТ это крутая инструкция 🙂 у моего дедушки, здесь в Румынии, есть самодельный сварочный аппарат, но он в 50 раз больше и тяжелее этого:D о, и он жрать слишком много кВтч :)) и из-за жары мне нужно ремонтировать розетки каждые 2 месяца 😀
sakimoto говорит:
24 августа 2010 г. 6:45 ОТВЕТ
как с помощью мультиметра определить, какая сторона трансформатора положительная, а какая отрицательная?
tinstructable говорит:
11 ноября 2010 г. 14:50 ОТВЕТ мой мультиметр покажет вам отрицательное напряжение, если полярность неверна… и аналоговые мультиметры стрелка будет двигаться назад от начальной точки.
Computothought говорит:
11 ноября 2010. 13:22 ОТВЕТ
Надо попробовать.
Opcom говорит:
11 ноября 2010 г. 9:26 ОТВЕТ
Это отличный проект, в котором также повторно используются трансформаторы, которые в противном случае были бы представлены. Сэкономленная медь из вторичной обмотки тоже ценна. Если высокотехнологичные элементы управления, такие как диммер или дроссельная заслонка, недоступны, можно использовать ведро с сильным раствором соленой воды на первичной обмотке. Имейте над ним 2×4 с двумя (или более параллельными) тяжелыми стальными электродами, проходящими через него, и когда сборка опускается так, что электроды более погружены в раствор, она будет пропускать больший ток. Он может ограничивать ток, но поддерживать высокое напряжение холостого хода. кипящие чаны с электролитом не для слабонервных, но и это не поучительно. Нам повезло, что у нас достаточно «мусора», из которого можно делать великие вещи. Вот еще один очень недорогой самодельный сварочный аппарат, в чем-то похожий, но он видел очень много применений, что является интересной частью. http://www.bunkerofdoom.com/00_misc/welder/index.html
http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/
Breinhardt говорит:
9 ноября 2010 г. 17:11 ОТВЕТ
сварка стержнем на нержавеющих выпусках хром 6. если будешь клеить сварку из нержавейки, надевай респиратор.
thelmer44 говорит:
9 ноября 2010. 11:02 ОТВЕТ
Это кажется несколько опасным… Но тем не менее круто.
PaulMakesThings говорит:
9 ноября 2010. 13:52 ОТВЕТ Да, но есть много сайтов для безопасных детских проектов. Мне нравится, что инструкции позволяют использовать вещи, которые предполагают определенный уровень осторожности и зрелости или, по крайней мере, принятие ответственности.

Полуавтомат из микроволновки своими руками. Простой сварочный аппарат из микроволновки

Сварочник на переменном токе

Аппарат на постоянном токе

Инвертор из блока питания компьютера

Сварочник из электромотора

Подготовка к работе

Изготовление трансформатора

Самодельный аппарат точечной сварки

Новая обмотка

Изготовление корпуса

Выбор электродов

Важные дополнительные устройства

как сделать для контактной сварки, схема и инструкция – Виды сварочных аппаратов на Svarka.guru

Разборка трансформатора

Подбор кабеля на вторичку

Добавление новой обмотки

Определение правильности последовательного соединения трансформаторов

Электроды

Установка

Органы управления и контроля

как сделать трансформатор своими руками

Изготовление трансформатора

Подготовительный процесс

Правильное соединение

Электроды

Сборка устройства

Итог

базовый комплект деталей и расходных материалов, процесс сборки

Что нужно, чтобы сделать аппарат для точечной сварки

Процесс сборки сварочного аппарата из микроволновой печи

Об управлении прибором

Сварочный аппарат из трансформатора микроволновки (для точечной сварки)

Извлечение трансформатора

Как собрать из трансформатора — 6 нюансов

Новая обмотка

Главный элемент сварочного аппарата

Изготовление корпуса

Подготовительный процесс

Выбор электродов

Сборка устройства

Как избежать 4 ошибки при создании электродов

Точечная сварка, споттер из микроволновки.

Сборка аппарата для дуговой сварки на 70 А

Как я собрал свой 70-амперный сварочный аппарат для дуговой сварки

Шаг 1: ПОЛУЧИТЕ ТРАНСФОРМАТОРЫ

Шаг 2: РАЗБОРКА БЛОКОВ

Шаг 3: Модифицируйте трансформаторы: Фаза 1

Модификация трансформатора: Фаза 2

Сварка 70-амперным электродуговым сварочным аппаратом:

Мощность:

Как сделать сварочный аппарат переменного тока из деталей старой микроволновки, часть 1

Сборка аппарата для дуговой сварки из трансформаторов для микроволновых печей

Самодельный аппарат для дуговой сварки с использованием трансформаторов для микроволновой печи (МОЛ)

Базовые знания о сварочном источнике питания

Подготовка трансформаторов (ТО)

Замена электропроводки и соединений

Отделка и консультации

Лучшие песни

Сборка трансформатора для микроволновки Самодельный сварочный аппарат

Добавить комментарий Отменить ответ
