Как выбрать кабель для сварочного аппарата и каким должно быть сечение

Сварка – отличный способ соединения деталей, происходит посредством оплавления металлов с помощью сварочной дуги. Такой тип соединений носит название – дуговая сварка. Но для проведения работ нужно знать целый ряд тонкостей – полярность, выбор тока, электродов и, наконец, самого кабеля. Последний нужен для подключения сварочного инвертора к источнику питания, а также подключения зажима массы и электрододержателя непосредственно к самому сварочнику. В этой статье мы рассмотрим, как выбрать кабель для сварочного аппарата, каким должно быть сечение и марка проводника.

Виды и назначение сварочного кабеля

Сварочный кабель присоединяется к источнику постоянного или переменного тока с одной стороны, и к держателю электрода и зажиму «массы» +85 °С — с другой. Исходя из требований технологического процесса, он может применяться в самых разных условиях.

Основными параметрами его являются:

• способность противостоять различным механическим нагрузкам и повреждениям, растяжению, сжатию, изгибу;
• устойчивость к перепадам температуры;
• устойчивость к излучению в ультрафиолетовом спектре;
• стойкость к грибковым и плесневым спорам;
• коррозионная стойкость.

Широко применяется несколько основных классов кабеля. Они подразделяются в соответствии с поперечным сечением, количеству жил и климатическому классу.

По количеству жил различают:

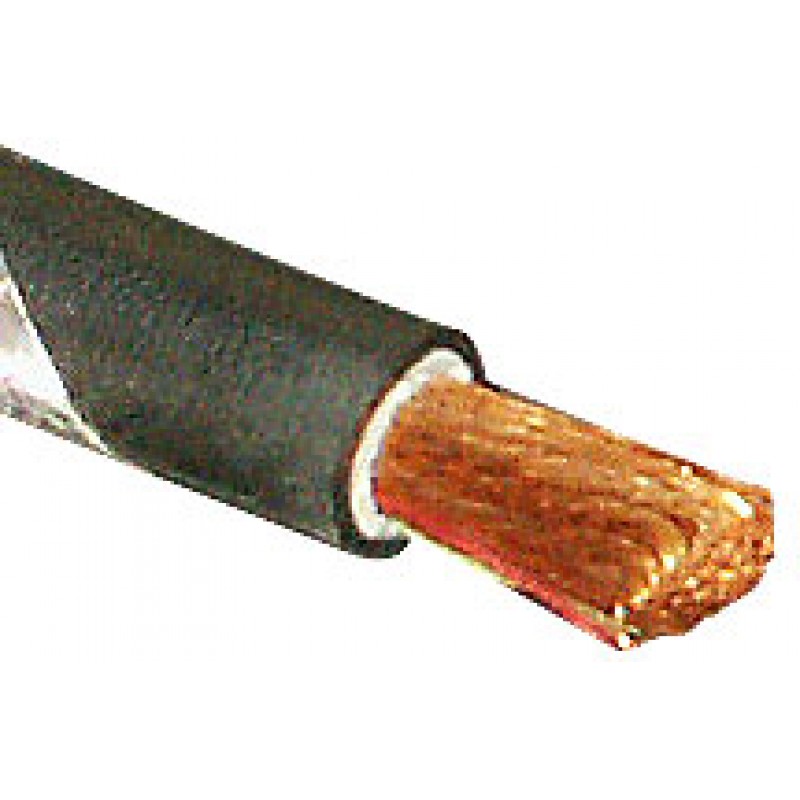

• Одножильные. Проводник сделан из медной проволоки, обладающей отличной проводимостью и пластичностью. Это обеспечивает гибкость при многократном сматывании/разматывании. Широко применяется в малогабаритных мобильных инверторных аппаратах.
• Двужильные. Два изолированных проводника — катодный и анодный, позволяют работать переменным током высокой частоты. Делаются из специальных сплавов меди с другими металлами.
• Трехжильные. Разработаны для автоматизированных сварочных комплексах для соединения трубопроводов и сосудов давления.

Трехжильный кабель

Применение различных изолирующих оболочек позволяет производить сварочные кабели в разном климатическом исполнении:

• Тропическое (КГ-Т). Провод может работать до +85 °С и при высокой влажности. Антисептическая пропитка защищает его от бактерий и спор грибков и плесени. В тропических условиях обычные провода для сварочного аппарата не выдерживают и могут порваться.
• Хладостойкое (КГ-ХЛ). Для изоляции использованы специальные морозостойкие полимеры, не трескающиеся и сохраняющие эластичность при морозе до -60 °С

Преимущества способа

Аппарат для сварки скруток из меди удобный. Его преимущества:

• высокая производительность;
• сохраняются технические характеристики;
• соединение не требует дополнительных деталей;
• сварка дает прочное соединение.

При скрутке и соединении через клеммы и шины, медь постепенно окисляется. Контакты приходится периодически чистить. Пайка увеличивает сопротивление, место контакта греется. Сварка оставляет однородную структуру медных проволочек.

Полный процесс сварки медных проводов, от зачистки до остывания занимает 2 – 3 минуты.

Конструктивные особенности

Конструкция кабеля была разработана и много лет совершенствовалась, а исходя из условий его эксплуатации. Проводящая жила имеет круглое сечение и сплетена из нескольких медных многожильных проводов. Между проводящей жилой и изоляцией проложен разделяющий слой — полимерная пленка. Если применяется специально разработанная электроизоляционная резина, предотвращающая затекание внутрь жилы, то обходятся без разделяющего слоя.

Конструктивный срок службы сварочного провода определен в четыре года. После этого производители рекомендуют заменить его на новый.

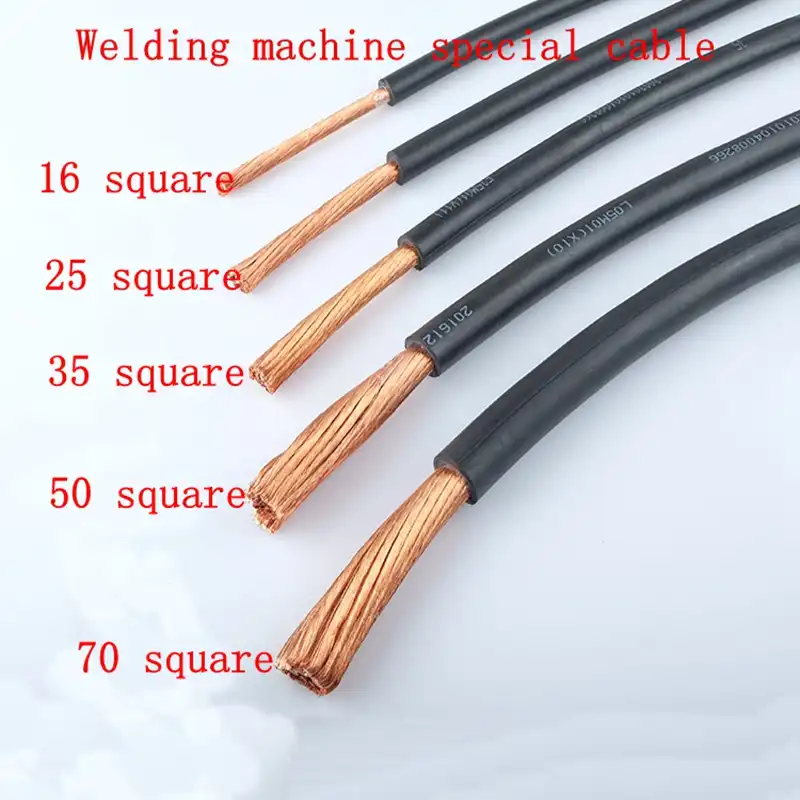

Сечение сварочного кабеля

Существует технология реновации, предусматривающая удаление изношенной изоляции и нанесение нового ее слоя. Это позволяет вернуть сварочные провода к жизни и продлить срок их эксплуатации.

Порядок действий

При сварке проводов своими руками порядок действий будет следующий. Сначала нужно освободить от изоляции концы свариваемых проводников на расстояние 8-10 см.

При снятии изоляции нельзя допустить повреждения жил провода. Перед скруткой их необходимо зачистить наждачной бумагой и протереть ацетоном для обезжиривания.

Затем соединяемые медные провода скручивают и концы обрезают кусачками, чтобы торец скрутки был плоским. В результате должен получиться пучок длиной около 5 см.

Подготовительные работы на этом заканчиваются, и начинается непосредственно сварка. К скрутке присоединяют зажим массы включенного сварочного аппарата, а к торцу скрученных проводников подносится графитовый или угольный электрод, который держится на конце второго сварочного провода с помощью специального держателя.

В итоге происходит короткое замыкание с образованием электрической дуги. Ее энергии достаточно, чтобы за 1-2 секунды расплавить концы медных проводников.

На конце скрутки образуется расплавленная капля меди, ей нужно дать время на остывание. После этого место скрутки изолируют лентой или термоусадочной трубкой (трубку надо надеть заранее).

Сварочное соединение получается высокого качества, по электрическим характеристикам оно не отличается от параметров всего медного провода, и прослужит не меньше, чем он.

Характеристики

На сегодняшнем рынке нет модели настолько универсальной, чтобы она могла служить в условиях любого климата и любого производства. Вместо этого производители предлагают линейки продуктов, адаптированных к тем или иным условиям, обеспечивая в них минимальное сопротивление и максимальную гибкость.

Основной характеристикой кабеля является его сечение. Оно определяет максимальную нагрузку тока, который можно пропустить по электрической цепи.

Следующая характеристика — это количество жил. В бытовых сварочных аппаратах применяется одножильный провод.

Дополнительные характеристики:

• климатический класс;
• частотность;
• жаростойкость;
• гибкость.

Медный или алюминиевый провод

Для электропроводки в бытовых помещениях используются провода с медными или алюминиевыми жилами, предпочтение какому-либо материалу принципиального значения не имеет, основной принцип выбора — это соответствие суммарной мощности нагрузки сечению провода. Медь перед алюминием имеет некоторые преимущества: у неё более большая пропускная способность (примерный расчет — 10 А / мм2, у алюминия — 8,5 А /мм2), она более пластична, а главное, при возникновении дуги не дает искрения. Обычно для прокладки в бытовых помещениях применяют кабель ВВГ (с индексом гн — изоляция не горючая, либо ВВГнг-LS негорючая без выделения вредных веществ).

Типы используемых проводников

В сегодняшнем оборудовании для сварки применяют следующие типы проводов:

• одножильные медные, применяемые вместе с инверторными источниками тока;
• двужильные высокочастотные, используемые при импульсной сварке и разделке металлических конструкций;
• трехжильные для автоматических сварных комплексов, используемых при монтаже трубопроводов и сосудов давления.

В комплекте со сварочным аппаратом поставляются провода, рассчитанные на его максимальный сварочный ток. Он указан в паспорте устройства и на табличке на его корпусе.

Сварочный аппарат в комплекте с кабелем и маской

Так, для тока 160-190А сечение провода должно быть не менее 16 мм2. При увеличении тока до 250 А потребуется увеличить и сечение до 25 мм2, а для специализированных профессиональных моделях, развивающих ток до 500А, нужен соответственно кабель для сварки в 95 мм2.

Как правильно использовать

При использовании прибора желателен опыт сварщика. Основная цель — достигнуть качественного соединения, шов должен получиться ровным и аккуратным. Чаще всего приходится работать с кабелем малого сечения. Не все приборы подходят для пайки скруток. Если рассматривать модификацию с переменным током, важно ощущать мощность трансформатора.

При подключении оборудования первым делом производится проверка электрода и кабеля питания. Важно зачистить провод, чтобы на нём не было наслоения. Жилы должны быть лишены изоляции с отступом 6 см. Во время процесса плавления важно следить, чтобы не затронуть изоляцию. Перед плавлением проверяется скрутка.

Проверка скрутки

Неопытные сварщики, жилы слаживают неравномерно, поэтому не получается сделать точную каплю. После скрутки производится обрезка. Все усики требуется удалить, чтобы срез выглядел аккуратно. Таким образом, поверхность прогревается равномерно и капля как раз ложиться на край. Во время работы с электродом важно удерживать заготовку плоскогубцами.

Выше подробно описано, как сделать трансформатор своими руками. Для этого не требуется специальный инструмент либо материалы. Агрегат незаменим во время ремонтных работ дома.

Можно ли удлинять кабель

Среди экспертов много спорят на эту тему. Спорят о нем «до хрипоты, до крика». Одни уверяют, что провод ни в коем случае удлинять нельзя, это приведет к падению производительности, безопасности и качества шва. Другие утверждают, что, поскольку в рекомендациях производителей об этом ничего не говорится, то удлинять можно.

Истина, как всегда, находится посередине. С длинными проводами намного удобнее работать, если сварщику приходится постоянно перемещаться от одной точки сварки к другой. Длинный провод означает меньше переносов сварочного аппарата. Расплатой за такое удобство становится увеличение сопротивления кабеля. Для сохранения параметров дуги придется повышать рабочий ток, что может привести к перегрузке и ускоренному износу сварочного оборудования.

Из этой неприятной ситуации есть простой выход: более длинный кабель должен иметь большее сечение.

Удлинение кабеля

В ходе замены првода на более длинный важно правильно присоединить к нему штекерные и клеммные разъемы. Это делается с обязательной пропайкой и последующей опрессовкой.

Итак, удлинять провод допустимо, но при этом надо повышать его поперечное сечение и тщательно присоединять разъемы.

Инверторный аппарат

Универсальный инвертор предназначен для многих видов работ, он подойдет для сварки алюминиевых и медных скруток.

Отечественные сварочники:

• «Ресанта» САИ-160 выдает ток в широком диапазоне от 10 до 160 А, вес устройства 4,5 кг, стоимость 6,3 тысячи;
• «Сварог» ARC 160 Easy Z213 H выдает ток в диапазоне от 10 до 160 А, весит 4 кг, работает от стандарной сети 220 В, стоит 9 тысяч.

Импортные инверторы:

• Итальянский «Quattro elementia 160 nato» 643-255 китайской сборки работает от сети 220 В. Стоит около 6 тысяч, весит без малого 5 кг.
• Американский «PFrionMax Welder DC-200 C», выпущенный китайским филиалом. Весит 4,5 кг. Оснащен ремнем для переноски, работает бесшумно. Стоимость от 7,5 до 9,6 тысяч в зависимости от комплектации.
• Немецкий «Fubag IQ 160» малогабаритный, но тяжелый, весит без малого 7 кг. Предназначен для работы от сети от 150 до 240 В, не боится «провисания» напряжения. Выдает рабочий ток от 10 до 160 ампер. Укомплектован двумя силовыми проводами, стоит 7 тысяч.

Для сварки инверторами используют омедненный угольный стержень, его еще называют медноугольный электрод. Промышленные инверторы для медных проводов крупногабаритные, тяжелые. Для работы с электрикой выбирают небольшие аппараты, работающие от сети 220 В, оснащенные ремнем для переноски. Инверторы отличаются от трансформаторов стабильной дугой, дополнительными функциями, упрощающими сварку.

Выбор сечения при удлинении кабеля

В случае необходимости удлинения кабеля важно придерживаться принципа сохранения его общего сопротивления. Согласно законам электротехники, для цилиндрического проводника сопротивление прямо пропорционально его дли и обратно пропорционально его сечению.

Грубо говоря, если провод стал в два раза длиннее, то и сечение сварочного кабеля должно быть вдвое больше.

Если увеличение длины не кратное, то сечение нового кабеля можно определить по формуле:

S2=L2/L1×S1,

где S2 и L2 — сечение и длина нового кабеля, а S1 и L1 — старого.

Особенности эксплуатации и правила подключения

Подключая провода кабеля к сварочному аппарату нужно соблюдать определенные правила.

Нужно соблюдать полярность. На многих источниках, не предусматривающих сварку обратной полярностью, размеры штекеров сделаны разными, и подключить кабели наоборот просто невозможно. Если же размеры штекеров одинаковые, нужно внимательно следить за их маркировкой.

Необходимо следить за сохранностью опрессовки разъемов и целостностью изоляции. Это входит в обязательную проверку оборудования перед началом работы. Работать кабелем с нарушенной изоляцией, разлохматившимися жилами категорически запрещено.

Требования к сварочным кабелям

Провод должен обеспечивать подведение тока к месту дуги с минимально возможными потерями. Поэтому их делают медными — мель обладает максимальной проводимостью из доступных металлов. Чтобы кабель не нагревался проходящим током, его сечение делают достаточно большим.

Кроме того, сварщику требуется держать электрод под разными углами и зачастую совершать им сложные движения. Провод не должен сковывать движения руки сварщика. Кроме того, при сборке сложных строительных и промышленных конструкций варить приходится в труднодоступных местах. Поэтому кабель должен быть гибким, а материал изоляции — эластичным и упругим.

Поскольку металлические конструкции, среди которых проводятся сварочные работы, являются проводниками электрического тока, изоляция должна быть прочной, долговечной и выдерживать высокие напряжение.

Также изоляция должна иметь высокую стойкость к разрыву, сдавлению и кручению, стойкой к экстремальным температурам, агрессивным средам.

Сварочный инвертор в работе

В ходе использования провод неоднократно сматывают в бухты и разматывают обратно. Всем вышеперечисленным требованиям соответствует медный многожильный провод больших сечений в изоляции из маслобензостойкой резины.

Как выбрать лучший сварочный кабель?

При выборе сварочного кабеля всегда лучше приобретать самый тяжелый кабель из доступных. Практика сварки использует большое количество электричества, чтобы расплавить сталь; следовательно, чем тяжелее сварочный кабель, тем лучше электрический ток. Как правило, сварочный кабель с толстой медной оплеткой предпочтительнее алюминиевого кабеля. Медный кабель позволяет току проходить без перегрева, в отличие от алюминиевого кабеля. Всегда целесообразно приобретать сварочный кабель с сильным покрытием или экранированный для защиты от порезов и ожогов на кабеле.

При покупке нового кабеля также необходимо убедиться, что сварочный кабель дойдет до каждого уголка мастерской. Часто используется сварочный кабель, который не позволяет пользователю достичь определенных участков сварочного цеха. Это создает сложный сценарий, когда появляется большой и сложный проект. Лучшие кабели — сварочные кабели, которые легко достигают всех областей магазина или рабочего пространства.

При выборе кабеля для электродной стороны сварщика важно приобрести гибкий кабель. Попытка сварить с жестким и неуправляемым кабелем может сделать сложную задачу создания гладкого сварного шва. Часто разница в гибкости кабеля обусловлена ​​типом защитного покрытия, используемого на кабеле. Резиновое покрытие всегда более гибкое, чем пластиковое. В холодных условиях пластиковое покрытие может сделать сварочный кабель практически негибким.

Как правило, лучший кабель можно найти в магазине сварочных материалов. Кабель, который можно найти в магазинах бытовой техники и коробок снабжения, обычно не настолько качественный, как кабель, продаваемый через магазины сварочных материалов. Кабель низкого качества со временем может плавиться и плавиться, образуя кабель с жесткими или, что еще хуже, мертвыми точками. Поврежденный провод может создать большое сопротивление и фактически уменьшить количество электрического тока, пропускаемого через кабель. Это приводит к точечной сварке с участками с плохой проницаемостью, что приводит к более слабой сварке

Если вы покупаете сварочный кабель в первый раз, всегда полезно обратиться за советом к опытному сварщику. Сварочные магазины обычно принадлежат и управляются опытным сварочным персоналом, который более чем готов помочь начинающему покупателю. Обязательно предоставьте марку, модель и любую другую информацию о типе сварщика, который будет использоваться при совершении любых закупок, так как это поможет сделать правильный выбор.

ДРУГИЕ ЯЗЫКИ

Сварочный кабель PowerBall® — Wire Wizard Welding Products

Кабель 2/0 с прямыми наконечниками

Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление

на 72 % меньше, чем у , в кабельных соединениях.Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.

Трос 2/0 с прямыми наконечниками и наконечниками под углом 90°

Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью.

Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.

Трос 2/0 с наконечниками 90°

Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях.Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.

Трос 2/0 с прямыми наконечниками и наконечниками под углом 65°

Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.

Кабель 3/0 с прямыми наконечниками

Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях.Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.

Трос 3/0 с прямыми наконечниками и наконечниками под углом 90°

Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.

Трос 3/0 с наконечниками 90°

Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях.Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.

Трос 3/0 с прямыми наконечниками и наконечниками под углом 65°

Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.

Кабель 4/0 с прямыми наконечниками

Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях.Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.

Трос 4/0 с прямыми наконечниками и наконечниками под углом 90°

Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.

Трос 4/0 с наконечниками 90°

Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях.Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.

Трос 4/0 с прямыми наконечниками и наконечниками под углом 65°

Сварочные кабели PowerBall® имеют энергоэффективную конструкцию с повышенной проводимостью. Традиционные гофрированные сварочные кабели, обычно используемые при сварке MIG, имеют плохую проводимость и даже могут отсоединиться при неправильном обжатии. Полностью медные точки соединения с уплотненными медными наконечниками, используемые в сварочных кабелях PowerBall®, обеспечивают превосходную проводимость, при этом электрическое сопротивление на 72 % меньше, чем у , в кабельных соединениях. Более прочные и проводящие кабельные соединения обеспечивают повышенную электрическую стабильность, снижение тепловыделения и увеличение срока службы. Кабели продаются в полностью собранном виде с наконечниками, полимерными кабельными зажимами и двумя медными гайками (стандартная резьба 1/2–13 — нажмите здесь, чтобы посмотреть метрическую резьбу M12). Запатентованная конструкция.

Магнитные заземляющие зажимы

Магнитные заземляющие зажимы Wire Wizard®

имеют медную точку заземления для оптимальной проводимости. Циферблат включает мощный магнит, чтобы мгновенно приземлиться на плоские или закругленные поверхности. Просто поверните диск назад, чтобы разжать зажим. Также устраняет необходимость прихватки лапок при сварке больших листов или труб.Обеспечивает заземление до 500 ампер. Сварочный кабель продается отдельно.

Медные гайки PowerBall®

Эти медные гайки разработаны специально для сварочных кабелей PowerBall® и магнитных зажимов заземления. Изготовлен из твердой меди для обеспечения высокой проводимости, закругленный конец создает прочную точку соединения с наконечником с уменьшенным электрическим сопротивлением.Доступны со стандартной резьбой 1/2-13, подходящей для большинства производителей источников питания, и метрической резьбой M12 x 1,75, используемой европейскими и азиатскими производителями (перед заказом проверьте резьбу на источнике питания/подающем устройстве). Продается по отдельности.

Принадлежности для ручной сварки и кабелей

Mfg Industrial Цена: 219,64 долл. США

214,00 долл. США

Вы экономите 5,64 долл. США

Набор сварочных кабелей длиной 10 футов № 4 с 25-мм (мини) штекерными разъемами Dinse.

Mfg Industrial Цена: 257,93 долл. США

171,95 долл. США

Вы экономите 85,98 долл. США

Набор сварочных кабелей Hobart – № 4, кабель длиной 20 футов с держателем и заземление длиной 15 футов с зажимом.

Mfg Industrial Цена: 557,08 долл. США

371,40 долл. США

Вы экономите 185,68 долл. США

Набор сварочных кабелей Hobart – № 2, 50 футов кабеля с держателем и 50 футов заземления с зажимом.

Mfg Industrial Цена: 52,43 долл. США

47,20 долл. США

Вы экономите 5,23 долл. США

Подлинный электрододержатель Tweco® на 200 ампер со сварочным кабелем № 2 длиной 13 футов и 50-мм штекерным разъемом Dinse поставляется в полностью собранном виде.

Mfg Industrial Цена: 138,00 долларов США

122,50 долларов США

Вы экономите 15,50 долларов США

Сварочный кабель Miller 10 футов, 1/0, с электрододержателем и штыревым разъемом типа Tweco® рассчитан на 200 ампер, 100% рабочий цикл.

Mfg Industrial Цена: 52,43 долл. США

47,20 долл. США

Вы экономите 5,23 долл. США

Подлинный медный зажим заземления Tweco® 200 ампер со сварочным кабелем № 2 длиной 10 футов и 50-мм штекерным разъемом Dinse поставляется в полностью собранном виде.

Mfg Industrial Цена: $834.00

698,50 $

Вы экономите 135,50 $

Набор сварочных кабелей Miller — 2/0, 50 футов с электрододержателем и 50 футов заземления с зажимом.

MFG Industrial Price: $ 389.33

$ 268.10

$ 268.10

Вы экономите $ 121.23

TWECO Сварочный кабель Удлинитель — 2/0, 50 футов с Tweco 2MPC

MFG Industrial Price: $ 5,635.00

$ 2,580.00

Вы экономите $ 3,055. 00

Kalas Toolflex Сварочный кабель ™ 4/0 на 500-футовой катушке — это медный кабель премиум-класса с неопреновой оболочкой на 600 вольт, сохраняющий гибкость даже в холодную погоду.

Mfg Industrial Цена: 4 305,00 долл. США

1 970,00 долл. США

Вы экономите 2 335,00 долл. США

Сварочный кабель Kalas ToughFlex™ 3/0, на 500-футовой катушке, премиум-кабель с неопреновой оболочкой, 600 В, медный кабель, остающийся гибким даже при низких температурах. Погода.

Mfg Industrial Цена: 2 980,00 долл. США

1 585,00 долл. США

Вы экономите 1 395,00 долл. США

Сварочный кабель Kalas ToughFlex™ 2/0, на 500-футовой катушке, высококачественный, с неопреновой оболочкой, 600 В, медный кабель, остающийся гибким даже в холоде, предназначенный для Погода.

Mfg Industrial Цена: 1 490,00 долларов США

943,90 долларов США

Вы экономите 546,10 долларов США

Сварочный кабель Kalas ToughFlex™ 2/0, на 250-футовой катушке, медный кабель премиум-класса с неопреновой оболочкой, рассчитанный на напряжение 600 вольт, который сохраняет гибкость даже в условиях эксплуатации в условиях неблагоприятных условий эксплуатации. Погода.

Mfg Industrial Цена: 370,80 долл. США

250,25 долл. США

Вы экономите 120,55 долл. США

Сварочный кабель Southwire® Royal Excelene® 2/0, предварительно обрезанный, длина 50 футов

Mfg Industrial Цена: 1397,50 долл. США 100

Вы экономите 617,50 долларов США

Сварочный кабель Kalas ToughFlex™ 1/0 на 250-футовой катушке — это медный кабель премиум-класса с неопреновой оболочкой и напряжением 600 В, сохраняющий гибкость даже в холодную погоду.

MFG Industrial Price: $ 285.00

$ 237.70

Вы экономите $ 47.30

Southwire® Royal Excelene® 1/0 Сварочный кабель в предварительно вырезанный 50 футов Длина

MFG Промышленная цена: $ 1,117.50

$ 649.00

Вы экономите $ 468.50

Сварочный кабель Kalas ToughFlex™ #1 на 250-футовой катушке — это медный кабель премиум-класса с неопреновой оболочкой и напряжением 600 В, сохраняющий гибкость даже в холодную погоду.

MFG Industrial Price: $ 252. 00

$ 210.25

$ 210.25

Вы экономите $ 41.75

Southwire® Royal Excelene® # 1 Сварочный кабель в предварительно вырезать 50 футов длиной

MFG Industrial Price: $ 880.00

$ 540.00

Вы экономьте $ 340,00

Сварочный кабель Kalas ToughFlex™ #2 на 250-футовой катушке — это медный кабель премиум-класса с неопреновой оболочкой на 600 вольт, сохраняющий гибкость даже в холодную погоду.

Mfg Industrial Цена: 208,10 долларов США

140 долларов США.40

Вы экономите $67,70

Southwire® Royal Excelene® #2 сварочный кабель длиной 50 футов

Mfg Industrial Цена: $532,50

$384,00

Вы экономите $148,50

250-футовая катушка, медный кабель премиум-класса с неопреновой оболочкой на 600 вольт, предназначенный для сохранения гибкости даже в холодную погоду.

Mfg Industrial Цена: 131,50 долл. США

84,00 долл. США

Вы экономите 47,50 долл. США

Сварочный кабель Southwire® Royal Excelene® #4, предварительно нарезанный длиной 50 футов

Mfg Industrial Цена: 70 долл. США.52

$ 43.25

$ 43.25

Вы экономите $ 27.27

Подлинное Держатель Tweco®

A A532

MFG Industrial Price: $ 76.50

$ 46.95

Вы сэкономьте $ 29.55

Подлинное Держатель электрода TWECO® — 250 AMPS A316

MFG Industrial Цена: $84,31

$51,75

Вы экономите $32,56

Подлинный держатель электрода Tweco® — 300 ампер A732

Mfg Industrial85

Держатель сварочного электрода Tweco®-TOT TWECO® — 400 AMPS 4TT

MFG Industrial Price: $ 53.14

$ 32.60

Вы экономите $ 20.54

Подлинные $ 20.54

Оригинал TWECO® CLEAM CLAMP — GC 200

MFG Промышленная цена: $ 36.49

$ 22.40

Вы экономите $ 14.09

Подлинное TWECO® стальной наземный зажим — 300 AMP SGC 300

MFG Industrial Price: $ 74.22

$ 45.55

Вы экономите $ 28.67

Подлинный Tweco® Медный зажимной зажим GC 300

MFG Промышленная цена: 46 долларов. 50

$ 41.85

Вы экономите $ 4.65

Magswitch® Магнитный наземный зажим — 300 AMP 8100746

MFG Industry Price: $ 26.24

$ 14.25

Вы экономите $ 11.99

Hobart® «T» Стиль Латунный наземный зажим — рабочий зажим с номиналом 400 ампер.

Mfg Industrial Цена: $39,25

$24,10

Вы экономите $15,15

Genuine Tweco® Steel Ground Clamp — 500 Amp SGC 500

Mfg Industrial Цена: $113,00

Вы экономите $ 43.65

Подлинное TWECO® Медный наземный зажим — 500 ампер GC 500

MFG промышленные Price: $ 51.00

$ 45.90

Вы сэкономьте $ 5.10

Сильная ручная земля Hog 500 AMP наземный зажим — GP950

МФГ Цена: 46,54 долл. США

41,90 долл. США

Вы экономите 4,64 долл. США

Переключаемый мини-многоугловой сварочный магнит Magswitch® с заземлением на 300 А представляет собой сварочный магнит и заземление на 300 А в одном устройстве.

Mfg Industrial Цена: $122. 37

$ 110.15

$ 110.15

Вы экономите $ 12.22

Magswitch® Магнитный наземный зажим — 600 AMP 8100747

MFG Industrial Price: $ 36.60

$ 22.45

Вы экономите $ 14.15

Один комплект (мужской / женский) Кабельные разъемы — 1MPC

Mfg Industrial Цена: 43,09 долл. США

26,45 долл. США

Вы экономите 16,64 долл. США

Один комплект (штекер/гнездо) Подлинные механические кабельные разъемы Tweco® с положительным кулачком — 2MPC.

Mfg Industrial Цена: 46,26 долл. США

28,40 долл. США

Вы экономите 17,86 долл. США

Упаковка из 2 шт.

Mfg Industrial Цена: 36,70 долл. США

22,55 долл. США

Вы экономите 14,15 долл. США

Упаковка из 2 шт.

Mfg Industrial Цена: 46,26 долл. США

28,40 долл. США

Вы экономите 17 долл. США.86

Упаковка из 2 шт. Оригинальные механические кабельные разъемы Tweco® Professional с наружной резьбой и положительным кулачком — 2MPC-2.

MFG Industrial Price: $ 54.36

$ 33.35

$ 33.35

Вы экономите $ 21.01

PKG 2 — Подлинное TWECO® Whish Chint 2-1-MPC

MFG Industrial Price: $ 35.63

$ 21.85

Упаковка из 1 шт. Оригинальная розетка Tweco® адаптирует стандартную выходную шпильку 1/2 дюйма на вашем сварочном аппарате к штыревому кабельному разъему типа Tweco MPC.

Mfg Industrial Цена: 38,93 $

23,90 $

Вы экономите 15,03 $

1 шт. Промышленная цена: 25,39 долл. США

25,39 долл. США

Вы экономите 0,00 долл. США

По одному штуцеру — Подлинный штекер Miller® 25 мм с поворотным замком Dinse подходит для сварного кабеля № 3 и № 4.

Промышленная цена: 34 долл. США.73

34,73 $

Вы экономите 0,00 $

1 шт. в упаковке — Miller® 50 мм, наружная резьба Dinse®, размер #2, к разъему для сварки кабеля 1/0.

Mfg Industrial Цена: 34,06 долл. США

34,06 долл. США

Вы экономите 0,00 долл. США

1 шт. в упаковке — Miller® 50 мм, вилка Dinse®, размер от 1/0 до 3/0, соединитель для сварного кабеля.

Mfg Industrial Цена: 41,23 долл. США

41,23 долл. США

Вы экономите 0,00 долл. США

Упаковка из 1 шт. — Miller® 50-мм тип Dinse® размером от 3/0 до 4/0 с наружной резьбой для приварки кабеля.

Mfg Industrial Цена: 34,08 долл. США

34,08 долл. США

Вы экономите 0,00 долл. США

1 шт. в упаковке — Miller® 50 мм, тип Dinse® с внутренней резьбой, размер #2 для приварного кабельного разъема 1/0.

Упаковка из 1 шт. — Miller® 50 мм, разъем Dinse® с внутренней резьбой, размер от 1/0 до 3/0, соединитель для сварного кабеля.

Mfg Industrial Цена: 54,86 долл. США

54,86 долл. США

Вы экономите 0,00 долл. США

1 шт. в упаковке — Miller® 50-мм гнездовой разъем Dinse® размером от 3/0 до 4/0 для сварного кабеля.

Mfg Industrial Цена: 32,95 долл. США

32,95 долл. США

Вы экономите 0,00 долл. США

1 шт. в упаковке — Вилка Miller Tweco® для сварочного кабеля размером от 1/0 до 2/0.

MFG Industrial Price: $ 36.26

$ 36.26

$ 36.26

Вы экономите $ 0.00

Dinse (International) Женский терминал — 1/2 «Threaded Gud до 50 мм Dinse

MFG Industrial Price: $ 69.00

$ 69.00

Вы экономите $ 0.00

По одному на каждый — Подлинная вилка Miller® 50 мм с наружной резьбой DINSE (международная) (к источнику питания) с гнездовой розеткой Tweco® (для сварки кабельное соединение) адаптер.

Mfg Industrial Цена: 76,00 долларов США

76,00 долларов США

Вы экономите 0,00 долларов США

По одному штекеру — кабельное соединение) адаптер.

Mfg Industrial Цена: 31,16 долл. США

31,16 долл. США

Вы сэкономите 0,00 долл. США

По одному штекеру — Подлинная вилка Tweco® с наружной резьбой Miller® с адаптером Dinse (международной) розетки (для подключения сварочного кабеля).

Оригинальный переходник Tweco 50 мм с внутренней резьбой и 25 мм с наружной резьбой.

Mfg Industrial Цена: 389,00 долл. США

356,00 долл. США

Вы экономите 33,00 долл. США

Катушка с фиксированным основанием Diamond оснащена двумя прочными 10-дюймовыми катушками, каждая из которых вмещает до 150 футов сварочного кабеля.

Mfg Industrial Цена: 409,00 долларов США

374,50 долларов США

Вы экономите 34,50 долларов США

Катушка с фиксированным основанием Diamond оснащена двумя 12-дюймовыми катушками для тяжелых условий эксплуатации, каждая из которых вмещает до 200 футов сварочного кабеля.

Mfg Industrial Цена: 389,00 долл. США

356,10 долл. США

Вы экономите 32,90 долл. США

Набор катушек с фиксированным основанием Diamond состоит из двух одинарных 10-дюймовых катушек для тяжелых условий эксплуатации, каждая из которых вмещает до 150 футов сварочного кабеля.

Mfg Industrial Цена: 409,00 долл. США

374,40 долл. США

Вы экономите 34,60 долл. США

Набор катушек с фиксированным основанием Diamond состоит из двух одинарных 12-дюймовых катушек для тяжелых условий эксплуатации, каждая из которых может вместить до 200 футов сварочного кабеля.

Mfg Industrial Цена: $379.00

346,35 $

Вы экономите 32,65 $

Катушка с фиксированным основанием Diamond оснащена двумя расположенными рядом прочными 10-дюймовыми катушками, каждая из которых вмещает до 150 футов сварочного кабеля.

Mfg Industrial Цена: 399,00 долл. США

364,65 долл. США

Вы экономите 34,35 долл. США

Катушка с фиксированным основанием Diamond оснащена двумя расположенными рядом сверхмощными 12-дюймовыми катушками, каждая из которых вмещает до 200 футов сварочного кабеля.

Mfg Industrial Цена: 419,00 долларов США

358,55 долларов США

Вы экономите 60 долларов США.45

Алмазная катушка с поворотным основанием имеет две прочные 10-дюймовые катушки, каждая из которых может вместить до 150 футов сварочного кабеля.

Mfg Industrial Цена: 439,00 долл. США

376,55 долл. США

Вы экономите 62,45 долл. США

Алмазная катушка с поворотным основанием оснащена двумя 12-дюймовыми катушками для тяжелых условий эксплуатации, каждая из которых вмещает до 200 футов сварочного кабеля.

Mfg Industrial Цена: 539,00 долларов США

493,00 долларов США

Вы экономите 46,00 долларов США

Катушка с фиксированным основанием Diamond FBT10BLK оснащена тремя мощными 10-дюймовыми катушками, каждая из которых способна удерживать до 150 футов сварочного кабеля.

Mfg Industrial Цена: 559,00 долларов США

511,00 долларов США

Вы экономите 48,00 долларов США

Катушка с фиксированным основанием Diamond FBT12BLK оснащена тремя 12-дюймовыми катушками для тяжелых условий эксплуатации, каждая из которых способна удерживать до 200 футов сварочного кабеля.

МЕДНЫЕ КАБЕЛИ от GCE Group, ведущего производителя оборудования для контроля расхода газа

Универсальный медный кабель с медной жилой, изоляцией из поливинилхлорида, огнестойкий, маслостойкий и химически стойкий.

• 2006/95/EEC Директива по низковольтному оборудованию

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Проводник:	Красная медная проволока, отожженная, нелуженая
Изоляция:	Поливинилхлорид
Рабочая температура:	макс. 70°C на проводнике
Маркировка:	мм² + CE + год + лот. производства



Арт.номер	Кабель (мм 2 )	А 60 %	кв.
341000111016	16	175	100 м
341000111025	25	230	100 м
341000111035	35	290	50 м
341000111050	50	365	50 м
341000111070	70	460	50 м
341000111095	95	560	50 м
341000111120	120	650	50 м

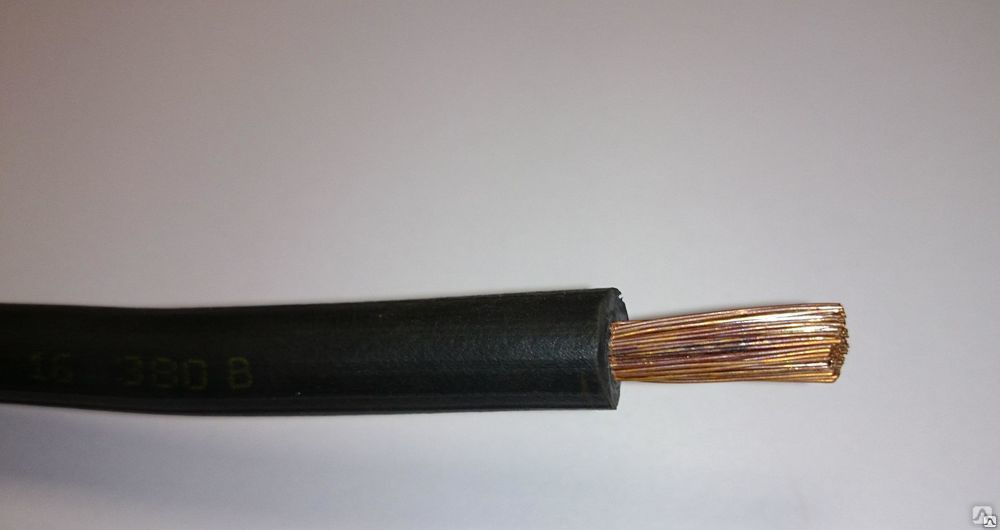

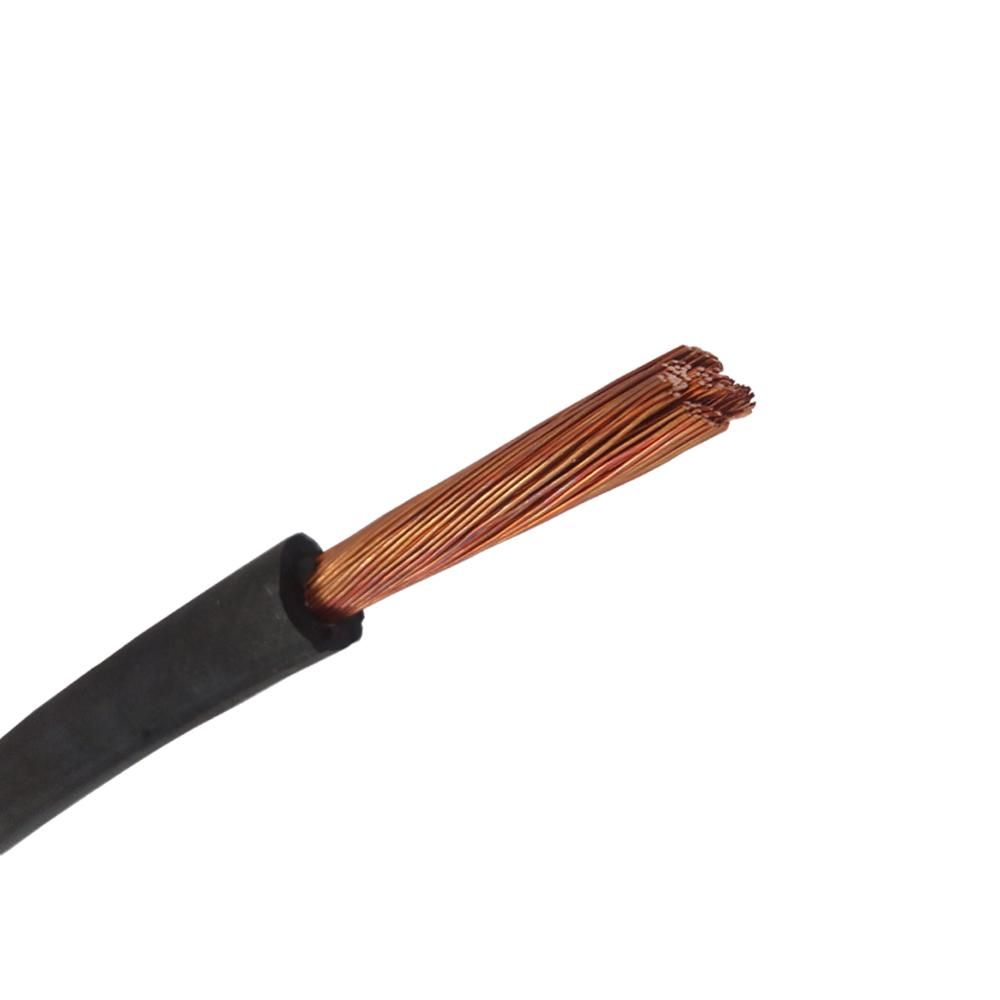

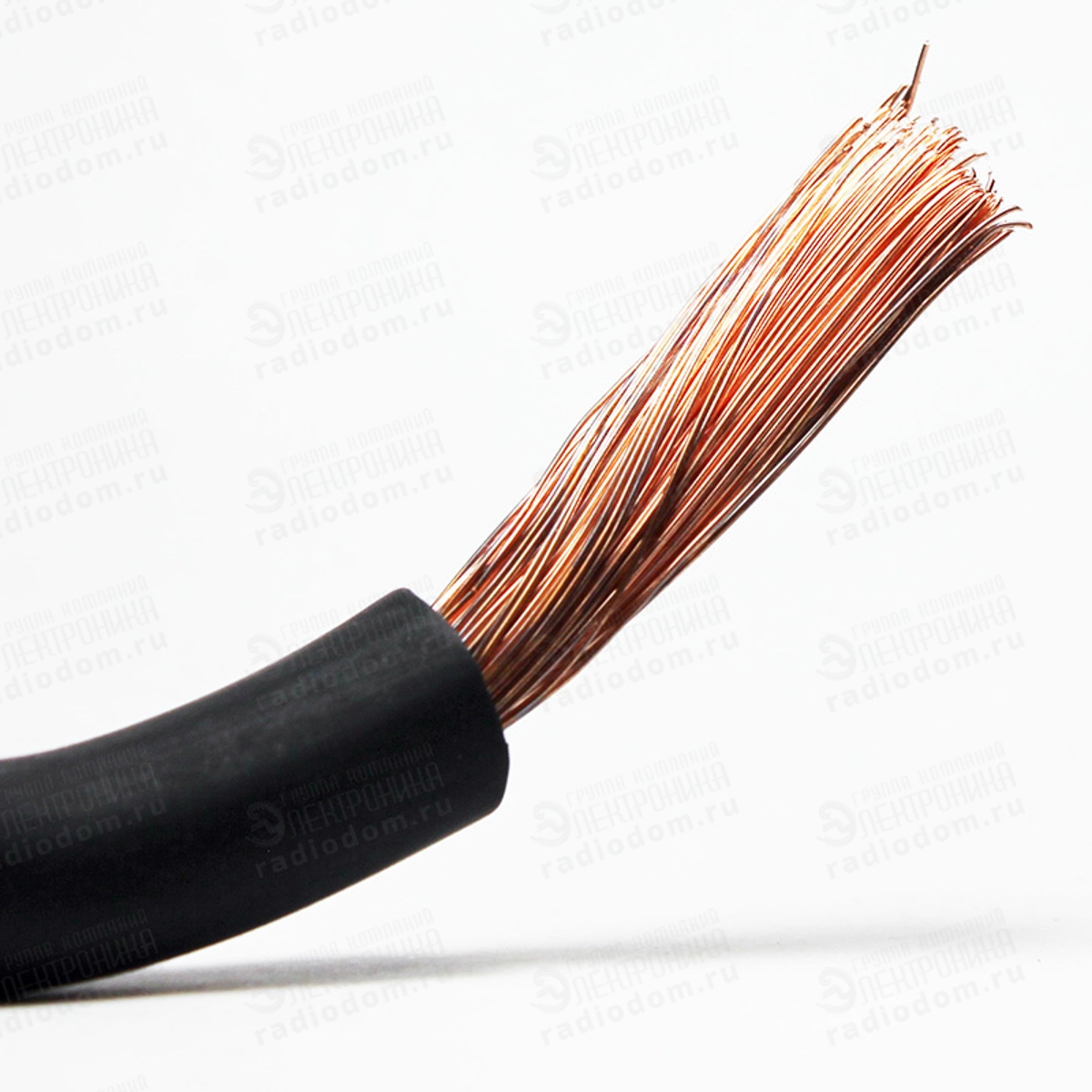

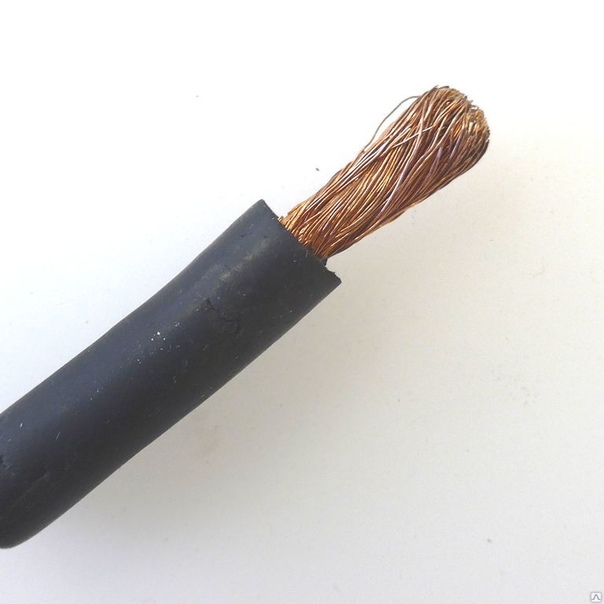

Кабель для дуговой сварки с медной жилой, изоляцией из резины, огнестойкий, маслостойкий и химически стойкий.

• 2006/95/EEC Директива по низковольтному оборудованию
• HD22.6 S2
• Обозначение типа: H01N2-D

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Проводник:	Красная медная проволока, отожженная, нелуженая
Изоляция:	Резина типа EM5
Рабочая температура:	макс. 85°C
Маркировка:	iemmequ + мм² + CE



Арт.номер	Кабель (мм 2 )	А 60 %	кв.
WP21160	16	175	100 м
WP21162	25	230	100 м
WP21164	35	290	100 м
WP21166	50	365	50 м
WP21168	70	460	50 м



.
