Температура плавления латуни, особенности плавки сплава, советы

Латунь — это сплав на основе меди и цинка. Из него делают различные детали — болты, шурупы, крепления, детали для электрических инструментов, микросхемы и другие. При необходимости латунь можно переплавить в специальной печи, чтобы изготовить из расплава нужную деталь. Но какая температура плавления латуни? Можно ли ее переплавить в домашних условиях? И о чем нужно помнить металлургу во время работы с этим сплавом? В статье эти вопросы будут рассмотрены.

Физические особенности плавки однородных металлов

Латунь — многокомпонентный сплав на основе меди и цинка. В его состав могут входить и некоторые другие компоненты — олово, свинец, железо, никель, марганец. Медь выступает в качестве основного вещества, тогда как дополнительные компоненты улучшают физические свойства материала (прочность, упругость, электропроводность, коррозийный потенциал). Плавление однокомпонентных и многокомпонентных сплавов имеет много отличий. Поэтому перед рассмотрением вопроса расплавки латуни нужно рассмотреть особенности плавления однородного металла на основе меди.

В физике плавкой называют процедуру, при которой твердый металл переходит в жидкое состояние. Чтобы расплавить медь, ее необходимо нагреть до температуры 1.085 градусов по шкале Цельсия. Обычно нагрев осуществляется с небольшой температурной надбавкой (~1150 градусов), поскольку на практике часто применяются медные сплавы с добавлением легирующих веществ, из-за которых повышается температура плавления.

Нагрев на химико-физическом уровне

1. Атомы меди до нагрева находятся в твердом состоянии. На химическом уровне это значит, что они формируют прочную кристаллическую решетку, которая устойчива к деформации и сохраняет форму при ударе.
2. При нагреве потенциальная энергия медных атомов увеличивается, что приводит к ухудшению прочности кристаллической структуры материала. Однако материал сохраняет свою твердость, поскольку кристаллическая решетка не разрушается (хотя она становится менее плотной).
3. При достижении температуры 1.085 градусов атомы меди получают избыточное количество энергии, что происходит к распаду кристаллической решетки сплава. На физическом уровне сплав переходит из твердого состояния в жидкое.
4. Теперь возможно несколько ситуаций. Рассмотрим первую ситуацию. Если материал продолжать нагревать, то он будет сохранять свое жидкое состояние. При температуре 2.567 градусов медь переходит в газообразное состояние (то есть жидкость начинает кипеть). В металлургии испарение меди выполняют очень редко, поскольку в этом нет практической пользы.
5. Но возможна и другая ситуация. Если жидкую медь не нагревать после расплавления, то постепенно жидкость начнет остывать. Это приведет к тому, что материал вновь примет твердую форму. На химическом уровне произойдет повторное формирование кристаллической решетки.

Из этих теоретических выкладок можно сделать один простой вывод. Для однокомпонентных составов температура кристаллизации и температура плавления совпадают. На практике регулировать процедуру расплавки просто — нужно лишь уменьшать или увеличивать температура огня. Во время работы также необходимо следить за распределением огня по всей площади металлического объекта. В случае неравномерного распределения температуры отдельные компоненты будут находиться в жидком состоянии, а другие — в твердом.

Физические особенности плавки многокомпонентных сплавов

Многокомпонентные составы состоят из нескольких элементов. Это налагает ряд особенностей плавления таких материалов:

1. Многокомпонентные сплавы состоят из нескольких элементов. Вместе они также формируют прочную кристаллическую решетку. По свойствам такой материал идентичен однокомпонентным сплавам, а иногда и может превосходить их. Основные примеры — более высокая прочность, низкий риск коррозии, более высокий срок хранения и так далее.
2. При нагреве многокомпонентного сплава увеличивается потенциальная энергия отдельных атомов. Но кристаллическая решетка сохраняет свою прочность, поэтому вещество сохраняет первоначальную форму.
3. При достижении критической температуры нагрева происходит постепенный распад кристаллической решетки. Но так как в состав сплава входят атомы разных категорий, то распад решетки происходит неравномерно (у разных атомов своя температура кипения). На физическом уровне такое вещество будет представлять собой смесь твердых и жидких фрагментов.
4. Температура, при которой легкоплавкие атомы начинают переходить в жидкую фазу, называют точкой солидуса. Если уменьшить подачу топлива, то легкоплавкие атомы начнут вновь формировать кристаллическую решетку, что приведет к затвердеванию сплава. Для латуни точка солидуса равна 880 градусов по Цельсию (цинк является более легкоплавким материалом).
5. Температура, при которой все атомы начинают переходить в жидкую фазу, называют точкой ликвидуса вещества. Точка ликвидуса указывает, как сильно нужно нагреть материал, чтобы он полностью расплавился. Динамика здесь стандартная — при уменьшении подачи огня будет происходить постепенная кристаллизация расплавленных атомов. Для латуни точка ликвидуса составляет 950 градусов по Цельсию.

Плавка сплава

Из предыдущей выкладки можно сделать сложный комплексный вывод о плавке латуни. Главный вывод заключается в том, что латунь не имеет единой температуры выплавки из-за особенностей состава сплава. Температура плавления латуни будет находиться в пределах от 880 до 950 градусов по Цельсию (точки солидуса и ликвидуса). Нагревать металл нужно в несколько этапов — сперва расправляется одни компоненты, потому начинает плавиться основное вещество. Кристаллизация латуни будет также происходить по той же схеме — сперва будут затвердевать более легкоплавкие элементы, а потом — более тугоплавкие.

Некоторые другие особенности плавки латуни:

• Основным видом латуни являются двухкомпонентные сплавы на основе меди и цинка. Именно для эти сплавов температура плавления латуни будет составлять 880-950 градусов. Однако существуют также и другие марки латуни — кремниевые, многокомпонентные и другие. Для этих сплавов точки солидуса и ликвидуса могут отклоняться от заданных значений (а чем больше содержание легирующих добавок, тем сильнее будет отклонение).
• Удельная теплота плавления латуни составляет примерно 380 килоджоулей энергии. По факту это значит, что для нагрева 1 килограмма латуни на 1 градус следует сообщить детали энергию, размер которой составляет 380 килоджоулей. Для более серьезного нагрева следует пропорционально увеличить количество сообщаемой энергии. На практике чаще всего расплав латуни обычно осуществляется в электрических печах. Поэтому при подборе нагревателя важна его мощность. По факту он должен составлять не менее 25 киловатт — в противном случае металлургу не получится нагреть сплав до нужной температуры.

Как плавят латунь на металлургических заводах?

Сплав обычно плавят на металлургических заводах, поскольку там созданы благоприятные условия для переплавки. При заводской плавке материал сохраняет все свои физические свойства — прочность, электропроводность, сохранение формы при деформации и так далее. Технология переплавки латуни на заводе зависит от того, к какой категории латуней относится материал. Двухкомпонентные сплавы (с добавлением цинка) обычно плавят в индукционных печах, которые имеют кварцевое покрытие стен. Такое покрытие минимизирует перегрев печи, а также защищает стенки от деформации и растрескивания.

Двойные латуни расплавляются при относительно невысоких температурах (точка ликвидуса для них находится в районе 910-930 градусов по Цельсию). Поэтому двойные сплавы нет смысла расплавлять в мощных электродуговых печах. Для расплава рекомендуется использовать защитный слой на основе древесного угля. Также рекомендуется введение в расплав небольшого количества криолита (порядка 0,01-0,1%) — это способствует снижению металлических дефектов при выплавке. Вместо древесного угля можно использовать флюс, состоящий из стекла и шпата в пропорции 1 к 1.

Для переплавки двухкомпонентных латуней необходимо сперва выполнить расплав меди, а потом цинка. Чтобы расплавить металл, нужно нагреть его до температуры порядка 1000-1100 градусов. После этого следует добавить цинк и легирующие добавки при их наличии. Обратите внимание, что раскисление латуни производить не нужно, поскольку эту функция прекрасно выполняет цинк.

Сложные не кремнистые латуни

Переплавляют по аналогичному алгоритму. В состав таких сплавов цинк входит в небольших количествах. Поэтому такой металл нужно раскислить, чтобы сохранить его все полезные физические свойства. Для раскисления подходит фосфор, хотя можно использовать и другие раскислители. При расплавлении в сложной латуни часто образуются крупные мусорные фракции — чтобы избавиться от них, следует выполнить рафинирование марганцем или фильтрацию.

Сложные кремнистые латуни

Имеют сложную динамику кристаллизации, что объясняется наличием в составе сплава кремния и алюминиевых присадок. Из-за наличия этих компонентов у сплава повышается склонность к поглощению атмосферного водорода при высоких температурах (более 1000 градусов).

При нагреве сплава до температуры выше 1100 градусов могут происходить порционные выделения растворенного углерода, что может приводит к образованию «волдырей» на сплаве после его застывания. Поэтому к переплавке кремнистых сталей подойти ответственно. Чтобы избежать выделения растворенного углерода, следует вести переплавку в кислой среде. Хорошо подойдет насыщение воздуха кислотным флюсом на основе карбоната натрия, фторида кальция и оксида кремния. Важно следить за температурой нагрева, поскольку защитные свойства газового окислителя заметно снижаются при достижении температуры 1100 градусов.

После расплавления всех компонентов в защитной среде необходимо выполнить обязательную проверку металла по всем основным показателям (излом, насыщенность, наличие загрязняющих компонентов и так далее).

Можно ли расплавить латунь в домашних условиях?

Сплав в домашних условиях плавить не рекомендуется.

Основные проблемы:

• Температурные ошибки. Для полного расплавления меди и цинка придется довести объект до температуры не менее 950 градусов. Сделать такую печь на практике не слишком легко, поскольку для этого понадобятся огнеупорные детали. Также Вам придется поддерживать высокую температуру в течение длительного времени, что приведет к большому расходу топлива.
• Коррозия и образование оксидов. При расплавлении латунной детали частицы меди и цинка начнут активно вступать в реакцию с воздухом. Это может привести к образованию сложных соединений. В состав которых помимо меди и цинка входят кислород, азот, углерод, другие вещества. Из-за этих добавок значительно повышается хрупкость выплавленной детали, что может сделать ее бесполезной.

Именно поэтому латунь рекомендуется переплавлять на специальных фабриках или заводах, где созданы необходимые условия (температура, защитная среда и так далее). Однако на практике многие люди все же выполняют переплавку латуни и в домашних условиях. В результате домашнего литья можно получить деталь среднего качества. Такие детали не рекомендуется использовать на объектах, сопряженных с опасностями (автомобильные детали, электрическое оборудование, арматура на больших зданиях).

Советы

Однако такие детали можно применять в домашнем хозяйстве (скажем, можно сделать латунные болты, шурупы или уголки для крепления объектов интерьера). Для выплавки латуни в домашних условиях нужно сделать печь, которая способна выдерживать до температуры выше 1000 градусов по цельсию (температура плавления в домашних условиях стандартная — 880-950 градусов). Чтобы укрепить печь, рекомендуется установить на печь металлический каркас (оптимальный сплав — легированная сталь).

Также Вам нужно будет изготовить или купить тигель, в котором будет происходить выплавка металла. Тигель следует делать из графита или шамотного кирпича. Эти материалы не плавятся при высоких температурах (температура расплава латуни в домашних условиях составляет 950 градусов). Также эти материалы не крошатся и не вступают в контакт с воздухом, что хорошо влияет на качество выплавки. Делать такую печь рекомендуется из огнеупорного кирпича, а для соединения отдельных элементов друг с другом следует использовать термостойкий раствор.

Для нагрева можно использовать древесный уголь. Главный плюс угля заключается в том, что его применение минимизирует риск образования вредоносных добавок, ухудшающих качество выплавленной детали. К сожалению, применение угля для переплавки латуни — очень дорогое мероприятие. Поэтому для переплавки следует применять электрические индукторы-нагреватели. Минимальная мощность тока должна составлять 25 киловатт, поскольку в противном случае не удастся получить нужную температуру для расплавления латуни.

Процедуру плавления следует проводить в хорошо вентилируемом помещении. Причина — расплавленный цинк будет вступать в реакцию с кислородом, что приведет к образованию оксидов. Цинковые оксиды в больших количествах могут представлять опасность. Для расплавки Вам также понадобятся инструменты — перчатки, мощная маска и щипцы для перемещения тигла с расплавленным металлом. Щипцы рекомендуется покупать из инструментальной стали, поскольку такая сталь устойчива к воздействию высоких температур.

Заключение

Подведем итоги. Латунь — это сплав на основе меди и цинка, в состав которого иногда входят легирующие добавки (хром, алюминий, кремний и другие). Температура плавления стандартного латунного сплава составляет 880-950 градусов. Некоторые марки латуни имеют более высокую температуру расплавления (до 1000 градусов), что связано с особенностями их состава. Расплавку латунного сплава рекомендуется делать на заводе в специальных печах. Теоретически расплав можно сделать и в домашних условиях, однако это чревато различными проблемами (низкое качество выплавки, растрескивание, отравление газообразными цинковыми оксидами).

Используемая литература и источники:

• Скрышевский А. Ф. Структурный анализ жидкостей и аморфных тел. — 2-е изд., перераб. и доп.. — М.: Высшая школа, 1980.
• Джуа М. «История химии», перевод с итальянского Г. В. Быкова под редакцией С. А. Погодина. — Москва: Мир. Редакция литературы по химии, 1975.
• Статья на Википедии

Бронза температура плавления — Справочник химика 21

    Медь, серебро и золото несколько выпадают из общей для переходных металлов закономерности по своему электронному строению с валентной конфигурацией Они характеризуются более низкими температурами плавления и кипения, чем предшествующие им переходные элементы, и являются довольно мягкими металлами. Проявление таких свойств соответствует закономерной тенденции к ослаблению металлических связей, обнаруживаемой начиная с группы У1Б(Сг-Мо- У). Эта тенденция объясняется постепенным уменьшением числа неспаренных -электронов у атомов металлов второй половины переходных рядов. Медь, серебро и золото обладают очень большой электро- и теплопроводностью, поскольку их электронное строение обусловливает высокую подвижность 5-электронов. Эти металлы ковки, пластичны и инертны и могут находиться в природе в металлическом состоянии. Они встречаются довольно редко и поэтому имеют высокую стоимость, но все же распространены значительно больше, чем платиновые металлы. Относительно большая распространенность и возможность существования этих металлов в природе в несвязанном виде послужили причиной того, что они явились первыми металлами, с которыми познакомился чёловск и кошрые иН научился обрабатывать. По-видимому, первым металлом, который стали восстанавливать из его руды, была медь. Металлургия началась с открытия того, что сплав меди с оловом (естественно встречающаяся примесь) дает намного более твердый материал — бронзу. Медные предметы были найдены [c.446]
    Сплавы на основе меди. Бронза — под этим названием выпускаются сплавы, в состав которых входят медь (до 90%), олово (до 10%), свинец (до 1%). При сравнительно низкой температуре плавления (900—1300 ) бронзы обладают ценными механическими свойствами. 

[c.321]

    Магний сильно уступает бериллию как по прочности, так и по температуре плавления (650°С). Он химически более активен, чем бериллий, и легко поддается коррозии. Но магний более доступен и широко применяется в самолетостроении для внутрифюзеляжных конструкций. Магний употребляется как чистый, так и в сплавах. Сплав (МА8), содержащий 1,5—2,5% Мп и 0,15—0,25% Се, обладает высокими механическими свойствами, которые могут быть еще улучшены механической обработкой (прокат, деформирование). В табл. 61 приведены механические свойства чистого магния и этого сплава. Там же приведены свойства чистой меди и бериллиевой бронзы (БрБ-2,5).  [c.311]

    Бронза. Бронза—сплав, известный еще в древности. Бронза широко применяется вследствие ее сравнительно низкой температуры плавления (900—1000° С) и высоких механических свойств. Из бронзы до открытия железа изготовляли различные орудия, оружие и предметы домашнего обихода. 

[c.314]

    Сплавы меди с оловом (алюминием, кремнием и некоторыми другими металлами) называются бронзами. Их температура плавления значительно ниже, чем у меди. Оловянистые бронзы часто имеют сложный химический состав, особенно в археологических предметах. Бронза -один из важнейших материалов, открытых человеком в древнейшие времена. [c.132]

    Печи для плавки сплавов на основе меди. Канальные индукционные печи для плавки и подогрева меди и спла ВОВ на медной основе (латуни, бронзы, томпака, мель хиора и т. п.) изготавливаются как периодического, так и непрерывного действия (миксеры). Корпус печи кон струируется прямоугольной или цилиндрической формы В последнее время применяют печи барабанного типа со сменными индукционными единицами. На рис. 3.10 при ведена конструкция печи ИЛК-16, имеющей цилиндри ческую ванну и щесть индукционных отъемных единиц Футеровка выполняется из шамотной набивной массы Теплоизоляцией служит диатомитовый кирпич. При плавке латуней и бронз температура разлива составляет 1100—1200° С. Большой перегрев металла свыше указанного значения может вызвать так называемую цинковую пульсацию, которая возникает при парообразовании цинка, входящего в состав расплава (цинк кипит при 916° С, тогда как температура плавления меди 1083° С). Цинковая пульсация выражается в кратковременном прекращении тока в каналах печи и затем его восстановлении, так как парообразование при исчезновении тока прекращается. Это приводит к характерному качанию стрелок измерительных приборов. 

[c.124]

    Олово — серебристо-белый, мягкий металл с удельным весом 7,3. Температура плавления 231,9° С. При сгибании оловянных палочек раздается характерный треск, возникающий вследствие трения друг о друга кристаллов металлического олова. Олово легко прокатывается в тонкие листы, называемые оловянной фольгой, или станиолем. На воздухе не окисляется, не взаимодействует с водой и трудно поддается действию разбавленных кислот. Это позволяет применять олово для покрытия железа, лужения бытовой и технической посуды, изготовления белой жести (луженое железо) и фольги. Большое количество олова расходуется для получения ценных сплавов бронзы, баббитов, припоев и др. [c.276]

    Металлическое олово идет на изготовление различных технических сплавов, таких, как бронзы и сплавы с низкой температурой плавления (сплав Вуда и др.). Из олова, сурьмы и меди делают подшипники. Оно входит в состав типографских сплавов. Сплавы олова с золотом и серебром применяются в зубоврачебной технике. Из олова делают также сплавы для пайки, которые легко плавятся и трудно окисляются, например припой третник ( 5.4). 

[c.191]

    Медь, серебро золото — слабые восстановители, окисляются с трудом. Их температура плавления порядка 1000° С (см. табл. 33), температура кипения высокая, большая плотность, кристаллическая решетка типа К-12. Опи легко куются и прокатываются, очень тепло-и электропроводны. В силу большой химической устойчивости золото и серебро находятся в природе в самородном состоянии. Эти металлы и их сплавы известны с древнейших времен, издавна применяются в различных денежных системах. Медь и ее сплавы (бронза, латунь) использовались для изготовления оружия, украшений, домашней утвари. [c.442]

    Итак, дуговые печи косвенного действия— небольшие (до 500—600 ква), обычно однофазные печи, служащие для плавления металлов с температурой плавления не выше 1 300—1400° С, в основном печи для плавления цветных металлов. В ннх переплавляют как с целью рафинировки, так и для фасонного литья медь и ее сплавы — бронзы, латуни и т. п. и другие цветные 

[c.5]

    Висмутовые припои имеют низкие температуры плавления, но плохо смачивают поверхность большинства металлов, хрупки и имеют низкую пр(] чность паяных соединений. Особенностью припоев (так же, как и сплавов) является увеличение объема при кристаллизации, что может оказаться полезным при пайке изделий из меди и бронзы сложной конфигурации. [c.139]

    Индиевые припои наряду с низкой температурой плавления обладают хорошей смачивающей способностью по отношению к металлам, керамике, стеклу. Припои на основе индия обладают высокой коррозионной стойкостью. Некоторые низкоплавкие сплавы индия могут быть использованы при реставрации серебряного слоя зеркал, участков потертости и разрушений посеребренных изделий из бронзы. [c.139]

    Бронза — сплав меди с оловом. Температура плавления оловянистых бронз 900—950° С. Имеются также безоловянистые бронзы, представляющие собой сплавы меди с алюминием, с марганцем или с другими элементами. Температура плавления безоловянистых бронз 950—10802 С. 

[c.37]

    Влияние цинка сказывается в улучшении литейных свойств (понижение температуры плавления и улучшение жидкотекучести). Бронзы с примесью цинка обладают по.вышенной хрупкостью. При больших нагрузках на вкладыш антифрикционные свойства оловянистой бронзы с добавкой цинка несколько понижаются трущаяся поверхность вкладыша подвергается различным напряжениям наклепу, растяжению, сжатию, вследствие чего поверхностный слой начинает разрушаться, от него отрываются тонкие пластинки металла в виде чешуек. [c.533]

    Физико-химические свойства оловянистых бронз следующие температура плавления 1000—1050 С Вв 15—25 /сГ/жд2 б от 3% (для литых в кокиль) и до 25% (для литых в песок) твердость 60—120 НВ усадка линейная 1.2—1,5%. 

[c.535]

    Реакционную смесь выливают в охлажденный до 0° раствор 200 г (1,2 мол.) иодистого калия в 200 мл воды. Через несколько минут добавляют 1 г медной бронзы (примечание 2) при непрерывном перемешивании и раствор медленно нагревают на водяной бане. Температуру поддерживают при 75—80° до тех пор, пока не прекратится выделение азота. Иодфенол при этом выделяется в виде тяжелого темноокрашенного масла. По охлаждении до комнатной температуры реакционную смесь извлекают три раза порциями по 165 мл хлороформа и соединенные вытяжки промывают разбавленным раствором тиосульфата. Растворитель отгоняют на водяной бане, а остаток перегоняют в вакууме, причем п-иодфе-нол собирают при 138—140°/5 мм. Однократная перекристаллизация из 2 л нефтяной фракции (т. кип. 90—110°) дает бесцветный продукт с резкой температурой плавления 94°. Выход продукта после перекристаллизации 153—159 г (69—72% теоретич.). 

[c.289]

    Благодаря большой ковкости и пластичности, низкой температуре плавления, малой твердости, невысокой химической активности (устойчивости к атмосферной коррозии) и очень незначительной токсичности металлическое олово находит широкое применение. Его применяют в производстве станиоля (для упаковки пиш евых продуктов, фармацевтических препаратов и т. д.), для изготовления труб, коробок (для фармацевтических препаратов), змеевиков (применяемых во многих дистилляционных аппаратах), для лужения жести или изделий из железа и латуни и т. д. Из олова делают также сплавы для пайки, для подшипников, для заш,иты от коррозии (они легкоплавки и трудно окисляются). Олово входит в состав типографских сплавов, бронз и некоторых видов латуни. Его применяют также в качестве восстановителя (в присутствии кислот) или катализатора в процессе хлорирования многих веществ. 

[c.405]

    Дисперсноупрочненные материалы — более широкий класс композитов, чем металлы, упрочненные волокнами. Напомним, что дисперсноупрочненными называют металлические материалы, упрочненные дисперсными частицами тугоплавких соединений. Отличительной особенностью их является наличие высокодисперсных, равномерно распределенных на заданном расстоянии друг от друга частиц фазы упрочнителя, не взаимодействующ,их активно с матрицей, не растворяюш,ихся в ней вплоть до температуры плавления и искусственно вводимых в сплав на одной из технологических стадий его приготовления. Первый дисперсноупрочнен-ный материал (вольфрам, упрочненный ТЬОз) был создан свыше 60 лет назад. Л1аксимальный эффект упрочнения достигается при достаточно малом размере частиц (0,01—0,06 мкм), их равномерном распределении и оптимальном расстоянии между ними (0,1—0,5 мкм). Обш,ее количество упрочняющей фазы обычно не превышает 5—107о. В отличие от дисперсионно-твердеющих сплавов, у которых упрочняющая дисперсная фаза выделяется из пересыщенного твердого раствора (дюралюминий, бериллиевые бронзы, железо-никелево-хромовые сплавы), в дисперсноупрочнен-ных композиционных материалах эта фаза вводится искусственно. Наиболее известные дисперсноупрочненные композиционные материалы — ТД-никель (N1-1-0,2% ТЬОз), ТД-нихром (N 4-20%, Сг + 2% ТЬОз), В9У-1 (N14-2,5% ТЬОг), [c.155]

    В фазе состава Кад УвО] , отвечающей нижнему пределу интервала составов, некоторые туннели могут содержать в себе упорядоченные ряды атомов, хотя другие из них остаются пустыми. Озеров предположил [347], что в этом соединении, как и в изоморфной бронзе К2 д Уб015 [349], щелочной металл находится в металлическом состоянии. Доказательства его основывались на данных по измерению электрического сопротивления при различных темпе ратурах и подкреплялись выдвинутым автором предположением о (хотя и маловероятном) пере-расиределении атомов щелочных металлов. Ввиду возможности появления самых различных изменений, вплоть до образования искаженной структуры, в результате нагревания до температуры плавления, эта модель маловероятна. Получен также медный аналог этого соединения Сцз.вУвОхб [348]. [c.154]

    Наряду с покрытиями чистыми металлами уже давно была показана возможность осаждения разнообразных бинарных и более сложных сплавов. Ряд давно известных сплавов в связи с новыми требованиями промышленности получил широкое применение. Так, например, латунные покрытия применяются для улучшения сцепления резины с металлами, а покрытия из малооловянистой бронзы хорошо защищают сталь от воздействия горячей воды. Покрытия бронзой с большим содержанием олова (40—50%) хорошо полируются, отличаются высоким блеском и твердостью, коррозионной стойкостью, немагнитны и могут в ряде случаев успешно конкурировать с никелевыми и хромовыми покрытиями. Сплавы олова и свинца стали широко применяться для покрытия контактов, подлежащих пайке. Такие сплавы имеют более низкую температуру плавления по сравнению с чистым оловом и значительно дешевле. [c.3]

    Олово широко применяется для изготовления различных технических сплавов, например, бронзы, а также сплавов с очень низкой температурой плавления. Так, например, сплав Вуда, состоящий из 7 частей висмута, 4 частей свинца, 2 частей олова и 2 частей кадмия, плавится при — -65° сплав Розе состоит из 2 частей висмута, 1 части свинца и 1 части олова, он плавится при 70° и т. д. [c.359]

    Пример легкого и вместе с тем твердого сплава — электрон. Он содержит магний, алюминий, марганец и цинк. Сплав победит, содержащий углерод, вольфрам и кобальт — один из самых твердых сплавов, известных в настоящее время. По твердости он приближается к алмазу. Сплав Вуда, содержащий висмут, кадмий и олово, имеет сравнительно низкую температуру плавления (около 70°С), поэтому его применяют в электротехнике для изготовления легкоплавящихся предохранителей. Давно известными сплавами являются бронзы разного состава, содержащие главным образом медь и олово. [c.195]

    Обработка поверхности покрытия, нанесенного с целью восстановления изношенных деталей, имеющих форму тел вращения, производится обычными металлорежущими станками. Практически установлено, что при каждом наслоении при распылении мягких металлов (например свинца, кадмия), образуется покрытие толщиной около 0,08 мм, а при распылении металлов, имеющих температуру плавления от 500 до 1100° (например меди, бронзы, и др.) 0,04 мм. При распылении тугоплавких металлов (как монель-металл, нержавеющая сталь и т. п.) образуется слой от 0,025 до 0,03 мм при каждом наслоении. Расход металла на покрытие зависит как от распыляемого металла, гак и типа распылителя (табл. 45). Требуемая толщина покрытия определяется в основном его назначением. Так, в случае свинцевания изделий, предназначаемых для службы в морской воде, толщина покрытия, полученного металллизацией, должна быть [c. 208]

    Едва ли можно полагать, чтобы медь сильно корродировала под воздействием паров воды, что и было экспериментально подтверждено опытами при температурах, близких к ее температуре плавления [856]. Скорость окисления меди при 800° С в атмосфере кислорода с примесью паров воды не зависит от их содержания в газовой среде, если оно не превышает 3,9% [210], хотя, как сообщалось [165], скорость окисления во влажном воздухе была меньше, чем в сухом. Подобным же образом слабо тгяменя.пясь и скорость окисления при 400° С многочисленных медных сплавов с переходом от сухого воздуха к атмосфере, содержавшей 10% влаги. Обычно во влажном воздухе корродирование несколько ослабляется, хотя для оловянистой бронзы, содержавшей 2% So, наблюдалась противоположная картина [524]. [c.378]

    Бронзой можно паять также изделия пз низкоуглеродистой стали при условии предварительной сборки деталей пайка производится в печи столь же успешно, как и водородо-кислороднымп или ацетилено-воздушными горелками. При пайке ацетилено-кислородным пламенем во избежание расплавления основного металла не следует нагревать его внутренним ядром пламени, это допускается только при предварительном подогреве. В качестве припоя можно применять медно-цинковый сплав (50 1% каждого металла) [39] с температурой плавления 880° С в состав сплава входят также 8п, 8Ь, Аз п В1 — в количествах менее 0,05% Ге менее 0,15% и РЬ менее 0,5%, прп пахше применяется флюс, содержащий борную кислоту. [c.589]

    Как раскисленную, так и технически чистую медь можно сварпвать бронзой, применяя ацетилено-кислородное пламя (основной метал.ч при этом не расплавляется). Вначале на изделие наносится флюс и нагретые кромки смачиваются каплей расплавленного присадочного металла, имеющего температуру плав.иения 875° С (состав —60 40 Си — 2п, 0,5% 81 и 0,5% 8п). Затем производптся наплавка присадки. Иногда в качестве присадочного металла применяется латунь, содержащая 0,05—0,25% Мп и 0,1—0,5% Ге (температура плавления 895° С).  [c.593]

    Пайка меди твердым припоем производится также ацетилено-кислородным пламенем — нормальным или с небольшим избытком кислорода (во избежание водородной болезни меди) ириной и способ сварки те же, что и прп твердой пайке малоуглеродистой стали. В качестве присадки можно применять фосфористую бронзу (например, 8 92) с температурой плавления 707—800° С, а также серебряные припои [39, 44], например Ag 61, Си 29, 2п 10% (тмшература плавления 690—735° С) Ag 43, Си 37, гн 20% (температура плавления 700—775° С) Ag 50, Си 15, 7н 16, С(1 19% (температура плавления 620—640° С) и т. д. [c.593]

    Применение новых высокоактивных каталитических систем позволяет получать полиэтилен низкого давления как высокой плотности с молекулярной массой до 700000, так и сверхвысокомолекулярного полиэтилена (СВМПЭ) с молекулярной массой от 1 до 4 млн. Такой полиэтилен резко отличается от обычного ПЭНД. Он обладает более высокими физико-механическими показателями, износостойкостью, стойкостью к растрескиванию и ударным нагрузкам, морозостойкостью, низким коэффициентом трения. При нагревании СВМПЭ выше температуры плавления, он, в отличие от термопластов, не переходит в вязкотекучее состояние, а только в высокоэластичное. В связи с этим его трудно формовать и перерабатывают его главным образом, горячим прессованием. СВМПЭ используют в тех областях, где обычные марки ПЭНД и других термопластов не выдерживают жестких условий эксплуатации. Он может заменять сталь, бронзу и другие материалы, а также фторопласт. Его используют для изготовления деталей машин во многих областях техники. [c.565]

    Флюс 18-В. Для пайки нержавеющих сталей, бериллие-вой бронзы, сплавов типа нихром, никеля и его сплавов серебряными припоями с температурой плавления до 850° С. [c.129]

    В корпус из углеродистой стали соответствующего размера насыпают бронзовую стружку и закрывают его диском (рис. 2-14). Затем закрепляют его в трехкулачковом патроне токарного станка и включают в работу с числом оборотов 380 в минуту. Газовой горелкой подогревают корпус. Бронза, разгоретая до температуры плавления, под влиянием центробежной силы прилегает 92 [c.92]

    Моногидрохлорид гидразония Ы2Н4-НС1 лучше растворим в воде (179 г/100 г воды при 25°С),чем дигидрохлорид, температура плавления — 90°С. Может быть получен при нагревании дигидрохлорида гидразония в течение длительного времени при температуре ниже его температуры плавления. Моногидрохлорид гидразония входит в состав флюсов для пайки металлов. Эти флюсы обеспечивают высокую прочность и малое коррозионное воздействие и нашли применение для пайки латуни и бронзы в производстве теплообменников и автомобильных радиаторов. [c.96]

    Сода (МагСОз 1ОН2О). Температура плавления 851°С. При нагреве теряет кристаллизационную воду и рассыпается из крупных кристаллов в порошок, называемый кальцинированной содой. Последняя плавится также при 851° С и применяется в смеси с бурой для покрывных флюсов при плавке свинцовистых бронз. [c.636]

    Следует отметить, что русские мастера не только нашли состав сплава (употреблялся преимущественно состав из 78 частей меди и 22 частей олова с температурой плавления около 880°), называемого колокольной бронзой, но и знали, что существует связь между химическим составом сплава и звуком, который он издает. Уже в XIV—XVII вв. русские мастера при всей сложности и опасности литейного производства умели отливать многопудовые колокола заданного тона [1]. [c.13]

---

Какова температура плавления латуни, или как её расплавить?

Каждый день человек сталкивается с металлическими предметами. Латунь – популярный в определенных сферах деятельности современного человека металл, представляющий собой двойной, либо многокомпонентный сплав на основе меди. Основным легирующим элементом есть цинк, в редких случаях дополненный оловом, никелем, свинцом, железом, марганцем. Внимания заслуживает температура плавления латуни, то есть предел, при котором металл можно расплавить.

Характеристики металла

Температура плавки латуни в зависимости от состава колеблется в пределах 880-950°C. Таким образом, при увеличении примеси цинка в рассматриваемом материале температура плавления будет понижаться. Стоит отметить, что латунь благодаря своим свойствам способна хорошо свариваться.

Латунь обрабатывается путем контактной сварки, может прокатываться. Не покрытые поверхности рассматриваемого металла при контакте с воздухом чернеют. Латунь имеет желтый цвет, при этом отлично полируется. Расплавить рассматриваемый цветной металл можно при определенных температурных пределах, зависящих от примесей в составе материала.

Технические характеристики металла:

• Температура плавления – 880-950°C;
• Плотность материала – 8 300-8 700 кг/кубический метр;
• Удельная теплоемкость — 0,377 кДж·кг−1·K−1 при 20°C;
• Удельное электрическое сопротивление — (0,07-0,08)·10−6 Ом·м.

Полезно знать, что висмут, а также свинец оказывают вредное сопротивление на латунь, поскольку уменьшают способность к деформированию в горячем состоянии.

к меню ↑

Каковы преимущества цветного металла, марки и применение?

Латунь относится к разряду цветных металлов. Полезно знать о химических и физических преимуществах, коими обладает латунь.

Преимущества:

• Коррозийная стойкость;
• Высокая степень жидкотекучести;
• Отличные антифрикционные свойства;
• Незначительная склонность к ликвации;
• Отличные технологические свойства;
• Отличные механические свойства.

На списке, представленном выше, преимущества и выгодные свойства данного металла не ограничиваются. Не следует обходить вниманием наиболее популярные марки материала, а также применение.

Популярные марки и области применения:

• Л96, Л90 – детали автомобилей, приборов химической, теплотехнической аппаратуры, сильфоны, змеевики;
• Л85 – детали автомобилей, змеевики, сильфоны, приборы химической и теплотехнической аппаратуры;
• Л80 – детали машин, приборы химической, теплотехнической аппаратуры, сильфоны, змеевики;
• Л70 – гильзы химической аппаратуры, штампованные изделия;
• Л68 – преимущественное большинство штампованных изделий;
• Л63 – болты, гайки, конденсаторные трубы, детали автомобилей;
• Л60 – толстостенные патрубки, детали машин, гайки.

Теоретические знания, касающиеся характеристик, технических параметров рассматриваемого материала дают возможность максимально качественно производить обработку металла под названием латунь.

к меню ↑

Как паять рассматриваемый цветной металл?

Осуществлять обработку металлов приходится не одним лишь работникам производства, но и людям в домашних условиях, либо в оборудованных мастерских. Нередко мастерам, испытывающим необходимость в пайке украшений, технических приспособлений и т. п., требуется соединение латуни. Именно поэтому рассматриваемая процедура требует внимательного рассмотрения и ознакомления с технологическими тонкостями.

Инструменты и материалы:

• Серебро;
• Газовая горелка;
• Медь;
• Графитовая горелка;
• Бура;
• Борная кислота;
• Основание из асбеста.

После того как все требуемые процедурой пайки инструменты и материалы собраны в одном месте, можно приступать к самой главной работе – пайке рассматриваемого цветного металла.

Порядок работы:

1. Латунь – металл, соединение которого привычным оловянным припоем практически невозможно;
2. Припой для рассматриваемого металла изготавливается из меди и серебра в пропорции 1:2 соответственно;
3. Припой тщательно перемешивается, сплавляется на газовой горелке в графитовом тигель;
4. Тигель необходимо опустить в холодную воду, после чего извлечь застывший тиноль, который удалосьрасплавить;
5. Тиноль надо расплющить, а затем нарезать, либо наточить из него стружку, применяя для этого крупный напильник;
6. Из 20 грамм порошка буры, а также 20 грамм борной кислоты понадобится изготовить флюс, заливая смесь порошка 250 миллилитрами воды;
7. Детали, нуждающиеся в соединении, необходимо положить на асбестовое основание, предварительно подготовленное, а затем смочить флюсом из борной кислоты, буры;
8. Следующим образом место соединения металлов посыпается кусочками припоя, наточенными ранее;
9. После, аккуратными движениями производится нагрев соединения посредством газовой горелки;
10. По мере обработки участка соединения металлов температура нагрева доводится до 700 градусов по Цельсию;
11. Стоит следить за тем, чтобы температурный режим газовой горелки не перегревал место будущего соединения. В противном случае есть высокий риск испортить нагреваемые детали, быстро расплавить его и привести в негодность;
12. Если необходимо соединить детали массивных габаритов, нагрев горелкой должен производиться постепенно, в то время как при необходимости нагрева тонких и мелких деталей стоит помнить, что нагрев их достигается очень быстро.

Стоит обратить внимание на то, что рассматриваемая методика сопряжения латунных деталей является более сложной, нежели обыкновенная пайка оловянно-свинцовым припоем. В результате действий, описанных выше, данный цветной металл образует прочные, качественные, надежные, долговечные соединения.

Похожие статьи

Латунь: разновидности и температура плавления

При какой температуре плавится латунь? Стоит ли плавить ее в домашних условиях? Как происходит лазерная резка латуни? Этими вопросами задавался каждый, кто сталкивался с потребностью изготовить что-либо из сплава меди и цинка. От правильно выбранного температурного режима зависит скорость плавки латуни и качество будущего изделия. Чтобы избежать порчи материала, ознакомьтесь с полезной информацией.

Содержание статьи

• Где применяется латунь
• Разновидности латуни
• При какой температуре плавится латунь
• Для чего необходима плавка латуни
• Расплавить латунь в домашних условиях
• Можно ли паять латунь

Где применяется латунь

Такой цветной металл, как латунь, представляет собой сплав меди и цинка (до 50%) с возможными примесями небольшого количества легирующих элементов. Она имеет высокую тепло- и электропроводность, плотность в пределах 8300—8800 кг/м3 и прочность  до 600 Мн/м2. Благодаря этим качествам, а также привлекательному золотисто-желтому цвету, латунь широко используется:

Разновидности латуни

В зависимости от состава химических веществ, латуни подразделяются на:

• Двухкомпонентные, или простые. Такие сплавы включают в себя преимущественно медь и цинк, количество иных элементов незначительно. В свою очередь, среди них выделяются:

Альфа-латуни, или однофазные. В них содержится менее 39 % цинка, поэтому нет необходимости доводить температуру плавления до 905 °C, чтобы он растворился в меди.

Бета-латуни, или двухфазные. Вторая фаза латуни возникает, если в составе сплава находится большее количество цинка, чем то, которое может раствориться. Как правило, b-латуни не такие пластичные, как а-латуни, но более прочные.

классификация латуней по химическому составу

• Многокомпонентные, или специальные. Они состоят из меди, цинка и таких легирующих элементов, как железо, олово, кремний, алюминий, марганец и свинец.

По  степени и качеству обработки латуни бывают:

• Деформируемые. Для изготовления деталей используются такие состояния деформируемых латуней, как особо твердое (с обжатием >50%),твердое (с обжатием >30%), полутвердое (с обжатием  10-30 %) и мягкое (отожженные сплавы). Смесь меди и цинка представлена в виде трубок с круглым сечением, проволоки, лент, листов.
• Литейные. Литейная латунь — легкоплавкая разновидность, содержащая в себе не менее 50-80% меди, остальное – цинк и легирующие элементы. Сюда относятся полученные латунные изделия, а также арматура.

При какой температуре плавится латунь

Без знания о том, при скольких градусах плавится латунь и как ее плавить, невозможно будет не только отлить детали из сплава меди и цинка, но и осуществить лазерную резку латуни. Неправильно подобранная температура для обработки приведет к ухудшению качеств сплава и излишним энергозатратам.

Температура плавления латуни составляет 880-950 °C. Этот показатель изменяется в зависимости от химического состава сплава. Удельная теплота плавления латуни не совпадает с температурой литья. Особенно хорошо это заметно при плавке свинцовых латуней, которые имеют сниженную текучесть. Разница между температурами их плавления и литья составляет 145-185 °C. Например, латунь марки ЛС59-1В плавится при температуре 900° C, но литье можно осуществлять при 1030-1080 °C. Для марок ЛС59-1 и ЛС74-3 эти показатели составляют 885-895 °C /  1030-1080 °C и 965° C / 1120-1160 °C соответственно, и т. д. У двухкомпонентных латуней температуры плавления и литья совпадает. Например, у Л60 это 885-895 °C, Л80 -965-1000° C, Л96 – 1055-1070 °C.

Удельная теплоемкость латуни составляет 380 Дж/(кг °С). Иначе говоря, чтобы нагреть 380 кг до температуры 1 °С, необходимо потратить 1 Дж энергии.

режимы обработки простых и свинцовых латуней

Обратите внимание: чем больше находится в латуни свинца и висмута, тем проблематичней ее будет расплавить. Наиболее быстро плавится латунь, содержащая в себе большое количество цинка. Сплавы, где количество этого элемента доходит до 32,5 %, можно обрабатывать и без нагревания, с помощью протяжки или прокатки.

Для чего необходима плавка латуни

Как правило, латунь плавится прежде, чем из нее изготовят фасонные части, конденсационные трубы, сепараторы, червячные винты, втулки, а также иные детали, предназначенные для использования при высоких температурах (до 300 градусов по Цельсию). Плавят латунь для отливки перил, карнизов, дверных ручек, декоративных панно, рам для зеркал и картин. Из этого сплава могут быть отлиты и кухонные принадлежности: чайники, самовары, подносы, хлебницы, декоративная посуда для размещения на стене. Для изготовления сувениров и украшений также пригодится смесь меди и цинка.

Зная, как расплавить латунь, можно осуществить это в домашних условиях. В быту из расплавленной латуни отливают больстеры, затыльники, мебельную и оконную фурнитуру и т.д.

Расплавить латунь в домашних условиях

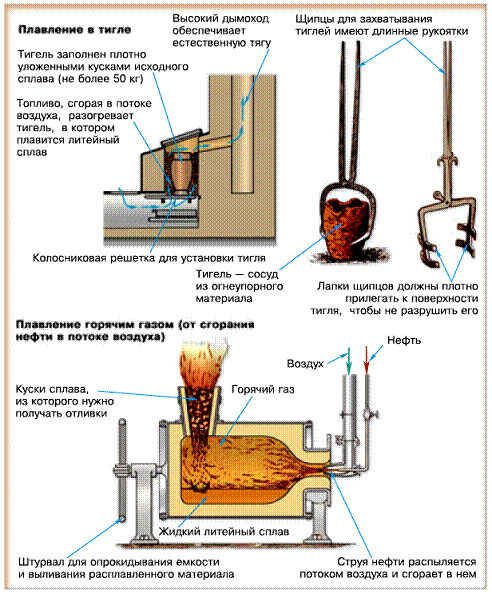

Оборудование для плавки латуни в домашних условиях представляет собой индукционную печь из огнеупорных материалов, тигель из графита или шамотного кирпича, литейный ковш, стальные щипцы и объемную ложку. Перед тем как плавить металл, тигель необходимо на протяжении 20-30 минут прокалить при температуре не менее 95 °С. Ложка необходима для удаления шлака, щипцы – для вынимания тигля из печи, а ковш – для поддержки тигля при разливании металла.

плавка латуни в домашних условиях

Для обеспечения безопасности земля должна быть застелена асбестовым листом, а расплавленный металл нужно проносить к формам строго над ящиком с песком. Обязательно наличие специальной экипировки. Чтобы избежать отравления токсичными веществами, печь стоит расположить на открытом воздухе или в хорошо проветриваемом помещении.

Когда оборудование будет готово к работе, подлежащий плавлению материал измельчают и помещают в тигель, который отправляется в печь. Тигель должен оставаться в печи до полного расплавления металла. Проследить этот процесс можно через окошко, если печь заводского производства, или же периодически приподнимая огнеупорную крышку, если печь самодельная. Жидкая латунь выливается в форму, где должна остыть перед окончательной обработкой.

Расплавить латунь в домашних условиях можно и с помощью газовой горелки. Для этого ее размещают под емкостью, в которой находится измельченный сплав. Равномерно прогревая дно емкости, можно добиться жидкого состояния металла.

Учтите, что во время плавки необходимо предотвращать появление даже мелких пузырьков, которые могут испортить качество будущего изделия. Расплавленный металл перемешивать нельзя, даже во время удаления шлака с его поверхности.

Можно ли паять латунь

Многих новичков, как правило, волнуют вопросы: паяется латунь или нет и до скольки градусов ее можно нагревать. Ответ однозначный: паять латунь можно. Произвести спайку латунных поверхностей вполне реально, хоть и потребуется больше сноровки, чем при соединении обычным припоем. Припой для латуни должен состоять из меди и серебра, соединенных в соотношении 1 к 2. Размещенные на асбестовом основании детали смачивают флюсом (бура, борная кислота, вода), посыпают измельченным припоем, затем нагревают газовой горелкой. Температура не должна превышать 700° C во избежание деформации деталей, нагрев нужно производить постепенно.

Разница между температурами плавления припоя и латунных деталей не превышает 50 °С, поэтому при перегреве есть риск получить вместо качественного изделия большой слиток. Если работа была проделана качественно, то шов будет иметь такой же цвет, как и латунная поверхность детали. Это объясняется химической диффузией. Последний этап пайки – удаление остатков флюса. Для этого используется горячая трехпроцентная серная кислота, которая затем смывается с изделия водой.

Watch this video on YouTube

Тест по физике 8 класс Графики плавления

Медь и ее сплавы

Металл имеет красновато-желтый оттенок благодаря оксидной пленке, которая образуется при первом взаимодействии металла с кислородом. Пленка придает благородный вид и обладает антикоррозийными свойствами.

Сейчас доступно несколько способов добычи металла. Распространёнными являются медный колчедан и блеск, которые встречаются в виде сульфидных руд. Каждая из технологий получения меди требует особого подхода и следования процессу.

Добыча в природных условиях происходит в виде поиска медных сланцев и самородков. Объемные месторождения в виде осадочных пород находятся в Чили, а медные песчаники и сланцы расположились на территории Казахстана. Использование металла обусловлено невысокой температурой плавления. Практически все металлы плавятся путем разрушения кристаллической решетки.

Основной порядок плавления и свойства:

• на температурных порогах от 20 до 100° материал полностью сохраняет свои свойства и внешний вид, верхний оксидный слой остается на месте;
• кристаллическая решетка распадается на отметке 1082°, физическое состояние становится жидким, а цвет белым. Уровень температуры задерживается на некоторое время, а затем продолжает рост;
• температура кипения меди начинается на отметке 2595°, выделяется углерод, происходит характерное бурление;
• при отключении источника тепла происходит снижение температуры, происходит переход в твердую стадию.

Плавка меди возможна в домашних условиях, при соблюдении определенных условий. Этапы и сложность задачи зависят от выбора оборудования.

Переплавка меди дома

Этот металл обладает целым набором полезных свойств, которые делают её весьма желанным металлом в домашнем хозяйстве. А относительно невысокая температура при плавлении и изрядное количество медного лома, которое можно обнаружить на ближайшей свалке, позволяют задавать вопрос о том, как расплавить медь в домашних условиях, не как риторический, а вполне реальный и практический.

График плавления меди

Расплавление любого металла заключается в том, что под воздействием высоких температур разрушается кристаллическая решётка и металл переходит из твёрдого состояния в жидкое. Можно выделить некоторые закономерности, свойственные любому металлу в процессе расплавления:

•
  Во время нагревания температура внутри металла повышается, но кристаллическая решётка не подвергается разрушению. Металл сохраняет своё твёрдое состояние.

• При достижении температуры плавления, для меди это 1083 градуса, температура внутри металла перестаёт повышаться, несмотря на то что общий нагрев и передача тепла продолжаются.
• После того как вся масса метала переходит в расплавленное состояние, температура внутри металла снова начинает резко повышаться.

В случае процесса охлаждения расплавленного металла происходит всё то же самое, но в обратной последовательности. Сначала происходит резкое снижение температуры внутри металла, затем на значении 1080 градусов падение температуры прекращается до тех пор, пока вся масса метала не перейдёт в твёрдое состояние. После этого температура снова начинает резко падать, пока не сравняется с температурой окружающего воздуха и кристаллизация не завершится окончательно.

Температура кипения

Медь начинает активно выделять углерод в виде пузырьков газа при температуре 2560 градусов. Внешне это очень напоминает кипение воды. На самом деле это процесс активного окисления меди, в результате которого металл теряет практически все свои уникальные свойства. Детали, отлитые из кипящей меди, имеют в своей структуре большое количество пор, которые будут уменьшать механическую прочность материала и ухудшать его декоративные свойства. Потому в процессе плавки необходимо внимательно следить за температурой и не допускать закипания меди.

Способы плавки

Медный лом можно переплавить в домашних условиях разными способами в зависимости от технического оснащения домашней мастерской. При этом нужно иметь в виду, что придётся нагревать медь не до её температуры плавления, а чуть выше — примерно до 1100−1200 градусов.

Для этих целей годятся следующие приспособления:

• Муфельная печь. Наиболее рациональное решение проблемы расплавления меди, так как такая печь позволяет регулировать температуру во время процесса плавки, что очень удобно. Подобные лабораторные печи оснащены специальным окном из жаропрочного стекла, что позволяет постоянно осуществлять визуальный контроль всего процесса.
• Газовая горелка. Ручная газовая горелка размещается под дном ёмкости из тугоплавкого материала, в которой непосредственно будет размещаться медный лом. Этот способ предполагает наличие тесного контакта расплавляемой массы металла с воздухом, что будет способствовать усилению процесса окисления расплавляемого металла. Чтобы этому как-то противостоять, на расплавляемую массу сверху насыпают слой древесного угля.
• Паяльная лампа. Способ практически ничем не отличается от плавки с помощью газовой горелки. Но в этом случае невозможно достигнуть относительно высоких температур, поэтому он годится для переплавки сплавов меди, которые обладают меньшей температурой плавления, чем чистая медь.
• Кузнечный горн. На раскалённые древесные угли специального костра помещается тугоплавкий тигель с измельчённым металлом. Для ускорения процесса расплавления задействуют обычный бытовой пылесос, включённый в режиме выдувания. Труба пылесоса должна быть небольшого диаметра и иметь металлический наконечник, в противном случае она расплавится. Данный способ подходит для тех, кто занимается плавкой меди дома регулярно и имеет дело с большими объёмами исходного материала, который необходимо отжечь.
• Микроволновая печь. Бытовая мощная микроволновка с небольшими изменениями конструкции может легко плавить довольно большие объёмы медного лома. Для этого необходимо убрать из микроволновки вращающуюся тарелку, а вместо неё поместить соответствующих размеров тигель, который необходимо сделать из тугоплавкого материала, например, из шамотного кирпича.

Пошаговая инструкция

Процесс плавления любого металла происходит поэтапно и подчиняется определённому алгоритму, который одинаков как для промышленного производства, так и для кустарного. Для тех, кто озадачен вопросом плавки меди в домашних условиях, пошаговая инструкция будет выглядеть следующим образом:

• Необходимо взять тугоплавкий тигель. Металл в измельчённом состоянии насыпается в тигель. После этого тигель помещается в предварительно прогретую муфельную печь. С помощью специального окошка наблюдают за процессом расплавления.
• После полного расплавления всего объёма медного лома тигель с помощью специальных длинных щипцов извлекается из печи.
• На поверхности расплавленного металла образуется плёнка его оксида. Эту плёнку необходимо аккуратно сдвинуть в сторону к одной из стенок тигля. Для этих целей используют специальный крючок, изготовленный из тугоплавкого металла.
• После того как металл освобождён от оксидной плёнки, необходимо его очень быстро разлить в предварительно подготовленные формы.

Практические рекомендации

Температура плавления меди в домашних условиях зависит от того, в каком сплаве она содержится.

Техническая чистая медь содержится в проводах и кабелях, а также в обмотках трансформаторов, электродвигателей и генераторов. При этом нужно иметь в виду, что химически чистая медь содержится только в столовых приборах и в прочей кухонной утвари. Во всех остальных случаях в ней присутствуют те или иные вредные компоненты.

В чистом виде обладает повышенной вязкостью в расплавленном состоянии, поэтому отливать из неё изделия сложной конфигурации и небольших размеров очень сложно. Гораздо легче для этих целей использовать латунь.

В сплавах бронзы, изготовленных вначале и середине прошлого века, использовали в качестве компонентов мышьяк и сурьму. Поэтому следует избегать расплавления так называемой старинной бронзы, так как пары мышьяка могут привести к отравлению организма.

Физические свойства

Основные характеристики металла:

• в чистом виде плотность металла составляет 8.93 г/см3;
• хорошая электропроводность с показателем 55,5S, при температуре около 20⁰;
• теплопередача 390 Дж/кг;
• кипение происходит на отметке 2600°, после чего начинает выделение углерода;
• удельное электрическое сопротивление в среднем температурном диапазоне – 1. 78×10 Ом/м.

Основными направлениями эксплуатации меди является электротехнические цели. Высокая теплоотдача и пластичность дают возможность применения к различным задачам. Сплавы меди с никелем, латунью, бронзой, делаю более приемлемой себестоимость и улучшают характеристики.

Организация рабочего места

Поскольку медь является тугоплавким металлом, то необходимо приобрести некоторое оборудование для ее плавления. Рассмотрим вариант плавки заготовки весом более 0,5 кг. Что для этого потребуется:

Цветовые характеристики сплавов меди.

1. Первое, с чего следует начать – это постройка горна. Есть много способов построить горн своими руками. Его выкладывают из огнеупорных кирпичей полностью. При этом не следует гнаться за большим объемом плавильной камеры, для переплавки небольшого объема металла потребуется небольшой объем. Так объема в 0,5 кубометра хватить для переплавки 1 кг меди. Самый примитивный горн делается следующим образом: огнеупорными кирпичами (без раствора) складывается небольшая камера (для этого потребуется 25-30 кирпичей), в которую подводиться газ. При этом особое внимание стоит уделить системе подачи газа и горелке. Естественно, что такая конструкция не предназначена для большого количества плавок, однако на 2-3 плавки.
2. Муфельная печь. Ею обзаводятся, если лень строить горн. Ее можно свободно приобрести у специализированных фирм. Для малого объема плавки в продаже имеются лабораторные муфельные печи. Стоит отметить, что приобрести готовую муфельную печь менее трудозатратно и не сильно дорого по сравнению с горном. Так стоимость материалов для самостоятельного строительства горна может составлять 70% от стоимости готового изделия.
3. Далее следует тигель и щипцы к нему. Тиглем называют емкость из тугоплавкого материала, в которой переноситься и плавиться металл. Тигель и щипцы для него рекомендуется купить (их свободно продают для лабораторных нужд).
4. Бытовой пылесос или компрессор – для нагнетания воздуха в горн и печь. Реконструкторы могут построить кузнечные меха.
5. Формы для заливки изделий. Их часто изготавливают (вырезают) из дерева или камня. Форма должна быть идентична желаемой детали.
6. Крюк из стали. Подбирается по диаметру тигля. Крюк должен быть немного меньше диаметра.
7. Расходные материала. Сюда относится топливо: дрова, кокс и газ.

Химический состав меди

В природе она не однородна по своему составу, так как содержит ряд кристаллических элементов, образующих с ней устойчивую структуру, так называемые растворы, которые можно подразделить на три группы:

1. Твердые растворы. Образуются, если в составе содержаться примеси железа, цинка, сурьмы, олова, никеля и многих других веществ. Такие вхождения существенно снижают ее электрическую и тепловую проводимость. Они усложняют горячий вид обработки под давлением.
2. Примеси, растворяющиеся в медной решетке. К ним относятся висмут, свинец и другие компоненты. Не ухудшают качества электропроводимости, но затрудняют обработку под давлением.
3. Примеси, формирующие хрупкие химические соединения. Сюда входят кислород и сера, а также другие элементы. Они ухудшают прочностные качества, в том числе снижают электропроводность.

Масса меди с примесями гораздо больше, чем в чистом виде. Ко всему прочему, элементы примесей существенно влияют на конечные характеристики уже готового продукта. Поэтому их суммарный состав, в том числе количественный, по отдельности должен регулироваться еще на этапе производства. Рассмотрим более подробно влияние каждого элемента на характеристики конечных медных изделий.

1. Кислород. Один из самых нежелательных элементов для любого материала, не только медного. С его ростом ухудшается такое качество, как пластичность и устойчивость к коррозионным процессам. Его содержание не должно превышать 0,008%. В ходе термической обработки в результате процессов окисления количественное содержание этого элемента уменьшается.
2. Никель. Образует устойчивый раствор и существенно снижает показатели проводимости.
3. Сера или селен. Оба компонента одинаково влияют на качество готовой продукции. Высокая концентрация таких вхождений снижает пластичные свойства медных изделий. Содержание таких компонентов не должно превышать 0,001% от общей массы.
4. Висмут. Негативно влияет на механические и технологические характеристики готовой продукции. Максимальное содержание не должно превышать 0,001%.
5. Мышьяк. Он не меняет свойств, но образует устойчивый раствор, является своего рода защитником от пагубного влияния других элементов, как кислород, сурьма или висмут.

Химический состав меди

1. Марганец. Он способен полностью раствориться в меди практически при комнатной температуре. Влияет на проводимость тока.
2. Сурьма. Компонент лучше всех растворятся в меди, наносит ей минимальный вред. Содержание его не должно превышать 0,05% от массы меди.
3. Олово. Образует устойчивый раствор с медью и повышает ее свойства по проведению тепла.
4. Цинк. Его содержание всегда минимально, поэтому такого пагубного влияния он не оказывает.

Фосфор. Основной раскислитель меди, максимальное содержание которого при температуре 714°С составляет 1,7%.

Латунь

Латунь

Сплав на основе меди с добавлением цинка называется латунь. В некоторых ситуациях добавляется олово в меньших пропорциях. Джеймс Эмерсон в 1781 году решил запатентовать комбинацию. Содержание цинка в сплаве может варьироваться от 5 до 45%. Латуни различают в зависимости от предназначения и спецификации:

• простые, состоящие из двух компонентов – меди и цинка. Маркировка таких сплавов обозначается буквой «Л», напрямую значащая содержание меди в сплаве в процентах;
• многокомпонентные латуни – содержат множество других металлов в зависимости от назначения к использованию. Такие сплавы повышают эксплуатационные свойства изделий, обозначаются также буквой «Л», но с прибавлением цифр.

Физические свойства латуни относительно высокие, коррозийная стойкость на среднем уровне. Большинство сплавов не критично к пониженным температурам, возможно эксплуатировать металл в различных условиях. Технологии получения латуни взаимодействует с процессами медной и цинковой промышленности, обработке вторичного сырья. Эффективным способом плавки является использование электропечи индукционного типа с магнитным отводом и регулировкой температуры. После получения однородной массы, она разливается в формы и подвергается процессам деформации.

Плавка латуни

Применение материала в различных отраслях, повышает на него спрос с каждым годом. Сплав применяется в суд строительстве и производстве боеприпасов, различных втулок, переходников, болтов, гаек и сантехнических материалов.

Бронза

Бронза

Цветной металл для изготовки изделий разных типов начали использовать с древних времен. Данный факт подтверждается найденными материалами при археологических раскопках. Состав бронзы изначально был богат оловом.

Промышленностью выпускается различное количество разновидностей бронзы. Опытный мастер способен по цвету металла определить его предназначение. Однако не каждому под силу определить точную марку бронзы, для этого используется маркировка. Способы производства бронзы подразделяются на литейные, когда происходит плавление и отлив и деформируемые.

Состав металла зависит от предназначения к использованию. Основным показателем является наличие бериллия. Повышенная концентрация элемента в сплаве, подвергнутая процедуре закаливания, может соперничать с высокопрочными сталями. Наличие в составе олова отнимает у металла гибкость и пластичность.

Производство бронзовых сплавов изменилось с древних времен фактически внедрением современного оборудования. Технология с использованием в качестве флюса в виде древесного угля используется до сих пор. Последовательность получения бронзы:

• печь разогревается для требуемой температуры, после этого в нее устанавливается тигель;
• после плавки металл может окислится, во избежание этого добавляют флюс в качестве древесного угля;
• кислотным катализатором служит фосфорная медь, добавление происходит после полного прогрева сплава.

Плавка бронзы

Старинные изделия из бронзы подвержены естественным процессам – патинирование. Зеленоватый цвет с белым оттенком проявляется из-за образования пленки, обволакивающей изделие. Искусственные методы патинирования включают в себя методы с использованием серы и параллельным нагреванием до определенной температуры.

Купрум: характеристика элемента

Научное наименование меди Cuprum (Купрум) происходит от названия греческого острова Кипр, где медь начали добывать ещё в середине третьего тысячелетия до нашей эры. В периодической таблице Менделеева химический элемент медь имеет 29 атомный (порядковый) номер, находится в 11 группе четвёртого периода. Принадлежит к пластичным переходным металлам. В чистом виде имеет характерный золотисто-розовый цвет. Чистую медь легко окислить, поэтому в естественных условиях она всегда образует на своей поверхности тонкую оксидную плёнку, которая придаёт ей красноватый оттенок.

Физические свойства

Это второй металл после серебра по уровню электропроводности, что делает её крайне востребованной в современной электронике. Второе ценное качество — высокая теплопроводность, это позволяет её широко применять во всевозможных теплообменниках и в холодильной аппаратуре.

• Температура плавления 1083 градуса.
• Температура кипения 2567 градусов.
• Удельное сопротивление при 20 градусах составляет 1,68·10 -3 Ом·м.
• Плотность 8,92 г/см.

Нахождение в природе

В природе встречается в самородном виде и в виде соединений.

Самые крупные месторождения самородной меди находятся в США в районе озера Верхнего. Именно в этом районе был найден самый крупный медный самородок весом 3560 килограмм. А также много самородной меди встречается в рудных горах Германии.

В России и на постсоветском пространстве добыча меди происходит путём извлечения из сульфидной руды. Её можно добыть, извлекая из медного колчедана или халькопирита CuFeS2. Наиболее известны такие месторождения, как Удокан в Забайкалье и Джезказган в Казахстане.

Сульфиты меди чаще всего образуются в так называемых среднетемпературных гидротермальных жилах. Могут образовываться и в осадочных породах в виде медистых песчаников и сланцев.

Как правило, медная руда всегда добывается открытым способом. Процентное содержание чистой меди в руде составляет от 0,2 до 1,0 процента в зависимости от месторождения.

Медные сплавы

Являются самыми первыми металлическими сплавами, получение которых человечество освоило ещё на самой заре своего развития. При какой температуре плавится медь, зависит от того, в каком сплаве она находится. В настоящее время наиболее известны и востребованы такие сплавы, как:

• Латунь. Сплав с добавление цинка, содержание которого может доходить до 40%. Цинк повышает пластичность и прочность металла. Температура, при которой латунь плавится, составляет 880 — 950 градусов.
• Бронза. Сплав с оловом, с добавлением некоторых других компонентов, таких как кремний, бериллий, свинец. Получать бронзу из меди человек научился ещё в самом начале бронзового века. Бронза не утратила своей актуальности даже с наступлением века железа, например, ещё в начале 20 века стволы пушек изготавливали из так называемой орудийной бронзы. Температура, при которой бронза начинает плавиться, составляет 930 — 1140 градусов.
• Мельхиор. Кроме меди, содержит в своём составе 5−30% никеля. Никель увеличивает прочность медного сплава и повышает его электрическое сопротивление. Кроме того, сильно повышается коррозионная стойкость. Температура плавления — 1170 градусов. По своим внешним характеристикам мельхиор очень похож на серебро, раньше его называли белой медью. Но он обладает более высокой механической прочностью, чем обычное серебро.
• Дюраль, или дюралюминий. Основную массу сплава составляет алюминий 93%, на медь приходится 5%, оставшиеся 2% занимают марганец, железо и магний. Название происходит от названия немецкого города Дюрен, где в 1906 году был впервые получен этот высокопрочный сплав алюминия. Одной из его особенностей является тот факт, что его прочностные характеристики с течением времени имеют тенденцию к увеличению. Поэтому он не теряет своей прочности после нескольких лет эксплуатации, как другие металлы. В настоящее время этот сплав является основой самолётостроения.
• Ювелирные сплавы. Сплавы меди с золотом. Тем самым увеличивается устойчивость драгметалла к механическим воздействиям и истиранию.

Температура плавления меди

Плавится материал при определенной температуре, которая зависит от наличия и количества сплавов в составе.

В большинстве случаев, процесс происходит при температуре от 1085°. Наличие олова в сплаве дает разбег, плавление меди может начаться при 950°. Цинк в составе также понижает нижнюю границу до 900°.

Для точных расчетов времени понадобится график плавления меди. На обычном листке бумаги используется график, где по горизонтали отмечается время, а по вертикали градусы. График должен указывать, на каких моментах поддерживается температура при нагреве для полного процесса кристаллизации.

Печь для плавки меди

Плавление сплавов на основе меди

На практике медь используют не только в качестве чистого вещества, но и в виде различных сплавов. Примеры таких сплавов — бронза, латунь, мельхиор и другие. Так как сплавы являются многокомпонентными веществами, то их плавление происходит по другому принципу. Рассмотрим примерный алгоритм плавления медных сплавов на примере латуни:

1. При температуре до 100 градусов Цельсия кристаллическая решетка является устойчивой и однородной. В случае удара происходит деформация материала. На поверхности материала имеется тонкая оксидная пленка, которая защищает изделие от воздействия воды, атмосферного воздуха, химически активных веществ.
2. При нагреве латуни до 100 градусов внешняя пленка постепенно плавится, что делает вещество менее прочным. Также из-за повреждения защитной пленки увеличивается химическая активность материала (то есть он начинает более активно вступать в реакцию с водой, воздухом, химическими веществами). Кристаллическая решетка устойчива к небольшому нагреву, поэтому материал сохраняет свою форму.
3. Температура 880 градусов — это точка солидуса. При достижении этой температуры начинается расплавление самых легкоплавких элементов, входящих в состав сплава. Это приводит к частичному переходу твердого вещества в жидкость. На химическом уровне при достижении точки солидуса происходит частичное разрушение кристаллической решетки вещества, однако у более тугоплавких фракций решетка сохраняется.
4. Температура 950 градусов — это точка ликвидуса. При достижении этой отметки плавятся самые тугоплавкие фракции, которые сохраняют свою твердость при более низких температурах. В результате на химическом уровне материал полностью становится жидким, поскольку полностью разрушается кристаллическая решетка у всех компонентов, входящих в состав латуни.

График температуры плавления металла в зависимости от давления

Плавление меди в домашних условиях

В домашних условиях медные сплавы возможно плавить несколькими способами. При использовании любого из методов, понадобятся сопутствующие материалы:

• тигель – посуда, изготовленная из закаленной меди или другого огнеупорного металла;
• древесный уголь, понадобится в роли флюса;
• крюк металлический;
• форма будущего изделия.

Наиболее легким вариантом для плавления является муфельная печь. В емкость опускаются куски материала. После установки температуры плавления процесс можно наблюдать через специальное окошко. Установленная дверца позволяет удалять образованную в процессе оксидную пленку, для этого понадобиться заранее подготовленный металлический крюк.

Вторым способом плавления в домашних условиях является использование горелки или резака. Пропан – кислородное пламя отлично подойдет для работ с цинком или оловом. Куски материалов для будущего сплава помещаются в тигель, и нагреваются мастером произвольными движениями. Максимальная температура плавления меди может быть достигнута при взаимодействии с пламенем синего цвета.

Плавка меди в домашних условиях подразумевает работу с повышенными температурами. Приоритетом служит соблюдение техники безопасности. Перед любой процедурой следует одеть защитные огнеупорный перчатки и плотную, полностью закрывающую тело одежду.

Как производится плавка

После того, как все необходимое построено, собрано и проверено на работоспособность, можно осуществить плавление меди.

Сначала внутрь тигля укладываются детали и элементы, которые идут на переплавку. После чего тигель помещается внутрь муфельной печи. Далее задается необходимая температура плавки. При этом важно постоянно контролировать металл, чтобы он не сгорел и не выгорел. Для наблюдения в печи имеется смотровое окошко. При этом стоит помнить, что на поверхности металла может образовываться пленка окиси.

Когда температура в печи достигла выставленного значения, дверь печи открывают и при помощи щипцов достают тигель.

Плавка меди в тигле.

Далее следует отодвинуть окисную пленку стальной проволокой, после чего выливают расплавленную медь внутрь стоящей рядом формы. Важно, чтобы форма находилась недалеко от печи, чтобы не дать застыть металлу в процессе переноски. После заливки металлу дают время, чтобы остыть, после чего извлекают готовое изделие. Плавки с использованием муфельной печи очень удобны, требуют минимум вмешательства человека.

В случае, если печь отсутствует, медные детали можно переплавить в горне. Здесь в качестве топлива можно использовать древесные угли, каменные угли, кокс и другие виды топлива. Перед плавкой тигель с металлом устанавливается на слой угля и обкладывается углем. К горну приставляется компрессорная установка для нагнетания воздуха внутрь. В качестве компрессора отлично подойдут бытовые пылесосы, которые работают на выдув. Далее топливо поджигается, и запускается компрессорная установка. Главное отличие плавки в горне от муфельной печи заключается в постоянном участии в процессе плавки (топливо добавить, увеличить напор воздуха и т.д.). При этом стоит постоянно контролировать плавление металла. После того, как медь расплавилась, тигель вынимают щипцами, и металл заливают в форму.

Если объем меди для переплавки небольшой, то можно воспользоваться автогеном. Для этого струю пламени направляют от днища тигля вверх. При этом необходимо защитить металл от чрезмерного окисления. Для этого поверхность металла в тигле присыпают древесным углем (растолченным в пыль). После расплавления металла его также заливают в форму.Небольшие детали из сплавов меди (латунь и бронза) могут быть расплавлены на паяльной лампе.

Значение плотности меди

Плотность — это отношение массы к объему. Выражается она в килограммах на кубический метр всего объема. В виду неоднородности состава, значение плотности может меняться в зависимости процентного содержания примесей. Поскольку существуют разные марки медных прокатов с разным содержанием компонентов, то и значение плотности у них будет разное. Плотность меди можно найти в специализированных технических таблицах, которая равна 8,93х103 кг/м3. Это справочная величина. В этих же таблицах показан удельный вес меди, который равен 8,93 г/см3. Таким совпадением значений плотности и его весовых показателей характеризуются не все металлы.

Основные показатели меди

Не секрет, что от плотности напрямую зависит конечная масса изготовленного изделия. Однако для расчетов гораздо правильнее использовать удельный вес. Этот показатель очень важен для производства изделий из меди или любых других металлов, но применим больше к сплавам. Он выражается отношением массы меди к объему всего сплава.

Расчет удельного веса

В настоящее время учеными разработано огромное количество способов, помогающих найти характеристики удельного веса меди, которые позволяют даже без обращения к специализированным таблицам вычислять этот немаловажный показатель. Зная его, можно с легкостью подобрать необходимые материалы, благодаря которым в конечном итоге можно получить нужную деталь с требуемыми параметрам. Это делается еще на стадии подготовки, когда планируется создать необходимую деталь из меди или ее содержащих сплавов.

Как уже говорилось выше, удельный вес меди можно подсмотреть в специализированном справочнике, но если под рукой такого нет, то его можно рассчитать по следующей формуле: вес делим на объем и получаем необходимую нам величину. Общими словами такое соотношение можно выразить как общее весовое значение к общему значению объема всего изделия.

Не стоит путать его с понятием плотности, так как он характеризует металл по-другому, хоть и имеет одинаковые значения показателей.

Рассмотрим, как можно вычислить удельный вес, если известна масса и объем медного изделия.

Например, имеем чистый медный лист толщиной 5 мм, шириной 2 м и длиной 1 м. Для начала посчитаем его объем: 5 мм * 1000 мм (1 м = 1000 мм) * 2000 мм, что составляет 10 000 000 мм3 или 10 000 см3. Для удобства расчетов будем считать, что масса листа составляет 89 кг 300 грамм или 89300 грамм. Делим рассчитанный результат на объем и получаем 8,93 г/см3. Зная этот показатель, мы всегда с легкостью можем вычислить весовое содержание в меди того или иного сплава. Это удобно, например, для обработки металла.

Расчет веса с использованием значений удельного веса

Не будем уходить далеко и воспользуемся примером, описанным выше. Вычислим общее содержание меди в 25 листах. Поменяем условие и будем считать, что листы изготовлены из медного сплава. Таким образом, берем удельный вес меди из таблицы и он равен 8.93 г/см3. Толщина листа 5 мм, площадь (1000 мм * 2000 мм) составляет 2 000 000 мм, соответственно объем будет равняться 10 000 000 мм3 или 10 000 см3. Теперь умножаем удельный вес на объем и получаем 89 кг и 300 гр. Мы вычислили общий объем меди, который содержится в этих листах без учета веса самих примесей, то есть общее весовое значение может быть больше.

Теперь умножаем рассчитанный результат на 25 листов и получаем 2 235 кг. Такие расчеты уместно использовать при обработке медных деталей, так как позволяют узнать, сколько меди всего содержится в изначальных объектах. Аналогичным образом можно рассчитать медные прутки. Площадь сечения провода умножается на его длину, где получим объем прутка, а далее по аналогии с вышеописанным примером.

Как определяется плотность

Плотность меди, как и плотность любого другого вещества, является справочной величиной. Она выражается соотношением массы к объему. Самостоятельно вычислить этот показатель весьма сложно, так как без специальных приборов состав проверить невозможно.

Пример расчета плотности меди

Выражается показатель в килограммах на кубический метр или в граммах на кубический сантиметр. Показатель плотности более полезен для производителей, которые на основе имеющихся данных могут скомпоновать ту или иную деталь с требуемыми свойствами и характеристиками.

ТЕМПЕРАТУРА ПЛАВЛЕНИЯ УГЛЕРОДИСТОЙ И НЕРЖАВЕЮЩЕЙ СТАЛИ! – Общие технические знания

Температура плавления – это температура , при которой вещество переходит из твердого состояния в жидкое.

Температура плавления некоторых металлов и сплавов:

Металл	Точка плавления
	( или С)	( или F)
Адмиралтейская латунь	900 – 940	1650 – 1720
Алюминий	660	1220
Алюминиевый сплав	463 – 671	865 – 1240
Алюминий Бронза	1027 – 1038	1881 – 1900
Сурьма	630	1170
Баббит	249	480
Бериллий	1285	2345
Бериллиевая медь	865 – 955	1587 – 1750
Висмут	271. 4	520,5
Латунь, красный	1000	1832
Латунь, желтая	930	1710
Кадмий	321	610
Хром	1860	3380
Кобальт	1495	2723
Медь	1084	1983
Мельхиор	1170 – 1240	2140 – 2260
Золото, чистое 24К	1063	1945
Хастеллой С	1320 – 1350	2410 – 2460
Инконель	1390 – 1425	2540 – 2600
Инколой	1390 – 1425	2540 – 2600
Иридий	2450	4440
Железо, кованое	1482 – 1593	2700 – 2900
Чугун, серое литье	1127 – 1204	2060 – 2200
Чугун, ковкий	1149	2100
Свинец	327. 5	621
Магний	650	1200
Магниевый сплав	349 – 649	660 – 1200
Марганец	1244	2271
Марганцевая бронза	865 – 890	1590 – 1630
Меркурий	-38,86	-37,95
Молибден	2620	4750
Монель	1300 – 1350	2370 – 2460
Никель	1453	2647
Ниобий (Колумбий)	2470	4473
Осмий	3025	5477
Палладий	1555	2831
Фосфор	44	111
Платина	1770	3220
Плутоний	640	1180
Калий	63. 3	146
Красная латунь	990 – 1025	1810 – 1880
Рений	3186	5767
Родий	1965	3569
Рутений	2482	4500
Селен	217	423
Кремний	1411	2572
Серебро, Монета	879	1615
Серебро, чистое	961	1761
Серебро, Стерлинг	893	1640
Натрий	97.83	208
Сталь, углерод	1425 – 1540	2600 – 2800
Сталь, нержавеющая сталь	1510	2750
Тантал	2980	5400
Торий	1750	3180
Олово	232	449,4
Титан	1670	3040
Вольфрам	3400	6150
Уран	1132	2070
Ванадий	1900	3450
Желтая латунь	905 – 932	1660 – 1710
Цинк	419. 5	787
Цирконий	1854	3369

Закалка стали Цвета:

Диапазоны температур плавления нержавеющих сталей:

Нержавеющие стали являются сплавами и поэтому плавятся и замерзают не при фиксированной температуре, как металлические элементы, а в диапазоне температур, зависящем от химического состава стали.
Легирующие добавки также подавляют (снижают) диапазон плавления.Чистое железо (Fe) имеет фиксированную температуру плавления 1535°C, хром (Cr) 1890°C и никель (Ni) 1453°C по сравнению с диапазоном 1400-1450°C для нержавеющей стали типа 304.

Область плавления	Марки стали
13:25-14:00	1,4547 (254СМО)  1
1370-1480	440А, 1.4125 (440С)
1375-1400	1. 4401 (316), 1.4404) 316L
1385-1445	1.4462 (2205) 1
14:00-14:20	1.4310 (301)
14:00-1425	1.4886 (330), 1.4541 (321), 1.4550 (347)
14:00-1440	1.4542 (17-4PH)
14:00-14:50	1.4372 (201), 1.4301 (304), 1.4307 (304L), 1.4303 (305), 1.4833 (309), 1.4845 (310)
1425-1510	430, 446
1450-1510	420
1480-1530	409, 410, 416,

Максимальные рабочие температуры на воздухе для нержавеющих сталей:

        + Типы аустенитной нержавеющей стали

Как показано в таблице ниже:

       + Ферритная, дуплексная и мартенситная нержавеющая сталь

Ферритные типы на практике могут быть ограничены более низкими температурами, поскольку они имеют более низкую прочность при повышенных температурах, чем аустенитные типы.

Дуплексные нержавеющие стали

также могут быть склонны к охрупчиванию, поэтому, несмотря на уровень содержания хрома, можно предположить, что они могут быть пригодными для эксплуатации при повышенных температурах. Это семейство сталей ограничено европейским стандартом для сосудов под давлением EN 10028-7 максимальной температурой 250 градусов C.

Мартенситные типы здесь не рассматриваются: эти стали обычно выбираются из-за их твердости и прочности, которые будут снижаться при превышении их температуры термической обработки отпуска, что ограничивает их пригодность для эксплуатации при повышенных температурах.

304	870	925
309	980	1095
310	1035	1150
316	870	925
321	870	925
410	815	705
416	760	675
420	735	620
430	870	815
2111HTR	1150	1150

Сводка максимальных рабочих температур:

Марка		Основные легирующие элементы (%)		Макс. Сервис Темп. (степень С)	Источник
AISI	ЕН	Кр	Другие	.	.
Ферритные типы		.	.	.	.
405	1.4002	12	0,2 Ал	815	АСМ
.	1.4724	12	1,0 Ал	850	ЕН 10095
430	1.4016	17	.	870	АСМ
.	1.4742	17	1,0 Ал	1000	ЕН 10095
.	.	.	.	.	.
446	1,4749	26	0,15-0,20 С, 0,2 Н	1100	ЕН 10095
Аустенитные типы		.	.	.	.
304	1.4301	18	8 Ni	870	АСМ
321	1.4541	18	9 Ni	870	АСМ
.	1.4878	18	9 Ni	850	ЕН 10095
316	1.4401	17	11 Ni, 2 Мо	870	АСМ
309	1.4833	22	12 Ni	1000	ЕН 10095
310	1.4845	25	20 Ni	1050	ЕН 10095
.	1.4835	20	10 Ni, 1,5 Si, 0,15 N, 0,04 Ce	1150	ЕН 10095
330	1.4886	18	34 Ni, 1,0 Si	1100	ЕН 10095

Документ для справки:

+ https://www. Engineeringtoolbox.com/melting-temperature-metals-d_860.html

+ https://www.bssa.org.uk/topics.php?article=103



Нравится:

Нравится Загрузка…

Родственные

Принадлежности для литья металлов | PMCSupplies.com





Применительно к металлообработке литье представляет собой процесс, при котором металл разжижается и заливается в форму, которая затем охлаждается и затвердевает, принимая форму полости формы.Затем затвердевший кусок металла, также называемый отливкой или слитком, вынимается из формы для завершения процесса. Существуют различные типы методов литья, в том числе; ручная заливка, литье в песчаные формы, литье по выплавляемым моделям, литье по выплавляемым моделям, центрифугирование и центробежное литье.

Процесс литья использовался на протяжении тысячелетий для изготовления скульптур, украшений, инструментов и многого другого. Здесь, в PMC Supplies, мы специализируемся на предложении инструментов как для плавления драгоценных и недрагоценных металлов, так и для заливки их в форму. Мы предлагаем графитовые, стальные и чугунные формы, и это лишь некоторые из них. Эти формы предлагаются в различных формах и размерах, чтобы удовлетворить ваши конкретные потребности. У нас также есть полная линейка плавильных печей, тиглей и горелок для начального процесса плавки; а также инструменты для обработки и защитное снаряжение для работы с металлами в процессе литья. Если вы занимаетесь добычей собственного золота, у вас есть ювелирный лом, который вы хотите переплавить, или просто занимаетесь металлообработкой в ​​качестве хобби, у нас есть инструменты, необходимые для литья металлов от начала до конца!

Металлическое литье может стать прибыльным хобби при работе с драгоценными металлами.С соответствующими инструментами и оборудованием вы можете начать переплавку собственного золота, серебра и меди в слитки или другие формы для перепродажи. У нас также есть все необходимые аксессуары и химикаты, чтобы очистить ваши драгоценные металлы до еще более чистого состояния, что позволит вам получить максимальную прибыль за ваш материал.



Наши отрасли

• Чеканка, биржи драгоценных металлов, аффинажные заводы, изготовление ювелирных изделий и стоматология



Типы металлического литья

Металлы можно плавить с помощью горелки, электрической, пропановой, индукционной печи или даже микроволновой плавильной печи.Определение того, какой метод лучше для вас, будет зависеть от вашего бюджета, типа материала, который вы плавите, и количества материала, которое вы хотите расплавить за один раз.

Ручная заливка

Сначала металл нагревают до расплавленного состояния. Это делается с помощью тигля для хранения вашего материала и источника тепла, такого как плавильная печь или ручная горелка для плавления. Металл нагревается в тигле до определенной температуры плавления, а затем выливается в форму по вашему выбору, чтобы завершить процесс.* Обязательно предварительно нагрейте формы для графитовых слитков, чтобы предотвратить тепловой удар и растрескивание.

Литье в песчаные формы

Недорогой метод литья, при котором в качестве сосуда для заливки расплавленного металла используется смесь песка и глины. Песчано-глиняная смесь часто содержится в металлической опоке или форме, чтобы можно было уплотнить материал до плотного состояния для достижения оптимальных результатов заливки. Из-за своей податливой текстуры литье в песчаные формы можно использовать для воспроизведения сложных объектов, вдавливая объект в песок, чтобы оставить негативное впечатление от дизайна, который затем заполняется расплавленным металлом.Вы также можете вырезать узоры или узоры прямо на уплотненном песке. Форма заполняется расплавленным материалом, который затем охлаждается и затвердевает. Как только металл затвердеет, форму можно забить молотком, чтобы расколоть песок и обнажить металлический предмет.

Инвестиционная модель/литье по выплавляемым моделям

Литье по выплавляемым моделям — один из старейших методов литья, при котором расплавленный металл заливают в керамическую форму. Форма сначала формируется в соответствии с вашим конкретным дизайном путем создания одноразового воскового шаблона.Затем восковой рисунок полностью окружают или «вкладывают» в керамический раствор, который в конечном итоге затвердевает в форме. Термин «литье по выплавляемым моделям» используется потому, что первоначальный восковой рисунок или узор выплавляются из формы после того, как объект был сформирован. Отливка по выплавляемым моделям — не самый эффективный метод, если вы хотите создать несколько одинаковых моделей каждый раз, когда создается восковая модель; он полностью расходуется в процессе.

Этот метод литья можно использовать с алюминием, бронзой, чугуном, сталью и сплавами магния, и он лучше всего подходит для литья металлов со сложными деталями или сложными конструкциями.Для этого метода литья потребуется расплавленный металл, металлическая форма, воск, керамический шлам, печь и машина для шлифовки, резки или дробеструйной обработки.

Центробежное литье/Центробежное литье

Центробежное литье или центробежное литье — это метод, при котором резиновая форма изготавливается с использованием центробежной силы. Расплавленный материал заливается в полость через небольшое отверстие в верхней части дискообразной формы, и материал прижимается к внутренним стенкам полости, когда центрифуга движется с определенной скоростью.Форма заполняется материалом и продолжает вращаться по мере того, как металл или пластик начинают затвердевать внутри полого контейнера. Спиновое литье — это широко используемый многоразовый метод литья изделий с высокой детализацией и обработкой поверхности, таких как рыболовные приманки и компоненты снастей, пряжки для ремней, трофеи, сувениры, булавки и медальоны.



Популярные металлы для литья и температуры их плавления



Основные инструменты и материалы для литья металлов

Используйте приведенный ниже список предлагаемых продуктов, чтобы помочь вам выбрать правильные продукты для вашего приложения.Имейте в виду, что это всего лишь предложения, и существует множество различных переменных, которые необходимо учитывать при выборе продуктов, соответствующих вашим потребностям плавки.

Плавильные печи

Мы предлагаем различные плавильные печи, и выбор подходящей будет зависеть от того, сколько материала вы хотите переработать за один раз, области, в которой вы планируете плавить большую часть своей продукции, вашего бюджета и, конечно же, вашего уровня опыта.



Пропановая печь Mini Kwik

Эта плавильная печь отлично подходит для начинающих или тех, кто находится в пути, поскольку она достаточно мала, чтобы брать ее с собой в поисковые путешествия.Они также идеально подходят для тех, кто хочет переработать небольшое количество ювелирного лома, хлопьев золота или другого материала.

Особенности:

• Корпус из нержавеющей стали
• Сменные внутренние компоненты
• Достигает 2100 градусов по Фаренгейту всего за несколько минут!
• Экономичные и недорогие пропановые горелки (не входят в комплект)
• Портативный, маленький и легкий



Тип пропанового баллона

Эта плавильная печь отлично подходит для плавильщиков с некоторым опытом работы и желающих перерабатывать большие объемы материала за один раз. Эту печь необходимо использовать на открытом воздухе или в хорошо проветриваемом помещении.

Особенности:

• Продается в упаковках по 2 кг, 4 кг и 10 кг для удовлетворения ваших потребностей в плавлении
• Поставляется с горелкой DFC, которая работает с пропаном, бутаном и смесью пропана или бутана.
• Расплавляет материал всего за 15 минут!
• Разработан и изготовлен из сверхпрочной стали, керамической ваты и огнеупорного цемента для плавления большинства металлов
• Отсутствие электричества облегчает использование этой печи



Цифровая/электрическая плавка

Эти агрегаты отлично подходят для плавильщиков как на коммерческом, так и на любительском уровне.Эту простую в эксплуатации машину можно использовать в помещении на безопасной термостойкой поверхности.

Особенности:

• Разработана с высокотемпературной керамической камерой для долговечного литья
• Максимальная температура достигает 2102 градусов по Фаренгейту или 1150 градусов по Цельсию
• Расплавляет материал всего за 30–45 минут!



Тигли

Вам понадобится жаростойкий сосуд для разжижения вашего материала в процессе плавления. Графитовые и керамические тигли являются широко используемыми материалами из-за их чрезвычайно высоких температур плавления. Тигли бывают разных размеров, форм и материалов. Выбор правильного тигля также будет зависеть от таких переменных, как; тип материала, который вы плавите, количество материала, которое вы будете плавить за один раз, и ваш процесс плавки (используете ли вы метод горелки или какую-либо плавильную печь).

Керамические тигли

Этот стильный тигель отлично подходит для тех, кто плавит материал с помощью горелки.Этот тигель следует приправить перед использованием, чтобы обеспечить наилучшие результаты.

Особенности:

• Конические стороны и носик для легкого удаления материала.
• Подходит для плавки драгоценных металлов при температуре до 2800°F.
• Идеально подходит для небольших литейных работ
• Может использоваться для плавки золота, серебра, бронзы, меди, латуни и т. д.



Графитовые тигли

Мы предлагаем различные графитовые тигли, которые можно использовать с нашими плавильными печами.Некоторые устройства могут работать с несколькими вариантами размеров в зависимости от того, насколько большую партию материала вы хотите расплавить. Эти тигли рекомендуется использовать при плавке любых драгоценных материалов.

Особенности:

• Большинство из них имеют внешнюю кромку для использования с захватными щипцами для удобства обращения.
• Последние 30+ заливок
• Отлично подходит для плавки драгоценных и цветных металлов
• Материалы не прилипают к графитовому материалу



Литейные или горшковые тигли

• Предлагается в различных размерах
• Подходит для использования с пропановыми и средне- и высокотемпературными индукционными печами
• Выдерживает очень высокие температуры



Тигли из карбида кремния

• Более прочный и долговечный, чем большинство графитовых тиглей
• Может использоваться для плавки, плавки, рафинирования
• Использование с драгоценными и недрагоценными металлами



Тигли из плавленого кварца

• Этот тигель используется для плавки золота, серебра и других драгоценных металлов
• Может выдерживать температуры до 2200°F



Формы для заливки

Вам понадобится форма для заливки расплавленного материала, чтобы создать буханку, слиток, монету или слиток. Мы предлагаем пресс-формы из различных материалов, включая графит, чугун и сталь.

Графит

Графит является идеальным материалом для литья металлов, поскольку он может выдерживать чрезвычайно высокие температуры. Металлы легко отделяются, и вам не потребуется использовать разделительный агент или смазочный спрей. По запросу мы также предлагаем формы для графитовых слитков с гравировкой и нестандартной формой. Графитовые формы со временем и после многократного использования начинают портиться. Большинство клиентов считают, что они могут использовать графитовую форму от 30 до 60 заливок, прежде чем ее нужно будет заменить.* Точное количество использований может варьироваться.

Сталь

Стальные формы

также являются отличным вариантом и отличаются прочностью и долговечностью. Они прослужат намного дольше, чем графит, но требуют использования разделительного агента или смазочного спрея перед каждой заливкой, чтобы предотвратить прилипание материала к форме. Наши стальные формы предлагаются в регулируемых версиях, а также в формах из проволочной ленты. Наши регулируемые пресс-формы придают вашему металлу подходящую форму для использования в прокатном стане для дальнейшей правки.

Чугун

Они подходят для процессов плавки, не требующих гладкой поверхности, и чаще используются для недрагоценных металлов, таких как медь и латунь. Эти формы долговечны и выдерживают много заливок, но вам нужно будет использовать разделительный состав или спрей, чтобы смазать форму перед заливкой, иначе ваш металл может прилипнуть к внутренней полости формы.



Другие важные инструменты и материалы для литья металлов

Стержни для перемешивания

Мы рекомендуем использовать мешалку с расплавленным материалом во время процесса плавления.Их также можно использовать для обезжиривания и удаления примесей с поверхности расплава.

Термостойкая поверхность

Ваши инструменты будут очень горячими во время процесса плавления, и вам потребуется безопасное место для отдыха, когда они не используются. Некоторые печи также рекомендуется устанавливать на термостойкую поверхность. Термостойкие плиты бывают разных размеров и из разных материалов, каждая из которых имеет свою удельную теплоемкость. Это также идеальные поверхности для всех ваших потребностей в пайке!

Защитное снаряжение

Вам потребуется несколько типов жаростойких защитных костюмов для безопасного ведения процесса, особенно при работе при таких экстремальных температурах.Мы рекомендуем иметь надежную пару перчаток, фартук, нарукавники, защитную маску, защитные очки; и в некоторых случаях респиратор для дополнительной безопасности.

Флюс

Скорее всего, в процессе плавки вам понадобится литейный флюс. Мы продаем несколько типов флюса, включая безводную буру, борную кислоту, а также флюс Хэнка Чепмена. Флюс используется для раскисления, приправы тиглей и помогает сохранить ваш материал жидким, что обеспечивает лучшие результаты.

Книги по литью металла

Мы настоятельно рекомендуем провести исследование и самообразование, прежде чем начинать проект по литью или очистке. Есть много важных шагов, процессов и мер безопасности, с которыми вам необходимо ознакомиться, прежде чем успешно реализовать свой проект. Если вы новичок в литье или имеете некоторый опыт, но хотите расширить свою базу знаний, мы предлагаем ряд книг, посвященных литью и очистке.

Весы

Возможно, вы захотите купить какие-нибудь электронные весы для взвешивания отходов и материалов. Мы предлагаем различные размеры от портативных карманных весов до более крупных настольных весов.

Оборудование для тестирования золота

После того, как вы расплавили и/или очистили свой материал, вы можете проверить его чистоту. Мы предлагаем испытательные кислоты, испытательные иглы, цифровые тестеры и специальные магниты для определения чистоты вашего материала.

Универсальные плавильные комплекты

Мы также разработали множество комплексных комплектов для плавки, в которых есть все, что вам нужно, чтобы начать плавить материалы уже сегодня! Эти комплекты доступны как с электрическими, так и с пропановыми печами и поставляются с различными аксессуарами, чтобы не было проблем с выбором их по отдельности, по отличной цене!



interFIRE, Сайт, посвященный улучшению расследования пожаров во всем мире.

Беланд, Бернар. Поведение меди в условиях пожара. Огонь и поджог Следователь. Том. 44. № 4 (июнь 1994 г.). стр. 40-43.

Abstract: Типичный дом может содержать несколько сотен фунтов меди, либо в чистом виде в водопроводных трубах и электропроводке, или в сплавах, таких как латунь и бронза. Как ведет себя медь в условиях пожара может помочь решить вопросы следствия. Эта статья содержит многочисленные рисунки, которые иллюстрируют различные поврежденные образцы меди.

Наиболее очевидной причиной наличия расплавленной меди является то, что температура огня превысила температуру плавления меди. Есть много задокументированы примеры такого плавления и пайки твердыми стальными стенками. Другой образцы поврежденных медных проводников № 14 иллюстрируют типичные тепловые повреждения к проводу и не являются признаком электрической проблемы. Такие образцы могут можно найти в сценах, где электричество даже не подключено.

Корродированные поверхности, вздутия, плавление и наваривание медной проволоки на значительная длина часто является следствием пожара, тогда как плавление и сварка на более коротком расстоянии в одну десятую дюйма скорее всего указывает на искрение и короткое замыкание. Такая электрическая активность также является нормальным результатом пожара и не является причинным доказательством.

Одно время считалось, что образование валиков на поврежденных электрических проводники показали признаки искрения. В настоящее время точно установлено, что такое поведение является нормальным последствием пожара.

Если медь вступит в контакт с расплавленным алюминием, они образуют сплава, что приведет к сильному точечной коррозии медного проводника. Снова, это последствия пожара.

Автор провел ряд испытаний нагревательных медных проводов и медных проводники. Его выводы показали, что значительная коррозия проводки произошло за счет пластиковой электроизоляции, которая при нагревании создавала газов в процессе пиролиза. Термостойкий пластик, содержащий много химические добавки вызывают более сильную эрозию.

Другие наблюдения показывают, что химическое воздействие на медь, такое как что может произойти в холодильнике в условиях пожара, когда хладагент выделяются газы, создается видимость коррозии и плавления, даже хотя температура плавления меди не была достигнута.

Вывод этих испытаний и наблюдений состоит в том, что пожары производят агрессивные химические соединения. Эти соединения могут сильно разъедать и карьерные металлы, напоминающие воздействие высокой температуры и плавления, когда этих обстоятельств могло и не быть.

За дополнительной информацией обращайтесь:
Международная ассоциация расследователей поджогов (IAAI)
300 Бродвей Люкс 100
Сент-Луис, Миссури 63102-2808
Телефон: 314-621-1966

Что такое солидус и ликвидус

Боб Хенсон

Если вы посмотрите на список припоев, вы заметите множество составов и различных температур плавления.Характеристики плавления твердого припоя являются важным аспектом при выборе припоя. Вот краткое описание того, как плавятся сплавы, и как использовать эту информацию, чтобы сделать наилучший выбор.

Элементы плавятся при одной температуре. Например, серебро плавится при 1761°F (961°C), а медь плавится при 1981°F (1083°C). Для получения припоя мы объединяем два или более элементов в сплав. Этот новый сплав имеет другие характеристики плавления, чем базовые элементы.Сплав начинает плавиться при одной температуре, называемой солидусом, и не расплавляется полностью, пока не достигнет второй, более высокой температуры, ликвидуса.

Солидус — это самая высокая температура, при которой сплав находится в твердом состоянии, при которой начинается плавление. Ликвидус – это температура, при которой сплав полностью расплавляется. При температурах между солидусом и ликвидусом сплав частично твердый, частично жидкий. Разница между солидусом и ликвидусом называется интервалом плавления.

Ниже приведена диаграмма, показывающая, как плавятся сплавы фосфора и меди.Ось Y — температура, ось X — процентное содержание фосфора (баланс — медь). Красная прямая линия — это солидус, а изогнутая синяя линия — это ликвидус. Сплав с низким процентным содержанием фосфора и высоким процентным содержанием меди (пунктирная линия А ) имеет широкий диапазон плавления. Сплав с более высоким содержанием фосфора (пунктирная линия B ) имеет узкий интервал плавления.

Вот почему эта информация о температуре важна при выборе и использовании присадочного металла:

1. Диапазон плавления является полезным показателем скорости плавления сплава.
2. Сплавы с узкими интервалами плавления текут быстрее и при более низких температурах. Это позволяет выполнять пайку быстрее и, как правило, увеличивает производительность.
3. Сплавы с узким интервалом плавления требуют, чтобы компоненты из основного металла имели достаточно малый зазор (обычно рекомендуется 0,002–0,006 дюйма).
4. Мы упоминали, что между солидусом и ликвидусом присадочный металл частично жидкий, а частично твердый. Это состояние диапазона плавления иногда называют «пластичным диапазоном» или «мягким состоянием».Хотя это недействительные технические термины, они указывают, что эти сплавы больше подходят для заполнения более широких зазоров или «закрытия» готового соединения.
5. Хотя медленный нагрев сплава с широким диапазоном плавления полезен для заполнения зазоров, он может привести к явлению, называемому ликвацией. Длительные циклы нагревания могут привести к некоторому разделению элементов, когда компоненты с более низкой температурой плавления отделяются и текут первыми, оставляя компоненты с более высокой температурой плавления позади.
6. Ликвация часто является проблемой при пайке в печи, поскольку этому может способствовать длительное время нагрева, необходимое для доведения деталей до температуры пайки.Для этого применения следует выбирать присадочный металл с узким диапазоном плавления.
7. Ликвидус был определен как температура, при которой сплав полностью плавится. Однако даже сплавы с широким диапазоном плавления будут быстро плавиться, если их применять в точке ликвидуса или вблизи нее. Наилучшее капиллярное действие и самые прочные паяные соединения требуют небольшого зазора между деталями из основного металла. Учитывая это, предпочтительным является соблюдение рекомендуемого зазора и температура пайки, близкая к температуре ликвидуса.
Серебро
8. часто добавляют для снижения температуры плавления. Многие сплавы с более низкой температурой плавления содержат более высокое содержание серебра и соответственно увеличивают стоимость. При соблюдении надлежащих процедур пайки часто можно успешно использовать сплавы с более широким диапазоном плавления или сплавы с более высокой температурой плавления. Свяжитесь с вашим инженером по продажам Harris Products Group для аудита пайки, чтобы узнать, как мы можем помочь вам вывести ваше производство на новый уровень.

---

Боб Хенсон

Боб Хенсон является техническим директором Harris Products Group и имеет более чем 40-летний опыт работы в области соединения металлов.Он является автором или соавтором нескольких патентов и имеет множество опубликованных статей.

Боб активно работает во многих отраслевых организациях и комитетах. Он является пожизненным членом Американского общества сварщиков (AWS) и возглавляет комитет A5H, который пишет спецификации для припоя и флюса. Боб также является членом Комитета производителей пайки AWS, Группы технической деятельности США, которая рассматривает международные документы ISO по пайке, и Комитета AWS A5 по присадочным металлам, который рассматривает спецификации электродов для дуговой сварки, прутков для газовой сварки и других присадочных металлов, охватывающих как черные и цветные материалы.Боб входит в состав технического комитета National Skills USA HVACR и председательствует на соревнованиях Skills HVACR по пайке. Он является членом RSES и членом Консультативного совета по обслуживанию производителей RSES.

---

Латунь

против бронзы: в чем разница?

Двумя наиболее распространенными металлическими сплавами «красного цвета» являются бронза и латунь. Многие думают, что они взаимозаменяемы, и часто путают их. Хотя они очень похожи, оба основаны на меди, у них есть некоторые отличия, о которых вам следует знать.

В этом посте я не буду вдаваться во все металлургические свойства латуни и бронзы, но я хочу дать вам обзор, и к концу этого поста вы сможете лучше понять разницу между латунью и бронзой. бронза.

Что такое бронза?

Вы ведь слышали о бронзовом веке? Около 4500 г. до н.э. люди обнаружили, что если смешать медь с оловом, можно получить более прочный металл, из которого можно делать инструменты и оружие. Это открытие изменило ход истории человечества.

Бронза — это сплав меди и олова, который часто смешивают с другими металлами, чтобы получить немного другие свойства. В первую очередь бронза представляет собой смесь 88% меди и 12% олова, в результате чего получается темно-красный или ярко-коричневатый металл.

Бронза

также иногда смешивается с другими элементами для изменения ее состава и свойств, такими как мышьяк, фосфор, алюминий, марганец, силикон и никель.

Бронза

использовалась на протяжении тысячелетий для самых разных целей. От статуй до монет, строительных материалов, морских применений, механических деталей, оборудования, список можно продолжить.

Бронза

чрезвычайно устойчива к коррозии и может использоваться на лодках или других прибрежных объектах, подверженных воздействию соленой воды.

Одним из популярных применений бронзы является уплотнение окон и дверей, называемое пружинной бронзой, которая обычно представляет собой смесь фосфористой бронзы и цельных бронзовых гвоздей. Этот уплотнитель чрезвычайно прочен даже в прибрежных районах и может служить веками.

Низкая температура плавления около 950 ° C и легкая обрабатываемость делают его превосходным для многих применений.Он по-прежнему широко используется сегодня для пружин, подшипников, втулок, опорных подшипников автомобильных трансмиссий и аналогичных фитингов из-за низкого трения о другие металлы.

Одна интересная особенность бронзы заключается в том, что в отличие от стали она не дает искры при ударе о твердые поверхности. Это делает его идеальным металлом для использования в приложениях, где существует высокий риск воспламенения или взрыва.

Что такое латунь?

Латунь представляет собой сплав меди и цинка, хотя ее можно дополнительно смешивать с другими металлами.Большая часть латуни изготавливается из смеси 34% цинка и 66% меди. Латунь обычно представляет собой металл тускло-золотистого цвета, который чрезвычайно удобен в обработке и имеет относительно низкую температуру плавления около 900 ° C.

Латунь была обнаружена намного позже бронзы, около 500 г. до н.э., и сначала находки назывались «горной медью», которая представляла собой встречающиеся в природе смеси меди и цинка, которые при плавлении образовывали золотой металл. Эти ранние смеси обычно содержали от 5% до 15% цинка, что намного ниже, чем в современных сплавах.

Латунь

обеспечивает хорошую коррозионную стойкость, стареет до темно-медного цвета и в конечном итоге образует зеленую патину (мой любимый цвет!), которая защищает латунь под поверхностью, в отличие от стали или железа.

Латунь

обладает такими же антимикробными свойствами, как и медь. Установлено, что 99,9% микробов, оставшихся на латунной или медной поверхности, погибают в течение 2 часов. Это делает латунь отличным материалом для таких вещей, как дверные ручки и другое оборудование, которое используется ежедневно.

Низкое трение и отсутствие коррозии делают латунь одним из лучших наконечников для подвижных частей оборудования, таких как петли, замки и защелки, а также лучшим выбором для инструментов, которым нужен прочный, но пригодный для обработки металл с отличным резонансом.

Как отличить

Без проведения химического анализа металлов лучший способ отличить латунь от бронзы — это их цвет. Латунь обычно имеет тусклый золотой цвет, а бронза имеет более красноватый или медный цвет.

Конечно, цвета могут немного меняться между отливками из-за процентного содержания меди, используемой в каждой партии. Так как латунь и бронза могут иметь различный процент меди, у вас могут быть некоторые латуни, которые имеют менее золотой и более медный цвет, и то же самое касается бронзы.

Еще один способ проверить, имеете ли вы дело с латунью или бронзой, — приложить к металлу магнит. Ни латунь, ни бронза не являются магнитными, поэтому, если металл реагирует на магнит, вы знаете, что это сталь или железо, а не латунь или бронза.

Латунь более пластична и пластична, чем бронза, которая сравнительно более хрупкий металл. Если металл гнется, не ломаясь, скорее всего, перед вами латунь.

Хотя оба металла устойчивы к коррозии, бронза обеспечивает гораздо лучшую защиту. Это еще один способ определить разницу между металлами. Замочите оба металла в ванне с соленой водой или раствором для старения, и бронза будет стареть намного медленнее, чем латунь.

Надеюсь, вы хорошо понимаете разницу между латунью и металлом.бронза сейчас, и вы можете посмотреть на два, чтобы увидеть, можете ли вы определить, какой металл какой. Хорошей охоты!

Основатель и старший редактор

Я люблю старые дома, работать своими руками и учить других тому, как делать это самому! Всему можно научиться, если только дать ему шанс.

Подпишитесь прямо сейчас, чтобы получить БЕСПЛАТНУЮ электронную книгу!

Свойства металлов Урок

Для большинства людей металл — это другое слово, обозначающее железо, сталь или подобное твердое блестящее вещество.

Но соответствует ли это определение истинным свойствам металлов?

Да… и нет.

Прежде чем мы объясним, вы должны знать, что большинство элементов в таблице Менделеева — это металлы.

Металлы находятся в центре и слева в периодической таблице. Их можно дополнительно классифицировать как щелочные металлы, щелочноземельные металлы, переходные металлы и основные металлы.

Урок по металлургии

Свойства металлов

Элемент – это вещество, состоящее из одного вида атомов; его нельзя разделить на более простые части.Например, элемент гелий (вспомните воздушные шары) состоит исключительно из атомов гелия.

Элементы обычно классифицируются как металлы или неметаллы (хотя некоторые элементы имеют характеристики обоих; они называются металлоиды ).

Три свойства металлов:

• Блеск: Металлы блестят при резке, царапании или полировке.
• Ковкость: Металлы прочные, но податливые, что означает, что их можно легко согнуть или придать им форму.На протяжении веков кузнецы могли придавать металлическим предметам форму, нагревая металл и отбивая его молотком. Если бы они попытались сделать это с неметаллами, материал бы раскололся! Большинство металлов также пластичны , что означает, что их можно вытягивать для изготовления проволоки.
• Проводимость: Металлы являются отличными проводниками электричества и тепла. Поскольку они также пластичны, они идеально подходят для электропроводки. (Вы можете проверить это, используя некоторые предметы домашнего обихода. Продолжайте читать, чтобы узнать, как это сделать!)

Дополнительные свойства металлов

Высокая температура плавления : Большинство металлов имеют высокие температуры плавления, и все, кроме ртути, твердые при комнатной температуре.

Звонкий : Металлы часто издают звенящий звук при ударе.

Реакционная способность : Некоторые металлы претерпевают химические изменения (реакции) сами по себе или с другими элементами и выделяют энергию. Эти металлы никогда не встречаются в чистом виде, и их трудно отделить от минералов, в которых они находятся. Наиболее реакционноспособными металлами являются калий и натрий. Они бурно реагируют с воздухом и водой; калий воспламеняется при контакте с водой!

Другие металлы вообще не реагируют с другими металлами.Это означает, что их можно найти в чистом виде (например, золото и платина). Поскольку медь относительно недорога и имеет низкую реакционную способность, ее можно использовать для изготовления труб и электропроводки.

Пять групп металлов:

Благородные металлы встречаются в виде чистых металлов, потому что они нереакционноспособны и не соединяются с другими элементами с образованием соединений. Поскольку они настолько нереактивны, они не подвержены коррозии. Это делает их идеальными для ювелирных изделий и монет. Благородные металлы включают медь, палладий, серебро, платину и золото.

Щелочные металлы очень реакционноспособны. Они имеют низкую температуру плавления и достаточно мягкие, чтобы их можно было резать ножом. Калий и натрий — два щелочных металла.

Щелочноземельные металлы встречаются в соединениях со многими различными минералами. Они менее реакционноспособны, чем щелочные металлы, а также более твердые и имеют более высокие температуры плавления. В эту группу входят кальций, магний и барий.

Переходные металлы — это то, о чем мы обычно думаем, когда думаем о металлах.Они твердые и блестящие, прочные и легко поддаются формовке. Они используются во многих промышленных целях. В эту группу входят железо, золото, серебро, хром, никель и медь, некоторые из которых также являются благородными металлами.

Бедные металлы довольно мягкие, и большинство из них не используются сами по себе. Однако они становятся очень полезными при добавлении к другим веществам. К бедным металлам относятся алюминий, галлий, олово, таллий, сурьма и висмут.

Сплавы: сильные комбинации

Свойства этих различных металлов можно комбинировать, смешивая два или более из них вместе.Полученное вещество называют сплавом . Некоторые из наших самых полезных строительных материалов на самом деле являются сплавами. Сталь, например, представляет собой смесь железа и небольшого количества углерода и других элементов; комбинация, которая одновременно сильна и проста в использовании. (Добавьте хром, и вы получите нержавеющую сталь. Проверьте свои кухонные кастрюли и сковородки, чтобы узнать, сколько из них сделано из нержавеющей стали!)

Другие сплавы, такие как латунь (медь и цинк) и бронза (медь и олово), легко поддаются формовке и красивы на вид.Бронза также часто используется в судостроении, потому что она устойчива к коррозии в морской воде.

Титан намного легче и менее плотный, чем сталь, но такой же прочный; и хотя он тяжелее алюминия, он вдвое прочнее. Он также очень устойчив к коррозии. Все эти факторы делают его отличным сплавом. Титановые сплавы используются в самолетах, кораблях и космических кораблях, а также в красках, велосипедах и даже портативных компьютерах!

Золото как чистый металл настолько мягкое, что его всегда смешивают с другим металлом (обычно серебром, медью или цинком), когда из него делают украшения.Чистота золота измеряется в карат. Самое чистое, что вы можете получить в ювелирных изделиях, составляет 24 карата, что составляет около 99,7% чистого золота. Золото также можно смешивать с другими металлами, чтобы изменить его цвет; белое золото, популярное в ювелирных изделиях, представляет собой сплав золота и платины или палладия.

Металл из руды

Руды — горные породы или минералы, из которых можно извлечь ценное вещество — обычно металл. Некоторые распространенные руды включают галенит (свинцовая руда), борнит и малахит (медь), киноварь (ртуть) и бокситы (алюминий).Наиболее распространенными железными рудами являются магнетит и гематит (минерал ржавого цвета, образованный железом и кислородом), которые содержат около 70% железа.

Существует несколько процессов рафинирования железа из руды. Более старый процесс заключается в сжигании железной руды с использованием древесного угля (углерода) и кислорода, подаваемого с помощью мехов. Углерод и кислород, включая кислород в руде, соединяются и выходят из железа. Однако железо не нагревается настолько, чтобы полностью расплавиться, и содержит силикаты, оставшиеся от руды.Его можно нагреть и выковать, чтобы сформировать кованое железо .

В более современном процессе используется доменная печь для нагрева железной руды, известняка и кокса (угольный продукт, а не безалкогольный напиток). В результате реакции железо отделяется от кислорода в руде. Этот «чугун» необходимо дополнительно смешать для создания кованого железа. Его также можно использовать для другой важной цели: при нагревании с углеродом и другими элементами он становится более прочным металлом, называемым сталью .

Учитывая процесс, неудивительно, что железо не использовалось примерно до 1500 г. до н.э. Но некоторые чистые металлы — золото, серебро и медь — использовались и раньше, а сплав бронзы, как полагают, был открыт шумерами около 3500 г. до н.э. Но алюминий, один из самых важных металлов в современном использовании, не был открыт до 1825 года нашей эры и не использовался до 20-го века!

Коррозия: процесс и предотвращение

Видели ли вы когда-нибудь кусок серебра, который потерял свой блеск, или железо с красноватой ржавчиной на нем или даже дыры в нем, вызванные коррозией? Это происходит, когда кислород (обычно из воздуха) реагирует с металлом.Металлы с более высокой реакционной способностью (такие как магний, алюминий, железо, цинк и олово) гораздо более подвержены такому химическому разрушению или коррозии .

Когда кислород реагирует с металлом, он образует оксид на поверхности металла. Для некоторых металлов, таких как алюминий, это хорошо. Оксид обеспечивает защитный слой, который предотвращает дальнейшую коррозию металла.

Железо и сталь, с другой стороны, имеют серьезные проблемы, если они не обработаны для предотвращения коррозии.Красноватый оксидный слой, который образуется на железе или стали при взаимодействии с кислородом, называется ржавчиной . Слой ржавчины постоянно отслаивается, подвергая коррозию большую часть металла, пока металл не будет проеден насквозь.

Одним из распространенных способов защиты железа является покрытие его специальной краской, которая предотвращает реакцию кислорода с металлом под краской. Другим методом является гальванизация : в этом процессе сталь покрывается цинком. Кислород, молекулы воды и углекислый газ в воздухе реагируют с цинком, образуя слой карбоната цинка, защищающий от коррозии.Осмотрите свой дом, двор и гараж на предмет коррозии, а также оцинковки и других средств защиты металла от ржавчины.

Технология: фейерверки и химия

Если вы посмотрите на фейерверк Четвертого июля, вы увидите красивые сочетания цветов и искр.

Как работает этот удивительный пиротехнический дисплей? Короткий ответ: химия. Более длинный включает в себя повторение свойств металлов.

Одним из ключевых ингредиентов петард, наземных и воздушных фейерверков (которые взрываются в небе) является черный порох , изобретенный китайцами около 1000 лет назад.Это смесь нитрата калия (селитры), древесного угля и серы в соотношении 75:15:10. Черный порох используется для запуска антенн, а также вызывает взрывы, необходимые для создания специальных эффектов, таких как шум или цветной свет.

В бенгальских огнях черный порох смешивается с металлическим порошком и другими химическими соединениями в форме, которая будет медленно гореть сверху донизу. В простых ракетах для фейерверков черный порох находится в трубке вокруг взрывателя. Когда горит, порох создает силу, которая приводит к равной и противоположной реакции, отталкивая фейерверк от земли, а затем вызывая взрыв соединений внутри него в воздухе.

Более сложные снаряды для фейерверков запускаются из миномета, трубки с черным порохом, которая при поджигании вызывает реакцию отрыва. Затем взрыватель снаряда фейерверка загорается, когда он поднимается в воздух, и в нужный момент взрыв внутри снаряда приводит к разрыву зарядов спецэффектов.

Яркая, красочная часть фейерверка вызвана «возбужденными» электронами в атомах различных соединений металлов и солей. Эти соединения находятся в маленьких шариках, называемых звездами , и сделаны из того же соединения, что и бенгальский огонь.

Металлы как красители

Разные металлы горят разными цветами; например, если зажечь соединение меди, его пламя будет сине-зеленого цвета. Кальций горит красным, а калий — фиолетовым. В фейерверках металлы объединяются для создания разных цветов.

Когда звездные соединения внутри фейерверка нагреваются, возбужденные атомы выделяют световую энергию. Этот свет делится на две категории: накаливания и люминесценции. Лампа накаливания — это свет, создаваемый теплом: в фейерверках химически активные металлы, такие как алюминий и магний, вызывают вспышку очень яркого света, когда они нагреваются — иногда при температуре более 5000 ° F!

Менее реакционноспособные соединения не нагреваются так сильно, что приводит к более тусклым искрам. Люминесценция , с другой стороны, производится из других источников и может возникать даже при низких температурах. Электроны в соединении поглощают энергию, делая их «возбужденными». Однако электроны не могут поддерживать этот высокий уровень, поэтому они прыгают обратно на более низкий уровень, высвобождая при этом световую энергию (фотоны).

Хлорид бария — химическое соединение, придающее фейерверкам люминесцентный зеленый цвет, а хлорид меди — синий. Для любого типа света важно использовать чистые ингредиенты, так как следы других соединений затемняют цвет.

---

Дополнительная литература по металлам:

Обычное использование бронзы и важность покупки у лучших поставщиков

Вы когда-нибудь задумывались, почему несколько металлов, с которыми вы знакомы, на самом деле являются самыми редкими? Золото, серебро, бронза и даже платина не самые распространенные металлы. В отличие от стали и железа, вы не увидите их в своем доме, на улице или на рабочем месте. Они просто очень редки, и это потому, что их трудно найти и изготовить, и поэтому они имеют более высокую денежную стоимость, чем более распространенные металлы.



Однако один из них, хотя и ценится одинаково, на самом деле очень распространен. Не в том смысле, что его можно увидеть повсюду, а в том, что из него сделаны определенные компоненты многих предметов быта. Этот металл — бронза. Вы, наверное, слышали об этом хотя бы раз или два. Вы, наверное, даже знаете, как он выглядит и чем его металлический коричневый цвет отличает его от остальных более приятных на вид металлов. Но держу пари, вы знаете лишь несколько предметов, которые на законных основаниях сделаны из бронзы.


Что такое бронза?

Бронза — это сплав меди и олова. Его состав варьируется, но большинство современных изделий из бронзы состоят примерно на 80 процентов из меди. Другие элементы, такие как марганец, алюминий, никель, фосфор, кремний, мышьяк или цинк, для производства различных типов бронзы, каждый из которых обладает уникальным набором полезных свойств. Вот некоторые из наиболее распространенных типов бронзы, получаемой путем добавления дополнительного элемента к исходному сплаву.


Алюминий Бронза.

Когда вы смешиваете от 6 до 12 процентов алюминия с исходной смесью меди и олова, вы получаете более прочную и более коррозионно-стойкую бронзу, называемую алюминиевой бронзой. Алюминий хорошо известен в области строительства и механики благодаря своим многим ценным свойствам, включая высокую диффузную отражательную способность, низкий коэффициент вторичного тепловыделения, допустимый диапазон токсичности и приемлемую тепло- и электропроводность. Все эти свойства бронза приобретает сразу после легирования.



Нейзильбер.

Несмотря на то, что в названии нет слова «бронза», нейзильбер на самом деле является разновидностью бронзы. Он состоит из бронзы, олова и никеля. И несмотря на слово «серебро», этот тип бронзы на самом деле не содержит серебра. Серебро относится только к серебристому цвету металла, который не характерен для бронзы. Эта огромная разница во внешнем виде является одной из основных причин, по которой идентифицировать изделия или предметы из бронзы бывает довольно сложно. Это в основном потому, что потребители привыкли видеть бронзу как коричневый металл.



Фосфористая бронза.

Добавление небольшого количества фосфора может сделать бронзу невероятно прочной. Это может увеличить выход бронзы и прочность на разрыв в несколько раз, в зависимости от того, сколько ее вы добавите в смесь. В идеале следует добавлять только от 0,01 до 0,35 процента фосфора, чтобы прочность не превратилась в хрупкость. Помимо прочности, фосфор также помогает улучшить сопротивление усталости бронзы, долговечность и коэффициент трения.Это то, что делает фосфорную бронзу очень подходящей для применений, связанных с постоянным и быстрым скольжением металлических поверхностей.



Кремниевая бронза.

Известный своей легкостью заливки, привлекательным качеством поверхности и превосходной коррозионной стойкостью, кремний является почти идеальным легирующим металлом. Кремний также идеально вписывается в бронзовый сплав. Даже если только около 6 процентов всего бронзового сплава состоит из кремния, этого достаточно, чтобы придать бронзе самосмазываемость, необходимую для легкого формования или отливки в различные формы и сложные детали.



Марганцевая бронза.

Марганец также может сделать бронзу твердой и прочной. Это позволяет бронзе работать с высоконагруженными низкоскоростными приложениями, что изначально было одним из ее немногих недостатков. Однако высокая несущая способность, которую придает марганец, также превращает бронзу в металл, не поддающийся термообработке, поэтому для применений, связанных с использованием марганцевой бронзы, требуется специальная смазка.


Хотя каждый тип бронзы обладает уникальным набором свойств благодаря дополнительному элементу, который они содержат, у них есть определенные общие свойства.Это свойства, которые определяют множество применений бронзового металла.


Твердость.

Хотя бронза является отличным материалом для лепки, это один из самых твердых медных сплавов. Его твердость зависит от пропорции его исходного содержания и дополнительного элемента, который он имеет. Тем не менее, он может выдерживать давление в диапазоне от 35 000 до 119 000 фунтов на квадратный дюйм. Самой твердой из всех видов бронзы является марганцевая бронза, так как она может выдерживать максимально допустимое давление.



Высокая температура плавления.

В отличие от других медных сплавов, бронза не очень легко плавится. Чтобы расплавить бронзу, потребуется более 2000 градусов по Фаренгейту. Что удивительно в этом свойстве бронзы, так это то, что оно дает нам представление о том, насколько изобретательными были наши древние предки. Удивительно, как им удавалось производить тепло такого масштаба с помощью примитивных методов производства бронзы, и они могли повторять этот процесс снова и снова.



Коррозионная стойкость.

Имея компоненты, устойчивые к коррозии, неудивительно, что бронза также устойчива к коррозии. Он не ржавеет, как железо или сталь, а некоторые его типы, такие как металл Мунца, могут даже выдерживать соленую воду, которая в десять раз более агрессивна, чем водопроводная вода. Вместо этого он образует защитный слой, называемый патиной. Это распространено среди медных сплавов.



Каково использование бронзы?

Использование бронзы значительно сократилось с тех пор, как были обнаружены сталь и другие металлы, более подходящие для строительства.С другой стороны, бронза стала полезной во многих других областях благодаря металлургам, посвятившим свою жизнь изучению практически безграничных возможностей этого металла. Вот некоторые из наиболее распространенных применений бронзы.


Арт.

Возможно, бронза чаще всего используется в искусстве, особенно в качестве основного материала для скульптуры. Это материал, который выбирают скульпторы, специализирующиеся на металлах, из-за его удивительного свойства, которое позволяет ему медленно расширяться при остывании.Несмотря на то, что бронза тяжелая и плотная, с ней довольно легко работать, что позволяет скульпторам свободно долбить, сколько душе угодно.



Строительство.

Несмотря на то, что в ряде областей применения, связанных со строительством, бронза вытеснена сталью, в некоторых из них она по-прежнему сохраняет свое место. Например, многие подвижные элементы мостов, колеса в червячных передачах, поворотные круги для мостов изготавливаются из определенного сорта бронзы. Современные инструменты безопасности, такие как молотки, молотки и гаечные ключи, также изготавливаются из бронзы.Эти инструменты изначально были сделаны из стали, но из-за риска возгорания или взрыва, вызванного небезопасными искрами, которые может дать сталь, сталь была заменена бронзой.



Конструкция машины.

Существует множество деталей машин, которые лучше всего изготавливать из бронзы: цилиндрические шестерни, втулки, подшипники, детали клапанов и даже направляющие клапанов в авиационных двигателях, благодаря ее высокой электропроводности, термостойкости и низкому трению. Немногие металлы обладают свойствами низкого трения, что очень важно в условиях, когда детали скользят друг относительно друга с высокой скоростью.


Теперь, когда у вас есть хотя бы базовые знания о бронзе, мы предполагаем, что вы уже знаете, как с ней обращаться, когда планируете использовать ее в своих будущих проектах. Конечно, успех этих проектов также зависит от качества бронзовых материалов, которые вы будете использовать.
