Сварной каркас выпонен из профильной металлической трубы 40х20 , с шагом дуг, продольных и поперечных соединений через 1м !

Теплица из сотового поликарбоната «Илья Муромец»

Каркасы теплиц для дачных участков изготовлены из прочной профилированной металлической трубы и специально разработаны для покрытия листовым поликарбонатом (4 мм.) и предназначены для выращивания овощных культур, рассады, зелени, цветов на садовых и дачных участках.

Стоимость теплиц с использованием сотового поликарбоната ощутимо меньше, чем традиционных стеклянных, хотя по своим свойствам они намного их превосходят.

Теплицы могут быть установлены на подготовленный фундамент, либо прямо в грунт, посредством забивания специальных Т-образных металлических кольев. В комплект каркаса входит фурнитура и подробная инструкция по установке.

Преимущества теплиц из поликарбоната:

* Не требует фундамента и демонтажа на зиму в нашей климатической зоне
* Высокая теплоизоляция и светопропускаемость
* Отличная стойкость поликарбоната к действию химикатов
* Вход в теплицу и форточки с двух сторон
* Не содержит цветных металлов
* Монтаж «под ключ» за 3-4 часа
* Каркас из профилированной трубы 40х20 выдерживающий большие снеговые нагрузки (в отличие от теплиц из оцинкованного профиля, предназначенных для регионов с более мягким климатом и могут деформироваться под весом снега зимой).



Стоимость теплицы Илья Муромец

(УСИЛЕННЫЙ, полностью сварной КАРКАС из профильной металлической трубы 40х20 и 20х20)

Ширина: 3 м., Высота: 2,1 м., Шаг дуг: 1 м

Дуги и продольн. перемычки , основание теплицы- это профильная труба 40х20 , форточки и двери-профильная труба 20х20

1. Антикоррозийное покрытие.
2. Сварка теплицы происходит на Вашем участке.



ширина м	высота м	длина м	стоимость каркаса с поликарбонатом
3	2	4	26000
3	2	6	29500
3	2	8	33000
3	2	10	36500

Теплицы «Дачница-Стандарт» и «Дачница-Усиленная» изготавливается из сварной оцинкованной профильной трубы 30*20мм. Расстояние между дугами: «Дачница-Стандарт»-1м и «Дачница-Усиленная» 65см. Каркас очень крепкий и долговечный. Все соединения соединяются по принципу труба в трубу, один болтик. Сборка теплицы происходит очень быстро.

Цены на теплицу «Дачница-Стандарт» расстояние между дугами 1 м из сварной оцинкованной профильной трубы.

№ п/п	Наименование теплицы «Дачница-Стандарт»	Размер (М) Д*Ш*В	Цена каркаса (руб)	Полная стоимость с СПК+саморезы
1	Теплица «Дачница — Стандарт»   Труба 30*20 цинк	4м*3м*2,10	13000	22000
2	Теплица «Дачница — Стандарт»   Труба 30*20 цинк	6м*3м*2,10	16500	28500
3	Теплица «Дачница — Стандарт»   Труба 30*20 цинк	8м*3м*2,10	20000	35000
4	Вставка 2м. к Теплице «Дачница — Стандарт»   Труба 30*20 цинк	2м *3м*2,10	3500	6500
5	Форточка верхняя		1300
6	Термопривод для автоматического открывания Описание		нет

Цены на теплицу «Дачница-Усиленная» расстояние между дугами 65см из сварной оцинкованной профильной трубы.

№ п/п	Наименование теплицы «Дачница-Усиленная»	Размер (М) Д*Ш*В	Цена каркаса (руб)	Полная стоимость с СПК+саморезы
1	Теплица «Дачница — Усиленная»   Труба 30*20 цинк	4м*3м*2,10	14000	23000
2	Теплица «Дачница — Усиленная»   Труба 30*20 цинк	6м*3м*2,10	18000	30000
3	Теплица «Дачница — Усиленная»   Труба 30*20 цинк	8м*3м*2,10	22000	37000
4	Вставка 2м. к Теплице «Дачница — Усиленная»   Труба 30*20 цинк	2м*3м*2,10	4000	7000
5	Форточка верхняя		1300
6	Термопривод для автоматического открывания Описание		нет



На теплицу 4м фото №1
1. Короткая маленькая 8х4х98.
2. Двери 102х8х206.
3. Коробка с фурнитурой -.
4. Толстая длинная 205х15х24.
На всавку 2м. фото №2
5. Тонкая длинная 205х15х14.
6. Дуги 205х4х9.
7. Пакетик с фурнитурой -.

оцинкованный профиль или окрашенная труба?

Теплица — оцинкованный профиль или окрашенная труба?

При выборе теплицы дачники встают перед дилеммой, какой каркас теплицы выбрать — из оцинкованного профиля или трубы. Если внимательно посмотреть на конструкции ответ лежит на поверхности…

Оцинкованный профиль хорош тем, что конструкция на протяжении десятилетий не поддается коррозии и ржавчине, тем самым увеличивая срок службы теплицы до 40 лет и более. Несмотря на то, что по мнению некоторых людей на первый взгляд профиль выглядит тонким и не крепким, сама конструкция очень прочна — например у Дачной — 2ДУМ, прочность каркаса по паспорту достигает 120кг. на кв. метр снеговой нагрузки. Это обеспечивается тем, что расстояние между дуг у этой теплицы всего 50 см. Она также снабжена комплектами усилений. У теплицы «Дачный Идеал» прочность каркаса по паспорту составляет 180 кг\м2, благодаря минимальному расстоянию между дугами 48 см, а так же усовершенствованным усилителям.  Конструкция же из трубы имеет большие пролеты между дугами и прогонами (1-2 метра). Таким образом, даже при минимальной снеговой нагрузки поликарбонат прогибается и ломается.

Пример продавливания и заламывания поликарбоната под воздействием снеговой нагрузки в теплицах со сдвоенной сварной аркой, таких как: «Кремлевская», «Царская», «Новатор» и других. При расстоянии между арками 1 метр и девятью продольными деталями (стяжками).

А уменьшение пролетов приведет к значительному повышению цены таких изделий. Кроме того, большинство теплиц из квадратной трубы соединяются по средствам сверления и сварочных работ, именно в местах этих стыков, как показывает опыт прошлых лет, труба ломается под тяжестью снега. И, пожалуй самый главный момент. Каркас из квадратной трубы защищен (если так можно сказать) порошковой краской. Продавцы таких теплиц уверяют, что это самый современный способ защиты. Однако, даже дилетанту понятно, что любая краска от разности температур начинает трескаться и облупляться. Летом же внутри теплицы высокая влажность — это тоже не способствует сохранению покраски. По опыту так же известно, что при транспортировке и сборки таких теплиц на трубе образуются мелкие царапинки. В результате, которых очень быстро появляется ржавчина.

Таким образом, через год — два, теплица однозначно теряет свой первоначальный внешний вид. Каркас же из оцинкованной стали не теряет вида и служит десятилетия (более 40 лет). Говоря о том, что труба покрыта порошковой краской, продавцы и производители не ставят покупателя в известность о том, что внутри, туба ничем не защищена, попросту говоря не окрашена, а влага легко попадает внутрь. И уже в первые месяцы эксплуатации труба начинает ржаветь внутри. Опыт показывает, что в тепле и влажном климате внутри теплицы крашеная (снаружи) труба ржавеет насквозь в течении 2-3 лет, а через 4-5 лет полностью теряет несущую способность. Таким образом ни о каком многолетнем сроке службы теплиц из окрашенной трубы не может быть и речи.

Именно по этим причинам опытные дачники предпочитают теплицы из оцинкованного профиля, которые служат много лет и не теряют внешнего вида и прочности десятилетиями.


Не знаете, какую теплицу выбрать?
Звоните + 7 (495) 225-44-73, 926 520 09 94, проконсультируем!

фото и видео инструкций процесса.

Сборка каркаса теплицы из профильной трубы

Остаток
Тщательная проверка всех швов и углов на прочность.
Сварить две двери. Каркас из уголка, без всяких усилителей и пересечений! Всего лишь рама… И не пугайтесь, что она похожа на гусли и ненадежна. Повесьте их на петлю в проеме. Приветственные циклы и замыкания (подглядывание или другие на ваш выбор) Важно! Отсечка рядом не должна мешать последующей установке стекла! Если не уверены, то лучше оставить на потом, после остекления.(Правда опять же разматывать сварка будет в лом)
Внутри можно сразу пригнуть петли или кольца к которым так удобно привязывать веревочки (ведь у вас будут отличные бюсты из помидор или большие накидки из огурцов )
С помощью специальной накладки можно ставить сосуды (вот тут сконвертируешь).
Внизу по углам и по периметру приварите отрезки профиля для крепления того, что будете пришивать днища (плоский шифер например). Вы можете сделать небольшую «канавку» вокруг, чтобы шифер лопнул, десяти достаточно.

Краска хорошая краска типа три в одном (грунт, преобразователь и краска), если есть деньги, то наверное можно и молотком! Обсудите кисти «помощников» и детей и расслабьтесь. Ты заслуживаешь!
Линия с шифером, подводит ее к шурупам к ножкам. (Здесь столбы на первом этапе не должны мешать)
Установить забор внутри, чтобы грядки не лились под ногами, можно и из шифера. (куски тавр вбитые в землю очень удобно)
Сожгите землю. Что под теплицей так утонешь, что на ней ничего расти не будет.Навоз, перегной, торф, сколько сами хотите! (Земельные работы удобнее делать на остекление, но тогда можно.)
Полы можно обложить например кирпичом, очень красиво, у меня он называется «Красная площадь»
(Кстати оставьте проход, рядом метр, поверьте потом пожалеете, если постесняетесь и оставите грядку зашитой!Ну типа полезная площадь и все такое, нарезка огурцов не даст пройти!)
Остекление
Ну вот и последнее!
Рагу. Стандартный размер стекла на строительном рынке 130 на 80.

(не может быть! Вы уже поняли?) Боковые стекла пойдут стандартные не прорезанные. На крыше будет лежать целый и еще кусок около 60 см. (Отрезать не сложно. Рассмотрим небольшой маховик. Т.е. снизу ставить целое стекло, поверх него еще кусок. Самые сложные фронттоны. Отрезать угол бывает сложно, особенно если стекло Возможно,некачественный.Ну и два стекла в двери(помните резку полос в одну см.?Попробуйте.)
Никаких «климмеров» строперов и шпаклевки!Купить герметик силиконовый коробчатый Для наружных работ,прозрачный,влаго- стойкий.(стоит около ста рублей за тюбик). Тюбики (тюбики) под пистолет (330 мл по-моему) и сам пистолет (шприц. Затраты шесть-восьмой). Наносим герметик на железо и ставим стекло (удобно использовать присоски для тормозов, продаются на строительных рынках). Низ под стеклом. Вставьте прокладку.. Стекло не облегчило железо (можно треснуть)… очень удобные мелкие веточки, веточки или щепки, когда герметик высохнет их легко удалить. Чтобы стекло не упало (герметик долго сохнет) отражайте снаружи.

.. например, разделочная доска. Ставить стекло на крышу сложнее, но шумит (конечно, если габариты у вас выдержали правильно и стекло не падает на голову). Обжимаем плату (на моем фото выше видно как..)
Когда все высохнет промазываем герметиком и затираем все щели.
После высыхания ваша конструкция приобретет завидную прочность и жесткость. Даже двери. Позвонил соседу, который сказал, что все очень харпко и сделал бы из уголка в пятьдесят и обязательно с перекладиной для надежности.
Для тех, кто еще сомневается скажу, что оторвать стекло от герметика очень сложно (например, заменить не просто!
Получилось красиво, надежно и не очень дорого, учитывая, что это один раз и на долгие годы!
Венец Труда — выше всяких похвал (с)
Когда жена положит под пленку или байпроф ранний Редька, а диффер и салат и будите где и что посадить вы поймете что нужно строить другую теплица!Но это на следующий год.И поверьте, получится еще лучше!
У меня теплицы имеют названия «старые», «новые» и «суперновые».
Потом выложу картинки со всякими полезными мелочами. (если хотите)
Простите, что ТЦ Буков. Надеюсь не утомил и был полезен.
Я устал.

Теплица профильная труба своими руками требует сварочных работ. Конструкция сложная, но прочная. Каркас теплицы выдерживает большие нагрузки, хорошо противостоит ветру.

Плюсы и минусы Теплицы из профильной трубы

Отличительной особенностью профильной стальной трубы является квадратное, прямоугольное или овальное сечение.За счет такой формы повышается прочность на изгиб. Квадратные и прямоугольные профили больше подходят для теплиц. Подогнуть их к аркам без специального станка сложно, но каркас прочный. За счет ребер жесткости толщина металлических стенок уменьшена. Это еще один плюс материала. Прочность конструкции из профильных элементов остается неизменной, а общая масса уменьшается. Под металлический каркас не нужно будет создавать усиленный фундамент.

Если есть сварка теплицы из профильной трубы своими руками, то конструкция значительно дешевле заводского аналога. Эстетическая часть не страдает. Каракас приходит аккуратно. За счет прямоугольного сечения улучшена стыковка элементов. Плоские стенки профиля плотно прилегают друг к другу, что упрощает процесс сварки или болтового соединения.

Совет! Профильная стальная труба позволяет создавать разборные каркасы теплиц, где отдельные элементы соединяются болтами. При необходимости такую ​​конструкцию легко разобрать, перенести в другое место.

Профиль выполнен в обычном исполнении и с антикоррозийным оцинкованным покрытием.Второй вариант лучше всего подходит для теплиц. В сыром микроклимате защитный слой предотвратит развитие ржавчины. Этот каркас не нужно красить. Обрабатывать придется только места стыков. От сварки оцинкованный слой пригорает, и эти места следует красить. Реже встречается профиль из нержавеющей стали. Для теплиц это идеальный материал, только дорогой.

Масса Недостатком является изготовление арок для теплиц из профильной трубы, если для строительства выбран арочный вариант конструкции. Нужно будет поискать мастерскую, где есть гибка труб или попробовать обойтись без нее своими силами, прибегнув к народным методам. Небольшой вес профильной рамы является положительной и одновременно отрицательной чертой. Если теплица габаритная, то у нее отличный парусник. Чтобы его не опрокинуло ветром, необходимо обустроить для него надежный фундамент и закрепить каркас.

Подбор профильной трубы

Стоимость профиля определяется сечением, толщиной стенок, качеством стали, наличием антикоррозийного слоя.Чтобы приобрести материал для всего каркаса, потребуется выложить внушительную сумму. Здесь нужно все тщательно просчитать. Основные элементы каркаса (стойка, крыша, обвязка) создаются из армированного профиля с размером сторон стен 40х20 или 40х40 мм. Трубы берутся с толщиной стенок не менее 2 мм. Меньшая нагрузка приходится на элементы горизонтальной стяжки. Трубы берут сечением 20х20 мм с толщиной стенки от 1 до 1,5 мм.

Продается профиль стандартной длины 6 м. Чтобы меньше сварных швов, размеры каркаса изначально рассчитаны правильно. Материал дорогой. Гарлица из профильной трубы 40х20, 20х20 мм, чтобы обрезков было меньше.

Виды тепличных конструкций из профильной трубы

Профиль позволяет создать каркас теплицы любой существующей формы. Однако из-за сложности изгиба его чаще всего практикуют при возведении конструкций с гладкими плоскостями.Популярными считаются теплицы в виде домика или пристройки к зданию. Если создание арки не представляет сложности для хозяина, то можно построить арочную теплицу.

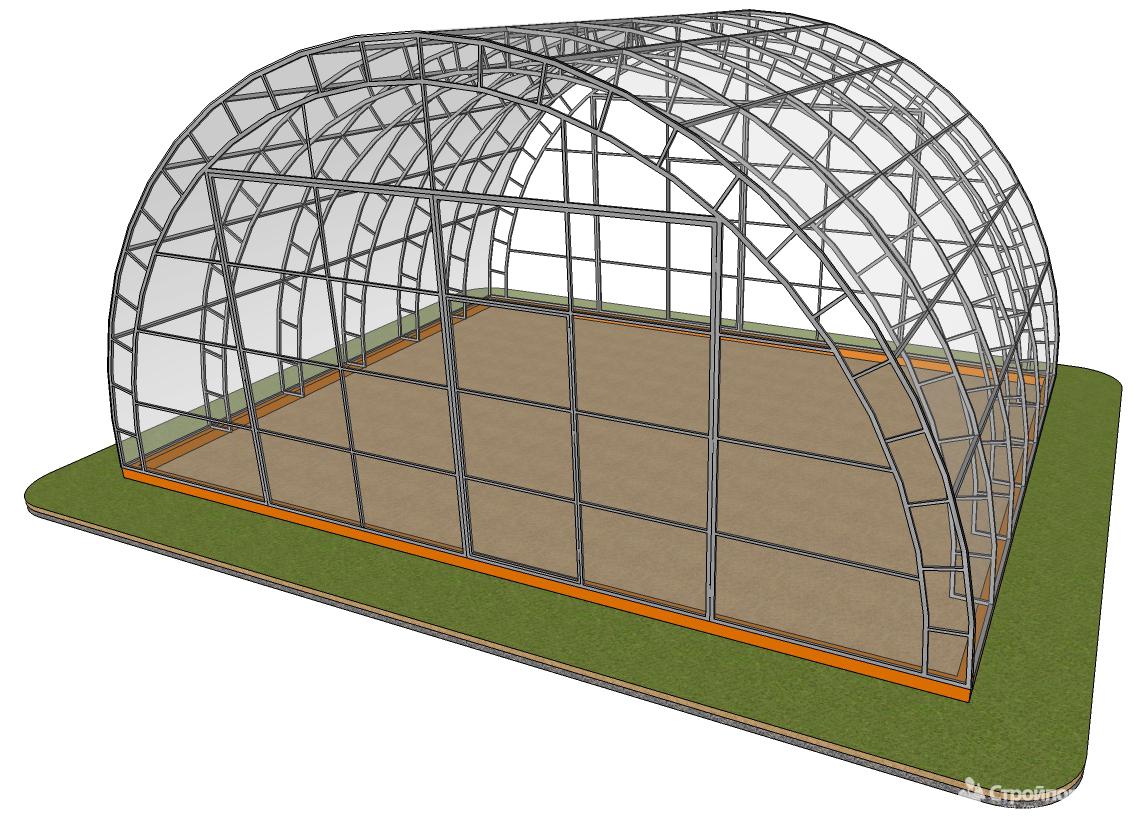

Теплица арочная из профильной трубы

Преимущество теплицы с арочной крышей – хорошая проходимость. Осадки не задерживаются на полукруглых стержнях, снижается парусность. Теплицы чаще используют для выращивания малоплодородных культур. Округлые элементы крыши крадут свободное пространство, не позволяют теплице вплотную к стенам высаживать высокорослые растения.

Двускатная теплица из профилированной трубы

Оптимальным вариантом считается теплица в виде мансардного дома. Во-первых, профильные заготовки не надо гнуть. Во-вторых, внутри теплицы образуется максимум свободного пространства. Вы можете выращивать растения любой высоты, ставить стеллажи, создавать ярус, обустраивать вертикальные грядки.

Теплица одностоловая из профилированной трубы

В целом конструкция представляет собой полдома с костяной крышей. Теплица пристраивается к стене здания с южной стороны.Крышу делают с одним скатом. Дополнительным преимуществом является получение тепла от стены отапливаемого здания. Растения часто не нуждаются в организации отопления. Однако от сырости фасад исчезает быстрее. На стене появляется грибок.

Чертежи и схемы теплицы из профильной трубы

Сколько нужно профильной трубы для озеленения

К расчету количества материала приступают после разработки проекта. Все размеры указаны на чертеже. Длина каждого элемента теплицы суммируется, прибавляем 10% запаса на непредвиденные расходы и получаем готовый результат.При расчете теплицы из материала профильной трубы не забывайте, что необходимо будет создать форточки и двери. Несмотря на высокую стоимость профиля, следует делать запас. При сварке может получиться брак или где-то понадобится дополнительная распорка.

Строительная площадка

Растущие в теплице растения должны получать тепло и свет. Правильное расположение Теплица на участке повышает энергоэффективность. Собственник меньше несет расходы на отопление и искусственное освещение.Устанавливается своими руками теплица сборно-разборная из профильной трубы на участке, максимально соответствующая основным требованиям:

• Теплица имеет слабо продуваемое место. При зимнем использовании потери тепла уменьшатся.
• Корпус теплицы должен быть прикрыт солнцем в светлое время суток. Воздух будет прогреваться естественным образом, уменьшатся расходы на отопление. солнечный свет Многие растения полезны. Для цепелесных посевов делают затенение поликарбонатом.
• Для устойчивости теплицы выберите гладкую секцию.Лучшим местом считается равнина или возвышенность. В низинах профильные конструкции нежелательны из-за затопления дождевыми и талыми водами.
• Внутри теплицы нужно будет проложить водопровод, электричество. Конструкция профиля устанавливается ближе к обустройству коммуникаций.

На стенах теплицы свободный подход для обслуживания не менее 1 м.

Как построить теплицу из профильной трубы пошагово

Конструкция теплицы профильной предусматривает соблюдение очередности выполнения определенного алгоритма действий.Перед началом работ не будет зависать видео краткий обзор Процесс строительства:

Фундамент под теплицу из профильной трубы

Тип основания выбирается на этапе когда разрабатывается проект теплицы в чертежах из профиля трубы, определяются с отделкой. Свет из поликарбоната. Конструкция не требует усиленного фундамента. Если для стакана выбрано стекло, вес теплицы увеличится. Необходимо будет создать прочный фундамент.

Тип фундамента выбирается с учетом особенностей грунта, уровня залегания грунтовых вод. Обычно для теплиц используют свайное, столбчатое или ленточное основание. Для большинства регионов оптимальным выбором считается бетонная лента.

Для заливки фундамента на участке наносим разметку. Выкапывают траншею глубиной 80 см. Дно засыпают слоем песка и щебня толщиной около 20 см. Стенки траншеи покрыты резиноидом.На поверхность устанавливаются доски из опалубки. Внутри траншеи из арматуры устанавливается армирующий каркас, по форме напоминающий короб. Анкерные шпильки привариваются к стержням. Их резьбовая часть должна быть выполнена из бетонной ленты. На анкеры будет крепиться нижний срез профильной рамы.

Бетонирование осуществляется за один день. Лента делается так, чтобы она выступала из земли на 20 см. Основа уходит набирать силу месяца. Поверхность периодически смачивают от поливки, можно накрыть пленкой.

Сборка каркаса теплицы из профильной трубы

Когда основание наберет прочность, приступаем к сборке профильного каркаса. Поверхность бетонной ленты для гидроизоляции покрывается резиноидом. По периметру фундамента уложить трубу 40х20 мм нижней обвязки. Рама сварена из профиля, закрепленного на выступающих из основания анкерах.

Дальнейшее строительство теплицы своими руками из профильной трубы предусматривает установку вертикальных каркасных рам.Первыми являются конечные элементы. На рамах сразу от трубы формируют дверной проем шириной 70 см и большой проем для окна шириной 80 см. Рамы промежуточного профиля озадачены 1 м. Элементы привариваются стойками к нижней обвязке из профильной стальной трубы. Между рамами ввариваются горизонтальные перемычки из трубы 20х20 мм. Элементы обеспечат устойчивость профильного каркаса. Перемычки приваривают заподлицо с элементами каркаса, чтобы не образовывались выступы.

Совет! При возведении профильного арочного каркаса первую перемычку крепят ниже 10 см от шестерни дуги. Поликарбонат будет зафиксирован к трубе.

Стена и крыша

Способ отделки зависит от выбранного материала. Очки дорогие, хрупкие и тяжелые. Фильм недолговечен. Теплица из поликарбоната и профильной трубы по цене и качеству популярна на сегодняшний день. Прозрачные листы хорошо гнутся. Обрезной материал фиксируется самовыдвижными ящиками с уплотнительными шайбами.Отверстия в поликарбонате и трубе предварительно просверливаются. В местах стыка листы соединяются специальным соединительным профилем. Торцы поликарбоната закрыты заглушками, чтобы не попадала пыль.

Установка дверей и окон

Створка двери сварная из трубы 40х20 мм. Для ПЛ достаточно профиля 20х20 мм. На элементах профильного каркаса створки шарнирно закреплены. Отделка выполняется аналогичным материалом, который использовался для теплицы.

Как согнуть профильные трубы для арочной теплицы

Профиль имеет один недостаток.Трубу сложно согнуть дугой для арочной теплицы. Ребра жесткости препятствуют равномерному изгибу. Красиво получается самый профильный отвод для теплиц, но нет смысла покупать дорогой станок на один день работы. Готовые профильные арки лучше заказывать в мастерской. Если такой возможности нет, трубу пытаются согнуть, прибегая к народным хитростям.

С песком

Способ гибки профиля считается простым и эффективным.Для начала подготовьте песок. Его просеивают от крупных камней, выкладывают на сушку на солнце. Если погода пасмурная, песок насыпают на банку тонким слоем. Под листовым металлом разводится костер. После прокаливания песку дают время остыть.

На концах профиля вырезаются деревянные заглушки. Они должны плотно закрыть молоток. Одну заглушку поставил сразу. Сухой песок попадает внутрь трубы. Второй конец профильного элемента аналогично закрывается заглушкой. Трубу укладывают между прочными опорами, стараются гнуть гладко прижатыми.Песок внутри профиля создаст давление, препятствующее деформации квадратных стен. Когда профильная арка готова, заглушки убираются. Из заготовки высыпать песок.

Использование воды (зимний способ)

Народный метод имеет много недостатков. Во-первых, использовать можно только зимой, когда на улице сильный мороз. Во-вторых, при нарушении технологии замерзшая вода способна разрушить стенки профиля при расширении.

Для гибки профильной заготовки понадобятся заглушки.Пробки настолько плотные, что препятствуют протеканию воды. Пробка забивается молотком с одного конца профиля. Внутрь трубы налили воду, закрыли второй пробкой. Профильную заготовку оставляют на морозе. Когда вода превратится в лед, начинайте обуздывать металлический элемент. Результат похож на песок.

Когда профильная арка готова, заглушки удаляются. Прогревают профиль над огнем до тех пор, пока полностью не перекроется лед.

Разрезы Болгарка

Метод гибки с разрезами считается самым сложным, но гарантирует 100% положительный результат.Зажим профиля в тиски. Нанесите разметку в виде клиньев на одинаковом расстоянии. По разметке сделать надрезы болгаркой, но не сквозные. Режут только клинья. Противоположная полка профиля остается нетронутой. После резки труба гнет дугу. Если радиус получился большим, вырезают еще несколько клиньев. Процедура продолжается до тех пор, пока арки не сгибаются нужного радиуса. Разделительные сварные швы.

Стоковое Фото Теплицы из профильной трубы

9003

Вывод

Теплица из профильной трубы с собственными руками точно.Чтобы конструкция дольше служила, важно следить за каркасом, своевременно подкрашивая сработавшие трубы.

Если на участке есть теплица — значит, на столе будут свежие овощи, от снега и до первых заморозков. Его можно купить, но лучше сделать самодельный в соответствии со своими предпочтениями. Как сваривается теплица, видео показано без подробностей. И новичкам в этом деле они важны для понимания нюансов процесса.

При одинаковой прочности они на 25 % легче швеллеров и двусторонних балок. Конструкции профильных труб имеют следующие преимущества:

• благодаря квадратному сечению элементов каркас обладает высокой устойчивостью к деформации во всех направлениях;
• парник или парник можно изготовить самостоятельно, так как для монтажа не требуются профессиональные навыки;
• собранная конструкция способна выдерживать значительные нагрузки;
• материал не гниет, не поражается плесенью и грибком;
• при одинаковом весе их сопротивление изгибу за счет увеличения жесткости более чем на 30%, чем у аналогов круглого сечения;
• конструкция профиля устойчива к перепадам температур;
Сварные конструкции
• более надежны, чем собранные на болтах.

За долгие годы эксплуатации недостатков не обнаружено. Однако в северных районах были случаи, когда крепления кровли не держались под тяжестью сырого снега. Если регулярная уборка кровли невозможна, рекомендуется уменьшить расстояние между фермами.

Выбор профильной трубы

Ассортимент стальных профилей представлен оцинкованными, окрашенными, необработанными изделиями. Считается, что трубы с покрытием прослужат дольше.Однако в сварных конструкциях в местах соединения защитный слой выгорает, и металл начинает быстро ржаветь. Поэтому выбирать трубы с покрытием нецелесообразно. Необработанный профиль обойдется дешевле, а покрасить его можно самостоятельно после завершения обшивки рамы.

Если размеры теплицы не превышают 6×2×2 м, достаточно трубы с ребром 25 мм и стенкой 2 мм. При больших габаритах выбирают профиль 40×20×2 или 40×40×2 мм.Для горизонтальных стяжек подойдет труба 20×20×1-1,5 мм.

Выбор дизайна формы

Перед началом проекта необходимо определиться с внешним видом теплицы.

Есть много разных форм, но чаще выбирают следующие варианты:

1. Теплицы с канальной крышей позволяют использовать всю площадь. Благодаря изменению угла наклона крыши легко решается вопрос уборки снега. Однако из-за сложности конструкции увеличивается расход материалов.
2. Арочная теплица – самый популярный вариант. Не боится сильного ветра, идет легко и быстро. Но от него надо регулярно считать, а для сгибания профильных труб потребуется специальный инструмент.
3. А-образные конструкции аналогичны снятой двойной крыше. Собираешь на раз-два, а про проблемы со снегом можешь забыть. Но в такой теплице неудобно работать, да и часть земли со стен не подойдет.
4. У односкатных теплиц крыша делается с уклоном в одну сторону.Обычно пристраиваются к дому и используются для выращивания рассады. Преимущества и недостатки те же, что и у сумеречного варианта.

Помимо перечисленных форм, любители экзотики строят палатки, купола и другие ранки. Скорость созревания урожая и его качество в этих хорах не увеличиваются, а сложность монтажа и стоимость материалов возрастают.

Размеры и расчет количества материала

Чтобы правильно сварить теплицу из профильной трубы, при составлении проекта необходимо отталкиваться от ее длины и количества основных элементов.Так как дуги следует устанавливать через 1 метр, то, например, для 6-метровой конструкции их потребуется семь штук. Стандартная длина профильной трубы 6010 мм. Несложно подсчитать, что из нее можно согнуть полукруг радиусом 1,9 метра. Чтобы не переводить дорогостоящий материал в отходы, высоту арочной конструкции следует выбирать 1,85 – 1,9 м при ширине внизу 3,7 – 3,8 м. При таких размерах не обязательно резать поликарбонат поликарбонатом, величина которого 6×2.1 м.

Для того, чтобы использовать трубы для максимальной высоты ее стенки при максимальной высоте ее стенки при угле наклона кровли 30 — 45⁰, ее выбирают равной 1,7 — 2 м, а ширину — 4 м. Длина конька будет 2,25 — 2,45 м. Перемычки устанавливаются в верхней точке дуги и в средней части коньков. С каждой стороны по 2 шт. Задняя стена Усиление двумя переправами. На фасаде накладка (коробка, фраумуга) на дверь. Исходя из его размеров, рассчитывается количество вспомогательного профиля.

Фундамент для теплицы

В зависимости от массивности строительного основания теплицы изготавливают из дерева, кирпича, бетона. Фундамент нужен для того, чтобы теплицу не опрокинул ветер и для защиты от проникновения грызунов и других вредителей. Для небольших конструкций его делают из деревянных брусков.

Секвенирование:

1. С выделенного участка убираются камни, мусор, растительность.
2. Маркировка осуществляется выбитой присоединенной нитью.
3. Если на землю крепкий фундамент закладывается без минета. В противном случае придется копать траншею на глубину штыковой лопаты.
4. Утрамбован, и треть высоты засыпана песком или щебнем.
5. Брукс нарезается в соответствии с размером теплицы и пропитывается антисептиком. Можно использовать битум, медный купорос, машинное масло.
6. Для сборки коробки используются металлические уголки или длинные винты.
7. После укладки в траншею выравнивается по горизонтали с подсыпкой из песка, земли.
8. По углам коробки сверлятся отверстия, в которые вставляются метровые металлические прутья и забиваются в землю.
9. Щели между стенками траншеи и фундаментом засыпают, бруски закрывают резиноидом или другим гидроизоляционным материалом.

Для массивных конструкций закладывается упрощенный вариант ленточного фундамента. После очистки и разметки места установки теплицу копают неглубоко, на штык лопаты, траншею.Дно засыпается песком, уложенными в землю счетами из отрезков профиля для крепления стоек. Армирующий каркас делать не имеет смысла, так как даже очень большая теплица не так тяжела, чтобы укреплять фундамент. Опалубка делается из стволов, досок, листового пластика. После заливки траншей, пока бетон не схватился, нужно проверить горизонтальность поверхности фундамента и при необходимости выровнять ее.

Изготовление каркасной теплицы

Чтобы сварить теплицу арочной формы из профильных труб, нужно уметь их гнуть.Данная услуга может быть оказана на металлопоставках. Вариант с приобретением дорогой спецмашины можно не рассматривать. Для изготовления своими руками арочных стоек потребуется выкройка нужного радиуса. Согнуть трубу без деформации можно тремя способами:

1. Отрезок нужной длины заглушен с одной стороны деревянной заглушкой. После другого конца тщательно засыпается песок до полного заполнения. После установки заглушки труба готова к гибке по шаблону.
2. Если операцию производить зимой, вместо песка насыпается вода. Когда мороз перерабатывает его в лед, профиль может погнуться.
3. На трубе при равных зазорах болгарки делают надрезы глубиной 2/3 от ее толщины. Чем меньше радиус — тем больше пропилов. После сгибания все швы завариваются.

Стойки для дачных конструкций Можно собрать из нарезанных отрезков, но лучше сделать их из цельных труб. Сначала посередине плеча делают угловой вырез и изгибают профиль под углом 60°.На расстоянии 1700 мм от концов такие же пропилы позволяют согнуть трубу до 30⁰. Если зазоры оказались большими, отрезки проволоки укладывают при сварке.

Первично устанавливаются фасадные и тыловые стойки с приваренными ригелями, окнами, дверью. Их следует располагать на грабе строго перпендикулярно, иначе можно по всей конструкции. На бетонный фундамент их приваривают к закладным, а к деревянному основанию закрепляют металлическими уголками. После установки промежуточных стоек делается каркас каркаса стяжек.

Обшивка стен и крыша

Для покрытия теплиц применяется сотовый поликарбонат толщиной от 4 до 10 мм. Материалом 4 и 6 мм обшиваются сезонные теплицы, а 8 и 10 мм зимние варианты. Чтобы листы не бомбило под тяжестью снега, места крепления поликарбоната 4 мм располагают с интервалом 40 на 50 см, у 6 мм – 70 см. Для более толстых листов допускается расстояние до 1 м.

Последовательность отделки:

1. В распакованном листе необходимо определить, на какой из сторон имеется защитное покрытие.
2. После обрезки листа на его торец, который будет внизу, наклеивается перфорированная лента, не препятствующая образованию конденсата на каналах. Герметизация верхнего торца, чтобы в ячейки не попадала дождевая вода, осуществляется скотчем.
3. Подготовленный лист поликарбоната крепится к фасаду кровельного самочертежа. При использовании варианта с пластиковыми термоширинами необходимо предварительно просверлить отверстия на 2 мм большего диаметра. Это предотвратит сшивку обшивки от теплового расширения поликарбоната при изменении температуры.
4. Вырезаны вырезы для форточек и дверей.
5. Обшивка задней стенки делается аналогично.
6. Поликарбонат на крышу и борта теплицы укладывается защитным слоем вверх и крепится кровельными саморезами. Соседние листы кладутся на заготовку.

С обшивкой полиэтиленовой пленкой Крепится к планкам, вкручиваемым шурупам или специальным обручам для арочных конструкций.

Двери и пьедесталы

Для эффективной вентиляции в теплице размером 3×6 м необходимо установить от 3 до 4 окон 40×120 см.Схему их расположения следует предусмотреть еще на стадии проектирования, чтобы не подстраиваться под пролеты готового каркаса. Метражи лучше устанавливать вверху теплицы на боковых стенках.

Подготовка начинается с вырезания из корпуса прямоугольного куска поликарбоната. Желательно попасть в проем между элементами каркаса, но достаточно и близко расположенной горизонтальной перекладины. По размеру листа делается каркас для автомобиля из уголка или профиля.Поликарбонат крепится самовытяжкой, а к верхним углам прикручиваются петли. Снизу приваривается кусок цепи, которым фортаж будет фиксироваться в раскрытом состоянии.

Для эффективной вентиляции в теплице размером 3 х 6 м необходимо установить 3 — 4 форвардера 40 х 120 см

После снятия разрыва краев поликарбоната кромка покрывается скотчем. Затем нужно вставить окно на место и убедиться, что ничто не мешает его движению.После проверки свободные части петель крепятся к крестовине.

Сборка двери производится по той же технологии, но рама усиливается одним или двумя крестовинами. Вставляется в каркас, подготовленный при сварке. Если вы планируете использовать садовую тележку, ширина делается в 1 м, если нет – достаточно 0,6 м.

Заключение

Самостоятельная сварка теплицы из профильной трубы не так сложна, как кажется на первый взгляд. Для производства работ достаточно иметь инвертор, болгарку, электродрель и уметь ими пользоваться.Другие мелкие инструменты можно найти у любого владельца склада. При составлении проекта следует учитывать, что использование прямоугольных труб вместо квадратных позволит снизить расход материала на 10-20%.

Видео как сделать теплицу своими руками

Вопрос, как приготовить теплицу, интересует многих дачников и других владельцев участков. Принцип сварки домашней и промышленной теплицы одинаков. Отличие может быть в материале и степени усиления конструкции в зависимости от размера.

Основным преимуществом соединения профилей сваркой является надежность. Болтовое соединение со временем ослабевает, и теплица теряет форму. Остальные преимущества включают в себя:

• вареная теплица из профиля имеет большой запас прочности вне зависимости от габаритов и веса конструкции. Размер квадрата 20 мм способен выдерживать большие нагрузки при ветре и снеге;
Профильные трубы
• имеют большую площадь при сварке, поэтому достаточно просто разорвать шов, а не варить жесткость для дополнительного усиления стыка.
• при сварке с учетом деформаций, при нагреве и соблюдении диагоналей теплица получается без перекосов, и ее можно установить на фундамент или без него.

Преимущество профилей и соединений сварных деталей позволяет изготавливать теплицы любых размеров и конфигураций. Нужно только правильно подобрать сечение и вид на квадрат, и рассчитать конструкцию с учетом размеров теплицы.

Важные моменты

Сварочные работы должны выполняться в защитной одежде, перчатках. Глаза и лицо защищены сварочной маской или щитком.

Все основные детали проварены в нижнем положении. Для лучшей жесткости стыки после сварки можно зафиксировать, приварив изнутри стальное укрытие. Этот метод позволяет надежно закрепить детали даже при некачественной сварке основных соединений.

Обязательно следите за соосностью лежащих деталей, устанавливайте первые по уровню и надежно фиксируйте их пробелами.

Все элементы теплицы проварены качественными электродами для конструкционных сталей. Лучше использовать АНО-24 или МР-3 диаметром 3 мм. Качественно и надежно выполняя весь цикл работ, вы получаете возможность выращивать любимые овощи или цветы даже в небольшие заморозки.

Критерии выбора профильной трубы

Выбор профиля под сварку зависит от финансовых возможностей и потребности в более надежной теплице, но основные правила едины для всех.

Изготавливаются окрашенные, оцинкованные и необработанные профильные трубы. Оцинкованный профиль имеет долгий срок службы и не подвержен коррозии. Так оно и есть, но не в случае соединения сваркой.

При сварке цинк вспыхивает, а металл в месте соединения ослабляется . Ржавчина Это место будет таким же, как и обычная сырая труба. С крашеными трубами то же самое, а цена таких изделий намного выше.

В случае сварки теплиц лучше использовать сырье, а дополнительно купить грунтовую банку и покрасить металл после сборки каркаса.

При строительстве небольшую тепличную полку лучше приобрести меньшего размера. Для теплицы длиной 6 м, шириной 2 м и высотой 2 м вполне достаточно труб шириной 25 мм. Толщина стенок профиля 2 мм. Это оптимальный вариант для небольших самодельных конструкций.

Важно. Перед выполнением всех работ, включая сварку, необходимо рассчитать количество профиля и расходных материалов, сделав эскиз теплицы и опредевшись с ее размерами.

Выбор дизайна формы

Самая распространенная и доступная форма теплицы – дом с двойной крышей.Он прост в исполнении и не требует дополнительного оборудования и затрат на сварочные работы.

Все монтажные и сварочные работы выполняются с использованием ручного электроинструмента и сварочного оборудования. Но такая теплица имеет меньшую полезную площадь внутри.

Поэтому самая подходящая форма — арочная. Но это более сложная конструкция, требующая использования роликов или гибочного станка. Можно вести работу и вручную, но для этого необходимо найти сегмент цилиндра большого диаметра.

Профиль засыпается песком, что позволяет избежать деформации трубы. Затем его закрепляют посередине основания и загибают концы. Работа очень кропотливая и не соответствует размеру дуги.

Проще обратиться к специалистам, которые сделают такие же арки на ролетах за минуту. Но это потребует дополнительных затрат. Поэтому, когда делают теплицу своими руками, чаще всего выбирают форму дома.

Размеры и количество материала

Обязательно определитесь с длиной теплицы и рассчитайте количество основных составляющих каркаса.Дуги необходимо устанавливать с периодом не более метра.

При длине 6 минут необходимо будет сделать 7 дуг и решить их перемычками для жесткости конструкции. Передняя стена должна быть оборудована дверью и окном, а задняя требует только установки.

Это самая простая и надежная конструкция небольшой теплицы. Профильная труба в основном поставляется отрезками длиной 6010 мм. Стоит довольно дорого, поэтому стоит задача свести отходы профиля к минимуму.

Лучшим решением будет высота стоек 1070 мм, величина одного ската крыши 1120 мм, при наклоне 30°. Этот метод позволит избежать затрат на покупку магистральной трубы.

На перемычку достаточно будет поставить 20 профиль. Учитывайте их количество. На крыше закрепляют конструкцию в верхней части дуги и посередине каждого ската. Сбоку — по 2 с каждой стороны.

На задней части предусмотрены 2 перемычки. Фасад должен быть оборудован лютингом и дверью.Исходя из этого, рассчитываем количество вооружения вспомогательного профиля.

Теперь нужно определиться с фундаментом. Если его сделать бетонным, то для закладных частей потребуется отрезок первичного профиля. В случае изготовления мобильной теплицы необходимо будет приобрести профиль для крепления дна теплицы.

Купив достаточное количество профилей и электродов для сварки, приступайте к выполнению основных работ.

Подготовительные работы

Работа проводится в несколько этапов.Самым долговечным и надежным способом будет изготовление фундамента из бетона. Для этого по периметру нужно вырыть траншею глубиной до штыка лопаты.

Затем сделайте небольшую песчаную подушку, подложите и забейте закладные под стойки. Нужно будет приготовить бетонный раствор и уложить его в траншею.

Армировать фундамент нет смысла, главное сделать его ровным, без высоких перепадов и перекосов. При заливке обращайте внимание на вертикальность закладных деталей.

Изготовление и монтаж залежавшихся деталей

Стеллажи для теплиц могут быть изготовлены из отдельных отрезков труб, нарезанных в размер и с зарезанными уголками. Но лучше выполнять простые операции и просто гнуть их из длинного вакуума. Для этого размещают середину створки, болгаркой делают угловой вырез и сгибают трубу до нужного угла 60°.

Затем вырубите края профиля 1700 мм и вырежьте его. Профиль изогнут под углом 30°.Теперь осталось зарезать места вырезов.

При больших зазорах используется для крепления проволоки или электродов. При сварке необходимо обращать внимание на соблюдение диагоналей и правильное горизонтальное расположение всех плоскостей.

Для этого сварку лучше выполнять на ровной поверхности. Если деталь получилась с маленьким «пропеллером» — не беда, выровнять легко.

Далее выполните сборку всех 7 основных деталей. Сразу делается лицевой и задний элемент с перемычками, окнами и дверью.Эти детали устанавливают в первую очередь, закрепляя каждую на своем месте и приваривая к закладной.

Первые задачи следует ставить строго по уровню, это позволит избежать перегонки всей конструкции теплицы. Выставление на строительный уровень или грабеж, их закрепляют с помощью временных распорок.

Сборка

Когда основные стойки теплицы закреплены, с лицевой стороны начинают установку промежуточных стоек и обшивают их ребрами жесткости.Для этого боковые части приваривают к закладной в фундаменте. Нарезаны по размеру, детали слиты с предыдущей основной стойкой.

Теперь осталось сделать двери и переднюю часть будущей теплицы. При этом необходимо оставлять зазоры не менее 5 мм со всех сторон. Это защитит от набивки при провисании петель.

Дверь и окна установлены в бревне. Для соблюдения правильности установки и зазоров нужно раскрыть эти детали с помощью клиньев, а затем установить.После этого приварить дверь и окно.

На этом основные работы по монтажу теплиц из металлических профильных труб можно считать выполненными. Осталось покрасить все трубы грунтовкой и зашить теплицу поликарбонатной или полиэтиленовой пленкой.

Правильно составленные чертежи теплиц из профильной трубы с размерами – залог бесперебойной работы конструкции такого рода. Несмотря на кажущуюся сложность, с разработкой проекта справится даже начинающий садовод.Важно акцентировать внимание на том, что непосредственная сборка теплицы из профильной трубы на основании технически правильного чертежа занимает не более 2-3 часов.

Степень детализации рисунка самый сложный момент во всех отношениях. Если одни предполагают, что технология требует учета всех объектов материального мира, присутствующих на объекте, то другие учитывают только саму сварную теплицу. Истина, как это часто бывает, посередине.

Правильно сделать теплицу из профильной трубы поможет рациональный подход к делу.

Вы можете положиться на следующие практические советы:

• Учитывается положение всех источников тени, например, забора, растительности, других домов и хозяйственных построек;
• Подбираются стройматериалы стационарного типа , иначе разница технических параметров не позволит завершить изготовление домика для рассады;
• Наличие трубопровода и других видов коммуникаций в непосредственной близости от теплицы должно быть зафиксировано в проекте.

Технически грамотный чертеж предполагает учет всего, что окружает теплица. При этом внимание акцентируется только на том, что непосредственно взаимодействует с теплицей.

Строим теплицу из профильной трубы своими руками на шипах

Для начала проводится выравнивание поверхности, где будет установлена ​​теплица. После этого с максимальной точностью выставляются по всему периметру колки.Интервал между ними от 25 до 30 см. Исходя из указанных цифр, легко приобрести необходимое количество.

Как только отмечен периметр теплицы, все колышки вбиваются в землю на глубину 20-25 см. Необходимо убедиться в прочности получившейся конструкции, иначе базовая дуга быстро потеряет прочность.

В дальнейшем основание собирается на основе сделанного чертежа.

Порядок действий следующий:

• Тройники монтируются таким образом, чтобы труба свободно проходила через них;
• В качестве основного крепежного элемента используются шурупы, которые подбираются с учетом размера трубы;
• Если нет желания заморачиваться с крепежом, то можно воспользоваться другим способом — следует разрезать трубу на более мелкие части;
• Независимо от выбранного способа фиксации каждый тройник дополнительно фиксируется. монтажный клей, иначе каркас будет недостаточно прочным;
• Изделия устанавливаются и все соединительные их элементы;
• Изготовление оконных и дверных проемов по утвержденному чертежу;
• Чтобы исключить вероятность сквозняка, для дверной группы рекомендуется брать профиль диаметром 1-1/4.

Сорт тепличный на пряностях хорошо зарекомендовал себя в условиях умеренного климата. На этапе проектирования нужно указать положение каждой из них, иначе на надежную фиксацию арок рассчитывать не стоит.Кроме того, профиль трубы берется на окно и входную группу (по диаметру).

Советы новичкам: теплицы из профильной трубы с коробами

В том случае, если уровень грунтовых вод на участке достаточно низкий, теплицу разрешается устанавливать на основание из досок. На этапе составления чертежа проводятся замеры диагоналей от 4-х базовых точек.

Новичкам нужно помнить, что почва отличается небольшой, но все же подвижностью.Для обеспечения фиксированных размеров в процессе изготовления следует применять дополнительное усиление. Изготавливается из кусков старой арматуры.

Кроме того, не лишним будет обратить внимание на приведенные ниже рекомендации:

• В проекте необходимо учесть необходимое расстояние между дугами – оптимальный показатель находится в пределах от 0,5 до 1 м;
• Хомуты от старой арматуры вбиваются в землю таким образом, чтобы они возвышались над поверхностью на 25-30 см;
• В зависимости от того, из профилированной трубы планируется теплица 20х20 или 40х20, нарезаются сами трубы;
• Каждый конец такой трубы крепится к основанию с помощью винтов;
• В каждом торце нужно установить деревянную раму, в которой нужно сделать окно;
• Изготавливается на основании согласованной схемы работы.

Проект теплицы на деревянном основании оправдан при наличии на участке хорошей почвы. В большей степени это относится к уровню грунтовых вод, который должен быть низким. В этом случае поверх деревянного основания монтируется стальной каркас. Залог успеха – правильный расчет расстояния между арочными дугами. Его можно сделать самому, либо отдать предпочтение инженерному калькулятору.

Теплицы очень популярны среди садоводов. Это возможность получить урожай.ранней весной или круглый год. Обзор основных конструкций представлен в нашей следующей статье:

Износостойкий каркас теплицы из профильной трубы: чертежи в деталях

Часто можно услышать, что даже правильно выполненный проект приводит к множеству проблем. Открывает список нарушений геометрии конструкции в результате частичной или полной деформации металлических арочных дуг.

С одной стороны садовник учел минимально необходимую толщину трубы, но что-то не пошло не так.С другой стороны, виноват неверный расчет.

Акцент сделан на ошибки, связанные с не совсем правильным соотношением характеристик грунта, планируемых размеров конструкции и ее веса.

Сократить количество таковых помогут следующие рекомендации:

• Чем шире будет теплица из поликарбоната, тем шире надо строить основание;
• Длинная конструкция, например, от 30 м и более, требует сварки арочных дуг на расстоянии не менее 1. 2 — 1,5 м;
• Наличие двух и более самодельных форточек автоматически влечет за собой необходимость использования профильной трубы.

В настоящее время теплицы из поликарбоната очень значимы среди фермеров и простых любителей дачной жизни. Узнайте, как установить теплицу на 8 м из нашего материала:

Больше всего ошибок у садоводов происходит на стадии проектирования. Для начала нужно помнить, что ширина и высота конструкции напрямую влияет на основу.В связи с этим необходимо провести несколько измерений в обязательном порядке, позволяющем исключить даже малейшую вероятность ошибки.

Садоводы делятся опытом: как варить теплицу из металлопрофильных труб

Для многих будет настоящим открытием, что вне зависимости от типа конструкции учитывается при составлении чертежа. Диаметр трубы, количество несущих арочных конструкций – 2 важных параметра, определяющих минимальное количество точек сварки.

Установить от различных проблем в процессе сварки помогут разработанные садоводами со стажем рекомендации:

1. Обвязка всегда закрепляется на предварительно смонтированных закладных на уровне фундамента. В этом случае даже неопытный сварщик не испытает затруднений.
2. Сварочные работы производятся только до нанесения поликарбоната, иначе покрытие придет в негодность. Прежде чем брать в руки сварочный аппарат, необходимо убедиться в правильности блокировки рамы.Не лишним будет убедиться, что толщина каждой профильной трубы соответствует параметрам, указанным в предварительно утвержденном проекте.
3. После завершения сварочных работ сердечника необходимо произвести покраску и антикоррозийную обработку.

Теплица из профильной трубы своими руками (видео)

Даже незначительную выбивку не исправить после обработки всех мест крепления сваркой. Именно о поэте раньше говорилось больше всего, уделялось рисунку.Документ кажется незначительным, хотя на самом деле он на 90% определяет долговечность конструкции. Если огородник не чувствует сил, всегда можно воспользоваться инженерным калькулятором.

Теплицы из профильной трубы своими руками: чертежи, схемы

Теплицы из профильной трубы, сделанные своими руками, сегодня достаточно распространены. Это связано с несколькими причинами, одна из них выражается в простоте монтажа, а вторая в бюджетности работ.Если вы находчивый домашний мастер, то соорудить такую ​​конструкцию можно, даже не закупая материал. Для того, чтобы строить, не нужно обладать особыми навыками, достаточно лишь следовать определенным советам. После того, как теплица будет готова, ее не придется обслуживать, а если в качестве укрывного материала выбран крепкий сорт, то теплицу даже не придется разбирать на зиму. В отличие от теплиц, основу которых составляют другие материалы типа дерева, стальная конструкция прочная, к тому же ее элементы не способны повлиять на процессы гниения, а грибковые поражения установке не страшны.Теплицы этого типа устойчивы к деформации, которая может быть вызвана повышенной температурой.

Типы форм теплиц

Чаще всего строят арочную теплицу из профильной трубы своими руками. Он подходит для выращивания невысоких растений на своем пространстве. Одной из особенностей этой теплицы является возможность самоочищения крыши. Ведь на поверхность постоянно будет попадать мусор, а также осадки. Форма также может быть туннельной.Такие установки имеют стандартные размеры. Таким образом, его высота ограничена 5 м, а ширина – 10 м. Если есть потребность в выращивании высокорослых растений, то для строительства стоит выбрать тоннельную форму. Если на территории постройки преобладают сильные ветры, то такая теплица стойко их перенесет.

Теплица двустенная из профильной трубы можно сделать своими руками. Если выбрать эту форму, то можно установить достаточно высокую конструкцию, внутри которой можно передвигаться в полный рост.Эта форма используется для выращивания зелени, укрепленной на опорах, а также прямостоячих и вьющихся культурных растений. Если есть необходимость рационально распределить площадь участка, то стоит выбрать эту форму. Иногда в строительстве используют пирамидальную форму, теплица такого типа также будет занимать мало места.

Определение места для установки теплицы

Прежде чем приступить к самостоятельному строительству теплицы из профильной трубы, необходимо определить место, где она будет установлена. Среди основных особенностей места для крепления можно выделить наличие достаточного освещения в течение всего дня. Не приступайте к работе, если рядом есть высокие деревья, дающие тень. Необходимо учитывать, что к теплице должен быть удобный подъезд, чтобы можно было подвести воду и удобрения во внутреннее пространство.

Если предполагается строительство удлиненной теплицы, то предпочтительно располагать ее с востока на запад. При сооружении строения с двускатной крышей полотно, предназначенное для вентиляции, должно располагаться на южном скате.

Подготовка к строительству

Для теплицы из профильной трубы нужно самостоятельно подготовить трубы, которые будут составлять основу каркаса. Диаметр этих элементов должен быть ограничен 40х20 мм, именно такие заготовки смогут обеспечить прочность и устойчивость. А вот при выполнении связки между рамами необходимо использовать трубы сечением 20х20 мм. Изначально необходимо подготовить схему конструкции. Если есть необходимость построить теплицу, которая будет иметь более внушительную полезную площадь, то стоит использовать полукруглый каркас, а не двускатный, но если вы решили его выбрать, то придется запастись трубогибом . Его стоимость достаточно внушительна, поэтому приобретать его для изготовления одной теплицы нецелесообразно. Хорошо, если есть возможность взять такую ​​технику в аренду.

Определение параметров

Перед тем, как сделать чертеж теплицы из профильной трубы своими руками, необходимо учесть, что каркас должен иметь длину, равную 6,05 м. Этот параметр обусловлен стандартным размером тубы, продаваемой в магазинах. Что касается высоты, то необходимо остановить выделение на 1.7 м. Это говорит о том, что профиля понадобится 3,4 м. Длина отрезка останется отрезком 2,65 м. Если учесть угол наклона ската кровли, то, как правило, угол равен 30 ⁰ , а здесь ширина будет равна 2,24 м. Если от полученной ширины убрать 24 см, то это позволит накрыть конструкцию стандартным листом поликарбоната, кроме того, по бокам останутся свесы для стока воды.

Если вы предпочитаете такую ​​теплицу, она позволит вам обойтись без инструментов, стоимость которых высока.

Определение конструкции фундамента

Прежде чем приступить к самостоятельному строительству каркаса теплицы из профильной трубы, необходимо позаботиться о фундаменте. Варианты его построения могут быть разными. Основой могут быть материалы, которые можно найти на участке, это может быть железнодорожная шпала и даже ростверк из винтовой сваи. Но наибольшей популярностью у садоводов пользуется фундамент, возводимый на основе из бетона. В этом случае конструкция будет мелкой.Заложить фундамент до одного штыка лопаты.

Строительство фундамента

Перед заливкой фундамента необходимо тщательно выровнять участок и подготовить котлован. По периметру необходимо заложить анкеры для установки профильных труб. Следующим этапом будет приготовление раствора, среди ингредиентов которого будут галька, песок и цемент. Приготовленную смесь можно залить в котлован и оставить в таком состоянии до схватывания раствора.

Работы по установке каркаса

Следующий этап предполагает изготовление теплицы из профильной трубы своими руками, что говорит о необходимости сборки каркаса. К элементам для этого приваривается профиль, сечение которого равно 40х20 мм. Эта конструкция выступит надежной основой для крепления вспомогательной и основной рамы. Во избежание перекосов монтаж рам должен производиться на ровную и прочную поверхность.Если необходимо выполнить раскрой, не спешите вырезать весь кусок, изначально нужно сделать надрез только в области сгиба. После этого трубу рекомендуется согнуть так, чтобы можно было получить каркас необходимой конфигурации. Затем можно переходить к сварке стыков на заготовке, которую предварительно нужно собрать.

В работе должна использоваться схема теплицы из профильной трубы, ее не сложно сделать своими руками. Стоит помнить, что торцевая рама выступает важной несущей конструкцией, на нее необходимо монтировать дверь и окно.Делать это рекомендуется на раме, которая предварительно укладывается на платформу. Дверную раму нужно сварить из трубы, сечение которой равно 40х20 мм, что касается оконной, то ее необходимо сделать из профиля 20х20 мм.

Необходимо учитывать ширину листов поликарбоната, которая составляет 2 м, это позволит определить расстояние между арками. Длину следует выбирать таким образом, чтобы стыки находились на профильной трубе. С каркасными трубами 40х20 можно предусмотреть шаг 1 м.Рамы каркаса необходимо монтировать на расстоянии 1 метра, после чего необходимо усилить друг друга трубами 20х20. Для чего сегменты следует приваривать заподлицо с основным профилем. Этот стык помогает покрыть теплицу ровным слоем материала.

Монтаж элементов рамы

Схему теплицы из профильной трубы необходимо подготовить заранее. Сборку элементов по вертикали следует начинать с торцевой рамы с дверью.Чтобы обеспечить точное сопряжение с вертикальной плоскостью, ее необходимо усилить посредством уголков уголков, которые необходимо приварить к горизонтальной трубе основания. Горизонтально расположенный пучок профильных труб следует монтировать с отступом в 10 см от сгиба рам, что позволит хорошо зафиксировать поликарбонат по длине и ширине.

Монтаж укрытия

В работе необходимо использовать чертеж теплицы из профильной трубы, и своими руками можно будет произвести более качественную сборку. На последнем этапе необходимо усилить поликарбонат, сделать это необходимо при помощи саморезов 3,2х25 мм с пресс-шайбой.

Хорошая цена, теплица, горячеоцинкованная сварная труба из углеродистой стали, горячеоцинкованная стальная труба, теплица, оцинкованная стальная труба, строительные леса, оцинкованные трубы

Сведения о продукте
Товар: хорошая цена, теплица, горячеоцинкованная сварная труба из углеродистой стали
Размер : DN15-DN200 (1/2″-8″)
Толщина стенки : 1.3–10,0 мм
Длина : 6 м/5,8 м или по индивидуальному заказу
Поверхность : оцинкованная (горячее погружение)
Конец трубы: гладкие концы, скошенные концы, резьба с муфтой и пластиковыми заглушками или канавки на каждом конце
Цинковое покрытие : 200-500 г/м²
Материалы: Q195, Q235, Q345
Стандарт: BS1387, ASTM A53, EN39, BS1139, EN10219, EN10255 и др. Упаковка в экспортных упаковках

3

3 9
Производительность: 1 500 000 тонн в год
Производственные линии : 13
Применение : транспортировка жидкостей и газов, строительные материалы, строительные леса, столбы ограждений и трубопроводы так далее

Краткое введение — Tianjin Youfa Steel Pipe Group Co. , Ltd

Tianjin Youfa Steel Pipe Group была основана 1 июля 2000 года со штаб-квартирой, расположенной в крупнейшей производственной базе сварных труб в деревне Дацючжуан в Китае, город Тяньцзинь, которая является крупным предприятием по производству стальных труб, производящим многие виды трубной продукции, такие как стальная труба ERW, стальная труба с горячим цинкованием, масляная обсадная труба, стальная труба SSAW, квадратная / прямоугольная стальная труба и стальная труба из сложного пластика.

Торговая марка Youfa была подтверждена бюро товарных знаков SAIC в качестве известной торговой марки Китая в марте 2008 года.Марка Youfa стальных труб ERW, горячеоцинкованных стальных труб и стальных труб SSAW на протяжении многих лет подряд награждалась правительством Тяньцзиня «Известной торговой маркой Тяньцзиня». Шесть лет подряд Youfa Group входит в число 500 крупнейших предприятий Китая в той же отрасли, а также входит в число 500 ведущих производителей Китая. В 2012 году Youfa Group заняла 375-е место в списке 500 крупнейших предприятий Китая и 20-е место. 200-е место в списке 500 ведущих производителей Китая и 3-е место в 100 крупнейших частных предприятиях Тяньцзиня.

Почему выбирают нас?

1. Сильная прочность
Как крупнейший производитель стальных труб в Тяньцзине, Китай, мы оказываем большую поддержку в отношении заказов, клиенты будут иметь больше уверенности в сотрудничестве с нами группа
2. Гарантия качества
Группа Youfa специализируется на производстве трубы из углеродистой стали в течение многих лет, собственные опытные работники и преимущества машины
3. Гибкие условия
Гибкая оговорка не только для защиты интересов поставщика, но и покупателей
4.Срок поставки
Чтобы удовлетворить срочные потребности клиентов
5. Конкурентоспособная цена
Мы предлагаем лучшую цену на основе поддержки всей нашей группы
Низкая цена и лучшее качество

сотрудничать с вами
Не стесняйтесь обращаться к нам, если вы заинтересованы в нашей продукции

Производство труб и профилей — Невшац Бору Профиль-Челик Сервис Меркези

Трубы и профиль Продукция





ТРУБЫ ДЛЯ СТРОИТЕЛЬНЫХ ЛЕСОВ И ТЕПЛИЦ

Трубы для строительных лесов — это промышленные трубы, используемые для строительных лесов, изготовленные из материалов, подходящих для испытаний, которым должны пройти строительные леса.

Источник высокой частоты (из DIN EN 10130), ленты из качественной стали S185, S235JRH/J0H/J2H, S275J0H/J2H, S355J0H/J2H (DIN EN 10025) в соответствии с требованиями TS EN 10305-3, TS EN 10219- 2 ВПВ).

Ассортимент продукции:
Внешний диаметр: Ø16 мм — Ø76 мм
Толщина: 1,50 мм — 3,00 мм
Длина: Требуемая специальная длина.

ПРОМЫШЛЕННЫЕ ТРУБЫ И ПРОФИЛИ

Промышленные трубы и профили используются в таких областях, как строительные элементы, строительство, машиностроение и сельское хозяйство, в основном в качестве области применения.

Трубы и профили промышленные соответствуют требованиям TS EN 10219, TS EN 10305-5, TS EN 10305-3, стандарту DC01 (DIN EN 10130), S185, S235JRH/J0H/J2H, S275J0H/J2H, S355J0H/J2H ) Качественные стальные ленты с высокочастотным источником (ERW).

Ассортимент продукции:

Внешний диаметр: Ø21 мм — Ø114 мм
Толщина: 1,50 мм — 3,00 мм
Длина: стандартная 6 метров



Внешний диаметр: Ø15 мм x 15 мм/Ø90 мм x 90 мм
Толщина: 1. 50 мм — 3,00 мм
Длина: стандартная 6 метров



ТОЧНЫЕ ТРУБЫ И ПРОФИЛИ

Промышленные трубы и профили — это другое название прецизионных труб. Автомобильная промышленность — бытовая техника — мебель — изделия из стали — часто используются в промышленности. Он может быть изготовлен в овальной и подобной форме в соответствии с требованиями заказчика.

Сталь стандарта качества (DIN EN 10130), S185, S235JRH/J0H/J2H, S275J0H/J2H, S355J0H/J2H (DIN EN 10025) по стандартам TS EN 10219 — TS EN 10305-3, TS EN 10305-5 (ВПВ) с кассет.

Ассортимент продукции:

Внешний диаметр: Ø13 мм — Ø114 мм
Толщина: 0,70 мм — 3,00 мм
Длина: требуемая специальная длина.



Внешний диаметр: Ø10 мм x 20 мм/Ø90 мм x 90 мм
Толщина: 0,70–3,00 мм
Длина: требуемая специальная длина.



СТАЛЬНЫЕ КОНСТРУКЦИОННЫЕ ТРУБЫ И ПРОФИЛИ

Стальные строительные трубы и профили используются преимущественно в строительстве жилых и промышленных зданий, в аэродромных и государственных кровельных системах, в производстве машин и сельскохозяйственного оборудования, во всех областях, где используются стальные конструкции.

Изготавливается методом высокочастотной сварки (ВЧС) в соответствии со стандартами TS EN 10219, в качестве стандартных DC01 (DIN EN 10130), S235JRH/J0H/J2H, S275J0H/J2H, S355J0H/J2H (DIN EN 10025) качественных стальных лент.

Ассортимент продукции:

Внешний диаметр: Ø114мм — Ø219мм
Толщина: 3,00мм — 8,00мм
Длина: 6,00м — 12,00м



Внешний диаметр: Ø100 мм x 100 мм / 150 мм x 250 мм
Толщина: 3.00 мм — 8,00 мм
Длина: 6,00 м — 12,00 м



Как сделать теплицу из профиля для КЗС своими руками

Теплица из профиля, построенная своими руками, служит своему владельцу не один год. Эти конструкции устойчивы, недороги, эстетически привлекательны. Построить такую ​​теплицу несложно, но для этого нужно знать перечень и последовательность работ. Необходимо правильно подобрать профиль для теплицы, уметь его согнуть и закрепить.При проектировании и строительстве таких конструкций важно учитывать все нюансы, с которыми теплица из металлопрофиля или профильной трубы станет надежным помощником современного садовода.

Инструменты и материалы

Для строительства теплицы из профиля, для гипсокартона потребуются: доступные и недорогие инструменты и материалы, которые можно купить в любом строительном магазине.

Для изготовления каркаса потребуются:

• ПУ профиль 31х31;
• Профиль ПНП 28х27;
• Профиль ПП 60×27;
• Профиль ПН;
• Профиль PS.

Кроме алюминиевого профиля для гипзитона можно использовать стальные, круглые металлические трубы сечением 20-25 мм, квадратные металлические и прямоугольные трубы сечением 20х20, 20х40, 20х60 мм. Если выбор пал на каркас из профильной трубы, следует учитывать, что для небольших конструкций наиболее подходящая толщина стенок используемого материала составляет 1,5-2 мм, для больших – 3 мм. Крепление таких элементов каркаса выполняется с помощью сварки.

Самый простой в сборке профиль для гипсокартона.Этот материал легко сгибается и закрепляется. Для того чтобы придать висту нужную форму, ребра профиля срезаются ножницами по металлу.

Для монтажа на раму также потребуются:

• отвертка;
• пузырьковый строительный уровень длиной не менее 60 см;
• венечный;
• рулетка;
• маркер и простой карандаш;
• крепление выполнено пайкой СММ 3,5х51;
• проход.

Для каркаса рамы подойдет плотная полиэтиленовая пленка или поликарбонат толщиной не менее 3 мм.Чем крупнее планируемая конструкция, тем большей толщины следует покупать обвязку. Теплицы длиной более 5 м лучше строить из стального профиля или металлических труб.

Выбор формы, размера и расположения теплицы

Наиболее популярны следующие формы теплиц:

1. Арочные. Конструкции этого типа имеют массу преимуществ: просты в монтаже за счет малого количества швов и стыков, ветроустойчивы; обеспечить равномерное освещение; обеспечить наибольшее количество рабочего пространства;
2. Двойной. Такие конструкции своей формой напоминают букву «А». Такие теплицы выдерживают солидные весовые нагрузки, поэтому в данном случае оптимален каркас из профильной трубы. Для дуплексных конструкций в качестве обшивки можно использовать стекло или панель из поликарбоната толщиной 4-6 мм;
3. Одноместный. Такие теплицы еще называют «путаницами». Они очень удобны в тех случаях, когда требуется минимизировать затраты на обогрев внутреннего пространства. Благодаря «глухому» стыкованию одной из стен с домом или другой постройкой теплицы достаточно для высадки рассады ранней весной.Каркас можно смонтировать из профильной трубы или металлического профиля для ГКС.

Одиночные зеленые баки из профиля крепятся к южной стороне дома. В этом случае солнечное тепло и свет будут использоваться максимально эффективно. Теплица из профиля для гипсокартона представляет собой довольно легкую конструкцию, поэтому ее необходимо устанавливать в той части садового участка, которая лучше защищена от ветра. При выборе места важно учитывать предполагаемый способ выращивания растений: прямо на земле, с использованием искусственного субстрата на гидропонике.

Основные параметры удобная теплица

1. Длина — 3-4м. Это оптимальный показатель, так как меньшее помещение не позволит вырастить достаточное количество овощей и зелени, а чем просторнее жара, тем хуже;
2. Ширина — 2,5-3 м. Этого достаточно, чтобы расположить высокоурожайные грядки вдоль обеих стен комнаты и удобный проход;
3. Высота — 1,8-2,1 м;
4. Металлический каркас должен состоять из двойных алюминиевых дуг или прямых балок;
5. Крепление элементов каркаса выполняется с помощью металлических уголков;
6. Закупочный материал: Плотный полиэтилен (150-250 мкм), сотовый поликарбонат (толщина 4-8 мм), стекло (толщина от 3. 5 мм). Наилучший выбор по многим показателям – поликарбонат 6 мм;
7. Отопление. Опции: дровяная печь, газовое или воздушное отопление, теплый пол, прокладка греющих кабелей, установка электрообогрева, использование биотоплива (навоз, солома, опилки). В регионах с холодным климатом важно обеспечить изоляцию конструкции;
8. Вентиляция: Естественная или принудительная, в зависимости от формы и размера теплицы. Оптимально выбирать конструкцию с дверьми в торцевых стенах, так как наличие небольших заглублений не решает проблему вентиляции.

Теплица отличается от теплицы габаритами, степенью закоренелости конструкции, более трудоемким уходом за растениями.

Дело в том, что для полноценного развития рассады необходимо регулярно открывать и закрывать теплицу. Для тех, кто не живет на даче круглогодично, сделать это вовремя очень сложно. Поэтому «городским» садоводам целесообразно делать теплицу, так как в ней легче поддерживать постоянную температуру.

Теплица — недорогое сооружение, с помощью которого можно получить раннюю зелень. Конструкция занимает немного места на участке и ее всегда можно перенести в более благоприятную зону для развития растений. Каждый хозяин сам решает, что удобнее и выгоднее: делать теплицу или парник.

Теплица Глк (видео)

Этапы строительства теплицы

Теплица киндер из металлических изделий должна устанавливаться на прочный фундамент.В качестве основания отлично подойдет бетонная лента. Временные конструкции можно устанавливать прямо на землю, но необходимо учитывать, что в этом случае на металле неизбежно возникнет коррозия.

Чертежи теплицы можно сделать самостоятельно, ориентируясь на готовую продукцию ведущих производителей. По плану на предварительно выровненном грунте выполнить разметку. На этом этапе работы понадобятся колышки, веревка, рулетка. Согласно чертежу по периметру теплицы заливается мелкозернистая бетонная лента.Оптимальная высота над уровнем земли 0,25-0,3 м.

Наибольшую сложность вызовет каркас из металлического профиля. Для монтажа стальных хлыстов потребуется сварочный аппарат. Для стыковки и крепления алюминия достаточно отвертки и саморезов. В профиле должны быть указаны точные размеры каждого элемента каркаса.

В первую очередь устанавливаем угловые стойки. Если для HCL используется профиль, возьмите 2 полотна пс и соедините их так, чтобы внешние стороны образовывали прямой угол.После этого устанавливаются своими руками из профиля для гипсокартона промежуточные стойки. Эта последовательность работ одинаково важна для конструкций любой формы.

Bayık ERW Производство профилей труб

Bayık Предприятие по производству труб ERW, которое было введено в эксплуатацию в начале 2016 года, начало производство с последнего месяца 2016 года. Предприятия по производству труб ERW производят трубы, водопроводные, тепличные, строительные трубы, прямоугольные квадратные и специальные профили, которые принимается внутрь в соответствии с требованиями заказчика. Производимая продукция удовлетворяет потребности многих отраслей промышленности, таких как строительные леса и пресс-формы, автомобильная и вспомогательная промышленность, бытовая техника, мебель, металлопродукция, жилищное и промышленное строительство, теплица, машиностроение и производство сельскохозяйственных инструментов.

Обладая ноу-хау, опытом и ответственностью, BAYIK Pipe оснащена высокоскоростными, энергоэффективными и высокоуровневыми системами автоматизации и производит решения в соответствии с международными стандартами и предлагает решения в соответствии с потребностями клиентов.

Впервые в Турции производятся трубы толщиной 10 мм и эквивалентные профили диаметром от 76,1 мм до 114,3 мм

Впервые в Турции заводы по производству трубных профилей Bayık ERW, которые производят с использованием передовых технологий, высокого качества и ассортимента продукции, производят трубы толщиной 10 мм и эквивалентные профили от Ø 76,1 мм до Ø114,3 мм из высокопрочных сталей. Эти трубы и профили удовлетворяют потребности различных отраслей, в основном сельскохозяйственной техники, гидравлического оборудования, бурильных труб.Если эти продукты запрошены, внутренний круг может быть взят.

Используется «универсальная система», которая является самой передовой технологией в машинах для производства профилей и сокращает время смены размера.

Трубы и профили промышленные;

Промышленный / монтажный трубопровод; HR, CR и оцинкованный лист диаметром Ø13-219мм с толщиной стенки 0,60-10,00мм и 3500мм-12000мм с толщиной стенки
квадратный профиль; HR, CR и оцинкованный лист толщиной 10×10 мм — 200×200 мм, 0.Толщина стенки 60-10,00 мм, толщина 3500-12000 мм
прямоугольный профиль; HR, CR и оцинкованный лист производятся с размерами 10×20 мм-150×250 мм и толщиной стенки 0,60-10,00 мм и 3500 мм-12000 мм.
Производимые трубы и профили окрашиваются на современном оборудовании с целью защиты от коррозии огнестойкой антипассивной краской на водной основе по требованию заказчика.

Производство трубного профиля ВПВ; трубы и профили по настоящему изобретению могут быть использованы в самых разных областях применения, например, в соответствии с ТС ЕН 10217-1, ТС ЕН 10219-1/2, ТС ЕН 10305-3, ТС ЕН 10305-5, ТС ЕН 10305-5, ТС EN 10255, DIN 1626, ASTM A53, ASTM A500, EN 39, BS 1139, SI 1458 в соответствии с национальными и международными стандартами.

С помощью мультирезки услуга предоставляется по резке пакетов в специальных котлах, запрошенных заказчиком.

На заводах по производству профильных труб Bayik ERW раскрой и сварка отверстий выполняются в диаметрах Ø21,3 — Ø127 мм, диаметре 2,00 мм — 10,00 мм, толщине стенки 4000 мм — 8000 мм.

.
