Теплица своими руками из профильной трубы.

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Важно: Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки.

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки.  Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.

На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.

В заключении

Обвязка, усиление, стропильная система, покраска.

Чертежи теплиц с размерами. На что нужно обратить внимание при проектировании

Чтобы правильно рассчитать, сколько потребуется материала, сперва составляют чертеж теплицы с двухскатной крышей. Можно скопировать чертеж, представленный в интернете, а можно придумать свой вариант. Разрабатывая свой проект строительства, рекомендуется рассчитывать количество материала, опираясь на стандартную длину профилей. Размеры теплицы выгоднее делать такими, чтобы при нарезке оставалось как можно меньше отходов.

Разрабатывая чертежи своей теплицы, нужно учитывать следующие нюансы:

• размеры стандартных листов поликарбоната и их раскрой;
• увеличение материала под действием жары;
• способность выдерживать возможные внешние нагрузки;
• края листов поликарбоната должны размещаться на опорах из профиля;
• наличие ряда комплектующих: перфорированные ленты, термические шайбы, саморезы и т. д.

В чертежах не забудьте предусмотреть определенное количество соединений, чтобы обеспечить надежное крепление листов поликарбоната к каркасу и между собой. Отверстия под саморезы должны быть с учетом термического расширения материла. Если это не учесть, то поликарбонат может покоробиться под действием высокой температуры летом, а при морозе возможно растрескивание пластика.

Важно также правильно размещать листы сотового поликарбоната. Их нужно устанавливать так, чтобы ячейки располагались вертикально, и конденсат беспрепятственно стекал по каналам листа наружу.

Сварная теплица своими руками. Строим теплицу своими руками. Виды конструкций теплиц и парников

Прежде чем приступить к разработке чертежей каркаса теплицы из профильной трубы, необходимо определиться с моделью теплицы. Форму какой теплицы из поликарбоната выбрать? Конструкции парников и теплиц могут быть наземными или углубленными, с фундаментом или без него. Беря во внимание возможность создавать из профиля самые разнообразные конструкции, можно выделить несколько основных форм каркасов для теплиц:

• арочная (полукруглая, дугообразная) форма — крыша такой конструкции имеет полукруглую форму, что позволяет в зимний период снегу не задерживаться на поверхности теплицы. Отличается простотой монтажа и возможностью использовать все ее пространство под довольно высокие культуры;

Конструкции парников и теплиц могут быть наземными или углубленными, с фундаментом или без него

• двускатная конструкция — традиционная форма с двускатной крышей. Такая конструкция более сложна в сборке и требует обустройства мощного каркаса. Она может использоваться для культивирования растений различной высоты;
• односкатное сооружение — такие теплицы наиболее часто пристраиваются к существующему строению (дому или летней кухне), позволяют сэкономить место на дачном или приусадебном участке. Данная конструкция позволяет сэкономить материал и отличается хорошей теплоизоляцией. Существенный плюс — близость коммуникаций. Односкатные теплицы могут устанавливаться и в виде отдельного строения;

Двускатная конструкция довольно сложна в сборке и требует обустройства мощного каркаса

• шатровые или купольные конструкции — уникальные строения с отличной способностью противостоять внешним факторам: снеговой и ветровой нагрузке. Имеют максимальную освещенность и могут стать запоминающимся украшением любого приусадебного участка;
• теплица-хлебница — модель теплицы из поликарбоната с открывающимся верхом. Такая конструкция напоминает форму хлебницы. Может открываться в одну или две стороны. Имеет удобный доступ к растениям для ухода, возможно полное открывание крышки для обеспечения проветривания в сильную жару. Обычно имеет небольшие размеры, используется в качестве парника, может быть легко перенесена на новое удобное место на участке;

Купольные теплицы имеют максимальную освещенность и могут стать уникальным украшением приусадебного участка

Чертежи теплицы из поликарбоната своими руками из профильной трубы обязательно должны учитывать все особенности выбранной формы конструкции. В качестве примера можно использовать имеющиеся в сети фото парников и теплиц своими руками.

Теплица из профильной трубы 40 20 своими руками. Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45^о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30^о, ширина теплицы 4 м. По теореме Пифагора: с²=а²+в², где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30^о, равен половине гипотенузы. Составляем уравнение:

в=х, следовательно,

с=2х, отсюда (2х)²= 2²+х², 4х²= 4+х², 3х²= 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Расчет теплицы 3 н. Онлайн калькулятор расчета теплицы

Возведение теплицы на даче можно доверить компании-производителю теплиц, а можно сделать собственными руками. Во втором случае вам понадобится расчет количества материалов, и в данной статье мы представляем вам онлайн калькулятор расчета теплицы. Калькулятор легко определит нужное количество материалов, периметр ее фундамента и площадь ее застекления. Если теплица строится из поликарбоната, то при ее проектировании нужно учесть размер листов материала во избежание лишних отходов. Чтобы воспользоваться калькулятором, нажмите на картинку ниже в зависимости от того, какой формы теплицу вы выбрали.

Калькулятор расчета теплицы

Калькулятор расчет полукруглой теплицы

Полукруглые теплицы имеют форму арки. В них много солнечного света, они хорошо нагреваются. Обычно у них два входа – из — за сложности с вентиляцией такую теплицу сложно проветривать. Деревянный каркас полукруглой теплицы менее прочен, чем каркас из металла. Обшиваются теплицы поликарбонатом или пленкой. Возможно также их застекление. Зимой полукруглая форма способствует тому, что снег задерживается наверху теплицы и может ее повредить. Его лучше убирать вручную.

Сотовая структура поликарбоната держит тепло. Поликарбонат прозрачный, легко режется и выдерживает большие нагрузки. Он легче стекла и не бьется. Поликарбонат имеет защитное покрытие от ультрафиолета. Это нужно учитывать при монтаже теплицы.

Пленка дешевая, но не прочная и поэтому ее необходимо менять раз в сезон. Более износостойкая армированная пленка — ее может хватить на несколько сезонов. Таким же износостойким является белый санд бонд.

Через стекло отлично проникает солнечный свет, но оно хрупкое и тяжелое.

Помимо полукруглых теплиц также существуют прямоугольные, которые бывают летними и зимними. Летом огородные культуры выращиваются без дополнительного подогрева. Летняя теплица имеет два вида — она может стоять стационарно и быть сборной. Ее можно собирать весной и убирать осенью в конце сезона. В зимних теплицах урожай овощей собирается круглый год, так как они прекрасно освещены, покрыты утеплителем, поликарбонатом или застеклены.

В прямоугольных теплицах важно учитывать количество грядок и дорожек возле них, а также количество используемого материала.

Прямоугольные теплицы строятся из пленки ПВХ, металлопластика, бруса из дерева, полипропилена и каркаса из профиля металлической трубы.Наиболее часто при строительстве теплиц применяется профильная труба. Она прочная, обработана антикоррозионным покрытием. Благодаря ее прямоугольному сечению элементы конструкции соединяются легко. Прямоугольные конструкции теплиц практичны и легки в ремонте.

Учитывая вышесказанное, выбор теплицы и ее покрытия строго индивидуален в зависимости от огородной культуры, сезона ее выращивания и финансовых возможностей. На эффективность работы теплицы повлияет ее система полива, освещения и отопления.

Чертежи теплиц из профильной трубы с размерами. Составляем проект дугообразной теплицы своими руками

Устройство теплицы, чертежи и проекты дугообразных построек имеют свои особенности. Технические характеристики укрывающего материала накладывают ограничения на высоту каркаса. Завязано все на двух моментах:

• Гнуть листы можно только поперек воздушных каналов.
• Стандартные размеры листа – 6 х 2,1 м.

Получается, чтобы согнуть поликарбонат в купол, его нужно располагать поперек каркаса. При этом средний радиус кривизны получится 1,9 м. Соответственно, ширина основания выйдет 3,8 м. Беда в высоте такой постройки – она равна радиусу, а 1,9 метра не всегда то, что нужно. Для примера – чертеж из профильной трубы 20 20.

Как создается теплица из профильной трубы своими руками, чертеж — набросок

Это совсем не повод отказываться от дугообразной формы каркаса. Из ситуации можно выйти, не внося серьезных изменений в проект. Надо добавить по нижнему краю постройки цоколь. Он не должен превышать 1 метра в высоту, однако этого хватит, чтобы увеличить ширину конструкции до 2,5 м, высоту до 2,25 м. Тут чертежи и размеры теплицы из поликарбоната своими руками задать не сложно – главное отнестись очень внимательно.

Как сделать теплицу из поликарбоната своими руками, чертежи, на фото арочная конструкция с цоколем

Обязательно делаем отдельный чертеж для монтажа укрывающего материала. Отмечаем расположение окон, особенности крепления листов на каркас.

Чертеж с параметрами монтажа укрывающего материала

Еще одна сложность, которая может подстерегать вас при проектировании и составлении чертежей теплицы из профильной трубы с размерами — особенности материала каркаса. Если нет возможности приобрести гнутый профиль, дуги придется делать из небольших отрезков, скрепляемых стальными пластинами. Для парника менее 5 метров длиной достаточно двух дуг, если больше – составляем чертеж так, чтобы дуга была каждые 3,5 – 4 метра. По такому же принципу можно проектировать деревянные сооружения.

Обратите внимание: ширина каркаса привязана к количеству грядок внутри нее. Так, комфортная для обработки ширина – не более 80 см. Возьмем парник на две грядки. Они забирают 1,6 м от всей ширины постройки, плюс пространство для прохода 90 см. Получается оптимальные параметры парника – 2,5 в поперечнике. Если грядки три, складываем три ширины грядок + два прохода, и т. д.

Теплица из профильной трубы 20х20. Виды

Чтобы построить теплицу из профильной трубы собственными руками, не нужно иметь каких-либо специальных знаний и профессионального инструмента. Самодельная теплица из профильной трубы может иметь любую форму, причем обойдется гораздо дешевле теплицы заводского изготовления.

Для оборудования несущих рам каркаса теплицы лучше использовать профильную трубу 40х20 мм, для обустройства связующих перемычек между рамами, лучше использовать профильную трубу 20х20 мм. Также, профильная труба размером 20х20 мм, оптимально подойдет для монтажа невысоких парников.

Если решено устанавливать на участке теплицу из профильной трубы арочного типа, то рекомендуется такую теплицу приобретать  в заводском изготовлении. Так как для сгибания профильной трубы в дуги, понадобится дополнительный специальный инструмент (трубогиб).

При ручном сгибании профильной трубы, не факт что у Вас получатся идеально ровные элементы конструкции.

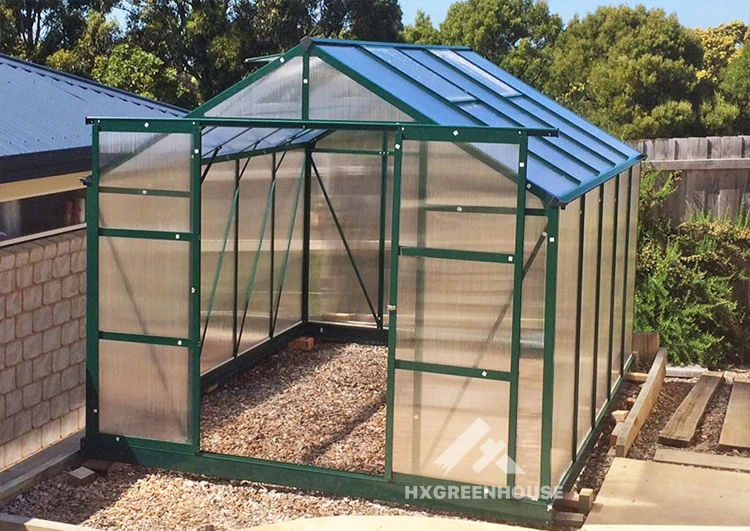

Теплица домиком из профильной трубы, имеет двухскатную крышу и прямые стены. До появления арочных конструкций, теплицы такой формы были очень популярны.

Подобные теплицы пользуются более высоким спросом, чем теплицы с каркасом из обычной трубы круглого сечения, так как на профиль гораздо проще крепить поликарбонатные листы.

Двухскатная оптимально подойдет для выращивания высокорослых овощных культур.

При выборе металлического каркаса под теплицу, предпочтение лучше отдать профильной оцинкованной трубе. Такая теплица прослужит несколько десятков лет.

Теплица «Крафтмет» под СПК (труба 40х20мм) 7 соед.

Особенности теплицы «Крафтмет» из трубы (40×20мм)

Теплица под сотовый поликарбонат «Крафтмет-40×20мм» относится к классу теплиц повышенной прочности. Профильная труба  несущей дуги 40х20мм обеспечивает достаточную прочность конструкции при эксплуатации в регионах с повышенным уровнем атмосферных осадков .

Теплица «Крафтмет» из трубы 40×20мм в полной комплектации

Эта модель теплицы «Крафтмет» имеет  каркас из мощной профильной трубы 40х20мм

Конструкция каркаса состоит из различных элементов: несущих дуг, продольных перемычек (стяжек), соединительных и крепежных элементов. Основные детали каркаса теплицы изготовлены из профильной трубы, оцинкованное покрытие которой способно противостоять коррозии длительное время. Несущие дуги этой теплицы изготовлены из оцинкованной металлической трубы сечением 40х20мм, что обеспечивает достаточную мощность конструкции. Важная особенность этой конструкции — торцевые двери состоящие из двух независимых створок (форточек), открывающихся почти на 180 градусов.  Раздельные форточки дают возможность садоводу более гибко регулировать температуру и влажность внутри теплицы «Крафтмет».

В качестве покрытия мы предлагаем поликарбонат 4 или 6мм ‒ идеальный и самый современный материал, обеспечивающий рассеянный, мягкий свет внутри теплицы.

Широкий дверной проем 97см обеспечивает удобный доступ внутрь теплицы, даже с садовой тачкой

Дверные створки оборудованы удобными ручками-защелками (выставочный образец)

Внутри теплицы «Крафтмет»  можно удобно расположить 2 или 3 ряда грядок с удобными проходами.

Теплица «Крафтмет» 40х20мм предназначается для установки в условиях дач, садов и загородных домов. Эта модель теплицы прекрасно подходит для выращивания сельскохозяйственных культур, требующих условий теплого климата (огурцы, помидоры, перцы и тд).

Арочный тип, высота два метра и ширина в три метра делают работы в теплице очень комфортными для садовода. Усиленная мощность конструкции позволяет эксплуатировать теплицу в условиях повышенной нагрузки.

Благодаря оптимальному сочетанию цена-качество, эта модель теплицы пользуется особой популярностью у покупателей.

Важно помнить! Теплица «Крафтмет» из усиленной трубы (40×20мм) используется на дачных участках и огородах в географических зонах повышенными атмосферными осадками. В максимальной комплектации теплица выдерживает снеговую нагрузку не более 250 кг/м2.

Преимущества теплицы «Крафтмет»

Теплица из труб 40×20мм имеет аккуратный, эстетичный внешний вид и прекрасно впишется в ландшафтный дизайн вашего участка, ведь сейчас гармоничности и комфорту придается большое значение.

На данной модели теплицы расстояние между дугами может быть только 1 метр.

В комплекте поставляются, двери, форточки, а также крепёжные элементы.

Все металлические детали соединяются между собой с помощью универсального крепления «Бабочка», этот элемент был специально разработан инженерами нашей компании. Такие крепления являются хорошей альтернативой сварным швам тем, что не нарушают структуры оцинкованного металла и не требуют дополнительной антикоррозийной обработки. Соответственно, скапливающийся внутри теплицы конденсат не будет представлять опасности для каркаса.

Важно! Собрать теплицу могут два человека, вооруженные самым элементарным инструментом и нашей подробной, иллюстрированной инструкцией по сборке.

Основные преимущества при заказе теплицы «Крафтмет» из трубы (40×20мм):

• Цельные дуги повышенной мощности (40х20мм) и полностью сварной торец облегчают сборку теплицы «Крафтмет».
• Уникальные запатентованные соединения — «бабочка» быстро и надёжного крепят продольные перемычки (стяжки) к дугам.
• Крепление листов поликарбоната к дугам каркаса осуществляется с помощью саморезов с оцинкованной шайбой или термошайбой, что защищает листы от деформации.
• Возможность использовать без фундамента, в комплекте есть специальные ножки, с помощью которых теплица крепится в грунт.
• Дверь в торце теплицы имеет горизонтальное разделение, половинки открываются на 180 градусов независимо друг от друга, что позволяет более точно регулировать проветривание.
• Оцинкованное покрытие труб и специальная антикоррозийная обработка сварных швов увеличивает срок службы каркаса.
• Возможность выбрать длину или, в последствии, удлинить теплицу на несколько метров очень удобна для садовода: несколько секций устанавливаются легко.
• Возможность установки грядок или специальных бортиков (доп.опция).
• Дополнительная форточка с системой автоматического открытия (доп.опция).
• Возможность установки бочки и системы автоматического капельного орошения грунта (доп.опция).
• Гарантия от производителя :  1год.

Заказывая теплицу «Крафтмет-40×20мм» на нашем сайте, вы имеете ряд полезных дополнительных опций:

• набор саморезов,
• торцевой профиль для сотового поликарбоната,
• перфолента,
• система подвязок для растении,
• автоматическая регулировка микроклимата.

Полезно! Все основные и дополнительные опции вы можете выбрать в нашем конструкторе-калькуляторе и включить их в свой заказ.

Соединительная система «Бабочка»

Это такой механизм крепежа, при котором несущий каркас (арки) и стягивающие трубы (стяжки) соединяются в одной плоскости без сварки  деталей.

Элемент соединительной системы «Бабочка»

Крепёжный элемент «Бабочка» позволяет просто и надежно соединять детали каркаса

Крестообразное соединение несущей дуги (40х20мм) и двух стяжек (20х20мм)при помощи элемента «Бабочка»

Крепёжная система «Бабочка» в торцевом соединении

Крепление к  фундаменту при помощи элемента «Бабочка»

Представляет собой 2 пластинки с 3 (если Т-образный) или 4 (если Х-образный) отверстиями под болт. Отсутствие необходимости сверлить не ослабляет конструкцию. Соединение на болтах дает возможность собрать теплицу прямо в поле, имея только шуруповерт и гаечный ключ. Разумеется, инструкцию по сборке мы выдаем.

Поликарбонат ложится ровно, одновременно на арку и стяжку. В этом случае при ветровой или снеговой нагрузке происходит распределение нагрузки на всю плоскость стены.

Сама по себе пластина системы «Бабочка» является дополнительным усилением, поскольку увеличивает пятно контакта поликарбонатного покрытия с каркасом. Для производства крепкой, усиленной теплицы способ крепления с помощью системы «Бабочка» — отличный выбор.

Чертёж-схема теплицы «Крафтмет» из трубы (40×20мм)

Чертёж-схема теплицы «Крафтмет» из усиленной трубы 40х20мм с основными размерами и деталями

Характеристики теплицы «Крафтмет» из трубы (40×20мм)

Важной особенностью этой модели теплицы является усиленный каркас несущей арки. Инженеры «Крафтмет» рассчитали, что надежнее делать не разборный каркас. Дело в том, что максимальная нагрузка в арке — на самом верху (в коньке). А разборные теплицы соединяются именно в этом месте. Зимой при снеговой нагрузке такие соединения проминаются. Не разборные трубы гораздо надёжнее.

Между собой арки надёжно соединяются при помощи соединительной системы «Бабочка» (описанной выше).

Основные характеристики теплицы «Крафтмет» из трубы 40×20мм:

• Форма: Арочная, цельная арка из профильной трубы
• Ширина: 3 м
• Высота: 2 м
• Длина:  4 м, 6м, 8м
• Материал несущих арок: профильная труба 40х20мм с оцинкованным Zn покрытием
• Материал соединительных стяжек: профильная труба 20х20мм с оцинкованным Znпокрытием
• Соединение элементов каркаса: конструкция «Бабочка»
• Материал покрытия: поликарбонат 4мм или 6мм
• Снеговая нагрузка: до 250 кг/м2
• Толщина металла: несущие арки — 1,5мм, стяжки-1,2мм
• Вес каркаса: 4м — 70кг, 6м — 88кг, 8м — 104кг

Важно понимать! Чем меньше расстояние между дугами, тем прочнее каркас.

Важно! Все части металлического каркаса тщательно протереть сухой тряпкой и очистить от возможных остатков технических растворов, использующихся в производстве. Это поможет защитить оцинкованное покрытие от возможного разрушения.

1. Подготовка площадки для монтажа теплицы

Прежде всего, следует определить место, где будет находиться теплица. Выбор места является очень важным моментом, от этого напрямую зависит качество и количество будущих урожаев. При проектировании теплицы важно понимать, как правильно разместить ее относительно сторон света, хозяйственных построек и жилого дома.

Перед тем как приступить к работе, необходимо изучить особенности участка, на котором планируется поставить сооружение. Следует установить теплицу так, чтобы обеспечить растениям наибольшее количество солнечного света, который так необходим для их жизнедеятельности. Правильная ориентация на местности позволит сделать окончательный выбор, и построить теплицу на самом подходящем для этого участке.

Начиная строительство, многие дачники и огородники ошибочно выбирают место в самом конце участка, что не совсем верно. По утверждению специалистов, начинать постройку нужно недалеко от дома, так при подведении коммуникаций можно будет потратить меньше времени и денег. Если планируется построить парник на период получения урожая с весны до осени, то близость построек и коммуникаций не играет большой роли. Стоит оставить необходимое место, чтобы к парнику было удобно подходить с садовыми тачками, ведрами, шлангами. Важно, чтобы поливная вода была рядом.

Схема расположения теплицы на приусадебном участке относительно строений и крупных объектов

Перед началом работы изучают особенности ландшафта и выясняют высоту грунтовых вод, ведь от этого будет зависеть урожайность. Если грунтовые воды будут располагаться очень высоко, возникнет вероятность затопления постройки. Большое количество излишней влаги плохо скажется и на высаженных растениях, так как они будут загнивать, появится мох. Поэтому важно изучить карту грунтовых вод перед началом строительства.

Если выяснилось, что парник будет размещаться именно на участке с большим количеством воды, и иного места нет, необходимо предварительно возвести фундамент. Решить данный вопрос можно и с помощью дренажных канав, которые вырывают вдоль парника.

Выбирая место для парника, учитывают освещенность участка и располагают сооружение в двух направлениях сторон света:

• с севера на юг;
• с востока на запад.

Схема расположения теплицы относительно сторон света и солнца

Чаще всего огородники используют второй вариант, в этом случае освещенность солнцем будет самой высокой. Устанавливать теплицу следует так, чтобы рассада могла получить наибольшее количество света, особенно в первые утренние часы. С утра и до полудня солнечные лучи хорошо прогревают растения, создавая благоприятную обстановку для их фотосинтеза.

Это период, когда солнечные лучи приносят максимум пользы для рассады.

При таком расположении можно ухаживать за растениями и получать урожай круглогодично. Если парник расположен с севера на юг, его не стоит использовать круглый год, так как в этом случае освещение будет неравномерным.

Начинать готовить участок под теплицу необходимо с его разметки и зачистки. Вооружившись рулеткой, колышками, шестами, веревкой, песком либо специальной краской, можно приступать к выполнению данной задачи. С помощью забитых в землю колышков разметьте место под теплицу и проходы к ней. В верхние части колышков вколотите гвозди и привяжите к ним веревки. Обязательно перепроверьте замер при помощи строительного угольника (все углы должны быть идеально ровными) и проведите более точную подгонку.

Если вам предстоит снимать дерн на приличном участке, лучше взять напрокат дернорез, который отлично справится с данной работой. Дерновую землю можно сложить по периметру сада корнями вверх и через полгода она превратиться в обычную почву. Все остальные садовые культуры выкопайте и перенесите на новое место (либо отправьте в компостную кучу). В случае, если вы намерены установить теплицу на твердую основу и не хотите разбивать грядки, то удалите слой почвы потолще и уложите под него щебенку.

Следующим этапом подготовки места под теплицу следует перекопка почвы с удалением крупных корней и прочего мусора. Разровняйте грунт граблями, попутно избавляясь от всех крупных комьев и камней. Удостоверьтесь, что вы качественно осуществили выравнивание, просто положив на него доску с помещенным на нее строительным уровнем. Удалите все бугры и впадины. Продолжайте разравнивать место до тех, пока уровень не подтвердит, что площадка всюду ровная.

Если вы перекопали участок на большую глубину, вам придется подождать пару-тройку недель, пока грунт немного осядет, либо утрамбовать его взятым на прокат садовым валиком (катком).

2. Монтаж фундамента

Фундамент для теплицы — это надежное основание для конструкции, которое продлевает срок ее службы, а также защита посадок от негативных факторов.

Установка фундамента из деревянного бруса (ВИДЕО)

Важно! Следует помнить, что размер фундамента должен точно соответствовать размерам каркаса, без учета поликарбоната!

Шаг 1. На выбранном участке сделать разметку с помощью деревянных кольев и веревок, причем следует убедиться в том, что каждый угол равен 90 градусам.

Разметка основы для фундамента из деревянного бруса

Шаг 2. Убрать верхний слой грунта (впоследствии его можно использовать для грядок). Шаг 3. По периметру разметки вырыть траншею, глубина которой определяется в зависимости от сечения бруса (например, для материала сечением 100х100 мм достаточно будет траншеи глубиной 150 мм), а ширина должна быть на 70-80 мм больше толщины бревен.

Шаг 3. По периметру разметки вырыть траншею, глубина которой определяется в зависимости от сечения бруса (например, для материала сечением 100х100 мм достаточно будет траншеи глубиной 150 мм), а ширина должна быть на 70-80 мм больше толщины бревен.

Размечаем место для установки фундамента

Шаг 4. Дно и стенки траншеи выложить рубероидом, который будет играть роль гидроизоляционного материала. Укладывать материал нужно внахлест — так, чтобы брус оказался в своеобразном «конверте».

Шаг 5. Брус уложить на рубероид и скрепить углы между собой любым способом, который используется для строительства деревянных домов (например, «в лапу» или «в полдерева»).

Шаг 6. Скрепить конструкцию с помощью металлических уголков, на которых есть отверстия для гвоздей или саморезов.

Шаг 7. Выровнять основу по ватерпасу с помощью деревянных клиньев или обрезков. Незначительные отклонения устраняют посредством подсыпки песка или гравия.

Данное решение подойдет для участков с простым рельефом и низким залеганием грунтовых вод. На влажных грунтах или участках со сложным рельефом рекомендуется устанавливать каркас на невысоких точечных опорах. Рама для такого фундамента изготавливается так, как указано выше, но не укладывается в траншею, а устанавливается на стержни, предварительно забитые в грунт – по одной опоре с внутренней стороны каждого угла и через каждые 1-1,5 м по периметру будущей теплицы. В качестве стройматериала можно использовать обрезки арматуры, винтовые опоры или деревянные колья (длина не более 70 см). Рама из бруса прибивается или прикручивается к опорам.

3. Крепление специальных ножек для установки без фундамента

У многих дачников возникает вопрос: можно ли ради экономии средств и времени построить теплицу без фундамента?

Да, теперь это возможно. Наши специалисты разработали специальные ножки, они вставляются в окончания дуг и при монтаже погружаются в грунт и надежно фиксируют теплицу.

Ножки изготовлены из трубы 15×15мм длинной 50 см, легко вставляются в окончания дуг. Фиксируются ножки при помощи саморезов.

Каркас теплицы с ножками для прямой установки на грунт

4. Разметка несущих дуг для крепления продольных стяжек.

В первую очередь находят верхний центр дуги, это место крепления осевой стяжки. Далее, на равных расстояниях от центра отмечаем места крепления боковых дуг.

Разметка наносится на все дуги включая торцевые.

Для нанесения разметки наши специалисты пользуются водостойким маркером.

5. Обшивка торцов теплицы поликарбонатом

Положите поликарбонат на горизонтальную ровную поверхность и разместите на нем фронтон. Во избежание смещения при резке (разметке) зафиксируйте его. Затем вырежьте по фронтону необходимый размер поликарбоната (см. схему раскроя). Далее, поликарбонат обрезается точно по контуру дуги. Детали обшивки дверей и форточек вырезаются по месту, детали верхней форточки вырезается отдельно.

Схема раскроя поликарбоната для торцов теплицы

Аналогично вырежьте детали на другой фронтон.

Крепление поликарбоната к каркасу осуществляется при помощи саморезов с прессшайбой или с термошайбой. Мы рекомендуем второй вариант так, как термошайба защищает соединение от проникновения влаги и образования корозии.

Важно! Разрезать закрепленный на торцевой дуге поликарбонат на детали (двери, форточки) нужно после полного монтажа теплицы.

5. Монтаж торцевых дуг к фундаменту из бруса

Обшитый поликарбонатом торец устанавливают в строго вертикальном положении на торце фундамента. Дуга монтируется точно по наружному краю бруса. Закрепляется торцевая дуга к деревянному брусу саморезами через нижнюю трубу.

6. Соединяем продольные стяжки и элемент «Бабочка»

Прежде чем монтировать стяжки к несущим дугам, нужно в оба конца стяжек вставить крепёжный элемент «Бабочка». На данном этапе элемент не фиксируется саморезами.

7. Окончательная сборка каркаса

Продольные стяжки, с помощью уже вставленных элементов «бабочка», соединяют между собой несущие дуги. Сначала, «Бабочки» с обеих концов стяжки закрепляется саморезами к дугам в местах разметки, и уже после окончательно крепятся саморезами к стяжкам. Нижние перемычки через «Бабочку» крепятся саморезами к деревянному брусу фундамента .

В момент фиксации «Бабочек» саморезами, трубы стяжек нужно плотно подтянуть к дугам.

На рисунках показаны основные варианты соединений.

8. Покрытие теплицы сотовым поликарбонатом

Важно! Во избежании попадания грязи и влаги внутрь сот поликарбоната, рекомендуется закрывать (заклеить) торцы материала специальной термолентой.

Когда весь каркас собран, приступаем к покрытию теплицы сотовым поликарбонатом.

Листы крепятся к каркасу теплицы так, чтобы ячейки поликарбоната располагались параллельно с дугам. Стандартные листы поликарбоната имеют длину 6 метров, а длина дуги теплицы 5,8 метра, соответственно с каждой стороны остается по 10 лишних сантиметров. Эти излишки прекрасно закроют часть фундамента, чем дополнительно защитят его от воздействия атмосферных осадков.

Стыкуются листы поликарбоната при помощи специального соединительного профиля или просто в нахлёст 5-6см, саморезами с пресшайбой или с термошайбой.

Разъемные полимерные соединительные профили, предназначенные для линейного соединения продольных листов. Представляют собой усовершенствованное подобие кабель канала, включают прикрепляемую к каркасу базу и закрывающую соединение сверху крышку. Отличаются высокой зажимной способностью.

Неразъемные полимерные соединительные профили, аналогично выполняющие функцию линейного соединителя. Представляют собой гибкий длиномерный элемент, напоминающий в разрезе перевернутую на бок букву Н. В боковые отверстия профиля заводятся стыкуемые поликарбонатные панели.

Неразъемный профиль не предназначен для крепления полимерного покрытия к каркасу, т.к. созданное им соединение не обладает достаточной прочностью.

9. Завершение монтажа.

После того, как весь поликарбонат закреплен на каркасе, приступают к разрезанию торцов теплицы на отдельные детали (двери, форточки). Также, вырезаются боковые форточки (если есть).

По окончанию нужно закрепить наличники из уголка по периметру двери пр помощи саморезов.

Чтобы срез был ровным, без сколов и вмятин, необходимо зараннее подготовить острый и тонкий нож.

10. Дополнительные опции

На нашем сайте вы можете дополнительно купить и установить в теплицу множество полезных дополнительных опций:

• Установить металлический (уголок) наличник защищающий дверной проем.
• Прикрепить специальный крючок, фиксирующий дверь в открытом положении.
• Оборудовать грядки
• Проложить систему капельного полива
• Установить систему подвесов для растений
• Оборудовать теплицу системой «микроклимата»
• Разместить в теплице бочку для полива на специальной подставке

Советы по эксплуатации теплицы «Крафтмет»

Некоторые советы по эксплуатации теплицы, которые помогут избежать неприятности зимой, а также облегчить работу весной:

• Уберите все растительные остатки с земли и снимите 5-7 см. грунта, где обитают вредные насекомые.
• Перекопайте; удобрите перегноем, торфом, навозом, золой, песком и накройте соломой.
• Накидайте в теплицу снег, который будет оберегать землю от промерзания, а ранней весной напитает землю влагой.
• Смазывать или подкрашивать необходимо только неоцинкованную фурнитуру каркаса (дверные ручки и задвижки).
• Чтобы теплица смогла устоять перед сильными снегопадами – не допускайте максимальных снеговых нагрузок и регулярно очищайте ее от снега (если есть возможность). Старайтесь снег или лед не соскребать снаружи твердыми предметами – можно повредить поликарбонат, уменьшив ультрафиолетовую защиту и светопроницаемость.

Купить теплицу «Крафтмет» из трубы (40×20мм) в Твери

Компания «Крафтмет» предлагает Вам приобрести теплицу из трубы (40×20мм) в Твери по привлекательной цене.

Купить теплицу «Крафтмет» из трубы (40×20мм) в Твери, очень просто – выбирайте на сайте компании товар, при помощи конструктора сформируйте заказ, перенесите его в виртуальную корзину и оформите заявку. Наш менеджер свяжется с вами, чтобы уточнить детали покупки.

Доставка осуществляется по г. Москве, г. Твери и области. Самовывоз со склада в Твери (удобные подъездные пути рядом с трассой М-10).

Дуги для теплицы из профильной трубы

Дуги для теплицы из профильной трубы

Оранжерейный каркас из трубопроката с квадратным либо прямоугольным сечением завлекает надежностью и сроками службы.

Очень крепкая металлоконструкция пропускает максимум света, так как ее стойки, опоры, стяжки еще тоньше, чем у древесных конкурентов. Уступает металл в технологичности.

Без познания аспектов тяжело из прямой заготовки сделать арочную дугу либо раму для двери. Из-за обозначенных осложнений «зеленые домики» с железной основой совсем зря предпочитают брать.

Но если хорошо разобраться в том, как согнуть профильную трубу для теплицы, можно с малозначительными затратами собственноручно соорудить недорогую арочную конструкцию.

---

Трубогиб.Трубогиб для профильной трубы своими руками.Как сделать трубогиб.Самодельный трубогиб ч.

2

Отзывы:

Валера Експерт пишет: Спасибо дедушка , многих лет вам жизни.

Игорь В. пишет: Дак веть это самое сложное не в заводских условиях, а дома поставить ролики в одни плоскости. Я свой собрал винтом все равно крутит. Ну оно и понятно разбег все же есть там.

САД НА ВСЕХ ШИРОТАХ пишет: Отличное видео Лайк .Но тебе надо трубогиб доработать сделать на краях ограничители ,как на моем трубогибе ,чтобы труба не уходила в сторону.

Сказки От Ласки (Сказки от Ласки) пишет: Мда) Видео у вас оч хозяйственные))) Вы — молодец, надо вас моему папе порекламировать))) Он тоже любит капорский чай делать, тоже много всяких увлечений — пчелы, из дерева мебель мастестерит и т.д. и т.п.

MrMuller704 пишет: Менять подшипники в роликах вам никогда не придется. Если только вы не бессмертный Дункан мак Клауд 🙂

---

Гибка металлических труб независимо от формы сечения заключается в придании им частичной или полной плавно-изогнутой конфигурации. Одна из распространенных слесарных процедур производится либо только под давлением, либо под давлением в купе с нагревом изгибаемого участка.

В это время на обрабатываемую часть полой металлической заготовки одновременно действуют силы сжатия с внутренней стороны заготовки и силы растяжения вдоль внешней стенки. Осложнения заключаются в том, что:

---

гнем проф трубу для теплицы

Отзывы:

ВИКТОРОВИЧ 84 пишет: такой трубогиб справиться с круглой трубой 3х4?

Трубогибы от разработчика пишет: Осталось только регулировочные кольца поставить и дрель приспособить.

Олександр Саволюк пишет: Молоток мужик!

Сергей Богатцев пишет: Канструкцйя очень хорошоя можно узнать растояние между роликами и средний по высоте?

Vitalik Cape пишет: станок классный и группа поддержки тоже классная .

---

Двухскатная теплица из профильной трубы своими руками является наиболее распространённым вариантом изготовления сооружения с жестким корпусом, созданного для продолжительной эксплуатации и пригодного для остекления или применения полимерного укрывного материала.

Основной составляющей любой тепличной постройки является профилированный металлический скелет, представляющий из себя опорную конструкцию для закрепления покрытия, защищающего посевы от атмосферных воздействий.

Каркас тепличной постройки при двухскатной крыше может быть изготовлен двумя способами:

---

Трубогиб ( изготовление теплиц из профильной трубы 40х20х2,0 )

Отзывы:

Вася Васлин пишет: А можно ли гнуть через сторону 20 мм, чтоб жесткость больше была?

Вася Васлин пишет: А можно ли гнуть через сторону 20 мм, чтоб жесткость больше была?

---

Аналогичную операцию проделывают с промежуточной аркой: второй лист поликарбоната накладывается на каркас так, чтобы за края фронтальной арки выходило менее 40 мм, и на дуге в центре образовался нахлест. Убеждаются в равномерности прилегания покрытия.

Ленты стягивают с помощью гаечного ключа. Все.

Фундамент.

Принимает на себя все нагрузки от постройки и равномерно распределяет их по всей площади основания. Прочность фундамента будет зависеть от срока службы самой теплицы.

Для временной постройки прочность основания не играет большой роли, а для долговечной – это первое, на что следует обратить внимание. Идеальным вариантом считается ленточный фундамент.

XHTML: You can use these tags: <a href=»» title=»»> <abbr title=»»> <acronym title=»»> <b> <blockquote cite=»»> <cite> <code> <del datetime=»»> <em> <i> <q cite=»»> <s> <strike> <strong>

#video_insert_place

Изготовление каркаса теплицы из профильной трубы: размеры, чертежи + видео

Геометрическая форма сегмента полого профиля четырехгранной формы обеспечивает высокую жесткость конструкции и относительную простоту изготовления.

Схема теплицы из профильной трубы своими руками, представленная на рисунке ниже, позволяет оценить материалоемкость и возможные трудозатраты на возведение конструкции. Виды и разрезы, отраженные на рисунке, представляют собой чертеж элементов крепления для соединения деталей, применяемых при сборке тепличного здания.

Распространена конструкция теплиц из профильной трубы двух типов — с двухскатной и арочной формой крыши. Стандартный размер теплицы из профильной трубы – это конструкция шириной 3 метра и длиной 6 метров.

Изготовление теплицы из профильной трубы своими руками легче выполнить при объемной конструкции, представленной на схеме выше, из-за отсутствия необходимости изменять геометрию металла для придания ему дугообразного профиля.

Теплица из профильной трубы с дугообразным обрамлением каркаса при той же длине конструктивных элементов, что и объем постройки, позволяют получить постройку с большими размерами по высоте и ширине. Чертеж теплицы из профильной трубы 20х20 с арочным профилем, представленный ниже, это наглядно демонстрирует.

Арочные теплицы из профильной трубы имеют более эргономичный вид и значительно упрощают укладку напольного материала, будь то поликарбонат или полиэтилен. В то же время для возможности остекления и более длительного срока службы теплица подходит для дома из профильной трубы.

Важно! Металлический профиль должен быть защищен от коррозии, иначе срок службы ограничен.

Чем покрасить теплицу из металлических профильных труб определяется состоянием поверхности. С нержавеющим металлом — покраска не нужна, с поверхностью без следов ржавчины — достаточно будет нанесения трехслойной нитрокраски, если поверхность ржавая — потребуется кислотная обработка и многослойное покрытие грунтом.

Двухгерметичная теплица из профильной трубы своими руками – наиболее распространенный вариант конструкции жесткого корпуса, рассчитанный на длительную эксплуатацию и пригодный для остекления или использования полимерного укрывного материала.

Основной составляющей любого тепличного сооружения является профилированный металлический каркас, представляющий собой несущую конструкцию для крепления покрытия, защищающего урожай от атмосферных воздействий. Каркас тепличного здания с двускатной крышей может быть изготовлен двумя способами:

1. Осмотр надрезов в трех точках по длине профиля, выполнение изгиба под нужным углом и закрепление сваркой.
2. Сборка сегментов с соединением отдельных стоек с помощью тройников и их взаимное скрепление болтовыми соединениями.

Чертеж здания теплицы с размерами, приведенный ниже, наглядно демонстрирует конструктивные элементы, входящие в его состав, и придает необходимую жесткость готовой конструкции.

Представленная теплица из профильных квадратных труб имеет размеры 6х4 метра и двухвинтовую форму крыши, вход смещен относительно центра, что предполагает грядки разной ширины. В кровельном коньке обустроен двухрядник для проветривания и поддержания нужного микроклимата.

Каркас тепличной конструкции является основным несущим элементом и требует тщательного скрепления частей конструкции между собой разъемными болтовыми соединениями или сваркой. Для рационального использования материала и минимизации отходов (обрезки) конструкция теплицы должна предусматривать использование сплошных экранов из металла с учетом ширины и высоты конструкции.

Расчет теплицы из профильной трубы в данном случае сводится к определению высоты передней части крыши [H], которая представляет собой цепной треугольник с основанием, равным ширине конструкции [S]. Длина бедра треугольника при таком расчете определяется как половина разницы длины металлоизделий [L] и высоты двойника боковой стенки сооружения [H] с учетом высоты фундамента [h2] . Возвышение фундамента над уровнем земли уменьшает расчетную высоту боковой поверхности на двойную ее величину.

Калькулятор расчета конструкции теплицы в этом случае можно представить по формуле:

Расчет каркаса проектируемой конструкции заключается в определении общей длины металла, полученной суммированием длин всех части.

Рассчитать профиль трубы к теплице 3х4, приняв, что один сегмент выполнен из сплошных экранов из металла, можно применить следующее соотношение:

Важно! Ставка запаса 10% принимается с восемью раундами, по четыре на каждый конец. При большем количестве элементов твердости потребуется коэффициент запаса.

Сварка каркаса

Сварка разрезного каркаса конструкции теплицы необходима для соединения деталей между собой и придания конструкции жесткости.

Схема разрезов по длине на скриншотах металла и его фальца, представленные ниже, наглядно демонстрируют содержание сборочных операций основной детали, составляющей каркас тепличного здания. Сварка производится на участках фальца, что позволяет получить жесткий каркас рамы.

Арочная конструкция

Изготовление тепличной конструкции с арочным сводом включает следующие работы:

1. Изготовление и крепление к фундаменту продольных оснований с направляющими для вертикальных арок.
2. Готовятся арочные арки, для которых потребуется оцинкованная профильная труба для теплиц сечением 20х20. Прокат изгибается на 90° вокруг бетонного кольца диаметром 3 м – этот способ является практичным решением для получения арочного профиля без специальных приспособлений.
3. Изготавливается монтажная вертикальная дуга, для чего вставляется и крепится к направляющей продольной основе.
4. Соединение вертикальных дуг друг с другом осуществляется с помощью продольных планок с направляющими, размер которых определяется длиной, которой является самодельная теплица из профильной трубы.

Ниже приведена схема конструкции теплицы арочной формы с обозначением элементов конструкции при изготовлении полукаменной, а не цельной сборочной единицы в виде арки. Такая схема производства требует большего количества продольных досок, что увеличивает металлоемкость и вес конструкции.

При больших габаритах арочных конструкций потребуется соединение деталей сваркой. Видео процесса монтажа такой конструкции представлено ниже:

Как сломать профильную трубу для теплицы

Ниже представлено видео как получить профильную трубу для теплицы с помощью самодельной гибки трубы и отвечающее на вопрос — чем заделать профильную трубу для теплицы? Именно использование машинного оборудования позволяет добиться постепенного изменения формы цельного металла и получить полноценный арочный свод без применения дополнительных стыков между элементами.

При отсутствии трубогибочной машины или приспособления алгоритм получения гнутой формы из металла можно сформулировать следующим образом:

1. Гибку следует выполнять вокруг предмета цилиндрической формы с поперечным размером соответствующий диаметру арочного свода, например, вокруг железобетонного кольца.
2. Во избежание резких перегибов заполните внутреннюю полость песком и уплотните ее с обоих концов деревянной трубкой.
3. Во избежание перекоса металлопрокат следует закрепить в бетонном кольце посередине, а для получения однородного профиля произвести одновременный изгиб в обе стороны.
4. Для лучшего изгиба поверхность материала можно нагреть с помощью паяльной лампы.

Видеоматериал, демонстрирующий работу трубогибочного станка для получения гнутой формы металлического ролика в гаражных условиях, можно увидеть ниже:

Оборудование для изготовления теплиц из профильной трубы, кроме рассмотренные выше трубогибочные станки, могут включать в себя ручные приспособления для получения гибки небольшой длины. Так же для обработки металла в процессе изготовления потребуются следующие электроинструменты: болгарка или турбина, сварочный трансформатор, дрель с регулируемой частотой вращения и шпунт, при отсутствии такой возможности.

Предыдущая теплица из профильной трубы

Представленные на фото ниже теплицы из профильной трубы наглядно демонстрируют, чего можно добиться, если вы хотите построить тепличное сооружение на приусадебном участке своими руками.

Строительство теплицы, спуск E6013 на трубе.

15-04-2021 #1

Строительство теплицы, даунхилл Е6013 на трубе.

Совсем немного для этой работы, я начал работу по установке системы отопления / охлаждения для теплицы для выращивания помидоров.

Само здание размером 650х820 футов, вдоль 650 футовой стены здания по всей длине проходит 6 труб, 4 линии подачи и 2 обратки к водонагревателю.

Здание разделено на 40 отсеков, в каждом отсеке будет гидропонная грядка для выращивания томатов, а также труба с регулируемой температурой воды, протекающая по ним для поддержания температуры в теплице 18 градусов С, в каждой будет по 6 труб бег по его длине, чтобы двигать теплую воду, и именно здесь я подхожу к своей точке зрения.

Всего предстоит проложить 38 миль водопровода, а также 4 мили подземного питательного водопровода.

Голландская компания разрабатывает теплицы и специфицирует WPS, и, по-видимому, использование 6013 для таких применений с водопроводом низкого давления очень распространено в Европе, поэтому WPS предназначен для E6013 для спусков, Weld не тестировался, а полное перо не т требуется (кроме подземных переходов)

Честно говоря, я обычно не публикую такие темы, но кто-то сказал в одной из моих последних тем, что гонка 6013 вниз по склону кажется безумием, и я как бы хотел показать, что это на самом деле работает довольно хорошо, особенно на тонкий материал.

Ответить с цитатой

---

Опубликовать «Спасибо» / «Мне нравится» — 4 лайка, 0 дизлайка

15-04-2021 #2

Re: Строительство теплицы, спуск E6013 на трубе.

Разве британцы обычно не используют 6013 для спусков по трубе? Кажется, я слышал это от кого-то… может быть, от Мункула?

Ответить с цитатой

---

15-04-2021 #3

Re: Строительство теплицы, спуск E6013 на трубе.

Мне нужна работа по устранению всех утечек, с требованием, чтобы я оставался на работе, пока есть утечки,
или в течение 75 лет жизни теплицы,

Это требование означало бы, что мне придется дожить до 145 лет, ВАУ!!

Зачем сваривать? в наше время кто-то должен предложить для этого «разъем типа укуса акулы»,

ИЛИ, кто-то должен его придумать,

Ответить с цитатой

---

Опубликовать «Спасибо» / «Мне нравится» — 1 лайк, 0 дизлайк

15-04-2021 #4

Re: Строительство теплицы, спуск E6013 на трубе.

Первоначально отправлено SweetMK

Я хочу, чтобы работа устраняла все утечки, с требованием, чтобы я оставался на работе, пока есть утечки,
или для 75-летнего срока службы теплицы,

Это требование означало бы, что мне придется дожить до 145 лет, УУУУТ!!

Зачем сваривать? в наше время кто-то должен предложить для этого «разъем типа укуса акулы»,

ИЛИ, кто-то должен его изобрести,

Я не вижу Я могу представить, почему больше утечек с 6013 по сравнению с 7018. Все сводится к парню за жалом. Если он решит быть ленивым и не перемалывать ваши запуски и остановки, каждый из этих запусков и остановок с 7018 может протечь. Я починил много деталей, которые постоянно ломались с помощью 7018. Хорошо справился с подготовкой, процедурами и сваркой с помощью 6013, и они больше никогда не подводили. Одним из них была задняя конструкция ковша Cat 6040 для гидравлического экскаватора. Ремонтировался на esab 7100 Ultra, потом опять на 7018. Оба сразу сломались. Я выколол его и ради шутки ради приварил к 6013, и все заработало. Всего два моих песо.

Ответить с цитатой

---

15-04-2021 #5

Re: Строительство теплицы, спуск E6013 на трубе.

Первоначально написал НЕДОСТАЮЩАЯ ССЫЛКА

Я не вижу Я могу себе представить, почему есть больше утечек с 6013 по сравнению с 7018.

Я не говорю, что 6013 является проблемой,
Я говорю две вещи Мнение) являются проблемой,

1) только однопроходная сварка — практически каждый сварной шов в конечном итоге будет течь из-за некачественного пуска/остановки, в основном из-за коррозии
(Опять же, это мое мнение, после изучения коррозии ОЧЕНЬ много лет)

2) сварка вниз по склону против сварки вверх,
(Лично я считаю, что мои худшие сварные швы — вертикальные вниз, ПОЖАЛУЙСТА, пусть мне сварить!!)

Когда мне было 20 лет, и я мог видеть очень хорошо, флюс мог опережать шов снизу и выглядеть как расплавленная сталь,
Я был поражен этим,
Даже теперь, при случае, я буду сваривать вниз по склону, иногда это работает, иногда, это не работает.

Практически всегда вертикаль вверх — идеальный шов, опять же, это для меня сварка,

Ответить с цитатой

---

15-04-2021 #6

Re: Строительство теплицы, спуск E6013 на трубе.

Ты да’ человек! 6013 для меня довольно жидкий, поэтому я определенно не могу делать то, что делаете вы.

Первый на WeldingWeb, у которого есть прокручивающийся знак!

Ответить с цитатой

---

15-04-2021 #7

Re: Строительство теплицы, спуск E6013 на трубе.

Выглядит хорошо

Я вообще не против 6013. В горячем состоянии он довольно хорошо движется вертикально вниз.
Я много раз использовал его (в первые дни) и обнаружил, что он подходит для того, что я делал.

Я также использовал его для заполнения больших и глубоких отверстий, которые нужно было пересверлить. На мой взгляд, он сверлится и шлифуется немного легче, чем 7018 — может быть, это мое воображение.

Я его больше не покупаю, но иногда мне его дают для студентов. Им очень нравится учиться с ним, так как он начинается так легко.

Я думаю, что у меня остались только диаметры 3/16″ или 7/32″.

Дэйв Дж.

Остерегайтесь ложных знаний; это опаснее невежества. ~Джордж Бернард Шоу~

Syncro 350
Инвертек v250-с
Термическая дуга 161 и 300
ММ210
Диаларк
Один раз пытался быть нормальным, не принял… Кажется, это был вторник.

Ответить с цитатой

---

15-04-2021 #8

Re: Строительство теплицы, спуск E6013 на трубе.

Первоначально написал SweetMK

Я не говорю, что проблема 6013,
Я говорю о двух вещах (по моему скромному мнению): проблема,

1) только однопроходная сварка — практически каждый сварной шов в конечном итоге будет течь из-за дефектных пусков / остановок, в основном из-за коррозии
(Опять же, это мое мнение после ОЧЕНЬ многих лет изучения коррозии)

2) сварка вниз по склону по сравнению со сваркой вверх,
(Лично я нахожу свои худшие сварные швы вертикальными вниз, ПОЖАЛУЙСТА, позвольте мне сварить вверх!!)

Когда мне было 20 лет, и я мог видеть очень хорошо, флюс мог опережать шов снизу, и выглядят так же, как плавленая сталь,
Меня это поразило,
Даже сейчас, при случае, я буду сваривать вниз, иногда это работает, иногда, это не работает.

Практически всегда вертикаль вверх — идеальный шов, опять же, для меня это сварка,

Все эти трубы имеют размер schd 5, поэтому толщина стенки в верхней части составляет около 3/32, вплоть до примерно 0,065. Я пробовал идти в гору, и было намного легче получить включения шлака, отверстия или пропустить край, чем при беге. это вниз, компания, строящая теплицу, делает это уже 30 лет, они делают это не просто так.

Весь смысл этого поста в том, что общепринятая норма — не единственный способ сделать что-то, и бывают ситуации, когда общепринятая норма не самая лучшая, при некоторой практике есть много способов содрать шкуру с кота.

Ответить с цитатой

---

Опубликовать «Спасибо» / «Нравится» — 2 лайка, 0 дизлайка

15-04-2021 #9

Re: Строительство теплицы, спуск E6013 на трубе.

Первоначальное сообщение от ttoks

Все эти трубы имеют размер schd 5, поэтому толщина стенки в верхней части составляет около 3/32, вплоть до 0,065. продувать дыры или промахиваться по краю, чем спускаться вниз, компания, строящая теплицу, делает это уже 30 лет, они делают это не просто так.

Весь смысл этого поста в том, что общепринятая норма — не единственный способ сделать что-то, и бывают ситуации, когда общепринятая норма не самая лучшая, при некоторой практике есть много способов содрать шкуру с кота.

Стандартная практика ирригационных работ с тонкостенными трубами, когда один конец развальцовывался, а другой конец обжимался «внутрь» для достижения нахлеста примерно 3/16–1/4 ​​дюйма, и выполнялся горячий сварной шов внахлест с помощью 6010 или 6011. Большая часть этой трубы имела стенку 10 калибра. Ни разу не было утечек.

Ответить с цитатой

---

Опубликовать «Спасибо» / «Мне нравится» — 1 лайк, 0 дизлайк

16. 04.2021 #10

Re: Строительство теплицы, спуск E6013 на трубе.

Много сварных швов выполняются под наклоном на внешних углах тонкого материала. Это почти единственный способ удержаться от провала или серьезного подреза.

Ответить с цитатой

---

Опубликовать «Спасибо» / «Нравится» — 2 лайка, 0 дизлайка

16. 04.2021 #11

Re: Строительство теплицы, спуск E6013 на трубе.

После ползания в каком-нибудь 100-гигаваттном котле и стояния на голове, чтобы сварить дымогарные трубы с ручными зеркалами, эта работа должна быть похожей на рай!

Ответить с цитатой

---

17.04.2021 #12

Re: Строительство теплицы, спуск E6013 на трубе.

Первоначально написал Кельвин

После того, как вы ползали в каком-то 100-гигаваттном котле и вставали на голову, чтобы сварить жаровые трубы с ручными зеркалами, эта работа должна ощущаться как рай!

Это как праздник! последняя работа в мастерской не удалась, как я надеялся, эта мне больше по душе.

Ответить с цитатой

---

Опубликовать «Спасибо» / «Мне нравится» — 1 лайк, 0 дизлайк

17.04.2021 №13

Re: Строительство теплицы, спуск E6013 на трубе.

Никогда не был поклонником 6013, но если это то, что указано в спецификации, пришлите! Если бы это был я 6010 и полный провар!

Мы сделали так много, так долго и так мало. Были теперь квалифицированы, чтобы сделать что-нибудь с ничего!

Ответить с цитатой

---

04-19-2021 №14

Re: Строительство теплицы, спуск E6013 на трубе.

Первоначально отправлено SweetMK

Я хочу, чтобы работа устраняла все утечки, с требованием, чтобы я оставался на работе, пока есть утечки,
или для 75-летнего срока службы теплицы,

Это требование означало бы, что мне придется дожить до 145 лет, УУУУТ!!

Зачем сваривать? в наше время кто-то должен предложить для этого «разъем типа укуса акулы»,

ИЛИ, кто-то должен изобрести,

Так и делают, 1984 и 85 мы поставили линию пароконденсата низкого давления с аналогичной установкой зажима, я не помню точно, как они назывались, но «рауст-а «Насчет» кажется правильным, они использовали прокладку для соединения, а в хомут были отлиты карбидные шайбы, которые «вгрызались» в трубу и крепче удерживались при увеличении давления, длина этой линии составляла более 1000 футов.

Последний раз редактировалось CAVEMANN; 19. 04.2021 в 09:42 вечера.

ЧЛЕН NRA LIFE
UNITWELD 175 AMP 3 IN1 DC
СРЕДНЯЯ МАШИНА ПЕРЕМЕННОГО ТОКА НА 300 АМП
ПРИЕЗЖАЕМ, БРЭНДОН!
» Те, кто отказался бы от существенной свободы, чтобы купить немного временной безопасности, не заслуживают ни свободы, ни безопасности. БЕНДЖАМИН ФРАНКЛИН

Ответить с цитатой

---

20.04.2021 №15

Re: Строительство теплицы, спуск E6013 на трубе.

Первоначально Послано ttoks

Это как праздник! последняя работа в мастерской не удалась, как я надеялся, эта мне больше по душе.

я не знаю, 38 миль это совсем немного. Этой зимой я сварил / повесил 6000 футов газовой трубы и действительно устал от этого. я полагаю, я мог бы заниматься структурными каждый день, если бы у меня действительно было то же самое, но есть что-то о круглых / трубах, которые просто доходят до меня через некоторое время. это может показаться легкой работой, но эти повторяющиеся вещи действительно могут задеть некоторых людей

Ответить с цитатой

---

22.04.2021 №16

Re: Строительство теплицы, спуск E6013 на трубе.

Первоначально Послано 123weld

я не знаю, 38 миль это совсем немного. Этой зимой я сварил / повесил 6000 футов газовой трубы и действительно устал от этого. я полагаю, я мог бы заниматься структурными каждый день, если бы у меня действительно было то же самое, но есть что-то о круглых / трубах, которые просто доходят до меня через некоторое время. это может показаться легкой работой, но эти повторяющиеся вещи действительно могут задеть некоторых людей

как я вижу это много трубы означает по крайней мере несколько месяцев работы, и зарплата хорошая и нет стресса, потому что нет рентгена.

Ответить с цитатой

---

Дизайн проекта и особенности стальной конструкции

Проект проекта и

Особенности стальной конструкции

Принципы проектирования

Теплица будет создана в соответствии с климатическими условиями ТУРКМЕНИСТАН , это современная теплица с большим объемом непрерывного сельскохозяйственного производства. С верхней высотой 7,45 метра с пролетом 9,6 метра с подвысотой 5 метров . Тепличные системы, состоящие из оцинкованных профилей специального назначения, которые формируются в соответствии с требованиями высоких стандартов качества на станциях профилирования, являются полностью скрепленными болтами и модульными. В дополнение к длительному сроку службы против коррозии, тепличная система была сконструирована с учетом требований европейского стандарта , критериев проектирования теплиц TS-EN / 13031 , которые определяют структурный дизайн и характеристики конструкции теплиц.

В дизайне интерьера теплиц и системах отопления мы удовлетворяем потребности наших уважаемых инвесторов с помощью наших выдающихся инженеров, которые являются экспертами в области термодинамики и теплопередачи. Теплицы, которые мы производим, спроектированы в 3D с использованием «программы структурного анализа» (SAP2000) и спроектированы в 3D с реальными размерами и характеристиками поперечного сечения; Ветровые нагрузки окружающей среды, снеговые и дождевые нагрузки, воздействующие на боковые и передние поверхности покрытия, поверхности кровельного покрытия, нагрузки растений и вспомогательных устройств были испытаны путем приложения распределенных нагрузок к несущим и опорным элементам.

Фундамент

В соответствии с составом грунта котлованы глубиной 80-100 см будут вскрыты, а хомуты колонн будут иметь размер 50×50 и толщину 50 см. Бетон будет залит на котлован размером 25×25 см и высотой 60 см. Колонны, окружающие теплицу, будут соединены бетонной балкой высотой 30 см над землей, а фундаменты средней колонны будут усилены. Используемые анкерные профили 70×70 размером .

Колонны

Наши колонны имеют размер 80×80 мм и толщину стенки 2 мм , чтобы выдерживать сжимающие и растягивающие напряжения, и спроектированы с инженерным подходом к противодействию поперечной силе, возникающей из-за коробления, изгиба, растений и ветра. нагрузки. Участки, в которых толщина стенки на секцию увеличена, расположены симметрично на серединах боковых поверхностей профиля так, чтобы продолжаться вдоль профиля. Углы профиля закруглены; таким образом, это В 5 раз устойчивее к продольному изгибу и вертикальным нагрузкам, чем обычные профили колонн.

Ножницы

Нагрузки были разделены на 5 равных секций на подголовники и вершины колонн, и нагрузки были равномерно распределены по колоннам теплицы с использованием 10 меш материалов. Шпалы, спускающиеся от 2-х точек каждого среза к колонне, равномерно распределяют нагрузки, которые могут возникнуть не только при прессовании, но и при тяге.

Наши противорезные профили специально разработаны в D форма , что повышает устойчивость к вертикальным нагрузкам и обеспечивает минимальный контакт с пластиковой крышкой. Таким образом, пока пластиковое покрытие не повреждается, обеспечивается более высокое значение несущей способности и прочности по сравнению с аналогичными профилями. Профили ленточной балки выбраны в форме D с размерами 50 × 60 мм путем расчета нагрузок на сжатие и растяжение и расчетов поверхности затенения.

При проектировании ножниц растительные, фруктовые и овощные нагрузки делят на 5 одинаковых секций , и все соединения привязаны к точкам балансировки нагрузки для сбалансированного распределения нагрузок. Таким образом, вся теплица находится в статической связи друг с другом, и теплица в целом способна выдерживать нагрузки. Профили сдвига были выбраны как Ø32 мм в соответствии с расчетами баланса нагрузки и расчетами поверхности затенения.

Проходной под ножницами профиль выполнен из круглых трубных профилей других конструкций. Этот элемент создает сложности при монтаже и изоляции шторной системы. Наша профильная система под ножницы имеет овальную форму; овальные профили в горизонтальной плоскости более статичны, чем круглые сечения; имеют значения прочности и прогиба. Профиль овального сечения, который мы используем, равен 9.0203 40×25 размером .

Прогоны и боковые колонны

Несущие боковые профили и профили прогонов благодаря своей инновационной конструкции являются важными несущими профилями, которые непосредственно подвергаются нагрузкам и передают эти нагрузки на колонны. Как правило, зажимные профили привинчиваются или привариваются, чтобы на эти профили можно было установить пластиковую крышку. В нашей системе зажимы и подшипники, которые можно установить, прикрепив держатель и пластиковую крышку, имеют форму одного и того же профиля, и, таким образом, были достигнуты важные инновации и практичность.

Форма подшипника замка обеспечивает значительную скорость и простоту установки при значительной экономии трудозатрат на изготовление и сборку. Инфраструктура кровати Clip подготовлена ​​для использования тюля. Этот метод объединяет все функции с одним профилем. Размеры профилей Purlin 40 × 50 , они ребристые и проходят вокруг теплицы в 3 ряда и в 2 раза более устойчивы к перекосам и короблению, чем их аналоги.

Профиль оконной ручки

Одним из наиболее важных вопросов в теплице является вентиляция и пропорциональная влажность. Относительная влажность воздуха в теплицах должна быть 60-70% . Более высокая относительная влажность увеличивает рост и останавливает рост корней. Более низкая относительная влажность нежелательна, так как увеличивает испарение в теплице. Окна теплицы должны иметь 40% вентиляционное отверстие по отношению к площади пола для хорошего контроля температуры и влажности. Поэтому необходимы большие размеры окон. Оконные профили должны быть устойчивы к ветровым нагрузкам и вибрациям как несущие. Как и в балочном профиле, зажимной профиль, выполненный в виде полуовала, обеспечивает минимальный контакт точки касания с пластиковой крышкой, это идеальная форма с высокими значениями момента инерции и высокой прочностью и несущей способностью. Система открывания и закрывания производится автоматически двигателями с редуктором, подходящим для автоматизации.

Мы заметили, что наиболее серьезной проблемой окон теплиц являются перекосы и осевые смещения оконных ручек. В качестве решения оконные ручки были размещены через каждые 1,5 метра вместо 3 метра . Проблемы с перекосом, скольжением и изгибом в окнах были решены путем размещения диагоналей от моментных точек сброса. Полуовальный оконный профиль размером 30×40 и длиной 2 м.

Штормовые натяжители

Ветровые натяжители обычно изготавливаются из трубных профилей в обычных теплицах. Под горизонтальными и неосевыми углами овальные профили имеют более высокие значения прочности на растяжение и сжатие, чем круглые профили. Эта идеальная форма позволяет достичь более высоких показателей прочности. Колонны и кровля проявляют разную устойчивость к ветровым нагрузкам. В дополнение к нашей системе стропильные фермы усилены стропильными натяжителями против ветровых нагрузок. Статическая жесткость против различных направлений ветра обеспечивается за счет усиления системы лобовыми уголками, боковыми и внутренними натяжителями колонн и ветровыми натяжителями крыши.

Водосточный желоб с уплотнительной прокладкой

Наши водосточные желоба изготавливаются на многопозиционных валковых машинах, чтобы выдерживать нагрузки готической конструкции и обеспечивать плавный отвод дождевой воды в течение многих лет. Он находится в уникальной форме, которая выводит потовую воду из теплицы наружу и обеспечивает защищенную от болезней среду для контролируемого выращивания растений с хорошим контролем влажности. Отверстие наших желобов составляет 50 см , а его глубокая структура обеспечивает высокую пропускную способность воды, а ребристая структура обеспечивает высокую статическую прочность и минимальную скорость затенения.

Система пластиковых крепежных клипс с предохранительным замком

Полиэтиленовая крышка крепится с помощью специальных сплошных ПВХ клипс , состоящих из двух частей с замковым соединением после сборки конструкции, оцинкованных клипсовых профилей специального сечения, самозажимного паза, прогона коньковые и оконные профили производства нашей компании. Помимо простоты установки, эти зажимы обеспечивают длительный срок службы покрытия и обеспечивают устойчивость к воздействию двойного ветра, а также герметизацию. Благодаря нашей клипсовой системе можно надуть всю поверхность теплицы воздухом и обеспечить теплоизоляцию. Наша закрытая система клипс обеспечивает высокую защиту от ветра. Наша клип-система широко и безопасно используется компаниями-производителями SERA по всей стране.

Система клипс из оцинкованной пластиковой перегородки

Так как в длинных теплицах увеличивается площадь поверхности, подверженной воздействию ветра, полиэтиленовое покрытие подвергается очень сильному давлению и нагрузкам при сильном ветре, что приводит к разрыву. Пластиковые крышки крыши и окон разделены на две части двойными зажимами для уменьшения поверхности давления и защиты от разрывов. Это приложение облегчает установку, замену и ремонт пластиковых крышек и сводит к минимуму повреждения.

Вентиляционная система крыши

Для надлежащей вентиляции требуется верхнее вентиляционное отверстие, обеспечивающее опорожнение внутреннего воздушного потока теплицы и замену его свежим воздухом в течение 1 минуты. 2,00 м сверху и 2 шт по ширине, 4 метра всего. Существует система вентиляции модели бабочки, которая обеспечивает 40% высокую скорость вентиляции. Эта модель обеспечивает эффективную вентиляцию и климат-контроль. Потери на трение и мощность сведены к минимуму благодаря специально изготовленной шарнирной системе и подшипникам вала.

С помощью управляемых компьютером двунаправленных мотор-редукторов с предохранительными концевыми выключателями и редукторов, управляемых движением, система вентиляции включается и выключается компьютерной автоматикой в ​​соответствии с измерениями влажности, тепла, скорости ветра, направления ветра и датчики дождя.

Соединители

Зажимы, соединяющие элементы в теплице; отлиты в специальной форме и дизайне, что обеспечивает модульную установку без сварки. Соединители многофункциональны, обеспечивают несколько практических функций и скорость установки. Используемые болты и гайки оцинкованы, а все гайки снабжены волокном для предотвращения ослабления при вибрациях.
