A. ВВЕДЕНИЕ

Дуговая сварка инертным газом с неплавящимся вольфрамовым электродом (Tungsten Inert Gas) – это процесс, в котором тепло, необходимое для выполнения сварки, подается электрической дугой, поддерживаемой между не плавящимся электродом и обрабатываемой деталью; электрод, используемый для проведения тока – это вольфрамовый электрод или электрод из вольфрамового сплава. Зона сварки, расплавленный металл и не плавящийся электрод защищены от воздействия атмосферы при помощи инертного газа, подаваемого через горелку, в которой находится электрод. Сварка с применением процесса TIG может вестись с припоем из другого материала (стержень материала припоя) или посредством расплавления материала основы под действием электрической дуги.







---

B. СВАРОЧНЫЙ КОНТУР

Сварочный контур состоит из следующих основных частей

1. генератор тока

2. горелка, в которой находится вольфрамовый электрод, с пучком кабелей

3. стержень материала припоя

4. газовый баллон с контуром под давлением

5. зажим с кабелем массы

6. узел водяного охлаждения











1. Генератор тока

Генератор – это устройство, чьей задачей является поддержание горящей электрическую дугу, формирующуюся между материалом основы и вольфрамовым электродом, подавая достаточное количество тока для поддержания горящей дуги.
Внутри генератора обычно имеется регулировочное устройство тока сварки механического типа (магнитный шунт) или электронного типа (системы с тиристорами или системы с инвертером).
Можно выделить две категории генераторов:




a) генератор переменного тока AC (alternating current)
Выходной ток/напряжение генератора приобретает типичную форму квадратной волны, меняющей свою полярность через равные интервалы, с частотой 20 или 200 циклов в секунду (Герц) или более, в зависимости от типа используемого генератора.

Это достигается при помощи одного или нескольких устройств, которые преобразуют синусоидальный ток/напряжение сети в подходящий для сварки переменный ток/напряжение.

b) генератор постоянного тока DC (direct current)
Выходной ток генератора приобретает форму постоянной волны, получаемую при помощи устройств, которые позволяют преобразование переменного тока/напряжения в постоянный ток.
В том случае, если сварочный контур состоит из генератора постоянного тока (DC), можно ввести дополнительную классификацию, в зависимости от способа соединения полюсов источника сварки со свариваемым материалом или от формы волны тока сварки:

i) постоянный ток с соединением с прямой полярностью
При прямой полярности горелка, с соответствующим кабелем, соединяется с отрицательным полюсом, и свариваемый материал соединяется с положительным полюсом источника; в этом случае электроны переходят от электрода к детали и приводят к плавлению.

Это наиболее часто используемый тип тока с системой TIG. Он гарантирует хорошую сварку почти на всех металлах и обычно свариваемых сплавах, за исключением алюминия. Постоянный ток с прямой полярностью производит узкое и глубокое поле расплава, а также дает более глубокое проникновение по сравнению с получаемым при обратной полярности.

ii) постоянный ток с соединением с обратной полярностью
При обратной полярности горелка, с соответствующим кабелем, соединяется с положительным полюсом, и свариваемый материал соединяется с отрицательным полюсом источника.
Этот тип питания мало используется, поскольку производит плоский расплав с неглубоким проникновением. Обратная полярность приводит к избыточному нагреву электрода; для того, чтобы не вызвать его сгорание, необходимо применять ограниченную силу тока.

С этим связано его незначительное применение. Существует дополнительная группа генераторов, которые определяются как генераторы постоянного тока, независимо от полярности соединений, и точнее генераторы модулированного или импульсного постоянного тока.
Генератор модулированного тока – это генератор постоянного тока, оснащенный особыми устройствами, которые позволяют изменять амплитуду тока сварки. Модулированный или импульсный ток достигается, накладывая на основной постоянный ток другой компонент, обычно квадратные волны, приводя к периодической пульсации дуги. При помощи данной системы достигается сварочный шов, сформированный постоянным наложением друг на друга точек сварки, которые, одна за другой, формируют единый сварочный шов. Обычно этот ток применяется на небольших толщинах, где необходимо контролировать подачу температуры, чтобы избежать прожигания свариваемой детали, не нарушая при этом глубину проникновения сварки.



2. Горелка, в которой устанавливается вольфрамовый электрод с пучком кабелей

Горелка, в которой находится электрод, — это устройство, которое включает вольфрамовый электрод, и соединяется с кабелями, идущими к генератору, которое подает электропитание и направляет защитный газ.
В зависимости от типа использования, существуют горелки с естественным охлаждением, посредством защитного газа, если требуется низкая сила тока, и горелки с водным охлаждением, когда применяется сильный ток (200 — 500 A) и сварка ведется часто.



3. Стержень материала припоя

Толщина материала, тип соединения и необходимые характеристики сварки влияют на решение применять или не применять материал припоя, добавляемый к расплаву. Добавление материала припоя к расплаву при ручной сварке выполняется, погружая стержень материала припоя в зону дуги, рядом с расплавом.
Металл припоя обычно сходен с металлом основы и к нему часто добавляется ограниченное количество раскислителей или других элементов, улучшающих свойства зоны расплава.

4. Газовый баллон с контуром под давлением

Газовый баллон с контуром под давлением состоит из следующих частей:
— баллон с защитным газом
— манометр, прибор, используемый для указания на количество газа внутри баллона
— редуктор давления
— электроклапан, который имеется в том случае, если горелка оборудована кнопкой пуска, управляемой той же кнопкой, которая открывает и закрывает приток газа, в зависимости от потребностей оператора.





5. Зажим с кабелем массы

Зажим с кабелем массы позволяет осуществлять электрическое соединение между генератором тока и свариваемым материалом основы. Кабель должен иметь сечение и длину, соответствующие максимальной силе тока источника сварки.

6. Узел водного охлаждения

Узел водного охлаждения используется для охлаждения горелки, если она охлаждается водой, когда высокие значения сварочного тока приводят к избыточному перегреву. При помощи насоса, узел обеспечивает постоянную циркуляцию воды в горелке и посредством системы охлаждения управляет защитой от перегрева.







---

C. Защитные газы

Основной функцией защитного газа является замена воздуха рядом с расплавом, электродом и кончиком стержня с металлом припоя, чтобы избежать риска загрязнения вредными веществами, присутствующими в атмосфере.

Физические и химические характеристики газа могут по-разному влиять на сварку, в зависимости от разных типов металла. Защитные газы, используемые для сварки TIG, следующие: аргон, гелий, смеси аргона и гелия и смеси аргона и водорода.
Важно, чтобы эти газы были как можно более чистыми, так как даже незначительное количество примесей может влиять на хорошее качество сварки, делая его неприемлемым.
Во время сварки, используя в качестве защитного газа аргон, дуга остается довольно устойчивой, но расплав менее горячий; поэтому данный газ лучше подходит для сварки небольших толщин.
Следует отметить, что аргон широко применяется из-за своей гораздо более низкой стоимости, по сравнению с гелием; это фактор является особенно значимым при выборе защитного газа.
Дуга с гелием вырабатывает более сильное тепло, по сравнению с аргоном; его использованием рекомендуется для сварки материалов с высокой теплопроводностью, позволяя увеличить скорость сварки.
Поскольку гелий легче воздуха, для создания правильной защиты расплава необходимо его применение в большем количестве, по сравнению с количеством используемого аргона.
Смеси аргона и гелия используются для получения защитного газа с промежуточными характеристиками.

---

D. Неплавящиеся электроды

В продаже имеются различные типы неплавящихся электродов:

• электроды из чистого вольфрама.
  Они используются при более низкой силе тока и при переменном токе, так как дуга является более устойчивой. С точки зрения стоимости, это наименее дорогие электроды.
• электроды из торированного (покрытого торием) вольфрама.
  Выдерживают высокую силу тока. Дуга легко разжигается и, после розжига, является довольно устойчивой. Применение данных электродов рекомендуется для сварки стали при постоянном токе с прямой полярностью.
• электроды из вольфрама с цирконием.
  Применение данных электродов рекомендуется для ручной сварки алюминия, магния и его сплавов при средне-низкой силе тока.
• электроды с церием.
  Они отличаются высоким выделением электронов, позволяя хорошее проникновение и удовлетворительную прочность при износе.

---

E. Системы розжига дуги

Розжиг электрической дуги происходит благодаря быстрому контакту между вольфрамовым электродом и деталью, или при помощи специального устройства для бесконтактного розжига.
Для того чтобы не загрязнять электрод или чтобы избежать ударов дуги по материалу основы, часто дуга разжигается на чистой пластине (из меди или той же природы, что и материал основы), расположенной рядом со скосом-

Типы розжига дуги, используемые наиболее часто, следующие:

• зажигание HF (высокочастотное). Пилотная искра дается высокочастотным генератором, которая налагает на напряжение сварки импульс высокого напряжения; мощность этого устройства минимальная, но позволяющая на расстоянии произвести розжиг электрической дуги.
  Зажигание HF требует использование особой горелки сварки, на которой имеется также кнопка, позволяющая управлять розжигом.


• зажигание с пилотной дугой. В этом случае дуга загорается между вольфрамовым электродом и вспомогательным электродом, которым может быть кольцо, помещенное на форсунку самой горелки.
  Зажигание пилотной дуги происходит посредством искры высокой частоты, воздействующей на контур самой пилотной дуги; после того, как пилотная дуга загорелась, пилотная искра отключается, так как основная дуга загорается самостоятельно посредством простого разряда вольфрамового электрода, который воспламеняется в атмосфере из ионизированного газа. Это возбуждение дуги чаще всего используется в автоматических установках.


• зажигание LIFT. Достигается при помощи устройства, работающего с током низкой величины, чтобы не повредить наконечник вольфрамового электрода, когда он находится в контакте со свариваемым материалом.
  В тот момент, когда электрод отдаляется от детали, образуется искра, приводящая к розжигу дуги; генератор увеличивает ток сварки до начальной заданной величины. Запуск LIFT, из-за отсутствия высокой частоты, обладает свойством не создавать электромагнитные помехи; контакт наконечника электрода со свариваемым материалом в любом случае создает загрязнение расплава.


• возбуждение дуги трением (scratch). Этот розжиг получается при помощи трения вольфрамового электрода по свариваемой детали, с последующим возбуждением дуги. Как следствие контакта между электродом и свариваемой деталью, в начале шва имеются вольфрамовые включения, снижающие качество сварки.

---

F. Сварка TIG различных материалов

Применение данного процесса в основном используется при сварке нержавеющей стали, алюминия и его сплавов, никеля, меди, титана и их сплавов. Нержавеющие стали свариваются при постоянном токе (DC) с прямой полярностью.
Можно варить без материала припоя детали с толщиной до 2,5 мм; свыше указанной толщины с краев следует снимать фаску и нужно использовать стержень материала припоя, который должен соответствовать качеству свариваемой нержавеющей стали. Перед началом сварки рекомендуется тщательно очистить материал щеткой из нержавеющей стали.
Алюминий и его сплавы свариваются при переменном токе (AC) и требуют, для хорошего результата шва, использование высокочастотного генератора с соответствующими характеристиками. Если имеется сильное окисление, его следует удалить при помощи щетки или травления (химический процесс для удаления имеющихся на материале оксидов).

В таком случае также можно вести сварку без материала припоя на толщинах до 2,5 мм; свыше указанной толщины с краев следует снимать фаску и нужно использовать стержень материала припоя.
Сварка в аргоновой атмосфере, с вольфрамовым электродом, применяется с мягкими и легированными сталями, никелем и его сплавами, медью и ее сплавами, титаном и его сплавами, а также сварку благородных металлов. Для данных металлов и сплавов используется постоянный ток (DC) с прямой полярностью.

Сварочный аппарат JASIC TIG 200PAC/DC (E104) (AC/DC TIG/TIG PULSE/MMA) по выгодной цене от «ATEK»

Профессиональный сварочный инвертор Jasic TIG 200 P AC/DC (E104) рассчитан на работу от однофазной сети 220В, сочетающий возможность аргонодуговой сварки неплавящимся электродом (TIG) и ручной дуговой сварки покрытыми электродами (MMA).
Для TIG сварки в аппарате предусмотрена возможность сварки как постоянным током (DC) для большинства металлов и сплавов, так и переменным(AC) для сварки алюминия и его сплавов. Имеются разные вариации и настройки TIG сварки: обычная сварка постоянным и переменным током, импульсная и точечная сварка. В режиме MMA также предусмотрена возможность сварки переменным током и ряд профессиональных настроек: регулировка тока поджига, времени поджига и форсажа дуги.
Данная модель имеет модифицированную сенсорную панель управления, которая позволяет пользователю использовать создать и сохранить в памяти аппарата пять комбинаций сварочных параметров в зависимости от техники проведения сварки, что способствует технической стандартизации основных и повторяющихся операций.
Рабочая частота аппарата находится вне диапазона слышимости, что практически сводит к нулю уровень шума. Компактные размеры и возможность работы от бытовой сети, а также простота управления, делают данную модель подходящей для работы на малых предприятиях и частных хозяйствах. Пр-во Китай.

Конкурентные преимущества:

» Сенсорная панель с расширенными возможностями настройки
» Сварка TIG/ММА постоянным и переменным током
» Режимы импульсной и точечной сварки
» Настройка форсажа дуги, тока и времени поджига для ММА сварки
» Память на 5 программ для каждого режима сварки
» Регулировка баланса полярности
» Подключение пульта дистанционного управления

При производстве печатных плат для данных аппаратов используются только оригинальные комплектующие известных мировых производителей (Siemens, Toshiba, Philips, Atmel), что гарантирует высокое качество оборудования. Все платы снабжены элементами защиты от перегрева и покрыты защитным пылевлагоотталкивающим составом.
Продолжительность включения данных аппаратов замеряется производителем при температуре окружающей среды +40°C (такая температура в наших широтах встречается крайне редко), поэтому в реальных климатических условиях Беларуси ПВ данных аппаратов может превышать 80%!!!

Основные технические характеристики:

Напряжение в сети питания, В (1 фаза). ………220±15%
Потребляемая мощность (154А), кВA…………………3,2
Напряжение холостого хода (В)……………………….56
Диапазон сварочного тока, А…………………….10-200
Рабочий цикл, ПВ %…………………………………….60
Поджиг дуги……………………..Высокочастотный (ВЧ)
Класс изоляции…………………………………………..F
Класс защиты………………………………………..IP23
Габаритные размеры, мм………………….570x350x420
Вес, кг………………………………………………….28
Время предварительной продувки газа (с)…………0-20
Время продувки газа после сварки (с)………………0-20
Толщина свар. металла при АС сварке (мм)………0,5-10

Комплект поставки:

— Сварочный аппарат
— Горелка для аргонодуговой сварки WP-26 (длина 4 метра)
— Комплект запасный частей к горелке (цанги д. 1,6; 2,4; 3,2мм. держатель цанги д. 3,2мм. сопло керамическое № 4; 5; 6; 7. колпачки — короткий, длинный).
— Зажим массы в сборе (штекер байонетный, кабель — 3м.п.)
— Инструкция по эксплуатации

Герои краудфандинга 2021. Умный птичий приятель, сварочный аппарат, кресло-симулятор

Мы давно не заглядывали на Кикстартер в поисках необычных изобретений. Исправляемся. Коммерческую модель ховерборда туда еще не завезли. Но неординарные гаджеты, которые вполне достойны звания умных, там есть. Собрали 10 самых успешных и любопытных проектов уходящего года.

#1 Портативный домашний аккумулятор EcoFlow DELTA Pro

Кого в наши дни удивит «бесперебойник»? Бэкеров на Kickstarter удивил, потому что на самом деле EcoFlow — не одна батарея, а целая «экосистема» девайсов. Это основной аккумулятор, дополнительные, панель управления, бензиновый генератор, солнечная батарея и трекер для нее. В зависимости от конфигурации, EcoFlow может стать основой для перевода дома на солнечную энергию, или способом пережить перебои с электричеством. Компактное оборудование можно брать с собой на выезд.

Основной аккумулятор, EcoFlow DELTA Pro, обеспечивает 3,6 кВт⋅ч, его можно зарядить от розетки, от генератора, от станции зарядки электромобиля и от солнечной панели. Самим им можно питать любые бытовые приборы, включая кондиционеры и стиральные машинки. В теории, можно зарядить и электрокар — процента на два, но можно. На корпусе 5 обычных розеток (американских), 6 USB-портов, включая 2 USB-C. Всем этим добром управляет приложение для смартфона, через которое можно менять напряжение на вход и на выход, включать-выключать отдельные розетки и следить за зарядом. Есть маленькая версия, EcoFlow DELTA Max, с ограниченным функционалом.

Если к батарее подключить дополнительные блоки, то ее емкость растет до 7,2 кВт⋅ч, а генератор EcoFlow будет автоматически запускаться, чтобы подзарядить систему. Солнечная батарея сама отслеживает позицию солнца, чтобы максимально эффективно генерировать солнечную энергию. А умная панель позволяет подключить батареи к домашней электросети, чтобы в случае перебоев приборы в доме продолжали работать.

#2 Лазерный гравировщик LaserPecker 2

LaserPecker 2 — это компактный лазерный гравировщик, который работает по дереву, акрилу, коже, бумаге, ткани, пластику, металлу, кости, керамике, цементу и фруктам. Он выжигает 450-нм лазером любой рисунок, загруженный через смартфон на iOS или Android, ПК или Мак. В зависимости от материала, скорость составляет от 6 до 600 мм/сек. Есть режим предпросмотра, скоростью 3 750 мм/сек.

Лазер работает на объектах разного типа: его можно развернуть, чтобы выжигать что-нибудь на стене, или поставить объект на подставку. В подставке находится ролик, так что девайс способен выжечь узор на цилиндрическом объекте. Ну, или на апельсине. Если вы когда-нибудь хотели украсить гравировкой апельсин, то это тот самый гаджет, который способен на такой фокус.

#3 Умная кормушка для птиц Bird Buddy

Что получится, если скрестить бытовую камеру наблюдения с птичьей кормушкой? Весьма занятный гаджет, который сможет привнести в жизнь приятные впечатления. «Умная кормушка» Bird Buddy отслеживает птиц, которые клюют из нее корм, делает фотографии и передает живую трансляцию на смартфон владельца. Приложение активируется уже на подлете птицы, потому что кормушка определяет по звуку прибытие гостя. Искусственный интеллект «приятеля пернатых» (вернее, приложение) автоматически определяет вид. В приложении есть советы по кормлению. Дополнительно можно купить держатель для сала — на радость синичкам.

Камера снимается и перезаряжается, заряда хватает на 10-20 дней, в зависимости от частоты посещений. Блок с электроникой не встроен в кормушку, чтобы можно было в будущем использовать его в другой кормушке, если старая сломается. Сама по себе конструкция весьма крепкая и сделана с учетом, что кроме птиц ею могут заинтересоваться и белки.

#4 3D-принтер ELEGOO Jupiter

На краудфандинговых платформах регулярно «взлетают» 3D-принтеры. ELEGOO Jupiter — одна из недавних историй успеха. Принтер работает на базе технологии MSLA. Это похоже на классическую стереолитографию: в резервуар наливается фотополимерная смола, которую засвечивают и заставляют застывать, слой за слоем. Но для засветки используют ЖК-матрицу, то есть маска подсвечивает весь слой сразу, за счет чего печать происходит несколько быстрее.

Jupiter оснащен дисплеем с диагональю 12,8 дюйма с разрешением 6K. Предположительно, высокая плотность пикселей должна исправить типичную для такого рода принтеров «лесенку», которую нужно устранять в постобработке. В принтере есть автоматическая система подачи фотополимера. Объем рабочего пространства — 277,8 x 156 x 300 мм. Внутри рабочей камеры установлен очиститель воздуха, который фильтрует раздражающие запахи. У принтера прочный металлический корпус, поэтому он весит 40 килограмм, это не портативная модель. Вместе с Jupiter пользователь получает год лицензии профессионального ПО для 3D-принтеров, CHITUBOX Pro. В нем можно обрабатывать CAD-файлы, чтобы загружать их в принтер и печатать, печатать, печатать.

#5 Сварочный аппарат YesWelder FIRSTESS

Следующий гаджет — мечта любителя DIY-проектов: это сварочный аппарат 5-в-1 YesWelder FIRSTESS. Он поддерживает четыре вида сварки: полуавтоматическую с использованием инертного газа (MIG), с порошковой проволокой (FCAW), аргонодуговую (TIG) и ручную электродуговую (MMA). Пятая опция — плазменная резка металла толщиной до 12,7 мм.

Как правило, подобные аппараты заточены на один вид сварки, или на два. YesWelder FIRSTESS хорош для начинающих, которые только пробуют свои силы, и для продвинутых сварщиков. Прибор прост в настройке. Режим сварки регулируется поворотом ручки, на сенсорном экране выставляется тип сварки и толщина материала, и можно приступать. Аппарат весит всего 11,3 кг, еще один плюс в списке его многочисленных преимуществ.

#6 Батареи резервного питания BLUETTI EP500 & EP500Pro

BLUETTI EP500 и EP500Pro — еще одна система резервных батарей для темных времен. Как заявляют создатели, пока ваши соседи паникуют без еды и энергии, у вас будет все в порядке, потому что «бесперебойник» обеспечивает 5,1 кВт⋅ч и душевное спокойствие. Это большая батарея на колесиках, с помощью которой можно запитать все домашнее оборудование: холодильник, стиральную машину, кухонные гаджеты, компьютер, телевизор.

Внутри солидного корпуса находятся литий-железо-фосфатный аккумуляторы, которые должны выдержать более 6000 циклов перезарядки — на порядок больше стандартных свинцовых. В зависимости от модели, батарея идет в комплекте с синусоидальным инвертором мощностью 2000 Вт или 3000 Вт. Устройство заряжается от сети, либо может работать с солнечными батареями или дизельным генератором. Оно автоматически обнаруживает перебои с электричеством и сразу переключается в режим подачи энергии, так что запитанные приборы не успеют выключиться. Кроме стандартных DC/AC и USB входов у обеих моделей BLUETTI есть подставка для беспроводной зарядки. Будущее пришло на Kickstarter: ждем, когда сделают батарею, способную работать со всеми приборами в доме совсем без проводов.

#7 Умное кресло Yaw 2

Любители домашней виртуальной реальности, кажется, могут ликовать: на Kickstarter успешно прошла кампания компактного кресла-симулятора Yaw 2. В паре с VR-очками или большим телевизором оно добавляет еще одно измерение гонкам, авиасимуляторам и космическим шутерам. У него следующий диапазон движений: 40° для крена, 70° для тангажа и вращение на 360° для рыскания. Скорость движений составляет до 360° в секунду, ее обеспечивают мощные 350-ваттные моторы. Для полного погружения Yaw 2 оснащено вибро-откликом для виртуальных событий вроде ускорения, отдачи от выстрелов и работы моторы.

Создатели обещают, что пользователь не будет чувствовать себя дроном в руках неопытного пилота, поскольку они разобрались с проблемой укачивания. То есть, в кресле можно играть несколько часов подряд, причем залезать и садиться на него можно без посторонней помощи. Плюс, симулятор оснащен таймером, чтобы его владелец случайно не потерялся в играх, позабыв о реальной жизни.

#8 Умная головка штатива Polaris

Как быть человеку, который хочет делать впечатляющие снимки, не обучаясь всем премудростям фотографии? Воспользоваться услугами искусственного интеллекта умной электрической головки штатива Polaris для зеркальных и беззеркальных фотоаппаратов. Собственно, гаджет автоматизирует весомую часть навыков профессионального фотографа: подбирает идеальный угол съемки, автоматически убирает людей со снимков улиц, снимает и сшивает панорамы. В режиме таймлапса Polaris автоматически управляет настройками каждого кадра, чтобы не нужно было делать это вручную. Для этого у головки есть гироскоп, компас, GPS и Wi-Fi. Последнее нужно, чтобы подключаться к смартфону владельца, где установлено приложение для управления девайсом. Головка работает на базе Linux.

В то же время Polaris может многое предложить и профессиональному фотографу. В частности, он упрощает съемку рассветов, закатов и звездного неба. Через приложение для головки можно заранее запланировать предстоящую съемку светила, посмотрев траекторию — и затем подобрать такую точку, чтобы снять идеальный кадр в идеальный момент. Встроенная база данных звездного неба помогает отслеживать нужные созвездия, а потом устройство скомандует камере сделать несколько снимков и наложить их один на другой, чтобы получилась яркая фотография ночного неба.

С таким мощным гаджетом камера не будет пылиться без дела.

#9 Голографический дисплей Looking Glass Portrait

Цифровые рамки для фотографий — это прошлый век. На Kickstarter запустили голографическую рамку Looking Glass Portrait, которая работает под любым углом для нескольких наблюдателей без дополнительных стерео-очков.

Разработчики экспериментируют с голограммами с 2018 года. Собственно, технология осталась та же — ЖК-дисплей и линзовый растр из преломляющего свет материала плюс оптическая пленка. Дисплей выводит одновременно 45 перспектив одного и того же изображения, что в итоге и образует трехмерную голограмму. Для рамки подойдет практически все: от трехмерных моделей, 3D-видео и до обработанных в приложении Looking Glass старых фотографий. Она может работать подключенной к ПК или Маку как второй дисплей. Либо автономно проигрывать голографическую библиотеку снимков и роликов.

#10 3D-принтер Photon Ultra

3D-принтер Photon Ultra примечателен двумя вещами: DLP-технологией и скромной ценой, благодаря чему печать индустриального качества теперь доступна обычным пользователям. Чтобы добиться этого, разработчики и производители Photon Ultra, компания Anycubic, напрямую работала с Texas Instruments, четвертым в мире производителем полупроводников.

В результате сотрудничества получился быстрый принтер высокого разрешения. Он засвечивает жидкий фотополимер проектором с длиной волны 405 нм. Скорость печати получается один слой в 1,5 секунды или 60 мм в час. Срок службы проектора составляет 20 тысяч часов, а общее энергопотребление принтера — всего 12 ватт. Объем рабочей камеры составляет 102,4 x 57,6 x 165 мм. В таком аппарате можно печатать все: от деталей и фигурок для настольной игры до мостовидных протезов, моделей коронок и хирургических моделей. И все — прямо на рабочем столе.

Бонус:

Кухонный компостер Lomi

Компания Pela прославилась тем, что выпустила первый в мире биоразлагаемый кейс для смартфонов. Но одними кейсами глобальную проблему мусора не решишь, поэтому теперь команда инженеров запустила компактный девайс, который может серьезно разгрузить свалки. Это компактный кухонный настольный компостер Lomi, превращающий пищевые отходы и биоразлагаемый пластик в готовый к использованию компост.

По сути, это нечто вроде блендера для мусора. Он справится и с одноразовой посудой, и с салфетками, если те сделаны из биоразлагаемых материалов. Lomi измельчает мусор, а затем при помощи правильной температуры, влажности и кислорода превращает его в компост. В экспресс-режиме один цикл проходит за 4 часа, и прибор тратит меньше электричества, чем экологичные модели холодильников. Получившийся компост можно использовать для собственных растений или, скажем, выбросить в лесу. Из плюсов для тех, кого не заботит экология: больше никаких неприятно пахнущих, протекающих, противных мусорных мешков.

Портативная консоль AYANEO

Пока крупные производители приставок откладывают релизы или ограничивают производство из-за кризиса полупроводников, маленькие шэньчжэньские компании берут и производят собственные игровые консоли. Основатель AYA хотел сделать «Свитч для ААА-тайтлов». И он его сделал.

Консоль AYANEO — это портативное устройство на базе Windows 10. Внутри — 6-ядерный AMD Ryzen 5 4500U (со встроенным AMD Radeon 6), 16 Гб оперативной памяти, и SSD-накопитель емкостью 512 Гб. У планшета 7-дюймовый сенсорный IPS-дисплей, есть Wi-Fi, слоты для карт SD и TF, USB-порты. Батареи хватает на 47 часов работы, на устройстве можно запустить Cyberpunk 2077, Fallout 4, Witcher 3 и так далее.

Умная бегущая строка Fintic

Почетное упоминание: Fintic — это ваша личная светодиодная бегущая строка, чтобы выводить курс Биткоина или акций Tesla, прогноз погоды, новости или время. Собственно, это светодиодный экран разрешением 128 на 32 пикселя на базе Raspberry Pi 3A+, который подключается по Wi-Fi к смартфону или компьютеру. Все нужные настройки задаются через веб-интерфейс.

Хотя выглядит «тикер» неплохо, но настройка через веб-форму — довольно неудобное решение. Если уж хочется отслеживать курс криптовалют, как про, то есть более продуманная альтернатива — умные настольные часы LaMetric TIME. Кроме того, что они выводят на дисплей важную информацию и оповещения, их можно подключать к умному дому и использовать с голосовыми помощниками Amazon и Google. Плюс, ретро-дизайн — но это уже дело вкуса.

Руководство по сварке TIG (GTAW) — Weld Guru

Сварка Tig требует хорошей координации рук и глаз и практики. Он обеспечивает наилучшие результаты благодаря прочным, чистым сварным швам с привлекательным внешним видом.

Сварка TIG (GTAW или вольфрамовый газ) — это процесс дуговой сварки, который осуществляется при высоких температурах (более 6000 градусов по Фаренгейту) для плавления и нагрева металлов.

Хотя это дороже, чем сварка штучной сваркой, он более чистый и универсальный (работает со сталью, алюминием, латунью и многими другими металлами).

Это также позволяет получать высококачественные сварные швы.

С другой стороны, оборудование дороже и процесс медленнее, чем при других сварочных процессах.

В отличие от сварки GMAW или MIG, используется неплавящийся (не плавится) вольфрамовый электрод.

Электрод создает электрическую дугу, которая производит необходимое тепло.

Горелка TIG охлаждается воздухом или водой, а в процессе используется присадочный металл в форме стержня.

GTAW также требует защитного газа, такого как аргон или гелий, для защиты сварного шва от атмосферы.

Процесс газовой дуговой сварки вольфрамом, как правило, не является коммерчески конкурентоспособным с другими процессами сварки металла более тяжелых толщин, если они могут быть легко свариваются дугой в защитном металлическом корпусе, дугой под флюсом или процессами газовой дуговой сварки с надлежащим качеством.

Обзор

Пример

сварки TIG. Газовая дуговая сварка вольфрамовым электродом (GTAW) — это процесс, в котором соединение металлов производится путем нагрева дуги между вольфрамовым (неплавящимся) электродом и работой с аппаратом для сварки TIG.

Используется защитный газ, обычно аргон.

Обычно выполняется с использованием стержня из чистого вольфрама или вольфрамового сплава, но иногда используются несколько электродов.

Нагретая зона сварки, расплавленный металл и вольфрамовый электрод защищены от атмосферы покрытием из инертного газа, подаваемого через электрододержатель.

Можно добавлять или не добавлять присадочный металл. Сварной шов создают с помощью дуги, при которой соприкасающаяся деталь и присадочный металл расплавляются и соединяются по мере затвердевания металла шва.

Этот процесс аналогичен другим процессам дуговой сварки в том, что тепло генерируется дугой между неплавящимся электродом и заготовкой, но оборудование и тип электрода отличают его от других процессов дуговой сварки.

Рисунок 10-32: Дуговая сварка TIG вольфрамовым электродом (также называемая GTAW)

Преимущества и недостатки

Преимущества

• Работает практически со всеми типами металлов с более высокой температурой плавления. Газовая вольфрамовая дуговая сварка — самый популярный метод сварки алюминиевых нержавеющих сталей и сплавов на никелевой основе.Обычно он не используется для металлов с очень низкой температурой плавления, таких как припои, или сплавы свинца, олова или цинка. Это особенно полезно для соединения алюминия и магния, которые образуют тугоплавкие оксиды, а также для химически активных металлов, таких как титан и цирконий, которые растворяют кислород и азот и становятся хрупкими при контакте с воздухом во время плавления.
• Высокая точность и контроль. Этот процесс обеспечивает более точное управление сварным швом, чем любой другой процесс дуговой сварки, поскольку нагрев дуги и присадочный металл контролируются независимо.
• Хороший вид сварных швов
• Для металлов разной толщины, включая очень тонкие (диапазон силы тока от 5 до 800, то есть количество электричества, вырабатываемого сварочным аппаратом). Процесс газовой дуговой сварки вольфрамом очень хорошо подходит для соединения тонких основных металлов из-за отличного контроля тепловложения.
• Создает прочные суставы. Он обеспечивает высококачественные сварные швы практически для всех металлов и сплавов, используемых в промышленности.
• Чистый процесс с минимальным количеством дыма, искр, брызг и дыма
• Хорошая видимость при работе из-за низкого задымления. Видимость отличная, потому что во время сварки не образуется дыма или дыма, а также нет шлака или брызг, которые необходимо очищать между проходами или на готовом сварном шве.
• Требуется минимальная отделка. В очень ответственных условиях эксплуатации или для очень дорогих металлов или деталей необходимо тщательно очистить материалы от поверхностной грязи, жира и оксидов перед сваркой.
• Работает в любом сварочном положении
Сварка
• TIG также снижает деформацию сварного шва из-за концентрированного источника тепла.
• Как и при кислородно-ацетиленовой сварке, источник тепла и добавление присадочного металла можно регулировать отдельно.
• Поскольку электрод не является расходуемым, этот процесс можно использовать для сварки только плавлением без добавления присадочного металла.

Недостатки

• Более яркие УФ-лучи по сравнению с другими сварочными процессами
• Более медленный процесс, чем при дуговой сварке плавящимся электродом.
• Практикуется
• В целом более дорогой процесс.Дорогие сварочные материалы (по сравнению с другими процессами), потому что скорость распространения дуги и скорость осаждения металла шва ниже, чем при использовании некоторых других методов. Инертные газы для защиты и затраты на вольфрамовые электроды увеличивают общую стоимость сварки по сравнению с другими процессами. Аргон и гелий, используемые для защиты дуги, относительно дороги. Стоимость оборудования выше, чем у других процессов, таких как дуговая сварка в экранированном металле, которая требует менее точного контроля.
• Непросто переносить, лучше всего подходит для сварочного цеха
• Перенос расплавленного вольфрама от электрода к сварному шву вызывает загрязнение.Получающиеся включения вольфрама твердые и хрупкие.
• Воздействие воздуха на горячий присадочный пруток при неправильной сварке приводит к загрязнению металла сварного шва.

Связанные : Сварка TIG и MIG — основные различия

подсказок

Как уже упоминалось, поскольку сварка вольфрама осуществляется при высоких температурах, идеальными металлами являются те, которые имеют низкую температуру плавления. Сюда входят:

• Алюминий: используется для выхода переменного тока и высокочастотной настройки.Следите за тем, чтобы вольфрам не касался свариваемой детали, чтобы избежать загрязнения. Проводит тепло. Очистите алюминий металлической щеткой (даже если он выглядит чистым), чтобы удалить оксид алюминия. Используйте высокие настройки нагрева, чтобы увеличить скорость сварки.
• Магний: свойства аналогичны алюминию
• Медные сплавы (латунь, бронза, медь-никель, медь-алюминий, кремний): используйте постоянный ток с отрицательным электродом
• Нержавеющая сталь: требуется использовать присадочный стержень с высоким содержанием хрома.Используйте газовые линзы для лучшего газового покрытия сварного шва. Поддерживайте расход газа от 15 до 20 кубических футов в час.
• Низкоуглеродистая сталь: используйте стержни с раскислителями. Вольфрамовый электрод должен быть на 2% торирован. Очистите сталь перед сваркой.

Если происходит растрескивание сварного шва TIG, предварительно нагрейте металл до 400 градусов по Фаренгейту. Это помогает при сжатии и расширении металлов при сварке.

• Соблюдайте правила техники безопасности при работе — используйте специальные перчатки для сварки TIG
• Обеспечить низкую влажность аргона или гелия.
• Используйте чистые присадочные стержни и следите за тем, чтобы зона сварки оставалась сухой
• Выбор вольфрамовых электродов и параметры для сварных швов не являются абсолютными.
• Соблюдайте меры предосторожности при сварке, предоставляемые всеми поставщиками материалов.Поскольку вольфрам имеет некоторую радиоактивность, при шлифовании наденьте респиратор
.
• С большими стержнями легче обращаться
• Вольфрамовый электрод должен быть наименьшего размера, необходимого для работы
• Держите стержень и резак под разными углами
• Ветровые сквозняки снижают эффективность защиты аргона или гелия, что приводит к образованию точечных отверстий в сварном шве.
• Для более высоких ампер требуется большее отверстие
• Если вольфрам движется или покачивается во время процесса сварки, это означает, что вольфрам близок к своей емкости. Используйте шкалу копания баланса, перемещенную на сторону проникновения.

Также прочтите : 4 основных типа сварочных процессов

Газы GTAW

• 100% аргон (самый распространенный, самый холодный)
• 75% аргон / 25% гелий
• 75% гелий / 25% аргон (самый горячий газ, более высокий процент гелия может вызвать проблемы с зажиганием дуги)
• 100% гелий (дуга трудно зажигается, очень горячая.)

Также читайте : Емкости для сварочного газа размером

Для получения информации об оборудовании и процессе

Процесс TIG

Тиг оборудование

Алюминий для сварки TIG

Сварка TIG — Walter Surface Technologies

Дуговая сварка плавким электродом и защитой инертного газа обычно называется TIG (Tungsten Inert Gas).Сварка TIG — это автогенный процесс, при котором тепло выделяется дугой, возникающей между заготовкой и плавким электродом (электрод, который не расходуется).
Электрод изготовлен из вольфрама или вольфрамовых сплавов. Эти материалы имеют очень высокие температуры плавления и превосходные термоэлектронные эмиссионные свойства, которые облегчают работу электрической дуги.
При сварке TIG края детали плавятся. Для создания стыков используется наполнитель для палочек. В процессе сварки горелка выпускает инертный газ.Поток газа защищает электрод, ванну для припоя, дужку, присадочный материал и прилегающие участки детали от атмосферного загрязнения. Сварка
TIG подходит для всех типов углеродистых сталей, низколегированных сталей, легированной нержавеющей стали, никелевых сплавов, алюминия и его сплавов, меди и его сплавов, титана, магния и других цветных сплавов.
Использование плавкого электрода делает сварку TIG особенно подходящей для металлов толщиной всего несколько миллиметров. Поскольку электрод не расходуется, сварку можно проводить без присадочного материала.Сварщики могут хорошо контролировать ванну с припоем, так как видимость не ухудшается, а перенос металла в дуге не происходит. Процесс подходит для любого рабочего положения, а также может применяться на пластинах толщиной в несколько десятых миллиметра. Интенсивный и концентрированный источник тепла для сварки TIG
обеспечивает дискретную скорость сварки и плавление кромок заготовки без чрезмерного риска прорыва. Регулирование тока позволяет операторам точно настроить процесс в соответствии с особыми требованиями. Интенсивный и концентрированный источник тепла для сварки TIG
обеспечивает дискретную скорость сварки и плавление кромок заготовки без чрезмерного риска прорыва.Регулировка силы тока позволяет сварщикам настраивать процесс в соответствии с особыми требованиями. Процесс TIG широко используется для создания высококачественных соединений при работе с чувствительными материалами, которые не выдерживают высоких температур, необходимых для создания сварного шва.
Для сварки толстых металлов TIG неэффективен и используется редко.

Сварка TIG нержавеющих сталей

Сварка TIG используется для сварки аустенитных нержавеющих сталей. Эти методы аналогичны тем, которые используются для сварки углеродистых и низколегированных сталей, с некоторыми небольшими отличиями:

• Поскольку сварной шов гораздо более плавный, операторы должны увеличивать скорость сварки по мере необходимости, работая в разных положениях от плоскости.
• Очистка перед сваркой намного важнее, учитывая большую чувствительность этих сталей к образованию трещин (горячих) в зоне расплава.
• Специальные фильтры на выходе горелки и колпачок с обратной стороны металла уменьшают окраску сварочного валика (окисление поверхности). (Рисунок 4).
• Подождите несколько секунд, чтобы снять горелку после завершения сварки, чтобы предотвратить окисление кратера.
• Очистка и обработка нержавеющей стали всегда требует чистых принадлежностей, не загрязненных низколегированной сталью.

Параметры и переменные сварки

T Наиболее подходящие параметры сварки определяются диаметром и типом электрода (чистый или с добавками), типом газа и режимом мощности дуги. Наклон горелки соответствует той же методике, что и для сварки MIG / MAG.

Рис.1

• 1) Резак близко к поверхности
• 2) Резак далеко от поверхности
• 3) Наклонный резак
• 4) Перпендикулярный резак

Когда наклонный резак удерживается близко к металлическому основанию, сварной шов кажется чистым и плотным.Напротив, перемещение горелки дальше от основного металла и удерживание ее перпендикулярно заготовке приводит к увеличению зоны термического влияния.

Чтобы снизить риск эксплуатационных дефектов при ручном нанесении, используйте технику толкания с углами около 15 °. Обычно автоматическая сварка TIG предполагает удержание горелки перпендикулярно заготовке. Это гарантирует промежуточные результаты, но помогает управлять присадочным металлом.

Как постоянный, так и переменный токи могут управлять мощностью.При прямой полярности (рис. 2), TIG создает очень глубокую и узкую плавильную ванну и обеспечивает высокую скорость подачи. Это приводит к меньшему количеству изъянов и деформаций и лишь незначительным последствиям для основного металла. Кроме того, ограниченный нагрев замедляет расход вольфрамового электрода и позволяет электродам меньшего диаметра выдерживать довольно высокие токи. Но прямой режим подвержен колебаниям, вызывая изменения теплового режима дуги.

Рис. 2a: Сварка TIG на постоянном токе Рис.2b: Сварка TIG в режиме переменного тока.

Электропитание постоянного тока выгодно при работе с такими металлами, как алюминий, покрытыми неплавкой оксидной пленкой. Подача тока вызывает ионный взрыв, нарушающий связь между покрытием и металлом.

По мере того, как ток продолжает менять полярность, конец электрода имеет тенденцию к перегреву. В конце концов электрод плавится, принимает округлую форму и рассеивает мелкие капли вольфрама в ванне. Быстро разрушающийся электрод вызывает недопустимые дефекты сварного шва и брызги вольфрамовых включений в припое.По этим причинам он не может превышать 100 А.
При изменении полярности постоянного тока нельзя использовать высокие сварочные токи. Электрод быстро разрушается, вызывая широкую ванну припоя и недостаточное проплавление стыков.
При сварке материалов с оксидным покрытием током более 100 А сварщик должен подавать в горелку переменный ток. Ионная струйная очистка стирает оксидную пленку в течение каждого полупериода волны напряжения, когда электрод является положительным. В течение другого полупериода, когда электрод отрицательный, нагрев наконечника ограничен, что затрудняет повторное зажигание дуги.

Модулированная дуга TIG имеет преимущества по сравнению с традиционной сваркой TIG:

• Большее проплавление при том же тепловложении
• Увеличение отношения глубины / ширины сварочного валика (для нержавеющей стали возможно соотношение 2: 1)
• Более низкая удельная подвод тепла снижает деформации и протяженность зоны термического влияния
• Высокие токи и короткие импульсы позволяют ванне быстро охлаждаться, ограничивая провисание form
• Уменьшение газовых включений, так как захваченный газ выходит, когда импульсная дуга встряхивает припой.

Недостатки модулированной дуги TIG по сравнению с традиционной TIG включают более высокую стоимость генератора с электронным управлением и проблемы с регулированием параметров пульсации.

Сварка TIG без присадочного материала

Рис. 3: Сварка TIG без присадочного материала

При сварке TIG без присадочного материала энергетические параметры влияют на результат.

• Колебания напряжения приводят к неравномерности ширины паяльной ванны. Удлинение дуги и извлечение горелки из ванны помогает добиться постоянной ширины.
• Иногда изменение плотности энергии может привести к ненадежному проникновению.
• Типы используемых электродов и газа определяют оптимальный диапазон значений тока.Превышение максимального значения тока приводит к нестабильности дуги.

Другой фактор, скорость подачи, влияет на подвод тепла и изменяет размер сварочного валика. При слишком низкой скорости сварки шнур имеет тенденцию к разбуханию. Без надлежащего ухода в этих сварных швах могут возникнуть прорывы. Чрезмерная скорость может быть из-за непровара и склейки. Решение, скорее всего, будет связано с изменением напряжения, силы тока и типа газа.

Защита от газов Сварка с обратной стороны

Высокореактивные материалы образуют поверхностную пленку при воздействии кислорода.Пленка иначе реагирует на тепло, выделяемое во время сварки, чем основной материал. При сварке этих материалов необходима защита обратной стороны детали газом. Требуется постоянная защита до тех пор, пока приложенное тепло не перестанет влиять на обратную сторону. Если материал не защищен, сварной шов может образовывать карбиды хрома, обедняя сталь элементарным хромом и увеличивая риск репассивации после травления.

Рис. 4a: Сварной шнур TIG Рис. 4b: Сварной шнур с подачей защитного газа на обратную сторону материала

При сварке чрезвычайно реактивного металла, такого как титановые сплавы, муфту, расположенную на задней части горелки, необходимо защищать до тех пор, пока она не станет правильно охлаждается.

Классы защитных газов, используемых при сварке TIG, включают:

1. Инертные газы, такие как аргон (Ar) и гелий (He) при высоких температурах. Редкие и дорогие инертные газы (криптон, ксенон и неон) не используются. Если молекулы состоят из одного атома, аргон и гелий не вступают в реакцию с другими элементами (парами и каплями металла), присутствующими в плазме электрической дуги.
2. Защитные газовые. Химически инертный и диссоциируемый газообразный азот используется в небольших количествах для достижения определенных результатов.Его чаще используют для защиты обратной стороны стыков.
3. Редукторы газовые. Водород отлично подходит для восстановления газа. Когда водород диссоциирует и повторно связывается с температурой дуги, на поверхности ванны выделяется тепловая энергия. Для защиты ванны припоя можно использовать водород в смеси с инертным газом. Его также можно использовать с защитным газом (азотно-водородной смесью) для защиты реверса. Типичные нормы для водорода составляют от 1 до 8%. Более высокие значения могут вызвать пористость и потребовать точного контроля параметров сварки, чтобы избежать нестабильности дуги.

Сварка алюминиевых сплавов

Используя источник переменного тока или суперпозицию высокочастотного тока, модулированного прямоугольной волной, TIG можно использовать для сварки алюминия и алюминиевых сплавов. Переменный ток разрушает поверхностный оксидный слой, сокращает время отключения дуги и сводит к минимуму отвод тепла через защитный газ. Модулированный ток и метод прямоугольной волны решают проблему высокой теплопроводности этих сплавов за счет использования триггерной дуги перегрузки по току для предварительного нагрева ванны.
Сварка алюминиевых сплавов — непростая задача. Сварочная ванна с высокой текучестью может привести к разрушению стыка. Высокая теплопроводность сплавов увеличивает риск склеивания свариваемых деталей. Из-за высокой чувствительности к растрескиванию в зоне расплава (горячей) и пористости материала для надлежащей очистки свариваемых деталей и очистки между проходами требуются небольшие резцы и химикаты. После электрохимической очистки результаты очистки зависят от химического состава используемых электродов.Кремний вызывает обесцвечивание сварочного валика. Магний предотвращает побеление, но горение более стабильное.

Рис. 5a: Сварка алюминия TIG Рис. 5b: Сварка алюминия MIG

При сварке TIG алюминиевого сплава образуется четкий видимый ореол вокруг сварного шва (рис. 5A). Ореол образуется в процессе ионного взрыва. Во время сварки ионизируется инертный газ (аргон). Ионы сильно сталкиваются с поверхностью основного металла, разрушая тонкий поверхностный слой детали. Сварка MIG может полностью предотвратить появление ореола за счет изменения электрических параметров, но сварной валик приподнимается, что приводит к вкраплениям и брызгам (Рисунок 5B).

Остаточный ореол устойчив к электрохимическим процессам, поскольку ионный взрыв вызывает сильную пластическую деформацию основного металла, полностью меняя его структуру.

Преимущества сварки TIG | MillerWelds

Почему я должен попробовать сварку TIG?

1.

Сваривайте больше металлов и сплавов, чем какой-либо другой процесс

Сварочные аппараты TIG можно использовать для сварки стали, нержавеющей стали, хрома, алюминия, никелевых сплавов, магния, меди, латуни, бронзы и даже золота.TIG — это полезный процесс сварки для сварки вагонов, рам велосипедов, газонокосилок, дверных ручек, крыльев и т. Д.

Сборка и ремонт	Автомобильные работы	Create Art

---

2. Создание высококачественных, чистых сварных швов

Благодаря превосходному контролю дуги и сварочной ванны, TIG позволяет создавать чистые сварные швы, когда внешний вид важен.Поскольку подвод тепла часто регулируется нажатием педали, как при вождении автомобиля, сварка TIG позволяет нагревать или охлаждать сварочную ванну, обеспечивая точное управление сварным швом. Это делает сварку TIG идеальным вариантом для косметических сварных швов, таких как скульптуры и автомобильные сварные швы.

Без искр и брызг

Поскольку в сварочную ванну добавляется только необходимое количество присадочного металла, не образуются брызги или искры (если свариваемый металл чистый).

Без флюса и шлака
Поскольку газ аргон защищает сварочную ванну от загрязнения, флюс не требуется и не используется при сварке TIG, и нет шлака, который закрывает вам обзор сварочной ванны.Кроме того, готовый сварной шов не будет содержать шлака, который нужно удалять между проходами.

Без дыма и дыма
Сварка TIG не создает дыма или дыма, если основной металл, который сваривается, не содержит загрязняющих веществ или элементов, таких как масло, смазка, краска, свинец или цинк. Перед сваркой основной металл необходимо очистить.

Сварка TIG Без искр, дыма и дыма Сварка TIG — чистая, без шлака и брызг Stick Weld — необходимо удалить шлак и брызги

---

3.

Используйте один защитный газ (аргон) для всех приложений

Поскольку аргон можно использовать для сварки TIG всех металлов любой толщины, вам понадобится только один тип газа в вашем цехе для выполнения всех ваших сварочных проектов.

Газ аргон обычно используется для большинства сварочных работ TIG

---

4. Приварить во всех положениях

Сварочные швы TIG можно выполнять в любом положении — плоском, горизонтальном, вертикальном или потолочном.Идеально подходит для каркасов безопасности и в закрытых помещениях.

Плоский сварной шов

Вертикальный сварной шов

Сварка потолка

Сварка TIG — Как выполнять сварку TIG, обзор процесса и настройка аппарата

Что такое сварка TIG?

TIG Сварка — это процесс ручной сварки, при котором сварщик должен использовать две руки. Что отличает сварку TIG от большинства других сварочных процессов, так это способ создания дуги и добавление присадочного металла! При сварке TIG одной рукой удерживают горелку TIG, которая создает дугу, а другой рукой добавляют присадочный металл в сварное соединение. Поскольку для сварки требуются две руки, сварка TIG — это самый сложный для освоения процесс, но в то же время он является наиболее универсальным, когда речь идет о различных металлах. Этот процесс медленный, но при правильном выполнении обеспечивает высочайшее качество сварки! Сварка TIG в основном используется для критических сварных швов, сварки металлов, отличных от обычной стали, а также там, где требуются точные небольшие сварные швы.

Сварочная горелка TIG с воздушным охлаждением Сварка алюминиевым электродом 250ATIG Присадочная проволока Сварка TIG труб из нержавеющей стали Идеальный пример сварки TIG нержавеющей стали на тонкостенной трубе.

Имена для сварки TIG

Знание альтернативных названий и сокращений для сварки TIG важно для всех, кто заинтересован в получении работы сварщиком TIG. Многие компании могут использовать альтернативные названия при размещении объявлений в объявлениях. Иногда они могут использовать альтернативное имя в письменном тесте, чтобы проверить ваши знания о процессе сварки.Кроме того, альтернативное название что-то значит для процесса. На сегодняшний день сварка TIG — это широко распространенный жаргонный термин. TIG — это сварка вольфрамовым электродом в среде инертного газа.

Сварка TIG — собственное название — газовая вольфрамовая дуговая сварка или GTAW. Это название Американское общество сварки и другие сварочные организации называют этот процесс в своих процедурах сварки. GTAW — это также аббревиатура, которую инженеры-сварщики используют для обозначения процесса сварки, который будет использоваться в чертежах.Вдобавок ко всему при работе с трубопроводами высокого давления вас могут отправить домой на несколько дней за неправильную терминологию!

История сварки TIG

Когда в 1940-х годах была введена сварка TIG, основным защитным газом, используемым в процессе, был газообразный гелий. Термин «сварка Heliarc» был обычным выражением, использовавшимся в то время, и теперь он является зарегистрированным товарным знаком «GENUINE HELIARC», насколько мне известно, теперь он принадлежит сварочному оборудованию ESAB! Почему это имеет значение, когда вы ищете работу или работаете в магазине? Большинство старожилов и опытных сварщиков называют сварку TIG сваркой Heliarc.Я понял это очень рано, когда начал сваривать. Я не знал, что Heliarc также занимается сваркой TIG! Когда я пошел в школу сварщиков, я подумал, что сварка TIG — это новый процесс, которому я собираюсь научиться. Неправильный! Точно так же, как мой бывший начальник называл холодильник «ледяной коробкой», это одно и то же. Когда кто-то называет сварку TIG гелиарной сваркой, можно с уверенностью предположить, что либо у них большой опыт, либо они прошли обучение у опытного сварщика.

Подлинные вольфрамовые электроды HELIARC

Зачем нужен вольфрам для сварки

Поскольку в названии есть термин «вольфрам», а вольфрам — это то, что делает возможной сварку TIG, полезно знать, что такое вольфрам! Вольфрам — очень твердый, слаборадиоактивный и хрупкий металл. Его использование ограничено по сравнению с другими металлами. При сварке TIG вольфрам превращается в неплавящийся электрод, который используется для создания дуги при сварке TIG. Обычно вольфрам используется в лампах, нагревательных элементах и ​​ракетных двигателях. Практически любое место, где требуется очень высокая температура плавления или необходимость пропускать электричество при высокой температуре.

Неплавящийся ториево-вольфрамовый электрод

В случае сварки TIG свойства металлического вольфрама позволяют дуге поддерживать температуру до 11 000 градусов по Фаренгейту.Высокая температура плавления и отличная электропроводность предохраняют вольфрамовый электрод от возгорания! Уникальные свойства сварки вольфрамовым сплавом с более горячей дугой, чем фактическая температура плавления вольфрама. Прочность на растяжение вольфрама чрезвычайно высока — до 500 000 фунтов на квадратный дюйм! По сравнению с обычно используемой сталью с пределом прочности на разрыв 36 000 фунтов на квадратный дюйм, вольфрам очень прочен! Хотя металл очень прочный, он еще и хрупкий! Сломать вольфрамовый электрод несложно простым ударом молотка.

Как работает сварка TIG

Для сварки TIG требуются три вещи: нагрев, защитный металл и присадочный металл. Тепло производится электричеством, проходящим через вольфрамовый электрод, создавая дугу на металле. Экранирование происходит из баллона со сжатым газом, который течет в зону сварки, чтобы защитить его от воздуха. Присадочный металл — это просто проволока, которую вручную окунают в дугу и плавят. Эти три вещи объединяются довольно просто. Сначала сварщик включает поток газа, многократно с помощью клапана на самой горелке TIG.Газ начинает течь и начинает защищать зону сварного шва от воздуха. Горелку держат над сварным швом ровно настолько, чтобы горелка не касалась металла. Затем сварщик нажимает ножную педаль, и вольфрамовый электрод горелки TIG зажигает дугу. Как только зажигается дуга, два куска металла начинают плавиться, образуя лужу металла. Как только лужа образовалась, сварщик другой рукой начинает заполнять стык, вручную погружая сварочную проволоку в дугу, чтобы заполнить стык. В конечном итоге этот процесс создает цельный кусок металла.

Источники питания для сварочных аппаратов TIG

Источники питания для сварки TIG обычно представляют собой источники питания для сварки Stick. Основное различие между источником питания для сварки Stick и источником питания для TIG заключается в том, что иногда для сварки TIG требуются навороты. К источнику питания для Stick-сварки можно добавить базовую горелку TIG, и она будет безупречно сваривать. Оба блока питания являются блоками питания с постоянной силой тока. Это означает, что они поддерживают постоянную силу тока, а настройки нагрева регулируются в амперах.Напряжение на этих источниках питания будет варьироваться в зависимости от длины дуги.

Источник питания для сварки TIG

Высокочастотный запуск TIG по сравнению с запуском с нуля

Источники питания для сварки TIG часто имеют функцию, называемую «высокочастотный запуск». Это устраняет необходимость физического зажигания дуги. После активации горелки TIG функция высокочастотного пуска может буквально создать дугу на расстоянии в один дюйм между горелкой TIG и металлом! Это достигается за счет создания кратковременного высокого напряжения, которое имеет давление, необходимое для преодоления расстояния. Это похоже на лестницу Джейкобса, используемую в научных экспериментах. Как только возникает дуга, напряжение падает, и сила тока достигает значения, установленного на машине. Это очень полезно для предотвращения загрязнения и использования вольфрама. Функция высокочастотного пуска помогает вольфрамовому электроду соответствовать своему назначению неплавящимся электродом.

Предварительная и последующая подача защитного газа для сварки TIG

Некоторые общие особенности источников питания для сварки TIG — это предварительная и дополнительная подача защитного газа.Функция предварительной продувки дает защитному газу время предварительной продувки для защиты зоны сварки перед зажиганием дуги. Функция продувки поддерживает поток газа в течение заданного времени после прекращения дуги, чтобы обеспечить защиту сварного шва до тех пор, пока он не остынет.

Параметры подачи питания для сварочного аппарата TIG до окончания процесса

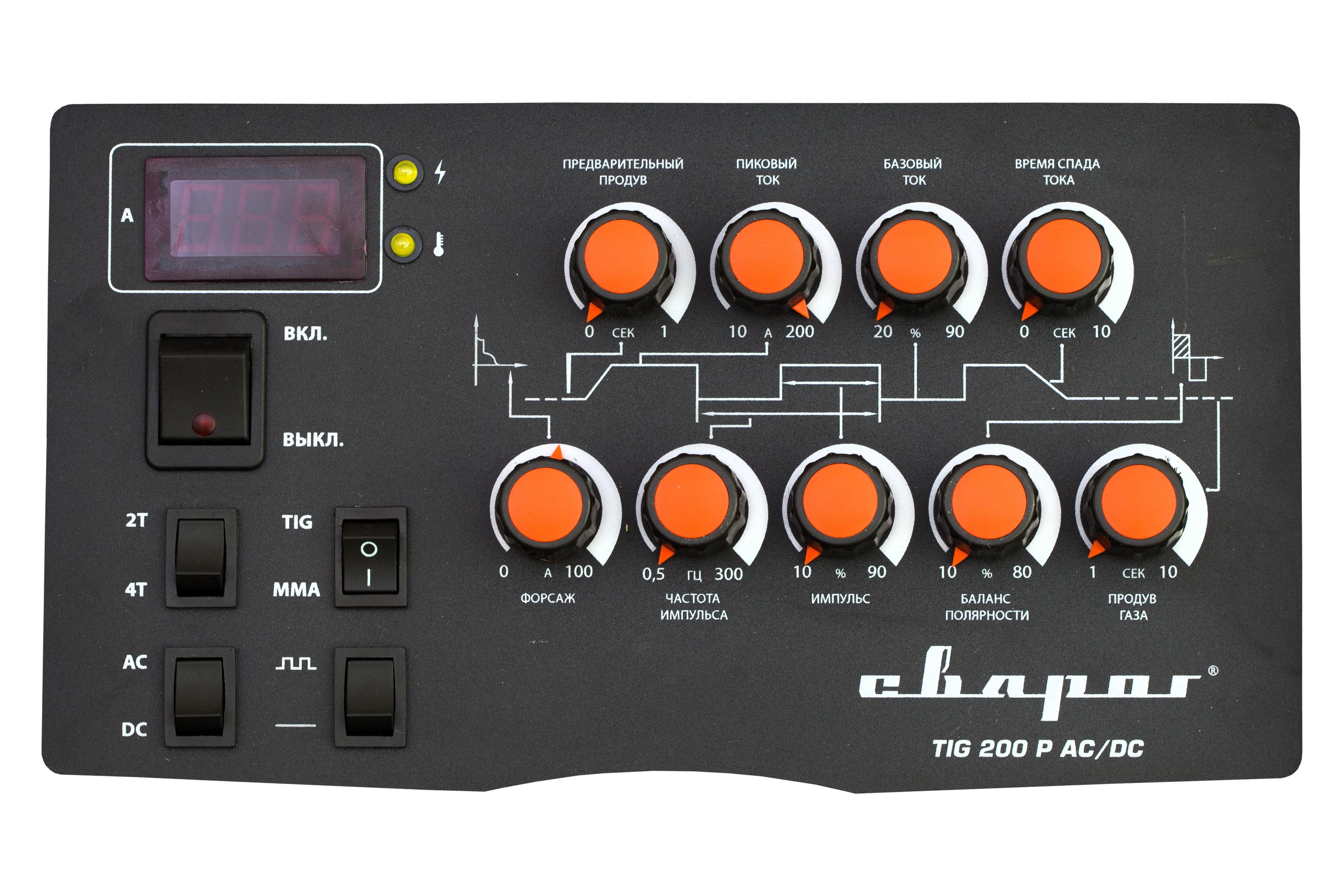

Элементы управления формами сигналов переменного тока

Другими особенностями источников питания для сварки TIG являются настройки частоты, которые влияют на характеристики сварочной дуги. Есть много способов сделать сварочную дугу более плавной.Некоторые функции делают это за счет использования частотных диапазонов и / или импульсов электричества для достижения желаемого типа дуги. Самым большим преимуществом этих функций является то, что они придают дуге чистящие свойства. Эти настройки встречаются нечасто, кроме сварки алюминия или магния.

Настройки частоты переменного тока для аппарата для сварки TIG

Как преобразовать аппарат для ручной сварки в аппарат для сварки TIG

В полевых условиях очень распространено использование аппарата для ручной сварки труб для сварки TIG. Это то, что большинство крупных компаний используют для сварки TIG труб из углеродистой и нержавеющей стали.Я думаю, что источники питания для сварки Stick лучше справляются с этой задачей, чем источники питания для сварки TIG, когда речь идет о толстостенных трубах.

Фактическое преобразование очень простое и требует только горелки TIG с воздушным охлаждением и баллона аргона. В большинстве случаев для начала сварки TIG требуется три шага:

• Сначала измените полярность на «Электрод постоянного тока» (-) отрицательный.
• Во-вторых, возьмите горелку TIG с воздушным охлаждением и подсоедините ее к жалу или держателю электрода.
• В-третьих, возьмите шланг подачи газа и присоедините его к регулятору на баллоне с аргоном.

Сварочный аппарат Miller Dialarc 250Stick, преобразованный для сварки TIG, подача газа аргоном

Это все, что нужно сделать, чтобы преобразовать аппарат для ручной сварки в сварочный аппарат TIG!

Тип сварочного напряжения и полярность сварки TIG

При сварке TIG, как и при сварке палкой, используются те же типы напряжения. Есть два типа напряжения:

• Постоянный ток постоянного тока, подобный току от автомобильного аккумулятора, который течет только в одном направлении. То есть от (-) отрицательной стороны к (+) положительной стороне.
• A / C Переменный ток, как в вашем доме. Этот ток меняет направление много раз в секунду.

Сварка TIG, как и сварка палкой, при сварке постоянным током использует два типа полярности:

• Электрод постоянного тока постоянного тока (-) Отрицательный. Это означает, что электрод или сварочная ручка являются отрицательной стороной цепи, и электричество течет от горелки TIG к металлу.
• Электрод постоянного тока постоянного тока (+) Положительный.Это означает, что электрод или сварочная ручка являются положительной стороной цепи, и электричество течет от металла к горелке TIG.

Разница в полярности связана с количеством тепла, приложенного к электроду. Отрицательный электрод постоянного тока (-) концентрирует около 2/3 тепла на свариваемом металле. Это дает сварной шов с глубоким проплавлением. Положительный (+) электрод D / C концентрирует около 2/3 тепла на электроде. Это дает неглубокий сварной шов, который больше подходит для листового металла, и в то же время придает характеристикам дуги очищающее действие.

Как работает полярность при сварке TIG на постоянном токе

Чтобы лучше понять, как протекает постоянный ток, вы должны думать о нем в терминах протекания воды. Если вы возьмете кувшин с водой и нальете его в стакан, наибольшее трение будет испытывать стакан, в который поступает вода. Таким образом, в этом случае кувшин — это (-) отрицательная сторона (потеря воды), а стакан — (+) положительная сторона (получение воды). Обычно набирающая вода сторона — это сторона с наибольшим трением. По сравнению со сваркой, это сторона, на которой сосредоточено больше всего тепла.Именно так работает питание постоянного тока!

Типы горелок TIG

Когда дело доходит до сварки TIG, есть два варианта выбора горелки TIG!

• Горелки TIG с воздушным охлаждением
• Горелки TIG с водяным охлаждением

Горелки TIG с воздушным охлаждением

Первая — это горелка с воздушным охлаждением, которая является наименее дорогой и наиболее практичной. Обратной стороной является горелка TIG с воздушным охлаждением: она сильно нагревается, и большая часть тепла, производимого дугой, теряется. Я буквально за десять минут могу сварить горелкой с воздушным охлаждением, прежде чем ручка станет слишком горячей, чтобы ее можно было удерживать!

Горелка для сварки TIG с воздушным охлаждением 250A

Горелки для сварки TIG с водяным охлаждением

Вторая — это горелка с водяным охлаждением.Это наиболее эффективный тип горелки, но он требует водяного охлаждения и дополнительного обслуживания. Это очень похоже на обслуживание радиатора автомобиля.

Горелка для сварки TIG с водяным охлаждением от ESAB

Водоохладители для горелок TIG

Если используется горелка для сварки TIG с водяным охлаждением, то потребуется охладитель воды. Охладитель воды — это то, что охлаждает горелку TIG. Внутри водоохладителя находится радиатор, как в автомобиле, через который проходит вода, а вентилятор продувает воздух, чтобы охладить воду.

Охладитель воды горелки TIG

Дистанционный запуск vs.Ручной запуск

После выбора горелки TIG есть два варианта запуска дуги: ручной запуск или удаленный запуск. Во-первых, есть простой способ вручную запустить дугу. Как и сварка палкой, когда сварочный аппарат TIG включен, то же самое происходит и с горелкой TIG. Дуга зажигается путем удара по металлу вольфрамом вручную. Второй вариант — удаленный запуск. Функции удаленного запуска бывают двух разных форм. Первый — это выключатель на горелке, а второй — с ножной педалью.

Пуск с нуля Горелка для сварки TIG

Ручной дистанционный запуск горелки для сварки TIG

Дистанционный запуск с ручным управлением очень прост. Все, что они представляют — это кнопка, приклеенная к горелке TIG, которую просто нажимают пальцем, как только вы будете готовы начать сварку. Что происходит? Кабель дистанционного запуска с ручным управлением подключается к источнику питания для сварки TIG и активирует функцию высокочастотного запуска. Это облегчает зажигание дуги и предохраняет вольфрам от загрязнения.

Горелка для сварки TIG с ручным дистанционным запуском

Дистанционный запуск с ножной педалью для горелки TIG

Дистанционный запуск с ножным управлением или ножной педалью немного сложнее.Они управляют запуском с высокой частоты и в то же время регулируют силу тока. Так же, как педаль газа в вашей машине, чем ниже вы нажимаете, тем больше мощности вы получаете. Дистанционный пуск с ножным управлением в основном подходит для работы в мастерской, где сварщик может сидеть. Сварить стоя с педальным дистанционным пуском очень сложно. Плюс дистанционного запуска с ножной педалью заключается в том, что у вас есть полный контроль над теплом, с помощью которого вы выполняете сварку.

Ножная педаль для сварки TIG

Защитные газы для сварки TIG

Защитные газы для сварки TIG используются для защиты зоны сварки от воздуха, который может загрязнить сварной шов.Два наиболее часто используемых газа для сварки TIG:

• Аргон / Ar (обычно используется)
• Гелий / He

Поскольку аргон и гелий являются инертными газами Nobel, они не изменяют характеристики сварного соединения. То, с чем вы свариваете, и получаете. В некоторых редких случаях используются смеси трех типов. Первый — это аргон и водород, а второй — аргон и азот. Третья смесь — это аргон и гелий, и она обычно используется для более толстых металлов для получения более глубокого проплавления шва.В большинстве случаев чистый аргон покрывает почти все потребности в сварке.

Подача аргона

Типы вольфрамовых электродов

Как видно из названия, «Сварка вольфрамом в среде инертного газа» вольфрам является основным ингредиентом электрода. Что изменилось, так это то, что добавлено очень небольшое количество других металлов, чтобы помочь создать желаемые характеристики дуги. Обычно к вольфраму добавляют церий, лантан и цирконий. В реальном мире наиболее широко используются следующие смеси вольфрама:

• Чистый вольфрам, EWP
• Цирконий-вольфрам от 1/4% до 1/2%, EWLa-1
• 1% торий-вольфрам, EWPTh-1
• 2% торий-вольфрам, EWPTh-2

Вольфрамовые электроды

Чистый вольфрам используется с переменным током переменного тока только для сварки алюминия и магния. Он поставляется с зеленым наконечником с классификационным кодом AWS (Американского сварочного общества) «EWP» на упаковке.

Цирконий Вольфрам имеет свойства, аналогичные чистому вольфраму. Цирконий Вольфрам бывает в виде смеси от ¼% оксида циркония до 1/2% оксида циркония, а остальное — вольфрам. Обычно он используется с переменным током переменного тока для сварки алюминия и магния. Он поставляется с наконечником коричневого цвета и классификацией AWS EWLa-1 на упаковке.

Торированный вольфрам обычно используется с постоянным током с отрицательной полярностью (DCEN).Добавленный оксид тория помогает электроду пропускать больший ток при более низкой температуре, облегчая при этом зажигание дуги. Торированный вольфрам используется для сварки большинства металлов, помимо алюминия и магния. Некоторые из металлов, с которыми он хорошо работает, — это углеродистая сталь, нержавеющая сталь, хромовые сплавы, никель и большинство других черных металлов. Процент добавленного оксида тория обычно составляет от 1% до 2%. 1% -ный торированный вольфрам поставляется с наконечником желтого цвета и имеет классификацию AWS EWTh-1 на упаковке.2% торированный вольфрам поставляется с наконечником красного цвета и имеет классификацию AWS EWTh-2 на упаковке.

Диаметры вольфрамовых электродов

Как и для всех электродов, существует возможность выбора диаметров электродов. При сварке TIG размер электрода не является самым важным компонентом процесса. Пока используемый электрод остается в пределах допустимой силы тока. Важнее всего форма наконечника, которая определяет характеристики дуги. Для большинства применений подойдет электрод любого размера от 1/16 до 1/8 дюйма в диаметре.Наиболее распространенные размеры на рынке:

• .04
• 1/16
• 3/32
• 1/8
• 5/32
• 3/16
• 1/4

Формовочные вольфрамовые электроды

Поскольку вольфрам имеет форму стержня с квадратным концом, ему необходимо придать форму. Некоторые из форм наконечников, используемых в этих электродах, являются заостренными, закругленными и заостренными с шаровидным концом.

Измельченный чистый вольфрам перед заточкой

Остроконечные вольфрамовые электроды

Заостренный наконечник обычно используется при сварке черных металлов, таких как сталь.Используемый ток — DCEN (отрицательный электрод постоянного тока). Это позволяет току течь от электрода к металлу. Это позволяет электроду концентрировать температуру дуги на металле. Заостренный наконечник в этом случае будет сохранять свою форму, поддерживая более высокую температуру дуги, чем температура плавления электродов. Если бы полярность была изменена, вольфрам, вероятно, начал бы плавиться.

Как придать форму и заточить заостренный вольфрамовый электрод

Формование заостренного электрода обычно выполняется с помощью шлифовального круга или точилки для вольфрамовых электродов.При использовании шлифовального круга лучше всего использовать шлифовальный круг с мелким зерном, который предназначен только для заточки вольфрамовых электродов. У использования точильного круга есть обратная сторона. Поскольку вольфрам немного радиоактивен, вы действительно не хотите вдыхать какие-либо частицы! Чтобы заострить электрод, направьте его вверх, медленно и слегка катая его по шлифовальному кругу между пальцами, чтобы получить круглое острие. Ах да, при этом не надевайте перчатки! Последнее, что вам понадобится, это перчатка, которую нужно затягивать в шлифовальный круг!

Формовка из вольфрама на шлифовальном станке Заточка вольфрама Травма от шлифовки вольфрама

Формовка и заточка остроконечного вольфрамового электрода на точилке

Если вы можете себе это позволить, существуют вольфрамовые точилки, которые работают как точилка для карандашей.Они намного безопаснее и каждый раз дают идеальную точку. Все, что вы делаете, — это вставляете вольфрам, а он делает все остальное. На рисунке ниже изображена точилка для вольфрама производства Diamond Ground Tungsten Products.

Точилка для вольфрамовых электродов с алмазной шлифовкой

Вольфрамовые электроды с закругленными и коническими шариками

Электроды с закругленными или коническими шариковыми концами обычно используются для сварки цветных металлов, таких как алюминий и магний. Для сварки этих металлов используется ток A / C (переменный ток).Закругленный или конический электрод с шариком на конце помогает распределять дугу по большей площади электрода. Чтобы получить круглый или шарообразный конец электрода, это делается с помощью DCEP (положительный электрод постоянного тока). Чтобы получить такую ​​форму, нужно включить газ аргон и, если возможно, зажег дугу на куске меди. Что произойдет, так это то, что вольфрам начнет плавиться, когда сила тока станет достаточно высокой, а затем начнет образовывать каплю на конце электрода. Как только на конце электрода окажется шарик нужного размера, остановите дугу.После того, как форма будет получена, снова включите источник питания A / C. В случае, если кусок меди недоступен, просто используйте для работы самый чистый кусок металла, который вы можете найти.

В некоторых других случаях для сварки листового металла с помощью DCEP (положительный электрод постоянного тока) можно использовать округлые или конические электроды со сферической головкой. Это концентрирует 2/3 тепла на вольфрамовом электроде и предотвращает образование дырок в листе металла. Единственное, чего следует избегать, когда сварка TIG на постоянном токе требует слишком большого тока.В противном случае вольфрам загорится!

Размеры чашек для TIG

Размеры чашек имеют стандартную систему кодирования. Система кодирования довольно проста! Например, чашка № 5 составляет 5/16 дюйма, а чашка № 9 — это 9/16 дюйма. Число, используемое на чашке, похоже на X / 16. Какие бы числа ни использовались для размера чашки, всегда предполагайте, что это первое число дюйма, разбитое на 16-е дюйма.

Размеры чашек для сварки TIG

Обозначение присадочной проволоки

Как и любой другой процесс сварки, присадочная проволока для сварки TIG имеет систему обозначений и кодов.Поскольку при сварке TIG не используется флюс, обозначения довольно просты. В большинстве случаев можно использовать сварочную проволоку MIG. Единственное различие между сварочной проволокой MIG и сварочной проволокой TIG заключается в способе их упаковки.

Сварочная проволока MIG для сварки TIG

Обычно сварочная проволока TIG имеет длину 36 дюймов. Обычная сварочная проволока для низкоуглеродистой стали — ER70S-6 . Код обозначения следующий:

ERS-6 Сварочная проволока TIG Обозначение

• ER — Электрод или присадочный пруток, который используется либо при сварке с подачей проволоки, либо при сварке TIG.
• 70 — Минимальная прочность на разрыв 70 000 фунтов на квадратный дюйм сварного шва.
• S -Сплошная проволока.
• 6 — Количество раскислителя и очищающего средства на электроде.

Стальная электродная проволока для сварки TIG

Сварка TIG Электродная проволока также имеет обозначение и размер, нанесенный на саму проволоку. Это важно, потому что смешивать разные сплавы легко, потому что они выглядят одинаково и одинаково весят. Один неправильный электрод — и сварка может испортиться на несколько недель. Если вас поймают на высокопроизводительной работе без обозначения провода на электроде, вас уволят.

Размер проволоки для электрода для сварки TIG Штамп Сварочная проволока для сварки TIG ER6-6 Штамп с обозначением

Сварочные проволоки для сварки TIG бывают разных размеров, и это наиболее распространенные диаметры:

Установка соединения

Установка соединения чрезвычайно важна, когда дело доходит до сварки TIG сварка. Не может быть никакой ржавчины, окисления, прокатной окалины, краски, масла или чего-либо, что не относится к этому, кроме голого металла.Все стыки необходимо очистить шлифовальной машиной или, в случае некоторых металлов, таких как алюминий, использовать химический очиститель. Одной из первых моих работ была сварка алюминия на заводе, и каждая свариваемая деталь перед сваркой подвергалась обработке в кислотной ванне. На мой взгляд, сварка TIG обеспечивает наилучшее качество сварки, но это качество во многом зависит от чистоты соединения.

Испытание трубы TIG для электростанции с двойными толстостенными стенками 2 дюйма

Что такое продувка трубы?

Очистка труб — это распространенный термин, когда речь идет о сварке труб TIG. При продувке воздух в трубе заменяется газом, который не вступает в реакцию с корнем сварного шва.Продувка предотвращает окисление сварного шва или «сахар» в шлаке сварщика труб. При собеседовании по поводу работ по сварке труб TIG часто задают вопрос: «Как предотвратить сахар»? В остальных случаях при сварке ящик можно заполнить аргоном для вваривания. Аргон тяжелее воздуха, поэтому он наполняет коробку или форму, как вода. Аргон также может быть опасен, если не используется надлежащая вентиляция. Если вы находитесь в закрытой комнате и у вас протекает бутылка с аргоном, она будет заполнять комнату снизу вверх, как вода.В отличие от воды вы не можете ее увидеть и почувствовать запах. Как только аргон заполнит комнату, вы будете дышать и задыхаться одновременно, даже не подозревая об этом! Вы просто засыпаете, и это конец вам. Обычно аргон используется для сварки TIG, но, поскольку он очень дорог, сам по себе не используется для продувки трубы. Большинство людей используют для продувки трубы азот или углекислый газ.

Очистка трубы

Очистка трубы обычно требует использования математических расчетов. В некоторых случаях, например, на верфях, у них есть диаграммы, в которых указывается, какой размер трубы, длина, CFH (кубические футы в час потока газа) и сколько времени требуется для продувки трубы.Другой способ — это канареечный метод. Просто поместите канарейку в трубу, и когда птица пнет ведро, вы можете быть уверены, что труба очищена от кислорода. Я настоятельно не рекомендую этот метод!

Лента для продувки трубы

Как прочистить трубу

Перед продувкой трубы необходимо закрыть открытые участки трубы. Это также включает область сварного шва. Это делается путем приклеивания ленты к области, и при сварке лента отрывается небольшими участками. После того, как область загерметизирована, вам нужно сделать вентиляционное отверстие на одном конце трубы, противоположном той стороне, на которой вы наполняете трубу.Расположение вентиляционного отверстия зависит от того, используете ли вы гелий или аргон. Если вы используете заправочный газ на основе аргона, вам понадобится вентиляционное отверстие в верхней части трубы, потому что аргон тяжелее воздуха. Если вы используете наполнитель на основе гелия, вам понадобится вентиляционное отверстие в нижней части трубы, потому что гелий легче воздуха.

Удаление продувки трубы Вентиляционное отверстие Удаление продуванной ленты перед сваркой Сварка труб из нержавеющей стали с продувкой

Есть три способа определить, сколько газа необходимо для продувки трубы перед сваркой.

1. Используйте таблицу с размерами труб, CFH и временем обмена продувки.
2. Посчитайте объем трубы по сравнению с газообменом.
3. Используйте инструмент для контроля кислорода. Вы просто вставляете зонд, и он измеряет атмосферу.

Настройка аппарата для сварки TIG

При настройке аппарата для сварки TIG есть две основные настройки. Это сила тока и расход газа. Настройки силы тока различаются в зависимости от типа и толщины свариваемого металла. Вы просто устанавливаете силу тока на такое значение, при котором вам удобно, насколько быстро расплавляется металл при сварке. Расход газа также зависит от условий тяги, размера чашки и иногда положения сварного шва. Расход газа может варьироваться от 5 до 60 кубических футов в час для большой чашки и на сквозняке. При выборе сварочного газа почти всегда предполагается, что вы будете использовать чистый аргон.

Настройки подачи питания для сварочного аппарата TIG перед началом работы

Некоторые основные рекомендации по настройке аппарата следующие:

• 1/16 Вольфрам — Требуется сила тока от 50 до 100 ампер.Рекомендуемый размер чаши — 4, 5 или 6. Расход газа должен составлять от 5 до 15 кубических футов в час.
• 3/32 Вольфрам — Требуется сила тока от 80 до 130 ампер. Рекомендуемый размер чаши — 6, 7 или 8. Расход газа должен составлять от 8 до 20 кубических футов в час.
• 1/8 Вольфрам — Требуется сила тока от 90 до 250 ампер. Рекомендуемый размер чаши — 6, 7 или 8. Расход газа должен составлять от 8 до 25 кубических футов в час.

Сталь для сварки TIG

Сталь для сварки TIG очень проста.Обычно используется полярность DCEN (отрицательный электрод постоянного тока), газообразный аргон и торий-вольфрам. Для сварки стали и нержавеющей стали вольфраму необходимо придать тонкую форму.

Сварка корня и горячего прохода трубы TIG

Сварка TIG нержавеющей стали

Нержавеющая сталь сваривает почти как сталь. Это не требует особой практики, использует тот же тип вольфрама и аргона. Единственное исключение — сварка нержавеющей стали требует хорошего газового покрытия. Сталь снисходительна, когда дело касается покрытия аргоном.Нержавеющая сталь иногда требует, чтобы сварной шов был погружен в ванну с аргоном, или, если это открытый корневой шов, внутреннюю часть шва необходимо продуть присадочным газом. Одна из проблем сварки нержавеющей стали заключается в том, что она имеет тенденцию к деформации, если приложено слишком много тепла или свариваемые детали не закреплены должным образом! Деформацию можно контролировать, часто располагая сварные швы в шахматном порядке и укрепляя зону сварки. При правильной сварке TIG нержавеющей стали она приобретет медный цвет. Если вы обнаружите, что сварной шов серый или темный, это означает, что вы двигаетесь медленно или у вас слишком жарко.

Нержавеющая сталь Сварная труба TIG

TIG-сварка Нержавеющая сталь

Нержавеющая сталь сваривает почти как сталь. Это не требует особой практики, использует тот же тип вольфрама и аргона. Единственное исключение — сварка нержавеющей стали требует хорошего газового покрытия. Сталь снисходительна, когда дело касается покрытия аргоном. Нержавеющая сталь иногда требует, чтобы сварной шов был погружен в ванну с аргоном, или, если это открытый корневой шов, внутреннюю часть шва необходимо продуть присадочным газом.Одна из проблем сварки нержавеющей стали заключается в том, что она имеет тенденцию к деформации, если приложено слишком много тепла или свариваемые детали не закреплены должным образом! Деформацию можно контролировать, часто располагая сварные швы в шахматном порядке и укрепляя зону сварки. При правильной сварке TIG нержавеющей стали она приобретет медный цвет. Если вы обнаружите, что сварной шов серый или темный, это означает, что вы двигаетесь медленно или у вас слишком жарко.

Шлифовальный диск для чистки нержавеющей стали

При сварке TIG нержавеющей стали подготовка швов чрезвычайно важна! На стыке не должно быть ничего, кроме чистой нержавеющей стали.Если этого не сделать, вы обнаружите, что присадочная проволока не будет течь в стык. При сварке не совсем чистого стыка из нержавеющей стали вы обнаружите, что присадочная проволока не будет прилипать ко многим частям стыка. Чтобы этого не произошло, лучше всего постучать по стыку шлифовальным диском или напильником. Это справедливо и для многопроходных сварных швов. Если вы вставляете один валик, а затем вам нужно сделать второй проход, вам также необходимо снова очистить эту область перед сваркой.

TIG-сварка алюминия

При TIG-сварке алюминия необходимо выполнить несколько шагов для настройки. Во-первых, вольфрам! Вольфрам должен быть чистым вольфрамом или цирконием вольфрамом. Вольфрам также должен иметь форму шара на конце, чтобы правильно распределять тепло. Второй тип тока — это алюминий, всегда свариваемый на переменном токе (A / C). Сварка алюминия всегда требует запуска с высокой частоты либо с помощью кнопки высокой производительности, либо от горелки TIG с ножным педальным управлением. Основное отличие сварки алюминия от других металлов заключается в том, как выглядит лужа. У алюминия просто блестящая лужа, которая не светится.Это похоже на движение фольги. При сварке алюминия необходимо избегать перегрева металла. Продолжать сварку очень легко, и внезапно вся зона сварки просто падает на пол.

Алюминий Сварка TIG

Сварка TIG Анодированный алюминий

При сварке TIG алюминиевых трубок меньшего диаметра многие люди предпочитают использовать кнопку с высокой производительностью. Кнопка предназначена для удара по сварному шву. В основном это означает точечную сварку трубы или трубки. Этот метод обычно используется для сварки труб из анодированного алюминия.В яхтенной индустрии на многих лодках перед продажей устанавливают башни для тунца или марлина. Эти башни сделаны из матового или анодированного алюминия для защиты трубы от соленой воды. Анодированная труба имеет покрытие, затрудняющее сварку. Сварка анодированного алюминия требует двух шагов. Первый шаг — это точечная сварка вокруг трубы и добавление присадочной проволоки. Этот сварной шов выглядит менее чем приемлемо, потому что анодированное покрытие не расплавилось должным образом. Второй шаг — это точечная сварка одного и того же шва без добавления присадочной проволоки.При этом анодированное покрытие лучше расплавляется в сварном шве. После этого сварной шов покрывается краской для защиты.

Сварка анодированного алюминия

Сварка TIG экзотических металлов и сплавов

Сплав Hastelloy Сварка TIG

TIG позволяет сваривать практически любой металл. Это возможно, поскольку в качестве основных используемых газов используются инертные благородные газы, и их свойства не изменяют свойства сварного шва. В большинстве других сварочных процессов к присадочному металлу применяются флюсы или химические добавки. При сварке TIG именно чистое тепло создает сварное соединение и позволяет соединить любой металл, который можно расплавить, при условии, что присадочная проволока совместима.Некоторые из экзотических металлов, которые обычно свариваются:

Медно-никелевый сплав «CUNI» и медно-никелевые сплавы

Сварка TIG медных и медно-никелевых сплавов обычно выполняется с использованием чистого аргона, а иногда и аргона / гелия (75% Ar / 25% He. ) газовая смесь. В большинстве случаев используется вольфрам с 2% -ным содержанием церия оранжевого цвета и классификация AWS EWCe-2. В других случаях можно использовать 2% -ный вольфрам тория. Наиболее распространенный сварочный ток и полярность — DCEN (отрицательный электрод постоянного тока).

Многие люди, которые сваривают CUNI, говорят, что он оставляет ощущение мутности. Это верно только в том случае, если вы используете слишком много тепла, и в этом случае металл станет очень темным. Когда все сделано правильно, сварной шов будет очень похож на нержавеющую сталь с почти таким же медным цветом. Лучший способ описать ощущение и внешний вид лужи — это сочетание нержавеющей стали и алюминия. Лужа действует как нержавеющая сталь, но более жидкая с оттенком блеска или олова, как при сварке алюминия. Загвоздка при сварке медно-никелевых сплавов и медно-никелевых сплавов заключается в том, что холодная шлифовка и прокатка являются распространенной проблемой.Часто сварной шов выглядит так, как будто он проплавлен правильно, но в некоторых местах на самом деле нет проплавления. Очень трудно обнаружить холодную прокатку и притирку с медно-никелевым покрытием, если не проводится испытание на проплавление.

Когда дело доходит до открытого корневого шва на медно-никелевом покрытии, используется другой метод. Что сделано, вам нужно проделать отверстие в корне на суставе! Не шутка! Вы зажигаете дугу, а затем создаете замочную скважину, после чего погружаете в нее присадочную проволоку. Просто продолжайте повторять это, пока корень не будет готов.Это может показаться трудным, но присадочная проволока укладывается очень гладко и хорошо проникает с обратной стороны!

Магний

Магний обычно сваривают чистым газом аргоном. Тип используемого вольфрама обычно представляет собой циркониевый вольфрам с обозначением AWS EWZr. В большинстве случаев ток будет A / C (переменным током), требующим высокочастотного пуска.

Титан

При сварке титана используется газ аргон, и во многих случаях требуется сварка аргоновой ванны.Во многих случаях газового покрытия, обеспечиваемого горелкой TIG, недостаточно. Титан можно сваривать, используя 2% торий-вольфрам с классификацией AWS EWPTh-2 и DCEN (отрицательный электрод постоянного тока).

Сварка разнородных металлов TIG

Одним из менее распространенных способов сварки является сварка разнородных металлов. Когда дело доходит до сварки разнородных металлов, у сварки TIG есть много возможностей. Большинство этих вариантов зависит от конструкции присадочной проволоки. В некоторых случаях сварка разнородных металлов состоит из двух этапов, но, в конце концов, эти металлы можно соединить.Некоторые из комбинаций разнородных металлов, которые можно сваривать TIG, включают:

• Медь с Эвердуром
• Медь Никель с Эвердуром
• Медь и Эвердур со сталью
• Медь с нержавеющей сталью
• Хастеллой Сплав С к стали
• Никель к стали
• Никель к стали Сталь
• От нержавеющей стали к чугуну
• От нержавеющей стали к инконелю
• От нержавеющей стали к низколегированной или углеродистой стали

Методы сварки TIG

Когда дело доходит до методов сварки TIG, многие из стандартных схем

все еще применимы.Что действительно меняет, так это способ добавления присадочного стержня и тот факт, что вам нужно использовать обе руки одновременно. При добавлении присадочного стержня всегда следует держать присадочный стержень в зоне защиты газа, чтобы избежать загрязнения присадочной проволоки. Большинство других изменений связано с тем, как зажигается дуга. При высокочастотном пуске возникновение дуги не является проблемой. При ручном запуске или запуске с нуля могут возникнуть проблемы. Основная проблема, связанная с появлением царапины, заключается в том, что вольфрам может загрязнить сварной шов и при этом потерять форму.Большинство сварочных швов TIG выполняются из стороны в сторону. Если сила тока установлена ​​правильно и вы видите, что сварочная лужа размывается по бокам сварного шва, все должно быть в порядке. Как и при любом другом процессе сварки, здесь нет единого рисунка или способа сделать хороший сварной шов. Сварка TIG хорошо работает во всех положениях практически на любом металле. Единственное различие между плоским, горизонтальным, вертикальным и потолочным сварным швом — это то, как вы мысленно подходите к задаче. По большей части это сводится к позитивному мышлению и практике! Конечным результатом является то, что вам нужен гладкий равномерный валик, который должным образом впитался в стык.

Форхенд против левой

Когда дело доходит до сварки справа и слева, это не имеет большого значения. Поскольку в сварке TIG используется присадочный металл, добавляемый вручную, дуга определяет проплавление сварного шва. Пока лужа плавно смывается с металлом, не имеет значения, как вы путешествуете. При других сварочных процессах угол хода неуместен! С другой стороны, сварка TIG очень щадящая, когда дело касается угла наклона горелки и направления движения, если газовое покрытие хорошее.

Сварка труб из нержавеющей стали методом TIG от руки

Ходьба по чашке

Ходьба по чашке — это метод сварки, который дает сварщику гораздо больше контроля, чем сварка без рук! Если сравнить сварку от руки с ходьбой по чашке, можно увидеть огромную разницу в качестве и внешнем виде сварного шва! Сварочный шов, выполненный перемещением чашки, почти роботизированный, с очень равномерным и последовательным рисунком валика. Это связано с тем, что чашка горелки TIG всегда опирается на сварное соединение, а длина дуги остается неизменной. Длина дуги является ключевым моментом, когда речь идет о внешнем виде валика при сварке TIG. Чтобы переместить чашку, вам нужно поместить чашку горелки TIG на сварной шов и установить вольфрам так, чтобы он находился чуть выше сварного шва. Затем просто пройдитесь по чашке и добавьте или удерживайте присадочную проволоку в стыке. Чашка получает свою скорость движения вперед, перемещая ручку горелки TIG таким образом, чтобы создать движение вперед. Есть много способов ходить по чашке, но в конечном итоге он держит руки сварщика в устойчивом положении, обеспечивая постоянную опору и постоянную длину дуги!

Ходьба по чашке TIG Левая сторона трубы Перемещение чашки ТIG с правой стороны трубы

Устранение неисправностей и общие проблемы сварочного аппарата TIG

При сварке TIG возникают некоторые общие проблемы и дефекты сварки.Большинство этих проблем легко решить, если знать, что искать. Вот некоторые из распространенных проблем:

Пористость сварного шва

Пористость сварного шва может быть вызвана многими факторами. Некоторые из распространенных причин пористости сварного шва:

• Слишком большая длина дуги. Уменьшите длину дуги.
• Соединение не очищено должным образом. Очистите шлифовальной машиной или металлической щеткой.
• Скорость потока газа слишком низкая или слишком высокая. В случае слишком высокой скорости потока газа турбулентность, вызванная высокой скоростью потока, будет втягивать воздух в смесь.
• Используется чашка неправильного размера. Установите чашку нужного размера.
• Проверить, нет ли сквозняка в зоне сварного шва. В этом случае установите барьер, чтобы остановить сквозняк.
• Заливной стержень масляный, грязный или корродированный. Попробуйте новый наполнитель.
• Защитный газ загрязнен. Поменять газ.
• Используется неправильный газ. В большинстве случаев чистый аргон является подходящим газом.
• Чашка или недостаточно плотная. Проверьте все детали горелки TIG на герметичность.
• Шланги не должны быть затянуты или иметь течь. Проверьте соединения на герметичность или воспользуйтесь мыльной водой, чтобы найти утечки.

Износ вольфрама или нестабильная дуга

Износ вольфрама или нестабильная дуга обычно вызваны следующими причинами:

• Слишком низкий расход газа. Увеличьте расход газа.
• Слишком большая длина дуги. Уменьшите длину дуги.
• Используется неправильный газ. Поменять газ.
• Вольфрам загрязнен.Разбейте и измените форму вольфрама.
• Вольфрам попал в лужу. Очистите вольфрам и сократите вылет.
• Диаметр вольфрамового электрода слишком велик или мал. Замените вольфрам на вольфрам подходящего размера.
• Неправильная полярность. Измените полярность или тип напряжения.
• Слишком низкая сила тока. Увеличьте силу тока.
• Зажим заземления не контактирует должным образом. Чистое заземление.
• Сварной металл не очищен должным образом. Заточить сварной шов проволочной щеткой или проволочной щеткой.
• Ослаблено соединение горелки TIG.Затяните подключение горелки TIG к источнику питания.

Сварка TIG и ее применение

Процесс сварки TIG и многое другое

При сварке TIG (вольфрамовый инертный газ) сварочная дуга образуется между неплавящимся вольфрамовым электродом и заготовкой. Защитный газ — это всегда инертный газ, который не влияет на процесс сварки как таковой. Обычно в качестве защитного газа используется аргон, который защищает не только сварной шов, но и электрод в горелке от оксигенации.

Присадочный материал может не понадобиться для сварки TIG. Детали можно соединить, также расплавив канавки. Если используется присадочный материал, он подается в сварной шов вручную, а не через сварочную горелку, как при сварке MIG / MAG. Таким образом, сварочная горелка для сварки TIG имеет совершенно иную конструкцию, чем горелка для сварки MIG / MAG.

Различные методы сварки TIG включают, например, метод сварки TIG на постоянном токе, сварку TIG на переменном токе с использованием переменного тока и импульсную сварку TIG.

Сварка TIG

Наиболее важными областями применения сварки TIG является сварка трубопроводов и труб. Однако он используется во многих отраслях промышленности, таких как авиационная и космическая промышленность, а также при сварке листового металла при сварке особо тонких материалов и специальных материалов, таких как титан.

Сварка TIG подходит как для ручной, так и для механизированной сварки, а также для использования сварочных роботов.

Сварочные аппараты TIG

Оборудование для сварки TIG состоит из источника питания, заземляющего кабеля, сварочной горелки и резервуара для защитного газа или интерфейса газовой сети.Также машина может содержать блок жидкостного охлаждения. Механизм подачи проволоки не требуется, так как присадочный материал подается вручную.

Обзор сварочные аппараты Kemppi TIG

Техника TIG-СВАРКИ

Сварка TIG используется там, где важен внешний вид сварного шва. Это предъявляет особые требования к точности сварочных работ. Кроме того, сварка TIG является более сложной задачей, потому что при этой технике сварки существует больше проблем, чем при использовании других технологий.При сварке TIG горелка перемещается одной рукой, а другой подает присадочный материал в расплавленный сварной шов. Следовательно, сварщик TIG должен точно управлять обоими плечами, и один из них не может использоваться для поддержки горелки, как при сварке MIG / MAG.

Эти особые требования затрудняют сварку TIG, особенно вначале. Однако вскоре руки адаптируются к траектории движения, необходимой при сварке, и сварка TIG становится обычным делом. Тем не менее, сложная сварка TIG обычно выполняется сварщиком, специализирующимся на сварке TIG.

Сварка TIG выполняется толкающим движением горелки. Наполнитель может подаваться в сварной шов по каплям или непрерывно, при этом присадочная проволока постоянно находится в расплавленном шве.

Наборы для сварки TIG Eastwood — лучший аппарат для сварки TIG своими руками

Какой аппарат для сварки TIG лучше всего подходит для вашего магазина или гаража?

Сварка

TIG является важным процессом для автореставраторов и производителей, которые много работают с металлами более тонкой толщины, особенно с алюминием или хромомолибденовой сталью. Если вы планируете приобрести аппарат для сварки TIG, но не знаете, что именно вам нужно, мы здесь, чтобы помочь вам выбрать подходящий аппарат для вашей работы. Eastwood предлагает сварочные аппараты TIG 200 DC, TIG 200 AC / DC и Digital TIG 200 AC / DC для механиков и кузовных рабочих. Каждое устройство будет сваривать сталь толщиной до дюйма, и все они имеют 3-летнюю гарантию от Eastwood от дефектов. Обе машины переменного / постоянного тока также будут сваривать алюминий толщиной до дюйма, что гораздо чаще встречается на современных автомобилях. здесь, чтобы помочь вам выбрать подходящую машину для вашей работы.Eastwood предлагает сварочные аппараты TIG 200 DC, TIG 200 AC / DC и Digital TIG 200 AC / DC для механиков и кузовных рабочих. Каждое устройство будет сваривать сталь толщиной до дюйма, и все они имеют 3-летнюю гарантию от Eastwood от дефектов. Обе машины переменного / постоянного тока также будут сваривать алюминий толщиной до дюйма, что гораздо чаще встречается на современных автомобилях.

Для чего используется сварка TIG?

Сварка вольфрамовым электродом в среде инертного газа (TIG) включает нагрев металла, который будет свариваться, с помощью неплавящегося вольфрамового электрода.Когда происходит этот процесс дуговой сварки, газ защищает сварочный материал от кислорода воздуха, который может испортить вашу работу.

Первоначально разработанная для сварки магния и алюминия в авиастроении в 1930-х годах, сварка TIG стала альтернативой газовой и ручной дуговой сварке металла и до сих пор используется во многих домашних и промышленных предприятиях для получения чистых, точных и устойчивых к коррозии сварных швов. он производит.

При сварке TIG сварщик создает дугу между вольфрамовым электродом и основным металлом; как только они соприкоснутся, возникает сварочная ванна.Затем сварщик добавляет в ванну тонкую проволоку из присадочного металла, где она плавится. Процесс без флюса относительно прост и помогает сохранить свойства основного или основного металла. Вы можете узнать больше о том, как работает сварка TIG.

Развитие сварки TIG открыло путь для использования алюминия в различных конструкционных приложениях, хотя его можно использовать и с другими типами металла. Сегодня он все еще используется в самолетах и ​​космических кораблях, а также в художественных целях и при ремонте кузовов автомобилей, где он предпочтителен из-за своей коррозионной стойкости.С точки зрения DIY, он идеально подходит для ремонта крыльев, рам велосипедов, мотоциклов и чопперов, такого оборудования, как газонокосилки, и сломанных дверных ручек.

Что вам нужно для сварки TIG?

Для сварки TIG требуется источник постоянного тока, переменного или постоянного тока. Этот процесс предотвращает попадание слишком высокого тока на поверхность металла в случае короткого замыкания. Высокая частота (ВЧ) также необходима для создания дуги: этот процесс генерирует тысячи вольт для создания облака электронов и ионов и обеспечивает плавный и последовательный путь тока источника питания.

Помимо этих факторов, для сварки TIG требуется защитный газ. Аргон является наиболее распространенным, поскольку его можно использовать с несколькими типами стали, титана и алюминия. Для получения более чистого шва некоторые смешивают его с h3 (водородом) или с гелием для получения более горячей дуги и более высокой скорости сварки.

Посмотрите это видео, чтобы узнать, что вам нужно для начала.

Кроме того, вы можете подумать о шлифовальной машине для вольфрама. для некоторых из ваших сварочных проектов TIG.

Каковы преимущества и недостатки сварки TIG?

Визуальные результаты — чистые и прочные сварные швы — являются основными преимуществами сварки TIG. А также:

Он универсален, может использоваться с широким спектром металлов и сплавов по сравнению с другими методами и идеально подходит для создания сварных швов во всех типах положений.

Сварка TIG обеспечивает большую степень контроля благодаря механизму, аналогичному педальному или пульту дистанционного управления, для регулировки нагрева и силы тока. При этом, поскольку сварщик вручную подает наполнитель в сварочную ванну, при сварке TIG гораздо меньше вероятность разбрызгивания или образования искр, дыма и дыма.

Процесс не требует флюса, так как газообразный аргон действует как защита от загрязнения. Для сварщика это означает, что шлак с меньшей вероятностью закрывает вам обзор.

Газообразный аргон можно использовать в широком спектре применений, независимо от металла и его толщины.

Аппарат для сварки TIG

имеет меньшую толщину и низкую силу тока, а также обеспечивает большую точность для небольших, мелких проектов и с более тонкими металлическими листами.

Однако следует иметь в виду, что сварка TIG требует значительного количества координации рук и глаз. Прежде чем начинать проект, разберитесь, как пользоваться оборудованием, и посмотрите, насколько близко пламя будет от основного металла.

Какой аппарат для сварки TIG лучше всего подходит для вашего магазина или гаража?

Сварка TIG является важным процессом для автореставраторов и производителей, которые много работают с металлами более тонкой толщины, особенно с алюминием или хромомолибденовой сталью. Если вы планируете приобрести аппарат для сварки TIG, но не знаете, что именно вам нужно, мы здесь, чтобы помочь вам выбрать подходящий аппарат для вашей работы.

Eastwood предлагает сварочные аппараты TIG 200 DC, TIG 200 AC / DC и Digital TIG 200 AC / DC для механиков и кузовных рабочих. Каждое устройство будет сваривать сталь толщиной до дюйма, и все они имеют 3-летнюю гарантию от Eastwood от дефектов. Обе машины переменного / постоянного тока также будут сваривать алюминий толщиной до дюйма, что гораздо чаще встречается на современных автомобилях.

Если сварка MIG похожа на использование малярного валика, то сварка TIG похожа на использование кисти для мелких деталей. Это требует умения и техники. С его помощью вы можете лучше работать с типами более тонких материалов и более широким спектром металлов, которые вы, вероятно, найдете в проекте реставрации. Кроме того, сварка TIG дает машинистам возможность реализовать некоторые из своих более творческих замыслов.

Вот почему комплекты для сварки TIG становятся обычным явлением в гаражах энтузиастов реставрации и кузовных мастерских. В Eastwood наши портативные сварочные аппараты TIG и принадлежности для сварки TIG являются частью более чем 4000 наименований, которые мы предлагаем энтузиастам. Мы обеспечиваем 100-процентную гарантию удовлетворенности клиентов для всех наших сварочных аппаратов TIG и сварочного оборудования, потому что мы знаем, что правильный инструмент для работы имеет важное значение для завершения вашего проекта и защиты ваших инвестиций.

Eastwood Сварочное оборудование TIG

Если вам нужна высококачественная обработка металла, используйте сварочные аппараты TIG, которые справятся с этой задачей.Сварка вольфрамовым электродом в среде защитного газа включает использование неплавящегося вольфрамового электрода и сварочного стержня для практического плавления двух кусков металла вместе. Хотя он требует больше времени и квалифицированной руки, этот процесс даст превосходный результат без необходимости шлифования или шлифования. Обратитесь к сварочному аппарату Eastwood TIG, чтобы получить наилучшие результаты при работе с цветными металлами, такими как алюминий и нержавеющая сталь.

Портативные сварочные аппараты промышленного качества

Линия сварочных аппаратов Eastwood TIG 200 обладает мощностью и универсальностью, необходимой для сложных проектов.Для энтузиастов DIY, которым нужен более дешевый вариант, мы рекомендуем легкий TIG 200DC, который использует питание постоянного тока для прецизионного изготовления стали толщиной до 3/16 дюйма. Сварочный аппарат Eastwood AC / DC TIG имеет инвертор переменного тока, который пригодится более опытным рабочим, работающим с сталью и алюминием. Цифровой сварочный аппарат TIG 200 обладает самыми передовыми профессиональными функциями. Другие варианты включают портативные сварочные аппараты ARC с горелками TIG для работы на ходу и многоцелевые сварочные аппараты, которые могут выполнять все основные типы соединения металлов.

Комплекты и принадлежности для сварки TIG

Наши сварочные аппараты TIG поставляются со всем необходимым, например, регуляторами, горелками, ножными педалями и шнурами адаптеров питания. Если вам нужна полная заводская настройка прямо из коробки, ознакомьтесь с нашим комплектом для сварки TIG 200 Weld Kit. Он содержит комплектный аппарат для сварки TIG на переменном и постоянном токе, плазменный резак Versa-Cut для резки металлов и тележку с несколькими модулями для катания по гаражу. Вы сэкономите деньги и будете организованы, приобретя все необходимое оборудование.Комплект можно заказать и без тележки, если она у вас уже есть.

Простые решения для самостоятельной сварки

Eastwood Auto является специалистом по сварке TIG и имеет все оборудование, аксессуары и ноу-хау, которые помогут вам производить чистые сварные швы. В дополнение к ведущему оборудованию от группы исследований и разработок, у нас есть защитное оборудование, инструменты и обучающие DVD. Мы являемся экспертами по сварке с 1978 года и готовы ответить на вопросы семь дней в неделю.

Свяжитесь с нами сегодня и расскажите о своем проекте. Какие детали или компоненты вам нужно изготовить? Наши специалисты подскажут вам идеальное решение, гарантируя, что у вас есть подходящий инструмент для работы.

Ресурсы:

Все, что вам нужно для сварщика TIG — принадлежности и необходимое оборудование для сварки TIG.

Принадлежности и все необходимое для улучшения вашей сварки TIG.

Как сваривать алюминий TIG.

Каков срок службы расходных материалов для сварки TIG?

Как начать сварку TIG и мотоциклы строительный измельчитель.

Как гнуть металл с помощью TIG.

Посмотрите на эту электростанцию ​​TIG.

Основы сварки TIG + ответы на вопросы в живом видео.

Как вольфрамовый шлифовальный станок помогает сварке TIG.

Как сварка алюминия TIG + поиск и устранение неисправностей.

Процесс сварки TIG — ответы на ваши вопросы

Что такое сварка TIG?

Аббревиатура TIG означает T ungsten I nert G as. Вольфрам относится к типу проводника (вольфрамовый электрод), который используется для передачи сварочного тока на работу и создания дуги. Под инертным газом понимается тот факт, что в процессе используется инертный газ (например, аргон) для защиты сварного шва и предотвращения его окисления.

TIG также называется дуговой сваркой вольфрамовым электродом (GTAW).

Проще говоря, сварка TIG, вероятно, больше всего похожа на кислородно-плазменную сварку. Однако вместо пламени в нем используется электрическая дуга для плавления рабочего и присадочного металла, а вместо пламени предварительного нагрева используется инертный газ для предотвращения окисления сварного шва.Как и при кислородно-газовой сварке, присадочный металл при необходимости вводится в сварной шов вручную. Благодаря тому, что ток не проходит через присадочный металл (как при сварке MIG и MMA), дуга гораздо более управляема.

Каковы преимущества сварки TIG?

Может быть достигнута очень низкая сила тока, что делает этот процесс идеальным для сварки тонких материалов. Кроме того, из-за независимости дуги и присадочного металла сварка TIG очень управляема и, следовательно, позволяет получать очень высококачественные сварные швы с превосходным внешним видом.В отличие от сварки MIG и MMA, сварка TIG не вызывает брызг, поэтому очистка минимальна.

TIG обычно используется там, где критичен внешний вид сварного шва (например, поручни) или где важно качество сварки (например, сосуды под давлением или трубы).

Каковы недостатки сварки TIG?

Несмотря на то, что сварка TIG очень управляема, она также может быть медленнее и утомительнее, чем сварка MIG или стержневой / стержневой сваркой, и, как правило, плохо работает на грязных или ржавых материалах, что означает, что иногда требуется дополнительная подготовка шва.

Какие металлы можно сваривать TIG?

«DC» (Постоянный ток) Сварочные аппараты TIG могут использоваться для сварки различных «черных металлов», включая низкоуглеродистую сталь и нержавеющую сталь , а также медь и хром-молибден. (Но НЕ алюминиевый).
Многие (но не все) инверторные аппараты для ручной дуговой сварки / MMA имеют возможность сварки TIG на постоянном токе, например Weldforce WF-140ST и WF-180ST.
Важной особенностью, обеспечивающей эффективную сварку TIG, является зажигание дуги подъемной дуги — подробнее об этом читайте здесь.

Чтобы сварить алюминий , вам понадобится аппарат с возможностью сварки «AC» (переменный ток).
Такие машины обычно имеют возможность работы как с переменным, так и с постоянным током («AC / DC») в одной машине — это позволяет им сваривать большинство металлов, включая; алюминий, сталь, нержавеющая сталь, медь, хром-молибден и т. д.
Обычно аппараты переменного / постоянного тока, такие как Weldforce WF-201T от Weldclass, представляют собой специализированные аппараты для сварки TIG (иногда с возможностью стержня / MMA в качестве дополнительной функции).

Какой газ следует использовать при сварке TIG?

Чистый аргон (100% Ar) требуется для наиболее распространенных сварочных операций TIG. Для некоторых критических применений могут потребоваться специальные газы.

Какова правильная полярность при сварке TIG?

Полярность относится к направлению тока при сварке.

Вся сварка TIG на постоянном токе (сталь, нержавеющая сталь и т. Д.) Выполняется с использованием полярности постоянного тока, когда горелка TIG подключается к отрицательной (-) клемме, а заземляющий провод — к положительной (+) клемме.

При сварке TIG на переменном токе (алюминий) полярность * обычно противоположна постоянному току: горелка TIG подключается к положительной (+) клемме, а заземляющий провод — к отрицательной (-) клемме.

* Примечание. В то время как «положительная полярность горелки» является наиболее распространенной полярностью для сварки TIG на переменном / постоянном токе, для некоторых аппаратов TIG на переменном / постоянном токе может потребоваться «отрицательная полярность». Проконсультируйтесь с руководством по эксплуатации вашей машины или обратитесь к производителю.

Какой вольфрамовый электрод подходит для сварки TIG?

Наиболее распространены следующие типы вольфрамовых электродов;

Вольфрам для сварки TIG на постоянном токе стали, нержавеющей стали, хрома, меди:
Торированный (красный наконечник)
Лантанированный 1.5% (золотой наконечник)

Вольфрам для сварки алюминия на переменном токе:
Цирконий (белый наконечник)

«Цельнометаллический» вольфрам, подходящий для сварки на переменном или постоянном токе:
Редкоземельный (фиолетовый наконечник)
Лантанированный 2% (синий наконечник)
Ceriated (серый наконечник)

Доказано, что редкоземельные вольфрамы

Weldclass RE4 хорошо работают как на переменном, так и на постоянном токе.

Прочие изделия для сварки TIG:

Что такое зажигание с нуля, лифт-дуговое зажигание и высокочастотное зажигание?

Несмотря на то, что были приняты все меры, Weldclass не несет ответственности за любые неточности, ошибки или упущения в этой информации, ссылках и приложениях.
