Установка гаражных ворот металлических: Особенности монтажа гаражных ворот распашных металлических в Екатеринбурге

Posted on By alexxlab

Содержание

Установка металлических ворот в гараж

Содержание

  • 1 Виды гаражных ворот
  • 2 Плюсы и минусы конструкции
    • 2.1 Плюсы
    • 2.2 Минусы
  • 3 Подготовка к монтажу
  • 4 Изготовление каркаса
  • 5 Монтаж каркаса
  • 6 Утепление
  • 7 Обшивка ворот и калитки
  • 8 Что собой представляют распашные ворота
  • 9 Плюсы и минусы
  • 10 Из каких материалов можно сделать
  • 11 Расчёт
  • 12 Необходимые материалы и инструменты
    • 12.1 Материалы
    • 12.2 Инструменты
    • 12.3 Приспособления
  • 13 Подготовительные работы
  • 14 Пошаговая инструкция по изготовлению металлических распашных ворот
    • 14.1 Видео: Распашные гаражные ворота своими руками
  • 15 Особенности ухода и эксплуатации
  • 16 Создание эскиза будущих ворот
  • 17 Инструменты
  • 18 Процесс изготовления металлических ворот
    • 18.1 Изготовление несущей рамы
    • 18.2 Изготовление каркаса для створок
    • 18. 3 Обшивка створок и установка петель

Для создания нормальных условий хранения автомобиля нужно немногое – просторный проветриваемый гараж с воротами и удобный заезд к нему. Еще при строительстве нужно учесть, чтобы ворота гаражные распашные имели не только достаточные габариты, но и отличались прочностью и функциональностью. Ведь, как показывает практика, автомобиль рано или поздно приходится менять, а вот каждый раз расширять проем получается далеко не всегда.

Виды гаражных ворот

Гаражные металлические ворота по своей стоимости могут составлять до 1/3 стоимости всей конструкции металлических гаражей. Ну а для стационарных кирпичных построек цена может иметь решающее значение при выборе между покупкой готовых к установке ворот и возможностью сделать все своими руками.

Чаще всего в строительстве кирпичных гаражей или построек из блоков используются два основных вида распашных ворот:

  • глухие двустворчатые;
  • модели, оснащенные калиткой.

Первый вид конструкции имеет две половинки створок, наглухо зашитых листами металлопроката. Второй вариант подразумевает оснащение одной из створок калиткой дверного типа.

Плюсы и минусы конструкции

Конструкцию распашных гаражных ворот нужно рассматривать в каждом отдельном ее виде более детально, поскольку смастерить их можно разными способами. Более детально стоит рассмотреть и конструкцию дверного полотна, например, оно может быть каркасного типа из металлического профиля, или проката, или рамного с заполнением из сэндвич-панелей.

Плюсы

Первый плюс заключается в том, что гаражные ворота распашные являются относительно простой конструкцией без сложных элементов и механизмов.

Для сборки конструкции своими руками не нужно большого количества инструментов, а станочная обработка потребуется только для навесных петель.

Гаражные ворота распашные с калиткой обладают самыми высокими антивандальными свойствами. Благодаря усиленной раме створок вскрыть такой гараж крайне сложно.

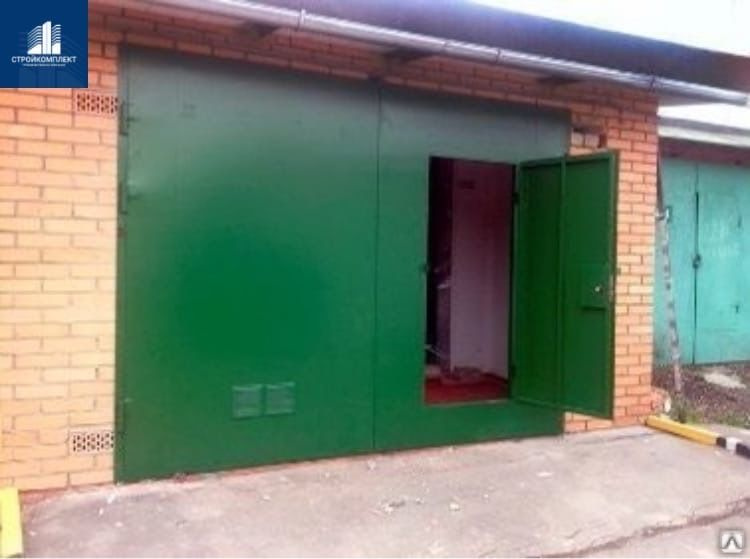

На фото представлен типовой вариант конструкции.

На промышленном объекте

Двустворчатые стальные глухие конструкции просты в изготовлении, здесь не нужно делать сложные чертежи и точно рассчитывать все размеры. Ну а ворота из сэндвич-панелей позволяют сделать для створок только наружную рамку и накладные усилительные поперечины с внутренней стороны.

Минусы

Для этого вида конструкций минусы не являются столь критичными, чтобы отказаться от их изготовления и использования, но о недостатках стоит помнить. К минусам стоит отнести:

  • изготовление гаражных ворот – процесс, требующий навыков работы со слесарными инструментами;
  • при создании чертежей и разметке деталей учитываются все размеры с точностью до 2 миллиметров;
  • устанавливать конструкцию следует на этапе строительства здания, а не после возведения стен;
  • при разметке участка под гараж и подъезда к нему нужно учитывать то, что распашные металлические створки должны открываться наружу. А это требует дополнительного места перед гаражом.

Подготовка к монтажу

Установка гаражных распашных ворот начинается с подготовки. Правильно организованное рабочее место обеспечит не только быстрое производство, но и качество проведенных работ. Обычно каркас и рамы створок изготавливают на ровной просторной площадке. Ее площадь должна быть в 3–4 раза больше площади готовой конструкции. Это дает возможность иметь свободный доступ ко всем узлам сборки.

Сам процесс сборки металлических конструкций каркаса и рамы разбивается на несколько этапов:

  1. Разработка рабочего чертежа и схемы для установки ворот своими руками.
  2. Определение потребности металла основных групп: профиля, листового металла, фурнитуры, временных и вспомогательных конструкций.
  3. Порядок размещения заготовок на стапеле для сварки.
  4. Установка створок на каркас гаражных ворот.
  5. Монтаж утеплителя и покраска.

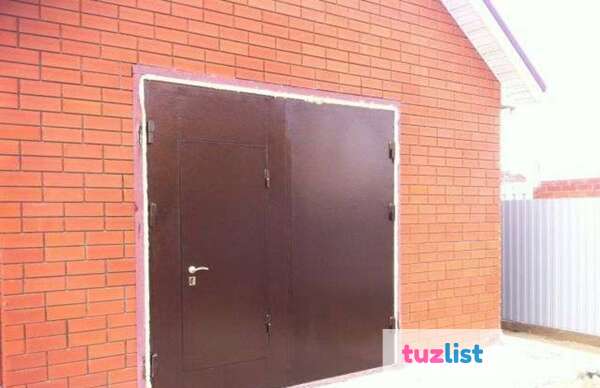

На дачном участке

Изготовление каркаса

Каркас представляет собой две рамки из уголка, соединенные перемычками. Он равен габаритам проема. Каждая рамка сваривается из четырех отрезков уголка.

Размеры отрезков могут быть разными, это зависит от размеров проема ворот. Для стандартных размеров (2,5х3,5 метра) две детали будут иметь длину 2,5 метра – это высота проема. А две детали будут иметь длину 4,0 метра – это ширина проема въезда плюс 0,25 метра для фиксации в кирпичной кладке стены.

Для изготовления каркаса гаражных ворот своими руками берется уголок 50х50 мм и выше, для перемычек – полоса шириной 40–50 мм и толщиной 4–5 мм.

Металл разрезается по размерам, выкладывается на ровной площадке и после проверки углов и диагоналей сваривается небольшими швами по 1–2 см в каждом углу. После соединения конструкции снова делается проверка: при монтаже сваркой металл может немного изменить геометрию, тогда придется разбирать все детали и сваривать снова.

Рамка сваривается так, чтобы внутренний угол накладывался на кирпич или блок. Так собираются и наружная, и внутренняя рамки каркаса. Соединение перемычками делается из полосы в 3–4 местах по вертикальным отрезкам и в 4–5 – по горизонтальным.

Монтаж каркаса

Для рамки дверей берется стальной профиль 40х60 или 60х60 мм для наружной рамки и 30х60 или 25х60 мм – для перемычек. На начальном этапе делаются разметка и сварка наружных рамок створок. Зазор между рамкой створок ворот и каркасом должен быть не более 4 мм. При этом внизу желательно увеличить зазор до 5 мм, а сверху – уменьшить его до 2–3 мм.

В центральной части между половинками зазор должен быть не больше 4 мм. Размеры створок распашных ворот должны точно подходить к размерам рамки. На этом этапе необходимо сразу установить створки на петли и проверить, чтобы они открывались и закрывались без скрипа и прикосновений друг к другу.

Подобно сварке каркаса створок, происходит сварка и калитки. Правда, при этом в качестве вертикальных стоек используется профиль такого же размера, что и для наружной рамки. Усиление конструкции в секции с калиткой делается при помощи дополнительных вертикальных и горизонтальных отрезков профиля.

Наполнение ребрами жесткости делается с учетом размеров посадочных мест для монтажа внутренних и накладных замков.

Для накладных замков проушины свариваются на горизонтальные распорки. Внутренние замки устанавливаются в основном в калитку, а на створках делаются накладные засовы в верхнюю и нижнюю части каркаса.

Утепление

Для более комфортного пользования гаражным боксом стоит подумать и об утеплении проема железных ворот. Если для рамки половинок используется профиль 60х60 мм, то пространство между наружной и внутренней обшивками можно утеплить:

  • листами пенопласта;
  • минеральной ватой;
  • пенным способом, заполнив объем монтажной пеной или специальным утеплителем на основе пенополиуретана.

Чертеж для монтажа

Утепление осуществляется после того, как будет установлена наружная металлическая пластина и внутренняя поверхность створок будет окрашена и обработана консервационным составом.

Обшивка ворот и калитки

Обшивку под распашные утепленные ворота с наружной стороны делают из листового металла толщиной 1,0–3 мм.

Монтаж обшивки имеет несколько технологических моментов:

  • обшивка должна иметь как можно меньше пластин;
  • соединение металла рамки и наружной пластины должно быть отдельными точечными швами длиной 1–1,5 см;
  • на место соединения створок с наружной и с внутренней стороны устанавливаются накладные притворные планки из полосы шириной 40–50 мм и толщиной 4–5 мм;
  • металл наружной обшивки должен на 2–3 мм перекрывать щели между секциями и каркасом, закрывая, таким образом, доступ к внутреннему объему гаража;
  • при подгонке наружных листов обшивки учитывается запас для сварки и установки запорной фурнитуры: замков, проушин, дверных ручек;
  • просвет между рамками и каркасом снизу рекомендуется оставить и не закрывать листом металла. В дальнейшем этот просвет рекомендуется закрыть резиновым уплотнителем.

Наружная обшивка без теплоизоляционной вставки приваривается по периметру небольшими точечными швами. После примерки створок и устранения недостатков делается окончательная фиксация листов с обеих сторон профиля.

На настоящий момент разработано и внедрено в практику множество конструкций гаражных ворот. Распашные по степени удобства эксплуатации во многом проигрывают подъёмным и откатным, но по-прежнему остаются самыми надёжными. В них попросту нечему ломаться. Конструкция проста, поэтому распашные ворота для гаража своими руками сможет сделать любой автовладелец.

Что собой представляют распашные ворота

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают. Существуют два вида этой конструкции:

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

  • каркас из металлического уголка, круглой или профилированной трубы;
  • створок;
  • калитки в одной из створок, если таковая предусмотрена проектом;
  • петель;
  • укосин/перекладин/перемычек;
  • засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

  • нет необходимости в настройке и обслуживании автоматики;
  • среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
  • можно установить автоматику: приводы, открывающие и закрывающие створки;
  • нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
  • возможность утепления створок и каркаса;
  • множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Из каких материалов можно сделать

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

  1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
  2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
  3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

  1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
  2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
  3. 4-6 петель.
  4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий

. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Справка! Предложенные варианты материалов для устройства распашных ворот в гараже универсальны и подходят для любых строений: кирпичных, бетонных, деревянных, из пено- и газоблоков. Единственное исключение – гараж из металлопрофиля. Для таких строений нужны облегчённые конструкции.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Расчёт

Профессиональный расчёт прочностных характеристик и геометрических параметров материалов для изготовления гаражных ворот выполняют с помощью комплекса сложных математических формул. Учитывают следующие факторы:

  • жёсткость проёма;
  • депланирующие деформации при заданных размерах створок и использовании определённого материала;
  • прочность на изгиб;
  • скручивающие усилия (от напора ветра, весовой нагрузки, механических воздействий).

Для выполнения точных расчётов разработаны специализированные калькуляторы. При необходимости можно ими воспользоваться.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

  1. Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
  2. Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
  3. Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
  4. Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
  5. Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
  6. Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
  7. Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
  8. Замок сувальдный.
  9. Засовы гаражные: вертикальный и горизонтальный.
  10. Грунт по металлу.
  11. Растворитель №646.
  12. Краска.
  13. Мел.
  14. Изолента.
  15. Наждачная бумага крупной и средней зернистости.

Справка! Использование для устройства порога профильной трубы – разумное решение. При такой конструкции рамы створки ворот приподняты над уровнем покрытия парковочной площадки на 20-25 мм. В связи с этим дождевая вода не будет подтекать внутрь помещения.

Инструменты

  1. Сварочный аппарат.
  2. Электроды.
  3. Кувалда, молотки.
  4. Болгарка, диски по металлу.
  5. Дрель, свёрла.
  6. Перфоратор.
  7. Набор отвёрток.
  8. Болты с гайками, саморезы.
  9. Струбцины.
  10. Уровень (желательно лазерный).
  11. Рулетка или дальномер.

Важно! Перед тем как приступить к работе со сварочным аппаратом, необходимо убедиться в том, что проводка гаража выдержит данную нагрузку.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

Подготовительные работы

Подготовка проёма заключается в выполнении нескольких действий:

  1. Убеждаются в том, что стены по обе стороны от проёма не имеют трещин и деформаций.
  2. Демонтируют старую конструкцию, если она есть.
  3. Выравнивают проём (при необходимости).
  4. Очищают поверхности от грязи, наслоений цемента и штукатурки.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

  1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
  2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
  3. Обеспыливают отверстия.
  4. Заполняют их цементно-песчаным раствором.
  5. С помощью кувалды забивают штыри.
  6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
  7. Насаживают раму.
  8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

  1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
  2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Видео: Распашные гаражные ворота своими руками

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

  1. Содержать металлоконструкции в чистоте.
  2. Своевременно обновлять защитное лакокрасочное покрытие.
  3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
  4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
  5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
  6. Не допускают весовых нагрузок на створки ворот.
  7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

Сегодня очень многие автолюбители стараются по возможности самостоятельно строить гаражное помещение, обустраивать его и изготавливать ворота, поскольку это позволяет существенно экономить средства. В этой статье мы расскажем, как производится изготовление ворот гаража своими руками из металла и что для этого нужно.

Для создания ворот необходимо иметь опыт в проведении сварочных работ, поскольку все соединения осуществляются методом сварки.

Создание эскиза будущих ворот

Прежде, чем приступать к изготовлению распашных ворот для гаража, необходимо создать графический чертёж всей конструкции с указанием размеров и четким обозначением каждого элемента. Такой чертёж позволяет на бумаге провести сборку конструкции и сразу видеть возможные ошибки. Также чертёж позволяет составить предварительную смету на все расходные материалы.

Первое, что нужно сразу учесть при создании чертежа, это общий размер проёма ворот (см. Ширина ворот гаража в разных вариантах). Необходимо заранее знать ширину и высоту автомобиля, затем к этим габаритам прибавить минимум по 60 см и получится необходимая ширина проёма.

Производство гаражных ворот распашного типа допускает ширину ворот до 5 метров и высоту до 2,5 метров. Этих размеров достаточно для нормального прохождения малолитражки, внедорожника и даже стандартного микроавтобуса.

В целом, конструкция гаражных ворот состоит из таких основных элементов как:

  • Несущая рама, которая изготавливается из металлического уголка с шириной полки от 50 до 65 мм.
  • Створки ворот, изготавливаемые из металлического профиля, желательно прямоугольного сечения, с шириной 40-50 мм.
  • Навесных петель усиленного типа (см. Петли для гаражных ворот: их виды и особенности выбора), которые устанавливаются в наружной части ворот и крепят створки к несущей раме.

К сведению. Для обшивки каркаса створок можно использовать обычный прокатный лист стали, с толщиной 3-4 мм, или профнастил. Однако ворота будут выглядеть намного красивее, если в качестве наружной и внутренней облицовки применить пластиковые панели, а между ними проложить минеральную вату для утепления ворот. Используя такой материал для гаражных ворот, створки будут весить значительно меньше. Но если гараж находится на неохраняемой территории, то желательно наружную обшивку сделать из металлического листа толщиной не меньше 4 мм.

Инструменты

Перед тем, как изготовить гаражные ворота своими руками, необходимо приготовить нужные инструменты и закупить весь расходный материал, согласно ранее составленной смете. Рекомендуется покупать материал с небольшим запасом, примерно 15% от общего количества, на случай порчи.

Из инструментов нам потребуется:

  • Металлический уголок для сверки углов.
  • Рулетка не меньше 5 метров.
  • Сварочный аппарат.
  • Электроды 3 — 4 мм в диаметре.
  • Болгарка с набором отрезных и шлифовальных дисков.
  • Мел или перманентный маркер для меток.
  • Сварочная маска.

Важно. Во время резки металла или его сварки необходимо защищать глаза от попадания окалины или металлической стружки. При резке используйте защитные пластиковые очки, а при сварке специальную маску с тонированным стеклом. Защитите кожу рук специальными плотными перчатками. Настоятельно рекомендуется не оставлять открытые участки тела, поскольку во время сварки можно получить ожог от яркого света сварочной дуги.

Процесс изготовления металлических ворот

После того, как инструменты и материалы приготовлены, можно приступать к работе.

Изготовление гаражных ворот своими руками можно условно разделить на несколько этапов:

  • Изготовление несущей рамы.
  • Изготовление каркаса для створок.
  • Обшивка створок листовым металлом и установка петель.

Далее изучим каждый этап подробнее.

Изготовление несущей рамы

Если ворота изготавливаются под строящийся гараж, то первым делом нужно изготовить ворота с несущей рамой, установить их на нужное место и потом начинать возводить стены при установленной раме. Если гараж уже построен, то раму делаем, исходя из размеров проёма.

Важно. Несущая рама изготавливается из металлического уголка и состоит из наружной и внутренней частей. Сварка уголков производится таким образом, чтоб они плотно входили в проём, обхватывая его, как показано на фото выше. После установки наружной и внутренней частей рамы, они соединяются между собой металлической пластиной и плотно обхватывают проём гаража.

Работы по созданию ворот должны проводиться на ровной поверхности. Далее нам потребуется металлический уголок, болгарка с отрезным диском, рулетка и сварочный аппарат.

Весь процесс создания состоит из следующих шагов:

  • Нарезается 8 отрезков уголка, из них четыре отрезка, равные по ширине проема гаража, а остальные четыре будут равны высоте проёма. Уголки укладываются на ровную поверхность и свариваются между собой, образуя прямоугольную раму. Для большей жесткости рамы места стыков лучше делать под углом, для того, чтобы сварить обе стороны уголка.

К сведению. Ворота гаражные изготовить нужно максимально ровно, не допуская перекосов, для соблюдения ровных углов используйте металлический уголок или замеряйте конструкцию по диагонали перед сваркой. В уже построенном гараже размер внутренней и наружной части проёма может отличаться по размерам, и нужно учесть это при изготовлении рамы.

  • После того, как обе части рамы сварены, внутреннюю часть откладывают в сторону, а наружную оставляют на плоскости, так как по ней будут изготавливаться створки дверей гаража.
  • Сварочные швы на внутренней и наружной части рамы зачищают шлифовальным кругом для обеспечения большей плотности прилегания рамы к проёму.

Важно. Инструкция по сварочным работам рекомендует производить предварительную сборку рамы небольшими прихватками, то есть сделать по несколько сварных точек в каждом углу, после чего заварить швы капитально. Прихватки не позволят раме искажаться при нагреве и терять диагональ.

Изготовление каркаса для створок

Размер каркаса створок должен быть на 8-10 мм меньше внутреннего размера наружной части рамы для того, чтобы двери свободно открывались.

Создание створок осуществляется в несколько этапов:

  • Как и в случае с рамой, делаем 8 отрезков профиля, поскольку ворота будут иметь две половины. Четыре вертикальных отрезка должны быть на 10-15 мм меньше рамы. Отрезки укладывают внутрь лежащей рамы, два по краям и два по центру с небольшим расстоянием друг от друга в 1-1,5 сантиметра.
  • Затем укладывают горизонтальные отрезки так, чтоб они торцами упирались в вертикальные, как показано на фото ниже. Для соблюдения зазора по периметру между рамой и створками во время сварки можно проложить кусочки металлического уголка.

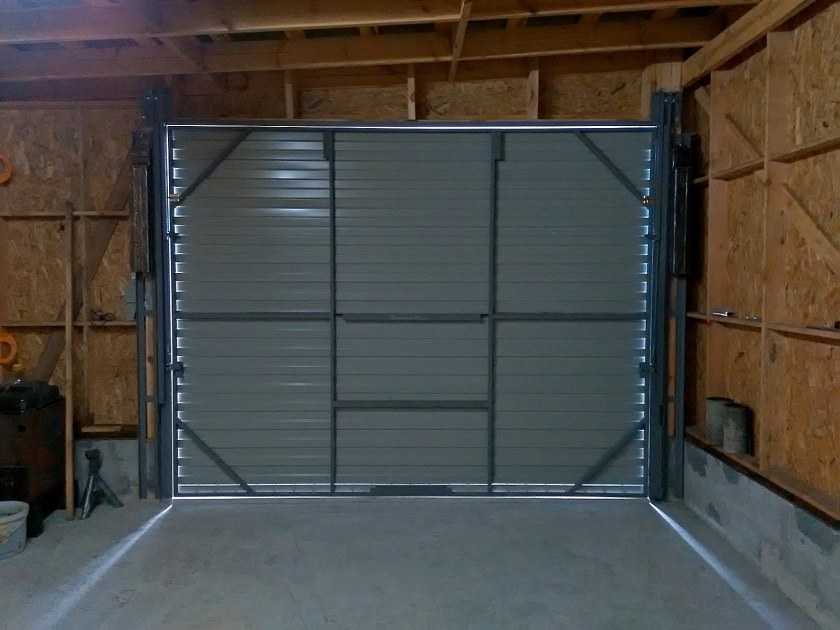

  • Осуществляя изготовление ворот гаражных своими руками, не забывайте в створках проложить дополнительный поперечный отрезок, который существенно укрепит конструкцию. Усиливающий отрезок можно закрепить по горизонтали или по диагонали.
  • После сварки всех профилей створок между собой сварочные швы шлифуются болгаркой.

На этом создание створок окончено, и можно приступать к обшивке листовым металлом.

Обшивка створок и установка петель

Листовой металл с толщиной 2-4 мм — это лучший материал для изготовления гаражных ворот и их обшивки, который дополнительно укрепит прочность створок.

Этапы работ следующие:

  • Из листа металла вырезают два полотна для каждой створки.

Важно. По высоте оба полотна будут одинаковые и должны выходить за пределы створок на 3-4 см, чтоб полностью перекрыть зазор между створками и рамой. По ширине оба листа должны также перекрывать зазор в местах крепления петель. По центру один лист должен ложиться внахлёст на вторую сворку на 1 см. Таким образом перекрывается щель в месте установки замка, как показано на фото ниже.

  • Металлические листы надёжно фиксируют на месте и прихватывают в нескольких местах по периметру, после чего надёжно приваривают их изнутри к металлическим профилям. Закрепляя листы, не нужно делать сплошной сварочный шов. Достаточно делать сварку пунктиром по принципу 1х5. То есть сантиметровый шов через каждые 5 сантиметров.
  • Завершающим этапом производится приварка петель. Нижняя часть петли с пальцем приваривается к раме, а верхняя часть — к створке ворот. Рекомендуется для надёжности усилить крепление петель металлическими пластинами, как показано на фото ниже. В месте крепления петли к раме можно использовать металлический прут для увеличения площади сварки.

Установка и изготовление гаражных ворот заканчивается после крепления конструкции в проёме. При уже построенном гараже, готовые ворота вставляют в проём и прислоняют максимально плотно.

Для этого можно использовать деревянные брусья, чтобы упереть ворота снаружи. Изнутри устанавливают внутреннюю часть рамы и скрепляют обе части между собой металлическими пластинами. Пластины желательно располагать на уровне установки гаражных петель.

Если гаражная фасадная стена ещё не построена, то изготовление и установка гаражных ворот производится на ровной поверхности, собирается несущая рама и вся конструкция устанавливается на место проёма, после чего возводится фасадная стена. На этом работа окончена, а для закрепления теоретического материала рекомендуем просмотреть приложенный видео ролик.

  • Автор: Мария Сухоруких

Каталог услуг

  • Гаражные ворота
  • Ворота для гаража
  • Гаражные ворота цена
  • Ворота для гаража цены
  • Купить гаражные ворота
  • Гаражные ворота фото
  • Ворота для гаража фото
  • Распашные гаражные ворота
  • Распашные ворота для гаража
  • Металлические гаражные ворота
  • Металлические ворота для гаража
  • Изготовление гаражных ворот
  • Установка гаражных ворот

Вызов замерщика

Установка Гаражных Ворот на Заказ в Москве По Низкой Цене «Под Ключ».

На протяжении десяти лет наша организация является неизменным лидером на рынке дверных изделий. Помимо широкого ассортимента качественной продукции, наши квалифицированные специалисты занимаются изготовлением и установкой гаражных ворот. Мы гарантируем высокое качество и степень надежности изделий, а наши квалифицированные работники выполнят все монтажные работы в максимально короткий срок. В зависимости от типа конструкции. Монтаж ворот занимает не более трех часов. И даже если на месте возникают какие-либо сложности, имея под рукой все необходимое оборудование, специальные приспособления и инструменты, а также благодаря высокому уровню мастерства и квалификации, любая проблема незамедлительно устраняется сразу на месте.
Монтаж гаражных ворот происходит после оформления предварительной заявки которую можно оформить, воспользовавшись контактами, которые указаны на нашем сайте. Помимо этого мы готовы гарантировать качество наших изделий, поскольку занимаемся не только продажей и установкой, но и производством гаражных ворот, используя высококачественное сырье и фурнитуру, осуществляя контроль на всех этапах производства.
В случае установки ворот в вашем гараже мы гарантируем:
• высокую степень прочности, надежности и долговечности конструкций;
• максимальную защиту от взлома и вандалов;
• устойчивость к пагубному воздействию атмосферных факторов;
• доступную стоимость.
Стоимость готовых изделий зависит от типа и сложности конструкции, размера, наличия дополнительных элементов отделки и защитных систем, материалов, которые использовались в процессе изготовления, класса фурнитуры и наличия дополнительных элементов.

В наше время люди ценят эффективность и практичность. Это относится ко всему, в том числе и к такому специфическому вопросу, как выбор ворот для гаража, дачи и земельного участка. Именно поэтому большинство людей останавливают свой выбор на классических моделях распашных ворот. Покупатели видят их очевидные плюс, которые заключаются в простоте и быстроте установки, легкости обслуживания, низкой цене, а также гибкости их изготовления, ведь такие ворота очень просто изготовить именно такого размера, который нужен клиенту. Кроме того, клиент всегда имеет свободу выбрать направление, куда именно будут открываться створки его ворот, внутрь или наружу. Конструкция таких ворот и правда очень проста. Они состоят из двух створок, которые крепятся к двум столбам или в проем с помощью петель. Также чаще всего такие ворота оснащаются входной калиткой, чтобы не открывать-закрывать ворота лишний раз.
Распашные ворота дают простор для творчестве в отделке, клиент сможет заказать и профнастил, и вагонку из дерева. Также клиент сможет выбрать металлические элементы декора, например, аппликации, накладки и кованые элементы.
Распашные ворота при желании клиента можно утеплить различными материалами, а также обить вагонкой, фанерой и др. Покраска производится с помощью порошкового напыления, грунтовки или нитроэмали. После такого покрытия такими материалами воротам будут не страшны климатические условия их эксплуатации, будь то влажность, жара, резкие перепады в погоде и температуре.
В комплект к воротам идет очень качественная и надежная фурнитура и замок. Закрыть ворота можно на врезной или накладной замок, а изнутри есть засовы. Многие любят укомплектовать свои ворота электроприводом, чтобы открывать их с помощью пульта ДУ прямо из машины, что придает удобство, комфорт и легкость в эксплуатацию ворот, что не лишнее, учитывая наши погодные условия.
Каждый клиент может привнести в ворота что-то свое, поскольку они изготавливаются с индивидуальным подходом к каждому. Поэтому клиент может заказать производителю ворота, которые станут настоящим архитектурным шедевром, особенно в сочетании с входной калиткой, которая будет выполнена в таком же стиле, что позволит выглядеть воротам целостно и стильно.

Наша компания предоставляет следующие виды услуг по изготовлению и установке гаражных ворот «Под Ключ» в Москве:
Производство (изготовление, строительство) и монтаж (установка) следующих видов гаражных ворот — распашных (распашные), металлических (металлические, из металла), железные (из железа, железных), стальных (из стали, стальные), по низкой стоимости (цене).

Примеры установленных дешево гаражных ворот на заказ в Москве «Под Ключ»:
