Устройство откатных ворот с электроприводом: Устройство откатных ворот своими руками — НПФ Техсервис — Техническое оборудование общепромышленного и нефтепромыслового назначения

Содержание

Стоимость откатных ворот с электроприводом под ключ

Забор с воротами является неотъемлемой частью любого участка, на котором стоит частный дом. Благодаря им создаётся личное пространство. Они защищают от чужих взглядов и воров. В целом, за надёжным забором чувствуется уверенность.

Но, если у вас каждый метр на счету, будь-то из-за размеров участка или проёма в уже установленном заборе, есть прекрасный выход. Речь идёт об откатных воротах. Их конструкция, в отличие от распашных, даёт им возможность не занимать место на участке. И ограничения по размерам минимальны. Да и их можно не только купить, но и сделать своими руками, благодаря фото и видео в сети.

Какова же их стоимость?

Содержание статьи

Откатные ворота под ключ

Одним из главных вопросов является вопрос стоимости.

В случае с откатными воротами она состоит из нескольких параметров, если вы решили их купить под ключ:

Стоимости закладки фундамента, в которую входят:

Цена закладной детали;
Изготовление самого фундамента;

Бетонирование;

Стоимости каркаса, в которую входят:

Цена на раму в зависимости от размеров проёма;
Регулировочная площадка;
Калитка, встроенная или отдельностоящая;
Опорные и приёмные столбы;
Замок;

Монтажа, стоимость которого зависит от размеров;
Автоматики, в частности устройство от Came или другого производителя;
Стоимости отделки и подключение Came;
Стоимости доставки.

При этом, фундаменты откатных ворот могут быть разными, поэтому и цена на них будет отличаться. Обычно такие делают на:

Винтовых сваях;
Бетонном фундаменте;
Опорах.

Кроме того, монтаж своими руками сильно влияет на потраченные суммы.

На винтовых сваях

Фундамент на винтовых сваях является простым решением для сложных грунтов. Благодаря своей конструкции, с которой можно познакомиться на фото, сваи этого типа хорошо держаться в грунте, лопасти не дают выдернуть их или вытеснить грунту из-за механических нагрузок.

Конструкция откатных ворот на винтовых сваях

Винтовой тип позволяет заниматься монтажом самостоятельно, что положительно влияет на стоимость. Немаловажным достоинством является то, что ворота не касаются земли, что даёт простое подключение электроники от Came.

Наибольшие траты приходятся на приобретение винтовых свай. Нет необходимости покупать сваи большого диаметра, но они должны быть качественно сделаны. Главное внимание стоит обратить на качество сварки. Глубина ввинчивания, а значит и длина свай, зависит от глубины промерзания почвы. Для большинства регионов Центральной России достаточной она считается до 2,5 метров.

Фактором, положительно влияющим на стоимость свайно-винтового фундамента, является отсутствие необходимости в земляных работах или значительном бетонировании.

Цена ворот на опорах

Самонесущие откатные ворота

Одним из последних писков моды в области устройства откатных ворот, судя по многочисленным фото и видео, являются так называемые самонесущие ворота на опорах. Их инженерное решение считается наиболее сложным, не хуже автоматики от Came, и вместе с тем, имеющим ряд преимуществ. В частности, нет необходимости в направляющей, по которой движется рельс. А значит, и нет необходимости в заливке поперечного фундамента.

Вся конструкция представляет собой роликовую опору, устанавливаемую на одну из колонн забора.

Естественно, монтаж на неё требует достаточной прочности. В целом, особые требования к прочности могут существенно удорожить конструкцию и монтаж под ключ. Зато, потребуется меньше трат на обслуживание.

На бетонном фундаменте

Наиболее распространённой конструкцией фундамента откатных ворот является бетонная. Такая конструкция подразумевает, что монтаж фундамента из бетона производится не только под столбы — нужен ещё и поперечный фундамент под направляющую. Узнать больше подробностей о фундаменте можно на видео.

На практике же это означает как довольно большой расход бетона, так и земляные работы.

Ямы роются глубиной не меньше метра.
Недостатком можно считать довольно длительное время, проходящее от закладки до готовности фундамента. Но в стоимость в первую очередь входит цена бетонирования и, если в этом есть необходимость, наём бригады, которая будет заниматься монтажом. В обычных условиях этот тип фундамента дешевле конструкции на роликовых опорах, да и легко делается своими руками.

Преимущества перед другими типами ворот

Как уже отмечалось, устройство откатных ворот имеет ряд преимуществ, заставляющих всё большее число владельцев земельных участков останавливать свой выбор именно на них. И это несмотря на более сложную конструкцию и в некоторых случаях большую цену в сравнении с распашными.

Эстетическое преимущество;
Отсутствие рам, которые бы мешали проезду;
Экономия пространства;
Не боятся отечественного климата;
Не страдают от типичных проблем распашных ворот, таких, как провисание петель;
Благодаря богатому выбору автоматики, в том числе и от таких компаний, как Came, ими просто управлять.

Чертежи

Чертежи можно посмотреть на фото.

Конструкция откатных ворот

Откатные ворота в разрезеКомплектация откатных ворот

Конструкция и её основные элементы

Конструкция ворот состоит из нескольких основных элементов, которые, как и их монтаж, даже можно сделать своими руками. Устройство их просто. Для изготовления большей части из них лучшим или даже единственным подходящим материалом является металл.

Стандартные откатные ворота состоят из:

Столбов опор. В их качестве лучше всего использовать стальные трубы;

Несущей силовой рамы. Она также состоит из металлических профилированных труб и обрешётки, сваренных между собой;
Каркаса;
Направляющей рейки, по которой будут кататься роликовые каретки;
Фурнитуры.

Рекомендуем к просмотру видеоролик о монтаже откатных ворот на винтовых сваях.

Как сделать фундамент

Фундамент под откатные ворота

Устройство фундамента, естественно, зависит от выбранного типа. Два типа конструкции — на роликовых опорах и обычном бетонном фундаменте — имеют общие черты. В частности, и там, и там нужно делать бетонирование под столбы опор, на которые и производится монтаж. Сильно отличается фундамент на винтовых сваях, в чём легко можно убедиться, посмотрев фото и видео.

Установка столбов под опоры делается в первую очередь, а значит и фундамент под них закладывается так же. Это легко делать своими руками. Правильно выбрав место для будущих опор, нужно вырыть яму.

Глубина зависит от того, как промерзает грунт. Минимально она составляет метр.

Когда ямы закончены, в них ставятся столбы. Они должны стоять ровно вертикально. По установленным опорам заливается бетон. Смесь застывает не меньше недели.

Следующим этапом является закладка фундамента под сами ворота, если выбрана конструкция на бетонном фундаменте. Тут понадобятся швеллер, шириной около 20 сантиметров, и арматура, чьё сечение достигает 1,5 сантиметров. Куски арматуры, длиной в метр, привариваются к швеллеру, в т.ч. и своими руками, благодаря чему получается «банкетка».

Когда конструкция готова, роют яму, глубиной соответствующей размерам полученной конструкции и шириной в 40 см. Длина — в половину ширины проёма ворот.

Производится установка шевеллера, так, что его верх оказывается вровень с землёй. Заливается бетон и до 28 дней происходит его застывание.

На этом заканчивается изготовление бетонного фундамента своими руками и начинается монтаж конструкции.

Ворота на винтовых сваях

Фундамент с винтовыми сваями делается без земляных работ, как легко видно на видео. Ямы рыть не нужно. Что ещё больше облегчает работу своими руками. В нужных точках вертикально делается установка свай. К ним в виде рычагов, с двух сторон, прикрепляются по лому и они ввинчиваются в грунт. Ввинчивание происходит на глубину замерзания почвы, но не глубже того момента, когда появляется опасность деформации или срыва лопастей. Это можно делать своими руками, вместе с помощниками.

Схема бетонирования

Ниже представлена схема фундамента под откатные ворота.

Схема фундамента под откатные ворота

Заполнение ворот

Особенностью откатных ворот является возможность использовать самые разнообразные материалы для их отделки. Дорогие и дешёвые, классические и ультрасовременные — их можно подобрать на любой вкус или под любой стиль дома. Об этом свидетельствуют многочисленные фото и видео.

Естественно, для каждого потребителя особую роль играет цена. Потому наиболее популярным и вместе с тем дешёвым является профнастил. Он выглядит современно, линейка цветовых решений довольно разнообразна. Современный профнастил довольно прочен. И такие известные бренды, как Дорхан и другие, очень активно применяют его в своей продукции.

Кроме профнастила используют часто также:

Сэндвич-панели;
Профили роликовой прокатки с высокими антикоррозионными свойствами;
Алюминиевые экструдированные профили, которым можно придавать разнообразную форму;
Дерево.

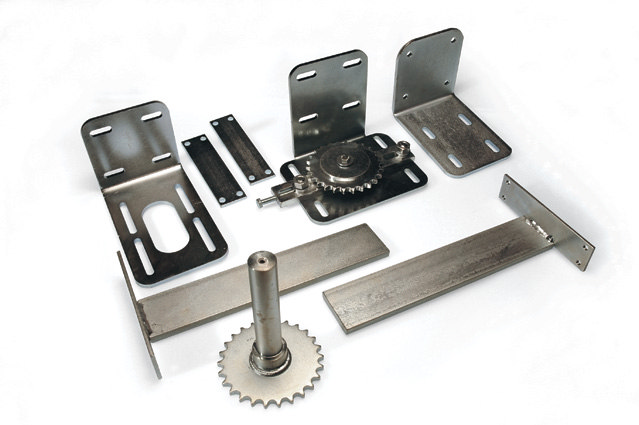

Комплектующие

Откатные ворота стали популярными благодаря тому, что помимо базового варианта их можно подогнать под индивидуальные требования и сделать под ключ.

Это может касаться наличия калитки или автоматики.

С калиткой

Самый простой вариант откатных ворот не предусматривает наличие калитки. Но, если её установка всё же нужна, то потребитель может выбрать два варианта: ворота с встроенной калиткой или отдельно стоящей. Первый вариант лучше всего окупать в готовом виде. Такие ворота делают известные производители, а второй можно и своими руками.

Автоматика

Автоматика для откатных ворот очень разнообразна. Существуют компании, которые уже много лет делают технические решения специально для ворот, такие как Came, и завоевавшие рынок. Компании, как Дорхан, делают уже готовые откатные ворота с электроприводом, которые можно купить под ключ.

Современная продукция Came и других производителей позволяет управлять воротами на расстоянии, определяет их положение, контролирует доступ к ним. Благодаря изделиям Came ни один вор не сможет просто так перелезть через ворота.

Схема автоматики откатных ворот

Установка и подключение современной автоматики, особенно от таких производителей, как Came отличается простотой. Это доступно каждому. Да и цена не слишком большая. Несмотря на то, что те же Came — итальянский бренд, их продукция доступна большинству владельцев ворот. Естественно, решения отличаются, в зависимости от размеров и предназначения ворот. А значит и цена.

Ворота раздвижные с электроприводом: особенности выбора

Приводные раздвижные ворота

Раздвижные ворота – конструкции, в которых одна или две створки при открывании откатываются в стороны по специальным направляющим. После установки таких ворот, возникает желание установить автоматическое устройство.

Это позволит, не выходя из машины, открывать проем, не применяя ручную силу. Как автоматизировать ворота раздвижные с электроприводом, подскажет статья.

Типы конструкций

Раздвижные ворота такого типа могут быть:

Рельсовыми.
Подвесными.
Консольными.

Общими преимуществами конструкций являются:

Нет необходимости организовывать дополнительное свободное пространство перед воротами с любой стороны.
Нагрузка от полотна распределится равномерно на всю конструкцию ворот, даже при большой их массе.
Открытие/закрытие проема выполняется равномерно и плавно.
Консольные и подвесные ворота с землей не соприкасаются, это избавляет человека в зимнее время от необходимости расчищать нижний рельс.
Консольные и рельсовые модели высоту въезжающему транспорту не ограничивают.
Транспорт может подъезжать к воротам вплотную.

Общий недостаток ворот – необходимость организации дополнительного пространства вдоль стен или ограждения.

В таблице представлены типы ворот и их особенности:

Тип ворот	Особенности
Рельсовый тип	В таких конструкциях: Полотно перемещается по нижнему рельсу, которым может быть балка или швеллер. На полотне крепятся ролики, обеспечивающие плавность движения ворот. Нагрузку от полотна воспринимает на себя фундамент конструкции. Недостаток модели: зависимость от условий погоды. Слякоть и снег забивают рельс, что требует постоянной чистки его.
Подвесные ворота	Высота конструкций увеличивается поднятием опорных столбов, что позволит проезжать транспорту больших габаритов. Для более презентабельного вида, их можно прикрыть красивым козырьком. Вес полотна принимает на себя верхняя направляющая балка. На работу модели не оказывают влияние погодные условия. Не требуется сооружение фундамента. Недостатки конструкции: Ограничение по высоте и массе. Сложности в проведении ремонта.
Консольные ворота	Это самый современный вид. Отличается: Эстетическим видом. Долговечностью. Простотой обслуживания своими руками. Хорошей устойчивостью. Роликовые каретки имеют защиту, что позволяет использовать конструкции в любую погоду. Недостатки моделей: Необходимость устройства закладного фундамента. Требуется больше места для откатки ворот.

Как выполнить монтаж механической части всех типов ворот подскажет видео.

Для облегчения пользования конструкциями, на них устанавливается электропривод.

Подготовка к работе

Электропривод для автоматических сдвижных ворот устанавливается после подготовки инструментов и приобретения комплекта автоматики, в который обычно входят:

Электропривод с редуктором для открывания раздвижных ворот.
Рейка зубчатая.
Фотоэлементы и лампа для сигнализации.
Крепежные детали.
Пульт для управления воротами дистанционно.

Помимо этого понадобятся:

Аппарат для сварки.
Провода для подключения:

Электропривода сечением 2Х2 мм или 2Х1,5 мм.
Два провода для фотоэлементов — 2Х0,5 мм 4Х0,5 мм.
Для сигнальной лампы, на 220В — 2Х0,5 мм.

Электродрель.
Сверла по металлу разного диаметра.
Саморезы.

Установка привода

Привод для откатных ворот крепится на жестком основании, собранном из швеллера и металлических листов. Здесь же располагаются две роликовые каретки.

Для этого:

Выбирается место установки электропривода.
Собирается и сваривается специальный столик для крепления на нем привода.
К верхней плите столика крепится болтами привод.
Устройство устанавливается на место, как на фото.

Монтаж привода

Совет: Для правильного выбора месторасположения привода, нужно зубчатую рейку положить на шестерню привода, а затем выставить его по месту, чтобы рейка находилась посередине шестерни.

На выбранное место ставится привод на основании столика, обваривается со всех сторон или крепится прочными болтами.
Снимается крышка корпуса привода, и продевается через имеющееся отверстие электрокабель.

Совет: Нельзя поднимать привод за корпус или крышку. После снятия крышки, при проведении электромонтажных работ, необходимо обеспечить защиту агрегата от попадания влаги и лишних предметов.

По окончании установки и наладки привода, крепятся все снятые детали на прежние места.

Продевание провода

Крепление рейки

Правильная установка зубчатой рейки является важным условием безопасной и бесшумной работе всей конструкции.

При этом:

При полностью открытой створке ворот, по центру шестерни ставится зубчатая рейка, оставив свободный конец для фиксации концевых выключателей.
К профильной трубе каркаса створки ворот привариваются болты, для крепления зубчатой рейки.
Ворота протягиваются.
Ставится второй участок зубчатой рейки, процедура повторяется.

Совет: Необходимо следить, чтобы между стыками двух деталей получился «полноценный» зуб.

Установка элементов зубчатой рейки

Все крепежные элементы еще раз надежно обвариваются.
Выставляется между рейкой и шестеренкой электропривода зазор 1-2 мм. Для этого отворачиваются на зубчатой рейке болты, и выставляется деталь так, чтобы при перемещении полотна ворот, не издавался неприятный звук.

Монтаж концевых выключателей

Для предотвращения движения ворот, на зубчатой рейке прикручиваются болтами концевые выключатели.

Они бывают:

Магнитными. Отличаются надежностью при работе в любую погоду. Их принцип действия основан на особенностях магнита. Выключатели бывают левыми и правыми, а располагаются так, чтобы один к приводу был плюсом, другой — минусом. Размещаются они друг от друга недалеко, место подбирается до тех пор, пока устройство не станет срабатывать.

Магнитный концевой выключатель

Механическими. Это более популярный тип изделий. Их проще монтировать, но цена выше. Принцип работы устройств: при прохождении через препятствие, расположенная на приводе пружинка отгибается в сторону, и движение полотна останавливается.

Механические концевые выключатели

Подключение привода

Блок управления конструкцией

Чтобы подключить ворота раздвижные с электроприводом к источнику питания, должна строго соблюдаться, приложенная к устройству, инструкция. Чаще всего «AC-L» – это фаза, «АС-N» – ноль через автомат.

Апгрейд LED-драйверов HLG VAIS

На рисунке:

ACL – фаза
АСN – ноль
FG — земля

До завершения монтажных работ тестируется и проверяется работа привода:

Нажимается кнопка на пульте управления. При этом электропривод должен сдвинуть створку ворот, но не до конца.
Время открывания/закрывания. Для этого ворота полностью закрываются. На пульте нажимается клавиша «Р1» можно «STOP» и «PP» и удерживается 2-3 секунды. В некоторых моделях необходимо нажать кнопку 3 раза.
Так задается полный цикл открытия/закрытия дверей в конечных положениях.
Записывается в память привода время. Это станет дополнительным способом остановки ворот, если вдруг не сработают концевые выключатели.

Электропривод для сдвижных ворот

Установка фотоэлементов

Фотоэлементы для ворот

Чтобы сделать конструкции более удобными, при эксплуатации устанавливаются фотоэлементы. Это спаренный прибор: первый световой сигнал или луч подает сигнал, а второй — принимает. При прерывании луча препятствием, которым может быть человек, автомобиль, собака, ворота начинают перемещаться назад.

Установка фотоэлементов на откатных воротах может устанавливаться несколькими способами, главным условием должно быть расположение элементов друг против друга, чтобы принимать световой сигнал.

При этом:

Фотоэлементы можно зафиксировать на столбиках, где размещен нижний улавливатель.
Изготовить металлические постаменты, которые привариваются к несущим столбам.
Сделать из профилированной трубы небольшие столбики и на них смонтировать фотоэлементы.

Способ крепления фотоэлементов выбирается самостоятельно по месту монтажа ворот. Фиксируются детали саморезами.

Для подключения снимается перемычка между «PHOTO» и «GND», затем по схеме на блоке управления:

«-» контакт подключается к левому контакту «АС24V».
«+» подключается к правому контакту «АС24V».
«NC» подключается к контакту «GND».
«OUT» к контакту «PHOTO».

Подсоединение лампы для сигнализации

Схема подключения автоматики для ворот

Такая комплектующая фурнитура, как сигнальная лампа, обычно располагается сбоку проезжей части, чтобы информировать водителя на проезжающем автомобиле о выезде машины со двора.

Крепится сигнальная лампа саморезами. К ней подводится провод, сечение которого 2х0,5 мм, подключается к контактам «АС-N» и «LIGHT» на плате управления.

Схема монтажа раздвижных ворот с электроприводом

Автоматические раздвижные ворота с электроприводом отличаются от обычных, наличием электропривода и других элементов, улучшающих и облегчающих их функционирование. Автоматика на раздвижные ворота устанавливается по желанию заказчика. При отключении электроэнергии ворота легко открываются вручную.

Устройство откатных ворот с электроприводом

Для владельцев загородных домов, откатные ворота с автоматикой на сегодня являются незаменимым элементом при строительстве или ремонте своего уютного жилища.

Все кто их установил, просто поражаются, как же они жили до этого без такого удобного и эффективного решения.

Мы не будем рассматривать процесс самостоятельного изготовления ворот, тем более что их варианты сборной конструкции, можно легко найти и заказать у профессиональных производителей.

Давайте сосредоточимся именно на моментах монтажа отдельных элементов, подключении и настройки системы автоматики.

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Центральная часть может заполняться различными материалами:

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой.

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Привод всегда выбирайте с запасом по мощности с учетом зимней эксплуатации.

Для подключения привода автоматики ворот, вам потребуются следующие материалы:

Электрический привод представляет собой специальную систему, предназначение которой преобразовывать энергию в механическую. Автоматика устанавливается на различные типы ворот и позволяет экономить время на открывание и закрывание створок. Современные откатные ворота с электроприводом имеют массу преимуществ, тем не менее, многие задумываются об их установке и целесообразности этого поступка.

Стандартный электропривод на воротах откатного типа состоит из следующих элементов:

редуктора и непосредственно двигателя;
зубчатой рейки;
защиты и автоматики;
цепей управления.

Имеются отдельные линейки моделей, в которых двигатель с редуктором собраны в одном корпусе. Защита осуществляет функцию остановки работающего мотора при появлении препятствий, тогда как автоматика выполняет остановку при достижении крайнего положения. Элементами управления являются пульт д/у, фотоэлементы, щит управления.

Выбор привода для откатных ворот

Выбирать электропривод для монтируемых откатных ворот нужно исходя из следующих моментов:

частоты его использования;
мощности двигателя.

Мощность выбирается в значимости от габаритов, конструкции ворот. Это также определяет сопротивляемость механизма внешним воздействиям. Вес одной створки составляет примерно 300–800 килограмм. Точный вес зависит от размера конечного элемента, толщины металла из которого он изготовлен, особенностей конструкции вроде наличия ребер жесткости.

Выбирать систему для устройства откатных ворот с электроприводом необходимо из расчета, что для передвижения 300-килограммовой створки надо установить двигатель мощностью примерно 300 Ватт. Если вес всей конструкции меньше одной тонны, то можно установить электропривод на 600 Ватт.

Так как чаще всего откатные ворота являются цельными полотнами, то при расчете мощности учитывается коэффициент. В большинстве случаев, он берется равным 40 и умножается на вес нагрузки. В результате будет получена максимальная нагрузка на систему передвижения из которой выбирается ее мощность.

Интенсивность использования также важна при выборе откатных ворот с электроприводом. Чаще всего, подобные конструкции применяются с умеренной нагрузкой поэтому нужно подбирать оборудование, интенсивность использования которого находится в пределах 30-50%.

Если монтаж планируется выполнять своими руками, то пренебрегать данными характеристикам нельзя. В противном случае оборудование будет работать с повышенной нагрузкой и быстро выйдет из строя.

Также имеются системы рассчитанные на определенное количество циклов, которое измеряется в процентах. Есть модели на 30, 50, 70, 100% интенсивность работы. Когда предусматривается высокая проходимость ворот, то специалисты рекомендуют ставить связку ворота-шлагбаум, которая имеет высокой срок службы. Особенностью является то, что при большой проходимости можно открыть ворота, а поток транспорта контролировать шлагбаумом.

Электропривод представляет собой сложную конструкцию, в которой двигатель через редуктор передает энергию электричества в механическую энергию вращения вала. Поэтому очень важно проводить регулярный осмотр этих узлов, что значительно продлит срок службы всей системы.

Не менее важным при выборе откатных ворот с электроприводом является ее изготовитель. Наибольшей популярностью пользуются немецкие, итальянские системы, отличающиеся относительно простым монтажом, высокой надежностью и долгим сроком службы.

Последовательное выполнение работ

Делится на несколько этапов:

замеры;
установка фундамента;
монтаж роликовых опор;
крепление привода, зубчатой рейки;
подсоединение дополнительных элементов.

Видео: откатные ворота своими руками

Производим замеры

В большинстве случаев, откатные ворота с электроприводом размещаются внутри ограды согласно чертежам. Их длинна будет равна 150 процентам от ширины проема, потому, нужно побеспокоиться о наличии свободного места.

При выполнении замеров, важно правильно разметить место будущего фундамента. Размеры должны четко соответствовать действующим стандартам, иначе будет значительный перерасход бетона или же его недостаток при заливке.

Размеры ямы подбираются исходя из габаритов проема для ворот. Также нужно учитывать глубину промерзания почвы при расчете глубины залегания фундамента. Ширина укладываемого фундамента составляет примерно полметра.

При расчетах нужно определиться будет ли установлен ответный столб, который будет держать ворота в закрытом положении.

Далее, выкапывается яма нужных размеров, в которую крепятся швеллеры углами вниз. Они устанавливаются на всю глубину ямы. Это позволяет создать базовый каркас, на котором будет формироваться фундамент и крепиться ворота.

Обустройство фундамента

Очень важным моментом является подготовка и заливка фундамента, ведь он является основой всей конструкции. Именно поэтому, к нему предъявляются очень высокие требования прочности.

Чаще всего, его закладывают на глубину до 2 метров с использованием закладной детали, которая будет соединена с арматурой. Длинна основания в большинстве случаев должна равнятся половине длинны пространства под ворота.

При укладке фундамента, ширина ямы не должна быть меньше 0,4 метра.

Монтируя основу, нужно просчитать столб для держания ворот в зарытом положении. Если он будет устанавливаться, то надо продумать метод его крепления. Для повышения прочности конструкции ставят специальный швеллер углами вниз.

После установки закладной детали, к ней сваркой крепят арматуру. Швеллер устанавливается вплотную к полотну забора и крепится к нему. Здесь, нужно проложить питающий кабель. Для облегчения монтажа электроники, сначала укладывают гофровую трубку, по которой после заливки пускают кабель. Укладывается она примерно посредине фундамента.

После укладки фундамента нужно подождать примерно 3 недели до полного его застывания. Этот процесс во многом зависит от погоды.

Ставим роликовые опоры

Роликовые опоры располагаются на швеллере, который установлен в основе из бетона, без крепления, после чего, сверху монтируют несущую балку с подвижной створкой. Такая методика позволяет найти нужные точки для крепления роликовых опор. Это нужно для того, чтобы в будущем ворота двигались без трудностей, а также полностью закрывались не оставляя щелей.

После этого конструкция разбирается, а к закладной детали посредством сварки подсоединяют 2 регулировочные площадки, к которым позже крепят роликовые опоры. Регулировочные площадки должны устанавливаться на определенном расстоянии от краев швеллера, по которому они будут ездить.

Оборудуем привод и монтируем зубчатую рейку

Монтаж современной автоматики для откатных ворот начинается с закрепления регулировочной площадки, на которую будет крепится электропривод. Следующим шагом является подсоединение сваркой, болтовым соединением зубчатой рейки к редуктору откатных ворот и к двигающейся части ворот. Монтаж нужно проводить, учитывая положение шестеренки вала редуктора откатных ворот собранного своими руками.

Выполнять монтаж электронных компонентов необходимо в соответствии со схемой подключения электроники откатных ворот. Здесь нужно соблюсти зазор между шестеренкой редуктора и движущейся зубчатой рейкой, который может быть до 2 миллиметров по всей длине ворот.

Чтобы исключить лишние усилия, шумы при движении створки и обеспечить тихий ход, нужно расположить рейку на прямой. При этом расстояние между зубцами движущихся частей должно быть около 1 мм.

Важным моментом на этом этапе является установка концевиков. Ролики этого типа устанавливаются на несущей балке с сохранением доступа к ней с внешней стороны двигающегося элемента ворот. Крепятся концевики при помощи болтов. Задняя часть несущей балки дополняется специальной заглушкой, которая защищает от попадания влаги, грязи в устройство. Тут же монтируются ограничители движения створки. В конце процесса монтажа производится настройки механики и выход в рабочий режим.

Крепление фотоэлементов и защитных устройств

По окончании монтажа основной конструкции следует заняться установкой периферии вроде фотоэлементов, сигнализирующих ламп, защитных устройств.

Выполнять монтаж фотоэлементов и устройств защиты надо согласно схеме подключения и рекомендаций специалистов. В противном случае могут появиться неисправности и система выйдет из строя.

Правильным подходом будет сборка одного узла и его проверка, что позволит последовательно подтвердить работоспособность каждого устройства. Это позволит быстро обнаружить и исправить ошибки при сборке, не понеся материального ущерба. Установив и проверив всю дополнительную аппаратуру, человеку остается наслаждаться проделанной работой в мягком кресле.

Заключение

Простой вывод из данной информации — монтаж откатных ворот с электроприводом своими руками довольно сложная задача. Если человек имеет мало опыта, то лучше обратиться в специальные организации, которые выполнят все замеры, монтажные работы на высшем уровне. Установив электропривод на ворота откатного типа значительно повышается пропускная способность и общая эффективность пропускного пункта.

Решив выполнить установку откатных ворот с электроприводом своими руками, нужно соблюдать правила монтажа и не пренебрегать рекомендациями знающих людей. Не стоит экономить на специалистах, ведь неверно собранная конструкция быстро выйдет из строя.

Приводы для откатных ворот – устройства, состоящие из электродвигателя, комплекса автоматики, сопутствующих электронных компонентов и деталей механики. Предназначены для автоматизации процесса открытия/закрытия створки откатных ворот с дистанционной активацией.

Устройство привода для откатных ворот

Описываемые устройства, это набор основных узлов системы и комплектующих к ним. В розничной сети распространена следующая схема комплектации приводов:

Обязательные элементы – привод с автоматикой и чувствительными «приёмными» элементами;
Необязательные комплектующие – зубчатая рейка, пульты дистанционного управления, концевики и другие комплектующие.

Включение привода происходит посредством подачи сигнала, по проводному (с пульта охраны) или беспроводному каналу (с радиоволнового или инфракрасного пульта дистанционного управления) связи, который фиксируется электроникой.

После обнаружения сигнала, автоматика включает электродвигатель, обороты с которого подаются на редуктор и дальше на ведущую шестерню. Непосредственно на створку ворот, усилие передаётся через закреплённую на ней зубчатую рейку.

При достижении полотном одного из крайних положений (открыто/закрыто), двигатель отключается автоматически. Достигается это за счёт концевиков нажимного или магнитоконтактного действия, которые подают соответствующий сигнал на узел автоматики. Концевики связаны с блоком контрольно-управляющей электроники посредством проводного соединения.

Типы и характеристики приводов для откатных ворот

Официальной классификации приводов для ворот откатных не существует, но они всё же имеют различия. Описываемые устройства разнятся по типу применяемой рейки, скорости движения створки, интенсивности использования, технологии определения конечных положений, уровню сборки и настройки поставляемого изделия и так далее.

Зубчатые рейки производятся с нарезанными на них зубцами на торце или на широкой части. Этот параметр особенно важен при подборе указанной детали под конкретную модель привода.

Разновидности приводов по скорости движения створки:

Низкоскоростные – конструкции, обеспечивающие сравнительно низкую скорость движения створки;
Высокоскоростные – передвигают створку ворот с относительно высокой скоростью. Целесообразно применять на объектах, где есть надобность в быстром открытии и закрытии врат. Такие устройства дороже своих низкоскоростных аналогов.

Разделение на высоко- и низкоскоростные модели весьма условно. Такой параметр добавляется производителями для того, чтобы подчеркнуть показатель скорости работы устройства. Указывается для конкретного изделия лишь в случае с высокоскоростной автоматикой, а низкоскоростные рассматриваются только в общем и косвенно. На практике, ориентироваться стоит только на непосредственные показатели скорости, выражаемые в м/с.

Как пример, у Вас есть откатные ворота со створкой определённой длины, конкретный привод (по расчётам) будет открывать и закрывать её со скоростью в 1 минуту, на каждое действие. Значит, что при указанной интенсивности использования в 30%, допустимое количество полных циклов открытия/закрытия за 1 час равно 9.

Приведённое число получено из расчёта (60х0,3)/2, где:

60 – количество минут в одном часе;
0,3 – выражение 30%, так как общее число времени, в конкретном случае 60 минут, мы считаем за 100%;
2 – расчётное количество времени, которое уходит на совершение полного цикла открытия и закрытия створки, в минутах.

Технологии определения концевых положений

При помощи концевиков – технология предусматривает установку концевиков, срабатывание которых определяется электроникой и двигатель отключается. Применяются элементы магнитоконтактного действия (на герконах) или нажимного.

Вторые менее надёжны, имеют относительно низкий ресурс службы и чувствительны к низким температурам, что провоцирует резкое увеличение количества ложных срабатываний в холодное время года.

По вычислениям электроникой количества оборотов ведущей шестерни – блок электроники снабжён аппаратно-программными средствами для программирования под проем конкретной протяжённости. На основании внесённых данных, автоматика рассчитывает точное количество оборотов ведущей шестерни для отката створки в каждую сторону. Автоматически вычисляется и нужное количество оборотов для приведения полотна в крайние положения из каждой точки траектории движения.

По времени цикла – программируется пользователем при первом запуске, при условии размещения створки в одной из крайних точек. Исходя из инструкции, по нажатию определённой клавиши на блоке автоматики включается движение полотна, при достижении им противоположной крайней точки траектории, нажимается та же или другая указанная клавиша. После второго нажатия, створка останавливается, а автоматика запоминает время, за которое осуществлялось движение.

Уровень сборки поставляемой продукции

Полная – такой вариант подразумевает заводскую установку всех элементов узлов механики и электроники в штатное положение при сборке. Присущ этот вариант моделям, предназначенным для самостоятельной установки, не требует знаний в области сборки подобной техники, часто являет собой полностью готовое, к монтажу и работе, решение (см. Комплекты для откатных ворот).

Частичная – продукция поставляется в полусобранном виде и требует вмешательства специализированного персонала либо познаний в сборке и установке приводов, в случае произведения всех работ конечным пользователем.

Уровень изначальной настройки

Полная настройка – редкий случай, так как речь идёт не только о «прописи» конкретных пультов, но и о внесении дополнительных переменных, таких как длина створки, прилагаемое усилие, расстояние замедления и так далее.
Применяется только в случае с изделиями, которые рассчитаны на строго определённые параметры движимой конструкции или нет смысла вводить дополнительные переменные, так как эти вопросы уже разрешены внесением дополнительных элементов аппаратной части.

При подключении нового пульта, для работы совместно с установленным приводом, всё равно, придётся его «прописывать».

Полное отсутствие настроек – в большей степени, присуще моделям с частичной сборкой при поставке. Нужно всё настраивать и подгонять под конкретный случай (имеется ввиду каждая из функций, которые только поддаются настройке в конкретной модели).

Часто встречается и что-то среднее между вариантами настройки. Для отдельных моделей, практикуется привязка пультов дистанционного управления на заводе, в то же время, с отсутствующими настройками остальных функций. Такой ход вполне логичен, так как пользователь хоть и подстраивает привод под свой конкретный случай, но уже совершается на одно действие меньше.

Способы управления приводами

Удалённо по беспроводным каналам – применяются пульты дистанционного управления, работающие по инфракрасной технологии или с применением радиоволнового передатчика. Каждый из пультов снабжается собственным кодом, который определяется автоматикой, анализируется и если он внесён в систему, то только тогда происходит реакция на команду активации.

Существуют системы с постоянным или изменяющимся со временем, количеством циклов открывания/закрывания и так далее кодом. Вторые дороже, так как требуются дополнительные вычислительные мощности, но постоянно меняющуюся кодировку сложнее скопировать.

Динамические идентификаторы или кодировки сигнала актуальны, так как есть устройства, которые способны перехватывать, распознавать, копировать и воспроизводить сигнал с идентификаторами или кодировками «родного» пульта, что снижает безопасность статических параметров сигнала.

Удаленно через проводное соединение – органы управления расположены на отдалении от ворот и сообщаются с автоматикой посредством проводного соединения.

Управление непосредственно через бортовую панель прибора или расположенные на полотне ворот, опорных или парковочных столбах, прилегающем заборе либо стене органы управления. В данном варианте управление может производиться через однокнопочные и многокнопочные активаторы, кодовые панели, электромагнитные замковые устройства.

Какой выбрать

Стоит подбирать привод, опираясь, главным образом, на вес створки. Предельный вес полотна указывается для каждой модели, но нет смысла полагаться исключительно на него, так как присутствует ряд переменных в конструкции самих ворот.

Как пример, для консольных ворот важна длина противовеса, которая, в норме, варьируется в пределах 2/5-1/2 от длины проёма. Если же этот показатель ниже, то в системе врат увеличивается трение и, соответственно, для приведения полотна в движение, требуется большее усилие. Исходя из сказанного, стоит подбирать привод с большим запасом мощности.

Следующий ограничительный параметр, это допустимая длина створки. Часть моделей ограничиваются для применения с конструкциями, где размеры полотна чётко регламентированы.

В холодное время года, выпадающие осадки, обледенение и так далее усложняют «старт» полотна, это стоит учитывать.

Если в вашем регионе зимы холодные, снежные или характеризуются частыми перепадами температуры, то стоит подобрать устройство с завышенным запасом мощности.

Хорошо показывают себя и модели с программируемым прилагаемым усилием на «старте».

Последнее, о чём не стоит забывать, это предполагаемая интенсивность эксплуатации. Если не учитывать этот показатель, то привод значительно потеряет в сроке службы.

Производители и модели

SOMMER Antriebs- und Funktechnik GmbH

Компания, расположенная на юге Германии, производит автоматические приводы для подъёмных, откатных, распашных ворот, механизированные шлагбаумы, турникеты, компоненты и аксессуары ко всему перечисленному.

SOMMER STArter	SOMMER SG1	SOMMER SM40T

Вес створки, кг
400	500	600
Максимальная длина створки, м
6	6	12
Скорость движения полотна, м/с
0,2	0,2	0,166
Интенсивность использования, %
30	30	60

SOMMER STArter и SOMMER SG1 предназначены для «домашнего» использования комплектуются одним пультом радиоуправления и пятью метрами стальной зубчатой рейки, покрытой пластиком.

SOMMER SM40T подойдёт для использования на предприятиях, предназначен для относительно интенсивного использования, поставляется со стальной зубчатой рейкой, покрытой пластиком, одним радиоволновым пультом дистанционного управления и комплектом датчиков движения для обнаружения объектов, находящихся в проёме. Представленные модели обладают функцией плавного старта и остановки.

FAAC Group

Итальянская компания с мировым именем и более чем 50-ти летним опытом производства автоматики для всех типов ворот, шлагбаумов, автоматических дверей, противопожарных ворот, турникетов, систем контроля доступа, автоматизированных комплексов управления платными парковками и так далее.

Faac U741	Faac 746 ER	Faac 884 MC

Вес створки, кг
900	600	3500
Максимальная длина створки, м
15	–	20
Скорость движения полотна, м/с
0,2	0,16	0,166
Интенсивность использования, %
40	70	100

Каждая из моделей комплектуется одним пультом дистанционного управления и датчиками присутствия для обнаружения посторонних объектов на траектории движения, магнитными (Faac U741 и Faac 746 ER) или механическими концевиками (Faac 884 MC).

Для работы представленных устройств используется специальная смазка FAAC OIL «AVIO», которая обеспечивает работоспособность систем до -40 и обладает улучшенной защитой деталей от износа. В аварийных ситуациях, разблокировка приводов производится при помощи ключа.

Китайский производитель автоматических приводов для откатных, подъёмных и распашных ворот.

Gant CAN-AC-1	Gant IZ-2-370	Gant IZ-1000

Вес створки, кг
800	1000	1000
Максимальная длина створки, м
8	8	9
Скорость движения полотна, м/с
0,166	0,166	0,16
Интенсивность использования, %
30	30	50

Указанные выше модели поставляются с двумя радиоканальными пультами дистанционного управления и комплектами фотоэлементов безопасности. Изделия снабжены функцией самоблокировки и системами рычажной разблокировки, на случай аварийного отключения.

Автоматические въездные ворота с электроприводом откатные

Свыше 20 различных вариантов заполнения полотна;
Высокая жесткость и гарантированная прочность сдвижной конструкции, основанной на применении универсального алюминиевого профиля;
Защитное полимерное покрытие основных компонентов;
Высокая степень защиты за счет применения скрытого крепежа;
Минимальный эксплуатационный ресурс, превышающий 25 000 циклов срабатывания на закрытие и открытие;
Бесшумное функционирование за счет нейлоновой зубчатой рейки и опорных роликов, произведенных из стеклонаполненного полиамида;
Ремонтопригодная конструкция, адаптированная для простой замены заполнения или устранения полученных повреждений.

Преимущества Откатных ворот Алютех «PRESTIGE»

1Компоненты откатных ворот производятся из высококачественного алюминиевого профиля, оснащенного полимерным покрытием, защищающим детали от неблагоприятных атмосферных воздействий и коррозионных повреждений.

2Реализация экономичных решений и производство оригинальных элитных конструкций за счет применения свыше 20 вариантов накладного или внутреннего заполнения.

3Высокая прочность, надежность и жесткость откатной конструкции, основанной на применении алюминиевого профиля шины 96х177 мм.

4Эксплуатационный ресурс ворот достигает показателей 25 000 циклов открывания/закрывания, что соответствует примерно 15 годам использования в стандартном режиме.

5Эстетичный вид за счет отсутствия видимых элементов крепежа.

6Дополнительная защита от несанкционированного доступа за счет применения скрытого крепежа.

7Бесшумное перемещение раздвижных створок за счет применения нейлоновой зубчатой рейки и опор, оснащенных роликами из стеклонаполненного полиамида.

8Конструкция, адаптированная к быстрому устранению повреждений и замене заполнения без демонтажа ворот.

Целевое назначение и практическое применение автоматических Откатных Ворот Алютех PRESTIGE

Автоматические откатные ворота серии Prestige могут применяться для оборудования дачных участков и промышленных объектов. Инновационный продукт соединяет в себе традиционно высокое качество «Алютех», эксплуатационную долговечность, эстетичный дизайн и активное применение современных технологий.

Модернизированный вариант сдвижных ворот доступен в 20 вариантах заполнения полотна: роллетным профилем AG/77, сэндвич-панелью толщиной 45 мм, алюминиевым профилем разреженного или сплошного размещения, деревянной доской или профлистом. Богатейший ассортимент раздвижных ворот Prestige позволяет подобрать автоматически функционирующую конструкцию, обладающую оптимальными техническими характеристиками.

Типы заполнений раздвижных ворот Алютех «PRESTIGE»

Разнообразие вариантов рельефа (филенка, горизонтальный гофр и микроволна), а также многообразие цветовых решений позволяет подобрать тип заполнения, гармонично соответствующий архитектуре классического коттеджа или ультрасовременного здания в стиле hi-tech. Применение сэндвич панелей, имитирующих оригинальную структуру древесины (вишня, золотой или темный дуб), придает индивидуальные характеристики ограждающим конструкциям.

Варианты исполнения

Гарантированная прочность и устойчивость к ударным и ветровым нагрузкам

1Сэндвич-панели оснащены специализированным EPDM-уплотнителем, сохраняющим эластичность и высокую прочность при низких температурах, а также исключающим риск появления межпанельных зазоров.

2Толщина сэндвич-панелей Алютех 45 мм обеспечивает устойчивость калиток и въездных ворот к ударным и ветровым нагрузкам.

3Пенополиуретановый наполнитель повышенной плотности (46-47 кг/м3) обеспечивает устойчивость полотна к деформационным воздействиям.

Резиновый уплотнитель FRK12, произведенный на основе полимерного каучука, устанавливается по всему периметру между сэндвич-панелью и штапиком.

Профили роликовой прокатки AG/77, AG/77H, PD/77

Высокая прочность, устойчивость к ударным и деформационным нагрузкам

Применение алюминиевой ленты нормированной толщины обеспечивает достаточную жесткость готовых полотен калиток и ворот.
Устойчивость к царапинам и абразивному истиранию, УФ-излучению и температурным перепадам, коррозии и растрескиванию за счет нанесения специальных покрытий ПУР-ПА.
Минимизация деформации профилей при нагрузках за счет равномерного заполнения пеной.
Безупречное качество покрытия подтверждено стандартными протоколами испытаний AkzoNobel (Швеция) и BASF Coating (Германия).

Экструдированные алюминиевые профили различной ширины: 37, 82 и 87 мм

Применение профилей различных оттенков и ширины 37 мм и 82 мм позволяет придать практичным воротам оригинальный декоративный облик. Варьирование цвета, ширины и шага профилей помогает создавать разнообразные конструкции.

Высококачественные алюминиевые сплавы

1Для изготовления основных элементов откатных конструкций применяются алюминиевые сплавы, устойчивые к коррозии и долговечные в эксплуатации.

2Безупречное качество первичных сплавов, используемых в производстве экструдированных профилей «Алютех», подтверждено экспертным заключением Института порошковой металлургии.

Высокое качество порошковой окраски

Качество лакокрасочного покрытия «Алютех», устойчивого к механическому воздействию, отслаиванию, растрескиванию и коррозии, подтверждено специальным сертификатом QUALICOAT (Швейцария).

Особые антикоррозионные свойства покрытия

Высокопрочное лакокрасочное покрытие, устойчивое к воздействию ионов йода, хлора и солей в воздухе, обеспечивает сохранность ворот, эксплуатируемых в приморских регионах. Качество подтверждено стандартным сертификатом QUALICOAT (Швейцария).

Экономичные варианты заполнения

Конструкция откатных ворот предусматривает возможность изготовления полотна из экономичных материалов по желанию заказчика. В алюминиевую раму ворот/калитки можно установить профилированный лист, деревянную доску или любой другой листовой материал.

Автоматика для откатных ворот, консольное оборудование, приводы для откатных ворот в Краснодаре

Наша компания работает с НДС.

Мощная автоматика для ворот откатного типа

Особенностью откатных ворот является достаточно большой вес полотна, для управления которым обычно используют автоматический привод. В таком случае, чтобы открыть или закрыть ворота, человеку не нужно прилагать особые усилия — достаточно использовать кнопку на стационарном блоке или дистанционном пульте. Таким образом, установка электропривода для откатных ворот, цена на который доступна большинству потребителей, существенно экономит силы, нервы и время владельца.

Основные требования к подобной автоматике — достаточная мощность и безопасность. Конструкция электропривода представлена мотором с шестеренными передачами, вращение которого приводит в движение комплект консольного оборудования для откатных ворот. Устройство установлено в коробе на фундаменте ворот и при помощи зубчатой рейки соединено со створкой.

Факторы, влияющие на выбор автоматики для ворот откатного типа

Интенсивность эксплуатации;
Вес и площадь полотна створки;
Климатические условия. Суровые русские зимы накладывают определенные ограничения на конструкцию автоматики. В наших широтах отлично себя зарекомендовали приводы, изготовленные по технологии «масляной ванны». Подобные устройства безотказно работают даже при снижении температуры до -40°С.

Если вы решили купить привод для откатных ворот в Краснодаре, ориентируетесь не только на цену! Излишняя экономия грозит потерей вложенных средств. Механизм действия автоматики для раздвижных ворот предполагает их достаточно быстрое движение, что влияет не только на скорость открытия/закрытия, но и непосредственно на вашу безопасность. Поэтому при выборе устройства стоит воспользоваться помощью грамотного специалиста.

Компания «Ворота-Кубань» имеет многолетний опыт продажи и установки промышленных и гаражных ворот, а также приводов к ним. В нашем каталоге представлена высококачественная, проверенная в российских условиях автоматика для откатных ворот, которую можно купить в Краснодаре по выгодной цене.

Мы поможем вам подобрать оптимальную модель электропривода для автоматизации откатных ворот Alutech (Алютех) и Doorhan (Дорхан), а также позаботимся о его профессиональной установке, дальнейшей сервисной и информационной поддержке.

Чтобы получить ответы на интересующие вас вопросы, звоните нам по телефонам: +7(988)247-57-03, +7(861)247-57-03.

Приводы и автоматика для откатных ворот. Цена от 13 000 руб.

DOORHAN

SL-1300KIT

— комплект привода для откатных ворот в маслянной ванне

Питающее напряжение 230 В Вес ворот 1300 кг Макс.момент 27, 5 Н*м Мощность 550 Вт Скорость открывания 10 м/мин Интенсивность 70 % Мин. рабочая температура -40 0С Состав комплекта: Привод SLIDING-1300 в масл…

Хит

DOORHAN

SL-800KIT

— комплект привода для откатных ворот

Комплект привода SL-800KIT для откатных ворот весом до 800 кг. В составе привода SLIDING-800 со встроенным приемником, рейка DHRACK 4 шт,ключ-кнопка KEYSWITCH-N, фотоэлементы PHOTOCELL-N, сигнальная лампа LAMP.

Хит

AN-MOTORS

ASL500KIT

— комплект привода для откатных ворот

до 500кг. 230В, максимальное тяговое усилие 500Н . Состав комплекта: электропривод со встроенным блоком управления; радиоприемник; два четырехканальных пульта; монтажный комплект.

FAAC

FAAC 740 KIT NEW

— привод 740 + аксессуары

Напряжение питания 230 В~50 Гц +6% -10%, Потребляемая мощность 350 Вт, Потребляемый ток 1, 5 А, Конденсатор 10 мкФ, Усилие на шестерне 45 даН, Крутящий момент 18 Нм, Тепловая защита обмотки двигателя 140 °С, Макс. вес створки 500 кг, Тип шестерни Z16, Скорость ворот 12 м/мин, Макс…

NICE

ROX600KLT

— Для откатных ворот со створкой массой до 600кг

Привод ROX600 со встроенным блоком управления и интегрированным радиоприемником, два пульта FLO2RE Питание: 230В.

Новинка

NICE

−1%

RD400KIT1

— для автоматизации откатных ворот c шириной проёма до 6м и массой до 400кг

Состав: привод RD400 (1 шт.), Пульт управления FLO2RE ( 2 шт.) Фотоэлементы Medium EPM (1 пара).

Хит

Старая цена: 18 487 р.

18 191 р.

NICE

−5%

ROX600KIT1

— для автоматизации откатных ворот c шириной проёма до 6м и массой до 600кг

Состав: привод ROX600 (1 шт.), Пульт управления FLO2RE (2 шт.) Фотоэлементы Medium EPM (1 пара).

Хит

Старая цена: 21 462 р.

20 369 р.

FAAC

FAAC 741 KIT NEW

— привод 741 + аксессуары

Напряжение питания 230 В~50 Гц +6% -10%, Потребляемая мощность 500 Вт, Потребляемый ток 2, 2 А, Конденсатор 12, 5 мкФ, Усилие на шестерне 65 даН, Крутящий момент 24 Нм Тепловая защита обмотки двигателя 140 °С, Макс. вес створки 900 кг, Тип шестерни Z16, Скорость ворот 12 м/мин, Макс…

DOORHAN

SL-2100KIT

— комплект привода для откатных ворот в маслянной ванне

Питающее напряжение 230 В Вес ворот 2100 кг Макс.момент 43 Н*м Мощность 750 Вт Скорость открывания 10 м/мин Интенсивность 70 % Мин. рабочая температура -40 0С Состав комплекта: Привод SLIDING-2100 в масл…

NICE

−5%

ROX1000KIT1

Состав: привод RD400 (1 шт.), пульт управления FLO2RE (1 шт.), фотоэлементы Medium EPM (1 пара), лампа сигнальная с антенной, 12В ELDC (1 шт.), замковый переключатель EKS (1 шт.), оцинкованная зубчатая рейка, модуль M4 ROA8 (5 метров).

CAME

BX-708 COMBO CLASSICO

При выборе привода для откатных ворот необходимо обращать внимание на его комплектацию. Зачастую один и тот же привод может продаваться как отдельно, так и в комплекте с аксессуарами (радиоуправление, фотоэлементы, сигнальная лампа и т.д.). Покупая комплектом, можно немного сэкономить на стоимости аксессуаров.

Статьи по теме:

Автоматизированные ворота для жилых домов — American Fence Company of Lincoln, NE

Описание автоматических ворот

Какие у меня есть варианты открытия моторизованных ворот?

Есть много вариантов открытия ваших ворот, от простых до сложных:

Операторы откатных ворот:

Эти приводы идеально подходят для моторизации консольных или подвесных ворот рельсового типа. Эти системы полностью откроют и закроют ворота. Вы должны учитывать тип ворот, длину, вес и циклы использования.Доступны приводы для откатных ворот с различной мощностью, напряжением и фазой. В сотрудничестве с другими устройствами доступа оператор откатных ворот обеспечит безопасность и удобство ваших ворот.

Операторы распашных ворот:

Эти операторы идеально подходят для открытия и закрытия типа распашных ворот. Вы должны учитывать тип ворот, длину, вес и циклы использования. Доступны приводы для распашных ворот с различной мощностью, напряжением и фазой. В сотрудничестве с другими устройствами доступа оператор распашных ворот обеспечит безопасность, удобство и престиж вашей резиденции.

Операторы заградительных рукавов:

Эти операторы, идеально подходящие для управления транспортным потоком, размещают виниловый или алюминиевый рычаг поперек полосы движения. С помощью различных приспособлений для доступа руку можно легко поднять или опустить. Операторы с барьерными рычагами доступны с рычагами различной длины. При выборе оператора учитывайте ширину привода, частоту использования, напряжение и фазу.

Какие типы систем доступны для управления движением моих ворот? Системы контроля доступа

варьируются от очень недорогого единого кода, ключа или карты, которые обеспечивают доступ, но без программирования, до полной системы контроля доступа, которая независимо управляет несколькими воротами и доступом пользователей к ним по времени, дню и количеству использований.

Системы контроля доступа можно разделить на следующие категории:

Автономные системы

Автономная система управляет одним шлюзом. Любое добавление или удаление пользователей должно выполняться на каждом устройстве индивидуально, обычно с помощью десятизначной клавиатуры. Самыми популярными приложениями являются удаленные сайты, где стоимость является основным вопросом. Большинство автономных систем обеспечивают некоторый ограниченный контроль доступа, например часовые пояса, но им не хватает мощных функций и преимуществ, присущих другим системам.

Программируемые системы

Программируемые системы управляют несколькими воротами через главный контроллер, системное оборудование, телефонную линию и персональный компьютер. Контроллеры расположены у каждого шлюза и подключены друг к другу для передачи данных на компьютер или модем. Каждый контроллер ворот можно запрограммировать таким образом, чтобы пользователи определяли уровни доступа по дням, времени суток, праздникам, иерархии и другим средствам. Контроллер хранит действия пользователей и может создавать отчет для проверки руководству.Управление вносит изменения в пользователей через компьютер, подключенный непосредственно к системе контроля доступа или удаленно с помощью дополнительного модема. Чаще всего используются жилые комплексы, закрытые поселки, коммерческие и промышленные объекты и дома на одну семью.

Перечисленные ниже устройства, скорее всего, будут доступны как в автономных, так и в программируемых системах.

Какие специальные устройства доступны для управления моими воротами?

Передатчики и радиоприемники:

Это устройство, как и устройство открывания ворот гаража, может быть расположено на козырьке автомобиля.Просто нажмите кнопку передатчика, и на передатчик будет отправлен радиочастотный код. Если авторизованный код, ворота откроются. Передатчик часто открывает закрытые ворота или останавливает закрывающиеся ворота и возвращает их в полностью открытое положение.

В автономных передатчиках

часто используется технология механического двухпозиционного переключателя, при которой настройки двухпозиционного переключателя на передатчике согласовываются с приемником. Технология скользящего кода также доступна в автономных системах, чтобы никто не мог угадать ваш код, отправив сотни кодов вашему приемнику за считанные секунды.Программируемые передатчики, которые интегрируются с компьютеризированным контроллером, позволяют вам предоставить индивидуальный код для каждого передатчика для отслеживания использования и управления часовыми поясами.

В современных автомобилях у вас есть возможность встроенной системы типа «Homelink», которая заменяет независимые передатчики. Эти системы также будут работать с вашим приводом ворот, а также с устройством открывания гаражных ворот.

Клавиатуры:

С помощью четырех- или трехзначного кода вы можете управлять воротами удаленно с помощью водонепроницаемой закрытой клавиатуры на подставке на гусиной шее (не входит в комплект).Доступен с подсветкой фона, кнопкой вызова и функциями внутренней связи.

Автономные клавиатуры программируются на клавиатуре и имеют очень ограниченные пользователи и возможности. Программируемые клавиатуры связаны с контроллером и вашим компьютером. Программируемые блоки доступны практически неограниченному количеству пользователей. Человек, желающий войти в ворота, просто набирает трех- или шестизначный код с клавиатуры. Некоторые клавиатуры оснащены индикатором, который меняет цвет от красного до зеленого, когда принимается код.Если индикатор остается красным, это не авторизованный код, и ворота останутся закрытыми.

Бесконтактные считыватели карт:

Так же, как считывание кредитной карты в продуктовом магазине, вы можете установить устройство для чтения карт, чтобы открывать и закрывать ворота. Это устройство будет помещено в водонепроницаемый корпус и прикреплено к подставке на гибкой стойке (не входит в комплект). Просто проведите карту через считыватель. Эти единицы часто включают красный и зеленый свет, чтобы сообщить вам, является ли ваша карта ценной картой, способной открыть ворота.Если это оценено, читатель отправит сообщение воротам, чтобы они открылись или закрылись.

Устройство более удобного типа — это бесконтактный считыватель. Карту не смахивают, а просто машут перед считывателем. В этом случае вероятность износа карты или считывающего устройства снижается со временем. Бесконтактный считыватель менее чувствителен, так как вам нужно только поднести карту к считывателю. В бесконтактных считывателях также используются брелки для ключей, которые можно прикрепить к цепочке для ключей, и они имеют размер карманных часов.Более сложные считыватели обеспечивают больший диапазон и гибкость, когда вы можете просто приложить карту к лобовому стеклу и медленно проехать мимо считывающей головки, позволяя считывающему устройству считывать карту.

В автономных системах используется одна карта с одним и тем же идентификатором. Программируемые устройства позволяют вам предоставлять карту каждому пользователю с его индивидуальной идентификацией, таким образом отслеживая использование карты и контролируя вход через часовые пояса. С вашего домашнего компьютера эти системы также позволят вам быстро отменить полномочия карты для доступа к воротам.

Телефонные системы:

Эти системы подключаются к существующей телефонной линии или требуют выделенной линии. Когда человек приближается к воротам, у него будет возможность ввести код на сенсорной клавиатуре и войти. Если у них нет кода, они могут просто нажать кнопку «ЗВОНИТЬ». После нажатия этой кнопки на домашний телефон домовладельца поступает звонок. Звонок из телефонной записи будет иметь отчетливый звонок. Затем домовладелец может снять трубку и продолжить разговор с человеком у ворот.В какой-то момент владелец дома может нажать кнопку на клавиатуре своего телефона, которая сигнализирует об открытии ворот.

Автономные системы обычно используются в жилых помещениях, где нужно набрать только один номер телефона. В этих системах простое программирование может быть выполнено на устройстве или по телефону.

Программируемые системы

предоставляют пользователям возможность прокручивать список арендаторов, находить имя арендатора и набирать его трехзначный код на клавиатуре. Если арендатор отвечает на свой домашний телефон, он может поговорить с ним и предоставить доступ, просто нажав кнопку на своем телефоне.Эти системы имеют несколько опций, в том числе: компьютеризированное программирование через модем, часовые пояса для активации определенных кодов клавиатуры, полный экран для просмотра, планирование циклов автоматического открытия и закрытия ворот и т. Д.

Какие еще устройства могут мне понадобиться для управления воротами?

Петлевые детекторы и петли:

Эти устройства идеально подходят для обнаружения движения транспортных средств, находясь на вершине петли. Предназначен для открытия закрытых ворот, удержания открытых ворот в открытом состоянии или реверсирования закрывающихся ворот до полного открытия; Петлевой детектор обеспечит безопасность и доступ для транспортных средств.Подключенный к приводу распашных или раздвижных ворот, детектор можно регулировать по чувствительности и частоте. Петли (не входят в комплект) устанавливаются на тротуаре под автомобилем и подключаются к датчику.

Резервная батарея:

Разработанный для обеспечения безопасности и защиты, в привод можно установить резервную батарею, которая будет работать при отключении электроэнергии. Резервное устройство обнаружит потерю мощности и ответит закрытием ворот (отказоустойчивость) или открытием ворот (отказоустойчивость).Более крупные системы обеспечат повторяющиеся, но ограниченные операции по открытию и закрытию ворот после отключения электроэнергии.

Стойки на гибкой стойке:

Установите клавиатуру, устройство для чтения карт или любое другое устройство управления на эту консольную подставку, чтобы упростить доступ и работу. Стенд крепится к бетону с помощью анкеров (не входят в комплект) или может быть установлен на бетонную основу.

Станции с тремя кнопками:

Самое простое средство для удаленной активации привода ворот, трехкнопочная станция может использоваться для открытия, закрытия или остановки ворот.Погодные кожухи продаются отдельно, эти устройства идеально подходят для ручного управления воротами, когда вы находитесь в поле зрения. Эти устройства доступны в конфигурации с двумя и одной кнопкой.

Переключатель с ключом:

Идеально подходит для установки как внутри, так и снаружи закрытого участка. Доступен непромокаемый корпус, это устройство дает тем, кто открывает и закрывает ворота ключом.

Магнитные замки:

Для использования на распашных и откатных воротах эти устройства могут обеспечивать удерживающую силу до 1300 фунтов.Идеально подходит для защиты пешеходных ворот в сотрудничестве с другими устройствами контроля доступа. Предназначен для использования на открытом воздухе с различными кронштейнами для монтажа.

Фотоэлемент:

В соответствии с нормами UL325 эти устройства способны обнаруживать движение транспортных средств и пешеходов, обеспечивая безопасность от травм. С диапазоном 30 футов ячейка обнаружит все, что пересекает ее путь. Доступный с различным напряжением, это устройство подключается к оператору.Когда ее путь нарушен, ячейка отправит сообщение оператору. Электропитание необходимо на одном конце отверстия к детектору, в то время как отражатель установлен на другом конце.

Инфракрасный детектор:

В соответствии с нормами UL325 эти устройства способны обнаруживать движение транспортных средств и пешеходов, обеспечивая безопасность от травм. Благодаря диапазону 75 футов инфракрасные детекторы обнаружат все, что пересекает их путь. Доступные с различным напряжением, устройства на обоих концах проема подключены для питания и управления.Когда его путь прерван, детекторы отправят сообщение оператору.

Семидневный таймер:

Это устройство может быть установлено в вашем приводе ворот, чтобы открывать и закрывать ворота в определенное время каждый день недели. Подключившись к оператору, вы можете запрограммировать время открытия и закрытия ворот для семидневного цикла. Это устройство следует использовать только вместе с устройствами безопасности пешеходов и транспортных средств.

Как мои ворота узнают, когда закрываться?

Существует несколько вариантов, но наиболее распространенной является автоматическое закрытие ворот с помощью таймера.Таймер регулируется от нескольких секунд до более минуты. Таймер можно установить с момента открытия ворот или с момента, когда машина выезжает из определенной точки. Эти таймеры прилагаются к приводу.

Что мешает закрытию ворот, когда что-то мешает?

Все моторизованные ворота должны быть оборудованы устройствами безопасности, предотвращающими материальный ущерб или травмы в случае препятствия на пути к воротам. Все приводы ворот, поставляемые American Fence, соответствуют отраслевым стандартам безопасности.Кроме того, для полного соответствия мы установим дополнительные меры безопасности, которые помогут предотвратить травмы или материальный ущерб.

Как насчет безопасности?

Автоматизированные ворота с контролируемым доступом теперь находятся под пристальным вниманием United Laboratories.

Что такое UL?

Underwriters Laboratories, Inc., некоммерческая организация, основанная в 1894 году, называет себя «ведущей сторонней сертификационной организацией в Соединенных Штатах и крупнейшей в Северной Америке.Основная заявленная миссия UL — «оценивать продукцию в интересах общественной безопасности». Обратите внимание: хотя UL заявляет, что является «ведущей» сторонней сертификационной организацией, она не единственная. В Соединенных Штатах есть и другие испытательные лаборатории и сертификационные организации.

Что такое стандарт UL? Стандарты

UL — это добровольные стандарты, которые устанавливают минимальные требования и разрабатываются в рамках открытого, неисключительного процесса. «Добровольный» означает, что стандарт не был инициирован каким-либо правительством или аналогичным регулирующим органом.«Минимум» означает, что отрасль и разработчики стандарта считают, что требования должны выполняться всеми участниками, на которых распространяется действие стандарта, и что некоторые в отрасли могут принять более строгие положения. Наконец, «открытый, не исключающий процесс» означает, что любая заинтересованная сторона может участвовать в разработке стандарта UL. Кроме того, ряд стандартов UL прошел процедуру «опроса» (голосования), чтобы получить признание в качестве американских национальных стандартов.

Цель этого процесса — добиться более широкого признания конкретного стандарта. Процесс опроса обычно включает заинтересованных лиц и организации, которые могут иметь прямую или материальную заинтересованность в том или ином стандарте. UL 325 является одним из стандартов, получивших обозначение ANSI (Американский национальный институт стандартов).

Что такое стандарт UL 325?

Для продуктов, подпадающих под действие стандарта UL 325:

Содержит основные квалификационные факторы, которым должны соответствовать продукты, чтобы их можно было задокументировать (перечислить) и пометить (пометить) как соответствующие требованиям программы добровольного листинга и маркировки UL 325.
Предоставляет методы для тестирования продуктов, в первую очередь связанных с безопасностью.
Распространяется на установку продуктов в соответствии с Национальным электротехническим кодексом, который поддерживается Национальной ассоциацией противопожарной защиты (NFPA) и действует по всей стране. UL 325 должен быть гармонизирован с этим Кодексом.
Обращается к безопасности в отношении потенциальных пожаров и опасности поражения электрическим током, а также к безопасности населения.

Как используется UL 325?

UL 325 используется в качестве основы для тестирования продукции в признанной на национальном уровне испытательной лаборатории.Операторы ворот, которые решили участвовать в программе листинга и маркировки, отправляют свои продукты на тестирование. Если установлено, что они соответствуют стандарту UL 325, они заносятся в «Перечень» и получают «Знак».

Очень важно помнить два факта:

Существуют другие лаборатории, помимо UL, которые могут составлять списки и маркировать продукты. «Этикетка UL» не является общим термином. Например, многие люди используют термины «Kleenex» или «Band-Aids» как общие термины, хотя на самом деле это конкретные торговые марки.UL — это торговая марка, и термин «этикетка UL» не должен использоваться в общем.
Продукция не одобрена UL или другими лабораториями. Утверждение подразумевает принятие на себя ответственности за соблюдение стандартов. Эта ответственность лежит на заявителе о включении и маркировке, а не на лаборатории. Бремя доказывания данных всегда лежит на производителе.

Развитие UL 325

Первое издание UL 325 было выпущено в 1973 году. Это издание было в основном сосредоточено на электрическом приводе гаражных ворот и не содержало положений для ворот.После того, как в начале 1990-х годов были приняты федеральные законы, ссылающиеся на положения UL 325, применимые к эксплуатации гаражных ворот, члены DASMA, работающие в сфере операторов ворот, инициировали включение положений об операторах электрических ворот в UL 325. Некоторые правительственные учреждения и другие заинтересованные группы уже сделали это. следили за ходом выполнения стандарта и предоставили информацию об окончательном формате положений стандарта, касающихся операторов ворот.

Обзор UL 325 и Gates — Основные характеристики UL 325 включают следующее:

Глоссарий, определяющий каждый тип оператора
Различные «классы» операторов ворот
Захват * Критерии защиты для каждого «класса» оператора
Захват * критерии тревоги
Требования к конструкции и установке ворот (подробные требования к конструкции см. В ASTM F2200, Стандартные технические условия на строительство ворот для автоматических транспортных средств)
Инструкционные требования, возлагающие повышенную ответственность на монтажников
* В документе «захват» определяется как «состояние, при котором объект пойман или удерживается в положении, которое увеличивает риск травмы.”

Ключевой частью стандарта UL 325 является таблица (Таблица 31.1), в которой обобщены варианты улавливающих устройств для различных классов операторов ворот различных типов, включенных в стандарт. При чтении сведений о положениях, описанных в следующих разделах, обращайтесь к таблице. Класс использования	Категория оператора ворот
	Горизонтальные направляющие, вертикальный подъем и вертикальный поворот			Поворотно-вертикальный шлагбаум (рычаг)
	Основные типы	Вторичные типы		Основные типы	Вторичные типы
Автомобили I и II	A		B1, B2 или D	A или C	A, B1, B2, C или D
Автомобиль III	A, B1 или B2		A, B1, B2, D или E	A, B1, B2 или C	A, B1, B2, C, D или E
Автомобиль IV	A, B1, B2 или D		A, B1, B2, D или E	A, B1, B2, C или D	A, B1, B2, C, D или E

Определение и типы ворот

UL 325 определяет ворота как «движущийся барьер, такой как качающийся, скользящий, подъем, опускание, перекатывание и т. Д., Барьер, который является автономным проходным барьером или является той частью стены или системы ограждения, которая контролирует вход. и / или выход людей или транспортных средств и завершение периметра определенной зоны.«Основными типами приводов / систем ворот, рассматриваемых в UL 325, являются шлагбаум, вертикальные поворотные ворота, горизонтальные откатные ворота, распашные ворота и вертикальные откатные ворота. Важно отметить, что все ворота, включенные в UL 325, определены как ворота для транспортных средств, а НЕ ПЕШЕХОДНЫЕ ВОРОТА. Ожидается, что владельцы недвижимости предоставят отдельный вход для пешеходов.
Классификация операторов ворот

Установлено четыре различных типа классификаций:

Класс I: Жилое использование, охватывающее от одного до четырех домов на одну семью.

Класс II: коммерческое использование, где ожидается доступ широкой публики; обычным приложением может быть въезд на общественную парковку или закрытый жилой комплекс.

Класс III: Промышленное использование, где ожидается ограниченный доступ; Одним из примеров является вход в складскую недвижимость, не предназначенный для обслуживания населения.

Класс IV: Ограниченный доступ; это включает в себя такие приложения, как вход в тюрьму, который контролируется лично или через замкнутую систему.

UL 325 определяет допустимые варианты защиты от захвата для каждого класса следующим образом:

Каждый класс должен иметь первичные и вторичные положения по улавливанию;
Каждый класс должен иметь разные типы защиты для разных классов операторов, а также для разных категорий операторов; и
Устройство одного и того же типа не может использоваться как для первичной, так и для вторичной защиты.

Исключение из соблюдения положений таблицы 31.1 также отмечено в стандарте. Оператору, который считается освобожденным от налога, потребуется все следующее:

Управляет автомобильным барьером (рычагом), который не предназначен для движения к жесткому объекту ближе чем на 2 фута;
Не имеет места защемления между движущимися частями в силу конструкции оператора или соответствующей установки; и
Не требует наличия средств защиты от захвата.

Положения примечания к операторам ворот

Мы определили следующие важные положения, включенные в UL 325, которые влияют на приводов ворот и соответствующие устройства безопасности.

Операторы класса I и класса II должны иметь звуковую сигнализацию, которая должна срабатывать, если происходит 2 последовательных срабатывания устройства защиты от захвата. «Две последовательные активации» примечательны тем, что есть надежда на то, что «ложные» сигналы тревоги будут сведены к минимуму, при этом повышая безопасность работы.
Приводы откатных ворот класса I и класса II не должны превышать скорость 1 фут в секунду, когда оператор тянет 75 фунтов или более. Поскольку оба перечисленных класса относятся к общедоступному использованию, эта максимальная установленная скорость обеспечивает баланс между любой предполагаемой проблемой безопасности (человек, следующий сразу за стороной, контролирующей ворота), и любой опасностью, исходящей от человека, столкнувшегося с воротами.
Устройство типа B1 или B2, выступающее в качестве основного устройства безопасности, должно контролироваться на предмет наличия и правильной работы устройства, включая проводку к нему, по крайней мере, один раз в течение каждого цикла открытия и закрытия.Это требование включено, потому что эти типы предохранительных устройств часто используются как резервные предохранительные устройства.
Производители должны будут указать марку и номер модели внешних датчиков, совместимых с оператором. Это положение возникло из-за озабоченности по поводу того, что внешние устройства привода ворот работают в тандеме как система, с частотой отказов в 6 отказов за 1 миллион часов использования (что соответствует 115 годам непрерывной работы).
После обнаружения препятствия в течение 2 секунд должно начаться движение назад.Это требование предназначено для предотвращения захвата человека системой ворот в неподвижном положении. После первого контакта ворота должны развернуться и пройти не менее 2 дюймов. Если есть второй контакт, ворота должны остановиться, и требуется проводное устройство для сброса привода.
После любого изменения препятствия устройством A или B2 таймер закрытия отключается до сброса. Оба устройства A и B2 обнаруживают прямой контакт ворот с препятствием, и устройства должны выполнять свои функции без помех от действия таймера на закрытие.
Остановить ворота при обнаружении второго последовательного препятствия, а затем не работать до тех пор, пока не будет получен запланированный проводной ввод в большинстве ситуаций, в зависимости от комбинации типов используемых первичных и вторичных устройств защиты от захвата. Человек на линии видимость ворот должна видеть, что вызвало второе препятствие подряд, и устранять это препятствие, прежде чем открывать ворота.
Если выбрано устройство типа C, распашные ворота не должны прилагать усилие более 40 фунтов после первого запуска. Рассуждения здесь аналогичны рассуждениям, приведенным для ограничения скорости для горизонтальных откатных ворот.

Влияние на установки

Новые положения будут иметь несколько последствий для продавцов ворот и заборов:

Продавцы ворот и ограждений должны искать указание класса каждого привода, который будет указан производителем привода ворот.]
Торговый персонал дилера Fence должен соответствовать приложению на объекте в соответствии с Классом оператора.Если у вас возникнут какие-либо вопросы по поводу применения на сайте, следует связаться с производителем привода ворот.
Должны быть предусмотрены как первичные, так и вторичные предохранительные устройства, которые должны соответствовать условиям оператора и площадки. Хотя производитель приводов ворот предоставит или укажет эти устройства, продавец ворот / ограждений должен убедиться, что они установлены и правильно подобраны. С любыми вопросами снова следует обращаться к производителю привода ворот.
Предупреждающие знаки должны быть постоянно прикреплены к панели ворот.UL 325 включает особые требования к формату, содержанию и размещению этих знаков.

Факторы, связанные со строительством и установкой ворот

Приводы автомобильных ворот должны использоваться ТОЛЬКО на автомобильных воротах, но не на пешеходных воротах.

Между качающимися воротами и прилегающими конструкциями должен быть достаточный зазор, чтобы снизить риск захвата.

Откатные ворота должны работать плавно, легко откатываться / перемещаться в обоих направлениях до установки привода.

Органы управления должны находиться как можно дальше от ворот, не менее чем на 6 футов от ворот, чтобы предотвратить возникновение «сквозного доступа».

Предупреждающие знаки и табло должны быть установлены и видны в зоне ворот.
См. DASMA TDS-370 для получения информации о конструкции ворот и ASTM F2200, Стандартные технические условия на строительство ворот для автоматических транспортных средств.

Инструкции по установке для конкретного устройства

Существуют также особые требования к установке для определенных типов устройств защиты от захвата.Эти особые требования подчеркивают заботу и внимание, которые необходимо уделять каждому устройству до и во время установки.

Для приводов ворот, использующих бесконтактные сенсорные устройства (тип B1), следует обращаться к инструкциям по размещению для каждого приложения, следует проявлять осторожность, чтобы снизить риск ложного срабатывания, и одно или несколько из этих устройств должны быть установлены там, где существует риск есть ловушка или препятствие.

Для приводов ворот, использующих контактные сенсорные устройства (тип B2), в UL 325 изложены несколько требований.

Один или несколько контактных датчиков должны быть расположены на передней кромке, задней кромке, а также на стойке, установленной как внутри, так и снаружи автомобильной горизонтальной задвижки; у нижнего края автомобильной вертикальной раздвижной заслонки; и в точке захвата автомобильного вертикального поворотного затвора.

Проводной контактный датчик и его проводка должны быть расположены так, чтобы связь между датчиком и приводом ворот не подвергалась механическим повреждениям. Беспроводной контактный датчик должен располагаться там, где передаче сигналов не препятствуют и не препятствуют строительные конструкции, природные ландшафты или аналогичные препятствия, и должен работать в предполагаемых условиях конечного использования.

Для приводов ворот, использующих устройство активации постоянного давления (тип D), органы управления должны быть размещены таким образом, чтобы пользователь мог полностью видеть зону ворот, когда ворота движутся. Табличка должна быть размещена рядом с элементами управления, и никакое другое активирующее устройство не должно быть подключено. Самое главное, нельзя использовать автоматическое закрывающее устройство.
Указания в инструкции производителя по установке

Продавцы ворот и ограждений могут ожидать увидеть в инструкциях для оператора ворот следующие утверждения:

Привод должен соответствовать конструкции ворот и классу использования ворот.Соответствующие первичные и вторичные предохранительные устройства, которые будут использоваться, являются основным соображением для поддержки этого требования.
Все проемы горизонтальных раздвижных ворот и часть ограждения, через которую они проходят, должны быть ограждены или экранированы. Эти особые требования в UL 325, которые регулируют это положение, были разработаны для устранения «сквозных» случаев. Например, откатные ворота должны иметь защитную крышку высотой 48 дюймов, идущую от нижней части панели ворот / забора.
Все открытые точки захвата должны быть устранены или охраняться. Отдельные дилеры ворот и заборов должны определять эти точки для каждого продукта или для каждого задания.
Защитные кожухи должны поставляться для открытых роликов. Открытые ролики считаются потенциальными точками защемления

Хотите узнать больше об автоматических воротах? Посетите American Access Company сегодня!

Установка и обслуживание устройств безопасности ворот

ЗАЩИТНЫЕ УСТРОЙСТВА ВОРОТ ЗАЩИЩАЮТ ЛЮДЕЙ, ЖИВОТНЫХ И ТРАНСПОРТНЫЕ СРЕДСТВА ОТ ВРЕДА

Значительное усилие создается, когда автоматические распашные и откатные ворота находятся в движении.Эта сила может быть чрезвычайно опасной и даже смертельной для людей и животных, попадающих на пути ворот, а также может вызвать серьезные повреждения автомобилей. В качестве меры предосторожности необходимо установить устройства безопасности ворот для защиты транспортных средств, а также населения и их домашних животных.

Underwriters Laboratories (UL), международная научно-исследовательская и сертификационная компания по безопасности, и ASTM International, организация по стандартизации, создали наборы стандартов безопасности для автоматических двигателей и автоматических ворот (UL 325 и ASTM F2200 соответственно), направленных на резкое снижение рисков и предотвращение вред.

PSS Garage Doors & Gates обладает обширными знаниями о действующих стандартах безопасности UL 325 и ASTM F2200 и позаботится о том, чтобы ваша система автоматических ворот полностью соответствовала этим важным нормам.

Установка передовых устройств безопасности для ворот

Наша компания предоставляет первоклассные услуги по установке устройств безопасности для ворот для жилых, коммерческих и промышленных предприятий от Санта-Барбары до Малибу, Калифорния. У нас есть десятилетия качественного опыта в настройке всех типов устройств безопасности, связанных с электрическими воротами, в том числе:

Шлейфы датчиков и детекторы шлейфов транспортных средств

В сочетании с детекторами петель, петли датчиков используются для открытия автоматических раздвижных и распашных ворот и предотвращения закрытия этих ворот на транспортных средствах, находящихся на их линии движения.Предварительно сформированные петли прямого захоронения устанавливаются под бетонное, асфальтовое или гравийное покрытие. Напротив, врезные петли вставляются в уже имеющиеся поверхности.
Петли, являющиеся неотъемлемой частью безопасности транспортного средства, известные как обратные петли, устанавливаются с обеих сторон ворот. Эта конкретная петля будет удерживать ворота в открытом положении, если транспортное средство прекращает движение, находясь на нем, а также будет перемещать ворота в противоположном направлении, чтобы предотвратить столкновения ворот с транспортным средством и защемление.
Сам петлевой детектор вставляется непосредственно в схему открывателя ворот. Он распознает изменение электрического тока, которое происходит, когда металл, содержащийся в транспортном средстве, взаимодействует с контуром безопасности, и впоследствии заставляет ворота двигаться в обратном направлении и снова открываться, чтобы не вызвать каких-либо повреждений.
Выходные датчики (закопанные рядом с проезжей частью) и датчики датчиков представляют собой альтернативу использованию контуров безопасности.

Фото глаза

Фотоэлементы — это устройства безопасности подъездных ворот, которые направляют свет прямо через проемы откатных или распашных ворот.Когда человек, животное, транспортное средство (или любое другое физическое существо) входит в линию луча и нарушает его, ворота будут двигаться в обратном направлении, так что они не закроются и не вызовут защемление и повреждение. Автоматические ворота не закроются, пока луч света не перестанет блокироваться.
Есть два типа фотоэлементов: отражающие и проходящие через луч. Для световозвращающих фотоглазок существует единый луч света, который излучается с одной стороны и отражается обратно с другой. Сквозные фотоглаза, также известные как двухлучевые фотоглазы, представляют собой два соединяющихся световых луча.Независимо от типа, фотоэлемент встраивается прямо в печатную плату привода ворот.
Фотоэлементы считаются контролируемыми устройствами безопасности, потому что они всегда включены / всегда работают. Согласно правилам, автоматические системы ворот должны иметь как минимум одно контролируемое устройство безопасности / устройство предотвращения захвата (фотоэлемент или края ворот). Глаза для фото производятся LiftMaster, Allen Bradley, EMX и Seco-Larm.

Кромки ворот

Кромки ворот также являются контролируемыми предохранительными устройствами.Эти края, которые бывают разной длины, размещаются по бокам распашных и откатных ворот. Когда что-то соприкасается с краем ворот, оно посылает сигнал на передатчик (не входит в комплект с краями), который, в свою очередь, сигнализирует открывателю ворот изменить направление или иным образом остановить ворота.
Наш хорошо информированный персонал с радостью порекомендует устройства безопасности в зависимости от технических характеристик и требований вашей системы ворот.

Обслуживание устройств защиты от защемления необходимо

Устройства защиты от захвата являются жизненно важными частями автоматических ворот, защищая людей и транспортные средства от повреждений.Невероятно важно содержать их в исправном рабочем состоянии. Если есть какие-либо признаки проблем с устройствами безопасности или другими компонентами ваших въездных ворот, пожалуйста, позвоните нам как можно скорее.

Наши специалисты, обладая глубокими знаниями об этих устройствах, внимательно изучат их и убедятся, что они полностью функционируют. Мы внесем все необходимые корректировки, а затем снова протестируем ворота, чтобы убедиться, что все функции безопасности работают так, как должны.

Проверка всех устройств безопасности ворот также является частью нашего режима профилактического обслуживания. Мы настоятельно рекомендуем регулярно проверять и обслуживать электрические ворота, особенно если они подвержены частому движению транспортных средств.

Многие из наших частных и коммерческих клиентов просят нас полностью спроектировать их системы автоматических ворот. Чтобы полностью соответствовать стандартам безопасности UL 325 и ASTM F2200, мы всегда делаем следующее:

Включите все функции безопасности и устройства, подходящие для ваших конкретных приложений.
Используйте привод, наиболее подходящий для ваших ворот размера, типа, веса и частоты использования.
Отдельный доступ для пешеходов от подъезда для автотранспорта.
Заметно отображайте все предупреждения и инструкции, чтобы их нельзя было пропустить.
Обеспечьте устройства контроля доступа и связанные компоненты для требований конечных пользователей.
Уменьшение точек защемления, дорожных опасностей и несанкционированного использования.
Соблюдайте все стандарты безопасности UL 325 и ASTM F2200.
Создайте безопасную, удобную для пользователя, высококачественную и надежную систему въездных ворот.

Наши услуги по установке и ремонту устройств безопасности не имеют себе равных! Пожалуйста, позвоните нам по телефону (805) 644-5482, чтобы начать работу.

Четыре основных типа автоматических открывателей ворот

Существуют различные типы автоматических открывателей ворот, доступные для всех, кто хочет автоматизировать открытие и закрытие ворот. Причина, по которой есть различные варианты выбора, заключается в том, что для разных типов ворот требуются разные открыватели, чтобы сделать их автоматическими, поэтому важно выбрать подходящий двигатель для соответствующих ворот.

Вот 4 основных типа автоматических открывателей ворот и ворот, для которых они используются:

Линейный плунжер
Линейный плунжерный двигатель, возможно, является наиболее распространенным типом автоматических открывателей для распашных ворот. Для управления рычагом используются разные методы, в том числе червячный привод или винтовой домкрат. Каждый из них убирает рычаг, прикрепленный к двигателю, чтобы уменьшить длину и открывать ворота, после чего выдвигает рычаг, чтобы закрыть его.

Их популярность объясняется их доступной ценой и простой установкой, просто прикрепляя их к воротам со столба, в то время как мощность двигателя может быть увеличена для размещения ворот большего размера.

Underground
Подземные двигатели — еще один очень популярный тип автоматических открывателей ворот, предлагающий более сдержанный внешний вид, который многие предпочитают видимым двигателям. Он установлен под землей внутри защитного футляра, при этом приводной рычаг соединяется с нижней частью ворот.

Поскольку открыватель не виден, он не портит внешний вид ворот, хотя требует более сложного процесса установки, что обычно приводит к более высокой цене открывателя.

Шарнирный рычаг
Электродвигатель шарнирного рычага — один из лучших автоматических открывателей ворот для небольших ворот или ворот с большими стойками, которые с трудом подходят к прямому типу рычага гидроцилиндра. Вместо использования линейного рычага, такого как гидроцилиндр, в двигателе с шарнирным рычагом используется шарнирный рычаг, который может охватить более широкие объекты, что делает его особенно популярным для ворот с большими столбами.

Это также универсальный открыватель, обеспечивающий автоматизацию большинства типов распашных ворот, даже если они предварительно установлены без двигателя.

Раздвижной
Электродвигатель скольжения — это открыватель, который использует зубчатое действие, прикрепленное к воротам, чтобы открывать их в нужном направлении. Его необходимо комбинировать с направляющей, роликовыми направляющими или консольным устройством, чтобы заставить его открываться в желаемом направлении.

При выборе открывателя с раздвижным двигателем необходимо учитывать мощность двигателя. Чем больше ворота, тем больше мощности требуется на двигатель, чтобы обеспечить его открытие на необходимое расстояние, при этом больший вес создает большую нагрузку на открыватель.

Superior Gate Services — лучший выбор для первоклассных автоматических ворот для дома или бизнеса. Чтобы получить идеи и увидеть некоторые недавние примеры нашей работы, загляните на нашу страницу галереи. Если вы ищете новые ворота или какое-либо сопутствующее оборудование, мы приглашаем вас связаться с нами через наш веб-сайт или позвонить нам по телефону (855) 747-4283, и один из наших дружелюбных представителей будет рад ответить на любые ваши вопросы.

Как выбрать электродвигатель для ворот — Блог CLR

Испания занимает самые низкие позиции по преступности во всей Европе.Об этом заверяет Европейское статистическое бюро Eurostat. В классификации основных видов преступлений в 41 стране Испания входит в десятку последних государств. Однако между вторым кварталом 2018 года и аналогичным периодом 2019 года было совершено 70 112 краж со взломом. Важный показатель, который можно было бы уменьшить, установив на фермах электродвигатель для ворот .

Автоматизация входных ворот в частные дома (и компании) — отличное решение, которое приносит комфорт (так как вам не нужно открывать дверь вручную) и безопасность в зданиях (эти двери не имеют замка и могут быть разблокированы только из автоматическая система, установленная внутри здания).

Если вы хотите воспользоваться этими преимуществами, мы рекомендуем вам установить электродвигатель для ворот . Прежде чем выбрать лучший двигатель, мы рекомендуем вам ознакомиться с различными двигателями.

Может быть, вас заинтересует: Автоматика в автоматических дверях: редукторы для контроля и точности движения.

Типы электродвигателей для ворот и принцип их работы

Существуют различные двигатели, специально предназначенные для использования в электрических воротах, поскольку они работают вместе с редукторами скорости.Эти двигатели напрямую связаны с шестернями, что позволяет снизить скорость и обеспечить правильную работу ворот. Вот основные из них:

Редукторы Червячная передача Corona

Эти двигатели просты в эксплуатации. Входной вал, который представляет собой шнек, вращается, чтобы контактировать с зубчатой коронкой, и это при каждом обороте вала выдвигает один зуб из коронки.

Линейная передача

Эти двигатели обычно состоят из двух косозубых шестерен, расположенных таким образом, что каждая из них связана с предыдущей.Это соотношение позволяет передавать движение быстрее при более низкой скорости двигателя. Таким образом, каждая передача снижает скорость предыдущей передачи.

Вас также могут заинтересовать: Линейные или поворотные приводы

Планетарный редуктор

Эти двигатели состоят из центральной шестерни и множества вращающихся вокруг нее шестерен, известных как спутники или планеты. Система также содержит внутреннюю корону, вокруг которой вращается вся планетарная система скоростей.

Помимо типов двигателей, наиболее распространенными моделями являются мотор-редукторы 90º с бесщеточным двигателем и датчиком положения.

Какой двигатель подходит для различных типов электрических ворот?

Это наиболее подходящие двигатели для устанавливаемых дверей:

Раздвижные двери

Раздвижные двери работают с червячным редуктором и колесным редуктором . Его конструкция проста и функциональна, поскольку только в качестве частей трансмиссии они имеют зубчатую коронку, контактирующую с червяком, который перемещает зубья, снижая скорость трансмиссии.Перемещение этих редукторов прямое, поэтому трансмиссия может производиться под углом 90 градусов.

Червячно-колесный редуктор установлен в верхней части двери и с помощью системы шкивов и ремней передает свое движение для получения линейного перемещения.

Решетки доступа

Ворота доступа — это другие типы электрических ворот, которые используют ту же систему, что и червячные редукторы для своей работы. Редуктор расположен в нижней части сошников и совершает движение через шестерню в двигателе и зубчатую рейку.Таким образом происходит линейное перемещение двери.

Возможно, вы захотите узнать , как выбрать электродвигатели в малых приводах

Гаражные ворота

Гаражные секционные ворота — это на основе линейного редуктора , — устройство, предназначенное для преобразования вращательного движения. низковольтного двигателя постоянного тока в линейный двигатель. Таким образом, электрические ворота этого типа можно поднимать, регулировать или наклонять одним нажатием кнопки.

Одним из его больших преимуществ является то, что он требует меньше места для установки, чем следующие другие системы. В этом случае именно линейный редуктор закрывает и открывает распашную дверь.

Дверцы доступа в магазины и супермаркеты

Дверцы доступа в магазины и супермаркеты используют для своей работы планетарный редуктор , , элементы которого представляют собой центральную шестерню, которая соединяется с держателем или, а также коронкой или наружным кольцом благодаря центральная ось системы может быть преобразована в центр вращения кольца.Таким образом можно легко изменить направление.

Планетарный редуктор, устанавливаемый в дверях доступа магазинов и супермаркетов, спрятан внутри крепежной трубки к полу и поэтому создает очень эстетичный эффект. В этих воротах именно движение мотор-редуктора вызывает движение ворот.

Распашные двери

Распашные двери бывают нескольких типов, таких как: линейные системы (системы с большими рычагами для гаражных ворот), которые обычно также работают с мотор-редуктором на 90 ° и имеют максимальное открывание от 90 ° до 120 ° , debrazo systems (для пешеходных дверей) и подземных систем.

Линейные двигатели

Линейный двигатель является наиболее распространенным в электрических воротах. Для работы с рукой используются разные методы. Он очень популярен, потому что имеет доступную цену и прост в установке.

Двигатели с шарнирным рычагом

В этих типах двигателей используется шарнирный рычаг, чтобы добраться до стойки и открыть дверь. Этот кронштейн может использоваться на воротах длиной до 4000 мм каждая створка. Он универсален и обеспечивает автоматизацию большинства типов распашных дверей, даже тех, которые предварительно установлены без двигателя.

Подземные двигатели

Эти типы двигателей очень незаметны. Они устанавливаются под полом в защитном боксе, при этом приводной рычаг присоединяется к нижней части двери. Главный недостаток — требует более сложного монтажа. Может использоваться в дверях со створками длиной до 3500 мм.

Бесплатная загрузка: Руководство по предотвращению раздражающих шумов и вибраций в редукторах

Факторы, которые следует учитывать при выборе электродвигателя для ворот

Выбор электродвигателя будет зависеть от длины и веса ворот, тип двери и тип двери, а также внешняя или внутренняя дверь:

Питание: Очень важно, чтобы вы обращали внимание на тип мощности двигателя, а также на поддерживаемые им вольты и ватты. .Также важно обратить внимание на тип тока (переменный или постоянный) в месте, где будет проводиться установка.
Место для установки: Место, где будет проводиться установка, важно не только для определения типа тока, но и для определения внешнего или внутреннего. В зависимости от этого варианта придется выбирать тот или иной мотор.
Мощность: В таком двигателе мощность тоже очень важна.В зависимости от веса двери вам понадобится мотор той или иной мощности.

Как найти подходящий двигатель?

При выборе двигателя для автоматизации распашной двери необходимо учитывать тип, длину и вес распашной двери, а также то, находится ли дверь в помещении или на улице.

Мощность двигателя зависит от размеров и веса двери, а также от того, находится ли дверь внутри здания или снаружи.

Может быть, вам интересно: Как улучшить работу редукторов скорости

CLR, помощь, необходимая для выбора двигателя для ваших электрических ворот

Компания, специализирующаяся на мотор-редукторах и решениях для приводов, является лучший союзник для безопасности вашего дома или компании благодаря своему опыту в этом секторе, как в отделе проектирования и индустриализации, так и в производственном отделе.

В нашей компании мы предлагаем двигатель для электрических ворот , который лучше всего подходит для дверей, которые вашим клиентам необходимо установить в своей компании или дома.

Чтобы вам было проще выбрать двигатель для ворот , у нас есть специализированная команда, которая проконсультирует вас в зависимости от типа тока в месте установки, места установки, будь то снаружи или внутри или вес двери.

Выбор двигателей для раздвижных дверей является ключевым, поскольку от них зависят безопасность и комфорт в вашем доме или на работе.

Для получения дополнительной информации о наших решениях для электрических ворот , пожалуйста, свяжитесь с нами.

Выбор лучшего автоматического открывателя ворот для ворот

Каждый домовладелец хочет выбрать только лучшее устройство для открывания ворот для открывания и закрывания своих ворот. Сегодня на рынке представлен широкий спектр автоматических открывателей ворот и приводов. Каждый оператор ворот имеет разные характеристики, возможности и ограничения. Это может затруднить работу домовладельца, поскольку не все могут понять сложность этих устройств.Этот блог предоставит точную информацию и рекомендации, которые помогут выбрать лучших автоматических ворот для ваших ворот.

Основы работы открывателей ворот

Автоматические открыватели ворот имеют механизм с электрическим управлением. Они оснащены приводами ворот, которые открывают и закрывают ворота. Пульт дистанционного управления, клавиатура или карта доступа используются для отправки электрического или радиочастотного сигнала на двигатель ворот. Электродвигатель открывает или закрывает ворота согласно инструкции.

На что следует обратить внимание при выборе открывателя ворот

При выборе автоматического привода ворот для ворот необходимо учитывать определенные факторы. К ним относятся:

Доступен ряд похожих продуктов. Поэтому вы должны учитывать вес двери, ворот или ставни, чтобы выбрать устройство для открывания ворот, которое сможет выдержать вес вашей двери или ворот.
В зависимости от местоположения выберите, нужно ли вам открывать ворота с дистанционным управлением, с картой доступа или с компьютером.
Вы также можете выбрать источник питания, например, солнечную энергию, аккумуляторные блоки или электроснабжение.
Также необходимо учитывать конструкцию и размер автоматического открывателя ворот.
Еще одним важным фактором, который следует учитывать, является безопасность устройства.

Byan System Gate Operators в Venture Mfg. Co.

Venture Mfg. Co. является официальным дистрибьютором приводов ворот Byan System.Их удобные приводы ворот предлагают широкий спектр функций, таких как:

Функция автоматического закрытия
Плавный пуск / останов
Различные варианты мощности
Мощный приводной двигатель
Программируемые коды дистанционного управления
Диапазон применения от легких до тяжелых
Устойчив к высоким температурам, сильному дождю и ветру

Кроме того, у них есть широкий выбор товаров. Свяжитесь с торговым представителем Venture Mfg. Co. для получения дополнительной информации.

Estate Slide E-SL 450BD Устройство открывания одностворчатых ворот с ременным приводом и БЕСПЛАТНЫМ дополнительным пультом

Что отличает этот открыватель ворот от всех других, так это использование системы ременного привода; это настоящий скачок в качестве открывателя ворот. Раньше было два варианта: цепной привод или зубчатая рейка. Цепной привод отлично подходит для легкой и гибкой установки, но, как мы все знаем о велосипедных цепях, они жирные, шумные и часто срываются с шестерен. Рейка и шестерня обеспечивают чистую, тихую работу, не требующую обслуживания.Однако для процедуры установки требуются ворота, готовые для установки ровной устойчивой стойки по всему дну. Ремень — лучшее из обоих миров! Ремень крепится к предусмотренным скобам на каждом конце ворот. Он наезжает на холостой ход, под механизированную передачу и на другой холостой ход. Вот и все. Простая установка, как цепочка. Однако, в отличие от цепи, ремень не издает шума, не требует смазки и не смещается с шестерен.

Ремень создан, чтобы служить долго.Стандартно на него распространяется 10-летняя пропорциональная гарантия. Estate Swing может предложить эту долгую гарантию на ремень, так как внутри он стальной. Подобно радиальным шинам со стальным поясом, которые были стандартом в конструкции шин с начала 70-х годов, этот ремень имеет слой сетки из тканой стали между двумя прорезиненными внешними слоями. Долговечность конструкции со стальным ремнем достигается в основном за счет того, как стальная сетка работает для увеличения жесткости ремня. Это помогает распределить нагрузку и трение по большей поверхности.Также наружные слои имеют защиту от ультрафиолета, встроенную в материал, чтобы предотвратить растрескивание и разрушение даже в самых сильных солнечных зонах.

Привод откатных ворот Estate Slide E-SL 450BD — это открыватель одинарных откатных ворот с ременным приводом, предназначенный только для использования в жилых помещениях. Его следует использовать на подъездных воротах в частных жилых домах, построенных из алюминия, стали, дерева или звена цепи. Он использует питание 24 В постоянного тока, что делает его безопасным для установки и обслуживания конечным пользователем. Классический привод откатных ворот Estate Slide E-SL 450 с большим двигателем и небольшим корпусом идеально подходит для установки в жилых помещениях без потери мощности.

Estate Slide E-SL 450BD — это открыватель для откатных ворот, работающий от трансформатора, со встроенным аккумулятором. Что это значит для тебя? Эти открыватели ворот работают непосредственно от предоставленных батарей 24 В с подзарядкой от прилагаемого трансформатора переменного тока, который подключается к стандартной домашней розетке, обеспечивая максимальную мощность и надежность без необходимости использования электрика. У этого есть три преимущества: во-первых, Трансформатор переменного тока позволяет осуществлять непрерывную зарядку на расстоянии до 1000 футов, поскольку мощность переменного тока распространяется дальше и надежнее, чем мощность постоянного тока; Во-вторых, когда затвор находится в работе, максимальная мощность подается на двигатель, и падение напряжения из-за длинного участка провода устраняется.В-третьих, во время перебоев в подаче электроэнергии устройство будет продолжать работать от заряженной резервной батареи.

Сошник оснащен магнитным концевым выключателем. К воротам прикреплен магнит для срабатывания открытой и закрытой точки остановки ворот. Механические ограничения могут сломаться или изнашиваться со временем, магнитная система не имеет контакта, поэтому нет ничего, что могло бы изнашиваться, просто надежная остановка каждый раз.

Он также предлагает программирование EZ одним касанием, так что ваш открыватель ворот может быть запрограммирован нажатием одной кнопки.Плата управления построена так, чтобы быть умной по своей сути и запоминать открытие и время закрытия автоматически. Ручная регулировка сошника не требуется!

Estate Slide E-SL 450BD совместим с пультами управления Estate Swing Extended Range. Эти пульты имеют частоту 433 МГц и работают стабильно на расстоянии 300 футов. Пульты управления Estate Swing Extended Range совместимы с моделью Estate Swing Slide 450 через соответствующий встроенный приемник.Пульт дистанционного управления Estate Swing Extended Range имеет 4 кнопки, поэтому, если у вас есть две калитки Estate Slide E-SL 450 на вашей территории, вы сможете управлять обоими воротами с помощью одного передатчика. Эта комбинация блоков идеальна, потому что у вас будет оптимальный доступ и необходимые функции безопасности.

Примечание: аксессуары, такие как клавиатуры или домофоны, должны быть подключены или использовать адаптер модуля Estate Swing 433.
