Красивые распашные ворота, виды и образцы распашных ворот

Въездная группа — это лицо вашего частного дома. Поэтому стоит внимательно подойти к выбору изделия и заказать именно то, которое будет наилучшим образом дополнять экстерьер.

Содержание:

• Отличия распашных ворот
• Материал изготовления
  • Сэндвич-панели
  • Профиль роликовой прокатки
  • Алюминиевый экструдированный профиль
  • Ковка
  • Фотозабор из профнастила

Отличия распашных ворот

Распашные ворота во дворе загородного дома, в отличие от тех же откатных, идеально поддержат абсолютно все стили, особенно классические, благодаря их традиционной системе открывания и форме полотна, которая может быть не только прямоугольной.

Делятся распашные ворота на два основных типа:

• стандартные (одностворчатые, двустворчатые, двустворчатые ворота со встроенной калиткой)
• складные (складывающиеся по типу книжки — одностворчатые или двустворчатые)



Материал изготовления

Представляем вам обзор материалов для заполнения въездных ворот, каждый из которых соответствует определенным типам экстерьера. Заказывая один из вариантов заполнения в крупной компании, вам обязательно предоставят образцы материалов так, чтобы вы наглядно смогли представить, как в будущем будут выглядеть ваши распашные ворота. Обратите внимание на картинки всех видов распашных ворот для частных домов, которые представлены в статье.

Сэндвич-панели

Материал заполнения представляет собой сэндвич-панели из стали. Это замкнутая система с утеплителем в качестве пенополиуретана внутри. Изначально его использовали для секционных ворот, но потом материал получил более широкое применение. Такие панели могут быть различных цветов, а также на панели может быть нанесен разнообразный заводской рельеф.

    Материал современный, поэтому лучше всего такие ворота будут сочетаться с архитектурными стилями: хай-тек, современным, фьюжн, минимализм, постмодернизм, деконструктивизм. Идеально, если при этом панели будут белого, серого, металлического цветов или в некоторых случаях — антрацитового. Заполнить ими систему можно как вертикально, так и горизонтально. В зависимости от конкретного основного строения. На панели может быть нанесен заводской рельеф в виде горизонтальных полос, микроволны или филенки.

    Несмотря на современность материал прекрасно подойдет и другим стилям архитектуры. Благодаря тому, что панели могут имитировать дерево, такая конструкция прекрасно поддержит архитектурные стили: (темные тона дерева) лофт, баухауз (Barnhouse, от англ. — «дом-амбар»), конструктивизм, шведский, норвежский, финский, шале, фахверк; (светлые тона дерева) кантри, ранчо, русский, европейский, чешский, немецкий, фермерский стиль, стиль Райта. Заполнение может быть как горизонтальным, так и вертикальным. Лучше использовать панели с заводским рельефом в виде горизонтальных полос, так имитация деревянного забора будет более явной.

Профиль роликовой прокатки

Материал заполнения представляет собой алюминиевый профиль, заполненный пеной. Изначально его использовали для рулонных ворот, но потом материал получил более широкое применение. Имеет большую палитру цветов и также может имитировать деревянную поверхность.

Прекрасно подойдет для современных архитектурных стилей: хай-тек, минимализм, постмодернизм, деконструктивизм, современного стиля. Идеальные оттенки: белый, серый, серебристый металлик, черный. Возможно профили установить и вертикально, и горизонтально.

Подойдет заполнение и тем стилям, где требуются деревянные ворота: кантри, ранчо, русский, европейский, чешский, немецкий,  фермерский стиль, стиль Райта. Оттенок “золотой дуб”, который используют производители профиля, не отличается темным цветом, поэтому для таких стилей, как: финский, шале, фахверк, можно предпочесть темно-коричневые оттенки, а для лофта, норвежского стиля, баухауза, конструктивизма органично будут смотреться ворота даже насыщенного красного оттенка.

Алюминиевый экструдированный профиль

Материал представляет из себя алюминиевый профиль. Он достаточно прочен, так что в его заполнении (как у предыдущих вариантов) нет нужды. Выделяется профиль тем, что имеет различную ширину. Обычно это 37, 82, 87 мм. К тому же заполнять конструкцию можно, используя различную степень разреженности. Также возможно создать и глухую конструкцию. Еще одна из возможностей заключается в том, что разные профили можно комбинировать и по цвету, и по ширине. Заполнение возможно и вертикальное, и горизонтальное. Профиль имеет обширную палитру цветов. Заводское покрытие устойчиво к различным атмосферным явлениям, истираниям и механическим повреждениям.

    Интересно, что для современных идей дизайна прекрасно подойдет сочетание экструдированного профиля с сэндвич-панелями. Очень эффектно будет смотреться воротное полотно из сэндвич-панелей, верхняя часть которого будет выполнена из экструдированного профиля. Такой комбинированный вариант подойдет всем современным стилям, особенно: хай-тек, фьюжн, минимализму, постмодернизму, современному стилю, деконструктивизму. Оттенки для панелей и профиля — белый или серебристый металлик.

    Конструкция из профилей также прекрасно подойдет таким архитектурным стилям, как: конструктивизм, прованс, чешский, колониальный и средиземноморский, если будет окрашена в белый. А немецкому, европейскому, русскому, фермерскому стилю, конструктивизму, фахверк, кантри, если будет окрашена в коричневый.

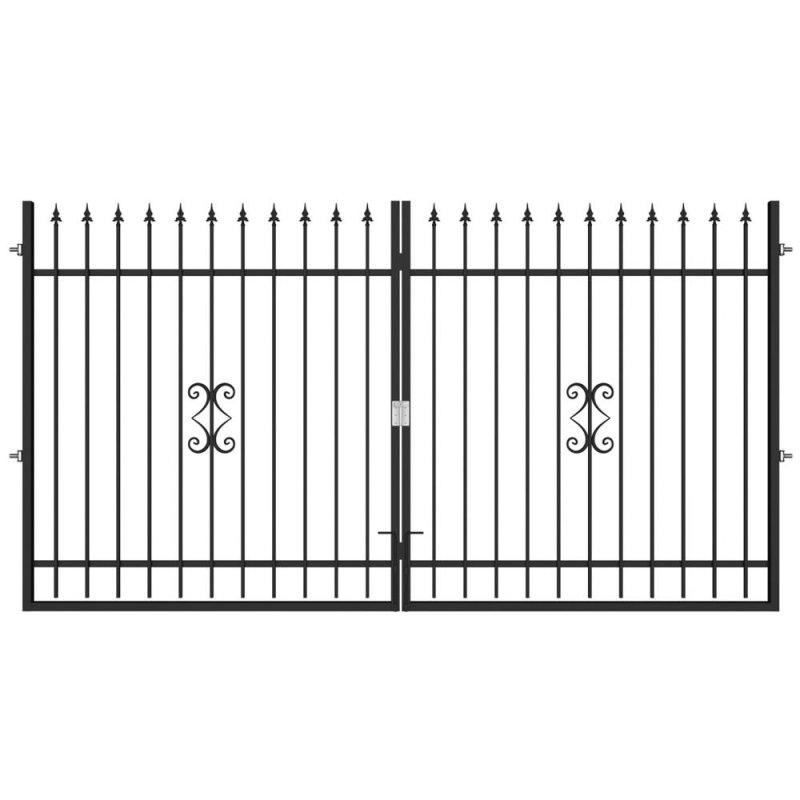

Ковка

Существуют архитектурные стили домов, которые сложно представить с какими-то прочими конструкциями. Сегодня кованые ворота покрывают специальным составом, который не дает системе изнашиваться и образовываться коррозии. При этом такие распашные ворота в большинстве своем бывают автоматическими, поскольку хозяевам хочется соединить классику и новейшие системы.

    Кованые изделия идеальны для таких стилей, как: английский, модерн, барокко, викторианский, готика, голландский, итальянский, классика, рококо, романский, прованс, средиземноморский, стиль Тюдоров, шато. Распашные ворота из этого материала по праву считаются самыми красивыми, но и цена у них соответствующая.

Фотозабор из профнастила

К бюджетным вариантам относятся ворота из профнастила с нанесенной на них фотопечатью. Изобразить на полотне по желанию заказчика могут абсолютно все: и альпийские луга, и березовую рощу, и деревянные ворота под старину. Возможно создать изображение и на основе любой вашей фотографии. Подойдет изделие ко всем экстерьерам, ведь напечатать на воротах можно все что угодно как на внешней части, так и на внутренней.

    Из какого бы материала не состояла система для экстерьера важно, чтобы калитка соответствовала этому же заполнению. Приобретая ворота в крупной компании, вы без труда сможете заказать там калитку, а также, если необходимо, и забор из такого же материала.

Ворота распашные своими руками. Распашные ворота

Главная » Статьи » Ворота распашные своими руками. Распашные ворота

10.12.2019 в 19:19

Статьи

Содержание

1. Ворота распашные своими руками. Распашные ворота
   • Разновидности
2. Ворота с калиткой своими руками. Особенности конструкции
3. Ворота своими руками из дерева. Деревянные ворота: особенности конструкций
   • Особенности
   • Преимущества
4. Видео распашные ворота своими руками за 2 дня.

Ворота распашные своими руками. Распашные ворота

Разновидности

Существует множество конфигураций распашных ворот. Необходимая конфигурация подбирается исходя из свободного места на участке или за его пределами. Ведь при открывании створки занимают немало места, и эту особенность нужно предусмотреть.

Всего разделяют три основных разновидности:

• Одностворчатые распашные ворота. Вариант редко используемый, но все-таки встречающийся на участках с большим количеством свободного места. В таком варианте ворота состоят из одной створки, открывающейся в правую или левую сторону, в зависимости от ваших пожеланий. Такая конструкция проще в сборке, но сложнее в монтаже и эксплуатации. Поскольку створка держится на петлях только с одной стороны, для таких ворот требуется усиленная опора и усиленные петли. Нередко одностворчатые ворота провисают и деформируются, если длина створки сильно превышает ее высоту.
• Двустворчатые распашные ворота. Самый популярны вариант ворот среди всех разновидностей в принципе. Экономично, надежно, занимает мало места, нет проблем с монтажом и ремонтом. Такие ворота состоят из двух створок, открывающихся в разные стороны.
• Одностворчатые/двустворчатые ворота с врезной калиткой в створке. Если вариант сварить ворота и калитку рядом кажется вам недостаточно удобным, можно прорезать отверстие в самой створке и установить калитку туда. Выбор спорный, но некоторым умельцам он нравится. Учтите, что в таком случае порог будет достаточно высоким, что не всегда удобно для детей и пожилых.

Ворота с калиткой своими руками. Особенности конструкции

Необходимо рассмотреть основные составляющие чертежов ворот своими руками:

• выполненная из дерева или металлического материала рама. Она должна обладать высоким показателем жесткости;
• соответственно с типом ворот подбираются опорные стойки;
• металлический профиль пользуется спросом среди покупателей, как качественный обшивочный материал;
• зависимо от типа конструкции, например, ворота с калиткой, подбирают петли. Учитывают также массу изделия;
• обеспечивают надежную защиту от проникновения злоумышленников замки, или запоры. Выбор механизмов широкий, можно подобрать что-то себе.

Все детали выполняют определенную нагрузку, их правильная установка и качественные характеристики обеспечат продолжительный срок эксплуатации. Важно уделить время чертежу ворот из профнастила, сделать соответственные эскизы.

Ворота своими руками из дерева. Деревянные ворота: особенности конструкций

Современный садовый участок трудно представить без забора — красивого, прочного, защищающего от посторонних глаз. Самая ответственная часть ограды — установка ворот во входной зоне. Можно купить готовые изделия, изготовить самостоятельно или заказать в мастерской по индивидуальному чертежу. Удобный вариант — деревянные ворота, которые ничем не уступают металлическим, а по отдельным параметрам даже превосходят их.

Особенности

Деревянные ворота выглядят традиционно для России, их можно сделать сочетающимися с другими оградами, принятыми в данной местности. Таким образом, получится добиться внешнего вида ограды, похожей на десятки других. Если есть желание выделиться и показать свой статус, можно использовать тонирование или резьбу по дереву. Чтобы добиться гармонии, достаточно забор сделать в таком же стиле, как и деревянный дом, стоящий на участке.

Много шедевров деревянного зодчества веками стоят под снегом, дождем и различными температурами. Если правильно соблюсти технологию, ворота прослужат долго. Стоит учитывать, что для ветреной местности сплошные полотна — не лучший вариант. Стилевое оформление может иметь множество вариаций, например, нижняя часть сплошная, а верхняя — ажурная или решетчатая. Так вы не только украсите ограду, но и уменьшите ветровую нагрузку, постоянно действующую на нее. В итоге после сильной бури не придется поднимать накренившийся забор.

Преимущества

Дерево — традиционный строительный материал, используемый тысячелетиями. Он легко обрабатывается и сравнительно недорогой.

Деревянные ворота имеют следующие достоинства:

• Низкая стоимость в сравнении с моделями из металла.
• Высокие прочностные характеристики.
• Длительный срок службы (более 10 лет), если обработать древесину защитной пропиткой, она прослужит еще дольше.
• Экологическая безопасность — дерево не выделяет вредных испарений в атмосферу.
• Возможность использования различных видов декора для того, чтобы добавить индивидуальность.
• Допускается самостоятельное изготовление с использованием недорогих стройматериалов.

Видео распашные ворота своими руками за 2 дня.

Категории: Распашные вороты, Ворот с калиткой, Руки из дерева, Деревянные вороты

Понравилось? Поделитесь с друзьями!

⇦ Узоры на наличники окон. Классификация и выбор древесины

⇨ Строительство индивидуального жилого дома. Получение разрешения на строительство индивидуального жилого дома больше не требуется

Ворота откатные двухстворчатые — отличия от одностворчатых, преимущества и недостатки

Главная страница » Ворота откатные » Ворота откатные двухстворчатые

Откатные двухстворчатые ворота предназначены для обустройства широких проемов (более 5 метров). Эти ворота функциональны, практичны и иногда бывают просто незаменимы. Давайте рассмотрим их отличия от одностворчатых конструкций, положительные и отрицательные аспекты, сферы их использования.

Как правило, двухстворчатые системы используют на промышленных предприятиях, складских комплексах, загородных домах и других объектах.

Их конструкция состоит из пары отдельных сдвижных створок, автоматизация которых может быть синхронизированной.

Длина каждой дверки составляет 0.75 от ширины проема и может достигать 12 метров (ширина проезда – 16 м). Каждая створка откатывается в правую или левую сторону, не отличается конструктивно (только П-образные уловители расположены на разных уровнях с края).

Для чего нужны двухстворчатые ворота.

Автоматизированный контроль заезда на участок может применяться на частном или производственном объекте. Откатные ворота с двумя створками отлично подойдут в следующих случаях:

• Если требуется проезд для крупногабаритного транспорта.
• При недостаточном месте для отъезжания одной длинной створки.
• На узких улицах, когда нужен широкий проем для въезда машины.
• Когда требуются ворота для большого промышленного объекта.
• Для сочетаемости стиля и масштабов здания с небольшими сдвижными створками.

У одностворчатой системы консоль с длинным полотном несет значительную нагрузку, постепенно приводя к нарушению функционирования, для её автоматизации нужно ставить мощный привод. Ширина створки у двухстворчатого типа в 2 раза уже, поэтому для автоматического управления потребуется вдвое меньше мощности мотора. Для бокового отката длинного полотна обычной конструкции нужно предусмотреть пространство, соответствующее полуторной ширине проема. В откатных воротах с 2-мя створками это пространство гораздо меньше. Но, из-за более дорогой стоимости, двухстворчатые системы применяются реже одностворчатых.

Достоинства и недостатки.

К основным преимуществам таких конструкций относится:

• Отсутствие выступающих элементов механизма в проеме.
• Через такой въезд могут проезжать машины и грузовой транспорт любой высоты.
• Простота системы, легкость производства и установки.
• Нетребовательность в постоянном обслуживании.
• Конструкция компактна, для маневров нужно всего около 50 см с каждой стороны ворот.
• Возможность окрашивания откатных систем в разные цвета, наносить изображения. Это позволяет делать ворота полноценной деталью декора.
• Ширина проема может составлять до 12 м. Это удобно для установки конструкций на крупных производствах, промышленных предприятиях, куда нужен въезд габаритного автотранспорта.
• Исключение деформации и коррозии полотна, так как оно не соприкасается с полом, что обеспечивает их долговечность. Это обусловлено наличием у консольной системы специальных роликовых кареток, расположенных не в проеме, а около него. Также створки устойчивы к механическим и ветровым нагрузкам.
• Высокий уровень ремонтопригодности.
• Возможность интенсивной эксплуатации створок, так как они обладают повышенной износостойкостью, рассчитаны на частое пользование и повышенные нагрузки. Этот фактор является важным при монтаже конструкций на часто посещаемых участках и промышленных зонах.
• В зимний период не нужно постоянно чистить проем от снега для открытия и закрытия створок. То есть они идеально подходят для наших климатических условий.

Единственным недостатком таких систем является потребность в свободном пространстве для отката полотна. В зоне установки у забора иногда не хватает длины и установка становится затруднительной. В этом случае можно установить воротину с наружной части ограждения, но при этом привод будет размещаться неудобно.

Материалы исполнения полотен.

Для откатных систем можно применять однотипные и комбинированные типы отделки. Раму можно зашить профнастилом, сварной решеткой, коваными деталями, оцинкованной сталью, евроштакетником, сеткой рабицей, брусом или доской, металлическими листами, поликарбонатом.

В зависимости от материала можно устанавливать сборные, металлические, деревянные ворота с глухой закрытой поверхностью или открытого типа. Хорошими декоративными свойствами характеризуются кованые системы, где к унифицированной раме крепится полотно с выполненной художественной ковкой. При необходимости полотна можно оснащать калитками.

Для выполнения деревянных групп применяется панельная обшивка или массив, покрытый химическим составом. Сборные варианты могут дополняться элементами ковки.

На производствах популярными остаются изделия из сэндвич-панелей, многослойное полотно которых прочное и легкое. Внешние металлические листы устойчивы к механическим нагрузкам, а наполнитель обеспечивает защиту.

Это позволит сделать въездную группу уникальной, неповторимой. Но в любом случае откатные створки станут выгодным дополнением дизайна в загородном коттедже или частном доме. Для въезда оптимально сделать ворота длиной 4 м, раму из металлопрофиля 4.4*2.0 м, треугольную косынку 1.6*2 м.

При автоматизации управление системой осуществляется через пульт ДУ или кнопкой, когда не нужно выходить из машины, дома или поста охраны. Но из-за потребности в монтаже пары электроприводов такое решение имеет высокую стоимость.

Обычно двигатель питается от сети 220 В и крепится к фундаменту. Он защищается от поступления жидкости, для чего двигатель оснащается водонепроницаемым чехлом, пропускающим воздух для охлаждения. Используется длинный кабель с большим сечением, защищенный от коротких замыканий и механических повреждений.

Виды откатных ворот.

Отметим следующие разновидности откатных ворот:

• Консольные.
  Они перемещаются за границей проема на роликах. Это кронштейн с одним жестко прикрепленный и другим свободным концом. В этом случае перемещение полотна производится посредством роликовых тележек, вмонтированных в направляющую балку, которая приваривается к нижней области рамы. При открытии, конструкция откатывается в сторону и не касается пола, фиксируется противовесом. Створка состоит из основной и противовесной части, первая закрывает проем, а другая компенсирует вес и снижает нагрузку на ролики. Для такой системы требуется второй фундамент и привод. Электропривод часто располагают внизу, но его можно крепить наверху или в середине;
• Подвесные.
  Передвижение полотна производится на роликах, скрепленных с направляющей в верхней части проема. У них нет нижней точки опоры, управление въездной группой производится мускульной силой или электроприводом. Они отличаются высокой надежностью и простотой конструкции. Но такие системы не подойдут для въезда машин с высоким кузовом. Привод подвесных ворот находится сверху, что усложняет его обслуживание. Есть варианты с электроприводом в нижней области, передающий крутящий момент наверх;
• Рельсовые.
  В этом случае полотно опирается на ролик, перемещаемый по рельсу, который проложен вдоль проема на земле.
  В качестве основы часто применяют металлический рельс, который укладывают на ленточный фундамент. В нижней части полотна крепятся ролики, опирающиеся на направляющую и скользящие вдоль нее при регулировке двери. Для подобных дверей требуется очистка рельса от снега, льда, листвы и загрязнений. Обычно их привод находится сверху, иногда в середине.

У каждого варианта конструкций имеются свои положительные и отрицательные свойства, поэтому при их выборе нужно придерживаться особенностей участка и потребностей пользователя. Чтобы в дальнейшем въезд не пришлось переделывать, нужно обратить внимание на следующие аспекты:

• Ширину проема.
  Если вы остановили выбор на консольных воротах, стоит помнить о противовесной части, повышающей параметры и массу створки. Монтируют такие ворота обычно при ширине проема 3-5 метров, широком въезде на промышленную территорию или участок.
• Сроки установки и производства.
  По данному показателю лидирующее положение занимают консольные системы, не требующие много времени на производственном этапе или установке на территории. С выбором свайно-винтового фундамента можно уменьшить продолжительность подготовительных мероприятий, так как не придется ждать, когда раствор наберет прочность.
• Помехи в области перемещения полотна.
  Если вблизи въезда отсутствуют строения, деревья и небольшие архитектурные формы, то можно смело покупать консольные конструкции. У них нет ограничений по высоте, они не блокирующиеся от осадков или мусора. При недостаточном месте для перемещения полотен лучше обратить внимание на компактные рельсовые или подвесные варианты въездных групп.

В сравнении с двухстворчатыми вариантами, у изделий с одной створкой имеется существенный недостаток – при открытии и закрытии у полотна отсутствует опора. Поэтому оно может неверно закрываться, провисать и деформироваться. Из-за этого они не подходят для широких проемов.

Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Состав комплекта фурнитуры.

Для раздвижной системы с 2-мя створками нужно два комплекта автоматики и фурнитуры. В состав стандартного комплекта фурнитуры входят следующие элементы:

• Пара роликовых кареток.
  Это небольшие металлические площадки с установленными роликами. На них осуществляется перемещение створки по основанию. Каретки крепятся к опорам, размещенным внизу. Обычно в каретке находится 8 роликов, запрессованных в подшипники со смазкой. Исходя из конструкции, массы и величины ворот, каретки могут иметь разное устройство и параметры. Обычно они выполняются из металла, но есть пластиковые варианты;
• Консоль (направляющая рельса, балка).
  По ней перемещается полотно. Производится из прочной стали;
• Концевой ролик.
  Предназначен для фиксации полотна в вертикальном положении, снижает боковые колебания при перемещении. В состав входит 2 или 4 ролика.
• Нижний и верхний П-образные улавливатели.
  Детали обеспечивают фиксацию полотна. Верхние уловители крепят полотно в закрытом виде, предотвращая колебания от сильных порывов ветра. Нижние улавливатели важны при тяжелом полотне, находятся в нижней части опорного столба, принимают накатные ролики на себя;
• Заглушки на консоль.
  Комплектующие производятся из металла или ударопрочного полистирола, ставятся на концы консоли, защищая ее от загрязнений, осадков и мусора.

Ворота могут открываться в ручном режиме или автоматически. В первом случае трудностей с установкой не появится. При частой эксплуатации воротин рационально поставить электропривод. Скорость открытия таких конструкций составляет 25 см в секунду. Они неприхотливы в любых климатических условиях, не нуждаются в дополнительном сервисном обслуживании и могут устанавливаться даже на слабо закрепленные ограждения.

Конструктивные особенности.

Среди широкого ассортимента можно подобрать комплекты для ворот любых размеров, конфигураций и веса.

В состав обычной автоматики входит электрический привод с редуктором, зубчатая рейка (для передачи движения), сигнальная лампа для подсветки и оповещения о движении, фотоэлементы для системы безопасности, управляющий пульт.

Изготовить двухстворчатые откатные ворота самостоятельно не очень трудно. Их схемы и чертежи могут предоставить продавцы фурнитуры для ворот, которую для этого нужно будет приобрести.

Стандартная конструкция ворот включает в себя две створки с приваренной направляющей. Также имеется закладная на прочном основании, пара роликовых кареток, улавливатели (защищают полотно от перекоса), верхние ограничители, резиновые заглушки (для защиты консоли от попадания грязи), концевой ролик для плавного закрытия и фиксации полотна.

Направляющий рельс, длиной в 1.5 раза больше длины полотна, сваркой крепится к нижней части каркаса. Соединение осуществляется прихватками с обеих сторон с длиной шва 1.5-2 см, на расстоянии 70 см. Сплошной шов выполнять нельзя, так как может измениться первоначальная форма рельса и конструкция будет подклинивать. У направляющей должны быть нижние полки с минимальными изгибами. Рельс должен быть полностью ровным. Крепление роликовых опор осуществляется сваркой. У опор должны быть металлические ролики, что продлит срок эксплуатации всей конструкции. Крепление верхней пластинки с роликами осуществляется к нащельнику в специальный вырез (можно выбрать резиновые или пластиковые ролики). К свободной части полотна приваривается улавливатель, фиксирующий противоположную дверь. По торцам направляющего рельса ставятся резиновые заглушки.

Кроме подвижной части, в конструкции также находится фундамент, состоящий из армированной монолитной плиты и опорных свай, куда фиксируют ролики. Закладка фундамента осуществляется изнутри участка, глубина под опорами будет равна 1.8 м, а плита залегать на уровне 40 см. Опорные сваи могут выполняться из бетона. Для этого в грунте делают пару скважин глубиной не более 2.2 метра, насыпают на дно песок, затем щебень, ставят пару асбестовых труб, покрытых битумом или гудроном. С внутренней части укладывают несколько прутков и заливают сваю бетонированным раствором. Откатные ворота могут ставиться на винтовых сваях. Опорная часть остается неизменной, а подвижные элементы и рамы можно подобрать в соответствии с решаемыми задачами: для закрытости (с минимальным весом), эстетичности, обеспечения прочности, стойкости к температурным воздействиям.

Принцип работы системы следующий: с помощью направляющей осуществляется перемещение каждой створки по роликам, с которыми плотно закреплены каретки на закладной детали (бетонированном швеллере). При автоматизированном открытии ворота равномерно разъезжаются в разные части, а при закрывании – встречаются в центре проема.

Технология производства и ремонта.

Процесс изготовления 2-хстворчатых откатных систем не отличается от создания конструкций с одной створкой. К основным этапам относят:

• Сооружение фундамента с закладными элементами и опорных столбов;
• Каркасы полотен приваривают к направляющим;
• Конструкцию окрашивают или обшивают полотном;
• Ворота ставят на роликовые каретки;
• К каждой створке крепится автоматика.

Многие производственные процедуры не требуют особого профессионализма, их можно сделать самостоятельно. Для этого можно воспользоваться детальными схемами, чертежами и руководствами по реализации любых работ с подробными фотографиями. Это поможет разобраться в каждом этапе выполнения работ. Но не получится сделать своими руками автоматику, так как требуется синхронизация работы створок.

Препятствовать эксплуатации откатных ворот может криволинейность секций и направляющей консоли. Ремонт консоли проводить нерационально, так как обычно ее заменяют. Не подлежат замене мотор с системой управления. Косметический ремонт полотен нужно проводить периодически.

Стоимость двухстворчатых откатных ворот.

Многие люди думают, что поскольку двухстворчатые ворота являются двумя раздельными системами, то цена их установки будет вдвое превышать монтаж одностворчатых вариантов. Но это не так. Сумма площадей обеих воротин для определенного проема соответствует одностворчатой конструкции, поэтому повышение объема материалов для производства будет незначительным. Тоже самое касается фундамента с закладной, суммарная величина длины которых будет также незначительной. Главное отличие в цене заключается в применении дополнительной системы автоматики, но эта разница будет невысокой.

Общая длина реек обеих комплектов будет примерно соответствовать одностворчатому варианту. При этом вместо одного двигателя высокой мощности будут установлены два мотора два меньшей мощности. Действительное соотношение цен обеих конструкций можно определить только в определенной ситуации.

Из изготовителей готовых комплектов для ворот можно отметить следующие компании: Ролтэк, Alutech, Welser Profile, DoorHan. При покупке комплектующих для откатных систем нужно детально осмотреть их. Все элементы должны быть хорошо упакованы, собраны и ровные.

В специализированных магазинах можно приобрести автоматику и другие элементы от лучших производителей в мире. Также предоставляется гарантия на все модификации. Продавцы автоматики и фурнитуры для ворот готовы в любое время проконсультировать потребителя по любому вопросу, касающемуся создания воротных групп.

Есть вопросы или хотите сделать заказ? Напишите нам

или позвоните по телефону: +7 (495) 783-06-56
Отправляя сообщение, соглашаюсь на обработку своих персональных данных и получение регулярных рассылок

Системы въездных ворот – критерии выбора

< Вернуться в блог

Поделиться:

Если по одежде судят о человеке при первой встрече, то по воротам вполне можно судить о том, какого статуса, качества и стоимости объект располагается за их створками. Поэтому ворота далеко не пустяк, а весьма красноречивая «визитная карточка», много говорящая об их владельце.

Завод «Мосинтермет» работает во всех направлениях, связанных с производством металлоизделий. Сегодня мы поговорим о производимых на предприятии металлических въездных воротах – их конструктивном разнообразии и особенностях самых распространенных видов этой продукции.

Распашные одностворчатые ворота

Ворота такого типа устанавливают в тех случаях, когда затворяемый проем в стене или заборе не слишком велик. Преимуществом при выборе одностворчатых распашных ворот является их относительная простота, высокая эксплуатационная надежность, долговечность и экономия при их автоматизации, в сравнении с такими же по конструкции двустворчатыми воротами.

Особенность этого типа ворот – в боковом расположении замка, что позволяет крепить его и на створке, и на опоре проема. Что касается недостатков, то, устанавливая такие ворота, нужно обеспечить место для достаточного открывания створки и зимой это место расчищать от снега.

Разные конструкции ворот требуют и разного подхода к их выбору

Распашные двустворчатые ворота

При выборе этой конструкции следует учесть, что при полном открывании створок вы значительно сэкономите место.

Во всем остальном этот тип ворот имеет те же достоинства, что и описанный выше вариант с одной створкой: они просты, надежны, легко обслуживаются. Их можно изготавливать по разнообразным технологиям обработки металлов, начиная с рубки и сварки стандартных металлических профилей, заполненных листами профнастила, и заканчивая штучными изделиями с элементами литья и высокохудожественной ковки.

На такие ворота легко установить автоматические приводы открывания и закрывания. Конструкция распашных ворот предполагает центральное размещение замка, соединяющего створки либо запирающего каждую из них по отдельности.

Если отмечать недостатки, то они те же, что и у одностворчатых, – следить за тем, чтобы ворота беспрепятственно открывались, в том числе и зимой.

Какой бы ни была конструкция ворот, всегда возможно автоматизировать их открытие и закрытие

Откатные ворота (сдвижные)

Их применение обусловлено тем, что створки (створка) перемещаются по линейной траектории и за счет этого не имеют «мертвой» зоны, как в случае с распашными воротами, когда место для открытия ворот выпадает из пользования.

Створки сдвигаются по прямой вдоль плоскости стены или забора. Это является особенностью и главным преимуществом сдвижных ворот. Конструкция позволяет, например, парковать автомобиль в непосредственной близости от ворот.

В отличие от распашных конструкций, в зоне рабочего пространства откатных ворот в зимний период не нужно расчищать снег. Исключением являются монорельсовые конструкции, о которых речь пойдет ниже. Как правило, откатные ворота открываются и закрываются автоматически.

Откатные системы ворот всех типов распространены во всем мире

Откатные системы ворот могут быть трех типов:

1. Монорельсовые.
2. Подвесные.
3. Консольные.

Консольная система откатных ворот

Консольная система – это хорошее решение для устройства въездных ворот на территории предприятий, складов, баз, ферм и подобных объектов. Через них может проехать транспорт любых габаритов.

Сдвижной створ откатных консольных ворот представляет собой консольную трубу, противовес и собственно полотно (раму) самих ворот. Вся эта монолитная конструкция за счет роликовых опор, ограничителя бокового смещения и жесткой направляющей балки подвижна в строго заданной вертикальной плоскости.

При изготовлении консольной трубы, она же направляющая балка, используют особую марку стали высокой прочности. Помимо этого, требуется высокая квалификация персонала, задействованного в производстве сварочных работ и работ по гибке металла на специальном оборудовании.

Консольная труба, из-за присутствия на ней противовеса, обычно бывает в полтора раза длиннее ширины проема ворот. Эту конструктивную особенность следует принимать во внимание, рассчитывая размеры места для установки откатных ворот такого вида.

Монтаж ворот консольной системы предусматривает устройство фундамента, на который передаются нагрузки от роликовых опор, а также двух закрепленных на нем стоек проема (воротных опор). На одной из них – ближней к роликовым опорам – закрепляют ограничитель бокового смещения, а на второй – дальней (приемной) стойке – приемный короб.

Приемный короб необходим для надежной фиксации ворот в закрытом состоянии, к тому же он снимает с ворот ветровую нагрузку и берет на себя часть нагрузки, приходящейся на консольную трубу и роликовые опоры.

Ворота легко регулируются и способны надежно и долго служить без поломок.

Каждые откатные ворота проектируют и изготавливают индивидуально, с учетом места их установки

Каждые откатные ворота проектируют и изготавливают индивидуально, с учетом места их установки

Монорельсовая система откатных ворот

Откатные ворота на монорельсе используют в тех случаях, когда есть необходимость в сдвижных воротах, но для установки консольных нету места. Устройство монорельсовых ворот предусматривает изготовление специального комплекта фурнитуры, а также полотна ворот под каждый конкретный заказ.

Принцип работы монорельсовых сдвижных ворот таков: полотно перемещается на роликах по монорельсу. Ролики жестко закреплены на нижней части полотна створки. Преимущество и особенность конструкции в том, что она опирается своим весом на ролик и за счет этого никогда не провисает.

В сравнении с консольной, монорельсовая система сдвижных ворот простая и недорогая. В случаях, когда требуется надежность, долговечность при интенсивном использовании и в приоритете невысокая цена – монорельсовая система сдвижных ворот – хороший выбор.

При монтаже необходимо надежно закрепить монорельс на поверхности дорожного полотна. Вариантов крепления много. Очень хорошо, если монорельс будет прикреплен к железобетонной ленте, залитой в уровень дороги.

Если это покажется накладным, можно закрепить монорельс и к закладным деталям, забетонированным в высотной отметке дорожного полотна, с шагом в 50 см. На деле получится несколько фундаментальных опорных точек, к которым крепят монорельс. Еще один вариант – крепление анкерами к уже существующей бетонной стяжке.

Рама монорельсовых ворот проще, чем у консольной конструкции, поскольку не имеет противовесной части и несущей консольной трубы. В остальном обе системы имеют много общего.

В монорельсовую входят приемный блок и ограничитель бокового смещения. Характерной особенностью монорельсовой системы сдвижных ворот является специфика ее зимней эксплуатации, требующая своевременной очистки монорельса от снега и льда.

Привлекательный внешний вид ворот не зависит от их конструкции

Подвесная система откатных ворот

Эта система представляет собой весьма распространенную модификацию откатных ворот, имеющую спрос у потребителей из-за своей относительной простоты, функциональности, универсальности применения, надежности.

Если совсем просто говорить о принципе работы таких ворот, то можно провести аналогию со сдвиганием занавесок над окном в жилой комнате. Раму ворот подвешивают на несущую балку, как занавеску подвешивают к штанге оконного карниза.

Подвесная система лишена таких недостатков, как зависимость от погоды, что в условиях долгой русской зимы существенное преимущество. Полотно ворот не имеет противовеса, поэтому вся конструкция при одинаковой ширине ворот будет меньше по размеру, чем при тех же условиях имела бы консольная система. Весь вес створа распределяется равномерно на роликовые тележки, легко и бесшумно катящиеся по несущей балке.

На заводе «Мосинтермет» подвесные ворота могут сконструировать с двумя сдвижными створками. При запирании они сходятся навстречу друг другу к середине проема либо в одном направлении внахлест. Когда нужно сэкономить место, такая конструкция очень удобна.

Важно и то, что несущую балку, в отличие от консольных сдвижных ворот, можно изготовить из общедоступной конструкционной стали с обычными прочностными характеристиками. Это положительно сказывается на стоимости изделия.

Недостатком подвесной системы можно считать наличие поперечной несущей балки. Высота ее расположения определяет высотный габарит рамки проема ворот, а значит и лимит предельной высоты для проезжающего под балкой транспорта.

Выбор системы ворот определяется требованиями к их функционалу

Наши возможности по изготовлению ворот

Все описанные выше типы ворот востребованы на рынке. Их конструктивное разнообразие дополняется широкой вариативностью материалов, способов и технологий изготовления.

Специалисты завода «Мосинтермет» могут изготовить оригинальную модель серийно, тиражируя при необходимости ее выпуск в промышленных количествах. Станочный парк, включая оборудование с ЧПУ (числовым программным управлением), токарное, фрезерное, лазерное, гибочное, позволяет выполнять заказ в плановом и в срочном порядке.

Мы используем в производстве десять различных видов обработки стали и цветных металлов, от фрезеровки до высокоточной лазерной резки, поэтому наши металлические ворота различаются не только по типам конструкций, но и по внешнему виду.

Это могут быть простые ворота со створками из стандартных, сваренных между собой прокатных стальных профилей, с заполнением рамки профилированными металлическими листами. Либо сложные сварные изделия с клепаными элементами и фрагментами художественной ковки, гибки, резки, сработанные по готовым образцам, фотографиям или спроектированные индивидуально по запросу заказчика.

Примеры ворот, которые могут быть спроектированы и изготовлены по образцу или по фотографии

Примеры ворот, которые могут быть спроектированы и изготовлены по образцу или по фотографии

Критерии выбора подходящих ворот

Помимо цены, есть еще ряд важных критериев выбора ворот.

Территория установки. К примеру, в одном случае это нечасто открываемые ворота на школьном дворе, в другом – ворота при въезде на территорию промышленного предприятия. Для школы можно ограничиться простыми распашными воротами без автоматики, а для промышленной зоны потребуется основательная автоматизированная конструкция.

Условия монтажа ворот, чтобы правильно рассчитать точные размеры и вид конструкции, с учетом монтажного расстояния и рабочих зон подвижных частей механизма. Потребуется еще учесть пропускную способность, габариты въезжающего на территорию транспорта и множество других моментов.

Автоматика. Команды на срабатывание подаются разнообразными способами, начиная от кнопки на стене и заканчивая электронным программированием распознавания «свой-чужой». Здесь все зависит от предпочтений заказчика.

Помочь разобраться в деталях помогут специалисты нашего предприятия. Поэтому если перед вами уже стоит задача в подборе лучшего из вариантов, то приступить к ее решению лучше всего со звонка нам.

< Вернуться в блог

Поделиться:

7-футовые одностворчатые въездные ворота

Главная > Ворота для садового ограждения и въездные ворота > Садовые одностворчатые ворота (шириной 8 футов и больше) > Одностворчатые въездные ворота высотой 6 футов

• Описание

Одностворчатые въездные ворота высотой 6 футов с фурнитурой. Включает опорные стойки/раму 2 1/2 дюйма с распорками.

Примечание по ширине ворот: выбранная ширина является приблизительной шириной ворот, включая опорные стойки, фурнитуру и пространство. Пожалуйста, используйте эту ширину в качестве руководства, а не правила. Если вы работаете с определенным пространством, закажите следующую ширину ворот и обрежьте три вертикальных элемента, чтобы они соответствовали вашему пространству.0005

Примечание по сетке ограждения: Эти ворота предназначены для использования сетки ограждения, входящей в наши комплекты ограждения. В комплекте с этими воротами нет ограждения. Например, существует более 50 различных видов ограждений Critterfence; эти ворота универсальны и работают с любой заборной сеткой.

Примечание по оборудованию для защиты от подъема: это оборудование предназначено для работы с нашими комплектами ограждений, не требующих перелезания. Вам нужно будет использовать существующее ограждение, чтобы прикрепите к удлинителям ворот, предотвращающих перелезание. Если вы выберете этот вариант, будьте известно, что ваши большие ворота могут либо:

1)

Установите постоянный навес над

верхней частью больших ворот. В зависимости от высоты ваших ворот этот

означает, что если вы хотите проехать на машине через ворота, вы будете

ехать под навесом. Это не обязательно проблема, но вам нужно будет сделать

, чтобы убедиться, что у вас есть допуск. С этой конфигурацией

ворота могут открываться в любом направлении (вход или наружу).

2)

Иметь качающееся оборудование для защиты от перелезания

с воротами. Это означает, что когда вы открываете или закрываете ворота, верхнее

оборудование для защиты от перелезания и навес перемещаются вместе с воротами; накладные

просвет полностью свободен. Недостатком этой установки является то, что ворота

могут поворачиваться только в одном направлении, то есть в сторону аппаратуры

без подъема. Например, если у вас установлен забор для удержания кошек внутри с

, удлинители для предотвращения перелезания направлены внутрь, чтобы кошки не вылезали наружу, это

.0005

Въездные ворота в этой конфигурации могут открываться только внутрь.

Грунтовые рукава также могут быть добавлены в качестве опции вместо бетона или в дополнение к нему. Втулки имеют стопорный установочный винт, чтобы сделать эти ворота постоянными или съемными. Большие заземляющие втулки имеют длину 30 дюймов и требуют одной большой направляющей наковальни (отличной от стандартной направляющей наковальни, используемой с меньшими втулками для столбов, которые поставляются с комплектами упоров). Одна большая наковальня будет работать с бесконечным числом больших втулок.

Примечание: большая направляющая наковальни работают как с большими, так и с маленькими втулками (используются в боковых скобах) 9.0005

• HD Critterforce 1400 ELK 6 x 100 НОВИНКА

  Цена: 245,95 долларов США.

  Добавить в корзину

• HD Critterfence 1050 4 x 100 ОДИН ДЮЙМ НОВИНКА

  Цена: 159,95 долларов США.

  Добавить в корзину

• HD Critterfence 1050 5 x 100 ОДИН ДЮЙМ НОВИНКА

  Цена: 179,95 долларов США.

  Добавить в корзину

• HD Critterfence 1050 6 x 100 ОДИН ДЮЙМ НОВИНКА

  Цена: 199,95 долларов США.

  Добавить в корзину

• Комплект забора O48g (7 x 100 All Metal 1.0 Grid) СЕРЕБРО

  Цена: 850,63 долларов США.

  Добавить в корзину

• Gripple Plus Large, 100 шт., НОВИНКА

  Цена: 158,95 долларов США.

  Добавить в корзину

• Critterfence Black Steel Web Hexagrid 2 x 150

  Цена: 119,95 долларов США.

  Добавить в корзину

• Конфигуратор однослойного забора с заземляющими рукавами без нахлеста

  Цена: $326. 00

  Добавить в корзину

• От 1 3/8 до 1 3/8 концевого зажима

  Цена: 9,95 долларов США.

  Добавить в корзину

• Концевой зажим от 1 3/8 до 1 5/8

  Цена: 9,95 долларов США.

  Добавить в корзину

• Фурнитура для скоб от 2 1/2 до 1 5/8

  Цена: 10,95 долларов США.

  Добавить в корзину

• Critterforce 1100 Усиленное дно с градуировкой 7,5 x 165 НОВИНКА

  Цена: 299,95 долларов США.

  Добавить в корзину

7-футовые одностворчатые въездные ворота

Главная > Ворота для садового забора и ворота > Ворота для одинарного сада (шириной 8 футов и больше) > 7-футовые одностворчатые въездные ворота

• Описание

Одностворчатые въездные ворота высотой 7 футов с фурнитурой. Включает 2 1/2-дюймовые опорные стойки/раму с распорками.

Примечание о ширине ворот: выбранная ширина – это приблизительная ширина ворот, включая опорные стойки, оборудование и пространство. Пожалуйста, используйте эту ширину в качестве ориентира, а не правила. Если вы работаете с определенным пространством, закажите следующую ширину ворот и обрежьте три вертикальных элемента, чтобы они соответствовали вашему пространству.

Примечание по сетке ограждения: Эти ворота предназначены для использования сетки ограждения, входящей в наши комплекты ограждения. В комплекте с этими воротами нет ограждения. Например, существует более 50 различных видов ограждений Critterfence; эти ворота универсальны и работают с любой заборной сеткой.

Примечание по оборудованию для защиты от подъема: это оборудование предназначено для работы с нашими комплектами ограждений, не требующих перелезания. Вам нужно будет использовать существующее ограждение, чтобы прикрепите к удлинителям ворот, предотвращающих перелезание. Если вы выберете этот вариант, будьте известно, что ваши большие ворота могут либо:

1)

Установите постоянный навес над

верхней частью больших ворот. В зависимости от высоты ваших ворот этот

означает, что если вы хотите проехать на машине через ворота, вы будете

ехать под навесом. Это не обязательно проблема, но вам нужно будет сделать

, чтобы убедиться, что у вас есть допуск. С этой конфигурацией

ворота могут открываться в любом направлении (вход или наружу).

2)

Иметь качающееся оборудование для защиты от перелезания

с воротами. Это означает, что когда вы открываете или закрываете ворота, верхнее

оборудование для защиты от перелезания и навес перемещаются вместе с воротами; накладные

просвет полностью свободен. Недостатком этой установки является то, что ворота

могут поворачиваться только в одном направлении, то есть в сторону аппаратуры

без подъема. Например, если у вас установлен забор для удержания кошек внутри с

, удлинители для предотвращения перелезания направлены внутрь, чтобы кошки не вылезали наружу, это

.0005

Въездные ворота в этой конфигурации могут открываться только внутрь.

Грунтовые рукава также могут быть добавлены в качестве опции вместо бетона или в дополнение к нему. Втулки имеют стопорный установочный винт, чтобы сделать эти ворота постоянными или съемными. Большие заземляющие втулки имеют длину 30 дюймов и требуют одной большой направляющей наковальни (отличной от стандартной направляющей наковальни, используемой с меньшими втулками для стоек, которые поставляются с наборами упоров). Одна большая наковальня будет работать с бесконечным количеством больших наковальней. Примечание: большие ведущие наковальни работают как с большими, так и с малыми рукавами (используются в боковых подтяжках)

• HD Critterforce 1400 ELK 6 x 100 НОВИНКА

  Цена: 245,95 долларов США.

  Добавить в корзину

• HD Critterfence 1050 4 x 100 ОДИН ДЮЙМ НОВИНКА

  Цена: 159,95 долларов США.

  Добавить в корзину

• HD Critterfence 1050 5 x 100 ОДИН ДЮЙМ НОВИНКА

  Цена: 179,95 долларов США.

  Добавить в корзину

• HD Critterfence 1050 6 x 100 ОДИН ДЮЙМ НОВИНКА

  Цена: 199,95 долларов США.

  Добавить в корзину

• Комплект забора O48g (7 x 100 All Metal 1.0 Grid) СЕРЕБРО

  Цена: 850,63 долларов США.

  Добавить в корзину

• Gripple Plus Large, 100 шт., НОВИНКА

  Цена: 158,95 долларов США.

  Добавить в корзину

• Critterfence Black Steel Web Hexagrid 2 x 150

  Цена: 119,95 долларов США.

  Добавить в корзину

• Конфигуратор однослойного забора с заземляющими рукавами без нахлеста

  Цена: $326. 00

  Добавить в корзину

• От 1 3/8 до 1 3/8 концевого зажима

  Цена: 9,95 долларов США.

  Добавить в корзину

• Концевой зажим от 1 3/8 до 1 5/8

  Цена: 9,95 долларов США.

  Добавить в корзину

• Фурнитура для скоб от 2 1/2 до 1 5/8

  Цена: 10,95 долларов США.

  Добавить в корзину

• Critterforce 1100 Усиленное дно с градуировкой 7,5 x 165 НОВИНКА

  Цена: 299,95 долларов США.

  Добавить в корзину

объектов BIM — Скачать бесплатно! Одностворчатые ворота BETAFENCE Securifor

Region availability

0389

3 Остров Мэн0005

Albania	Israel	Egypt	Marshall Islands
Latvia	Jordan		Nauru
Лихтенштейн	Кувейт		Новая Каледония
Литва	Lebanon		New Zealand
Luxembourg	Oman		Niue
Macedonia (FYROM)	Palestine		Norfolk Остров
Мальта	Катар		Северные Марианские острова
Moldova	Saudi Arabia		Palau
Monaco	Syria		Papua New Guinea
Montenegro	Turkey		Острова Питкэрн
Нидерланды	Объединенные Арабские Эмираты		Solomon Islands
Norway	Yemen		Timor-Leste
Poland	Iraq		Tokelau
Portugal	Иран		Тонга
Румыния	Бахрейн	Tuvalu
Russia	Afghanistan		United States Minor Outlying Islands
San Marino	Maldives		Wallis and Futuna
Сербия	Монголия		Вануату
Словакия	Myanmar (Burma)		Samoa
Slovenia	Nepal		Kiribati
Jersey	North Korea		Гуам
Италия	Пакистан		Фиджи
Philippines		American Samoa
Ireland	Singapore		Australia
Andorra	South Korea		Cook Islands
Австрия	Малайзия		Федеративные Штаты Микронезии
Belarus	Sri Lanka		French Polynesia
Belgium	Tajikistan
Bosnia and Herzegovina	Thailand
Болгария	Туркменистан
Хорватия	Uzbekistan
Cyprus	Vietnam
Czech Republic	Taiwan
Spain	Macau
Дания	Кыргызстан
Фарерские острова	Armenia
Finland	Azerbaijan
France	Bangladesh
Germany	Bhutan
Гибралтар	Британская территория в Индийском океане
Greece	Laos
Guernsey	Brunei
Hungary	China
Iceland	Christmas Island
Эстония	Кокосовые (Килинг) острова
Svalbard and Jan Mayen	Georgia
Sweden	Hong Kong
Switzerland	India
Ukraine	Индонезия
Великобритания	Япония
Vatican City	Kazakhstan
Åland Islands	Cambodia

LIPPI Swing gate Z®

Normaclo PRIMALIS sliding gate

KOPAL Bardo swing ворота

Praesidiad (Betafence, Guardiar, HESCO) BETAFENCE HoriZen Одинарные распашные ворота

LIPPI Отдельно стоящие ворота Z®

Normaclo 5010 распашные ворота

Комплект FAAC 412 DX Одностворчатые ворота с правыми петлями

Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить

Сэкономьте -1 278,94 $

FAACSKU: FAA-412DX1. 5

---

Модель: 10 x 12 дюймов. Корпус платы управления

Корпус платы управления 10 x 12 дюймов

Корпус платы управления 14 x 16 дюймов (с проводкой)

Вариант

Корпус платы управления размером 10 x 12 дюймов — 1 278,9414 долл. США Корпус платы управления размером 16 дюймов (предварительно смонтированный) — 1 626,63 долл. США

В корзину

Поделитесь этим продуктом

FAAC 412 представляет собой автономный компактный привод, состоящий из электродвигателя, который приводит в движение червячный винт, заключенный в алюминиевый корпус.
Система блокируется механически; поэтому электрический замок не требуется. Нужны положительные стопы.

Привод 412 разработан и изготовлен для автоматизации автомобильных распашных ворот. Не используйте его для каких-либо других целей.

Включает

• 1 — Оператор 412 DX — 104475
• 1 — Корпус из стекловолокна — 10 x 12 дюймов или 14 x 16 дюймов с предварительно смонтированным кабелем
• 1 — Панель управления 455D 115 В — 7

• 1 — Подключаемый модуль приемника 433 RC — 787856
• 2 — 4-канальный передатчик XT4 433 RC — 787453
• 1 — Пара фотоэлементов XP 30 — 785105
• 2 — адаптеры XP 30 для соединения с кабелепроводом — 401064

Особенности

• Разработан для легких жилых домов на одну семью
• Механический замок в открытом и закрытом положении
• Встроенный ручной пуск в случае сбоя питания
• Простота установки и обслуживания.
• Защита от защемления благодаря электронной плате управления
• Соответствует UL 325

Технические характеристики

• Входное напряжение: 115 В переменного тока (+10% -6%)
• Мощность: 280 Вт
• Ток: 3 А
• Тяговый конденсатор: 25 мкФ
• Тяговое усилие: 719 фунтов силы (320 даН)
• Двигатель: асинхронный однофазный
• Время открывания на 90°: прибл. 16 сек
• Ход штока: 11,4 дюйма (290 мм)
• Минимальная ширина створки: 6 футов (1,83 м)
• Максимальная ширина створки: 14 футов (4,2 м)
• Максимальный вес створки: 500 фунтов (226,8 кг)
• Частота использования (циклов в час): 18
• Тепловая защита обмотки двигателя: 284 °F (140 °C)
• Рабочая температура окружающей среды: от -4°F до 131°F (от -20°C до +55°C)
• Класс защиты: IP 44
• Вес оператора: 14,3 фунта (6,5 кг)
• Размеры (Д x Г x В): 39,3 x 3,5 x 7,7 дюйма (1000 x 90 x 195 мм)

Примечания

• Монтажные размеры, ветровой фактор и конструкция ворот влияют на технические характеристики
• Частота использования измеряется при температуре окружающей среды 72 °F 20 °C) Изменение температуры повлияет на это
• Электрический или магнитный замок рекомендуется для любых ворот длиннее 12 футов (3,6 м)
• Упоры ворот, которые ограничивают ход ворот, необходимы в открытом и закрытом положениях

Гарантийная политика производителя

• 3 года

Литература по продуктам



• Руководство по эксплуатации электромеханических распашных ворот FAAC 412
• Гарантийная политика привода электромеханических распашных ворот FAAC 412
AmazonAmerican ExpressApple PayDiners ClubDiscoverMeta PayGoogle PayMastercardPayPalShop PayVenmoVisa

Ваша платежная информация защищена. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Country

United StatesCanadaJapan—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГаитиГондурасГонконг SARHungaryIcelandIndiaIndonesiaIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Почтовый индекс

Компания предлагает полный возврат средств за вычетом стоимости доставки для всех покупок в наличии. Чтобы получить полный возврат средств за вычетом стоимости доставки, вы должны отправить Компании письмо по электронной почте в течение тридцати (30) дней с момента получения вашей покупки, и все продукты и/или оборудование должны быть в новом и пригодном для продажи состоянии, включая все детали и оригинальную упаковку. Вы несете единоличную ответственность за все расходы, связанные с любым возвратом, включая стоимость доставки и страховые сборы. Если возвращенных покупок нет в наличии, с вас также взимается комиссия за пополнение запасов в размере 20%, которая определяется по собственному усмотрению Компании.

Все возвращаемые покупки должны быть застрахованы на сумму не менее стоимости товаров и/или оборудования. Кроме того, на возвратной упаковке должен быть указан номер разрешения на возврат товара, который будет предоставлен вам Компанией.

Все вопросы и запросы на возврат следует направлять в наш отдел обслуживания клиентов. Адрес электронной почты отдела: [email protected], номер телефона: 305 437 9757, доб. 7007.

ВОЗВРАТ ПО ГАРАНТИИ ПРОИЗВОДИТЕЛЯ:

Для гарантийных запросов производителя у нас есть два варианта. Обратите внимание, что эти политики выдвигаются от имени фабрики и не могут рассматриваться как исключения или пересматриваться.

1. Усовершенствованная замена При выборе этой опции в зависимости от срочности вы соглашаетесь приобрести новую деталь заранее. После того, как вы вернете дефектную деталь обратно производителю и будет установлено, что товар/деталь неисправен по гарантии, производитель возместит нам кредит, и мы возместим вашу полную стоимость покупки, включая доставку. Это гарантирует возврат неисправной детали и выполнение надлежащих действий по устранению неполадок. Клиенты несут ответственность за возврат дефектной продукции (клиенты Чемберлен (Liftmaster) получают этикетку для возврата). Примечание: этот заказ на замену ДОЛЖЕН быть размещен в отделе RMA. напрямую. Размещение онлайн-заказа на свой счет задержит процесс, поскольку это будет считаться обычной продажей, а не гарантийным требованием. Обратите внимание, что ВСЕ заказы будут отправлены производителем в стандартной комплектации, если не запрошена специальная перевозка. Специальный груз ВОЗВРАТУ НЕ ПОДЛЕЖИТ.
2. Ремонт и возврат Этот вариант лучше всего подходит для клиентов, которые не торопятся и не против дождаться замены. В этом случае клиенты отправляют дефектный товар / деталь непосредственно на завод для ремонта с уникальным номером RMA, и как только производитель определяет дефект товара по гарантии, он либо ремонтирует, либо заменяет устройство. Имейте в виду, что этот вариант занимает ок. 3 недели после прибытия для осмотра и замены должны быть отправлены, в зависимости от производителя. Клиенты несут ответственность за возврат дефектной продукции (клиентам Чемберлен предоставляется этикетка для возврата).

Одностворчатые, двустворчатые, двустворчатые, самозакрывающиеся от Alphafence Sports & Security Fencing Services

Внешние работы

>

Ворота и операторы ворот

>

Распашные ворота

Наружные работы «>> Ворота и приводы ворот > Распашные ворота

от Alphafence Sports & Security Fencing Services

Щелкните изображение, чтобы открыть расширенный вид

by Alphafence Sports & Security Fencing Services

Резюме: экономичное, запираемое разграничение и защита входа. Palisade, Weldmesh, Twin Wire и т.д. Характеристики: жесткая сварная стальная рама, раскосы и стойки. Запираемая скользящая защелка, регулируемые петли, засовы и гнезда, могут быть сделаны ЛЮБОЙ ширины и открываться внутрь/наружу до 180 градусов.Другие названия: Двустворчатые ворота, Пешеходные ворота, Автомобильные ворота, Двойные двери, Самозакрывающиеся воротаПросмотреть технические данные Лист (PDF)




• Типичная строительная отрасль: Строительство, S
• Операция: Вручную
• Uniclass Код: Pr_30_59_34
• Uniclass Наименование: Ворота и турникеты

Для загрузки доступно 3 файла, включая: изображения и технические файлы.




Перейти к: Спецификация | Загрузка файлов | Сравнить продукты

Аналогичные продукты в Распашные ворота

Описание продукта

Краткое описание: экономичное запираемое разграничение и защита входа. Palisade, Weldmesh, Twin Wire и т.д. Характеристики: жесткая сварная стальная рама, раскосы и стойки. Запираемая скользящая защелка, регулируемые петли, засовы и гнезда, могут быть сделаны ЛЮБОЙ ширины и открываться внутрь/наружу до 180 градусов.Другие названия: Двустворчатые ворота, Пешеходные ворота, Автомобильные ворота, Двойные двери, Самозакрывающиеся воротаПросмотреть технические данные Лист (PDF)


Технические характеристики распашных ворот: одностворчатые, двустворчатые, двустворчатые, самозакрывающиеся (распашные ворота)

Обратите внимание, что эти свойства продукта не заменяют литературу производителя, и всегда рекомендуется проконсультироваться с Alphafence Sports & Security Fencing Services перед указанием.

Загрузка файлов для распашных ворот: одностворчатых, двустворчатых, двустворчатых, самозакрывающихся

2D САПР

3D САПР

Брошюры

Тематические исследования

Сертификаты и стандарты

Изображения [2]

Эксплуатация и техническое обслуживание

Технические характеристики

Технический [1]

	alphafence-sports-security-fencing-services_swing-gates-single-leaf-double-leaf-bi-fold-self-closing_photo_0_cabot-expamet-gate-resized. jpg		7,73 КБ	Предварительный просмотр
	alphafence-sports-security-fencing-services_swing-gates-single-leaf-double-leaf-bi-fold-self-closing_photo_1_cabot-gates-1-resized. jpg		9,95 КБ	Предварительный просмотр

	alphafence-sports-security-efencing-services_swing-gates-одностворчатые-двухстворчатые-двухстворчатые-самозакрывающиеся_techspec_2_techdesc-swing-gates. pdf	457,23 КБ	Предварительный просмотр

Понятный выбор

Сравнить распашные ворота: одностворчатые, двустворчатые, двустворчатые, самозакрывающиеся с аналогичными распашными воротами

Типичный строительный сектор	Спорт, Строительство	—	—

Операция	Вручную	—	—

Одноклассовое имя	Ворота и турникеты	Кирпичные стеновые блоки	Кирпичные стеновые блоки
Код уникласса	Пр_30_59_34	Пр_20_93_52	Пр_20_93_52

При удалении закладок также удаляются заметки.

Copyright Causeway Technologies 2022
Юридический адрес: Третий этаж, Sterling House, 20 Station Road, Gerrards Cross, Buckinghamshire, SL9 8EL
Регистрационный номер 3921897

Как выбрать ворота

Выбор правильных ворот для вашей собственности и использования очень важен, и это может быть легко с помощью этого руководства «Как выбрать ворота». Начнем с того, что есть два основных типа ворот, которые можно легко автоматизировать: распашные ворота и консольные откатные ворота.

Автоматические шиберные затворы

Коммерческие приложения часто используют шиберные затворы, поскольку надежность и безопасность стоят на первом месте в их требованиях. Коммерческие откатные ворота обычно устанавливаются только с одной створкой, но также могут быть откатные ворота с двойным приводом. Вам следует учитывать следующую информацию, если вы планируете приобрести откатные ворота для своего дома или бизнеса.

Хранение ворот

Из-за необходимости хранения, как промышленные, так и коммерческие откатные ворота обычно примерно на 50% больше, чем проем ворот. Если у вас есть проем ворот 20 футов, вам понадобятся откатные ворота шириной 30 футов. Дополнительные 10 футов известны как противовес, а также позволяют легко прикрепить откатные ворота к приводу ворот.

Высота над уровнем моря

Чтобы коммерческие или промышленные затворы не причиняли серьезных травм из-за скольжения под собственным весом, обязательно, чтобы затворы были установлены на уровне в соответствии со стандартом ASTM F 2200. Поскольку это требование, вы должны измерить возвышения земли по всей длине, по которой будут перемещаться скользящие ворота, и ворота будут установлены на пару дюймов выше самой высокой отметки. Если хвостовая часть промышленных или коммерческих откатных ворот находится на самом высоком уровне, то ворота могут в конечном итоге подняться на значительное расстояние над землей в месте открытия.

Автоматические распашные ворота

Когда дело доходит до жилых помещений, распашные ворота, как правило, пользуются наибольшей популярностью. Владельцы дома предпочитают, чтобы ворота распахнулись, чтобы приветствовать вас в своем доме. Жилые, промышленные и коммерческие распашные ворота бывают одностворчатыми и двустворчатыми. Перед тем, как купить автоматические распашные ворота, обратите внимание на следующие моменты.

Распашные внутрь и наружу

Ваши автоматические распашные ворота могут открываться наружу, но большинство распашных ворот распахиваются. Это верно, потому что большинство подъездных дорог имеют наклон вниз, от дома к улице. Распашные ворота должны оставаться в горизонтальном положении при открытии, поэтому, если ворота распахиваются, они могут поцарапать подъездную дорожку, прежде чем они смогут полностью открыться. Однако открытие наружу может стать проблемой, если у вас мало места от улицы до ворот. Учитывайте место как минимум для двух длин автомобиля, так как ничего не подозревающие посетители часто отступают назад, когда видят, что ворота распахиваются наружу. Если вы не оставите достаточно места, посетители могут вернуться на улицу и на полосу встречного движения.

Одинарные или двойные распашные ворота

Основное различие между этими двумя вариантами заключается в том, что для одинарных распашных ворот требуется только один привод ворот, тогда как для двойных распашных ворот требуется два привода ворот, которые взаимодействуют друг с другом. Коммерческие, жилые и промышленные двустворчатые ворота имеют гораздо более короткий ход, поэтому, несмотря на то, что стоимость двух приводов ворот выше, есть много преимуществ.

• Большинство распашных ворот открываются наружу, и в этих случаях гости могут меньше пугаться, если к ним открываются две меньшие створки, а не одна большая. При этом гости, которые не привыкли к вашим воротам, с гораздо меньшей вероятностью выйдут из вашей подъездной дорожки в проезжую часть, когда ваши ворота начнут открываться.
• Для одной большой створки ворот, вероятно, потребуется привод ворот большего размера, тогда как для двойных распашных ворот потребуется два привода меньшего размера, приводящие в действие отдельные створки. Автоматические двойные распашные ворота также могут действовать как снегоочистители в зимнее время, но большие одинарные ворота могут с трудом отталкиваться в сторону, отталкивая даже несколько дюймов снега.
Высота над уровнем моря

При выборе распашных ворот необходимо учитывать высоту над уровнем моря. Если у вас есть одни коммерческие распашные ворота размером 16 футов, это означает, что они будут покрывать 16 футов проезжей части от закрытого положения до открытого положения.

Если уклон подъездной дорожки меняется, створка ворот может царапать подъездную дорожку или оставлять неприличную щель под створкой ворот, когда она закрыта. Если у вас есть две 8-футовые створки ворот вместо одной 16-футовой створки, риск появления зазоров или царапин снижается.

Вы должны определить высоту подъездной дорожки на всей территории, где будут работать ворота. Какой бы ни была самая высокая высота, она будет вашим ориентиром. Затем ворота будут установлены на несколько дюймов выше этой отметки. Это не редкость, потому что большинство подъездных путей имеют уклон вверх к собственности с улицы.

Дополнительные сведения

Безопасный вариант

Коммерческие и промышленные откатные ворота, как правило, более безопасны, чем распашные ворота. Автоматические распашные ворота можно легко открыть, если они не оснащены магнитом или электрическим механическим замком, что позволяет кому-то протиснуться через створки ворот. Автоматические коммерческие откатные ворота может быть очень трудно открыть, поскольку они часто оснащены приемником, который позволяет воротам скользить в приемную стойку.

Качели ворот

Как одинарные, так и двойные распашные ворота занимают довольно много места при открытии и закрытии. Вы должны помнить, что размах качелей не мешает припаркованным автомобилям, полосам движения, окружающим строениям и т. д. Некоторые операторы распашных ворот удерживают створки ворот у линии забора, открывая их на 180 градусов. Это хорошая новость, если в этой области нет препятствий, таких как припаркованные автомобили или мусорные баки.

Общая надежность

Основы физики говорят нам, что автоматизированные промышленные распашные ворота зачастую не так надежны, как откатные ворота. Автоматические откатные ворота не должны мириться с меньшим сопротивлением ветру и меньшими трудностями от снега. Преимущество промышленных откатных ворот состоит в том, что они движутся по простой линии, в то время как распашные ворота должны проталкивать своей створкой или створками гораздо больший пролет. Даже промышленные распашные ворота после сильного снегопада будут с трудом проталкивать кучу снега, которая скапливается вокруг их створок, тогда как откатные ворота могут легко прорезать снег. Когда распашные ворота сталкиваются с таким сопротивлением, они могут даже зарегистрировать оператора ворот как посторонний объект и перевести его в «безопасный режим».

Тип ворот

После того, как вы решили, хотите ли вы распашные или раздвижные ворота, пришло время выбрать стиль ворот. Консольные и распашные ворота могут иметь базовую конструкцию из сетки рабицы и оцинкованного каркаса, или они могут быть красивыми декоративными воротами с декоративными кольцами, пикетами, буквами, навершиями и индивидуальным дизайном.
