Откатные ворота своими руками

Важно: Этот материал – стартовая публикация серии статей с технически и технологически корректным обоснованием процесса изготовления и монтажа откатных ворот своими руками. В этой статье определены теоретические аспекты проектирования воротной системы с откатным полотном, здесь – технически грамотный подход к проектированию рабочих чертежей откатных ворот, в этом материале – назначение и способ установки комплектующих откатных ворот, в этой статье выполнен типовой расчет воротной системы с откатным полотном, здесь показаны способы монтажа откатных ворот, регулировки роликовых систем, комплектующих и полотна.

Ключевые аспекты изготовления надежных, функциональных и долговечных откатных ворот своими руками.

Следует признать, что на текущий момент стремление сделать откатные ворота своими руками стало чуть ли не трендом, но в целом только в пределах стран постсоветского пространства и людей с ярко выраженными особенностями славянского менталитета. Так, в странах ЕС владельцы частных домов и представители бизнеса предпочитают покупать откатные ворота «под ключ» с проектированием, монтажом и настройкой автоматики, а публикуемые в Сети рекомендации производителей по установке откатных ворот ориентированы исключительно на специалистов компаний-инсталляторов воротных систем.

В отличие от этого Рунет изобилует советами, как сделать откатные ворота своими руками, причем преимущественно технически безграмотные публикации и их рефрены размещаются даже на сайтах компаний-инсталляторов. Советы «профессионалов», как правило, «подкрепляются» псевдорасчетами, вызывающими ряд технических вопросов, а также фото материалами, по факту наглядно демонстрирующими человеку с техническим образованием КАК можно превентивно уничтожить качество, функциональность и долговечность откатных ворот СВОИМИ руками.

Наглядные примеры неправильных действий при «гаражном» изготовлении и монтаже откатных ворот своими руками:
1 — сварка фермы полотна откатных ворот на земле, что гарантированно обеспечит нарушение плоскостности полотна; 2 – платформа роликовой опоры зафиксирована на закладной с помощью сварки, что определит ухудшение прочностных свойств металла платформы и сделает невозможным регулировку роликовой опоры в горизонтальной и вертикальной плоскостях; 3 – «закладная» труба прикреплена к столбу с помощью сварки и арматуры, что наверняка приведет к люфтам трубы и крепимых к ней комплектующих во время эксплуатации; 4 – улавливатели прикреплены к закладной трубе сваркой, что при их толщине привело к отпуску металла, а значит потере упругости и снижению предела текучести; 5 – направляющая грамотно приварена к ферме полотна прерывистым швом, однако капиллярная полость между направляющей и профилем фермы полотна открыта (не герметизирована), что приведет к скоплению в полости влаги и интенсивному коррозионному процессу, который повлияет не только на «товарный» вид воротной системы, но и механические свойства направляющей.

В целом сделать откатные ворота своими руками сегодня можно, но получить в итоге надежную, функциональную и долговечную воротную систему реально только при:

• использовании для откатных ворот серийных комплектующих (направляющей, роликовых опор и направляющих, уловителей, натяжителей и т.д.). Изготавливаемая серийно производителем направляющая по геометрической форме и размерам ориентирована под роликовые опоры определенных размеров, конструкции и «грузоподъемности», имеет трапецеидальную форму, чем обеспечивает самостоятельное центрирование роликов в направляющей.

Кроме того, для откатных ворот с полотнами различного веса направляющая имеет разную толщину, нивелирующую риски разгибания (полок) направляющей под весом полотна и появления значительных люфтов в парах ролики-стенки направляющей;

• технически грамотном этапе проектирования воротной системы, позволяющем выбрать комплектующие, автоматику, а также определить основных монтажные размеры откатных ворот и оптимальный способ установки;
• привлечении для профильных узко специализированных работ специалистов-профессионалов (сварка, установка/настройка автоматики и т. д.).

Откатные ворота своими руками: проектирование.

При проектировании изготовления и монтажа откатных ворот своими руками важно помнить:

1. ВО-ПЕРВЫХ.

Полотно откатных ворот должно двигаться исключительно в горизонтальной и вертикальной плоскостях, что исключит риски преждевременного износа/выхода из строя неравномерно нагруженных роликовых опор, направляющей и зубчатой передачи приводного механизма. При отклонении оси движения ворот от горизонтали на полотно будет действовать сила тяжести и новая сила, направленная параллельно плоскости движения, компенсировать которую придется приводному механизму, что увеличит нагрузку на привод и зубчатую передачу, а также обусловит преждевременный износ зубчатого зацепления шестерни на выходном валу редуктора и зубчатой рейки.

При отклонении плоскости полотна от вертикали в реакции роликовой опоры R образуется дополнительная составляющая Ro, которая увеличит нагрузку и износ одной стороны роликовой пары, а также может вызвать разгибание (полок) и/или быстрый износ одной полки направляющей.

Кроме этого, при вертикальном перекосе полотна нагрузка на зубчатую пару привода будет неравномерной и определит преждевременный износ перегруженной части зубьев шестерни/зубчатой рейки.

Вертикальный перекос полотна может быть в определенной степени устранен регулировкой роликовых опор и роликовых направляющих. Нивелирование рисков горизонтального перекоса обеспечивается:

• планированием места установки откатных ворот. Для консольных ворот (со свободным, не фиксируемым на перекрываемой дороге концом полотна) базовой горизонталью должна быть перекрываемая откатом площадка дороги. Для этого определяется горизонталь, обеспечивающая минимальные технологические зазоры над дорожным полотном, и она продлевается в сторону отката в закрытом положении ворот. В случае высокого рельефа участка отката в почве формируется горизонтальный лоток для движения полотна.

При скате рельефа на участке отката забивается фундамент длиной больше места установки задней роликовой опоры на 0. 5 м, шириной не менее 0.4 м и с вертикальным армированием под местами расположения роликовых опор.

Важно: Фундамент под роликовые опоры (или закладную) забивается после замеров и проектирования технологического расстояния между роликовыми опорами, в идеале – после планировки участка и одновременно с обустройством опорного и приемного столбов, а возможно и ограждения участка (забора).

• монтажом по уровню регулировочных подставок под роликовые опоры. Регулировочные болты роликовых опор позволяют корректировать положение опоры в горизонтальной плоскости, но в допустимых пределах, поэтому подставки под роликовые опоры должны быть зафиксированы на фундаменте максимально возможно горизонтально. На текущий момент популярны и проверены 2 способа установки регулировочных подставок под роликовые опоры – сваркой на закладную (обычно швеллер) и с помощью анкерных закладных болтов.

Регулировочные подставки откатных ворот с полотнами небольших размеров (и веса), как правило, устанавливаются с помощью закладных болтов, подставки ворот с масштабными и тяжелыми полотнами рекомендуют фиксировать сваркой на закладной – швеллере с армирующими элементами, закладываемыми в бетон при формировании фундамента.

Важно: Роликовые опоры и регулировочные подставки под них должны быть установлены не только в горизонтальной плоскости, но и соосно, что обеспечит минимальное трение роликов о стенки направляющей при движении полотна.

Правильная установка роликовых опор и регулировочных подставок.

Неправильная установка регулировочных подставок роликовых опор.

Для соосной установки регулировочных подставок роликовых опор может быть использовано специальное приспособление, вид и принцип работы с которым показан на рисунках ниже.

Приспособление для соосной установки регулировочных площадок под роликовые опоры.

Последовательность и правила работы с приспособлением для соосной установки регулировочных площадок под роликовые опоры.

1 — 1 из 2

Начало | Пред. | 12 | След. | Конец | Все

Теряетесь в выборе?

Отправьте заявку. Наш менеджер свяжется с вами и поможет подобрать подходящий товар.

вернуться к списку

легкий мастер-класс с фото и описанием, как сделать. Чертежи и схемы недорогих конструкций. Как сделать откатные ворота своими руками?

Содержание

1. Преимущества и недостатки откатной модели
2. Устройство конструкции. Основные элементы
3. Как высчитать оптимальную ширину проема?
4. Откатные ворота своими руками – сборка и сварка каркаса
5. Монтаж раздвижных ворот
6. Определение границ положения, сборка роликовых опор
7. Регулировка положения роликовых опор
8. Фиксация накатного (концевого) ролика и заглушки несущего профиля
9. Крепеж верхнего направляющего ограничителя (кронштейна)
10. Обшивка полотном
11. Монтаж верхнего и нижнего улавливателей
12. Установка автоматики (для отдельных типов ворот)
13. Установка кирпичных столбов
14. Заливка фундамента для конструкции
15. Монтаж подвижных ворот
16. Устройство ворот: подготовительный этап
17. Расчистка и разметка территории
18. Как оснастить их автоматикой
19. Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот
20. 300-500 кг
21. 600-700 кг
22. 800-1000 кг
23. 1100-1500 кг
24. Как сделать консольные откатные ворота
25. Как рассчитать фундамент под крепление для консольной балки
26. Установка роликовых опор
27. Особенности расчета ворот
28. Данные высоты и ширины проема
29. Расчет противовеса
30. Расчет веса
31. Расчет прочности фурнитуры
32. Дополнительные расчеты
33. Особенности конструкций и эксплуатации раздвижных ворот
34. Консольный механизм
35. Колесные ворота
36. Откатные ворота своими руками: фотоотчет с пояснениями
37. Проектирование чертежа
38. Окончательная установка ворот
39. Декор
40. Изготовление полотна ворот

Большинство автолюбителей предпочитают откатные ворота классической модели благодаря ряду преимуществ:

• Удобство использования на практике, особенно, при автоматизации конструкции.
• Небольшие финансовые вложения.
• Устойчивость конструкции (традиционные ворота легко может повредить сильный ветер).

Несмотря на большое количество очевидных достоинств, недостатки у подобных строений всё же имеются:

• При проведении строительных работ необходимо приобретать специальную фурнитуру.
• Понадобится тщательный и детальный расчёт размеров отката, налаженность действий при монтаже крепежей и деталей.
• Для обустройства раздвижных ворот на роликах своими руками понадобится достаточно много свободного места.

Для создания качественной конструкции необходимо залить прочный фундамент с предварительной оценкой подлежащего грунта.

Устройство конструкции. Основные элементы

Для тех, кто интересуется чертежами откатных ворот и установкой конструкции своими руками, ниже приведена схема с нижним расположением консоли.



Полотно крепится к металлической раме (1) из профильной трубы. К ней же приварена направляющая балка (2) со специальным профилем, внутри которого располагаются роликовые каретки (3). При этом балка передвигается вместе с полотном вправо-влево по кареткам, закрывая и открывая ворота. Основную нагрузку берут на себя балка и роликовая система, особенно при закрытии и полном открытии створки. С целью снижения нагрузки при полном закрытии предусмотрен концевой разгрузочный ролик (4), который входит и упирается в нижний улавливатель (5). С другой части ворот створку при полном открытии фиксирует съемный ролик с ограничителем уловителем, но на этом рисунке он не представлен.

Просматривая видео на тему, как сделать откатные ворота своими руками, можно увидеть, как умельцы решают проблему боковых укачиваний. Чтобы лишить ворота данной динамики устанавливается направляющая с роликами (7) и верхний уловитель (6), который снижает парусность ворот при закрытом состоянии. Несущая балка оснащена заглушками (8), защищающими ее от попадания внутрь инородных предметов и грязи. Для монтажа всей конструкции предусмотрены три силовых элемента: опорный (9) и ответный (10) столбы, а также фундамент (11). Если на территории имеются довольно прочные колонны (из кирпича, бетона или металла), то они могут быть задействованы в качестве воротных опор. Если такие отсутствуют, то возводить их придется отдельно из профильной металлической трубы. Основание для откатных ворот лубом случае придется обустраивать отдельно.

Консольная конструкция легко оснащается автоматикой. Электропривод обычно устанавливают между роликовых кареток (тележек). Для приведения створки в движение, сбоку крепят зубчатую рейку. Привод комплектуют блоком управления и прочими устройствами, отвечающими за безопасность.

Как высчитать оптимальную ширину проема?

При составлении проекта по установке откатных ворот своими руками необходимо ответить на самый главный вопрос: как высчитать ширину проема? В данном контексте под шириной ворот будет подразумеваться ширина створки, т.е. свободное пространство между силовыми элементами при полностью открытых воротах. Чтобы ответить на этот вопрос нужно выяснить пару моментов.

1. Какие автомобили будут въезжать через эти ворота?
2. Под каким углом будет въезжать транспорт (особенно грузовой)?

Исходя из практики, откатные ворота должны иметь такую ширину, чтобы при их пересечении, между опорными столбами и зеркалами с каждой стороны сохранялся зазор не менее 30-50 см.

Угол въезда грузовых машин составляет 45 градусов по отношению к линии ворот. Т.е. для того, чтобы на участок проехал КамАЗ шириной 2,9 метра под углом 45 градусов без учета зазора, то получается, что ширина проема должна составлять 4,1 метра. Однако равняться на эти данные нельзя. Во-первых, потому что не учитывался зазор, а, во-вторых, случается, что проезжающая через ворота машина может по той или иной причине качнуться или соскользнуть в сторону из-за наледи и т.д. Учитывая все это, специалисты рекомендуют изготавливать самодельные откатные ворота с шириной проема не менее 4,5 метра (в идеале 5 метров).

Все вышеописанное касалось ширины проема конструкции. Если говорить о ширине створки, то она должна быть на 20 см больше. Если пренебречь данным условием, то при закрытых воротах будет видна щель. В случае, когда готовое полотно одинаковой ширины с проемом, можно попробовать исправить ситуацию, сместив воротные столбы чуть ближе друг к другу, чем планировалось изначально. Ширина проема уменьшится на 15-20 см, зато не появится щель.

Откатные ворота своими руками – сборка и сварка каркаса

Размеры ворот на проем 4 метра: 6000х2000 мм.

Для изготовления несущей рамы потребуется:

• Направляющая консоль 70х60х3,5 мм или 86х94х5 мм (размеры консоли зависят от общего веса, ширины перекрываемой проезжей части, высоты полотна).
• Профильная труба для изготовления внешней рамы, 60х40х2мм,
• Профиль для сборки обрешетки 20х20х1,5 мм.

Важно! Консоль следует приваривать уже к готовому каркасу.

Монтаж раздвижных ворот

После застывания фундамента можно переходить к монтажу каркаса сдвижных ворот.

Определение границ положения, сборка роликовых опор

Чтобы начать собирать роликовые опоры (каретки), отмечаем точки их крепежа:

1. От наружной части стойки забора, которая выступает ограничителем проезда, отступаем 15 см и опускаем перпендикуляр по закрепленной ранее веревке до пересечения с закладной. Это точка для монтажа первой каретки.
2. Берем общую длину откатных створок. Отнимаем от нее 100 мм. Полученный результат прокладываем от края стойки забора через весь проезд. Опускаем перпендикуляр до пересечения с закладной. Здесь ставим отметку для монтажа второй каретки.

Рекомендуется в качестве вспомогательного элемента использовать регулировочные пластины. Это позволит без вреда для всего механизма исправить возможные погрешности в расчетах.

В соответствии с полученной разметкой, крепим пластины, сваривая аккуратно методом прихвата. Сверху ставим каретки.

Полотно ворот ставим на ролики. Таким образом проверяем, верны ли  расчеты.

При отсутствии ошибок далее мы должны:

1. Снять полотно с кареток.
2. Аккуратно открепить каретки от пластин.
3. Надежно приварить регулировочные пластины к закладной.
4. Установить и зафиксировать роликовый механизм.
5. Закатить на них обратно полотно створок.
6. Попробовать закрыть ворота.
7. Проверить уровнем горизонталь.

Если у вас нет навыков работы со сварочным аппаратом, стоит обратиться к специалистам.

Регулировка положения роликовых опор

Проводится как по вертикали, так и по горизонтали.

Чтобы правильно отрегулировать пластины, чуть откручиваем верхние гайки роликовых опор, откатываем полотно от крайнего закрытого к крайнему открытому положению. Это делается, чтобы каретки заняли нужное место внутри консоли. Теперь необходимо затянуть гайки.

Если после регулировки створка станет хуже двигаться, то крепеж следует ослабить.

Фиксация накатного (концевого) ролика и заглушки несущего профиля

Накатный ролик размещаем внутри направляющего профиля с другой стороны от роликовых опор. Затягиваем болты. Для надежности фиксации между крышкой концевого ролика и консоли проводим точечную сварку.

Заглушка производится из резины. Перед крепежом прогреваем ее строительным феном. После чего вставляем внутрь консоли сбоку роликовых кареток.

Крепеж верхнего направляющего ограничителя (кронштейна)

Делаем крепеж роликов послабее. Монтируем ограничитель вверху столба ограждения так, чтобы была захвачена верхняя кромка створки. Выставляем ворота по вертикали.

Обшивка полотном

Для дачного ограждения в качестве материала рамки берут профтрубу размерами 60*40*2 мм, для обрешетки хватит трубы 20*20*1,5 мм.

Все элементы рамки привариваем между собой. Направляющий профиль привариваем к уже готовой рамке в последнюю очередь.

Если вы хотите выполнить обшивку ворот быстро и дешево, то берите профлисты. Их можно заказать уже нарезанными по индивидуальным замерам или купить стандартными и разрезать самостоятельно.

Красивые конструкции получаются с применением:

• художественной ковки;
• металлической филенки;
• натурального дерева;
• сэндвич-панелей.

Отделка тяжелыми материалами потребует покупки усиленного комплекта фурнитуры весом от 700 кг, направляющей консоли 86*94*5 мм.

Для обшивки профнастилом хватит стандартного набора.

Монтаж материала проводится в такой последовательности:

1. Первый лист вкладываем внутрь сваренной рамки. Фиксируем к обрешетке саморезами.
2. Второй прикладываем внахлест к предыдущему на одну волну.
3. Процедуру повторяем до полного заполнения рамки.
4. Как альтернативу саморезам применяем клепку.

При обшивке металлической филенкой материал клепается или приваривается к обрешетке.

Монтаж верхнего и нижнего улавливателей

Основная функция нижнего ‒ снять часть нагрузки с роликовых опор при закрытых откатных воротах. Крепеж выполняем, когда ворота закрыты.

Для этого:

1. Створку закрываем.
2. Нижний улавливатель ставим вплотную под концевой ролик.
3. Делаем отметку для монтажа.
4. В этом месте фиксируем нижний улавливатель.
5. Проводим регулировку, если нужно.

Верхний улавливатель предотвращает ворота от раскачивания в закрытом положении. Внешнюю раму крепим скобами. Улавливатель выставляем в одной плоскости с нижним.

Порядок монтажа:

1. Ворота закрываем.
2. От нижнего улавливателя проводим параллель до пересечения верха рамы.
3. Ставим отметку.
4. Крепим верхний улавливатель.

Регулируем фиксаторы при необходимости.

Установка автоматики (для отдельных типов ворот)

В комплекте с электроприводом поставляется 4 метровых отрезка зубчатой рейки. Эта деталь обеспечивает беспрепятственное движение створки. Рейка монтируется вдоль всего направляющего профиля. Подходит всем изделиям любого производителя.

Важно учесть, что если вам потребуется больше четырех метров рейки, их придется покупать отдельно.

Установка кирпичных столбов

1. Первый этап строительных работ заключается в подготовке проёма для откатных ворот.
2. Выбранный проём ограничивают двумя кирпичными столбами.
3. В каждый стол оборудуют по 3 закладных, которые должны быть обращены в сторону двора.
4. Именно на закладные в последствии будут крепиться нашельники.
5. В качестве крепежа для закладных можно использовать трубу из стали.

В процессе строительства столбов особое внимание уделяют их прочности, ведь от данного критерия зависит устойчивость ворот и роликов.

Кроме того, каждый столб устанавливают на фундамент, глубина залегания которого должна располагаться ниже уровня промерзания грунта.

Заливка фундамента для конструкции

Данному этапу самостоятельной работы следует уделить максимально пристальное внимание, ведь от качества выполнения будет зависеть срок эксплуатации конструкции, удобство повседневного использования.

Весь процесс можно разделить на несколько этапов:

• Подготовка грунта.
• Сборка каркаса из армированного железа.
• Сборка закладных и установка каркаса в грунте.

Завершают монтаж заливкой конструкции цементным раствором.

Пошаговая инструкция по подготовке фундамента для откатных ворот своими руками:

1. После предварительной разметки (расчет проема отката) необходимо выкопать траншею, ширина которой составляет примерно 0,4 метра.
2. Глубина подготовленного котлована представляет более вариабельную величину, и зависит от предполагаемой нагрузки.
3. Например, вес воротной створки 800-1000 кг предполагает глубину до 0,4 метров.
4. Рекомендуемые строительные нормы можно узнать в нормативно-правовой базе для строений и конструкций.
5. На дно траншеи и опалубки укладывают геотекстиль, а оставшиеся стыки соединяют при помощи металлических скоб.
6. Следующим этапом варят каркас из арматуры. При желании можно предварительно ознакомиться со схемами и чертежами каркаса откатных ворот, выполненных своими руками.
7. На схемах заметно, что опоры представляют собой три прямоугольных основы из армированного железа с вертикальными и поперечными балками. На практике важно оценивать сечение арматуры, которая должна выдерживать нагрузку бетонного слоя.
8. Далее монтируют анкера, а саму конструкцию опускают в подготовленную траншею.

Последний этап подготовки основания – это заливка бетонного раствора. По периметру траншеи размещают опалубку, готовят цементную смесь. Армированный каркас фиксируют в строго вертикальном положении, а затем постепенно заливают раствор бетона.

Важно создать качественное уплотнение бетона, чтобы конструкция обладала должной прочностью, и со временем не появлялись трещины на поверхности.

В последнюю очередь бетонируют рельс, по которому будет передвигаться подвижной ролик на воротах. Крепление данной детали в цементе обеспечивает устойчивость и длительный срок службы конструкции.

Монтаж подвижных ворот

Опалубку с фундамента снимают после полного застывания. В среднем, работу можно продолжать после 5-7 дней. Дальнейшая задача мастера заключается в монтаже и сборке самих ворот.

Инструкция, как сделать откатные ворота своими руками:

1. На первом этапе самостоятельной работы следует подготовить каркас (раму). В качестве наиболее оптимального материала используется металлический профиль или профильная труба. Данный материал доступен по низкой стоимости, обладает достаточной прочностью, с ним легко работать в домашних условиях.
2. Рама представляет собой конструкцию из двух остовов. Наружный каркас выполняет роль опоры, второй остов предназначен для последующей обшивки ворот. На видео монтажа откатных ворот своими руками видно, как необходимо соединять две рамы между собой.
3. Все детали (после резки и обработки антикоррозийным составом) раскладывают на ровной площадке в виде будущей конструкции. Затем, последовательно привариваются все детали в соответствии с подготовленной схемой сборки.
4. Используя струбцины для надежной фиксации, приваривают по нижней поверхности ворот направляющую деталь.

Завершают работу креплением отделочного материала. Его состав, внешний вид, толщина полностью зависит от пожеланий будущего владельца.

Устройство ворот: подготовительный этап

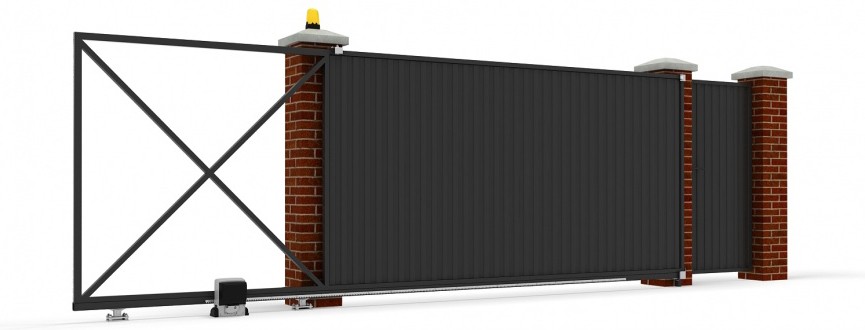

Металлические откатные ворота

В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.

Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.

Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.

Нагрузку от сдвижных ворот способны выдержать столбы:

• из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
• из стальной профильной трубы сечением не менее 600х400 мм

Схема проема для откатных ворот

Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба,  центральная – посередине между ними.

Расчистка и разметка территории

Характер действий зависит от имеющегося в зоне предполагаемой установки ворот покрытия. Если вокруг открытый почвенный слой, то снимают верхушку с растительностью. От других вариантов покрытий придется избавиться, обнажив дерн.

Для удобства последующих работ нужна разметка в месте установки будущих откатных ворот. Используют арматуру и электроды. Элементы прокладывают по периметру прямоугольника.

Арматуру углубляют, оставляя на поверхности не более 20 см. Между осями накладывают леску. При необходимости дополнительно выполняют временные направляющие.

Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

• зубчатую рейку;
• электропривод;
• сигнальную лампочку;
• концевые выключатели или фотоэлементы;
• пульт ДУ;
• блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

Комплект автоматики для откатных ворот

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

1. К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
2. При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.

   Привод откатных ворот, как и опорные ролики, крепят посредством регулировочной площадки

3. При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.
   Монтаж зубчатой рейки
4. На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.

В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.

В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот

При покупке фурнитуры учитывайте:

• общий вес ворот;
• ширину проезжей части;
• высоту створок.

В стандартную комплектацию входят:

• две роликовые опоры;
• направляющий профиль;
• верхний ограничитель;
• накатной ролик;
• заглушка;
• верхний и нижний улавливатели.

Регулировочные пластины не входят в комплект и покупаются отдельно.

Фото: фурнитура, автоматика и консольная балка

Разберем перечни фурнитуры в зависимости от веса ворот.

300-500 кг

Зачастую такой вес имеют ворота из профнастила или дерева на металлическом каркасе.

В этом комплекте направляющая консоль делается размерами  60*70*3,5 мм. Длина ‒ 5, 6, 7 м.

Основной материал фурнитуры для конструкции до 300 кг ‒ усиленный полимер, до 400 кг ‒ металлополимер, до 500 кг ‒ металл.

Выбирая роликовые опоры, учитывайте частоту использования ворот. Для дома хватит полимерных изделий. Если же у вас несколько автомобилей или забор установлен на производстве, то лучше взять более усиленные варианты из металлополимера или металла.

Средний срок гарантии на набор фурнитуры составляет 5 лет.

600-700 кг

Набор приобретается, если проект предусматривает тяжелые ворота с калиткой из ковки, сварных решеток.
Материал ‒ металлополимер усиленный.

Количество компонентов фурнитуры аналогично предыдущему типу.

800-1000 кг

Если придется собирать откатной механизм длиной до 8 м с применением тяжелого секционного материала, то здесь лучше купить комплект до 800-1000 кг.

Консоль, которая будет направлять движение створки, поставляется длиной 6‒12 м, размерами 86*94*5 мм.

Основной материал ‒ нержавеющий металл.

1100-1500 кг

У большинства производителей есть усиленные комплекты, которые позволяют построить откатную систему с перекрытием проемов до 9 м и весом 1100‒1500 кг. Они получили название «СУПЕР».

Редко применяются в частном секторе, чаще – в промышленности, производственных учреждениях.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
2. Расчет противовеса.
3. Оценка веса сооружаемой конструкции.
4. Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от асссортимента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

• ширине проема;
• технологическим отступам открытия/закрытия;
• минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг/м2.
• Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Особенности конструкций и эксплуатации раздвижных ворот

Раздвижные ворота различаются по конструкциям и бывают:

• рельсовыми;
• подвесными;
• консольными.

рельсовые

консольные

подвесные

Чтобы определиться с выбором конструкции, подходящей для вас, рассмотрим каждую подробнее. Различаются они не только способом эксплуатации, но и сложностью чертежа, и длительностью работ.

Консольный механизм

Здесь откатное полотно установлено поверх направляющего рельса. Преимущества данного сооружения следующие:

• отсутствие ограничителя по верху, что немаловажно, если на территорию будет заезжать не крупногабаритный транспорт;
• большая парусность;
• механизм непросто взломать;
• простота чертежа и возведения;
• легко изготавливаются самостоятельно;
• подвесные ворота.

Как понятно из названия, крепятся на рельс снизу. Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее.

Колесные ворота

Это наземная модель, и она имеет массу недостатков:

• При монтаже направляющий рельс крепится прямо в бетон или грунт, поэтому потребуется повышенное количество роликов для плавного скольжения.
• Конструкция располагается непосредственно на земле, это повышает риск засорения и блокировки механизма.
• Летом и в межсезонье внутрь будет попадать мусор, трава и листья, в зимнее время наледь. При дождях и таянии снега металл подвергнется коррозии.

Чтобы сделать выбор в пользу какого-то варианта, нужно исходить из личной ситуации: живете ли вы в доме постоянно, или приезжаете, время от времени, будет ли заезжать на придомовую территорию транспорт и т.д.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска — 3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилась рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Проектирование чертежа

Схема или чертеж раздвижных ворот делается после осуществления всех замеров. Чертеж со всеми расчетами заказывается в специализированных фирмах. Можно найти готовые эскизы в интернете, сделать их самостоятельно или воспользоваться приведенными ниже. Для конструкций с пролетом 4 метра можно выбрать один из двух представленных чертежей.

В первом случае силовая рама больше проема на 10%, что увеличивает расход облицовочного материала. Стоимость всей конструкции при этом не сильно возрастает, тем не менее, целесообразности в таком увеличении трат чаще всего нет. Поэтому рассмотрим второй чертеж, все расчеты будем производить исходя из него.

На чертеже должны быть точно обозначены все размеры, места сварки и креплений. Крепление зубчатой рейки возможно как к несущей балке, так и к нижнему профилю рамы.

Для легких ворот обшиваемых профилем шириной 4 метра и высотой 2 метра понадобятся:

• Несущая балка, представляющая собой рельс, верхняя часть которого сплошная, а в нижней части имеется продольный вырез. Лучше выбирать конструкцию из холоднокатаной стали. Балка устанавливается на консольные блоки и перемещается на несущих роликах. Размер рельса в данном случае 60х70 мм, необходимая длина 6 метров.

• Для силовой рамы нужен профиль прямоугольного сечения 60х40 мм и толщиной металла 2 мм отрезками:

1. 1 отрезок длиной 4 метра;
2. 1 отрезок – 6 метров;
3. 2 отрезка – примерно по 2 метра;
4. 1 отрезок – около 2,8 метра.

Итого понадобится почти 17 метров такого профиля.

• Для каркаса подойдет профиль прямоугольного сечения 20х20 мм или 30х20 мм с толщиной металла 2 мм. В общей сложности нужно около 24 метров профиля.

• Для закладной потребуется швеллер шириной 20-40 см и длиной, равной ½ проема ворот: данном случае – 2 метра. Толщина металла должна быть не меньше 3 мм. На швеллер будут устанавливаться, крепиться сваркой консольные блоки, механизм электропривода.

• Для каркаса фундамента необходимо не менее 15-20 метров арматуры сечением 12-16 мм.

Толщина и размеры каждой части чертежа напрямую зависят от материала, который будет использоваться для обшивки створки.

Если облицовка производится профилированным листом или поликарбонатом, достаточно комплектующих, указанных выше.

Если же планируется обшивка стальными листами или ковка, то понадобятся более прочные элементы. После подготовки чертежа и вычисления точных размеров всех его составляющих можно переходить к закупке материалов и изготовлению ворот.

Окончательная установка ворот

Завершающий этап сборки – это крепление ворот после обшивки.

Пошаговая инструкция по установке откатных ворот своими руками:

1. Две каретки располагают на максимальном расстоянии друг от друга, но в пределах длины хвостовика.
2. В направляющую деталь (на раме) устанавливают подвижные ролики.
3. Раму устанавливают на каретки, выравнивают, а далее каретки приваривают непосредственно к швеллеру, залитому в бетонном основании.
4. Сварочные работы проводят последовательно, чтобы в случае обнаружения дефекта провести коррекцию монтажа.
5. Следующим этапом приваривают поддерживающие ролики к профильной трубе на кирпичных столбах.

При необходимости производят удаление сварочных грубых швов, коррекцию и устранение дефектов, неровностей.

Декор

Кованые откатные ворота считаются прочными, долговечными и красивыми. Они прекрасно сочетаются с кирпичными или с каменными заборами и опорами, а также с деревянными вставками.

При этом они могут быть как открытого, так и закрытого типа. Металлические узоры заметно украшают лицевую сторону забора. Они могут быть изготовлены по специальным эскизам, тем самым подчеркивая индивидуальность и вкусы хозяина. Но в то же время дорогие ворота могут привлечь злоумышленников, поскольку недвусмысленно намекают на финансовое положение владельца недвижимости.

В целях удешевления изделия кованые ворота могут быть изготовлены по типовому чертежу. Здесь зачастую применяется технология прямого проката. Каких-либо украшений и вензелей не предусмотрено, только классическое оформление.

Поскольку ворота устанавливаются на улице, очень важно, чтобы на этапе производства они были обработаны. Для этого применяется холодное оцинкование. Сварные швы зачищаются, обрабатываются грунтовкой и красятся. В качестве лакокрасочного покрытия используется спецэмаль любого цвета.

Любители деревянных конструкций закрепляют на металлический каркас обработанную древесину. С точки зрения утяжеления конструкции это не совсем оправдано, поскольку может сильно повлиять на опорные столбы и на другие элементы.

Меньше весят листы профнастила и евроштакетник. Они крепятся к металлической раме при помощи специальных метизов и шуруповерта. Допустимо использование заклепочника. Заклепки прижимают металлические листы с большей эффективностью, чем саморезы. Саморезы можно скрутить, а заклепки демонтировать проблематично.

Большое распространение на Западе имеют сэндвич-панели. Они отличаются небольшим весом, легкостью монтажа и доступной ценой. В магазинах встречаются изделия коричневого или белого цвета.

Не стоит забывать и об аэрографии. Рисунок делает профессиональный художник при помощи спецоборудования. Стоимость его работ, конечно, зависит от сложности рисунка.

В целях экономии можно приклеить специальные типографские картины. Объемные 3D наклейки выделяют и, в то же время, маскируют ворота.

Изготовление полотна ворот

Пока бетон схватывается, изготавливаем раму. Для этого направляющий рельс (длиной 6 м) необходимо расположить на ровной поверхности разрезом вниз и приварить профильную трубу (60х30х2 мм) – прихватки по 2-3 см, расстояние между ними – 20-25 см. На эту трубу затем устанавливаем и привариваем вертикальные стойки (труба 60х30х2 мм), обязательно выдерживая прямой угол. Затем приваривается верхняя труба (60х30х2 мм) и треугольник-противовес – наружная рама готова. Осталось только вварить внутреннюю трубу (40х20х2 мм) – и рама для откатных ворот готова. Теперь необходимо зашлифовать углы, приготовить (очистить и обезжирить) металлические элементы к грунтовке, нанести грунтовку и покрасить раму.

Декоративные ворота рельсового типа

Для большей экономии можно установить откатные ворота своими руками

Совет! Зашивку рамы начинают после высыхания краски, используя для этого профнастил (металлический или пластик), дерево, металлические листы и т. д., которые, в зависимости от материала, могут крепиться дюбелями или шурупами.

Откатные ворота из нержавеющей стали

Источники

• https://gidpodelok.ru/otkatnye-vorota-svoimi-rukami/
• https://gruppa-masterov.ru/stati/otkatnye-vorota-svoimi-rukami.html
• https://montazh-zaborov.ru/otkatnye-vorota/
• https://krrot.net/otkatnue-vorota-svoimi-rykami-chertegu/
• https://svoimirykami.guru/otkatnye-vorota-na-dache-svoimi-rukami/
• https://maja-dacha.ru/vorota-otkatnyie-svoimi-rukami/
• https://stroychik.ru/zabor/otkatnye-vorota-svoimi-rukami
• https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
• https://ZonaZabora.ru/vorota/otkatnye/
• https://kak-sdelano.ru/zabor/otkatnyie-vorota-svoimi-rukami
• https://stroy-podskazka.ru/vorota/otkatnye/delaem-svoimi-rukami/
• https://dekoriko.ru/vorota/otkatnye/svoimi-rukami/
• https://idoom.ru/dacha-i-sad/vorota-otkatnye-svoimi-rykami-57-foto-vidy-osobennosti-ystroistva-i-montaja. html

Ворота Своими Руками ➤ Как Сделать Ворота Своими Руками (Установка)

Здравствуйте, эта статья – пошаговая инструкция, как сделать ворота своими руками. Для простоты и наглядности мы используем схемы, чертежи и эскизы конструкции ворот.

Мы расскажем об этапах производства, что бы вы могли максимально точно спланировать, что и зачем вы будете делать.

Ворота своими руками – как изготовить и установить из профнастила, деревянные или кованные?

Откатные ворота своими руками

Распашные ворота своими руками

Есть два самых популярных типа вьездных ворот, как их изготовить вы можете прочитать в статьях выше.

Я считаю, изготовление ворота лучше сделать самостоятельно. Дело в том, что в этом нет ничего сложного. А в наших условиях цена имеет, все таки, определенную роль.

Дело в том, что при самостоятельной сварке ворота получаться дешевле и более качественные.

Вы ведь не будете экономить на краске, качестве профнастила и профильных труб… А для монтажной бригады которую вы наймете, каждая копейка на счету.

И установить и зашить вы сможете чем захотите – профлист (профнастил), поликарбонат, деревянные, кованные, металлические, с калиткой или без.

Как выбрать и установить фурнитуру, комплектующие и автоматику для ворот



Фурнитура для откатных ворот

Автоматика для откатных ворот

Как установить автоматику для откатных ворот

Как выбрать автоматику для распашных ворот



Расчет или цены (смета) — установки ворот своими руками

Давайте для начала прикинем, сколько понадобиться материалов, чтобы сделать ворота и какова получится их общая стоимость. Пускай створка распашных ворот будет размером 1,5х2 метра.

Для ворот такого размера понадобиться:

• ➠ Труба прямоугольная 60х30мм – 39,2кг
• ➠ Труба прямоугольная 30х20мм – 21,6кг
• ➠ Профнастил окрашенный — 3м

Стоимость металлоизделий из черной стали около 20000 гривен за тонну, а цена за один квадратный метр профнастила приблизительно 110 гривен. Теперь посчитаем стоимость материалов по отдельности:

• ➠ Труба прямоугольная 60х30мм: 0,0392т*20000грн = 784грн
• ➠ Труба прямоугольная 30х20мм: 0,0216т*20000грн = 432грн
• ➠ Профнастил окрашенный: 3м*110грн = 330грн

Просуммируем полученные результаты: 784грн + 432грн + 330грн = 1546грн.

Это цена за одну створку, а две будут стоить 3092грн.

Если Вы хотите, чтобы Ваши ворота были откатными, необходимо еще купить фурнитуру, стоимость которой на сегодняшний день от 2500 гривен.

Соглашусь, что приведенный расчет не является очень точным, потому что не включены саморезы, краска, замки для запирания и так далее, но даже с ними стоимость будет около 5000 тысяч. Я все это веду к тому, что делая ворота самостоятельно, Вы экономите приличную сумму, которая составит немалые деньги, поскольку фирмы, которые изготавливают ворота, берут за свои услуги 12-15 тысяч.

Что же касается самого изготовления, здесь тоже нет ничего сложного и военного. Я приведу пример производства ворот с кирпичными столбами и металлическими вставками в них. Конечно, это не единственный возможный вариант и Ваши ворота, могут быть какими угодно, но я просто хочу показать, что в самостоятельном изготовлении нет ничего сложного.

Вот коротко, что понадобится выполнить:

Выкопать ямы для фундаментов столбов:

Установить металлические элементы столбов и забетонировать их:

Если Ваши ворота откатные, понадобится еще забетонировать швеллер для установки роликовых опор и электропривода, если Вы захотите автоматизировать ворота:

Сделать кирпичную кладку с заложением закладных деталей для крепления нащельников или металлических накладок:

Если Ваши ворота будут распашными, то лучше сразу на столбах установить закладные детали для крепления автоматики с учетом открытия ворот наружу или вовнутрь:

Потом к закладным воротам крепим нащельники, если они откатные. Или металлические накладки, если ворота распашные:

После изготавливаем каркасы и Ваши ворота готовы.

Фурнитура для откатных ворот

Что касается откатных ворот – то для их изготовления, понадобится так называемый комплект фурнитуры, в который обычно входит:

• ➠ Направляющий рельс
• ➠ Роликовая каретка – 2 штуки
• ➠ Верхняя пластина с роликами
• ➠ Нижний улавливатель
• ➠ Концевой ролик
• ➠ Заглуши
• ➠ Монтажная пластина

Направляющий рельс — Как правило, это первый элемент, с которого начинается выбор той или иной модели фурнитуры, потому что от него в дальнейшем во многом будет зависеть нормальная работа ворот, а именно насколько плавно и бесшумно будет двигаться створка.

Первое, на что это нужно обратить внимание, это его геометрия. Если посмотреть на его поперечный разрез, изгибы профиля не должны иметь явно выраженных закруглений, а должны стремиться к более острым углам.

Нижние полки должны быть симметричны и находиться в одной горизонтали – это будет обеспечивать более долговечную работу опорных кареток и в частности их роликов.

В продольном направлении, нужно смотреть, чтобы рельс был ровным от начала и до конца – это будет обеспечивать плавное качение створки ворот.

Направляющий рельс крепится к нижней несущей трубе каркаса при помощи монтажных болтов.

Роликовая каретка — Это также немаловажный элемент фурнитуры ворот, как и направляющий рельс. Для того, чтобы створка двигалась, используются две каретки.

Одни производители делают ролики из металла, а другие из полимеров. Если с металлом все понятно, то полимеры можно обозначить как «кот в мешке». Дело в том, что не известно, как они переживут низкие или высокие температуры. При низких, под нагрузкой могут попросту раскрошиться, а при высоких стать пластичными и потерять форму, которая не восстановится.

Следует обращать внимание на зазор между роликами каретки и направляющего рельса, если он будет большим, то ворота при закрывании будут «клевать» и возможно, что даже не будут попадать в нижний улавливатель, в результате чего он будет погнут, или вообще разобьется концевой ролик.

Для ворот необходимо две роликовых опоры. Эти элементы устанавливаются на закладную деталь (швеллер) на как можно большем расстоянии друг от друга.

Верхняя пластина с роликами удерживает верхнюю часть ворот и обеспечивает их движение строго по необходимой линии. В зависимости от модели фурнитуры данная пластина может иметь два или четыре ролика.

Сам ролик бывает с пластиковым или с резиновым кожухом. Вариант с резиной будет лучше, потому что не будет царапаться полотно ворот.

Верхний улавливатель — Представляет собой П-образную пластину, которая должна жестко удерживать верхний свободный край створки в закрытом положении. Кстати, обращайте внимание на комплектацию, потому что некоторые производители данный элемент не включают, а продают его отдельно.

Нижний улавливатель — Выполняет ту же функцию, что и верхний, но при этом еще и снижает нагрузку на роликовые каретки от ворот, когда они находятся в закрытом положении, за счет полки.

Данный элемент рекомендую выбирать с толщиной стенок не менее 3мм, а также, чтобы он имел правильную геометрическую форму.

Улавливатель приваривается к нащельнику, но прежде чем это сделать, нужно убедиться, что при наезде ролика на его полку створка будет подниматься на 3-4мм.

Концевой ролик — На сегодняшний день практически все производители для ролика используют пластик, хотя остались еще такие, которые делают его из металла. Ролик, наезжая на нижний улавливатель опирается на его полку, тем самым частично снимает нагрузку на роликовые каретки от ворот.

Данный элемент заводится с торца в направляющий рельс и крепится при помощи двух болтов.

Заглушки — Устанавливаются по краям направляющего рельса. Эти элементы на первый взгляд могут показаться не такими уж и важными, но польза от них очевидна – в направляющий рельс не будут набиваться снег и грязь.

Монтажная пластина — Данный элемент у производителей фурнитуры хоть и не входит в основной комплект, но я его рекомендую покупать, потому что с ним будет значительно проще выставить роликовые каретки.

Замок — Вам нужно учитывать, что для откатных ворот идет специальный врезной замок. Выбирать нужно такой, у которого основные части механизма сделаны из латуни, а не силумина. Силумин быстро окисляется под воздействием атмосферных осадков и замок выходит строя.

На рекомендованную нашими специалистами фурнитуру гарантия 5 лет и это один из наиболее длительных сроков на рынке

Кроме того, вместе с ней Вы получите бесплатно разработанный чертеж с указанием всех необходимых размеров и количеством материалов. Все что от Вас потребуется, это сообщить размеры проема Ваших ворот.

Также мы Вам подарим пошаговую инструкцию по изготовлению откатных ворот, в которой подробно расписаны все этапы выполнения работ.

Фурнитура для распашных ворот

Для распашных ворот необходим такой набор фурнитуры:

• ➠ Петли
• ➠ Замок
• ➠ Фиксаторы

Петли — могут быть самые обычные, но можно использовать специальные с шариком, за счет которого ход створки будет значительно легче. Петли привариваются к каркасу ворот и металлической накладке, а расстояние между парами петель должно быть как можно шире.

Замок — можно установить обычный накладной или врезной. Если Вы решили остановить свой выбор на врезном замке, необходимо заранее сделать вырезы в несущих каркасах створки.

Можно также установить электромеханический замок конструкция которого позволяет открывать ворота на расстоянии.

Фиксаторы — нужны, чтобы застопорить створки в открытом положении. По сути это обычные штыри, которые находятся на створках и заходят в установленные трубы в основании, чтобы ворота от порывов ветра никого не ударили.

Критерии выбора автоматики

При выборе той или иной модели воротного оборудования следует обращать внимание на:

• ➠ Материалы, из которых сделан привод
• ➠ Нагрузки, которые приводу необходимо будет преодолевать во время работы

❖ Материал из которого выполнен привод

Материалы — Сразу скажу, что выбирая оборудование, не стоит обращать внимание на производителя или страну где оно выпущено, а только на материалы, из которых сделан привод.

Если у мотор-редуктора есть элементы из технополимеров (пластик), то это далеко не лучший вариант для работы в климатических условиях Украины.

Дело в том, что температурный диапазон украинского климата не редко выходит за пределы допустимого для технополимеров. При низких температурах полимер становиться очень хрупким и разрушается, а при высоких становится пластичным и теряет первоначальную форму.

Для долговечной работы автоматики ее мотор-редуктор должен быть полностью металлическим.

❖ Нагрузки на привод

Автоматика подбирается в зависимости от длины и массы створки, региона, где она будет работать, а также ворота какого назначения ей придется обслуживать.

Практически каждый производитель в паспорте оборудования или инструкции указывает допустимые длину и массу створки, и здесь следует учитывать, что эти значения максимальные и к тому же обратно пропорциональные. То есть одновременно нельзя, чтобы ворота имели максимальный вес и длину. Также эти параметры ворот даны без учета других временных и долговременных нагрузок.

Регион работы автоматики, а точнее климатическая зона, также играет роль, значение имеет так как ветер (особенно у распашных ворот), налипший снег на створку и обледенение значительно утяжеляют ее, требуя от привода дополнительных усилий.

Что касается назначения автоматики, то она может быть бытовой или промышленной.

В первом случае данное оборудование способно работать только на воротах, от которых не требуется высокая пропускная способность, а во втором – где большой поток людей и транспорта.

Как правило, бытовые приводы используются на воротах частных домов или дач, а промышленные – на воротах многоквартирных домов, бизнес центров и других аналогичных объектах.

Автоматика для откатных ворот

Чтобы автоматизировать раздвижные ворота, необходим как минимум такой комплект оборудования и аксессуаров:

• ❶ Привод со встроенным блоком управления
• ❷ Концевые выключатели
• ❸ Зубчатая рейка
• ❹ Пульт дистанционного управления

❖ Привод

Привод для откатных ворот необходим всего один и устанавливается он на закладную деталь между роликовыми опорами.

Створка приводится в движение вращающейся на валу мотор-редуктора шестеренкой, которая сопряжена зубчатыми передачами с рейкой, расположенной на каркасе ворот.

Блок управления находится в корпусе привода и представляет собой электронную плату, которая отвечает за всю работу автоматики.

❖ Концевые выключатели

Концевые выключатели останавливают привод, когда ворота достигают крайнего открытого или закрытого положения.

Бывает две системы отключения: механическая и магнитная.

У механической к приводу подъезжает один из металлических кронштейнов, закрепленных по краям зубчатой рейки, и давит на пружинку, что на корпусе мотор-редуктора, а та в свою очередь, отгибаясь, давит на выключатель, который останавливает автоматику.

У этой системы есть минус, который проявляется зимой. Пружина может примерзнуть к кнопке выключателя, и Вы не сможете запустить привод.

Еще зубчатая рейка может загребать снег до образования кома, который вместо металлического кронштейна может отключить оборудование раньше, чем это необходимо.

С магнитной системой таких проблем нет, потому что вместо металлических кронштейнов стоят магниты, а на приводе — геркон. Отключение автоматики осуществляется за счет магнитного поля, на которое мороз и снег не оказывают влияние.

❖ Зубчатая рейка

Зубчатая рейка может быть металлической или пластиковой, но в большинстве случаев применяется именно рейка из металла, потому что она более долговечна. Рейку в движение приводит ведущая шестеренка мотор-редуктора. Данный элемент крепится к воротам при помощи специальных болтов.

Автоматика для распашных ворот

Чтобы автоматизировать распашные ворота как минимум понадобятся:

• ❶ Два привода
• ❷ Шкаф с блоком управления
• ❸ Пульт дистанционного управления

❖ Приводы

Приводы для такого типа ворот могут быть линейными, рычажными или скрытой установки.

☑ Линейные приводы

Линейные имеют самую простую и долговечную конструкцию, к тому же их стоимость наиболее низкая, за что они и получили широкое распространение.

☑ Рычажные приводы

Рычажные приводы устанавливаются на очень широкие столбы. Если их сравнивать с линейными мотор-редукторами, они значительно дороже, а конструкция менее надежная.

☑ Приводы скрытой установки

Приводы скрытой установки очень дорогие, ими оборудую ворота, на створках которых не должно быть видно ничего лишнего.

☑ Блок управления

Блок управления у автоматики распашных ворот находится в специальном шкафу, который крепится к забору. Как и у откатных, блок представляет собой электронную плату.

Автоматика для гаражных (секционных) ворот

Секционные ворота въезда в гараж являются очень практичным вариантом, потому что при открывании под потолок не занимают места. На сегодняшний день на рынке есть множество предложений от разных производителей автоматики для такого типа ворот. Вы можете обратиться к одному из наших специалистов для получения всеобъемлющей информации касательно этого воротного оборудования.

Элементы автоматики, которыми еще можно оборудовать ворота

К автоматическим системам как откатных, так и распашных ворот можно еще добавить элементы управления и безопасности.

☑ Для управления

Для управления кроме пультов можно использовать кодовую клавиатуру, считыватель карт, ключ-кнопку, кнопочный выключатель и так далее. Перечень моделей этих элементов у каждого производителя достаточно велик.

☑ Для безопасности

Для безопасности ворота можно оборудовать сигнальной лампой или фотоэлементами.

☑ Оснащение ворот сигнальными лампами

Сигнальная лампа во время движения ворот привлекает внимание окружающих световым сигналом. Особенно данный аксессуар будет полезен в темное время суток.

☑ Оснащение ворот фотоэлементами

Фотоэлементы предназначены для выявления препятствия до того, как створка его ударит.

Устанавливаются они парами на столбы ворот или специальные стойки. Во время работы автоматики между ними создается луч, который будучи оборванным препятствием, послужит сигналом для остановки ворот.

Покупка воротного оборудования в нашей компании

Автоматику, которую мы рекомендуем Вы можете испытывать на протяжении 365 дней. То есть, Вы в течение года пользуетесь оборудованием, приобретенным у нас и в случае, если оно Вам не понравилось, просто верните его нам, а мы в свою очередь вернем Ваши деньги.

Доставка всего оборудования, которое рекомендовано нами, осуществляется наиболее удобной компанией-перевозчиком. После оформления заказа, покупка к Вам отправиться в течение суток.

Вам не обязательно делать предоплату, Вы можете расплатиться за оборудование по факту его доставки.

Как сделать откатные ворота с электроприводом своими руками

В этой статье разобраны все моменты по установке откатных ворот и оснащению их электроприводным устройством. По отдельности и в комплексе рассмотрены все составляющие.

Без преувеличения можно сказать, что на сегодняшний день электроприводы — одни из наиглавнейших составляющих подавляющего большинства механизмов. Рассмотрим, что это такое в общем и относительно ворот данного типа.

Что такое электропривод и для чего он нужен

Электропривод – это специализированная электромеханическая система, которая предназначена для преобразования электрической энергии в различные механические воздействия. Она может быть установлена на любой технологический механизм и позволяет ему совершать заданные функции, исключая приложение усилий со стороны человека. До сих пор можно встретить споры – включать или нет в электропривод управляющие цепи, но в данном случае (при установке на ворота) этот момент не столь актуален, так как энергопотребление бытовых устройств не столь значительно, как в промышленных условиях.

Посмотрим на более «человеческую» формулировку данного определения — это устройство, которое преобразует электрический ток в механические движения – вращательные или поступательные. Если посмотреть на это определение касательно ворот, то в данном случае электропривод будет отвечать за их открывание и закрывание, снимая с человека необходимость перемещать полотно ворот вручную.

На откатных воротах привод в целом состоит из:

• Двигатель и редуктор (для ворот продаются специализированные модели – в одном корпусе).
• Зубчатая рейка (через нее усилие от редуктора передается на полотно, к которому она прикреплена).
• Автоматика и защита (первая останавливает двигатель при открытом или закрытом положении; вторая останавливает двигатель при возникновении препятствия в работе).
• Цепи управления (сюда входят пульты, фотоэлементы, сигнальные лампы и щит управления).

В основном сами приводы выбирают исходя из двух параметров:

• Предполагаемая интенсивность использования. Из этого параметра можно узнать на какое количество циклов рассчитан привод. Измеряется в процентах — стандартные значения 30, 50, 70, 100%. В быту обычно используются на 30-50%. Если предполагается установить ворота на участок с высокой интенсивностью движения, то рекомендуется рассмотреть связку ворота-шлагбаум, которая может значительно продлить срок службы конструкции. В час пик ворота можно открывать, а движение регулировать шлагбаумом.
• Мощность. Показывает, какой вес ворот можно перемещать данным приводом. Стандартные значения веса – 300-800 кг. К весу самих ворот необходимо приплюсовать значения ветровой нагрузки, коэффициент которой равен 40. Т.е. берется площадь ворот в квадратных метрах и умножается на 40. Полученный результат складывается с весом полотна и получается максимальное значение, которое может воздействовать на привод.

Как итог – это связка двигатель-редуктор (в одном корпусе), что преобразует электроэнергию во вращение вала с шестеренкой, который посредством зубчатой рейки перемещает полотно ворот.

Лидерами на рынке являются приводы немецкого и итальянского производства, хотя уже встречаются и достойные представители отечественной и китайской промышленности.

Подробная информация о монтаже откатных ворот из профнастила своими руками — в этом материале.

Если вас интересует, как самостоятельно сварить ворота из профильной трубы — читайте об этом здесь.

Посмотреть фото различных гаражных замков, а также почитать про их отличия и преимущества можно в этой статье.

Принцип и варианты работы автоматики

В электромеханике автоматикой принято считать платы управления и периферийные устройства (датчики), обеспечивающие поступление сигнала для осуществления необходимого действия. Она также включает в себя цепи и устройства защиты, как оборудования, так и людей, находящихся в зоне его действия.

В прайсах торговых организаций зачастую предлагаются полные комплекты оборудования, где в автоматику включен также и электропривод, поэтому мы также будем рассматривать все в комплексе.

В целом, электротехника как наука уже давно изобрела все, что могла. Как следствие – принцип работы автоматики для откатных ворот в корне везде один и тот же. Различия могут быть лишь в исполнении периферийных устройств, что подают сигналы на остановку/запуск двигателя привода. На сегодняшний день используются:

• Механические концевики. Уже устаревающие устройства, от которых отказываются ввиду их невысокой надежности. Они часто отказываются нормально работать из-за нагара на контактах или же из-за их загрязнения.
• Магнитные датчики. Срабатывают при изменении магнитного поля при приближении магнита к приемнику.
• Фотоэлементы. Состоят из источника/приемщика сигнала и зеркала. Срабатывают, когда зеркало перестает возвращать сигнал к приемо-передатчику. Очень эффективны как датчики защиты.

Чертеж автоматических ворот

Общий принцип и порядок работы автоматики такой:

1. После нажатия кнопки на пульте управления (зачастую сделан как брелок) сигнал улавливается фотоэлементами. Расположение их подбирается индивидуально в зависимости от местности.
2. Фотоэлемент подает сигнал на плату управления, которая задействует пускатель двигателя.
3. Полотно ворот откатывается до тех пор, пока не поступит сигнал от датчика, что они открыты на максимальную ширину – двигатель отключается.
4. Далее обычно наступает черед реле времени, которое удерживает ворота открытыми некоторое заданное время, после чего подает сигнал на плату управления, что пора запускать обратный ход двигателя.
5. Полотно ворот откатывается в первоначальное положение до тех пор, пока не получен сигнал датчика о том, что они полностью закрыты – двигатель отключается.

Сами датчики (чаще магнитного типа, для работы которого не страшны грязь и снег) преимущественно устанавливаются либо на зубчатую рейку, либо на верхнюю часть полотна ворот. Защита выполняется в несколько ступеней: фотоэлементами (контролируют весь участок движения ворот, при обнаружении препятствия для движения полотна останавливают двигатель), а также датчиками нагрузки двигателя (если по каким-либо причинам двигатель начинает потреблять значительно больше электроэнергии, то подается сигнал на его отключение). На проем также ставятся дополнительные фотоэлементы, которые не разрешают воротам закрыться, если в нем что-то находится.

Как и с приводами – советуем присмотреться к немецкой и итальянской автоматике, хотя вполне реально подобрать приличную комплектацию и от менее известных производителей.

На следующем видео — как выбрать привод для ворот:

Подготовка и установка привода

Рассмотрим вкратце весь процесс установки ворот, подробнее останавливаясь на моментах, когда дело касается работ с электроприводом:

• Предварительные замеры и оценка будущего расположения ворот. Тут отметим, что в 99% случаев их размещают изнутри ограды. Длина полотна будет равна 150% от ширины проема, так что проверьте наличие свободного места.
• Фундамент. Это обязательная часть работ (также применяется крепление механизма на сваях, но реже), следует учитывать, что основанию необходимо время, чтобы хорошо схватиться, так что рассчитывайте время так, чтобы после заливки оно простояло около 3-4 недель.
• По размерам длина ямы зависит от ширины проема ворот (50% от нее) и глубины промерзания почвы (на которую она и копается), ширина фундамента обычно около 0,5 м. Также определитесь с необходимостью установки ответного столба, на который ворота будут опираться в закрытом положении. Можно ли его закрепить к ограде либо же также под него необходим фундамент.
• Копается яма данных размеров. В ней параллельно поверхности (заподлицо) и углами вниз крепится швеллер, к которому привариваются уголки либо арматура (располагаются они на всю глубину ямы).

Именно на этом этапе производится подводка кабелей для электропривода (в крайнем случае, в фундамент посередине необходимо замуровать гофрошланг, через который затем и протянутся провода).

• Далее все заливается раствором и остается только ждать, пока он полностью не застынет.
• Когда фундамент достаточно затвердел, пришло время для установки полотна ворот. Натянутой ниткой необходимо обозначить где оно будет ходить.
• Далее устанавливаются ролики держатели (к швеллеру привариваются регулировочные площадки, на которые они и прикручиваются) и регулируются так, чтобы ход ворот был полностью свободным.
• Привод и зубчатая рейка. Для первого также делается регулировочная площадка и уже в соответствии с положением шестерни вала редуктора к полотну ворот приваривается рейка. Необходимо следить, чтобы высота рейки не менялась от краев к середине, а зазор между зубьями шестерни редуктора и собственно рейкой составлял около 1 мм. Тогда ход ворот будет плавным и бесшумным.
• Концевики. Рекомендуется установить и отладить в первую очередь именно их. Места их размещения могут различаться в зависимости от моделей. Интересный момент, который может возникнуть – после первого запуска ворота проедут метра полтора и остановятся. Это может срабатывать дополнительная защита в самой плате управления, которая отсчитывает метраж пропущенного через редуктор полотна ворот. В таком случае в инструкции необходимо найти, как перепрограммировать контроллер на длину вашей конструкции.
• После того, как работа привода и концевиков отлажена – можно приступать к монтажу периферии в виде фотоэлементов, защитных устройств, сигнальных ламп и т. п. Не стоит совершать распространенную ошибку и пытаться запустить все вместе. Как показывает практика — всегда что-то может быть собрано не так. Гораздо практичнее все делать и проверять последовательно — если в процесс монтажа вкралась ошибка, то ее сразу можно будет заметить.

Когда все настройки закончены, пришла пора поставить себе мягкое кресло и с чувством полного удовлетворения просто поиграться – открывая и закрывая новые ворота.

Видеоматериал о монтаже своими руками

На видео — пошаговый процесс установки автоматических откатных ворот:

Фотогалерея ворот с автоматикой

На фото ниже представлены откатные конструкции из различных материалов:

Откатные ворота «Сделай сам» Полный комплект для V-образных колес, внутренний 90 мм, с 2 x 3M V-образными направляющими

• Продукция высшего качества
• Предприятие в Австралии
• Быстрая доставка
• Конкурентоспособные цены

• Продукция высшего качества
• Предприятие в Австралии
• Быстрая доставка
• Конкурентоспособные цены

Добро пожаловать на наш сайт. Если вы продолжаете просматривать и использовать этот веб-сайт, вы соглашаетесь соблюдать и соблюдать следующие условия использования, которые вместе с нашей политикой конфиденциальности регулируют отношения Tigerlink с вами в отношении этого веб-сайта. Если вы не согласны с какой-либо частью этих условий, пожалуйста, не используйте наш веб-сайт.

Условия продажи

Наши положения и условия, которые включают нашу Политику конфиденциальности, излагают условия соглашения между вами и Tigerlink. Используя наш веб-сайт, вы безоговорочно принимаете настоящие Условия, включая нашу Политику конфиденциальности, и соглашаетесь с тем, что использование вами нашего веб-сайта, включая любую покупку товаров у нас, регулируется их условиями.

Настоящие Положения и условия не могут быть изменены без нашего письменного согласия. Мы можем время от времени обновлять настоящие Положения и условия, и текущая версия всегда будет отображаться на странице Положений и условий нашего веб-сайта. Мы рекомендуем вам ознакомиться с настоящими Условиями, если у вас есть какие-либо конкретные вопросы. Если вы не согласны с настоящими Условиями, вы не должны каким-либо образом использовать наш веб-сайт.

Мы: Tigerlink наш адрес 22-24 Beecher Street, Preston Victoria 3072, Australia

Вы: посетитель нашего веб-сайта/наш клиент

1. Определения

В этом соглашении:

1 «Перевозчик» означает любое физическое или юридическое лицо, нанятое нами для перевозки Товаров от нас к вам на всем или частичном расстоянии.

«Клиент» означает любое физическое лицо, которое в связи с настоящим соглашением действует в целях, не связанных с его деятельностью.

«Наш веб-сайт» означает всю установку компьютерного оборудования и программного обеспечения, которая является или поддерживает наш веб-сайт.

«Товар» означает любой из Товаров, которые мы предлагаем для продажи на нашем Веб-сайте.

«Контент» означает любой материал в любой форме, опубликованный на Нашем веб-сайте нами или любой третьей стороной с нашего согласия.

Наш продукт

Мы стремимся к тому, чтобы все продукты на нашем веб-сайте были точно описаны, и мы полагаемся на информацию, предоставленную нам нашими поставщиками. К сожалению, в некоторых случаях наш веб-сайт может содержать ошибки, и мы оставляем за собой право исправлять любые ошибки или неточности в любое время, в том числе после того, как вы разместили заказ. В некоторых случаях продукты, которые мы предлагаем для продажи, изготавливаются вручную или из натуральных или органических материалов, и между изображением продукта и продуктом, который вы получаете, могут быть небольшие различия. Это всегда будет указано в описании отдельного продукта. Мы стремимся к тому, чтобы отображались все цвета и экраны. Оттенок цвета от экрана к экрану не является ошибкой. Это будет классифицироваться как изменение решения, и возврат товаров на основании изменения решения будет осуществляться за счет покупателя.

В той мере, в какой это разрешено применимым законодательством, мы не гарантируем, что описания продуктов, цвета, информация или другое содержимое, доступное или предлагаемое на нашем веб-сайте, является точным, полным, надежным, актуальным или безошибочным, а также мы не даем никаких гарантий. о стандарте или качестве любого из продуктов, предлагаемых на нашем веб-сайте.

В редких случаях наши поставщики обнаруживают, что не могут доставить нам продукцию, или поставляемая продукция не имеет надлежащего качества или качества изготовления. Мы оставляем за собой право отозвать любые продукты с нашего веб-сайта в любое время и/или удалить или отредактировать любые материалы или контент на нашем веб-сайте. Хотя мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, при которых мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, которые означают, что нам может потребоваться отказаться от обработки заказа после того, как мы отправили вам подтверждение заказа, которое мы оставляем за собой право сделать в любое время, по нашему собственному усмотрению. Мы не несем ответственности перед вами или какой-либо третьей стороной по причине отзыва нами какого-либо продукта с нашего веб-сайта, независимо от того, был ли он продан или нет, удаления или редактирования каких-либо материалов или содержимого на нашем веб-сайте, а также за отказ обрабатывать или принимать заказ после того, как мы отправили вам подтверждение заказа.

Наш веб-сайт регулярно обновляется

Мы стремимся регулярно обновлять наш веб-сайт и можем изменять его содержание в любое время. При необходимости мы можем приостановить доступ к нашему веб-сайту или закрыть его на неопределенный срок. Мы приложим разумные усилия, чтобы наш веб-сайт содержал достоверную информацию и содержание, однако мы оставляем за собой право обновлять наш веб-сайт, как только нам станет известно о неточности или ошибке.

Ошибки рекламы

Мы делаем все возможное, чтобы указать точную и актуальную информацию о продуктах, ценах и другой информации. Возможны случайные ошибки. Мы не можем нести ответственность за такие ошибки. Мы оставляем за собой право отказать в выполнении заказа на основании любого недопонимания, связанного с такими типографскими ошибками.

Служба поддержки по телефону

Tigerlink предлагает бесплатную техническую консультацию по телефону с понедельника по пятницу с 9:00 до 17:00 и с 9:30 до 13:00 по субботам для помощи установщикам.

Ваш заказ

После того, как вы разместили свой заказ и мы обработали ваш платеж, мы предоставим вам подтверждение заказа по электронной почте. Это электронное письмо не гарантирует, что заказанные вами продукты доступны. Это подтверждение того, что мы получили ваш заказ. Ваш заказ представляет собой предложение о покупке, которое мы принимаем, когда отправляем ваши товары и отправляем вам электронное письмо с подтверждением того, что ваши товары были отправлены. Как только это электронное письмо будет отправлено и товары будут переданы назначенному перевозчику, договор между вами и нами будет заключен. Таким образом, договор купли-продажи заключен в штате Виктория, Австралия.

Если доставка заказа приведет к неприемлемо высокой стоимости доставки для Tigerlink, мы оставляем за собой право связаться с вами, чтобы запросить дополнительную плату за доставку или отменить заказ до отправки. Если мы отменим ваш заказ в этих обстоятельствах, мы полностью вернем вам деньги.

В маловероятном случае отсутствия продукта мы оставляем за собой право отменить ваш заказ до его отправки. Мы свяжемся с вами по электронной почте как можно скорее, чтобы сообщить вам. Вы можете выбрать кредит магазина на свой счет или возмещение стоимости недоступного продукта. Мы оставляем за собой право не принимать ваш заказ в случае, если мы не сможем получить разрешение на оплату, если мы подозреваем мошенническую деятельность или если вы не соответствуете критериям приемлемости, изложенным или иным образом предусмотренным в настоящих Условиях или наш сайт. Мы оставляем за собой право отказать в обработке или отказать в обслуживании кому-либо в любое время по нашему собственному усмотрению.

2. Наш договор с вами

Настоящие положения и условия применяются:

2.1 Насколько позволяет контекст, к вам как к посетителю Нашего Веб-сайта; и

2.2 В любом случае вам как покупателю или потенциальному покупателю наших Товаров

2.3 Мы примем ваш заказ по электронной почте с подтверждением. Вот тогда и заключается наш контракт.

2.4 Время от времени мы можем изменять эти условия. К вам применяются условия, опубликованные здесь на Нашем веб-сайте в день заказа Товаров.

2.5 К сожалению, мы не можем гарантировать наличие Товаров, рекламируемых на нашем сайте.

2.6 Если у нас нет в наличии всех товаров, которые вы заказываете, мы предложим вам альтернативу. В этом случае вы можете:

            2.6.1 Принять предлагаемые нами альтернативы;

            2.6.2 Отменить весь заказ или его часть;

2.7 Если в будущем вы купите у нас Товары по любому соглашению, которое не предполагает оплаты через Наш веб-сайт, эти условия остаются в силе.

2.8 Если мы должны вам деньги в связи с отменой вашего заказа, мы зачислим средства на вашу кредитную или дебетовую карту в кратчайшие возможные сроки, но в любом случае не позднее 30 дней с даты отмены вашего заказа.

3. Ваша учетная запись у нас

3.1 Вы соглашаетесь с тем, что предоставили и будете предоставлять точную, актуальную и полную информацию о себе. Нам нужна эта информация, чтобы предоставить вам товар.

3.2 Если вы используете веб-сайт, вы несете ответственность за сохранение конфиденциальности вашей учетной записи и пароля, а также за предотвращение использования ваших компьютеров посторонними лицами.

3.3 Вы соглашаетесь взять на себя ответственность за все действия, которые происходят под вашей учетной записью с паролем. Вы должны немедленно сообщить нам, если вы считаете, что кто-то получил доступ к вашей учетной записи без вашего разрешения, а также войти в свою учетную запись и изменить свой пароль.

3.4 Мы оставляем за собой право отказать вам в доступе к Нашему веб-сайту.

4. Цена и оплата

4.1 Все цены могут быть изменены без предварительного уведомления. Цены, установленные или указанные в прайс-листах Поставщика, применяются ко всем заказам, полученным в указанную дату вступления в силу текущих прайс-листов или после нее, если иное не указано поставщиком в письменной форме.

4.2 Мы прилагаем все усилия, чтобы цены на нашем веб-сайте и в каталоге были актуальными и точными, но возможно, что цена увеличилась по сравнению с опубликованной. Если это произойдет, мы не отправим ваш заказ, пока вы не подтвердите, что хотите заказать по новой цене. Мы приложим разумные усилия, чтобы наш веб-сайт содержал достоверную информацию и содержание, однако мы оставляем за собой право обновлять наш веб-сайт, как только нам станет известно о неточности или ошибке.

4.3 Изменение цен. Мы прилагаем все усилия, чтобы всегда указывать точные и актуальные цены. Тем не менее, вы должны иметь в виду, что цены могут быть изменены без предварительного уведомления. Мы оставляем за собой право изменять любые цены без предварительного уведомления.

4.4 Банковские сборы банка-получателя по платежам в нашу пользу несем мы. Все другие расходы, связанные с оплатой в валюте, отличной от австралийских долларов, несете вы.

4.5 Любая информация, предоставляемая нами в отношении обменных курсов, является приблизительной и может время от времени меняться.

4.6 Цены включают австралийский налог на товары и услуги. Если по адресу доставки вы покажете, что проживаете за пределами Австралии, налог на товары и услуги будет вычтен в пункте оплаты.

4.7 Безопасность платежей. Мы используем стандартное шифрование для обеспечения безопасности вашей личной информации на протяжении всего процесса оплаты. Мы не храним вашу кредитную карту или банковскую информацию постоянно. Мы не несем ответственности за любой ущерб или убытки (будь то прямые или косвенные), вызванные мошенническим использованием карты участника.

5. Доставка

Доставка осуществляется почтой Австралии или любым назначенным курьером нами или назначенным курьером клиента.

Почта Австралии eParcel или курьеры доставят по адресу, который вы указали в качестве «Адрес доставки» в вашем заказе. В случае, если Почта Австралии eParcel или курьеры прибывают в ваш офис или дом, и никто не может принять вашу посылку(-и), Почта Австралии eParcel или курьеры оставят карточку с инструкциями по организации доставки. из почтового отделения или курьерской службы. В случае, если вы даете разрешение на выезд из помещения, вы несете ответственность за оставленные вещи.

Мы прилагаем все усилия, чтобы доставить вашу посылку(-и) в течение расчетного окна доставки, мы не можем гарантировать время доставки.

При доставке вы несете ответственность за название продукта и все риски его потери. Пожалуйста, немедленно проверьте состояние и содержимое доставленного продукта. Никакие претензии не будут признаны через 7 дней после доставки в отношении отсутствующих или поврежденных предметов.

Расчетное время доставки вашего товара(ов)

Ваш заказ будет отправлен незамедлительно в течение 24 часов после оплаты заказа, пожалуйста, подождите 1-4 рабочих дня для большинства мест в Виктории, Новом Южном Уэльсе и ЮАР и выше. до 10 дней для других отдаленных частей Австралии.

5.1 Доставка осуществляется почтой/перевозчиком, указанным нами, по адресу, указанному в вашем заказе. Вы должны убедиться, что кто-то присутствует, чтобы принять доставку.

5.2 Если мы не сможем доставить ваш заказ, мы сообщим вам, чтобы вы попытались договориться об альтернативной дате доставки, удобной для вас. Если мы не свяжемся с вами в течение 10 дней с момента первой попытки доставки, мы отменим ваш заказ и вернем деньги, уплаченные за товар. Мы сохраним любую плату, которую мы сделали для доставки.

5.3 Если мы сами не сможем доставить ваши Товары в течение 20 дней с даты вашего заказа, мы уведомим вас по электронной почте, чтобы договориться о более поздней дате доставки и предоставить вам возможность отменить ваш заказ.

5.4 Мы можем доставить Товары в рассрочку, если они не все доступны для доставки одновременно.

5.5 Товар отправляется по почте. Мы отправим вам сообщение по электронной почте, чтобы сообщить вам, когда мы отправили ваш заказ.

6. Аннулирование заказа

6.1 Вы можете отменить свой заказ в любое время до того, как мы отправим ваш заказ.

6.2 Подробная информация о нашем послепродажном обслуживании и гарантиях, если они указаны на нашем веб-сайте/в нашем каталоге.

6.3 Если вы отмените до того, как мы отправим Товары, мы возместим вам стоимость Товаров и стоимость доставки, если таковая имеется 15%

6. 4 Если вы отмените после того, как мы отправили Товары, мы вернем вам деньги только цена товара.

6.5 Возможность отмены вашего заказа недоступна, если Товары:

6.6 Если вы отмените свой заказ после того, как мы отправили Товары, вы должны вернуть их нам в течение 7 дней в том же состоянии, в котором вы их получили. Мы не можем вернуть вам деньги, если Товар был использован, изношен или поврежден.

6.7 Вы несете расходы по их возврату.

6.8 Чтобы помочь нам идентифицировать ваши Товары при получении нами, мы просим вас позвонить по телефону 03 9480 1210, чтобы получить ссылку на возврат, которая будет размещена под нашим адресом/наклейкой для возврата.

6.9Если вы не вернете товар в течение 7 дней, мы вправе организовать его вывоз. Если мы это сделаем, мы рассчитываем на то, что вы возместите нам стоимость сбора.

6.10 Мы вернем вам деньги в течение 30 дней.

7. Иностранные налоги, пошлины и ограничения на импорт

7. 1 Если вы не находитесь в Австралии, мы не знаем и не несем ответственности за законы вашей страны.

7.2 Вы несете ответственность за приобретение Товаров, которые вы можете ввозить на законных основаниях, а также за уплату импортных пошлин и налогов любого рода, взимаемых в вашей стране.

8. Возврат товаров

8.1 Если вы передумаете или ваш заказ окажется не совсем правильным, вы можете вернуть его нам в течение 7 дней с даты получения. Вы должны подать запрос на возврат через электронную страницу «Свяжитесь с нами». Кроме того, вы можете связаться с нами, сообщив свое имя и номер заказа, и наша служба поддержки клиентов посоветует следующий шаг. Вы несете ответственность за стоимость возврата товаров.

Возвращаемые товары должны быть в состоянии «как новые». Это означает, что вы не использовали, не повреждали, не стирали и не стирали какие-либо предметы. Пожалуйста, возвращайте товары в оригинальной упаковке, если это возможно.

После того, как мы получим ваш товар и подтвердим, что он находится в состоянии «как новый», мы вернем вам деньги за вычетом 20% комиссии за пополнение запасов или кредит в магазине от покупной цены за вычетом первоначальных сборов за доставку. Если вы приобрели товар с платной доставкой и вернули его, потому что передумали, мы вычтем фактическую стоимость доставки из вашего возмещения. Если мы не можем быть удовлетворены тем, что вы приобрели продукт у нас, мы не примем ваш продукт к возврату.

8.2 Наша самая важная задача – обеспечить вам абсолютное удовлетворение. Мы всегда будем стремиться к достижению этой цели. Однако мы признаем, что ошибки иногда случаются. В этом параграфе рассматривается такая возможность. Если вы не полностью удовлетворены Продуктом, сообщите нам об этом при первой же возможности:

            8.2.1 В чем именно заключается неисправность?

            8.2.2 Дата, если применимо, когда неисправность стала очевидной;

            8. 2.3 Когда и как вы обнаружили неисправность;

            8.2.4 Как неисправность повлияла на использование вами Товаров;

8.3 Для этого необходимо следовать приведенным ниже инструкциям. Эти положения применяются в случае, если вы возвращаете нам Товары, потому что вы говорите, что они неисправны:

            8.3.1 Вы должны сообщить нам об этом по электронной почте на адрес [email protected] или письмом на наш наземный адрес, указанный вверху В этом соглашении вы сообщаете, что хотите вернуть товар, указав, какой именно товар и когда он был куплен, а также предоставив полную информацию о дефекте или другой причине возврата. Затем мы выдадим уведомление о возврате. Если вы отправляете нам товары без уведомления о возврате, мы не сможем определить достаточные детали, чтобы мы могли рассмотреть вашу жалобу.

            8.3.2 Товары должны быть возвращены нам, как только будет обнаружен какой-либо дефект.

            8.3.3 Товары должны быть возвращены, насколько это возможно:

            8. 3.4 вместе с товарами и всей упаковкой, насколько это возможно, в их первоначальном состоянии;

            8.3.5 Надежно завернутый;

            8.3.6 Включая нашу накладную;

            8.3.7 на ваш риск и за ваш счет. Или

Порядок возврата Товара изложен на нашем сайте. Если вы не выполните эту процедуру, мы не сможем идентифицировать вас как отправителя товара.

8.4 Недопустимый возврат продукта. Мы рекомендуем клиентам тщательно выбирать перед покупкой, поскольку возврат не допускается, если покупатель просто недоволен своей покупкой или передумал.

9. Отказ от ответственности

9.1 Мы или наши поставщики Контента можем вносить улучшения или изменения в наш Веб-сайт, Контент или любые Товары в любое время и без предварительного уведомления.

9.2 Информируем вас о том, что Контент может содержать технические неточности или опечатки. Это неизбежно на любом крупном сайте. Мы были бы благодарны, если бы вы обратили наше внимание на все, что найдете.

9.3 Мы не даем никаких гарантий и не делаем заявлений, явных или подразумеваемых, относительно:

            9.3.1 Соответствие или соответствие Товаров вашим целям;

            9.3.2 Правдивость любого Контента на нашем Веб-сайте, опубликованного кем-либо, кроме нас;

            9.3.3 Любая подразумеваемая гарантия или условие в отношении товарного состояния или пригодности Товаров для целей, отличных от тех, для которых Товары обычно используются;

            9.3.4 Совместимость нашего веб-сайта с вашим оборудованием, программным обеспечением или телекоммуникационным соединением.

9.4 Наш веб-сайт содержит ссылки на другие интернет-сайты, находящиеся вне нашей власти и контроля. Вы признаете и соглашаетесь с тем, что мы никоим образом не несем ответственности за Контент любого такого связанного веб-сайта, а также за любые убытки или ущерб, возникающие в результате использования вами любого такого веб-сайта.

9.5 Ни при каких обстоятельствах мы не несем ответственности за особые, косвенные или косвенные убытки или любой ущерб, возникший в результате невозможности использования, потери данных или потери дохода или прибыли, будь то в результате действия контракта, небрежности или иным образом, вытекающих из или в связи с использованием вами нашего веб-сайта или покупкой Товаров.

9.6 В любом случае, включая случай, когда какое-либо положение или условие или обязательство с нашей стороны («Подразумеваемый срок») подразумеваются в этих условиях по закону, наша ответственность ограничивается в максимальной степени, разрешенной законом, до стоимости приобретенных вами товаров или услуг.

9.7 Вышеуказанные два подпункта не применяются к иску о телесных повреждениях.

10. Контент и права на интеллектуальную собственность

10.1 Мы будем защищать права на интеллектуальную собственность в отношении наших Товаров и Нашего Веб-сайта, включая авторские права на Контент, предоставленный нами или любым другим поставщиком контента (включая авторские права в: текст, графика, логотипы, значки, изображения, аудиоклипы, цифровые загрузки, данные и программное обеспечение).

10.2 Мы также заявляем об авторских правах на дизайн и компиляцию всего Контента Нашего Веб-сайта. Название, права собственности и остаются исключительной собственностью нас и/или другого поставщика контента. Мы будем решительно защищать эти права во всех странах.

10.3 За исключением случаев, указанных ниже, вы не можете копировать, изменять, публиковать, передавать, передавать или продавать, воспроизводить, создавать производные работы, распространять, выполнять, отображать или каким-либо образом использовать любой Контент, полностью или частично.

10.4 Вы не можете использовать наше имя, логотипы, товарные знаки или любой другой Контент на любом своем веб-сайте или веб-сайте любого другого лица.

10.5 В соответствии с другими условиями настоящего соглашения вы можете загружать или копировать Контент только для личного использования при условии, что вы сохраняете все содержащиеся в нем уведомления об авторских правах и другие уведомления. Вы не можете хранить в электронном виде какую-либо значительную часть любого Контента.

11. Ваш адрес электронной почты

11.1 Вы заявляете, что любое имя пользователя или адрес электронной почты, выбранные вами, при использовании отдельно или в сочетании с доменным именем второго или третьего уровня не нарушают права какой-либо третьей стороны. и не был выбран для каких-либо незаконных целей.

11.2 Вы признаете и соглашаетесь с тем, что, если мы считаем, что такой выбор нарушает права какой-либо третьей стороны или выбирается для каких-либо незаконных целей, мы можем немедленно приостановить такое использование такого имени или адреса электронной почты, и вы возместите нам ущерб за любые претензии или требования, вытекающие из вашего выбора.

11.3 Вы признаете и соглашаетесь с тем, что мы не несем ответственности перед вами в случае, если суд или судебный орган прикажет или потребует от нас воздержаться от использования или разрешить использование определенного доменного имени как части имени или Адрес электронной почты.

12. Ваш материал

12.1 Если вы размещаете какой-либо материал на нашем веб-сайте, вы гарантируете, что владеете авторскими правами на него, и принимаете на себя все риски и ответственность за него. Вы предоставляете нам право редактировать, копировать, публиковать, распространять, переводить и иным образом использовать его на любом носителе и в любых целях.

12.2 Вы соглашаетесь с тем, что если вы размещаете какие-либо Материалы на Нашем Веб-сайте, тем самым вы предоставляете нам неисключительное, безотзывное, безвозмездное право на вечное использование этого Материала любым способом по всему миру в любая среда. Вы соглашаетесь отказаться от своего права быть идентифицированным как автор и вашего права возражать против уничижительного отношения к вашему материалу.

12.3 Вы соглашаетесь выполнять все дальнейшие действия, необходимые для совершения любого из вышеуказанных прав, предоставленных вами нам, включая оформление актов и документов, по нашему запросу.

12.4 Вы заявляете и гарантируете, что:

            12.4.1 Вы владеете правами на все публикуемые вами Материалы;

            12.4.2 Любой факт, изложенный в вашем Материале, является точным;

13. Безопасность системы

13.1 Мы сделаем все возможное, чтобы поддерживать наш веб-сайт, чтобы вы могли им пользоваться постоянно, но будут случаи, когда ваше использование может быть прервано.

13.2 Вы соглашаетесь с тем, что не будете и не позволите любому другому лицу нарушать или пытаться нарушать какие-либо аспекты безопасности Нашего Веб-сайта.

13.3 Вы не можете использовать какие-либо программные средства для извлечения данных с нашего веб-сайта.

13.4 Вы понимаете, что любое такое нарушение является незаконным во многих юрисдикциях и что любое нарушение закона может привести к уголовному преследованию.

14. Политика допустимого использования

В качестве условия использования Нашего веб-сайта вы соглашаетесь соблюдать это положение:

14.1 Вы не будете использовать или разрешать кому-либо использовать Веб-сайт для публикации или иной публикации:

            14.1.1 Авторские права;

            14.1.2 Коммерческие аудио-, видео- или музыкальные файлы;

            14.1.3 Любой Материал, нарушающий закон любой установленной юрисдикции;

            14.1.4 Нелицензионное программное обеспечение;

            14. 1.5 Программное обеспечение, которое помогает или продвигает: эмуляторы, фишинг, взлом, взлом паролей, подделку IP;

            14.1.6 Ссылки на любые материалы, указанные в настоящем пункте;

            14.1.7 Порнографические материалы;

            14.1.8 Любой материал, пропагандирующий дискриминацию или враждебность по отношению к любому лицу по признаку пола, расы или цвета кожи.

14.2 Вы не будете использовать услуги для рассылки спама. Спам включает, но не ограничивается:

            14.2.1 Массовая рассылка нежелательных сообщений или отправка нежелательных электронных писем, вызывающих жалобы со стороны получателей;

            14.2.2 Отправка нежелательной почты;

            14.2.3 Использование списков рассылки, включающих людей, не давших специального разрешения на включение в такой процесс рассылки;

            14.2.4 Чрезмерная и повторяющаяся публикация не по теме сообщений в группах новостей;

            14. 2.5 Чрезмерный и повторяющийся кросспостинг;

            14.2.6 Притеснение по электронной почте другого пользователя Интернета, включая, помимо прочего, передачу любого угрожающего, клеветнического или непристойного Материала или Материала любого характера, который может быть сочтен оскорбительным;

            14.2.7 Отправка сообщений или контента, не соответствующих возрасту, по электронной почте лицам моложе 18 лет. третьим лицом в связи с использованием вами Нашего веб-сайта, размещением вами любого Материала или нарушением вами или любым другим лицом, использующим ваш компьютер, каких-либо прав на интеллектуальную собственность или иных прав любого лица.

16. Прочие положения

16.1 Когда мы общаемся с вами, мы делаем это по электронной почте. Вы соглашаетесь с тем, что сообщения электронной почты имеют обязательную силу по договору так же, как и надлежащим образом подписанные и датированные документы, отправленные по почте.

16.2 Если мы предоставляем вам товары или услуги бесплатно, считается, что они предоставляются бесплатно и не связаны с какими-либо другими товарами или услугами, за которые взимается плата. Соответственно, у нас нет никаких договорных или иных обязательств в отношении этих товаров и услуг.

16.3 Ничто в настоящем соглашении или на нашем веб-сайте не дает какой-либо третьей стороне каких-либо преимуществ или обязательств.

16.4 Если какое-либо из этих условий в какой-либо момент будет признано юрисдикцией недействительным, недействительным или не имеющим исковой силы, и тогда оно будет рассматриваться как измененное или сокращенное, только в той мере, в какой это минимально необходимо, чтобы привести его в соответствие с законами этой юрисдикции и чтобы предотвратить его недействительность, и он будет иметь обязательную силу в измененной или сокращенной форме. При этом каждое положение должно толковаться как отдельное и никоим образом не влияет на любое другое из этих условий.

16.5 Никакой отказ с нашей стороны при осуществлении каких-либо прав, полномочий или положений настоящего соглашения не будет действовать как отказ от любого другого права или того же самого права в будущем; и никакая задержка в осуществлении каких-либо полномочий или прав не может быть истолкована как отказ.

16.6 В случае возникновения спора, возникающего в связи с настоящими условиями или любым договором между вами и нами, вы соглашаетесь попытаться урегулировать спор, добросовестно участвуя в процессе посредничества перед началом арбитража. или судебное разбирательство.

16.7 Мы не несем ответственности за любое нарушение наших обязательств по причинам, находящимся вне нашего разумного контроля, включая забастовки наших собственных сотрудников.

16.8 Настоящее Соглашение регулируется и толкуется в соответствии с законодательством Австралии. Настоящее соглашение не регулируется Конвенцией Организации Объединенных Наций о договорах международной купли-продажи товаров, применение которой настоящим прямо исключается.

(Отказ от ответственности: — Установщик несет ответственность за то, чтобы приобретенный предмет подходил для его предполагаемого использования, чтобы он использовал его так, как он был разработан, и в соответствии с любым действующим законодательством — мы не будем нести ответственность за любые травмы, повреждения или убытки, связанные с покупкой или использованием данного оборудования, независимо от причины.)

Поврежденные предметы: К сожалению, несмотря на все наши усилия, предметы иногда повреждаются при транспортировке. Если вы заметили, что товар поврежден, когда он доставлен вам, пожалуйста, свяжитесь с нами в течение 2 дней с момента доставки, предоставив четкие цифровые фотографии, показывающие повреждение. Наша команда по работе с клиентами сообщит вам о дальнейших шагах.

Тип предлагаемого нами средства правовой защиты зависит от обстоятельств. Мы можем договориться о замене продукта (при наличии), предоставить вам частичный или полный возврат суммы покупки или сотрудничать с вами, чтобы организовать ремонт товара местным торговым представителем в вашем регионе.

Если мы потребуем, чтобы вы вернули нам товар, мы оплатим стоимость возврата.

Наше право: Мы оставляем за собой право отказать в возмещении в случаях, когда мы считаем, что повреждение продукта вызвано естественным износом, неправильным использованием, несоблюдением инструкций производителя или несоблюдением разумной осторожности.

Обмен: Пожалуйста, свяжитесь с нашей службой поддержки клиентов, сообщив номер вашего заказа и информацию об изделии, которое вы хотите обменять. Этот запрос зависит от наличия возможности и не может быть гарантирован

Гарантия производителя

В некоторых случаях на товары, предлагаемые для продажи на нашем веб-сайте, может распространяться отдельная гарантия производителя. Об этом будет сообщено на соответствующей странице продукта. В этом случае мы просим вас связаться напрямую с производителем. Если производитель не может вам помочь или вы недовольны решением вашей проблемы, свяжитесь с нами для получения помощи. Мы будем рады связаться с производителем для вас, но наша ответственность будет ограничена возмещением вашей покупной цены.



Дата обновления 03.03.2017







Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, по которой вас можно идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Время от времени мы можем изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вы довольны любыми изменениями.

Что мы собираем

Мы можем собирать следующую информацию:

• имя и должность
• контактная информация, включая адрес электронной почты
• демографическая информация, такая как почтовый индекс, предпочтения и интересы
• прочая информация, относящаяся к опросам клиентов и/или предложениям

Что мы делаем с собранной информацией

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам более качественные услуги, в частности, по следующим причинам:

• Ведение внутренней документации.
• Мы можем использовать эту информацию для улучшения наших продуктов и услуг.
• Мы можем периодически отправлять рекламные электронные письма о новых продуктах, специальных предложениях или другой информации, которая, по нашему мнению, может показаться вам интересной, используя предоставленный вами адрес электронной почты.
• Время от времени мы также можем использовать вашу информацию, чтобы связаться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили подходящие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Файл cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и файл cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт. Файлы cookie позволяют веб-приложениям реагировать на вас как на личность. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о трафике веб-страницы и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, после чего данные удаляются из системы.
В целом файлы cookie помогают нам сделать веб-сайт лучше, позволяя нам отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы решили поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отказаться от файлов cookie, если хотите. Это может помешать вам воспользоваться всеми преимуществами веб-сайта.

Ссылки на другие сайты

Наш сайт может содержать ссылки на другие интересующие вас сайты. Однако, как только вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Поэтому мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете во время посещения таких сайтов, и такие сайты не регулируются настоящим заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами: можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга

Если вы ранее давали нам согласие на использование вашей личной информации в целях прямого маркетинга, вы можете изменить свое решение в любое время, написав нам или отправив электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или это требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.

Если вы считаете, что какая-либо информация, которую мы храним о вас, неверна или неполна, пожалуйста, напишите или напишите нам как можно скорее по указанному выше адресу. Мы оперативно исправим любую информацию, которая окажется неверной.

Выберите метод оплаты Afterpay

Используйте существующую дебетовую или кредитную карту

Завершите оформление заказа за секунды

Никаких длинных форм, мгновенное одобрение онлайн !

---

Все, что вам нужно:

1) Австралийская дебетовая/кредитная карта Visa или Mastercard; 2) быть старше 18 лет; 3) Для проживания в Австралии

Чтобы ознакомиться с полными условиями Afterpay, посетите https://www. afterpay.com.au/terms

© 2022 Постоплата

Привод для раздвижных ворот — своими руками

Добро пожаловать на EDAboard.com

Добро пожаловать на наш сайт! EDAboard.com — это международный дискуссионный форум по электронике, посвященный программному обеспечению EDA, схемам, схемам, книгам, теории, документам, asic, pld, 8051, DSP, сети, радиочастотам, аналоговому дизайну, печатным платам, руководствам по обслуживанию… и многому другому. более! Для участия необходимо зарегистрироваться. Регистрация бесплатна. Нажмите здесь для регистрации.

Регистрация Авторизоваться

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

• Автор темы Вермес
• Дата начала 5 июня 2012 г.

Статус

Закрыто для дальнейших ответов.

Вермес

Расширенный член уровня 4

Конструкция привода откатных ворот. Ворота весят около 500 кг и имеют ширину 4,5 м. Привод был самодельный. Основание конструкции было изготовлено из стального листа толщиной 4 мм, куска стальной трубы и плоского стержня и нескольких винтов. После резки до нужной формы и сварки он должен выглядеть так:

Мотор 12В удален из электронной системы помощи при рулевом управлении, но также можно использовать мотор от дворников (лучше всего 24В от большого автомобиля, например автобуса).

Шестерня должна быть выточена под диаметр выходного вала двигателя. Плотность прилегания элементов была дополнительно защищена небольшим сварным швом (его можно отшлифовать, если придется снимать элементы).

В данном проекте применен драйвер с двумя пультами дистанционного управления. Алюминиевая пластина выступает своеобразным экраном, защищающим от влияния мотора на радиоприемник в контроллере.

Концевые выключатели за двигателем обычно используются с роликом и рычагом.

Питание 12 В, двигатель, драйвер, фотоэлемент и сигнальная лампа. Интересным элементом, примененным в данном проекте, является гелевый аккумулятор 12В 7Амч, который можно систематически заряжать от блока питания, состоящего из трансформатора 220/12В с выпрямительным мостом 15А. Блок питания подключается к сети по таймеру и периодически происходит зарядка аккумулятора. Блок питания размещается в столбе ограждения рядом с приводом (в электрошкафу) для исключения помех, которые могут повлиять на чувствительность приемника.

Приемная антенна – универсальная автомобильная антенна, установленная на вспомогательной опоре на высоте около 1 м, обеспечивающая дальность действия около 20 м.

Лампа указателя поворота, универсальный указатель поворота на мопед/мотоцикл.

Сборка:

Основание крепилось двумя петлями к листу, установленному на земле. Петли были приварены в одном направлении, чтобы обеспечить легкое скольжение привода. Стопорный винт предотвращает случайное соскальзывание привода. Петли приварены в задней части. Спереди виден 12мм винт, который позволяет регулировать, редуктор – рейка и в плане мог уйти от привода и разблокировать ворота в случае аварии.

Внешний корпус – мусорное ведро.

Время открытия/закрытия ворот 15с.

Ссылка на исходную тему (полезное приложение) – Napęd bramy przesuwnej



Статус

Закрыто для дальнейших ответов.

• грамм

  Привод к откатным воротам

  • Запущен грэс
  • 1 марта 2010 г.
  • Ответов: 0

  Шоу своими руками

• В

  Привод к откатным воротам

  • Автор Vermes
  • 4 сентября 2011 г.
  • Ответов: 0

  Шоу своими руками

• В

  Привод откатных ворот собственной конструкции

  • Автор Vermes
  • 27 февраля 2013 г.
  • Ответов: 0

  Шоу своими руками

• грамм

  Привод для гаражных ворот.

  • Автор gres
  • 4 января 2010 г.
  • Ответов: 0

  Шоу своими руками

• B

  Привод для раздвижных ворот

  • Started by BlackMamba
  • 15 августа 2011 г.
  • Ответов: 0

  Шоу своими руками

Делиться:

Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Ссылка на сайт

Верх

Саморегулирующаяся направляющая для раздвижных ворот

Запрос на продукт

• Имя*
• Фамилия*
• Телефон*
• Электронная почта*
• Сообщение*
• Подтвердите, что вы человек

Категории продуктов

Выберите категориюAlumaluxe Декоративные экраны  (12)Алюминиевые балюстрады, бассейны, сады, стальные защитные ограждения премиум-класса  (150)   Система алюминиевых балюстрад Aire – 4 стиля (29))   Станок для колонкового бурения и аксессуары  (16)   Finn — Система угловых ограждений (УТВЕРЖДЕНО ДЛЯ БАССЕЙНА)  (5)   Петли и защелки  (22)   Ворота для бассейнов и садов  (6)   Панели для бассейнов и садов  (7)   Столбы, кронштейны и аксессуары для бассейнов и садов  ( 26)   Ограждение премиум-класса  (6)   Защитные ограждения, ворота и аксессуары  (40)СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ в этом месяце  (0)Стальные заборы и ворота Colorbond ®  (22)Настилы и системы подрамников  (26)Фиксированные планки, рейки и системы жалюзи – Экраны, ограждения для оборудования, распашные ворота, стойки и аксессуары для раздвижных ворот  (154)   Полная система жалюзи  (26)   Альтернативные конструкции – радиатор/лопасти, опоры и пикеты  (10)   Угловые кронштейны для жалюзи – превращайте решетчатые экраны в жалюзийные экраны  (1) Корпус оборудования  (3)   Петли, замки и защелки  (22)   Горизонтальный экран Xpress PLUS – без винтов (8 различных цветов)  (29)   Столбы, аксессуары и компоненты  (18)   Двигатель и аксессуары для раздвижных ворот  (7)   Жалюзи Swift Clip  (4)   Вертикальные и горизонтальные решетки из алюминиевого дерева с текстурой древесины – Kwila, Western Red Cedar и Island Grey   (16)   Вертикальные и горизонтальные быстрые решетки – винтового типа (8 различных цветов)  (15)   Вертикальные и горизонтальные решетчатые раздвижные ворота  (29)   Вертикальные и горизонтальные решетчатые ворота  (16)   Вертикальные рейки Xpress  (19)Системы стеклянных балюстрад  (412)   Балюстрадные стеклянные ворота  (2)   Станок для колонкового бурения и аксессуары ( 18)   Полностью безрамное – стекло балюстрады, поручни и компоненты  (296)      Аксессуары  (20)      Втулки для балюстрады  (43)         Аксессуары Glass Vice®  (0)         Madrid — аксессуары для вертикальных зажимов с квадратным наклоном   (5)          Madrid — аксессуары для вертикальных квадратных зажимов   (9)           Аксессуары для крепления на алюминиевый канал для быстрого монтажа на стене       (5) Направляющие и компоненты — полировка, матовая и черная отделка  (36)         38 мм Круглая передняя рейка  (10)         Круглый передний поручень 50,8 мм — полировка, матовая и черная матовая отделка  (10)         Передний поручень 50 x 10 мм – полировка, матовая и черная  (13)         50 x 25 мм спереди Поручень — полированный, сатинированный и черный  (6)      Передняя рейка и настенные кронштейны для поручня  (16)      Стеклянные панели  (9)8)         1280 мм Передняя стойка для поручней со стеклянными панелями 12 мм, полностью бескаркасная – Диапазон предварительно просверленных поручней  (20)         1280 мм Верхняя стойка для поручней со стеклянными панелями 12 мм, полностью бескаркасная – заглушка поручня за пределами диапазона   (20)         970 мм Передняя поручня со стеклянными панелями 12 мм, полностью безрамная – Предварительно просверленные поручни  (27)         Стеклянные панели верхнего поручня диаметром 970 мм Полностью бескаркасные панели толщиной 12 мм – заглушка поручня в широком диапазоне   (31)      Кронштейны и аксессуары для подставки           Поручни с верхним креплением   (74)         25,4 мм круглые верхние поручни  (12)         25 x 2 1 мм Верхняя направляющая  (30)         30 x 21 мм Верхняя направляющая – подходит для стекла толщиной до 15 мм  (6)         38 мм Круглая верхняя направляющая  (9)         Верхний поручень 40×30 мм  (9)          50,8 мм Круглый верхний поручень  (9)          54 x 30 мм верхний поручень  (9)         Черно-серебристый тонкий алюминиевый верхний поручень 22 м x 34 мм (9)   Полубескаркасный – алюминиевая балюстрада, стекло, стойки, поручни и 8 компонентов  Панели из жаропрочного стекла толщиной от 10 до 850 мм для системы с 2 краями       Панели из стекла с высокой теплоизоляцией от 10 мм до 950 мм для системы с 3 краями  (20)      Поручни и аксессуары   (25)      Крепеж  (0)      Смещенные поручни и аксессуары  (15)      Полурамные конструкции Сообщения  (9)   Полубескаркасные – стекло балюстрады из нержавеющей стали, стойки, поручни и компоненты  (66)      10–850 мм панели из жаропрочного стекла  (20)      10–950 мм панели из жаропрочного стекла  (20)      круглые стойки из нержавеющей стали 50 мм (6)      стеклянные зажимы (7) )      Перила и компоненты из нержавеющей стали  (13)Системы стеклянных каналов  (13)   Рапидный канал – система заливки раствора  (6)   Система каналов Versa-Tilt  (7) Стеклянное ограждение бассейна   (241)   Станок для колонкового бурения и аксессуары  (18)   Полностью бескаркасный бассейн – панели , патрубки, оборудование и аксессуары  (169)      Бескаркасные стеклянные панели высотой 1200 мм  (37)      Петли высотой 1200 мм – только для стандартных пружинных петель  (11)      Безрамное стеклянный канал высотой 1350 мм  (15)      Аксессуары и вспомогательные средства для установки  (23)      Полностью бескаркасные патрубки и каналы  (49)      (49)             Аксессуары  (0)         Madrid — аксессуары для квадратных вертикальных зажимов  (9)         Madrid — аксессуары для квадратных вертикальных наклонных зажимов  (5)         Аксессуары для алюминиевых профилей Rapid  (5)      Петли и защелки  (16)      Петли, ворота и панели для петель Polaris Premium Soft Close (теперь также в черный матовый)  (21)         Gates – подходит только для петель Polaris  (3)         Панели петель – подходят только для петель Polaris  (12)         Петли (теперь также в черном матовом цвете)   (6)      Панели Step Up 12 мм, полностью бескаркасные  (5)   Стеклянные ворота ( 8)   Полубескаркасный бассейн – панели, стойки, оборудование и аксессуары  (122)      Стеклянные панели 12 мм (37)      Станок для колонкового бурения и аксессуары  (16)      Петли, защелки и аксессуары  (35)      Полукаркас Квадратные стойки ess  (13)      Слот 50 – круглые стойки из нержавеющей стали с прорезями  (11)      Стойки из нержавеющей стали с D-образными зажимами и аксессуарами — варианты круглой и квадратной формы  (16)Системы стеклянных душевых экранов и аксессуары  (19)4)   Все в одном наборе душевых перегородок/дверей  (12)   Аксессуары для ванной комнаты  (19)   Бескаркасные стеклянные двери, возвратные панели, шарнирные панели, панели распорок и экраны для ванн  (75)      10 мм стеклянные шарнирные панели  (8)      10 мм стеклянные возвратные панели  (13) 10 мм стеклянные душевые двери  (6)      10 мм узкие рифленые стеклянные фиксированные панели  (3)      8 мм распорных панелей  (42)      экраны для ванн                               Linea полностью обрамленные стеклянные панели    (5)   душевая фурнитура – ​​хромированная латунь, матовый черный, перламутровый сатин, пистолет Металлический серый, матовый белый и матовый золотой (ограниченное количество)  (65)   Душевые перегородки – система направляющих для раздвижных дверей, доступная в полированном, матовом черном и матовом латунном/золотом исполнении  (31)      Модульные стеклянные панели   (11)      Система раздвижных направляющих  (20) Glass Vice®  (0)Ограждение Hamptons из ПВХ  (80)   Hamptons – 3 рельсовых ограждения  (9)   Hamptons – комбинация полной конфиденциальности + решетчатый верх  (16)   Hamptons – полная конфиденциальность  (17)   Hamptons – полуконфиденциальность  (15)   Hamptons – вертикальные стойки  (18)   аксессуары Hamptons (включая почтовый ящик, петли и защелки)  (27)Quick Frames – Регулируемые рамы ворот и панелей  (11)Зажимы Rigi, стеклянные зажимы и стойки из нержавеющей стали  (50)   40 x 40 мм стойки и аксессуары  (0)   квадратные стойки 50,8 x 50,8 мм  (16)   круглая стойка 50,8 мм  (17)   D-образные зажимы, инструмент и аксессуары  (11)   Зажимы Rigi для крепления стекла к стеклу  (6)Проволока, стойки, поручни и аксессуары из нержавеющей стали  (82)Без категории  (0)

Схема контроллера автоматических раздвижных ворот

Главная » Блог » Контроллер двигателя » Схема контроллера автоматических раздвижных ворот реализации автоматических раздвижных ворот или дверей и включает в себя набор функций, указанных в запросе. Идею предложил г-н Андреас.

Содержание

Технические характеристики

Можете ли вы помочь мне разработать простой контроллер для раздвижных ворот. Как это может работать так… Нажмите переключатель и откройте ворота, через минуту ворота снова закроются.

Если во время закрытия кто-то проходит перед воротами, то ворота снова открываются (с помощью инфракрасной ячейки??).

Дотягивание до конца (остановка) во время открывания и закрывания осуществляется с помощью магнитного или концевого выключателя. Обратите внимание, что эта система должна работать на 24 В.

Большое спасибо,

Андреас Христодолу

Конструкция

Предлагаемая схема контроллера автоматических раздвижных ворот может быть понята так, как описано в следующих пунктах:

Ссылаясь на приведенную ниже схему, ее можно разделить на три этапа. : защелка установки-сброса с использованием T1/T2, моностабильный таймер с использованием IC 4060 и ИК-перехватчик с использованием T3/T5.

Примечание:

1. Пожалуйста, отсоедините 100k ниже C1 от земли и подключите его к положительной клемме C1, что означает, что 100k должен быть подключен прямо к клеммам C1 и больше нигде.
2. R6 необходимо рассчитать для получения 1-минутной задержки перед тем, как ворота начнут закрываться в обратном направлении.

Предположим, что ворота находятся в положении «закрыто», а язычок №2 приводится в действие соответствующим магнитом ворот.

Это гарантирует, что контакт № 12 IC 4060 будет переведен в высокий уровень, а IC останется неактивным (вывод № 3 выключен).

В приведенном выше сценарии реле № 1 уже ВЫКЛЮЧЕНО, его положение Н/З замкнуто (поскольку T1/T2 ВЫКЛЮЧЕНЫ), а реле № 4 также ВЫКЛЮЧЕНо из-за отсутствия базового привода, что подразумевает реле № 2. выключен и находится в положении N/C.

Если реле № 2 в размыкающем положении, двигатель выключается из-за отсутствия плюсовой связи через замыкающий контакт реле № 2.

Таким образом, вся цепь находится в выключенном состоянии.

Теперь, как и требовалось, открытие ворот инициируется однократным нажатием SW1.

Нажатие SW1 мгновенно фиксирует T1/T2 через R4, переключая реле № 1 таким образом, что его замыкающие контакты замыкаются, что, в свою очередь, заставляет двигатель сдвигать ворота в направлении «открыто».

Как только ворота сдвигаются из положения «закрыто», язычок №2 освобождается, что мгновенно активирует IC 4060, и он начинает считать, а его контакт №3 теперь с логическим нулем.

Ворота вращаются, пока не достигнут крайнего конца, когда другой соответствующий магнит, закрепленный на воротах, активирует язычок №1.

При активации язычок № 1 притягивает основание T1 к земле через C1, ломая защелку, которая, в свою очередь, деактивирует реле № 1, и его контакты возвращаются в свои нормально замкнутые контакты.

Однако реле № 2, все еще находящееся в выключенном состоянии, приводит к остановке двигателя из-за отсутствия питания через контакты реле № 2 (Н/О).

Тем временем IC 4060 завершает подсчет, и на выводе №3 появляется высокий уровень. (IC теперь фиксируется в этом положении через D2)

Немедленно активирует реле № 2, обеспечивая реверсивное включение двигателя.

Двигатель начинает сдвигать ворота в положение «закрыто», и в тот момент, когда они достигают конца «закрыто», язычок №2 снова активируется. В этом положении микросхема снова сбрасывается, вызывая отсутствие сигнала на выводе № 3, деактивируя реле № 2 и… отключая двигатель. Схема возвращается в исходное состояние ожидания.

Расчет временной задержки

Универсальное уравнение для определения значений временной составляющей Rt и Ct:

f(osc) = 1 / 2,3 x Rt x Ct

2,3 — это просто константа, относящаяся к внутренней конфигурации ИС.

Предотвращение случайного входа

В соответствии с запросом схема должна реагировать на случайный вход человека через ворота в процессе их закрытия, чтобы защитить человека, а также механизм ворот.

Это реализовано с помощью узла приемника инфракрасного передатчика, как показано на схеме.

D3 представляет собой ИК-фотодиод приемника, который остается включенным через перпендикулярный ИК-активированный луч передатчика, сфокусированный на D3, положение луча должно быть на прямой линии вдоль скользящего действия затвора.

Пока D3 остается включенным, T3/T5 не могут проводить, однако в присутствии человека, который может попытаться быстро проникнуть через ворота во время их закрытия, в процессе будет препятствовать ИК-лучу, вызывая срабатывание T3/T5, которые, в свою очередь, будут проводить и отключать T4 и реле № 2.

Если реле №2 отключено, дверь мгновенно прекратит закрывание и остановится на месте, пока человек полностью не пересечет ограниченную линию действия.

Для простоты мгновенная остановка ворот выглядит более уместной, чем принудительное действие обратного открытия, которое может излишне задержать процесс.

Использование каскада таймера на транзисторах

Описанное выше можно значительно упростить, заменив каскад таймера IC 4060 транзисторным таймером включения с задержкой и убрав каскад ИК-детектора.
