Откатные ворота своими руками

Читати українською
Как сделать откатные ворота своими руками — подробный план изготовления.

Здравствуйте, друзья, давайте знакомиться, меня зовут Александр, я работаю в сфере откатных ворот с 2006 года. В этой статье я расскажу вам об основных секретах и ньюансах изготовления откатных ворот. Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и разумно по цене автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот. Вот так она выглядит.

КУПИТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ ПО ДОСТУПНОЙ ЦЕНЕ.

Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимльно возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд.

Откатные ворота с калиткой — эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Об оптимальных размерах проёма ворот для конкретных объектов — здесь. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны. Пример правильно выполненного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликните чтобы увеличить.

Существует два основных вида конструкции фундамента: «сплошной монолит» и эконом-вариант «П-образная схема», оба одинаково надежны. Какую именно выбрать решайте исходя из финансовых, временных и других ресурсов и обстоятельств. Кликните чтобы увеличить.

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.

После того как наш котлован готов, делаем «банкетку» см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных работ мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и красиво. Сварочные швы должны быть сплошными, без дырок. Для формирования каркаса ворот можно также использовать специальный Т-профиль, это позволит существенно сократить сварочные работы, так как сам по себе уже является.нужной нам комбинацией труб 60х40 и 40х20. Основная идея состоит в том, чтобы материал зашивки лег как в рамку.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

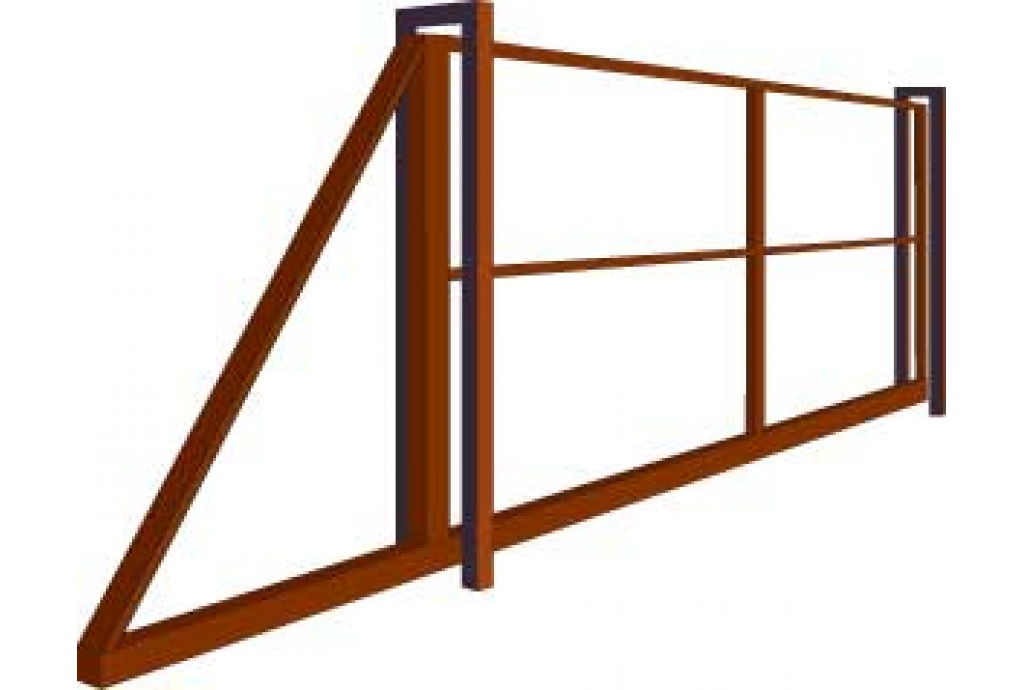

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:

Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставшемуся после зашивки цельными листами расстоянию. Крайний лист, как правило, всегда аккуратно подрезается по ширине болгаркой
Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка». Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из  комплекта фурнитуры.  Желательно фиксировать струбцинами.  Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу (обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5.5м противовес следует делать уже 45-50% от проема.

На практике это выглядит так:

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

Крепление роликовых кареток осуществляется с помощью сварки.

После «накатываем» на каретки нашу раму откатных ворот,  выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из  металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.

Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги!

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Каркас откатных ворот своими руками

Откатные ворота – это наиболее практичный и удобный вариант ограждения частной собственности, поэтому на сегодняшний день существует немало вариантов такой системы и ее отделки. Как правило, каркас откатных ворот сваривается из металлической профилированной трубы размером 50х50х2мм, 60х30х2мм или 60х40х2мм. Единых стандартов для откатных ворот нет, поэтому каждый решает сам, опираясь на свои убеждения.

Главное помнить об одном: если в воротах большой проем, то лучше использовать более толстую трубу, т.к. нагрузка при таких конструкциях увеличена в несколько раз и любое отклонение от норм может деформировать изделие. Для проемов от 4 метров и более часто используется специальный омега-профиль, который дает необходимую жесткость конструкции и надежность на долгие годы эксплуатации.

Не забывать про обработку

Перед изготовлением каркаса своими руками проводится тщательная обработка всего металла, чтобы предотвратить коррозию и сохранить важные свойства прочной конструкции. Для этого поверхность будущих ворот обязательно обрабатывается растворителем, затем наносится сама грунтовка. Защитным слоем антикоррозийного средства лучше покрывать из пульверизатора, чтобы краска попала в каждую щель профилированной трубы и обезвредила возможную ржавчину.

Каркас для ворот

После высыхания плотного слоя антикоррозийного покрытия необходимо подготовить каркас для откатных ворот. Эту работу можно сделать своими руками и не привлекать наемный труд. Важно только отметить, что сварка должна быть качественной и без каких-либо отверстий на стыке, в которые в процессе эксплуатации может попасть дождь или растаявший снег.

В дальнейшем будет готовиться наполнение самого каркаса откатных ворот. Внутренняя рама конструкции собирается своими руками и сваривается из профилированной трубы, но немного меньше основной конструкции из каркаса. Размеры такой рамы будут 40х20х2 мм, что позволит соединить две комплектующие в одно целое.

Варианты отделки

Следует также помнить, что впоследствии к этой составляющей откатных ворот будет крепиться обшивка конструкции, поэтому заранее необходимо продумать наполнение и высчитать его толщину. Выбор отделки из металла велик, и разные производители предлагают использовать подготовленные гофрированные листы, уже покрытые цветной краской. Заводская отделка надолго сохранит цвет и прекрасный вид всего изделия.

Существует несколько видов отделки откатных ворот:

• из профнастила;
• из сендвич-панелей;
• филенчатые.

Каркас откатных ворот соединяется внутренней меньшей по размеру рамой и большей, заваривая точечной сваркой по 2 см через каждые 20-30 см. Такой способ не даст в конструкции перекоса при смене температур и выдержит любой вес готового изделия. После каждого сваривания швы зачищаются и обрабатываются антикоррозийным средством, не давая впоследствии разрушить структуру металлоизделия. При сваривании своими руками заранее необходимо решить, как будут обшиты ворота и каким материалом.

Если только с внешней стороны, то вся рама внутреннего каркаса будет свариваться, сдвигаясь к краю, оставляя место для отделки только с одной стороны. В случае когда профнастил закрепляется с обеих сторон, каркас размещается посередине всей металлоконструкции. После сваривания изделия своими руками все швы необходимо обработать болгаркой и нанести антикоррозийное средство для увеличения срока эксплуатации металлического изделия.

Следует заметить, что внутренний каркас обеспечивает не только жесткость всей конструкции, но и служит для закрепления на нем отделки, поэтому здесь необходимо четко рассчитать и оставить места для заклепок или саморезов.

Заключительный этап

Когда рама и каркас откатных ворот будут готовы, всю конструкцию из металла нужно покрасить, используя обычную эмалированную краску или импортную алкидную эмаль. Это можно сделать очень быстро своими руками, используя пульверизатор или обычную кисть. Обычно такой краской покрывают весь каркас металлоконструкции, используя подряд несколько слоев. Такой подход исключит любые повреждения и разрушение основы, сохраняя ее первоначальный вид и свойства металлического изделия.

Сварить откатные ворота в г. Воскресенское за 20000 рублей

Сварочные работы. Ворота откатные подвесные 7х3м, труба профильная 40х25, изготовление. Сварка и монтаж направляющей на колонны, монтаж ворот на направляющую, монтаж ловителей. Покраска конструкций, зашивка ворот профлистом на саморезы. Есть схемы, размеры.

Когда: , 12:00

Адрес: Пос. Воскресенское ДШИ, Воскресенское, Московская область

Смотрите также:

Отзывы Рейтинг: 5 — 2 отзыва

• Николай И. Отзывы: 43 — Исполнитель

  Отзыв на задание «Сварить откатные ворота»

  Все хорошо, отличный заказчик, рекомендую.

  Вежливость

  Пунктуальность

  Адекватность

• Павел Отзывы: 4 — Заказчик

  Отзыв о выполнении задания «Сварить откатные ворота»

  Всем рекомендую Николая, отличный сварщик, прекрасный человек, сварили и смонтировали огромные откатные подвесные ворота за три дня. Аккуратен, пунктуален, отзывчив, опытен, свой интсрумент!

  Качество

  Вежливость

  Стоимость услуг

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

• 15 000 руб

  Сделать отделку деревянного дома

  Нужно отделать стены вагонкой,либо блок-хаусом-2 стены по 5000 руб(потребуется демонтаж доски),сделать внешнюю отделку сайдингом второго этажа -8000руб,также,большой объем по вагонке 200 руб/м. кв.Работы…

  Татьяна Ф. деревня Новосергиевка

• Цена договорная

  Поклеить обои в прихожей, купить и постелить линолеум…

  Поклеить обои в небольшой прихожей. Обои уже куплены. Стены необходимо очистить от предыдущих обоев. Для этой же комнаты нужна покупка и укладка линолеума, покупка и установка плинтусов.

  Егор К. улица Маршала Тимошенко, 36, Москва

• 3 000 руб

  Собрать столы

  Собрать 2 компьютерных стола с ящиками, 1 маленький компьютерный стол, 4 железных стола. За все 3000.

  Ольга С. Ленинградское шоссе, 80с1, Москва

• Цена договорная

  Отделка балкона без остекления

  Утепление, отделка балкона 2,7 кв.м.

  Екатерина Y. улица Цветочная Аллея, Апрелевка

• Цена договорная

  Регулировка выдвижных кухонных ящиков

  Кухня Икеа. Нужна помощь в регулировке встроенных выдвижных ящиков.

  Евгений А. Аптекарский проспект, 18, Санкт-Петербург, Россия

Откатные ворота своими руками: пошаговое руководство и схемы

Опубликовано: 02 февраля 2018

Откатные ворота своими руками: с чего следует начать, каким образом выбрать комплектующие, какому следовать порядку действий, на что в первую очередь следует обратить внимание? Эта статья пригодится всем тем, кого интересует вопрос, как выполнить откатные (сдвижные) ворота своими руками, а также содержит чертежные схемы и инструкцию по монтажным работам. Ниже приведена схема откатных ворот, схема фундамента откатных ворот, рекомендации по подготовке проема, рекомендации по монтажу.

Откатные ворота — это очень востребованный и самый удобный тип ворот. Название обусловлено в соответствии с особенностями конструкции – они откатываются по сторонам и перемещаются вдоль забора. В последние десять лет откатные ворота стали невероятно популярны. Данной популярности способствовала разработка новой, улучшенной конструкции – ворота стали более демократичны в цене, избавились от верхней направляющей и больше не требуют обслуживания.





Эта статья описывает наиболее логичный и оптимальный порядок производства и установки ворот откатных своими руками, кроме того в ней присутствуют чертежные конструкции для сварщика.

Чтобы самостоятельно изготовить раму откатных ворот и выполнить ее монтаж, помимо одного желания необходимо иметь сварочный аппарат (инвертор), а также иметь навык сварочных работ. Кроме того, потребуется инструмент для зачистки швов и резке металла. Потребуется площадка с относительно ровной поверхностью, чтобы на ней организовать некое подобие стапеля для сборки полотна ворот.

Работы разделим на пять частей: замер, работы с фундаментом, изготовление рамы , установка конструкции и отделка полотна, установка привода и сопутствующих устройств.
Прежде чем приступать к работам необходимо четко понимать, как именно откатные ворота работают.



Рассмотрим схему откатных ворот, на которой нарисованы все основные узлы:



Полотно ворот изготовлено из профильных труб и по длине примерно в 1,5 шире, чем проем. Его можно условно разбить на две конструктивные части: основную, которая заслоняет собой проем и в последующем подлежит отделке (например профнастилом, деревом) и консольную, необходимость которой определена особенностями конструкции. К нижнему краю рамы полотна, прорезью вниз, приварена направляющая 3. Благодаря ей сдвижные ворота движутся по роликовым кареткам 5, которые располагаются внутри. Добросовестные мастера и предусмотрительные хозяева всегда используют для крепления кареток регулировочные подставки 4. Они дают возможность отрегулировать конструкцию в двух плоскостях. Перекрывая проем, откатные ворота паруются концевым роликом 2 на нижнюю ловушку 1. за верхний угол их придерживает верхняя роликовая ловушка 8, снимая ветровую нагрузку. Для этого же нужен и кронштейн с роликами от боковых качений 7. От попадания снега и опавших листьев направляющую защищает специальная заглушка 6

Этап первый. Замер и проектирование откатных (сдвижных) ворот своими руками

Для правильного расчета длины конструкции нужно произвести замер исходных данных.Полотно ворот может быть произведено для имеющегося проема или может проектироваться одновременно с забором. Предположим, что забор уже установлен и у нас есть проем, который необходимо закрыть. Проем ограничен столбами.



Для проектирования ворот нужны размеры:

1. ширина проема
2. предполагаемая высота установленной конструкции — от уровня готового дорожного покрытия
3. направление отката полотна и длина места для отката.

Полотно способно откатываться влево или вправо от проема. Направление движения определяется при взгляде со двора. Для отката необходимо свободное места вдоль забора = ширина х1,5. Как правило, высота ворот ниже забора примерно на 10-15 см. Столб проема, за который откатывается полотно ворот должен быть выше ворот минимум на 5 см.для установки кронштейна от боковых качений 7. Полотно ворот, отъезжая, «прячется» за забором. Общая высота ворот — это высота полотна с направляющей + высота зазора под воротами.

Высота просвета зависит от уровня закладки монтажной плиты(швеллера)и от высоты роликовых опор, которые применены в конструкции. Если монтажная плита установлена в один уровень с покрытием дороги, а сдвижные ворота собраны на системе РОЛТЭК Микро, РОЛТЭК ЭКО или ДАЧА то просвет составит от 8 до 10 сантиметров. Для зим средней полосы России такой зазор оптимален.

Если вы только проектируете будущий забор, ниже несколько советов, которые помогут сэкономить и упростить последующий монтаж.

При ширине проема до 5 метров Вы сможете значительно сэкономить на комплектующих, так как они делятся не только по возможной массе конструкции, но и по ширине возможного перекрываемого проема.

Калитка, встроенная в полотно, имеет много минусов: она уменьшает жесткость конструкции, не может быть оснащена электромеханическим замком, имеет высокий (около 20 см.) порог и травмоопасна. Если есть такая возможность — калитку разумнее делать отдельно стоящей. Это значительно безопаснее и удобней в использовании.

Для проема, ограниченного столбами из камня или кирпича нужно заранее предусмотреть в них закладные детали для установки верхней и нижней ловушек, и роликового кронштейна от ветровых нагрузок. Закладная — это пластина из металла с приваренной перпендикулярно арматурой. Арматура удерживает закладную деталь в бетоне.

Этап второй. Изготовление основания — фундамента

Существует несколько вариантов подготовки основания для откатных ворот своими руками.

1. Традиционный и наиболее затратный

В стороне для отката ворот, параллельно забору со стороны двора, надо вырыть траншею. Ее длинна- это 1/2 ширины проема (например, при проеме 4 метра длина ямы = 2 метра), ширина траншеи примерно 50 см. (если получится сделать уже — на качество это не повлияет, а бетон сэкономите), а глубина =1,7м. Чтобы избежать «перекоса сдвижных ворот» глубину траншеи делают ниже, чем уровень промерзания почвы.

В яму, параллельно забору, помещается монтажная плита. Она изготавливается из швеллера шириной 12-16 мм и длиной в половину ширины проема. Арматурная решетка будет удерживать швеллер в бетоне, она вяжется из арматуры диаметром 12-16 мм. В целях экономии можно заменить арматуру на ненужные обрезки металла (уголка, квадрата или проф. трубы)

Монтажная плита армировкой вниз помещается в яму. Условный «ноль» для конструкции ворот — это верхняя плоскость монтажной плиты. От ее положения зависит, какой будет минимальный зазор под полотном ворот Мы рекомендуем закладывать монтажную плиту в один уровень с дорожным покрытием — тогда Вы получите минимальный зазор 8 см. Монтажную плиту нужно заложить максимально близко к столбу забора.



Особое внимание нужно уделить параллельности продольной оси швеллера плиты и линии проема. Путь движения ворот будет проходить по центру швеллера. Швеллер должен быть заложен строго горизонтально.

2. Опорно-столбчатый фундамент



Опорно-столбчатый фундамент для ворот представляет собой два армированных столба из бетона, тело которых находится в грунте. Между собой столбы соединяются монтажной плитой, которая служит основанием для роликовых тележек. Садовым буром делаются две ямы глубиной 1,7 -2 м. и диаметром от 20 до 35см. Расстояние между сваями должно быть на 20-30 см. меньше ширины проема. Отверстия под сваи нужно пробурить близко к забору. Ямы армируются и в них устанавливаются закладные (пластина из металла с приваренной вниз арматурой). Конструкция бетонируется. Уровень верхней площадки закладной должен совпадать с уровнем дорожного покрытия. Когда бетон наберет начальную прочность, можно приварить монтажную плиту и приступать к установке полотна. Ось монтажной плиты должна повторять путь движения полотна будущих ворот. Плоскость плиты нужно расположить горизонтально.

3. Фундамент на винтовых сваях

Практика установки ворот на винтовые сваи в России новая и отзывов длительного использования ворот, установленных так, не получено. Заказчики, которым были установлены ворота на сваях отзываются о них положительно.

Большим плюсом такого основания является низкая цена и возможность сделать работы за один день, но чтобы вкрутить сваю нужно или приложить серьезные усилия и сноровку, или использовать дорогостоящую технику.

Подготовка электропроводки для установки автоматики

Для ворот, открывать которые в дальнейшем будут автоматически, на этапе закладки фундамента нужно заложить электропроводку.



Закладку проводки в грунте и фундаменте нужно производить в стальных или ПНД трубах. Используемые трубы должны быть целыми по длине. Перед закладкой трубы нужно внутрь нее пропустить проволоку, чтобы потом легко протащить провода. Диаметр трубы внутри должен быть не менее 30 мм. Геометрия труб, швы и места изгибов не должны мешать свободному прохождению проводки. Глубина укладки труб зависит от грунта на месте проведения монтажных работ. Рекомендуемый тип кабеля для проводки — гибкий медный кабель ПВС.

Можно проложить кабель в ПНД трубы с внутренним диаметром 15 — 25 мм. В этом случае кабель в ПНД трубы следует заложить заранее. Чтобы избежать попадания воды, выходы электрических проводов нужно надежно загерметизировать. Можно использовать бронированный кабель.

Этап третий. Изготовление полотна ворот

Чтобы изготовить ворота откатные своими руками, для конструкции помимо металлопроката и инструмента потребуется приобрести комплект фурнитуры. На схеме откатных ворот выше мы описали компоненты системы. Фурнитура для откатных ворот  различается по максимальной ширине проема и массе ворот, которую может нести балка и тележки.

К примеру, если ворота весят до 350 кг, а длина проёма составляет 4 метра, можно использовать комплектующие МИКРО 6, Дача 6. Как правило они предназначены для частного использования: коттеджа, дачного участка. Ограничение по массе подразумевает легкую отделку из профильного листа, сетки или штакетника.

Для конструкций до 500 кг и длиной проёма максимум 5 метров нужно использовать комплект ЭКО 7. Это могут быть легкие кованые ворота, конструкции с отделкой профнастилом или легкими породами дерева (сосна).

Если полотно весит около 800 кг, а проём широкий (до 7 метров) необходимо подобрать комплектующие, способные справиться с такой задачей, например, комплект ЕВРО от компании РОЛТЭК.

Самые мощные детали для комплектации — система МАКС — способна выдерживать полотно, вес которого до  двух тонн, при проеме до 12 метров.

Рекомендуем при покупке комплектующих для изготовления откатных ворот своими руками продумать их доставку, так как направляющая может быть длиной 5 и более метров. Ее можно перевезти самостоятельно, на багажнике легкового автомобиля, а можно нанять спец. транспорт, или заказать доставку у нас. Если вы хотите, чтобы комплектующие доставили в другой город — мы все организуем. Цена доставки по Росиии не высока, потому что груз везут сборно. Уточнить цену перевозки можно позвонив нам.

Можно разрезать направляющую балку на 2 части — тогда вопрос с доставкой значительно облегчится. Мы выполняем рез специальной фрезой и балка состыкуется идеально. На месте направляющую можно сварить без потери качества.



Для сборки рамы откатных ворот для проема 4*2 м. понадобится:

• труба профильная сечением 60*40 (можно также использовать трубу 60*30) — 3 трубы стандартной длины 6 м.
• труба профильная 40*20 или 20*20 для изготовления обрешетки (на нее крепится заполнение полотна ворот из профнастила, дерева и др.) — 5 труб стандартной длины 6 м.

Правильная конструкция створки — основа продолжительной работы ворот.  Створка ворот должна быть жесткой,  при этом не перегруженной элементами. Рама представляет собой несущую ферму, содержать необходимые для этого диагональные и вертикальные силовые элементы.

Чаще всего раму делают по технологии цельносварных конструкций. В последующем она может быть отделана деревом, штакетником и пр.

Чертеж откатных ворот

Наша компания производит самонесущие откатные ворота с 1992 года. За это время в конструкции произошли значительные изменения. Ниже мы опишем наиболее оптимальную, по нашему мнению,  конструкцию рамы.

Чертеж рамы откатных самонесущих ворот на проем шириной  4 000 мм, высотой 2 000 мм на несущей системе РОЛТЭК МИКРО



Чертеж узлов А, В



Спецификация материалов:

ЗАГОТОВКА НА СТАНДАРТНУЮ РАМУ  4000х2000 на несущей системе  МИКРО/ЭКО

№	УГЛЫ		ПРОФИЛЬ	ДЛИНА	КОЛ-ВО
1	90˚/90˚		МИКРО 6 / ЭКО 6	6 000 мм.	1 шт.
2	90˚/45˚		60х40	6 000 мм.	1 шт.
3	45˚/45˚		60х40	4 480 мм.	1 шт.
4	90˚/45˚		60х40	1 804 мм.	1 шт.
5	45˚/45˚		60х40	1 844 мм.	1 шт.
6	40˚/50˚		60х40	2 359 мм.	1 шт.
7	45˚/45˚		40х20	4 399 мм.	2 шт.
8	45˚/45˚		40х20	1 763 мм.	2 шт.
9	90˚/90˚		20х20	1 683 мм.	5 шт.
10	90˚/90˚		20х20	703 мм.	6 шт.
11	50˚/40˚		20х20	1 089 мм.	6 шт.

Для изготовления мы рекомендуем использовать профильную трубу сечением 60*40 для внешней рамы, 40*20 по внутреннему контуру и 20*20 для обрешетки. Предпочтительнее использовать тонкостенную трубу — это уменьшит массу ворот и поможет сэкономить на несущей системе, а в дальнейшем и на приводе.

Собирать раму надо на сварочном столе или на ровной поверхности, которая больше собираемой конструкции. Сварку труб и направляющей нужно производить прерывистым швом в шахматном порядке. Нельзя приваривать направляющую полностью с одной стороны, а потом, перевернув раму, с другой. Это приведет к ее изгибанию. Перед сварочными работами направляющую и трубу нужно загрунтовать, чтобы избежать подтеков ржавчины в результате непрокраса. Если геометрия полотна в результате сборки нарушена, надо произвести ее рихтовку.

Сварочные швы нужно зачистить шлифовальной машинкой.

 Этап четвертый.

  Установка конструкции и отделка полотна

Перед установкой откатных ворот убедитесь в том, что проем имеет размеры, соответствующие воротам, а места для отката достаточно и в нем отсутствуют препятствия.

Внимание! Ворота можно устанавливать только после полного застывания фундамента.

Последовательность действий по установке самонесущих сдвижных ворот:

 1. Разместить на монтажной плите (швеллер) регулировочные подставки. Расстояние L между центрами подставок следует делать примерно 35-40% от ширины проема.

Для комплектующих РОЛТЭК его можно высчитать по формуле скачать формулу.

Для сдвижных ворот на проем четыре метра при массе до 350 кг. (на системе РОЛТЭК МИКРО 6, ДАЧА 6) или при массе до 500 РОЛТЭК ЭКО 6 расчет расстояний приведен ниже





Примечание: впереди створки монтируется концевой ролик, его установка требует места. Если роликовую тележку разместить впритык к проему, то в положении «открыто» створка  не  освободит проем полностью.

Использование регулировочных подставок позволит исправить возможные ошибки при установке, не повредив роликовых кареток. Регулировку сдвижных ворот, установленных на подставки можно производить по горизонтали и по высоте . Если в процессе использования произойдут подвижки фундамента, ворота легко будет выровнять.

 Регулировочные подставки нужно прихватить сваркой. На них надеваются роликовые каретки, закатывается полотно ворот и делаются окончательные регулировки по высоте и траектории движения.





Далее:

• снимаем ворота с роликовых кареток
• откручиваем роликовые каретки с подставок
• по контуру обвариваем подставку, крепя ее к закладной, прикручиваем роликовые каретки на подставки
• закатываем полотно так, чтобы ворота были закрыты. При помощи уровня и гаечного ключа, регулируем окончательное положение ворот. Важно! Горизонтальные  регулировки нужно производить в закрытом состоянии. В результате произведенных  регулировок полотно должно передвигаться без усилий
• со стороны отката в передней части ворот установить концевой ролик и затянуть болты крепления



• на приемном столбе установить швеллер для крепления ловушек нижней и верхней. Швеллер (шириной 120 мм) приваривается к закладным. Вместо него можно использовать профильную трубу 60*40 мм или специальный усиленный кронштейн (комплектующие РОЛТЭК)

Внимание! Устанавливать ловушки нужно после того, как полотно полностью готово (нагружено). В противном случае потребуется корректировка их положения после отделки ворот.

• Приварить на швеллер верхнюю и нижнюю ловушку, определив их положение по приходу полотна ворот на месте. Нижнюю ловушку нужно отрегулировать так, чтобы закрываясь, створка наезжала на него концевым роликом и приподнималась на 10 мм.



• Приварить верхний ограничитель створки к столбу, за который откатывается полотно. Отрегулировать положение полотна и зазор между створкой ворот и роликами от боковых качений. Затянуть крепление роликов.



Заглушить направляющую створки ворот заглушкой.

Обшивка полотна такой конструкции может быть выполнена любым материалом толщиной до 20 мм. Рассмотрим вариант отделки профильным листом. Профнастил нужной длины можно заказать на заводе, чтобы он хорошо входил в раму, его длину нужно брать на 2 мм меньше, чем внутренний габарит рамки. Листы последовательно вкладываются в рамку и крепятся на саморезы по металлу или на клепки. Если последний лист не помещается, его подрезают по ширине.

Этап пятый. Установка электропривода и зубчатой рейки

После того, как сдвижные ворота полностью установлены, можно приступать к монтажу автоматики. Принцип действия любого электропривода для сдвижных ворот состоит в передаче усилия с шестерни на зубчатую рейку на полотне ворот. Рейка продается отрезками по 1 метру, количество рейки, необходимое для ворот рассчитывается исходя из ширины проема + 1 метр. Рейка бывает стальная — она крепится на сварку к раме — и нейлоновая со стальным сердечником — ее можно прикрепить на кровельные саморезы к уже готовым воротам.

Остались вопросы? Хотите купить комплектующие и сделать сдвижные ворота своими руками? Звоните или приезжайте к нам. Грамотно ответим на возникшие вопросы, поможем советом!

Как сварить ворота

Для человека, умеющего и любящего работы с металлом, изготовление ограждения и въездных ворот не составит особого труда. Сложнее дело обстоит, если варить и собирать металлические каркасные конструкции приходится один, от силы два раза в году. В этом случае при изготовлении самодельных ворот из профлиста и стального каркаса неизбежно встанет вопрос, как правильно сварить ворота,чтобы раму ворот не «повело», и при этом прочность соединения получилась достаточно высокой.

Сварные ворота, схема изготовления

На сегодня вариант изготовления ворот своими руками из профилированной трубы и облицовки из профнастила можно уверенно назвать наиболее оптимальным по затратам и полученному качеству, но при одном условии:правильно подобрать материал и режимы, позволяющие сварить с максимальной прочностью шва.

Понятно, что для изготовления воротной конструкции мало знать, как сварить ворота, потребуется выполнить несколько не менее важных этапов:

• Максимально точно по размеру раскроить трубу заготовки;
• Изготовить сварочный стапель или стол увеличенных размеров, чтобы подготовленный к сборке набор резаного профиля можно было бы сварить не «на коленке», а в нормальных условиях;
• Подобрать качественный сварочный аппарат, позволяющий сварить тонкий металл с максимальным контролем качества шва.

Как самому сварить каркас ворот

Все варианты ворот на каркасной основе варятся по одной схеме. Первоначально по размерам, указанным в чертеже, необходимо вырезать отдельные куски профиля для каждой стороны каркаса. Лучше всего резать заготовку тонким отрезным кругом с помощью угловой машинки. Чтобы правильно отрезать профиль, первоначально откладываем с помощью слесарной линейки необходимый размер и отмечаем линию реза тонкой риской закаленным острием разметчика. Далее с помощью слесарного уголка обводим линию реза вокруг тела трубы. В этом случае можно резать профиль по контуру, заглубляя тонкий диск на 2- 3 толщины стенки трубы.

Чтобы сварить все элементы рамы так, чтобы они располагались в одной плоскости, потребуется сделать стапель или подставку под каркас будущих ворот. Лучше всего для этих целей подойдет жесткая ровная поверхность железобетонной плиты или, сбитая из досок и крытая листовым металлом, деревянная столешница верстака.

Как изготовить ворота своими руками

Проще всего получить высокое качество шва, если использовать углекислотный сварочный полуавтомат. Но подобное оборудование стоит достаточно дорого, и имеется в наличии только в ремонтных автомастерских, поэтому в домашних условиях ворота можно сварить только обычным инвертором или сварочным трансформатором.

Чтобы качественно сварить каркас ворот, потребуется приготовить следующее оборудование и материалы:

1. Инвертор или трансформатор с набором кабелей и сварочным ключом и зажимом «земли», пару десятков сварочных электродов номером три и четыре;
2. Сварочная маска, перчатки, щетка с металлической щетиной, двухсотграммовый молоток, четыре винтовые струбцины и рулетка;
3. Емкость с водой и ветошь.

Совет! Если варить корпус ворот приходится сварочным трансформатором, кроме перечисленного оборудования, потребуются наборы балластных сопротивлений, используемых для сглаживания токовых характеристик вторичной цепи.

Размечаем и собираем каркас ворот

Сварить каркас распашных ворот проще всего не в виде отдельных створок, а как одну цельную раму. Далее, после выравнивания и определения точек крепления навесов на каркасе и на столбах, можно вварить две вертикальные стойки и разрезать прямоугольник на две створки.

Как бы это странно ни звучало, но правильно разметить и зафиксировать элементы рамы ворот перед сваркой бывает сложнее, чем сварить сам каркас. Для начала выбираем способ стыковки трубчатого профиля в угловых соединениях. Наиболее прочным получается косой шов, когда концы свариваемых отрезков подрезают под углом в 45^о.

На начальном этапе подрезанные по размеру отрезки профиля выкладывают на сварочном столе по сторонам будущего каркаса ворот. Далее по угольнику выравнивают все четыре прямых угла будущей рамы ворот и фиксируют струбцинами к столешнице сварочного стола. Пред тем как сварить зафиксированную на столе заготовку ворот, необходимо измерить и сравнить длину диагоналей прямоугольника. Разница не должна превысить 2 мм.

Калитку для ворот проще всего сварить на кондукторе или на плите ОСБ, вырезанной по размеру калиточных дверей.

Сварка с гарантией качества

Перед началом работ специалисты советуют потренироваться и сварить несколько десятков сантиметров шва на обрезках профиля. Неважно, насколько ровным и красивым будет шов, главное — выполнить соединение без прожогов или непроваров. В первом случае потребуется наваривать усиление шва, во втором прочность ворот будет недостаточной, и каркас ворот развалится под собственным весом.

Сварить каркас ворот необходимо в два захода. Первоначально вырезанные и зафиксированные на столе отрезки трубы соединяют в углах сварочными точками, по две- три на каждый стык профилей. Через некоторое время, после остывания металла, на каркас устанавливают внутренние поперечины и распорки, и сваривают аналогичным образом.

Если варить правильно, то сваренный точками каркас будет достаточно прочным, чтобы переносить его и даже установить в проем ворот для разметки мест под приварку петель. Если замечаний к раме каркаса нет, можно заменить точечную сварку полноценными линейными швами. Лучше всего сварить стыки на том же столе, где выполнялась предварительная сборка.

Чтобы избежать перегрева и коробления, через каждые пару сантиметров сварочного шва необходимо делать перерыв. Кроме того, металл каркаса в непосредственной близости к месту сварки можно покрыть мокрой тряпкой, это ускорит остывание.

Перед тем как варить следующие швы, на месте соединения нужно аккуратно сбить шлак и зачистить щеткой, чтобы увидеть возможные дефекты. Исправлять проблемы нужно только после полного остывания металла.

Особенности сварочных работ с тонкостенным каркасом

Удобнее всего сварить трубчатую раму с помощью импульсного инвертора. Необходимое качество можно получить, только если правильно подобрать ток сварки. На инверторе подбор режима выполняется обычным поворотом регулятора на передней панели прибора. Для тонкого металла ворот обычно используют прямую полярность и сварочный ток до 40А, точное значение можно получить, только испытав на практике несколько режимов. Инверторные сварочные аппараты работают на постоянном напряжении, поэтому перед началом работ необходимо проверять полярность подключения. В противном случае можно запросто прожечь металл первым касанием электрода.

Значительно сложнее выполняется сварка ворот с помощью сварочного трансформатора. Основная проблема заключается в подборе характеристики необходимой жесткости. Чтобы получить наиболее мягкое и плавное нарастание тока, в момент зажигания дуги во вторичную цепь трансформатора последовательно подключаются наборы балластных сопротивлений большой мощности. Меняя количество резисторов в обойме, можно получить практически идеальное нарастание сварочного тока.

В этом случае тонкие двухмиллиметровые стенки каркаса будут сваривать без деформации и прогорания сварочной ванны.

Заключение

Если у вас нет опыта проведения сварочных работ, не пытайтесь варить швы на вертикальной поверхности, сваривать разнородный металл или работать сваркой в дождь или сырыми электродами. Подобные факторы следует сразу исключить из перечня условий работы.

Как сделать откатные ворота своими руками. Схема ворот.

Как сделать ворота своими руками.

Изготовление ворот в домашних условиях возможно, однако вы должны обладать навыком сварочных работ. Рекомендуется использовать полуавтоматический сварочный аппарат, но возможно и применение электродной сварки, что отразится на качестве изготавливаемой конструкции ворот.

Отсутствие чётких стандартов и технических предписаний в изготовлении и монтаже въездных ворот позволяет каждой компании применяет свои методы/технологии.

 Итак, с чего начать изготовление откатных ворот своими руками?

1) Бетонные работы (фундамент). Подготовка основания должна выполняться исходя из таких показателей, как состав почвы и масса полотна ворот. Стандартным размером принято считать — 1800х500х1200 мм. Вмещает опорная пята примерно 1м³ бетона. Рекомендуем использовать бетон марки М300 и заливать монолитно из миксера. Некоторые используют закладные элементы либо швеллера для закладки в фундамент и последующего крепления кареток, однако данный принцип не всегда оправдан.

2) Изготовление каркаса. Рама ворот изготавливается из профильной трубы: основа — 60х40х3 мм, промежуточные — в зависимости от материала заполнения (обычно 40х40х3 мм). К нижней части полотна ворот приваривается шина из набора комплектующих для откатных ворот.

На этапе изготовления рамы также приваривают к шине крепёжные элементы для зубчатой рейки (если ворота имеют автоматический привод). Данному этапу важно уделить особое внимание, приварив крепёж идеально в горизонт (по нитке) , чтобы исключить последующую необоснованную нагрузку на привод и выход его из стоя. Место сварки крепёжных определяют в зависимости от производителя автоматики, точнее положения зубчатого колеса в автоматическом приводе.

3) Покраска конструкции ворот. На сегодняшний день используется несколько методов нанесения покрасочного материала. Мы применяем на своих изделиях полимерное нанесение (термическое), однако в домашних условиях скорее актуальным является метод пневмораспыления либо нанесения кистью. При нанесении кистью, мы рекомендуем 3-х компонентные краски грунт-эмали по ржавчине, типа Hammerite с молотковым эффектом.

4) Установка несущих кареток с роликами на бетонное основание и прочих комплектующих. Для монтажа кареток используют крупный анкерный болт (по 4 шт/каретку), либо крепят методом сварки к закладному элементу (см. п. 1). Осуществлять монтаж кареток мы рекомендуем не ранее 7-и дней после изготовления бетонного фундамента. На данном этапе также крепят ловушки (улавливатели), накатной ролик к шине и верхний держатель полотна к столбу, зубчатую рейку.

5) Заполнение полотна ворот и установка на каретки. Заполнять полотно выбранным материалом (профнастил, деревянный либо металлический штакетник) необходимо до начала процесса монтажа ворот.  Крепёж материала заполнения осуществляют с помощью заклёпок либо саморезов. Готовое полотно «накатывается» на несущие каретки (ролики).

6) Установка и настройка автоматического привода.



 Мы всегда готовы изготовить и установить откатные и распашные ворота на Вашем объекте, компания «Дом Строителей», откатные ворота своими руками.



Как сделать откатные ворота самому

Для въезда на этот дачный участок выбрана конструкция откатных ворот с верхней направляющей. Грунт на участке глинистый с сильным сезонным пучением, что не позволяет использовать нижнюю направляющую с заливкой блока фундамента. Преимущества перед распашными воротами очевидны: меньше места для очистки от снега в зимний период, возможность более дешевой автоматизации откатных ворот.

Ворота с верхней направляющей также часто используют на складских и гаражных объектах. Они не требуют обслуживания и долговечны. В отличие от ворот с нижней направляющей для изготовления ворот не требуется покупать специализированных дорогих компонентов (рельс, тележек), заливать большой объём бетона, использовать для полотна ворот прочный металлопрокат.  Поэтому стоимость изготовления таких ворот в несколько раз меньше. Есть и ограничения такой конструкции — въезд большегрузных автомобилей на участок при низкой высоте столбов невозможен.

Для начала мотобуром были пробурены на глубину промерзания (1.5 метра)  лунки шириной 200мм и расширены в основании буром ТИСЭ. Для столбов была выбрана квадратная труба 100мм.  Столбы выставлялись по одной линии и по лазерному уровню были отрезаны на одинаковую высоту для крепления швеллера.

Швеллер 16 длиной 9 метров найти на ближайшем рынке оказалось задачей простой, но найти того, кто 9 метров привезет одним куском — не получилось, поэтому для перевозки швеллер был распилен на куски 6 и 3 метра и сварен на месте.



На крае швеллера было размечено и просверлено  два отверстия 12мм, такого же размера отверстия были просверлены в крайнем столбе.

Сверление швеллера возможно только на свежезаточенном сверле, поэтому практически после каждого второго отверстия сверло затачивалось с помощью болгарки (точильный станок больше подходит для таких действий).

С помощью лебедки, закрепленной на трубе, втавленной в первый крайний столб был поднят один конец швеллера и прикреплен на один болт. При этом длина трубы превышала длину столба на 70 см для возможности поднять швеллер на нужный уровень.

Далее труба с лебедкой была переставлена на второй крайний столб. Швеллер был поднят на высоту и прижат железной струбциной к столбу. Во втором крайнем и в двух средних столбах были просверлены отверстия по месту и затянуты болтами.

На швеллер по всей длине был приварен уголок 40мм,  по которому будут ездить ворота на роликах.

Швеллер был приварен к столбам для исключения сдвижек при весенне/осеннем пучении грунта.

Ролики, на которых ездят ворота можно приобрести в любом магазине автозапчастей.

Для боковых роликов, удерживающих ворота от соскальзывания были куплены 6 роликов — малых подшипников генератора ВАЗ 2110, для верхних роликов — подшипники генератора ВАЗ, М-2141 15х42х13.

К метровым 40х20 трубам толщиной стенок 2мм были приварены уголки 40х40. В трубе и уголках были просверлены отверстия 12мм, при этом учитывалось что внутренний диаметр подшипника составлял 15мм, поэтому центры болтов были смещены к одной стороне подшипника, на которую будет идти нагрузка.

Для одного подвеса понадобилось 3 болта 12мм и 6 гаек.

Размер ворот превышает размер проёма на 20 сантиметров для исключения зазоров и организации нижних стопоров и роликов. Выполнены ворота из трубы 20х40 толщиной 1.5мм и трубы 20х20 под размер профлиста. Укрепление диагоналей ворот не требуется, т.к. нагрузка от трёх подвесов распределяется равномерно, не вызывая угловых нагрузок.

Каркас ворот был закреплен на трёх подвесах. При этом при навесе проверялось горизонтальность нижней планки каркаса. Средний подвес был прикреплен последним.

В подвесах было просверлено отверстие и вставлен длинный 10мм болт для исключения возможности снятия ворот.

Нижние ролики ворот приобретены в мебельном отделе Леруа-Мерлен. Они были установлены на приваренный к среднему столбу уголок 40х40мм

Ролики прочно удеживают полотно ворот от бокового ветра.

В качестве принимающей стороны были использованы ролики от подставки для перемещения мебели.

Стопором закрытых ворот послужил уголок 40х40, служащий также для закрытия ворот на навесной замок. Стопор закреплен болтом и если понадобится снять ворота, его можно будет просто открутить, и скатить ворота с направляющей. В завершение на каркас ворот навешивается профлист.

Vparnike.ru

Универсальное решение для легких, средних и тяжелых откатных ворот |

Эта простая, но мощная система подходит практически для всех применений для откатных ворот. Герметичные подшипники и покрытые ролики позволяют избежать многих обычных проблем, связанных с обслуживанием и эффективностью из-за погодных условий. Они также помогают соответствовать стандартам безопасности ворот UL325 и ASTM F2200.

Вся продукция производится в Италии на заводе Fratelli Comunello , мировом лидере по производству фурнитуры для ворот .Техническое новшество в системе по сравнению с традиционными откатными воротами заключается в том, что все ворота консольно отрываются от земли без каких-либо роликов, движущихся по земле. Это обеспечивает свободное движение ворот на неровной поверхности и снижает износ ворот и любой установленной автоматики для ворот. Герметичные подшипники на каретке не требуют обслуживания или смазки. Кроме того, это придает воротам красивый чистый вид с минимальным количеством видимого оборудования.Это инженерное решение также уменьшает длину противовеса, что приводит к уменьшению общей длины затвора.

Нижняя направляющая доступна из оцинкованной стали, алюминиевой направляющей и нержавеющей стали и может служить решением для любого типа проекта роликовых ворот. Система откатных ворот DuraGates путем сварки или механического крепления ворот к нижней направляющей может использоваться с любым материалом ворот, таким как сталь, дерево, винил, алюминий, звено цепи и т. Д.

Выбор модели зависит от сочетания размера проема и веса ворот. Исходя из комбинации, к вашему проекту могут подойти несколько моделей. Чем тяжелее модель, тем меньше противовес (хвостовая часть ворот), что становится все более важным при ограниченном пространстве. Наш конфигуратор консольных ворот предоставит вам оптимальный выбор модели, включая размеры задней части ворот, положение кареток и необходимый размер фундамента.

Фурнитура в сочетании с рядом предлагаемых нами высококачественных автоматов для ворот является действительно долгосрочным и комплексным решением для любых консольных откатных ворот. Отправьте нам данные о своих откатных воротах для получения индивидуальной конфигурации ворот.
Запросить ценовое предложение

Подрядчики по проектированию и интеграции систем автоматических железных ворот

Идеально подходит для жилых или коммерческих ворот. Мы приезжаем к вам, чтобы понять ваши потребности и предоставить расценки на работы по металлу, установку и автоматизацию.

Для домов в таких местах, как Арлингтон, штат Вирджиния и Александрия, штат Вирджиния, нередко устанавливают автоматические ворота на подъездных дорожках. На самом деле, это имеет смысл, учитывая, что многие люди, живущие в этих районах, явно нуждаются в уединении. Однако конфиденциальность — это только одно из преимуществ автоматических ворот, и есть еще много других, которые следует учитывать, если вы задаетесь вопросом о ценности установки одной из этих систем в своем доме.

Важно помнить, что есть разница между конфиденциальностью и безопасностью. Конфиденциальность — это скорее удобство или, для некоторых, законная потребность. Безопасность означает предотвращение угроз. Системы автоматических ворот могут очень хорошо защищать от угроз. Даже если система ворот не оборудована камерами видеонаблюдения и другими устройствами безопасности, а система автоматических ворот все же имеет функцию, которая делает безопасность и упрощает достижение цели.

Автоматические воротные системы нравятся людям тем, что они очень удобны. Когда подъезжает машина, они открываются и пропускают машину.Во многих случаях ими можно управлять из дома, и они имеют множество других удобств. Для людей, которые разъезжают по окрестностям в Берк, штат Вирджиния или где-либо еще, в поисках дома для ограбления, системы автоматических ворот создают реальные проблемы. Одна из основных проблем, которую они создают, заключается в том, что они делают дом неудобным для доступа. Если система ворот отключена, она не откроется, когда кто-нибудь подъедет к ней и попытается войти без разрешения. Это может иметь большое значение для обеспечения безопасности дома.

Во многих отношениях системы автоматических ворот сочетают в себе лучшее из старого и лучшее из нового. Современные технологии делают их надежными, очень простыми в обслуживании и быстрыми при открытии и закрытии. Кованое железо, однако, обеспечивает красивый внешний вид, который вне времени. Сочетайте это с историческим домом, и автоматические ворота могут стать не только очень практичным, но и очень элегантным элементом. Это одна из причин, по которым люди тянутся к ним.Вместо того, чтобы устанавливать что-то слишком современное для очень величественного дома, домовладельцы могут использовать кованое железо, которое может быть одним из самых эстетически привлекательных материалов, из которых можно сделать ворота.

Автоматические воротные системы, конечно же, должны устанавливать профессионалы. Это означает, что вам нужны профессионалы с нуля, когда вы работаете с компанией. Сварщики должны быть профессиональными, монтажники — профессионалами, и все, кто имеет хоть какое-то отношение к устанавливаемым ими автоматическим воротам, также должны быть профессионалами.Наиболее профессиональные компании, как правило, делают индивидуальные предложения клиентам, позволяя людям в Мэриленде, округе Колумбия и Северной Вирджинии оценить работу, посмотреть, выглядит ли она выгодной для них, и получить представление о том, насколько тщательным является подрядчик. просто взглянув на природу предложения, которое им передали.

J Петли с болтами, петли для тяжелых условий эксплуатации

Петли с болтами J, петли для тяжелых условий эксплуатации

Тележка

0 товар (ов) в корзине / всего: $ 0 просмотреть корзину

(1)

Ваша цена: 44 доллара.95

(1)

Цена для вас: 54,95 $

Не продается

Цена для вас: $ 49,95

Цена для вас: $ 49. 00

(1)

Цена для вас: $ 49.00

Цена для вас: 34,95 $

Цена для вас: 24,95 $

Цена для вас: $ 89.00

Цена для вас: $ 89.00

Цена для вас: $ 89.00

Ваша цена: 11 долларов.95

Цена для вас: 44,00 $

Цена для вас: $ 59,95

Цена для вас: 66,90 $

Цена для вас: $ 59,95

Не продается

Цена для вас: 66,90 $

Цена для вас: 69,90 $

Не продается

Цена для вас: 64,95 $

Цена для вас: 21,00 $

Цена для вас: 11,50 $

(1)

Ваша цена: 13 долларов.50

Цена для вас: 16,70 $

(1)

Цена для вас: 14,95 $

Цена для вас: 112,99 $

Не продается

Цена для вас: 72,00 $

Цена для вас: 21,95 $

Цена для вас: 84,00 $

Цена для вас: 29,95 $

(1)

Цена для вас: $ 42,95

Цена для вас: $ 49,95

Ваша цена: 14 долларов. 95

Ваша цена: 21,99 $

Цена для вас: 22,59 $

(1)

Цена для вас: 14,95 $

Цена для вас: $ 45.00

Цена для вас: $ 80.00

Цена для вас: $ 120.00

Цена для вас: $ 180.00

Цена для вас: 88,95 $

Цена для вас: 29,90 $

Цена для вас: 44,85 $

Ваша цена: 59 долларов.80

Цена для вас: 74,75 $

Цена для вас: $ 43,98

Цена для вас: 65,97 $

Цена для вас: 87,96 $

Цена для вас: 109,95 $

Цена для вас: 45,18 $

Цена для вас: 67,77 $

Цена для вас: 90,36 $

Быстрый просмотр

Процесс производства алюминиевых откатных и распашных ворот

Пришло время объяснить процесс производства раздвижных, распашных и пешеходных ворот из алюминия. Есть много преимуществ, но конечным результатом является долговечность продукта и существенная экономия для наших клиентов.

Когда вы покупаете ворота в Auto Gates Brisbane, вы имеете дело с производителем и установщиком продукта. Мы также устанавливаем двигатели итальянского производства марки «Nice». Чем мы отличаемся от некоторых наших конкурентов, так это тем, что мы выполняем работу от начала до конца, когда они могут продать вам ворота, изготовленные кем-то другим, и установить только оборудование для доступа.

Покупка у нас означает, что вы имеете дело только с одной компанией, а не с двумя или тремя, и вы экономите деньги, потому что нам не нужно увеличивать маржу, вы получаете прямые заводские цены.

Все наши ворота производятся из алюминия высшего качества T5 или T6 с буквой «T», обозначающей «Temper» или физические свойства алюминия.

Изготовление ворот из алюминия дает большое преимущество, они намного легче стали, а килограмм на килограмм в 7 раз прочнее стали.

Ворота из легкого сплава легче, а из-за большой разницы в весе такое оборудование, как двигатели, колеса и ролики, будет выдерживать более легкие грузы, и, следовательно, шестерни прослужат намного дольше.Алюминий не ржавеет, поэтому алюминиевые ворота и компоненты с порошковым покрытием намного дольше, чем стальные.

Пока я писал это, мне позвонил джентльмен, который искал колеса на замену для своих двухлетних стальных откатных ворот Колеса на алюминиевых откатных воротах могут прослужить до 10 лет и более в зависимости от использования.

Сварка T.I.G

Все наши ворота сварены методом T.I.G. Буквы «T.I.G» являются сокращением от слова «вольфрамовый инертный газ».

Сварка TIG может использоваться для алюминия, нержавеющей стали или мягкой стали, но чаще всего используется для алюминия и нержавеющей стали. TIG не эффективен для «времени» для стали, так как он занимает больше времени, чем сварка MIG, поэтому сталь обычно сваривают MIG или электродом.

Процесс сварки TIG работает следующим образом: тепло генерируется электрической дугой, отскакивающей от вольфрамового электрода, образуя лужу расплавленного алюминия. Нагрев ванны регулируется путем увеличения или уменьшения силы тока на сварочном аппарате.Алюминиевая сварочная проволока подается в ванну расплава вручную, как при пайке или пайке. Сварной шов очищают инертным или невзрывоопасным газом, например аргоном.

В результате получается гладкий, чрезвычайно прочный и ровный сварной шов. Мастер может добиться большего проплавления, чем сварка MIG, и сделать это без грязных брызг.

Как видно из фотографий, после шлифовки и шлифовки алюминиевого сварного шва с последующей порошковой окраской вы не можете увидеть, где был сварной шов, поэтому конечный результат эстетически превосходен, а ворота и компоненты прослужат намного дольше.

Позвоните нам сегодня, чтобы получить бесплатное посещение объекта и расценки. Вы будете приятно удивлены экономией средств и очень довольны конечным результатом.

Откатные ворота | NPR Fence

Откатные ворота 32 ‘

32′ автоматические откатные ворота

24-дюймовые автоматические ворота на солнечной энергии

24-дюймовые автоматические ворота на солнечной энергии

Консольные раздвижные ворота

Консольные откатные ворота

Автоматические ворота с двойным приводом с угловым верхним приводом

Угловые автоматические ворота с двойным приводом

16-дюймовые откатные ворота, черная рама, 1 × 6 кедровое наполнение, задняя сторона

16-дюймовые откатные ворота, черная рама, 1 × 6 кедровая заливка, задняя сторона

16 ′ x 6 ′ Раздвижные ворота, черная рама, 1 × 6 кедровое заполнение

Раздвижные ворота 16 x 6 дюймов, черная рама, 1 x 6 кедровое заполнение

Консольные раздвижные автоматические ворота 24 x 6 дюймов, рама 2 x 4.Сварное сетчатое заполнение 6-го калибра 2 x 2 вертикальных профиля

Автоматические консольные раздвижные ворота 24 x 6 дюймов, рама 2 x 4. Сварное заполнение сетки 6 калибра 2 x 2 по вертикали

Самостоятельное хранение Anthem, Everett Mall Way 24 ‘x 6’ Автоматические консольные раздвижные ворота с заполнением сетки 6 калибра 2 x 2 вертикали

Хранение собственной личности Anthem, Everett Mall Way 24 ‘x 6’ Консольные раздвижные автоматические ворота с 6-мерной сеткой, заполнение 2 x 2 вертикали

Автоматические ворота 16 ‘x 6’ Консольные ворота с кедровыми досками 1 × 6

Автоматические ворота 16 ‘x 6’ Консольные ворота с кедровыми досками 1 × 6

16 ‘x 6 ‘автоматические консольные ворота с вертикальными кедровыми досками 1 × 6

автоматические 16′ x 6 ‘консольные ворота с вертикальными кедровыми досками 1 × 6

16’x6′ автоматические консольные ворота с кедровыми досками 1 × 6 привод RSL 12

Автоматические консольные ворота 16’x6 ‘с кедровыми досками 1 × 6 Привод RSL 12

24-дюймовые консольные раздвижные ворота с оцинкованной рамой

24-дюймовые консольные раздвижные ворота с цепными звеньями с оцинкованной рамой

24-дюймовые консольные раздвижные ворота с цепными звеньями гат e с оцинкованной рамой

Консольные раздвижные ворота в виде звеньев цепи 24 дюйма с оцинкованной рамой

Рама из оцинкованной стали 24 ‘x 4’ с консольными воротами с заполнением панелей 2

Рама из оцинкованной стали 24 футов x 4 дюйма с консольными воротами с заполнением панелей 2

Рама из оцинкованной стали 24 ‘x 4’ с консольным затвором

Рама из оцинкованной стали 24 ‘x 4’ с консольным затвором

40 ‘консольных затвора оцинкованная рама, звено цепи, заполнение

40′ консольные ворота рама из оцинкованной стали заполнение звеньев цепи

Trex консольные автоматические раздвижные ворота

Trex автоматические раздвижные ворота консольные

Виниловые раздвижные ворота для пикетов с беседкой

Виниловые раздвижные ворота для пикетов с беседкой

как начать сборку раздвижных дверей 6’Hx8’W ворота

как начать строительство откатных ворот 6’Hx8’W

Привет всем
Я только что купил большую часть квадратной трубы, которую буду использовать для создания раздвижных ворот, которые будут перекрывать проем примерно 71/2 дюйма между двумя стенами, ворота откатываются от стены блока высотой 6 футов (что немного не по вертикали. с перекатывающейся поверхностью ворот) слева и сдвиньтесь к стене гаража справа
Я использую перевернутый уголок для гусеницы с двумя 4-дюймовыми колесами в штучной упаковке.Рама будет состоять из 1 1/2 квадратной трубы для верхней и нижней направляющих и боковых сторон с пикетами 5/8 дюйма, расположенными на расстоянии 3 7/8 дюйма друг от друга
Раньше я делал много вещей, но никогда не делал стальных откатных ворот. Так что я немного не уверен, с чего начать. Также, если я должен построить его «на месте» или на полу гаража.
Любое руководство будет очень признательно, спасибо.

---

Re: как начать сборку откатных ворот 6’Hx8’W

jzr75601 Сообщение от jzr75601

Любое руководство будет очень признательно, спасибо.

Петли, защелки и способ их крепления — это проект —
все остальное — заполнитель — каков ваш полный план. . . ?

Опус

---

Re: как начать сборку откатных ворот 6’Hx8’W

Лучше всего строить его на плоском полу или на возвышении, чтобы было легче получить нижние сварные швы, а затем сгибать или добавлять сварные швы позже, чтобы отрегулировать подгонку или деформацию… Во многих раздвижных воротах мы используем закрытые ролики на перевернутой С-образной направляющей в нижней части ворот с полностью консольной установкой … обратная сторона: если вам нужно больше длины, чтобы заставить его работать, вот 65 футов длиной чистовые сварные швы несколько дней назад.

Последний раз редактировалось ronsii; 07.05.2020 в 23:00.

---

Re: как начать сборку откатных ворот 6’Hx8’W

Вы смотрите на 2 разные системы.Панель ворот и раздвижная система. Я построил консоль с двумя роликами (сверху и снизу) и под креплением, как писал Ронсии.

Я построил свою систему, включая тележки с каналом и подшипниками для демонтажа системы. Я построил его, потому что мог сделать это быстрее, чем смог бы получить заказанные детали. Чрезвычайно жесткий. Несложно, но, вероятно, добавлено к списку вещей, которые я делал однажды и никогда больше.

Нижнее крепление устраняет необходимость в сварке, что означает меньшую вероятность деформации по сравнению с двумя роликами.

Так что подумайте о системе прокатки и панели отдельно и изучите конструкции.
Постройка на лошадях или на столе.

Последний раз редактировалось tapwelder; 05.08.2020 в 00:12.

---

Re: как начать сборку откатных ворот 6’Hx8’W

Вот мой.. 860 фунтов. 26 ‘консольный …

Потребовалось несколько попыток, чтобы сделать его устойчивым и не перекрученным. Отлично идет 11 лет.

---

Сообщение спасибо / лайк — 1 нравится, 0 не нравится

Re: как начать сборку откатных ворот 6’Hx8’W

Сообщение от Tarmstrong Вот мой. . 860 фунтов. 26 ‘консольный …

Потребовалось несколько попыток, чтобы сделать его устойчивым и не перекрученным. Отлично идет 11 лет.

Выглядит отлично!!! Вы выбрали пилообразные распорки в основном ради внешнего вида?

---

Re: как начать сборку откатных ворот 6’Hx8’W

Ну, я первым делом решил построить его на полу гаража, и спасибо за подтверждение.Но из-за того, что стена из блоков, в которую упирается фиксирующий конец ворот, немного не по вертикали, мне было интересно, как лучше всего компенсировать любой зазор между верхним концом стены блока и верхним концом ворота, которые могут возникнуть.
Также я планирую установить две верхние направляющие, расположенные по горизонтали на расстоянии нескольких дюймов друг от друга, просто в качестве декоративного эффекта, с квадратным прикладом 5/8 дюйма, охватывающим нижнюю верхнюю направляющую и нижнюю направляющую. Все материалы, которые я буду использовать, — 16ga
Это будут обычные металлические ворота прямоугольной формы с двумя стандартными металлическими колесными арками и двумя желобчатыми 4-дюймовыми литыми колесами с пикетами, расположенными на расстоянии 4 дюйма по центру, и двумя верхними стабилизирующими роликами, поддерживающими ворота по вертикали.
Я не буду использовать петли и не совсем уверен, какой должен быть механизм защелкивания.
Думаю, я начну с того, что разложу на полу верхние, нижние направляющие и боковые части и попытаюсь выровнять все по диагонали.
Я не умею резать косые стыки, поэтому я просто собирался использовать стыковые сварные швы вокруг углов рамы.
Для резки пикетов, я подумал, можно установить какой-то упор для резки одинаковой длины. Спасибо всем за вашу работу. ответы (Хотелось бы опубликовать рисунок с моими планами, который мог бы мне очень помочь)

Последний раз редактировалось jzr75601; 05.08.2020 в 02:02.

---

Re: как начать сборку откатных ворот 6’Hx8’W

ronsii,
Вау, это довольно хорошее мастерство

---

Re: как начать сборку откатных ворот 6’Hx8’W

Сообщение от ronsii

Лучше всего строить его на плоском полу или на возвышении, чтобы было легче получить нижние сварные швы, а затем сгибать или добавлять сварные швы позже, чтобы отрегулировать подгонку или деформацию. .. Во многих раздвижных воротах мы используем закрытые ролики на перевернутой С-образной направляющей в нижней части ворот с полностью консольной установкой … обратная сторона: если вам нужно больше длины, чтобы заставить его работать, вот 65 футов длиной чистовые сварные швы несколько дней назад.

ronsii,

Есть фото роликов и вы их покупаете или изготавливаете?

Ворота будут проектом для участка земли, на котором я строю магазин / дом, и я думаю, что они будут консольными.

Используете ли вы цепь или устройства для открывания зубчатой ​​рейки?

Это алюминий?

---

Re: как начать сборку откатных ворот 6’Hx8’W

Найдите компанию под названием Duragates или Comunello.Делают гусеницу (внизу) и грузовики комплектом. Также есть моторные и стоечные комплекты. Я построил свои ворота 3 года назад из этого материала. Похоже, это тот же трек, что написал Ронси. Вы должны сделать некоторые цементные работы, чтобы установить грузовики.
На моем сайте IG и канале YT есть много фотографий с видео о моей сборке.

www.tjsperformance.com
Династия 300 DX
ПВТ 240
ПВТ Микрокут 380
Гипертем 85
Гидравлический бендер JD2 и роликовый каток HF Hyd Ring — все в одном = (Frankenbender)
Bpt.Мельница / УЦИ
Плазменный стол с ЧПУ 4 ‘x 8’
Instagram: tjsperformance
YT: TJS Сварка и изготовление

---

Re: как начать сборку откатных ворот 6’Hx8’W

Около месяца назад я ремонтировал откатные ворота. Поврежден смерчем. На нем было дерево. Хорошо сконструированный металлический каркас. Установщик не позаботился поставить защелку на торцевой стойке.Ветер сдул ворота, повредив верхний направляющий ролик и разрушив задний конец, поскольку ветер закрутил ворота. Владелец дома сказал, что это не первый раз, когда его сорвало с катков.

Таким образом, защелка важна, чтобы Ваши откатные ворота не превратились в распашные ворота. Так как это был ролик, я установил наверстыватель высоко. С консолями я сделал захват в нижней части для дополнительной поддержки. Я подозреваю, что при использовании сплошных панелей два фиксатора могут быть в порядке на консольных воротах.

---

Re: как начать сборку откатных ворот 6’Hx8’W

ЕСЛИ у вас нет материала гусеницы, UNISTRUT с глубиной 3 и 1/4 дюйма и длиной 20 дюймов будет красивым и чистым.Я использовал их и ролики Unistrut для аналогичной работы, и это здорово.
Самостоятельно изготовил опорные кронштейны для гусеницы. Это то, что я видел в сети,

https://www.amazon.com/Genuine-Unist…NsaWNrPXRydWU=

https: //www.gordonelectricsupply.com…waAq4hEALw_wcB

---

Сообщение спасибо / лайк — 1 нравится, 0 не нравится

Re: как начать сборку откатных ворот 6’Hx8’W

Ронсии. ..

Нет … это абсолютно структурно. Ни в коем случае эти ворота не могут встать, если в них нет чего-то подобного.

---

Сообщение спасибо / лайк — 1 нравится, 0 не нравится

Re: как начать сборку откатных ворот 6’Hx8’W

Сообщение от Tarmstrong Ронсии…

Нет … это абсолютно структурно. Ни в коем случае эти ворота не могут встать, если в них нет чего-то подобного.

Я знал, что это структурно … было больше вопросом, почему выбор рисунка и угла …

---

Re: как начать сборку откатных ворот 6’Hx8’W

Сообщение от ronsii

Я знал, что это структурно… больше был вопрос, почему узор и выбор угла …

Отчасти предположение, отчасти основанное на опыте. Я знал, что мне нужно две или три косынки внизу. На самом деле положил ворота ровно и зажал какую-то плоскую планку рядом с тем, что вы видите … наклонил ее и поиграл, чтобы добраться до точки, где толщина (5/16) и углы кажутся правильными. Сварил его, и он отлично заработал.

Ключевым компонентом этих откатных ворот являются тележки … и рельсовая труба, в которой они ездят.Единственная сборная деталь, которую я купил, — это верхняя труба и комплект каретки … недешево, но я знал, что хочу сделать это только один раз.

Эту штуку устанавливали 4 раза, прежде чем я был удовлетворен ее стабильностью. Каждый раз приходилось потрудиться, чтобы он стал жестким по вертикали, чтобы он не скручивался …

---

Сообщение спасибо / лайк — 1 нравится, 0 не нравится

Re: как начать сборку откатных ворот 6’Hx8’W

Описываемый тип ворот OP очень распространен в моей стране на трассе с перевернутым углом.
как уже упоминалось, на дальнем конце важна защелка с роликами или какая-то выемка
и, что наиболее важно, хорошо закрепленный столб в земле, предназначенный для защиты ворот, если он случайно сбит с пути, чтобы упасть и травмировать ребенка.
обычно на ближней стороне стены проема.

Не нужно много и т. Д. Маленький камень или что-то в этом роде, чтобы колеса выскочили из колеи и свалились с трассы.

Для строительства ворот требуются ровные лошади, так что либо на месте, либо на вашем месте создайте ровных лошадей.

Последний раз редактировалось lennyk; 05.09.2020 в 05:59. Причина: дополнительная информация

ММ 180

---

Re: как начать сборку откатных ворот 6’Hx8’W

Если у вас асфальтированная дорога, то установка трассы может быть более сложной.

---

Подъездные ворота из кованого железа на заказ | Изогнутые поручни

Красивые художественные въездные ворота на подъездной дорожке | Изогнутые и изготовленные на заказ поручни | Автоматика для ворот

Вы ищете красивые подъездные ворота, художественные ворота, ворота, спроектированные силуэтом дикой природы, дизайнерские ворота из веток деревьев, проходные ворота, ворота ранчо, ворота фермы, ворота безопасности, ворота эконом-класса, распашные ворота, раздвижные ворота, садовые ворота, вино ворота подвала; Изготовленные на заказ поручни; открыватели ворот, установка ворот.Это наш основной бизнес и страсть. Мы находимся недалеко от Шарлотт Северная Каролина в Хикори, Западная Северная Каролина. Обслуживание: NC, SC, VA, TN, GA, DC

NC Welding Solutions — это особая компания, специализирующаяся на разработке нестандартных креативных входных ворот. Каким бы ни было ваше воображение или вкус, мы обычно можем спроектировать и изготовить из них нестандартные ворота или декоративные элементы.

Ворота, спроектированные в стиле кованого железа в старинном стиле и нестандартном силуэте, добавляют величественный художественный стиль любому жилому или коммерческому подъездному пути, повышая безопасность и конфиденциальность.

Сочетание способностей и опыта позволяет нам спроектировать ваши ворота практически с любой темой или идеей, которую вы можете вообразить. Из вестерна, лошади, ковбоя, оленя, дикой природы, природы, горы, озера, пейзажной сцены, собаки, гольфа, логотипов и т. Д .; к стальным веткам сосны. Мы спроектируем и превратим ваши въездные ворота в шикарное произведение искусства из металла. Наши ворота изготовлены вручную из сверхпрочной стали и имеют порошковое покрытие, обеспечивающее прочность и долгий срок службы.

В дизайне, который нам еще предстоит создать, мы учитываем идеи и вкус наших клиентов, чтобы персонализировать их ворота.Клиентам предоставляется чертеж того, как их нестандартные ворота будут выглядеть после завершения для проверки, прежде чем мы начнем изготовление.

NC Welding Solutions — одна из немногих компаний, которые предоставляют индивидуальные входные ворота, изогнутые или прямые поручни, проектирование, изготовление и установку. Когда вы нанимаете NC Welding Solutions, вы можете быть уверены, что ваш проект будет завершен до вашего одобрения.

Мы предлагаем ворота нестандартные, изготовленные, как правило, простой конструкции из стали меньшего и более тонкого калибра.Мы также являемся дистрибьюторами компании Amazing Gates, которая производит линейку ворот эконом-класса стандартных размеров, предлагая консультации и установку их въездных ворот.

Мы понимаем, что наша репутация так же сильна, как и наша последняя работа, и мы хотим, чтобы вы были рады, что выбрали NC Welding Solutions. В разделе ОТЗЫВЫ посмотрите, что говорят наши клиенты…

Примеры наших ворот индивидуального дизайна

Получите оценку ворот.

Необычные въездные ворота на подъездные пути к фермам, ранчо, усадьбам и закрытым поселкам !

Почему стоит выбрать индивидуальные ворота для проезда?

Изготовленные на заказ ворота делают вашу собственность не только частной и безопасной, но и более привлекательной, потому что обычно это произведение искусства из металла.Когда ворота закрыты, они функционируют как эстетический фасад дома или фасада ландшафта, добавляя безопасности, ценности и интереса к вашей собственности.

Когда автоматические воротники открывают ваши ворота, чтобы пропустить посетителей, ощущение парадного входа на территорию отеля отражает ваш личный вкус и интересы. Ворота медленно распахиваются, как одинарные или две двойные двери, или сдвигаются в сторону, как единое целое. В любом случае это требует времени и заставляет гостей остановиться и насладиться красотой ворот.

В NC Welding Solutions наши индивидуальные ворота для проезжей части построены так, чтобы улучшить качество, которое они представляют. Разные формы ворот используются для акцента на определенных типах архитектуры. Наш метод проектирования этих подъездных ворот состоит в том, чтобы узнать об имуществе, хобби и интересах наших клиентов, въезде на подъездную дорожку, пейзаже перед домом и о том, склоняется ли их вкус к простому или изысканному.

Действительно ли входные ворота снижают уровень преступности?

Ответ всегда квалифицированный, да.Ворота определенно сокращают движение неавторизованных транспортных средств и пешеходов на территории, особенно поздно ночью и рано утром. Ворота по своей конструкции обеспечивают физический и психологический барьер для преступников. Преступники хотят проникнуть в собственность анонимно и хотят раствориться в сообществе незнакомцев. Преступники любят быстрые пути к бегству и не хотят попадать в ловушку за воротами, если их обнаружат. Многие преступники будут обходить закрытый объект для того, что не закрыто, просто из-за ограниченного доступа.

Восприятие безопасности

Все больше и больше людей хотят жить в закрытых жилых домах. Из-за этого закрытые жилые дома, сообщества и закрытые квартиры по всей стране строятся рекордными темпами. В 1970-х годах по всей стране насчитывалось около 2000 закрытых поселков. В начале 2000-х годов насчитывалось более 50 000 закрытых жилых домов, и каждый год строилось все больше.

Все объекты и поселки с закрытым входом имеют несколько общих черт.Ворота обеспечивают ощущение безопасности, защищенности и уединения. В престижном жилом районе конфиденциальность означает исключительность и, следовательно, увеличивает стоимость недвижимости. Добавление привлекательной системы автоматических въездных ворот может легко добавить 50 000 долларов или больше к стоимости дома для одной семьи в некоторых общинах, независимо от того, оказывает ли это какое-либо влияние на преступность.
