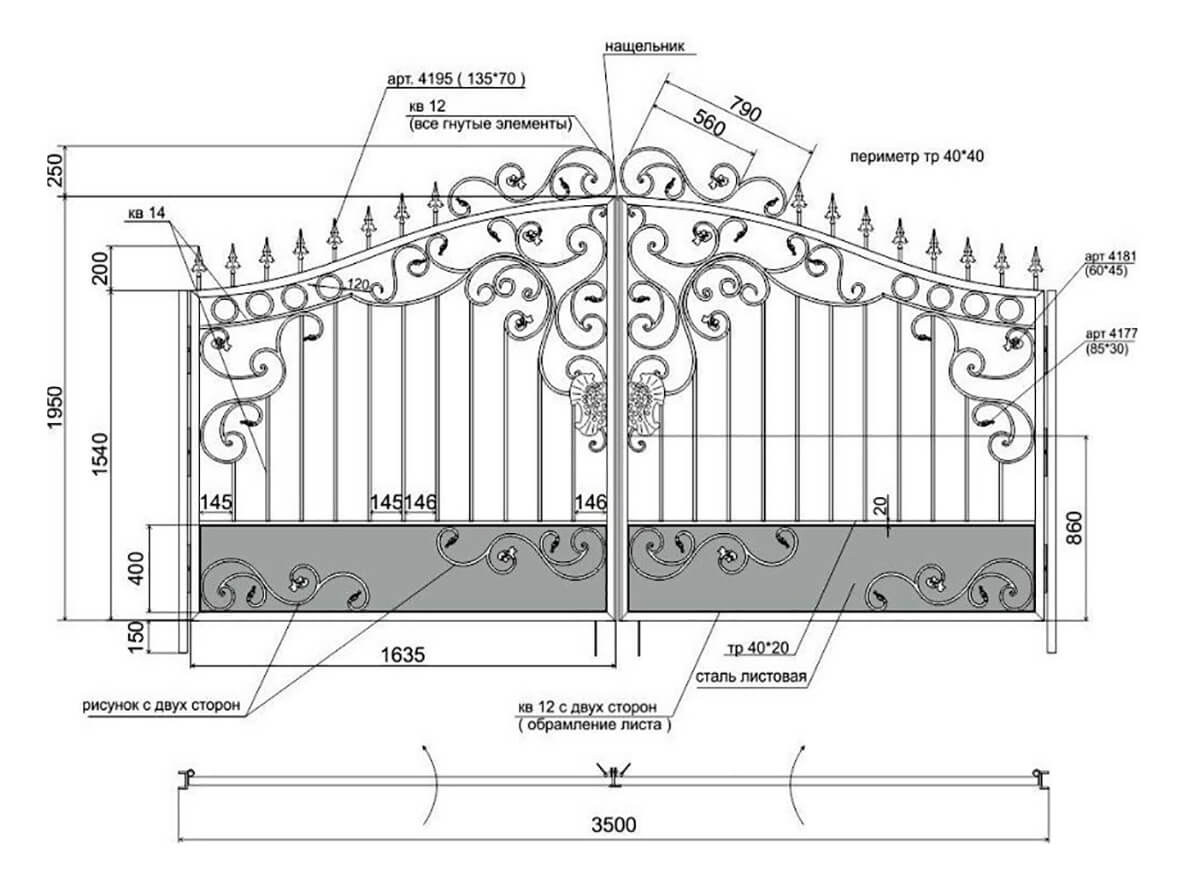

Ворота схема: Откатные ворота своими руками — схема, чертежи, фото — НПФ Техсервис — Техническое оборудование общепромышленного и нефтепромыслового назначения

Содержание

Вещевой рынок Южные Ворота (проезд, схема, цены, адрес, фото)

Крытый торговый комплекс, по уровню, является чем – то между рынком на Дубровке и Садоводом. Здесь вполне, можно найти товары не плохого качества, за разумные деньги.
Не смотря на то, что есть градация этого рынка по павильоном (спортивные товары, обувь, белье) на самом деле все павильоны расположены вперемешку и сильно не отличаются от других рынков.

Территория рынка достаточно большая, поэтому в нем легко можно найти нужный товар.
В торговом комплексе Южные Ворота, преобладают торговцы из России и стран СНГ, однако встретить здесь Китайцев или Вьетнамцев, так –же можно.

Товары, которые можно купить на рынке Южные ворота
• Куртки, пуховики
• Верхняя одежда
• Одежда для взрослых
• Спортивная одежда
• Рыболовные принадлежности
• Турецкий текстиль
• Модная, молодежная одежда
• Джинсы
• Детская одежда
• Трикотаж
• Головные уборы
• Нижнее белье
• 1000 мелочей
• Хозтовары
• Товары для дома
• Бижутерия
• Парфюмерия
• Кожгалантерея
• Сумки
• Обувь
• Сувениры
• Игрушки
• И др. популярные категории товаров

Общепит
На территории комплекса есть несколько кафешек, где вы сможете перекусить, в основном восточной и европейской кухней.

Плюсы и минусы
Рынок весьма приятный, нет непонятной вони, людей с тележками и жутких личностей. В нем спокойно можно пошопиться или найти своего оптовика.
Минус, прежде всего в отдаленности от города и в большом однообразии товара.

Дорога и парковка
На территории комплекса, действует парковка на более чем 5000 мест.
От целого ряда станций метро, ходят бесплатные автобусы и маршрутки, до ТЦ Южные ворота.
• От метро «Марьино» (возле выхода на улицу Люблинская)
• От метро «Выхино» (возле выходана улицу Хлобыстова)
• От метро «Красногвардейская» (выход к универмагу «Тук-Тук»)
• Маршрутки от ТЯК «Москва»(от кафе «Чайхана») , ТК «Садовод» (стоянка №8) Транспорт курсирует с интервалом 15 мин. с 04.00 до 18.00.

Примерны расценки на некоторые группы товара:
Обувь – 1000 руб оптом и 2000 руб розница
Очки – 400 руб оптом и 800 руб розница
Сумки – 600 руб оптом и 1000 руб розница
(все цены сугубо примерны, взяты из личного общения с продавцами и могут отличаться, как большую так и меньшую сторону).

Приводы для распашных ворот | CAME

Стандартная система автоматизации распашных ворот включает:

Привод для ворот (один или два),
Блок управления,
Устройства управления и безопасности.

Для некоторых моделей возможно использование системы аварийного питания от аккумуляторов (модели с двигателем на 24В), а также системы тросовой дистанционной разблокировки h4000.

Как выбрать привод для ворот?

При подборе подходящих приводов для распашных ворот важно учитывать:

Ширину и массу створок
Для каждой конкретной модели привода чем шире створка, тем меньше может быть ее максимальный вес. И чем больше вес, тем меньше может быть максимальная ширина створки.
Конструкцию створок и столбов ворот, а также, что находится в непосредственной близости от ворот
Например, чтобы элементы привода не упирались в стену или не мешали открытию калитки.

Наличие или возможность установки механических упоров для створок в крайних положениях
Для некоторых моделей приводов необходимо, чтобы ворота в крайнем закрытом, а иногда и в крайнем открытом положении касались прочного надежного механического упора, иначе ворота продолжат открываться или закрываться дальше.
Направление открывания (наружу или вовнутрь)
Если ворота открываются вовнутрь, следует учитывать расстояние от петель до внутренних углов столбов (размер «С»), а также ширину столбов.

Если ворота открываются наружу, то привод устанавливается на стороне столба, которая смотрит в проезд, поэтому также важно знать расстояние от петли до внутреннего края столба. Правильный подбор модели привода позволит соблюсти установочные размеры при монтаже.

Угол открывания

Максимально возможный угол открывания ворот отличается в зависимости от модели приводов. Для большинства приводов максимально рекомендуемый угол открытия вовнутрь – 120 градусов, а наружу – 90 градусов. Подземные приводы Frog-А или Frog-A24 позволяют за счет специальных аксессуаров добиться максимального угла открывания 180 градусов.

Скорость открытия

Большинство моделей приводов открывают ворота на угол 90 градусов за время от 15-30 секунд. В ассортименте есть модели с повышенной скоростью открывания по сравнению с их стандартными версиями, например, приводы FE40230V, FE4024V, FROG-AV, Наиболее скоростным приводом для легких ворот или калиток является привод STYLO.

Особенности автоматизации ворот подземными приводами

Для возможности монтажа приводов подземной установки, требуется соблюсти при изготовлении ворот и обустройстве прилегающей территории специальные условия, а именно:

— обязательно выполнение требований к конструкции ворот и соблюдения расстояния от столба до оси вращения петли;

— необходимо обеспечить дренаж (отвод воды), которая будет попадать внутрь монтажного короба привода во время дождей или таяния снега;

— при изготовлении фундамента для столбов ворот нужно надежно связать друг с другом фундаменты столбов и приводов.

Приводы для распашных ворот можно разделить на следующие типы: линейные, рычажные и подземные.

Подземные приводы идеальны, когда важно чтобы ворота имели элегантный внешний вид, и приводы не были заметны, а также, если требуется угол открывания ворот от 120 до 180 градусов. Решение об использовании именно подземных приводов желательно принимать на этапе проектирования ворот.

Так как это не всегда возможно, то для распашных ворот чаще всего выбирают линейные или рычажные приводы. Еще недавно, при открывании ворот вовнутрь, линейный привод CAME можно было подобрать при расстоянии C до 150 мм, а свыше 150 мм и до 380 мм, только рычажный привод. С появлением нового телескопического привода ATS, максимальное расстояние «С» для линейных приводов стало 200 мм.

Распашные приводы САМЕ

САМЕ производит линейные, рычажные и подземные приводы для промышленного, общественного и бытового использования. Некоторые модели оснащены энкодером.

Энкодер – современное и надежное устройство для определения необходимых точек замедления и остановки ворот. В некоторых приводах энкодер совместно с внутренними упорами позволяет двигателю отключиться в крайних положениях ворот и избежать необходимости установки внешних механических упоров для створок.

Распашные приводы различаются по типу питания двигателя. В зависимости от модели привода для распашных ворот его двигатель может работать от 230В или от постоянного напряжения 24В. Модели приводов с питанием двигателя 24В способны выдерживать интенсивный режим работы и не перегреваться. Помимо этого они обеспечивают замедление ворот при подходе к крайним положениям и их можно оборудовать дополнительной системой, позволяющей продолжить работу при кратковременном отключении электропитания.

Долговечность приводов зависит от интенсивности использования и условий эксплуатации оборудования. Грамотный монтаж и своевременное техобслуживание помогают увеличить срок службы автоматики.

Линейные приводы САМЕ представлены практически бесшумными моделями AXL, AXI, ATS, KRONO и мощными приводами ATI и AXO.

Привод 24 В линейный, самоблокирующийся, с механическими упорами и энкодером

Привод 230 В линейный, самоблокирующийся для правой створки

Привод 230 В линейный, самоблокирующийся

Привод 230 В линейный, самоблокирующийся, со встроенными концевыми выключателями, для створок до 3 м.

Рычажные приводы САМЕ представлены моделями FTL, FAST, FERNI/FERNI NEW, а также приводами FLEX и STYLO, специально разработанными для небольших ворот или калиток с узкими столбами.

Привод 24 В рычажный, не блокирующийся с шарнирным рычагом передачи

Привод 24 В рычажный, самоблокирующийся с энкодером

Привод 230 В рычажный, самоблокирующийся с шарнирным рычагом передачи

Подземные приводы САМЕ представлены моделями FROG: FROG-A И FROG-A24.

Привод 230 В рычажный, для подземной установки

Привод 24 В рычажный, для подземной установки

Корпус привода FROG-A

Почему выбирают приводы CAME?

Можно выделить несколько причин, благодаря которым покупатели делают выбор в пользу приводов САМЕ для распашных ворот:

Отличные технические характеристики. САМЕ производит автоматические распашные приводы, успешно работающие в российских погодных условиях.
Высокое качество материалов и сборки. Приводы производятся в Италии и имеют Международные сертификаты качества и безопасности.
Надежность приводов САМЕ подтверждается более чем 20-ти летним опытом эксплуатации во всех регионах России и гарантией 3 года на весь модельный ряд.
Большой выбор комплектующих, устройств управления и безопасности.

CAME выпускает качественные приводы для любых распашных ворот. Купить привод для распашных ворот или задать вопрос специалисту можно на сайте или по телефону центра поддержки клиентов: 8 800 200-50-50.

Южные Ворота| Готовые квартиры в новостройках Томска

Счастливое детство

В Южных Воротах большие и разнообразные игровые площадки для детей всех возрастных групп.

Песочницы, огромное разнообразие качель, минитарзанки, веревочные станции, лабиринты, столы для тенниса, горки – трубы, детские скалодромы, спортивные тренажеры, скейт-парк, волейбольные площадки, хоккейная коробка и еще множество различных игровых форм уже радуют маленьких и подрастающих жителей мегарайона.

Доступное дошкольное и школьное образование

В центре района построена новая современная инжиниринговая школа, ведущая обучение школьников с 1 по 11 класс в сотрудничестве с ТУСУРом. В шаговой доступности для жителей Южных Ворот ТДСК построила три детских сада, в которых есть и ясельные группы для детей от полутора лет: два уже работают, а третий откроется в ближайшее время.

Здоровье детей и взрослых

Уже третий год на территории мегарайона успешно функционирует врачебная амбулатория для взрослых и маленьких пациентов.

Жителям не нужно выезжать за пределы Южных Ворот для посещения терапевта, педиатра.Здесь работает процедурный кабинет и дневной стационар. В разработке проект нового медицинского центра для детей и взрослых.

Экология

Лес, поля и озера окружают мегарайон «Южные Ворота». Здесь чистый воздух и никаких промышленных предприятий.

Сохранить уникальную экологию помогает благоустройство и озеленение, дворов и проездов.

Магазины

Одновременно с жильём в мегарайоне появляются супермаркеты, магазины шаговой доступности и аптеки. Абрикос, Ярче, Пятерочка, фирменный магазин Межениновской птицефабрики, Fix price, три аптеки — список мест в Южных Воротах, где вы сможете купить все необходимое для повседневной жизни.

Обслуживание домов

Дома в мегарайоне обслуживает управляющая компания «Южные Ворота ТДСК», которая считает своей главной задачей обеспечить жителей всеми преимуществами жизни в домах и микрорайонах ТДСК

Инициативные и дружные новоселы

Первое новоселье в Южных Воротах отметили в феврале 2016 года. Всего за 12 месяцев премьерный район от ТДСК вырвался в лидеры продаж новостроек. А среди покупателей ТДСК утвердилось мнение, что в ЮВ живут самые инициативные и дружные новосёлы.

Что такое логическая диаграмма и таблица истинности?

Логические элементы являются сердцем цифровой электроники. Логические схемы предназначены для выполнения определенной функции, для понимания природы этой функции требуется таблица истинности логической схемы. Когда логические вентили соединены, они образуют цепь. Гейт — это электронное устройство, которое используется для вычисления функции двузначного сигнала. Логические элементы являются основным строительным блоком цифровых схем.

Символы диаграммы ворот

Логическая схема состоит из вентилей и символов, которые могут напрямую заменить выражение в булевой арифметике.Логический вентиль — это устройство, которое может выполнять одну или все булевы логические операции И, И-НЕ, ИЛИ, НЕ, ИЛИ, исключающее ИЛИ и исключающее ИЛИ. Все типы логических элементов, кроме НЕ, принимают на вход две двоичные цифры и выдают одну двоичную цифру на выходе. Ворота НЕ принимают только одну входную цифру.

Каждый из них имеет различную форму, чтобы показать свою конкретную функцию. Входные данные (булевы переменные) входят слева от символа, а выходные данные выходят справа. В сочетании несколько вентилей могут составить сложную логическую систему оценки, имеющую множество входов и выходов.Цифровые компьютеры создаются путем соединения тысяч или миллионов таких ворот вместе.

НЕ ворота

Ворота НЕ представляют собой прямую стрелку с маленьким кружком на выходе. Круговая часть символа говорит о том, что вывод отрицает ввод.

ИЛИ ворота

Ворота ИЛИ имеют изогнутую входную сторону и остроконечный выход.

А	Б	Выход
0	0	0
0	1	1
1	0	1
1	1	1

И ворота

Вентиль И имеет плоскую входную сторону и круглую выходную сторону.

А	Б	Выход
0	0	0
0	1	0
1	0	0
1	1	1

Вентиль исключающего ИЛИ (исключающее ИЛИ)

Исключающий символ или символ ворот аналогичен логическому элементу ИЛИ, но имеет дополнительную изогнутую линию, пересекающую входы.

А	Б	Выход
0	0	0
0	1	1
1	0	1
1	1	0

Сводка символов логических вентилей

Создать логическую диаграмму быстрее и лучше

Нужно нарисовать схемы логических элементов? Ищете инструмент для построения логических схем? Инструмент логических диаграмм Visual Paradigm имеет удобный редактор диаграмм, который позволяет быстро рисовать логические диаграммы.

В программном обеспечении логических вентилей есть все.

Изменить этот пример логической схемы

Изменить эту логическую схему

Изменить этот шаблон логической схемы

Изменить этот пример логической схемы

ИЛИ Ворота: Что это такое? (Принцип работы и принципиальная схема)

Что такое ворота операционной?

Элемент ИЛИ — это логический элемент, выполняющий операцию логического ИЛИ. Логическая операция ИЛИ имеет высокий уровень на выходе (1), если один или оба входа элемента имеют высокий уровень (1).Если ни на одном входе нет высокого уровня, получается низкий уровень на выходе (0). Как и вентиль И, вентиль ИЛИ может иметь любое количество входных пробников, но только один выходной пробник.

Функция логического элемента ИЛИ эффективно находит максимум между двумя двоичными цифрами точно так же, как дополнительная функция И находит минимум.

Логический символ логического элемента ИЛИ с 2 входами показан ниже:

Таблица истинности логического элемента ИЛИ

2 входных логического элемента ИЛИ

Таблицы истинности содержат выходные данные конкретной цифровой логической схемы для всех возможных комбинаций ее входов. Таблица истинности двухвходового вентиля ИЛИ может быть представлена следующим образом:

3-входовой вентиль ИЛИ

Если вместо двух входов есть три входа, это изменяет логический символ и таблицу истинности вентиля ИЛИ.

Логический символ логического элемента ИЛИ с 3 входами представлен как:

Таблица истинности логического элемента ИЛИ с 3 входами:

В цифровой электронике к другим логическим элементам относятся вентили НЕ, вентили И-НЕ, вентили ИЛИ, исключающее ИЛИ. ворота, ворота XNOR.

Схема вентиля ИЛИ

Подобно вентилю И и вентилю ИЛИ, также можно реализовать схему с диодом или транзистором.

Диаграмма схемы диода затвора ИЛИ

Простая схема затвора ИЛИ с двумя входами может быть реализована с использованием диода следующим образом: появляется на X. Когда на любой из входов подается +5 В, соответствующий диод смещается в прямом направлении и ведет себя как идеально короткозамкнутый, следовательно, эти +5 В появятся на выходе X. +5 В означает логическую 1.

Фактически все 5 В не появится в X, около 0.На диоде будет падать от 6 до 0,7 В как проброс напряжения биоса, а остальное напряжение т.е. 5 — 0,6 = 4,4 В или 5 — 0,7 = 4,3 В появится на Х. Эти 4,4 В или 4,3 В практически считаются логическими 1.

Теперь, если на оба входа подается +5 В, оба диода будут смещены в прямом направлении. Следовательно, аналогичным образом на X появится 4,4 В.

Теперь, если оба входа A и B заземлены или на них подается 0 В, на X не будет напряжения, и, следовательно, X считается логическим 0.

Схема транзистора затвора ИЛИ

Затвор ИЛИ также можно реализовать с помощью транзистора. В этом случае затвор ИЛИ называется транзисторным затвором ИЛИ. Два входа такого вентиля ИЛИ показаны ниже,

Теперь, если на A и B подается 0 В, оба транзистора находятся в состоянии ВЫКЛ, поэтому напряжение питания + 5 В не попадет на землю через любой из транзисторов. , Т ₁ и Т ₂ . В результате база транзистора T ₃ получит достаточный потенциал, чтобы открыть его.В этом случае питание +5 В попадет на землю через резистор R′ и транзистор T ₃ .

Поскольку транзистор T ₃ находится во включенном состоянии, он будет вести себя как идеально короткозамкнутый, поэтому все напряжение питания + 5 В упадет на резисторе Rʹ, а на клемме X (узел) будет 0 В. На практике транзистор T ₃ не будет идеально короткозамкнутым, на нем будет некоторое падение напряжения, которое будет около 0,6 – 0,7 В. Это напряжение появится в узле X, а это 0.6 или 0,7 вольт считается логическим 0.

Теперь, если на базовую клемму любого из транзисторов T ₁ или T ₂ или обоих подается + 5 В, соответствующий транзистор, как и оба, будет в состоянии ON. . В этом случае напряжение питания + 5 В попадет на землю через один из транзисторов или через оба.

В результате ток начинает течь на землю от питания по этому пути, и все напряжение питания будет падать на резисторе R. Таким образом, база транзистора Т ₃ не получит достаточный потенциал, чтобы транзистор Т ₃ ПО.Таким образом, полное напряжение питания появится на X, а X перейдет в высокое логическое состояние или логическую 1.

Интегральные схемы вентилей ИЛИ

Вентилятор ИЛИ доступен в TTL и CMOS ICS, где TTL означает Transistor – Transistor Logic ICs и CMOS Дополнительные MOSFET ICS. Теперь мы обсудим расположение вентиля ИЛИ на обеих микросхемах.

В микросхемах CMOS доступна серия 4000. В цифровой электронной КМОП ИС 4071 количество входов в каждом вентиле равно двум. 4075 — это 3 — входной вентиль ИЛИ, а 4072 — 4 — входной вентиль ИЛИ в КМОП-ИС.Изображение внутренних ворот 4071 может помочь вам понять эту микросхему.

OR Gate IC 4071

4071 представляет собой 14-контактную микросхему 1C, как вы можете видеть, где четыре или вентиля закреплены вместе, имея два входа. Номер контакта 14 — это tvcc, где дается максимальное питание постоянного тока SV, которое активирует IC. Пин номер 7 заземлен.

Контакты 1 и 2 являются входом для первого вентиля, а 3 — соответствующим выходом для первого вентиля. Выводы с номерами 5 и 6 являются входами для второго вентиля, выход которого является выводом с номером 4.Для третьего вывода затвора номер 8 и 9 являются входами, выход которых является выводом номер 10, для последнего вывода затвора номер 12 и 13 являются входами, соответствующий выход которых находится на выводе номер 11. Таким образом, IC выглядит внутренне для CMOS.

ИС вентиля ИЛИ 7432

В логике TTL внутреннее устройство отличается от логики CMOS. В логике TTL 2-вход ИЛИ вентиля номер IC 74LS32. широко известный как 7432. LS означает версию Шоттки с низким энергопотреблением.

Еще один тип номера IC также доступен на рынке: 74HC32, где HC означает высокоскоростную версию CMOS i.е. он имеет более низкое потребление тока и более широкий диапазон напряжения. 74LVC32 — еще одна низковольтная версия того же CMOS. Давайте обсудим 74LS32, который является микросхемой TTL. В этой микросхеме четырнадцать контактов. Схема внутренних ворот 7432 может прояснить вашу идею.

В этой микросхеме контакты 1 и 2 являются входами первого затвора, а вывод — выводом 3. Опять же, выводы 4 и 5 — это входы второго затвора, выход которого находится на выводе 6. Контакты 10 и 9 являются входами четвертого вентиля, выход которого находится на pn 8.Вход последнего или четвертого вентиля — это контакты 13 и 12, а контакт 11 — его выход.

Контакт 7 заземлен, а контакт 14 – питание +vcc, где снова питание +Vcc, где снова +SVdC – нормальное и максимальное питание. Одна вещь должна поддерживаться на +SVDC. Если напряжение i/p будет больше этого, это может привести к повреждению микросхемы.

Логические элементы

В реальном мире цифровые устройства — это не абстрактные логические выражения булевой алгебры, а аппаратные реализации этих выражений.Логические выражения переводятся в структуры устройств, называемые логическими вентилями . Логический вентиль является одновременно символическим представлением логической операции и, при использовании в цифровой электронике, может представлять собой реальную аппаратную схему. Один логический элемент обычно состоит из нескольких транзисторов, которые делят место со многими другими в интегральной схеме.

Каждый из основных операторов, о которых мы узнали в разделе выражений, имеет символ вентиля. Символ занимает место оператора, а переменные являются входными данными для вентиля.Результирующее значение из уравнения выражения является выходом вентиля. Выход вентиля может быть конечным результатом или он может быть подключен как вход к еще одному вентилю.

Символы вентилей

Логические вентили — это символы, которые могут напрямую заменить выражение в булевой арифметике. Каждый из них имеет различную форму, чтобы показать свою конкретную функцию. Входные данные (булевы переменные) входят слева от символа, а выходные данные выходят справа. Объединенные вместе, несколько вентилей могут составить сложную логическую систему оценки, имеющую множество входов и выходов.

Цифровые компьютеры создаются путем соединения тысяч или миллионов таких ворот вместе.

Вентиль НЕ

Вентиль НЕ представляет собой стрелку вперед с маленьким кружком на выходе. Круговая часть символа говорит о том, что вывод отрицает ввод.

Ворота ИЛИ

Th Ворота ИЛИ имеют изогнутую входную сторону и заостренный выход.

Элемент И

Элемент И имеет плоскую входную сторону и круглую выходную сторону.

Вентиль исключающее ИЛИ (исключающее ИЛИ)

Символ вентиля исключающее ИЛИ такой же, как вентиль ИЛИ, но имеет дополнительную изогнутую линию, пересекающую входы.

Комбинированная логика

При соединении нескольких вентилей вместе получается комбинированная логическая система или комбинаторная логика . Чтобы разработать комбинированную логическую систему, мы можем использовать таблицы истинности для сопоставления логических выходов с различными входными условиями.

Логические выражения записываются из условий в таблице.Затем мы можем напрямую преобразовать выражение в диаграмму логических вентилей.

Возможно, вы помните, что в логических элементах мы видели, что в коде не было оператора, который можно было бы использовать для XOR. Он был составлен с использованием комбинации операторов И, ИЛИ и НЕ:

  пусть А = ложь
пусть B = ложь
пусть Q = (A || B) && !(A && B)

Давайте сопоставим входные и выходные условия в таблице истинности для комбинированной логической системы для XOR. Мы найдем все условия, которые приводят к истинному результату , и создадим для них логическое выражение.

А	Б	А ⊕ В
Ф	Ф	Ф
Ф	Т	Т
Т	Ф	Т
Т	Т	Ф

Есть два условия, при которых столбец результатов содержит 90 371 истинное значение из 90 372. Первое условие — это когда A равно false и B равно true , что выражается как ~A · B .Второе условие — это когда A является истинным и B является ложным , что выражается как A · ~B . Наше выражение XOR равно true , когда одно из этих условий равно true , что записывается так:

А ⊕ В = (~А · В) + (А · ~В)

В коде это выражение формируется с помощью следующих логических блоков:

   пусть А = ложь
пусть B = ложь
пусть Q = (!A && B) || (А && !В)

Преобразование уравнения в логические вентили дает следующую диаграмму.Обратите внимание, как каждый вентиль «соединяет» переменные вместе, точно так же, как логические блоки в приведенном выше коде.

Однако, если мы возьмем два других неиспользованных условия из таблицы истинности, которые делают операцию XOR ложной , можно получить отрицательное уравнение для XOR, называемое NXOR:

~(А ⊕ В) = (~А · ~В) + (А · В)

Чтобы вернуться к A ⊕ B , мы должны инвертировать это отрицательное уравнение. Затем, с помощью теоремы Де Моргана, мы получаем другое уравнение для XOR, но оно по-прежнему логически эквивалентно исходному.

А ⊕ В = (А + В) · ~(А · В)

Когда это уравнение преобразуется в логические вентили, получается на один вентиль меньше, чем на первой диаграмме.

Эта диаграмма менее сложная, чем первая. Уменьшение количества логических элементов для получения одного и того же логического результата является одной из основных целей проектирования цифровой логики. Для электронных устройств это позволяет большему количеству вентилей использовать ограниченное пространство на интегральной схеме.

Базовая функция шлюза | Цифровые интегральные схемы

Детали и материалы

4011 Счетверенный вентиль NAND (каталог Radio Shack № 276-2411)
Восьмипозиционный DIP-переключатель (каталожный номер Radio Shack 275-1301)
Десятисегментная светодиодная гистограмма (каталожный номер Radio Shack 276-081)
Одна батарея 6 В
Два резистора по 10 кОм
Три резистора по 470 Ом

Внимание! Микросхема 4011 представляет собой КМОП, поэтому чувствительна к статическому электричеству!

Дополнительное чтение

Уроки электрических цепей , том 4, глава 3: «Логические вентили»

Цели обучения

Назначение «подтягивающего» резистора
Как экспериментально определить таблицу истинности вентиля
Как соединить логические вентили вместе
Как создавать различные логические функции с помощью логических элементов И-НЕ

Принципиальная схема основных функций шлюза

Иллюстрация базовой функции ворот

Инструкции по эксперименту

Для начала подключите один логический элемент И-НЕ к двум входным переключателям и одному светодиоду, как показано на рисунке. На первый взгляд использование 8-позиционного переключателя и 10-сегментной светодиодной гистограммы может показаться чрезмерным, поскольку для отображения работы одного вентиля И-НЕ требуется всего два переключателя и один светодиод. Однако наличие этих дополнительных переключателей и светодиодов делает очень удобным расширение схемы и помогает сделать схему схемы чистой и компактной.

Настоятельно рекомендуется иметь лист данных для микросхемы 4011 при сборке схемы. Не просто следуйте иллюстрации, показанной выше! Важно, чтобы вы выработали навык чтения спецификаций, особенно схем «распиновки» при подключении клемм IC к другим элементам схемы.Схема подключения в таблице данных является важной частью информации, которую необходимо иметь. Здесь показано мое собственное представление того, что показывает любой лист данных 4011 :

На макетной плате я показал схему, построенную с использованием нижнего левого вентиля И-НЕ: контакты № 1 и 2 — это входы, а контакт № 3 — выход. Контакты № 14 и 7 проводят питание постоянного тока ко всем четырем цепям затворов внутри микросхемы, «V _DD» представляет собой положительную сторону источника питания (+V), а «Gnd» представляет отрицательную сторону питания. питание (-V) или заземление.Иногда отрицательная клемма источника питания будет помечена «V _SS» вместо «Gnd» в таблице данных, но это означает то же самое.

Цифровая логическая схема не использует разделенные источники питания, как это делают операционные усилители. Однако, как и в схемах операционных усилителей, заземление по-прежнему является неявной точкой отсчета для всех измерений напряжения. Если бы я говорил о наличии «высокого» сигнала на определенном выводе микросхемы, я бы имел в виду, что между этим выводом и отрицательной стороной источника питания (землей) было полное напряжение.

Обратите внимание, что все входы неиспользуемых вентилей внутри микросхемы 4011 подключены либо к V _DD, либо к земле. Это не ошибка, а акт преднамеренного замысла. Поскольку 4011 представляет собой интегральную схему КМОП, а входы схемы КМОП, оставленные неподключенными ( плавающие ), могут принимать любой уровень напряжения просто из-за перехвата статического электрического заряда от близлежащего объекта, оставление входов плавающими означает, что эти неиспользуемые вентили могут получать любые случайные комбинации «высоких» и «низких» сигналов.

Почему это нежелательно, если мы не пользуемся этими вратами? Кого волнует, какие сигналы они получают, если мы ничего не делаем с их выходами? Проблема заключается в том, что если на входах затвора появляются сигналы статического напряжения, которые не являются полностью «высокими» или полностью «низкими», внутренние транзисторы затворов могут начать включаться таким образом, что будут потреблять чрезмерный ток. В худшем случае это может привести к повреждению чипа.

В лучшем случае это означает чрезмерное энергопотребление. Не имеет большого значения, выбираем ли мы подключение этих неиспользуемых входов затвора к «высокому» (V _DD) или «низкому» (земля), если мы подключаем их к одному из этих двух мест.На макете я показываю все верхние входы, подключенные к V _DD, и все нижние входы (неиспользуемых вентилей), подключенные к земле. Это было сделано просто потому, что эти отверстия на шине питания были ближе и не требовали длинных перемычек!

Обратите внимание, что ни один из неиспользуемых выходов вентиля не был подключен к V _DD или земле, и не зря! Если бы я сделал это, я мог бы заставить вентиль принять противоположное выходное состояние, которого он пытается достичь, что является сложным способом сказать, что я создал бы короткое замыкание.Представьте себе вентиль, который должен выводить «высокий» логический уровень (для вентиля И-НЕ это было бы верно, если бы какой-либо из его входов был «низким»).

Если бы такой вентиль имел свою выходную клемму, напрямую соединенную с землей, он никогда не смог бы достичь «высокого» состояния (будучи электрически общим с землей через соединение перемычкой). Вместо этого его верхний (P-канальный) выходной транзистор будет напрасно включен, отдавая максимальный ток на несуществующую нагрузку. Это, скорее всего, повредит ворота! Выходные клеммы затвора по самой своей природе генерируют свои собственные логические уровни и никогда не «плавают» так, как это делают входы затвора CMOS.

Два резистора по 10 кОм помещены в цепь, чтобы избежать плавающих входных условий на используемом затворе. При замкнутом переключателе соответствующий вход будет напрямую подключен к V _DD и, следовательно, будет иметь «высокий уровень». При разомкнутом переключателе резистор 10 кОм « pulldown » обеспечивает резистивное соединение с землей, обеспечивая безопасное «низкое» состояние на входной клемме затвора. Таким образом, вход не будет восприимчив к паразитным статическим напряжениям.

С вентилем И-НЕ, подключенным к двум переключателям и одному светодиоду, как показано, вы готовы разработать «таблицу истинности» для вентиля И-НЕ. Даже если вы уже знаете, как выглядит таблица истинности вентиля И-НЕ, это хорошее упражнение для экспериментов: открытие принципов поведения схемы по индукции. Начертите на листе бумаги таблицу истинности, например:

Столбцы «A» и «B» представляют два входных переключателя соответственно. Когда переключатель включен, его состояние «высокий» или 1. Когда переключатель выключен, его состояние «низкий» или 0, что обеспечивается подтягивающим резистором.Выход ворот, конечно же, представлен светодиодом: горит ли он (1) или не горит (0). После размещения переключателей во всех возможных комбинациях состояний и записи состояния светодиода сравните полученную таблицу истинности с тем, какой должна быть таблица истинности вентиля И-НЕ.

Как вы понимаете, эта макетная схема не ограничивается тестированием вентилей И-НЕ. Любой тип затвора можно проверить с помощью двух переключателей, двух подтягивающих резисторов и светодиода для индикации состояния выхода. Только не забудьте перепроверить схему «распиновки» чипа, прежде чем заменять его контакт за контактом вместо 4011 .Не все «четверные» чипы имеют одинаковое назначение контактов!

Дополнительное улучшение

Усовершенствование, которое вы, возможно, захотите внести в эту схему, заключается в назначении пары светодиодов для индикации состояния входа в дополнение к одному светодиоду, назначенному для индикации выхода. Это делает работу немного более интересной для наблюдения и имеет дополнительное преимущество, заключающееся в том, что указывает, если переключатель не может закрыться (или разомкнуться), показывая истинный входной сигнал на вентиль, вместо того, чтобы заставлять вас делать вывод о состоянии входа из положения переключателя. :

СВЯЗАННЫЙ РАБОЧИЙ ЛИСТ:

Назовите логический вентиль | 101 Компьютеры

Посмотрите на схемы логических вентилей ниже. Для каждой из этих диаграмм заполните Таблицу истинности , соответствующую диаграмме. Можете ли вы назвать логический элемент, которому соответствует каждая диаграмма?
