Экстрактор для выкручивания сломанных болтов: виды, характеристики
Что делать, когда в процессе работы у болта отваливается посадочное место под ключ? Извлечь его подручными инструментами не получится. Нужен экстрактор для выкручивания сломанных болтов, приспособление, с помощью которого сделать эту операцию сможет любой человек.
Необходимо закрепиться в теле поломанной детали, а затем вывернуть ее обычным способом. Промышленность предлагает несколько видов продукции, каждая из которых имеет свои преимущества.
Устройство и виды экстрактора
Чтобы удалить остаток застрявшей детали, ее нужно каким-то образом нарастить. Смекалистые мастера пользуются несколькими методами. Можно сваркой прихватить другой крепежный болт с головкой или просверлив отверстие, затем забив в него рукоятку треугольного напильника, попытаться извлечь обломок таким образом.
Однако это не столь удобно. Работа требует значительных усилий, навыков, а некоторых случаях удачи, поскольку не всегда удается выполнить эту операцию. Гораздо разумнее воспользоваться приспособлением,
- Клиновидное. За счет острых граней приспособление надежно удерживается в заранее просверленном отверстии. Остается только вывернуть болт обычным ключом.
- Стержневое. Принцип работы такой же как у клиновидного типа. Отличие только в форме клина.
- Винтовое спиральное. Удобное приспособление. В отличие от предыдущих двух видов изделие не вбивается, а вкручивается в отверстие. Конусная форма с насечками, напоминающими резьбу при вращении входит в болт и заклинивает. Нужно продолжать крутить в том же направлении до полного извлечения обломка.
Видео: Виды «выкручивателя» поломанных болтов
Типоразмеры экстрактора позволяют подобрать оптимальную модель для застрявшего обломка. Продаются они как поштучно, так и в комплектах. Набор содержит дополнительные элементы для облегчения работы. Может возникнуть проблема снятия обломанного куска с приспособления. Застрять он может очень прочно. Тогда нужно зажать его в тиски и аккуратно извлечь приспособление.
Принцип работы. Инструкция по применению
Приобретать приспособление лучше в комплекте. На рынке представлен широкий ассортимент экстракторов для выкручивания сломанных болтов. Как пользоваться ими подробно описано в инструкции в помощь пользователю. Вместе с основной деталью, там имеются:
- втулки выкручивания с головкой под гаечный ключ;
- сверла нужного диаметра;
- втулки для правильного высверливания детали.
Комплект содержит все необходимое для работы, включая инструкцию для пользователя. Там указаны рекомендуемые режимы операции. Описан пошагово весть процесс. Сначала место слома очищается от грязи, посторонних веществ.
Затем с помощью направляющей втулки высверливается отверстие указанным для данного экстрактора сверлом. Молотком вбивается приспособление, после чего гаечным ключом болт выкручивается. Если используется винтовое изделие, то в комплекте имеет специальная втулка, которой вращают его.
Способы извлечения поломанных болтов экстрактором
Возможны три варианта поломки: заподлицо, внутренняя и наружная, когда верхняя часть поврежденной детали находится выше. Участок, на котором нужно просверлить отверстие не бывает ровным. Работать на нем сложно. Сверло уводит.
Даже с помощью дополнительной втулки сделать эту операцию бывает не просто. Легче всего, когда болт выступает из конструкции. Нужно болгаркой, напильником выровнять поверхность. Накернить центр отверстия и начать работу.
При выполнении операции нужно точно выполнять сверление и вбивание приспособления на предмет соосности направления . Так гарантируется прочность соединения. Винтовые приспособления склоны к правильному ориентированию. Нужно начать без усилий вкручивать экстрактор.
Когда сделан заход, нагрузку увеличивают. После заклинивания продолжают выкручивание детали. Если вращение затрудняется, то нужно сделать движение в обратном направлении, а затем снова продолжить извлечение. Иначе есть риск поломать инструмент.
Преимущества использования инструмента
По сравнению с народными методами у приспособления есть существенное преимущество. Приспособление после установки практически становится частью сломанной детали, но более высокой прочности. Инструмент разрабатывался профессионалами. Затем проводились серьезные испытания. Вычислена оптимальная форма изделия, шаг насечек, острота и количество граней.
Добиться аналогичного результата подручными средствами невозможно. Только экстрактор для выкручивания сломанных болтов обладает уникальными характеристиками по удержанию сломанной детали. К плюсам относят и минимально время на процедуру. Извлечь обломок при навыках и обычном вспомогательном инструменте можно за минуту.
Полезные рекомендации
В работе нет ничего необычного для опытного мастера, имеющего опыт работы с металлом. Но для новичков будет полезным знать, как сделать эту работу производительнее.
Например, если экстрактор для выкручивания сломанных болтов не удерживает сломанную деталь, срывается при значительных усилиях, то после того как его установить, в зазор резьбы поврежденного болта капают жидкость, облегчающую его извлечение. Если таковой нет, можно воспользоваться машинным маслом, керосином, растворителем. Оставляют деталь на 10-15 минут и наверняка она выкрутится.
Болты большого диаметра извлекают большими экстракторами. Необходимо сделать отверстие соответствующим сверлом. Трудоемкая операция, занимающая много времени. Использование одного сверла в этом случае не резонно. Работа пойдет гораздо быстрее, если сначала сделать отверстие диаметром меньше 5 мм. А лишь затем повторить процедуру нужным по размеру сверлом.
Экстрактор для выкручивания сломанных болтов
Каким бы ни был прочным металл, все мы знаем что даже он порой не выдерживает и подводит в самый ненужный момент. Одной из таких ситуаций может быть слом крепёжного элемента, в частности болтов и шпилек. Нет ничего страшнее для человека с гаечным ключом видеть обломанный болт, часть которого осталась во вкручиваемом элементе. И тогда на помощь приходит экстрактор, не пугайтесь, название его намного сложнее, чем его конструкция. О работе с ним и его особенностях давайте поговорим подробнее.
Устройство и виды экстрактора
В конструкции этого инструмента нет ничего сложного. На вид это стальной стержень на конце которого нарезана левая резьба (или клин), по форме этот чудо-инструмент напоминает бородок или добойник. Размеров достаточно много, чем больше извлекаемый болт тем больше экстрактор. Советую вам покупать всегда этот инструмент набором, ведь никогда нельзя знать заранее какой болт или шпилька выйдет из строя. Чаще всего используются размеры от М1 до М16.
По конструктивным особенностям экстракторы делятся на:
- Клиновидного типа. Представляют собой конус с гранями, работают по принципу клина. В заранее высверленную часть застрявшего болта, забивается экстрактор и затем выворачивается ключом. Работать с ним, конечно, просто, но перед тем как высверлить отверстие обязательно учитывайте что сверлить нужно строго по центру, не смещая отверстие в сторону. В противном случае вся вращающая сила экстрактора будет смещена, и вы не выкрутите сломанный болт. А также можете сломать сам экстрактор.
- Стержневого типа. Изготовлен в виде стержня с гранями, очень схож с клиновидным экстрактором. Забивается в сломанную часть, выворачивается гаечным ключом. Как и первый тип экстрактора может довольно трудно извлекаться из уже выкрученной детали.
- Спирального типа. Самый распространённый и эффективный экстрактор для выкручивания сломанных болтов. Тот же конус только с нарезанной левой резьбой (правой, если выворачиваем левый болт). Экстрактор не забивается, а вкручивается в отверстие болта, клинится вместе с деталью и извлекается.
Принцип работы экстрактора для выкручивания сломанных болтов
Если вы прочитали описание типов этого инструмента, то вы уже представляете всю нехитрую процедуру извлечения болтов. Но без систематизации этот материал будет неполным, и давайте разберём всё поподробнее.
Первым делом нужно наметить центр сломанного болта. Для этого нам понадобится кернер и молоток.
Затем сверлим направляющее отверстие для экстрактора. При сверлении будьте аккуратны и не смещайте ось отверстия в сторону. Опытные мастера рекомендуют засверливаться на глубину трёх диаметров сверла.
Вставте экстрактор в просверленное отверстие и подбейте его молотком для надёжной фиксации. После этого используйте вороток метчика, чтобы начать вкручивать экстрактор в сломанный болт. Когда он зайдёт до упора, то начнёт выворачивать болт. Работая с экстрактором, производите вращение только вокруг его оси, ни в коем случае не смещая ось, иначе можете сломать инструмент.
Когда вы выкрутите часть болта, то можно будет воспользоваться плоскогубцами или фиксатором, чтобы продолжить быстрее выворачивать сломанный элемент.
Несколько хитрых советов
- Для того чтобы быстрее вывернуть болт или шпильку, их следует нагреть.
- Если сорвана резьба винта, то можно попробовать выкрутить его шестигранным ключом. Велика вероятность, что попытка закончится удачей.
- При работе используйте смазывающее масло или ацетон.
- Использование сверла с обратной резьбой может без труда вывернуть сломанный элемент.
- Можно воспользоваться керном и молотком. Держа керно под углом в 45 градусов к детале, бейте по нему против часовой стрелке. Проделайте процедуру в нескольких местах, если болт не сдвинулся с места, следует воспользоваться другим методом.
- Если все попытки вывернуть болт или шпильку провалились, то придётся высверлить отверстие большего диаметра и заново нарезать резьбу.
Экстрактор (вывертыш) сломанных болтов
Посмотрев прекрасный обзор коллеги, неожиданно вспомнил, что на даче лежит стойка от китайской беседки, в которой болт заподлицо срезан болгаркой в процессе демонтажа на зиму.Что же советуют поисковики на тему: Как выкрутить сломанный болт ?
Способ 1: облом болта произошел немного выше поверхности детали. Можно попробовать взять разводной ключ и зацепиться за эту часть болта. Предварительно лучше сбрызнуть WD-40.
Способ 2: если облом возник ровно с поверхностью детали, то нужно взять острое зубило или плоскую отвертку или стамеску и молотком ударять в левую сторону (в край) болта под правильным углом (чтобы придать вращательное движение). Этот способ также отлично подходит для отворачивания прикипевших болтов с плоской и крестовой шляпкой.
Способ 3: опять же облом болта произошел выше — берем болгарку и режем болт по центру. Далее берем плоскую отвертку и выворачиваем болт.
Способ 4: достаточно надежный вариант. Набиваем в болте отметку для сверла (по центру), сверлим на некоторую глубину (где-то 15 мм, на глаз определите — не принципиально), но не до конца, диаметр отверстия меньше чем диаметр гайки на 15-30%. Вворачиваем метчик с левой (обратной) резьбой до конца и в результате вы открутите болт.
Способ 5: для сварщиков, и тех кто умеет обращаться с сваркой. Способ действует для болтов диаметр которых не менее 10-15 мм и болт обломался близко к поверхности детали. Тут просто привариваем кусок металла к поверхности болта и аккуратно вращаем приваренный кусок против часовой стрелки (болт с правильной резьбой).
В нашем случае, болт срезан без выступающих частей, сварки и прочих «извращений» с мечиком и болгаркой у нас нет. Вижу только один вариант: покупка экстрактора, или вывертыша.

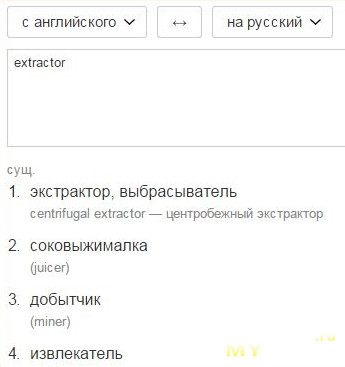

В случае с названием инструментов, «экстрактор» звучит более благородно, хотя несколько друзей при вопросе, что такое экстрактор, пожимали плечами и хором утверждали что это вывертыш и никак иначе!
Как выкрутить «обломыш вывертыша», звучит?
Тот редкий случай, когда кейсы, коворкинг, сабж, апрувы, англицизмы не так отвратительны
Через 17 дней после заказа пошел на почту за посылкой с «извлекателями».

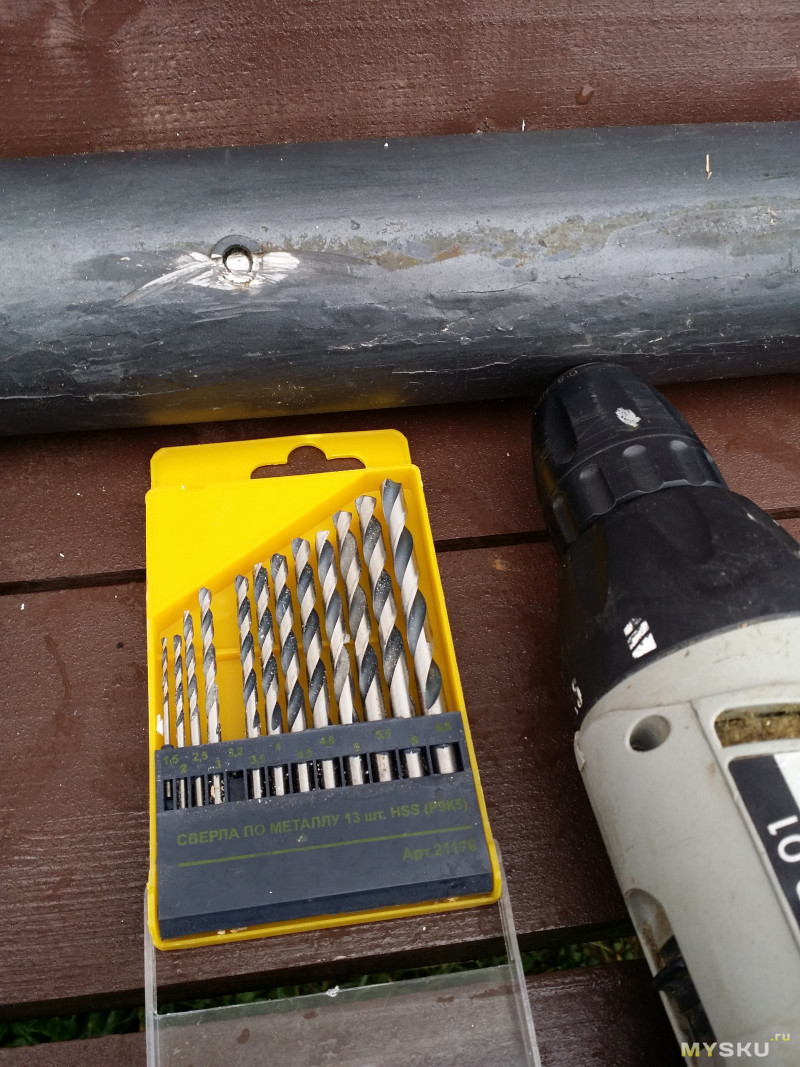

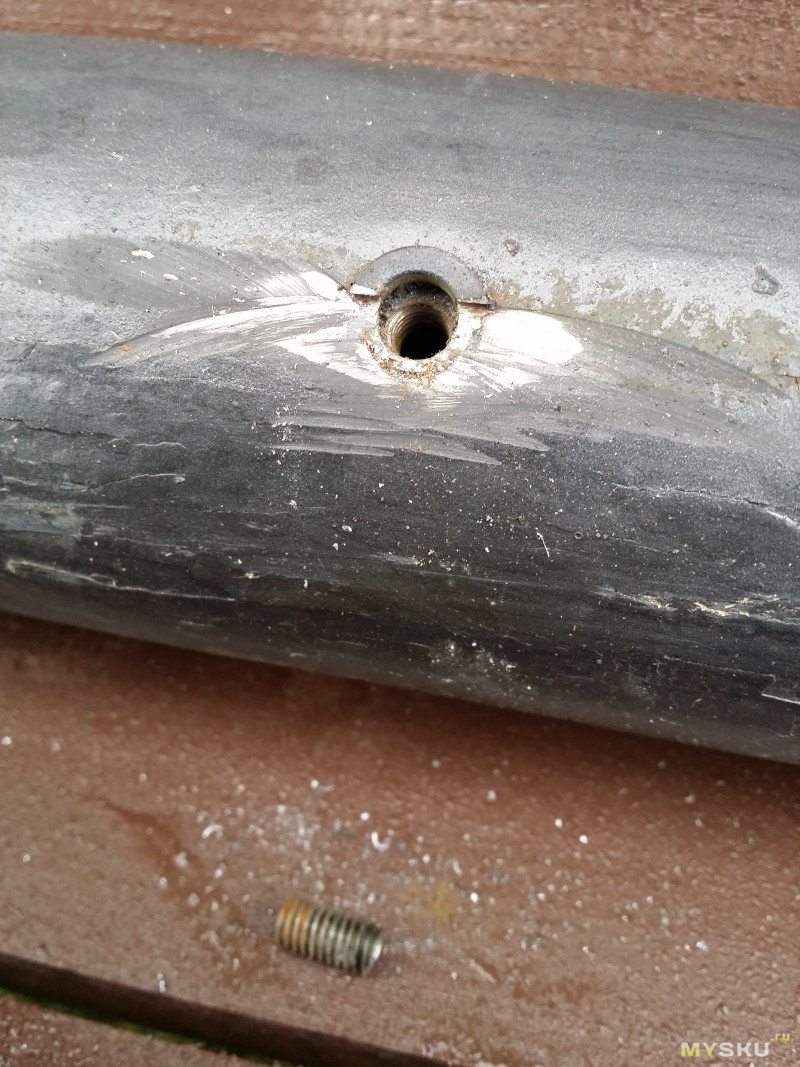

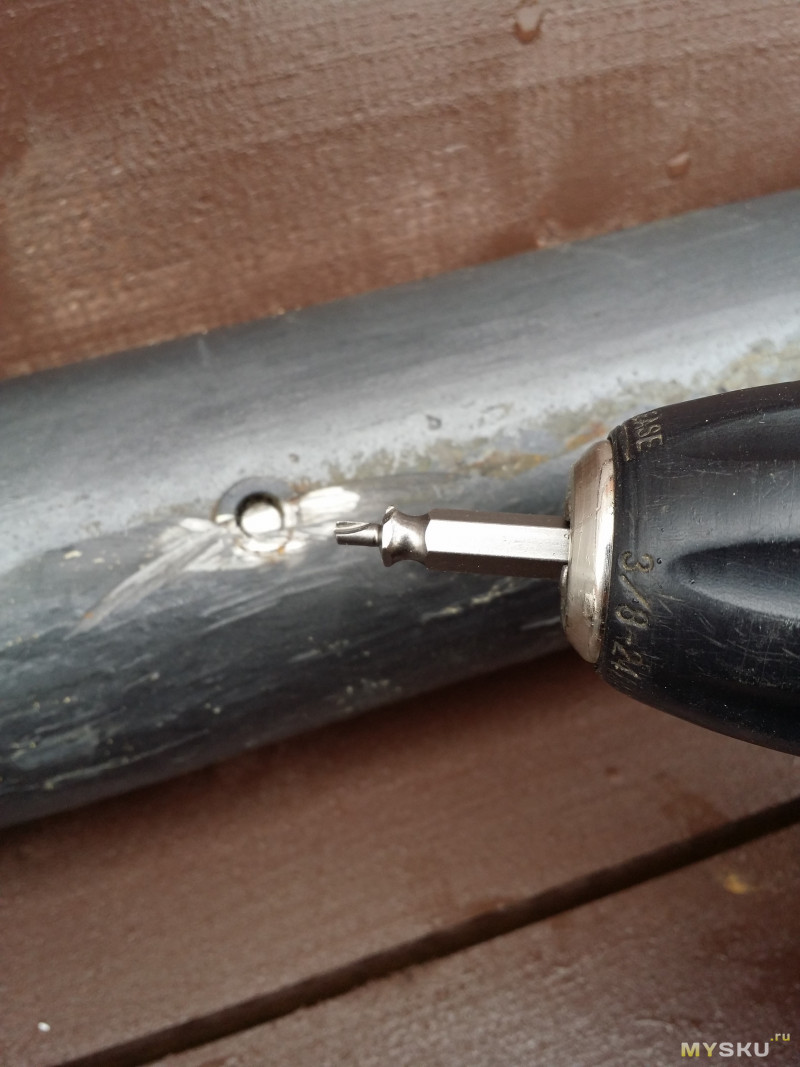

Достав старый шуруповерт и трубу (она же стойка от тента) с обломком болта, закрепил экстрактор в патроне, сверлильной частью наружу.

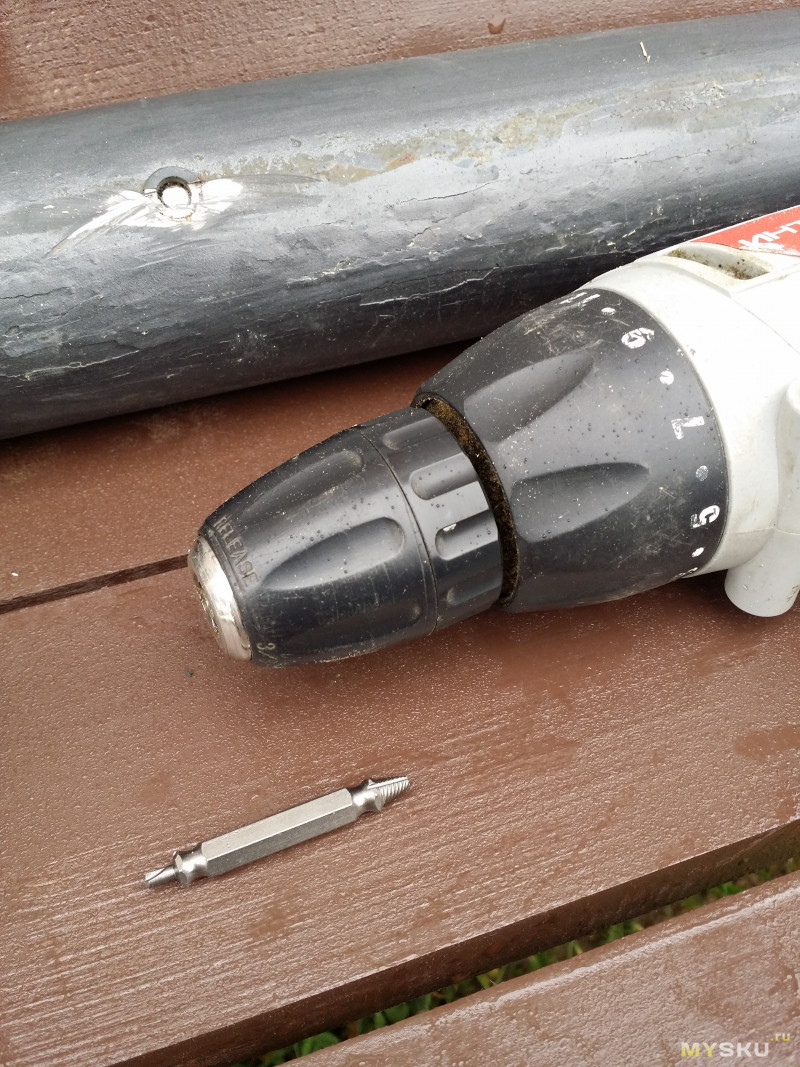

Экстракторы данного типа весьма компактны и помимо рабочей части, имеют еще и короткое сверло. Процесс прост: сверлим, переворачиваем экстрактор и выкручиваем. Разница лишь в направлении вращения патрона шуруповерта.

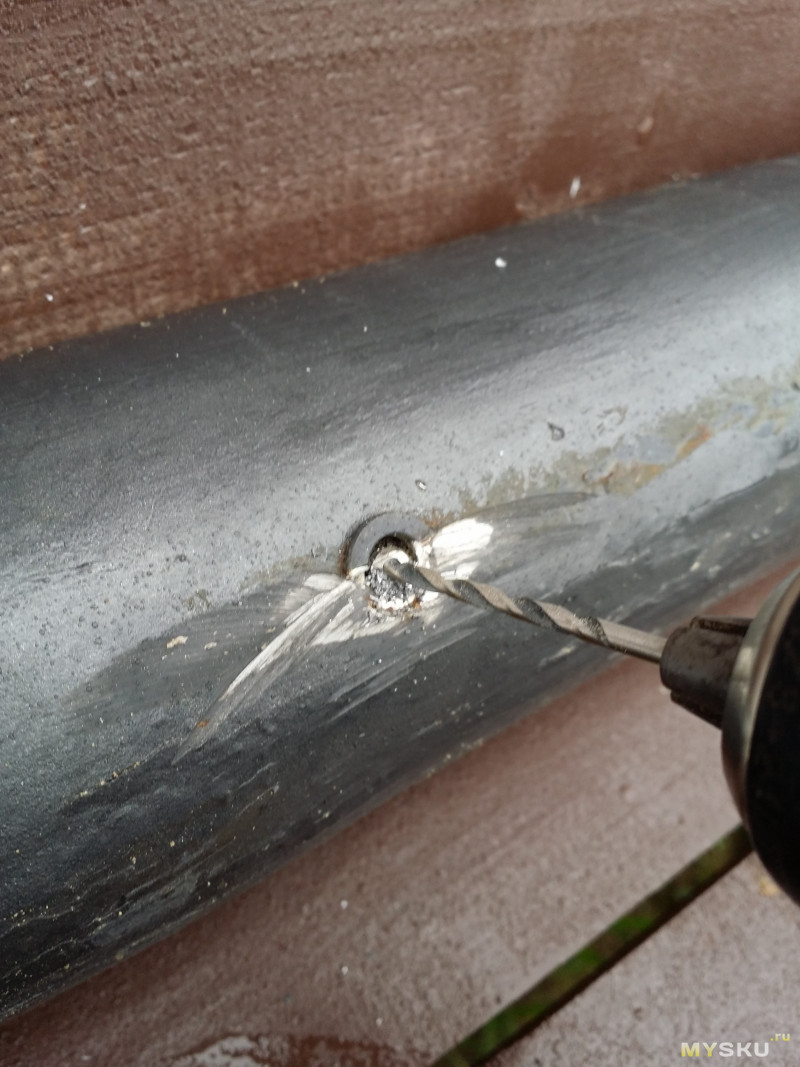

Потратив пару минут времени без результата, понял что сверло конкретно туповато и достал наборчик неплохих китайских сверел из «Леруа».
Процесс пошел гораздо быстрее
Специалисты рекомендуют засверливать на глубину, равную двум диаметром сверла.

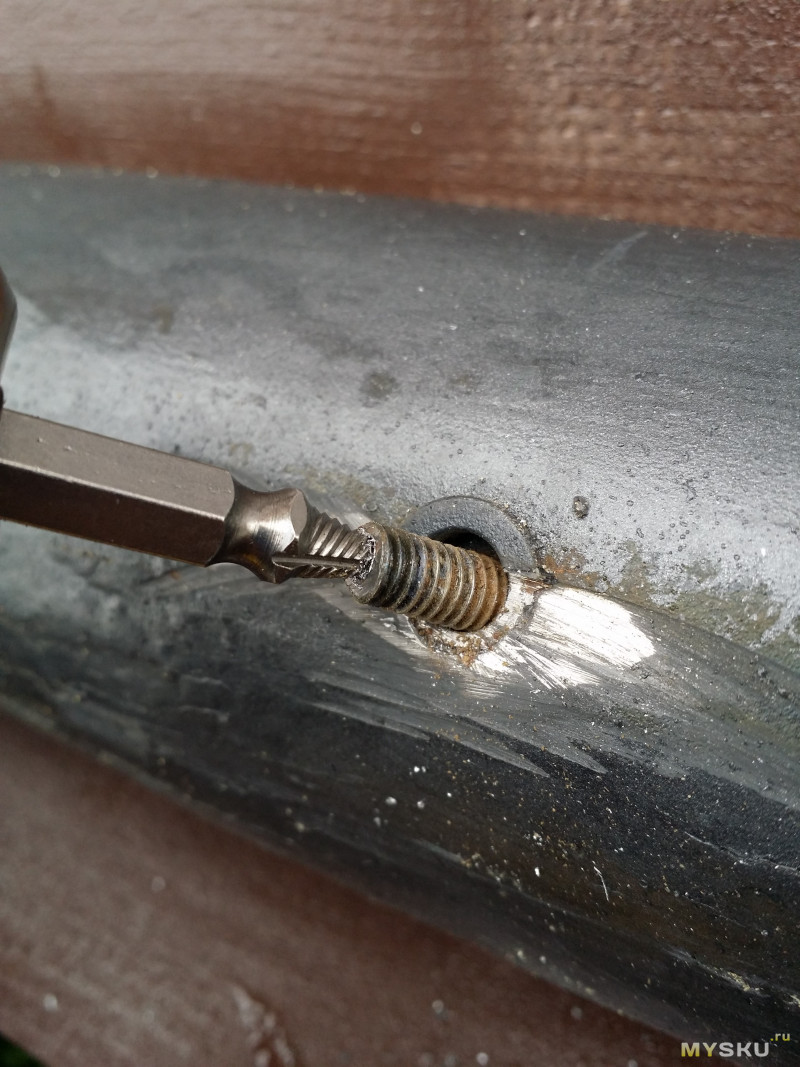

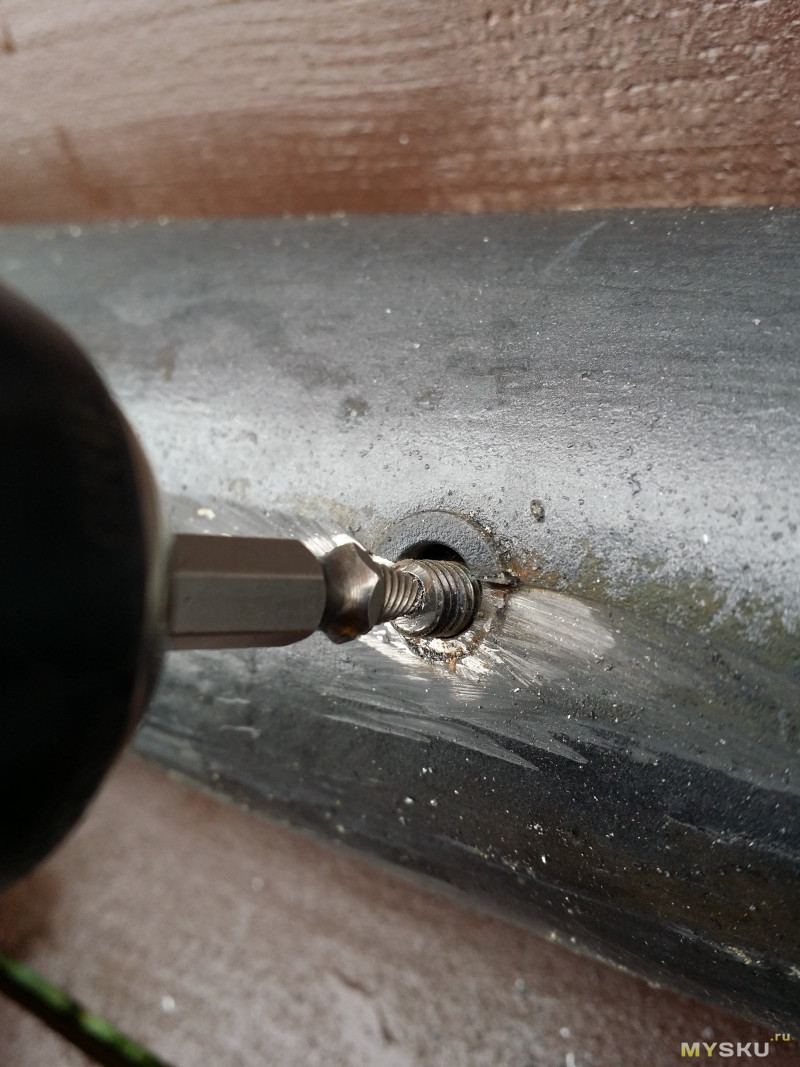

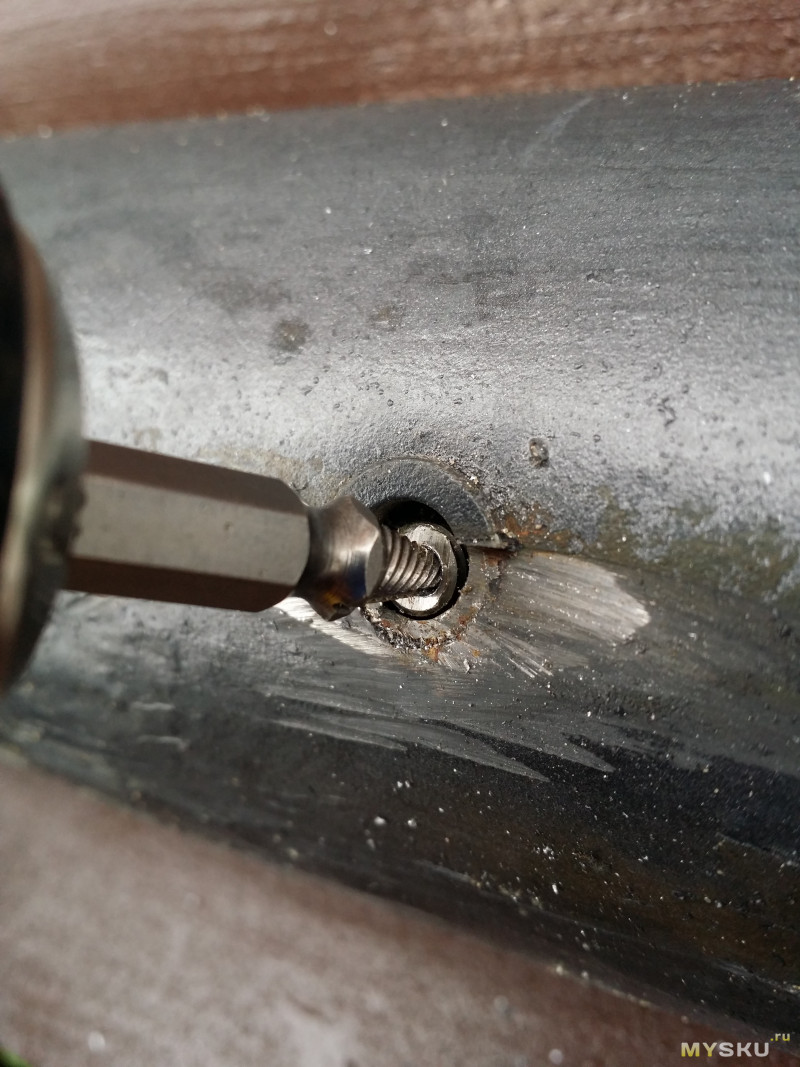

Вставляем экстрактор в подготовленное отверстие и врубаем заднюю скорость шуруповерт на откручивание, с усилием прижимая рабочую поверхность в обломок болта.
Цель достигнута, а больше ничего и не требовалось.
Из минусов отмечу, что в моей коробочке 1 и 2 номер экстракторов абсолютно идентичны.
Возможно только мне так повезло. Еще один из недостатков, тупые сверла.
Придется с продавцом обсудить возврат части стоимости набора.
В остальном наборчик пригодится и займет достойное место в ящике с инструментами.
Всем добра и послушной резьбы!
Традиционный котик ужин человека победившего болт
Дополнительная информация
Правильный и неправильный инструмент для откручивания болтов, гаек и винтов с сорванной головкой
Здравствуйте, уважаемые читатели и самоделкины!Наверняка почти каждый мастер встречается с проблемой откручивания сорванных болтов, винтов, и гаек.
В данной статье Евгений Матвеев, автор YouTube канала «Доктор Дью», расскажет Вам про правильный заводской, и неправильный самодельный инструмент для этих целей.
Самоделка категорически не рекомендована к исполнению. Пользуйтесь инструментами для психически здоровых людей!
Материалы.
— Гаечный ключ на 8
— Болт с шестигранной головкой.
Инструменты, использованные автором.
— Экстрактор гаек и болтов с сорванной головкой
— Экстрактор винтов с сорванной головкой
— 1/2 3/8 1/4 дюймовый ключ-трещотка
— Тиски
— Болгарка, отрезной диск
— Дремель
— Сварочный аппарат
— Шуруповерт, сверла по металлу.
Процесс изготовления.
Итак, самодельщик, попавший под прицел Евгения будет изготавливать экстрактор болтов с сорванными гранями. Для этого он предварительно испортил гаечный ключ на 8, срезав болгаркой ему один край. Почему нельзя было взять кусок арматуры, или стальной полосы — абсолютно непонятно.
Место среза слегка обрабатывается.
Теперь самодельщик приваривает к огрызку ключа болт с головкой под шестигранник.
Получилась вот такая непонятная конструкция.
Часть болта срезается таким образом, чтобы от него осталась только часть головки.
Собственно он заменил одну головку на другую. Затем рассверлил в ней отверстие.
И при помощи дремеля восстановил шестигранную насечку.
За счет острых граней такой ключик, при забивании в него головки болта, срезает часть головки, и «восстанавливает» грани.
Действительно, в простом ключе болт попросту проскакивает.
А вот авторский «инструмент» хорошо цепляется за головку.
Странно, почему было не сточить край готовой головки?
А теперь про инструмент здорового человека. Это специальные экстракторы, которые забиваются на головку болта с сорванными гранями, и с легкостью его откручивают, врезаясь в его грани. Остается только вставить в головку трещотку на 3/8.
Вот такой набор можно запросто купить на Aliexpress.
Для выкручивания болтов и винтов с даже отломанной головкой, существует другой набор экстракторов. Они чем-то похожи на метчики.
Ну и напоследок. Может кто не знал? Лезвие ножа обычно отламывается при помощи пассатижей.
Однако в его крышке имеется специальная щель, при помощи которой можно отломить лезвие. Признавайтесь, кто не знал?
Благодарю Евгения Матвеева за простое объяснение, как не надо портить нормальный инструмент, свои нервы, и не выдумывать велосипед.
Всем удачи, и интересных идей!
Авторское видео можно найти здесь. Кстати, оно очень хорошо поднимает настроение!
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.Экстракторы сломанных винтов, шурупов, шпилек
Всем доброго времени суток.Сегодняшний обзор будет посвящен экстракторам сломанных винтов, болтов и шпилек, приобретенным на просторах eBay. Так же этот инструмент может пригодиться если болт или винт целый, но его шляпка разбита и открутить его при помощи обычного ключа или отвертки не получается. Знаю, что было, но вдруг кто-то прошлые обзоры не читал или уже забыл ;).
Знаю, что эти экстракторы уже обозревались несколько раз, но все же и мне хочется выразить свое мнение по их поводу 🙂 Тем более, что набор был куплен после того, как я не смог выкрутить один из саморезов, которыми была прикручена дверная петля к коробке из-за разбитой шляпки. Промучившись с ним минут 30 мне удалось отломать ему шляпку, на этом все и закончилось. Именно тогда я вспомнил об обзоре подобного набора. В общем, особо долго не размышляя, лот был найден на eBay, где и был оформлен и чуть позже оплачен. Продавец отправил посылку довольно оперативно, причем снабдил ее треком. Движение посылки из Китая в Беларусь можно посмотреть здесь.

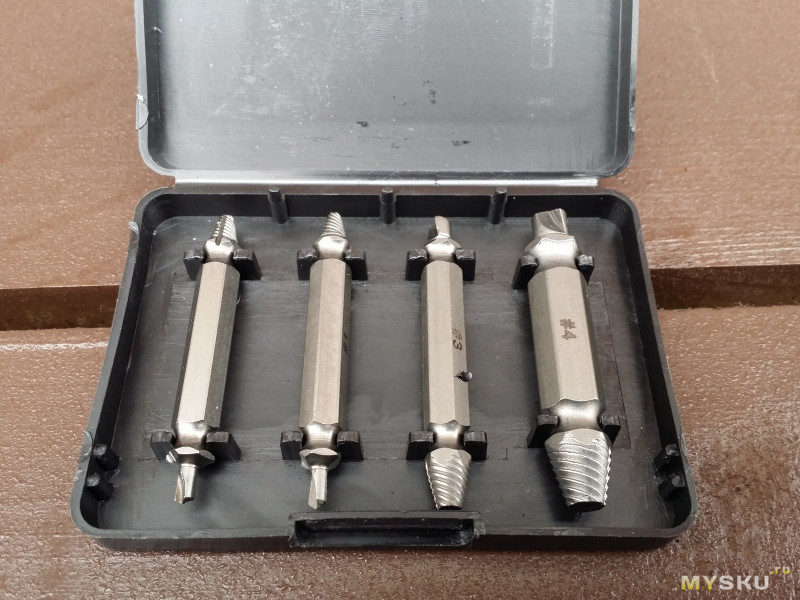

Поставляется набор в небольшой пластиковой баночке, что очень удобно в плане дальнейшего его хранения — не придется искать нужный экстрактор по всему ящику с инструментом.

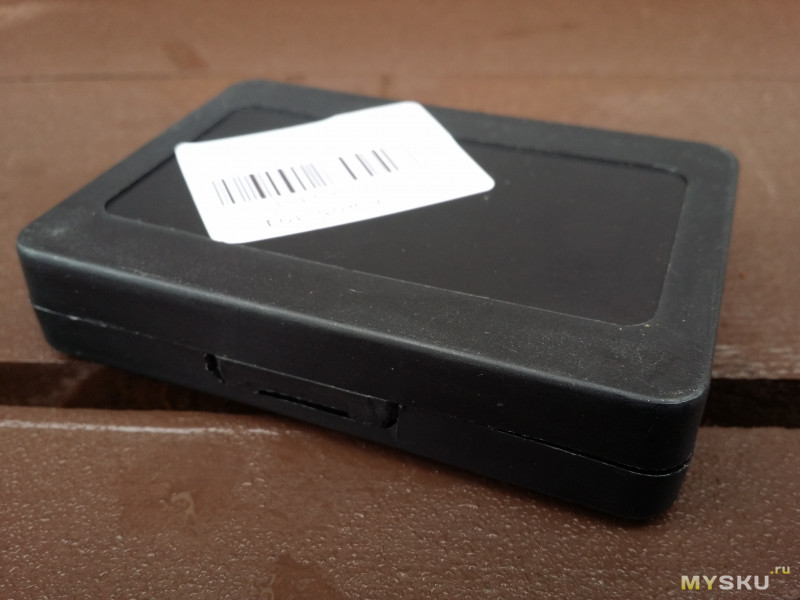

Коробочка небольшая, аккуратная, сделана хорошо. Закрывается она на пластиковую защелку, так что случайное ее открытие полностью исключено. Внутри коробочки находится 4 экстрактора, каждый из которых закреплен в специальных фиксаторах, то есть даже внутри этой коробочки они не будут кататься туда-сюда. В общем, упаковка мне очень понравилась, особенно с учетом того, что она совершенно не издает какого-либо постороннего запаха.

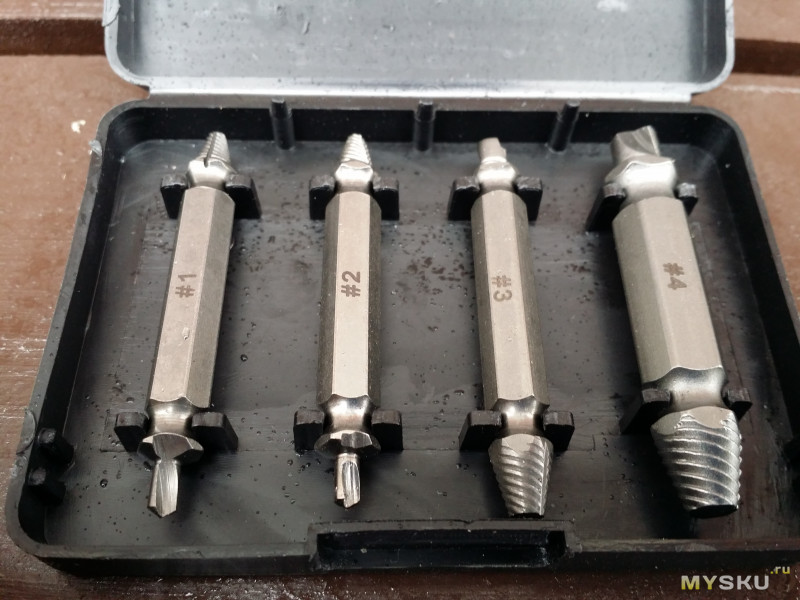

Каждый экстрактор имеет свой порядковый номер:
№1 — подходит для извлечения метизов диаметром 3-5 мм;
№2 — подходит для извлечения метизов диаметром 4-8 мм;
№3 — подходит для извлечения метизов диаметром 5-10 мм;
№4 — подходит для извлечения метизов диаметром 6-12 мм.
Данные эти взяты из другого объявления о продаже экстракторов, но они очень похожи на правду. Как не трудно догадаться, у экстракторов разные диаметры, но одинаковая длина — 5 сантиметров, которой вполне хватает для их фиксации в патроне шуруповерта.

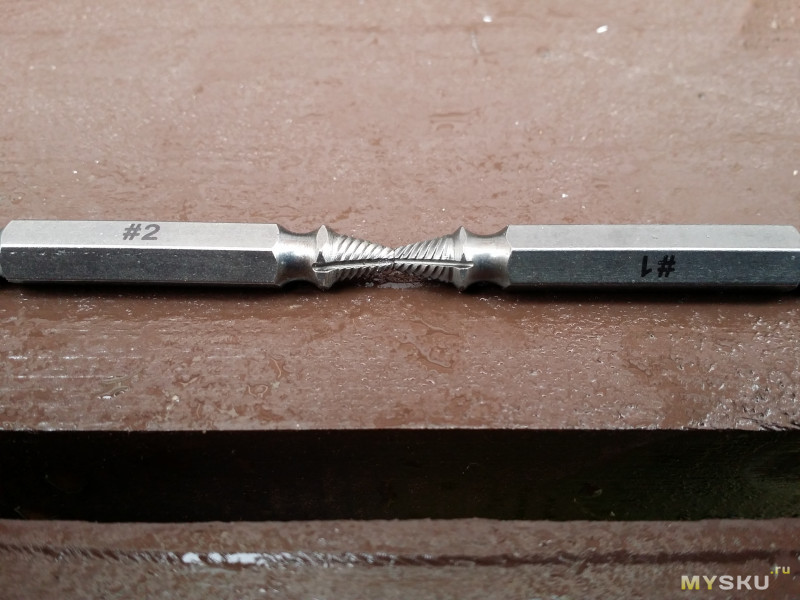

Само устройство экстракторов просто до безобразия — с одной стороны на нем центровочное сверло (режущая часть без расширяющегося конуса), а на другой конический метчик для левой резьбы. Хвостовик экстрактора (в нашем случае средняя часть между центровкой и метчиком) шестиугольный, что позволяет использовать его в связке с удлиненной головкой соответствующего размера и трещоткой. Но кажется мне, что на практике добиться нужного результата при использовании этой связки не удастся 🙂
У центровочных сверл диаметр рабочей части значительно меньше хвостовика. Благодаря этому сверла обладают значительной жесткостью. При сверлении к ним можно приложить значительное усилие, которое не приводит к деформации изгиба, присутствующего в обычном сверле. В процессе сверления образуется отверстие небольшого диаметра, которое затем может быть расширено при помощи обычного сверла большего диаметра.
На противоположной стороне размещен метчик для левой резьбы. Несмотря на компактность первых 2-х номеров, в каждом из них имеется стружечная канавка (правда, с учетом ее размера пользы особой от нее нет, но все же) 🙂
Разобравшись с устройством неплохо было бы узнать какие требования предъявляются к тем самым метчикам и центровкам.
Все положения о центровочных сверлах можно найти в «ГОСТ 14952-75 Сверла центровочные комбинированные. Технические условия» (если кому-то интересно, то найти его текст целиком можно здесь). Но весь текст нам как бы и не очень надо, больше всего меня интересовали параметры твердости, так как именно это значение характеризует «живучесть» режущего инструмента в целом. Вот что там написано по этому поводу:
Запомнили. Теперь почитаем о метчиках — «ГОСТ 3449-84 Метчики. Технические условия» (целиком текст тут):
Ну а поскольку у нас, что хвостовик, что метчик, что центровка — все изготовлено из цельного кусочка металла, то измерять твердость будем по центру. Итак, поехали 🙂
Измерения будут производится на твердомере для металлов ТК-2, прошедшем поверку и сертификацию. Дата следующей — май 2016, то его на сегодня данные, полученные при его помощи являются официальными. Твердость будет измеряться методом Роквелла при помощи алмаза.
Вот тут хочу пару слов сказать о том, какую реакцию вызвало мое появление в этим китайским инструментом на участке измерения твердости металлов — почти все в один голос заявили, что максимальная твердость «китайщины» — 20 единиц, металл сырой (без закалки), хоть и имеет какое-то покрытие. Но слова словами, а факты есть факты. Итак, измеряем.
Первым на тест пошел экстрактор №2. Твердость его — 61,5 единица (к отображаемому значению надо добавить еще 1 единицу, не знаю почему, так сказали контролеры, которые осуществляли замер). Глаза у всех были примерно такие -> о_О.
Следы, оставшиеся на экстракторе после измерения:
Это значение чуть-чуть не дотягивает до минимального ГОСТовского значения центровок, но подпадает под параметры твердости метчиков, что для Китая очень даже неплохо. В принципе, после этого я удалился, но был найден на следующий день начальником контрольного участка. От него поступило предложение произвести еще один замер, чтобы исключить случайность полученного результата. Ну что же, еще один замер, так еще один. Для повторного эксперимента был выбран самый большой экстрактор — №4.
А вы знаете, что можно определить состав металла по искре? Конечно, это немного условный метод, но все же он есть. Пока шел на контроль, заглянул на шлифовку 🙂
Теперь сводная таблица о том, как цвет и форма искры соотносится с составом метелла 🙂
Не знаю как вам, а мне кажется, что больше всего под цвет нашей искры подходит сталь Р18.
Быстрорежущая сталь Р18 относится к быстрорежущим сталям нормальной производительности. Инструменты, изготовленные из этой стали, после термической обработки имеют твердость HRC 62-65, красностойкость 600о С и достаточно высокую прочность.Вроде, сходится 🙂 К сожалению, полноценный прибор для определения состава металла, имеющийся в лаборатории, на момент написания этого обзора находился на проверке, потому придется довольствоваться этим результатом 🙁 Ну а уж коль мы сняли часть металла, то проводить измерения твердости будем и на этом очищенном участке.
Результат — 55 единиц на очищенном участке и 58 на неочищенном. Что тут скажешь, неплохо, очень неплохо. Последствия:
Но все-равно отдал комплект на цементацию — почему бы и нет, все-равно бесплатно 🙂 После этого твердость каждого из экстракторов достигла уровня 65 единиц, что позволяет сделать вывод о том, что даже в Китае этот (конкретно именно этот набор, который попал мне в руки, за другие говорить не буду) набор подвергает термообработке. Но видимо, особо за его процессом никто не следит и термообработка осуществляется одновременно для всех экстракторов, независимо от их диаметра — этим и объясняется разбежка в значениях.
На этом можно было бы и закончить, но давайте посмотрим на их реальную работу. Итак, был найден обычный саморез, после чего он был вкручен в дерево. После этого его шляпка была разбита (левое фото), а затем рассверлена экстрактором (правое фото):
После этого переворачиваем экстрактор, включаем на шуруповерте вращение против часовой стрелки и выкручиваем саморез. Вы знаете — выкручивается, реально выкручивается. К сожалению фото процесса сделать не было возможности (очень уже неудобно), но вот фото последствий:
Затем была попытка выкрутить закаленный саморез. Она успехом не увенчалась на самой первой стадии — уничтожении его шляпки, даже обычное сверло не помогло 🙂
Итак, вывод. Экстракторы, реально работают, причем, если повезет, то даже без дополнительной обработки 🙂 Они хорошо справляются с метизами из обычных металлов, усиленные (каленые) современные метизы им неподвластны, но и разбить шляпку у них очень сложно. Данные набор может работать только в связке с дрелью/шуруповертом и только на открытых легкодоступных поверхностях, так как приходится прилагать хорошее усилие к (точно так же как и при обычном сверлении). Выполнять операции надо на минимальных оборотах, в противном случае метчик сорвет нарезанную резьбу и экстрактор будет прокручиваться. Подойдет набор именно для сломанных/разбитых метизов, если винт приржавел намертво, то никакой экстрактор вам не поможет (как вариант разогреть винт, а потом уже пользоваться этим набором).
С учетом того, что я увидел, считаю, что за свои $2 это очень достойный набор, который должен быть в любом хозяйстве. Может он и не пригодится, но лучше пусть он будет, чем его не будет (я бы тогда не промучился 30 минут с дверной петлей :). Но, конечно же, это сугубо мое мнение.
В принципе, на этом все. Спасибо за внимание и потраченное время.
