Пример заполнения журнала сварочных работ

Ведение журнала сварочных работ обязательно для всех объектов, где осуществляется Государственный строительный надзор. Документ регламентирован в строительстве СП 70.13330.2012. Он нужен для учета исполнителей ответственных за качество сварных работ.

В журнале указываются все участники процесса от проектировщиков до сварщиков. Это делается для осуществления контроля за соблюдением технологии. Каждый несет персональную ответственность за свой объем операций:

• проектировщики – за выбор марки металла, расчет допустимых нагрузок на элементы,
• представители подрядчика (руководители среднего звена) – за подбор персонала, допущенного к выполнению обязанностей, они контролируют все виды допусков,
• сварщики – каждый отвечает за сделанный им сварочный шов, его качество.

Отвечает за ведение журнала только тот сотрудник, кому эти обязанности официально вменены приказом по предприятию или должностной инструкцией. Форма журнала сварочных работ с примерами заполнения есть в открытом доступе. Заполнение документа не сложное, требуется лишь знание процесса сварки, внимательность и аккуратность, журнал заполняется от руки. Вносить в журнал записи о сварочных работах обычно поручают сварщику с приличным почерком.

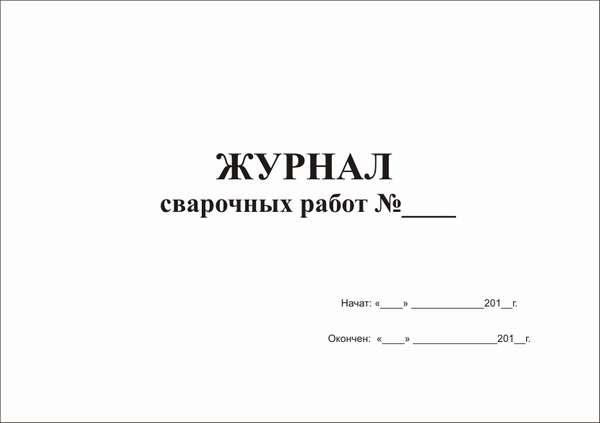

• титульная страница,
• бланк для списка инженерно-технических работников,
• бланк технического персонала, осуществляющего сварочные операции,
• таблица проведения сварочных работ с 13 графами.

Помимо списков ответственных в журнал заносится большой объем информации. Это:

• наименование проектной документации с указанием организации-исполнителя,
• перечень свариваемых элементов,
• описание и маркировка швов,
• показатели используемого электрического или газового сварочного оборудования (указывается даже марка проводов, рукавов и прочие детали),
• фиксируются все выявляемые дефекты, описываются способы их устранения,
• заносятся отметки о нарушении технологии сварочного производства.

Заполнение титульной страницы

В титуле указывается исчерпывающая информация об объекте и работающих на нем организациях. Пример заполнения формы:

• в наименовании организации указывается форма собственности и название субподрядчика,
• дальше идет указание объекта и ответственного за ведение журнала,
• ниже вписываются проектировщики, вид документации, регистрационный шифр проектов: строительного и сварочных работ,
• обязательно есть информация об изготовителе свариваемых конструкций с отметкой регистрации контрольной приемки,
• данные руководителя Гостехнадзора,
• даты начала и окончания заполнения журнала.

Читайте также: Сварочные краги

Титул заполняется ответственным лицом, назначенным подрядчиком. Бригаде сварщиков необходимо вносить только техническую информацию о проведении технологических операций.

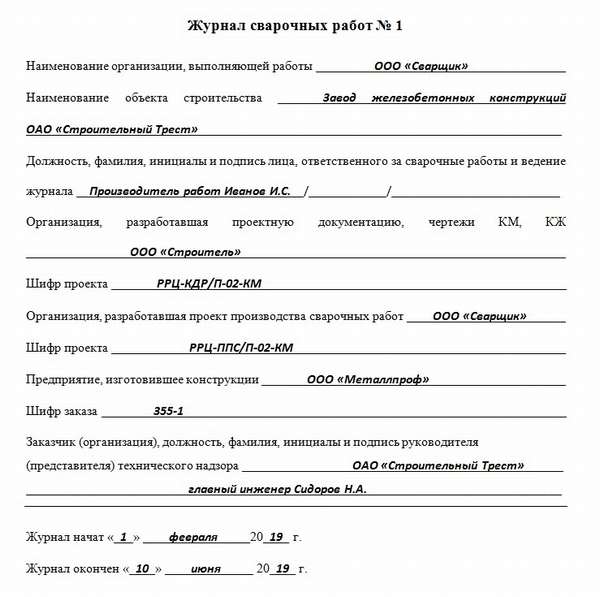

Образец заполнения титульного листа

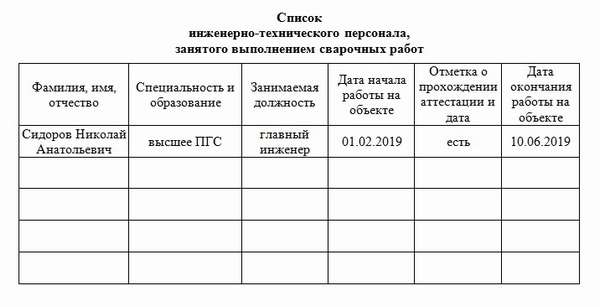

Составление списка ИТР

В этот список входят лица, ответственные за проведение сварочных работ. В нем может быть несколько фамилий, но чаще указывают только одну. Строительные правила (п. 10.1.1 СП 70.13330.2012) регламентируют требования, предъявляемые к руководителю, уровню его квалификации. Обычно главный инженер или технический директор строительной организации назначается руководителем сварочных работ.

В список ИТР входят лица, ответственные за проведение сварочных работ

Список сварщиков

Помимо фамилии, имени, отчества в журнал заносится информация о квалификации, указывается номер удостоверения, срок его действия. Специальная графа отведена для отметки допусков (к какому виду работ допущен сварщик). Они могут быть верховые, низовые, общие. Рядом по пятибалльной шкале ставится отметка выполнения контрольных работ. Каждому сварщику дается набор образцов для визуальной оценки качества швов. Требования, предъявляемые к сварщику, указываются в п. 10.1.3 строительных правил, в них предусмотрено указание номера индивидуального клейма. Оно ставится на каждом ответственном шве, обязательно на сосудах высокого давления. Информация о том, что представляет собой персональное клеймо, куда оно ставится после провождения сварных операций, содержится в строительных правилах.

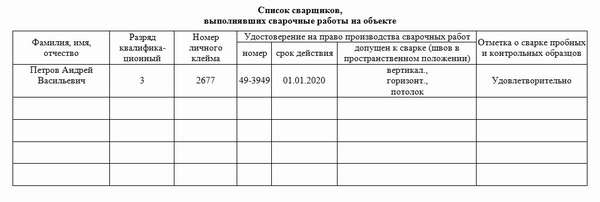

Данные о сварщиках, выполнявших работы

Заполнение основной таблицы выполненных работ

Это основная часть документа. Для ознакомления ниже представлен образец заполнения 13 граф и небольшая инструкция. Существует единый порядок заполнения самой ответственной страницы.

В первой графе при работе в одну смену достаточно поставить дату, если работы проводятся в круглосуточного режиме, цифрой указывается смена: 1 – дневная, 2 – вечерняя, 3 – ночная.

2-я, внимательно нужно проставлять маркировку и название свариваемых элементов, каждый из сварщиков несет индивидуальную ответственность за качество сварных швов.

3-я, каждый узел прописывается индивидуально, место соединения, его номер определяются по проектной документации (чертежу).

Читайте также: Требования техники безопасности при проведении сварочных работ

В четвертой графе приемщик ставит свою отметку, только после этого операция считается выполненной.

5-я, информация об электродах, сварочной проволоке тоже фиксируется, указывается номер партии, маркировка припоя.

В графе 6 «климатические условия» традиционно фиксируется только температура атмосферного воздуха. Но если был сильный ветер или осадки, их лучше указать, хотя бы для истории. Но в действительности при возникновении чрезвычайных ситуаций важна каждая мелочь.

С графой 7 проблем не возникает: ФИО и № удостоверения есть в списке сварщиков,

8, 9,10: № персонального клейма указывается рядом с автографом исполнителя, это сделано, чтобы не было путаницы. Каждый проверяет правильность заполнения графы.

11,12,13 графы заполняются приёмщиком. Он оставляет свой автограф, ставит оценку, делает отметку о замечаниях или их отсутствии.

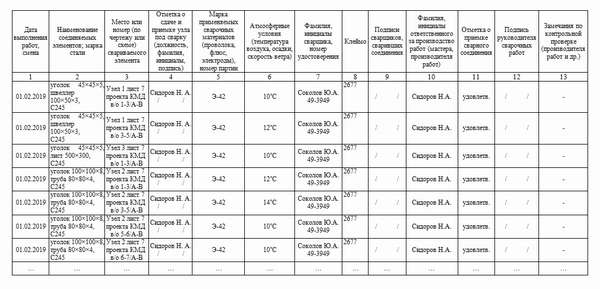

Основная часть ЖСР — заполнение таблицы выполненных работ

Журнал регистрируется в органах государственного строительного надзора.

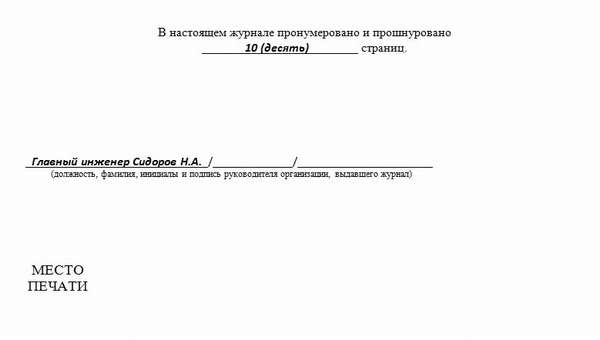

Последняя страница закрепляется печатью организации

Ответственность

Иногда возникает вопрос: зачем вся эта бюрократическая волокита? Она нужна для подстраховки сварщика. Как документально доказать, что не по его вине случилась авария? При заполнении журнала сварочных работ, особенно в момент его прописывания, желательно максимально концентрироваться, проверять номер клейма, дату, информацию об узле.

Журнал заполняется каждой бригадой отдельно. Если даже на объекте к работам привлечено сразу несколько коллективов из разных организаций, у каждой индивидуальный документ. При переходе на другой объект журнал сдается. Он заполняется по одному месту работы, чтобы не возникало путаницы.

Документ имеет законную силу, его представляют в суд в случае разбирательств. С ним работает комиссия, устанавливающая причины аварии. Журнал сварочных работ должен соответствовать требованиям промбезопасности. Его ведение утверждено на законодательном уровне. К тем, кто не ведет подобную документацию на объектах, применяются меры воздействия: руководители субподрядных и подрядных организаций штрафуются. Надзорные органы вправе запросить журнал для проверки в любое время. Сотрудники, пренебрежительно относящиеся к заполнения документации, также наказываются вплоть до увольнения.

Загрузка…

Пример заполнения журнала сварочных работ

Ведение журнала сварочных работ обязательно для всех объектов, где осуществляется Государственный строительный надзор. Документ регламентирован в строительстве СП 70.13330.2012. Он нужен для учета исполнителей ответственных за качество сварных работ.

В журнале указываются все участники процесса от проектировщиков до сварщиков. Это делается для осуществления контроля за соблюдением технологии. Каждый несет персональную ответственность за свой объем операций:

• проектировщики – за выбор марки металла, расчет допустимых нагрузок на элементы,
• представители подрядчика (руководители среднего звена) – за подбор персонала, допущенного к выполнению обязанностей, они контролируют все виды допусков,
• сварщики – каждый отвечает за сделанный им сварочный шов, его качество.

Отвечает за ведение журнала только тот сотрудник, кому эти обязанности официально вменены приказом по предприятию или должностной инструкцией. Форма журнала сварочных работ с примерами заполнения есть в открытом доступе. Заполнение документа не сложное, требуется лишь знание процесса сварки, внимательность и аккуратность, журнал заполняется от руки. Вносить в журнал записи о сварочных работах обычно поручают сварщику с приличным почерком.

Форма журнала сварочных работ

Документ ведется на всех объектах, где проводятся сварочные работы любой сложности. Он заверяется подписью руководителя, гербовой печатью строительной организации, ведущей деятельность на объекте. По сути, сварочный журнал представляет собой небольшую пачку пронумерованных, сшитых бланков. Каждая строительная организация заказывает в типографии журналы по индивидуальному формату, в них содержится:

• титульная страница,
• бланк для списка инженерно-технических работников,
• бланк технического персонала, осуществляющего сварочные операции,
• таблица проведения сварочных работ с 13 графами.

Помимо списков ответственных в журнал заносится большой объем информации. Это:

• наименование проектной документации с указанием организации-исполнителя,
• перечень свариваемых элементов,
• описание и маркировка швов,
• показатели используемого электрического или газового сварочного оборудования (указывается даже марка проводов, рукавов и прочие детали),
• фиксируются все выявляемые дефекты, описываются способы их устранения,
• заносятся отметки о нарушении технологии сварочного производства.

Заполнение титульной страницы

В титуле указывается исчерпывающая информация об объекте и работающих на нем организациях. Пример заполнения формы:

• в наименовании организации указывается форма собственности и название субподрядчика,
• дальше идет указание объекта и ответственного за ведение журнала,
• ниже вписываются проектировщики, вид документации, регистрационный шифр проектов: строительного и сварочных работ,
• обязательно есть информация об изготовителе свариваемых конструкций с отметкой регистрации контрольной приемки,
• данные руководителя Гостехнадзора,
• даты начала и окончания заполнения журнала.

Читайте также: Требования пожарной безопасности при выполнении сварочных работ

Титул заполняется ответственным лицом, назначенным подрядчиком. Бригаде сварщиков необходимо вносить только техническую информацию о проведении технологических операций.

Составление списка ИТР

В этот список входят лица, ответственные за проведение сварочных работ. В нем может быть несколько фамилий, но чаще указывают только одну. Строительные правила (п. 10.1.1 СП 70.13330.2012) регламентируют требования, предъявляемые к руководителю, уровню его квалификации. Обычно главный инженер или технический директор строительной организации назначается руководителем сварочных работ.

Список сварщиков

Помимо фамилии, имени, отчества в журнал заносится информация о квалификации, указывается номер удостоверения, срок его действия. Специальная графа отведена для отметки допусков (к какому виду работ допущен сварщик). Они могут быть верховые, низовые, общие. Рядом по пятибалльной шкале ставится отметка выполнения контрольных работ. Каждому сварщику дается набор образцов для визуальной оценки качества швов. Требования, предъявляемые к сварщику, указываются в п. 10.1.3 строительных правил, в них предусмотрено указание номера индивидуального клейма. Оно ставится на каждом ответственном шве, обязательно на сосудах высокого давления. Информация о том, что представляет собой персональное клеймо, куда оно ставится после провождения сварных операций, содержится в строительных правилах.

Заполнение основной таблицы выполненных работ

Это основная часть документа. Для ознакомления ниже представлен образец заполнения 13 граф и небольшая инструкция. Существует единый порядок заполнения самой ответственной страницы.

В первой графе при работе в одну смену достаточно поставить дату, если работы проводятся в круглосуточного режиме, цифрой указывается смена: 1 – дневная, 2 – вечерняя, 3 – ночная.

2-я, внимательно нужно проставлять маркировку и название свариваемых элементов, каждый из сварщиков несет индивидуальную ответственность за качество сварных швов.

3-я, каждый узел прописывается индивидуально, место соединения, его номер определяются по проектной документации (чертежу).

Читайте также: Сварочные краги

В четвертой графе приемщик ставит свою отметку, только после этого операция считается выполненной.

5-я, информация об электродах, сварочной проволоке тоже фиксируется, указывается номер партии, маркировка припоя.

В графе 6 «климатические условия» традиционно фиксируется только температура атмосферного воздуха. Но если был сильный ветер или осадки, их лучше указать, хотя бы для истории. Но в действительности при возникновении чрезвычайных ситуаций важна каждая мелочь.

С графой 7 проблем не возникает: ФИО и № удостоверения есть в списке сварщиков,

8, 9,10: № персонального клейма указывается рядом с автографом исполнителя, это сделано, чтобы не было путаницы. Каждый проверяет правильность заполнения графы.

11,12,13 графы заполняются приёмщиком. Он оставляет свой автограф, ставит оценку, делает отметку о замечаниях или их отсутствии.

Журнал регистрируется в органах государственного строительного надзора.

Ответственность

Иногда возникает вопрос: зачем вся эта бюрократическая волокита? Она нужна для подстраховки сварщика. Как документально доказать, что не по его вине случилась авария? При заполнении журнала сварочных работ, особенно в момент его прописывания, желательно максимально концентрироваться, проверять номер клейма, дату, информацию об узле.

Журнал заполняется каждой бригадой отдельно. Если даже на объекте к работам привлечено сразу несколько коллективов из разных организаций, у каждой индивидуальный документ. При переходе на другой объект журнал сдается. Он заполняется по одному месту работы, чтобы не возникало путаницы.

Документ имеет законную силу, его представляют в суд в случае разбирательств. С ним работает комиссия, устанавливающая причины аварии. Журнал сварочных работ должен соответствовать требованиям промбезопасности. Его ведение утверждено на законодательном уровне. К тем, кто не ведет подобную документацию на объектах, применяются меры воздействия: руководители субподрядных и подрядных организаций штрафуются. Надзорные органы вправе запросить журнал для проверки в любое время. Сотрудники, пренебрежительно относящиеся к заполнения документации, также наказываются вплоть до увольнения.

Загрузка…

Что такое журнал сварочных работ

Этот вид журналов относится к технической документации. В этом документе отражается полный объем всех работ, выполняемых сварщиком. Кроме этого, здесь отражено качество, время выполнения той или иной работы и иные данные.

Так как это — один из видов исполнительной документации, ведение журнала обязательно для большинства профильных предприятий и компаний.

Виды сварочных журналов

Журнал относят к тому или иному виду, в зависимости от квалификации выполняемых работ.

1. Журнал, который применяется в качестве контролирующей документации за сварочно-монтажными работами. Этот вид сварочного журнала применяется на таких предприятиях как РЭС.
2. Журнал по месту и по участкам. Этот вид документации заполняется только сварщиками, которые выполняют работы на отведенных участках. При этом один специалист может обслуживать несколько участков одновременно.
3. Журнал сварщика, который занимается аргоновой сваркой.

Любой журнал сварочных работ скачать можно на специальных ресурсах. Все правила и формы заполнения сварочных журналов оговариваются между работодателем и работником. Особенности заполнения зависят от внутреннего распорядка и направления деятельности компании. Но есть основные моменты, которые необходимо указывать в обязательном порядке. Журнал сварочных работ, пример заполнения его можно изучить на нашем сайте.

В первую очередь, в журнале необходимо указать полный перечень всех сотрудников, которые занимаются выполнением сварочных работ. В обязательный список данных, включаемых в журнал, должны быть внесены определенные данные.

1. Ф. И. О.
2. Специальность, специализация сварщика, его квалификация. В том числе — разряд.
3. Должность, которую специалист занимает на объекте.
4. Дата начала трудовой деятельности специалиста на указываемом предприятии.
5. Необходимо вносить отметки о прохождении специалистом регулярной аттестации.
6. При окончании сварочных работ в журнале должна быть отметка о дате сдачи работы. Данные указываются для каждого отдельного специалиста.

При отстранении либо увольнении сотрудников, которые выполняли определенную работу на определенном участке, в журнале должны быть указаны все данные на этого специалиста. В этом случае в журнал сварочных работ вносятся все стандартные данные. Подробный журнал сварочных работ скачать можно в разделе специальных ресурсов.

Порядок заполнения журнала

На первой странице нужно указать всю вышеуказанную информацию. Кроме этого, на странице указывается название организации, которая разработала проектную документацию, проект производства сварочных работ, в том числе — и все номера каждого документа, название компании, которая изготовила всю конструкцию и наименование компании, заказавшей выполнение работ.

В следующем разделе указывается полный список специалистов, работающих над выполнением этого заказа. В отдельный раздел заносят данные всех сварщиков.

Журнал сварочных работ, пример заполнения каждого раздела и страницы можно уточнить в специальных органах или технических организациях. Но есть установленный порядок.

1. Требуется указать смену и дату выполнения всего комплекса работ.
2. Перечислить все детали, с которыми работали сварщики. При этом уточняется марка стали и полный перечень всех используемых материалов.
3. Указывается, где именно производились сварочные работы. То есть место или участок.
4. В обязательном порядке необходима отметка о приеме либо сдаче объекта. Под этой отметкой в обязательном порядке должна находиться личная подпись.
5. Вид используемой сварки.
6. Обязательно необходимо указать при каких погодных условиях производились все сварочные мероприятия.
7. Полные данные сварщика, номер личного удостоверения.
8. Клейма.
9. Личная подпись человека, который производил все работы.
10. Ф. И. О. ответственного лица, который производит контроль за объектом, на котором осуществлялись все сварочные работы.
11. Отметки о производстве дополнительного контроля за полным циклом или отдельными фазами выполненных работ. В этой графе можно указать и личное мнение, и замечания.

Каждая страница должна быть пронумерована и зашнурована. На месте печати компании должна стоять подпись руководителя компании, в которой трудится сварщик.

К каждому журналу могут прилагаться приложения. В том числе журнал сварочных работ – пример заполнения. То есть образец.

Итак, журнал сварочных работ скачать можно на нашем сайте. Кроме обязательных пунктов в журнал могут вноситься дополнительные данные и сведения.

---

---

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

ведомственные нормы и правила ведения в строительстве

Выполнение профессиональных обязанностей сварщика подлежит строгому документированию. Для этого предназначен журнал сварочных работ, правила заполнения которого на каждом предприятии имеют свою специфику.

Конкретные особенности зависят от направления производственной деятельности и внутреннего распорядка предприятия. В строительстве предусмотрено ведение журнала в рамках регламента РД 111 05 2007.

При монтаже трубопроводных комплексов оформляются документы, соответствующие нормативу ВСН 478 86. Ведомственные нормы учета сварочных работ утверждены руководством.

Запыление титульной страницы

Любой учетный журнал должен быть обязательно прошнурован. Концы шнуровки нужно вывести на лицевую часть, зафиксировать наклейкой с указанием точного количества страниц, всех данных о заполнителе и руководителе.

Информация подтверждается подписями и печатью. Следует обратить внимание на правильное размещение печати. Она частично должна располагаться на наклейке, а другой половиной захватывать лист журнала.

На титульной странице представлены все официальные данные:

• название организации и конкретного объекта,
• должность, фамилия с инициалами, подписью работника, который занимается заполнением журнала сварочных работ;
• название проектов и организаций, их разработавших;
• шифры;
• наименование производственной структуры, изготовившей металлоконструкции;
• название заказывающего предприятия и данные о его руководителе.

В нижней части титула справа указаны даты начала и окончания ведения документа. По центру расположены подписи руководителей, контролирующих состояние учетного документа о сварочных работах.

Внутреннее содержание

На следующих страницах журнала последовательно расположены списки в таблицах. Первый перечень представляет данные об инженерно-технических специалистах с обязательным указанием образовательного уровня, точного названия специальности, должности.

Здесь же заполняются даты начала деятельности на данном объекте, подтверждения квалификации, завершения выполнения задания по сварочным работам.

В следующий список журнала вносят данные о конкретных сварщиках с указанием фамилий, инициалов; уровня профессиональной квалификации; полной информации об удостоверении, подтверждающем право производства сварочных работ.

Завершается строка записью о проведении предварительного контроля, пробного шовного соединения образцов. Работники высокой квалификации, имеющие право сварочной работы с личным клеймом, указывают его номерные знаки.

Согласно образцу, представленному в нормативе Ф-56, далее в журнале нужно заполнить таблицу с представлением даты, смены, лаконичных характеристик детали, марки сплава.

Здесь имеются колонки, в которых нужно указать обозначения на чертеже или номер элемента, с которым проведена сварочная работа; характер использованных вспомогательных материалов и полные данные о погоде в указанный момент времени, в случае если сварка проводилась на улице.

Завершает журнал таблица с указанием информации о приемке работы. В ней содержатся выводы, замечания сварщикам, подписи с указанием исполнителя и работника, уполномоченного проконтролировать производственную операцию при проведении сварочных работ.

Занесение результатов проверок

В каждодневной практике контроль проводят в основном визуально. Внешний осмотр шва профессионалом позволяет увидеть дефекты на полученной поверхности, размеры которых превышают 0,1 мм. Заметным бывает присутствие вкраплений окисленных сплавов.

Более тщательная проверка с применением люминесцентно-цветового исследования позволяет обнаружить капилляры, выходящие на поверхность. Внутренние полости минимальных размеров можно выявить посредством радиационных, магнитных, акустических испытаний. Контролировать каждый раз сварочную работу этими методами невозможно.

Анализ проводится выборочно, с периодичностью, определяемой руководством и инспектирующими организациями. Результаты контрольных испытаний оформляют по форме, соответствующей стандартам. Данные о проверках также заносят в журнал.

Ответственность

Заполнять журнал нужно сосредоточено, имея при себе копии всех документов. Так, если в квалификационном удостоверении не указана автоматическая сварка, как разрешенный вид сварочной работы для данного сотрудника, он не имеет право выполнять такую технологическую операцию.

Все записи постоянно контролируются при проверках. Усиленное внимание рекомендуется уделить внесению шифра с персонального клейма. Его имеют не все исполнители. Это показатель опыта, возможности персонала выполнять сложные сварочные работы в любых производственных обстоятельствах.

Оформление документа серьезная обязанность, отображенная в должностных инструкциях уполномоченного мастера. Ответственный работник должен обязательно иметь минимум второй квалификационный уровень профильной общенациональной аттестации.

Рядовые сварщики не обязаны заносить всю информацию самостоятельно, хотя на практике опытным рабочим эту процедуру иногда доверяют.

В случае заполнения журнала рядовыми исполнителями работ, запись подписывает сотрудник с профильным инженерным образованием. Такая практика не соответствует законодательству, но часто воплощается в реальность на производстве.

Ответственность за достоверность всех внесенных данных возлагается на руководство.

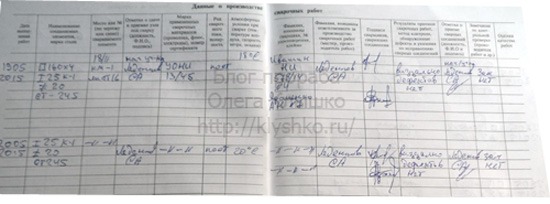

Журнал сварочных  работ | БЛОГ ПРОРАБА ОЛЕГА КЛЫШКО

Здравствуйте, уважаемый читатель блога, в статье журнал сварочных работ  разберемся, как его заполняют, делюсь своим опытом

При работе с металлоконструкциями без сварки не обойтись и все данные о работе согласно СНиП 3.03.01-87 «Несущие и ограждающие конструкции» п. 1.5 вносятся ежедневно в журналы по монтажу строительных конструкций, сварочных работ, антикоррозийной защиты сварных соединений, замоноличивание монтажных стыков и узлов, монтажных соединений на болтах с контролируемым натяжением.

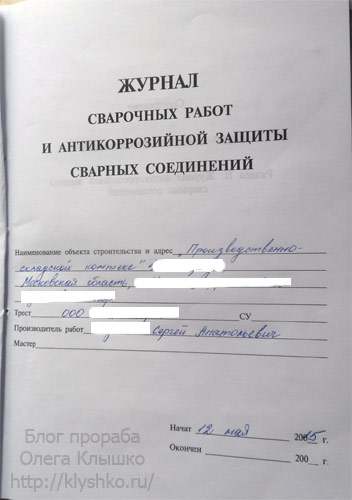

Журнал сварочных работ и антикоррозийной защиты это один документ с двумя разделами в первом сварка во втором  антикоррозия.  Журнал должен быть прошнурован, пронумерован,  как и журнал общих работ, но не регистрируется в контролирующих органах. Делают запись  в раздел 2 «Перечень специальных журналов»,  журнала общих работ о том, что такой документ есть на строительной площадки. С журналом сварочных работ чаще всего ведется и журнал монтажных работ.

В принципе ничего сложного в заполнение журнала нет. В первый раз, когда я его заполнял у меня были вопросы о том,  какого сварщика вписывать и что такое  клеймо.

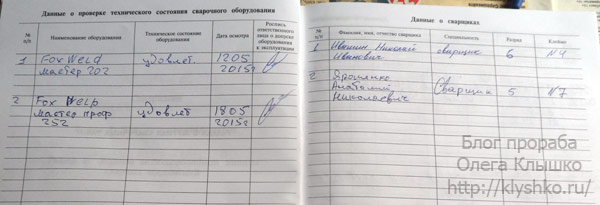

В основном при производстве  сварочных работ участвуют несколько сварщиков, но записывают в журнал одного  или двух имеющие корочки. Аттестованный сварщик имеет свое личное клеймо – это его подпись выполненной работы.

Клеймо имеет несколько видов первый  числа в две строки без рамки и второй вариант числа в две строки с рамкой.  Общее у них одинаковая высота  символов от 3 до 5 миллиметров.

При заполнение журнала у вас должны быть копии удостоверения сварщиков и их номера клейм. Из своего опыта скажу,  что серьезно проверяли номер клейма и аттестацию сварщиков при проведение ванной сварки  арматуры диаметром 32 миллиметра в Тобольске.

Производились работы по армированию железобетонных колонн высотой более 12 метров, ответственные конструкции.  В остальных случаях,  таких как монтаж металлоконструкций не больших зданий, сварочные работы при устройстве фундаментов или армирования монолитных зданий, проверяющие корочки сварщиков смотрели для галочки.

В паспорте сварщика прописаны  допуски на сварку. Клеймы ставятся   на сварках труб  высокого давления и сильнонагруженных конструкций.

Кем заполняется журнал сварочных работ

Согласно СНиП 3.03.01-87 п8.2 следит за качеством и приемкой сварочных работ лицо имеющее документ  о специальном образовании или подтверждение своей квалификации в НАКСе. У меня такого документа нет и я не имею права вести контроль по сварочным  работам.

На практике было так,  я заполнял журнал сварочных работ на своем объекте, но расписывался потом инженерно-технический работник,  имеющий корочки по ведению и контролю сварочных  работ.

Как контролируются сварочные соединения

Об этом подробно можно почитать в этом же СНиПе п.8 «Контроль качества монтажных соединений». Если коротко  контроль заключается в проверке оборудование, сварочных материалов, инструментов, в визуальном осмотре на проверку геометрических размеров и формы швов, наличие трещин.

Кроме визуального осмотра проверяются радиографическим или ультразвуковым методом 5% при ручной или механизированной сваркой и 2% при автоматизированной. Так же  в проекте могут быть указаны места  обязательного контроля.

Как заполнять журнал сварочных работ

На первой странице пишите адрес вашего объекта и его наименование, название вашей организации и фамилию имя отчество  производителя работ (если записи на фото плохо видно, кликните по нему оно откроется в большом масштабе).

В следующем разделе «Данные о проверке технического состояние сварочного оборудования» вносите данные сварочных аппаратов, с которыми вы будете работать. Далее «Данные о сварщиках» здесь вам понадобятся копии их удостоверений,  записываете  фамилию, имя, отчество  полностью, разряд и номер клейма.

И следующий раздел, который вы должны заполнять каждый день «Данные о производстве сварочных работ».  Как заполняется данный раздел можно увидеть на фото расположенном ниже.

Если на фото плохо видно, читаем ниже по пунктам:

1 дата пишите дату записи производства сварочных работ;

2 Наименование соединительных элементов марка стали. Указываете свариваемые детали, допустим швеллер, уголок, двутавр и марку стали,

3 Место или номер свариваемого элемента. Выписываете из проекта,

4 Отметка о сдаче и приемке узла под сварку. Пишет прораб свои данные,

5 Марка применяемых сварочных материалов. Пишите, какими электродами работаете, обычно в проекте указано какими необходимо производить сварочные работы.

6 Род сварочного тока. Пост

7 Атмосферные условия при сварке, температура окружающей среды,

8 ФИО сварщика номер удостоверения, клеймо. Пишите данные работника,

9 ФИО ответственного за производство работ. Подписывается ответственный за производство работ,

10 Подпись сварщиков, расписываются рабочие,

11 Результаты приемки сварочных работ. Пишите визуально дефектов нет,

12 Отметка о приеме сварных соединений. Прораб, начальник участка,

13 Замечание по контрольной поверке. Пишем замечаний нет,

14 Оценка качества работ пишите удовл., хорошо или отлично.

Это все о чем я хотел рассказать о заполнение журнала, как вы считаете бокс жестокий вид спорта?

Подборка нокаутов в профессиональном боксе.

Если есть вопросы по статье журнал сварочных работ задавайте  в  комментариях.

С уважением, Олег Клышко.

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!



Журнал сварочных работ (сварочного производства)

---

скачать форму           скачать образец

---

Журнал сварочных работ заполняется при проведении сварочных работ на объекте строительства. В нем отражаются наименования соединяемых элементов,   сертификаты и марки применяемых сварочных материалов, личные данные сварщика и принимающего работу мастера. К журналу сварочных работ прикладываются чертежи или схемы узлов с указанием номеров сварочных швов. Журнал сварочных работ должен быть прошнурован, пронумерован и скреплен печатью и подписью руководителя организации, осуществляющей данные работы.

Записи в журнал сварочных работ вносят с даты начала выполнения работ по строительству, реконструкции, капитальному ремонту, монтажу объекта капитального строительства и до даты фактического окончания выполнения работ по строительству, реконструкции, капитальному ремонту, монтажу объекта капитального строительства. Разделы журнала сварочных работ ведут уполномоченные на ведение такого журнала представители застройщика или заказчика, лица, осуществляющего строительство, органа государственного надзора (если требуется) и иных лиц путем заполнения его разделов и граф.

Раздел «Общие сведения» заполняет уполномоченный представитель застройщика или заказчика.

Раздел «Список инженерно-технического персонала, занятого выполнением сварочных работ» заполняет уполномоченный представитель лица, осуществляющего строительство. В указанный раздел заносят сведения обо всех представителях инженерно-технического персонала всех исполнителей, занятых при строительстве, реконструкции, капитальном ремонте и монтаже объекта капитального строительства.

Раздел «Список сварщиков, выполнявших сварочные работы на объекте» заполняет уполномоченный представитель лица, осуществляющего строительство. В указанный раздел заносят сведения обо всех сварщиках всех исполнителей, занятых при строительстве, реконструкции, капитальном ремонте и монтаже объекта капитального строительства.

Графы для заполнения журнала сварочных работ:

1. Дата выполнения работ.

2. Наименование соединяемых элементов.

3. Место или  по чертежу или схеме) стыкуемого элемента.

4. Отметка о сдаче и приемке узла под сварку (специалисту необходимо иметь аттестацию по визуальному и измерительному контролю)

5. Марка примененных сварочных материалов, номер партии.

6. Атмосферные условия.

7. Ф.И.О. сварщика, №  удостоверения.

8. № клейма.

9. Подписи сварщиков, сваривших соединение.

10. Ф.И.О. ответственного за производства сварочных работ. (Специалист должен иметь аттестацию сварочного производства II или III уровня).

11. Отметка о приемке сварного соединения.

12. Подпись руководителя сварочных работ.(Специалист должен иметь аттестацию сварочного производства II или III уровня).

13. Замечания по контрольной проверке (производителем работ и др.).

Записи в журнал сварочных работ вносят в текстовой форме и подписывают соответствующие уполномоченные представители лиц, ответственные за ведение журнала. После завершения работ по строительству, реконструкции, капитальному ремонту, монтажу объекта капитального строительства заполненные журналы сварочных работ передаются застройщику или заказчику.

Журнал сварочных работ

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭ
