Сварка инвертором для начинающих и азы электросварки

Сварка инвертором для начинающих и азы электросварки

С появлением на рынках недорогих инверторов для сварки постоянным током, у каждого домашнего мастера появилась уникальная возможность научиться варить. Сделать это со сварочным инвертором намного проще, чем со старым трансформаторным аппаратом переменного тока, который очень сильно нагружает электросеть.

Стоимость инвертора для сварки во многом зависит от его характеристик и бренда. Однако даже самого дешёвого сварочного аппарата с лихвой хватит для того, чтобы сварить забор на даче или собрать небольшую металлоконструкцию. При этом чтобы  освоить сварочный инвертор, понадобится совсем немного времени.

Как варить сварочным инвертором для начинающих, и каковы основы электросварки, будет рассказано ниже, в этой статье сайта mmasvarka. ru.

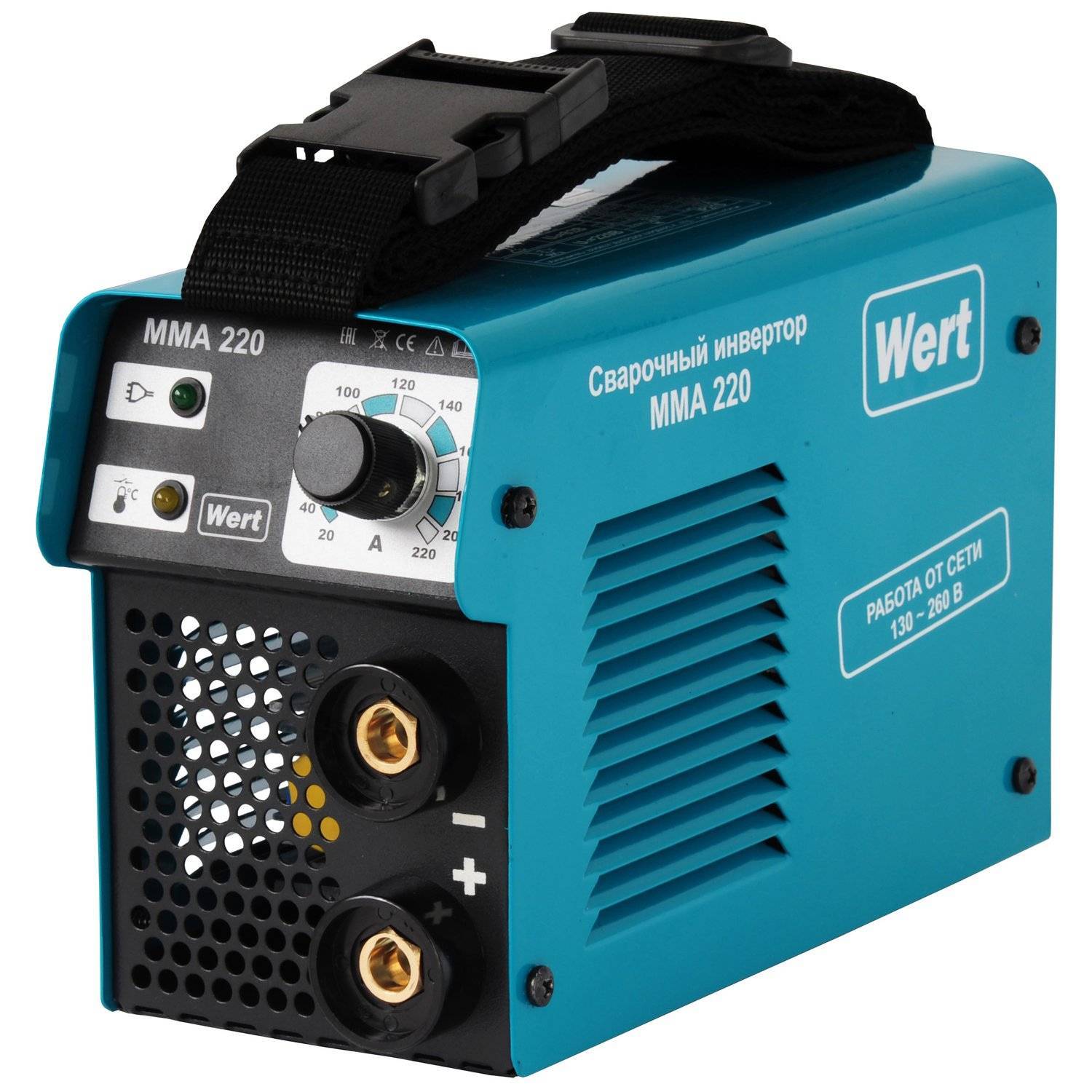

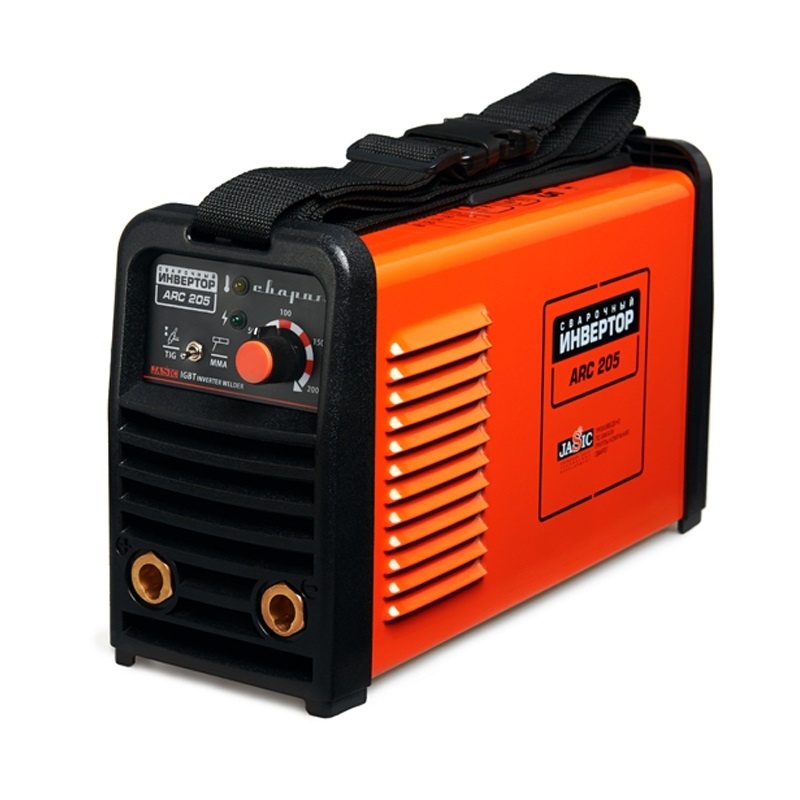

Что такое сварочный инвертор, принцип работы

Сварочный инвертор назвали так потому, что он способен преобразовывать входящий переменный ток, в постоянные его значения. Сам по себе инвертор имеет очень высокие значения КПД (почти 90/%), что намного выше, чем у обычного сварочного трансформатора.

Практически все сварочные инверторы способны работать от домашней электросети в 220 Вольт. Однако есть и особые аппараты для работы, которых нужны все 380 В. Немаловажное преимущество сварочных инверторов и в том, что они способны работать от пониженного напряжения в 160 В.

Ну а для новичков, которые только учатся варить, сварочный инвертор станет просто незаменимым помощником. Здесь и более стабильная дуга, чем на сварочном аппарате переменного тока, и другие возможности, помогающие в значительной мере облегчить сварочный процесс.

Основы и азы сварки инвертором

В первую очередь нужно разобраться из чего состоит сварочный инвертор, и какие его элементы управления потребуются в работе. На вид инвертор представляет собой небольшой прямоугольный ящик, вес которого может достигать 10 кг. С одной стороны инвертора расположены элементы управления, с другой стороны, вентиляционные отверстия.

Основными элементами управления инвертором является кнопка включения и регулятор силы тока. Кроме того, в зависимости от модели и функциональных возможностей сварочного аппарата, спереди могут размещаться и вспомогательные элементы управления. Неотъемлемыми атрибутами любого инвертора, являются выхода «+» и «-» для подключения электродного держателя и минусовой клеммы-прищепки.

Выбирая сварочный инвертор, следует учитывать, для чего он именно нужен и какой металл им по толщине придётся сваривать. Посмотреть рейтинг сварочных инверторов и самые популярные их модели, можно в этой статье сайта про ручную дуговую сварку.

Сварка инвертором для начинающих

Сварочный инвертор умеет варить только постоянным током. Следовательно, меняя полярность подключения инвертора, можно изменять параметра электросварки. Если держатель с электродом подключается к минусовой клемме инвертора, а «масса» к плюсовой клемме, то такое подключение инвертора называется «прямым». Способ прямого подключения к инвертору подходит для сварки толстых металлов, толщиной более 5 мм.

Обратное подключение инвертора, когда на электрод подаётся плюс, а к свариваемой заготовке минус, используется преимущественно при сварке тонких металлов. Однако такое подключение инвертора не является строгим правилом, и оно может быть изменено в ряде случаев. Все дело в том, что при подключении инвертора в обратной последовательности, большая температура нагрева приходится на электрод, а не на металл, что уберегает его от прожога. О том, что такое прожог сварного шва при сварке уже рассказывалось в прошлой статье.

Сварочная дуга и образование шва

Чтобы сформировать сварочный шов, нужно зажечь дугу. Для этого электрод лёгким постукиванием или чирканьем проводится по поверхности металла. Сам электрод состоит из металлического стержня и специальной обмазки нанесённой на него. По сути, когда электрод соприкасается с металлом, образуется КЗ — короткое замыкание, которое способствует быстрому разогреванию металлов и их сварки.

Что нужно знать начинающему сварщику:

• Длина дуги — рекомендуется выдерживать дугу как можно короче, хотя бы на первых порах сварки. Инициировать сварочную дугу можно, как было сказано выше, двумя способами: лёгким постукиванием электрода или его чирканьем. Чирканье даёт возможность быстро прогреть электрод и исключить его прилипание к металлу. Поэтому для новичков данный способ розжига дуги наиболее предпочтительный.
• Движение электродом — когда дуга инициирована, можно приступать к сварке металлов. Для этого электрод ведётся из стороны в сторону, захватывая и наполняя раскалённым металлом кромки свариваемых изделий. Движение электродом можно осуществлять различными способами, например: ёлочкой, треугольником и т. д.
• Скорость сварки — зависит от толщины свариваемого металла. Чем тоньше металл, тем выше скорость сварки, а иначе прожогов не избежать.

Обязательно нужно не забыть и заварить в конце сварочного шва кратер. Для этого достаточно немного вернуться в конце шва назад, удержать дугу, и после заполнения кратера металлом разорвать её отводом в сторону.

Еще статьи про сварку:

Сварка инвертором? Запросто! — Илья Клеймёнов — LiveJournal

— Ты на скрипке играть умеешь?
— Не знаю, не пробовал. (с)

Жизнь на плантации, в удалении от цивилизации, предполагает наличие многих умений. Мы тут и агрономы, и охотники, и мелиораторы, и повара, и строители. Настал черед научиться ремеслу сварщика. Ибо умение это в хозяйстве необходимое, а капризных специалистов замучишься ждать.

Итак, в наличии имеется: инвертор, электроды и старый бойлер. На нем учиться и будем. Сварим из него BBQ (барбекю, по-ихнему).

2. Рисуем на бойлере желаемый размер двери. Прорезаем верх.

3. Кладем сверху подходящие петли и привариваем их. Если вырезать дверцу полностью, то приварить петли будет намного сложнее. Тем более, что мы чайники!

4. Результат: страх Божий, АдЪ и Израиль! Это варил Сулуфу (наш техник-строитель).

5. Сказал, что нужно чуток подрихтовать для красоты и шарма. Подрихтовал — мало помогает)) Но держится же?!

6. Тогда за дело взялся я. И в этом предложении уже зарыта проблема: ведь если я начинаю работать болгаркой или сваркой, то фотки делают мои любимые аборигены. Поэтому, ребята, этот снимок единственный, который у них получился. Хотя, казалось бы — кнопку ведь только нажать нужно…

7. После того, как петли приварены, можно продолжить вырезать дверцу.

8. Вот так. Осталось лишь приварить что-нибудь в конструкции для удержания решетки и обварить снаружи дверцу. Чтобы не проваливалась внутрь мангала.

9. Чем мы и занялись. Варил в основном я, но ни одного фотофакта предоставить не могу, по вышеуказанной причине!

10. Когда работа была уже почти закончена, я пошел разделывать и мариновать мясо. А Сулуфу наказал насверлить в мангале дырок снизу, чтобы воздух к горящим углям поступал.

11. Что он сделал. С присущей ему аккуратностью и минимализмом. «Сверло тупое…», говорит, — «Да и сваркой проще»…

12. Да и ладно. Все давно голодные, поэтому не до красоты уже. Тем более, что на вкусе пищи это ну вообще никак не отразится.

13. Установили мангал на блоки (а где же ножки?, скажете вы), закрепили, положили дровишек.

14. Вот, ребята, мой шов. По-моему, для первого раза вполне прилично?

15. Мясо на решетку, и туда его — в печку!

16. Дверцу закрываем. 10 минут с одной стороны + 10 минут с другой.

17. Получается вот так.

18. И немедленно за на стол, где уже налито холодное пивко по кружкам!

19. А в барбекю отправляем вторую партию. Всего их было три.

20. Самое ленивое приготовление пищи, на мой взгляд. Надо лишь правильно замариновать, а остальное сделает мангал. Подобная конструкция мне представляется идеальной. Во-первых, мясо прихватывается с обоих сторон (все соки при этом сохраняются), во-вторых, шикарный дымок добавляет свою ароматную нотку, ну и в-третьих, крайне редко загораются угли от капающего жира (практически никогда), т.е. не надо постоянно стоять над мангалом с бутылкой воды (ой пригорело!!).

21. Так мы провели вечер пятницы.

22. А в субботу утром я решил свои навыки закрепить. Мы купили на днях две новые тачки и я давно собирался их усилить уголком.

23. Вот так примерно.

24. И вот так.

25. Ожидаю в комментариях наплыв Потомственных Сварщиков, которые начнут меня закидывать тапками. И утверждать, что я, мол, рукожоп. Сварщики эти, как правило анонимные, а вы знаете, как я к подобным отношусь)) Собака лает — плантация расцветает!

26. По-моему красиво?! И, главное, что тачка дольше прослужит

27. Осталось лишь подкачать колеса (первый раз вижу тачку с подобной опцией).

28. И провести испытания на местности.

29. Поехали!

Сварка инвертором для начинающих. Инструкция по инверторной сварке.

Когда мы упоминаем слово «сварка», то сразу представляется сложный процесс со множеством нюансов, правил, непростой в использовании техники и оборудования, требований к уровню квалификации работника. Но так дела обстоят не всегда. Современность со всеми ее техническими нововведениями делает все, чтобы облегчить жизнь человека насколько это возможно. Она не обошла стороной и сварочный процесс. Оказывается, можно знать, как варить инверторной сваркой самостоятельно, не имея специальной квалификации и навыков использования сложной сварочной аппаратуры, и сварка инвертором для начинающих покажется не такой уж и сложной. Все, что вам понадобится, это приобрести инвертор для сварки и следовать правилам по тому, как научиться варить инверторной сваркой. Основы сварки инвертором для начинающих и уроки сварки инвертором для начинающих приведены ниже.

Оборудование и экипировка

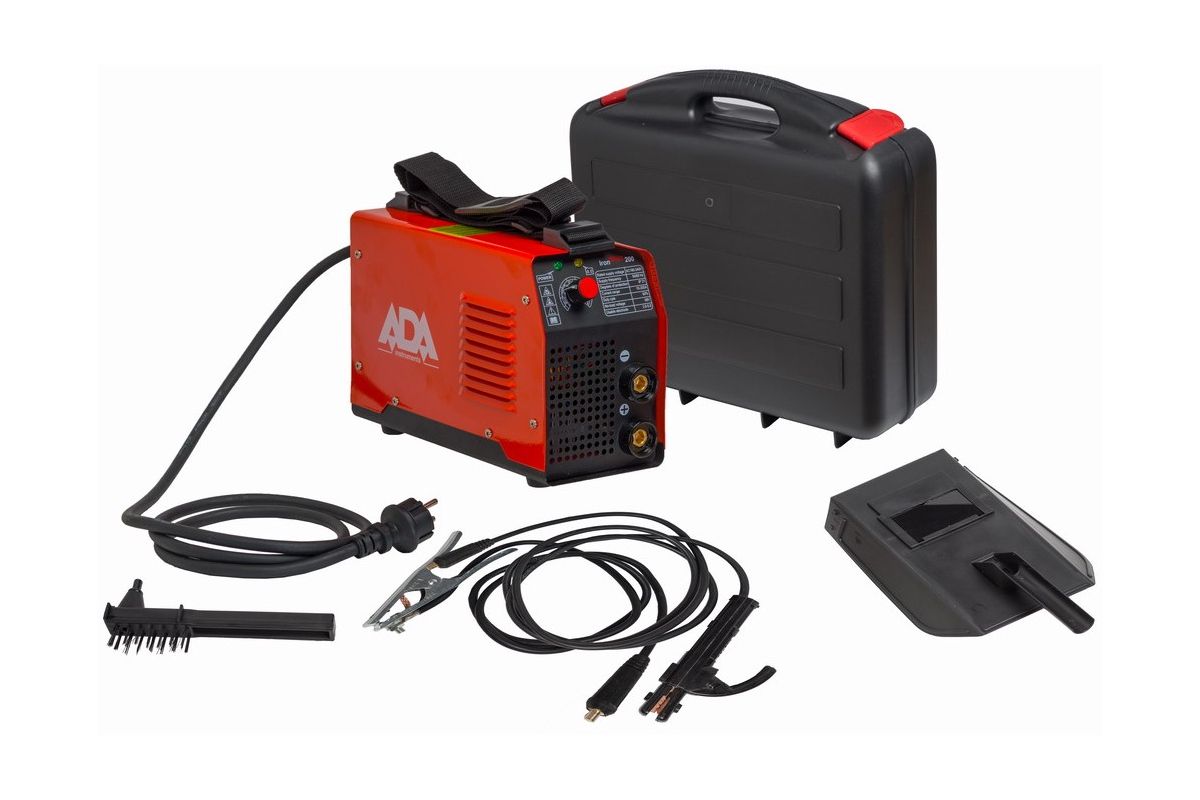

Итак, что потребуется начинающему сварщику?

• Непосредственно инвертор. Не нужно гнаться за дорогими моделями – цена сварочного аппарата значит на самом деле гораздо меньше, чем мастерство сварщика. Но и откровенно дешевые модели – не лучший выбор: отсутствие в них контуров облегчения розжига затруднит первые уроки, а меньшая надежность способна привести к быстрой поломке в неопытных руках. Основной параметр инвертора – это диапазон регулировки сварочного тока. В принципе, аппарат с максимальным током до 160 А может использоваться и для сварки, и для резки металла, но будет заметно перегружаться на таком режиме. Длительность непрерывной работы инвертора определяется так называемым коэффициентом ПВ (постоянного включения), который определяет процентное соотношение времени работы и охлаждения инвертора. Так как при уменьшении тока ПВ увеличивается, на одном и том же токе более мощный сварочный аппарат сможет проработать без перегрева дольше. Следовательно, наилучшим выбором для новичка будет сварочный аппарат с максимальным током в 180-200 А. Желательно, чтобы он имел функцию облегчения розжига или по крайней мере максимальное напряжение холостого хода – это значительно облегчит отработку навыка розжига и удержания дуги.
• Сварочная маска – главный защитный элемент экипировки сварщика. Она защищает не только от брызг металла и яркого света, но и от незаметного мощного потока ультрафиолета, создаваемого дугой. Начинающему сварщику лучше всего подойдет автоматическая маска-«хамелеон» с регулируемым затенением.
• Брезентовые краги и роба защищают тело от брызг металла. Если робу в какой-то мере может заменить плотная хлопчатобумажная одежда, то краги нужно использовать обязательно.

Нужно четко усвоить правила техники безопасности. Удалите в районе места сварки все легковоспламеняющиеся или способные тлеть предметы: раскаленные капли металла зачастую улетают непрогнозируемо далеко и могут привести к пожару. Недаром правила техники безопасности требуют прекращать сварочные работы за час до конца рабочего дня, чтобы иметь возможность обнаружить начавшееся тление. Приобретите и храните в доступном месте углекислотный огнетушитель.

Розжиг дуги начинайте только после того, как наденете маску. Даже кратковременная вспышка может вызвать сильный ожог сетчатки глаз, особенно при сварке нержавеющей стали. Коварство ожога сетчатки в том, что его симптомы проявляются спустя некоторое время. Например, воспользовавшись инвертором вечером, можно по утру проснуться со слипшимися веками и сильным жжением слизистой глаз, открыть которые станет очень трудно. В этом случае быстро поможет народное средство – пакетики заваренного чая, положенные на глаза. От ожога («нахватать зайчиков») не застрахован и профессиональный сварщик, поэтому иметь в запасе капли для глаз.

Не забывайте, что при сварке металла используются
крайне высокие температуры. Прикасаться к шву можно только после его полного остывания – ожог можно получить даже сквозь краги.
Предлагаем посмотреть видеоурок про сварку для начинающих, необходимое оборудование и все нюансы

Общие сведения о сварочных инверторах

Инверторные сварочные устройства выполняют преобразование сетевого переменного тока со стандартными показателями в токи высокой частоты и далее – в постоянный ток. КПД таких аппаратов достаточно высокий и составляет, в среднем, 85-90%. При этом, сваривать металл инвертором можно при незначительном потреблении электроэнергии, даже под высокими нагрузками. В процессе работы исключается какое-либо физическое влияние на данную сеть, в этот период отсутствуют скачки и перепады напряжения.

Еще одним положительным качеством является возможность сравнительно нормальной работы в условиях пониженного напряжения. Например, при 170 В многие инверторы способны вести сварку 3-х миллиметровыми электродами. Быстрому освоению аппаратуры способствует сравнительно легкое получение и удержание электрической дуги. Это особенно важно, когда выполняется сварка алюминия в домашних условиях инвертором.

На первоначальной стадии обучения новичкам не стоит заострять внимание на внутреннем устройстве агрегата. В первую очередь следует внимательно изучить все клеммы, разъемы, переключатели и другие элементы, расположенные снаружи.

Сам прибор, рекомендуемый для новичков, изготовлен в виде компактного металлического ящика, общей массой от 3 до 7 кг. В корпусе имеется несколько вентиляционных отверстий, способствующих более эффективному охлаждению трансформатора и других внутренних деталей. Для удобства переноски инвертора с места на место предусмотрен ремень, а некоторые модели дополнительно оборудуются ручками.

Включение питания осуществляется с помощью тумблера или специальной клавиши. Передняя лицевая часть предназначена для размещения индикаторов контроля над питанием и перегревом. Сварочный ток и напряжение выставляются регулировочной рукояткой. Подключение рабочих кабелей выполняется к двум выходам – плюсу и минусу, расположенным здесь же на передней панели. На одном из кабелей закрепляется держатель электрода, а на другом – зажим в виде прищепки, прикрепляемый к заготовке. Разъем для подключения питающего кабеля расположен в задней части.

При покупке следует обратить особое внимание на длину кабелей и их гибкость. Жесткими и короткими кабелями сварка инвертором для начинающих будет неудобной и может потребоваться специальный удлинитель.

Основы ручной сварки

При сварке плавящимся электродом он является источником и плавящей металл дуги, и вносимого в шов металла. Для защиты зоны расплавленного металла (сварочной ванны) используется специальная флюсовая обмазка, покрывающая электрод. В зависимости от назначения электрода состав обмазки изменяется. Также от него очень сильно зависит характер горения электрода, легкость поддержания дуги и качество шва.

• Кислое покрытие содержит в качестве базового компонента оксиды железа и кремния. При его использовании металл в сварочной ванне активно кипит, что позволяет удалять газовые поры из шва. Сварка электродами с кислым покрытием может вестись на переменном и постоянном токе любой полярности. Шов хорошо идет даже по загрязненному металлу, так как посторонние включения окисляются и выводятся из ванны со шлаком. Главный недостаток этого типа обмазки – склонность шва к растрескиванию, из-за чего электроды такого типа применяют только на неответственных соединениях деталей из вязких низкоуглеродистых сталей.
• Для обмазки электродов с основным покрытием используется в основном фторид и карбонат кальция. При горении электрода с основным покрытием активно образуется углекислый газ, защищающий сварочную ванну от окисления атмосферой. Не раскисляющийся шов получается прочным, без склонности к кристаллизации и растрескиванию. Обратная сторона этого плюса – высокие требования к чистоте поверхностей, так как шлак при сварке электродами с основным покрытием отделяется плохо. Сварка ведется постоянным током с обратной полярностью.
• Электроды с рутиловым и рутилово-целлюлозным покрытием наиболее универсальны, могут использоваться на всех видах тока (некоторые составы обмазок при работе на постоянном токе требуют определенной полярности). Сварочная ванна раскисляется умеренно, что позволяет отделять шлаки и газовые включения, но при этом сохраняется и достаточная прочность шва.

Толщина электрода определяет необходимый для стабильного горения дуги ток, а, следовательно, и тепловую мощность дуги. Поэтому сварку тонкого металла (листового железа, тонкостенных труб) производят тонкими (1,6-2 мм) электродами на небольшом токе. Точное значение тока зависит от многих параметров: типа электрода, направления ведения шва и указывается в виде таблицы на упаковке с электродами. Существует следующая классификация швов:

• Нижний шов – самый простой. Свариваемые детали лежат горизонтально, сварочная ванна стабильна, так как сила тяжести направлена вниз. Это наиболее простой вид шва, с которого начинается обучение любого сварщика.
• Горизонтальный шов ведется в том же направлении, но при этом требуется гораздо большее мастерство сварщика, чтобы удердать металл в ванне.
• Вертикальный шов еще сложнее. При этом электрод ведется снизу вверх, чтобы не давать расплавленному металлу вытекать из сварочной ванны. В противном случае шов получается неравномерный, с наплывами и неглубоким проваром.
• Самый сложный шов – это потолочный, так как во время сварки шов сварочная ванна находится над электродом. Отработанная техника сварки потолочным швом – признак высокой квалификации электросварщика.

Для многих сварщиков становится серьезным испытанием сварка труб – ведь при этом нижний шов плавно переходит в вертикальный, а затем в участок потолочного. Следовательно, нужно иметь хорошую практику во всех этих видах швов.

В тексте упоминалось уже такое определение как «полярность тока». Она сильно влияет на процесс сварки постоянным током, а при использовании ряда электродов должна быть строго определенной.

Подготовка к работе

Соединение профильных труб без сварки преимущественно производится при помощи специализированных хомутов и болтов. С течением времени крепеж ослабляется, поэтому при уходе за изделием необходимо постоянно проверять прочность конструкции. Чтобы снизить проблемы при эксплуатации, для сборки конструкции применяется сварка.

Для получения прочного сварного шва требуется подготовить поверхность трубы. Для этого:

отрезки труб обрезаются по требуемой длине;

Использование болгарки для нарезки труб

Обрезать трубы рекомендуется специальными инструментами, например, ножовкой по металлу, что позволяет сделать срез максимально ровным.

• если необходимо соединить элементы под углом, то трубы тщательно подгоняются друг к другу, чтобы зазоров было как можно меньше. Это позволит увеличить качество сварного шва и, как следствие, надежность готового изделия;
• места, где предполагается расположение сварного шва, очищаются от ржавчины, заусенцев и иных посторонних налетов. Любое вкрапление отрицательно влияет на прочность шва. Очистку можно провести простейшей металлической щеткой или специализированной техникой, например, шлифовальной машинкой.

Подготовка поверхности перед сваркой

Основы обучения электросварке

Как уже было сказано, обучение нужно начать с простейшего нижнего шва. Для этого достаточно найти подходящий металлический предмет, который позволит провести достаточно длинный шов – например, толстый уголок или швеллер. Для обучения приобретите распространенные электроды типа МР-3 или аналогичные с рутиловой обмазкой – они наиболее просты в розжиге и ведении шва, хотя шов при этом и имеет довольно посредственное качество. Не используйте электроды УОНИ и их аналоги – розжиг и удержание дуги с ними гораздо труднее. Выберите электроды диаметром 3 мм – они наиболее дешевы и распространенны.
Розжиг дуги можно осуществить одним из двух способов:

• Уткнув торцом электрод в деталь, в момент розжига дуги плавно отодвинуть его на несколько миллиметров (розжиг касанием). На холодном электроде новичку это проделать будет очень трудно, пока не наработается навык. Большую помощь окажет наличие в схеме инвертора системы высокочастотного розжига. Электрод с разогретым кончиком разжечь заново таким образом гораздо проще. Две основные ошибки новичка – это либо задержка (в этом случае электрод прилипает к детали), либо излишне резкий отвод электрода (дуга рвется). Все движения должны быть не только своевременными, но и плавными.
• Розжиг чирканьем подобен тому, как зажигают спичку – быстро проводя концом электрода по поверхности детали, его заставляют прогреваться, при этом не прилипая к поверхности. Разогревшийся электрод сможет разжечь дугу уже при поднесении к детали. Таким образом начинать сварку гораздо проще.

После того, как дуга разгорится, под ней начнет формироваться участок расплавленного металла (сварочная ванна). Наблюдая за происходящим в ней через защитное стекло, Вы сможете увидеть отделение газа через всплывающие пузырьки, яркие вначале и быстро темнеющие пятна шлака. Этому моменту уделите наибольшее внимание, чтобы понять, с какой скоростью нужно вести шов, чтобы в нем не оставалось пузырьков и вкраплений шлака.

Ведение шва осуществляйте плавным движением электрода, удерживая электрод на постоянном расстоянии. Оптимальным для сварки является растояние не более 3 мм («короткая дуга»). При этом можно использовать меньший ток, а наклоном электрода хорошо регулируется поведение ванны. Есть три варианта ведения шва:

• Сварка под прямым углом (а) обеспечивает симметричную ванну, но наименее удобна. В основном она применяется в труднодоступных местах.
• Сварка углом вперед (б) обеспечивает большую глубину ванны в начале шва. Она используется при сварке потолочным, горизонтальным и вертикальным швом, при этом можно увидеть, как дуга выталкивает металл и не дает ему вытекать из сварочной ванны.
• Сварка углом назад (в) позволяет лучше видеть и контролировать процессы в сварочной ванне, но может применяться только в нижнем шве. Также этим образом делаются короткие временные швы – прихватки.

Подготовительный этап

Каждая сварочная полуавтоматическая установка состоит из следующих элементов:

• электронная система управления аппаратом;
• генератор, стабилизирующий величину уровня высокочастотного электрического тока;
• выпрямитель, чтоб из переменного получить постоянный ток;
• преобразователь этого тока в переменный с высокой частотой колебаний: инверторный блок;
• сетевой питающий блок.

Перед тем, как варить инверторной сваркой, в целях обеспечения безопасности следует полностью подготовить к процессу все необходимое: маска сварочная, спецодежда, защитные перчатки и обувь.

Еще нужно обзавестись металлической щеткой, чтобы перед началом сварки основательно зачистить свариваемые места заготовок.

Перед включением инвертора в электросеть надо проверить ее параметры (сила тока и значение напряжения) на предмет соответствия характеристикам оборудования, прописанным в техническом паспорте.

Лучше всего задействовать в электросеть автомат, это предотвратит поломку при коротком замыкании или скачке напряжения.

Одним из условий безопасности, перед тем как пользоваться инверторным оборудованием, нужна правильно подготовленная рабочая площадка из деревянного настила.

Инвертор устанавливается на ровную плоскость, а достаточное окружающее пространство должно обеспечивать свободное передвижение воздуха для вентиляции оборудования.

Необходимо также обеспечивать хорошее освещение рабочего пространства. Так как весь процесс сварки подразумевает высокую температуру работы и частичные расплавленные брызги, вблизи не должно находиться топливо, смазочные материалы, растворители и другие опасные в плане зарождения пожара вещества.

Резка металла электродом

Иногда возникает необходимость разрезать массивную металлическую деталь – толстый двутавр или швеллер, металлический пруток. Отрезным диском «болгарки» не везде можно подобраться, да и мощность ее для резки толстого металла должна быть солидной.

В этом случае сварочный аппарат способен выручить, если, конечно, эстетические качества реза не являются важными. Возьмите достаточно толстый электрод и установите ток прямой полярности, примерно в два раза превышающий нужный для сварки этим электродом. Для любительского инвертора он, скорее всего, будет превышать максимальный, поэтому просто поверните регулятор до упора, не забывая о том, что выше было написано о значении коэффициента ПВ.

Главное в начале резки электродом – это прожечь деталь насквозь, чтобы затем, ведя электрод в направлении резки, давать стекать расплавленному металлу в отверстие. Не забывайте, что брызги расплавленного металла будут разлетаться активно и очень далеко.

Как образуется шов

Основа для чайника в вопросах работы ручного сварочного аппарата — понимание, как образовывается шов. Электрическая дуга возникает при взаимодействии сердцевины электрода и металлической поверхности. Загорается обмазка, и она начинает плавиться, переходит в жидкое состояние, выделяется газ. Этот газ окружает место сварки (сварочная ванна) и препятствует проникновение к нему воздуха.

Расплавленный металл из сердечника переходит на сварочную ванну, частично смешивается с расплавленными металлом из нее и застывает, образуется шов. Обмазка, которая ранее перешла в жидкое состояние, застывая, образует шлак, его нужно после сваривания удалять. Можно пойти на уроки сварки для начинающих или практиковаться самому.

Контроль дугового промежутка

Схема сварочной дуги

Говорить о начальных навыках сварщика с уверенностью можно тогда когда выработается навык правильного формирования и удержания дугового промежутка – сварочной дуги.

По сути, это несложный процесс, главное в нем понимание того, что дуга будет постоянной и наиболее качественно расплавлять электрод при правильном, немного медленном движении держателем.

Во многом, это достигается методом проб и ошибок – закрепленный навык появится тогда, когда при движении электрода начнет формироваться однородный шов, соединяющий обе соединяемых детали.

учимся правильно варить — Сварочные электроды

Сварка в наши дни является самым распространенным способом соединения вместе двух металлических отдельных деталей. Со стороны кажется, что варить – это просто и несложно, но на самом деле профессия сварщика достаточно сложная и требующая наличия определенных навыков. Необходимо много чему научиться и многое учесть прежде, чем браться за процесс сварки.

Аппараты для сварки

Сварочный аппарат выполняет работы с помощью источника питания и электродов.

Существует два типа аппаратов:

• инверторный;
• трансформаторный.

Аппараты трансформаторного типа просты в эксплуатации, но имеют большой вес и большие размеры, прочные и выносливые, а также очень надежные. Для работы необходим переменный ток. Для сварки используют фтористо-кальциевые или рутиловые плавящиеся электроды. Агрегат обладает малым коэффициентом полезного действия

. а сварочный шов, выполненный с помощью трансформаторного устройства, получается среднего качества. При работе с данным типом электросварки требуется высокая квалификация сварщика.

Инвертор – это электросварочный аппарат, который работает на постоянном токе. в отличие от трансформаторного. На входе схемы аппарата поступающее напряжение преобразуется из постоянного в переменное, которое затем поступает в трансформатор. Главное отличие этого типа сварки заключается в следующем:

• малый вес;
• мобильность;
• компактность;
• хорошо зарекомендованный аппарат в полевых условиях;
• независимость от входного напряжения;
• экономичность.

Инверторы очень экономичные, при использовании устройства потери электроэнергии в десятки раз меньше. чем при работе трансформаторных моделей. Аппарат имеет коэффициент полезного действия от 85 до 90 процентов.

С помощью инвертора можно соединить как мелкие, так и крупные металлические изделия. Инверторы в наше время стали большим прорывом в области сварочных агрегатов, старые громоздкие трансформаторы постепенно вытесняются с обихода из-за своих габаритов и сложностей в применении. Инвертор доступен как по цене, так и по классификации любому сварщику, достаточно для работы знать основы и принципы самого сварочного процесса.

Электроэнергия, которую потребляет этот небольшой сварочный аппарат, идет исключительно на работу самой дуги, которая и осуществляет непосредственно сварочный процесс.

Основы работы инвертора

Сварочные аппараты инверторного типа очень удобны в эксплуатации и максимально экономичны, это важно для начинающих, неимеющих опыта сварщиков. Для начала необходимо понимать, что инвертор является электронным сварочным аппаратом

. поэтому основная нагрузка при работе с ним пойдет на вашу электрическую сеть.

Для сравнения: старый трансформаторный сварочный аппарат, при включении производил максимальный и сильный толчок электроэнергии, из-за чего происходило отключение электричества в сети вашего дома. Инвертор, напротив, обладает конденсаторами накопительного действия, которые сначала накапливают электроэнергию, а затем обеспечивают, бесперебойную работу вашей электросети и мягко разжигают электрическую дугу.

Вы можете в доступной форме освоить и самостоятельно изучить уроки сварки инвертором. Мы со своей стороны можем дать вам несколько полезных и нужных предложений, если у вас возникнут вопросы. В статье мы расскажем, на что сначала необходимо обратить ваше внимание перед началом сварки.

Важным моментом, который необходимо усвоить, является тот факт, что потребление электроэнергии инвертором напрямую зависит от диаметра вашего электрода.

Чем больше диаметр применяемого вами электрода, тем больше он потребует электроэнергии. Поэтому перед началом работы вы должны рассчитать примерное максимальное значение потребляемой вашим аппаратом электроэнергии. чтобы не сжечь проводку или бытовую технику в вашем доме.

Кроме этого, для каждого применяемого вами диаметра электрода необходима минимальная рекомендуемая сила тока, то есть если вы захотите уменьшить показатель силы тока, то шов у вас не получится.

Если вы захотите поэкспериментировать и увеличить силу тока, то сам шов получится, при этом электрод может очень быстро сгорать или прилипать. Как вы уже поняли, важным элементом для сварочного процесса является правильный подбор электрода и тока работы аппарата.

Конструктивно электрод состоит из металлического стержня, на который напылен порошковый специальный состав. Порошковое напыление — необходимая преграда для доступа к сварному шву окружающего воздуха. Окружающая среда

негативно влияет на формирование сварного шва. окисляя его, что ухудшает качество шва. Порошковое напыление также необходимо для поддержания нормального процесса горения дуги.

Для сварки инвертором используют электроды УОНИ, МР, АНО, ОЗС. Качество покупаемых электродов во многом зависит от транспортировки и условия их хранения. Диаметр необходимого электрода варьируется в пределах от 2 до 5 мм. Все зависит от материала и толщины свариваемых деталей.

Пошаговая инструкция для начинающих при применении инвертора

1. Перед началом работы необходимо иметь средства защиты. Вам необходимо приобрести перчатки, не резиновые, а из грубой ткани, защитную сварочную маску и грубую куртку. Это необходимо для вашей защиты. чтобы уберечь ваши глаза и кожный покров от термического и светового воздействия при работе со сварочным аппаратом.
2. С помощью регулятора на корпусе инвертора необходимо настроить сварочный ток и подобрать электрод. Напоминаем, что необходимо использовать электроды диаметром 2-5 миллиметров. Регулируем сварочный ток исходя из параметров толщины и материала свариваемой детали. На корпусе аппарата должна быть электронная или стрелочная индикация силы тока. Для предотвращения залипания электрода со свариваемой поверхностью необходимо медленно подносить сам электрод.
3. Подключите минусовую клемму (массу) к свариваемой детали. Сварочный процесс начинается с правильного поджога дуги. Необходимо поднести электрод к поверхности свариваемой заготовки под малым углом. Затем пару раз дотроньтесь электродом к поверхности металла, чтобы произошла активизация сварочного электрода. Удерживаем электрод на расстоянии нескольких миллиметров от свариваемой заготовки, примерно равное диаметру электрода.
4. У вас должен получиться сварочный шов. Для проверки шва, необходимо молотком, прикрывая глаза, убрать окалину.

Длина дуги

Это расстояние, которое образуется между металлом и электродом в процессе сварки. Важно во время сварки выдерживать постоянное правильное расстояние.

Большой промежуток

Наличие большого промежутка приведет к скачку дуги, что помешает провару, а значит, наплавляемый раскаленный металл будет неровно ложиться.

Необходимый правильный промежуток

Обеспечение правильного постоянного расстояния приведет к хорошему провару и формированию отличного шва.

С опытом вы сможете правильно управлять длиной дуги. которая обеспечит вам оптимальный результат. Дуга формирует сварочную ванну, при проходе через зазор, плавя при этом основной металл. Она же обеспечивает попадание в ванну расплавленного металла.

Правильно сформированный сварочный шов и его дефекты

В процессе сварки, при поспешном движении электрода, формируется дефектный шов. Линия ванны располагается ниже, чем линия поверхности основного металла. Если зажженная дуга глубоко и интенсивно проникает в свариваемый металл, она выталкивает ванну назад и формирует шов. Поэтому в процессе необходимо следить, чтобы сварочный шов находился на уровне свариваемого металла.

Идеальный сварочный шов помогут образовать зигзагообразные и круговые движения. Выполняя движения по кругу, необходимо следить за швом, равномерно распределяя ванну.

При движении электрода в разные стороны зигзагом формируется хороший шов. при этом необходим контроль за образованием шва. В процессе образовываем шов сначала с левого края, потом по центру ванны, затем с левого бока и т. д. Нужно запомнить, что ванна идет за теплом.

Подрез формируется, когда недостаточно металла электрода, при заполнении ванной полностью и во время движения поперек. Чтобы не произошло образование подреза, необходимо соблюдать наружные границы шва, тщательно наблюдать за ванной и, если необходимо, сделать ее тоньше.

Чтобы управлять ванной применяют напряжение дуги, расположенную на конце стержня электрода. Во время наклона стержня ванна не тянется, а толкается. Запомните, чем вертикальней в процессе сварки располагается электрод, тем сварной шов формируется менее выпуклым.

Когда вы держите электрод вертикально, ванна вдавливается вниз, так как над ней сконцентрировано все тепло. Она при этом хорошо распространяется вокруг и проплавляется.

Когда ваш электрод слегка под углом, вся сила стремится назад и шов всплывает (приподнимается). Когда электрод имеет большой угол, сила прикладывается по вектору шва, что не дает возможности управлять раскаленной ванной.

Если необходимо сдвинуть ванну назад или получить плоский шов, применяют наклоны электрода под разными углами. Работа электрода начинается с угла от 45 градусов до 90, так как этот угол позволяет контролировать ванну и нормально производить сварку.

Обратная и прямая полярность при сварке инвертором

При обратной полярности происходит сниженный ввод тепла в изделие. Зона расплавления неглубокая, хоть и достаточно широкая. Можно наблюдать эффект катодной очистки свариваемой поверхности.

При прямой полярности происходит сниженный ввод тепла в металл.

Зона расплавления глубокая, в то же время — узкая.

Процесс сварки инвертором тонкого металла

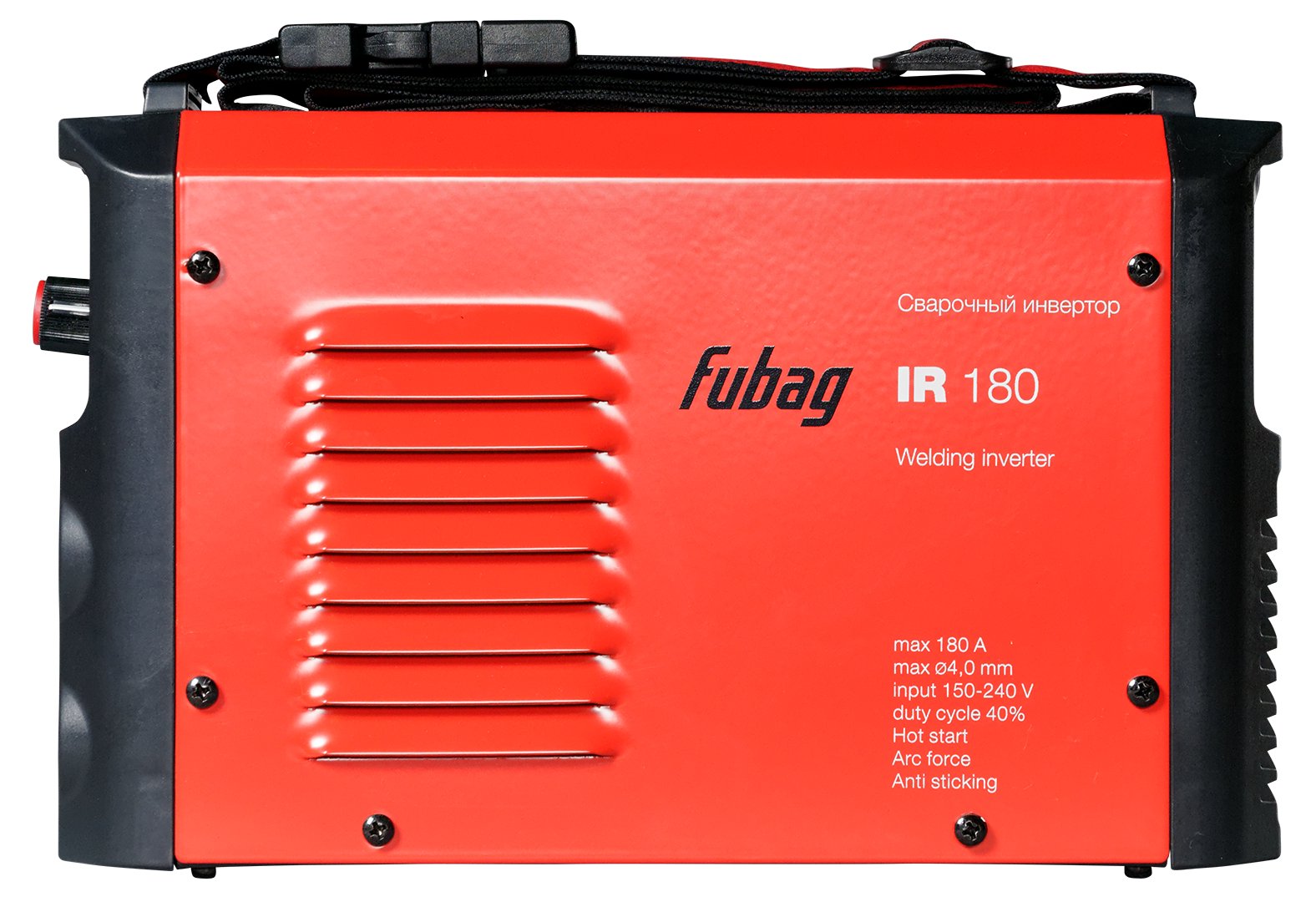

Инвертор хорош для начинающих сварщиков, так как имеет ряд функций, а именно:

• hotstart – помогает при начальном формировании сварочной дуги;
• arcforce – для предотвращения залипания электрода, когда тот находится на близком расстоянии от свариваемой детали. Функция увеличивает сварочный ток;
• anti-stick – предотвращает перегрев устройства отключением напряжения.

Все эти функции включаются автоматически во время непредвиденной критической ситуации, что дает новичкам производить сварочные работы на хорошем уровне.

Для того чтобы сварочный шов на тонком металлическом листе образовывался хорошего качества и на сварных листах не получались прожоги, необходимо следить за тем, чтобы во время сварочного процесса вы видели шов.

Электрод необходимо выбирать меньшего диаметра и располагать его максимально близко к металлу. Затем ждем, когда начнет формироваться красное пятно, под ним образуется капелька металла, которая соединит между собой тонкие металлические заготовки.

Медленно ведя электрод по поверхности тонких металлических деталей, образуются металлические капли, которые соединяют между собой заготовки, образуя при этом сварочный шов.

После прочтения нашей статьи вы научитесь правильно работать электросварочным инвертором. Надеемся, процесс сварки покажется для вас легким и увлекательным занятием. Прежде, чем приступать к процессу сварки, почитайте инструкцию инвертора и рекомендации от завода-производителя, чтобы уберечь не только сварочный аппарат, но и ваше имущество от поломок.

Азы сварщика. Электросварка – осваиваем самостоятельно. Сварка инвертором для начинающих в домашних условиях

Многие из тех, кто проживает в частном доме или имеет дачу, хотят научиться электродуговой сварке, чтобы не обращаться каждый раз за помощью к соседям, друзьям или знакомым. И это вполне реально.

Самое главное, как говорится, — это желание, а опыт уже придет со временем. В данном обзоре предлагаем вашему вниманию простые советы и подсказки для новичков.

И начнем, пожалуй, с техники безопасности во время сварки. Начинающие сварщики почему-то забывают о том, что надо соблюдать определенный «дресс-код».

Если вы считаете, что можно работать со сваркой в обычных резиновых тапочках и засучив рукава, то это неправильно. Во-первых, на ноги нужно надевать ботинки или сапоги, и джинсы должны обязательно накрывать обувь, чтобы в нее не попали капли раскаленного металла.

Одежду заправлять в штаны не нужно — она должна быть навыпуск. Рукава одежды должны плотно прилегать к телу, если они широкие можно замотать малярным скотчем.

Это необходимо для того, чтобы искра случайно не попала под одежду. Причем одежда должна быть или х/б, или из плотной джинсовой ткани. Никакой синтетики. Что касается области шеи, то она тоже должна быть закрытой.

Также для сварки потребуются перчатки-краги (кожаные или спилковые) и сварочная маска. Для начала можно обойтись бюджетным вариантом, а потом уже прикупить, например, с автоматическим затемняющим фильтром.

Какие выбрать электроды для сварки

Самыми ходовыми считаются электроды диаметром 3 мм, и для начинающего сварщика — это самый оптимальный вариант, поэтому на них желательно и остановиться. Однако в домашних условиях можно также использовать электроды диаметром 2 мм.

Причем желательно купить как рутиловые электроды, так и с основным покрытием. Самые популярные рутиловые электроды — это АНО 21 и МР-3, с основным покрытием — УОНИ 13/55.

Какую полярность сварки выбрать

На сварочных аппаратах инверторного типа можно варить как на прямой, так и на обратной полярности. В первом случае «-» идет на электрододержатель, а «+» — на массу. Во втором случае — наоборот.

На прямой полярности обычно варят тонкий металл (1-2 мм), тогда как обратная полярность используется уже при сварке толстого металла, поскольку, когда «+» находится на самом электроде, а «-» на детали, обеспечивается лучший провар металла.

Обратите внимание, что чаще всего сварщики подбирают силу тока экспериментальным путем. То есть, выставляют, максимальное значение (например, 130-150 Ампер), затем понижают до того значения, когда металл будет хорошо проплавляться.

А вообще, на каждый миллиметр толщины электрода надо брать примерно 30-35 Ампер, но опять же, потом нужно корректировать силу тока по ходу сварки. Быстро этому не научишься, но со временем все станет понятно.

С чего новичку начать обучение сварке

Сначала необходимо научиться не варить швы, а зажигать дугу и отрывать электрод от металла. Например, в ходе сварки или в момент розжига дуги электрод может попросту прилипнуть (или залипнуть).

Что делать в этом случае? Если электрод прилип к детали, то не ждите, пока он перегреется и лопнет в каком-нибудь месте. Нужно наклонять электрод влево-вправо, стараясь одновременно тянуть его на себя.

Теперь можно попробовать сварить вместе какие-нибудь две детали. Причем лучше тренироваться на толстом металле.

Если захотите попробовать сваривать сначала тонкий металл, то, скорей всего, вы его будете прожигать, и соответственно, будете расстраиваться, что у вас ничего не получается. А на толстом металле вы быстро разберетесь, что к чему. Потом и на тонком металле будет легче.

Как начать сваривать заготовки из металла

Первым делом нужно зажечь дугу. Чиркаете обмазкой на конце электрода по металлу, и когда появляется искра, то отводите конец электрода на 2-3 мм от поверхности детали.

Круговыми движениями добиваемся появления сварочной ванны, стараясь выдерживать зазор между электродом и деталью, после чего начинаем вести электрод вдоль детали по ровной линии. Угол наклона электрода — 45 градусов.

И в конечном итоге у вас получится что-то похожее на шов, правда, до идеала ему еще далеко. Нужно будет набивать руку.

Теперь давайте попробуем сварить две детали. И первым делом нужно зачистить металл болгаркой от ржавчины и грязи примерно на 2-3 см от края. Если металл толстый, то необходимо выдерживать определенный зазор.

Ставим две прихватки: одну в начале шва, вторую — уже в конце. И провариваем весь шов по всей длине, совершая электродом зигзагообразные движения. С первого раза у вас может не получиться, но не расстраивайтесь, все приходит с опытом.

Инверторная сварка — это современное устройство, которое пользуется широкой популярностью благодаря небольшому весу аппарата и его габаритов. Инверторный механизм основывается на применении полевых транзисторов и силовых переключателей. Чтобы стать обладателем сварочного аппарата, можно посетить любой магазин инструментов и обзавестись такой полезной вещью. Но есть способ намного экономнее, который обусловлен созданием инверторной сварки своими руками. Именно второму способу и уделим внимание в данном материале и рассмотрим, как сделать сварку в домашних условиях, что для этого понадобится и как выглядят схемы.

Особенности функционирования инвертора

Сварочный аппарат инверторного типа — это не что иное, как блок питания, тот, который сейчас применяется в современных компьютерах. На чем же основывается работа инвертора? В инверторе наблюдается следующая картина преобразования электрической энергии:

2) Ток с постоянной синусоидой преобразовывается в переменный с высокой частотой.

3) Происходит снижение значения напряжения.

4) Происходит выпрямление тока с сохранением необходимой частоты.

Перечень таковых преобразований электрической цепи необходим для того, чтобы иметь возможность снизить массу аппарата и его габаритные размеры. Ведь, как известно, старые сварочные аппараты, принцип которых основывается на снижении величины напряжения и увеличения силы тока на вторичной обмотке трансформатора. В результате благодаря высокому значению силы тока наблюдается возможность дугового сваривания металлов. Для того чтобы сила тока увеличивалась, а напряжение снижалось, на вторичной обмотке уменьшается число витков, но при этом увеличивается сечение проводника. В результате можно заметить, что сварочный аппарат трансформаторного типа не только имеет значительные габариты, но и приличный вес.

Для решения проблемы был предложен вариант реализации сварочного аппарата посредством инверторной схемы. Принцип инвертора основывается на увеличении частоты тока до 60 или даже 80 кГц, тем самым осуществляя снижение массы и габаритов самого устройства. Все что потребовалось для реализации инверторного сварочного аппарата — это увеличить частоту в тысячи раз, что стало возможным благодаря применению полевых транзисторов.

Транзисторы обеспечивают сообщение между собой с частотой около 60-80 кГц. На схему питания транзисторов приходит постоянное значение тока, что обеспечивается благодаря применению выпрямителя. В качестве выпрямителя используется диодный мост, а выравнивание значения напряжения обеспечивают конденсаторы.

Переменный ток, который передается после прохождения через транзисторы на понижающий трансформатор. Но при этом в качестве трансформатора используется в сотни раз уменьшенная катушка. Почему используется катушка, потому как частота тока, которая подается на трансформатор, уже увеличена в 1000 раз благодаря полевым транзисторам. В результате получаем аналогичные данные, как и при работе трансформаторной сварки, только с большой разницей в весе и габаритах.

Что нужно для сборки инвертора

Чтобы собрать самостоятельно инверторную сварку, нужно знать, что схема рассчитывается, прежде всего, на потребляющее напряжение величиной 220 Вольт и током на 32 Ампера. Уже после преобразования энергии на выходе ток будет увеличен почти в 8 раз и будет достигать 250 Ампер. Такого тока достаточно для того, чтобы создать прочный шов электродом на расстоянии до 1 см. Для реализации блока питания инверторного типа потребуется воспользоваться следующими составляющими:

1) Трансформатор, состоящий из ферритного сердечника.

2) Обмотка первичного трансформатора со 100 витками провода диаметром 0,3 мм.

3) Три вторичных обмотки:

— внутренняя: 15 витков и диаметром провода 1 мм;

— средняя: 15 витков и диаметром 0,2 мм;

— наружная: 20 оборотов и диаметром 0,35 мм.

Кроме того, чтобы собрать трансформатор, потребуются следующие элементы:

— медные провода;

— стеклоткань;

— текстолит;

— электротехническая сталь;

— хлопчатобумажный материал.

Как выглядит схема инверторной сварки

Для того, чтобы понимать, что вообще собой представляет сварочный инверторный аппарат, необходимо рассмотреть схему, представленную ниже.

Электрическая схема инверторной сварки

Все эти компоненты необходимо объединить и тем самым получить сварочный аппарат, который будет незаменимым помощником при выполнении слесарных работ. Ниже представлена принципиальная схема инверторной сварки.

Схема блока питания инверторной сварки

Плата, на которой находится блок питания аппарата, монтируется отдельно от силовой части. Разделителем между силовой частью и блоком питания выступает металлический лист, подсоединенный к корпусу агрегата электрически.

Для управления затворками применяются проводники, припаивать которые нужно поблизости транзисторов. Эти проводники соединяются между собой парно, а сечение этих проводников не играет особой роли. Единственное, что важно учитывать — это длина проводников, которая не должна превышать 15 см.

Для человека, который не знаком с основами электроники, прочесть такого рода схему проблематично, не говоря уже о назначении каждого элемента. Поэтому если у вас нет навыков работы с электроникой, то лучше попросить знакомого мастера помочь разобраться. Вот, к примеру, ниже изображена схема силовой части инверторного сварочного аппарата.

Схема силовой части инверторной сварки

Как собрать инверторную сварку: поэтапное описание + (Видео)

Для сборки инверторного сварочного аппарата необходимо выполнить следующие этапы работы:

1) Корпус . В качестве корпуса для сварки рекомендуется воспользоваться старым системником от компьютера. Он подходит лучше всего, так как в нем имеется необходимое количество отверстий для вентиляции. Можно использовать старую 10-литровую канистру, в которой можно вырезать отверстия и разместить кулера. Для увеличения прочности конструкции из корпуса системника необходимо разместить металлические уголки, которые закрепляются с помощью болтовых соединений.

2) Сборка блока питания. Важным элементом блока питания является именно трансформатор. В качестве основы трансформатора рекомендуется воспользоваться ферритом 7х7 или 8х8. Для первичной обмотки трансформатора необходимо осуществить намотку проволоки по всей ширине сердечника. Такая немаловажная особенность влечет за собой улучшение работы устройства при появлении перепадов напряжения. В качестве проволоки обязательно нужно использовать медные провода марки ПЭВ-2, а в случае отсутствия шины, провода соединяются в один пучок. Стеклоткань используется для изоляции первичной обмотки. Сверху после слоя стеклоткани необходимо намотать витки экранирующих проводов.

Трансформатор с первичной и вторичной обмотками для создания инверторной сварки

3) Силовая часть . В качестве силового блока выступает понижающий трансформатор. В качестве сердечника для понижающего трансформатора применяются два вида сердечников: Ш20х208 2000 нм. Между обоими элементами важно обеспечить зазор, что решается путем расположения газетной бумаги. Для вторичной обмотки трансформатора характерно наматывание витков в несколько слоев. На вторичную обмотку трансформатора необходимо укладывать три слоя проводов, а между ними устанавливаются прокладки из фторопласта. Между обмотками важно расположить усиленный изоляционный слой, который позволит избежать пробоя напряжения на вторичную обмотку. Необходимо установить конденсатор напряжением не менее 1000 Вольт.

Трансформаторы для вторичной обмотки от старых телевизоров

Чтобы обеспечить циркуляцию воздуха между обмотками, необходимо оставить воздушный зазор. На ферритовом сердечнике собирается трансформатор тока, который включается в цепь к плюсовой линии. Сердечник необходимо обмотать термобумагой, поэтому в качестве этой бумаги лучше всего использовать кассовую ленту. Выпрямительные диоды крепятся к алюминиевой пластине радиатора. Выходы этих диодов следует соединить неизолированными проводами, сечение которых составляет 4 мм.

3) Инверторный блок . Главным предназначением инверторной системы — это преобразование постоянного тока в переменный с высокой частотой. Для обеспечения повышения частоты и применяют специальные полевые транзисторы. Ведь именно транзисторы работают на открытие и закрытие с высокой частотой.

Рекомендуется использовать не один мощный транзистор, а лучше всего реализовывать схему на основании 2 менее мощных. Это нужно для того, чтобы иметь возможность стабилизации частоты тока. В схеме не обойтись и без конденсаторов, которые соединяются последовательно и дают возможность решить такие проблемы:

Инвертор на алюминиевой пластине

4) Система охлаждения . На стенке корпуса следует установить вентиляторы охлаждения, а для этого можно использовать компьютерные кулера. Необходимы они для того, чтобы обеспечить охлаждение рабочих элементов. Чем больше вентиляторов будет использовано, тем лучше. В частности, обязательно требуется установить два вентилятора для обдува вторичного трансформатора. Один кулер будкт обдувать радиатор, тем самым не допуская перегрева рабочих элементов — выпрямительных диодов. Диоды монтируются на радиаторе следующим образом, как показано на фото ниже.

Выпрямительный мост на радиаторе охлаждения

Фото терморегулятора

Его рекомендуется устанавливать на самом нагревающемся элементе. Этот датчик будет срабатывать при достижении критической температуры нагрева рабочего элемента. При его срабатывании будет отключаться питание инверторного устройства.

Мощный вентилятор для охлаждения инверторного устройства

При работе инверторная сварка очень быстро нагревается, поэтому наличие двух мощных кулеров является обязательным условием. Эти кулеры или вентиляторы располагаются на корпусе устройства, чтобы они работали на вытяжку воздуха.

Поступать свежий воздух в систему будет благодаря отверстиям в корпусе устройства. В системном блоке эти отверстия уже имеются, а если вы используете любой другой материал, то не забудьте обеспечить приток свежего воздуха.

5) Пайка платы является ключевым фактором, так как именно на плате основывается вся схема. На плате диоды и транзисторы важно устанавливать на встречном направлении друг к другу. Плата монтируется непосредственно между радиаторами охлаждения, с помощью чего соединяется вся цепь электроприборов. Питающая цепь рассчитывается на напряжение 300 В. Дополнительное расположение конденсаторов емкостью 0,15 мкФ дает возможность сброса избыточной мощности обратно в цепь. На выходе трансформатора располагаются конденсаторы и снабберы, с помощью которых осуществляется гашение перенапряжений на выходе вторичной обмотки.

6) Настройка и отладка работы . После того, как инверторная сварка будет собрана, потребуется провести еще несколько процедур, в частности, настроить функционирование агрегата. Для этого следует подключить к ШИМ (широтно-импульсный модулятор) напряжение в 15 Вольт и запитать кулер. Дополнительно включается в цепь реле через резистор R11. Реле включается в цепь для того, чтобы избежать скачков напряжения в сети 220 В. Обязательно важно провести контроль за включением реле, после чего подать питание на ШИМ. В результате должна наблюдаться картина, при которой должны исчезнуть прямоугольные участки на диаграмме ШИМ.

Устройство самодельного инвертора с описанием элементов

Судить о правильности соединения схемы можно в том случае, если во время настройки реле выдает 150 мА. В случае, когда же наблюдается слабый сигнал, то это говорит о неправильности соединения платы. Возможно, имеется пробой одной из обмоток, поэтому для устранения помех потребуется укоротить все питающие электропровода.

Инверторная сварка в корпусе системного блока от компьютера

Проверка работоспособности устройства

После проведения всех сборочных и отладочных работ остается только провести проверку работоспособности получившегося сварочного аппарата. Для этого запитывается прибор от электросети 220 В, затем задается высокие показатели силы тока и по осциллографу осуществляется сверка показаний. В нижней петле напряжение должно быть в переделах 500 В, но не более 550 В. Если все выполнено правильно со строгим подбором электроники, тогда показатель напряжения не превысит значения в 350 В.

Итак, теперь можно проверить сварку в действии, для чего используем необходимые электроды и осуществляем раскраивание шва до полного выгорания электрода. После этого важно проконтроллировать температуру трансформатора. Если трансформатор попросту закипает, тогда схема имеет свои недочеты и лучше далее не продолжать рабочий процесс.

После раскраивания 2-3 швов радиаторы нагреются до высокой температуры, поэтому после этого важно дать возможность им остыть. Для этого достаточно 2-3 минутной паузы, в результате чего температура понизится до оптимального значения.

Проверка сварочного аппарата

Как пользоваться самодельным аппаратом

После включения в цепь самодельного аппарата, контроллер в автоматическом режиме задаст определенную силу тока. При напряжении провода менее 100 Вольт, то это говорит о неисправности устройства. Придется разобрать аппарат и снова повторно провести проверку правильности сборки.

С помощью такого вида сварочных аппаратов можно осуществлять спайку не только черных, но и цветных металлов. Для того чтобы собрать сварочный аппарат, потребуется не только владение основами электротехники, но и свободное время для реализации задумки.

Инверторная сварка — незаменимая вещь в гараже у любого хозяина, поэтому если вы еще не обзавелись таким инструментом, то вы можете сделать его самостоятельно.

Владение электросваркой является навыком, который всегда пригодится в строительстве и быту. В настоящий момент нет другого способа соединения металлических элементов как сварка. Научиться этому ремеслу можно самостоятельно, освоив начальные навыки сварщика и производя несложные сварочные работы. Рассмотрим, с чего стоит начать обучение электросварке для начинающих и что для этого понадобится.

Обучение электросварке представляет практический процесс, который требует определенной подготовки. В первую очередь необходимо позаботиться о безопасности. Работа сварщика достаточно опасна:

• Возможность ожогов брызгами расплавленного металла;
• Отравление токсическими выделениями при высоких температурах;
• Возможность поражения электрическим током;
• Травмирование глаз при несоблюдении требования надевать защитные очки.

Правильный выбор экипировки и оборудования для электросварки является залогом безопасности процесса. Для проведения сварочных работ потребуется:

1. Костюм из плотной ткани, полностью закрывающий тело, руки и ноги;
2. Для защиты глаз могут применяться специальные очки, но рекомендуем обратить внимание на маски. Они также защитят лицо и более безопасны при сварочном процессе;
3. Качественное оборудование для сварки;
4. Электроды;
5. Ведро воды для устранения возможных возгораний;
6. Правильно выбранное место для сварки. Предпочтительно разместиться на открытом воздухе и убрать все близлежащие возгораемые предметы.

Современный рынок представляет широкий выбор электросварочных аппаратов, разнообразие которых сводится к трем основным видам:

• Трансформатор, который преобразует переменный ток для сварочных работ. Данный вид сварочных аппаратов часто не дает стабильную электрическую дугу, но съедает много напряжения;
• Выпрямитель преобразует в постоянный ток из потребительской сети. Данные аппараты позволяют получить электрическую дугу высокой стабильности;
• Инвертор позволяет преобразовать ток из бытовой сети в постоянный для сварки. Данные агрегаты характеризуются легкостью при зажигании дуги и высокой производительностью.

Cварка для начинающих: видео уроки — смотрите и изучайте нюансы.

Новичкам рекомендуется выбирать электроды типа твердых стержней, которые покрыты плавящимся составом. Такими электродами начинающему сварщику будет проще сделать ровный шов. Размер стержней для новичка составляет 3 мм.

Обучение электросварке

Подключение электрода и зажигание дуги

Процесс электросварки для начинающих и опытных сварщиков начинается с подключения электрода и зажигания дуги. Начинать уроки сварки удобнее на универсальных электродах диаметра 3,2 мм. Такие электроды обладают более высокой ценой, но они значительно облегчают работу сварщика.

Первый этап обучения: валики

Свое обучение азам электросварки необходимо начинать с валиков – сварочных швов на толстых кусках металла, где отрабатываются навыки владения электрической дугой и заваривания швов.

Последовательность создания валиков следующая:

• Для отработки берется толстый лист металла, очищенный от ржавчины и грязи;
• Все манипуляции со сварочным аппаратом и дугой производятся в костюме и с очками для глаз!
• После розжига дуга подносится к металлу на расстояние в диапазоне 3-5 мм. Важно следить, чтобы расстояние между заготовкой и дугой было одинаковым, это является залогом ровного и равномерного шва. Электрод держится под углом;
• Важно понимать, достаточен ли ток, подаваемый сварочным аппаратом. Если дуга гаснет, то напряжение необходимо добавить. При слишком высоком напряжении дуга будет не плавить, а резать металл;
• Рассмотрим структуру металла при контакте с дугой. Важно понимать, где при сварке образуется сварная ванна и следить за ней. Эта область расплавленного металла будет иметь беловатый цвет с характерной рябью жидкого металла на поверхности;
• Когда под зажженной дугой появилась сварная ванна можно начинать делать шов путем перемещения электрода. Ванна будет идти за дугой, при этом давление дуги будет заставлять ванну также перемещаться в противоположном направлении, в результате чего возникнет валик;
• При создании валиков необходимо придерживаться определенных схем движений электрода – это могут быть поступательные движения с небольшой и всегда равной амплитудой для создания ровного и красивого шва.

После остывания металла необходимо при помощи молотка сколоть шлак с поверхности ванны и сделать подробный осмотр сделанной работы. Если имеются непроваренные элементы, то необходимо добавить силу тока. Если ток чрезмерно завышен, то это будет видно по большому прожигу металла.

Сварные соединения

Электросварка своими руками подразумевает создание сварных соединений. К их практике можно переходить после освоения валиков. Здесь требуется практический навык владения сварочным аппаратом, поэтому так важно перед переходом к сварке элементов отработать свои движения на заготовках.

Начинать сварочное соединение металлических элементов рекомендуется на небольших заготовках. Последовательность работ следующая:

• Перед сваркой детали скрепляются в необходимом положении при помощи подсобных инструментов;
• В первую очередь выполняются прихваты – точечные швы с шагом в 8-10 см, которые скрепляют металлические элементы в определенных местах. Это необходимо для того, чтобы дать заготовке определенную прочность и металл не перекосило при выполнении длинного шва. Выполнение подобных прихватов также значительно облегчается создание основного длинного шва. Как правило, прихваты выполняются с обеих сторон детали;
• После выполнения прихватов создается общий шов, который заваривает края двух металлических элементов. Здесь важно двигать электрическую дугу с достаточной амплитудой, загребая расплавленный металл в сварную ванну с обеих свариваемых плоскостей.

После остывания шов отбивается молотком от шлака и проверяется на качество. Если есть недочеты или непроваренные места, то их необходимо заварить снова.

Подведем итоги

Электросварка является полезным навыком в быту и строительстве. Овладеть ей возможно самостоятельно. Подобное обучение будет строиться на:

• понимании теории сварочного процесса, необходимой для верной настройки сварочного аппарата и проведения работ по сварке металла;
• соблюдении правил безопасности при сварке, сводящейся к использованию защитного костюма, очков или маски, проведению сварки вдали от легковоспламеняющихся предметов;
• практическом опыте, который начинается с умения зажигать дугу и наваривать валики.

Не стоит отчаиваться, если первые опыты электросварки не порадуют вас красивыми швами. Поверьте, подобные сварочные скелеты есть у каждого опытного сварщика. Умение создавать не только качественные, но и внешне привлекательные швы придет вместе с опытом и частой практикой сварки.

Квартира, а тем более частный дом, нуждаются в регулярном проведении обслуживающих и ремонтных работ. Домашнему умельцу приходится быть универсалом, способным выполнять множество различных задач. Поэтому мастера хотят освоить как можно больше технологий.

Одним из наиболее востребованных навыков является умение выполнять сварочные работы. Практика показывает, что лучше всего подойдет электросварка для начинающих – технология проста и доступна любому, кто хочет научиться ее использовать. Прежде чем приступить к освоению метода, следует ознакомиться с теоретическими аспектом вопроса, согласны?

Вся необходимая информация подробно изложена в нашей статье. Мы описали принцип действия электрической сварки и обозначили, какой аппарат лучше подобрать для работы в домашних условиях. Кроме того, в статье приведена пошаговая технология сваривания деталей, способы выполнения швов, а также перечислены вероятные деффекты соединений.

Электрическим называют один из методов сварки, когда для нагрева и последующего расплавления металлов применяется электрическая дуга. Температура последней доходит до 7000°С, что намного превышает температуру плавления большинства металлов.

Процесс электросварки протекает следующим образом. Для образования и поддержания в рабочем состоянии электрической дуги подается ток от сварочного прибора к электроду.

Когда электродный стержень касается свариваемой поверхности, проходит сварочный ток. Под его воздействием и воздействием электрической дуги электрод и металлические кромки свариваемых элементов начинают плавиться. Из расплава образуется, как говорят сварщики, сварочная ванна, в которой расплавленный электрод перемешивается с основным металлом.

На поверхность ванны всплывает расплавленный шлак, который образует защитную пленку. После отключения дуги металл постепенно остывает, образуя шов, покрытый окалиной. После полного остывания материала ее счищают.

Для сварки могут использоваться неплавящиеся и плавящиеся электроды. В первом случае для образования сварочного шва в расплав вводят присадочную проволоку, во втором этого не требуется. Для образования и последующего поддержания в рабочем состоянии электрической дуги используется специальное оборудование.

Навыки на поприще сварщика в бытовых условиях требуются для выполнения обширного ряда работ:

Галерея изображений

Выводы и полезное видео по теме

Особенности сваривания труб:

Как правильно выбрать сварочный инвертор:

При желании любой домашний мастер сможет освоить азы сварки. Это не так уж и сложно. Потребуется терпение, аккуратность и, безусловно, точное исполнение всех инструкций. Все будет намного проще, если процесс освоения нового навыка будет проходить под руководством опытного специалиста.

В быту, особенно в сельском подворье и загородном жилье, на мини-ферме есть вид работ, без которых просто невозможно обойтись. Это соединение или резка любого железа, цветных металлов и алюминия (в среде защитного газа) с помощью электродуговой сварки. Нанимать мастеров на них – себе дороже.

Для чего нужен сварочный аппарат

Умельцы без сварки не соберут ни одно механическое приспособление, ни мини-транспорт для облегчения работ в поле, огороде, саду, перевозки очень многого.

Понятно, что сварщиком нельзя стать в одно мгновение, нужно поучиться или хотя бы попрактиковаться у профессионалов. И, конечно же, собрать самим или приобрести магазинное устройство для образования электродуги.

И наши советы помогут и им сориентироваться в ассортименте и моделях. Поскольку этот рынок заполнен и надёжными в работе, но дорогими, и дешёвыми, но бесполезными из-за низкого качества или для примитивной сварки.

Типизация электродуговых аппаратов

Подобные бытовые устройства есть таких типов:

• разновидностей тока;
• трехфазные на 380 в.;
• инверторные.

Наиболее подходят устройства для домашней сборки людям с небольшими навыками в электроделе на основе токов — постоянного и переменного.

Хотя с первым током есть несколько вариаций, и в них новичку можно запутаться. Советуем их для обученных электричеству.

И ниже рассмотрим, как сделать сварочный аппарат своими руками быстро и эффективно.

Трансформаторы. Эти устройства понижают напряжение и повышают ток для образования электрической дуги. Например, вместо 220 вольт получаете 17-45, но с током до шестисот ампер (домашней сварке надо не более 160 ампер, оптимум – две с половиной сотни).

Регулировка тока выполняется ступенчато. Можно изготовить несложное дополнение для этого из высоковольтных триодов и диодов с регулируемым сопротивлением. Или подсоединить несколько витков толстого металла (медь) для снижения тока. Схема сварочного аппарата показана на сайте, можете рассмотреть и на видео.

К тому же они выполняют и вторую функцию – образуют с помощью встроенных выпрямителей постоянный ток также для сварочных работ.

Наибольшее количество самоделок создаются на основе трансформации тока и напряжения в ту или иную сторону. Их свойств достаточно на несложные электроработы в быту.

Выпрямитель. Это также сварочный агрегат, но для качественных работ и с разнообразными металлами. В быту не изготавливаются. И приобретать подобное устройство, кстати, недешевое, стоит лишь для длительных сварочных процессов и на создание особо прочных швов.

Например, при крупных дорожно-транспортных происшествиях со значительными повреждениями кузова автомобиля. Учитывая тонкий метал, чтобы его не пережечь и произвести необходимые соединения, по прочности не уступающие заводским.

Инверторы (с англ. — преобразователи). Сначала о классификации токов: есть постоянный (DC) и переменный (AC).

Ученые, от Эдиссона и до не менее знаменитого Николы Теслы, интересовались этими переходами одного в другое. Так возник инверторный сварочный аппарат.

Трансформация тока в нём многоходовая. Амплитудный ток превращается в постоянный, а тот, посредством сварочного трансформатора, снова выходит либо в DC, либо в AC.

Оба, смотря на который настроена схема, затем превращаются в электродугу с постепенным изменением её параметров в нужных диапазонах.

Создать в домашних условиях его сложно, но в продаже – он массовый, несмотря на значительную дороговизну.

Чем «варить»?

Усилие тока зависит от того инструмента, которым произведёте сварку, — электрода.

Его толщина привязывается к толще свариваемых деталей: если они равны пяти – шести миллиметрам, то электрод не должен быть тоньше четырёх. Это максимум на самоделках.

Можно снизить расход электричества, если варите размеры более тонкими сердечниками (до полутора см). В этом случае ток снизится в пять раз.

Монтаж сварного агрегата в виде трансформатора

Для этого необходимы:

• набор пластин для магнитопровода – на базарах от сгоревших обмоток купите недорого или в разборке;
• провод крупного сечения на оба вида обмоток.

Основа для них – стальные пластинки не тоньше трети миллиметра. Их собираете в прямоугольник с большим внутренним пространством, где с двух вертикальных сторон должны поместиться первичная и вторичная намотка.

Количество витков зависит от площади стального каркаса, посчитать её легко с линейкой и арифметикой. А сумму поделить пополам.

Толщина провода вычисляется по такой схеме: установленные киловатты сварника разделить на две тысячи и умножить на единицу с тринадцатью сотыми.

Как собирается конструкция сварочного аппарата. Сначала наматывается первичная обмотка, заводите слой за слоем, изолируете всю обмотку, выводите на контактную пластину с четырьмя креплениями: начало и конец обмотки на подсоединение 220 в., еще два отвода от 165 и 190 витка. Отводы – вариаторы тока.

Вторичная намотка идет так: из 70 витков 40-41 накрывают сверху первичку, остальные витки переходят на другую сторону.

Её концы также выведите на гетинакс (текстолит) – отсюда «плюс» и «минус» уйдут один на сварочный рычаг, второй — на свариваемую деталь. Аппарат готов к работе. Сделайте фото самодельного сварочного аппарата.

В ходе длительной эксплуатации возможен ремонт сварочного аппарата: подтяжка крепления пластин (вибрируют), контактных пластин.

Фото советы как сделать сварочный аппарат своими руками

Электронный инверторный сварочный аппарат

, इन्वर्टर आर्क वेल्डिंग मशीन — Центр инструментов MP, Мумбаи

Описание продукта

Инверторная технология использует электронные компоненты для передачи более высоких частот в трансформатор. Эти компоненты дают такие преимущества, как меньший вес, более высокая энергоэффективность и, прежде всего, позволяют лучше контролировать процесс сварки.На практике инверторы позволяют использовать больше выходной мощности от одного и того же источника питания. Сварочный аппарат типа «MOSFET» со стандартными аксессуарами» Примечание: -мы можем использовать этот аппарат только для сварки [только для дуговой сварки] Этот аппарат предназначен только для сварки [только для дуговой сварки] 1 Idaig160 (160 ампер) 160 ампер «IGBT» типа Arc 2 Idaig200 (200 ампер) 200 ампер «IGBT» типа Arc 3 Idaig250 (250 ампер) 250 ампер «IGBT» типа Arc 4 Id Aig315 [315 ампер] 315 ампер Тип «igbt» Arc 5 Id Aig400 [400amp] 400amp «igbt» тип дуги инверторный сварочный аппарат «mosfet» тип High Tech / профессиональное качество / с гарантией 1 Aip10 P 200amp Arc «mosfet» со всеми стандартными аксессуарами 2 Aip20 P 200amp Arc «MOSFET» с форсированием дуги и всеми стандартными аксессуарами 3 Aip250 P 250amp Arc «mosfet» с форсированием дуги и разъемом Euro 4 Aip300 P 300amp Arc «mosfet» с форсированием дуги и разъемом Euro Инверторный сварочный аппарат Тип «igbt» High Tech / Professional Качество / с гарантией 1 Ig200a P 200amp «igbt» с форсированием дуги и всеми стандартными аксессуарами sories 2 Igb10a Sp Новые инверторы профессионального качества с японскими компонентами Новый аппарат для дуговой сварки постоянным током серии коричневого цвета «MOSFET» 1 тип Ida220 P 220amp «MOSFET» с регулировкой силы дуги и тока с принадлежностями, 2-метровый сварочный кабель + 2-метровый кабель заземления + сварочный стержень Ручка +заземляющий зажим и т. д.2 Ida250 P, 250 А, I-фазный MOSFET-тип с регулировкой силы дуги и тока, большой корпус 3 Ida250-p3 P, 250 А, 3-фазный MOSFET-тип, с регулировкой силы дуги и тока, большой корпус 4 Ida400 P, 400 А, 3-фазный MOSFET-тип, с дугой Большой корпус с регулировкой силы и тока * С передовой технологией, высокой эффективностью работы, легким весом, защитой от напряжения Wav. * Стабильный сварочный ток, простота в эксплуатации, стабильная электрическая дуга, защита от помех, низкий уровень шума и высокая прочность. * Подходит для различных кислотных сварочных палочек и низкоуглеродистой стали, мягкой углеродистой стали, легированной стали * Широко используется для нефтепроводов, транспортных средств, судостроения, котлов, фебрикаций, сборки и мостовых конструкций.Аппарат для аргонодуговой и дуговой сварки постоянным током «mosfet» [tig/mma] 1 Imt200 P 200 ампер типа «igbt» с форсированием дуги Tig и дуговой сваркой со всеми аксессуарами Текущая регулировка

Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом

---

О компании

Год основания2009

Юридический статус фирмы Физическое лицо — собственник

Характер деятельностиПроизводитель

Количество сотрудниковДо 10 человек

Годовой оборотДо рупий. 50 лакхов

IndiaMART Участник с февраля 2010 г.

GST27ABTPU2988h2ZN

Основанная в 2009 году, MP Tools Center , входит в число ведущих производителей, поставщиков, дистрибьюторов, оптовых и розничных продавцов этого похвального ассортимента Промышленных Инструментов. Создание этого диапазона сделано согласно отраслевым нормам набора и руководящим принципам, используя самое прекрасное сырье и современные машины.Вследствие этого предлагаемый диапазон, как известно, имеет превосходящую работу, срок службы и силу. Предлагаемый диапазон включает пользующиеся большим спросом продукты, такие как Специальные Инструменты, Сверлильные Машины и Аксессуары и Запчасти. Кроме того, мы предоставляем лучшие ремонтные услуги по наиболее разумной цене.
Высокотехнологичный современный инфраструктурный объект в Центре инструментов MP оснащен всеми необходимыми машинами и оборудованием. Это облегчает достижение нескольких предопределенных целей и задач фирмы. Объект, разделенный на несколько высокоэффективных подразделений, помогает нам в достижении нескольких предопределенных целей и задач фирмы. В дополнение к этому, регулярная модернизация объекта и наше клиентоориентированное поведение помогли нам расширить наше присутствие на рынке и создать огромную клиентскую базу.

Видео компании

Инверторные сварочные аппараты SIP ARC — SIP Industrial Products Ltd

Инверторы SIP ARC и сварочные аппараты с трансформаторами ARC Сварочные аппараты SIP ARC созданы в соответствии с самыми высокими техническими характеристиками и обеспечивают непревзойденную производительность в бытовых, торговых, профессиональных и промышленных условиях.В линейке SIP ARC вы найдете широкий выбор универсальных инверторов ARC и ARC/TIG, а также мощных, но компактных трансформаторных сварочных аппаратов ARC, каждый из которых обладает рядом функций, облегчающих процесс сварки. Для получения дополнительной информации просмотрите наш каталог. Показано 1 — 7 из 7 результатов Сортировать по Рекомендуемые товарыВ алфавитном порядке: от A до ZВ алфавитном порядке: от Z до AКод продукта: от A до ZКод продукта: от Z до A Артикул №05705 Инверторный сварочный аппарат SIP T1400 ARC/TIG представляет собой многофункциональный инверторный аппарат ARC, оснащенный разъемами Dinse, антипригарной схемой и функцией Scratch-TIG. Поставляется с электродом и кабелем заземления. Входное питание 230 В (13 А) 20А — выходной ток 140А; 140 А при рабочем цикле 20 % Приблизительная толщина сварного шва от 1,5 мм до 7 мм Размер электрода диаметром от 1,6 до 3,2 мм Легкая и компактная конструкция для высокой портативности Функция запуска сварки TIG со царапинами и схема защиты от прилипания Подходит для генераторов; идеально подходит для всех применений Охлаждение по требованию для повышения производительности Поставляется с электрододержателем и кабелем, плюс заземляющий кабель и аксессуары для зажимов Встроенная защита от перегрева Оснащен разъемами Dinse SIP Industrial — это специалисты по машиностроению с каталогом SIP, включающим в себя сварочные изделия, металлоконструкции, воздушные компрессоры и инструменты, электроэнергию, очистку, зарядку, отопление, автомобили и многое другое. Хотите узнать больше? Просмотрите и загрузите последние каталоги и рекламные акции от SIP Industrial Products БЕСПЛАТНО! Перейдите по ссылкам для получения дополнительной информации об этом продукте и многое другое! Артикул №05707 Инверторный сварочный аппарат SIP T1600 ARC/TIG представляет собой многофункциональный инвертор ARC, оснащенный разъемами Dinse, антипригарной схемой и функцией Scratch-TIG. Поставляется с электродом и кабелем заземления. Входное питание 230 В (16 А) 20А — выходной ток 160А; 160 А при рабочем цикле 20 % Приблизительная толщина сварного шва от 1,5 мм до 8 мм Размер электрода диаметром от 1,6 до 4 мм Легкая и компактная конструкция для высокой портативности Функция запуска сварки TIG со царапинами и схема защиты от прилипания Подходит для генераторов; идеально подходит для всех применений Охлаждение по требованию для повышения производительности Поставляется с электрододержателем и кабелем, плюс заземляющий кабель и аксессуары для зажимов Встроенная защита от перегрева Оснащен разъемами Dinse SIP Industrial — это специалисты по машиностроению с каталогом SIP, включающим в себя сварочные изделия, металлоконструкции, воздушные компрессоры и инструменты, электроэнергию, очистку, зарядку, отопление, автомобили и многое другое. Хотите узнать больше? Просмотрите и загрузите последние каталоги и рекламные акции от SIP Industrial Products БЕСПЛАТНО! Перейдите по ссылкам для получения дополнительной информации об этом продукте и многое другое! Артикул №05711 Инверторный сварочный аппарат SIP HG1401DA представляет собой многофункциональный инвертор ARC/TIG, оснащенный схемой защиты от прилипания, функцией запуска Lift-TIG и устройством снижения напряжения. Поставляется с аксессуарами. Входное питание 230 В (13 А) 20А — выходной ток 140А; 140 А при рабочем цикле 60 % для более длительного времени сварки выше, чем у других марок Приблизительная толщина сварного шва от 1,5 мм до 7 мм Размер электрода диаметром от 1,6 до 3,2 мм Функция запуска Lift-TIG и схема защиты от прилипания Легкая и компактная конструкция для портативности Подходит для генераторов; идеально подходит для всех применений Мощное устройство понижения напряжения (VRD) Поставляется с электрододержателем и кабелем, плюс заземляющий кабель и аксессуары для зажимов Встроенная защита от перегрева Оснащен разъемами Dinse 2 года гарантии SIP Industrial — это специалисты по машиностроению с каталогом SIP, включающим в себя сварочные изделия, металлоконструкции, воздушные компрессоры и инструменты, электроэнергию, очистку, зарядку, отопление, автомобили и многое другое. Хотите узнать больше? Просмотрите и загрузите последние каталоги и рекламные акции от SIP Industrial Products БЕСПЛАТНО! Перейдите по ссылкам для получения дополнительной информации об этом продукте и многое другое! Артикул №05715 Инверторный сварочный аппарат SIP HG2001DA представляет собой многофункциональный инвертор ARC/TIG, оснащенный схемой защиты от прилипания, функцией запуска Lift-TIG и устройством снижения напряжения. Поставляется с аксессуарами. Входное питание 230 В (20 А) 20А — выходной ток 200А; 200 А при рабочем цикле 60 % для более длительного времени сварки выше, чем у других марок Приблизительная толщина сварного шва от 1,5 мм до 9 мм Размер электрода диаметром от 1,6 до 5 мм Функция запуска Lift-TIG и схема защиты от прилипания Легкая и компактная конструкция для портативности Подходит для генераторов; идеально подходит для всех применений Мощное устройство понижения напряжения (VRD) Поставляется с электрододержателем и кабелем, плюс заземляющий кабель и аксессуары для зажимов Встроенная защита от перегрева Оснащен разъемами Dinse 2 года гарантии SIP Industrial — это специалисты по машиностроению с каталогом SIP, включающим в себя сварочные изделия, металлоконструкции, воздушные компрессоры и инструменты, электроэнергию, очистку, зарядку, отопление, автомобили и многое другое. Хотите узнать больше? Просмотрите и загрузите последние каталоги и рекламные акции от SIP Industrial Products БЕСПЛАТНО! Перейдите по ссылкам для получения дополнительной информации об этом продукте и многое другое! Артикул №05717 Инверторный сварочный аппарат SIP HG2001DV PFC для дуговой сварки имеет встроенную коррекцию коэффициента мощности, которая снижает энергопотребление для большей экономии энергии и снижает затраты для повышения эффективности сварки. Входное питание 230 В (20 А) / 110 В (16 А) Выходной ток 20–120 А (110 В) / 20–200 А (230 В) 200 А при 40 % (110 В) / 200 А при 40 % (230 В), высокий рабочий цикл Диаметр электрода от 1,6 мм до 3,2 мм (110 В) / до 5 мм (230 В) Встроенный PFC (коррекция коэффициента мощности) снижает нагрузку на сеть потребляемой мощности и заложен в конструкции Горячий пуск, форсирование дуги и процесс выбора электрода от рутила и основного до целлюлозного типа Подходит для генераторов; идеально подходит для любых условий Легкий и компактный для удобства переноски Переключаемое устройство понижения напряжения (VRD) Встроенная функция запуска горелки Lift-TIG Схема защиты от прилипания и упрощенное управление Цифровой дисплей для удобного измерения Добавлена ​​защита от тепловой перегрузки 2-метровый провод электрода / 2-метровый провод заземления 2 года гарантии SIP Industrial — это специалисты по машиностроению с каталогом SIP, включающим в себя сварочные изделия, металлоконструкции, воздушные компрессоры и инструменты, электроэнергию, очистку, зарядку, отопление, автомобили и многое другое. Хотите узнать больше? Просмотрите и загрузите последние каталоги и рекламные акции от SIP Industrial Products БЕСПЛАТНО! Перейдите по ссылкам для получения дополнительной информации об этом продукте и многое другое! Артикул №05732 Инверторный сварочный аппарат SIP HG2600DA представляет собой многофункциональный инвертор ARC/TIG, оснащенный схемой защиты от прилипания, функцией запуска Lift-TIG и устройством снижения напряжения. Поставляется с аксессуарами. Входное питание 230 В (22 А) 30А — выходной ток 250А; 250 А при рабочем цикле 60 % для более длительного времени сварки выше, чем у других марок Приблизительная толщина сварного шва от 1,5 мм до 10,5 мм Размер электрода диаметром от 1,6 до 5 мм Функция запуска Lift-TIG и схема защиты от прилипания Легкая и компактная конструкция для портативности Подходит для генераторов; идеально подходит для всех применений Мощное устройство понижения напряжения (VRD) Поставляется с электрододержателем и кабелем, плюс заземляющий кабель и аксессуары для зажимов Встроенная защита от перегрева Оснащен разъемами Dinse 2 года гарантии SIP Industrial — это специалисты по машиностроению с каталогом SIP, включающим в себя сварочные изделия, металлоконструкции, воздушные компрессоры и инструменты, электроэнергию, очистку, зарядку, отопление, автомобили и многое другое. Хотите узнать больше? Просмотрите и загрузите последние каталоги и рекламные акции от SIP Industrial Products БЕСПЛАТНО! Перейдите по ссылкам для получения дополнительной информации об этом продукте и многое другое! Артикул №05741 Сварочный аппарат с трансформатором SIP T141P-ARC имеет бесступенчатую бесступенчатую регулировку мощности, что обеспечивает превосходную универсальность, а также измеритель толщины электрода к материалу, который указывает правильный размер электрода. Входное питание 230 В (13 А) 40А — выходной ток 115А; Пиковый ток 140 А 115 А при рабочем цикле 10 % для высокой производительности Максимальный диаметр электрода 1,6–3,2 мм 1,5–5 мм приблизительная толщина сварного шва Измеритель толщины материала электрода показывает правильный размер электрода для поставленной задачи Турбовентилятор охлаждения для увеличения времени работы Встроенный двойной шунтирующий регулятор мощности Бесступенчатая бесступенчатая выходная мощность Встроенная защита от перегрева Поставляется со следующими аксессуарами: Комплект колес и отбойный молоток Ручная сварочная защитная маска 2-метровый кабель с электрододержателем 2-метровый кабель заземления и зажим SIP Industrial — это специалисты по машиностроению с каталогом SIP, включающим в себя сварочные изделия, металлоконструкции, воздушные компрессоры и инструменты, электроэнергию, очистку, зарядку, отопление, автомобили и многое другое. Хотите узнать больше? Просмотрите и загрузите последние каталоги и рекламные акции от SIP Industrial Products БЕСПЛАТНО! Перейдите по ссылкам для получения дополнительной информации об этом продукте и многое другое! Показано 1 — 7 из 7 результатов Сортировать по Рекомендуемые товарыВ алфавитном порядке: от A до ZВ алфавитном порядке: от Z до AКод продукта: от A до ZКод продукта: от Z до A

Что такое инверторный сварочный аппарат?

Что такое инверторный сварочный аппарат?

Нельзя отрицать, что, когда инверторные сварочные аппараты были впервые представлены, они создали довольно много проблем с прорезыванием зубов, как и любая новая технология. Однако с тех пор инверторная технология стала надежной, экономичной и имеет свои достоинства.

Инверторный сварочный аппарат — это относительно новый и инновационный тип сварочного аппарата, который имеет множество преимуществ по сравнению с обычными сварочными аппаратами, к которым привыкло большинство из нас. В инверторных сварочных аппаратах используется сложная технология на основе кремния по сравнению с тяжелыми медно-алюминиевыми трансформаторами и выпрямителями, используемыми в традиционных сварочных аппаратах.

Спецификация аппарата для дуговой сварки

Технические характеристики аппаратов для дуговой сварки зависят от каждого типа аппаратов.Они могут быть однофазными или двухфазными. Кроме того, выходная мощность и выходная интенсивность, выходное напряжение важны для выбора более подходящего инверторного сварочного аппарата . Их эффективность и вес также играют ключевую роль в принятии покупателями решения о покупке

Большинство аппаратов инверторной дуговой сварки могут стабильно работать даже при слабом питании (> 180 В). Применение преимуществ инверторной технологии позволяет экономить энергию на 50–60 % по сравнению с традиционными сварочными аппаратами.

Для чего вы используете инверторный сварочный аппарат?

Благодаря применению передовых технологий сварки — IGBT, Mosfet…, инверторные сварочные аппараты подходят для сварки материалов из нержавеющей стали и железа. Поэтому его можно применять для сварки железных дверей, изделий из нержавеющей стали. А еще удобно сваривать предметы быта или в промышленности и строительстве

Преимущества и недостатки аппарата инверторной дуговой сварки

Преимущества инверторной дуговой сварочной машины

Одним из основных преимуществ инверторного сварочного аппарата является то, что он небольшой, компактный и в некотором роде портативный, и его можно носить с собой, как легкий портфель.В инверторах используются трансформаторы гораздо меньшего размера, поэтому они гладкие, более компактные, легкие и портативные. Это разительно отличается от обычного сварочного аппарата, который, как известно, громоздкий и не может вписаться в узкие места.

Кроме того, они потребляют меньше электроэнергии и могут работать от обычного бытового тока. Более низкое энергопотребление означает, что инверторный сварочный аппарат можно подключить к любой обычной настенной розетке 110 В с бытовым током вместо тока высокого напряжения.

Это разительно отличается от обычного сварочного аппарата, который известен своей громоздкостью и не может вписаться в узкие места.Инверторный сварочный аппарат можно подключить к любой обычной настенной розетке на 110 В, имеющей бытовой ток вместо тока высокого напряжения, что устраняет необходимость в использовании промышленного генератора.

Более низкое энергопотребление означает экономию общих затрат на электроэнергию. Кроме того, инверторный сварочный аппарат лучше принимает нечистую энергию от генераторов, чем обычные сварочные аппараты, и это может привести к более быстрой работе и меньшему количеству плохих сварных швов.

Поскольку выходная мощность инверторов регулируется электронным способом, у вас есть широкий диапазон регулировки мощности от нуля до 100%, что позволяет точно настроить их в соответствии с вашими конкретными потребностями. Например, для сварочных аппаратов MIG иногда настройка 2 может означать недостаточную мощность, а настройка 3 может быть избыточной. Вот тут-то и помогает инверторный сварочный аппарат.

Конечно, это не означает, что инверторный сварочный аппарат является совершенным и идеальным устройством для всех видов сварки. Тот факт, что инверторный сварочный аппарат может работать на токе более низкого напряжения, обусловлен высокотехнологичными электронными компонентами. Есть основания утверждать, что инверторные сварочные аппараты относительно хрупкие и, следовательно, подвержены более частым поломкам, а их использование также приведет к более высокой стоимости на ампер.

Недостатки аппарата инверторной дуговой сварки

Обычный сварочный аппарат, с другой стороны, имеет гораздо более простую и устойчивую конструкцию и будет намного надежнее в долгосрочной перспективе. Можно сказать, не опасаясь возражений, что традиционные сварочные аппараты будут более дешевым долгосрочным вложением. Если размер, внешний вид и вес не имеют большого значения, вероятно, правильным выбором будет обычный сварочный аппарат.

Но, честно говоря, если вы можете позволить себе заплатить немного больше за такие функции, как портативность и использование обычного бытового тока, и готовы прилагать усилия для обслуживания устройства, покупка инверторного сварочного аппарата будет правильным решением.Сварочные аппараты инверторного типа не решают всех проблем, связанных со сваркой, но они, безусловно, являются важной вехой в развитии сварочных технологий.

Мировой рынок источников сварочного тока на основе инверторов, 2021 г. Обзор отрасли, бизнес-стратегии и анализ воздействия COVID-19, 2027 г.

Углубленный отчет Global Inverter-Based Welding Power Source с 2021 по 2027 год. Отчет об исследовании был составлен MarketsandResearch.biz , чтобы предоставить самую последнюю информацию о критических элементах на инверторном мировом рынке сварочного источника питания.Это исследование дает полную оценку основных аспектов рынка Инверторные сварочные источники питания, включая движущие силы, ограничения, предыдущие и текущие тенденции, нормативно-правовую ситуацию и технический прогресс.

В исследовании

Global Inverter-Based Welding Sources Market 2021 проводится обширное исследование отрасли с акцентом на текущие рыночные тенденции и будущие возможности. Исследование Global Инверторные источники питания для сварки направлено на то, чтобы дать обзор компаний рынка Инверторные источники питания для сварки, а также полную сегментацию рынка по продуктам, приложениям и географическим регионам.

Он также охватывает долю и размер рынка, оценку доходов и возможности роста. Отраслевые отчеты Самое актуальное в мире исследование мировых тенденций «Экономика источников сварочного тока на основе инверторов в мире по производителям, регионам, типам и приложениям, прогноз до 2027 года» представляет собой образовательное исследование, охватывающее рынок с глубоким анализом.

СКАЧАТЬ БЕСПЛАТНО ОБРАЗЕЦ ОТЧЕТА: https://www.marketsandresearch.biz/sample-request/239343

Типовой сегмент включает:

Сегмент приложений включает:

• Строительство
• Автомобилестроение
• Тяжелая промышленность
• Энергия
• Железнодорожный
• Другое

Некоторые из основных участников мирового рынка инверторных источников сварочного тока:

• Панасоник
• Линкольн Электрик
• ЭСАБ
• Внебиржевой DAIHEN
• Фрониус
• Миллер Электрик
• Мигатроник
• ГИС
• Аувелд
• СЕА
• Дека
• Сохал
• Авиационная плазма
• Шэньчжэнь Риланд Промышленность
• Шэньчжэнь Jasic Technology
• Технологии пекинского времени
• Шэньчжэнь Huayilong Electric
• Чжэцзян Кенде Механические и электрические
• Шанхайская группа Hugong Electric
• Шаньдун Аотай Электрик
• Шанхайское производство сварочного оборудования WTL
• Шанхайский завод сварочного оборудования FLAMA
• Шанхайская сварочная промышленность Shiwei

Регионы, включенные в отчет:

• Северная Америка (США, Канада и Мексика)
• Европа (Германия, Франция, Великобритания, Россия, Италия и остальные страны Европы)
• Азиатско-Тихоокеанский регион (Китай, Япония, Корея, Индия, Юго-Восточная Азия и Австралия)
• Южная Америка (Бразилия, Аргентина, Колумбия и остальная часть Южной Америки)
• Ближний Восток и Африка (Саудовская Аравия, ОАЭ, Египет, Южная Африка и остальная часть Ближнего Востока и Африки)

ДОСТУП К ПОЛНОМУ ОТЧЕТУ: https://www. marketandresearch.biz/report/239343/global-inverter-based-welding-power-source-market-2021-by-manufacturers-regions-type-and-application-procast-to-2026

Освещение Отчета

• Исследование включает подробный анализ основных сегментов рынка и текущих тенденций.
• Он исследует движущие силы и ограничения рынка, а также то, как пандемия COVID-19 повлияла на рынок.
• Он исследует региональные изменения и стратегии, реализованные ключевыми конкурентами отрасли.

Настройка отчета:

Этот отчет можно настроить в соответствии с требованиями клиента. Пожалуйста, свяжитесь с нашим отделом продаж ([email protected]), который позаботится о том, чтобы вы получили отчет, соответствующий вашим потребностям. Вы также можете связаться с нашими руководителями по телефону +1-201-465-4211, чтобы поделиться своими требованиями к исследованиям.

Свяжитесь с нами
Марк Стоун
Руководитель отдела развития бизнеса
Телефон: +1-201-465-4211
Эл. marketandresearch.biz

Поставка

FINE PIECE начала обработку силовой плазмы Chebora. Больше свободы при онлайн-покупках. – Япония НОВОСТИ

FINE PIECE
FINE PIECE доставка начала работу с мощной плазмой Chebora. Больше свободы при онлайн-покупках.
…………………………………………………………………………………………
Совершенно новый опыт покупки! Производители, торговые компании, дилеры, продавцы,
Благодаря системе регистрации членства для обычных пользователей и т. д. все запросы могут обрабатываться индивидуально.
BtoB оптовый сайт «Доставка FINE PIECE»
https://finepiece.delivery/
Chebora Power Plasma 3035/M [Пневмоплазменная резка инверторного типа, мощность резки 15 мм]
https://finepiece.delivery/product.php?id= 144

1

Chebora Power Plasma
BtoB оптовый сайт «FINE PIECE Delivery», который предоставляет запчасти и инструменты, необходимые для послепродажного обслуживания автомобилей, средства по уходу за автомобилем, такие как автомойка и покрытие, кофемашины, которые могут быть использованы для клиента сервис и т. д.по оптовым ценам, ручки Chebora Power Plasma 3035/M. Объявлен старт.

2

Chebora Power Plasma

3

Chebora Power Plasma
Chebora Power Plasma 3035 / M [Пневмоплазменный резак инверторного типа, мощность резки 15 мм]
CEBORA POWER PLASMA 3035 / M (Модель: 2-80272009 / 5) https://finepiece.delivery/product.php?id=144
Производитель: Chebora
Chebora Расходные материалы: Список
Сварщик: Список
Расходные материалы для сварки: Список
Chebora POWER PLASMA 3035M
Воздушно-плазменный резак инверторного типа
● Повышенная резка сила! Лист из высокопрочной стали легко режется! ● Максимальная режущая способность составляет 12 мм! Основной корпус весит всего 13 кг.● Поддерживает однофазное напряжение 100/200В. (Автоматическое переключение) — Плазменная дуга и сжатый воздух позволяют резать металлы, такие как железо, алюминий и нержавеющая сталь, с высоким качеством и за короткое время.
— С помощью инверторного управления значение тока можно точно отрегулировать от минимального значения 5 А. В зависимости от настроек можно разрезать только одну из двух уложенных друг на друга стальных пластин. Максимальная режущая способность составляет 15 мм. -Метод настройки очень прост, и даже новички могут работать со спокойной душой.
— Блок питания поддерживает как однофазные 100В / 200В.
■ Технические характеристики
Модель: 2-8027948
Номинальное входное напряжение: однофазное 115 В / 230 В (??? -20% до + 15%) Номинальная частота: 50 Гц / 60 Гц
Номинал предохранителя: 115 В (32 А) / 230 В (16 А) )
Входная мощность: 3,5 кВА (40%), 2,8 кВА (60%), 2,4 кВА (100%)
Выходной ток: от 5 до 30 А
Режущая способность: рекомендуемая 8 мм, максимальная 12 мм мм
Длина кабеля горелки: 4 м
Расход воздуха: 60 ​​л/мин (3,5 бар)
Размеры корпуса: В.175 x Ш.503 x Д.400 мм
Общий вес корпуса: 13 кг
Коэффициент использования: 30A (35%) , 35А (60%), 22А (100%)
* При резке стального листа толщиной 6 мм и более при напряжении питания 100 В необходим прерыватель на 30 А и более. [Примечание] Емкость может меняться в зависимости от электрического оборудования и условий использования данного продукта.
■ Принадлежности для плазменной резки
[Колесо/держатель резака]
Модель: 157 (для Power Plasma 3035/M)
Модель: 153 (для Plasma Sound 6061/T)
Два специальных ролика следуют за основным материалом. Камера почти не дрожит, и вы можете точно и легко вырезать прямые линии и кривые.
[Держатель колеса/резака, компас]
Модель: 162 (для Power Plasma 3035/M)
Формат: 163 (для Plasma Sound 6061/T)
Специальный двухколесный ролик и циркуль для резки позволяют выполнять резку точно и легко обводит круги, что сложно делать от руки.
Кроме того, компас соответствует типу основного материала. 1. Крепление магнита, 2. Крепление штифтом, 3. Крепление с направляющим отверстием (гайкой).
[PFC установлен]
PFC — это аббревиатура Power Factory Correcction, которая представляет собой схему улучшения коэффициента мощности. Даже когда источник питания нестабилен, эта схема оптимизирует форму волны тока и поддерживает стабильную выходную мощность машины. В развитых странах, таких как Европа, где экологические стандарты
чрезвычайно строги, установка PFC обязательна, и маркировка слева прилагается.Это машина, оснащенная эко-схемой, которая может эффективно использовать электроэнергию без отходов. Давайте стремиться к экологически чистой фабрике и работать. Chebora Power Plasma 3035/M [Пневмоплазменный резак инверторного типа, мощность 15 мм]
CEBORA POWER PLASMA 3035/M (Модель: 2-8027948 / ART.279)
https://finepiece.delivery/product.php?id=144
Fine Peace Co., Ltd.
5-15-14 Синдзюку, Синдзюку-ку, Токио 160-0022
1-18-27 Хигасинака, Хаката-ку, город Фукуока, Фукуока 812-0892 Окно 2F LINE: https:/ /страница.line.me/finepiece/
Окно формы: https://ja.finepiece.global/form/
Официальный HP: https://www.finepiece.global/
Официальный FB: https://www.facebook.com/ FinePieceJP/
Официальный YouTube: https://bit.ly/2Zti4ro
Официальный онлайн-салон: https://finepiece.teachable.com/
Сайт бизнес-продаж BtoB: https://finepiece. delivery/
□ Обрабатываемые бренды
BOSCH первичный дистрибьютор, дистрибьютор DRIVISION в Японии, дистрибьютор Amino Care в Японии, общий импортер Cafe de Italy, импортер ProADAS, агент John Bean, импортер выравнивающих подъемников TECO, импортер Thermomechanica, общий импортер Compact Mig, агентство Chebora, импортер Super Punt, FDM HUBER, агентство TECO , DR Importer, TENZI Total Importer □ Группа компаний и связанные организации
AAMA Auto Aftermarket M&A Center
https://www.aama.support/
ASA Auto Aftermarket Revitalization Strategy Foundation
https://www.autoaftermarket.vision/
AMS Компания по продвижению субсидий на техническое обслуживание автомобилей https://www.subsidyassociation.com/
Foreign mechanic.com
https:// www.foreign mechanic.com/
Семинары по субсидиям проводятся в 47 префектурах. субсидия компания по продвижению субсидий
Свяжитесь с нами здесь: [email protected]
Для получения дополнительной информации об этом выпуске:
https://prtimes.
