Контактная сварка для аккумуляторов своими руками

Основной принцип работы контактной сварки заключается в тепловом воздействии на детали, соединяемые между собой. Такие сварочные устройства широко используются для проведения различных ремонтных работ, в том числе и аккумуляторных батарей. Профессионалы обычно пользуются аппаратурой заводского изготовления, однако, в случае необходимости, в домашних условиях может применяться контактная сварка для аккумуляторов своими руками. По своим техническим характеристикам такие конструкции заметно уступают заводской сборке, но для решения срочных неотложных задач вполне подходят.

Контактная сварка для аккумуляторов

Основной функцией контактной сварки является соединение аккумуляторных клемм с помощью небольших металлических пластинок. Для этого не требуется слишком большая мощность. Регулировка параметров тока выполняется в пределах от 400 до 1200 ампер, а действие импульса не превышает 450 миллисекунд.

Соединение деталей с помощью контактной точечной сварки осуществляется за счет тепловой энергии, выделяемой под действием электрического тока большой величины непосредственно в месте контакта. Действие тока носит импульсный характер и отличается короткими импульсами при высокой силе тока, достигающей сотен, а в некоторых случаях и тысяч ампер.

Контактная сварка может использоваться не только в промышленности, но и в домашних условиях. Она позволяет ремонтировать бытовую технику, надежно закреплять выводы аккумуляторных батарей. Особую актуальность такая сварка приобрела в условиях массовой замены аккумуляторов в ноутбуках и других аналогичных устройствах.

Точечная сварка для аккумуляторных батарей должна обладать определенными параметрами. В большинстве аппаратов существуют регулировки, позволяющие настраивать импульс продолжительностью от 50 450 мс и значение электросварочного тока от 400 до 1200 ампер.

Параметры могут быть обеспечены различными видами сварки:

• Конденсаторная сварка. В данном случае для накопления электроэнергии используется конденсатор с большой емкостью, заряжаемый через выпрямитель переменного тока. Во время разрядки электрическая энергия преобразуется в тепловую, обеспечивая нагрев места соединения. К основным преимуществам этого способа можно отнести точную дозировку выделяемой энергии, короткий импульс, низкую мощность, возможность сваривания тонких металлических листов.
• Точечная сварка с понижающим трансформатором. Основным элементом данного устройства служит сварочный трансформатор. Его конструкция состоит из магнитопровода с площадью поперечного сечения примерно 40 см2. В стандартной первичной обмотке содержится более 200 витков проводника, сечением 2,5 мм2. Вторичная обмотка состоит из 7-ми витков шинного провода сечением 50 мм2. Между обмотками укладываются изоляционные слои, повышающие электробезопасность аппарата. В результате подключения первичной обмотки к сети 220 вольт, во вторичной обмотке, замкнутой на сварку, возникает импульс тока большой мощности. Регулировка мощности импульса осуществляется с помощью резистора в сторону увеличения или уменьшения.

Заводские изделия не всегда удовлетворяют требованиям домашних мастеров. Поэтому очень многие предпочитают самостоятельно изготавливать сварочные аппараты с необходимым набором технических характеристик. Для этого вполне достаточно знаний и практических навыков использования электрических схем и владения паяльником.

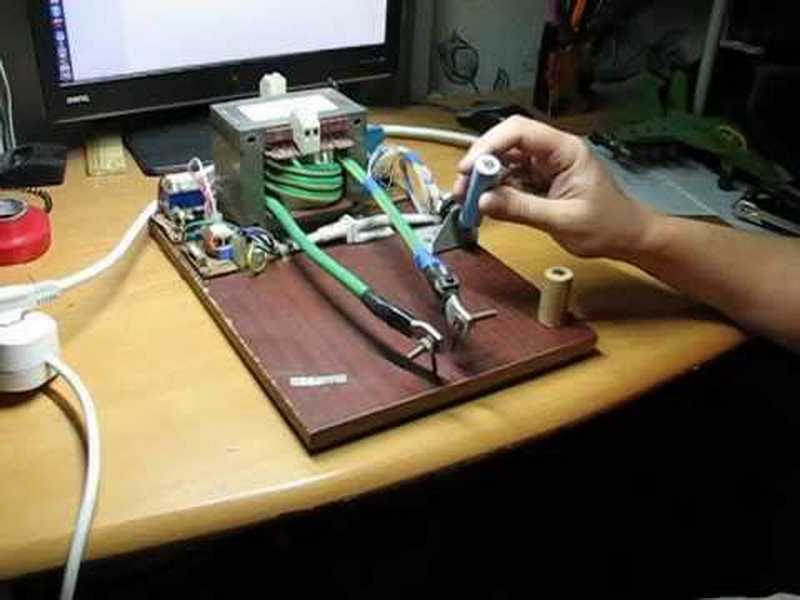

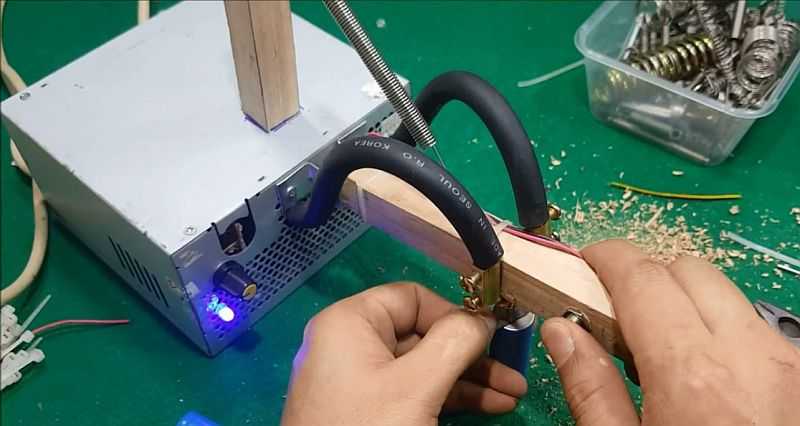

Изготовление контактной сварки для аккумуляторов своими руками

Основным достоинством самодельного сварочного аппарата является его низкая себестоимость. Это объясняется простотой конструкции и доступностью необходимых материалов, позволяющих добиться нужных рабочих характеристик изделия. Среди недостатков подобных устройств отмечается слабая защита корпуса от воздействий внешней среды, отсутствие тонких регулировок, недостаточная надежность конструкции по сравнению с заводскими аналогами.

Перед изготовлением контактной сварки, нужно внимательно изучить ее устройство. Механическая часть состоит из электродов, обладающих проводимостью электричества. Сюда же входят и приспособления, сжимающие и фиксирующие детали в процессе сварки. Электрическая часть, как уже отмечалось, представлена сварочным трансформатором. Вместе с ним соединен прерыватель первичной цепи и узлы с элементами, подающими электричество к месту сварки. Сложные электронные схемы, используемые в заводских конструкциях, практически не применяются в самодельных сварочных аппаратах.

Принцип работы самодельного сварочного устройства очень простой. Основой работы контактной сварки является тепловая энергия. Со свариваемыми металлическими деталями соприкасаются электроды, к которым подводится электрический ток. В точке их соприкосновения происходит образование сварного ядра. В результате механического воздействия, электроды и детали сильно сжимаются между собой. Под действием электрического тока происходит нагрев деталей и их сваривание друг с другом.

Изготовление точечной сварки для аккумуляторных батарей проходит в несколько этапов. В начале берется старый трансформатор, с которого удаляется вторичная обмотка. Обычно верх обмотки спиливается болгаркой, а остаток сбивается молотком. Образовавшийся паз очищается и освобождается, после чего на него производится наматывание вторичной обмотки. Для этого используется толстый сварочный кабель. Каждые четыре витка соответствуют 5-ти вольтам, в соответствии с этим и выполняются необходимые расчеты. Установлено, что увеличение длины кабеля снижает производительность и надежность всей конструкции.

Для установки сварки выбирается деревянная основа к которой аппарат крепится саморезами. Электроды закрепляются точно друг напротив друга. От точности установки будет зависеть последующее качество сварки. После этого к ним подключаются провода, которые подгоняются таким образом, чтобы создать максимально качественное соединение.

Контактная сварка аккумуляторов в Комсомольске-на-Амуре: 500-товаров: бесплатная доставка, скидка-65% [перейти]

Партнерская программаПомощь

Комсомольск-на-Амуре

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Сельское хозяйство

Сельское хозяйство

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Контактная сварка аккумуляторов

regmarkets.ru/listpreview/idata2/c5/86/c5868460fa7e75028e4c95c986c89573.jpg»>

4 722

5660

Мини аппарат контактной сварки Andaix для аккумуляторов 18650 Тип: Трансформатор, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

369 500

Сварочный аппарат для контактной (точечной) сварки Telwin PCP 18 LCD

В МАГАЗИНЕще цены и похожие товары

Клемма аккумулятора «SKYWAY» (свинцовые контактные грузовые большие) (2 шт.)

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5235182/img_id2976480685773390244.jpeg/300×300″>

680

2084

Аккумуляторная батарея (АКБ) B500BE, B500AE для Samsung Galaxy S4 mini /Samsung I9190 4-х контактная

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

940

1850

Аккумулятор 18650 под пайку Li-ion NCR18650B 3400 mAh с выводами для сварки и 2 шт Тип:

В МАГАЗИНЕще цены и похожие товары

3 039

4550

Аккумулятор 18650 под пайку LiitoKala 3.7V NCR18650B 3400 mAh с выводами для сварки (6 шт. ) Тип:

В МАГАЗИНЕще цены и похожие товары

1 750

2999

Аккумулятор 18650 Li-ion NCR18650B 3400 mAh с выводами для сварки под пайку 4 шт Тип:

В МАГАЗИНЕще цены и похожие товары

jpg»>

1 349

2399

Аккумулятор 18650 Li-ion NCR18650B 3400 mAh с выводами для сварки под пайку 3 шт Тип:

В МАГАЗИНЕще цены и похожие товары

455 235

Telwin PCP 28 LCD 400V

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-marketpic/5458038/pica220d082c8a65f45578c404f3347d834/300×300″>

369 500

Telwin PCP 18 LCD 400V

В МАГАЗИНЕще цены и похожие товары

386 082

Telwin PTE 28 LCD 400V

В МАГАЗИНЕще цены и похожие товары

346 032

Telwin PTE 18 LCD 400V

В МАГАЗИНЕще цены и похожие товары

765 836

FoxWeld МТ-80-700

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-marketpic/1707260/pic7ceb8a38356ebeb44485e18dc69e608e/300×300″>

409 041

FoxWeld МТ-40-700

В МАГАЗИНЕще цены и похожие товары

818 081

FoxWeld МТ-100-700

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-marketpic/6052030/pic2e1a2fb8aabf47dfdbf62802c65b4d4c/300×300″>

40 795

FoxWeld IMS SPOT 2702

В МАГАЗИНЕще цены и похожие товары

939 932

FoxWeld МТ-150-700

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-marketpic/1704923/piccb2461231f37ec29d9b3bca941368409/300×300″>

374 268

FoxWeld МТ-25-700

В МАГАЗИНЕще цены и похожие товары

43 640

KraftWell KRW60SW/220 Аппарат для контактной точечной сварки 220 В (споттер)

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

51 480

Аппарат для контактной точечной сварки на тележке (споттер), 220 В KraftWell арт. KRW65SW/220

В МАГАЗИНЕще цены и похожие товары

41 976

Аппарат для контактной точечной сварки на тележке (споттер), 380 В KraftWell арт. KRW60SW/380 Длина

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

2 125

5060

точечная сварка для 18650 аккумулятор 5300 мАч 6 уровней Тип: Сварочный аппарат, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

40 392

Аппарат для контактной точечной сварки 380 В (споттер) KraftWell арт. KRW60SW/380L Длина (мм): 645,

В МАГАЗИНЕще цены и похожие товары

63 124

Машина контактной точечной сварки ТСС МТР-16

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5227339/img_id4395240919752428185.jpeg/300×300″>

45 936

Аппарат для контактной точечной сварки на тележке (споттер), 220 В KraftWell арт. KRW60SW/220 Длина

В МАГАЗИНЕще цены и похожие товары

579 700

Аппарат контактной точечной сварки TECNA 4667E/380 Код производителя: 100342496, Бренд: TECNA

В МАГАЗИНЕще цены и похожие товары

560 280

Машина контактной стыковой сварки CEA_N_3 Код производителя: 100549168, Бренд: CEA, Длина (мм): 518

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-marketpic/5401279/pic43ec2c63966ff61f345392fb310f4b5a/300×300″>

550 380

Аппарат контактной точечной сварки TECNA 4666E/380 Код производителя: 100342495, Бренд: TECNA

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-marketpic/5146881/pic37ef3c88d4bd470f0fd7181bc2f88469/300×300″>

48 906

KraftWell KRW65SW/220 Аппарат для контактной точечной сварки 220 В (споттер)

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

71 295

Машина контактной точечной сварки ТСС МТР-25

В МАГАЗИНЕще цены и похожие товары

481

999

Аккумулятор 18650 NCR18650B 3.7V 3400 mAh с выводами для сварки, под пайку Тип: Аккумуляторная

В МАГАЗИНЕще цены и похожие товары

466 189

Аппарат контактной точечной сварки TECNA 4648NE/380 Код производителя: 100398702, Длина (мм): 800,

В МАГАЗИНЕще цены и похожие товары

389 177

Аппарат контактной точечной сварки TECNA 4662E/380 Код производителя: 100342492, Бренд: TECNA

В МАГАЗИНЕще цены и похожие товары

606 739

Аппарат контактной точечной сварки TECNA 4668E/380 Код производителя: 100342497, Бренд: TECNA

В МАГАЗИНЕще цены и похожие товары

223 231

Аппарат контактной точечной сварки TECNA 4642NE (старое название 4604N, 4642E) Код производителя:

В МАГАЗИНЕще цены и похожие товары

47 520

Аппарат для контактной точечной сварки 220 В (споттер) KraftWell арт. KRW65SW/220L Длина (мм): 535,

В МАГАЗИНЕще цены и похожие товары

320 961

Аппарат контактной точечной сварки TECNA 4647NE (старое название 4609N, 4647E) Код производителя:

В МАГАЗИНЕще цены и похожие товары

305 324

Аппарат контактной точечной сварки TECNA 4644NE (старое название 4606N, 4644E) Код производителя:

В МАГАЗИНЕще цены и похожие товары

268 800

Аппарат контактной точечной сварки TECNA 4645NE/380 Код производителя: 100396548, Длина (мм): 800,

В МАГАЗИНЕще цены и похожие товары

537 106

Аппарат контактной точечной сварки TECNA 4663E/380 Код производителя: 100342493, Бренд: TECNA

В МАГАЗИНЕще цены и похожие товары

94 392

Aurora Аппарат точечной сварки AuroraPRO SHOOT M10

В МАГАЗИНЕще цены и похожие товары

534 613

Аппарат контактной точечной сварки TECNA 4660E/380 Код производителя: 100342490, Бренд: TECNA

В МАГАЗИНЕще цены и похожие товары

628 265

Аппарат контактной точечной сварки TECNA 4647NE/380 Длина (мм): 800, Бренд: TECNA,

В МАГАЗИНЕще цены и похожие товары

45 936

Аппарат для контактной точечной сварки на тележке (споттер), 380 В KraftWell арт. KRW65SW/380 Длина

В МАГАЗИНЕще цены и похожие товары

204 825

Аппарат контактной точечной сварки TECNA 4640NE/380 Код производителя: 100398704, Длина (мм): 800,

В МАГАЗИНЕще цены и похожие товары

523 831

Аппарат контактной точечной сварки TECNA 4665E/380 Код производителя: 100342494, Бренд: TECNA

В МАГАЗИНЕще цены и похожие товары

214 191

Аппарат контактной точечной сварки TECNA 4641NE (старое название 4603N, 4641E) Код производителя:

В МАГАЗИНЕще цены и похожие товары

42 940

Сварочный аппарат MODULAR 20 TI 230V TELWIN

В МАГАЗИНЕще цены и похожие товары

311 350

Аппарат контактной точечной сварки TECNA 4646NE (старое название 4608N, 4646E) Код производителя:

В МАГАЗИНЕще цены и похожие товары

413 000

START МТ 40

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/ea/ca/eaca87e4d6cc3070db01674a0f237bc0.jpg»>

18 500

24500

Аппарат точечной сварки TSV-3.2 для аккумуляторов 18650 и не только. Тип: Сварочный аппарат,

В МАГАЗИНЕще цены и похожие товары

3 542

6072

точечная сварка для 18650 аккумулятор 10600 мАч 0-100 уровней Тип: Сварочный аппарат, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

43 560

Аппарат для контактной точечной сварки 220 В (споттер) KraftWell арт. KRW60SW/220L Длина (мм): 645,

В МАГАЗИНЕще цены и похожие товары

374 072

CONTACT DOT Аппарат контактной сварки

ПОДРОБНЕЕЕще цены и похожие товары

20 431

Аппарат контактной сварки«АКС-2М»(5.002-1)

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Точечная сварка для аккумуляторов | Главный механик

Зачем нужна точечная сварка для аккумуляторов

Современные электротехнические устройства трудно представить без источника автономного питания. Они используются в ноутбуках, шуруповёртах, скутерах и даже современные пылесосы работают на аккумуляторных батареях. Наука не стоит на месте, производство выпускает новые типы аккумуляторных элементов из которых составляется батареи. Так, например, Са – Ni элементы заменяются на современные
Li – Ion с большей емкостью.

При ремонте возникает необходимость заменить один или несколько неисправных элементов в сборке. В конструкции аккумуляторного элемента для предотвращения перезарядки в верхней части встроен контроллер, который нагревать нельзя, по этой причине пайка элементов категорически запрещена.

Для соединения элементов в батарею применяется контактная сварка, которая приспособлена для приварки проводника к контактной поверхности элемента и происходит это действие за секунду.

Для работы контактной сварки с элементами в батареях, промышленность производит специальные сварочные аппараты, а у кого есть привычка всё делать своими руками,  используют самодельные устройства. Точечную сварку для аккумуляторов купить можно на интернет ресурсах, набрав в поисковой строке название, или в дилерских центрах по продаже сварочного оборудования.

Рассмотрим некоторые промышленные аппараты:

Sunkko 787A

[content-egg module=GdeSlon template=item offset=0 limit=1]

Предназначен для приварки контактных  пластин к контактным поверхностям элементов батарей, а также для зарядки сборок от 4. 2В от 12В. Потребление аппарата 15А при напряжении 220В. На выходе 6 В. Регулировка тока от 50 до 80 А. Сверху на крышке находится винт регулятора, который регулирует механическое усилие прижатия подвижных

Рис. 1 сварочный трасформатор Sunkko 787A с функцией зарядки батареи.

рычагов держателей электродов, регулировка нажатия от 300 до 750 гр. На лицевой панели – красной кнопкой подключение к сети, зелёной – подключение зарядного устройства, которое расположено внизу корпуса. Зарядное устройство регулируется напряжением от 4,2 до 12В /0,1 – 2А.
Примерный расчет величины тока для зарядки литий-ионного аккумулятора -3,6 В.  На панели регулятором необходимо поставить зарядное напряжение 4,2В. Величина установки тока рассчитывается исходя из начальной ёмкости аккумулятора, например, на 1000 мА/час. выставляется 0,5А., и когда зарядный ток упадет до 0,5мА. аккумулятор считается заряженным.

Рис. 2. Светодиодная подсветка электрододержателя.

Внимание! Если производится замена аккумуляторов в батарее,  необходим подбор каждого элемента по вольт/амперной характеристике, особенно это касается аккумуляторов китайской сборки.

В нижней части подвижных рычагов, в месте установки электродов, имеется светодиодная подсветка. Подача импульса тока, для приварки контактной пластины, производится нажатием на рычаг электрододержателя кверху. В комплекте имеются кабеля для выносного держателя электродов. Подачу тока можно осуществить педалью, кабель питания педали подключается в желтый разъем на лицевой панели.

Индикаторный экран несет два функционала: первые две цифры – мощность сварки в процентах (%), третья – количество импульсов. Регулируются кнопками, расположенными под индикатором. Первые две для увеличения мощности, третья для увеличения количества импульсов.

Максимальная толщина свариваемого металла 0,2 мм.
Аппарат для точечной сварки аккумуляторов купить по низкой цене предлагают оптовые дилерские центры или специализированные магазины. Опасайтесь подделки.

Комплект поставки:

• «евро» переходник;
• контактные провода;
• четыре электрода;
• плавкий предохранитель на 20 А. ;
• контейнер для укладки аккумуляторов 18650;
• комплект оцинкованных полосок для приварки;
• ключ – шестигранник для смены электродов;

• педаль для подачи импульсов нажатием ногой. Педаль укомплектована снизу резиновыми присосками, сверху резиновая накладка, чтобы нога не соскользнула при нажатии. Также имеется инструкция по применению на английском языке.

Производство аппарата – Китай.При смене элементов в батарее необходим специальный подбор элементов, поэтому лучше всего, если – это сделают специалисты сервисного центра. Услуги специалиста по точечной сварке аккумуляторов в Москве осуществляются в специализированных мастерских или пунктах ремонта электроинструмента. Для наглядного представления предлагаем посмотреть видео фильм.

Отзывы

Вадим: Аппарат хороший, но уж очень дорогой для быта. В ремонтные мастерские – это да.

Сергей: Накопилось много техники с неисправной батареей: ноутбук, две от шуруповерта. Приобрел для переборки. Стоимость отбил только на домашних батареях, а сейчас хоть дело открывай – просят со всей округи.

Простой способ точечной сварки своими руками для литиевых и других аккумуляторов

Рис.3. Точечная сварка из автомобильного аккумулятора.

Если переборка батареи не постоянна и носит единичный характер, то одним из эффективных и простых способов является прибор, собранный буквально из подручных материалов:

• автомобильного аккумулятора;
• клеммных зажимов;
• гибкого провода диаметром не менее 5 мм;
• жёсткого провода диаметром не менее 2,5 мм;
• колодочки для держателя

Рис. 4. Самодельный электрододержатель.

Все приспособление для состоит из обыкновенного автомобильного аккумулятора, напряжением чем ниже, тем, лучше, например, 12В лучше, чем 24В. Через клеммы аккумулятора к нему подсоединены гибкие кабеля сечением не менее 5 мм. Колодочка нужна для подсоединения проводов с электродами. Электроды можно выполнить из сетевого медного провода, сечением не менее 2,5 мм. Края провода необходимо жестко зафиксировать на расстоянии 2,5 мм. Контактные поверхности можно зачистить под конус.

Как производится процесс точечной сварки литиевых аккумуляторов можно узнать из видео ролика ниже.

Отзывы:

Николай: «Удивительно просто, дешево и сердито».

Сергей: «Все гениальное – просто».

Точечная сварка для li – ion аккумулятора с использованием трансформатора

Рис.5. Намотка вторичной обмотки на силовом трансформаторе от микроволновой печи.

Если в хозяйстве имеется трансформатор мощностью до 5 кВт, то он вполне подойдет для изготовления аппарата точечной сварки. Только теперь вместо аккумуляторной батареи источником тока будет служить вторичная работка трансформатора.

Наиболее простым в изготовлении является переделка трансформатора от микроволновой печи. Он наиболее хорошо подходит по габаритам и мощности.

Для того,  чтобы получить 5 – 6В на вторичной обмотке достаточно аккуратно убрать вторичную обмотку оригинального прибора и намотать несколько витков медной шины или толстого кабеля сечением 10-15 мм2 в освободившееся от обмотки пространство. Все остальное оборудование как в предыдущем описании. И все, точечная сварка для li – ion аккумулятора или других подобных элементов готова.

На заметку! При просмотре отзывов по предложенной схеме, некоторые предлагают в цепь вторичной обмотки включить диодный мост. Но большинство, кто пробовал сравнить работу аппарата с диодным мостом и без него, отмечают, что особой разницы не заметили, а заморочек с установкой выпрямителя больше.

8px;width: 550px;» border=»1″ cellpadding=»1″ cellspacing=»1″>

Внимание покупателей подшипников Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению  подшипников и комплектующих на почту или звоните сейчас:      +7(499)403 39 91          [email protected]       Доставка подшипников  по РФ  и зарубежью.   Каталог подшипников на сайте themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (495) 128 22 34
zakaz@themechanic. ru
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (495) 128 22 34
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

themechanic.ru

как изготовить в короткие сроки и без особых затрат?

07.09.201707.09.2017 Екатерина

В настоящее время точечная сварка для аккумуляторов нашла свое активное применение в различных областях. Например, когда в аккумуляторе заканчивается запас ресурсов, его нужно заменить и восполнить. В связи с тем, что АКБ в них помещены в блок, в котором контактные соединения созданы посредством микросварки, во время ремонтных работ отработанный элемент необходимо достать и на его место поместить новый, восстановив между ними прочный и устойчивый контакт. Для того, чтобы осуществить вышеописанные действия, прибегают к такому методу, как точечная сварка для аккумуляторов своими руками — это означает, что аппарат для точечной сварки необязательно приобретать, его можно изготовить самостоятельно.

Содержание статьи

• Устройство и принцип работы
• Достоинства и недостатки
• Контактная сварка аккумуляторов своими руками
• Процесс сборки
• Аппарат для контактной сварки из автомобильного аккумулятора

Устройство и принцип работы

Контактная точечная сварка для аккумуляторов своими руками сконструирована из источника тока и рабочих элементов управления. Именно с помощью их осуществляется сам процесс сварки.

В состав конструкции входят:

• электроды, именно они отвечают за проведение электричества,
• компоненты, которые сжимают детали непосредственно в процессе сварки,
• сварочный трансформатор.

Принцип схемы функционирования контактной сварки аккумуляторов основан на том, что тепло воздействует на детали, которые соединяются друг с другом. Подобные приборы нашли свое широкое применение в монтажных и ремонтных работах.

Предназначение точечной сварки состоит в следующем: данный метод позволяет соединять аккумуляторные клеммы посредством небольших по размеру пластин из металла.

Процесс соединения деталей при помощи контактной точечной сварки происходит благодаря тепловой энергии, которая выделяется под воздействием электрического тока.

Благодаря применению контактной сварки аккумуляторов 18650, вы сможете осуществлять ремонт бытовых приборов, а также прочно закреплять выводы аккумуляторных батареек. Помимо этого широко она используется и в замене аккумуляторов в ноутбуках и подобных устройствах. Таким образом, целесообразность использования точечной сварки очевидна.

Достоинства и недостатки

Контактная точечная сварка для аккумуляторов своими руками характеризуется большим количеством достоинств. Отметим основные из них:

• самодельная точечная сварка – бюджетный вариант, на изготовление аппарата вам не придется тратить большую сумму денег,
• конструкция достаточно простая, а для приобретения расходных материалов не потребуется больших затрат,
• аппарат для контактной сварки «питается» совсем небольшим количеством мощности,
• используя метод контактной сварки аккумуляторов можно работать с тонким литьевым металлом,
• есть возможность осуществлять регулировку и контроль показателей в установленном диапазоне.

Несмотря на ряд положительных моментов, выделяемых в использовании самодельной точечной сварки для аккумуляторов, стоит отметить и некоторые минусы:

• ненадежность, корпус плохо защищен и может подвергаться внешним повреждениям,
• отсутствует возможность тонко регулировать рабочие параметры,
• по эксплуатационным характеристикам данная установка уступает заводским аналогам.

Контактная сварка аккумуляторов своими руками

На рынке присутствует большое разнообразие моделей аппаратов для контактной сварки. Однако, такие устройства стоят достаточно дорого и не каждому они по карману. Поэтому, при необходимости можно изготовить аппарат для точечной сварки аккумуляторов своими руками.

Технические характеристики самодельных агрегатов значительно ниже, чем у аппаратов для сварки аккумуляторов, выпускаемых на заводах, но самодельная точечная сварка вполне пригодна для пользования в домашних условиях.

Контактная точечная сварка для аккумуляторов своими руками может осуществляться на самодельном приборе, в конструкции которого предусмотрен источник тока и органы управления.

Осуществляя производство точечной сварки своими руками для литьевых аккумуляторов, следует очень внимательно и последовательно подходить к выполнению всех необходимых требований.

Чтобы создать качественный аппарат для контактной сварки, в первую очередь, необходимо обзавестись следующими компонентами, которые являются неотъемлемой частью аппарата для сварки.

Вам потребуются: трансформатор, основа из древесины, бруски для стоек, кнопка включения, широкий кабель для вторичной обмотки, тонкий провод для запитки из электрической сети, медные наконечники, болты, гайки и саморезы, которые будут нужны для крепления.

Процесс сборки

Аппарат для контактной сварки достаточно несложно создать из трансформатора от микроволновой печи или телевизора, которыми вы уже пользуетесь. Возьмите узел, с мощностью 180 Вт.

Обратите внимание! От вторичной обмотки в трансформаторе нужно полностью избавиться. Вы можете это осуществить, используя молоток или болгарку. Верхнюю часть обмотки нужно спилить, а оставшуюся часть изъять из корпуса.

Вторичная обмотка осуществляется посредством толстого сварочного кабеля. Обычно наматываются три витка. Этого вполне хватает для того, чтобы увеличить силу тока до 300 Амп. И произвести сварку. Стоит отметить, что на выходе напряжение будет невысоким, примерно 2В, поэтому если детали случайно соприкоснутся, они не коим образом не повредятся и не деформируются. Для того, чтобы осуществить регулировку воздействия тока, достаточно нажать кнопку.

Можно сконструировать более усовершенствованную версию аппарата для точечной сварки своими руками. Для этого нужно дополнительно установить конденсаторы и тористор. Конденсатор предназначен для скапливания заряда, который будет направляться на электроды посредством закрытия и открытия тористора. Подобная конструкция обеспечит импульсивную подачу тока, с определенным промежутком времени.

Аппарат для контактной сварки собирается с применением диэликтрической основы. Именно к ней будет присоединяться источник тока. Для этого можно использовать как лист фанеры, так и равносторонний отрезок их доски. Трансформатор занимает один из углов основания, а на свободном участке размещаются стойки. Далее эти стойки нужно прикрепить к основе, этот процесс выполняется с помощью шуруповерта. В верхней части стоек нужно просверлить отверстие для проведения оси. В этом месте будет закреплен рычаг с электродами. На торце этого рычага нужно зафиксировать несколько медных электродов, диаметром от 2 до 4 мм. Все провода надо хорошо промыть, изолировать и примотать к рабочей части.

Аппарат для контактной сварки из автомобильного аккумулятора

Такой вариант более быстрый, поскольку он не предполагает необходимость перематывать трансформатор.

В данном случае, в качестве источника тока выступает заряженный АКБ от автомобиля. Нужно замкнуть его клемму и приварить контакт на батарее. Чтобы прибор был более удобным в эксплуатации, электроды нужно изолировать и надеть на них соединитель, чтобы была возможность задавать постоянное расстояние между торцами.

Совет! Выбирайте модель высокой мощности, иначе под воздействием высоких температур он будет плавиться.

Провода от АКБ помещаются в клеммник колодки. После осуществления всех вышеописанных манипуляций можно приступать непосредственно к сварке.

После того, как вы собрали аппарат его нужно испытать. Для этого необходимо:

• На основание нужно установить отработанные аккумуляторы и объединить их в один блок. Для большего удобства можно прибегнуть к обмотке их скотчем или строительной лентой. Это делается для того, чтобы они компактно разместились в готовом устройстве.
• К верхнему концу контакта нужно приложить соединяющую пластину, таким образом вы проверите точность установки и насколько равномерно все детали расположены по длине.
• На следующем этапе производится прижим посредством электродов, далее нужно включить ток и приступить непосредственно к процессу сварки.
• Над каждой литьевой пластиной делаются две точки, чтобы как можно лучше зафиксировать прибор.

Работать с аппаратом точечной сварки нужно только в перчатках.

Подводя итог, отметим, что аппарат для точечной сварки литиевых аккумуляторов своими руками является выгодным решением, в ситуации, когда отсутствует возможность приобрести готовый прибор. Процесс изготовления занимает немного времени, и если подойти к этому со всей ответственностью, то в результате вы получите качественный и надежный аппарат, который прослужит вам на протяжении длительного времени.

Похожие публикации

Точечная сварка для литиевых аккумуляторов 18650 своими руками: схемы и готовые решения

Автор Акум Эксперт На чтение 14 мин Просмотров 13.4к. Опубликовано 15.03.2021 Обновлено 15.09.2022

Иногда нужно соединить несколько литий-ионных аккумуляторов в одну батарею. Это лучше всего сделать при помощи металлической полосы, привариваемой с помощью точечной сварки к банке. Если подобные операции приходится делать часто, можно собрать приспособление для точечной сварки аккумуляторов 18650 своими руками.

Содержание

1. Чем опасна пайка для литиевых банок
2. Точечная сварка из конденсаторов
3. Аппарат для сварки аккумуляторов из трансформатора
4. Самый простой вариант – использовать автомобильный аккумулятор
5. Как приварить полосы к аккумуляторам и соединить их между собой
6. Готовые решения на aliexpress
7. SUNKKO 737G
8. BIFRC Dh30 Pro
9. Meterk
10. Daniu 1S Mini
11. PINTUDY J9110209

Чем опасна пайка для литиевых банок

Паять литий-ионные аккумуляторы не рекомендуется, так как при пайке банка может перегреться. Из-за этого и может выйти из строя. Кроме того в элементах 18650, под положительным выводом, устанавливается предохранительный клапан. Он изготавливается из пластмассы и его максимально допустимая температура равна 120 градусов.

Если другого выхода нет, то можно попробовать паять. При этом важно выполнить следующие условия:

• быть очень осторожным, уметь хорошо и быстро паять;
• использовать паяльник большой мощности, не менее 80 Вт;
• применять легкоплавкий припой;
• нельзя касаться аккумулятора дольше пары секунд.

Точечная сварка из конденсаторов

Простой аппарат контактной сварки для можно собрать за час. Для этого нам понадобится:

• трансформатор, напряжение на выходе вторичной обмотки которого находится в диапазоне от 15 до 25 В;
• 4 конденсатора на 2200 мкФ рассчитанные на 35 В;
• кнопка;
• соединительные провода;
• толстая медная проволока для электродов;
• 4 диода для сборки выпрямителя или диодный мост.

Аппарат для точечной сварки будем собирать по следующей схеме:

Схема аппарата точечной сварки на конденсаторах

Чтобы начать работать с данным устройством, нажимаем на кнопку. Когда конденсаторы зарядятся отпускаем кнопку. После этого кладем полосу на аккумулятор и прижимаем их сварочной вилкой. При этом произойдет короткое замыкание, между контактами пойдет большой ток и металлы приварятся друг к другу.

Пошаговая инструкция как собрать этот прибор:

• припаиваем конденсаторы параллельно друг к другу;

Соединяем конденсаторы параллельно

• к двум медным проводам припаиваем провода, идущие от конденсаторов;

Припаиваем электроды из медной проволоки

• на провода надеваем пластмассовую заглушку и приклеиваем ее, чтобы провода не болтались;

Приклеиваем пластиковую заглушку

• устанавливаем пластиковую трубку и сажаем ее на клей.

Делаем корпус

Чтобы сделать сварочный аппарат большей мощности, нужно увеличить суммарную емкость конденсаторов.

Аппарат для сварки аккумуляторов из трансформатора

Устройство для сварки 18650 аккумуляторов можно сделать из трансформатора микроволновки. Для этого нужно:

• аккуратно, чтобы не повредить первичную обмотку, удаляем вторичную, для этого спиливаем ее ножовкой по металлу с обеих сторон;

Спиливаем вторичную обмотку

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Обмотка, которая подключается непосредственно к электрической сети 220 В, называется первичной. Так как трансформатор микроволновки повышающий, то первичная обмотка намотана более толстым проводом. Эта обмотка должна остаться целой, убираем вторичную тонкую обмотку.

• высверливаем внутреннюю часть обмотки и с помощью отвертки избавляемся от остатков проводов;

Высверливаем остатки вторичной обмотки

• выбиваем перегородки между обмотками;

Удаляем перегородки между обмотками

• из куска толстого сварочного провода делаем вторичную обмотку;

Наматываем вторичную обмотку

• первичная обмотка соединена с электрической сетью 220 В при помощи провода от микроволновки, но в разрыв ставим кнопку;

Подключаем трансформатор к электрической сети

• из толстой медной проволоки делаем электроды и прикручиваем их к сварочным проводам, идущим от первичной обмотки;

Прикручиваем электроды

• между электродами ставим пластиковую прокладку и заматываем все изолентой.

Делаем сварочную головку

Для управления сварочным аппаратом и подачи напряжения в нужный момент подключите кнопку без фиксации с нормально-разомкнутыми контактами в разрыв одного из питающих проводов 220В. Тогда при нажатии на эту кнопку на трансформатор будет подаваться напряжение и будет происходить сварка. Если эту кнопку не поставить – вы не сможете контроллировать процесс сварки и на сварочных проводах всегда будет напряжение.

Чтобы сделать вторичную обмотку, необходимо намотать от 2 до 4 витков толстого провода. Чем их больше, тем выше напряжение на выходе и мощнее устройство.

Самый простой вариант – использовать автомобильный аккумулятор

Легче всего сделать сварочный аппарат из автомобильного аккумулятора. Для этого можно использовать:

• любой ;
• толстый многожильный провод;
• медный провод для электродов.

Сварочную головку можно сделать по любой схеме, приведенной выше, или сделать такую как показано на рисунке.

Вариант сварочной головки

Концы многожильного провода одним концом, при помощи зажимов, крепятся к аккумулятору, а другим к сварочной головке. Теперь можно положить металлическую полосу на аккумулятор 18650 и варить.

При использовании аккумулятора на электродах постоянно присутствует напряжение, поэтому нужно быть внимательным и не допускать замыкания электродов через посторонние предметы.

Предлагаем посмотреть подробное видео о создании этой самоделки.

Как приварить полосы к аккумуляторам и соединить их между собой

Чтобы соединить аккумуляторы 18650 друг с другом, нужно взять металлическую ленту и расположить ее на АКБ. При этом батареи лучше предварительно примотать друг к другу изолентой или установить в холдеры. После этого располагаем металлическую ленту на батареи, прижимаем к ней электроды и пускаем ток.

Холдеры для аккумуляторов 18650

При сварке следует учитывать, что при использовании прибора выдающего большую силу тока металлическую ленту легко прожечь.

Никелевая лента бывает разных размеров. Ее подбирают по току, который будет потреблять нагрузка из аккумуляторов. Ниже прилагаем таблицу для выбора ширины и толщины ленты по току.

Ширина, мм	Толщина, мм	Величина тока, А
5	0,127	6
5	0,15	8
6	0,2	11
8	0,2	15
10	0,2	18

Готовые решения на aliexpress

Если самому делать прибор не хочется, нет времени или есть иные причины, то можно купить готовый аппарат для точечной сварки на AliExpress. Приведем 5 наиболее популярных моделей.

Модель	Сварочный ток, А	Габариты, мм	Вес, кг	Где купить
SUNKKO 737G	500	140 х 245 х 200	4,3	Купить
BIFRC Dh30 Pro	650	103 х 83 х 29	0,302	Купить
Meterk	350	140 х 80 х 40	0,355	Купить
Daniu 1S Mini	639	100 х 84 х 28	0,3	Купить
PINTUDY J9110209	150	Поставляется в виде набора «Сделай сам»		Купить

SUNKKO 737G

SUNKKO 737G

Отношение цены к качеству

8

Функциональность

9

Надежность

10

Итого

9

Эта модель аппарата точечной сварки идеально подходит для работы с литий-ионными аккумуляторами. В нем предусмотрена регулировка мощности, а также имеется подсветка рабочей области. Прибор легкий, мобильный, прост и удобен в эксплуатации.

существует возможность подключения ножной педали

небольшие габариты

имеется подсветка рабочей области

предусмотрена возможность управления мощностью

высокая цена

Видеообзор устройства

BIFRC Dh30 Pro

BIFRC Dh30 Pro

Отношение цены к качеству

8

Функциональность

9

Надежность

9

Итого

8.7

Портативный сварочный аппарат, который предназначен для приварки ленты к батареям 18650. Может заряжаться через порт micro USB или type C (в зависимости от ревизии). В комплект входит быстро разбирающаяся сварочная ручка.

9-ти уровневая регулировка мощности

возможность зарядки по USB

клеммы сварочной ручки позолоченные, с низким сопротивлением

аппарат не может работать долго

Видеообзор устройства

Meterk

Meterk

Отношение цены к качеству

8

Функциональность

8

Надежность

8

Итого

8

Портативное устройство, которое можно носить с собой. Способен после полной зарядки за раз сварить тысячу точек. Используется для работы с металлом толщиной от 0,1 до 0,15 мм. Имеет 6 уровней мощности.

небольшой, портативный, легко помещается в карман

простота в управлении

высокая производительность

маленькая мощность, не пригоден для сварки толстой ленты

Видеообзор устройства

Daniu 1S Mini

Daniu 1S Mini

Отношение цены к качеству

8

Функциональность

7

Надежность

7

Итого

Данная модель предназначена для работы с никелевой полосой толщиной от 0,1 до 0,12 мм, например, для соединения его с элементом 18650. Имеет четыре режима работы, различающиеся по мощности. Есть система автоматического отключения через 10 минут простоя.

мобильный, портативный

автоматическое отключение

не очень удобен в управлении

пригоден для сварки только тонкого металла

Видеообзор устройства

PINTUDY J9110209

PINTUDY J9110209

Данная плата поставляется в виде набора, в который входят:

• провода;
• плата;
• конденсаторы;
• зуммер;
• крепежные элементы;
• никелевая лента;
• термоусадочные трубки.

Отношение цены к качеству

8

Функциональность

6

Надежность

6

Итого

В качестве источника питания для этого устройства рекомендуется использовать автомобильный аккумулятор

невысокая стоимость

необходимость самому собирать устройство

Видеообзор устройства

Сейчас читают:

Аппарат контактной сварки — даем вторую жизнь дорогим вещам

Содержание

• 1 Принцип действия контактной сварки
  • 1.1 Виды
• 2 Самодельная модель АКС
  • 2.1 Что нам потребуется
• 3 Сборка

Вместо строчки только точки – мгновенное импульсное соединение.От начала бронзовых веков человечество неразрывно связано с металлом. На нем базируется наша промышленность, с его помощью мы строим дома, передвигаемся по земле, воде, воздуху. Даже засилье пластика, в последнее время все активнее продвигающегося на позиции лидера, не изменит нашей потребности в металле.

Контактное соединение батарей

Главной задачей во все времена было надежное соединение разрозненных элементов в единую металлическую конструкцию. Именно этот процесс превращает безликие детали в единое целое, которое будет нам долго и надежно служить. Изобретение всевозможных способов сварки стало логичным и предсказуемым шагом эволюции.

Для этого процесса могут использоваться самые различные приспособления, в зависимости от поставленных задач, и одним из них является аппарат контактной сварки, который в первоначальном виде был опробован еще в 1856 году в Англии.

Принцип действия контактной сварки

Аппарат для контактной сварки преобразует стандартное напряжение в импульс, обладающей энергией свыше тысячи Ампер. Под воздействием этой силы тока, направленной в одну точку, происходит мгновенный нагрев поверхности свариваемых элементов практически до температуры плавления. Вызываемое при этом сопротивление, присущее всем металлам, дополнительно способствует повышению температуры. В результате в месте стыковки и узконаправленного воздействия возникает ядро однородного вещества, которое, при прекращении обработки, быстро застывает, кристаллизуясь и соединяя детали.

Виды

Контактная сварка в промышленных масштабах относится к категории тепломеханического воздействия. Чтобы усилить процесс соединения заготовки подвергают физическому воздействию, их сдавливают. Сам контактный способ подразделяется на три вида:

• Стыковая сварка.
• Шовная сварка.
• Точечная сварка.

Ввиду сложности технологических процессов для бытового использования и выполнения контактной сварки своими руками подходит только точечная сварка. В разговорной речи эти понятия зачастую объединяют в одно, а сварочный аппарат для контактной сварки обозначают аббревиатурой – АКС.

Завершающий этап соединения аккумуляторов

Аппараты

Одними из самых популярных АКС считаются устройства АКС 2м и АКС ТОР. Они отличаются конструкционно, но работают по одной технологии: соединение выполняется точечно, а их количество и расстояние между ними зависит от размеров и предназначения конструкции. Такой способ позволяет значительно экономить время и энергию и просто незаменим, когда свариваемые элементы миниатюрного размера, как выводы аккумуляторов, которые иначе не обработать, а вариант контактной сварки, произведенный своими руками, в считанные минуты выполнит необходимое соединение.

АКС 2м похож на обычный сварочный аппарат и представляет собой трансформатор с электродами и педалью. Он не предполагает в сварочном процессе одновременного силового воздействия на детали, а импульс управляется педалью.

АКС ТОР внешне совершенно не похож стандартный сварочный агрегат, и воздействие электродами при работе с ним дополняется давлением. Детали зажимаются между наконечниками во время сварки. При этом параметры и размерные пределы соединений у АКС 2м и у АКС ТОР примерно одинаковы. Эти агрегаты могут быть солидным подспорьем в быту: починка нержавеющей посуды, аккумуляторов, кузовные жестяные работы и многое другое. При полностью положительных данных у них весомый недостаток – стоимость. При этом, если ТОР еще можно купить, поднатужившись, да и то, сомнительно, 2м, вообще, не кусается, а загрызает.

Самодельная модель АКС

Когда чего-то очень хочется, значит, обязательно получится. Если вам очень бы пригодился контактный сварочный аппарат, но лишних средств нет, то можно попробовать смастерить своими руками малобюджетную модель АКС, которая хоть и будет уступать своим заводским аналогам, но вполне справится с соединением мелких деталей, чего будет вполне достаточно для домашнего использования. Необходимые детали стоит поискать в гараже, кладовке, по знакомым. Люди редко выкидывают бывшие дорогими вещи, жалко. Остальное можно купить.

Что нам потребуется

• Трансформатор от старой микроволновой печи. Основной элемент всей конструкции. Оптимальный вариант – узел мощностью 1000 Вт. Получится, конечно, не АКС 2м, но его будет достаточно для сварки тонкого металла (до 0,5 мм. ).
• Кусок сварочного кабеля для вторичной обмотки.
• Выключатель.
• Кусок плоской деревянной доски для основы (пятидесятка будет самое оно).
• Деревянные бруски для клещей – 2 (бруски + трансформатор = длина основания + несколько сантиметров на расстояния).
• Медные наконечники для электродов – 2 (подойдут винтовые наконечники от MIG сварки или жала от мощных паяльников).
• Медные наконечники для кабеля – 2 (удобнее покупные луженые под пайку).
• Уголки, оцинкованные – 2.
• Крепеж (шайбы, саморезы).

Внешний вид аппарата для соединения батареек

Сборка

Поэтапный процесс сборки своими руками аппарата для контактной сварки потребует немного терпения и старания, но в результате у вас не будет негодных аккумуляторов.

• Удаляем вторичную обмотку с добытого трансформатора. С этим хорошо справится болгарка и молоток. Спиливается верх обмотки, остальное постепенно выбивается и выламывается из трансформатора. Проще дополнительно поработать своими руками, чем склеивать распиленный сердечник.
• В освободившийся паз наматываем собственную вторичную обмотку из толстого сварочного кабеля. Для показателей в 5 В хватит четырех витков. Чем меньше будет длина кабеля, тем производительнее и надежнее будет аппарат.
• Обновленный трансформатор монтируем к основе на саморезы.
• Нижний брусок прикручиваем к основанию, чтобы между ним и трансформатором оставалось расстояние в пару сантиметров. К нему прикручиваем уголки с двух сторон.
• Чтобы проще было прикручивать вторую часть клещей, можно вставить между ними подобный брус. Это упростит манипуляции и позволит ровно соединить обе части. Верхний брусок будет одновременно выполнять роль рычага, для обеспечения необходимого сжатия поверхностей.
• Точно напротив закрепляем электроды.
• Зажимаем провода в наконечники. Если их дополнительно спаять, соединение будет надежнее и менее подвержено окислению.
• Соединяем провода с электродами. Их паять не стоит, в процессе работы они нуждаются в регулярном подпиливании своими руками, чтобы обеспечивать высокое качество соединения и быстро расходуются. Проблематично каждый раз при замене срывать пайку и делать новую. Достаточно прочно соединить элементы между собой.
• Выключатель располагают так, чтобы он находился недалеко от клещей и с левой стороны. Это объясняется технологией сварки: детали сначала зажимаются, а после щелкают тумблером буквально на секунду, за которую возникнет импульс и прибор нужно будет отключить. Тянуться левой свободной рукой к кнопке просто неудобно, а заранее включенный прибор просто сожжет поверхность, а не соединит. Встраивается выключатель в первичную обмотку.

Получившийся аппарат не должен вызвать замыкания, но если ваша электросеть оборудована автоматами, хуже не будет. Техника безопасности в этом случае стандартная, ведь даже небольшой и не очень сильный сварочный агрегат, при небрежном отношении, может стать причиной больших неприятностей.

Производитель машин для точечной сварки с литий-ионными батареями, Поставщик машин для точечной сварки с литий-ионными батареями

Продукт описание:

Этот литий-ионный Аппарат точечной сварки аккумуляторной батареи имеет две сварочные головки, которые могут автоматически точечная сварка обеих сторон одновременно после программирования параметров сварки, с высокой эффективностью сварки, значительно повышая эффективность производства и снижение производственных затрат. Используемый сварочный материал, как правило, представляет собой чистый никелевый лист или никелированная сталь.

Характеристики:

1. Литий-ионный аппарат для точечной сварки аккумуляторов имеет высокую степень автоматизации, улучшая эффективность производства и снижение трудозатрат. Эффективность производства: 3500 шт./час.

2. Простой программирование, простота в эксплуатации, высокая степень автоматизации, подходит для различных массивных аккумуляторных батарей и немассивных аккумуляторных батарей.

3. Простой человеко-машинный интерфейс, визуальное управление, простое и быстрое.

4. Сварка голова управляется встроенной системой управления движением, которая движется в соответствии с запрограммированные требования для точных положений сварки.

5. Аккумулятор сварочный аппарат оснащен функцией калибровки одной кнопкой для решения проблема смещения положения сварных швов из-за изменения сварочные штифты или другие причины.

6. С иглой компенсационная функция, использование циркуляционной системы водяного охлаждения снижает потеря иглы.

7. Место Сварщик имеет автоматический сигнал тревоги и функцию автоматической паузы, так что предыдущий Операцию точечной сварки можно продолжить после устранения неисправности.

8. Со сваркой функция контроля тока, отображение сварочного тока в режиме реального времени, ненормальное звуковая и световая сигнализация.

Объем заявка:

Этот аккумуляторный сварочный аппарат подходит для сварки различных аккумуляторных блоков, таких как Аккумуляторы для электровелосипедов, аккумуляторы для электроинструментов, аккумуляторы для хранения энергии и т.  д. Подходят цилиндрические аккумуляторные батареи 18650/21700/26650 и 32650.

Параметры машины для точечной сварки с литий-ионным аккумулятором

Наименование товара	Автоматический аккумуляторный двухсторонний точечный сварочный аппарат
Модель продукта	ВА-СВ-200А
Производительность	3500ПК/час
Скорость сварки никелевого листа	0,7-0,8 с/шт.
Вход Напряжение	220В±10% / 50Гц±10%
Сила	<2000 Вт
Входной газ источник	0,4~0,8 МПа
ось X путешествовать	560 мм (настраиваемый)
ось Y путешествовать	280 мм (настраиваемый)
Регулировка давления пружины	1,0-0,5 кг
Источник сварки	Необходимо выделить
Сварочный материал	Лист из чистого никеля или никелированная сталь
Толщина плоского никелевого листа для сварки	0,12-0,20 мм
Устройство управления	Встроенная система управления движением и человеко-машинный интерфейс
Размер(Д*Ш*В)	1500*900*1690мм
Масса	Около 380 кг

Конфигурация машины для точечной сварки с литий-ионным аккумулятором

Серийный номер	Запасные части	Бренд
1	Серводвигатель	Панасоник
2	Шаговый двигатель	Свинец
3	Соленоидный клапан	SMC/Айртак
4	База поддержки	НСК
5	Линейная направляющая	TouchWin
6	Источник питания	ИМЕТЬ ДОБРЫЕ НАМЕРЕНИЯ
7	Индукториум	ОМРОН/САНКС
8	Кнопочные переключатели и индикаторы	ГОНКОН
9	Электрическое реле	ДЕЛИКСИ ЭЛЕКТРИК

ПРЕДЫДУЩАЯ：Аккумуляторная точечная сварочная машина 18650 для цилиндрического аккумуляторного блока СЛЕДУЮЩАЯ：Машина для точечной сварки с литиевой батареей 18650

Electroweld Пневматический аккумуляторный аппарат для точечной сварки 5 кВА (BSP-5 – Electroweld Industries

---

+

Часто задаваемые вопросы (FAQ) :

Как мы можем запросить котировки цен или запросить машину для нашего конкретного применения сварки?

Для получения ценового предложения отправьте электронное письмо с требованиями к сварочному аппарату на адрес sales@electroweld. com выбрав аппарат, соответствующий вашим требованиям и области применения, вы также можете заказать онлайн-совещание в масштабе Zoom с нашими инженерами по продажам электросварки или позвонить нам напрямую по номерам телефонов, указанным ниже.

Electroweld Industries

5, Hira Compound, R.C Marg, Chembur, Mumbai, INDIA — 400074

Call (India Office): +91 222 522 6180, +91-9702579330

Mobile /Whatsapp: +91-9820160332

Звоните (отдел продаж в США/Мексике): +1 (214)-636-3048

Эл. мы свяжемся с вами как можно скорее

Как мы размещаем заказы на сварочные аппараты и/или детали машин?

Онлайн-заказ можно разместить непосредственно в  Интернет-магазине Electroweld , добавив свою машину в корзину и заполнив формы заказа в процессе оформления заказа.

Примечание. В конце процесса оформления заказа у вас будет возможность завершить оплату через Paypal или разместить онлайн-заказ без реквизитов платежа. Мы свяжемся с вами отдельно при получении онлайн-заказа и обсудим способ оплаты в офлайн-режиме.

или

Заказ на покупку также можно отправить напрямую по адресу [email protected] или по факсу: + 91-22-25272731.

Для заказа деталей отправьте электронное письмо по адресу [email protected], указав номер модели машины и требуемое название/номер детали (или изображение детали). Мы вернемся с информацией о ценах на детали и деталях выполнения заказа.

Примечание. Станки будут доступны для отправки на условиях франко-завод FOB/CIF через 4 недели после оплаты. Мы можем запустить ваш заказ в производство только после оплаты.

Как работает выставление счетов и обработка платежей?

Платежи могут быть обработаны либо через PAYPAL, используя ссылку: https://paypal. me/electroweld74

ИЛИ

Запросите платежные инструкции для банковского перевода или кассы Проверьте при отправке заказа на покупку, отправив электронное письмо по адресу [email protected]

— Заказ будет отправлен в соответствии с нашим почтовым чеком и подтверждением оплаты. Время доставки может варьироваться в зависимости от настройки машины, необходимой для вашего приложения, и любые дополнительные расходы будут добавлены к окончательному счету. Пожалуйста, присылайте любые запросы на настройку по адресу [email protected]

— Для международных заказов указанная цена включает доставку, оплаченную поставщиком, через CIF – стоимость, страховку и фрахт (название порта назначения). Котировки FOB или DAP доступны по запросу.

. Стоимость, страхование и фрахт (CIF) — это расходы, оплачиваемые продавцом для покрытия расходов, страхования и фрахта заказа покупателя, пока он находится в пути. Товар экспортируется в порт, указанный в договоре купли-продажи. До полной погрузки товара на транспортное судно продавец несет расходы по утере или повреждению товара. Кроме того, если товар требует дополнительных таможенных пошлин, экспортных документов, проверок или перенаправления, продавец должен покрыть эти расходы. После загрузки груза покупатель берет на себя все остальные расходы.

— Любые дополнительные брокерские, таможенные и пошлинные сборы, связанные с международными перевозками, являются ответственностью клиента и не включены.

Что такое процесс доставки?

БЕСПЛАТНАЯ международная доставка до ближайшего порта морским транспортом (название порта назначения CIF). Это гарантирует, что конечная стоимость доставки будет эквивалентна покупке машины у местного дилера в вашей стране. Отдельно стоимость доставки для всех местных заказов в пределах ИНДИИ указывается при выставлении счета 9.0004

— Машины обычно готовы к отправке в течение 4 недель после получения платежа. Для некоторых сложных запросов на настройку может потребоваться дополнительное время.

— Перед отправкой мы отправляем фактические видеоролики о работе вашей машины и сварке любых образцов деталей в соответствии с вашими требованиями на адрес электронной почты, указанный в счете-фактуре.

— Мы также гарантируем, что машины упакованы в ящики и упакованы в соответствии с требованиями доставки в вашу страну доставки.

— Детали отслеживания будут отправлены по электронной почте или SMS, когда они будут доступны.

— Для международных заказов указанная цена включает доставку, оплаченную поставщиком, через CIF – стоимость, страховку и фрахт (название порта назначения). Котировки FOB или DAP доступны по запросу.

. Стоимость, страхование и фрахт (CIF) — это расходы, оплачиваемые продавцом для покрытия расходов, страхования и фрахта заказа покупателя, пока он находится в пути. Товар экспортируется в порт, указанный в договоре купли-продажи. До полной погрузки товара на транспортное судно продавец несет расходы по утере или повреждению товара. Кроме того, если товар требует дополнительных таможенных пошлин, экспортных документов, проверок или перенаправления, продавец должен покрыть эти расходы. После загрузки груза покупатель берет на себя все остальные расходы.

— Любые дополнительные брокерские, таможенные и пошлинные сборы, связанные с международными перевозками, являются ответственностью клиента и не включены в .

Стандартные условия Инкотермс Информация о включенной доставке в порт назначения через CIF (стоимость, страхование и фрахт) доступна ЗДЕСЬ

Что такое стандартная гарантия и процесс поддержки машины?

ГАРАНТИЯ:

Мы гордимся качеством и надежностью наших хорошо спроектированных сварочных аппаратов. Наши машины поставляются со стандартной годовой гарантией на детали и работу.

РАСШИРЕННАЯ ГАРАНТИЯ:

Мы также предоставляем варианты расширенной гарантии на 1 и 2 года для покупки, которые могут дать вам дополнительное спокойствие при покупке оборудования.

Для запроса предложения по расширенной гарантии отправьте электронное письмо с вашими требованиями к расширенному сроку на адрес [email protected]

Информация о гарантии на продукцию ELECTROWELD INDUSTRIES доступна 0002 ПОДДЕРЖКА:

Руководства по продуктам Electroweld содержат технические подробности по установке и вводу в эксплуатацию. Мы можем дополнительно оказать удаленную поддержку вашим инженерам для успешного запуска и ввода в эксплуатацию вашей машины. Мы также можем предоставить расценки на обслуживание на месте, если оно доступно в вашей стране.

Отправьте запрос на обслуживание по следующей ссылке:

Вы также можете отправить запрос на обслуживание по электронной почте service@electroweld. com

Условия и условия для покупки продуктов Electroweld Industries доступны здесь

Electroweld Industries

5, Hira Compound, R.C., Chembur, Mumbai, Индия — 400074

Офис в Индии): +91 222 522 6180, +91-9702579330

Мобильный телефон/WhatsApp: +91-9820160332

Телефон (отдел продаж в США/Мексике): +1 (214) 9004-639-004 Электронная почта:  [email protected]

Напишите нам, и мы свяжемся с вами как можно скорее

Как связаться с Electroweld по любому другому вопросу, связанному с машиной для контактной сварки?

Контактная информация:

Напишите нам по электронной почте или заполните контактную форму ниже, и мы поможем найти лучшее решение для ваших сварочных задач.

Электросварочные предприятия

5, Hira Compound, R.C Marg

Chembur, Mumbai, India — 400074

Call (India Office): +91 222 522 6180, +91-9702579330

0/WhatsApp: +9330

Mobile/Whats whatsPAPP: +9330 955

. -9820160332

Звоните (отдел продаж в США/Мексике): +1 (214)-636-3048

Электронная почта: [email protected]

02 к вам как можно скорее

---

Аппараты точечной сварки с емкостным разрядом

(сварочные аппараты плавлением) для сборки аккумуляторных батарей, сварочные аппараты для ювелирных изделий, микроточечная сварка

Вкл. На этой странице у нас есть несколько стандартных одноимпульсных и двухимпульсных сварочных компакт-дисков. поставки, а также сварочные головки и ручной инструмент.

У нас также есть более крупные сварочные аппараты CD как micro-TIG, так и аппараты для лазерной точечной сварки.

22 апреля 2022 г.

Версии с одним и двумя импульсами Эти регулируемые точечные Источники питания для сварочных аппаратов обеспечивают универсальность для выполнения проектов от самых большой вплоть до микромасштаба! Они дают хорошую повторяемость за счет отображение точных показаний энергии каждого сварного шва. Купите ручной сварочный инструмент или сварочные головки для удовлетворения требований вашего проекта.

Пятно емкостного разряда Сварочный аппарат по низкой цене для высококачественной микроточечной сварки

Характеристики

• Недорогой источник питания с емкостным разрядом, одиночный или двойной импульс доступные версии.
• Регулируемая энергия/мощность сварки. Двухимпульсные системы имеют регулировку для энергии обоих импульсов. Кроме того, можно включить функцию двойного импульса. выключенный.
• Индикация энергии сварки
• Дополнительное перо, язычок батареи и ручная или пневматическая вставная сварка головы
• Стандартный ножной переключатель

Примечание о двухимпульсном емкостном разряде технология

Двухимпульсная точечная сварка используется для сварки высокого качества. Есть два импульса на каждое срабатывание сварочного аппарата. Первый импульс небольшой часть общей энергии импульса. Он имеет возможность очистить область, чтобы быть сваривается, давая ему быстрый тепловой импульс, испаряя поверхностный водяной пар, масло, оксиды и другие загрязнения. Он также обеспечивает хорошую, высокую проводимость. площадь для секунды, или сварочный импульс. Второй импульс соединяет две части вместе. Площадь сварного шва очень мала, деталь остается холодной, а электропроводность и прочность высоки, потому что две части сплавляется по поверхности пятна.

Пример сварочного импульса емкостного разряда

Этот метод особенно хорош для сварки аккумуляторов, проводов, ювелирные изделия, сталь, нержавеющая сталь, хром и другие пассивированные поверхности.

Преимущество емкостной сварки заключается в быстром высвобождении энергии и управляемый энергозатрат. Это означает, что сварка происходит достаточно быстро, чтобы пятна малы и имеют очень маленькую зону теплового воздействия.

Сварочный аппарат может работать от стандартного бытового напряжения и мощности.

Производителям аккумуляторов требуются точечные сварщики для сварки выступов и сборка аккумуляторной батареи. Этот небольшой сварочный аппарат для аккумуляторных клемм идеально подходит для пакеты и вкладки и контакты.

Промышленные аппараты для точечной сварки с двойным импульсом

• Работа в режиме двойного импульса устраняет загрязняющие вещества
• Регулируемая ширина импульса, гораздо более тонкая, чем на основе трансформатора сварщики
• В наличии 200 Дж (200 ватт-секунд)
• Регулируется от 1% до 100% разряда энергии
• До 600 сварок/мин
• Простой, удобный интерфейс, портативный размер.
• Идеально подходит для сборки батарейного блока
• На дисплее высокой четкости отображаются параметры сварки

Эти двухимпульсные сварочные аппараты компакт-диска просты в использовании и обладают высокой мощностью. CD Сварка с емкостным разрядом — это разновидность контактной сварки плавлением, предлагает высокие пиковые токи с чрезвычайно быстрым временем нарастания импульса и коротким длительность (порядка десятков микросекунд). короткие импульсы и большой ток позволяет сваривать высокопроводящие материалы, в том числе медь и латунь. Сварочный ток и длительность импульса можно отрегулировать, чтобы сварить больше резистивных материалов, таких как сталь и никель. Сварка CD дает воспроизводимые сварка не зависит от локальных колебаний сетевого напряжения и способна чрезвычайно тонкая регулировка энергии. Настройка двойной импульсной сварки помогает устранить поверхностные несоответствия, загрязнения и позволяет регулировать начальный контакт сварочные электроды для получения воспроизводимых результатов.

Технические ресурсы

НОМЕР ДЕТАЛИ	ОПИСАНИЕ	фунтов	ФОТО
PST-CD100 SPM	100ws Single Pulse Research and Light Production Spot Сварочный аппарат Особенности: Мощность 100 ватт-секунд Одиночный импульсный режим Простой, удобный интерфейс До 120 сварок/мин (при максимальной мощности) Включает ножной переключатель	20, Вес в упаковке 23 фунта	2990 долларов
PST-CD200 DMP2	200ws Двухимпульсный промышленный аппарат для точечной сварки компакт-дисков Функции: Точечный двойной импульсный емкостной разряд мощностью 200 ватт-секунд сварщик Работа с одним или двумя импульсами Интуитивный пользовательский интерфейс До 275 сварок/мин. Ножной переключатель с 8-футовым кабелем Приспособление для сварки Руководство пользователя	29 Масса брутто 33 фунта	Цена: $3975
PST-CD400DP	Промышленный аппарат для точечной сварки компакт-дисков с двойным импульсом 400ws Функции: Мощность 400 Вт·с Работа с одним или двумя импульсами Интуитивный пользовательский интерфейс До 275 сварок/мин.	35 фунтов	Цена $4800
PST-CD600DP	6000ws Двухимпульсный промышленный аппарат для точечной сварки компакт-дисков Мощность 600 ватт-секунд Работа с одним или двумя импульсами Интуитивный пользовательский интерфейс До 275 сварок/мин.	40 фунтов	Цена $6900
PST-CDDP-A 1200	1200ws Двухимпульсный производственный компакт-диск для точечной сварки Производительность 1200 ватт-секунд Интерфейс сенсорного экрана Визуальный график формы импульса Статические средства управления процессом Работа с одним или двумя импульсами Интерфейсы с несколькими платформами ПЛК До 275 сварок/мин.	77 фунтов	Цена $11190

Принадлежности и сварочные головки
		ВЕС
НОМЕР ДЕТАЛИ	ОПИСАНИЕ	фунтов	кг	ЦЕНА	ФОТО
SE-DPHP-RWMA-II	Наконечник с двумя зондами Приварка язычка батареи Электроды RWMA II Хорошо выдерживает высокие температуры	1	0,5	150,00 $
SE-SPHP-RWMA-II	Наконечник с одним датчиком Труднодоступные сварные швы Электроды RWMA II Хорошо выдерживает высокие температуры	1	0,5	100,00 $
SE-PASP-HP-CP	SE-PASP-HP-CP Однополюсный сварочный наконечник, активируемый давлением с противоэлектродом с зажимом типа «крокодил» Приводится в действие давлением для повторяемости, регулируемое давление уставка Электрод RWMA II 1/8 дюйма Большой зажим типа «крокодил» для противоэлектрода, кабели 4AWG	1	0,5	500,00 $
СЕ-ПАСП-ХП-МАГ	SE-PASP-HP-MAG Однополюсный сварочный наконечник, активируемый давлением с противоэлектродом на магнитной подушке Срабатывание от давления для повторяемости, регулируемое давление уставка Электрод RWMA II 1/8 дюйма Магнитная подушка для противоэлектрода, подходит для стали поверхности. Кабели 4AWG			500,00 $
SE-THP	Наконечник для пинцета Наконечник для встречной сварки	1	0,5	250,00 $
Пакет HP RWMA	Ручной блок RWMA Комплектация: SE-DPHP RWMA II SE-SPHP RWMA II СЕ-ТХП	3	1,5	450,00 $
SE-THP-MP	SE-THP-MP Пинцет средней мощности Ручка с силовым приводом Противоположная рукоятка для сварки Съемные 1/8-дюймовые электроды RWMA II (в комплекте) Диапазон усилия 1–10 футо-фунтов Кабельный стандарт 4 AWG	2	1	700,00 $
СЕ-ПТХП-LP	SE-PTHP-LP Наконечник малой мощности, активируемый пинцетом Наконечник для сварки в противоположном направлении Съемные медные электроды 1/8 дюйма 1 пара электродов RWMA II (в комплекте) Диапазон усилия 0,5 6 фунтов силы Кабельный стандарт 8 AWG	1	0,5	600,00 $
СЕ-ПТХП-ХП	SE-PTHP-HP Мощный наконечник, активируемый пинцетом Противоположный наконечник для сварки Съемные медные электроды 3/16 дюйма 1 пара электродов RWMA II (в комплекте) Диапазон силы 1-10 фунтов силы Кабельный стандарт 1 AWG	2	1	750,00 $

АККУМУЛЯТОРНЫЕ МАТЕРИАЛЫ ДЛЯ СВАРКИ Вид Тележка
НОМЕР ДЕТАЛИ	ОПИСАНИЕ	фунтов	кг		ФОТО
SN375N54	0,375″ x 0,005″ x 25 футов намотанная никелевая полоса	0,25	0,1	32,00 $
SN375N54_1. 125L	Предварительно нарезанные никелевые полоски 0,375 x 0,005 x 1,125 дюйма	0,25	0,1	32,00 $
СН250Н54	Никелевая лента 0,25 дюйма (ширина) x 0,005 дюйма (ширина) x 25 футов (длина) в рулоне	0,25	0,1	32,00 $
SN125N54	0,125″ (ширина) x 0,005″ (ширина) x 25 футов (длина) намотанная никелевая полоса	0,25	0,1	32,00 $
SN125N34	0,125 дюйма (ширина) x 0,003 дюйма (ширина) x 25 футов (длина) намотанная никелевая полоса	0,25	0,1	32,00 $
SN250N54_1.125L	Предварительно нарезанная никелевая полоса размером 0,25 дюйма (ширина) x 0,005 дюйма (глубина) x 1,125 дюйма (длина) 250шт	0,25	0,1	32,00 $
SN125N54_0. 75L	0,125 «Ш x 0,005″ Т x 0,75» Д предварительно нарезанная полоса никеля 250шт	0,25	0,1	32,00 $
SN125N34_0.80L	Предварительно нарезанная никелевая полоса размером 0,125 дюйма (ширина) x 0,003 дюйма (глубина) x 0,80 дюйма (длина) 250шт	0,25	0,1	32,00 $
СНССП	Набор образцов никелевой катушки Одна 10-футовая катушка из каждого материала, указанного выше	0,25	0,1	41,00 $
СНПСП	Набор предварительно нарезанных образцов никеля 100 шт каждого предварительно нарезанного материала, указанного выше	0,25	0,1	41,00 $
SNFP	9 x 12 дюймовые клейкие листы бумаги для аккумуляторной батареи Изоляция (упаковка из 10 листов)	1	0,5	41,00 $

	[Главная] [PowerStream] [Карта сайта] [Технические ресурсы] [Политика и конфиденциальность] [Свяжитесь с нами]

Благодарим вас за рассмотрение PowerStream миниатюрный точечный сварочный аппарат, домашний аккумуляторный точечный сварочный аппарат, недорогой точечный сварщик аккумуляторы для точечной сварки, аппарат для точечной сварки аккумуляторов Миниатюрный точечный сварочный аппарат , точечный сварочный аппарат nicad, портативные сварочные аппараты постоянного тока Аппарат для точечной микросварки, точечная сварка для хобби Аппарат для точечной сварки с емкостным разрядом Сварочный аппарат для сварки плавлением, компактный точечный сварочный аппарат, аккумуляторы для контактной сварки сварочный аппарат для аккумуляторных клемм, сварочный аппарат для ювелирных изделий, сварочный аппарат для прихватки, сварочный аппарат с пинцетом дешевые сварочные аппараты для точечной сварки, недорогой аппарат для точечной сварки, аккумуляторный контактный сварочный аппарат PowerStream Technology 1163 Юг 1680 Запад Орем, Юта 84058 США Телефон: 801-764-9060 Факс: 801-764-9061 © Copyright 2000, 2002, 2003, 2004, 2005, 2006, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 20210652 Lund Instrument Engineering, Inc. Все права защищены. Google Author Verification

101 | Сварочный аппарат на батарейках :: Pro Spot

Трехфазное питание не требуется! Система точечной сварки постоянным током с питанием от батареи и контролем тока. Hybrid Spot теперь имеет функцию контроля сварочного тока, чтобы показать оператору, какой ток подается на каждый сварной шов. Устройство также может предупреждать пользователя, когда сварочный ток падает ниже заданного уровня. Гибридный точечный сварочный аппарат сопротивления обеспечивает отличную альтернативу точечной сварке, когда 3-фазное питание недоступно или перегружено. Сварочный аппарат с батарейным питанием обеспечивает сварочный ток высокой силы постоянного тока, предназначенный для получения мощных точечных сварных швов. Для работы сварочного аппарата входная мощность не требуется. Встроенная система зарядки способна заряжать все аккумуляторы одновременно.

Найти дистрибьютора ›

• Работает от батареи

  Сварочные аппараты гибридной серии полностью работают от аккумуляторов, что означает отсутствие необходимости в специальной силовой установке, что делает их гораздо более портативными, чем традиционные сварочные аппараты.

• Пистолет двустороннего действия

  Новый инновационный точечный пистолет от Pro Spot оснащен цилиндром двойного действия, широко расставленными электродами, которые также самовыравниваются.

• Удлинители

  Hybrid Spot поставляется с различными удлинителями для выполнения любых сварочных работ.

• Панель управления

  Hybrid Spot оснащен большой панелью управления, обеспечивающей контроль параметров сварки, контроль тока и многое другое.

• Односторонняя сварка

  10 различных приложений для односторонней сварки дают вам мощность и универсальность для выполнения любой работы.

Гибридная серия

— сварочный аппарат с батарейным питаниемВернуться к началу

PS-500 Точечный пистолет двойного действия Наверх

Нажмите одну кнопку, чтобы широко открыть электроды, затем нажмите другую кнопку, чтобы закрыть электроды и начать сварку. Система точечной пушки Pro Spot PS-500 обеспечивает давление электрода более 600 фунтов. со всеми размерами удлинителя.

• Смена консолей на наших сварочных горелках выполняется быстро и легко.

• PS-503 (дополнительно)	ПС-305	PS-306 (дополнительно)	PS-403 (дополнительно)	ПС-302	ПС-52-5/8
  U-образный рычаг 600 мм	U-образный рычаг 508 мм	С-дуга, глубокая (280 мм)	Х-адаптер	С-дуга	Рычаг рулевой рубки

• Hybrid стандартно поставляется с несколькими различными типами удлинителей сварных рукавов (508-мм U-образный, C-образный рычаг, рычаг рулевой рубки), а другие доступны по запросу, так что вы можете решить любую проблему сварки с максимальной легкостью и точностью.

Учить больше >

PHS-101 имеет простую и понятную компоновку передней панели, кнопку управления сваркой и ЖК-экран для снижения энергопотребления и увеличения количества сварных швов, которые может выполнить PHS-101.

1. Кнопка управления сваркой
2. Системный дисплей
3. Манометр давления воздуха
4. Регулятор давления воздуха

• Модель

  Hybrid способна выполнять различные виды односторонней сварки, в том числе: шайбу


  , гайку и болт, гвоздь, заклепку и стежок.

Узнать больше › Технические характеристики

Входное напряжение:	110 В переменного тока 220 В переменного тока, 1 фаза, 15 А
Сварочный ток:	10 500 А макс.
Длина кабеля:	8 футов (2,5 м), стандарт
Давление электрода:	При 7 бар (90 фунтов/кв. дюйм) – 280 даН (616 фунтов) При 8 бар (116 фунтов/кв. дюйм) – 320 даН (720 фунтов)
Система охлаждения:	Воздух (2 вентилятора) Сжатый воздух (сварочная горелка и сварочные кабели)
Размеры	33 x 23 x 50 дюймов 838 мм x 584 мм x 1092 мм
Транспортировочный вес:	275 фунтов (125 кг)

Характеристики

• 4 Кабельная система
• Точечный пистолет двойного действия
• Двусторонняя точечная сварка
• Односторонняя сварка
• Мониторинг тока
• Работает от батареи
• Давление сжатия 600 фунтов
• Адаптер X-Gun (дополнительно)

4KVA литий-ионный точечный сварочный аппарат для аккумуляторной батареи с гарантией – QuartzComponents

• Дом
• Машина для точечной сварки литиевых элементов мощностью 4 кВА для аккумуляторной батареи с гарантией — включает двойную ручку и педаль

Распродажа

Распродано

рупий 25 000,00 рупий 17 925,00 (без НДС)

Добавление товара в корзину

• Описание
• Доставка + Возврат
• Отзывы

Описание

Описание продукта:

• Ручной аппарат для точечной сварки с регулированием температуры по времени
• Тиристорная панель управления SCR

Спецификация:

Тип	Литиевая батарея для точечной сварки
Номинальная входная мощность	4 кВА
Использование/применение	Промышленный
Напряжение	220 В
Уровень автоматизации	Руководство
Масса	20 кг
Частота	50 Гц
Портативный	Портативный
Толщина никеля	0,05 мм — 0,4 мм

Подробнее

Подробнее

Доставка + Возврат

Политика возврата

Из-за типа продаваемой нами продукции мы принимаем ограниченный возврат. Ниже приведены условия, при которых мы можем принять запрос на возврат.

1. Производственный брак

Если вы получили продукт с производственным браком, пожалуйста, сообщите нам в течение 3 дней с момента получения продукта, подкрепленного надлежащими фотографиями и описанием. Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.

2. Отправлен неправильный товар

Если вы получили товар, отличный от заказанного, свяжитесь с нами в течение 3 дней с момента получения товара, подкрепленного соответствующими фотографиями и описанием. Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.

Ограничение возврата

Мы не принимаем возврат продуктов, поврежденных в результате неправильного использования продукта. Кроме того, мы не принимаем возврат, если заказанный товар не подходит для какого-либо конкретного применения. Пожалуйста, ознакомьтесь со спецификациями продукта и техническим описанием, прежде чем выбрать и заказать продукт.

Доставка

Мы отправляем по всей Индии по фиксированной цене 50 индийских рупий для всех заказов на сумму менее 599 индийских рупий. Для всех заказов на сумму выше 599 индийских рупий мы предлагаем бесплатную доставку. Мы также предлагаем приоритетную доставку за 100 индийских рупий, которая обеспечивает доставку в тот же день по воздуху (если батарея не включена в заказ). Пожалуйста, свяжитесь с нашей службой поддержки по адресу [email protected] по любому вопросу, связанному с доставкой.

Отзывы {{/если}} {{if compare_at_price_min > price_min}}

Продажа

{{/если}} {{если доступно}}

Распродано

{{/если}} {{if tagLabelCustom}}

Пользовательская этикетка

{{/если}}

${название}

{{if compare_at_price_min > price_min}} {{html Shopify. formatMoney(compare_at_price_min, window.money_format)}} {{html Shopify.formatMoney(price_min, window.money_format)}} {{еще}} {{html Shopify.formatMoney(price_min, window.money_format)}} {{/если}}

{{если доступно}} {{другие варианты.длина > 1 }} Выберите параметры {{еще}} {{/если}}

737G Двойной импульсный аккумулятор сварщик 110 В 1500 Вт.

Аккумуляторный точечный сварочный аппарат

737G Аккумуляторный точечный сварочный аппарат разработан с двойным выбором режима импульса и настройкой тока уровня 0-99. Приваривание никелевых полос толщиной 0,05-0,2 мм может сделать пятно более надежным. Комбинация фиксированной сварочной головки и ножного переключателя удовлетворит различные требования пользователей. Это устройство для точечной сварки подходит для сварки большинства небольших батарейных блоков.

Прочное оборудование и инструменты, меньше платите

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Премиальное прочное качество
• Невероятно низкие цены
• Быстрая и безопасная доставка
• Бесплатный возврат в течение 30 дней
• Внимательное обслуживание 24/7

Прочное оборудование и инструменты, платите меньше

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Premium Tough Quality
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24/7

Push Up Welding

Аккумуляторная батарея. А фиксированные сварочные наконечники имеют функцию светодиодной подсветки для точной фиксированной сварки.

Сварка с помощью педали

Сварка с помощью педали подходит для точного сварного шва, когда это необходимо.

Отдельный ЖК-дисплей

Показывает количество импульсов и силу тока, когда вы работаете с этой машиной. Отдельная панель также позволяет легко и быстро устанавливать ток и импульс. Операция будет более плавной.

Интеллектуальный радиатор

Радиатор 4100 об/мин; со встроенным интеллектуальным чипом для предотвращения перегрева сварщика, автоматической защитой от короткого замыкания, чтобы предотвратить перегрев сварки. Улучшение характеристик сварки при обработке более толстой никелевой полосы.

Компактный и портативный

Конструкция 737G отличается компактной формой корпуса в сочетании с удобной ручкой; делает его легким и легким в движении. Таким образом, вы можете легко перенести его в нужное место.

Широкое применение

Аккумуляторный точечный сварочный аппарат подходит для различных размеров аккумуляторных блоков, кнопочных аккумуляторов, полимерных аккумуляторов и защитной платы, камеры мобильного телефона Apple, фурнитуры из нержавеющей стали, сетки из нержавеющей стали и т. д.

Технические характеристики

• Входное напряжение: 110 В переменного тока

• Макс. Питание: 2,8 кВт

• Сварка: 50A-800A

• Толщина сварки: 0,05-0,15 мм

• Давление сварки: 200-700G

• 1000 1 Pulsid.

• 2 Импульсная сварка: 0,12–0,15 мм, никелированный

• Батарейки: 18650/14500 Литиевые батареи

Содержимое упаковки

• 1 x 737G Spot Welder

• 1 x Foot Pedal Control

• 1 x Battery Holder

• 4 x Welding Needle

• 1 x Hex Wrench

• 2 x Fuse Tube

• 30 x 0,1 x 4 x 100 мм, никелированный

• 30 x 0,15 x 5 x 100 мм, никелированный

Tough Equipment & Tools, Pay Less, специализирующийся на оборудовании ведущих брендов VOR

5

инструменты. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Premium Tough Quality
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24 часа в сутки 7 дней в неделю

Tough is leading в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Premium Tough Quality
• Incredibly Low Prices
• Fast & Secure Delivery
• 30-Day Free Returns
• 24/7 Attentive Service

737G Battery Spot Welder

737G battery spot welder welding machine is designed with dual выбор импульсного режима и настройка тока уровня 0-99. Приваривание никелевых полос толщиной 0,05-0,2 мм может сделать пятно более надежным. Комбинация фиксированной сварочной головки и ножного переключателя удовлетворит различные требования пользователей. Это устройство для точечной сварки подходит для сварки большинства небольших батарейных блоков.

• Сварка с нажимом
• Сварка с помощью педали
• Четкая ЖК-панель
• Интеллектуальный радиатор

Сварка с нажимом

Вы можете использовать режим работы с нажимом, предназначенный для сборки небольшого аккумуляторного блока. А фиксированные сварочные наконечники имеют функцию светодиодной подсветки для точной фиксированной сварки.

Сварка с помощью педали

Сварка с помощью педали подходит для точного сварного шва, когда это необходимо.

Яркая ЖК-панель

Показывает количество импульсов и силу тока, когда вы работаете с этой машиной. Отдельная панель также позволяет легко и быстро устанавливать ток и импульс. Операция будет более плавной.

Интеллектуальный радиатор

Радиатор 4100 об/мин; со встроенным интеллектуальным чипом для предотвращения перегрева сварщика, автоматической защитой от короткого замыкания, чтобы предотвратить перегрев сварки. Улучшение характеристик сварки при обработке более толстой никелевой полосы.

Компактный и портативный

Конструкция 737G отличается компактной формой корпуса в сочетании с удобной ручкой; делает его легким и легким в движении. Таким образом, вы можете легко перенести его в нужное место.

Широкое применение

Аккумуляторный точечный сварочный аппарат подходит для различных размеров аккумуляторных блоков, кнопочных аккумуляторов, полимерных аккумуляторов и защитной платы, камеры мобильного телефона Apple, фурнитуры из нержавеющей стали, сетки из нержавеющей стали и т. д.

Содержимое упаковки

• 1 x Аппарат для точечной сварки 737G
• 1 x Педаль управления
• 1 x Держатель батареи
• 4 x Сварочная игла
• 1 x Шестигранный ключ
• 2 x Трубка предохранителя
• Никелированная 30 x 0,10 x 4 мм0660
• 30 x 0,15 x 5 x 100 мм Никелированный

Технические характеристики

• Входное напряжение: 110 В перем. тока
• Макс. Мощность: 2,8 кВт
• Сварка. Ток сварки: 50A-800A
• Толщина сварки: 0,05-0,15 мм
• Давление сварки: 200-700G
• 1 Импульсная сварка: 0,05-0,12 ммм. мм Никелированный
• Батареи: 18650/14500 Литиевые батареи

Входное напряжение

110 В перем. тока

Макс. Power

2.8KW

Welding Current

50A-800A

Welding Thickness

0.05-0.15mm

Welding Pressure

200-700g

1 Pulse Welding

0. 05- 0,12 мм никелированные

2 Импульсная сварка

0,12-0,15 мм никелированные

Батареи

18650/14500 Литиевые батареи

Вопросы и ответы

Типичные вопросы о продуктах: Является ли продукт долговечным? …

Задайте первый вопрос

Отзывы покупателей

• Цена 4.7

• Качественный 4.5

• Функции 4. 5

• Легко использовать 4,5

77 Отзывы

Аппарат для точечной сварки

отличный товар

Он работает хорошо, использовался всего несколько раз, и он работает по назначению, хорошие и сильные стороны, обслуживание клиентов vevor выдающееся, я рекомендую этот продукт для тех, кому нужна простая и эффективная точечная сварка.

См. больше См. меньше

0

Octavio

Слуга короля

Прост в использовании. когда делаешь комплект батареек в длинную очередь, такое ощущение, что ешь кукурузу, весь початок. возможность перемещать наконечники внутрь и наружу так просто, что можно делать сварные швы нужного размера. С нетерпением ожидая создания большего количества батарей, я просто хочу, чтобы мы могли получить батареи 18650 по разумной цене, чтобы мы могли удовлетворить потребности и спрос на этот шаг в будущем. Мы также хотели бы сделать батареи большего размера, не можем дождаться, чтобы сделать следующий шаг. спасибо Вевор… мы чувствуем тебя!!

Показать больше Показать меньше

0

Ванесса В.

Получила 03/2022. Он до сих пор работает, и работает/сваривается как положено.

Мне пришлось ждать, пока появятся мои BMS, так что это было в коробке, пока мне это не понадобилось. Я поставил свой на настройки 2P/80 ампер. Этот сварной шов держится … Я не могу удалить никелевую полоску с помощью ножа и на самом деле довольно сильно порезался. Мне пришлось использовать плоскогубцы, чтобы удалить приваренную полосу. Так что шов крепкий и не хреновый. Сначала я немного боялся покупать это устройство, но мне просто пришлось прыгнуть обеими ногами, иначе какие есть другие варианты? Они только становятся дороже, и вы просто хотите, чтобы это делало свою работу и делало это правильно. Этот инструмент будет работать для вас. Я не получил Dud или тот, который не работает. Здесь нет жалоб.

Подробнее См. меньше

0

Ванесса В.

Хорошая цена

Я поставил свой на настройки 2P/80 ампер. Этот сварной шов держится … Я не могу удалить никелевую полоску с помощью ножа и на самом деле довольно сильно порезался. Мне пришлось использовать плоскогубцы, чтобы удалить приваренную полосу. Так что шов крепкий и не хреновый. Сначала я немного боялся покупать это устройство, но мне просто пришлось прыгнуть обеими ногами, иначе какие есть другие варианты? Они только становятся дороже, и вы просто хотите, чтобы это делало свою работу и делало это правильно. Этот инструмент будет работать для вас. Я не получил Dud или тот, который не работает. Здесь нет жалоб.

Подробнее См. меньше

0

Горизонт нон-стоп

Удачной покупки. Но?

Это работает хорошо, но если вы хотите сделать кучу, вам нужно больше мощности, вам нужно платить больше.
