Точечная сварка своими руками из микроволновки – схема, видео, фото

1. Вынимаем трансформатор из микроволновой печи
2. Тонкости модернизации трансформатора от СВЧ-печи
3. Рекомендации при соединении двух трансформаторов
4. Как определить одноименные выводы трансформаторов
5. Электроды для самодельной точечной сварки
6. Устанавливаем электроды на сварочный аппарат
7. Органы управления самодельной точечной сваркой

Точечная сварка, как известно, выполняется на специализированном оборудовании, однако подобное устройство можно не только найти в серийном исполнении, но и сделать своими руками: для этого пригодится трансформатор, извлеченный из старой микроволновки. Аппарат, полученный в итоге, даст вам возможность качественно выполнять точечную сварку при помощи переменного тока, сила которого не регулируется.

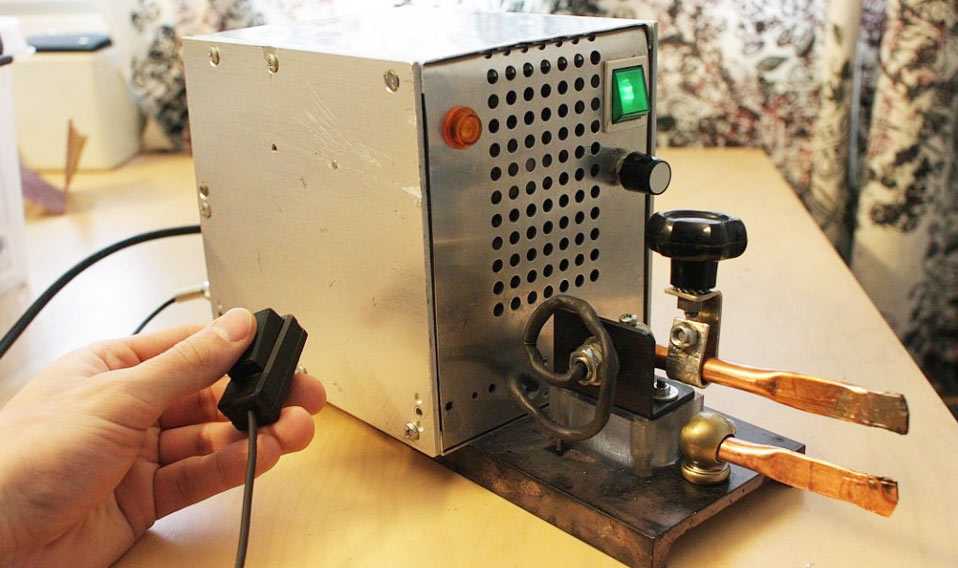

Самодельный аппарат для точечной сварки в сборе

Трансформатор выступает важнейшим элементом любого такого устройства для точечной сварки: его задача состоит в том, чтобы увеличить значение входного напряжения до требуемой величины.

Чтобы эффективно справляться с этим, устройство должно обладать высоким коэффициентом трансформации. Такими трансформаторами оснащаются большие микроволновые печи, одну из которых вам и необходимо найти. Когда вы найдете такую модель микроволновки, надо будет очень аккуратно извлечь из нее трансформатор.

Схема работы точеной сварки и схема сварочного аппарата

Технологию сборки аппарата для точечной сварки более-менее детально можно увидеть на видео ниже. Пример данного самодельного устройства поможет нам проиллюстрировать процесс создания точечной сварки из микроволновой печи. Для более подробного ознакомления с деталями сборки читайте статью полностью.

Вынимаем трансформатор из микроволновой печи

Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность 700–800 Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм. Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ.

Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим – на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя. Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла.

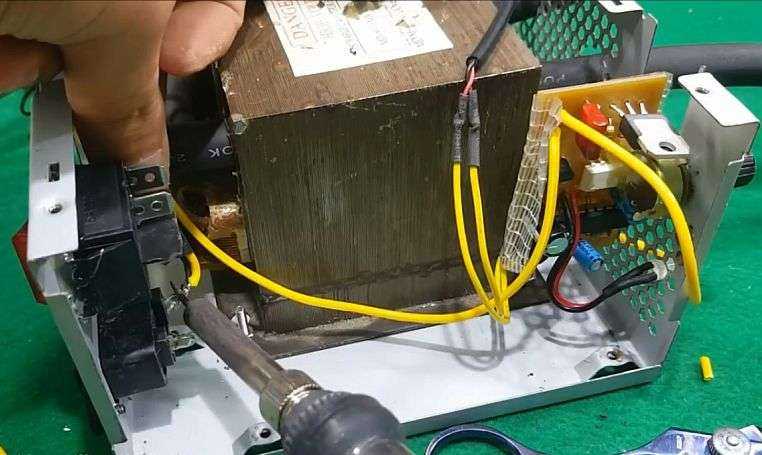

Извлекаем трансформатор из микроволновой печи

Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.

Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило. Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить.

Вторичную обмотку можно срезать стамеской

Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу. Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций.

После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см. Если такого провода у вас в запасе нет, его придется купить. При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до 1000 А.

Старую обмотку можно спилить ножовкой по металлу

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно, разобрав две микроволновки).

Тонкости модернизации трансформатора от СВЧ-печи

Чтобы сделать вторичную обмотку, вам надо намотать на сердечник 2–3 витка, что обеспечит получение выходного напряжения порядка 2 В, а силы кратковременного сварочного тока – больше 800 А. Этого вполне достаточно для эффективной работы аппарата точечной сварки. Намотка такого количества витков может вызвать затруднения, если используемый провод имеет толстый слой изоляции. Решить эту проблему достаточно просто: необходимо снять с провода стандартную изоляцию и обмотать его изолентой, имеющей тканевую основу. Очень важно, чтобы провод, используемый для вторичной обмотки, имел минимально возможную длину, что позволит избежать необоснованного увеличения его сопротивления и, соответственно, уменьшения силы тока.

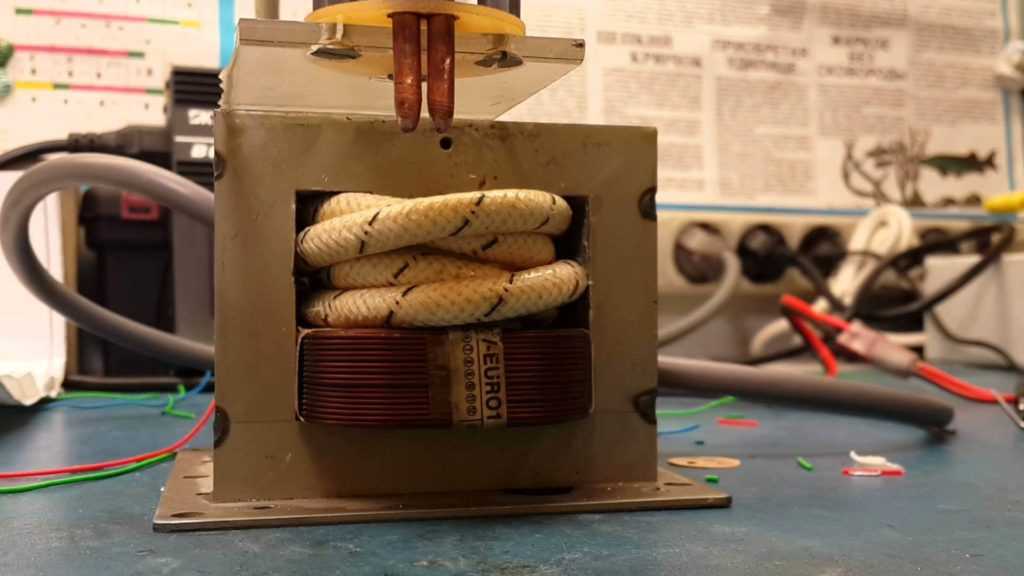

Новая вторичная обмотка заняла свое место

Если вам надо сваривать металлические листы толщиной до 5 мм, имейте в виду, что для этого потребуется аппарат для точечной сварки, обладающий большей мощностью. Чтобы сделать его своими руками, необходимо использовать соединенные в одну цепь два трансформатора. Соблюдать соответствующие правила при выполнении такого соединения надо обязательно. Если вы ошибетесь и неправильно подключите выводы первичных и вторичных обмоток двух трансформаторов, может возникнуть короткое замыкание. Правильность соединения обмоток, если на их одноименных выводах нет маркировки, проверяется при помощи вольтметра.

После правильного соединения одноименных выводов двух трансформаторов требуется замерить значение силы тока, который они совместно формируют. Как правило, самодельные трансформаторы, предназначенные для аппаратов точечной сварки, эксплуатировать которые планируется в домашних мастерских, ограничивают по силе тока  –  не более 2000 А. Превышение этого значения спровоцирует перебои в работе электрической сети не только в вашем доме, но и у ваших ближайших соседей. А это, естественно, приведет к конфликтам. Значение силы тока, выдаваемого соединенными трансформаторами, а также наличие короткого замыкания в их цепи проверяют при помощи амперметра.

Еще один пример сборки точечной сварки представлен на видео ниже:

Рекомендации при соединении двух трансформаторов

Каких результатов можно добиться, если в соответствии с правилами соединить два трансформатора, не отличающихся большой мощностью? Если взять два одинаковых устройства со следующими характеристиками: мощность – 0,5 кВт, входное напряжение – 220 В, выходное напряжение – 2 В, сила номинального тока – 250 А, – то, последовательно соединив их первичные и вторичные обмотки, на выходе вы получите удвоенную силу номинального тока, то есть 500 А.

Практически так же увеличится и кратковременный сварочный ток, но при его формировании будут наблюдаться значительные потери, что обусловлено большим сопротивлением такой электрической цепи. Оба конца вторичной обмотки – провода Ø 1 см – соединяются с электродами аппарата для точечной сварки.

Соединение 2-х трансформаторов по схеме №1

Если в вашем распоряжении имеются два мощных трансформатора, но и их выходного напряжения не хватает для самодельного аппарата, можно последовательно соединить их вторичные обмотки, которые должны иметь одинаковое количество витков. К такой мере прибегают, если просто домотать витки на вторичной обмотке невозможно из-за недостаточно большого размера окна на магнитопроводе.

При таком соединении надо следить, чтобы направление витков на вторичных обмотках соединяемых устройств было согласовано, иначе может получиться противофаза, и выходное напряжение у такого объединенного устройства будет близко к нулю. Чтобы экспериментальным путем определить правильность соединения, желательно использовать тонкие провода.

Соединяем два трансформатора по схеме №2

Как определить одноименные выводы трансформаторов

Если выводы обмоток соединяемых устройств не имеют маркировки, то необходимо определить среди них одноименные, чтобы их и соединить между собой. Решить такую задачу можно следующим способом: первичные и вторичные обмотки двух или более трансформаторов соединяют последовательно, на вход такого объединенного устройства подают напряжение, а к выходным выводам (выводы с последовательно соединенных вторичных обмоток) подключают вольтметр переменного напряжения.

В зависимости от направления подключения вольтметр может вести себя по-разному:

• показывать то или иное значение напряжения;
• не показывать вообще никакого напряжения в цепи.

Если вольтметр выдает какое-либо напряжение, значит, в цепи соединения и первичных, и вторичных обмоток присутствуют разноименные выводы. При соединении обмоток таким неправильным способом в них протекают следующие процессы: напряжение, поступающее на вход первичных обмоток двух соединенных трансформаторов, уменьшается на каждой из них вполовину; увеличение напряжения происходит на вторичных обмотках, каждая из которых обладает одинаковым коэффициентом трансформации.

Вольтметр на выходе зарегистрирует суммарное напряжение, значение которого равно удвоенной величине входного.

Определяем выводы трансформаторов на данной схеме

Если вольтметр показывает значение «0», то это означает, что напряжения, выходящие с каждой из последовательно соединенных вторичных обмоток, равны по значению, но имеют разные знаки, таким образом, они компенсируют друг друга. Иными словами, хотя бы одна из пар обмоток, объединенных в цепь, соединена одноименными выводами. В таком случае правильного соединения элементов цепи добиваются путем изменения порядка подключения первичных или вторичных обмоток, ориентируясь на показания вольтметра.

Электроды для самодельной точечной сварки

Выбирая для аппарата точечной сварки, собранного своими руками из микроволновки, электроды, следует обращать внимание на то, чтобы их диаметр соответствовал диаметру провода, с которым они соединены. В качестве таких элементов можно использовать медные прутки, а для устройств небольшой мощности подойдут жала от профессиональных паяльников.

В процессе эксплуатации электроды для точечной сварки активно изнашиваются. Чтобы корректировать их геометрические параметры, их необходимо постоянно подтачивать. Естественно, что со временем такие элементы потребуют замены на новые.

Вариант изготовления электродов из толстой медной проволоки

Провода, которыми электроды связаны с аппаратом для точечной сварки, должны иметь минимальную длину, иначе в них будет теряться значительная мощность устройства. Потери мощности станут серьезными и в том случае, если в электрической цепи «электрод – устройство для точечной сварки» имеется много соединений. Если вы хотите увеличить эффективность использования своего самодельного оборудования, то лучше на провода, которыми соединяются электроды, напаять медные наконечники. Используя такие наконечники, вы избежите возникающих из-за увеличенного сопротивления обжимных или любых других соединений потерь мощности в местах контакта.

Провода, связывающие электроды с аппаратом для точечной сварки, имеют достаточно большой диаметр, поэтому облегчить их пайку помогут специальные наконечники, предварительно подвергнутые лужению. Поскольку электроды для такого устройства являются съемными, в местах их соединения с наконечниками пайку не выполняют. Конечно, в таких местах, постоянно подвергаемых окислению, также происходит потеря мощности, но очистить их значительно легче, чем обжатые наконечники.

Устанавливаем электроды на сварочный аппарат

Как уже было указано выше, электрод для контактной сварки можно сделать из медного прутка или жала от профессионального паяльника, если мощность устройства невысока. Провод от аппарата присоединяется к электроду с помощью медного наконечника, который соединен с ним при помощи пайки.

Установка нижнего электрода

Наконечник совмещают с электродом при помощи болтового соединения, которое должно быть очень надежным, чтобы увеличение сопротивления в месте ненадежного контакта не приводило к потере мощности аппарата для точечной сварки. Чтобы выполнить такое соединение, в электроде и наконечнике делают отверстия одинакового диаметра.

Болты и гайки, с помощью которых будут соединяться электроды и наконечники с проводами, лучше всего выбирать из меди или ее сплавов, отличающихся минимальным электрическим сопротивлением. Элементы таких соединений, значительно упрощающих обслуживание аппарата для контактной сварки, совсем несложно изготовить своими руками.

Органы управления самодельной точечной сваркой

Управление аппаратом точечной сварки (особенно сделанного из микроволновки своими руками) не отличается особенной сложностью. Для этого вполне достаточно двух элементов: рычага и выключателя. Сила сжатия между электродами, за которую отвечает рычаг, должна обеспечивать в точке выполнения сварки надежный контакт соединяемых деталей. Чтобы выполнить эти важные требования, рычажные механизмы таких аппаратов можно дополнить винтовыми элементами, которые обеспечивают еще более значительную силу сжатия. Естественно, такой элемент устройства для точечной сварки должен обладать очень высокой надежностью.

Конструкция рычагов незамысловата. Удобства добавит простая резинка, установленная над верхним рычагом

На серьезном производственном оборудовании, которое используется для соединения листов стали значительной толщины, устанавливают элементы сжатия, создающие давление от 50 до 1000 кг – в зависимости от необходимости. А на аппаратах точечной сварки, применяемых для нерегулярных и несложных работ в домашней мастерской, вполне достаточно того, чтобы такой механизм создавал давление до 30 кг. Для удобства и простоты работы на аппарате точечной сварки его прижимной рычаг делают более длинным, это также позволит увеличить силу сжатия до необходимого значения.

Для самодельного домашнего устройства вполне достаточно рычага, длина которого будет составлять 60 см. При помощи такого рычага можно увеличить прилагаемое усилие в 10 раз. Соответственно, если вы будете давить на рычаг с усилием 3 кг, то электроды и соединяемые детали будут сжиматься силой 30 кг. Чтобы такой рычаг при надавливании не сдвигал с места сам аппарат, основание оборудования необходимо надежно зафиксировать на поверхности рабочего стола при помощи струбцины.

Аппарат точечной сварки, сделанный своими руками, в работе

Выключатель, отвечающий в устройстве за подачу тока к сварочным электродам, подключают к цепи первичной обмотки трансформатора, сила тока в которой значительно меньше, чем во вторичной. Если подключить выключатель ко вторичной обмотке, то он создаст дополнительное сопротивление, а его контакты под воздействием сильного тока намертво приварятся.

Если в качестве прижимного механизма применяется рычаг, то выключатель лучше расположить прямо на нем, тогда вторая рука будет свободной (ее можно использовать для поддержки свариваемых деталей).

Особенности работы на самодельном оборудовании для точечной сварки заключаются в том, что подавать ток на электроды следует только тогда, когда они находятся в сжатом состоянии. В противном случае вы столкнетесь с интенсивным искрением электродов и, как следствие, с их активным подгоранием. Получить первоначальный опыт по работе на таком устройстве можно при помощи обучающего видео.

Электроды оборудования для точечной сварки активно нагреваются в процессе работы. Кроме того, интенсивному нагреву подвержены трансформатор и токопроводящие элементы такого устройства. Чтобы избежать слишком сильного нагрева, который может привести к выходу оборудования для точечной сварки из строя, следует предусмотреть простейшую систему охлаждения. Для этого часто используют обычный вентилятор. Можно также делать перерывы в работе, необходимые для охлаждения элементов аппарата.

Время выдержки электродов под током в сжатом состоянии в процессе выполнения сварки можно контролировать визуально, ориентируясь на цвет точки в месте соединения, либо использовать для этого специальное реле.

Очевидно, что изготовить аппарат для точечной сварки на основе трансформатора от микроволновки совсем несложно, внимательно изучив представленные видео и фото процесса сборки и учтя озвученные рекомендации.

Как сделать контактную сварку из трансформатора микроволновки

Содержание

• 1 Как работает точечный сварочный аппарат
• 2 Изъятие и сборка трансформатора из СВЧ печи
• 3 Как соединить два трансформатора
• 4 Создание электродов
• 5 Элементы управления

Обладать личным сварочным аппаратом хотят многие домашние умельцы. Но не всегда это обязана быть громоздкая аппаратура, так как бытовые операции предполагают использование более востребованного варианта – точечной сварки. Современный рынок предлагает массу вариантов – от наиболее бюджетных до дорогостоящих. Однако покупка не всегда целесообразна ввиду возможности самостоятельного изготовления. Далее рассмотрим, как создается точечная сварка из микроволновки, ее особенности и последовательность действий. Естественно, что сваривать серьезные конструкции не выйдет, но для выполнения мелкого ремонта вполне подходящий вариант.

Содержание

1. Как работает точечный сварочный аппарат
2. Изъятие и сборка трансформатора из СВЧ печи
3. Как соединить два трансформатора
4. Создание электродов
5. Элементы управления

Как работает точечный сварочный аппарат

Чтобы расплавить металл требуется приложить большую силу тока. Уровень напряжения в этом случае не важен. Зачастую применяется уровень до 3 вольт.

Проводить эксперименты с различным уровнем тока не стоит. Каждый рассматриваемый вариант сварочного аппарата из трансформатора от микроволновки прошел неоднократное испытание. Мощности используемого трансформатора требуется подбирать из планируемой толщины соединяемых заготовок. Например:

• Толщина до 1 мм – хватит мощности в 1000 Вт;
• До 2 мм – достаточно 2000 Вт;
• До 3 мм – уровень 5000 Вт.

Первичная обмотка подбирается из расчета общей мощности собираемого устройства. Так как своими силами создать трансформатор весьма проблематично, то лучше использовать уже готовый вариант, применяя трансформатор от микроволновки. Этот вариант отлично функционирует со следующими особенностями:

• Излучающие элементы печи требуют напряжения в несколько тысяч вольт. Однако уровень силы тока не играет никакой роли;
• Мощность на обмотках одинаков. Увеличивая число витков на вторичной обмотке, величина напряжения будет также увеличиваться, теряя силу тока;
• Трансформирующие элементы в СВЧ печах имеют мощность до 3000 Вт. Этого хватит для создания контактной сварки своими руками.

Требуемые детали можно легко найти на радиорынках или изъять в своей старой печи. Выход из строя старых микроволновок характеризуется перегоранием вторичной обмотки, так как она имеет меньший диаметр.

Создаваемый уровень тока в 1 кА позволит с легкостью расплавить металл в точках контактирования, обеспечив надежное сваривание. Добиться этого можно от трансформатора в 3 кВт.

Принцип сваривания может наглядно объяснить видео урок.

Изъятие и сборка трансформатора из СВЧ печи

В любой микроволновке имеется магнетрон. Он, как было сказано, нуждается в повышенном напряжении. Встроенный трансформатор обладает меньшим количеством витков в первичной обмотке и больше во вторичной, на которой наводится напряжение до 2000 Вольт. При наличии удвоителя это значение увеличивается еще в 2 раза. Это свойство используется при создании точечной сварки своими руками из микроволновки.

Проводить извлечение трансформатора необходимо с аккуратностью. Во избежание повреждения устройства не следует использовать тяжелые инструменты. Для начала удаляется корпус и все крепежные элементы. Трансформирующий элемент вынимается с точки фиксации. В этом устройстве потребуются магнитопровод и первичная обмотка, обладающая более толстым проводом и меньшим числом витков.

Вторичная обмотка в конструкции не нужна и она должна быть удалена. Это можно сделать молотком и зубилом. Как сделать вырубку наверняка учить не стоит. Однако необходимо делать это аккуратно, чтобы не навредить первичной обмотке. Возможно, что во время работы вы отыщете шунтирующие устройства, которые используются в некоторых типах печей. Их также необходимо удалять.

При наличии магнитопровода не на клеевой основе, а на основе сварки, то извлекать из него обмотку удобнее будет стамеской или ножовкой по металлу. Обмотка может быть достаточно плотно посажена в магнитопроводе. В этом случае потребуется высверливание или удаление подручными средствами. Также необходимо выполнять аккуратно во избежание повреждения магнитопровода.

Далее сборка контактной сварки из микроволновки своими руками предполагает создание новой вторичной обмотки. Чтобы ее создать потребуется наличие целого провода, имеющего диаметр не меньше, чем 100 мм2, что соответствует 1 см. Возможно даже применять пучок из проводов, обеспечивающих подходящий диаметр. Когда вы создадите новую обмотку в вашем трансформаторе можно будет создавать силу тока до 1 кА.

Если есть желание собрать дуговую сварку из микроволновки более мощной, то одного трансформирующего элемента может быть не достаточно. В этом случае потребуется совмещать два элемента из двух СВЧ.

Достаточно будет создать два — три витка. При наличии слишком толстой изоляции, можно ее убрать и заменить на более тонкую, например, тканевую. При использовании сразу двух трансформаторов вторичную обмотку необходимо делать общую. Однако в этом случае необходим верно соединять выходы с первичных.

Как соединить два трансформатора

Создавая сварку из микроволновки своими руками из двух трансформаторов возможно добиться значительного увеличения мощности устройства. В этом случае можно добиться повышения до двух раз.

В подобной же пропорции будет увеличиваться сварочный ток. Однако будут иметься существенные потери, так как сопротивление цепи будет также велико. При этом концы вторичной обмотки требуется соединять с электродами.

Если у вас имеются 2 трансформатора, но их напряжения не хватит для того, чтобы сделать сварочник, то можно последовательно соединять их выходные обмотки. Но необходимо равное число витков на каждом элементе. Это также делается в случаях, когда на магнитопроводе не получается намотать необходимого количества витков.

Также, когда собирается подобный аппарат своими руками необходимо контролировать направление витков и их согласование между собой. Иначе возможно создание противофазы и получение практически нулевого итогового напряжения. В качестве эксперимента при определении правильности соединения можно задействовать провода малого сечения.

Создание электродов

Делая точечную сварку из трансформатора от микроволновки требуется создать подходящие электроды. При этом они по диаметру обязаны соответствовать диаметру проводов, с которыми будут соединяться. Для этого подойдут медные прутки, а при небольших мощностях можно применять жало от профессионального паяльника.

Работая, самодельная точечная сварка активно изнашивает электроды. Для корректировки геометрических размеров они нуждаются в постоянной подточке. Соответственно с течением времени их придется заменять.

Чтобы соединить аппарат с электродами необходимо использовать провода как можно короче.
Иначе будут существенные потери мощности. Они также будут иметь место при наличии большого количества соединений.

Чтобы повысить эффективность аппарата, созданного своими силами, можно на проводах, соединяющих электроды, создать медные наконечники. Так можно избежать появляющихся потерь мощности в точках контактирования.

Провода требуется подбирать довольно большого диаметра. Для облегчения пайки можно использовать луженые наконечники. Так как электроды выполняются съемного типа, в точках фиксации с наконечником пайку делать не следует. Естественно, что в этих точках будет происходить окисление и последующие потери мощности. Однако очищать их существенно легче, чем при обжатых наконечниках.

Наконечники фиксируются с электродами простым болтовым соединением. Его необходимо создавать надежным, чтобы не происходило повышение переходного сопротивления, способствующего потере мощности споттера. Целесообразно создать отверстия равного диаметра в обоих деталях.

Соединительные элементы лучше подбирать медные или сплава, который имеет минимальное электрическое сопротивление.

Элементы управления

Собственноручно сделанная контактная сварка не является сложным аппаратом. Однако при создании точечной сварки из микроволновки своими руками требуется предусмотреть органы управления. Главные — выключатель и рычажный элемент, при помощи которого будет создаваться необходимое усилие на электродах и свариваемых заготовок.

От степени нажатия будет зависеть уровень качества создаваемых соединений.
Именно поэтому стоит предусмотреть возможно более длинный рычаг. Также необходимо учитывать то, что сварку из микроволновки нужно надежно устанавливать на рабочую поверхность. Возможно даже стоит ее зафиксировать, например, струбциной.

Повышать прикладываемые усилия возможно с помощью рычагов или рычажно-винтовых механизмов, которыми допускается оснащать свою конструкцию. Целесообразно фиксировать подобный механизм на рычаге. В этом случае он не будет отнимать много времени при операциях с ним. Помимо этого появляется свобода для другой руки, которой возможно удерживать свариваемые элементы.

Немаловажной особенностью является то, что подавать ток к электродам можно лишь в сомкнутом положении. Если это сделать до сжатия, то будет происходить искрение во время соприкосновений с деталью. Это также способствует выгоранию электродов и поломке аппарата.

Выключатель следует устанавливать в цепь первичной обмотки. Если смонтировать его во вторичную, то он будет создавать дополнительное сопротивление, приводящее к свариванию между собой электродных частей. Также следует учесть, что во вторичной обмотке протекает ток значительной величины, который не каждый автомат способен выдержать.

Также сварка из трансформатора микроволновки должна снабжаться элементарной системой охлаждения. Возможно использовать обыкновенный кулер от компьютера. Таким образом можно проводить охлаждение самого трансформатора, электродов и токоведущих элементов. Естественно, что эффективно охлаждать устройство не получится и придется выполнять регулярные перерывы в работе для охлаждения всех деталей.
Самодельный аппарат сваривает детали ничуть не хуже заводских моделей.  Поэтому стоит подробнее изучить процесс сборки на видео и попытаться собрать его самостоятельно.

Сварка из микроволновки своими руками: контактная и точечная

Для того чтобы обзавестись сварочным аппаратом, необязательно покупать дорогостоящее оборудование, в особенности если есть старая микроволновая печь. Сварка из микроволновки своими руками выполняется по точно такому же принципу, как и с использованием специального оборудования.

Важная деталь

Наиболее значимый элемент в печи для изготовления сварочного аппарата – трансформатор от микроволновки. Он дает напряжение благодаря большому коэффициента трансформации. Отсюда можно сделать вывод, что точечная сварка из трансформатора микроволновки будет наиболее оптимальной из печи больших размеров.

Извлечение устройства

Важный момент в изготовлении самодельного сварочного устройства. Для этого нужно очень аккуратно вытащить трансформатор. Если все будет сделано правильно, точечная сварка своими руками из микроволновки будет не хуже, чем с помощью стандартного аппарат, так же, как и контактная сварка из микроволновки.

Важно не трясти микроволновку, аккуратно откручивать крепежи и вытаскивать элемент.  Предварительно откручивается основа, далее снимаются все крепления, а вторичная обмотка сбивается. Сварку будет осуществлять магнитопровод. Обязательно необходимо убрать встроенные шунты в ограничители тока.

Важно не повредить обмотку при разборке. После этих процедур необходимо намотать вторичную обмотку, сила тока тогда возрастет до 1000 А. Также будет необходимо купить дополнительный провод, не менее 1 см в сечении.

Подготовка

Точечная сварка из микроволновки мощностью 700-800 Вт дает возможность осуществить сварку листов металла толщиной до 1 мм. В оборудовании устанавливается повышающий трансформатор, готовый к выработке до 4 кВт мощности для питания электромагнитной лампы.

Так как СВЧ нуждается в высоком напряжении при работе, ее трансформатор оснащен первичной обмоткой с меньшим число витков, в сравнении со вторичной обмоткой. Это позволяет на магнетрон поступать разности потенциалов, которые увеличиваются, благодаря удвоителю, вдвое.

Если необходим более мощный трансформатор, понадобятся две микроволновки, как минимум.

Изготовление трансформатора

Достаточно плотный изоляционный слой затруднит организацию дополнительных витков, поэтому его необходимо снять. А как обмотку стоит задействовать тканевую изоляционную ленту. Чем короче провод, тем лучше: не создается дополнительное сопротивление.

Вторичная обмотка создается в 2 или 3 витка. Будет образовано напряжение около 2 В, то есть количество провода напрямую влияет на напряжение. Для обмотки подойдет один многожильный малого диаметра.

Контактная сварка своими руками из микроволновки будет лучше при использовании  более мощного устройства. Можно использовать несколько печей. При использовании двух СВЧ контактная сварка из трансформатора микроволновки позволит работать с толщиной материала до 5-ти мм.

После контакта обеих обмоток трансформаторов на выходе проверяется сила тока. В случае, когда она равна 2000 А, ее уменьшают, что способно дать сильные скачки напряжения во всей электрической системе дома. После уменьшения необходимо снова замерить силу тока, отслеживая короткого замыкания (КЗ) и просмотрев контакт.

Правильное соединение

Если используемые агрегаты маломощные, каждый из них будет иметь напряжение на входе 220 В с мощностью 0,5 кВт. Сила тока приравнивается 250 А, напряжение на выходе при этом — не менее 2В. После соединения обоих элементов показатели удвоятся, и сила тока будет уже равна 500 А. При этом возможны большие потери, связанные с сопротивлением.

Электроды соединяются со вторичной обмоткой, когда сопрягаются два трансформатора. Для создания вторичной обмотки используют 2 провода, диаметр которых не менее 1 см. Если произведено неправильный контакт выводов обмотки, произойдет КЗ.

Увеличение напряжение на обоих преобразователях тока должно быть последовательным с ростом число витков. Сделать нужно их равное число, направляющихся согласованно.

Направление включения обмоток может выбираться по нескольким вариантам:

• с показателем нулевого напряжения;
• с определенным напряжением.

Электроды

Споттер из микроволновки, как и обычное сварочное устройство, функционирует через электрод. Стержни для этого нужно подточить, иначе очень легко потеряют форму.  При этом провод, подходящий к электродам, должен быть как можно короче. Необходимо постараться сделать также минимум соединений, дабы избежать потери мощности.

На каждом конце лучше всего предусмотреть медные наконечники. Производится спайка их с проводом как жил. Так как в процессе сварки возможно окисление меди, неспаянные участки будут давать лишнее сопротивление и потерю мощности. Это может вывести прибор из строя.

В заключение остается добавить, что наиболее удобную инструкцию с пошаговой расстановкой операций можно посмотреть на фото или видео. Благодаря такому подходу сварочный аппарат из микроволновой печи может получиться достаточно функциональным и качественным, прослужить длительное время.

Это интересно:

Как сделать аппарат точечной сварки своими руками: 4 бюджетных варианта

Хоть аппараты точечной сварки не так популярны, как обычные сварочные инверторы, в некоторых случаях они могут пригодиться. В сегодняшней статье расскажем, как собрать его самостоятельно из подручных материалов.

Содержимое

• 1 Аппарат точечной сварки (версия №1)
  • 1.1 Основные этапы работ
  • 1.2 Видео по теме
• 2 Точечная сварка из двух трансформаторов от микроволновки
  • 2.1 Основные этапы работ
  • 2.2 Сборка точечной сварки
  • 2.3 Видео по теме
• 3 Напольная контактная точечная сварка для гаража
  • 3.1 Основные этапы работ
  • 3.2 Видео по теме
• 4 Сварочный аппарат из трансформатора микроволновки
  • 4.1 «Апгрейд» трансформатора
  • 4.2 Сборка сварочного аппарата
  • 4.3 Видео по теме

Аппарат точечной сварки (версия №1)

Главным элементом самоделки является трансформатор от микроволновки. Он должен быть рабочим, иначе чуда не будет.

Читайте также: Гибочный станок для работы с металлом

То есть перед использованием его обязательно необходимо будет проверить на профпригодность.

Мощность у них примерно одинаковая, поэтому какую СВЧ-печь вы пустите «в расход», принципиального значения не имеет.

Необходимые материалы:

• трансформатор;
• фанера или дерево;
• листовой металл;
• сварочный кабель;
• медные болты;
• наконечники для кабеля.

Своим личным опытом изготовления и сборки аппарата точечной сварки поделился с нами автор YouTube канала Mr Novruz.

Основные этапы работ

Сначала выполняется стандартный апгрейд трансформатора. Для этого удаляется вторичная обмотка, а на ее место устанавливается сварочный кабель.

Читайте также: Кондуктор для изготовления дуг из профильной трубы

Зачищаем концы кабеля, надеваем на них кабельные наконечники и опрессовываем их при помощи специального инструмента.

Опрессовка необходима для надежного контакта, который уверенно будет себя чувствовать при нагрузке.

Читайте также: Хитрости работы с кольцевой пилой по дереву

На следующем этапе вырезаем основание из фанеры. Крепим к нему трансформатор. Высверливаем отверстие и вставляем в него медный болт, на который надеваем кабельный наконечник. Затягиваем гайкой.

После этого изготавливаем рычаг, который крепится к основанию посредством двух вертикальных стоек.

В нем также надо высверлить отверстие, вставить медный болт и потом закрепить второй конец сварочного кабеля.

Читайте также: Как сделать оконные откосы: 7 разных вариантов оформления

В завершении останется только изготовить из листового металла корпус. В боковых стенках нужно сделать прорези или высверлить отверстия для циркуляции воздуха.

В задней части корпуса устанавливается вентилятор для охлаждения трансформатора.

Между основанием и подвижным рычагом устанавливается пружина. В верхней части корпуса сверлим отверстия под кнопку и тумблер. Красим самоделку.

Видео по теме

Пошаговый процесс изготовления и сборки аппарата точечной сварки показан в авторском видеоролике ниже.

Diy Spot Welder // How To Make A Spot Welding Machine //

Точечная сварка из двух трансформаторов от микроволновки

Из 2-х трансформаторов от старой микроволновой печи можно сделать своими руками полезную приспособу для домашней мастерской и гаража — контактную точечную сварку.

Контактная точечная сварка дает возможность работать с самыми разными металлами и их сплавами, что делает ее универсальной в бытовом использовании.

Первым делом демонтируем трансформаторы из корпуса микроволновки. После этого нужно будет аккуратно удалить «родную» вторичную обмотку, не повредив первичную.

Самый простой способ «безболезненно» удалить вторичную обмотку — это обрезать болгаркой выступающие витки.

После этого с помощью электродрели нужно просверлить отверстие внутри трансформатора и вытянуть оставшиеся проводки наружу узкогубцами.

Основные этапы работ

После того как извлекли из трансформатора вторичную обмотку, убираем все лишнее, включая металлические проставки. Должна остаться только вторичная обмотка.

Такую же операцию нужно будет проделать со вторым трансформатором. Потом оба трансформатора мастер сваривает между собой.

Вместо вторичной обмотки на двух трансформаторах автор использует толстый многожильный кабель, который предназначен для сварочного аппарата. Достаточно сделать всего по два витка. Вторичные обмотки подключаются параллельно.

В качестве основания используется кусок швеллера шириной 160 мм. В нем надо просверлить пару отверстий диаметром 8 мм, затем прикручиваем перфорированный профиль. Также к швеллеру надо приварить два уголка с отверстиями.

Далее отрезаем еще один кусок перфорированного профиля и привариваем к нему втулку. Потом крепим его между двумя уголками. Между профилями автор устанавливает пружину.

Сборка точечной сварки

В основании необходимо просверлить четыре отверстия. Затем устанавливаем трансформаторы, предварительно соединив параллельно две первичные обмотки. Делаем все так же, как и со вторичными.

К верхнему трансформатору нужно приклеить деревянный кубик или брусок, к которому прикручиваем выключатель. К нему будет подключается питающий сетевой провод.

На последнем этапе останется лишь заострить концы медных болтов, придав им коническую форму.

Болты вставляются в отверстия алюминиевых кабельных наконечников и фиксируются с внутренней стороны перфорированных профилей.

Видео по теме

Подробно о том, как сделать своими руками контактную точечную сварку из двух трансформаторов от старой микроволновки, смотрите в видеоролике на нашем сайте.

Не каждый МУЖИК откажется от этой самоделки! Что я сделал из трансформатора микроволновки!

Напольная контактная точечная сварка для гаража

При помощи самодельной контактной сварки, процесс изготовления которой рассмотрим в данном обзоре, можно не только выполнять стандартные операции — сваривать тонкий листовой металл, но и при необходимости — быстро разогреть закисшую гайку или болт. Довольно универсальная конструкция получилась.

В текстовом описании под авторским видео, которое опубликовано на YouTube канале 1000 DIY’s and Advice, вы можете найти все необходимые чертежи и электрические схемы для этой самоделки.

Теперь ближе к сути. Для изготовления контактной точечной сварки нам потребуется довольно мощный трансформатор. В данном случае автор будет использовать понижающий трансформатор на 36 V.

Помимо трансформатора, нам также понадобятся и другие основные комплектующие:

• медные прутки с резьбой;
• силовой кабель для сварки;
• сайлентблоки;
• резьбовая шпилька;
• отрезки профильной металлической трубы.

Советуем также прочитать статью-обзор: как в условиях домашней мастерской сделать удобный и функциональный сварочный верстак с ящиками и вращающейся платформой.

Приступаем к работе. Первым делом необходимо будет отрезать по размеру металлические профильные трубы, а также подготовить другие заготовки и детали.

Основные этапы работ

На следующем этапе автор приступает к изготовлению оси с колесами. Для этого понадобятся сайлентблоки, профтруба и резьбовая шпилька.

В стойке из профильной трубы автор вырезает пазы под педаль. Угол наклона стойки определяем на глаз.

Силовой сварочный кабель будет проходить внутри профильных труб и загибаться у самого электрода на специальные металлические скобы. Сами электроды будут прижиматься к кабелям при помощи болта.

Раму для трансформатора автор сваривает из отрезков металлического уголка 45*45 мм.

К нижнему электроду внутри токопровода из профтрубы автор пропустил медные шинки, снятые со вторичной обмотки трансформатора.

Далее зачищаем все детали болгаркой и приступаем к сварке каркаса. Дополнительно автор усилил каркас металлическими косынками и уголком, чтобы конструкция была надежной.

После этого собираем и устанавливаем ножную педаль. Тяга педали закреплена к верхнему токопроводу.

Сама педаль состоит из двух частей: большая надежно фиксирует свариваемые детали, а дополнительная маленькая — включает автоматику.

Покрываем металлический каркас грунтом и красим. Затем устанавливаем в раму подготовленный трансформатор.

Обратите внимание, что первичные и вторичные обмотки подключены параллельно. Устанавливаем автоматику.

Видео по теме

Подробно о том, как сделать контактную точечную сварку своими руками, можно посмотреть на видео ниже.

ТОЧЕЧНАЯ СВАРКА СУПЕР САМОДЕЛКА + ЧЕРТЕЖИ И СХЕМЫ Spot Welder DIY

Сварочный аппарат из трансформатора микроволновки

Многие мастера Кулибины только и ждут, когда же сломается старая микроволновка. Но не для того, чтобы ее отремонтировать.

Их интересует трансформатор, из которого можно сделать своими руками полезный «агрегат» — сварочный аппарат для точечной сварки.

Микроволновые печи отличаются между собой по мощности, и трансформаторы могут быть различными по размеру. Для наших целей подойдет любой трансформатор от микроволновки. Главное — чтобы был рабочим.

Возможно, вам также интересно будет прочитать статью: как сделать сверлильный станок из старой ручной дрели и электрического двигателя.

«Апгрейд» трансформатора

Первым делом необходимо будет удалить вторичную обмотку. Делается это в несколько этапов.

Сначала надо срезать одну сторону обмотки ручной ножовкой по металлу или болгаркой. При этом резать нужно аккуратно, чтобы не повредить первичную обмотку.

В месте среза вторичной обмотки сверлим несколько сквозных отверстий с помощью шуруповерта или дрели. После этого зубилом или толстым сверлом выбиваем оставшуюся часть обмотки.

Теперь надо намотать новую вторичную обмотку. Для этого используется толстый многожильный сварочный кабель диаметром 10 мм.

Вставляем его в отверстия в корпусе трансформатора, и делаем 2-3 витка. Концы сварочного кабеля выводим наружу. Зачищаем их от изоляции.

Сборка сварочного аппарата

В качестве основания можно использовать кусок фанеры или ДСП толщиной 20 мм. Прикручиваем к основанию трансформатор.

Между концами сварочного кабеля устанавливается деревянный брусок. К нему прикручивается длинная рейка из дерева. Чтобы соединение было подвижным, используется мебельная петля.

На зачищенные концы вторичной обмотки надеваются кабельные наконечники (алюминиевые, медные или латунные).

По бокам длинной деревянной рейки высверливаются два отверстия. Вкручиваем в них мебельные гайки, затем прикручиваем кабельные наконечники.

Дополнительно устанавливаются латунные держатели для электродов.

Сами электроды автор изготовил из двух кусочков медного провода толщиной 4 мм. При помощи длинногубцев придаем им требуемую форму.

На последнем этапе останется только выполнить работы по электрической части — нужно подключить вилку и кнопку для управления работой сварочного аппарата.

Обратите внимание: во избежание образования мощной искры и подгорания контактов включать трансформатор нужно только тогда, когда электроды плотно прижаты к металлической заготовке.

Видео по теме

Подробнее о том, как сделать сварочный аппарат из трансформатора микроволновки, можно посмотреть ниже — в авторском видеоролике. Идеей поделился автор YouTube канала Handmade Creative Channel.

How To Make Spot Welder Using old Microwave Transformer

Андрей Васильев

Задать вопрос

Точечная сварка своими руками из микроволновки: схема и этапы сборки

Не удивляет, когда домашние мастера оснащают гаражи, производственные участки малого бизнеса самодельным оборудованием для сварки на уровне профессионального. К таким агрегатам относится и установка точечной сварки своими руками из микроволновки.

Разнообразие методик сварки самодельным аппаратом подразумевает создание неразъёмного соединения. Условия процесса и свойства материалов различаются в технологическом подходе.

Итог действия – активизация связей молекул деталей посредством пластической деформации при термомеханическом воздействии, либо термоэлектрическом. Механическое действие применяется для создания физического контакта элементов без зазора.

Точечная сварка – скоростной метод сращивания без присадочных расходных материалов контактным способом. Конструктивная простота аппаратуры, компактность, дешевизна изготовления и эксплуатации выводят метод в лидеры по использованию.

Методика точечной сварки:

Принцип работы точечной сварки

• Совмещение объектов в заданном положении;
• Фиксация приложением давления извне;
• Подача тока;
• Мгновенный прогрев зоны приложения энергии;
• Локальная пластичность и деформация зоны нагрева;
• Сплавление элементов.

Самодельная ручная точечная сварка на основе трансформатора микроволновой печи применяется для соединения листов металла толщиной до 1 мм, сварки аккумуляторов, ремонтных работ.

Экономичность процедуры при прочности места контакта площадью до Ø10 мм обеспечит потребности малого бизнеса при минимуме затрат. При потреблении энергии в 0,8 кВт получаем 5–6-кратное увеличение мощности, 200-кратное возрастание силы тока. Режим работы — импульсный, предел длительности формирования сварочного ядра — 0,1 сек.

Сделать аппарат для точечной сварки недорого

Устаревшая, вышедшая из обращения модель микроволновой печи из-за поломки, с работоспособным трансформатором станет основой самодельного сварочного аппарата контактной сварки.

Аккуратно разбираем бытовой прибор – отдельные элементы, как подлежащий доработке и реконструкции трансформатор и кнопка включения, сетевой фильтр, кабель, пригодятся при сборке самодельного устройства.

Будьте внимательны: конденсатор под кожухом длительное время сохраняет заряд. Разрядите его. Достаточно закоротить контакты стержнем отвёртки.

Модернизированный трансформатор на выходе выдаёт результаты промышленных технических устройств:

Схема точечной сварки своими руками

• Ток кратковременного импульса – свыше 1000 А;
• Мощность – до 5 кВт.

Первичная обмотка трансформатора остаётся в неприкосновенности. Она выполнена из провода большего диаметра. Вторичная обмотка удаляется за ненадобностью. Понадобятся острая стамеска и киянка, либо ножовка по металлу. Чтобы не помять и не перерубить первичку, трансформатор желательно закрепить, а межобмоточное пространство заполнить гофрокартоном.

Металлические шунты для ограничения силы тока демонтируются. Сварной сердечник трансформатора с плотным заполнением обмотки затруднит демонтаж. Манипуляции по удалению проволоки облегчит сквозное высверливание. Избегайте касания сверлом внутренней поверхности сердечника. Операции по подготовке завершены.

Сборка трансформатора

Для вторичной обмотки рекомендуется использовать кабель КГ 1х35. Проводник эксплуатируется при длительном номинальном напряжении 1000 В. Долговременная токовая нагрузка — 300 А. Допускается кратковременная импульсная нагрузка в 1200 А.

Трансформатор микроволновки для точечной сварки

Модернизация трансформатора рассчитана на эту величину. Приобретите 2 м кабеля с наложенной синтетической плёнкой на токопроводящие жилы. Внешняя изоляция из шланговой резины 2,2 мм станет помехой. Покрытия 1,2 мм достаточно.

Для облегчения скольжения при намотке кабеля, сердечник плотно обматываем 3 слоями скотча. При старании и хорошем натяжении уложите 2–3 витка. Рассчитайте примерно равную длину выводов. Метраж определён с запасом длины выводов и удобства протяжки при укладке.

Допустимо применение для самодельного трансформатора контактной сварки многожильного мягкого кабеля путём сложения в пучок нескольких медных проводников. Ориентируйтесь на суммарный диаметр токопроводящих жил, минимальный показатель Ø10 мм.

Уменьшение количества витков вторичной обмотки компенсируется увеличением сечения обмотки. Напряжение и сила тока изменяются в десятки раз. Ориентиры контроля показателей на выходе самодельного трансформатора:

• Напряжение холостого хода – 1,5–3 В;
• Сила тока импульса – не менее 800 А.

Внимание! Работа без заземления и защитного кожуха опасна.

Мощное самодельное устройство

Для создания точечной сварки из микроволновой печи повышенной мощности ставится дополнительный самодельный трансформатор. Одноимённые выводы вторичных обмоток соединяются последовательно в единую цепь.

Обязательное условие – идентичность самодельных трансформаторов по количеству витков первичной и вторичной обмоток. Несогласование направления намотки витков вторичных обмоток спровоцирует противофазу с падением выходного напряжения до нуля.

Проверка правильности соединения:

Схема трансформатора от микроволновки

• Проводится последовательное соединение обмоток трансформаторов;
• Подача напряжения и контроль вольтметром на выходе со вторичной обмотки;
• Повышение напряжения – ошибка сборки: спарены разноимённые выводы – на первичных напряжение падает, вторичные удваивают его;
• Отсутствие напряжения – только одна из пар соединена одноимёнными выводами, следует изменить порядок подключения;
• Соединение одноимённых выводов пары трансформаторов удваивает мощность без изменения напряжения.

Технические характеристики такого самодельного аппарата точечной сварки позволят проводить сварку стальных листов до 5 мм. Превышение силы тока импульса 2000 А потребует усиления электропроводки и подключения к промышленной сети.

Оснащение самодельного аппарата для сварки

Первое, что требуется для сварки – самодельные электроды из меди. Без точного подбора соответствия диаметру провода вторичной обмотки стержней из меди не сделать точечную сварку своими руками надёжной.

Самодельная установка контактной сварки

Мощность самодельного устройства обусловливает тип: жала паяльников для ручного контакта или рычажные сварочные клещи с давлением в центнер. Род деятельности влияет на ориентацию электродов. Для сварки аккумуляторов стержни устанавливают рядом, для сварки внахлёст – навстречу.

Протяжённость проводников минимизируют для сокращения потерь мощности. Негативное влияние оказывает и количество соединений. Пайка облуженных проводов к медным наконечникам снижает потери.

Обжимные соединения – очаги роста сопротивления. Электроды крепят на резьбе с тугой затяжкой. Болты, шайбы выполняют из сплавов меди. Удаление окислов проводят регулярно.

Концы электродов стачивают на конус, точку контакта оформляют сферой – площадь ядра сварки увеличивается в 2–3 раза относительно поверхности контакта самодельного устройства. Малый диаметр конца электрода повысит качество сварки, уменьшит усилие сдавливания.

Управление самодельной контактной сваркой

Органов управления сваркой 2: кнопка включения подачи электроэнергии на трансформатор, и рычаг сварочных клещей. Кнопка располагается на рычаге управления подвижным электродом.

Точечная сварка из микроволновки

Обеспечение сжатия достигается приближением электродов к оси рычага и его размером. Установите стационарное либо съёмное крепление самодельного аппарата, опоры неподвижного электрода. Гарантию достаточного контакта при сжатии даст рычаг из диэлектрика или обрезиненного металла длиной 0,6–1 м. Усилие сжатия — 30–100 кг.

Переключатель подачи тока самодельного устройства подключается к первичной обмотке трансформатора, находится под пальцем сварщика. Включение сварки во избежание подгорания электродов допускается при полном сжатии.

Визуальный контроль времени выдержки контакта определяется по цвету металла. При массовой сварке рекомендуется принудительное охлаждение трансформатора и электродов вентилятором, либо перерывы.

Видео по теме: Точечная сварка своими руками

Аргонная сварка, контактная: своими руками из микроволновки

Оглавление:

• Общие понятия
• Собираем аргонно-дуговую сварку
• Собираем точечную сварку
• Производственная необходимость
• Видео: Контактная сварка своими руками

Общие понятия

Что же такое сварка? Это процесс, при котором получаются неразъемные соединения деталей за счет создания межатомных связей в шве сварки. Возникают подобные связи под воздействием общего или местного нагрева свариваемых деталей или при воздействии пластической деформации либо того и другого вместе. Чаще всего сварка применяется для скрепления между собой двух элементов в основном металлов. Одним из популярных и очень удобных видов является аргонная сварка. Она применяется для соединения различных цветных металлов, таких как:

Процесс получения неразъемного металлического соединения

• медь;
• бронза;
• титан;
• алюминий и другие.

В отличие от обычной сварки тут применяется газ аргон. А сделать какую-либо работу, используя подобный вид сварки, будет очень прибыльно, ведь готовая продукция стоит гораздо дороже. В основе аргонно-дуговой сварки лежит смешивание электрической (дуговой) и аргонной. Дуга производит термическое воздействия на края металлов, а плазма, которая получается в процессе отщепления от аргона электронов, при своей высокой ионизации, плавит материал. Кроме этого, аргон является защитной средой, который предохраняет соединяемые металлы от различных примесей воздуха, благодаря чему делает сварочный шов не только очень ровным, но и прочным.

Сварное соединение путём нагрева металла проходящим через него

Контактная сварка, она же точечная, относится к термомеханическому классу. В данном процессе детали предварительно совмещаются друг с другом в нужном положении, после этого помещаются между электродов сварочной машины, после чего прижимаются друг к другу. Далее следует нагрев до состояния пластичности и дальнейшая совместная пластическая деформация. Процесс нагрева деталей осуществляется при подаче кратковременного импульса сварочного тока. Этот импульс в зоне сварочного электрода обеспечивает расплавление металла, вследствие чего образовывается общее жидкое ядро. После окончания импульса детали удерживаются между собой под давлением в течение некоторого времени для кристаллизации расплавленного ядра и остывания.

Сварочные технологии достигли высокого развития в современном мире, работы проводятся не только на производстве, но теперь возможно проводить их на открытом воздухе и даже под водой. Но чтобы не искать выход для решения технических вопросов по сварочным работам, теперь каждый может самостоятельно сделать для себя сварочное оборудование.

Собираем аргонно-дуговую сварку

   Не каждый может позволить себе купить готовое оборудование для сварки, хотя рынки дают огромный выбор того или иного оборудования, на любой вкус и для выполнения различных видов работ. Но благодаря небольшой смекалке и желанию достичь нужного результата всегда можно выгодно найти выход из трудной ситуации. А ответ этому — контактная и аргонная сварка своими руками.

Сварка в среде инертного газа аргона

Для собственного создания сварочного оборудования необязательно обладать великими знаниями в области электроники или самой сварки, достаточно следовать предложенным инструкциям и результат не даст себя долго ждать. Для начала следует определиться с видом сварки, которое наиболее необходимо и требуется для выполнения предложенных работ. Для начала рассмотрим принцип сборки сварочного аппарата с помощью газа аргона. Необходимые материалы:

1. Источник тока. Для этого подойдет стандартный трансформатор, возможно, для ручной сварки, с переменным или постоянным током. Редуктор для газового баллона
2. Баллон с газом аргона. Желательно с наличием манометра.
3. Газовый редуктор.
4. Специальная аргоновая горелка.
5. Газовый клапан.
6. Осциллятор, который преобразует электрический ток в высокочастотные импульсы, для поджигания сварочной дуги. Для этого нежелательно касания с рабочей поверхностью из-за слишком низкой ионизации, при которой слабо вырабатывается искра. При этом электрод может окислиться и загрязниться.
7. Сварочная маска.

Газовая горелка подключается к трансформатору и редуктору, параллельно источнику питания подключается осциллятор. Масса подается, как и при любом другом виде сварки.

Главное не забывать, что при ручной сборке аргонной сварки необходимо особое внимание уделить технике безопасности. Во время сборки собственной конструкции выключите из сети все элементы питания.

Все используемые агрегаты должны быть исправлены, на накидных гайках присутствует рабочая резьба, шланг, через который подается газ, должен быть надежно присоединен, так же как и редуктор. На всем оборудовании должно быть надежное заземление кабелем, у которого сечения не менее 25 мм.

Аргоновая горелка

Чтобы сварочные работы велись правильно нужно обратить внимание на некоторые моменты:

• при включении аргон имеет малое шипение
• поверхности, которые задействованы в сварке, должны быть обезжирены и зачищены
• переключатели тока возможны не только ручные, но и педальные (при ручных переключателях не предусмотрено использование обеих рук в процессе сварки)
• движение горелки по шву должно быть только продольное, что будет гарантировать высокое качество при сварке.

Данный тип сварки является универсальным и незаменимым во многих случаях, который позволяет выполнять широкий спектр операций. А тот факт, что есть возможность собрать его своими руками, чувствительно сэкономит средства, которые были бы потрачены на покупку подобного оборудования в специализированных магазинах.

Собираем точечную сварку

Для домашней мастерской контактная сварка своими руками будет неотъемлемым помощником в решении многих производственных вопросов. Следует понимать, что точечная сварка, в зависимости от материала, его теплопроводности, геометрических размеров деталей, а также мощности, которая используется для сваривания, должна проходить при следующих параметрах:

Точечная сварка

• в силовой сварочной цепи должно быть низкое напряжение — 1 — 10 В
• время должно быть очень малым — от 0,01 до нескольких секунд
• ток сварочного импульса должен быть большой — от 1000 А или выше
• зона расплавления должна быть маленькой
• место сварки должно подвергаться большим сжимающим усилиям, от десяток до сотни килограмм.

От соблюдения всех этих характеристик будет зависеть качество сварного соединения.

Процессов создания этой сварки может быть очень много, но самый простой и распространенный — это контактная сварка из микроволновки. Из этого прибора нам понадобится повышающий трансформатор. Неважно, будет он рабочий или нет. В данном трансформаторе нужна только первичная обмотка, а, как правило, при сгорании портится вторичная обмотка, которую нужно будет аккуратно удалить.

Трансформатор из микроволновки

При этом важно не повредить первичную обмотку. Для создания вторичной обмотки подойдет толстый медный кабель с сечением более 100 мм² и диаметром более 1 см. Длина провода должна быть как можно меньше, чтобы избежать дополнительного сопротивления. Надо сделать два или три витка, при этом на выходе напряжение будет около 2В. В зависимости от увеличения витков, будет увеличиваться и напряжение, при этом ток будет дольше. Также, чтобы увеличить мощность аппарата, можно увеличить количество трансформаторов, но только если для этого позволяет электрическая сеть.

Контактная сварка своими руками из микроволновки очень практична в использовании. Электродами служат медные стержни и чем толще они будут, тем лучше, главное, чтобы электрод не был меньше диаметра провода. Если аппарат выдает небольшую мощность, то могут подойти жала от мощных паяльников. Электроды со временем использования теряют свою форму и их требуется подтачивать, но в итоге все равно придется менять. В работе точечной сварки единственными органами управления служат выключатель и рычаг. Выключатель обязательно подключать к первичной обмотке, так как на вторичной проходит очень большой ток, при этом он будет создавать большое сопротивление и контакты в выключателе могут просто расплавиться. Чтобы создать наибольшее усилие можно использовать рычажные и рычажно-винтовые зажимы, хотя имея широкую фантазию можно придумывать и другие способы для максимального усилия прижима.

Данный тип сварки подходит в основном для работы с такими металлами:

• листовой металл, с толщиной не более 1 мм
• прутки и проволоки с диаметром не более 4 мм

При увеличении мощности можно работать с более толстыми металлами, но всегда нужно знать меру и перед тем, как над чем-либо экспериментировать следует детально разобрать все технические вопросы и возможные проблемы. Включать и выключать ток нужно только при полностью сжатых сварочных электродах. Если не выполнять данное правило, то электроды будут искрить, что приведет их к подгоранию. Внимательно следите за температурой аппарата и используйте принудительное охлаждение с помощью вентилятора. Греться могут электроды, провода, трансформатор, а перерыв всегда будет полезен не только сварщику, но и аппарату.

Производственная необходимость

Контактная сварка из трансформатора для микроволновки

Точечная или контактная сварка всегда была и есть практичным ответом на многие производственные вопросы. Она будет не менее полезна и в домашних условиях для ремонта автомобиля или бытовой техники. Простота конструкции и универсальность собственной сборки делает её незаменимым помощником в любых технических и производственных процессах. Благодаря короткому времени для образования прочного соединения, в отличие от сварки плавлением, она обеспечивает более высокую производительность при меньшей порче деталей. Широкую популярность в промышленности данный тип сварки получил благодаря возможности соединять много однотипных деталей и за короткий промежуток времени. Эффективность и экономичность такого аппарата стоит того, чтобы сделать его самому и использовать во всех производственных решениях.

Видео: Контактная сварка своими руками

Похожие статьи

Самодельный сварочный аппарат из старых деталей микроволновки

• Автор Король случайностей
• 28.03.13 11:01
• 5/5/13 6:24

Внутри вашей старой мусорной микроволновки скрывается множество полезных деталей, с помощью которых можно плавить металл, выполнять точечную сварку и электрифицировать лестницы Джейкоба. Вы даже можете сделать мощный сварочный аппарат переменного тока, идеально подходящий для создания сложных головоломок и даже импровизированного оружия для зомби-апокалипсиса.

Я только что закончил свой, так что присоединяйтесь ко мне в этом видео, и мы проверим его сварочные возможности!

ПРЕДУПРЕЖДЕНИЯ:

Я работаю в системе от 240 В переменного тока, которое измеряется с помощью созданного мной контроллера питания под названием «Scariac». Это похоже на идею Variac (переменный автоконтроллер), но с еще несколькими опасностями, о которых нужно знать.

Сам микросварочный аппарат не имеет выключателя и может представлять опасность возгорания при прямом подключении к сетевой розетке. Я сделал это для использования исключительно со Scariac (ищите, как это сделать, в будущем проекте).

Сварка стержнем и/или модификация трансформатора микроволновой печи (MOT) могут быть очень опасными и представляют риск УФ-излучения, опасности поражения электрическим током, ожогов, пожаров, дыма и множества других рисков.

Этот проект не следует выполнять без присмотра взрослых и соответствующей подготовки. Неправильное или небрежное использование инструментов или предметов может привести к серьезной травме. Использование этого видеоконтента осуществляется на ваш страх и риск.

Самодельный сварочный аппарат на основе MOT

Проще говоря, аппарат для дуговой сварки МОЛ представляет собой аппарат для дуговой сварки на переменном токе, созданный путем преобразования/модификации 2 МОЛ так, чтобы они могли сваривать металл с помощью сварочного стержня (стержня).

Мой MOT был модифицирован из предыдущего проекта в аппарат для точечной сварки, который представляет собой другой вид сварочного аппарата, но в этом проекте я хотел преобразовать его в дуговую сварку. Для этого требуется другая модификация, которая обеспечивает выходное напряжение около 30 вольт переменного тока и около 120 ампер.

Это видео является конечным результатом 3 других видеороликов проекта, которые будут отредактированы и загружены в течение следующих нескольких месяцев. Эти видеоролики покажут, как я модифицировал трансформаторы и как контролировать ток, но в данный момент они недоступны, поэтому в аннотациях к видео есть пометка «Скоро».

Я рад сообщить, что сварщик в этом проекте работает на меня. Он очень хорошо сваривает стержни переменного тока диаметром 1/16 дюйма, и я считаю, что это очень разумный и устойчивый объем сварки, который я планирую выполнять как простой сварщик-любитель.

-tos. Если вы читаете это, а дата после июня 2013 года, то это означает, что я забыл обновить эту статью, поэтому отправьте мне сообщение, и я внесу изменения. Спасибо!

Отказ от ответственности: я не сварщик Этот проект — мое введение в мир сварки, поэтому, если у вас есть опыт сварки и металлообработки, я открыт для предложений и критики, однако я прошу вас воздержаться от чрезмерной критики моих сварных швов. являются одними из моих первых.Видео / проект в основном для демонстрации того, что может сделать сварщик, сделанный из деталей микроволновой печи.

Этот проект начался с того, что я бесплатно нашел пару микроволновых печей, как я сделал здесь.

Два MOT были модифицированы таким образом, чтобы выходное напряжение составляло около 30 В переменного тока, а сила тока варьировалась от 0 до 120 ампер.

Я подобрал немного металлолома в сварочной компании неподалеку и заменил полотно на своей торцовочной пиле на 12-дюймовый отрезной диск по металлу.

есть больше деталей, на которых я мог бы попрактиковаться в сварке.0019

Сварочный аппарат для МТЗ не является новой идеей, но, судя по моему опыту, когда я пытался воспроизвести другие проекты МТМ-сварочных аппаратов в Интернете, сварочный аппарат либо нагревался настолько, что изоляция на проводах расплавлялась и замыкала его, либо/ или он не обеспечивал достаточную мощность для зажигания и поддержания дуги. У меня сложилось впечатление, что до сих пор они не работали для какого-либо практического использования.

На сегодняшний день я не видел видео или проекта, где бы кто-нибудь действительно сварил что-нибудь полезное с помощью одного из этих «так называемых» микроволновых сварочных аппаратов. Максимум, что было показано, это наложить бусину на кусок металла. Но это не доказывает, что он может свариться. Мои предыдущие попытки также могли наложить валик, но им не хватило тепла или проникновения, чтобы что-то приклеилось.

Сварщику также нужен надежный способ контроля силы тока (чего я не видел в других проектах). Я видел один проект, в котором диммерные выключатели использовались на первичных катушках, однако диммерные выключатели могут выдерживать только около 600 Вт, а для этих сварочных аппаратов требуется более 2000-3000 Вт. По моему опыту, диммерные выключатели выходят из строя очень быстро и в течение минуты после попытки сварки.

Я не претендую на то, чтобы быть первым или лучшим, кто заставил сварочный аппарат MOT работать. Я утверждаю только, что это способ, который я выяснил, действительно работает с удовлетворительными результатами.

Я использовал один из больших кусков металла в качестве опорной пластины и присоединил к нему заземляющий зажим.

Используя (6013) 1/16-дюймовый стержень с целлюлозным покрытием, совместимый с переменным током, я попытался сделать свои первые сварные швы на двух кусках, которые я вырезал ранее.

Зажигание дуги было похоже на зажигание спички, и я был счастлив дуга была устойчивой. Это означало, что напряжение и сила тока были хорошими.

Я регулировал ток с помощью устройства, которое я называю «Scariac». сделал это в будущем проекте.

Когда шлак был сбит со сварного шва, единственным способом его проверки, который у меня был, было разрушающее испытание — согнуть его, пока он не сломался.

Я зажал металл в тисках и полностью согнул. На самом деле я был удивлен, когда сварка держится крепко. Успех!

Я попробовал то же самое с другим куском, и в конце концов металл порвался, но он порвался ниже сварного шва. Сварные швы никогда не ломались!

Я отдал свой аппарат другу, который на самом деле является опытным сварщиком. Я хотел получить более профессиональное мнение.

Он проверил его на нержавеющей стали и дал отличные отзывы. По его опыту, сварной шов полностью проникал в металл, и он сказал, что он работал так же хорошо, как тот, что был у него в мастерской.

Мы попытались разорвать сварной шов и снова доказали, что он держится крепко. Металл снаружи сварного шва порвался, а валик — нет.

Для дополнительной практики я сварил все мелкие кусочки металла и все остальное, что у меня было. Были включены несколько гвоздей и цепь, и довольно скоро у меня было несколько металлических предметов, которые выглядели чем-то вроде оружия для зомби-апокалипсиса.

Я также пытался собрать классическую подковообразную головоломку, используя 2 подковы, несколько отрезков цепи и стальное кольцо длиной 2 дюйма.

Получилось очень хорошо! потому что он слишком маленький. Но я позволил своей жене поиграть с ним, и она доказала, что это можно сделать.

Я пробовал сваривать прутком большего размера 3/32 дюйма, но сварочный аппарат начал быстро перегреваться. Сварные швы требовали гораздо большего тока, из-за чего катушки нагревались и подвергали их риску расплавления.

Я, вероятно, не стал бы использовать его для сварки на 3/32 дюйма на регулярной основе, но для борьбы с дополнительным нагревом я использовал вентилятор, извлеченный из одной из микроволновок, и поместил его к вентиляционному отверстию в

Даже при сильном перегреве можно снять всю верхнюю часть для максимального охлаждения

Ну, вот оно — Сварочный аппарат MOT, который доказал свою эффективность!0019

Часть 1

и часть 2

Если вы еще не видели видео, еще не поздно. Смотрите здесь!

Если вам нравится этот проект, возможно, вам понравятся некоторые из моих других. Проверьте их на thekingofrandom.com.

Обеспечьте безопасность соединения без ежемесячного счета . Получите пожизненную подписку на VPN Unlimited для всех своих устройств, совершив разовую покупку в новом магазине гаджетов, и смотрите Hulu или Netflix без региональных ограничений, повышайте безопасность при просмотре в общедоступных сетях и многое другое.

Купить сейчас (скидка 80%) >

Другие выгодные предложения:

• Скидка 41% на домашний анализатор Wi-Fi bootcamp
• Скидка 59% на редактор фонового видео XSplit VCam

Оставьте первый комментарий

• Горячий
• Последние

Как безопасно разобрать микроволновую печь и что делать с деталями

Микроволновые печи повсеместно использовались на кухнях с 1980-х годов, но в последнее время бесстрашные мастера разбирают их на детали для своих собственных проектов. Здесь находится настоящая золотая жила деталей для домашних изобретателей — от мощных сверхмощных компонентов, которые можно использовать для изготовления катушки Тесла, до основных, прочных деталей для хобби-проектов Arduino.

К счастью, общая конструкция микроволновой печи не сильно изменилась за прошедшие годы, что значительно упрощает идентификацию и безопасное извлечение деталей. В этой статье мы расскажем о том, как безопасно разобрать микроволновую печь, и покажем некоторые проектные идеи, которые придумали различные изобретатели, используя детали.

Перед началом работы

Есть три важных момента, которые нам нужно обсудить, прежде чем вы продолжите весь процесс:

1. Микроволновые печи являются высоковольтными приборами, и вы никогда не должны разбирать их, когда они подключены к сети. Кроме того, условные обозначения цветов проводки могут различаться в разных странах. Обязательно знайте, что именно вы смотрите.
2. Высоковольтный конденсатор может нанести вам смертельный удар током даже после того, как микроволновая печь была отключена от сети в течение нескольких месяцев. В этой статье мы покажем вам, как безопасно разрядить эти конденсаторы, но их нужно соблюдать.
3. Магнетрон внутри микроволновой печи может содержать оксид бериллия в своих керамических изоляторах, попадание которого в легкие может привести к летальному исходу. Просто удалить его безопасно, но никогда не пытайтесь разобрать его. Это того не стоит!

Каждый раз, когда вы намеренно возитесь с большой мощностью, вы делаете это на свой страх и риск и потенциально смертельно опасны. Короче, берегите себя! Жить, чтобы спрятать уродливые технологии в вашем доме еще один день! Теперь, с учетом сказанного, приступим.

Микроволновая печь Приобретено

Первый шаг — найти свою микроволновку. У вас может быть старый или замененный блок — в нашем случае наши соседи избавлялись от своего и оставили его на нашем подъезде. Стоит отметить, что данная разборка не подходит для инверторных микроволновок, так как они работают по-разному.

Для этой разборки не требуется много инструментов, но это зависит от конструкции вашей микроволновой печи. Мы сочли достаточными следующие инструменты:

• Отвертка Phillips с изолированной ручкой.
• Плоскогубцы с изолированными ручками.
• Утепленные рабочие перчатки для тяжелых условий эксплуатации.

Мы обнаружили, что перчатки служили здесь двойной цели: кроме защиты нас, они были хорошим барьером между нашими руками и накопленной годами грязью в корпусе микроволновки. Мы также сочли удобным иметь небольшую миску рядом со мной, чтобы хранить все винты.

Прежде чем приступить к работе, проверьте кейс на наличие полезной информации. У многих микроволновых печей есть полные принципиальные схемы, доступные для загрузки в Интернете, что является отличным способом узнать о проектировании схем, поэтому обязательно запишите все номера моделей, которые вы найдете. Если вы заинтересованы в других проектах электроники DIY, ознакомьтесь с этим замечательным ресурсом.

В данном экземпляре производитель любезно разместил схему внутренней электроники на обратной стороне корпуса.

На всякий случай, если вам понадобится напоминание в ближайшее время, вам не нужно понимать немецкий язык, чтобы знать, что что-то с «Achtung» и «Warnung» на нем может быть потенциально опасным!

Винт здесь, Винт там

Убедитесь, что микроволновая печь отключена от сети.

Проверьте еще раз. Мы можем подождать.

Теперь начните с удаления всех винтов, которые вы видите на внешнем корпусе. Вы можете обнаружить, что сначала можно снять верхнюю часть корпуса с помощью винтов по краям, что дает вам достаточный доступ для сбора частей, не разбирая его полностью, хотя некоторые модели сложнее взломать, чем другие.

После снятия внешнего кожуха вы сможете увидеть компоненты. Хотя компоновка может различаться, почти все микроволновые печи имеют одинаковый набор основных частей.

1. Трансформатор (обычно называемый ТО).
2. Высоковольтный конденсатор.
3. Вентилятор.
4. Компактный термостат большой емкости (небольшой круглый элемент черного цвета).
5. Магнетрон.
6. Реле.
7. Передняя панель.

Первое, что нужно найти, это конденсатор. В этой модели он был частью узла вентилятора, хотя это может варьироваться. Ни в коем случае не прикасайтесь к контактам конденсатора! Если изображение выше не ясно, это то, что вы ищете:

По возможности разрядите конденсатор перед снятием. В данном случае конденсатор был заключен в корпус вентилятора, поэтому перед разрядкой его необходимо было снять.

Надев перчатки и держась за изолированную рукоятку, с помощью отвертки или плоскогубцев закоротите оба контакта конденсатора. Удерживайте его там несколько секунд, убедившись, что он точно касается обоих контактов. Вы можете увидеть вспышку или услышать громкий хлопок, так что не говорите, что мы вас не предупреждали!

Магнетрон, подвинься!

Магнетроны могут быть невероятно опасны; в то время как вы защищены от радиации, когда они не запитаны, керамические изоляторы могут содержать оксид бериллия, который может быть смертельным при вдыхании. Если Магнето — враг Людей Икс, то магнетрон — враг всех легких повсюду.

Аккуратно вытащим его из корпуса, но только для того, чтобы получить доступ к винтам, удерживающим трансформатор. Если вы можете снять трансформатор, не снимая магнетрон, оставьте его там, где он есть.

Большинство магнетронов выглядят так и крепятся к основному корпусу микроволновки четырьмя винтами. Аккуратно снимите его, заверните и отложите в сторону, чтобы потом безопасно выбросить.

Трансформатор времени

Трансформатор высокого напряжения (широко известный как трансформатор для микроволновой печи или MOT) является настоящим призом в этой разборке. MOT получает питание переменного тока от сети (здесь 240 В, у вас может быть по-другому) в первичную катушку и через ступени электромагнитной индукции, которые повышают мощность, так что из вторичной катушки выходит от 1800 до 2800 вольт. Чем больше у вас обмоток на вторичной обмотке, тем выше напряжение и меньше ток, и наоборот.

Трансформаторы высокого напряжения могут быть дорогими товарами для хобби или использования в домашних условиях, но при тщательной модификации МОЛ можно использовать для обеспечения широкого диапазона различных требований к мощности.

ТО тяжелый, поэтому почти всегда крепится к днищу корпуса двумя-четырьмя винтами. Осторожно удалите провода и винты и вытащите свой приз.

Есть несколько фантастических проектов, которые вы можете сделать с этим зверем, о которых мы поговорим позже в этой статье.

Зачистка остальных

Теперь, когда у вас есть более крупные компоненты, медленно удаляйте все остальное по частям. Возможно, вам будет проще, чем нам, если вы сначала удалите всю проводку.

Не забудьте снять нижнюю панель, чтобы снять мотор проигрывателя!

После того, как вы все сделаете, у вас должна быть неплохая коллекция компонентов:

В зависимости от того, насколько современна ваша микроволновая печь, ваш улов может немного отличаться. В данном случае у нас получилось:

• 1 x Мощный 240-вольтовый электродвигатель от вентилятора.
• 1 мотор-редуктор 240 В от поворотного стола.
• 1 маленькая лампочка 240 В с фитингом.
• 5 микровыключателей.
• 3 высоковольтных термостата.
• 1 резистор 20 Вт 20 Ом.
• 1 x Электрический нагревательный элемент (у этой микроволновой печи была функция гриля).
• 1 реле 12 В.
• 1 x трансформатор 240AC на 12V.
• 1 высоковольтный трансформатор.
• Различные куски высоковольтного провода и шнура питания.

Наряду с этим, мы также получили различные меньшие резисторы, диоды, конденсаторы и катушку индуктивности.

Мы также сняли переднюю панель микроволновой печи целиком. Он содержит двигатель для таймера, а также еще два микропереключателя. Это устройство уже самодостаточно и компактно, и его можно использовать по-другому, как вы увидите позже.

Теперь, когда у вас есть все, что вам нужно, соберите части, которые вы не собираетесь утилизировать. Практичный способ сделать это — снова собрать внешний корпус с магнетроном внутри, а затем доставить весь блок в местный центр утилизации для безопасной утилизации. В разных местах действуют разные правила утилизации прибора, обязательно соблюдайте местные нормы и правила.

Что теперь?

Теперь у нас есть все эти детали, что нам с ними делать? Некоторые из них являются весьма специализированными и понадобятся только в определенных ситуациях. Однако некоторые из них можно использовать здесь и сейчас.

Микропереключатели, которые мы убрали, являются мгновенными, нормально разомкнутыми (НО), нормально замкнутыми (НЗ) или селекторными переключателями, рассчитанными на ток до 16 А, 250 В (помните, что они могут отличаться в зависимости от вашей страны).

Несмотря на то, что они рассчитаны на высокое напряжение, они также отлично подходят для небольших проектов. Поскольку они подпружинены, их можно легко установить на дверные и оконные рамы вместо герконов как часть домашней системы безопасности. Если вы новичок в работе с микроконтроллерами, они также отлично работают в проектах для начинающих Arduino.

В качестве дополнительного бонуса мы обнаружили, что уцелевшая проводка идеально подходит к отверстиям на макетной плате.

Сообщение ретранслировано

Ранее мы рассматривали использование реле 5 В с микроконтроллерами, и вы можете применить те же принципы к реле, которое мы спасли.

Реле, которое мы сняли с микроволновой печи, рассчитано на 12-вольтовую катушку, хотя многие реле работают при более низком напряжении. Реле, которое мы зачистили, в этом случае отлично работает только при напряжении 9 В, что делает его идеальным реле для использования в проекте микроконтроллера, а поскольку реле здесь способно принимать до 250 В, 16 А, его можно будет использовать практически в любых условиях. настройка домашней автоматизации.

Вы можете найти спецификации для большинства компонентов, выполнив поиск по марке и номеру модели.

Участник Instructables предоставил простое руководство по подключению 12-вольтового реле к Arduino.

Вентилятор

Двигатель, прикрепленный к вентилятору, представляет собой полюсный двигатель, работающий от напряжения 240 В переменного тока. Его преимущество в том, что он очень мощный, но при этом довольно тихий.

Это делает его идеальным для использования в качестве самодельного вытяжного вентилятора, который должен быть у каждого, у кого есть паяльник.

Изменив эту конструкцию Джона Уорда, чтобы использовать вентилятор, вы можете создать мощный экстрактор с небольшим бюджетом.

Джон подсчитал, что эта сборка стоила примерно 90 долларов, однако, без дополнительных затрат на вентилятор и умного повторного использования других очищенных частей, это идеальный бюджетный (и заботящийся о здоровье) проект «сделай сам».

Передняя панель

Передняя панель микроволновой печи, показанной выше, была одной из старых моделей с двигателем, который ведет обратный отсчет перед выключением микровыключателя, хотя у вас может быть более новый цифровой дисплей. Это устройство можно использовать в качестве таймера обратного отсчета — оно идеально подходит для напоминания о необходимости встать и потянуться после периода, проведенного перед компьютером!

Внутренний микропереключатель также может использоваться для управления устройством. Пользователь Koil_1 использовал цифровой таймер для создания таймера отключения нескольких устройств на Instructables.

Увеличьте мощность

Двигатель поворотного стола в микроволновой печи рассчитан на очень медленное движение от источника переменного тока. Это означает, что двигатель с высоким крутящим моментом способен генерировать мощность при ручном вращении. В удивительно простом проекте на Instructables пользователь ahmedebeed555 создал зарядное устройство для телефона с ручным приводом, практически не используя деталей!

Время ТО

Ранее в этой статье мы упомянули, что трансформатор микроволновой печи (MOT) был наиболее ценной частью микроволновой печи, и быстрый поиск в Google покажет, почему. Эти трансформаторы были перепрофилированы для создания многих странных, дурацких, а иногда и совершенно опасных изобретений — от самодельных электрических дуг и литейных цехов до точечных и сварочных аппаратов.

На YouTube-канале

TKOR есть серия видеороликов, посвященных большинству этих проектов, и, хотя все они являются отличными идеями, его видеоролики о самодельном сварочном аппарате для дуговой сварки содержат четкие инструкции о том, как сделать собственную сварочную установку с небольшим бюджетом.

Сбор мусора за один день

В этой статье мы рассказали лишь о нескольких вещах, которые можно сделать из старой или сломанной микроволновой печи, и даже мелкие детали, которые не имеют непосредственного применения, можно найти в вашем наборе инструментов для будущих проектов. Утилизация и перепрофилирование старых приборов — отличный способ узнать об электронике и сократить количество отходов, которые мы производим.

Перед уходом всегда помните о необходимости соблюдать осторожность при работе с мощной электроникой. Кроме того, не забывайте носить защитное снаряжение, где это необходимо для обеспечения вашей безопасности. Электрические аварии случаются чаще, чем вы думаете.

55 Идеи для сварочных проектов, которые можно построить для дома или продать

Последнее обновление 09 сентября 2022 г.

Независимо от того, являетесь ли вы сварщиком-любителем или профессионалом в этой области, проекты «сделай сам» могут доставить массу удовольствия. Но еще лучше, когда у вас есть проверенные планы, чтобы вы знали, что ваш труд окупится.

У нас есть список из 55 проектов, как небольших, так и крупных, от простых до более сложных, предназначенных для использования в помещении и на открытом воздухе. Каждый проект был сделан по крайней мере один раз, но обычно несколько раз. Они снабжены подробными инструкциями и фотографиями, а некоторые содержат видеоролики, демонстрирующие, как именно их выполнять.

Списки разделены на проекты для начинающих и продвинутых. Просмотрите и выберите следующий предмет для изготовления.

Рекомендовано: Щелкните, чтобы увеличить приведенное ниже содержание, чтобы получить полный обзор.

• 55 Идеи сварочных проектов
  • Проекты сварочных работ для начинающих
    • 1. Проект сварки пазлов в виде подковы
    • 2. Ваза-кашпо в деревенском стиле
    • 3. Проект сварных портретов для бутылок
    • 9. Подстаканник для вина0006
    • 5. Угловой стол
  • Промежуточные сварки Промежуточных сварных проектов
    • 6. Идея проекта светящегося цветов
    • 7. ДОЛИТЕЛЬНЫЕ ДВИДЕНИЯ
    • 8. Простой набор лестниц
    • 9. Пола
    • 11. Решетка в форме домика
  • Advanced Welding Projects
    • 12. Enlarged Atom Project
    • 13. Горелка микрокружки
    • 14. Сварочная тележка Project

      7 Steel.0006

    • 16. Creative Log Burner Fireguard
    • 17. Проект экрана камина из нержавеющей стали
    • 18. Тандемный велосипед
    • 19. Bo-Kart Buggy
  • 21 21 21 21 21 21 21 21 21 21 21 21 21 21 21 21 21 21 21 21 21 21 21 21 21 21 Конический барный стул
  • 22. Подвесной стул
  • 23. Скульптурная скамья
  • 24. Регулируемый по высоте стул
  • 25. Кресло-качалка-гамак
  • 26. Стильный стул
  9 Столы и столы70002
  • 27. Набор парных блок -таблиц
  • 28. Кофейный столик
  • 29. Современная открытая таблица
  • 30. Уникальный квадратный журнальный столик
  • 31. Полный обеденный стол
  • 32. 33. Потрясающий наружный свет
  • 34. Star Light
  • 35. Свеча света
  • 36. Шар и цепь
• Декор
  • 37. Гигантская паука
  • 38. Стоки
  • 39.0006
  • 40. Ваза из нержавеющей стали
  • 41. Наружная ваза
  • 42. Цветочный букет
  • 43. Нестандартный биплан
• Огненные ямы и печи
  • 44. Деревянная плита
  • 45.
  • 46. Треугольный мангал проект
  • 47. Костровая яма
  • 48. Коптильня
  • 49. Турбинная костровая яма
• Мебель и дом
  • 50. Угловая кушетка 9002
  • 50. Угловая кушетка

    06

  • 52. Гэзбо
  • 53. Handrail Handrail
  • 54. Нержавеющая дверь
  • 55

    Ознакомьтесь с инструкциями здесь

    Если вы любите головоломки, эта классическая головоломка в виде подковы — идеальный вариант для вас. Я до сих пор не могу снять это кольцо, но если вы будете следовать инструкциям, это простой проект, и вы можете быть умнее меня и разделить их.

    ---

    2. Ваза-кашпо в деревенском стиле

    Ознакомьтесь с инструкциями здесь

    Такой простой проект может быть действительно эффективным в правильном пространстве. Мне нравится деревенский вид, и, учитывая время, необходимое для его изготовления, это был бы отличный выбор для изготовления вашего дома. Инструкции см. здесь.

    • Что такое сварка плавлением и как она работает?

    ---

    3.

    Проект «Сварные портреты»

    Ознакомьтесь с инструкциями здесь

    У каждого есть любимый персонаж или человек, который их вдохновляет, и вы можете даже повесить его фотографию на стену. Раскройте свои творческие способности с помощью этих инструкций для портретной съемки и воплотите их в жизнь, которую можно сваривать. Невероятно, насколько реалистично они выглядят всего с несколькими сварными швами.

    ---

    4. Держатель для винных бутылок

    См. инструкции здесь

    Если у вас завалялась старая цепь, очистите от нее свой сарай и превратите в держатель для вина, как этот. Он отлично выглядит и очень удобен для надежного удержания бутылки с вином. Как видно из инструкции, это просто сделать, и на это у вас уйдет менее получаса.

    ---

    5. Угловой стол

    См. инструкции здесь

    Угловые столы — это идеальный вариант для использования пространства. Мне нравятся стабилизирующие стержни между концевыми рамами. Это делает его очень прочным и придает ему стильный вид. Прочтите эти инструкции , чтобы изготовить его самостоятельно.

    ---

    Промежуточные сварочные проекты

    6. Идея проекта «Светящийся цветок»

    Ознакомьтесь с инструкциями здесь

    Вы можете добавить светящийся штрих в свой сад с помощью этой умной ложки . Это простой проект, который будет потрясающе смотреться на вашем заднем дворе. Попробуйте изготовить это для себя.

    ---

    7. Тележка для хранения дров

    См. инструкции здесь

    Никто не любит таскать ведра дров к камину. Вместо этого следуйте инструкциям для этого проекта. Он не только служит тележкой; он также может служить вашей внутренней деревянной полкой.

    ---

    8. Простая лестница

    Ознакомьтесь с инструкциями здесь

    Прочтите эти инструкции и убедитесь, насколько просто изготовить лестницу. Отображаются только две лестницы , но гладкая компоновка даст потрясающий результат, сколько бы вам ни понадобилось в вашем доме.

    ---

    9. Подвесные полки

    См. инструкции здесь

    Эта система подвесных полок невероятно прочна и придает современный промышленный вид любому месту, где она установлена. Это простая дизайн, легкая в изготовлении и очень эффективная. Я впечатлен.

    ---

    10. Малая садовая шпалера Arc

    Ознакомьтесь с инструкциями здесь

    У вас есть навыки сварки? Дайте своим виноградным лозам место для роста с помощью этой садовой шпалеры. Это базовый дизайн, который выглядит великолепно и обеспечит зону роста, необходимую для разведения ваших лоз.

    ---

    11. Шпалера в форме домика

    См. инструкции здесь

    Для некоторых крупных лиан, таких как маракуйя или виноград, эта шпалера в форме дома станет потрясающим дополнением вашего сада. Это выглядело бы исключительно с покрывающими его виноградными лозами, и это идеальная высота, чтобы обеспечить легкий доступ. Следуйте инструкциям здесь.

    ---

    Advanced Welding Projects

    12. Увеличенный проект Atom

    Ознакомьтесь с инструкциями здесь

    Можете ли вы представить, что их миллион миллиардов в одной пылинке? Невероятный! Попробуйте сварить один из этих гигантов, следуя инструкциям здесь, и вы сможете полюбоваться конструкцией атома в расширенном виде.

    • Что такое импульсная сварка? И как это работает?

    ---

    13. Микрогорелка для кружек

    Ознакомьтесь с инструкциями здесь

    Устали от остывания кофе? Чтобы сделать эту микрогорелку специально для вашей кружки, не требуется много времени. Наслаждаться горячим кофе теперь можно в любое время суток. Просто следуйте этим инструкциям.

    ---

    14. Сварочная тележка Проект

    См. инструкции здесь

    Это любимый проект каждого нового владельца сварщика. Очень удобно иметь тележку, на которой можно перемещать сварочный аппарат, а не таскать его туда-сюда вручную или с помощью импровизированной тележки, не предназначенной для сварщика. Следуйте инструкциям здесь.

    ---

    15. Проект сварки стальной розы

    Ознакомьтесь с инструкциями здесь

    Мы все знаем, как много значит для некоторых людей покупка цветов, но я считаю это пустой тратой, учитывая, как недолго они живут. Создание этой потрясающей розы произведет неизгладимое впечатление, которое не исчезнет, ​​как садовая роза. Если его не подарить, он может стать прекрасным дополнением к вашей каминной полке. Инструкции см. здесь.

    ---

    16. Creative Log Burner Fireguard

    См. инструкции здесь

    Смотреть, как их малыш сжигает себя — худший кошмар для каждого родителя. Следуйте этому дизайну, и у вас будет уникальная самодельная противопожарная защита, которая поможет обезопасить ваших детей. Другая идея состоит в том, чтобы взять эту конструкцию и использовать ее для сварки собачьей клетки.

    ---

    17. Проект экрана для камина из нержавеющей стали

    Ознакомьтесь с инструкциями здесь

    Ознакомьтесь с инструкциями для этого экрана для камина, если вы хотите сделать его для себя. Это просто, но имеет привлекательный вид и полезно для защиты вашего камина от проникновения нежелательных рук.

    ---

    18. Велосипед-тандем

    Ознакомьтесь с инструкциями здесь

    Я мечтал о собственном велосипеде-тандеме, и теперь это может стать реальностью с этим самодельным велосипедом. Ознакомьтесь с инструкциями и посмотрите, сможете ли вы создать такую ​​же крутую. Ваша семья и друзья будут в восторге.

    ---

    19. Багги для картинга

    Ознакомьтесь с инструкциями здесь

    Создавать этот проект очень весело. Это может показаться немного большим, чтобы погрузиться в него, но с несколькими подержанными предметами вы будете удивлены, насколько доступно и легко это сделать, если вы будете следовать инструкциям.

    См. также:  20 сварочных проектов для старших классов, которые можно попробовать сегодня (с видео)

    ---

    Табуреты, скамьи и стулья

    20. Простой табурет

    См. инструкции здесь

    Иногда лучше меньше. Простой, чистый дизайн этого табурета позволяет быстро выполнить проект, который окажется прочным и эффективно привлечет любого желающего сесть на него.

    • Что такое обратная полярность при сварке?

    ---

    21. Конический барный стул

    Инструкции см. здесь

    Темно-коричневый и черный всегда хорошо сочетаются друг с другом, особенно в этом барном стуле. В конструкции используются угловые секции для привлекательного внешнего вида, который снижает вес без ущерба для прочности.

    ---

    22. Подвесной табурет

    См. инструкции здесь

    Эти впечатляющие табуреты могут стать вашими, если вы хотите получить сварку с этим дизайном. Они полностью сделаны из металлолома, который вы можете найти в местной свалке, и на них очень удобно сидеть.

    ---

    23. Скульптурная скамейка

    См. инструкции здесь

    Если вы увлекаетесь искусством или вам нужен декоративный элемент в вашем доме, эта скульптурная скамейка может быть именно тем, что вам нужно. Он уникален, прочен и на удивление прост в изготовлении. Ознакомьтесь с инструкциями здесь.

    ---

    24. Табурет с регулировкой высоты

    Ознакомьтесь с инструкциями здесь

    В моем местном магазине Pizza Hut они есть во всех магазинах. Они отлично подходят для быстрой адаптации для людей разного роста. Это еще один из наших быстрых сварочных проектов для начинающих с четкими инструкциями, которым нужно следовать, и который оказывается исключительным.

    ---

    25. Кресло-качалка для гамака

    Ознакомьтесь с инструкциями здесь

    Многим людям нравится отдыхать в гамаке, но влезать в него и выходить из него может быть проблематично, а у некоторых людей просто нет подходящего места в гамаке. дома, чтобы повесить один. Эта конструкция кресла-качалки, напоминающая гамак, может решить обе проблемы. Его не нужно вешать, и он качается, чтобы помочь вам включиться и выключиться.

    ---

    26. Стильный табурет

    Инструкции см. здесь

    Обычно если на табуретке меньше одной ножки, это портит ее назначение. На этот раз его прочность остается неизменной, в то время как он имеет уникальный внешний вид, который будет выделяться в комнате. Прочтите инструкции , чтобы изготовить его самостоятельно.

    ---

    Столы и письменные столы

    27. Столовый набор Paired Block

    Ознакомьтесь с инструкциями здесь

    Иногда здорово иметь дополнительные столики или табуретки у дивана, когда к вам приходят друзья, но пространство часто может быть такой проблемой. Этот продуманный дизайн позволяет аккуратно вставить один стол под другой, а также добавить пару дополнительных столов или табуретов. Это блестящая идея.

    ---

    28. Журнальный столик

    См. инструкции здесь

    Покупка столов может стоить целое состояние, а если у вас есть дети, их можно разбить. Этот журнальный столик из поддонов недорог и выдержит большинство брошенных на него вещей. Даже следы от горячих кружек только добавляли бы деревенского вида. Ознакомьтесь с инструкциями здесь.

    ---

    29. Стол Modern Outdoor Table

    Ознакомьтесь с инструкциями здесь

    Конструкция этого стола намного проще, чем кажется. Если вам нравится мебель современной формы с теплым земным видом, это был бы идеальный вариант для вас, чтобы попробовать .

    ---

    30. Уникальный квадратный журнальный столик

    Ознакомьтесь с инструкциями здесь

    Эти журнальные столики невероятно просты по своей конструкции, но создают потрясающий вид, который создает иллюзию большего пространства в вашей гостиной, обеспечивая при этом много места для стола. Попробуйте этот сварочный проект для начинающих и дайте нам знать, что из этого получилось.

    ---

    31. Полный обеденный стол

    См. инструкции здесь

    Вам нужен новый полный обеденный стол? Если вы хотите создать что-то потрясающее без особых затрат, ознакомьтесь с этими инструкциями , чтобы воплотить этот стол в жизнь у себя дома. Вы можете создать четыре одноместных стула или две скамейки для сидения, если вам не нравится смешанный вариант.

    ---

    32. Стол-ти

    Ознакомьтесь с инструкциями здесь

    Если вам нужно серьезное место на столе или вы хотите заполнить пустую часть вашего дома или рабочего места, этот стол-тройник подойдет вам. В инструкциях показано, насколько он прочен, но это простой проект.

    ---

    Освещение

    33. Потрясающее наружное освещение

    Ознакомьтесь с инструкциями здесь

    Это один из моих любимых дизайнов в списке, который мы составили. Это просто сделать, но создает эффектный вид, который вы можете повесить на свой собственный дом. Попробуйте сами.

    ---

    34. Star Light

    Ознакомьтесь с инструкциями здесь

    Будь то Рождество или вы ищете световое украшение для своего дома, этот звездный свет — блестящий проект. Привнесите немного творчества в свой дом с таким проектом ручной работы, как этот, без необходимости придумывать дизайн. Просто следуйте этим инструкциям.

    ---

    35. Елка со свечами

    Ознакомьтесь с инструкциями здесь

    Это как рождественская елка, но лучше. Он имеет простой минималистский вид с естественным сиянием огня и не оставляет следов елочных иголок на ковре. Ознакомьтесь с дизайном здесь.

    ---

    36. Шарик и цепь

    Ознакомьтесь с инструкциями здесь

    Кто в последнее время причинял вам боль? Следуйте этим инструкциям для решения вашей проблемы. Это не самый тяжелый мяч, который можно таскать с собой, но он преподаст любому урок, если он будет прикручен к ним на один день. (Мы, конечно, шутим, но это было бы интересное произведение искусства. )

    • Что такое сварка прихватками?: Тщательное понимание

    ---

    Декор

    37. Гигантский паук

    Инструкции см. здесь

    Я не фанат пауков, но этот размером с крышу впечатляет. С несколькими изгибами, несколькими сварными швами и старым шаром для боулинга за 5 долларов из местного секонд-хэнда вы можете установить его и на крыше. Ознакомьтесь с дизайнами здесь.

    ---

    38. Многоножка

    Ознакомьтесь с инструкциями здесь

    Не знаю, что страшнее, паук или эти многоножки. В любом случае, дизайнер проделал отличную работу, и вы можете следовать его инструкциям, чтобы сделать что-то для себя.

    ---

    39. Многоугольная чаша из нержавеющей стали

    См. инструкции здесь

    Нужна фруктовница или декоративный элемент для скамейки? Этот проект получится превосходным, если у вас есть доступ к пластине из нержавеющей стали. Здорово приступить к такому умному проекту, как этот, когда кто-то проделал всю тяжелую работу за вас и придумал дизайн, а при наличии правильных инструментов и поддержки это может стать хорошим сварочным проектом для начинающих.

    ---

    40. Ваза из нержавеющей стали

    Инструкции см. здесь

    Подобно многоугольной чаше выше, эта ваза имеет впечатляющий дизайн, который дополнит любые добавленные к ней цветы, и при этом будет великолепно смотреться как отдельный предмет. Прочтите инструкции , чтобы сделать это для вашего следующего предприятия.

    ---

    41. Ваза для улицы

    См. инструкции здесь

    Эта ваза для улицы сделана из клетчатой ​​пластины, которая выглядит потрясающе, но вариант из нержавеющей стали также был бы отличным вариантом. Выберите свой любимый материал и приступайте к сварке с помощью этих инструкций.

    ---

    42. Букет цветов

    Ознакомьтесь с инструкциями здесь

    Вы изо всех сил пытаетесь найти идеи подарков для особенного человека в вашей жизни? Или, может быть, вы слишком заняты в мастерской, чтобы пойти и купить что-нибудь? Какой бы ни была проблема, решите ее с помощью этого креативного цветочного дизайна. Им понравится красноречивая конструкция, и они не будут возражать против того, что вы проведете несколько часов в мастерской, чтобы закончить ее.

    ---

    43. Биплан из нержавеющей стали

    См. инструкции здесь

    Мне нравится конечный результат биплана. Несмотря на то, что в инструкциях это заканчивается краской, я обожаю чистую отделку из нержавеющей стали и лично протравлю/отполирую ее и оставлю как есть. Независимо от того, как вы хотели бы закончить, прочитайте инструкции и гордитесь тем, что приобрели этот шедевр для себя.

    ---

    Ямы для костра и печи

    44. Дровяная печь

    См. инструкции здесь

    Я люблю эту маленькую красавицу. Он небольшой, но с длинным дымоходом, который отводит дым и одновременно создает достаточно тепла, чтобы согреться холодным утром. Он идеально подходит для нагревания чайника или приготовления пищи на плите. Следуйте этим инструкциям, чтобы изготовить его самостоятельно.

    ---

    45. Дровяная печь для пиццы

    См. инструкции здесь

    Кто не любит свежую пиццу, приготовленную на дровах? Немного доработав два старых танка и немного металлолома, вы можете получить свой собственный. Следуйте этим инструкциям, чтобы узнать, как это сделать.

    Читайте также: 10 проектов по сварке металлолома, которые можно сделать своими руками сегодня (с видео)

    ---

    46. Проект треугольной жаровни выглядит законченным и не занимает слишком много места. Ознакомьтесь с дизайном, чтобы начать сборку, и сообщите нам, как все прошло, в разделе комментариев ниже.

    ---

    47. Место для костра

    См. инструкции здесь

    В каждом доме должно быть собственное место для костра для вечеринок на свежем воздухе и семейных посиделок. В этом дизайне достаточно места, чтобы разжечь здоровенный огонь. Следуйте этим простым инструкциям, чтобы сделать его для себя, и ваша семья и друзья будут счастливы.

    ---

    48. Коптильня

    Ознакомьтесь с инструкциями здесь

    Большинство людей любят копченое мясо. Получите собственное копчение с помощью этих инструкций, и вы сможете наслаждаться копчением любимой пищи в любое время. Он также отводит тепло зимой, что является дополнительным бонусом.

    ---

    49. Турбинная костровая яма

    См. инструкции здесь

    Дизайн этой костровой ямы невероятен. Если вы хотите попробовать это для своего следующего проекта, прочтите эти инструкции и создайте атмосферу для следующей зимней вечеринки. С помощью нескольких модификаций конструктор усовершенствовал турбину, чтобы она вращалась без тушения пожара.

    ---

    Мебель и дом

    50. Угловой диван

    Инструкции см. здесь

    Стоимость приличного секционного дивана в розничном магазине астрономическая. Если у вас есть сварочный аппарат с несколькими кусками стали, вы можете сделать эту простую основу, чтобы создать свою собственную экономичную версию купленных в магазине. Вы можете найти все, что вам нужно, чтобы построить его в этих инструкциях.

    ---

    51. Душ из нержавеющей стали

    Ознакомьтесь с инструкциями здесь

    Если вам нравятся душевые кабины из нержавеющей стали, но вы хотите получить удовольствие от изготовления собственного душа за небольшую часть стоимости, взгляните на эту конструкцию, чтобы изготовить ее самостоятельно. Инструкции предназначены для завершения всего душа.

    ---

    52. Беседка

    Ознакомьтесь с инструкциями здесь

    Если вы готовы к более серьезному испытанию, инструкции для этой беседки превратят картину в реальность на вашем участке. Это не работа одного человека, но с помощью друга или двух, это будет на одном дыхании.

    ---

    53. Перила из нержавеющей стали

    Ознакомьтесь с инструкциями здесь

    Если вам нужны блестящие перила для вашего проекта, прочтите эти инструкции – это простое руководство к фантастическому результату. В этом примере мне нравится полированная отделка, но вы можете оставить ее с любой отделкой, которая лучше всего подходит для вашего дома.

    ---

    54. Дверца из нержавеющей стали

    См. инструкции здесь

    Эта дверца отлично подходит для сварки стержнем и является усовершенствованным сварочным проектом. Вы можете использовать сварку TIG, MIG или дуговую сварку, но следуйте этим инструкциям, и результат будет аналогичен этому примеру.

    ---

    55. Перегородка из стали и стекла

    Ознакомьтесь с инструкциями здесь. Я видел такие перегородки раньше, и они всегда мне нравились. Такой простой, но подробный набор инструкций заставляет меня попробовать это сделать самому.

    Другие проекты, которые стоит попробовать:

    • 40 проектов по сварке арматуры, которые можно сделать своими руками сегодня (с видео)
    • 10 проектов по сварке металлолома, которые можно сделать своими руками сегодня (с видео)
    • 60 проектов художественной сварки, которые стоит попробовать сегодня (с видео)

    ---

    Заключительные мысли

    Спасибо, что прочитали наш список из 55 проектов по сварке своими руками. С небольшим количеством онлайн-руководств, подобных этому, вы можете быть уверены в том, что сможете создавать удивительные творения в пределах собственного дома.

    Дайте нам знать ваши комментарии ниже, особенно если вам понравилось создавать некоторые из этих замечательных проектов. Мы хотели бы услышать от вас.

    Если вас интересует бизнес-аспект сварки, мы рекомендуем прочитать нашу статью «Руководство по открытию сварочного бизнеса» и наш пост «6 дополнительных идей для сварщиков»

    ---

    Авторы и права: BonNontawat, Shutterstock

    Как сделать профессиональный аппарат для точечной сварки

    Опубликовано: 27 июня 2021 г. · Изменено: 26 июля 2021 г. автором Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход за счет рекламы деньги и энергию. Не каждый, кто пытается сделать аппарат для точечной сварки самостоятельно, добивается успеха, поэтому этот мастер-класс необходим для того, чтобы вы могли легко получить знания, необходимые для создания аппарата для точечной сварки.

    Мы перечислили 24 проекта точечной сварки своими руками, которые можно сделать своими руками, не тратя слишком много денег и времени. Готовы строить? Тогда ознакомьтесь с проектами, перечисленными ниже.

    1. Самодельный точечный сварочный аппарат

    Этот проект особенно долгий и сложный, вам необходимо иметь опыт в области электротехники, чтобы понять, что было сказано в руководстве. Этот аппарат для точечной сварки был создан для аккумуляторной батареи и имеет два уникальных метода работы.

    Щелкните для получения более подробной информации

    2. Недорогой аппарат для точечной сварки своими руками

    Если бы вы купили аппарат для точечной сварки, это обошлось бы вам примерно в 200–800 долларов, но с помощью этого руководства вы можете сделать этот аппарат для точечной сварки всего за всего 10 долларов. Он дешевый, простой в сборке и функциональный.

    Щелкните для получения более подробной информации

    3. Аппарат для точечной сварки с использованием микроволн Upcycle

    Это отличный портативный аппарат для точечной сварки с использованием микроволн. Основным сердечником этого аппарата для точечной сварки является трансформатор, полученный от старой микроволновки, которую создатель нашел на улице. Он превратил его в отличный аппарат для точечной сварки, теперь можете и вы.

    Щелкните для получения более подробной информации

    4. Мини-аппарат для точечной сварки своими руками

    Это мини-аппарат для точечной сварки, он довольно маленький, создатель этого руководства использовал только один аппаратный компонент, специализированную плату JLPCB и несколько других соединительных элементов. инструменты.

    Нажмите, чтобы узнать подробнее

    5. Аппарат для точечной сварки своими руками

    Итак, в этом видеоруководстве создатель использовал 2 трансформатора для микроволновой печи и деревянную раму. Этот проект довольно напряженный, если вы не опытный инженер-электрик, у вас могут возникнуть проблемы с завершением процесса изготовления.

    6. Как сделать аппарат для точечной сварки своими руками Бесплатно

    Это руководство не потребует от вас многого, это простой аппарат для точечной сварки 18650, довольно дешевый и простой в изготовлении. Это было сделано для сварки аккумуляторных батарей, поэтому, если вам нужно что-то более мощное, попробуйте другое руководство.

    7. Аппарат для точечной сварки своими руками

    Аппарат для точечной сварки можно сделать, не выходя из дома. Во-первых, вам понадобится трансформатор 12 В 3 А, несколько аккумуляторных элементов и несколько других простых компонентов.

    8. Дешевый аппарат для точечной сварки своими руками

    Это очень дешевый аппарат для точечной сварки, который стоит всего 11 долларов. Вам понадобится трансформатор, желательно со свалки, который будет стоить 2 доллара, разъемы за 1 доллар, 1-метровый сварочный кабель за 2 доллара, алюминиевая квадратная трубка за 4 доллара и несколько дверных петель за 2 доллара.

    9. Самодельный аппарат для точечной сварки

    Это небольшой простой самодельный аппарат для точечной сварки, в процессе изготовления он может обжечь вам пальцы, поэтому обязательно примите меры предосторожности и наденьте перчатки, прежде чем приступить к выполнению шагов. Это портативный аппарат для точечной сварки, эффективный и простой в эксплуатации.

    Щелкните для получения более подробной информации

    10. Самодельный аппарат для точечной сварки

    Итак, мы подошли к руководству по точечной сварке, в котором в качестве основного материала используется дерево. Сборка не сложная, нужно просто соорудить деревянный каркас, в котором разместится трансформатор, доставшийся от старой микроволновки, и остальные электрические компоненты для подключения.

    Щелкните, чтобы получить более подробную информацию

    11. Самодельный аппарат для точечной сварки

    Вот еще один аппарат для точечной сварки, сделанный из дерева и нескольких металлических труб. Эта конкретная сборка немного сложна из-за комбинации нескольких материалов для создания одного точечного сварщика. Тем не менее, он оказался довольно хорошим точечным сварочным аппаратом с высоким уровнем успеха.

    Нажмите, чтобы получить более подробную информацию

    12. Самодельный аппарат для точечной сварки

    Для этого руководства вам понадобится металлическая рама, трансформатор, медный кабель, панель управления и несколько других компонентов. Если вас не устраивает письменное руководство, вы можете просмотреть обучающее видео на YouTube с более подробным объяснением.

    Щелкните, чтобы получить более подробную информацию

    13. Самодельный аккумуляторный аппарат для точечной сварки

    Это видеоруководство идеально подходит для начинающих, его создатель быстро продемонстрировал и объяснил, как работает этот аккумуляторный аппарат для точечной сварки. Таким образом, вы можете построить его в любое время, даже не проверяя какое-либо другое руководство. Это довольно просто построить, а также довольно недорого.

    14. Как сделать самодельный аппарат для точечной сварки из мосфета

    Поскольку большинство из них работает в качестве транзистора для этого аппарата для точечной сварки, вам понадобится несколько других компонентов, таких как резистор 2,2 кОм, диод 1N4007 и другие важные компоненты. которые довольно дешево получить в Интернете.

    15. Изготовление аппарата для точечной сварки

    Этот конкретный аппарат для точечной сварки является лучшим в своем роде, он может сваривать самые разные материалы, от железных пластин до аккумуляторных батарей и других тяжелых конструкций. В этом видео-описании есть план постройки, который покажет вам пошаговые инструкции о том, как сделать это легко, не тратя много денег.

    16. Аппарат для точечной сварки на аккумуляторе своими руками

    Это простой аппарат для точечной сварки на аккумуляторе, без микроволнового трансформатора, без мощного конденсатора, всего несколько аккумуляторных элементов, блок питания переменного тока и несколько других компонентов.

    17. Как собрать аппарат для точечной сварки

    Это уникальный аппарат для точечной сварки с платой управления. Отличительной чертой этого конкретного аппарата для точечной сварки является то, что его можно использовать в 2 режимах сварки, он улучшает зажим за счет создания двойного импульса, он имеет прочный электрододержатель с отличной регулировкой усилия электрода, что позволяет уменьшить ток для сварки чувствительных участков. вашей работы.

    Щелкните для получения более подробной информации

    18. Простой аппарат для точечной сварки на аккумуляторе

    Таким образом, имея такое руководство, вы должны с нетерпением ждать появления такого замечательного аппарата для точечной сварки. Все, что вам нужно, это несколько плит МДФ, стальные стержни, прочные кабели, соленоид автомобильного стартера, 60-амперная колодка и схема реле таймера.

    Нажмите, чтобы узнать подробнее

    19. Как сделать аппарат для точечной сварки своими руками

    Вам не нужно искать большой аппарат для точечной сварки, если у вас есть следующие материалы: трансформатор для микроволновой печи, настенный шнур, паяльник, шурупы, фанера, проволока 12 калибра и многое другое. Процесс изготовления прост.

    Щелкните, чтобы получить более подробную информацию

    20. Самодельный аппарат для точечной сварки аккумуляторной батареи

    Этот проект не так уж и дорог, он стоит 90 евро, что может быть много денег или меньше в вашей валюте. Тем не менее, это все еще отличное место для сборки сварщика. Необходимые материалы можно найти на Amazon и eBay, создатель этого руководства прикрепил ссылки на элементы, необходимые для изготовления этого аппарата для точечной сварки. Вы также можете просмотреть видеогид на YouTube для получения дополнительной информации.

    Нажмите, чтобы узнать больше

    21. Самодельный аппарат для точечной сварки из микроволнового трансформатора

    Если вы ищете мощный аппарат для точечной сварки, ознакомьтесь с этим видеоруководством, в нем есть все, что вам нужно, чтобы сделать его без особых усилий. Для начала вам потребуются некоторые компоненты, такие как микроволновый трансформатор, медные электроды, соединительная клемма, входное гнездо постоянного тока, латунная стойка, клеммы на 150 А, кабели, контроллер на 100 А и многое другое. Процесс изготовления прост.

    22. Ручной самодельный аппарат для точечной сварки (MOT)

    Это простой проект «сделай сам» с видеоруководством, содержащим все подробности о том, как сделать этот аппарат для точечной сварки с использованием трансформатора для микроволновой печи. Есть и другие компоненты, которые вам нужно будет купить, поэтому ознакомьтесь с описанием под видео, чтобы увидеть ссылки, где вы можете получить их по разумной цене. Процесс изготовления прост и быстр, если у вас есть готовые материалы.

    23. Самодельный аппарат для точечной сварки на батарейках

    Вот еще один аппарат для точечной сварки на батарейках, его легко сделать, и вам понадобится много аккумуляторных элементов, медные гвозди, никелевые полоски, толстый кабель, переключатель мгновенного действия, электрический провод блока шоколада и электромагнитное реле. Этот проект отлично подходит для начинающих, чтобы узнать кое-что о сварке и о том, как это сделать, соблюдая некоторые меры предосторожности.

    24. Самодельный аппарат для точечной сварки на аккумуляторе своими руками

    Сделать этот аппарат для точечной сварки на аккумуляторе очень просто, если у вас есть необходимые материалы и инструменты для выполнения работы. Создатель использовал несколько кабелей большого сечения, несколько компонентов и автомобильный аккумулятор. Компоненты просты в настройке, но небольшой опыт может ускорить процесс. После изготовления компонента вам нужно будет подключить его к положительной и отрицательной клеммам автомобильного аккумулятора, и теперь вы можете использовать его для сварки аккумуляторных блоков и некоторых других легких конструкций.

    Заключение

    Теперь у вас есть идеи для точечной сварки, которые работают, и вы можете сразу их опробовать. Каждое руководство в этом списке выше подходит практически всем, от тех, кто не может позволить себе купить определенные компоненты, до тех, кто ищет сложные вещи, все это готово и готово, так что удачи вам в ваших сварочных усилиях. Спасибо за ваше время, ура.

    Нужна помощь по установке точечной сварки своими руками

    1. 01-03-2022 #1

       Нужна помощь по точечной сварке своими руками.

       Извините, если это не в том районе. Может электрический?

       Я собираю аппарат для точечной сварки с использованием микроволнового трансформатора. На ютубе куча видео как это делается. Я следовал им точно. Металл раскаляется докрасна сверху и снизу, но кусочки совсем не прилипают. Они просто разваливаются. Я пробовал 16 ga и 24 ga. Мой сосед инженер-электрик, и он сказал, что я все правильно подключил, но говорит, что он не сварщик, поэтому не знает, почему они не приклеиваются. Раньше я думал об очистке поверхности, но никто на YouTube этого не делает, и их версии работают нормально.

       Все это было аккуратно собрано и протестировано перед добавлением переключателя, вентилятора и крышки. Потом мне пришлось разорвать все это на части, чтобы работать с проблемой, какой вы видите ее сейчас.

       Есть идеи, что не так? Это трансформатор мощностью 700 Вт, но он выдает более 500 ампер / 1,5 вольта, как он настроен. Я вынул одну катушку из трансформатора, и напряжение немного увеличилось, но она все еще не соединялась с металлом. На фото металла видны места сварки. Они были скреплены плоскогубцами, а затем развалились, когда я вынул их из сварочного аппарата.

       Прикрепленные изображения

       Ответить с цитатой

       ---

    2. 01-04-2022 #2

       Re: Нужна помощь по точечной сварке своими руками.

       Если металл оцинкованный. это проблема. Оцинкованный листовой металл не поддается точечной сварке. Снимите гальваническое покрытие в местах сварки и повторите попытку.
       Или найдите чистый лист металла или транспортировочную ленту для другого теста.

       Ответить с цитатой

       ---

    3. 01-04-2022 #3

       Re: Нужна помощь по точечной сварке своими руками.

       Первоначально Послано ccawgc

       Если металл оцинкован. это проблема. Оцинкованный листовой металл не поддается точечной сварке. Снимите гальваническое покрытие в местах сварки и повторите попытку.
       Или найдите чистый лист металла или транспортировочную ленту для другого теста.

       Согласен. Голая сталь для теста. 16 га. Может контакты почистить? Это медь? Какое усилие при загрузке?

       Пожалуйста, сообщите о своем прогрессе. У меня есть похожий трансформатор, ожидающий того же проекта своими руками.

       С уважением

       Ответить с цитатой

       ---

    4. 01-04-2022 #4

       Re: Нужна помощь по точечной сварке своими руками.



       У вас есть контактор на первичной обмотке трансформатора? Без него вам, вероятно, придется постоянно чистить контакты. Вы всегда можете установить ножную педаль (дает больше давления), чтобы освободить руки, и вы можете использовать ручной переключатель (HD, например, 20 ампер), чтобы включать и выключать питание трансформатора.

       С наилучшими пожеланиями

       Airco 250 AC/DC Heliwelder Прямоугольная волна
       Miller Synchrowave 180 sd
       Миллер Econo Twin HF
       Линкольн 210 МП
       Дейтон 225 переменного/постоянного тока
       Виктор факел
       Защелка YA-212
       Лотос Cut60D
       Primeweld 225 пер./пост. тока
       Primeweld mig180
       Миллер AEAD-200

       Ответить с цитатой

       ---

    5. 01-04-2022 #5

       Re: Нужна помощь по точечной сварке своими руками.



       Уменьшите площадь контактного наконечника и счистите покрытия (в зоне сварного шва). Вот одна ссылка:
       https://www.millerwelds.com/-/media/…resistance.pdf

       Ответить с цитатой

       ---

    6. 01-04-2022 #6

       Re: Нужна помощь по точечной сварке своими руками.

       Что ж, я почистил детали, как было предложено, почистил контактные наконечники и пропустил еще одну петлю через трансформатор. Я удалил один в качестве теста. 24 калибра сварены в порядке. Или, может быть, он был тоньше, чем тот ИДК — материал для печных каналов. 22 га не сварил. Я думаю, что 700-ваттный трансформатор не достаточно большой. Пытаюсь найти на 1200 ватт. Надеюсь, он справится даже с 16 ga.

       Сосед дал мне контактор, но я не был уверен, что он мне нужен. Если это сохранит советы в чистоте, я добавлю это. Я планирую добавить педаль, когда все заработает как надо. Диаметр наконечника составляет около 1/8 дюйма, так что, возможно, это слишком много. Я уменьшу их до 1/16 дюйма. Все медное, сопротивления почти нет при измерении. Медный стержень 3/8 дюйма было довольно трудно найти. Видимо, странного диаметра. Наконец-то я нашел его на etsy.0019

       @Континуум
       Если вы делаете один, используйте средство для мытья посуды на проводе, чтобы протолкнуть его. Сварочная проволока № 2, которая делает несколько петель через эту щель, очень тугая. Я порвал изоляцию, прежде чем намылиться.

       @Денис
       Спасибо за этот Миллер PDF. Очень полезно.

       Последний раз редактировалось JD1; 04.01.2022 в 10:58.

       Ответить с цитатой

       ---

    7. 01-04-2022 #7

       Re: Нужна помощь по точечной сварке своими руками.

       материал воздуховода печи ДЕЙСТВИТЕЛЬНО тяжело оцинкован. надо смыть весь этот налет. получить лучший материал стали.

       линкольн 125сп
       Дейтон 250 переменного/постоянного тока
       Miller 211 с шпульным пистолетом
       ахп 200 скс тиг
       лотос ltp5000d
       Кубота B3200 FEL BH
       конечно duramax дизель

       Ответить с цитатой

       ---

    8. Опубликовать «Спасибо» / «Мне нравится» — 1 лайк, 0 дизлайк

    9. 01-04-2022 #8

       Re: Нужна помощь по точечной сварке своими руками.



       @Continuum
       Мой сосед недавно уехал, и, как уже упоминалось, цель контактора — поддерживать чистоту кончиков электродов, чтобы вам не приходилось постоянно их шлифовать. Мы решили, что мне нужно, чтобы он функционировал, так как тогда мы будем беспокоиться о контакторе. Для меня это звучит немного сложно, если вы собираетесь использовать его с ножной педалью, что я и собираюсь сделать.

       Если бы не инженер-электрик по соседству, я бы пошел простым путем и просто периодически чистил наконечники. Есть над чем подумать, если будете делать. Я не думаю, что какой-либо из YouTube, которые я смотрел, установил контактор. Тем более не третьего мира.

       Ответить с цитатой

       ---

    10. 01-06-2022 #9

        Re: Нужна помощь по точечной сварке своими руками.



        Первоначально написал JD1

        @Continuum
        Мой сосед недавно уехал, и, как уже упоминалось, цель контактора состоит в том, чтобы поддерживать кончики электродов в чистоте, чтобы вам не приходилось постоянно их шлифовать. Мы решили, что мне нужно, чтобы он функционировал, так как тогда мы будем беспокоиться о контакторе. Для меня это звучит немного сложно, если вы собираетесь использовать его с ножной педалью, что я и собираюсь сделать.

        Если бы не инженер-электрик по соседству, я бы пошел простым путем и периодически чистил наконечники. Есть над чем подумать, если будете делать. Я не думаю, что какой-либо из YouTube, которые я смотрел, установил контактор. Тем более не третьего мира.

        Доброе утро,

        Я снова думал об этом. Вы ставите реле на вторичной стороне сильного тока? Разве вы не можете просто поставить простой выключатель на 20 А на первичную сторону 6 А? Это переживет индуктивный разрыв. Вставьте медные стержни на место. Власть почти до расплавленного состояния. Разомкнутая цепь. Отдельная медь.

        Эти советы выглядели очень глупо. Вскрываете медь под нагрузкой 500 ампер?

        Ссылка на Miller выше очень ценна. Насколько я помню, при использовании магазинного сварочного аппарата 24-го калибра для достижения оранжево-горячего состояния сварки потребовалось всего 2 секунды.

        Последний раз редактировалось Continuum; 06.01.2022 в 02:59.

        Ответить с цитатой

        ---

    11. 01-06-2022 #10

        Re: Нужна помощь по точечной сварке своими руками.



        Просто для приблизительного понимания вот ссылка на ожидаемые значения, используемые с коммерческими аппаратами для точечной сварки:
        https://www.resistanceweldsupplies.c…data-sheet.pdf

        Ответить с цитатой

        ---

    12. 01-06-2022 #11

        Re: Нужна помощь по точечной сварке своими руками.

        При нагрузке 500 ампер при 1,5 вольт вам определенно нужен контактор на первичной обмотке трансформатора. Я думаю, что выключатель света в удобной коробке «S» на входе и «S» на выходе был бы хорошим способом проверить концепцию. 500 ампер * 1,5 вольта = х ампер * 120 вольт?
        Приблизительно 6-7 ампер на входе? Я уверен, что большее давление помогло бы, я всегда помню, что точечные сварщики на одном заводе, на котором я работал, оказывали изрядное давление.

        Для чего вы используете аппарат для точечной сварки? Есть ли что-то, что вы строите или производите, что требует этого? Если это для плоского листового металла и вам не нужен большой зазор, вы можете поместить контакты ближе к шарниру, чтобы получить больше рычага / давления.

        Airco 250 AC/DC Heliwelder Прямоугольная волна
        Miller Synchrowave 180 sd
        Миллер Econo Twin HF
        Линкольн 210 МП
        Дейтон 225 переменного/постоянного тока
        Виктор факел
        Защелка YA-212
        Лотос Cut60D
        Primeweld 225 пер./пост. тока
        Primeweld mig180
        Миллер AEAD-200

        Ответить с цитатой

        ---

    13. 01-06-2022 #12

        Re: Нужна помощь по точечной сварке своими руками.



        Я видел аппараты точечной сварки DYI, но для точечной сварки требуется давление и тысячи ампер.
        Отлично смотрится использование трансформируемой микроволновки и дерева для точечной сварки.
        Я не знаю, как они работают.

        Лично я всегда использую сварку MIG для точечной сварки

        Дэйв

        Первоначально написал JD1

        Извините, если это не в том месте. Может электрический?

        Я собираю аппарат для точечной сварки с использованием микроволнового трансформатора. На ютубе куча видео как это делается. Я следовал им точно. Металл раскаляется докрасна сверху и снизу, но кусочки совсем не прилипают. Они просто разваливаются. Я пробовал 16 ga и 24 ga. Мой сосед инженер-электрик, и он сказал, что я все правильно подключил, но говорит, что он не сварщик, поэтому не знает, почему они не приклеиваются. Раньше я думал об очистке поверхности, но никто на YouTube этого не делает, и их версии работают нормально.

        Все это было аккуратно собрано и протестировано перед добавлением переключателя, вентилятора и крышки. Потом мне пришлось разорвать все это на части, чтобы работать с проблемой, какой вы видите ее сейчас.

        Есть идеи, что не так? Это трансформатор мощностью 700 Вт, но он выдает более 500 ампер / 1,5 вольта, как он настроен. Я вынул одну катушку из трансформатора, и напряжение немного увеличилось, но она все еще не соединялась с металлом. На фото металла видны места сварки. Они были скреплены плоскогубцами, а затем развалились, когда я вынул их из сварочного аппарата.

        Ответить с цитатой

        ---

    14. 01-06-2022 №13

        Re: Нужна помощь по точечной сварке своими руками.



        Я экспериментировал с подобной установкой. Он работал на легком материале
        , но время цикла было намного выше, чем на реальных машинах для точечной сварки, которые я использовал.
        Как уже упоминалось, сила тока ниже, чем у настоящих аппаратов для точечной сварки. В переработанном трансформаторе
        гвозди и маленькие винты светятся через несколько секунд,
        , что довольно забавно, и я использовал его для пайки мелких деталей с использованием комбинированной пасты наполнитель/флюс
        .

        Miller a/c-d/c Thunderbolt XL
        Миллерматик 180
        Пурокс О/А
        Смит Литтлторч O/A
        Хобарт Чемпион Элита

        Ответить с цитатой

        ---

    15. 01-06-2022 №14

        Re: Нужна помощь по точечной сварке своими руками.



        Первоначально Послано jpump5

        Я экспериментировал с подобной установкой. Он работал на легком материале
        , но время цикла было намного выше, чем на реальных машинах для точечной сварки, которые я использовал.
        Как уже упоминалось, сила тока ниже, чем у настоящих аппаратов для точечной сварки. В переработанном трансформаторе
        гвозди и маленькие винты светятся через несколько секунд,
        , что довольно забавно, и я использовал его для пайки мелких деталей с помощью наполнителя.Комбинированная паста флюс 1177.

        Фото этого было бы занимательно,

        Ответить с цитатой

        ---

    16. 01-07-2022 №15

        Re: Нужна помощь по точечной сварке своими руками.



        Вы также можете сделать это с помощью сварочного трансформатора. Нет недостатка в усилителях. Раньше я использовал свой AC225 для нагрева болтов при снятии с резиновых или уретановых втулок на пружинах и поворотных рычагах. Просто прикрепите стержень к одной стороне болта, а землю к другому концу, нажмите переключатель. Когда болт нагреется докрасна, выключите его или освободите раскаленный стержень. Затем ударьте по раскаленному болту пневматическим молотком с тупым острием, и выскочит пылающий болт. С инверторными сварочными аппаратами вы не можете сделать это сейчас. Сейчас для этого используется горелка, но она намного более дымная, и нужно быть осторожным с датчиками, тормозными магистралями, топливными магистралями и т. д.

        Мне нравится идея с паяльной пастой, я думаю, что она даст вам лучшие результаты с точки зрения прочности с этим трансформатором. 700-750 Вт может быть достаточно для 24-28 ga, мягкой стали, но, вероятно, не 14-16 ga. стали. Дайте нам знать, как это происходит.
        Может быть, изображение каких-то красных горячих точек.

        Airco 250 AC/DC Heliwelder Прямоугольная волна
        Miller Synchrowave 180 sd
        Миллер Econo Twin HF
        Линкольн 210 МП
        Дейтон 225 переменного/постоянного тока
        Виктор факел
        Защелка YA-212
        Лотос Cut60D
        Primeweld 225 пер./пост. тока
        Primeweld mig180
        Миллер AEAD-200

        Ответить с цитатой

        ---

    17. 01-09-2022 №16

        Re: Нужна помощь по точечной сварке своими руками.



        Вам нужно часто подшивать наконечники… Я использую сварочный аппарат для точечной сварки в производстве листового металла, в котором я работаю, все время…
        Износ наконечника — это только его часть…

        Поскольку он не имеет таймера или настроек сварки, подробнее постоянное время и давление…
        Поскольку похоже, что эта машина еще не закончена, возможно, это часть проблемы. Надлежащая изолированная ручка и хороший метод сжатия щипцов — хорошее начало.

        Ваши фотографии выглядят так, будто у них недостаточно давления для соединения. То есть листы нагреваются, но должны плавиться в местах контакта.
        Неважно, гальванизированы ли листы… Так делают постоянно в промышленности, по большей части используют вентилятор за спиной, местную вытяжку или используют на открытом воздухе, если есть опасения….

        Ваш подпиленный наконечник «заплатка», кажется, там примерно правильный.. Отшлифуйте его от голой меди, оставьте плоскую заплатку того же диаметра, что и у вас, на обоих. Убедитесь, что они выровнены друг с другом.
        Заготовка после хорошего сварного шва должна иметь небольшую медную подпись или пуговицу в центре. Если вам нужно сделать поворотное движение, чтобы удалить кончики, это нормально, на самом деле хорошо… Он получил полное проникновение и будет постоянным.

        Когда сварной шов становится серым или блестящим, пора напильниковать.
        Медный стержень работает в крайнем случае, но также работают и наконечники mig, некоторые не нужно подпиливать так сильно, как они уже сужаются….

        Ответить с цитатой

        ---

    Самодельный аккумуляторный аппарат для точечной сварки, самодельный аппарат для точечной сварки с автоматической схемой

    Содержание В моей предыдущей статье я построил электрический скутер Trike, используя двигатели Hoverboard BLDC, контроллеры двигателей мощностью 500 Вт и 4 свинцово-кислотных аккумулятора. Я соединил четыре 12-вольтовые батареи последовательно, чтобы получить 48 вольт. Аккумулятор был слишком тяжелым и я также меньше контролировал его управление, к тому же свинцово-кислотные аккумуляторы не долговечны и плюс вам придется регулярно проверять уровень раствора электролита, т.к. у свинцово-кислотных аккумуляторов при высыхании элементы короткое замыкание, и это повредит всю электронику.

    Вот почему я решил сделать свой собственный аккумуляторный блок на 48 В, используя литий-ионные аккумуляторные элементы. Как вы знаете, каждый ионно-литиевый элемент имеет напряжение 3,7 вольта, а это означает, что вам нужно будет соединить много элементов последовательно, чтобы получить 48 вольт, а для увеличения тока вам также необходимо будет соединить элементы ионно-литиевой батареи параллельно. Таким образом, для выполнения этих последовательных и параллельных соединений у вас есть два варианта.

    1. Пайка
    2. Точечная сварка

    Если вы выберете пайку, вы потратите много времени, а в процессе пайки вы можете повредить элементы, потому что никелевую полосу и батарею сложно спаять, так как для этого требуется больше тепла. Так вот, если долго прикасаться к паяльнику, высоки шансы повредить аккумулятор и тем более при пайке у вас никогда не получится аккуратных и чистых соединений, если вы не профи.

    Если вы выберете вариант 2 ^и , то есть точечную сварку, вы сможете легко выполнять последовательные и параллельные соединения, не прикладывая больших усилий и не повреждая батареи. С помощью аппарата для точечной сварки вы получите аккуратные и чистые соединения.

    Прежде я объясню другие вещи, сначала несколько слов о спонсоре этого аппарата для точечной сварки проекта за помощь в приобретении необходимых компонентов и инструментов.

    Altium Sponsor:

    Altium Designer — самая надежная в мире система проектирования печатных плат. Altium Designer позволяет инженерам легко подключаться ко всем аспектам процесса проектирования электроники. Более 35 лет инноваций и разработок, направленных на действительно унифицированную среду проектирования, сделали ее наиболее широко используемым решением для проектирования печатных плат. С Altium Designer вы можете создавать проекты печатных плат с помощью интуитивно понятного и мощного интерфейса , который соединяет вас со всеми аспектами процесса проектирования электроники. Направляйте его по-своему под любым углом, настраивайте задержку, толкайте, скользите и обходите быстрее, чем когда-либо. Взаимодействовать и сотрудничайте с конструкторами-механиками, как никогда раньше, в фотореалистичной среде трехмерного проектирования. Если вы хотите начать работу с дизайнером Altium, вы можете нажать кнопку «Начать».

    В этой статье вы узнаете, как сделать этот полуавтоматический аппарат для точечной сварки, используя трансформатор ручной микроволновой печи 2 ^и . При изготовлении этого аппарата для точечной сварки я столкнулся с некоторыми проблемами, которые исправил, и я на 100% уверен, что вы столкнетесь с теми же проблемами.

    Во время моего первого теста я мог видеть только искры, они могут приваривать или не приваривать никелевую полосу к аккумулятору. Я был довольно сбит с толку и понятия не имел, как долго мне придется подключать электроды. Сварные швы были не в лучшем виде. Итак, в этот момент я решил добавить какую-то схему управления к моей машине для точечной сварки.

    Я добавил схему управления и тогда все проблемы просто исчезли. Мой тест 2 ^и прошел успешно, так как я устранил все проблемы и разработал собственную схему управления полуавтоматическим трансформатором для управления включением/выключением и продолжительностью времени. Я использую эти самодельные медные электроды, и я все еще доволен результатами, для профессиональных сварных швов вы можете заказать электроды хорошего качества. Вы можете видеть, что эти машины для точечной сварки работают отлично. Соединения достаточно чистые.

    В этой статье я также объяснил, почему не использовать стальные или паяльные наконечники в качестве электродов для точечной сварки. Итак, вот мой аппарат для точечной сварки, и теперь я собираюсь объяснить, как сделать и как исправить все проблемы. Без дальнейших промедлений, давайте начнем!!!

    Ссылки на Amazon:

    Трансформатор для микроволновой печи

    Медные электроды для аппарата точечной сварки

    Проволока 16 мм

    Никелированная лента для литий-ионных аккумуляторов

    Top Spot Welding Machines

    Other Tools and Components:

    Top Arduino Sensors:

    Super Starter kit for Beginners

    Digital Oscilloscopes

    Variable Supply

    Digital Multimeter

    Soldering iron kits

    PCB small portable сверлильные станки

    *Обратите внимание: это партнерские ссылки. Я могу получить комиссию, если вы купите компоненты по этим ссылкам. Я был бы признателен за вашу поддержку на этом пути!

    Трансформатор для микроволновой печи для аппарата точечной сварки:

    Недавно я купил этот ручной трансформатор для микроволновой печи 2 ^и примерно за 15 долларов. Трансформатор для микроволновой печи — лучший выбор для сборки самодельного аппарата точечной сварки. Этот трансформатор рассчитан на 220 В переменного тока и 50 Гц. При покупке трансформатора для микроволновой печи 2 ^и убедитесь, что первичная обмотка не повреждена. Вы можете использовать цифровой мультиметр для проверки обмотки; если вы слышите звуковой сигнал, это означает, что первичная обмотка исправна.

    Так же есть еще один комплект обмотки, это вторичная обмотка и мне эта обмотка не нужна. При разрезании вторичной обмотки будьте очень осторожны и не разрезайте первичную обмотку, иначе ваш трансформатор будет просто бесполезен.

    Затем я начал снимать вторичную обмотку, серьезно, это была единственная трудная работа, так как я должен был быть очень осторожным. Я использовал зубчатую пилу и болгарку. Вы можете использовать любые инструменты, но вы должны быть осторожны, вы не можете перерезать первичную обмотку. В любом случае, как-то я удалил вторичную обмотку. Затем я использовал 16-миллиметровый провод длиной 6 футов, вы можете сделать его 7 футов, если хотите провода немного длиннее, я использовал этот провод в качестве вторичной обмотки. Я также подключил эти провода синего цвета к первичной обмотке трансформатора для подачи 220 В переменного тока. Ваш трансформер должен выглядеть примерно так.

    Вы видите два поворота на этой стороне и 3 поворота на другой стороне. Итак, базовая настройка нашего трансформатора почти завершена, провода 220Vac подключены, вторичная обмотка готова, теперь нам нужно подключить электроды. Но прежде чем я подключу электроды, я сначала проверю эту установку. Этот первый тест был довольно простым, я просто подключил питание 220 В переменного тока и слегка коснулся двух концов вторичной обмотки, и я увидел искры.

    Когда вы закончите эту базовую настройку, следующим шагом будет выбор электродов, я знаю, что медные электроды лучше всего, но я видел, как парни спрашивали о битах для паяльника. Итак, я начну с этих насадок для паяльника, и вы на практике увидите, почему эти насадки не годятся для точечной сварки аккумуляторов. Биты паяльника подключены, и 220 В переменного тока на первичной стороне трансформатора подключены. Проблема с этими битами заключается в том, что сами биты привариваются к никелевой полосе. Для практической демонстрации посмотрите видеоурок, приведенный в конце этой статьи.

    Таким образом, биты паяльника или стальные биты не должны использоваться для точечной сварки батареи. Но вы можете использовать эти стальные биты для сварки металлических деталей.

    Я заменил эти насадки для паяльника на самодельные медные электроды. Теперь эта настройка является самой базовой, и большинство видео и статей объясняют большую часть работы, которой недостаточно. Вы узнаете об этом, практически увидев результаты, давайте приступим к тестированию этого самого простого аппарата для точечной сварки.

    Аппарат для точечной сварки Первый тест:

    Для тестирования аппарата для точечной сварки я собираюсь подключить две ионно-литиевые батареи параллельно. С этой базовой настройкой, не имеющей схемы автоматического отключения трансформатора, вам нужно быть очень осторожным и очень быстрым, потому что, если вы коснетесь электродов даже на 2 секунды, вы можете легко повредить литий-ионные батареи, а это то, чего вы действительно не делаете. хочу.

    Еще одна проблема с этой базовой настройкой заключается в том, что вам понадобится помощь другого человека, чтобы прижать никелевую полоску, чтобы получить хороший поверхностный контакт между батареей и никелевой полоской. Вы также можете сделать это в одиночку, но это определенно потратит много вашего времени.

    В любом случае, вы можете видеть, что я могу выполнить сварку, никелевая полоса приварена к аккумулятору, но выглядит очень грязной, и это потому, что я не успеваю прижать другой электрод, и начинается ток течет. Когда я нажимаю на первый электрод, никелевая полоска плотно прилегает к поверхности батареи, теперь это идеальный момент, и когда я нажимаю на электрод 2 ^и , у меня не хватает времени, чтобы прижать никелевую полоску к батарее. поверхность. Как только я коснусь 2 9На электроде 1529 и есть искры, но нет сильных сварных швов.

    Для идеального сварного шва вам необходимо прижать оба электрода так, чтобы между свариваемыми поверхностями был прочный контакт. Это именно то, что я хочу. Но это невозможно без полностью автоматической или полуавтоматической системы управления.

    Итак, для идеальной точечной сварки мне нужны две вещи.

    1. Я хочу включить трансформатор, когда нажму на оба электрода. Для этого я могу использовать кнопку.
    2. Я хочу, чтобы мой трансформатор включался на несколько миллисекунд, а затем мог сам выключаться.
    Моделирование точечной сварки и схема:

    Я разработал это моделирование для вас, ребята, чтобы вы могли легко понять, как на самом деле работает эта схема. Вы также увидите это в действии после того, как я объясню, как на самом деле работает эта схема. Я разработал это, используя программное обеспечение для моделирования Proteus, которое довольно популярно.

    Загрузить Моделирование: моделирование точечной сварки в proteus

    Позвольте мне воспроизвести симуляцию, чтобы вы могли легко понять, как на самом деле работает эта схема. Когда вся система включена, это означает, что провода 220 В переменного тока подключены, а источник питания 12 В постоянного тока подключен. Теперь, в этот момент, даже если вы коснетесь двух электродов, сварка не будет выполнена, поскольку один из входных проводов переменного тока трансформатора отключен с помощью реле 2. Как вы можете ясно видеть, один провод от источника питания 220 В переменного тока напрямую подключен к первичной обмотке трансформатора. В то время как другой провод от 220Vac соединяется с другим концом первичной обмотки через это реле2. Прямо сейчас реле 2 выключено, поэтому трансформатор выключен, и в результате сварки не будет.

    Реле 1 также выключено. Когда реле 1 находится в выключенном состоянии, оно заряжает конденсатор через этот источник питания 12 В. Ради этого моделирования я выбрал значение конденсатора 1000 мкФ, в то время как фактическое значение составляет 100 мкФ. Я практически проверил конденсатор на 100 мкФ, и он у меня сработал. Если вы используете провод другого калибра и другое количество витков, вам придется использовать конденсатор с другим номиналом. Вы можете начать с конденсатора на 50 мкФ; продолжайте увеличивать значение, пока не получите желаемый результат.

    Этот конденсатор управляет временем включения реле 2. Как видите, положительная ветвь конденсатора соединена с общей ветвью реле 1, а другая ветвь конденсатора соединена с землей 12-вольтового источника питания. GND источника питания 12 В также соединен с катушкой реле. В то время как другая нога катушки реле подключена к 12 вольтам через кнопку. С помощью этой кнопки мы можем включать и выключать реле1.

    При нажатии кнопки реле 1 включается, и конденсатор начинает разряжаться, поскольку он использует свой заряд для питания реле 2. Когда конденсатор полностью разряжается, реле 2 выключается, и таким образом трансформатор может включиться только на несколько миллисекунд.
