Сварка оптоволокна — 15 глупых ошибок. Как правильно паять оптоволоконный кабель.

Оптоволоконный кабель уже давно и прочно вошел в нашу жизнь, постепенно заменяя все остальные марки проводов, широко применяемые ранее в слаботочных сетях и сетях телекоммуникаций.

При этом у всех почему-то крепко засело в головах, что для работы с оптикой требуются какие-то суперпрофессионалы и обучаться той же сварке оптоволокна нужно очень долго и усердно.

А между тем, производители сварочных аппаратов говорят совершенно обратное. Они утверждают, что их современные приборы настолько совершенны и просты в работе, что справиться с этим процессом может любой человек.

Достаточно придерживаться определенных инструкций, не совершать элементарных ошибок и чудо аппарат сделает за вас большую часть работы самостоятельно.

Так ли это на самом деле или нет? Чтобы объективно ответить на данный вопрос, следует сделать важную ремарку – сама сварка это всего лишь 5% от общей работы кабельщика ВОЛС.

Изучив только процесс сварки, без соответствующих знаний чтения схем, постройки магистралей, навыков разделки и укладки кабеля в кассету и кросс, измерения затухания рефлектометром, вы никогда не будете считаться профессионалом своего дела.

Но давайте все-таки подробнее рассмотрим именно процесс сварочных работ, подготовки кабеля к нему и отметим наиболее распространенные ошибки, которые печальным образом сказываются на месте соединения, уровне сигнала и дальнейшей работе ВОЛС.

Типы оптоволоконного кабеля

Сварочные аппараты для оптики работают примерно по одному принципу. Поэтому не будем заострять внимание на какой-то одной модели, старый добрый Фуджикура (Fujikura) или Ilsintech, изучим саму последовательность процесса.

У вас может быть даже модель с управлением от смартфона. Но это в корне не меняет технологию работ. Она везде одинакова.

Итак, изначально мы имеем два отрезка кабеля ВОЛС, с которых нужно снять внешнюю изоляцию.

Снимая внешнюю оболочку, делайте это с таким прицелом, чтобы в дальнейшем у вас не возникло проблем с укладкой волокон и модулей в сплайс-кассете, кроссе или муфте.

Ошибка №1

Если кабель при этом долго лежал под открытым небом (без защитной капы), перед разделкой обязательно отрезается около 1м с каждого конца.

Дело в том, что нити в кабеле как губка всасывают всю окружающую влагу. В итоге оптоволокно мутнеет.

И даже если вы идеально сделаете соединение, это все равно в дальнейшем не спасет вас от больших потерь сигнала.

Включаете аппарат и выставляете на нем тип кабеля, который будет соединяться.

Различают одномодовые (SM) и многомодовые (MM) оптические кабеля.

На одномодовых волокнах в основном используется три длины волны (три окна прозрачности):

• 1310нм

• 1550нм

Все зависит от общей длины трассы и используемого оборудования. Кроме того, волокна подразделяют на:

• обычные — SM

• со смещенной дисперизацией — DS

• с ненулевой смещенной дисперизацией — NZ

Внешне их никак не отличить. При сварке чаще всего работают с простыми и со смещенкой. Соединять смещенку и простые волокна не рекомендуется.

Стриппер для снятия изоляции с оптического кабеля

Далее требуется удалить изоляцию с модулей и с отдельных жил. Чаще всего для этого используют специальный ручной инструмент — оптический стриппер.

Хотя в отдельных моделях сварочников можно встретить и встроенный термостриппер. Однако механическим работать гораздо удобнее и быстрее.

Тем более, когда варишь не за удобным столиком, а где-нибудь на высоте или в колодце.

Ошибка №2

Запомните, такой инструмент, по-хорошему, должен иметь заводскую юстировку.

Иначе весь процесс может превратиться не в аккуратное срезание, а в царапанье или грубое сдирание оболочки.

Если лаковое покрытие с волокн не снимается с первого раза и приходится юлозить стриппером туда-сюда, это многое говорит о качестве инструмента.

Сначала изоляция снимается с модулей. Перед этим, салфеткой смоченной в спирте, с них счищается гидрофобное покрытие.

Рекомендуется проделывать это в перчатках. Гидрофоб очень неприятная штука, которая в дальнейшем плохо смывается.

А вам после этого еще работать с тонким оптоволокном и сварочником!

Ошибка №3

Удаляя оболочку с жил, не делайте это так, как показано ниже.

Оптоволокно крепкий материал на разрыв, но не на излом! При разделке в минусовую температуру жила при таком способе запросто может сломаться.

Поэтому изоляцию лучше снимать стриппером, поочередно вытягивая ее с каждой жилки, и только после этого переходить к следующей, избегая резких изгибов и заломов.

После снятия внешней изоляции, с волокна удаляется лаковое покрытие. Оно придает ему одновременно гибкость и жесткость.

Без него волокно становится очень хрупким. Можете без лака на такую жилку положить мобильник и она сломается. А вот с лаком совсем другое дело.

Бывает, что кабель неделями висит только на этих нитках в лаке, когда вся внешняя оболочка уже повреждена. А оптоволокну хоть бы что, держит и ветровые и растягивающие нагрузки.

Ошибка №4

Когда зачищаете волокно от лака, часть его остаётся на стриппере.

Из-за этого можно случайно сломать или поцарапать следующее волокно, что скажется на качестве сварки. Поэтому переходя к зачистке очередной жилы, каждый раз убирайте с лезвий все лишнее.

Ошибка №5

Оптическим стриппером запрещено перекусывать что-либо другое, кроме жил ВОЛС.

Он рассчитан именно на оптоволоконные жилы в 125мкм. Откусите им пластиковую стяжку и можете идти покупать другой инструмент.

Ошибка №6

Также при зачистке следите, чтобы сварочный аппарат был закрыт и туда не попало посторонних обрезков или мусора.

Испытание сварочника Фуджикура в пыльных и влажных условиях

Кстати, многие сварочники при запылении даже запрещено продувать сжатым воздухом.

В них установлена очень уж чувствительная механика и сильный поток воздуха может нарушить заводские настройки.

Скалыватель оптических волокон

После снятия лакового слоя с волокна, его требуется протереть безворсовой салфеткой, смоченной в спирте.

Ошибка №7

При чистке следующего волокна рекомендуется использовать другую салфетку, ну или по крайней мере ту ее часть, которая не участвовала в предыдущей очистке, либо не контактировала с вашими пальцами.

Если жила идеально чистая, протирая ее салфеткой, вы должны услышать характерный скрипящий звук.

Ошибка №8

С этого момента дотрагиваться до волокна руками или чем-либо другим ни в коем случае нельзя.

Более того, пока вы ее не поместили в сварочный аппарат, на нее даже пылинки не должно осесть. Это все влияет на качество сварки и уровень потерь.

После этого волокно нужно идеально ровно отрезать.

Ошибка №9

Нельзя это делать каким-либо другим инструментом, кроме специального скалывателя.

Хотя в СССР на ранних порах развития оптики, применялся даже вот такой универсальный набор кабельщика ВОЛС.

Срез должен быть очень четким, иметь строго цилиндрическую форму, без каких-либо углов и сколов.

Скалыватель может быть как встроен в сварочный аппарат, так и идти отдельным инструментом. Второй вариант предпочтительнее.

Просто помещаете проводок в скалыватель и закрываете крышечки до щелчка.

Ошибка №10

Внимание – остатки и отрезанные кусочки оптоволокна должны обязательно собираться в отдельный контейнер.

Нельзя чтобы они упали на пол, на стол или попали еще куда-либо. Толщина этих жилок настолько мала, что попав вам под кожу, этот кусочек может проникнуть в вену и начнет свое путешествие по всему организму. Также его можно случайно вдохнуть в легкие.

Все это в конечном итоге приведет к печальным последствиям.

Многие решают проблему сбора обрезков при помощи обычных кусочков изоленты. Дешево и сердито.

Ошибка №11

После скалывания волокно больше нельзя протирать спиртом или касаться им чего-либо.

Даже находиться с ним в пыльных или антисанитарных условиях запрещено. Создайте для этого подходящее рабочее место (палатка, затащите и спрячьте кабель в машину и т.п).

Сварка оптоволокна и уровень затухания сигнала

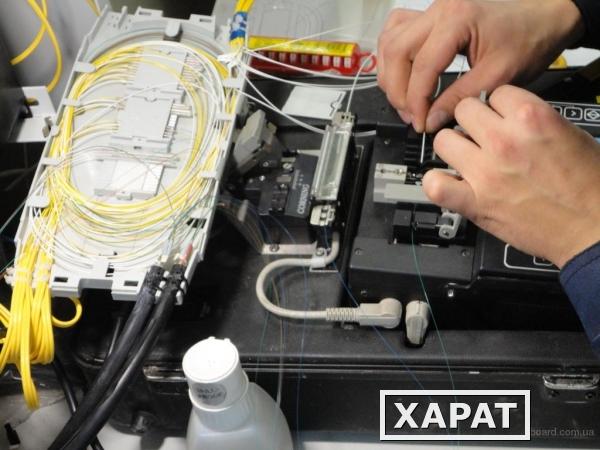

Подготовленная и зачищенная жила аккуратно вкладывается в посадочное место для сварки, чуть-чуть не доставая своим кончиком середины электрода.

Все те же операции проделываются со вторым концом кабеля.

Ошибка №12

Не забудьте перед этим одеть на второй конец муфточку КДЗС (комплект динамической защиты сварочного соединения), иначе потом будет поздно.

КДЗС — это две термоусадочные трубочки, между которыми располагается стальной штифт.

Волокна должны попасть именно в центральную трубочку, а не между ними.

В противном случае после пайки стальной штифт может его поломать.

Подготовленный второй конец закладывается в сварочник с обратной стороны от первого.

В итоге идеально чистые и ровно срезанные два конца волокна, должны оказаться между двух электродов, которые и будут выполнять сварку.

Если один из концов оказался слишком далеко от электродов и заданного положения, прибор известит вас об этом.

Также высветится ошибка, если волокна будут пересекать друг дружку.

Как только вы закрываете крышку происходит процесс самодиагностики, калибровки и выравнивания двух концов. Все это выводится на экран.

Если все нормально, нажимаете кнопку сварки и она запускается автоматически. Если вдруг один из кончиков оказался срезан недостаточно ровно, система известит вас об этом, не только просигналив об ошибке, но и известив какой конец кабеля виноват.

В данной ситуации процесс зачистки и скалывания повторяется. Со вторым, нормально зачищенным концом ничего делать не нужно.

При успешном завершении сварочного процесса (длится пару секунд), на экран выводятся потери или затухание сигнала в децибелах. Очень хорошим результатом считается 0,01-0,02дб.

Идеал – это соединение вообще без потерь. Бывает и такое.

Хотя даже на заводских пигтейлах (от английского pig tail – поросячий хвостик) встречаются не такие уж идеальные пайки.

При неудовлетворительных результатах сварки, монитор качественных аппаратов проинформирует вас об этом.

Допустимыми значениями затухания считаются следующие параметры:

Ошибка №13

Однако никогда не полагайтесь только на результат показаний сварочного аппарата.

Для конечной проверки результата обязательно требуется рефлектометр. Иначе после окончания всех работ будете задаваться вот такими вот вопросами:

Объясняется это тем, что камера микроскопа сварочника не способна увидеть всю картинку в 360 градусов вокруг волокна. Отсюда и погрешность.

После сварки и открытия крышки аппарат с расчётным усилием пытается развести жилки, как бы растягивая их. Тем самым проводится тест на прочность контакта.

Если сварка выдержала и не порвалась – все ОК. Однако некоторые кабельщики отключают программно такой тест, предполагая, что такое «растягивание» может повредить еще не до конца остывший контакт.

Комплект защиты сварки

После этого оптоволокно аккуратно достается из сварочника. На место сварки надвигается муфточка КДЗС.

Ошибка №14

КДЗС должна полностью покрывать всю длину зачищенного волокна, иначе никакой жесткости не обеспечить.

Остался последний этап работ. Оптоволокно с муфтой помещается в печку, которая обычно расположена в верхней части сварочного прибора.

Выравниваете жилу в этой печке и закрываете крышку. Нажимаете на табло значок печки и ждете некоторое время до появления сигнала.

Далее открыв крышку, достаете ваше оптоволокно. При этом внутри прозрачной муфты не должно быть пузырьков, которые свидетельствуют о наличии воздуха или отдельных деформированных участков (локальный перегрев).

С каждого конца муфты должно показаться и вытечь наружу немного клеящего состава. Все это говорит о хорошей сварке и надежном соединении и изоляции проводов.

При сварке многожильного кабеля все готовые муфты КДЗС обычно укладываются в специальный охлаждающий лоток. Его смысл не просто удобно расположить жилы, дабы они не путались и не мешались, а в равномерном охлаждении гильз.

Некоторые кабельщики делают такие лотки самостоятельно, например из алюминиевых уголков.

При последовательной сварке нескольких жил, не оставляйте надолго муфту в данном отсеке, иначе ее стенки расплавятся и прилипнут к стенкам направляющих элементов.

Ошибка №15

Еще одна ошибка – так называемый “горячий пирожок”.

Это когда еще не совсем остывшую муфту, сразу же из печки перекладывают в ложемент сплайс кассеты оптического кросса. С одной стороны очень удобно, сплавил – вставил, сплавил – вставил. Ничего не запутается и не переплетется с другими жилами.

Однако в этом случае стенки ложемента не дают толком остыть муфточке, мягкие стенки гильзы изгибает, что в итоге деформирует волокно и приводит к потерям.

Как видите, даже при использовании профессионального сварочного оборудования в этом деле имеется огромное количество своих нюансов и тонкостей.

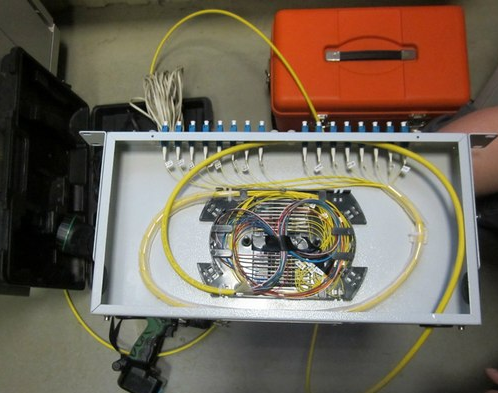

Укладка кабеля в оптический кросс и сплайс кассету

Но на этом процесс вовсе не заканчивается. Когда вы заправляете оптоволоконный кабель в кросс или муфту, учтите еще несколько моментов.

Концы кабеля с необходимым запасом должны быть уложены в кассету. Именно эта работа, а не сама сварка считаются у монтажников более ответственным этапом и требует определенной сноровки и навыков.

Запас модуля в кроссе должен составлять порядка 90см, а запас волокна в кассете 2,5-3 оборота.

Поэтому изначально все вымеряйте и не экономьте на разделке.

Место крепления модуля хомутиками, кабельщики рекомендуют обматывать изолентой. Это снижает нагрузку на модуль и не повредит его острыми стенками хомута. Но и перебарщивать с изолентой не стоит.

При укладке волокон в кассете и самого кабеля в кроссе, нигде не должно образоваться острых углов. Любой острый угол превышающий допустимый радиус изгиба кабеля – это потери и ухудшение сигнала.

Критичный изгиб кабеля может случиться и при его монтаже. Поэтому когда монтажники, заводя оптику в ваш дом или проводя по подъезду, не укладывают ее, а именно “пихают”, ждите беды.

При этом, изгиба в дальнейшем может и не остаться, трасса будет идеально ровной. Однако заломленный кабель при монтаже приводит к трещинам на волокнах.

Со временем затухания будут увеличиваться. Активное оборудование поначалу будет вытягивать полезный сигнал из шумов. Но это до тех пор, пока чувствительность приемника и FEC позволяют.

Кассету после укладки жил закрывают крышкой.

Перед этим обязательно проверьте, не торчат ли где какие проводки. Иначе можете попросту перерубить их этой самой крышкой и весь процесс начнете заново.

Проверка затухания оптическим рефлектометром

Ну и на финальном этапе остается проверить уровень сигнала непосредственно на самом коннекторе. Оптический рефлектометр не только покажет значение в виде цифры, но и проинформирует на каком расстоянии и в какой точке кабеля происходит падение.

Это не обязательно окажется место пайки, вполне возможно, что сигнал будет теряться на каком-нибудь из поворотов трассы.

Подобными сварочными аппаратами легко и удобно варить кабель GPON для подключения одного или нескольких абонентов. А вот если дело коснется 64-х или 96-ти жильной оптики, то конечно данный процесс с поэтапной заправкой каждой жилки будет сплошным мучением.

При этом нужно иметь очень зоркий глаз, дабы не перепутать цветные оттенки многочисленных жилок.

Для опытного кабельщика на фуджике с отдельным скалывателем, технологический процесс сварки 24-х волокон занимает чуть более 40 минут (1,5минуты на жилу). А сборка кросса, со всеми сопутствующими операциями (разделка, укладка, маркировка) – до полутора часов.

Какой вывод можно сделать из всего вышеизложенного? Конечно, сварить оптику на исправном и настроенном оборудовании, стоимостью в несколько сотен тысяч может каждый, у кого руки растут из нужного места.

А вот настроить этот самый сварочник, скалыватель, плюс поддерживать все это в исправном и работоспособном состоянии годами – для этого уже надо быть профессионалом своего дела и любить данную работу.

Технология сварки оптических волокон — Национальная сборная Worldskills Россия

“

Этот урок посвящен Технологии сварки оптических волокон. Вы узнаете, из чего состоит сварочный аппарат, что необходимо подготовить для процесса сварки и как происходит работа.

Глоссарий

Для успешного освоения материала рекомендуем вам изучить следующие понятия:

Комплект для защиты соединений, предназначенный для защиты места сварки на стыке двух концов волоконно-оптического кабеля

Бесцветный либо слегка окрашенный гель, используемый в конструкции кабеля связи для предотвращения продольного распространения влаги и воды

Канавки (зажимы) сварочного аппарата, предназначенные для точного позиционирования волокна

Видеолекция

Конспект

Перед выполнением работ необходимо проверить готовность всех инструментов и материалов.

Список инструментов

Сварочный аппарат Fujikura 80S

Скалыватель CT‑30

Безворсовые проспиртованные салфетки

Гильзы КДЗС

Салфетка из микрофибры

Защитные очки

Защитные перчатки

Волоконно-оптический кабель, заранее подготовленный к сварке

Стриппер для снятия буферного или акрилового покрытия

Сварочный аппарат

Сварка оптического волокна производится с использованием специальных сварочных аппаратов, которые позволяют провести весь комплекс работ от совмещения свариваемых концов до защиты соединения.

Сварочный аппарат для оптоволокна — сложное устройство, в состав которого входят следующие элементы:

• блок питания,

• механический узел,

• нагреватель,

• дисплей.


Подготовка к сварке

1. Перед тем как начать сварку, нужно проверить настройки сварочного аппарата. Для этого открываем меню сварки и выбираем режим. Аппарат компании Fujikura позволяет выбрать 73 режима сварки и 25 режимов нагревателя.

2. На волокна одного из кабелей надеваются специальные гильзы — КДЗС (комплект для защиты соединений), состоящие из двух термоусадочных трубок и силового стержня. КДЗС бывают разного размера, а также используются для дроп-кабелей.

3. С концов волокон (2−3 см) необходимо снять цветной лак и защитный слой при помощи стриппера. После каждого снятия акрилового покрытия протирайте стриппер, чтобы убрать остатки акрила. Волокно протирают 2−3 раза безворсовыми проспиртованными салфетками.

4. Зачищенное волокно скалывается специальным скалывателем. Плоскость скола волокон должна быть перпендикулярна оси волокна. Допустимое отклонение — до 1,5° на каждый скол.

5. Волокна, предназначенные для сварки, укладываются в зажимы сварочного аппарата и V-образные канавки.

6. Второе волокно обрабатывается аналогично.

Процесс сварки

1. Под микроскопом с помощью манипуляторов происходит совмещение волокон (юстировка). В современных сварочных аппаратах юстировка производится автоматически. Затем пропускается электроразряд.

2. Электрическая дуга разогревает до установленной температуры концы волокон с микрозазором между ними. Торцы волокон совмещаются микродоводкой держателя одного из них.

3. Аппарат осуществляет проверку прочности соединения посредством теста на разрыв и оценивает затухание.

4. КДЗС сдвигается оператором на место сварки.

5. Этот участок помещается в тепловую камеру, где происходит термоусадка КДЗС.

“

На этом уроке вы получили краткий обзор по настройке сварочного аппарата, ознакомились с инструментами монтажника, которые предназначены для сварки оптических волокон, а также изучили технологию сварки. Самое время проверить себя, выполнив небольшие задания.

Интерактивное задание

Для закрепления полученных знаний пройдите тест

Стартуем!

Скалыватель

Стриппер

Кабификс

Прищепка

Дальше

Проверить

Узнать результат

Термоусадочная трубка

Термоусадочная трубка и силовой стержень

Две термоусадочные трубки и силовой стержень

Три термоусадочные трубки и силовой стержень

Дальше

Проверить

Узнать результат

Стриппер

Кабификс

Прищепка

Бокорезы

Дальше

Проверить

Узнать результат

Безворсовые

Микрофибра

Бумажные салфетки

Текстильные салфетки

Дальше

Проверить

Узнать результат

К сожалению, вы ответили неправильно на все вопросы

Прочитайте лекцию и посмотрите видео еще раз

Пройти еще раз

К сожалению, вы ответили неправильно на большинство вопросов

Прочитайте лекцию и посмотрите видео еще раз

Пройти еще раз

К сожалению, вы ответили неправильно на большинство вопросов

Прочитайте лекцию и посмотрите видео еще раз

Пройти еще раз

Неплохо!

Но можно лучше. Прочитайте лекцию и посмотрите видео еще раз

Пройти еще раз

Отлично!

Вы отлично справились. Теперь можете ознакомиться с другими компетенциями

Пройти еще раз

Сварка оптоволокна (оптического волокна), кабеля в Минске

Волоконно-оптическая линия связи (ВОЛС) – это технология, обеспечивающая высокоскоростную и надёжную передачу данных в оптическом диапазоне. Связующим элементом для передачи информации служит оптоволокно.

– это соединение жил оптоволоконного кабеля с помощью высокотемпературного термического воздействия. Большая часть процесса выполняется специальными сварочными аппаратами. Признанными лидерами-производителями такого оборудования являются японские фирмы Fujikura, Sumitimo и Furukawa. Одним из самых популярных сварочных аппаратов фирмы Sumitimo является модель Type 71C, которая сочетает в себе простоту использования и качественную проработку деталей.

Сварка оптоволокна – это процесс, требующий от исполнителя внимательности и аккуратности. Долговечный результат достигается специалистами с надлежащей квалификацией в данной сфере, использующих качественные инструменты и материалы, а также имеющие опыт работы со сварочным аппаратом, поэтому помощь профессионалов так востребована. Наша компания предлагает свои услуги разварки кабеля в муфте, кроссах, боксах. Вы получите качественную сварку оптического кабеля, цена которой является низкой не в ущерб результату. Наши специалисты имеют большой опыт работы. Мы используем только профессиональное и проверенное временем оборудование (сварочные аппараты и прочее) и материалы.

Мы также предоставляем услуги срочной сварки волоконно-оптических линий связи, ремонта кабелей всех видов, тестирования, подготовки исполнительной документации, паспорта кроссов и муфт, протоколов измерения затуханий, рефлектограмм. Предоставляется гарантия на все виды услуг, осуществляется выезд специалиста на объект. Помимо выполнения работ мы занимаемся продажей оборудования, такого как оптические распределительные кроссы (ОРК), шкафы (ОРШ), монтажные шнуры, адаптеры, патч-корды.

Офис находится в Минске, но мы работаем по всей Беларуси. Конечная стоимость рассчитывается индивидуально. Если у Вас есть вопросы или Вы хотите начать сотрудничать с нами, звоните по телефонам, указанным в шапке сайта, либо заполняйте специальную форму.

В каких населенных пунктах работаем

Брестская область

Барановичский район

Барановичи, Городище, Лесная, Люшнево, Малая Своротва, Миловиды, Молчадь, Новая Мышь, Подгорная, Полонка, Постаринье, Стайки, Тешевля, Утес, Задвея

Березовский район

Белоозерск, Березино, Бобровичи, Борки, Бронная Гора, Давид-Городок, Деревня, Доброе, Дуги, Хороша, Колония, Литва, Лососин, Люша, Медно, Невель, Осса, Паре, Первомайская, Пугачево, Рачки, Селець, Сосновка, Спорово, Старые Пески, Стригин, Судиловичи, Верхи, Высокое, Здитово

Брестский район

Брест, Чернавчицы, Днепровско, Домачево, Леплевка, Мотыкалы, Оберовщина, Приборово, Радваничи-Большие, Старое Село, Страдичи, Стрии, Томашевка

Дрогичинский район

Антополь, Бездеж, Детковичи, Дрогичин, Головчицы, Гутово, Хомск, Малиновка, Радостов, Суличево, Заречка

Ганцевичский район

Будча, Чудин, Денисковичи, Ганцевичи, Хотыничи, Локтыши, Люсино, Мальковичи, Огаревичи, Раздяловичи, Задубье

Ивацевичский район

Битень, Добромысль, Доманово, Гощево, Гортоль, Ивацевичи, Колонск, Коссово, Краи, Квасевичи, Любищицы, Мироним, Нехачево, Оброво, Угли, Волька, Житлин

Ивановский район

Бусни, Достоево, Дружиловичи, Иваново, Карчово, Колено, Крытышин, Мохро, Молодово, Мотоль, Одрижин, Ополь, Потаповичи, Снитово, Тышковичи, Великая Гать

Каменецкий район

Дмитровичи, Каменец, Каменюки, Омеленец, Пелище, Ратайчицы, Верховичи, Видомля, Войская, Волчин

Кобринский район

Батчи, Береза, Болота, Девятки, Дивин, Городец, Грушево, Хидры, Именин, Камень, Кобрин, Леликов, Новоселки, Октябрь, Пески, Повитье, Тевли, Верхолесье, Вуйвичи

Лунинецкий район

Богдановка, Большие Чучевичи, Бостынь, Бродница, Дворец, Дятловичи, Лахва, Лунин, Лунинец, Межлесье, Микашевичи, Озерница, Ракитно, Синкевичи, Велута, Воля, Вулька

Ляховичский район

Кожан-Городок, Кривошин, Куршиновичи, Липск, Ляховичи, Медведичи, Остров, Подлесье, Совейки, Святица, Трухановичи, Туховичи, Жеребковичи

Малоритский район

Бродятин, Черняны, Доропеевичи, Хотислав, Луково, Ляховцы, Лыща, Малечь, Малорита, Масевичи, Меленково, Мокраны, Олтуш, Орехово, Радеж, Великорита, Збураж

Пинский район

Березцы, Березовичи, Чухово, Доброславка, Дубновичи, Дубой, Еловая, Кочановичи, Кончицы, Купятичи, Ласицк, Лемешевичи, Логишин, Лосичи, Малая Плотница, Мерчицы, Молотковичи, Новый Двор, Охово, Озаричи, Парохонск, Пинск, Плещицы, Плоскинь, Плотница, Поречье, Шилин, Завидчицы

Пружанский район

Бакуны, Близная, Броди, Добучин, Хорево, Колозубы, Линово, Лысково, Могилевцы, Пружаны, Ровбицк, Ружаны, Шени, Шерешево, Скорцы, Смоляница, Великое Село, Вулька 1-я, Юндилы

Столинский район

Белоуша, Бережное, Бухличи, Федоры, Глинка, Городная, Хоромск, Хотомель, Колодно, Куляны, Лядец, Нырча, Ольманы, Осовцы, Оздамичи, Посеничи, Речица, Рубель, Рухча-Первая, Семигостичи, Серебрище, Стахово, Столин, Струга, Сварынь, Теребличи, Велемичи, Воловель, Вулька Малая

Жабинковский район

Хмелево, Жабинка

и другие деревни и садовые товарищества Брестской области.

Витебская область

Бешенковичский район

Бешенковичи, Бочейково, Будилово, Остров, Островно, Плиса, Рубеж, Свеча, Улла, Верховье, Забелье

Браславский район

Ахремовцы, Богино, Большой Озерецк, Бородиничи, Босяные, Браслав, Бухово, Цевьи, Щеперня, Щербы, Далекие, Домути, Дрисвяты, Друйск, Друя, Дулино, Едловичи, Голбея, Городиловичи, Гриблы, Гридьки, Гурец, Хомищево, Иказнь, Искозы, Канево, Караевичи, Коковино, Конаши, Кончани, Конный Бор, Костеево, Козяны, Лиопино, Лозичи, Мацуты, Малашенки, Манулки, Межа, Межаны, Мишутки, Мозолово, Низкоборье, Норковичи, Новая Земля, Обруб-Березвечский, Опса, Осово, Пантелейки, Плюсы, Погоща, Погостище, Приперное, Рамшино, Раветичи, Ромальдово, Рюм, Савченки, Шерстово, Шклянцы, Слободка, Стальмаково, Стариновичи, Суромщина, Свольно, Свядица, Теплюки, Тетерки, Тимошково, Тофели, Усяны, Видзы, Воеводки, Волесы, Ворон, Возгеляны, Задетуни, Заесье, Загоряне, Жауры

Чашникский район

Чашники, Черея, Иванск, Краснолуки, Латыголичи, Лукомль, Новолукомль, Октябрьский, Соболи, Тяпино, Замошье

Докшицкий район

Барсуки, Бегомль, Бересневка, Березино, Докшицы, Комайск, Крулевщина, Нестеровщина, Парафьяново, Понизовье, Порплище, Торгуны, Волколата, Юрковщина

Дубровенский район

Баево, Боброво, Добринь, Дубровно, Ляды, Осинторф, Россасно, Якубово

Глубокский район

Глубокое, Кульгаи, Мосар, Подсвилье, Прозороки, Псуя, Урожайная, Узречье, Залесье, Зябки

Городокский район

Большие Стайки, Езерище, Городок, Гурки, Холомерье, Хвошно, Меховое, Новый Болецк, Пролетарск, Смоловка, Веречье, Вировля

Лепельский район

Большой Полсвиж, Домжерицы, Камень, Лепель, Новые Волосовичи, Пышно, Старое Лядно, Юхновка

Лиозненский район

Бабиновичи, Добромысли, Колышки, Ковали, Крынки, Лиозно, Осипово, Стасево, Велешковичи, Великое Село, Выходцы, Высочаны, Заольша

Миорский район

Борки, Черес, Дисна, Дворное Село, Канцерово, Леонполь, Миоры, Николаево, Новгороды, Новый Погост, Погост, Повятье, Слобода, Волковщина, Язно, Заутье

Оршанский район

Барань, Боровуха 1-я, Бурое, Клюковка, Копысь, Крапивно, Лисуны, Луговские, Милашки, Ореховск, Орша, Росский Селец, Шаши, Стайки, Струсто, Высокое, Яковлевичи, Юрцево, Зайково, Заполье, Жегули, Зубово

Полоцкий район

Адамово, Азино, Бабцы, Белое Село, Бобыничи, Черное, Домники, Дретунь, Дубравы, Глоты, Гомель, Горчаки, Гори, Горяни, Грамоще, Христово, Ковалева, Красники, Литовцы, Ловжа, Малое Ситно, Миловиды, Мирная, Мосейки, Навлица, Новая Полота, Новое Село, Новополоцк, Новые Крюки, Орлово, Подворица, Пола, Полоцк, Ремни, Ровное Поле, Русины, Семенцово, Шпаковщина, Ситенец, Смоленская Возвышенность, Смоляны, Соколово, Старая Белица, Старый Погост, Труди, Туровля, Уно, Веремеево, Ветрино, Волча, Вороничи, Захарничи, Заозерье, Заскорки, Зеленка, Зубаки

Поставский район

Бель, Бельки, Дуниловичи, Курополье, Лынтупы, Новоселки, Полесье, Поставы, Воропаево

Россонский район

Горбачево, Клястицы, Краснополье, Россоны, Селявщина, Соколище, Янковичи, Юховичи, Заборье

Сенненский район

Алексиничи, Белая Липа, Богушевск, Латыгаль, Ледневичи, Мошканы, Оболь, Рясно, Сенно, Яново

Шарковщинский район

Германовичи, Иоды, Лонские, Лужки, Шарковщина, Столица, Веретеи

Шумилинский район

Добрино, Кордон, Кривое Село, Лесковичи, Мишковичи, Шумилино, Сиротино, Язвино

Толочинский район

Горщевщина, Коханово, Обольцы, Плоское, Славени, Славное, Толочин, Волосово, Воронцевичи

Ушачский район

Арлея, Большие Дольцы, Дубровка, Двор-Усвея, Глибочка, Косари, Кругляны, Кубличи, Малые Дольцы, Матырино, Несино, Полюдовичи, Селище, Сорочино, Старое Село, Старое Соколино, Туросы, Усая, Ушачи, Весницк, Задежье, Завечелье, Жари

Верхнедвинский район

Бигосово, Борковичи, Дерновичи, Кохановичи, Лисно, Освея, Первомайская, Росица, Сарья, Стрелки, Верхнедвинск, Волынцы, Зельки

Витебский район

Беляи, Белый Двор, Должа, Дрожаки, Дубиново, Еремино, Фролово, Гора, Княжица, Комаи, Коммунарка, Копти, Кострово, Кравцово, Курино, Липовка, Липск, Ложок, Луговая, Лыськово, Малиновка, Низкий Городец, Оконо, Ольгово, Ольховик, Осиновка, Остановка, Островские, Озеры, Посад, Пятигорск, Романово, Ровное, Руба, Саньково, Шатилово, Шо, Скрыдлево, Сосновка, Сосновый Бор, Староселье, Столбцы, Стриги, Сураж, Витебск, Ворони, Яновичи, Загорье, Загородно, Замосточье, Заречье, Зароново, Заслоново

и другие деревни и садовые товарищества Витебской области.

Гомельская область

Брагинский район

Асаревичи, Брагин, Чемерисы, Чернин, Дерновичи, Гдень, Глуховичи, Кливы, Комарин, Кононовщина, Красное, Малейки, Микуличи, Нижние Жары, Новая Иолча, Новая Мильча, Острогляды, Пирки, Рудня, Рудня-Маримонова, Сперижье, Сувиды, Углы, Верхние Жары, Железники

Буда-Кошелевский район

Чеботовичи, Дербичи, Дуравичи, Еленец, Глазовка, Губичи, Ховхло, Калинино, Недойка, Неговка, Потаповка, Радеево, Рогинь, Шарибовка, Уваровичи, Уза

Чечерский район

Беляевка, Чечерск, Ленин, Ленино, Меркуловичи, Покоть, Ровковичи, Сидоровичи

Добрушский район

Большие Селютичи, Добруш, Гордуны, Гороховищи, Корьма, Красная Буда, Лешня, Тереховка, Жгуно-Буда

Ельский район

Богутичи, Движки, Ельск, Кочище, Ремезы, Скородное, Словечно, Валавск

Гомельский район

Бережцы, Бобовичи, Большая Крушиновка, Большевик, Еремино, Грабовка, Климовка, Костюковка, Малевичская Рудня, Маложин, Марковичи, Михальки, Михедовичи, Новая Гута, Новые Громыки, Очесо-Рудня, Поколюбичи, Прибор, Романовичи, Селицкая, Шарпиловка, Скрыгалово, Телеши, Тереничи, Терюха, Урицкое, Ужинец, Васильевка, Зябровка

Хойникский район

Дроньки, Дворище, Хойники, Ломачи, Омельковщина, Рудаков, Стреличево, Велетин, Великий Бор

Калинковичский район

Дудичи, Горбовичи, Горочичи, Гулевичи, Хобное, Холодники, Хомичи, Калинковичи, Козловичи, Кротов, Малые Автюки, Михновичи, Нахов, Озаричи, Великие Автюки, Якимовичи, Юровичи, Замостье, Золотуха

Кормянский район

Буда, Холочье, Каменка, Кляпин, Корьма, Литвиновичи, Новые Журавичи, Октябрево, Себровичи, Сметаничи, Тульговичи, Ворновка, Задубье

Лельчицкий район

Боровое, Буйновичи, Букча, Данилевичи, Дуброва, Дзержинск, Глушкевичи, Гребени, Краснобережье, Лельчицы, Липляны, Милашевичи, Первомайск, Приболовичи, Синицкое Поле, Слобода, Средние Печи, Стодоличи, Тонеж, Замошье, Жмурное

Лоевский район

Бывальки, Деражичи, Хоминка, Крупейки, Липняки, Лоев, Мохов, Новая Борщовка, Переделка, Ручаевка

Мозырьский район

Барбаров, Козенки, Махновичи, Мелешковичи, Моисеевка, Мозырь, Новая Рудня, Осовец, Прудок, Романовка

Наровлянский район

Александровка, Демидов, Головчицы, Грушевка, Красновка, Наровля, Вербовичи

Октябрьский район

Алексеевка, Бабчин, Бартоломеевка, Белобережская Рудня, Белый Переезд, Береговая Слобода, Беседки, Богдановичи, Буда-Кошелево, Червонная Слобода, Добрынь, Довляды, Дубровица, Дьяковичи, Гарусты, Глубочица, Гомель, Грабье, Хоромцы, Хорошовка, Ипполитовка, Карналин, Кнышевичи, Колыбань, Конотоп, Кожушки, Козлы, Кравцовка, Крушники, Крынки, Крюки, Кузьмичи, Липа, Лисное, Лохница, Ломовичи, Ломыш, Лубень, Ляды, Лясковичи, Любань, Марьино, Машево, Молочки, Новая Дуброва, Новое Полесье, Огородня-Кузьмининская, Октябрь, Октябрьский, Петрицкое, Поречье, Протасы, Расова, Речки, Руденка, Рудня-Бартоломеевка, Рудня-Каменева, Семеновка, Шкава, Сивинка, Сколодин, Старо-высокое, Старое Закружье, Старые-Дятловичи, Старые Новоселки, Тесны, Толстыки, Уласы, Усов, Васильково, Вить, Володарск, Волосовичи, Вороново, Юшки, Загорье, Зарубаное, Зеленый Мох, Зимовище, Зломное

Петриковский район

Бобрик, Бринев, Фастовичи, Грабов, Ивашковичи, Колки, Комаровичи, Конковичи, Копа, Копаткевичи, Копцевичи, Кошевичи, Куритичи, Лучицы, Макаричи, Новоселки, Петриков, Рог, Снядин, Теребов, Велавск, Залесье, Зосинцы

Речицкий район

Артуки, Борхов, Бронное, Черное, Чижовка, Демьянки, Ходосовичи, Холмечь, Капоровка, Короватичи, Ковчицы 1-е, Леваши, Лиски, Макановичи, Малодуша, Новые Дятловичи, Новый Барсук, Озерщина, Переволока, Придне, Радин, Речица, Ровенская Слобода, Сологубов, Солтаново, Старые Храковичи, Струмень, Узнож, Василевичи, Заспа

Рогачевский район

Белицк, Довск, Гадиловичи, Городец, Хатовня, Кистени, Красница, Кривск, Лучин, Мадора, Новый Кривск, Озераны, Поболово, Рогачев, Серебрянка, Шапчицы, Станьков, Стреньки, Тихиничи, Турск, Заполье, Журавичи, Звонец

Светлогорский район

Боровики, Челюшевичи, Чирковичи, Хлевно, Хутор, Корени, Осташковичи, Паричи, Сосновый Бор, Светлогорск, Здудичи

Ветковский район

Беседь, Даниловичи, Казацкие Болсуны, Неглюбка, Присно, Радуга, Шерстин, Столбун, Светиловичи, Великие Немки, Ветка

Житковичский район

Белёв, Березняки, Бронислав, Хвоенск, Кольно, Люденевичи, Милевичи, Переров, Погост, Пуховичи, Тимошевичи, Туров, Вересница, Ветчин, Юркевичи, Залютичи, Житковичи

Жлобинский район

Щедрин, Доброгоща, Китин, Коротковичи, Красный Берег, Луки, Майское, Мормаль, Пиревичи, Проскурни, Радуша, Шихов, Симоновичи, Скепня, Солоное, Старая Рудня, Стрешин, Верхняя Олба, Жлобин

и другие деревни и садовые товарищества Гомельской области.

Гродненская область

Берестовицкий район

Берестовица, Большие Эйсмонты, Дворец, Малая Берестовица, Олекшицы, Сенкенята

Щучинский район

Бакшты, Бершты, Щучин, Демброво, Ходилони, Малые Озерки, Мотыли, Орля, Острына, Рожанка, Таневичи, Василишки, Желудок

Дятловский район

Демяновцы, Дятлово, Козловщина, Липичанка, Медвиновичи, Мир, Новоельня, Охоново, Подвеликое, Руда Яворская, Сочевляны, Вензовец

Гродненский район

Богушевка, Большая Берестовица, Щенец, Деревня, Глушнево, Головочи, Гожа, Грандичи, Гродно, Индура, Калеты, Коптевка, Королино, Лаздуны, Новая Руда, Новики, Одельск, Озеры, Поречаны, Ратичи, Рудевичи, Рудня, Рыбница, Шинковцы, Скидель, Скирдимы, Соничи, Сопоцкин, Стриевка, Суботники, Сухари, Суходоли, Вертилишки, Заберезь, Заполье, Житомля

Ивьевский район

Геранены, Ивье, Каменчане, Липнишки, Малые Князиковцы, Морино, Токаришки, Трабы, Юратишки

Кореличский район

Большие Жуховичи, Цирин, Кореличи, Луки, Малюшичи, Миратичи, Турец

Лидский район

Бабиничи, Березовка, Докудово, Гончари, Ходоровцы, Игнатковцы, Крупово, Лида, Лунно, Минойты, Мотевичи, Нетечь, Паперня, Первомайский, Рулевичи, Селець, Симаково, Соколово, Стерково, Ваверка

Мостовский район

Барово, Бондары, Дубно, Куриловичи, Микелевщина, Мосты, Пацевичи, Пески, Погорелка, Рогозница, Сухиничи, Уртишки

Новогрудский район

Большая Изва, Щорсы, Делятичи, Гнесичи, Ивесь, Каменка, Куписк, Любча, Негневичи, Несутичи, Новогрудок, Отминово, Сенежицы, Валевка, Вересково, Вселюб

Ошмянский район

Боруны, Гольшаны, Клевица, Муровано-Ошмянка, Новоселки, Ошмянская, Ошмяны, Песчанка, Привалка, Жупраны

Островецкий район

Быстрица, Древеники, Гервяты, Гири, Гудогай, Изабелин, Кемелишки, Клющаны, Мали, Маркуны, Михалишки, Островец, Рымдюны, Супроненты, Ворняны

Слонимский район

Аталезь, Дубники, Гловсевичи, Каменица, Колпаки, Костенево, Костени, Кули, Лепешки, Михайловщина, Мижевичи, Нагуевичи, Нестанишки, Ногородовичи, Осташино, Острово, Озерница, Павлово, Пелеса, Поречье, Самаровичи, Слоним, Сосновка, Старая Голынка, Струга, Сухая Долина, Ярутичи, Залужье, Жировицы

Сморгоньский район

Крево, Мицкевичи, Шутовичи, Сивица, Сморгонь, Солы, Старая-Руда, Вишнево, Войстом, Залесье, Жодишки

Свислочский район

Дашковичи, Доброволя, Горностаевичи, Гринки, Хоневичи, Новый Двор, Порозово, Студеники, Свислочь, Тиховоля, Вердомичи

Волковысский район

Большие Шиловичи, Чапунь, Духовляны, Хатьковцы, Мстибово, Подороск, Россь, Салтанишки, Шиловичи, Сырмеж, Верейки, Верхненеманская, Войтковичи, Волковыск, Волковысская, Волпа, Зарудовье, Збляны

Вороновский район

Бастуны, Бенякони, Конвелишки, Нача, Погородно, Полецкишки, Трокели, Вороново, Заболоть, Жирмуны

Зельвенский район

Бородичи, Деречин, Кривичи, Зельва, Золотеево

и другие деревни и садовые товарищества Гродненской области.

Минская область

Березинский район

Березино, Богушевичи, Бор, Целевичи, Дмитровичи, Маческ, Макаричи, Маковье, Микуличи, Орешковичи, Палик, Погост, Поплавы, Притерпа, Шеверничи, Якшицы

Борисовский район

Барань, Бобровичи, Большое Стахово, Борисов, Бродовка, Бытча, Черневичи, Гливин, Корсаковичи, Кострица, Лошница, Моисеевщина, Мстиж, Неман, Нивки, Оздятичи, Пересады, Сутоки, Трояновка, Трояново, Велятичи, Забашевичи, Зачистье, Зембин, Житьково, Жортай, Зоричи

Червеньский район

Чернова, Червень, Гребенка, Хутор, Клинок, Ляды, Рованичи, Рудня, Смиловичи, Заполье

Дзержинский район

Александровка, Александрово, Большие Бесяды, Большое Быково, Боровое, Щемыслица, Даниловичи, Добринево, Дулебы, Душково, Дзержинск, Фаниполь, Горелый Луг, Горное, Гриневичи, Хорошее, Иваничи, Каменка, Кимия, Кишина-Слобода, Колки, Корма, Кременец, Кристинполье, Кузмичи, Лостоянцы, Лужаны, Лютые, Мардасы, Машуки, Мгле, Мощница, Недаль, Негорелое, Новая Дуброва, Новое Село, Озерцы, Погодица, Погост 2-Й, Поречье, Правда, Прощицы, Прудины, Путчино, Радица, Речки, Рубилки, Руденка, Рум, Синча, Станьково, Старинки, Волма, Восточный, Ясковичи, Язовка, Юшковичи, Заостровичи, Жерновка

Клецкий район

Грицевичи, Клецк, Морочь, Синявка

Копыльский район

Блевчицы, Бучатино, Букатово, Докторовичи, Душево, Колодезное, Копыль, Лотвины, Низковичи, Песочное, Прончейково, Семежево, Слобода-Кучинка, Старица, Тимковичи, Ванелевичи, Веснино

Крупский район

Белавичи, Бобр, Буда-Гресская, Черногрядь, Чертовичи, Дедиловичи, Есьмановцы, Глебовщина, Грозово, Хидра, Холопеничи, Хотово, Хотюхово, Худовцы, Игрушка, Колодница, Коптевщина, Косеничи, Костеши, Крупки, Крупский, Курдуны, Лисичино, Малые Негновичи, Матеевичи, Мирославка, Нача, Обчуга, Очижа, Перетоки, Потичево, Птичанская, Рованичская Слобода, Шинки, Соколовичи, Старая Слобода, Тройчаны, Ухвала, Узнацк, Выдрица, Яченка, Жилин-Брод, Журавок, Журовка

Логойский район

Березенское, Гайна, Гостиловичи, Корень, Королищевичи, Козеково, Логойск, Малые Гаяны, Новопольцы, Паперня, Плещеницы, Савони, Семково, Янушковичи, Знаменка

Любаньский район

Дарасино, Доматкановичи, Калиновка, Костюки, Ляховка, Любань, Нежин, Осовец, Пласток, Сосны, Таль, Уречье, Яминск, Заболоть, Закальное

Минский район

Белевичи, Боровляны, Лесной, Лесковка, Большая Ганута, Большая Раевка, Брусы, Городище, Городок, Колодищи, Колядичи, Лоша, Луговая, Любяча, Мервины, Михановичи, Минск, Мокрица, Низок, Новая Нива, Новые Денисовичи, Острошицкий Городок, Озерцо, Пережиры, Першай, Понятичи, Прусы, Пятевщина, Ратомка, Рог, Рогово, Рымаши, Самохваловичи, Слобода, Стайки, Старое Село, Студенка, Тарасово, Заславль

Молодеченский район

Дуброво, Красное, Лебедево, Молодечно, Мясота, Олехновичи, Полочаны, Радошковичи, Раевка, Турец-бояры, Засковичи, Чисть

Мядельский район

Будслав, Черемшицы, Константиново, Лукьяновичи, Мядель, Осово, Пузыри, Старые Габы, Сватки, Свирь, Выголовичи

Несвижский район

Городея, Хожево, Несвиж, Новоселки, Погорельцы, Сейловичи, Снов

Пуховичский район

Блужа, Цитва, Дукора, Горелец, Марьина Горка, Октябрь, Омельно, Правдинский, Пуховичи, Руденск, Селецк, Сергеевичи, Шацк, Сутин, Талька, Узляны

Слуцкий район

Болотчицы, Греск, Козыри, Ленино, Никольцы, Омговичи, Рухово, Селище, Серяги, Шищицы, Слуцк, Сороги, Великая Липа, Великая Слива, Весея, Замостье

Смолевичский район

Большой Рожан, Драчков, Драчково, Пережир, Плиса, Рудня-Налибокская, Смолевичи, Уголец, Усяжа, Верхмень, Юрьево, Заболотье, Зеленый Бор, Жодино

Солигорский район

Ананчицы, Большая Гуменовщина, Большие Городятичи, Челонец, Чепели, Гаврильчицы, Гоцк, Копацевичи, Красная Слобода, Левки, Махновичи, Малые Нестановичи, Саковичи, Шипиловичи, Сковшин, Солигорск, Старобин, Веска, Вынищи, Зажевичи

Стародорожский район

Щитковичи, Кривоносы, Пасека, Пастовичи, Солон, Старые Дороги, Теребуты, Верхутино, Языль, Залужье

Столбцовский район

Деревное, Клетище, Литва, Налибоки, Николаевщина, Опечки, Пруды, Рубежевичи, Столбцы, Тоново, Засулье

Узденский район

Озеро, Теляково, Узда, Зеньковичи

Вилейский район

Баровцы, Бубны, Долгиново, Илья, Ижа, Костеневичи, Латыголь, Лыцевичи, Мильча, Осиповичи, Партизанский, Рабунь, Ручица, Русское Село, Стешицы, Талуть, Вилейка, Вязынь, Язни

Воложинский район

Доры, Городьки, Ивенец, Камень, Лоск, Раков, Саковщина, Вишнево, Воложин, Яршевичи

и другие деревни и садовые товарищества Минской области.

Могилевская область

Белыничcкий район

Белыничи, Ермоловичи, Головчин, Новоселки, Староселье, Техтин, Заполье

Бобруйский район

Бобруйск, Большие Бортники, Брожа, Глуша, Орсичи, Осово, Панкратовичи, Петровичи, Побоковичи, Стасевка, Сычково, Телуша, Турки, Вишневка

Быховский район

Болонов Селец, Бовки, Быхов, Чечевичи, Глухи, Грудиновка, Хомичи, Красница, Красный Берег, Кузьковичи, Лудчицы, Мокрое, Никоновичи, Новый Быхов, Обидовичи, Рыжковка, Селец-Холопеев, Тощица, Виляховка, Восточная, Ямное

Чауский район

Благовичи, Чаусы, Долгий Мох, Головенчицы, Горбовичи, Петуховка, Путьки, Волковичи

Чериковский район

Чериков, Чудяны, Глинь, Речица, Шароевка, Веприн, Веремейки

Дрибинский район

Дрибин, Кледневичи, Рясна, Темный Лес, Жевань

Глусский район

Бабирово, Балашевичи, Глуск, Городок, Клетное, Симоновичи, Славковичи, Зубаревичи

Горецкий район

Чепелинка, Добрая, Горки, Коптевка, Котелево, Ленино, Маслаки, Паршино, Рудковщина

Хотимский район

Батаево, Березки, Беседовичи, Боханы, Ельня, Еловец, Хотимск, Тростино

Кировский район

Белая Дубровка, Белица, Бобровичи, Большая Комаровка, Большое Черное, Большой Осов, Борки, Будино, Быковичи, Быново, Чашники, Чигиринка, Щекотово, Добосна, Доманы, Дубровка 1-я, Дуброво, Голынка, Кировск, Корытница, Костинка, Козуличи, Красная Белорусь, Красная Буда, Красное, Кремок, Круги, Кузьминичи, Любоничи, Могилев, Моисеевичи, Мышковичи, Низки, Норки, Пеньковка, Пильня, Раздел, Роги, Рудня, Ржавцы, Сава, Сергеевичи, Скачок, Слободка, Смолка, Старинка, Старый Остров, Старый Стан, Тереховка, Тетерино, Ушаки, Усохи, Устье, Веть, Вязьма, Юрьево, Загатье, Заозёрье, Зубры

Кличевский район

Бацевичи, Долгое, Кличев, Колбча, Любаны, Несята, Стан, Стоялово, Усакино, Закутье, Замочулье

Климовичский район

Борисовичи, Домамеричи, Галичи, Ходунь, Климовичи, Красавичи, Лобжа, Макеевичи, Милославичи, Недведь, Осмоловичи, Палуж 2-Й, Родня, Силичи, Судилы, Тимоново, Титовка, Великий Мох, Забелышин, Звенчатка

Костюковичский район

Белынковичи, Большая Зимница, Бороньки, Каничи, Колодезская, Костюковичи, Кривелицк, Кульшичи, Липовка, Мартьяновичи, Михеевичи, Пролетарское, Рогалино, Селец, Старые Максимовичи, Студенец, Травна, Тупичино, Великий Бор, Ветухна, Видуйцы, Витунь, Забычанье

Краснопольский район

Городецкая, Горы, Копани, Краснополье, Мхиничи, Почепы, Выдренка

Кричевский район

Дяговичи, Кожемякино, Кричев, Кучин, Лобковичи, Молятичи, Монастырек, Осовец, Усушек, Вишни, Волчас

Круглянский район

Ельковщина, Филатово, Комсеничи, Круча, Круглое, Павловичи, Шепелевичи, Старые Чемоданы

Могилевский район

Большая Мощаница, Большие Белевичи, Браково, Брыли, Дашковка, Ильковичи, Каменица, Княжицы, Красница, Крынка, Личинка, Махово, Межисятки, Мосток, Могилев, Осман-Касаево, Полыковичи, Самотевичи, Сидоровичи, Сухари, Вендорож, Вьюн, Ждановичи, Журбин

Мстиславский район

Бахан, Барчицы, Бастеновичи, Большое Хоново, Борисовщина, Борколабово, Дедня, Долговичи, Дроковка, Дулебка, Голынец 1-й, Ходосы, Хоньковичи, Хотиловичи, Иванищевичи, Курманово, Мстиславль, Пацова Слобода, Парадино, Переволочная, Плещицы, Подлужье, Саприновичи, Савиничи, Шамовщина, Смолица, Столпище, Темровичи, Зимницы

Осиповичский район

Березяки, Дараганово, Елизово, Гродзянка, Каменичи, Корытное, Лапичи, Липень, Мошенаки, Новое Прибужье, Осиповичи, Свислочь, Татарка, Верейцы, Воевичи, Вязье, Вязовница, Ясень

Шкловский район

Барсуки, Черневка, Евдокимовичи, Каменные Лавы, Копысица, Косаричи, Любиничи, Никитиничи, Ордать, Полоница, Шклов, Старая Водва, Тудорово, Уланово, Высокое, Забродье

Славгородский район

Березовка, Гайшин, Гиженка, Каменка, Лопатичи, Рабовичи, Ректа, Шеломы, Славгород, Васьковичи, Вильчицы

и другие деревни и садовые товарищества Могилевской области.

Планировки помещений, подготовленное техническое задание, Вы можете отправить на e-mail [email protected].

Подготовка оптоволокна к сварке или Чего стоят ошибки пайщика

В прошлых статьях (Как устроен оптоволоконный кабель и Разделка оптоволоконного кабеля) мы уже говорили о том, насколько аккуратным и точным нужно быть пайщику при работе с оптоволоконным кабелем. На этапах же укладки модулей и волокон в кассеты (подготовка к пайке) и самой сварки эти требования возрастают в разы (наверное, именно поэтому хороший пайщик ценится на вес золота).

Итак, кабель заведен в кросс или муфту. Первое, что нужно сделать — промаркировать все входящие модули и волокна. Новичкам такая педантичность кажется странной, но это крайне важно. Дальше мы поймем, почему.

Маркировка модулей — зачем?

Перед нами — кабель, очищенный до модулей. На рисунке — 7 модулей, из них два — пустышки (отрезаем их под корень).

Первый модуль кабеля всегда — красного цвета. Второй располагается непосредственно рядом с первым и может быть и зеленым, и синим, и желтым, но тоже — всегда цветным. Так как модули идут по кругу, рядом с красным модулем с другой стороны конечно будет еще один, но он не цветной.

А вот третий, четвертый, пятый модуль производитель может сделать белыми, к примеру, и их очень легко перепутать. Если же модулей не 4-5, а 8, то риск ошибки возрастает.

Как определить порядок маркировки

Для маркировки используются специальные наклейки-циферки от 0 до 9. Но как же определить, в каком порядке их нужно клеить на модули? С первым и вторым все понятно, а дальше?

Дальше мы просто смотрим, как расположен второй модуль относительно первого — по часовой стрелке или против. В том же направлении будут идти и остальные.

Повторим еще раз:

1. Первый модуль  — красный.

2. Второй — рядом с ним и обязательно цветной, цвет может быть любой, но хорошо различимый (синий, зеленый, желтый и т. д.)

3. Третий идет после второго в ТОМ ЖЕ направлении относительно часовой стрелки.

4. Последующие — так же.

Для наглядности приводим иллюстрацию. В правом кабеле модули расположены по часовой стрелке, в левом — против:

Соответственно, на все волокна из 1-го, красного модуля мы клеим цифру 1, на волокна 2-го — цифру 2 и т.д.

Что будет, если перепутать модули

Почему так важна маркировка? Потому что на практике довольно часто новички (и даже опытные мастера-пайщики) путают волокна из модулей при пайке — т.е. к примеру, волокно из 3-го модуля сваривается с волокном из 4-го  и т.д. Магистраль проведена, муфты зарыты в землю и тут при тестах обнаруживается ошибка:

При проверке сигнала мы видим, что сигнал с 5-го порта приходит на 9-й и т.д.

Как же определить, где именно допущена ошибка? Вот тут и начинается самое интересное. На линии может быть более десяти муфт. В идеале, конечно, нужно вскрыть и проверить все, но для экономии времени поступаем следующим образом:

1. Вскрываем муфту примерно посередине линии и по одному проверяем каждое волокно — не перепутаны ли они при сварке.
2. Если в этой муфте все нормально — отправляем напарника с рефлектометром на ближайший кросс. Аккуратно, чтобы не поломать, сгибаем каждое волокно так, чтобы обеспечить «затор» сигнала. Если у напарника сигнал укорачивается именно на тех волокнах, где и должен — значит, ошибка не на этом отрезке, а дальше.
3. Вскрываем следующую муфту — посередине следующего отрезка и повторяем все заново. При этом нам приходится каждый раз раскапывать по 2 метра земли, чтобы добраться до муфты (или прыгать по лестницам, добираясь до воздушных линий) — и все это может быть и в жару и в дождь, и вообще ничего хорошего.



А если линия, к тому же, с множеством ответвлений, а срок сдачи магистрали был еще вчера? А если ошибка допущена не в одном  месте? Именно поэтому лучше потратить 5-10 минут на маркировку.

Некоторые недобросовестные подрядчики могут выбрать самый легкий путь — переткнуть пигтейлы в кроссе так, чтобы откорректировать ошибку. Если это крупная магистраль, которой впоследствии будет пользоваться множество организаций, то в долгосрочной перспективе такой скрытый дефект может привести к катастрофическим последствиям — какому-то клиенту понадобится что-то вварить на линии, волокна разрежут…  и уронят DWDM какой-нибудь крупной конторы, мобильного оператора или линию государственного значения. Потому что сигнал будет идти вовсе не по тем волокнам, по которым должен.

Кстати, если мы свариваем не кабели между собой, а кабель — с пигтейлами, то все пигтейлы тоже лучше промаркировать. За исключением тех кроссов, где об этом позаботился производитель. Потратили 10 минут — сэкономили массу времени и нервов.

Отмеряем волокна для укладки в кассету

Промаркировали, продумали, в какую кассету какие модули направить и закрепляем их в кассете стяжками. Желательно модуль в месте закрепления обернуть изолентой, иначе он легко выскочит из него. На плохо очищенную от гидрофоба поверхность, кстати, изолента толком не приклеится.

Далее отмеряем волокна для укладки в кассету. При этом помним, что путь укладки нужен самый простой — без сложных изгибов. Лучше всего — по кругу:

Желательно избегать вот такой изогнутой петли посередине:

1. Во-первых, кассета не предусмотрена для такого расположения волокон и их придется крепить изолентой, что неправильно и ненадежно.
2. Во-вторых, это усложняет схему пайки в и без того сложных случаях и приводит к ошибкам.



Хотя иногда, конечно, без такого способа не обойтись.

Заранее продумывайте, как волокно ляжет в кассету и отрезайте нужную длину. Иначе в итоге может не хватить.

Распределяем волокна в кассете

Стандартно кассеты рассчитаны на 32 волокна. Поэтому, если у нас кабель состоит из 4 модулей по 8 волокон — все легко рассчитывается:

• Волокна 1-го и 2-го модулей одного кабеля свариваются с аналогичными второго кабеля  и ложатся в верхних ложементах кассеты. (16 волокон)
• 3-й и 4-й модули — в нижних ложементах.



В простых случаях, конечно легко добиться примрено такого результата:

Сложнее, когда у вас кабель на 64 волокна. Если они оба одинаковые, в каждом 8 модулей по 8 волокон, то все еще можно выкрутиться, разделив их на две кассеты:

• Первые четыре модуля первого и второго кабеля свариваются в одной кассете;
• Последние четыре модуля — идут во вторую;
• Какую половину направлять в верхнюю, а какую — в нижнюю — все равно;



Если же у вас два кабеля с разным количеством волокон в модулях, или свариваются 3-4 различных кабеля, то здесь необходимо очень тщательное планирование разводки волокон.

Отметим, что волокна, которые переходят в другую кассету (например, лишние из-за разности числа волокон в модулях) между кассетами должны находиться в жесткой пластиковой трубочке, при необходимости заменяемой трубочкой от капельницы. Нельзя использовать для этого пустую оболочку от модулей, потому что она ломкая, к тому же от гидрофоба внутри ее не очистить толком, и тем более — пускать волокна просто так.

Одеваем гильзы КДЗС

Аббревиатура КДЗС расшифровывается как «Комплект для защиты сварного стыка». Это полимерная трехсоставная гильза: внутри слой пластика, который легко плавится при повышенной температуре, потом по длине гильзы — проволока для жесткости и верхняя термоусадочная оболочка.

Основное назначение КДЗС — защитить место сварки от повреждений. Ее надевают на волокно перед сваркой, после надвигают на место сварочного стыка и отправляют на 30-40 секунд в печку. За это время внутренний пластик оплавляется и охватывает волокно, а верхний слой плотно «усаживает» все конструкцию, вместе с проволокой для жесткости. Хорошие гильзы — плотные, не разваливаются на составные части прямо в руках и без больших зазоров между слоями.

Обычно у каждого пайщика своя методика работы с гильзами. Стандартно это: надел одну гильзу, сварил волокна, усадил гильзу, взял следующую и т.д.  Можно предложить чуть более продвинутый метод: надеть все гильзы на волокна СРАЗУ и уже потом варить. Так меньше риск забыть о них в процессе.

---

Предстоит работать с оптическим кабелем, зачищать, варить оптоволокно? Новое поколение сварочных аппаратов Signal Fire AI-7

---

Гильзы выпускаются разных размеров, и в идеале, конечно, желательно использовать точное соответствие размеров гильзы и кассеты, так как:

1. В кассете, предназначенной для КДЗС 60 мм, сорокамилимметровые будут болтаться в посадочных местах.
2. В кассете, рассчитанной для КДЗС 40 мм, гильзы на 60 мм с трудом будут входить в эти посадочные места (так как более толстые), да и укладывать их придется строго по центру, чтобы не искривлять волокно. В крайнем случае нужно хотя бы откусить лишние сантиметры бокорезами.



Не рекомендуется:

Усаживать КДЗС зажигалкой. Можно запросто поджечь лак или пережечь оптоволокно.

Одну гильзу одевать на несколько волокон сразу. В случае необходимости перепайки волокон, или когда нужно будет продернуть волокна и посмотреть к каким модулям они идут, вас и всю вашу семью в придачу вспомнят очень нехорошими словами.

Зачищаем лаковое покрытие на волокнах

Для очистки лака с волокон используется стриппер. Это дорогой инструмент, рассчитанный именно на снятие лака — точное и качественное. Если вы будете использовать его для других целей в процессе работы — вскоре придется выкладывать деньги за новый.

Зачищать нужно примерно сантиметра 3. Главное — не сломать оптоволокно, так как мы же уже отмеряли его длину и отрезали, запаса нет.

Итак у нас промаркированные очищенные оптоволокна нужной длины, с надетыми КДЗС  (на половину из них). Теперь самое интересное.

Варим!

Но об этом — уже в следующей статье.

Еще статьи по этой теме

Разделка оптоволоконного кабеля — практические советы.

Виды оптических коннекторов

Как устроен оптоволоконный кабель



Следите за публикациями!

Сварка оптоволокна (оптики), оптического кабеля в Москве

Волоконно-оптическая линия связи обеспечивает высокое качество, надежность и огромную скорость передачи данных в оптическом диапазоне. В качестве связующего элемента для передачи данных служит оптоволокно. При монтажных и ремонтных работах требуется сварка ВОЛС. Данная процедура заключается в соединении жил оптоволоконного кабеля при помощи воздействия на них при высокой температуре.

Для проведения пайки оптического кабеля используется сварочный аппарат. Данное оборудование производится различными компаниями, но самыми надежными являются японские производители, к которым относится Fujikura, Sumitimo и Furukawa. Отдельно следует упомянуть самую популярную модель сварочного оборудования, которое применяется при прокладывании ВОЛС. Речь идет о модели Sumitimo Type 71C, соединяющей в себе высокое качество соединения кабеля и надежность работы.

Из-за своей архитектуры, а также от применяемой технологии передачи данных современные волоконно-оптические линии связи могут быть построены с применением различных типов оптических волокон. Наиболее часто встречаются следующие:

Данные типы имеют различные свойства, которые влияют на способность распространять оптический сигнал. Например, задача SM-волокна — обеспечение распространения сигнала с потерями, не превышающими 0.22 дБ/км, а NZDSF-волокна — распространение с минимальной дисперсией поблизости длины волны 1550 нм. Однако, эти качества никак не влияют на возможность использования этих волокон в сварке. Определяющим отличием волокон является их конструкция, а именно — различающаяся конфигурация профиля показателя преломления (ППП) сердцевины.

Наша компания проведет спайку оптоволокна быстро и качество. Стоимость спайки составляет от 4 BYN, а подготовки кабеля к сварке 12 BYN. Стоимость работа зависит от объема, сложности и условий работы.

Некоторые неквалифицированные монтажники допускают ряд ошибок. Рассмотрим несколько из них:

Цены на монтаж волоконно-оптических линий связи складываются из стоимости оборудования, материалов (кабель типа витая пара, пластиковые короба, трубы ПВХ, ПНД, шкафы, стойки, патч-панели, розетки, патч-корды и пр.) и стоимости монтажных работ.

Как правило, в течение 24 часов мы подготовим предварительный расчет на монтажные работы, включая материалы.

Сварка оптоволоконного кабеля – процедура, требующая от мастера внимания к деталям и аккуратности. Поэтому в нашей компании данную работу выполняют только мастера с соответствующей квалификацией и большим опытом работы в данной сфере. Для работы используются качественные материалы и современное оборудование. Кроме того мы предлагаем услуги разварки кабеля в муфте или кроссах. Стоимость наших услуг находится на максимально доступном уровне, а качество результата превзойдет все ожидания.

К основным преимуществам заказа сварки оптоволоконного кабеля в нашей компании относится:

Главный офис нашей компании находится в Москве, но мы предоставляем услуги сварки кабеля по всему Подмосковью.

В каких районах работаем

Населенные пункты Московской области

Апрелевка, Архангельское, Балашиха, Белоозёрский, Бронницы, Брёхово, Видное, Власиха, Востряково, Гришино, Дедовск, Дзержинский, Долгопрудный,Домодедово, Дрожжино, Дубовая Железнодорожный, Жуковский, Звенигород, Зеленоград, Ивантеевка, Истра, Климовск, Кокошкино, Коммунарка, Королёв, Красноармейск, Красногорск, Краснознаменск, Купавна, Купавна, Литвиново, Лобня, Лосино-Петровский, Лыткарино, Люберцы, Малаховка,  Менделеево, Монино,  Московский, Мытищи, Нахабино, Некрасовский, Новое,  Ногинск, Огуднево, Одинцово, Павловская Петровское, Пироговский, Поварово,  Подольск, Правдинский, Пушкино, Раменское, Реутов, Роща,  Свердловский, Селятино, Слобода, Софрино, Софьино, Старая Сходня, Троицк, Фрязино, Химки,  Черноголовка, Щербинка, Щёлково,  Электросталь, Электроугли, Ямкино.

Список районов и поселений Москвы

Академический, Алексеевский, Алтуфьевский, Арбат, Аэропорт, Бабушкинский, Басманный, Беговой, Бескудниковский, Бибирево, Бирюлёво Восточное, Бирюлёво Западное, Богородское, Братеево, Бутырский, Вешняки, Внуково, Войковский, Восточное Дегунино, Восточное Измайлово, Восточный, Выхино-Жулебино, Гагаринский, Головинский, Гольяново, Даниловский, Дмитровский, Донской, Дорогомилово, Замоскворечье, Западное, Дегунино, Зюзино, Зябликово, Ивановское, Измайлово, Капотня, Коньково, Коптево, Косино-Ухтомский, Котловка, Красносельский, Крылатское, Крюково, Кузьминки, Кунцево, Куркино, Левобережный, Лефортово, Лианозово, Ломоносовский, Лосиноостровский, Люблино, Марфино, Марьина Роща, Марьино, Матушкино, Метрогородок, Мещанский, Митино, Можайский, Молжаниновский, Москворечье-Сабурово, Нагатино-Садовники, Нагатинский Затон, Нагорный, Некрасовка, Нижегородский, Новогиреево, Новокосино, Ново-Переделкино, Обручевский, Орехово-Борисово Северное, Орехово-Борисово Южное, Останкинский, Отрадное, Очаково-Матвеевское, Перово, Печатники, Покровское-Стрешнево, Преображенское, Пресненский, Проспект Вернадского, Раменки, Ростокино, Рязанский, Савёлки, Савёловский, Свиблово, Северное Бутово, Северное Измайлово, Северное Медведково, Северное Тушино, Северный, Силино, Сокол, Соколиная Гора, Сокольники, Солнцево, Старое Крюково, Строгино, Таганский, Тверской, Текстильщики, Тёплый Стан, Тимирязевский, Тропарёво-Никулино, Филёвский Парк, Фили-Давыдково, Хамовники, Ховрино, Хорошёво-Мнёвники, Хорошёвский, Царицыно, Черёмушки, Чертаново Северное, Чертаново Центральное, Чертаново Южное, Щукино, Южное Бутово, Южное Медведково, Южное Тушино, Южнопортовый, Якиманка, Ярославский, Ясенево.



Внуковское, поселение; Вороновское, поселение; Воскресенское, поселение; Десёновское, поселение; Киевский, поселение; Клёновское, поселение; Кокошкино, поселение; Краснопахорское, поселение; Марушкинское, поселение; Михайлово-Ярцевское, поселение; Московский, поселение; Мосрентген, поселение; Новофёдоровское, поселение; Первомайское, поселение; Роговское, поселение; Рязановское, поселение; Сосенское, поселение; Троицк, поселение; Филимонковское, поселение; Щаповское, поселение; Щербинка, поселение.

Станции метро в Москве

Бульвар Рокоссовского, Черкизовская, Преображенская площадь, Сокольники, Красносельская, Комсомольская, Красные Ворота, Чистые пруды, Лубянка, Охотный Ряд, Библиотека имени Ленина, Кропоткинская, Парк культуры, Фрунзенская, Спортивная, Воробьёвы горы, Университет, Проспект Вернадского, Юго-Западная, Тропарёво, Румянцево, Саларьево, Филатов Луг, Прокшино, Ольховая, Коммунарка, Ховрино, Беломорская, Речной вокзал, Водный стадион, Войковская, Сокол, Аэропорт, Динамо, Белорусская, Маяковская, Тверская, Театральная, Новокузнецкая, Павелецкая, Автозаводская, Технопарк, Коломенская, Каширская, Кантемировская, Царицыно, Орехово, Домодедовская, Красногвардейская, Алма-Атинская, Пятницкое шоссе, Митино, Волоколамская, Мякинино, Строгино, Крылатское, Молодёжная, Славянский бульвар, Парк Победы, Арбатская, Площадь Революции, Курская, Бауманская, Электрозаводская, Семёновская, Партизанская, Измайловская, Первомайская, Щёлковская, Кунцевская, Пионерская, Филёвский парк, Багратионовская, Фили, Кутузовская, Студенческая, Международная, Выставочная, Киевская, Смоленская, Александровский сад, Октябрьская, Добрынинская, Таганская, Проспект Мира, Новослободская, Краснопресненская, Медведково, Бабушкинская, Свиблово, Ботанический сад, ВДНХ, Алексеевская, Рижская, Сухаревская, Тургеневская, Китай-город, Третьяковская, Шаболовская, Ленинский проспект, Академическая, Профсоюзная, Новые Черёмушки, Калужская, Беляево, Коньково, Тёплый Стан, Ясенево, Новоясеневская, Планерная, Сходненская, Тушинская, Спартак, Щукинская, Октябрьское Поле, Полежаевская, Беговая, Улица 1905 года, Баррикадная, Пушкинская, Кузнецкий Мост, Пролетарская, Волгоградский проспект, Текстильщики, Кузьминки, Рязанский проспект, Выхино, Лермонтовский проспект, Жулебино, Котельники, Рассказовка, Новопеределкино, Боровское шоссе, Солнцево, Говорово, Озёрная, Мичуринский проспект, Раменки, Ломоносовский проспект, Минская, Деловой центр, Марксистская, Площадь Ильича, Авиамоторная, Шоссе Энтузиастов, Перово, Новогиреево, Новокосино, Алтуфьево, Бибирево, Отрадное, Владыкино, Петровско-Разумовская, Тимирязевская, Дмитровская, Савёловская, Менделеевская, Цветной бульвар, Чеховская, Боровицкая, Полянка, Серпуховская, Тульская, Нагатинская, Нагорная, Нахимовский проспект, Севастопольская, Чертановская, Южная, Пражская, Улица Академика Янгеля, Аннино, Бульвар Дмитрия Донского, Селигерская, Верхние Лихоборы, Окружная, Фонвизинская, Бутырская, Марьина Роща, Достоевская, Трубная, Сретенский бульвар, Чкаловская, Римская, Крестьянская застава, Дубровка, Кожуховская, Печатники, Волжская, Люблино, Братиславская, Марьино, Борисово, Шипиловская, Зябликово, Шелепиха, Мнёвники, Народное Ополчение, Хорошёвская, ЦСКА, Петровский парк, Варшавская, Каховская, Битцевский парк, Лесопарковая, Улица Старокачаловская, Улица Скобелевская, Бульвар Адмирала Ушакова, Улица Горчакова, Бунинская аллея, Лефортово, Нижегородская, Стахановская, Окская, Юго-Восточная, Улица Дмитриевского, Лухмановская, Некрасовка.

Как происходит сварка оптики?

Сварка оптики – это процесс, в котором свариваются оптические волокна благодаря обработке высокой температурой. Сейчас сварка оптического волокна чаще всего выполняется без участия человека.

Структура оптоволокна.

Сваривание оптических волокон производят с применением специальных устройств для сварки, которые дают возможность проведения всего комплекса работ по свариванию от самого начала и до конца.

Виды современных аппаратов и их группы

Современные аппараты для сваривания оптических волокон – это уникальные промышленные роботы, которые имеют собственную систему управления. Управление таким роботом производит оператор. Как правило, размеры новых устройств для сваривания достаточно небольшие.

Аппараты, которыми производится сварка оптики, состоят из:

Устройство аппарата для сварки оптоволокна.

• БП;
• ЭБ, в который входит материнка, дуговые блоки, преобразователи напряжения;
• механические составляющие;
• монитор (устройства для видеоконтроля).

Настоящее название этого устройства – аппарат для автоматического сваривания оптоволокна.

Каждый аппарат имеет свое программное обеспечение, которое является уникальным для каждой отдельной модели. Пользовательский интерфейс представлен клавиатурой, меню и монитором. Меню в любом случае имеет два раздела: секретный сервисный и открытый пользовательский. Секретные меню, как правило, закрываются паролями или комбинацией клавиш. Его применяют для того, чтобы сварка оптоволокна была максимально настроенной.

Аппараты для сваривания современного типа можно разделить на такие группы:

• аппараты, которыми производится сварка оптоволокна;
• для сваривания, которые имеют выравнивание по сердцевине;
• для сваривания, которые имеют фиксированные V-подобные канавки.

Вернуться к оглавлению

Что такое сварка ВОЛС и как она происходит

ВОЛС расшифровывается как волоконно-оптические линии связи. Сварка их проходит следующие этапы:

Прежде чем начать сварку оптоволокна, необходимо снять изоляцию.

1. Первым делом оптоволокно разделяется. Как правило, это включает в себя снятие изоляции всего волокна, а потом и отдельных его модулей, каждый из которых составляет определенное количество оптоволокна, сварка которого происходит отдельно.
2. Далее волокна очищают от материалов, защищающих от влаги. Наиболее часто применяют либо не имеющий цвета, либо немного покрашенный гель.
3. На оптоволокно надевают специальную насадку, именуемую КДЗС, этот комплект состоит из труб для термоусадки и стержней усиления.
4. С кончиков волокна снимают лак и слой защиты, после этого его обрабатывают спиртом.
5. Уже зачищенные волокна скалывают специальными прецизионными скалывателями. Скол должен быть перпендикулярным оси волокна. Отклонения больше 1,5° недопустимы.
6. Волокна, с которыми будет проделываться сварка оптоволокна, укладывают в зажим сварочного аппарата (V-канавки).
7. При помощи манипулятора под микроскопом их совмещают, но в новейших моделях это происходит в автоматическом режиме.
8. Благодаря электрической дуге волокна разогреваются до требуемой температуры с небольшим зазорчиком, при этом торцы совмещаются при помощи микродоводки держателя.
9. Устройство проверяет прочность соединений путем механических деформаций и проводит оценку затухания, которое вносится стыками.
10. Комплект для защиты соединения оператор устанавливает на место сваривания, после чего участок помещают в тепловую камеру, в которой и происходит температурная усадка.

Вернуться к оглавлению

Оптоволокно: сварка, вид и состав

Что все-таки представляет собой оптический кабель? Такие кабели можно разделить по следующим категориям:

Виды оптических волокон.

1. По конструкционным особенностям: от наиболее простых, которые состоят из оболочки с трубочками-модулями, до самых новых, состоящих из многих слоев, двухуровневой защиты и прочего.
2. По месту применения: наружные и внутренние виды прокладки. Внутреннюю прокладку встретить можно достаточно редко, как правило, только в высококлассных дата-центрах, которые требуют идеальности, правильности и красоты.
3. По условиям прокладывания: для подвесов, грунтовые, для использования в кабельных канализациях, под водой, для подвешивания на опорах линии электропередач. Но чаще всего используются именно подвесные кабели или кабели для прокладки в грунте. Немного реже можно встретить кабели с тросиками и гофроброней. Не редкостью является кабель, который представляет собой тонкие, спаренные патч-корды. Все остальные оптические кабели можно встретить гораздо реже.

Вернуться к оглавлению

Инструменты и способ разделки кабеля

Если вам нужно разделать кабель, то для этого, равно как и для сваривания, вам понадобится много специальных инструментов. Как правило, обычный набор монтажников-спайщиков включает в себя чемодан с инструментами «НИМ25», который содержит все необходимые стрипперы, тросокусы, отвертки, плоскогубцы, ножи и другие инструменты, которые только могут понадобиться в любой сложившейся при работе ситуации.

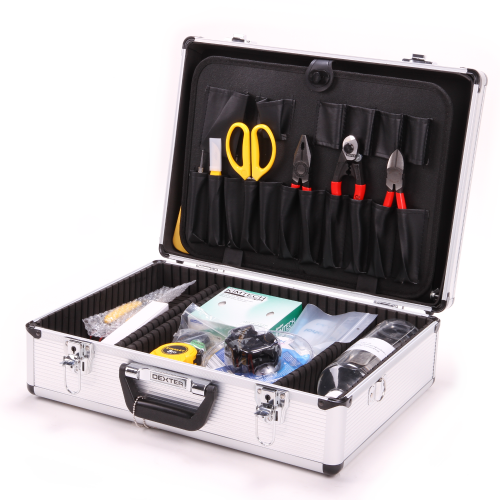

Для разделки оптоволокна перед сваркой Вам понадобится специальный набор инструментов “НИМ-25”.

Есть и прочие наборы инструментов, которые могут быть как более полными, так и не включать в себя некоторые нужные инструменты. Большинство наборов имеют слабость в виде низкого качества кейса, который выглядит красиво, но на деле изготовлен из тонкой ДВП, которую обклеивают текстурированной фольгой. Он не способен выдержать долго в рабочих условиях, и поэтому нуждается в ремонте и усилении. Некоторые отдельные инструменты из стандартных наборов могут быть плохого качества, а некоторые и вовсе не понадобятся. Помимо этого, дорогие фирменные расходники можно поменять на подручные.

Во время разделки кабеля главное, сохранить длину кабельных элементов, которая указывается в инструкциях к муфте. Таким образом, иногда придется оставить длинные силовые элементы, которые потом закрепляются в муфте, а порой этого делать не нужно. Иногда необходимо из кевлара сделать «косичку» и зажать под винт, а иногда лучше кевлар отрезать. Зависит это от типа муфт и каждого конкретного кабеля.

Волокна нужно заранее тщательно протереть специальными салфетками: это позволит удалить гидрофобный слой защиты. Первым делом волокно протирают сухими салфетками, а потом смоченными в спирте. Такой порядок очень важен, потому что на первых салфетках останется много гидрофобного материала, а вот на дальнейших уже можно использовать спирт, который позволит растворить оставшийся гидрофоб. Оставшийся на волокнах спирт быстро испарится.

Незагрязненность волокон, особенно их концов, крайне важна, для того чтобы сварка оптики была хорошей.

Там, где работа происходит с микронами, никакие загрязнения присутствовать не должны.

Волокна нужно внимательно осматривать на целостность лакового покрытия, отсутствие загрязнений и сломанных участков. Если же лак на каком-то из участков поврежден, но не сломан, то, дабы убрать риски, нужно лучше переделать этот кабель. Таким образом, будет потрачено лишних 10 минут, а не целый день в случае возникновения проблем.

После разделки на кабель надевают специальную термоусадку, которая, как правило, идет в комплекте с муфтой. Если же она предусматривает зажатие кабеля в резине с герметиком, то в термоусадке нет смысла. Новички, которые только проходят обучение в этом деле, очень часто забывают о том, что нужно надеть термоусадку. Усаживание лучше всего проводить небольшой горелкой, паяльником или промышленным феном, чтобы обеспечить герметичный вход кабелей в муфты. Практичнее все-таки применять небольшую горелку, которая надевается на баллончик с газом и зажимом. Одного такого баллончика достаточно для десятков сварок муфт, его просто зажечь, он легкий и не зависит от электричества. Прежде чем заняться усаживанием муфт и самих кабелей, желательно предварительно купить жесткую наждачную бумагу, что позволит получить лучшее сцепление с клеем. В случае пренебрежения этими простыми правилами можно получить достаточно неприятное недоразумение в виде сползаний и прочего.

Прохладные синие линзы — Прохладные синие сварочные линзы, Аулектро линзы, Атермальные линзы.

СВАРОЧНЫЕ ЛИНЗЫ OPTI-COOL. Сварочная оптика своими руками. Прохладные синие линзы, белые линзы, темно-бордовые/золотые и другие

ЛУЧШИЕ ПАССИВНЫЕ СТЕКЛЯННЫЕ ЛИНЗЫ, КОТОРЫЕ МОЖНО КУПИТЬ ЗА СТРОГО ЗАРАБОТАННЫЕ ДЕНЬГИ.

* Если у вас нет чувства юмора или вы не умеете справляться с грубостью, прямо в точку, говорите как есть, неважно, как вы к этому относитесь. вы, вероятно, посещаете не тот сайт, и я не ваш тип людей. Никаких тяжелых чувств.

Это вам не AO Cool Blue Lenses вашего Паппи. это не старый атермаль твоего приятеля. Это, черт возьми, не «Филлипс»*, а «Венс Ленс»* холодные голубые сварочные линзы и близко не стоят. Посмотреть на себя. Никакой рекламы, только качество. **

Автоматическое затемнение Синие сварочные фильтры.

Aulectro Gold, Svar Gold, добавить фильтры.

ХОРОШИЕ объективы

ЛУЧШИЕ ОБЪЕКТИВЫ

AUTO Blues

ЛИНЗЫ ЛУЧШЕ

  У меня есть 4 типа линз. 3-х стеклянные холодные синие линзы, 2-х стеклянные холодные синие сварочные линзы и другие линзы, такие как чисто белые или пурпурные стеклянные линзы, холодные синие автомобильные линзы и однослойные аулектро- и сварные (атермические) линзы.

Итак, что за задержка? Выбери свой яд и приступим к работе.

3 стекла, холодные синие линзы ручной работы. Aqua и True Blue

ЭТОТ ВЕБ-САЙТ ЛУЧШЕ ПРОСМОТРЕТЬ С ОТКЛЮЧЕННЫМ МОБИЛЬНЫМ РЕЖИМОМ ИЛИ НА ОБЫЧНОМ КОМПЬЮТЕРЕ/НОУТБУКЕ. ОТКЛЮЧИТЕ МОБИЛЬНЫЙ ПРОСМОТР ИЛИ ОТКРЫВАЙТЕ В НОВОЙ ВКЛАДКЕ КАК ОБЫЧНЫЙ ВЕБ-САЙТ, ЕСЛИ У ВАС ПРОБЛЕМЫ С ПРОСМОТРОМ ЭТОГО САЙТА.

**Мнения и утверждения, высказанные автором, особенно в отношении любого другого бизнеса, компании или продукта, являются ТОЛЬКО мнением малообразованного, сквернословящего сварщика с плохим чувством юмора. Они не предназначены для толкования как утверждения абсолютного факта и не должны использоваться в качестве единственного средства принятия решений, особенно в отношении компании, продукта или услуги. Мнения как жопы. Он есть у всех и ничего хорошего из этого не выходит. ВСЕГДА делайте свою домашнюю работу, исследуйте и проявляйте должную осмотрительность, прежде чем формировать собственное мнение или принимать решение**

2 панели Прохладные синие линзы, белые линзы, темно-бордовые и т. д.

Здравствуйте и ДОБРО ПОЖАЛОВАТЬ! Меня зовут Скотт, и я создаю высококачественные линзы для сварки из пассивного стекла холодного синего цвета для профессиональных сварщиков.

Являетесь ли вы старым пердуном, который прожил много лет, и глаза уже не те, что были раньше, или вы опытный ветеран торговли и просто хотите восстановить то «удовольствие», которое у вас было раньше. находясь под капотом; ИЛИ даже мокрый за ушами, сопливый маленький панк-ребенок, который думает, что если это не авто, то это нехорошо, и умирает от желания найти отличный пассив, который докажет, что ваша тупая задница неправа;

Тогда вы обратились по адресу! (Напоминаем, что автомобиль НИКОГДА не превзойдет пассивный по безопасности, чистоте или долговечности)

Скорее всего, вы здесь по 1 из 2 причин: либо вы наткнулись сюда случайно, либо из любопытства . Или кто-то СКАЗАЛ вам проверить это после того, как вы были поражены их сварочным объективом, который намного лучше, чем тот, что в вашем капюшоне, и после того, как он вырвал свой капюшон из ваших жадных пальцев, они назвали вам мое имя и СКАЗАЛИ, чтобы вы пришли и купили свой собственный проклятый объектив. И это правильно. Как твой приятель должен выполнять какую-либо работу, если ты постоянно крадешь его капот?

Вот что я НЕ делаю: Я НЕ ношу с собой миллион разных продуктов, которые массово производятся в Китае и отправляются в тот же день с беспроблемным возвратом и прочей ерундой. Это не Амазон. Если это то, что вы хотите, Amazon находится в нескольких нажатиях клавиш. Никаких тяжелых чувств. Я понимаю. Все в наше время хотят это дешево и хотят это СЕЙЧАС. Вы не получите этого здесь. я тоже НЕ рекламировать себя с помощью социальных сетей, SEO-кампаний, бесплатных рекламных материалов, наклеек и т. д.

Вот что Я ДЕЛАЮ и ДЕЛАТЬ ХОРОШО : Я ношу 2 марки прекрасного немецкого качества, однослойные линзы с золотым напылением и 2 типа линз с акриловой подложкой, которые у меня всегда есть на складе, и вы’ Получится быстро и недорого (больше, чем у Phillips*). ношу Aulektro (то же самое, что и Lens Wens*) и I перевозка SVAR (который Phillips* Re-Brands в качестве «Athermal» Lines), а также Blue и Magenta . Акриловые задние линзы, которые Phillips* продает за небольшие деньги, но они стоят ВКЛЮЧЕНО с каждой золотой линзой от меня.

I ТАКЖЕ 100% РУЧНАЯ РАБОТА , сам , несколько различных специальных сварочных линз для тех сварщиков, которые абсолютно не рискуют и НИЧЕГО не идут на компромисс. Если вам нужен объектив, который прослужит вам долгие годы с лучшим качеством, цветом, контрастом, четкостью, безопасностью и УДОВОЛЬСТВИЕМ в вашей карьере сварщика. Ты нашел во мне друга. ПРАВДА, получение одного из моих объективов МОЖЕТ занять некоторое время, и они не «дешевы». Но они все еще дешевле, чем другие, и НАМНОГО лучше по качеству. Так что стоит подождать.

ЕСТЬ СТРАНИЦА ФАКТОВ! ЧИТАЙТЕ ЭТО, ЗНАЙТЕ ЭТО, ЛЮБИТЕ ЭТО. Он ответит практически на каждый вопрос, который у вас может возникнуть, И имеет контактную форму, чтобы мы могли оставаться на связи, и вы могли задавать вопросы, которые не были охвачены, и получать ответы.

Свяжитесь с нами

Эл. Сварочная оптика своими руками. Прохладные синие линзы, белые линзы, темно-бордовые/золотые и другие

Название: *

Тема: *

Сообщение: *

THE ФАКТЫ:   Я простой человек. Я всего лишь один человек, производящий и продающий лучшие пассивные стеклянные сварочные линзы, которые вы можете купить. Мне нравится старая школа, простая и незамысловатая. Это то, что вы можете ожидать от меня; и, в свою очередь, я предпочитаю, чтобы мои клиенты тоже ничего не усложняли. Линзы с 2 и 3 стеклами могут ждать от нескольких дней до пары недель. Зависит от того, сколько у меня заказов.

Вот как это работает: Вы просматриваете мои варианты объективов. Хорошие линзы, Лучшие линзы или ЛУЧШИЕ ОБЪЕКТИВЫ. Решите, что вы хотите, в зависимости от того, сколько денег вы можете или готовы потратить, добавьте это в корзину и купите. ЕСЛИ по какой-либо причине у вас возникла какая-либо сложность, например, неправильный адрес доставки, или вы по ошибке заказали не тот оттенок, или случайно заказали более 1 товара, который вам не нужен; просто напишите мне. Дай мне знать. Вы можете позвонить мне тоже, но я не всегда отвечаю. Это не ты; Я просто очень занят и большую часть времени все равно не слышу телефон, когда нахожусь в магазине. Так что используйте контактную форму, и обычно в течение пары дней я свяжусь с вами. НО, НЕ ЖДИТЕ. ЕСЛИ вы заметили ошибку после того, как я сделал и отправил вам линзы, это официально ваша проблема, а не моя. Если объектив доставлен не по адресу и мне его не вернули; Я не могу тебе помочь. Все, что я могу сделать, это посмотреть на отслеживание и показать, что оно было доставлено по указанному вами адресу, и я сделал все, что от меня требовалось. Я НЕ вышлю другой объектив, потому что это несправедливо по отношению ко мне и деньги из моего кармана за вашу ошибку. я не буду этого делать; так что не спрашивай.

ДА, — это линзы ручной работы, и вам придется немного подождать, прежде чем вы их получите. Я точно изготавливаю каждую линзу и делаю это после заказа на 2-х и 3-х панельные линзы. Так что на то, чтобы получить один из моих объективов, может уйти 2-3 недели; но это стоит ожидания. Для «хороших» линз день или два — это все, что мне нужно, чтобы доставить их за дверь.

ДА, Я могу и буду редактировать адреса доставки; но ТОЛЬКО в том случае, если вы поймаете его до того, как я напечатаю вашу транспортную этикетку и буду готов отправить ваш объектив. Иногда я печатаю этикетки за пару дней, и вы можете их успеть перед отправкой; НО НЕ УПУСТИТЕ ШАНС. Дважды проверьте свой адрес перед завершением платежа. ЕСЛИ вы думаете, что можете перемещать рабочие места или перетаскивать на другую работу, прежде чем вы сможете получить свой объектив; пошлите его кому-нибудь, кому вы доверяете (вашей семье, друзьям, соседям) ИЛИ ОТПРАВЬТЕ ВАШЕМУ ДОМУ, если вы находитесь на строительной площадке.

ДА, Я ГАРАНТИРУЮ, что ваш объектив будет доставлен чистым и готовым к работе. Но помимо этого я не несу за это ответственности. Это стекло, и его подвергают жестокому обращению в очень суровых условиях. Я не знаю, как вы обращаетесь со своими инструментами, где вы находитесь, что вы делаете, кто использует вашу вытяжку, кроме вас и т. д. и т. д. С моей стороны было бы ужасно нелепо предлагать какую-то гарантию на кусок стекло, используемое в строительных работах, за исключением того, что вы получаете его в идеальном состоянии. Как только вы откроете упаковку, все, что произойдет с объективом с этого момента, будет на вас. Это предел моей гарантии на мои линзы.

ДА, Я предоставлю вам ОДИН обмен в течение 3 дней. ТОЛЬКО 3 дня. Этого должно быть достаточно, чтобы убедиться, что вы довольны своим решением. Если вы обнаружите, что заказали не тот оттенок или не ту линзу, я позволю вам обменять их ОДИН РАЗ. Если есть разница в стоимости, и объектив, который вы хотите, стоит дороже, вы должны оплатить разницу ПЕРВЫМ, и вы должны покрыть стоимость доставки при обмене. Оба оригинальных объектива вернулись ко мне, а новый – к вам. ЕСЛИ обмениваемый объектив не будет тщательно и хорошо упакован и прибудет сломанным или поврежденным, я просто откажусь от пакета и обменяю его, и он будет отправлен обратно. Я не терплю беспечности . Если вы хотите произвести обмен, то это должно быть похоже на подобное. Не Пришлите мне сломанный, разбитый, поцарапанный, потрескавшийся объектив и ожидайте получить взамен идеальный и первозданный. Этого не произойдет. Я просто отправлю его обратно. Если вы решили, что вам нужен менее дорогой объектив взамен, я частично верну вам разницу после того, как получу более дорогой объектив и проверю его, а также покрою стоимость доставки вашего нового. Но возмещение не будет точной суммой разницы в стоимости, и я буду взимать плату за «пополнение запасов» в размере 25 долларов США.

Я стараюсь не доставлять неприятностей. На самом деле со мной очень легко ладить, и я делаю все, что в моих силах, чтобы сделать тебя счастливой. Но я также понимаю, что некоторые люди просто мудаки, некоторые всегда пытаются получить что-то бесплатно, а другие НИКОГДА не счастливы, и я не собираюсь делать себя несчастным, пытаясь угодить всем. Вот как я работаю. Если вы не возражаете против этого; мы можем делать бизнес вместе. Если вы не… ну, тогда вы вольны вести дела в другом месте и никаких обид.

Скотт

ПО ВСЕМ ДРУГИМ ЗАПРОСАМ, ПОЖАЛУЙСТА, ИСПОЛЬЗУЙТЕ КОНТАКТНУЮ ФОРМУ НИЖЕ. Я ОТВЕЧУ НА ВАШ ЗАПРОС ПРИ БЛИЖАЙШЕЙ ВОЗМОЖНОСТИ.



Вы МОЖЕТЕ позвонить мне по телефону (928) 299-2542. Это мой рабочий номер. НО; Я занятой человек, и я 1 человек бизнес. Я — все, начиная от президента и генерального директора и заканчивая рабочим в магазине, командой маркетинга и веб-сайта и грёбаным администратором. Я делаю ВСЕ. Так что, если я не отвечу, не чувствуйте себя проигнорированным или удивленным. Я постараюсь связаться с вами, но ЛУЧШИЙ способ связаться со мной — это форма ниже.





История создания сварочных линз AO Safety Cool Blue, защитных очков AlloWeld и вставных линз Super Magenta — Phillips Safety

История производства сварочных линз AO Safety Cool Blue, защитных очков AlloWeld и Super Magenta -In Lenses

By cosmick

Сварка без надлежащей защиты представляет множество опасностей для глаз. Вот почему сварщики должны всегда носить защитные очки, защитные очки или защитный капюшон, которые защищают их зрение. Многие носят очки под капюшонами.

В истории производства защитных линз для сварщиков одна торговая марка стала легендарной в профессии: фильтровальная пластина American Optics Safety Weld Cool, обычно называемая «Cool Blue». Несмотря на то, что компания AO прекратила производство этого продукта в 1990 году, сварщики до сих пор говорят о том, насколько хорошо они защищают зрение и устраняют желтые блики контактной дуги. Это позволяет сварщикам четко видеть, что они делают. Сварщики до сих пор так высоко ценят эти очки, что они продаются на eBay по цене от 4 до 500 долларов за пару, если вы можете найти их в каталоге. Работающие сварщики дорожат своим Прохладным Блюзом и цепляются за него.

Почему компания American Optics прекратила их производство? Подробно об этом не известно. Согласно электронному письму от директора линейки продуктов, у них возникла проблема с производством синего базового стекла, специальной формы кобальтового стекла. Очевидно, они решили, что изменение состава базового стекла будет настолько дорогим, что они не смогут продолжать получать прибыль. В то время многие сварщики переходили с линз с пассивными фильтрами на линзы с автоматическим затемнением. АО опасался, что если Cool Blues станет слишком дорогим, больше сварщиков перейдут на эти типы линз.

(В наши дни самозатемняющиеся линзы не затемняются достаточно быстро, чтобы предотвратить проблемы с глазами. Достаточно небольшого количества радиации, чтобы вспыхнуть через линзу вашего глаза за миллисекунду, чтобы прожечь постоянную дыру в вашей сетчатке. Поэтому рабочие компенсация не хочет оплачивать претензии, сделанные работниками, которые их использовали. Поэтому многие магазины не разрешают носить эти типы очков.) глаза», или «мгновенный ожог», или фотокератит. Это сильное воспаление роговицы и конъюнктивы глаза, похожее на солнечный ожог. Это также повышает риск развития катаракты.

Проблемы с глазами являются причиной четверти всех травм при сварке. Все средства защиты глаз должны соответствовать стандарту ANSI Z87.1.

Компания Phillips Safety намеревается использовать линзы AlloWeld для замены ваших обычных линз для сварки. Компания Phillips разработала их так, чтобы они превосходили очки AO Cool Blue, устраняя оттенки спектра от желтого до почти оранжевого, поэтому пламя и вспышка дуги не блокируют ваше зрение.

Линзы изготавливаются из немецкого стекла высокого качества и без искажений. Стеклянные линзы намного лучше пластиковых или поликарбонатных, потому что все, что вы видите через них, четче. Phillips начинает со стандартного зеленого сварочного стекла, которое защищает ваши глаза как от ИК-, так и от УФ-излучения, и создает композит, который устраняет желтый или почти оранжевый свет дуги. Он также повышает контрастность, чтобы улучшить качество вашего зрения.

Редкоземельные элементы в стекле повышают цветовой контраст, облегчая определение температуры материала и образования лужиц. Они соответствуют стандартам ANSI для сварочных линз. Они очень прочны и устойчивы к царапинам. Они предназначены для пайки алюминия, чугуна и нержавеющей стали, поэтому отлично подходят для сварки и пайки:

* Самолет

* Автомобиль

* Лодка

* Гоночный автомобиль

* Холодильник

* Радиаторы

Линзы темно-изумрудно-зеленого цвета, оттенки 4, 5, 6, 8, 9, 10, 11, 12, 13 и 14. Они также бывают с золотым напылением. Золотое покрытие отражает 90% лучистого тепла. Благодаря этому ваши глаза охлаждаются и меньше устают во время длительных сеансов сварки.

Линзы AlloWeld бывают двух размеров:

* Маленькие 2 X 4,25

* Большие 4,5 X 5,25

AlloWeld превосходит старые очки Cool Blue, полностью устраняя желто-оранжевые блики дуги. С AlloWeld вы видите сварочную ванну по мере ее формирования. Вы видите, как дуга изнашивает электрод. Вы видите свою работу, когда вы ее выполняете.

И они абсолютно безопасны, так как блокируют 100% как инфракрасного, так и ультрафиолетового излучения, выделяемого в процессе сварки. Это защищает ваше зрение от долговременного воздействия инфракрасного и ультрафиолетового излучения.

Вставные линзы Super Magenta

Еще одним продуктом Phillips для защиты зрения сварщиков являются вставные линзы Super Magenta. Они вставные, поэтому их необходимо использовать со стандартной сварочной шторкой. Они делают линзы из усовершенствованного акрила, а также устраняют блики от желтого до почти оранжевого на дуге. И они усиливают другие цвета. Пользователи сообщают об отличном разделении цветов, четкости и общем качестве просмотра. Оптически они не уступают стеклянным линзам.

Стандартные зеленые сварочные шторы уменьшают видимый свет, но сварочная дуга остается чрезвычайно яркой, болезненной и потенциально опасной для глаз. Яркое пламя мешает вам видеть свою работу, снижая качество. Устраняя желтые и оранжевые оттенки спектра, Super Magenta избавляет от визуального чутья и улучшает ваше представление о текущей задаче.

Super Magenta добавляет примерно 1/2 оттенка к вашим обычным сварочным линзам. Вставные линзы Phillips Super Magenta выпускаются трех размеров:

* Маленький прямоугольник 2 X 4,25

* Большой прямоугольник 4,5 X 5,25

* Круглый 50 мм в диаметре

Защитите их от брызг, так как они могут повредить акрил. По той же причине храните их в упаковочном конверте или иным образом защищайте, когда они не используются.

Вы также можете использовать их в читер-держателе автозатемняющейся бленды.

Никогда не используйте вставные линзы Super Magenta в качестве отдельных линз во время сварки. Вам по-прежнему нужны стандартные оттенки для защиты глаз от ИК-излучения. Использование только линз Super Magenta может привести к повреждению глаз. Они блокируют ультрафиолет, но не инфракрасное излучение.

Компания Phillips Safety Products предлагает полную линейку защитных очков для сварщиков AlloWeld и Super Magenta, а также расходные материалы. Свяжитесь с нами сегодня.

Сварочная линза American Optics Weld Cool

• Форум
• WeldingWeb MarketPlace
• Магазин, Торговля, Продам Форум
• Сварочная линза American Optics Weld Cool

---

1. 17.01.2012 #1

   Сварочная линза American Optics Weld Cool

   Я размещаю это объявление для моего друга


   Сварочная линза — American Optics Weld Cool Shade 10. Многие называют ее линзой Cool Blue. Объектив б/у, на фото видно несколько пятен обесцвечивания по краю от прокладок в бленде. Ни один из них не виден, когда объектив находится в бленде, потому что они закрыты прокладкой. Объектив никогда не использовался без прозрачной крышки как внутри, так и снаружи для защиты объектива. На объективе нет ни царапин, ни шлаков/пригаров. К сожалению, оригинальной упаковки объектива у меня нет.

   Прошу 470 Или лучшее предложение.

   Вы можете связаться со мной по адресу [email protected]

   Ответить с цитатой

   ---

2. 17.01.2012 #2

   Re: Сварочная линза American Optics Weld Cool

   Я бы хотел, чтобы администратор Weldingweb запретил такую ​​нелепую рекламу, как эта. Я считаю оскорбительным, что кто-то имеет наглость запрашивать такую ​​смешную цену за линзы со стеклянным фильтром. Вы, люди, которые запрашивают такие цены на объективы AO, абсурдны, единственные люди, более абсурдные, — это дураки, которые платят за них такие деньги. Если вам удастся получить из этого 470 долларов, вы и ваш друг должны купить хорошую карму, она вам нужна.

   Ответить с цитатой

   ---

3. 17.01.2012 #3

   Re: Сварочная линза American Optics Weld Cool

   Сначала я думал, что это смешно, но. .. http://www.ebay.com/itm/American-Opt…#ht_726wt_1270 кто-то готов заплатить такую ​​сумму.

   Ответить с цитатой

   ---

4. 17.01.2012 #4

   Re: Сварочная линза American Optics Weld Cool

   Первоначально Послано ar15is223

   Сначала я думал, что это смешно, но… http://www.ebay.com/itm/American-Opt. ..#ht_726wt_1270 кто-то готов заплатить это.

   Как я уже сказал, просто публикую это для друга. Первоначально он купил его примерно за это, видимо, это безумно хороший объектив для tig-сварки. Я лично не знал бы, просто помогая другу.
   он увидел тот на ebay и оценил его так же. Он также сказал OBO, так что напишите ему и сделайте ему предложение.

   Ответить с цитатой

   ---

5. 17.01.2012 #5

   Re: Сварочная линза American Optics Weld Cool

   Удачи с этим!!

   Я думаю, что синяя линза звучит мило, и если бы кто-то начал делать их сегодня, я бы купил одну, просто чтобы попробовать. Но не за 475 долларов, которые покупают вам новую цифровую элиту и, как еще один гриндер или что-то в этом роде, лол.

   [Учетная запись заброшена 08.08.16 Пожалуйста, не пытайтесь связаться или ожидайте ответа]. До встречи на YouTube! -ChuckE2009

   Ответить с цитатой

   ---

6. 19-01-2012 #6

   Re: Сварочная линза American Optics Weld Cool

   Они стоили 200 долларов, настоящая старая версия 50-60-х годов. Мне пришлось использовать старую крышку Boilermakers с одним из них. Это было очень хорошо, но не за 400 долларов. Я буду придерживаться своего Золотого стекла, спасибо …..

   Lincoln Power MIG 210 MP (лодочный якорь)
   Линкольн Велд-Пак 100 HD
   Хобарт Железный Человек 230
   Катмастер 42
   Джексон NexGen
   Ультразажимы Самнера
   ДВМ120

   Ответить с цитатой

   ---

7. 24-01-2012 #7

   Re: Сварочная линза American Optics Weld Cool

   Я почти уверен, что в наши дни они делают поли-версию холодного синего. Не так хорошо, как старые стеклянные версии, насколько я понимаю. Я думаю, что оттенок 10, вероятно, более востребован, чем оттенок 12, который я бы хотел для работы с тигами. Я бы сказал, что это больше в диапазоне mig или arc при оттенке 10. Объектив стоит столько, сколько покупатель готов заплатить, и я слышал, что они идут по ценам выше, чем указано выше. Если вам нужен объектив, который был изъят из продажи, вы имеете дело с продуктом, предложение которого сокращается. Вспомните законы экономики: увеличение спроса и снижение предложения приводят к росту цен.
   Я не покупатель по такой цене, потому что с дешевым объективом могу сварить одинаково плохо как с объективом за 500 долларов, и я не провожу весь день под блендой. Просто мои 0,02 доллара

   Последний раз редактировалось mrwingnut; 24.01.2012 в 12:11. Причина: орфографическая ошибка

   Ответить с цитатой

   ---

8. 14. 02.2012 #8

   Re: Сварочная линза American Optics Weld Cool

   Я просто хвастаюсь, однажды я увидел объявление на Craigslist, этот парень продавал много старых строительных инструментов. Я заметил старую бленду Джексона с золотой линзой, поэтому я звоню парню, и он ничего не смыслит в сварке. Он купил участок на складе и просто пытался получить небольшую прибыль. Я подумал, что попробую, думая, может быть, это просто крутой сварной шов. Я встречаюсь с парнем у него дома, он даже жил в моем районе, я посмотрел в объектив и увидел wc10. Я не думал, что это американский оптический, потому что кто-то сказал мне искать АО на углу. Так что я все равно предлагаю ему 10 долларов, и он соглашается, а по дороге домой меня осенило, что wc означает «сварить круто» !!! Этот объектив крутой, и надеюсь, я никогда его не уроню!

   Ответить с цитатой

   ---

9. 13-03-2012 #9

   Re: Сварочная линза American Optics Weld Cool

   продано!!

   Ответить с цитатой

   ---

10. 13-03-2012 #10

    Re: Сварочная линза American Optics Weld Cool

    У меня есть 12, если кому интересно

    Ответить с цитатой

    ---

11. 14. 03.2012 #11

    Re: Сварочная линза American Optics Weld Cool

    мне больше любопытно, как дуга выглядит через этот объектив, чем что-либо еще. Я имею в виду то, что на самом деле делает стакан стоимостью почти 500 баксов.

    МигМастер ЭСАБ 275
    Миллер Эконотвин HF
    Миллер Syncrowave 250

    Ответить с цитатой

    ---

12. 21. 04.2012 #12

    Re: Сварочная линза American Optics Weld Cool

    интересно они у вас еще есть?

    Ответить с цитатой

    ---

13. 23.04.2012 №13

    Re: Сварочная линза American Optics Weld Cool

    Первоначально написал 12vstrokethis

    У меня есть несколько 12, если кому интересно

    Первоначально написал LanceB

    Мне интересно, они у тебя еще есть?

    Мне самому было немного любопытно,
    отправьте сообщение в личку, если вы настроены серьезно

    Ответить с цитатой

    ---

14. 25-04-2012 №14

    Re: Сварочная линза American Optics Weld Cool

    Пока обсуждали эту тему, меня бы заинтересовал AO Cool Blue Shade 10, если у кого-то есть. Или я был бы очень заинтересован в линзах Green Diamond Gold оттенка 10. Моя электронная почта: [email protected]. Если у кого-то есть и то, и другое, и я не отвечаю здесь, так как проверяю почту чаще, чем здесь, к сожалению. Всем спасибо, хорошего настроения!

    Ответить с цитатой

    ---

15. 29.04.2012 №15

    Re: Сварочная линза American Optics Weld Cool

    Первоначально Послано claymans13

    Мне больше любопытно, как дуга выглядит через этот объектив, чем что-либо еще. Я имею в виду то, что на самом деле делает стакан стоимостью почти 500 баксов.

    Я использовал эти линзы много лет, они лучшие, которые я когда-либо использовал, золотая передняя панель отражает ультрафиолетовые лучи от ваших глаз, четкость отличная, я уже пожилой человек, вышел на пенсию в прошлом году и все еще вижу довольно хорошо! у меня нет фото горящего стержня, но вот снимок солнца, прожигающего #12..

    Прикрепленные изображения

    Ответить с цитатой

    ---

16. 29.04.2012 №16

    Re: Сварочная линза American Optics Weld Cool

    Я бы с удовольствием попробовал, но 500 баксов за стеклянную линзу для меня просто безумие… ха-ха, я мог бы купить сварочный аппарат за эту цену.

    МигМастер ЭСАБ 275
    Миллер Эконотвин HF
    Миллер Syncrowave 250

    Ответить с цитатой

    ---

17. 07-12-2012 # 17

    Re: Сварочная линза American Optics Weld Cool

    Привет,

    Я знаю, что эта тема уже давно не актуальна, но я подумал, что некоторым может быть интересно следующее. Я перепробовал несколько фильтров, и лучший из них — фильтр Aulektro. Я включил фото, похожее на показанное выше, чтобы можно было провести сравнение. Фильтр представляет собой покрытый золотом оттенок Aulektro 10, и я использовал выдержку в одну секунду на своей камере, чтобы сделать снимок. Я никак не переделывал фото.

    Я купил фильтр в Великобритании, но поставщик не может получить больше, поэтому я связался с Aulektro, и они дали мне адрес поставщика в Германии, который отлично говорит по-английски и очень помогает:

    SZ Schweisstechnik und Zubehr
    Майкл Щепек
    Им Каттенбуш 7
    D — 44649 Херн
    Германия

    Домашняя страница: www.sz-schweisstechnik.de

    Следует отметить, что Aulektro сказал мне: «Мы производим в соответствии с EN 166/EN 169, не в соответствии со стандартом ANSI. Есть разница в минимальной надежности — ANSI означает закаленные фильтры, EN обычное стекло. Меня это не беспокоит, и я не думаю, что это будет беспокоить большинство людей, потому что ваша прозрачная линза, вероятно, будет соответствовать стандарту ANSI.

    И в случае Вас интересует цена, фильтры стоят около 2 евро каждый, это примерно 2,5 доллара (на один AO Weld-Cool можно купить около 200 таких фильтров!) И помните, что эти фильтры сделаны по современным стандартам, а не кислородно-ацетиленовые фильтры, как я думаю, некоторые люди намекнули на то, что Weld-Cools может быть.0008

    Должен также сказать, во-первых, что я не имею никакого отношения ни к Аулектро, ни к СЗ, а во-вторых, что я никогда не пользовался более прозрачным фильтром. Когда я впервые использовал золотой фильтр Aulektro, я понял, что трудности, с которыми я столкнулся, были связаны с тем, что я не мог четко видеть дугу; эти фильтры в сочетании с читерской линзой позволяют вам видеть различные части дуги и сварочной ванны с четкостью, которую вы даже не могли себе представить.

    Мартин

    ответ с цитатой

    ---

18. 07-12-2012 # 18

    Re: Сварочная линза American Optics Weld Cool

    Привет

    ]Я не знаю, что пошло не так с моим предыдущим сообщением, из-за чего текст был обрезан — я думаю, это связано с фотографией, но вот полный текст без фото

    «Я знаю давно эта тема не была актуальна, но я подумал, что некоторых может заинтересовать следующее. Я пробовал несколько фильтров, и на сегодняшний день лучшим из них является фильтр, сделанный Aulektro. Я включил фотографию, похожую на показанную выше, чтобы можно было сравнить Изготовлен фильтр Aulektro с золотым покрытием, оттенок 10, и я использовал выдержку в одну секунду на своей камере, чтобы сделать снимок. Я никак не изменил фотографию.

    Я купил фильтр в Великобритании, но поставщик не может получить больше, поэтому я связался с Aulektro, и они дали мне адрес поставщика в Германии, который отлично говорит по-английски и очень помогает:

    SZ Schweisstechnik und Zubehr
    Майкл Щепек
    Им Каттенбуш 7
    D — 44649 Херн
    Германия

    домашняя страница: www.sz-schweisstechnik.de

    Следует отметить, что Aulektro сказал мне: «Мы производим в соответствии с EN 166/EN 169, а не в соответствии со стандартом ANSI. Есть разница в минимальной прочности – ANSI означает закалку фильтры, EN обычное стекло». Меня это не беспокоит, и я не думаю, что это будет беспокоить большинство людей, потому что ваша прозрачная линза, вероятно, будет соответствовать стандарту ANSI.

    И если вас интересует цена, фильтры стоят около 2 евро каждый, это около 2,5 долларов. (Вы можете купить около 200 таких фильтров для одного AO Weld-Cool!) И помните, что эти фильтры сделаны по современным стандартам, а не кислородно-ацетиленовые фильтры, какими, как я думаю, могут быть некоторые люди, могут быть Weld-Cools.

    Должен также сказать, во-первых, что я не имею никакого отношения ни к Аулектро, ни к СЗ, а во-вторых, что я никогда не пользовался более прозрачным фильтром. Когда я впервые использовал золотой фильтр Aulektro, я понял, что трудности, с которыми я столкнулся, были связаны с тем, что я не мог четко видеть дугу; эти фильтры в сочетании с читерской линзой позволяют вам видеть различные части дуги и сварочной ванны с четкостью, которую вы даже не могли себе представить.

    Мартин»

    Последний раз редактировалось martinr; 12.07.2012 в 12:28.

    Ответить с цитатой

    ---

19. 07-12-2012 # 19

    Re: Сварочная линза American Optics Weld Cool

    Отличный пост! Пришло время, когда кто-то сделал нормальные современные синие линзы.

    Теперь нам нужен поставщик из США.

    Последний раз редактировалось farmall; 12.07.2012 в 16:20.

    Ответить с цитатой

    ---

20. 07-12-2012 #20

    Re: Сварочная линза American Optics Weld Cool

    Первоначально Послано farmall

    Отличный пост! Пришло время, когда кто-то сделал нормальные современные синие линзы.

    Теперь нам нужен поставщик из США.


    Спасибо. Очень признателен. А пока вы можете связаться с Михаэлем Щепеком по телефону:

    SZ Schweisstechnik & Zubehr
    . Им Каттенбуш 7
    D-44649 Херн
    Телефон +49 (0) 23 25 — 31881
    Телефакс +49 (0) 23 25 — 31932

    электронная почта: [email protected]

    Он с радостью отправит товар из Германии в Великобританию, поэтому я уверен, что нет никаких причин, по которым он не отправил бы товар в США. И он берет пейпал. Я не могу сказать вам о стоимости доставки, потому что он собирается дать мне знать завтра, но фильтр по 2 евро меня не волнует.

    Еще раз спасибо за ваши добрые комментарии.

    Мартин

    Ответить с цитатой

    ---

21. 13.07.2012 # 21

    Re: Сварочная линза American Optics Weld Cool

    Теперь я могу заявить, что стоимость доставки из Германии в Великобританию через DHL составляет всего 9 евро (11 долларов США). Таким образом, 10 позолоченных фильтров Aulektro 90 мм x 110 мм обошлись мне в 29 (45 долларов США) почтовых расходов, включая это.

    Информацию производителя о фильтрах можно найти по адресу: http://www.flachglas-uhsmannsdorf.de…_id=14&clang=1

    Martin

    Ответить с цитатой

    ---

22. 13.07.2012 # 22

    Re: Сварочная линза American Optics Weld Cool

    Я пытался, но не очень успешно, сфотографировать дугу TIG на нержавеющей стали через фильтр Aulektro с золотым оттенком 10. Между этой фотографией и фотографией солнечного неба вы получаете четкое представление о цвете через эти фильтры.

    (Обратите внимание, что всем, кто находится за пределами Европы, возможно, придется учитывать любые импортные пошлины при рассмотрении затрат в моем предыдущем сообщении.)

    Мартин

    Ответить с цитатой

    ---

23. 16.07.2012 # 23

    Доставка мне здесь, в США, составляет 22 доллара, а для золотой пластины 4,5×5,25 — 4,27 доллара, но с 12-недельным временем ожидания.

    Последний раз редактировалось Spar-X; 16.07.2012 в 21:31.

    ПРЯМОУГОЛЬНАЯ ВОЛНА 175 TIG
    DUAL MIG 151

    Ответить с цитатой

    ---

24. 17.07.2012 # 24

    Re: Сварочная линза American Optics Weld Cool

    Сожалеем о времени ожидания. Мои были отправлены в день заказа, но они размером 3,5 x 4,25 дюйма. Я не знал, что он может получить большие, которые лучше подходят к моему шлему. Поверьте, 12 недель ожидания того стоят.

    Просто для справки — и я уверен, что вы, вероятно, уже привыкли к золотым фильтрам — золотая пленка нанесена на стекло и довольно тонкая. У меня есть подбородочный шлем Accustrike, в котором из-за конструкции крышка скользит по фильтру. Как я вскоре узнал, золотые покрытия не терпят, чтобы что-либо скользило по ним, не царапаясь, поэтому теперь я приклеиваю (CR39) очистите защитную линзу от стеклянного фильтра, нанеся эпоксидную смолу (аралдит) по краям, удерживая защитную линзу прижатой к фильтру с помощью пластиковой окантовки, которую можно найти в канцелярских магазинах, для скрепления листов бумаги вместе для создания документа. Я осторожно сдвигаю или нажимаю полоски на противоположные края, стараясь не поцарапать накладку, а затем наношу эпоксидную смолу на два других доступных края. На следующий день я снимаю кромку, а затем наношу клей на 2 других открытых края, тем самым полностью герметизируя стык по всем краям и удостоверяясь, что накладка находится в хорошем контакте с золотой пленкой под ней, чтобы уменьшить опасность двоения. от внутренних отражений. На самом деле фиксация настолько хороша, что видно, что покрывающая линза физически касается золотой пленки на большей части своей площади.

    Я использую обычную откидную каску для MIG (мой Accustrike слишком хорош, чтобы его можно было обработать брызгами MIG), и пока я не приклеиваю защитную линзу к золотому фильтру, но я никогда не очищаю защитную линзу без предварительной тщательной очистки. снимите его, чтобы гарантировать отсутствие относительного движения между линзой крышки и золотой пленкой под ней, как это происходит, когда вы чистите / полируете крышку на месте. Тем не менее, я вполне могу прибегнуть к аналогичному приклеиванию защитной линзы к фильтру в будущем.

    Мартин

    Ответить с цитатой

    ---

25. 17.07.2012 # 25

    Re: Сварочная линза American Optics Weld Cool

    Я прочитал весь пост до этого момента. Думаю, мужчина должен задать себе этот вопрос —

    Сколько стоит мое зрение?

    В том же духе, что и мотоциклетный шлем…. Если у вас голова за 2 доллара, то носите шлем за 2 доллара.

    За последние 45 лет AO Cobalt Blue был единственным объективом, который я когда-либо использовал. Люди, которые пользовались дешевыми линзами, поставляемыми Компанией, теперь работают установщиками, заведующими складом или инспекторами. Сварщики, которые использовали эти 100%, являются старожилами, которые все еще делают рентгеновские сварные швы.

    Как я уже говорил….. Жизнь полна выборов.

    Бродяга

    Lincoln SA200… минимум 15-20. Они приходят и уходят. В старости стал неравнодушен к «коротким капюшонам». По последним подсчетам у Short Hoods было 13 владений.

    Ответить с цитатой

    ---

« Предыдущая тема | Следующая тема »

Разрешения на публикацию

Защитные очки для сварщиков — Защитные очки США

Защитные очки для сварщиков помогают защитить сварщиков от фотокератита, также известного как «вспышка сварщика». Сварочные защитные очки разработаны с использованием линз Shade 3 или Shade 5 и в основном используются для пайки горелкой, пайки и резки . Сварочные защитные очки не предназначены для дуговой сварки , для которой требуются более темные линзы, используемые в сварочных шлемах (OSHA 29).В CFR 1910.252 перечислены минимальные требования к затемнению линз для различных сварочных операций). Пропускание видимого света для каждого оттенка линзы: оттенок 2 = 20–28 %, оттенок 3 = 10–14 %, оттенок 5 = 2–4 %, оттенок 14 = 0,0003 %

Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

товаров на странице: 812162040100

Столбцы: 1 2 3 4 6

• В корзину

  Быстрый просмотр

  Защитные очки MCR Safety Law 2 с серыми линзами IR 5.

  0

  Безопасность MCR

  Цена: В настоящее время: 5,89 $

  Crews Law 2: Надежные и прочные диэлектрические защитные очки. Правило Crews Law 2 обладает качествами, необходимыми для оптимальной защиты глаз. Закругленная конструкция линз обеспечивает непрерывное поле зрения,…

  ЛВ2150Г

• В корзину

  Быстрый просмотр

  Защитные очки Pyramex Ztek ARC с прозрачными линзами с ИК-покрытием

  Пирамекс

  Цена: В настоящее время: 12,29 $

  Pyramex Ztek ARC предназначен для пользователей, которые работают или посещают участок сварки. Они позволяют владельцу ясно видеть, не страдая от «ожогов от вспышки сварщиков» от окружающих вспышек сварщиков. Ztek ARC Особенности: Идеально подходит для использования в…

  С25АРКС

• В корзину

  Быстрый просмотр

  Сторона ячеистой сети рамки традиционных защитных стекол Бутон серая защищает объектив ИК 3,0

  Бутон

  Цена: В настоящее время: 14,79 $

  The Traditional выполнен в классическом винтажном стиле. Он оснащен дышащими боковыми экранами из проволочной сетки и формованной носовой перемычкой. Его базовая кривая равна 6, что меньше, чем у большинства защитных очков. Традиционный защищает от вредных лучей УФ-А, УФ-В и УФ-С…

  249-5907-207

• В корзину

  Быстрый просмотр

  Защитные очки Pyramex Venture 2 с черной оправой и линзой Shade 3.

  0

  Пирамекс

  Цена: В настоящее время: 6,99 $

  Venture II полностью регулируется, чтобы соответствовать большинству размеров головы. Великолепная легкая посадка делает ее удобной для ношения в течение всего дня. Venture II также имеет отличную боковую защиту и защищает от вредных лучей UV-A и UV-B. Особенности предприятия II: Идеально…

  СБ1860СФ

• В корзину

  Быстрый просмотр

  Защитные очки Bolle Override, черные дужки, линзы с защитой от царапин, затемнение 5, ИК-излучение

  Болле

  Цена: В настоящее время: 13,69 $

  Bolle Override обладает всеми функциями, необходимыми для защитных очков, отпускаемых по рецепту. Надбровная дуга и формованная защита щек обеспечивают плотную посадку, а нейлоновые дужки расширяются для дополнительного комфорта. Цельная линза обработана защитой от царапин…

  БОЛ-40056

• В корзину

  Быстрый просмотр

  Защитные очки Radians Revelation с черной оправой и линзами Shade 2

  Радианы

  Цена: В настоящее время: 7,99 $

  Не можете найти безопасное стекло, которое вам подходит? Не смотрите дальше! Модель Radian’s Revelation имеет 5-позиционные храповые дужки, которые помогают придать очкам форму ваших ушей, обеспечивая удобную и надежную посадку для ношения в течение всего дня! Откровение…

  РВ0112ИД

• В корзину

  Быстрый просмотр

  Защитные очки Edge Dakura с черной оправой и линзами Shade 5

  Край

  Цена: В настоящее время: 15,25 долл. США

  Когда производительность имеет решающее значение, Edge Dakura делает шаг вперед и никогда не отступает. На мотоцикле или с опущенным верхом в джипе работа превращается в игру. Спортивные прочные и легкие нейлоновые дужки Dakura позволяют комфортно оставаться на месте. Элегантный внешний вид…

  SW11-IR5

• Нет в наличии – позвоните по номеру 1-800-870-6189, чтобы узнать о наличии

  Быстрый просмотр

  Защитные очки KleenGuard Nemesis с линзой Shade 5

  KleenGuard

  Цена: В настоящее время: 10,69 $

  Спортивная, гибкая и легкая конструкция KleenGuard Nemesis создана для комфорта и соответствия требованиям. Бесшовная закругленная конструкция и байонетные дужки обеспечивают правильную посадку для самых разных форм и размеров. Несколько оттенков линз и…

  25671

• Выберите параметры

  Быстрый просмотр

  KleenGuard 30-06 Защитные очки для чтения с линзой Shade 5

  KleenGuard

  Цена: В настоящее время: 23,99 $

  Бифокальные защитные очки KleenGuard 30-06 имеют стильную оправу, обеспечивающую защиту и комфорт. Бифокальные линзы доступны в прозрачном, коричневом, желтом и сварочном оттенках 5. Увеличенная область расположена в…

  BF56

• В корзину

  Быстрый просмотр

  Защитные очки Pyramex Venture 2 с черной оправой и линзой Shade 5.0

  Пирамекс

  Цена: В настоящее время: 6,99 $

  Venture II полностью регулируется, чтобы соответствовать большинству размеров головы. Великолепная легкая посадка делает ее удобной для ношения в течение всего дня. Venture II также имеет отличную боковую защиту и защищает от вредных лучей UV-A и UV-B. Особенности предприятия II: Идеально…

  СБ1850СФ

• В корзину

  Быстрый просмотр

  MCR Safety 28550 Сварочные очки с зеленой оправой, круглые стационарные линзы 50 мм, ИК-фильтр 5,0

  Безопасность MCR

  Цена: В настоящее время: 3,69 долл. США

  Сварочные очки Crews 28550 обеспечивают превосходную периферийную защиту при выполнении любых легких сварочных работ. Двойная стационарная круглая линза имеет устойчивое к царапинам покрытие и предлагает двойную защиту Filter 5.0. Вентиляционные отверстия, расположенные выше и ниже…

  28550

• В корзину

  Быстрый просмотр

  Защитные очки Pyramex Ztek с линзой 5.

  0 IR

  Пирамекс

  Цена: В настоящее время: 5,79 $

  Pyramex Ztek — это удобные и экономичные безопасные очки с линзами из поликарбоната, сертифицированными по стандарту ANSI Z87.1+, и мягкими нескользящими резиновыми наконечниками дужек, предотвращающими скольжение очков. Ztek доступен с широким выбором объективов…

  С2550СФ

• В корзину

  Быстрый просмотр

  Сварочные очки Phillips с черной оправой и линзой Shade 14

  Безопасность Phillips

  Цена: В настоящее время: 29,99 $

  Сварщику необходимы качественные очки, защищающие глаза от яркого света и жары. Сварочные очки Phillips с черной оправой и линзой Shade 14 предназначены именно для этого. С черной пластиковой рамой и боковыми щитками эти…

  ВЛД-С14-ЭТГ

• В корзину

  Быстрый просмотр

  Защитные очки KleenGuard Hellraiser с линзой Shade 5

  KleenGuard

  Цена: В настоящее время: $14,29

  Hellraiser отличается элегантным дизайном и чрезвычайно легким весом. Он подходит для меньшего профиля, но может использоваться для всех размеров лица. Hellraiser имеет формованную пластиковую насадку и защищает от вредных ультрафиолетовых лучей. Особенности Восставшего из ада: Чрезвычайно…

  20545

• В корзину

  Быстрый просмотр

  Защитные очки KleenGuard Nemesis с линзой Shade 3

  KleenGuard

  Цена: В настоящее время: 9,59 $

  Спортивная, гибкая и легкая конструкция KleenGuard Nemesis была создана для комфорта и соответствия требованиям. Бесшовная закругленная конструкция и байонетные дужки обеспечивают правильную посадку для самых разных форм и размеров. Несколько оттенков линз и…

  25692

• Нет в наличии – позвоните по номеру 1-800-870-6189, чтобы узнать о наличии

  Быстрый просмотр

  Защитные очки Pyramex Onix Plus с прозрачными незапотевающими линзами и откидными линзами Shade 5

  Пирамекс

  Цена: В настоящее время: 11,49 $

  Будьте на переднем крае безопасности и футуристического стиля с Pyramex Onix. Подвесная линза не только обеспечивает серьезную защиту, но и выглядит при этом круто. Инновационный объектив дает пользователю полный панорамный обзор любого встречного препятствия…

  СБ4950СТП

• В корзину

  Быстрый просмотр

  Защитные очки Pyramex Emerge с линзой IR Shade 5.

  0 в черной оправе

  Пирамекс

  Цена: В настоящее время: 9,19 $

  Pyramex Emerge SB7950SF имеет черную рамку с линзой Plano IR 5.0. Эта версия Pyramex Emerge НЕ является полнолинзовой лупой. См. Лупа Pyramex Emerge Full с черной рамкой и Лупа Pyramex Emerge Full с полупрозрачной серой…

  SB7950SF

• В корзину

  Быстрый просмотр

  Защитные очки Elvex Go-Specs II, черная оправа, пенопластовое уплотнение, противотуманные линзы IR3

  Elvex

  Цена: В настоящее время: $14,89

  Система для глаз Go-Specs II предлагает широкий выбор, удобство и возможность использования в различных приложениях и средах. Используйте в помещении или на улице, защищает от пыли, песка, цемента, химикатов, тепла, влажности и многого другого! У рабочего теперь есть выбор комфорта и…

  ГГ-45WS3-AF

• В корзину

  Быстрый просмотр

  Защитные очки Elvex Go-Specs II, черная оправа, пенопластовое уплотнение, противотуманные линзы IR5

  Elvex

  Цена: В настоящее время: $13,29

  Система для глаз Go-Specs II предлагает широкий выбор, удобство и возможность использования в различных приложениях и средах. Используйте в помещении или на улице, защищает от пыли, песка, цемента, химикатов, тепла, влажности и многого другого! У рабочего теперь есть выбор комфорта и…

  ГГ-45WS5-AF

• В корзину

  Быстрый просмотр

  Защитные очки Pyramex Emerge с линзой IR Shade 3.

  0 в черной оправе

  Пирамекс

  Цена: В настоящее время: 9,19 $

  Камера Pyramex Emerge SB7960SF имеет черную рамку и линзы Plano IR 3.0. Эта версия Pyramex Emerge НЕ является полной лупой. См. Лупа Pyramex Emerge Full с черной рамкой и Полная лупа Pyramex Emerge с полупрозрачной серой рамкой…

  SB7960SF

Оптические характеристики сварочных штор и существующие стандарты

Обзор

. 2021 июль; 18 (7): 314-322.

дои: 10.1080/15459624.2021.1921183. Epub 2021 24 мая.

Стивен Дж. Дейн ¹ , Дэвид Х. Слайни ² , Андреас Наумов ³

Принадлежности

• ¹ Школа оптометрии и науки о зрении, Университет Нового Южного Уэльса, Сидней, Австралия.
• ² Школа общественного здравоохранения Джона Хопкинса, Балтимор, Мэриленд.
• ³ Berufsgenossenschaft Holz und Metall, Майнц, Германия.

• PMID: 34029173
• DOI: 10.1080/15459624.2021.1921183

Обзор

Stephen J Dain et al. J Occup Environ Hyg. 2021 июль

. 2021 июль; 18 (7): 314-322.

дои: 10.1080/15459624.2021.1921183. Epub 2021 24 мая.

Авторы

Стивен Дж. Дейн ¹ , Дэвид Х. Слайни ² , Андреас Наумов ³

Принадлежности

• ¹ Школа оптометрии и науки о зрении, Университет Нового Южного Уэльса, Сидней, Австралия.
• ² Школа общественного здравоохранения Джона Хопкинса, Балтимор, Мэриленд.
• ³ Berufsgenossenschaft Holz und Metall, Майнц, Германия.

• PMID: 34029173
• DOI: 10. 1080/15459624.2021.1921183

Абстрактный

Сварочные шторы и экраны предназначены для защиты рабочих, кроме сварщика, от воздействия оптического излучения, создаваемого в процессе сварки. Национальные и международные стандарты для сварочных экранов и штор имеют разные требования. Цель состоит в том, чтобы сравнить требования к защите примеров материала сварочной завесы и оценить соответствие международным и национальным стандартам. Значения спектрального коэффициента пропускания (ультрафиолетового, видимого и инфракрасного) 21 образца были получены из отчетов испытательной лаборатории, аккредитованной в соответствии со стандартом ISO/IES 17025, и производительность/соответствие были оценены в соответствии с каждым из стандартов. В ультрафиолете 10 образцов прошли и 7 не соответствовали всем стандартам. В видимой/инфракрасной области четыре образца соответствовали всем стандартам, а 10 не соответствовали всем стандартам. Четыре образца соответствовали американским и международным стандартам, но не соответствовали австралийскому/новозеландскому стандарту в отношении пропускания синего света. Один образец не соответствовал стандартам США и Австралии / Новой Зеландии, но результат для международного стандарта был пограничным, один образец прошел ISO, но не соответствовал требованиям синего света, а один не прошел ISO, но соответствовал требованиям синего света. Выводы различных требований недостаточно документированы. Стандарт Австралии/Новой Зеландии значительно более строг в области ультрафиолетового и синего света. Указаны обзор опасностей оптического излучения и пересмотр стандартов. Возможно, что шторы, кроме тех, которые прошли испытания и соответствуют международному стандарту, могут пропускать опасные уровни синего света, и, наоборот, адекватная защита от ультрафиолета и синего света доступна для штор, которые не соответствуют международному стандарту.

Ключевые слова: Синий свет; средства защиты глаз; неионизирующее излучение; гигиена труда; ультрафиолет; сварочная дуга.

Похожие статьи

• Оценка оптических опасностей при резке плазменной дугой.

  Глассфорд Э., Берр Г. Глассфорд Э. и др. J Occup Environ Hyg. 2018 янв;15(1):D1-D7. дои: 10.1080/15459624.2017.1388511. J Occup Environ Hyg. 2018. PMID: 2

  19

• Ультрафиолетовое облучение глаз сварщиков.

  Тенкате ТД. Тенкате ТД. Scand J Work Environment Health. 2017 1 мая; 43 (3): 287-288. doi: 10.5271/sjweh.3630. Epub 2017 15 марта. Scand J Work Environment Health. 2017. PMID: 28295119

• Вывод максимально допустимого времени переключения для автоматического сварочного фильтра на основе пределов теплового воздействия на сетчатку и синего света.

  Шан Дж., Чен С., Цао Ю. Шанг Дж. и др. J Occup Environ Hyg. 2022 сен; 19 (9): 558-567. дои: 10.1080/15459624.2022.2100405. Epub 2022 15 августа. J Occup Environ Hyg. 2022. PMID: 35819347

• Оценка воздействия излучения дуговой сварки алюминия.

  Пэн С.И., Лан Ч., Хуан Ю.Дж., Цао Т.Х., Дай Ю.Т., Лю Х.Х., Чен Ч.Дж. Пэн С.И. и соавт. Здоровье физ. 2007 г., октябрь; 93 (4): 298–306. дои: 10.1097/01.HP.0000267862.44497.a4. Здоровье физ. 2007. PMID: 17846526

• Полупрозрачные шторы для контроля опасностей оптического излучения.

  Sliney DH, Moss CE, Miller CG, Stephens JB. Слайни Д.Х. и др. Прил. опт. 1981 15 июля; 20 (14): 2352-66. doi: 10.1364/AO.20.002352. Прил. опт. 1981.
