работа под давлением, как устранить свищ самостоятельно

Сварка водопроводных труб электросваркой – один из самых надежных способов добиться необходимой герметичности контура циркуляции. Швы, полученные при применении данной технологии, устойчивы к давлению, механическим нагрузкам, коррозии.

К сожалению, даже при соблюдении всех требований, трубы могут дать течь в процессе эксплуатации. Это происходит из-за внешних нагрузок, на которые металлические конструкции попросту не рассчитаны, а также вследствие естественного старения и износа материала.

В такой ситуации приходится действовать незамедлительно, устранять течи на уже использующемся трубопроводе.

Необходимость работы

Сварка трубы с водой может потребоваться в следующих случаях:

1. Течи, образовавшиеся вследствие превышения нормативных нагрузок или некачественно проведенных работ по монтажу. Отключение в таких случаях не приветствуется, особенно, если речь идет о магистральных трубопроводах, снабжающих водой большие жилые массивы.
2. Необходимость врезки. Слив жидкости из всей системы предполагает существенные временные потери, так что дело зачастую ограничивается отключением циркуляционных насосов. Данная мера способствует снижению давления в контуре, работа упрощается.

Основные сложности

Сварка труб под давлением – непростая задача, за ее выполнение возьмется не каждый специалист.

Проблемы связаны со следующими явлениями:

• напор жидкости не дает достичь необходимой температуры сварочной ванны, крайне трудно добиться необходимого коэффициента сцепления наплавляемого металла с основой;
• когда вода контактирует с раскаленным материалом, образуются большие объемы пара. Сварщику приходится работать в условиях ограниченной видимости, маска запотевает, приходится постоянно протирать ее, отвлекаться, терять время;
• очень сложно работать в случае, когда трубы расположены на высоте, под потолком. Вода может стекать на сварщика, да и удерживать тяжелое оборудование неудобно.

Выбор инструмента и настройка оборудования

Несмотря на все сложности, работа с трубами, находящимися под давлением, вполне осуществима. Главное – верно отрегулировать рабочие режимы и подобрать подходящие инструменты.

Например, лучшие электроды для сварки водопроводных труб выглядят следующим образом:

УОНИ 13/55. Универсальные элементы, позволяющие ремонтировать трубы, изготовленные из стали вне зависимости от степени легирования и содержания углерода.

Сформированный шов характеризуется оптимальным сочетанием прочности, пластичности и вязкости, выдерживает высокие эксплуатационные нагрузки без образования повторных свищей и разрушения. Новички могут испугаться того, что в процессе работы электрод прилипает к металлу, но избавиться от этого очень легко, нужно просто удлинить дугу.

За несколько минут работы можно выработать неплохой навык, почувствовать все тонкости и преимущества электрода.

МГМ-50К. Новая разработка, оптимизированная для работы с трубами, находящимися под давлением.

Основная особенность в том, что вокруг дуги формируется пузырь газа, оттесняющий пар или жидкости, что улучшает условия, в которых проводится сварка, облегчает задачу, позволяет достичь необходимого результата.

Электрод подходит для работы с трубами и из стали с высоким содержанием углерода, и с низколегированными сортами. Допускается работа на загрязненных поверхностях и металле, уже имеющем признаки коррозионных повреждений.

Посмотрите интересное видео, какие электроды лучше использовать для сварки труб:

Полезно придерживаться также следующих рекомендаций:

1. Увеличение силы тока поможет достичь необходимой стабильности дуги, снизится вероятность прилипания электрода из-за того, что наплавляемый металл быстро остывает и прилипает к основанию.
2. Электроды предварительно прокаливаются, а место работы прогревается газовой горелкой. Пламя испаряет просачивающуюся из трубы жидкость, повышается уровень сцепления наплавляемого металла с основой.
3. При выборе напряжения стоит ориентироваться на собственные предпочтения.

Новичкам же стоит знать, что:

• переменный ток формирует более стабильную дугу, дает возможность работать даже под внушительным водяным слоем, но итоговое качество шва не слишком высоко;
• постоянный ток, в свою очередь, помогает добиться максимальной глубины проникновения наплавляемого металла и прочности шва, но вот непосредственно работа в среде повышенной влажности дается тяжелее.

Полезное видео для новичков, как варить трубу с водой, при ремонте теплотрасы:

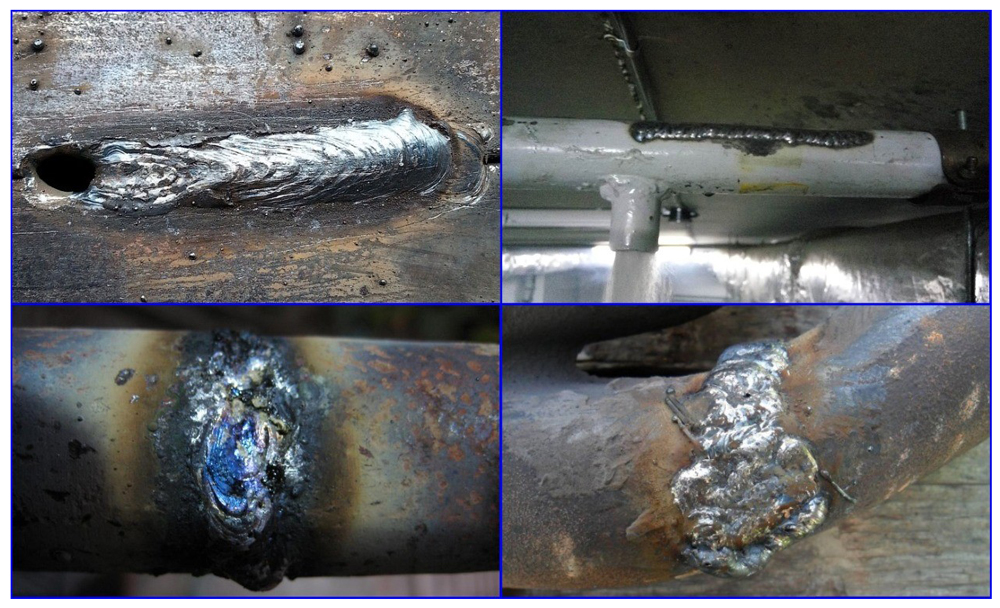

Устранение свища

Как заварить трубу с водой электросваркой с максимальной степенью надежности? Точная инструкция зависит от характера повреждения. Начнем с того, как устранить свищ в водопроводной трубе, то есть круглое отверстие, из которого сочится жидкость.

В таком случае нужно занять позицию, позволяющую четко наблюдать границы повреждения, а электроды держат перпендикулярно основанию, чтобы минимизировать объемы воды, попадающей на них. Работа ведется сверху вниз, пока отверстие полностью не будет скрыто наплавленным металлом.

Порядок действий выглядит следующим образом:

• металл наплавляется на верхнюю часть свища;
• молотком делается 2 удара сразу после того, как дуга погасла. Это способствует уплотнению материала, исключает порообразование;
• цикл повторяется сверху вниз;
• если имеет место истончение стенок по краям отверстия, они усиливаются по методу, описанному выше;
• когда пар перестает сочиться наружу, стенка трубы усиливается. Ток выставляется минимальный, чтобы исключить сквозное прожигание. Постепенно наплавляется нужный объем материала;
• для повышения прочности сформированный шов простукивается.

На этом видео подробно показано, как заварить свищ в трубе (нижнее положение):

Формирование врезки

Сварка под давлением пара может выполняться и в том случае, если нужна установка вспомогательного канала для его отвода.

Установке врезки должен предшествовать монтаж шарового крана. Это поможет не перекрывать систему полностью, но остановить поступление пара или воды на отдельный ее участок, что упростит дальнейшую работу.

Процесс выглядит следующим образом:

• на определенный участок трубопровода подгоняется патрубок, оснащенный шаровым краном и резьбой соответствующего типа;
• наложенная деталь обваривается, при этом сохраняется изначальная целостность трубопровода;
• кран открывается, сквозь него происходит сверление отверстия в основной трубе;
• сверло вытаскивается, подача воды останавливается перекрытием крана;
• монтируется сгон, оснащенный обмоткой, новая ветка трубопровода замыкается;
• кран открывается.

Уровень давления в системе в данном случае может быть любым. При работе следует придерживаться минимального тока, чтобы исключить повреждение главной магистрали.

При подборе диаметра сверла нужно иметь в виду, что сформированное отверстие должно быть достаточно широким для обеспечения эффективной работы новой ветки трубопровода.

Смотрите видео про врезку в стальную водопроводную трубу под давлением:

Заключение

Итак, ответ на вопрос, как заварить трубу отопления или водоснабжения довольно прост. Справиться с задачей может и новичок.

Главное – придерживаться указанных рекомендаций, а также соблюдать технику безопасности, учитывать, что температура транспортируемой среды может быть достаточно высокой. А также использовать средства защиты во избежание ожогов.

Как заварить течь в трубе под давлением: tvin270584 — LiveJournal

Сварка труб под давлением представляет собой большую сложность даже для опытных сварщиков, не говоря уже о новичках. Постоянно идущая вода из трубы мешает нормально гореть сварочной дуге, вследствие чего очень трудно получить требуемую температуру плавления металла. Кроме того, при сварке водопроводных труб под давлением, образуется большое количество пара, который мешает качественно проводить сварочные работы. И, тем не менее, в данной статье

мастер сантехник расскажет, как варить трубы под давлением.

Какими электродами варить водопроводные трубы

По праву лучшими электродами для сварки водопроводных труб под давлением уже долгое время считаются:

• Электроды УОНИ 13/15 — универсальные высококачественные электроды для ММА сварки, которые дают возможность отремонтировать протекающие трубы. Сварочный шов, сформированный электродами УОНИ 13/15, имеет высокое сочетание пластичности, прочности и вязкости, что в свою очередь, позволяет заварить свищи и другие разрушения на водопроводных трубах.
• Электроды МГМ-50К — сравнительно новый вид электродов, которые оптимизированы для сварки трубопроводов под давлением. Особенность сварки электродами МГМ-50К заключается в том, что вокруг дуги образуется газовый пузырь, способный оттеснить пар и даже жидкость, находящуюся под не слишком большим давлением. Все это упрощает сварочные работы, связанные с ремонтом водопроводных труб, а также даёт возможность в срок осуществить ремонтные работы.

Сварка труб под давлением

Придерживаясь нижеприведённых советов, вы существенно сможете облегчить работы связанные с ремонтом водопроводных труб под давлением:

• Во время сварки трубы, когда из неё идёт вода, силу тока на сварочном аппарате следует увеличить. В таком случае электрод не будет все время прилипать к трубе из-за того, что металл слишком быстро остывает.
• Перед сваркой труб под давлением, электроды следует прокалить. В таком случае можно добиться более качественной и стабильной дуги, которая, в свою очередь, будет быстрее испарять просачивающуюся воду со свища.
• Выбор постоянного или переменного тока для сварки водопроводных труб, зависит не только от напора водяного слоя, но и от толщины металла, который требуется заварить.

Так, например, сварка на переменном токе, даёт возможность формировать более мощную дугу. Поэтому варить «переменкой» можно даже трубы под высоким давлением.

При этом качество сварочного шва оставляет желать лучшего. В свою очередь, сварка на постоянном токе, позволяет глубоко проплавить металл и добиться большей прочности сварочного соединения.

Рассмотрим на конкретном примере, как можно заварить свищ (небольшое отверстие) в трубе под давлением:

• Выберите такую позицию, с которой можно было бы легко разглядеть повреждение на трубе;
• Старайтесь держать электрод перпендикулярно дефекту, дабы уменьшить объем воды, попадающей на электрод;
• Ведите работу сверху вниз, до тех пор, пока свищ не будет заварен.
• Чтобы заварить свищ в водопроводной трубе под давлением, сначала нужно наплавить некоторое количество металла в верхней части повреждения. Затем, ударив несколько раз по нему молотком, постарайтесь уплотнить дефект и остановить, тем самым, обильное образование пара.

После этого, нужно продолжить устранение свища, таким образом, до тех пор, пока отверстие в трубе не будет полностью перекрыто. Цикл, снова и снова, продолжается сверху вниз, не без участия молотка. После того, как вода перестанет бежать из трубы, следует усилить дефектное место, уменьшив при этом значение сварочного тока.

Видео

В сюжете — Самый простой способ устранить течь в трубе под давлением

В сюжете — Сварка трубы с водой

В сюжете — Как устранить течь в трубе под давлением в труднодоступном месте

В сюжете — Заварили деревянный чопик и устранили течь

В продолжение темы посмотрите также наш обзор Трансформатор против инвертора — отличия, преимущества и недостатки

Источник

https://santekhnik-moskva. blogspot.com/2021/02/Kak-zavarit-tech-v-trube-pod-davleniyem.html

Сварка полиэтиленовых труб, видео

Темы: Сварка труб, Сварка пластмасс.

1. Видео — сварка полиэтиленовых труб в стык. Продолжительность 5 мин 56сек. Рекомендации специалистов.

2. Видео — сварка полиэтиленовых труб встык.

Подготавливается место сварки, устанавливается сварочное оборудование.

Принцип технологии:

Сварка полиэтиленовых труб встык состоит в нагреве торцов свариваемых труб в результате контакта с нагревателем до нужной температуры для вязкотекучего состояния полиэтилена и последующем соединении торцов труб под давлением после отвода нагревателя. Во время оплавления происходит образование первичного грата. При сварке образуется окончательный грат, молекулярные связи, которые обеспечивают однородность сварного соединения.

Заключительный этап — охлаждение, когда происходит осадка стыка, стык в это время приобретает максимальную прочность.

Достоинства этого метода сварки:

Исключается человеческий фактор, т.е. обеспечивается стабильно высокое качество соединения. Автоматический контроль всего сварочного процесса и предоставляется заключение (письменное) на каждый сваренный стык. Возможно вести учет работы свар. аппарата (время, свариваемые трубы и т.д.)

3.

Сварка полиэтиленовых труб, видео

продолжительностью 8. 09мин.

4. Сварка труб (полиэтиленовых, полипропиленовых, пластиковых) аппаратами OMISA.



Другие страницы сайта, относящиеся к теме «Сварка полиэтиленовых труб видео» :



• < Сварка пластиковых труб видео
• Сварка труб >

как варить в квартире под давлением, технология, цены

Автор admin На чтение 4 мин. Просмотров 2.5k. Опубликовано 04.07.2018

Сварка газовых труб – это особая операция,  выполнить которую может только опытный сварщик (котельщик), получивший допуск к работе с системами под давлением. Ведь даже в бытовых газопроводах транспортируемая среда давит на стенки труб и стыковочные швы с силой в 3-4 атмосферы.

В этой статье мы расскажем нашим читателям, как варят бытовые газопроводы низкого давления, коснувшись различных технологий монтажа труб сваркой. Разобравшись в этом вопросе, вы сможете выбрать оптимальную технологию стыковки, подходящую и для конкретных условий последующей эксплуатации трубы, и для конкретного бюджета, выделяемого на установку газопровода.

Сварка газовой трубы: обзор технологий

Технология сварки элементов газового трубопровода зависит от конструкционного материала, применяемого в процессе изготовления трубы. А поскольку в газовом хозяйстве используют только два типа труб: металлические и полимерные то сварка таких трубопроводов может быть, соответственно – электродуговой, плазменной (газовой), аргонодуговой или диффузионной.

Причем каждая технология используется в конкретных условиях – в зависимости от толщины стенок трубы, сорта стали или пластика, внешнего диаметра трубопровода и так далее. Поэтому далее по тексту мы рассмотрим аспекты применения технологий стыковки стальных и полимерных изделий.

Сварка стальных труб

Стыковку компонентов стального трубопровода производят с помощью газовой, электродуговой или аргонодуговой технологий.

Технология газовой сварки труб применяется в случае монтажа элементов стального трубопровода, с толщиной стенки трубы до четырех миллиметров. Ведь, по сути, эта технология напоминает не классическую сварку, а пайку, когда расплавленный присадочный материал стекает в разогретый стык и, остывая, заваривает щель между трубами. Такой шов не обладает прочностью основного материала, но выглядит очень аккуратно.

Электродуговой способ сварки практикуют при значительной толщине трубы – от пяти миллиметров и более. Хотя при должном старании и умении подобрать режимы сварки дугой можно соединить и очень тонкие трубы. Эта технология гарантирует высокопрочное соединение. Ведь присадочный металл соединяется с основным на уровне межкристаллических связей. То есть, сварочный шов по прочности не уступает основному металлу.

Аргонодуговым способом можно стыковать трубы с толщиной стенки от десятых долей миллиметра до шести сантиметров. Толщина  присадочной проволоки изменяется от 0,3 до 10 миллиметров в диаметре, а газовый флюс позволяет заполнять довольно широкие разделы с большой аккуратностью.

То есть, TIG (аргонодуговая с ручной подачей присадочной проволоки) и MIG (аргонодуговая с автоматической подачей сварочной проволоки) технологии гарантируют качество «газового» шва при прочности «электродугового» варианта.

Как это делается?

Сварка аргонодуговым и газовым способом происходит почти одинаково: трубы соединяются встык, кольцевым швом, формируемым в процессе нагревания основного металла и плавления присадочного материала. В качестве присадки используют стальную проволоку того же сорта, что и сталь в трубах.

Проволока вводится за точкой нагрева основного металла (сварочным пятном, образуемым электрической дугой или плазмой) и распределяется по шву возвратно-поступательными движениями (вдоль шва).

Электродуговая сварка ведется плавкими электродами. Причем ось прутка располагается перпендикулярно к плоскости трубы. Электрод заполняет разделку за один проход или за несколько проходов, двигаясь по кольцу без поперечных колебаний.

Сварка полимерных труб

Конструкционные полимеры, используемые в производстве труб, относятся к разряду термопластичных пластиков. Поэтому в процессе монтажа таких трубопроводов используется диффузионная сварка газовых труб под давлением – торцы труб нагревают и сдавливают, формируя соединение материала труб на уровне молекулярной решетки (полимерных цепочек).

Термомеханическая сварка полиэтиленовых газовых труб — это самая простая технология, освоить которую может любой сварщик. С помощью этой технологии соединяют термопластичные полимеры, используя для стыковки особые аппараты.  В итоге получается высококачественный и высокопрочный шов, способный выдержать внутреннее давление до 4,5 МПа (около 40 атмосфер).

Как это делается?

Диффузионная сварка встык осуществляется на особых станках, которые разогревают идеально подогнанные кромки труб с толстыми стенками и сдавливают прогретые кромки.

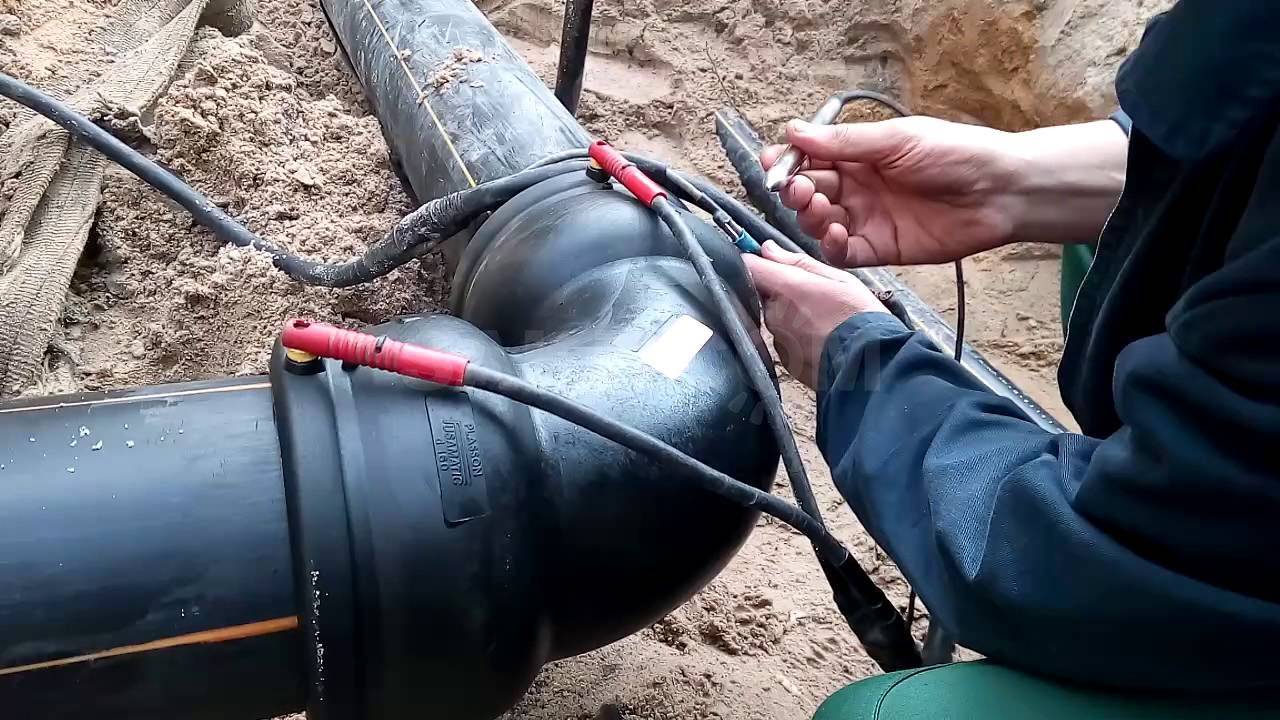

Тонкие трубы соединяют на электрические муфты. То есть, трубы вводятся в муфту, внутренний диаметр которой совпадает внешним диаметров трубопровода, после чего к клеммам муфты подают «сварочный» ток. В свою очередь клеммы соединены с легкоплавким металлом, встроенным в стенку муфты. Разогреваясь от электричества, этот металл плавит внутренние стенки муфты и наружную поверхность трубы.

Причем разогрев предполагает повышение температуры в зоне контакта лишь до 270 градусов Цельсия. То есть, диффузионная сварка газовых труб в квартире не угрожает ни владельцам жилища, ни их имуществу.

После остывания разогретый полимер образует новую цепочку, в состав которой входят молекулы муфты и трубы. В итоге получается высокопрочное соединение.
